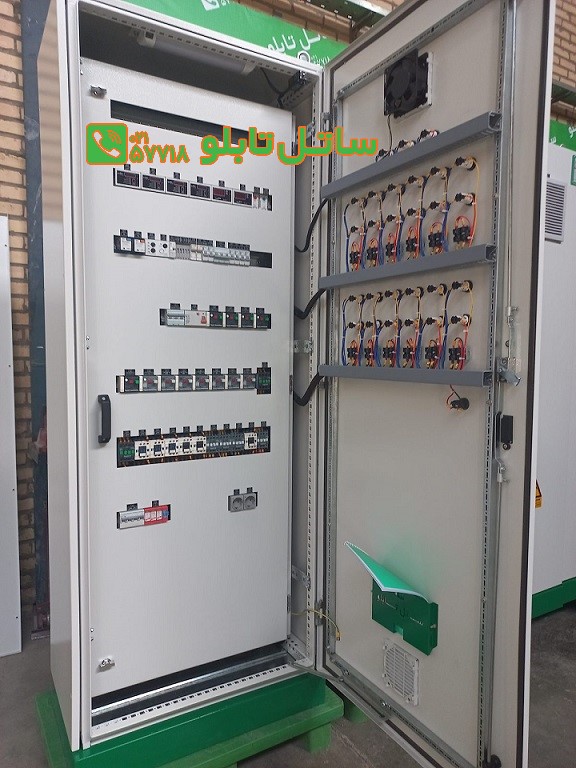

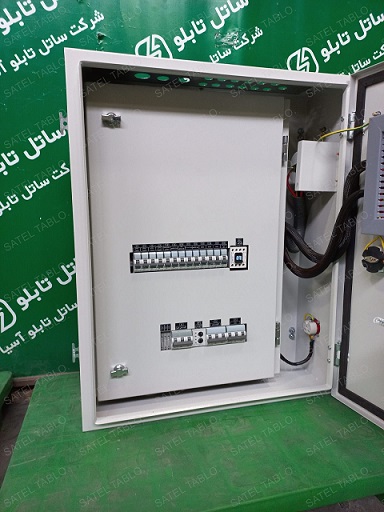

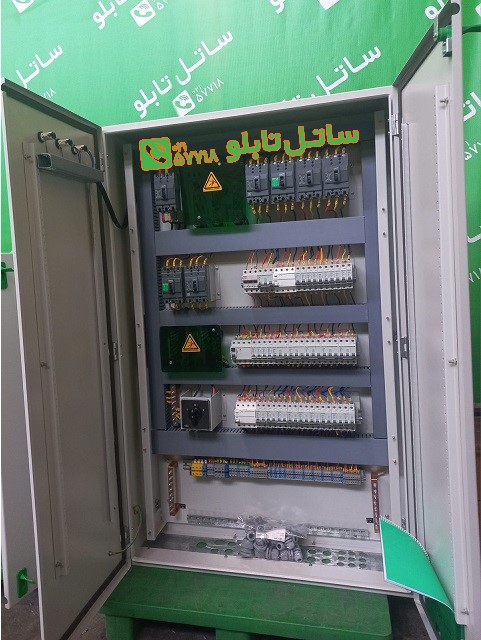

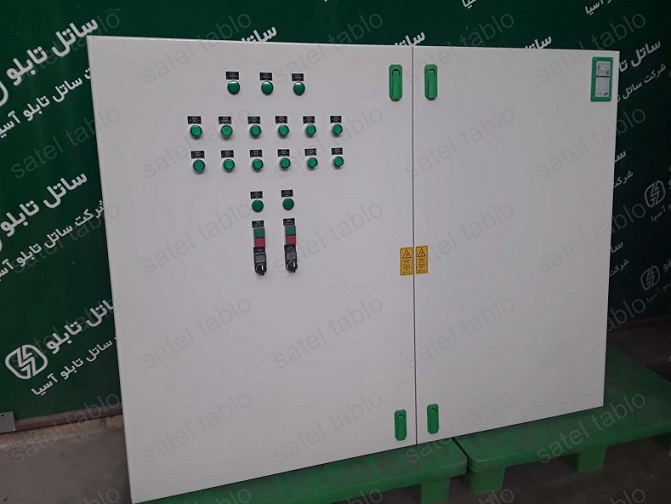

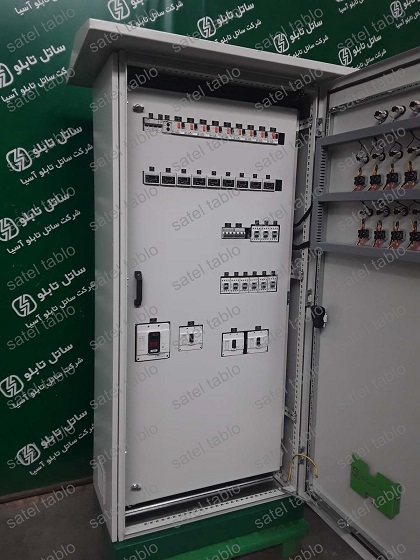

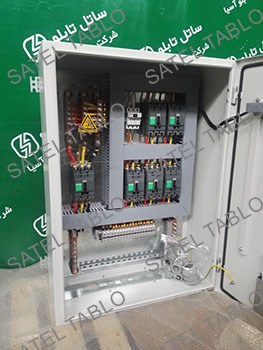

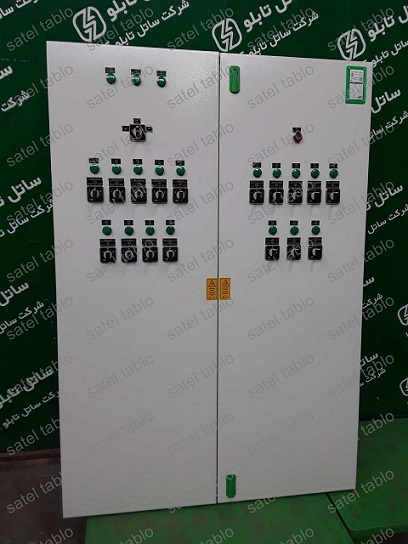

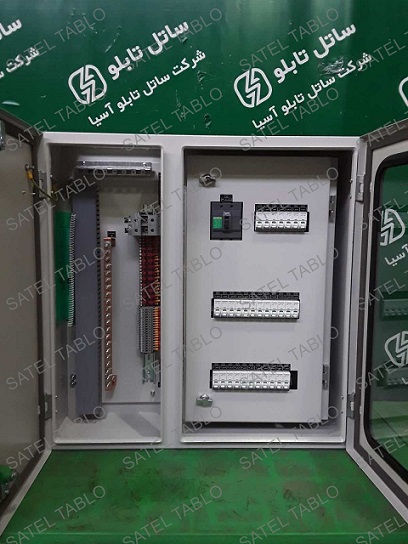

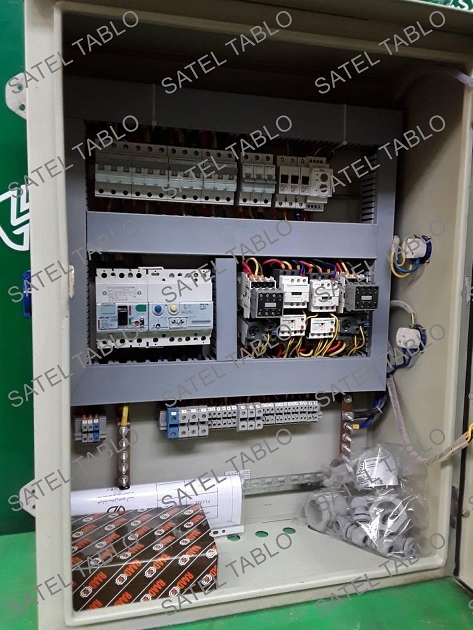

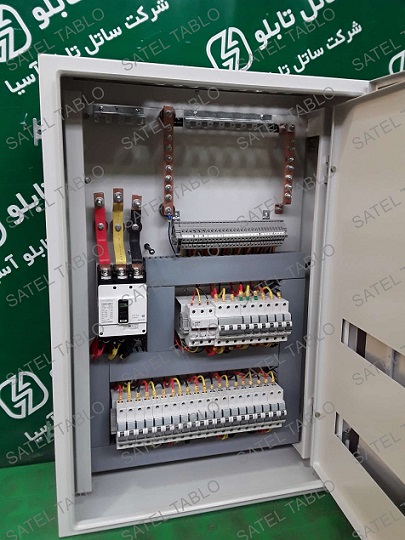

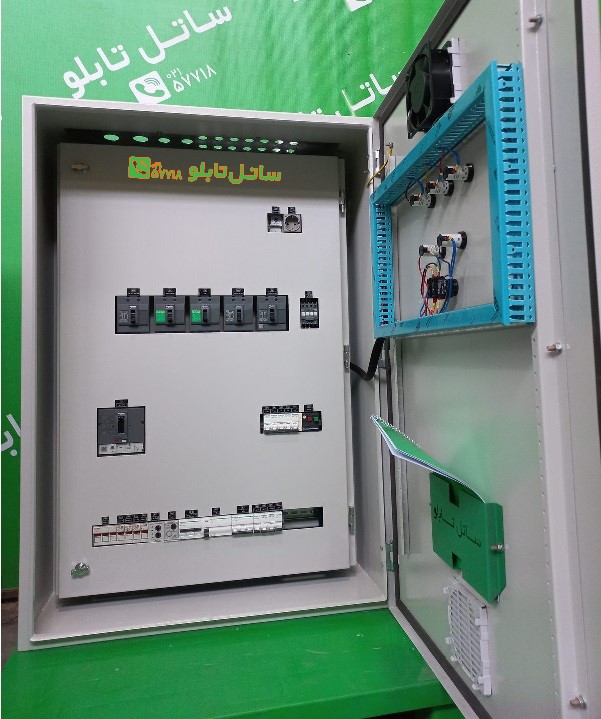

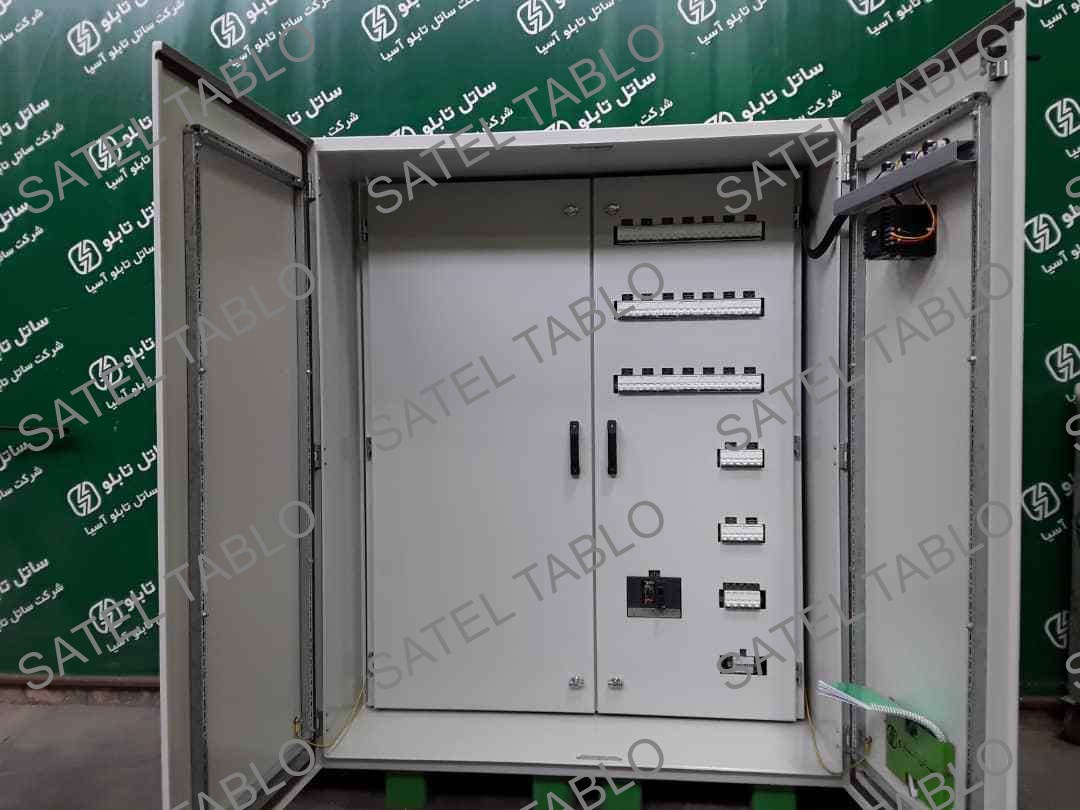

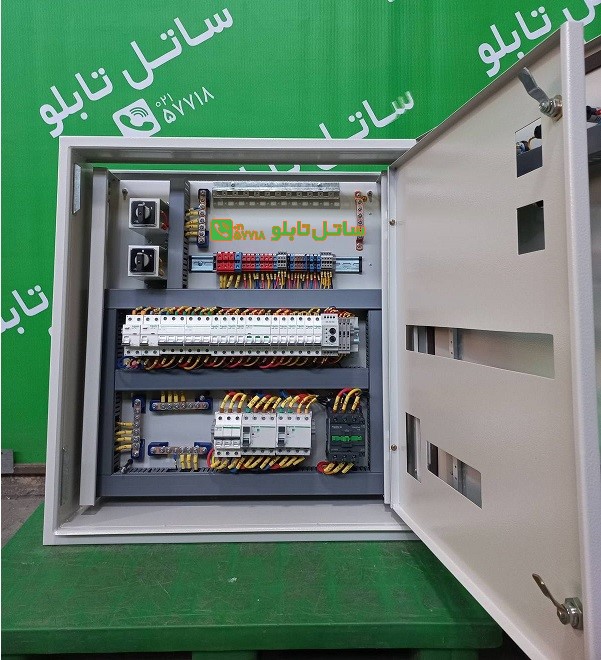

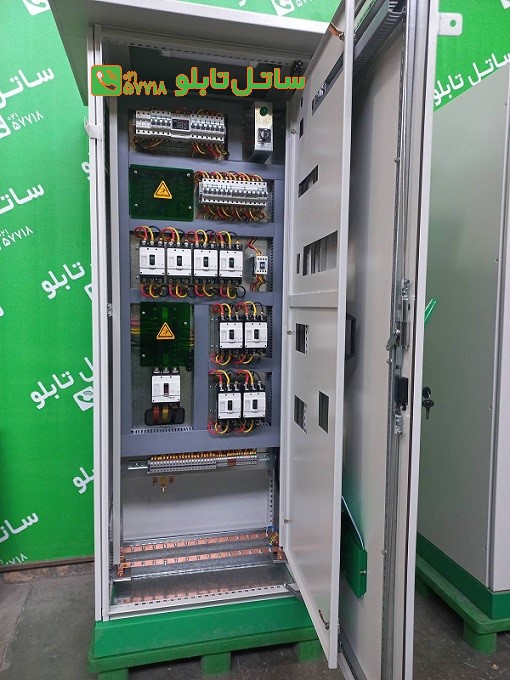

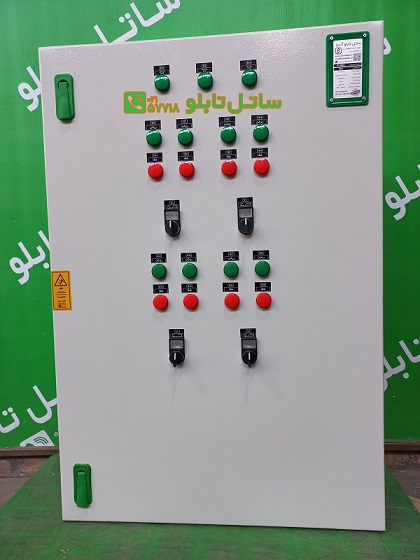

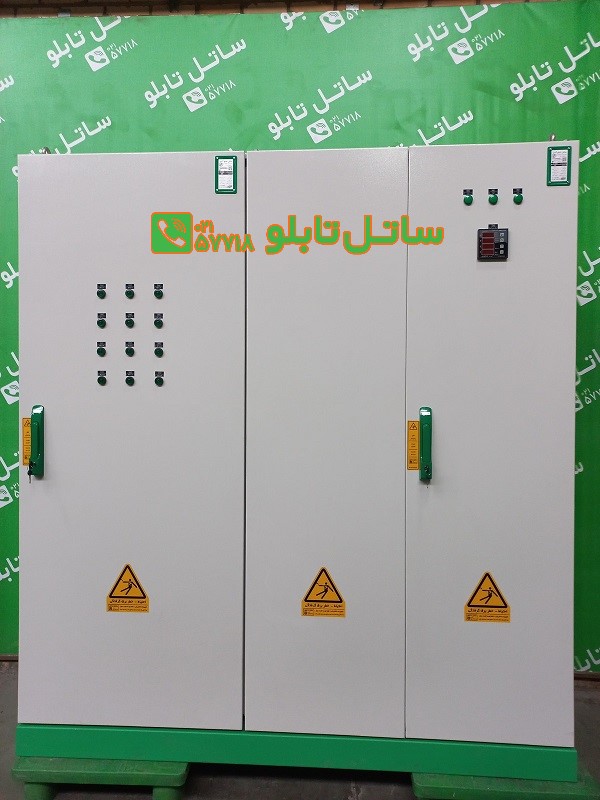

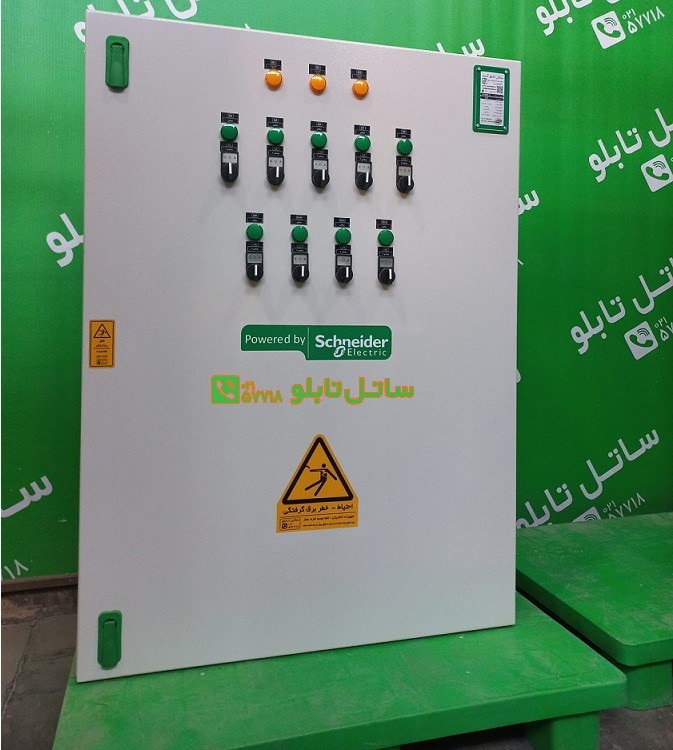

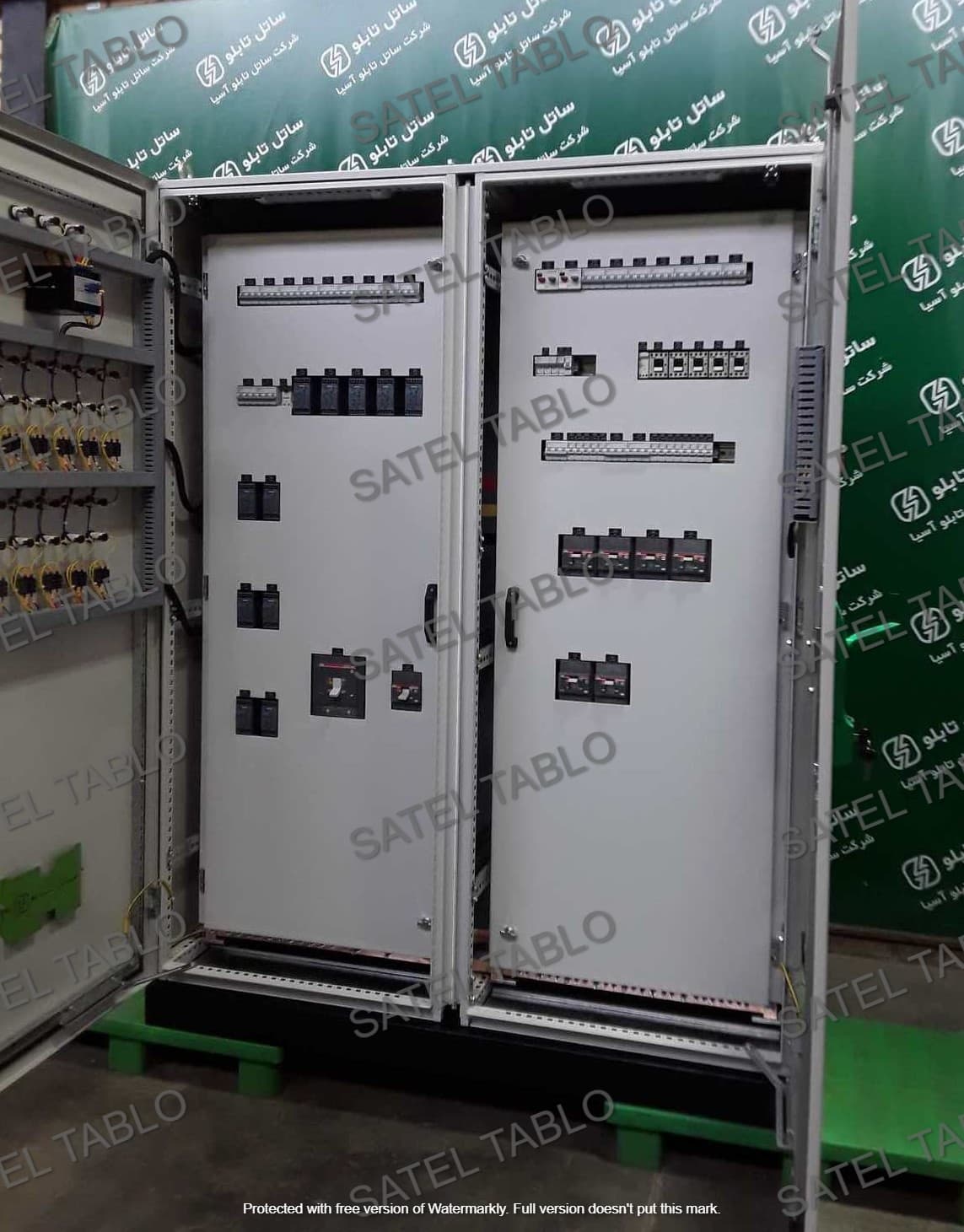

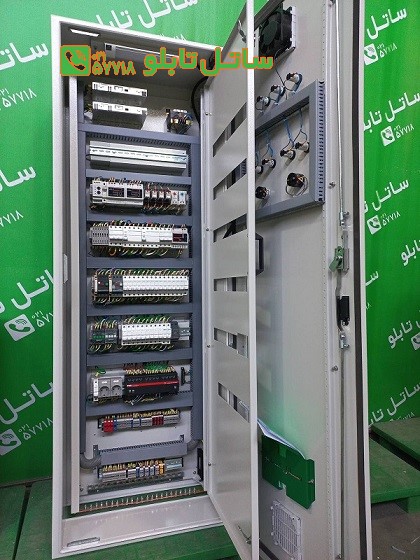

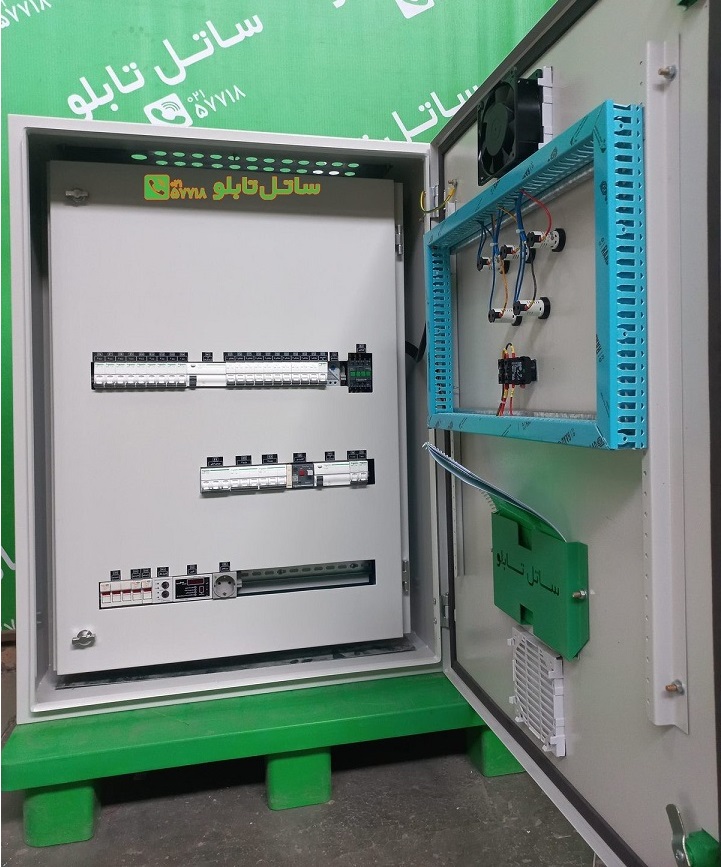

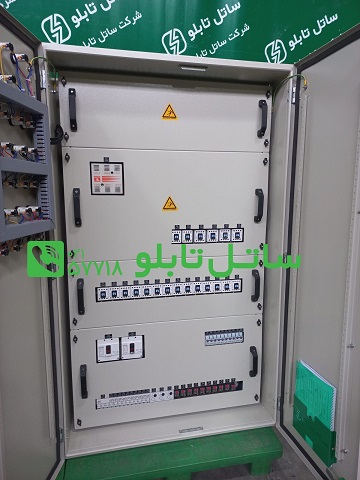

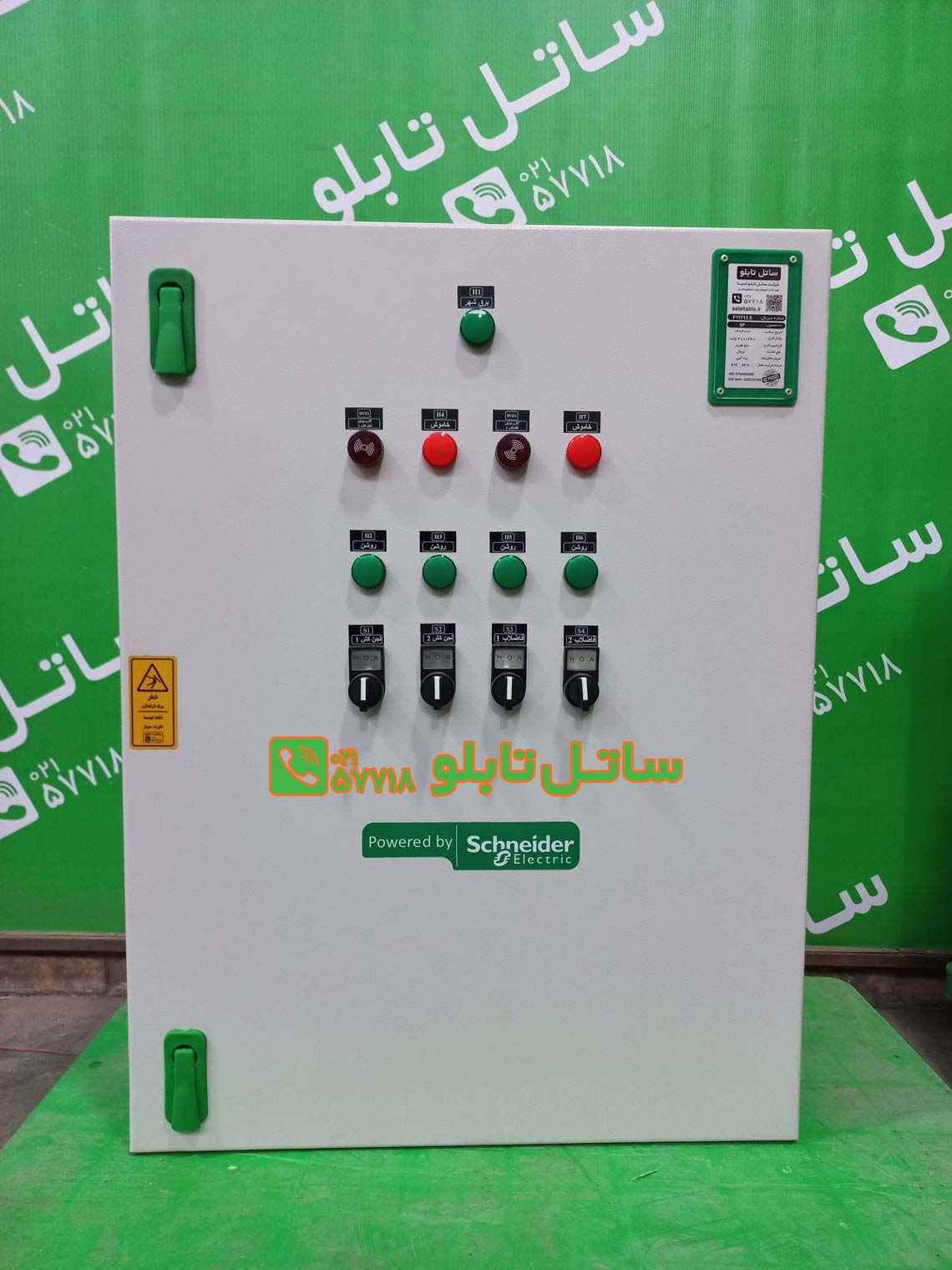

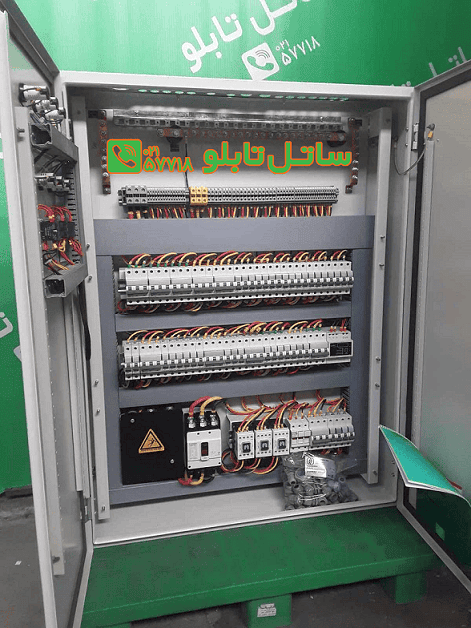

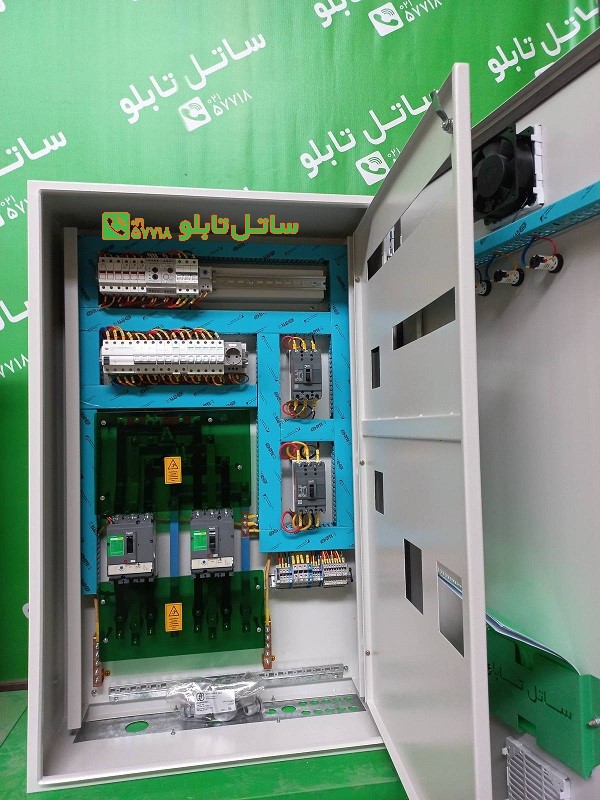

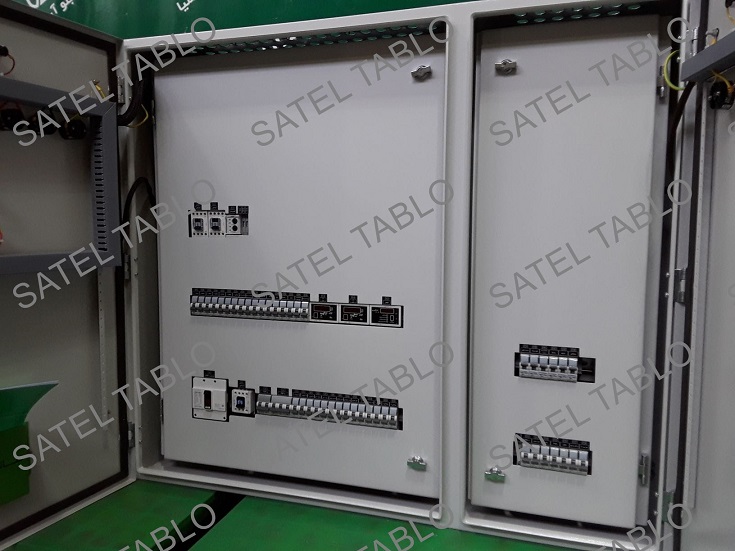

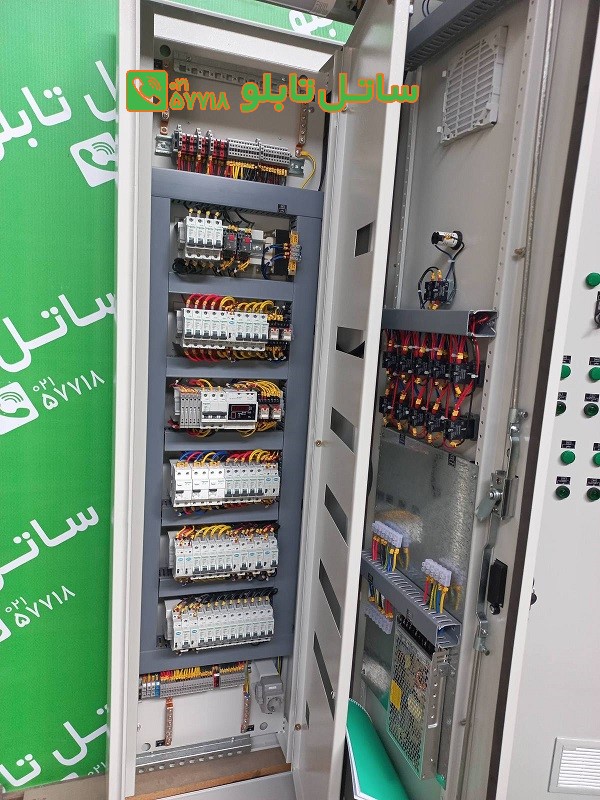

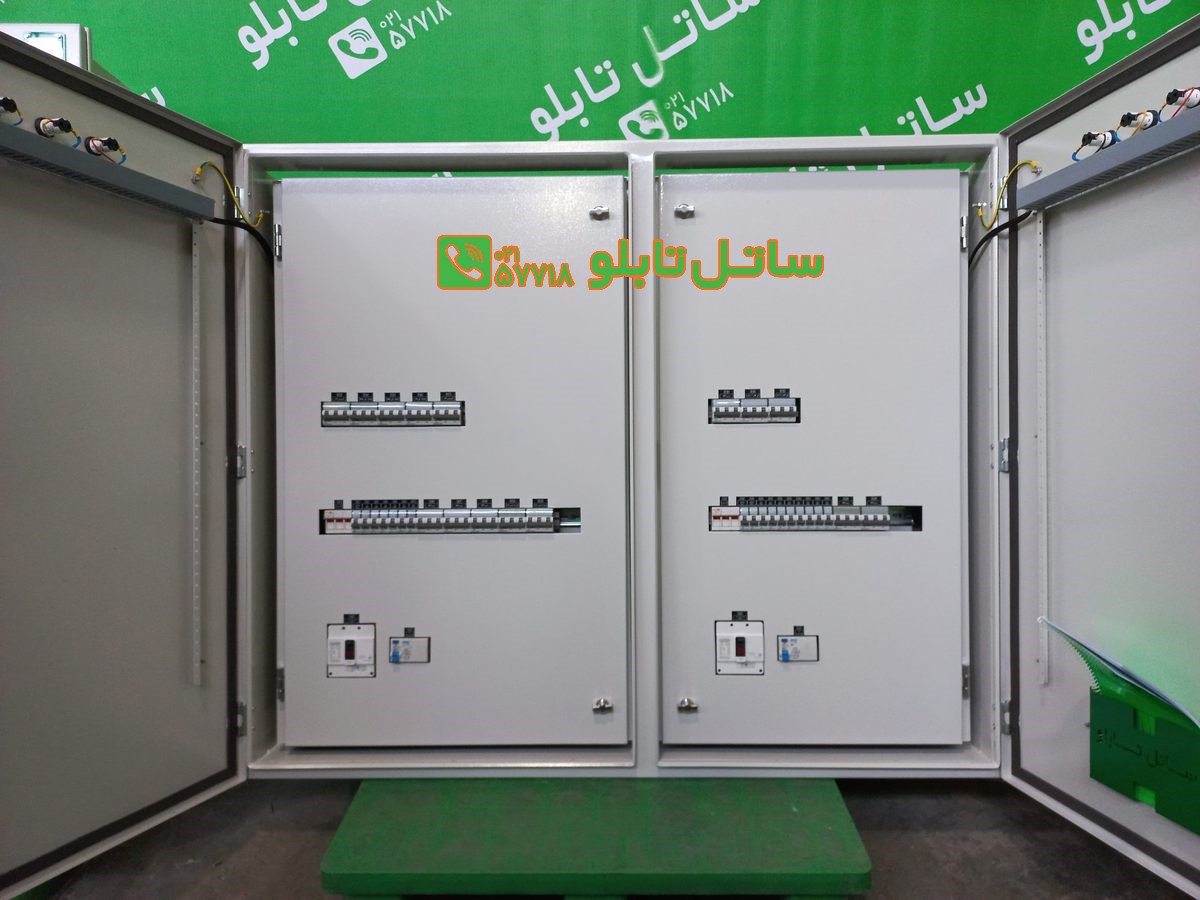

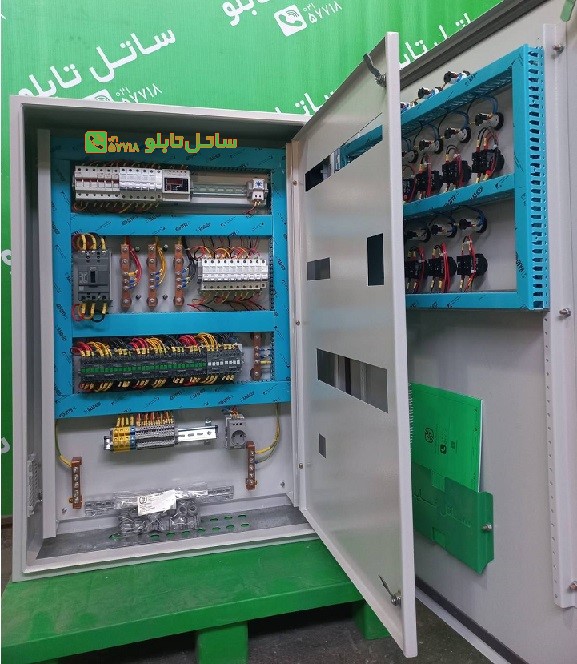

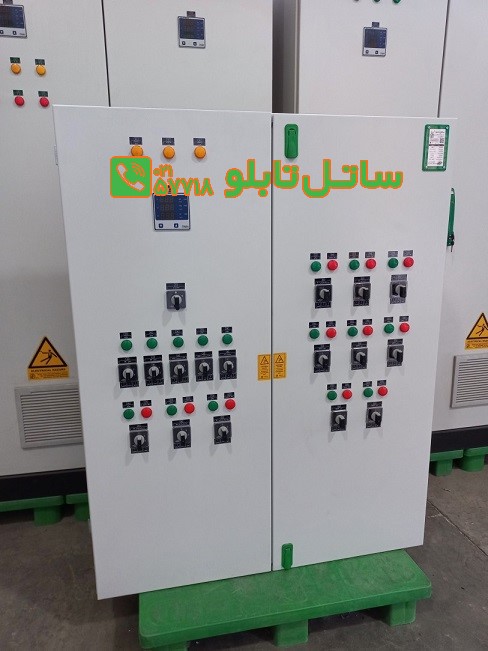

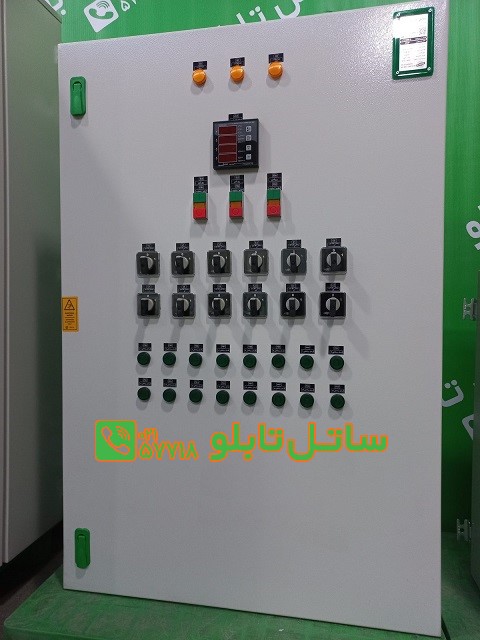

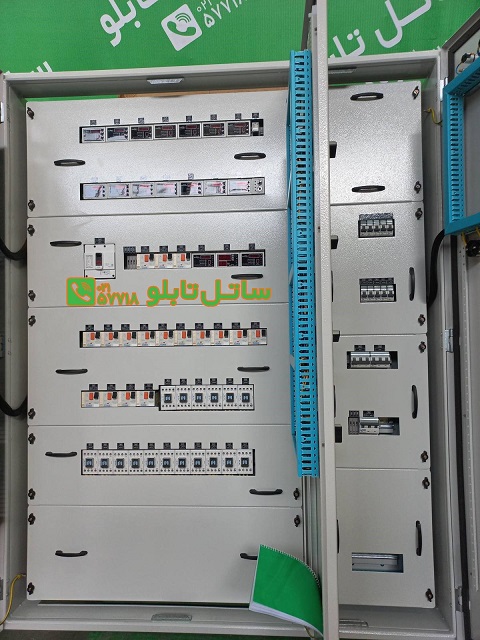

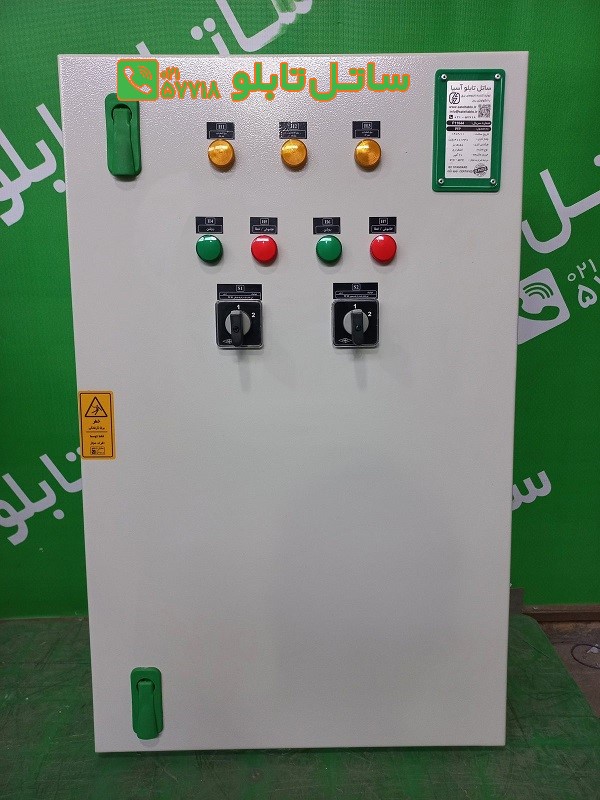

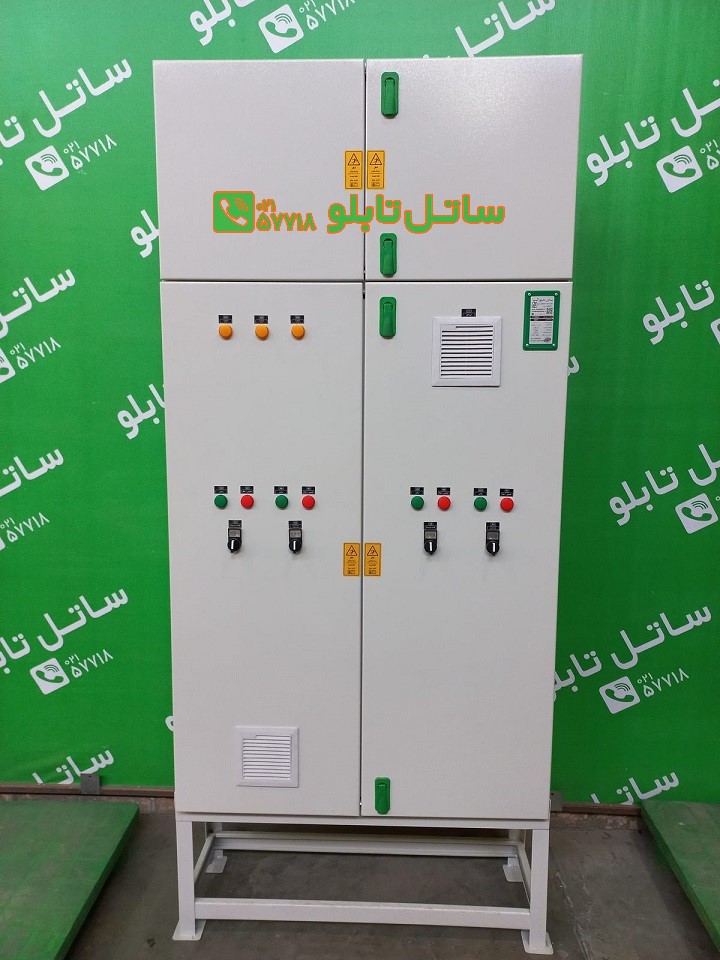

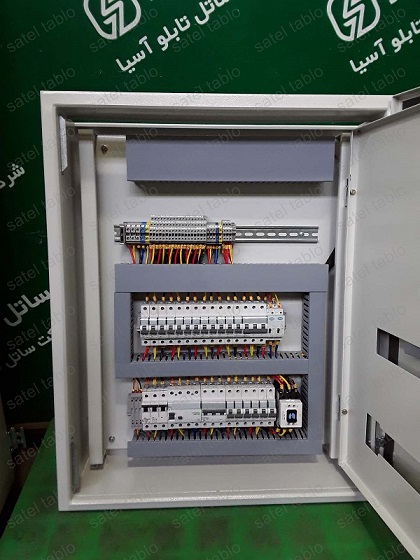

تابلو برق توزیع فرعی

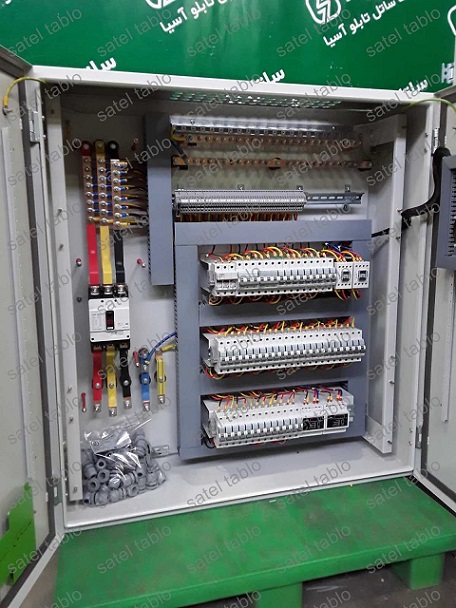

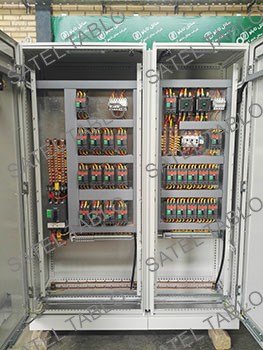

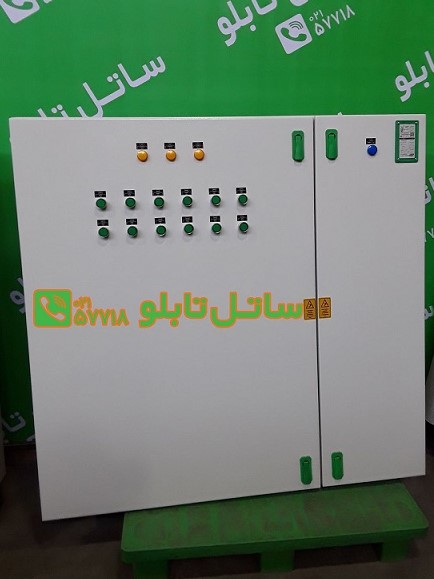

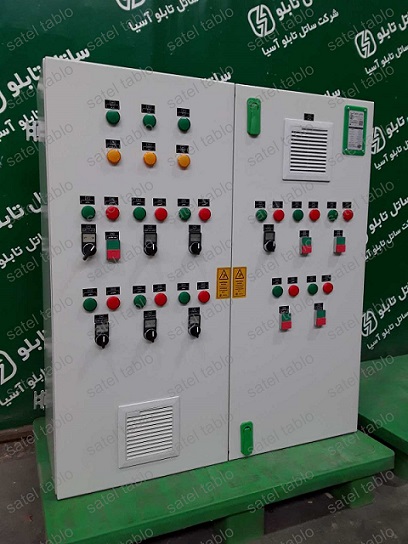

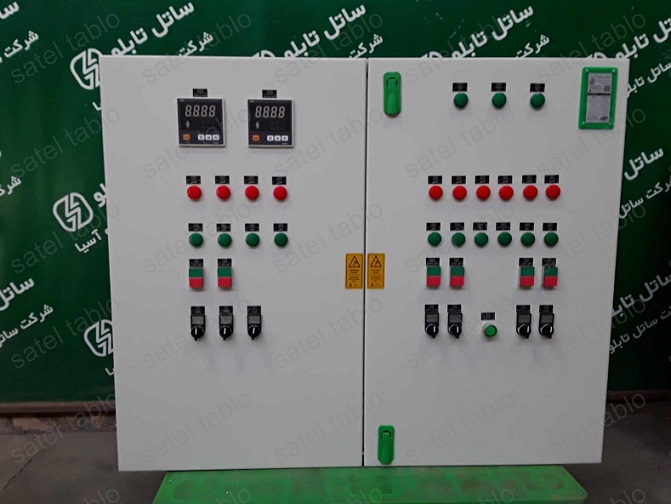

تابلو برق توزیع فرعی

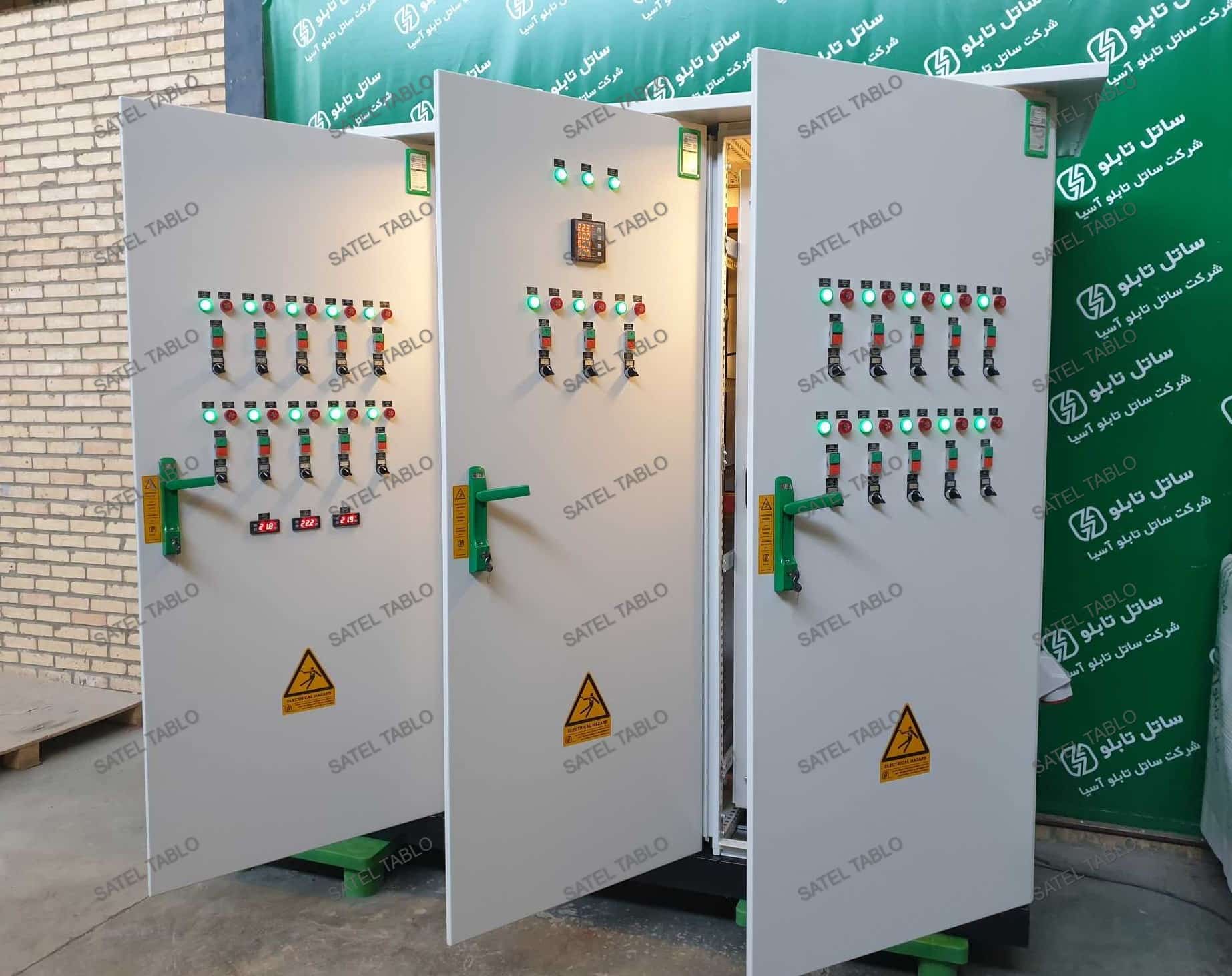

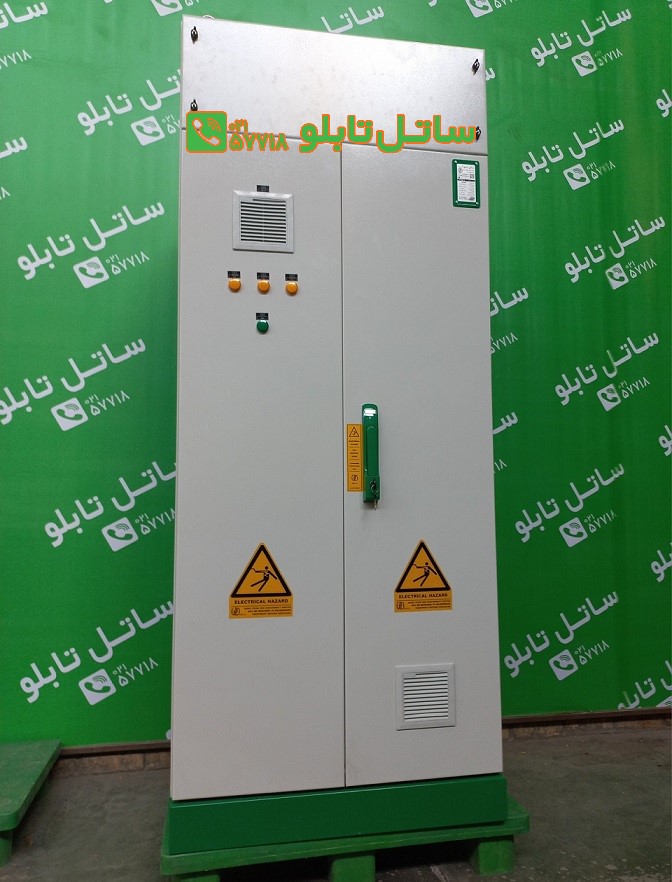

Local Distribution Panel

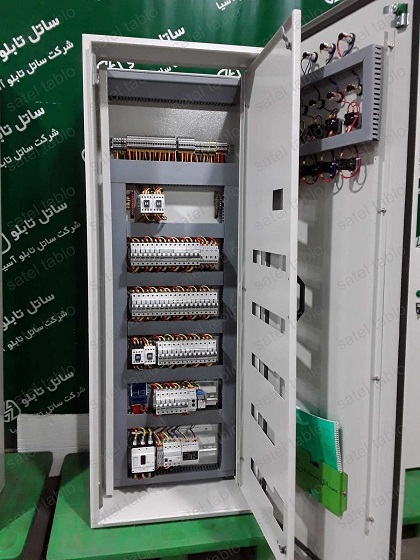

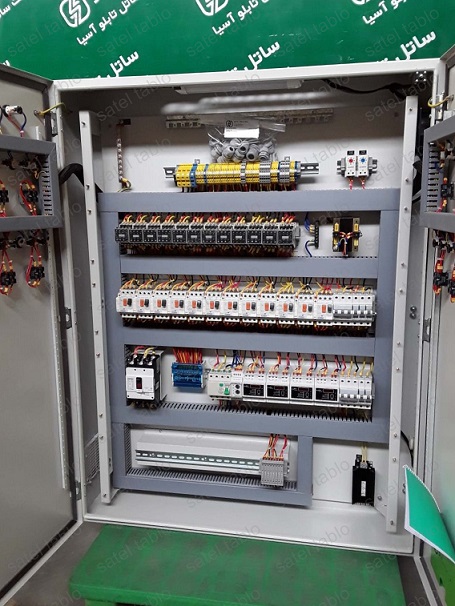

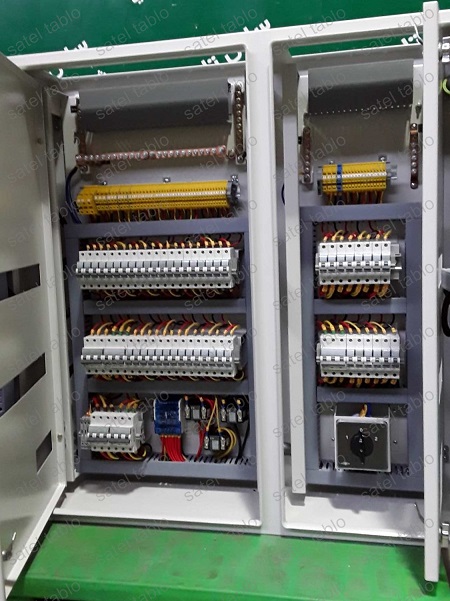

انرژی الکتریکی پس از گذر از تابلو برق توزیع اصلی وارد تابلو برق توزیع فرعی می‌شود.
تابلوی توزیع فرعی دارای کلید اصلی اتوماتیک Mccb و در قسمت خروجی مجهز به گروهی از کلیدهای Mccb و Mcb می‌باشد و به منظور کنترل جریان مصرف کننده‌ های خروجی مورد استفاده قرار می‌گیرد.
شرکت ساتل تابلو آسیا با توجه به برآورد شرایط محیطی نصب و نیاز پروژه اقدام به تولید نقشه‌های پیش ساخت و سپس ساخت تابلو برق توزیع فرعی (LDP) می‌نماید.
جهت مشاوره با واحد فروش تماس حاصل فرمائید.

  • ولتاژ نامی
    380/400 VAC
  • جریان نامی
    Up to 4000 A
  • درجه حفاظت
    Up to IP56
  • نوع رنگ
    RAL 7032-7035
  • فرکانس
    50 Hz
  • دمای کارکرد
    -15 To 75 °C
  • استاندارد
    IEC 61439-1

تابلو برق، اولین قسمت از تجهیزات مربوط به توزیع انرژی الکتریکی در یک محل یا مجتمع است. تابلو برق محفظه ای است که تجهیزات الکتریکی مختلفی را در خود جای داده و باعث تجمع و حفظ قطعات می شود. تابلوهای برق به دو دسته اصلی و فرعی تقسیم می شوند. برق اصلی پس از ورود به مجتمع به تابلو برق اصلی وارد می شود و بعد از این که از تجهیزاتی مانند کنتاکتور عبور کرد وارد تابلو های فرعی می شود. تابلو برق توزیع فرعی مجهز به کلید هایی برای کنترل جریان برق است.

تابلو برق توزیع فرعی چیست؟

تابلوهای برق توزیع فرعی شامل تمامی تابلوهایی که بعد از تابلو برق اصلی قرار می گیرد می شود. تابلو برق فرعی به منظور توزیع کردن و کنترل کردن سیستم های برق رسانی به موتورخانه ها و روشنایی ها استفاده می شوند. در داخل تابلو برق تجهیزات مورد نظر نصب می شوند و تعدادی نمایشگر در صورت نیاز بر روی آن نصب می شود. این تابلوها از تابلو برق اصلی تغذیه می شوند. تابلو برق فرعی که در موتور خانه ها استفاده می شود از مدل ایستاده است و برای دیگر تابلو های فرعی از نمونه های توکار استفاده می شود. تعداد تابلوهایی که برای یک مکان مانند استخر، کارخانه، آپارتمان، مشاعات، سالن های ورزشی و ... در نظر گرفته می شود متفاوت است و بستگی به نیاز آن مکان دارد.

انواع تابلو برق

تابلو برق هایی که در کارخانجات، معابر، خانه های مسکونی می بینید انواع مختلفی دارد در ادامه انواع تابلو برق ها را بازگو می کنیم.

  • تابلو برق کشویی
  • تابلو برق دیواری
  • تابلو برق ثابت

 حتما بخوانید : تابلو برق صنعتی چیست؟ کارایی، مشخصات و استانداردها

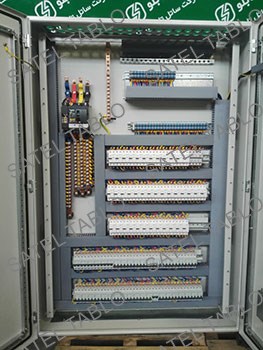

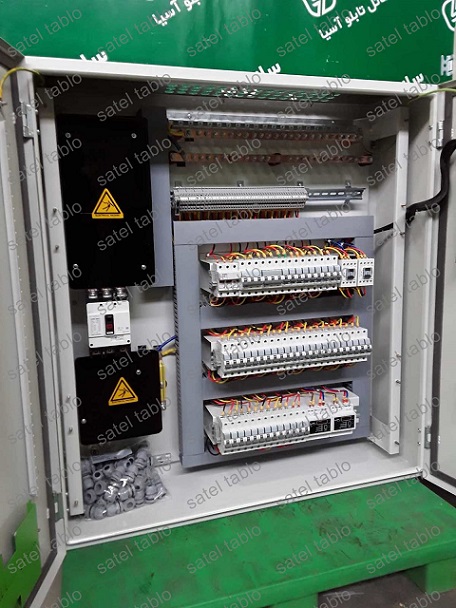

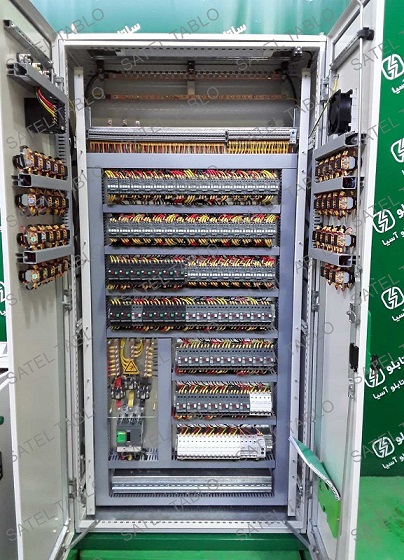

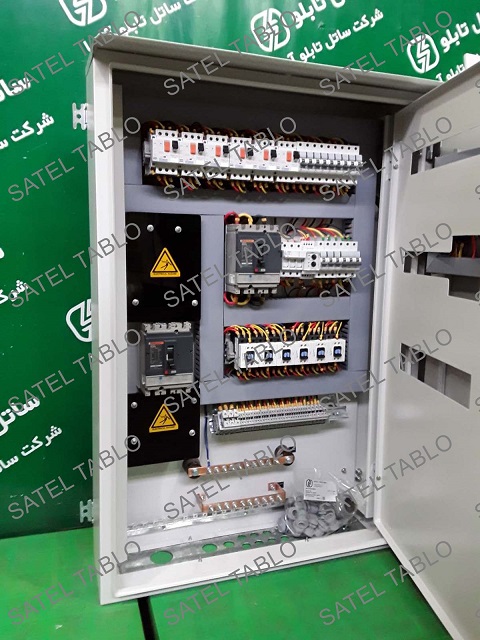

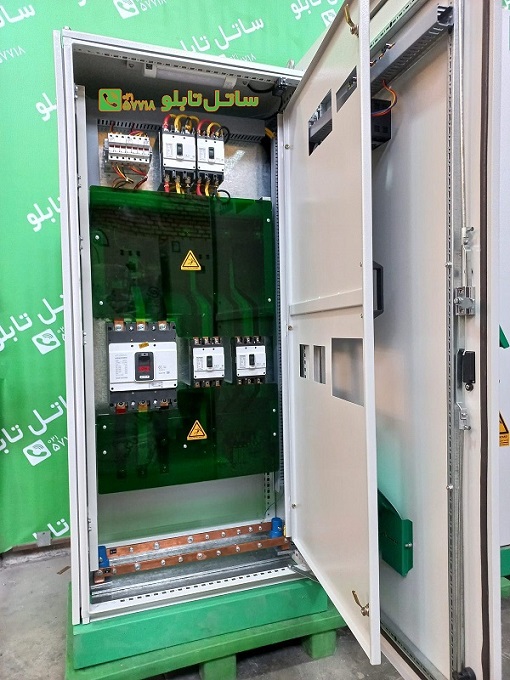

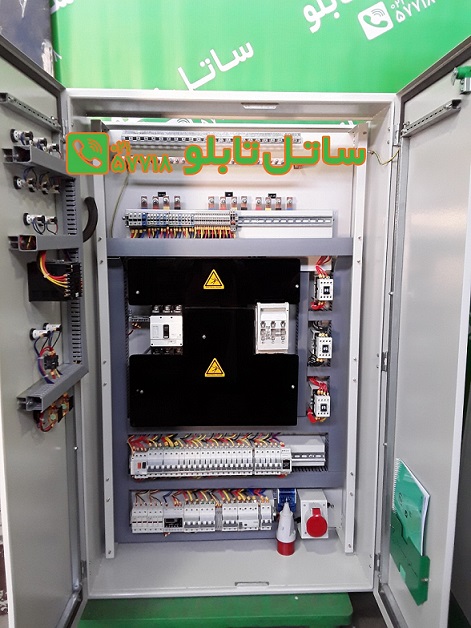

اجزای تابلو برق فرعی

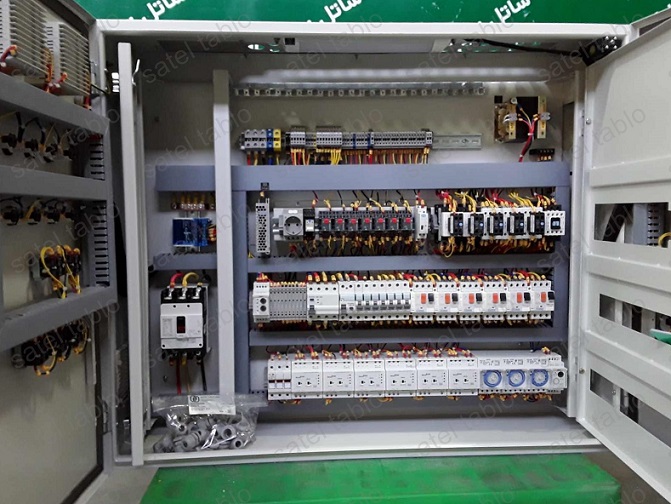

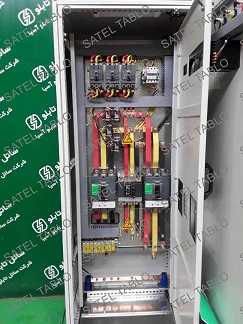

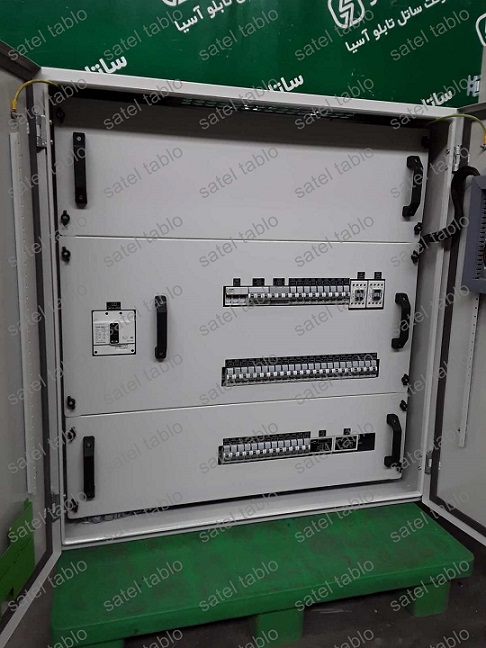

اجزای تابلو برق فرعی

تابلو برق ها شامل اجزای بسیار مختلفی هستند که به تناسب نیاز هر بخش در آن تابلو در نظر گرفته می شود. با توجه به تجهیزات هر تابلو باید تجهیزاتی را برای بحث کاهش دما و انتقال گرما در نظر گرفت.

  • رله
  • بی متال
  • کنتاکتور
  • تجهیزات اندازه گیری
  • یک فیوز اصلی تک فاز یا سه فاز
  • چند فیوز فرعی تک فاز و سه فاز
  • کلید حفاظت جان
  • سيم ارت ( که در داخل تابلو برق ضروری است و با رنگ سبزاست) .
  • کلید START- STOP
  • ترانس
  • بدنه

 حتما بخوانید : تابلو بانک خازنی چیست؟ کارایی، مشخصات و قیمت و خرید

استاندارهایی برای تابلو برق فرعی

به منظور حفظ امنیت باید یک سری استاندارهایی را برای هر تابلو برق در نظر گرفت. در ادامه تعدادی از این استانداردها را بازگو خواهیم کرد.

  • نقشه سیم کشی داخل تابلو(مربوط به فیوز و کلید ها)
  • نکات مربوط به رعایت مسائل ایمنی
  • نصب کلید قبل از فیوز
  • خودکار بودن کلید ورودی
  • رنگ امیزی شین با رنگ نسوز آجریان
  • انجام سیم کشی های داخل تابلو با سیم های مسی تک لا که دارای عایق بندی 1000ولت است انجام شود.
  • نصب دسته کلید تا حداکثر در ارتفاع 175 سانتی متر
  • ارتفاع قسمت میانی از زمین باید 160 سانتی متر باشد.
  • برای روشنایی با کلید از سیم 1.5، سیم 2.5 برای پریز استفاده شود.
  • استفاده از سیم های یک تکه برای حفظ امنیت تابلو

حتما بخوانید : تابلو برق چنج آور چیست؟ مشخصات قطعات

جمع بندی

تابلو برق های توزیع یا فرعی تابلو برق هایی هستند که در ابعاد مختلف با توجه فضای مورد نیاز برای تجهیزات و مساحت مورد مناسب برای انتقال گرما قابل سفارش هستند. جنس تابلو برق با توجه به محیطی که تابلو قرار است در ان نصب شود باید انتخاب شود. در محیط های مرطوب معمولاً از تابلو برق های پلاستیکی استفاده می شود تا دوام بیشتری داشته باشد.

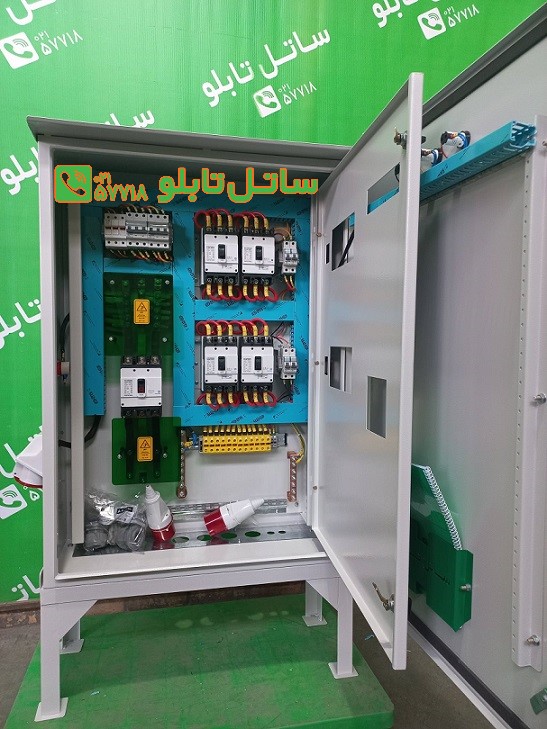

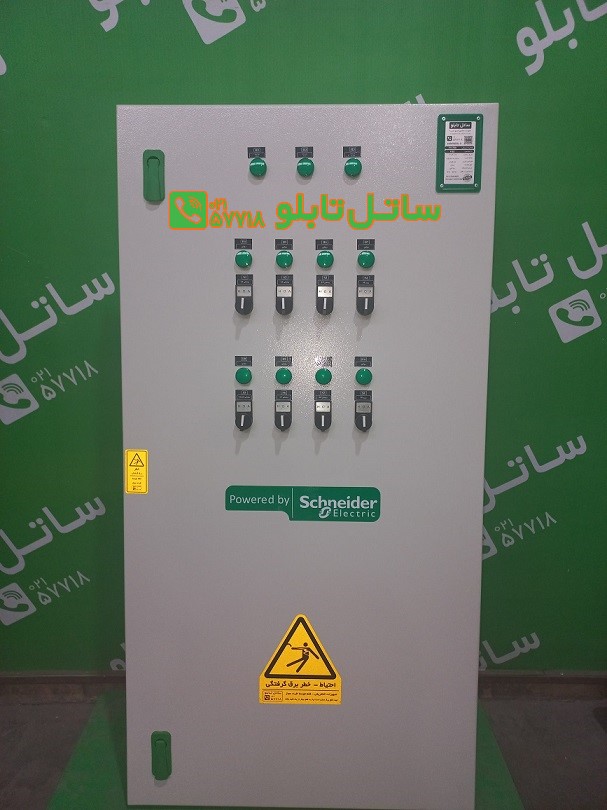

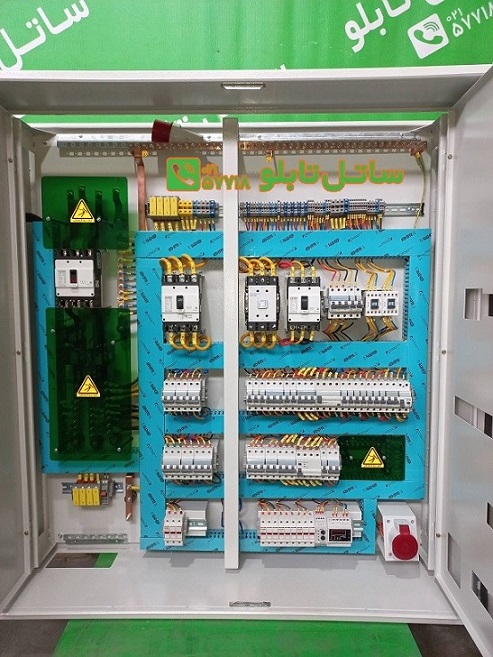

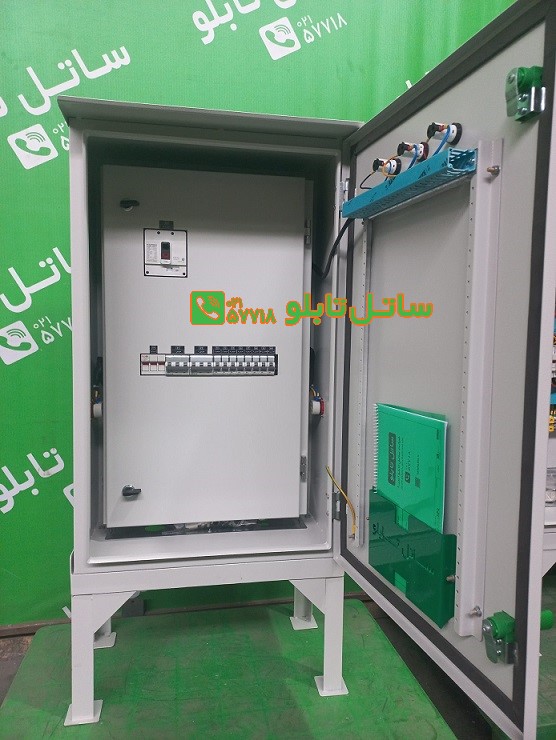

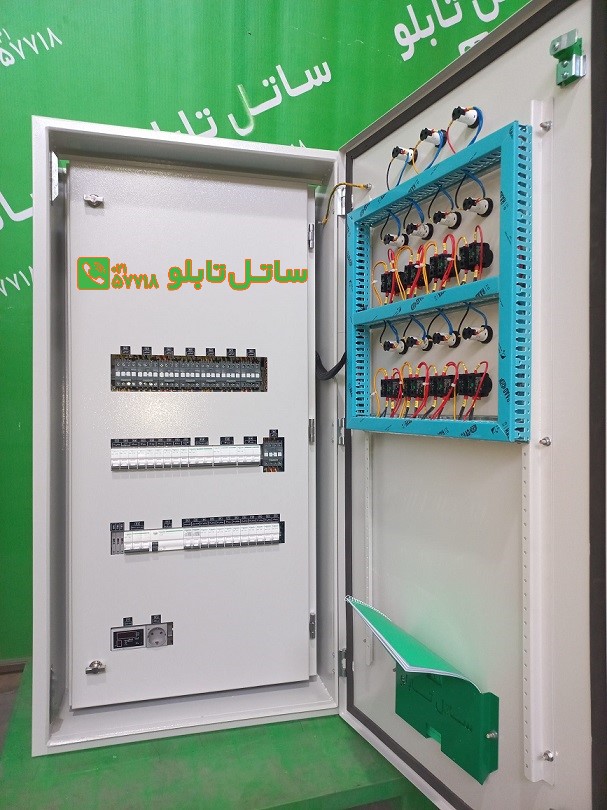

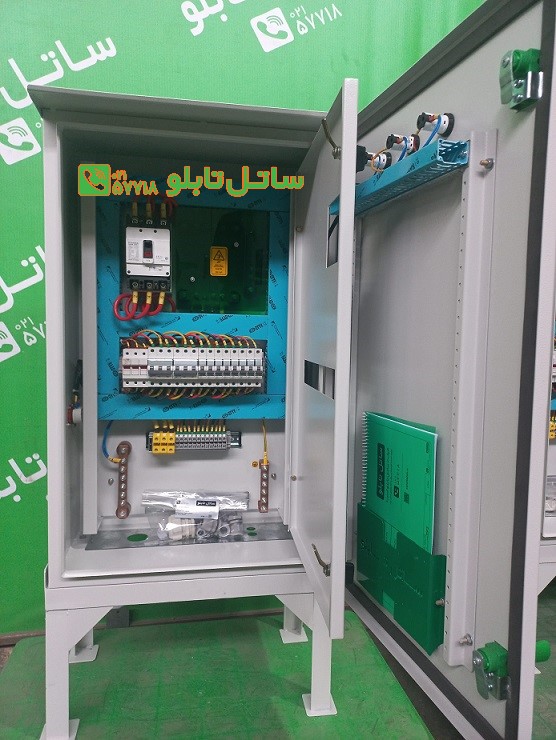

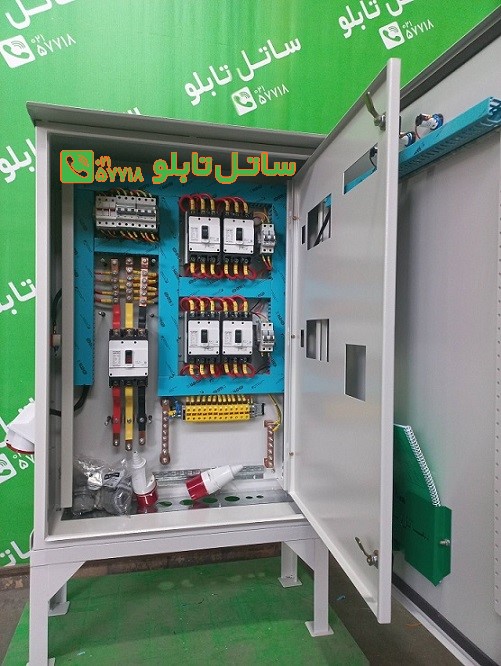

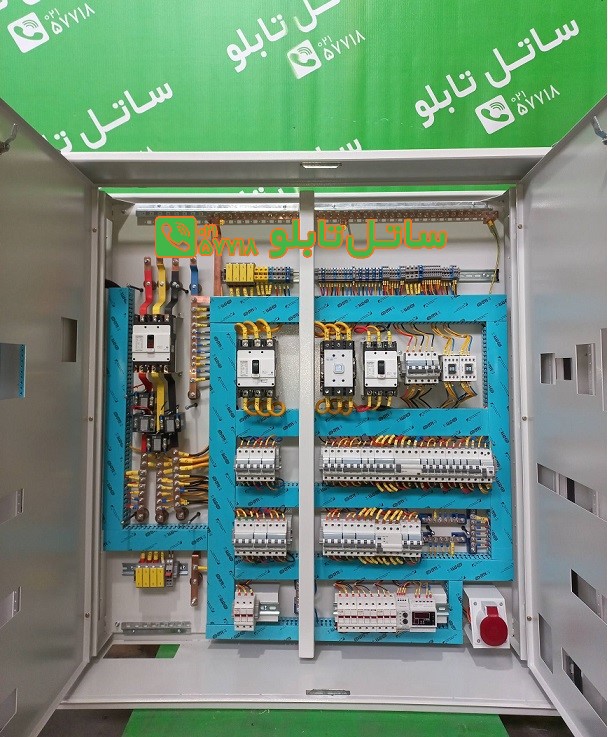

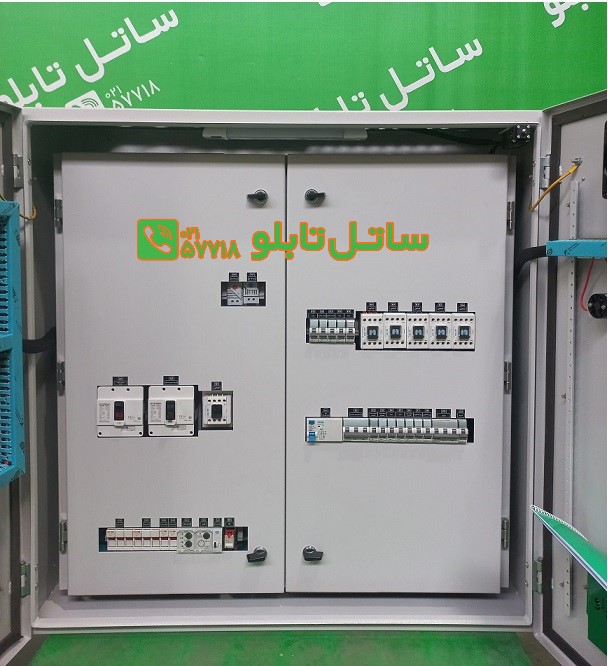

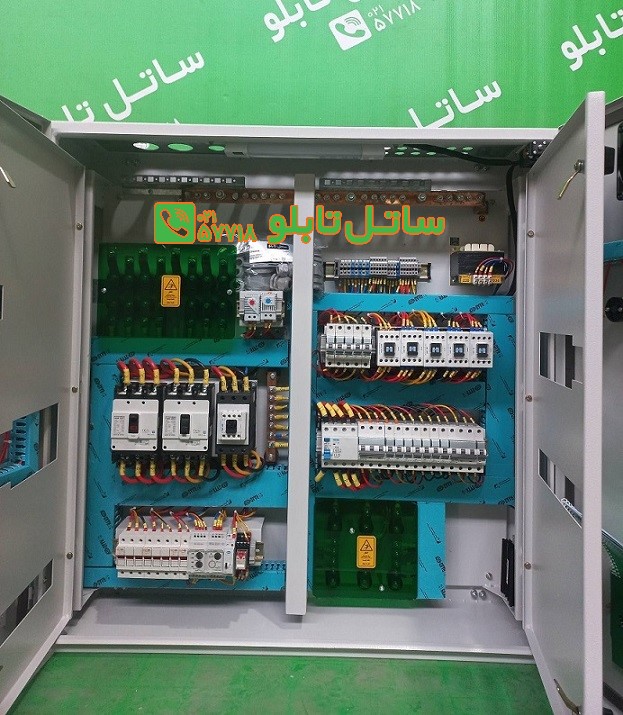

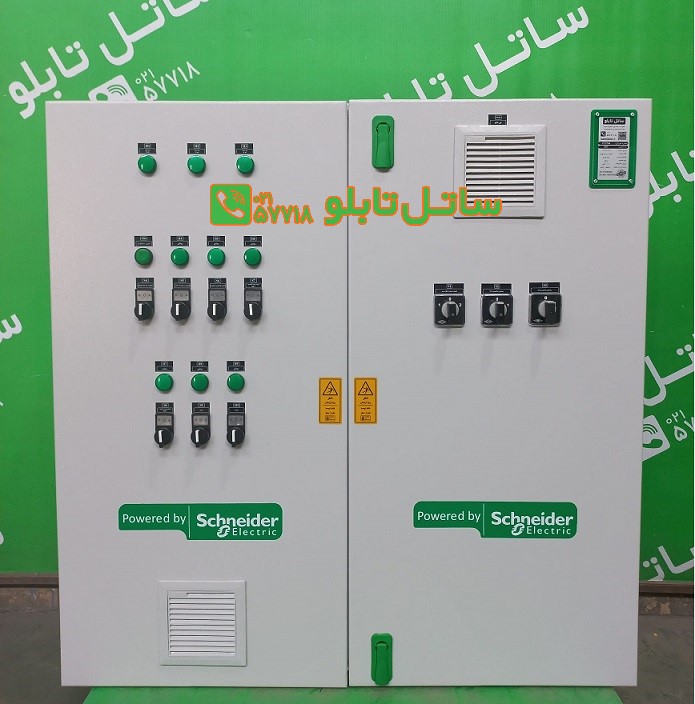

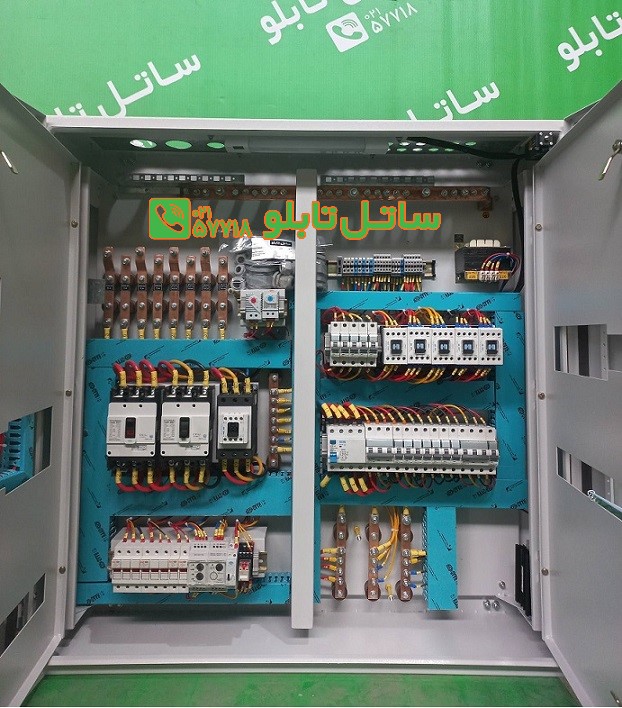

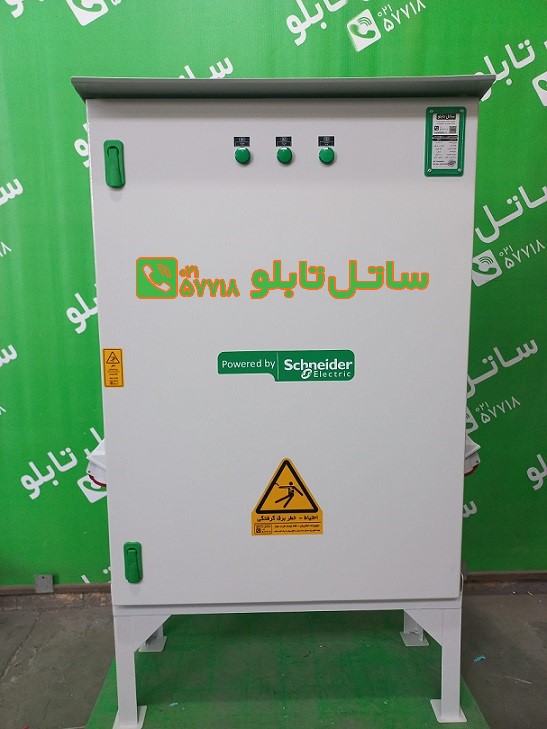

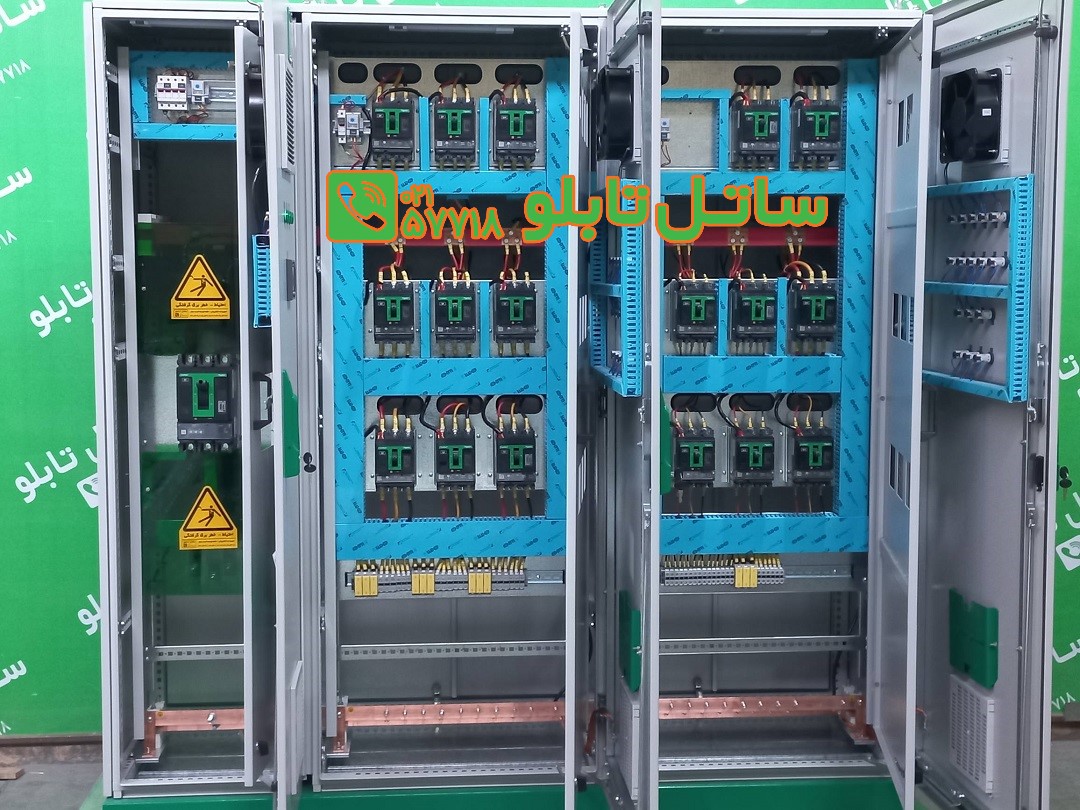

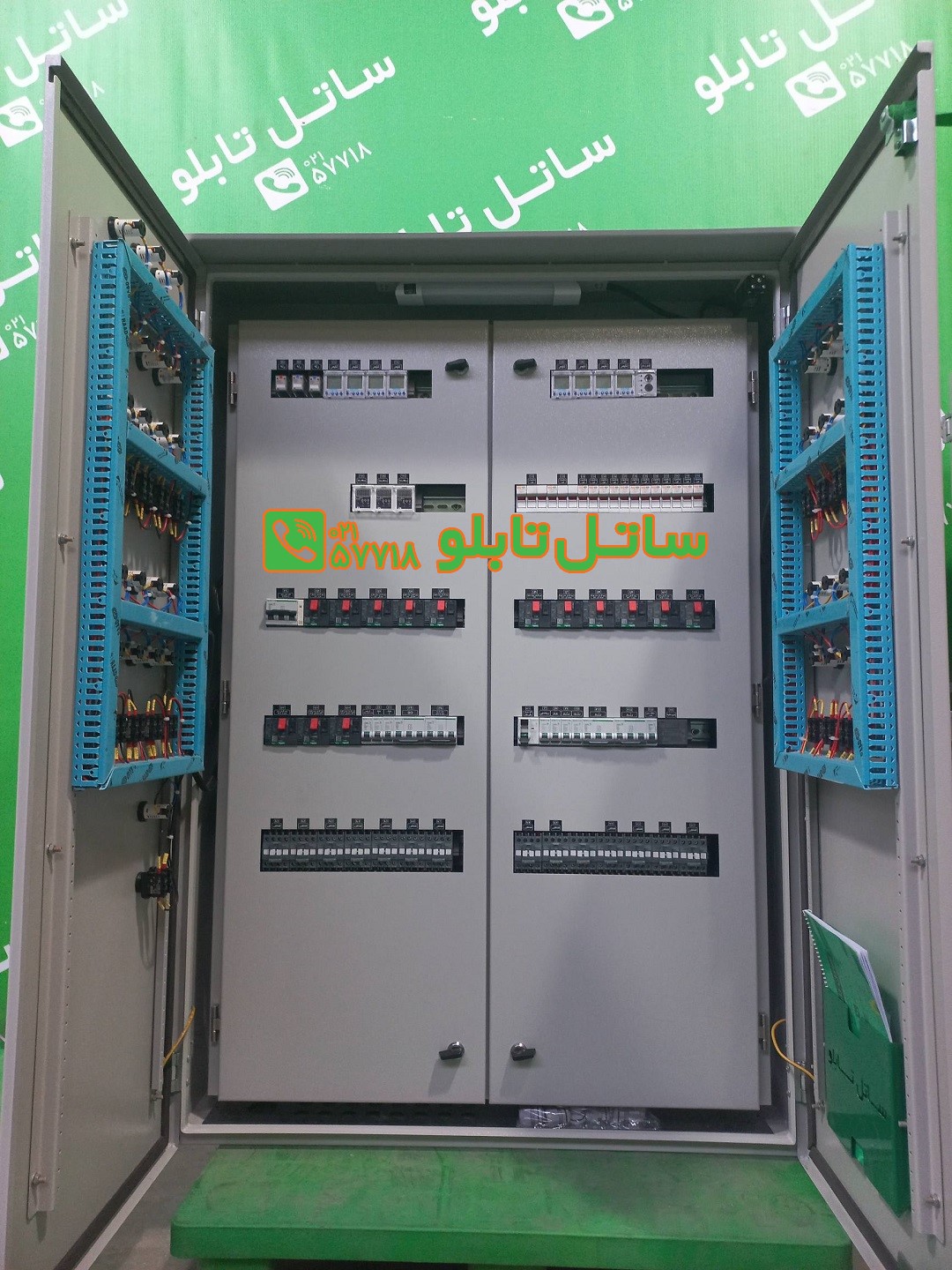

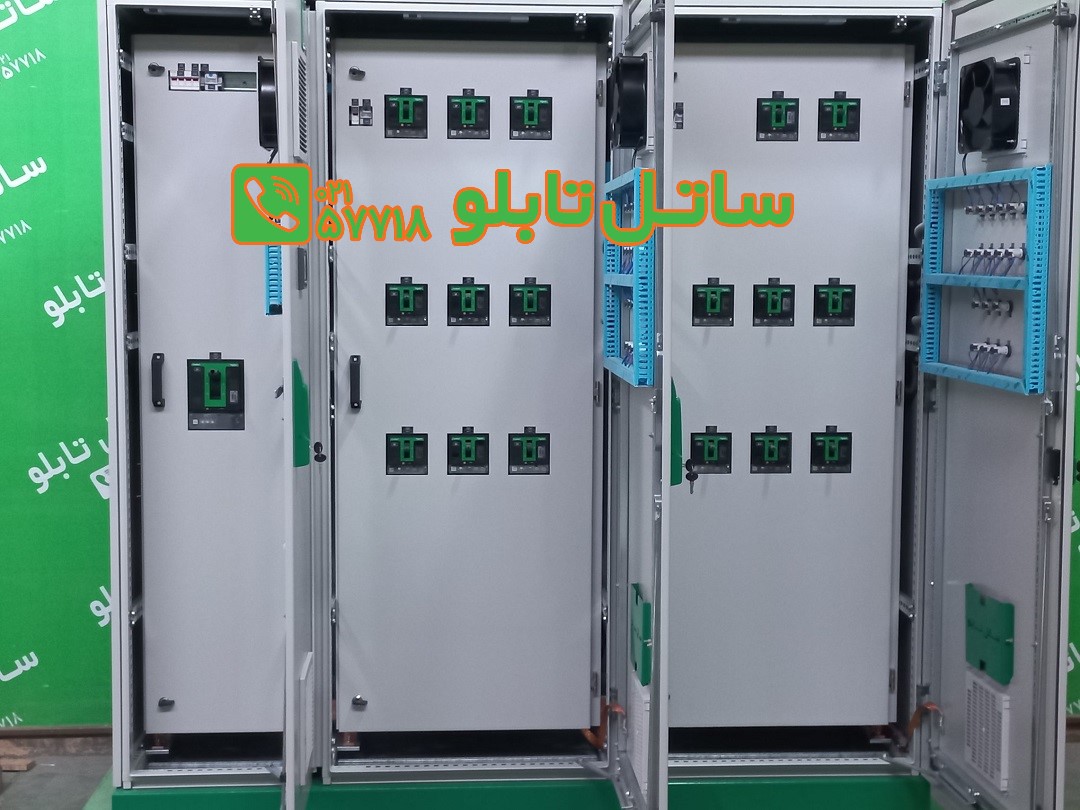

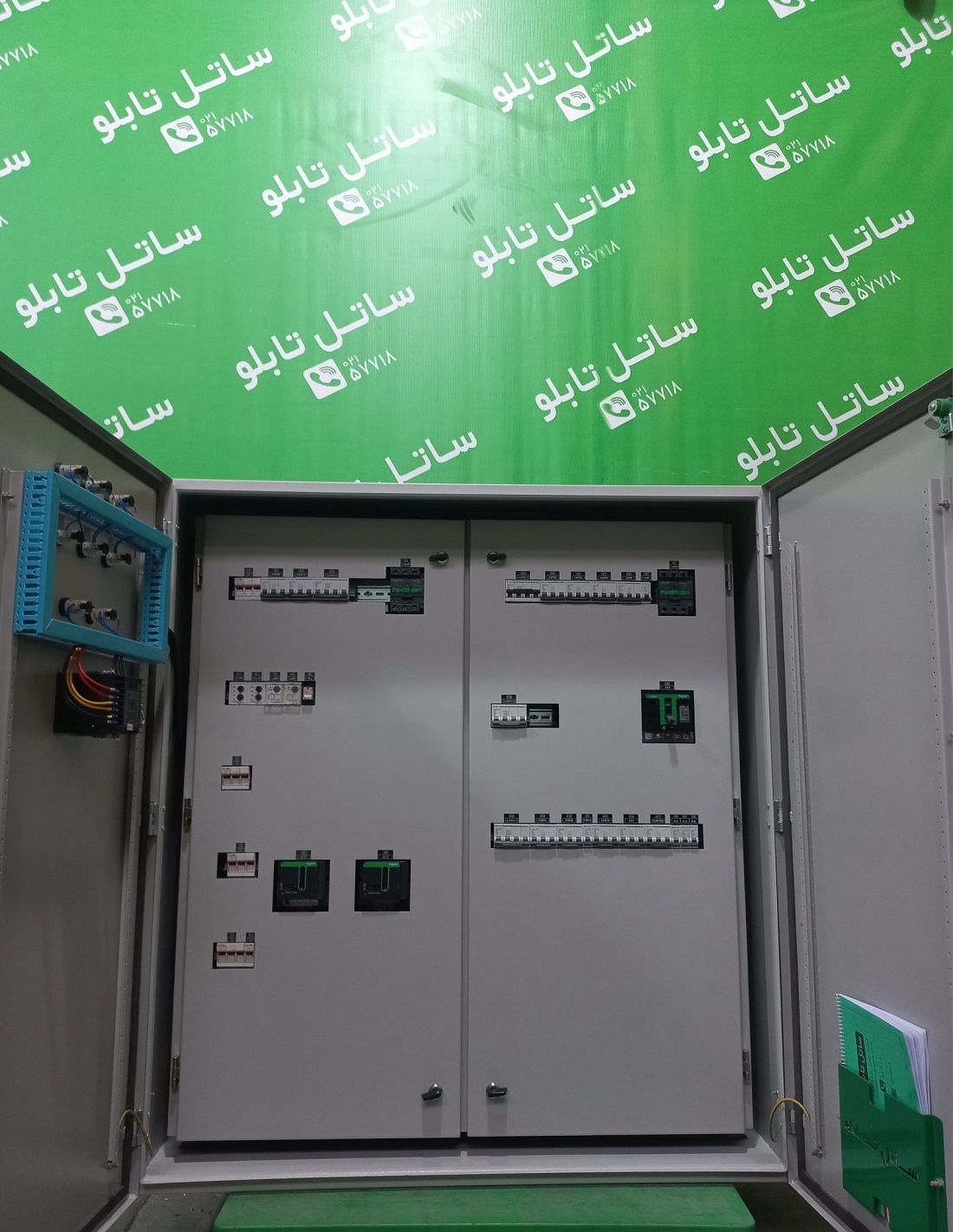

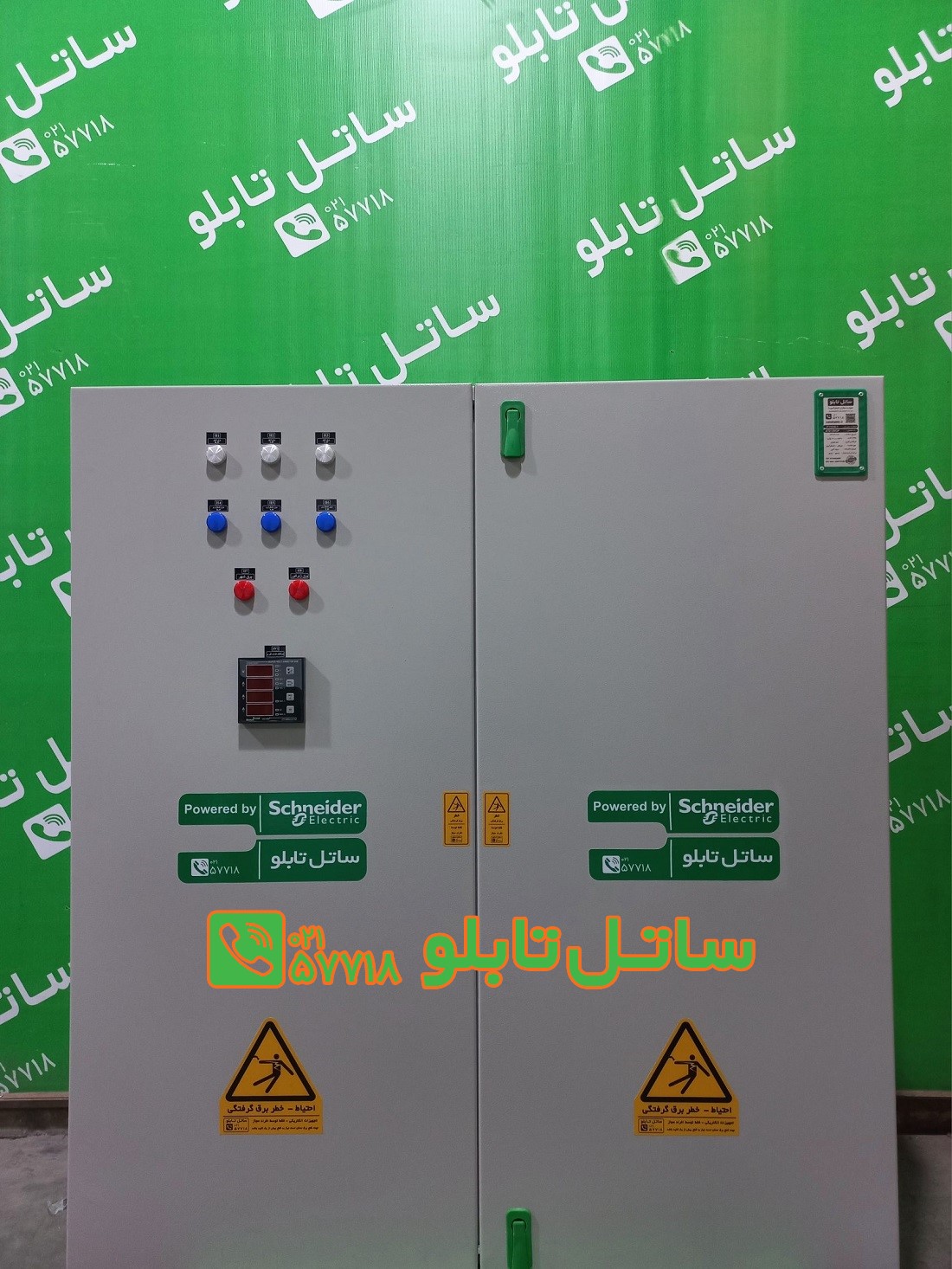

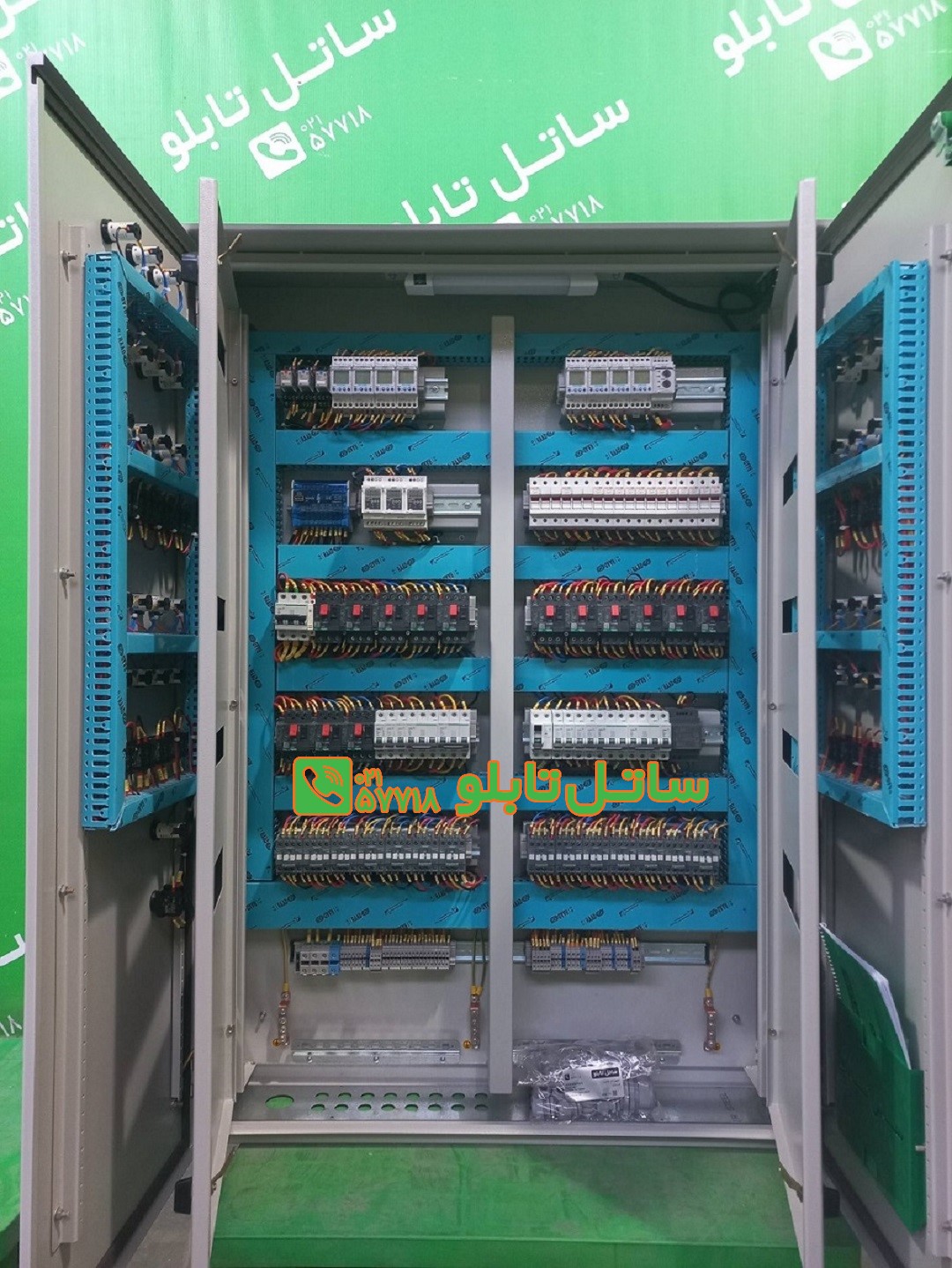

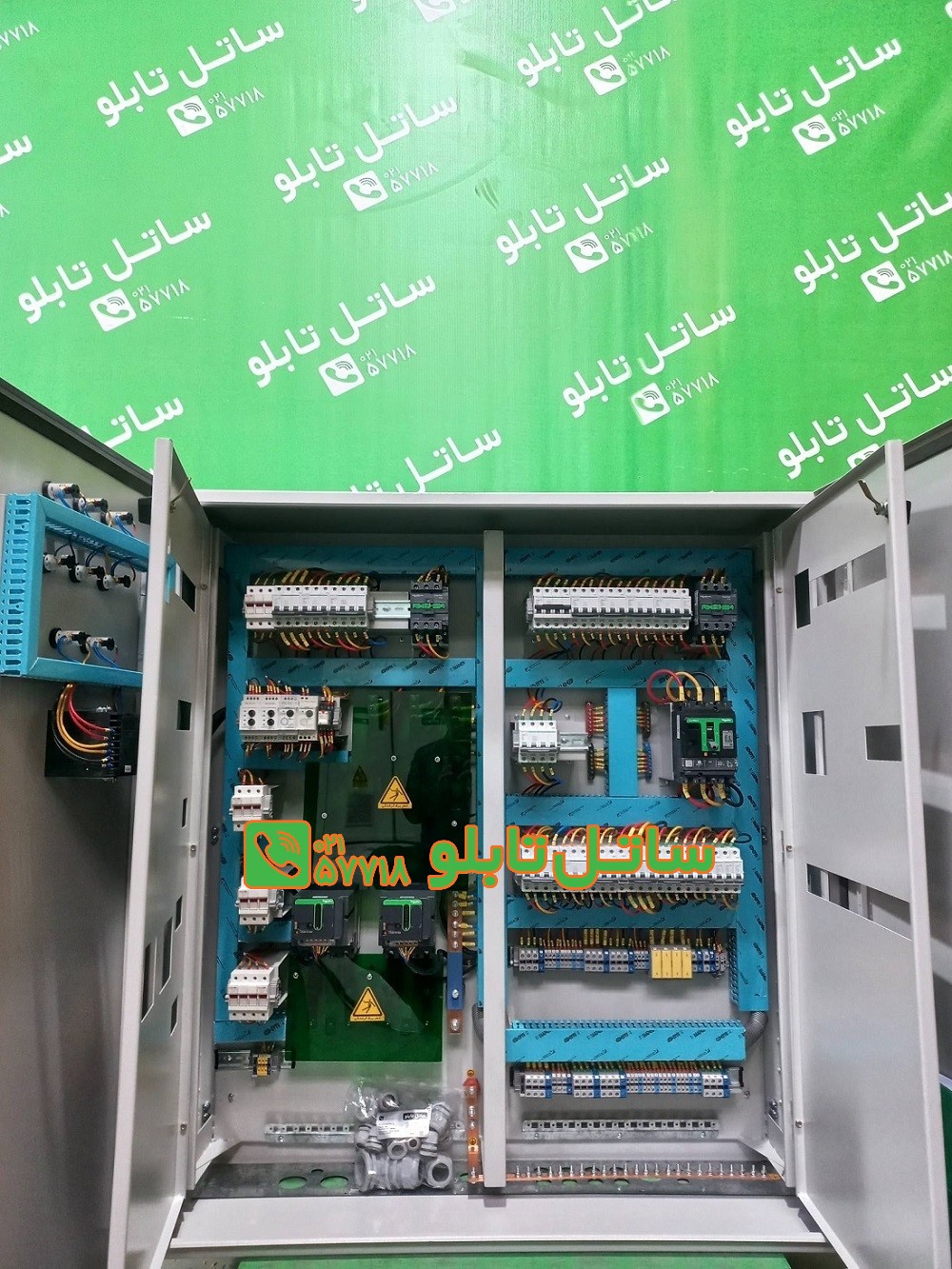

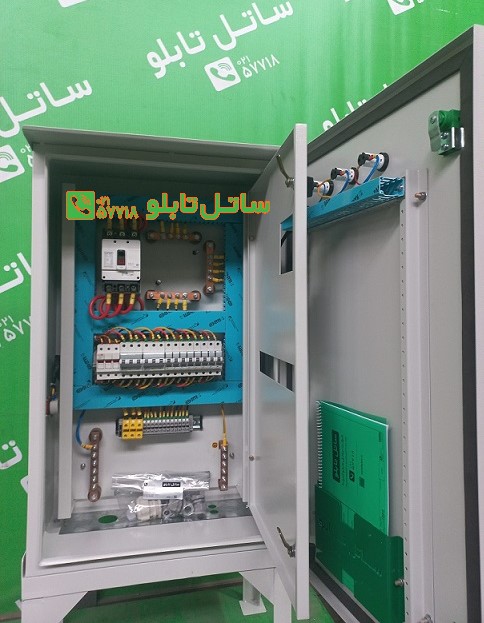

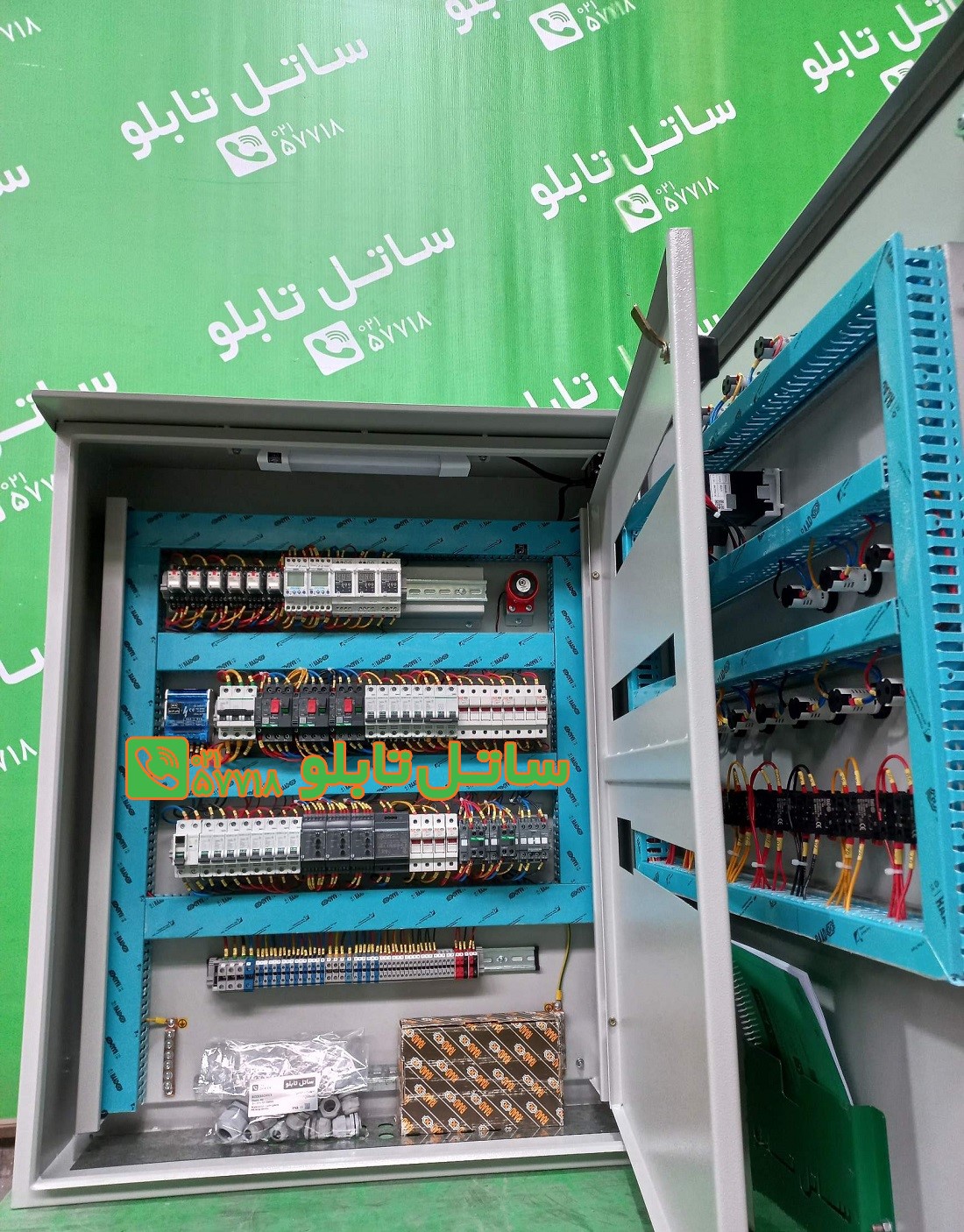

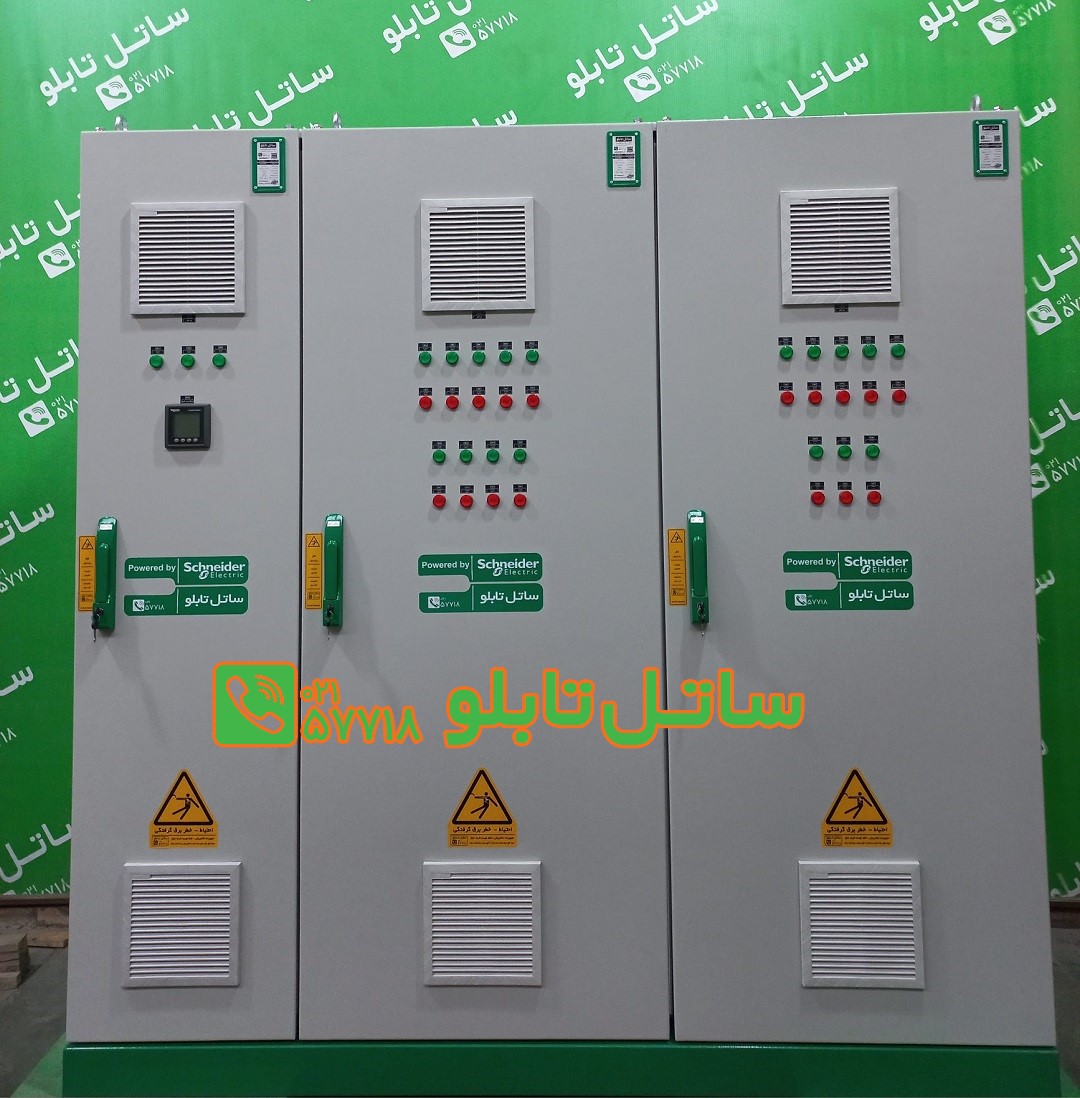

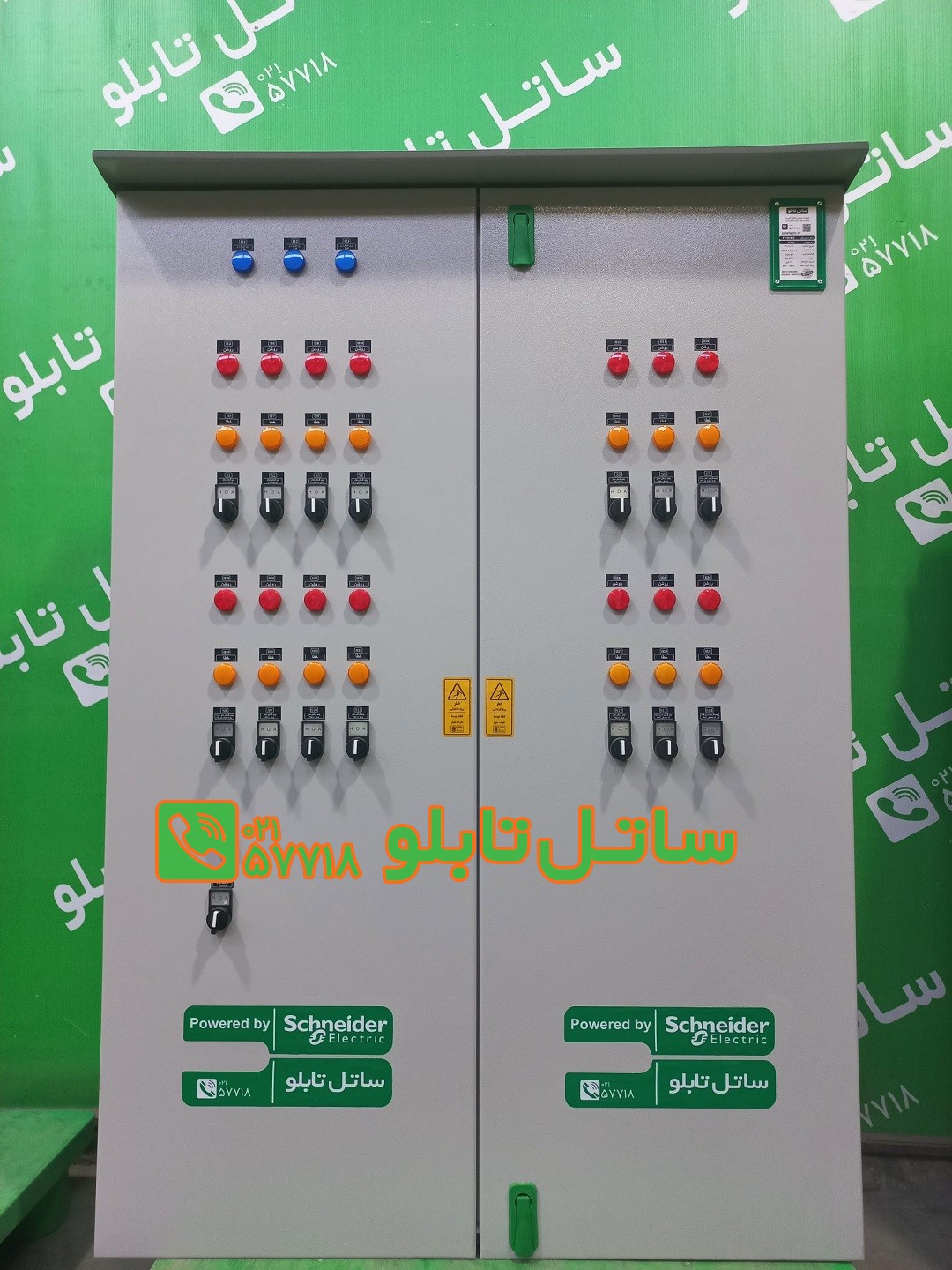

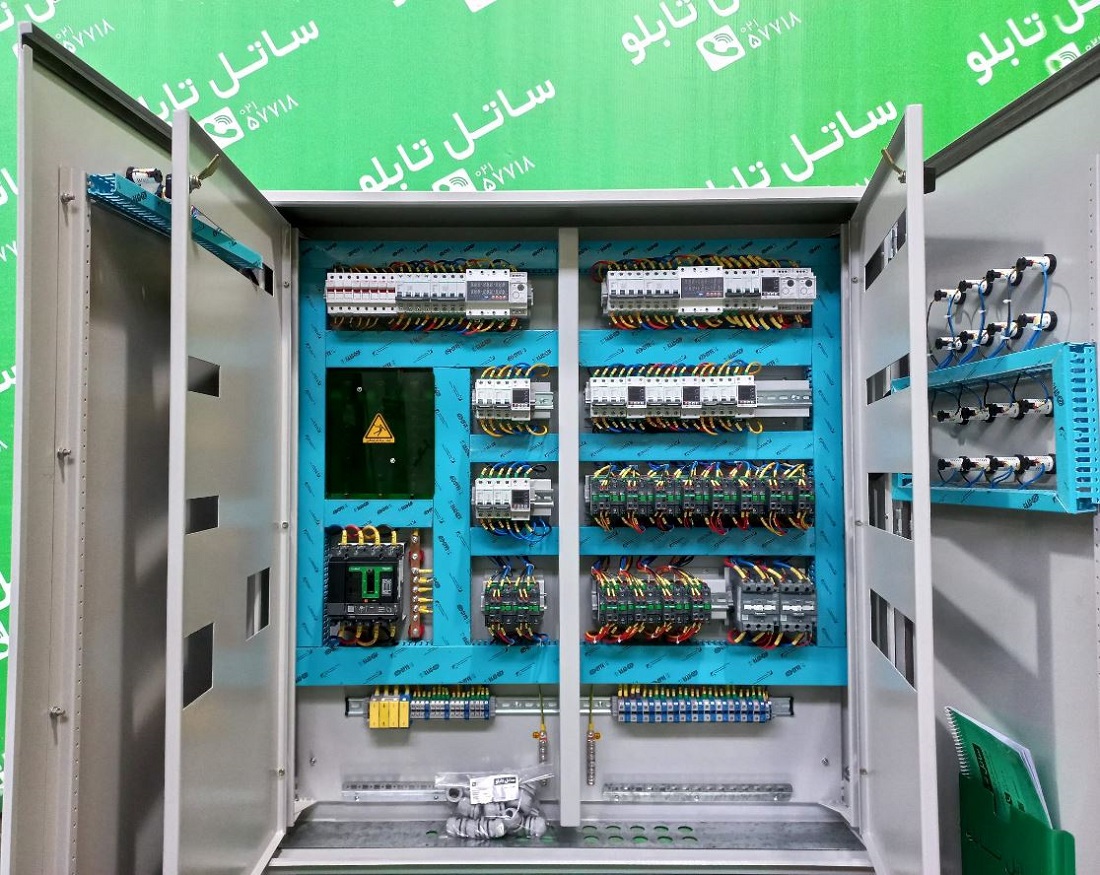

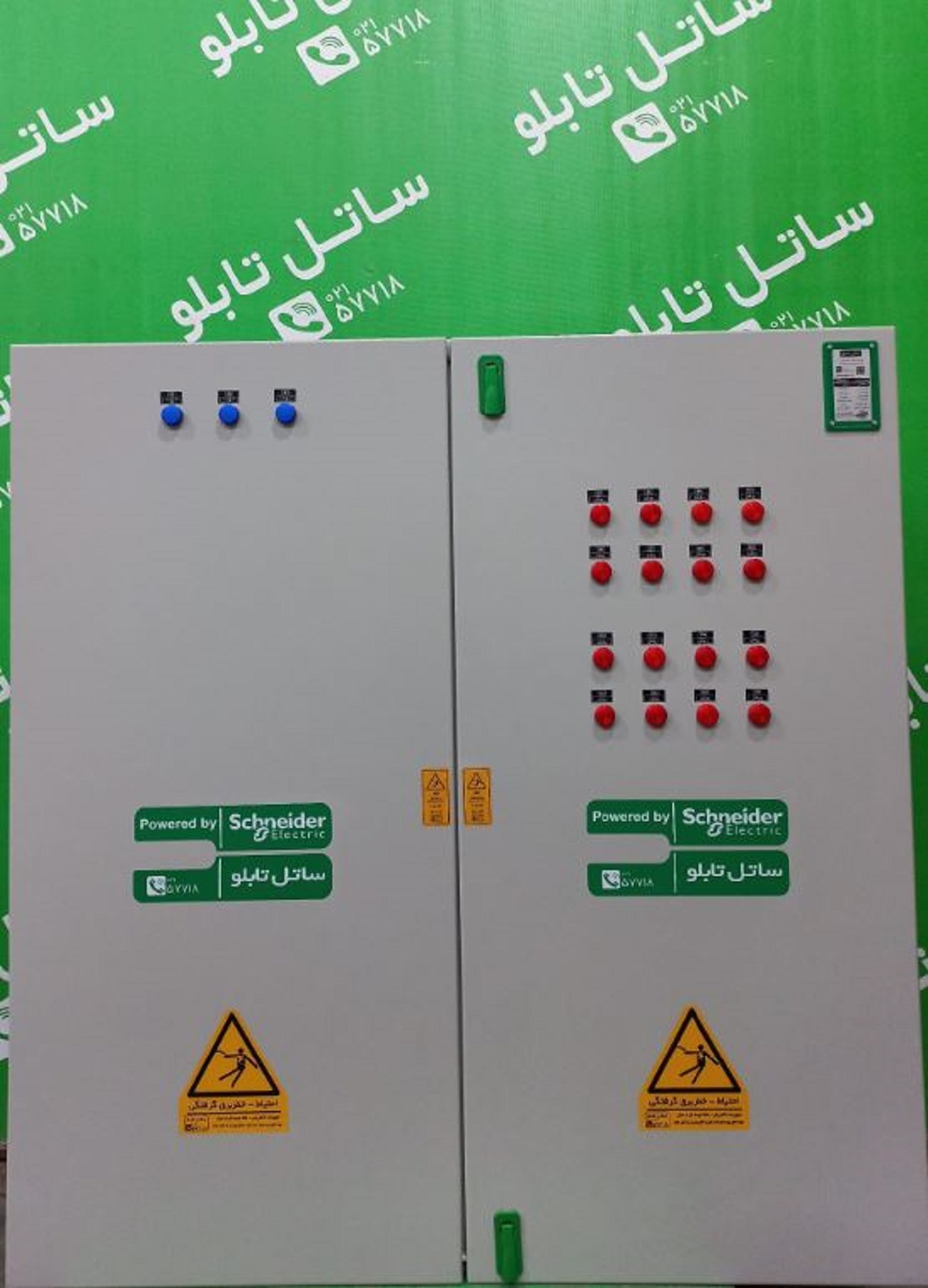

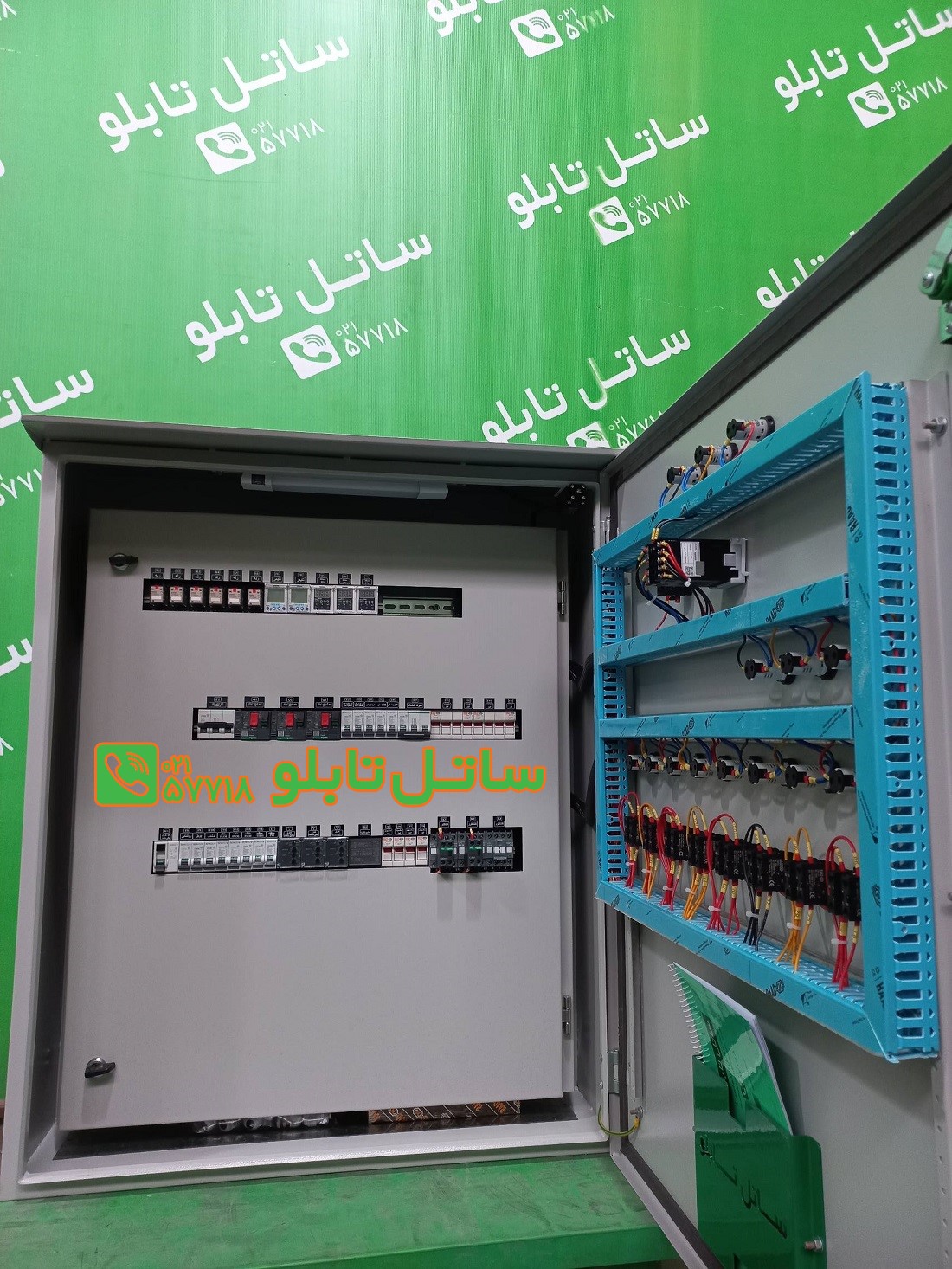

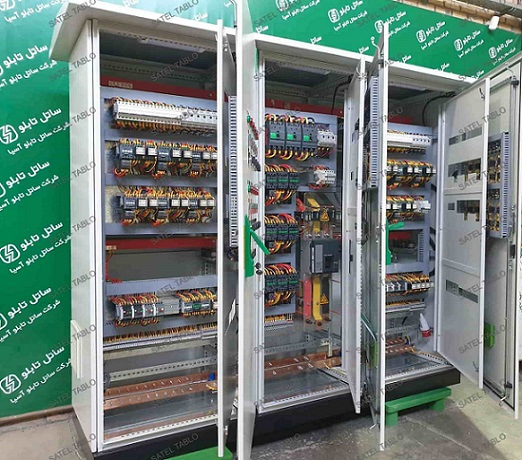

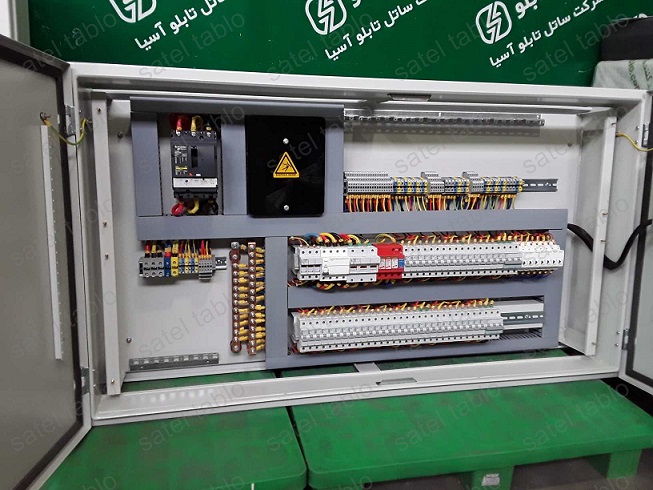

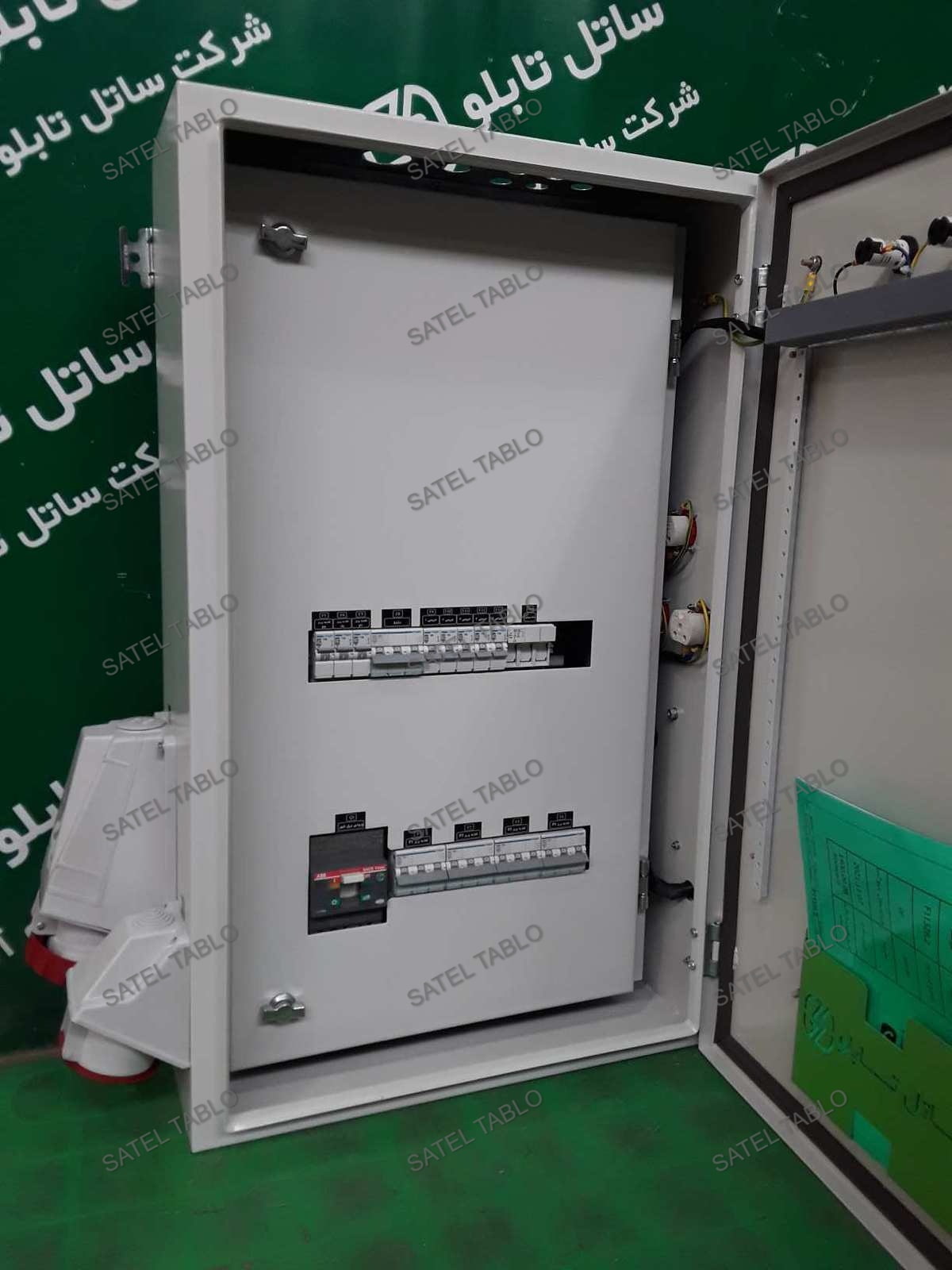

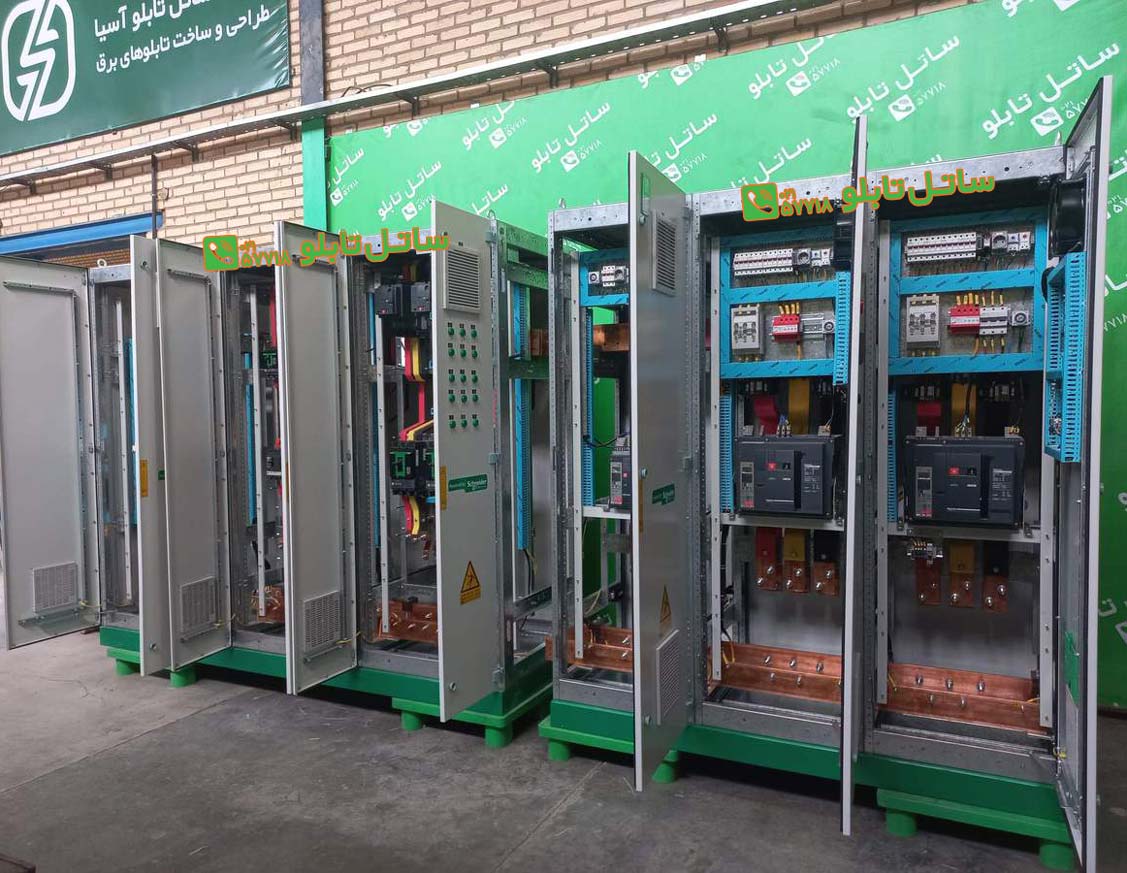

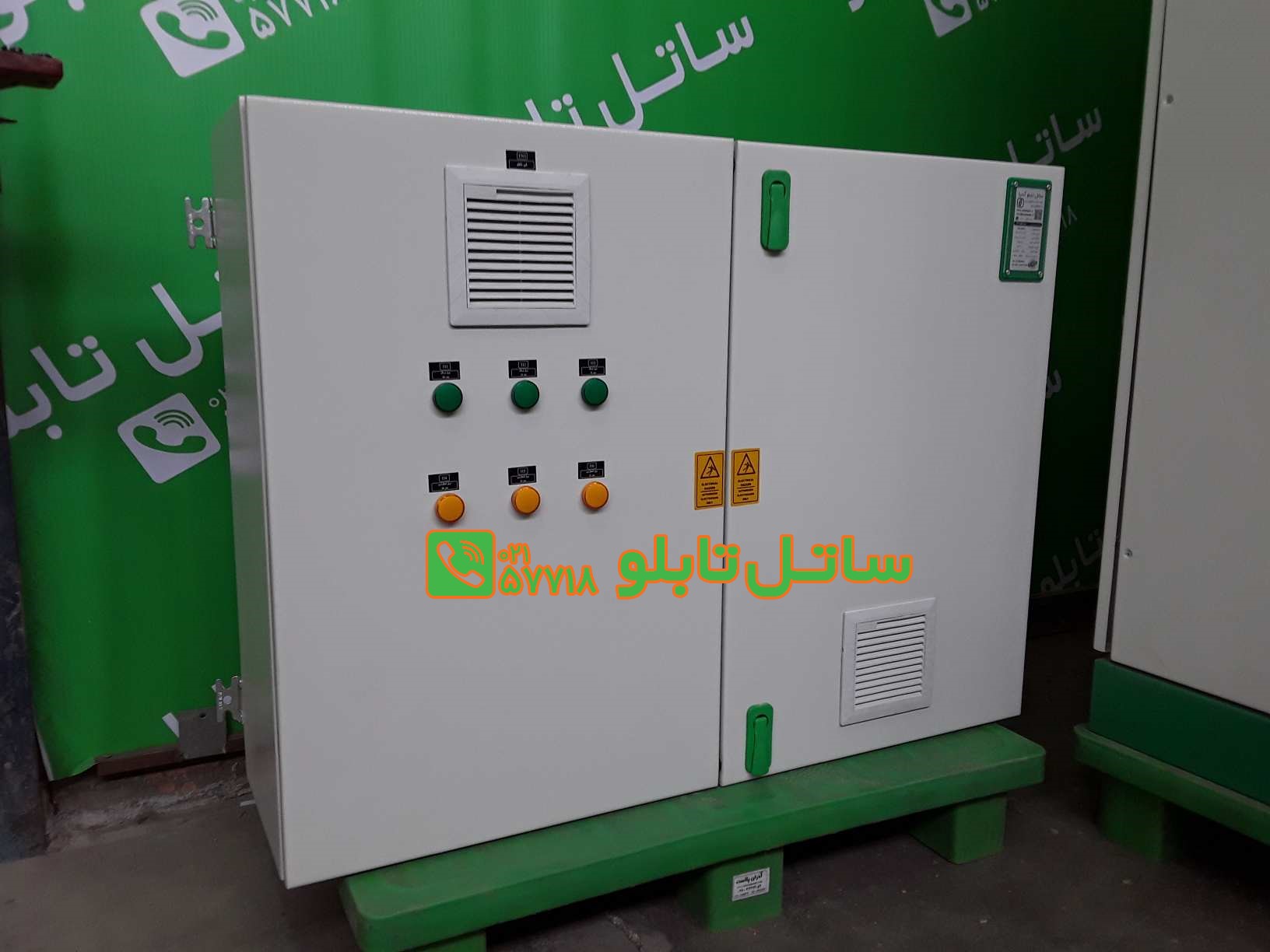

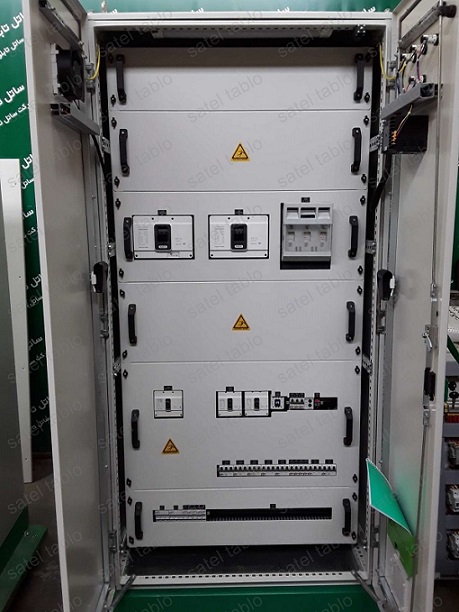

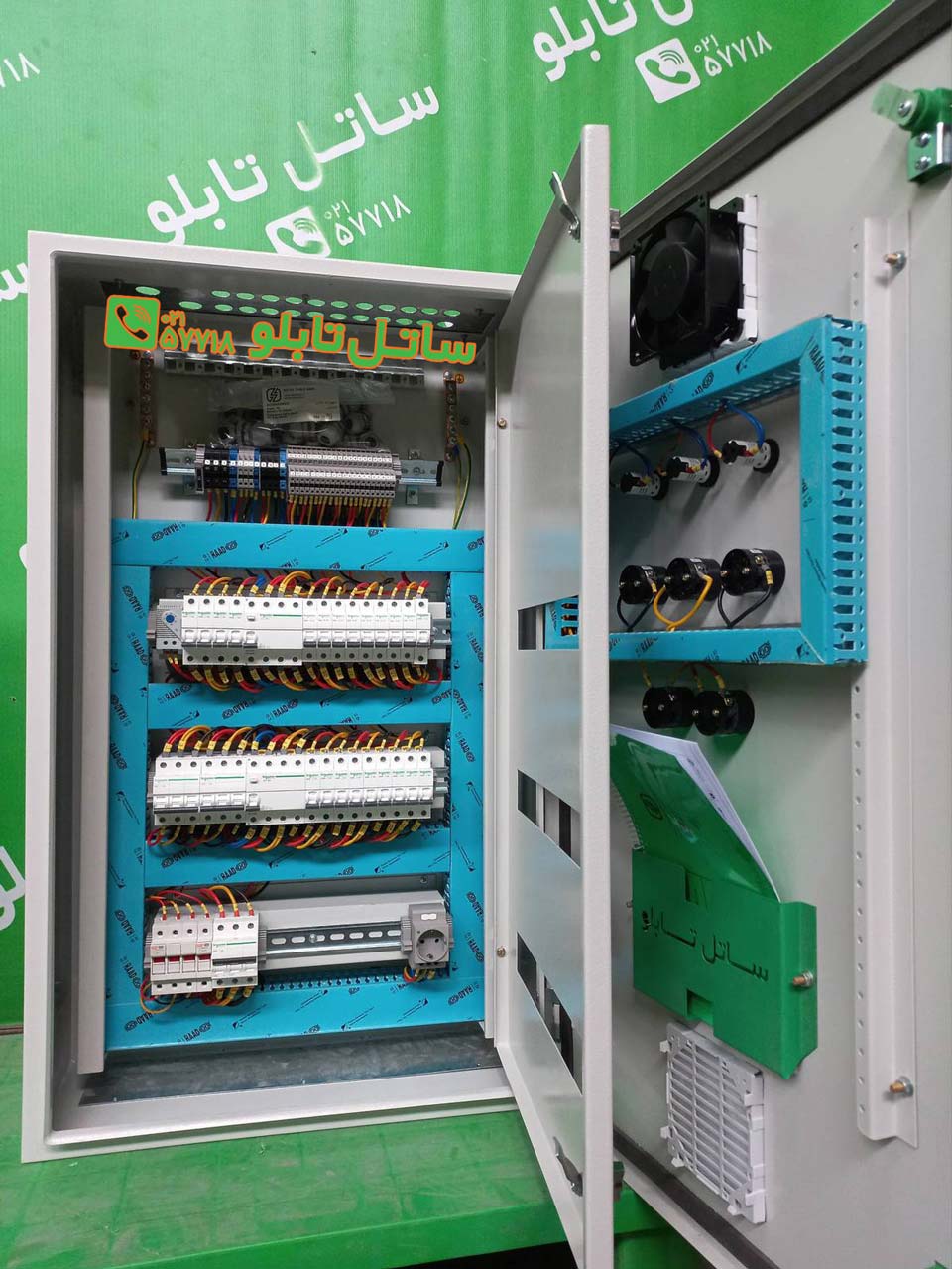

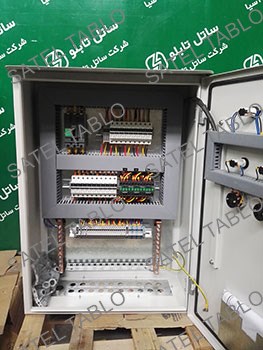

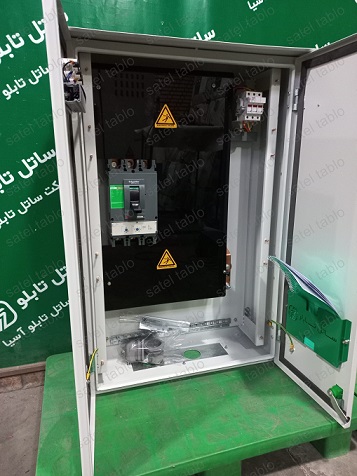

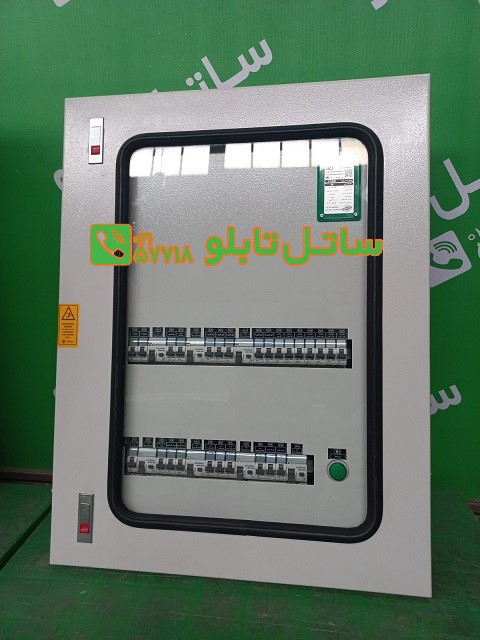

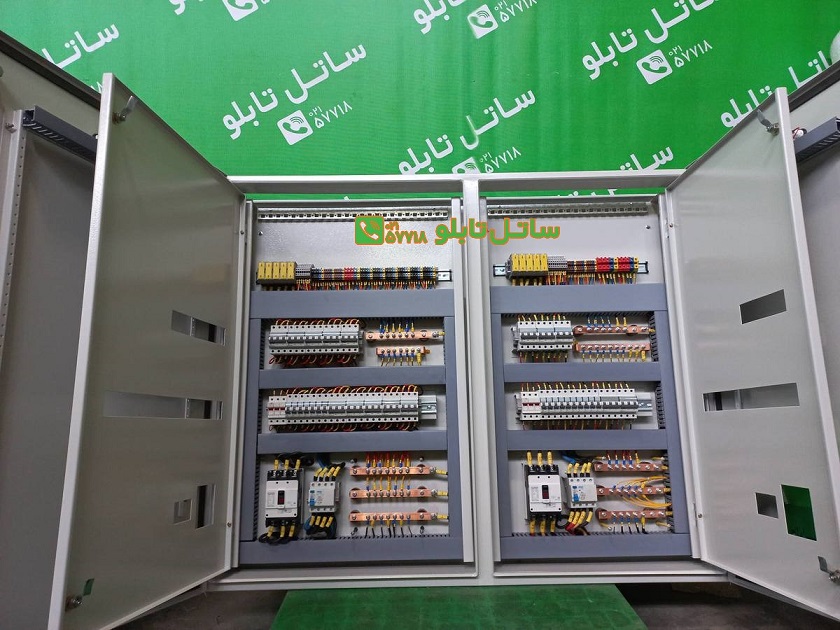

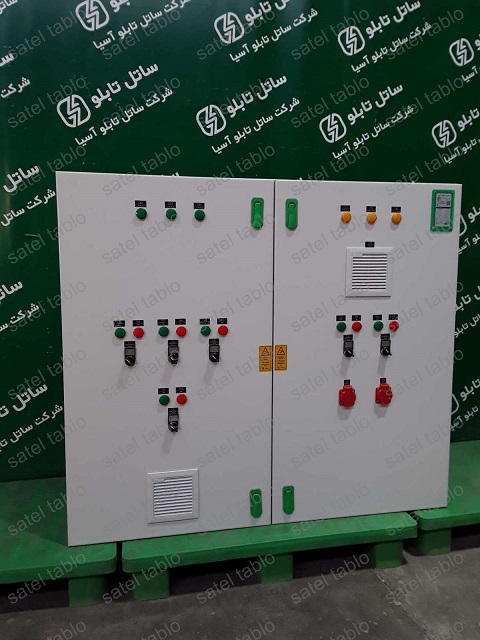

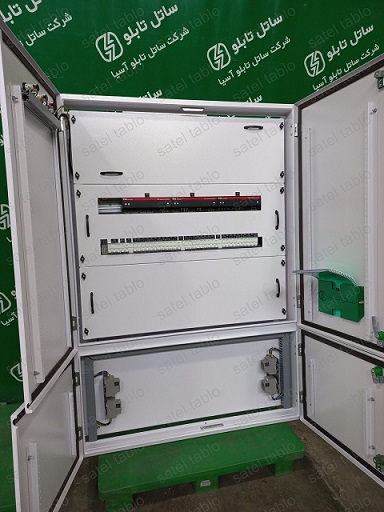

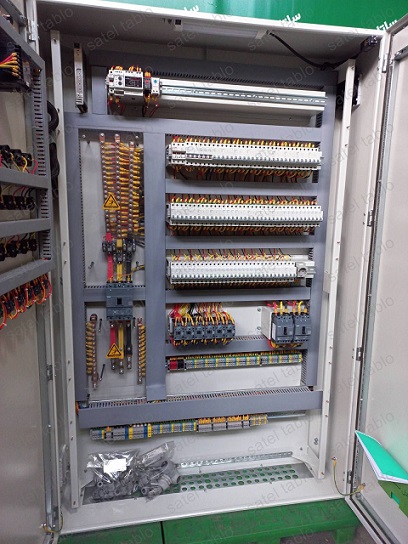

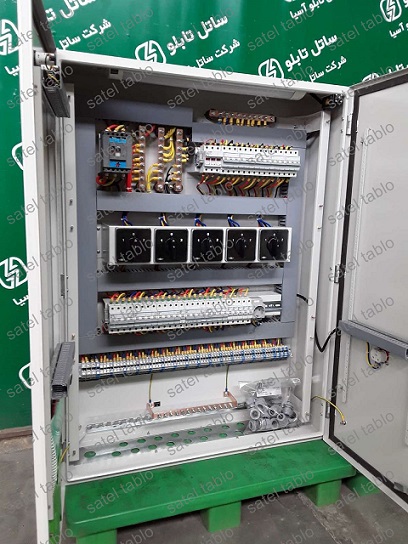

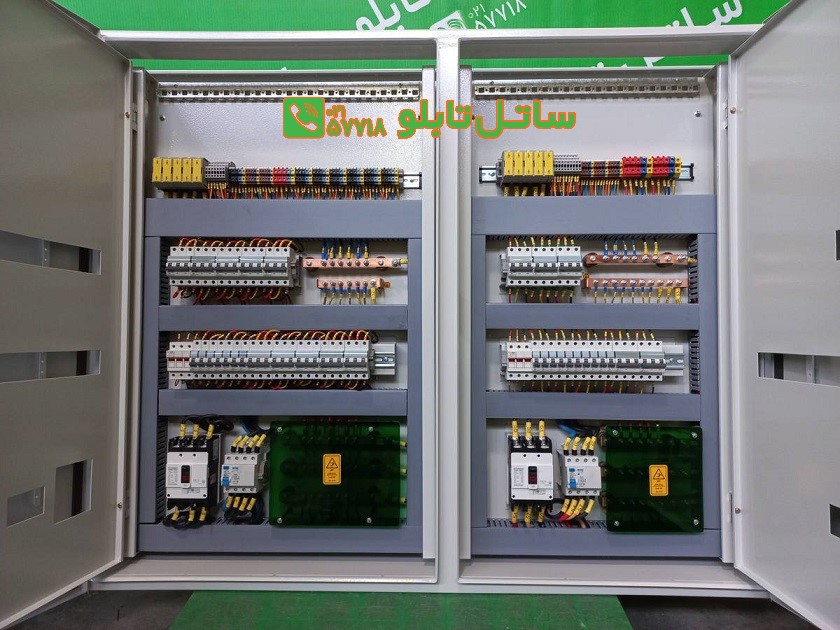

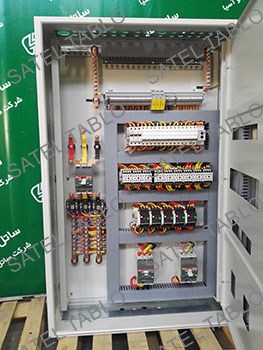

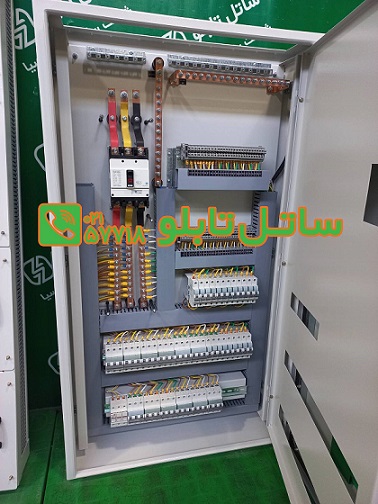

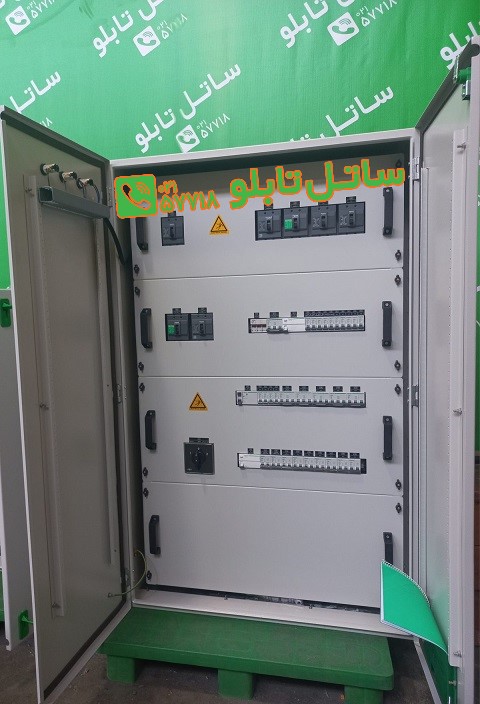

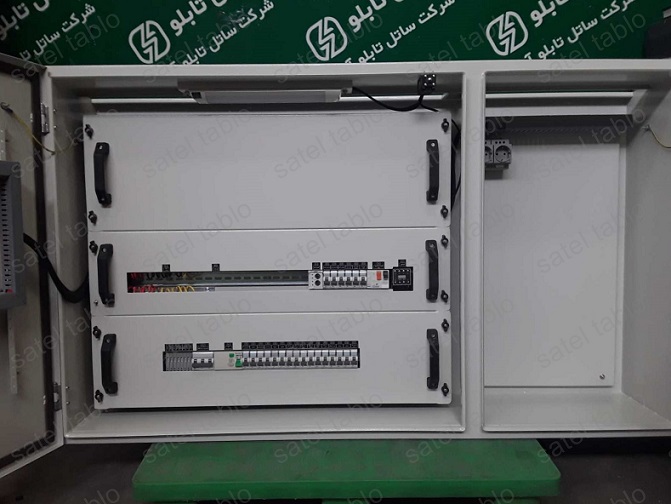

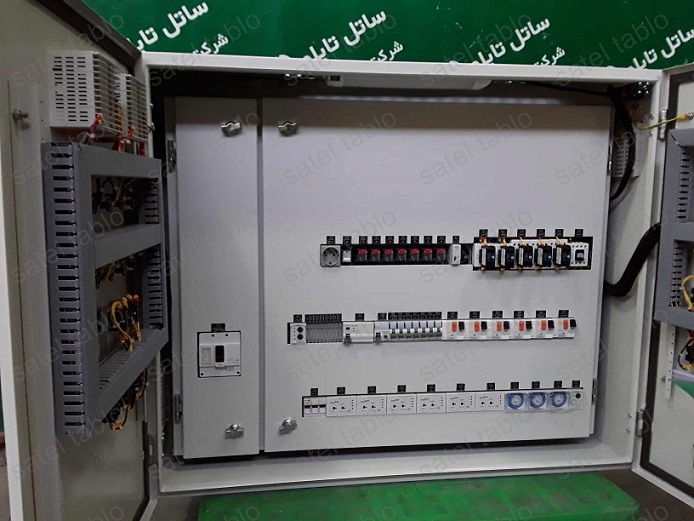

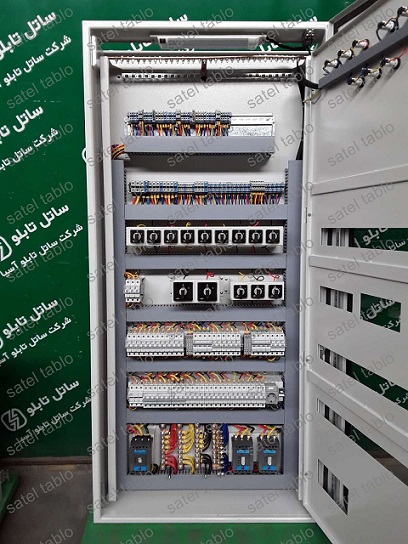

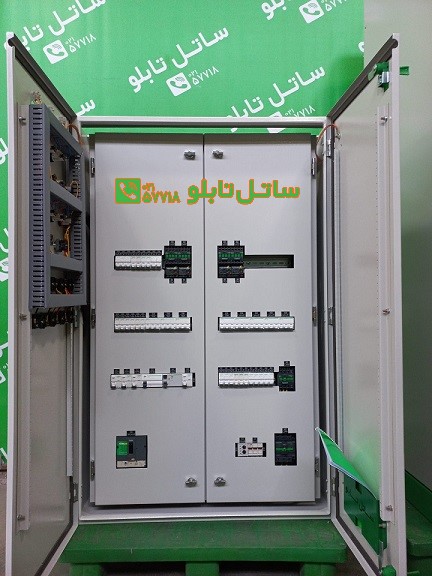

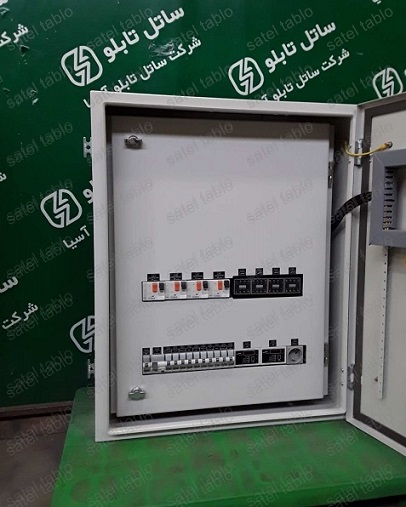

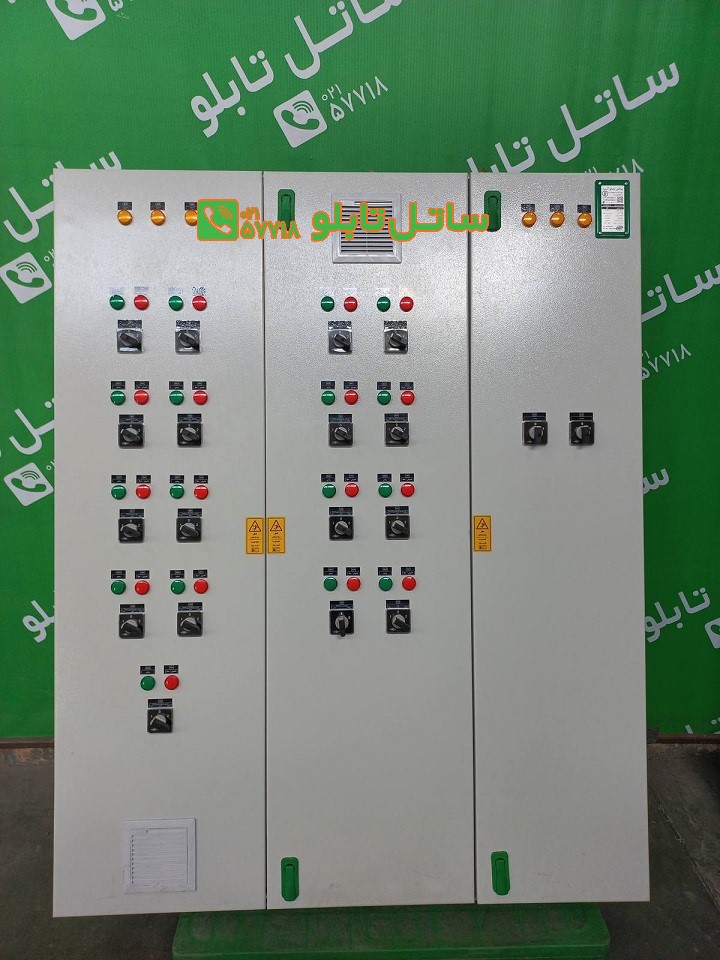

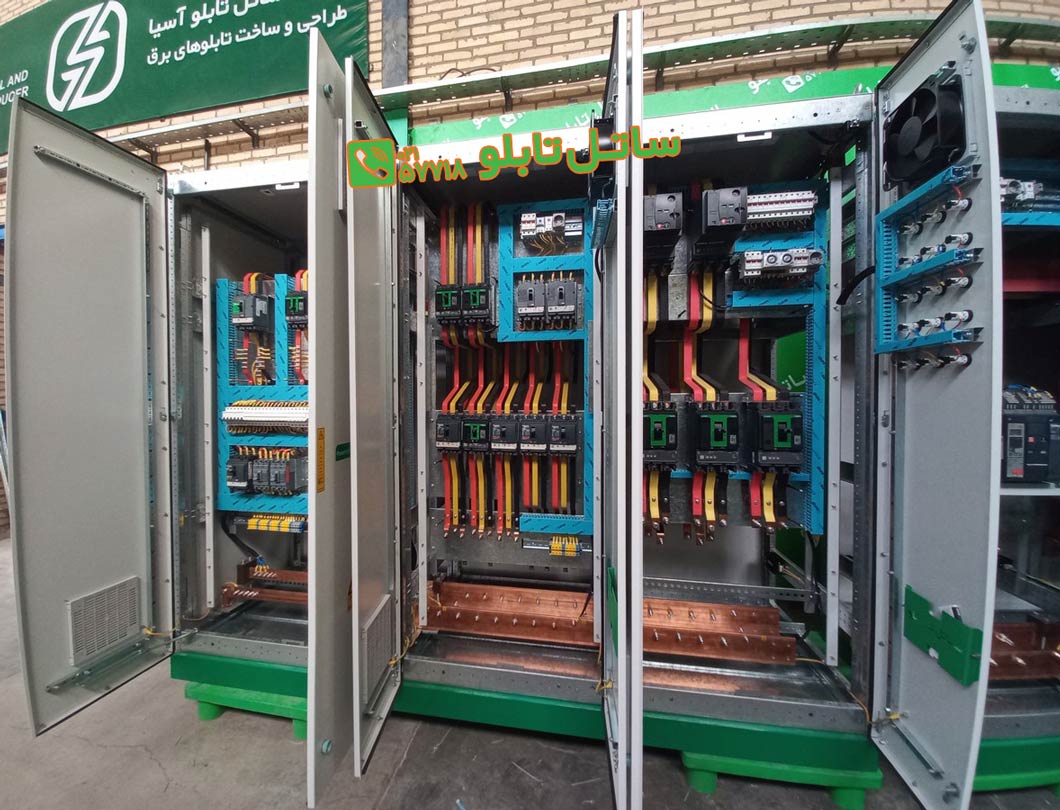

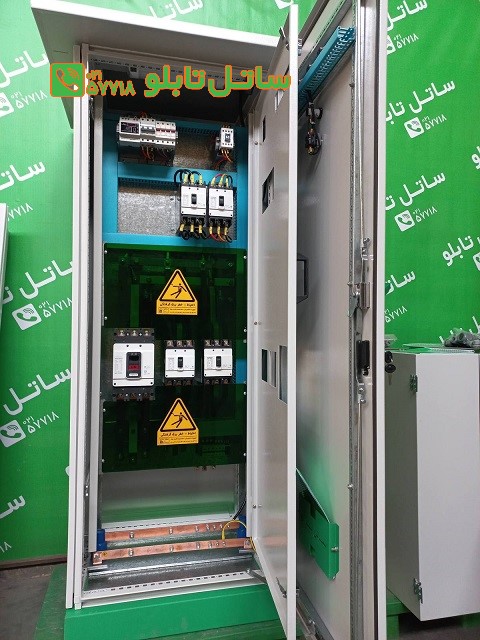

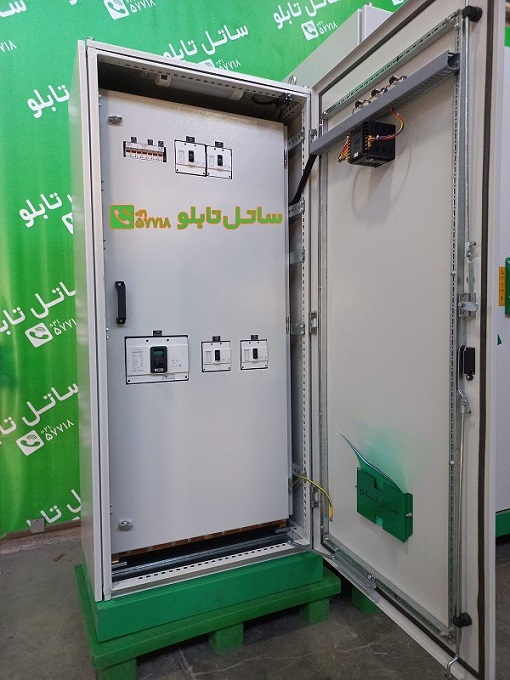

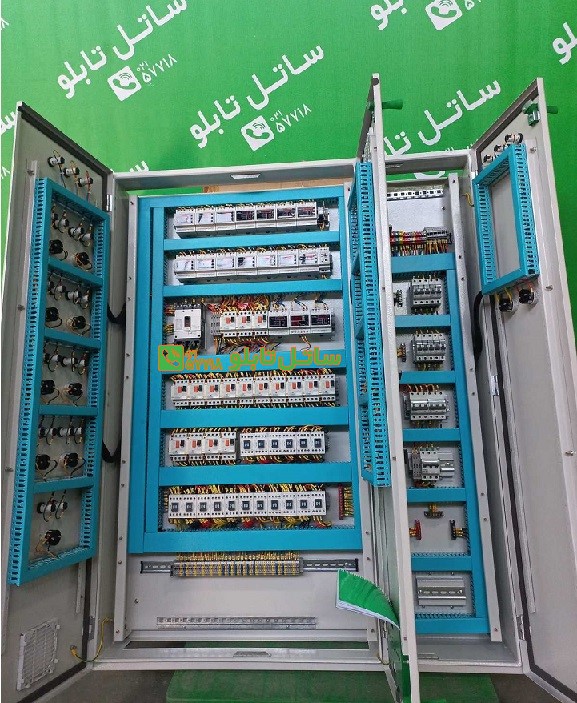

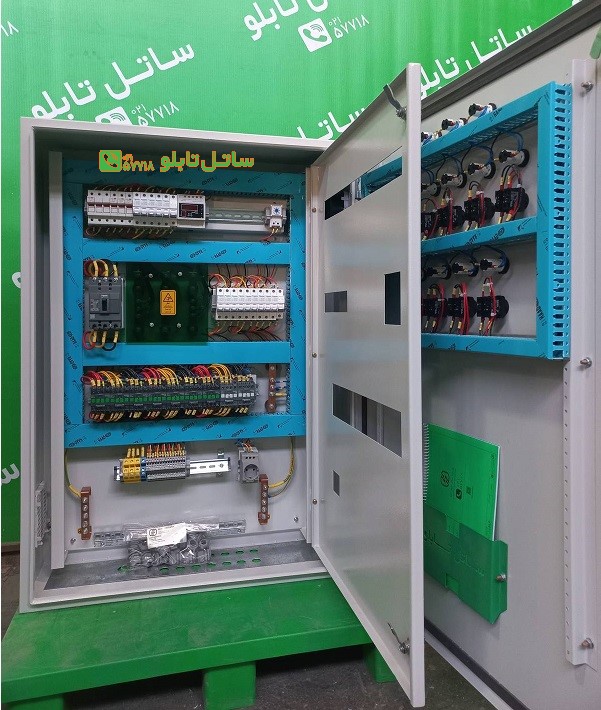

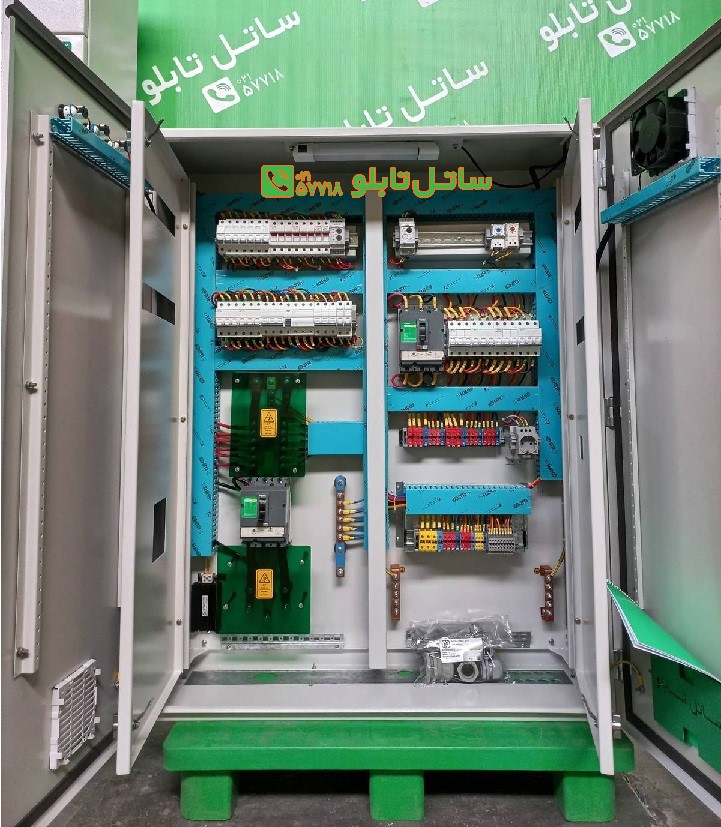

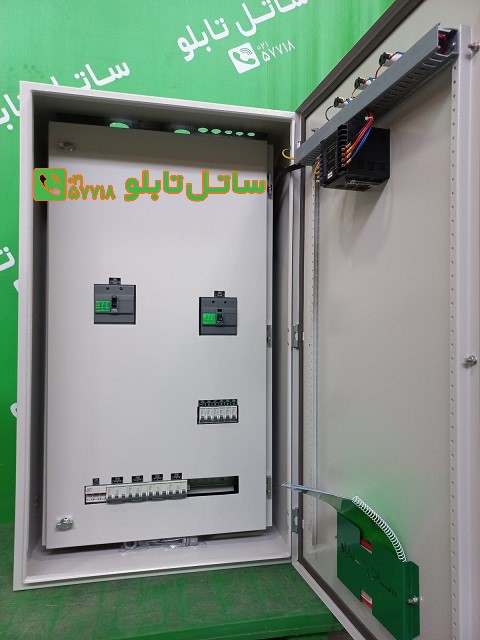

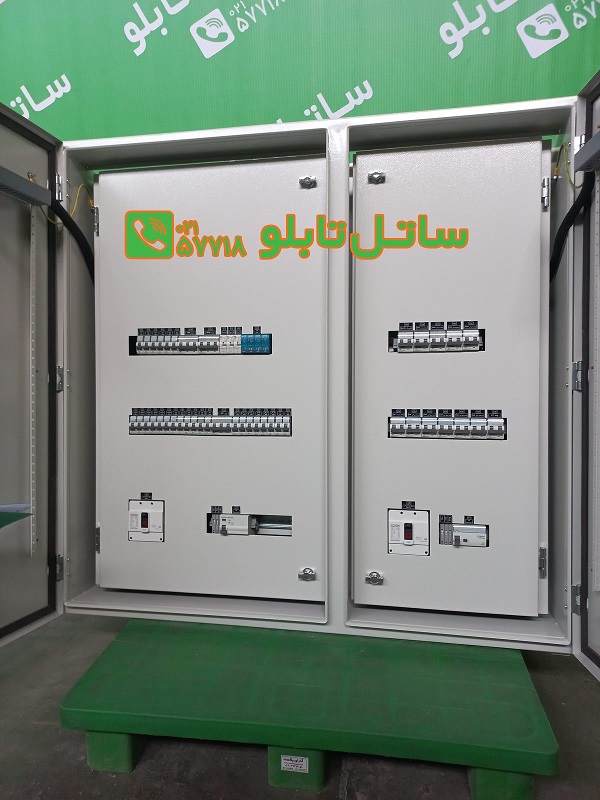

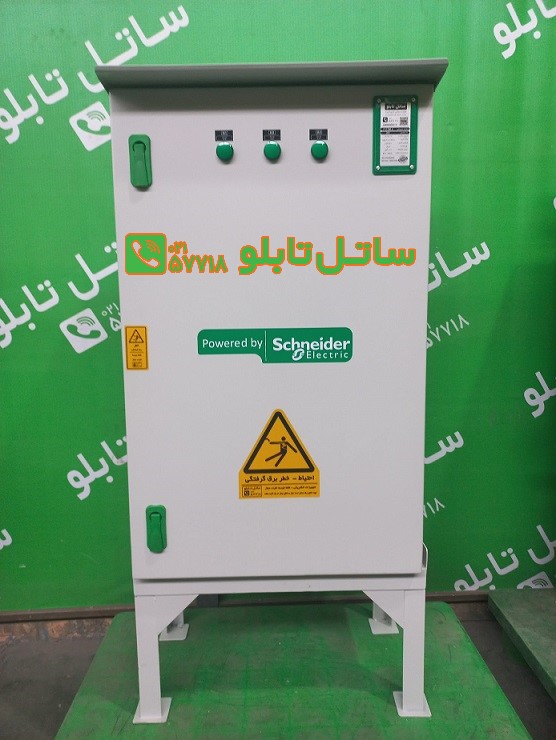

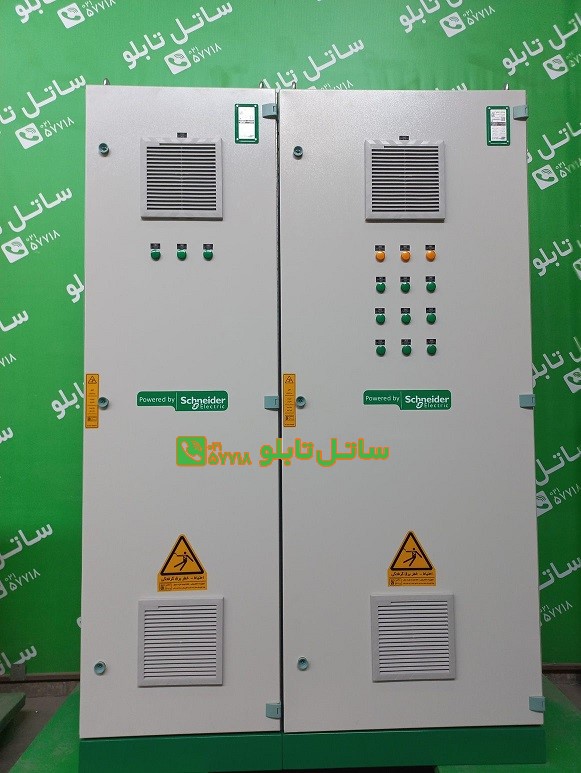

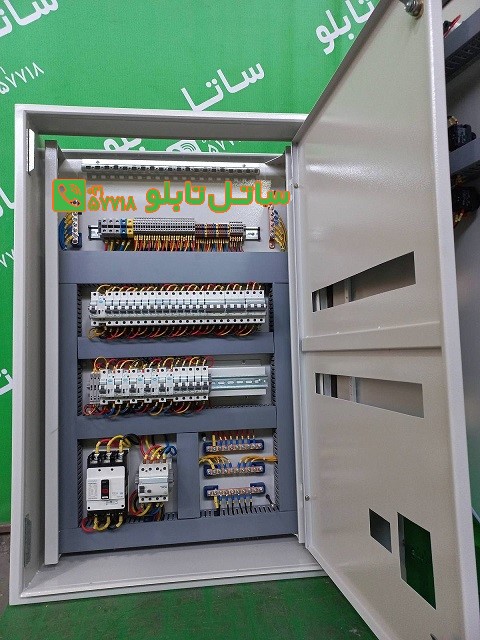

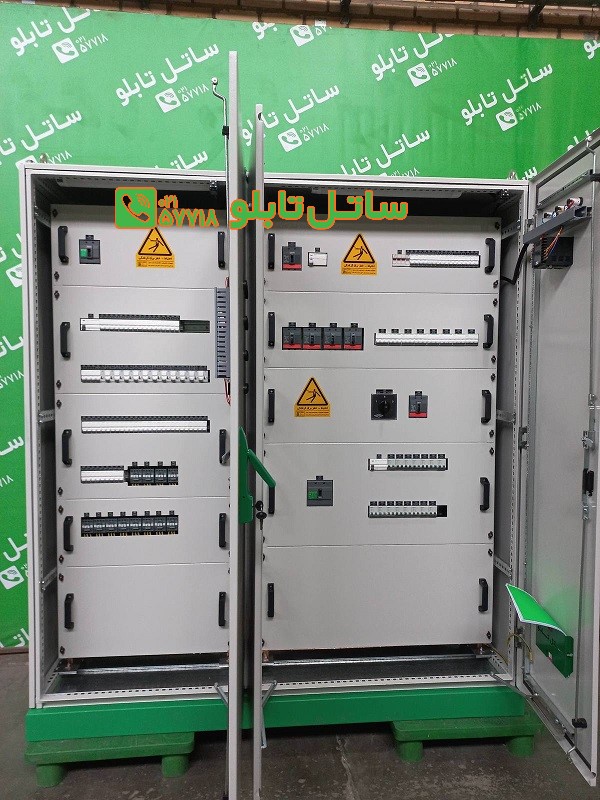

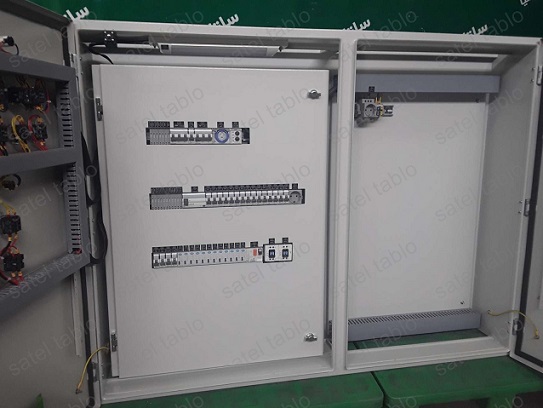

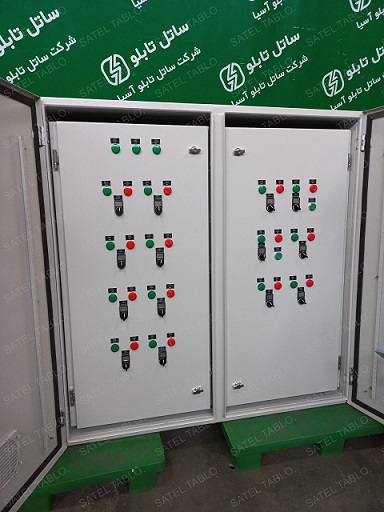

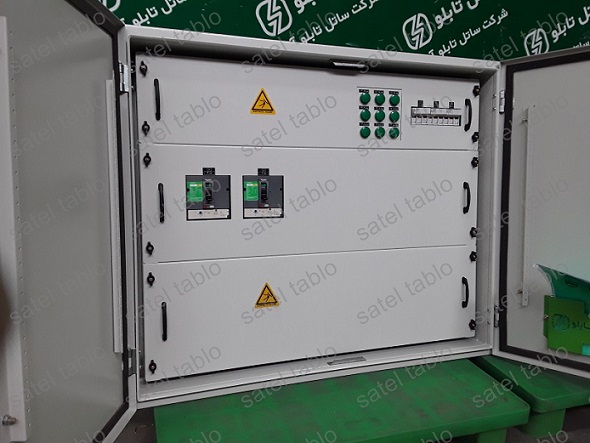

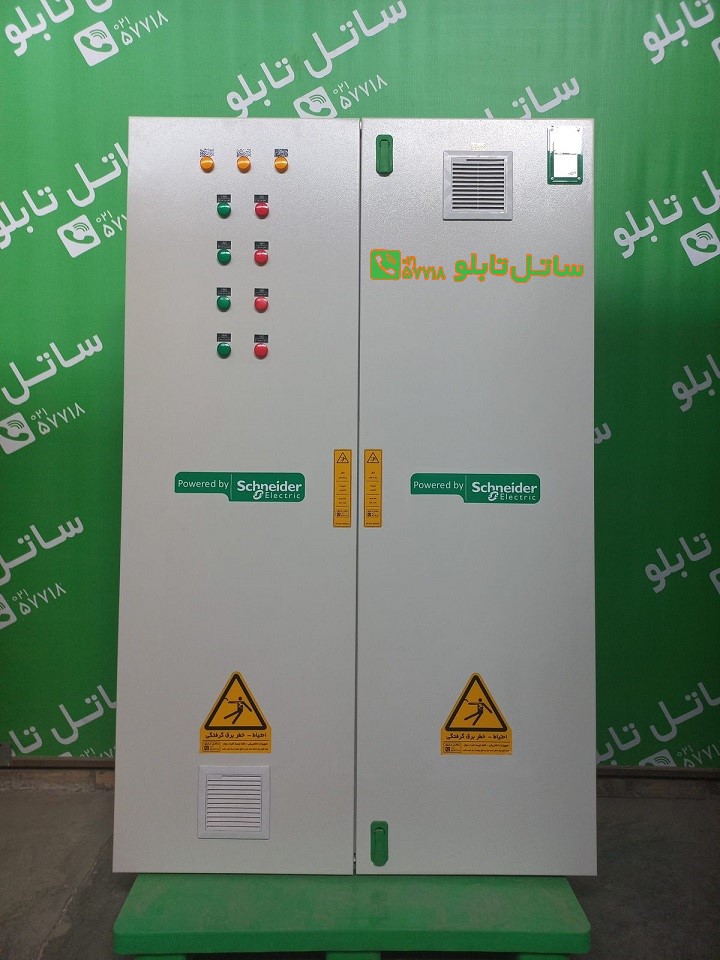

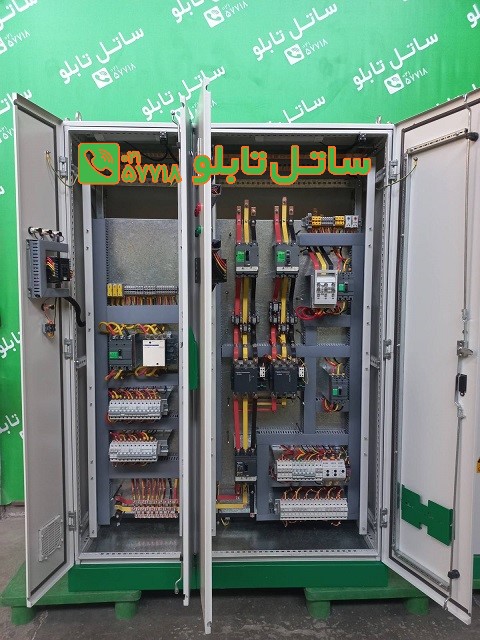

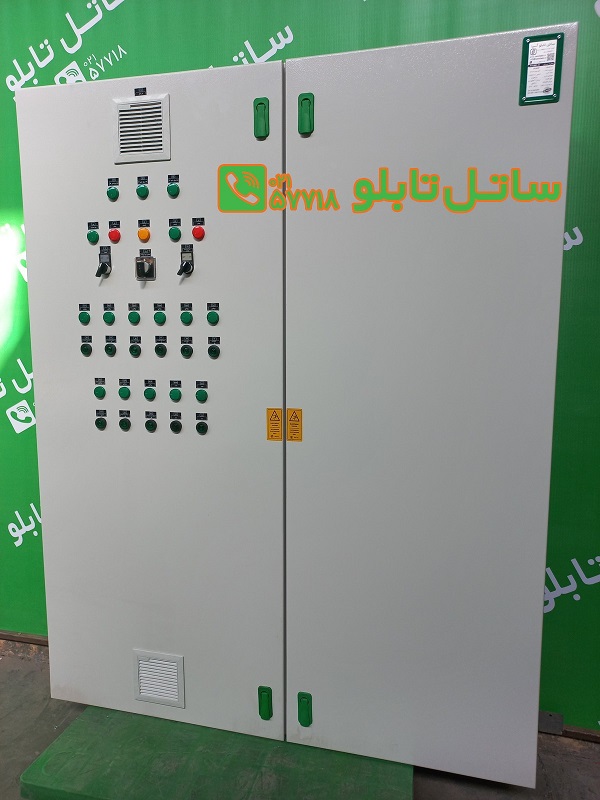

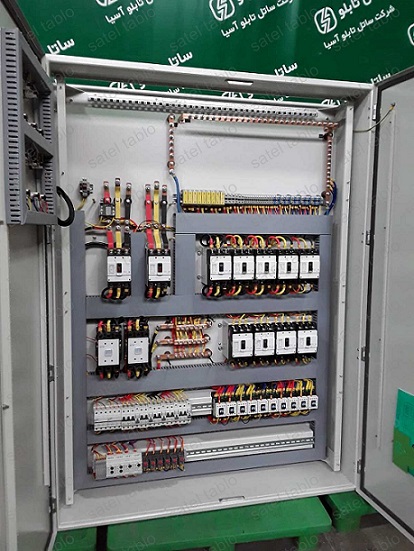

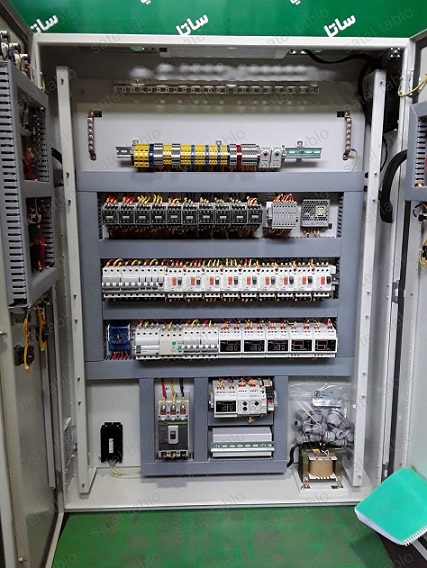

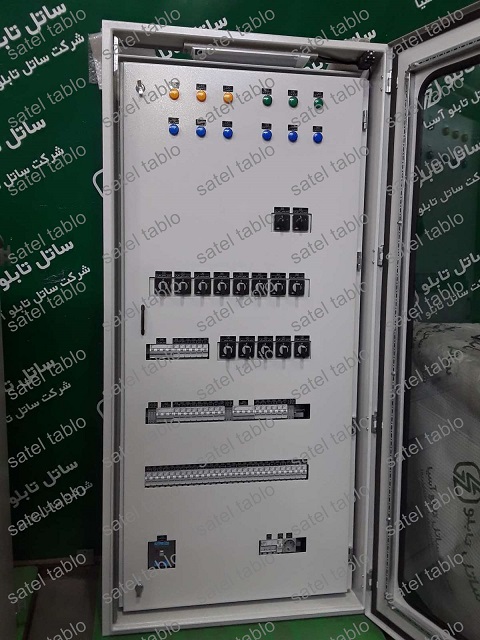

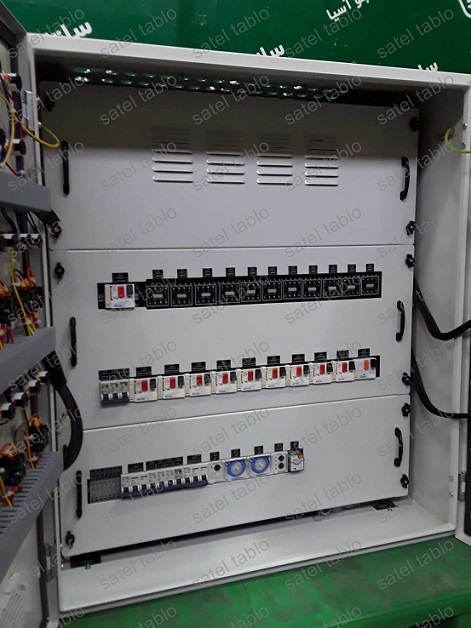

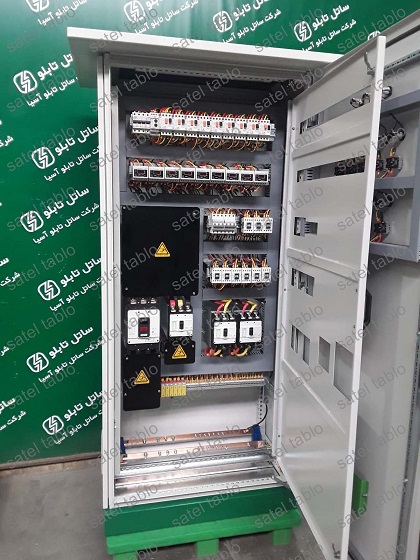

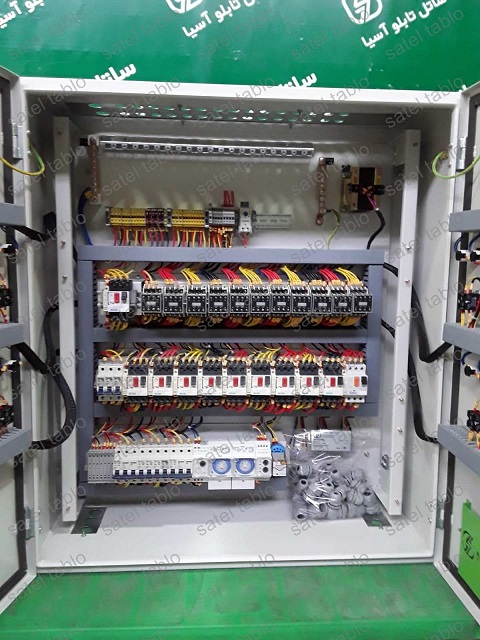

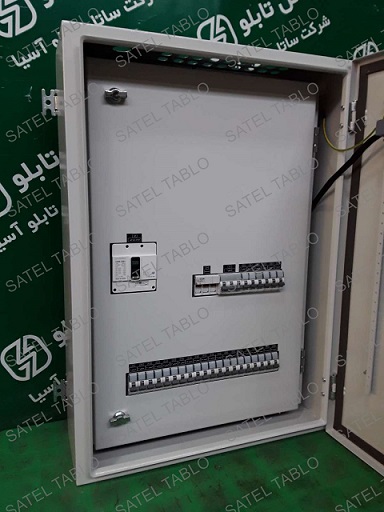

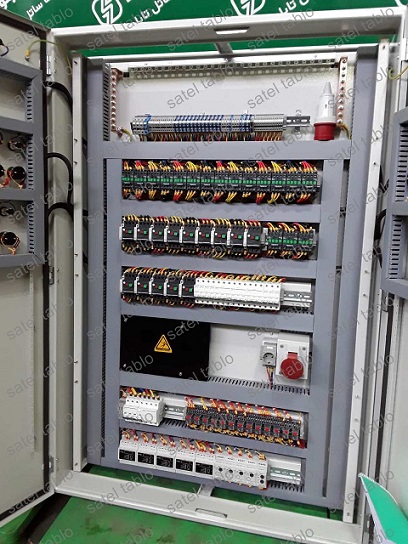

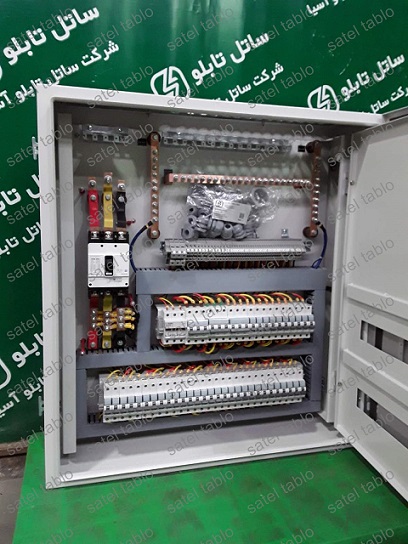

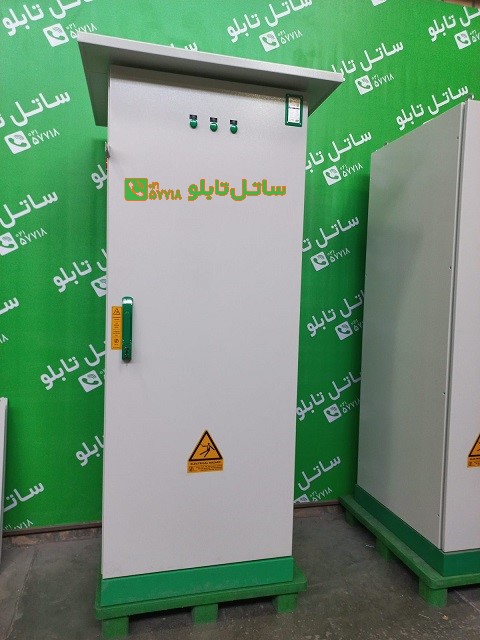

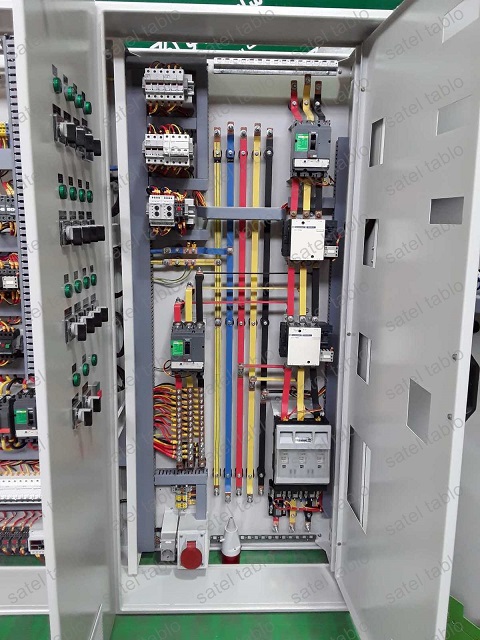

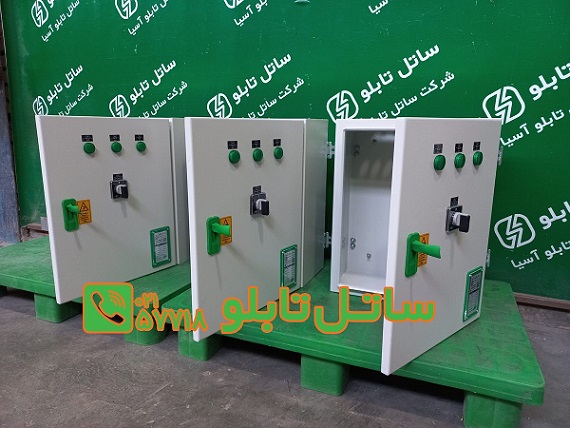

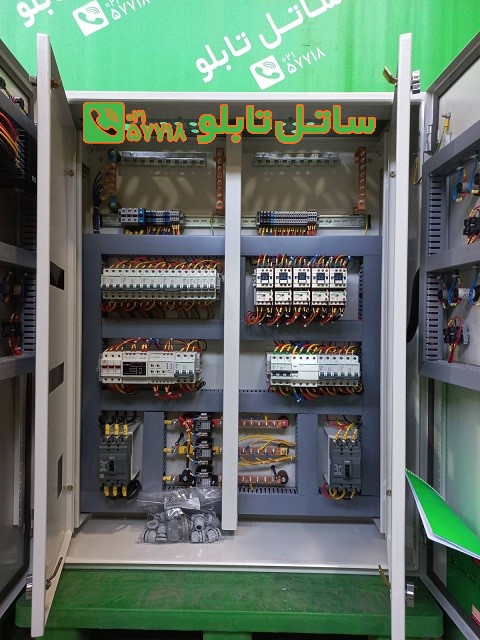

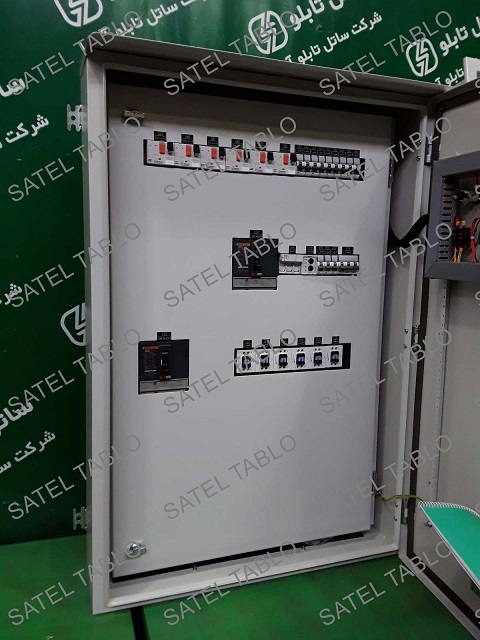

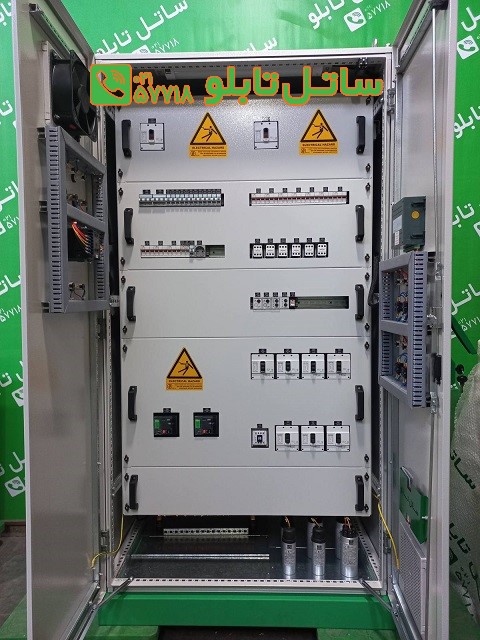

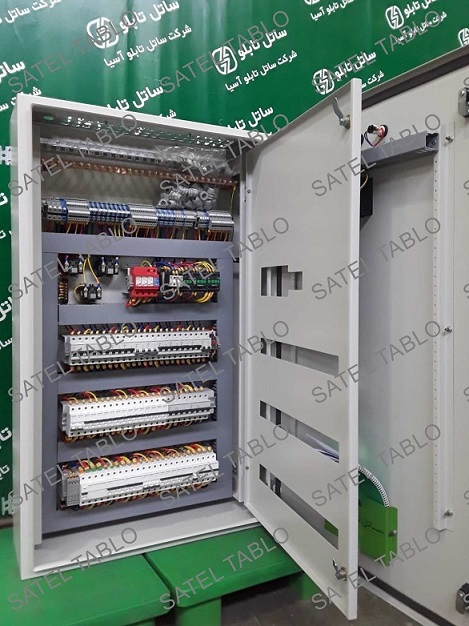

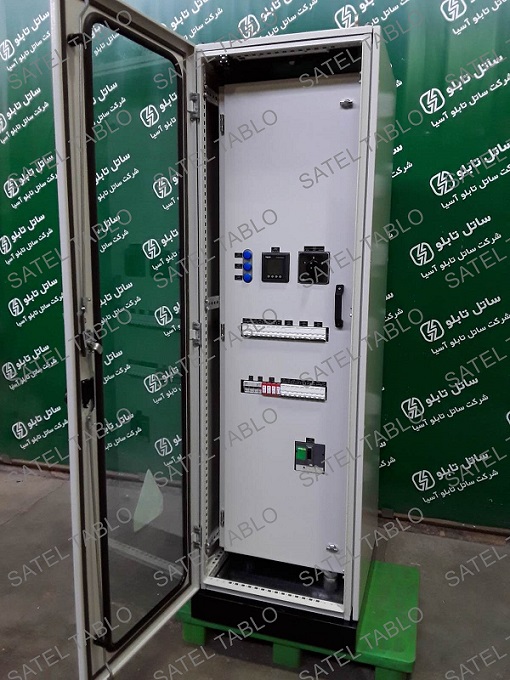

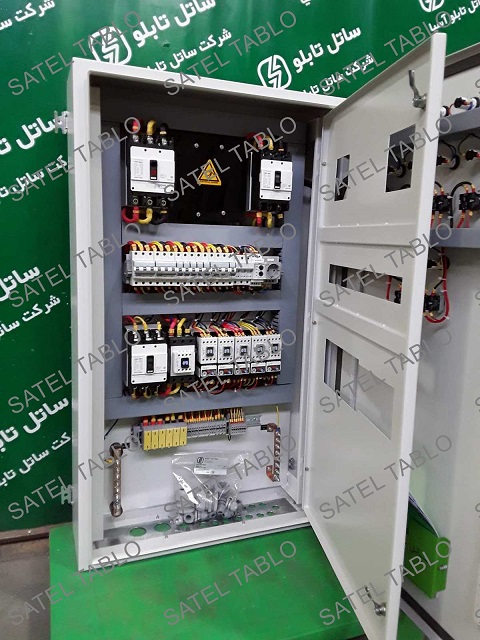

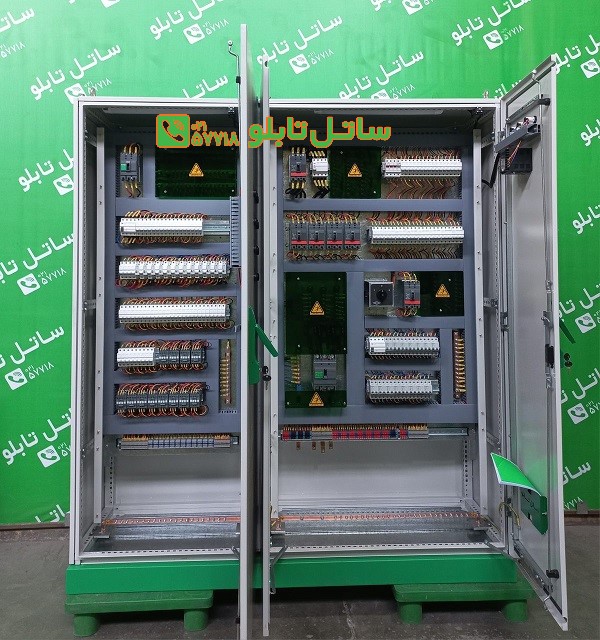

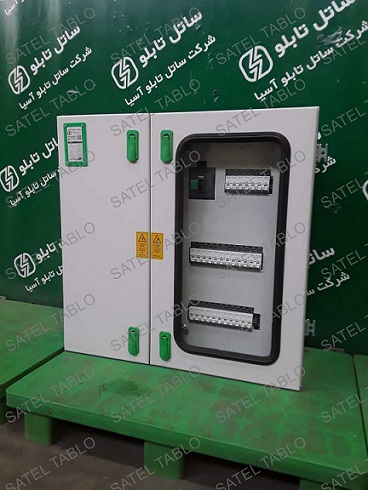

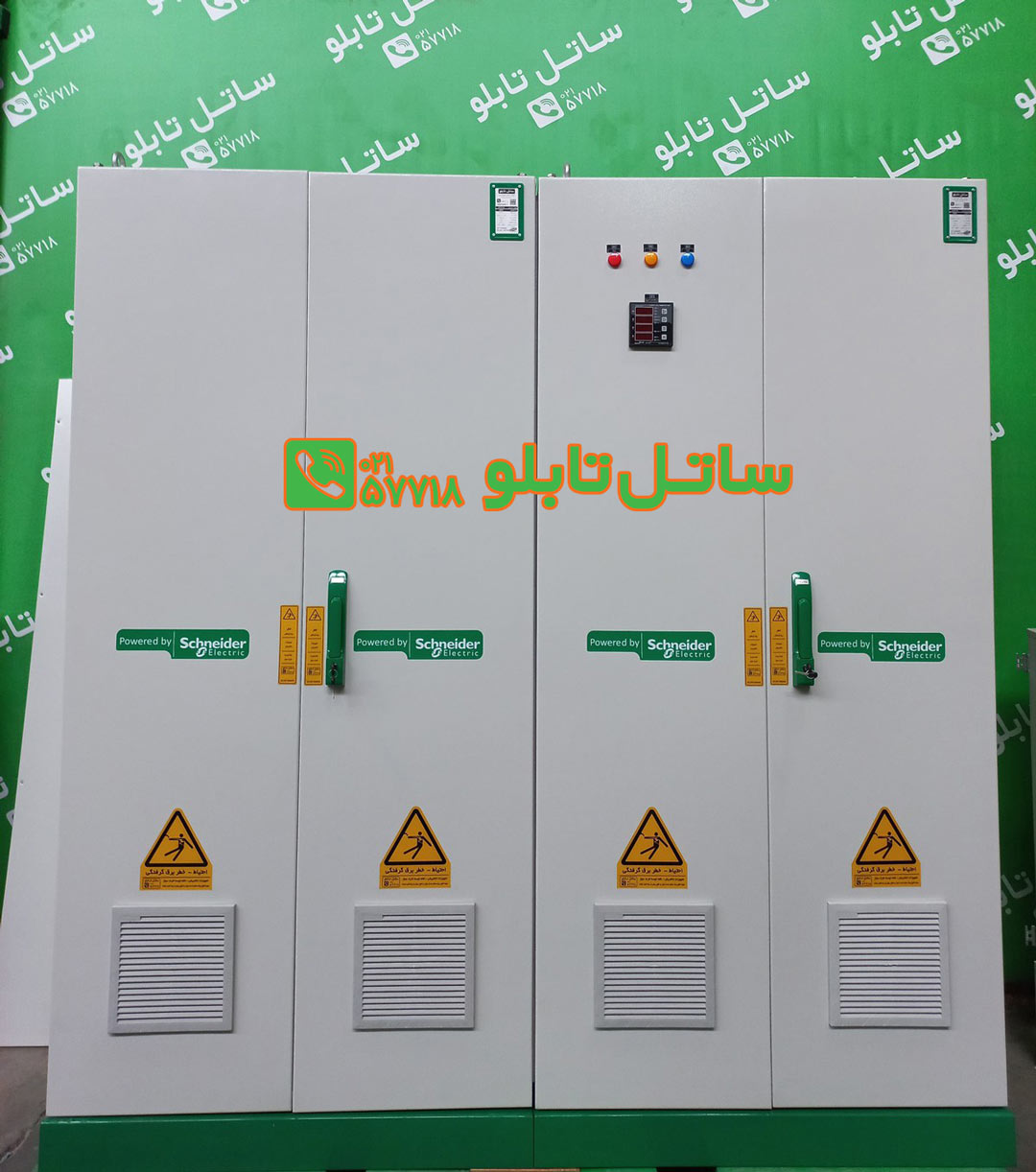

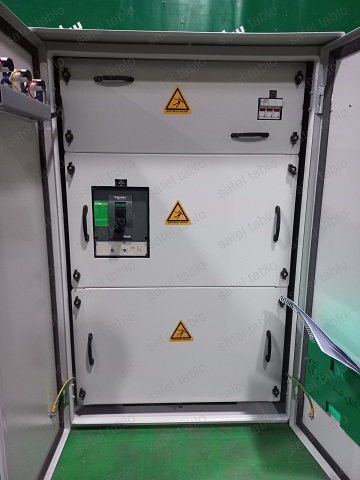

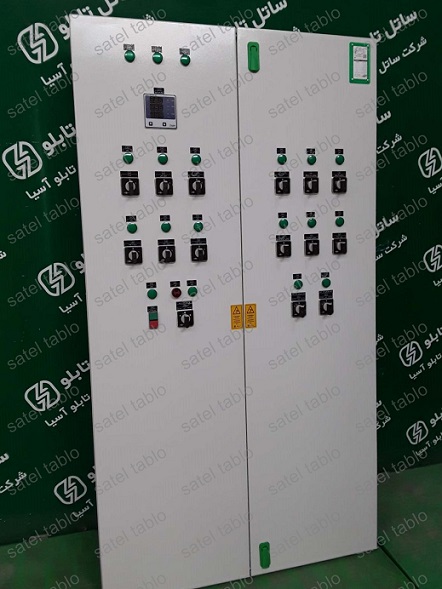

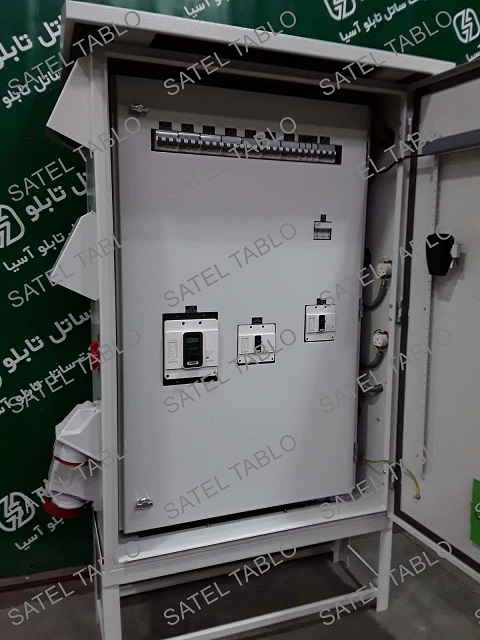

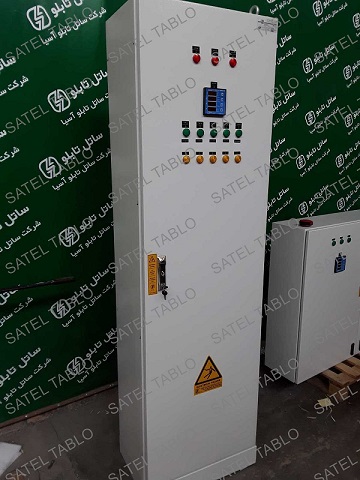

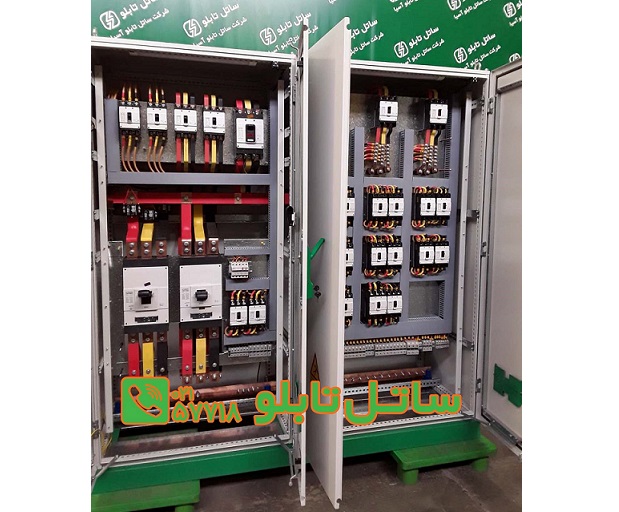

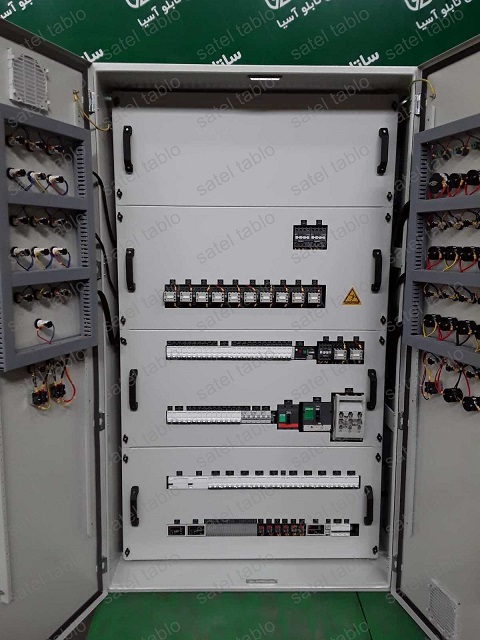

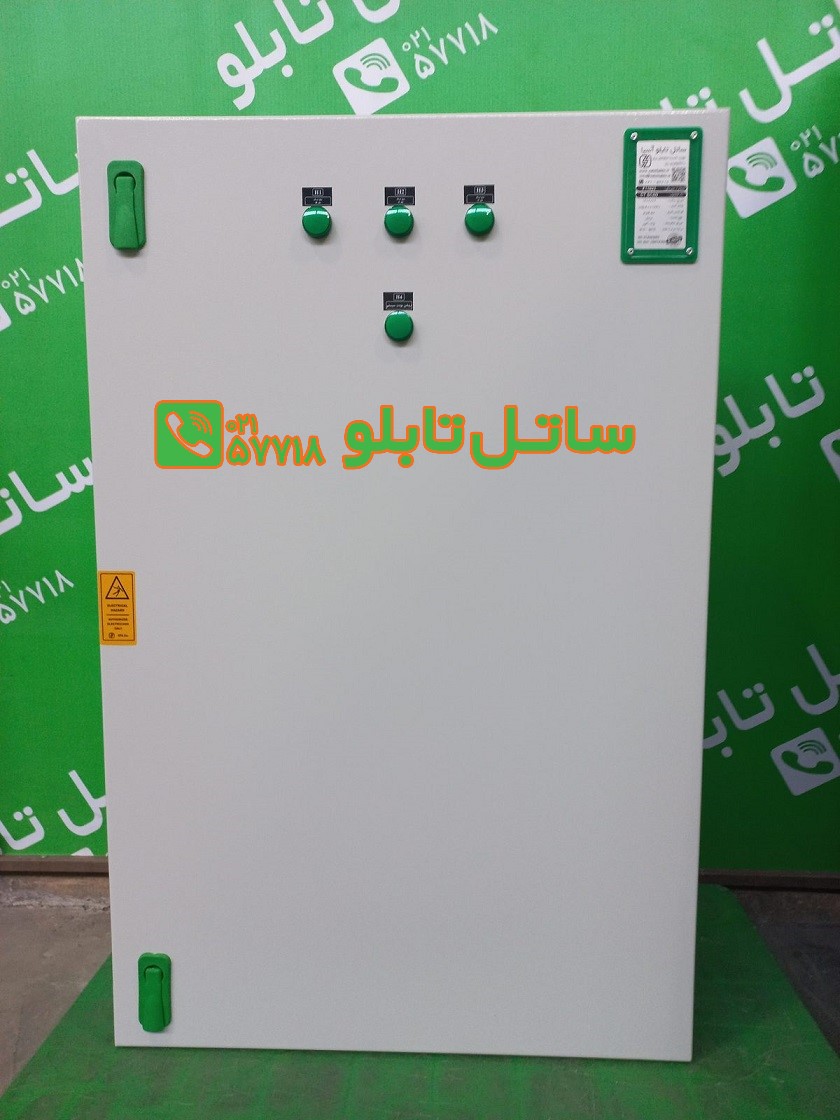

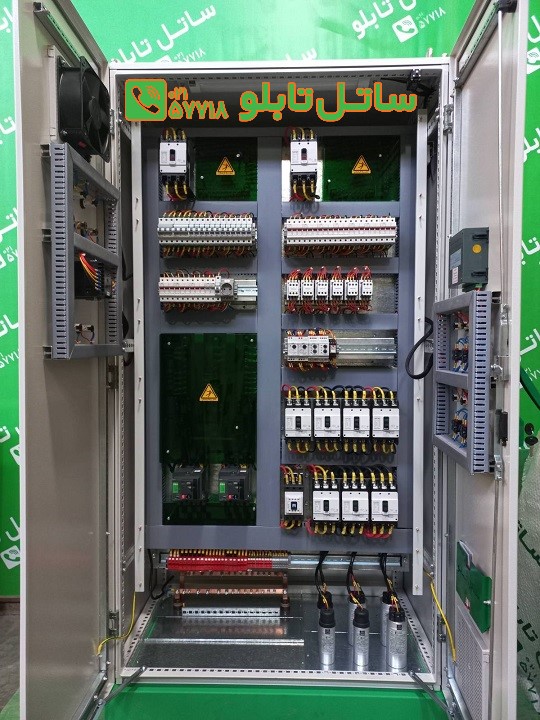

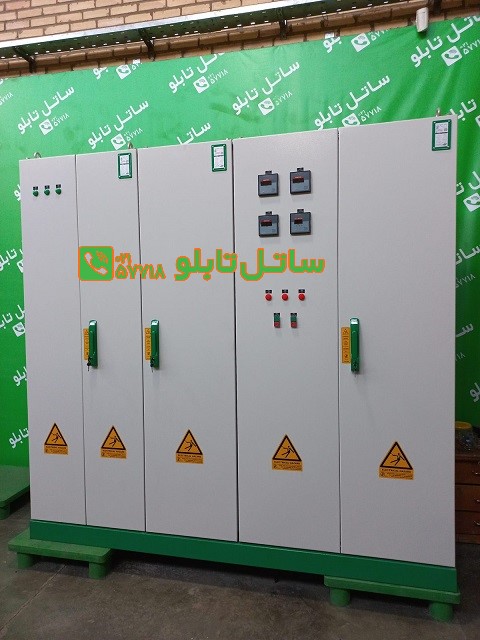

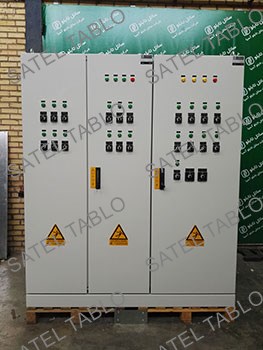

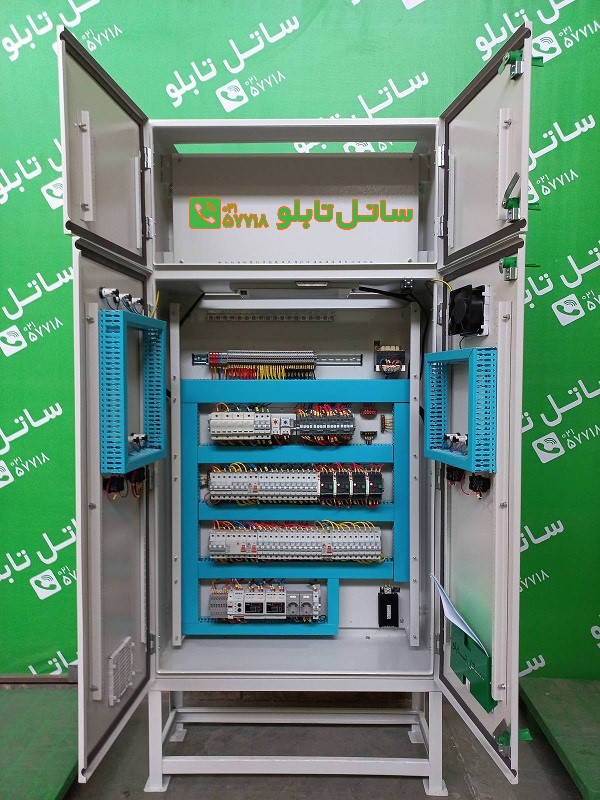

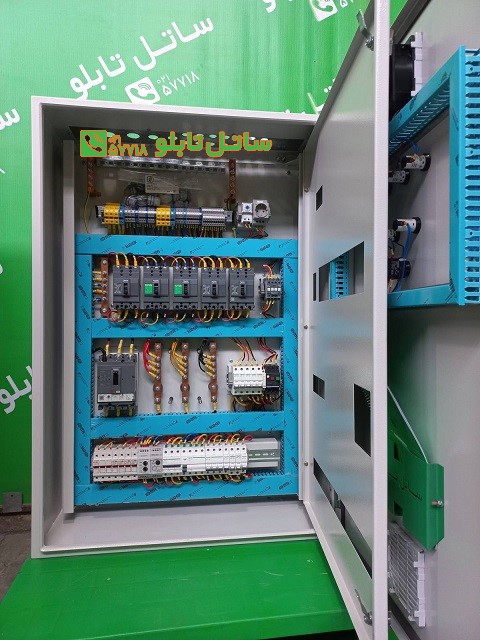

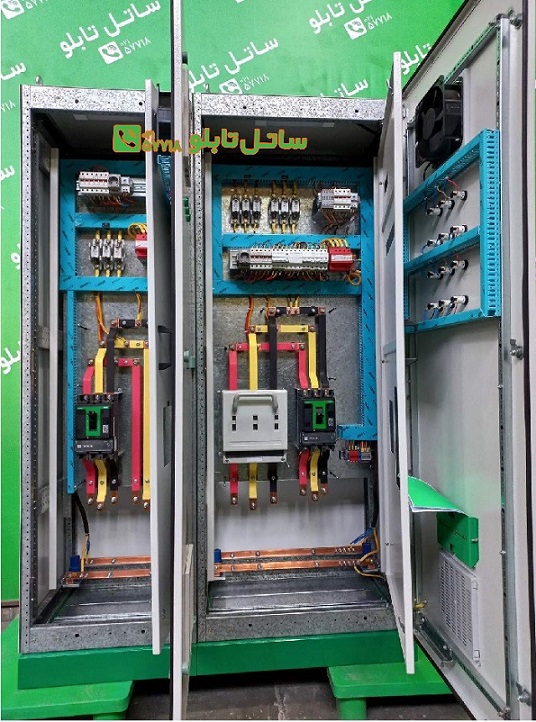

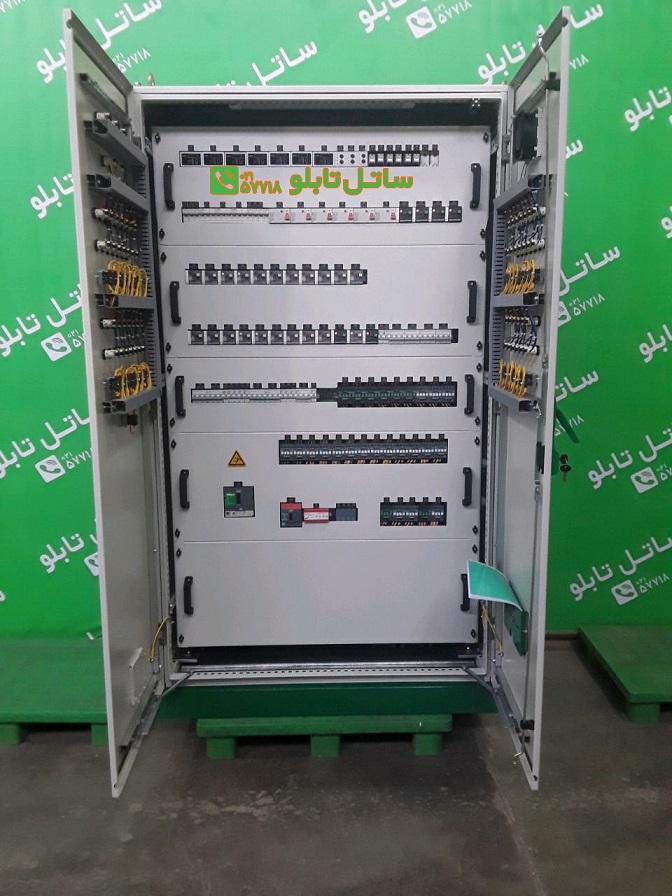

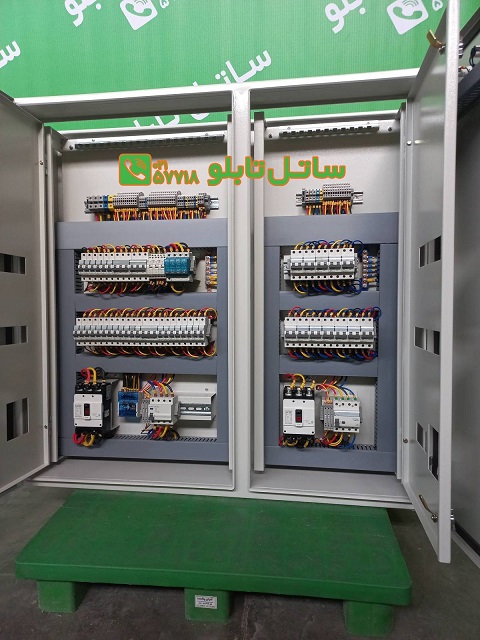

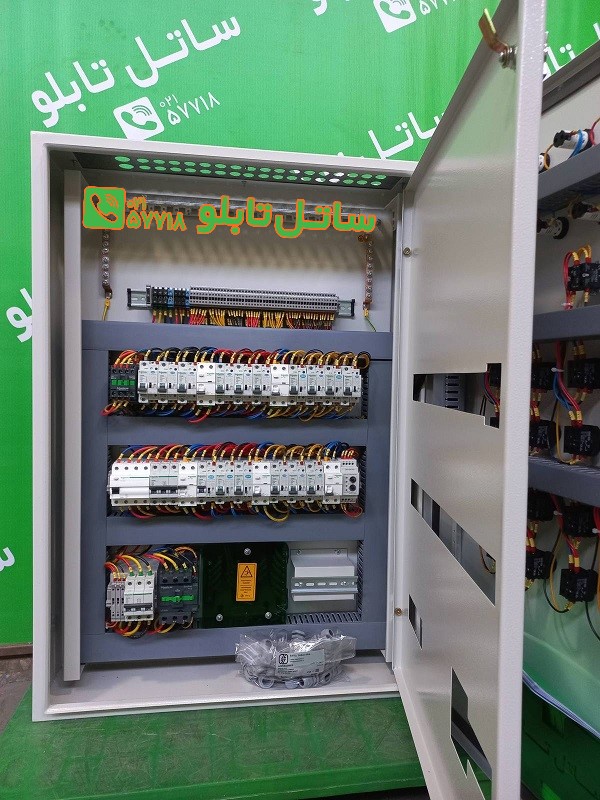

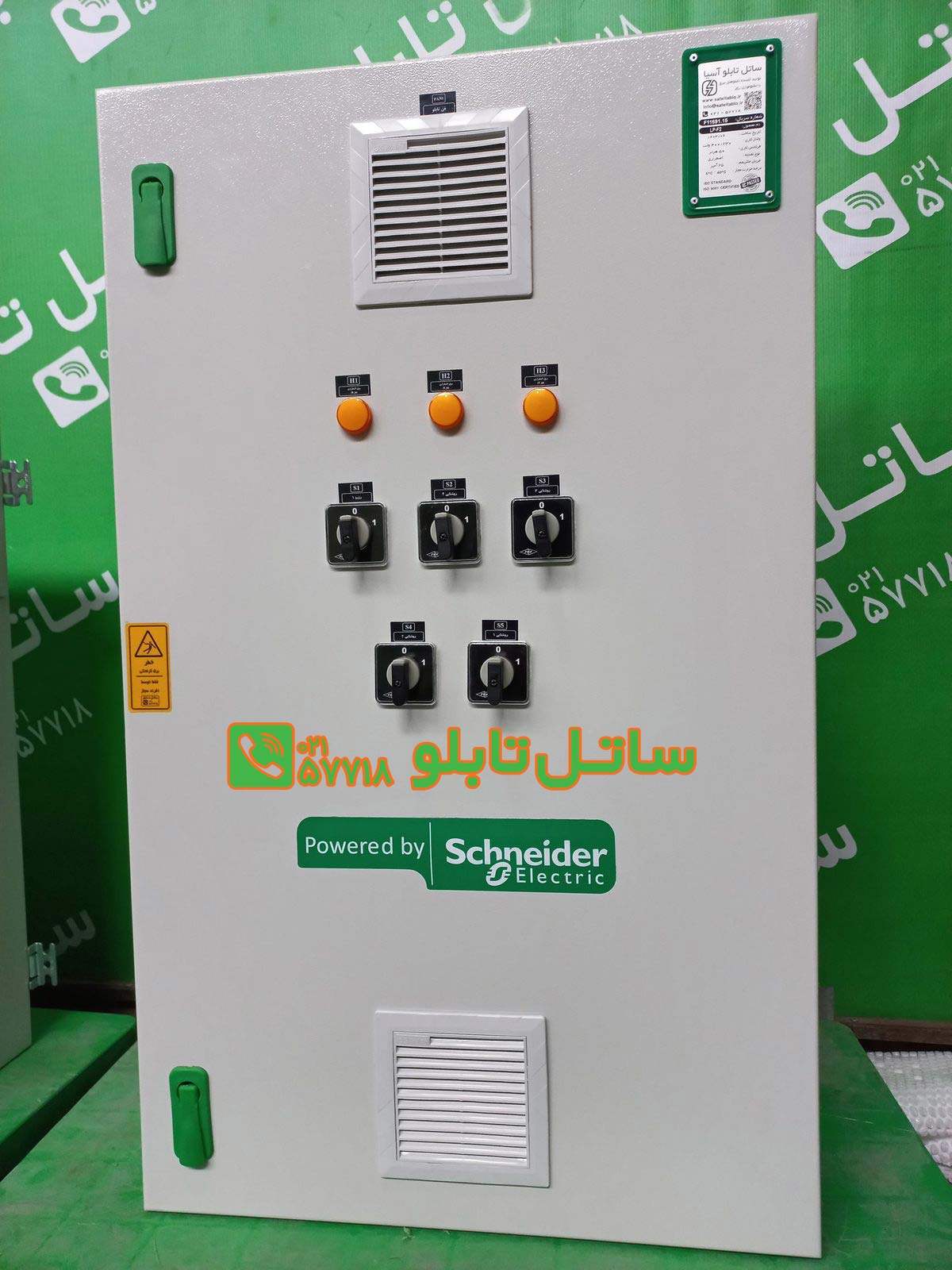

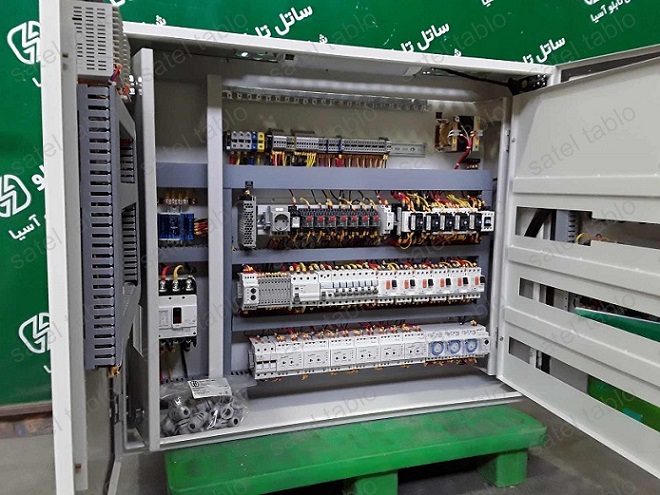

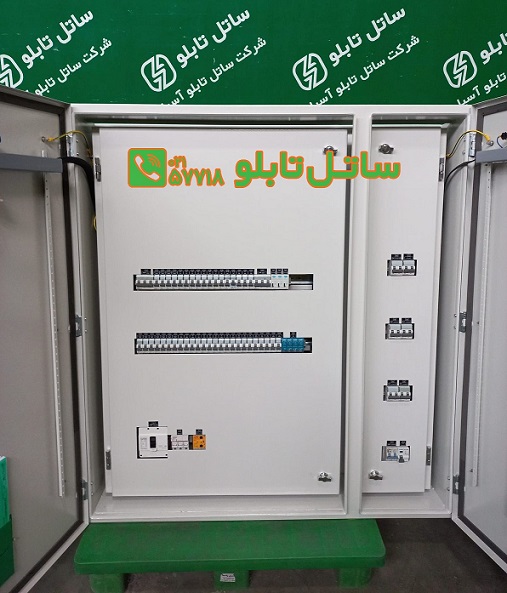

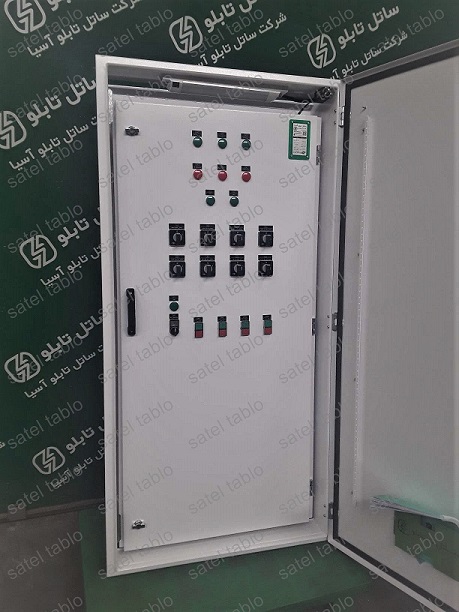

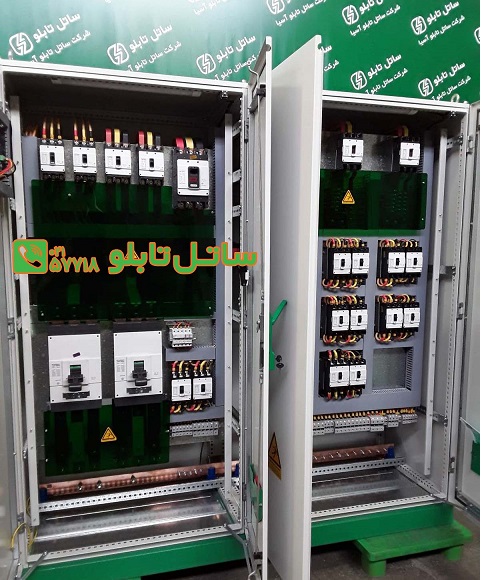

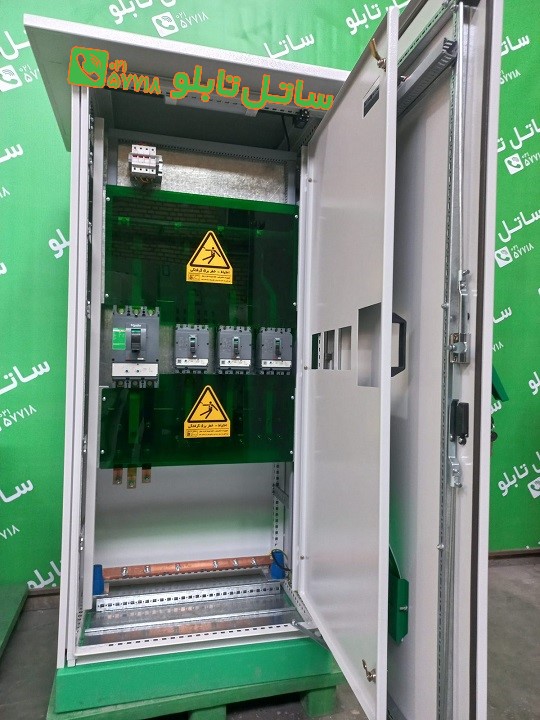

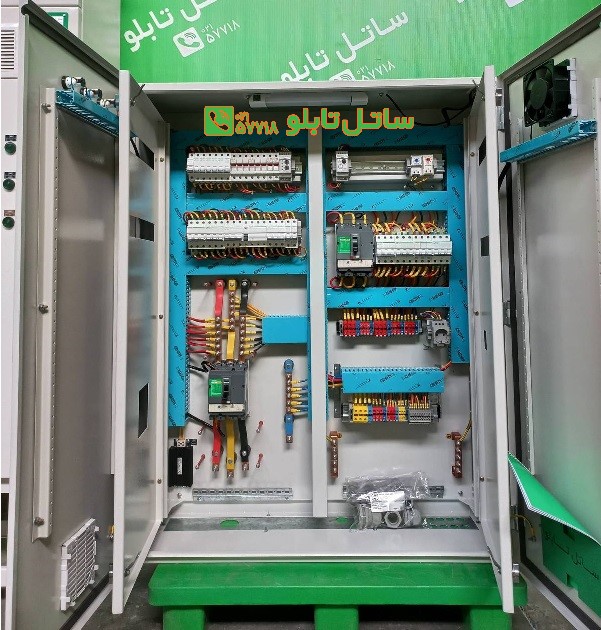

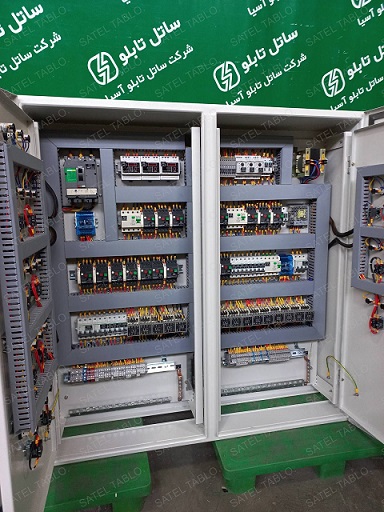

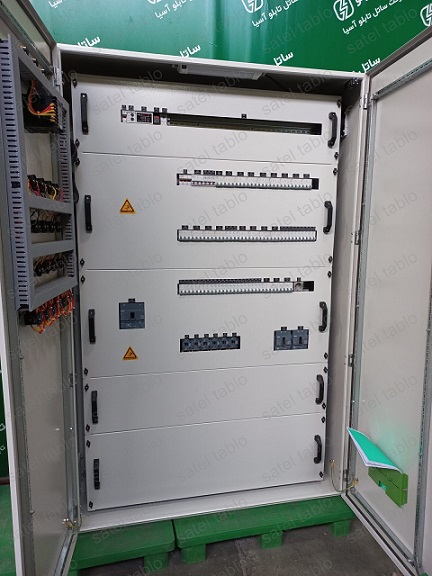

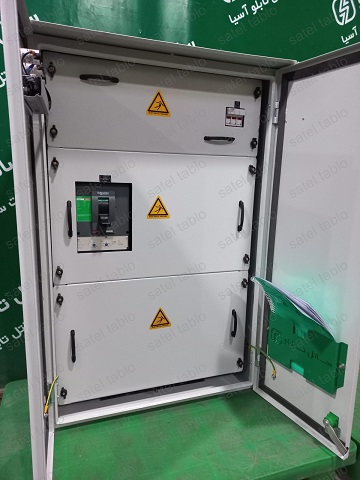

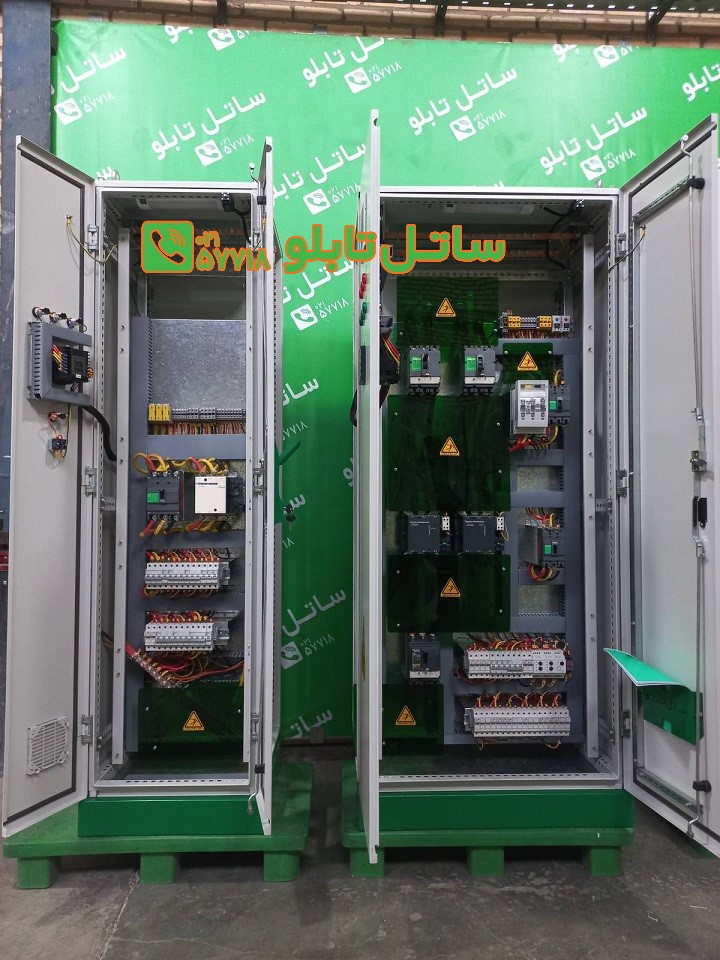

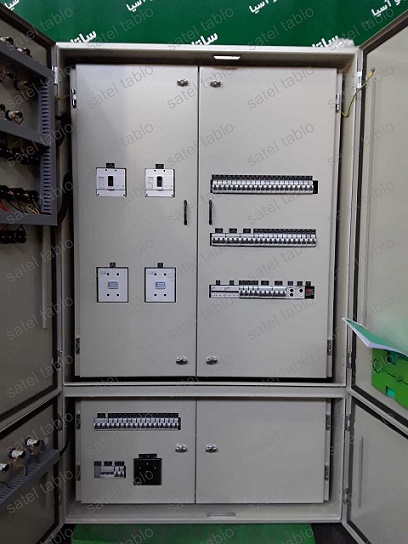

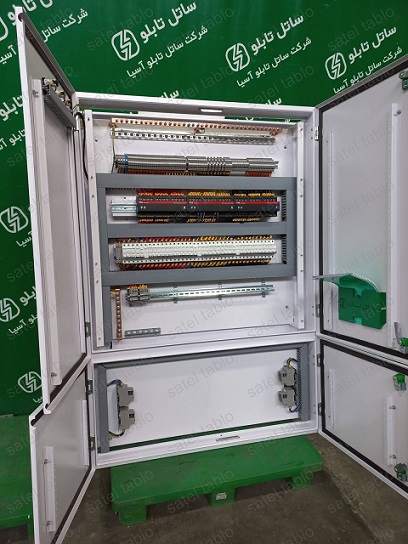

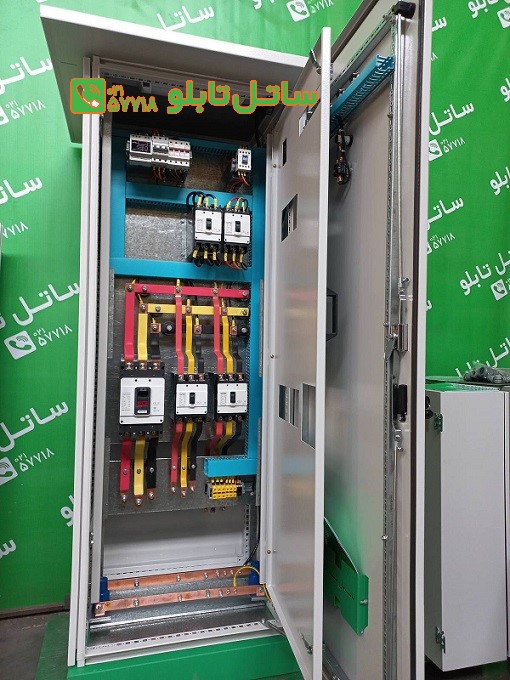

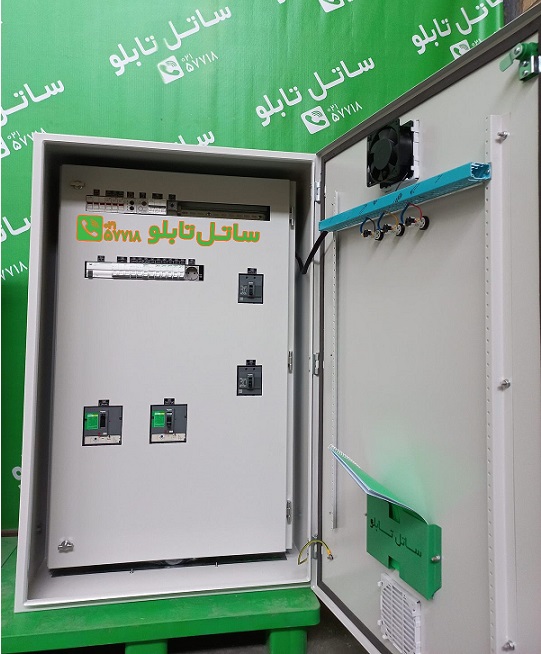

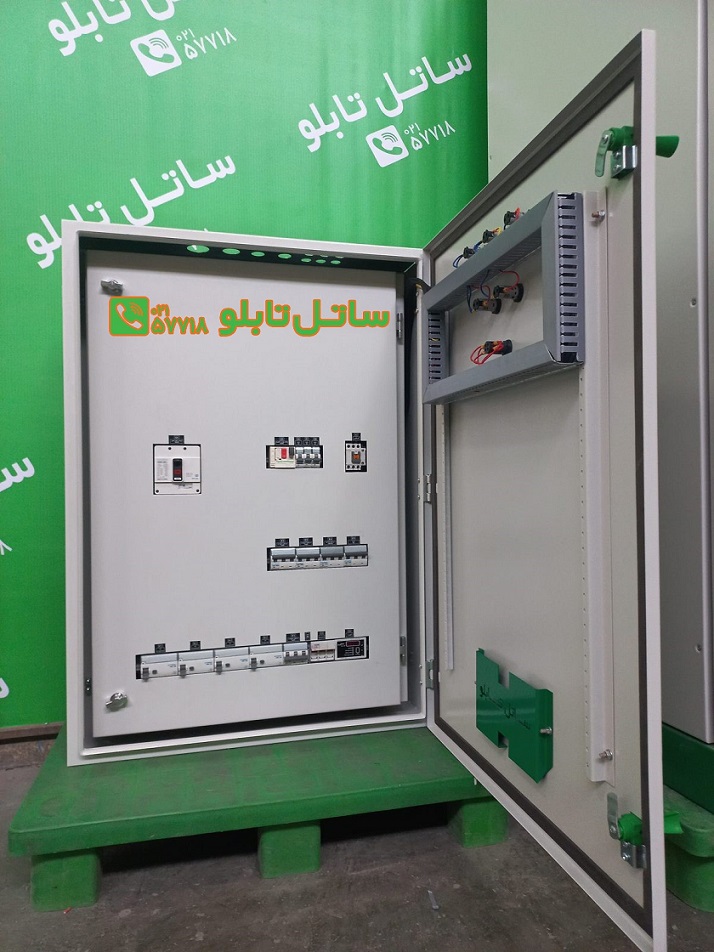

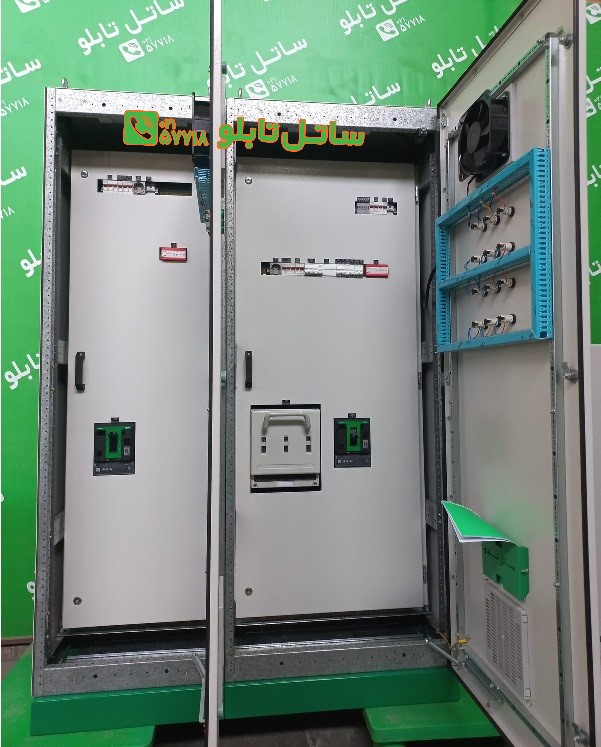

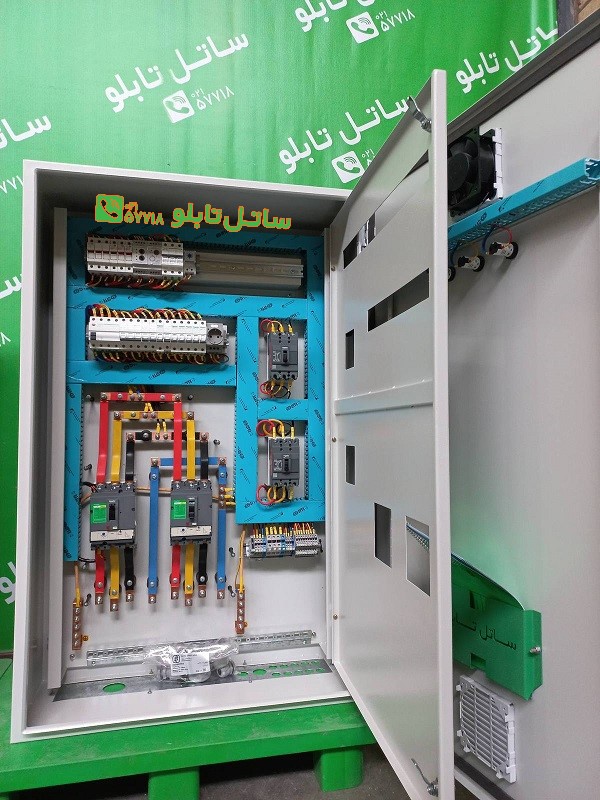

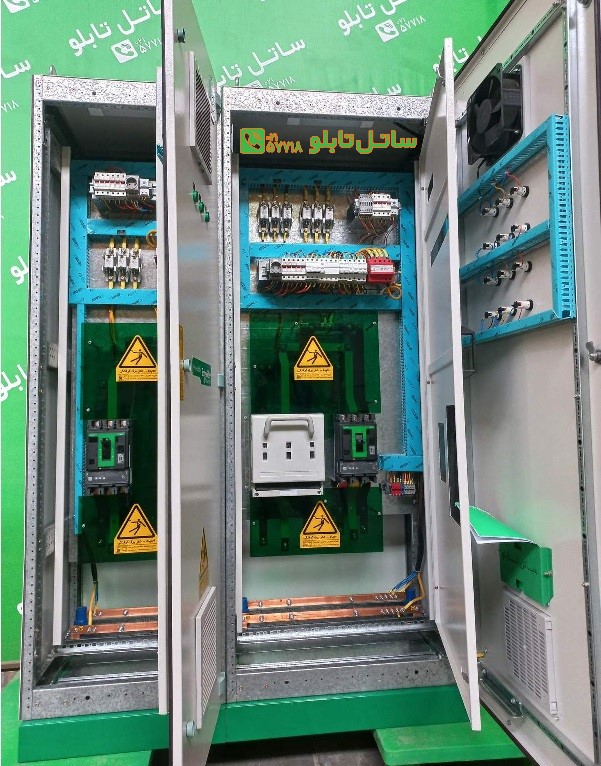

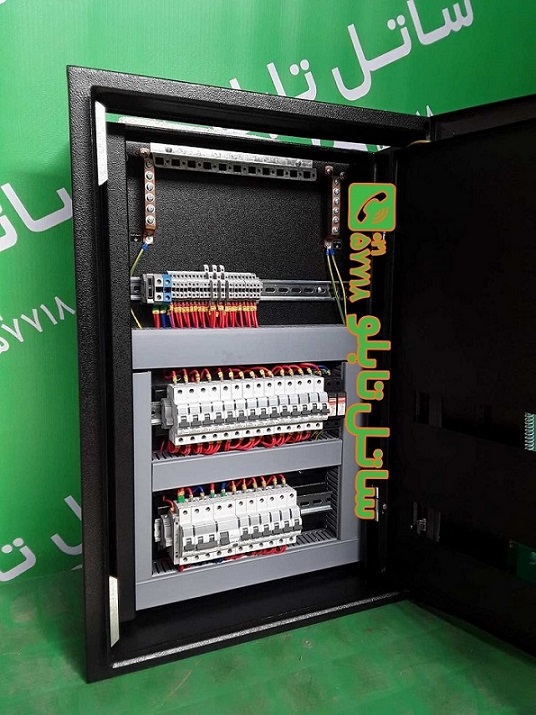

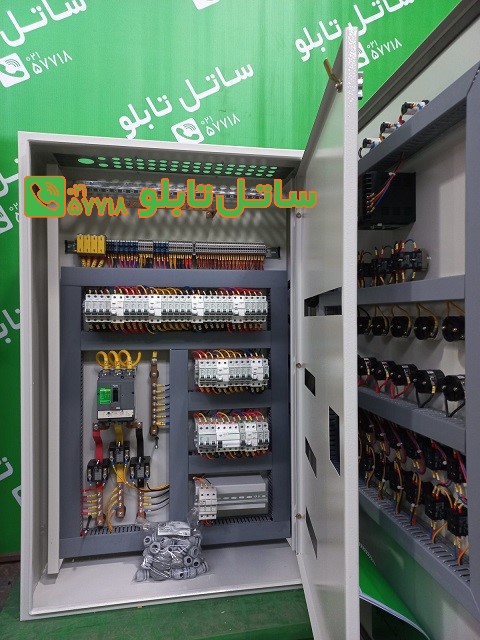

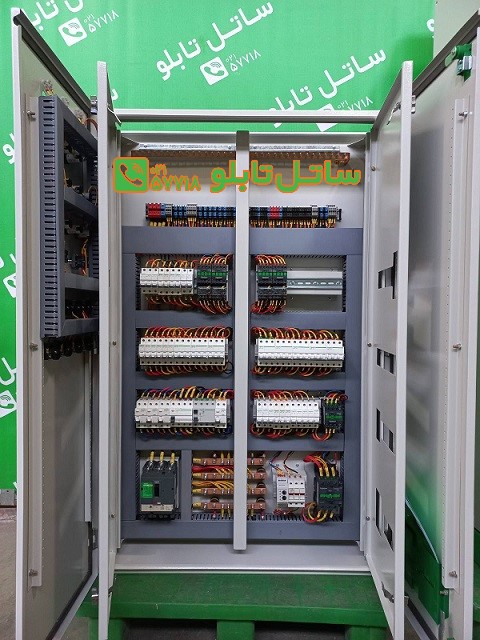

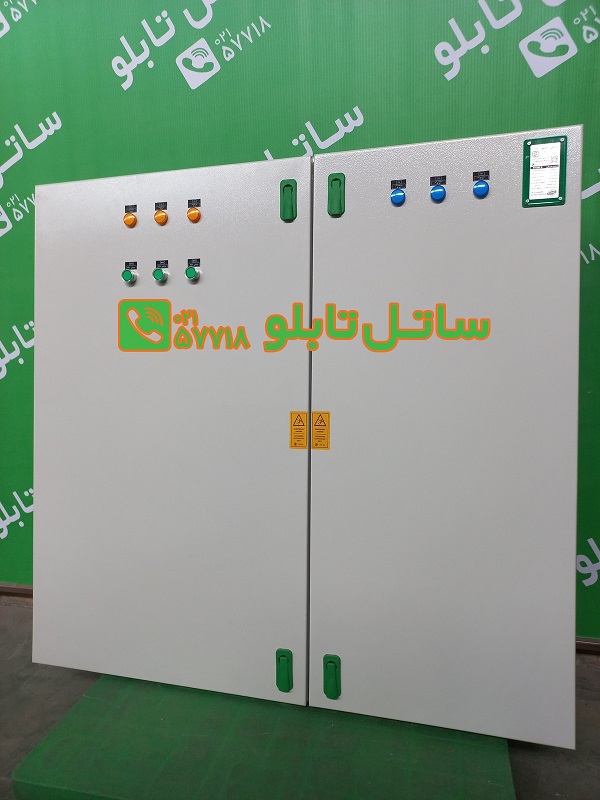

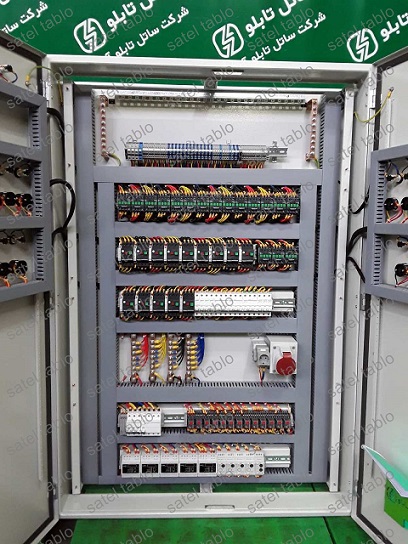

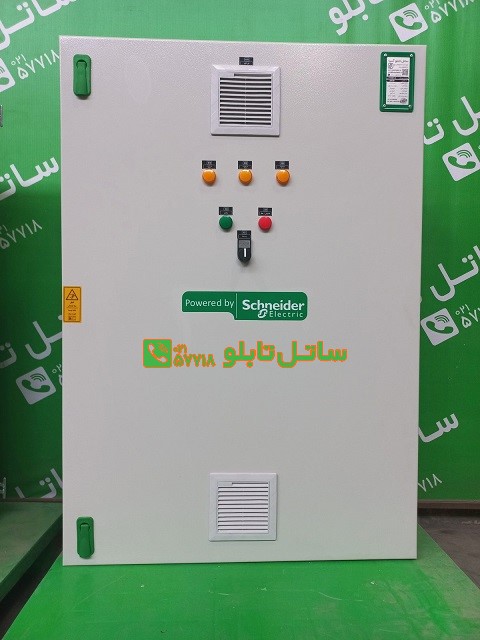

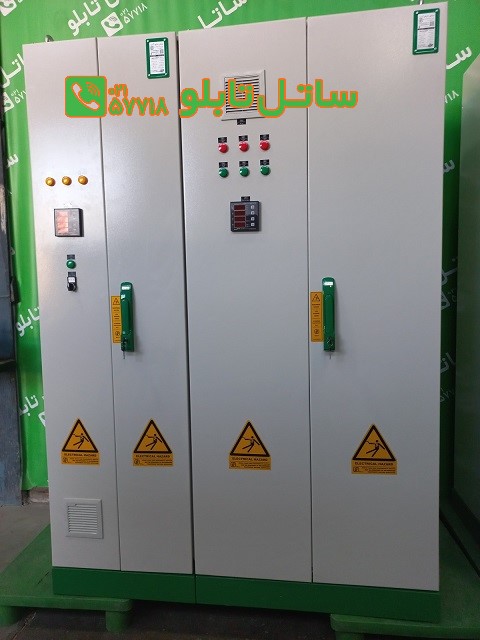

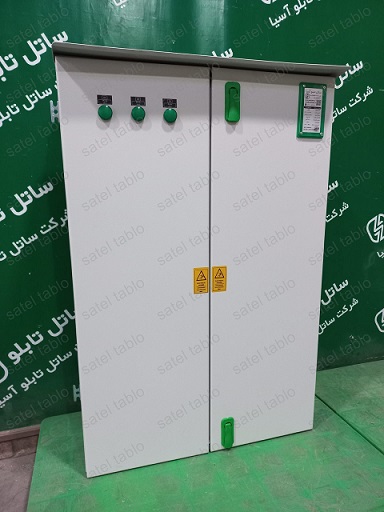

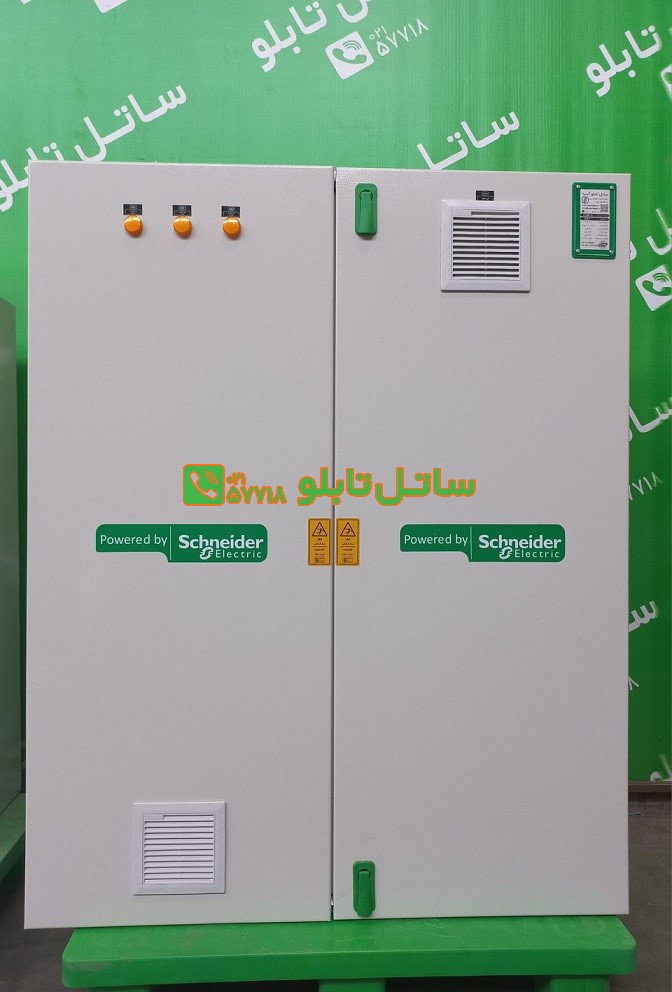

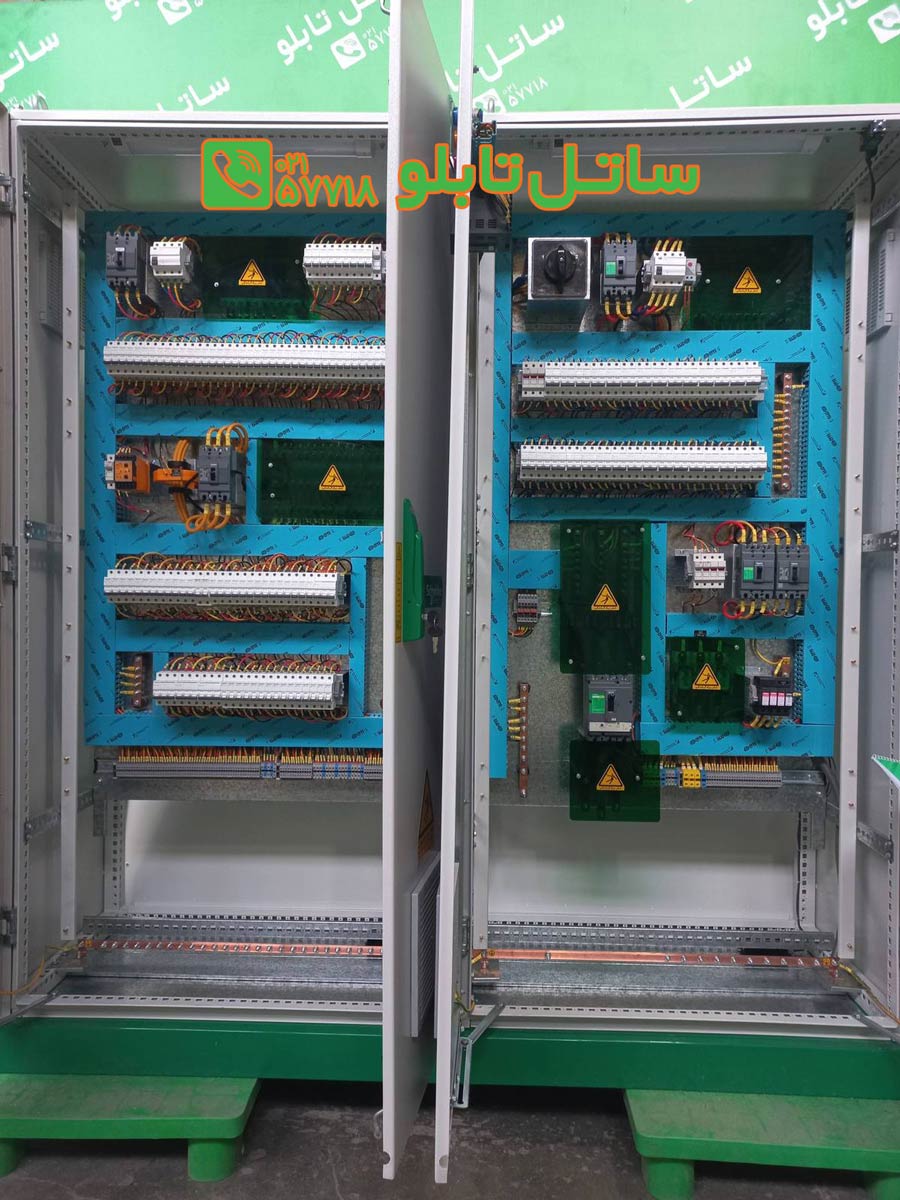

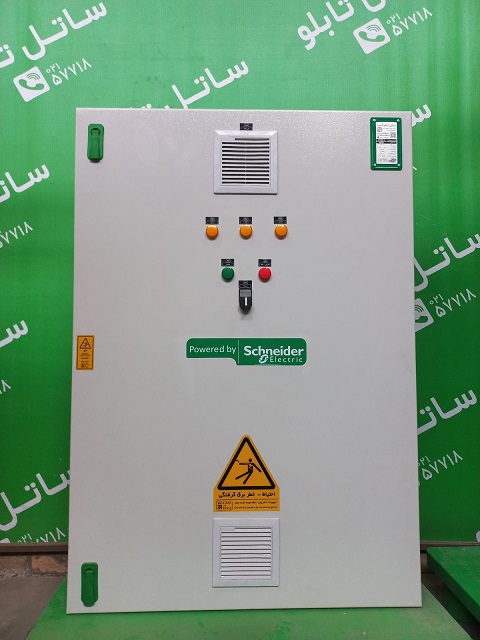

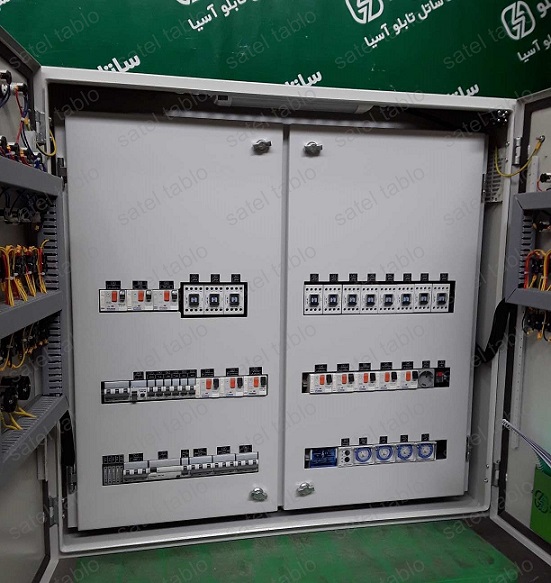

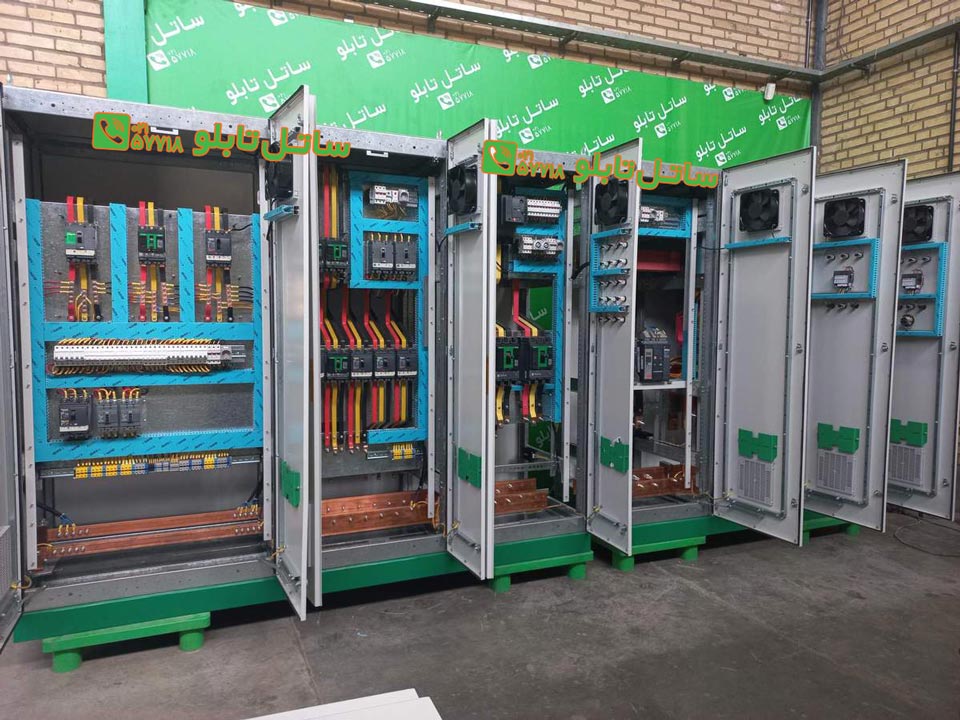

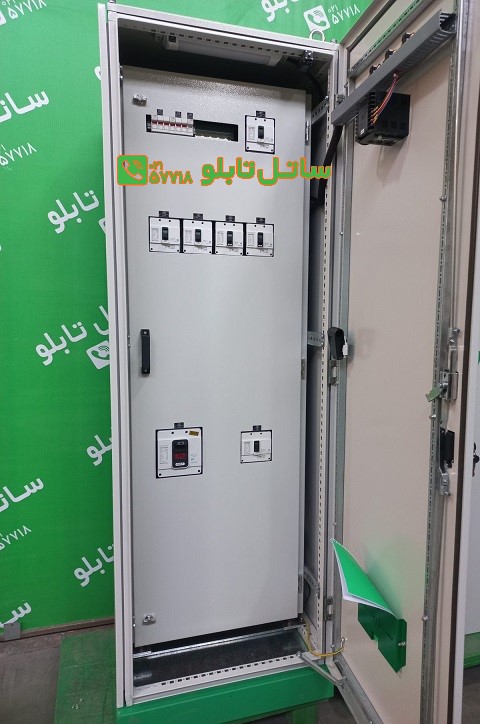

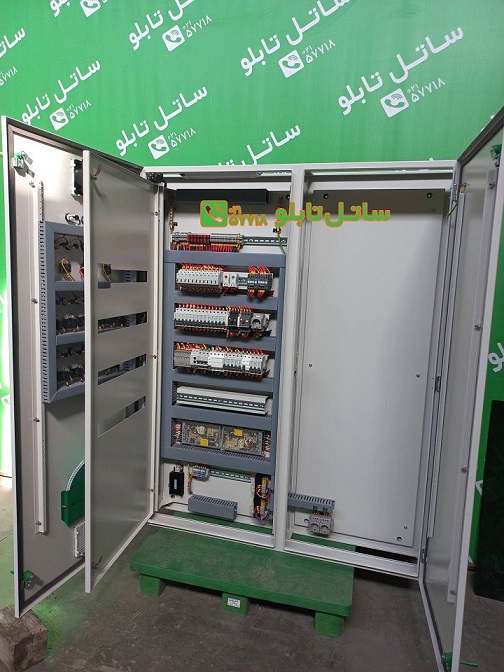

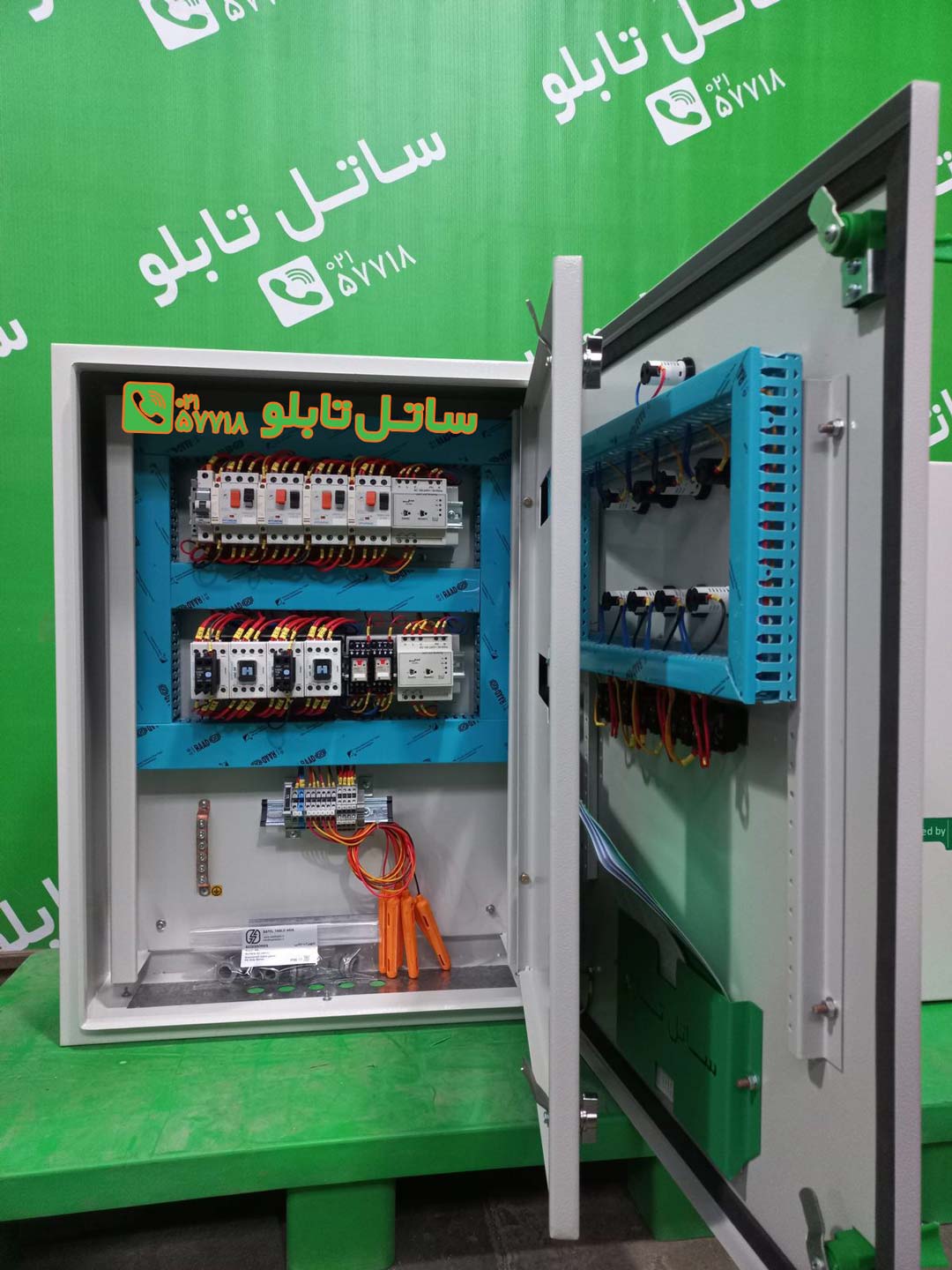

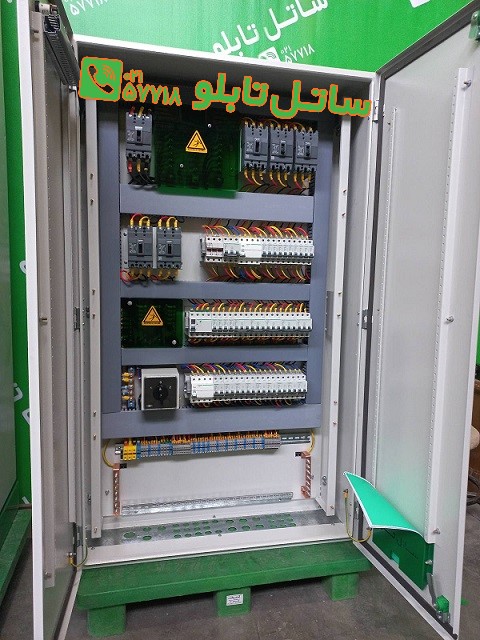

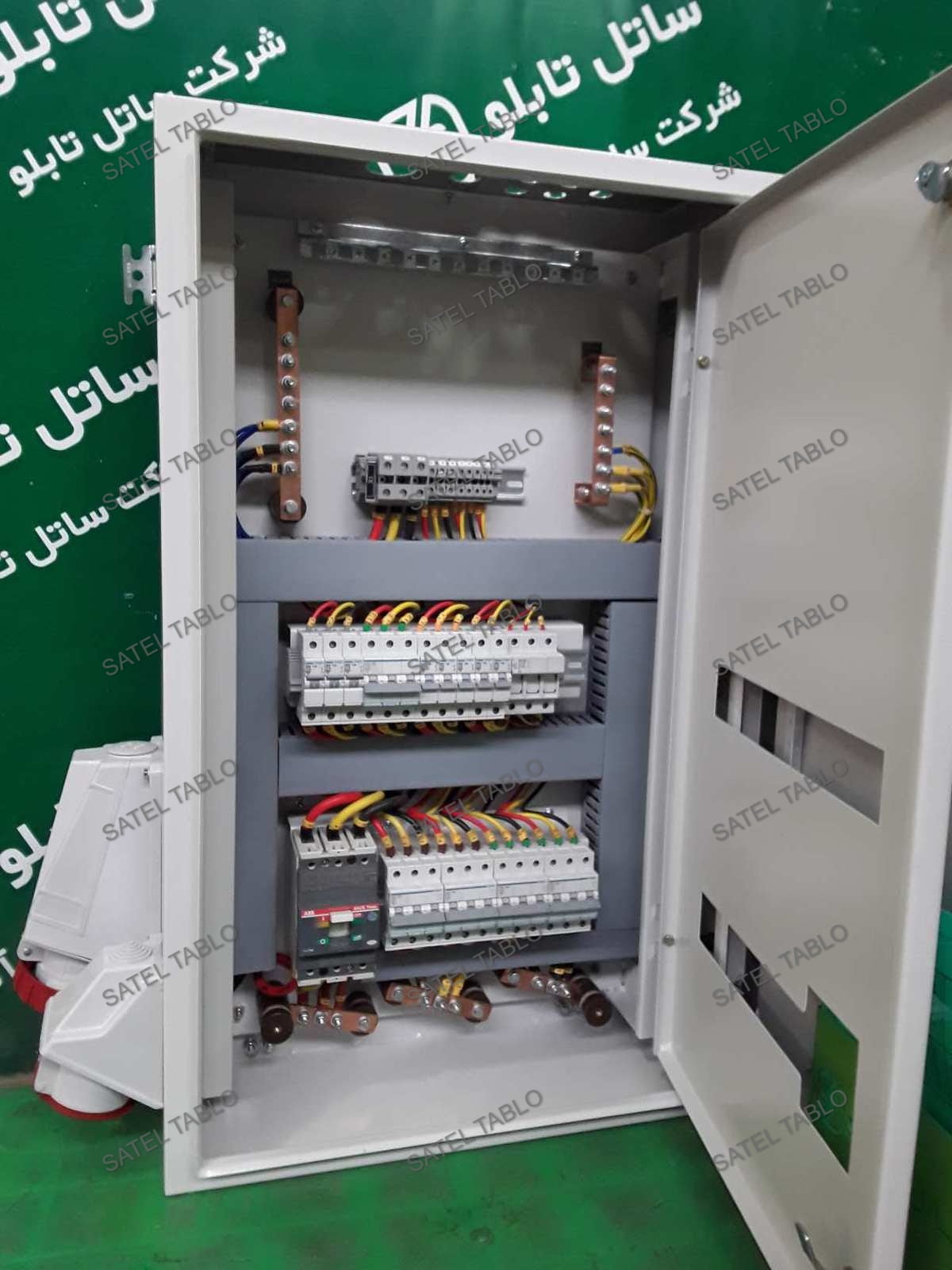

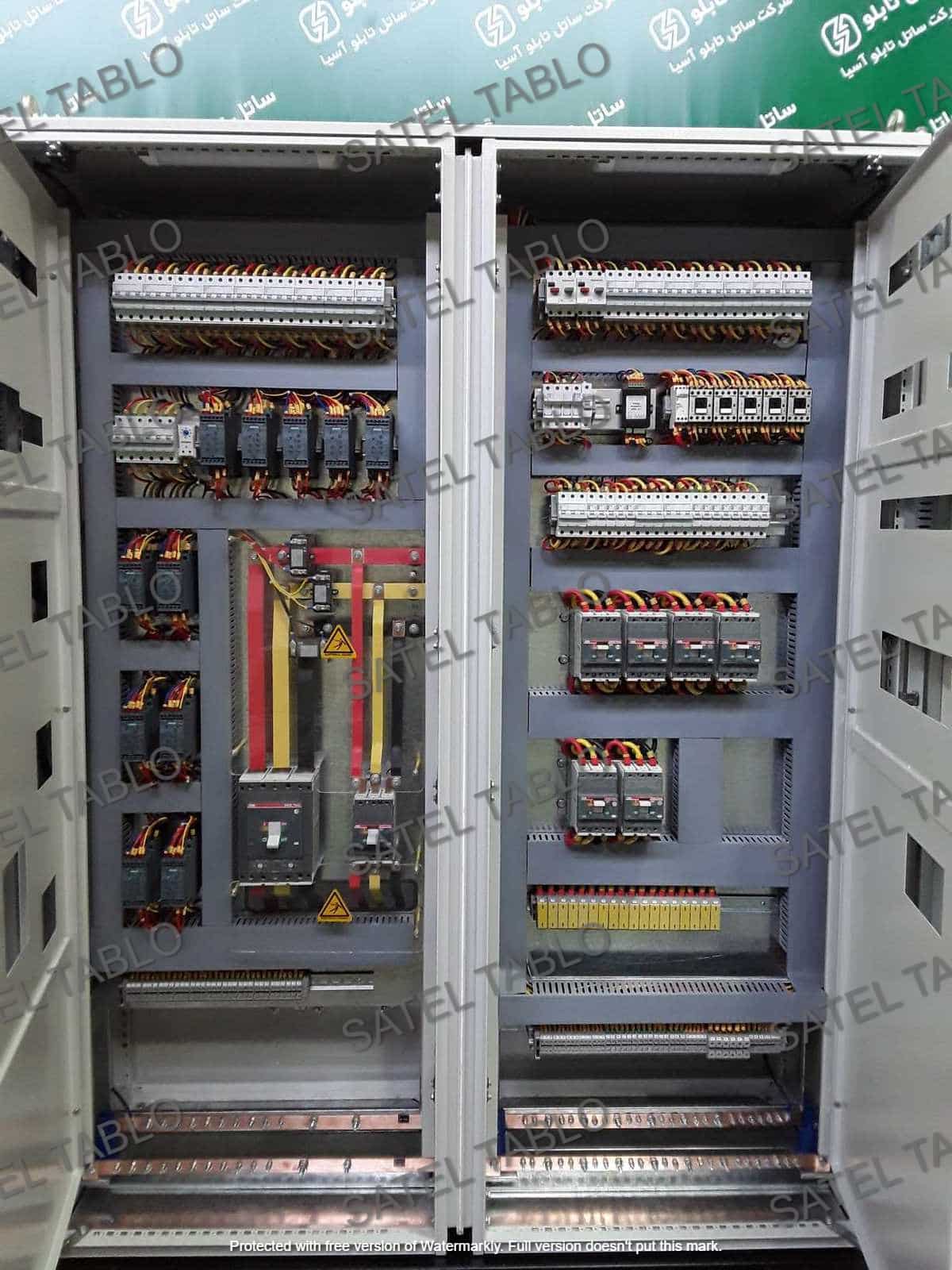

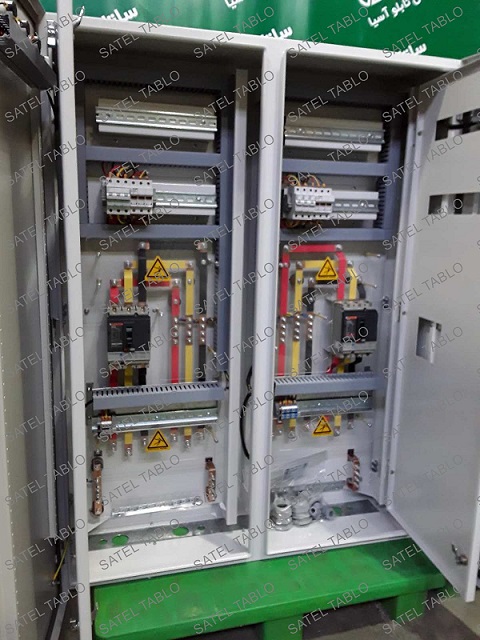

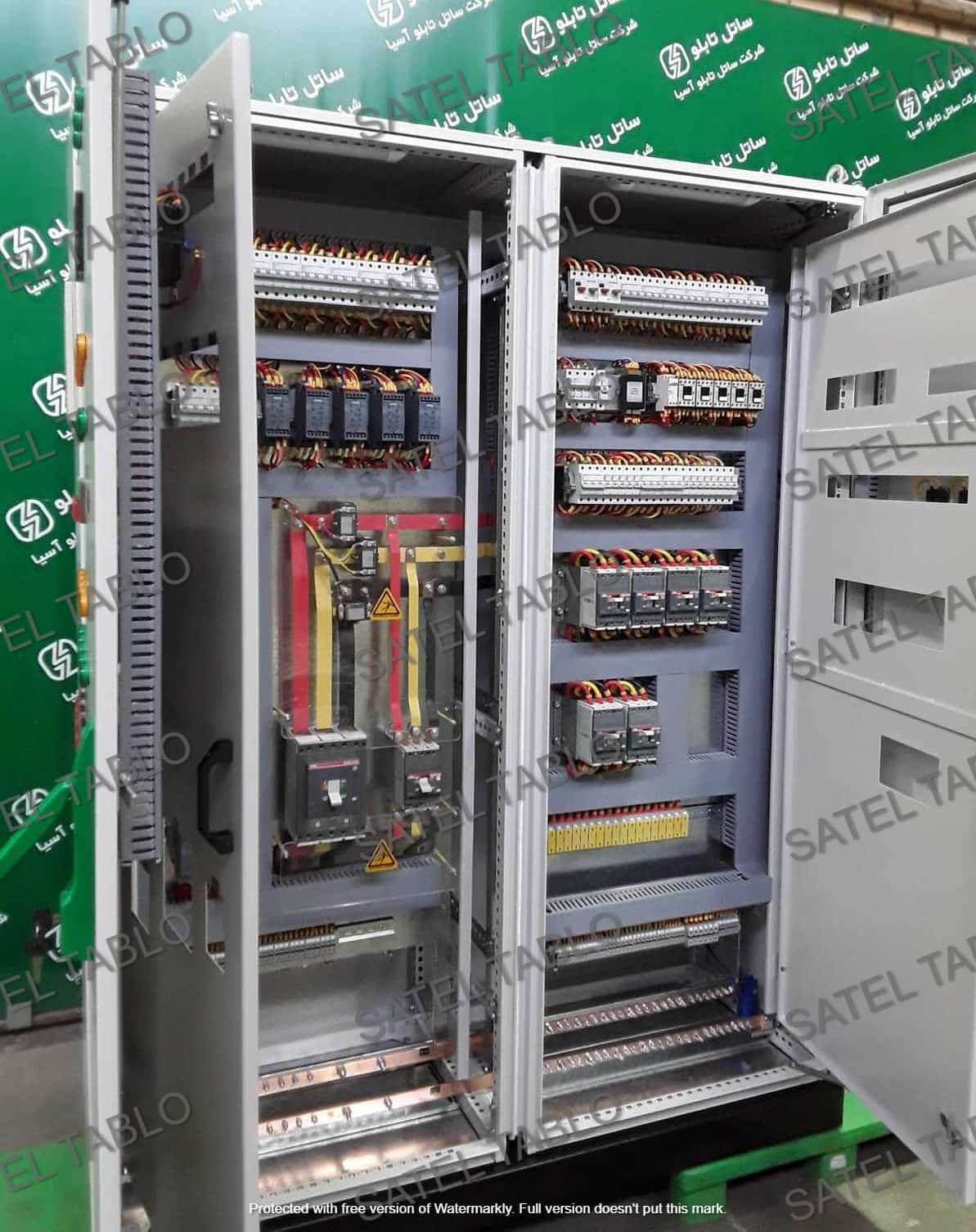

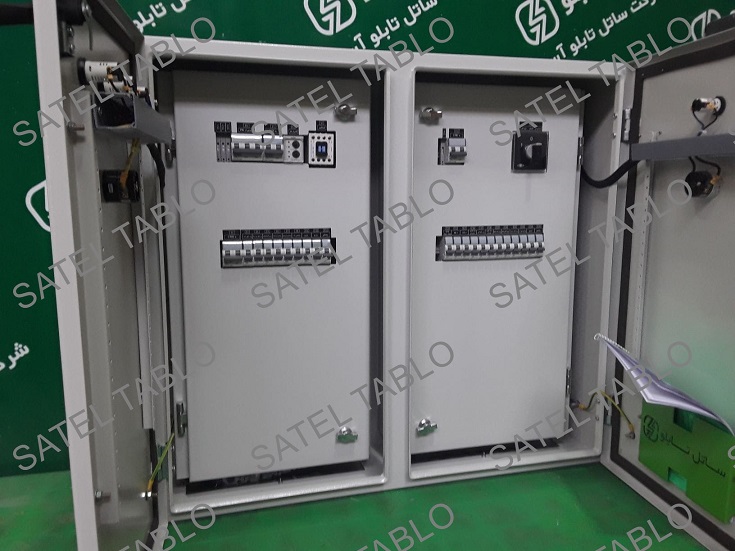

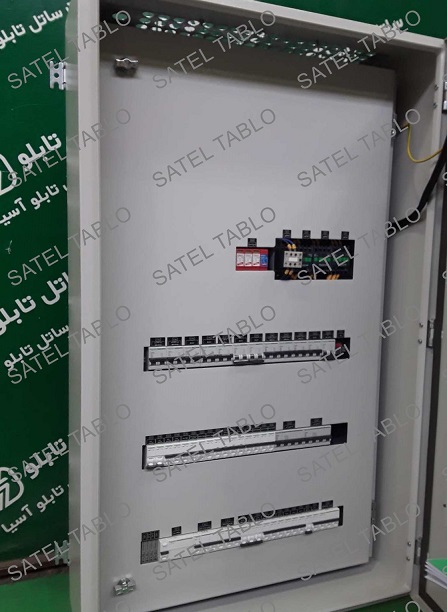

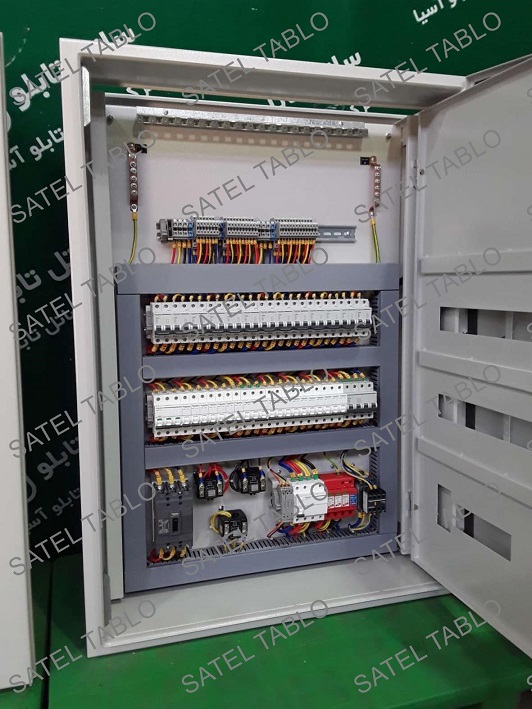

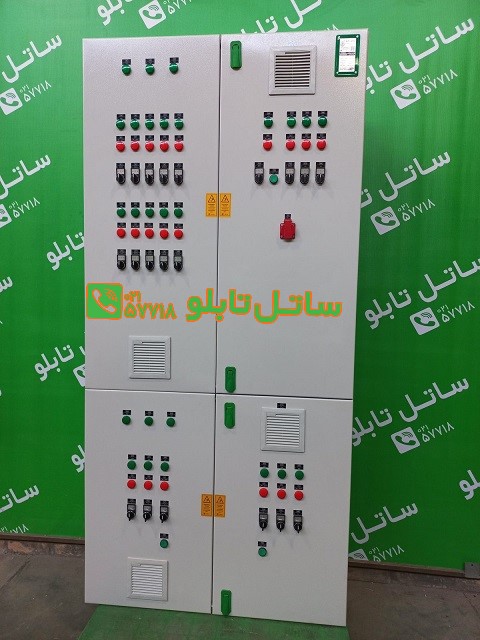

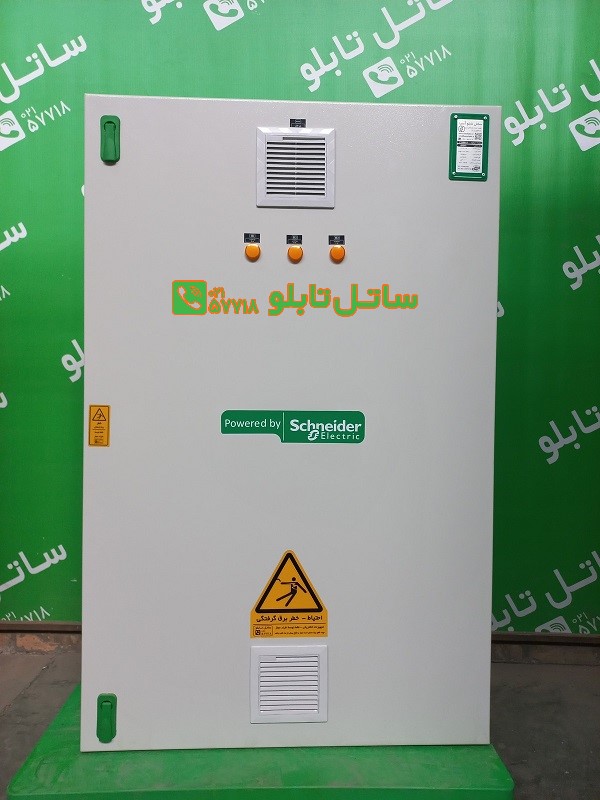

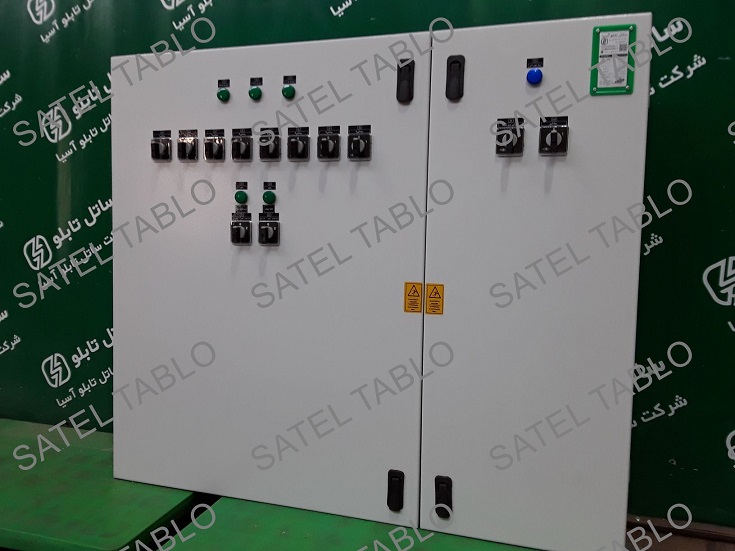

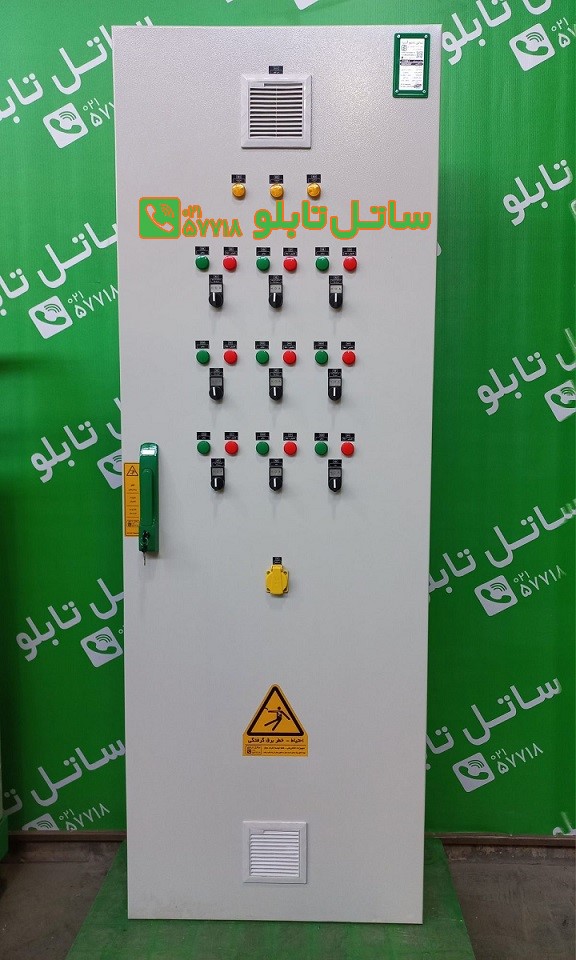

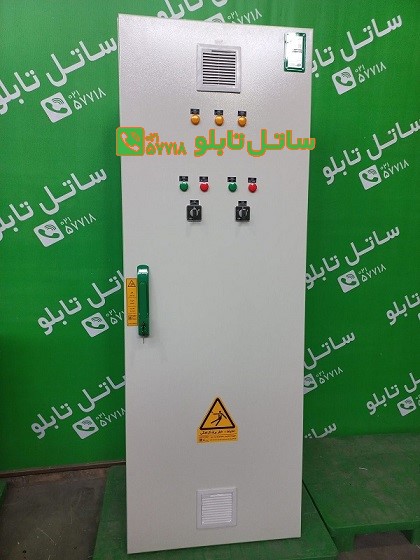

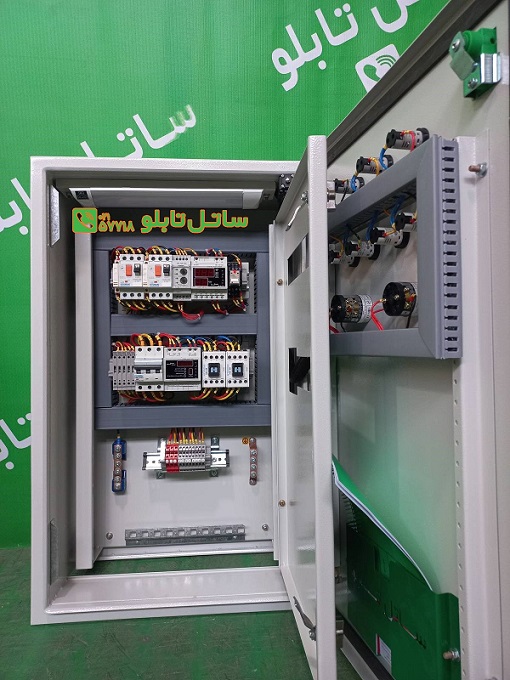

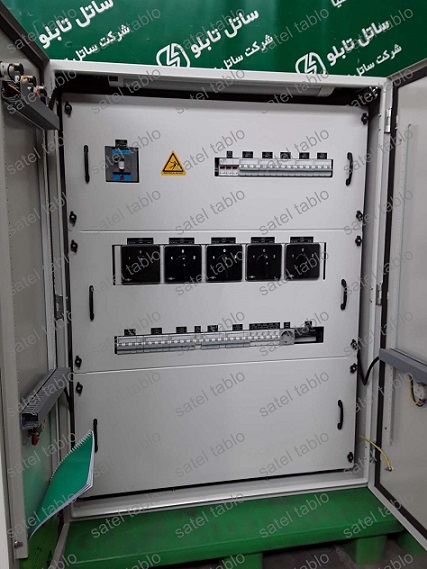

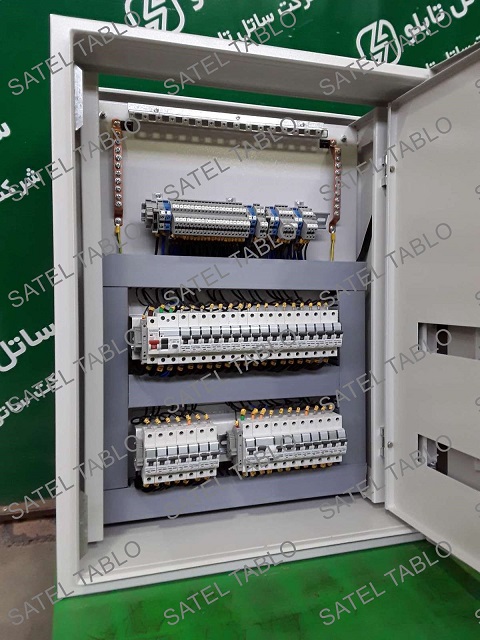

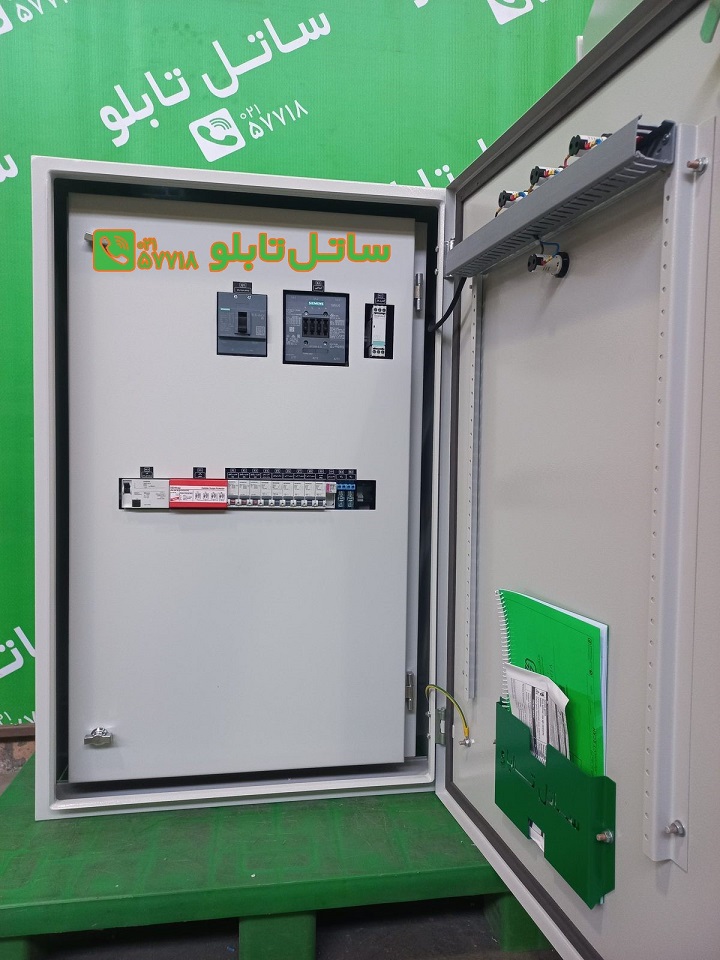

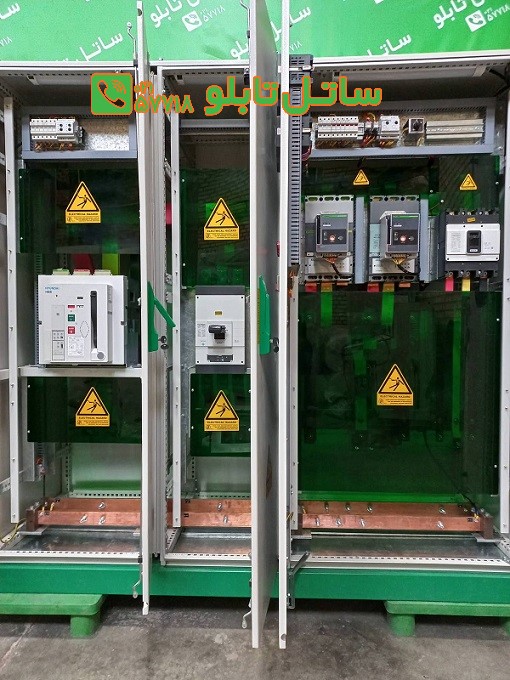

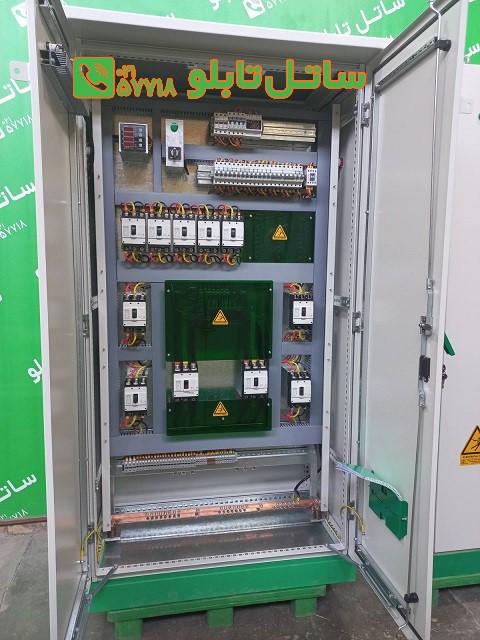

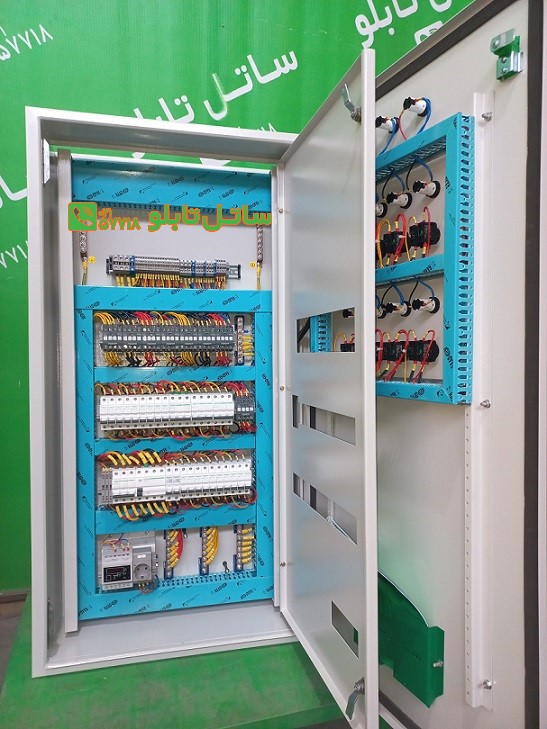

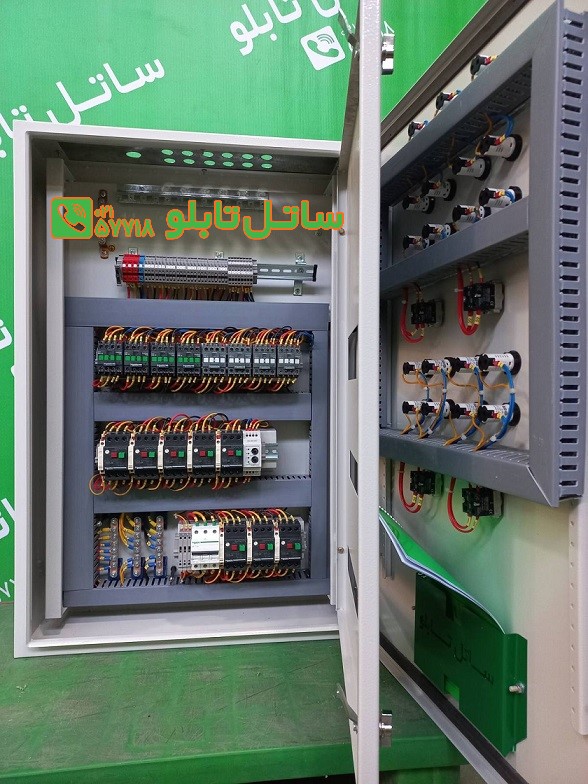

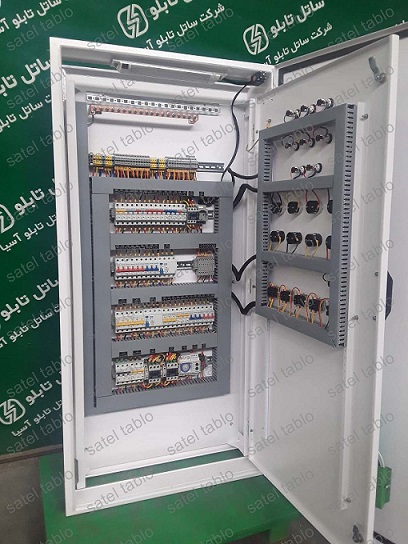

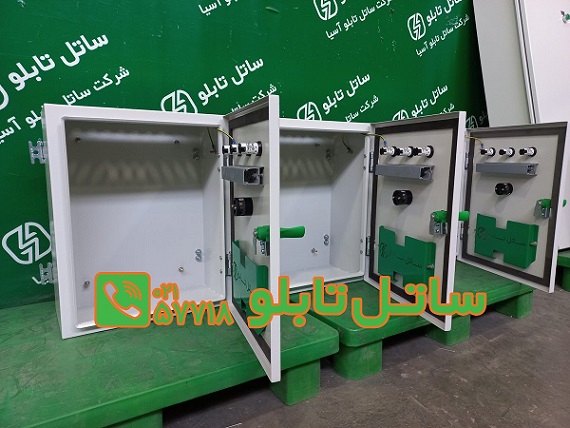

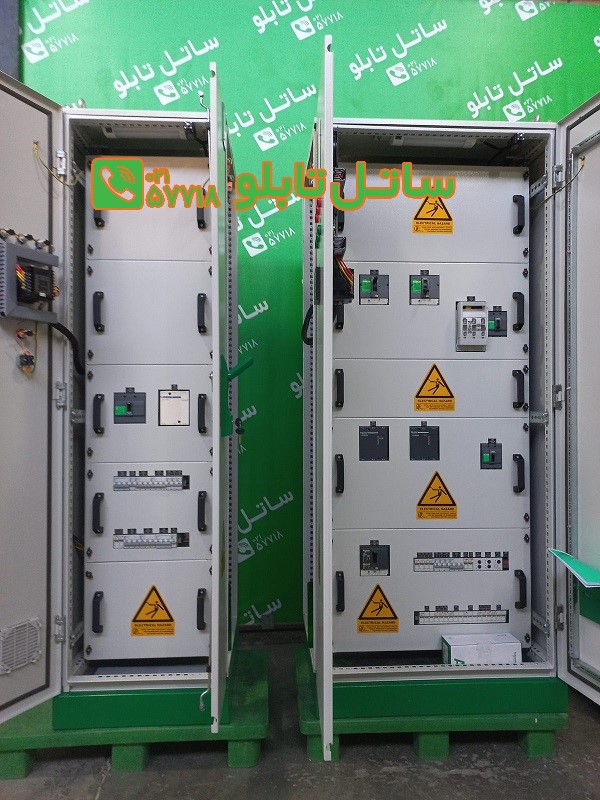

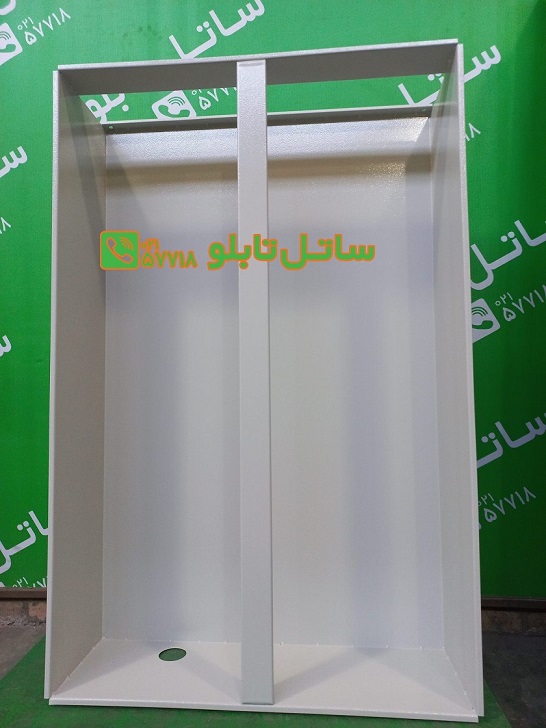

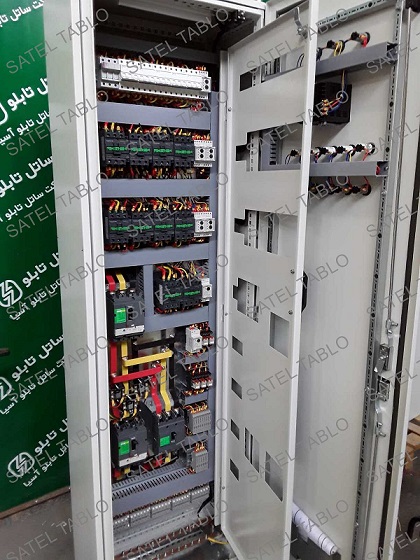

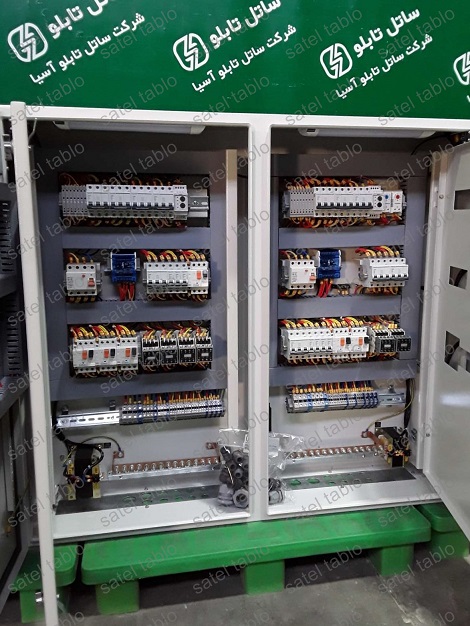

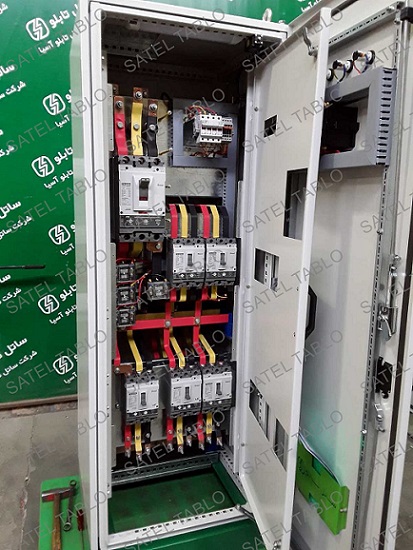

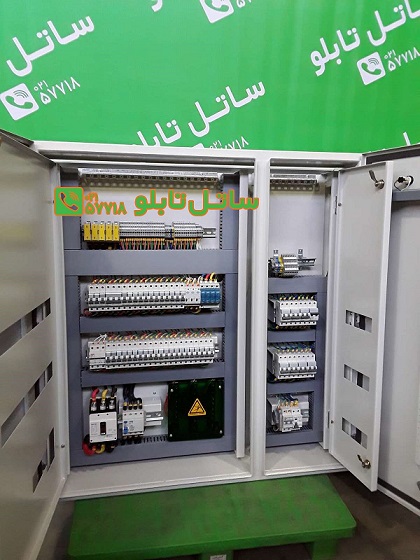

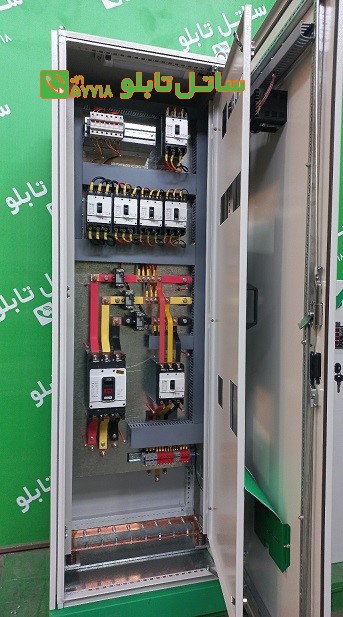

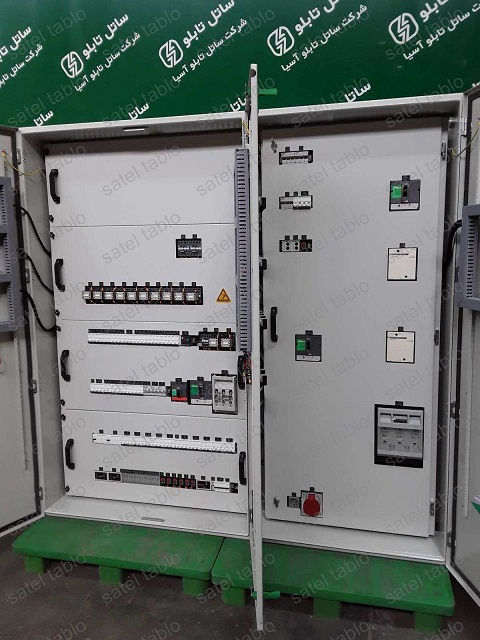

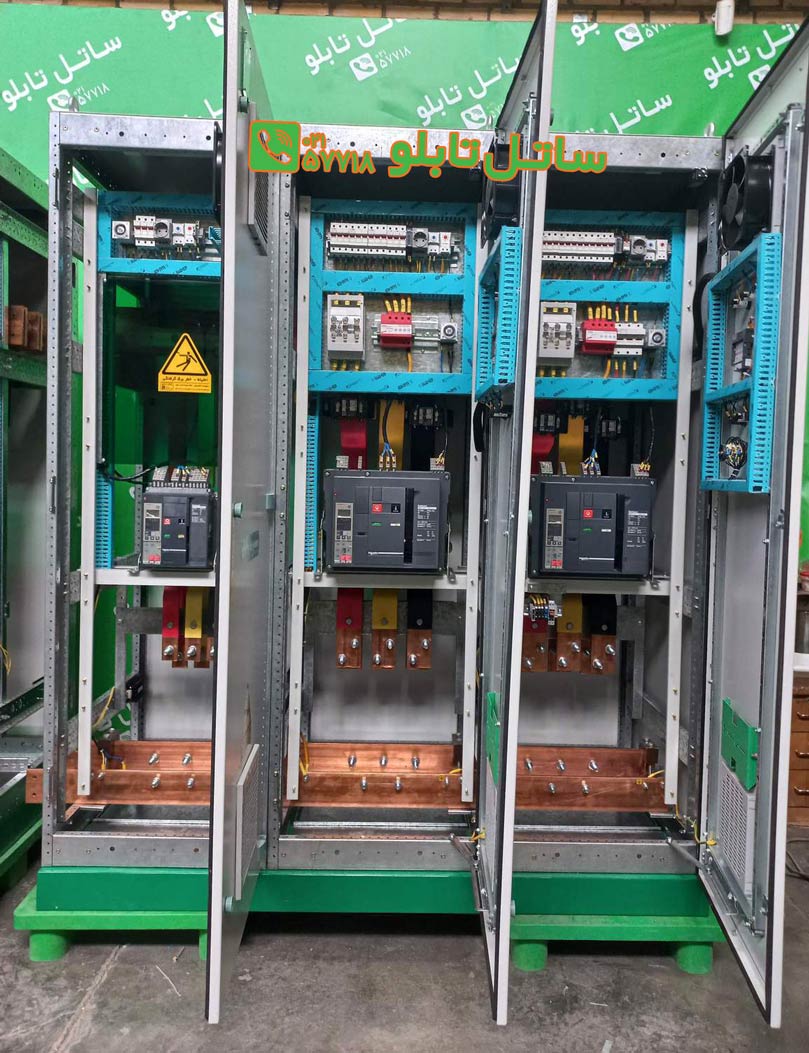

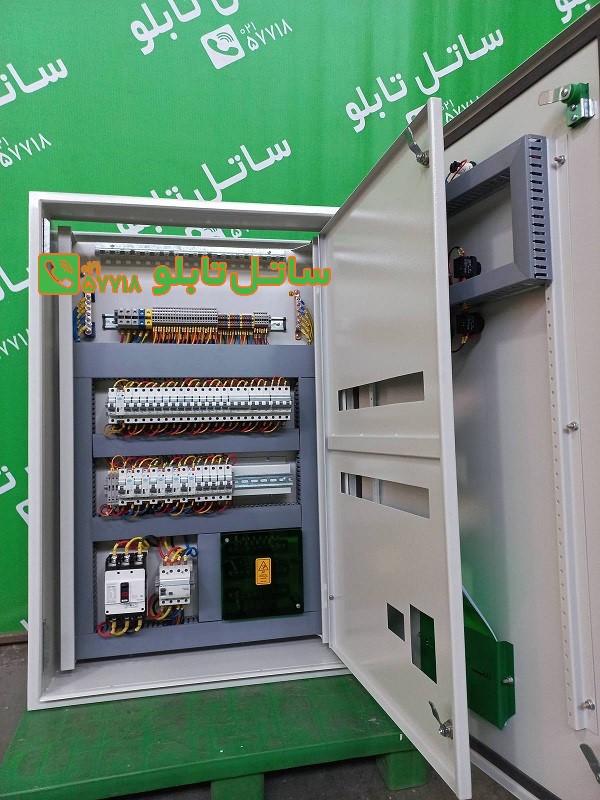

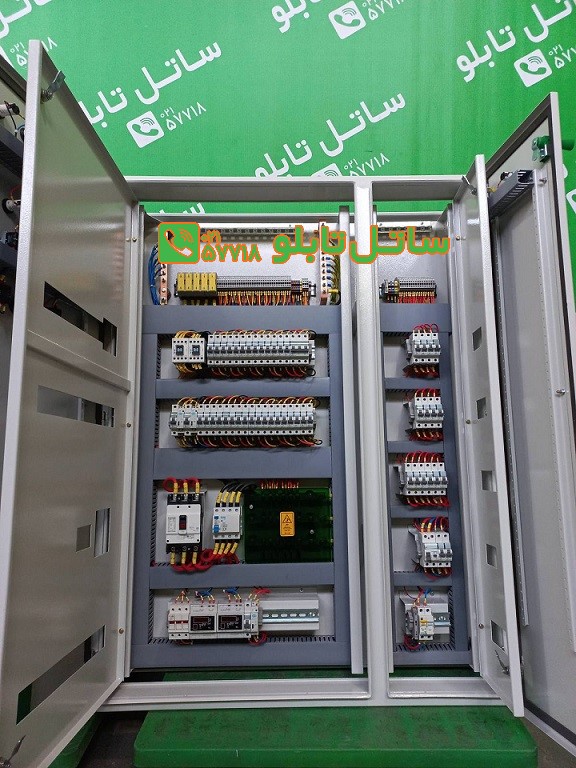

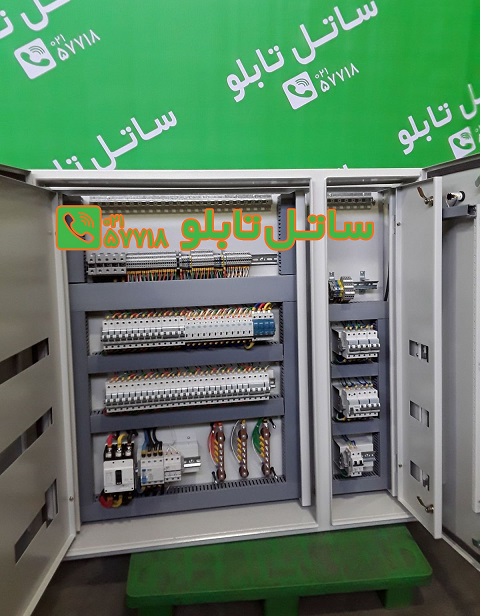

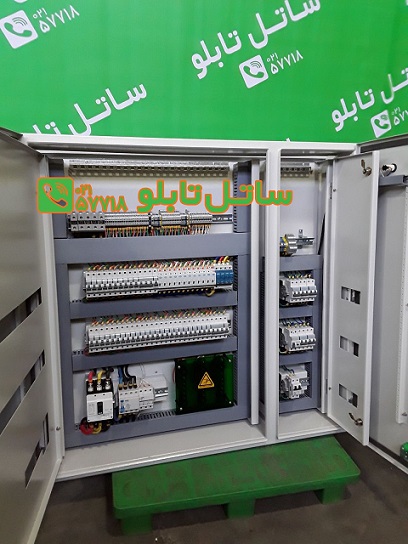

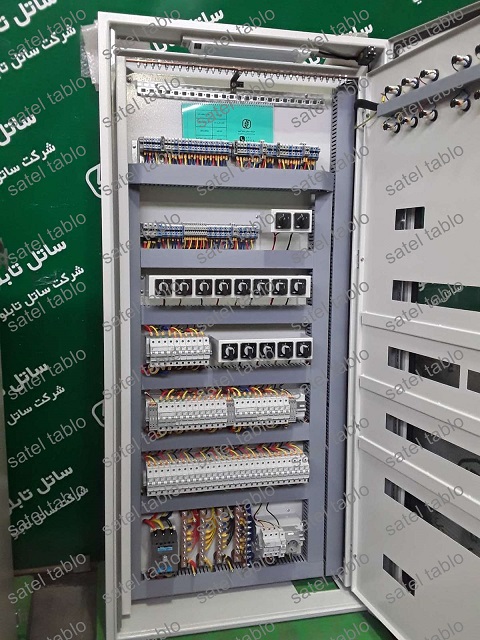

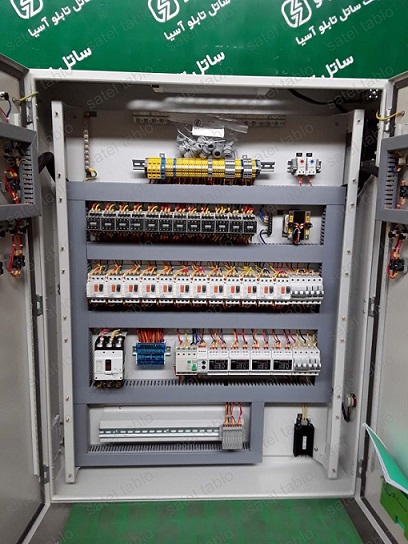

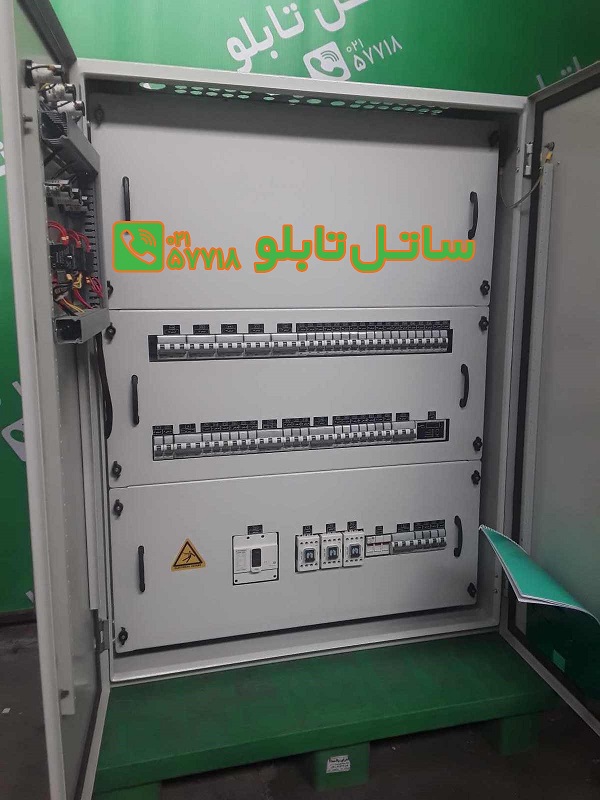

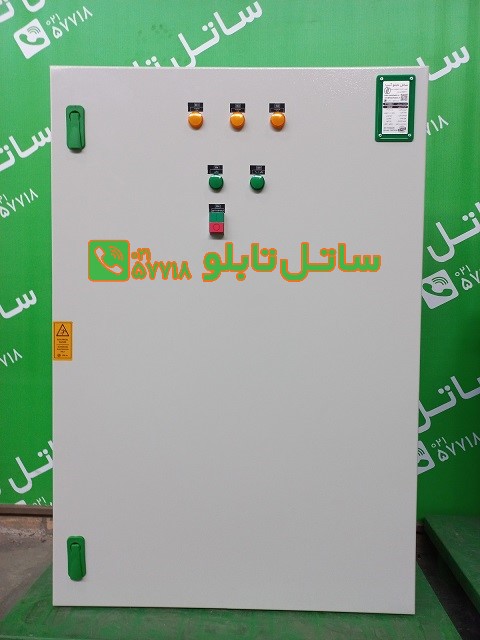

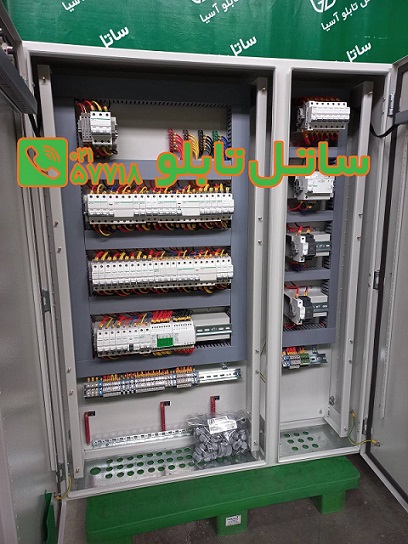

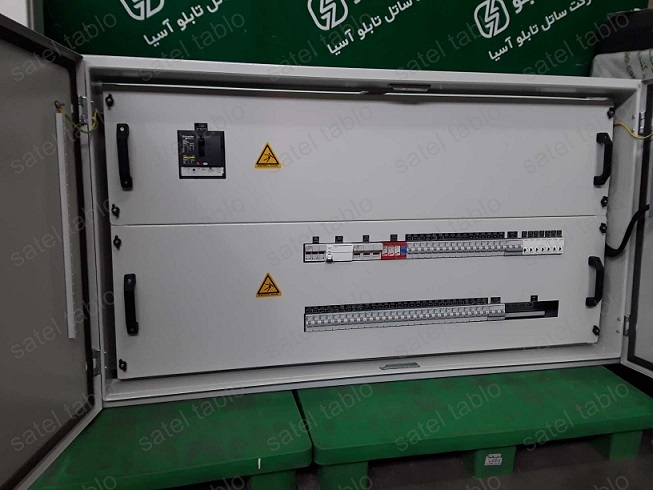

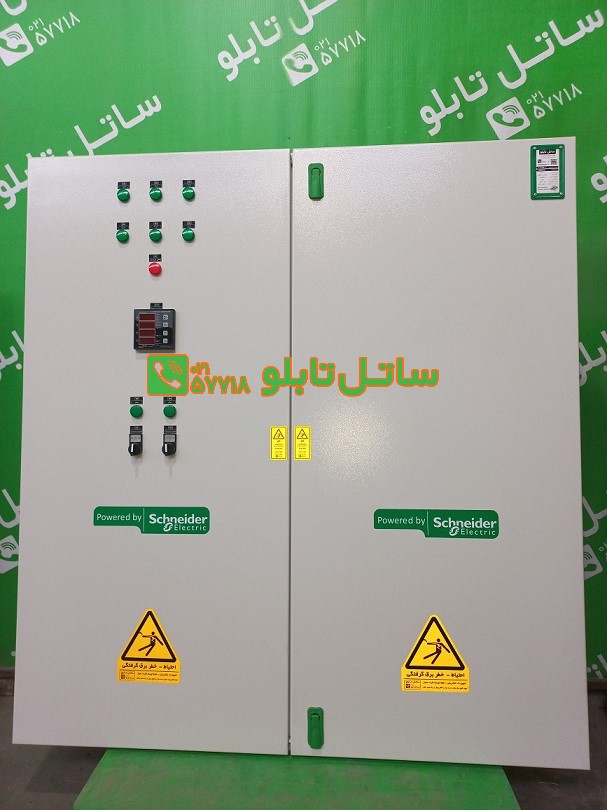

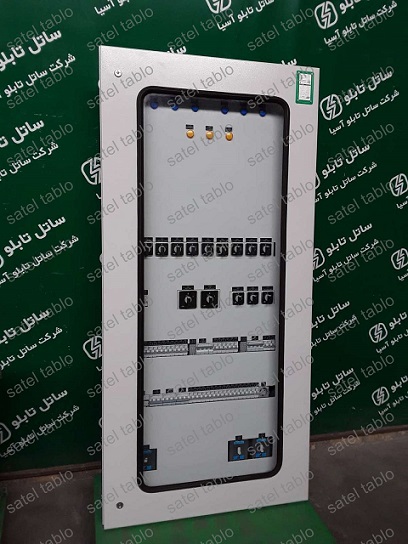

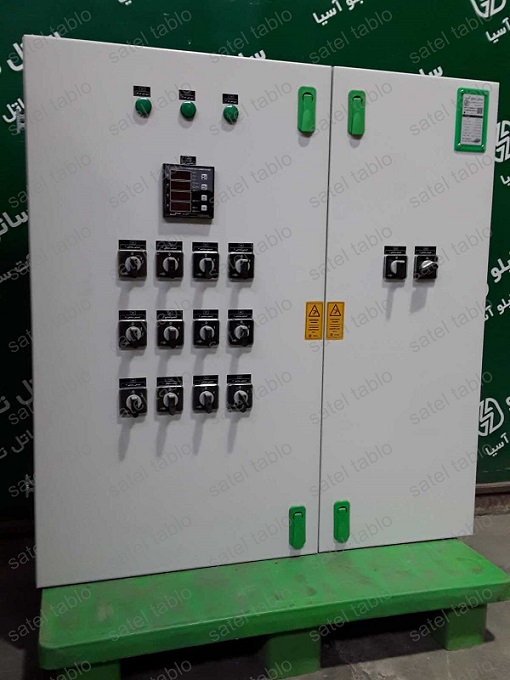

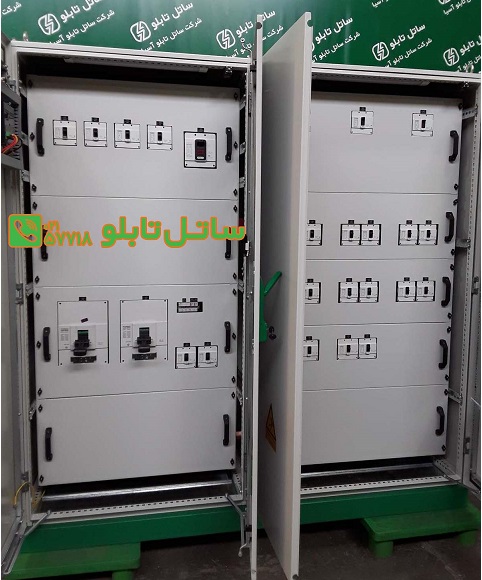

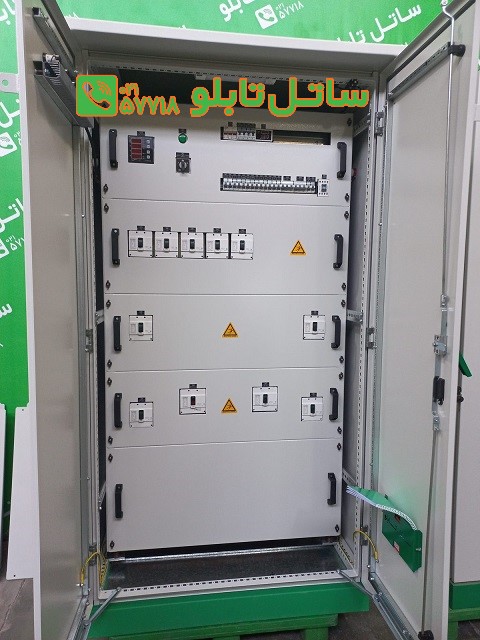

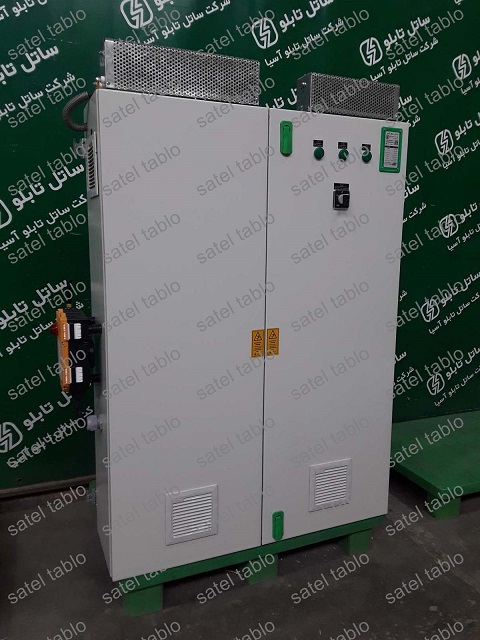

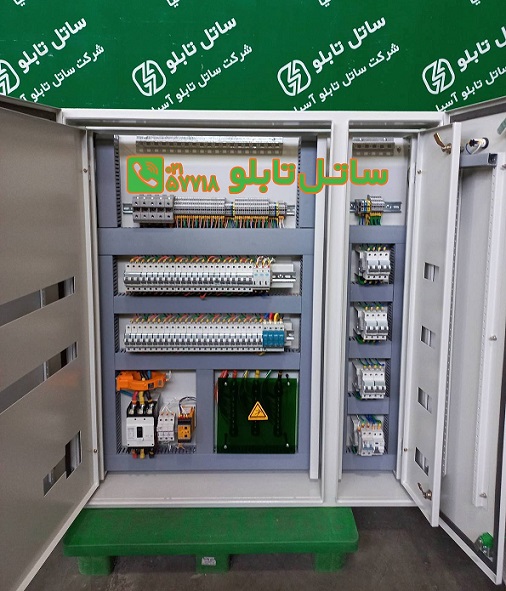

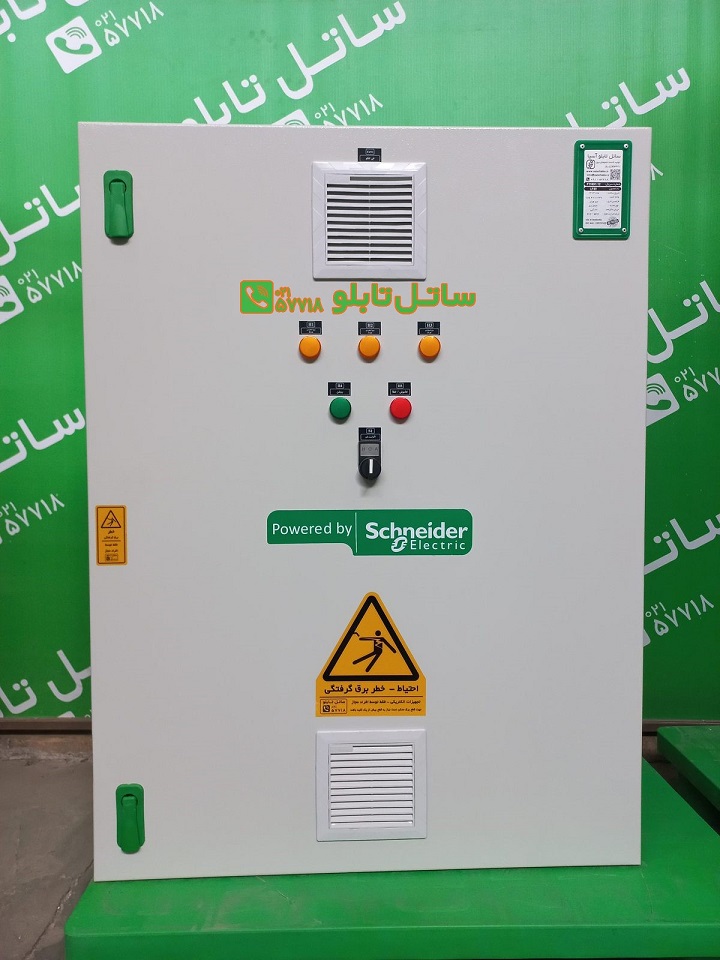

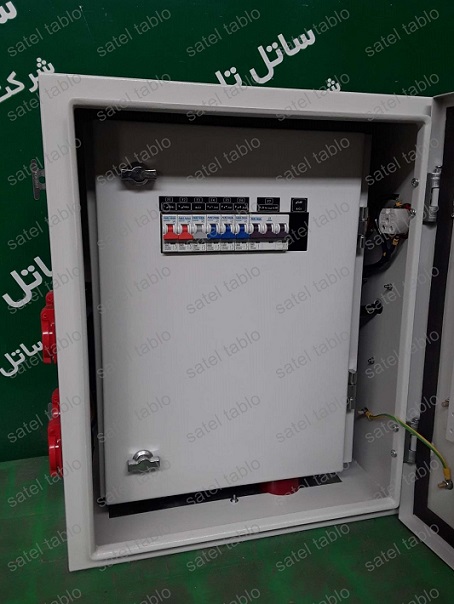

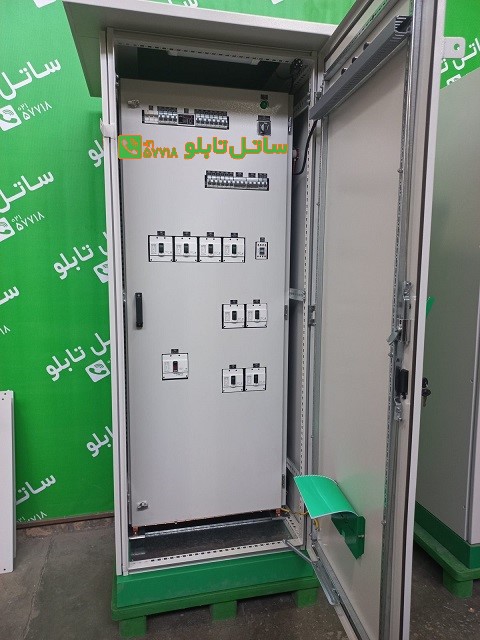

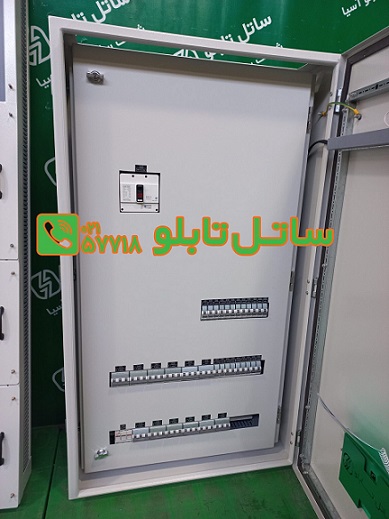

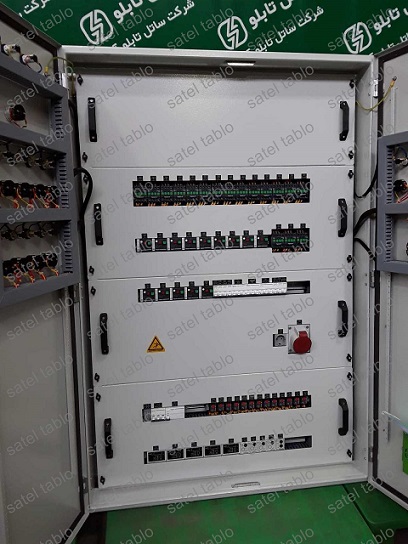

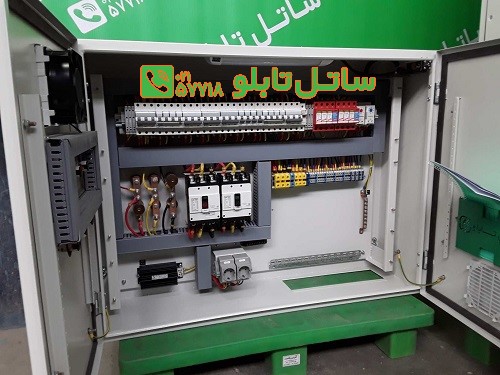

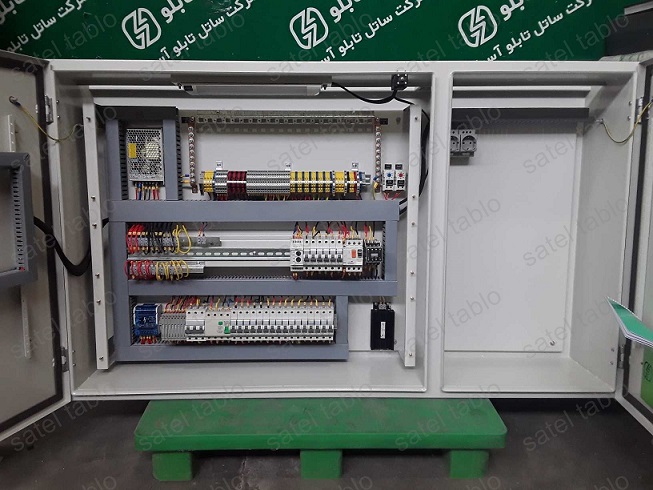

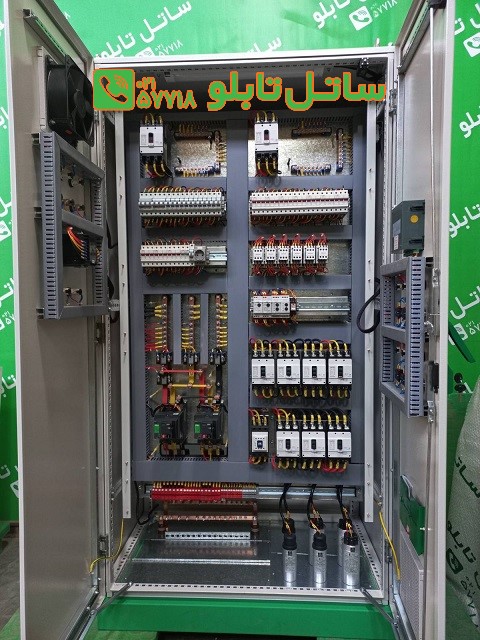

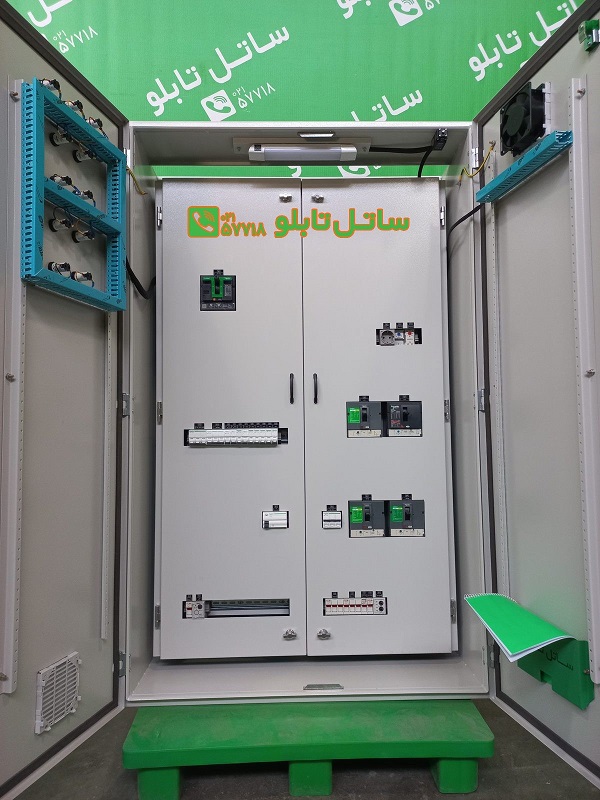

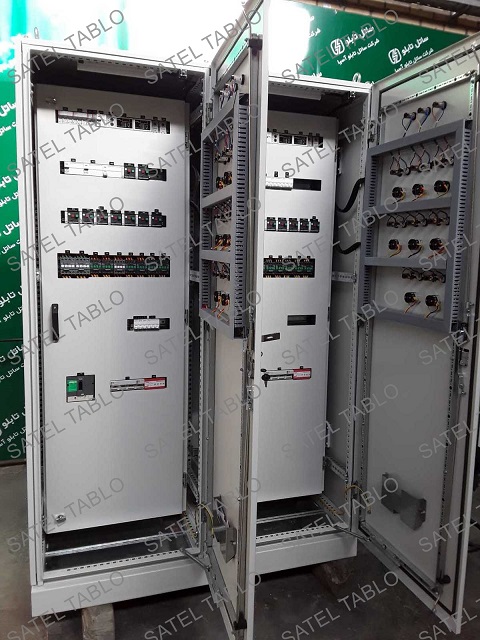

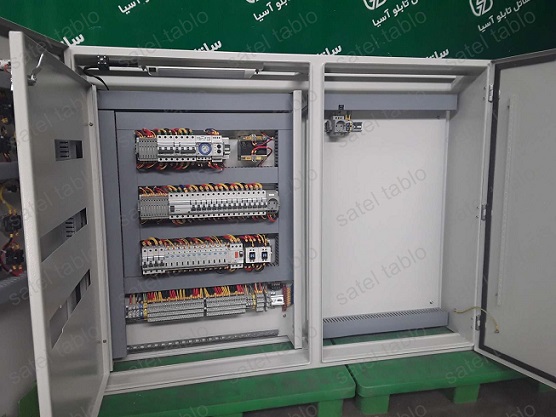

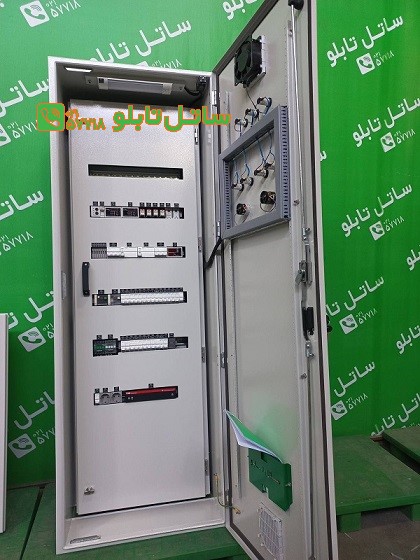

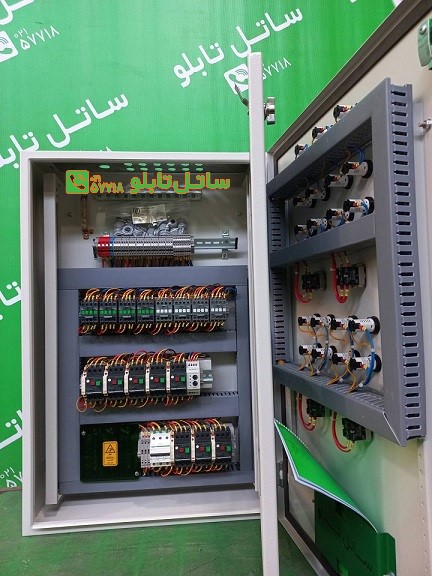

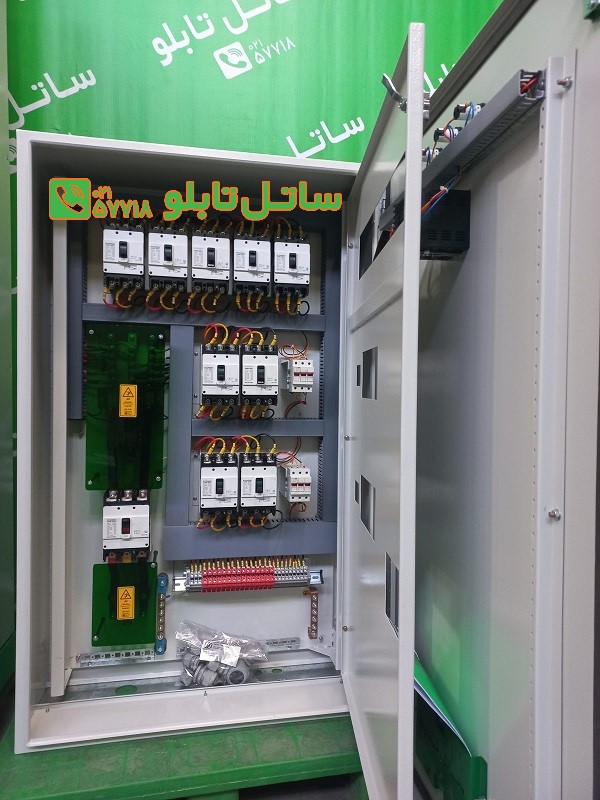

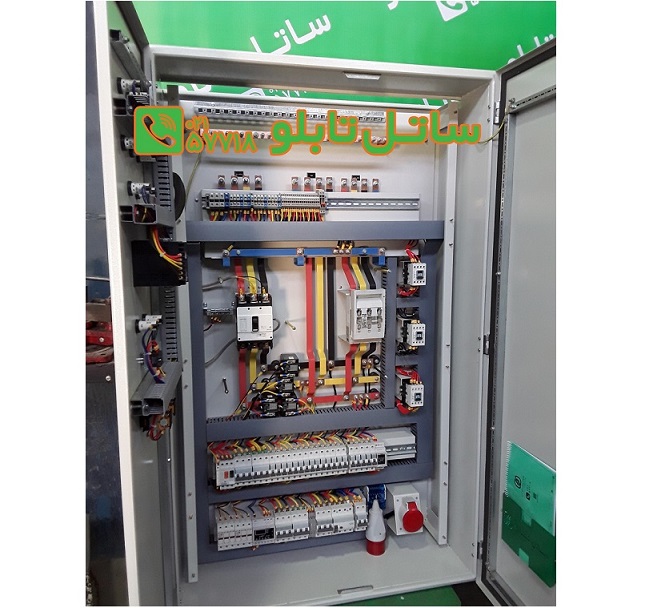

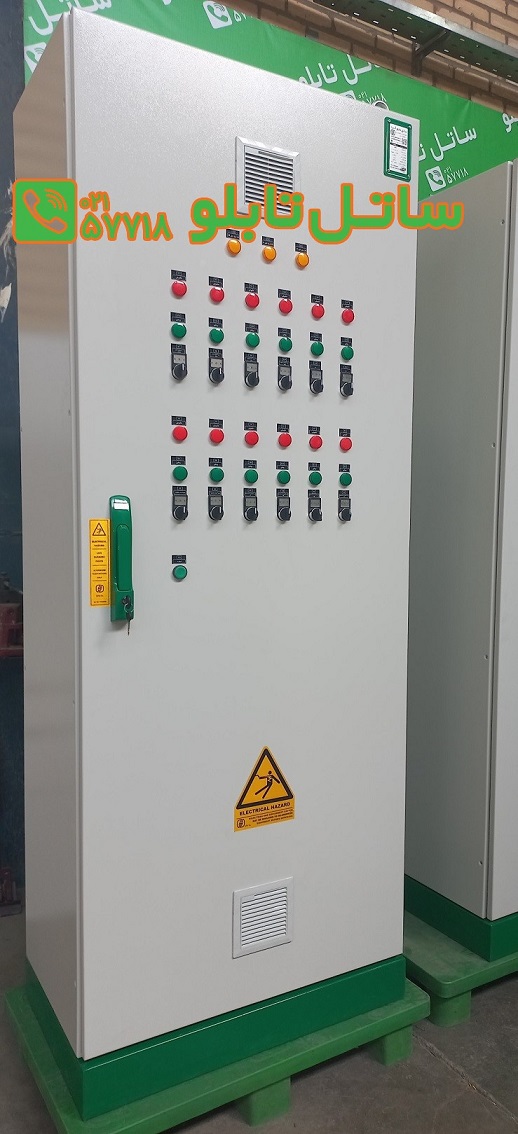

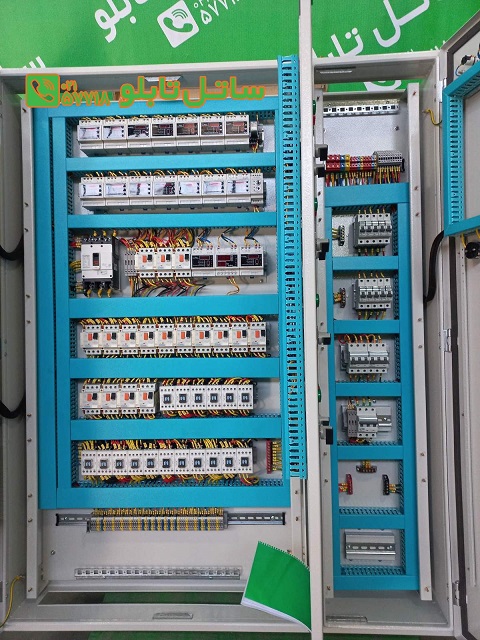

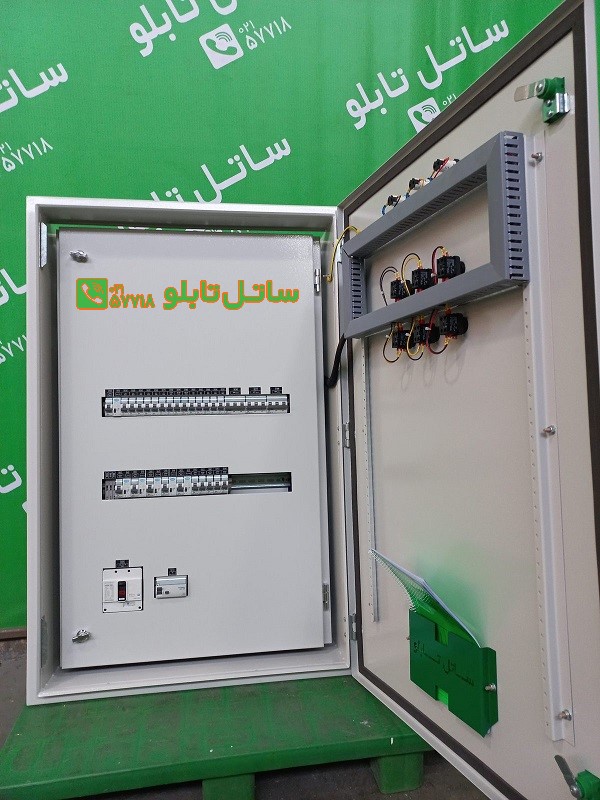

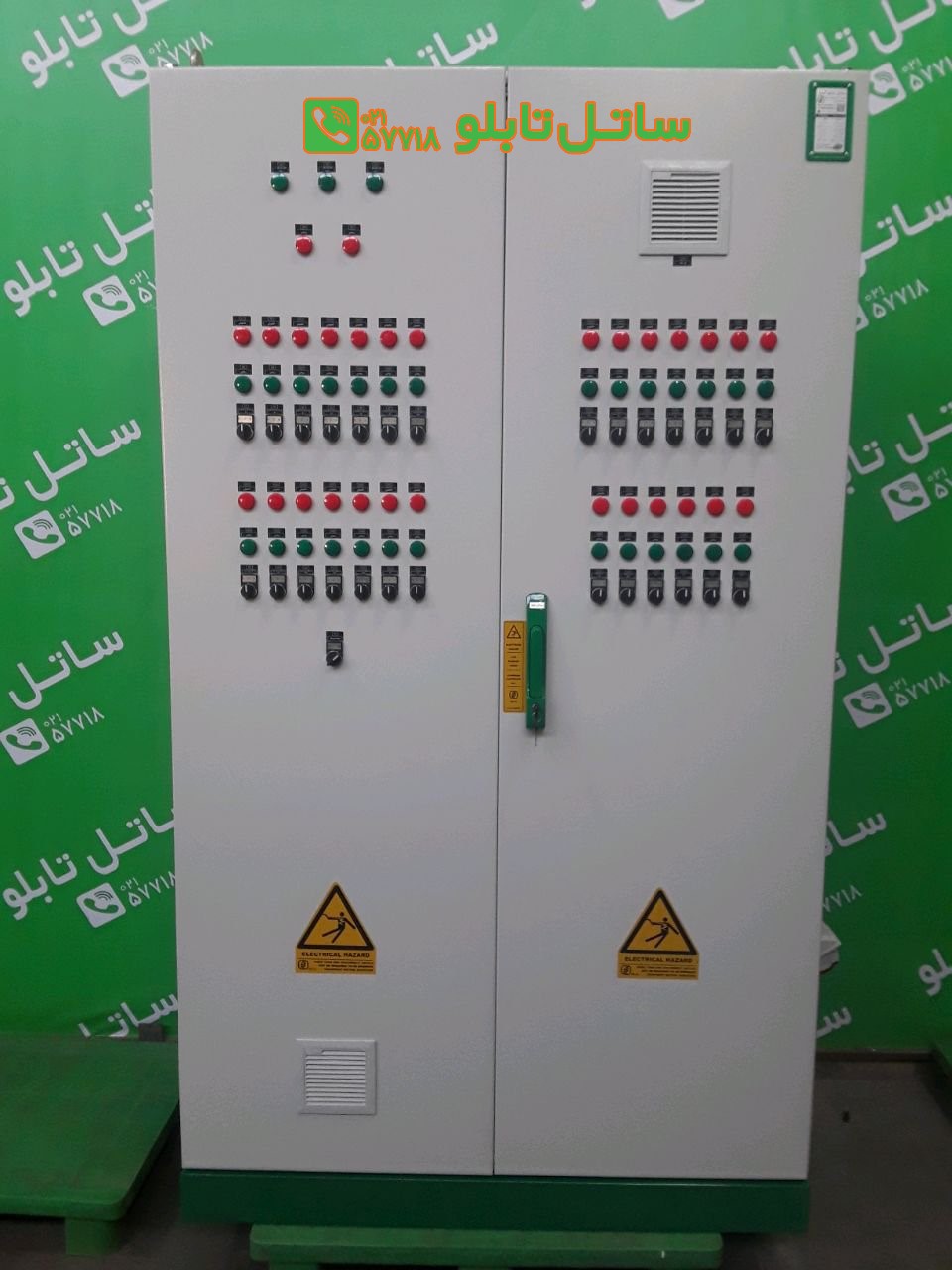

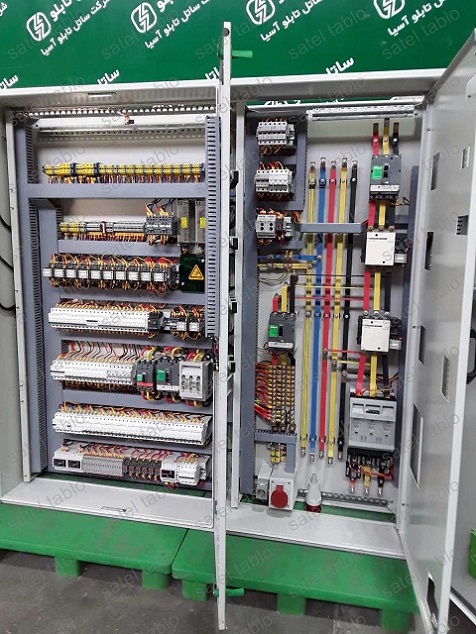

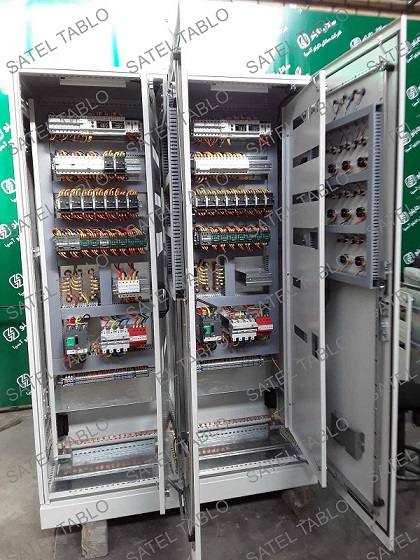

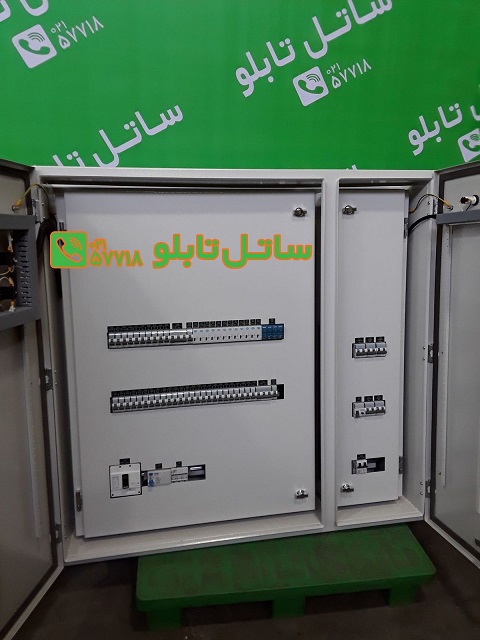

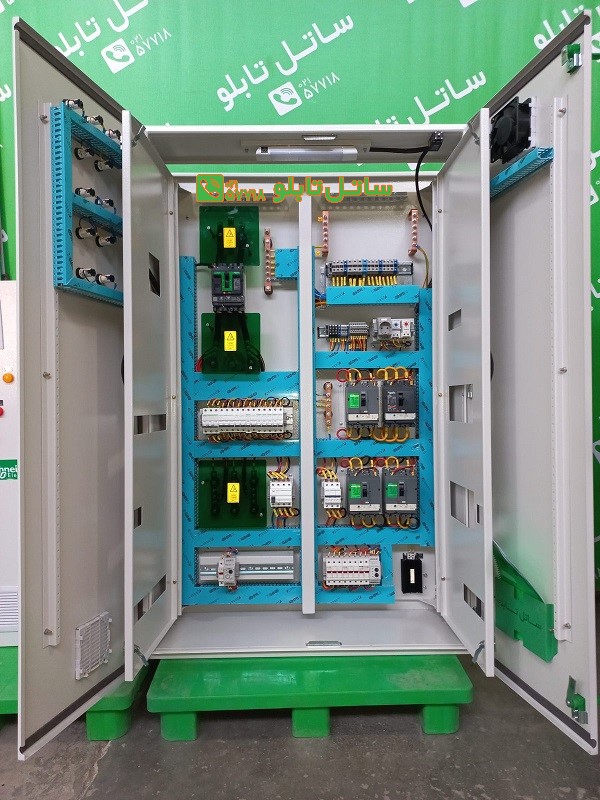

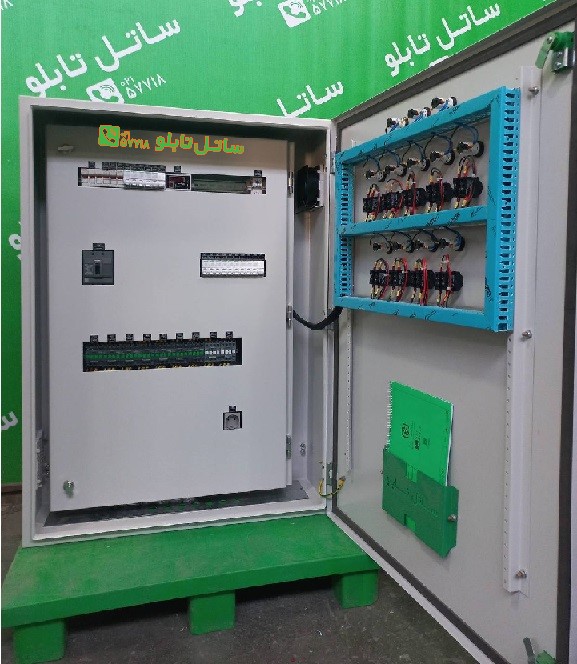

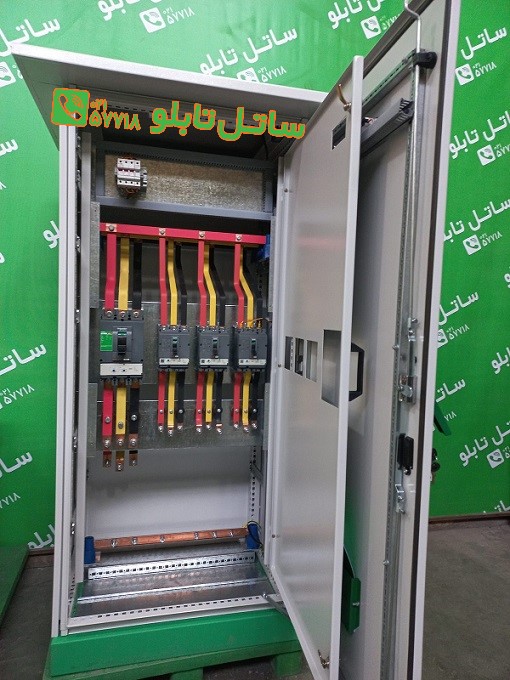

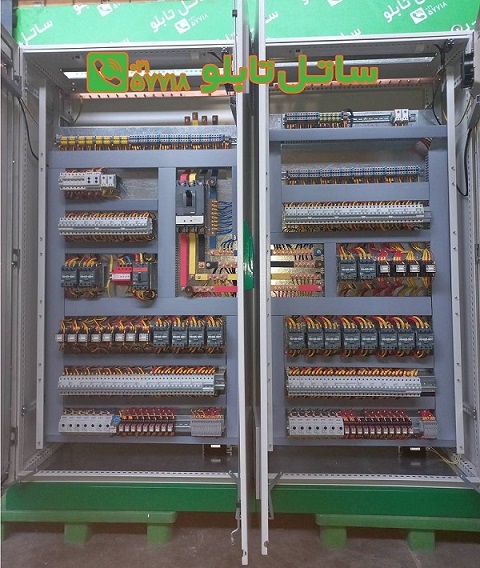

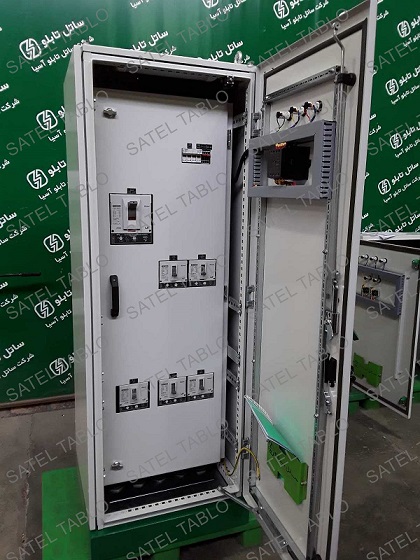

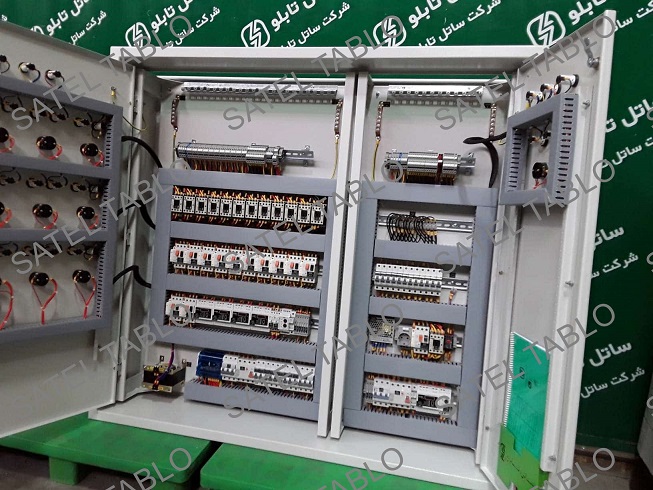

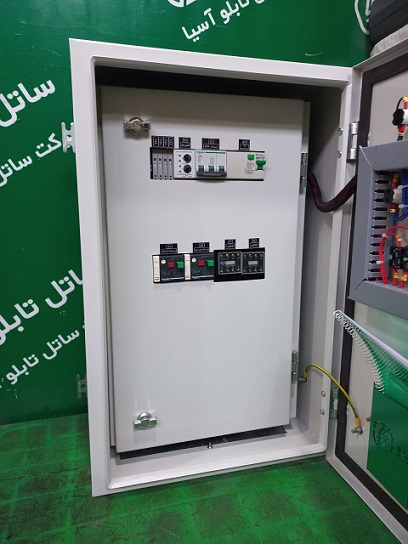

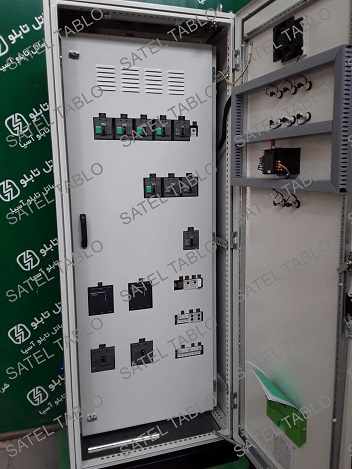

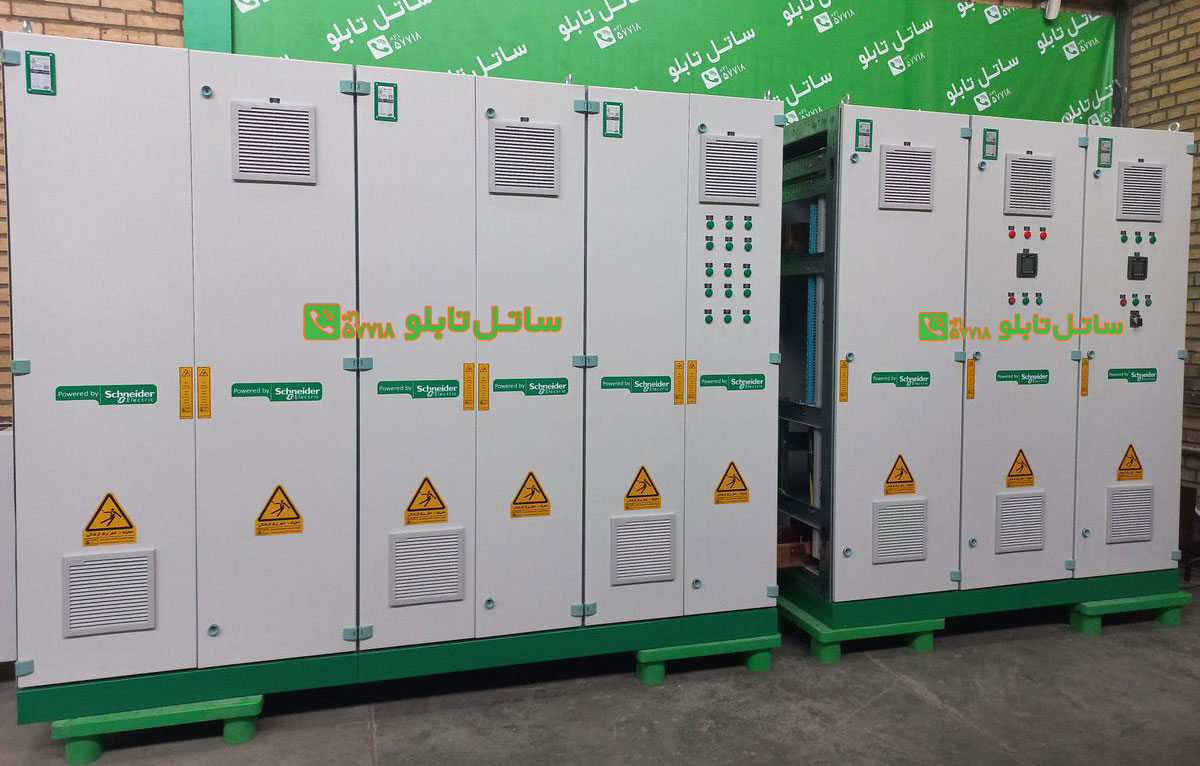

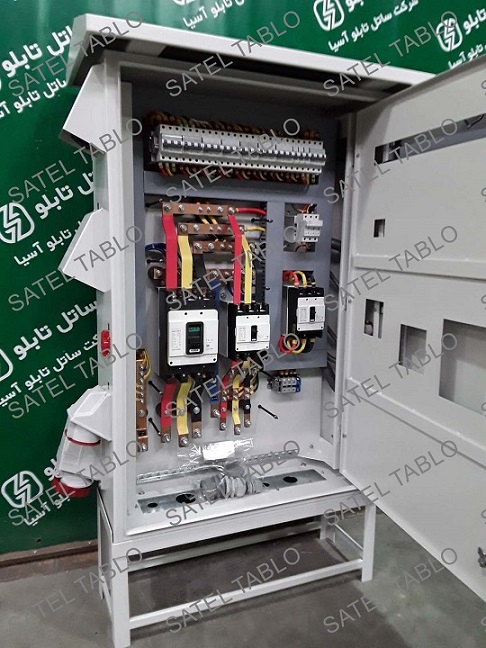

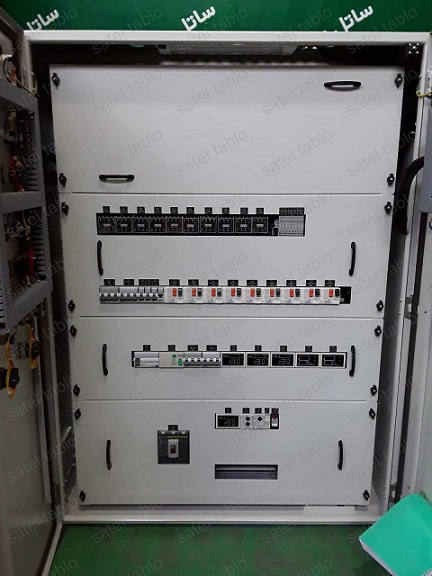

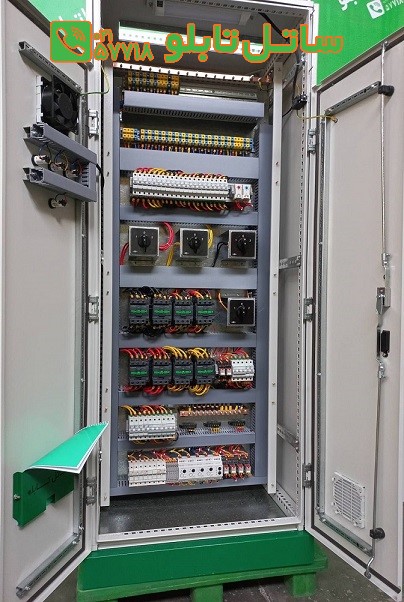

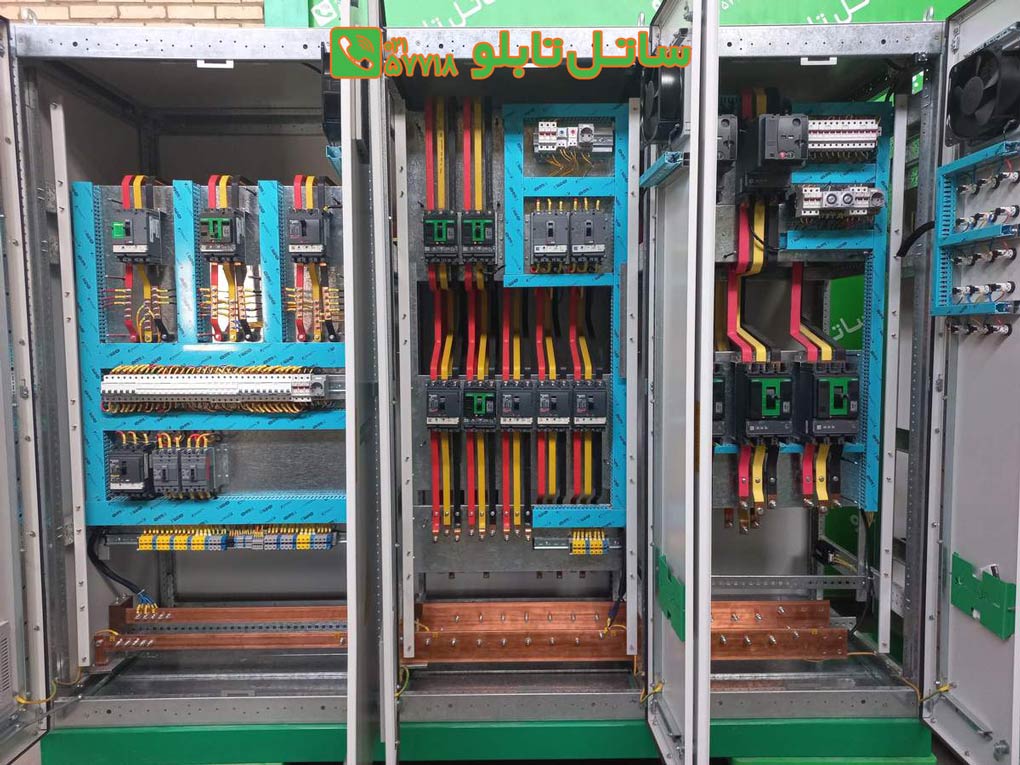

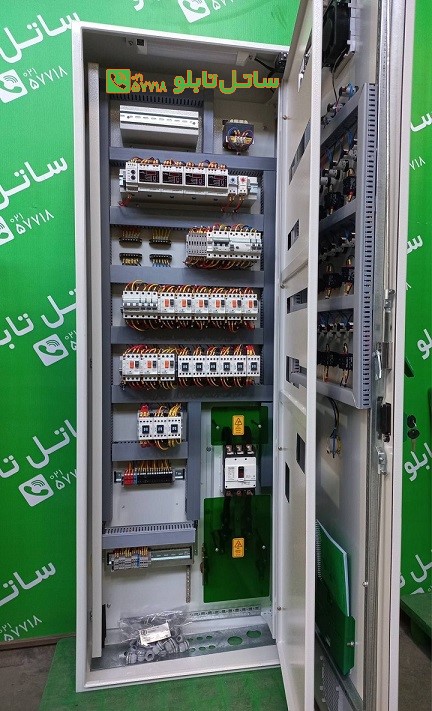

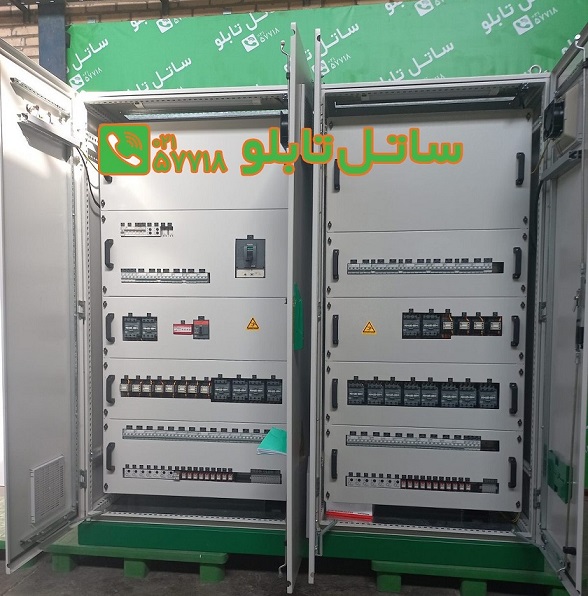

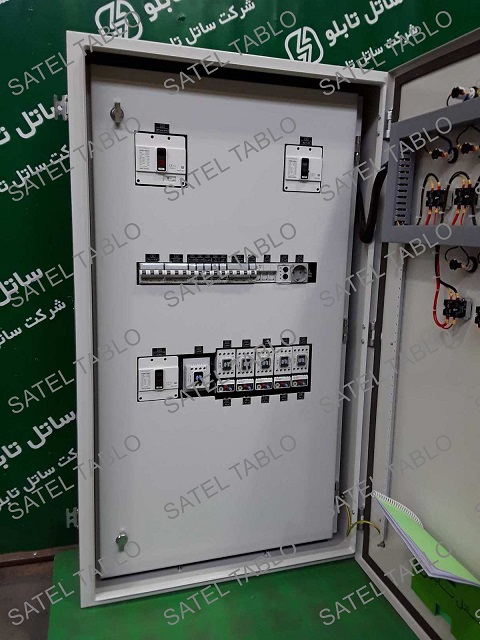

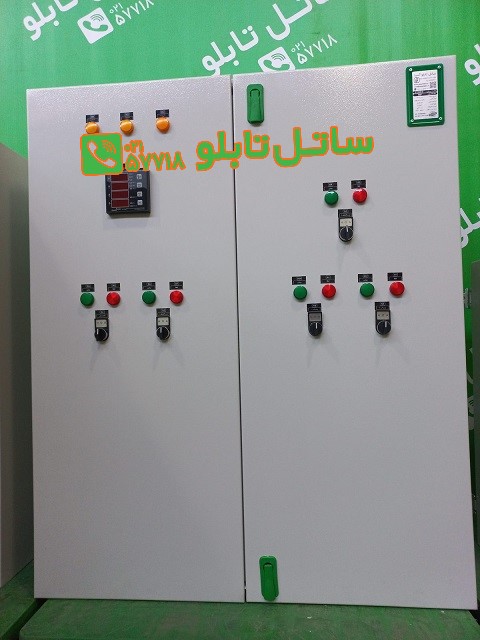

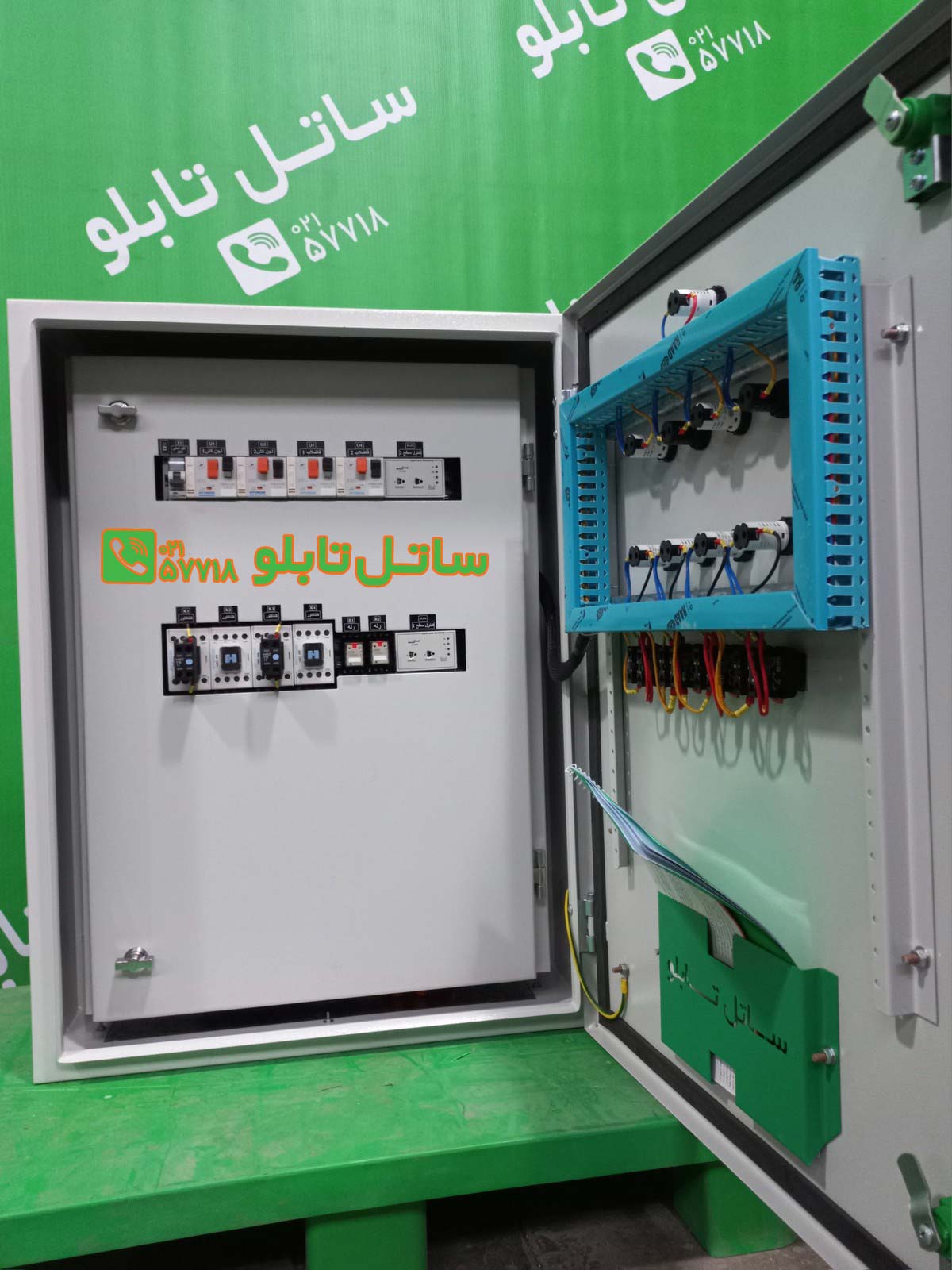

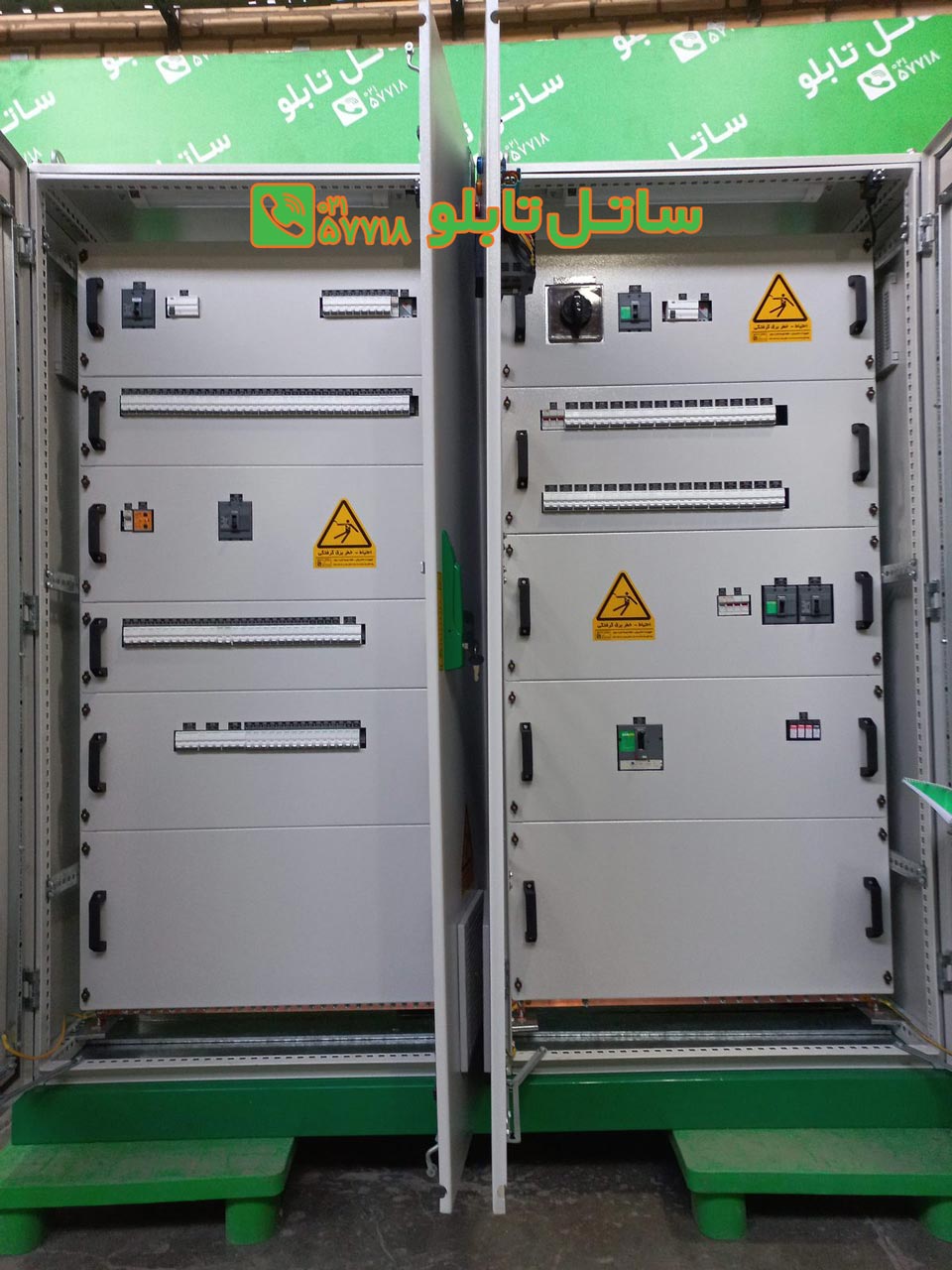

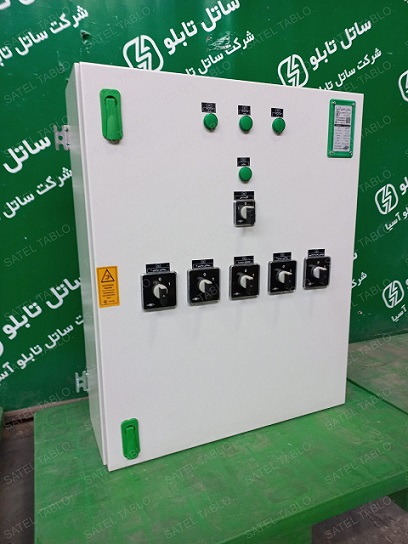

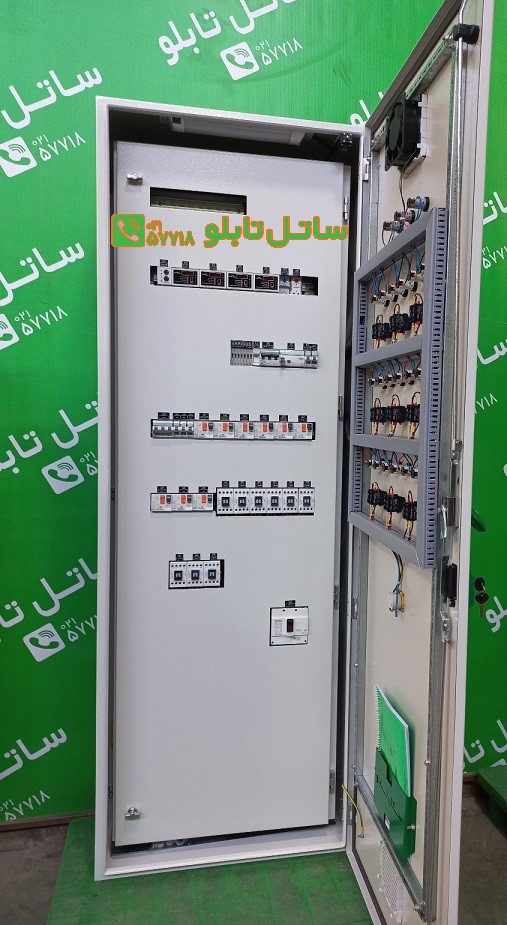

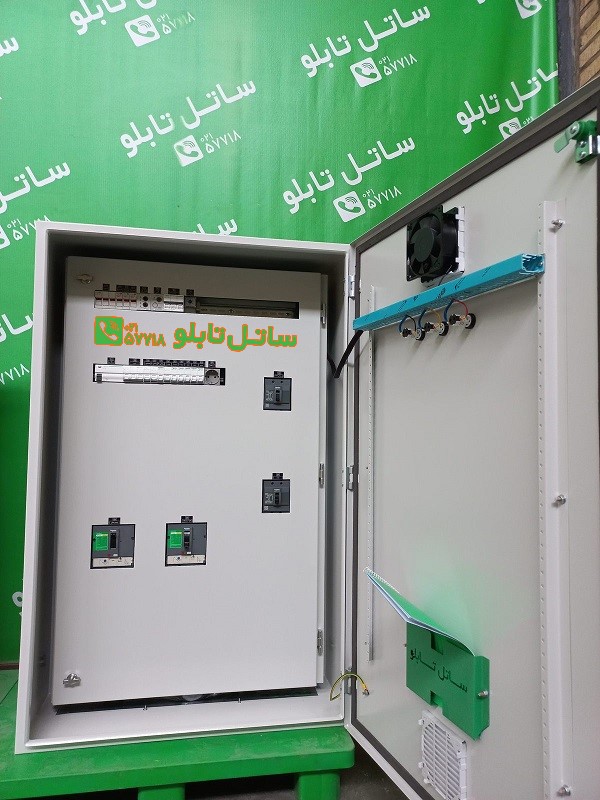

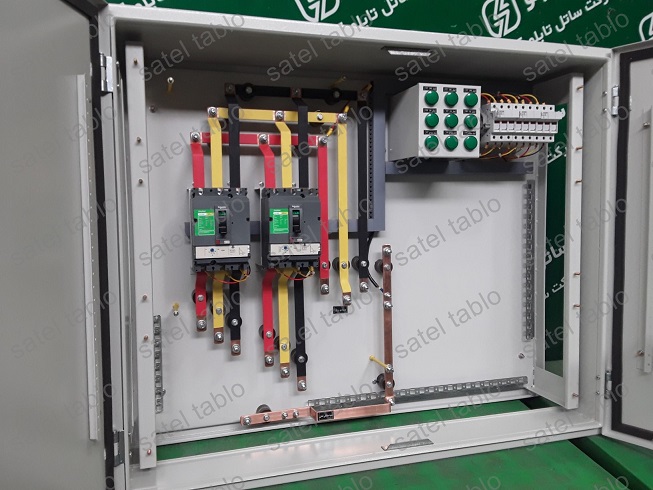

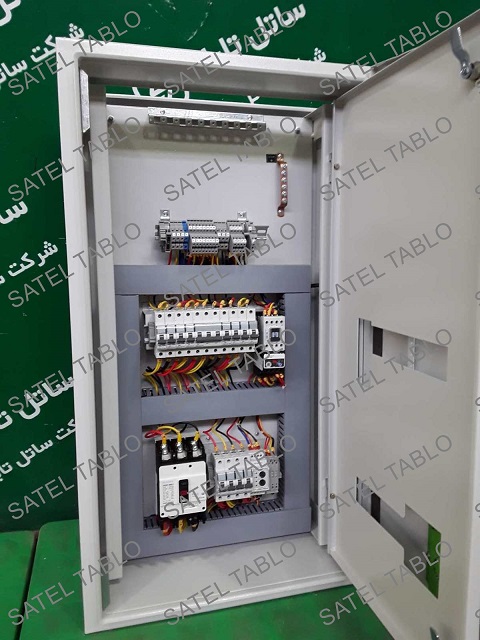

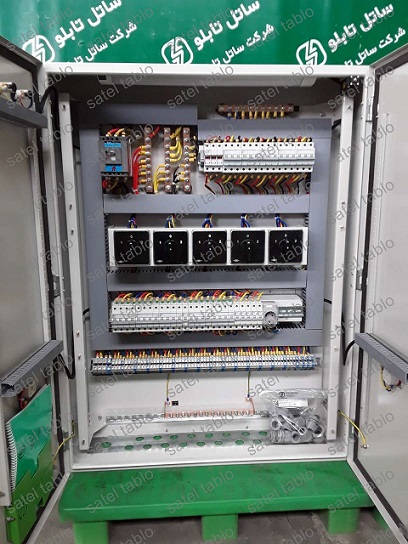

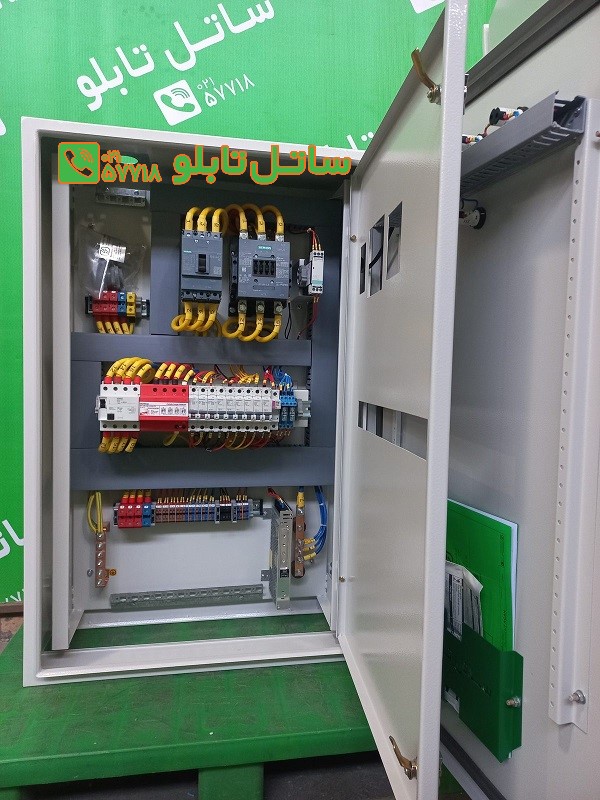

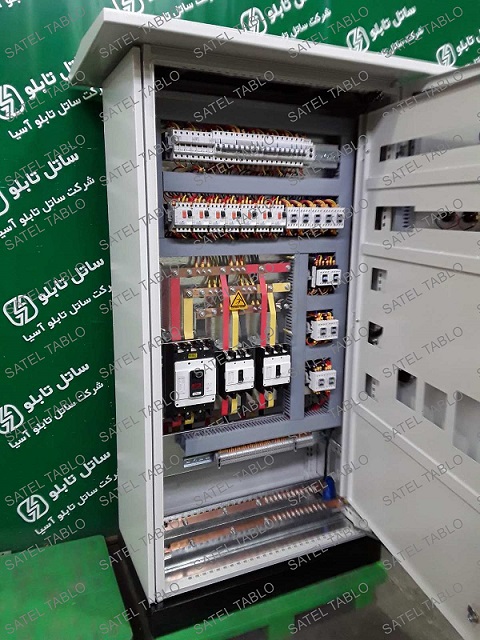

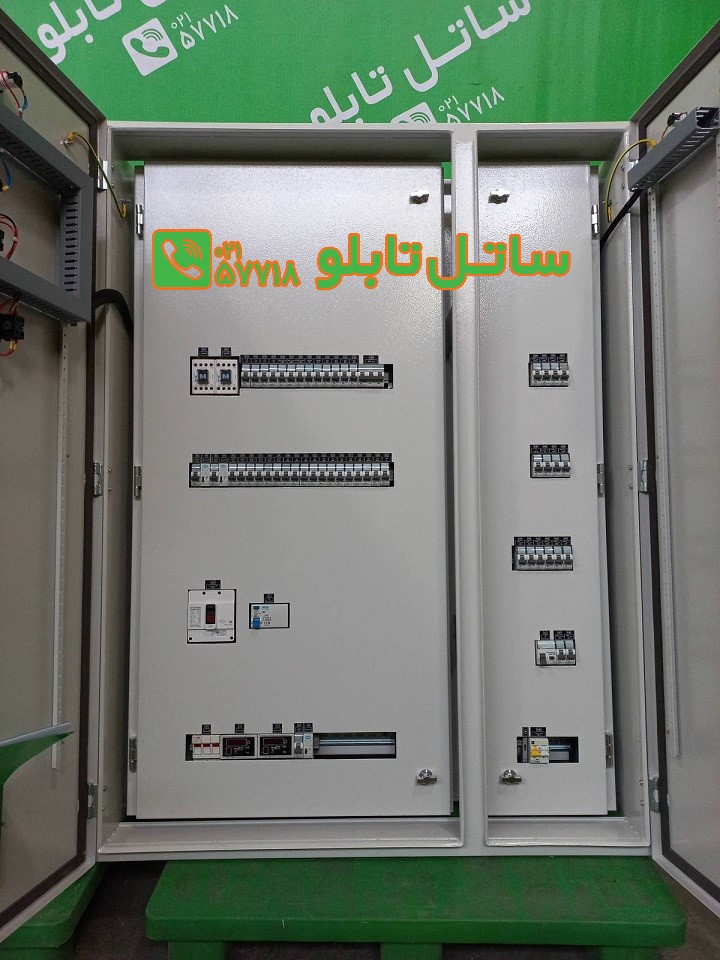

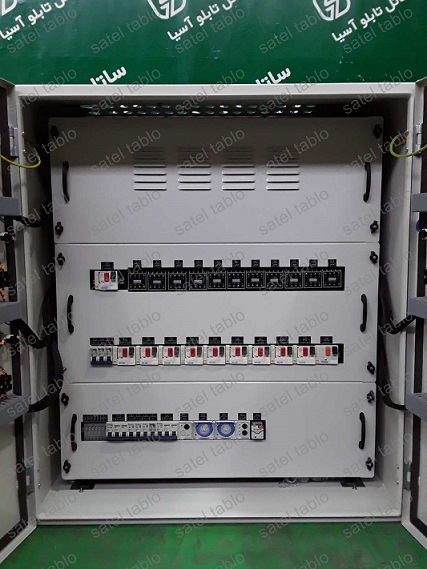

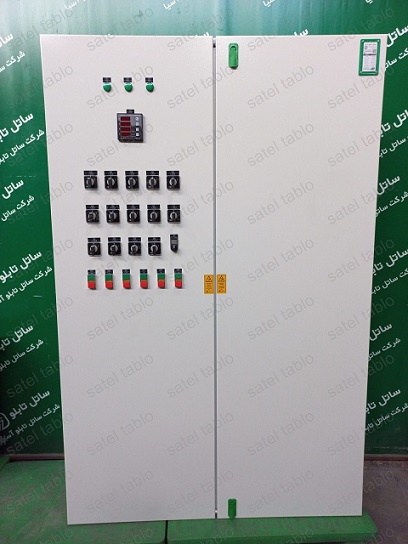

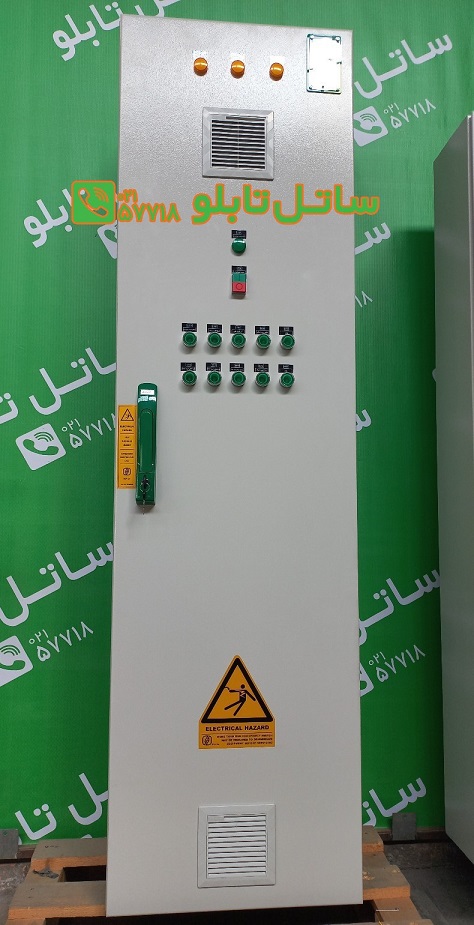

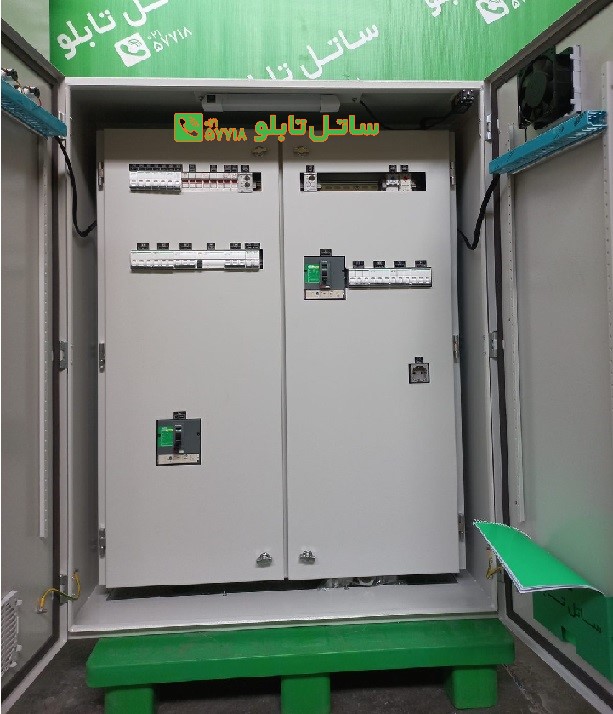

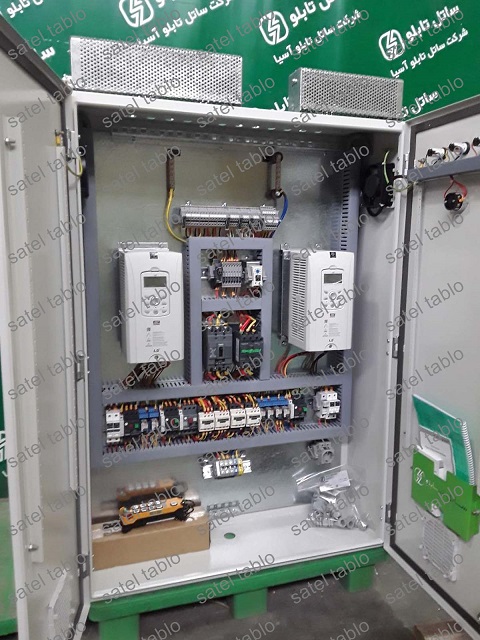

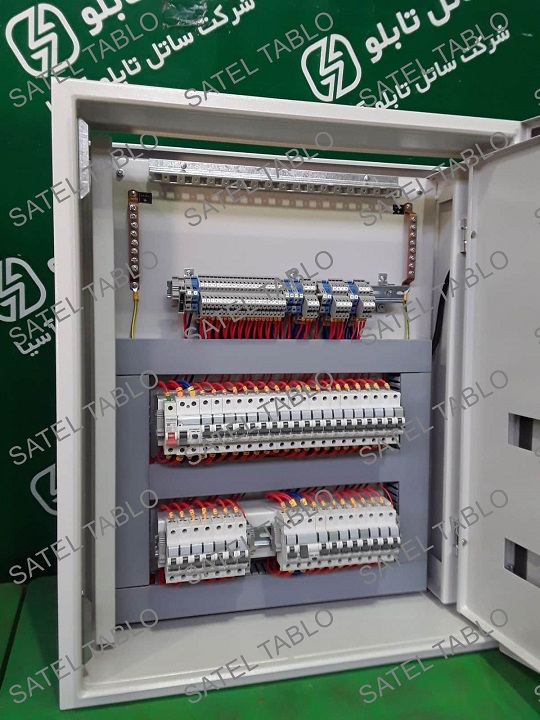

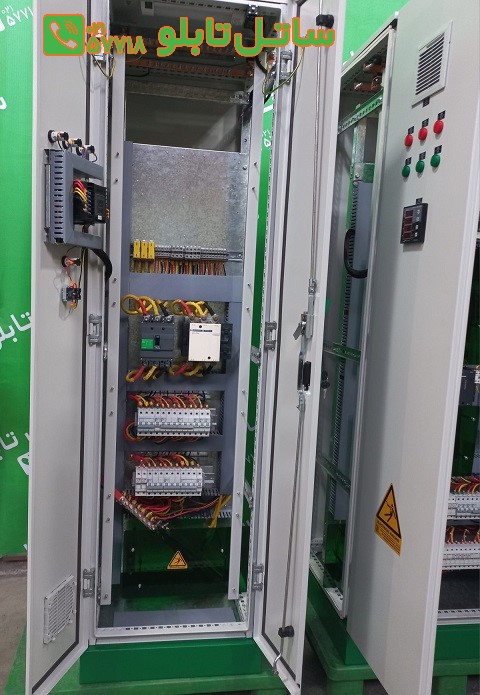

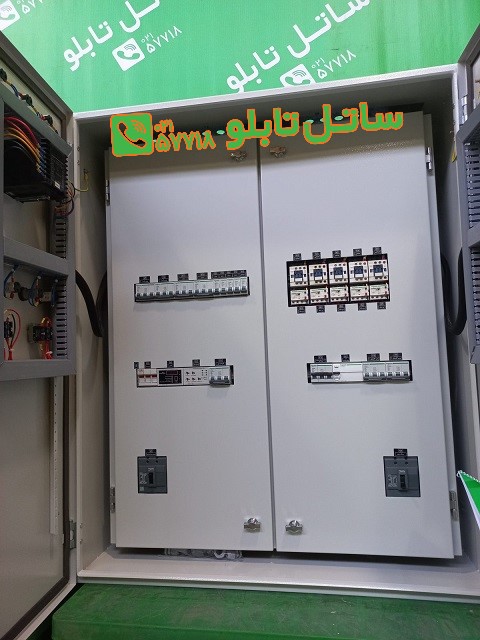

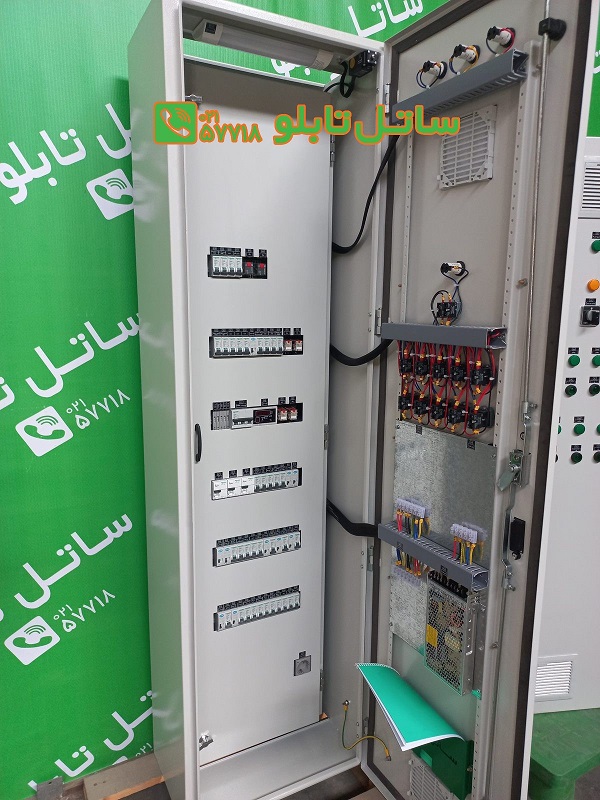

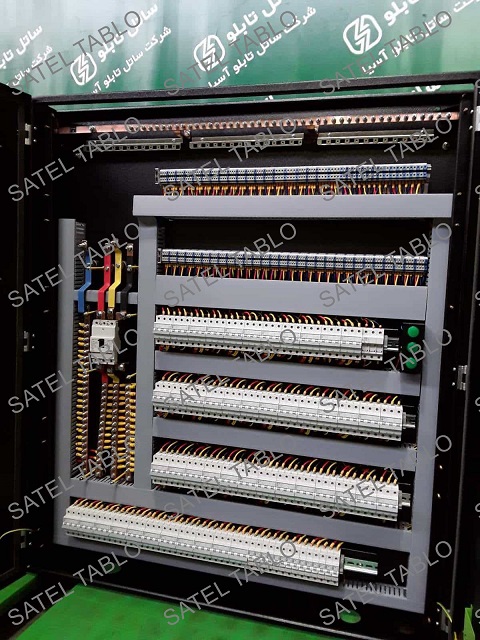

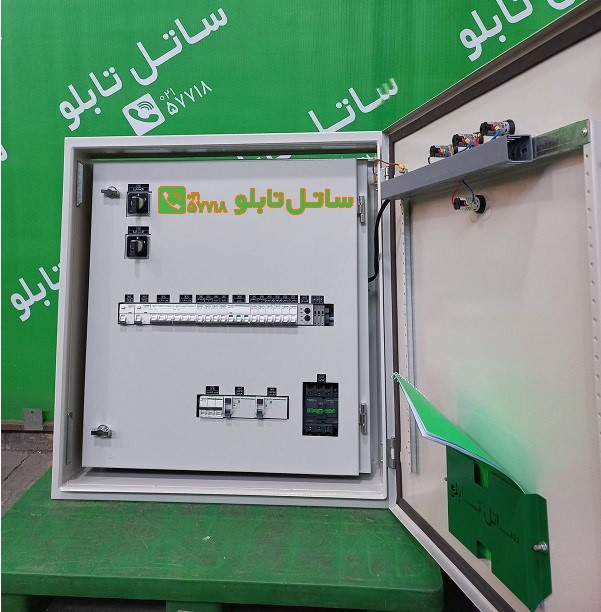

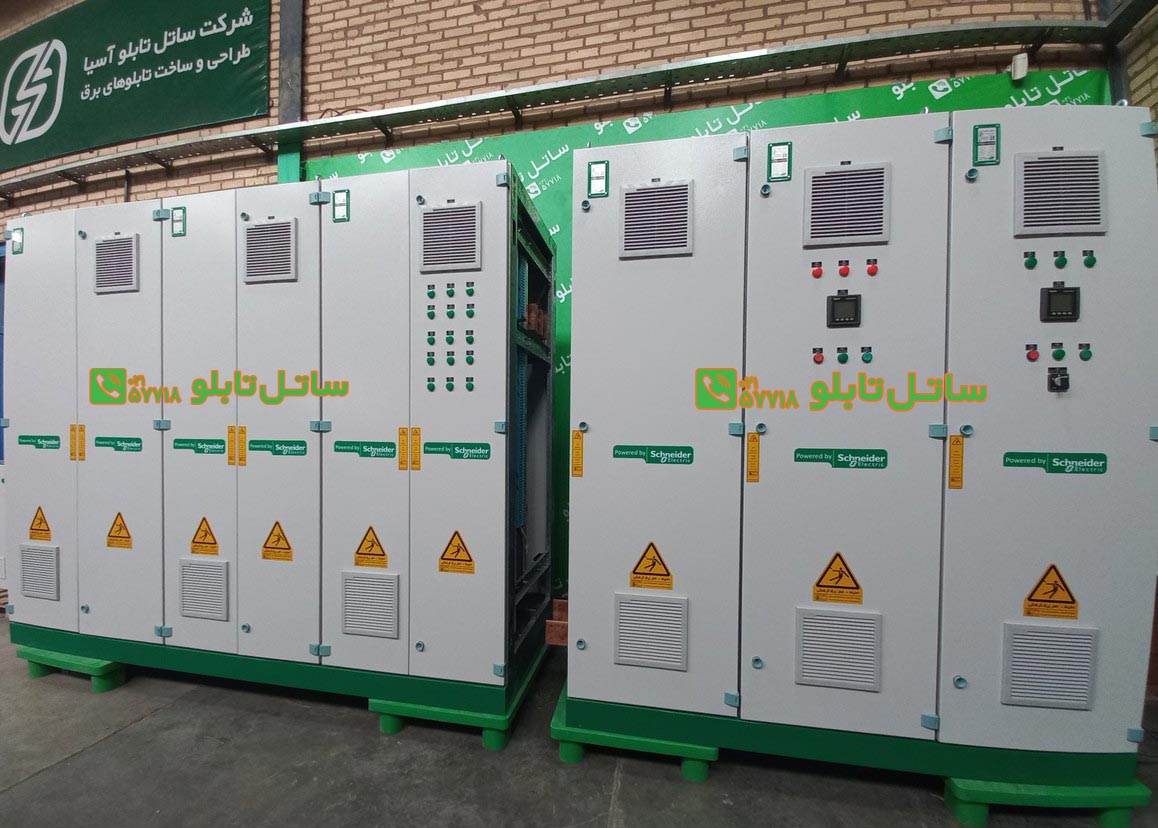

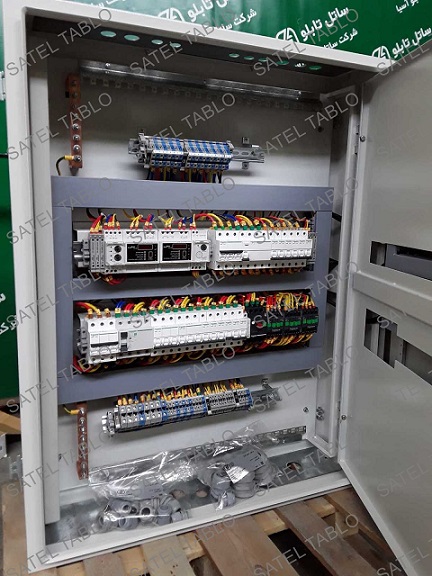

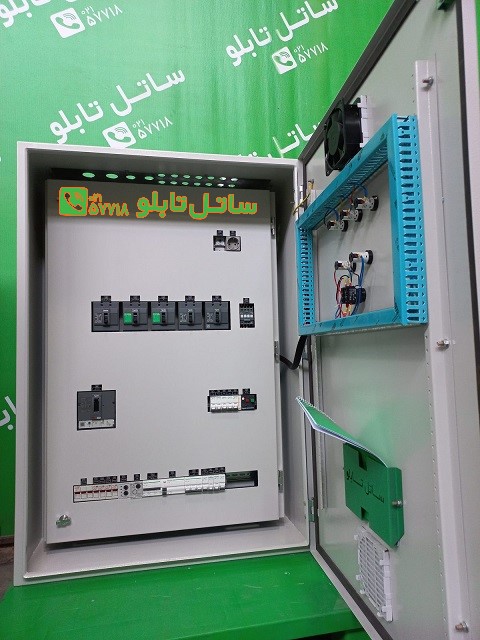

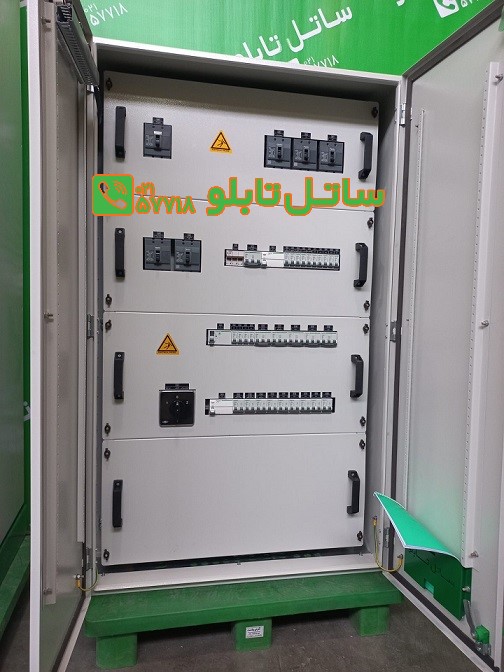

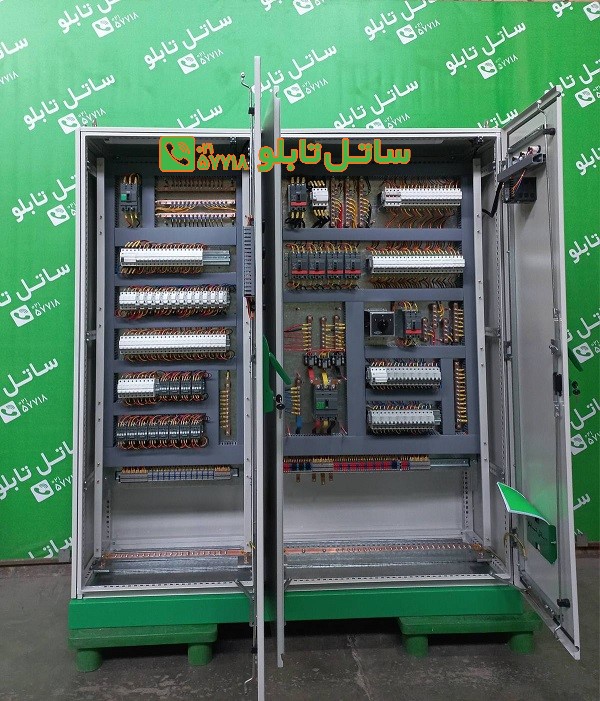

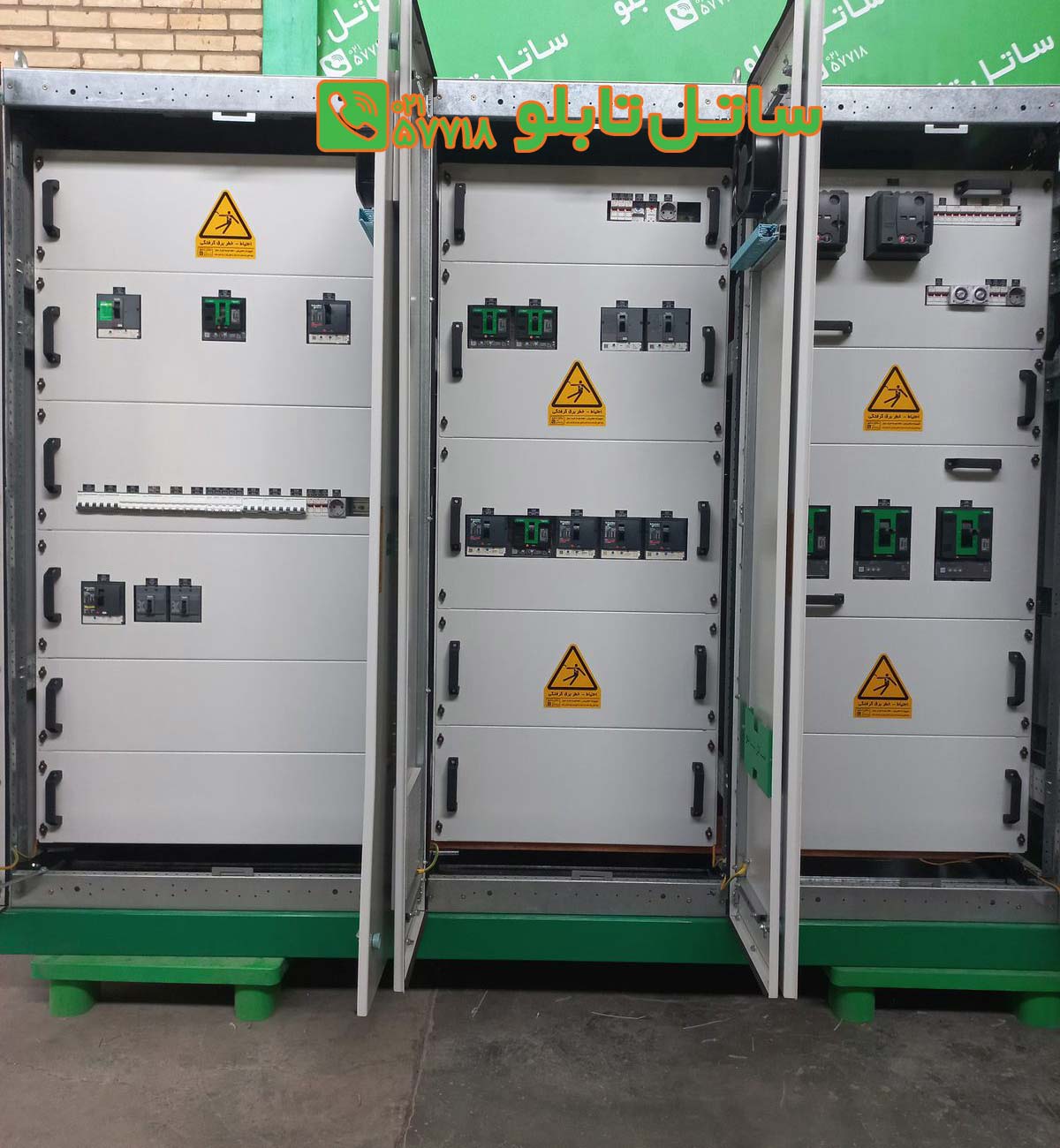

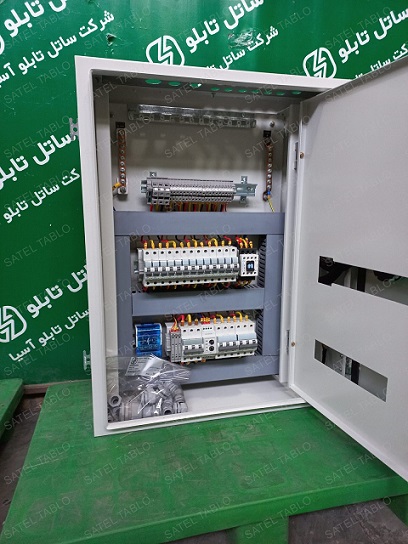

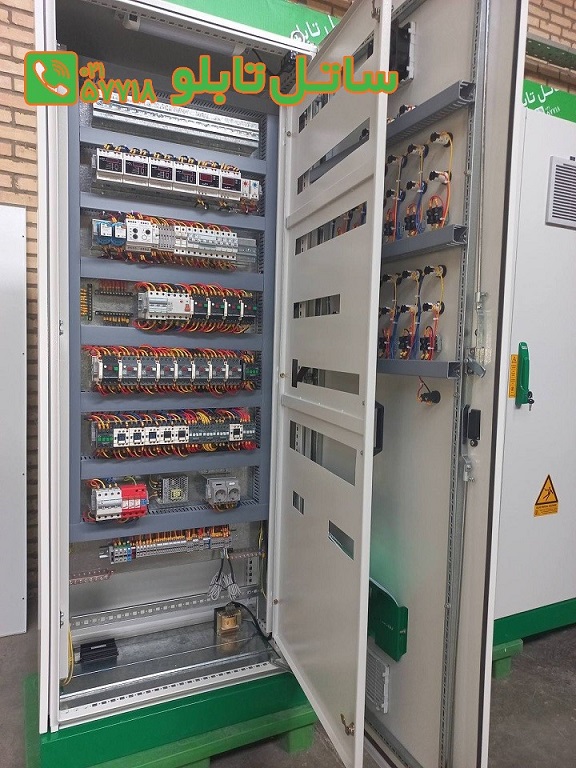

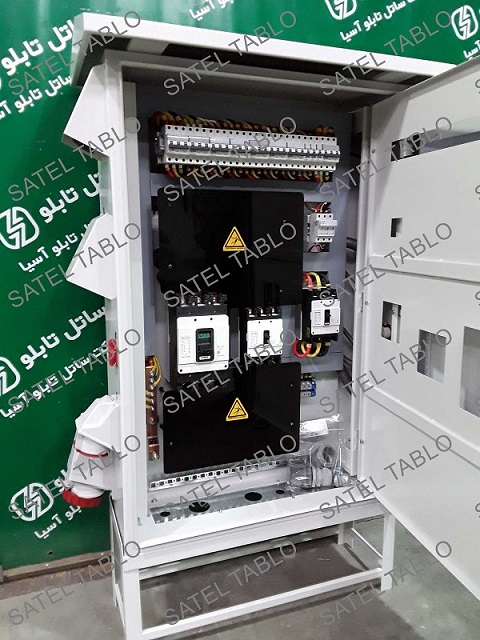

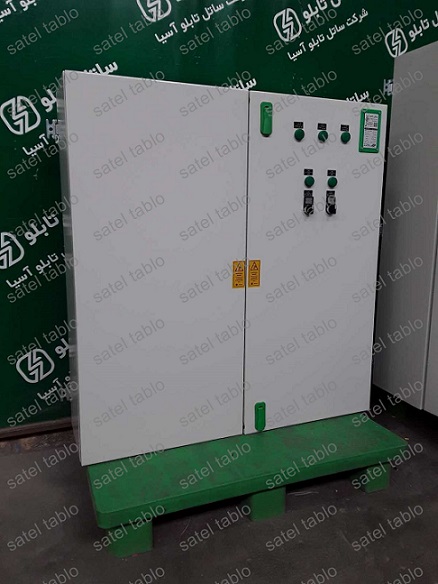

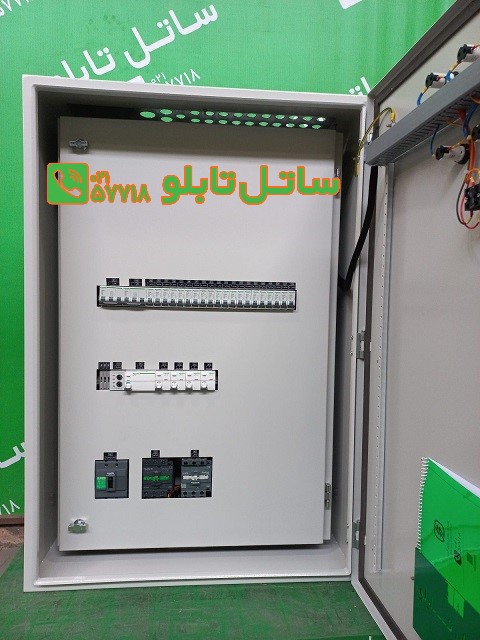

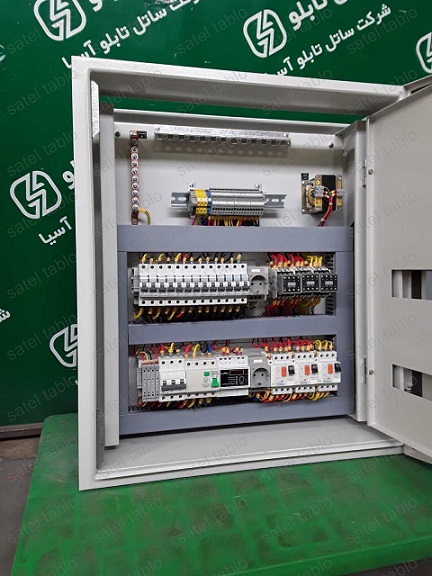

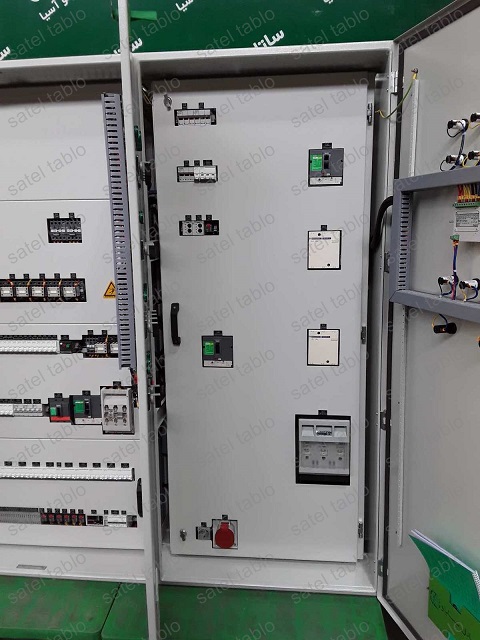

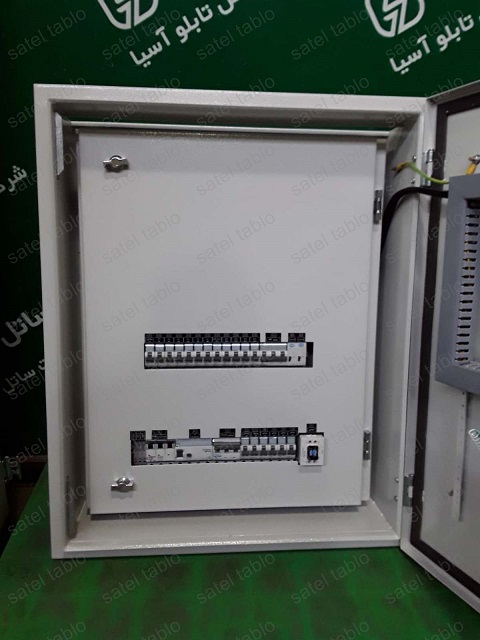

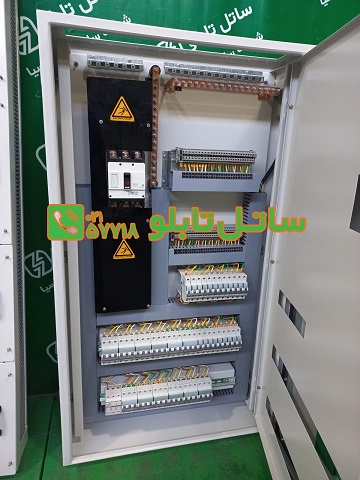

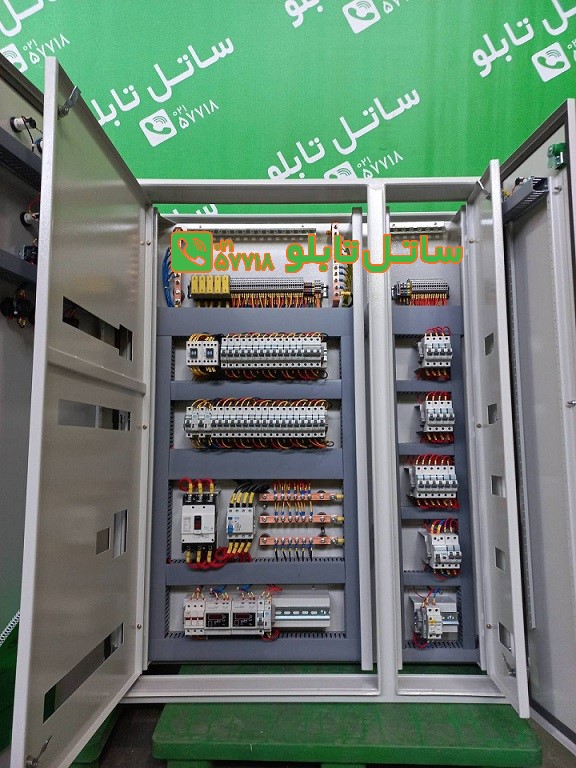

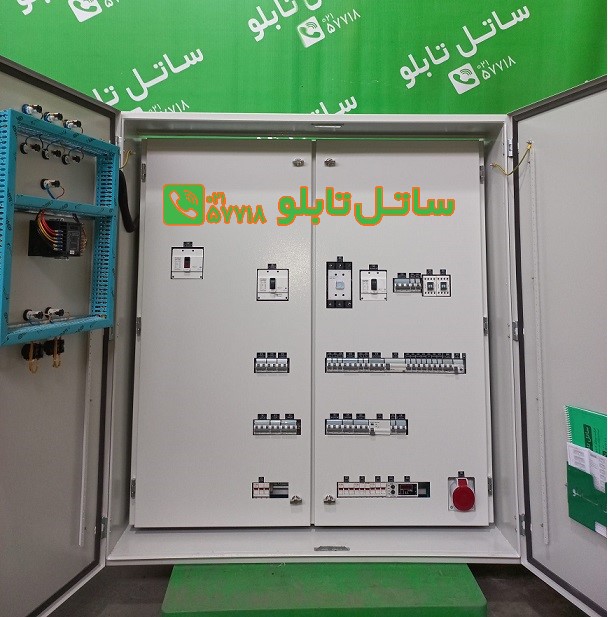

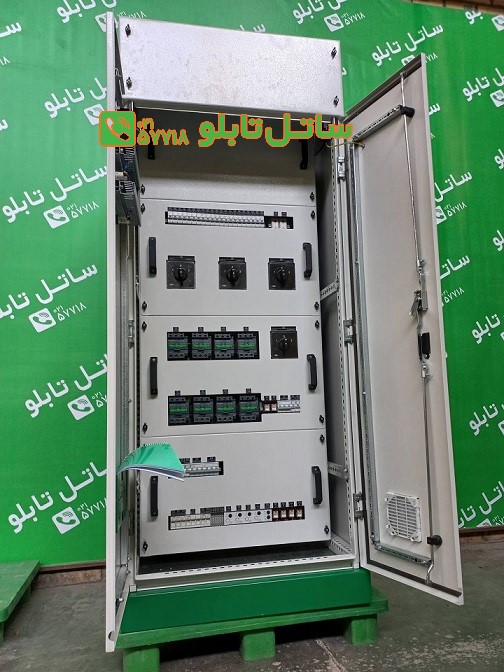

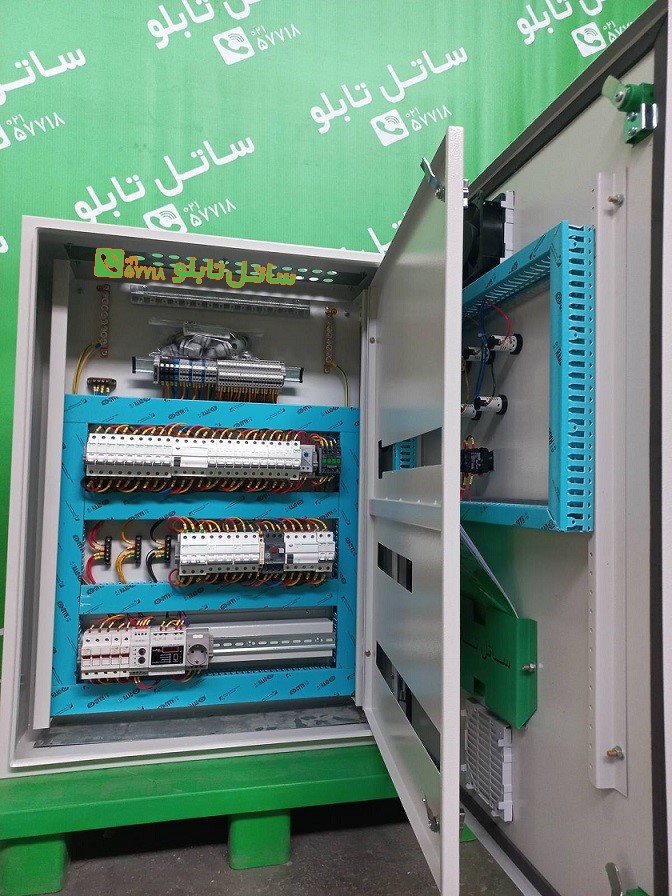

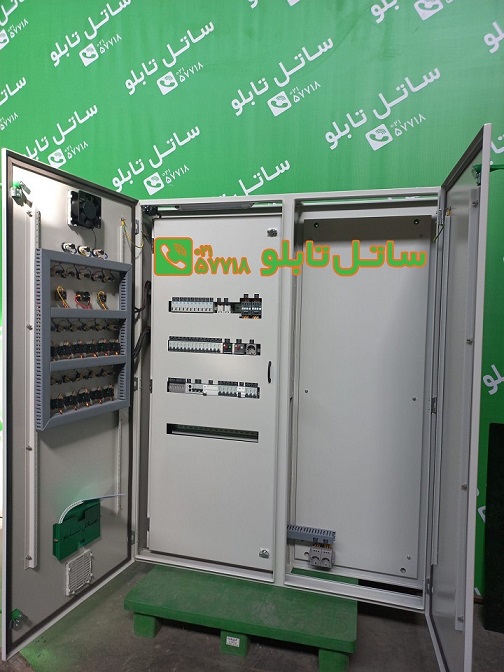

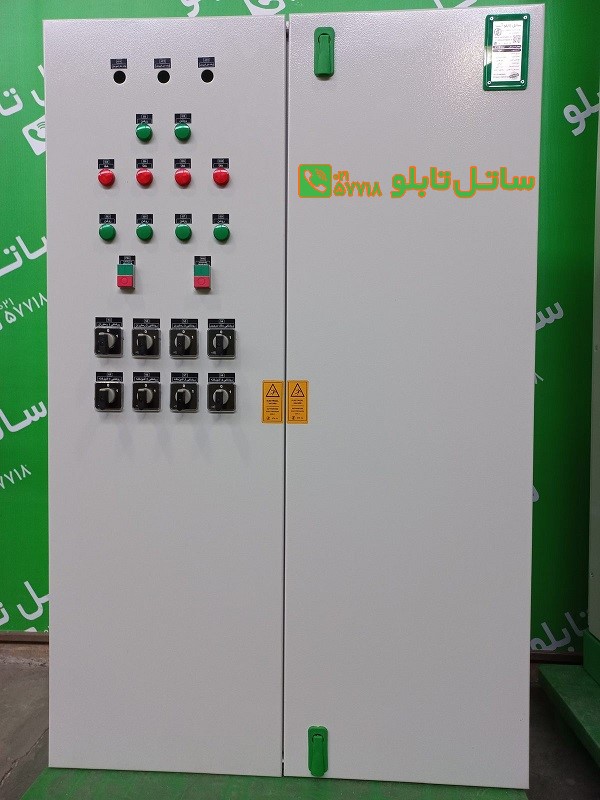

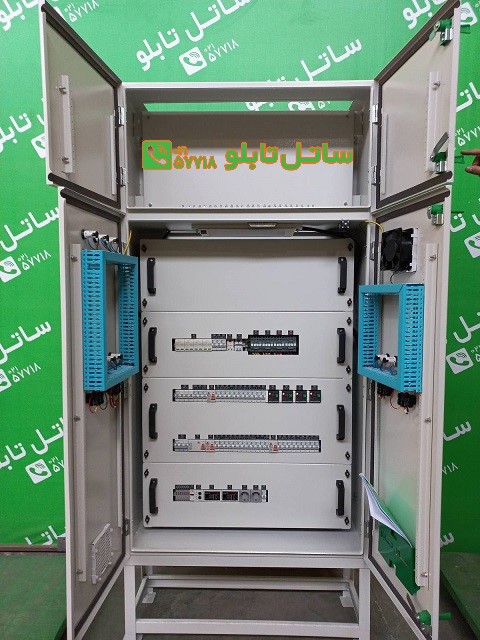

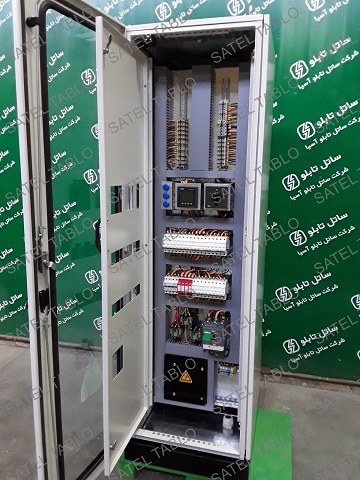

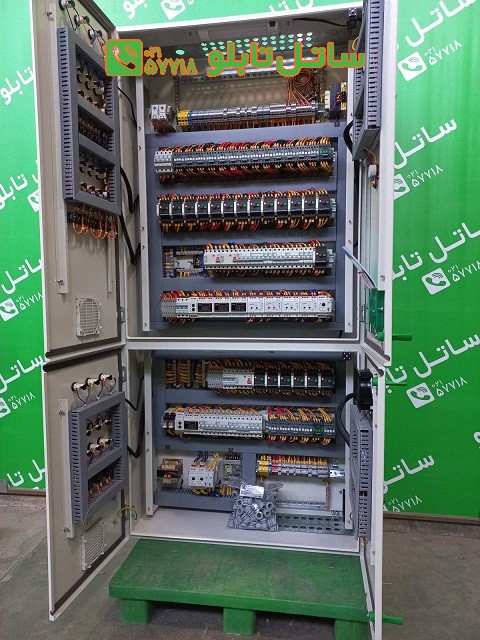

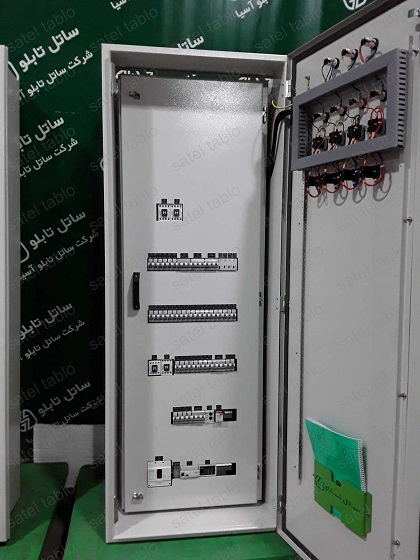

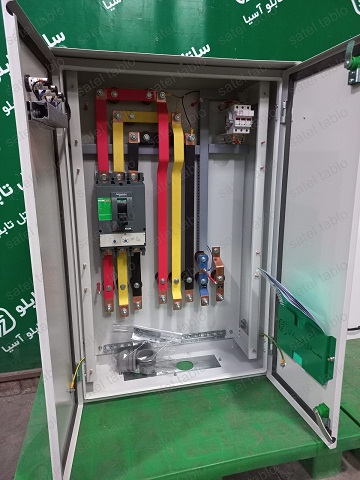

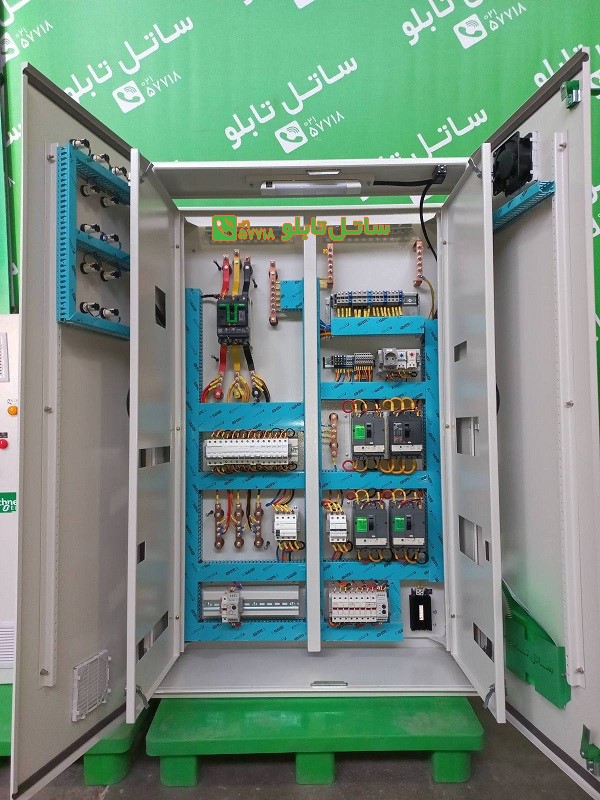

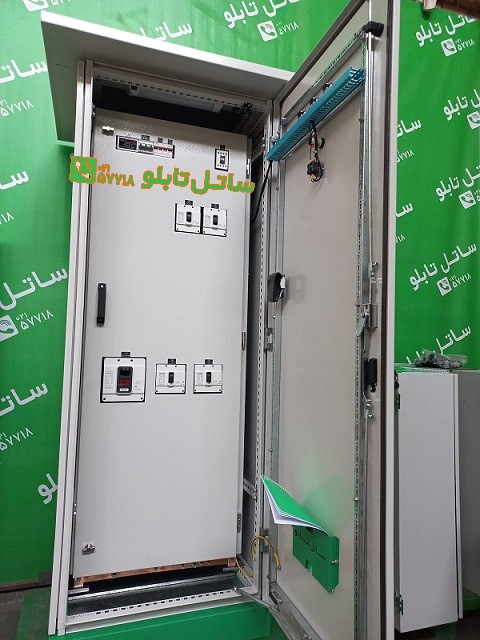

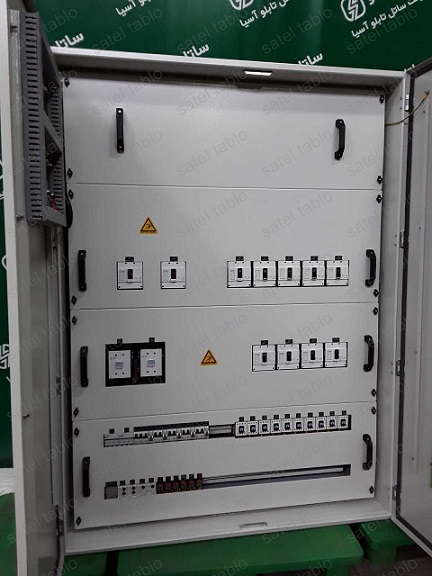

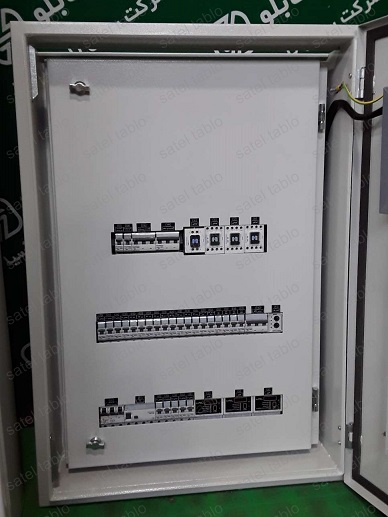

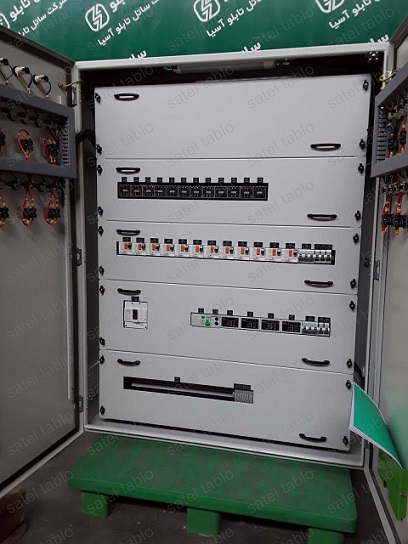

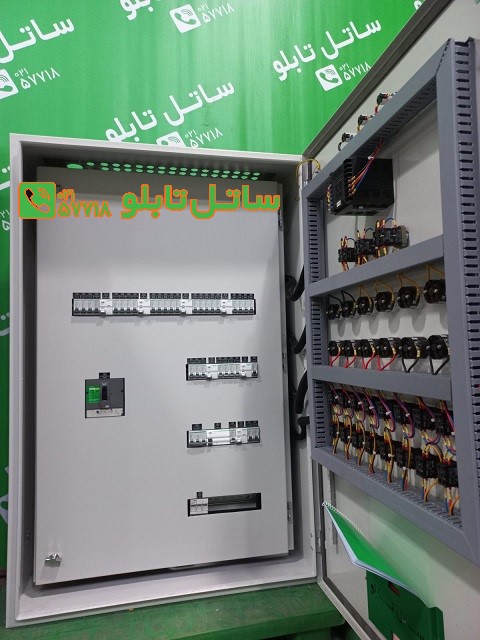

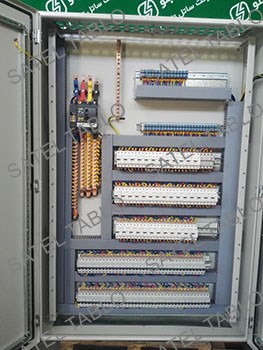

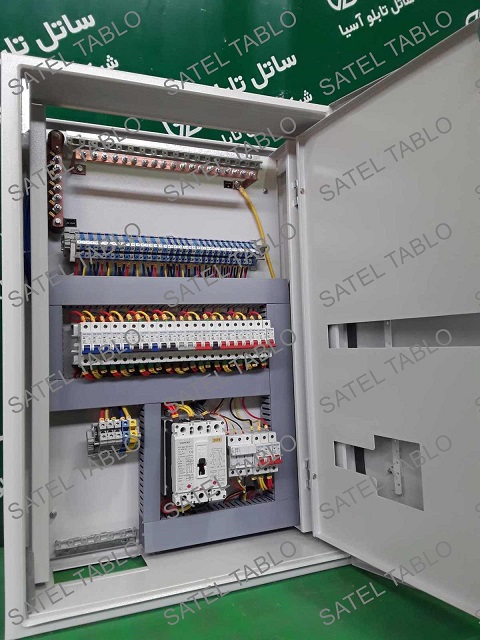

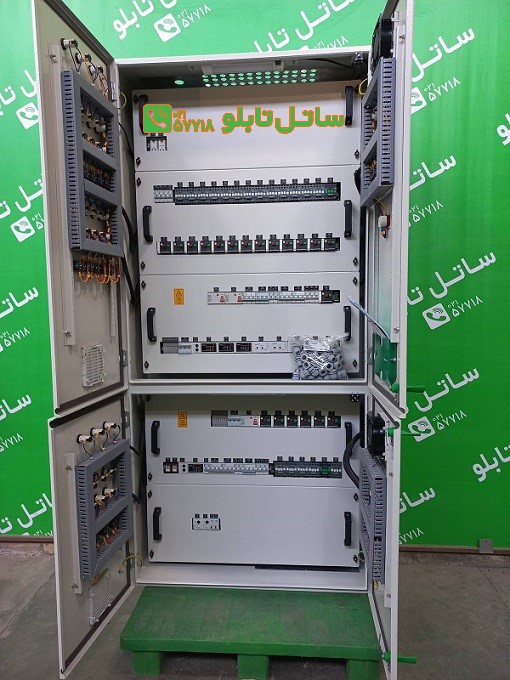

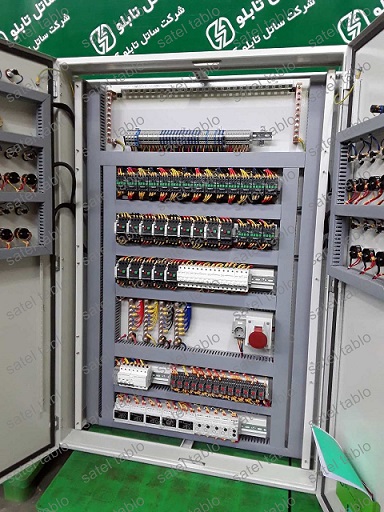

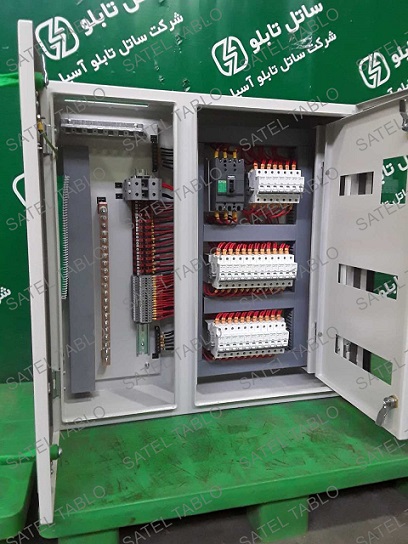

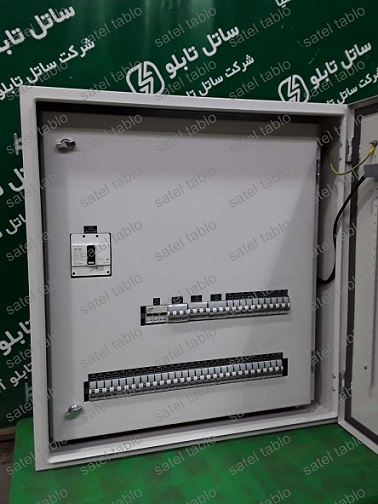

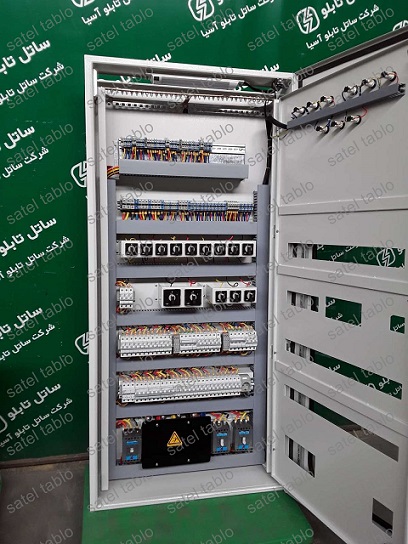

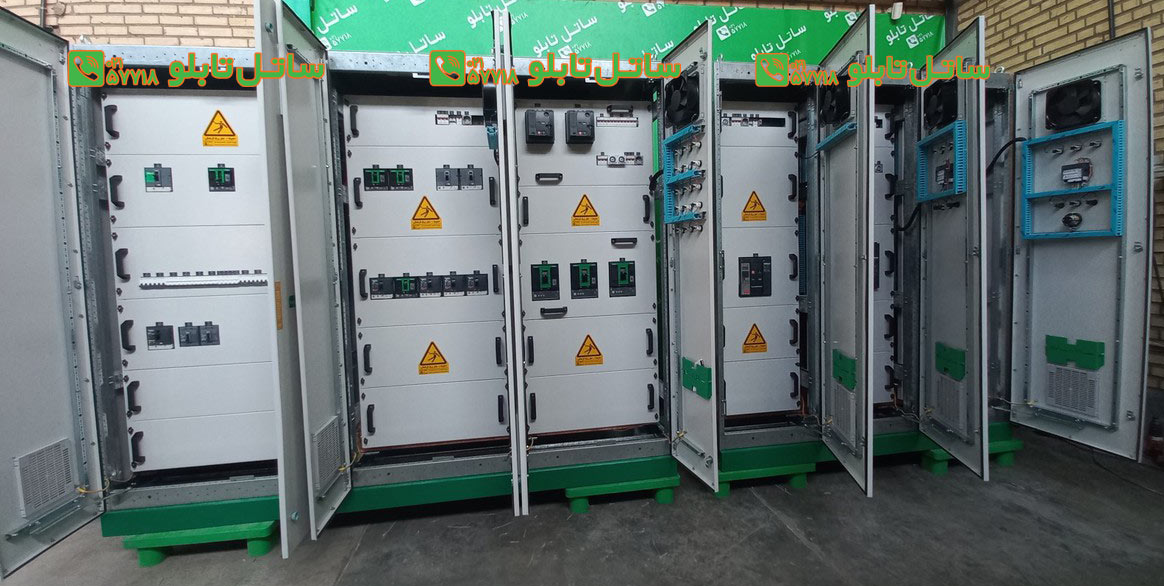

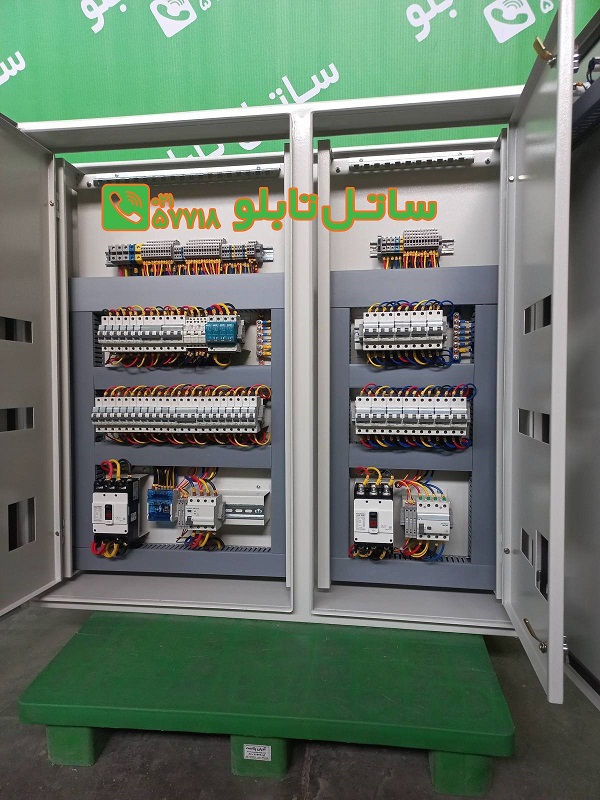

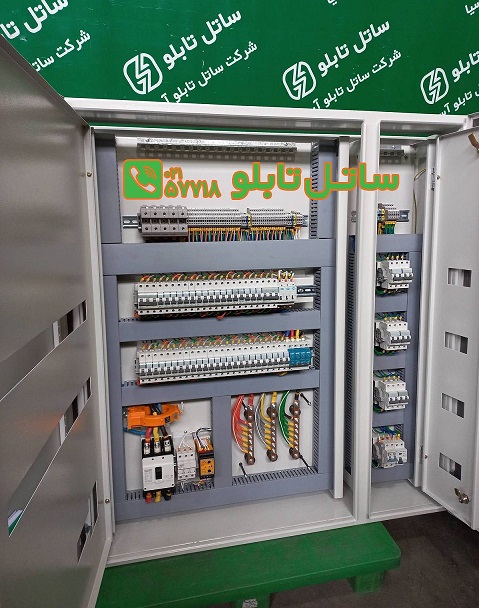

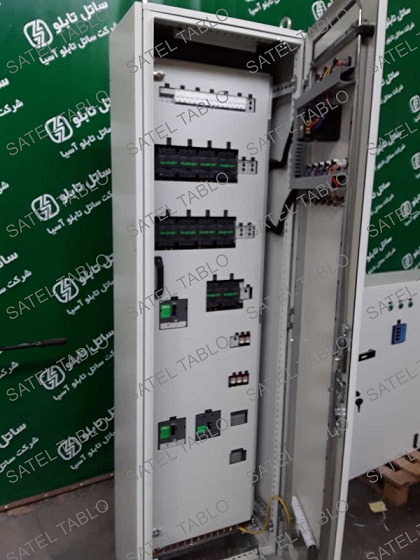

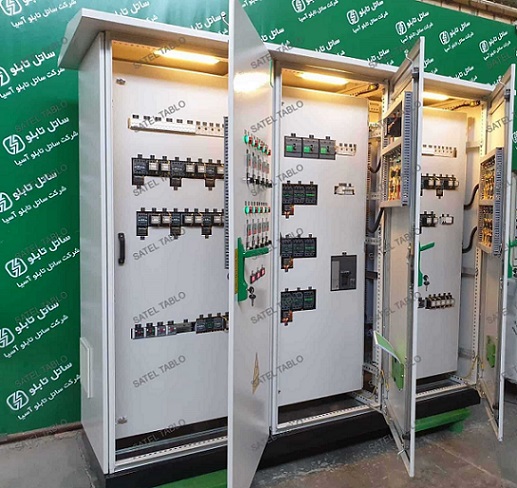

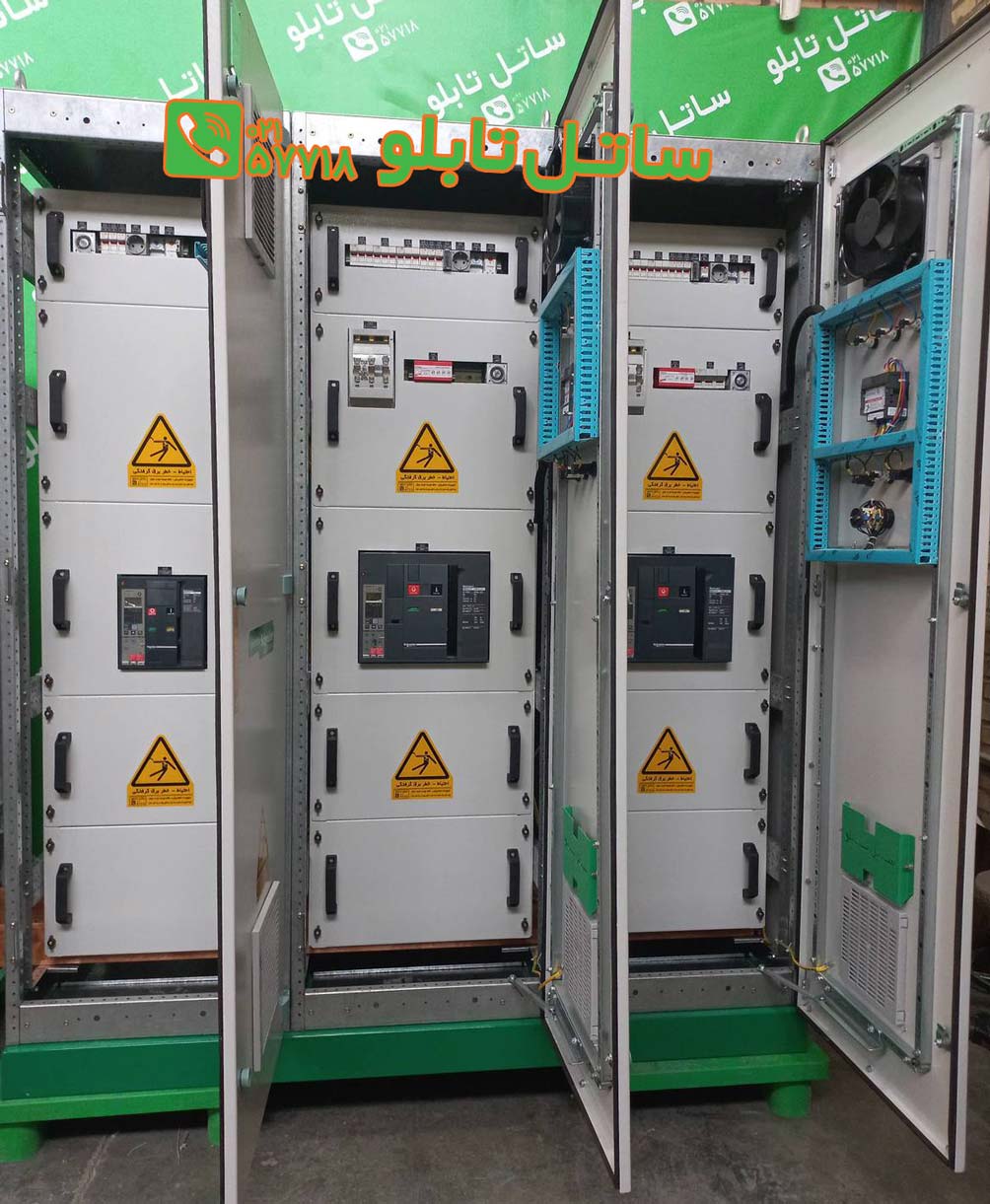

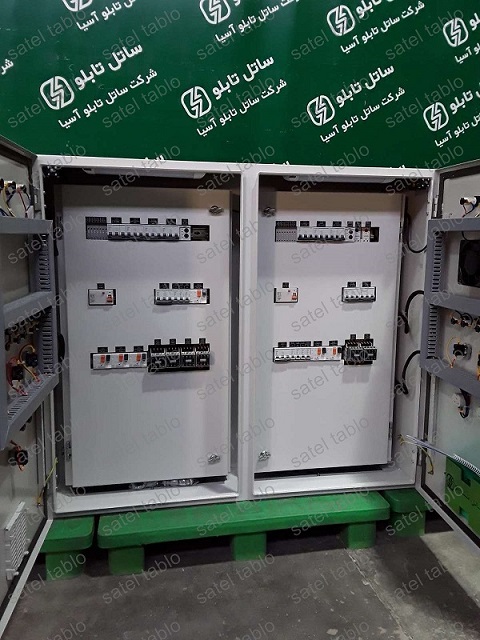

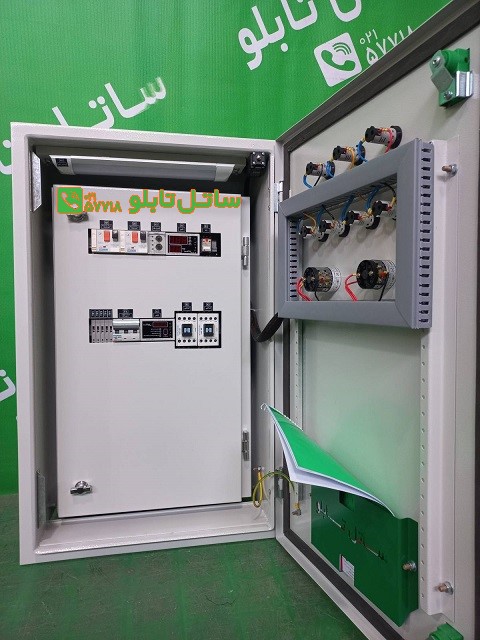

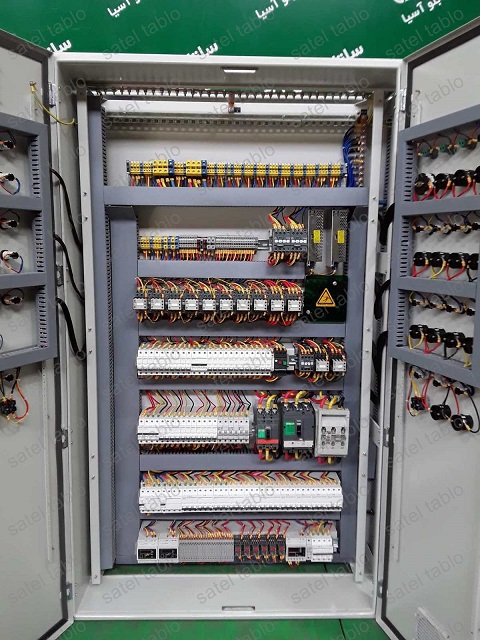

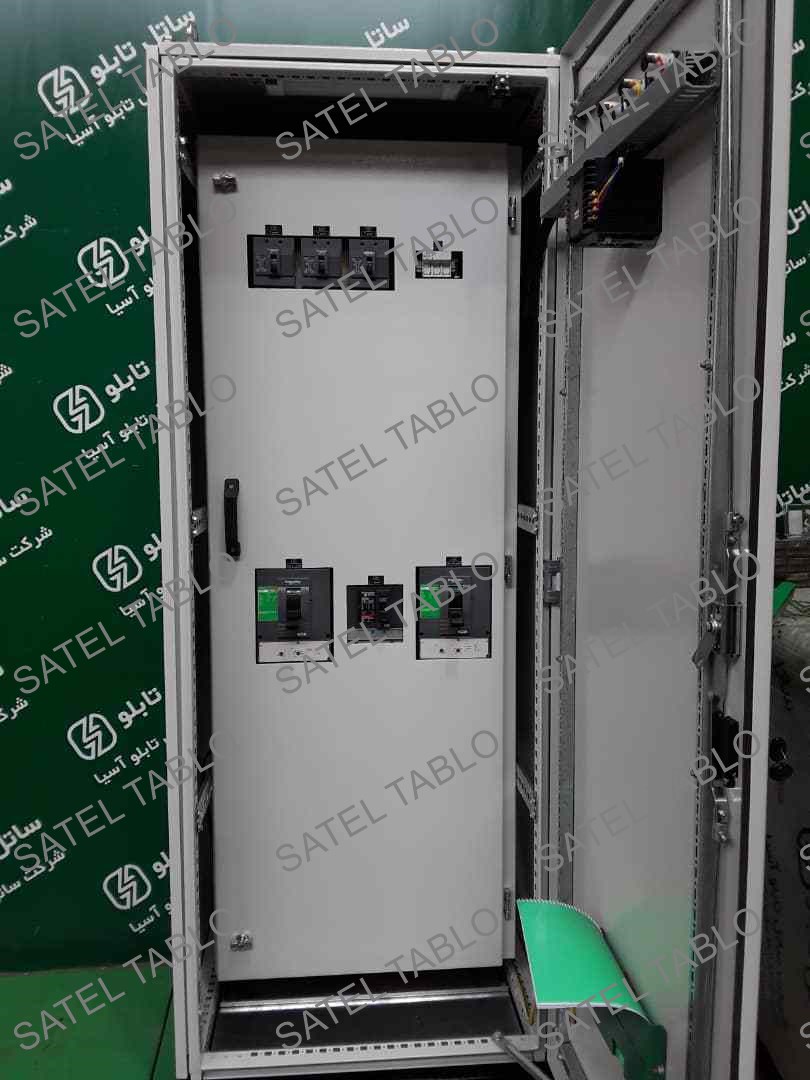

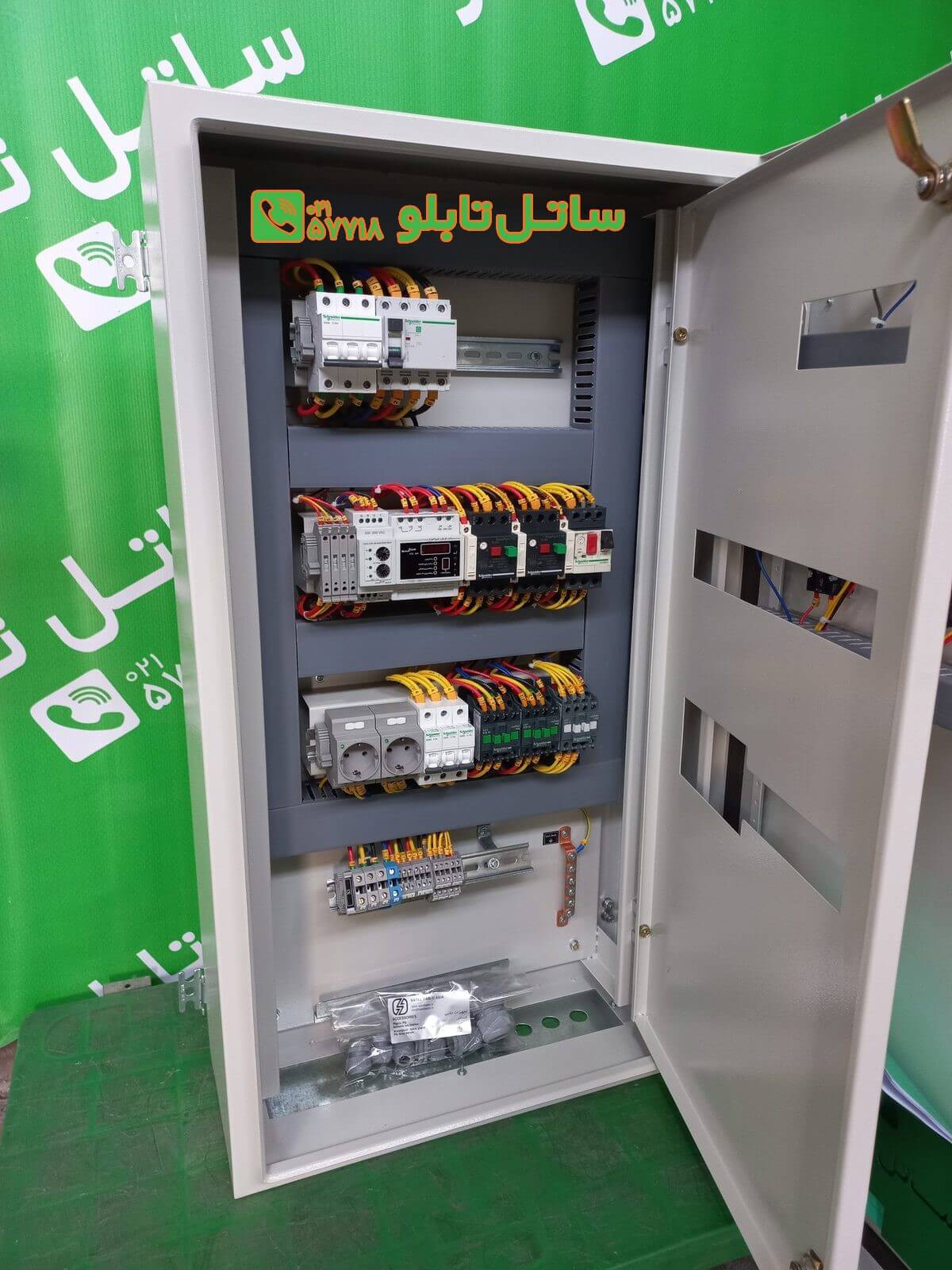

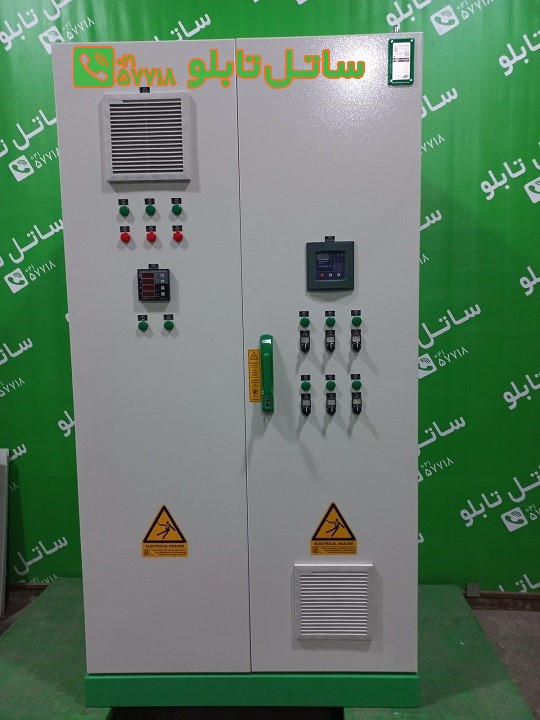

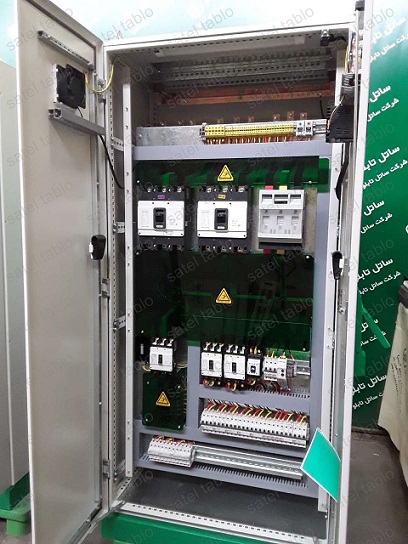

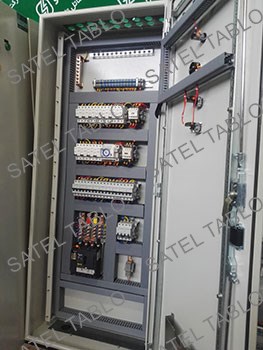

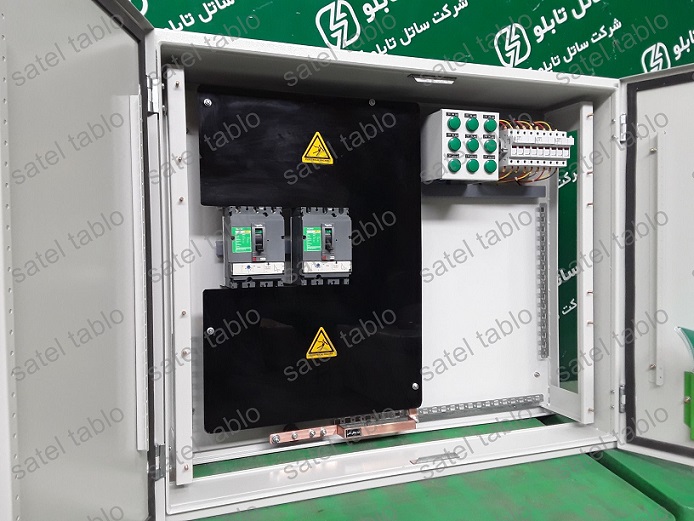

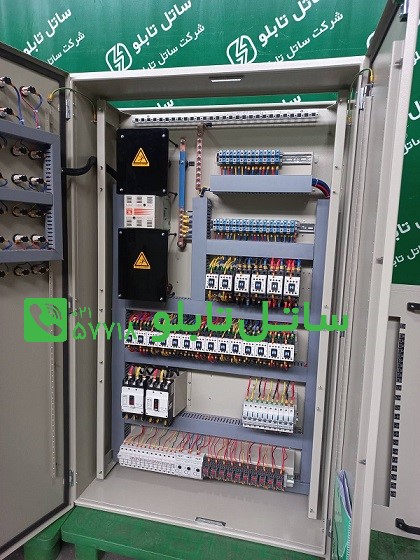

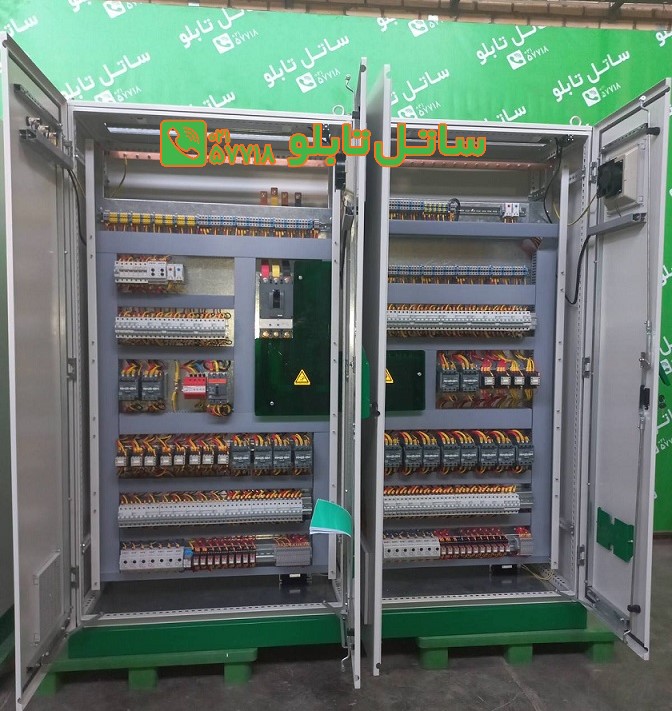

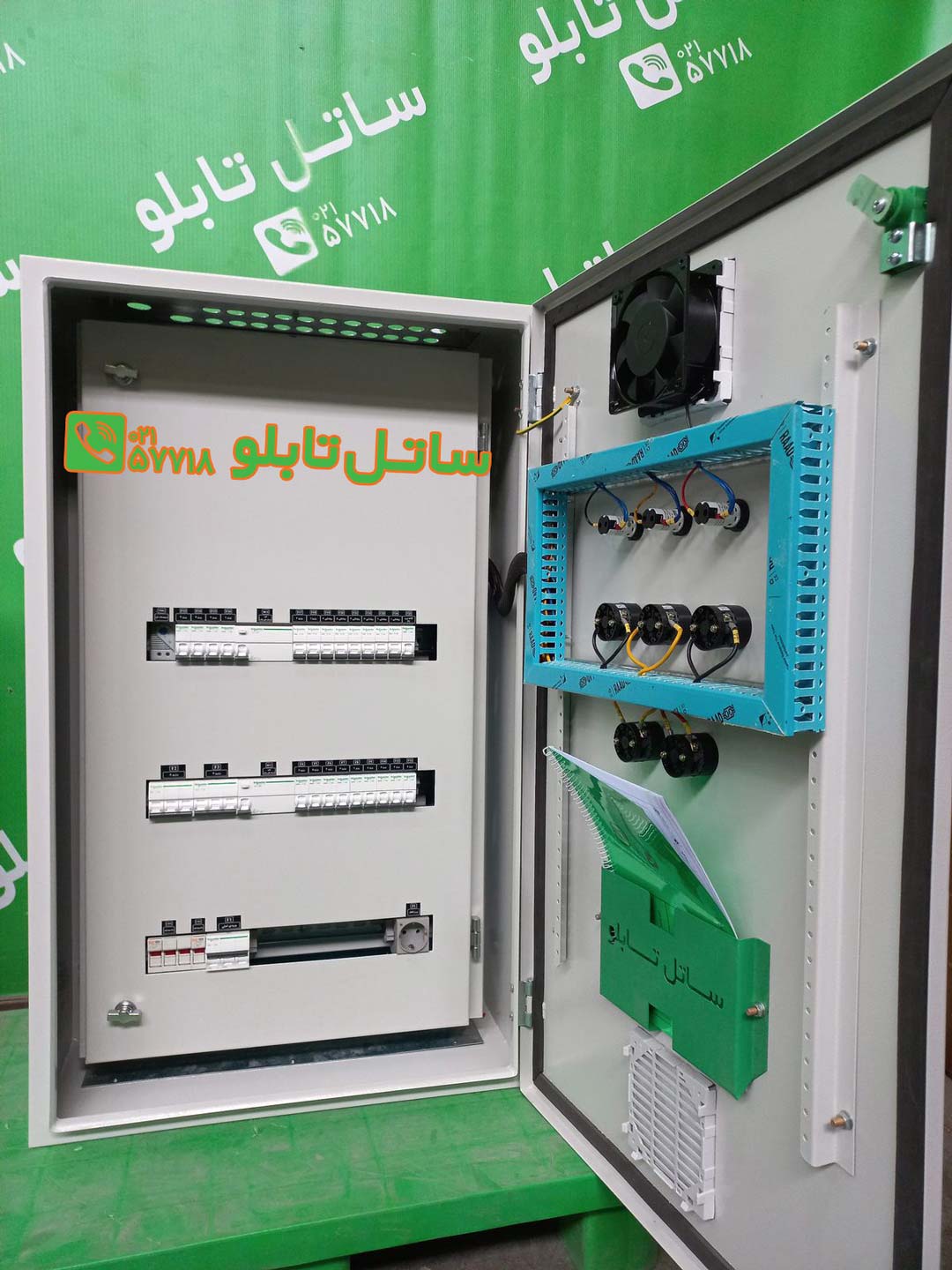

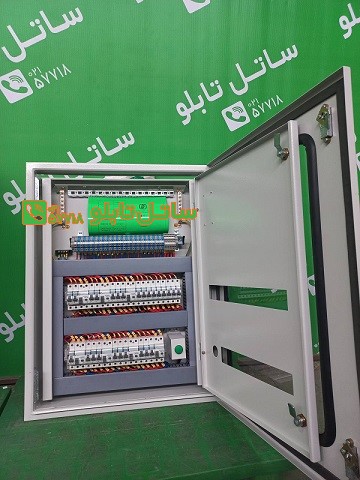

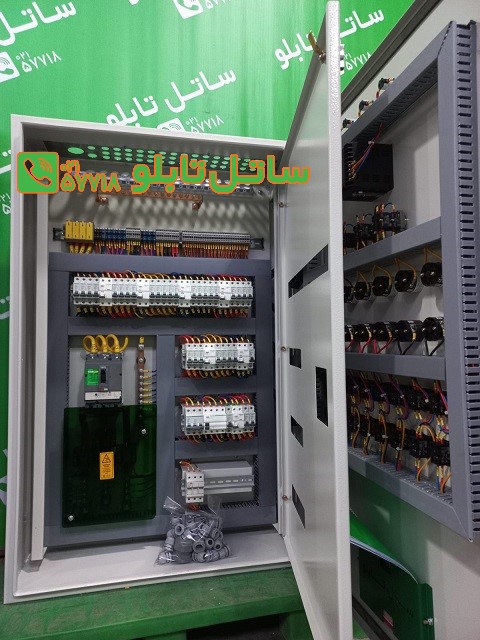

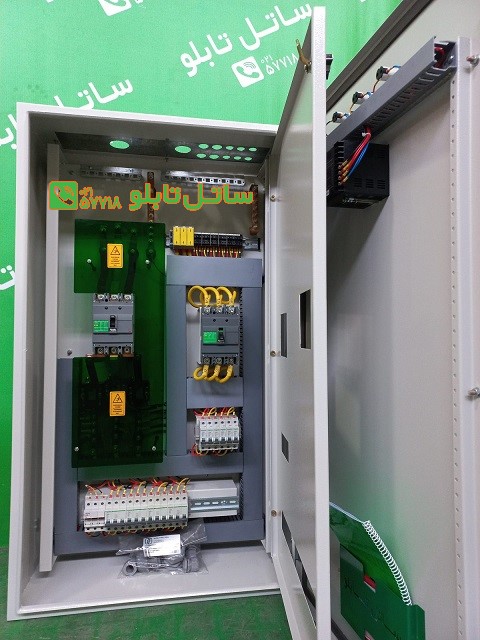

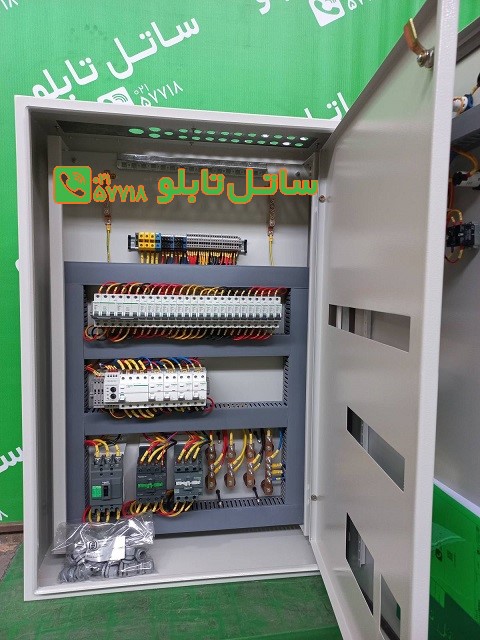

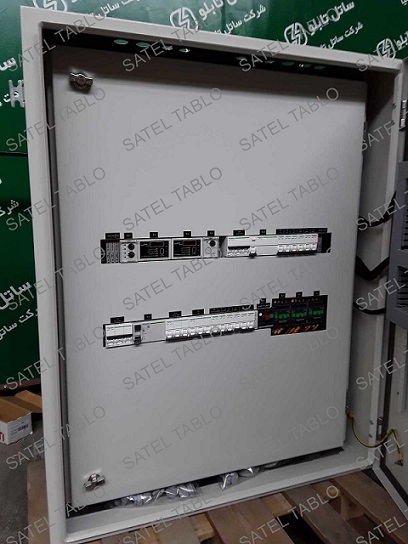

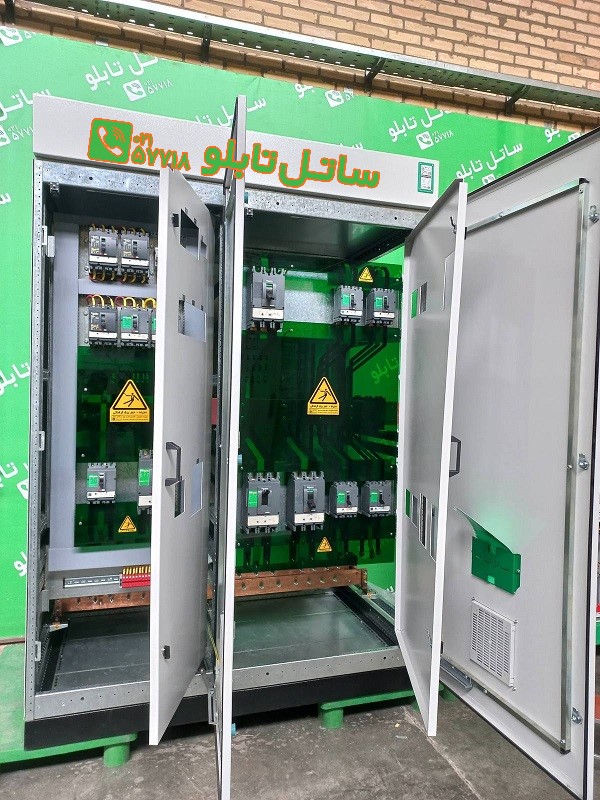

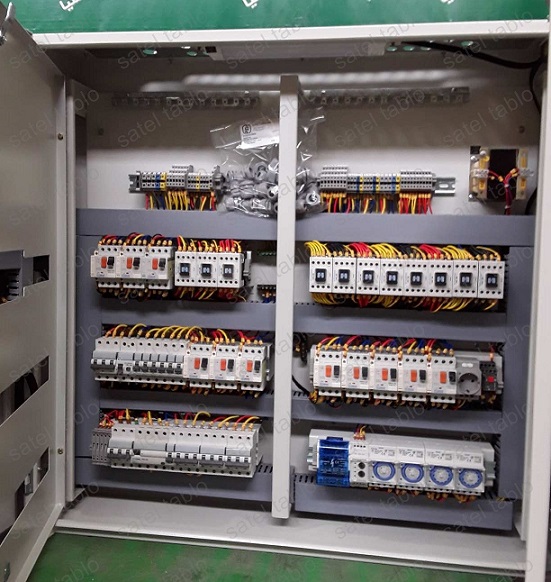

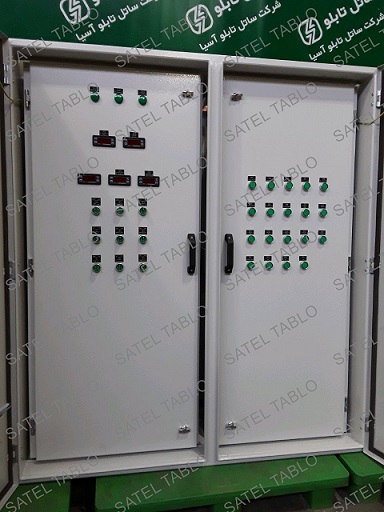

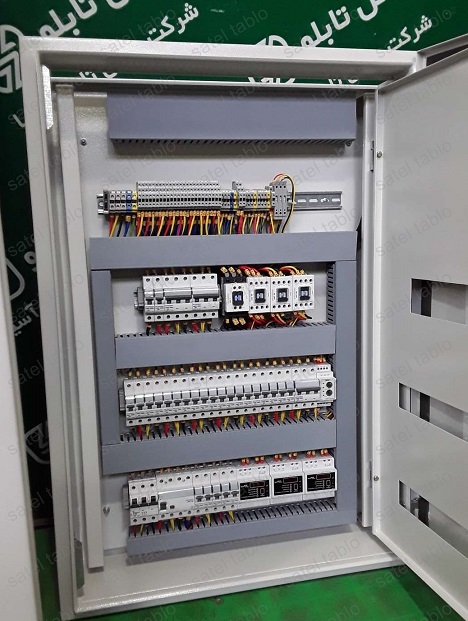

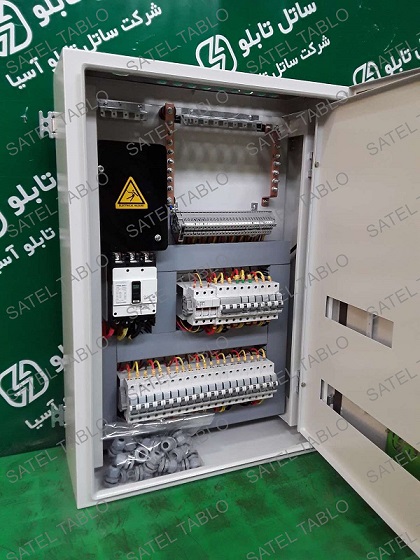

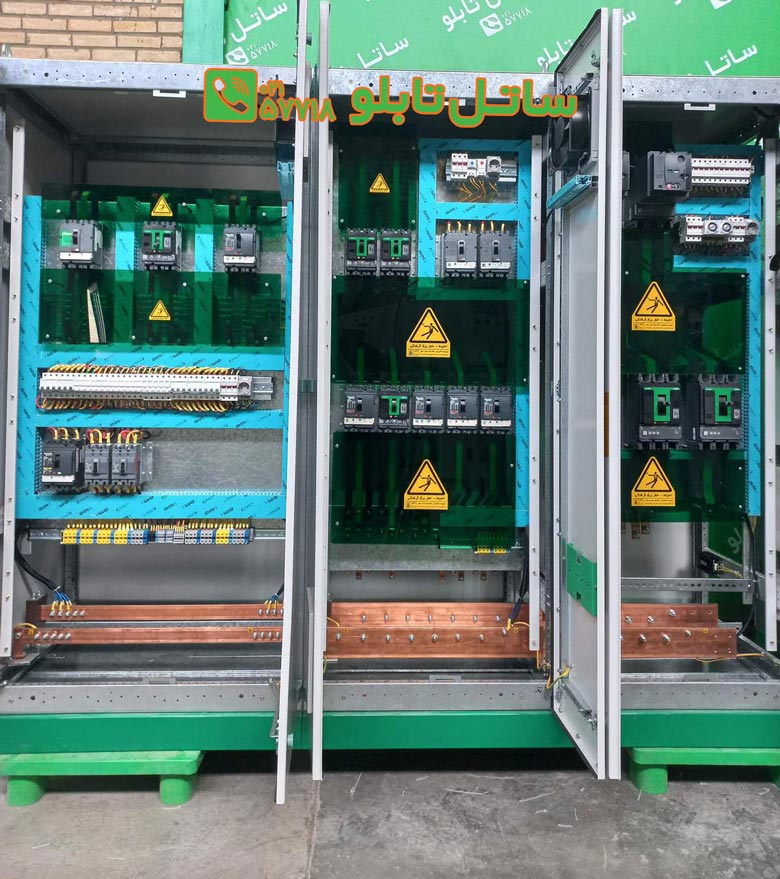

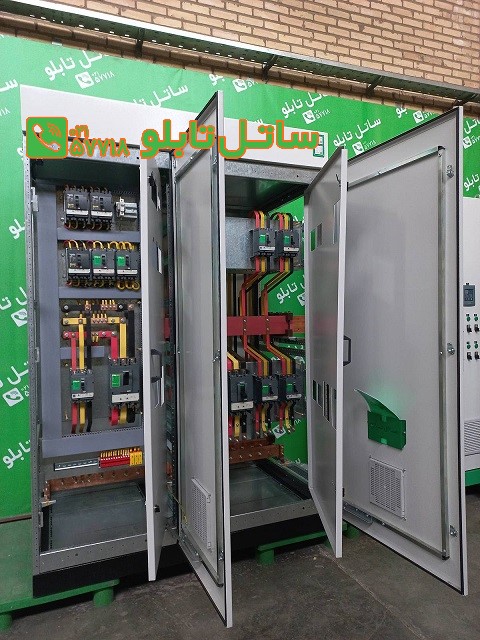

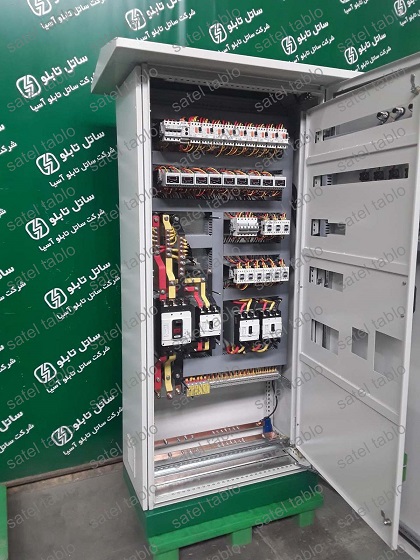

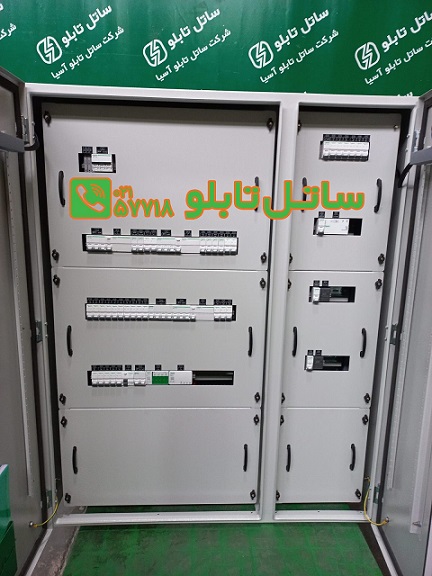

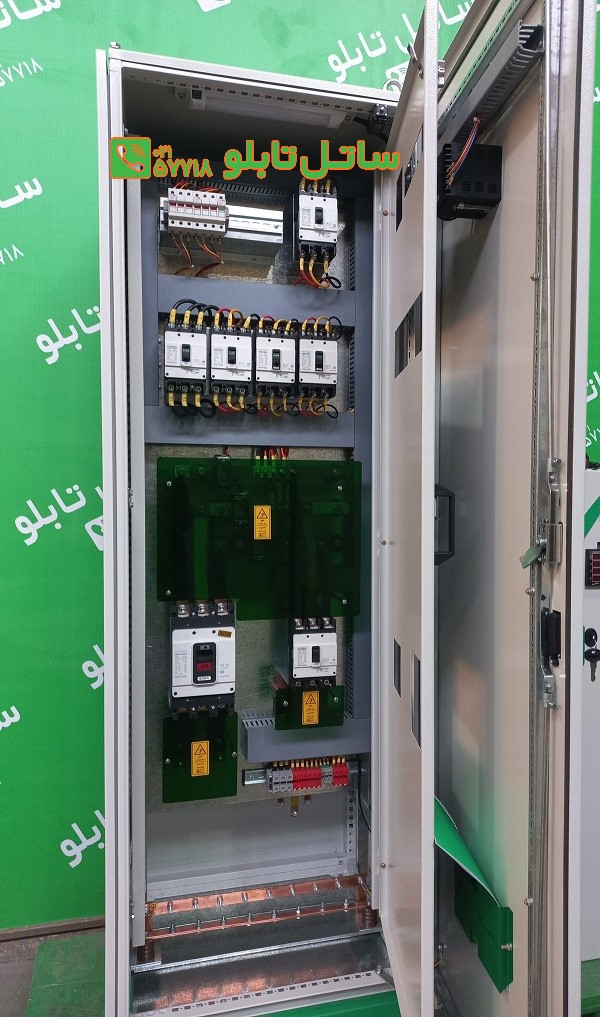

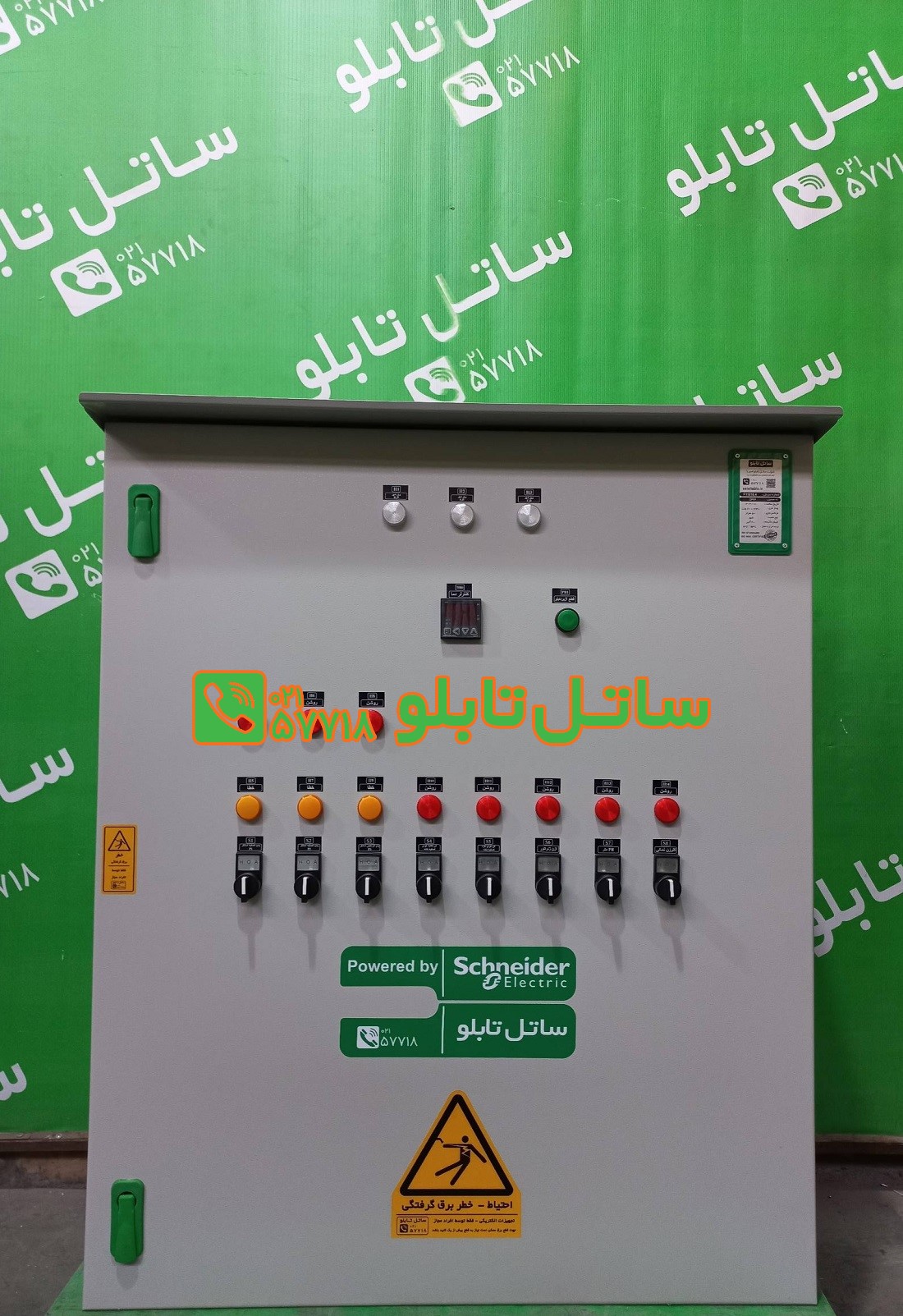

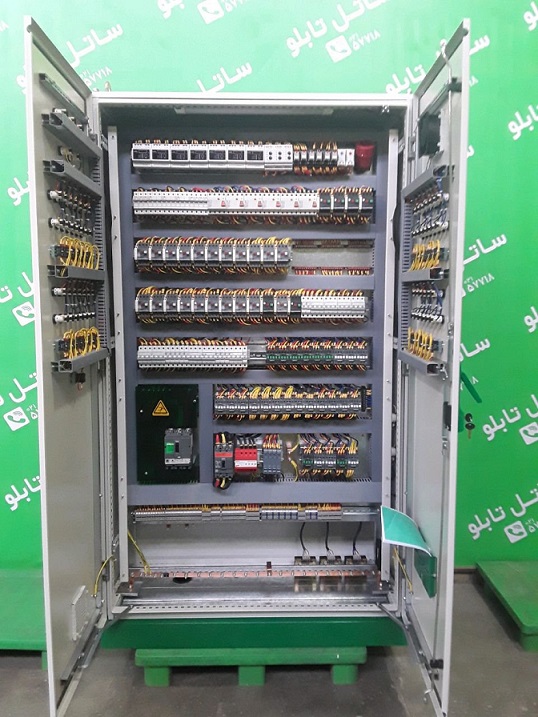

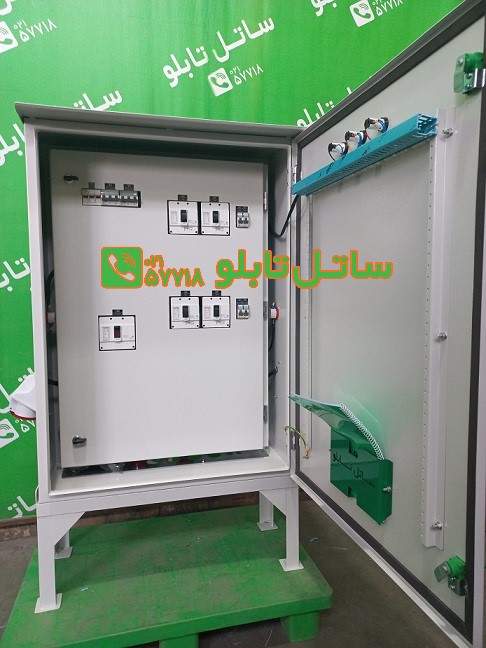

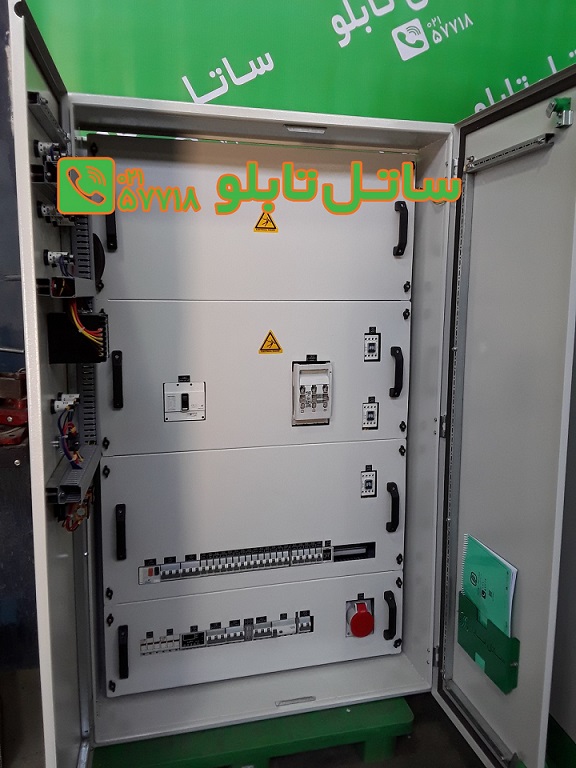

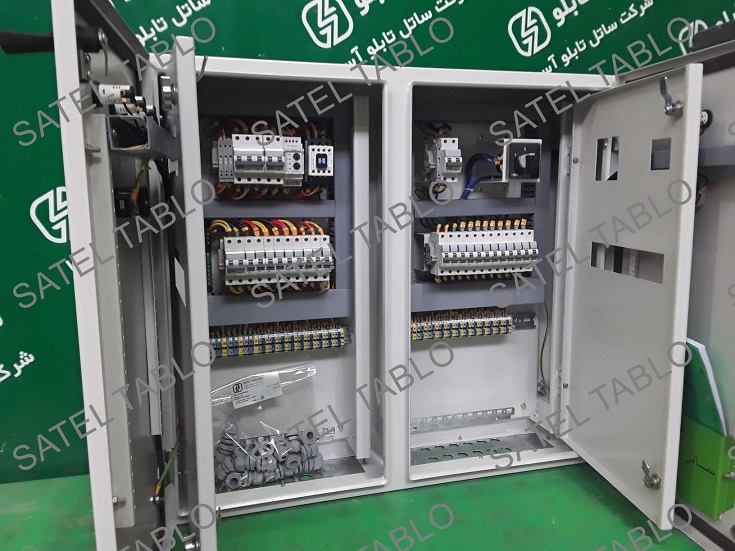

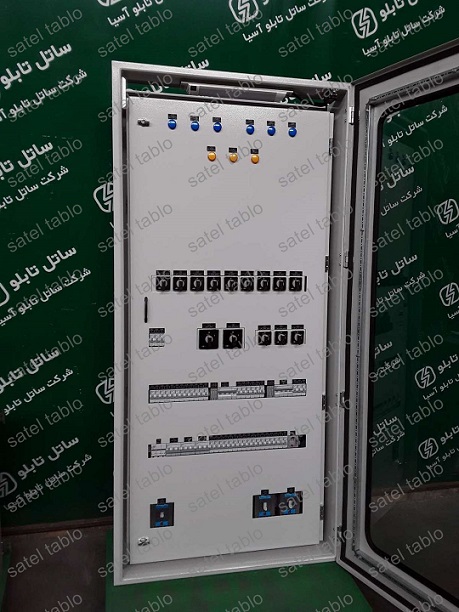

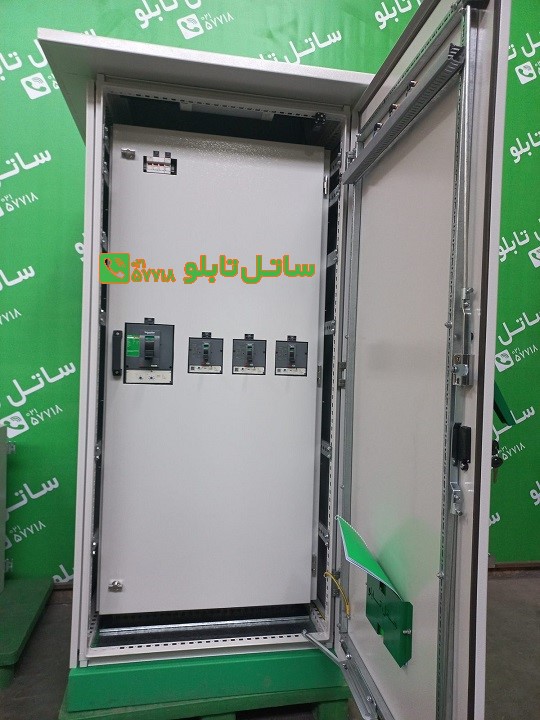

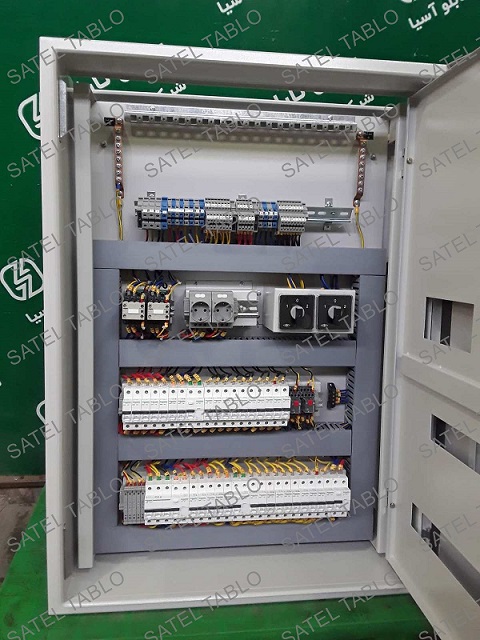

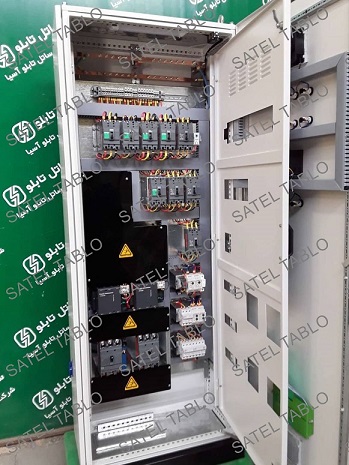

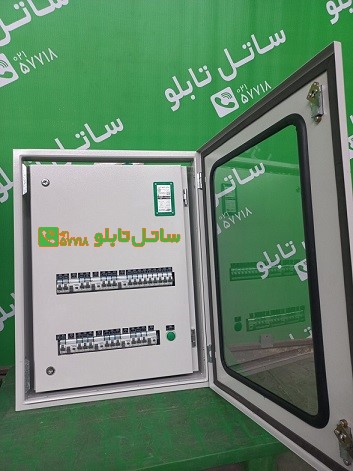

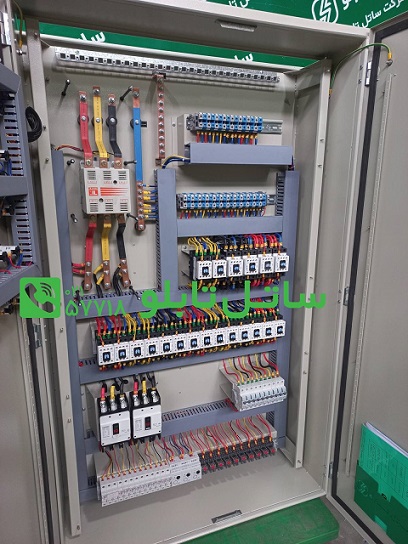

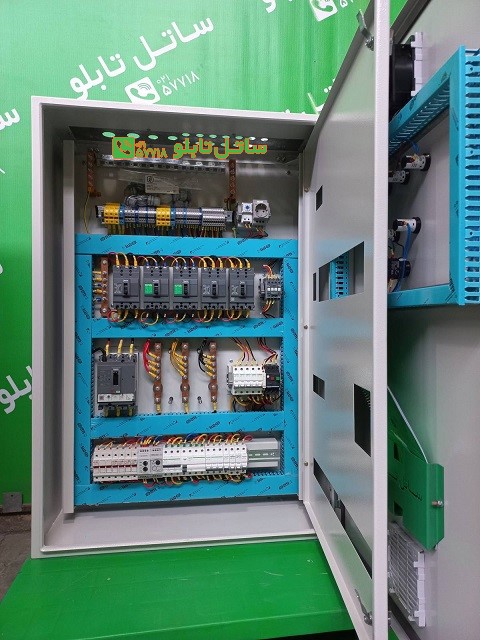

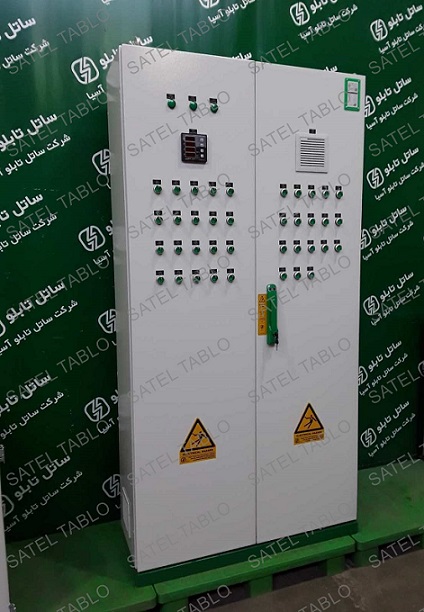

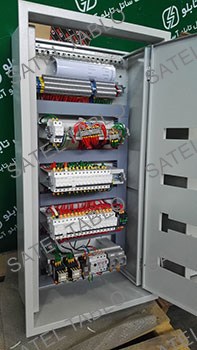

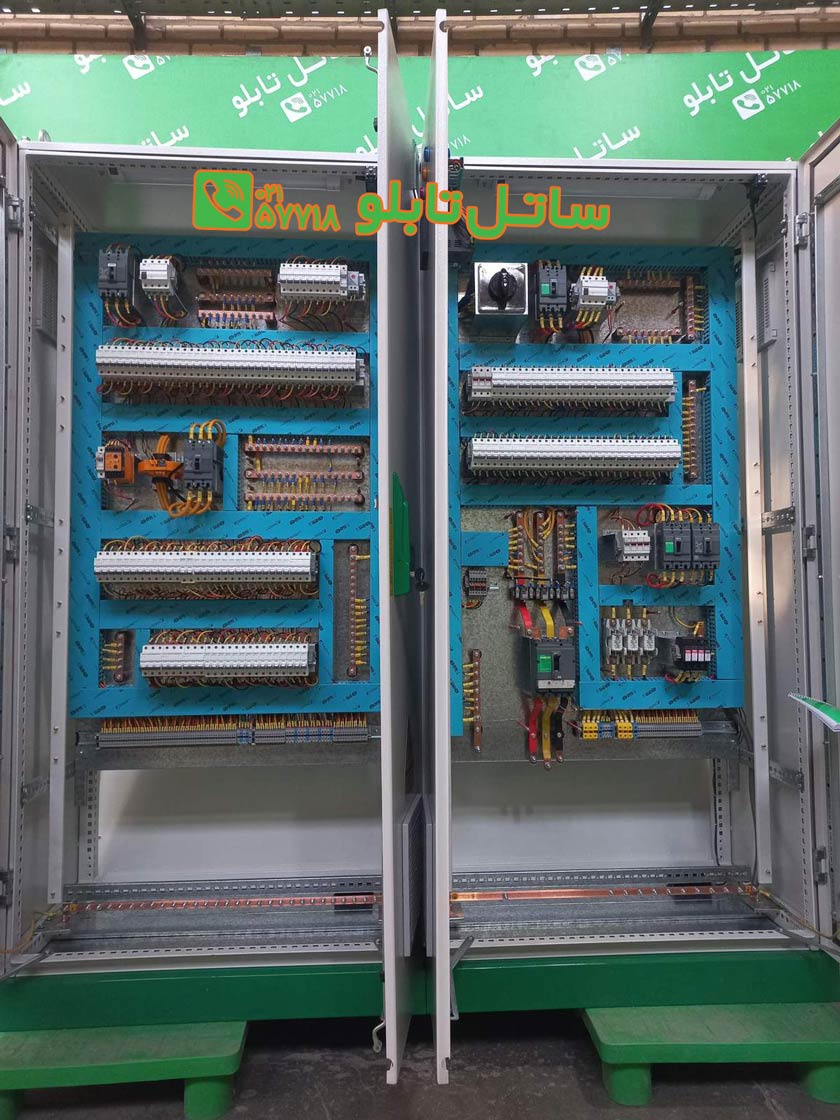

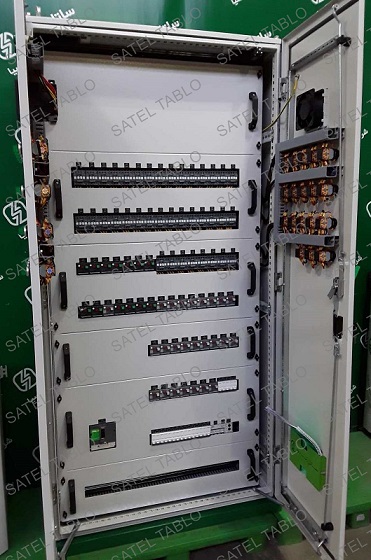

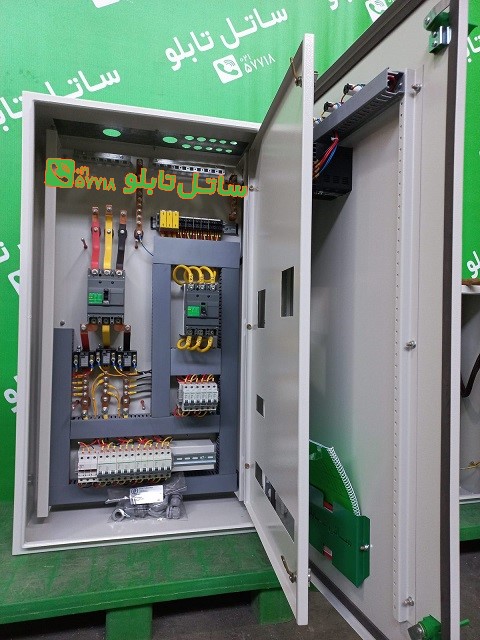

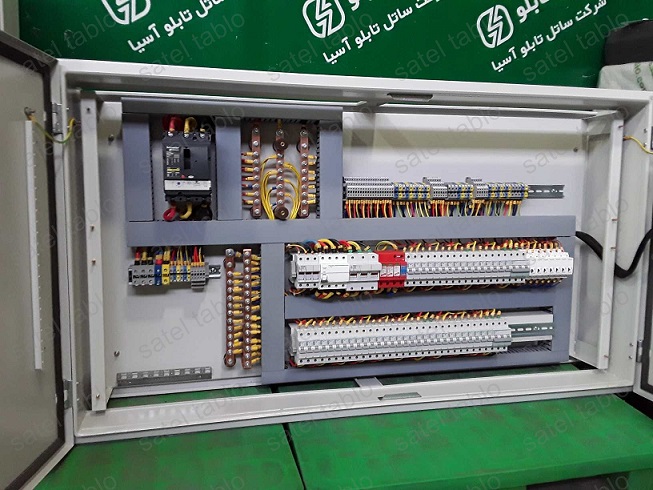

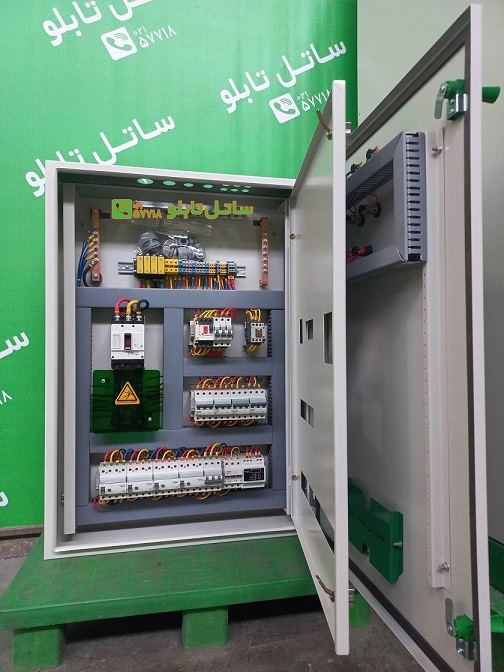

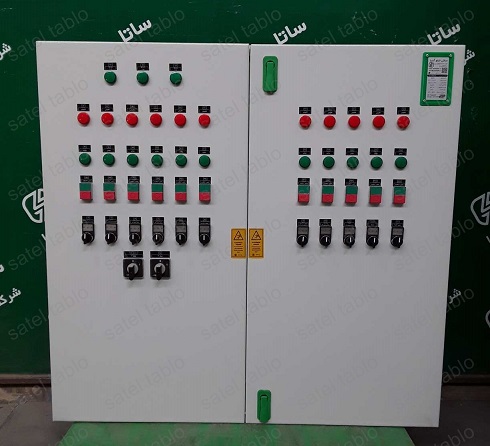

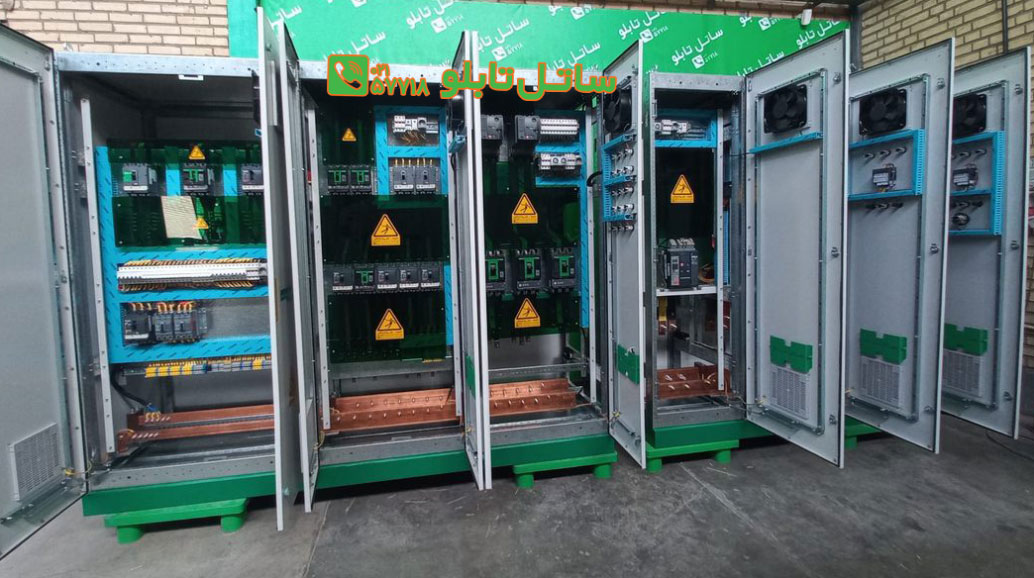

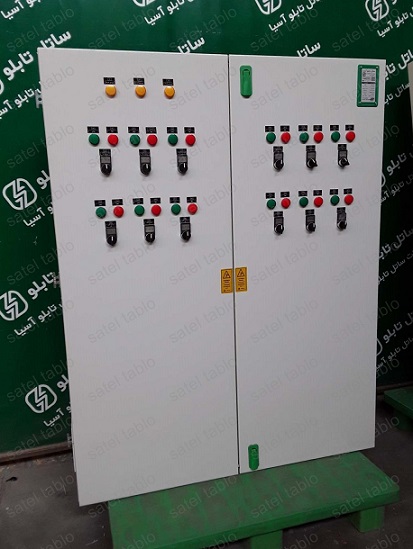

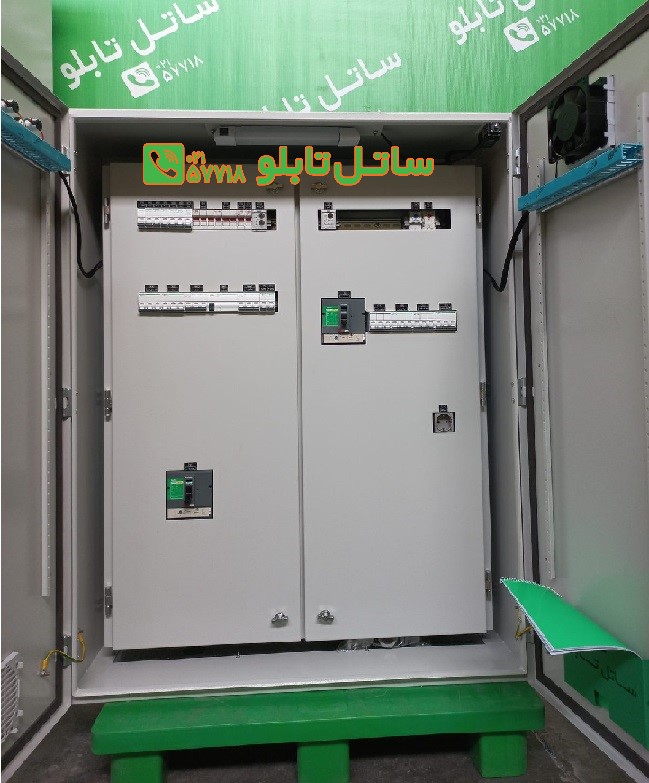

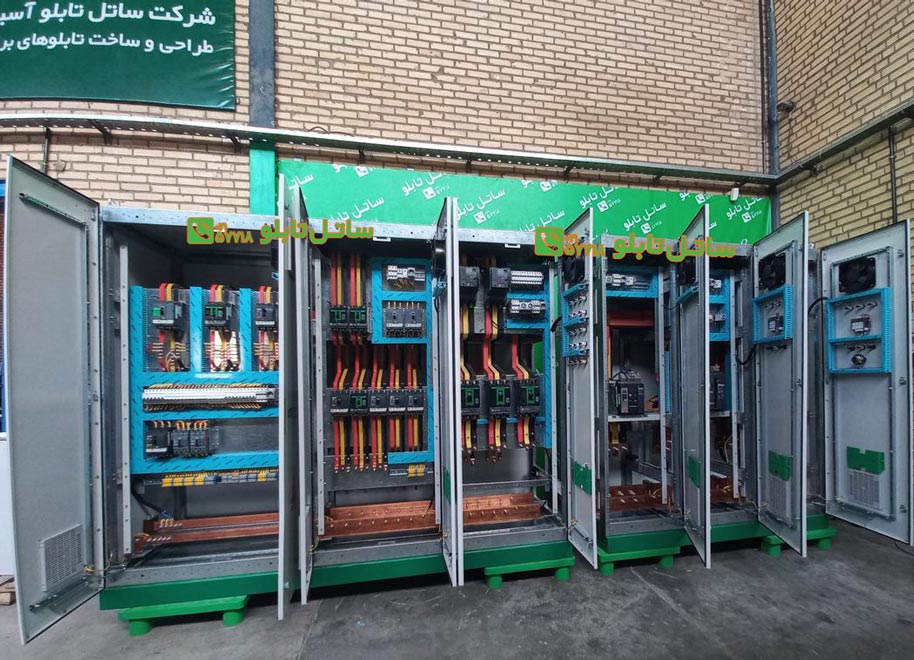

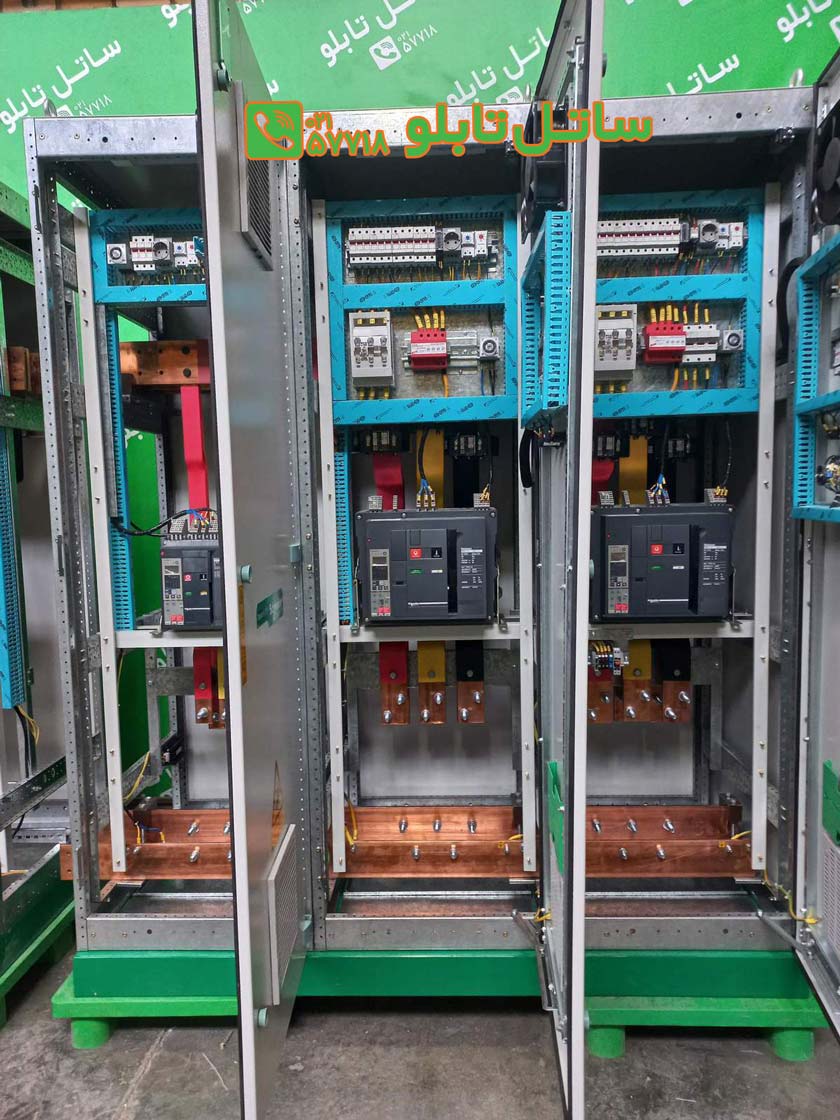

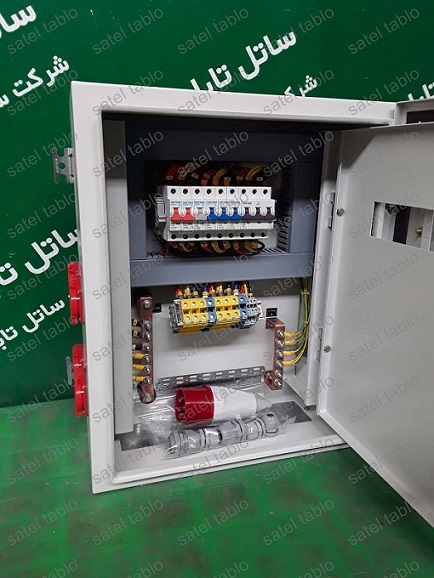

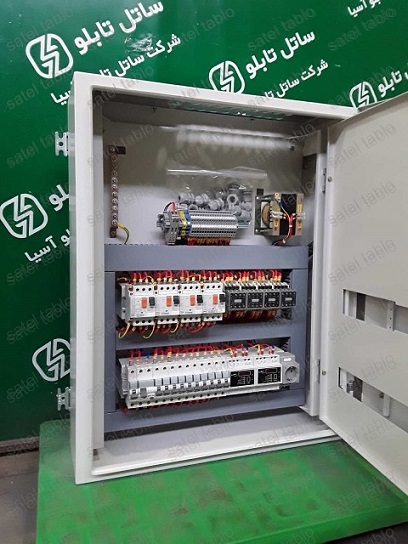

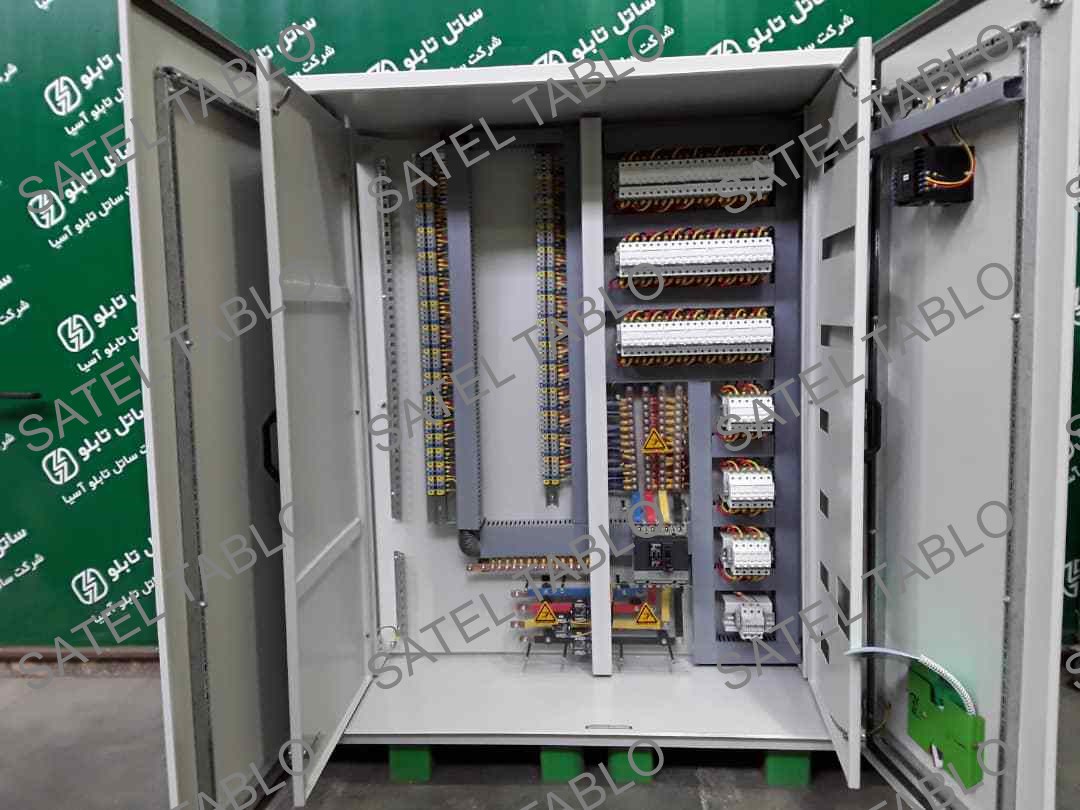

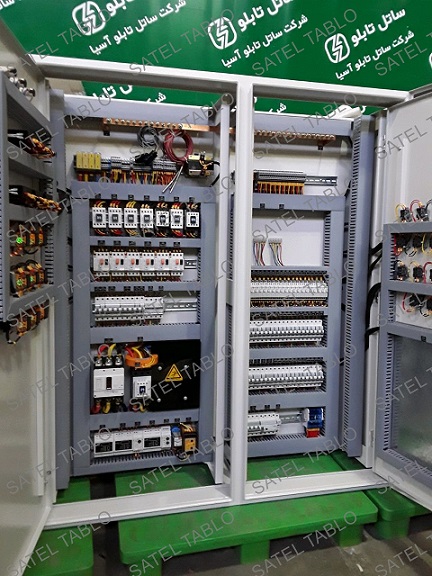

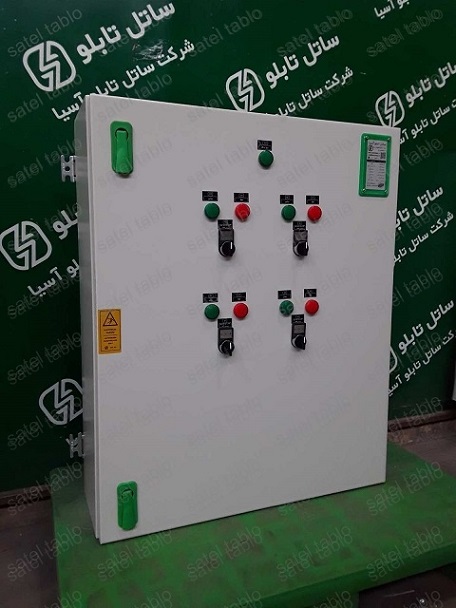

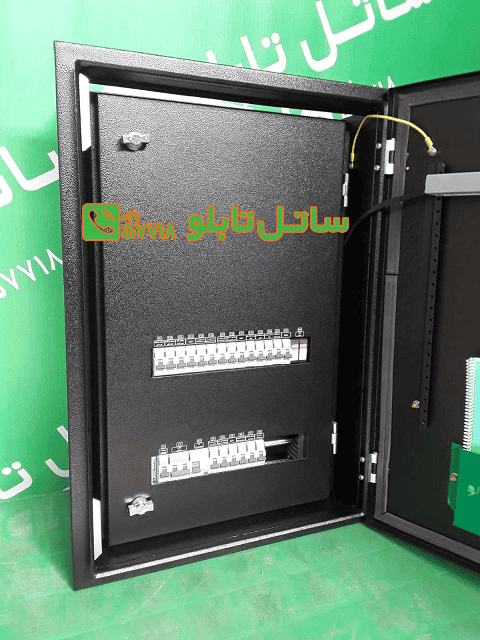

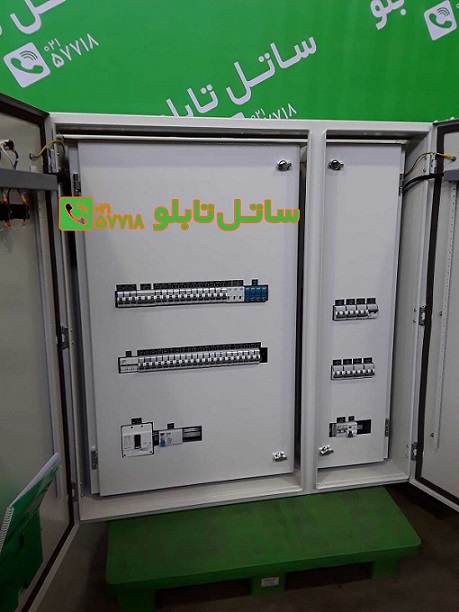

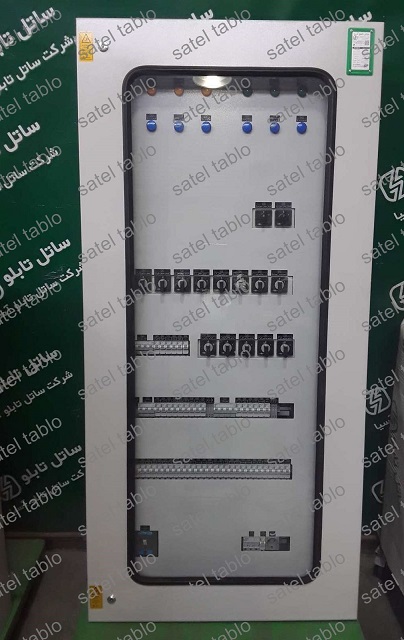

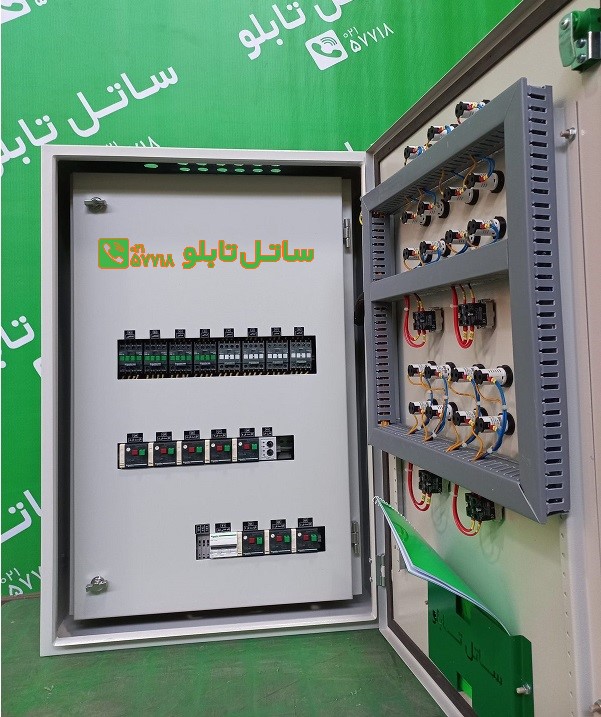

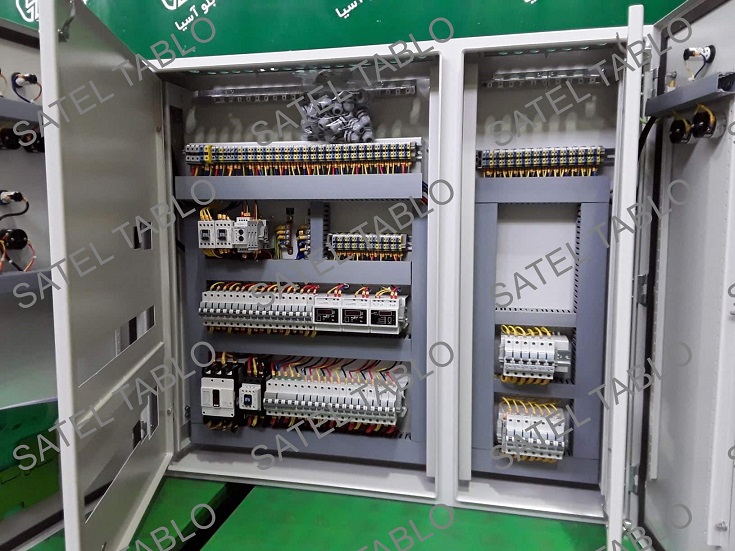

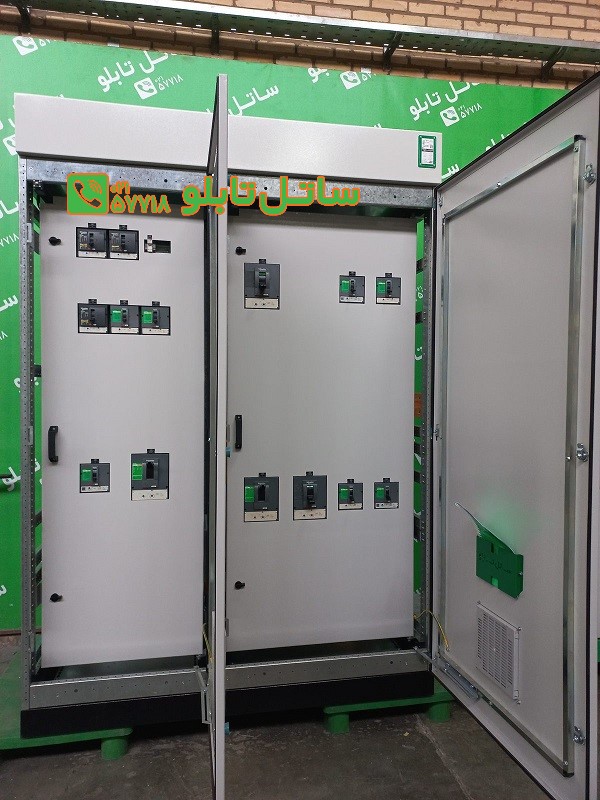

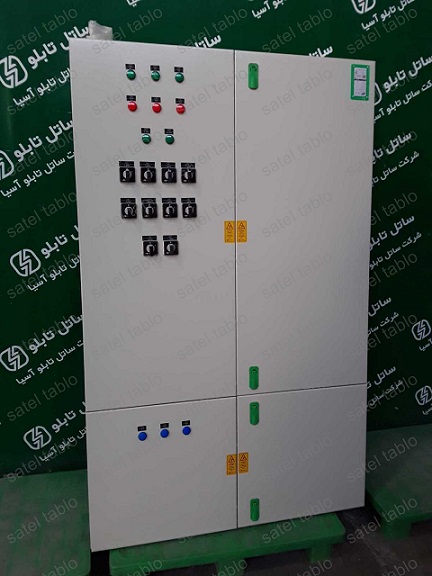

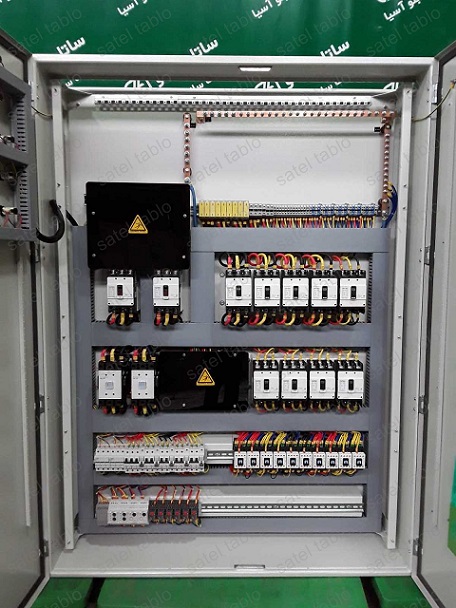

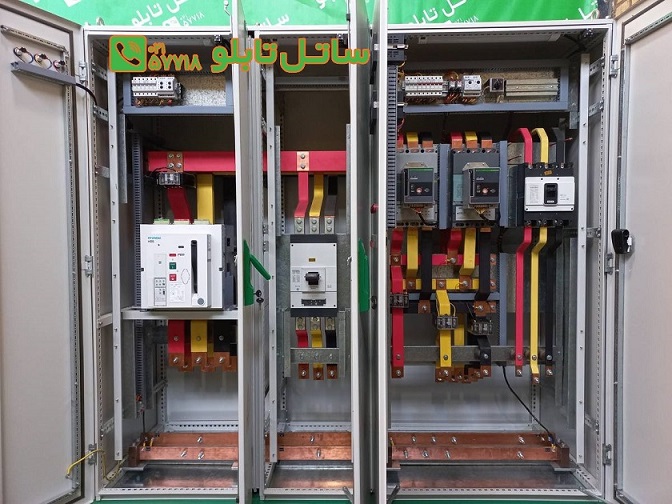

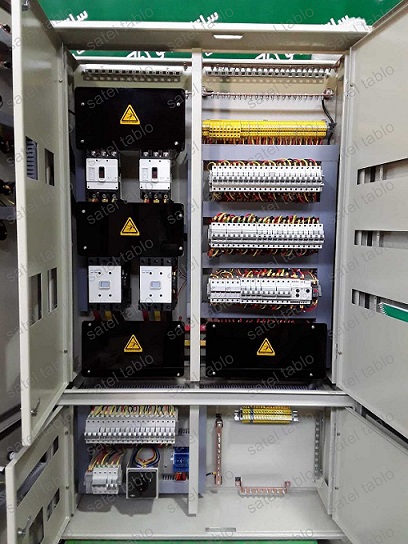

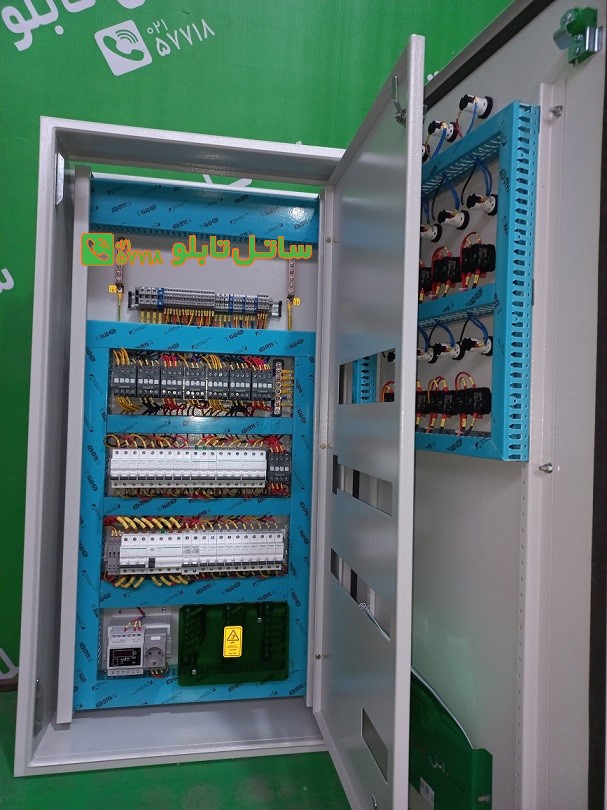

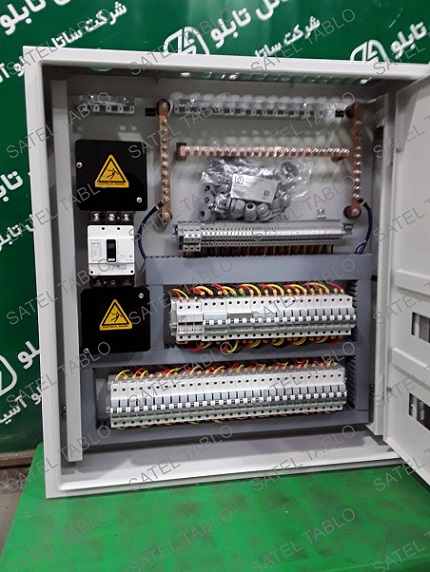

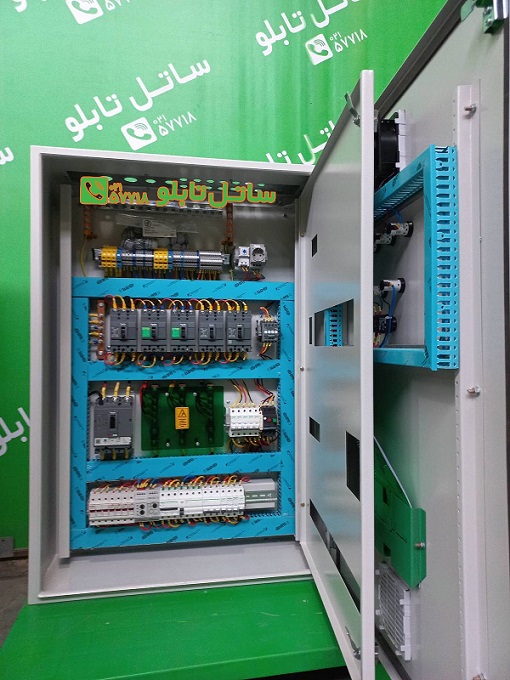

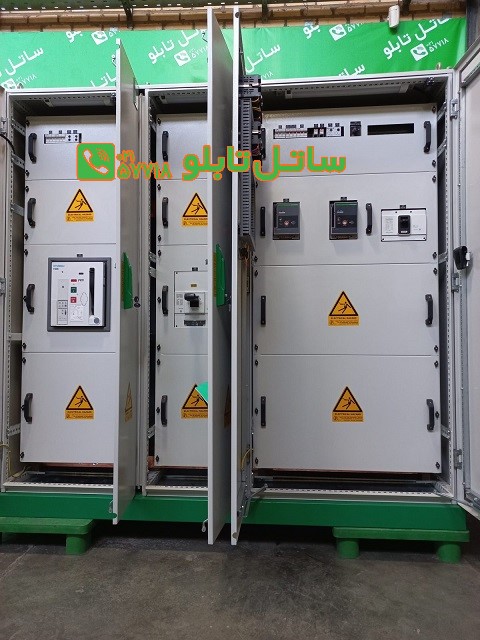

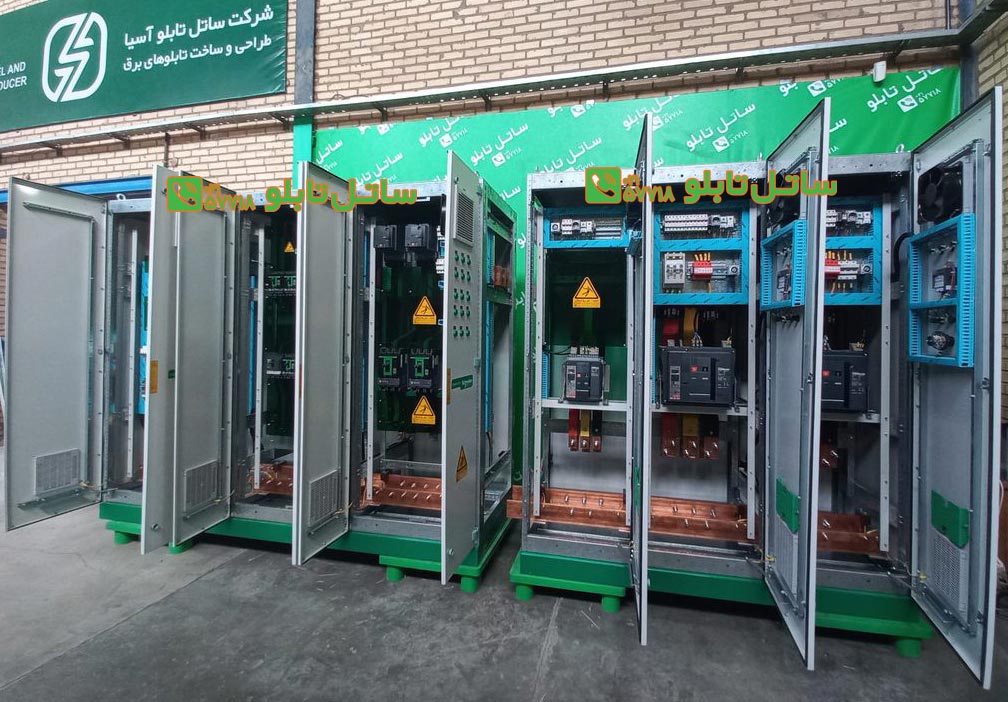

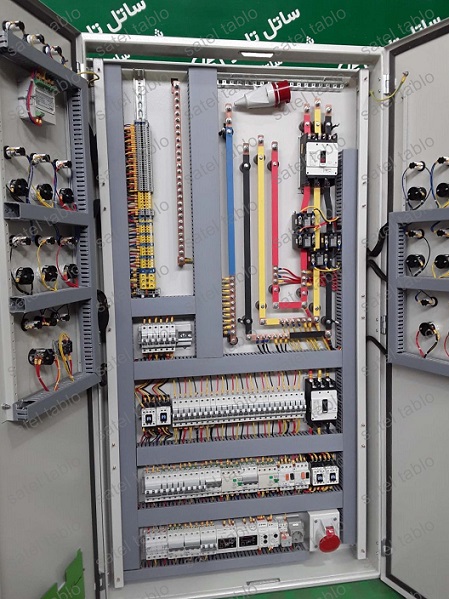

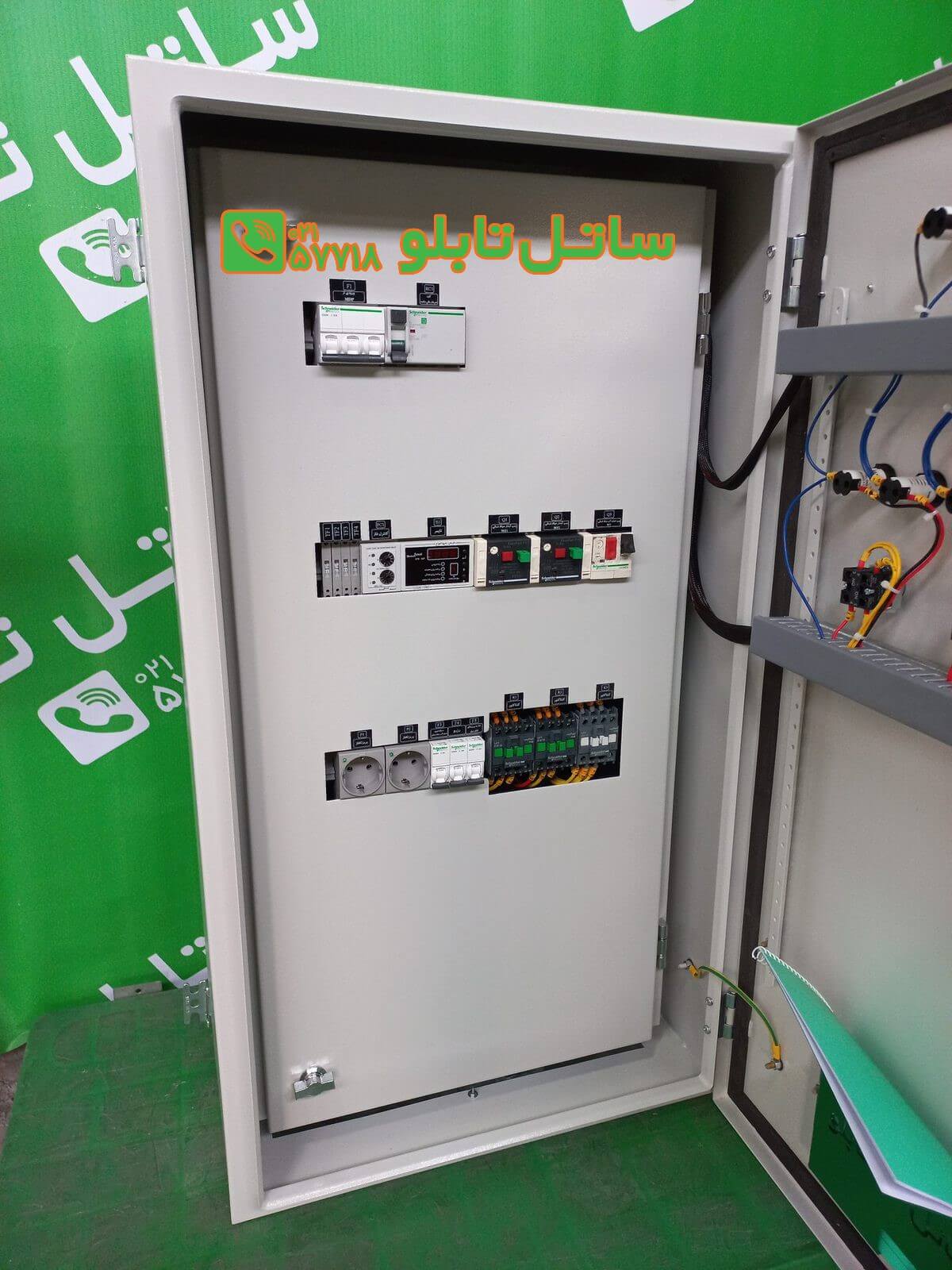

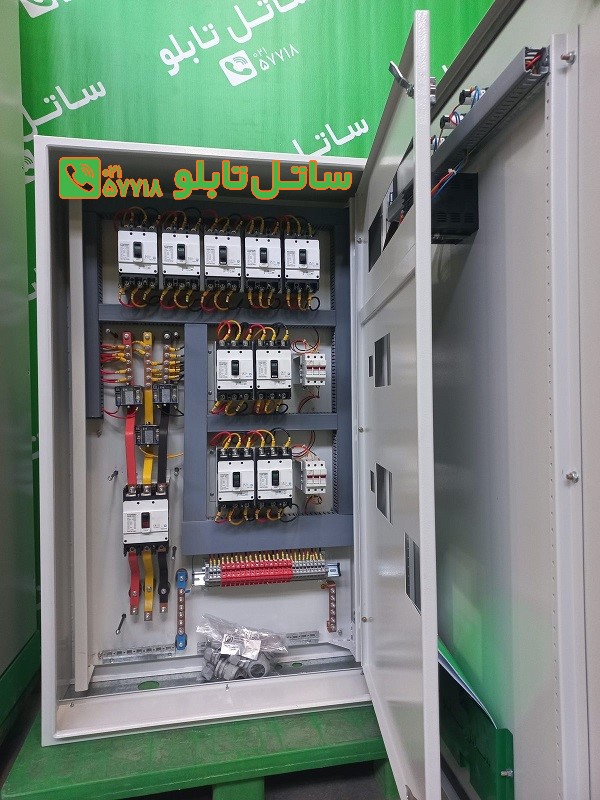

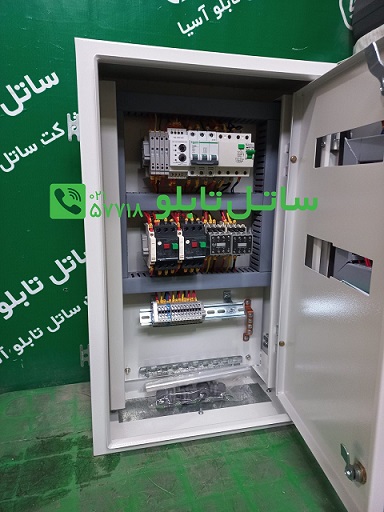

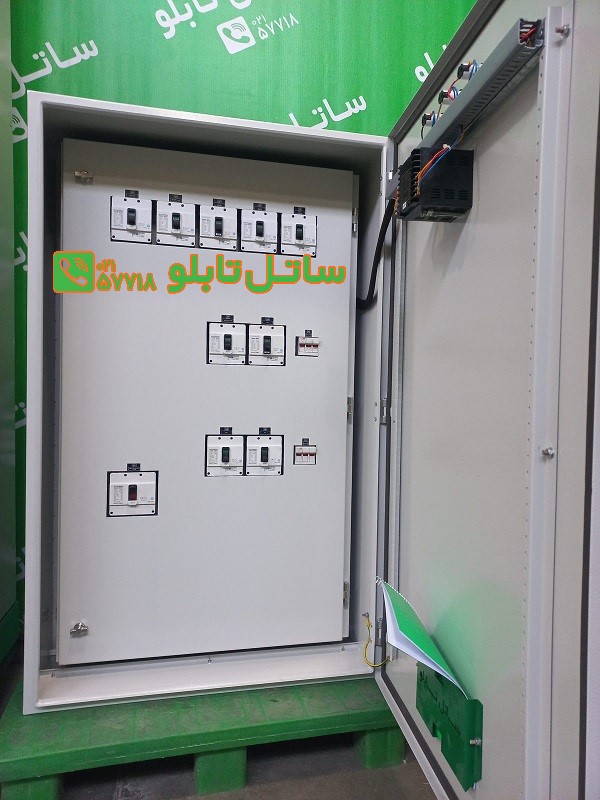

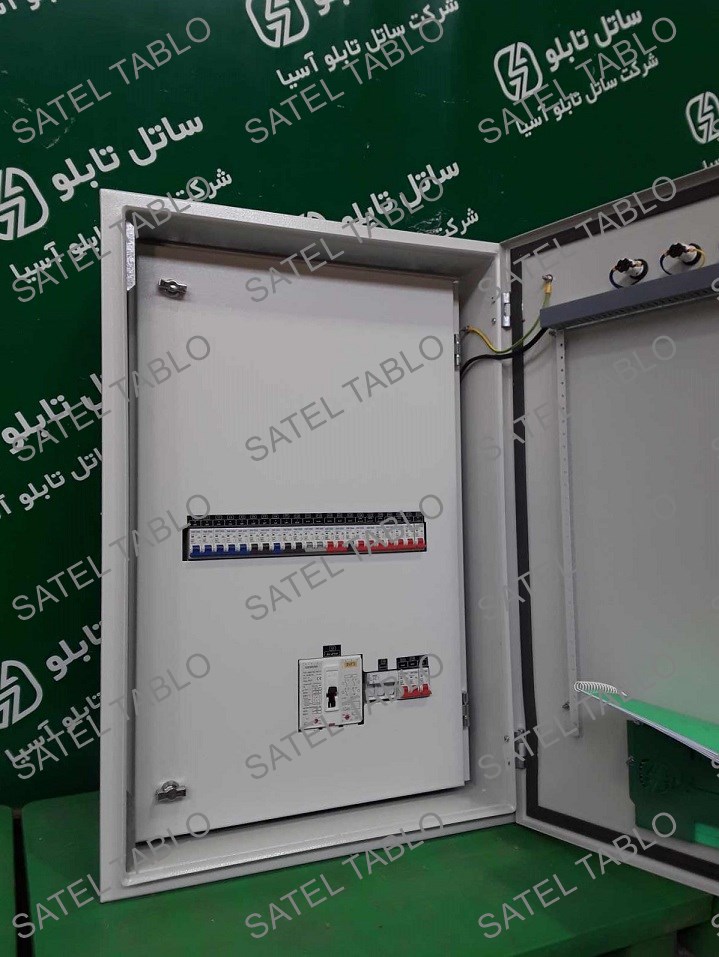

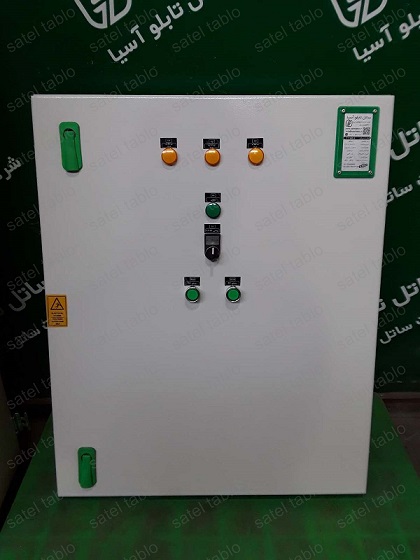

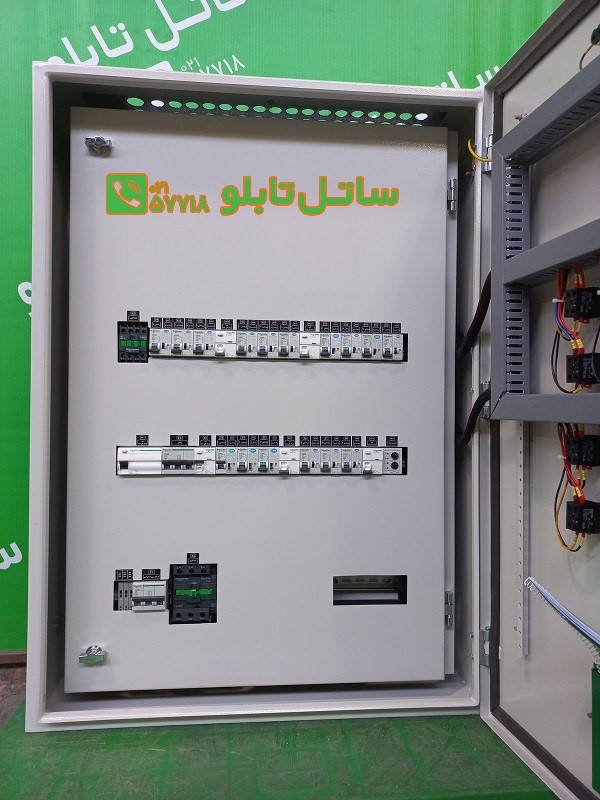

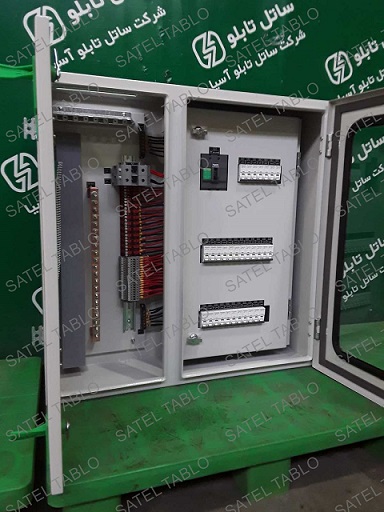

پروژه‌های تابلو برق توزیع فرعی
