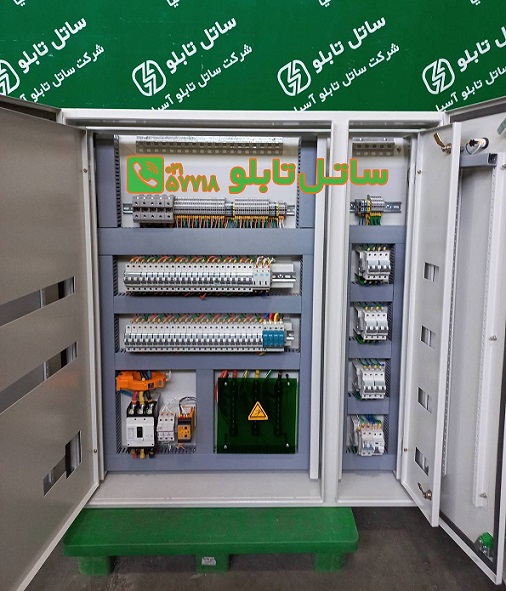

مونتاژ تابلو برق طرح ریتال [روش نصب تابلو برق ریتال + نکات مهم]
| نحوه مونتاژ تابلو برق ریتال | توضیحات مختصر |
|---|---|
| بررسی محل نصب و آمادهسازی | پیش از نصب، سطح محل باید صاف و مقاوم باشد؛ تهویه، دما و مسیر کابلکشی طبق استاندارد ریتال بررسی شود تا پایهگذاری صحیح انجام گیرد. |
| نصب بدنه تابلو و ثابتسازی | بدنه تابلو روی سازه نصب و با پیچ یا براکت محکم میشود؛ اتصال صحیح به زمین (PE) و تنظیم دقیق درب، لولا و گسکتها برای آببندی ضروری است. |
| نصب تجهیزات داخلی و کابلکشی | قطعات کنترلی، کلیدها، فیوزها و ریلها روی صفحه نصب قرار میگیرند؛ کابلکشی با نظم و برچسبگذاری انجام شده و منافذ باز با درپوش محافظ بسته شود. |
| راهاندازی، تست و تحویل نهایی | صحت اتصالات زمین، سلامت درب و آببندی بررسی میشود؛ سپس تست عملکرد کلیدها، فیوزها و سیستم حفاظتی انجام و مدارها تأیید و تابلو تحویل میگردد. |
در دنیای صنعت برق، یکی از مراحل کلیدی که میتواند تضمینکننده ایمنی، دوام و کارایی مجموعه برقرسانی باشد، مونتاژ تابلو برق طرح ریتال است.
شرکت ساتل تابلو آسیا با سالها تجربه در طراحی و ساخت تابلوهای فشار ضعیف و متوسط، بر آن است تا در ادامه ، ضمن بررسی دقیق فرایند نصب تابلو، شما را با نکات مهم این کار آشنا کند. بیایید با هم گامبهگام ببینیم چگونه میتوان تابلو را بهدرستی نصب کرد و از بروز مشکلات آینده جلوگیری نمود.
روش نصب تابلو برق ریتال
پیش از ورود به مراحل، بد نیست بدانیم چرا انتخاب طرح ریتال اهمیت دارد: شرکت Rittal (ریتال) بهعنوان یکی از برندهای جهانی در زمینه محفظهها و تابلوهای برق، استانداردهای بینالمللی ایمنی، تهویه، اتصال به زمین و مدیریت کابلها را پوشش میدهد.با این پایه، وقتی صحبت از مونتاژ تابلو برق طرح ریتال میشود، یعنی قرار دادن تابلو بر روی سازه و آمادهسازی آن بر اساس استانداردهای ریتال.
1. بررسی محل نصب و آمادهسازی
در این مرحله، قبل از هر چیزی باید محل نصب تابلو را بررسی کنیم:
- سطح نصب باید صاف، همتراز و مقاوم باشد تا وزن تابلو و تجهیزات داخلی را تحمل کند.
- شرایط محیطی (دمای محیط، رطوبت، تهویه، قرارگیری در فضای باز یا بسته) باید مطابق با دستورالعملهای برند ریتال رعایت شود.
- مسیر برق، کابلکشی و تهویه اطراف تابلو باید بررسی شود تا نصب تابلو برق طرح ریتال بدون مانع باشد.
2. نصب بدنه تابلو و ثابتسازی
در این بخش از فرایند، بدنه اصلی تابلو بر روی محل مشخص شده نصب میشود:
- ابتدا بدنه تابلو را در موقعیت قرار داده و با استفاده از پیچها یا براکتهای مخصوص، آن را محکم میکنند.
- توجه به اتصال زمین (PE) بسیار مهم است.
- پس از ثابتسازی بدنه، دربها، لولاها، واشرها و گسکتهای حفاظتی را تنظیم میکنند تا درب بهخوبی بسته شود. این مراحل، بخشی از عملیات مونتاژ تابلو برق طرح ریتال به شمار میآیند.
3. نصب تجهیزات داخلی و کابلکشی
در این مرحله، تجهیزات کنترل، کلیدها، فیوزها، ریلها و سایر اجزای تابلو داخل بدنه قرار میگیرند:
- ابتدا صفحه نصب یا همان «mounting plate» در داخل بدنه قرار میگیرد و تجهیزات روی آن نصب میشوند.
- کابلکشیها باید با نظم، برچسبگذاری صحیح و با رعایت مسیرهای استاندارد انجام شود تا بعدا سرویس و نگهداری آسان باشد.
- منافذ باز ورودی کابلها یا روزنههایی که استفاده نشدهاند باید با پلاگ یا دریچه محافظ بسته شوند؛ چرا که باز گذاشتن آنها میتواند درجه حفاظت (IP) تابلو را کاهش دهد.
- در این گام نیز مفهوم مونتاژ تابلو برق طرح ریتال معنا پیدا میکند؛ یعنی انتخاب قطعات، نصب دقیق، رعایت استانداردها و آمادهسازی برای استفاده.
4. راهاندازی، تست و تحویل
پس از نصب تجهیزات و کابلکشی، باید کل سیستم را قبل از روشن کردن بهصورت زیر بررسی و تأیید کنیم:
- تأیید شود که تمامی تجهیزات مستقیماً به بدنه یا اتصال زمین متصل هستند و هیچ بخش آزاد یا اتصال نامناسب وجود ندارد.
- درب تابلو سالم بسته شود، گسکت سالم باشد و منافذ جانبی بسته شده باشند.
- تست عملکرد (مثلاً کلیدها، فیوزها، سیستم کنترل و حفاظتی) صورت گیرد و مدارها با توجه به مشخصات طراحی بررسی شوند.
- پس از تأیید عملکرد، تابلو تحویل شود و مدارک مربوطه ثبت گردد. در اینجا نیز عنصر مونتاژ تابلو برق طرح ریتال کامل شده است.
نکات مهم و توصیههای تخصصی
در کنار مراحل ذکر شده، رعایت برخی نکات تخصصی میتواند کیفیت و ایمنی کار را بهطور چشمگیری افزایش دهد:
- مطالعه کامل دستورالعمل سازنده: شرکت ریتال برای مدلهای مختلف تابلو، فایلهای راهنمای نصب و نگهداری دقیق دارد که باید قبل از نصب مطالعه شود.
- رعایت ظرفیت و بارگذاری: تابلوها ظرفیت مخصوصی برای تجهیزات، تهویه، گرما و وزن دارند؛ نادیده گرفتن این ظرفیتها میتواند منجر به ایراد عملکرد یا آسیب شود.
- نظم در کابلکشی و برچسبگذاری: در زمان سرویس، تشخیص قطعات، مسیرها و سیمها سریعتر و امنتر انجام میشود اگر کابلها مرتب، رنگبندی شده و برچسب خورده باشند.
- تهویه و شرایط محیطی: تابلوهایی که در محیط گرم یا گرد و خاکی نصب میشوند؛ تهویه مناسب، فیلترها و تمیزی محیط بسیار مهم است.
- نگهداری دورهای: حتی پس از تحویل، باید تابلوها بهصورت دورهای بازبینی شوند: گسکتها، فنها، قفلها و کابلها کنترل شوند. این نکته نیز در راهنمای ریتال آمده است که سرویس دورهای الزامی است.
نتیجهگیری
فرایند مونتاژ تابلو برق طرح ریتال در شرکت ساتل تابلو آسیا از انتخاب محل مناسب و آمادهسازی، نصب بدنه و تجهیزات، کابلکشی دقیق تا تست و تحویل نهایی را شامل میشود. رعایت اصول فنی، استانداردهای برند ریتال و نکات تخصصی مرتبط، تضمینی است برای کارایی بیشتر، ایمنی بالاتر و طول عمر بیشتر تابلو برق. کارشناسان ما در ساتل تابلو همواره آمادهاند تا با تکیه بر تجربه، دانش فنی و با استفاده از تکنولوژی روز، خدماتی مطمئن ارائه دهند.
در نتیجه، اگر قصد نصب تابلو برق دارید، میتوانید مطمئن باشید که با رعایت فرایند مونتاژ تابلو برق طرح ریتال در مجموعه ساتل تابلو، نتیجهای مطلوب و با کیفیت خواهید داشت.
