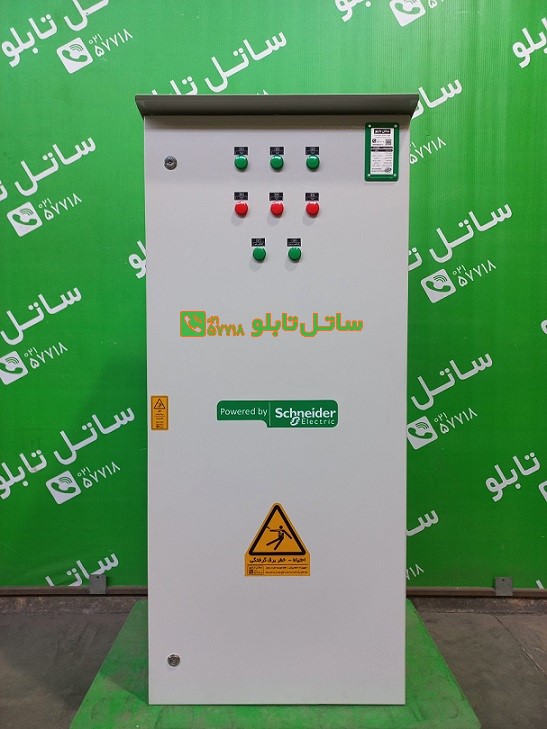

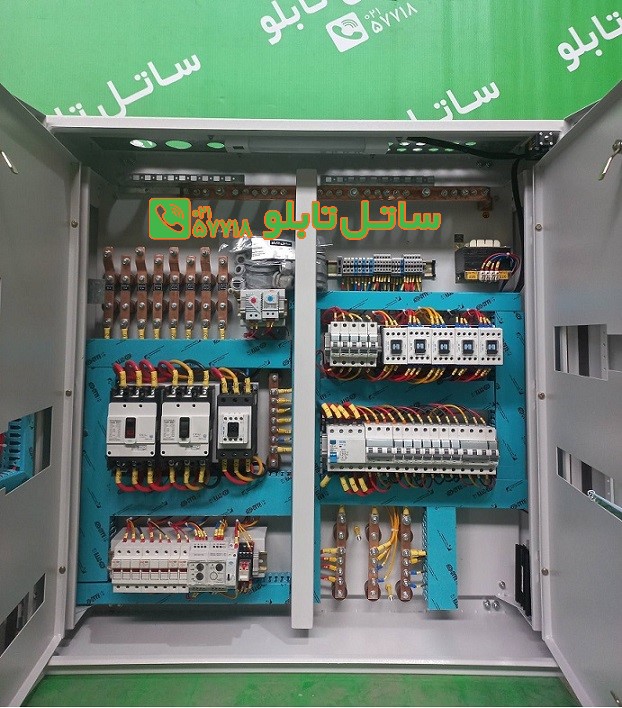

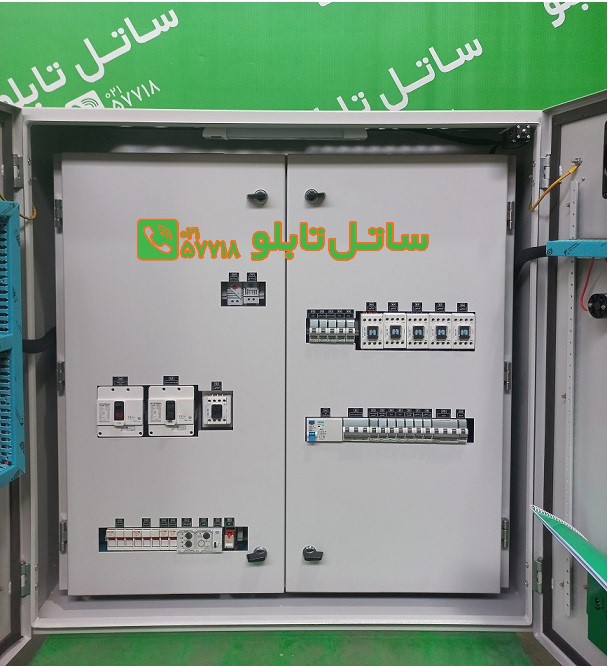

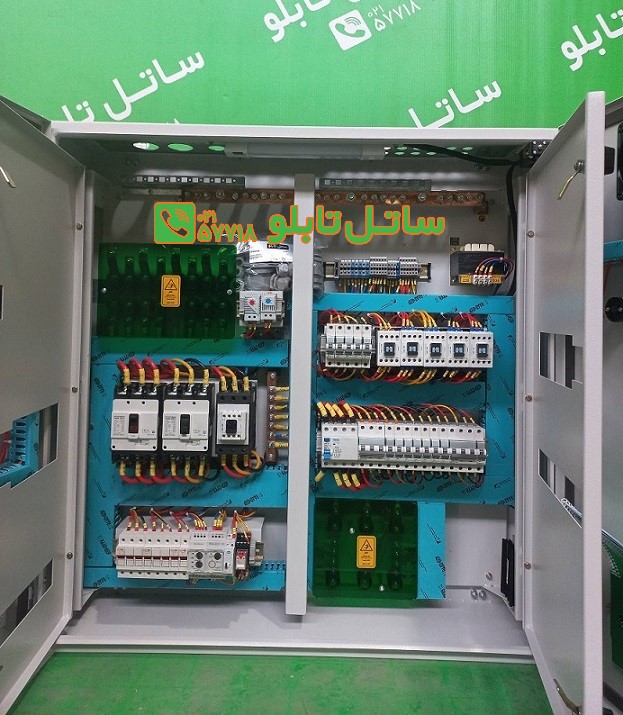

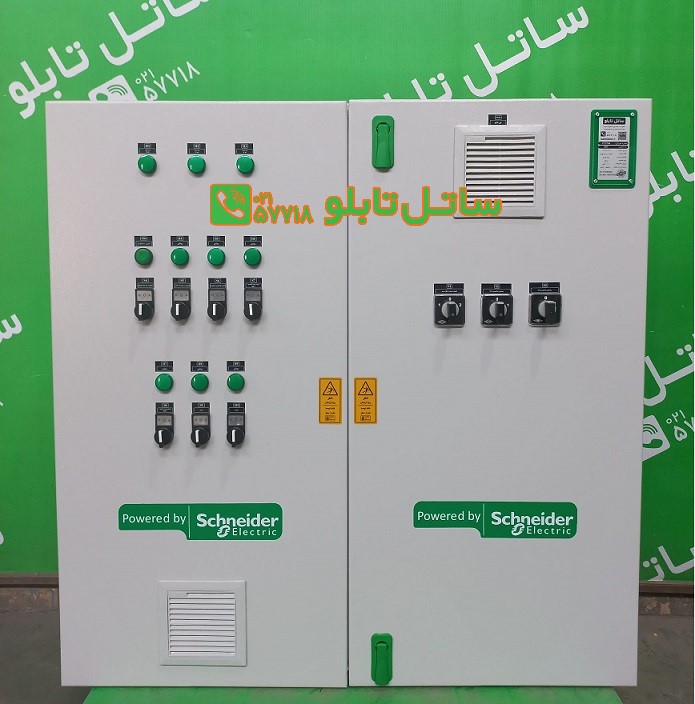

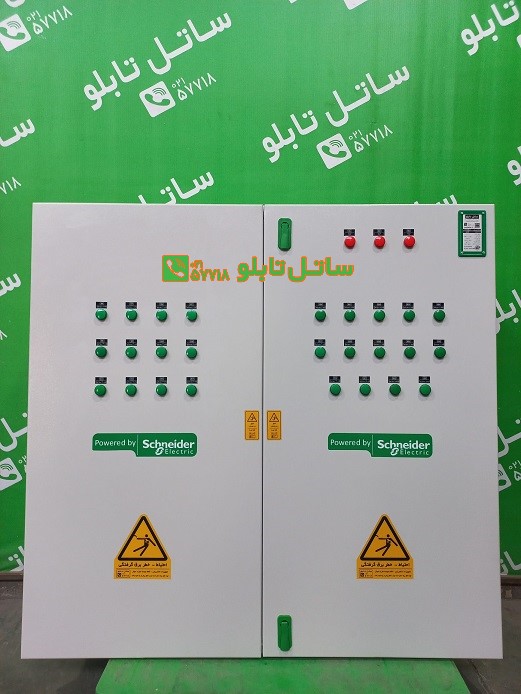

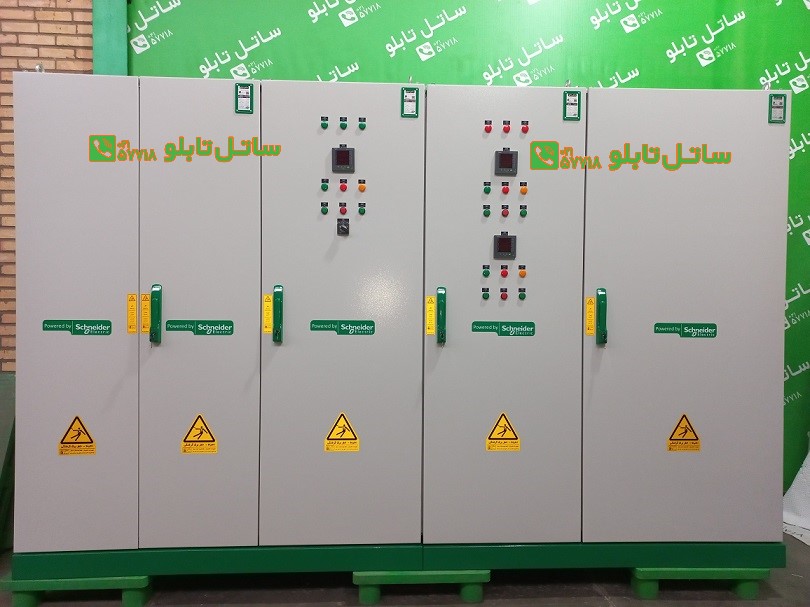

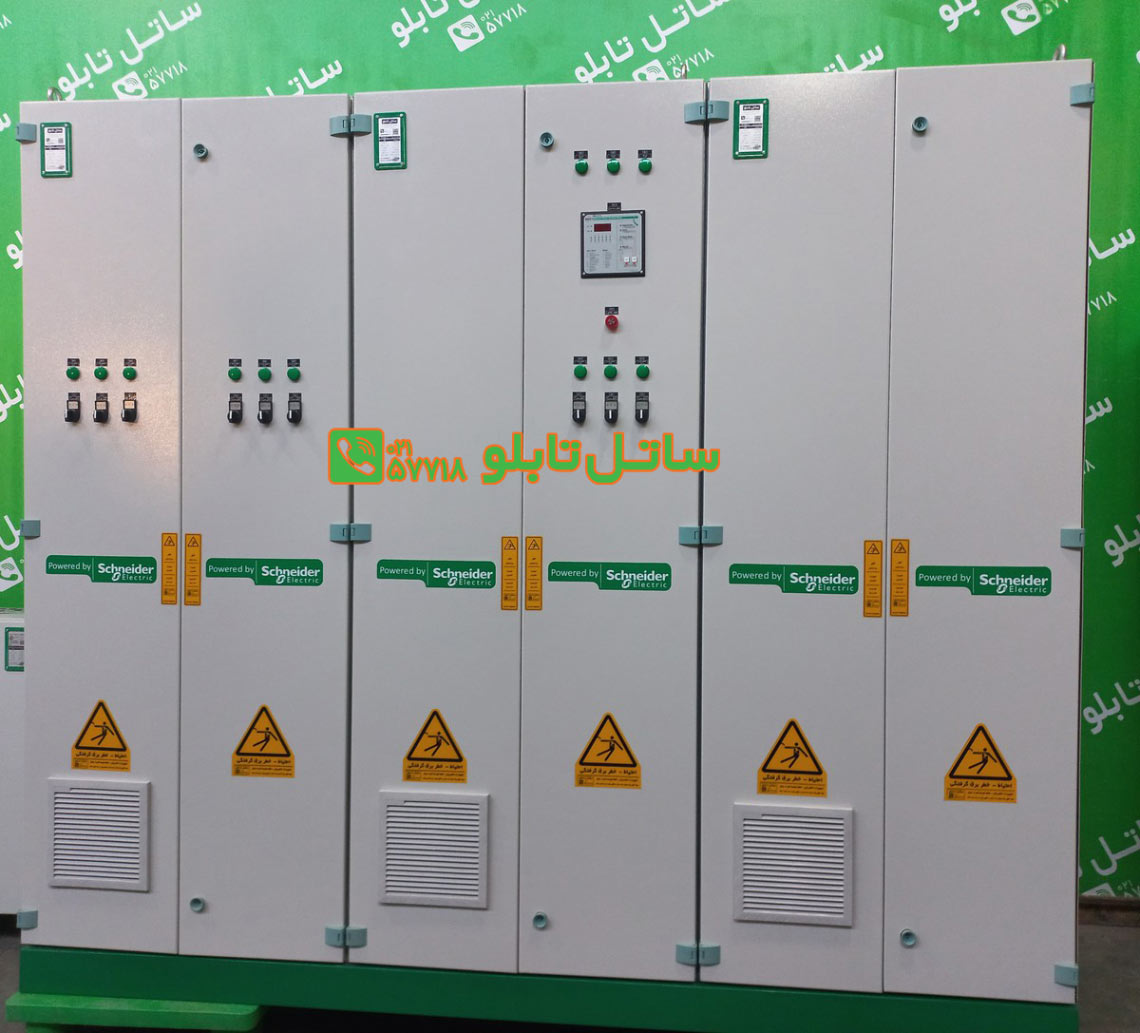

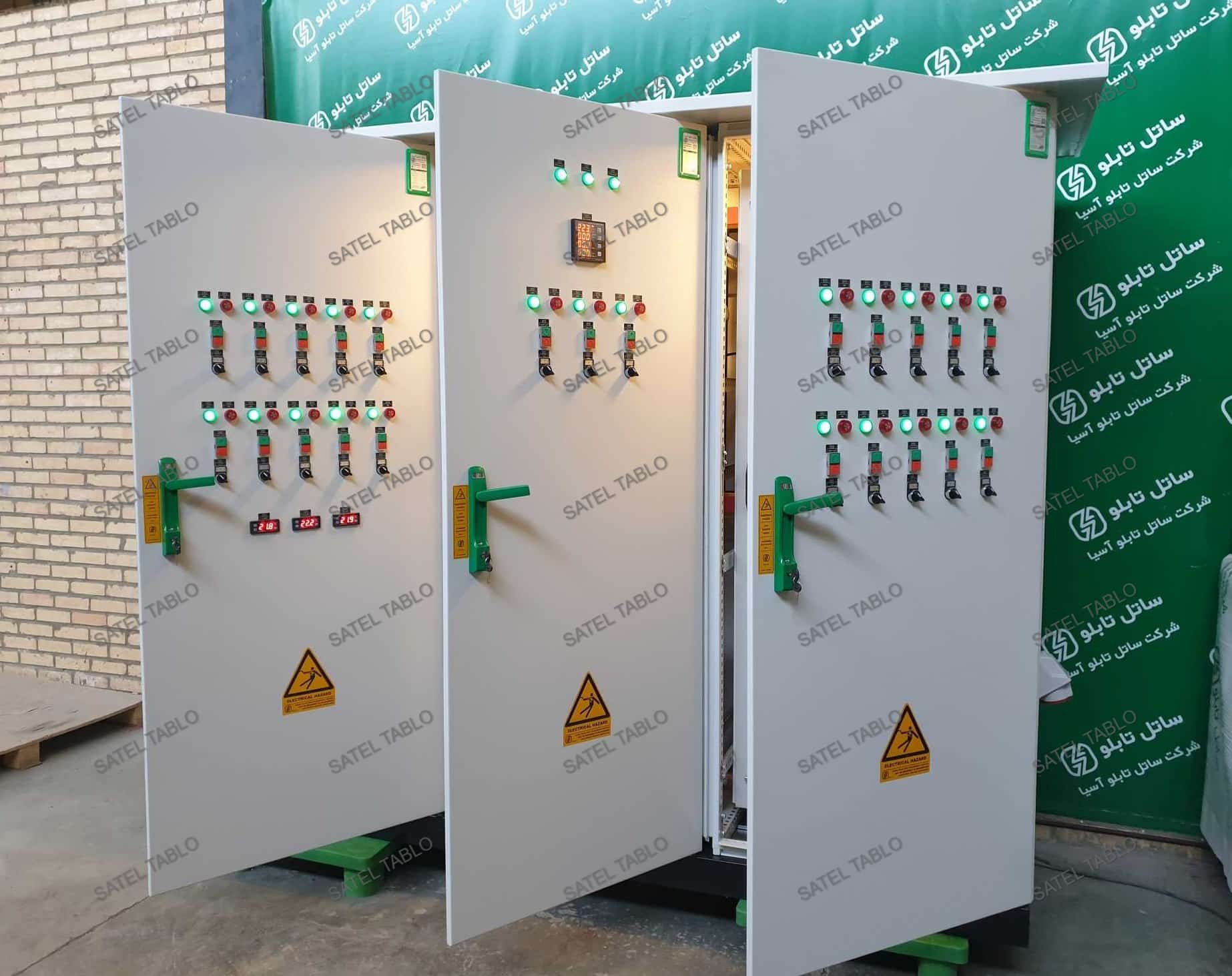

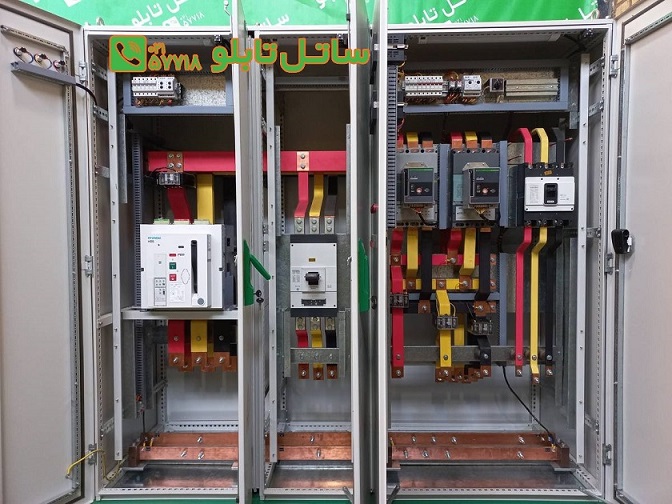

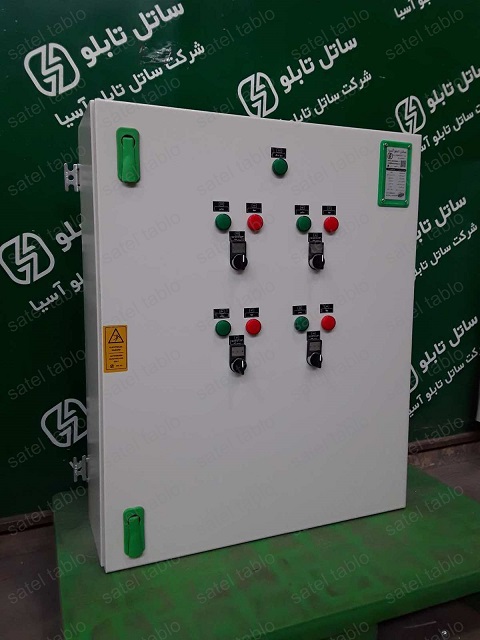

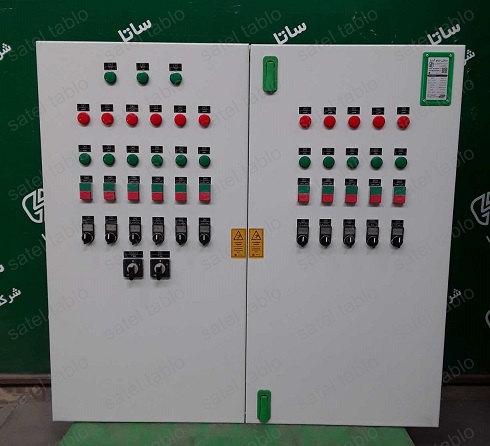

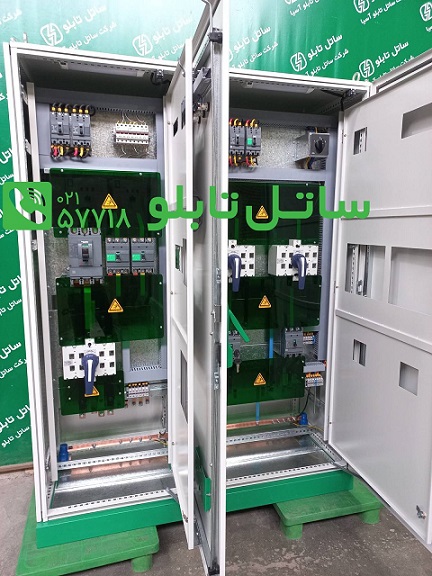

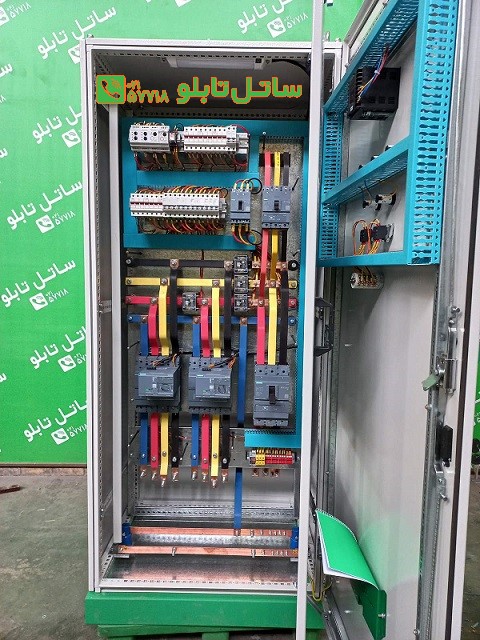

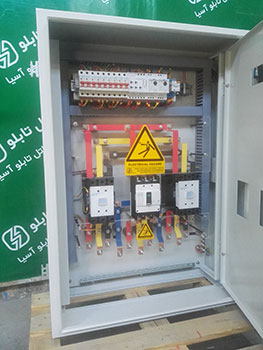

تابلو برق چنج آور

تابلو برق چنج آور چیست؟ مشخصات قطعات، طراحی و نقشه مدار فرمان + سفارش با بهترین قیمت

Changeover panel

Automatic Transfer Switch

برق اضطراری در مواقعی که برق اصلی شهر قطع می شود بسیار کاربردی است که آن را می توان به دو طریق راه اندازی کرد. استفاده از سیستم های UPS یا همان برق اضطراری بدون وقفه است که بلافاصله بعد از قطعی برق جایگزین برق اصلی می شود و برای زمان هایی که نباید هیچ گونه قطعی در برق ایجاد شود کاربرد دارد. روش دیگر پیاده سازی مدار چنج اور اتوماتیک است که در این سیستم دیزل ژنراتور وظیفه تامین برق اضطراری بر عهده دارد.

در این روش چند ثانیه بعد از قطع برق دیزل وارد مدار شده و برق اضطراری وصل شده و به صورت اتومات با امدن برق شهر، دیزل خاموش می شود.

برای استعلام قیمت، مشاوره و خرید تابلو برق چنج آور لطفا با شماره 02157718 تماس حاصل فرمایید.

  • ولتاژ نامی
    380/400 VAC
  • جریان نامی
    Up to 6000 A
  • درجه حفاظت
    Up to IP56
  • نوع رنگ
    RAL 7032-7035
  • فرکانس
    50 Hz
  • دمای کارکرد
    -15 To 75 °C
  • استاندارد
    IEC 61439-1


چنج آور چیست؟

چنج آور (Changer) یک دستگاه الکترونیکی است که وظیفه تغییر سطح ولتاژ یا جریان بین منابع مختلف را دارد. در سیستم‌های برقی و الکترونیکی مانند تجهیزات صنعتی و نیروگاه‌ها، چنج آورها برای توزیع برق و انتقال آن به مصرف‌کنندگان نهایی استفاده می‌شوند. همچنین، چنج آورها در سیستم‌های خودروهای برقی و ماشین‌آلات نیز به‌کار می‌روند.

این دستگاه‌ها معمولاً شامل ترانس‌های جریان و ولتاژ، دیودها، تریستورها و کنترل‌کننده‌های الکترونیکی هستند. برای انجام عملیات چنج و تغییر سطح ولتاژ یا جریان، سیگنال الکتریکی ورودی به دستگاه تحلیل شده و سپس به‌منظور تولید سیگنال خروجی مناسب، از ترانس‌ها و دیودهای مربوط به چنج آور استفاده می‌شود. در نتیجه، چنج آورها ابزاری کارآمد برای تغییر سطح ولتاژ و جریان در سیستم‌های برقی و الکترونیکی هستند

تابلو برق چنج آور چیست و چه کارایی دارد؟

تابلو برق چنج آور به معنی تابلو برق تغییر وضعیت است که می تواند به شکل خودکار بین دو ورودی برق عمل نماید. معمولا به تجهیزاتی که برای جابجایی بار به سایر منابع مثل دیزل ژنراتور اضطراری به کار می روند تابلو برق چنج آور گفته می شود.

برای بازگرداندن جریان برق در صورت قطع شدن برق اصلی شهر می توان با استفاده از این تابلو برق ها دو منبع ورودی و یک خروجی در شبکه ورودی جریان برق سیستم ها ایجاد کرد. در این صورت اگر منابع ورودی برق شهری یا برق ژنراتور اضطراری قطع شدند می توان با اتصال ورودی دیگر برق را به سیستم وصل کرد.





مشخصات قطعات به کار رفته در تابلو برق چنج آور

تابلو برق های چنج آور از لحاظ نوع قطعات فنی و تجهیزات اصلی، مشخصات فنی یکسانی دارند ولی بسته به قطعات داخلی تابلو و آمپر دیزل آن ها می توانند در ابعاد مختلفی طراحی و تولید شوند. آگاهی از مشخصات فنی تابلو برق چنج آور باعث می شود افراد بتوانند این تابلو را متناسب با شبکه های ورودی جریان های برق سیستم مدنظر خود انتخاب و خریداری نمایند. برخی از ویژگی های فنی تابلو برق چنج آور را بیان می کنیم.

  • تابلوهای برق چنج آور دارای ولتاژ نامی 400 ولت هستند
  • کنترل فرمان این تابلو برق ها دارای ولتاژی بین 12 الی 220 ولت AC و DC متغییر است.
  • تابلو چنج اور به دلیل داشتن درجه حفاظتی IP4Xقابلیت استفاده در درجه های بسیار بالای IPرا دارند.
  • این تابلو برق ها را می توان به صورت PLC نصب کرد.

نحوه طراحی و نقشه مدار فرمان تابلو برق چنج آور

برای طراحی و نقشه مدار فرمان تابلو برق چنج آور باید اطلاعات لازم و کاملی را برای انتخاب و خرید تجهیزات مورد نیاز تابلو و نحوه کنترل آن ها به دست آورد. در طراحی مدار فرمان این تابلو برق باید موارد زیر مدنظر قرار گیرد.

  1. برق شهر وصل است و کنتاکتور k1  بدون احتمال تداخل برق ژنراتور (k2) وصل گردد.
  2. با قطع شدن برق اصلی شهر، کنتاکتورk1  نیز بلافاصله قطع شده و با گذشت پنج ثانیه کنتاکتور k2 وصل می شود.
  3. با وصل شدن برق اصلی، k2  بلافاصله قطع شده و k1  بعد از پنج ثانیه روشن می گردد.

تابلو چنج اور دستی چیست و چه کاربردهایی دارد؟

تابلو چنج اور دستی یکی از اجزای مهم سیستم برق می‌باشد که در صورت قطعی تامین برق از شبکه، به عنوان یک منبع اضطراری برای تامین برق مصرف کنندگان استفاده می‌شود. این تابلو قادر است با تغییر منبع تغذیه از شبکه برق به ژنراتور، از توقف وقتی که شبکه از کار می‌افتد جلوگیری کند.

همچنین این تابلو شامل یک سوئیچر و تجهیزات الکتریکی مورد نیاز برای اتصال ژنراتور به شبکه برق می‌باشد.

بعضی از کاربردهای تابلو چنج اور دستی عبارتند از:

  • استفاده به عنوان یک منبع اضطراری برای تامین برق در صورت وقوع قطعی در شبکه برق
  • استفاده در سیستم های برقی پایین ولتاژ، مانند وسایل نقلیه و قایق ها
  • استفاده در کارخانجات و صنایع برای تأمین برق در صورت قطعی در شبکه
  • استفاده در سیستم های تهویه مطبوع برای تأمین برق در صورت قطعی برق
  • استفاده در فضای باز و پروژه‌های ساختمانی برای تأمین برق در صورت نیاز

با دانستن ویژگی‌های تابلو چنج اور دستی و کاربردهای آن، می‌توان به خوبی از قابلیت های این تابلو در تأمین برق در صورت وقوع قطعی و اضطراری استفاده کرد.

مزایای استفاده از تابلو چنج اور دستی

  1. کاهش هزینه‌های نصب و راه‌اندازی
  2. عدم نیاز به برق و اتصالات الکتریکی
  3. قابلیت استفاده در محل‌هایی که برق در دسترس نیست
  4. قابلیت استفاده در شرایط فضایی سخت و آب و هوای بد
  5. سادگی در استفاده و عدم نیاز به دانش فنی خاص
  6. عملکرد مطمئن و بدون خرابی
  7. امکان استفاده برای انواع خودروها
  8. عدم نیاز به نگهداری و تعمیرات پیچیده
  9. سرعت بالا در تعویض باتری خودرو
  10. افزایش عمر کاری باتری خودرو به دلیل تعویض به موقع و دقیق.

تفاوت های تابلو چنج اور دستی با اتوماتیک در چیست؟

یکی از تفاوت های تابلو برق اتوماتیک و دستی در تجهیزات کلیدزنی آن ها است که در چنج آور اتوماتیک، کنتاکتورها و کلیدهای کامپکت یا هوایی موتوردار این کار را انجام می دهند و در نوع دستی این تابلو برق دستی از کلید 2 طرفه با دو ورودی و یک خروجی استفاده می شود. تابلو برق چنج آور (Change Over) دستی در برق شهر برای انتقال و تغییر برق دیزل ژنراتور، بیمارستان ها، کارخانجات، دامداری ها و گلخانه ها کاربرد دارد و طراحی آن ها بر اساس مصرف توان کل انجام می شود.

نصب تابلو برق چنج آور اتومات بسیار حساس بوده ولی پیچیدگی زیادی ندارد و با به کارگیری آن نیازی به استفاده از اپراتور نیست؛ بنابراین برای زمانی که برق اصلی قطع می شود باید تمهیدات لازم لحاظ گردد و بتوان احتمال قطع شدن منبع برق اضطراری را به حداقل رساند.

مشخصات فنی ساخت تابلو چنج اور

هنگام طراحی و استفاده از تابلو برق چنج اور بهتر است که در کنار نکات بالا، به موارد زیر نیز توجه کنید:

1. نقشه ساخت

نقشه ساخت تابلو برق چنج اور یکی از مهم ترین بخش هاست که معمولا پیش از ساخت تابلو به صورت نقشه حانمایی، تک خطی و یا سه خطی ارائه می شود.

2. رنگ آمیزی تابلو برق ژنراتور اضطراری

قبل از رنگ آمیزی تابلو حتما با فرآیند اسیدشویی برای از بین چربی ها و فسفات زدایی اقدام کرده و رنگ آمیزی را به صورت پودری یا الکترواستاتیک انجام دهید.

  • بهتر است که برای این منظور از رنگ های عایق ضربه، حرارت، رطوبت و رنگ سفید با کد ۷۰۳۲ یا رنگ کرمی ۷۰۳۵ استفاده کنید.
  • سوراخ کاری ها و مونتاژ بدنه باید قبل از رنگ آمیزی انجام شده و سپس جهت عایق کردن تابلو در برابر رطوبت، عمل دمونتاژ و رنگ آمیزی انجام شود.

انواع تابلو ATS دیزل ژنراتور یا تابلو برق چنج اور

مهم ترین انواع تابلو برق چنج اور به صورت زیر هستند:

1. تابلو برق چنج اور تک فاز: این مدل برای موتور برق های کوچک و تک فاز کاربرد داشته و طراحی آن بر پایه مصرف توان کل انجام می شود.

2. تابلو کنترل parallel و سنکرون: این تابلوها جریان خروجی از دو یا چند منبع را هم جهت و جمع آوری می کنند که اسنفاده از آن ها در زمان کمبود برق (نه قطع کامل) بسیار کاربردی خواهد بود.

3. تابلو برق چنج اور اتوماتیک: این تابلوها پرکاربردترین انواع تابلو با دو مدل ATS و AMF هستند که استفاده از آن ها در تابلو برق های دیزل ژنراتور رایج بوده و باید در آن ها باید حداقل از دو کلید مجزا یا کنتاکتور استفاده کرد.

4. تابلو برق چنج اور دستی: سوئیچ منبع در تابلو برق چنج اور آن به صورت دستی انجام می گیرد و پارامترهای تابلو به راحتی در آن قابل مشاهده هستند.

5. تابلو برق چنج اور AMF: تفاوت این مدل با تابلوهای ATS به نوع تجهیزات کنترلی آن ها باز می گردد اما به طور کلی AMF در زمینه کنترل و حفاظت از دیزل ژنراتور و همچنین هشدار دهی به هنگام بروز نقص فنی و خطا در آن کاربرد دارد.

6. تابلو ATS: تابلوهای ATS به گونه ای عمل می کنند که در زمان فعال بودن و مار کردن یک منبع، منبع دیگر باید قطع باشد. به زبان ساده تر در هر بازه زمانی مشخص تنها یکی از منبع ها قابلیت کار کردن خواهد داشت.

نحوه کارکرد تابلو چنج آور دیزل ژنراتور

تابلو چنج آور دیزل ژنراتور مسئول کنترل و مدیریت سیستم برقی دیزل ژنراتورهاست. این تابلو با استفاده از سنسورها و تجهیزات الکترونیکی مختلف می‌تواند سطح بار، ولتاژ، فرکانس و دمای ژنراتور را کنترل و اندازه‌گیری کند. در صورتی که بار بیش از ظرفیت ژنراتور شود، تابلو برای جلوگیری از خرابی و از کار افتادن ژنراتور، به طور خودکار بار را به بخش‌های دیگر منتقل می‌کند. تابلو چنج آور دیزل ژنراتور همچنین با ایجاد سیگنال‌های صوتی و تصویری هشدار در صورت وقوع خطا و یا نواقص، برای پیشگیری از خرابی و یا از کار افتادن ژنراتور بکار می‌رود.

اجزای تشکیل دهنده تابلو چنج آور دیزل ژنراتور

تابلو چنج آور دیزل ژنراتور شامل اجزای مختلفی است که به طور کلی عبارتند از:

  1. کنترلر ژنراتور: این کنترلر با استفاده از سیگنال هایی که از سنسورهای مختلفی دریافت می کند، عملکرد ژنراتور را کنترل می کند.

  2. سوئیچ چنجر: این سوئیچ بین منبع برق اصلی و ژنراتور سوئیچ می کند و در صورت قطع برق اصلی، ژنراتور را روشن می کند.

  3. دیزل ژنراتور: این قسمت، قسمت اصلی تابلو چنج آور دیزل ژنراتور است که با سوخت دیزل کار می کند و برق تولید می کند.

  4. باطری: باطری ها جهت ذخیره انرژی و تامین برق مورد نیاز برای شروع ژنراتور استفاده می شوند.

  5. سنسورها: سنسورها برای اندازه گیری و کنترل وضعیت و عملکرد دیزل ژنراتور استفاده می شوند. به عنوان مثال، سنسور دما برای اندازه گیری دمای دیزل ژنراتور و سنسور سطح سوخت برای اندازه گیری سطح سوخت در باک تانک استفاده می شوند.

  6. شمع ها و کابل ها: شمع ها و کابل ها برای اتصال قطعات مختلف تابلو به همدیگر و به منابع برق مورد استفاده قرار می گیرند.

  7. کلیدهای کنترل: کلیدهای کنترل برای کنترل و عیب یابی ژنراتور استفاده می شوند.

  8. نشانگرها: نشانگرها جهت نمایش وضعیت ژنراتور و برق تولیدی استفاده می شوند.

نحوه نصب و راه اندازی تابلو چنج آور دیزل ژنراتور

نصب و راه‌اندازی تابلو چنج آور دیزل ژنراتور مراحل زیر را شامل می‌شود:

  1. نصب تابلو: در ابتدا، تابلو در مکان مناسبی در نزدیکی دیزل ژنراتور نصب می‌شود و با استفاده از پیچ و مهره‌های مناسب به دیوار یا سطح دیگری متصل می‌شود.

  2. اتصالات الکتریکی: سپس، اتصالات الکتریکی مربوط به تابلو به دیزل ژنراتور انجام می‌شود. برای این کار باید از کابل‌های مناسب استفاده شود.

  3. تنظیمات تابلو: برای راه‌اندازی تابلو، باید تنظیمات مناسب را بر روی پنل تابلو انجام داد. این تنظیمات شامل قطع و وصل کردن ژنراتور، تنظیم توان و تنظیم ولتاژ خروجی می‌شود.

  4. تست و راه‌اندازی: پس از انجام تنظیمات لازم، باید یک تست و راه‌اندازی کامل بر روی دیزل ژنراتور و تابلو انجام داده شود تا از صحت عملکرد آنها اطمینان حاصل شود.

در هر مرحله از نصب و راه‌اندازی تابلو چنج آور دیزل ژنراتور، باید از رعایت نکات ایمنی و استانداردهای مربوطه اطمینان حاصل شود.

مزایای استفاده از تابلو چنج آور دیزل ژنراتور

استفاده از تابلو چنج آور دیزل ژنراتور برای تامین برق در مواقع اضطراری و قطعی برق بسیار مفید است. برخی از مزایای استفاده از تابلو چنج آور دیزل ژنراتور عبارتند از:

  1. پایداری برق: ژنراتور دیزل به طور پایدار برق تولید می‌کند و با استفاده از تابلو چنج آور، تامین برق برای بارهای حساس در شرایط اضطراری تضمین می‌شود.

  2. صرفه‌جویی در هزینه‌های سوخت: چون ژنراتور دیزل از سوخت گازوئیل استفاده می‌کند که در مقایسه با سوخت‌های دیگر ارزان‌تر است، بنابراین می‌تواند به صرفه‌جویی در هزینه‌های سوخت منجر شود.

  3. عملکرد بالا: ژنراتور دیزل برای تامین برق در بارهای سنگین و پیچیده بسیار مناسب است و با استفاده از تابلو چنج آور، می‌توان به سادگی برق برای تجهیزات حساس را تأمین کرد.

  4. عدم وابستگی به شبکه برق: استفاده از ژنراتور دیزل باعث می‌شود که شما به شبکه برق عمومی وابسته نباشید و در صورت بروز قطعی برق، به سرعت برق خودتان را تأمین کنید.

  5. عدم وابستگی به شرایط آب و هوایی: در برخی از مناطق که شرایط آب و هوایی نامطلوب است، شبکه برق عمومی ممکن است به شدت تحت تأثیر قرار گیرد و قطعی برق طولانی‌مدت اتفاق بیافتد. با استفاده از تابلو چنج آور دیزل ژنراتور، می‌توانید به سرعت برق مورد نیاز خود را تأمین کنید.

نحوه اتصال دیزل ژنراتور به شبکه

اتصال دیزل ژنراتور به شبکه برق شهری به صورت موقت و برای مواقع اضطراری است. برای اتصال دیزل ژنراتور به شبکه برق شهری، ابتدا باید دستگاه را برای این منظور مجهز کرد. به عبارتی، یک تابلو کنترلی و یک ترانسفورماتور در نظر گرفته می‌شود تا دیزل ژنراتور با شبکه برق شهری ارتباط برقرار کند. سپس با اتصال کابل‌های لازم، دیزل ژنراتور به شبکه برق شهری متصل می‌شود. در صورتی که برق شهری قطع شود، دیزل ژنراتور به صورت خودکار به کار خود ادامه می‌دهد و برق را تأمین می‌کند. اتصال دیزل ژنراتور به شبکه برق شهری باید توسط یک کارشناس برق صورت گیرد.

طراحی و ساخت تابلو برق چنج اور

طراحی و ساخت تابلو برق چنج اور روش های متفاوتی درد که از جمله مهم ترین آن ها می توانیم به موارد زیر اشاره کنیم:

  • ساخت تابلو به صورت دستی: در این شرایط باید از دو کلید دستی که سر آن ها از یک سمت به یکدیگر متصل شده استفاده کرده و تابلو را بسازید. این کلیدها معمولا از نوع صفر و یک یا یک طرفه هستند.
  • ساخت تابلو با کلید اتوماتیک: در ساخت تابلو اتوماتیک از مدارهای کنترل و فرمان و ۲ کلید اتوماتیک استفاده می شود که قابلیت به کارگیری اینترلاک الکتریکی را نیز خواهد داشت.

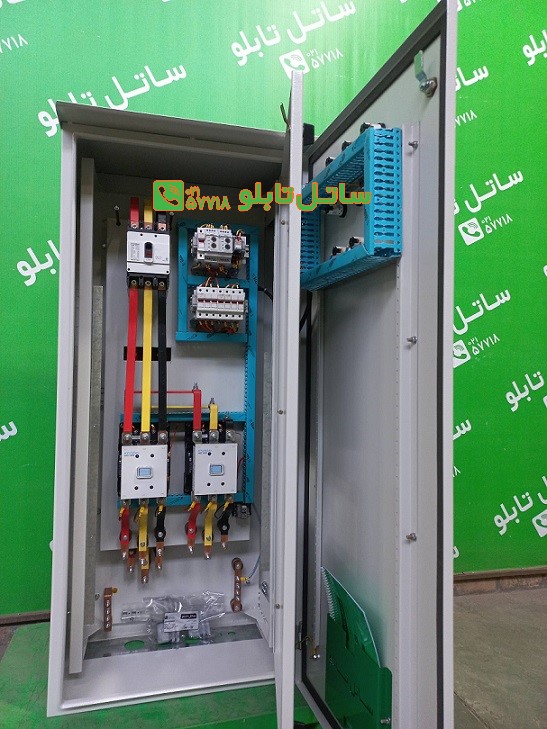

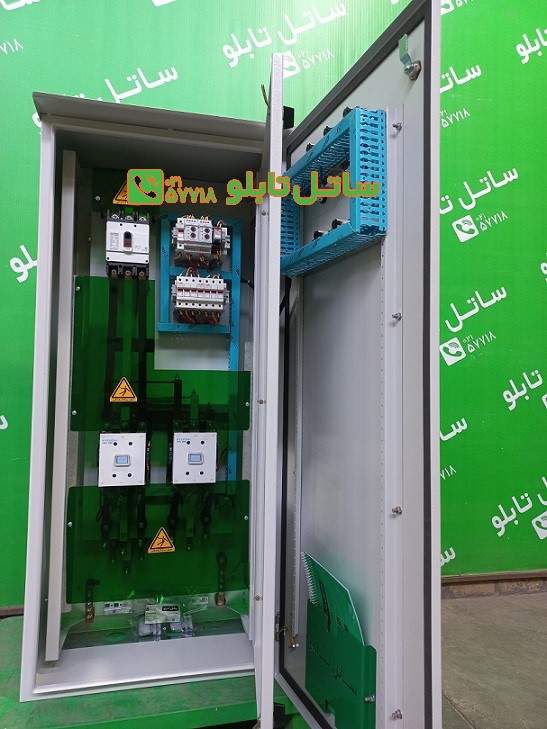

  • ساخت تابلو با کنتاکتور: برای این کار از ۲ کنتاکتور با اتصال مشترک استفاده می شود که در صورت طراحی اصولی قابلیت ورودی های نامحدود خواهد داشت.

استاندارد های طراحی تابلو چنج اور

طراحی تابلو چنج اور یکی از مهمترین مراحل در ساخت صنایع است و لازم است استانداردهای طراحی آن رعایت شود. در این مقاله، به بررسی برخی از استانداردهای طراحی تابلو چنج اور پرداخته می‌شود.

یکی از مهمترین استانداردهای طراحی تابلو چنج اور استاندارد IEC 60439-1 است. این استاندارد شامل الزامات طراحی، ساخت، نصب، و تست تابلوهای برقی می‌شود. این استاندارد برای تضمین ایمنی تابلوهای برقی و جلوگیری از وقوع حوادث برقی تعیین شده است.

همچنین استاندارد IEC 61439-1 نیز در زمینه طراحی تابلو چنج اور استفاده می‌شود. این استاندارد شامل الزامات مشابه IEC 60439-1 است، با این تفاوت که برای تابلوهای با توان کمتر از 1000 ولت و 3200 آمپر طراحی شده است. همچنین استاندارد NFPA 70E نیز در زمینه طراحی تابلو چنج اور به کار می‌رود.

 این استاندارد شامل الزامات ایمنی برای کارکنان مشغول به کار در نزدیکی تابلوهای برقی است و مشخصاتی از جمله تست‌های الکتریکی و نصب محافظتی را تعیین می‌کند. در کل، رعایت استانداردهای طراحی تابلو چنج اور از جمله IEC 60439-1، IEC 61439-1 و NFPA 70E بسیار مهم است تا ایمنی و بهره‌وری تابلوهای برقی را تضمین کرد.

همچنین استفاده از مواد با کیفیت و طراحی مناسب، نصب در موقعیت مناسب و مراقبت از تابلوها در طول زمان نیز می‌تواند بهبود عملکرد تابلو چنج اور یکی از مهمترین وسایل برقی در صنایع است و برای کنترل و تغییر جریان و ولتاژ برق استفاده می‌شود. بنابراین، طراحی، ساخت و نصب تابلو چنج اور با رعایت استانداردهای صنعتی و ایمنی بسیار مهم است.

استاندارد IEC 60439-1 شامل الزامات مختلفی برای طراحی، ساخت، نصب و تست تابلوهای برقی است. این استاندارد برای تضمین ایمنی تابلوهای برقی و جلوگیری از وقوع حوادث برقی طراحی شده است. همچنین استاندارد IEC 61439-1 برای تابلوهای با توان کمتر از 1000 ولت و 3200 آمپر طراحی شده است.

همچنین استاندارد NFPA 70E نیز برای ایمنی کارکنان مشغول به کار در نزدیکی تابلوهای برقی طراحی شده است و شامل الزامات ایمنی مشخصاتی از جمله تست‌های الکتریکی و نصب محافظتی را تعیین می‌کند.

چگونه می‌توان نقشه تابلو چنج اور اتوماتیک را طراحی کرد؟

طراحی نقشه تابلو چنج اور دیزل ژنراتور یکی از مهمترین مراحل در نصب و راه‌اندازی این وسیله است. برای طراحی این نقشه، باید از نرم افزارهای کامپیوتری مانند AutoCAD استفاده کرد. در این نرم افزار، ابتدا باید نقشه برق موجود را به همراه تمامی اطلاعات مربوط به دیزل ژنراتور به عنوان ورودی وارد کرد. سپس، با استفاده از ابزارهای موجود در نرم افزار، نقشه تابلو چنج اور اتوماتیک را طراحی کرد.

برای طراحی نقشه، ابتدا باید مدار قدرت را طراحی کرد. سپس، مدار کنترل و سیگنال‌ها را اضافه کرد. همچنین، باید نوع و توان سوئیچ‌های استفاده شده در تابلو تعیین شود. در این نقشه، نیاز است که تمامی سیم‌ها و محافظ‌ها در نظر گرفته شوند و نحوه اتصال آن‌ها به دستگاه‌های مختلف را نیز باید مشخص کرد.

با طراحی نقشه تابلو چنج اور اتوماتیک برای دیزل ژنراتور، امکان کنترل هوشمند بر روی تولید برق وجود دارد. به این صورت که هنگامی که تولید برق از دیزل ژنراتور به حداکثر میزان می‌رسد، توان مصرفی کاهش می‌یابد و در صورت نیاز، بخش‌هایی از تجهیزات را می‌توان به صورت اتوماتیک از روی شبکه برق عمومی تامین کرد. با این روش، می‌توان مصرف انرژی را بهینه کرد و هزینه‌های اضافی را کاهش داد.

مدار چنج اور با کنتاکتور چطور طراحی می شود؟

مدار چنج اور با کنتاکتور یکی از مدارهای پرکاربرد در صنعت برق است که برای کنترل و تغییر سرعت موتورهای القایی استفاده می شود. این مدار شامل یک کنتاکتور، یک دستگاه چنج اور، یک منبع تغذیه و دستگاههای جانبی مانند دکمه های کنترل و شاخص های وضعیت است.

برای طراحی مدار چنج اور اتومات با کنتاکتور ابتدا باید نیازمندی های موتور القایی خود را شناسایی کنید. این شامل ولتاژ، جریان، فرکانس و سرعت موتور است. برای انتخاب مناسب ترین کنتاکتور و چنج اور باید به این موارد توجه کرد.

سپس باید نقشه مدار را طراحی کرد. برای این کار می توان از نرم افزارهای مختلف طراحی مدار استفاده کرد. در این نقشه باید قطعات مختلف مدار از جمله کنتاکتور، چنج اور، دستگاه های جانبی و ... به همراه اتصالاتشان نشان داده شوند.

پس از طراحی نقشه، باید مدار را با استفاده از قطعات مورد نیاز ساخت. باید از قطعات با کیفیت و استاندارد استفاده کنید تا مدار به درستی عمل کند. پس از ساخت مدار، آن را تست کرده و به دقت اتصالات را بررسی کنید.

در نهایت، مدار را به موتور القایی خود متصل کنید و اتصالات را با دقت بیشتری بررسی کنید. پس از اتصال به موتور، باید مدار را تست کرده و مطمئن شوید که موتور به درستی عمل می کند و هیچ مشکلی وجود ندارد.

نقشه سیم کشی تابلو ATS

سیم کشی تابلو برق ATS باید به صورت زیر انجام شود: (راهنمای نقشه در جدول شرح داده شده است)



CT 1-2-3

ترانسفورماتور جریان 400/5

EMS

کلید اضطراری

FBT

فیوز 4 آمپر 38*10

FG1-2-3

فیوز 4 آمپر 38*10

FUR-S-T

فیوز 4 آمپر 38*10

KM

GH15JN/250 آمپر

KG

GH14JN/250 آمپر

KGC

درایو قطع کننده مدار ژنراتور (با کلید دو پل دو حالته 24 ولت DPDT)

KMC

درایو قطع کننده مدار شبکه (با کلید دو پل دو حالته 24 ولت DPDT)

KC3

خروجی قابل تنظیم 3 (با کلید دو پل دو حالته 24 ولت DPDT)

KC2

خروجی قابل تنظیم 2 (با کلید دو پل دو حالته 24 ولت DPDT)

KC1

رله آلارم خروجی

KGS

درخواست استارت ژنراتور (با کلید دو پل دو حالته 24 ولت DPDT)

CB2

شارژر باتری 24 ولت 5 آمپر (با کلید دو پل دو حالته 24 ولت DPDT)

لیست موارد مورد نیاز برای طراحی یک مدار چنج اور

برای طراحی این نوع مدار باید حتما به موارد زیر توجه داشته باشید:

  • حداکثر زمان خاموشی جهت سوییچ بین منبع اصلی برق و منبع اضطراری چقدر باید باشد؟
  • با توجه به حساسیت بالای برخی تاسیسات و عدم امکان خاموشی آن ها، بررسی کنید که آیا برای جا به جایی می توانید آن را به صورت کوتاه مدت خاموش کنید یا نه؟
  • منظور از بار دارای اولویت دقیقا چیست؟ یعنی انتظار دارید که بار کلا خاموش نشود یا تنها برای مدت کوتاهی خاموش باشد؟
  • استفاده از منبع اضطراری تنها به هنگام خاموشی و قطعی برق ضرورت دارد یا می خواهید از آن در پیک بار نیز استفاده کنید؟
  • بار اصلی به چه شکلی از بار با اولویت کمتر جدا شده است؟
  • نوع برق اضطراری به هنگام خاموشی از نوع دیزل ژنراتور است یا UPS؟
  • سیستم کنترلی مورد استفاده در تابلو برق چنج اور از چه نوعیست؟
  • توان منبع برق اضطراری به منبع اصلی را حساب کنید و تعیین کنید که در زمان خاموشی باید تمام بار یا تنها بخش هایی که اولویت دارند را برق دار کنید؟
  • به چه تجهیزات کلید زنی نیاز دارید؟
  • آیا نیاز است که منبع تغذیه اصلی با یک یا چند منبع اضطراری موازی یاparallel  شود؟
  • چه تجهیزاتی نیاز دارید تا اطلاعات کمیت های مربوط به بخش های مختلف مدار از جمله جریان، توان، ولتاژ و.. به شما نمایش داده شود؟
  • خطاهایی که در صورت بروزشان منبع برق اصلی باید با برق اضطراری تعویض شود را مشخص کنید.
  • آیا ترجیح می دهید که هنگام بروز خطا به صورت دستی از مدار استفاده کنید؟
  • حفاظت های به کار رفته در مدار از چه نوعی هستند؟ (اینترلاک های الکتریکی یا مکانیکی؟)
  • سیستم ارتباطی تأسیسات اضطراری از چه نوعیست؟
  • آیا داده های سیستم های کنترلی و شرایط مدار قابل بررسی هستند؟

کاربردهای مدار فرمان چنج اور اتوماتیک

مدار فرمان چنج اور اتوماتیک یکی از اصلی‌ترین تجهیزات برق صنعتی است که در اکثر صنایع مورد استفاده قرار می‌گیرد. این مدار با استفاده از سنسورها، الکترونیک و ماشین آلات، توانایی کنترل و مانیتورینگ تولید و توزیع برق را دارد. کاربردهای این مدار بسیار گسترده است و در ادامه به برخی از مهمترین آنها اشاره می‌شود.

اولین کاربرد این مدار در کنترل و تنظیم ولتاژ و جریان است. این مدار قابلیت کنترل و تنظیم ولتاژ و جریان برای موتورها و دستگاه‌های برقی را دارد. این کاربرد در بسیاری از صنایع از جمله صنایع خودروسازی و صنایع مواد غذایی بسیار مهم است.

کنترل فرکانس یکی دیگر از کاربردهای این مدار است. با استفاده از این مدار، فرکانس برق را می‌توان تنظیم کرد و برای مصارف مختلف استفاده کرد. این کاربرد در صنایعی مانند صنایع نساجی، صنایع پلاستیکی و صنایع چوبی بسیار مهم است.

کنترل سرعت موتورها نیز یکی دیگر از کاربردهای این مدار است. با استفاده از این مدار، می‌توان سرعت موتورها را کنترل کرد و برای کاربردهای مختلف استفاده کرد. این کاربرد در صنایعی مانند صنایع خودروسازی و صنایع تولید دستگاه‌های الکترونیکی بسیار مهم است.

حفاظت موتورها نیز یکی از کاربردهای این مدار است. با استفاده از این مدار، می‌توان برای حفاظت موتورها از اضراری نظیر بار اضافی، تغییرات ولتاژ و جریان استفاده کرد. این کاربرد در بسیاری از صنایعی که از موتورهای برقی استفاده می‌کنند، بسیار مهم است. به عنوان مثال، در صنایع فولاد، صنایع نفت و گاز و صنایع شیمیایی، حفاظت از موتورها بسیار حیاتی است.

همچنین، مدار فرمان چنج اور اتوماتیک در سیستم‌های توزیع برق و سیستم‌های نورپردازی نیز کاربرد دارد. این مدار به منظور کنترل و مدیریت نیروی برقی در سیستم‌های توزیع برق و همچنین کنترل روشنایی و تاریکی در سیستم‌های نورپردازی استفاده می‌شود.

کلید چنج اور چیست

کلید چنج در تابلو برق یک کلید سوئیچ است که به منظور کنترل سیستم‌های برقی مورد استفاده قرار می‌گیرد. با فشار دادن این کلید، اتصال برق برقرار شده و تجهیزاتی که به آن وصل شده‌اند، روشن می‌شوند. کلید چنج یکی از کلیدهای مهم و پرکاربرد در تابلو برق است و برای کنترل تجهیزات برقی مانند موتورها، پمپ‌ها و سایر دستگاه‌ها به‌کار می‌رود.

استفاده از کلید چنج در تابلو برق به عنوان یک کلید کنترل، برای کاربران سیستم‌های برقی بهره‌مندی بیشتری فراهم می‌کند. این کلید به‌طور معمول در تابلوهای برقی برای کنترل دستگاه‌های برقی استفاده می‌شود. در برخی موارد، کلید چنج به‌عنوان یک کلید تغییر وضعیت در سیستم‌های برقی استفاده می‌شود. به‌عنوان مثال، در سیستم‌های تهویه مطبوع، با فشار دادن کلید چنج، وضعیت سیستم از حالت سرمایش به حالت گرمایش تغییر می‌کند.

با این حال، باید به دقت و با اندازه‌گیری استفاده از کلید چنج، تجهیزات برقی را کنترل کرد تا خسارت و آسیب به سیستم برقی جلوگیری شود. برای مثال، استفاده نادرست از کلید چنج می‌تواند باعث بالا رفتن فشار و ایجاد اتلاف در سیستم تهویه مطبوع شود که می‌تواند باعث خرابی سیستم شود و نیاز به تعمیرات پیچیده و هزینه‌بر شود.

انواع کلید در تابلو برق چنج اور

مهم ترین کلیدهای به کار رفته در تابلو برق چنج اور به شرح زیر می باشند:

  • کلیدهای چنج اور یا دو طرفه: این کلیدها جهت جا به جایی بار در تاسیسات بزرگ با توانایی عبور چند هزار آمپر به کار برده می شود که از دو کلید قطع و وصل با یک مکانیزم واحد تشکیل شده است.
  • کلید چنج اور اتوماتیک: این کلید مشکلاتی همچون ناسازگاری با مدار و نیاز به مدار خارجی برای تغییر وضعیت را به طور کامل حل کرده و علاوه بر داشتن الکتروموتور و اهرم دستی جهت قطع و وصل، یک برد الکترونیکی نیز دارد که از آن برای اتوماتیک سازی مکانیزم کلید استفاده می شود.
  • کلید چنج اور موتوردار: این نوع کلیدها با اضافه کردن یک موتور کوچک به کلیدهای دستی ساخته می شوند که قابلیت تغییر وضعیت کلید با ارسال فرمان های الکتریکی و یا اهرم دستی را برای ما فراهم خواهند کرد.
  • کلید چنج اور دستی: کلیدهای دستی از ۲ بخش ورودی و خروجی تشکیل شده که ۲ کلید مجزای آن از نظر مکانیکی به هم وابسته اند. (غیرقابل استفاده در مدارهای خودکار)

نحوه نصب کلید چنج اور

نحوه نصب کلید چنج اور به دو مرحله اصلی تقسیم می‌شود. در مرحله اول، باید محل نصب کلید چنج اور را مشخص کنید. این محل باید به گونه‌ای باشد که کلید به راحتی در دسترس باشد و همچنین بتوانید به سیم‌های اتصال آن دسترسی داشته باشید. بهتر است از یک محل مناسب و مرتب با فضای کافی برای نصب کلید چنج اور استفاده کنید.

در مرحله دوم، باید کلید چنج اور را به سیم‌های اتصال بپیوندید. برای این کار باید سیم‌های اتصال کلید را به سیم‌های اتصال موجود در محل نصب کلید متصل کنید. قبل از اتصال سیم‌ها باید اطمینان حاصل کنید که پایه‌های کلید با ترمینال‌های متناظر در سیم‌های اتصال تطابق دارند.

پس از اتصال سیم‌ها به کلید چنج اور، می‌توانید آن را در محل نصب خود قرار دهید. بهتر است پیش از نصب کلید، تست اتصال سیم‌های آن را بررسی کنید تا اطمینان حاصل کنید کلید به درستی کار می‌کند

قیمت و خرید تابلو برق چنج آور از ساتل تابلو آسیا

برای استعلام قیمت و خرید تابلو برق چنج آور بهترین روش تماس یا مراجعه به شرکت ها و سایت های فروش لوازم الکترونیکی است. در حال حاضر شرکت های مختلفی در زمینه تعمیر و فروش انواع تابلو برق خدمات متنوعی را ارائه می کنند که از بین آن ها باید معتبرترین و تخصصی ترین شرکت را انتخاب کنید. چنانچه شما نیز به دنبال یک شرکت معتبر و با تجربه و دارای گواهینامه های استاندارد هستید ما شرکت ساتل تابلو آسیا را برای خرید تابلو برق چنج آور پیشنهاد می کنیم.

قیمت تابلو چنج اور

تابلو برق چنج اور یکی از پرکاربردترین تجهیزات، به خصوص در بخش های بیمارستانی و صنعتیست که در تداوم برق رسانی اهمیت ویژه ای دارد. به علت کاربردهای گسترده تابلو چنج اور، این محصولات در انواع مختلفی طراحی و تولید می شوند که این موضوع باعث شده تا قیمت آن ها نیز تفاوت هایی با یکدیگر داشته باشد. به طور کلی نوع برند، شرکت تولید کننده، کیفیت محصول، نوع مواد اولیه به کار رفته در ساخت، ویژگی های تابلو و.. همگی روی قیمت تابلو چنج اور تاثیرگذار خواهند بود. علاوه بر آن، فاکتورهای دیگری مانند جریان مصرفی و سطح ولتاژ نیز از مواردی هستند که بهتر است به آن ها توجه داشته باشید. شما همچنین می توانید برای آگاهی از قیمت های دقیق خرید و فروش تابلو چنج اور، با کارشناسان مجرب مجموعه ساتل تابلو تماس بگیرید.

راهنمای خرید تابلو چنج اور

از آنجایی که تابلوهای چنج اور اهمیت زیادی دارند، شما باید به هنگام خریدشان به نکات مختلفی توجه کنید تا نتیجه آن برای تان رضایت بخش و کاربردی باشد. یکی از اولین نکات پیش رو انتخاب مدل تابلو و نوع تجهیزات کلیدزنی آن است که بیش از هر چیز دیگری به کاربرد نهایی آن بستگی خواهد داشت. در کنار موارد بالا پیشنهاد می کنیم که پیش از سفارش و خرید تابلو چنج اور، برای انتخاب محصولی کاربردی حتما موارد زیر را نیز در نظر بگیرید:

  • کیفیت و کارایی محصول
  • جنس تابلو برق
  • متریال به کار رفته در طراحی و ساخت
  • مشخصات فیزیکی و ایمنی
  • داشتن گارانتی و ضمانت نامه
  • داشتن استحکام کافی
  • مقاوم بودن در برابر عوامل و شرایط محیطی گوناگون اعم از رطوبت، گرد و خاک و..
  • وزن و ابعاد مناسب
  • نحوه نصب تابلو برق
  • داشتن ویژگی های مطابق با کارایی مد نظر
  • و..

جمع بندی

دو نوع تابلو برق چنج آور دستی و اتوماتیک وجود دارند که در این مقاله به بررسی تفاوت های آن ها پرداختیم. گفتیم در تابلو برق چنج آور اتومات با استفاده از دو کلید موتوردار یا دو کنتاکتور و به صورت خودکار عملیات تعویض منبع جریان انجام می گیرد و در نوع دستی آن از کلید دو طرفه برای انجام عملیات استفاده می شود.

سئوالات متداول:

معرفی تابلو چنج اور اتوماتیک و کاربردهای آن

تابلو چنج اور اتوماتیک یک تابلو برق است که برای مدیریت و کنترل باتری های خودروهای الکتریکی و هیبریدی استفاده می شود. با استفاده از این تابلو، می توان باتری های خودرو را به طور خودکار شارژ و تخلیه کرد و بهره وری و عمر مفید آنها را افزایش داد. کاربردهای دیگر این تابلو شامل صنایع بزرگ و کوچک، سیستم های نورپردازی، سیستم های تهویه مطبوع و غیره می شود.

اجزای تشکیل‌دهنده تابلو چنج اور اتوماتیک و نحوه کارکرد آنها

تابلو چنج اور اتوماتیک شامل چندین قطعه مختلف است که هر کدام مسئولیت خاص خود را در کنترل و مدیریت باتری های یک سیستم تولید برق دارند. این اجزا شامل مدارهای الکترونیکی، سوئیچ های برق، ترانسفورماتورها، سنسورها و نمایشگرها هستند. کارکرد تابلو چنج اور اتوماتیک برای مدیریت و کنترل باتری ها، شارژ دهی و تخلیه آنها به صورت خودکار و بهینه است.

نحوه نصب و راه‌اندازی تابلو چنج اور اتوماتیک

نصب و راه‌اندازی تابلو چنج اور اتوماتیک نیازمند اتصال به منبع برق موردنیاز، اتصال به باتری و اتصال به دستگاه‌های الکترونیکی می‌باشد. در ابتدا باید اتصالات الکتریکی را بررسی کنید و سپس با استفاده از دفترچه راهنمای نصب، به صورت درست تابلو را نصب و راه‌اندازی کنید. همچنین پیش از هرگونه عملیات نصب و راه‌اندازی، حتما دفترچه راهنما و استانداردهای مربوط به نصب و راه‌اندازی تابلو چنج اور اتوماتیک را مطالعه کنید.

آیا استفاده از تابلو چنج اور اتوماتیک در شرایط فضایی سخت و آب و هوای بد امکان پذیر است؟

تابلو چنج اور اتوماتیک با توجه به طراحی و ساخت اجزای مقاوم در برابر شرایط فضایی سخت و آب و هوای بد، می‌تواند در شرایط سختی مانند فضای باز، پارکینگ‌های با سقف باز و سایر محیط‌های بیرونی استفاده شود. با این حال، برای حفظ عمر مفید تابلو و جلوگیری از خرابی در شرایط آب و هوای بد، نگهداری و عیب‌یابی دوره‌ای توسط تکنسین‌های مجرب و متخصص توصیه می‌شود.

طراحی تابلو چنج اور با توجه به نیازهای مشتریان

برای طراحی تابلو چنج اور با توجه به نیازهای مشتریان، ابتدا باید نیازهای مشتری را بررسی کرده و مشخص کرد که تابلو چنج اور برای چه منظوری مورد استفاده قرار می‌گیرد؟ به عنوان مثال، آیا برای استفاده در پارکینگ، ساختمان‌های تجاری، مسکونی یا صنعتی است؟

سپس، باید ویژگی‌های فنی مورد نیاز را تعیین کرده و اجزای تشکیل‌دهنده تابلو را مشخص کرد. به عنوان مثال، برای طراحی تابلو چنج اور مخصوص پارکینگ، نیاز به سیستم شناسایی خودرو، سیستم تشخیص موقعیت خودرو، سیستم پرداخت و ... خواهید داشت.

در ادامه، باید از جمله مواد اولیه، ابزارها و تجهیزات لازم برای ساخت تابلو را مشخص کرده و طرح کلی و نحوه نصب تابلو را طراحی کرد.

در طراحی تابلو چنج اور باید به نکاتی نظیر اندازه، طرح و رنگ بندی مناسب توجه کرده تا این تابلو در محیط مورد استفاده زیبا و کارآمد باشد. همچنین احتیاج به در نظر گرفتن استانداردها و مقررات مربوط به نوع تابلو و کاربرد آن است.

 نحوه کارکرد مدار کلید چنج اور

مدار کلید چنج اور (Charge Over Switch) یک سیستم کنترلی است که به منظور کنترل شارژ باتری و جلوگیری از شارژ اضافی آن طراحی شده است. در واقع این مدار، در شرایطی که باتری به حداکثر شارژ خود رسیده است، شارژر را قطع می‌کند و از شارژر جدا می‌شود تا جلوی شارژ اضافی برای باتری را بگیرد. به این ترتیب، شارژر دیگری با باتری ارتباط برقرار نمی‌کند و باتری از خرابی جلوگیری می‌شود.

نحوه نصب کلید چنج اور

نصب کلید چنج اور بستگی به نوع کلید و محل نصب دارد. با این حال، مراحل کلی نصب کلید چنج اور به شرح زیر است:

۱. ابتدا باید محل نصب کلید را مشخص کنید و از وجود هر گونه موانعی مانند لوله‌ها و سیم‌های برقی اطمینان حاصل کنید.

۲. سوراخ مورد نیاز برای نصب کلید را با استفاده از دستگاه حفاری یا دیوار شکن بر روی دیوار ترسیم کنید.

۳. با استفاده از دیوار شکن، سوراخ مربوطه را در دیوار ایجاد کنید و آن را با یک مته به قطر و ارتفاع دقیق تر تمیز کنید.

۴. کابل برقی و دیگر کابل‌ها را از کابینت یا تابلو برق به کلید چنج اور کشیده و به آن متصل کنید.

۵. کلید را در سوراخ نصب کنید و با استفاده از پیچ‌های مربوطه روی دیوار ببندید.

۶. با استفاده از یک تستر برقی، کارکرد کلید را تست کنید و از عملکرد صحیح آن اطمینان حاصل کنید.

لازم به ذکر است که نصب کلید چنج اور به دلیل داشتن ولتاژ بالا و خطر شوک الکتریکی، بهتر است توسط یک فنی مجرب و کارآزموده انجام شود.

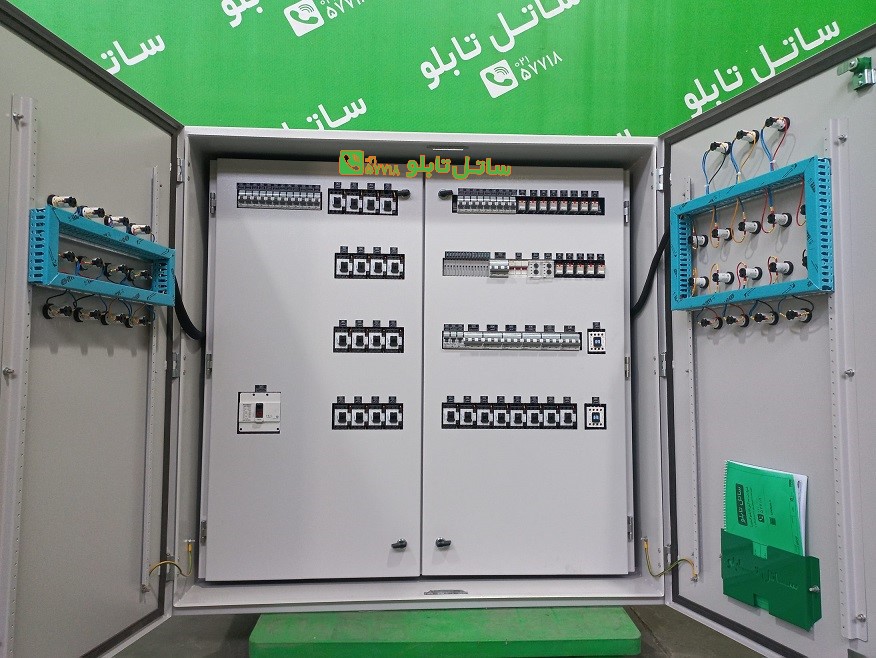

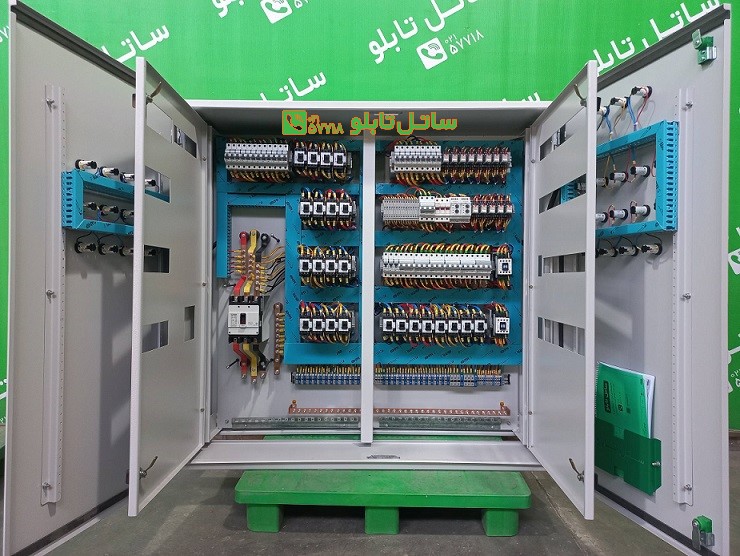

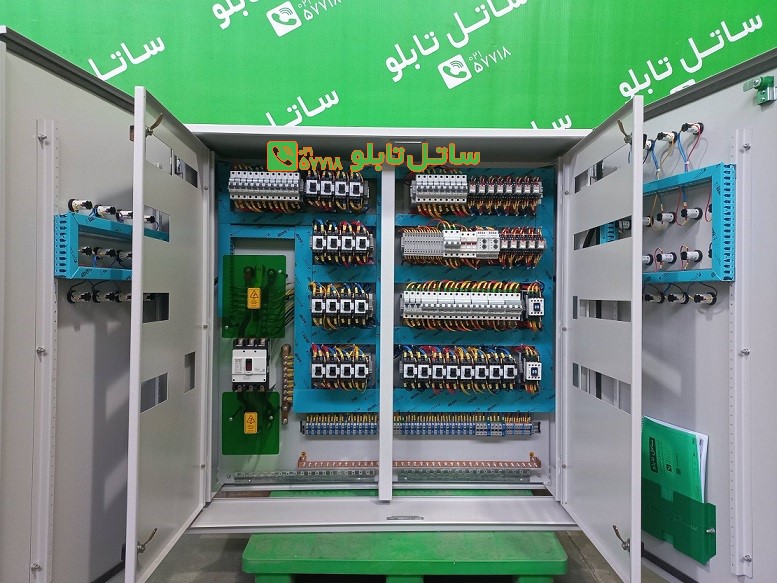

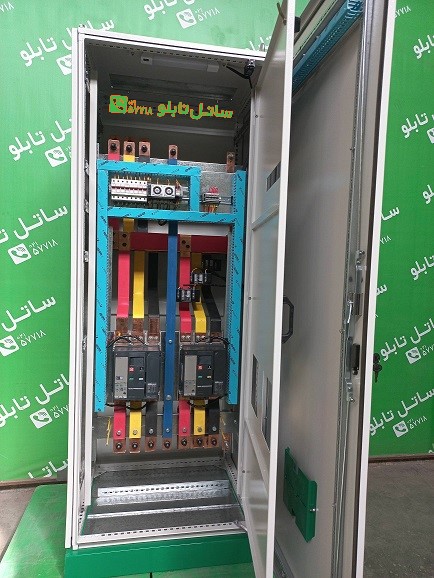

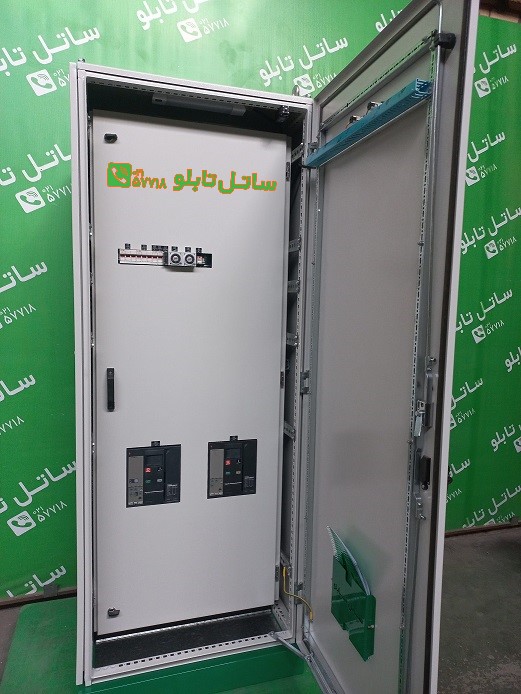

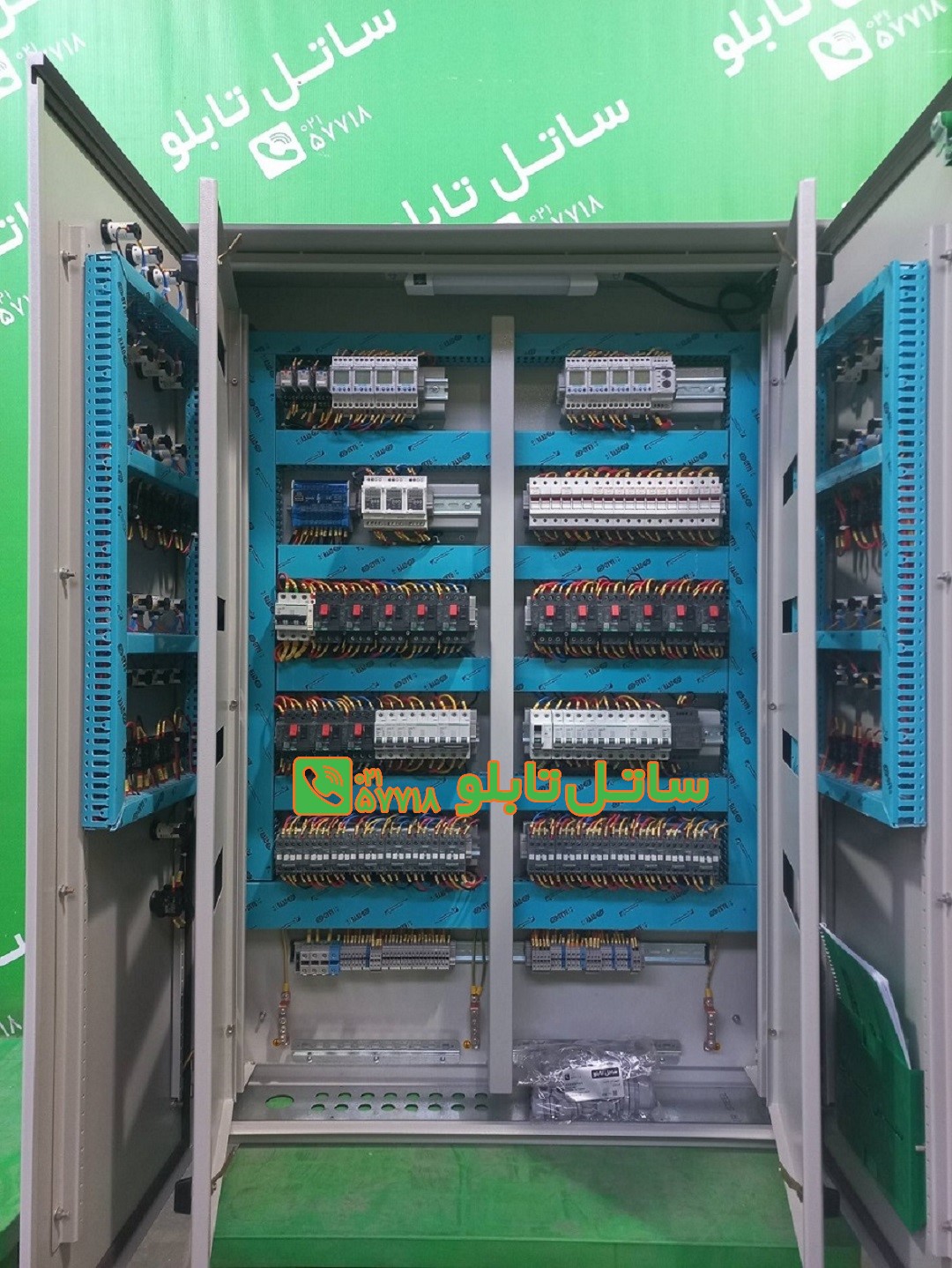

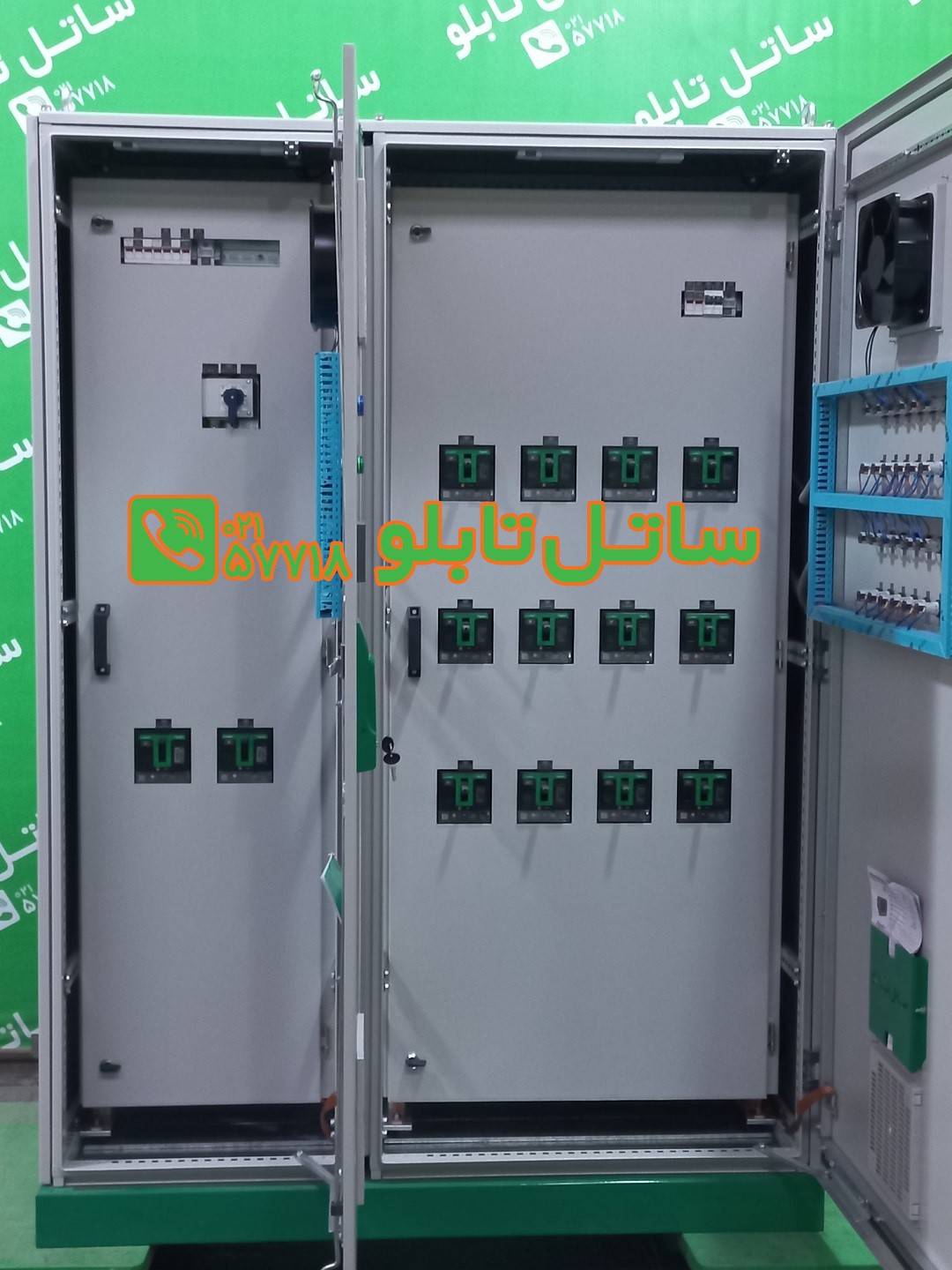

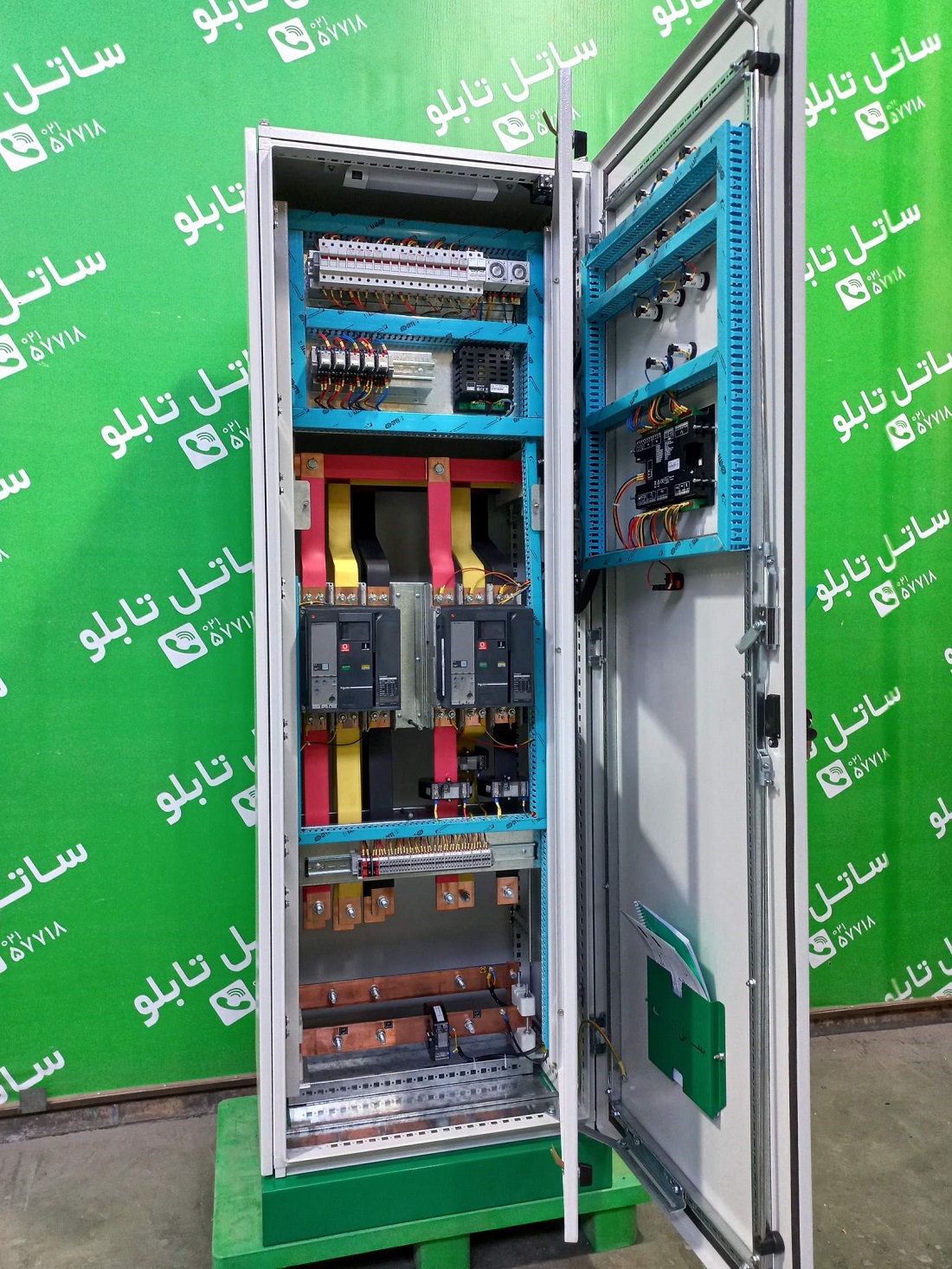

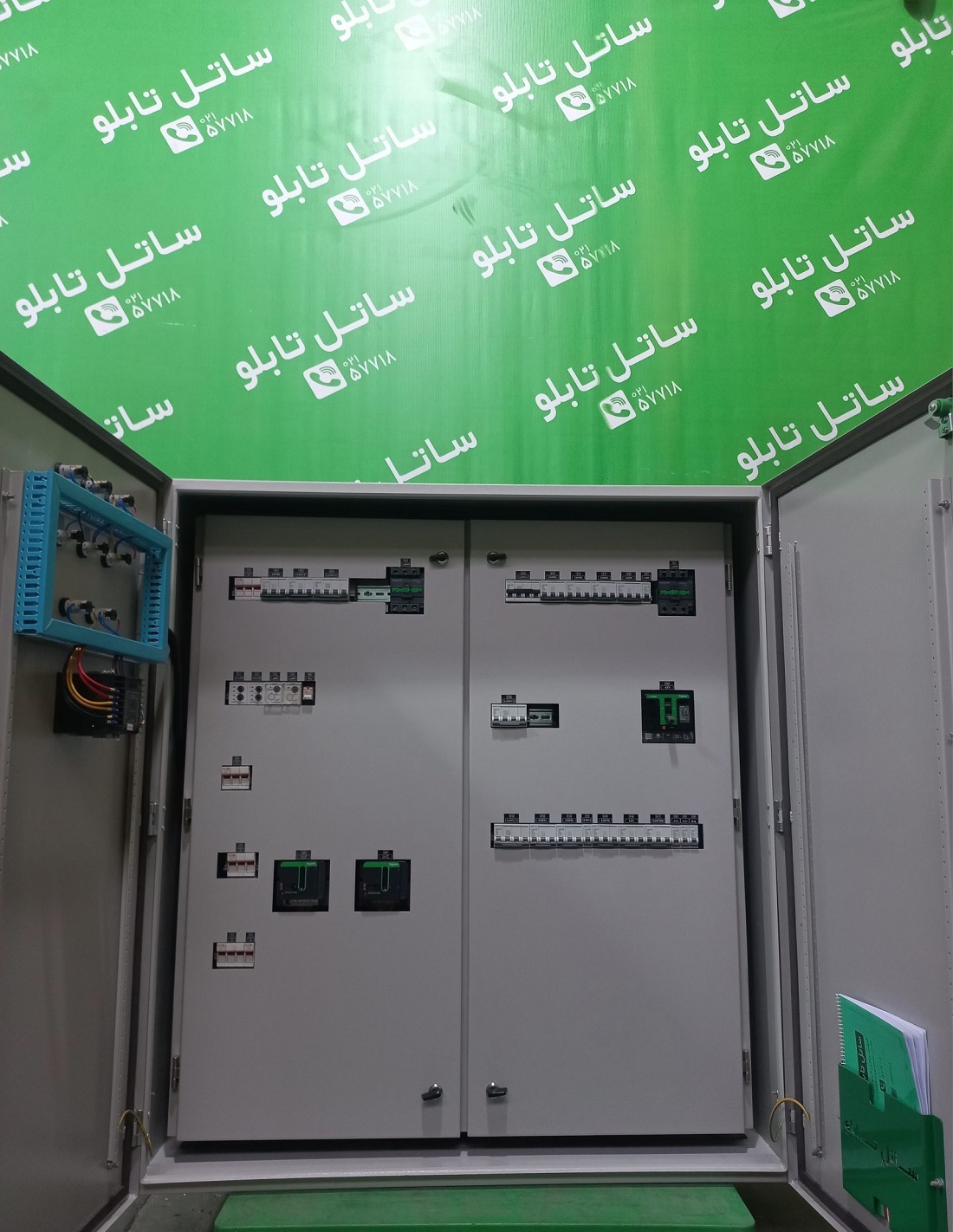

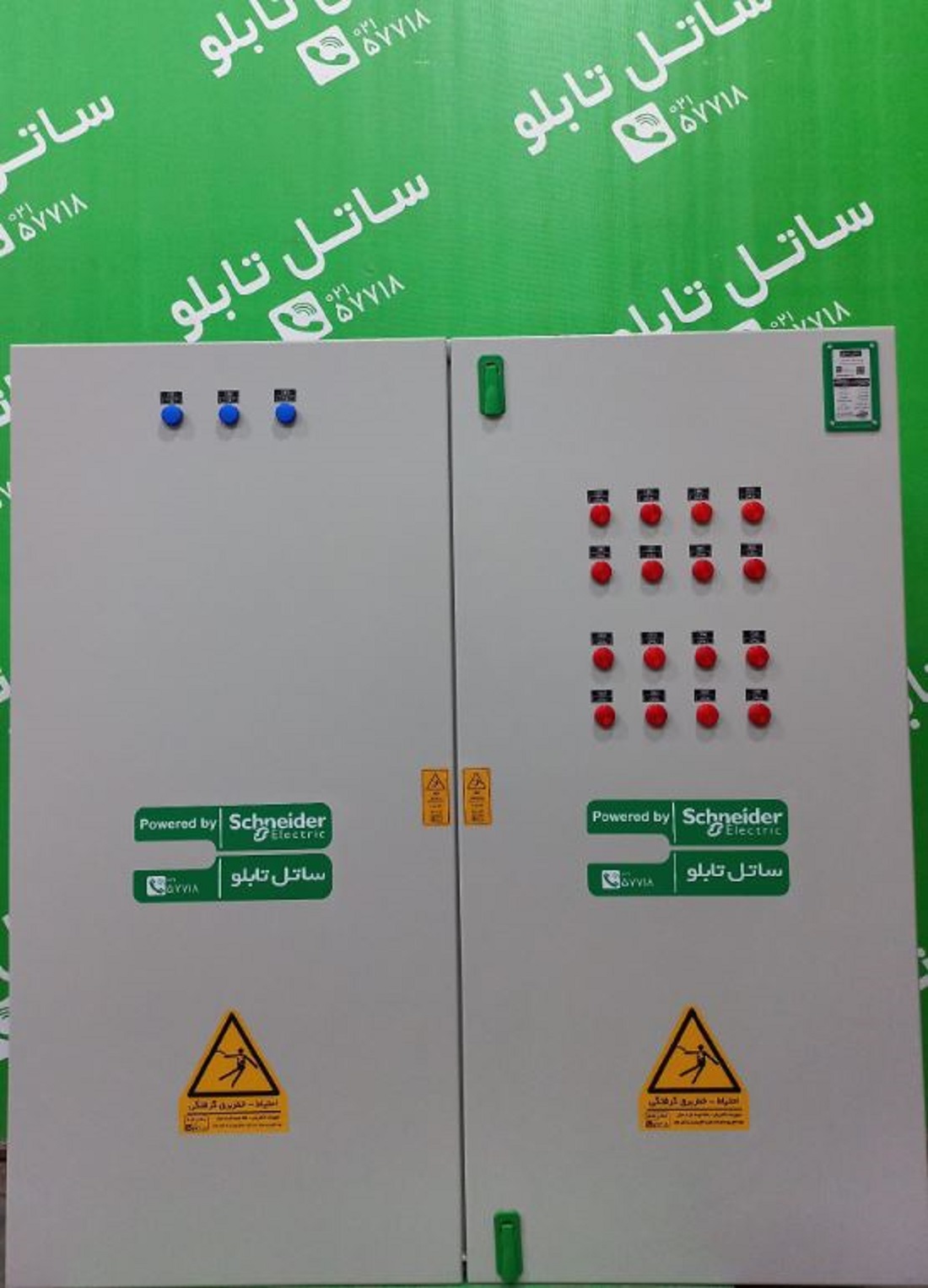

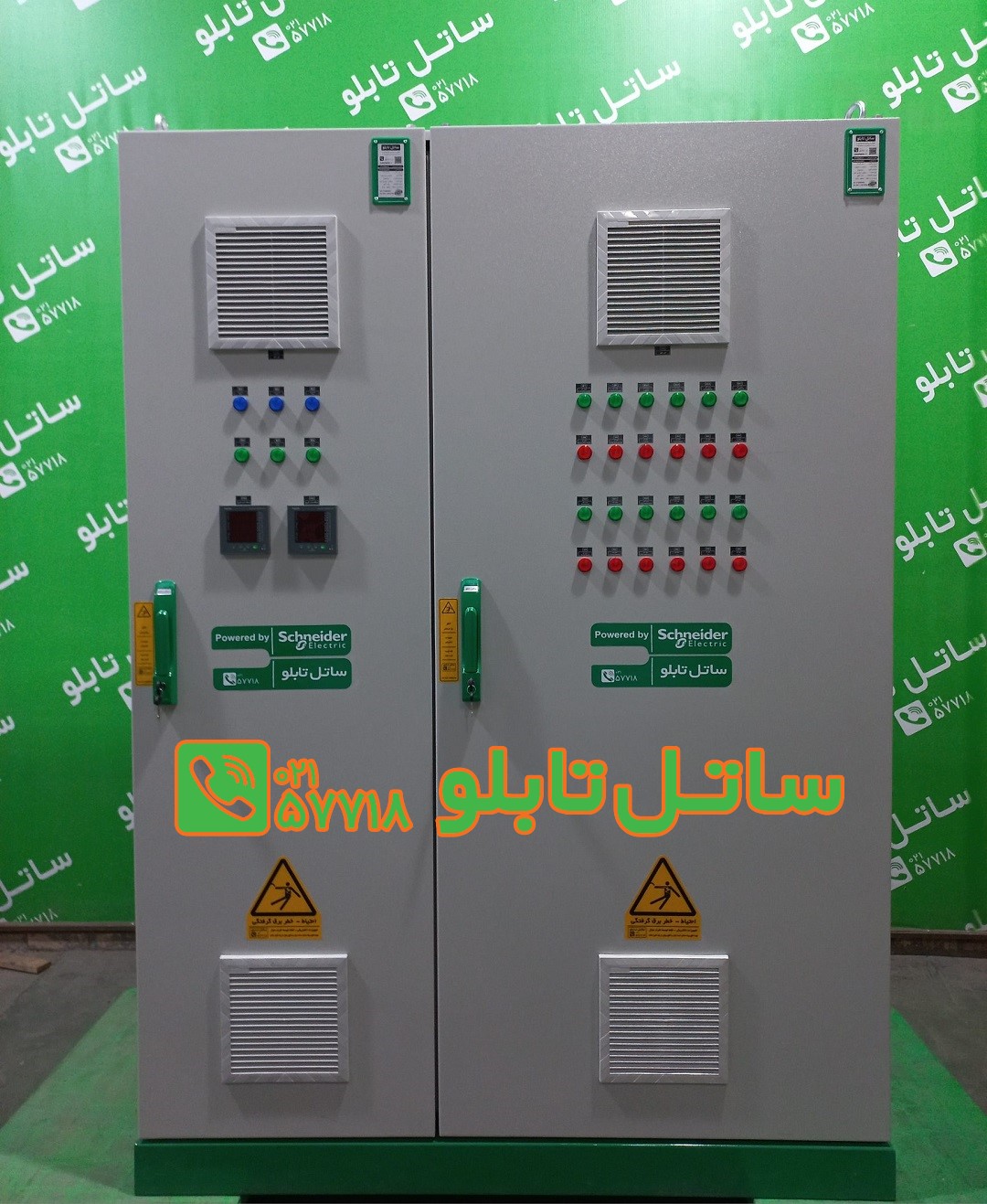

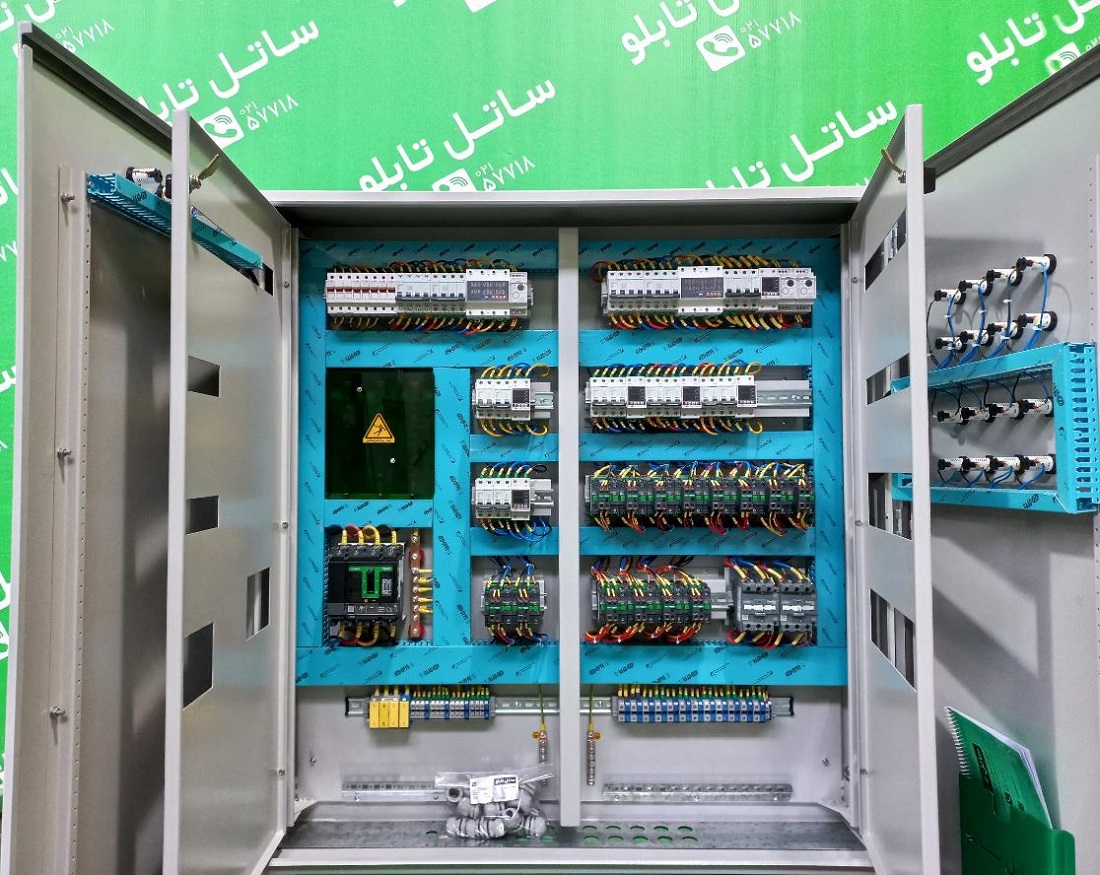

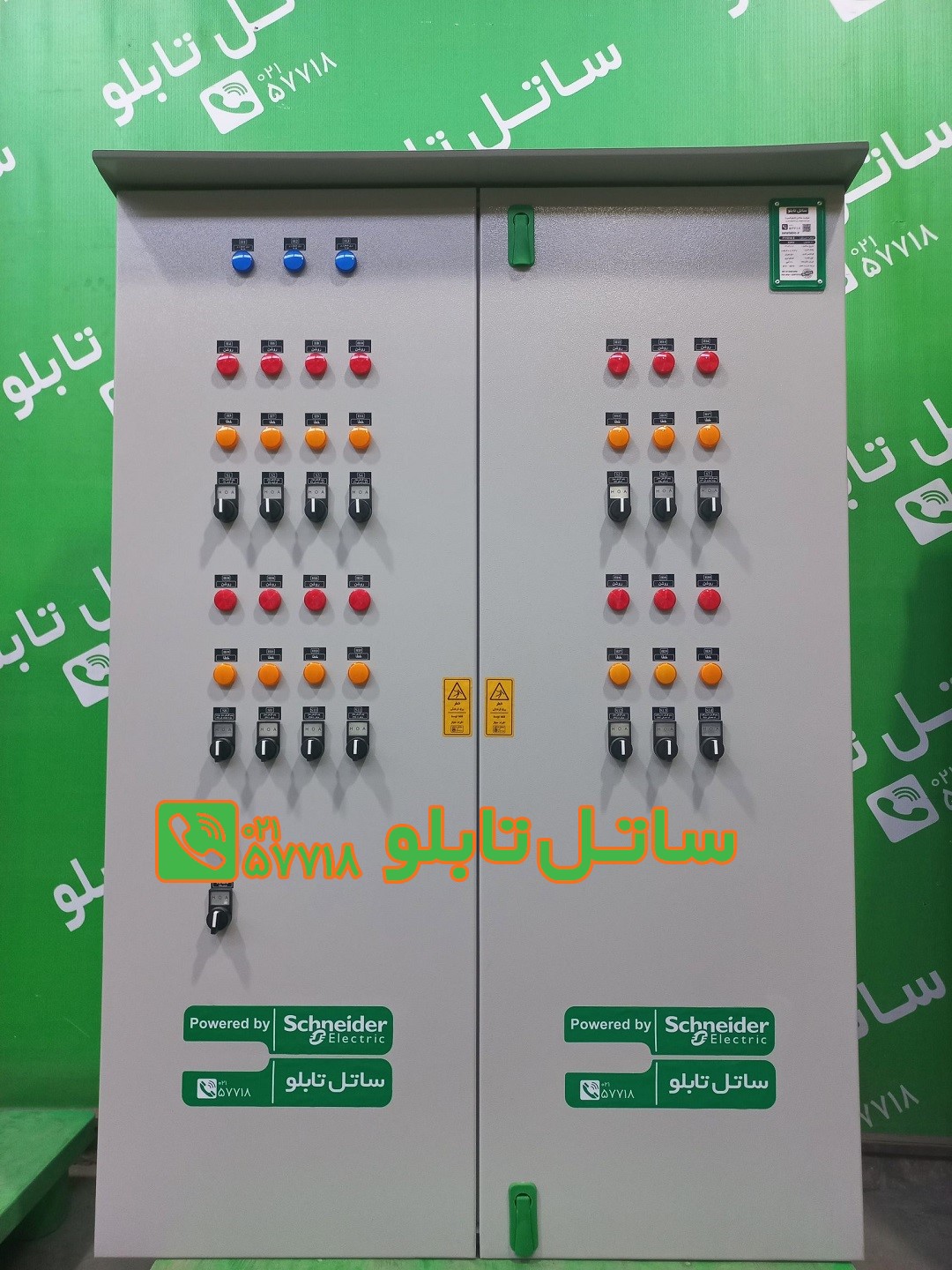

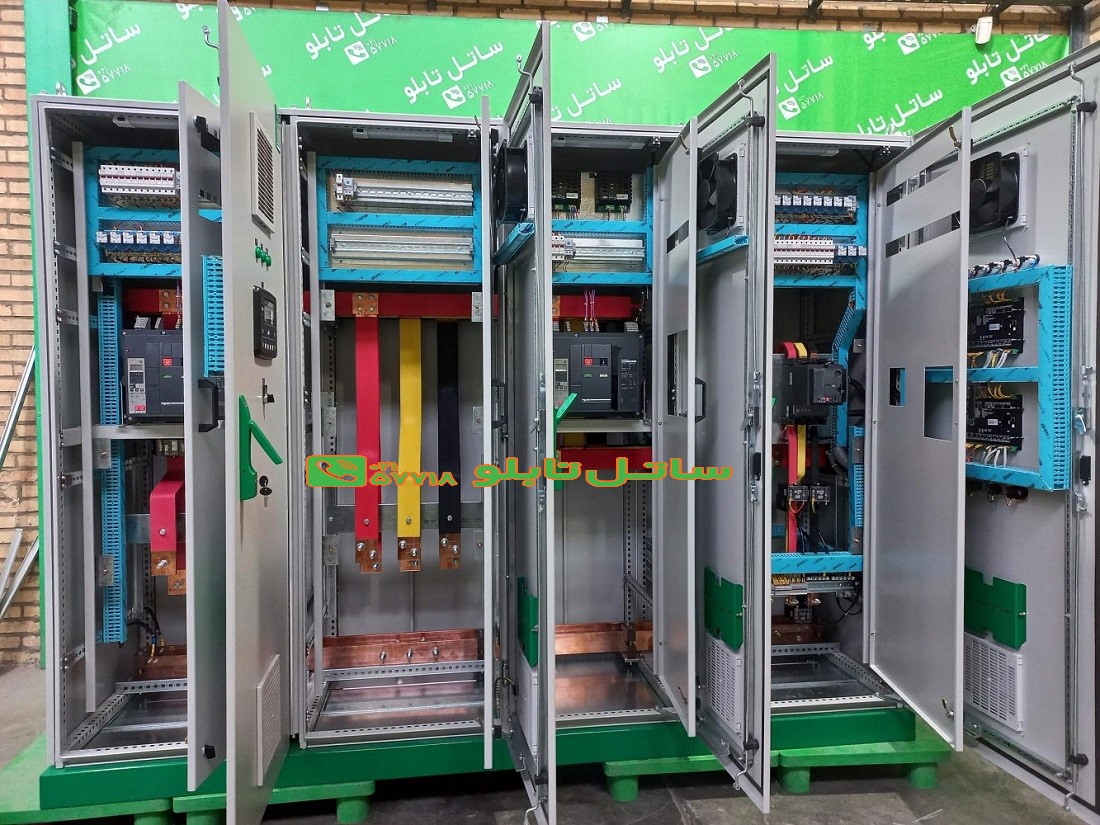

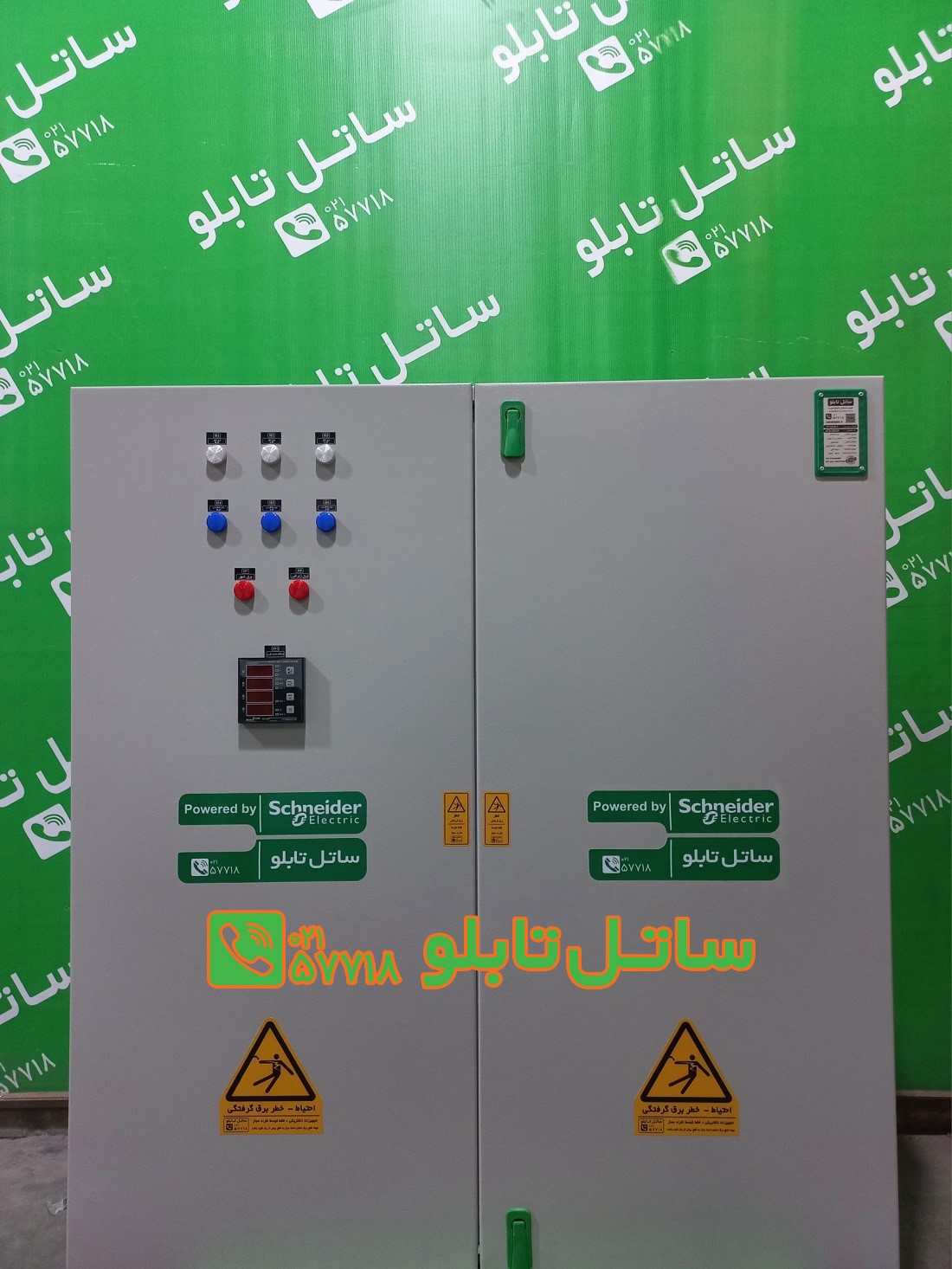

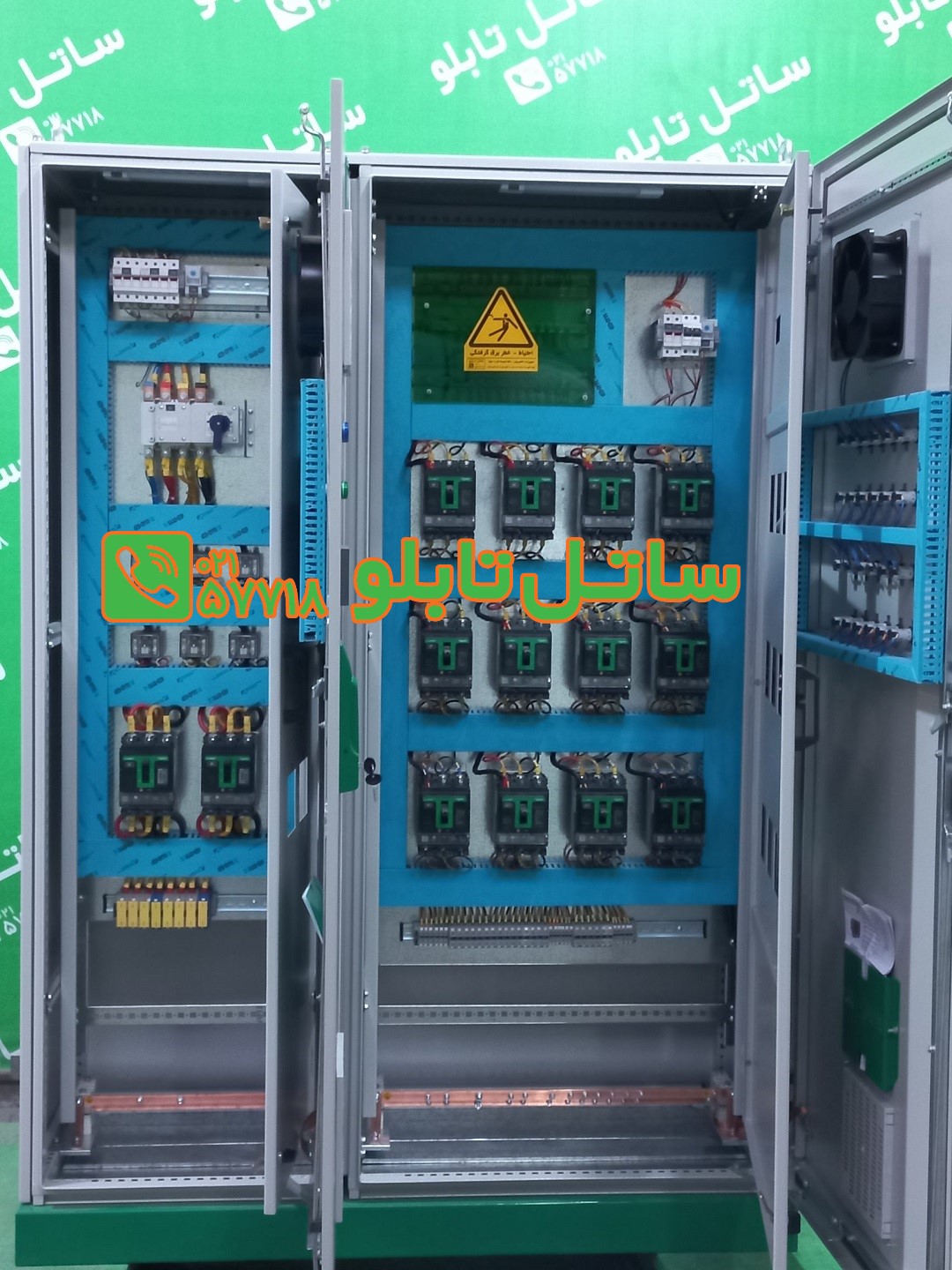

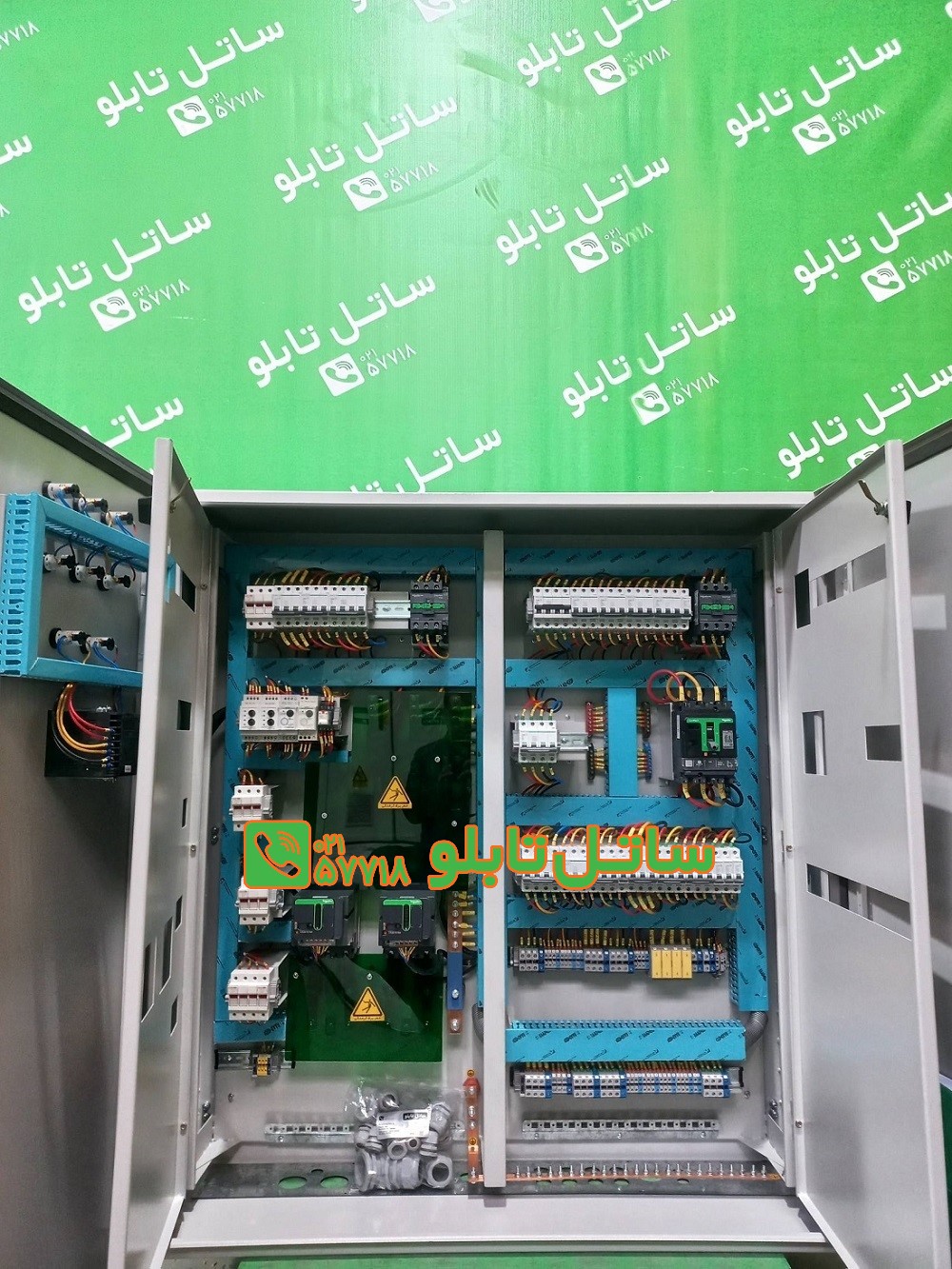

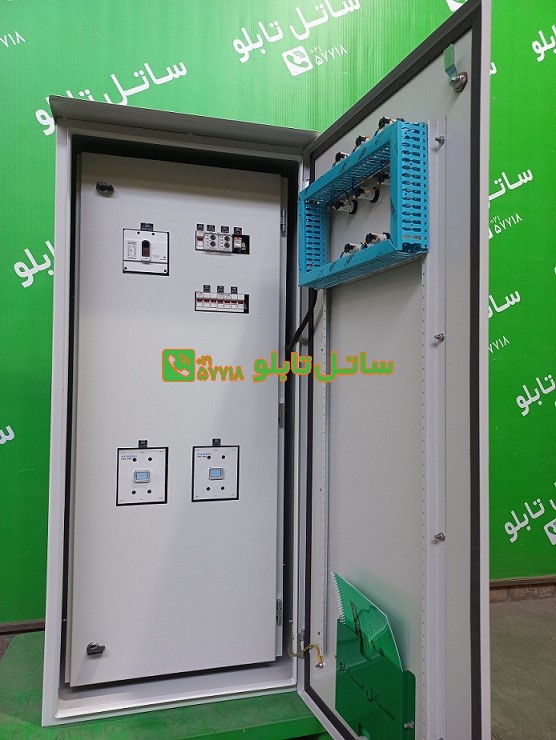

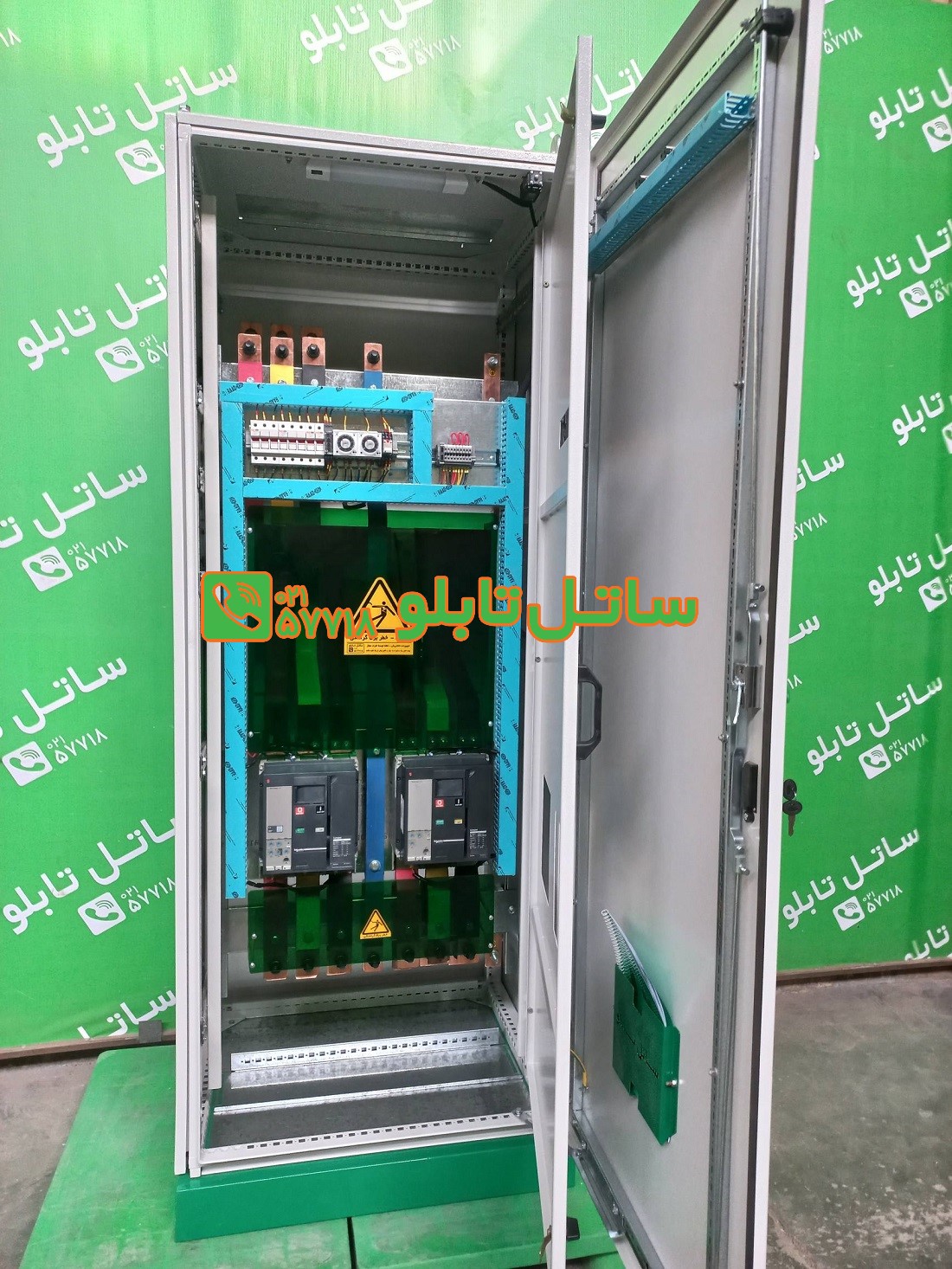

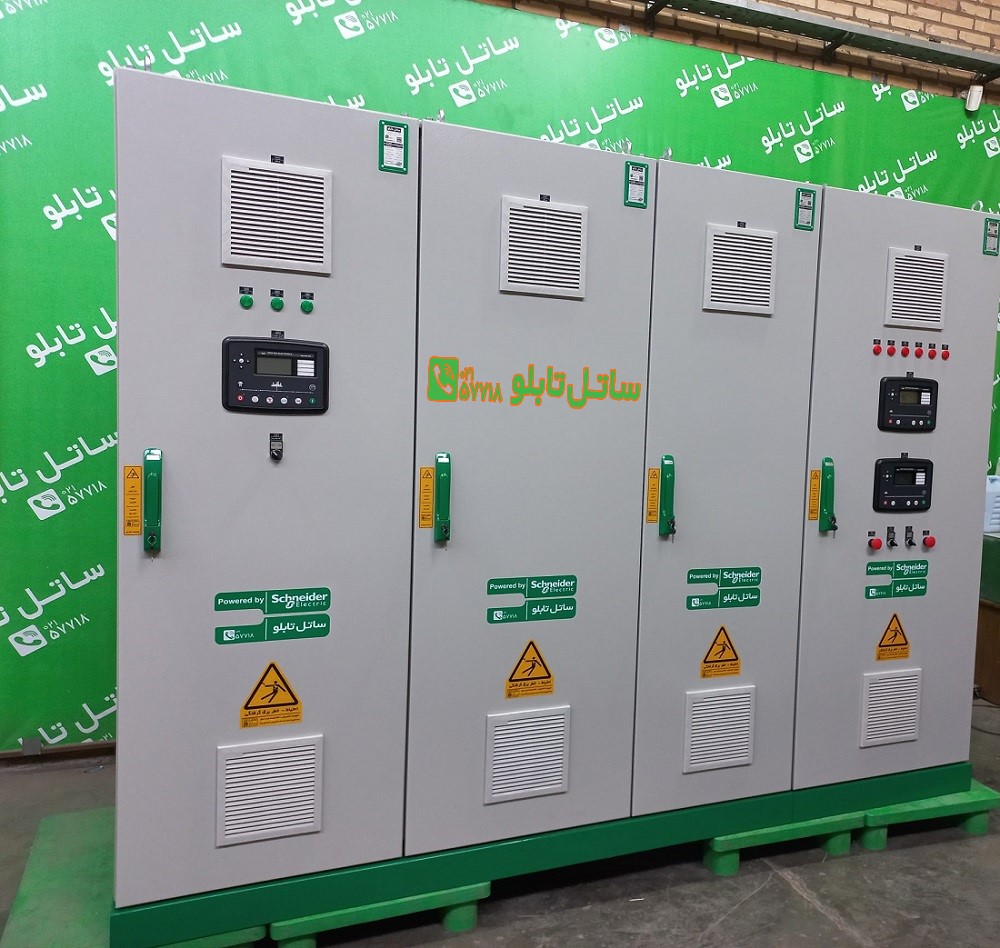

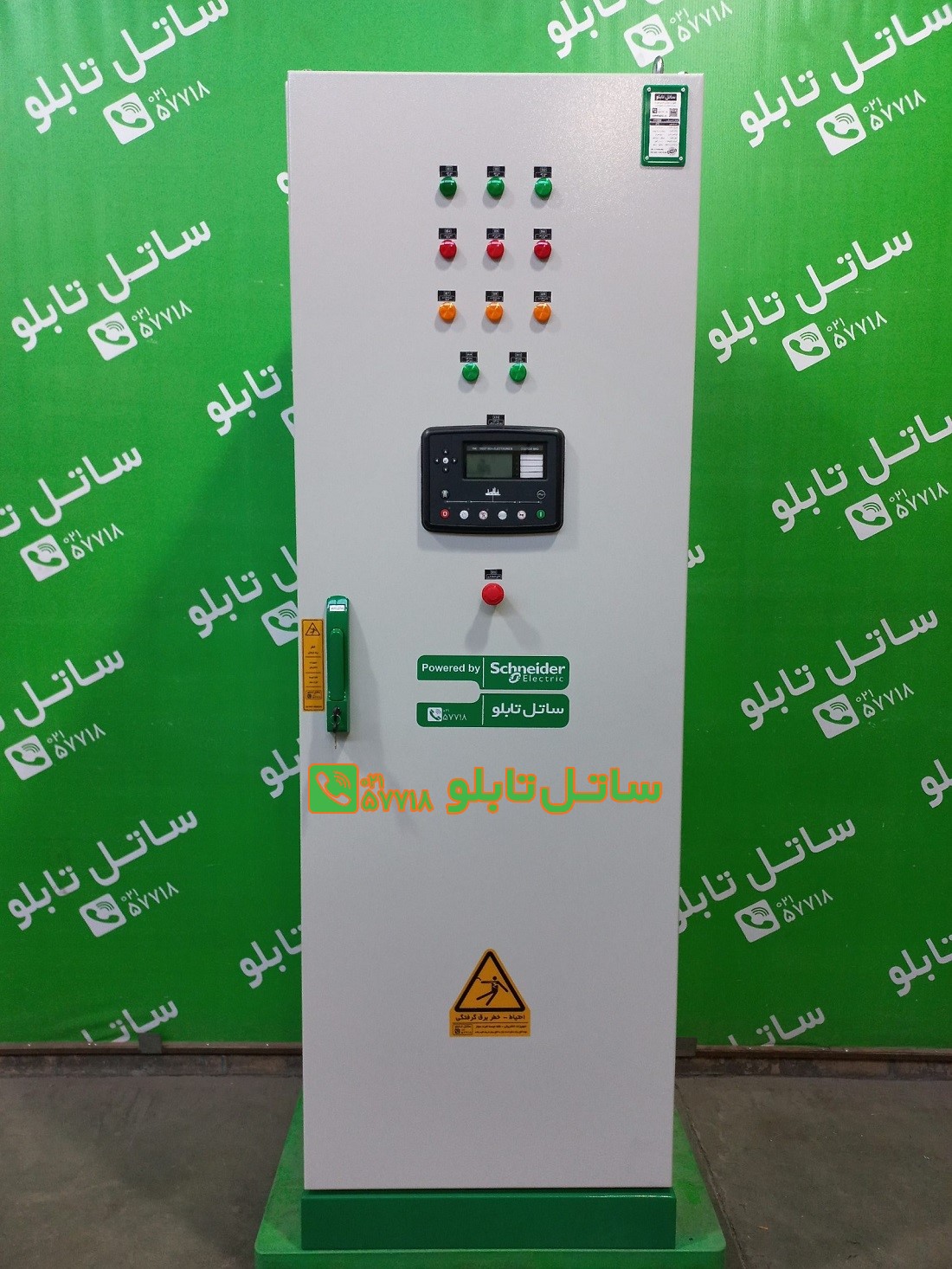

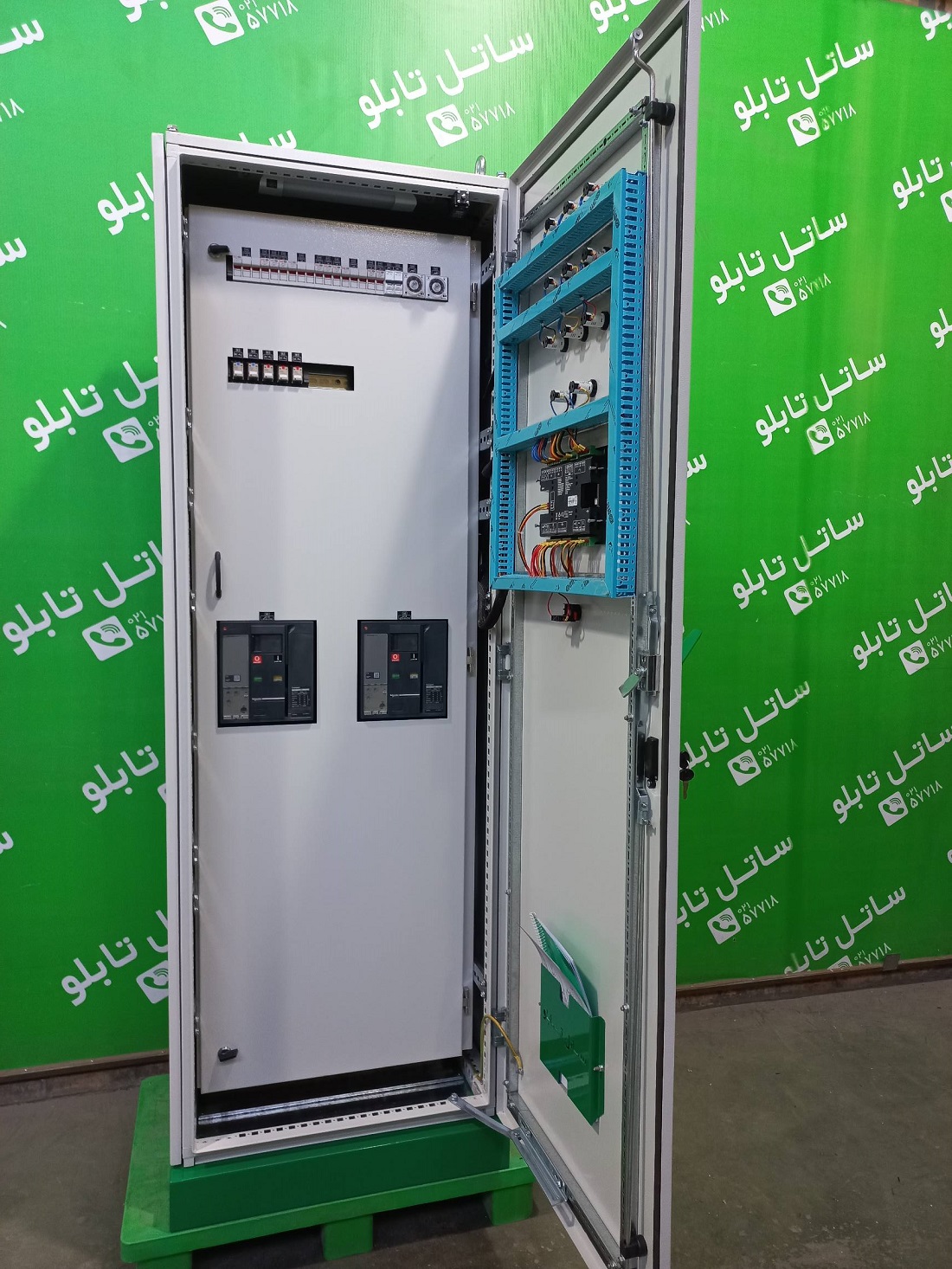

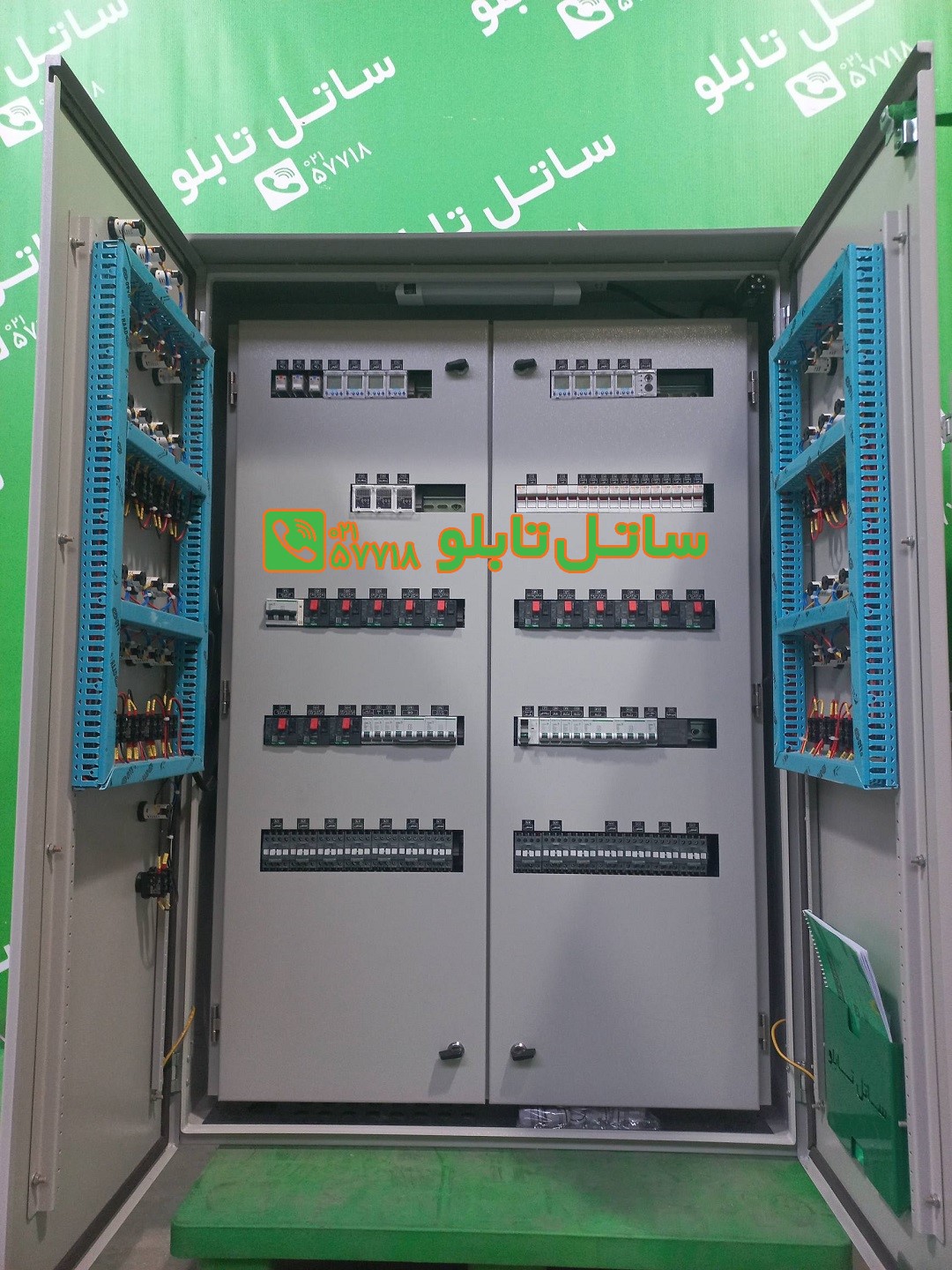

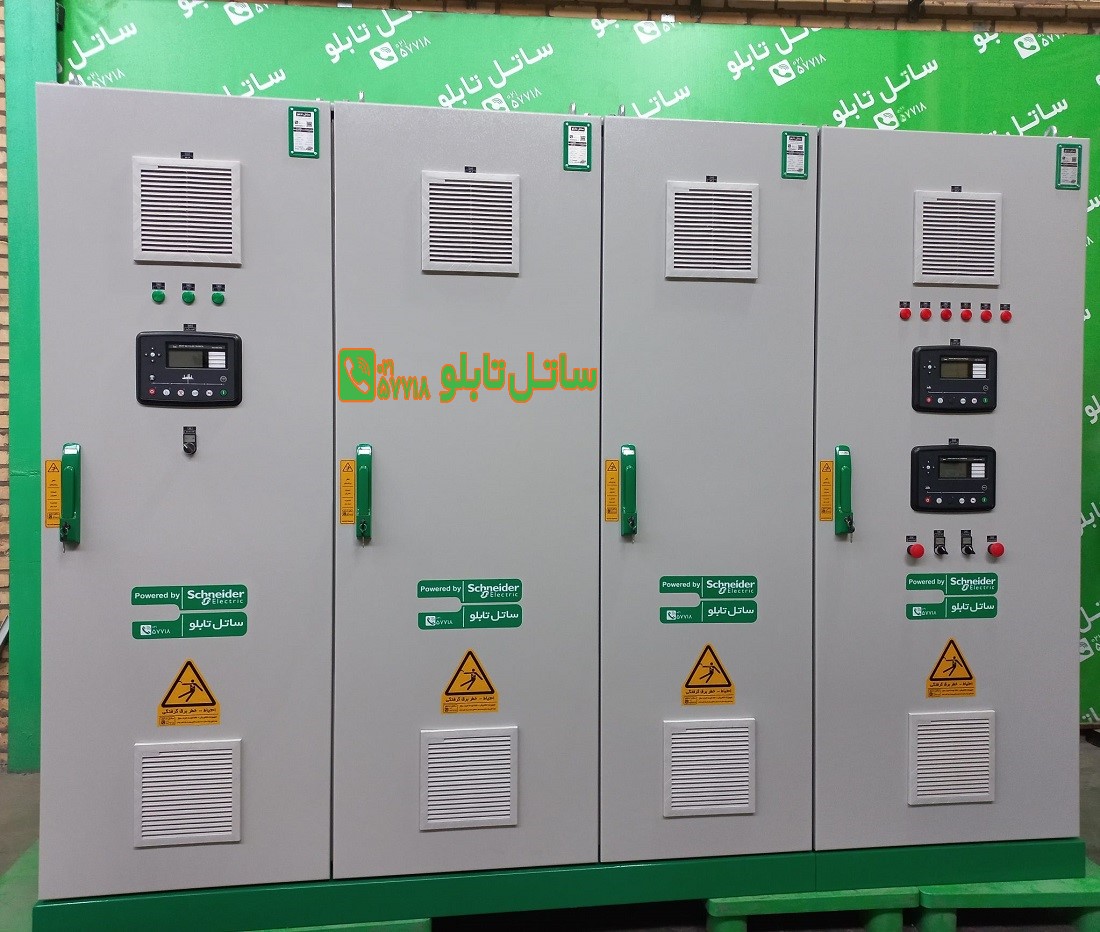

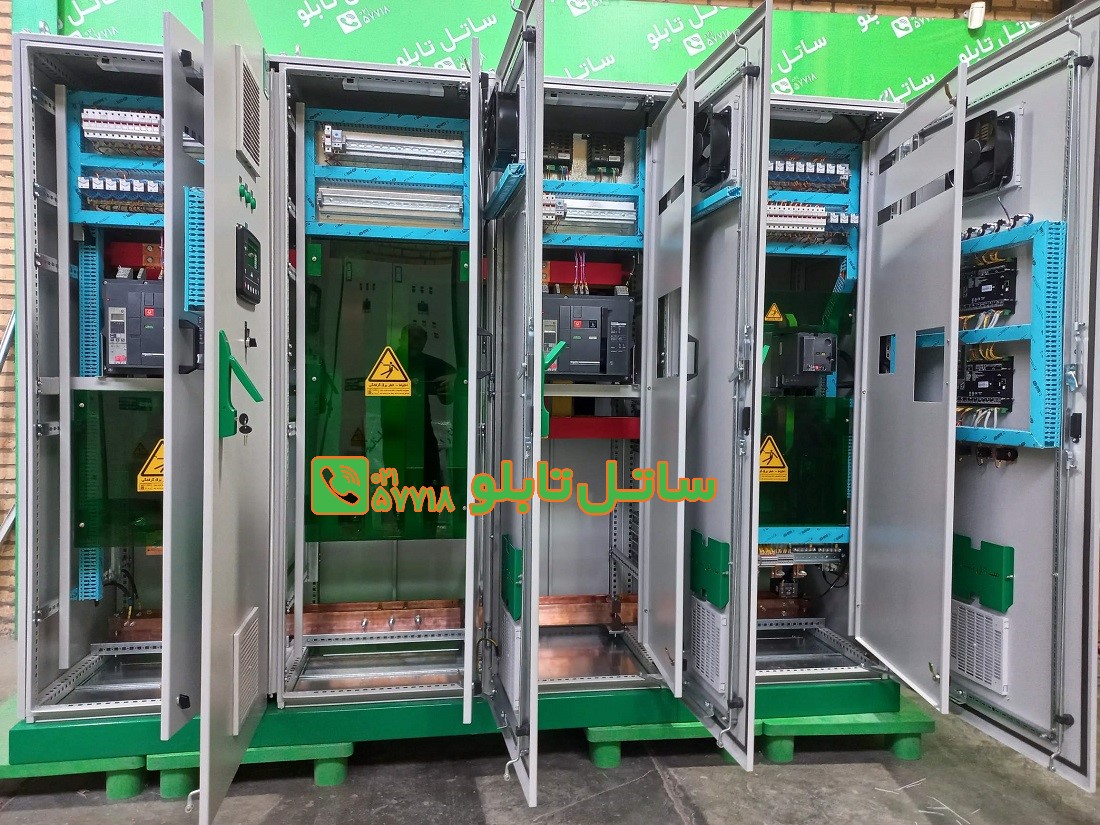

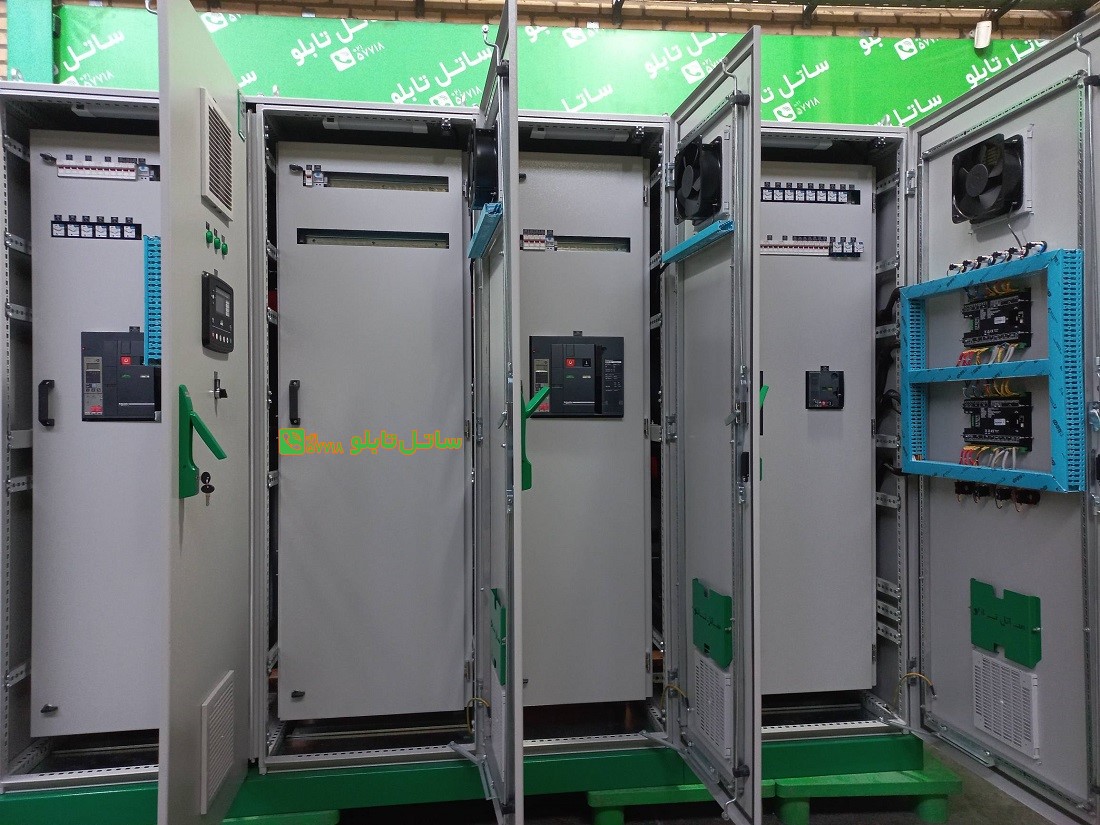

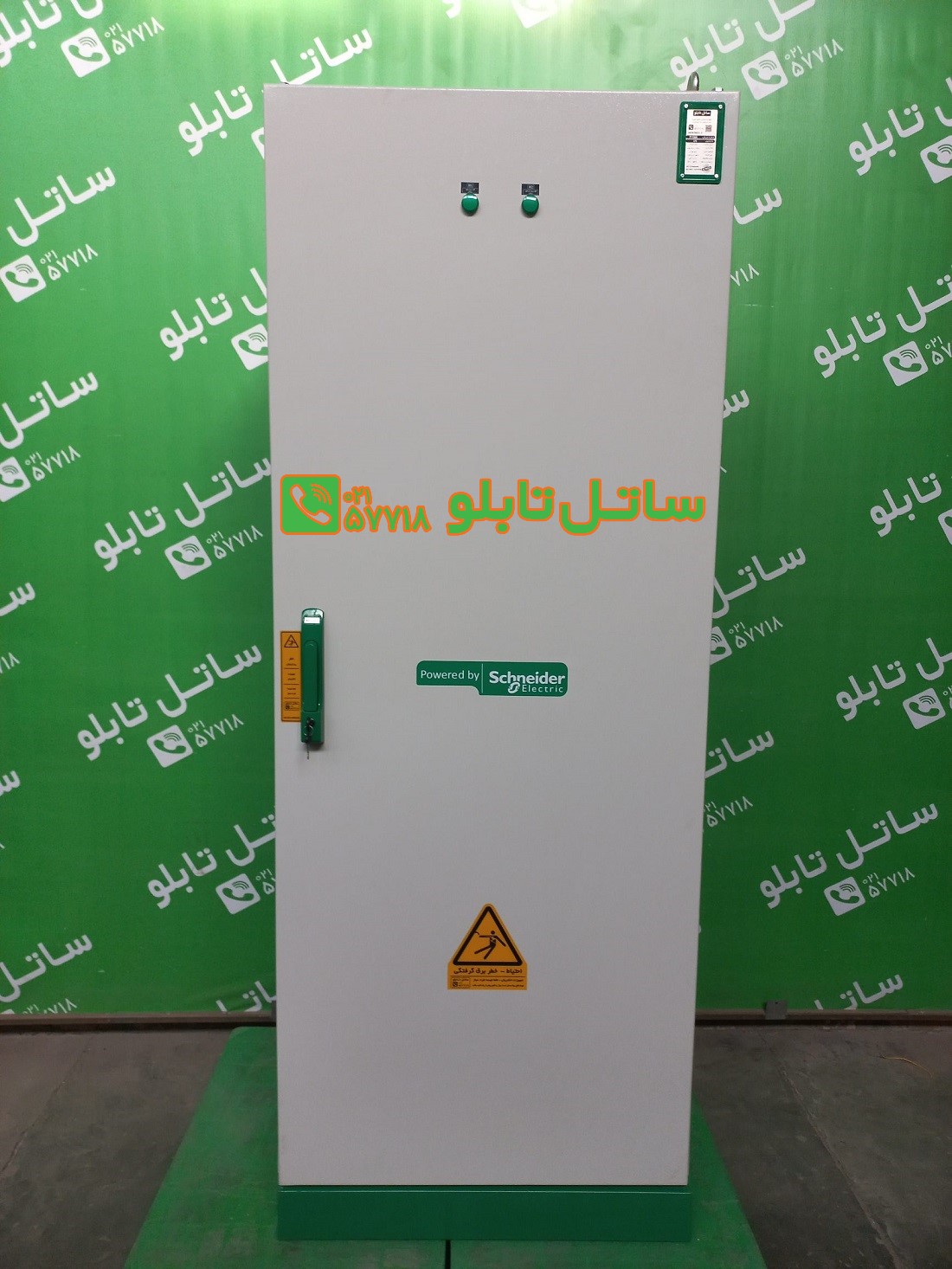

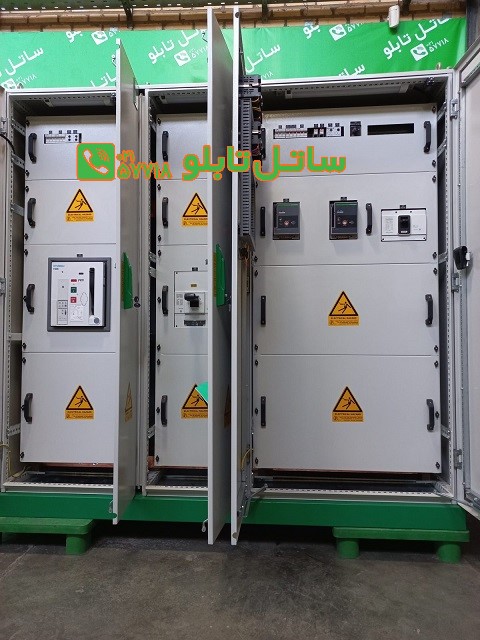

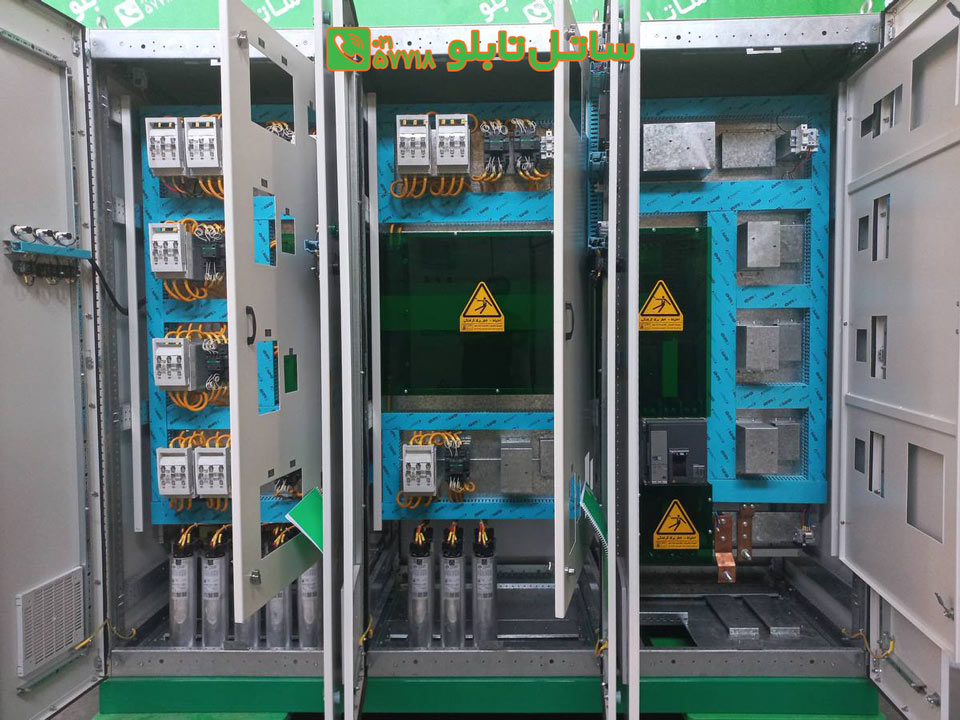

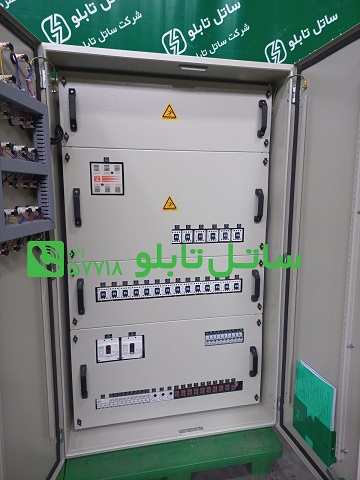

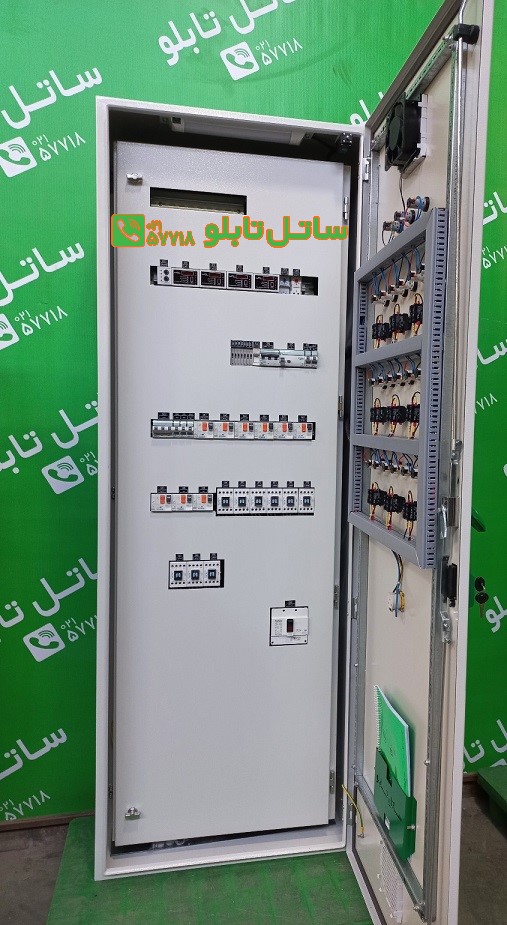

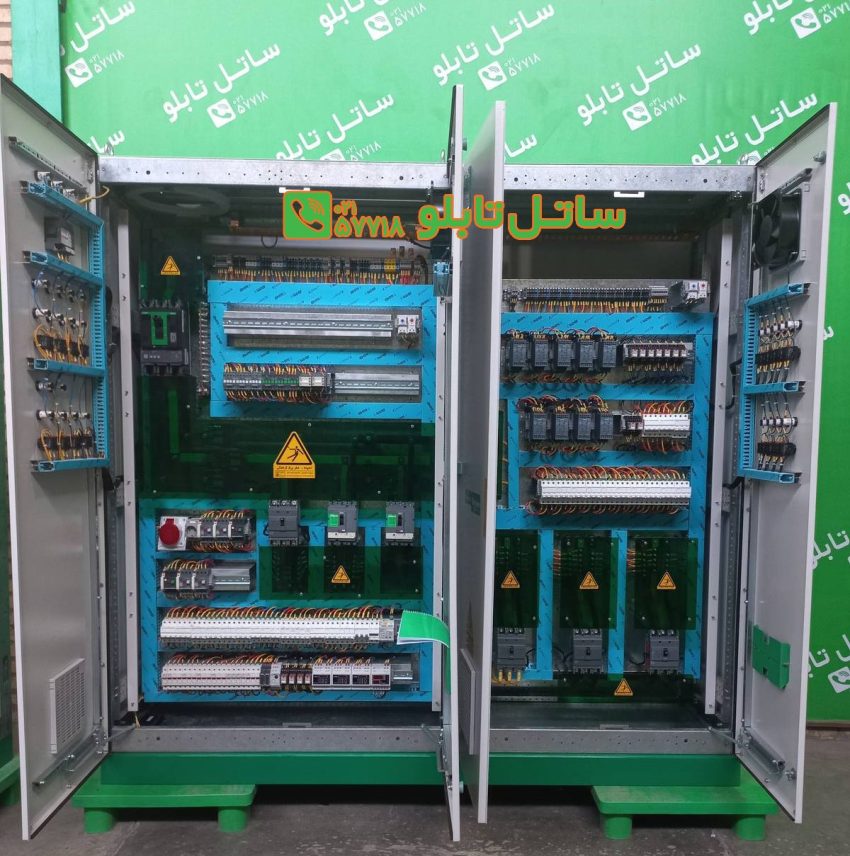

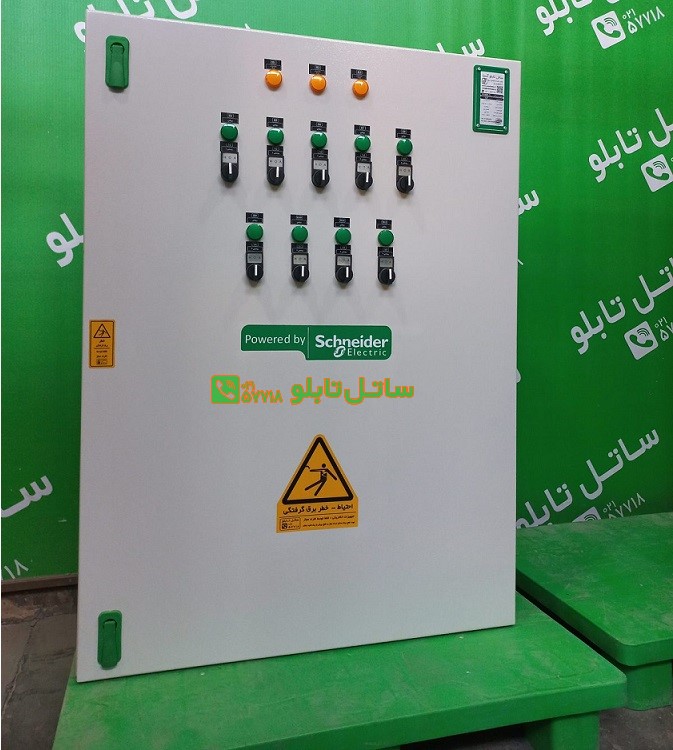

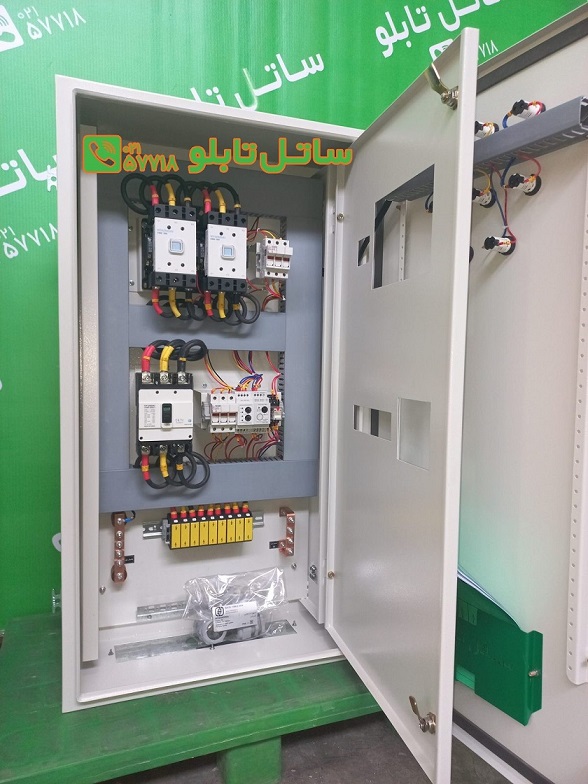

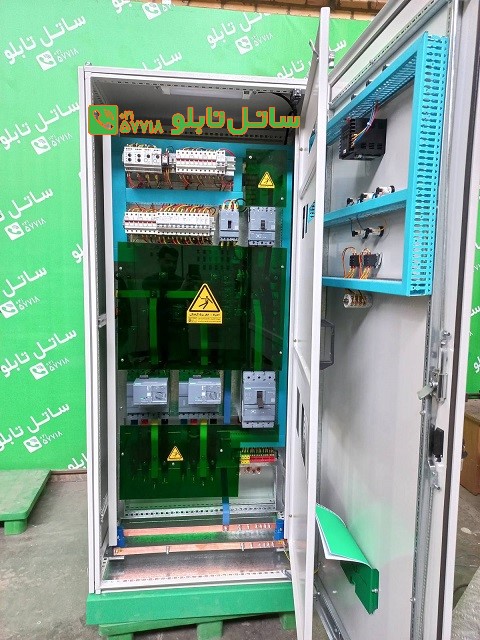

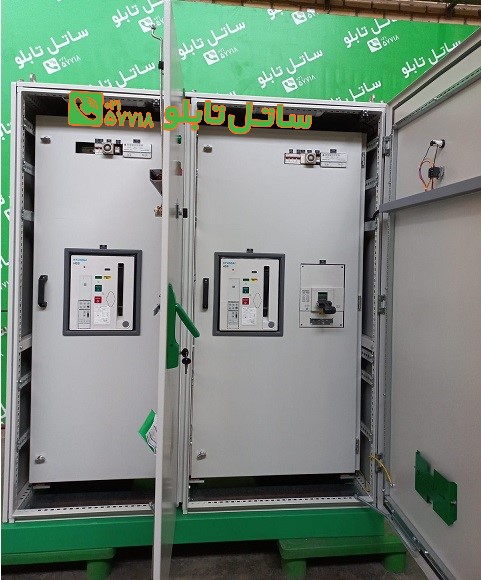

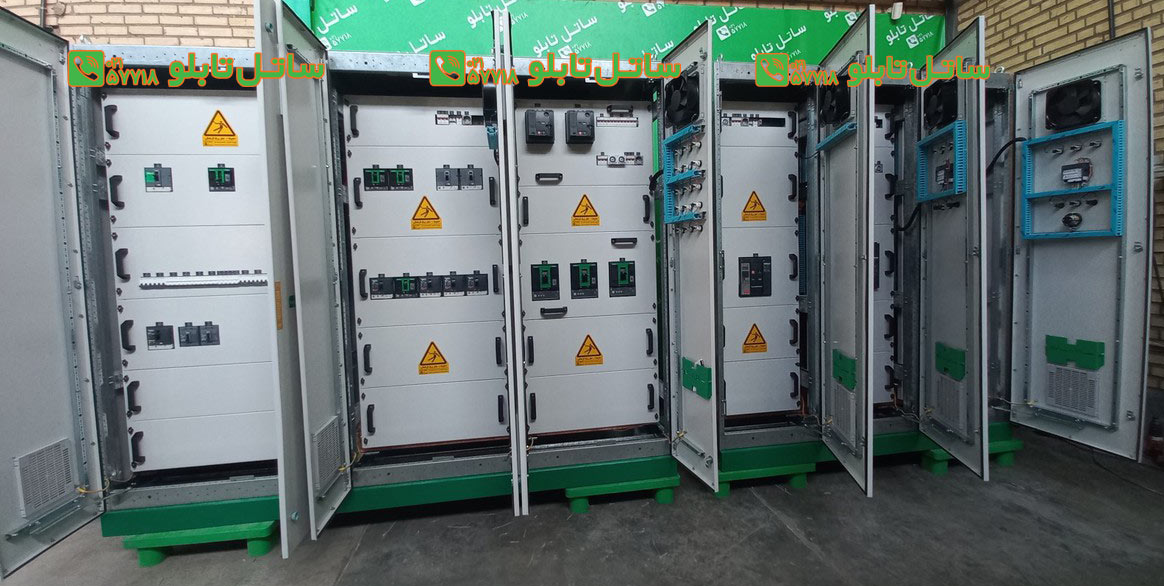

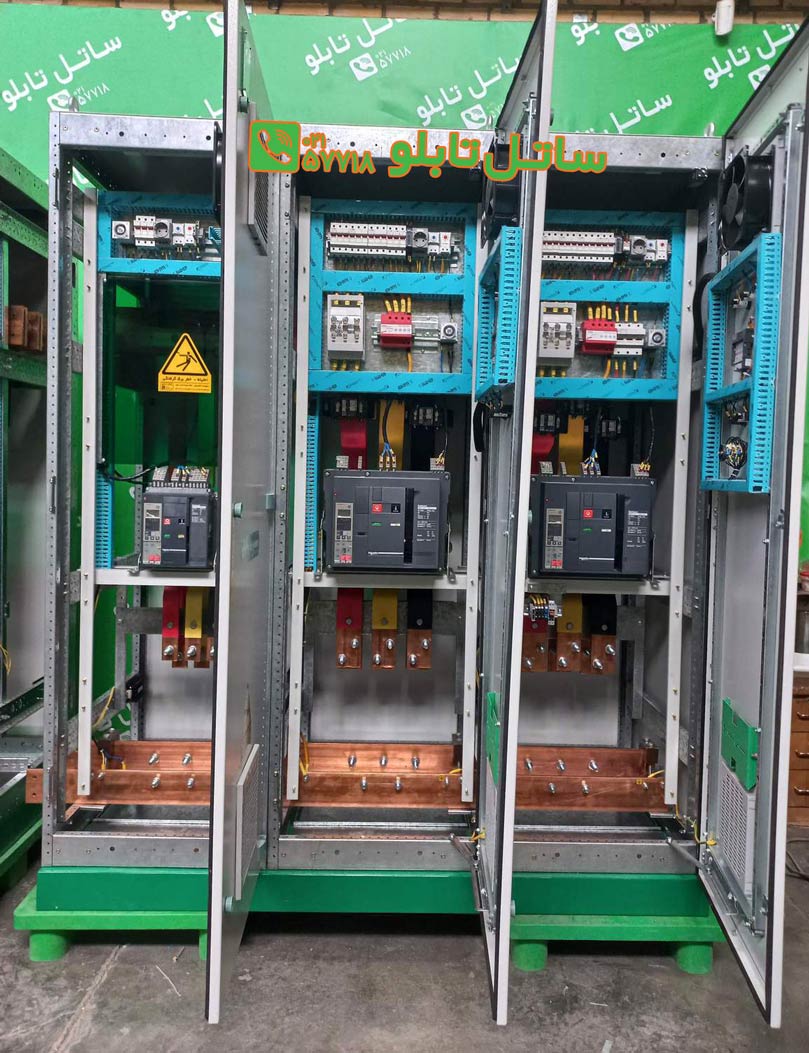

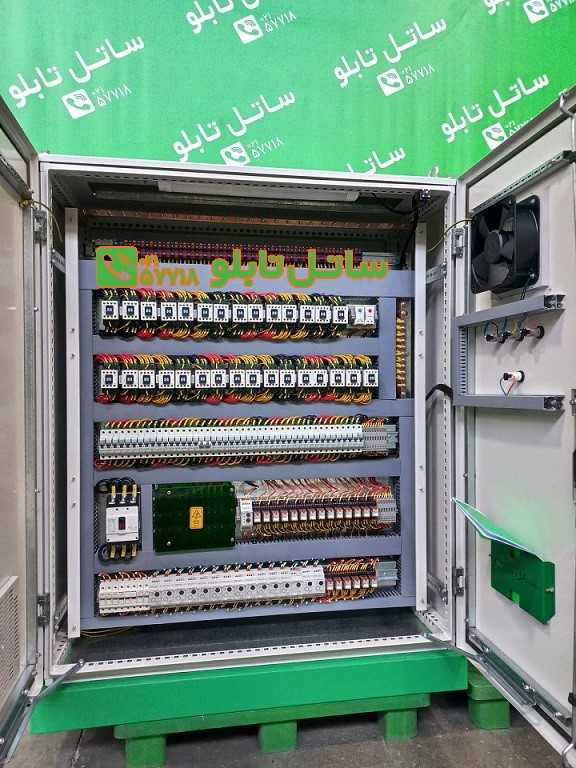

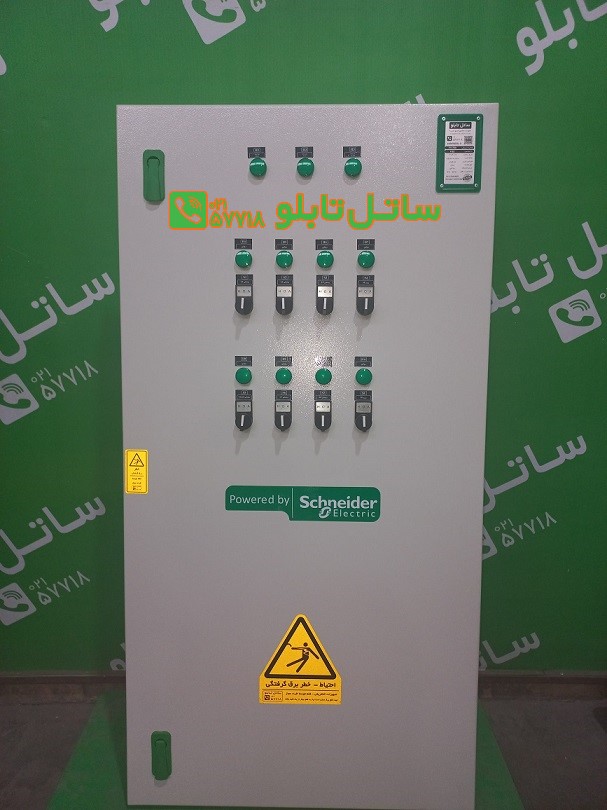

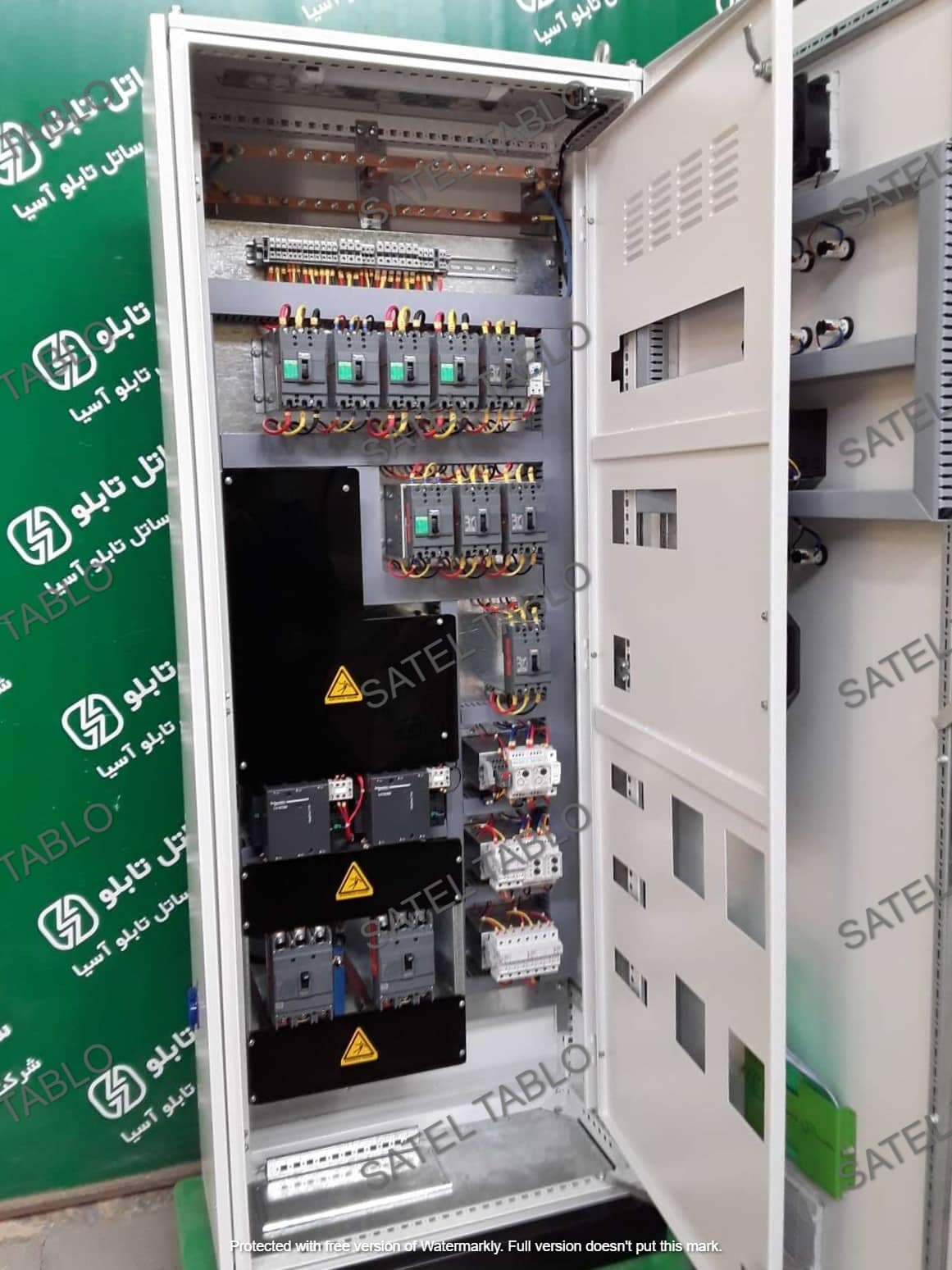

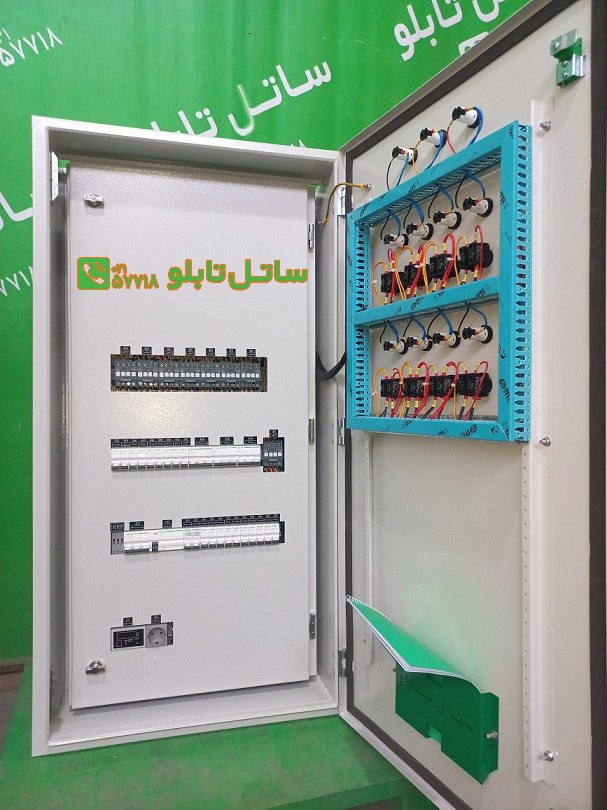

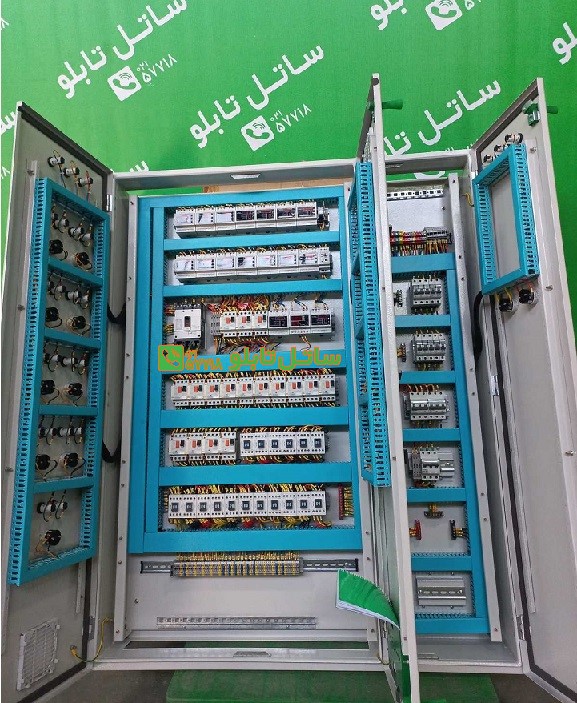

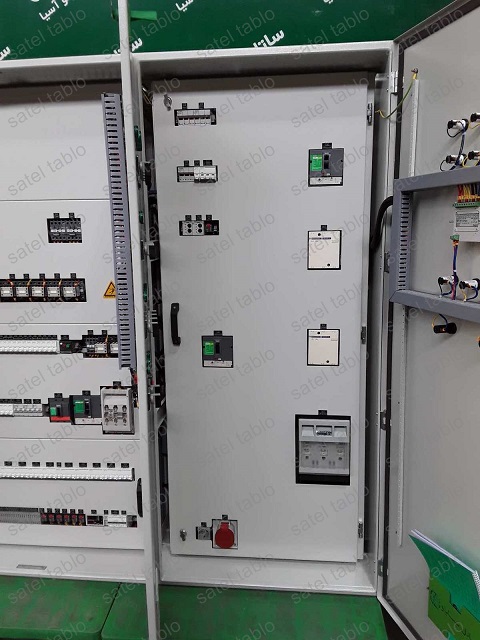

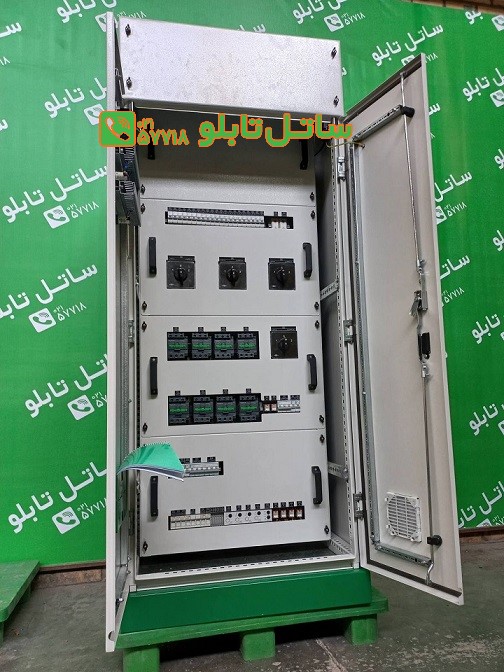

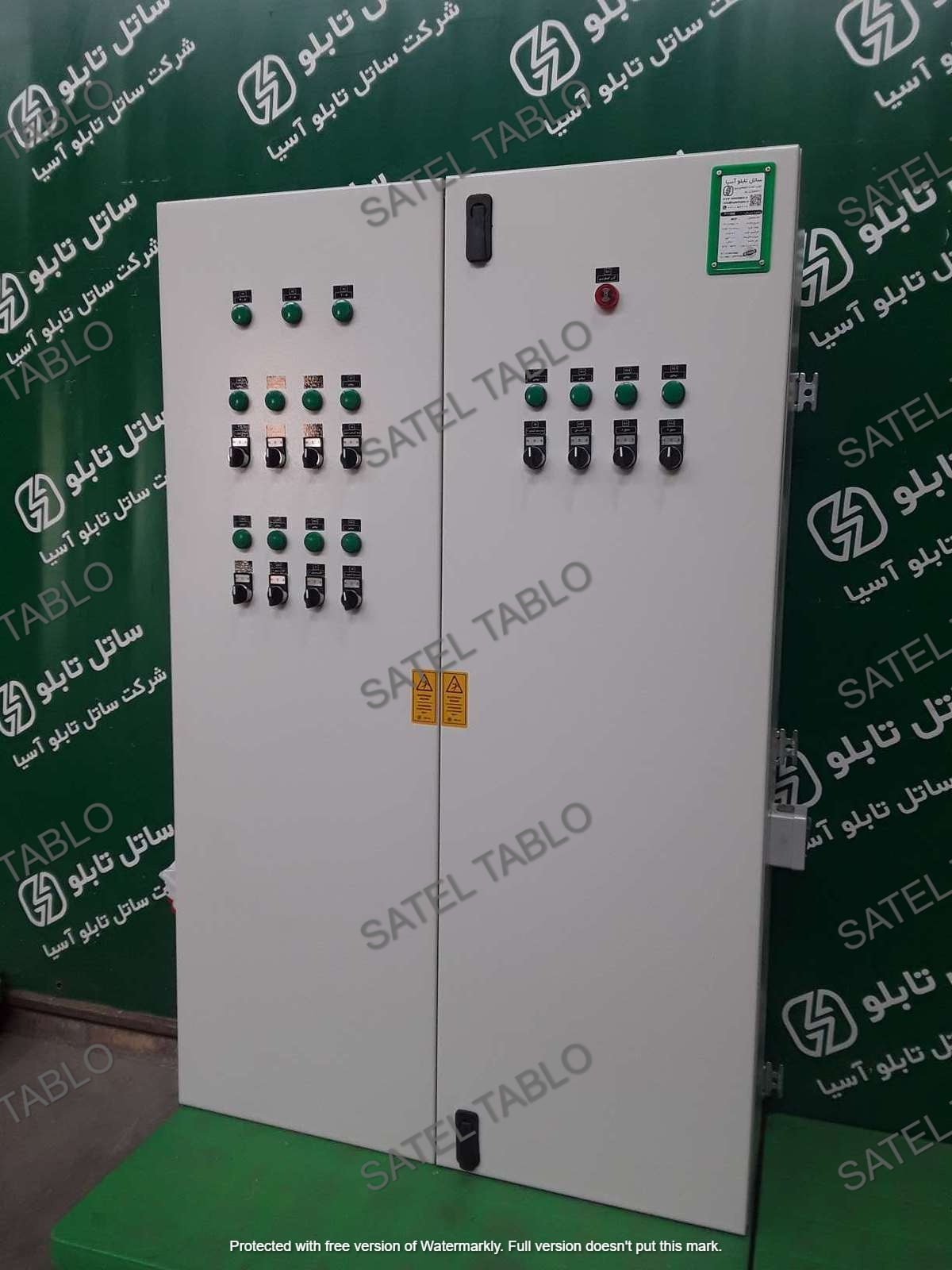

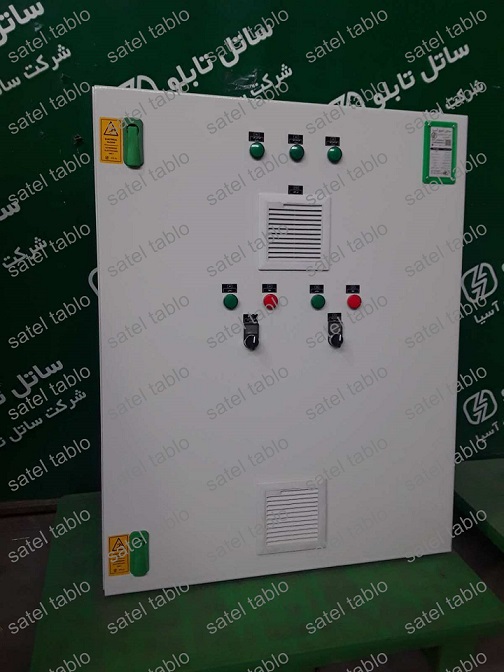

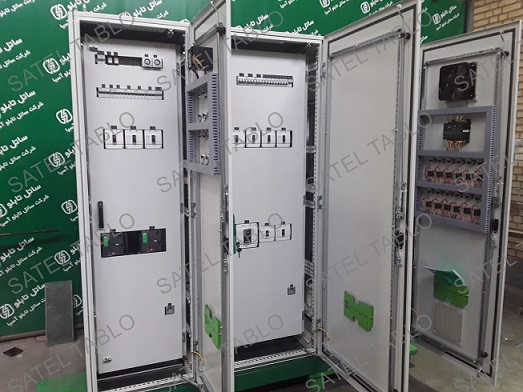

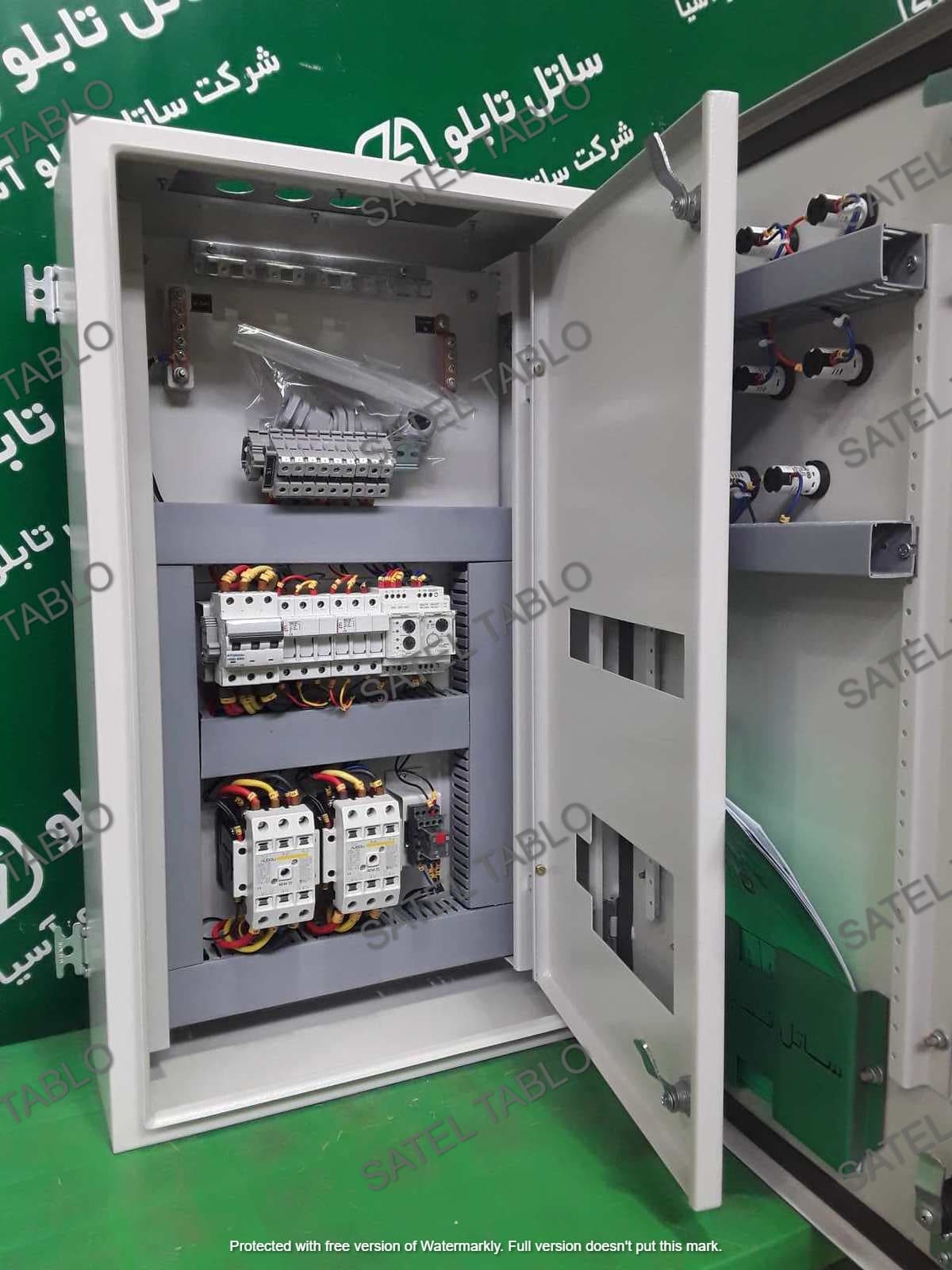

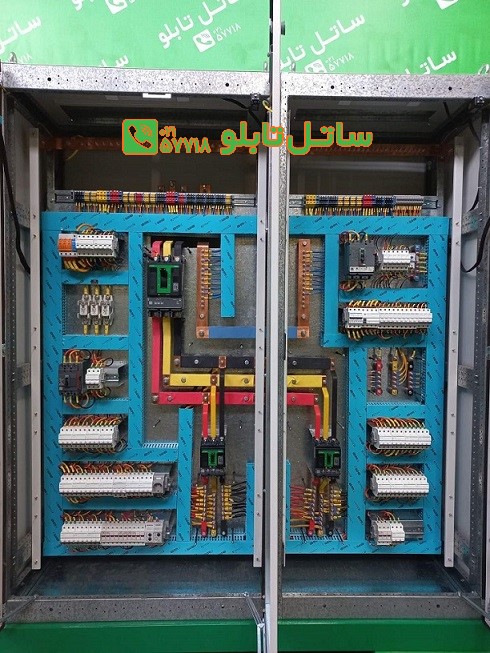

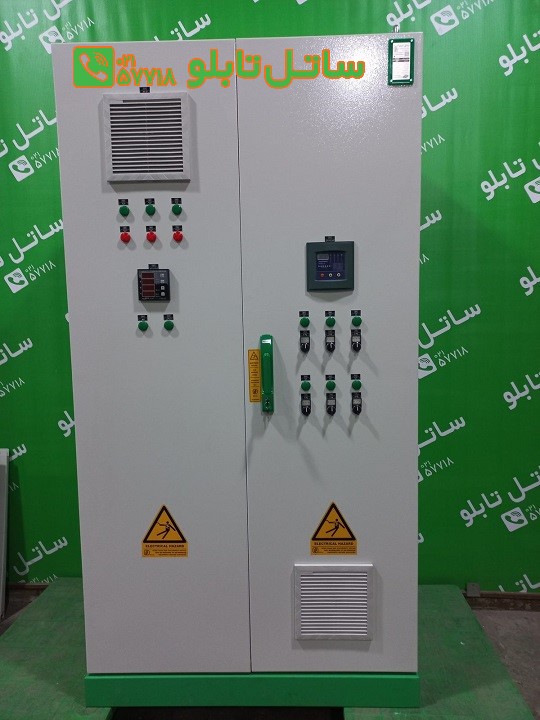

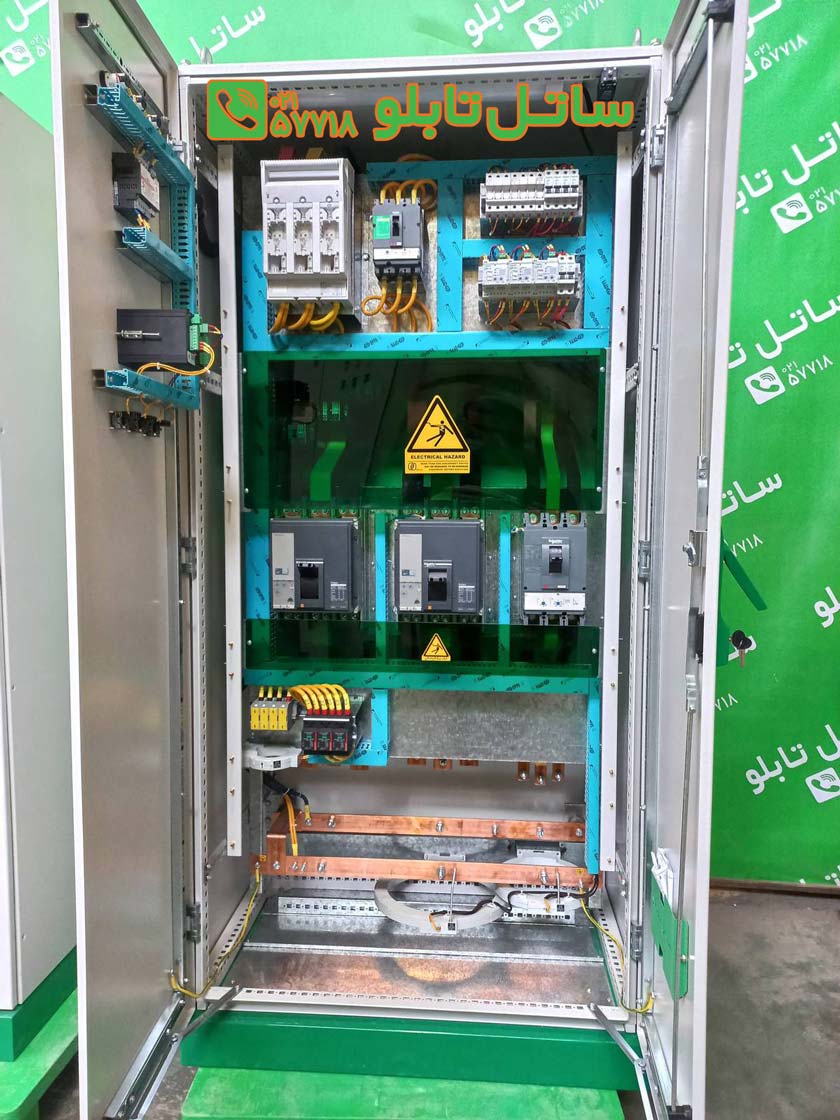

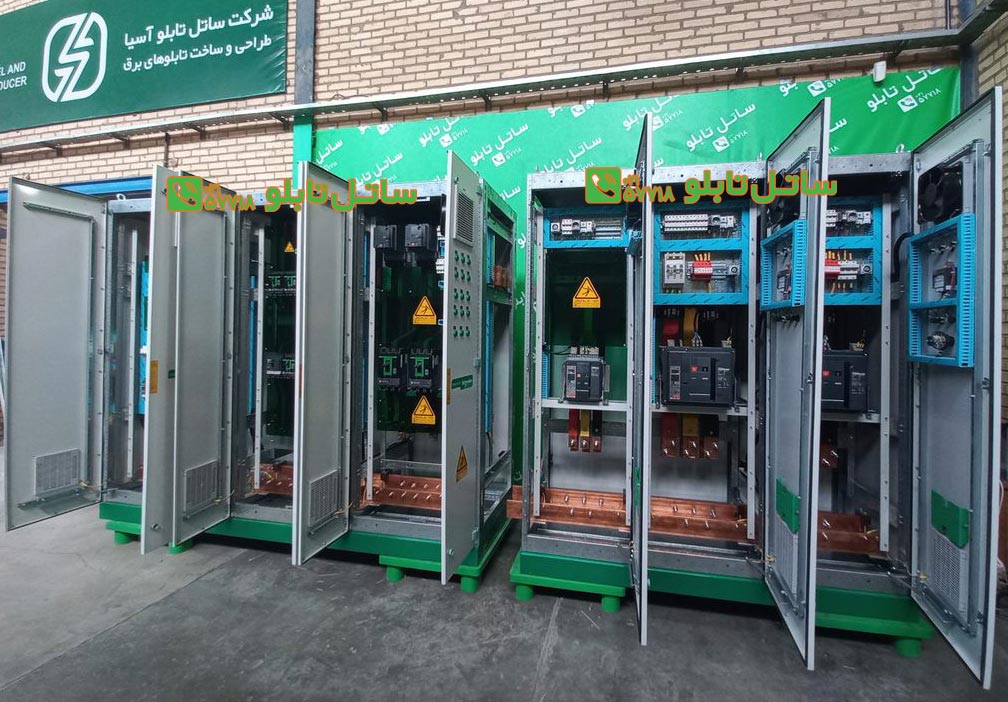

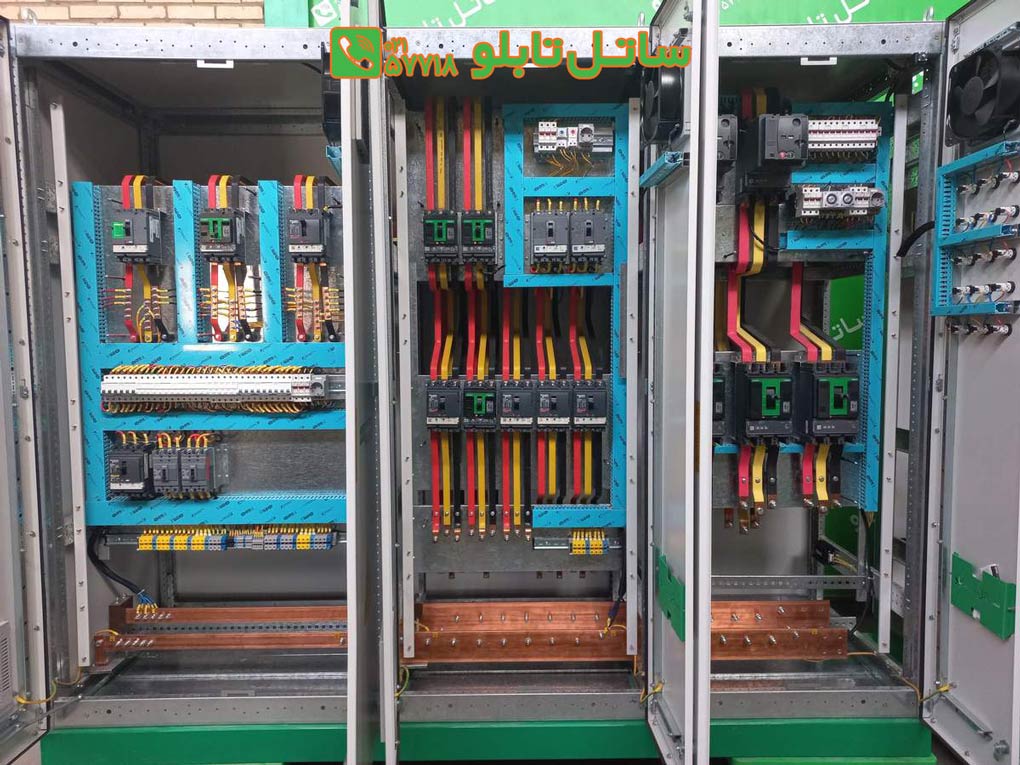

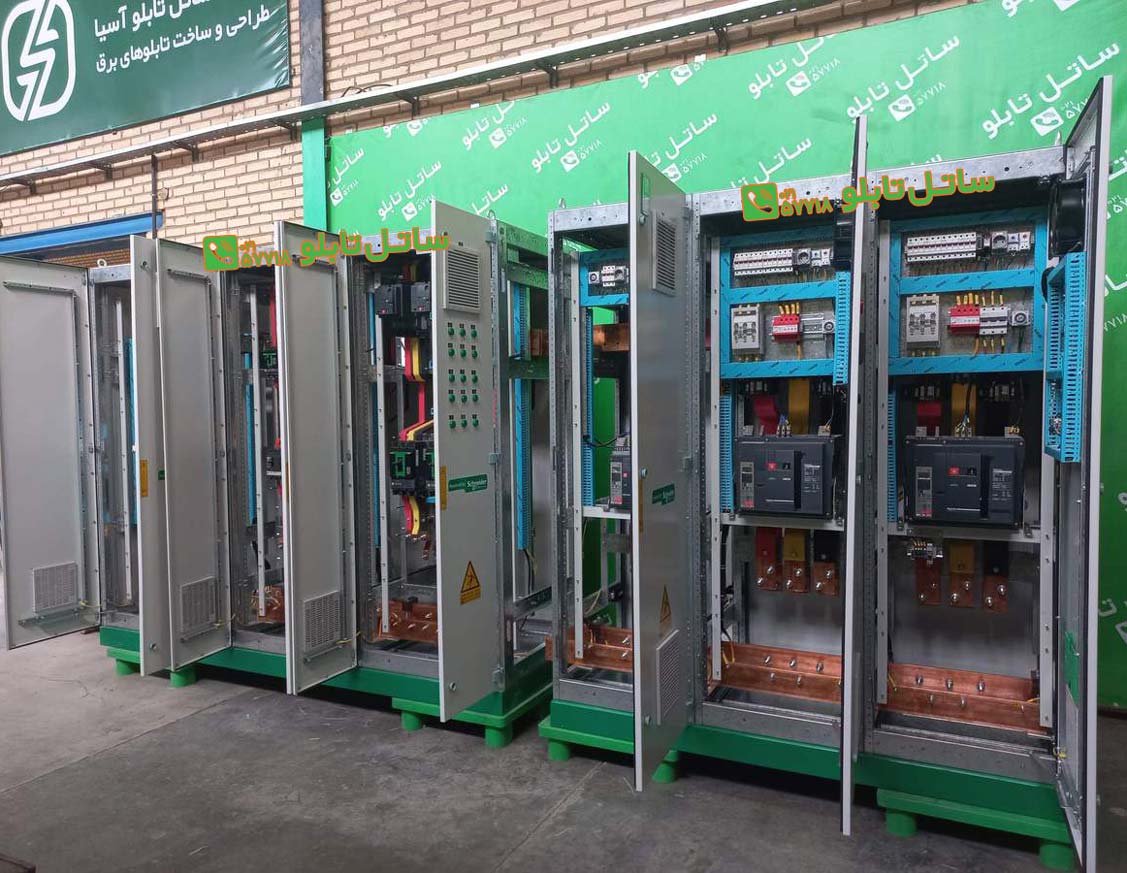

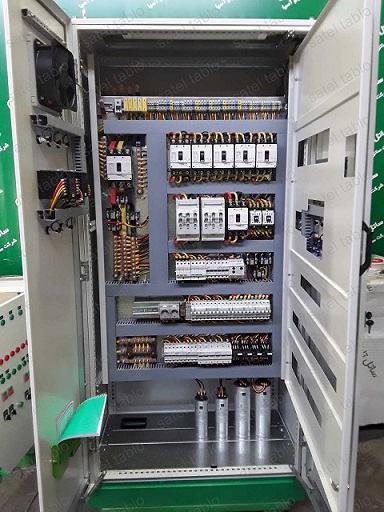

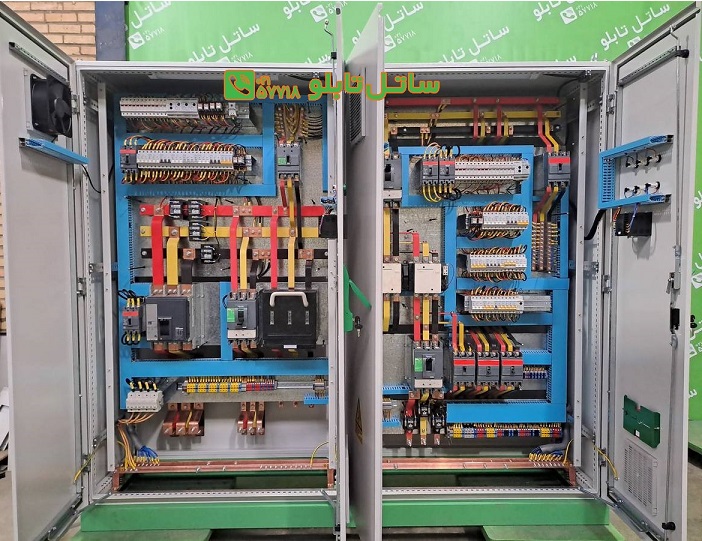

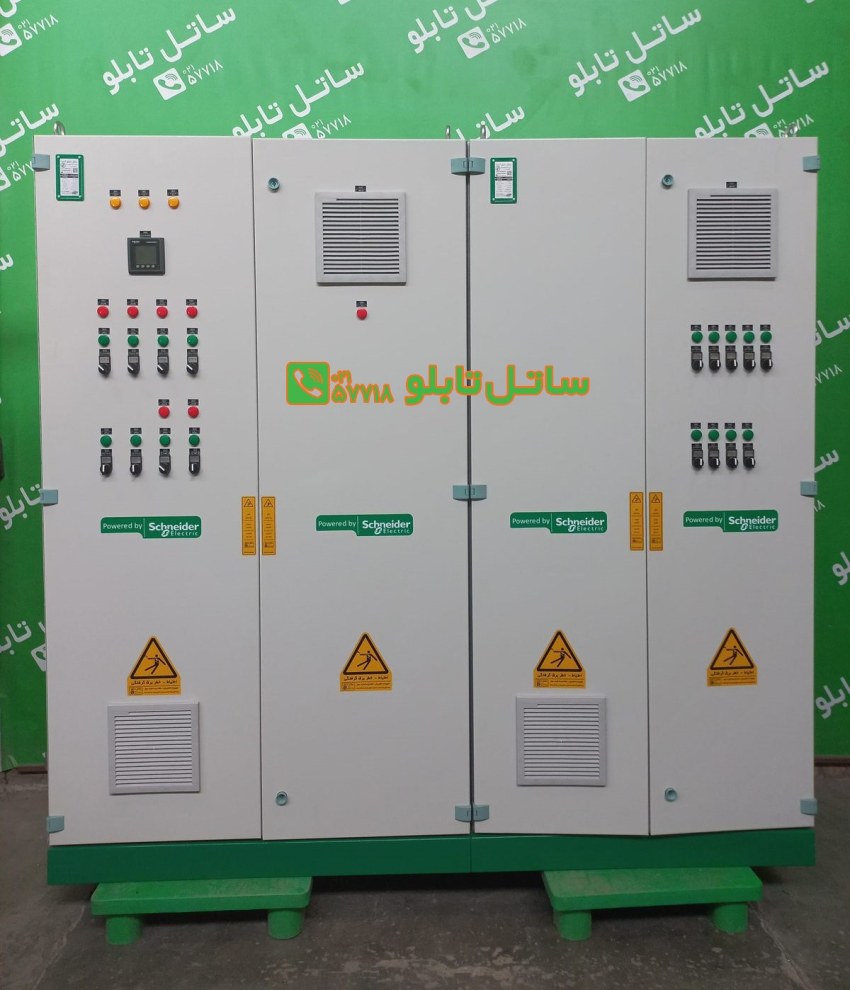

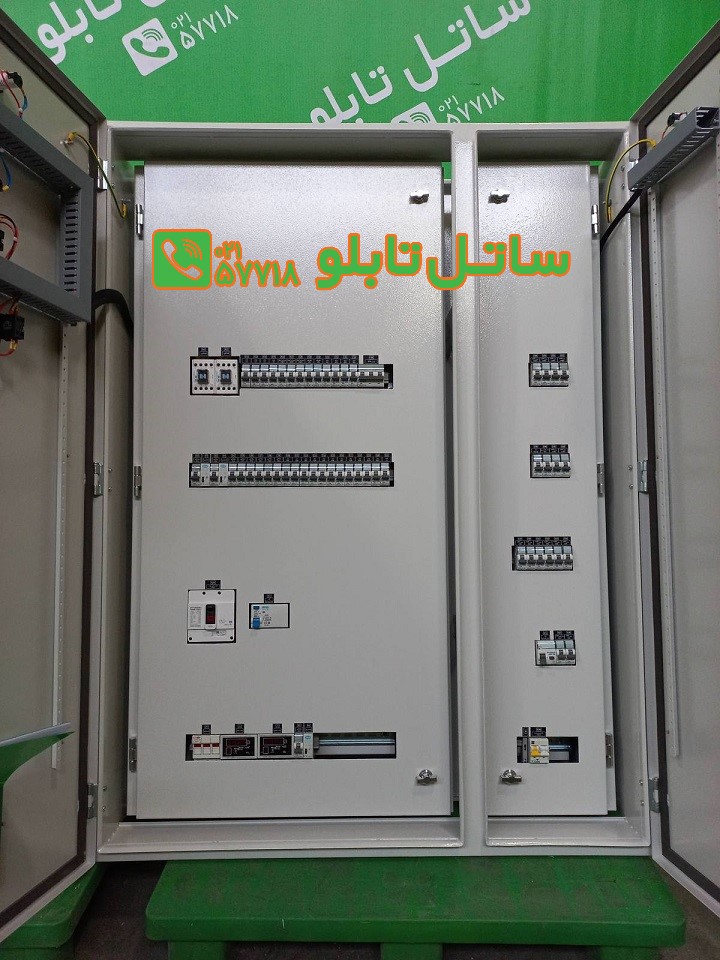

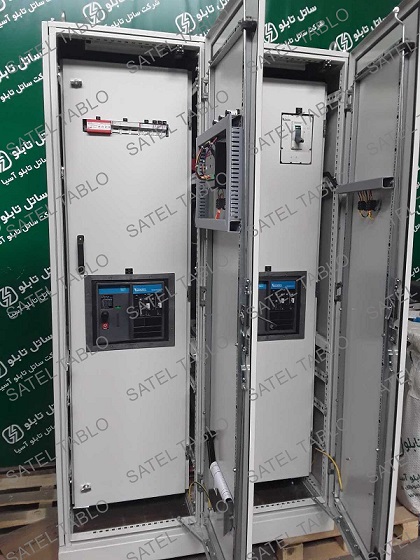

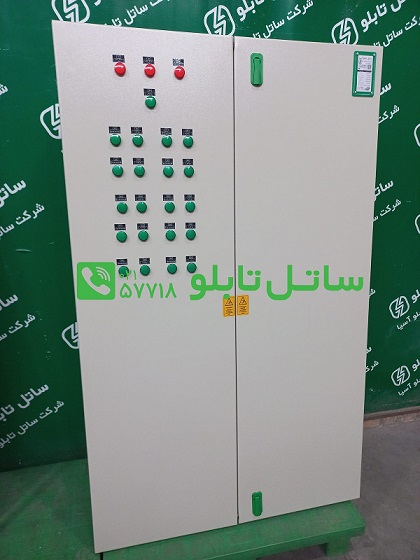

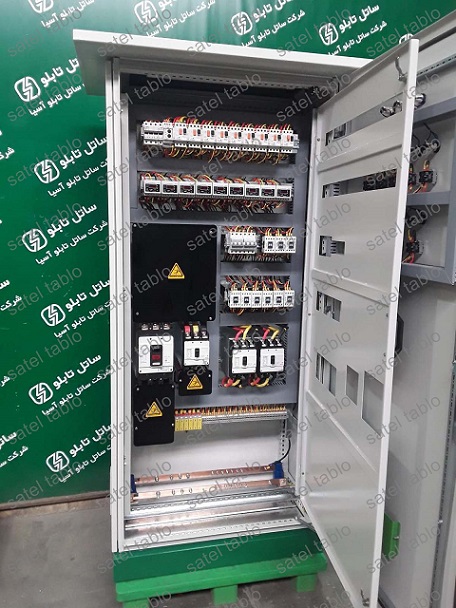

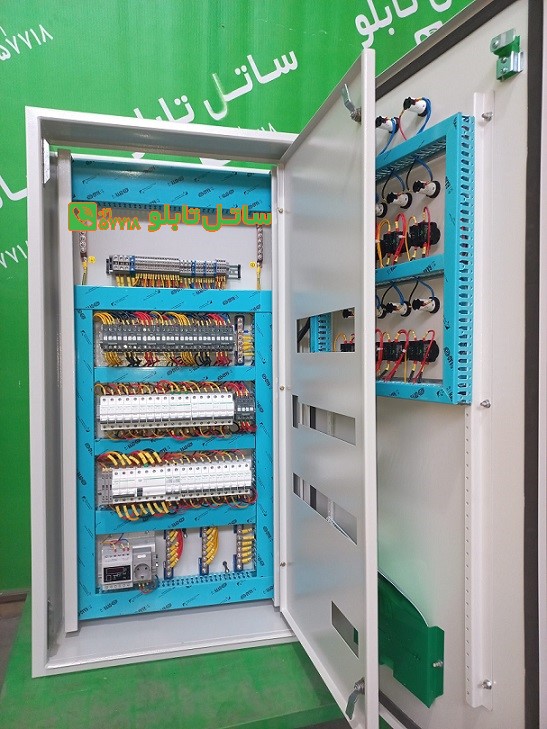

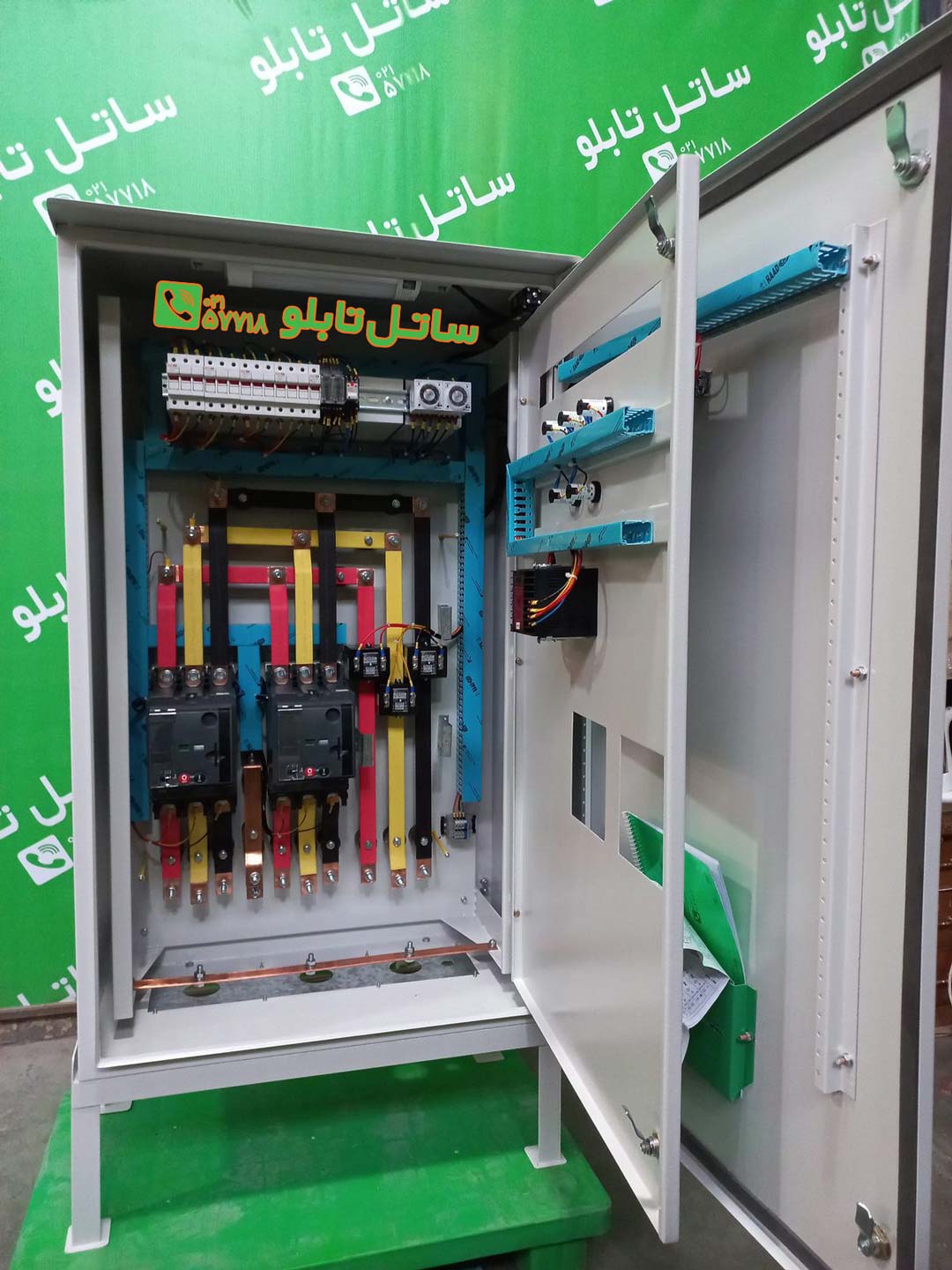

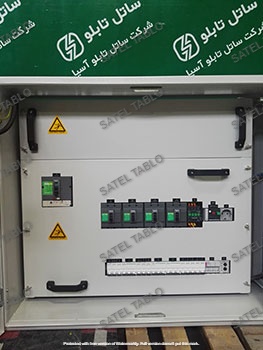

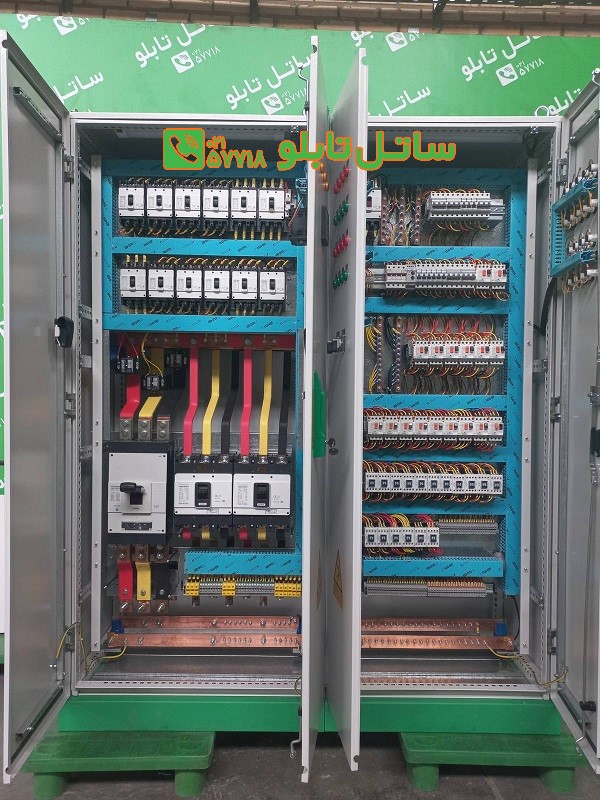

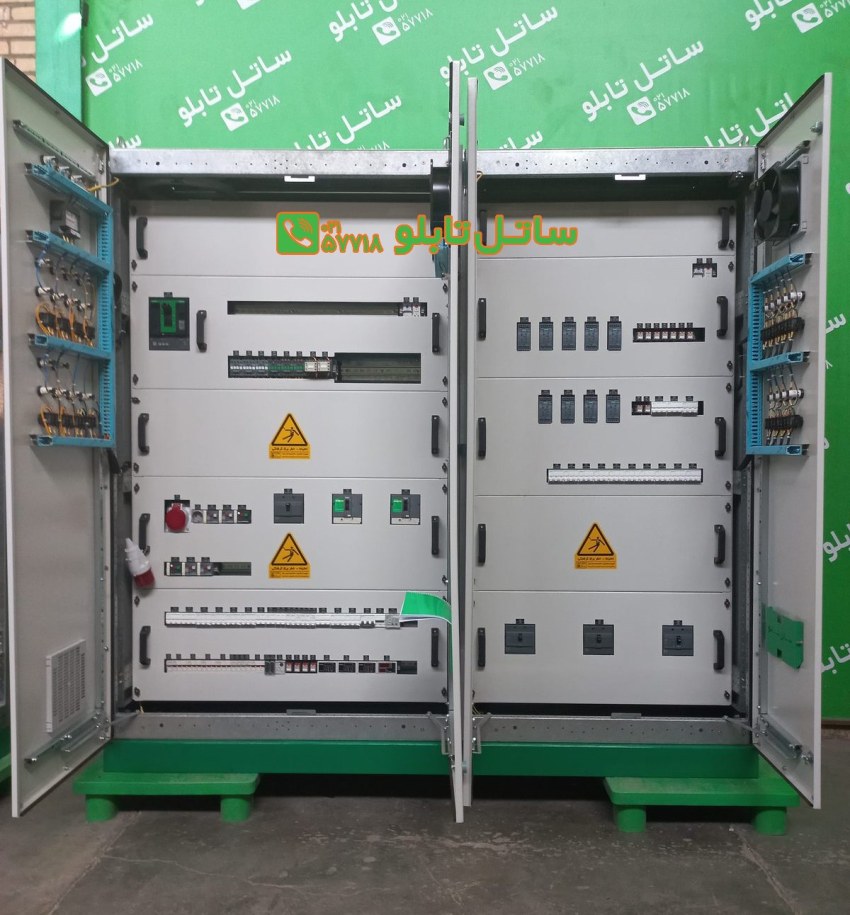

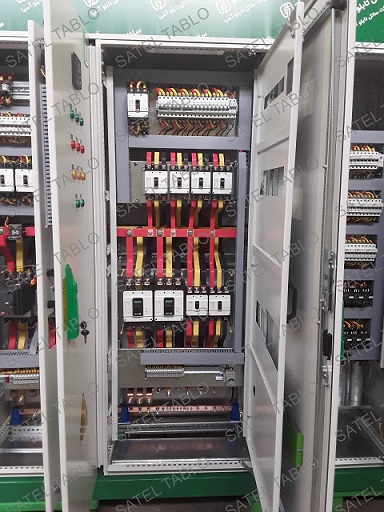

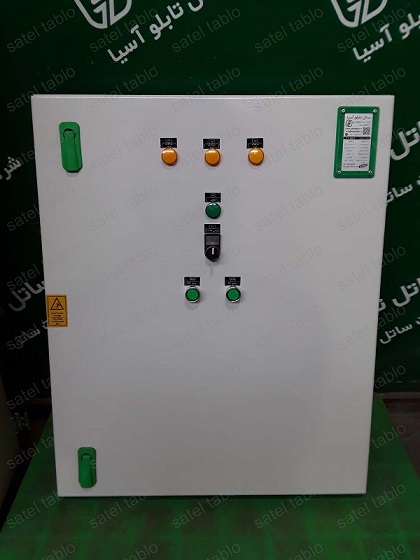

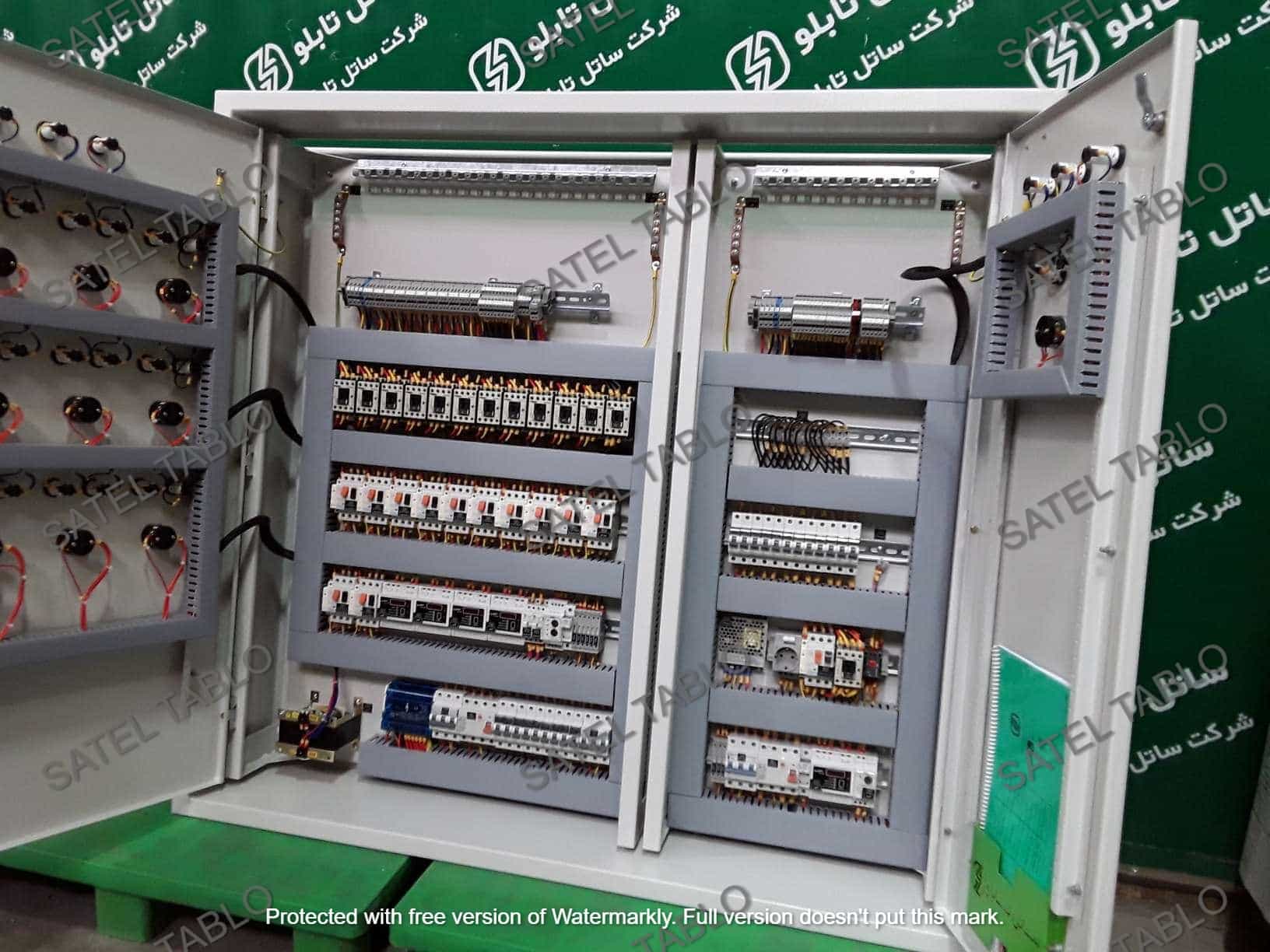

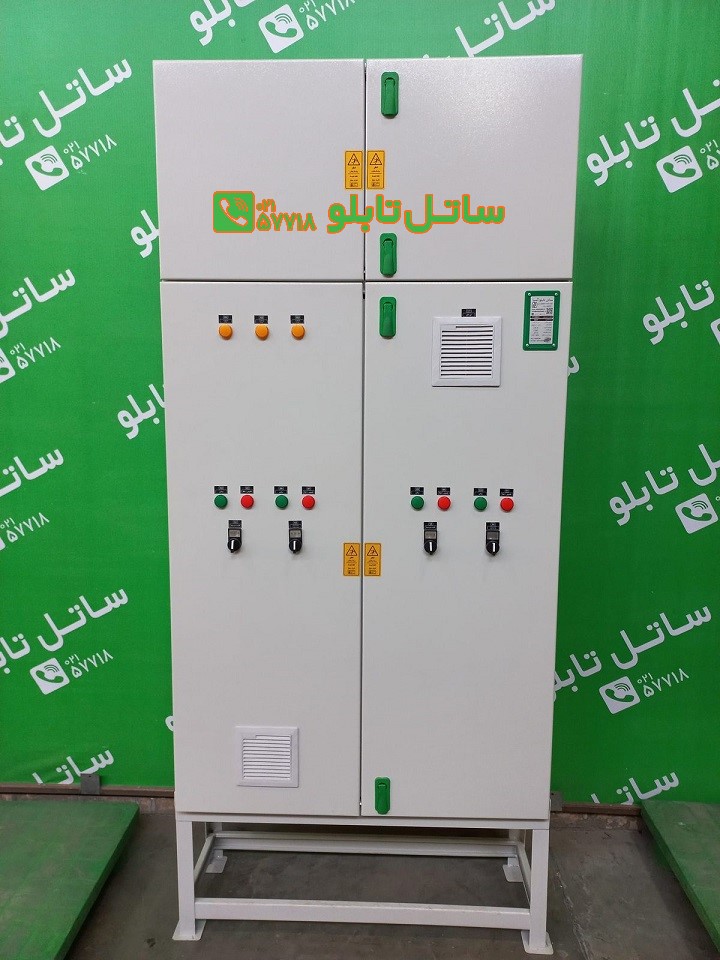

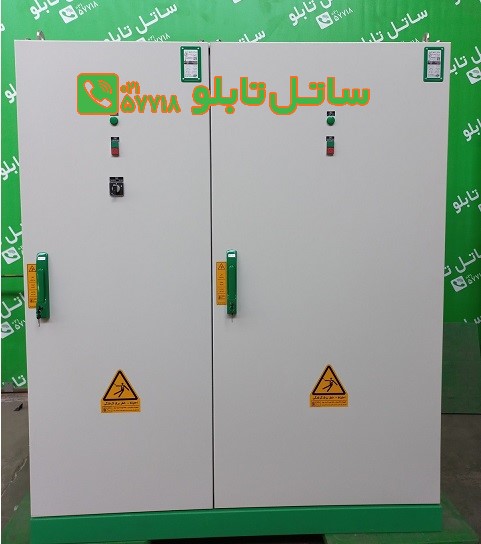

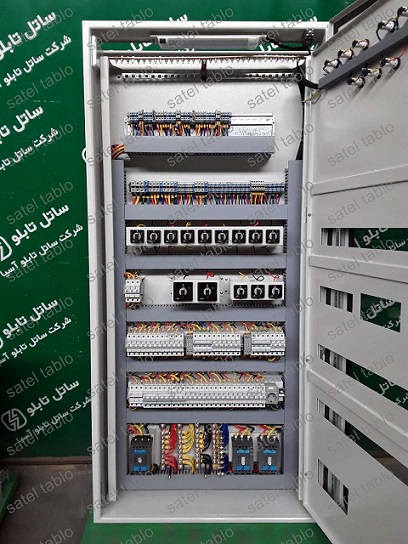

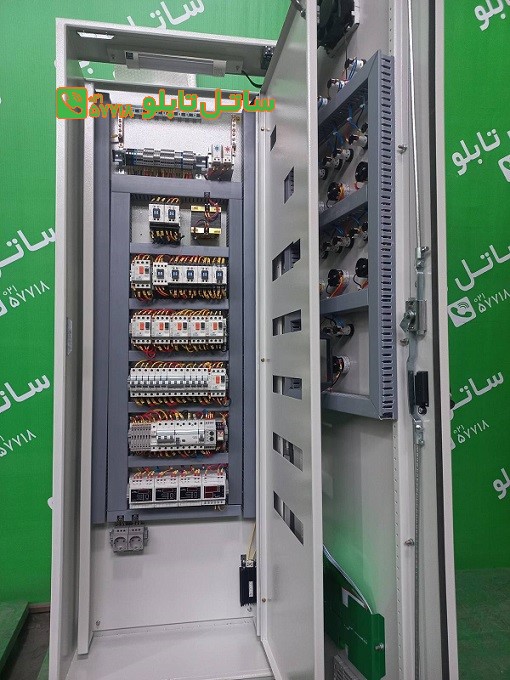

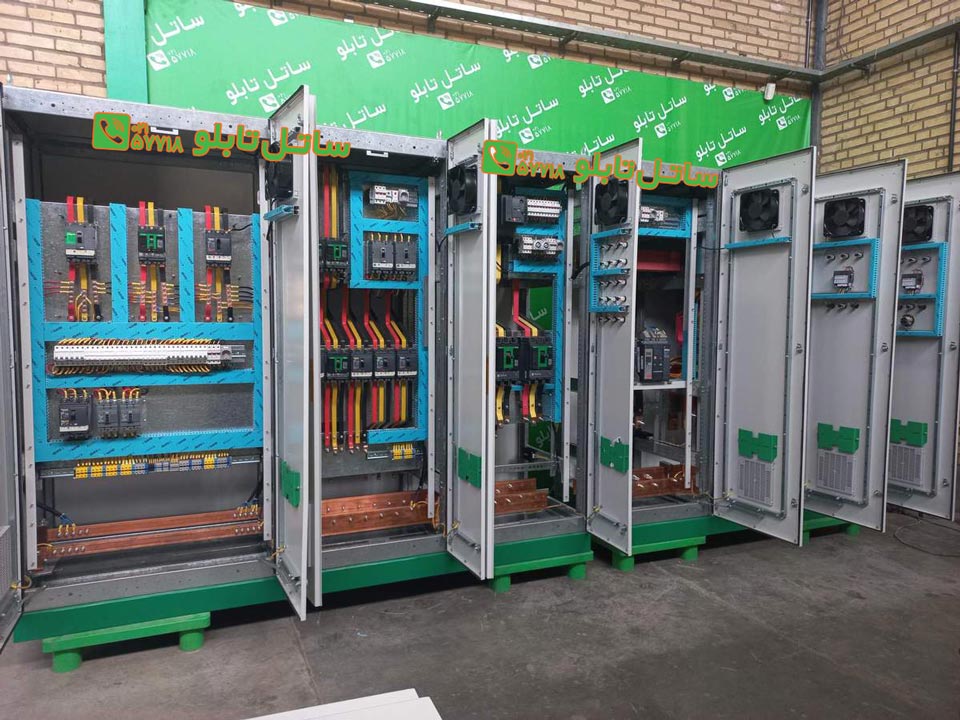

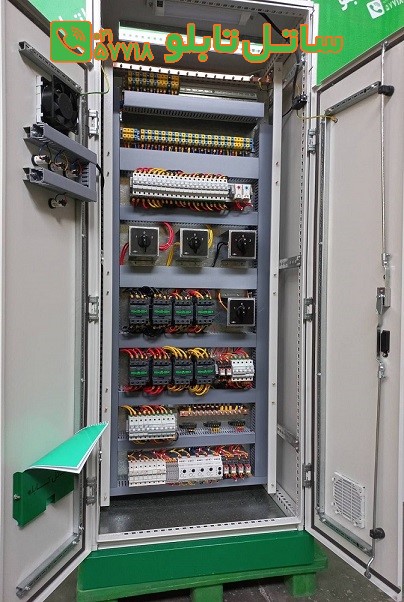

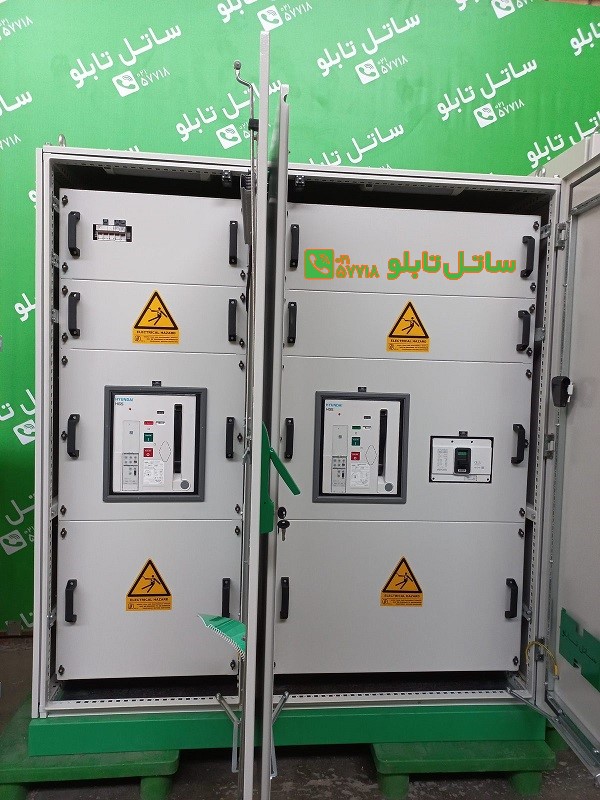

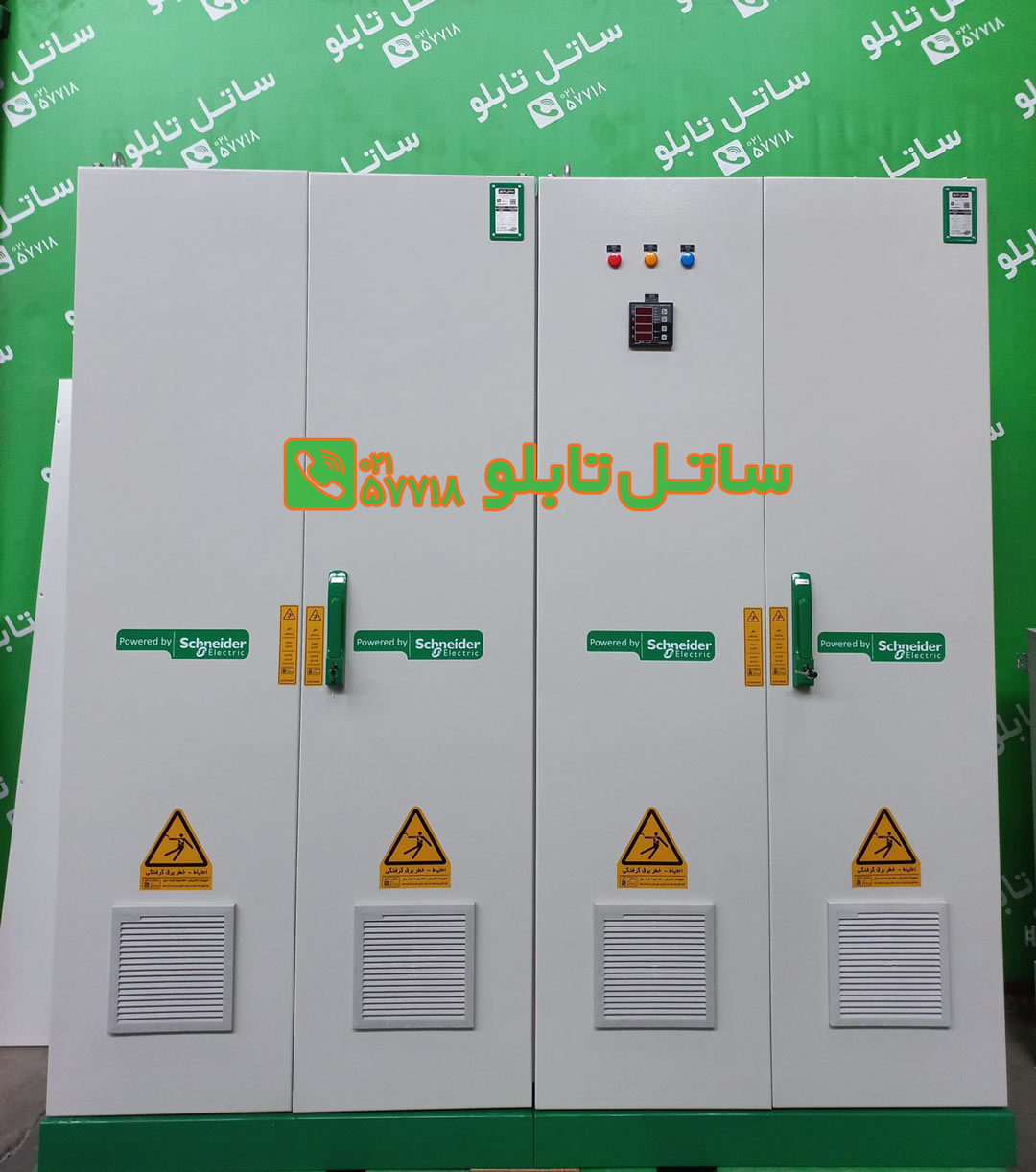

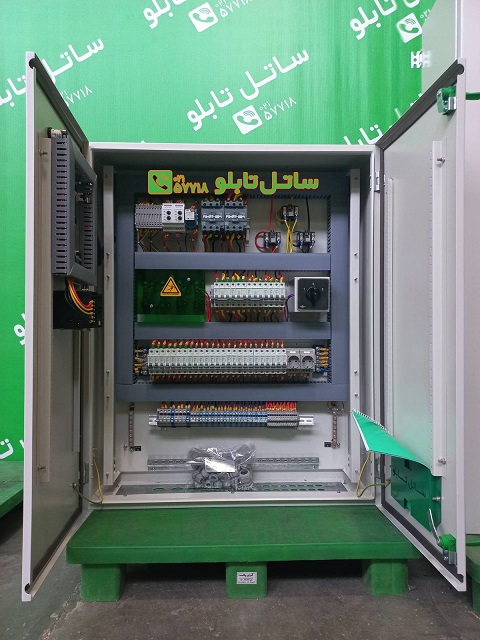

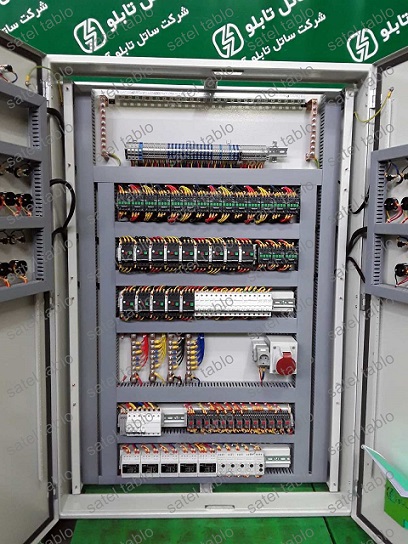

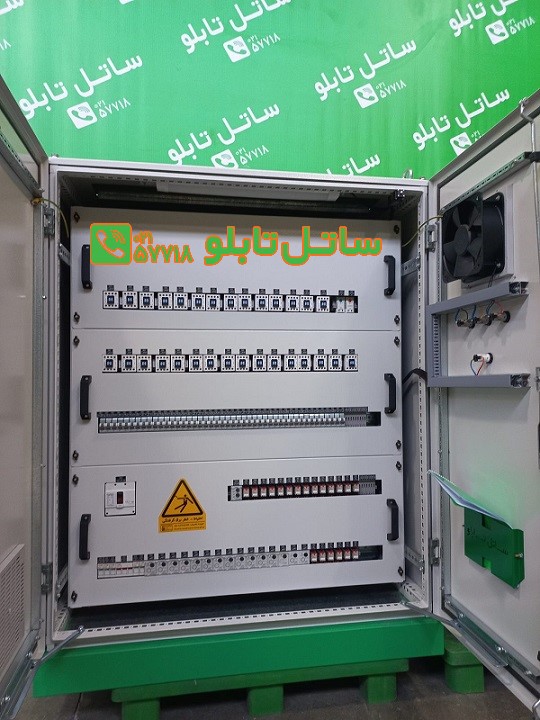

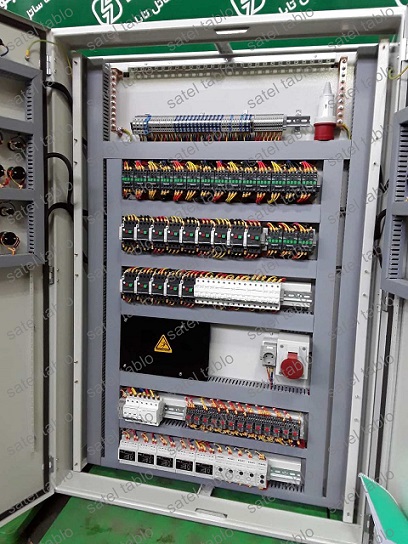

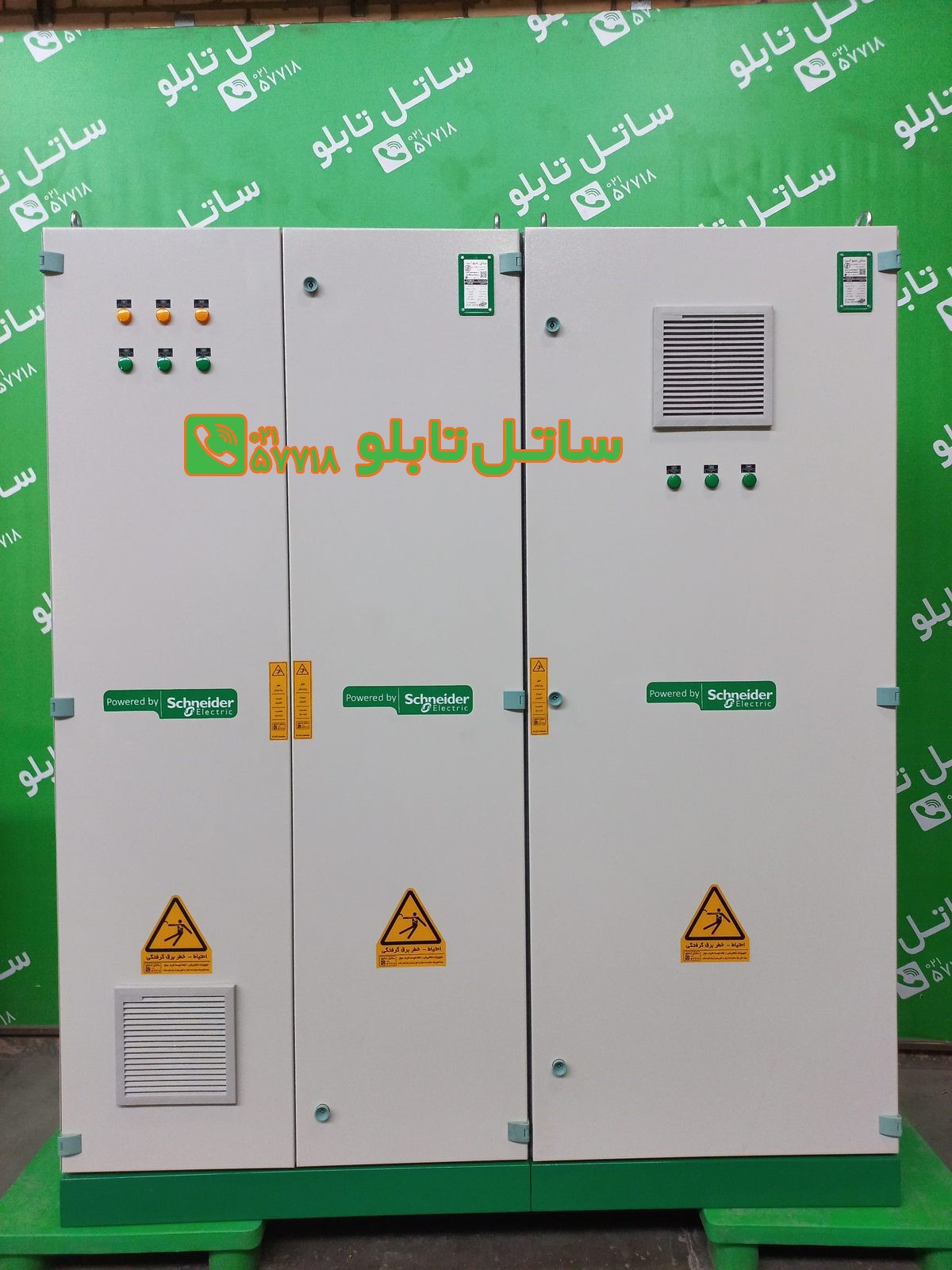

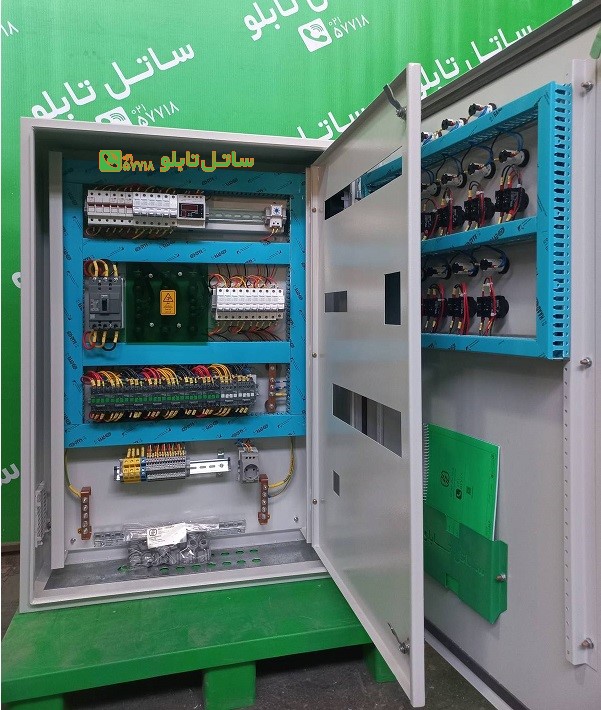

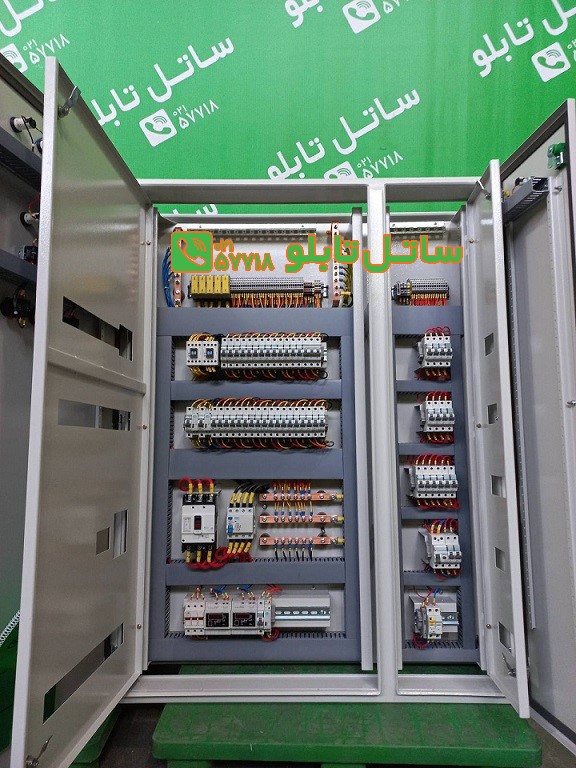

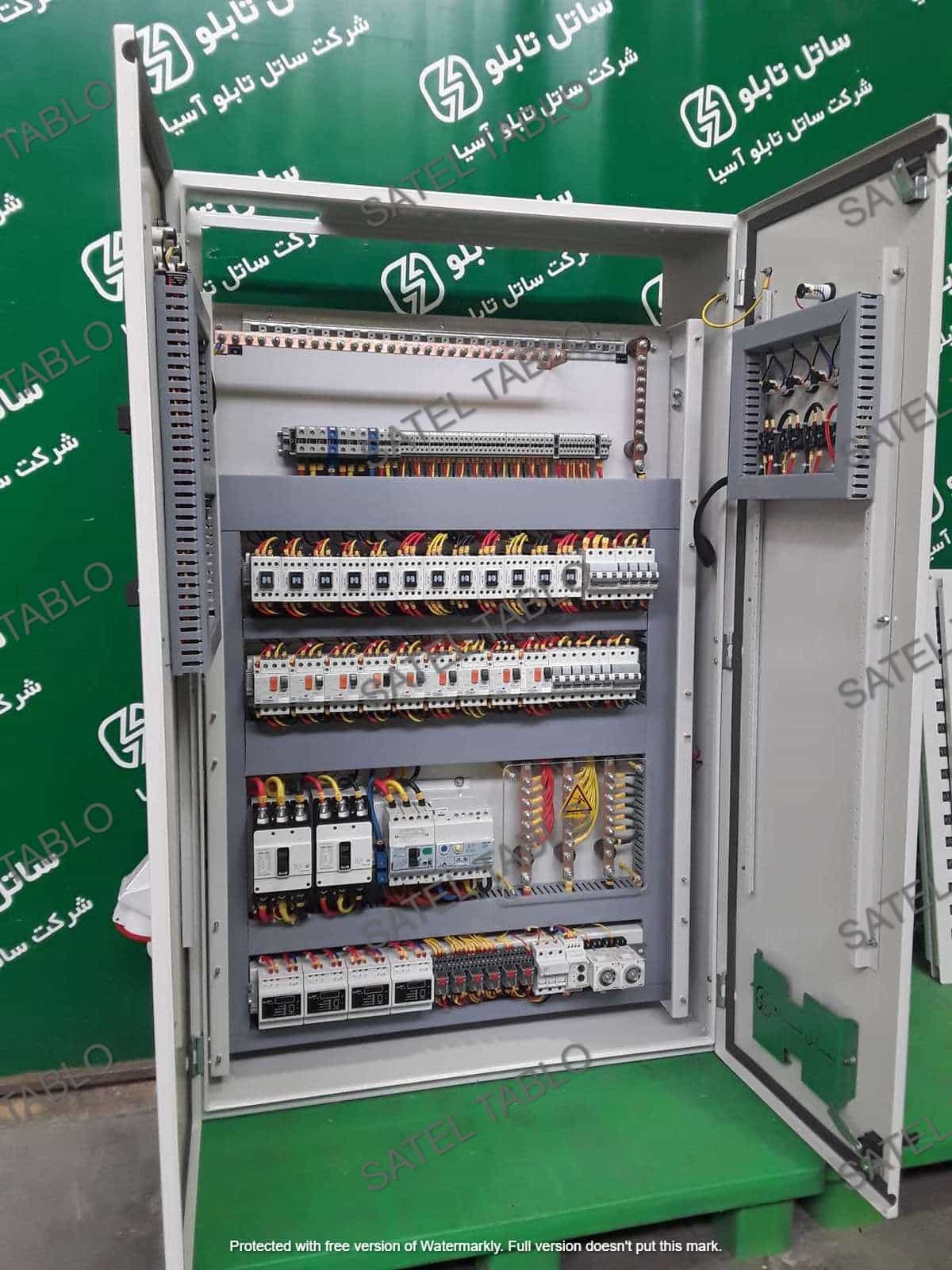

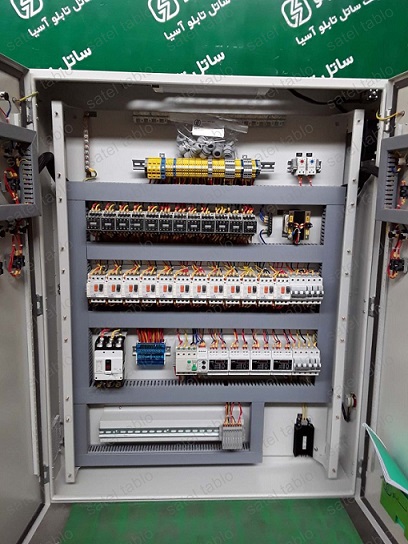

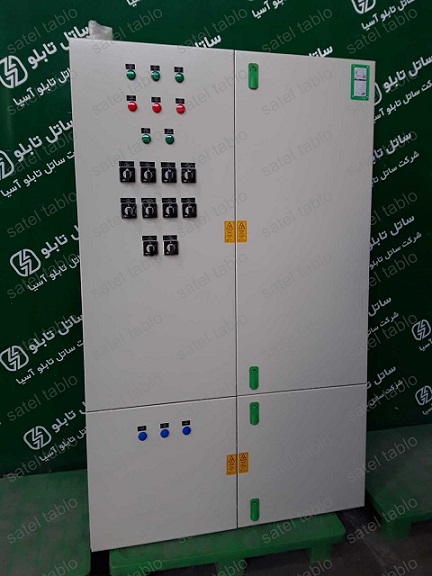

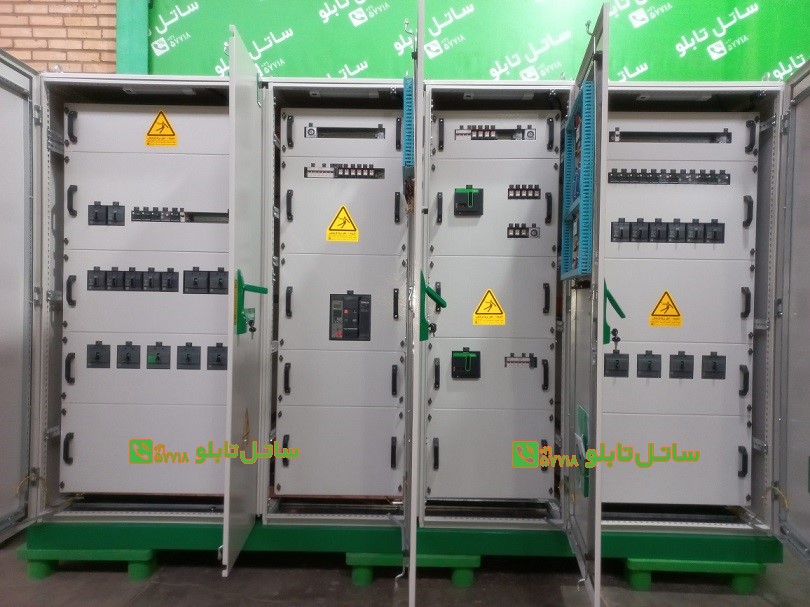

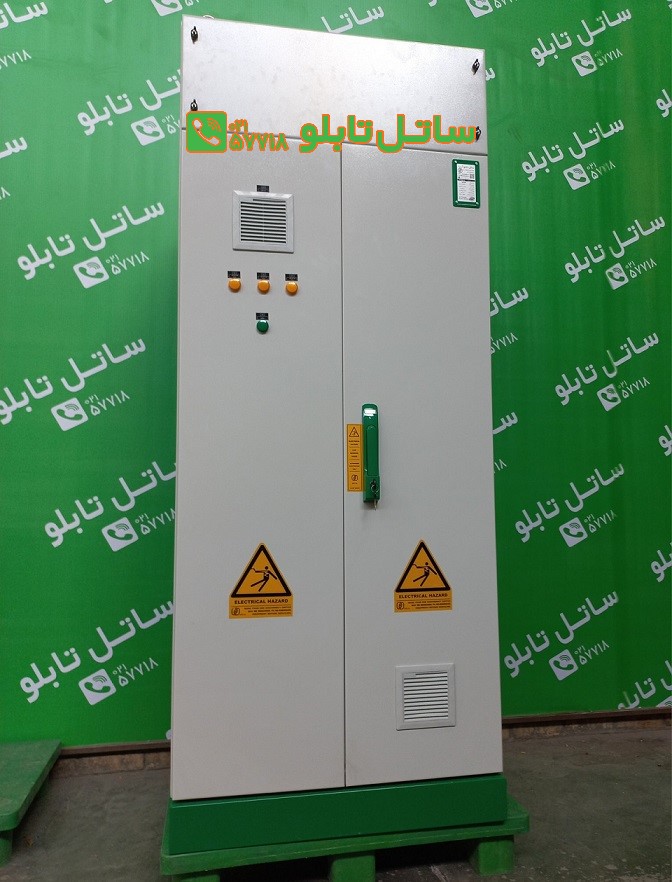

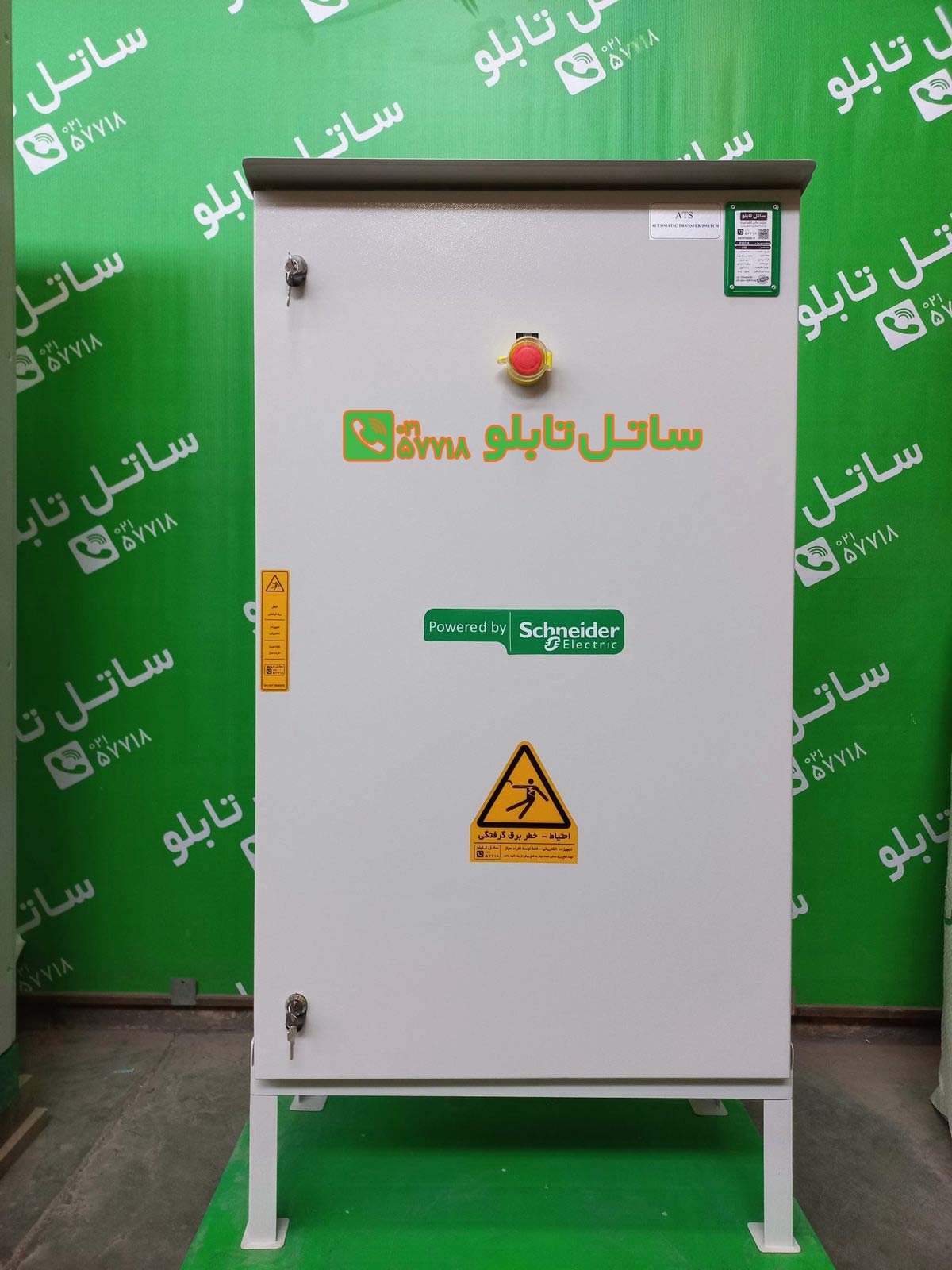

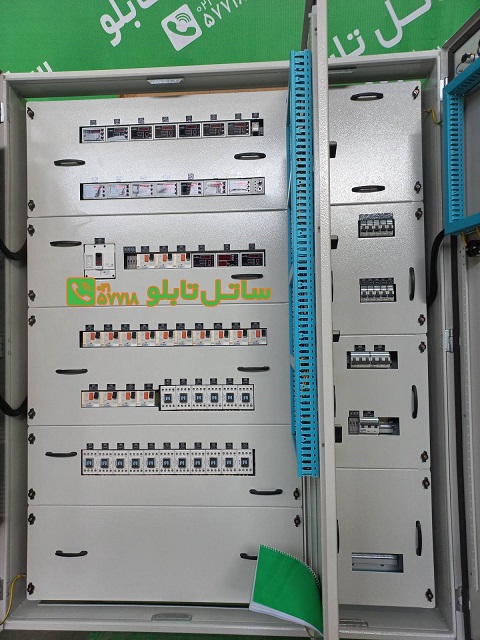

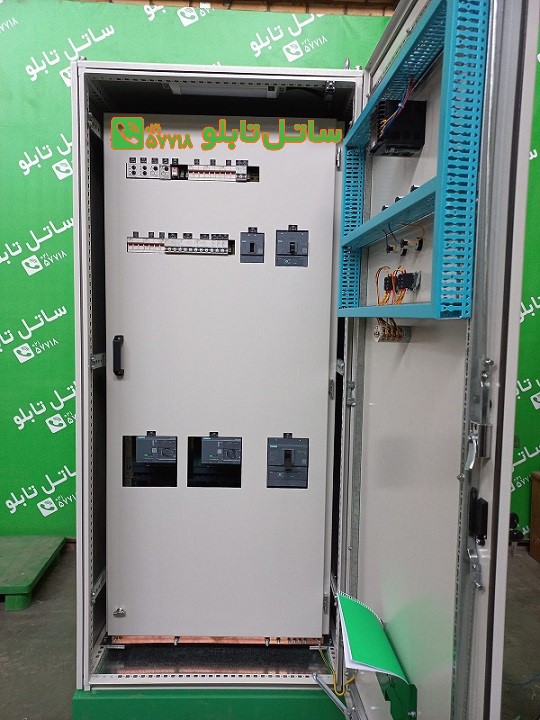

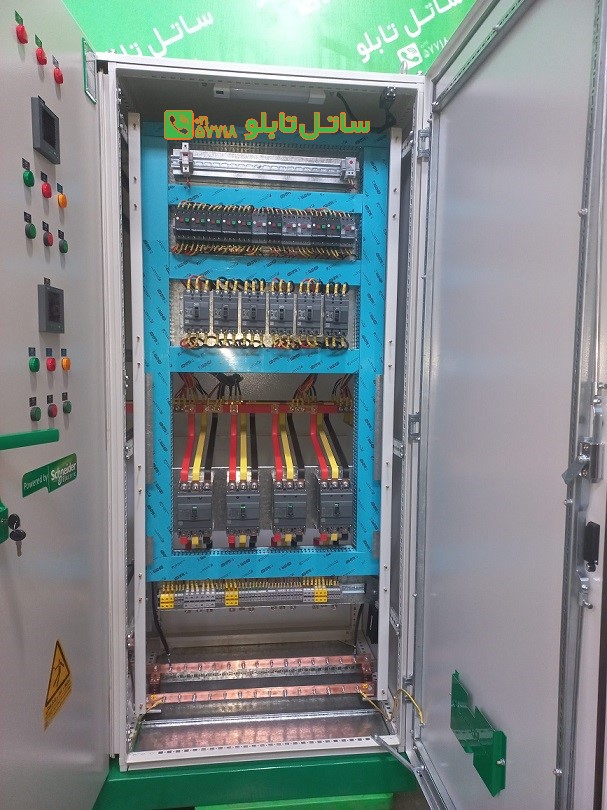

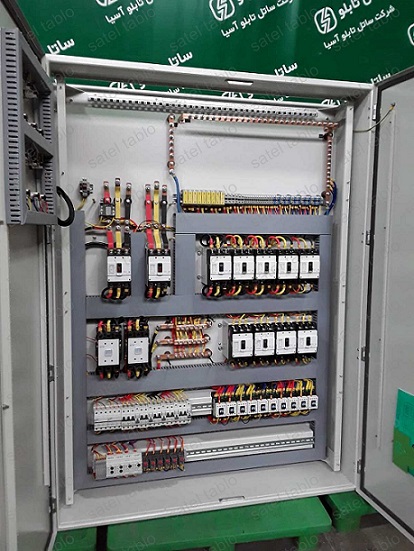

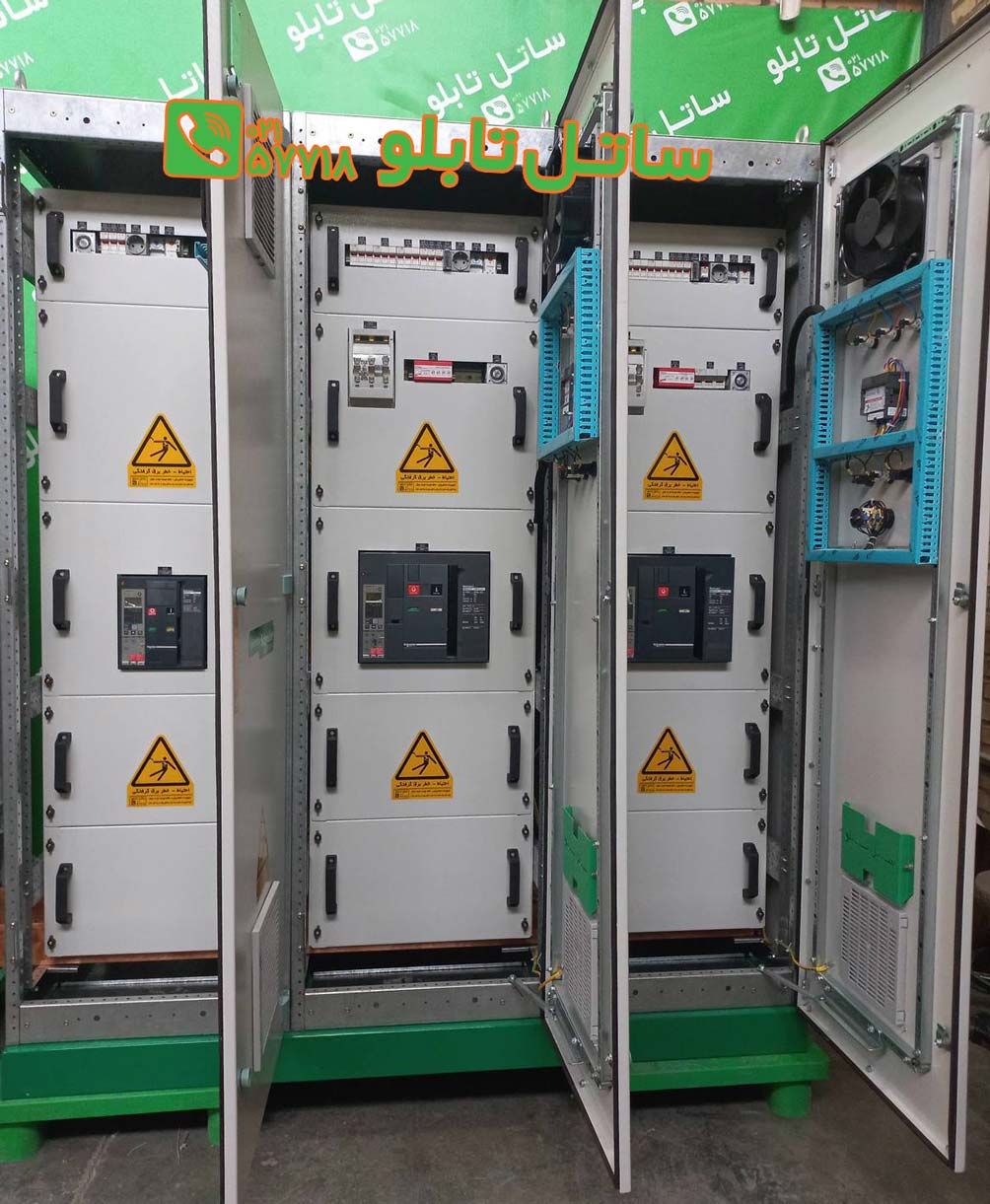

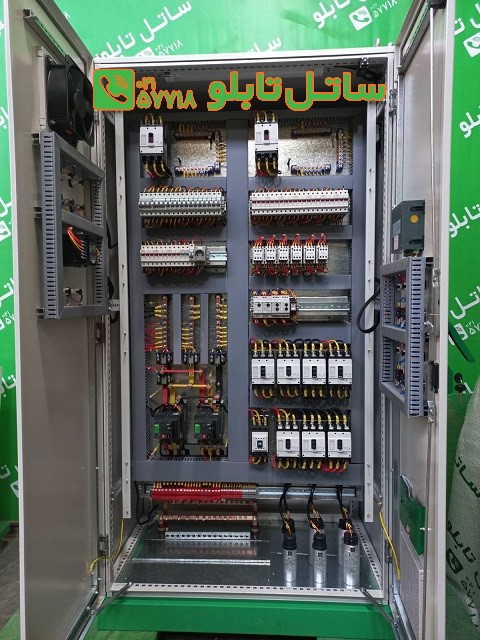

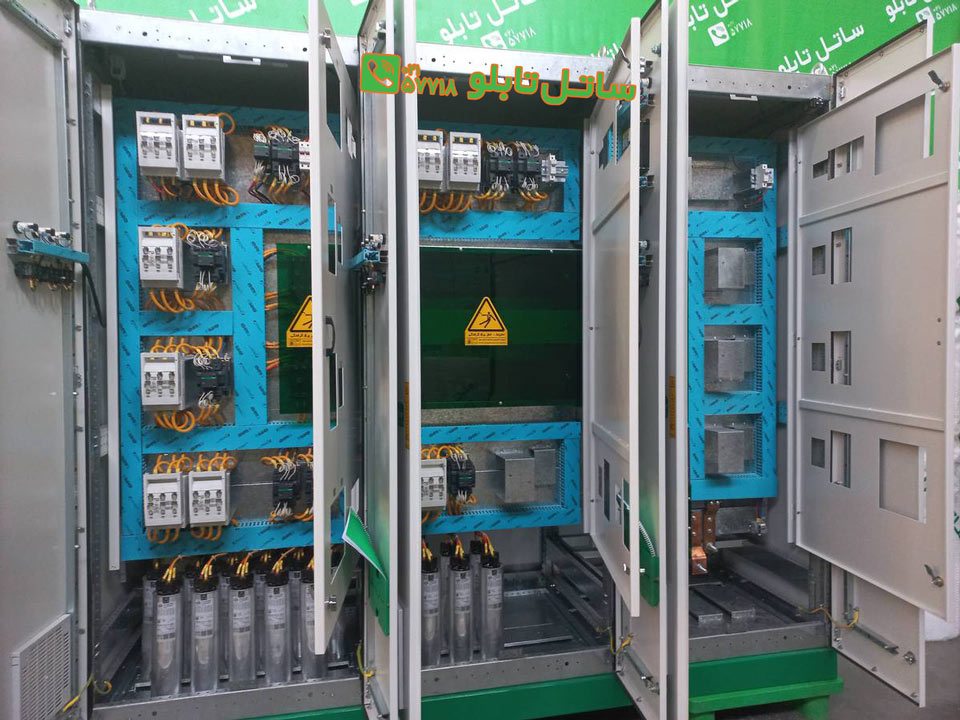

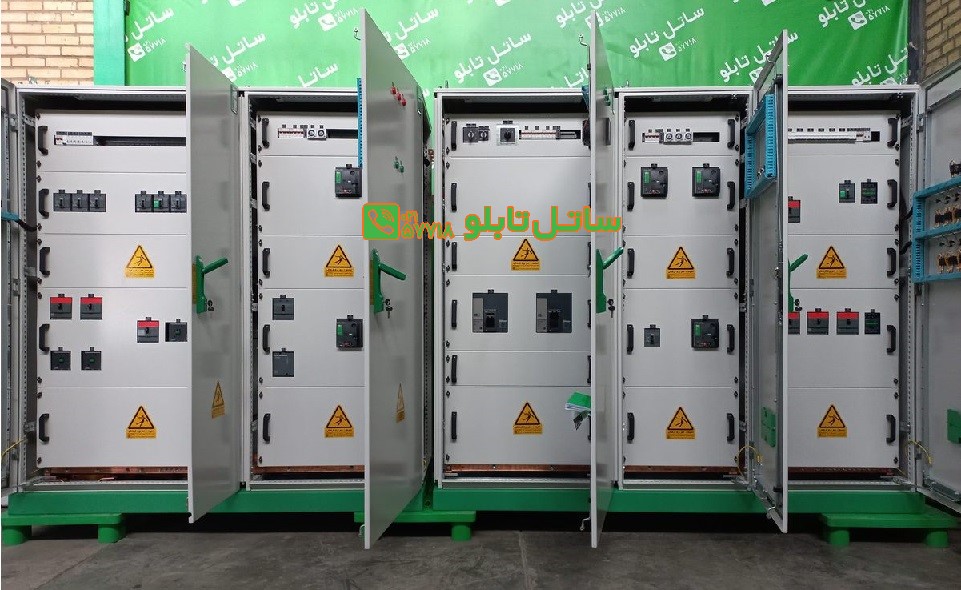

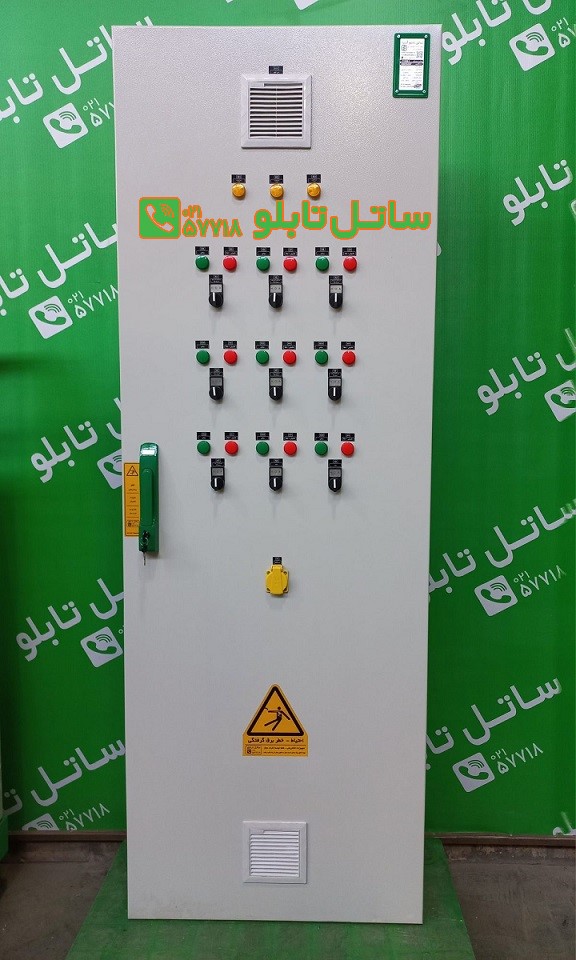

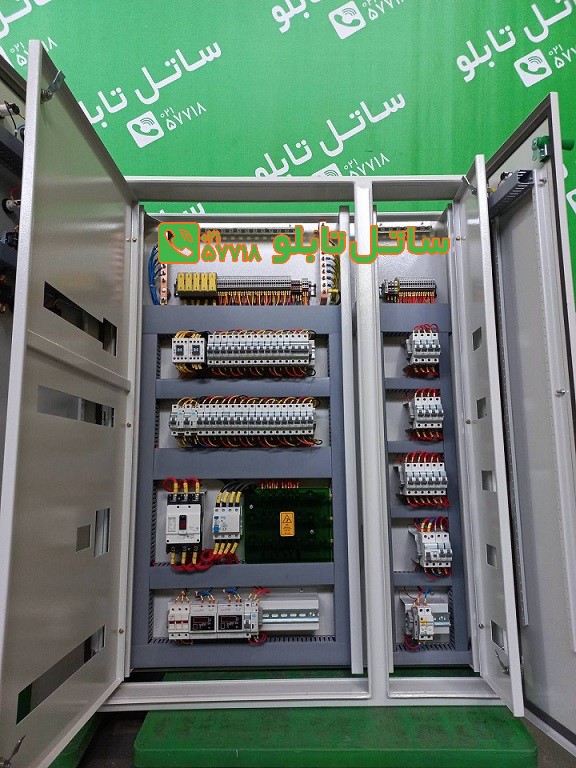

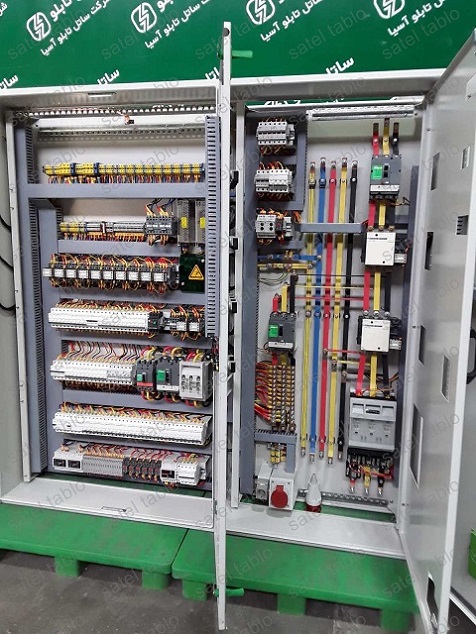

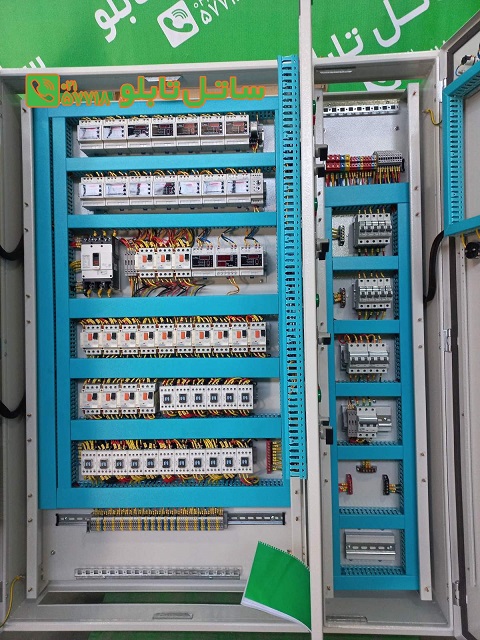

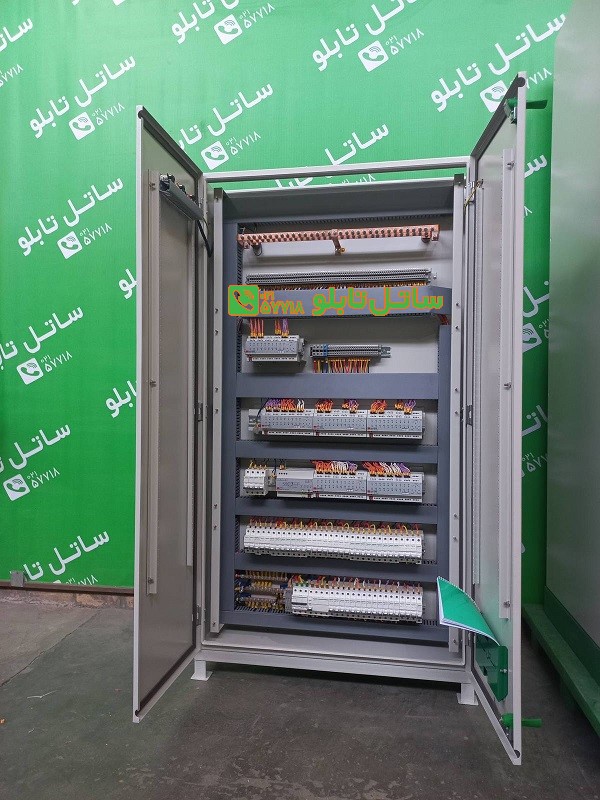

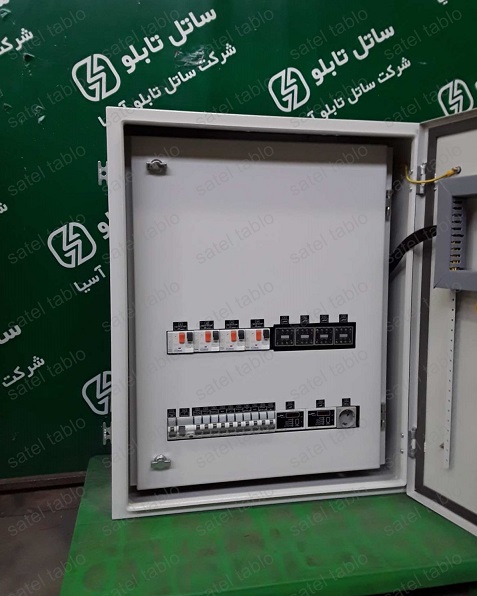

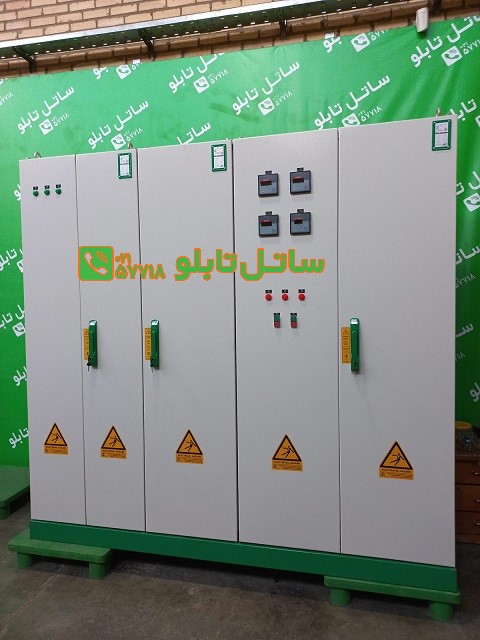

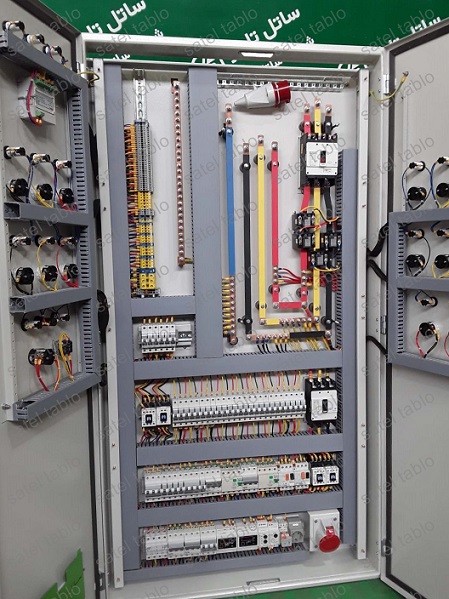

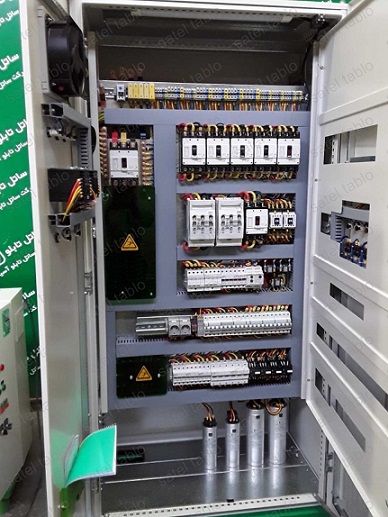

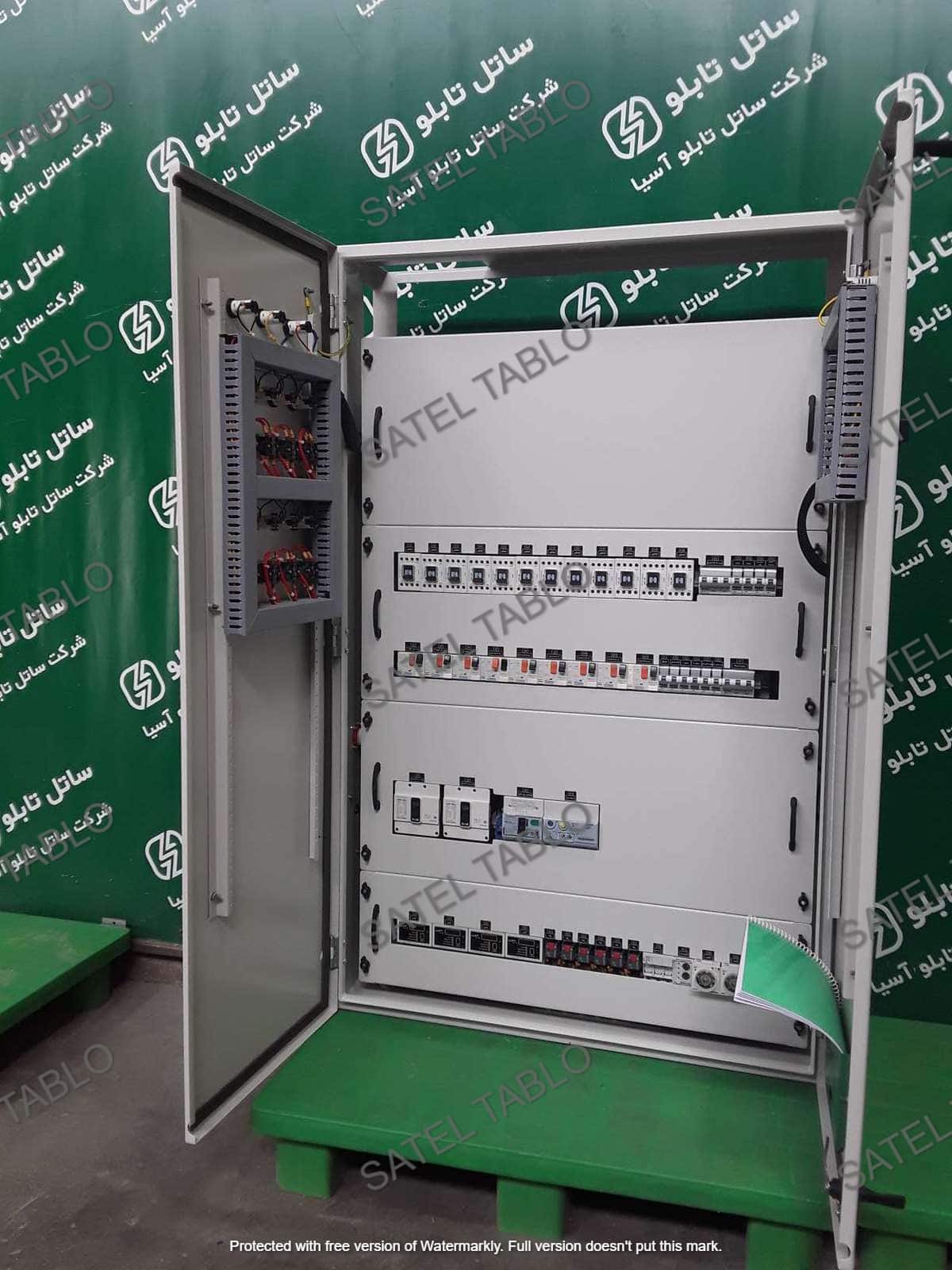

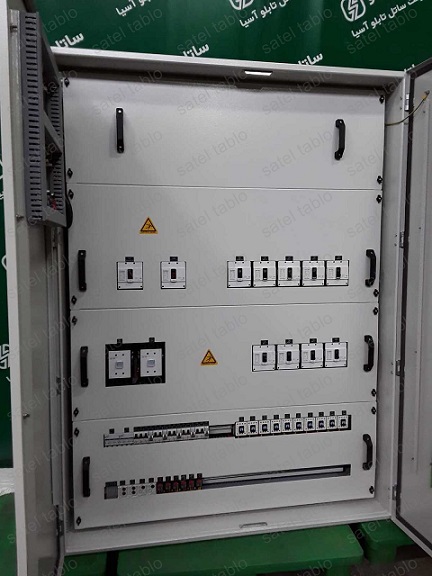

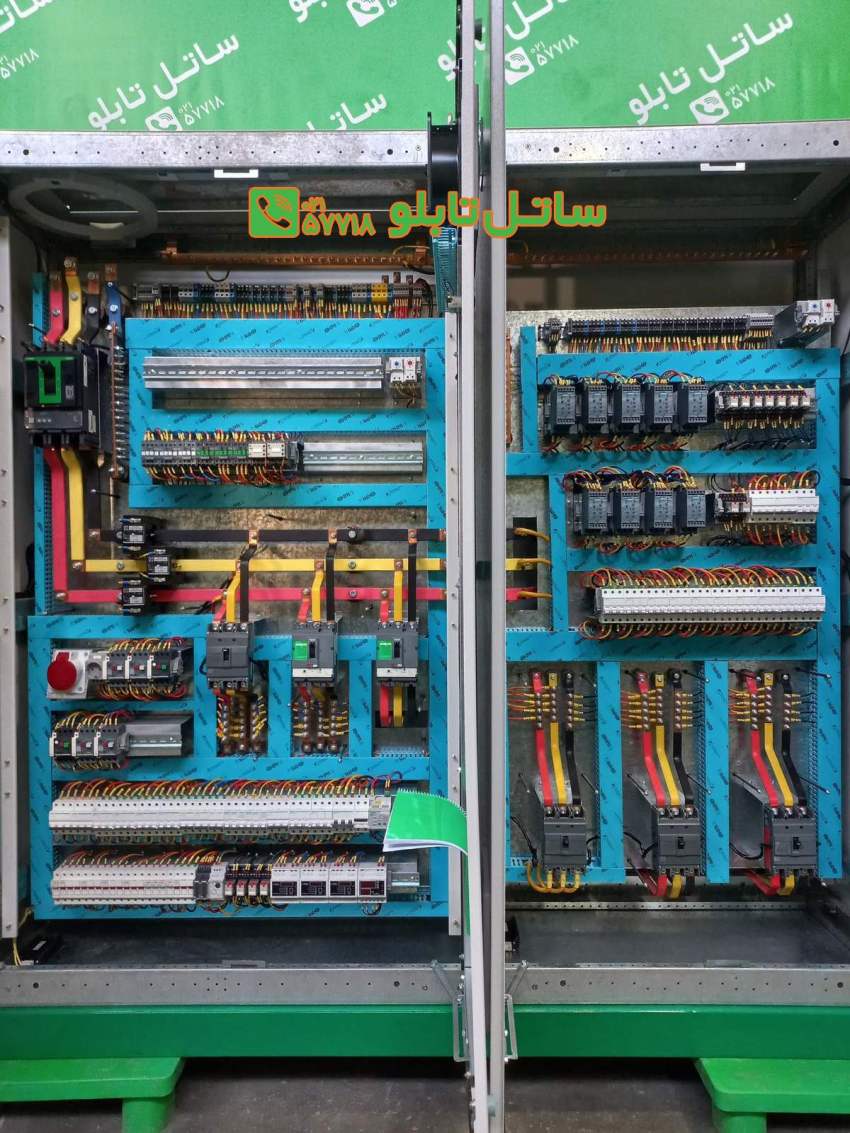

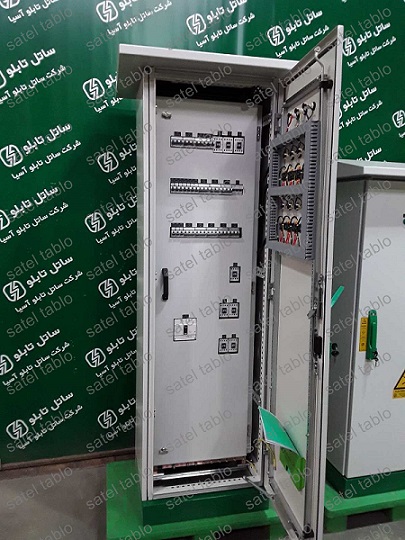

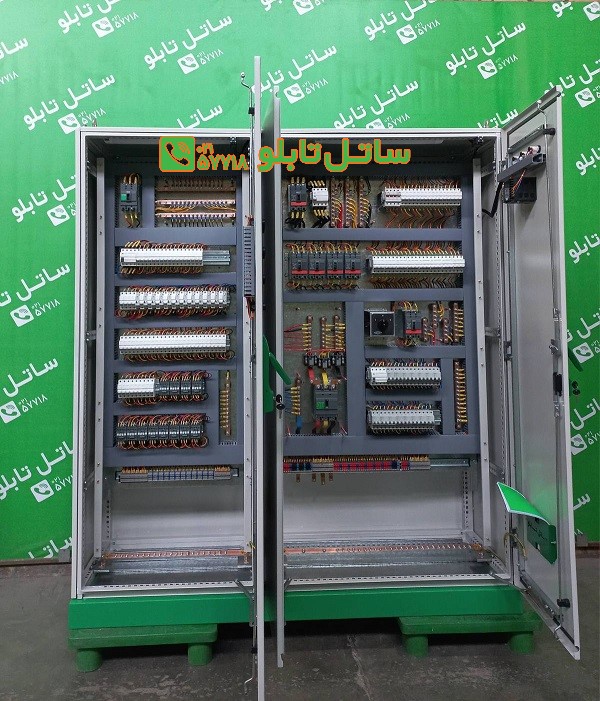

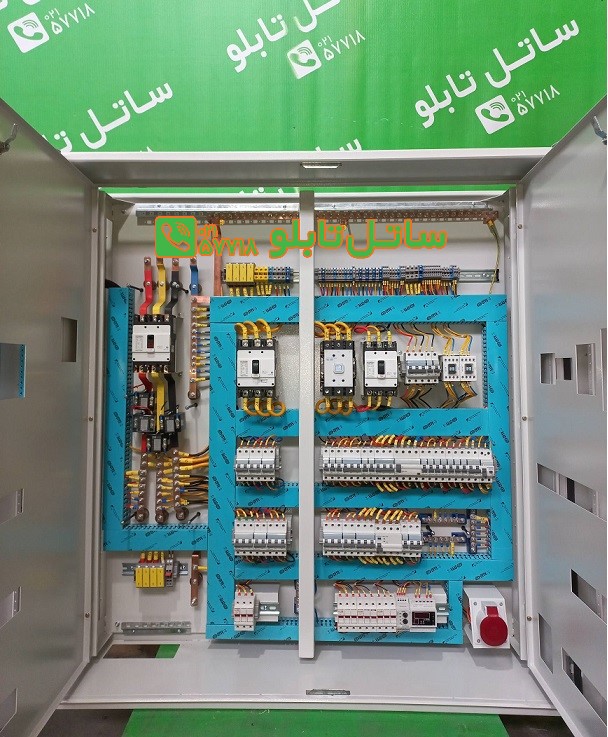

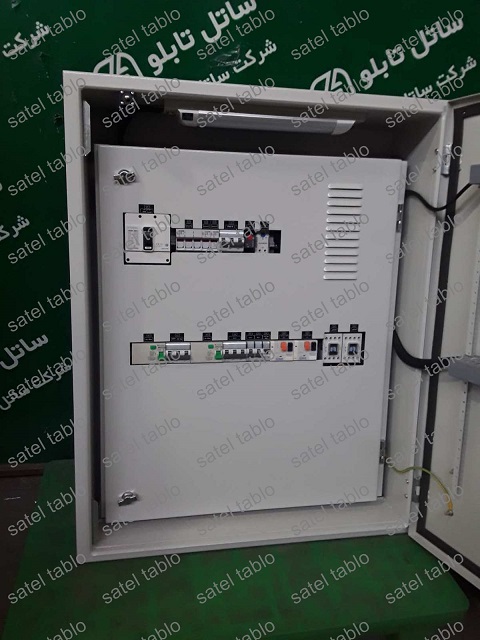

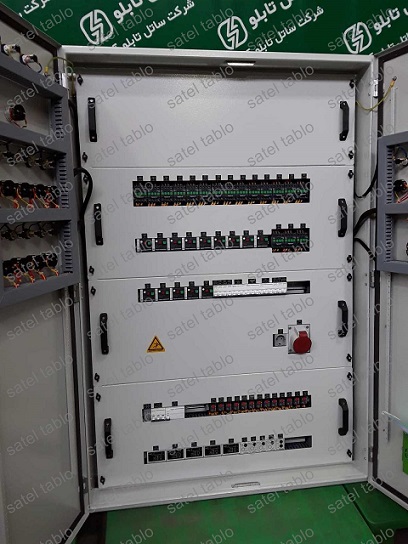

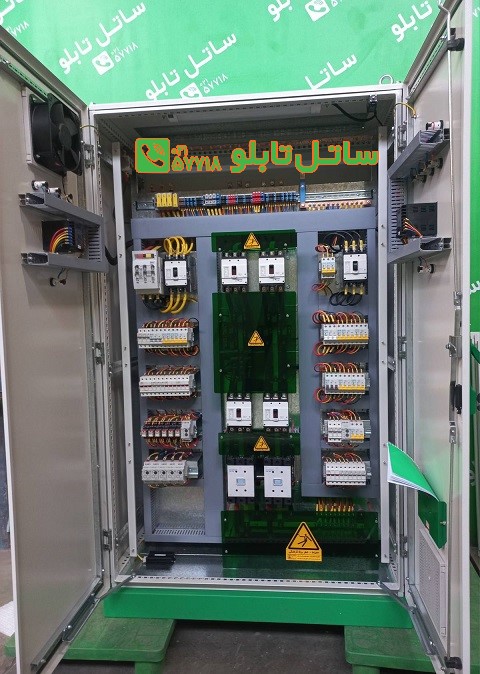

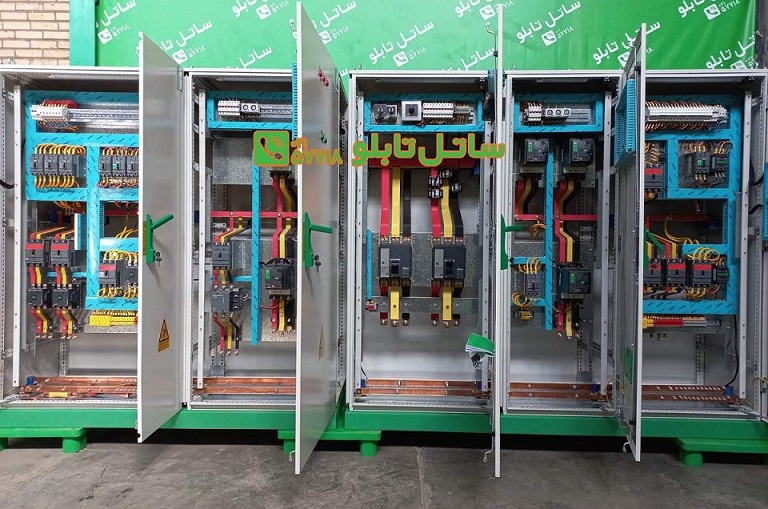

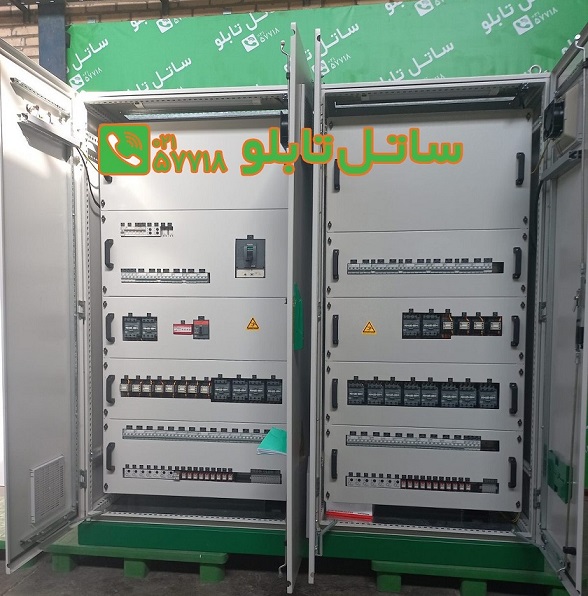

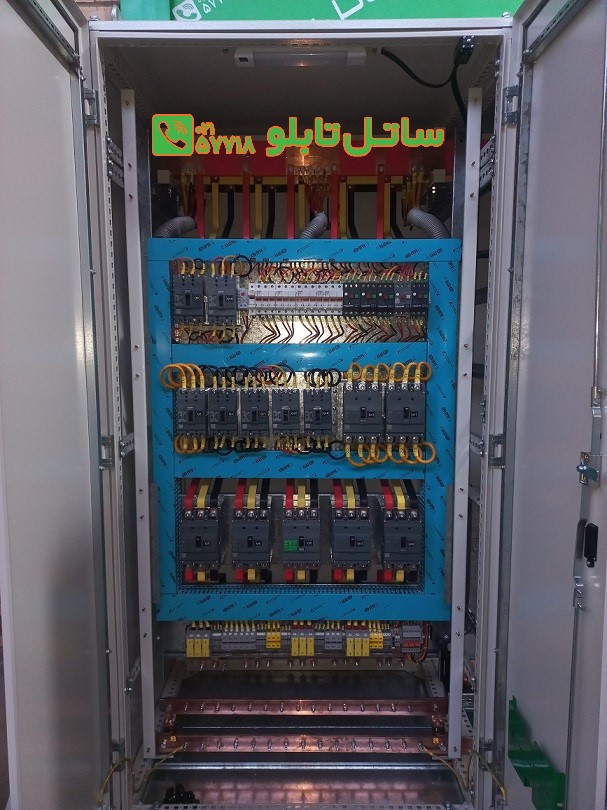

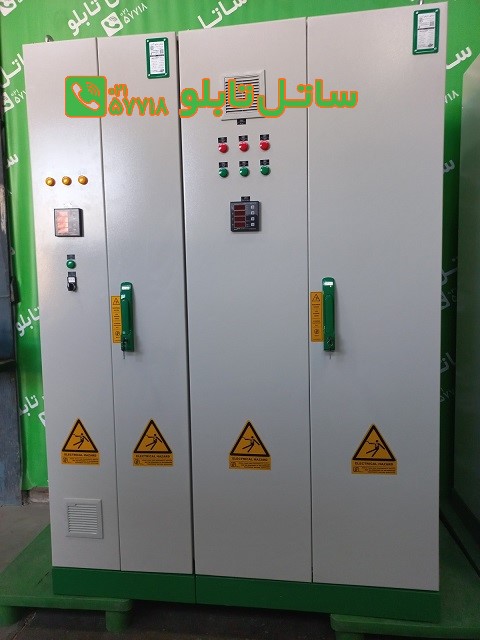

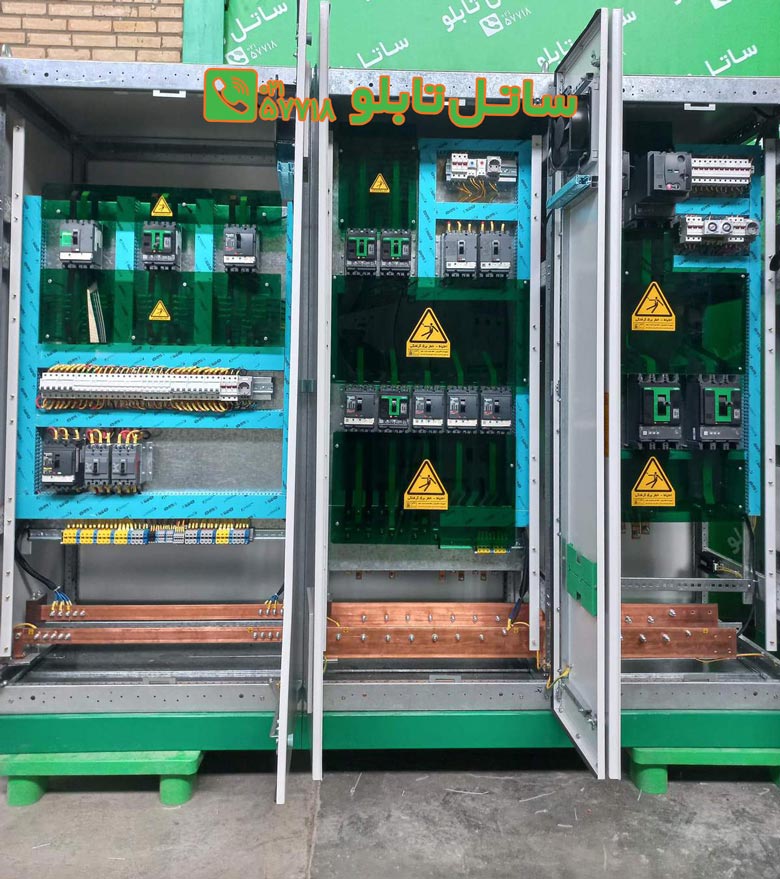

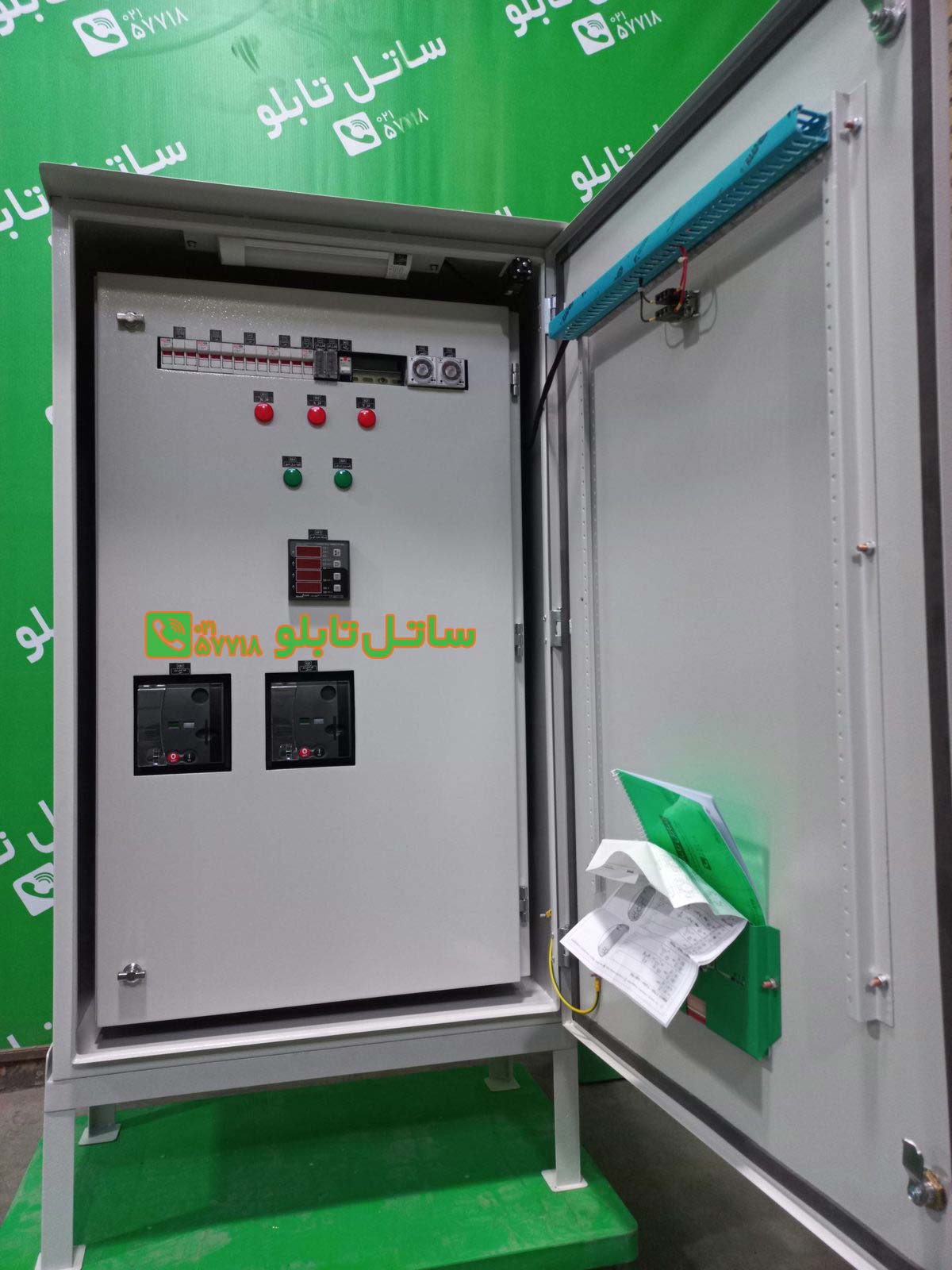

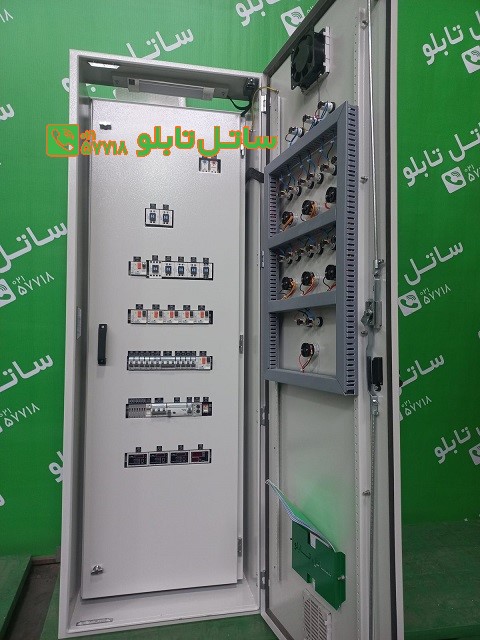

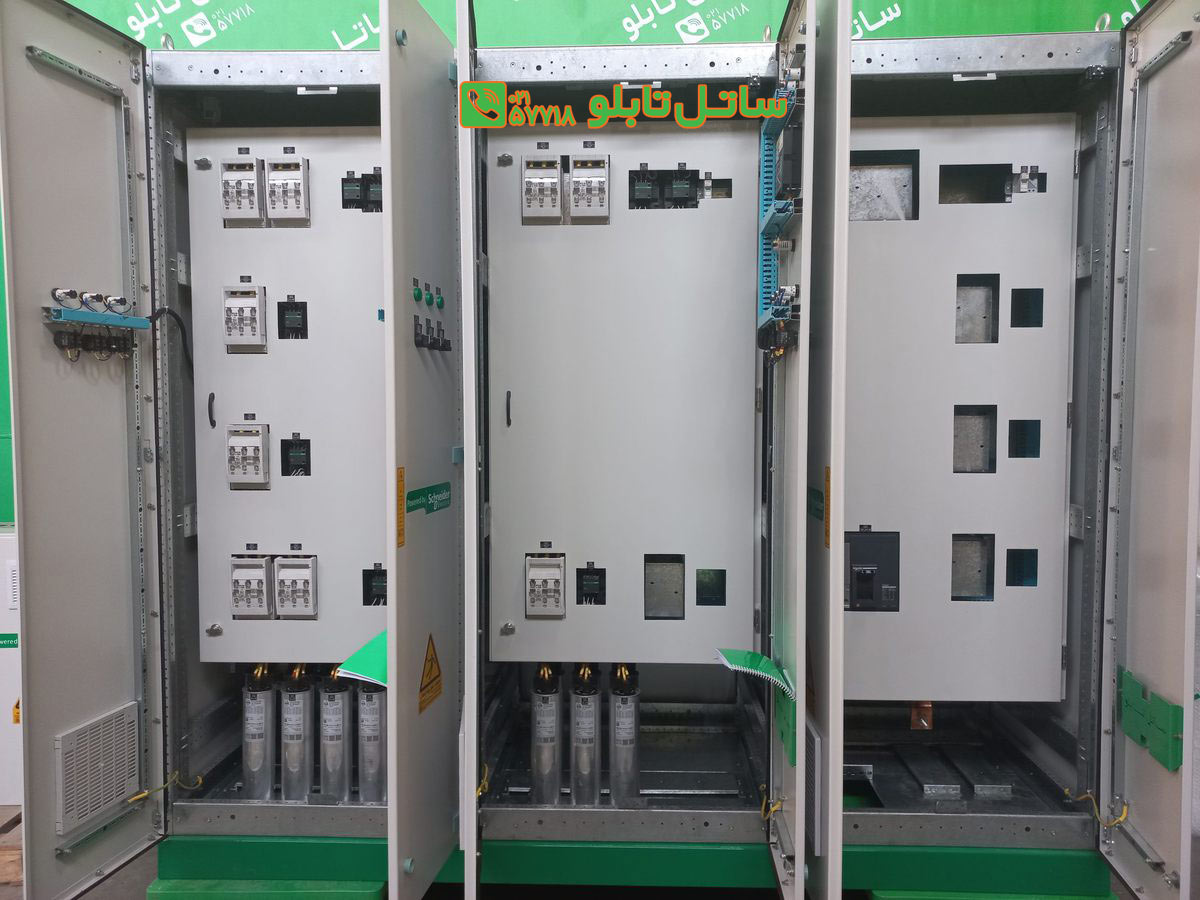

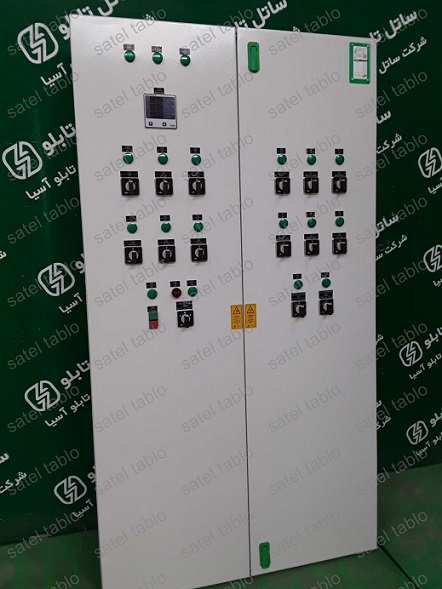

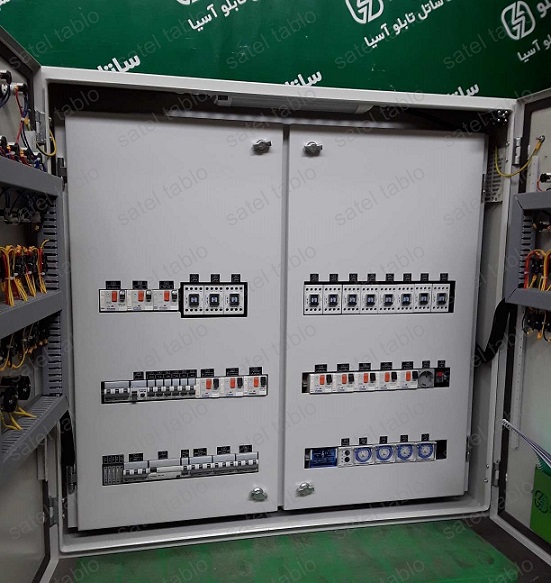

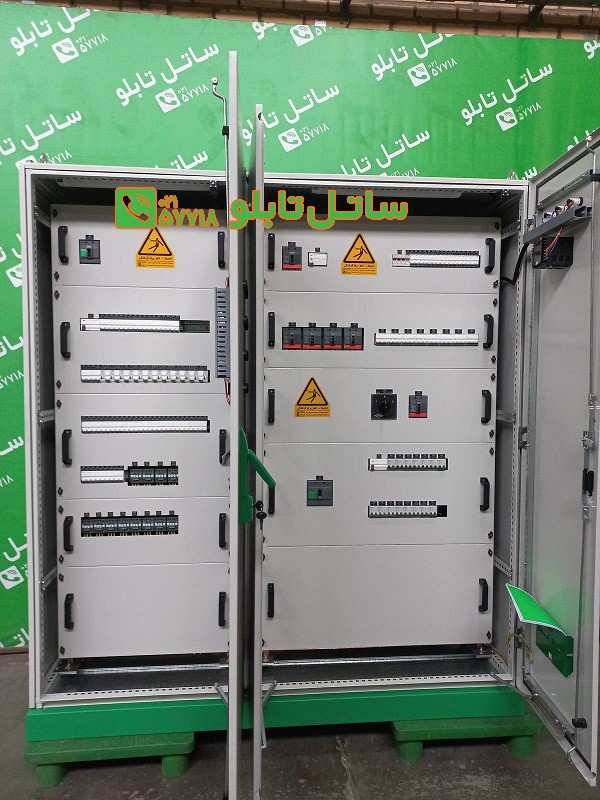

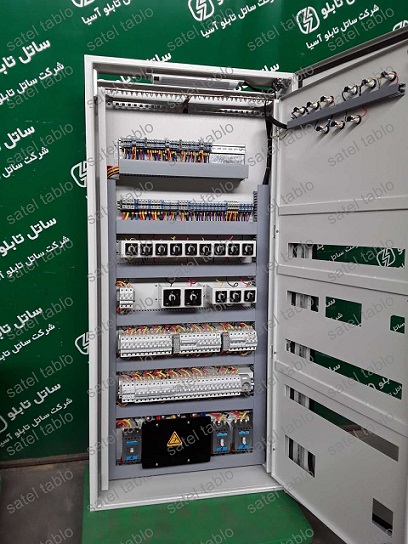

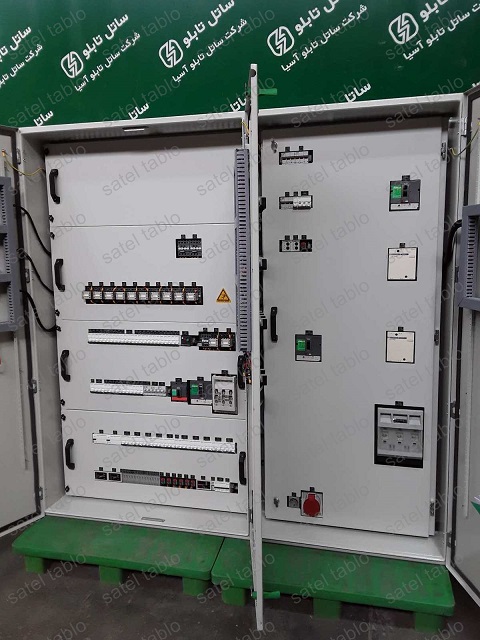

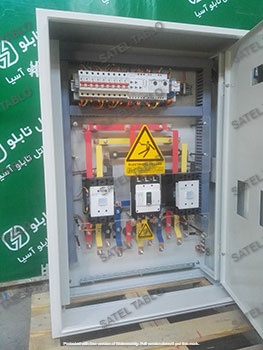

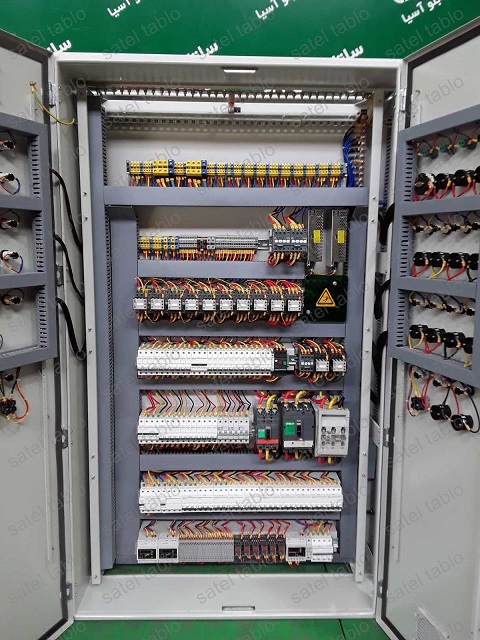

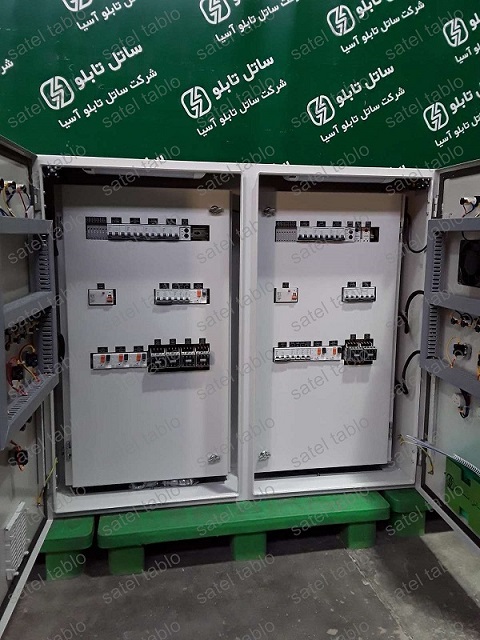

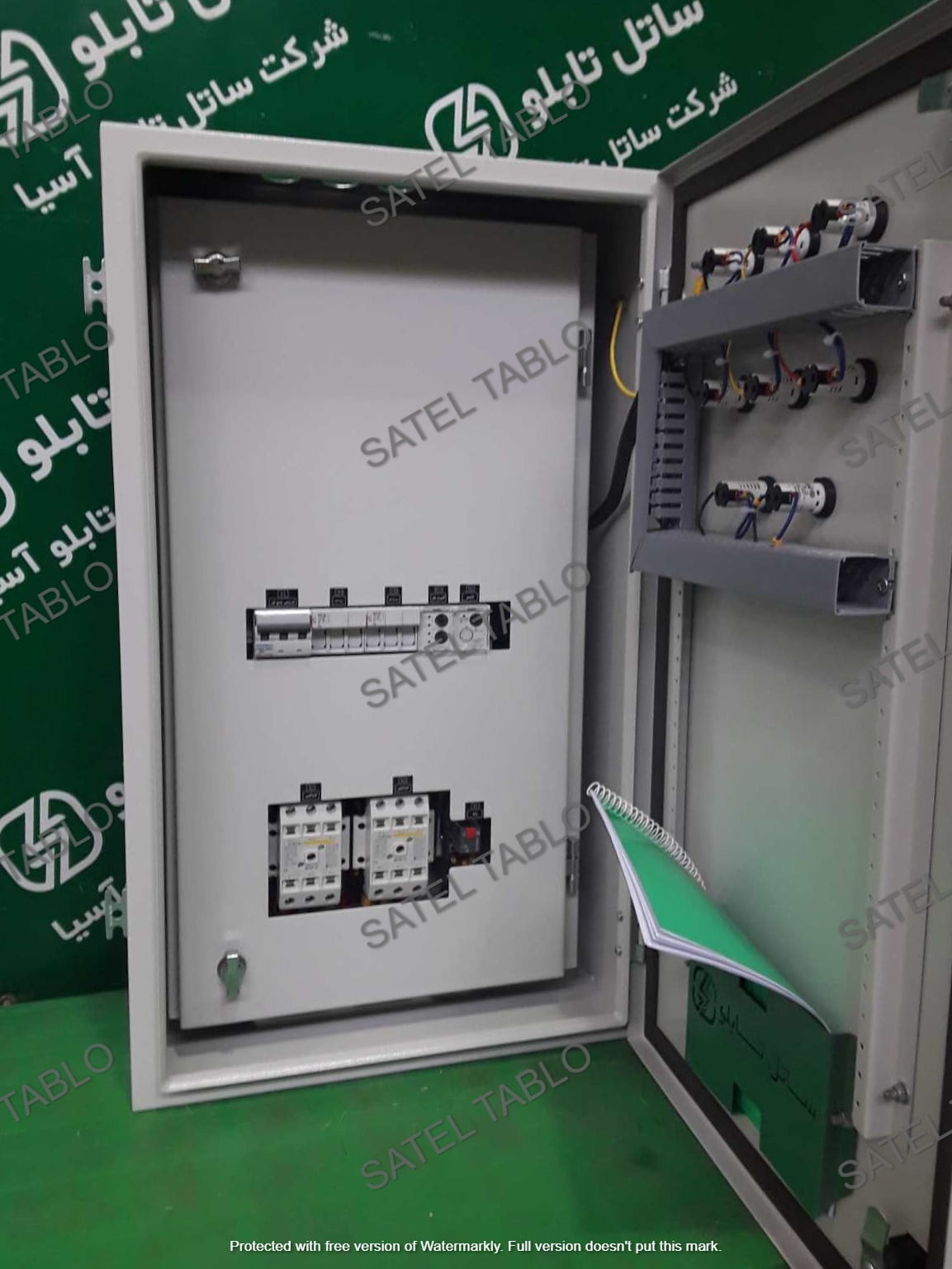

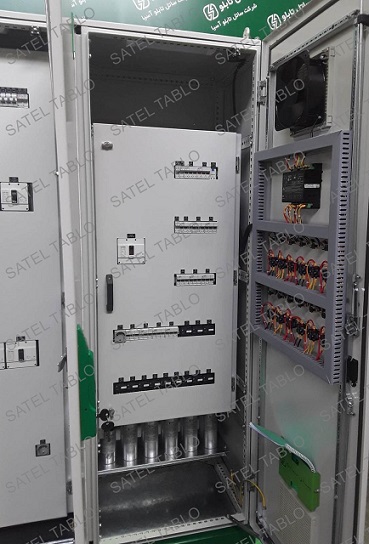

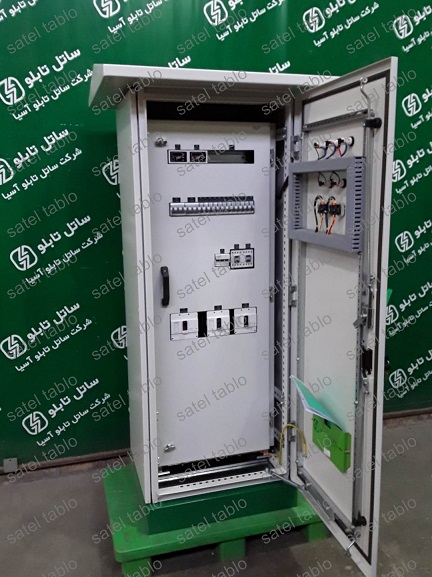

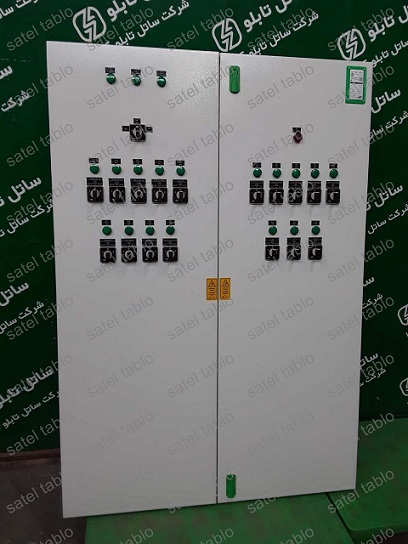

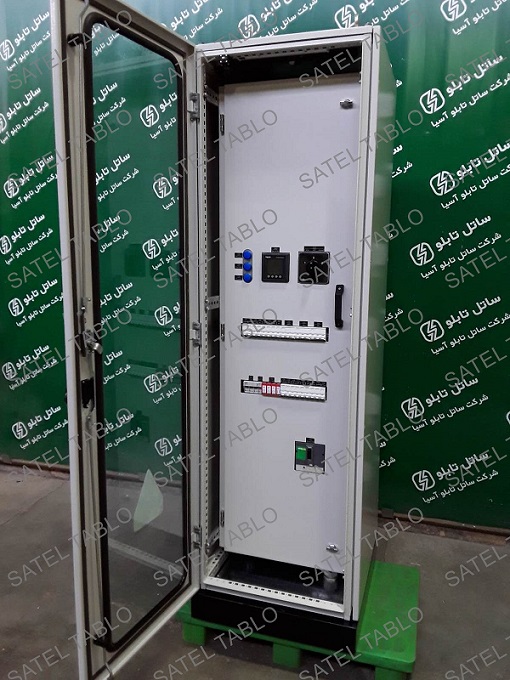

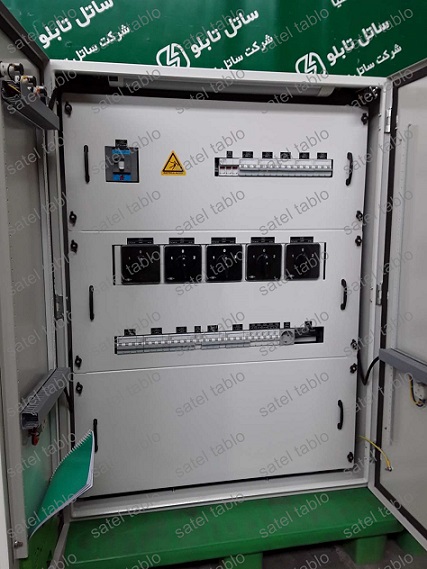

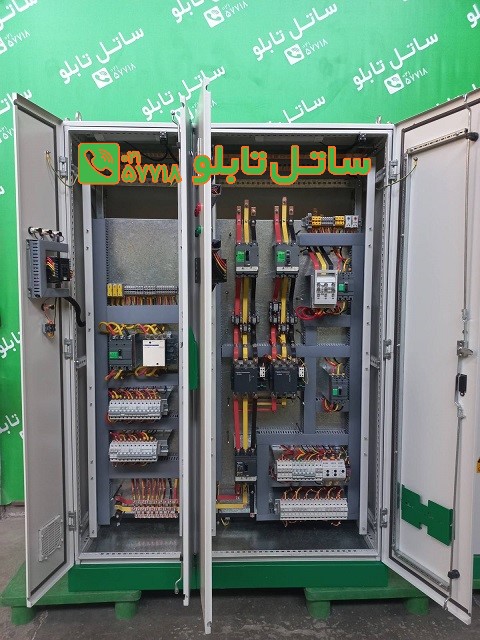

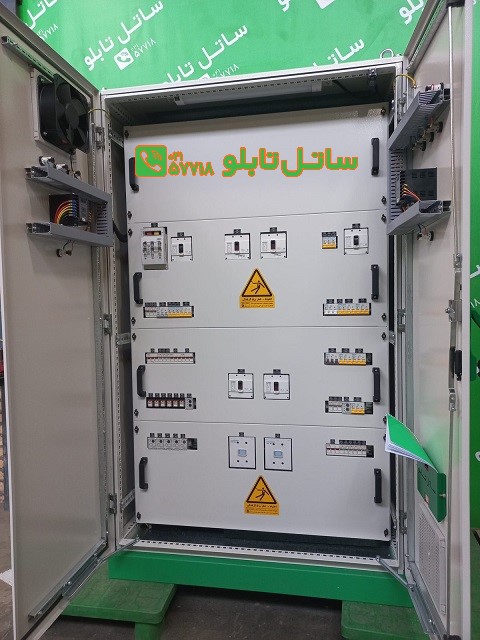

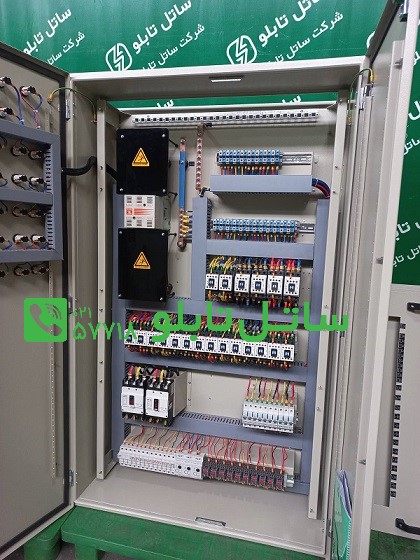

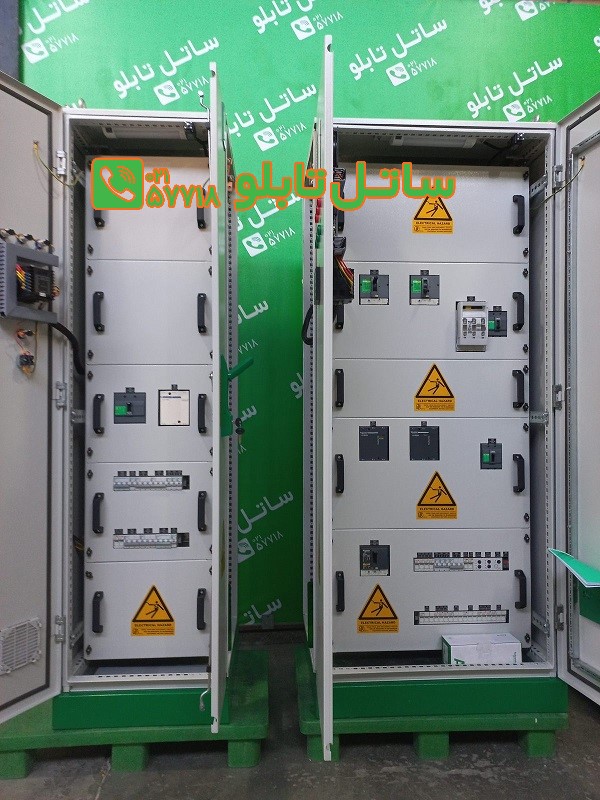

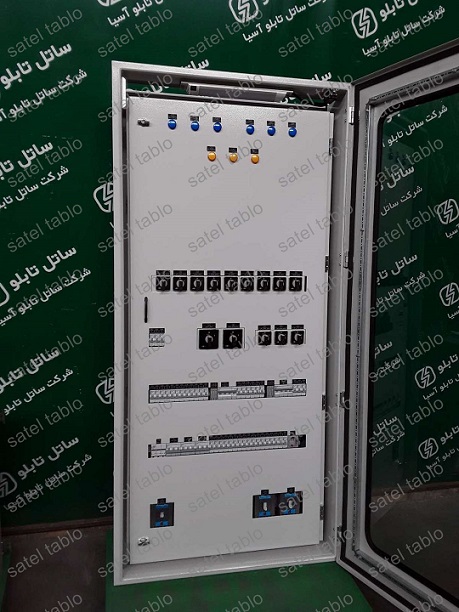

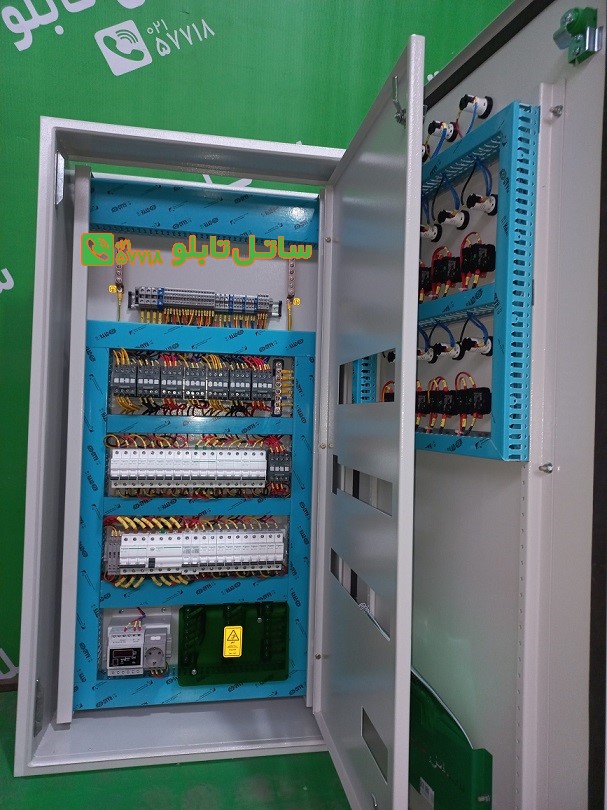

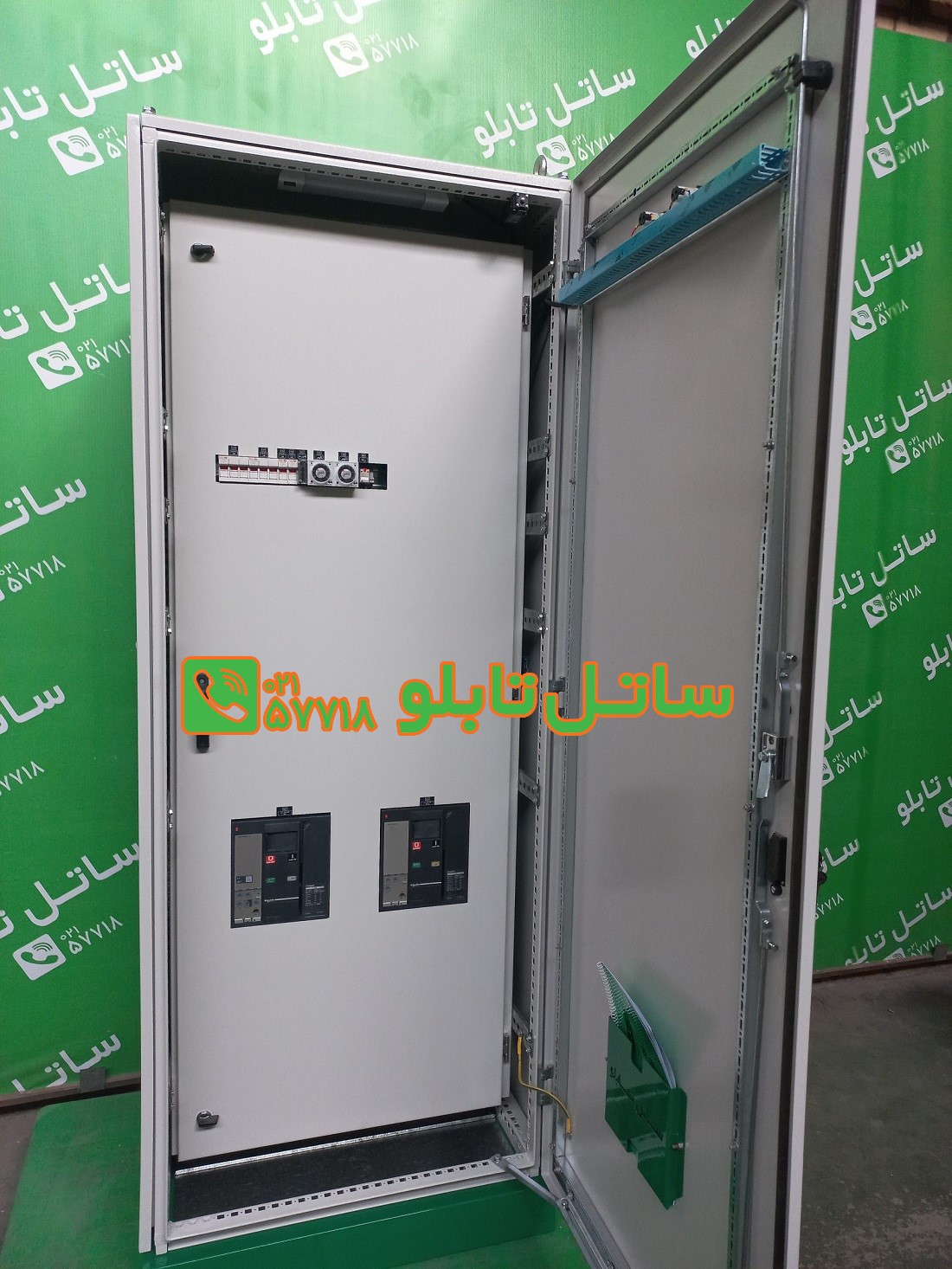

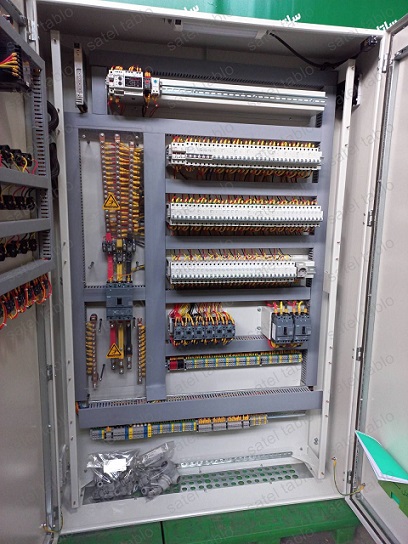

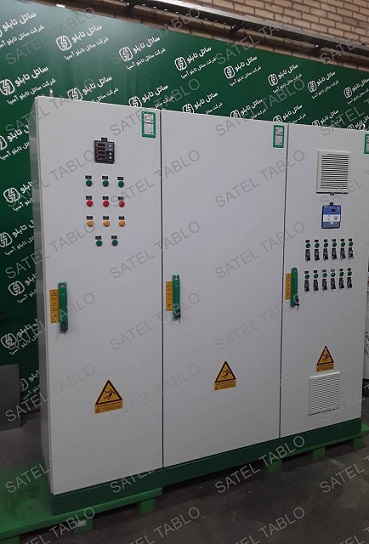

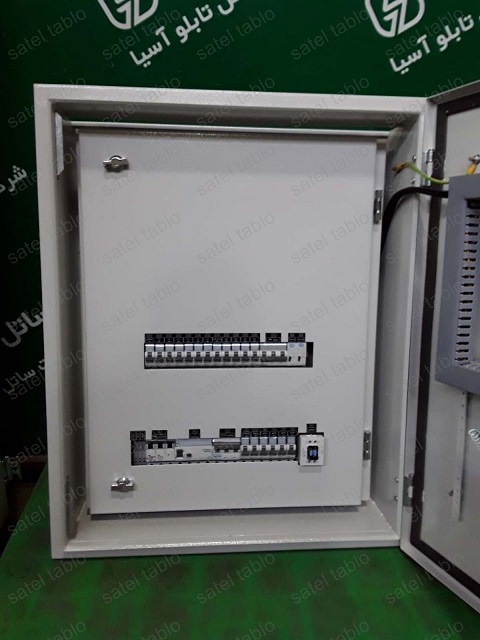

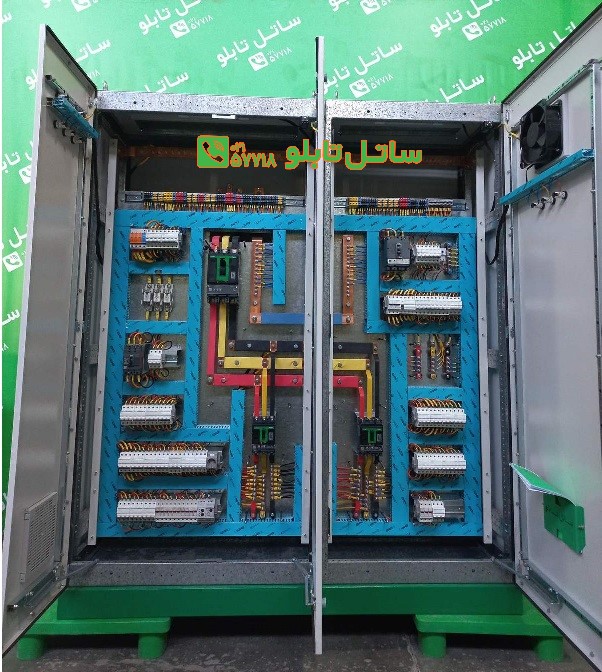

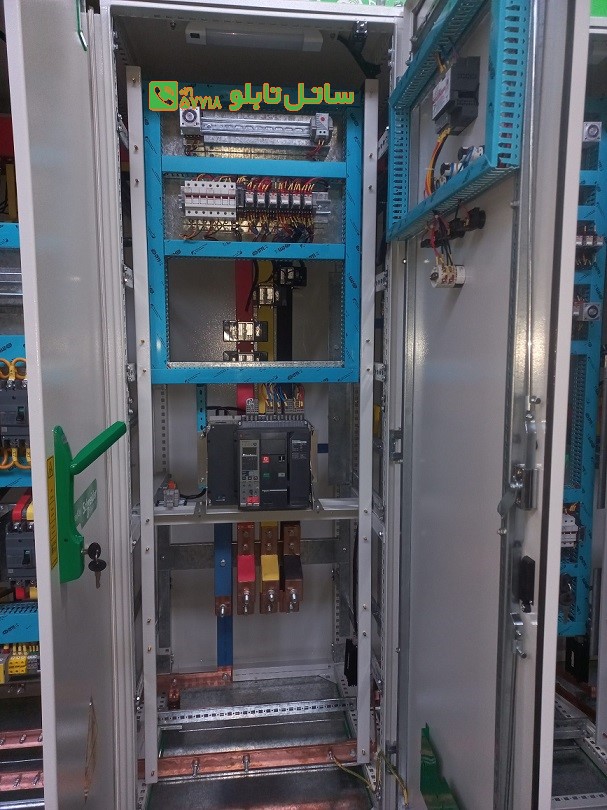

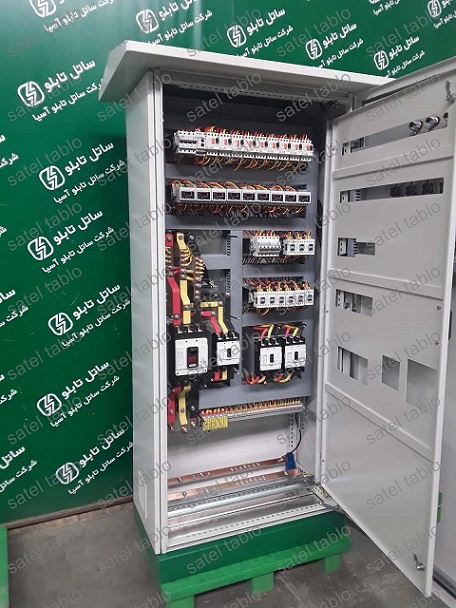

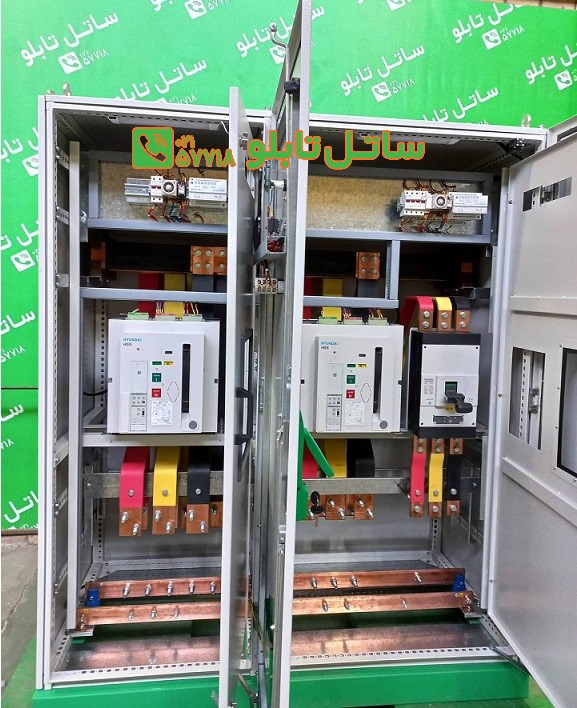

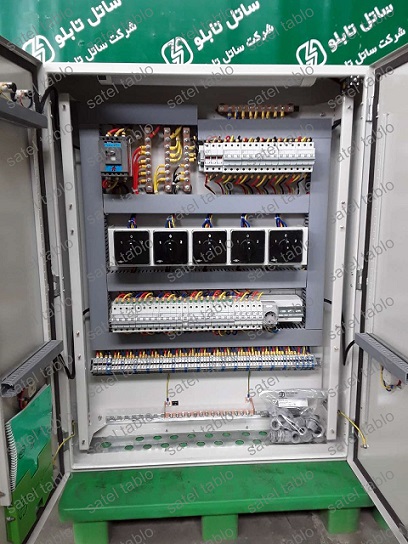

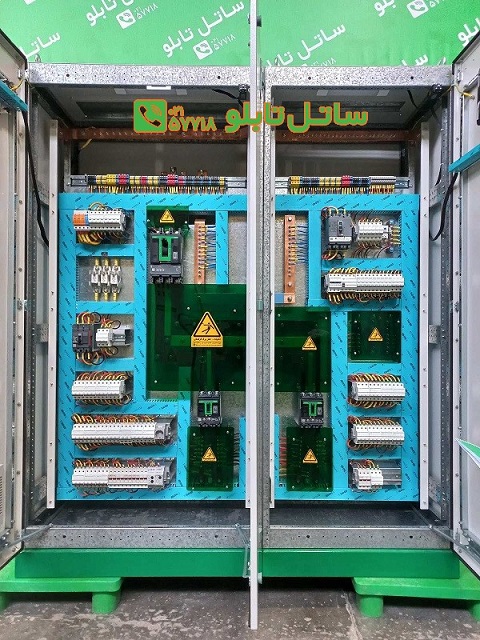

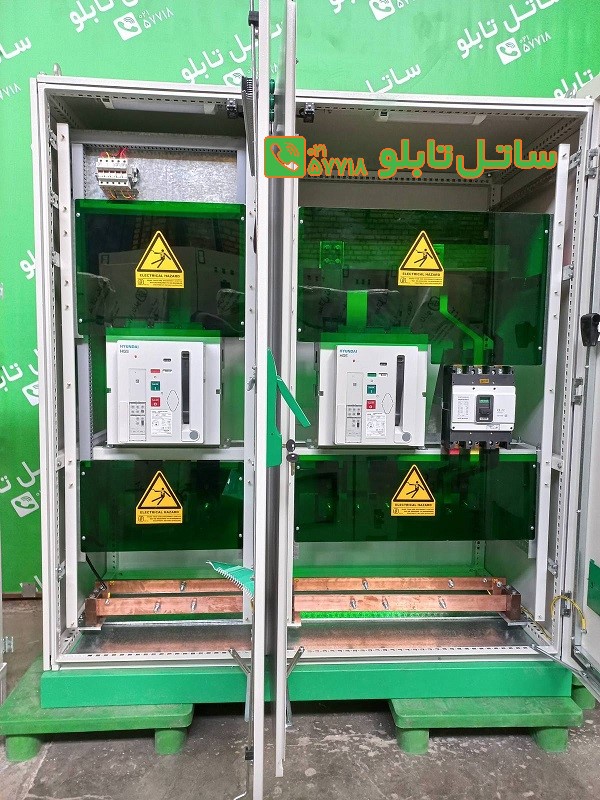

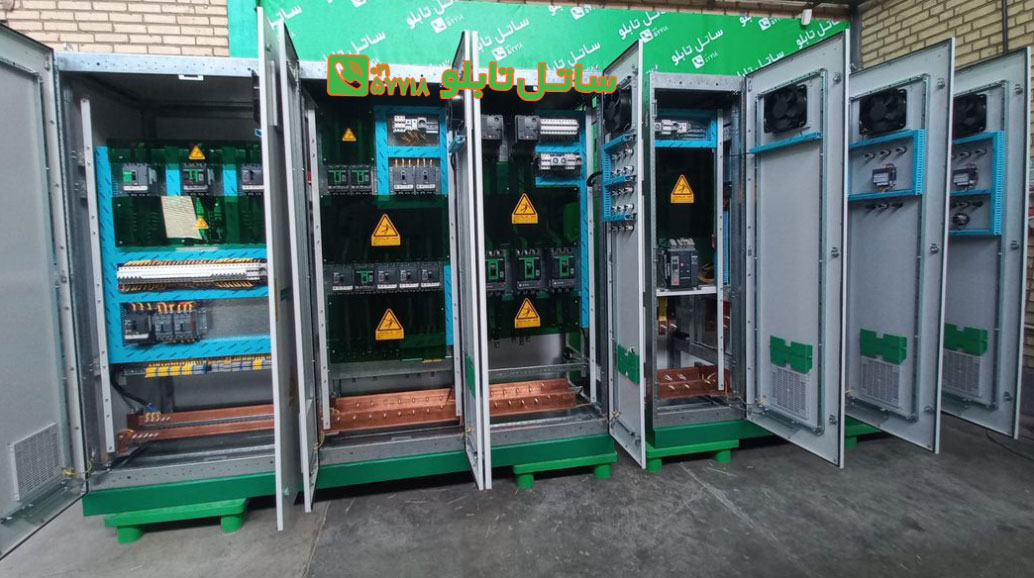

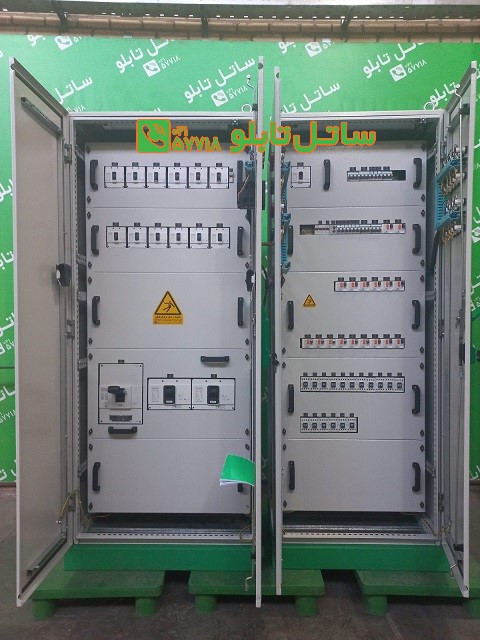

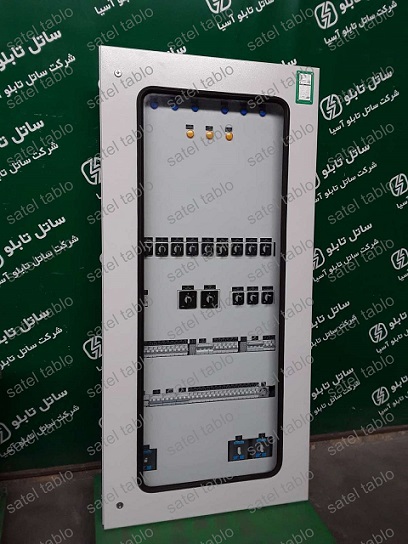

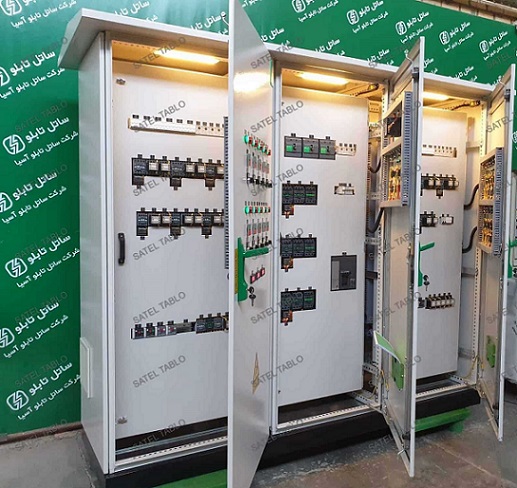

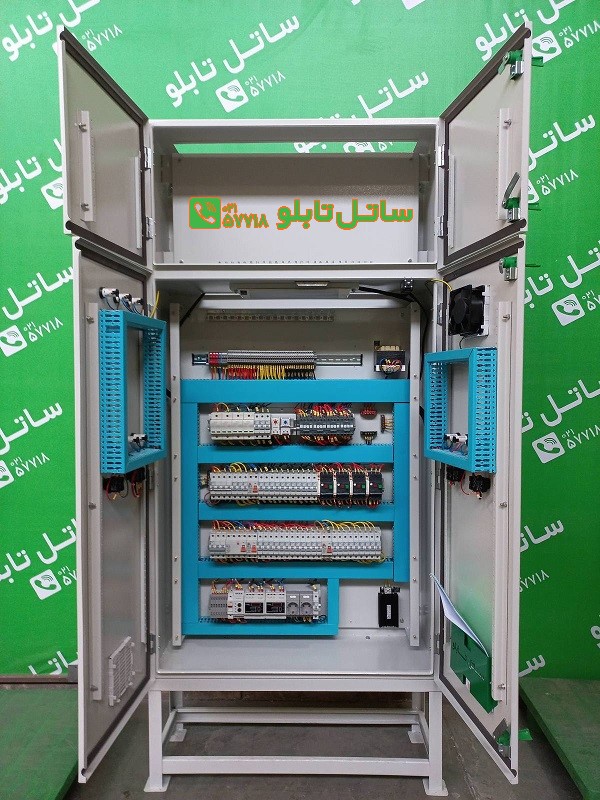

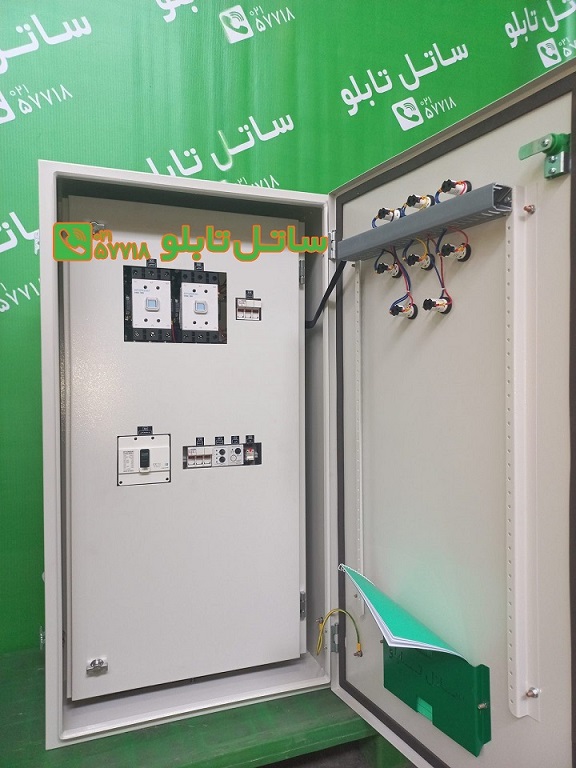

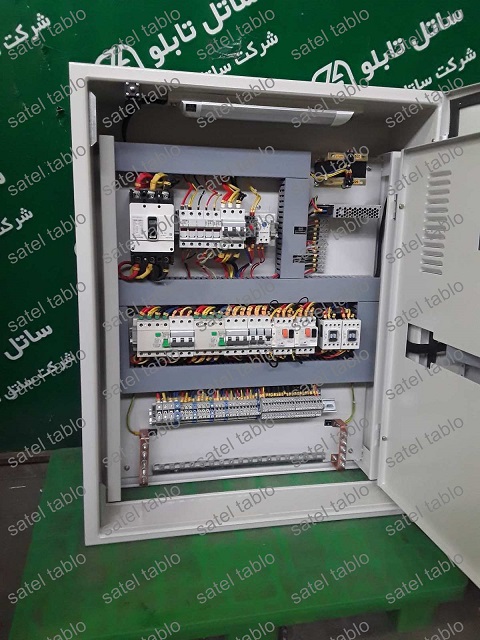

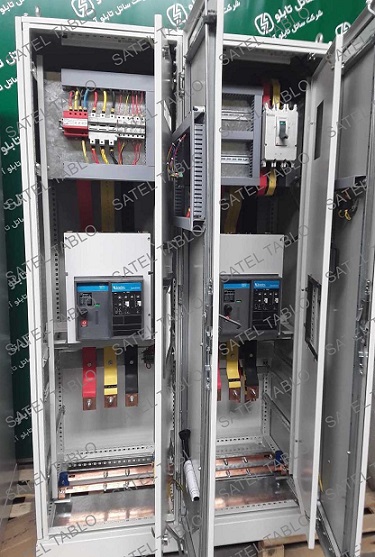

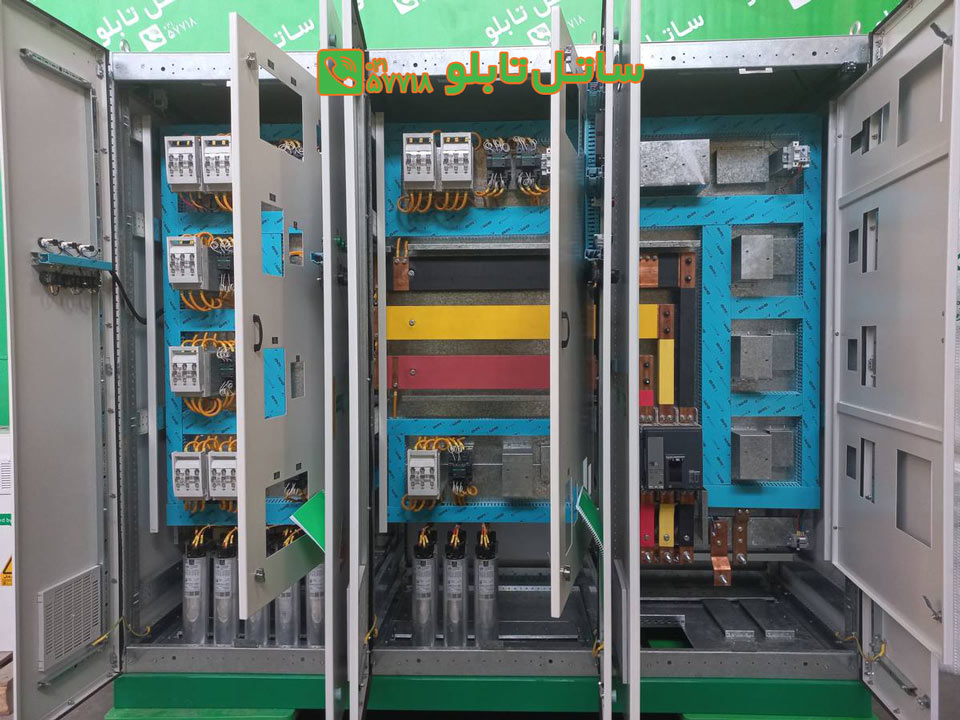

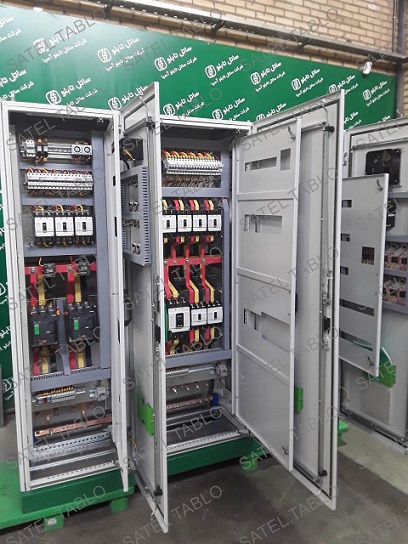

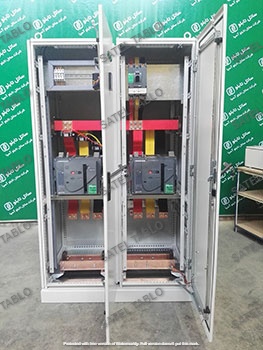

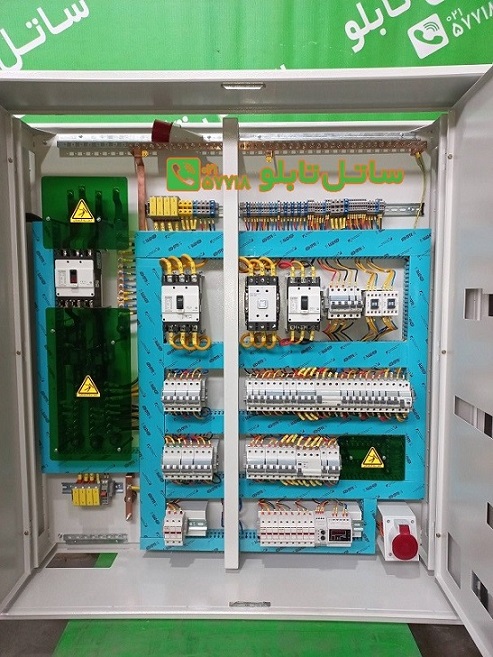

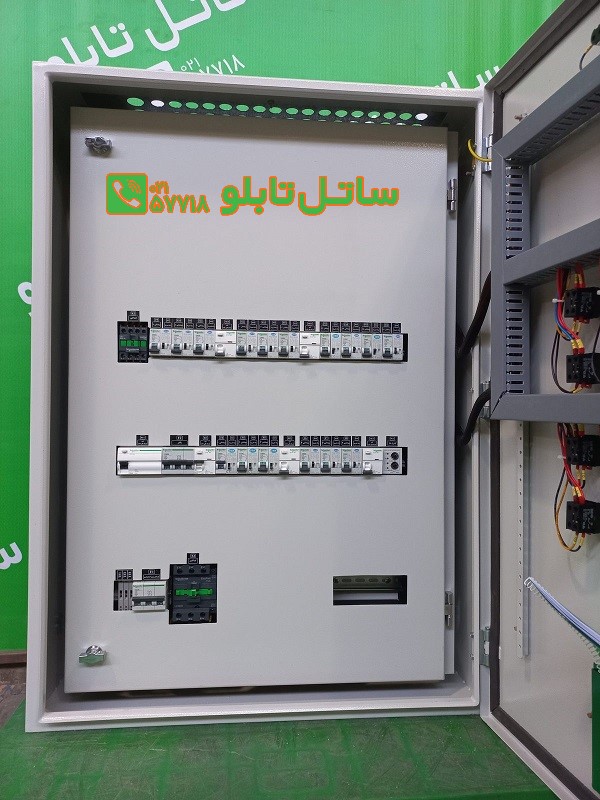

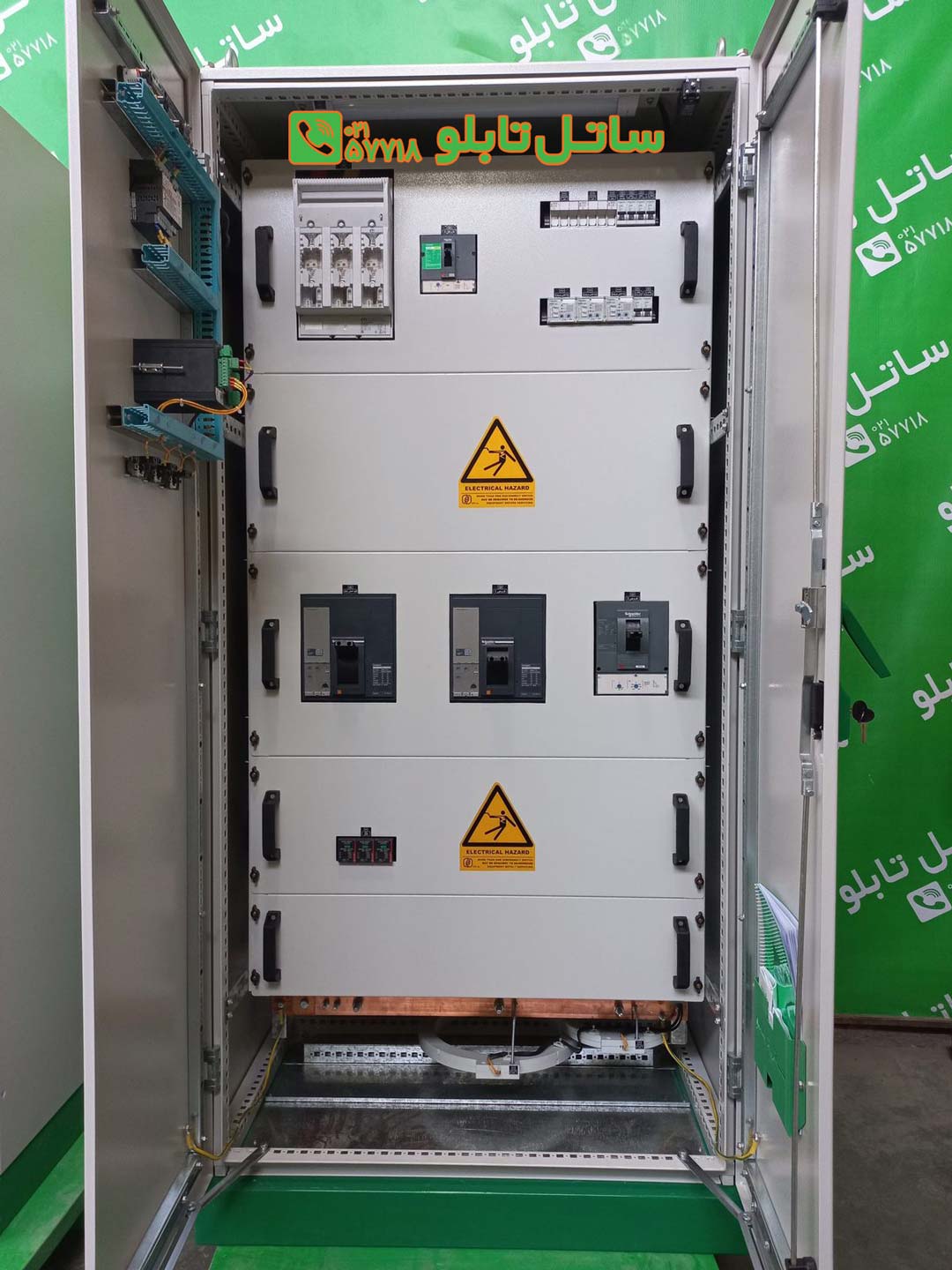

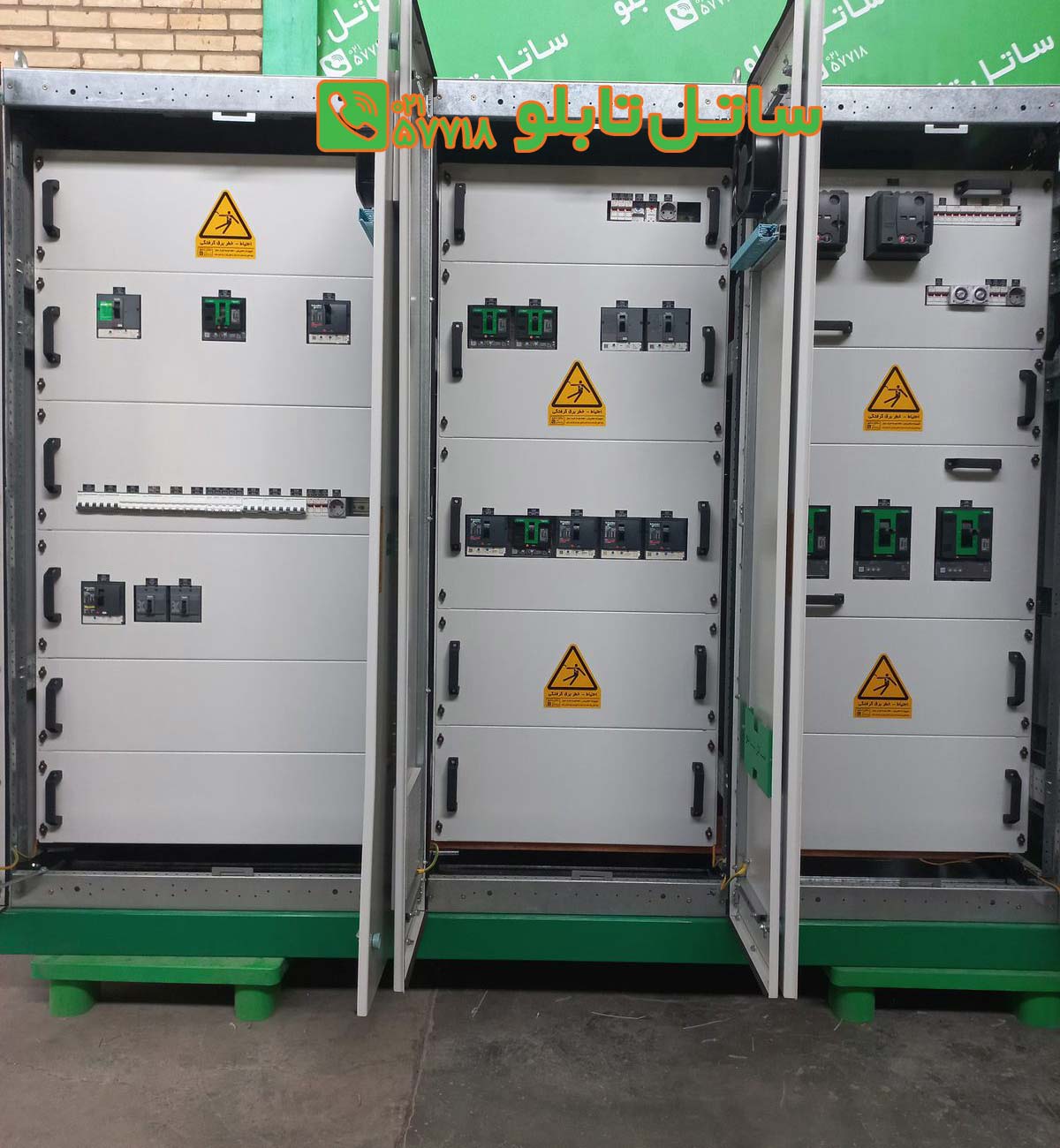

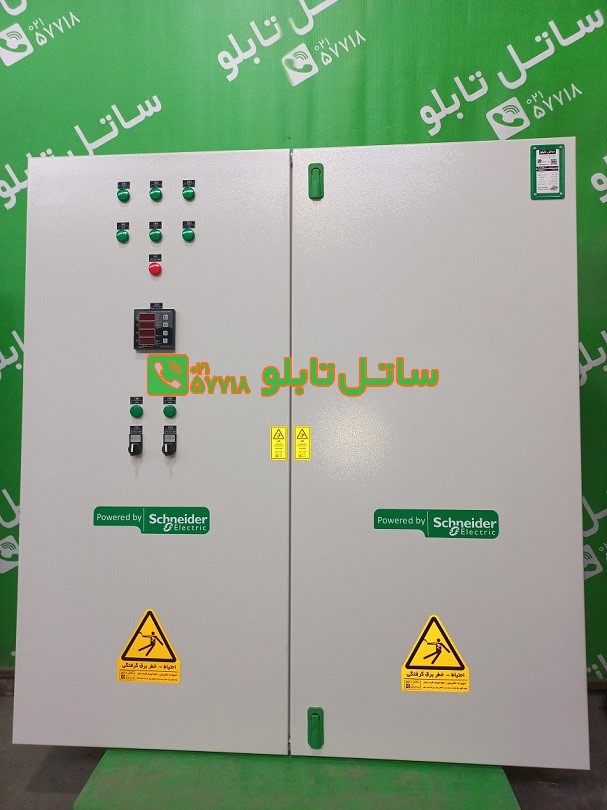

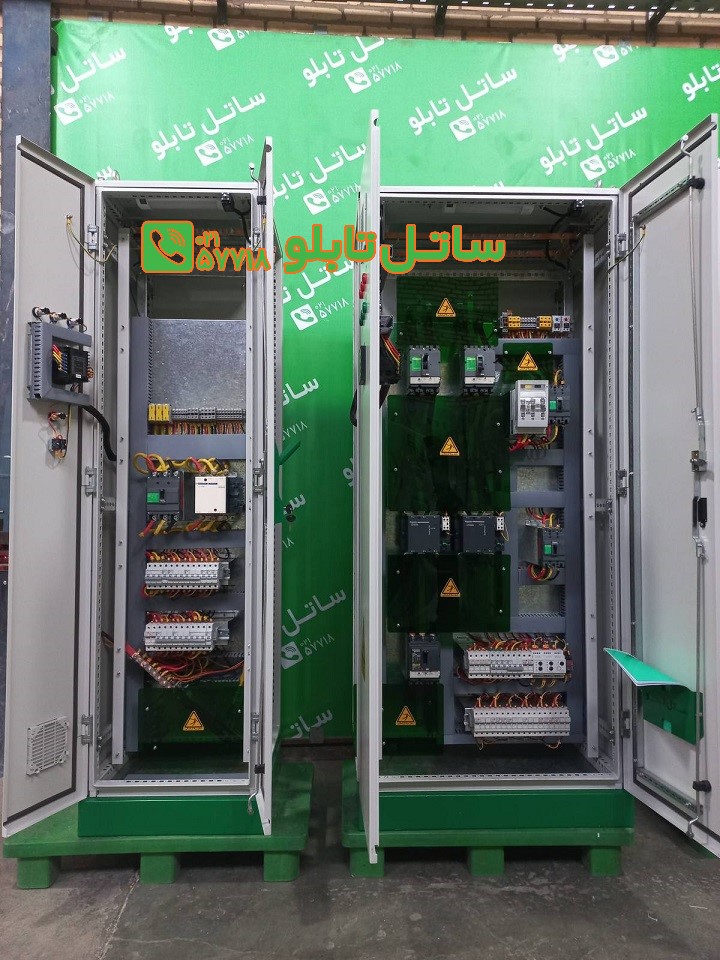

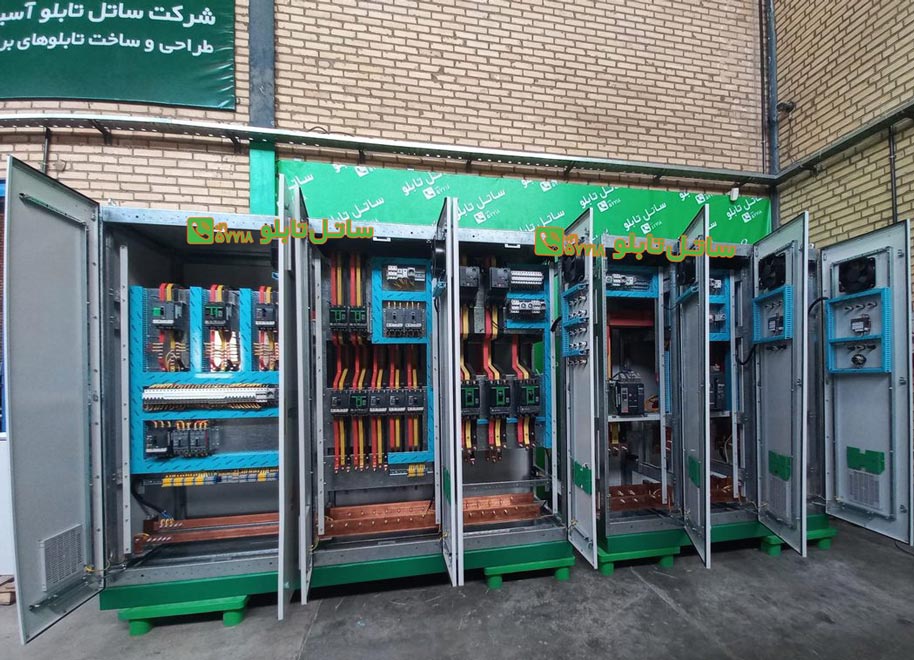

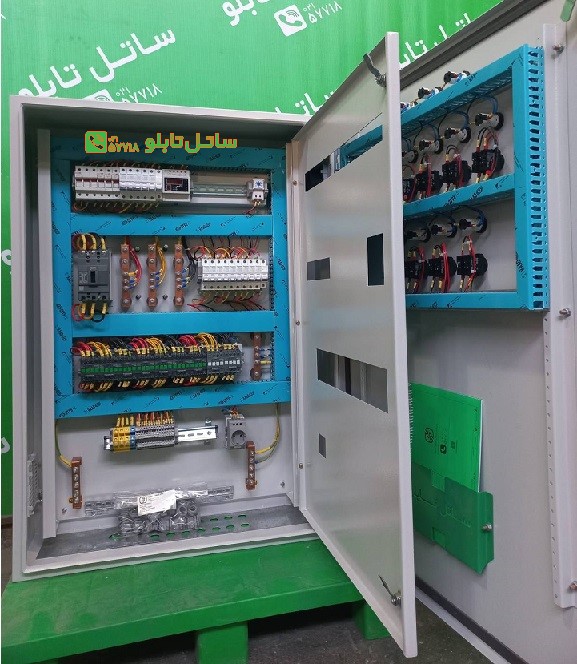

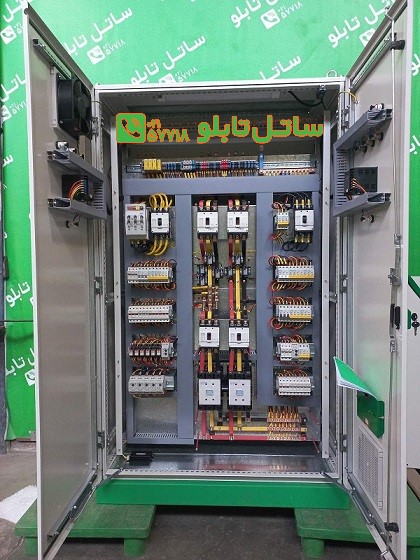

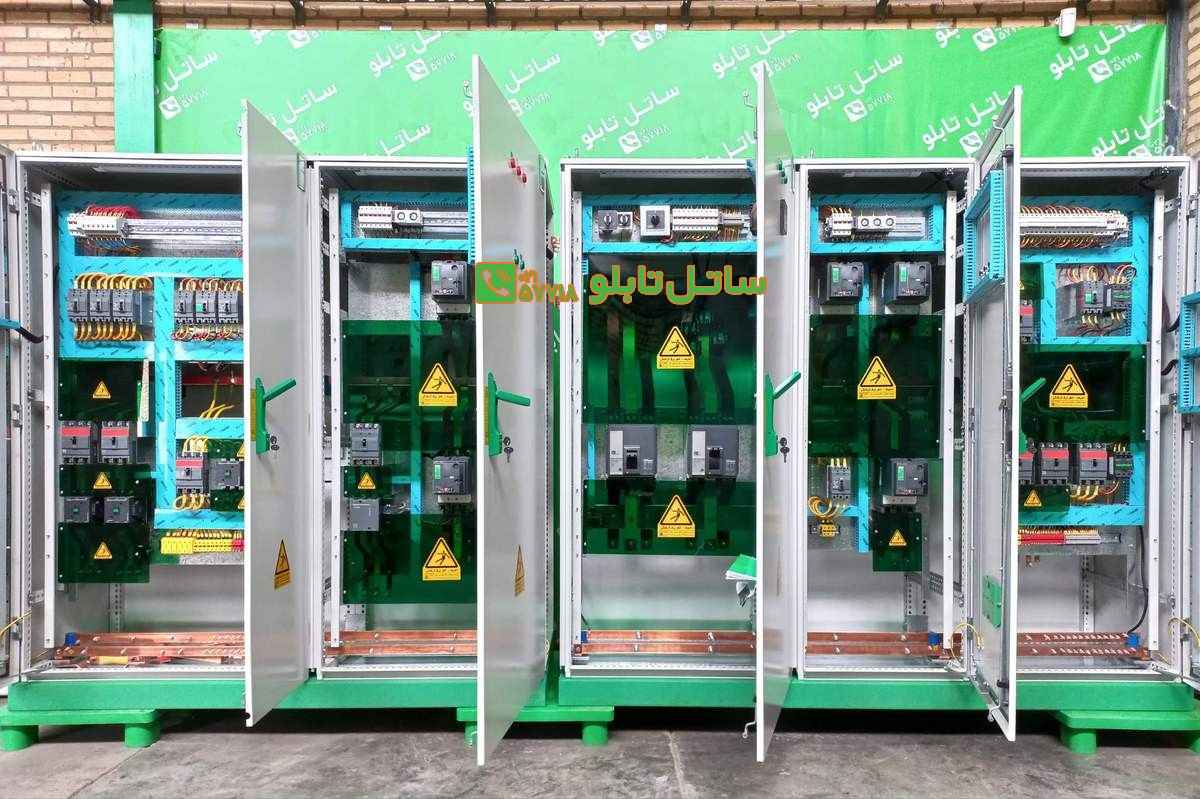

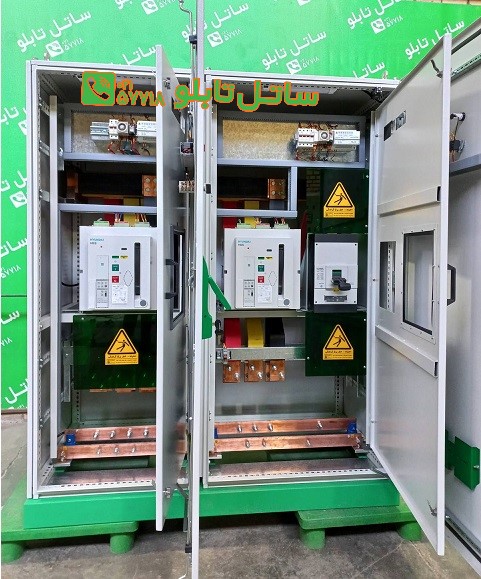

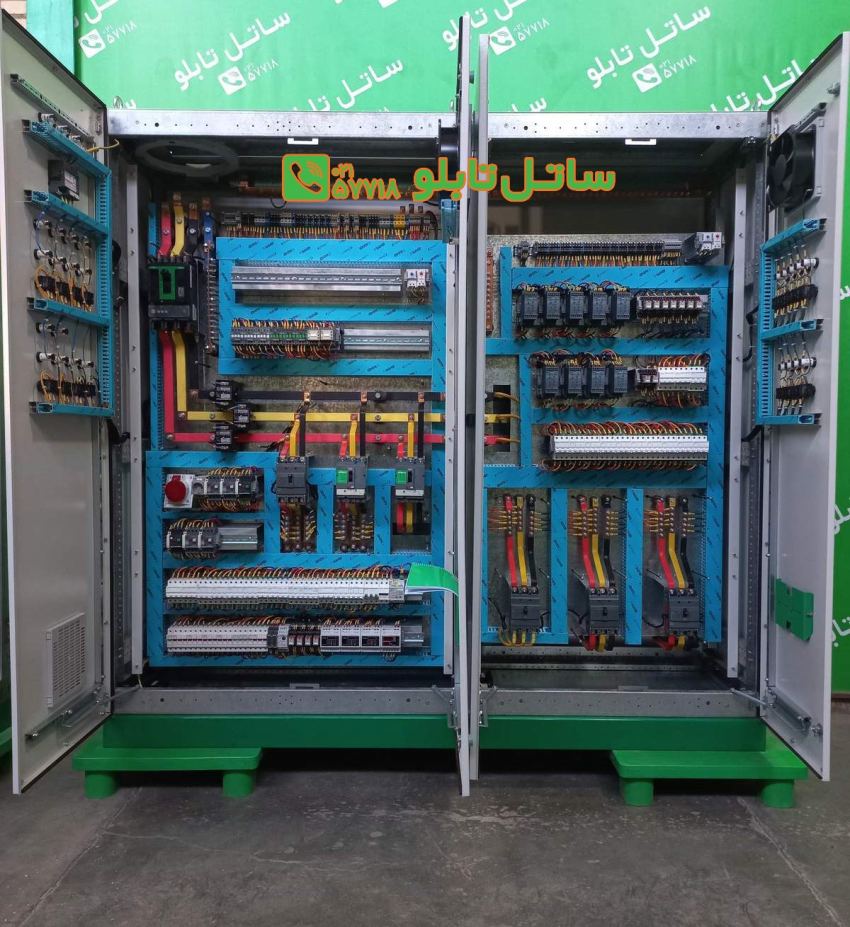

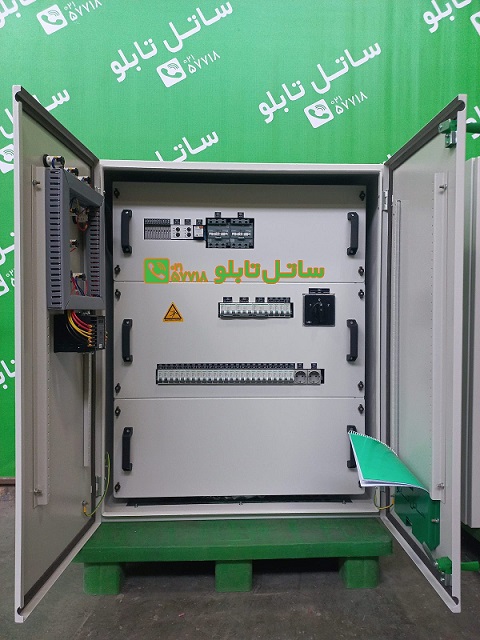

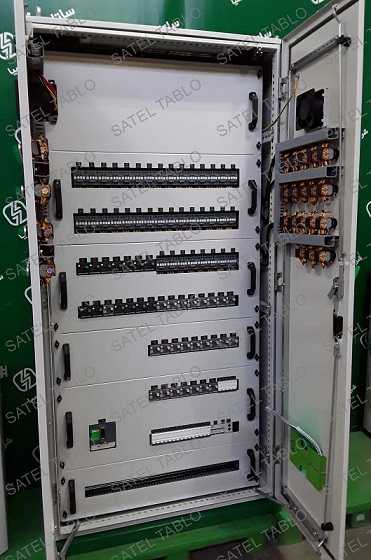

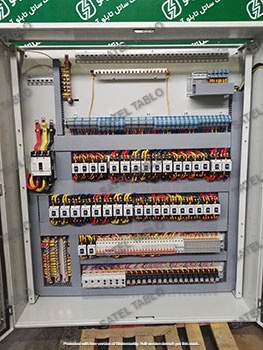

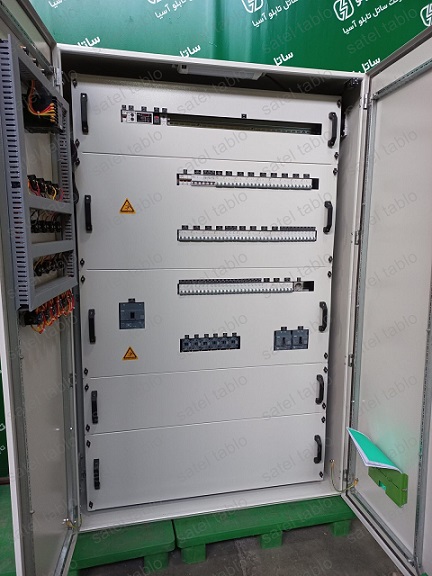

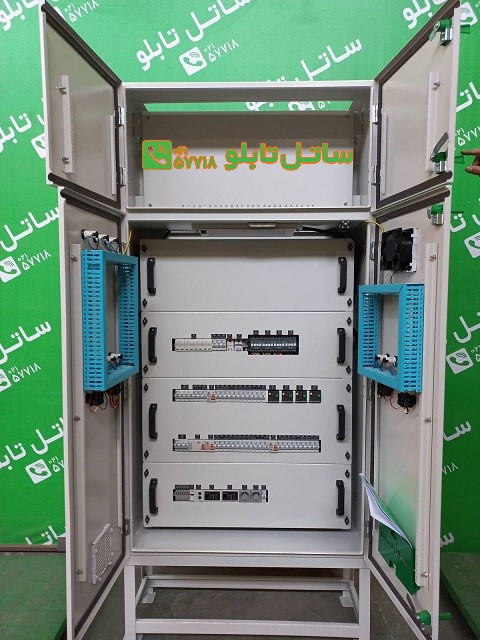

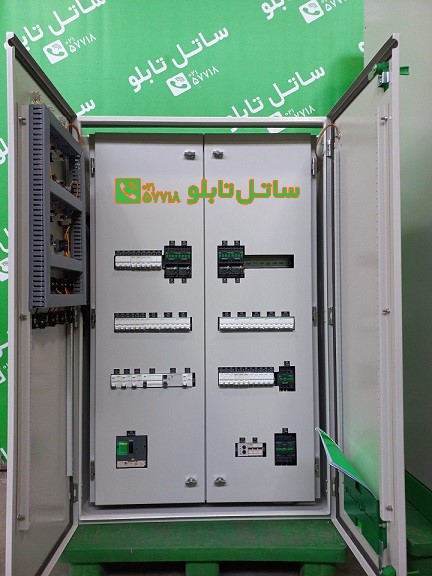

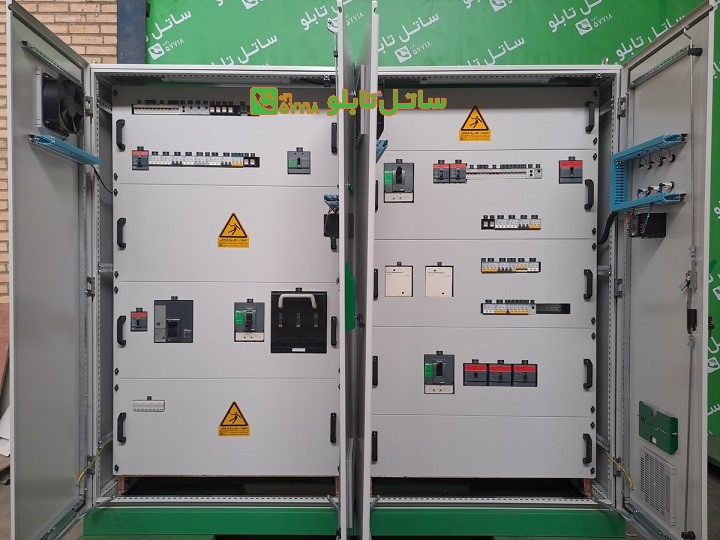

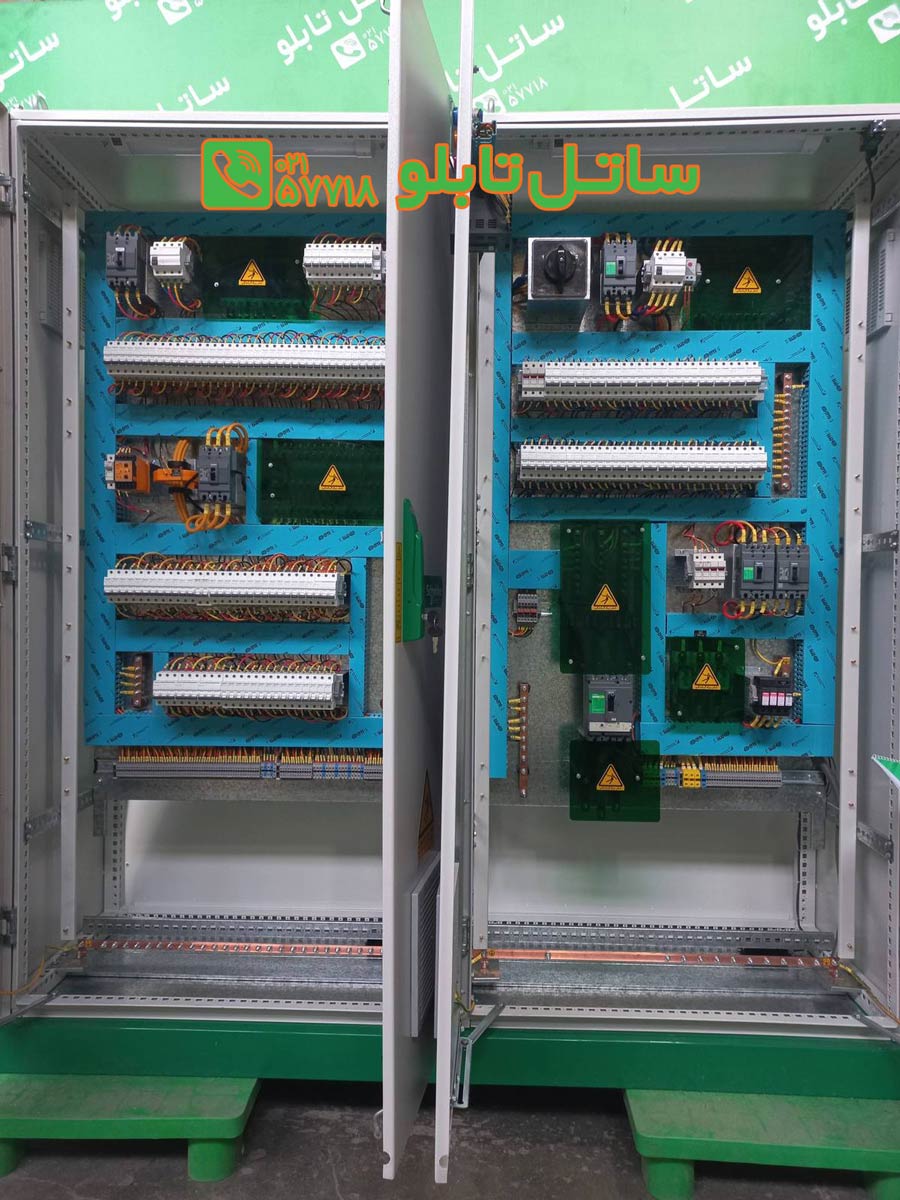

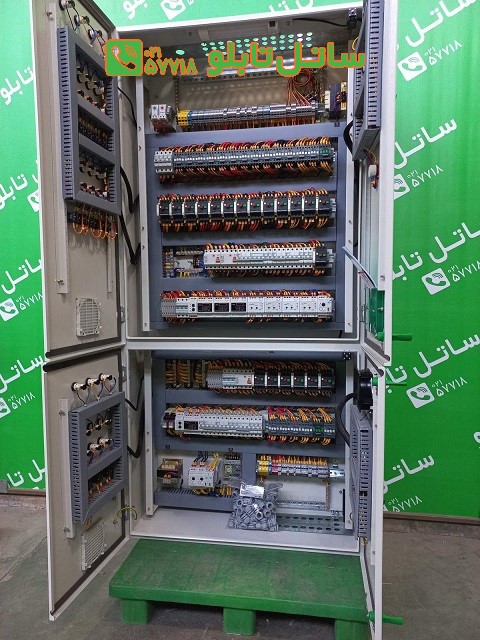

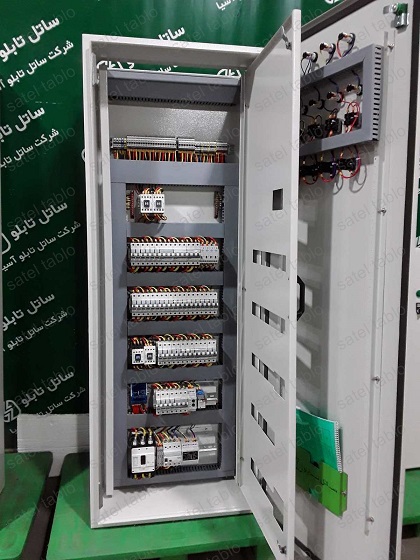

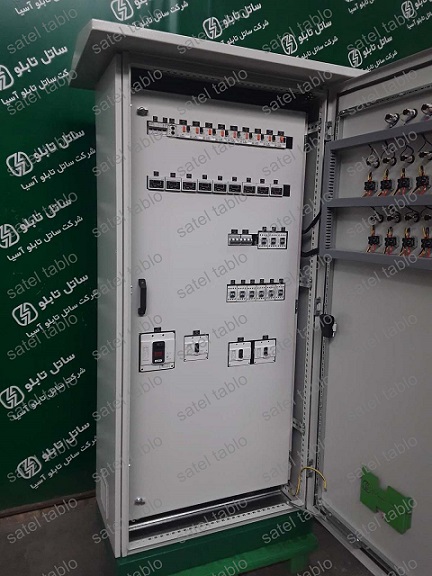

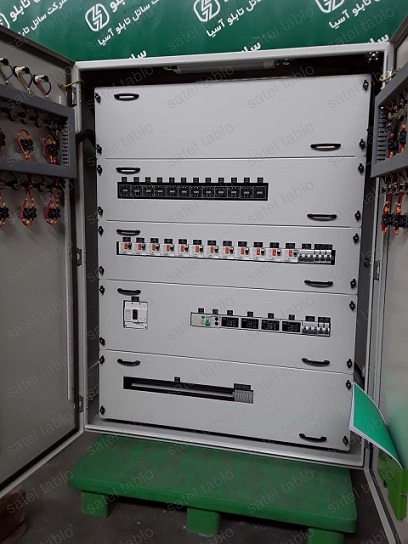

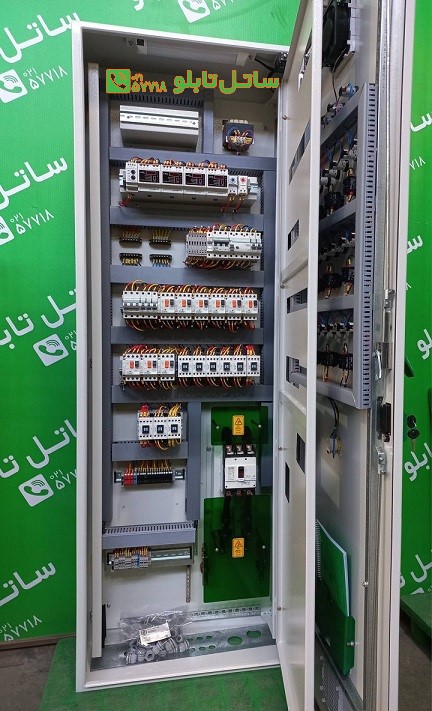

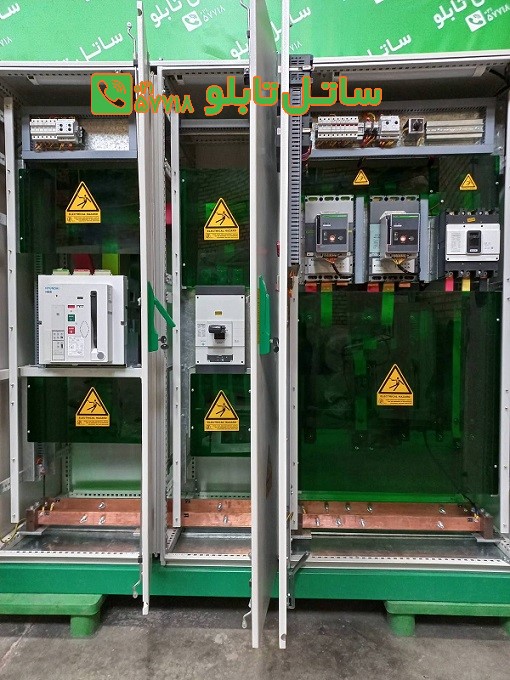

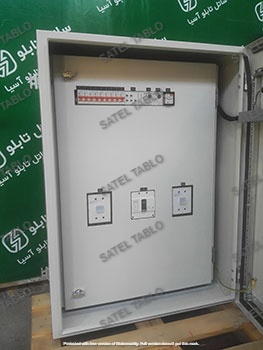

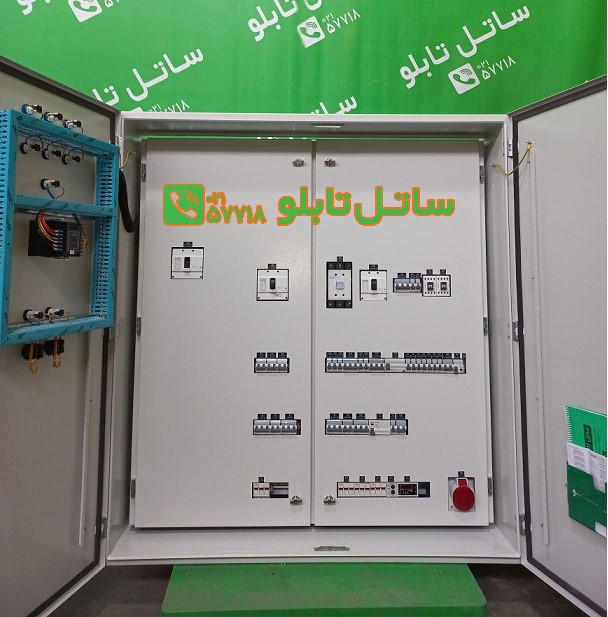

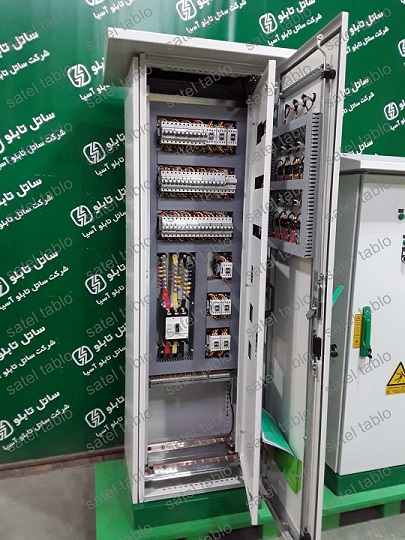

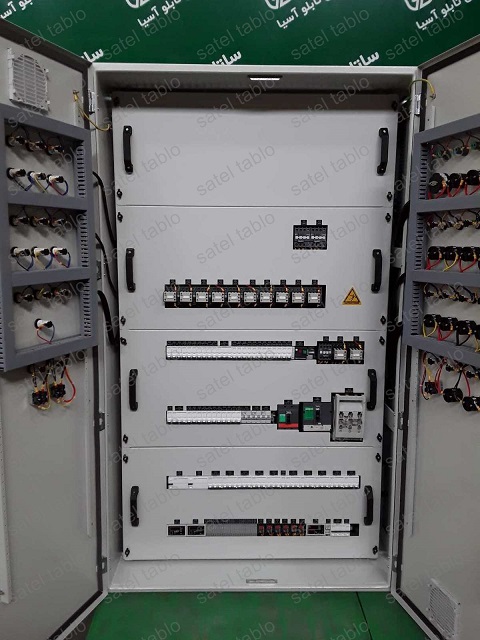

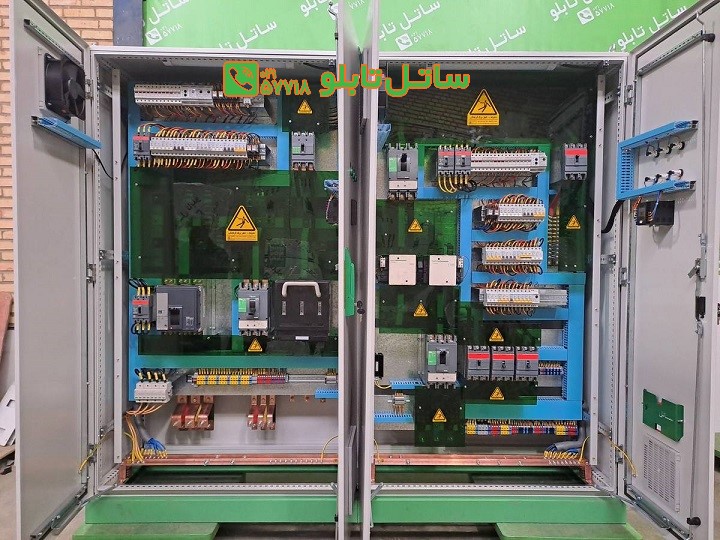

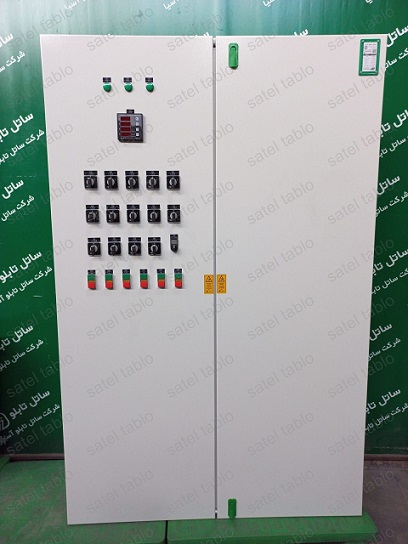

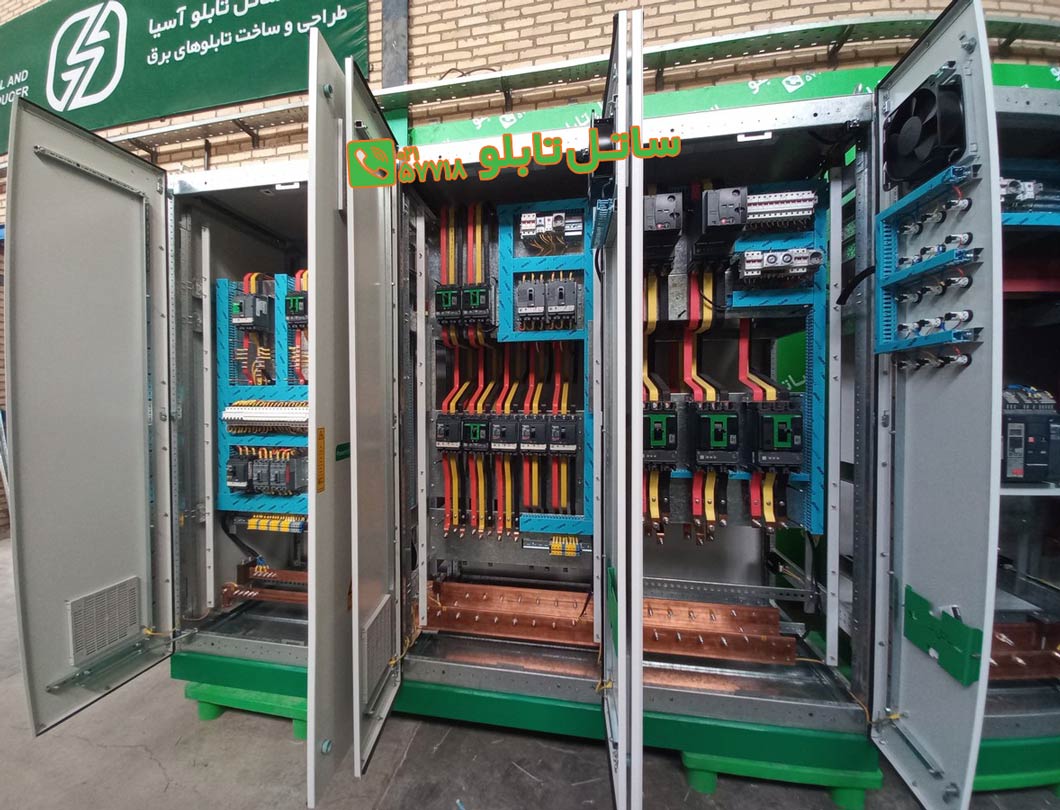

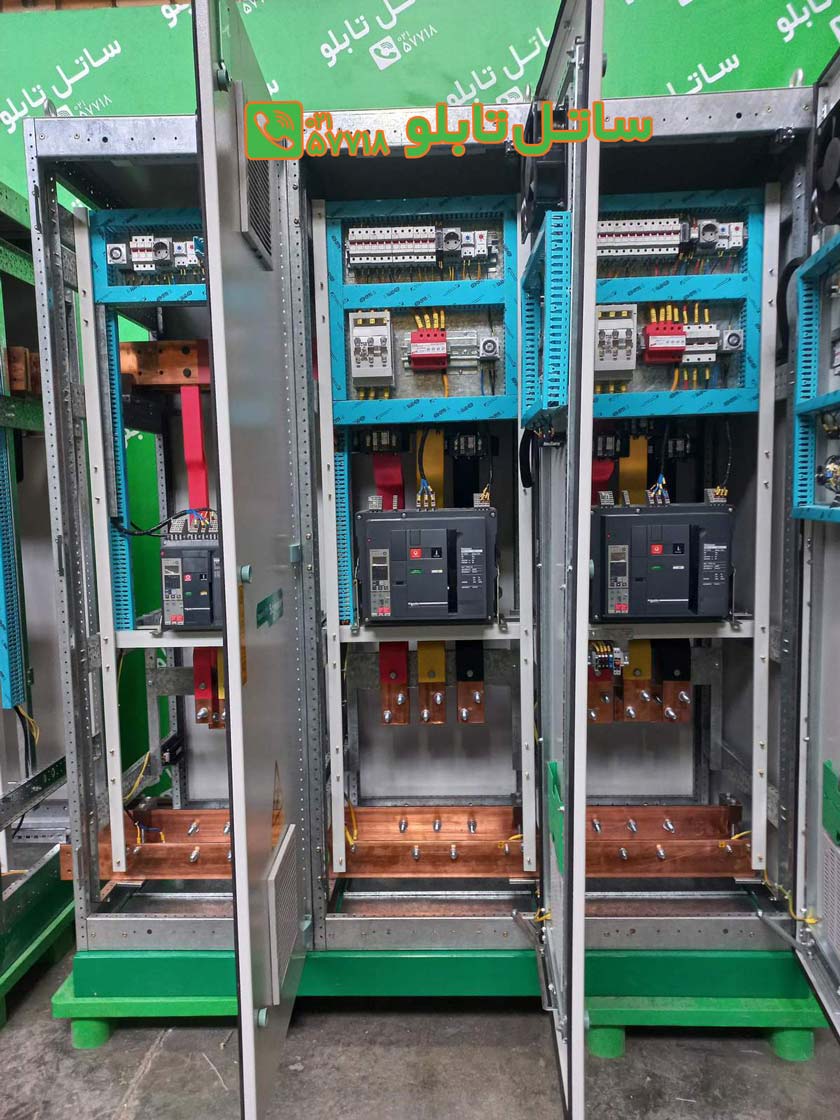

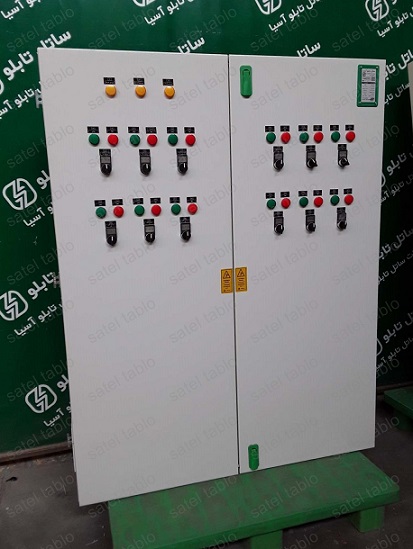

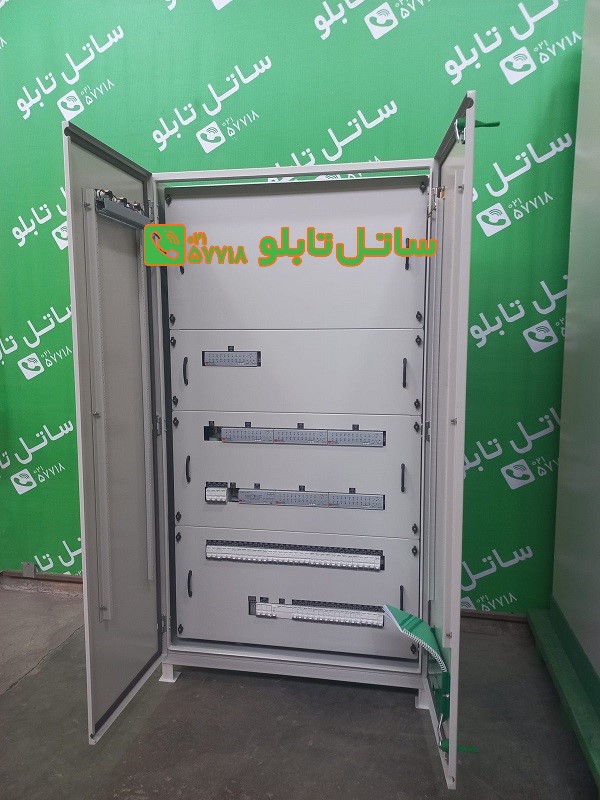

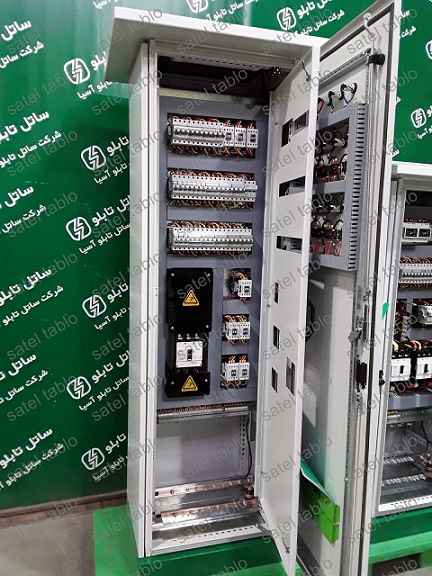

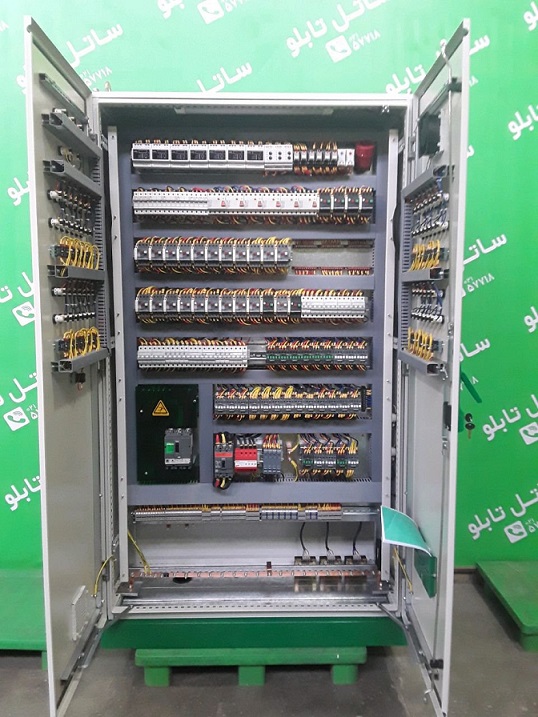

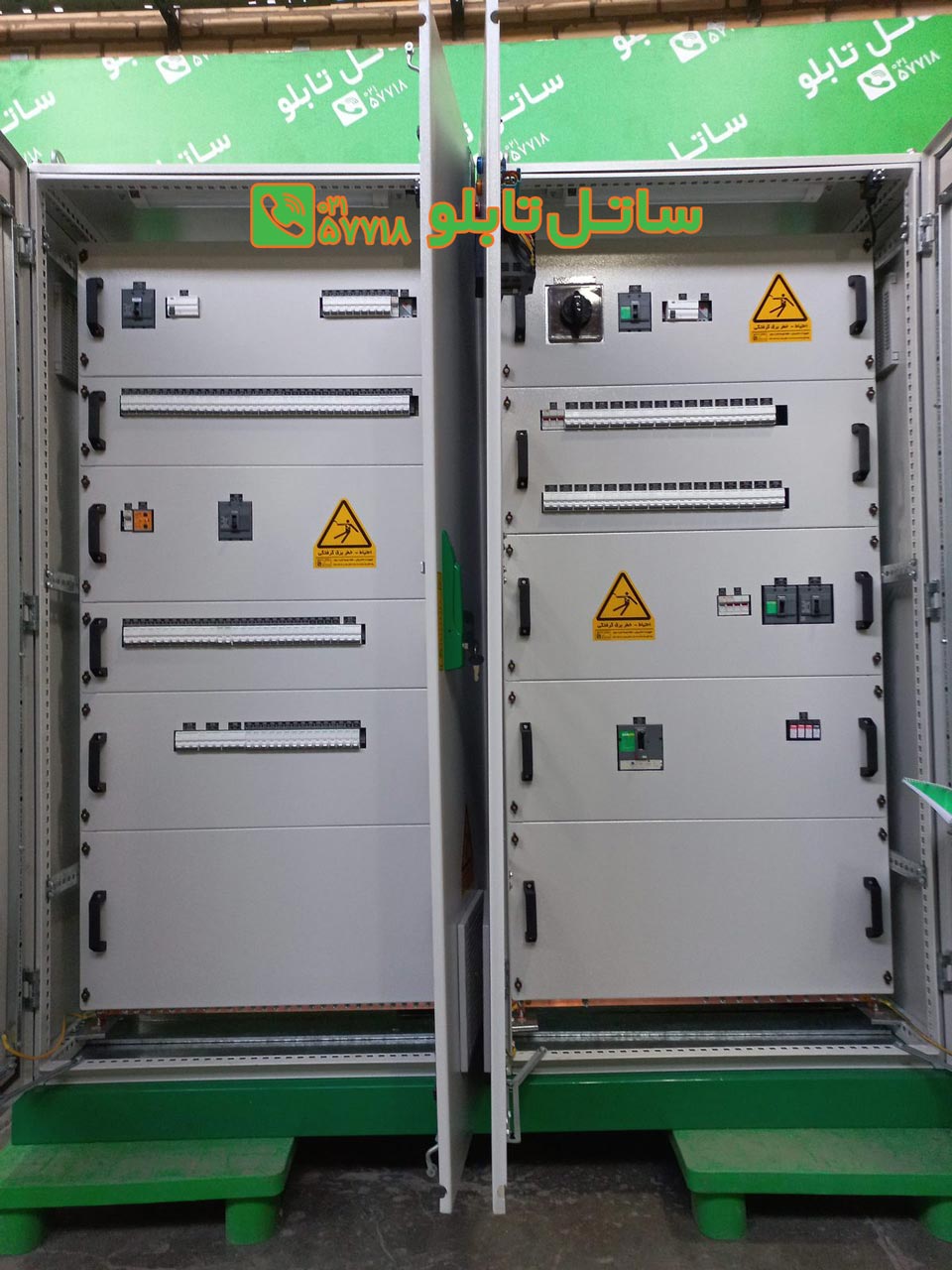

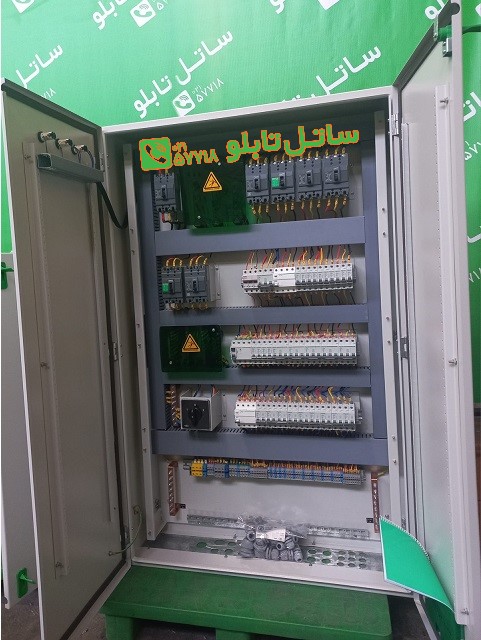

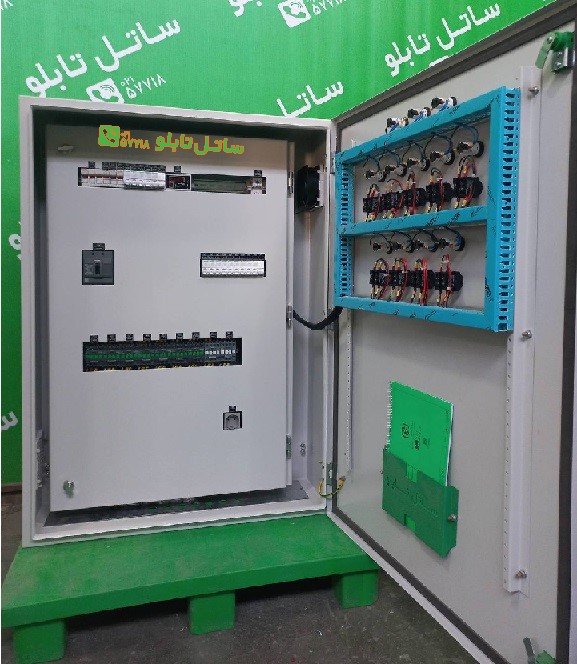

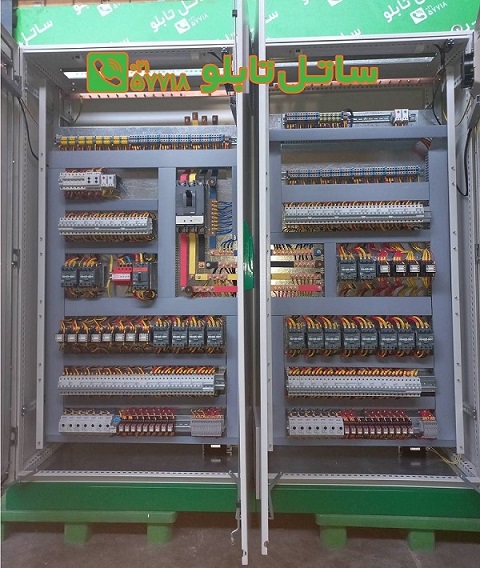

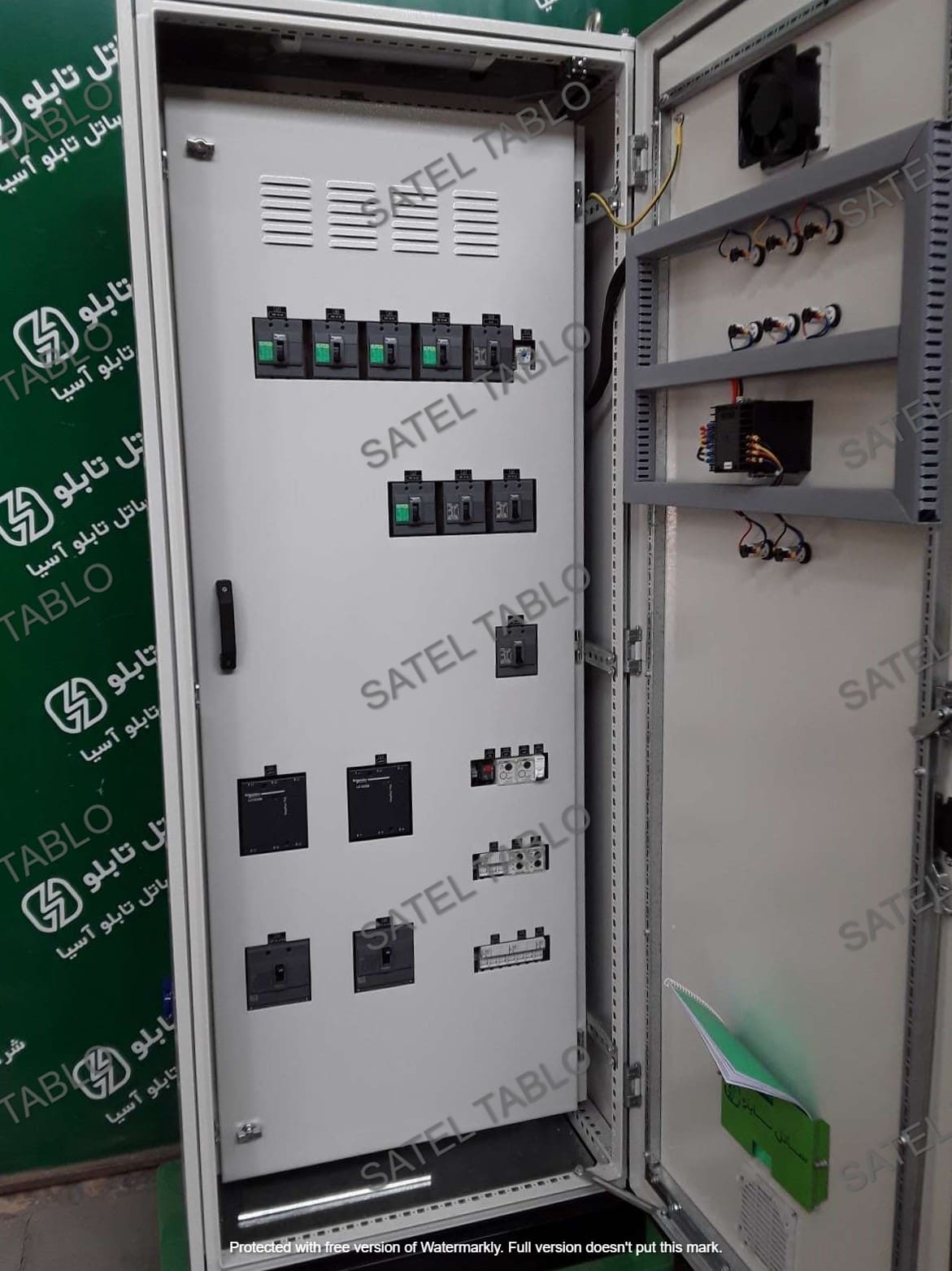

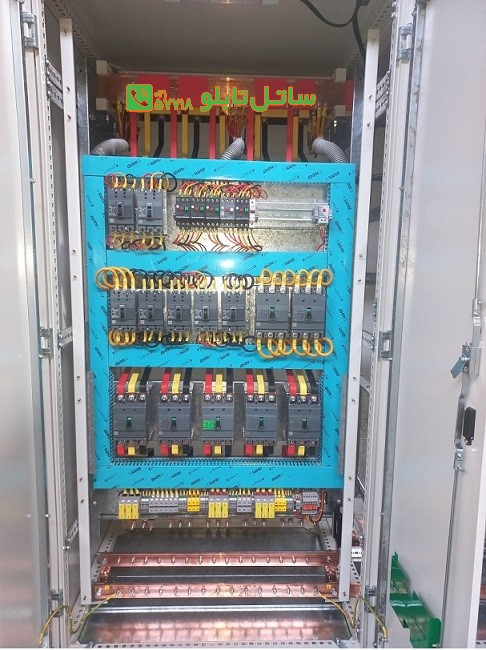

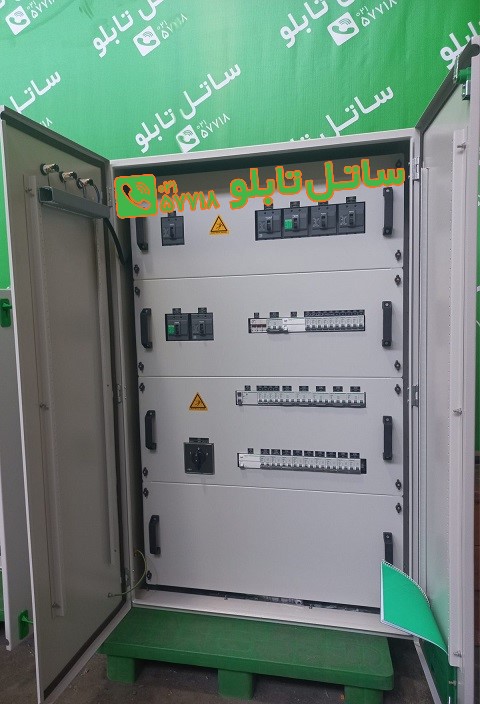

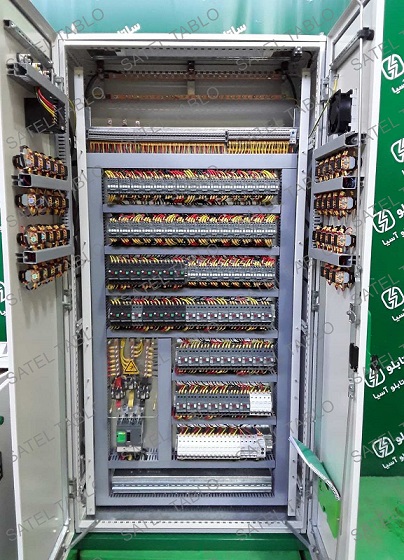

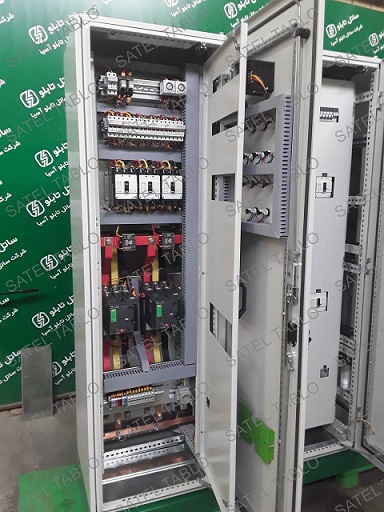

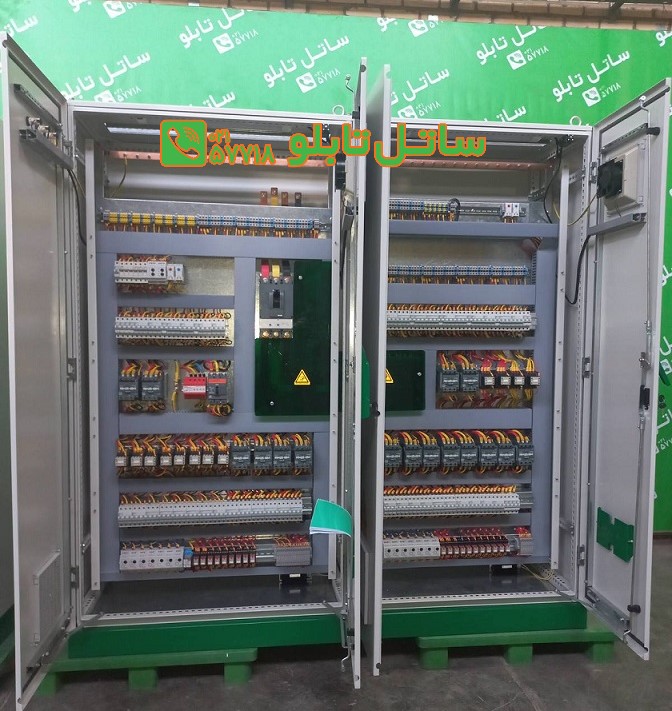

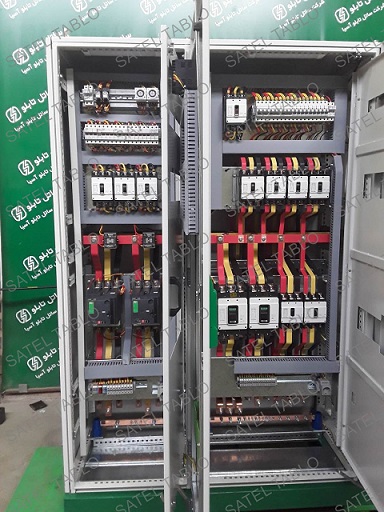

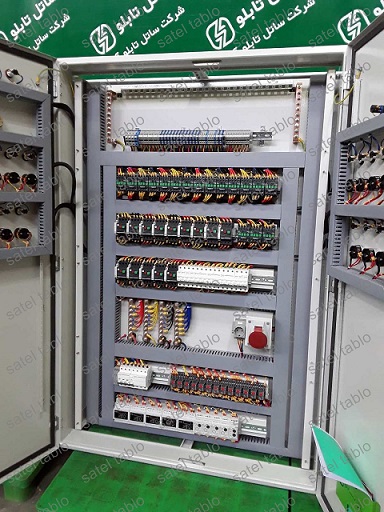

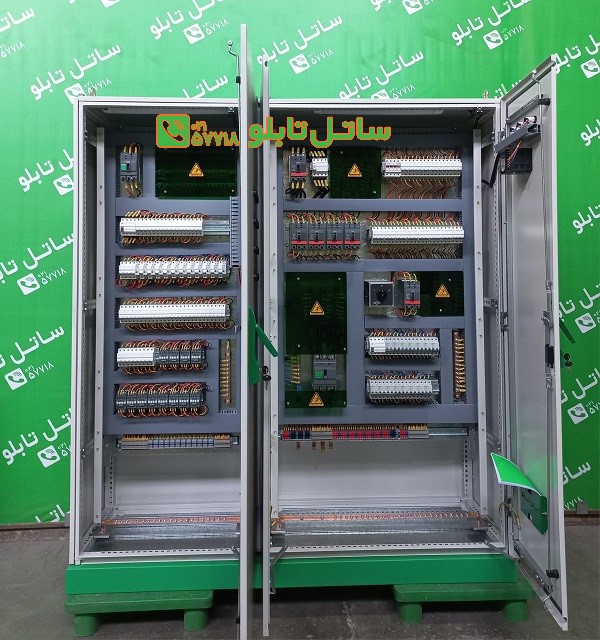

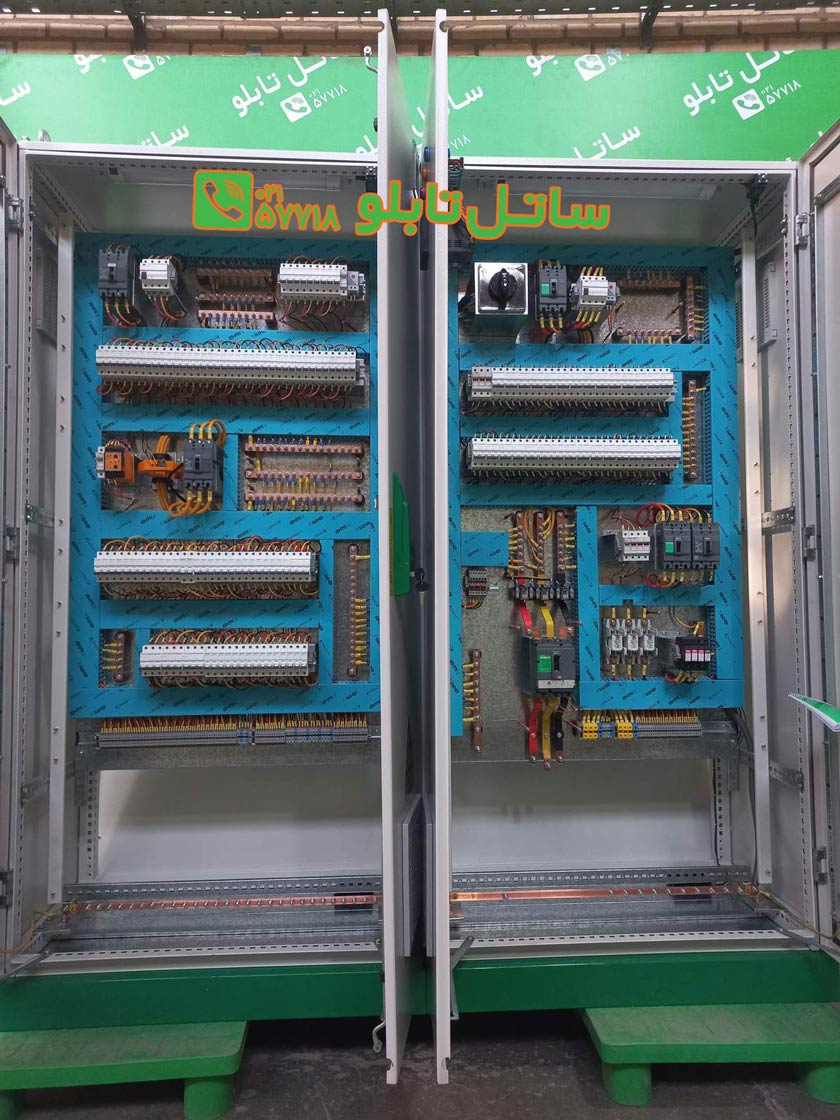

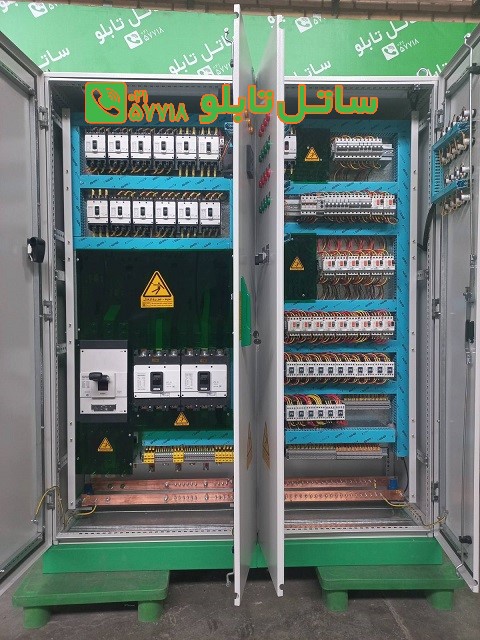

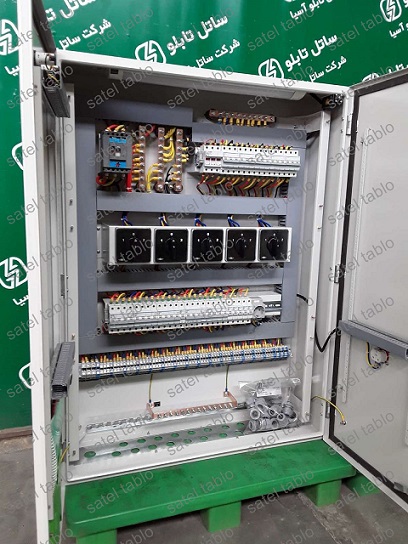

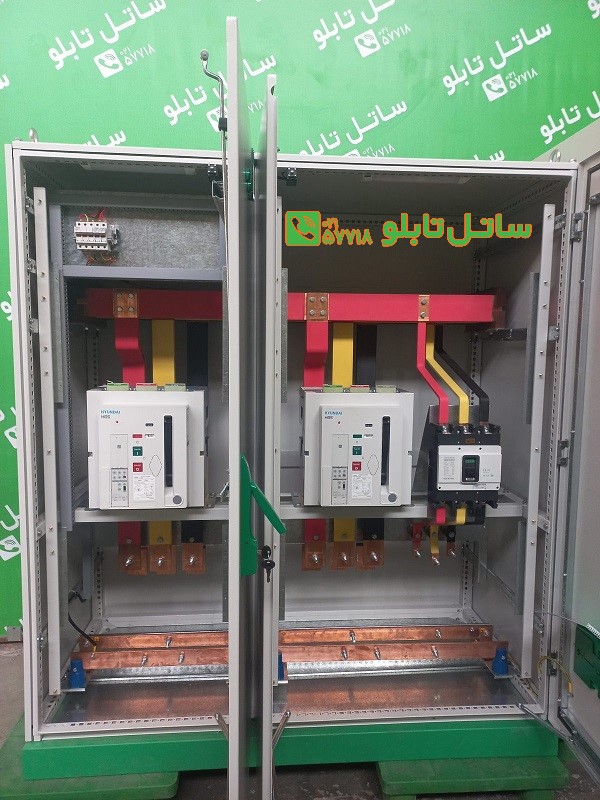

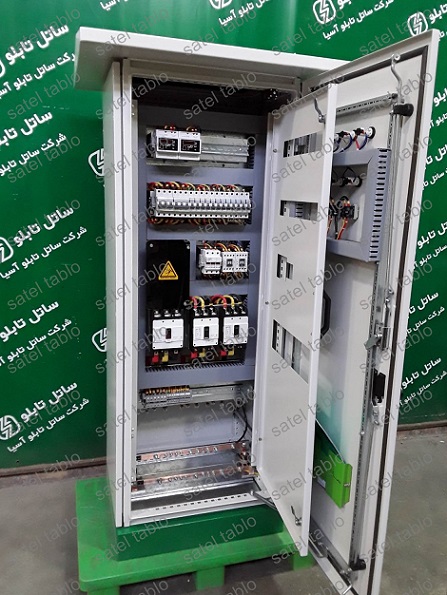

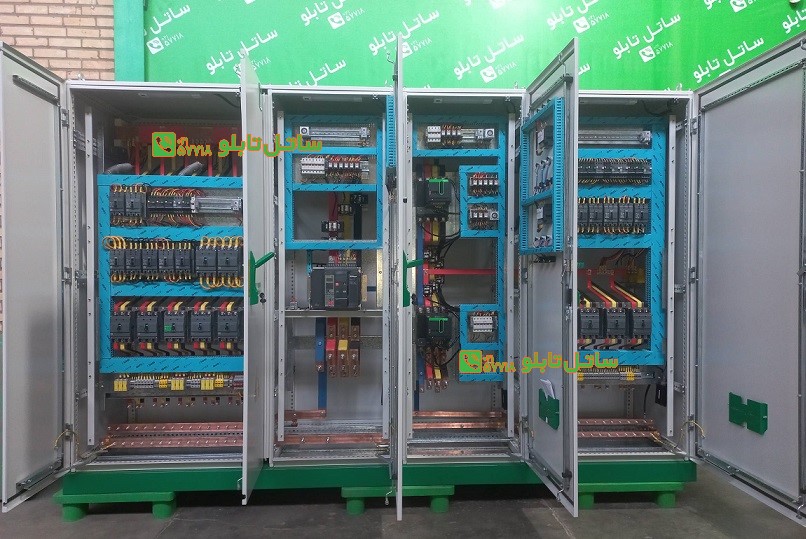

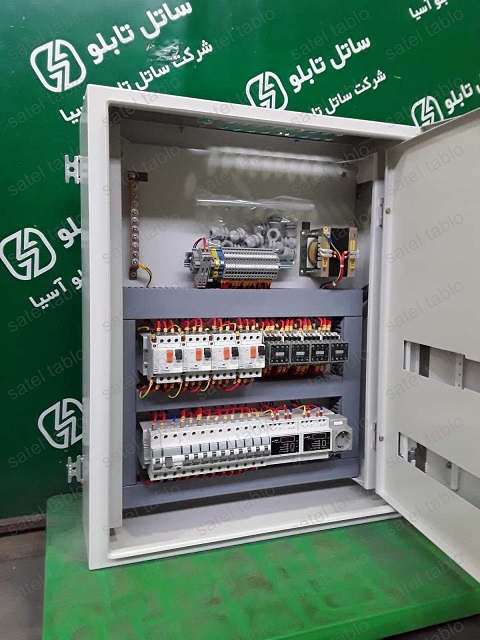

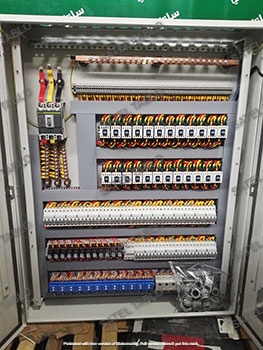

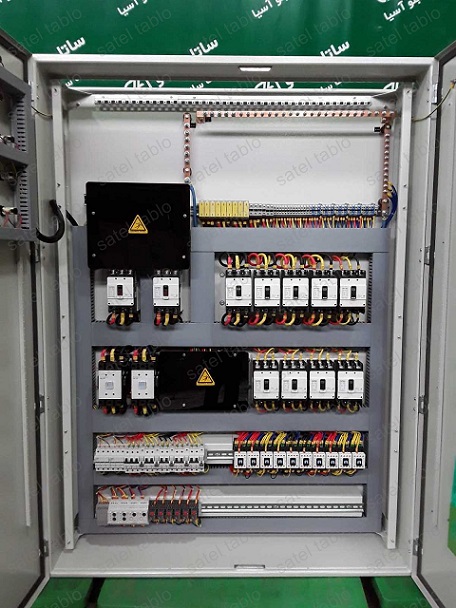

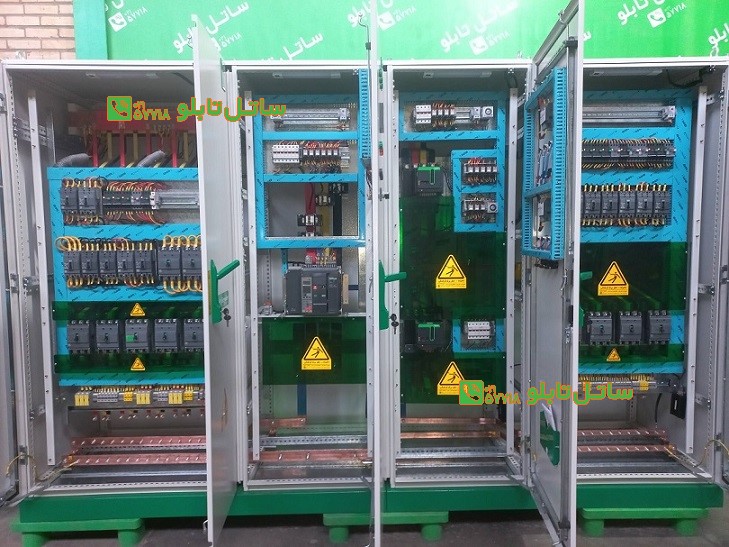

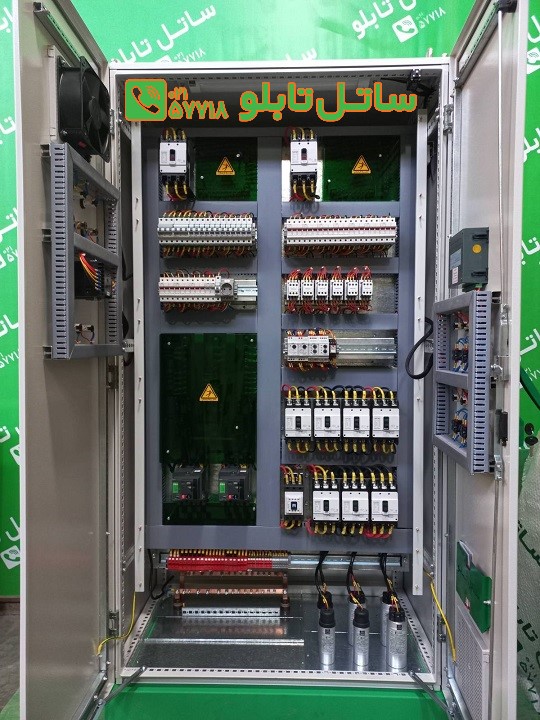

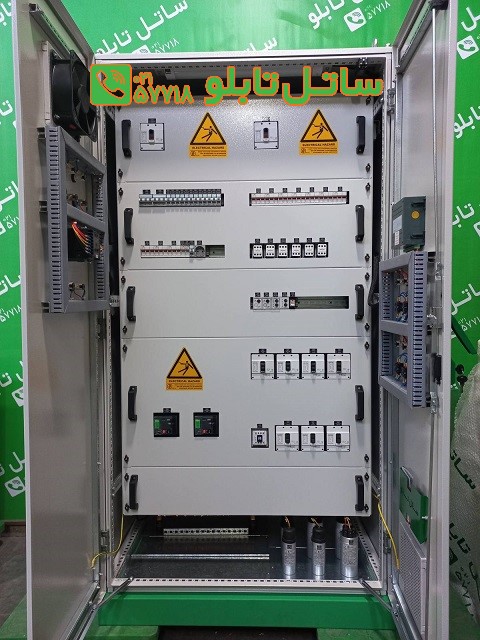

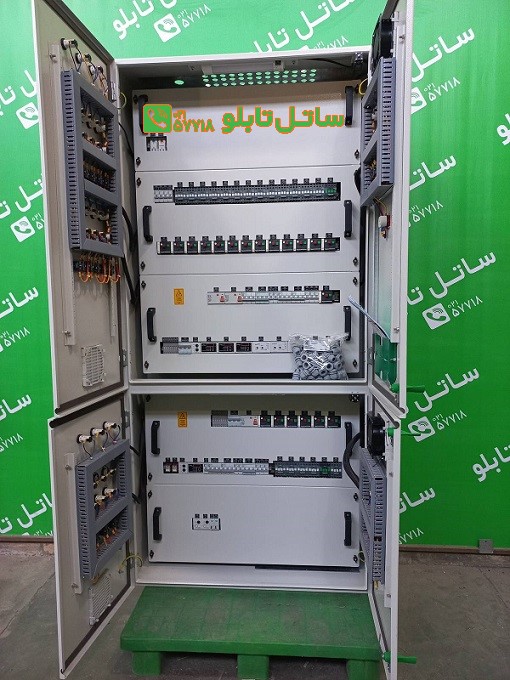

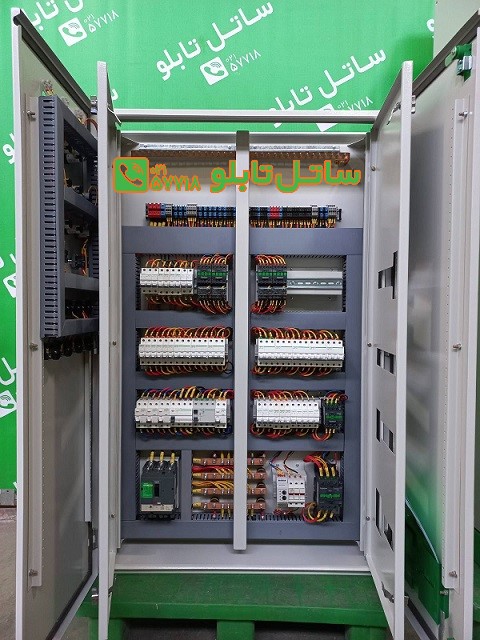

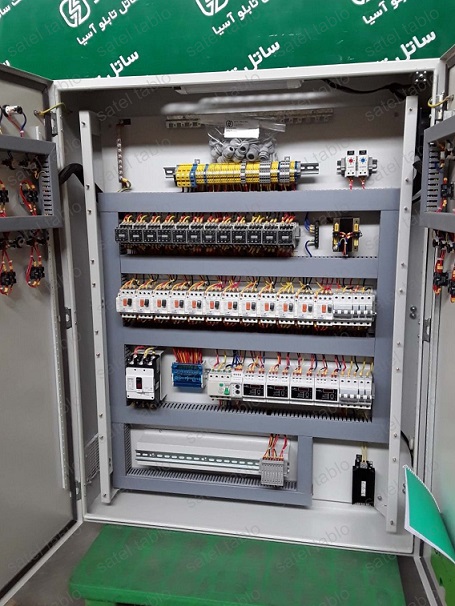

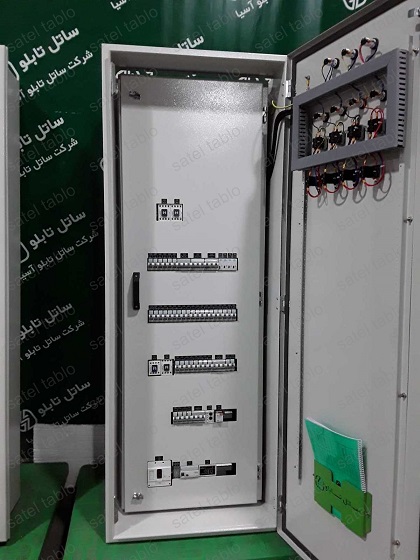

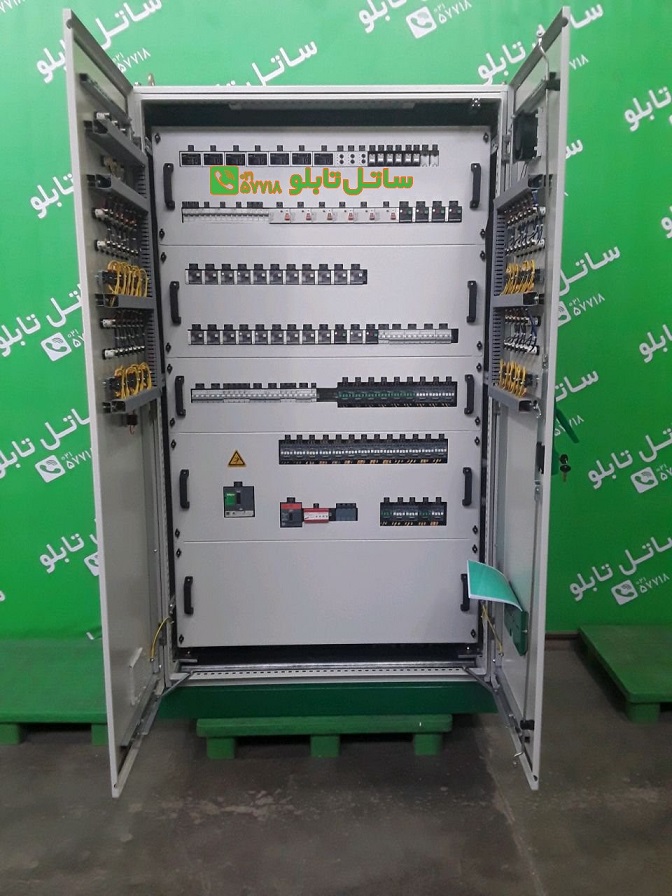

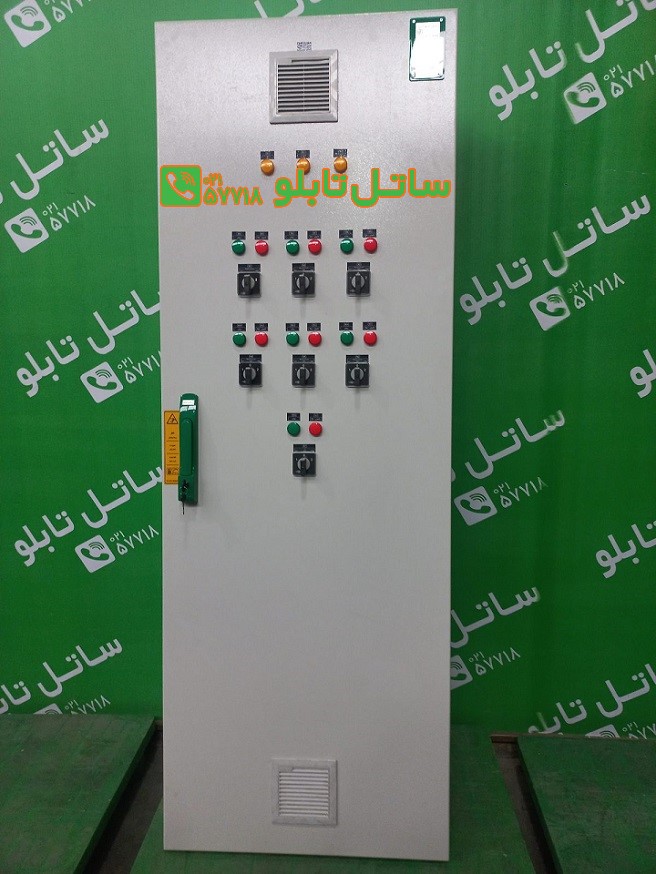

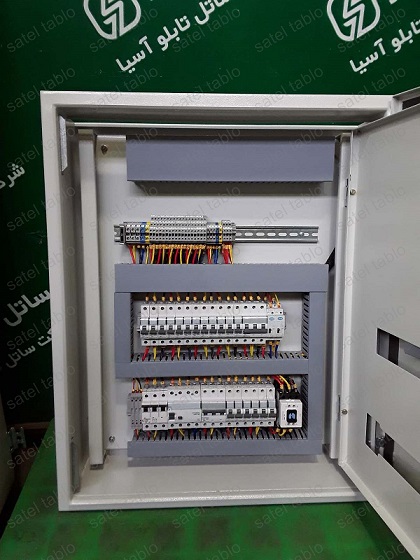

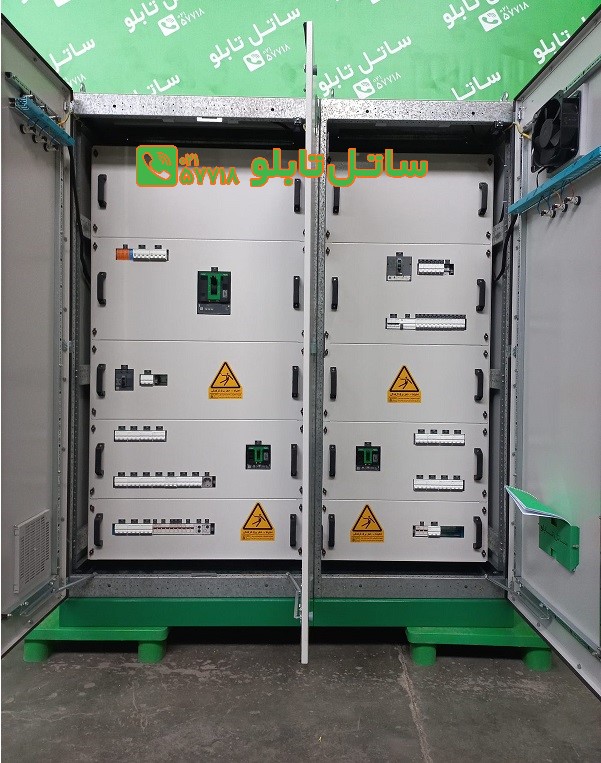

پروژه‌های تابلو برق چنج آور

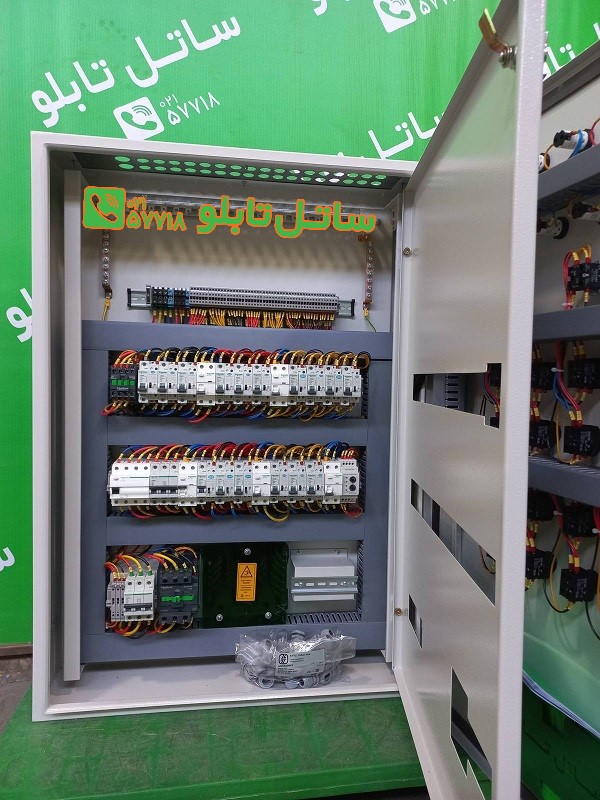

dh

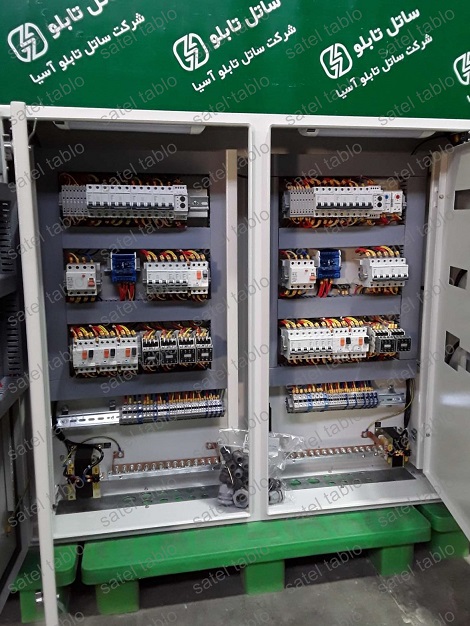

tbc

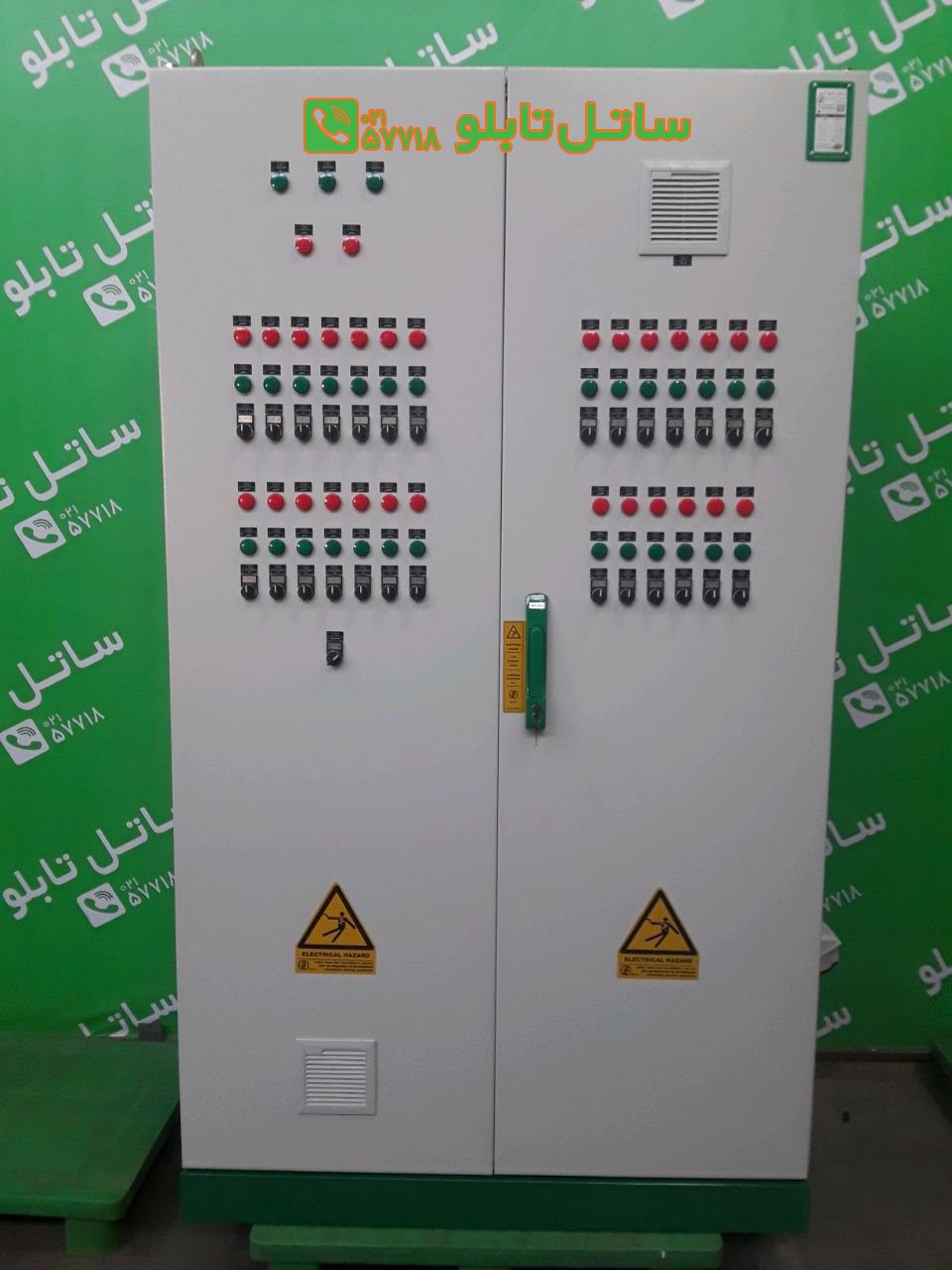

dh

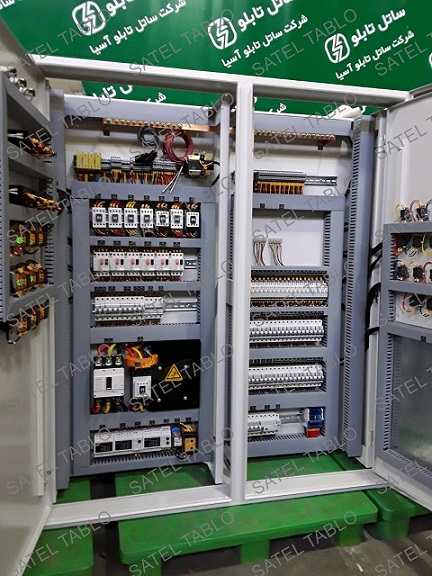

tbc

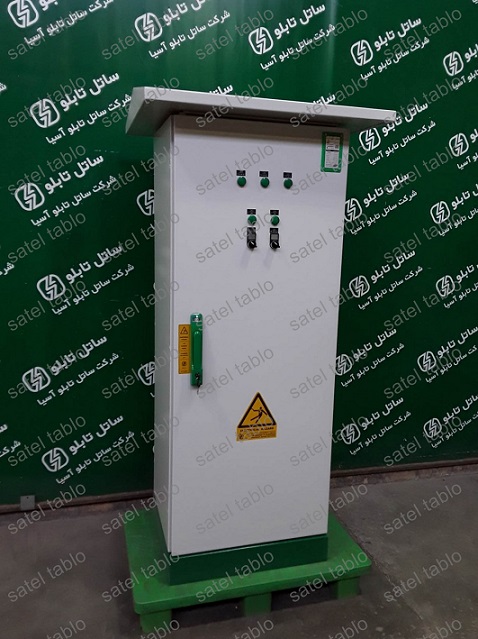

tbc

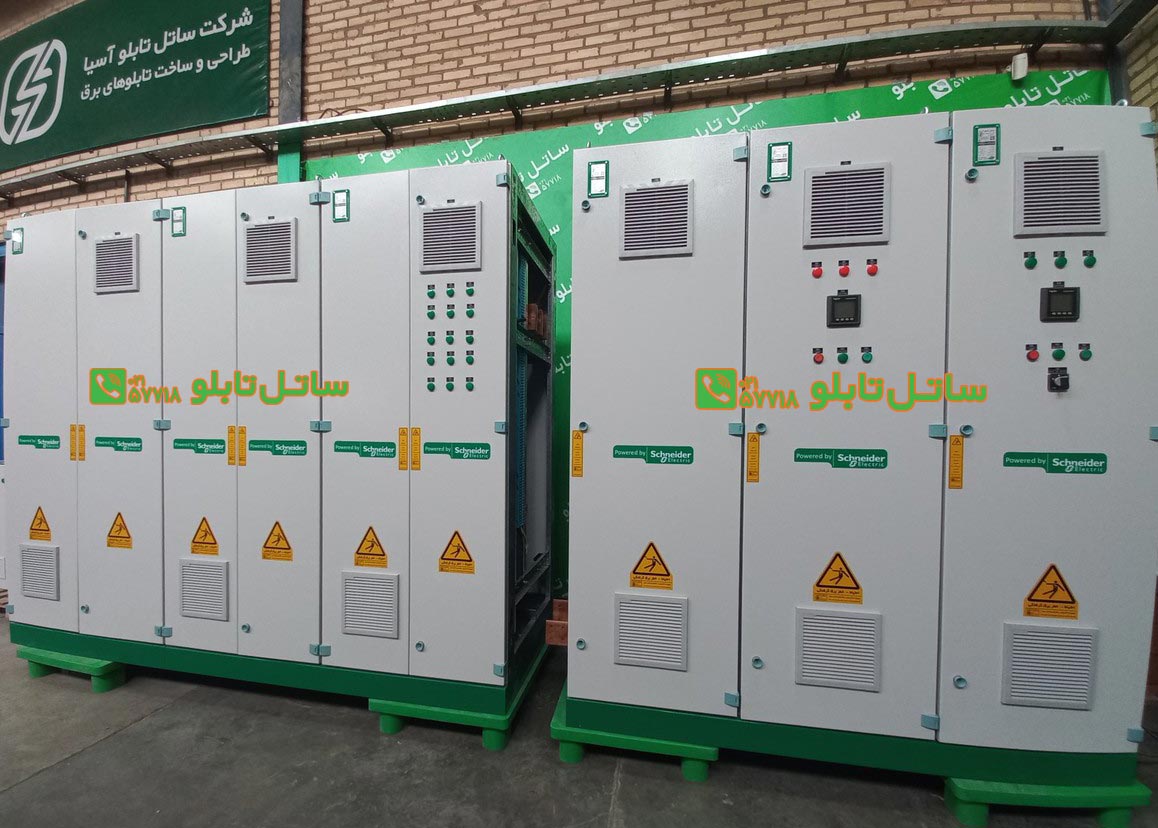

dh
dh
dh
tbf

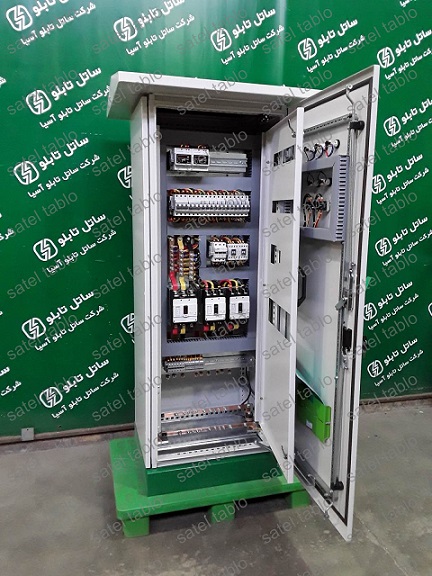

tbc
tbc
tbc75-
tbc74-
tdz
dh
tbc
tbc
tbc
dh
tbs
dh
tbc
dh
dh
dh
tbc
dh
dh
tbc
tbc87-
tbc
tbc
tbc
tbc
tbc
tbc
tbc
tbc
dh
tbs
tbc
tbc
tbc
tbc
dh
dh
tbc
tbc
tbc

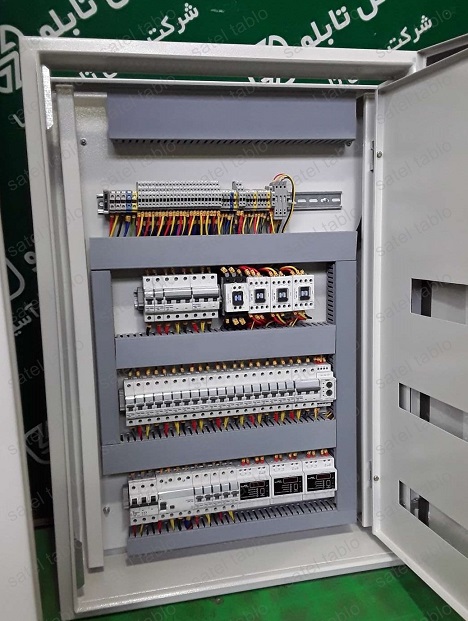

mtf
dh
tbc
dh
tbc79-
tbc
tbc
tbc
dh
dh
dh
dh
dh
tbc
dh
tbc
tbc
tbc
dh
tbc
tbc
dh
dh
tbc
tbc
dh
tbc
tbc
tbc 142
tbc
dh
tbc
tbc
mtf
tbc
tbc
dh
tbc
tbc
tbc
tbc
dh
dh
tbc
tdz
mtf
tbc
tbc
mtf
tbc
tbc
tbc
dh
tbc
tbc
tbc
tbc
dh
tbc
tbc
dh
dh
tbc
mtf
tbc
tbc
tbs
mtf
tbc
tbs
dh
dh
tbc
dh
tbc
dh
tdz
tbc
tbc
dh
dh
tbc
dh
tbc
dh
tbc
tbc
dh
tbc
dh
tbc
tbc
dh
tbc
dh
dh
tbc
tbc
dh
tbc
dh
tbs
dh
tbc
tbc
tbc
dh
tbc
dh
mtf
tbs
tbc 142
tbc
tbc
dh
dh
tbc
tbc
tbc
tbc
dh
dh
tbc
tbc
-
tbc
mtf
tbc
tbc
dh
tbc
dh
dh
dh
tbc
tbs
tbc
dh
dh
dh
tbc
tbc
tbc
tbc
tbc
tbc
mtf
dh
tbc
tbc
tbc
tbc
tbc
dh
tbc
tbc
tbc
tbc 142
tbs
tbc
dh
tbc
dh
tbc
tdz
tbc
tbc
tbs
dh
dh
tbc
tbc
tbc
tbc
tbc
dh
mtf
dh
tbc
tbc
tbc
tbc
tbc
tbc
tbc78-
tbc
tbc
tbc
tbc
tbc
tbc
انجمن صنفی تابلو برق
ایزو ۹۰۰۱
سندیکا تولید تابلو برق
ارتباط با ساتل تابلو آسیا

تمام حقوق مادی و معنوی این سایت نزد شرکت ساتل تابلو آسیا محفوظ است
© 2021 SATELTABLO.COM ALL RIGHTS RESERVED

درود بر شما ، برای گفت و گو لطفا با کارشناس ما ارتباط برقرار کنید و یا در ساعات اداری با شماره 02157718 تماس حاصل فرمایید.

آماده‌ی پاسخگویی به شما هستیم
Close and go back to page
