تابلو برق ستاره مثلث

تابلو برق ستاره مثلث

Star Delta Panel

برای استارت الکترو موتورهای با توان نامی 7.5 کیلووات به بالاتر معمولا از تابلو برق‌های ستاره مثلث استفاده می‌شود.
در این تابلو برق‌ها با کنترل مدار فرمان انرژی الکتریکی به دو قسمت تقسیم می‌شود و به موتور الکتریکی القایی هدایت می‌گردد تا در زمان استارت الکترو موتور جریان کمتری از شبکه درخواست گردد.
شرکت ساتل تابلو آسیا با توجه به برآورد شرایط محیطی نصب و نیاز پروژه اقدام به تولید نقشه‌های پیش ساخت و سپس ساخت تابلو برق ستاره مثلث می‌نماید.
جهت مشاوره با واحد فروش تماس حاصل فرمائید.

  • ولتاژ نامی
    380/400 VAC
  • جریان نامی
    Up to 1600 A
  • درجه حفاظت
    Up to IP56
  • نوع رنگ
    RAL 7032-7035
  • فرکانس
    50 Hz
  • دمای کارکرد
    -15 To 75 °C
  • استاندارد
    IEC 61439-1

تابلو ستاره مثلث چیست؟ کارایی، اجزا و طریقه نصب و بستن + قیمت و خرید

استفاده از تابلو ستاره مثلث یکی از بهترین و اقتصادی ترین روش ها برای کاهش جریان راه اندازی است. در ساختار این قطعه الکتریکی، تجهیزات مختلفی وجود دارد و هر کدام کارایی خاصی دارند. با این مقاله از ساتل تابلو آسیا همراه باشید در با طریقه نصب و اتصال تابلو ستاره مثلث بیشتر آشنا شوید.

تابلو برق ستار مثلث چیست و چه کارایی دارد؟

یکی از مهم ترین کاربردهای تابلو برق های ستاره مثلث استفاده در استارت الکترو موتور هایی با توان 7.5 کیلووات به بالا است. در این تابلوها انرژی الکتریکی از طریق کنترل مدار فرمان به دو قسمت تقسیم شده و به سوی موتور الکتریکی القایی ارسال می شود که در نتیجه به جریان کمتری از سوی شبکه تا زمان استارت موتور نیاز دارد.

قطعات و اجزا به کار رفته در تابلو ستاره مثلث

  1. کنتاکتور ها که شامل کنتاکتور های اصلی، ستاره ای و دلتا هستند.
  2. رله زمان یا (تایمر تاخیری)
  3. رله جریانی حرارتی ( رله بیمتال یا رله حرارتی موتور پروتکشن)
  4. کلید اصلی اتوماتیک یا مینیاتوری اصلی مدار
  5. فیوز مینیاتوری محافظت و قطع مدار فرمان

طریقه نصب و بستن تابلو ستاره مثلث

در نصب و سیم کشی تابلو ستاره مثلث چهار سیم شامل سه سیم فاز و سیم چهارم خنثی است به طوری این سیم خنثی را از نقطه ستاره می گیرند. به دلیل خنثی بودن نقطه ستاره، با هدف انتقال برق از راه دور از اتصال ستاره استفاده می شود. زمانی که از طریق هر سه فاز جریان مساوی ایجاد شود به آن جریان متعادل می گویند و هنگامی که در هیچ کدام از فازها جریان ها با هم مساوی نباشد جریان نامتعادل نامیده می شود.

در حالت متعادل از خط خنثی هیچ جریانی عبور نمی کند و ترمینال خثنی به کار نمی رود ولی زمانی که در مدار سه فاز جریان نامتعادل وجود دارد می توان نقش خنثی را بسیار مهم و حیاتی در نظر گرفت. زیرا حالت خنثی می تواند جریان نامتعادل را به زمین منتقل نماید و ترانسفورماتور را در برابر تاثیرات جریان نامتعادل محافظت کند. در اتصال ستاره مثلث جریان برای خط  فاز یکسان بوده ولی ولتاژ خط رادیکال 3 برابر ولتاژ فاز است.

 نکات مهم در سیم کشی تابلو ستاره مثلث

  1. راه اندازی هر موتور آسنکرون سه فاز توسط اتصال ستاره مثلث امکان پذیر نیست.
  2. موتوری را که با ستاره مثلث راه اندازی کرده اید را هرگز در حالت اتصال ستاره نباید زیر بار قرار دهید.
  3. دقت کنید که قبل از راه اندازی مطمئن شوید که سیم پیچ های پلاک الکتروموتور مخصوص ولتاژ خطی طراحی شده باشند.

 دلیل استفاده از تابلو برق ستاره مثلث چیست؟



در اینجا سه دلیل مهم برای استفاده از تابلو برق ستاره بیان می کنیم.

  1. کاهش جریان هجومی (دلتا استار) زمان روشن شدن موتور
  2. جلوگیری از افزایش دمای جریان ناشی از جریان هجومی که منجر به خرابی قطعات و آتش سوزی الکتریکی می شود.
  3. ممانعت از افت ولتاژ در کل سیستم الکتریکی ساختمان

نحوه عیب یابی تابلو ستاره مثلث

  • کنتاکتور جذب نمی کند.
  1. علت این مشکل می تواند قطع شدگی  در مدار فرمان باشد: راه حل آن کنترل مدار فرمان و سیم های رابط یا در صورت لزوم تعویض آن ها است؛ باید کلید حرارتی موتور پروتکشن یا بی متال را کنترل نمایید.
  2. کنتاکت های شستی یا میکروسوییچ خوب عمل نمی کند: راه حل تمیز کردن کنتات ها یا تعویض آن ها.
  3. ولتاژ تغذیه کنتاکتور کم است: راه حل از بوبین با ولتاژ مناسب استفاده کنید.
  4. تایمر یا کلید اتوماتیک دیگری عمل نمی کند: راه حل کنترل مدار تغذیه تایمر و کنتاکت های تایمر .
  • کنتاکتور موقتا جذب شده و بعد قطع می شود.
  1. کنتاکت کمکی مدار نگه دارنده را نمی بندد: راه حل کنتاکت را تمیز کرده و اتصالات را کنترل کنید.
  2. در کنتاکتور جریان مستقیم مقلاومت پیش گذار قطع شدگی دارد: راه حل مقاومت پیش گذار را تعمیر یا تعویض کنید.
  • در موقع وصل فیوز، مدار فرمان قطع می شود.
  1. در مدار فرمان یا در شستی ها اتصال کوتاه وجود دارد: راه حل اتصال کوتاه را بر طرف کنید .
  2. سیم پیچ کنتاکتور سوخته است: راه حا بوبین کنتاکتور را تعویض کنید.
  • بوبین کنتاکتور زیاد گرم شده و می سوزد.
  1. بوبین کنتاکتور با ولتاژ نامی خود تغذیه نمی شود: راه حل برای کنتاکتور از بوبین مناسب استفاده کنید.
  2. مدار هسته بسته نشده و فاصله هوایی وجود دارد: راه حل مسیر حرکت هسته و سطح قطب ها را کنترل و با تری کلراتیلن یا بنزین تمیز نمایید.
  3. در جریان مستقیم کنتاکت کمکی مقاومت پیش گذار باز نمی شود: راه حل کنتاکت کمکی کنترل ، تعمیر یا تعویض کنید.

علل: در جریان مستقیم مقاومت پیش گذار اتصالی دارد: راه: مقاومت پیش گذار را تعویض کنید.

  • کنتاکتور جذب کرده اما صدا می دهد.
  1. مدار هسته بسته نمی شود: راه حل سطح قطب ها و مسیر حرکت هسته را کنترل کرده و با تری کلراتیلن یا بنزین تمیز نمایید.
  2. حلقه اتصال کوتاه روی سطح قطب ها در هنگام مونتاژ اشتباه گذاشته شده اند: راه حل هسته را در آورده و ان را کنترل کرده و دوباره درست جا بزنید.
  3. حلقه اتصال کوتاه روی هسته قطع شده است: راه حل حلقه اتصال کوتاه روی هسته را تعمیر یا تعویض کنید.
  • کنتاکتور قطع نمی کند.
  1. قطعات اتصال کنتاکتور به یکدیگر جوش خورده اند: راه حل کنتاکتور را باز و کنتاکت هارا تعویض کنید.
  2. در سیم های رابط المان های مدار فرمان، اتصال کوتاه یا در چند نقطه اتصال به زمین وجود دارد. راه حل سیم ها را کنترل و اتصالی را بر طرف کنید.
  3. کنتاکت های تایمر به یکدیگر اتصالی دارند و باز نمی شوند. راه حل: کنتاکت های تایمر را تعمیر و یا تعویض نمایید.

 نحوه مونتاژ تابلو برق ستاره مثلث

روی تمام موتورهای سه فاز یک جعبه ترمینال که شامل شش ترمینال شوند. U1,V1,W1 و U2,V2,W2. است قرار دارد. این ترمینال ها با حروف و عدد مشخص شده و ترمینال های U به فاز ۱، ترمینال های V به فاز ۲ و ترمینال های W به فاز سه اتصال دارند.

در نحوه مونتاژ و سربندی این ترمینال ها در اتصال ستاره مثلث  به این صورت است که ترمینال های U2,W2 و V2 و در اتصال مثلث W1 به V2، ترمینال V1 به U2 و ترمینال U1 به W2  اتصال می یابند. برای تغییر مدار از حالت ستاره به مثلث باید نخست به طور کامل تغذیه قطع شود و بعد سیم بندی را تغییر دهید و سپس تغذیه را وصل کنید که این کار امکان پذیر نیست و راه حل استفاده از راه انداز ستاره مثلث است.

 با استفاده از سه کنتاکتور و یک تایمر راه انداز ستاره مثلث شروع به کار می کند به طوری که موتور توسط این مدار به حالت ستاره راه اندازی می شود که سبب کاهش جریان راه اندازی می گردد و بعد از گذشت مدت زمان کوتاهی، تایمر فرمان تغییر مدار به حالت ستاره را می دهد.

نقشه تابلو ستاره مثلث :

برای راه اندازی موتور سه فاز از طریق مدار ستاره مثلث و مدار فرمان به سه کنتاکتور برای برق نرمال شهر، اتصال مثلث و اتصال ستاره نیاز است. برای نشان دادن سیم بندی های فازهای مختلف در یک موتور سه فاز برای ابتدای سیم بندی از U, V ,W و برای انتهای سیم بندی از حروف X و Y و Z  استفاده می شود.



1. مدار قدرت راه اندازی موتور سه فاز ستاره مثلث

برای ایجاد اتصال ستاره در الکتروموتور از کنتاکتور K1 استفاده می شود که این کنتاکتور با وصل کردن سه سر V2،U2،W2 به هم اتصال ستاره را ایجاد می نماید.

کنتاکتور K2 برق سه فاز را به سر کلاف های الکتروموتور می رساند. بنابراین با جذب کنتاکتورهای K2، K1 اتصال الکتریکی الکتروموتور به صورت ستاره انجام می شود.

برای اتصال مثلث از کنتاکتور K3 استفاده می شود و با جذب کنتاکتور K3 اتصال الکتریکی سه فاز به انتهای کلاف ها طوری صورت می گیرد که اتصال مثلث ایجاد گردد.

نقش کنتاکتور K2 در هر 2 حالت ستاره و مثلث یکسان است و با توجه به شکل در حالت ستاره به همراه K1 و در حالت مثلث به همراه K3 فعال خواهد بود.

K1، K3 به هیچ وجه نباید همزمان فعال باشند؛ زیرا اتصال کوتاه بین فاز ها ایجاد می شود.

برای تشخیص کنتاتور ستاره در تابلو ستاره مثلث این نکته را در نظر داشته باشید که کنتاکتوری که ترمینال هایش به یکدیگر متصل هستند همان کنتاکتور ستاره خواهد بود.

2. مدار فرمان راه اندازی موتور سه فاز ستاره مثلث

مدار فرمان به منظور برنامه ریزی تجهیزات و دستگاه های الکتریکی، تعیین زمان وصل و قطع هر دستگاه و افزایش ضریب ایمنی کارکرد تجهیزات به کار می رود. کنتاکتور یکی از قطعات مهم مدار فرمان است که می توان مدارهای فرمان متنوعی را طراحی کرد.

برای طراحی مدار فرمان راه اندازی موتور سه فاز ستاره مثلث طبق نمودار زمانی عملکرد مدار فرمان باید نخست کنتاکتور ستاره به مدار وارد شود و سپس برای جلوگیری از افتادن جرقه حاصل از راه اندازی روی کنتاکت باید کنتاکتور K2 برق رسان به الکتروموتور وارد مدار گردد. در ادامه راه اندازی باید کنتاکتور K1 از مدار قطع شود ولی کنتاکتور K2 همچنان در مدار بماند که برای این حالت از شستی S0 استفاده می شود. در حالت مثلث (K3+K2) بایدکنتاکتور K3 موازی K2 قرار داده شود و اینترلاک های الکتریکی در مدار قرار گیرد تا در نهایت حالت مثلث در نمودار زمانی نیز تشکیل گردد.

قیمت تابلو برق ستاره مثلث



برای خرید و نصب تابلو برق ستاره مثلث می توان از طریق شرکت های تولید کننده معتبر این محصولات اقدام کرد. قیمت تابلو برق ستاره مثلث به عوامل مختلفی بستگی دارد که هر تولید کننده ای در ساخت آن به کار می بندد و محصولی با سطح کیفیت متفاوت با سایر تولید کنندگان ارائه می دهد. می توانید جهت استعلام دقیق قیمت تابلو برق ستاره مثلث با شرکت ساتل تابلو آسیا تماس بگیرید. برای خرید محصولات مربوط به قطعات الکتریکی مانند انواع تابلو برق صنعتی، تابلو برق ماینر و فارم می توانید از سایت ساتل تابلو بازدید کنید.

جمع بندی

در این مقاله سعی شد اطلاعات مفید و کاربردی در مورد تابلو ستاره مثلث ، اجزا و کارایی آن ارائه شود. همچنین در این مطلب در مورد طریقه نصب و بستن مدار ستاره مثلث سخن گفتیم و به نحوه عیب یابی و راه حل هر مشکل پرداختیم. نحوه مونتاژ مدار ستاره مثلث را بیان کردیم و دلایل استفاده از آن را به طور مختصر شرح دادیم.

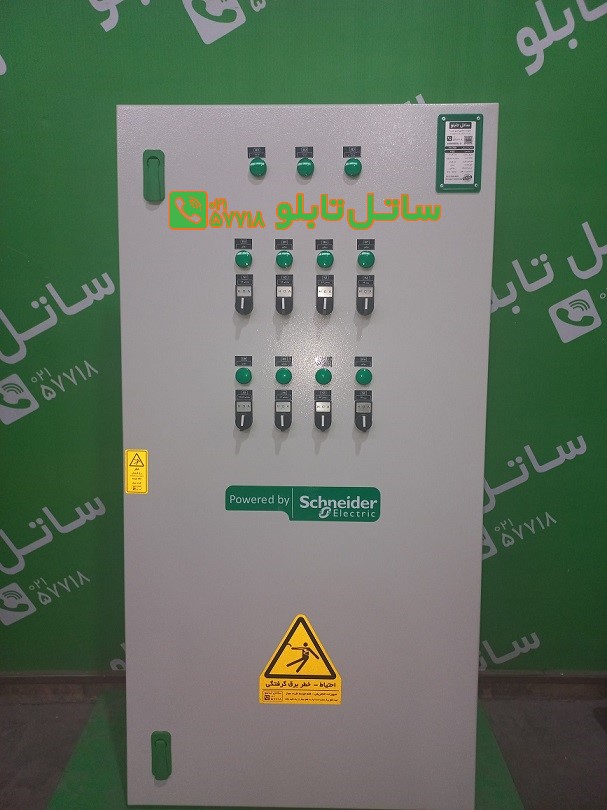

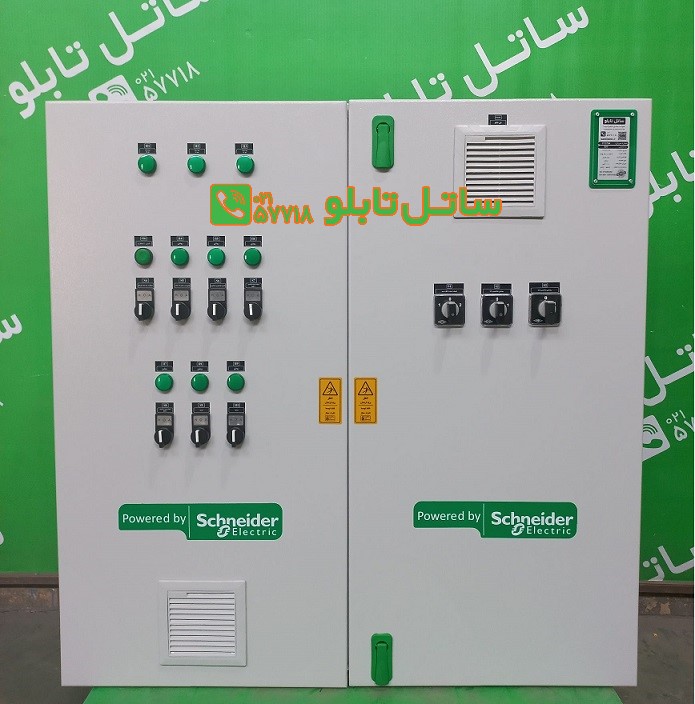

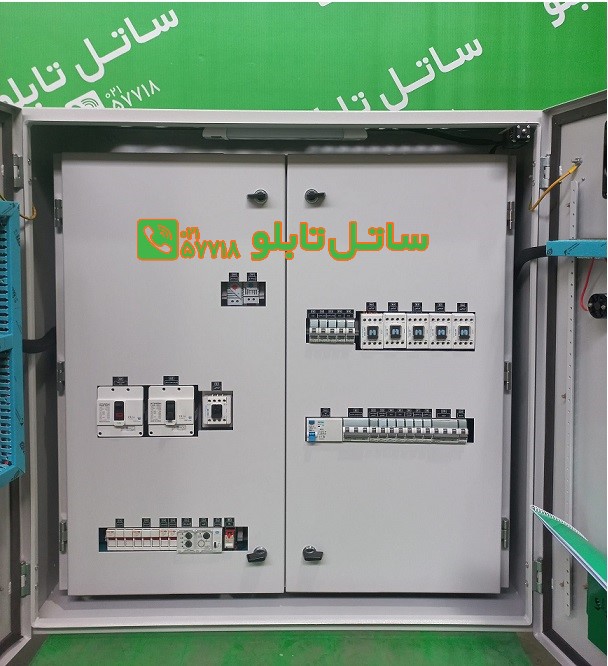

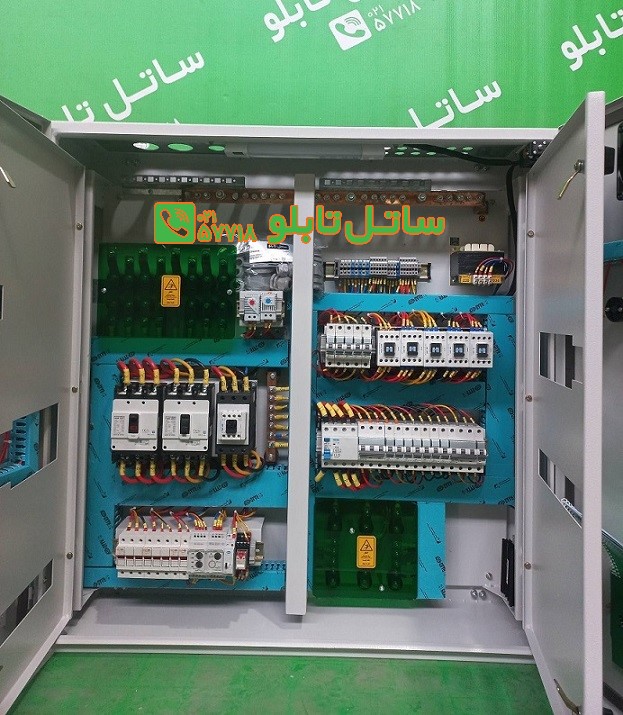

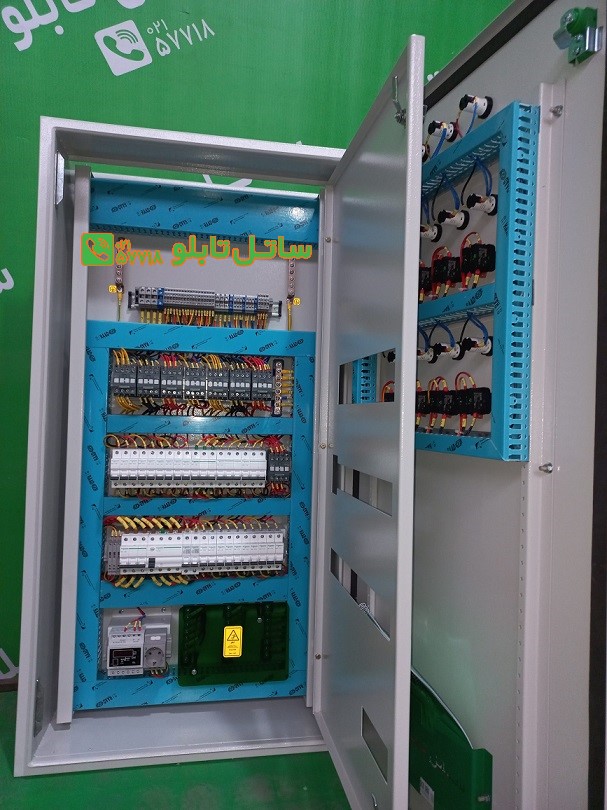

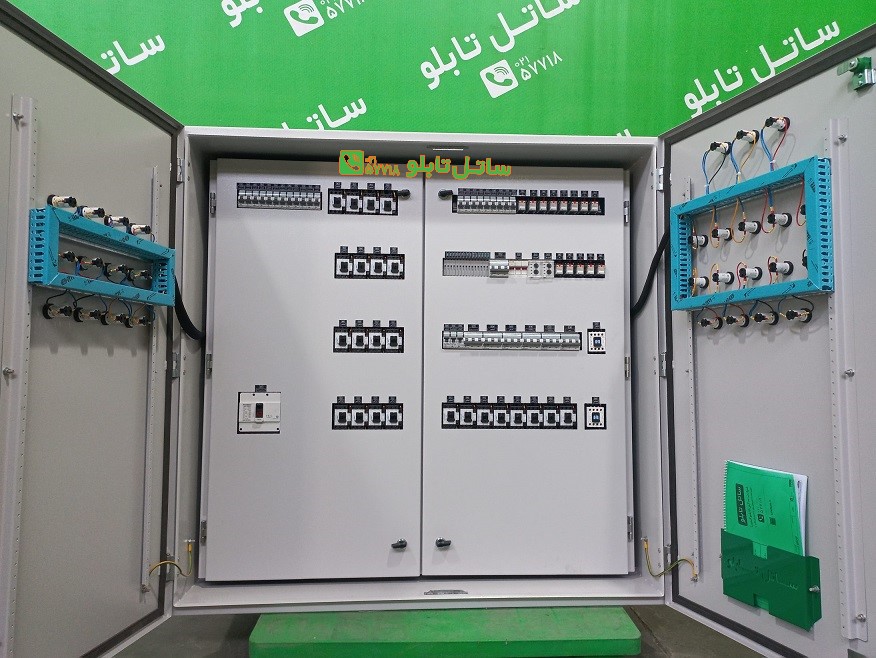

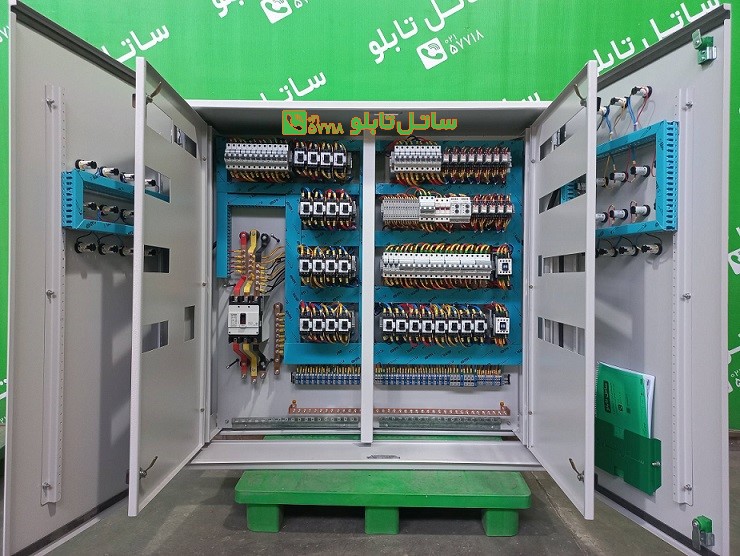

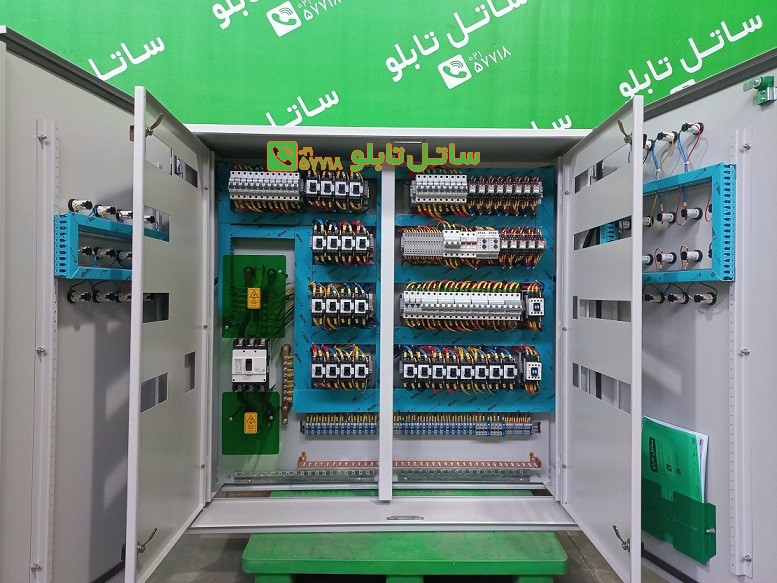

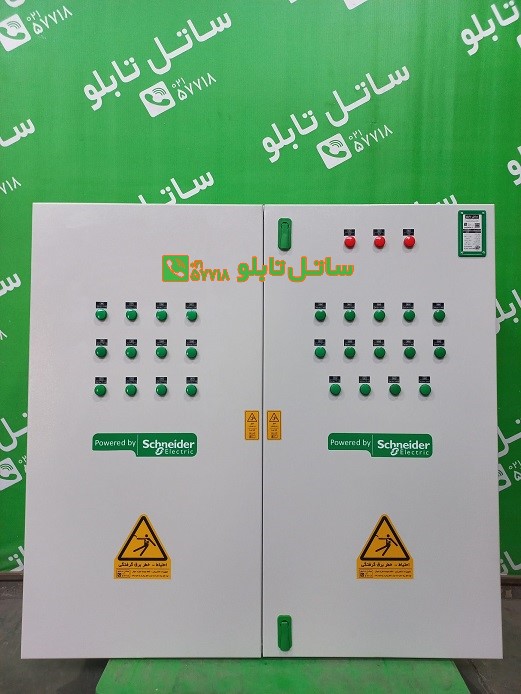

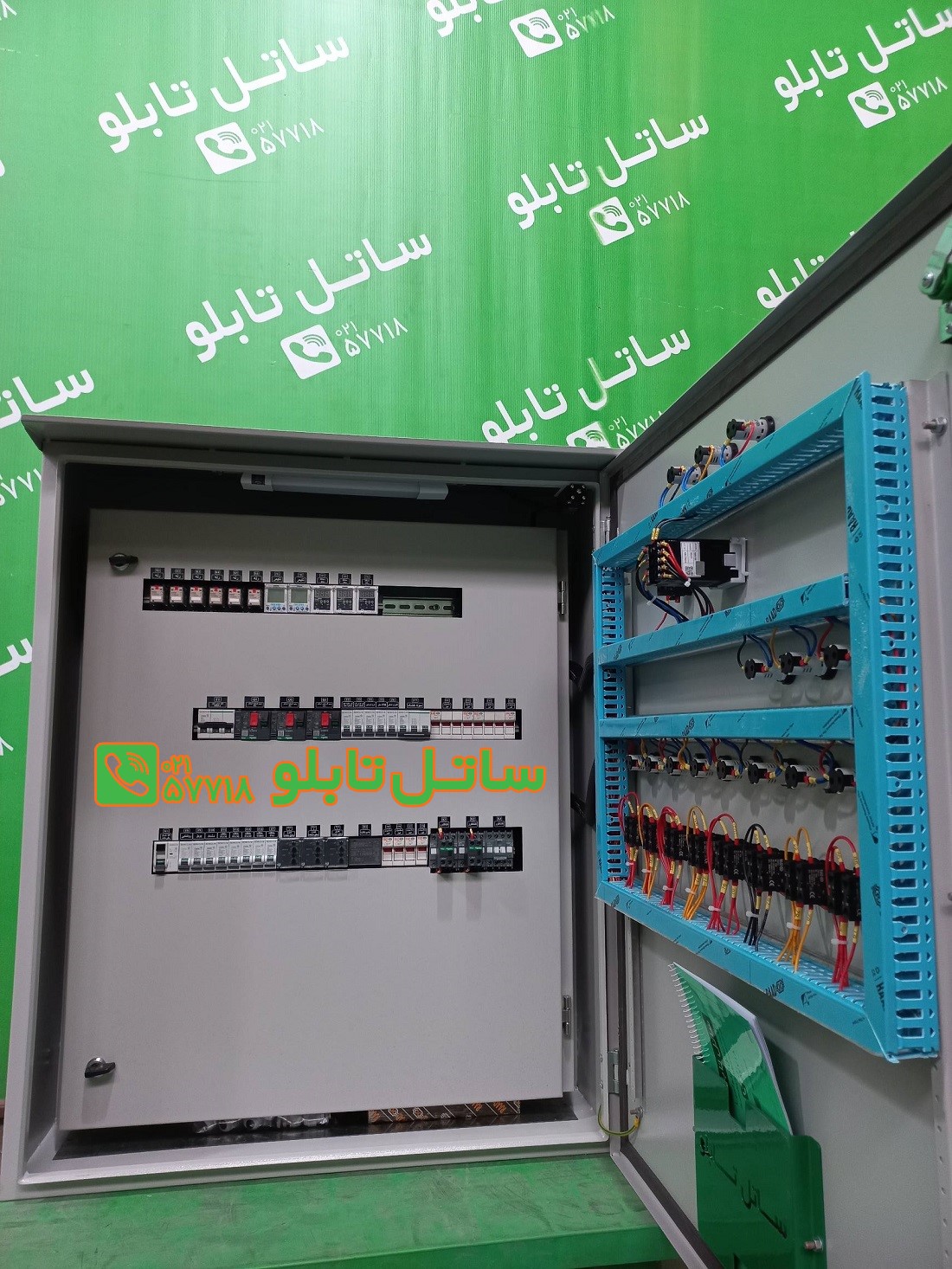

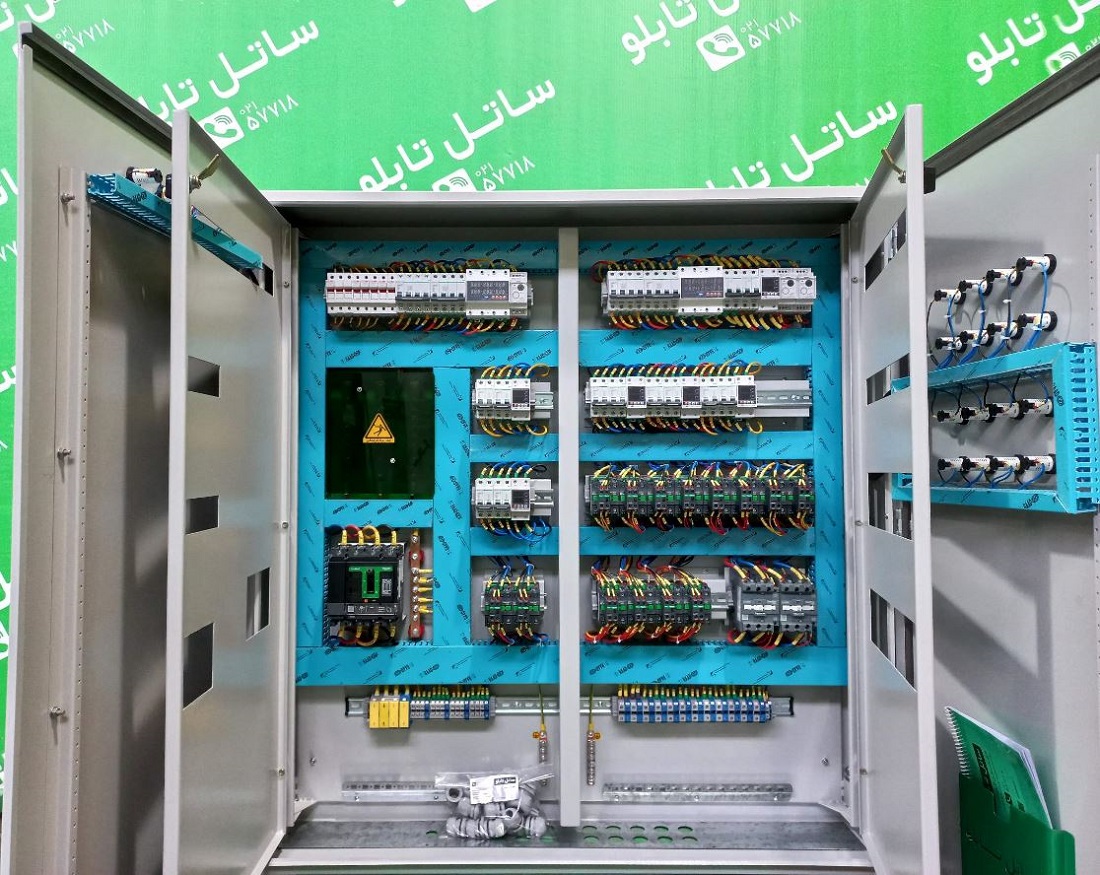

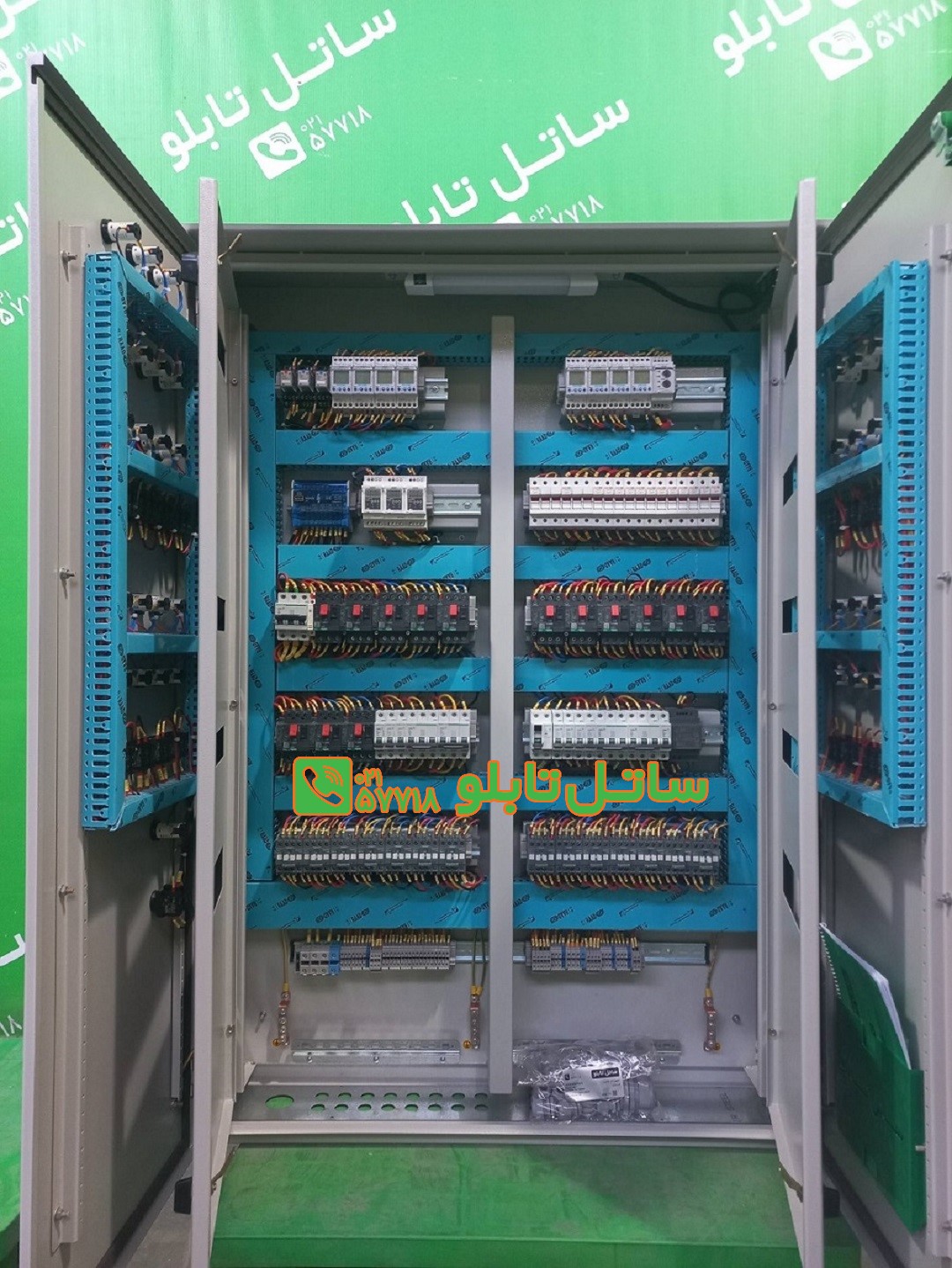

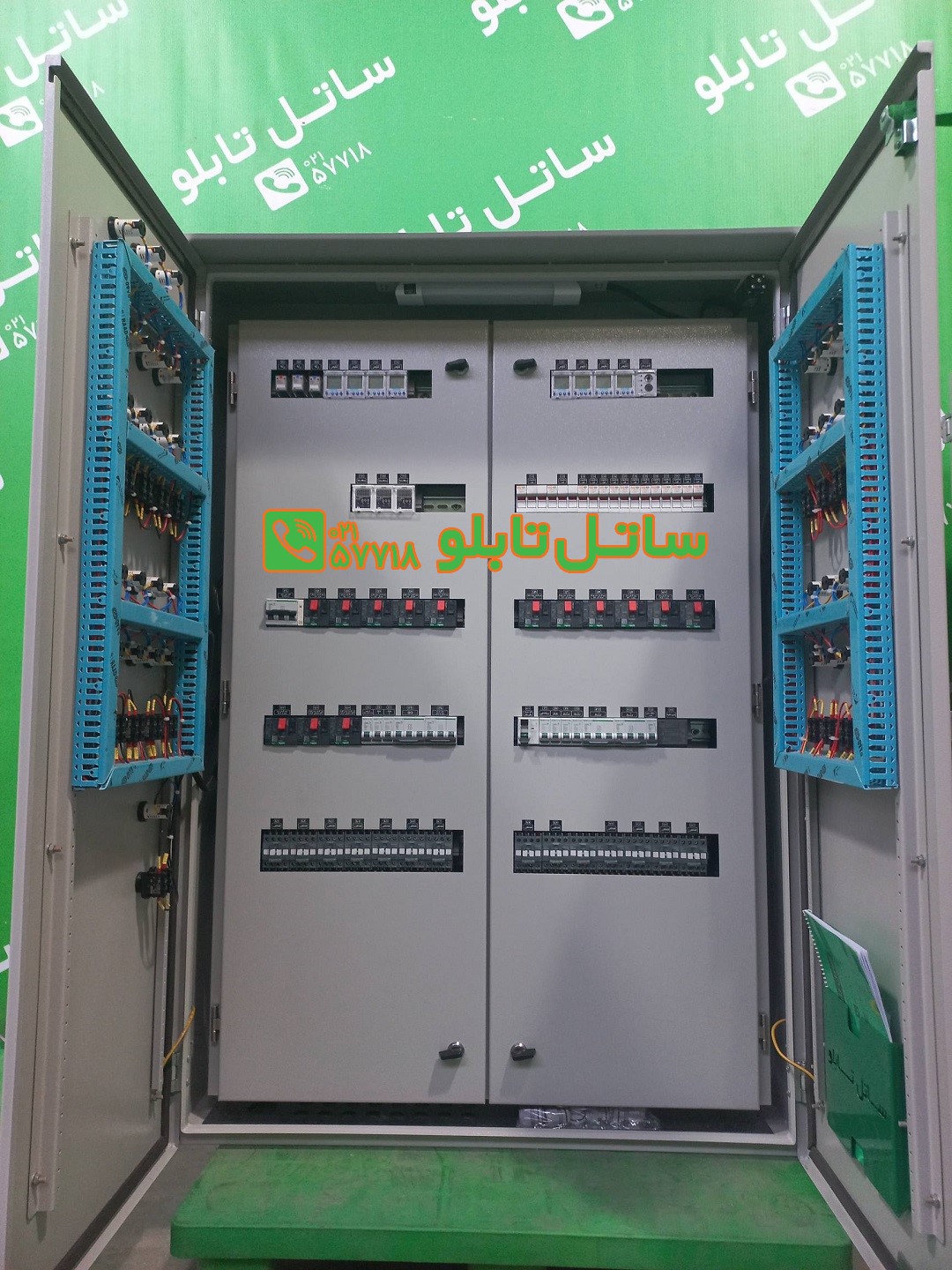

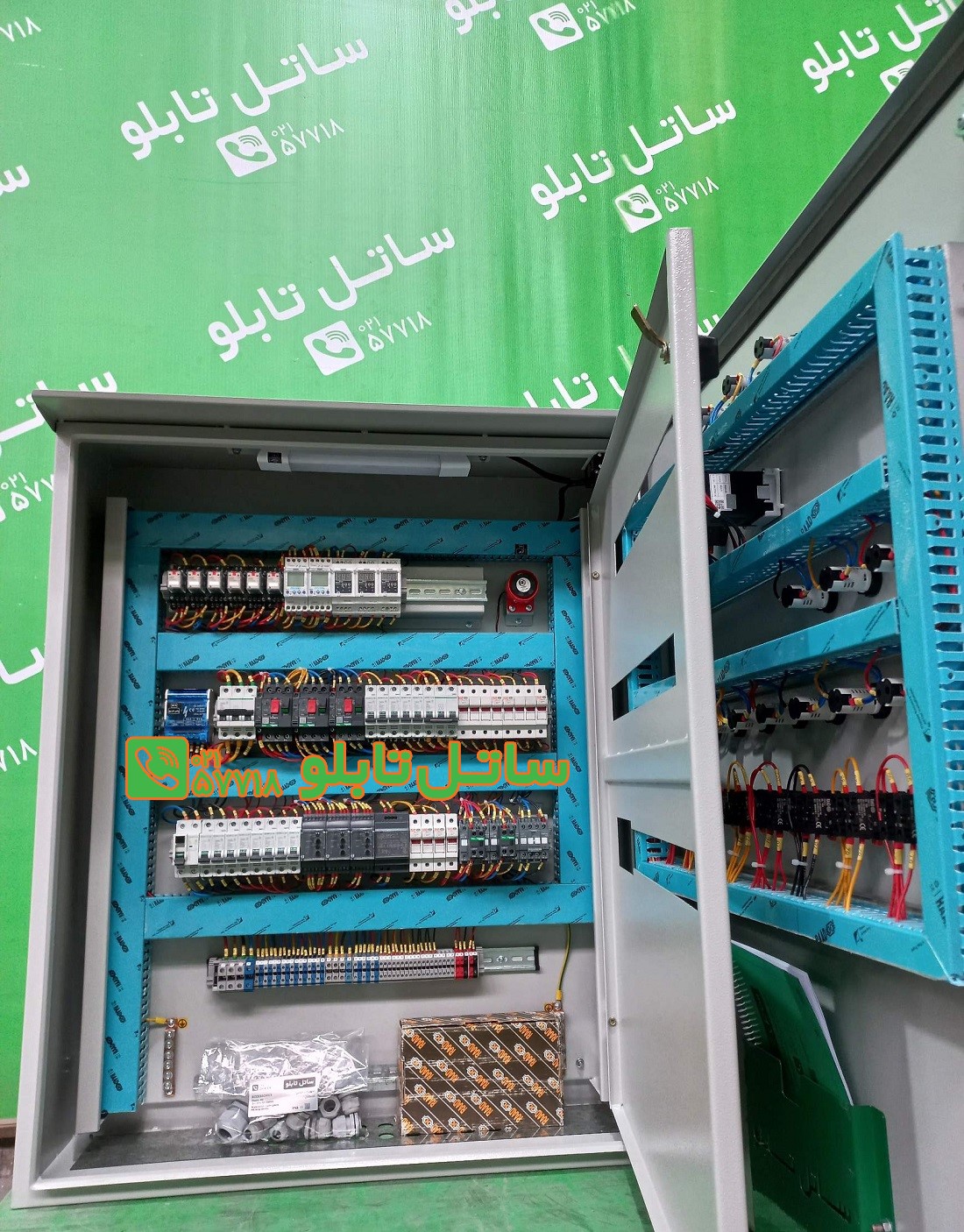

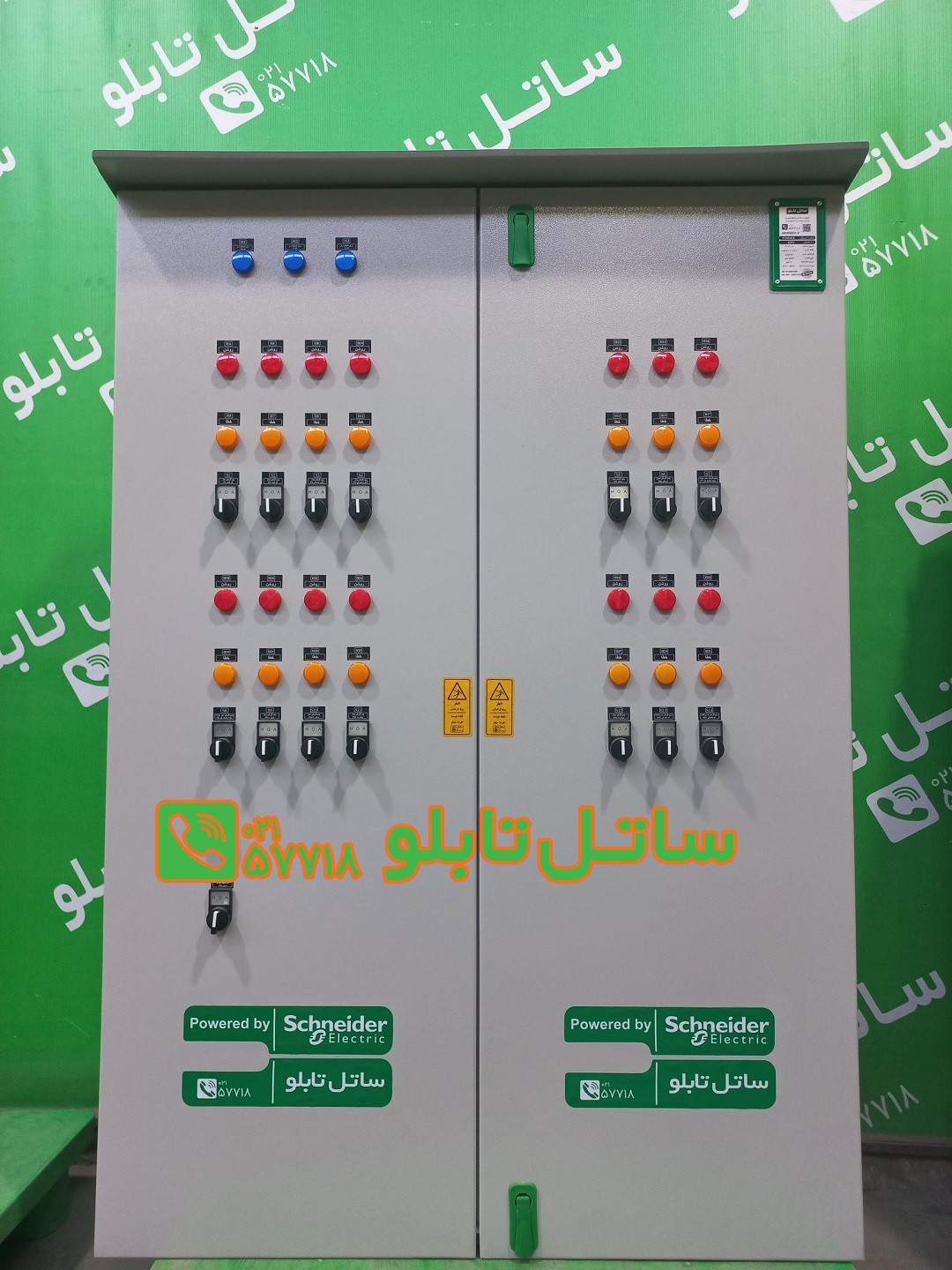

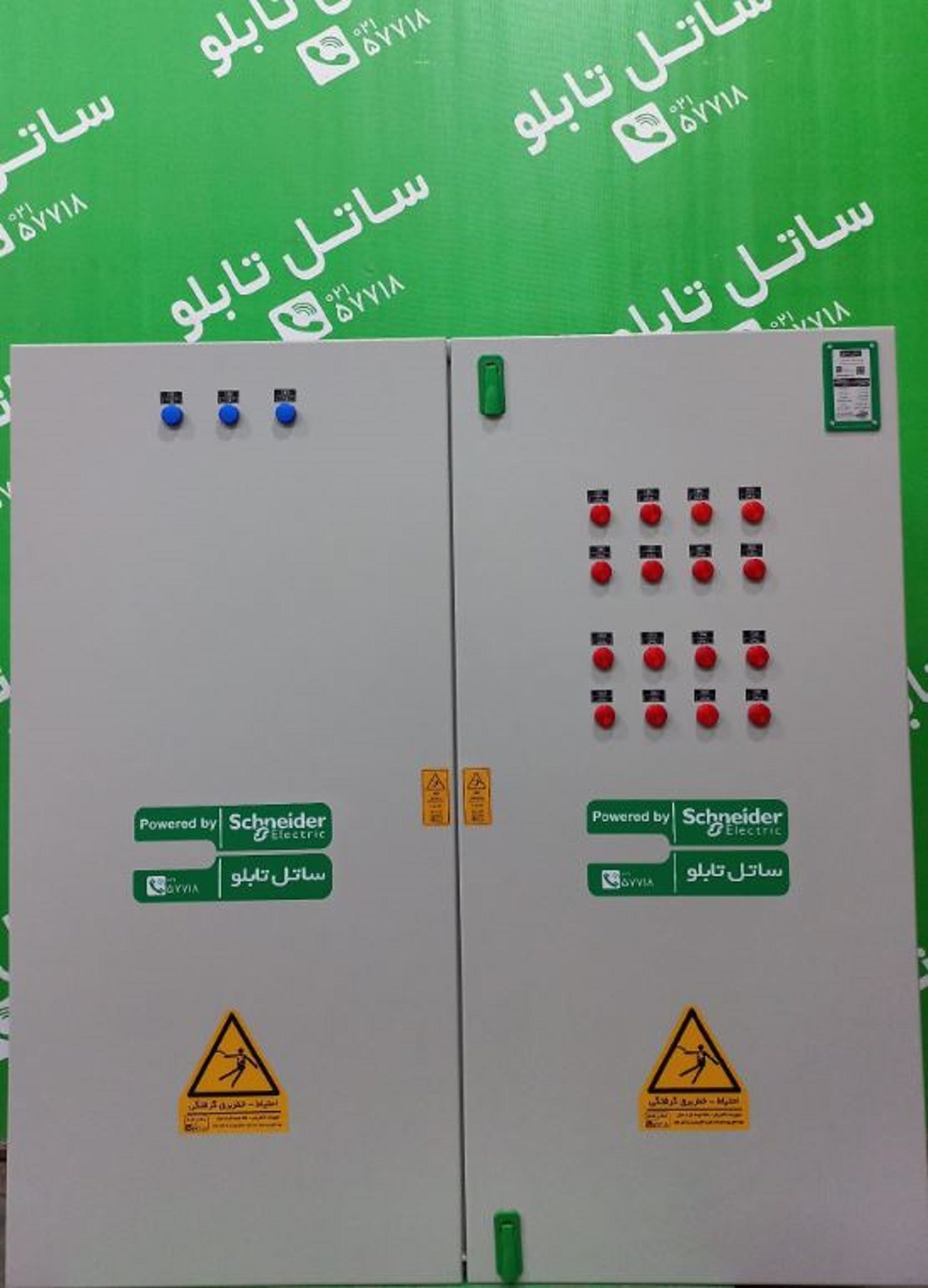

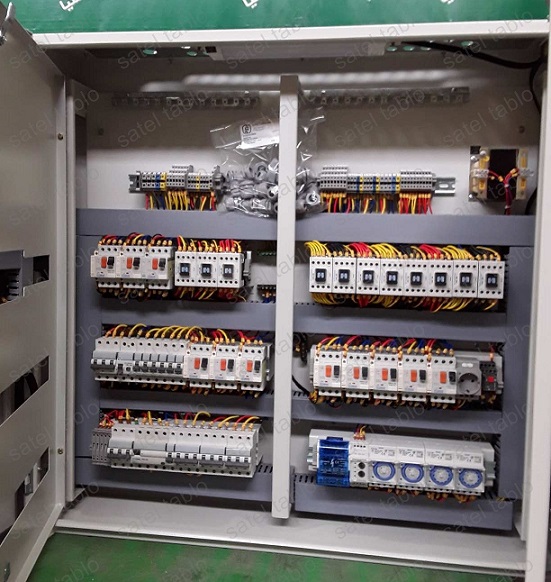

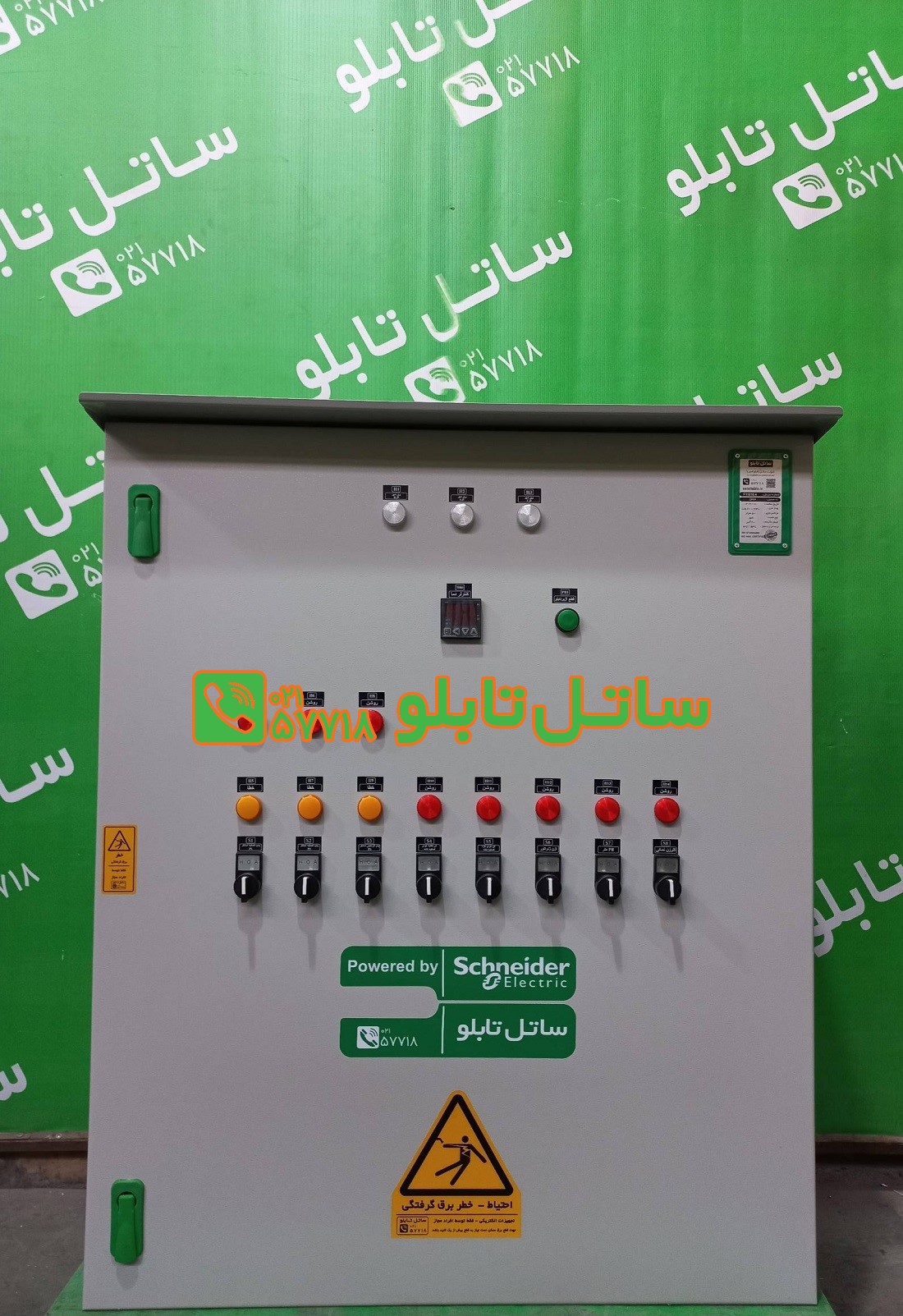

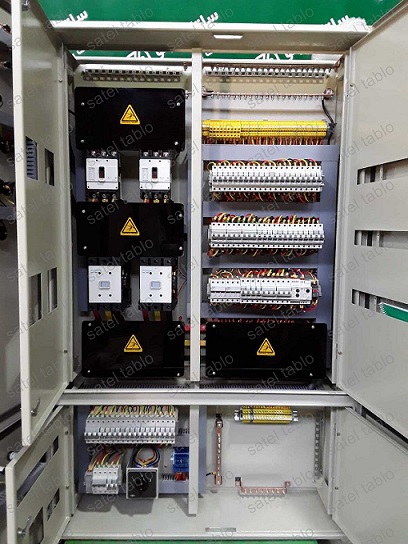

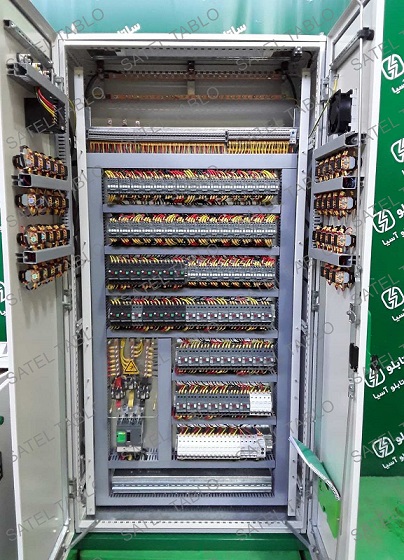

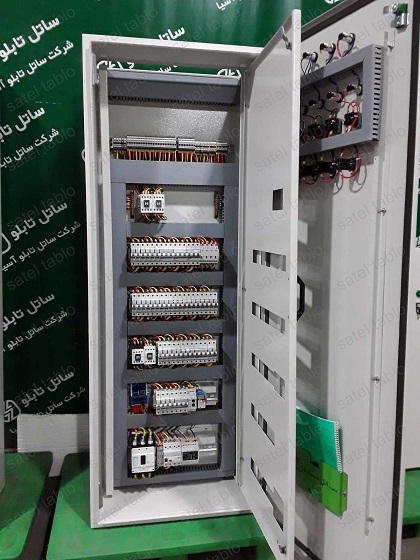

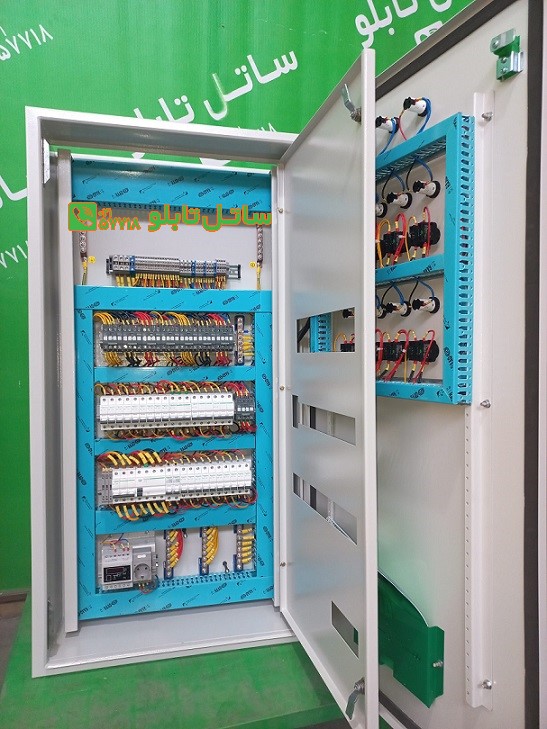

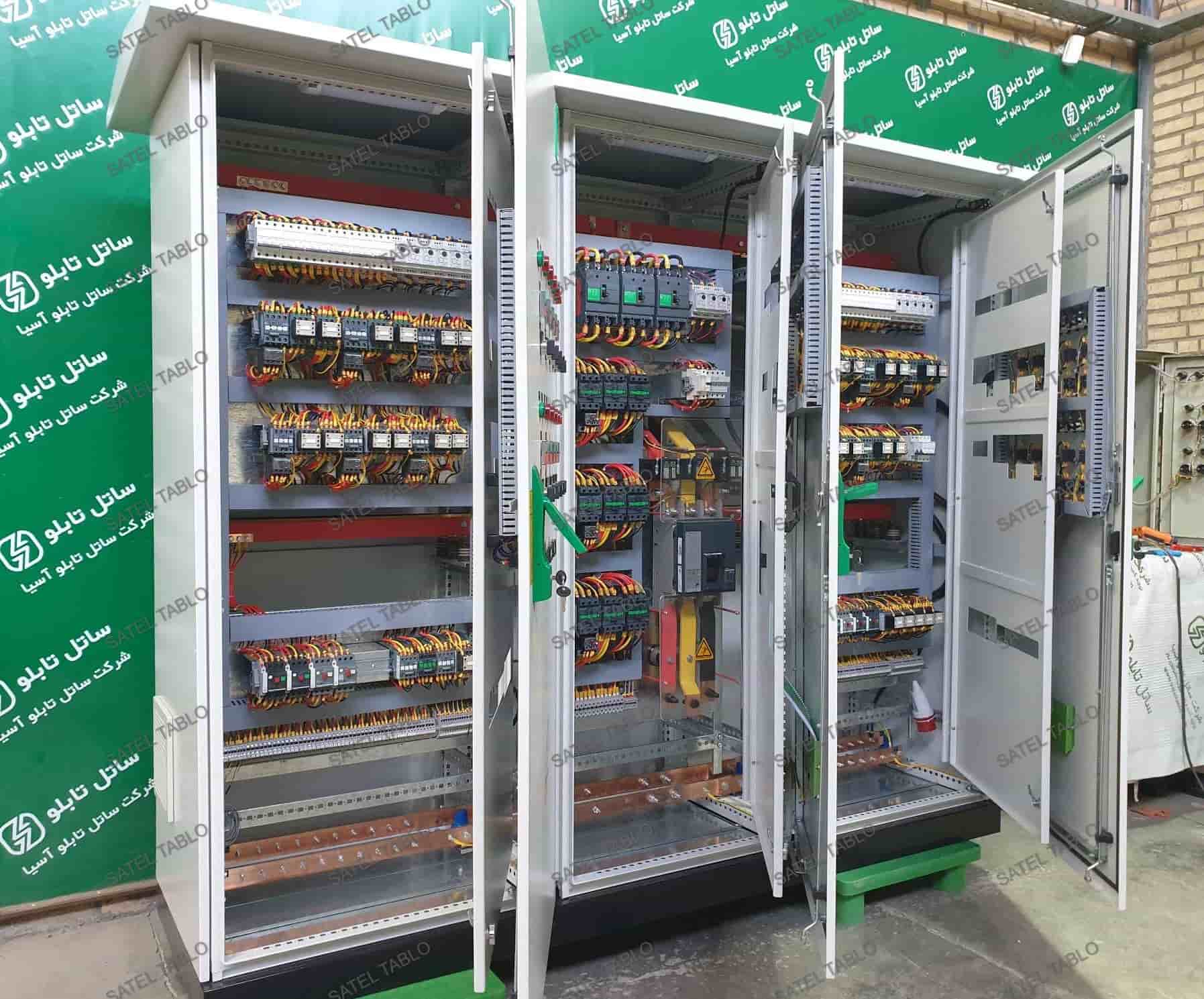

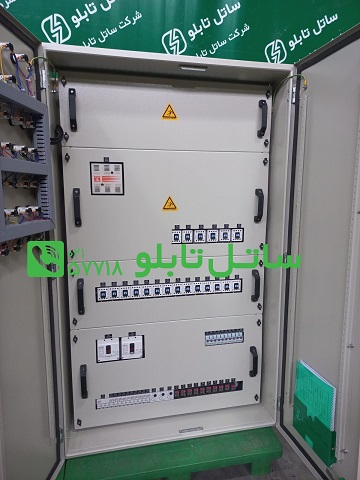

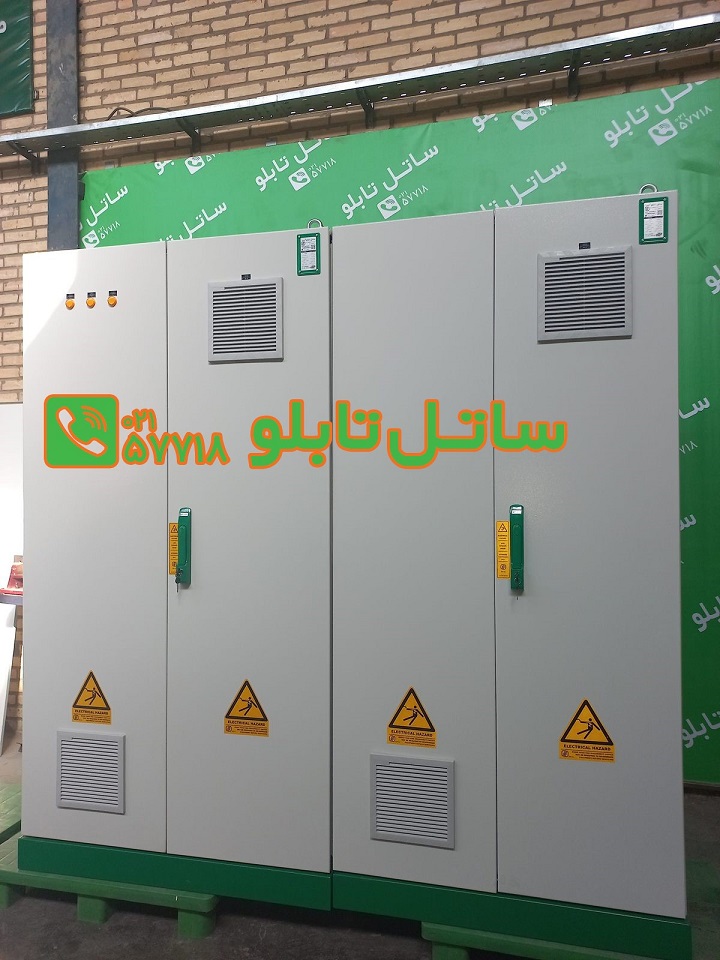

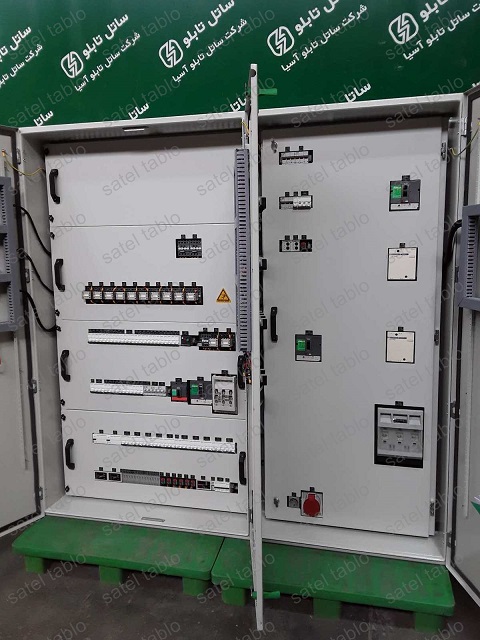

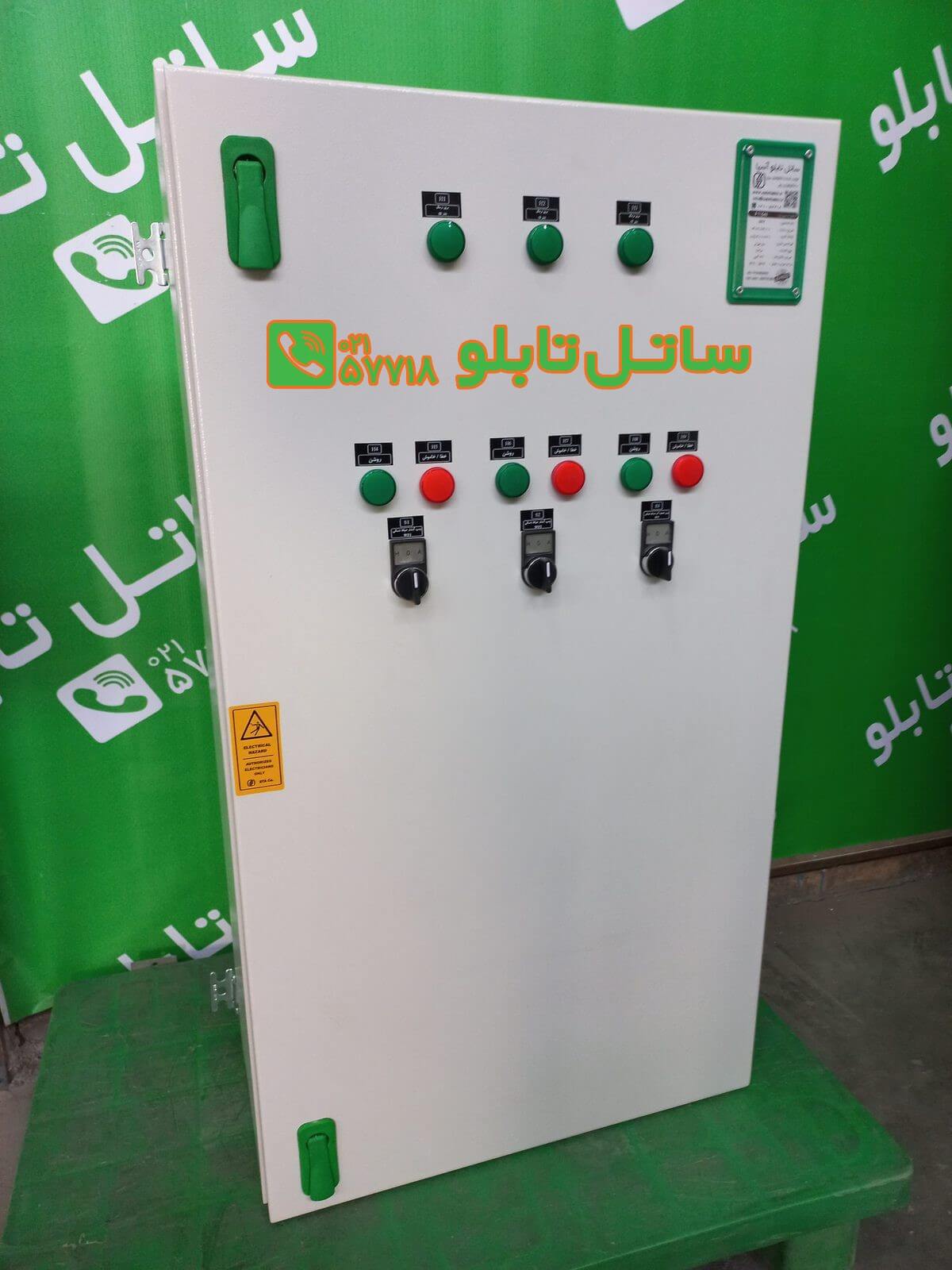

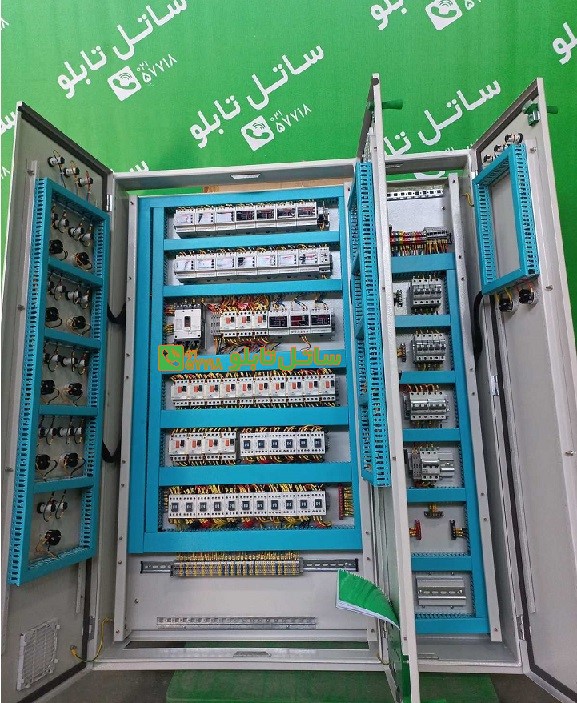

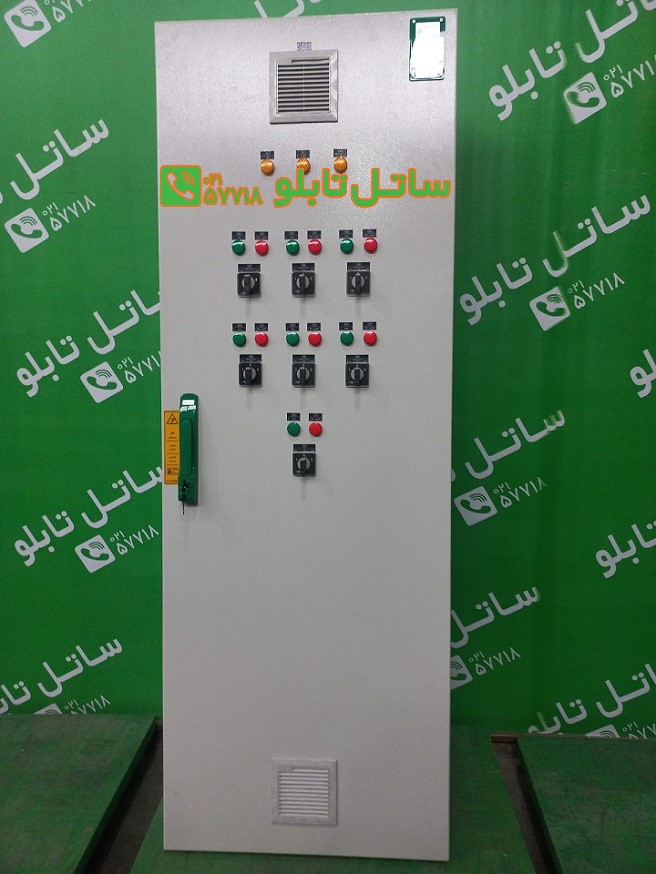

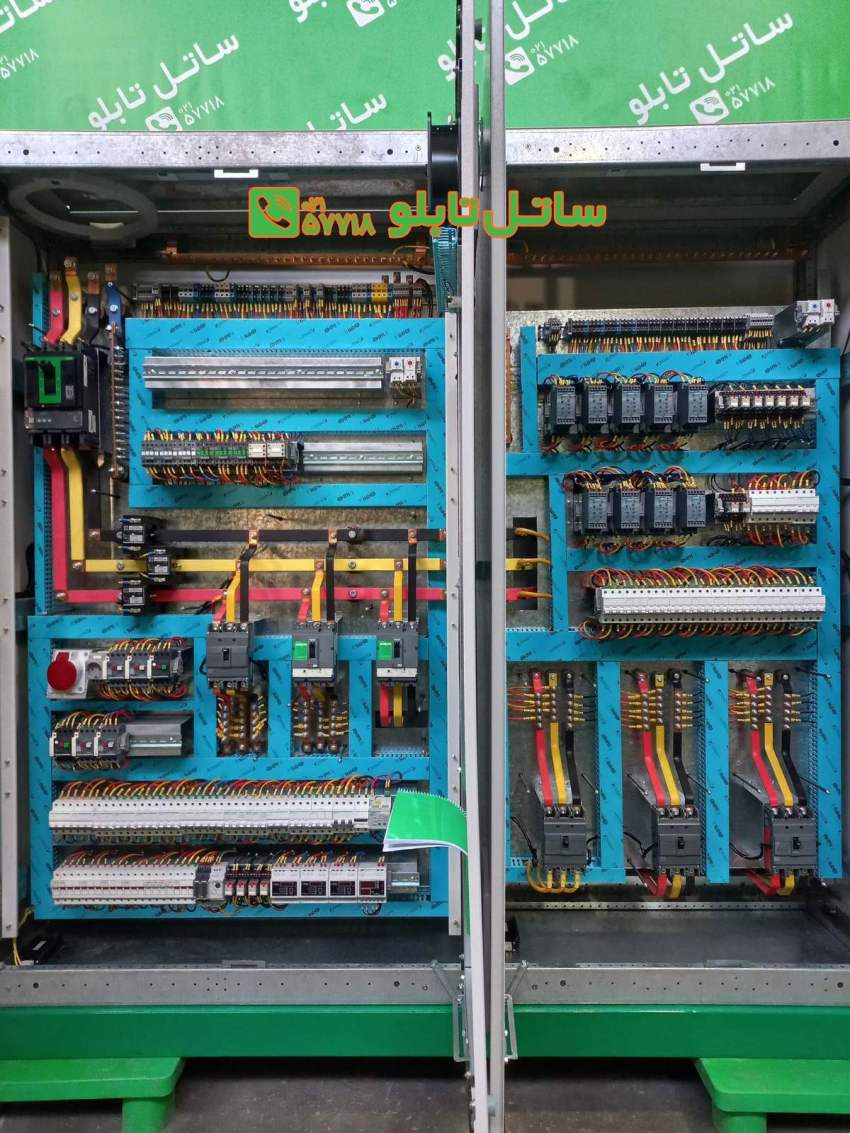

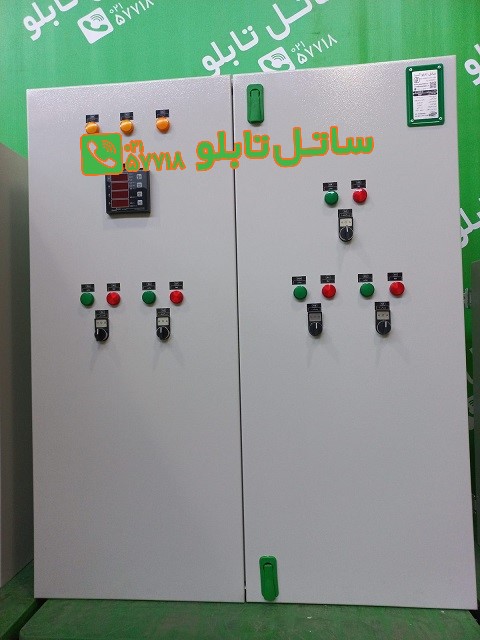

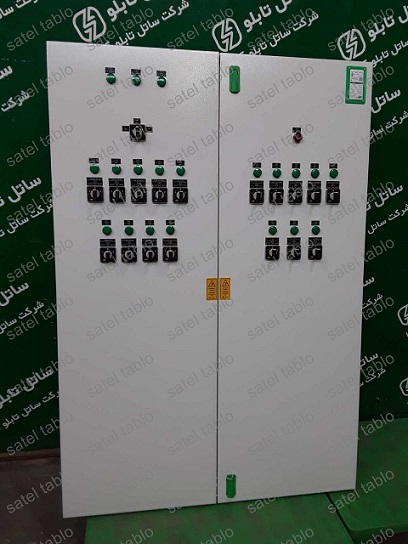

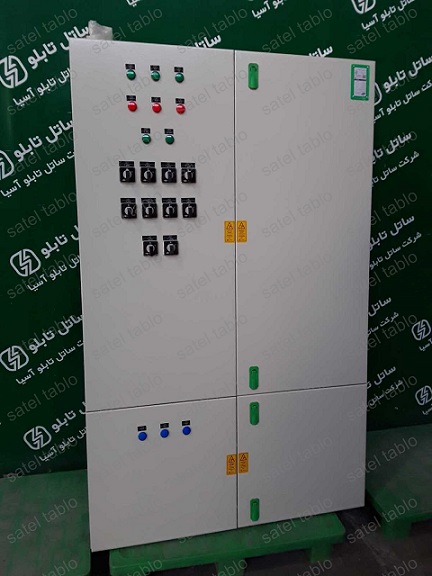

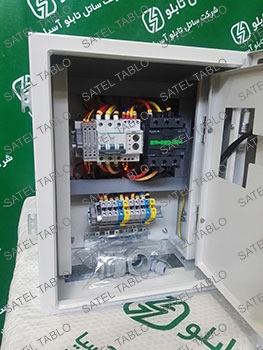

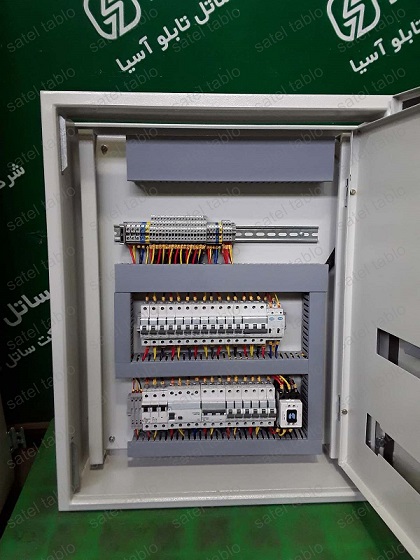

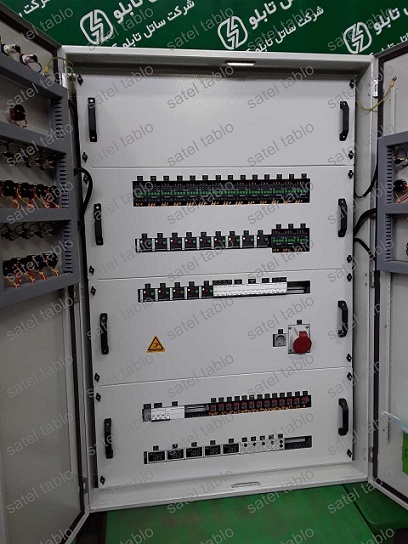

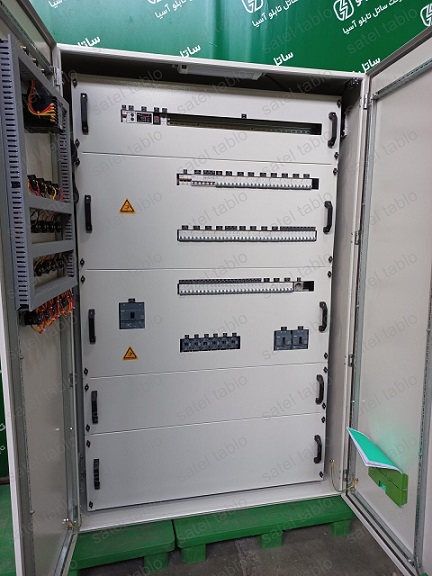

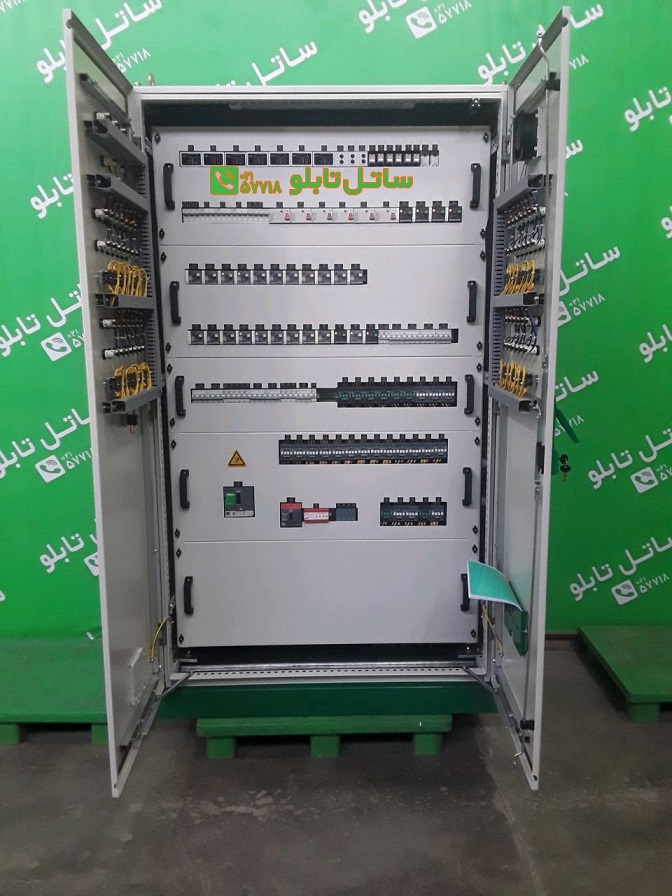

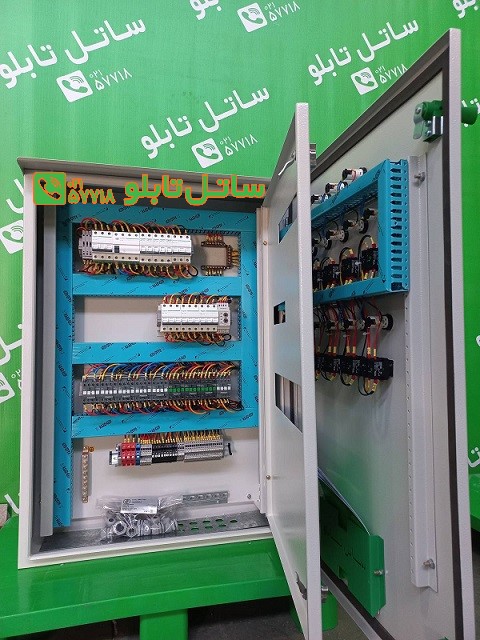

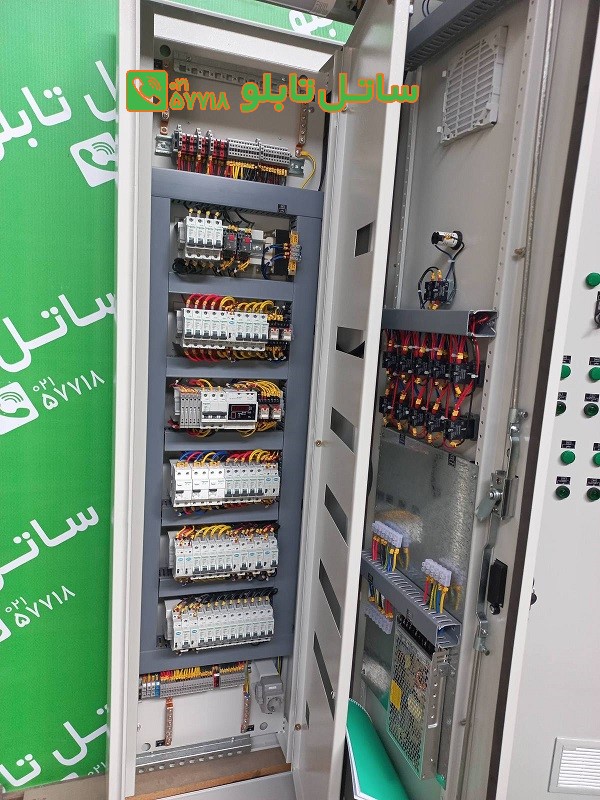

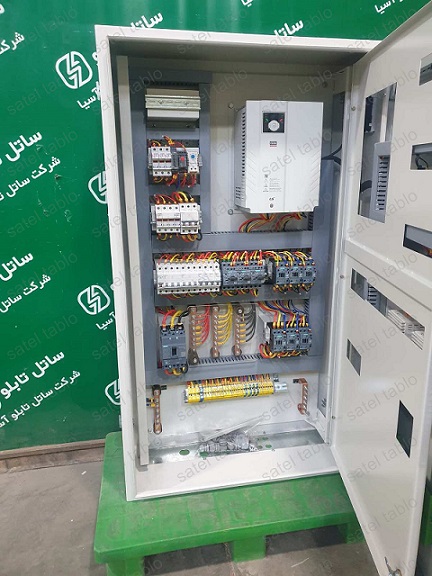

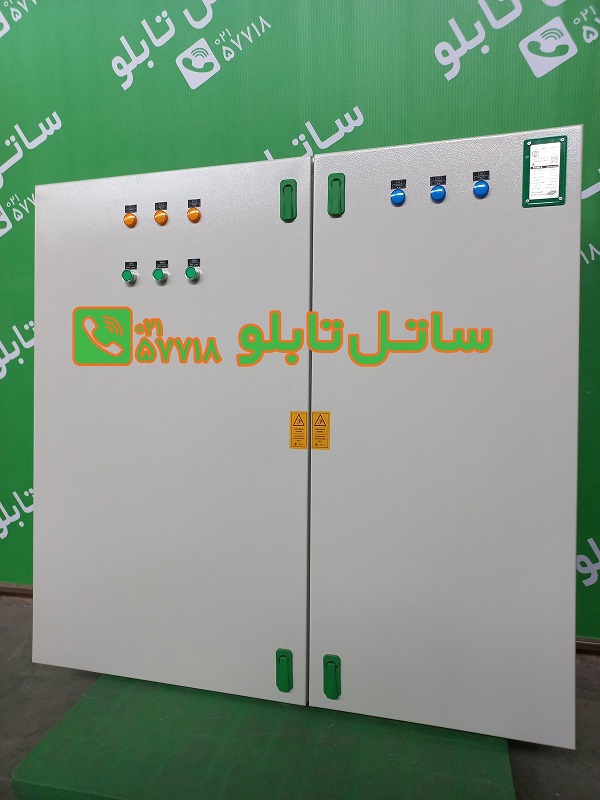

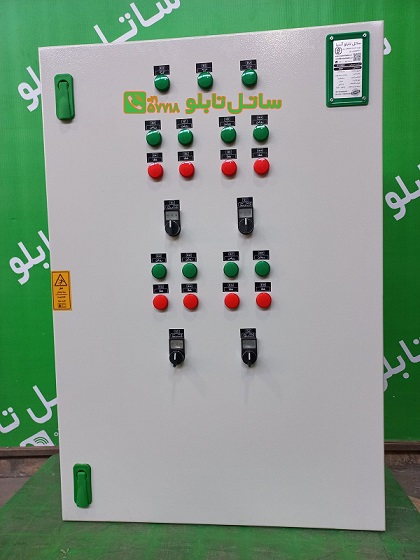

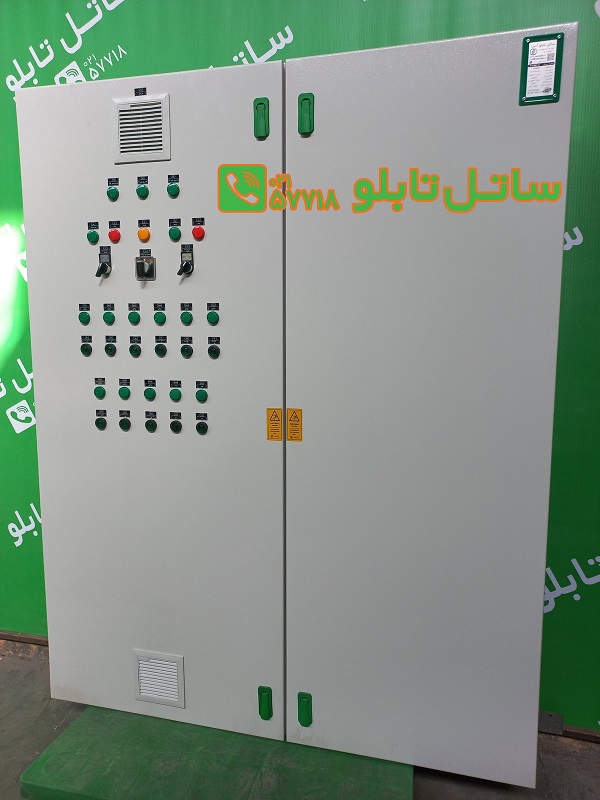

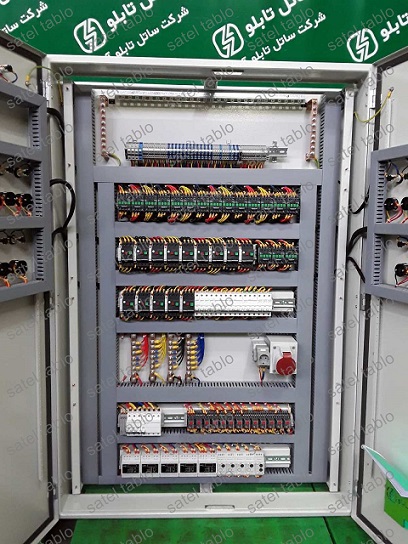

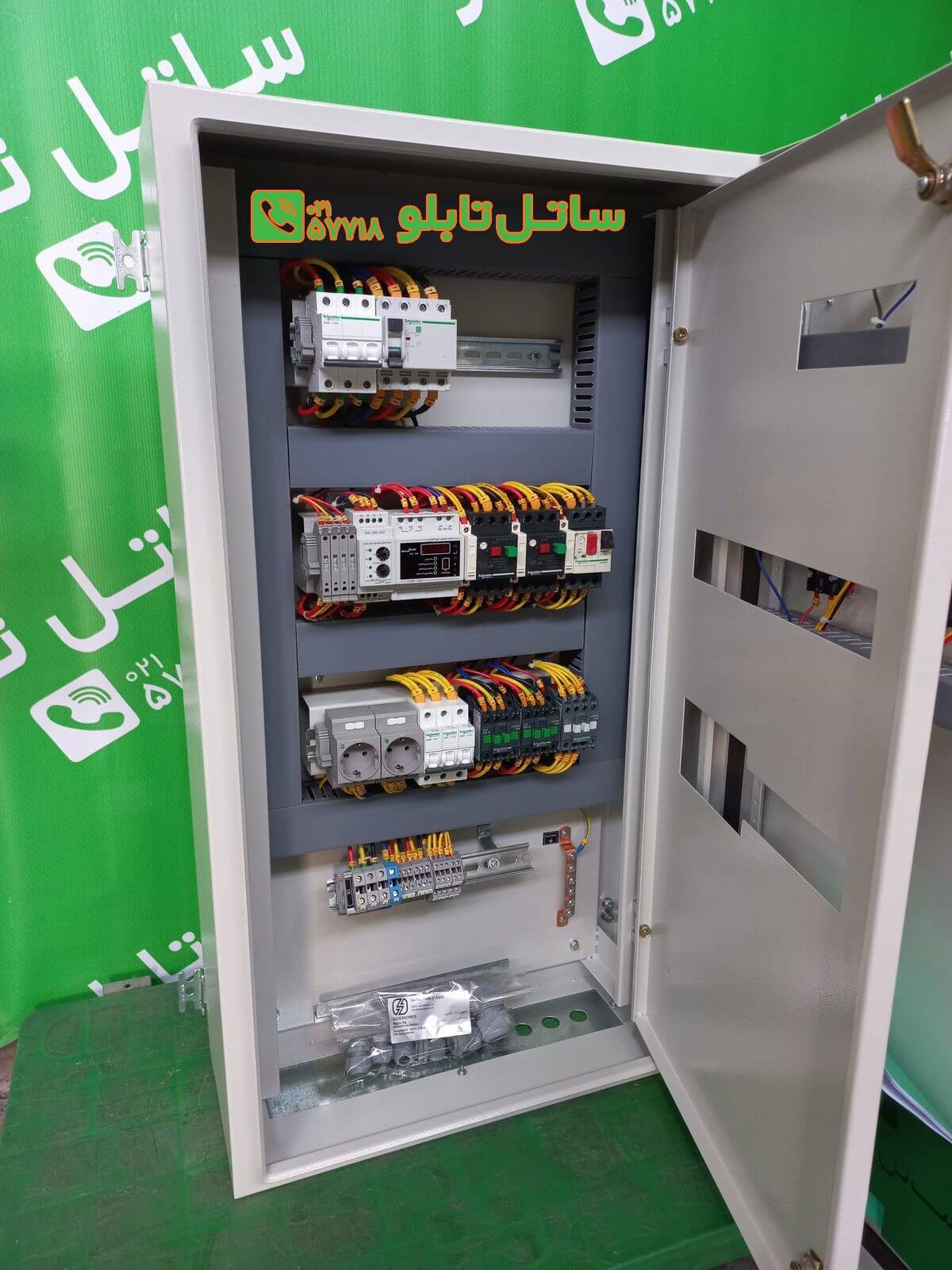

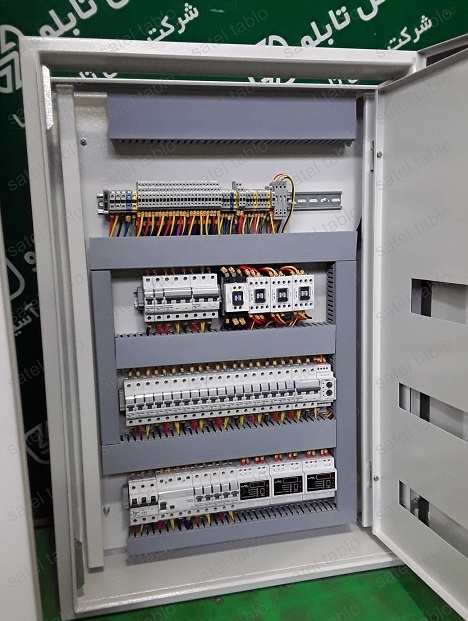

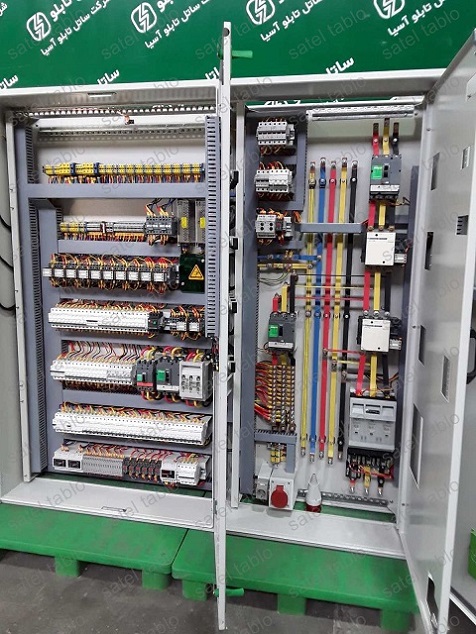

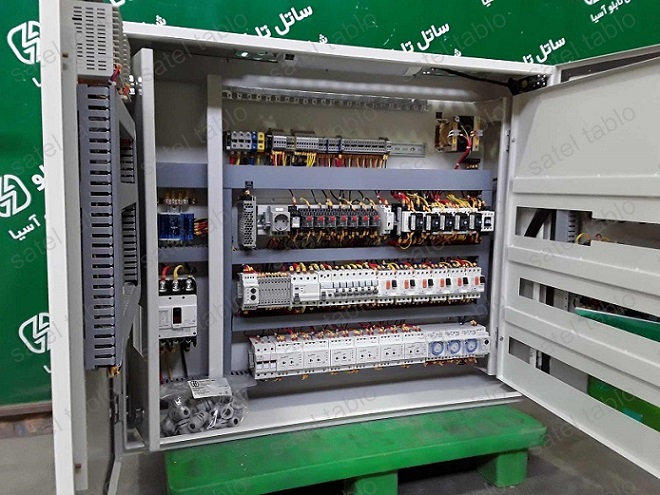

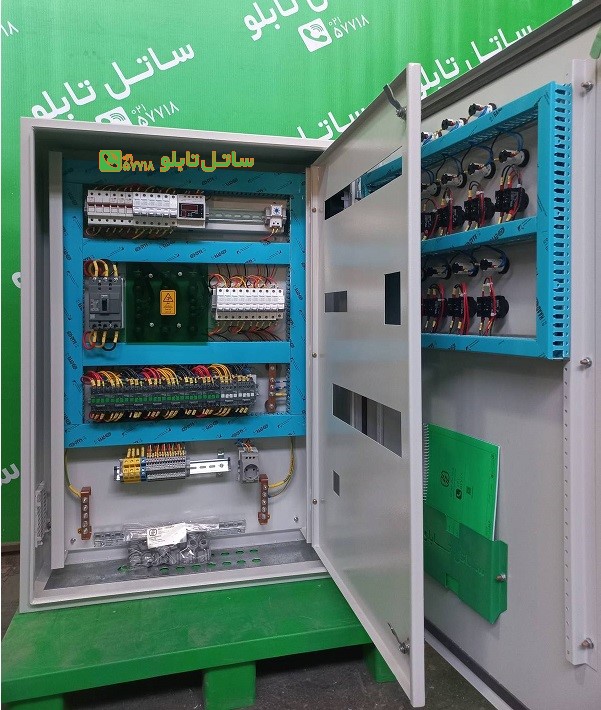

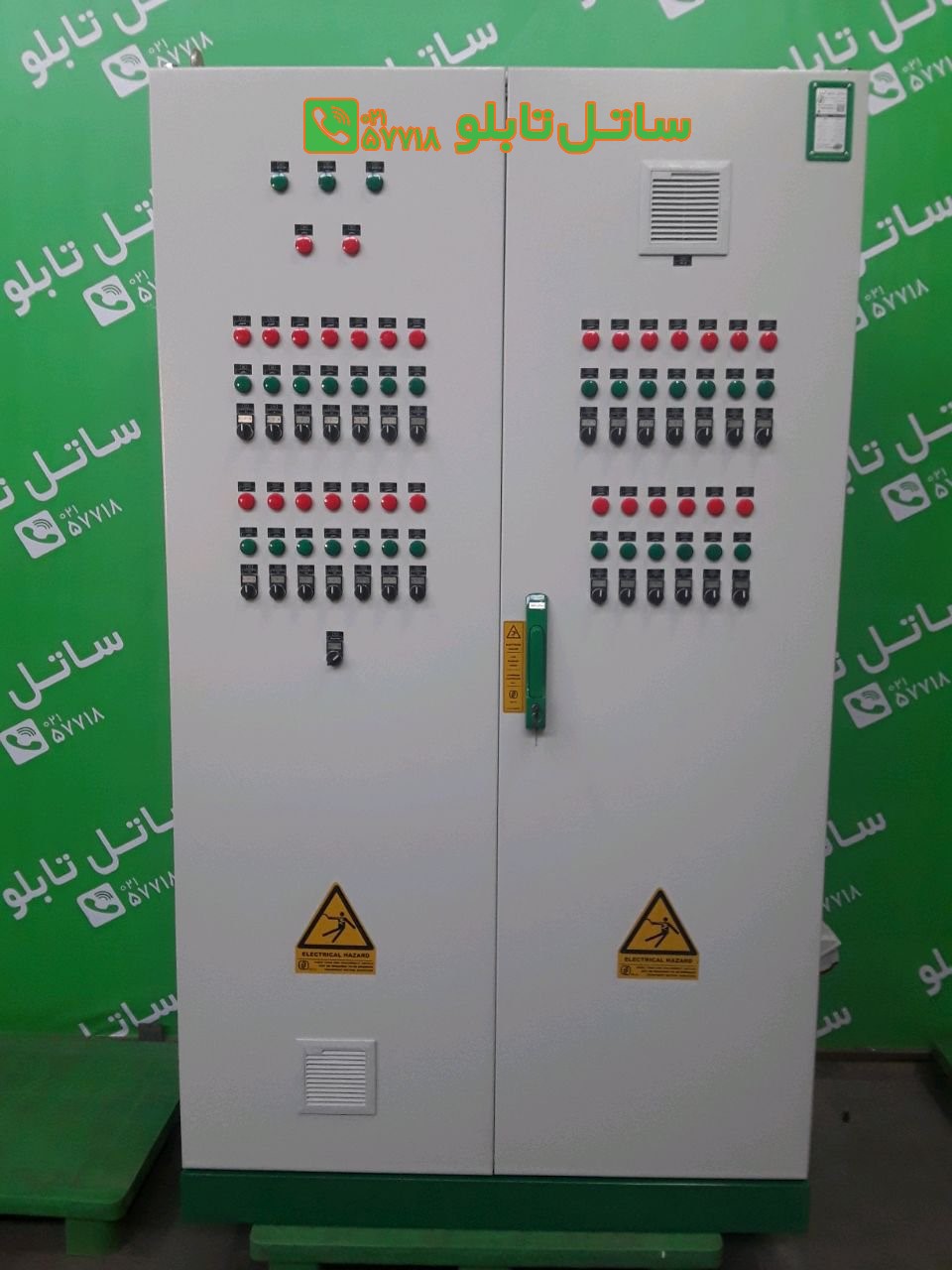

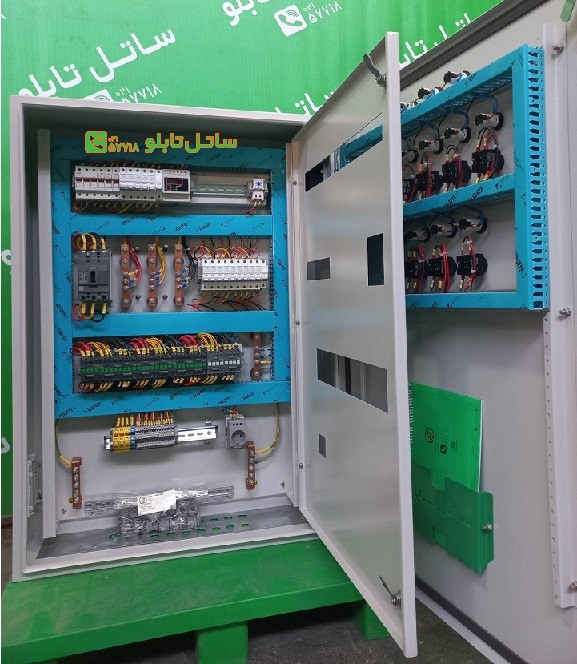

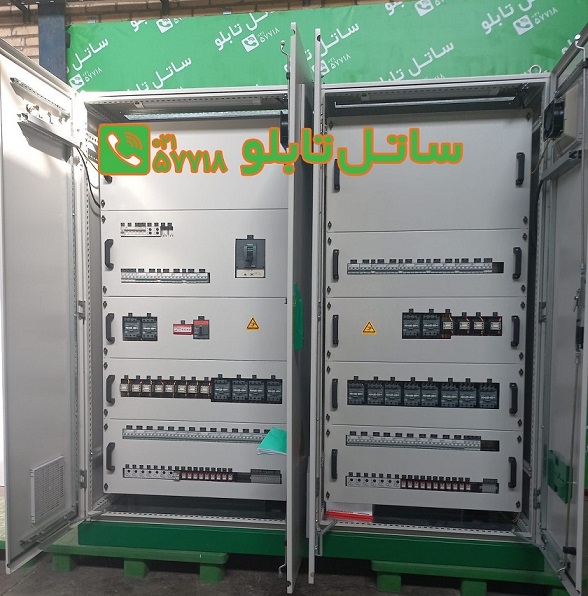

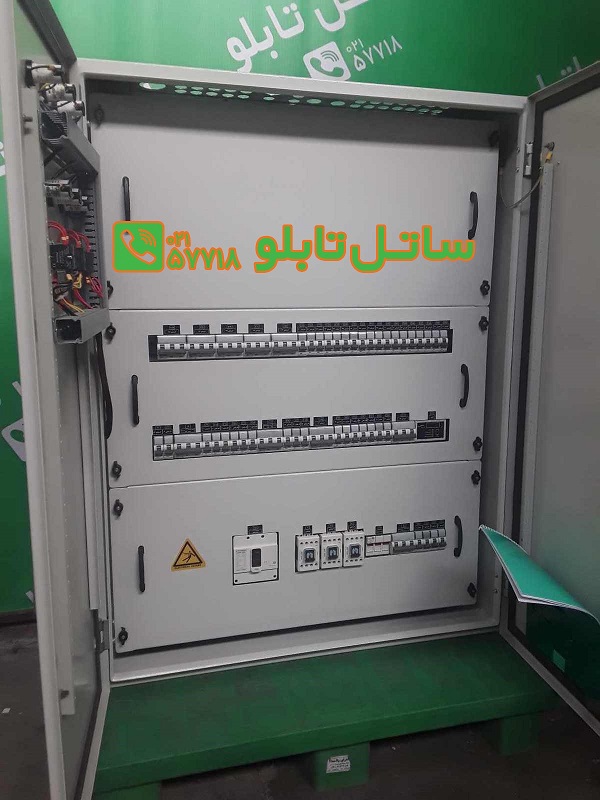

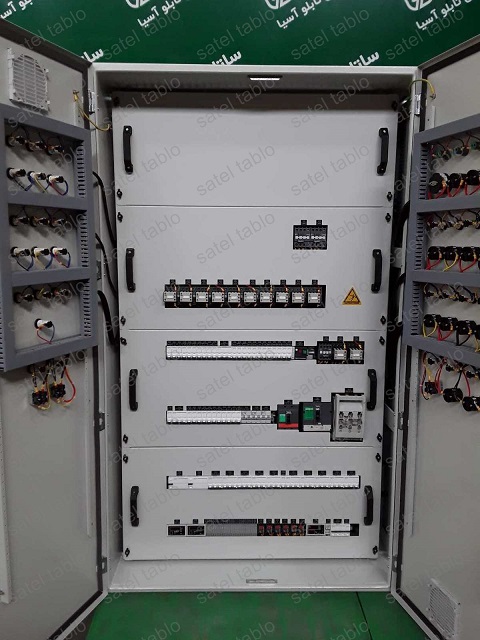

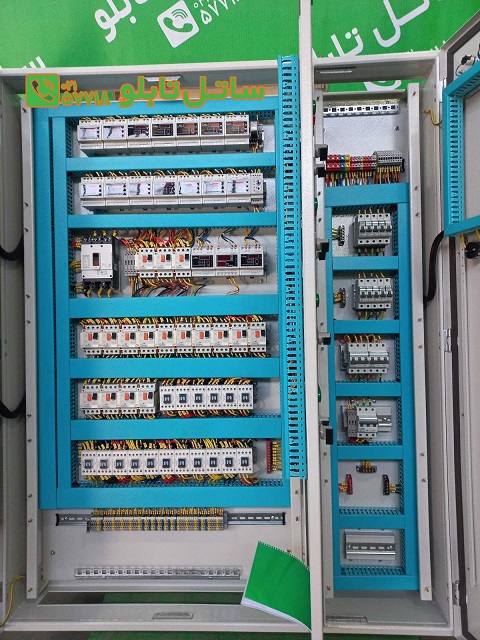

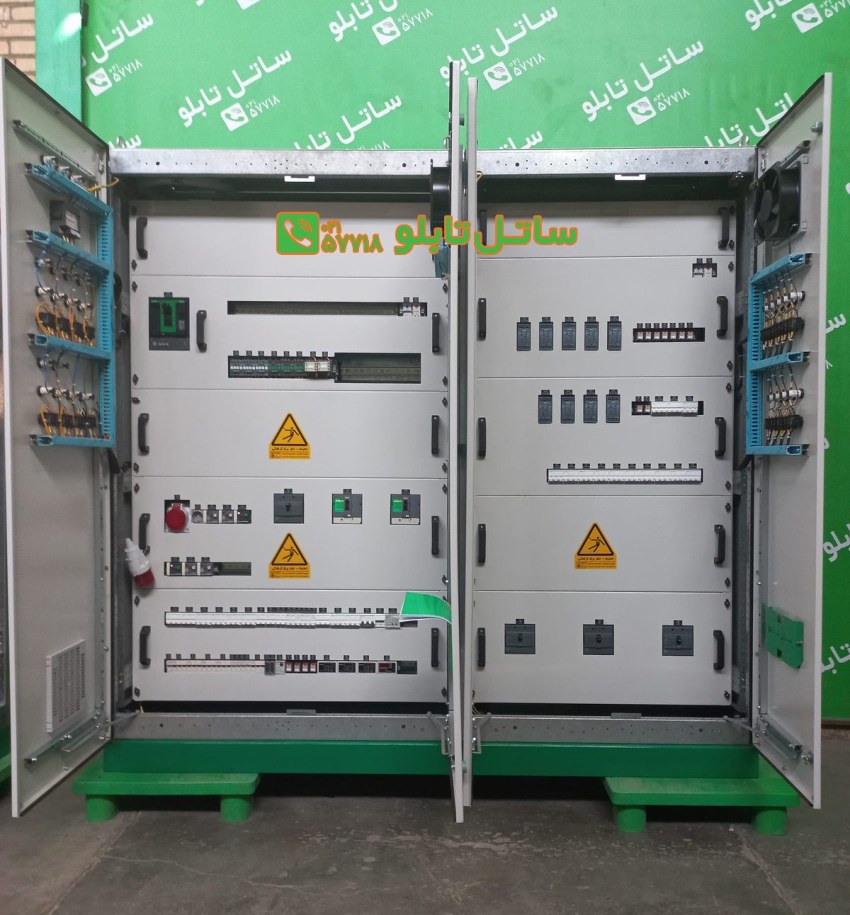

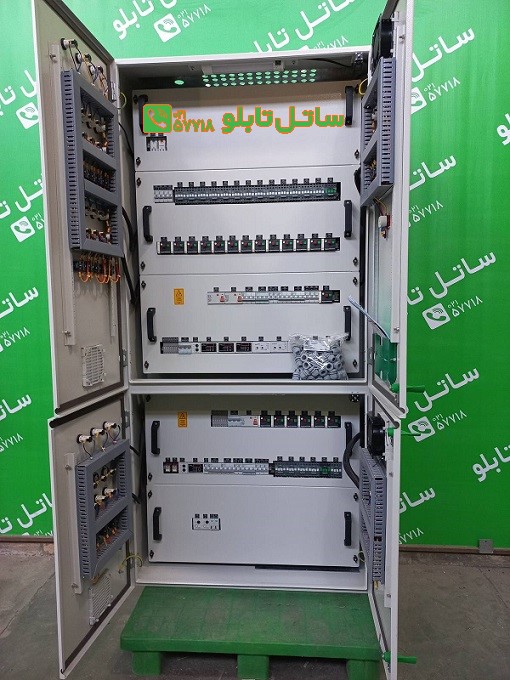

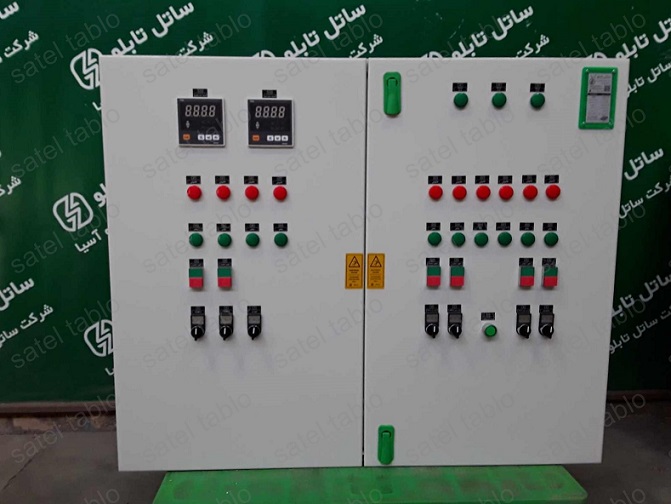

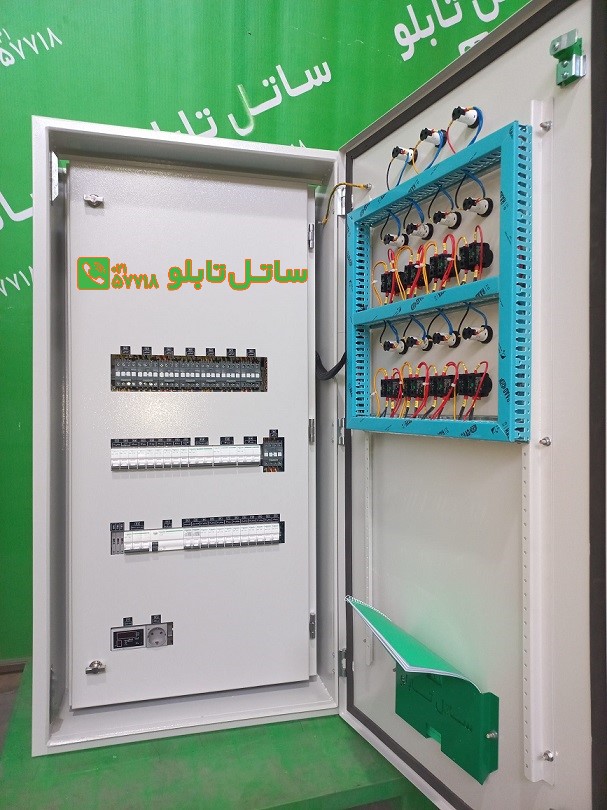

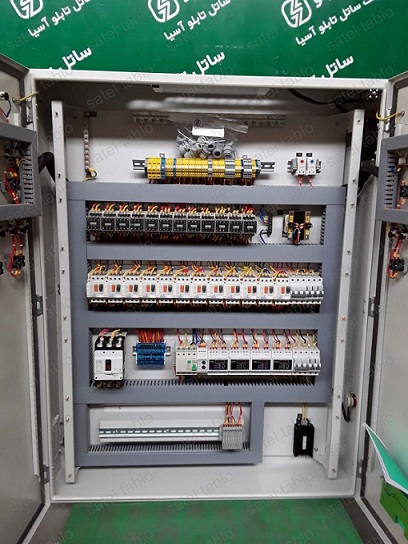

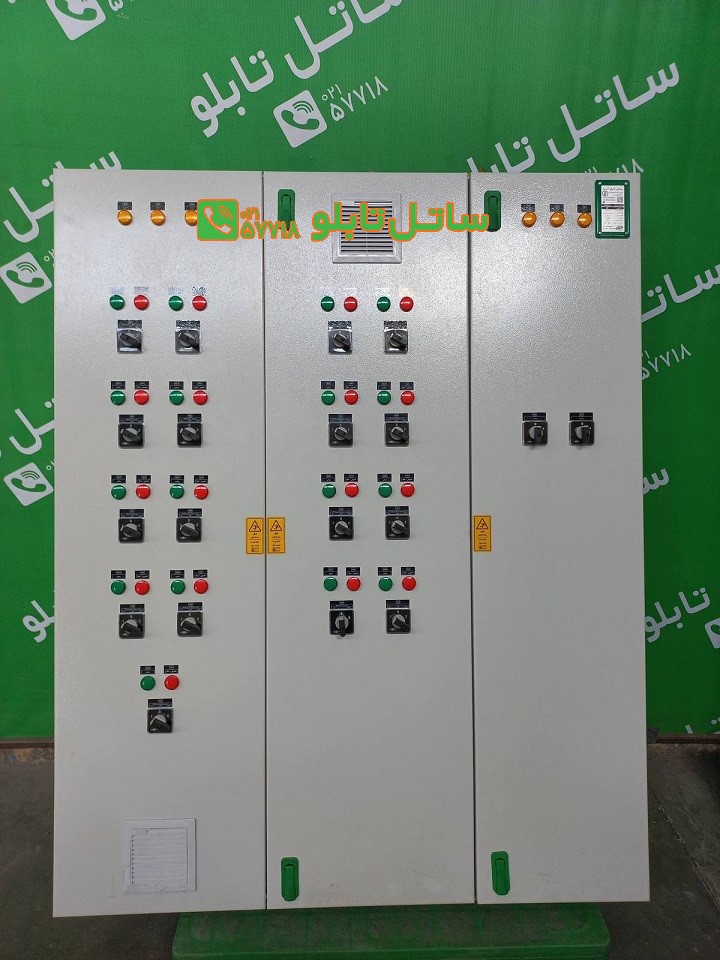

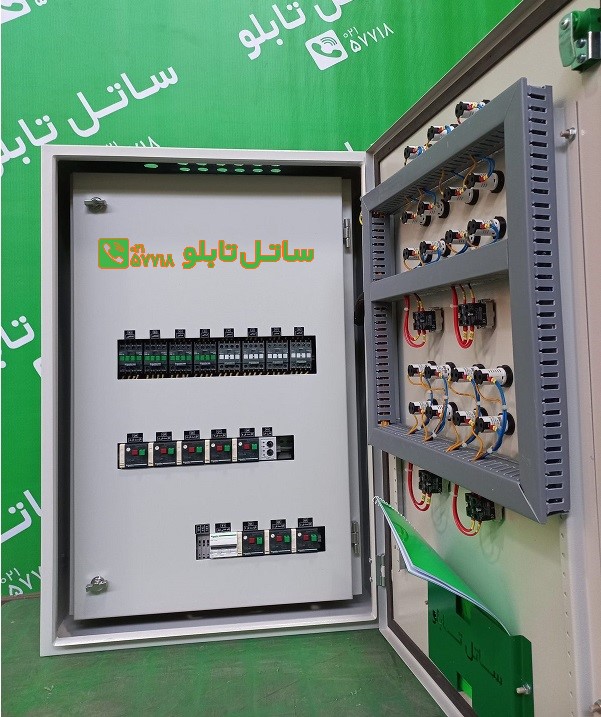

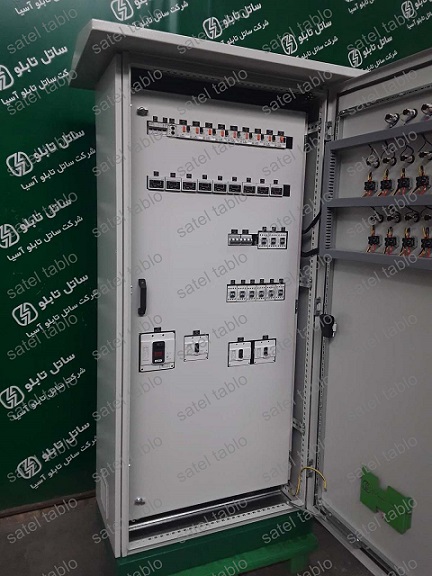

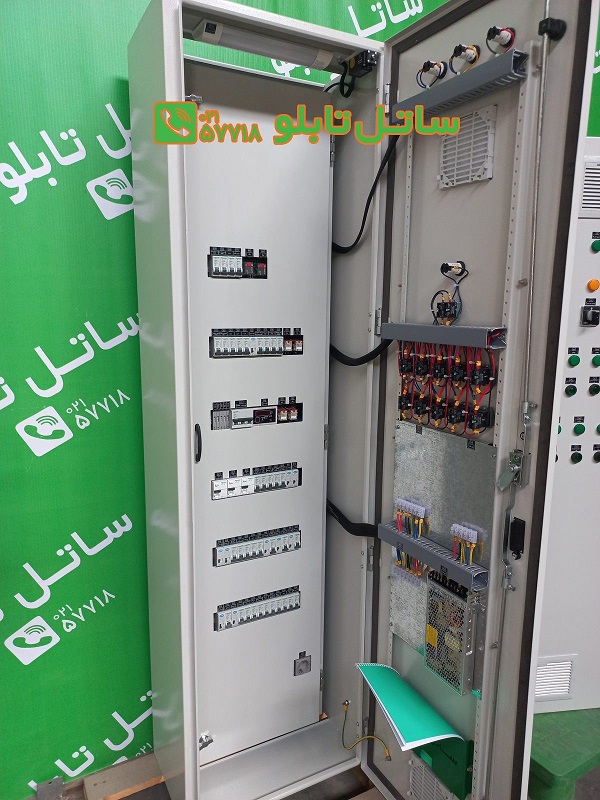

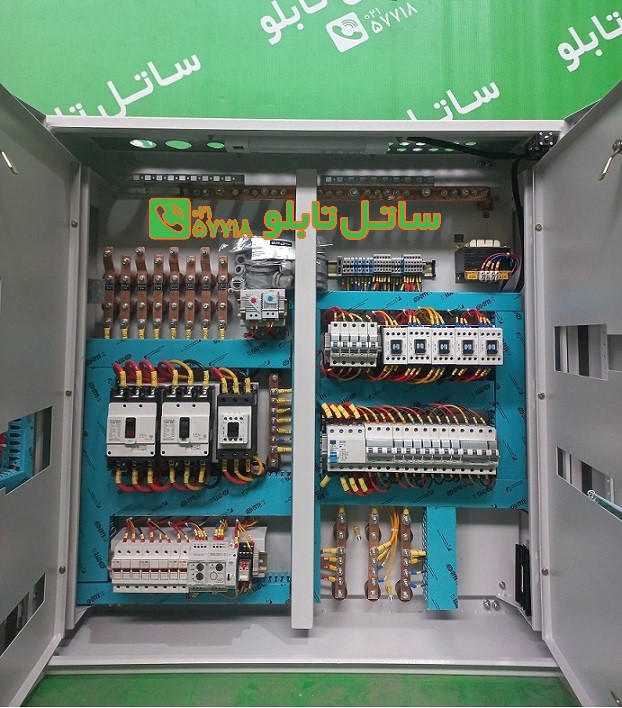

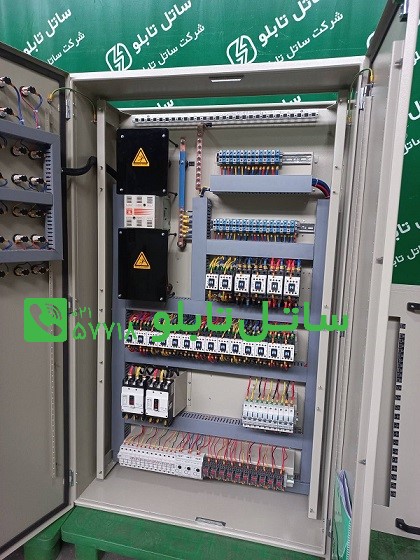

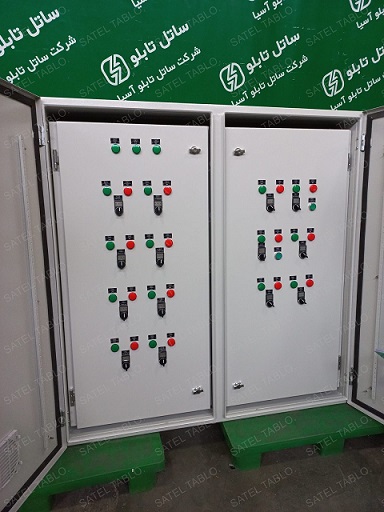

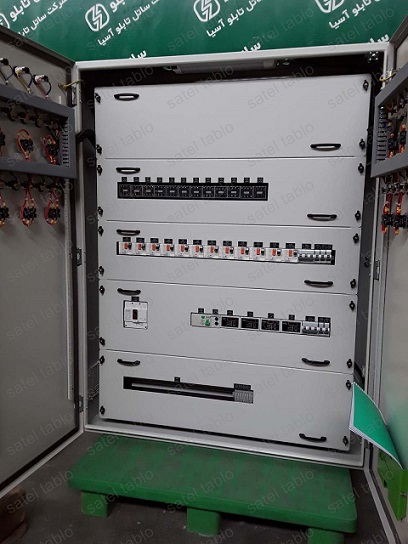

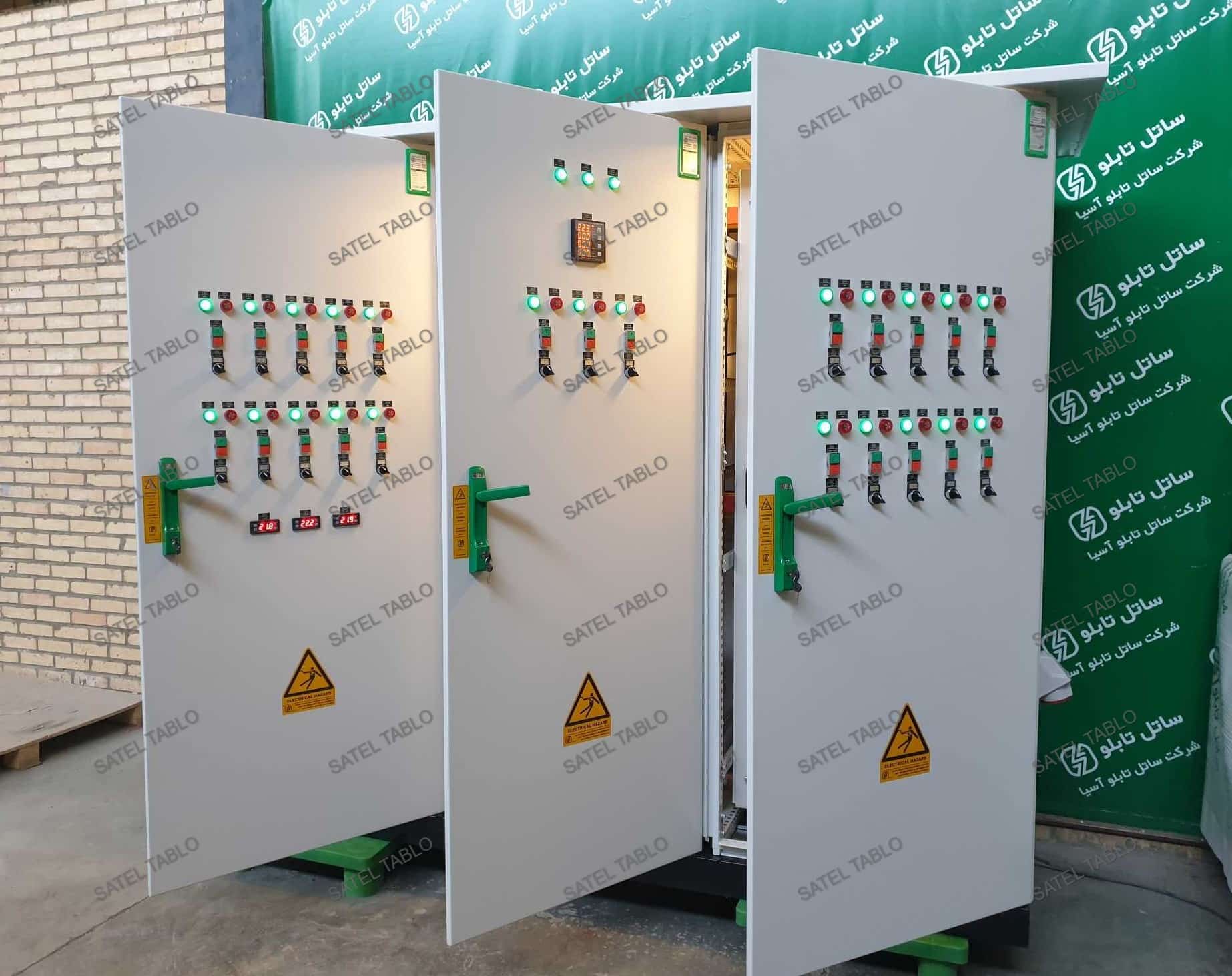

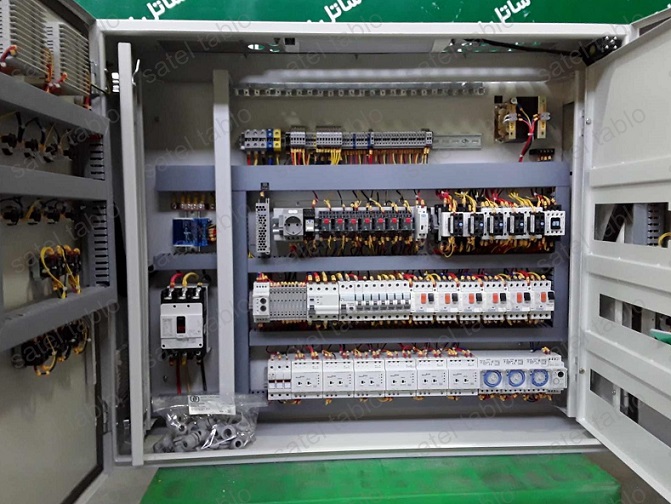

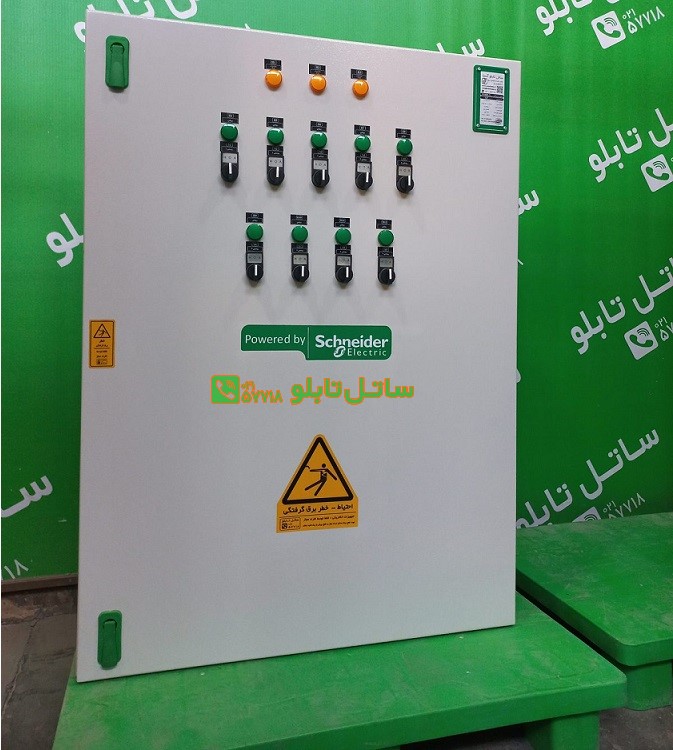

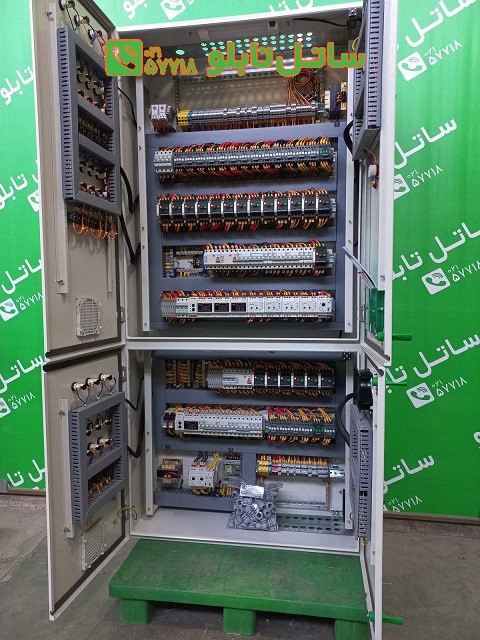

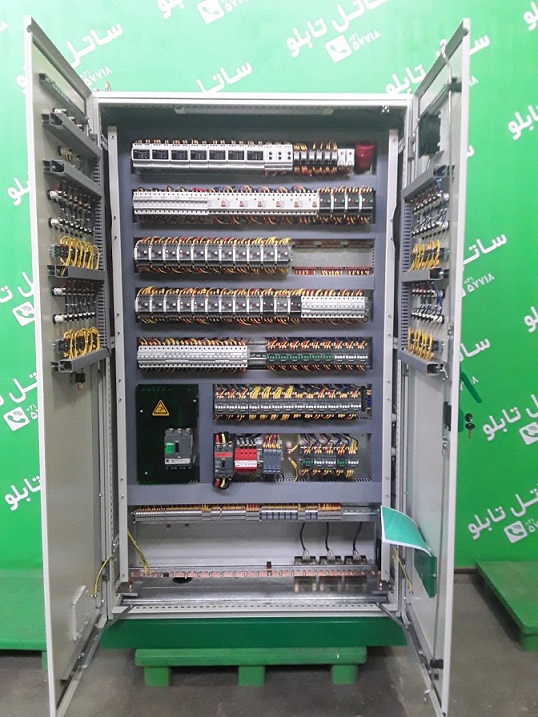

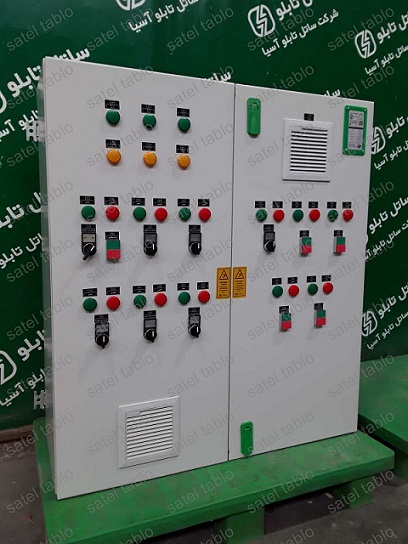

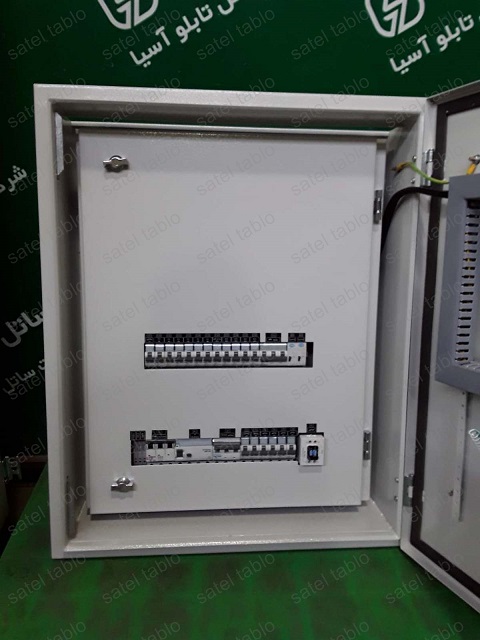

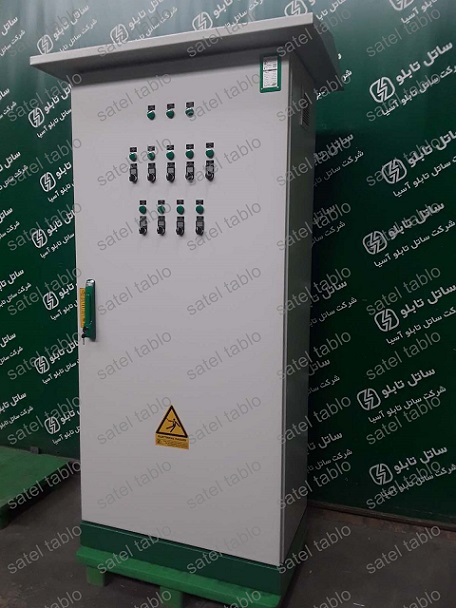

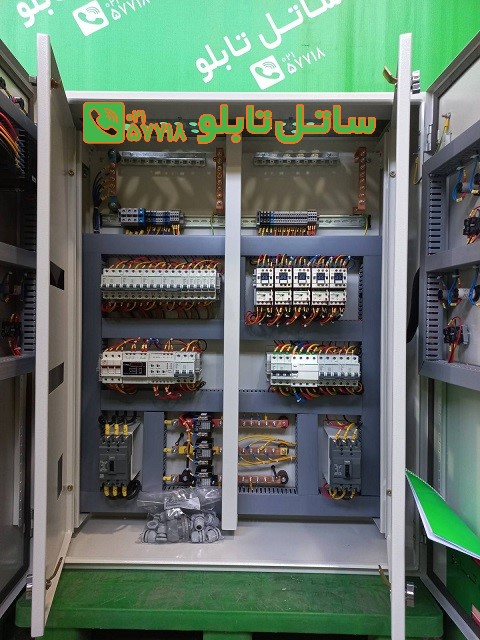

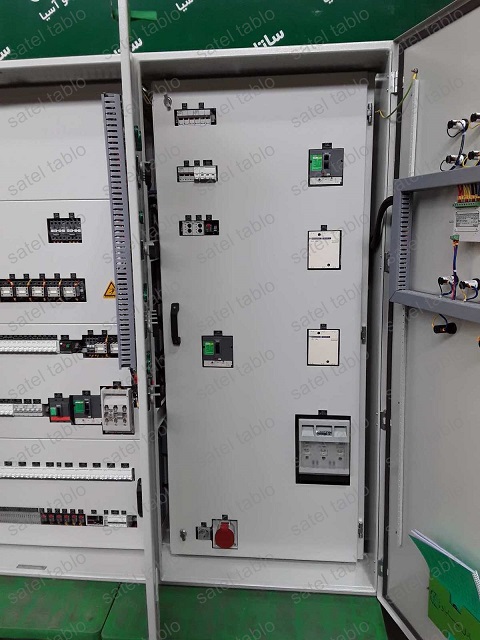

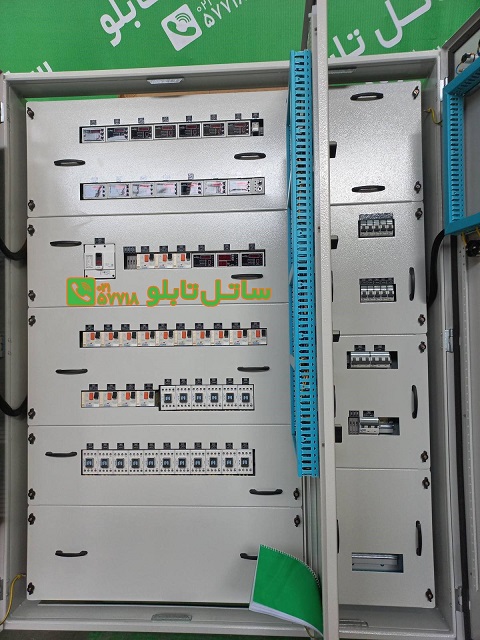

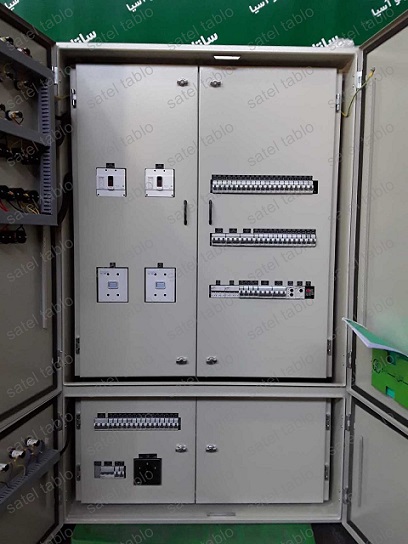

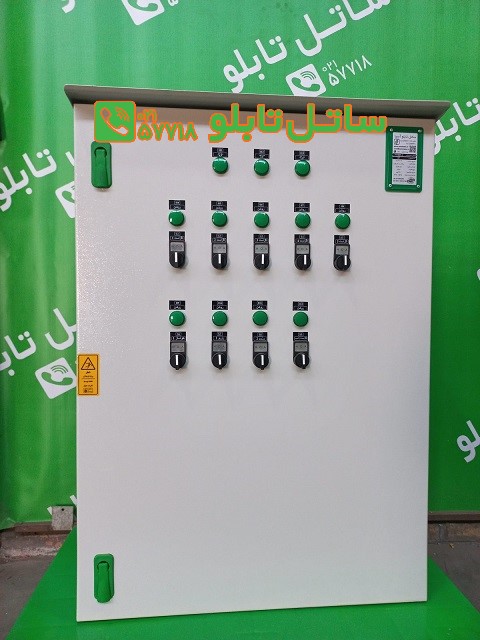

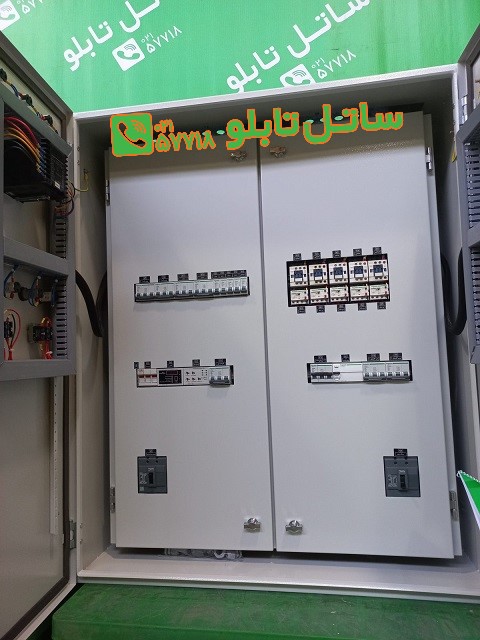

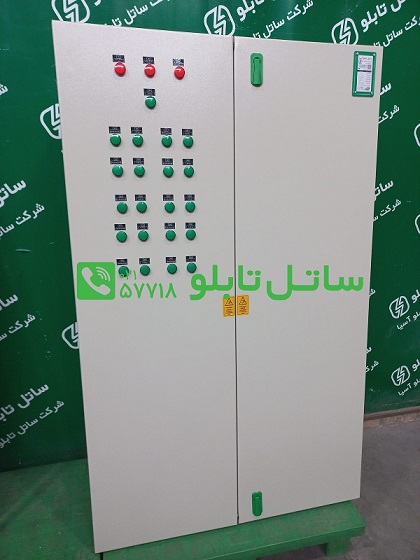

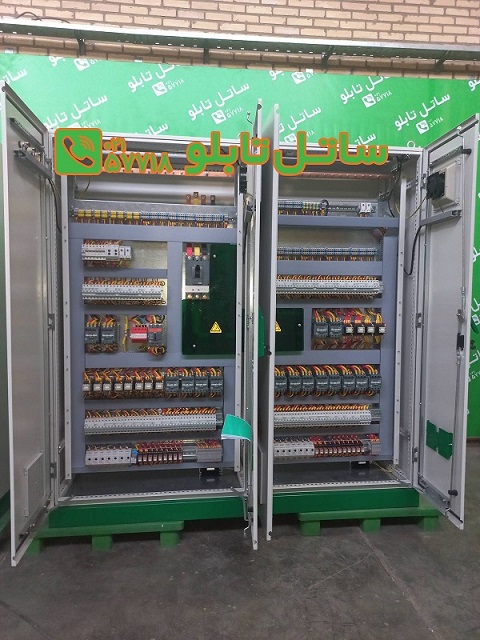

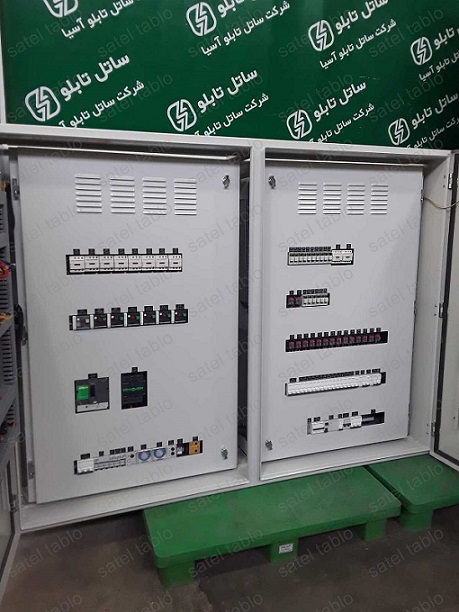

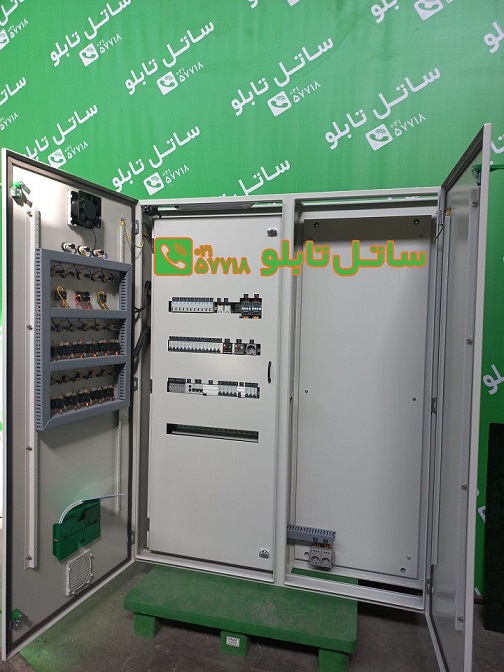

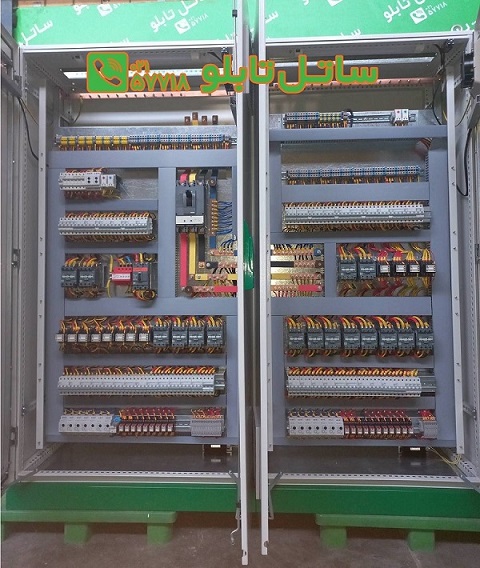

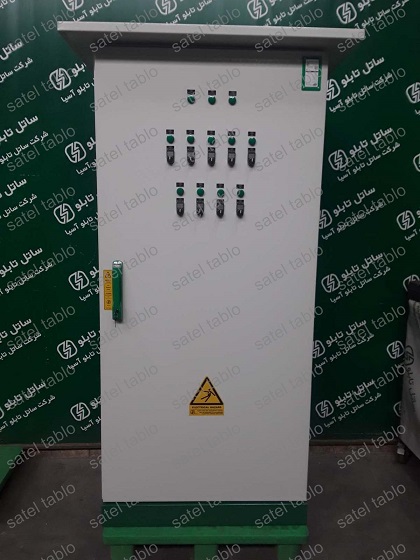

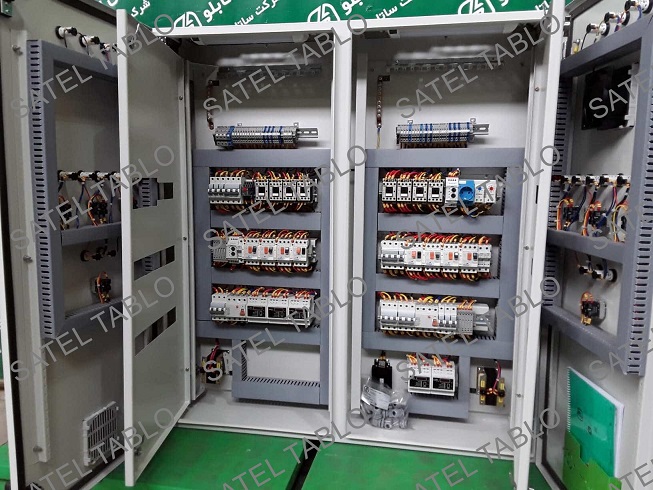

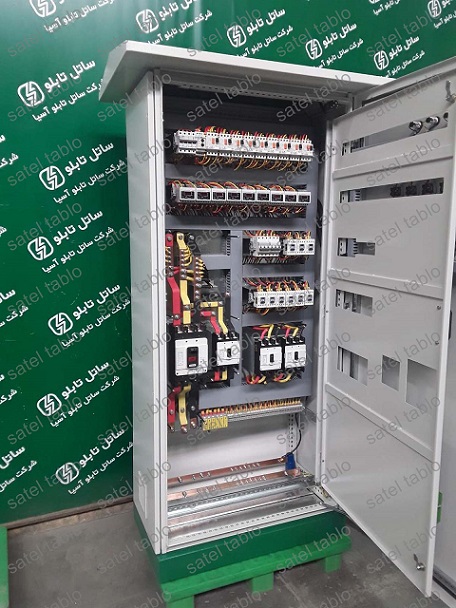

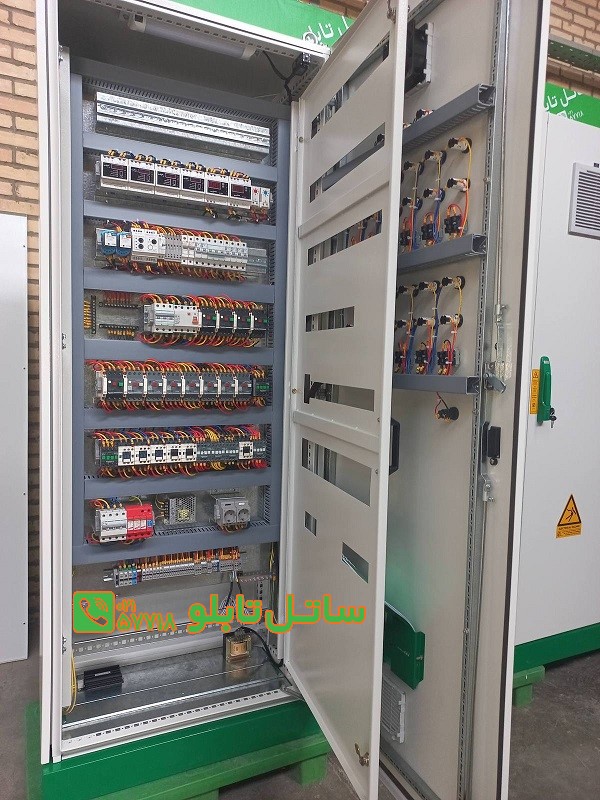

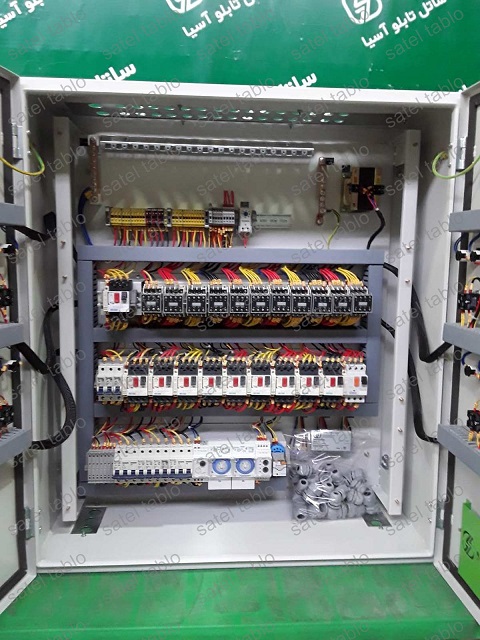

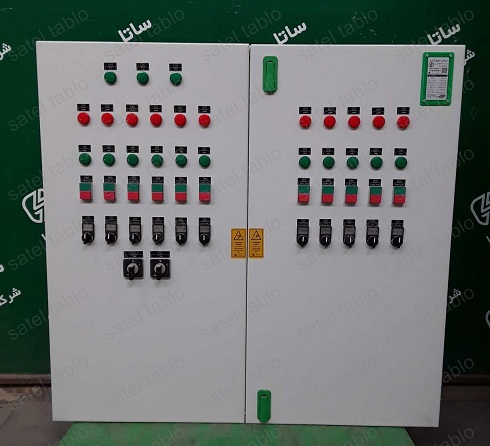

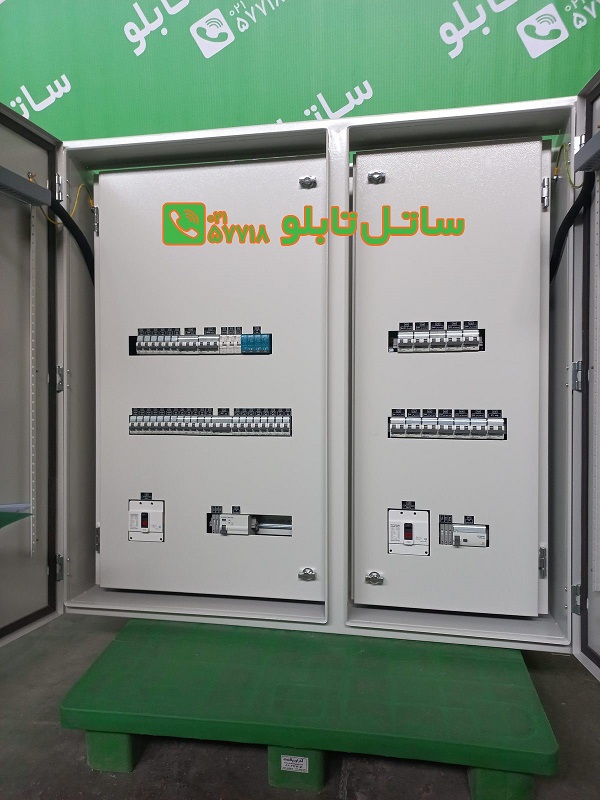

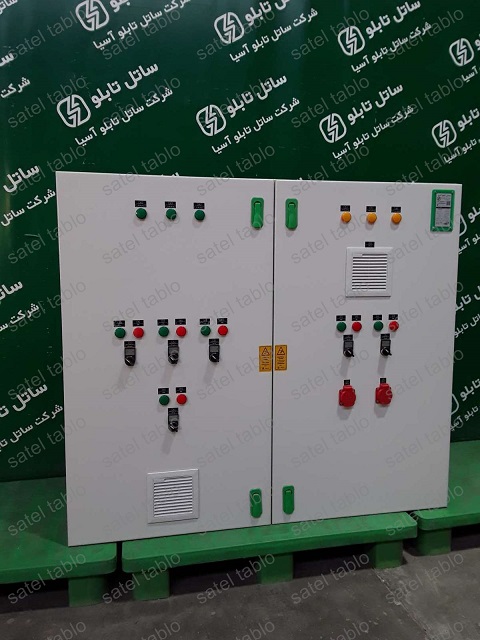

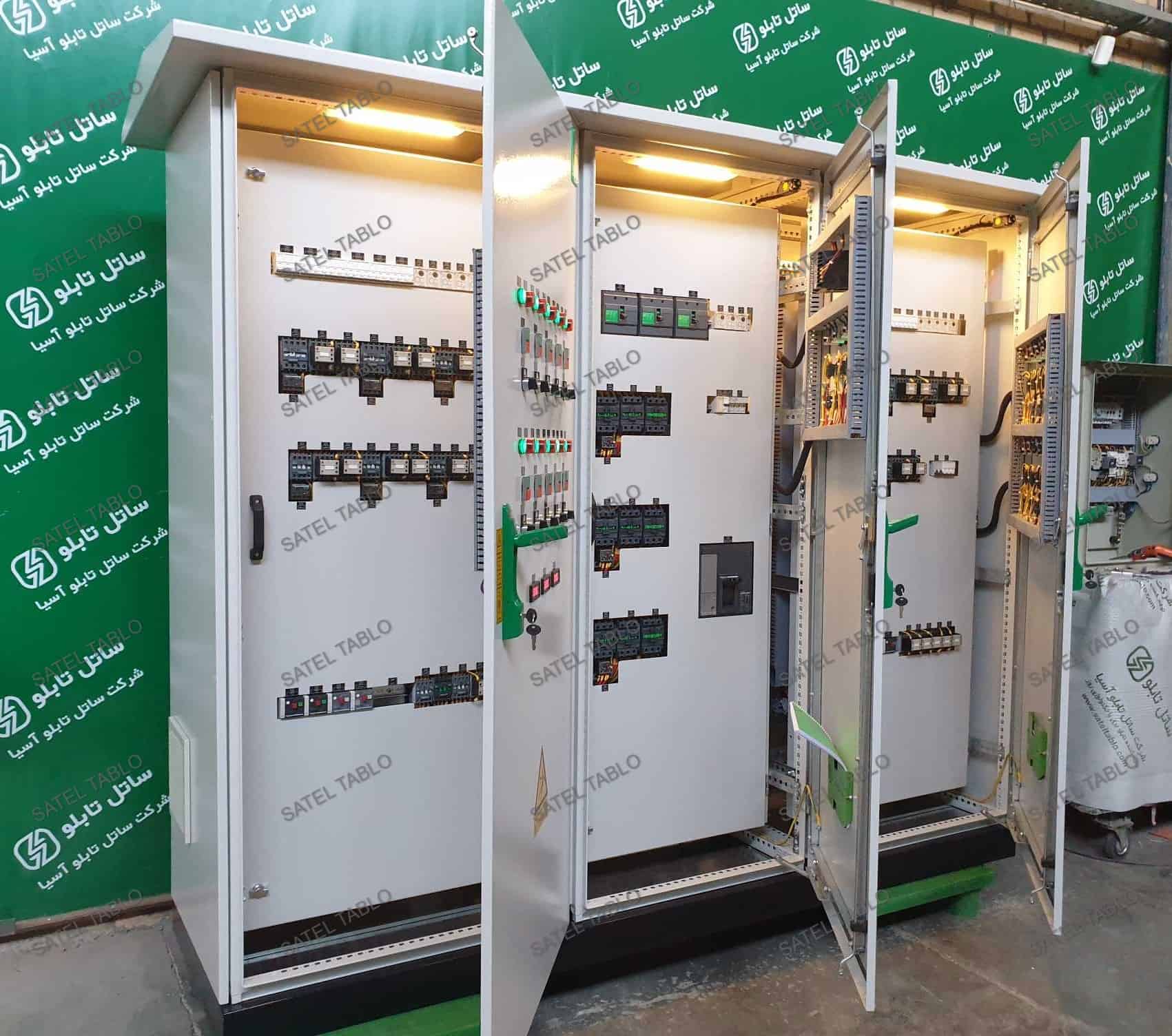

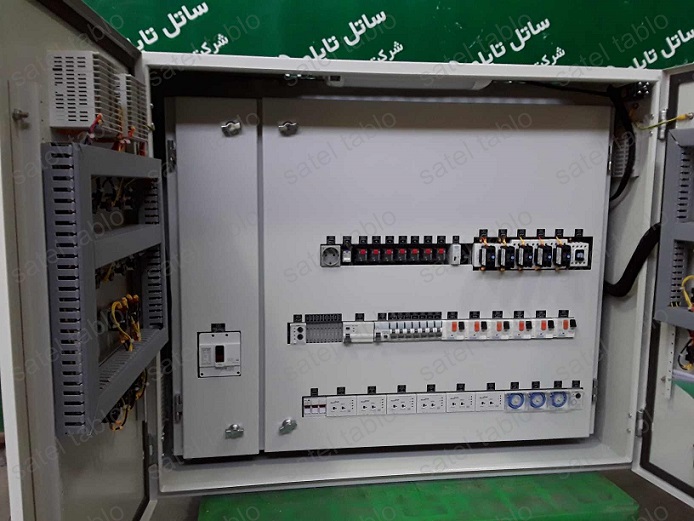

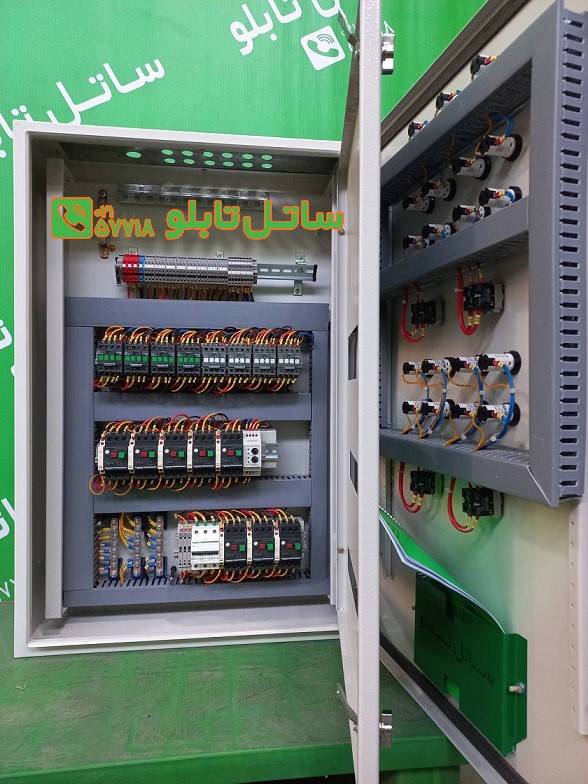

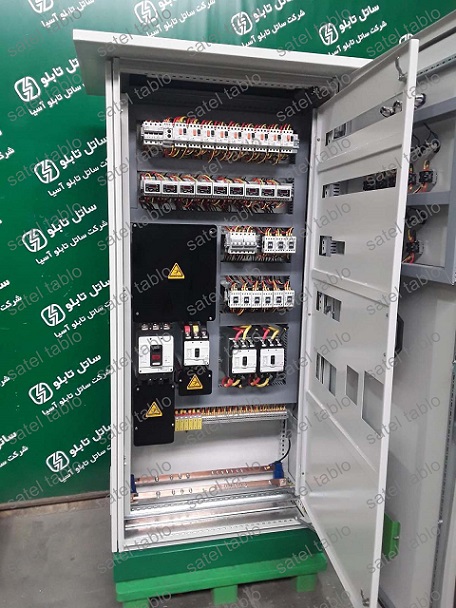

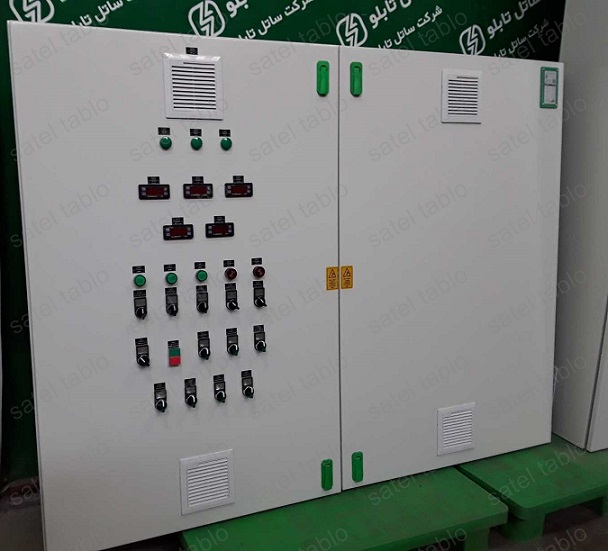

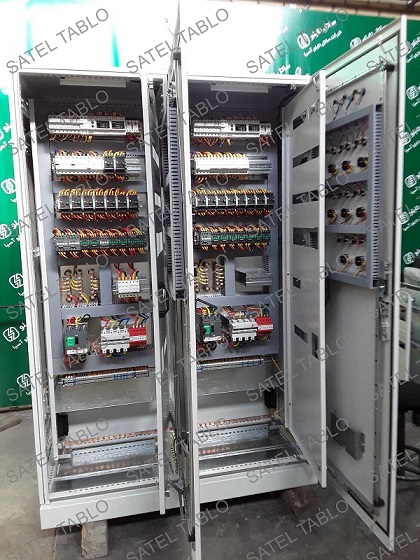

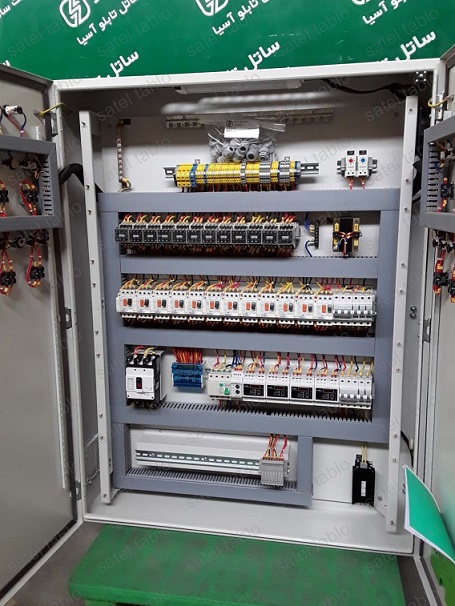

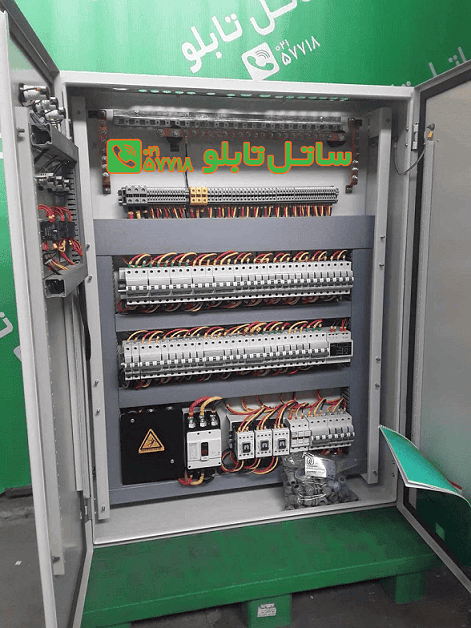

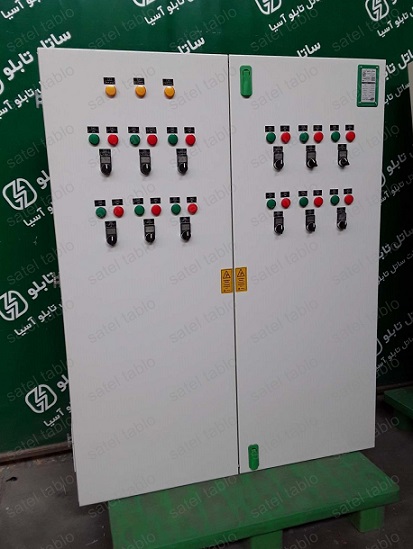

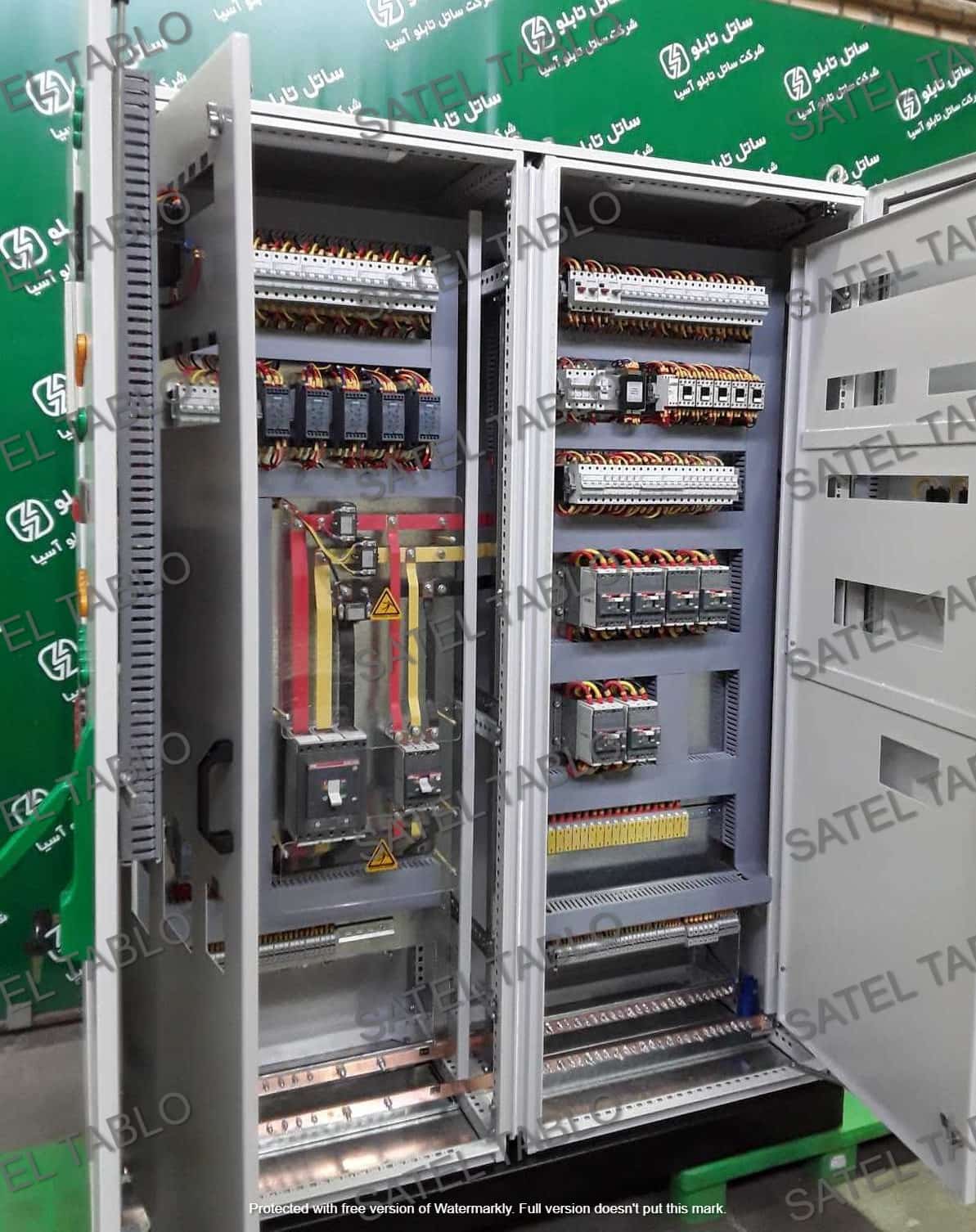

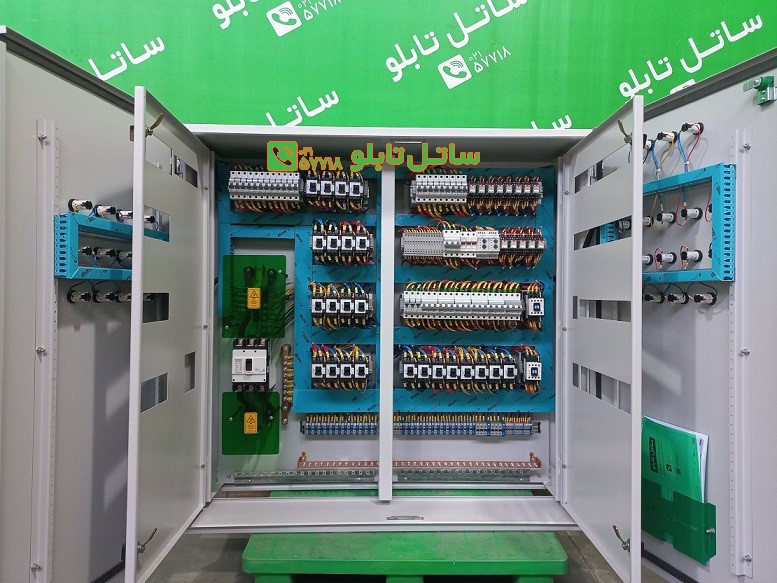

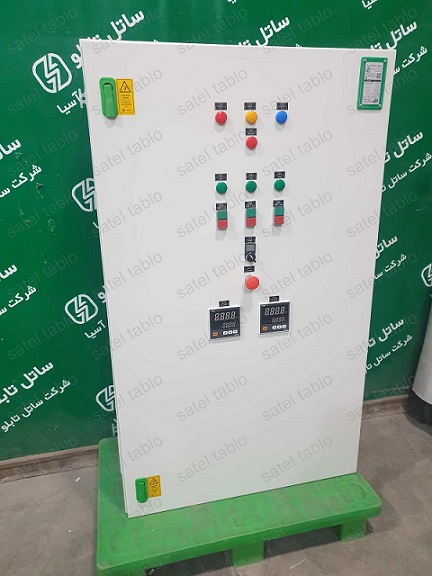

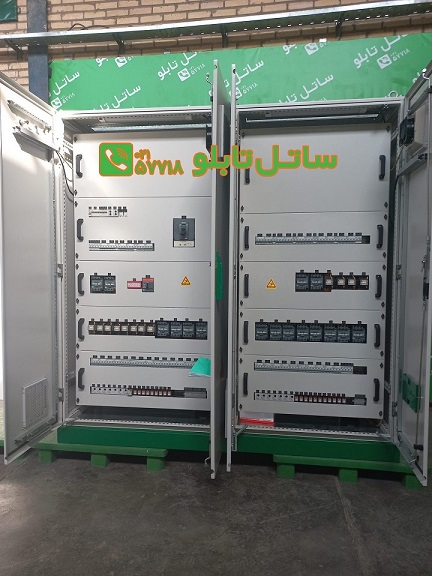

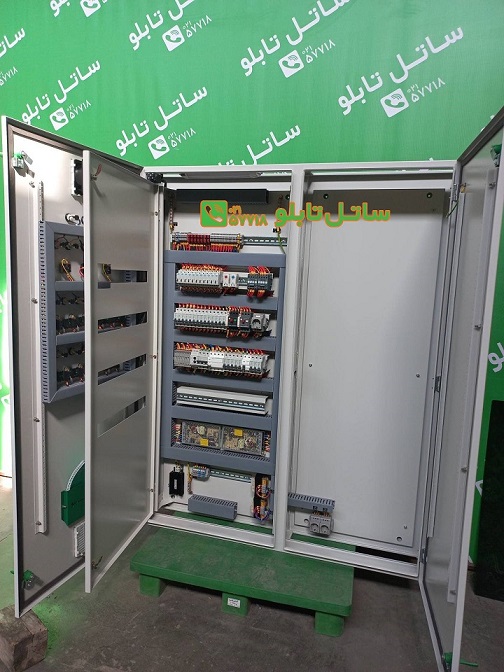

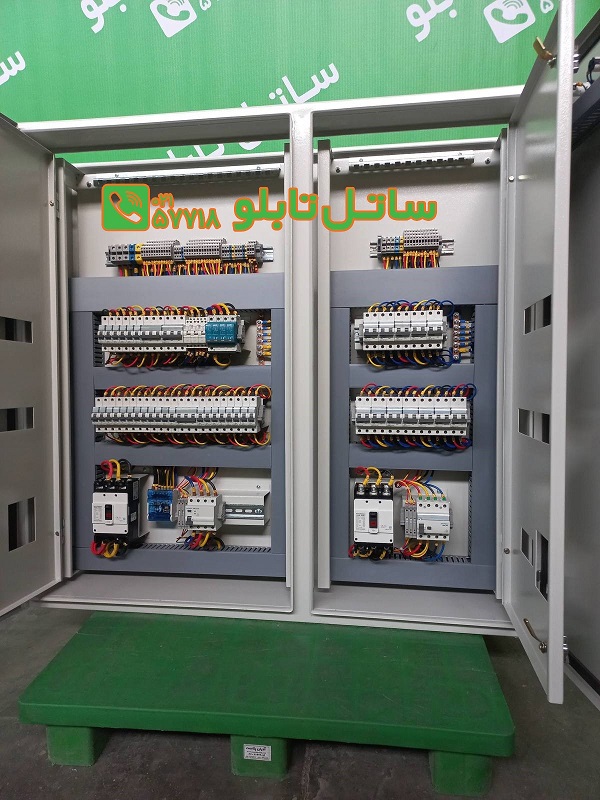

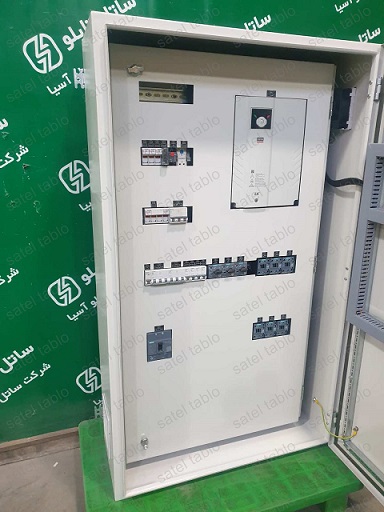

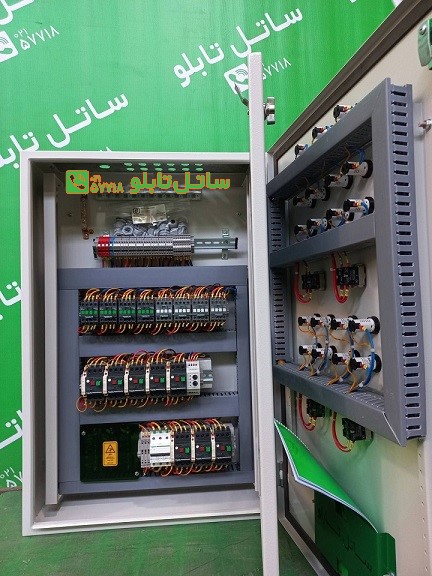

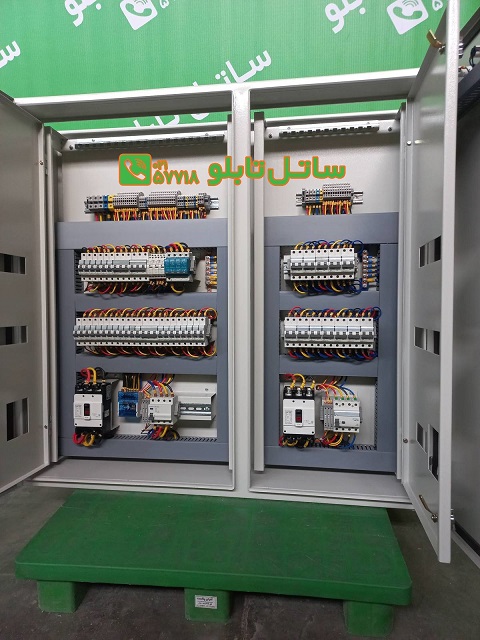

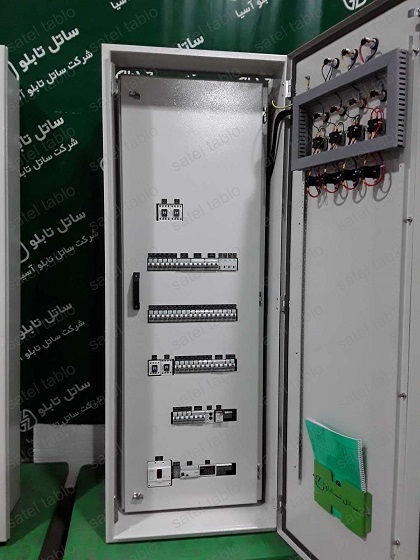

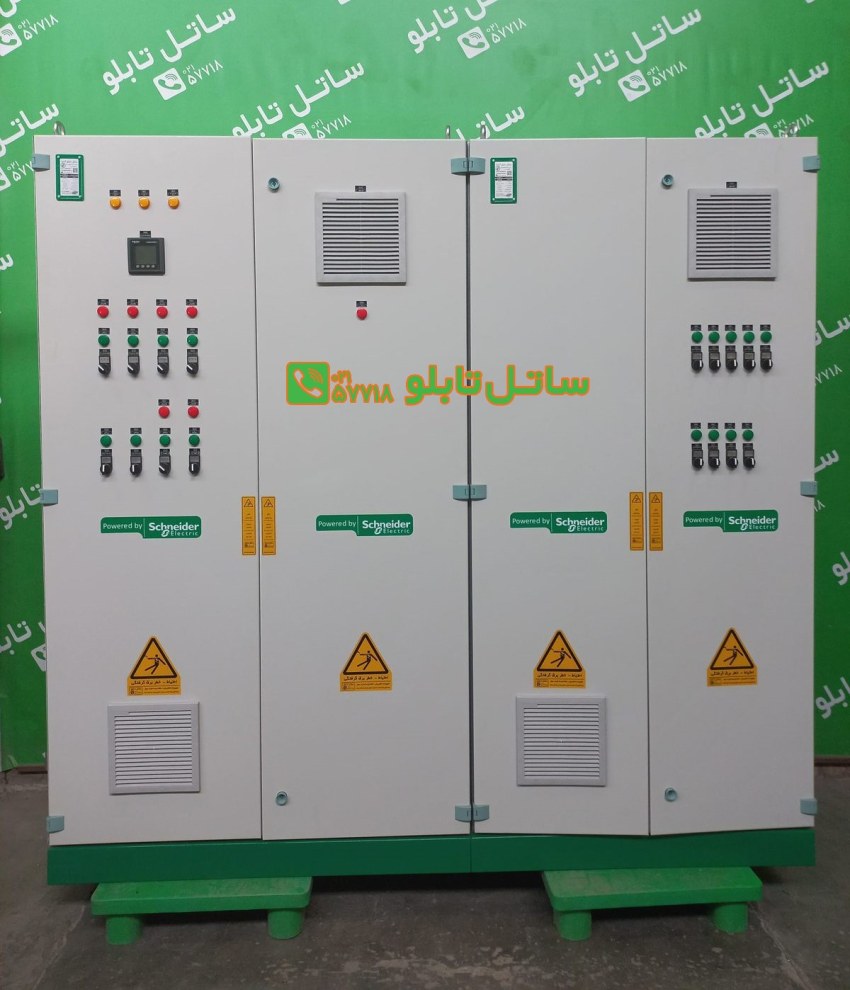

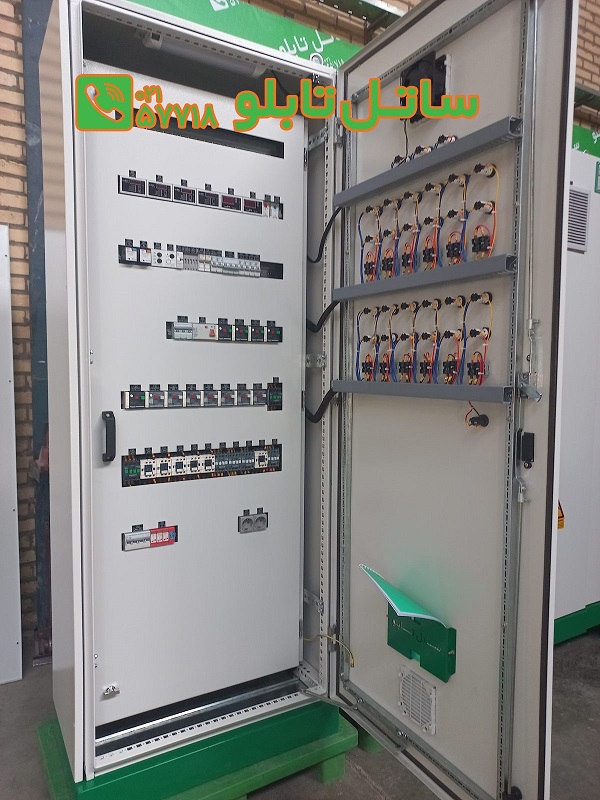

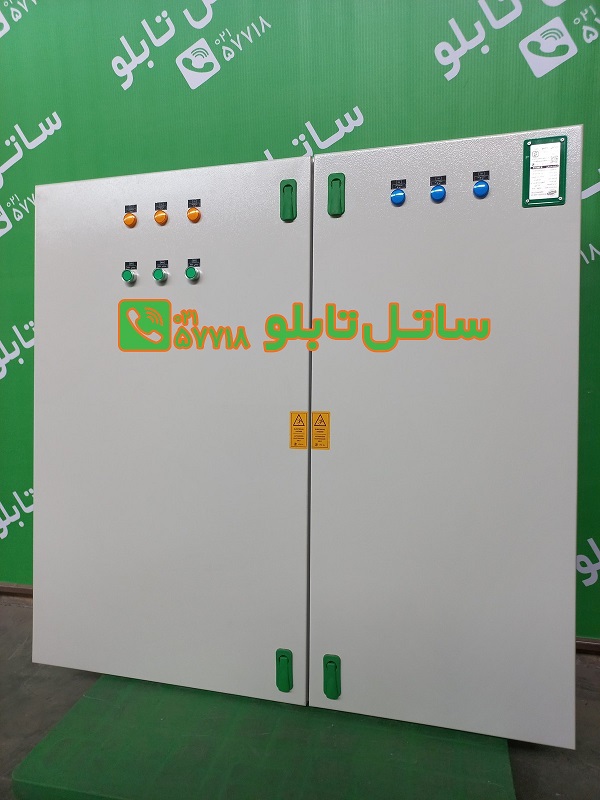

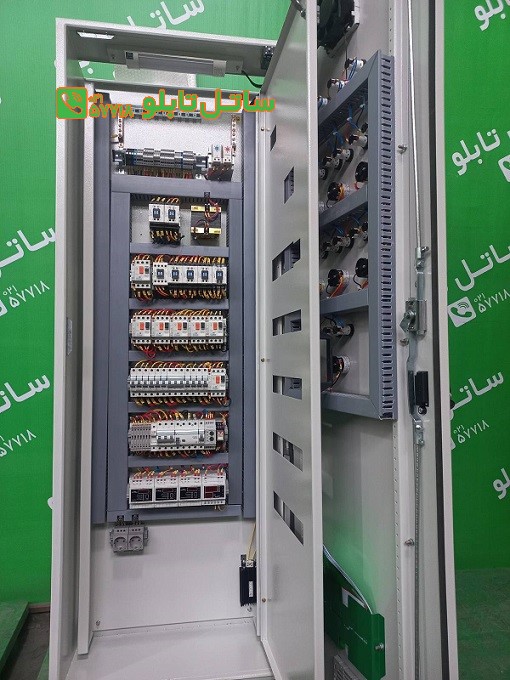

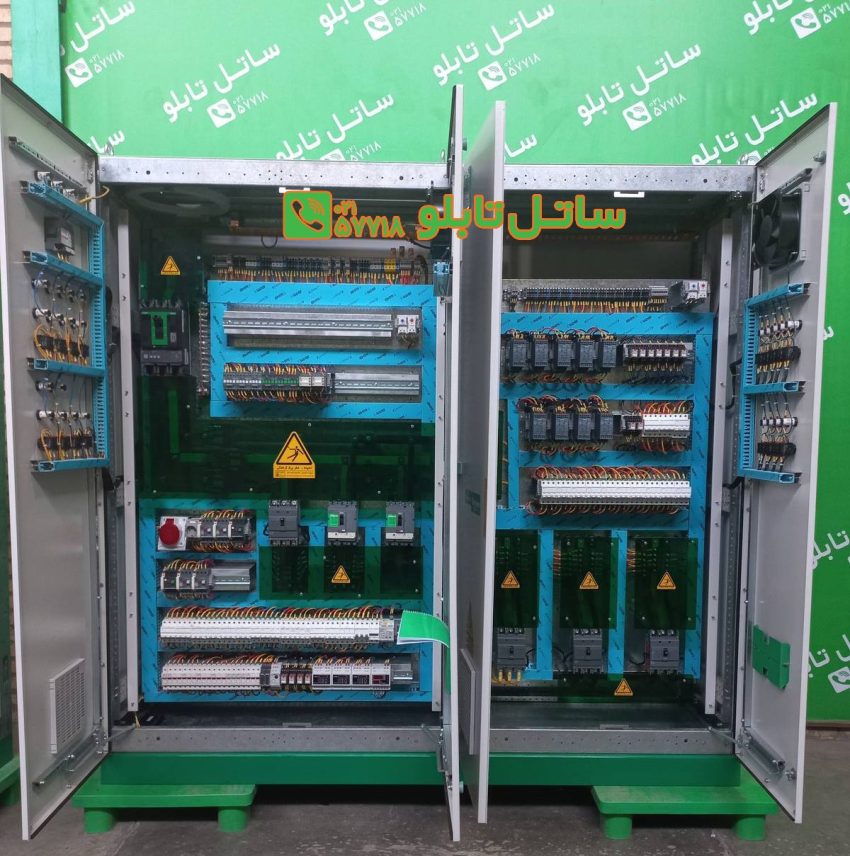

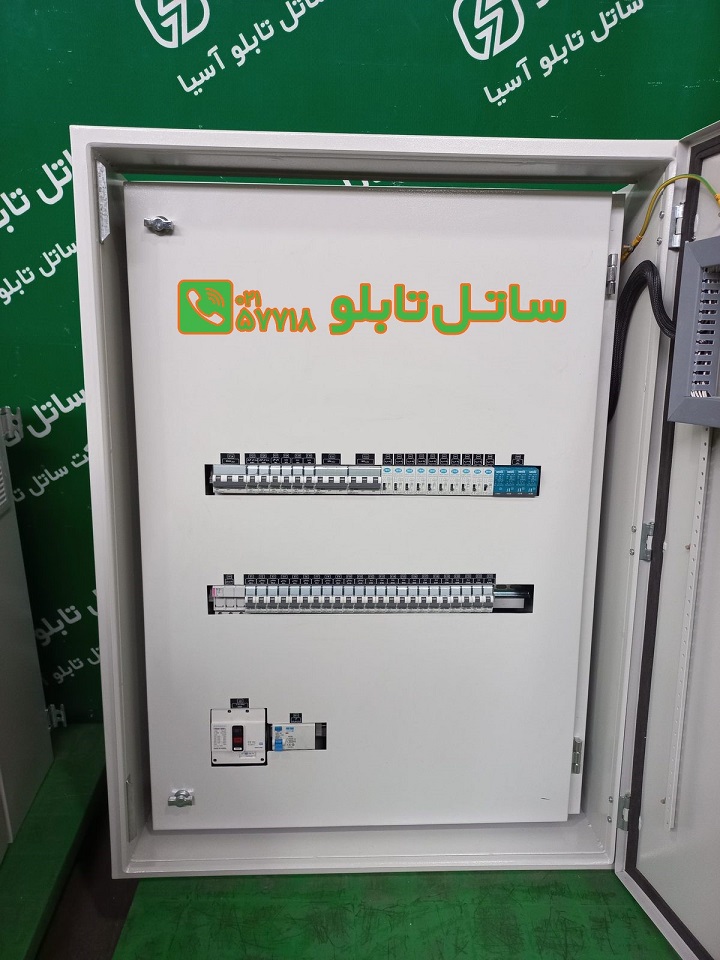

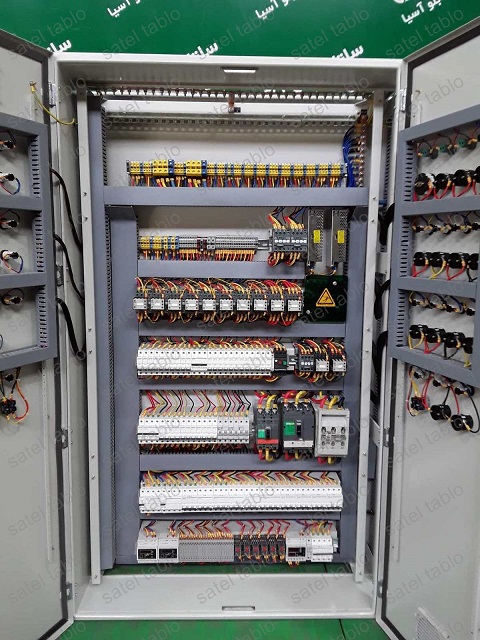

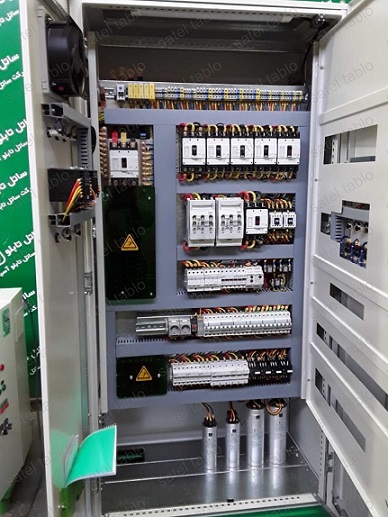

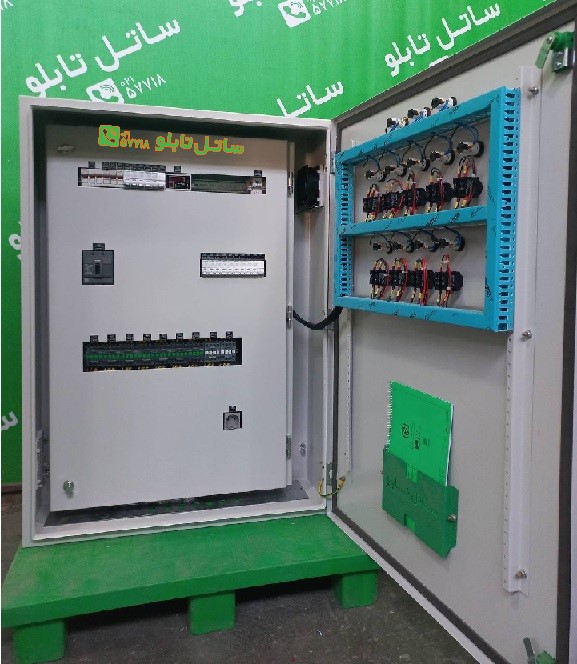

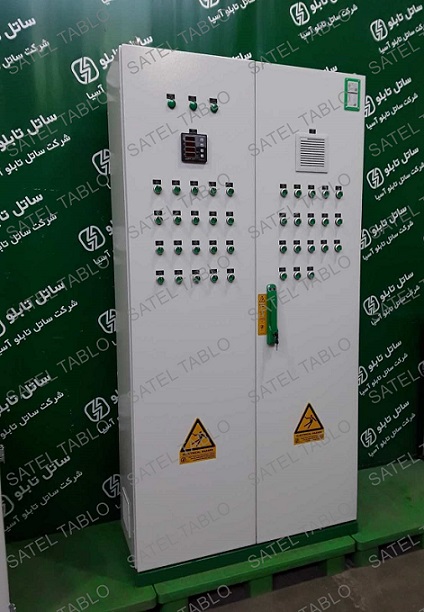

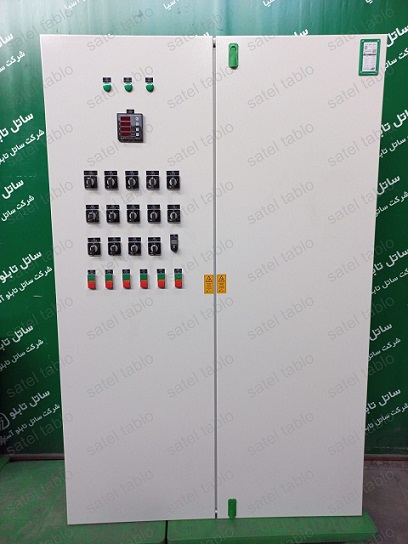

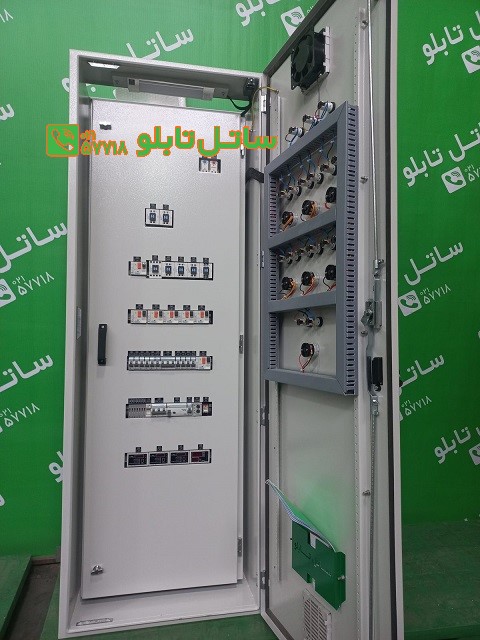

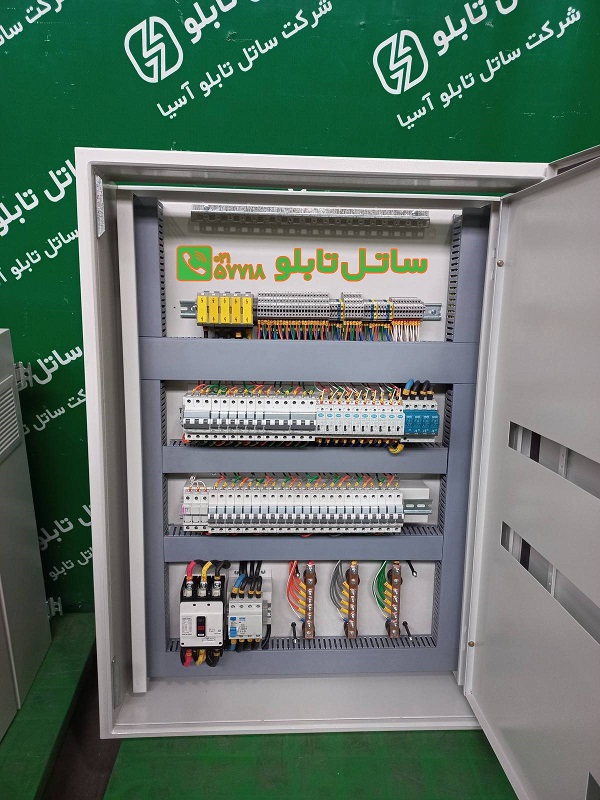

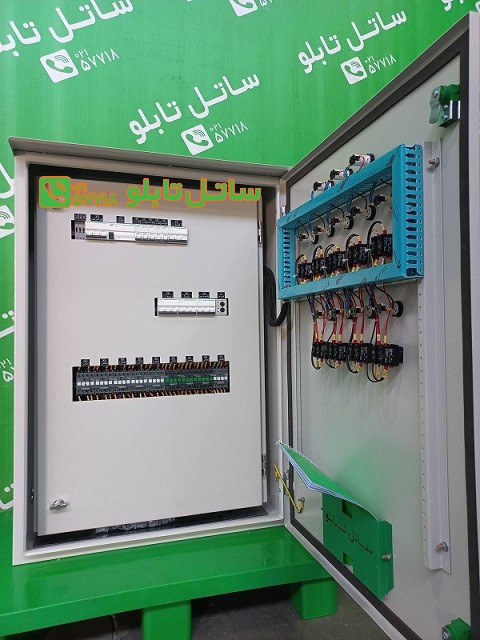

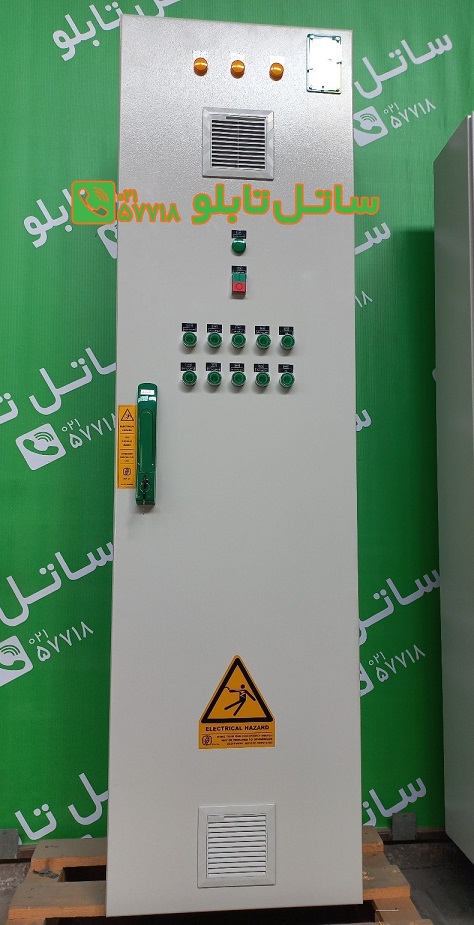

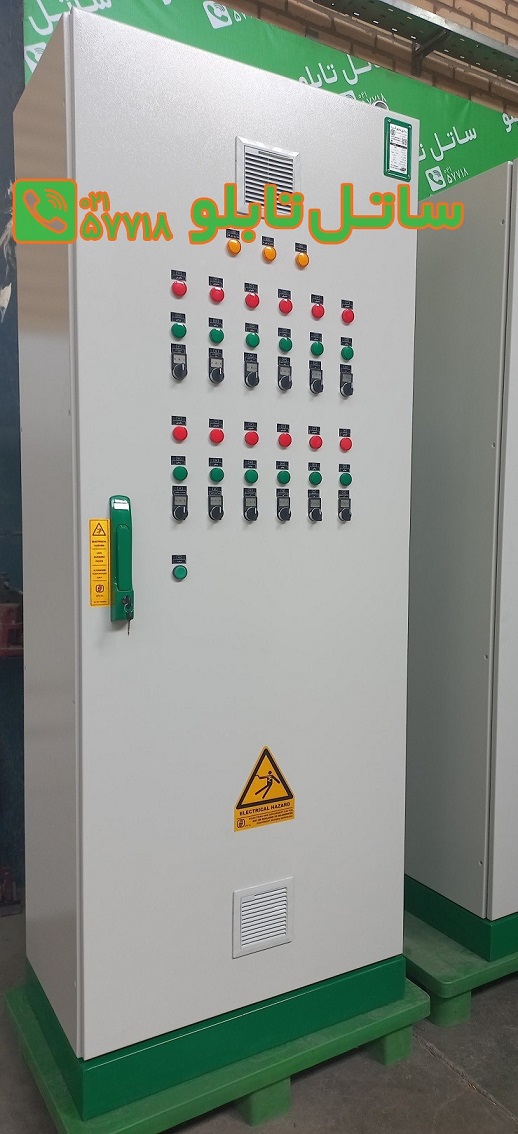

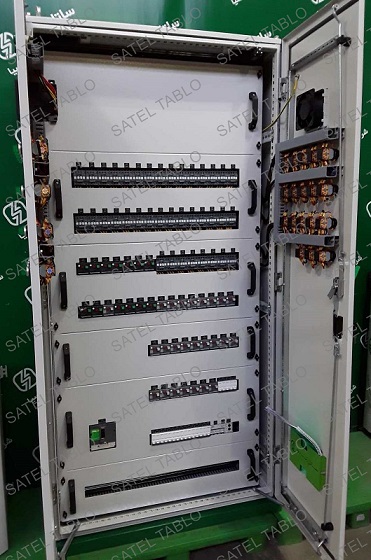

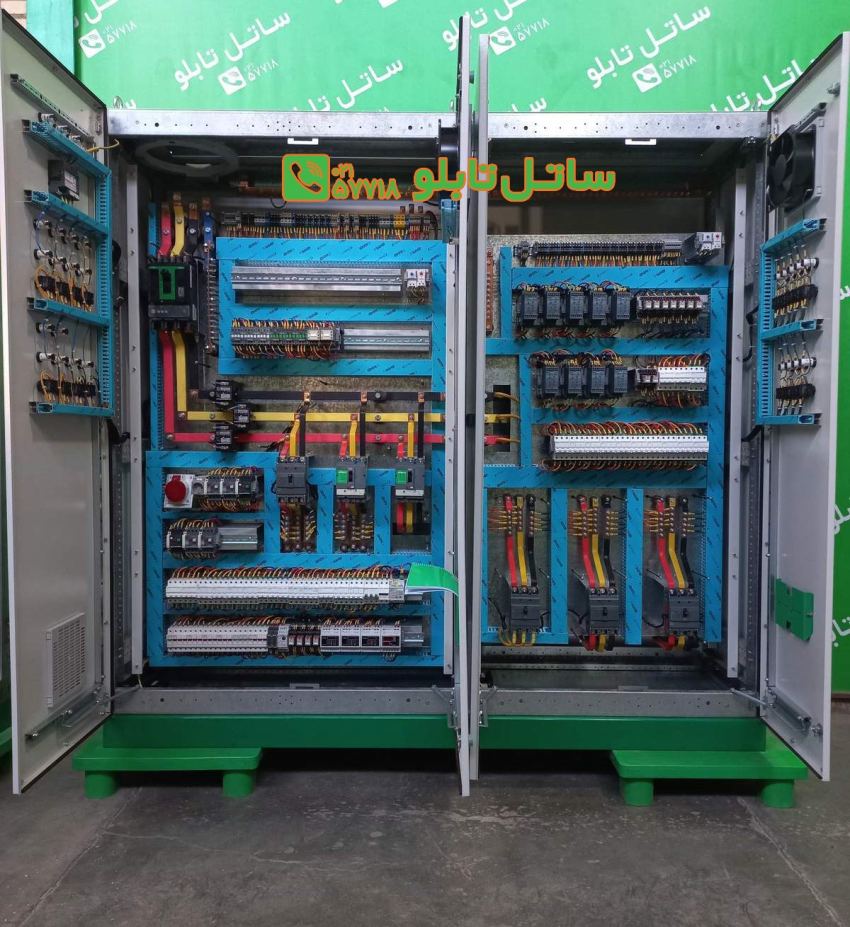

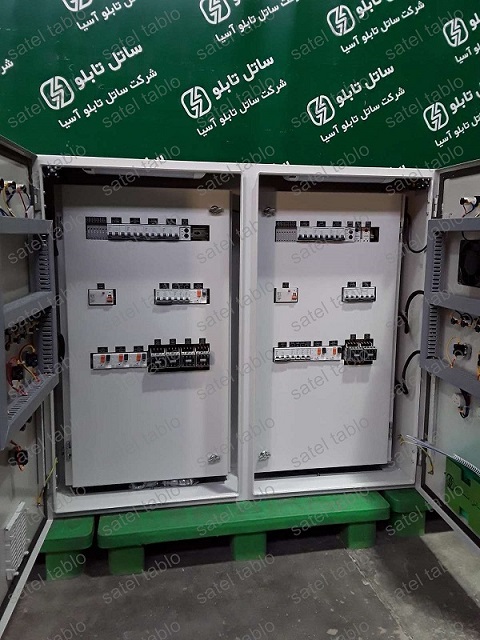

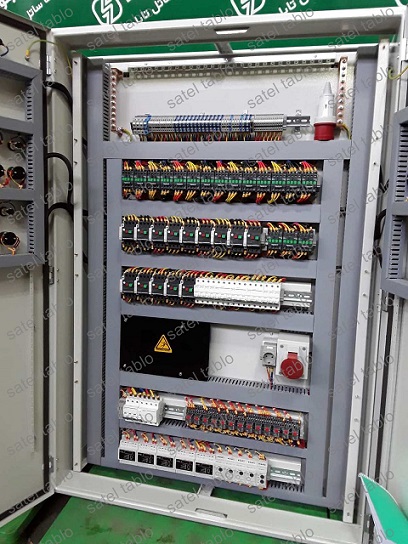

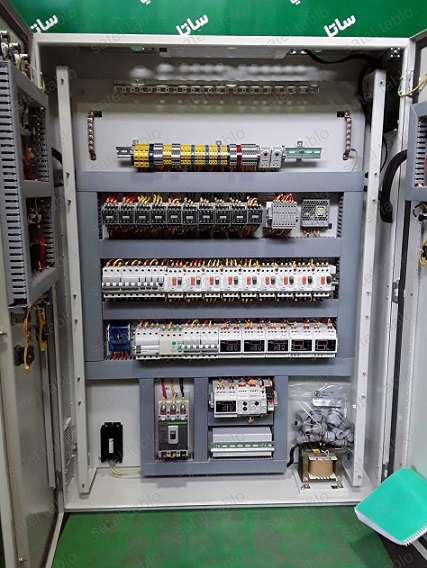

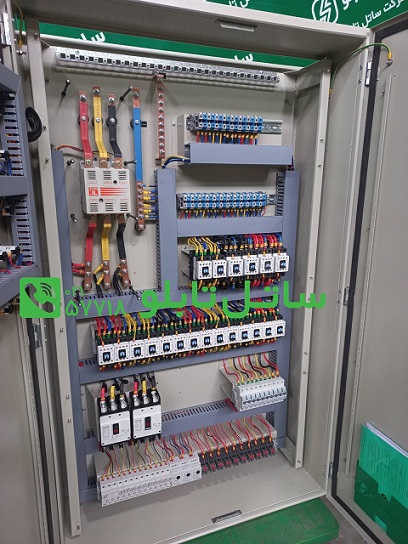

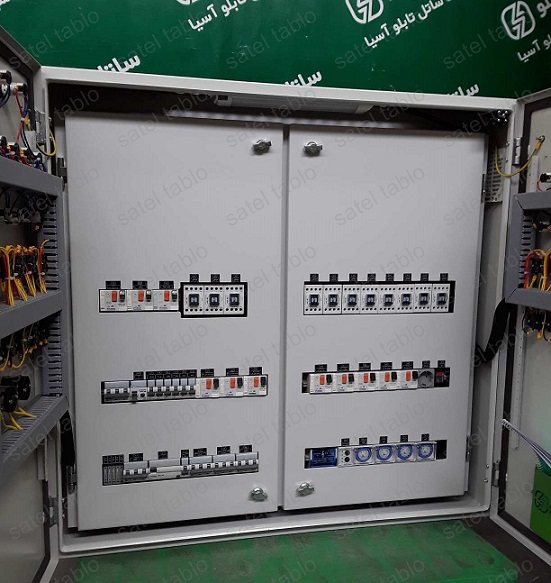

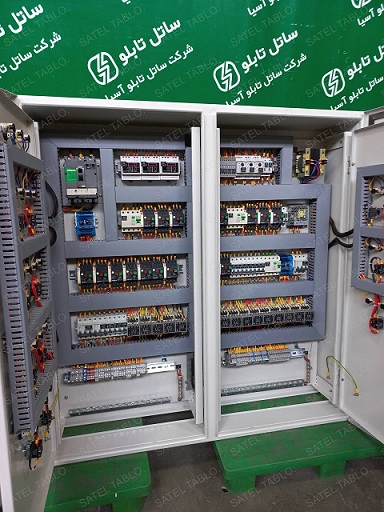

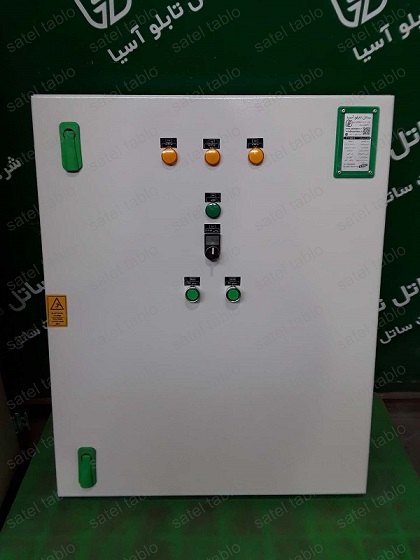

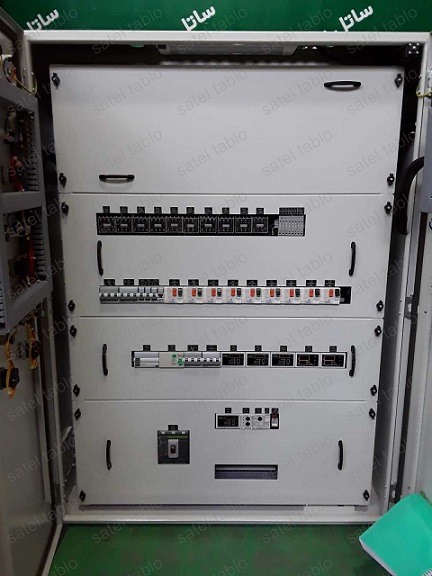

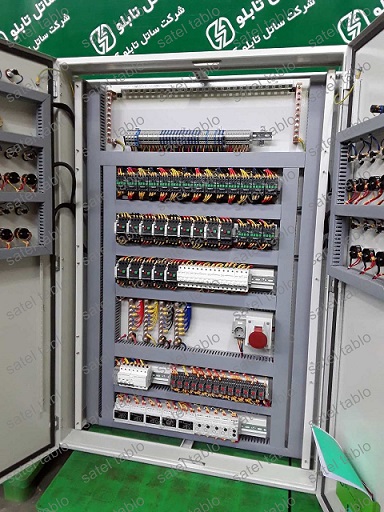

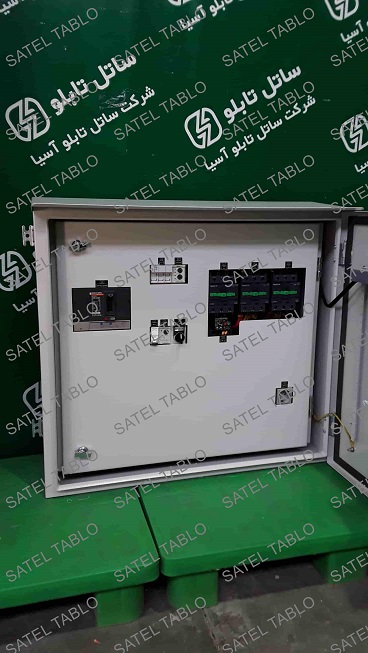

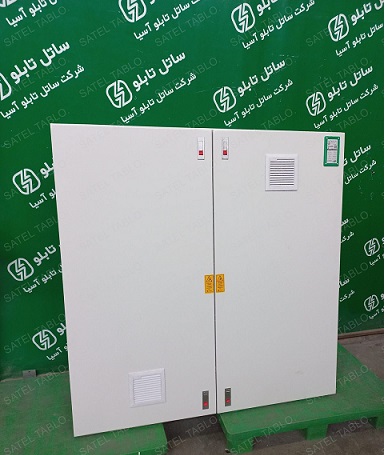

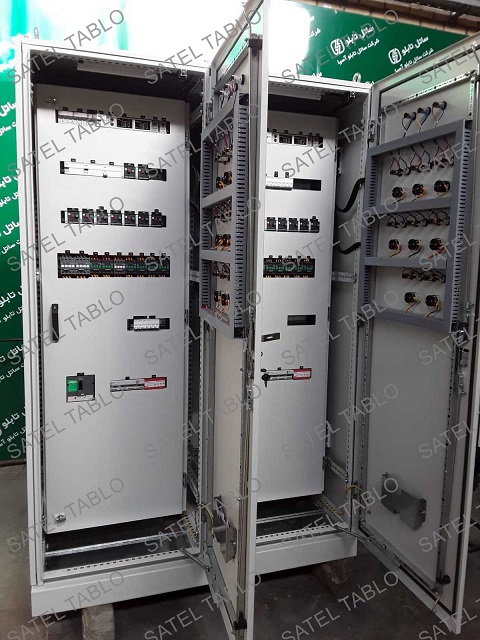

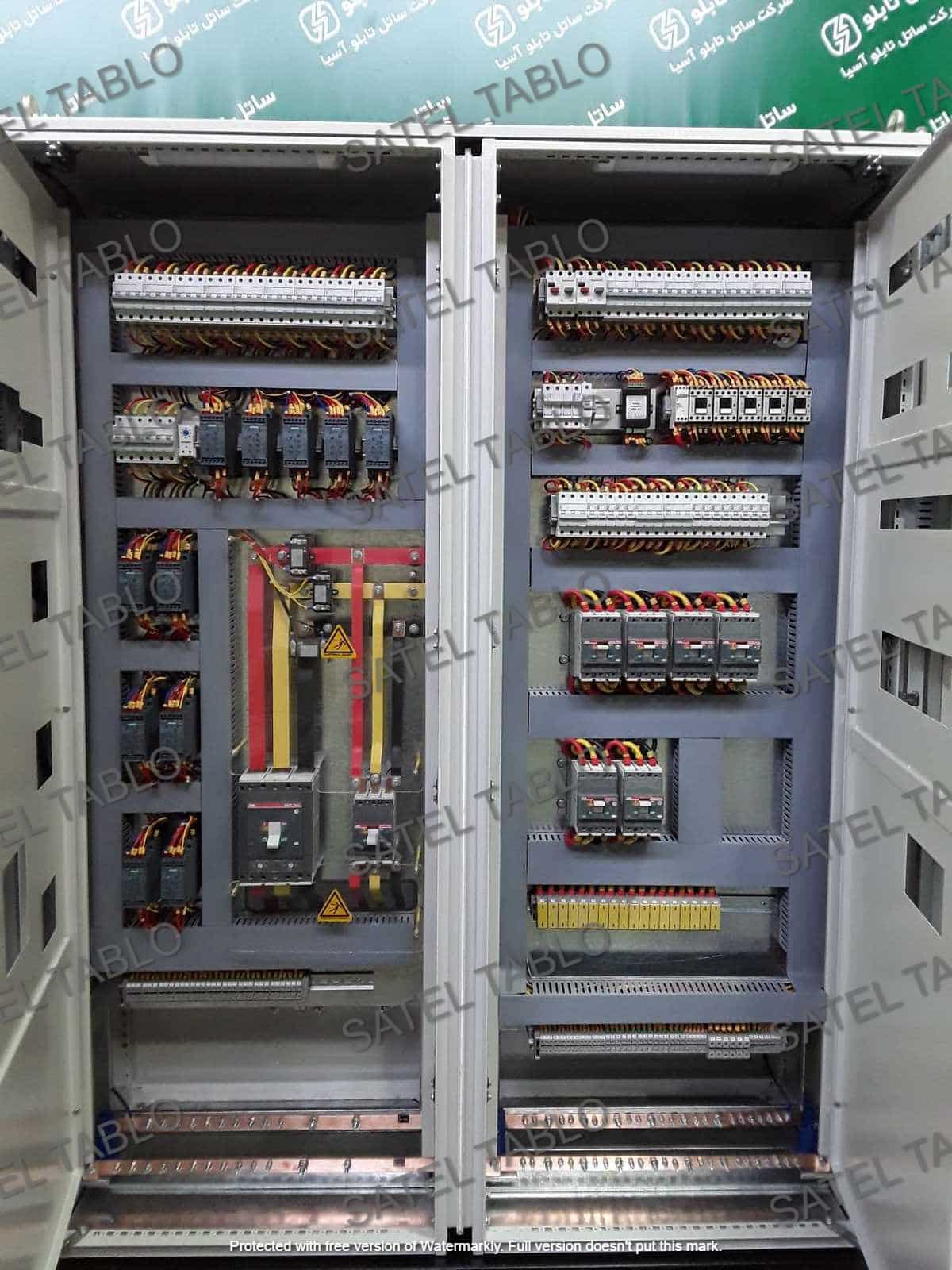

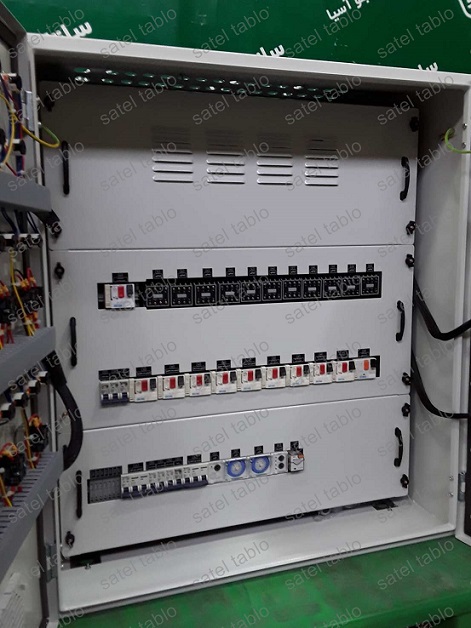

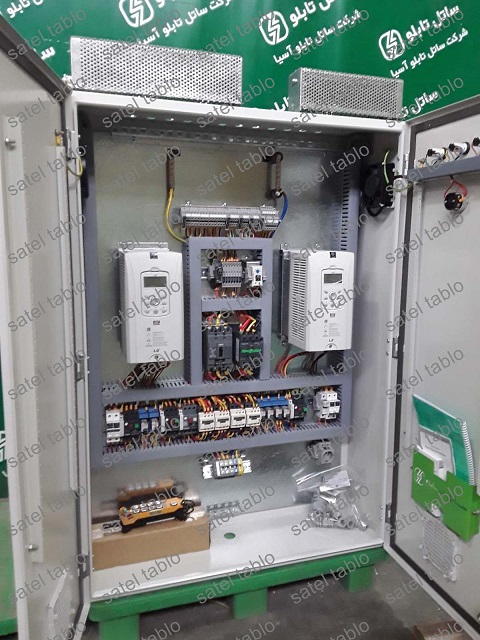

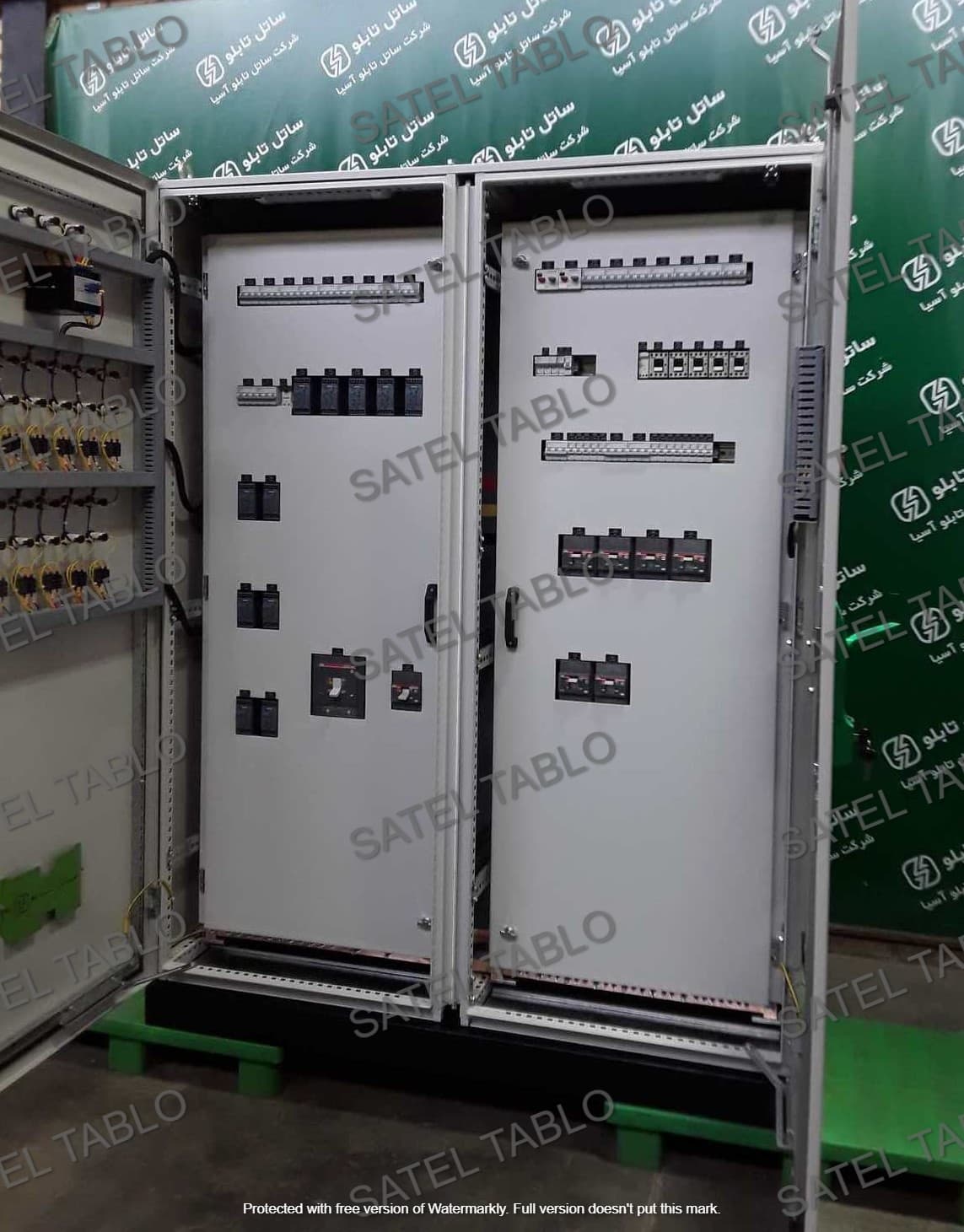

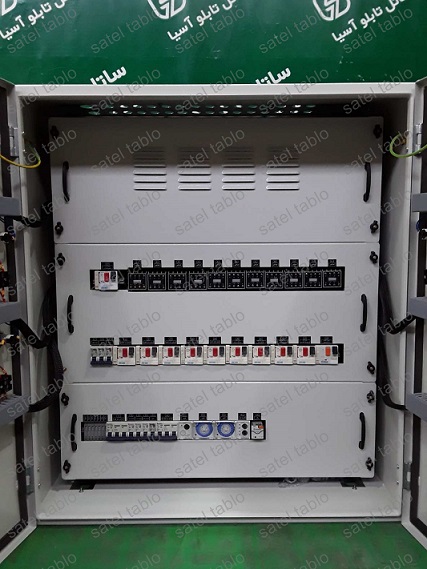

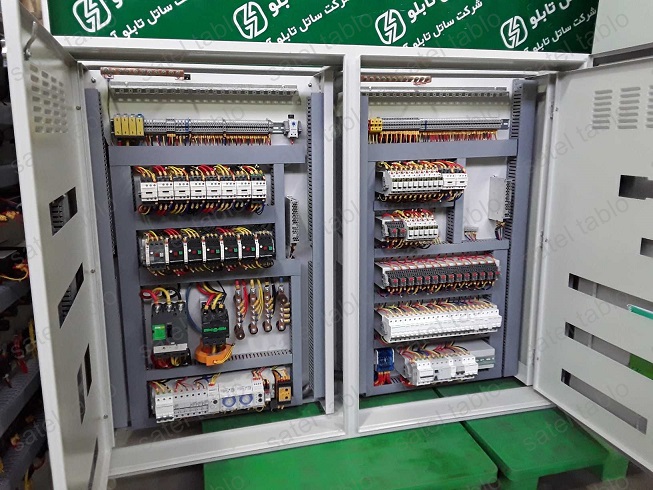

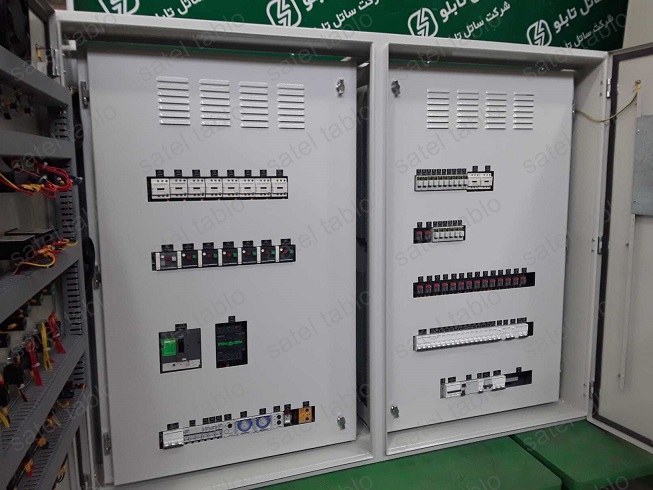

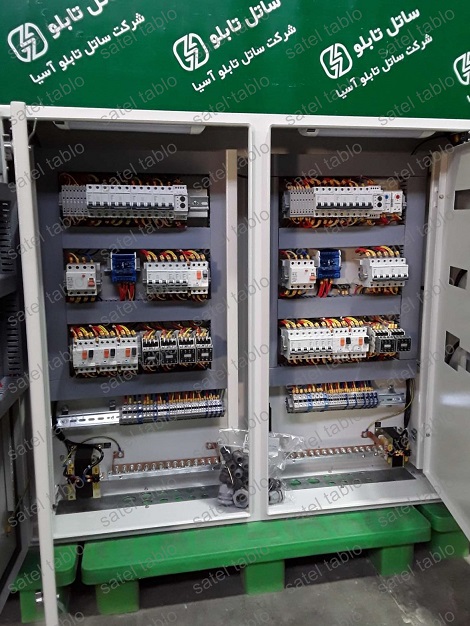

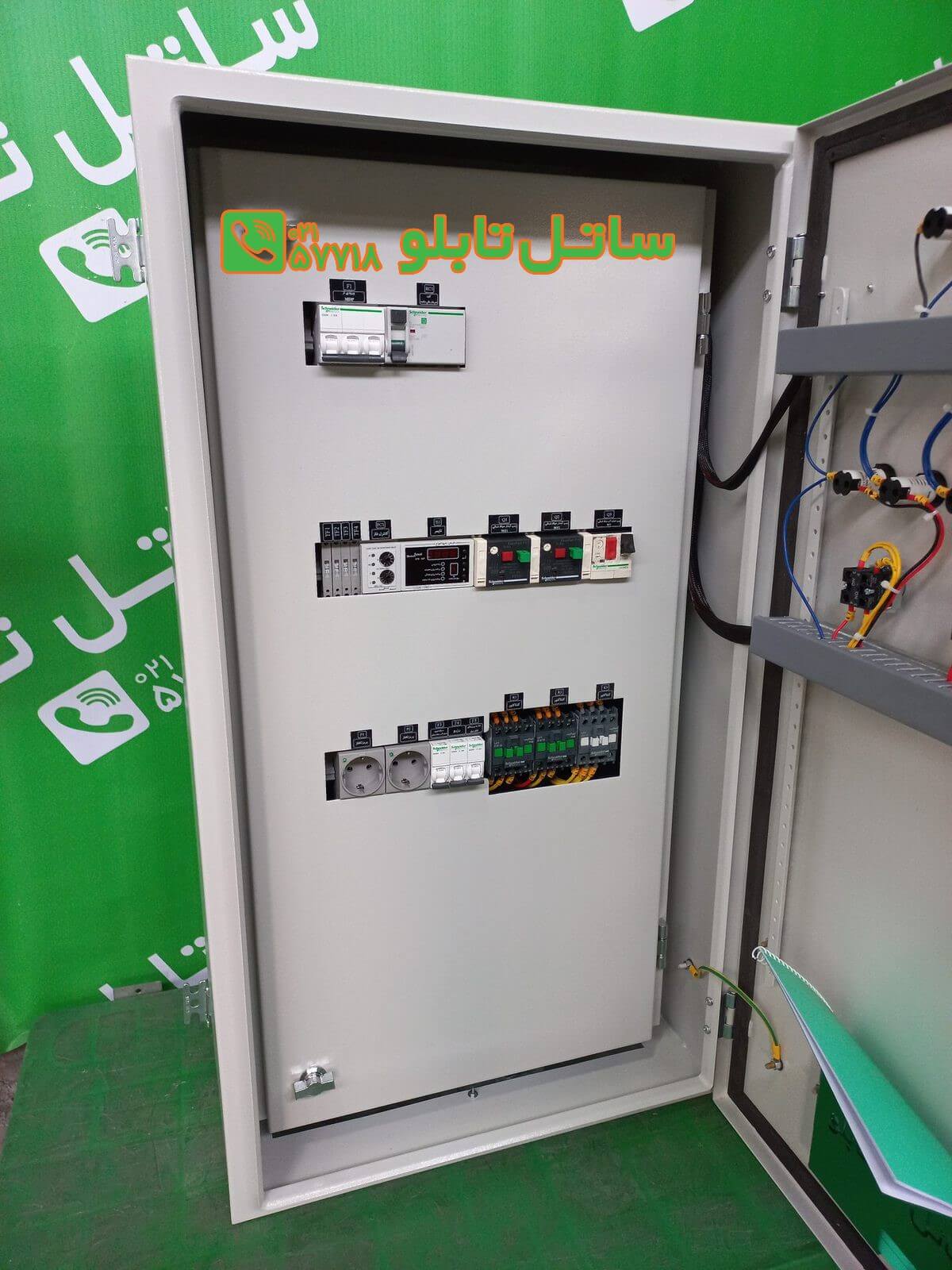

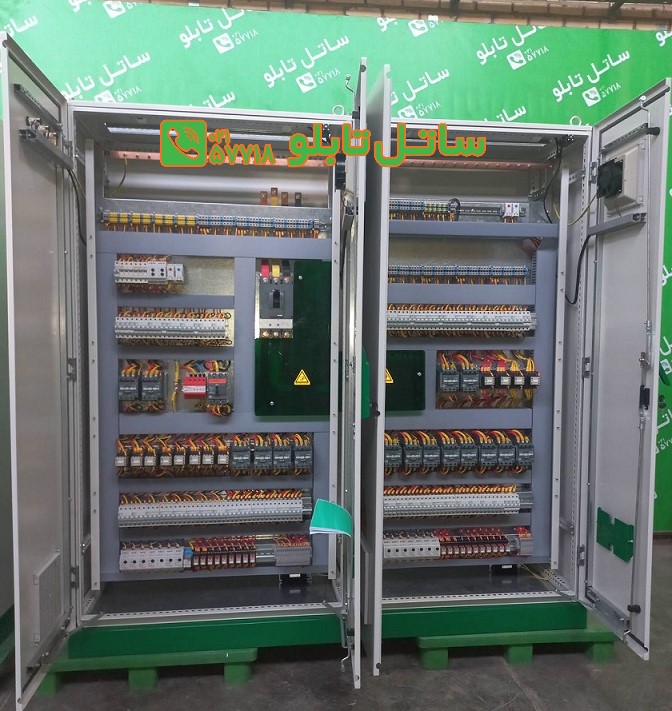

پروژه‌های تابلو برق ستاره مثلث
