تابلو برق روشنایی استخر

تابلو برق استخر و جکوزی چیست؟ بررسی کارایی، نقشه، طراحی و نصب + قیمت و خرید

Pool Lighting Distribution Panel

تابلو برق صنعتی انواع مختلفی دارد که می توان گفت تابلو برق استخر و جکوزی در حال حاضر یکی از مهم ترین تجهیزات تابلو برق صنعتی محسوب می شوند. ساختار این تابلو برق ها شامل سه پمپ تصفیه آب، پمپ جکوزی و پمپ تخلیه استخر است. برای جلوگیری از نشتی برق، تابلو برق استخر مجهز به کلید محافظ جان بوده و برای عملکرد بهتر دارای چراغ و ساعت نیز است.

برای استعلام قیمت، مشاوره و خرید تابلو برق استخر و جکوزی لطفا با شماره 02157718 تماس حاصل فرمایید.

  • ولتاژ نامی
    380/400 VAC
  • جریان نامی
    Up to 630 A
  • درجه حفاظت
    Up to IP56
  • نوع رنگ
    RAL 7032-7035
  • فرکانس
    50 Hz
  • دمای کارکرد
    -15 To 75 °C
  • استاندارد
    IEC 61439-1

تابلو برق استخر و جکوزی چیست و چه کاربردی دارد؟

تابلو برق استخر و جکوزی از یک پنل فلزی با پوشش رنگ الکترو استاتیک ساخته شده است که در برابر رطوبت مقاومت خوبی دارد و شامل اجزا و تجهیزات مختلفی از قبیل مولتی تایمر، فیوز ها، تایمر فیوز محافظ جان، بی متال، ترانس جریان، ترانس، کنتاکتور کلید گردان، کلید مینیاتوری، شمش نول، کنترل بار، کنترل فاز، شاستی، شمش ارت و ترمینال ریلی است.







انواع تابلو برق استخری

تابلو برق استخری به دلیل نیازهای مختلف ممکن است به انواع مختلفی تقسیم شود. برخی از انواع تابلو برق استخری عبارتند از:

  1. تابلو برق استخری ساده: این تابلو برای کنترل و مانیتورینگ اجزای ساده استخر مانند پمپ و فیلتر استفاده می‌شود.

  2. تابلو برق استخری با قابلیت کنترل خودکار: این تابلو برای کنترل اجزای پیچیده استخر مانند کلریناتور، تصفیه‌کننده، سیستم گرمایش و سیستم تهویه مورد استفاده قرار می‌گیرد.

  3. تابلو برق استخری با قابلیت ارتباط با سیستم های دیگر: این تابلو برای اتصال به سیستم های هوشمند خانه مانند سیستم هوشمند خانه یا سیستم امنیتی استفاده می‌شود.

  4. تابلو برق استخری با باتری: این تابلو برای اضطراری در صورت قطع برق مورد استفاده قرار می‌گیرد.

  5. تابلو برق استخری با قابلیت اتصال به اینترنت: این تابلو برای کنترل از راه دور اجزای استخر مانند دما و pH مورد استفاده قرار می‌گیرد.

  6. تابلو برق استخری با قابلیت ذخیره سازی داده‌ها: این تابلو برای ذخیره سازی داده‌های تاریخی استفاده می‌شود تا بتواند با یک تحلیل دقیق به بهبود کیفیت آب استخر کمک کند.

  7. تابلو برق استخری با مانیتورینگ دما و pH: این تابلو برای مانیتورینگ دما و pH آب استخر به منظور کنترل کیفیت آب و اطمینان از بهداشتی آن مورد استفاده قرار می‌گیرد.

اهمیت استفاده از تجهیزات استخری مناسب و ایمن

همانطور که خودتان هم می دانید، استفاده از تجهیزات الکتریکی در محیط های خیس و مرطوب مانند استخر، به موارد ایمنی زیادی وابسته است تا به کمک آن ها بتوان ریسک هر گونه خطر را کاهش داد. در همین زمینه از آن جایی که در استخرها احتمال ایجاد شوک الکتریکی و آسیب های جانی ناشی از آن بالاست، لذا باید از تجهیزات برقی ایمن و اصولی استفاده کرد. بهتر است بدانید که بدن انسان در مواجهه با جریان برق در محیط های مرطوب و در آب، مقاومت کمتری از خودش نشان داده و آسیب های بزرگ تری به جای می گذارد، به همین دلیل به راحتی می توان متوجه شد که استفاده از تجهیزات ایمن و سالم یکی از مهم ترین موارد ممکن می باشد که همواره باید به آن توجه کرد.

امروزه برای رفع این دغدغه تابلو برق استخر با قابلیت مقاومت در برابر رطوبت، آب و حرارت طراحی و روانه بازار شده است که وجود قابلیت های ایمنی و کاربردی، آن را به یکی از بهترین انتخاب های ممکن جهت حفاظت از تجهیزات الکتریکی در محیط استخر تبدیل کرده که استفاده از آن هر گونه ریسک برق گرفتگی و اتصالی را به حداقل میزان ممکن می رساند.

توجه داشته باشید که استفاده از تجهیزات ایمنی و مناسب همه ماجرا نیست و ایمنی محیط زمانی به طور کامل تامین می شود که شما این تجهیزات را به درستی نصب کرده و نحوه استفاده از آن ها را نیز بلد باشید. بنابراین پیشنهاد می کنیم اگر در زمینه نصب و استفاده از این تجهیزات تجربه و مهارت ندارید دست نگه داشته و این کار را به متخصصان حرفه ای بسپارید.

نصب تابلو برق استخر و جکوزی

تابلو برق استخر و جکوزی در واقع برای راه اندازی تجهیزات استخر مثل دیگ بخار، مشعل و الکتروموتورهای تصفیه و آبگرم استخر و جکوزی در موتورخانه استخر نصب می گردد.

برای تابلو برق استخر از ترانس های مبدل ۲۴/۲۲۰ ولت به منظور پیشگیری از برق گرفتگی و همچنین تغذیه روشنایی داخل استخر و فرمان جکوزی استفاده می شود. برای محافظت از جان افراد در این تابلوهای برق، کلید اصلی از نوع محافظ جان به کار می رود؛ این کلید در مقایسه با کلیدهای مینیاتوری درصد خطای پایینی دارد و در برابر جریان نشتی برق از حساسیت بالایی برخوردار است.

تنظیم دمای مناسب در استخرها با المنت استخری سرامیکی

فراهم کردن دمای مناسب در استخرها یکی از موضوعات مهمیست که به علت محدودیت های ذکر شده در بالا، توسط هر وسیله ای قابل تنظیم نیست، زیرا تجهیزات مورد استفاده برای این منظور باید علاوه بر توان مناسب از ایمنی بالایی نیز برخوردار بوده و ریسکی برای سلامتی شناگران نداشته باشند. در این زمینه بهتر است بدانید که المنت استخری یکی از تجهیزات به روز و ایمن به شمار می رود که قابلیت تنظیم دمای استخر را برای شما فراهم خواهد کرد. این وسیله با جریان برق تک فاز یا سه فاز کار می کند و شما به کمک آن می توانید علاوه بر متعادل کردن دما، آب استخر را نیز گرم کنید.

المنت های استخری از نظر ساختاری طراحی خاصی دارند و غالبا از جنس سرامیک و به شکل میله ای تولید می شوند. اندازه آن نیز به گونه ایست که تا عمق ۲ متری استخر را به راحتی تحت پوشش قرار می دهد. بنابراین برای ایمنی بیشتر می توانید در کنار استفاده از تابلو برق استخر، از این نوع المنت نیز استفاده کنید. از مهم ترین ویژگی های المنت استخری می توان به موارد زیر اشاره کرد:

  • کم بودن مصرف برق
  • حمل و جابجایی آسان
  • داشتن ایمنی بالا
  • قابلیت تنظیم دقیق دمای آب
  • قابلیت متعادل کردن دما
  • قابل استفاد هدر استخرهای کوچک خانگی با اتصال به جریان برق منزل
  • قابل اتصال به سیستم ژنراتور برق
  • و..

تابلو برق سونا خشک

بدون شک هر استخر بخش های مختلفی دارد که باعث شده شما علاوه بر تابلو برق استخر، به تجهیزات دیگری هم نیاز داشته باشید که از جمله مهم ترین آن ها می توانیم به تابلو برق سونا خشک اشاره کنیم. اگر شما هم تا کنون به سونا خشک رفته باشید اولین چیزی که در محیط توجه شما را به خودش جلب می کند دمای بسیار بالای سونا است. این دمای بالا و گرمای زیاد به کمک هیترهای سونا خشک تامین شده که در آن ها المنت هایی حرارتی جهت گرم کردن هیتر و محیط پاخلی سونا طعبیه شده است. این هیتر با جریان برق کار می کند و همانطور که می دانید تجهیزات مورد استفاده برای تامین برق این دستگاه باید از ایمنی بالایی برخوردار باشد تا افراد بدون هیچ گونه خطر بتوانند از فضای سونا خشک استفاده کنند.

برای این منظور تابلو برق های خاصی طراحی و روانه بازار شدند که امروزه آن ها را با عنوان تابلو برق سونا خشک می شناسیم. این مدل تابلو همانطور که از نامش هم مشخص است، برای استفاده در محیط سونا خشک مناسب بوده و تمامی امکانات لازم جهت برق رسانی به بخش سونا خشک را برای شما فراهم خواهد کرد. بنابراین اگر دغدغه اصلی شما هم فراهم کردن تجهیزات مناسب در بخش سونا خشک است، می توانید با بهره گیری از ویژگی های فوق العاده این تابلو، تمام انتظارات تان را برآورده کنید.

تجهیزات مورد استفاده در تابلو برق استخری

در تابلو برق استخر نیز همانند سایر تجهیزات الکتریکی، از اجزای مختلفی استفاده شده تا تابلو بهترین کاربری ممکن را داشته باشد. در این زمینه از مهم ترین تجهیزات به کار رفته در تابلو برق استخر می توان موارد زیر را نام برد:

  • فیوزهای مینیاتوری سه فاز (۲ عدد جهت جلوگیری از اضافه بار یا ایجاد اتصال کوتاه)
  • فیوزهای مینیاتوری تک فاز (۷ عدد جهت جلوگیری از اضافه بار یا ایجاد اتصال کوتاه)
  • فیوز محافظ جان (۱ عدد جهت قطع جریان در صورت وجود نشتی در مدار و حفاظت از جان افراد)
  • کنتاکتور همراه بیمتال (۳ عدد)
  • تایمرهای آنالوگ (۲ عدد)
  • ترانس تبدیل ۲۲۰ به ۲۴ (۱ عدد)
  • تایمر تأخیر (۱ عدد)
  • چراغ های سیگنال
  • کنترل فاز (۱ عدد)
  • کلیدهای دو طرفه
  • و...

اجزای تابلو برق استخری و نحوه کارکرد آنها

تابلو برق استخری شامل اجزای مختلفی است که هر کدام نقش وظیفه‌ای در کنترل و مدیریت سیستم های استخری دارند. برخی از اجزای تابلو برق استخری به شرح زیر هستند:

  1. مدار اصلی: این قسمت شامل مدارات الکتریکی و الکترونیکی است که برای کنترل و مدیریت سیستم‌های استخری استفاده می‌شود.

  2. پنل نمایش: این قسمت شامل یک صفحه نمایش LCD یا LED است که اطلاعات مربوط به سیستم استخری را به کاربر نمایش می‌دهد. این اطلاعات می‌توانند شامل دمای آب، سطح آب، وضعیت پمپ و فیلتر و ... باشند.

  3. سنسورها: این قسمت شامل سنسورهای مختلفی است که برای اندازه‌گیری پارامترهای مختلف در استخر به کار می‌روند. برخی از این سنسورها شامل سنسور دما، سنسور سطح آب، سنسور PH و سنسور اکسیژن آب است.

  4. رله‌ها: این قسمت شامل رله‌هایی است که برای روشن و خاموش کردن دستگاه‌های مختلفی مانند پمپ، فیلتر، و تصفیه آب به کار می‌روند.

  5. شکاف حفاظتی: این قسمت شامل یک شکاف حفاظتی است که در صورت وجود خطر برقراری تماس با آب در استخر، به طور خودکار برقراری اتصال برق را قطع می‌کند.

  6. باتری: باتری در تابلو برق استخری برای تامین برق در صورت قطع برق یا اختلال در تغذیه برق استفاده می‌شود.

نقشه تابلو برق موتورخانه استخر

نقشه تابلو برق موتورخانه استخر یکی از مهمترین عناصر در پروژه‌های ساخت و نصب استخرهای شنا است. این تابلو برق در واقع یک سیستم کنترلی است که با استفاده از آن می‌توان موتورهای پمپ‌های استخر را کنترل کرد.

با توجه به اهمیت و حساسیت استخرها، تابلو برق باید به گونه‌ای طراحی شود که بتواند همه وظایف مورد نیاز را به خوبی انجام دهد. این تابلو باید به گونه‌ای طراحی شود که بتواند همه قطعات الکتریکی و الکترونیکی را در بر داشته باشد و برای کاربران آسان قابل استفاده باشد.

از دیگر وظایف تابلو برق موتورخانه استخر می‌توان به کنترل میزان آب استخر، تنظیم فیلتراسیون آب، تنظیم میزان تصفیه آب و کنترل دمای آب اشاره کرد. این تابلو برق به گونه‌ای طراحی شده است که با استفاده از آن می‌توان تمامی این وظایف را به راحتی انجام داد.

تابلو برق موتورخانه استخر شامل قطعات مختلفی است که شامل موارد زیر می‌شود:

  • بخش کنترل موتور
  • بخش کنترل فیلتراسیون آب
  • بخش کنترل تصفیه آب
  • بخش کنترل دمای آب
  • بخش کنترل میزان آب در استخر

تابلو برق موتورخانه استخر باید به گونه‌ای طراحی شود که قابلیت ارتقاء و تعمیر داشته باشد و همچنین باید قابلیت اتصال به شبکه برق عمومی را داشته باشد. با توجه نوآوری و پیشرفت صنعتی، تابلو برق موتورخانه استخر همچنان در حال بهبود است و با اضافه شدن قابلیت‌های جدید به آن، بهبود عملکرد و کنترل بهتر استخرها را به همراه دارد.

به عنوان مثال، برخی از تابلوهای برق موتورخانه استخر امروزه دارای صفحه نمایش لمسی هستند که به کاربران امکان کنترل دقیق‌تر و آسان‌تر برای تنظیم وضعیت استخر را می‌دهد. همچنین، برخی تابلوها با قابلیت اتصال به شبکه اینترنتی و کنترل از راه دور نیز طراحی شده‌اند که این امر به کاربران امکان دسترسی به اطلاعات وضعیت استخر و کنترل آن را از هر نقطه‌ای از جهان می‌دهد.

به طور کلی، نقشه تابلو برق موتورخانه استخر یکی از مهمترین عوامل در کنترل و مدیریت استخرهاست و توجه به طراحی و ساخت آن با اهمیت بسیاری همراه است. با توجه به اینکه استخرها به صورت دائمی در تماس با آب هستند، انتخاب تابلو برق مناسب و قابل اطمینان از اهمیت بالایی برخوردار است.

نحوه مونتاژ تابلو برق استخر + نکات مهم استانداردی

مونتاژ تابلو برق استخر نیز شامل مراحل مختلف و استاندارد های مشخصی است که باید توسط شرکت سازنده تابلو برق اجرا و رعایت شود. برای شروع مونتاژ ابتدا باید نوع تابلو برق استخری مشخص شود. ممکن است نیاز به مونتاژ تابلو برق موتورخانه استخر یا تابلو برق استخر خانگی برای روشنایی استخر یا دیگر موارد باشد. بنابراین نحوه مونتاژ و سیم کشی ممکن است متفاوت انجام شود. سپس مراحل زیر به ترتیب طی می شوند.

1. طراحی و نقشه تابلو برق استخری

برای مونتاژ تابلو برق استخر بر اساس مواردی که پیش تر بیان کردیم، نوع تابلو برق را مشخص می کنیم. سپس تعیین می شود که تابلو برق قرار است ایستاده ساخته شود یا دیواری. اصولا برای استخر تابلو دیواری در نظر گرفته می شود اما اگر تعداد قطعات زیاد باشد، نیاز است تا تابلو ایستاده ساخته شود. سپس نقشه تابلو کشیده می شود که جای قطعات و سیم کشی روی بدنه تابلو استخر مشخص است.

2. نصب قطعات و سیم کشی تابلو برق

بعد از آماده شدن نقشه و بدنه تابلو، نیاز است تا قطعات را نصب و مونتاژ تابلو برق استخر را آغاز کنیم. در این مرحله بر اساس نیازی که مشتری به تابلو برق دارد قطعات و برند آن ها تعیین می شوند.

3. نصب تابلو برق در مدار

بعد از اینکه مونتاژ تابلو برق استخر به پایان رسید، نیاز است تا آن را در مکان و مدار مورد نظر نصب کنیم. این کار نیز توسط مونتاژ کار و شرکت مربوطه انجام می شود. سپس تابلو نیز امتحان می شود تا صحت عملکرد آن به درستی بررسی شود.

نحوه نصب و راه‌اندازی تابلو برق استخری در استخرهای عمومی و خصوصی

نصب و راه‌اندازی تابلو برق استخری در استخرهای عمومی و خصوصی به صورت زیر است:

  1. انتخاب تابلو برق: برای نصب تابلو برق استخری، نیاز به انتخاب تابلو برق مناسب دارید که با نیازهای شما سازگار باشد و دارای اجزای لازم باشد.

  2. محل نصب: محل نصب تابلو برق استخری باید در یک محل خشک و پوشیده شده باشد تا در برابر آب و رطوبت محافظت شود.

  3. نصب سنسورها: پس از نصب تابلو برق، سنسورهای مورد نیاز برای کنترل استخر باید به صورت صحیح نصب شوند. برای مثال، سنسور دما در نزدیکی سیستم گرمایشی نصب می‌شود تا دمای آب را اندازه بگیرد.

  4. نصب رله‌ها: رله‌های مورد نیاز برای کنترل دستگاه‌های مختلفی مانند پمپ، فیلتر و تصفیه آب نصب می‌شوند.

  5. توصیه‌های امنیتی: برای امنیت و جلوگیری از حوادث باید توصیه‌های امنیتی مانند نصب شکاف حفاظتی در نظر گرفته شود.

  6. تست و راه‌اندازی: پس از نصب و اتصال دستگاه‌ها، تست و راه‌اندازی باید صورت بگیرد تا مطمئن شوید که تابلو برق به درستی کار می‌کند و سیستم کنترل استخر درست عمل می‌کند.

بهتر است نصب و راه‌اندازی تابلو برق استخری توسط یک تکنسین ماهر انجام شود و همچنین برای هرگونه تعمیر و نگهداری، این کار به شخص مجرب و متخصص اطلاعات الکتریکی و الکترونیکی را به عهده دهید.

نکات مهم استاندارد تابلو برق استخر

برای اینکه مونتاژ تابلو برق استخر به درستی انجام شود، باید نکات استانداردی در این زمینه رعایت شود. اولین و مهم ترین مورد جنس بدنه است که باید ورق روغنی گالوانیزه ساخته شده باشد که از زنگ زدن آن جلوگیری شود. هم چنین درب ها باید دارای قفل باشند و بدنه به گونه ای ساخته شود که در آینده بتوان تابلو برق را در صورت نیاز بزرگ تر کرد. نحوه چیدمان و قطعات تابلو برق نیز باید استاندارد باشد و فضای مناسب بین آن ها رعایت شود. کابل ها نیز باید به درستی انتخاب شوند و ضد آب بودن برای آن ها نیز در نظر گرفته شود‌. در نهایت تابلو باید در یک مکان امن نصب شود تا بتواند عملکرد خود را به خوبی انجام دهد.

کلید حرارتی در تابلو برق جکوزی و استخر چه کاربردی دارد؟

از لحاظ کارکرد کلید حرارتی و بیمتال مانند هم هستند ولی در کلید حرارتی بر خلاف بیمتال به کنتاکتور نیازی نیست. کلید حرارتی قابلیت محافظت از پمپ استخر را در اتصالات کوتاه، اختلاف جریان دارد و در مقابل افزایش بار سیستم نیز از مقاومت بالایی برخوردار است.

کاربرد تایمر یا ساعت تابلو برق استخری چیست؟

ساعت تابلو برق به دلیل ضعیف بودن پین های مدار تایمر در کنار کنتاکتور نصب می شود و برای تنظیم ساعت دستگاه گندزدای یو وی و کارکرد پمپ های تصفیه کاربرد دارد.

آیا بیمتال در قیمت تابلو برق استخر و جکوزی تاثیر دارد؟

افزایش بار الکتریکی یکی از دلایل مهم در سوختن پمپ های استخر است که با افزایش بار الکترو پمپ داغ شده و در نهایت به علت سوختن الکترو موتور یا نوسانات بار منجر به کوتاه شدن عمر پمپ می شود. برای حل این مشکل و جلوگیری از سوختن زود هنگام پمپ استخر باید تابلو برق استخر و جکوزی مجهز به بیمتال خریداری گردد. این قطعه می تواند میزان افزایش بار الکتریکی را کنترل کرده و در زمان مشاهده افزایش بار و داغ شدن پمپ می تواند پمپ تصفیه و دیگر تجهیزات استخررا  از سیستم قطع کند.

در تابلو برق استخری دارای بیمتال باید کنتاکتور نیز نصب شود؛ زیرا فرمان قطع و وصل مدار از بیمتال به کنتاکتور هدایت می شود و سپس توسط یک سیم پیچ مغناطیسی جریان مدار قطع می گردد.

مزایای استفاده از تابلو برق استخری در کنترل و مدیریت سیستم های استخری

استفاده از تابلو برق استخری به منظور کنترل و مدیریت سیستم های استخری بسیار مفید است. برخی از مزایای استفاده از تابلو برق استخری عبارتند از:

۱- ایمنی بالا: با استفاده از تابلو برق استخری می‌توان از وقوع حوادث و نواقص برقی در استخر جلوگیری کرد.

۲- کنترل و مدیریت بهتر: با استفاده از تابلو برق استخری، می‌توان به راحتی از راه دور و یا به صورت محلی سیستم های مختلف را کنترل و مدیریت کرد.

۳- صرفه‌جویی در مصرف انرژی: با استفاده از تابلو برق استخری، می‌توان به صورت هوشمندانه مصرف انرژی را کنترل کرد و در نتیجه صرفه‌جویی در هزینه‌ها را داشت.

۴- راحتی در نگهداری و تعمیرات: استفاده از تابلو برق استخری، کاهش زمان و هزینه‌های نگهداری و تعمیرات را به دنبال دارد.

۵- افزایش عمر استخر: با استفاده از تابلو برق استخری، می‌توان مراقبت بهتری از تجهیزات و تسهیلات استخری داشت و در نتیجه عمر استخر را افزایش داد.

امنیت و ایمنی در تابلو برق استخری و رعایت استانداردهای مربوطه

امنیت و ایمنی در تابلو برق استخری بسیار حائز اهمیت است. برای این منظور، باید استانداردهای مربوطه را رعایت کرد. برخی از استانداردهای مهم در این زمینه عبارتند از:

۱- استاندارد IEC 60364-7-702: این استاندارد شرایط ایمنی برق در استخرها را تعیین می‌کند.

۲- استاندارد EN 60439-1: این استاندارد مربوط به تابلوهای برقی است و شرایط ایمنی و عملکرد آنها را مشخص می‌کند.

۳- استاندارد EN 60947-2: این استاندارد مربوط به تابلوهای برقی است و شرایط ایمنی و عملکرد آنها را مشخص می‌کند.

۴- استاندارد EN 60529: این استاندارد شرایط محافظت از تابلو برق استخری را مشخص می‌کند.

۵- استاندارد NFPA 70: این استاندارد مربوط به کد برق است و شرایط ایمنی و عملکرد تجهیزات برقی را مشخص می‌کند.

با رعایت استانداردهای مربوطه در طراحی، نصب و راه‌اندازی تابلو برق استخری، امنیت و ایمنی در کنترل و مدیریت سیستم‌های استخری حفظ می‌شود و خطرات احتمالی برای کاربران و پرسنل استخر کاهش می‌یابد.

چالش‌های طراحی و ساخت تابلو برق استخری و راهکارهای مقابله با آنها

در طراحی و ساخت تابلو برق استخری، برخی چالش‌ها وجود دارد که باید به آنها توجه شود. برخی از این چالش‌ها عبارتند از:

۱- مقاومت در برابر آب: تابلو برق استخری باید مقاوم در برابر آب باشد تا هنگامی که در معرض آب قرار می‌گیرد، عملکرد آن تحت تاثیر قرار نگیرد.

۲- مقاومت در برابر خوردگی: مواد استفاده شده در ساخت تابلو برق استخری باید مقاوم در برابر خوردگی باشند تا هنگامی که در معرض رطوبت و آب قرار می‌گیرند، سالم بمانند.

۳- حفاظت در برابر شوک الکتریکی: تابلو برق استخری باید حفاظت کافی در برابر شوک الکتریکی داشته باشد تا امنیت کاربران و پرسنل استخر حفظ شود.

۴- مقررات و استانداردهای مربوطه: در طراحی و ساخت تابلو برق استخری باید مقررات و استانداردهای مربوطه را رعایت کرد تا ایمنی و عملکرد بهینه تابلو برق حفظ شود.

۵- تعیین محل نصب: باید محل مناسبی برای نصب تابلو برق استخری تعیین کرد تا در معرض آب نباشد و مقاومت لازم در برابر رطوبت و آب داشته باشد.

برای مقابله با این چالش‌ها، راهکارهایی مانند استفاده از مواد مقاوم در برابر آب و خوردگی، استفاده از قطعات با کیفیت بالا، رعایت مقررات و استانداردهای مربوطه، تعیین محل مناسب برای نصب و استفاده از روش‌های حفاظتی در برابر شوک الکتریکی می‌تواند مفید واقع شود.

نحوه عیب‌یابی و نگهداری تابلو برق استخری و پیشگیری از خرابی آن

نحوه عیب‌یابی و نگهداری تابلو برق استخری و پیشگیری از خرابی آن به موارد زیر تقسیم می‌شود:

  1. بررسی وضعیت اجزای تابلو: در ابتدا باید وضعیت اجزای تابلو از جمله قطعات الکترونیکی، کابل‌ها و اتصالات را بررسی کرد و در صورت وجود خرابی یا کاهش کیفیت، تعویض آن‌ها را انجام داد.

  2. بررسی سیم‌کشی و اتصالات: بررسی سیم‌کشی و اتصالات این تابلو برق بسیار حیاتی است. بررسی کامل برای تشخیص هرگونه شکستگی، خوردگی، یا اتصالات نامناسب باید انجام شود. هرگونه مشکل در اتصالات و سیم‌ها باعث خطرات برق گرفتگی و حتی حریق می‌شود.

  3. تنظیمات و پارامترهای تابلو برق: باید مطمئن شد که تنظیمات و پارامترهای تابلو برق برای شرایط فعلی صحیح تنظیم شده‌اند. همچنین باید از تغییرات موجود در سیستم و محیط در نظر گرفته شده و به‌روزرسانی لازم در تنظیمات انجام شود.

  4. نظافت و پاکسازی تابلو برق: برای جلوگیری از هرگونه آسیب به تابلو برق، باید آن را با مواد نرم کننده تمیز کرد. همچنین پاک کردن و از بین بردن گرد و غبار درون تابلو بسیار مهم است.

  5. تعویض قطعات مستعد خرابی: قطعات مستعد خرابی مانند فیوزها باید با فیوزهای جدید تعویض شوند.

مشکلات شایع در تابلو برق استخری و نحوه حل آنها

برخی از مشکلات شایع در تابلو برق استخری عبارتند از:

۱. مشکلات در بخش سیم‌کشی: ممکن است برای برقراری ارتباط بین اجزای تابلو از سیم‌های نامناسب یا ناصحیح استفاده شده باشد و یا در نصب و اتصال سیم‌ها خطایی صورت گرفته باشد. در این صورت می‌توان با بررسی سیم‌کشی و اصلاح اتصالات غیرمناسب، این مشکلات را برطرف کرد.

۲. مشکلات در بخش سیستم خنک‌کننده: در صورت عدم صرفه‌جویی در مصرف انرژی یا وجود خطایی در سیستم خنک‌کننده، می‌تواند مشکلاتی برای تابلو برق ایجاد کند. برای حل این مشکل می‌توان از سیستم خنک کننده مناسب استفاده کرده و یا در صورت وجود خطایی در سیستم خنک‌کننده، آن را تعمیر و یا جایگزین کرد.

۳. مشکلات در بخش منابع تغذیه: در صورت ناصحیح بودن نصب منابع تغذیه یا اشکال در اجزای منابع تغذیه، ممکن است با مشکلاتی در تابلو برق روبرو شویم. برای رفع این مشکل می‌توان با بررسی نصب منابع تغذیه و اجزای آنها، آنها را تعمیر و یا جایگزین کرد.

۴. مشکلات در بخش کنترل کننده‌ها: در صورت وجود خطایی در بخش کنترل کننده‌ها، ممکن است با خطراتی روبرو شویم. برای رفع این مشکل می‌توان با بررسی بخش کنترل کننده‌ها و تعمیر آنها، این مشکل را برطرف کرد.

نقشه تابلو برق استخر و جکوزی

  1. در مرحله اول برق ورودی که از نوع سه فاز است به فیوز محافظ جان وارد می شود.
  2. این برق سه فاز به فیوز مینیاتوری سه فاز اصلی وارد شده و سپس در سایر فیوزهای تک فاز و سه فاز توزیع می گردد.
  3. پس از عبور برق از فیوزها به کنتاکتور ها و بیمتال ها وارد شده و از طریق ترمینال های خروجی خارج می شود.

قیمت تابلو برق استخر

تابلو برق استخر از دسته محصولات پرکاربردی است که با توجه به ویژگی ها و کارایی اش در انواع متفاوتی تولید و روانه بازار می شود. همین تنوع بالا باعث شده تا تعیین قیمت تابلو برق استخر به طور دقیق میسر نبوده و به فاکتورهای متعددی بستگی داشته باشد. یکی از اولین موارد تاثیرگذار در قیمت تابلو برق، ابعاد و اندازه استخر و فضای مورد نظر شماست و هرچقدر که ابعاد آن بیشتر باشد، قیمت نهایی نیز بالاتر خواهد بود. علاوه بر آن، مشخصات دیگری همچون تعداد تایمرها، نوع تابلو برق، سایز محصول، تعداد چراغ ها، تجهیزات به کار رفته در تابلو برق استخر، ساعت و.. نیز در قیمت فروش تابلو برق استخر دخالت دارند. شما برای استعلام قیمت روز خرید تابلو برق استخر می توانید با کارشناسان شرکت ساتل تابلو آسیا تماس حاصل نمایید.

راهنمای خرید تابلو برق استخر

خرید تابلو برق استخر نیز مانند خرید هر تجهیزات دیگری باید با دقت تمام انجام شود تا نتیجه مورد نظر را در بر داشته باشد. برای خرید این محصولات شما باید ابتدا نقشه محل را تهیه کنید. علاوه بر آن، به هنگام انتخاب تابلو برق استخر توجه داشته باشید که این محصولات باید از نظر ایمنی و سلامت نیز تست شده باشند تا ریسک ایجاد هرگونه خطر توسط آن ها به کم ترین حد ممکن برسد. در مجموع از جمله مهم ترین فاکتورهایی که به هنگام خرید تابلو برق استخر باید به آن ها توجه کنید، می توانیم به موارد زیر اشاره کنیم:

  • ایمنی بالا
  • داشتن قیمت مناسب و به صرفه
  • میزان مقاومت در برابر عوامل محیطی مانند گرمای زیاد و..
  • داشتن اندازه مناسب
  • تطبیق پذیری محصول با کارایی موردنظر
  • باکیفیت بودن متریال به کار رفته در تولید محصول
  • برند تابلو برق استخر
  • وزن و ابعاد مناسب محصول
  • و..

نحوه سیم کشی برق استخر چگونه است؟

سیم کشی برق استخر نیاز به رعایت مقررات ایمنی دارد تا از خطرات ناشی از برق گرفتگی جلوگیری شود. در این راستا، نکات زیر باید رعایت شود:

  1. استفاده از کابل‌های با مشخصات مناسب به منظور جلوگیری از بارز شدن سیم‌ها در آب استخر.
  2. سیم‌ها باید از طریق لوله‌هایی که به دیوار استخر متصل شده‌اند، به بخش‌های مختلف تابلو برق و تجهیزات انتقال داده شوند.
  3. برق‌های با فشار بالا و پایین جداگانه نگه داشته شوند.
  4. در نزدیکی استخر هیچ دستگاه الکتریکی برای ذخیره برق نباید قرار داشته باشد.
  5. تمامی تجهیزات الکتریکی باید در یک جعبه‌ی برق اصلی جمع شوند.
  6. اتصالات باید با استفاده از محافظ جریان یکطرفه (GFCI) صورت گیرد.

بهترین روش برای سیم کشی برق استخر، استفاده از نیروی متخصص در این زمینه است. همچنین، در صورتی که شما مایل به خودکار این فرآیند هستید، می‌توانید با مطالعه‌ی مقررات مربوطه و رعایت نکات ایمنی، خود را برای سیم کشی برق استخر آماده کنید.

جمع بندی

در حال حاضر استفاده از تابلو برق استخر در ساختمان های مجهز و لوکس بسیار متداول شده است. برای خرید تابلو برق استخر با کیفیت باید در مورد کارکرد و اجزای آن از دانش و آگاهی کافی برخوردار بود. می توانید با شرکت ساتل تابلو آسیا تماس گرفته و اطلاعات لازم را در خصوص قیمت و خرید تابلو برق استخر و جکوزی کسب کنید.

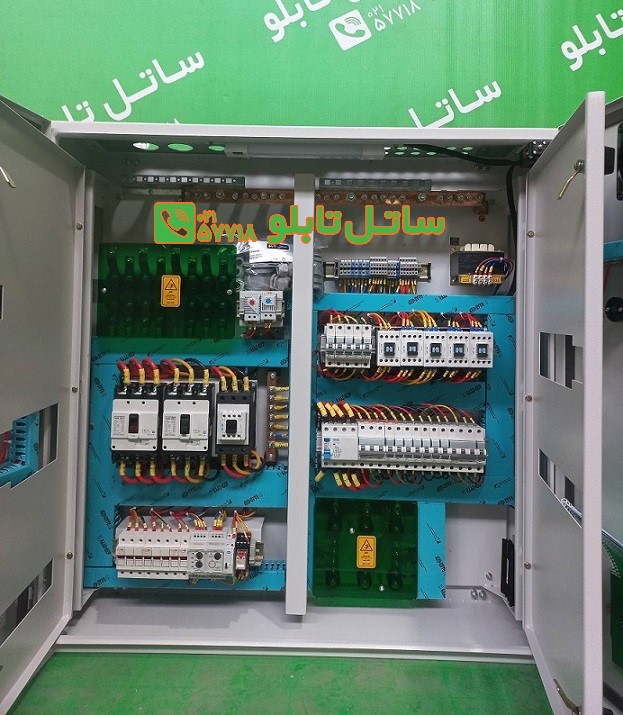

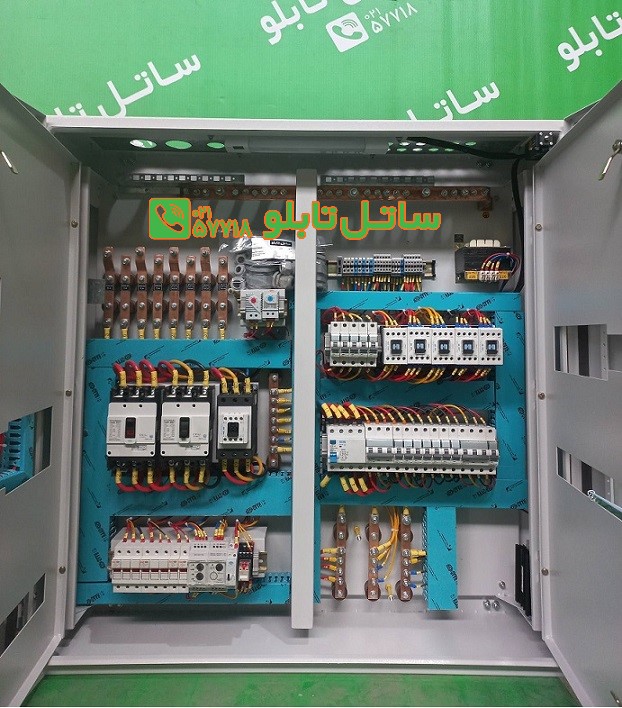

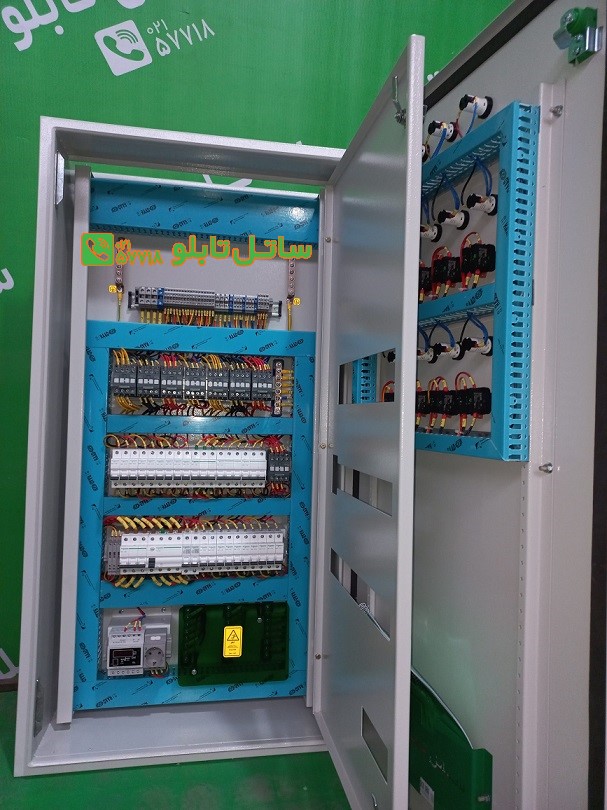

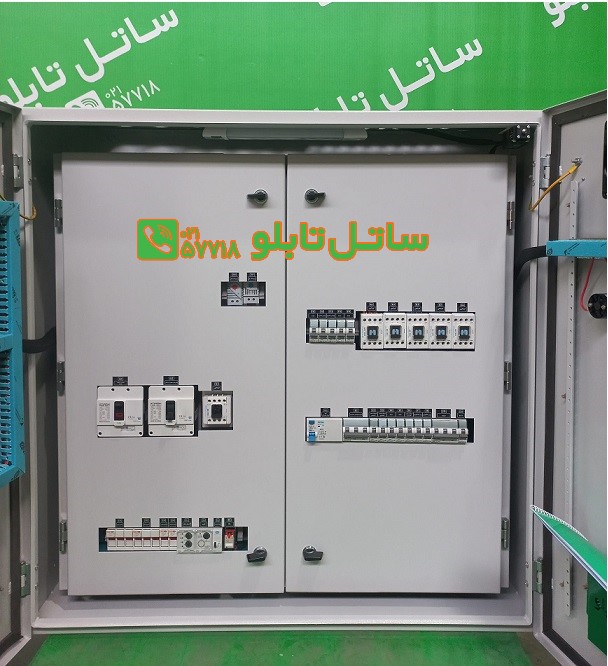

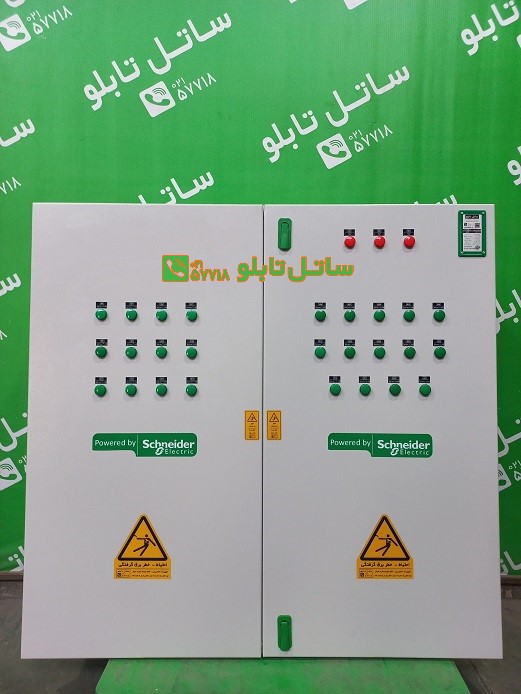

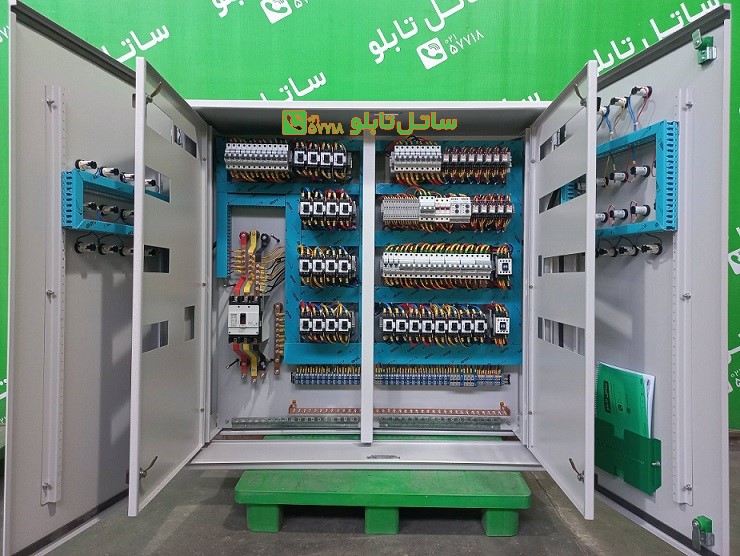

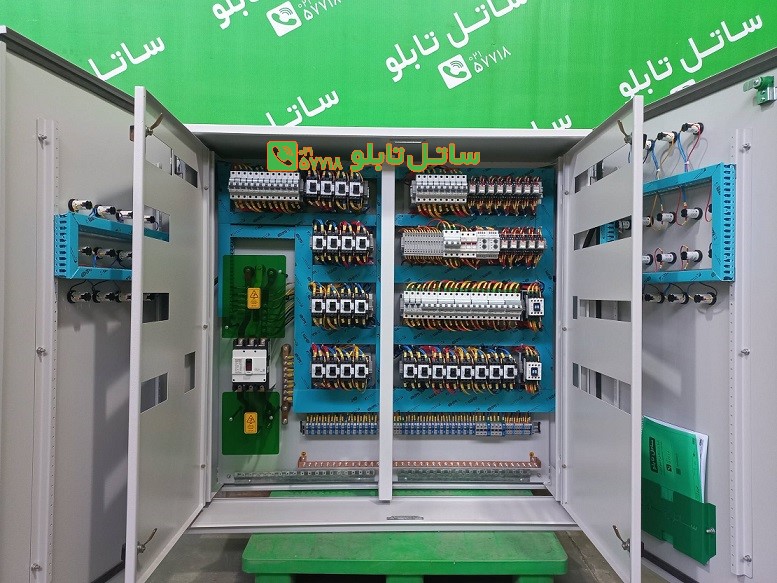

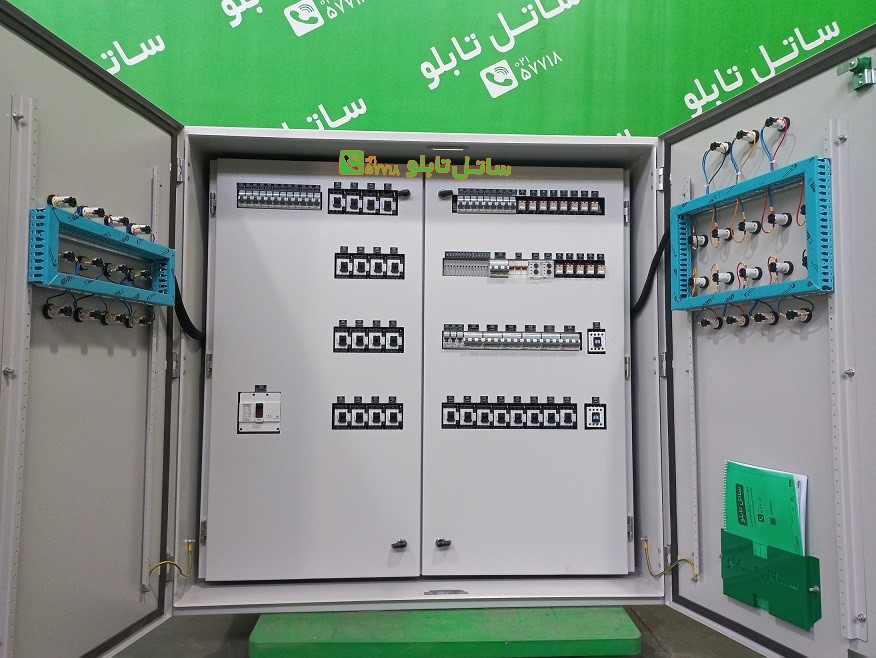

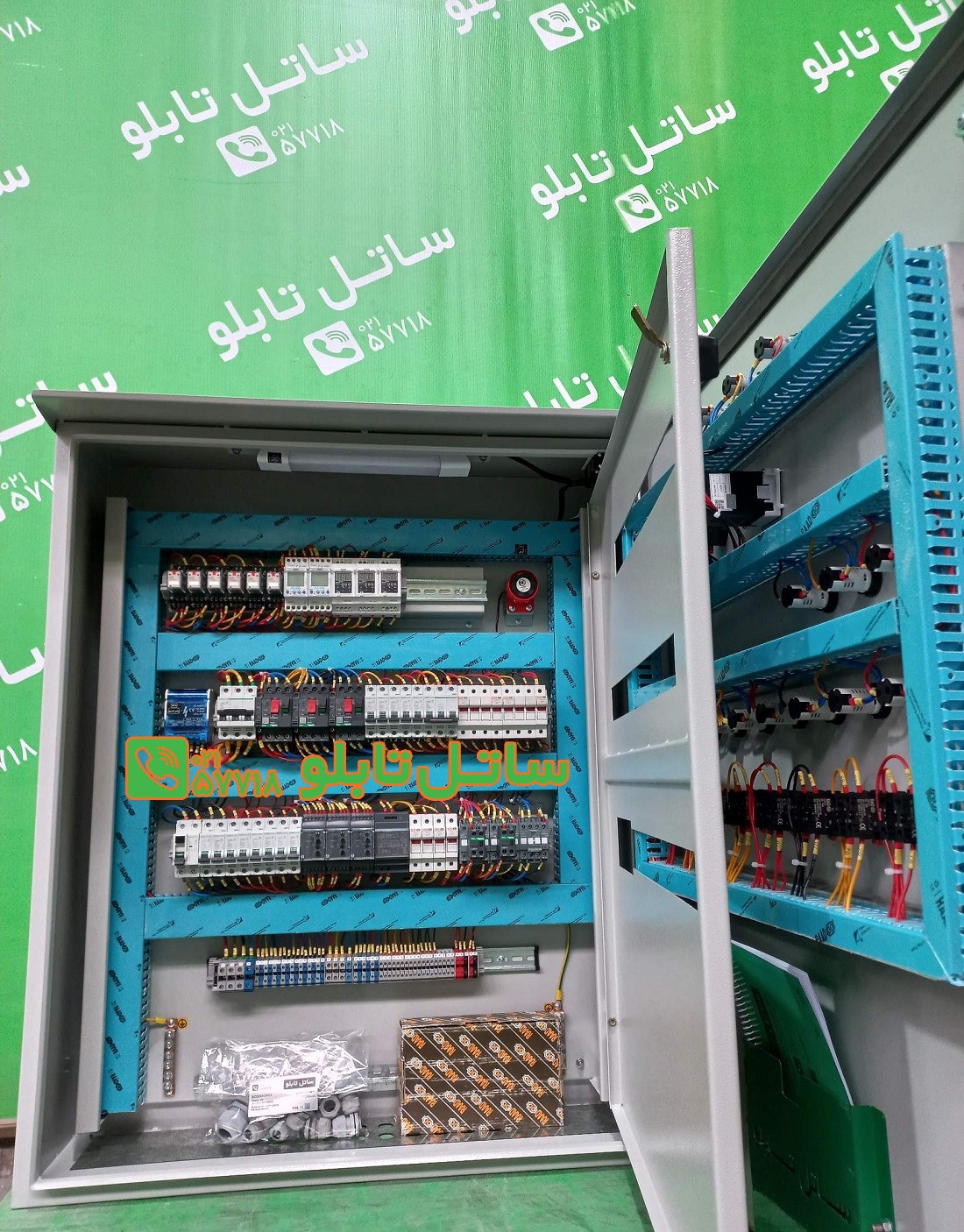

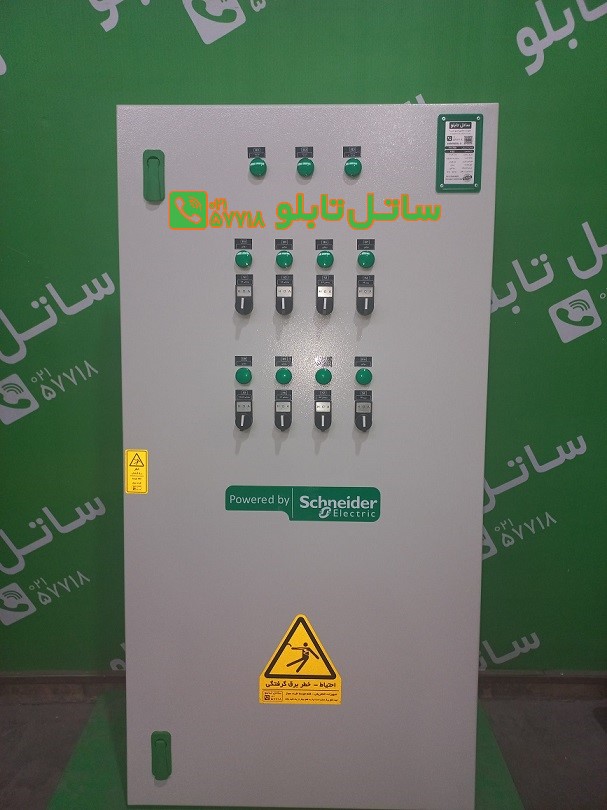

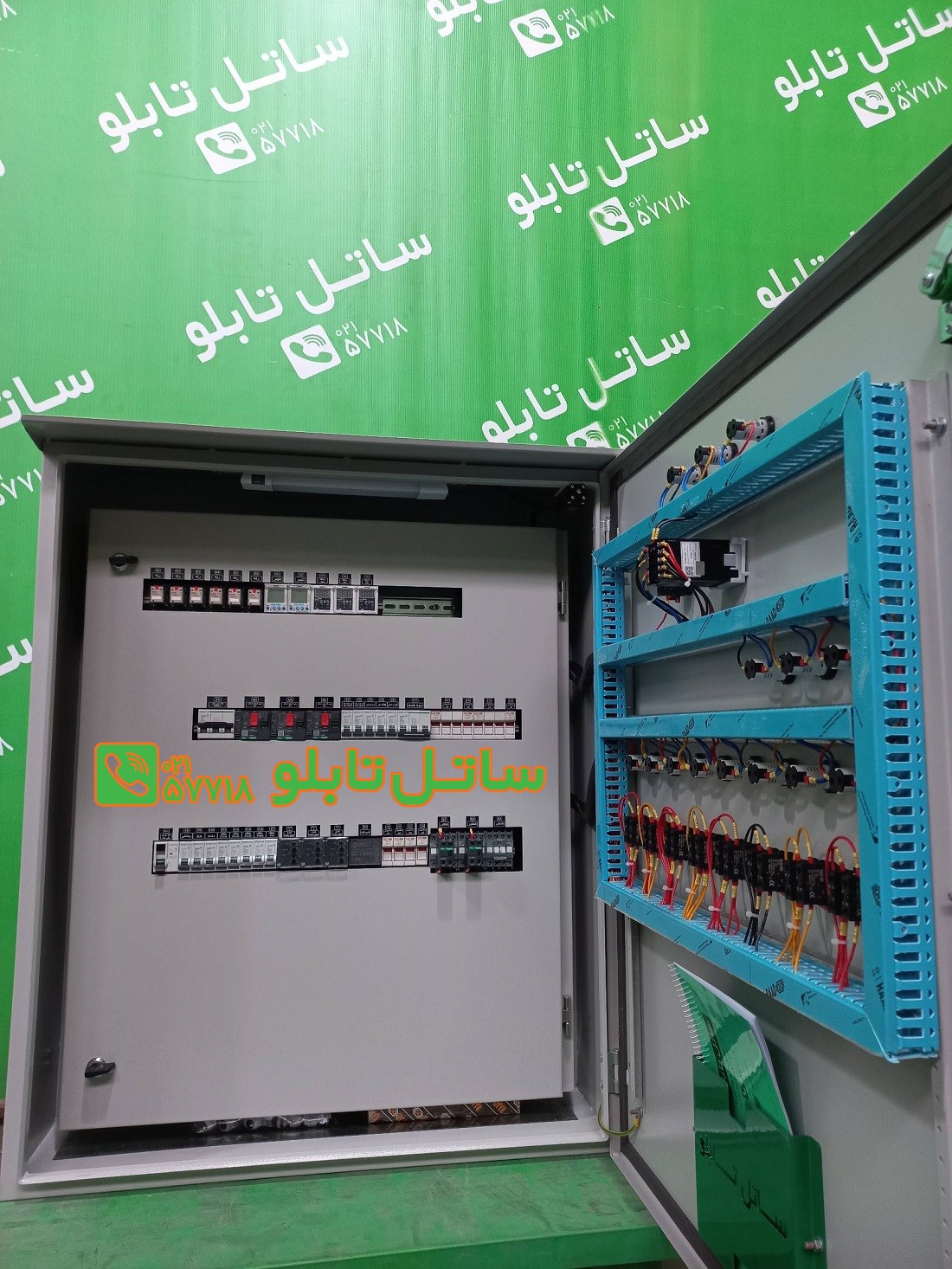

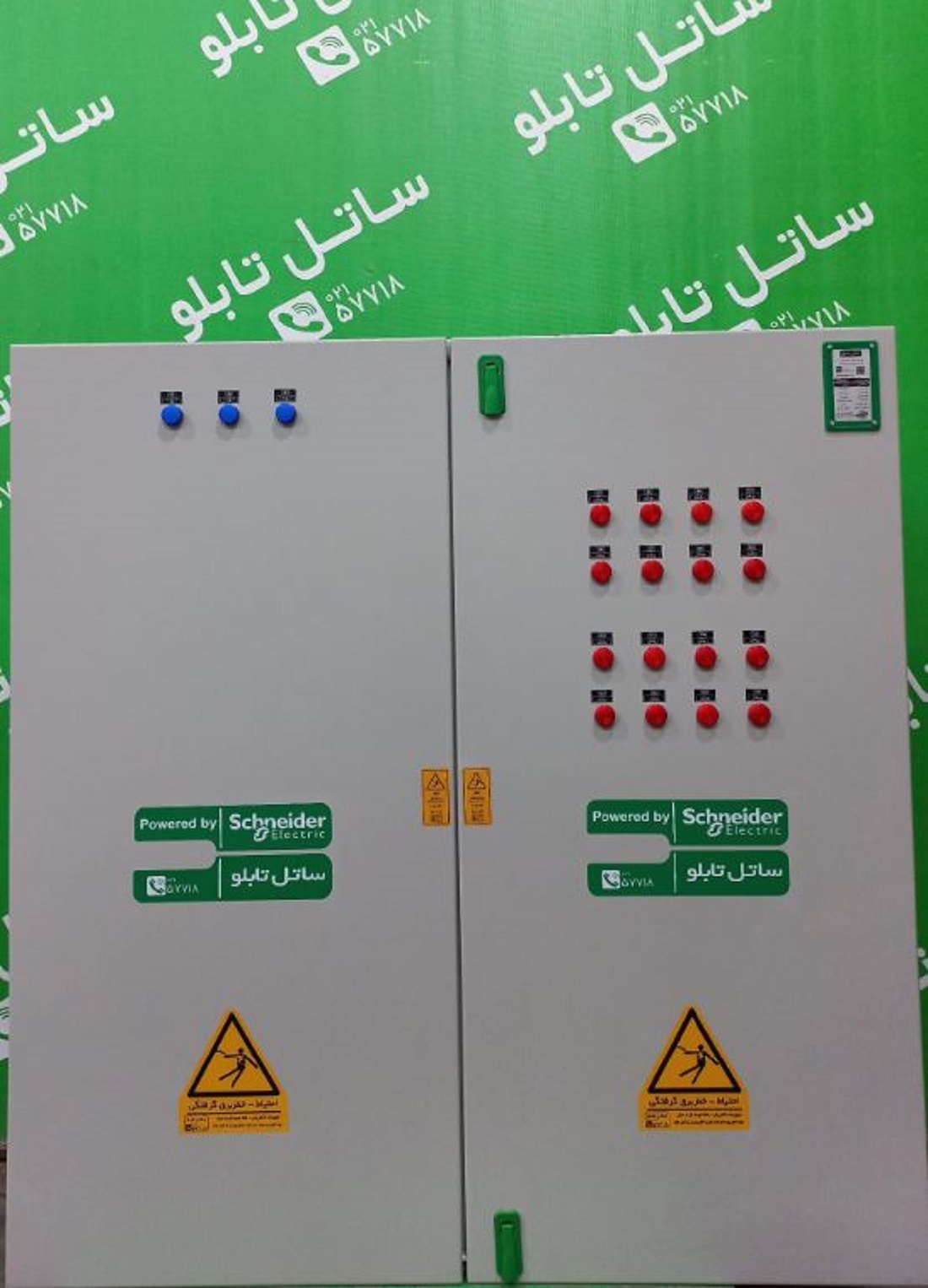

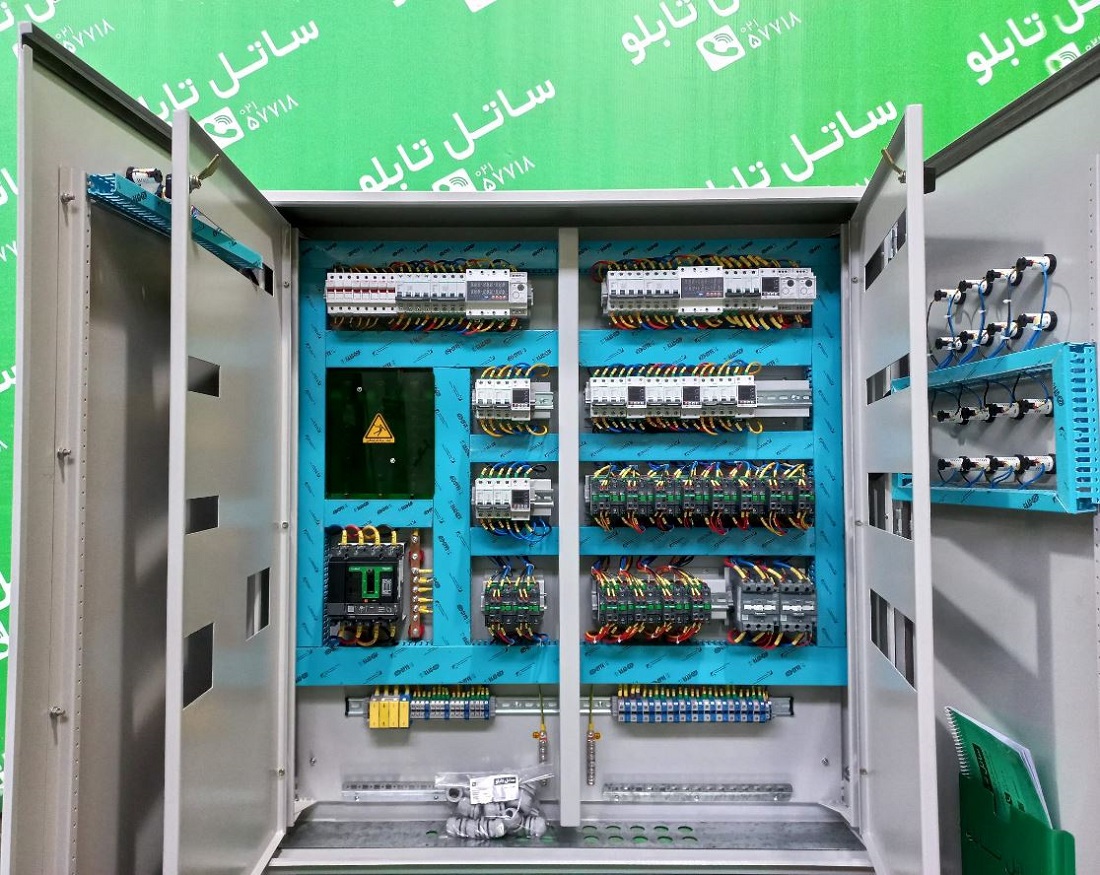

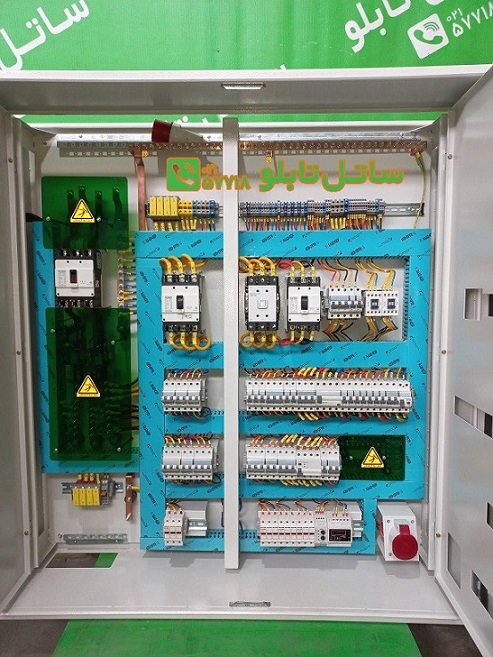

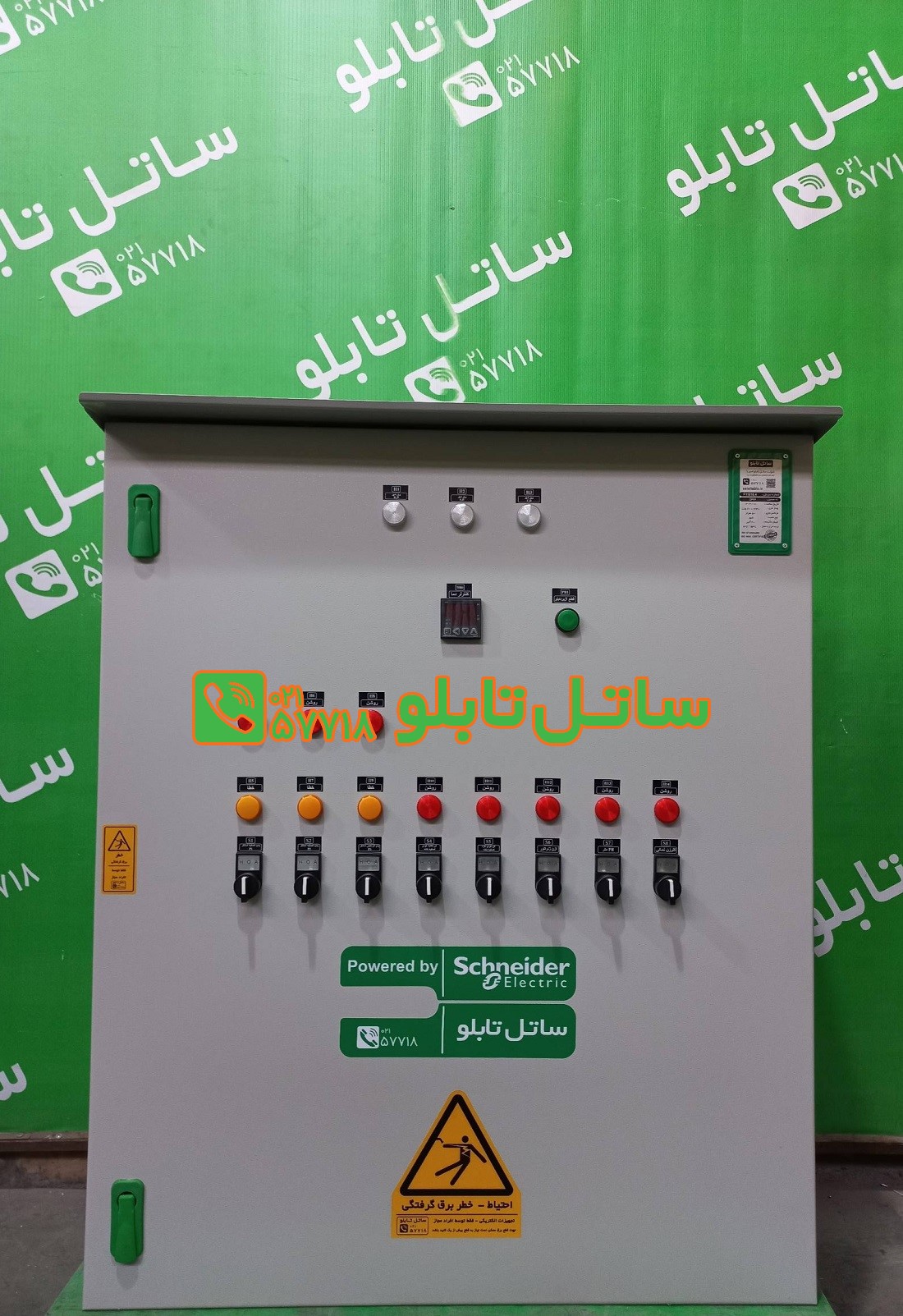

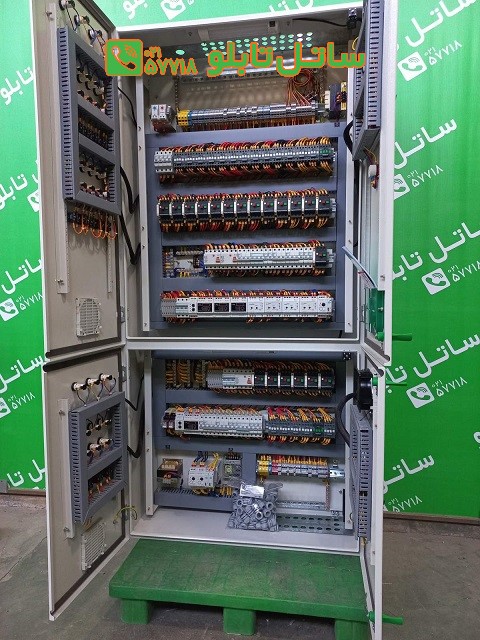

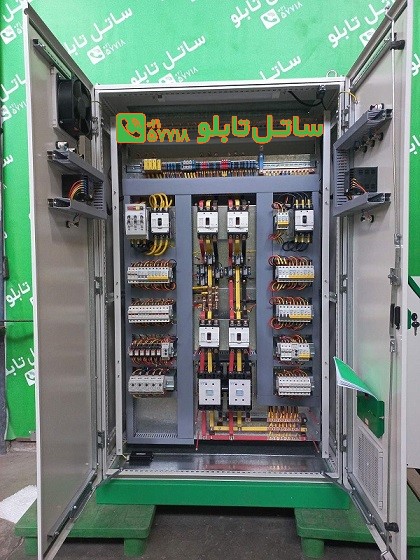

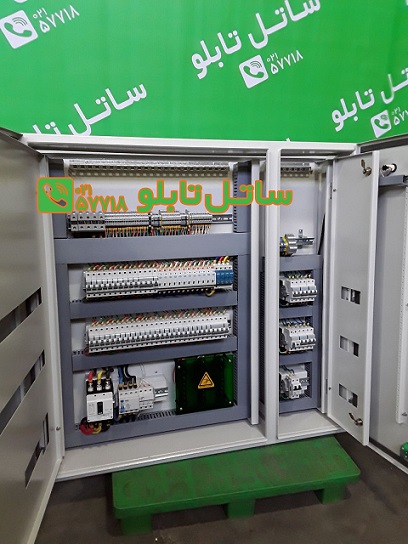

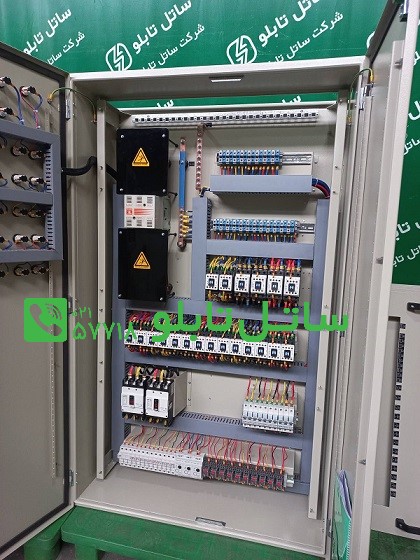

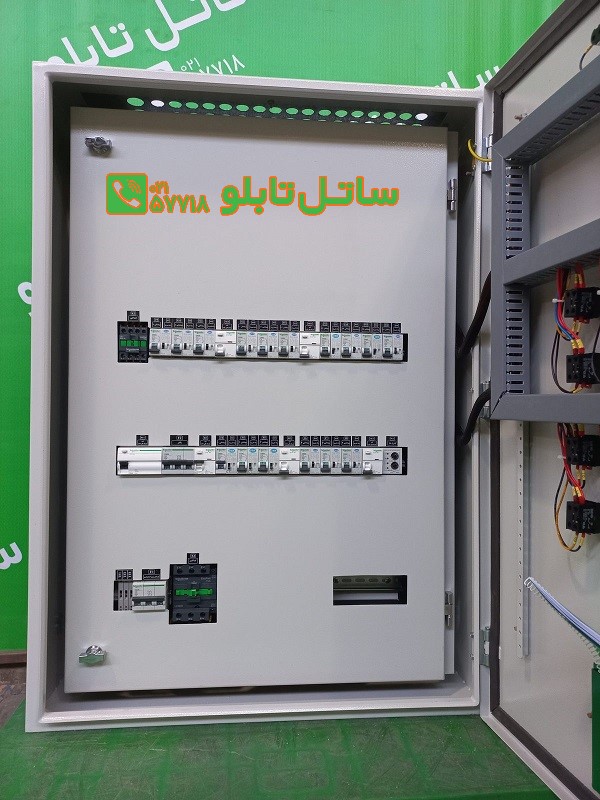

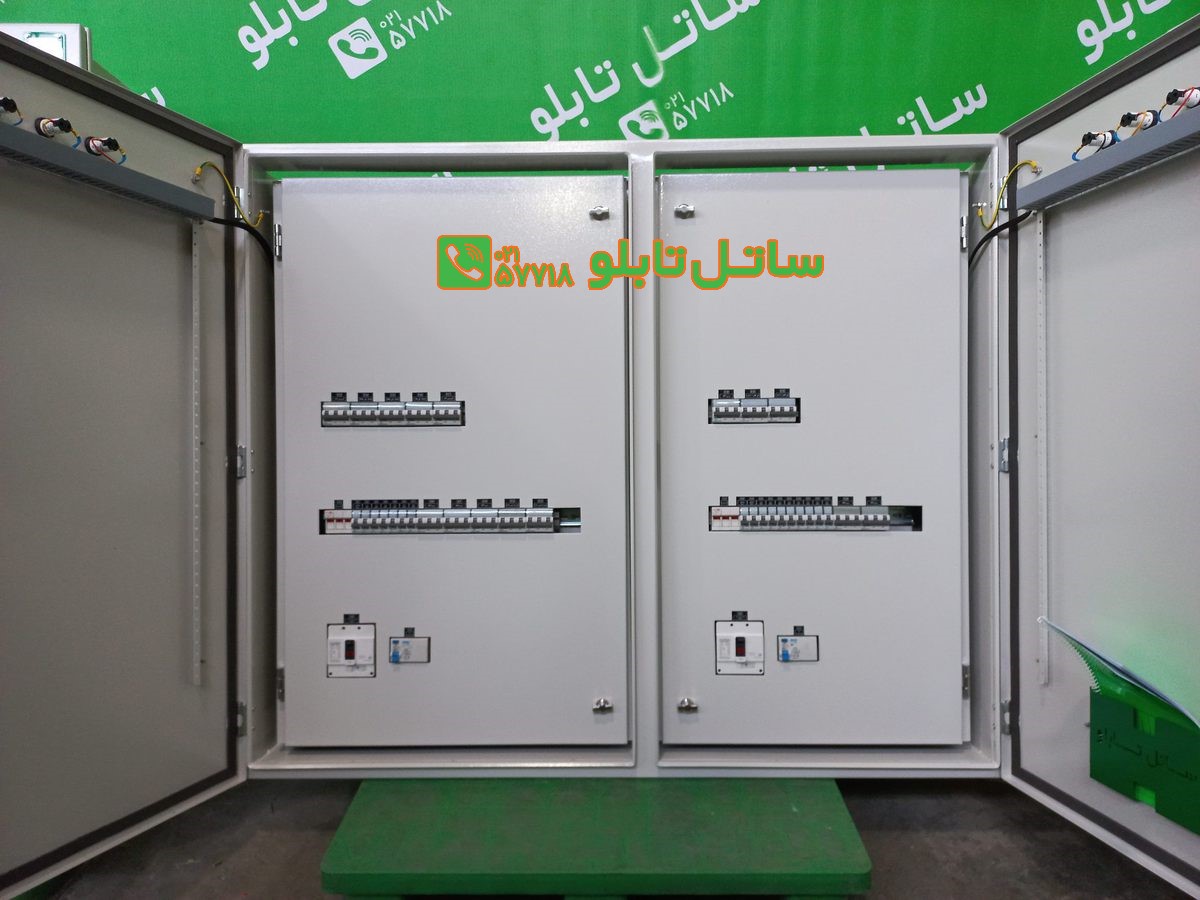

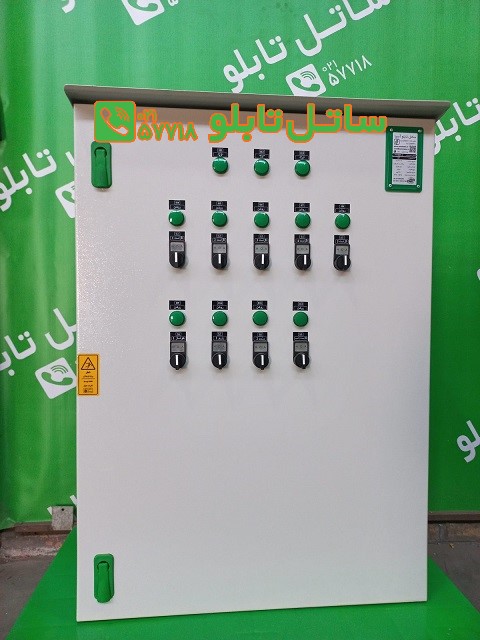

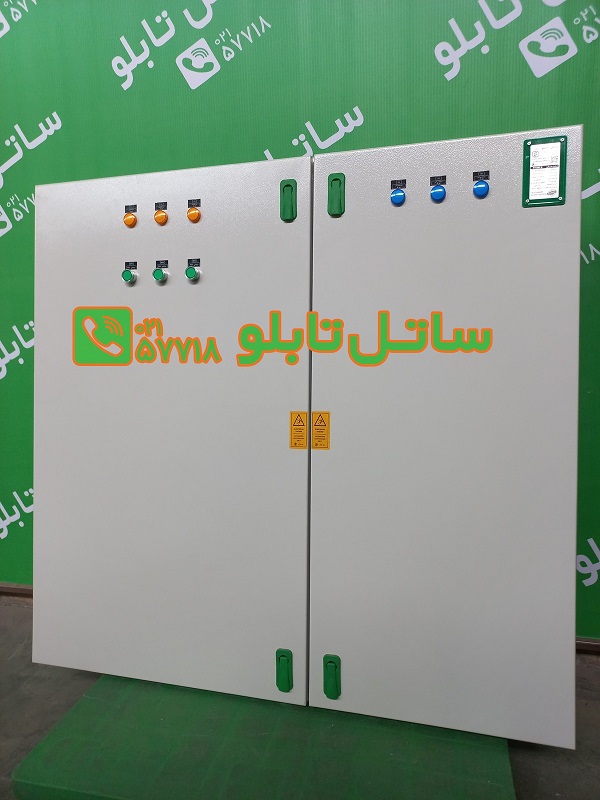

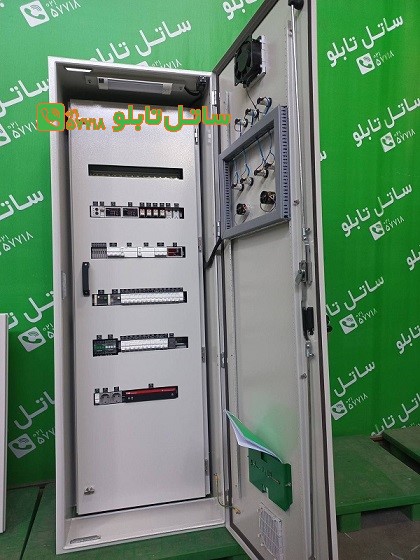

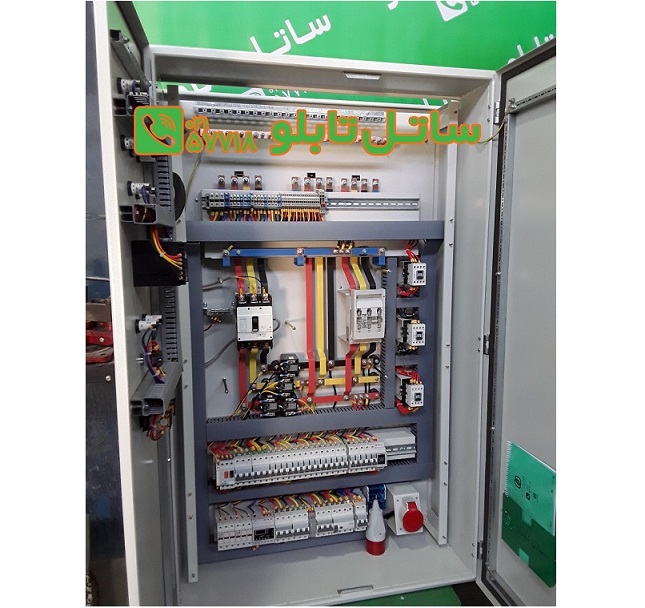

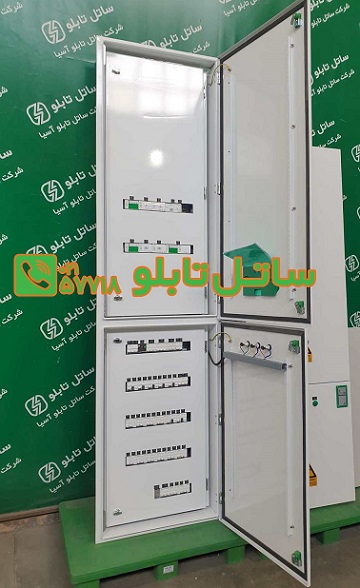

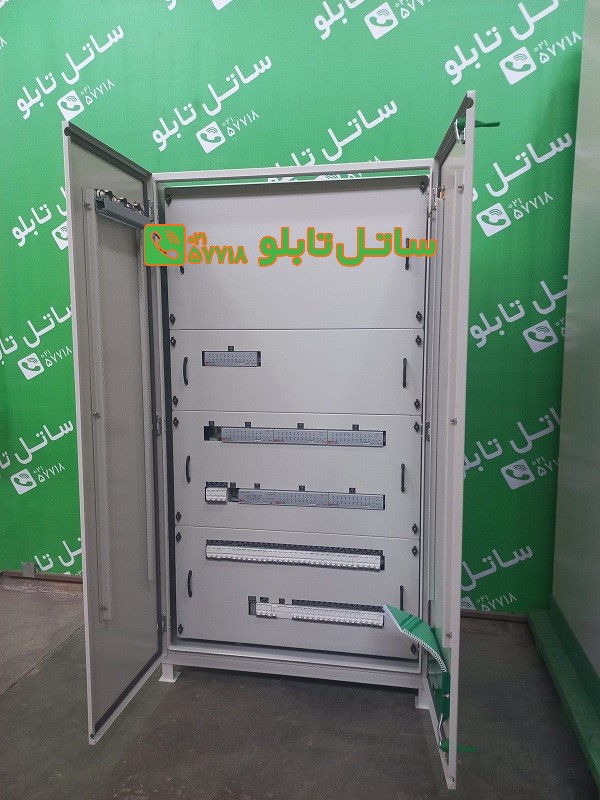

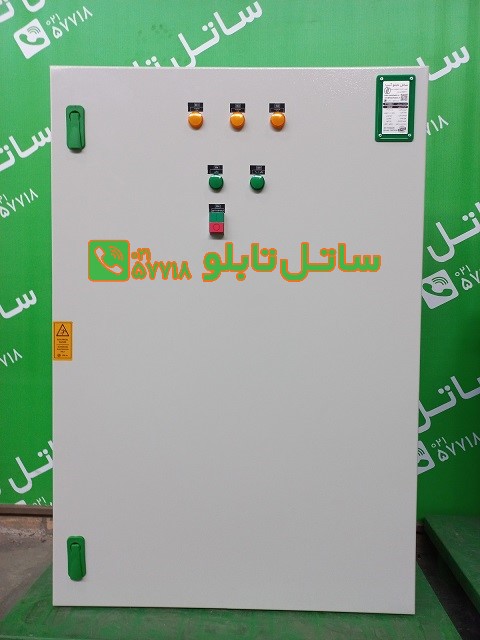

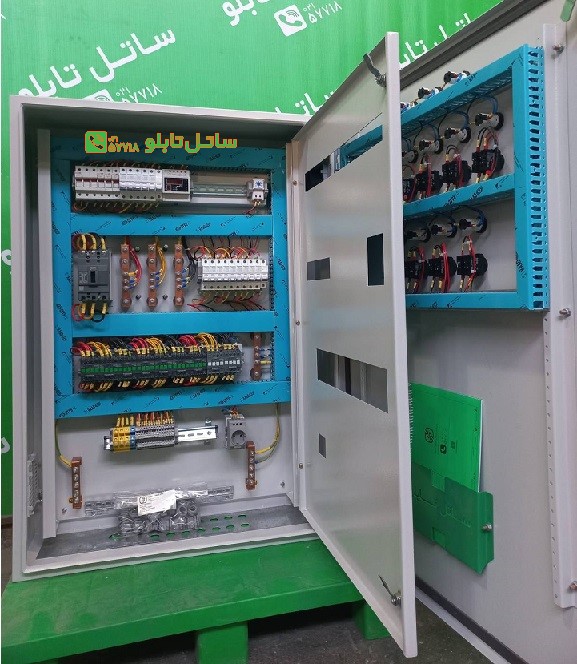

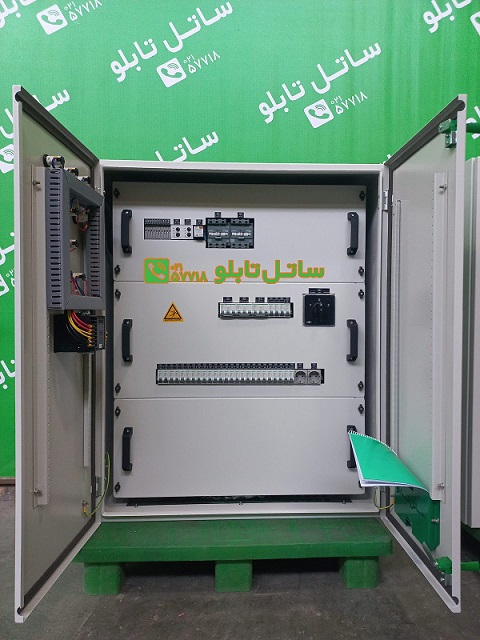

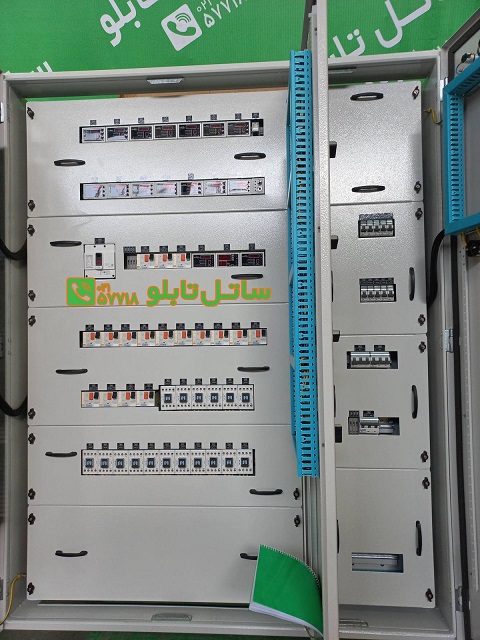

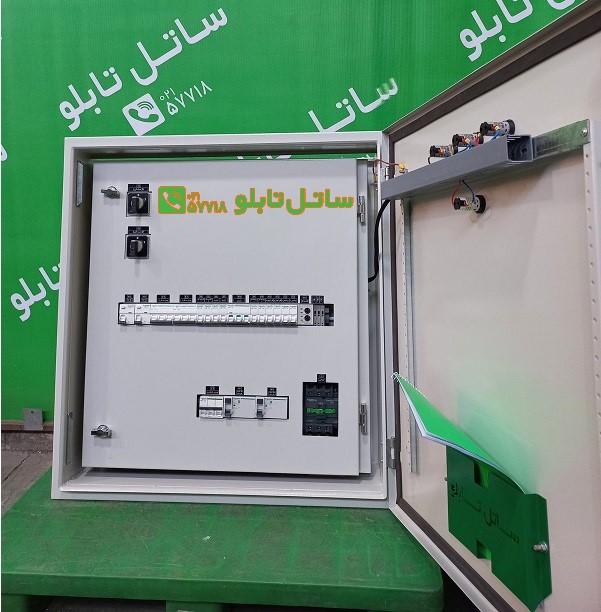

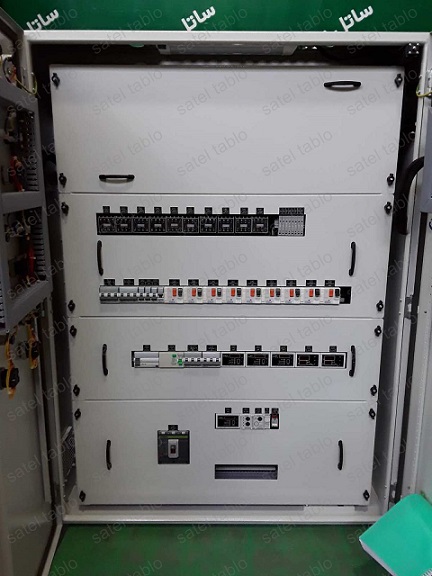

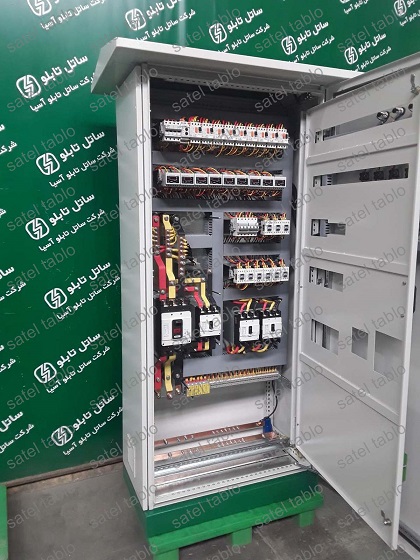

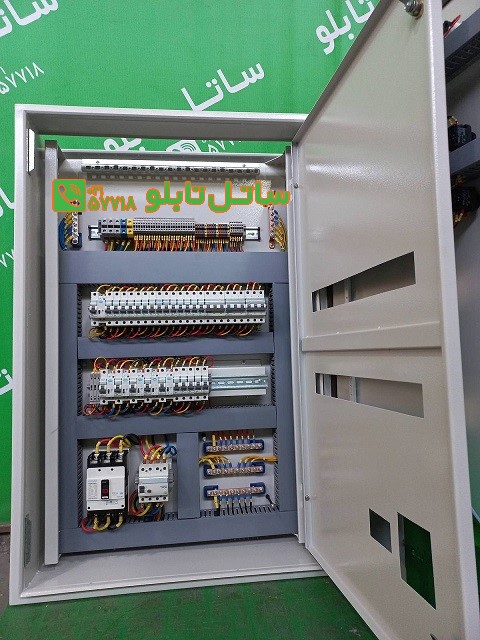

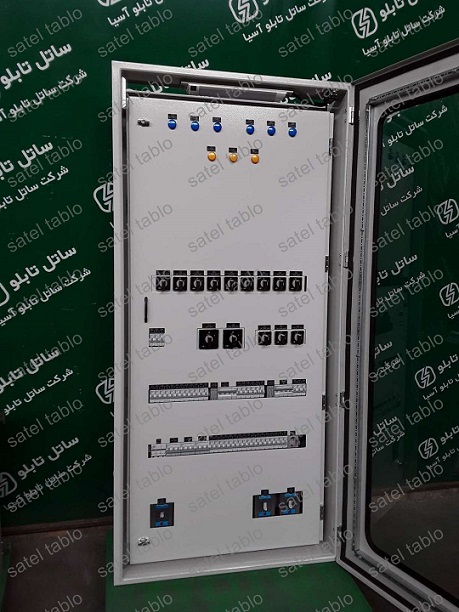

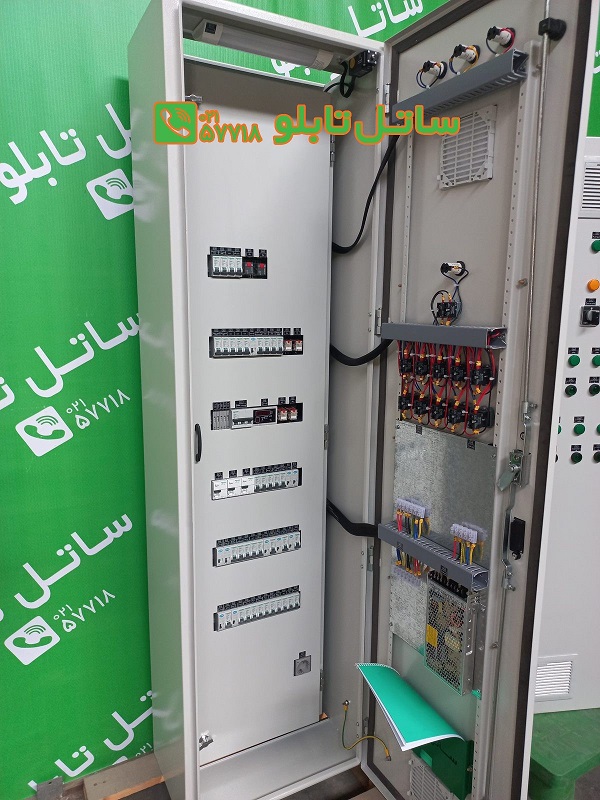

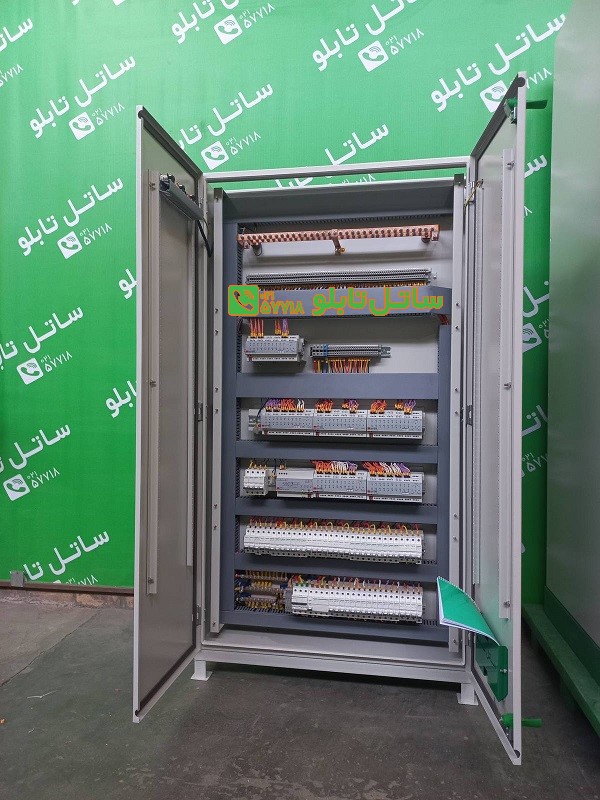

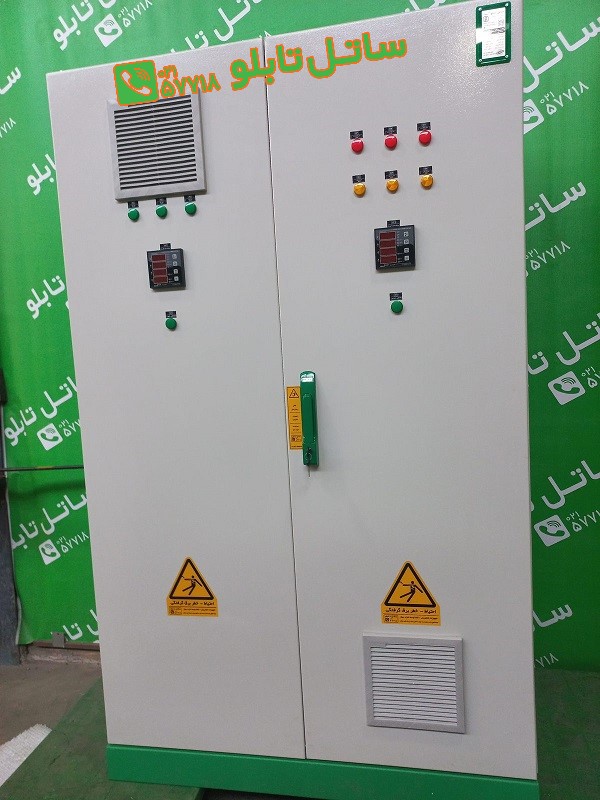

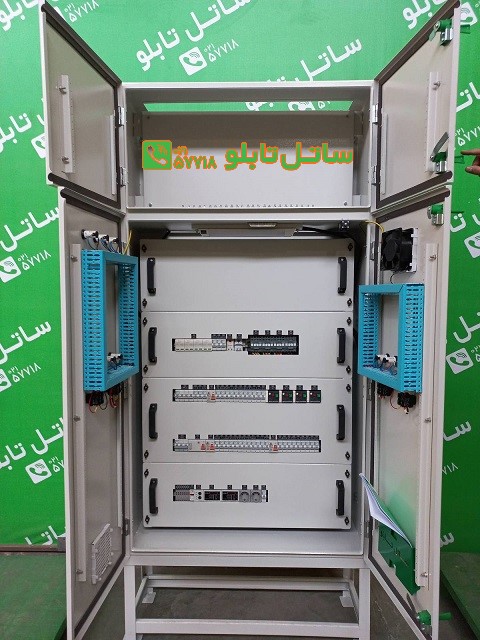

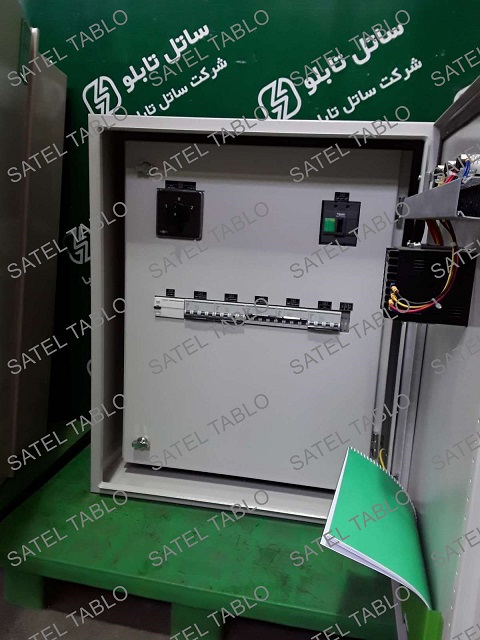

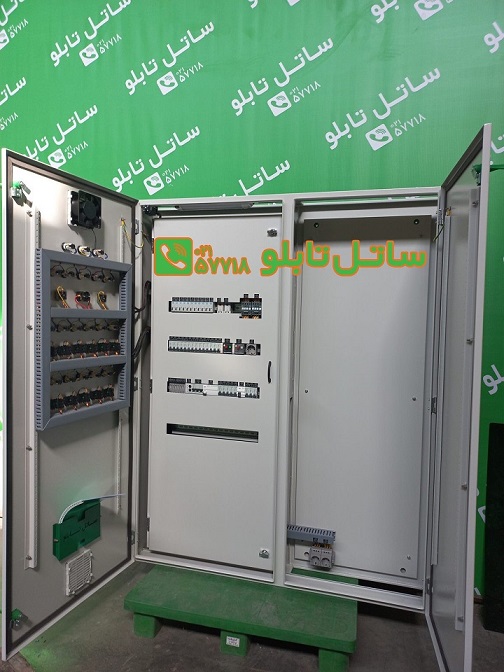

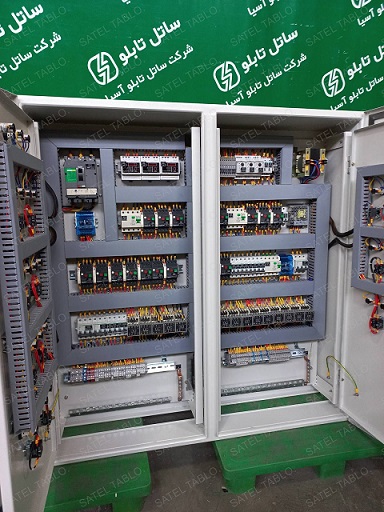

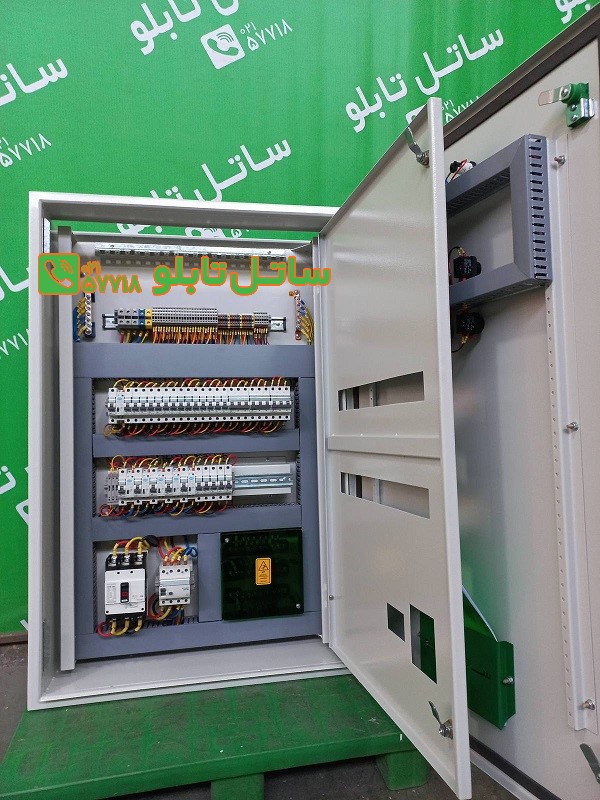

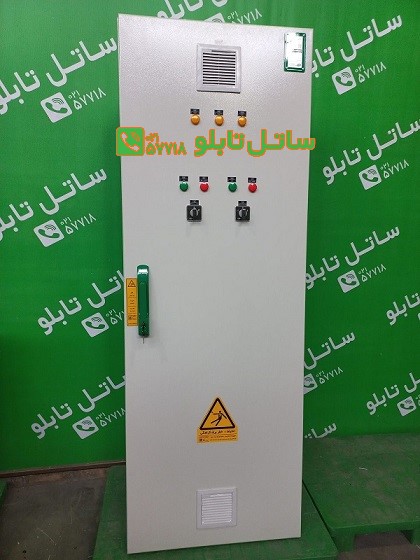

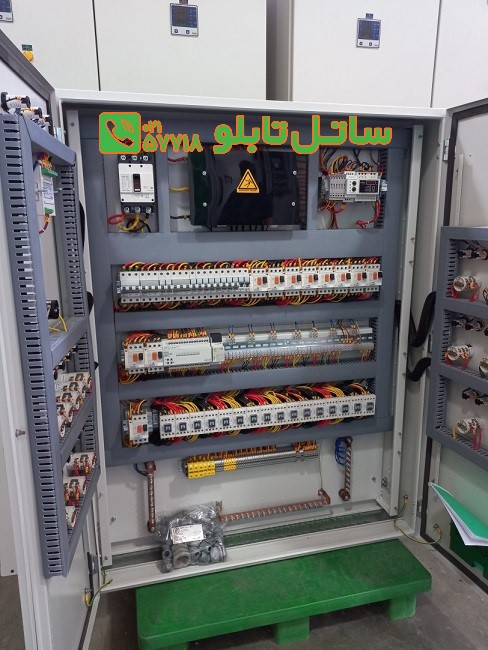

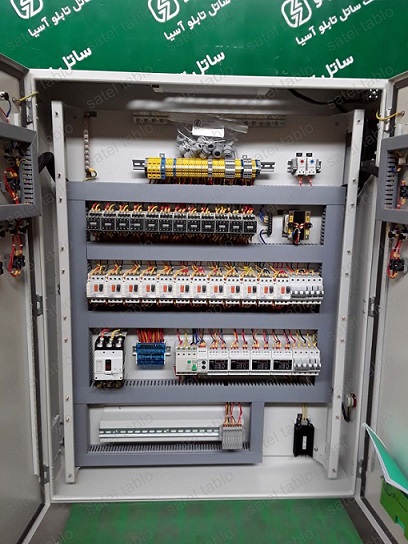

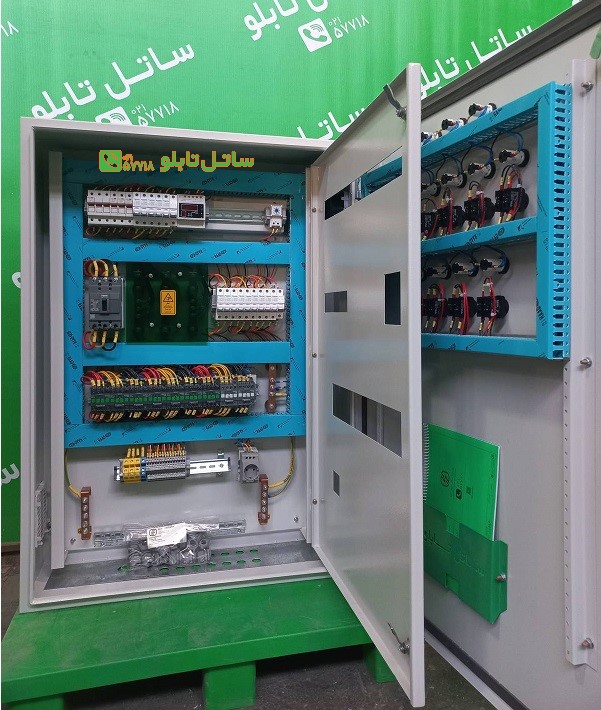

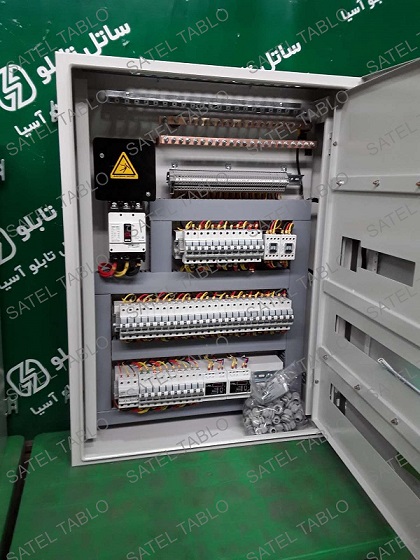

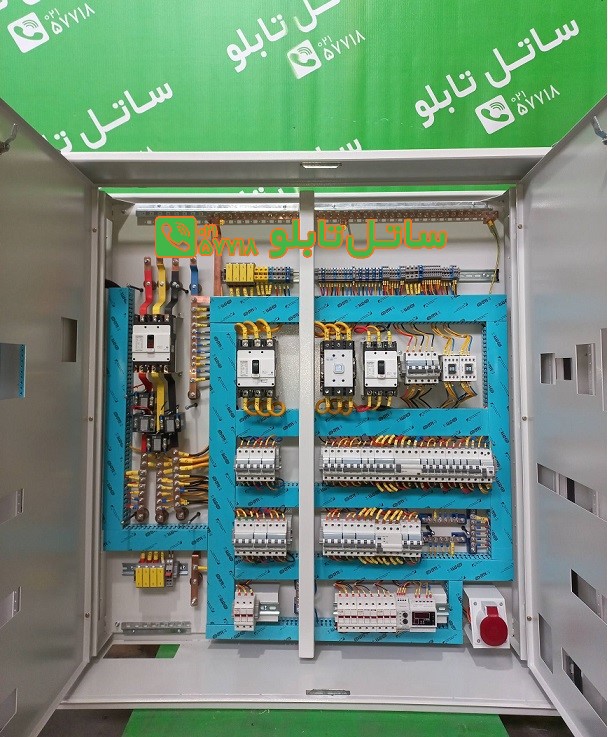

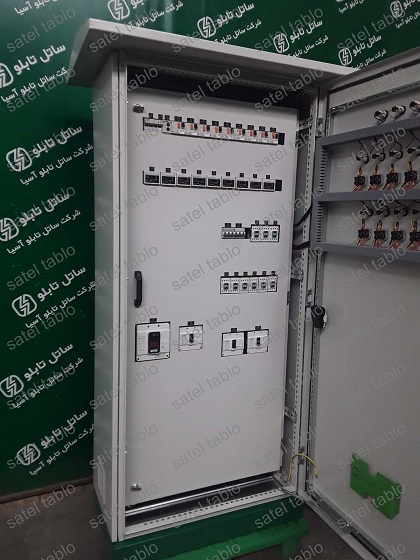

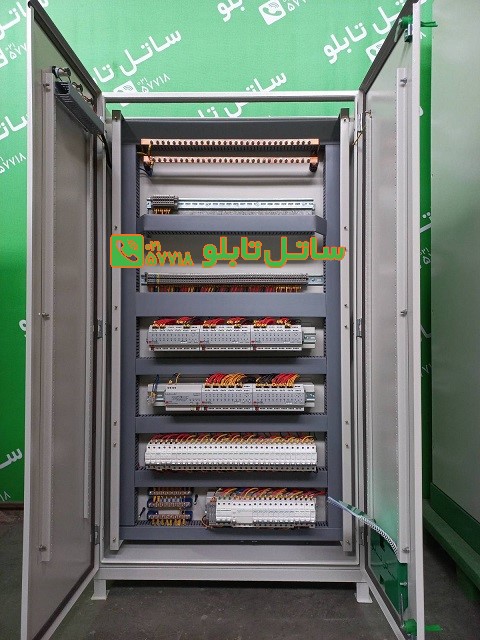

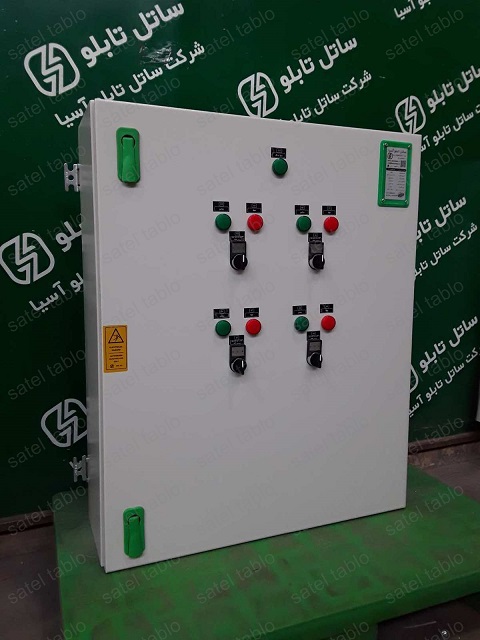

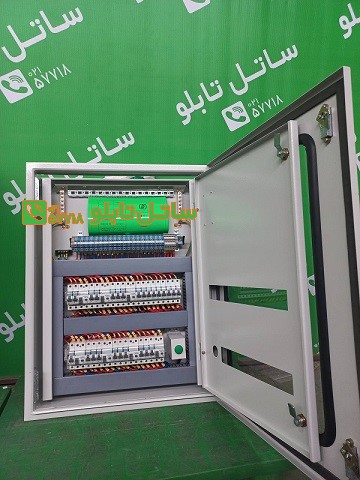

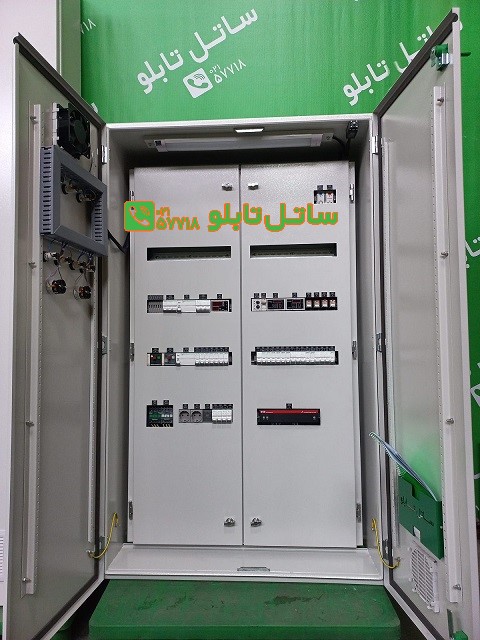

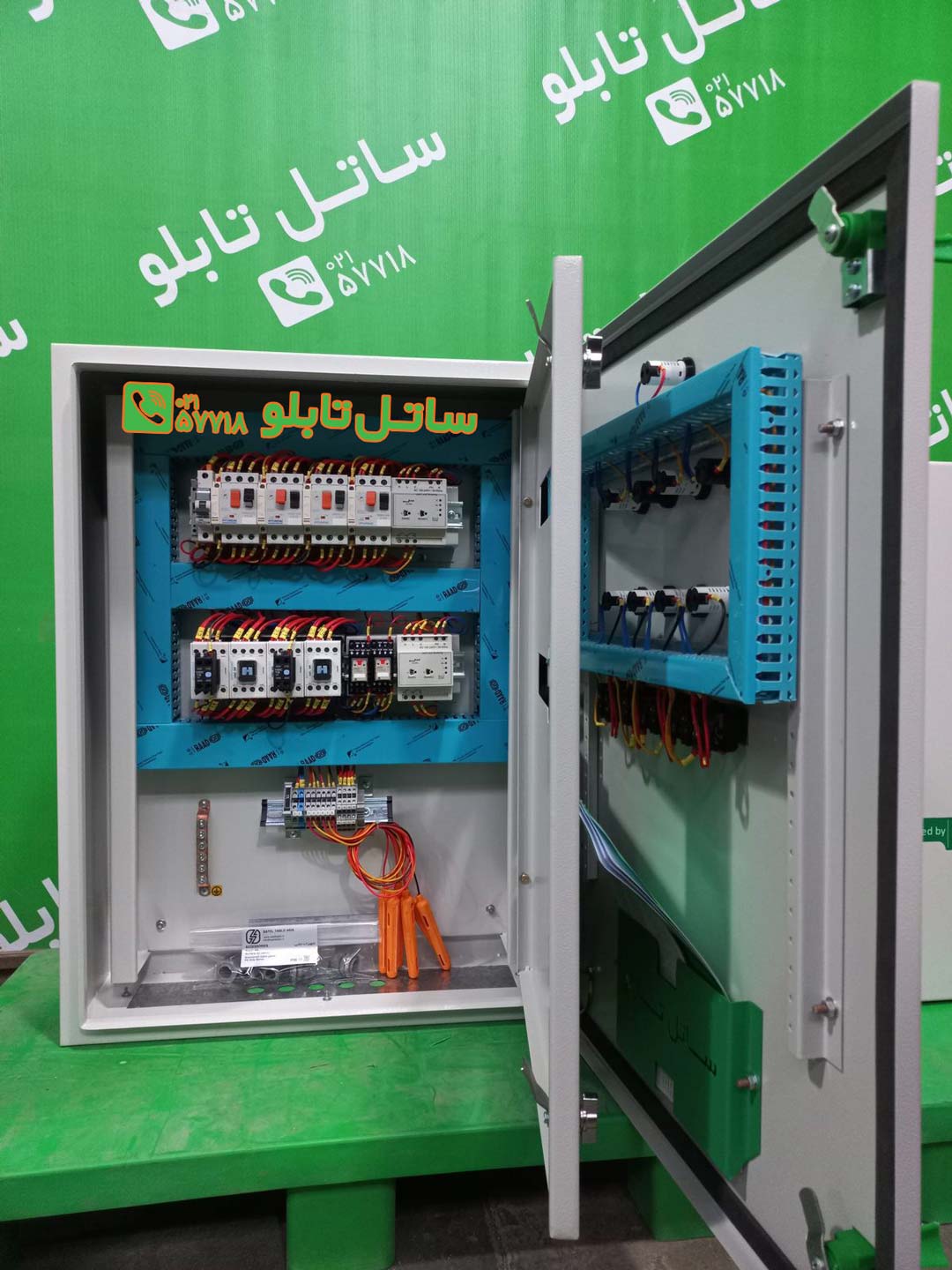

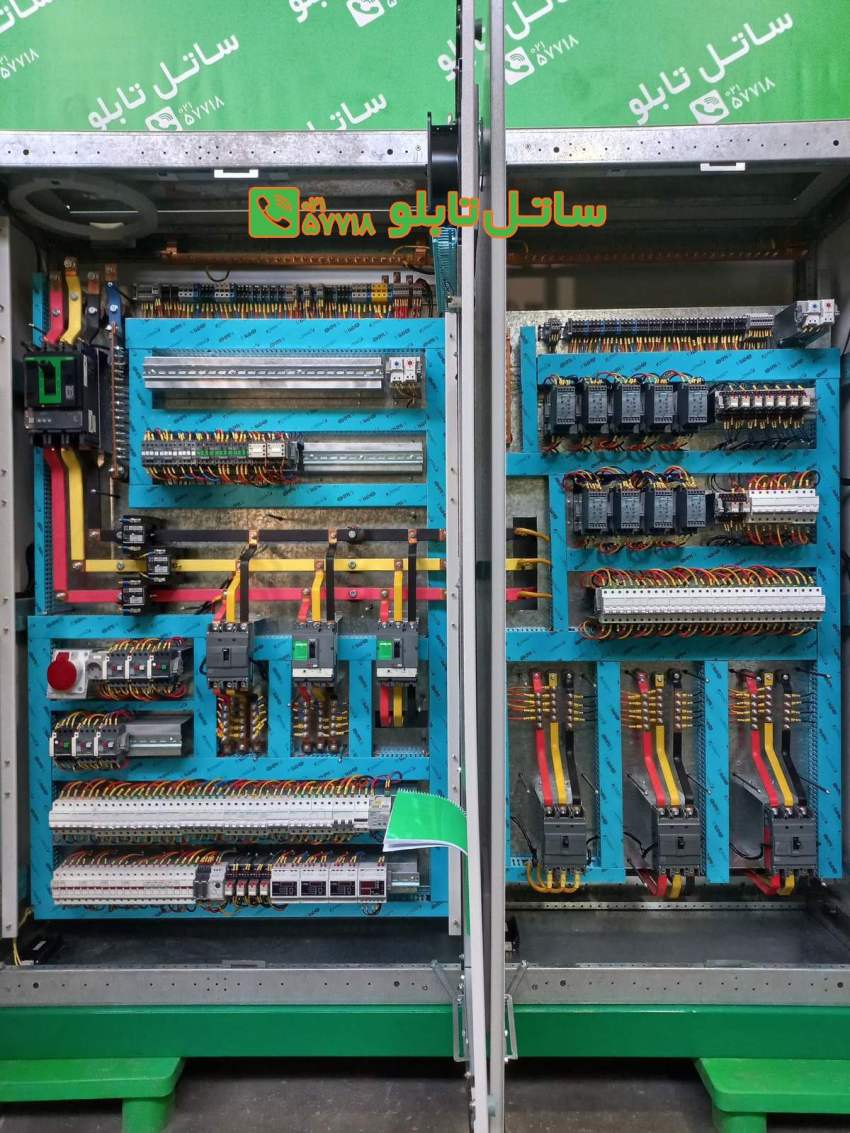

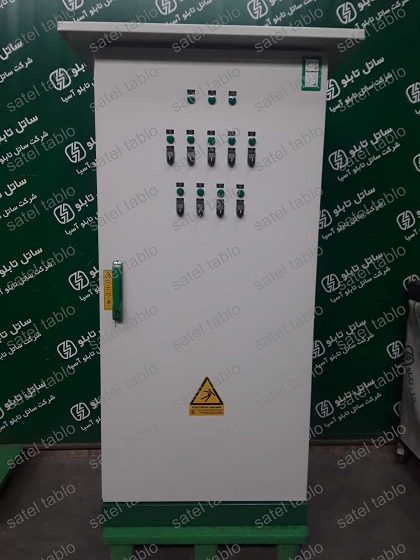

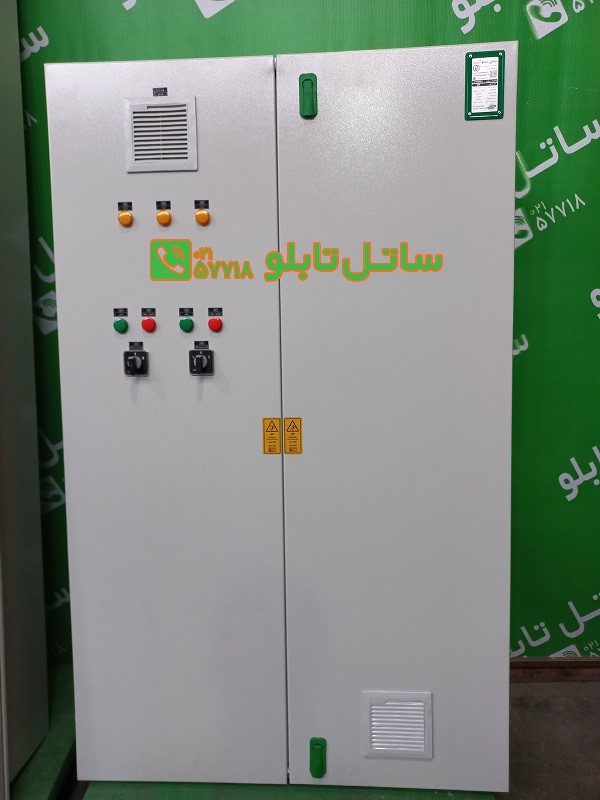

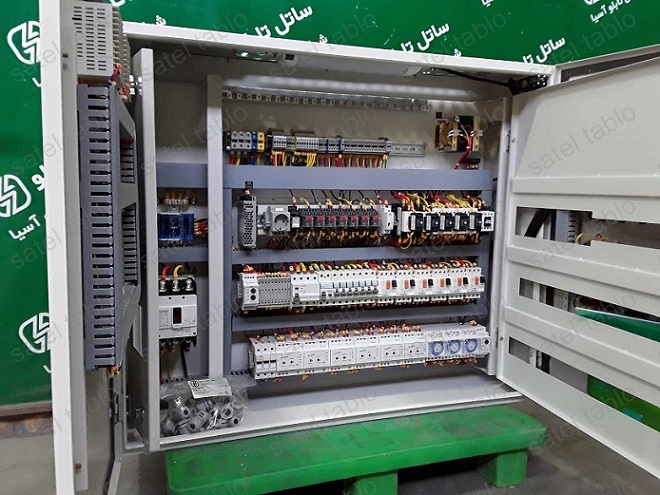

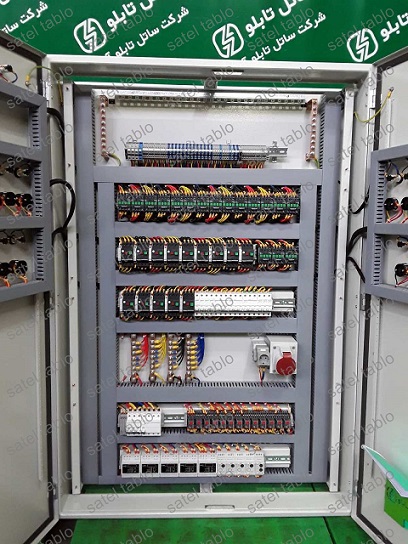

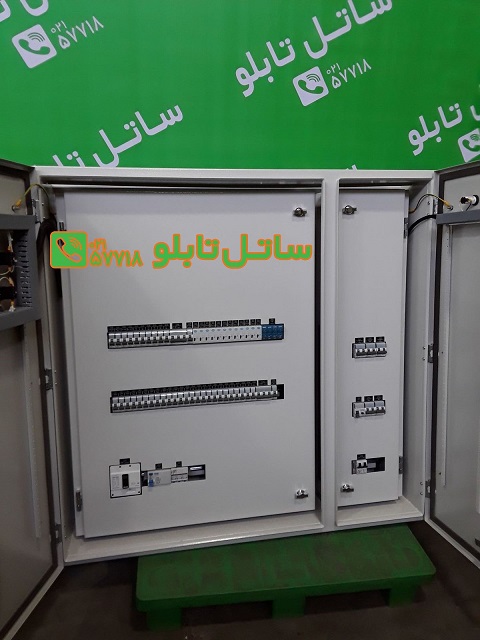

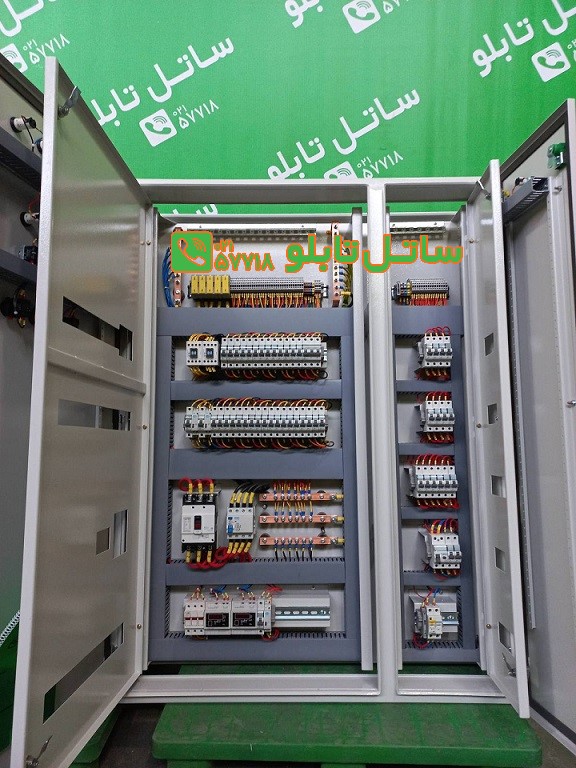

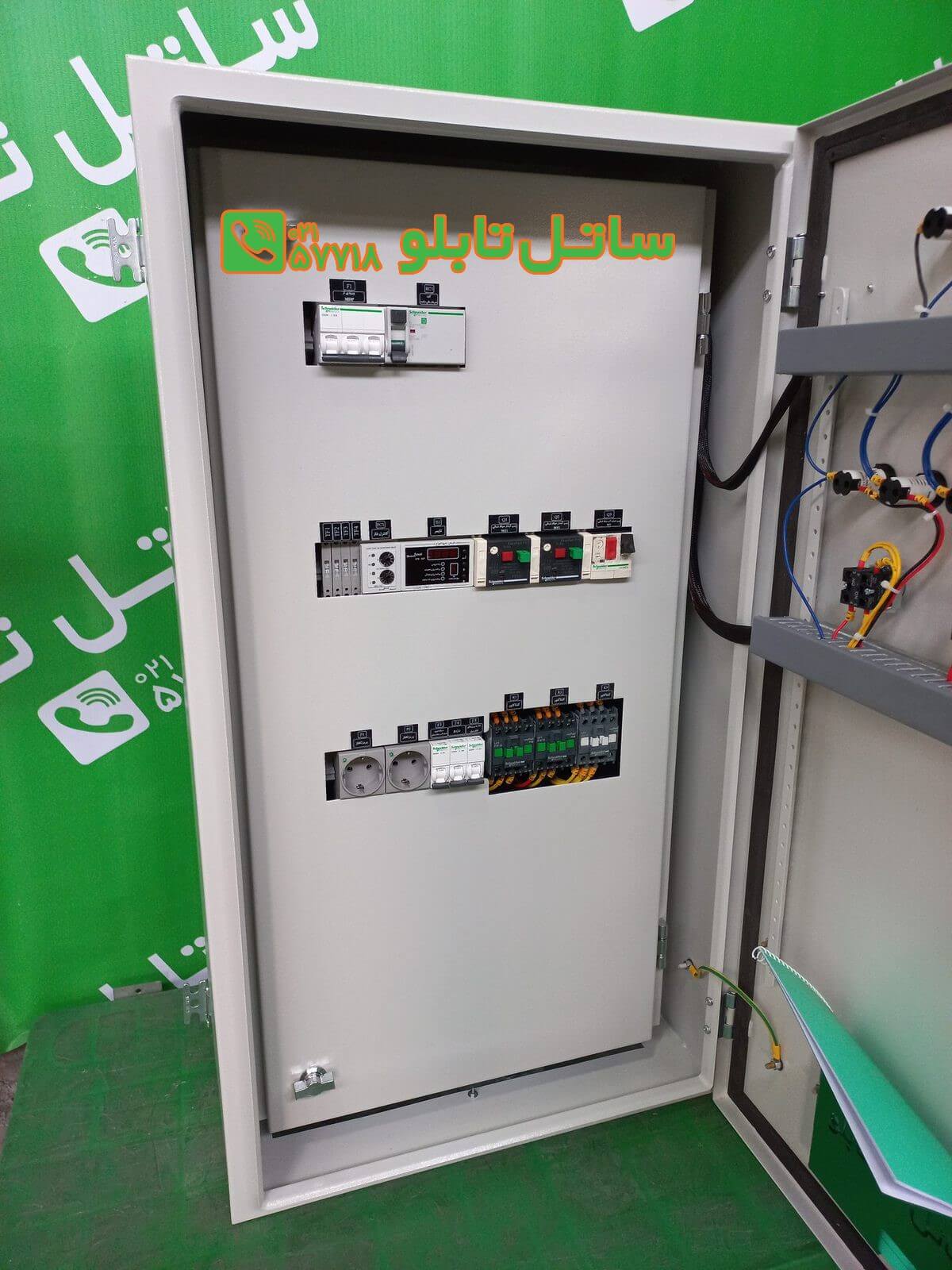

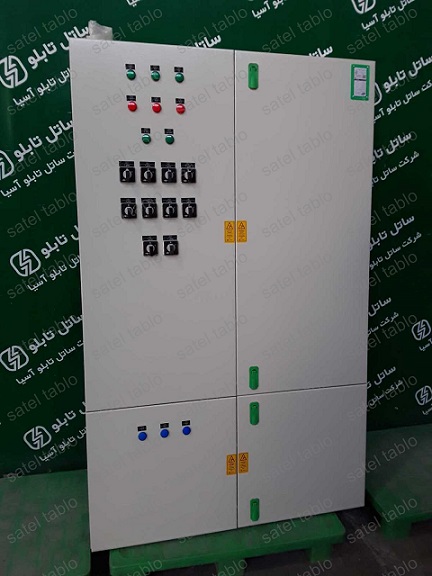

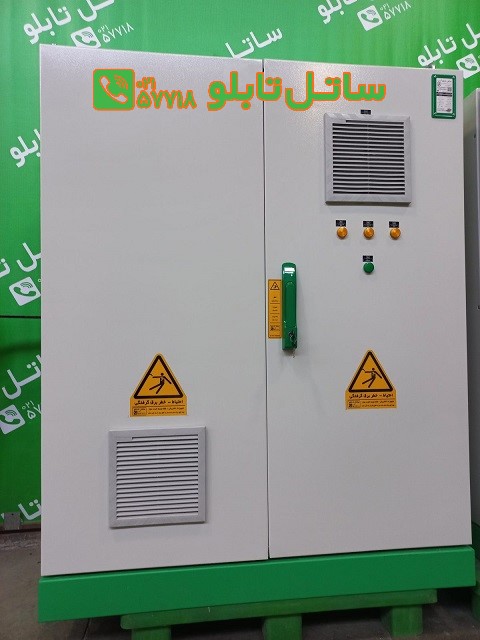

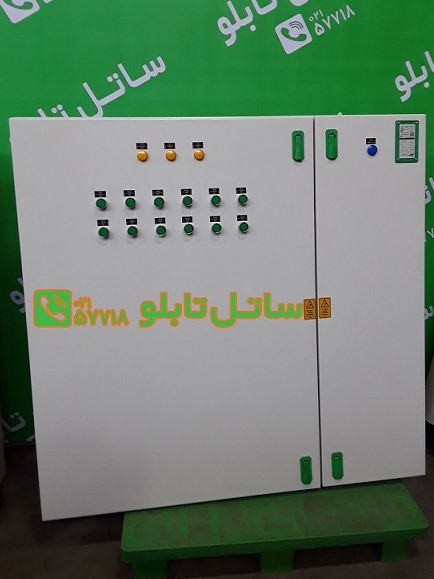

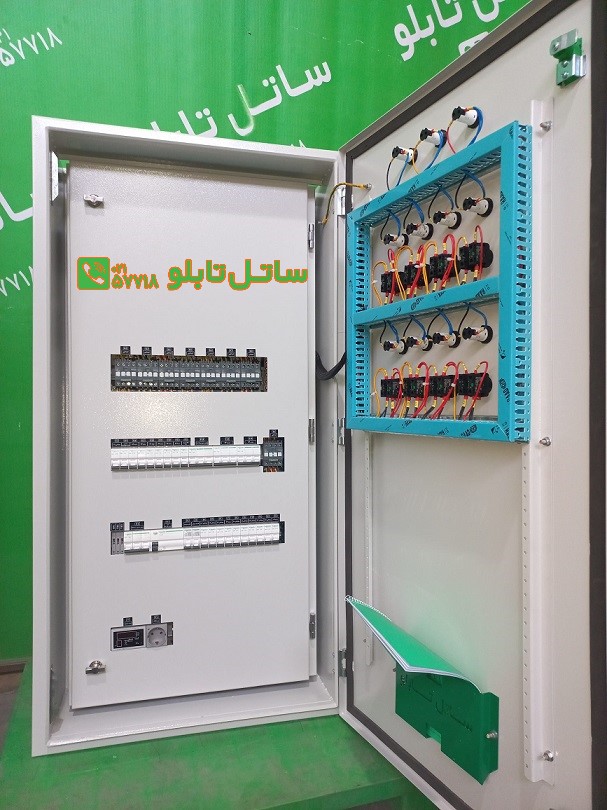

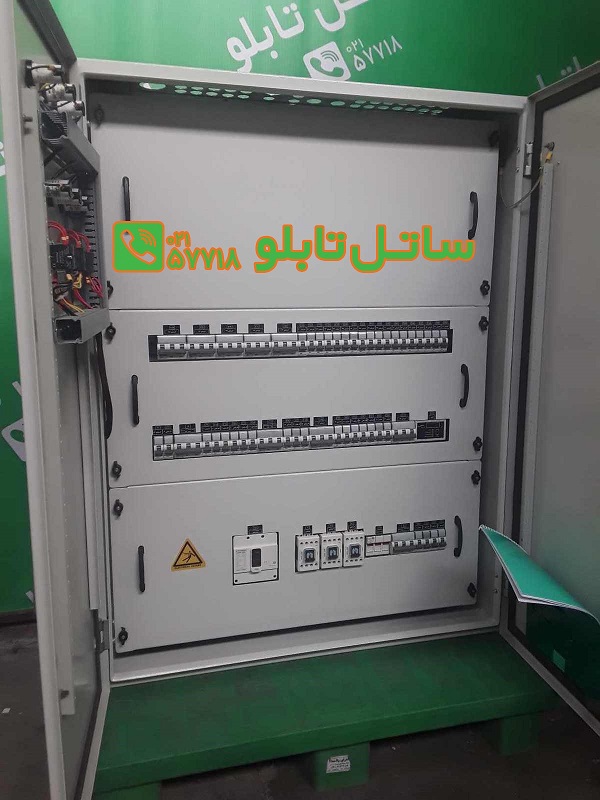

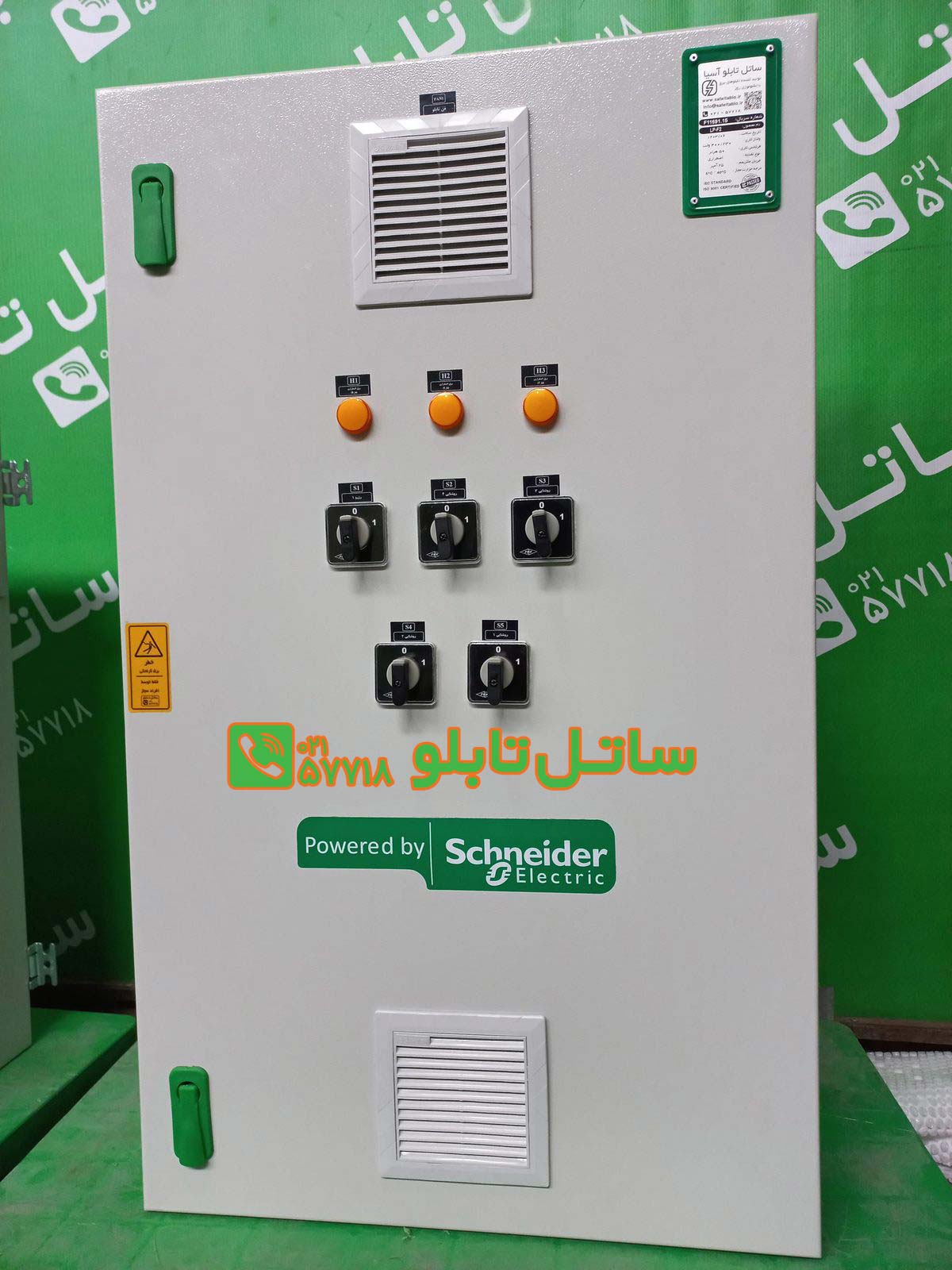

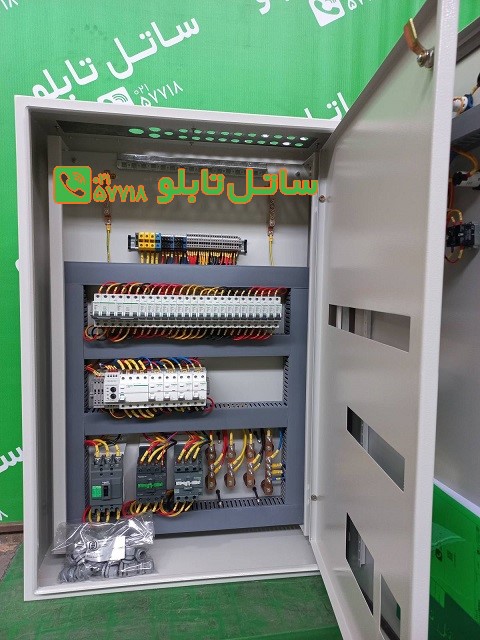

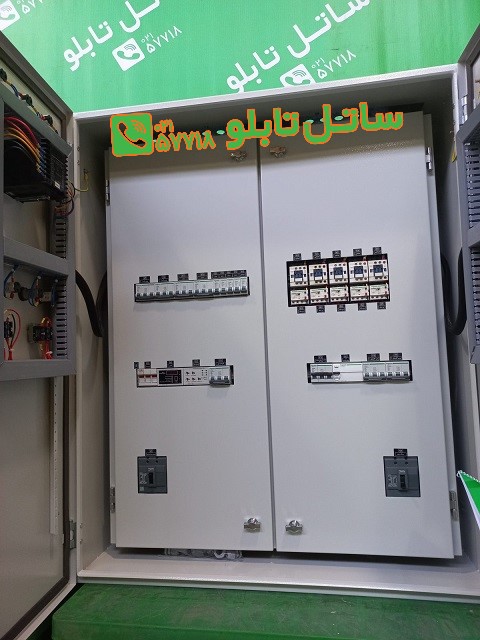

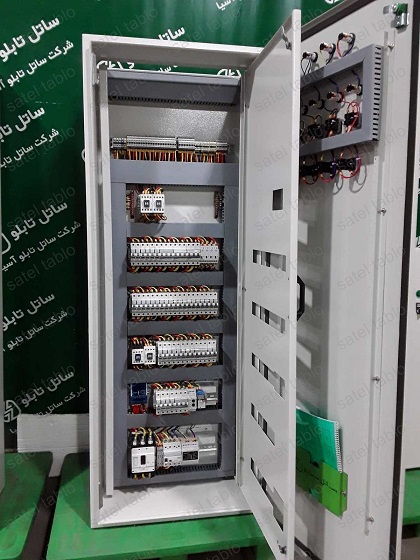

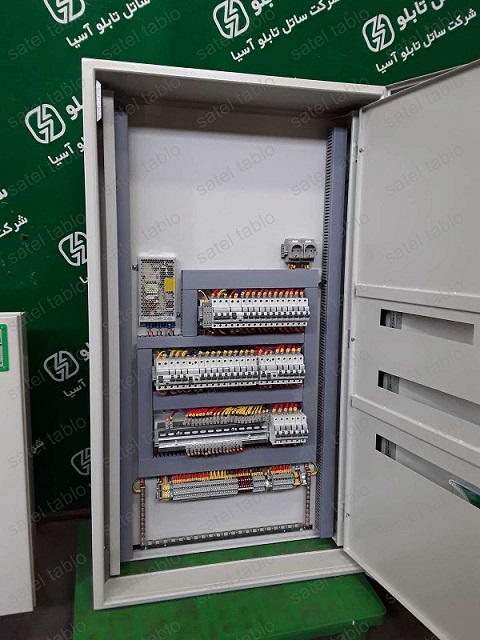

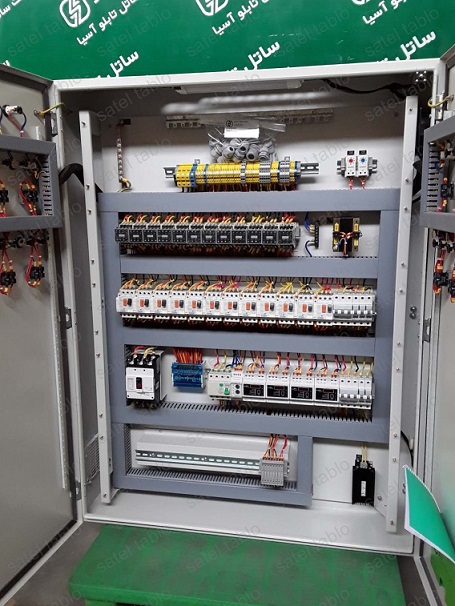

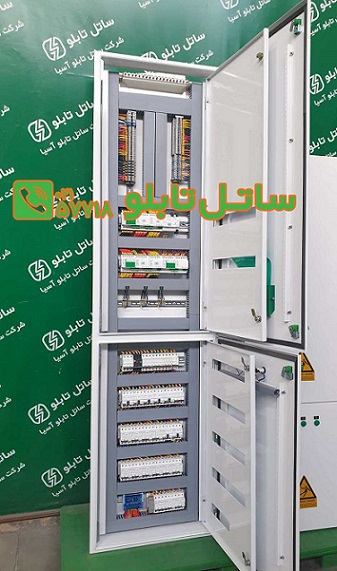

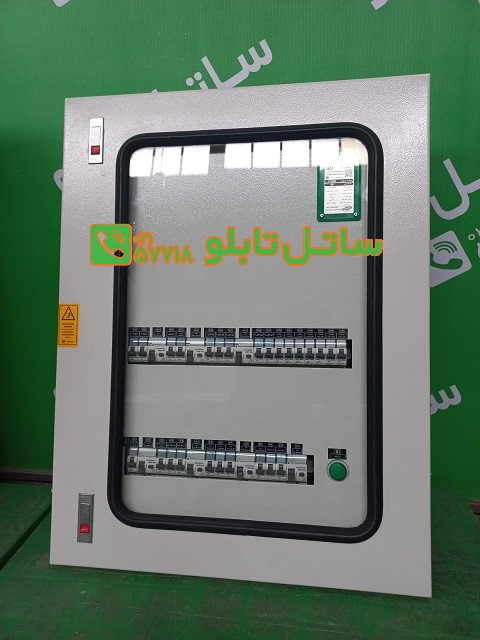

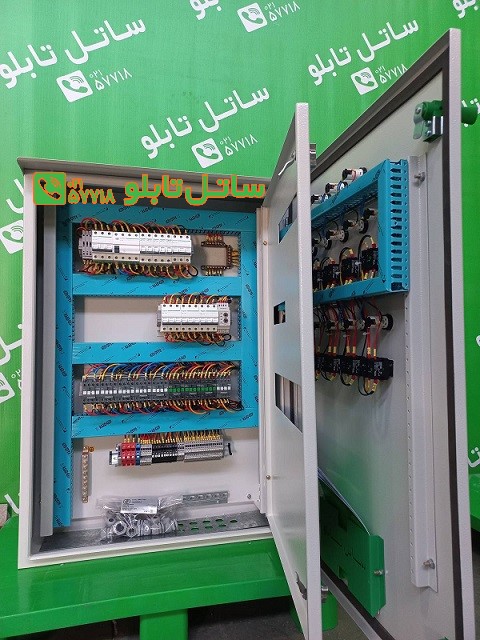

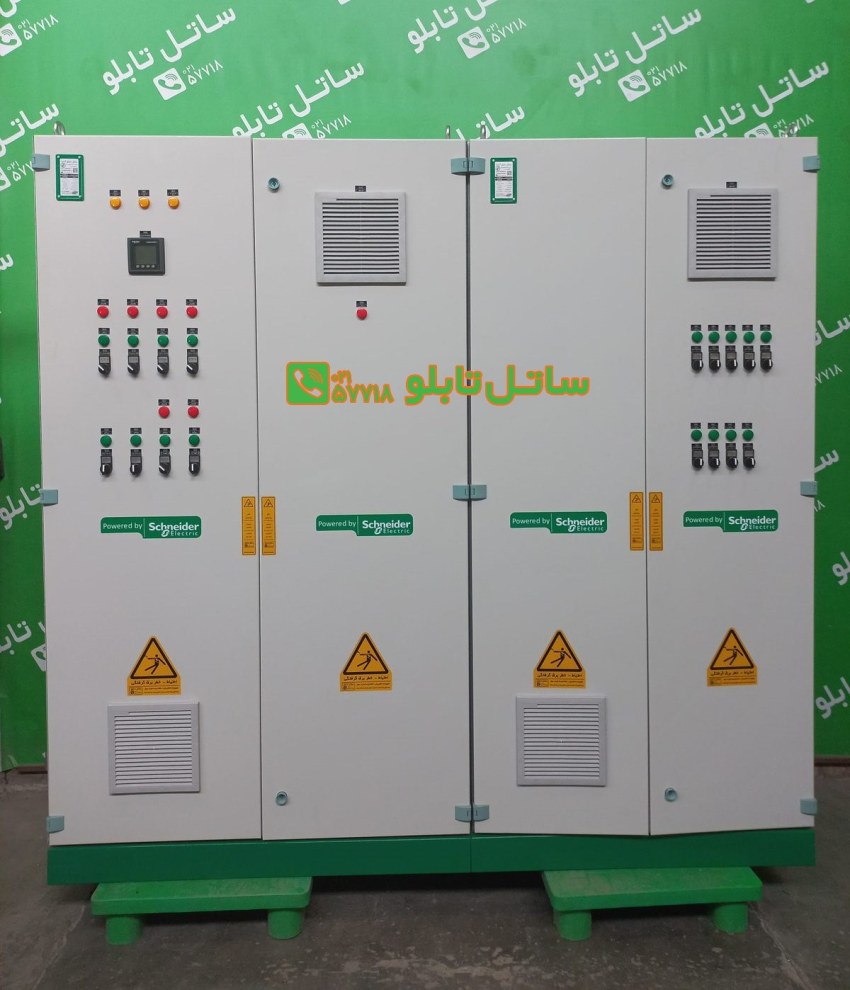

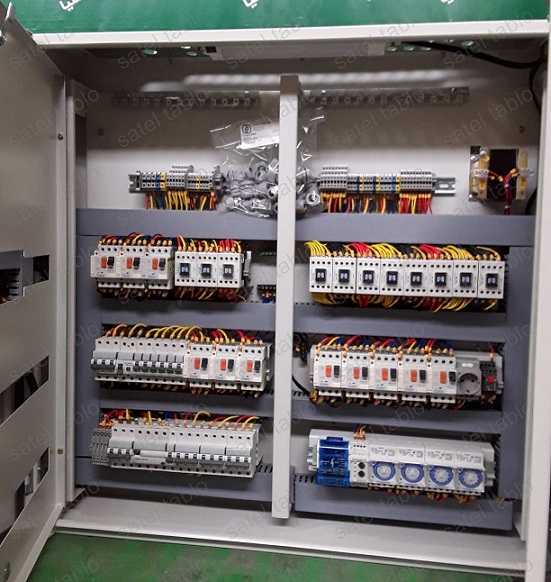

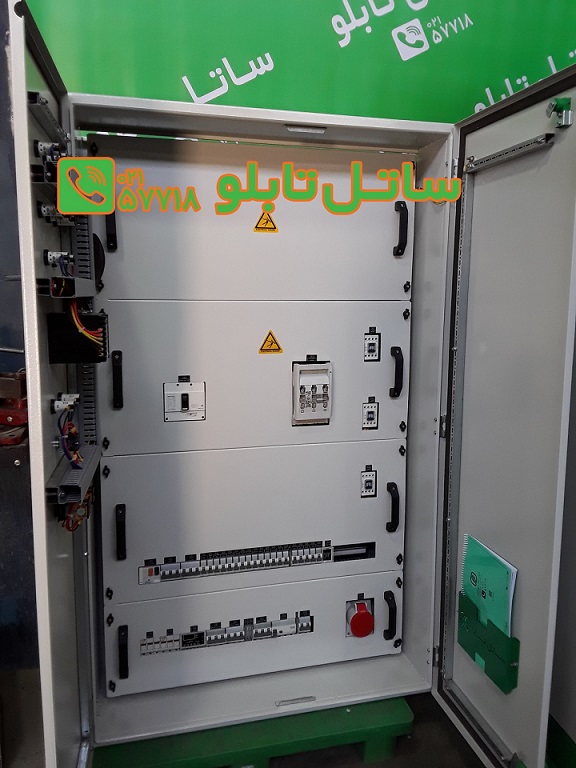

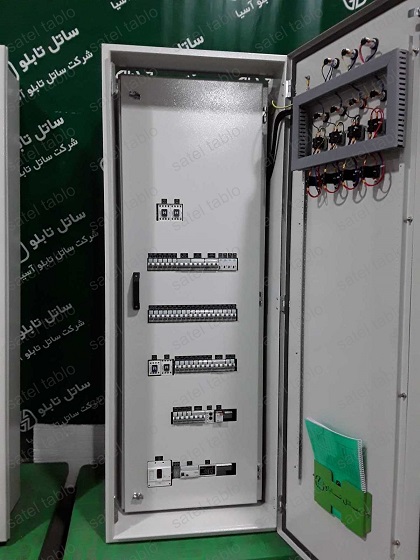

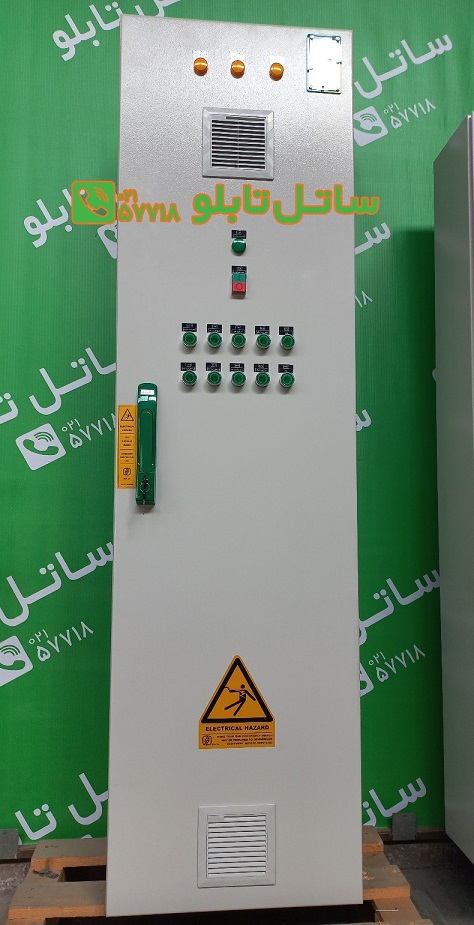

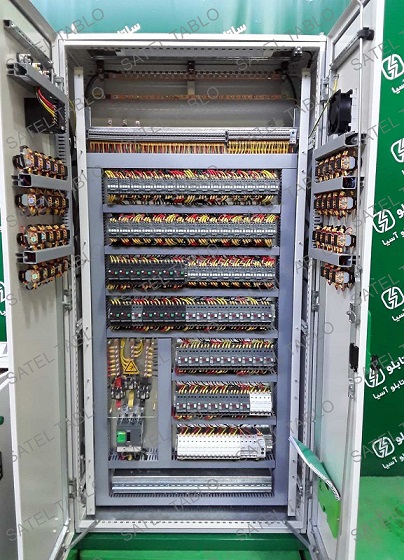

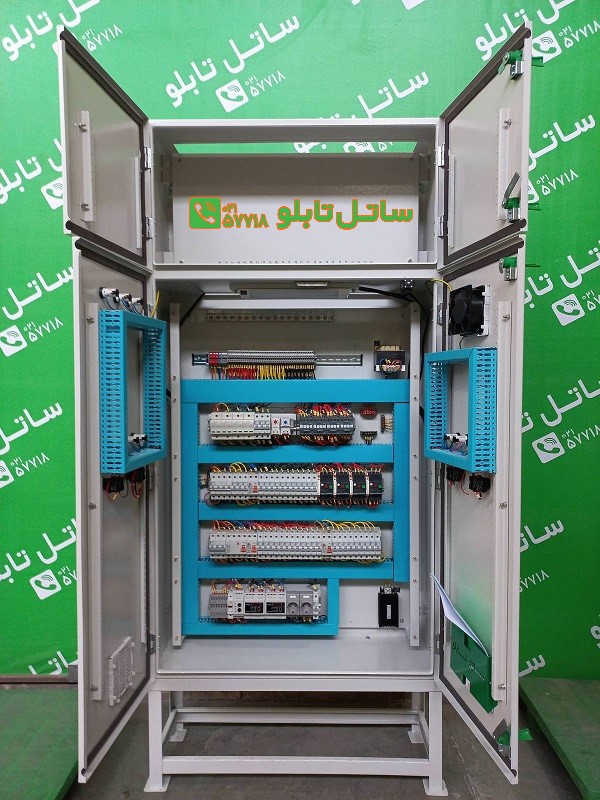

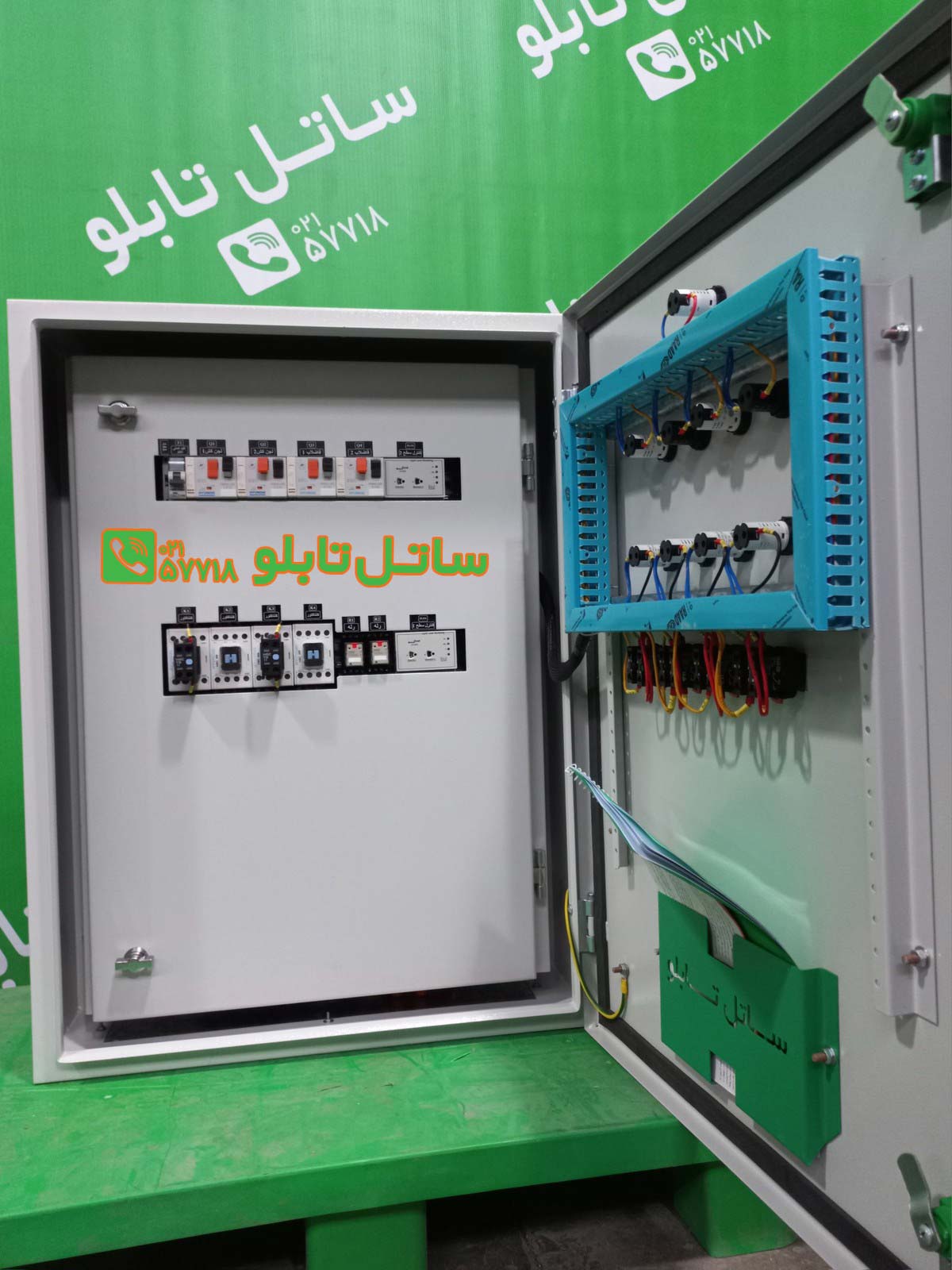

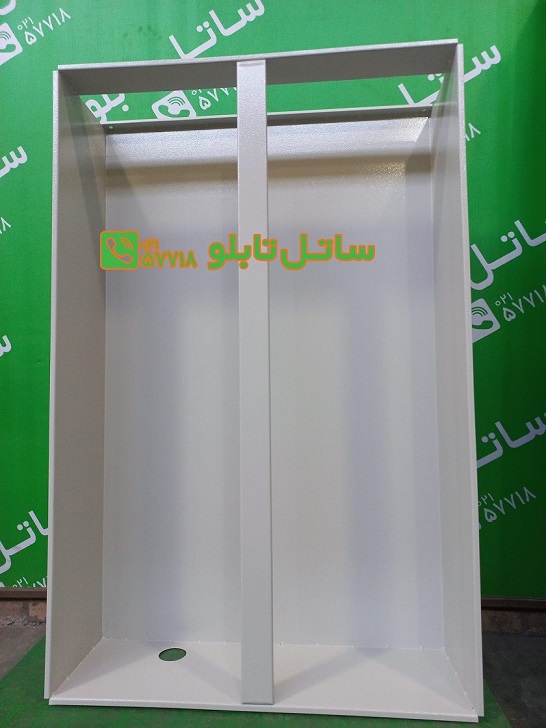

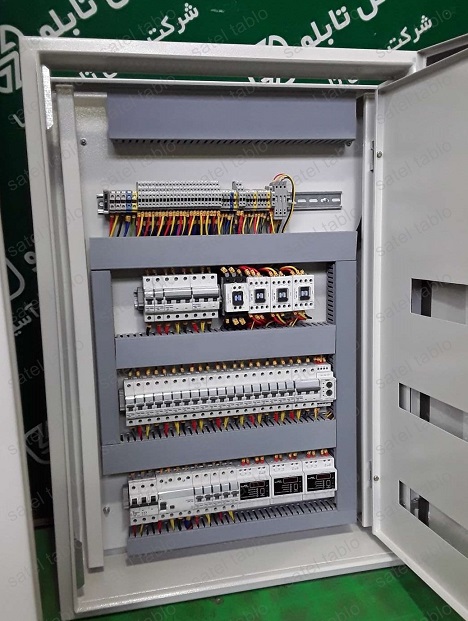

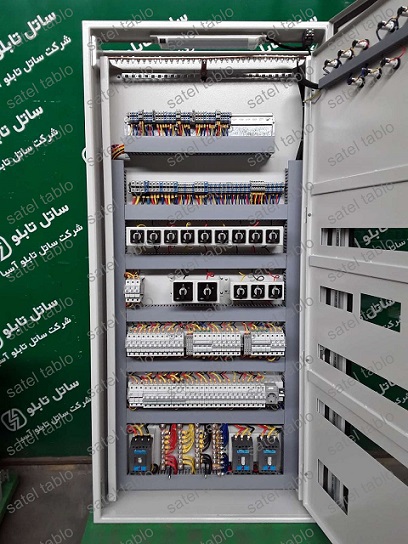

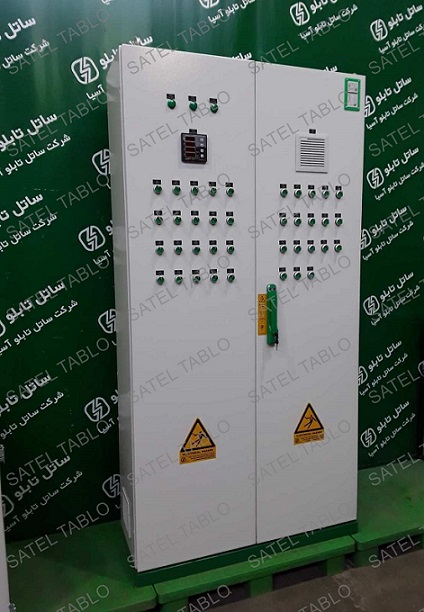

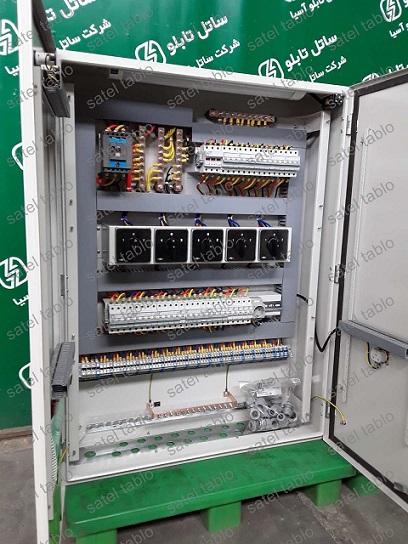

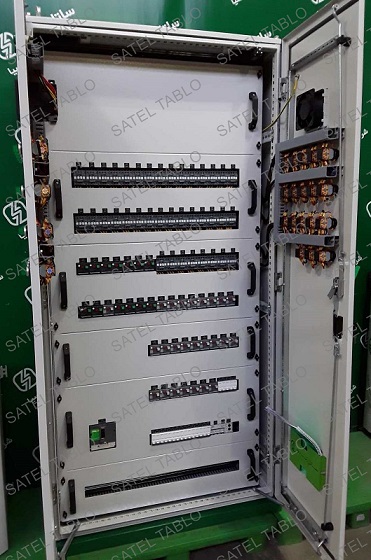

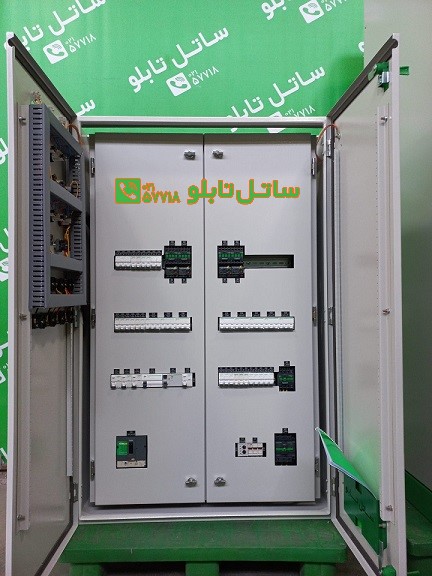

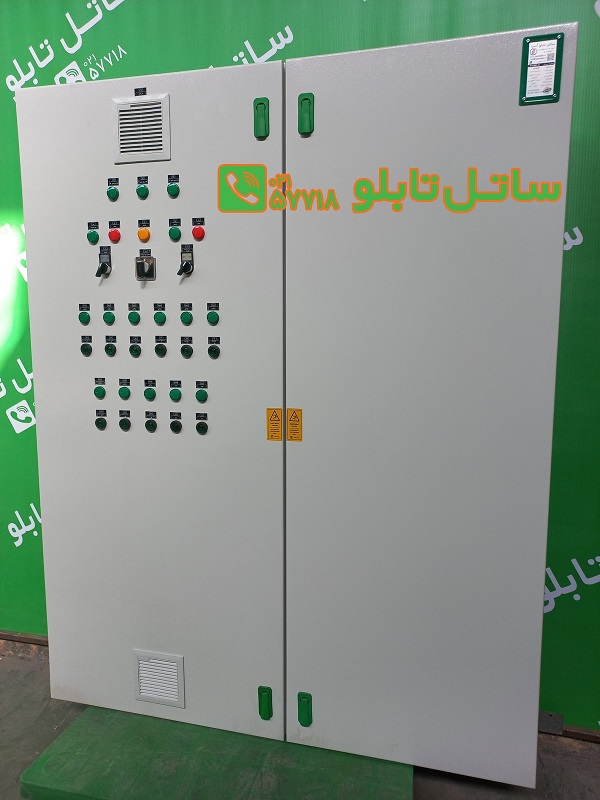

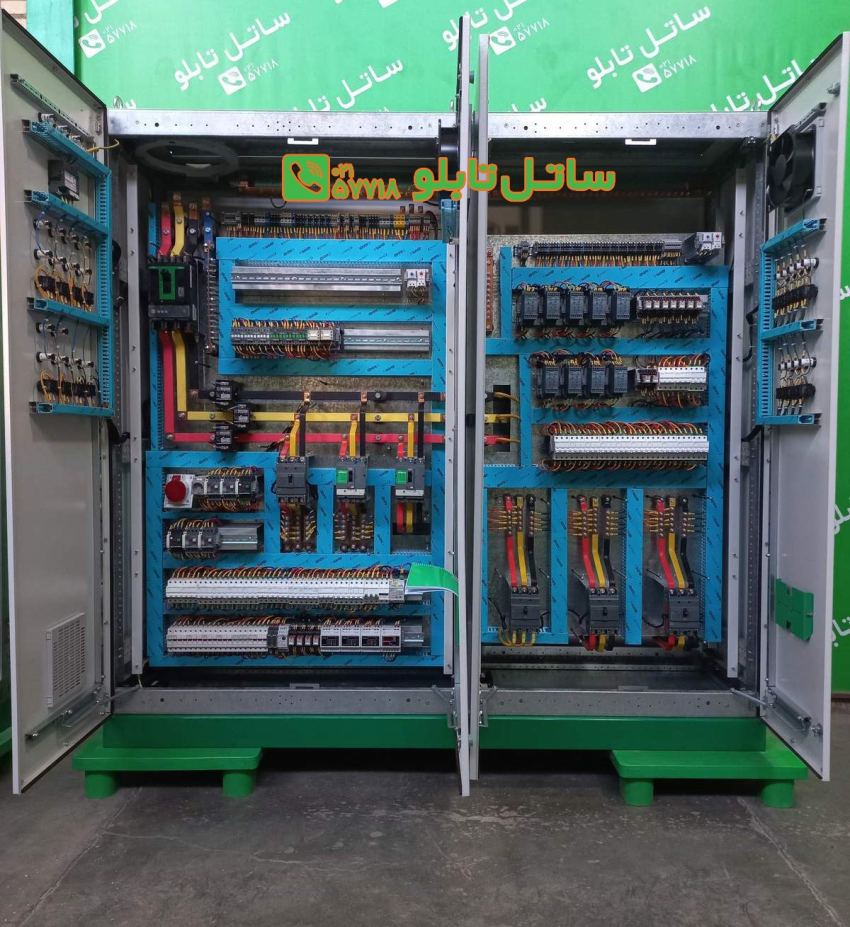

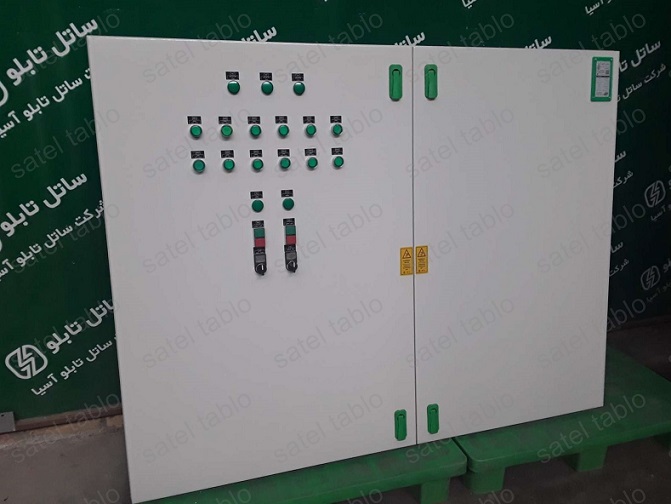

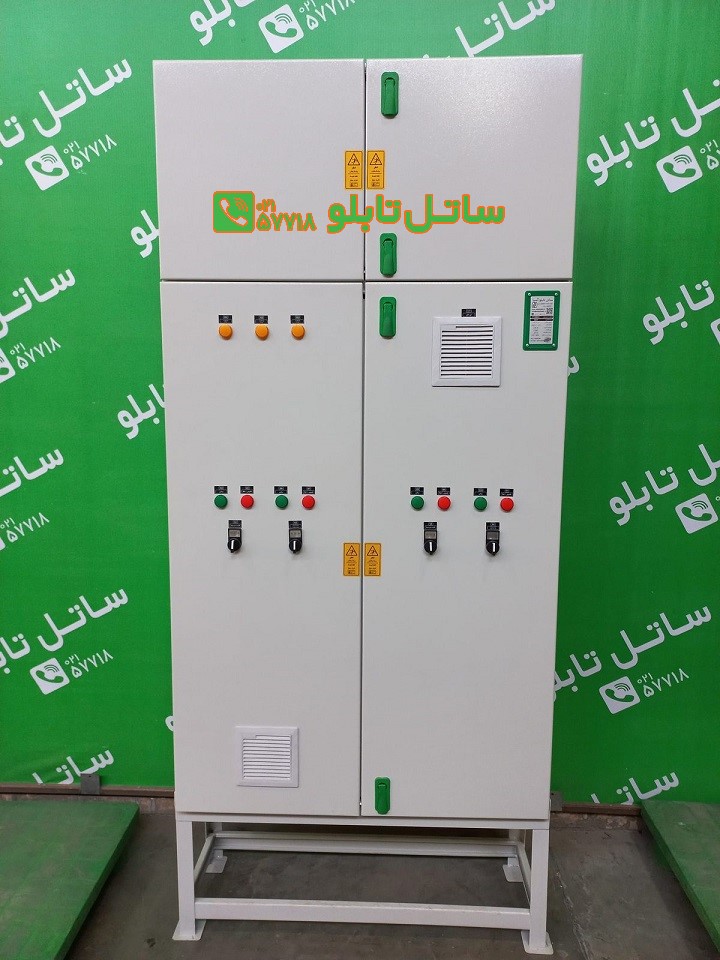

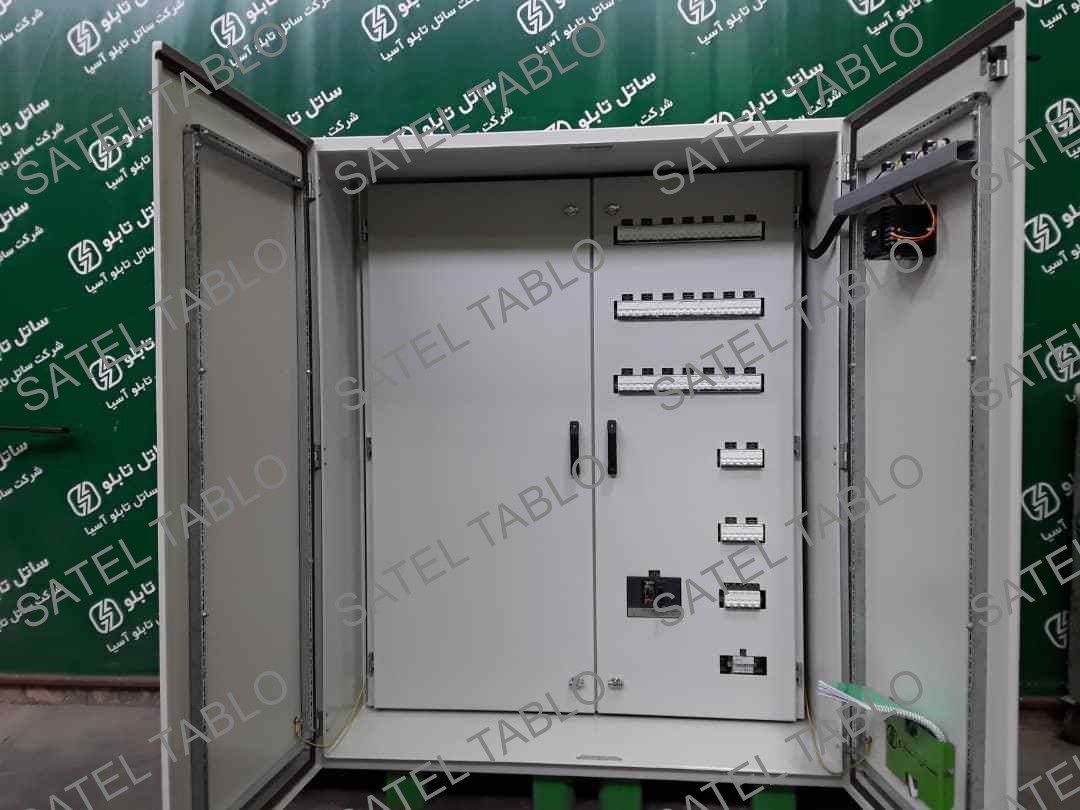

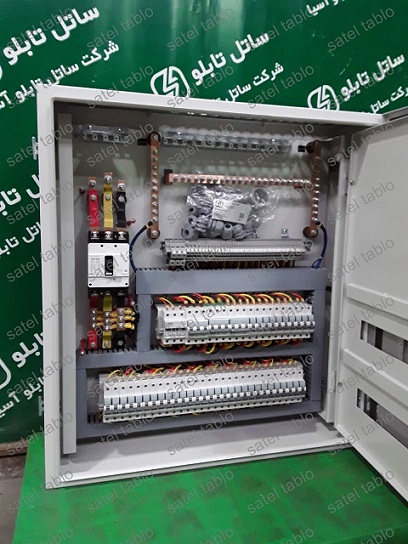

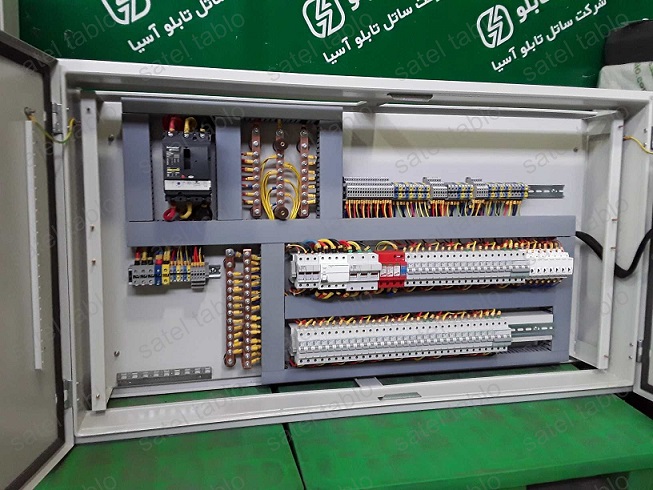

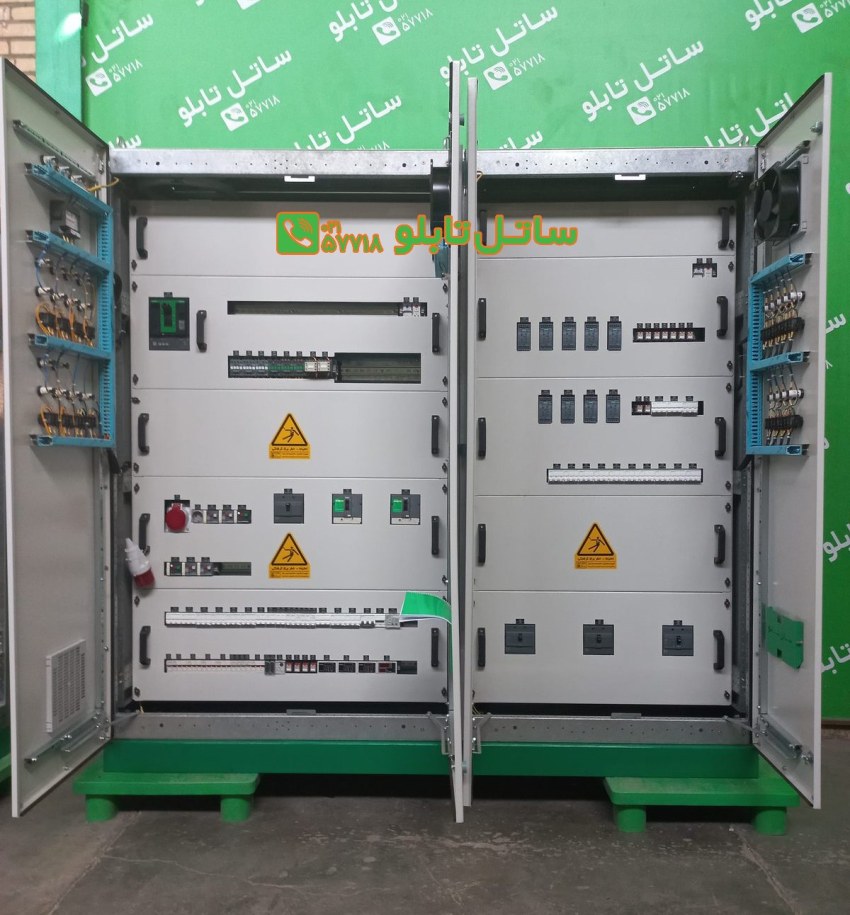

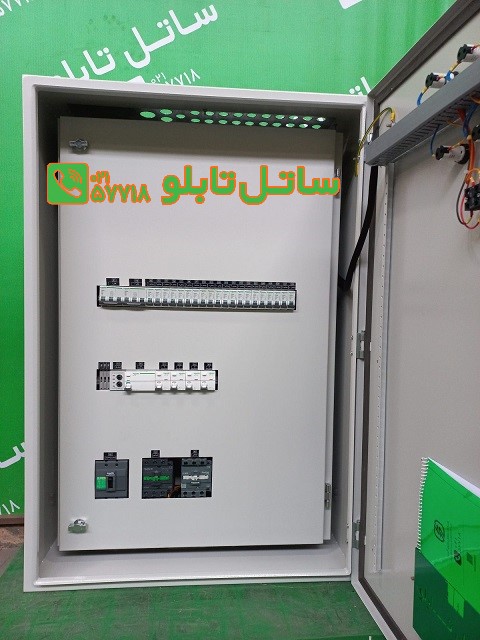

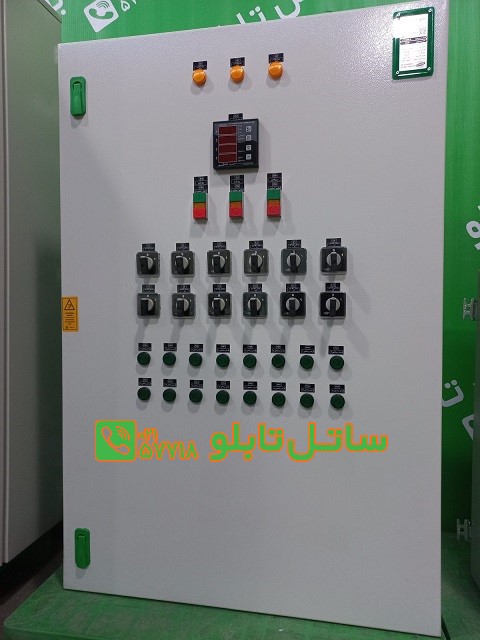

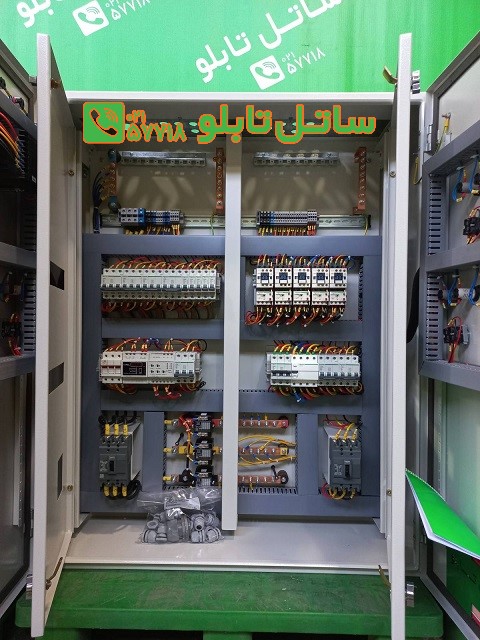

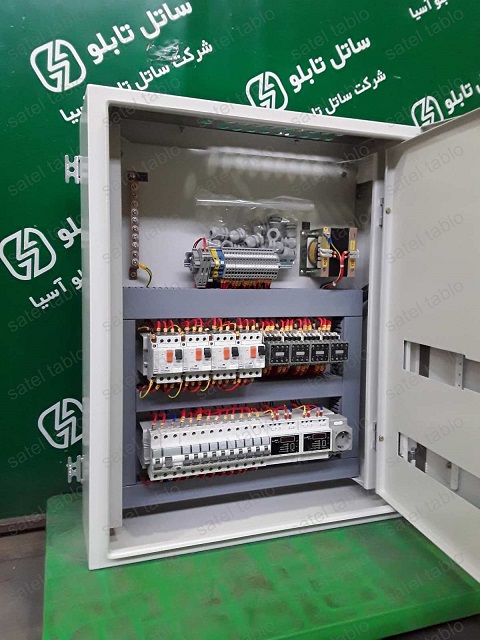

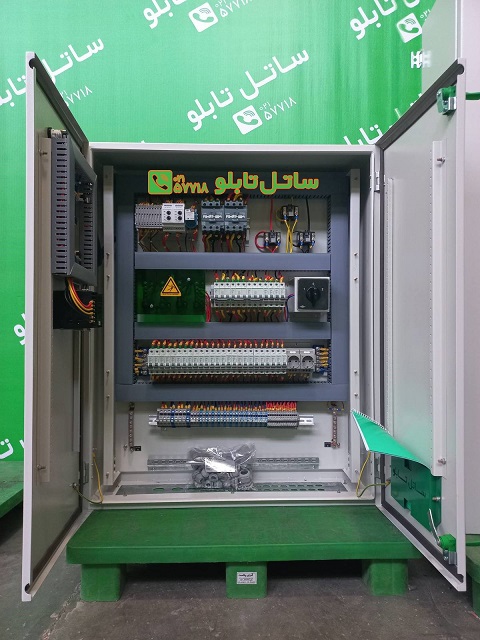

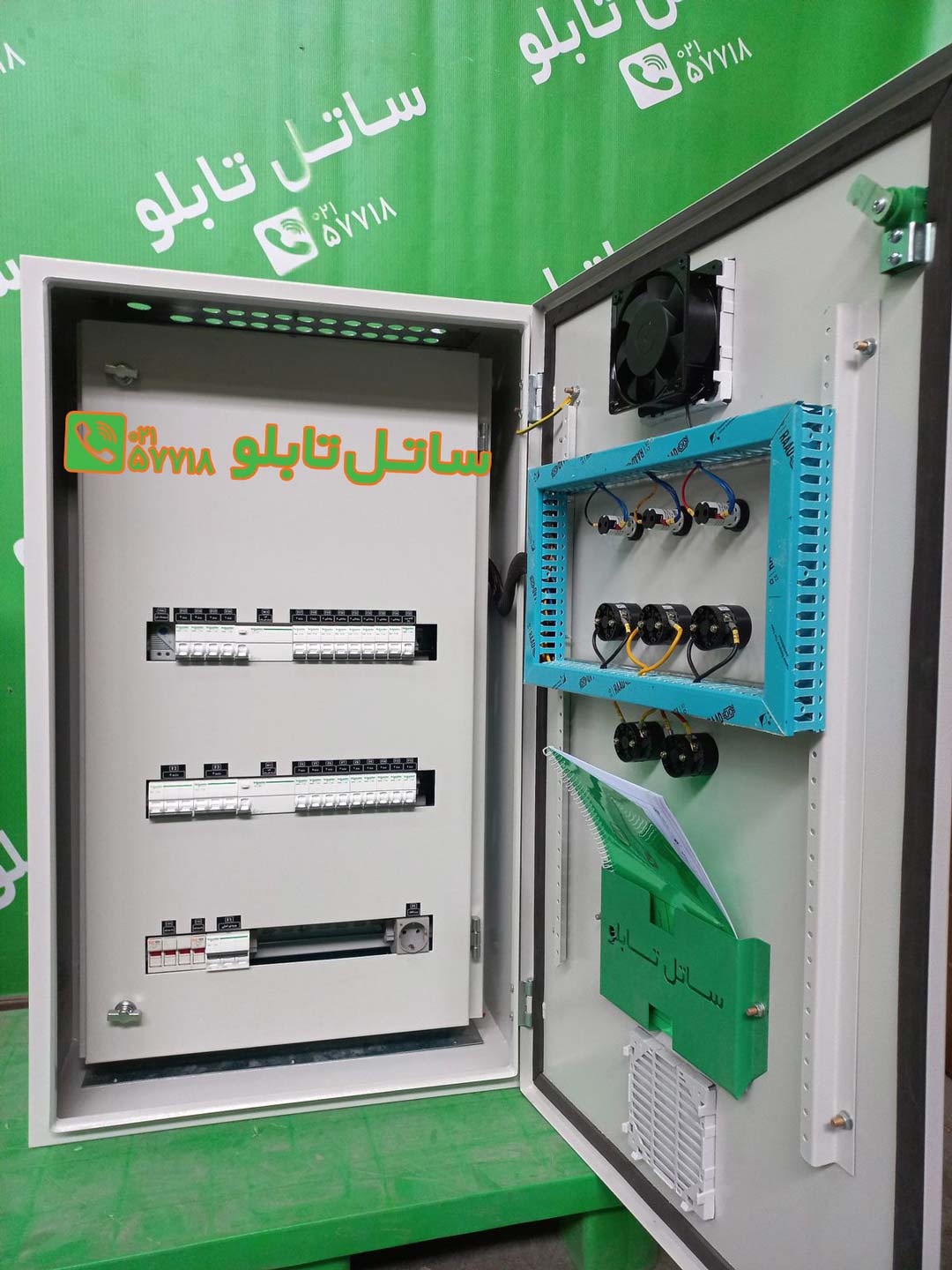

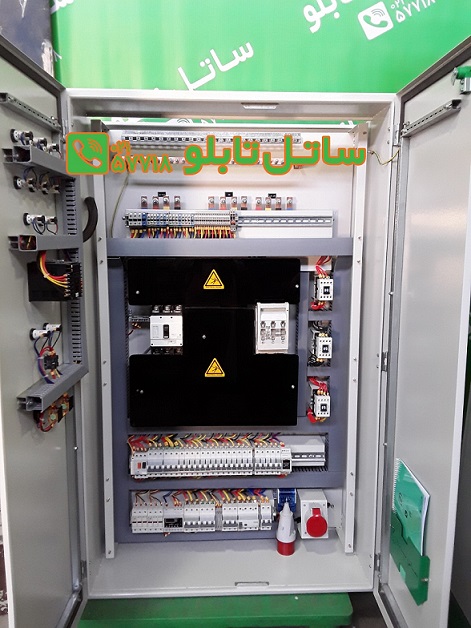

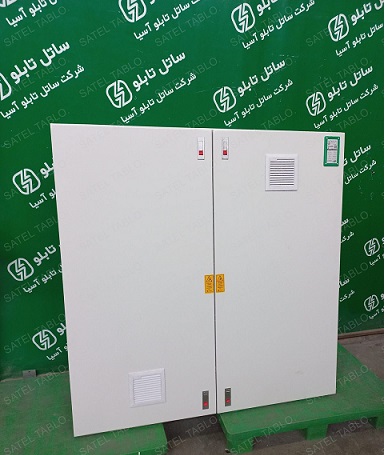

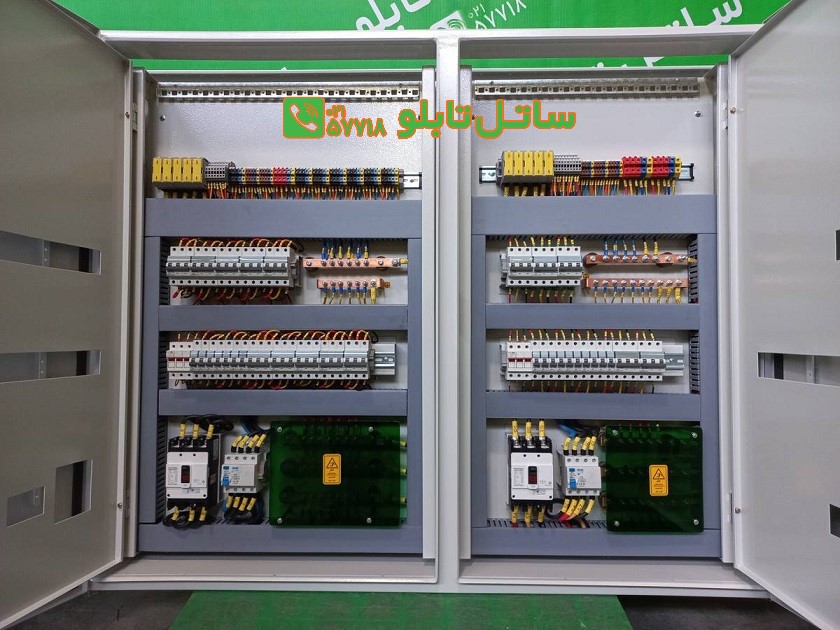

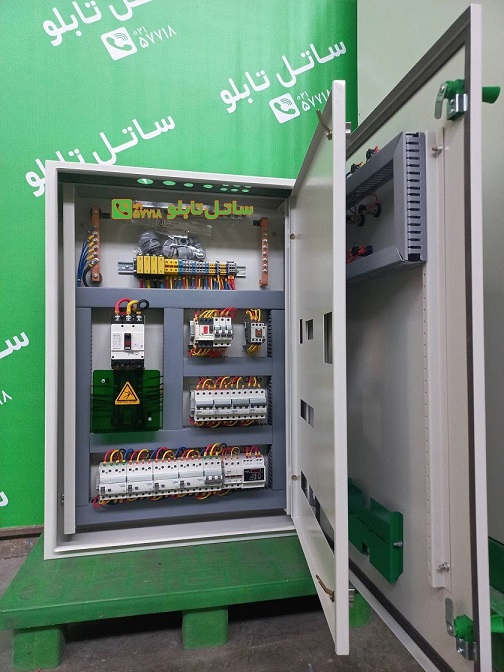

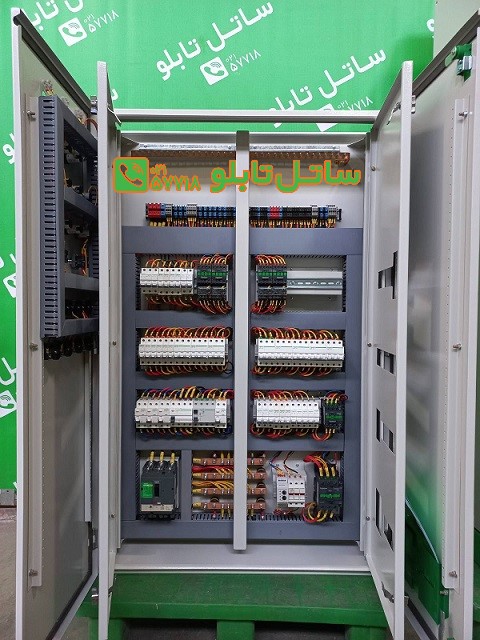

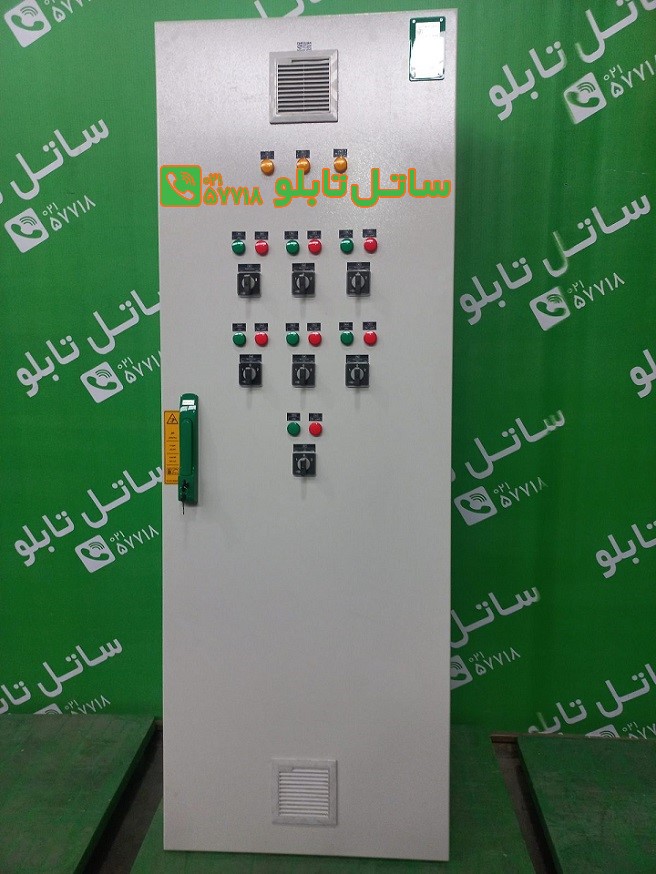

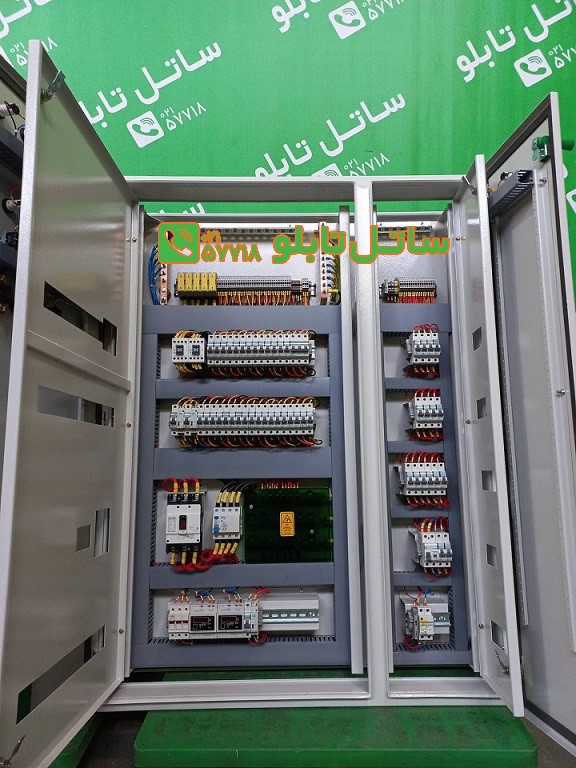

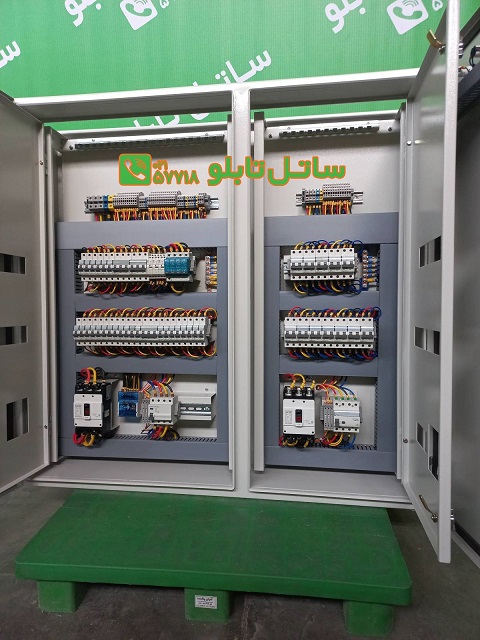

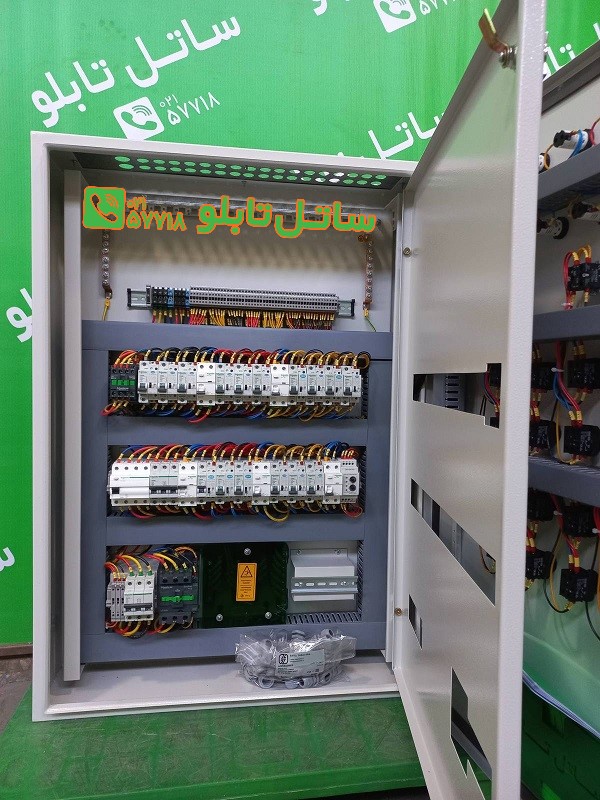

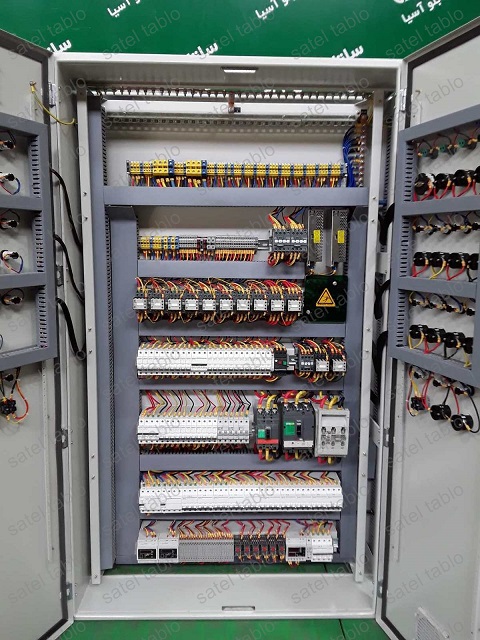

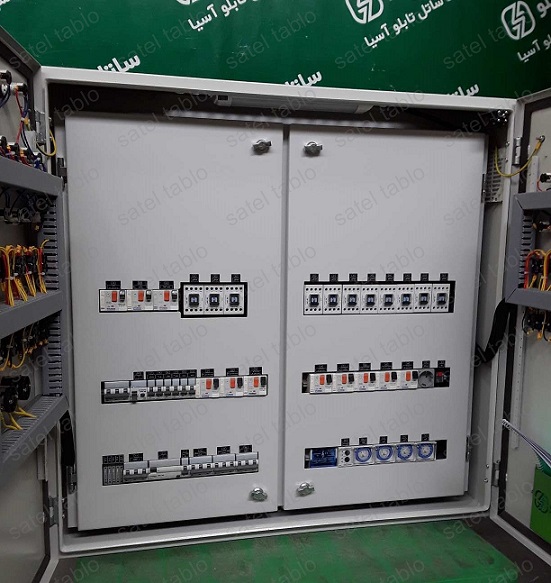

پروژه‌های تابلو برق روشنایی استخر
