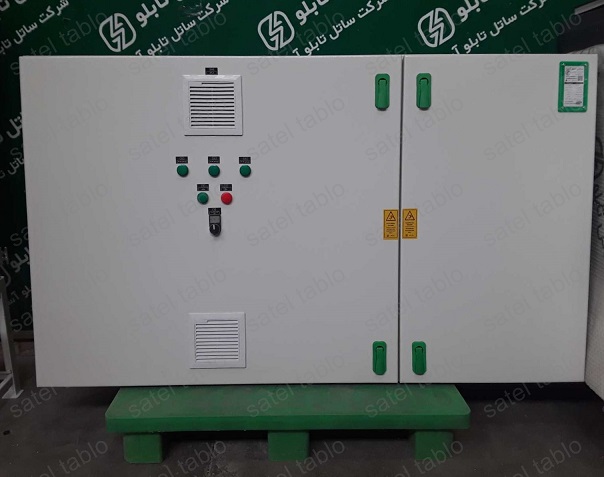

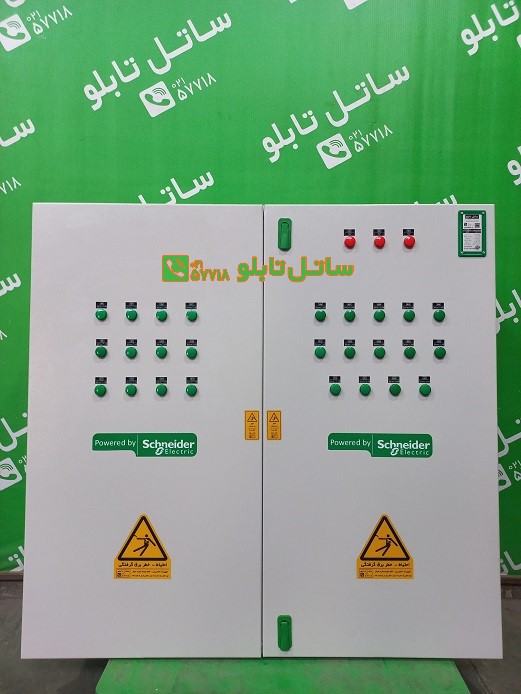

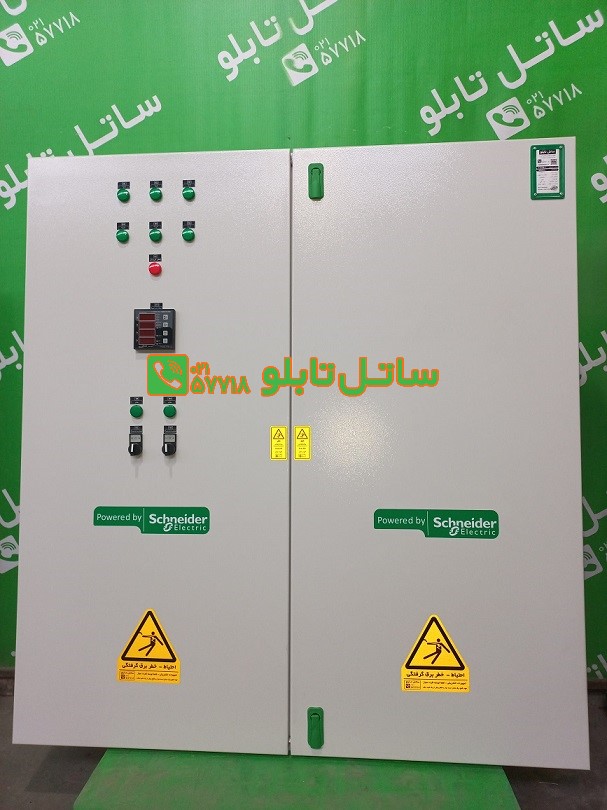

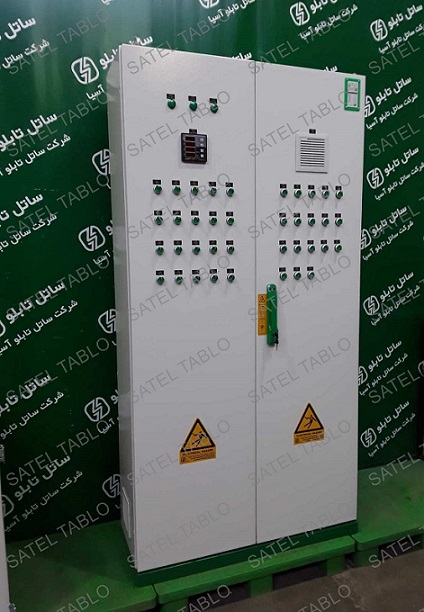

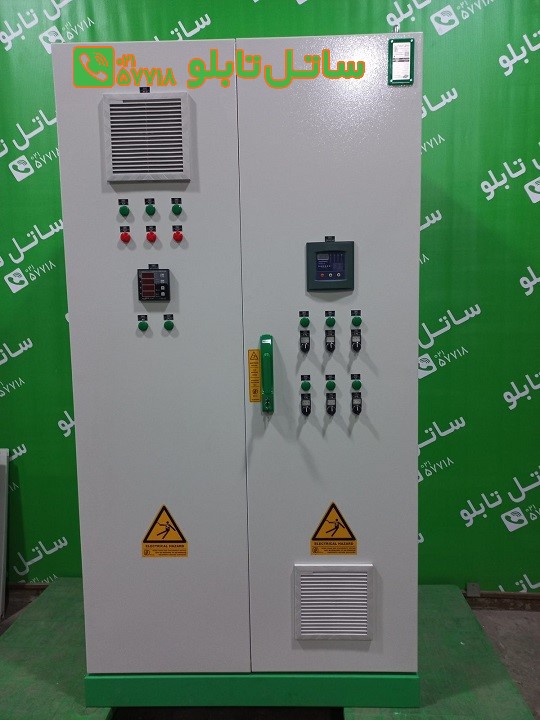

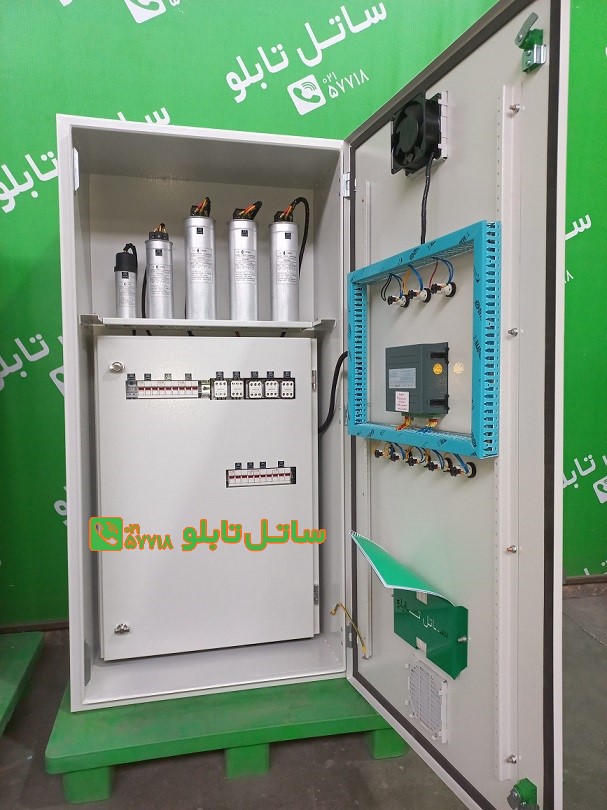

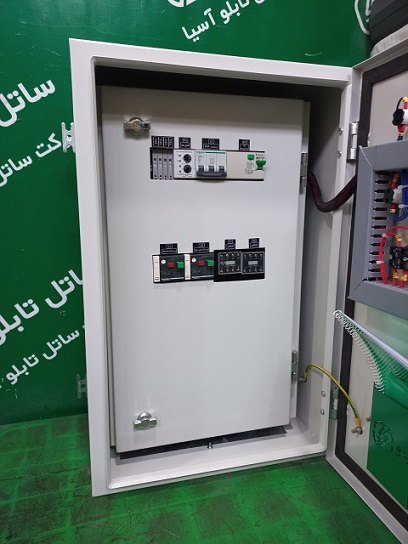

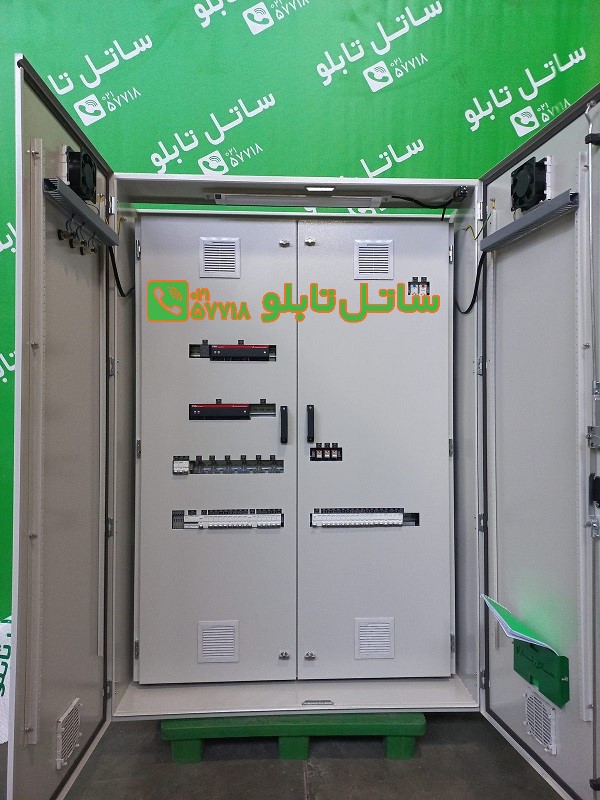

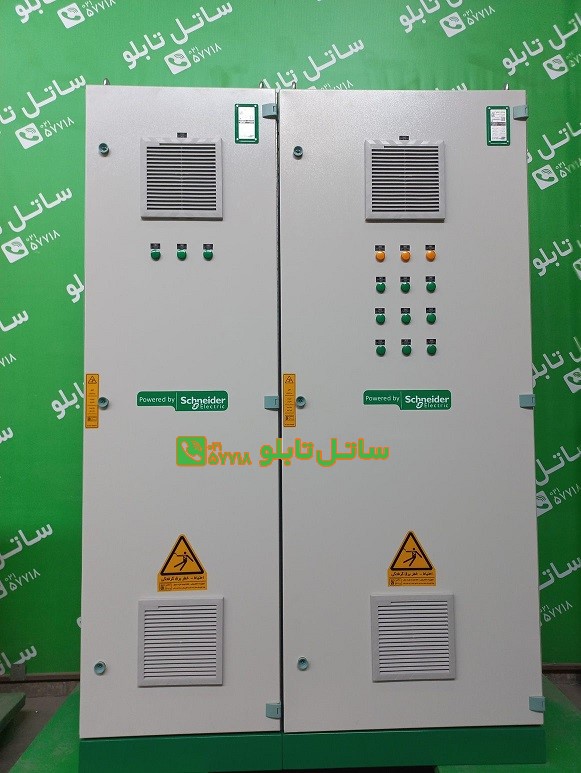

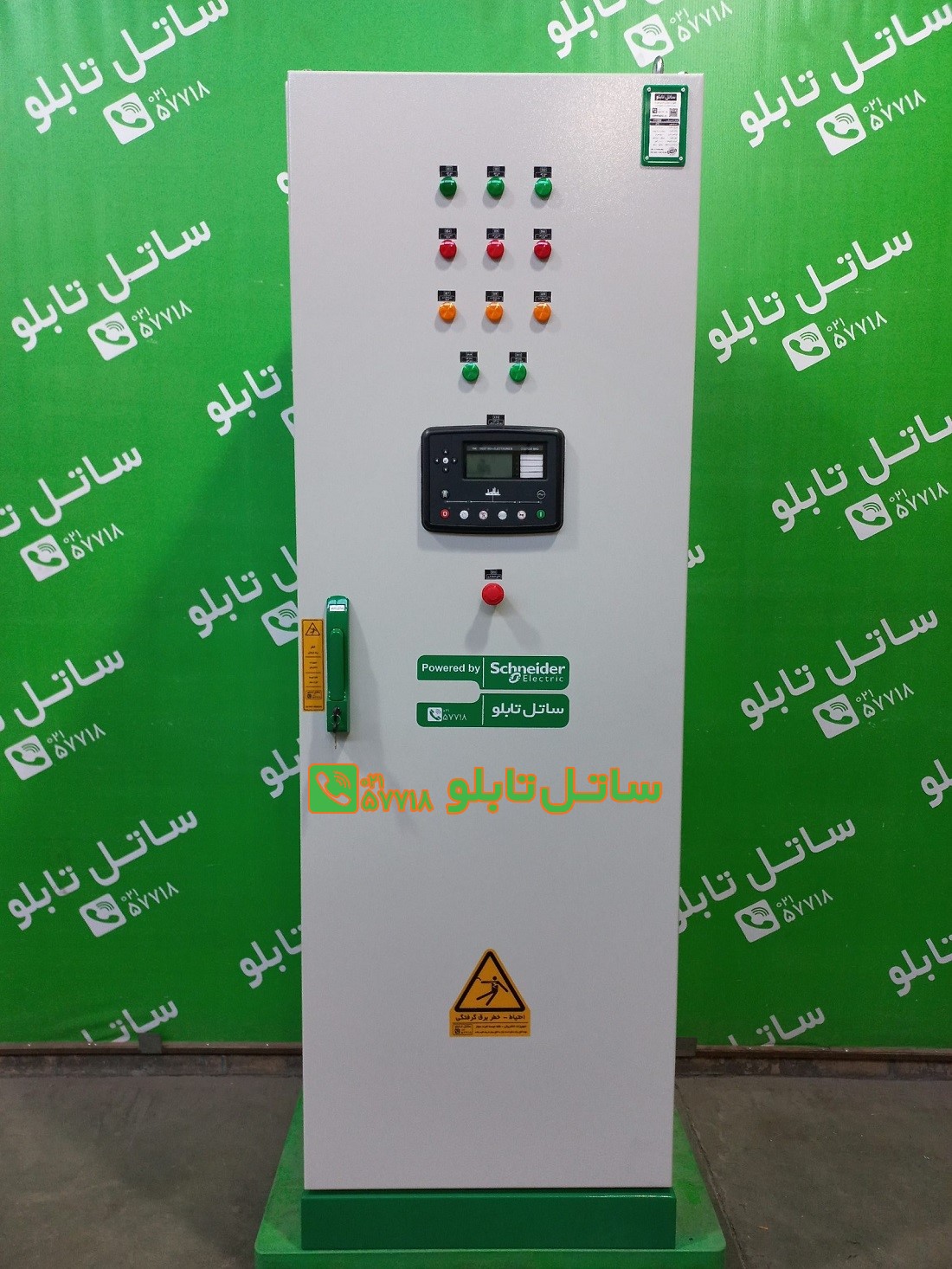

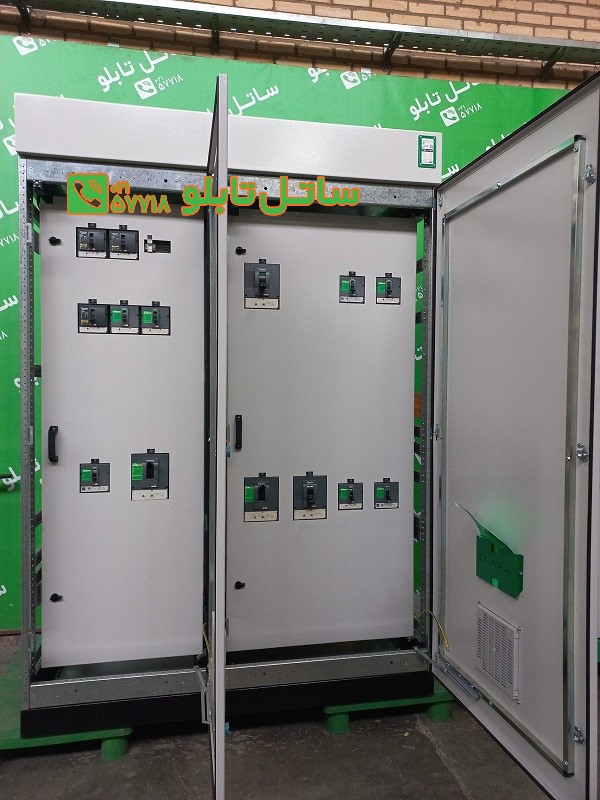

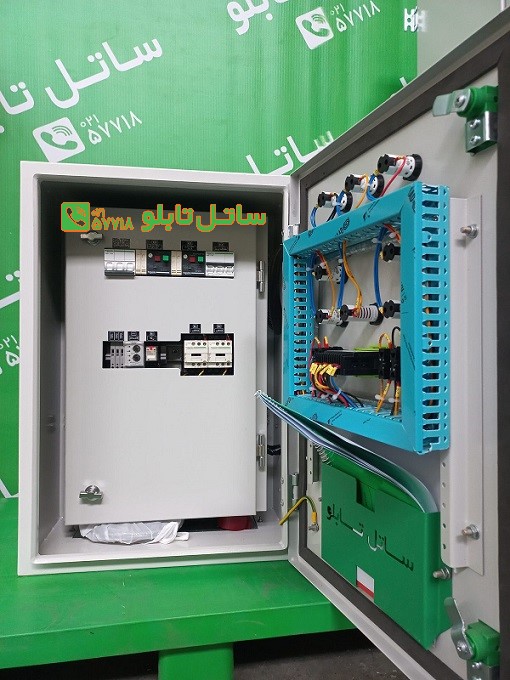

تابلو سه فاز

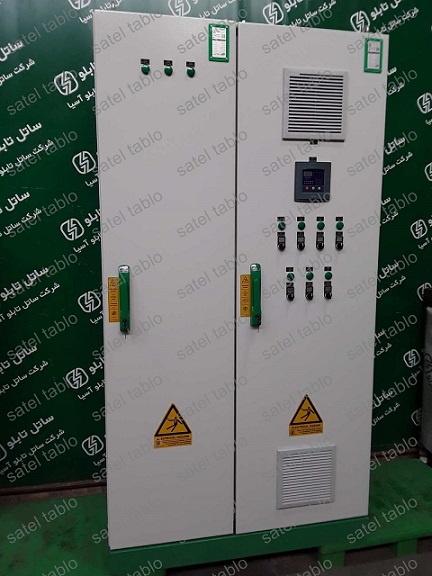

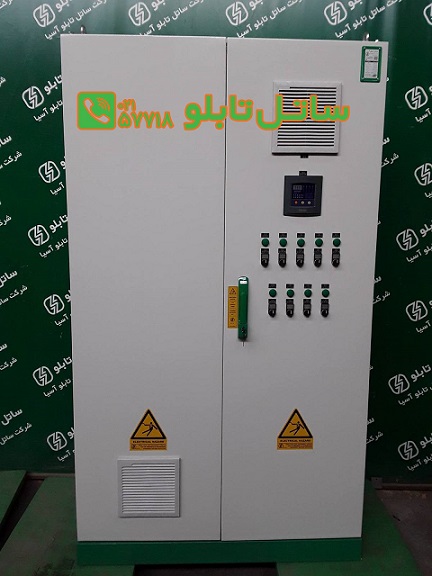

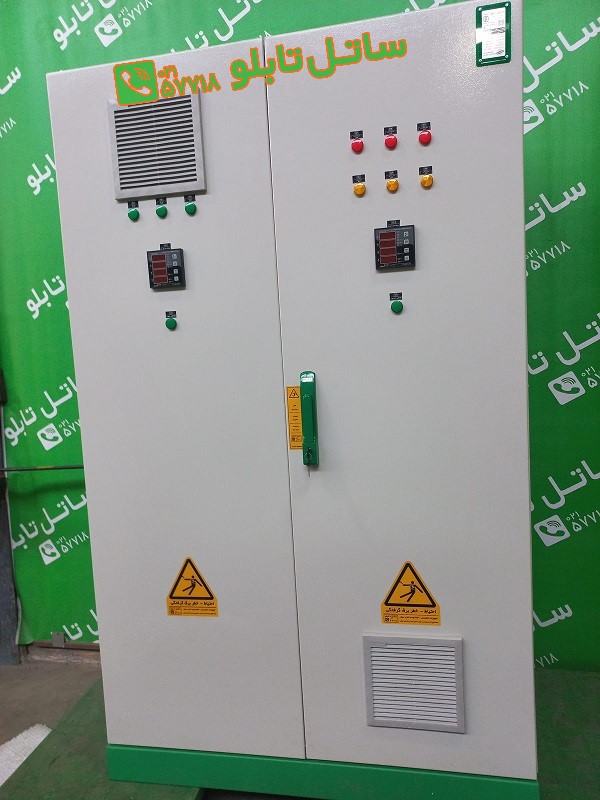

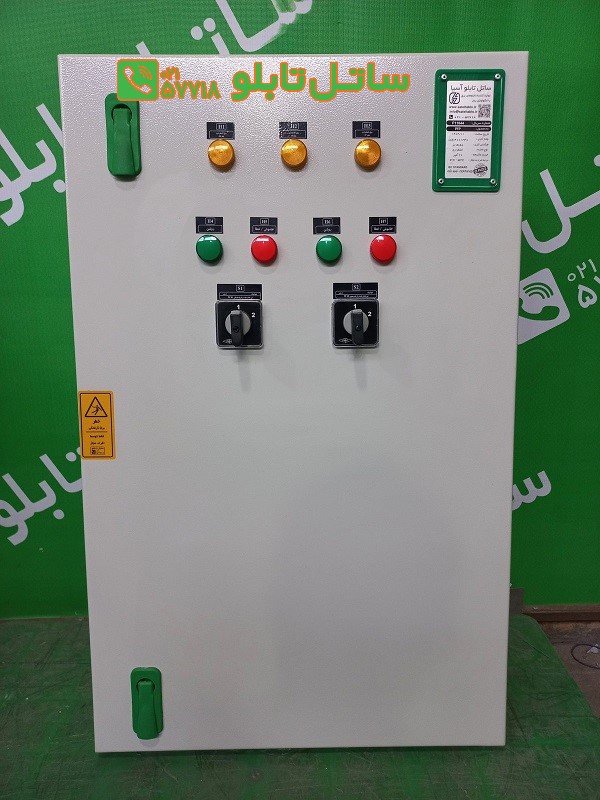

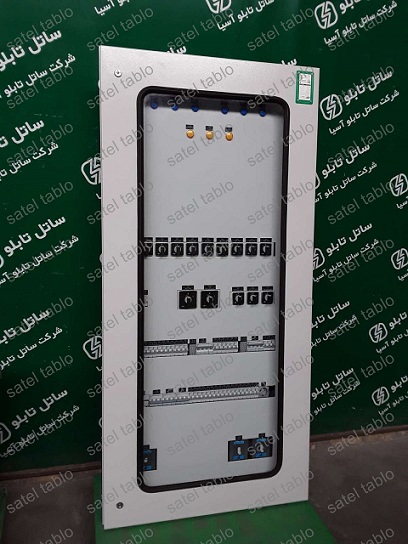

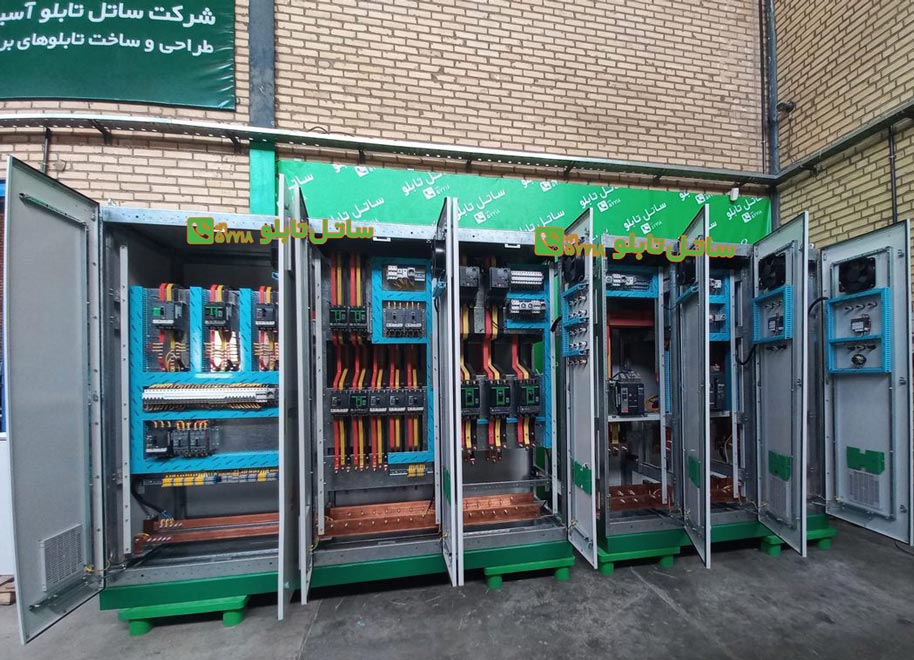

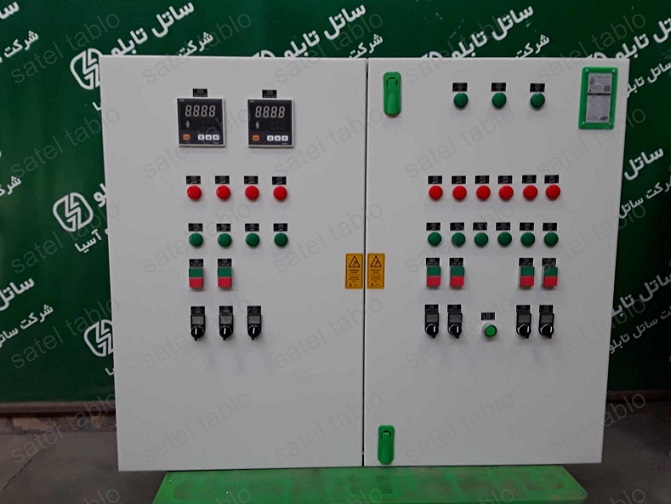

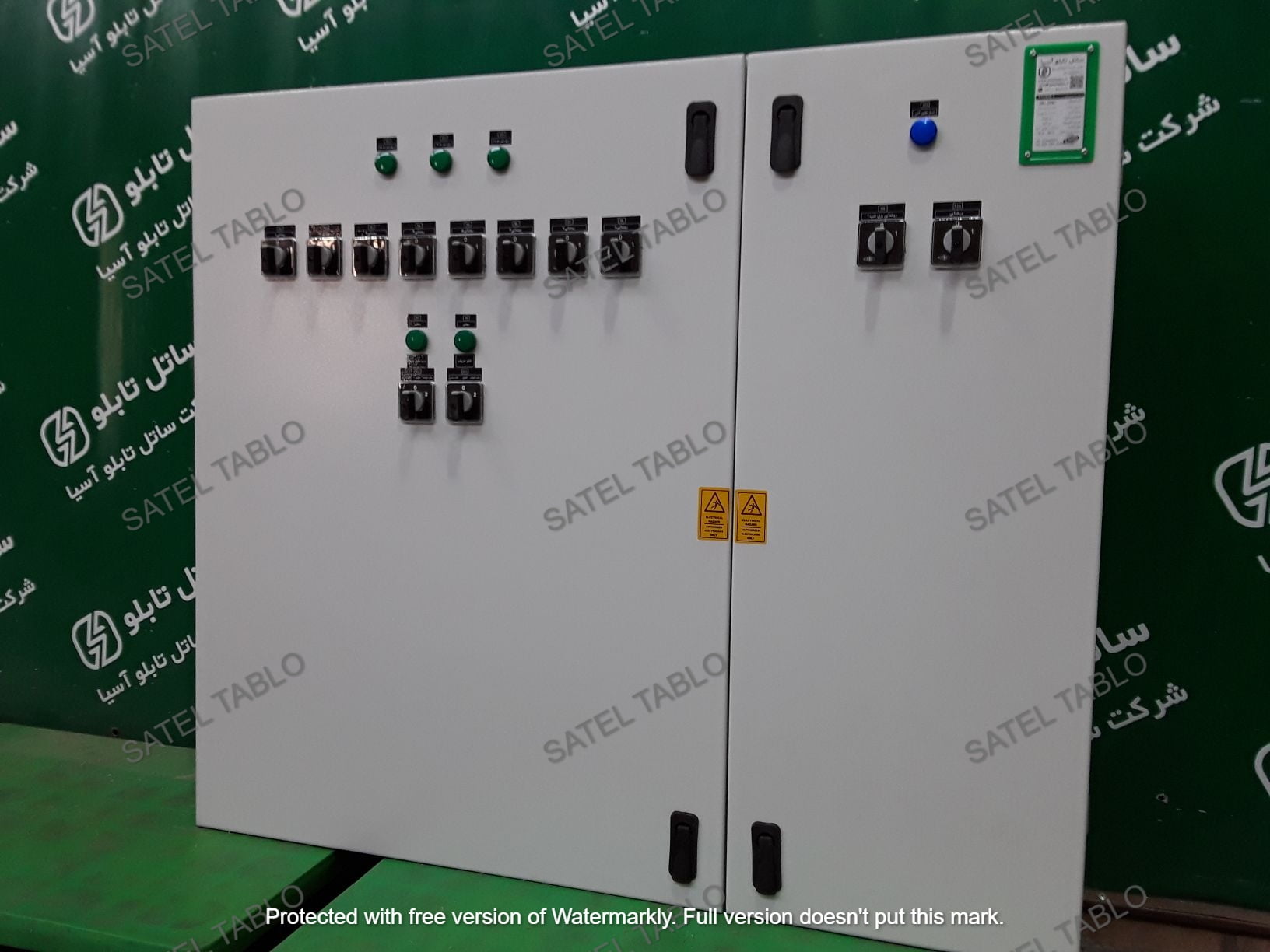

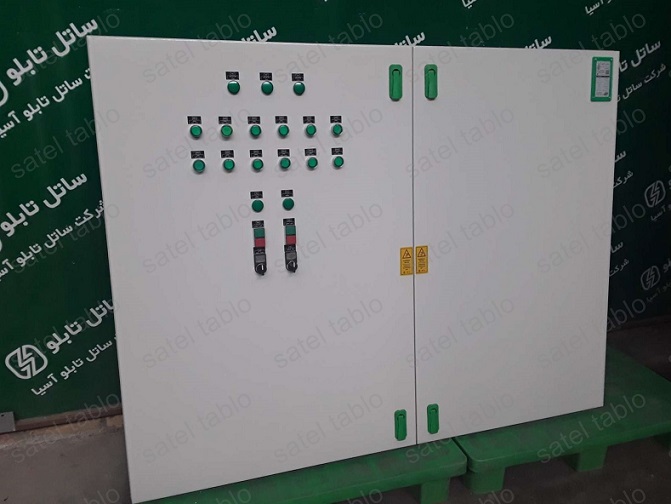

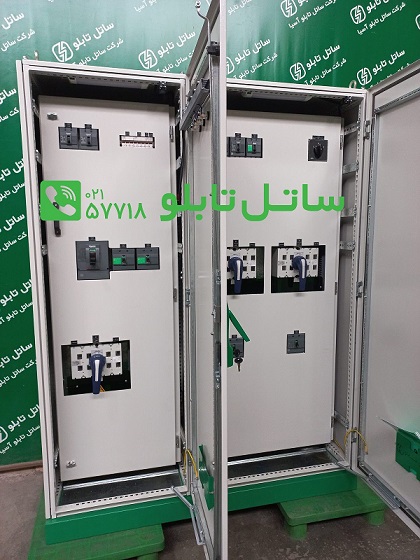

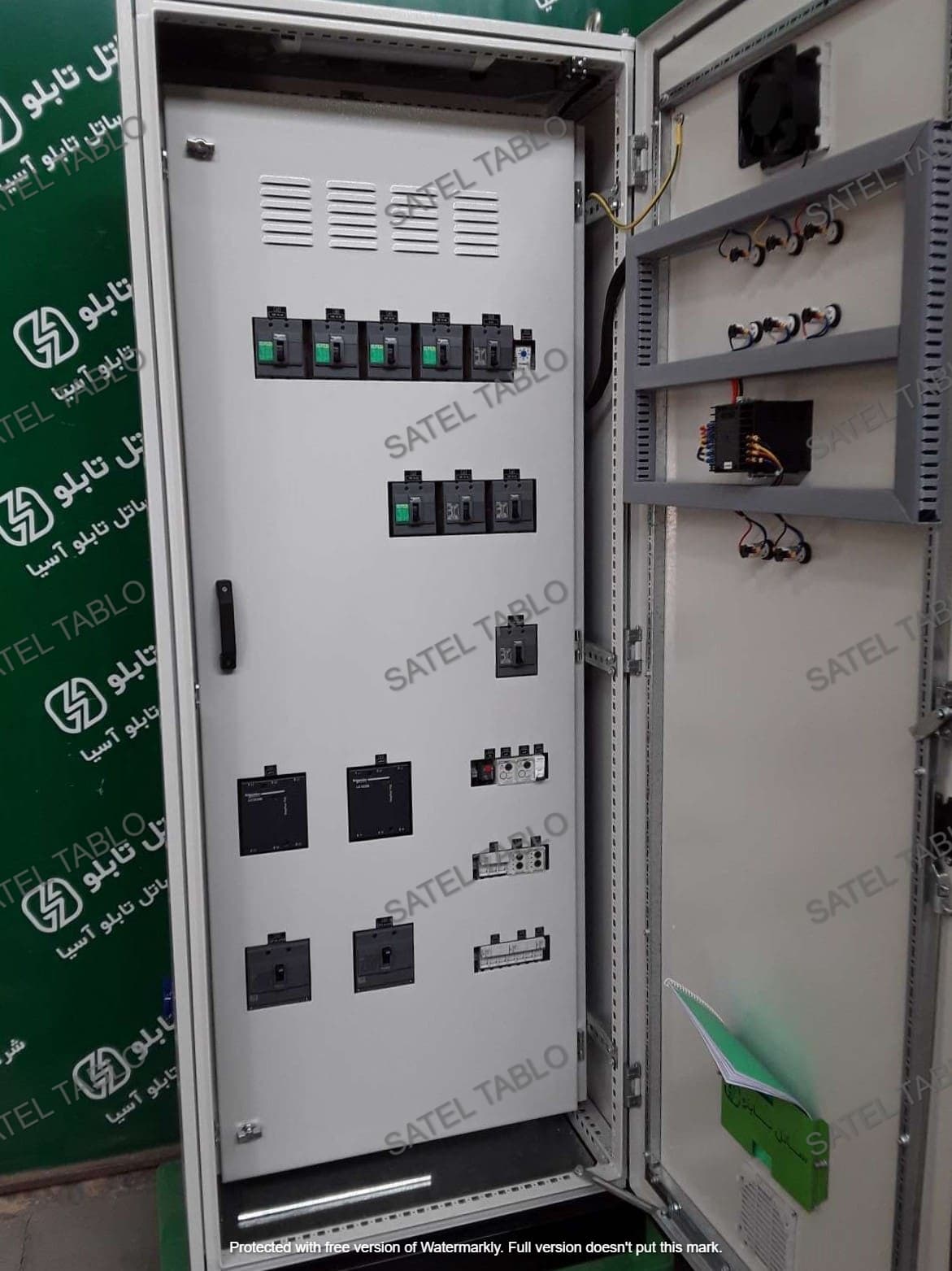

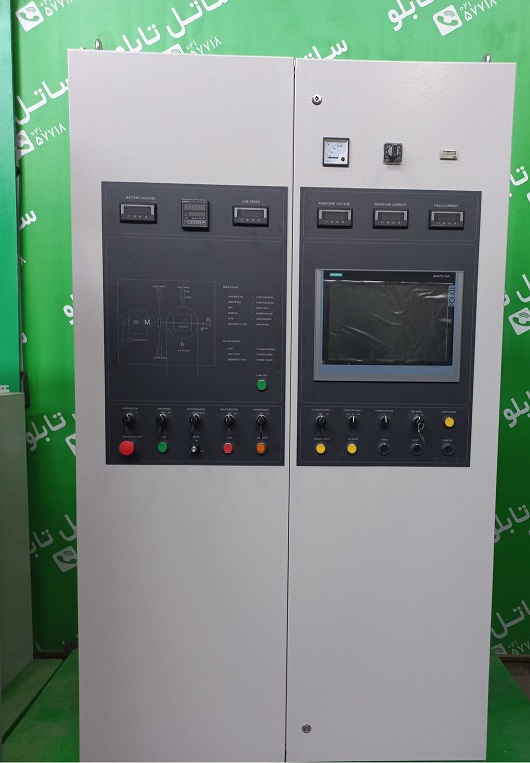

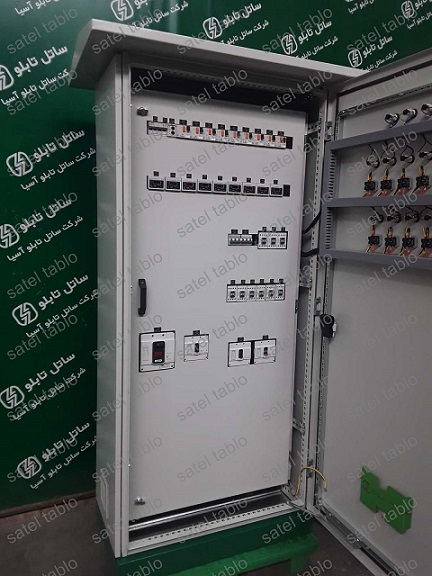

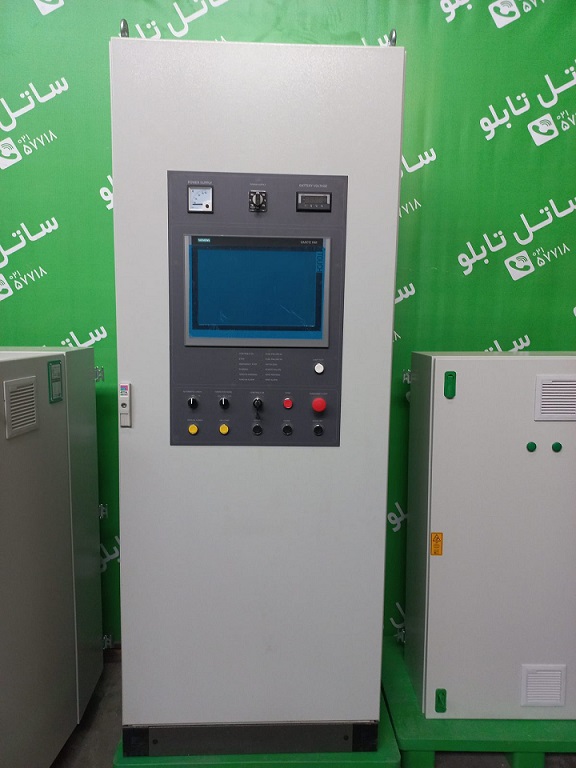

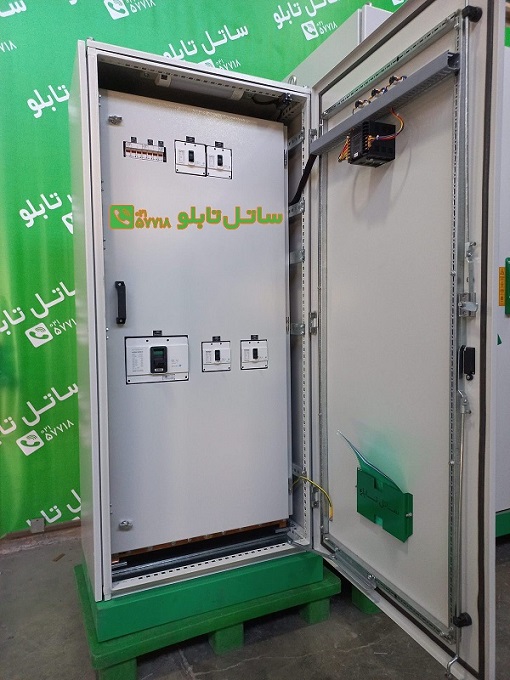

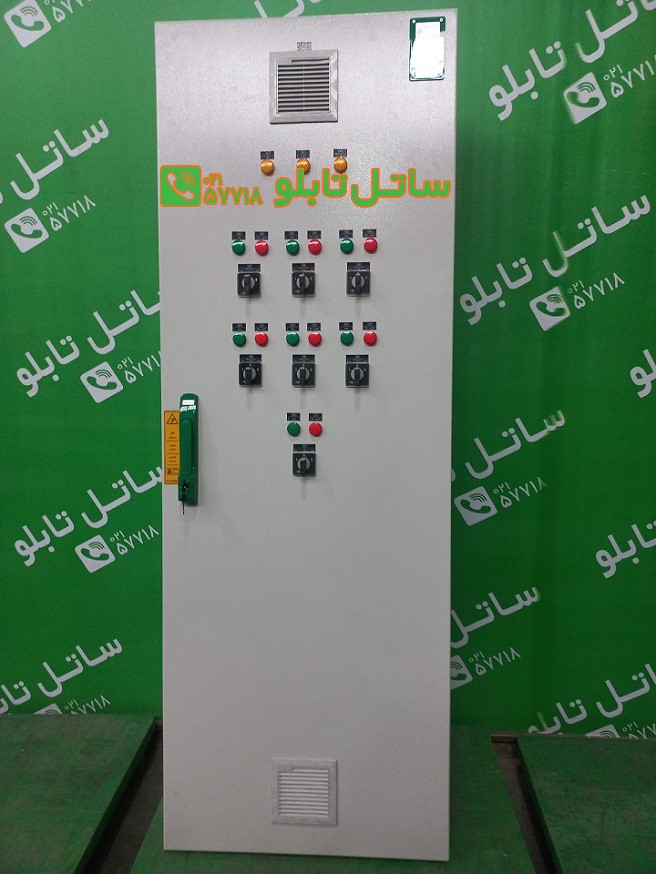

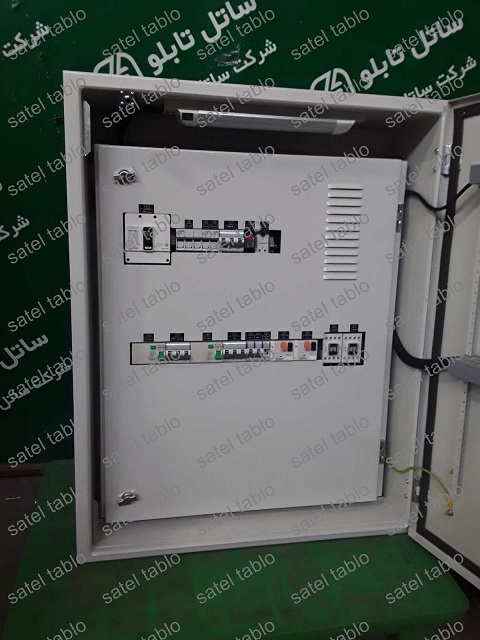

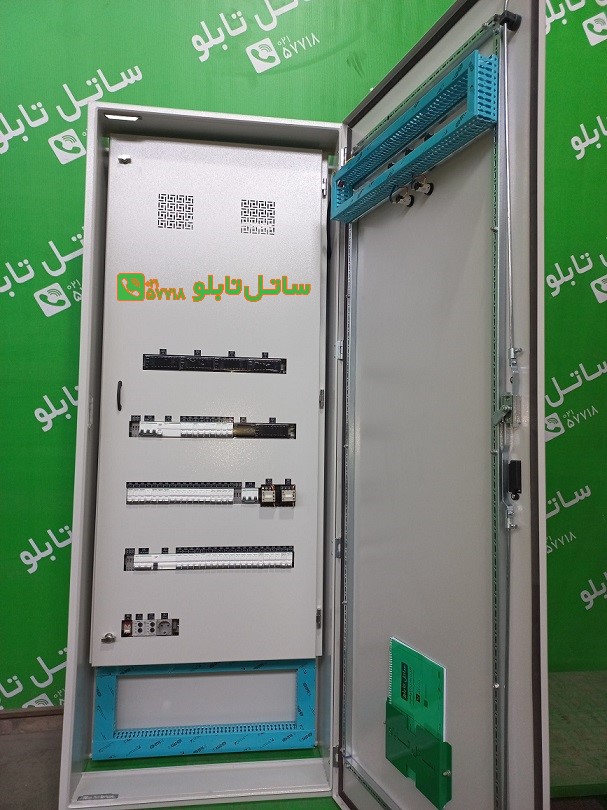

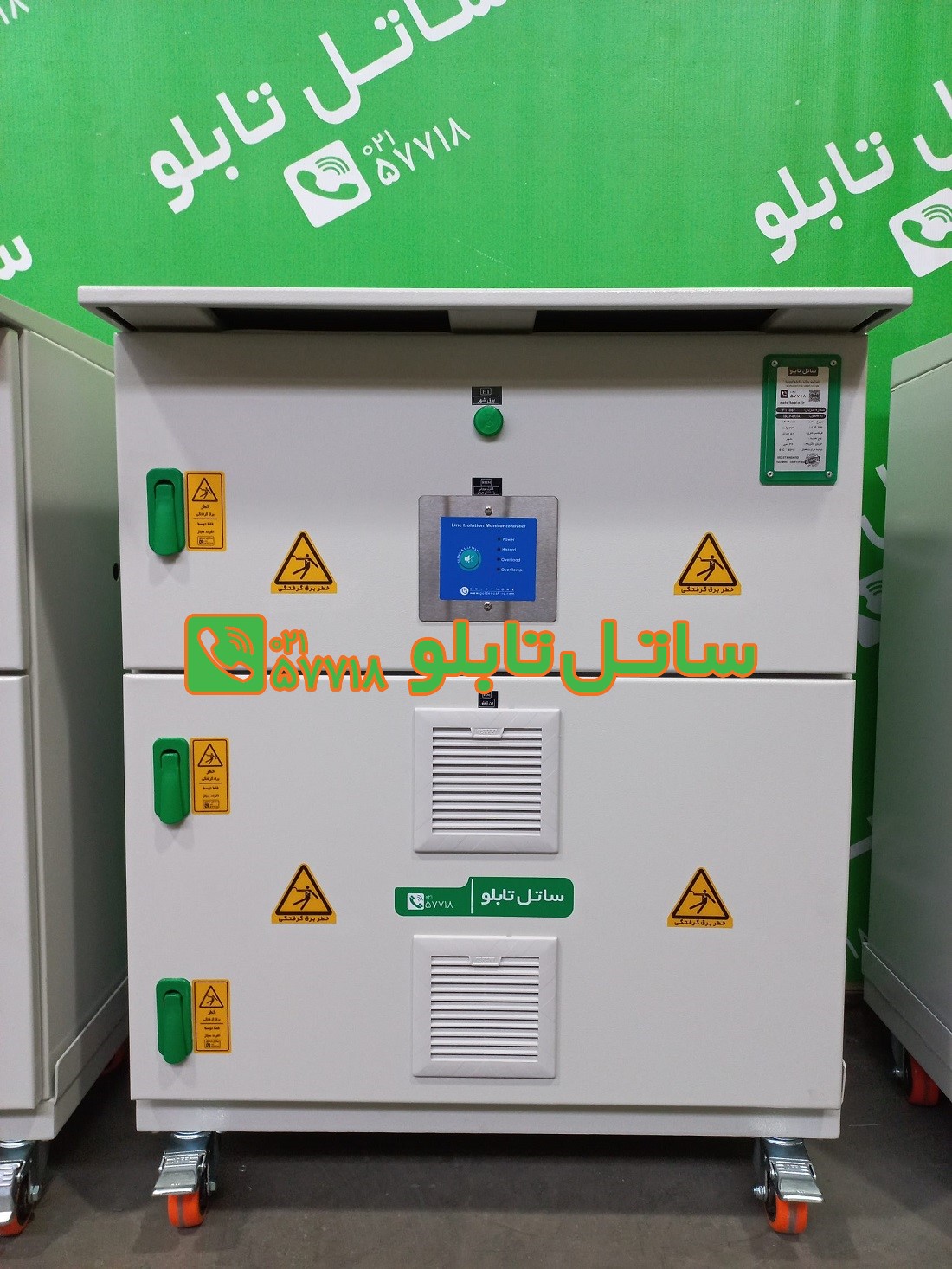

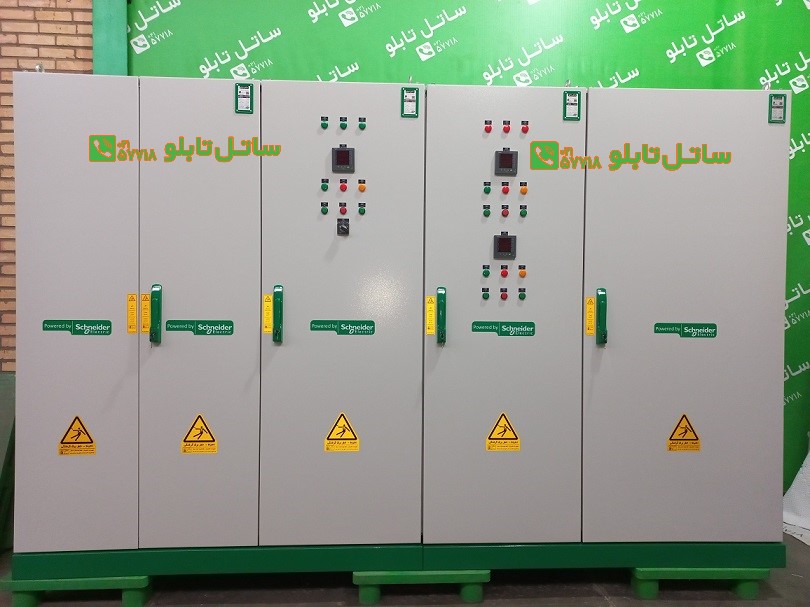

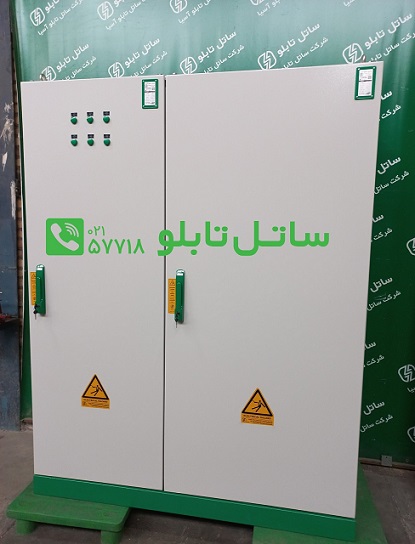

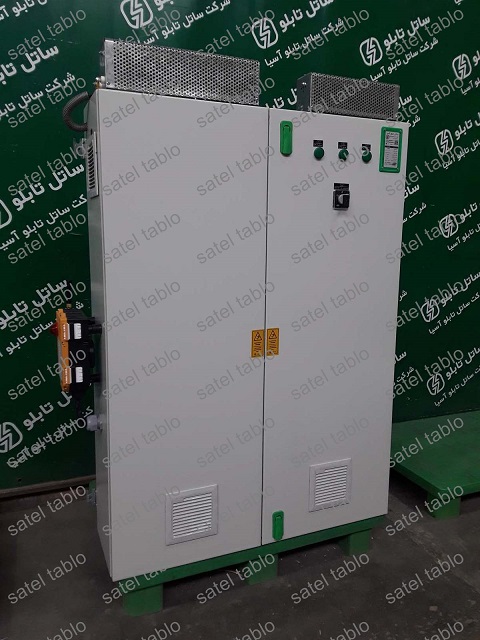

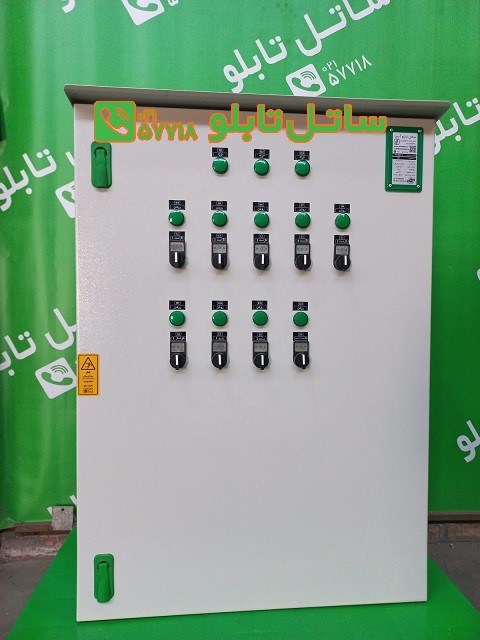

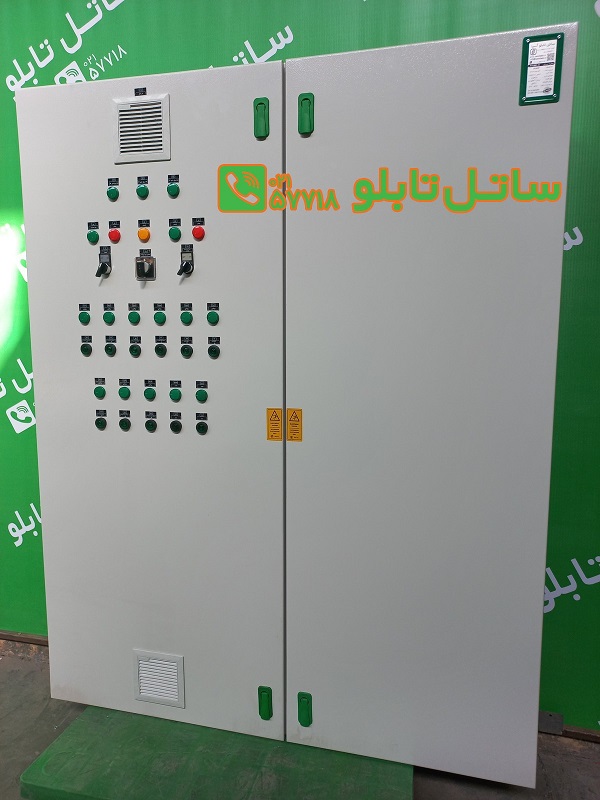

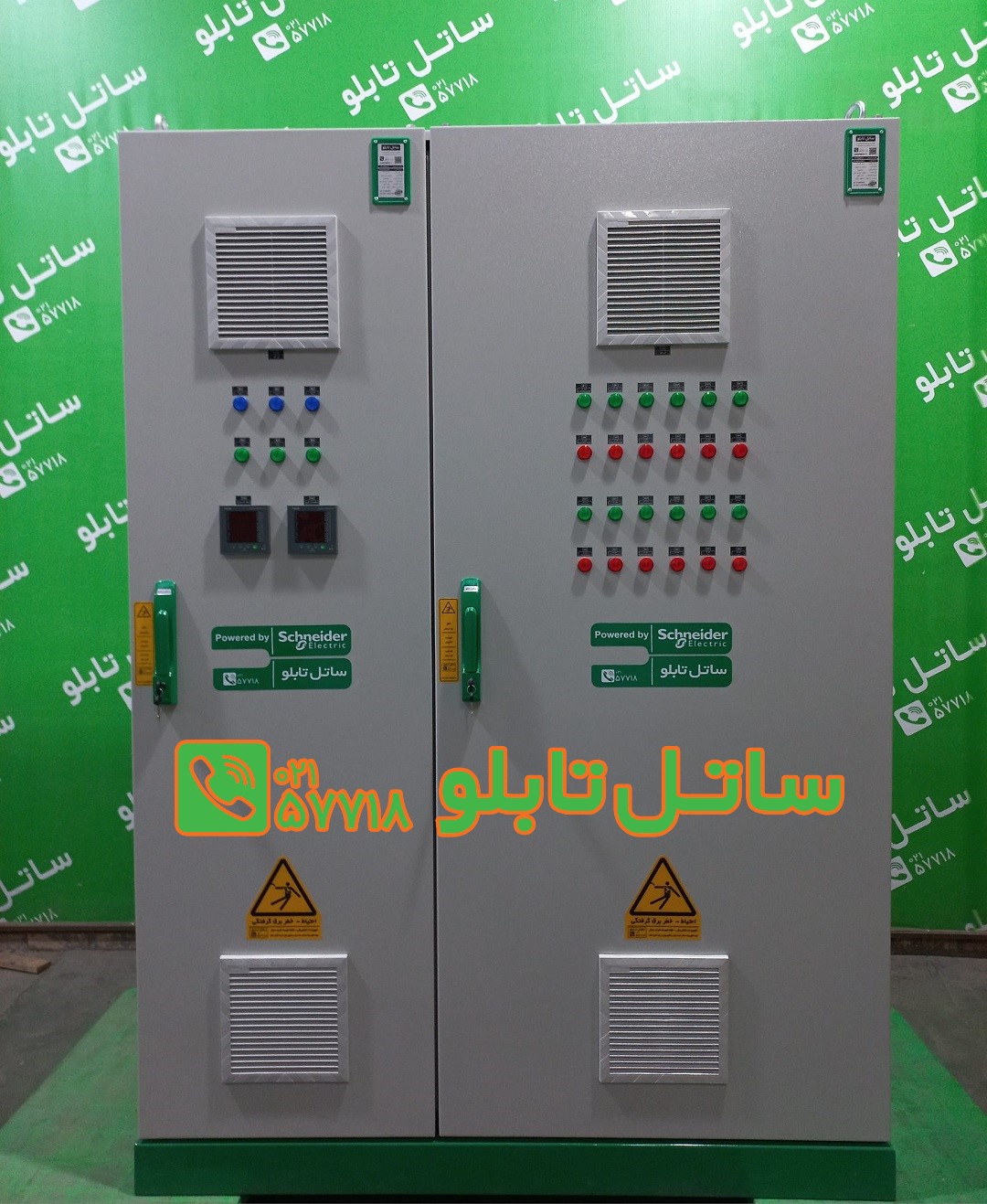

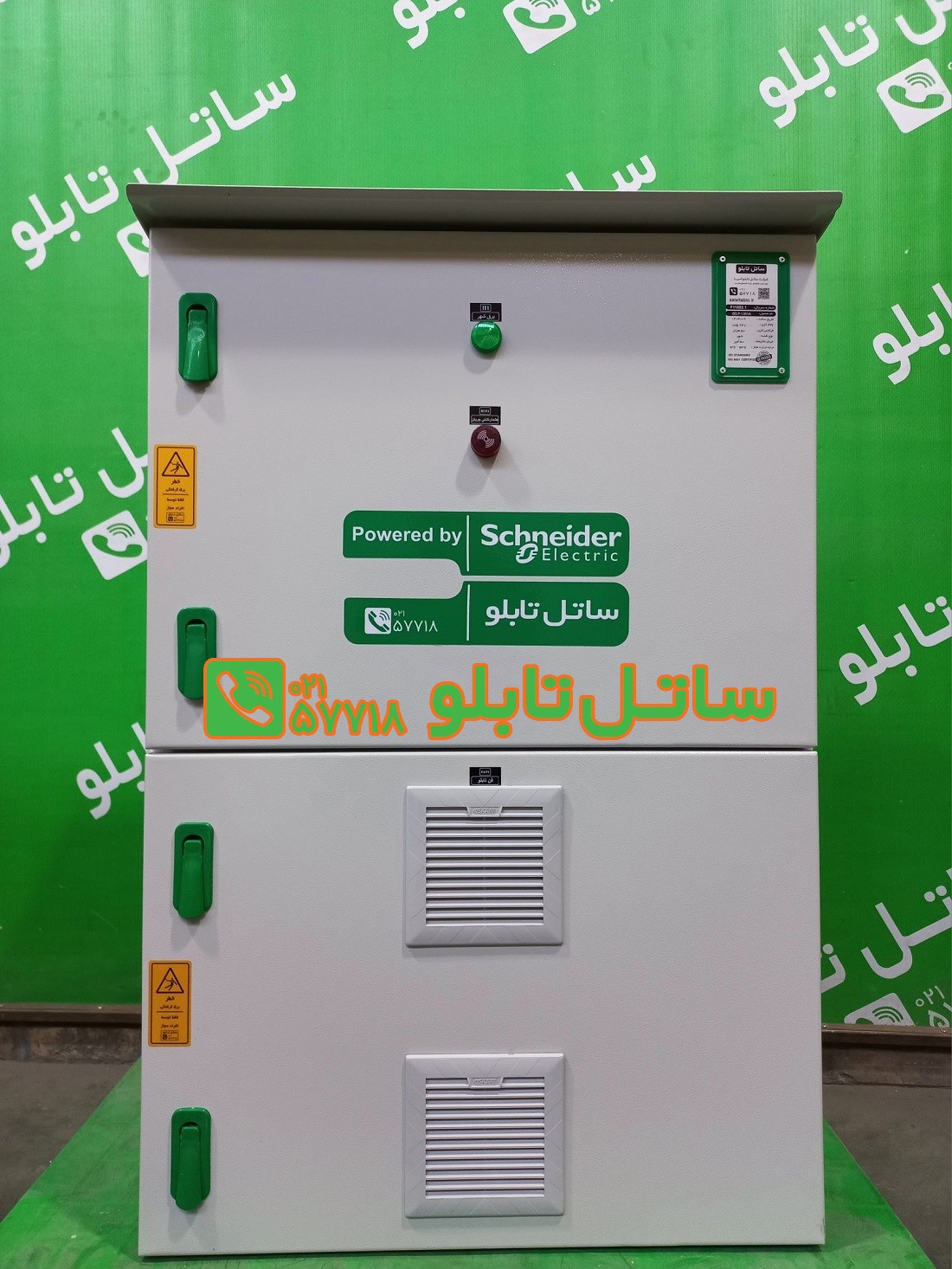

تابلو برق سه فاز چیست؟

انواع تابلو برق از نظر طراحی

تابلو برق سیواکن

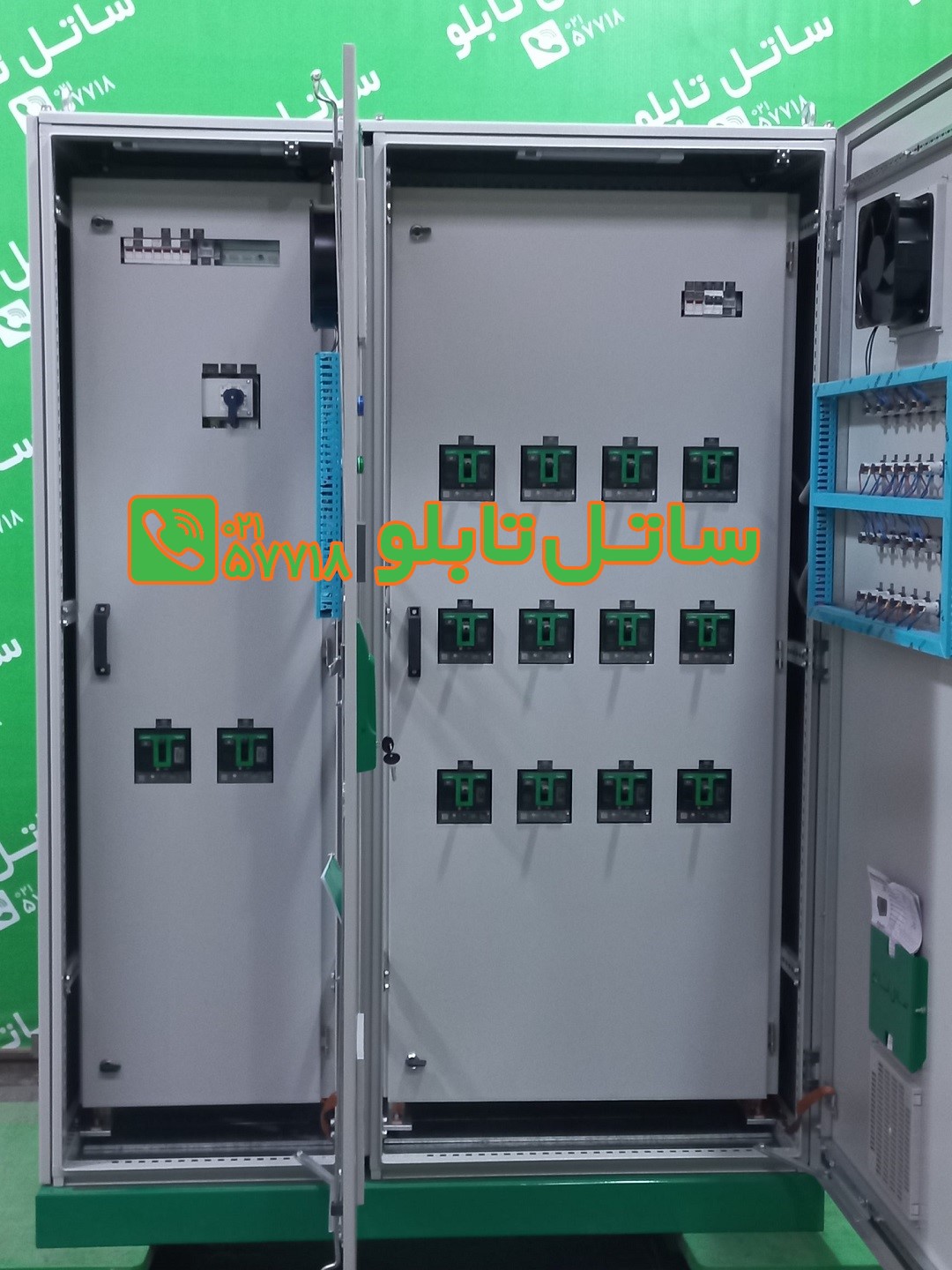

تابلو برق ریتال (Rittal)

انواع تابلو برق از نظر سطح ولتاژ

تابلو برق فشار ضعیف

تابلو برق فشار متوسط

تابلو برق فشار قوی

انواع تابلو برق از نظر محل نصب

انواع تابلو برق از نظر ساختار

تابلو برق ها از نظر ساختار به دو دسته فیکس و کشویی تقسیم بندی می شوند، این تابلو برق ها در انواع مختلف موجود هستند، از جمله:

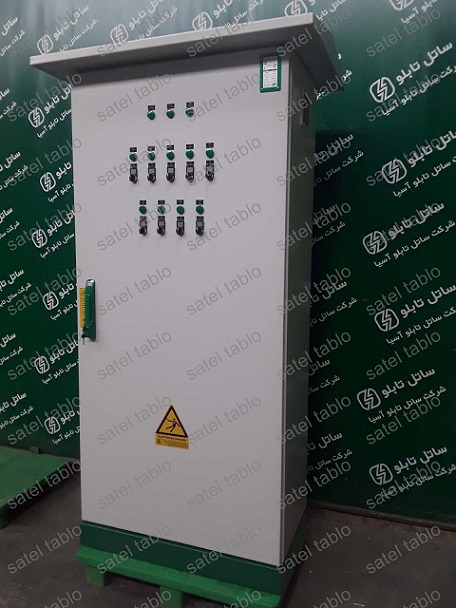

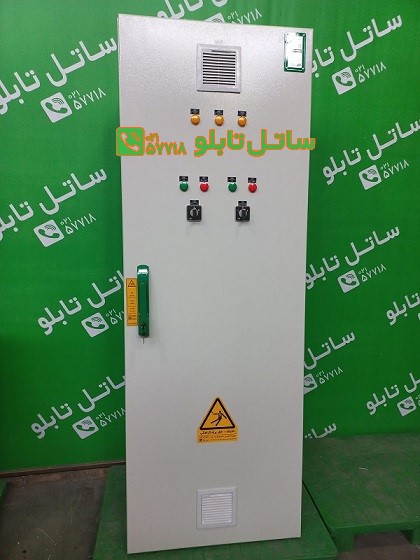

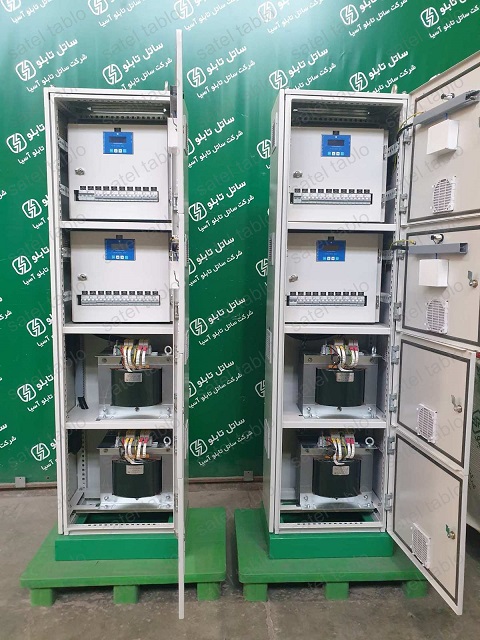

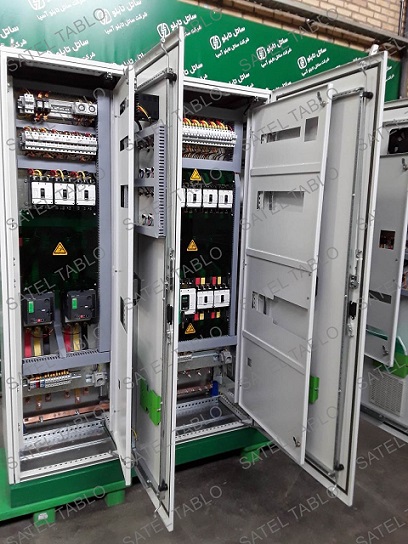

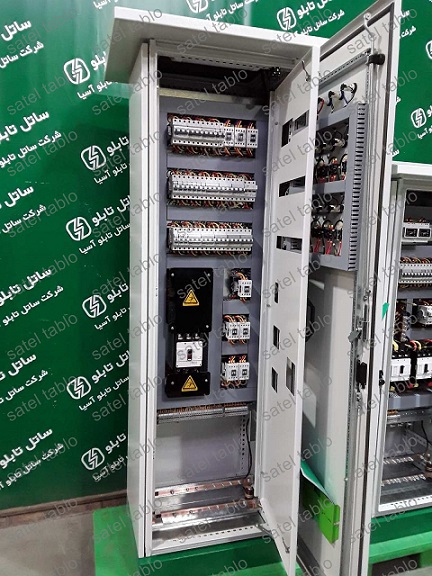

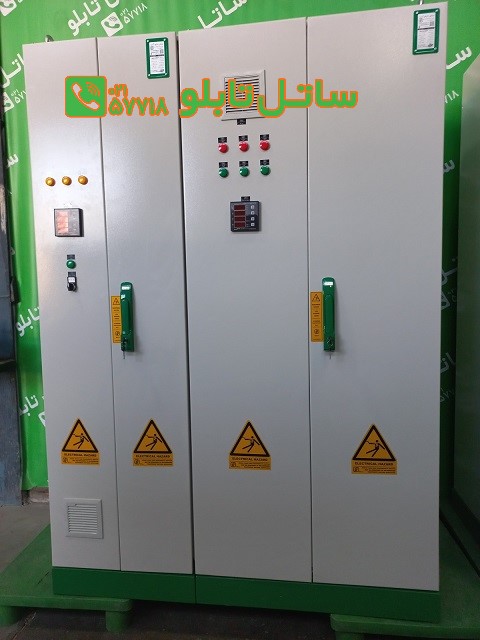

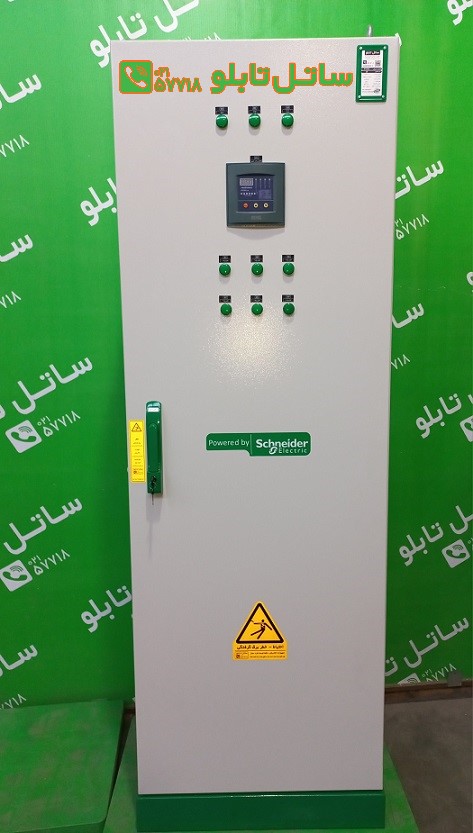

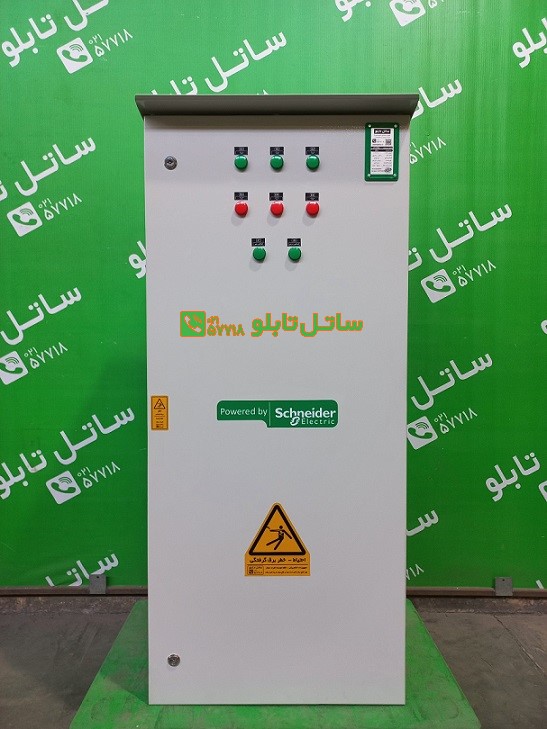

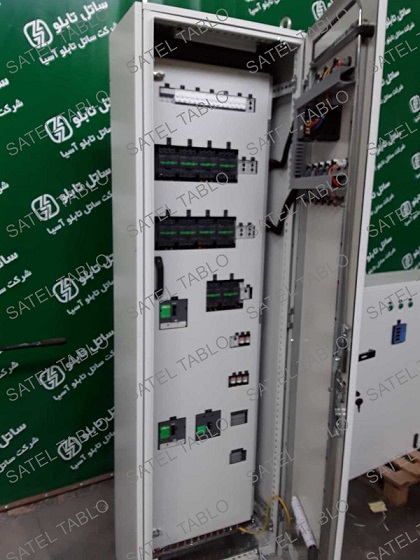

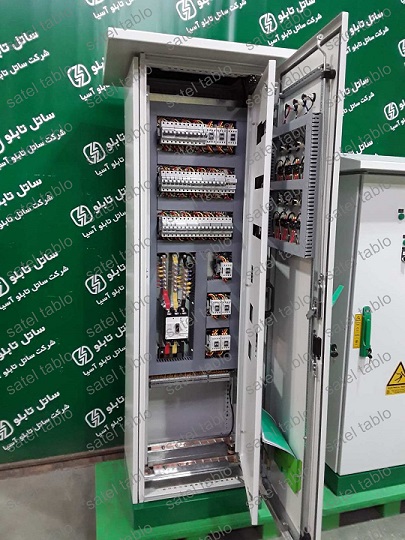

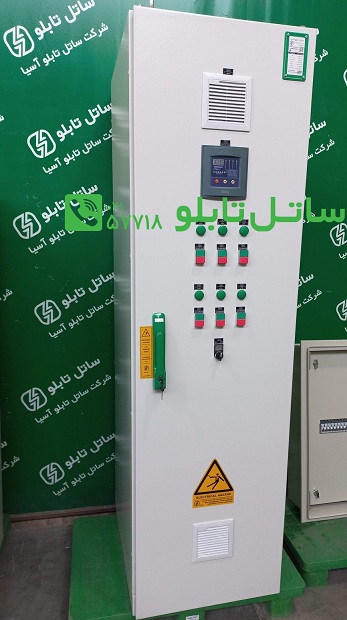

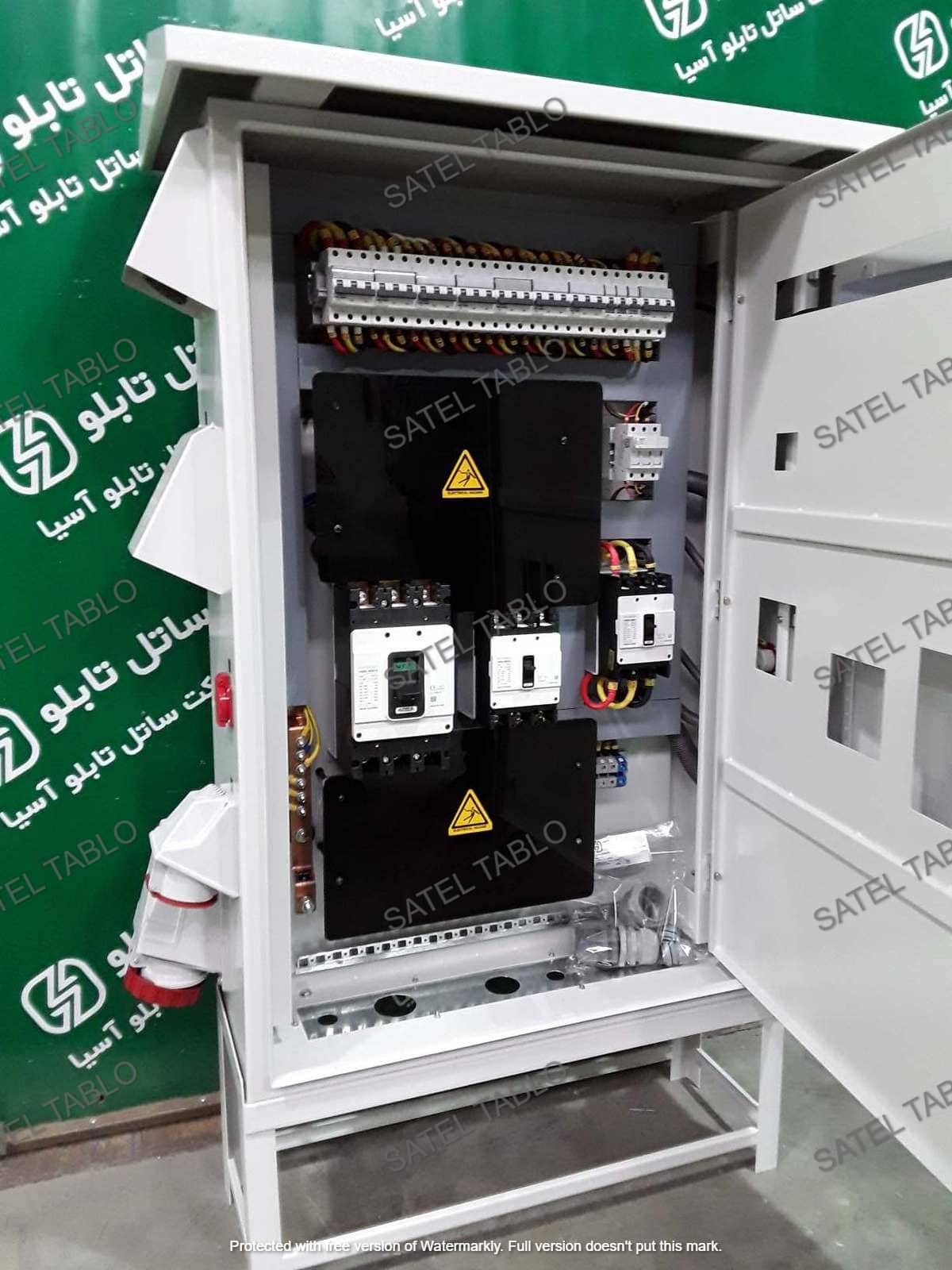

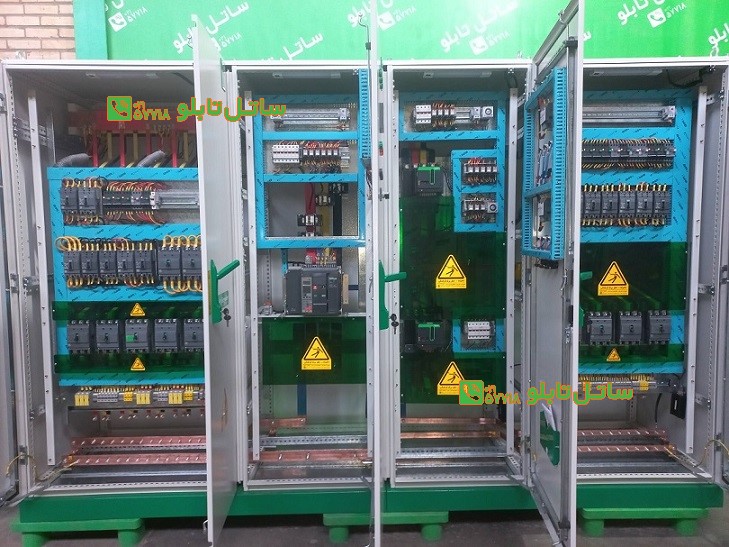

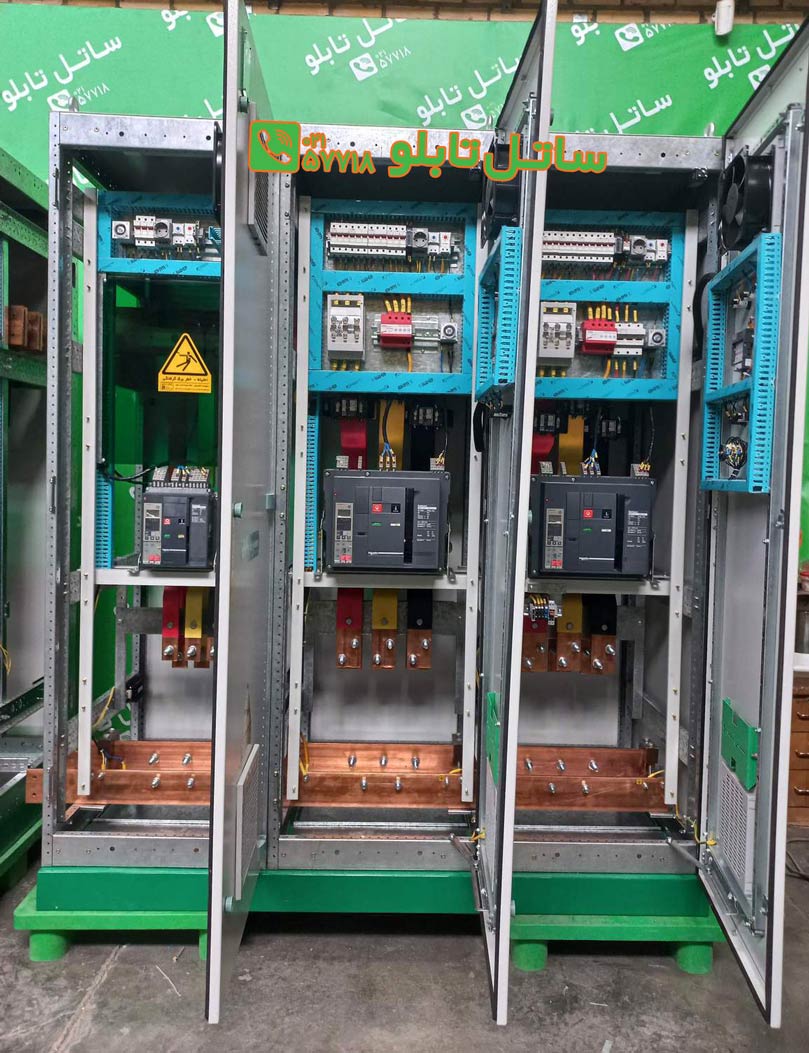

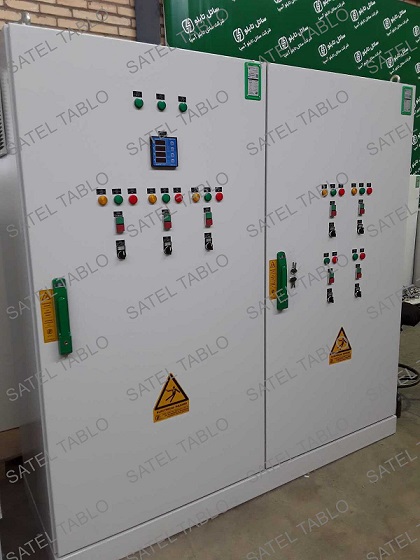

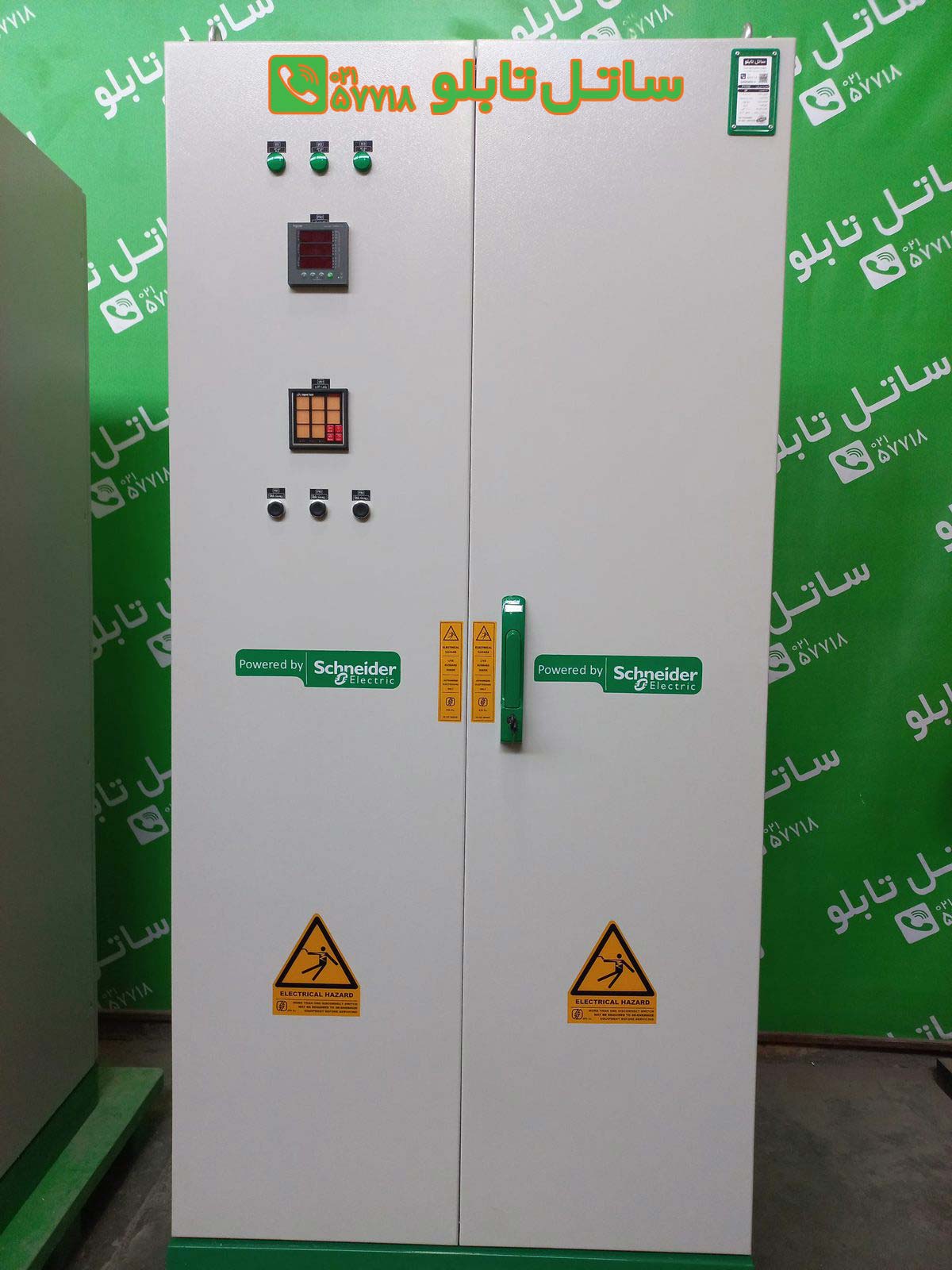

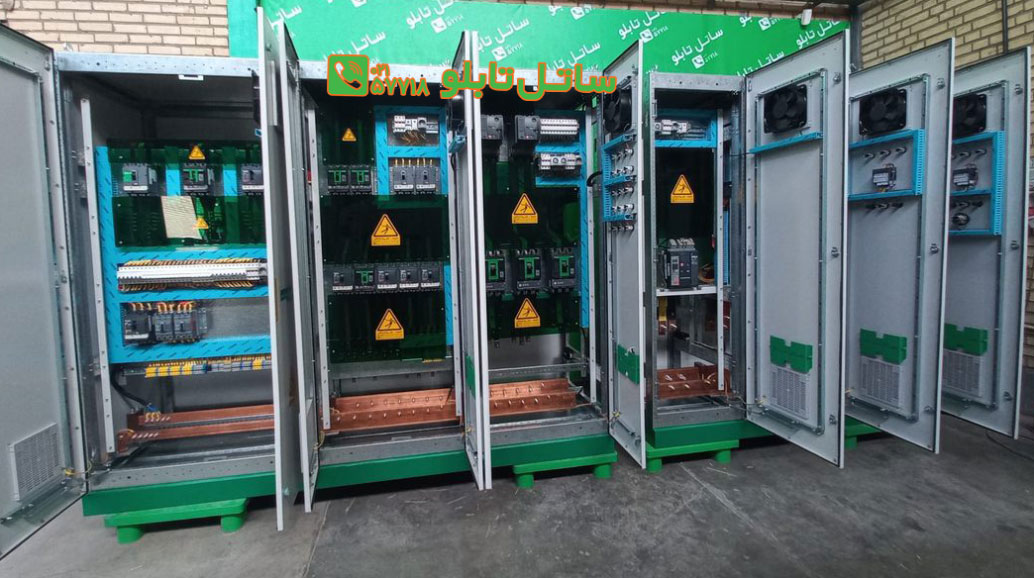

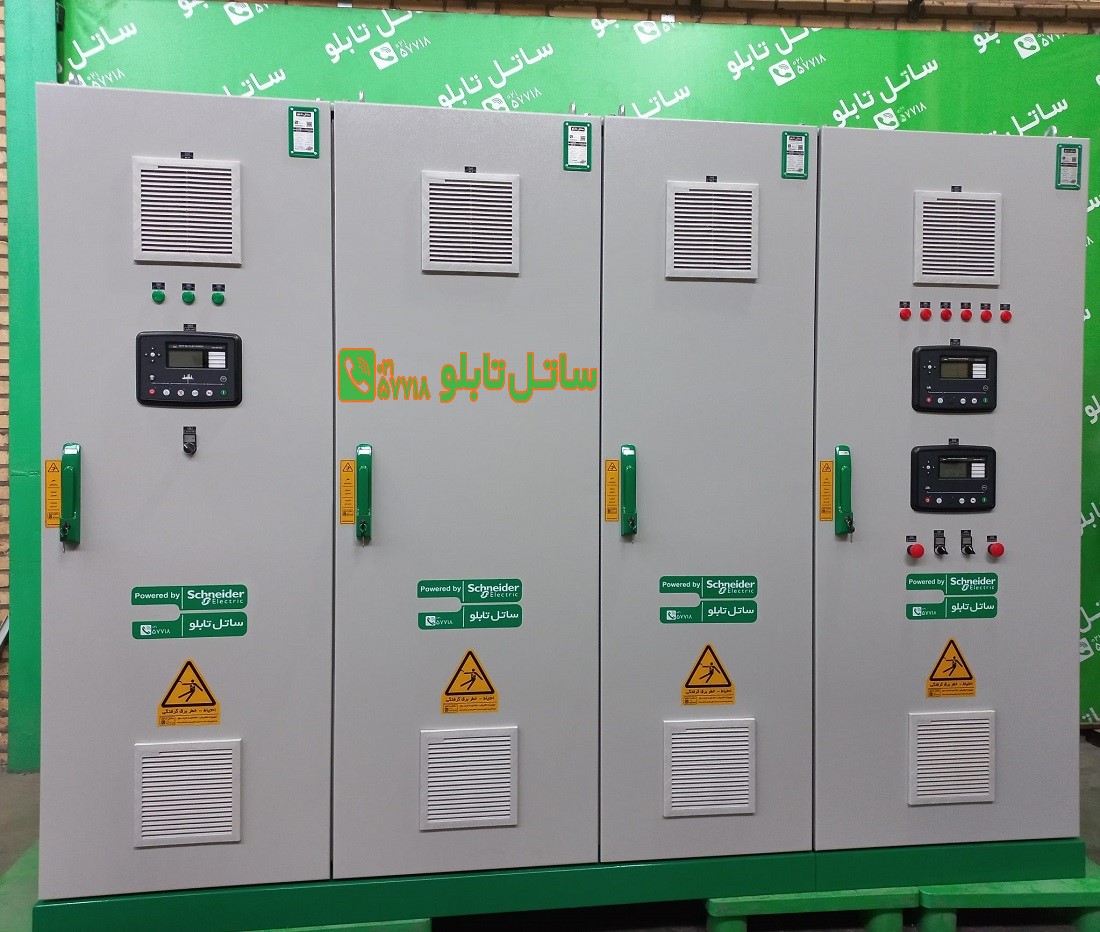

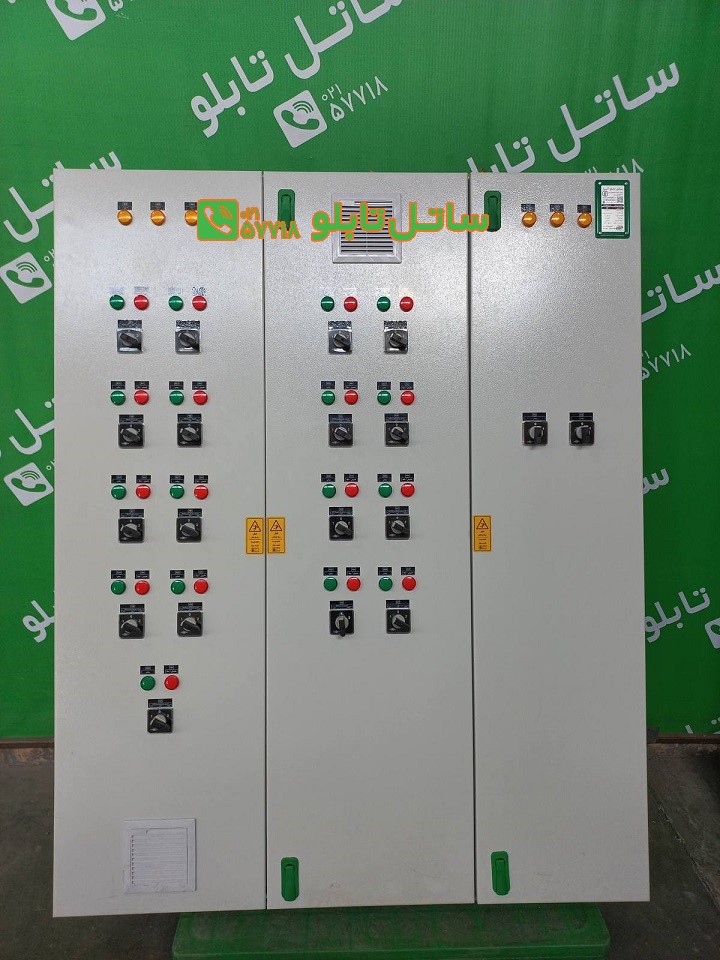

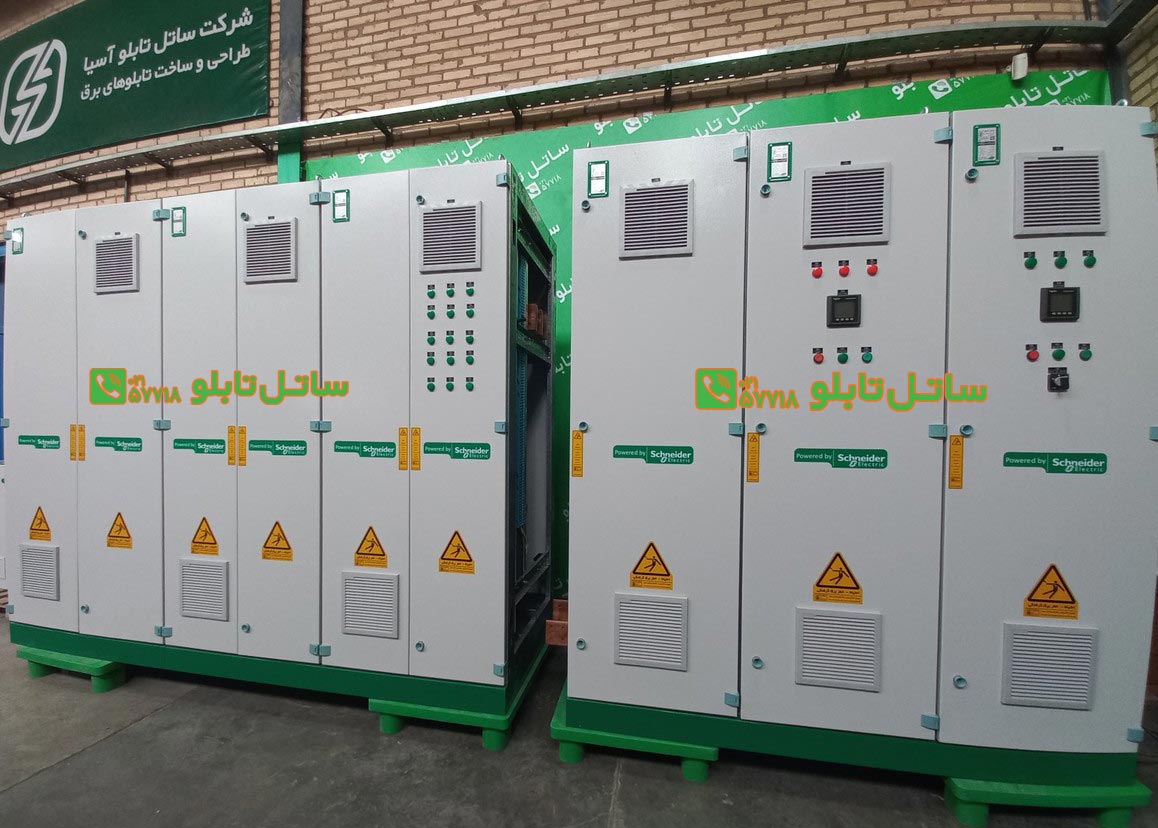

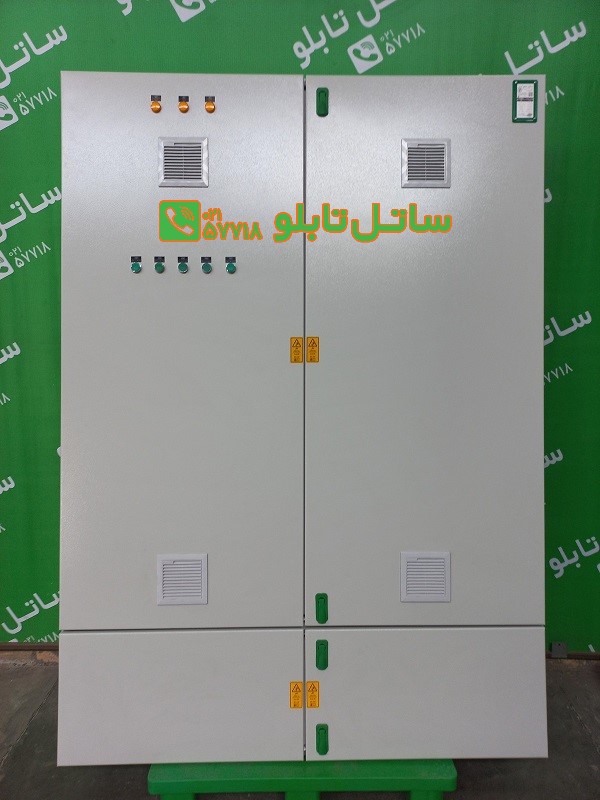

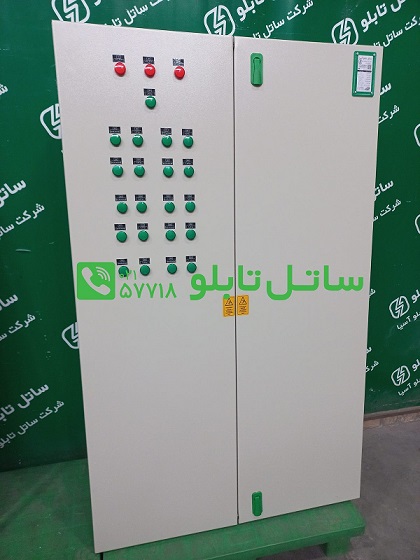

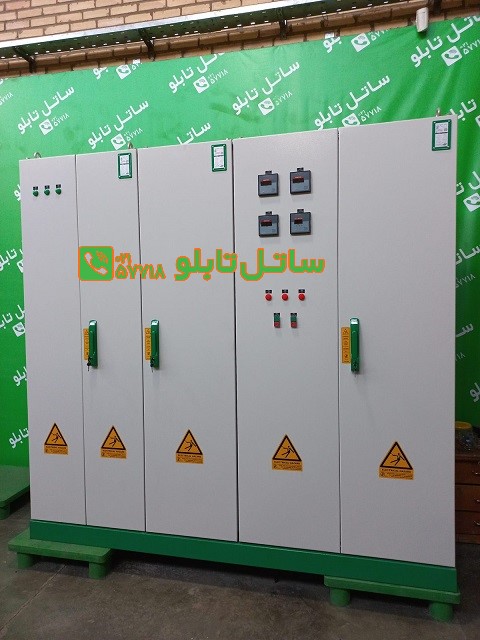

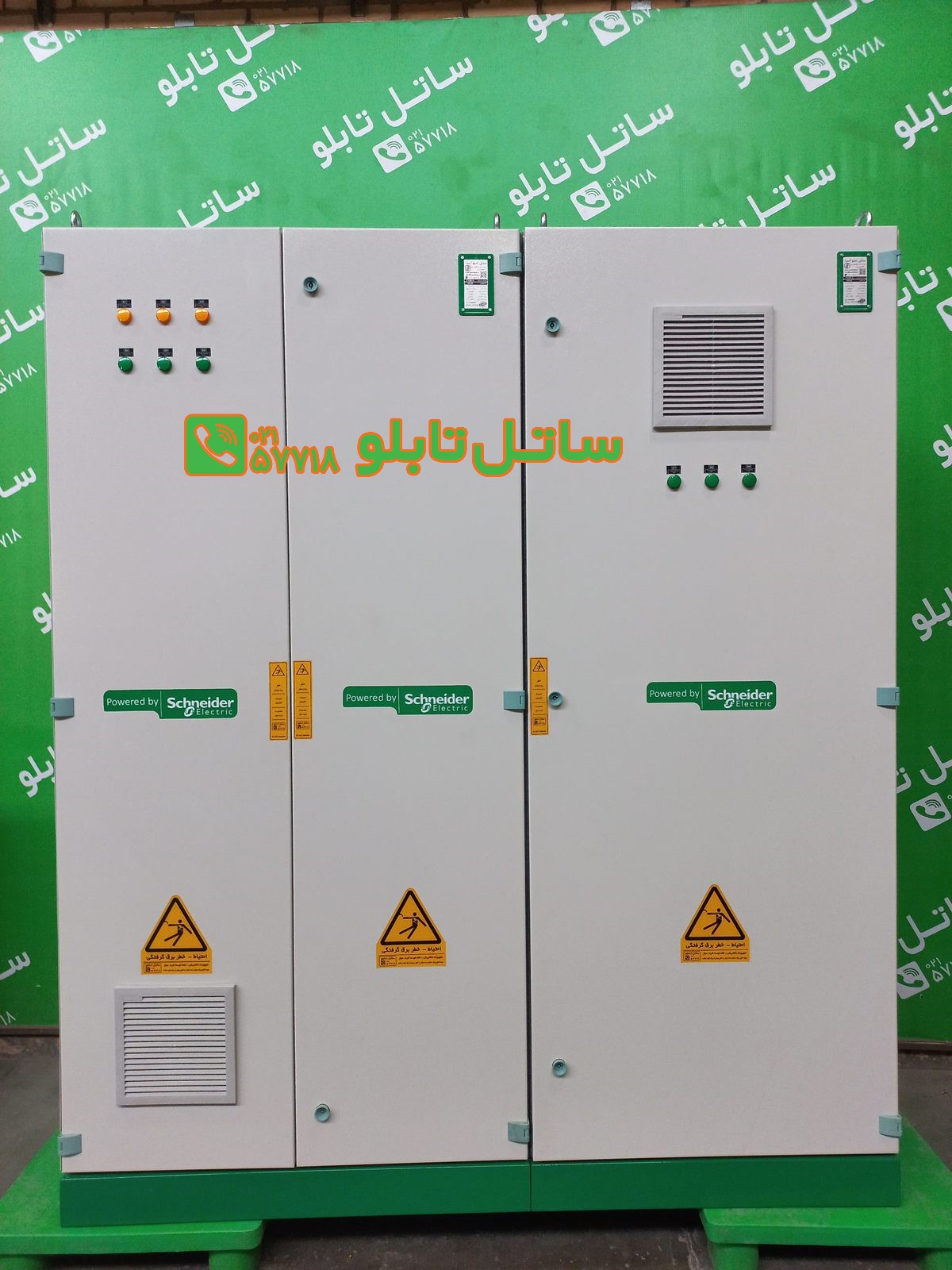

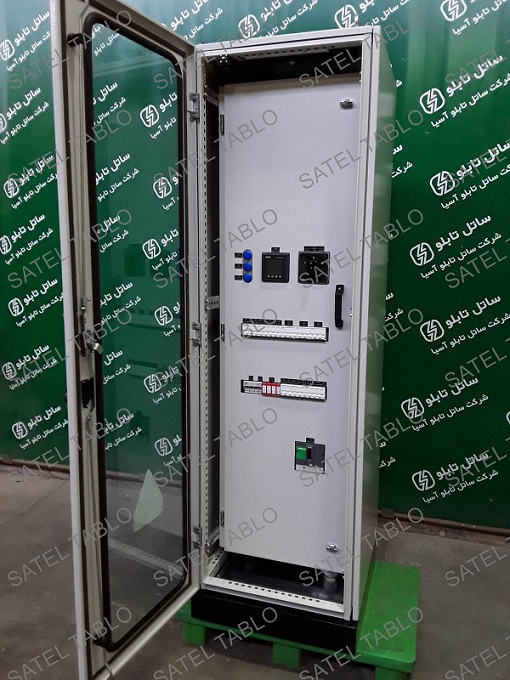

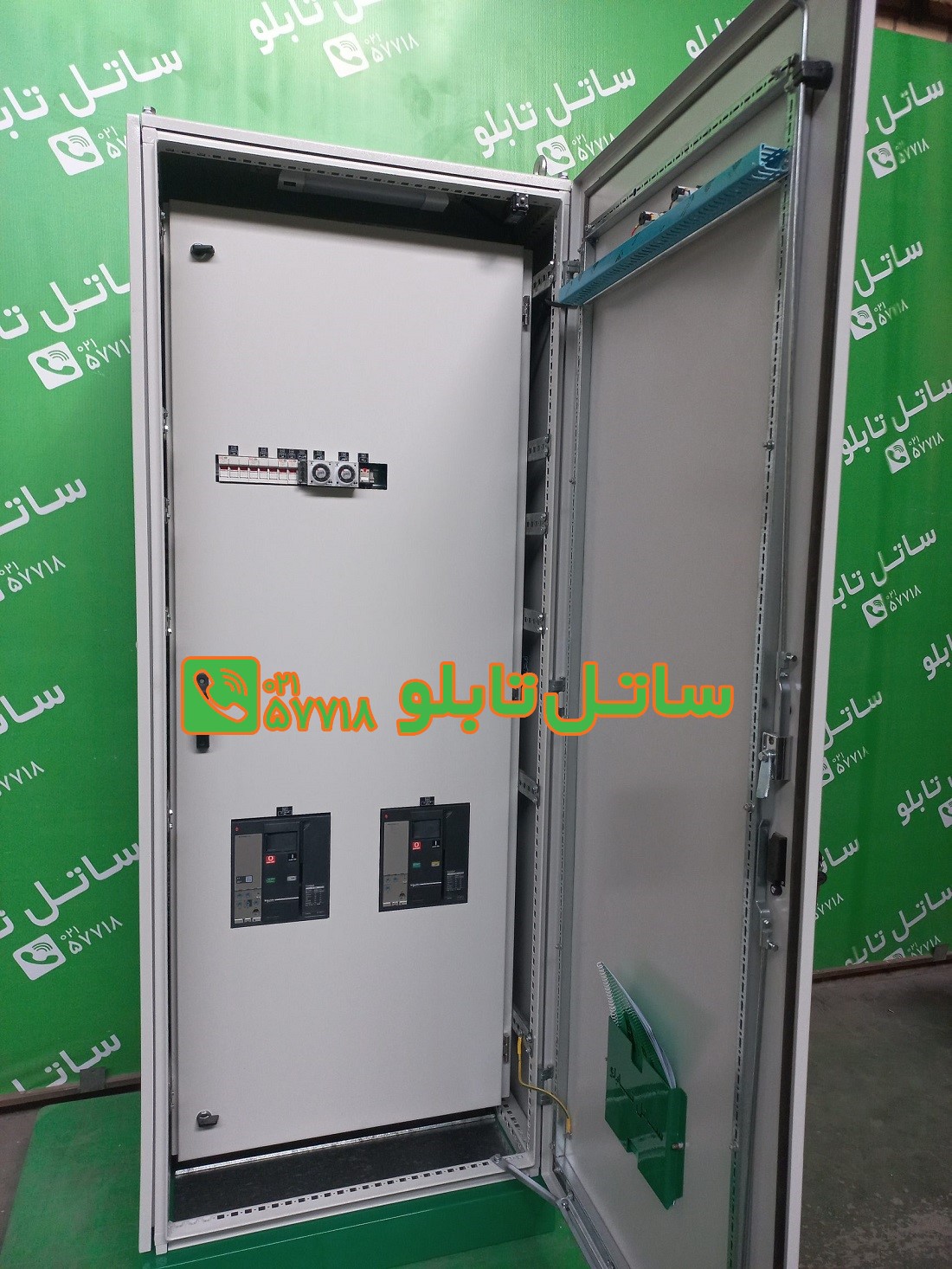

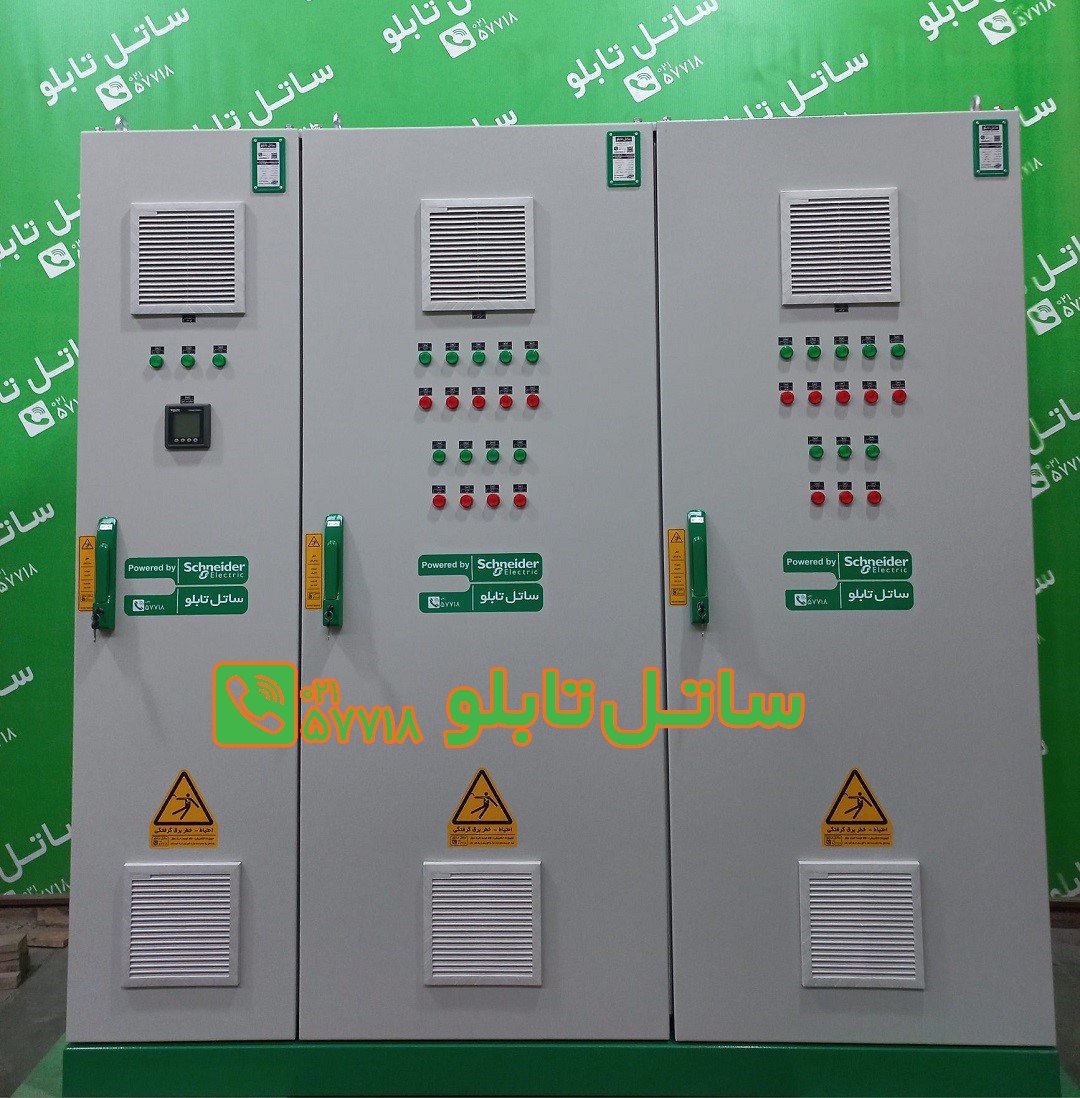

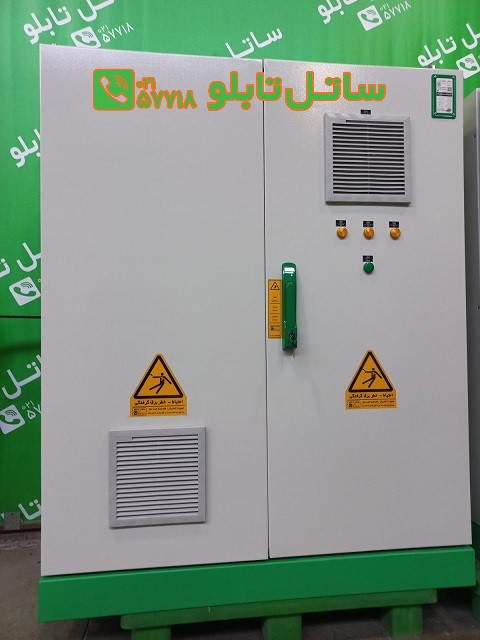

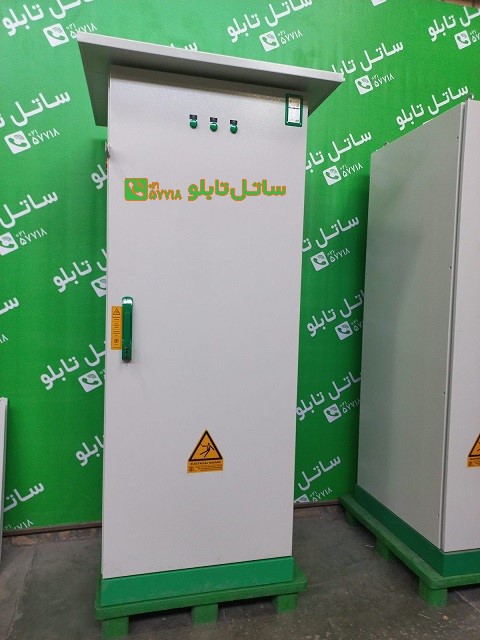

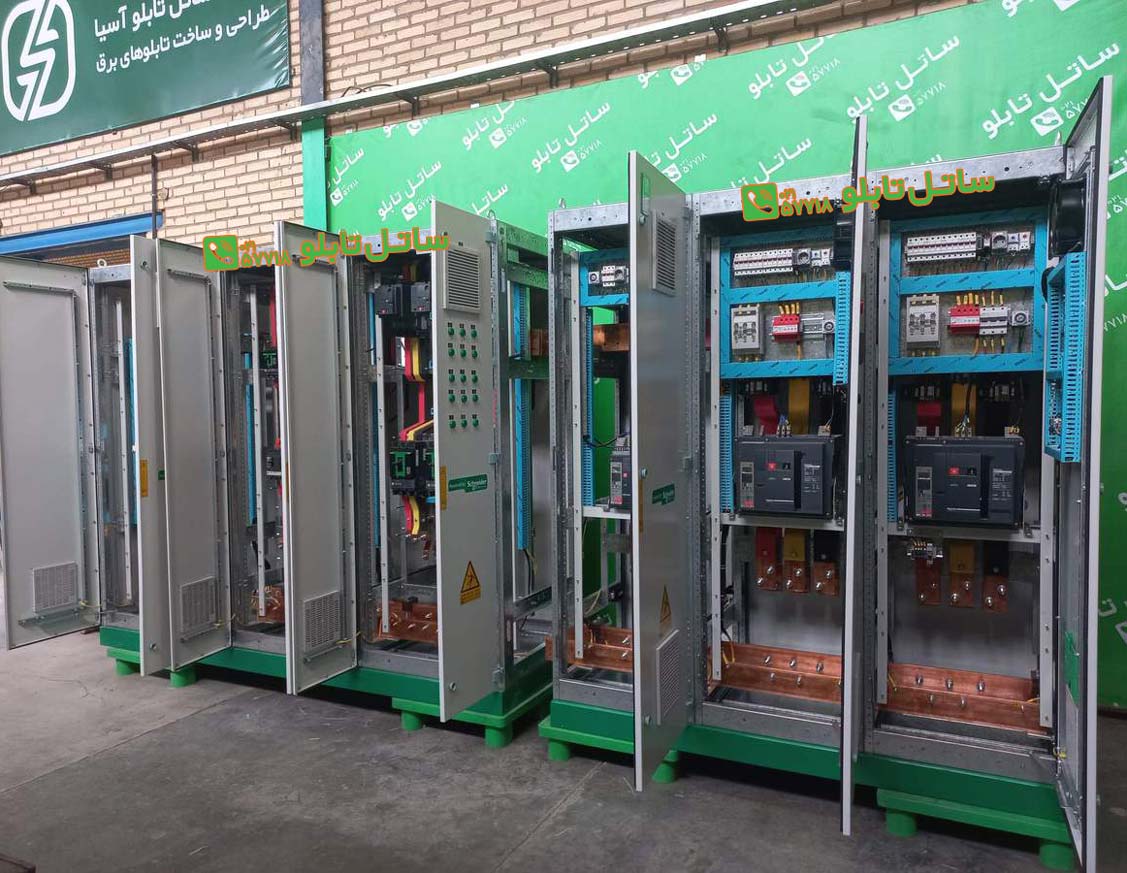

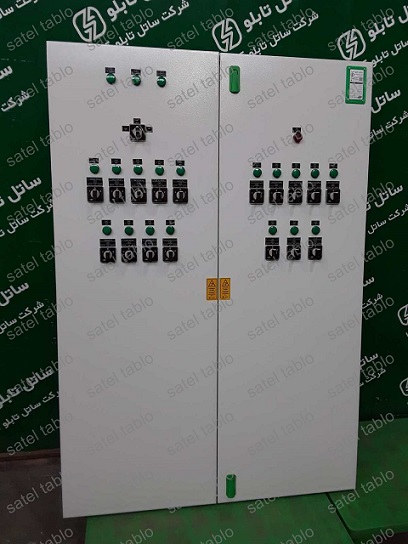

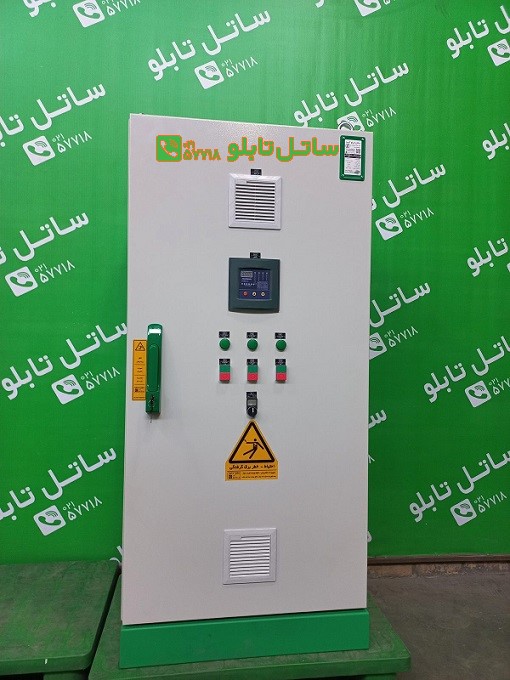

• تابلو برق های ایستاده: برای نصب تابلو برق های ایستاده نیازی به تکیه گاه وجود ندارد.

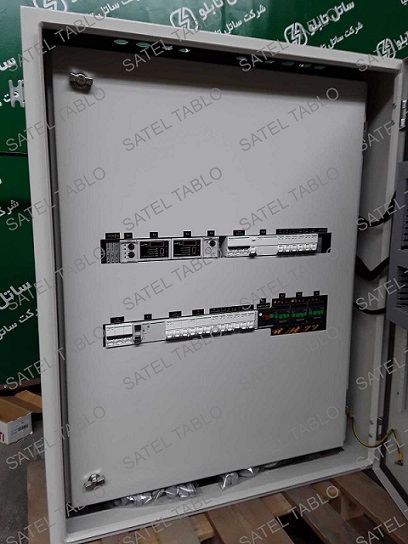

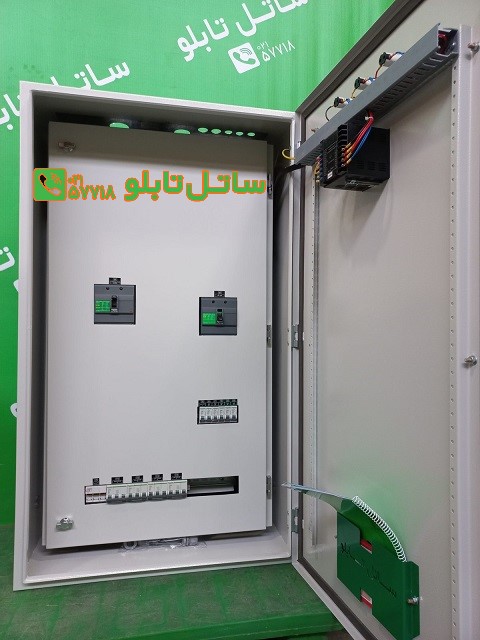

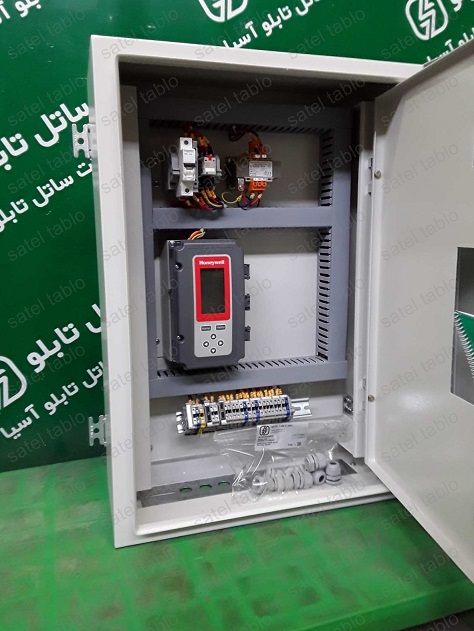

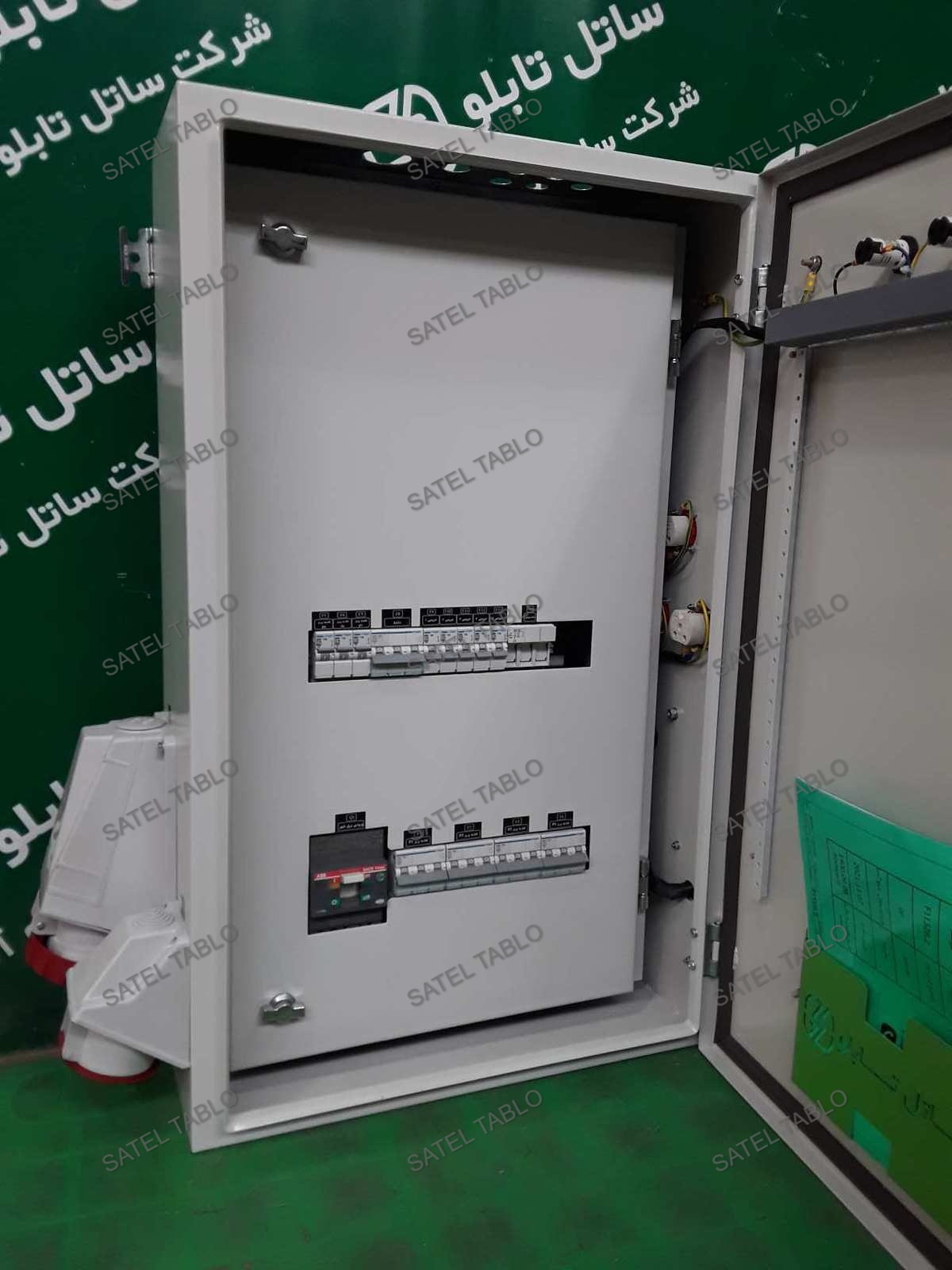

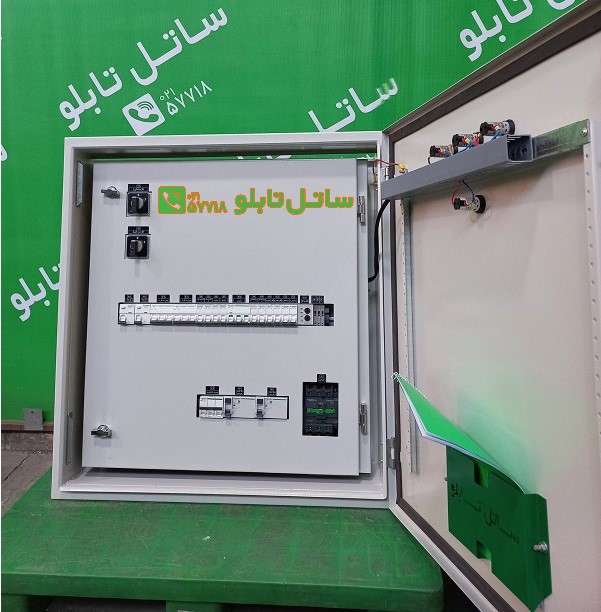

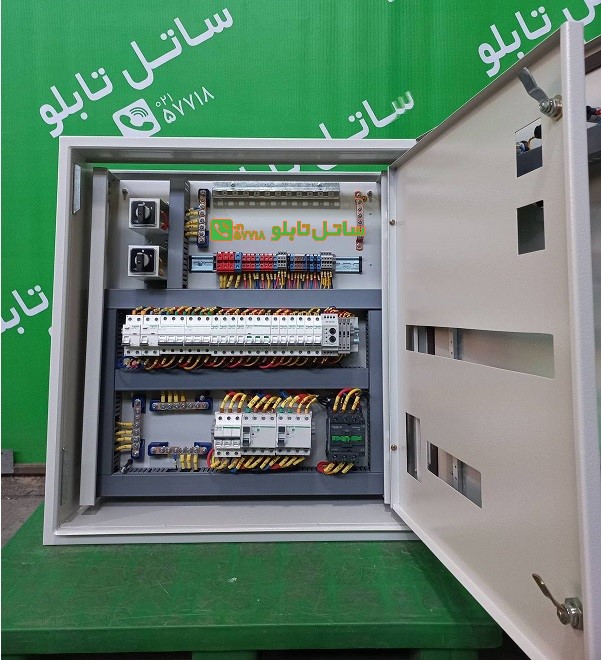

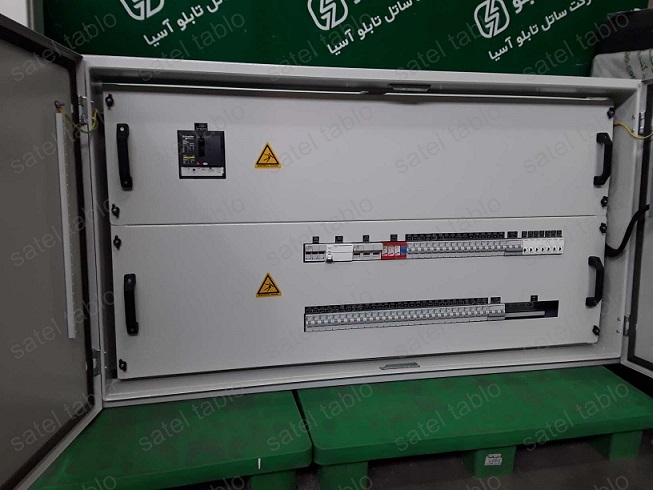

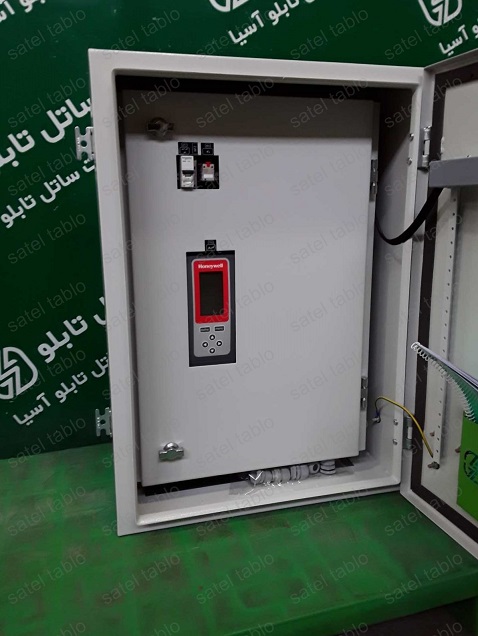

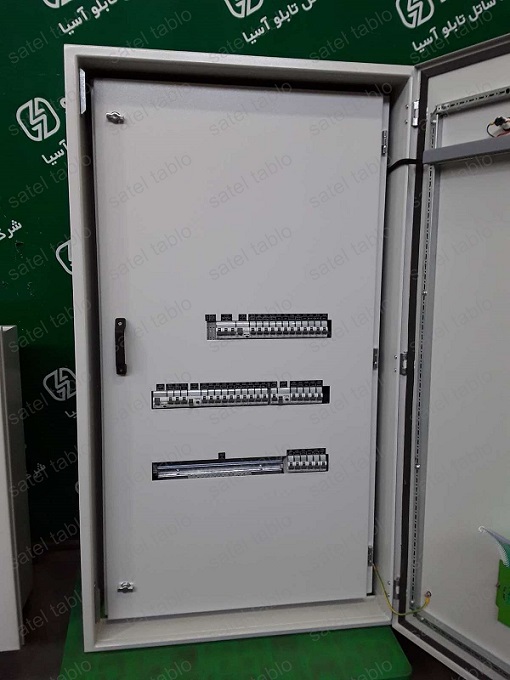

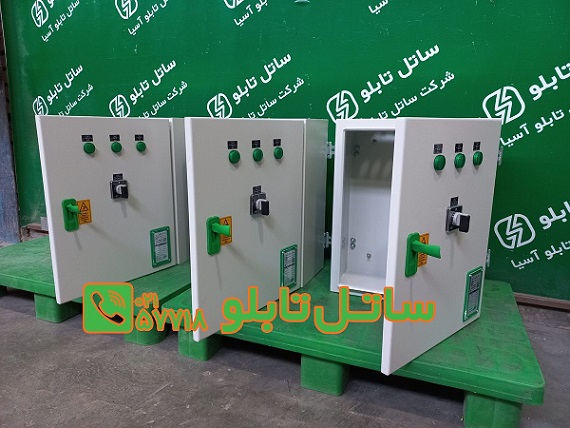

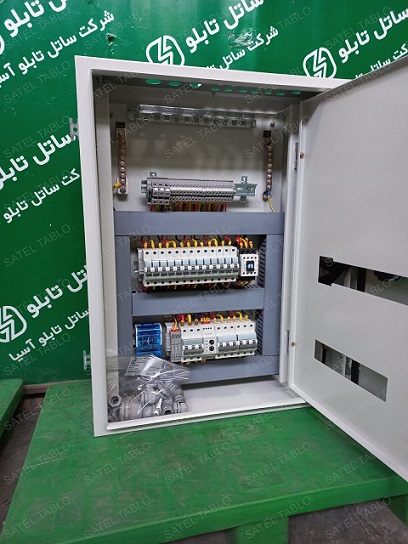

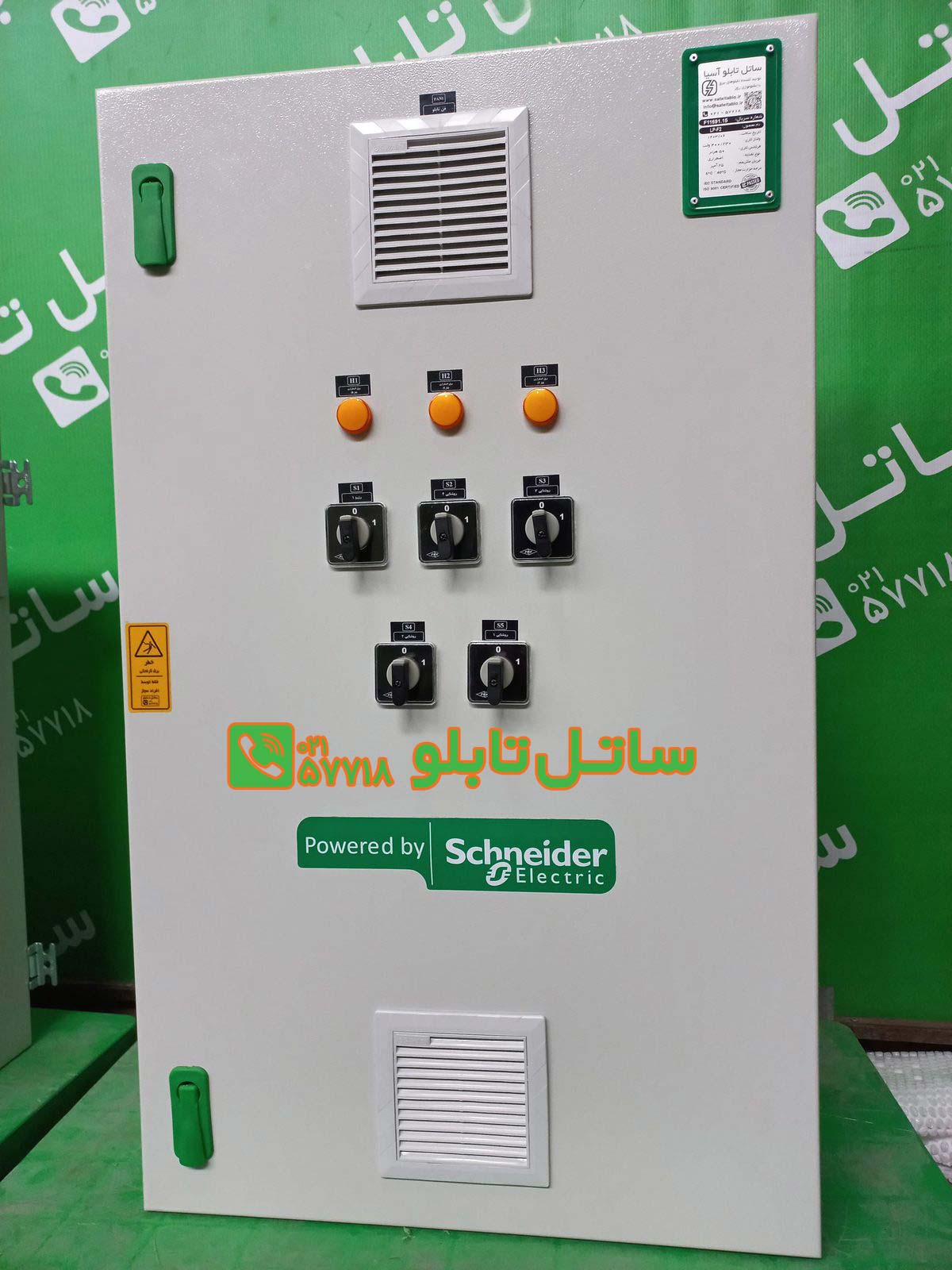

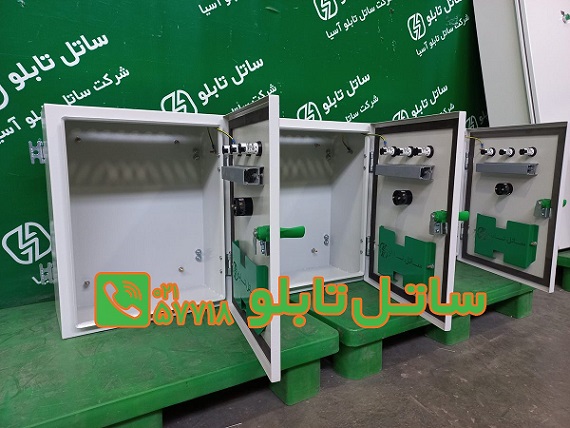

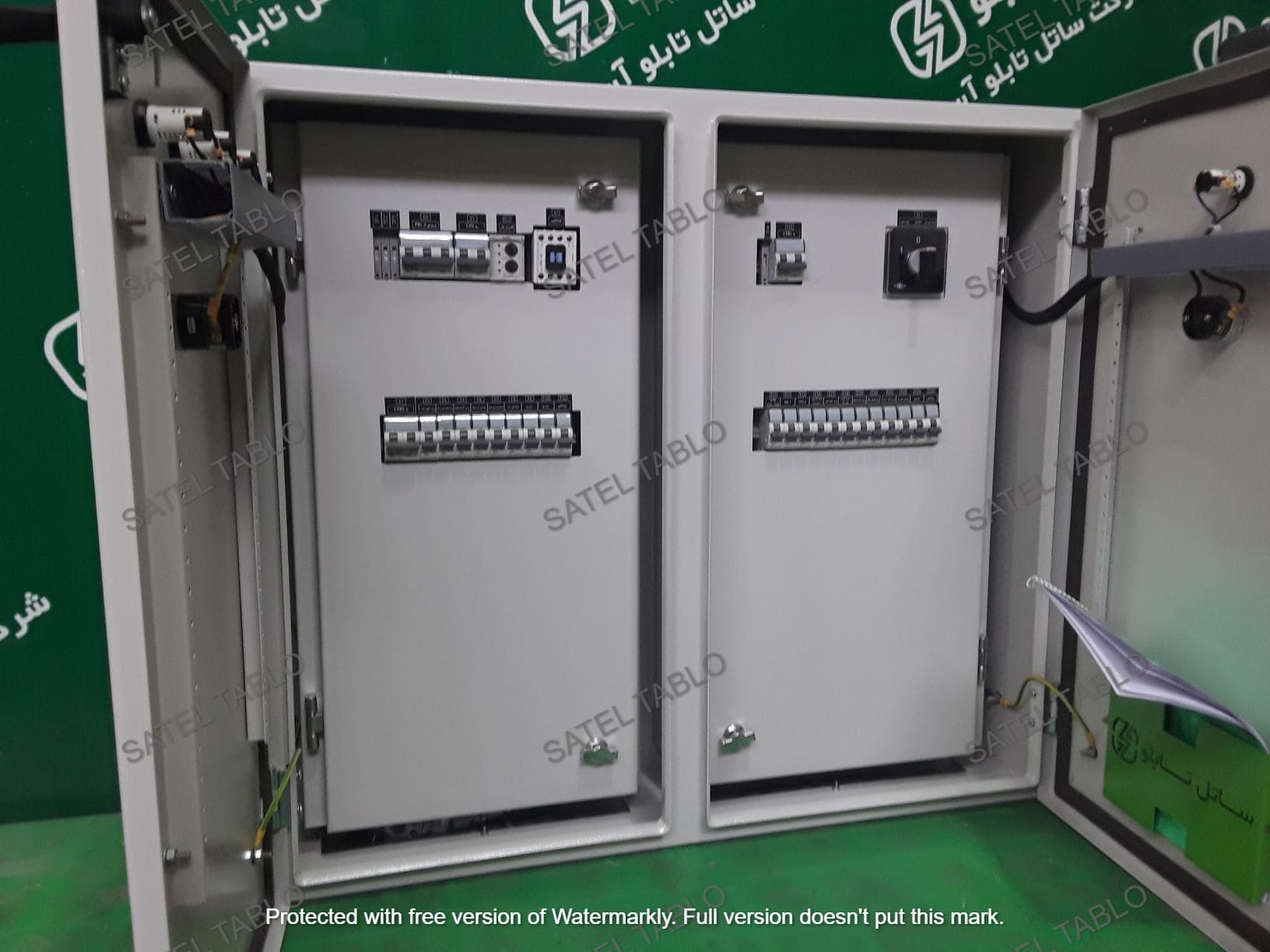

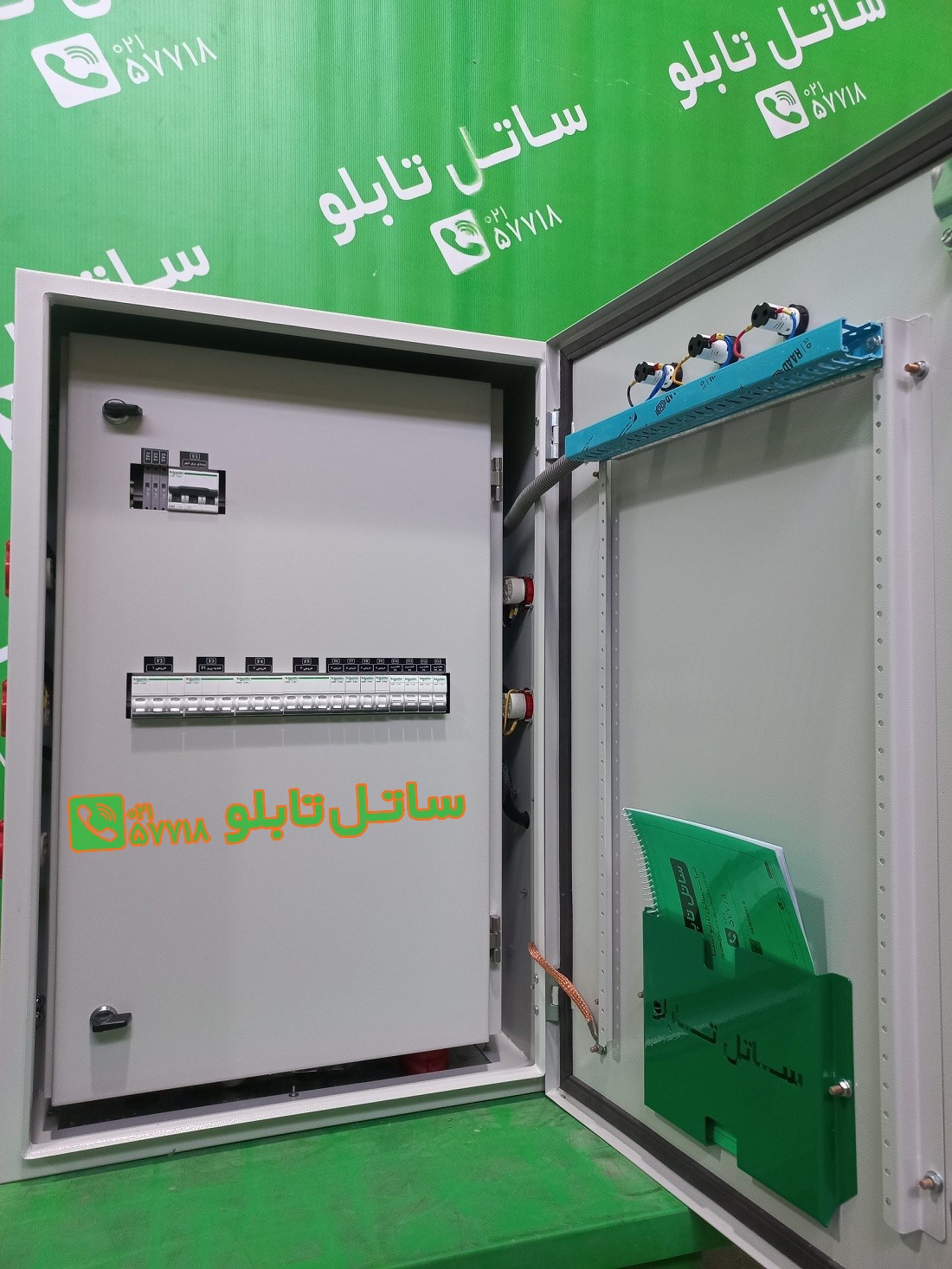

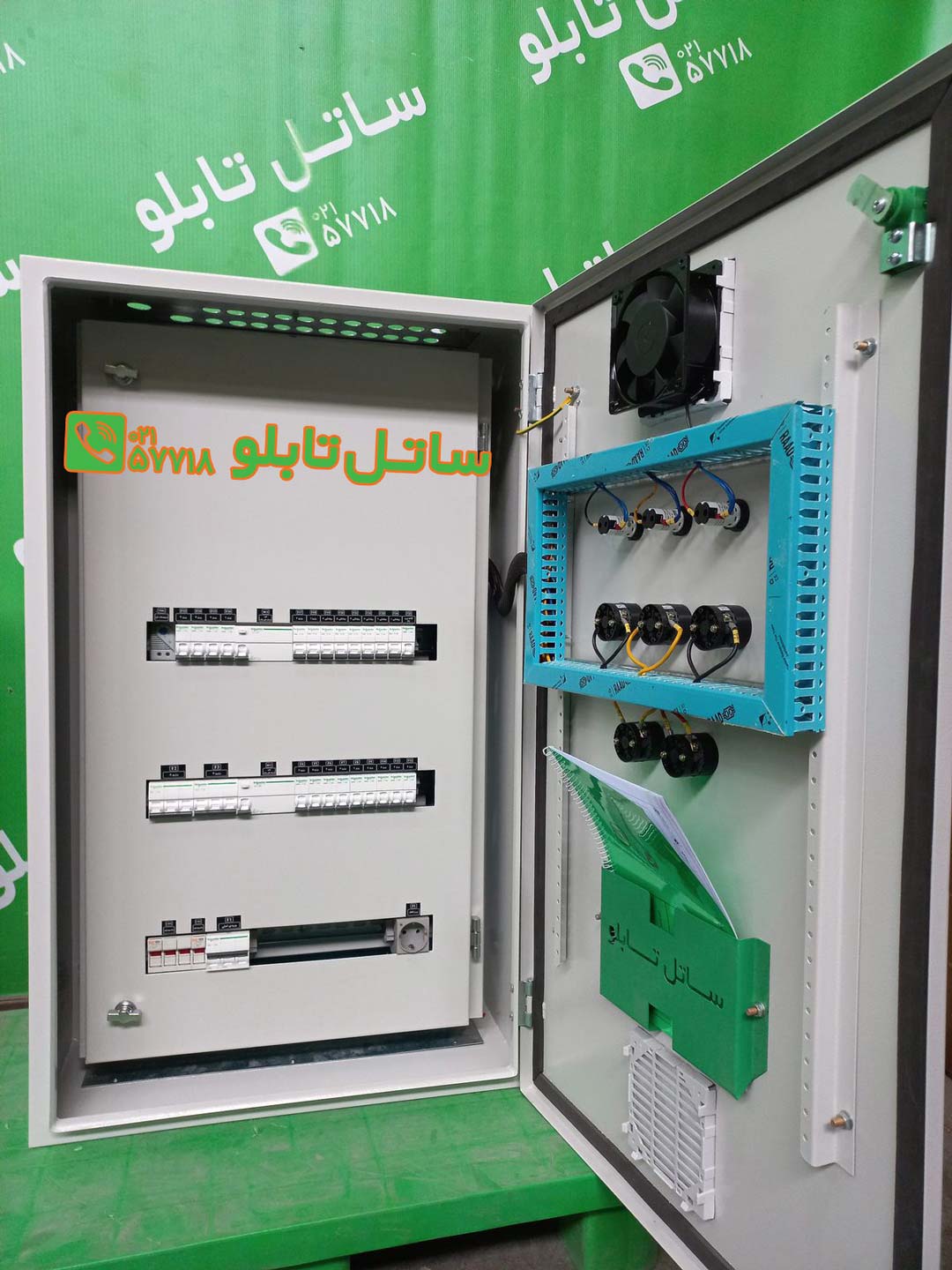

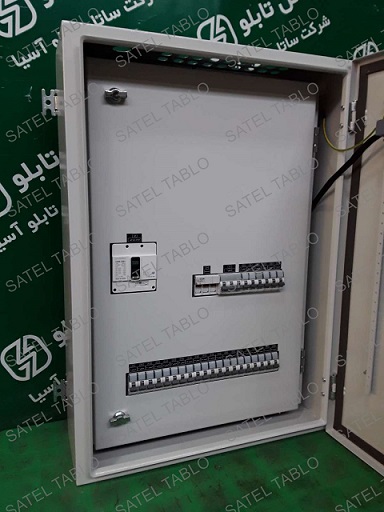

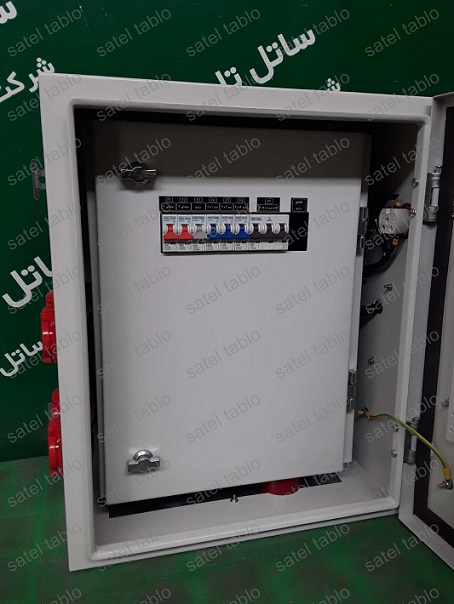

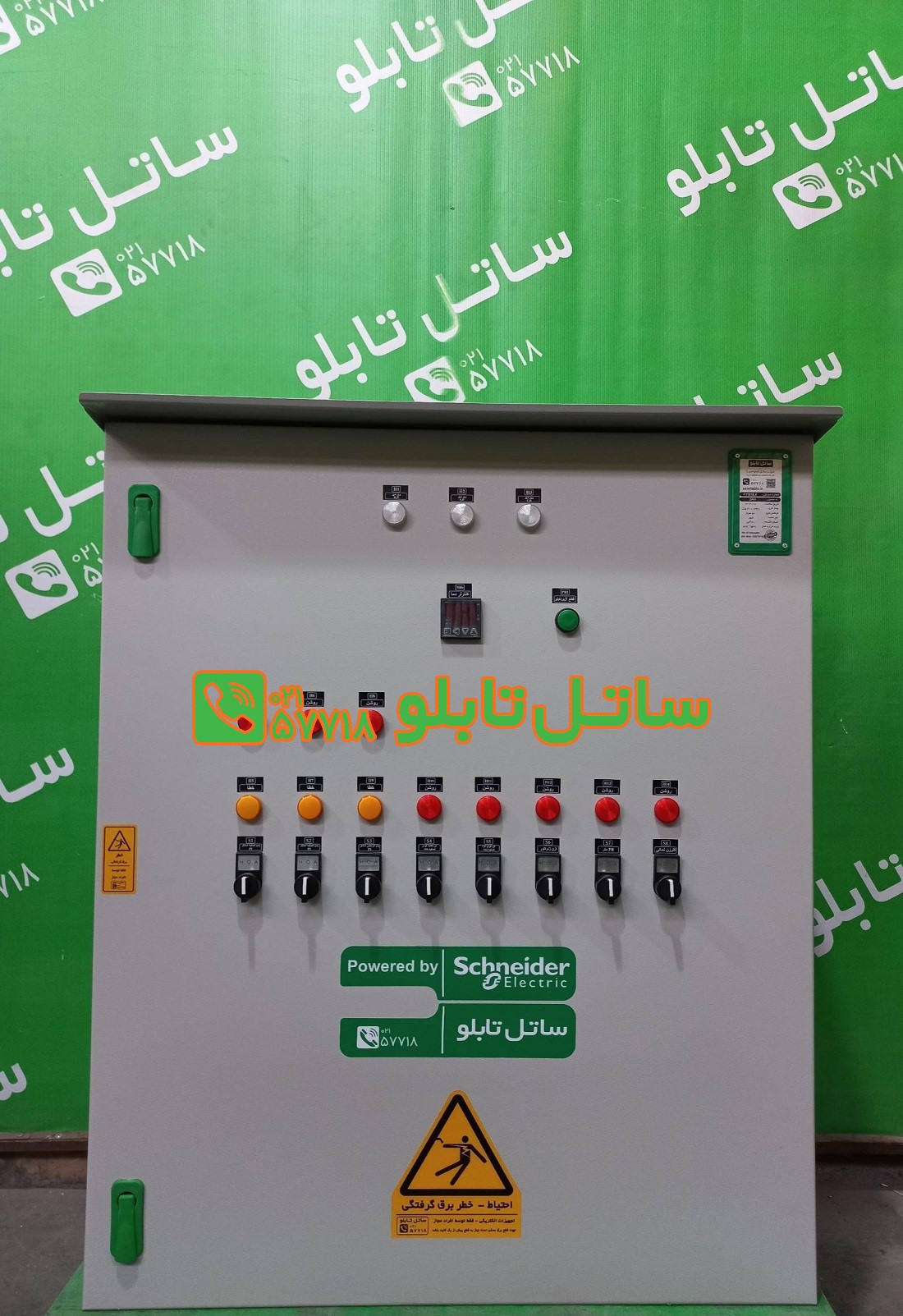

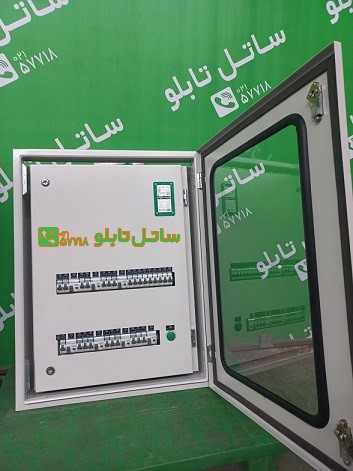

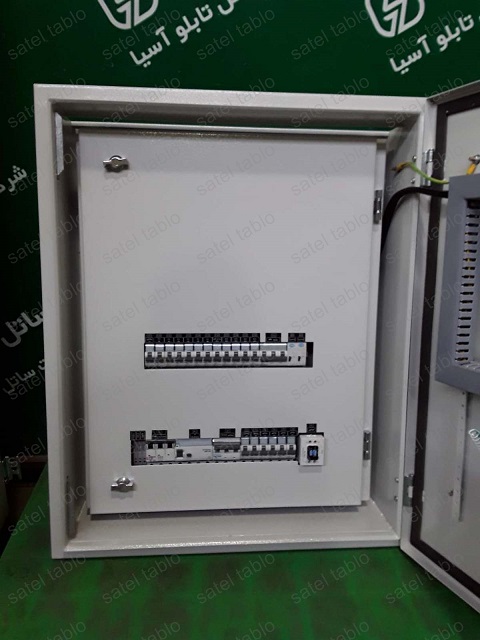

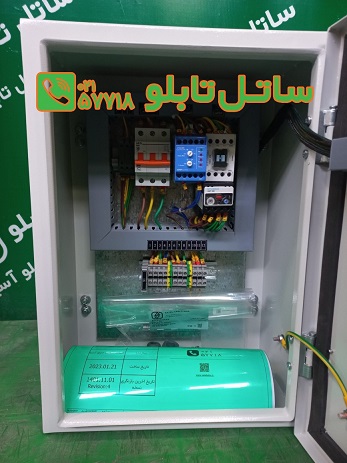

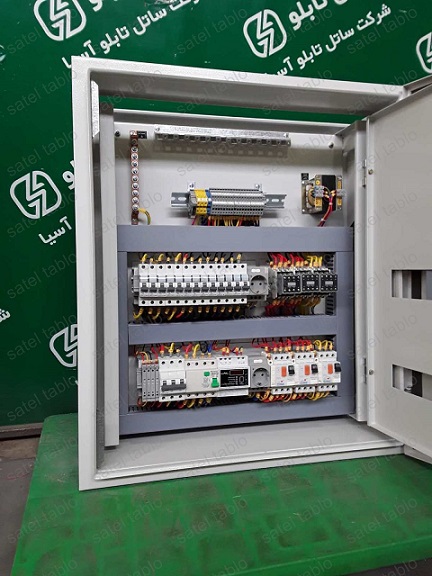

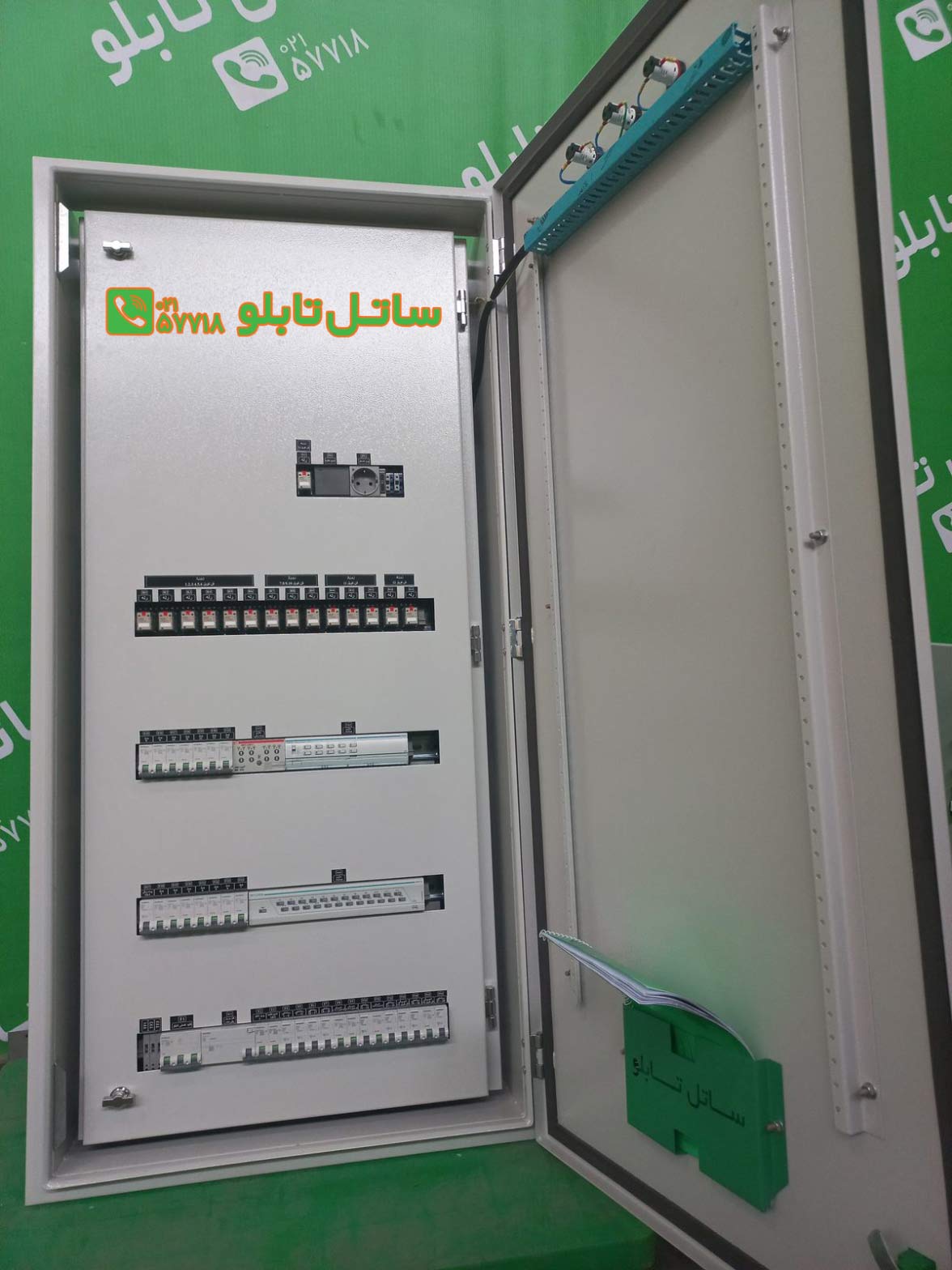

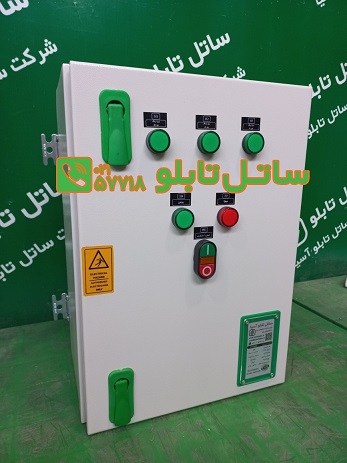

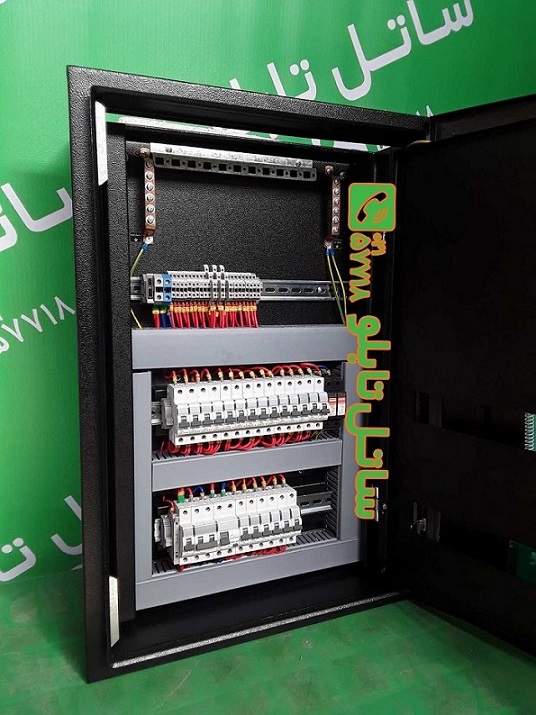

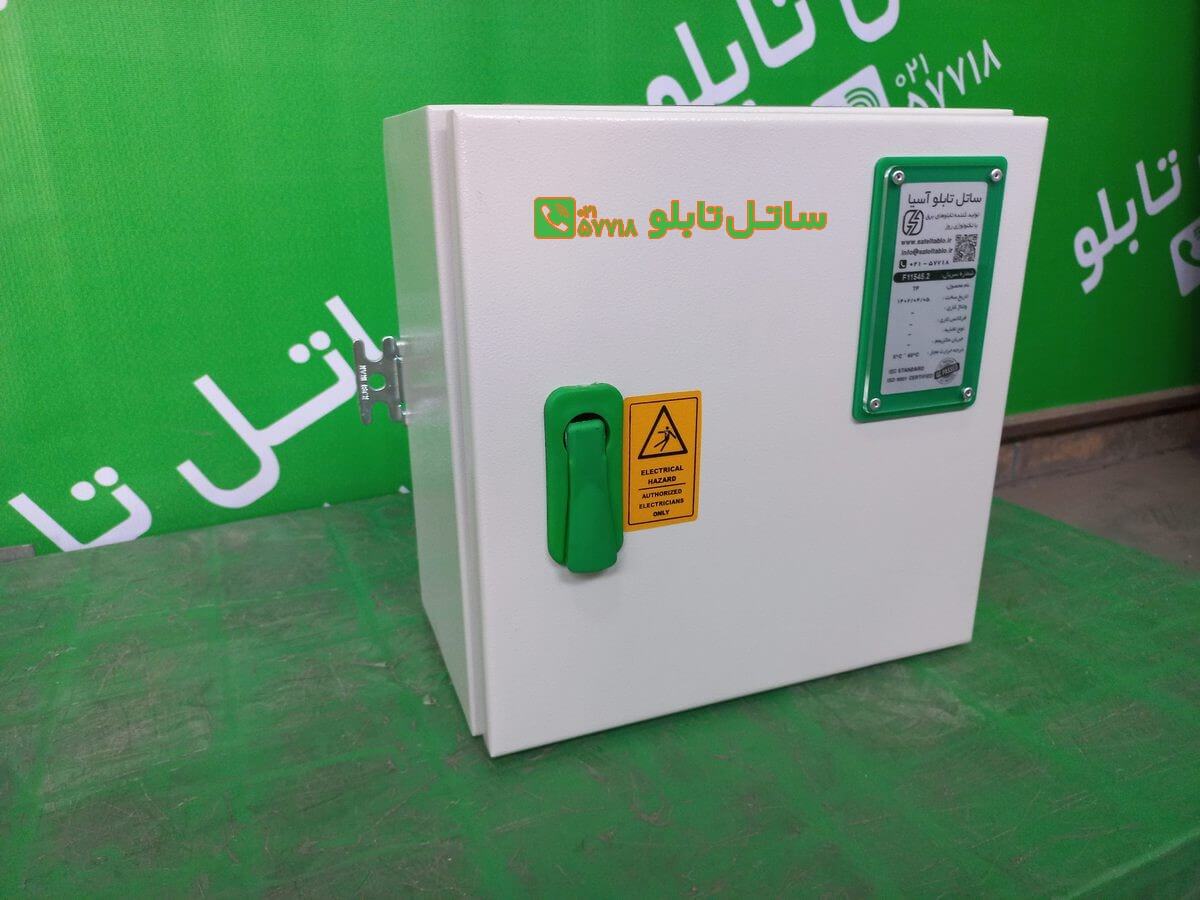

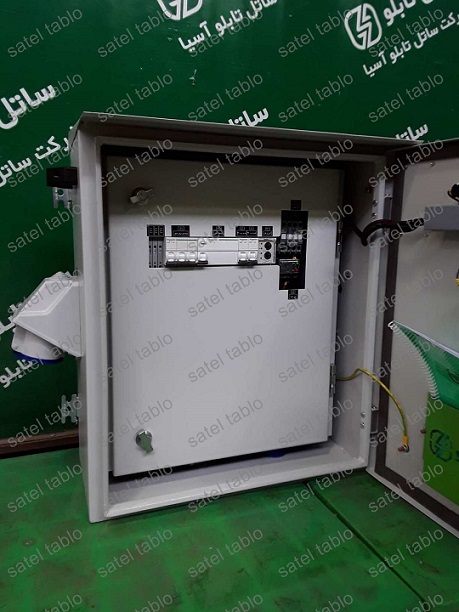

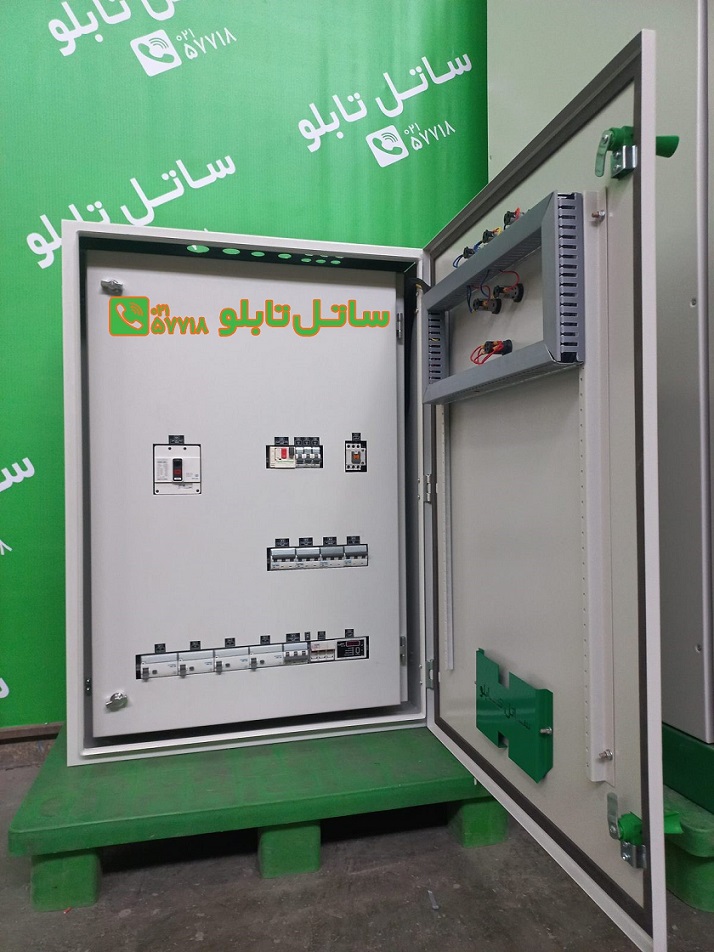

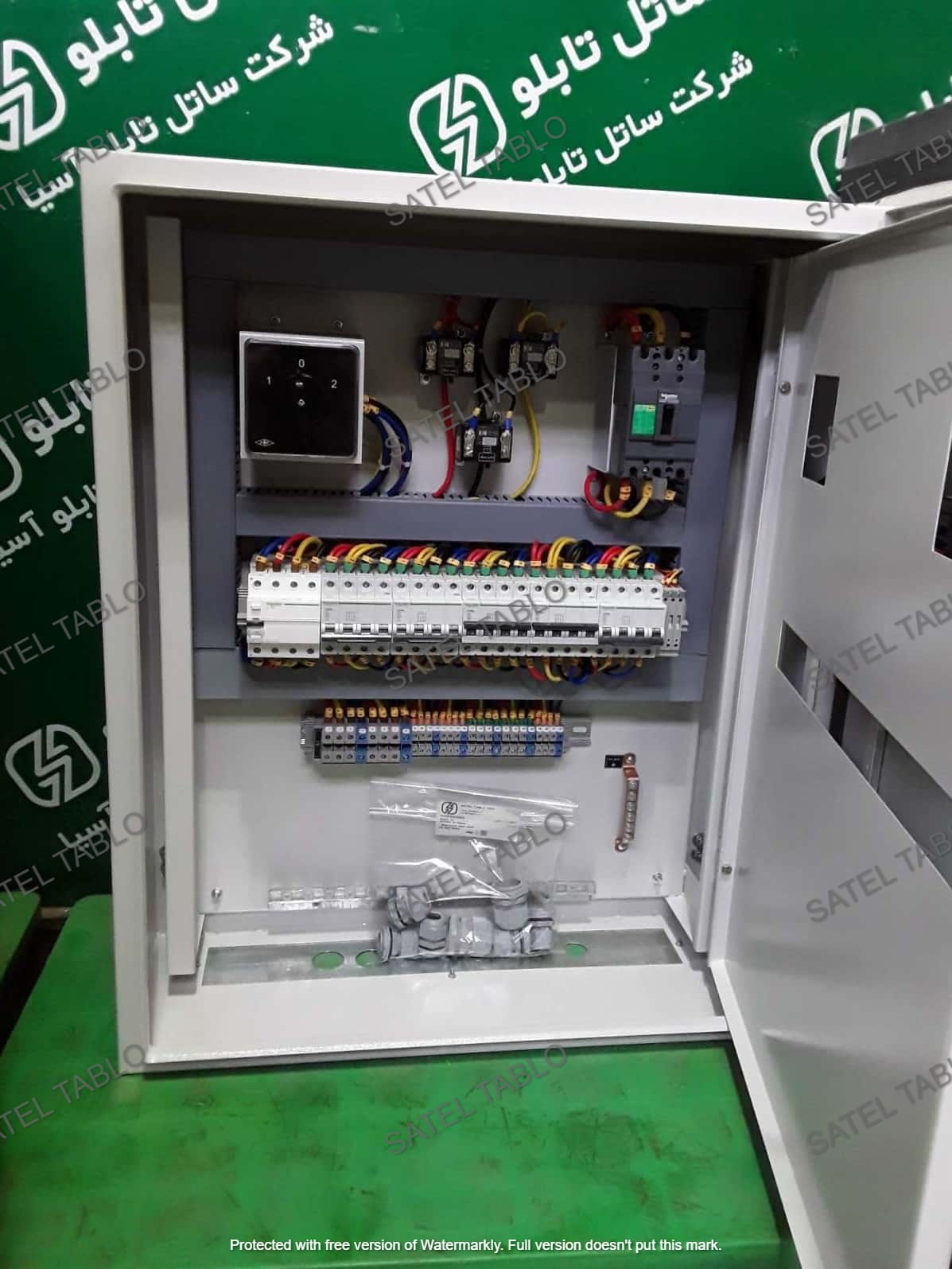

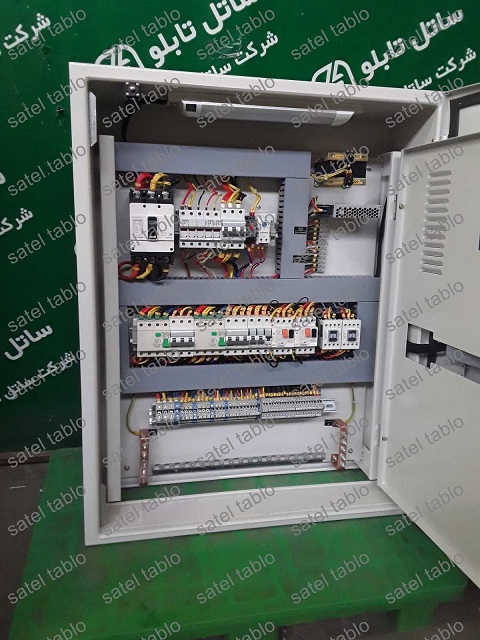

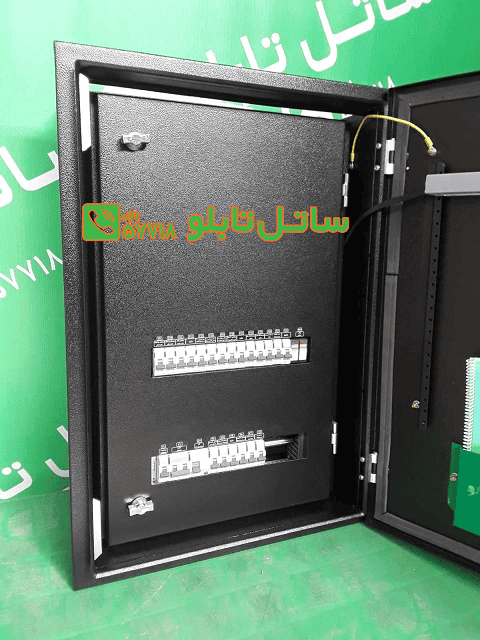

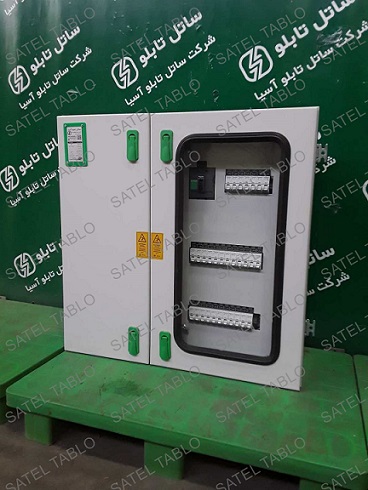

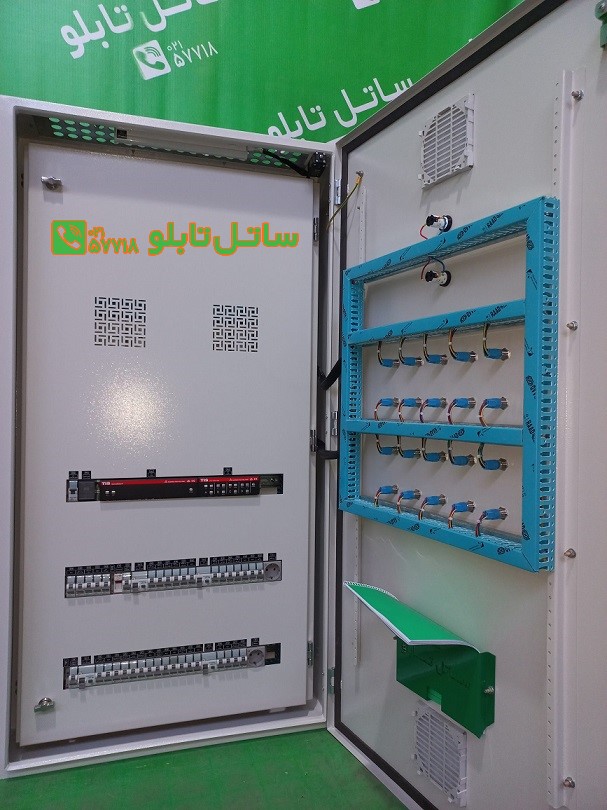

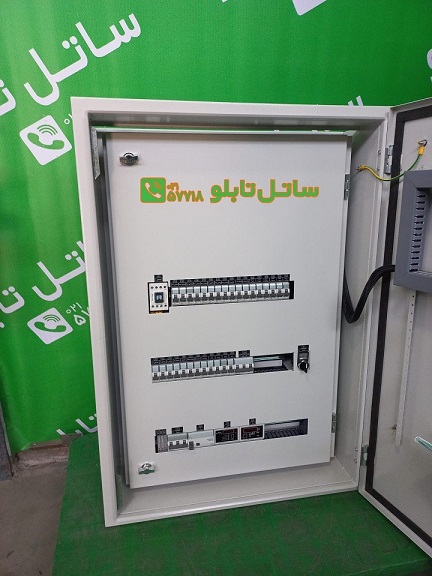

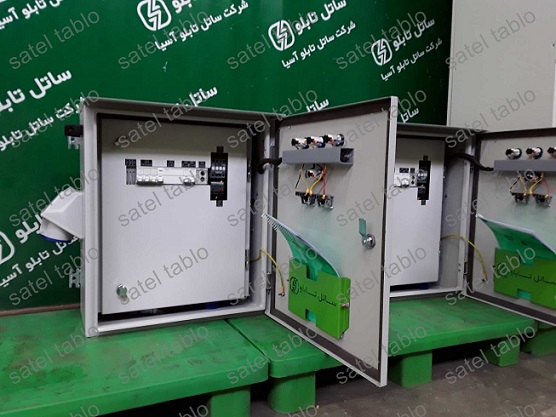

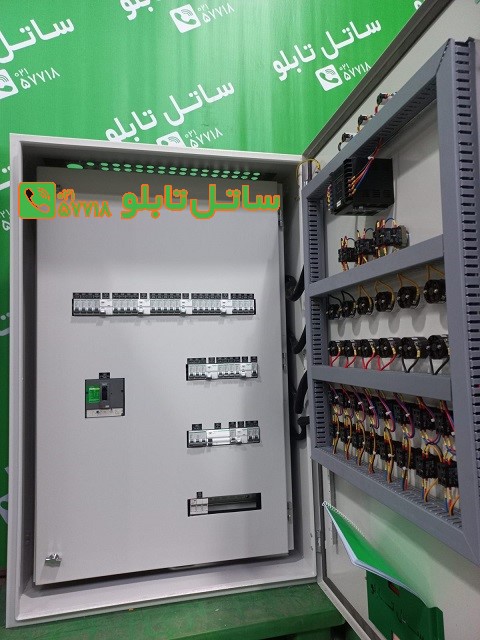

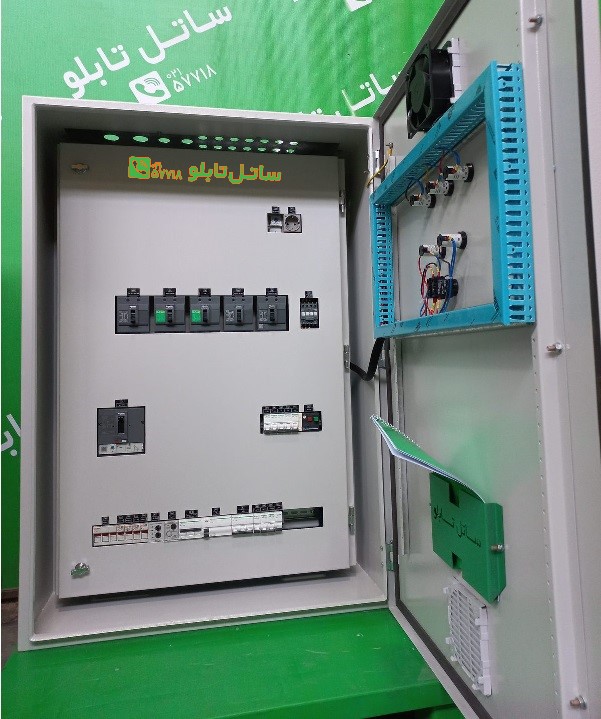

• تابلو برق های دیواری: به دو صورت رو کار و توکار به دیوار نصب می شوند.
• تابلو برق های رک (Rack): از جمله تابلو برق های فیکس هستند که به صورت قفسه بندی شده تولید می شوند و تجهیزات الکترونیکی آن ها در قفسه ها نصب می شوند.

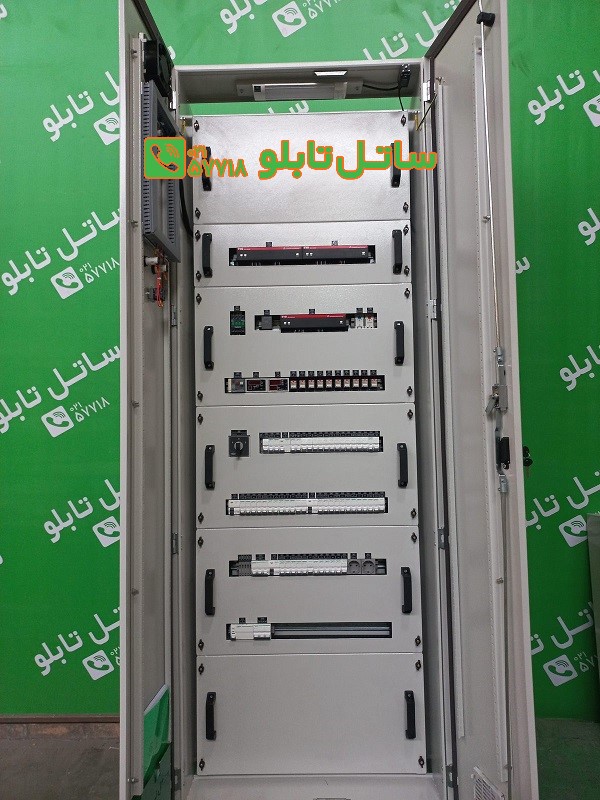

• تابلو برق های Swing: این تابلو برق ها هم مانند تابلو برق های رک هستند ولی دارای در متحرک می باشند که دسترسی به تجهیزات را تسهیل می کند.
• تابلو برق های کشویی: تابلو برق های کشویی مزایای زیادی دارند از جمله این که استفاده از آن ها آسان است. هم چنین این تابلو برق ها امنیت بالایی دارند.

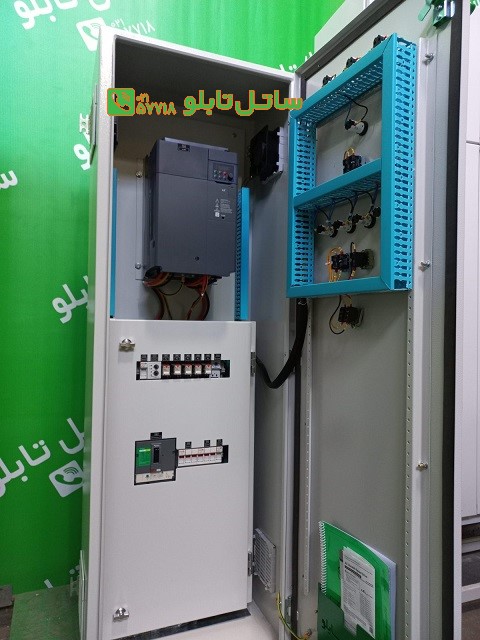

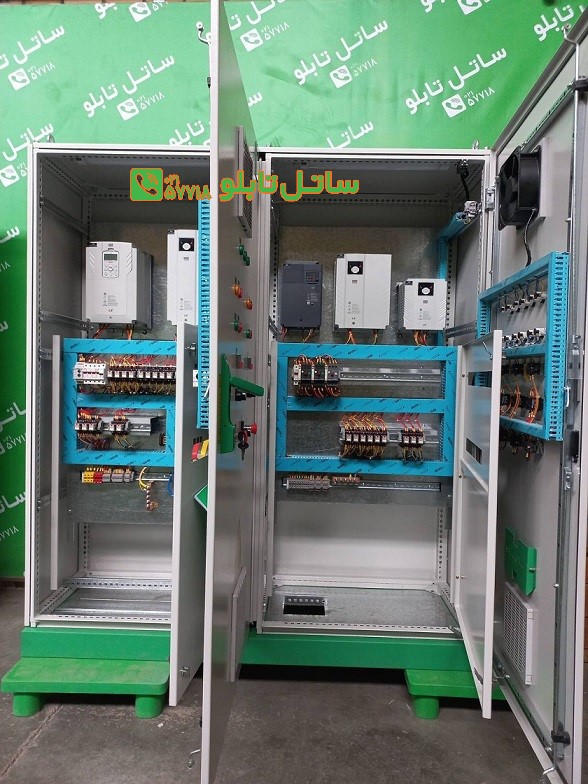

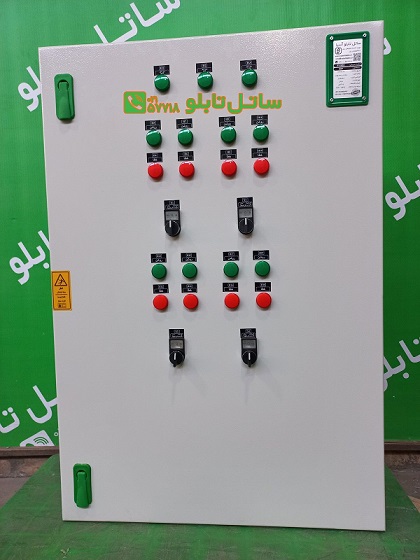

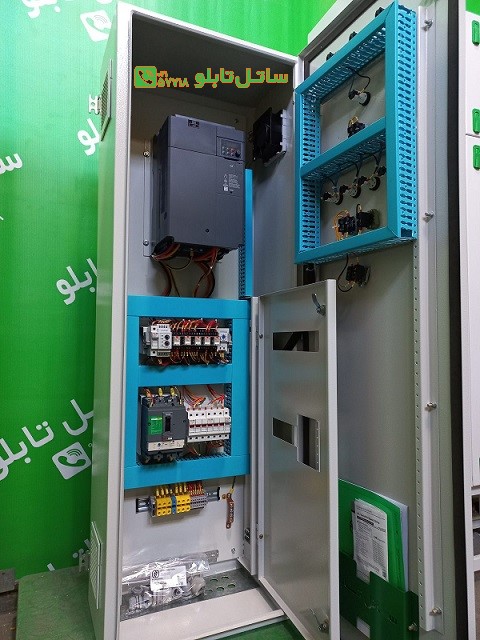

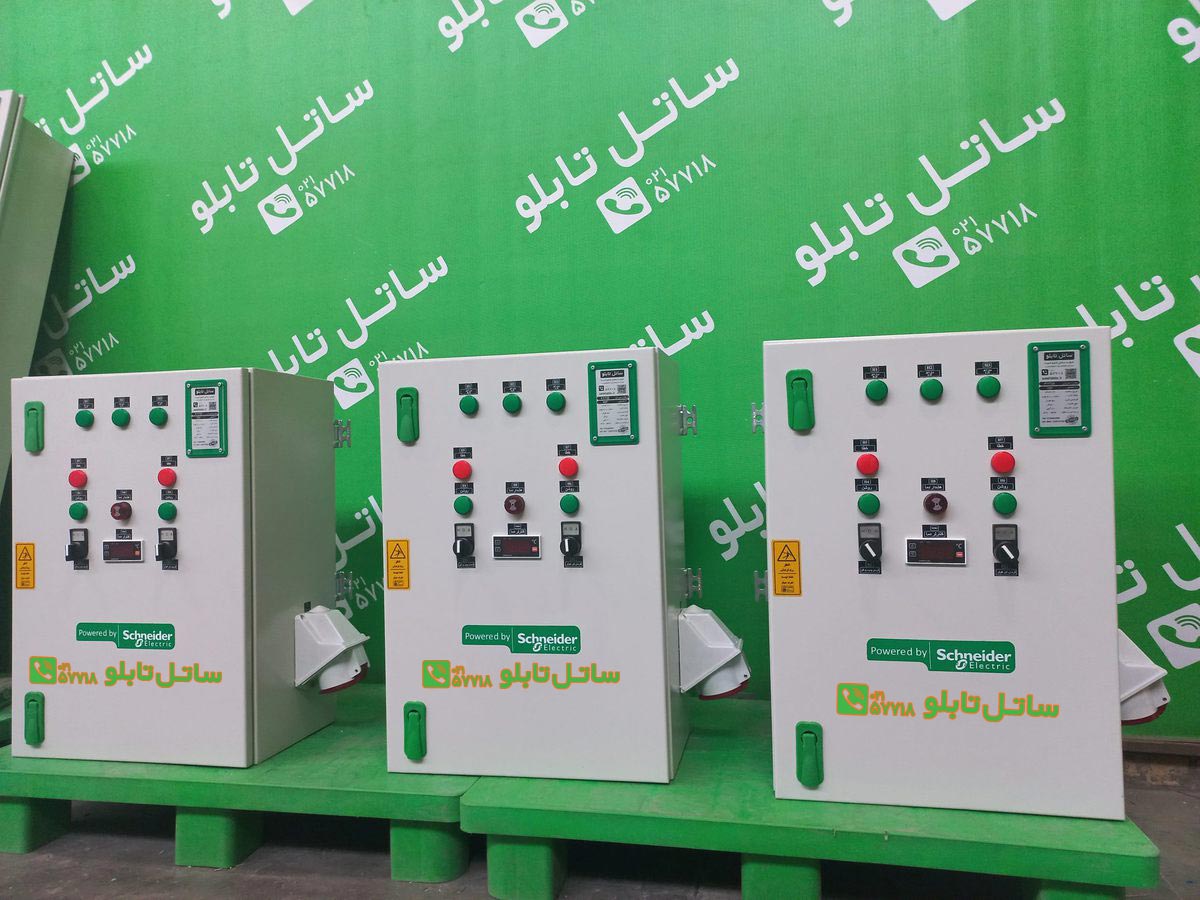

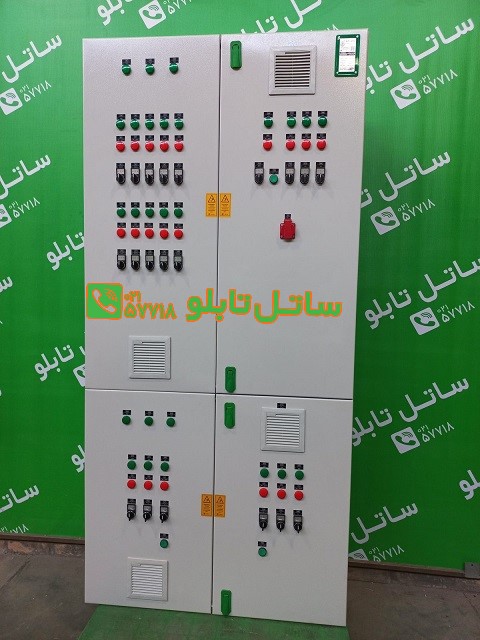

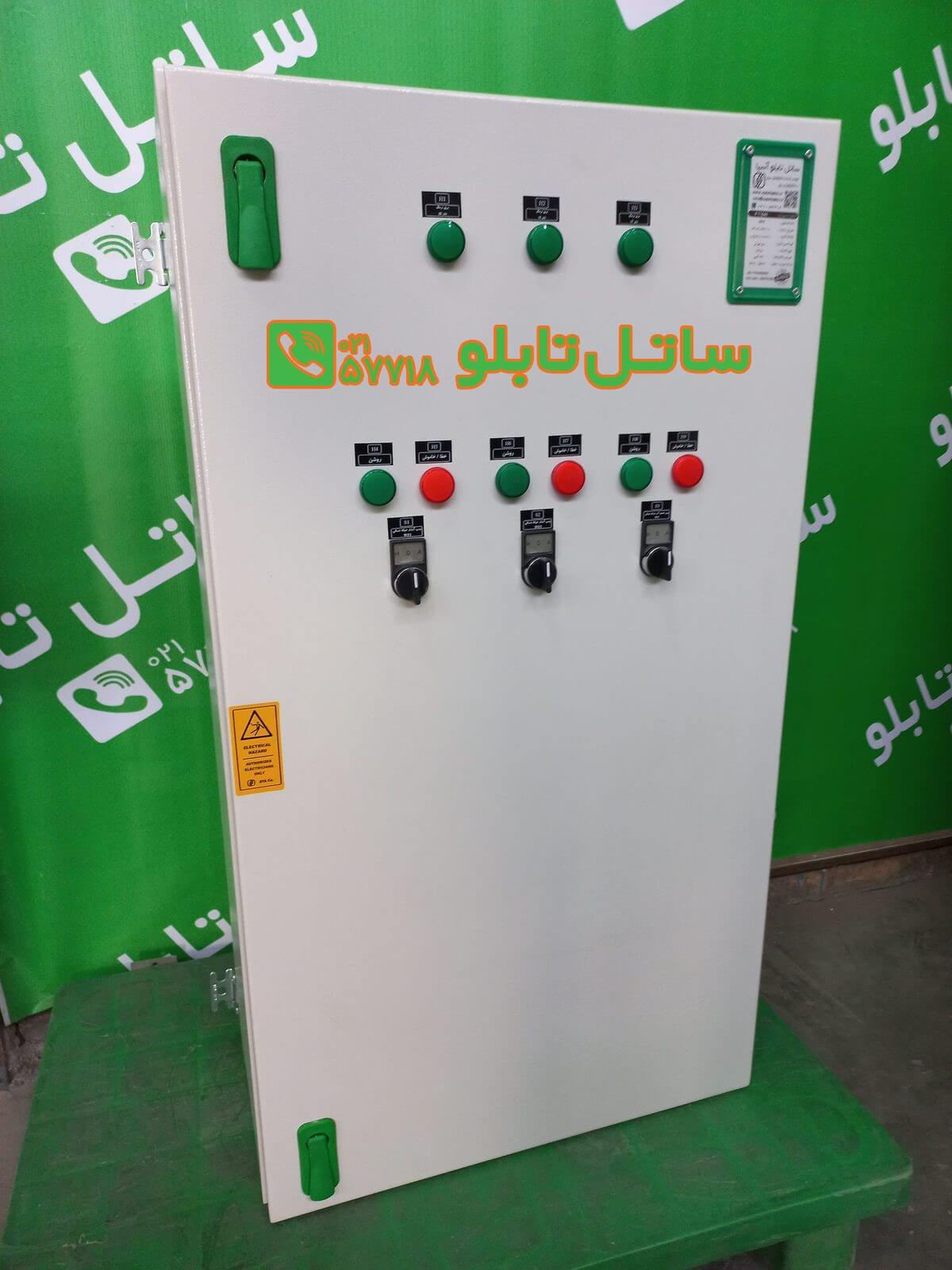

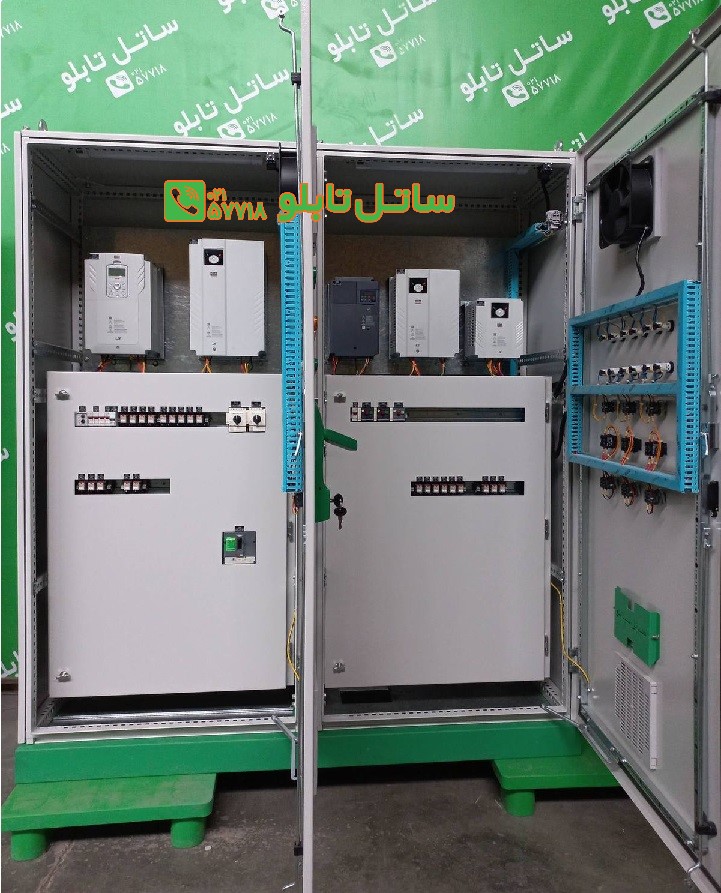

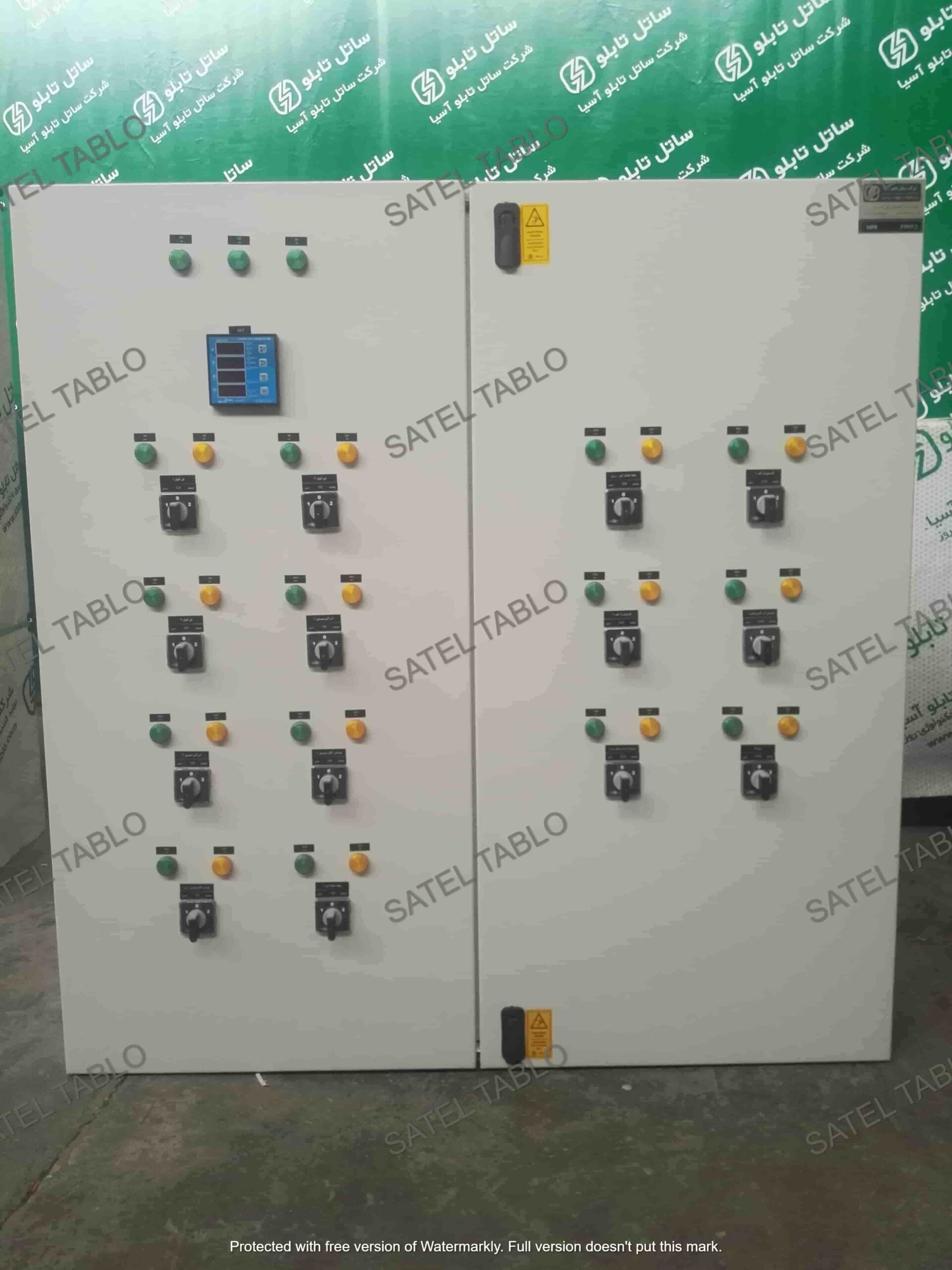

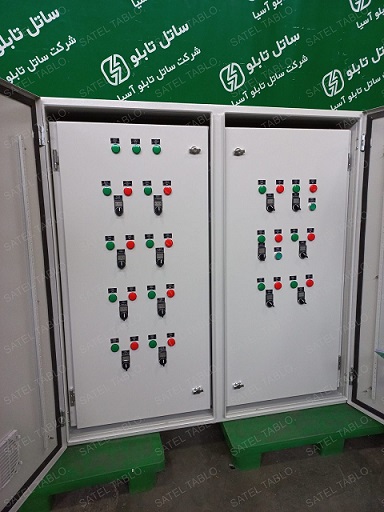

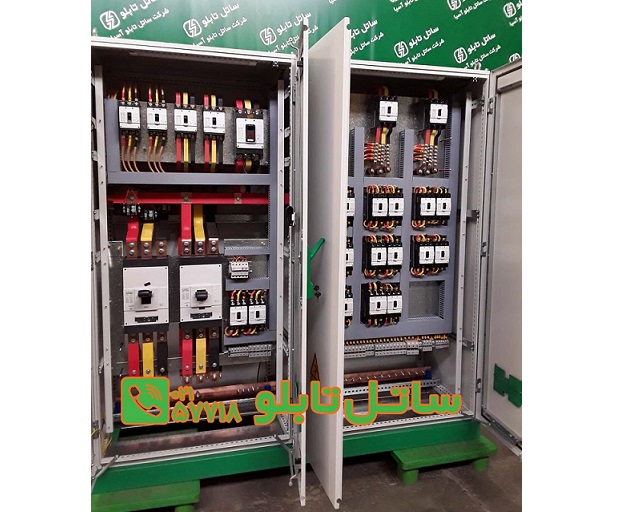

• تابلو برق کنترل موتور کشویی: این تابلو برق ها به منظور کنترل موتور طراحی و ساخته شده اند و نسبت به مدل های دیگر تابلو برق، قیمت بالاتری دارند.

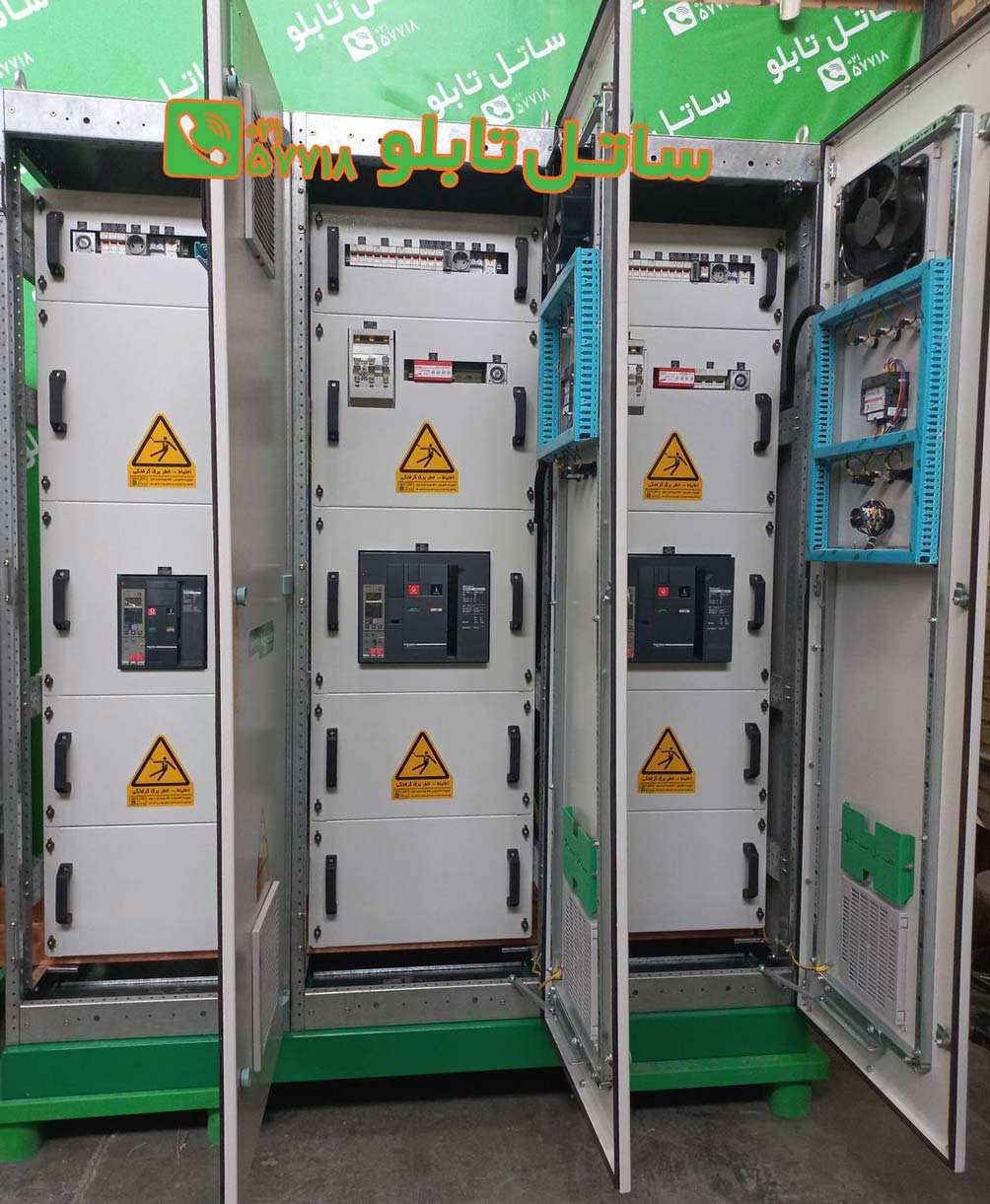

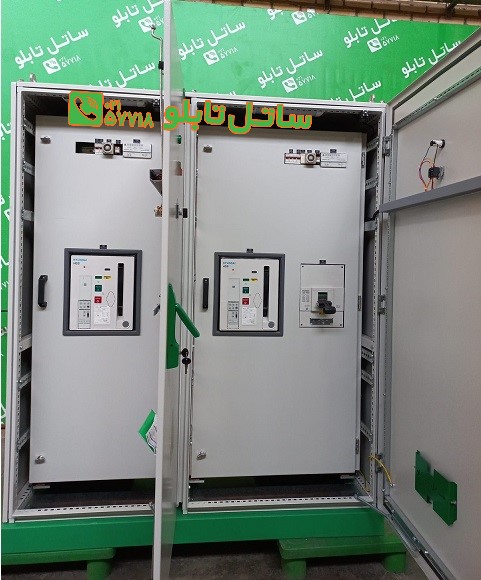

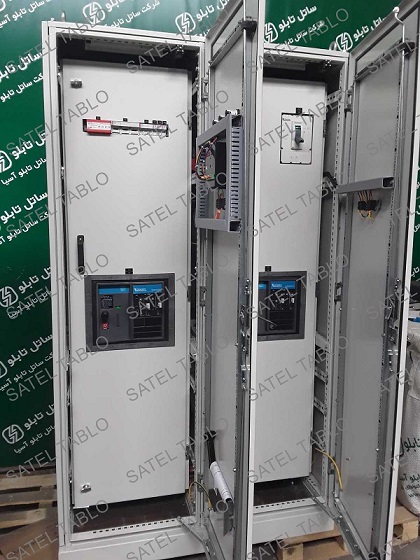

• تابلو برق مدل مرکز قدرت: این تابلو برق ها در واقع تغذیه کننده تابلو برق های کنترل موتور هستند. کلیدهای این تابلو برق ها کلیدهای هوایی هستند.

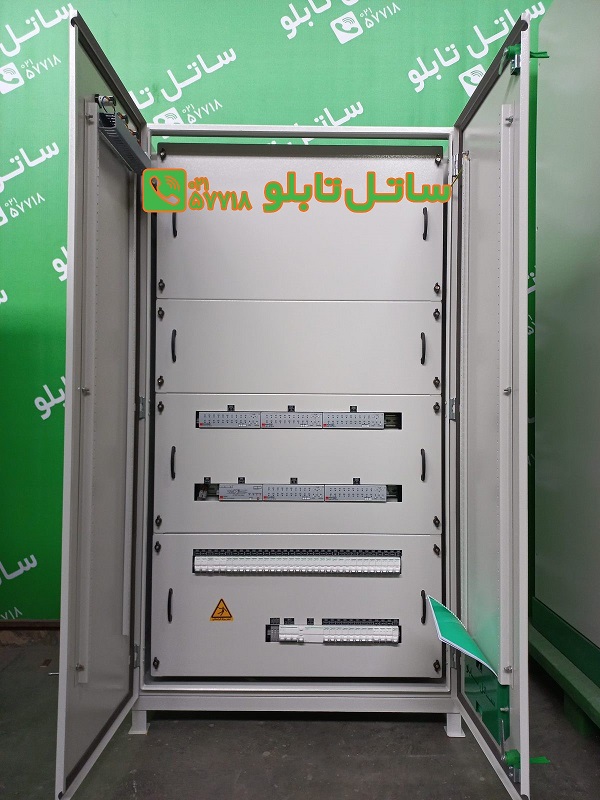

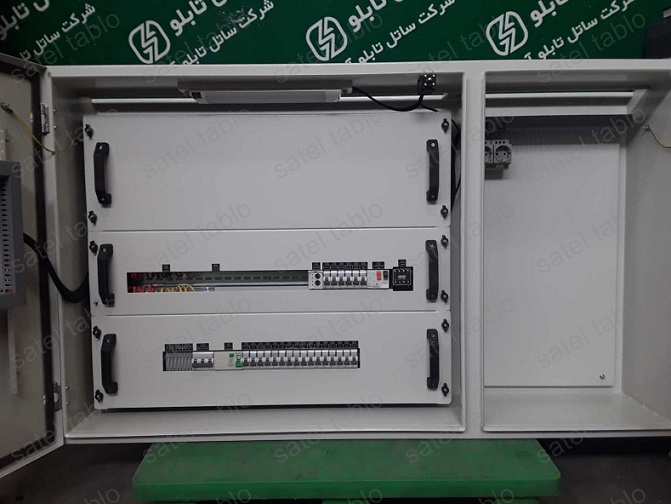

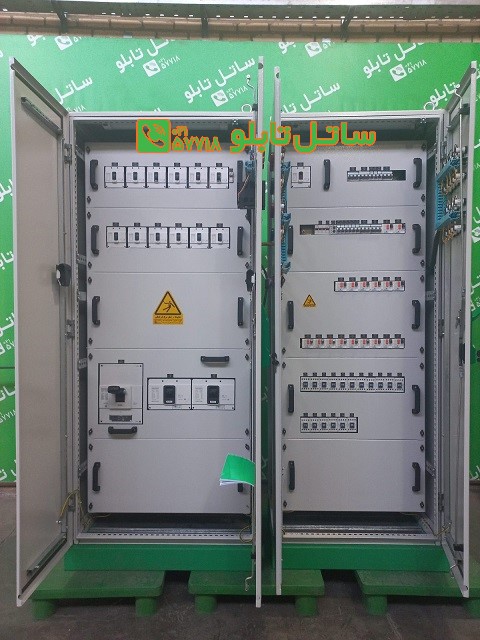

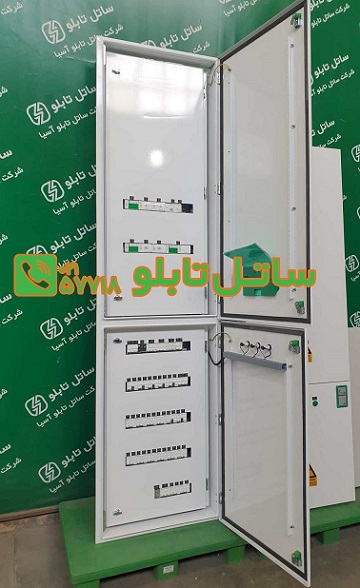

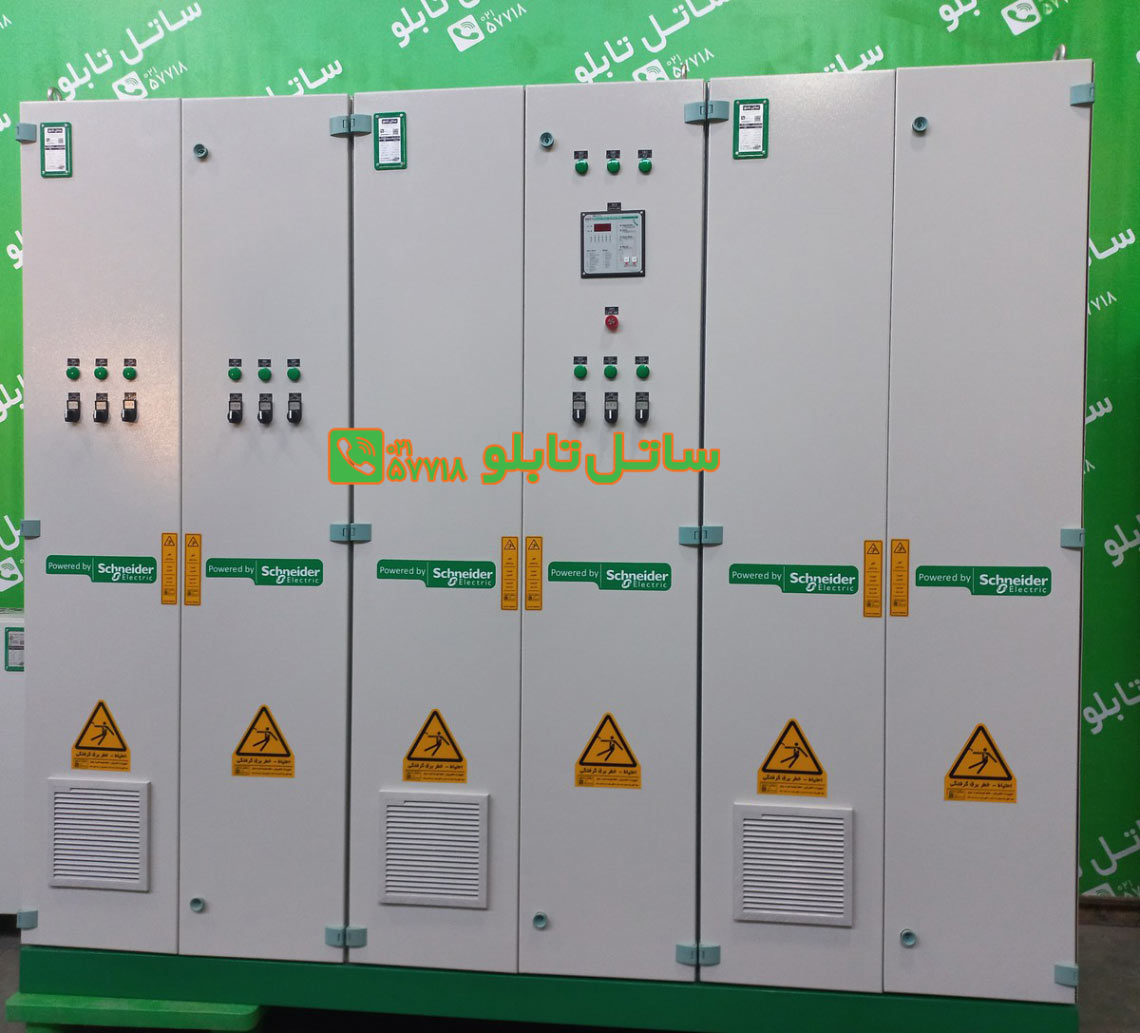

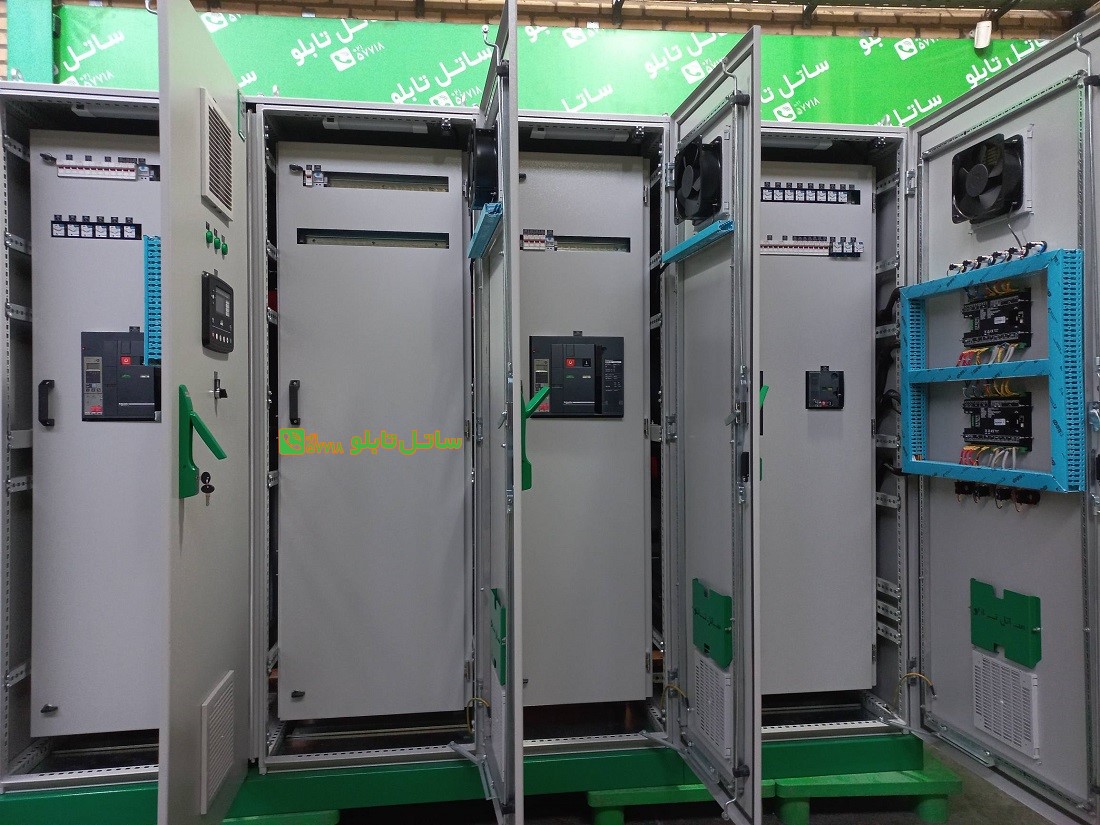

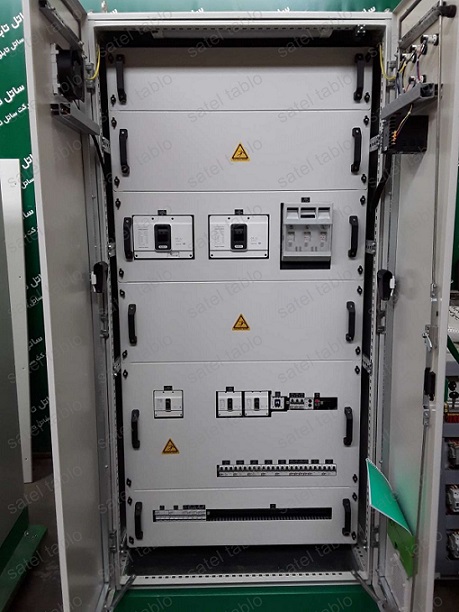

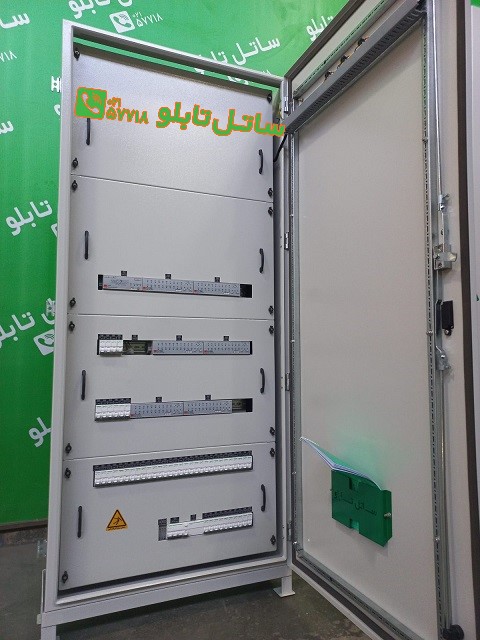

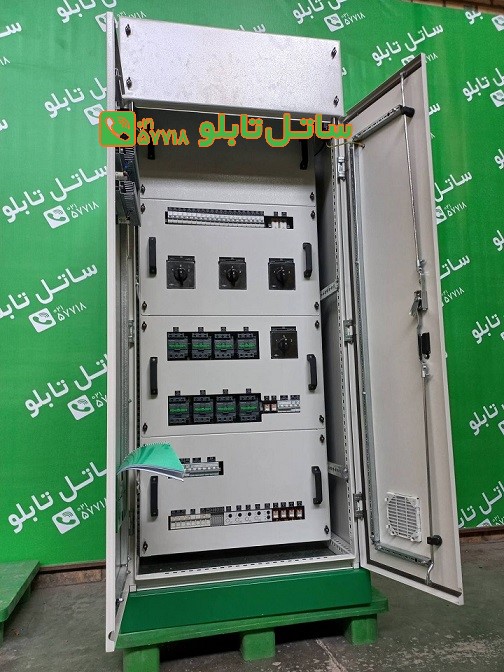

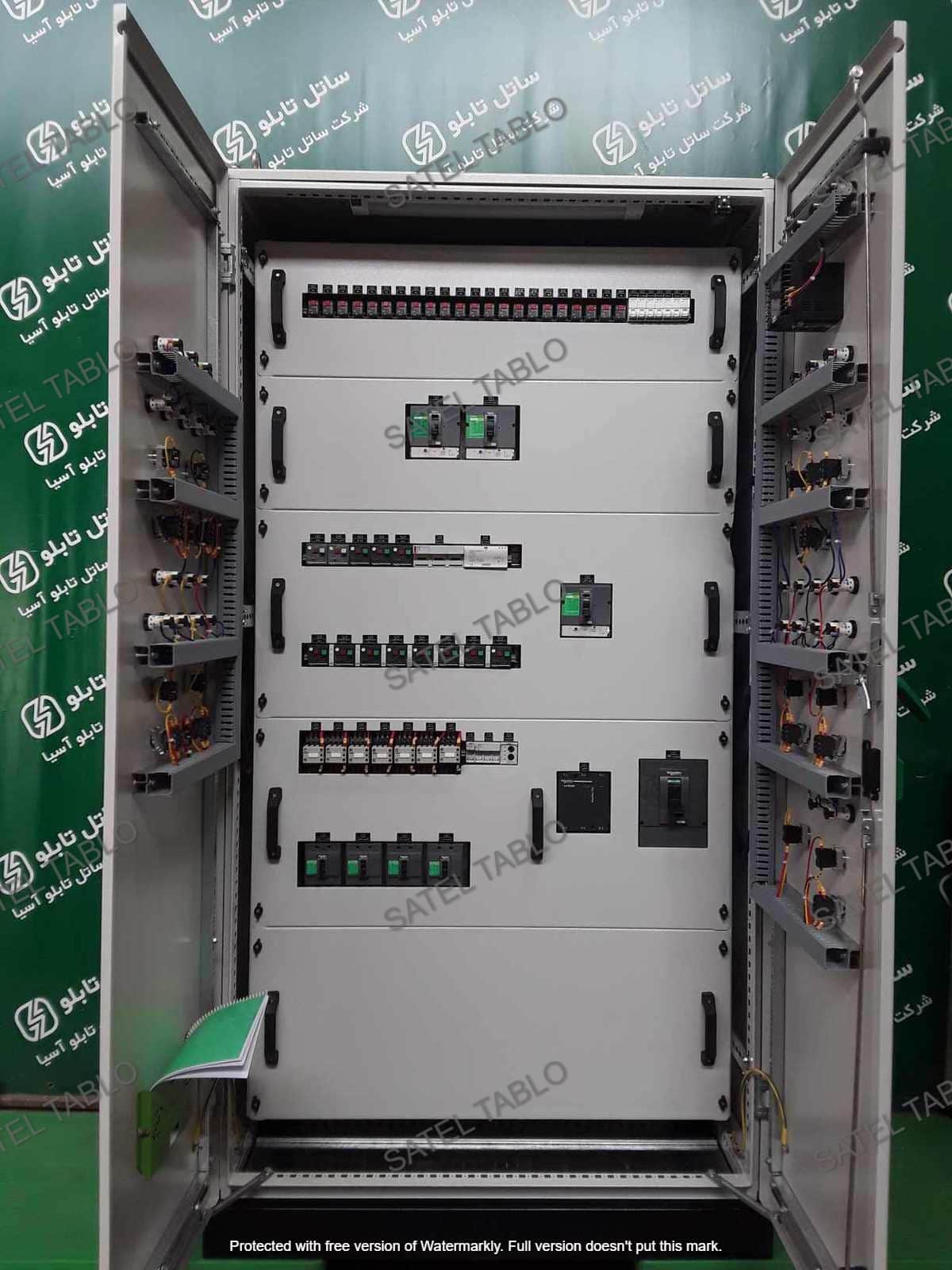

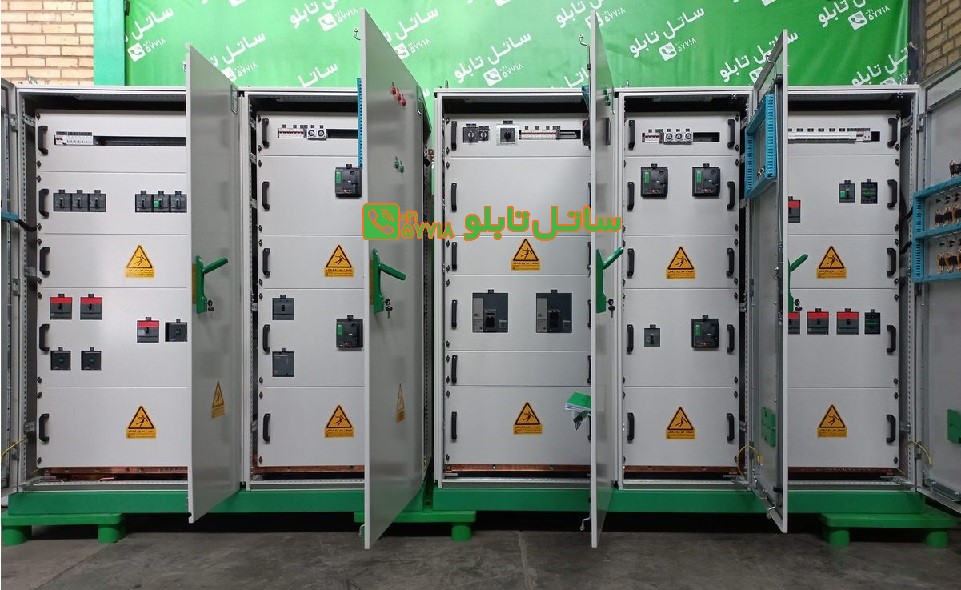

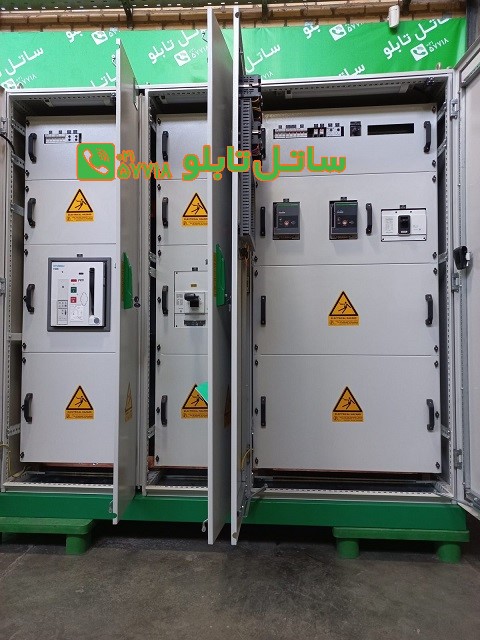

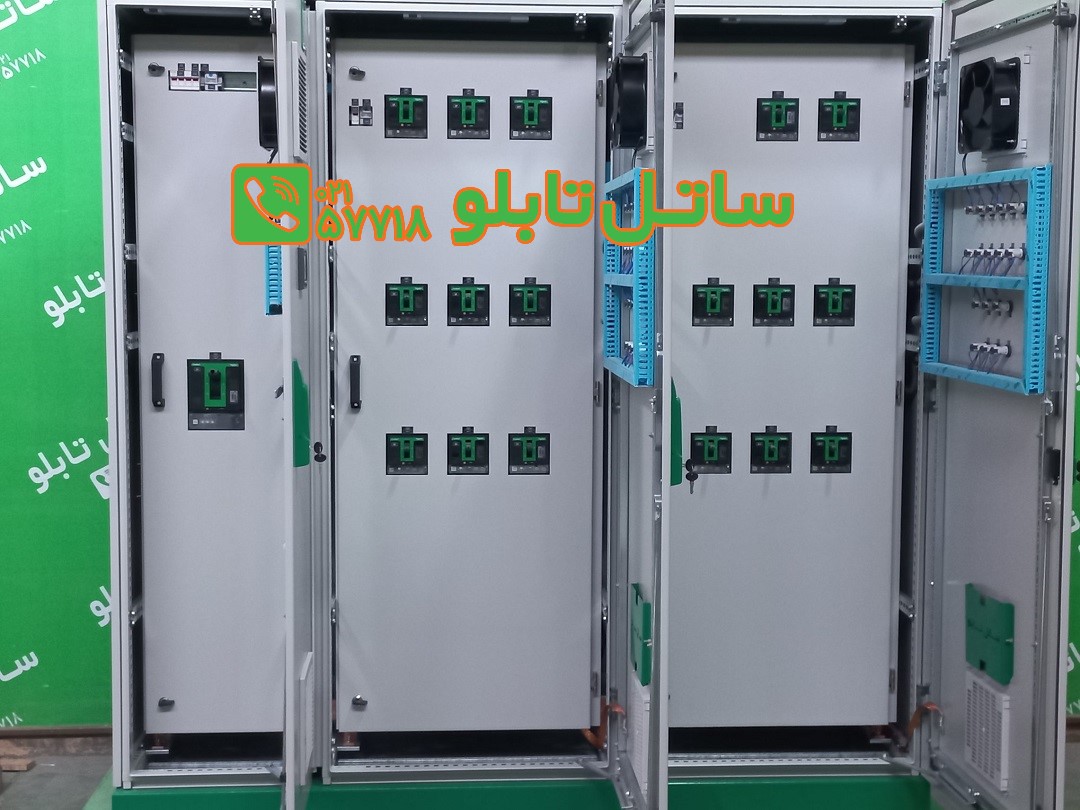

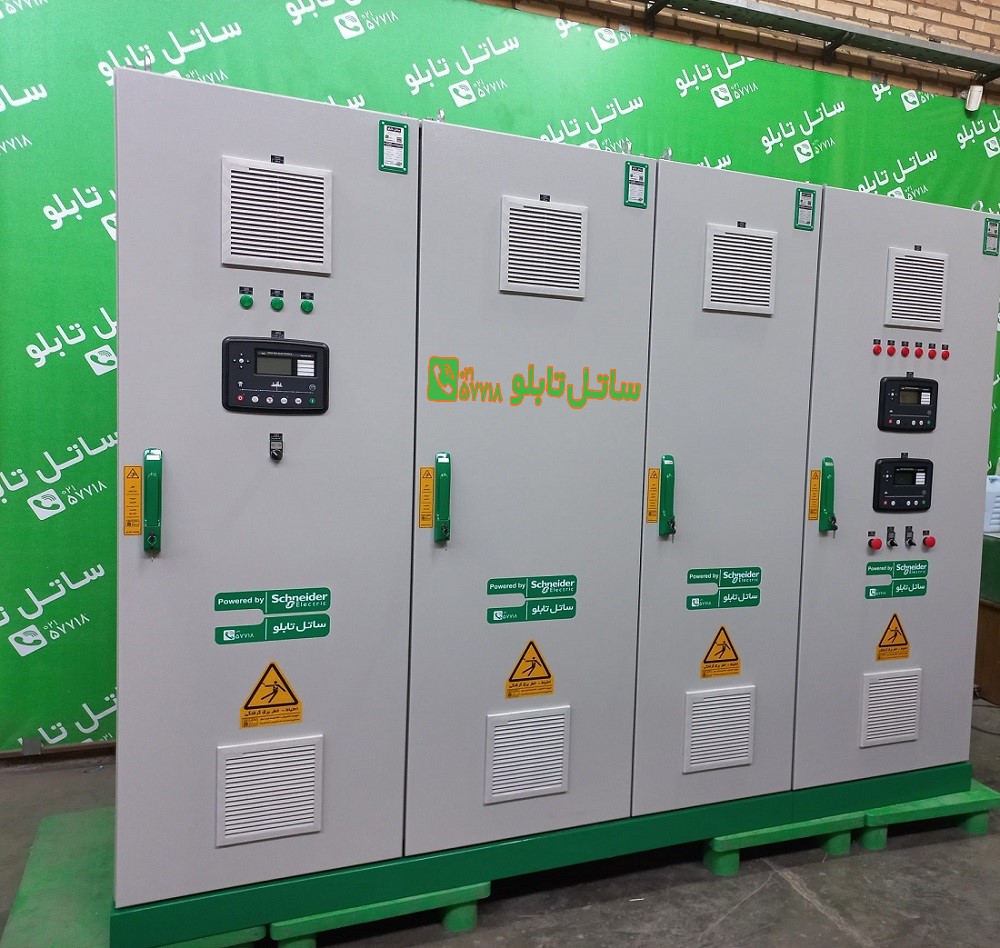

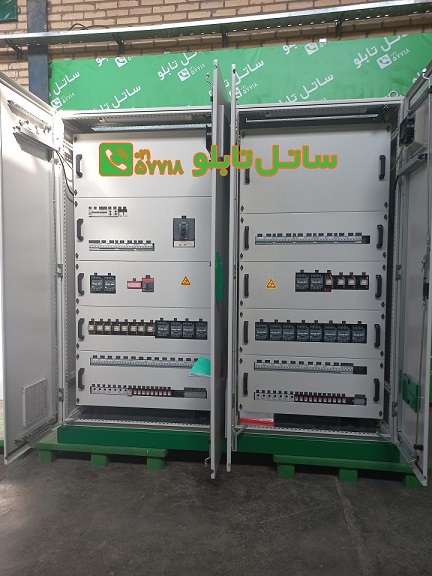

• تابلو برق مدولار: این تابلو برق ها از نظر ظاهری مانند تابلو برق های فیکس ایستاده است ولی از آن پیشرفته تر می باشد. دسترسی به تجهیزات در این تابلو برق ها از پشت یا جلو امکان پذیر است.
•

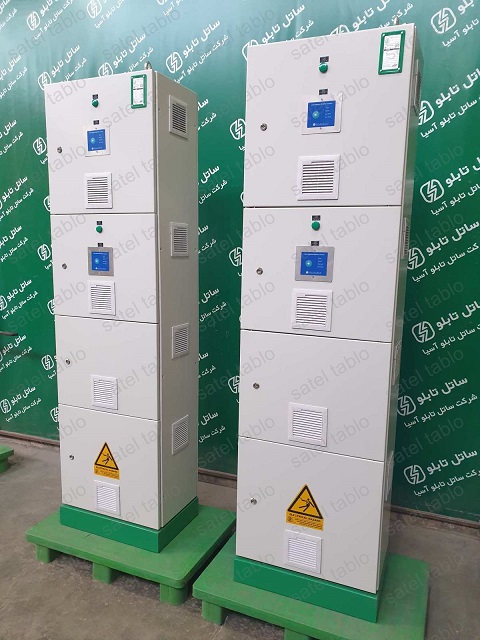

انواع تابلو برق از نظر ایستایی

تفاوت اصلی میان برق تک فاز و سه فاز در چیست؟

چه مواقعی از تابلوی 3 فاز و در چه مواقعی از تابلوی 1 فاز استفاده می شود؟

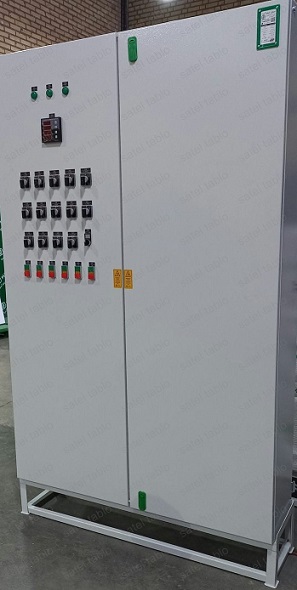

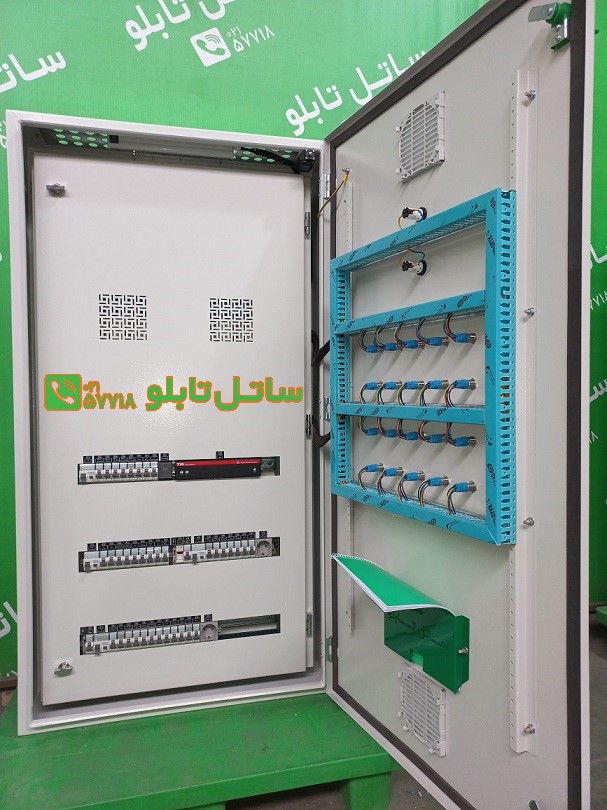

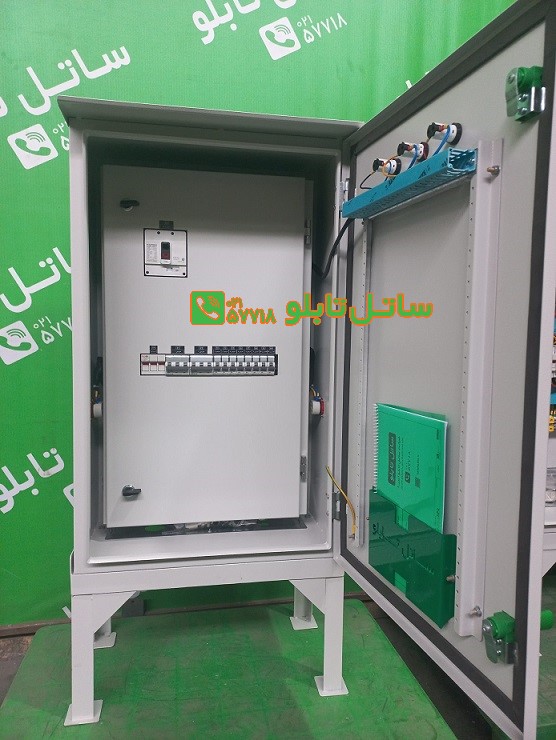

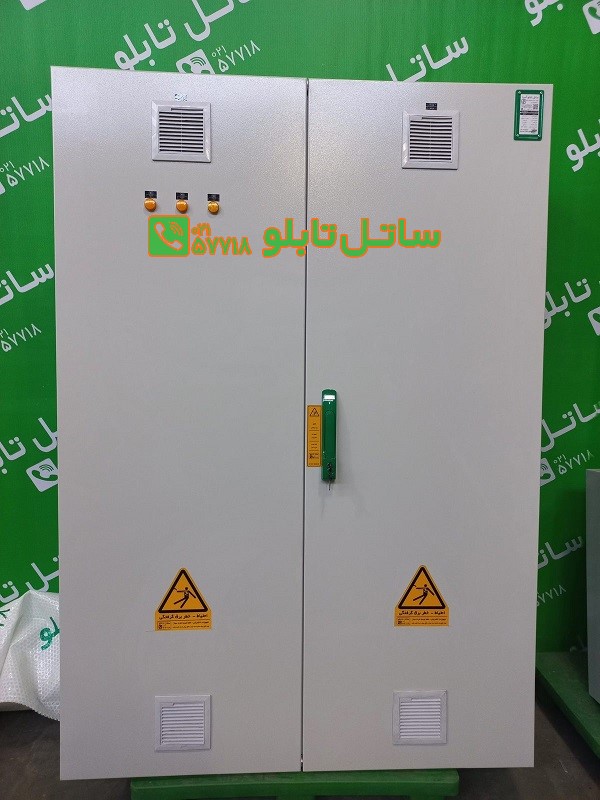

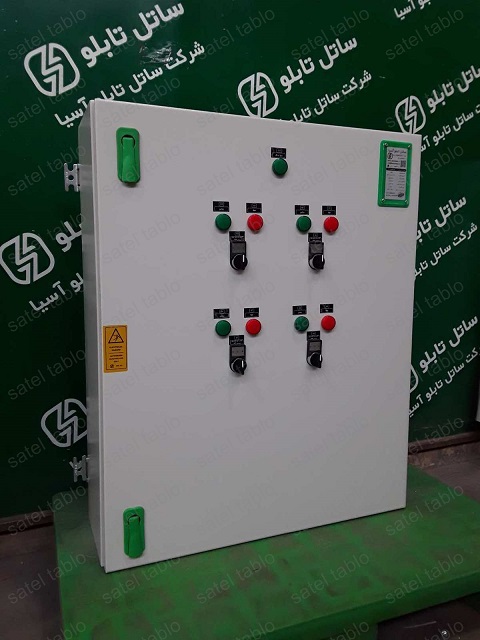

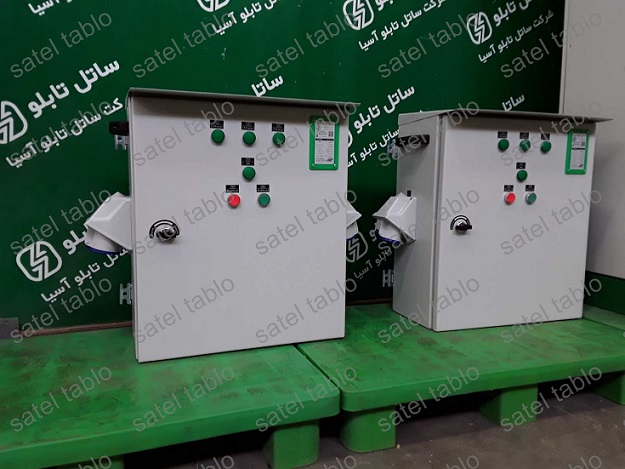

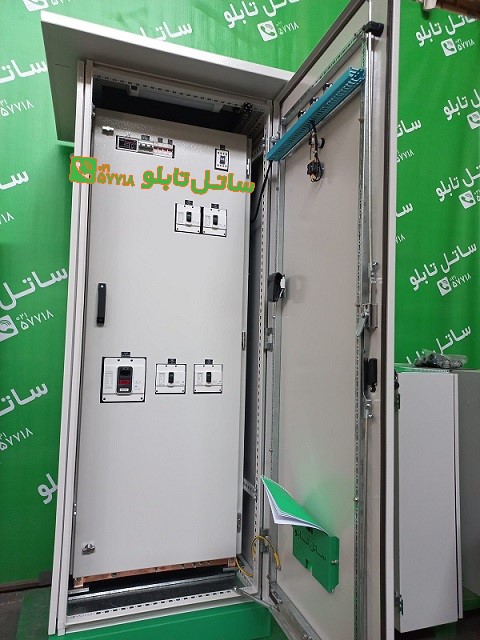

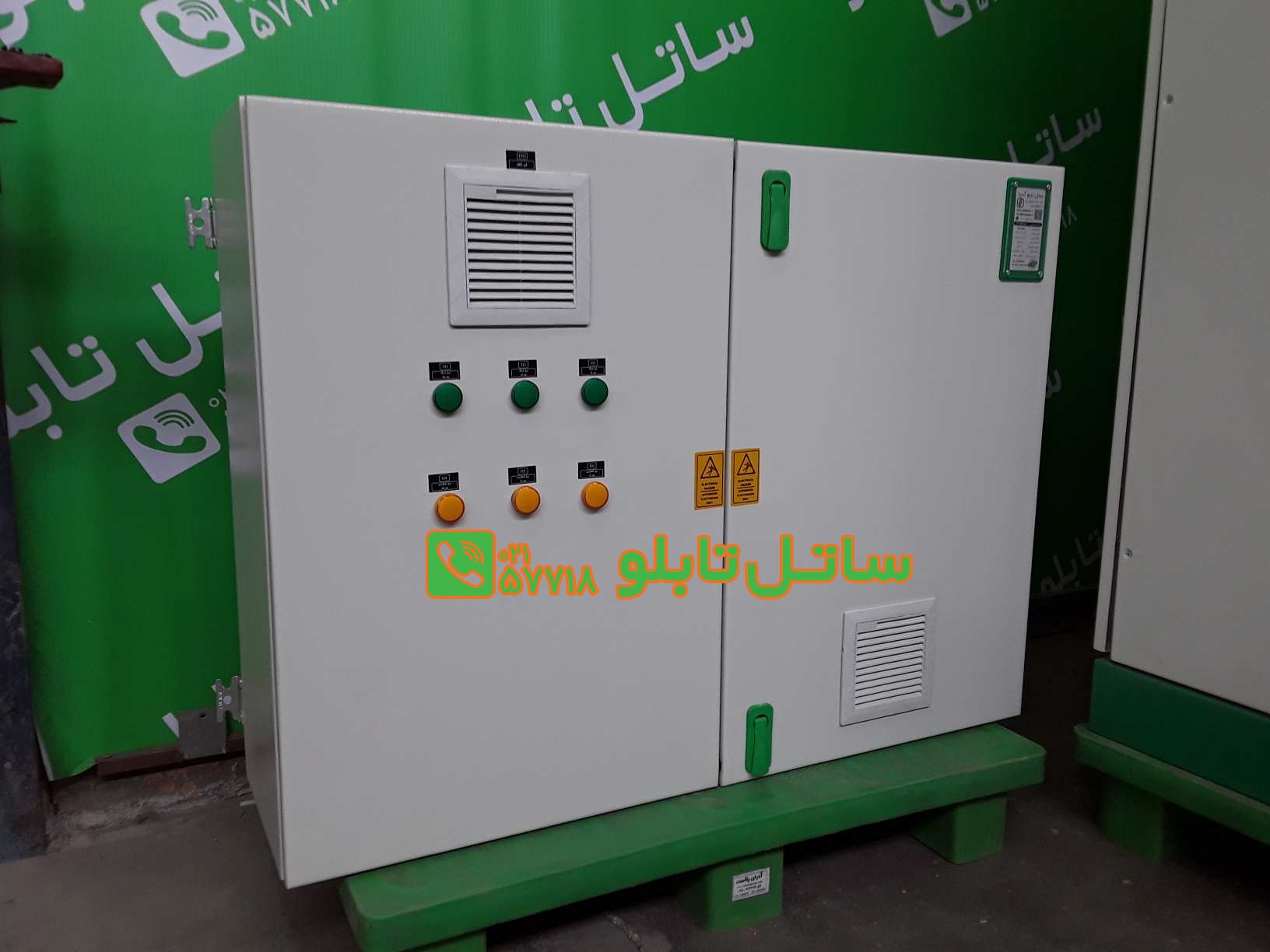

وقتی می خواهید تابلو برق انتخاب کنید، باید به فکر چگونگی مهار آن هم باشید. از نظر ایستایی، تابلو برق ها یا ایستاده (Self-Standing یا Free Standing) هستند یا دیواری (Wall Mounted). تابلو برق های ایستاده نیاز به سازه خاصی ندارند تا به وسیله آن مهار شوند ولی تابلو برق های دیواری روی دیوار یا توی آن نصب می شوند و در کل دو نوع روکار و توکار دارند.

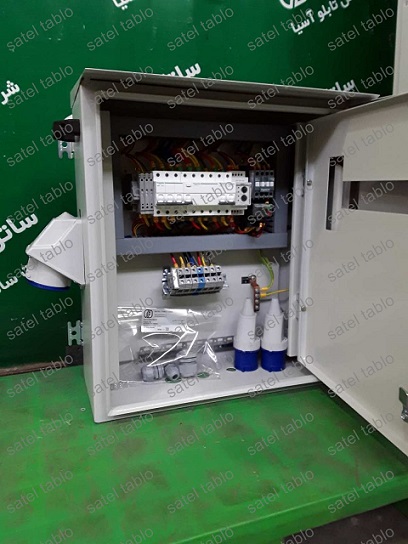

موارد استفاده از تابلو برق ۱ فاز

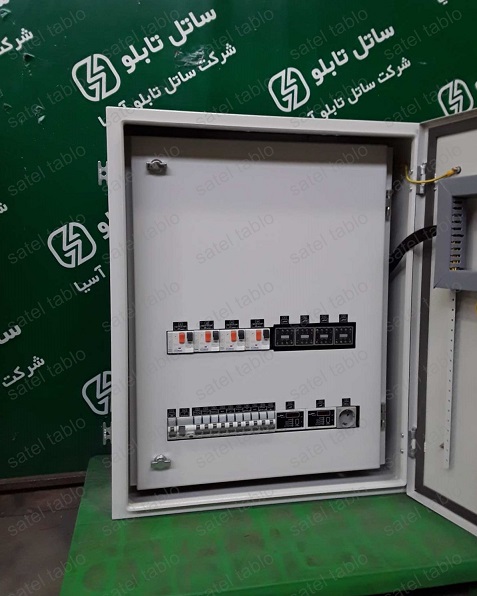

تابلو برق 1 فاز معمولاً برای مصارف خانگی و ارتقای ایمنی تجهیزات برقی مانند پمپ آب به کار می رود. با این حال، استفاده از تابلو برق 1 فاز محدود به مصارف خانگی نمی شود و گاهی در صنایع کم مصرف هم کاربرد دارد. به همین دلیل، دو یا چند تابلو برق تک فاز را نصب کرده و به هم متصل می کنند تا بتوان از ولتاژ بیشتری برای تابلو برق ها استفاده کرد. در کل نصب تابلو برق 1 فاز ساده تر از تابلو برق 3 فاز است و شما برای این کار فقط به دو سیم نیاز خواهید داشت که یکی از آن ها هادی (برای انتقال جریان) خواهد بود و دیگری خنثی (برای بازگرداندن جریان)

نحوه تنظیم تابلو برق ۱ فاز:

• تابلو برق 1 فاز از یک منبع جریان برق را دریافت می کند.
• ولتاژ تابلو برق 1 فاز  220 ولت است
• با استفاده از دو سیم می توان مدار آن را تکمیل کرد
• تابلو برق 1 فاز در واقع ‌یک منبع تغذیه متغیر می باشد که ممکن است به صفر برسد
• تابلو برق 1 فاز کارایی کمتری نسبت به تابلو برق ۳ فاز دارد
• جریان برق اکثر وسایل الکترونیکی را تأمین می کند
•

موارد استفاده از تابلو برق ۳ فاز

تابلو برق سه فاز بیش از تابلو برق 1 فاز کاربرد دارد و برای استفاده در صنعت مناسب تر به نظر می رسد. تابلو برق های سه فاز قادرند ایمنی موتورهای الکتریکی و تجهیزات قدرتمند و پرمصرف را که در صنایع مختلف از جمله صنایع پوشاک، مواد غذایی و ... به کار می روند، تأمین کنند. هم چنین این تابلو برق ها در واحد های مسکونی نیز کاربرد دارد. تابلو برق های سه فاز، از چهار سیم استفاده می کنند که یکی از آن ها خنثی و سه تای دیگر رسانا هستند. یکی از مزایای تابلو برق سه فاز این است که می توانید یک سیستم سه فاز را به گونه ای تنظیم کنید که کارایی یک سیستم تک فاز را داشته باشد ولی برعکس این کار را نمی توانید انجام دهید

نحوه تنظیم تابلو برق ۳ فاز:

• تابلو برق سه فاز، از سه منبع جریان برق را دریافت می کند
• ولتاژ تابلو برق سه فاز،  415 ولت است
• با استفاده از چهار سیم می توان مدار این تابلو برق ها را تکمیل کرد
• در صنایع به کار می روند
• منبع تغذیه آن ها مداوم است
• از سیستم تک فاز مقرون‌به‌صرفه تر است
•

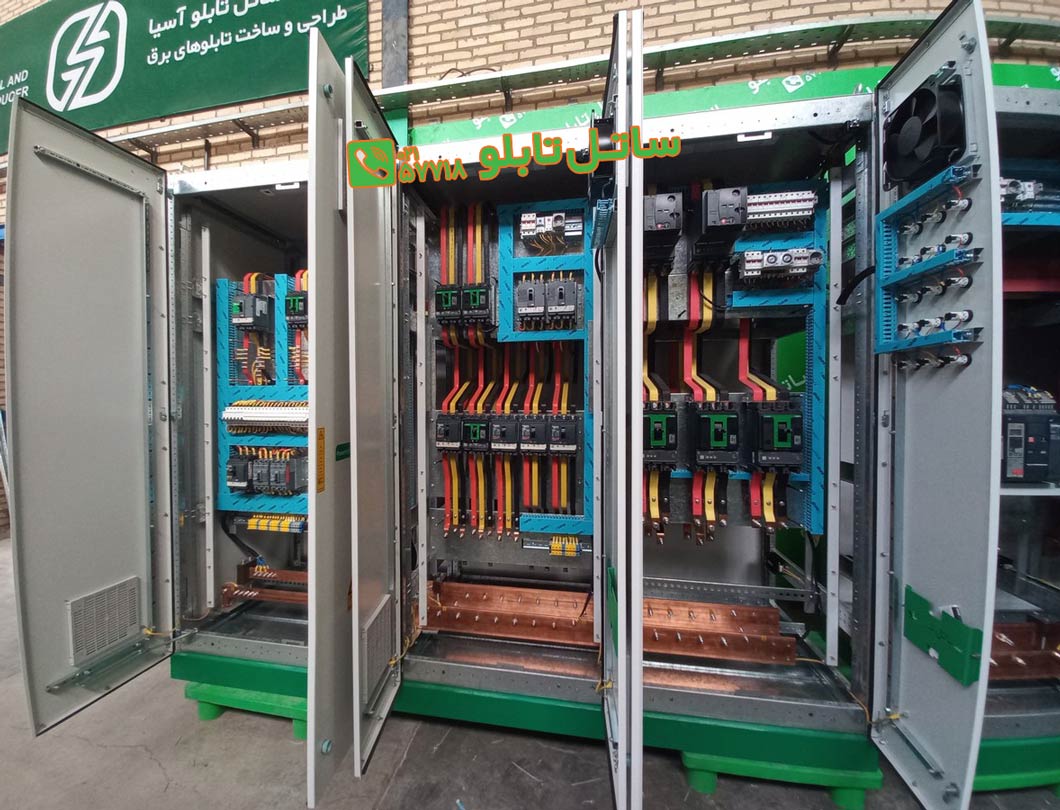

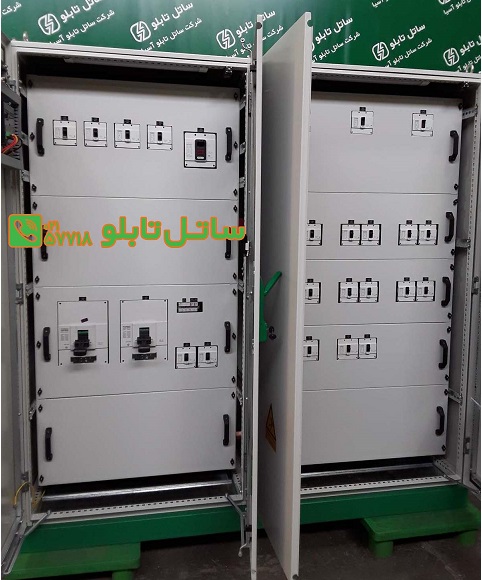

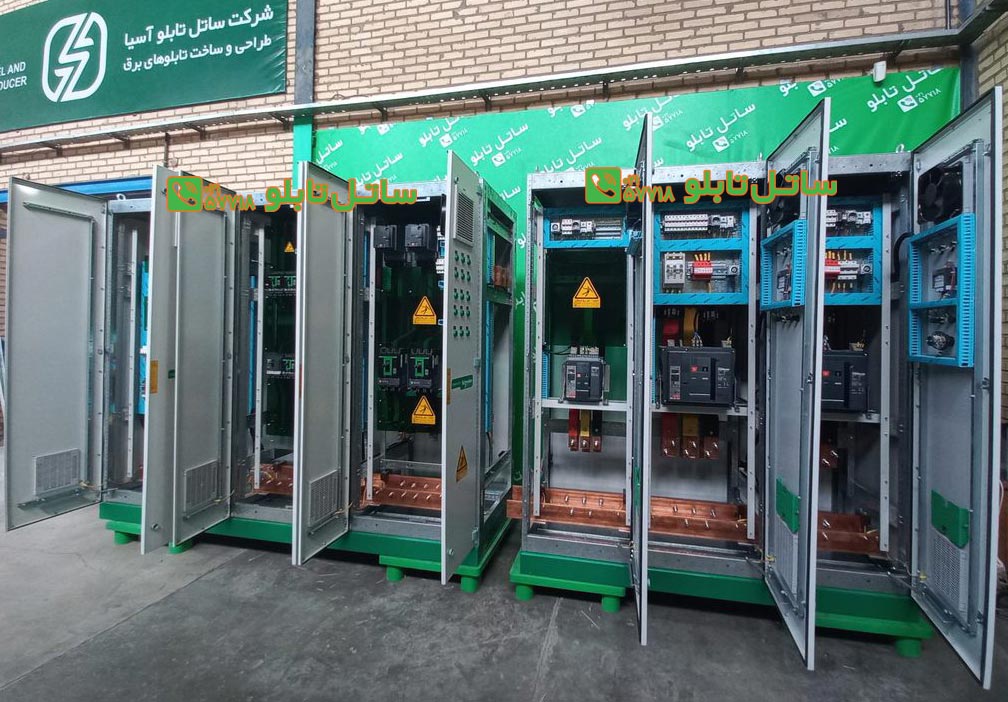

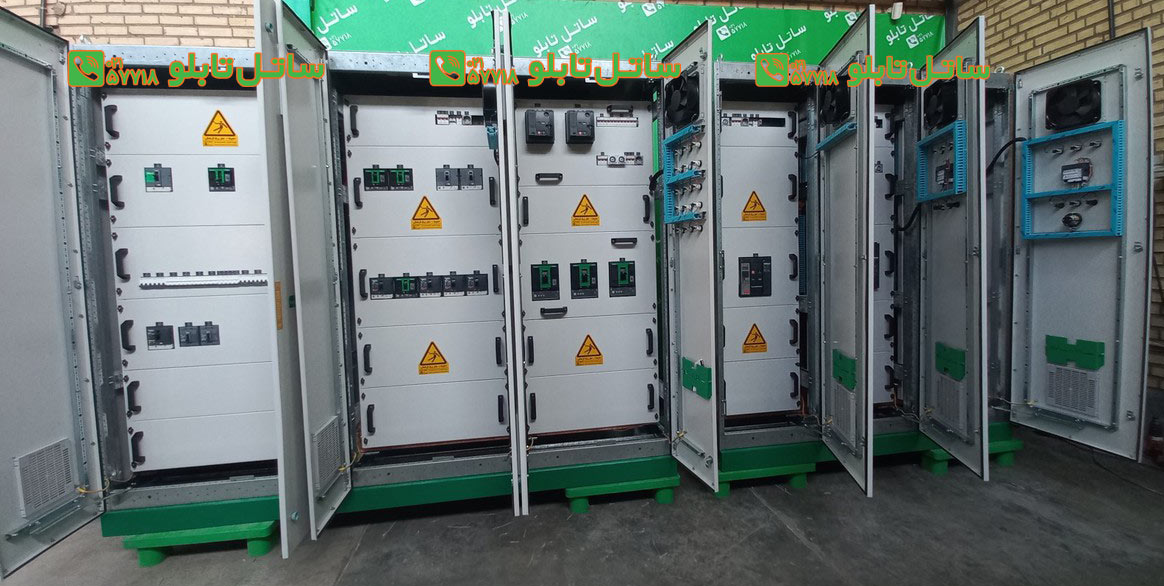

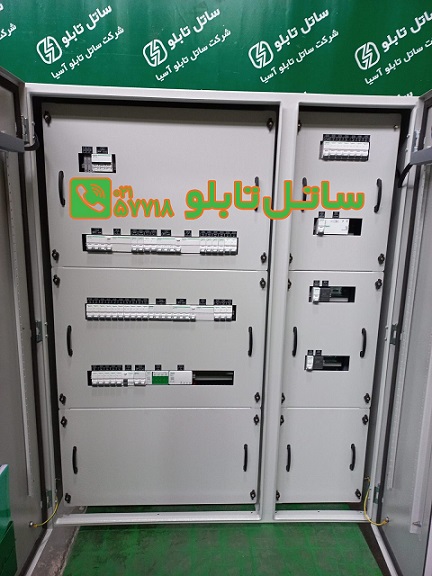

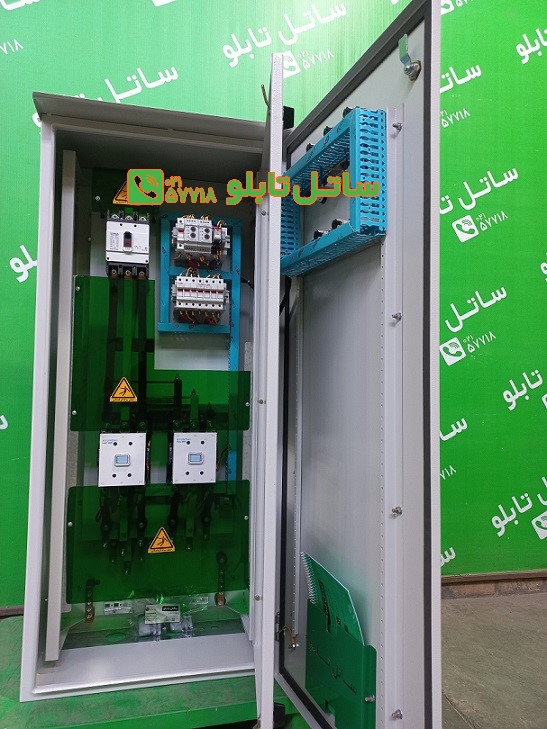

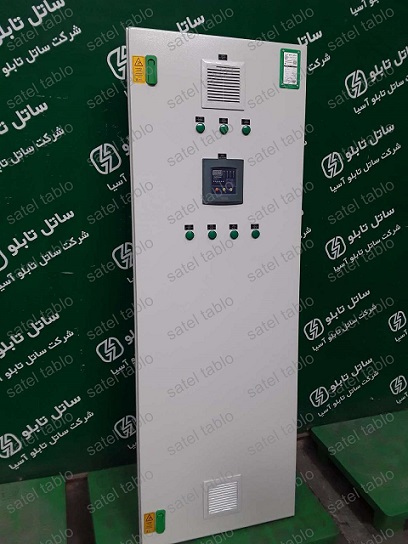

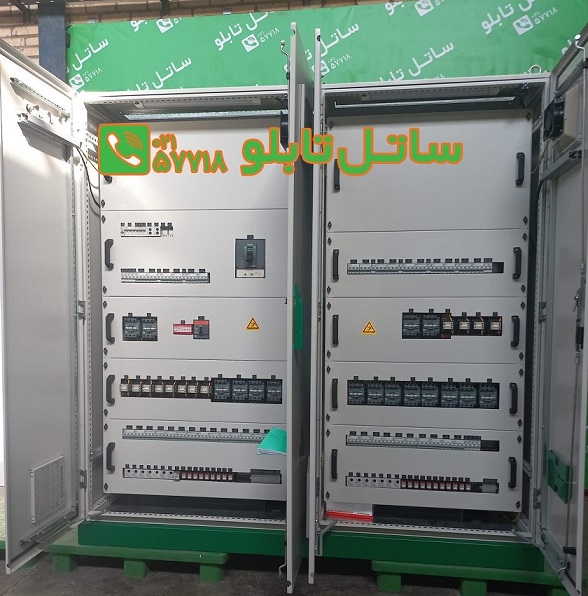

مراحل ساخت تابلو برق 3 فاز

رعایت استانداردها: کارخانجات سازنده تابلو برق سه فاز باید کلیه استانداردهای بین المللی را رعایت کنند. این مرحله در کارخانه های سازنده تابلو برق 3 فاز به شرح زیر است

1. مطالعه اسناد معتبر
2. بررسی مشخصات نقشه و لوازم به کار گرفته شده در ساخت تابلو برق 3 فاز
3. مذاکره با کارفرما و عقد قرار داد
4. ساخت تابلو برق طبق خواست کارفرما
5. تهیه نقشه تابلو برق سه فاز: برای ساخت تابلو برق از دو مدل نقشه استفاده می شود
6. نقشه ایزومتریک: در واقع نقشه مدارهای فرمان و قدرت است که با استفاده از شماره گذاری ترمینال ها انجام می شود
7. نقشه جانمایی: نقشه جانمایی همان نقشه اجراست که لیست قطعات و تجهیزات الکترونیکی هم به همراه آن می آید

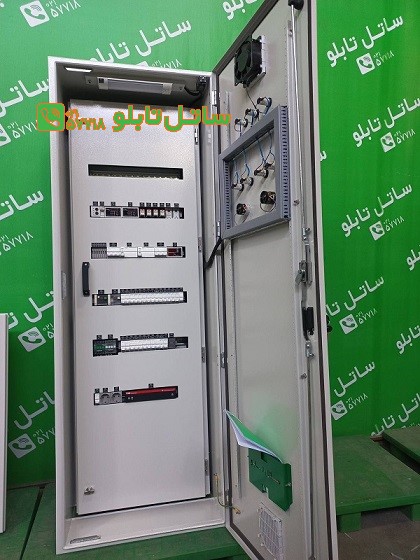

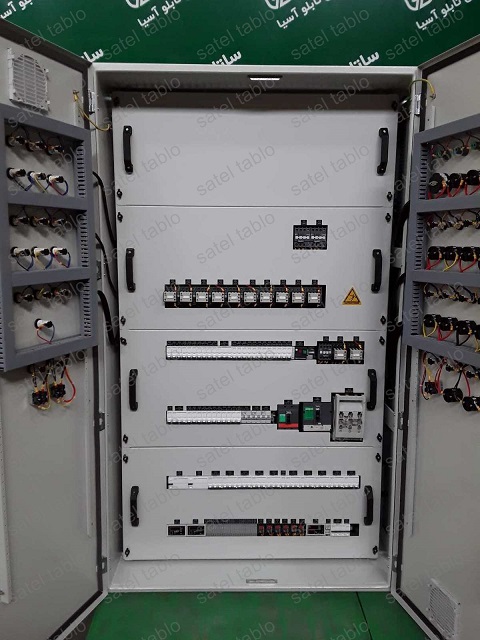

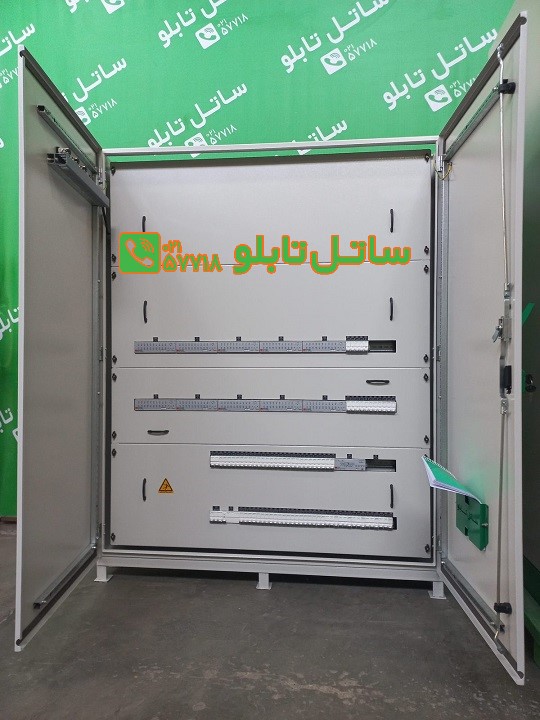

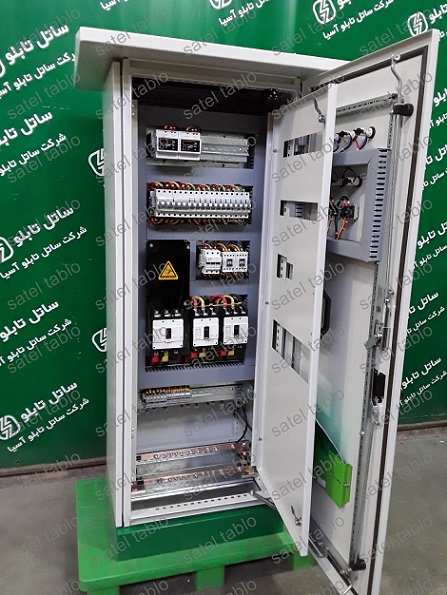

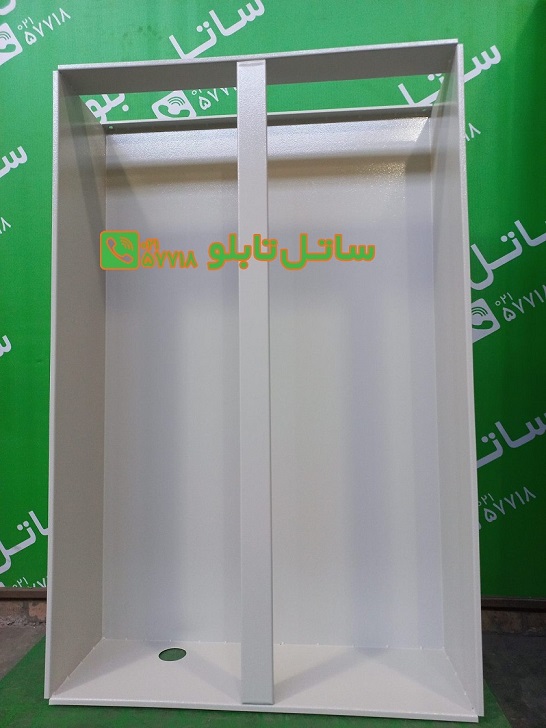

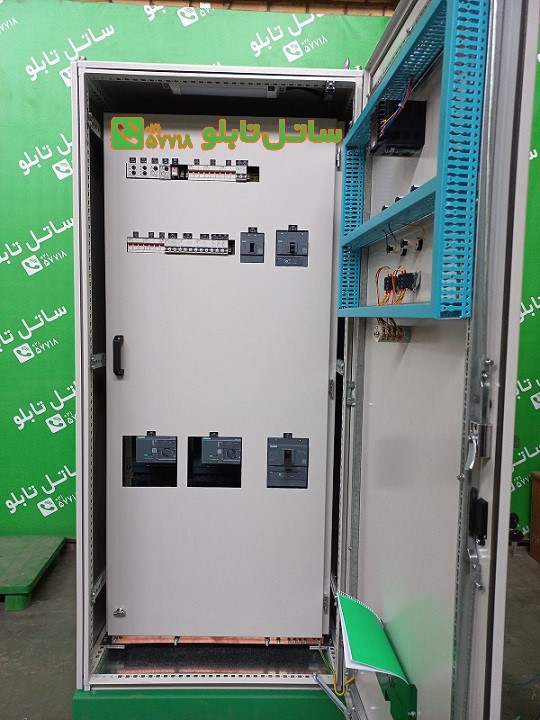

8. آشنایی با قطعات و ساختمان تابلو برق سه فاز: تابلو برق ها از ورق های ضخیم روغنی ساخته می شوند. بدنه تابلو برق 3 فاز دارای دو بخش بدنی و شاسی است که به هم پیچ و مهره شده اند رنگ کاری تابلو برق سه فاز: در این مرحله چند کار روی تابلو برق انجام می شود از جمله: زدودن چربی، زدودن زنگ، فسفاته کاری و در انتها، رنگ کاری
9.

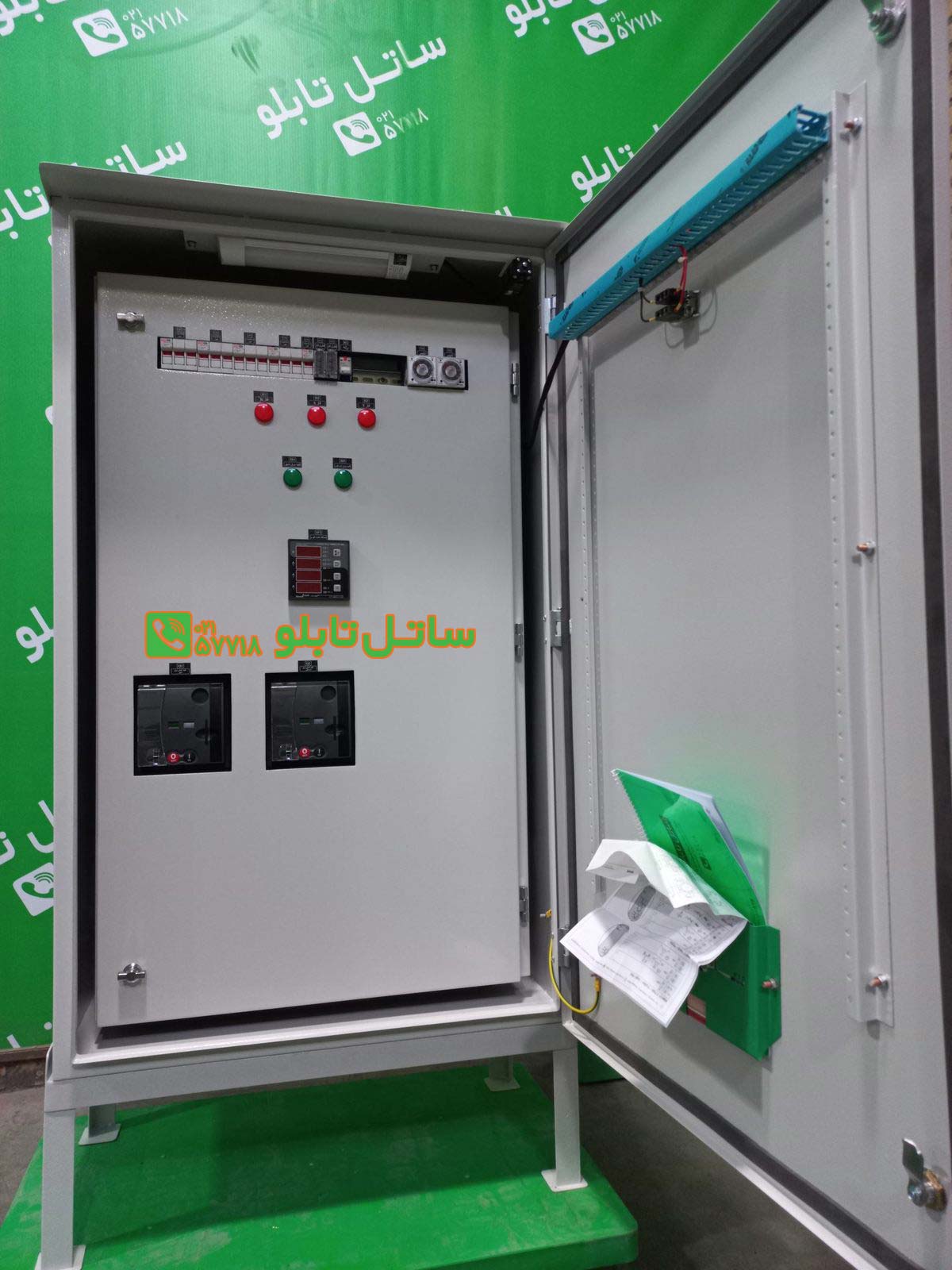

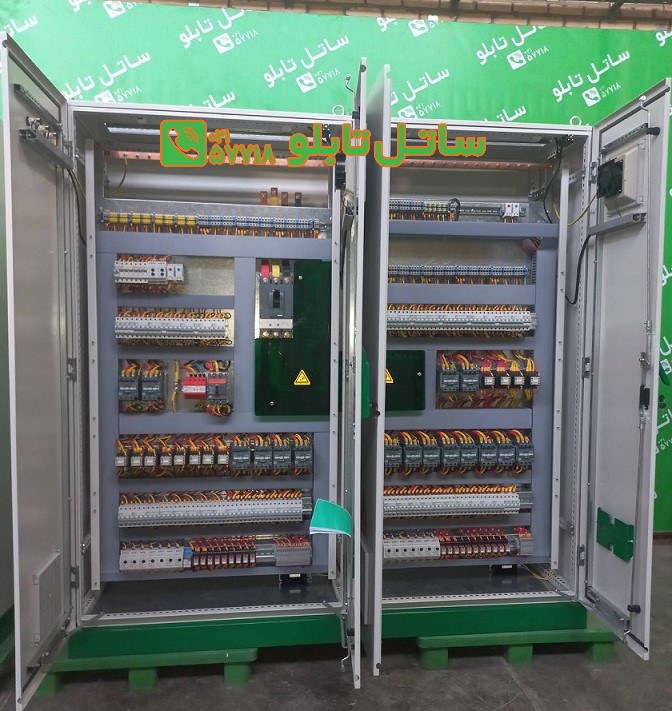

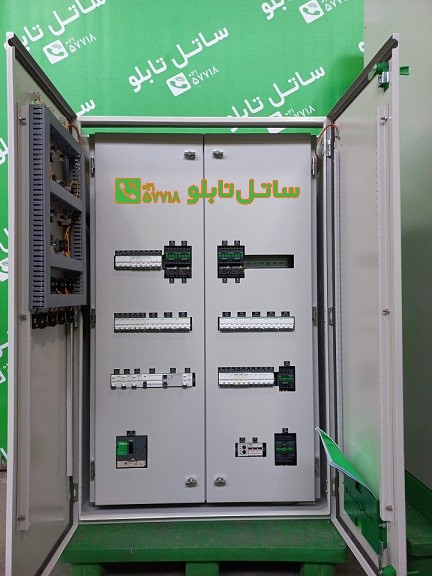

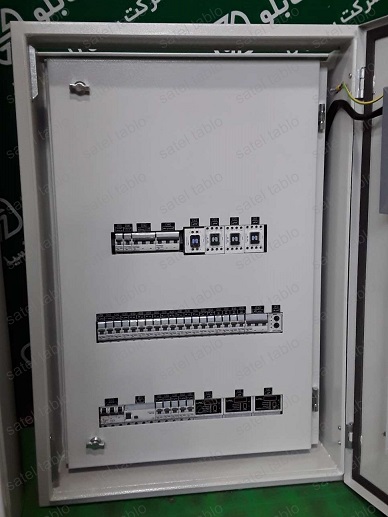

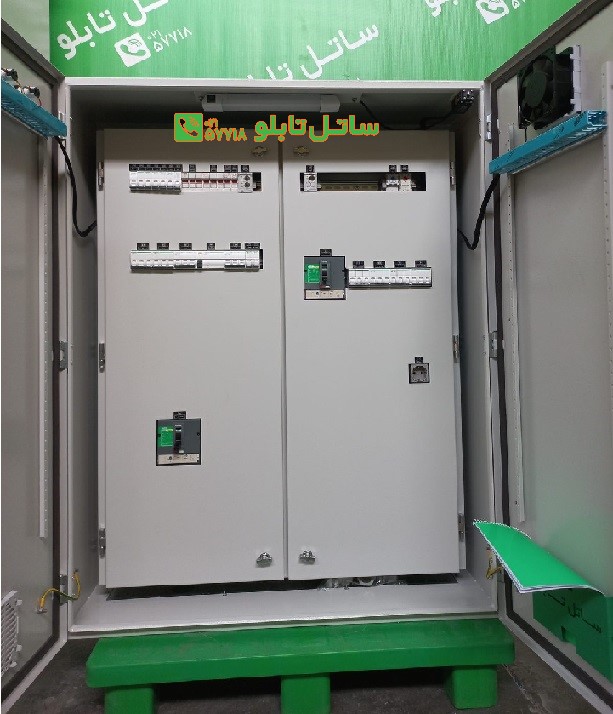

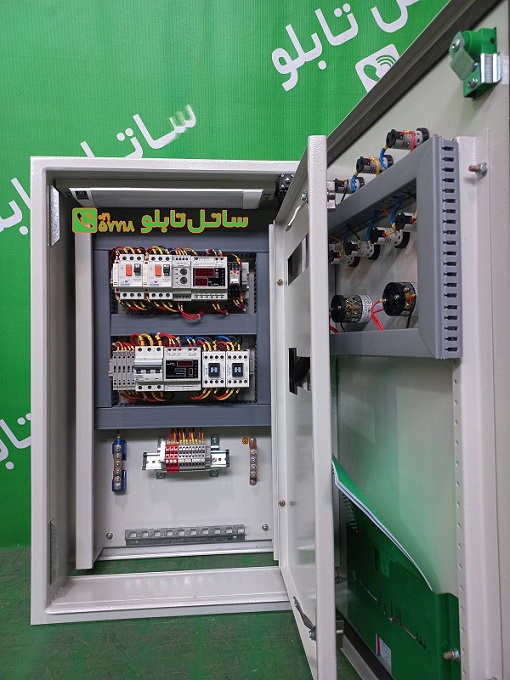

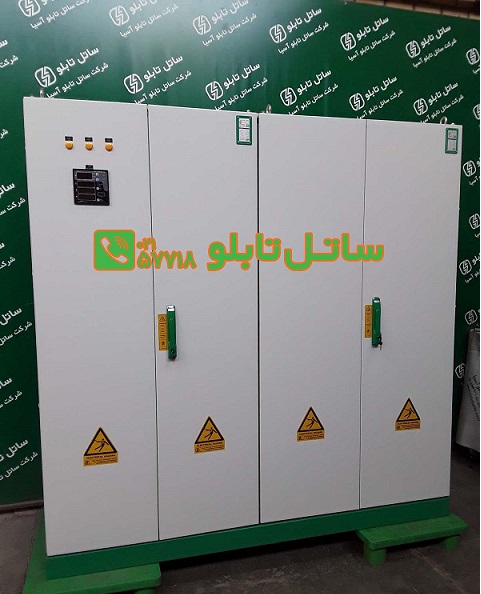

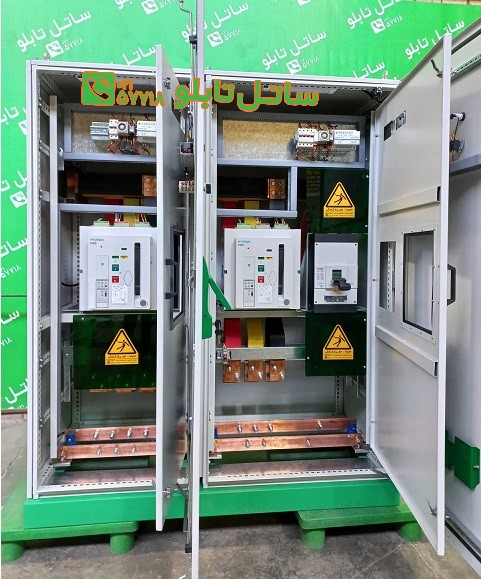

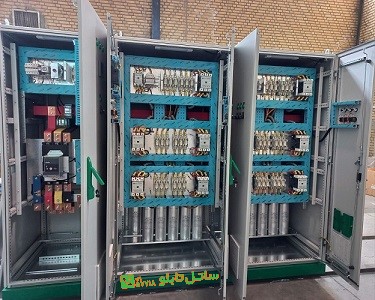

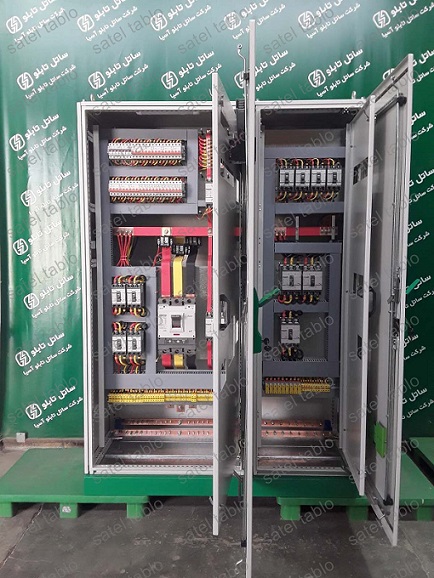

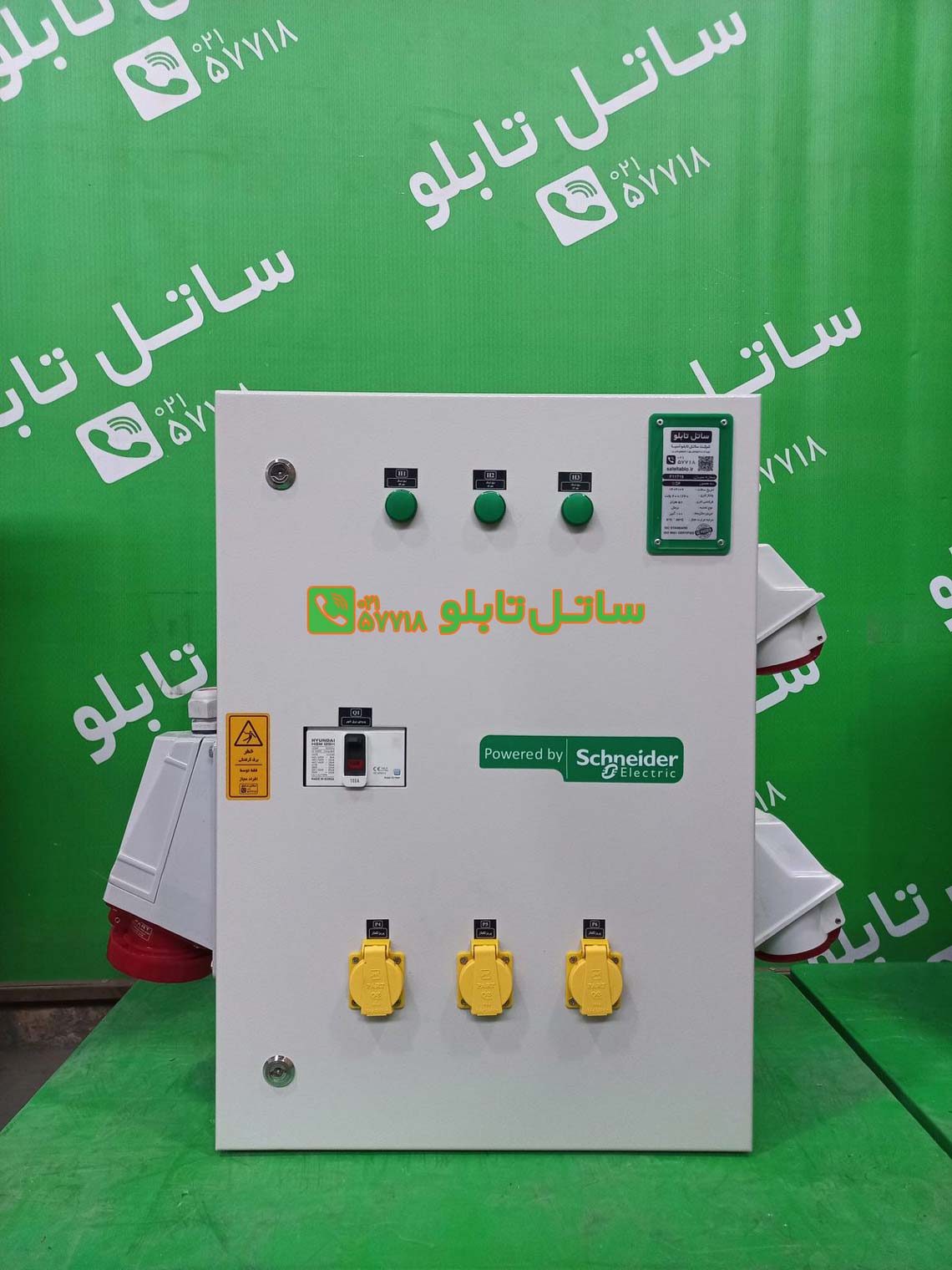

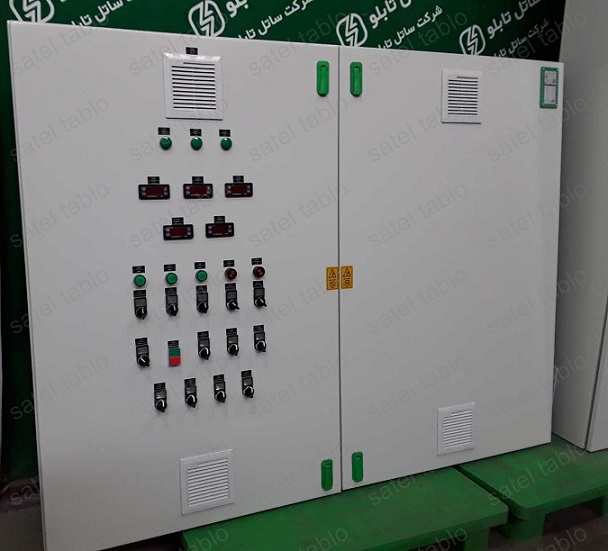

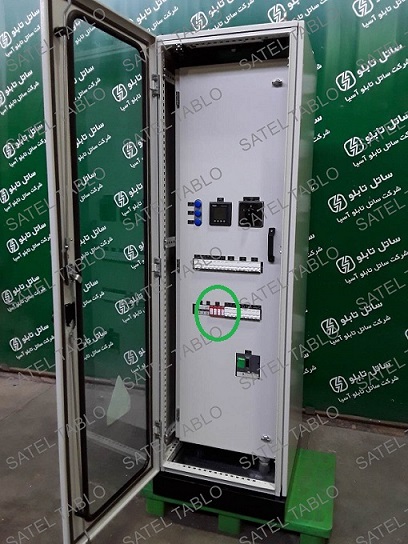

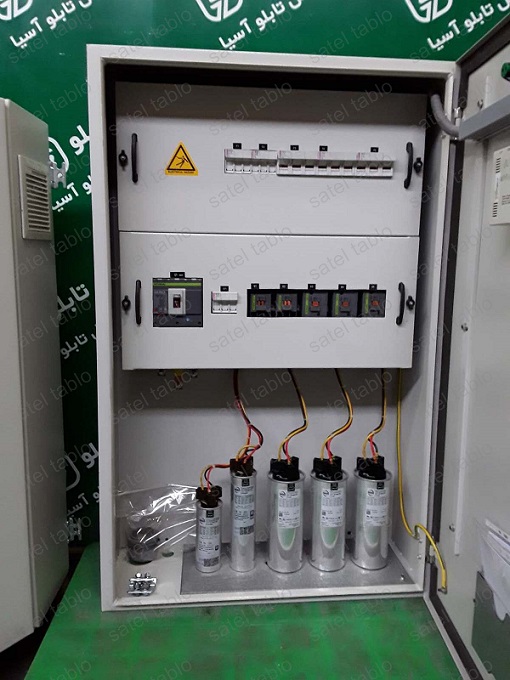

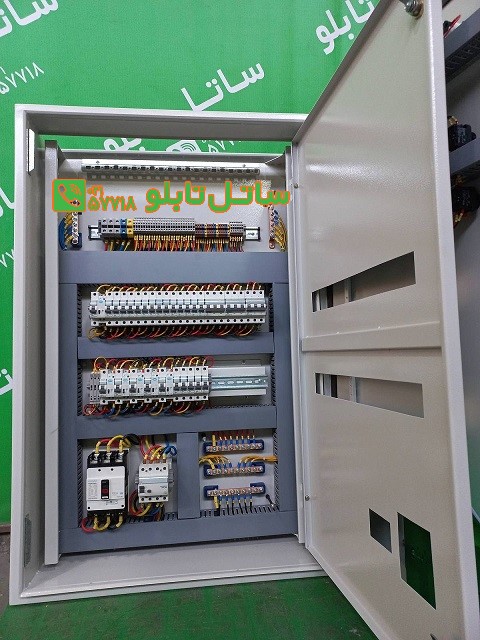

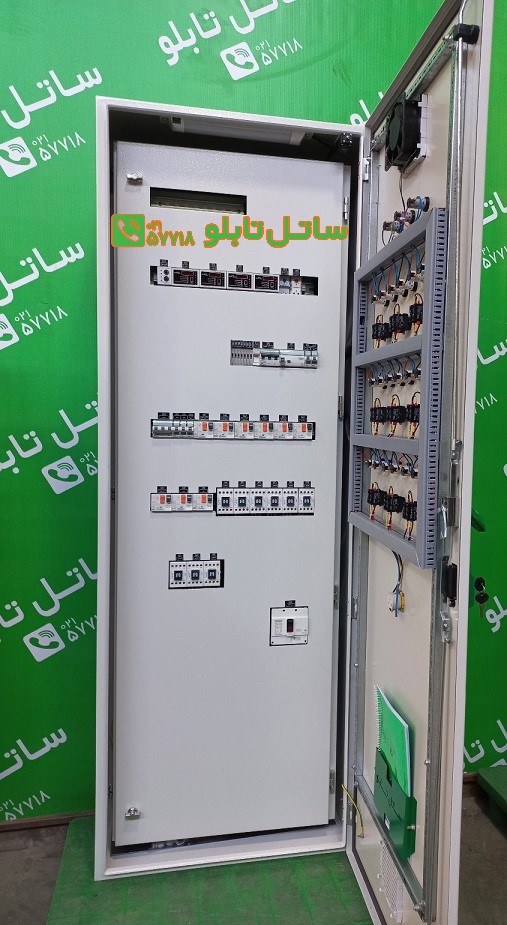

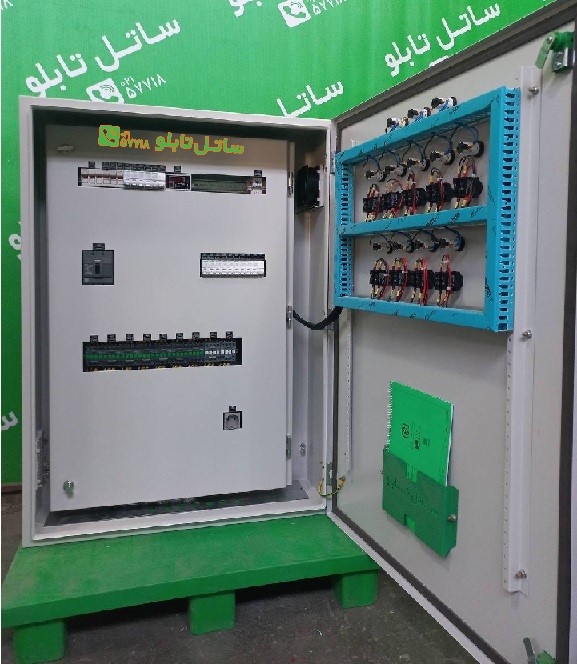

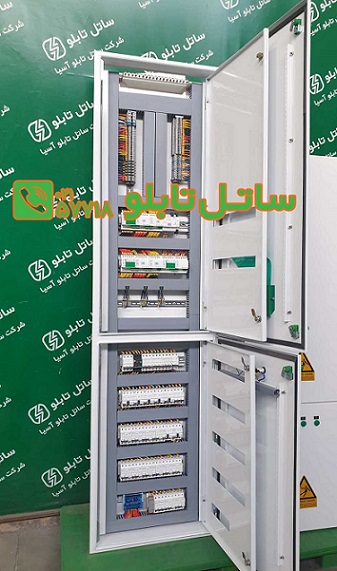

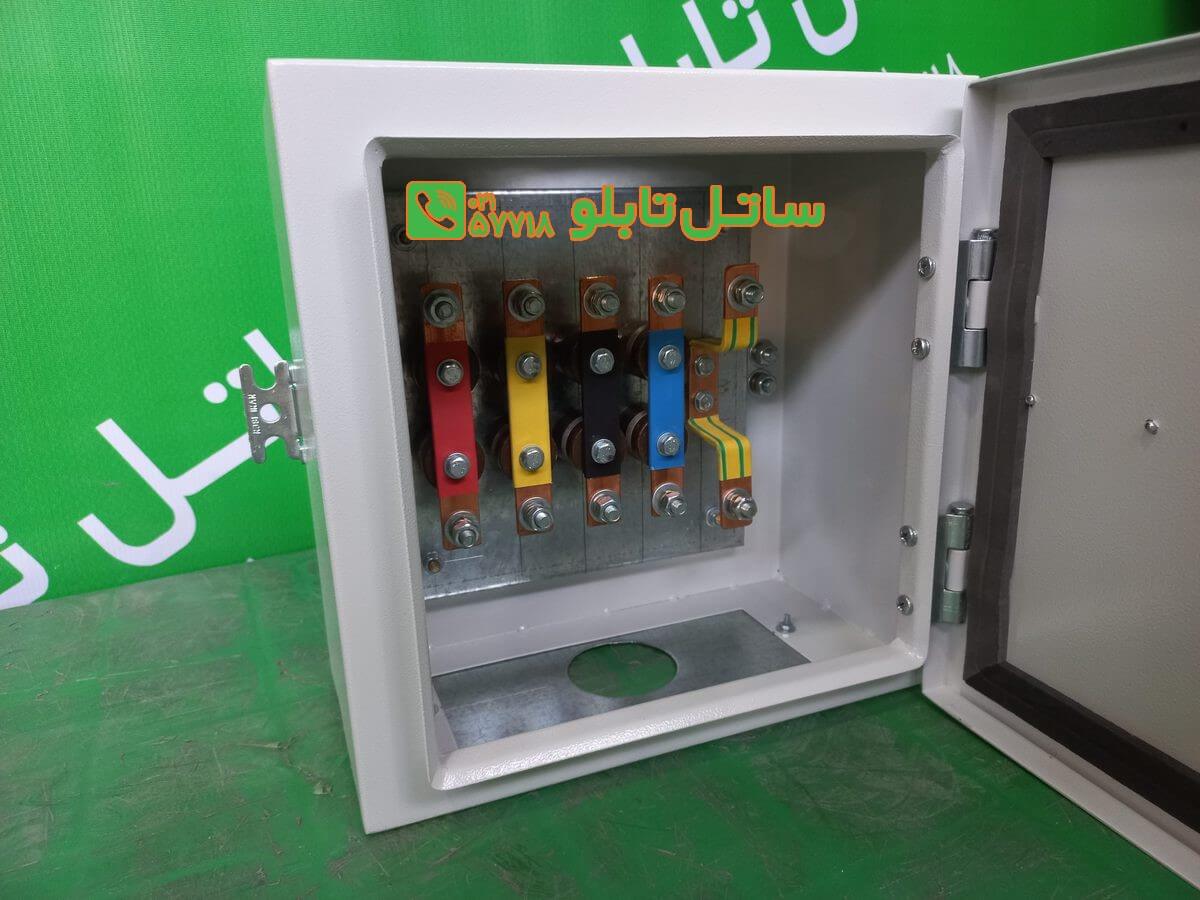

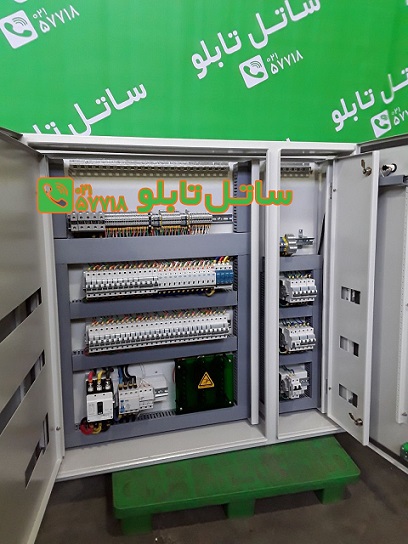

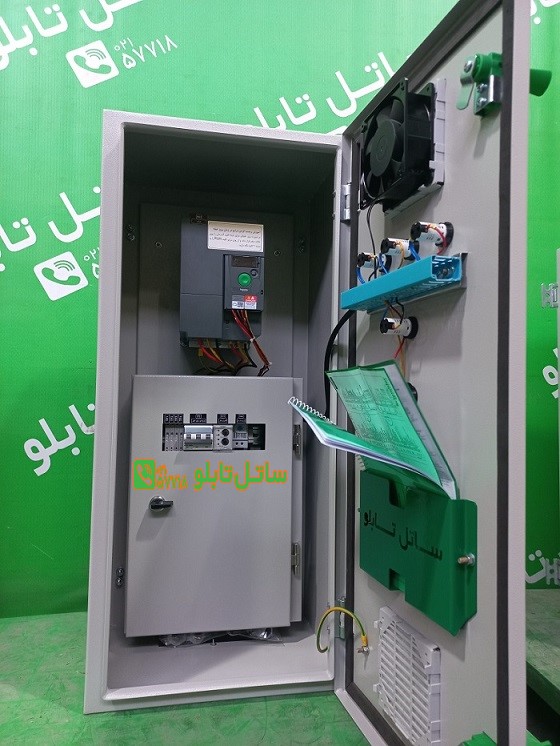

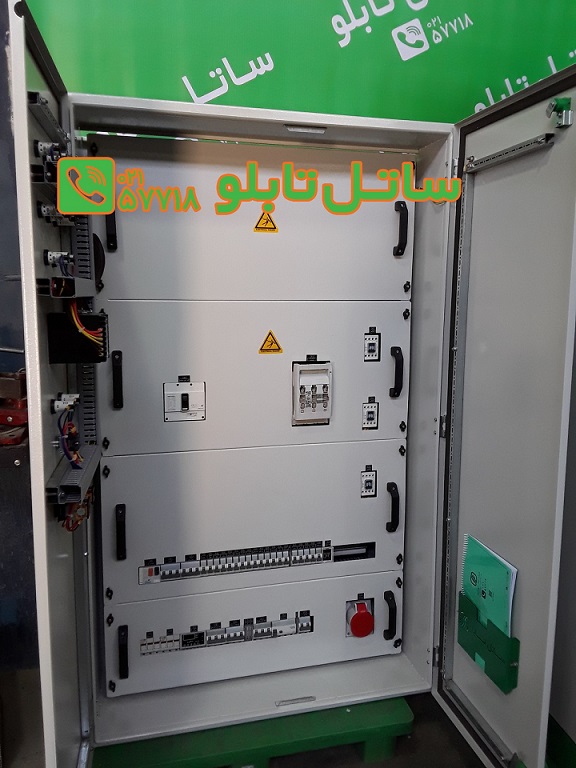

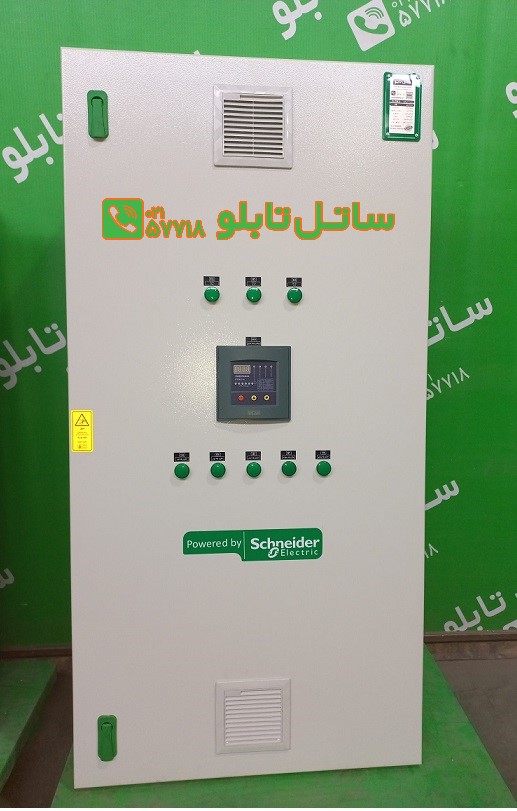

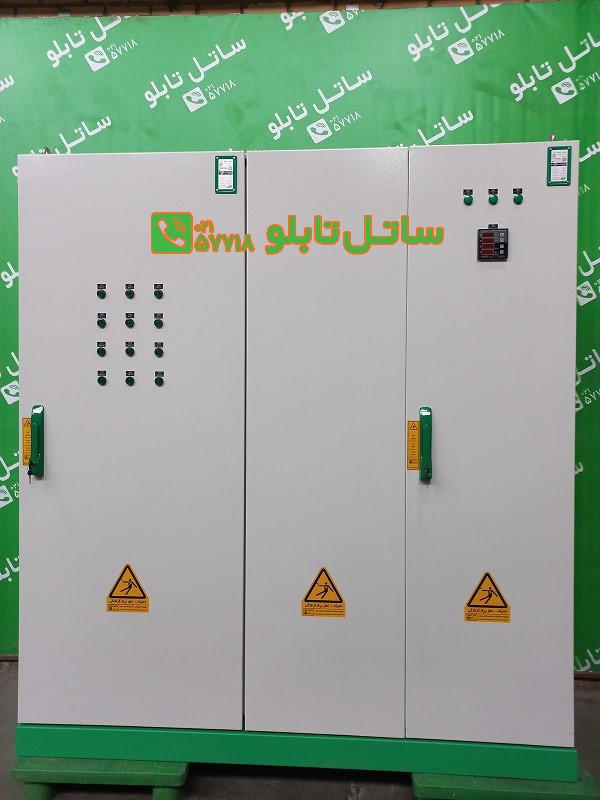

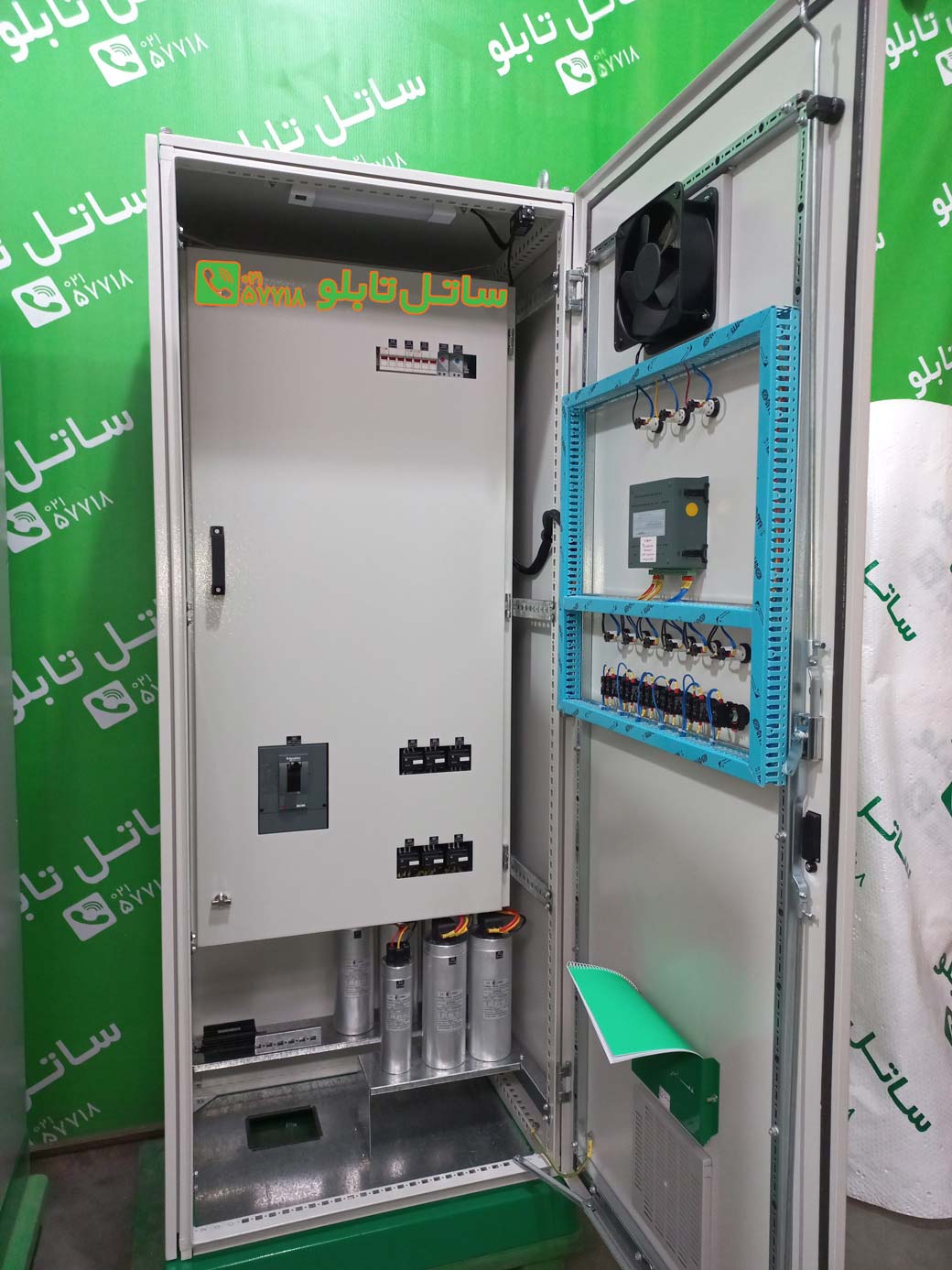

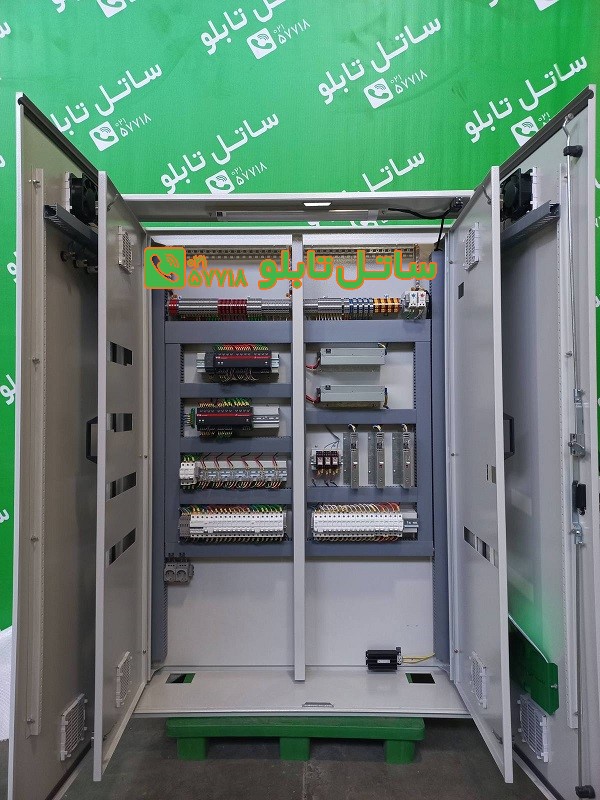

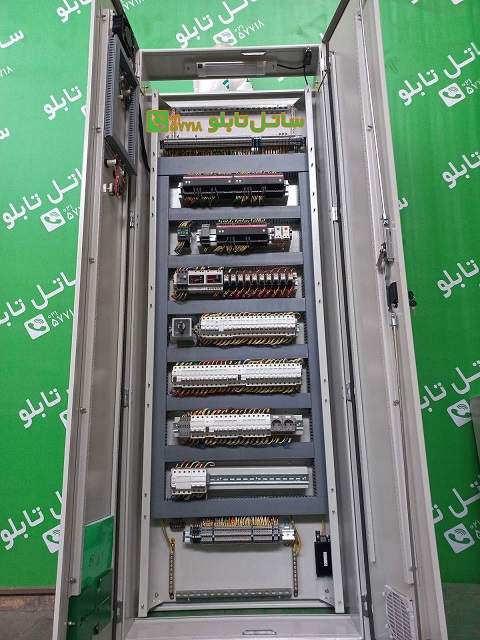

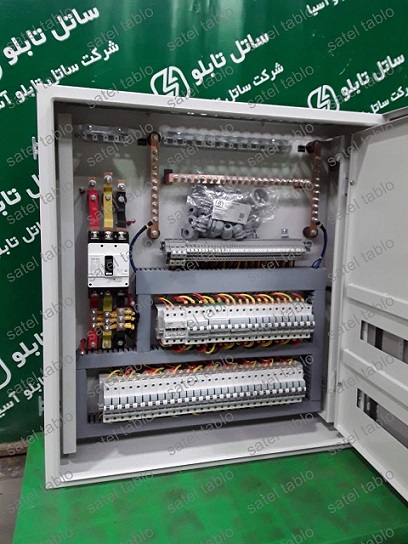

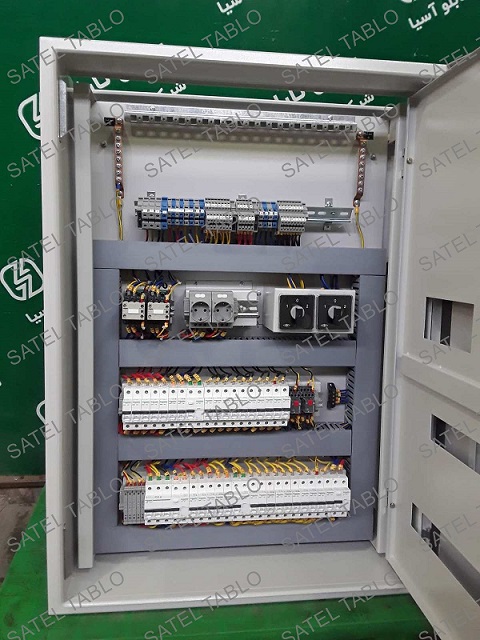

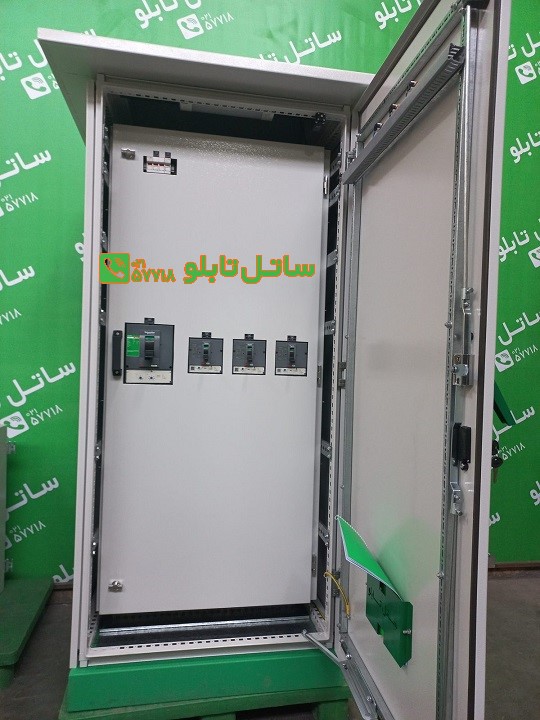

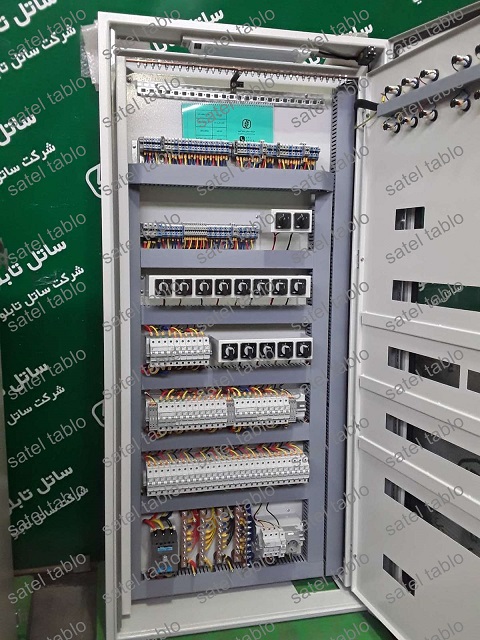

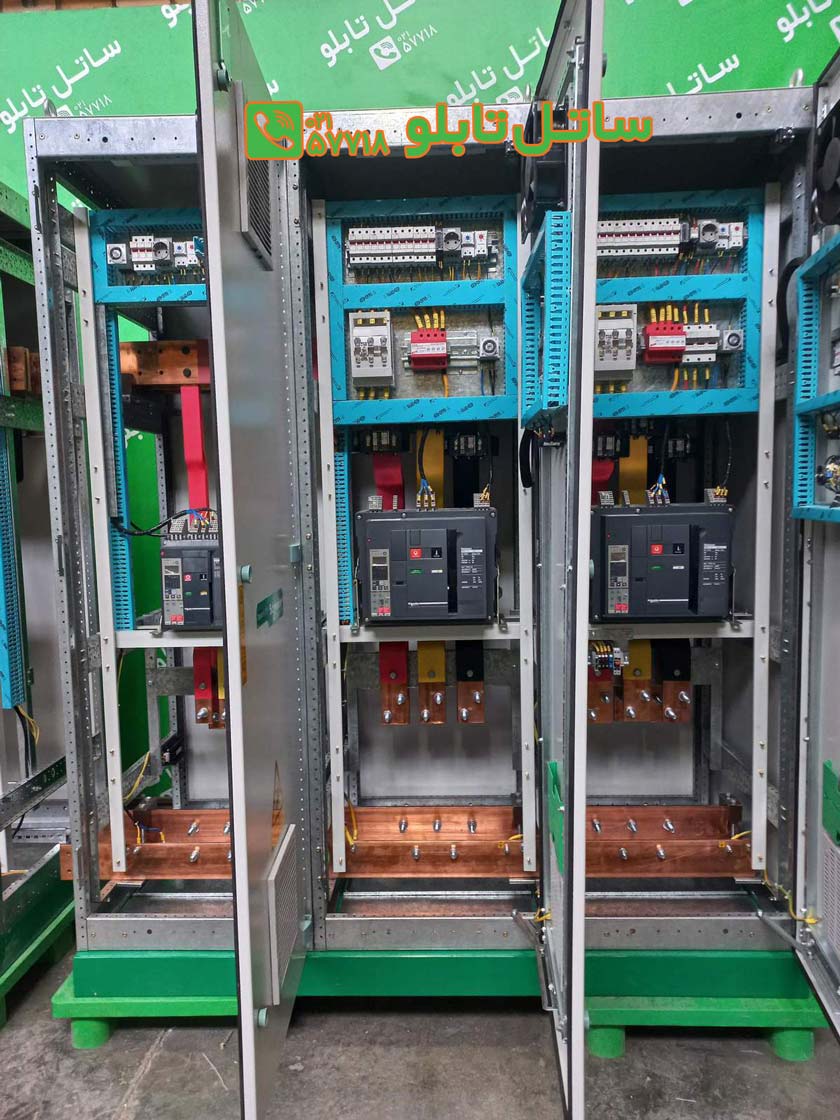

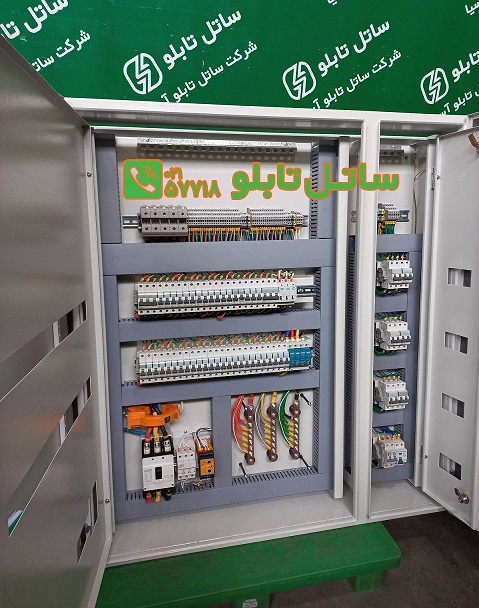

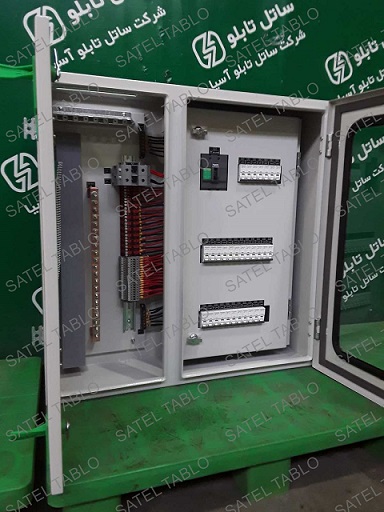

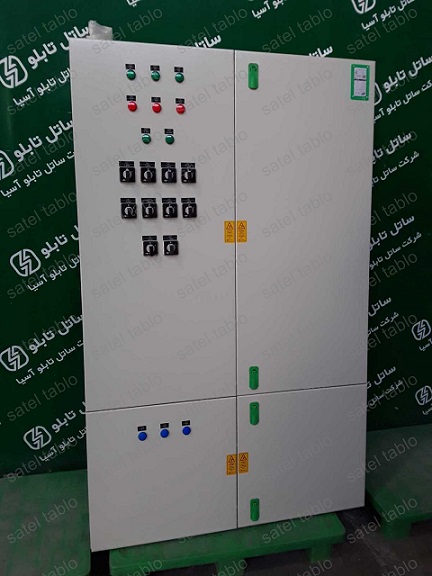

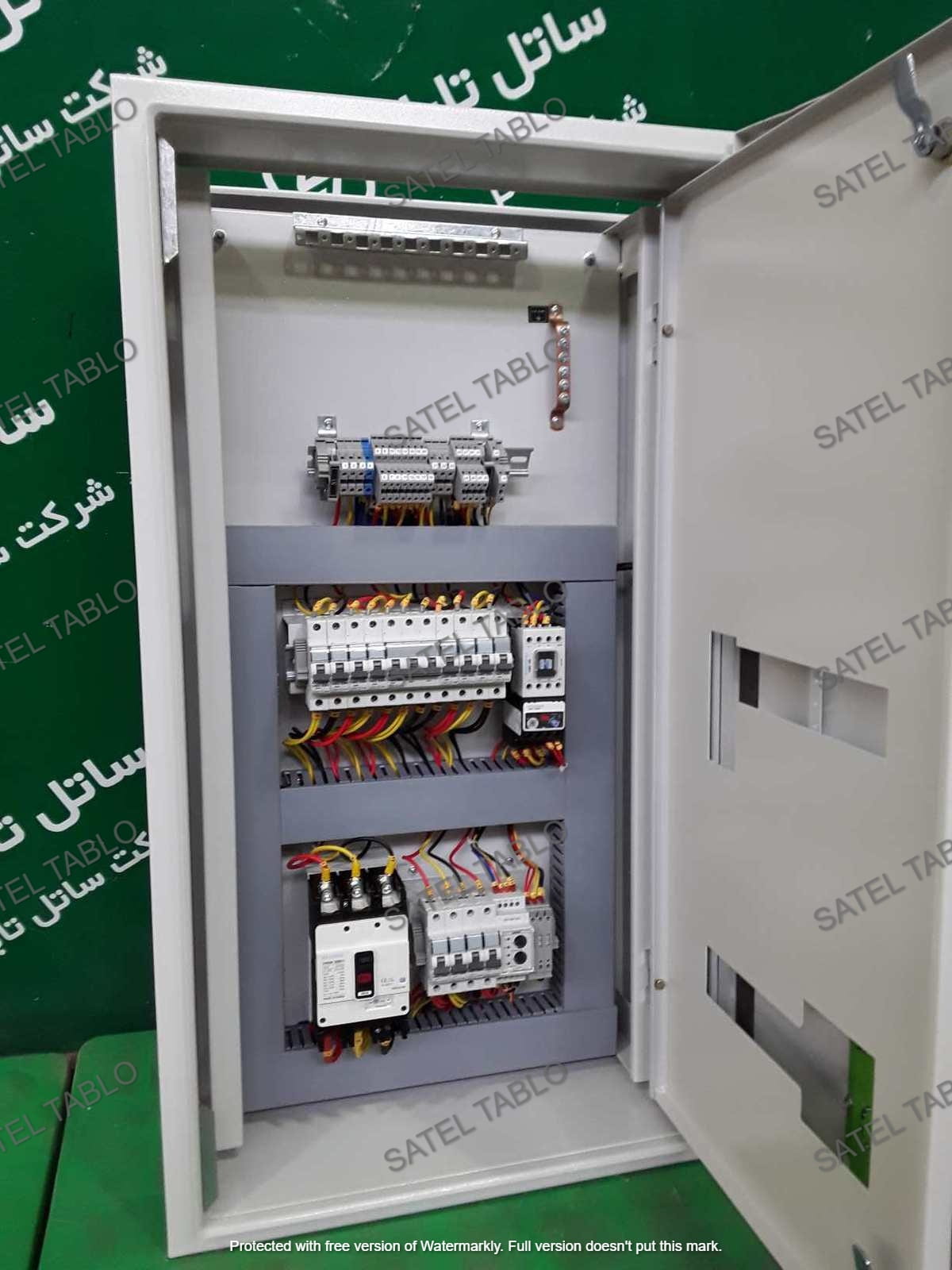

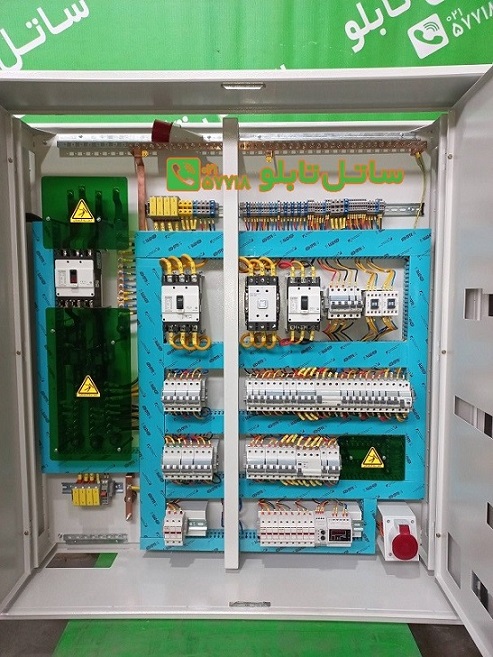

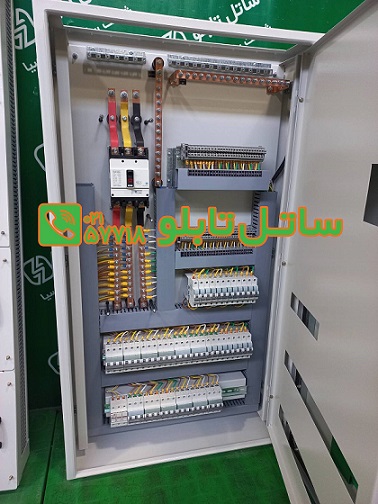

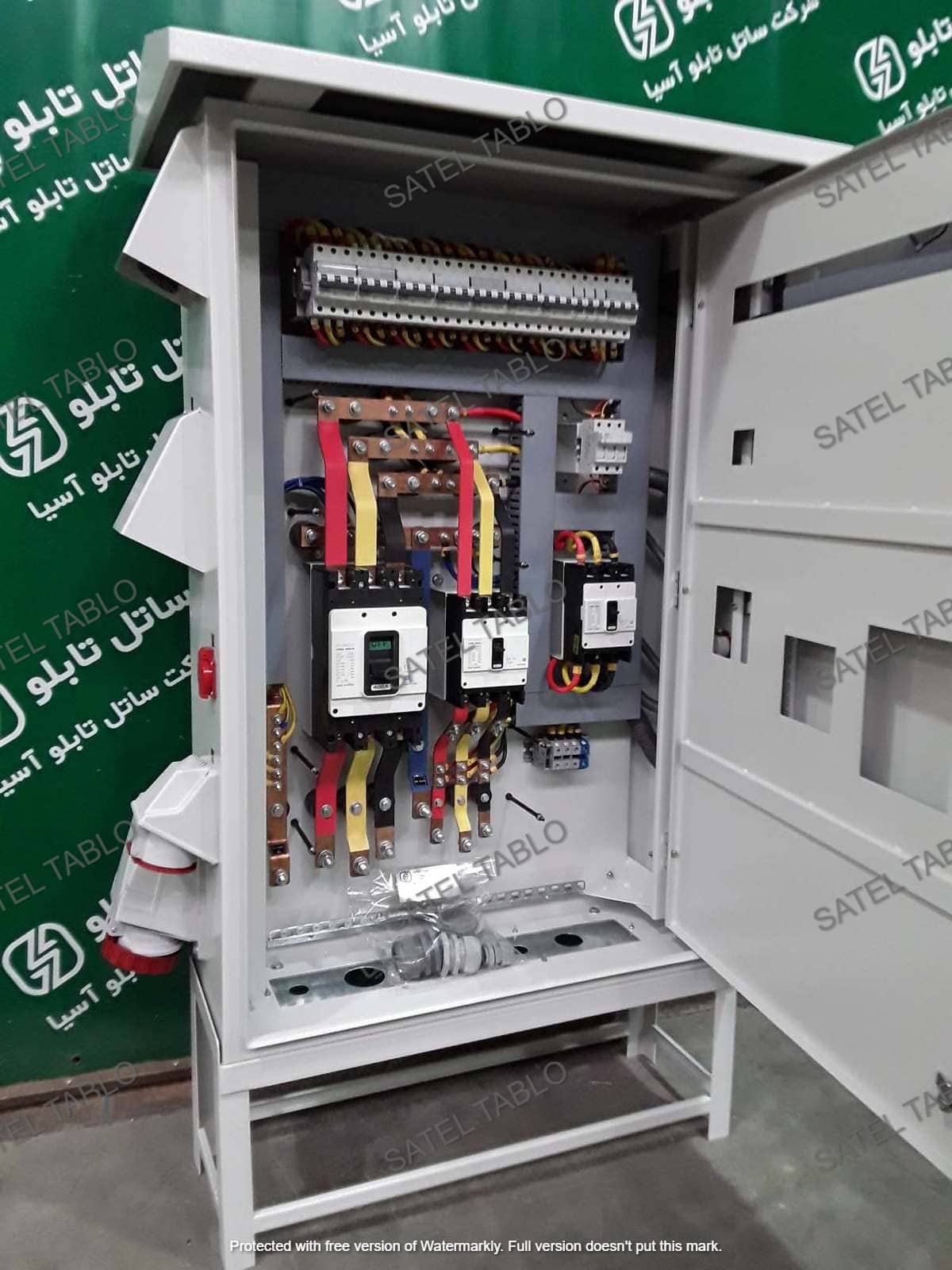

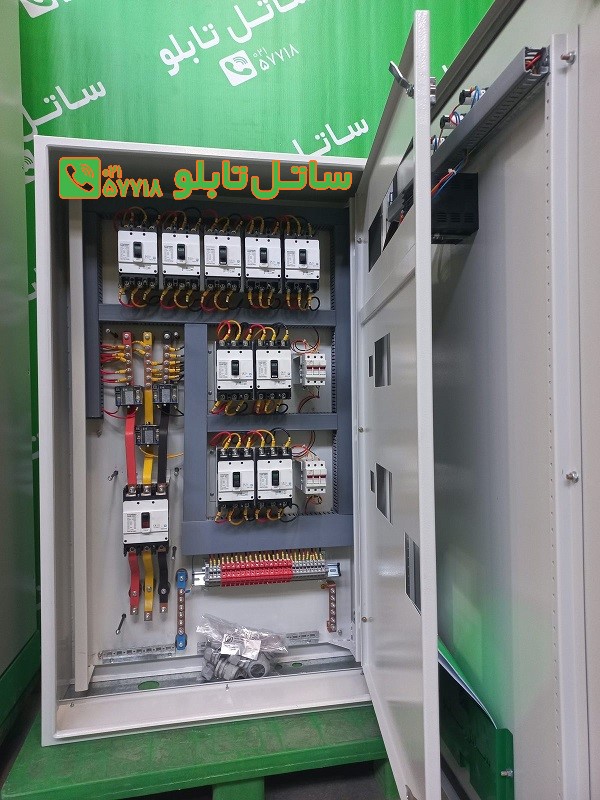

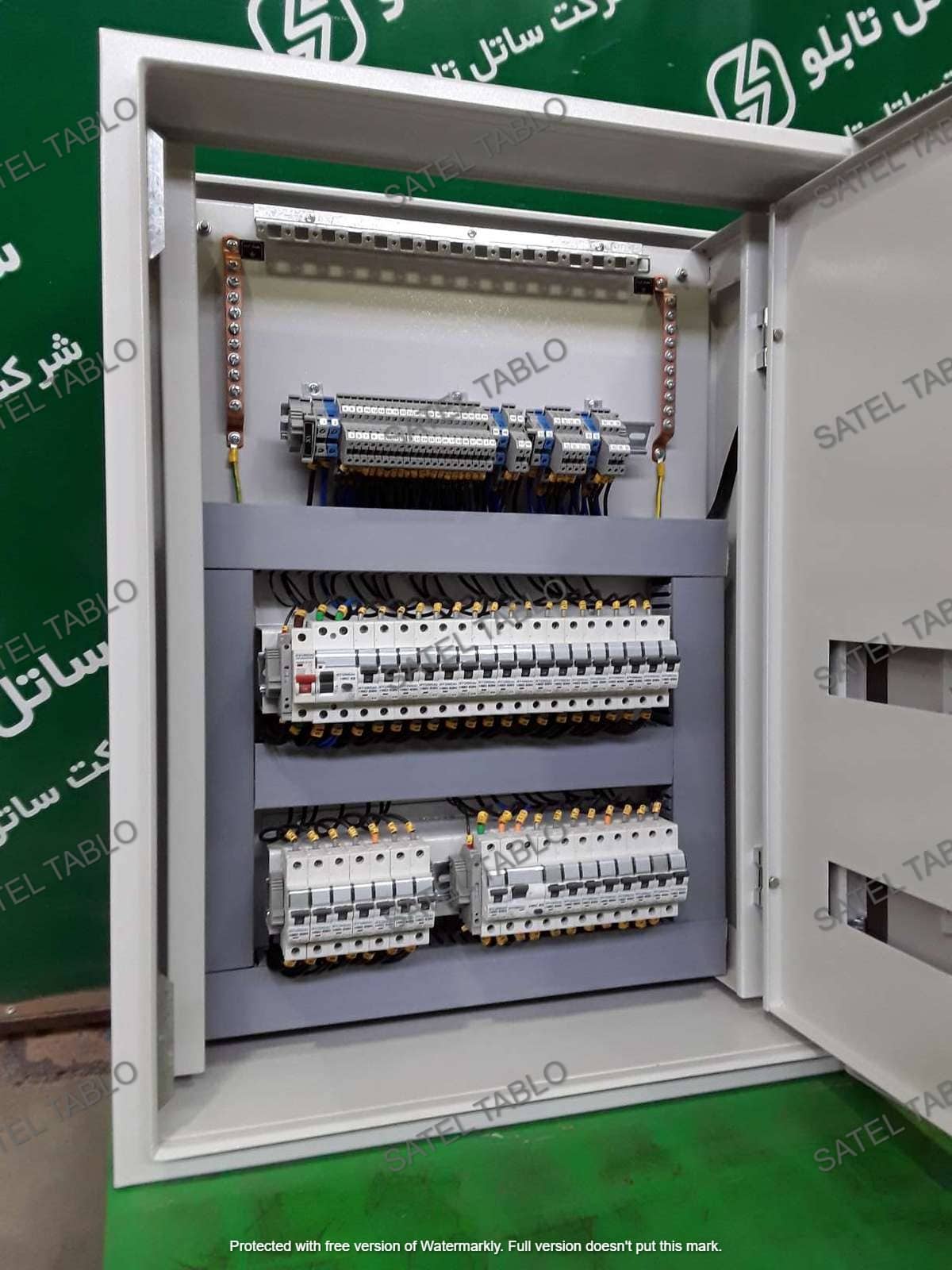

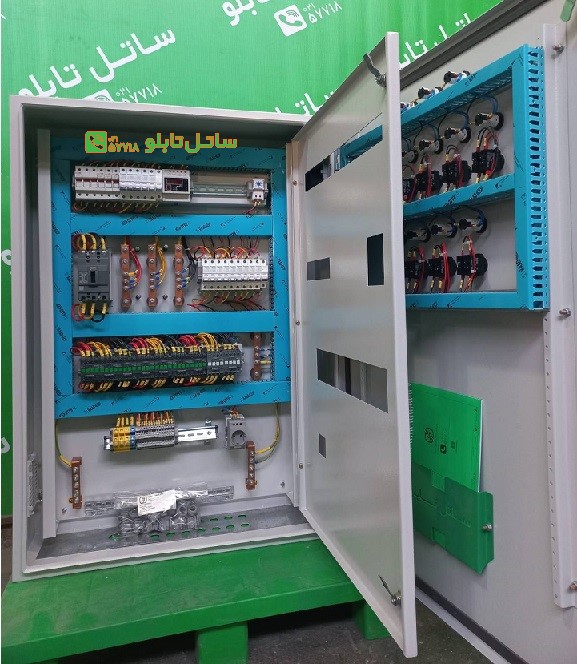

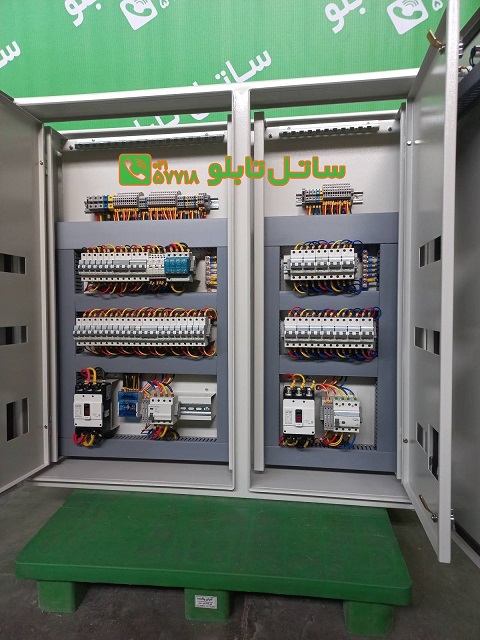

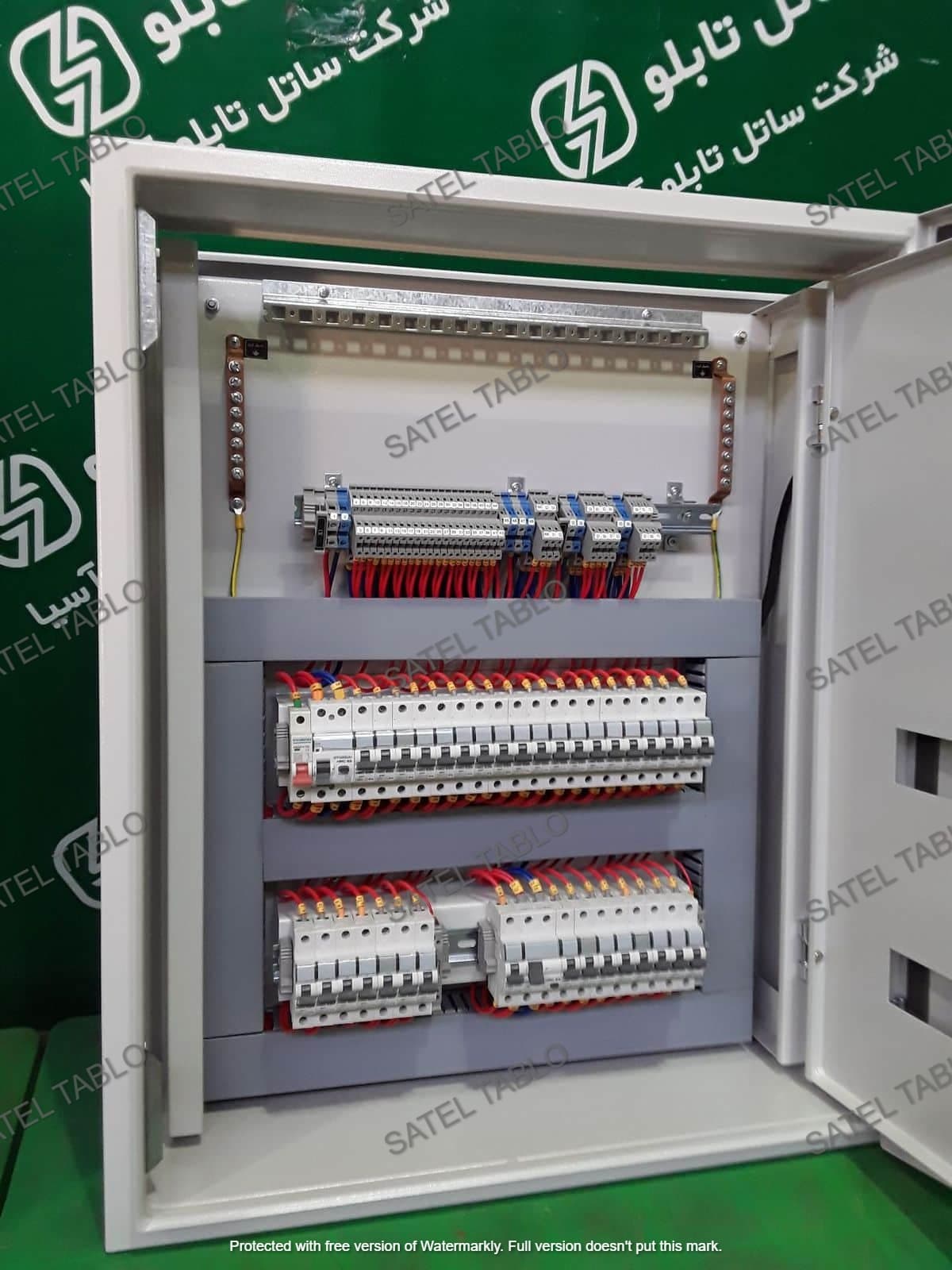

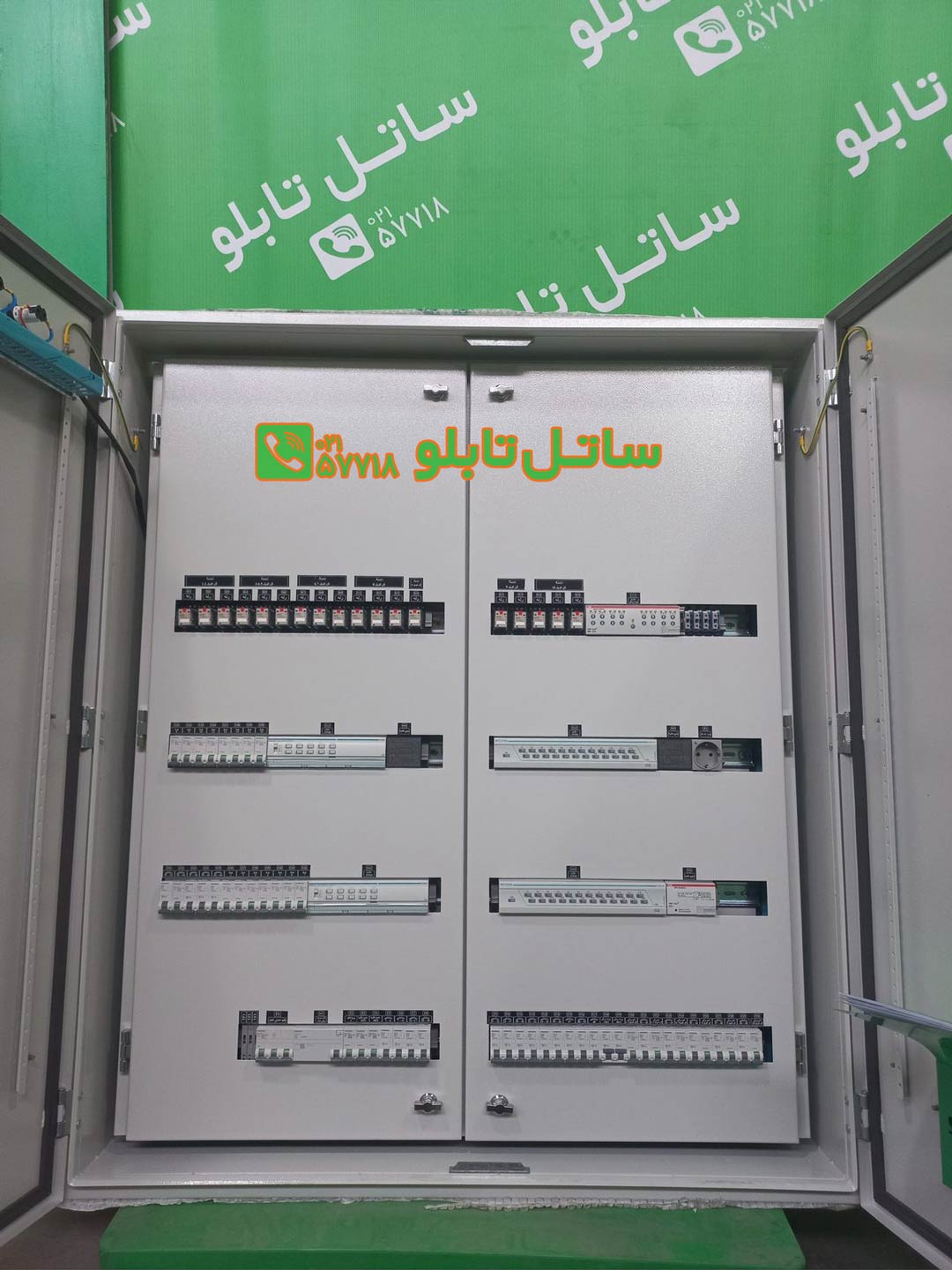

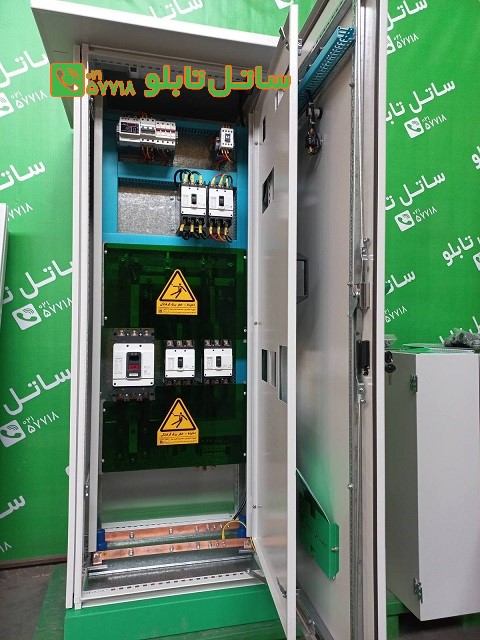

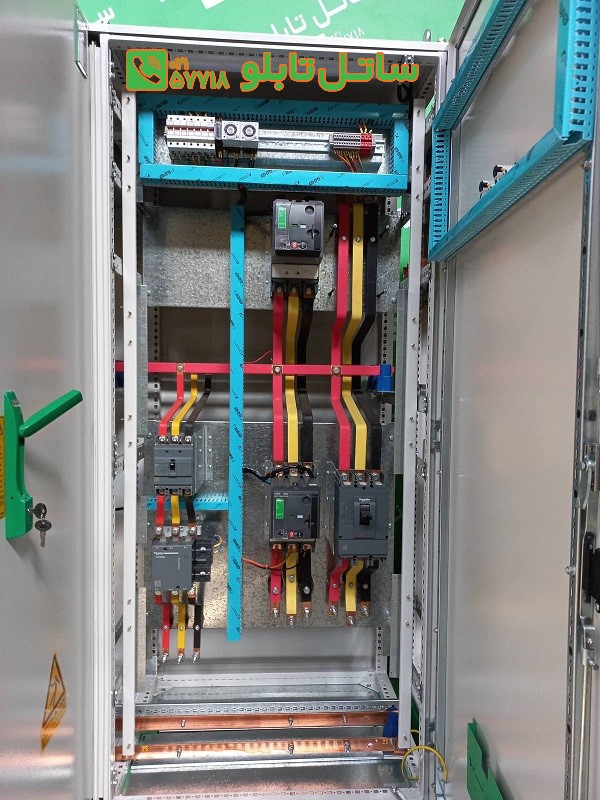

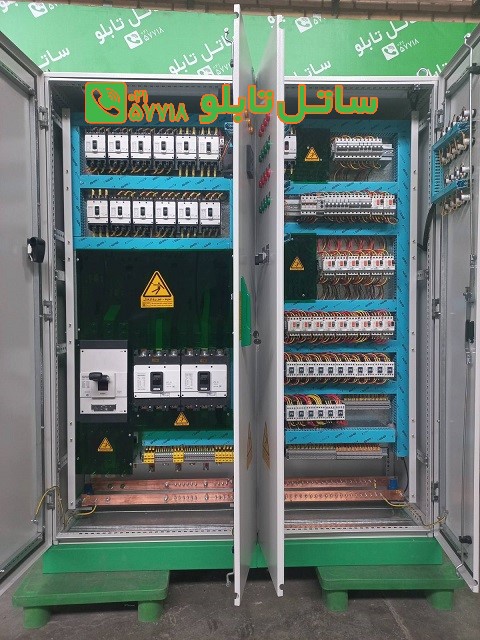

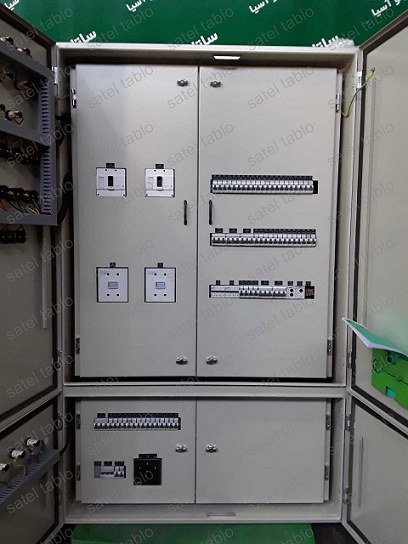

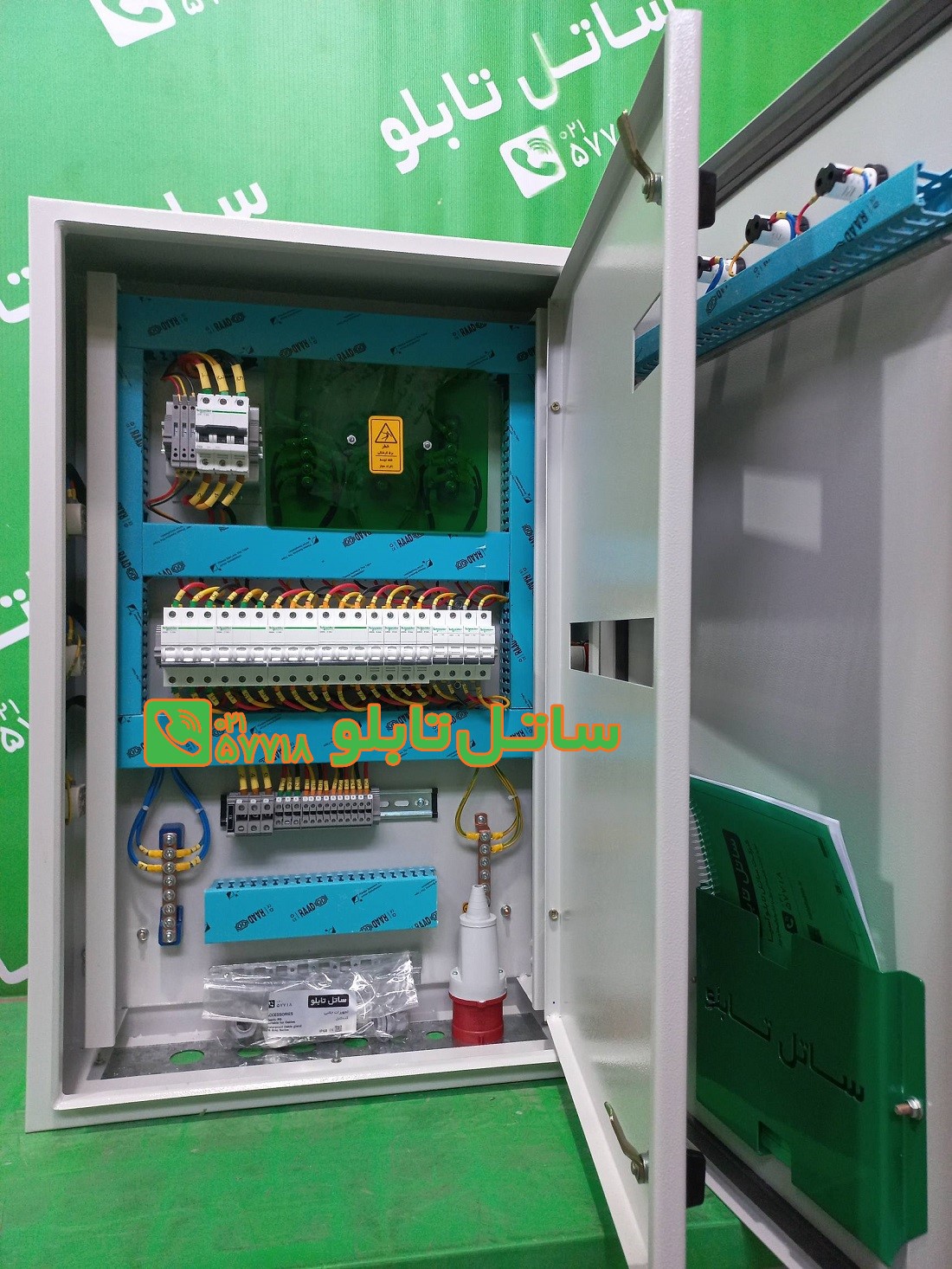

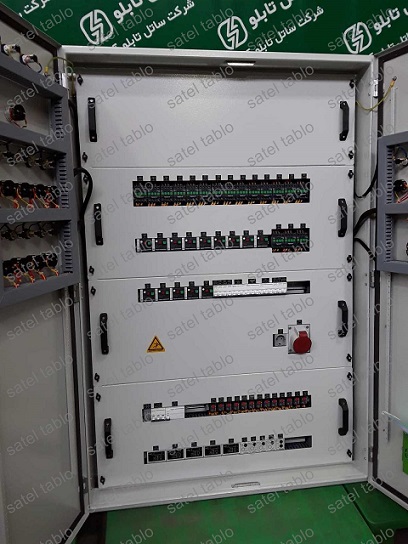

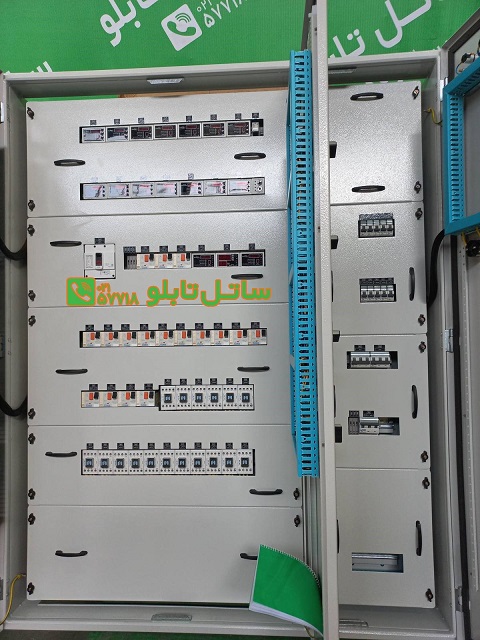

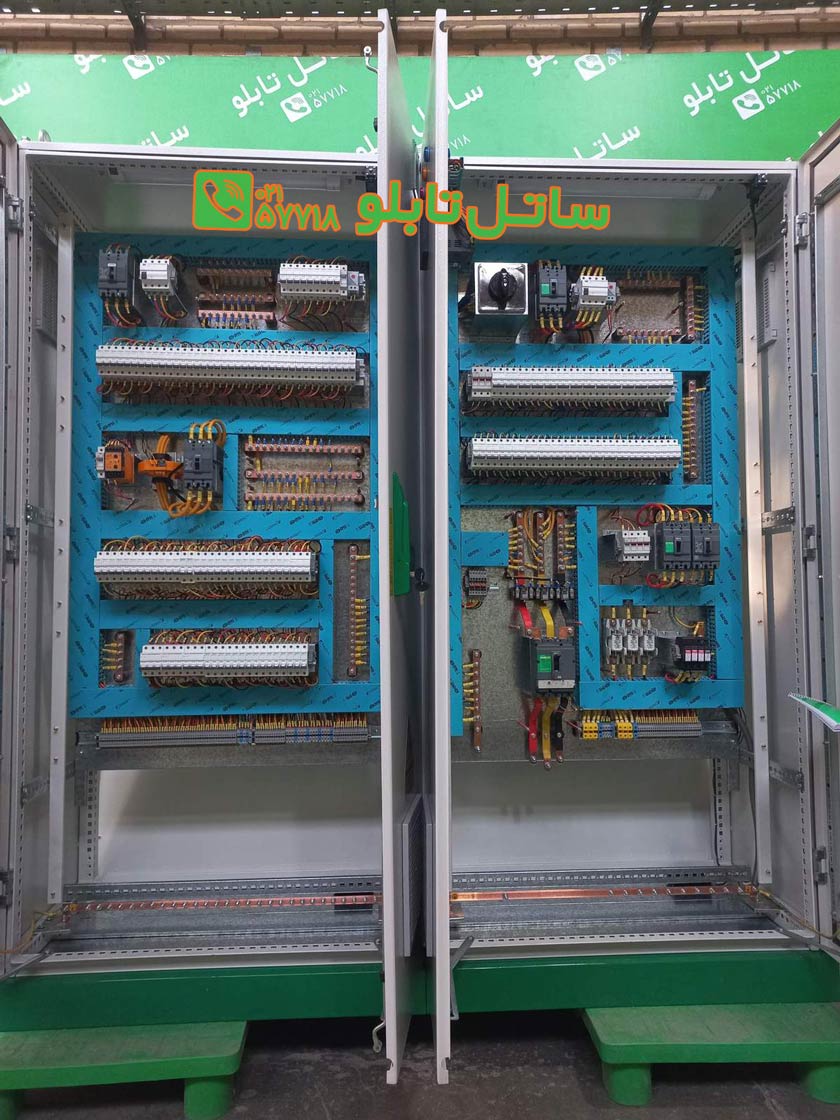

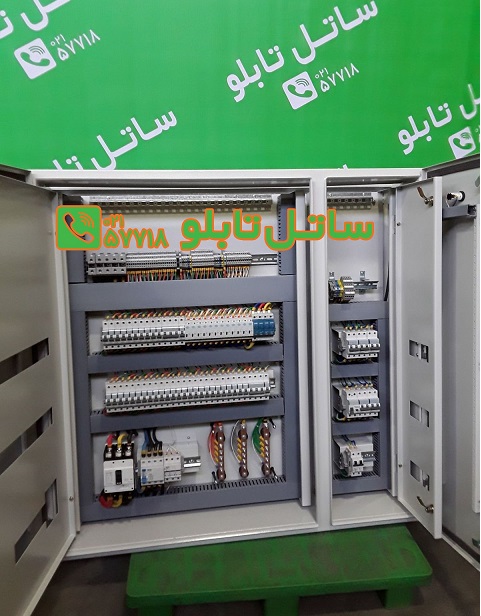

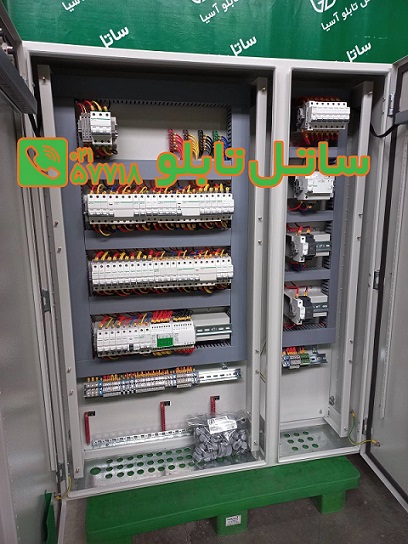

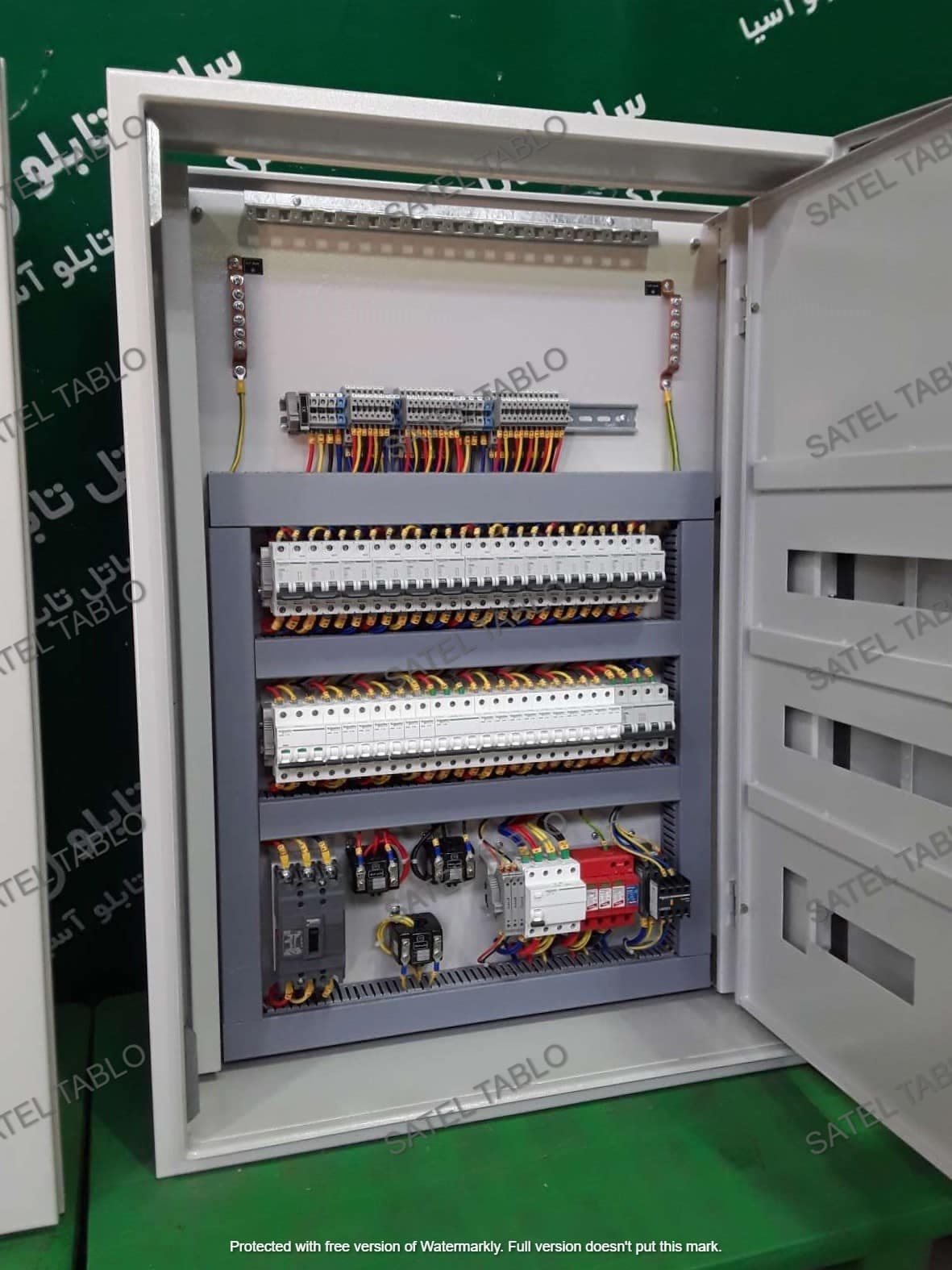

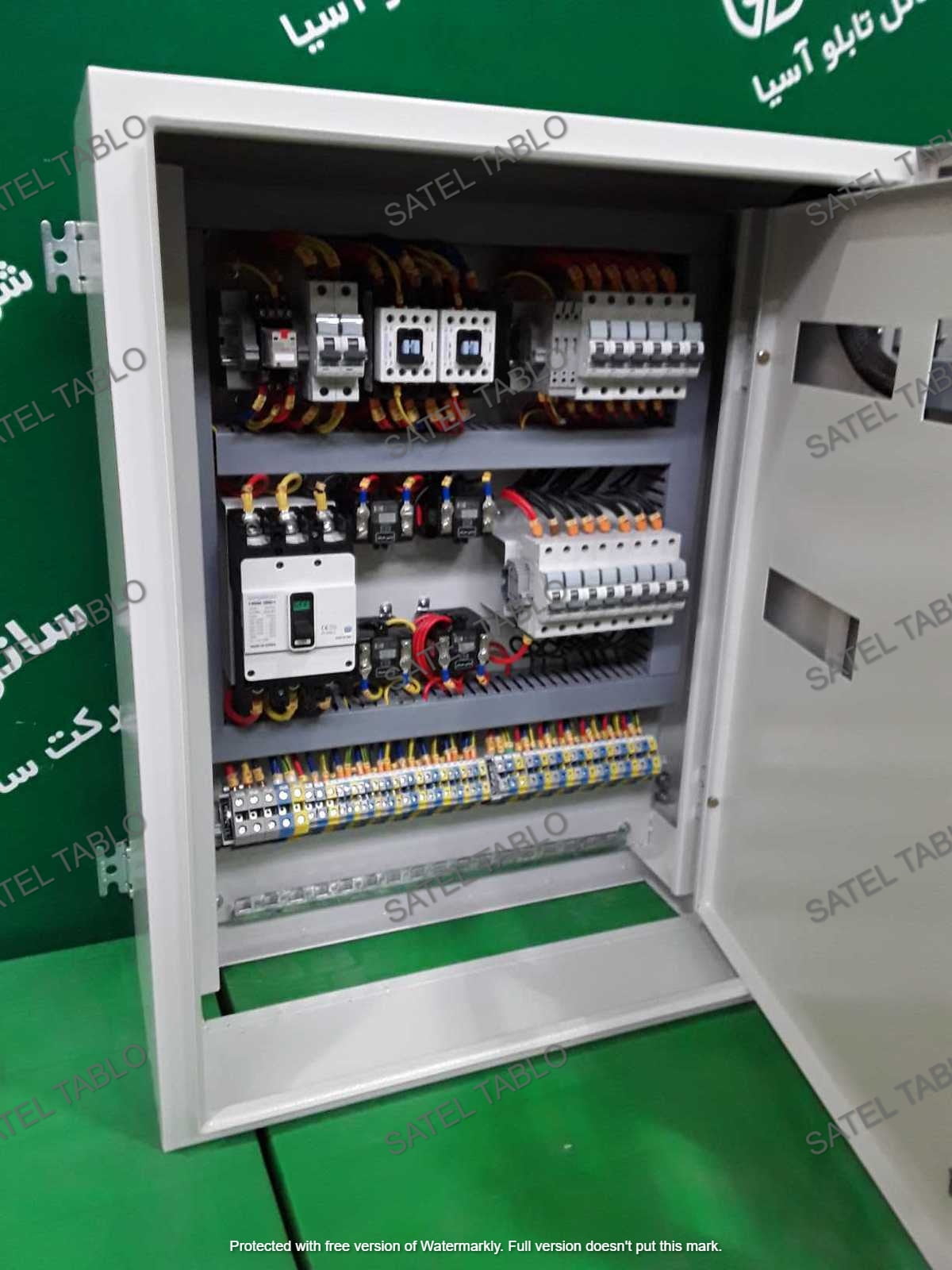

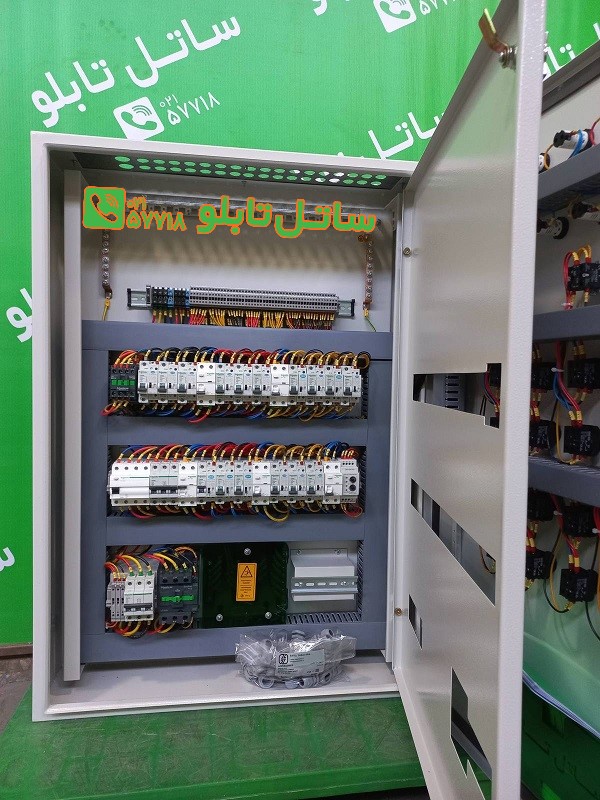

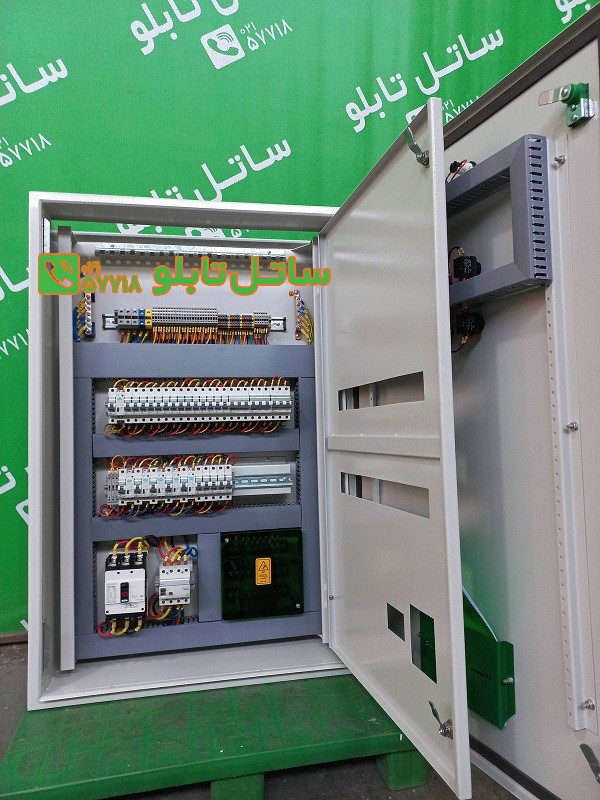

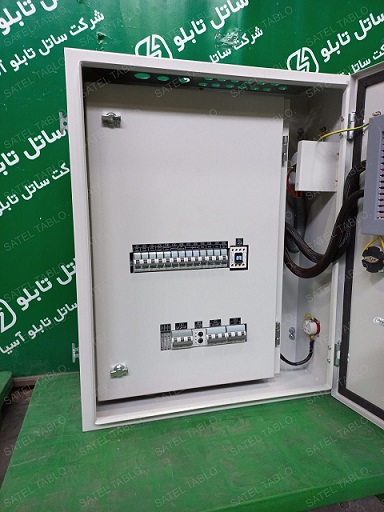

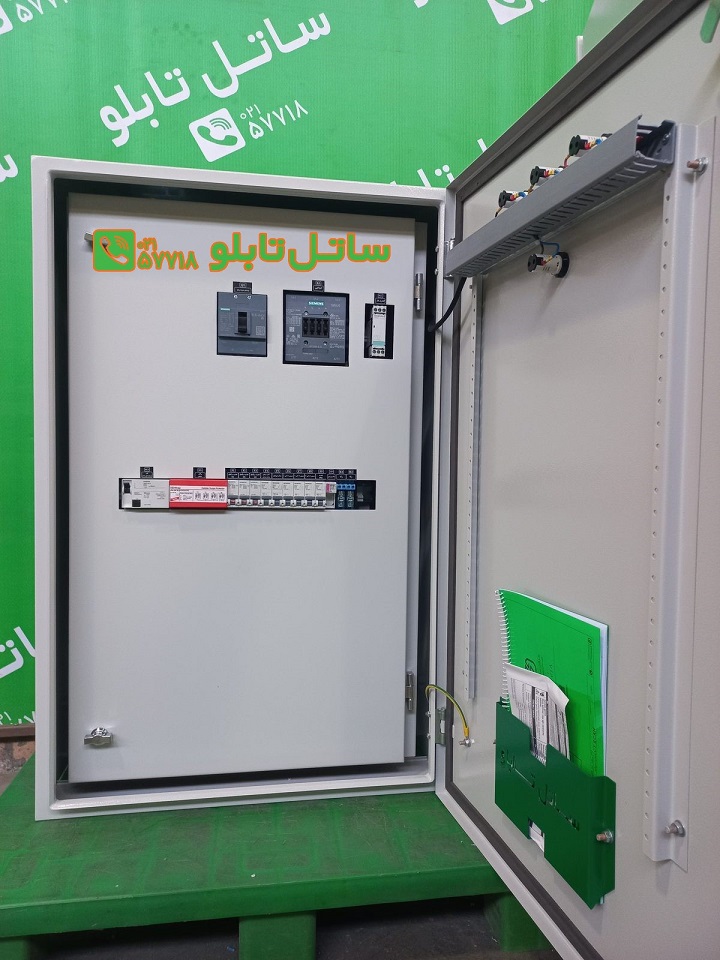

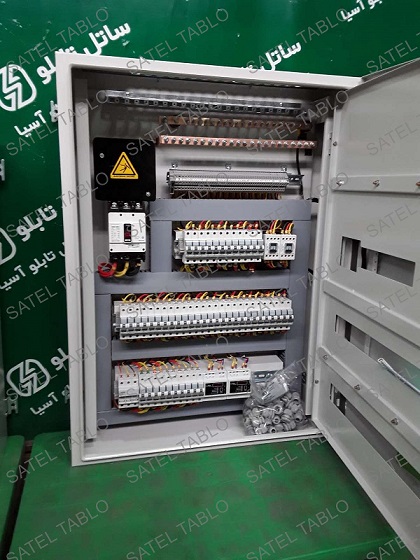

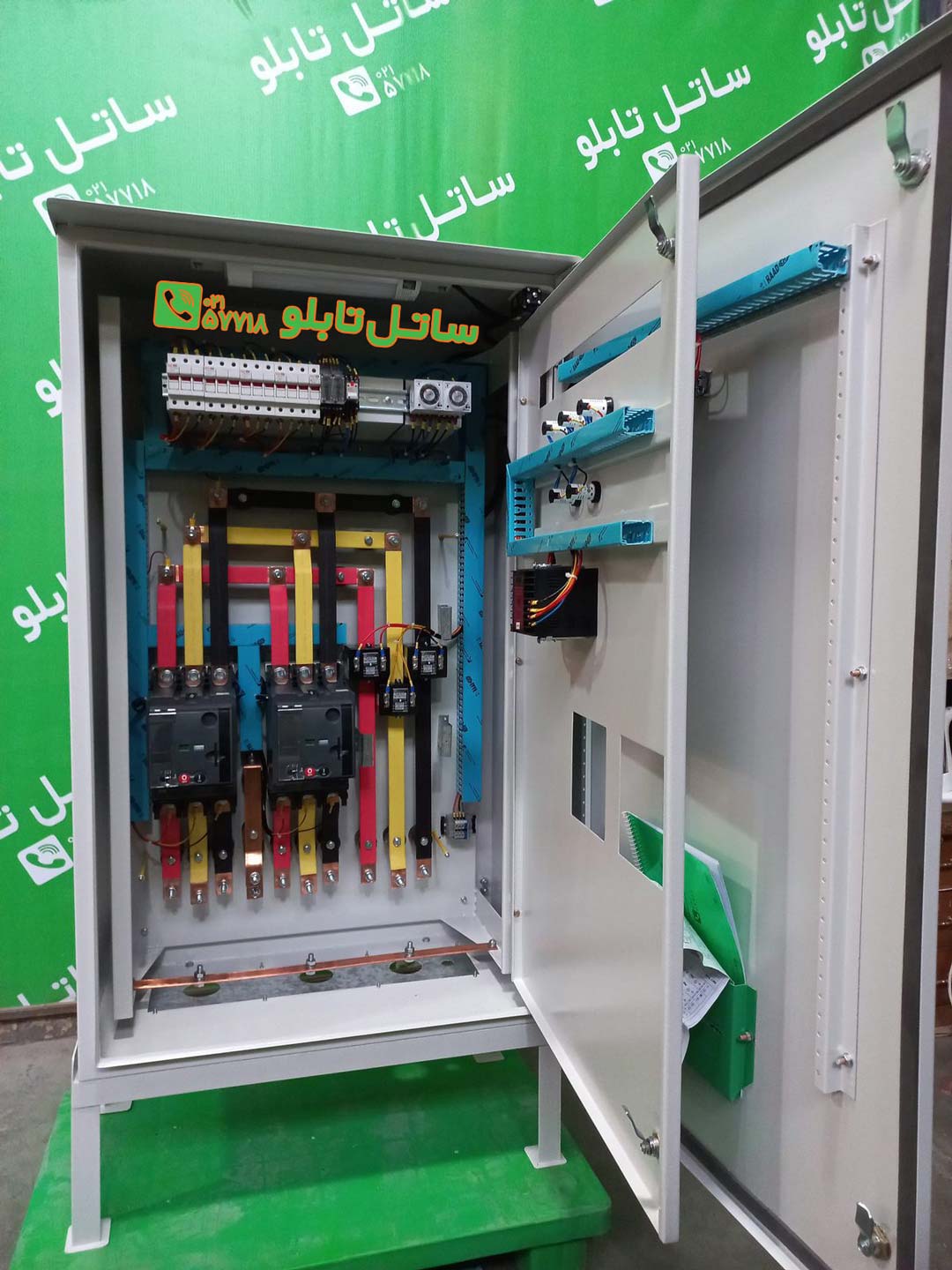

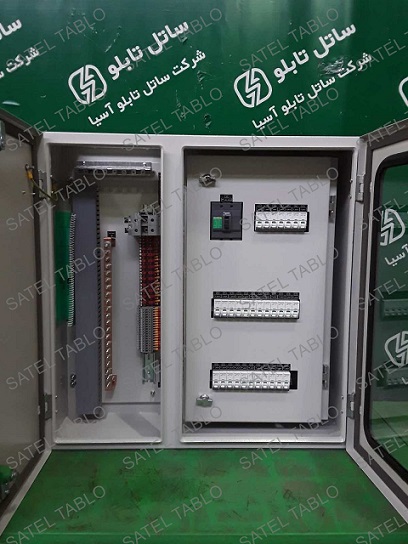

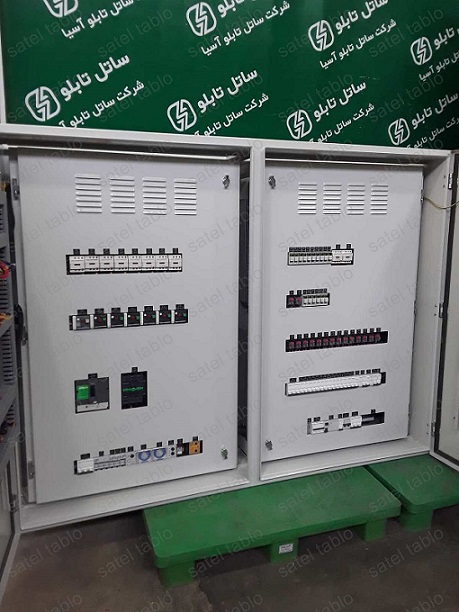

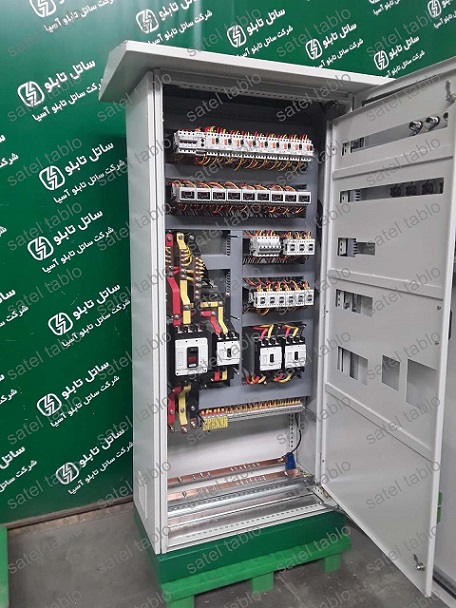

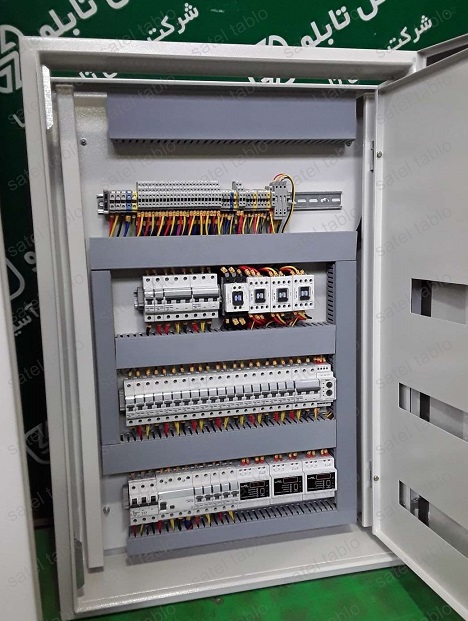

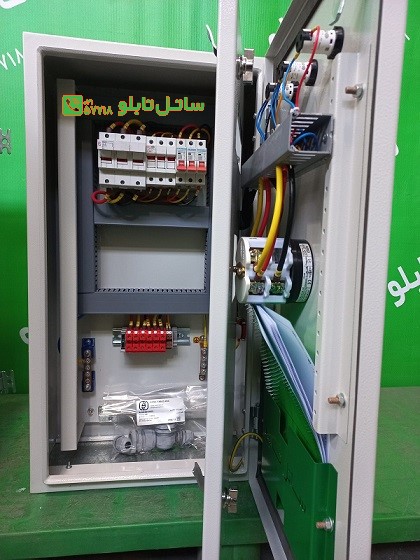

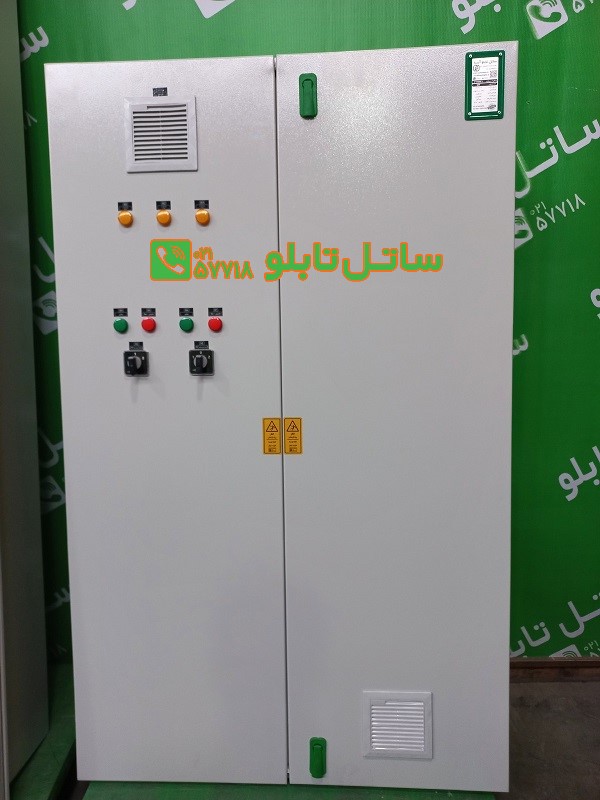

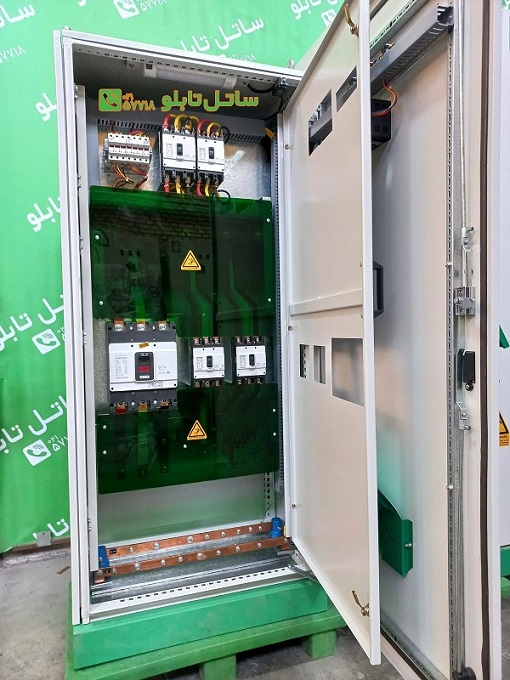

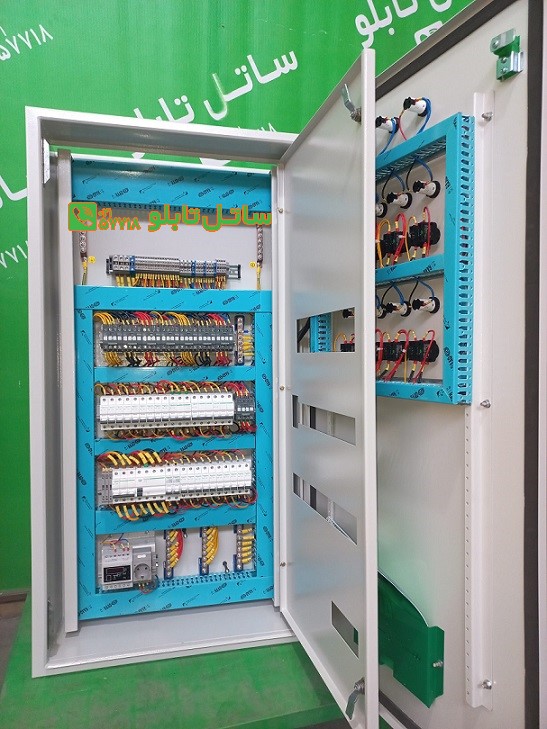

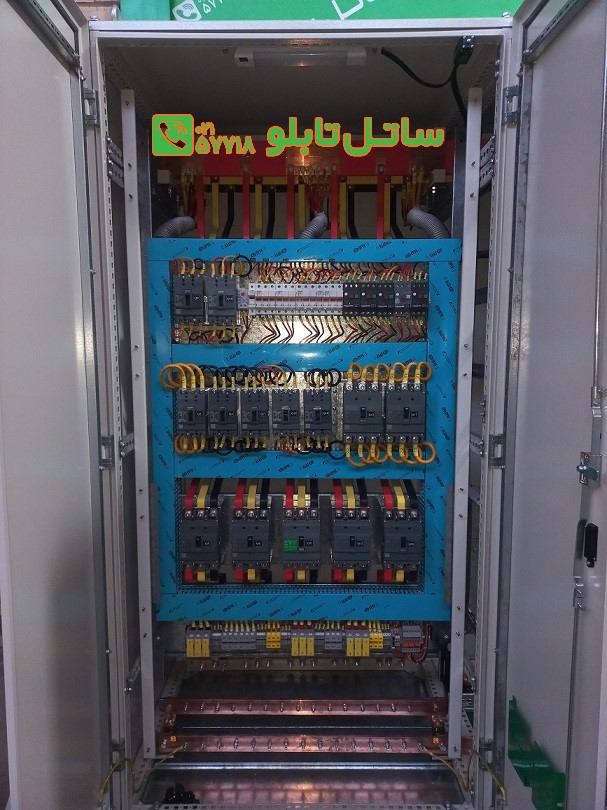

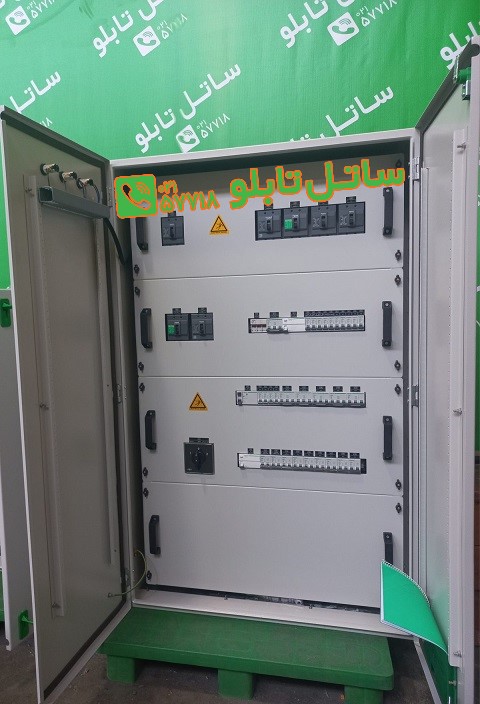

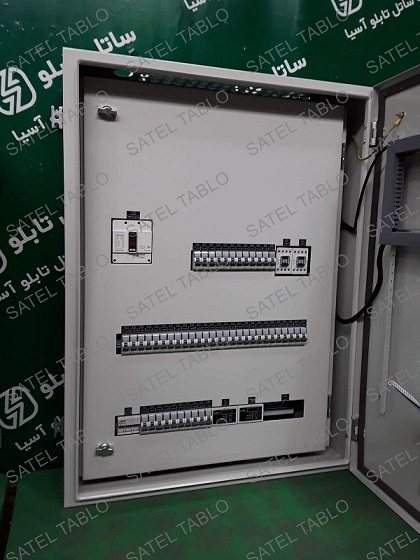

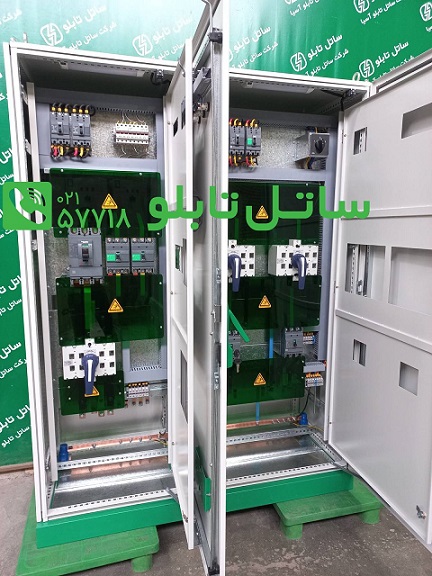

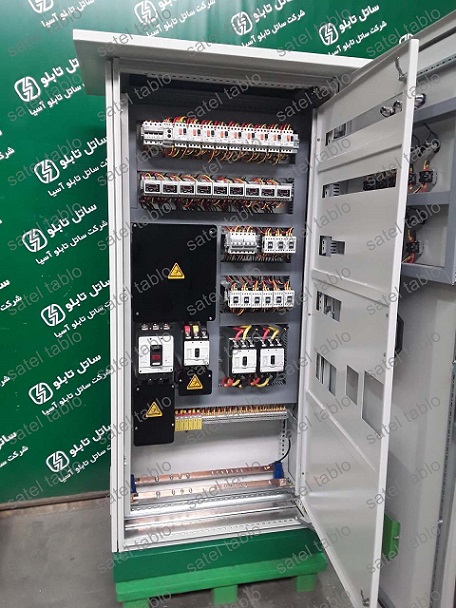

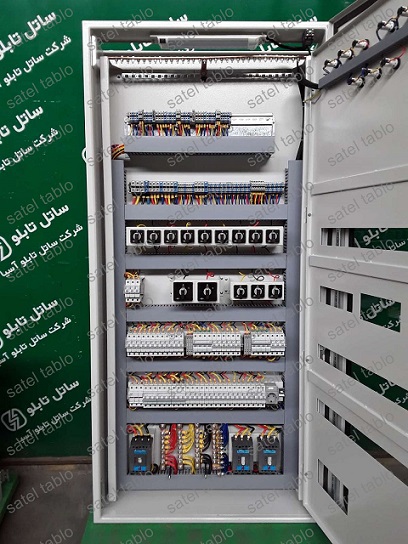

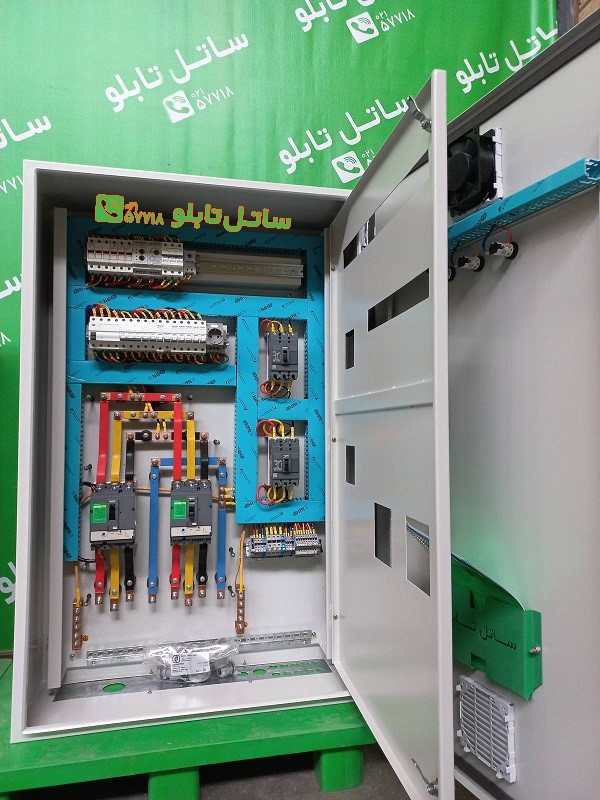

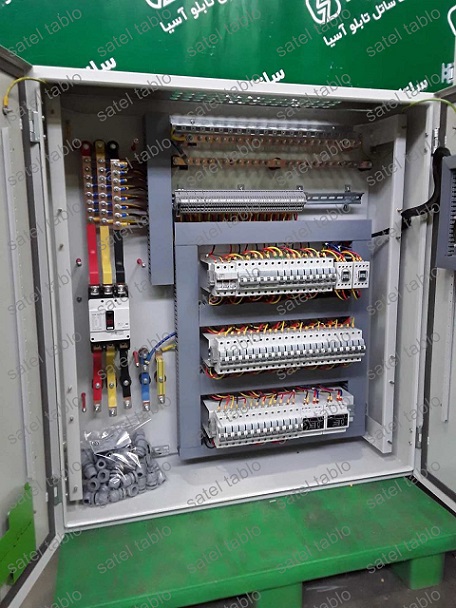

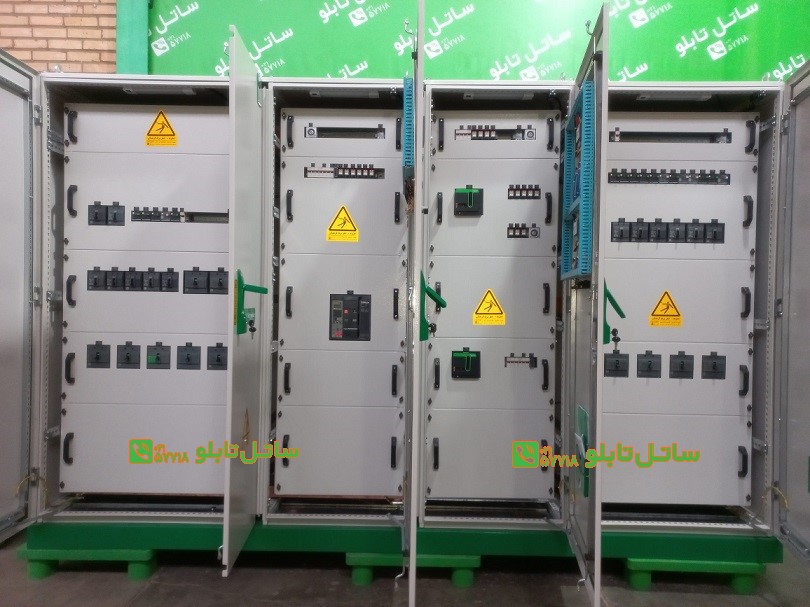

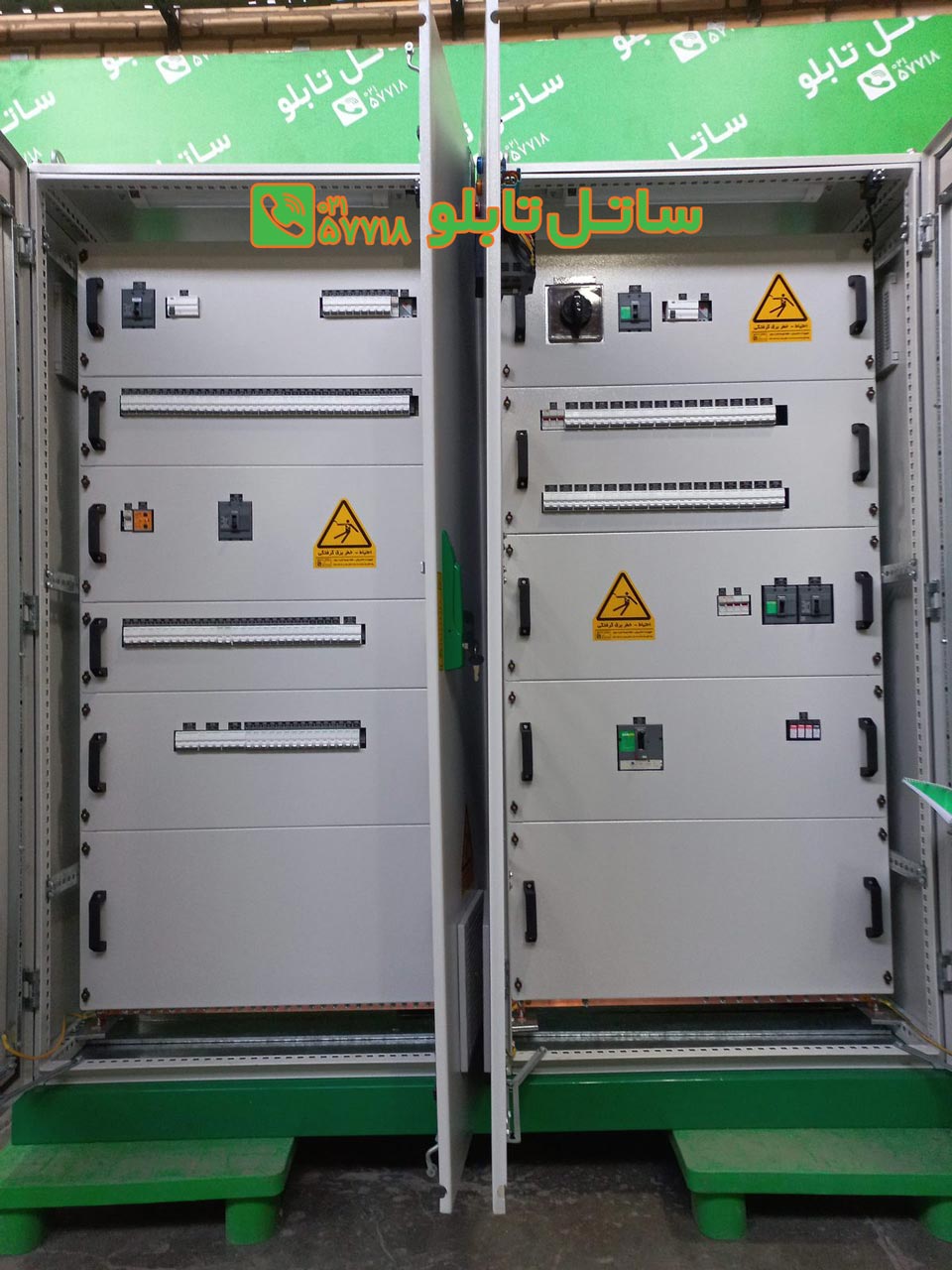

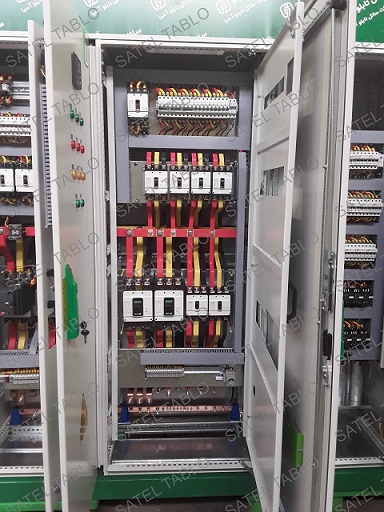

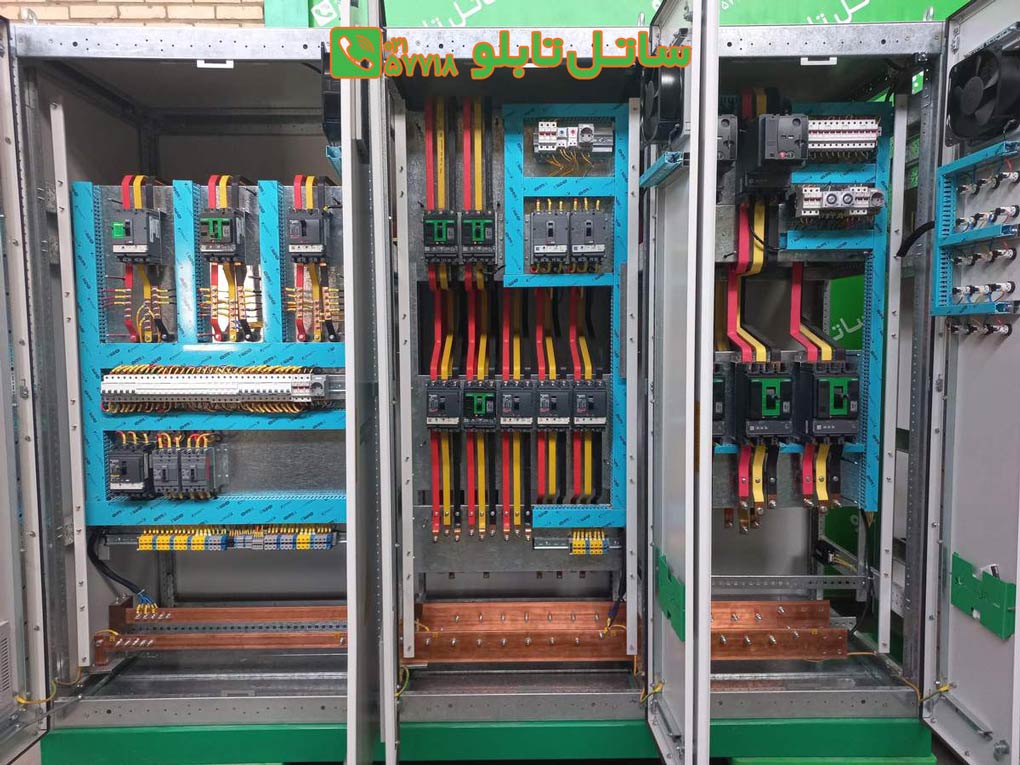

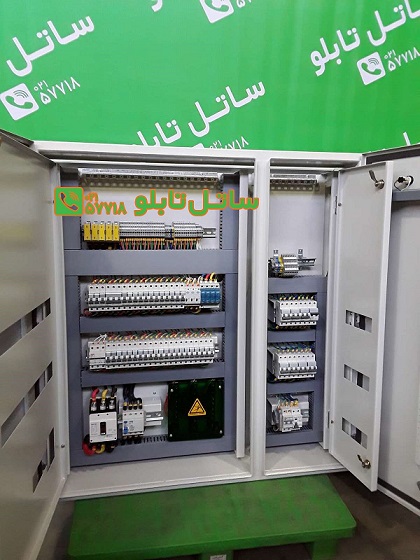

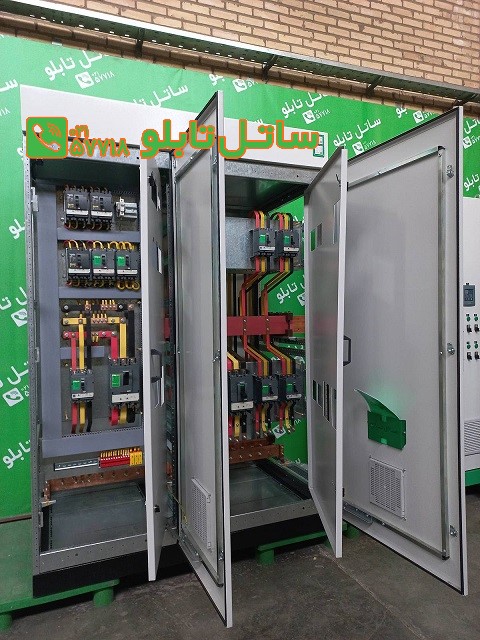

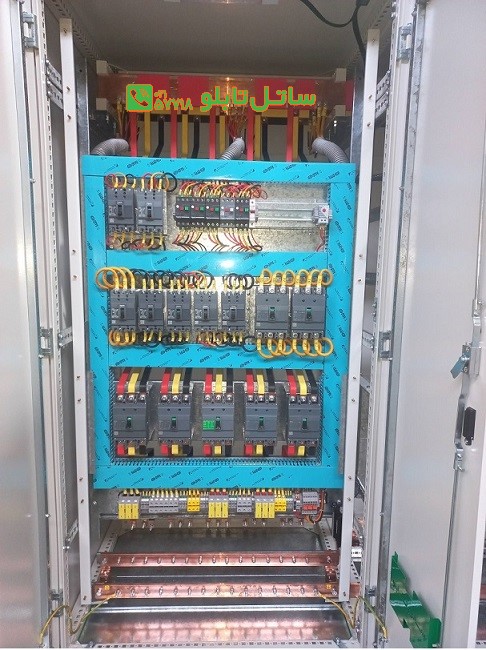

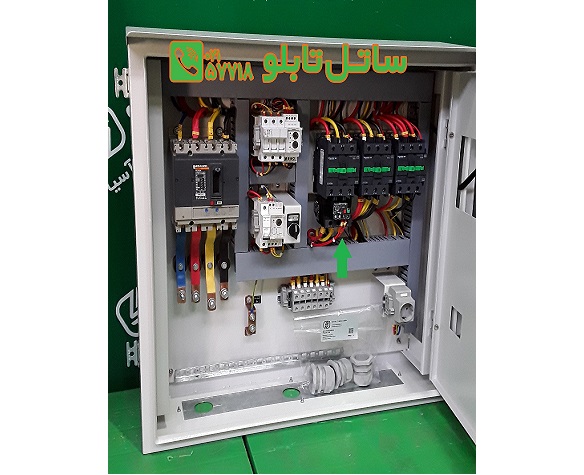

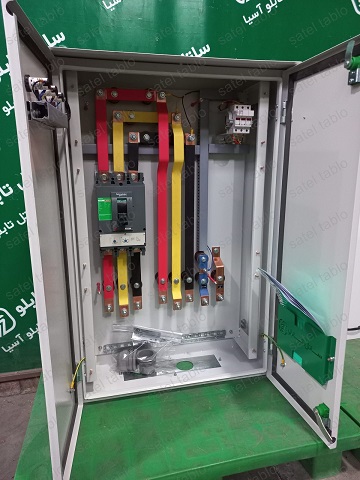

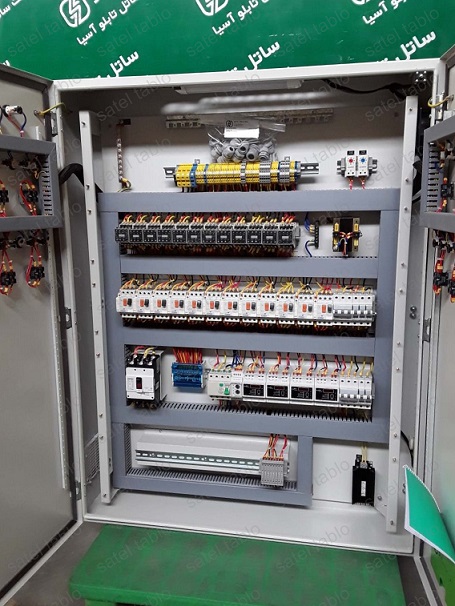

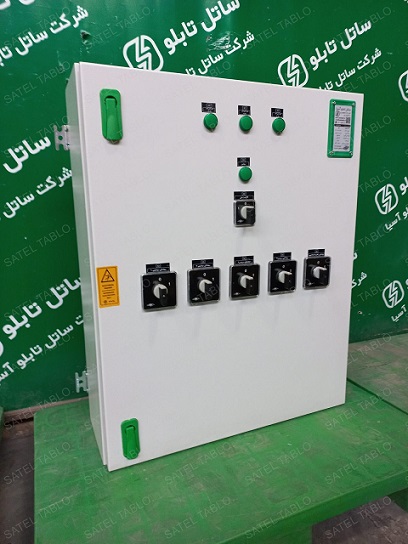

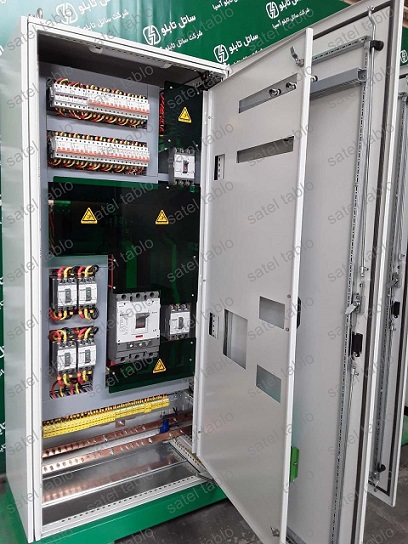

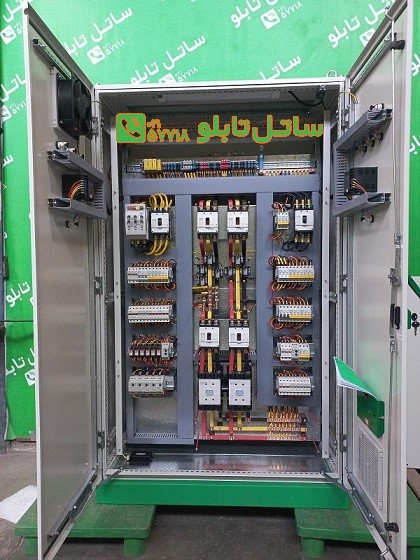

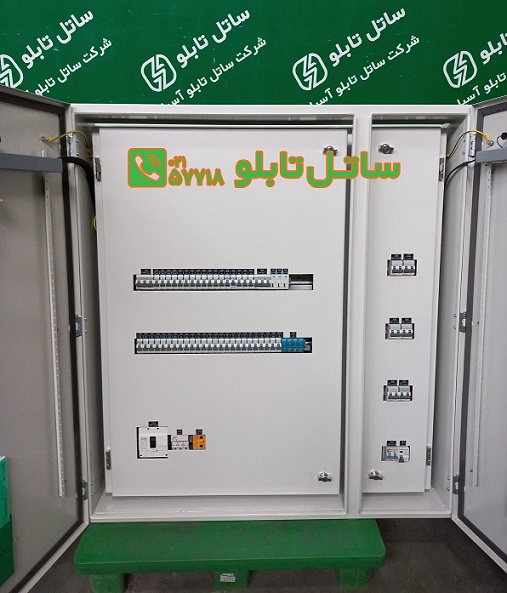

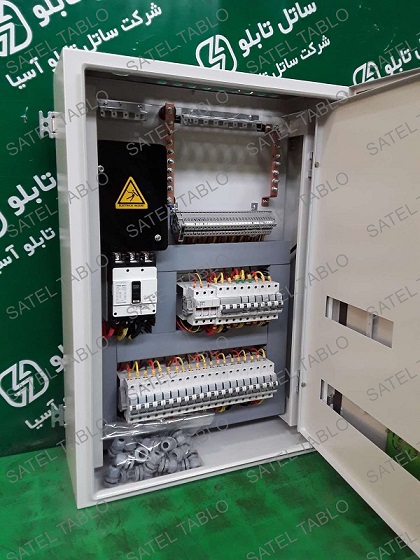

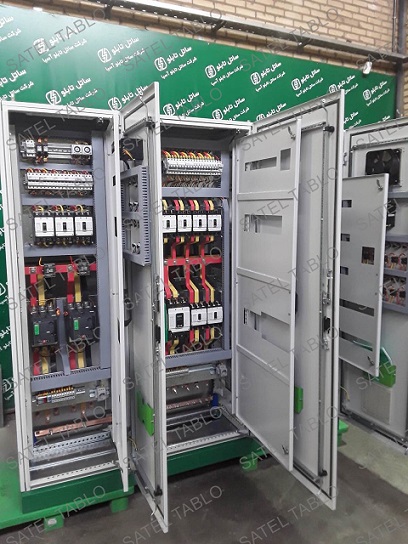

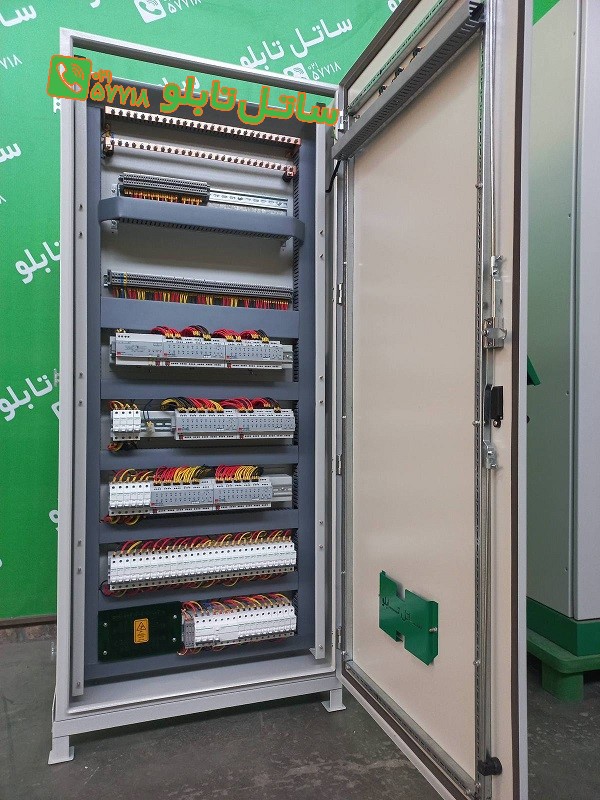

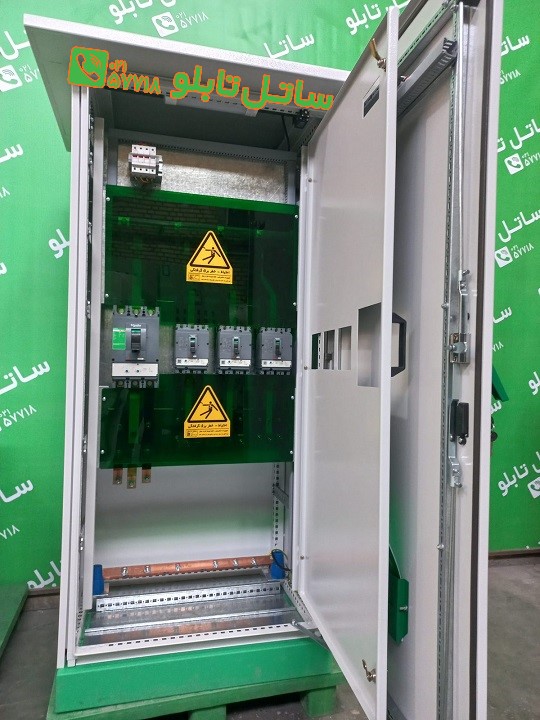

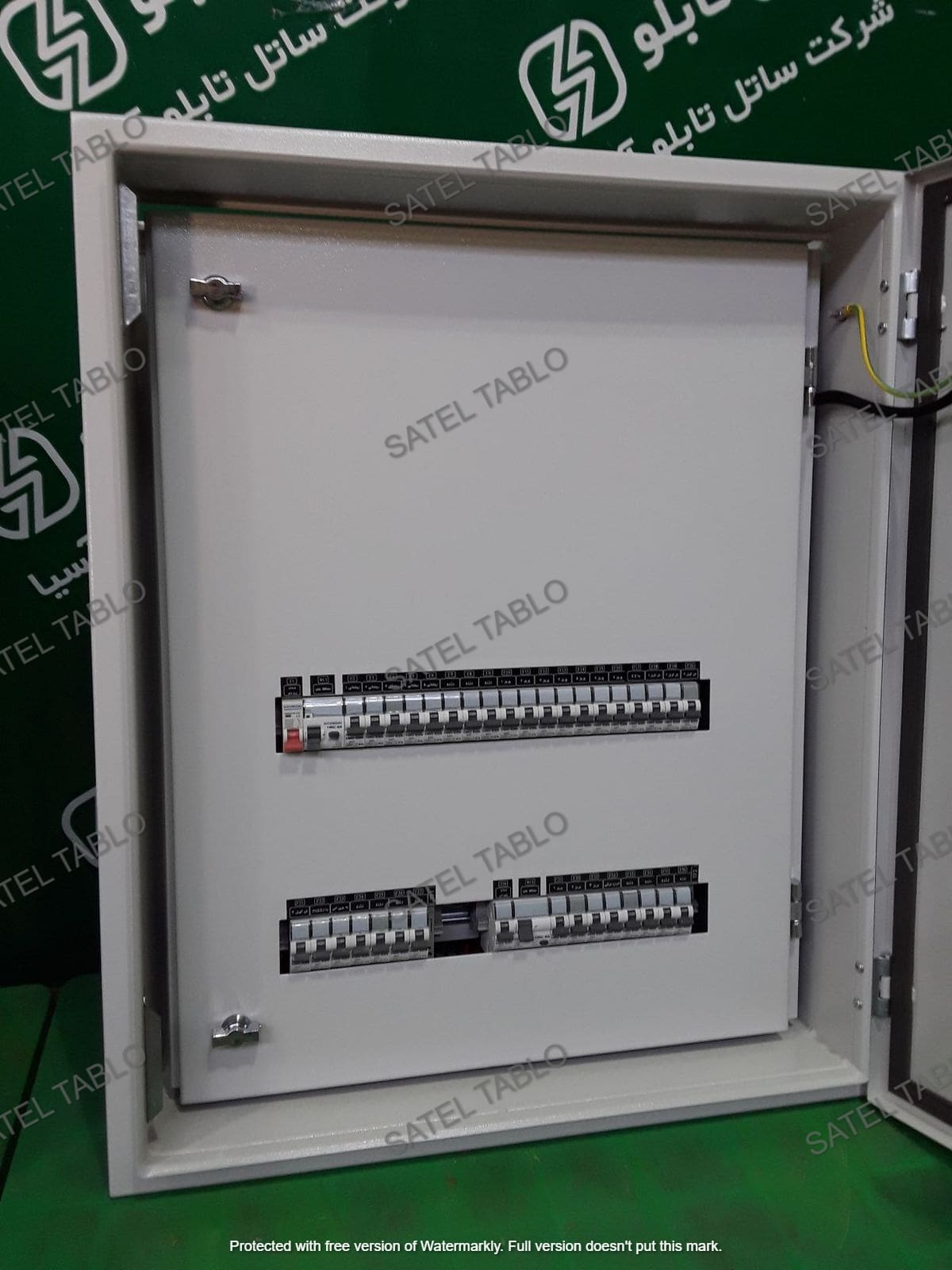

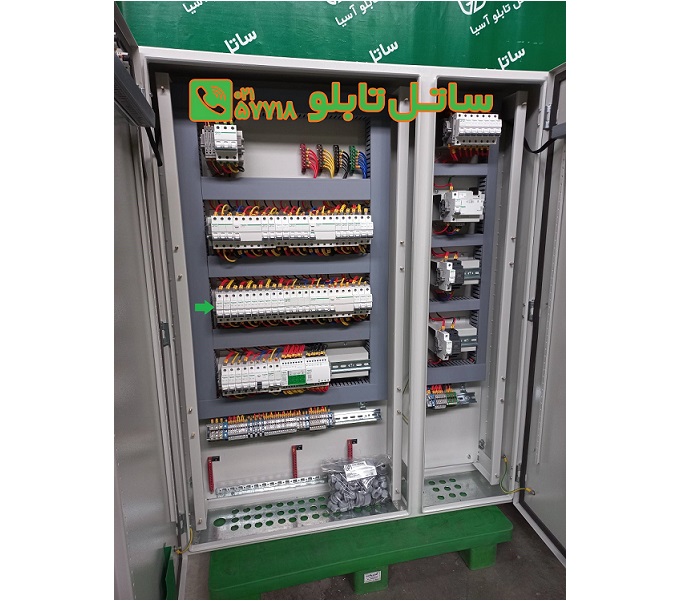

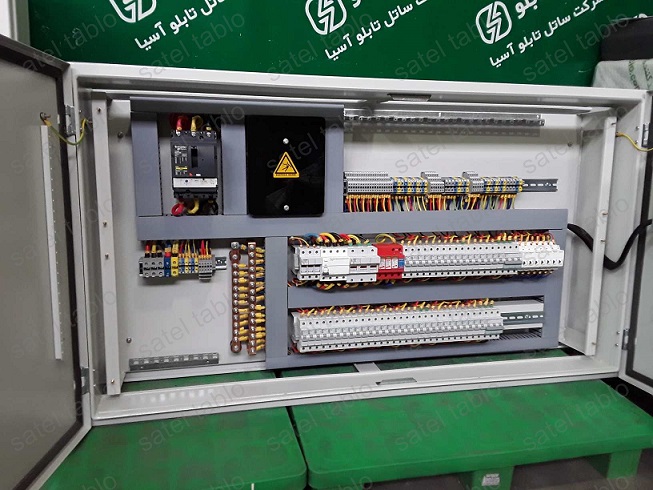

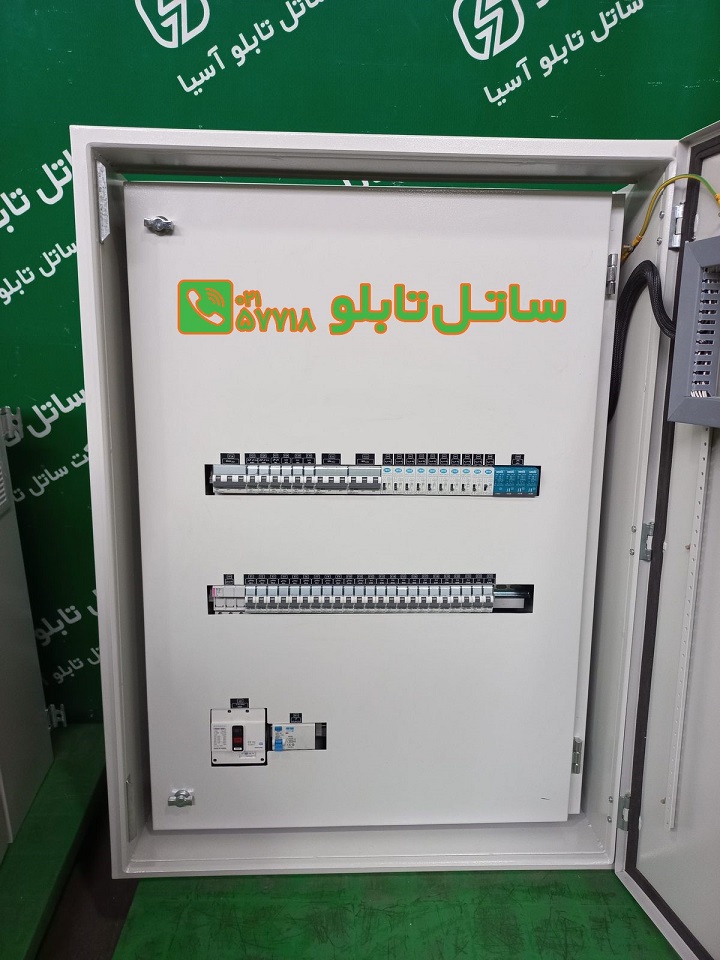

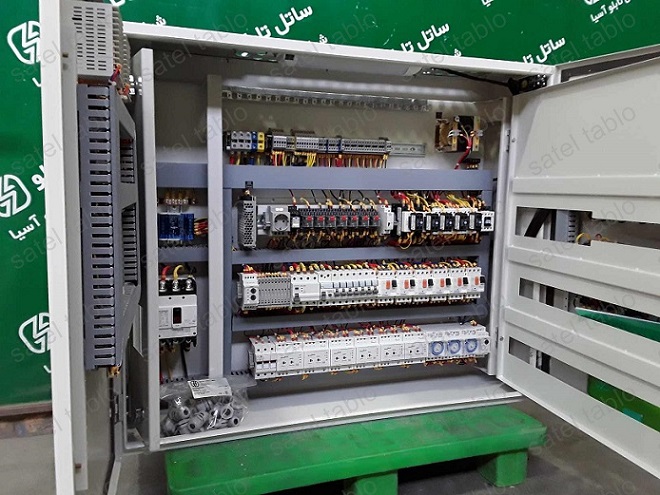

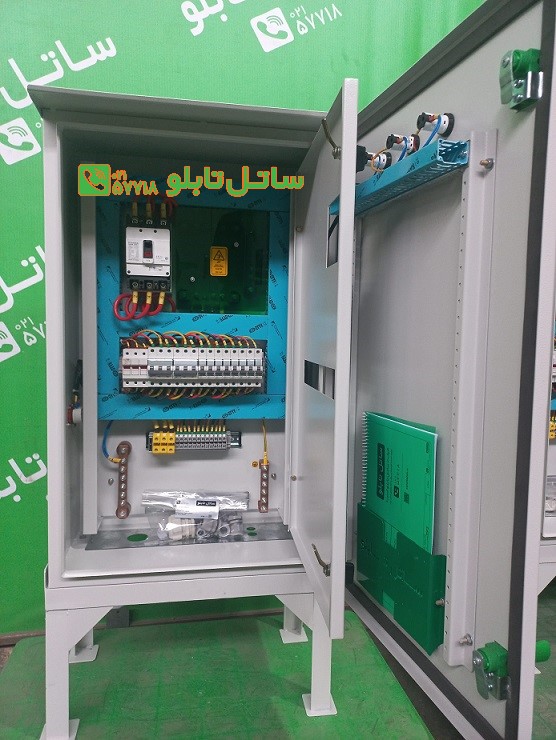

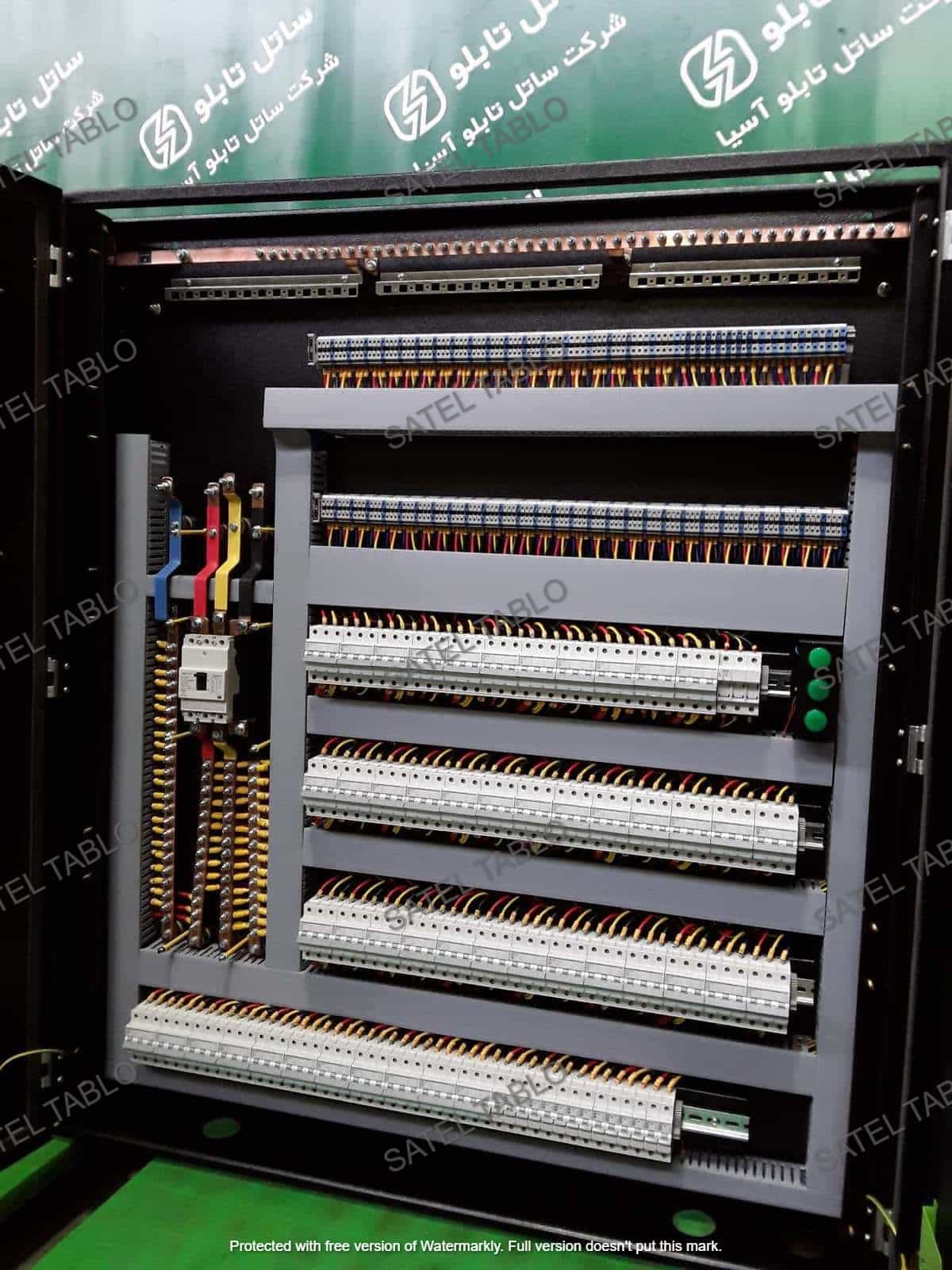

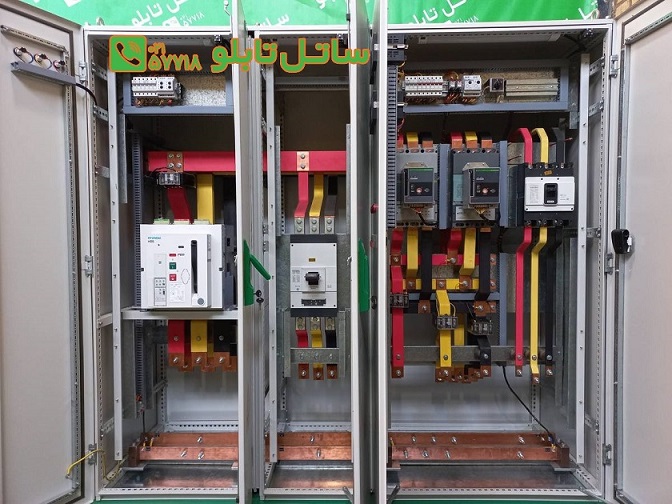

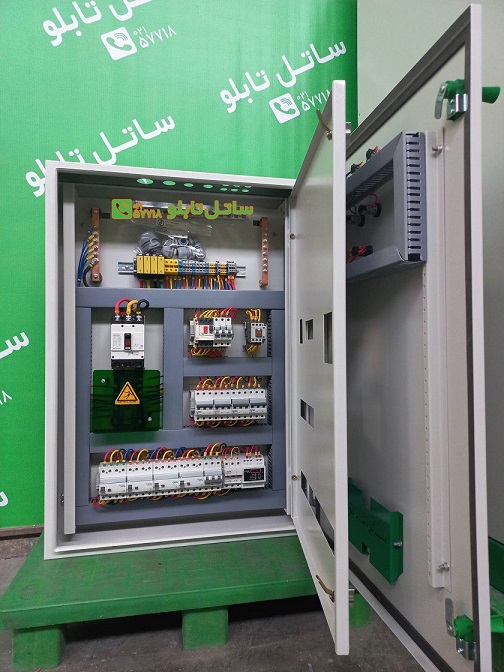

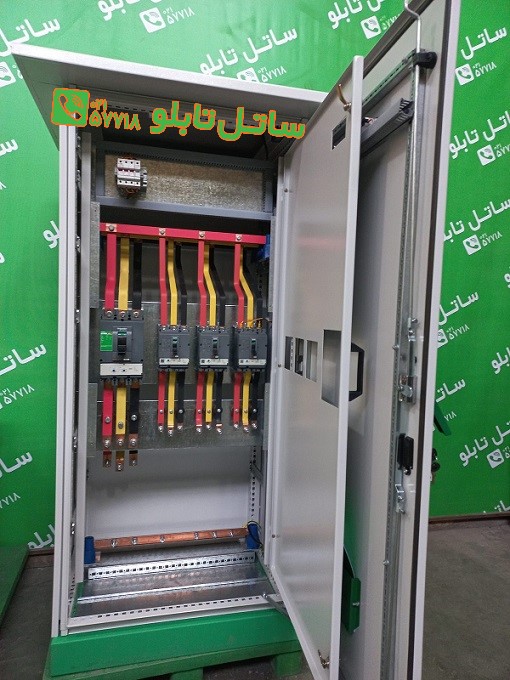

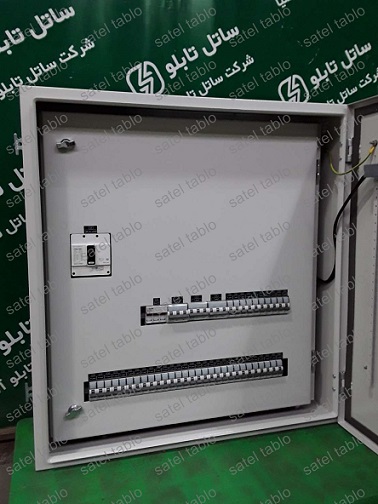

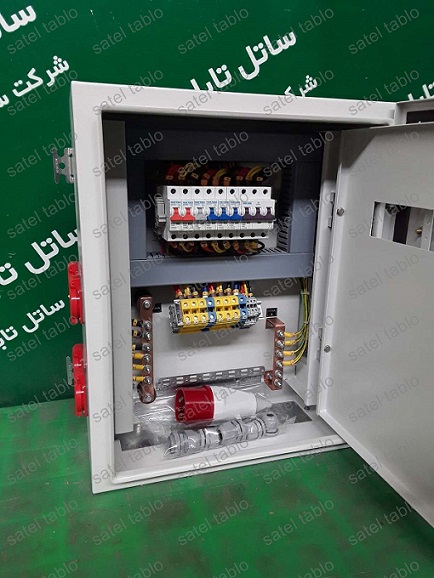

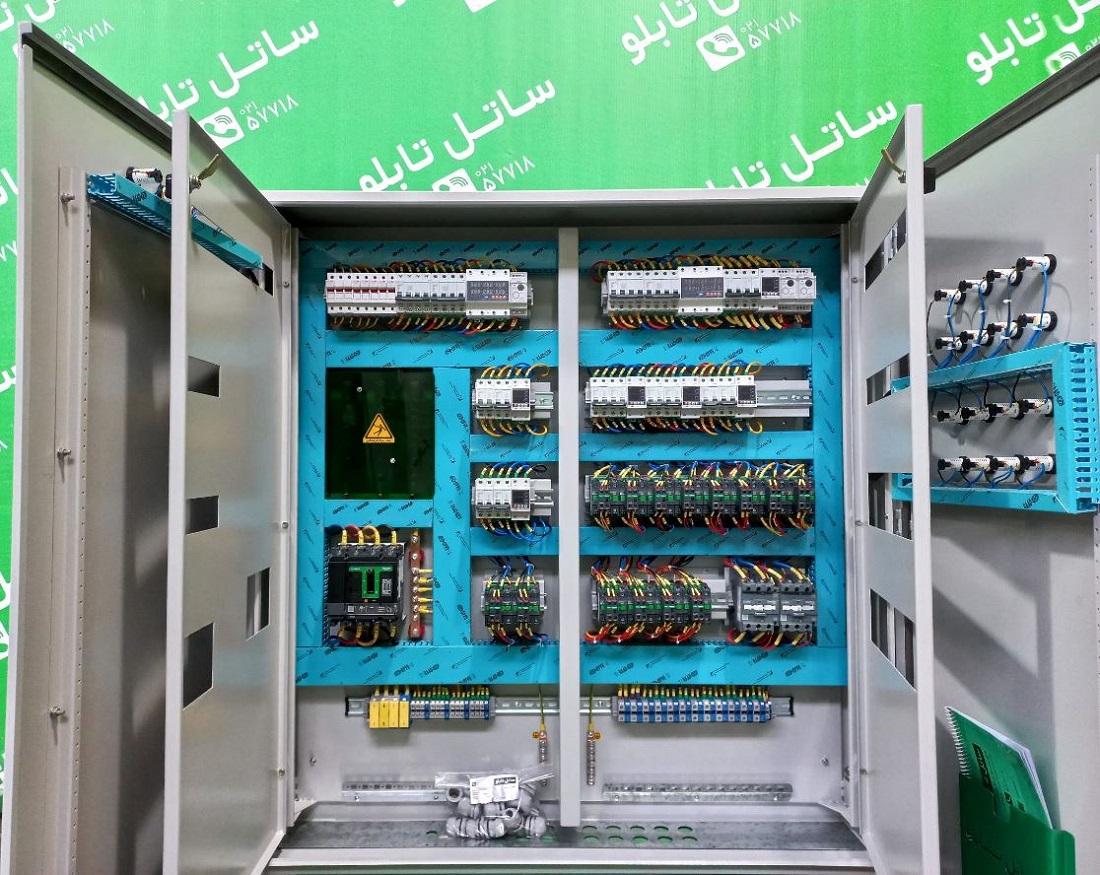

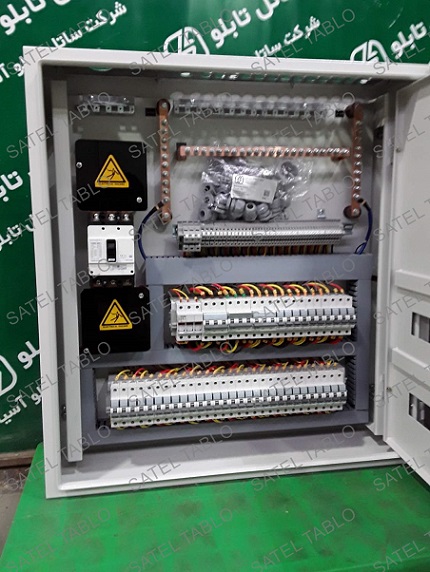

نحوه سیم کشی و نصب تابلو برق سه فاز

به طور کلی وقتی جریان برق بیشتر از 7.5 کیلووات باشد، از تابلو برق سه فاز استفاده می شود. این قانون برای واحدهای مسکونی هم صدق می کند یعنی اگر بارالکتریکی از 7.5 کیلو وات بیشتر باشد باید از سیم کشی برق 3 فاز استفاده شود. روش سیم کشی سه فاز و نصب تابلو برق 3 فاز:

1. در ابتدا، ولت سنج سه فاز را متصل کنید.

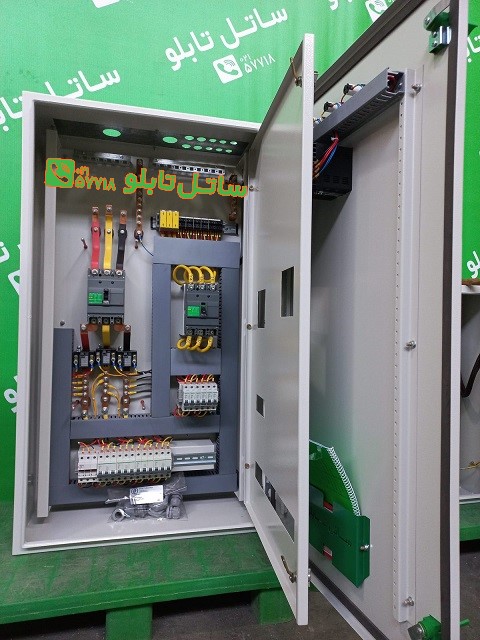

2. قطع کننده مدار تولید شده یا MCCB را که می توان به عنوان کلید اصلی محسوب کرد، از سه بخش فاز ورودی به B، Y،R (سه فاز ورودی) متصل کنید.

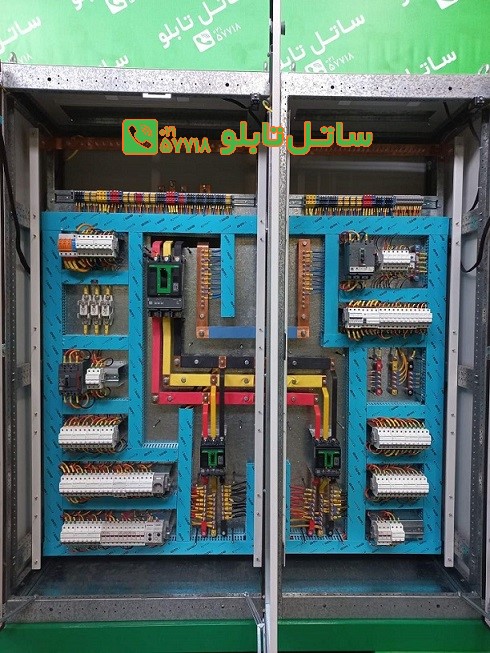

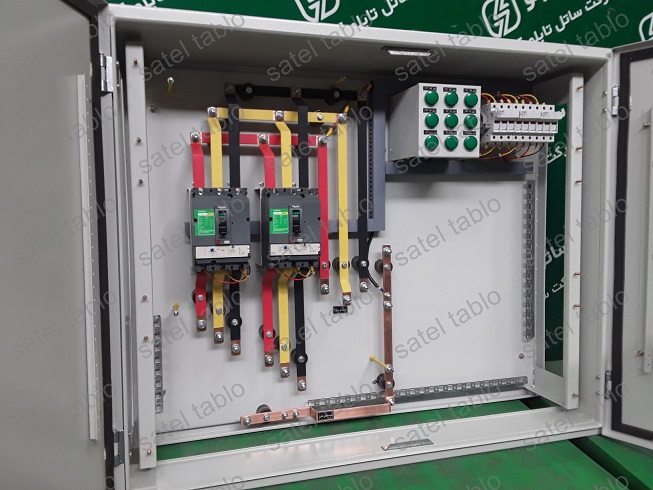

3. خروجی کلید اصلی را به باسبار مسی ( سه عدد شینه مسی) وصل کنید.
4. برای بار های تکفاز یک سیم و برای بار های سه فاز سه سیم از هر شینه مسی خروجی بگیرید.
5. سیم ها مربوطه را به فیدر های تکفاز یا سه فاز (MCB) وصل کنید.
6. حال خروجی فیدر ها (MCB) را به ترمینال وصل کنید.
7. خطوط فاز خروجی را به مدارهای فرعی و نهایی متصل کنید و همین کار را برای سیم‌های خنثی انجام دهید.
8. در انتها وسایل الکتریکی را به ترمینال ارت وصل کنید تا الکترود زمین در سیستم اتصال به زمین ایجاد ‌شود.

برای سایر صفحات توزیع برای قسمت های مختلف خانه، مراحل مشابه را انجام دهید.

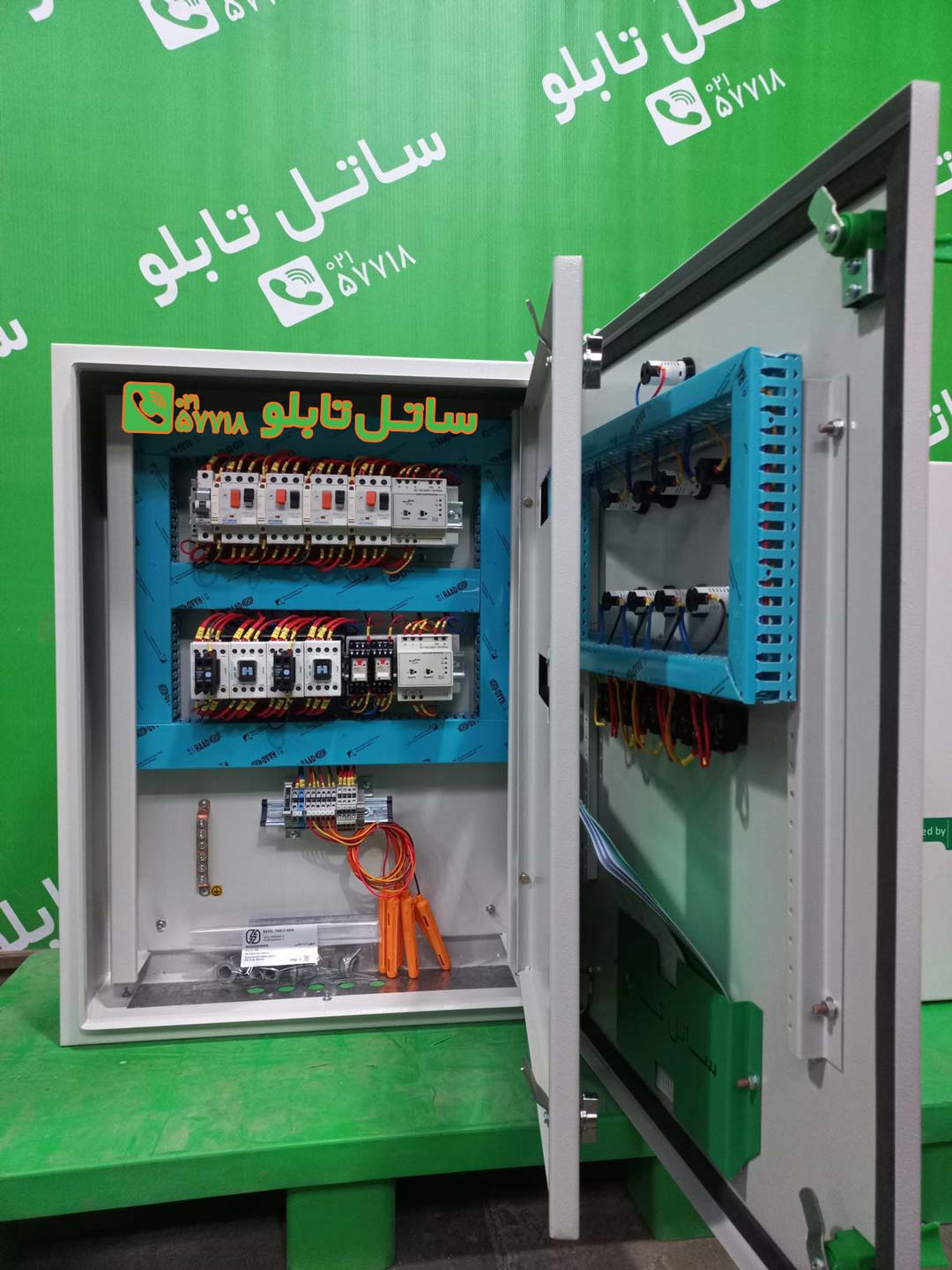

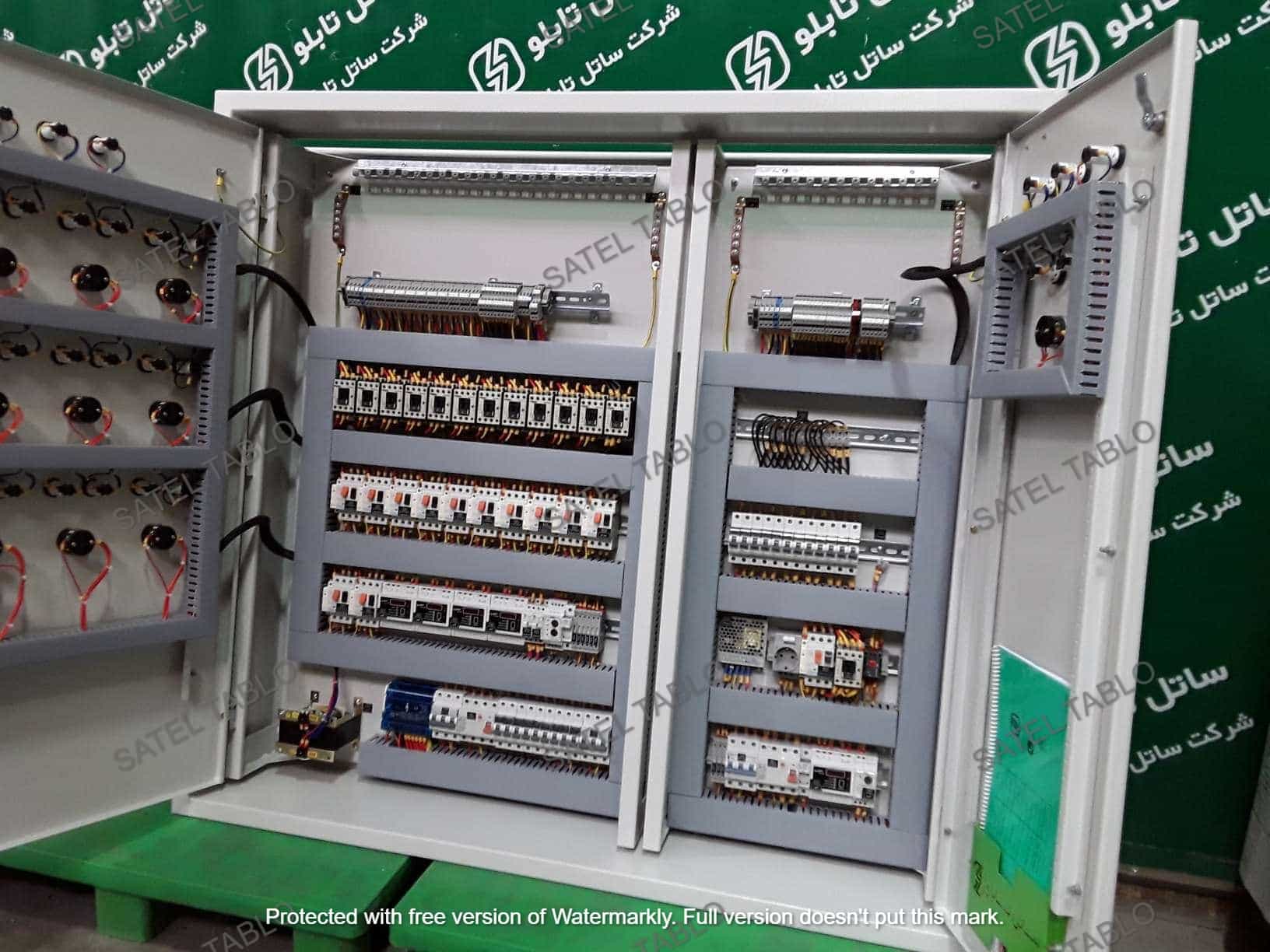

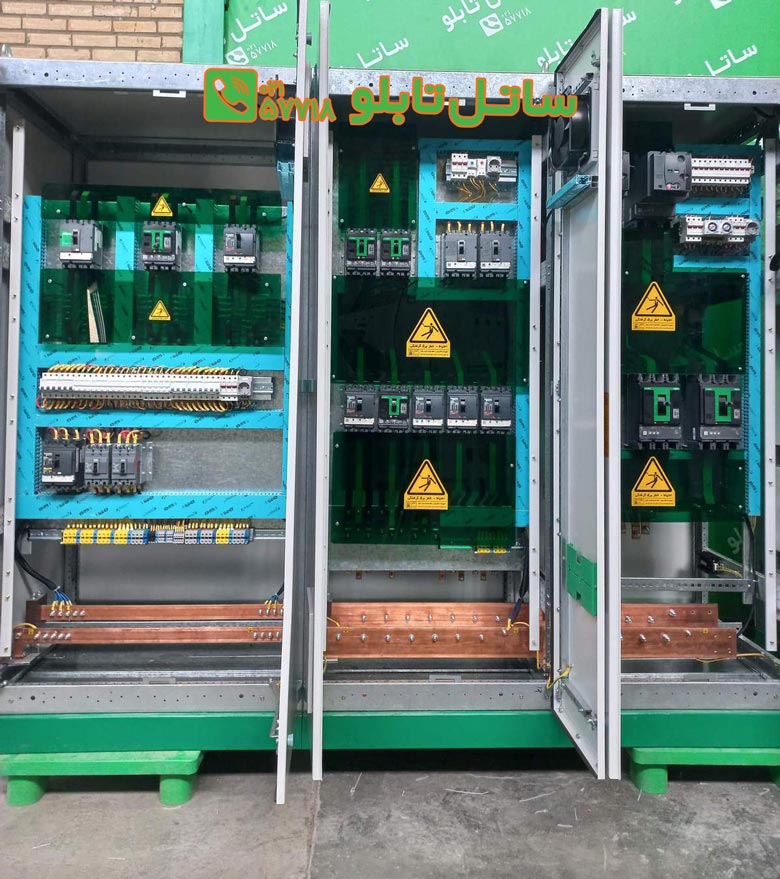

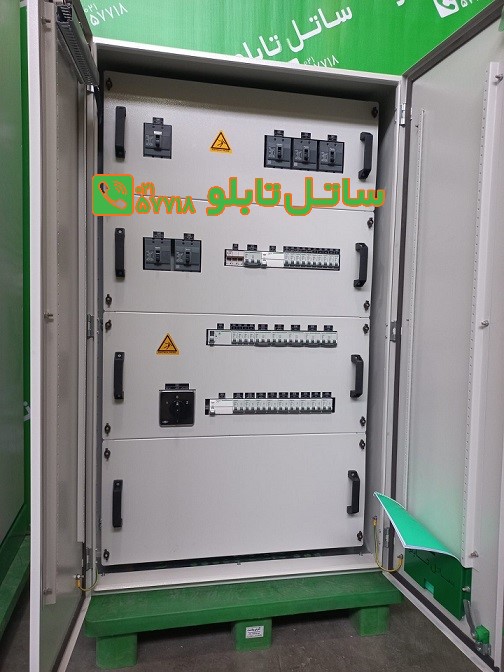

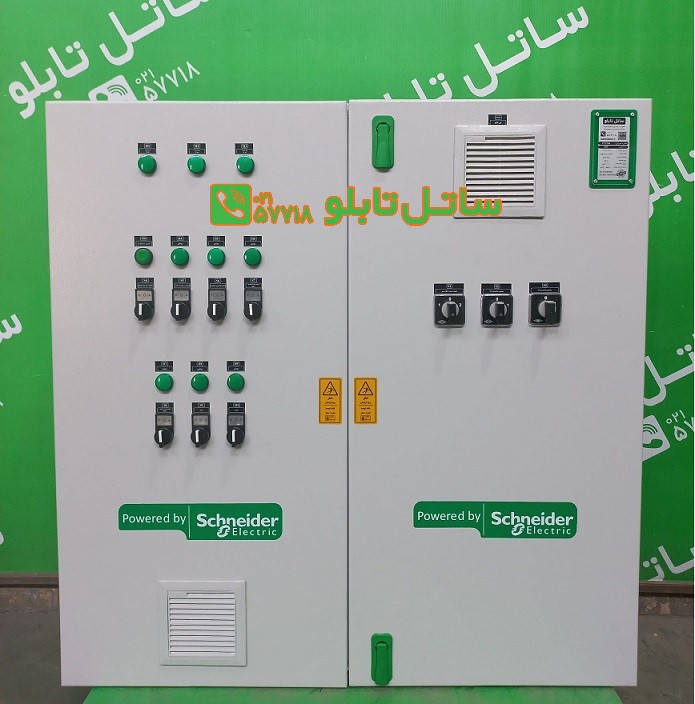

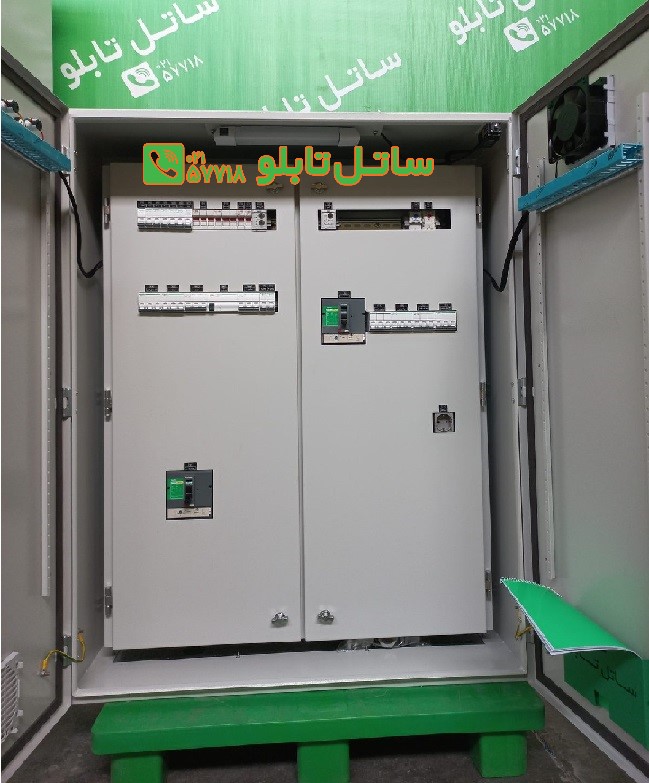

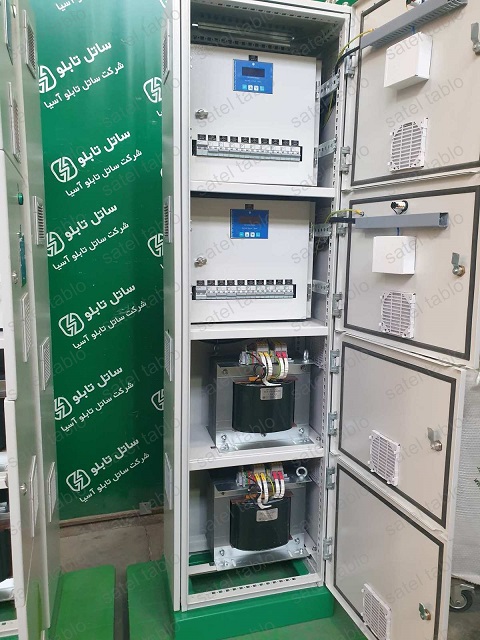

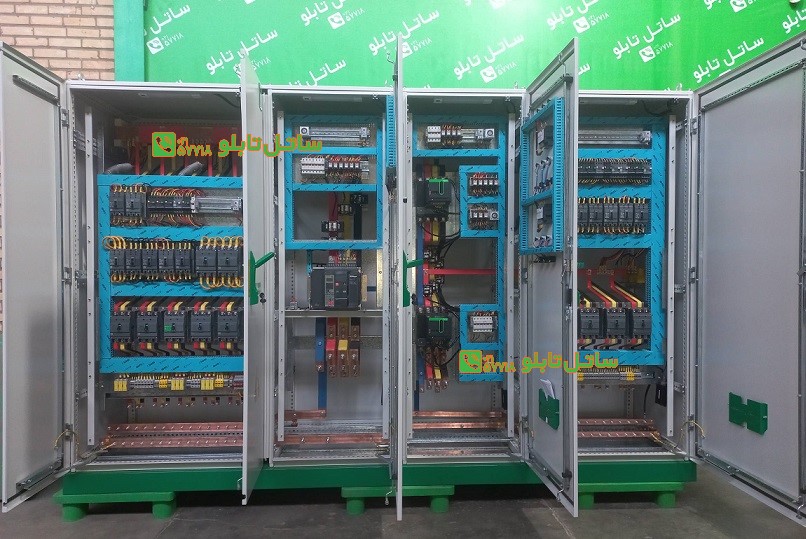

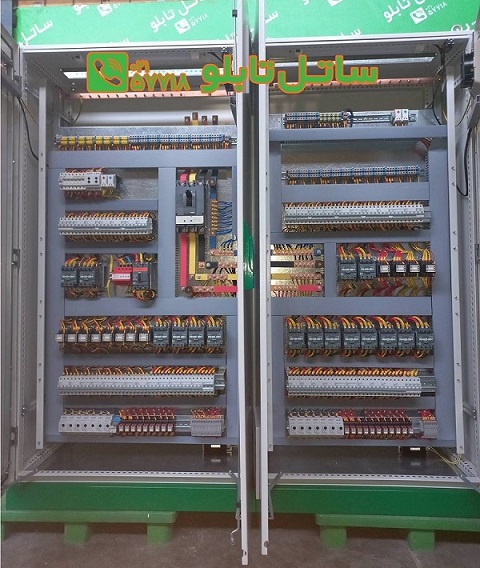

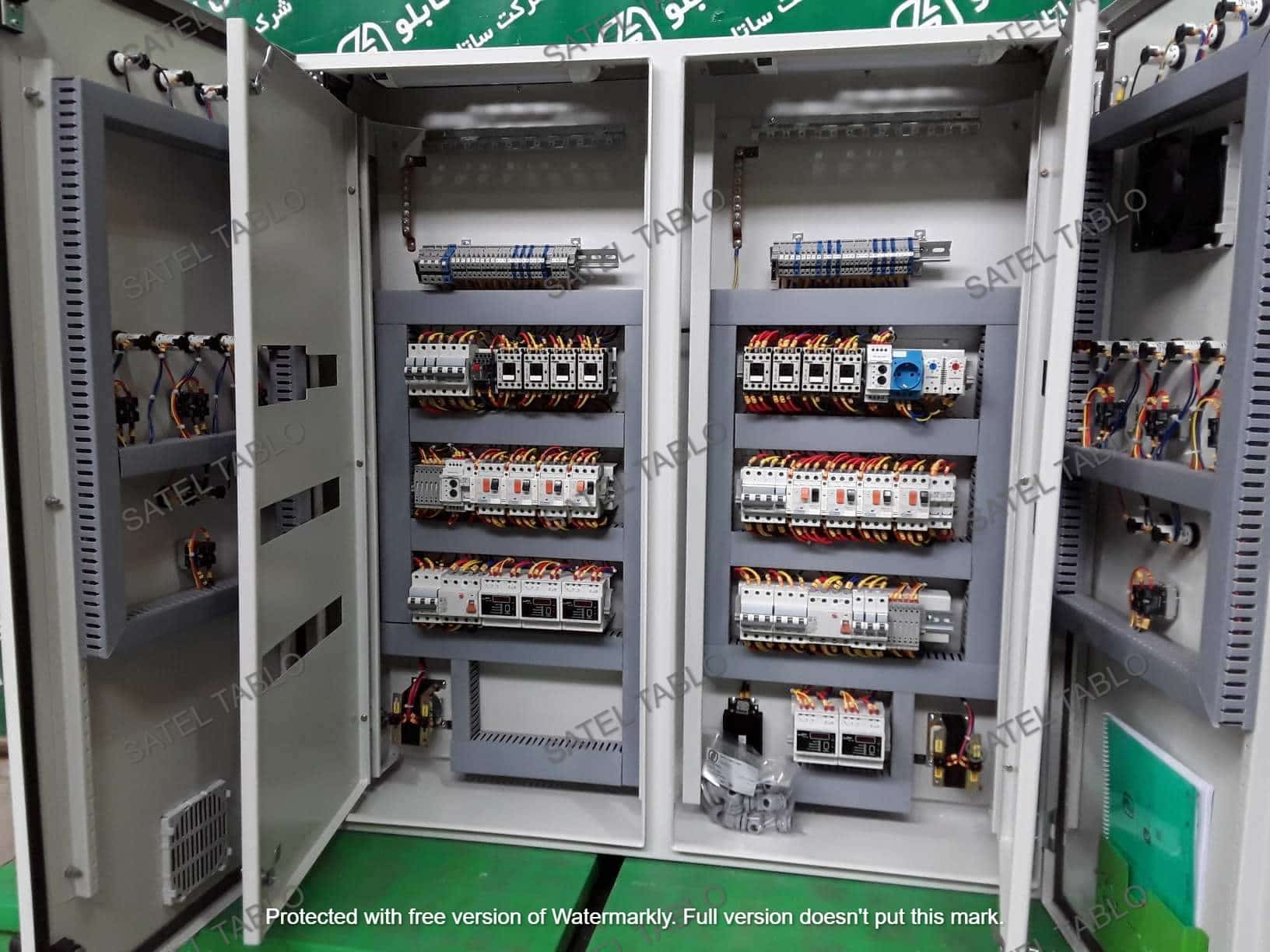

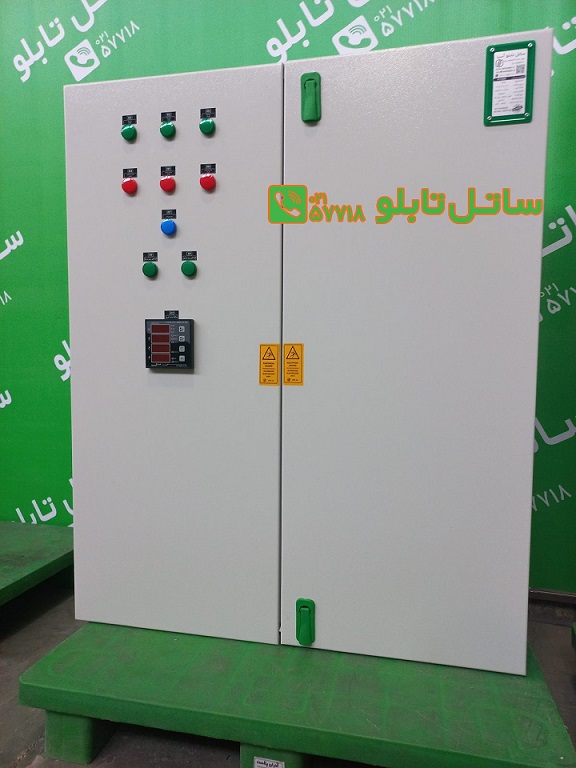

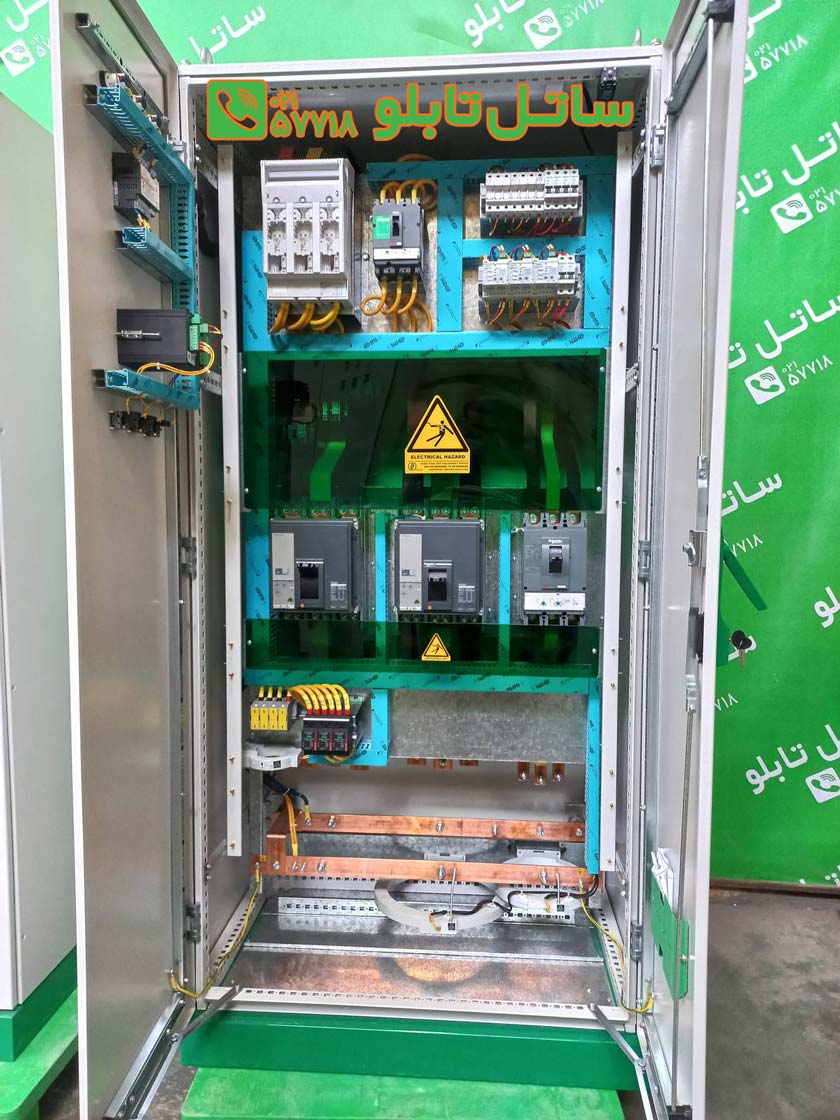

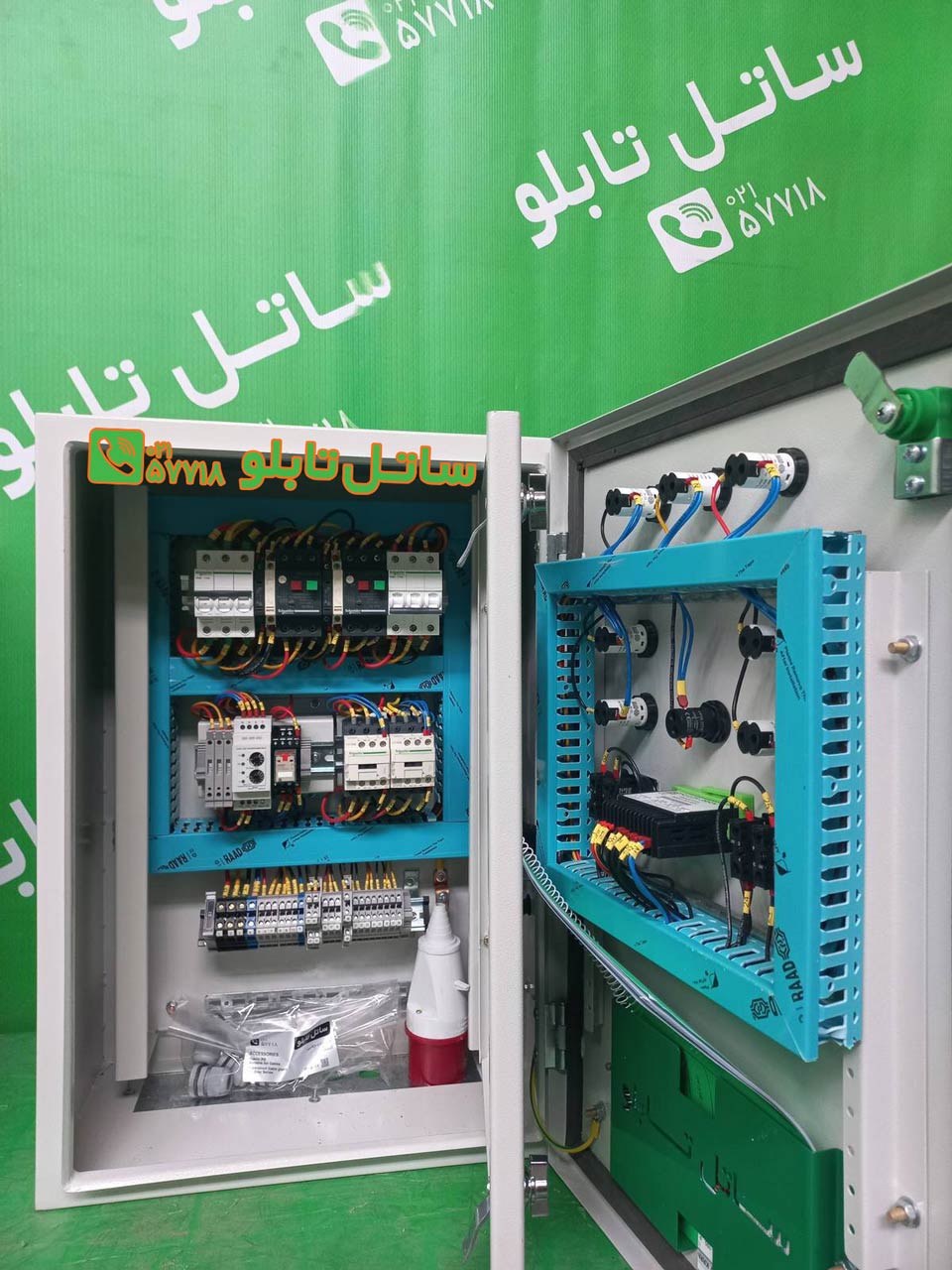

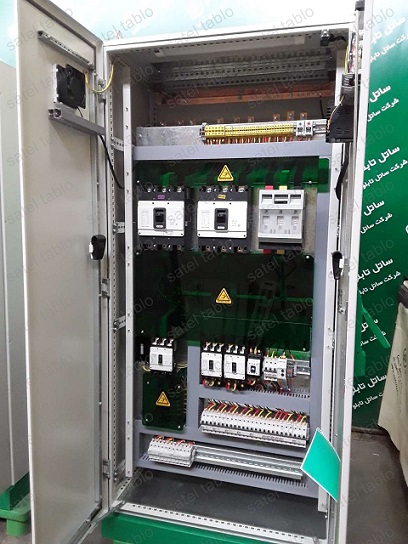

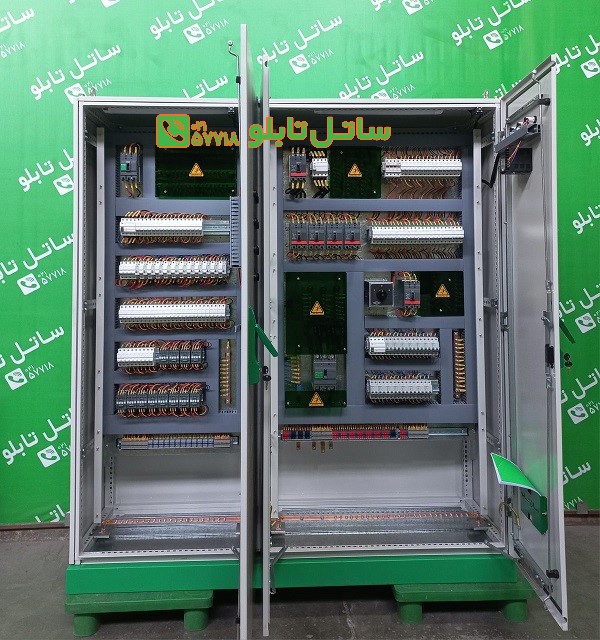

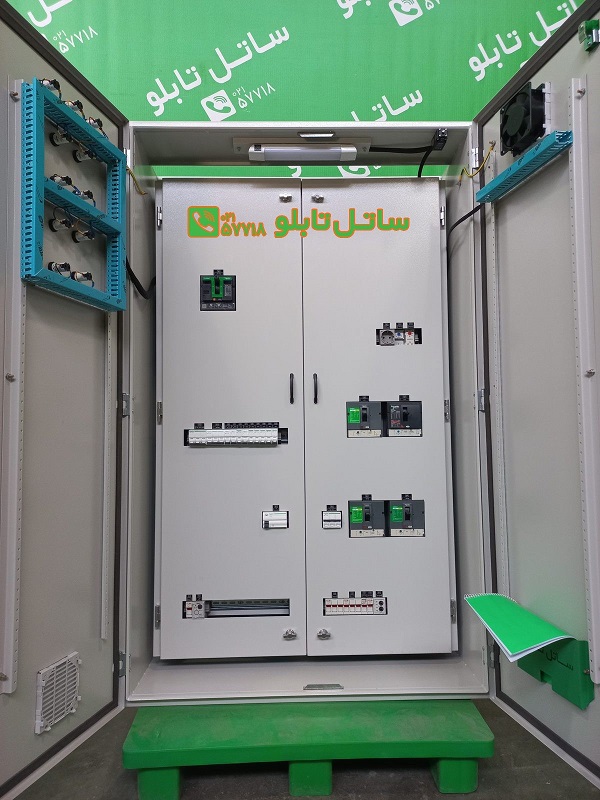

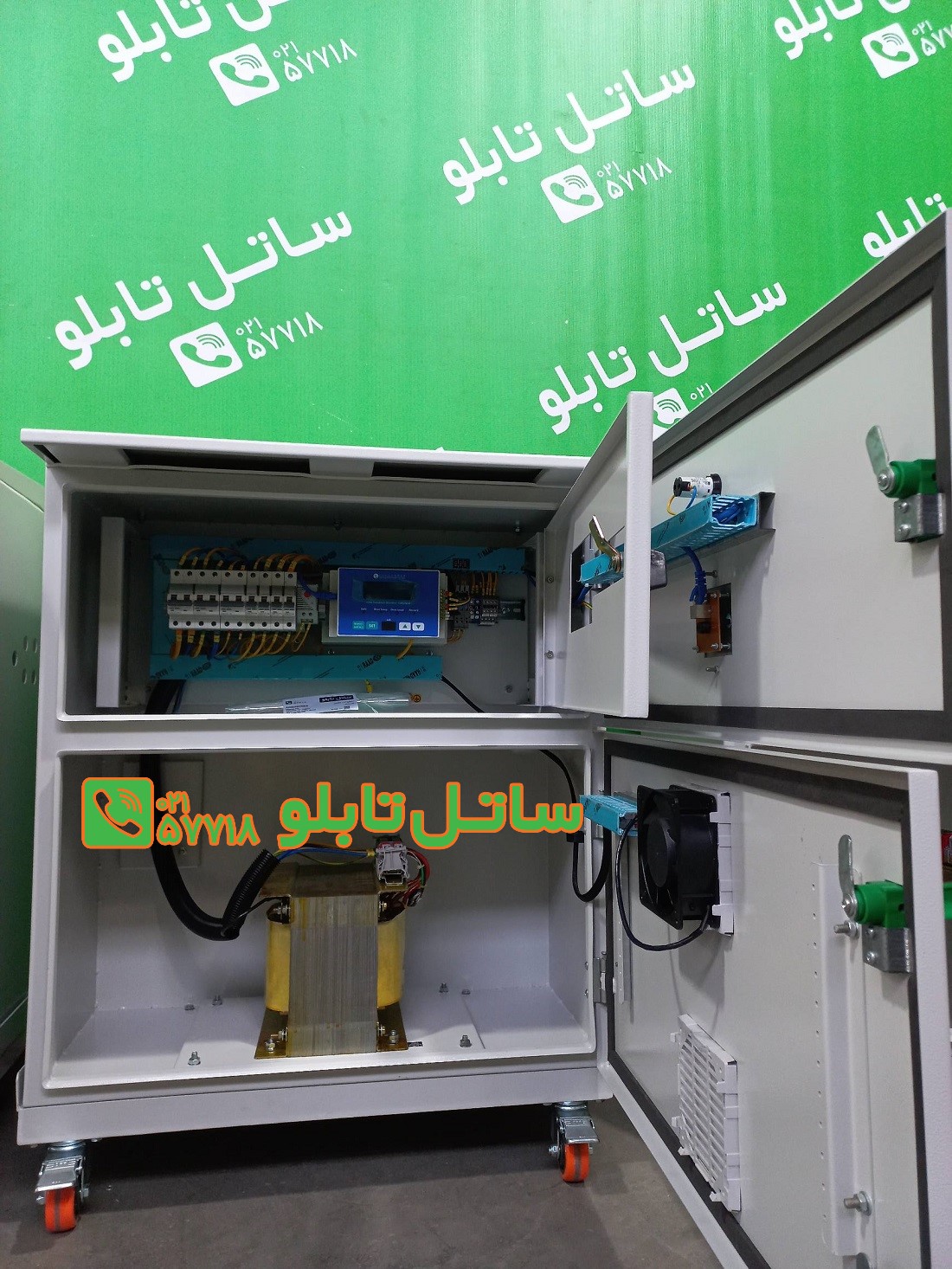

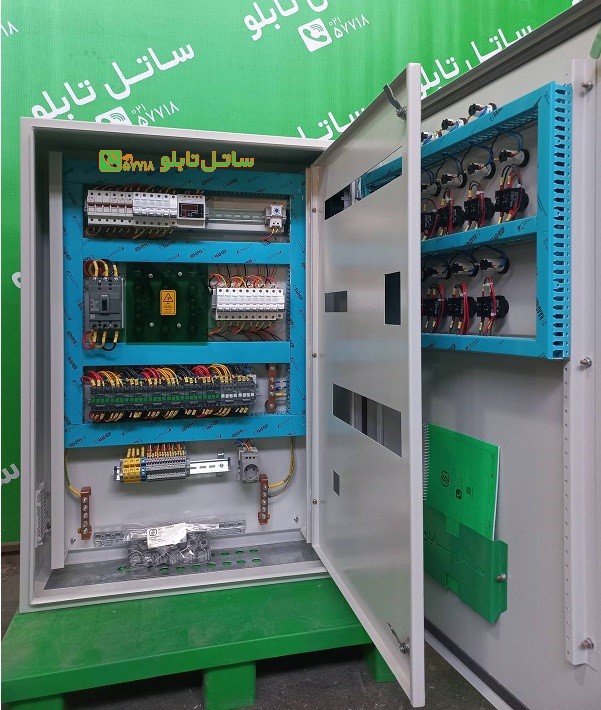

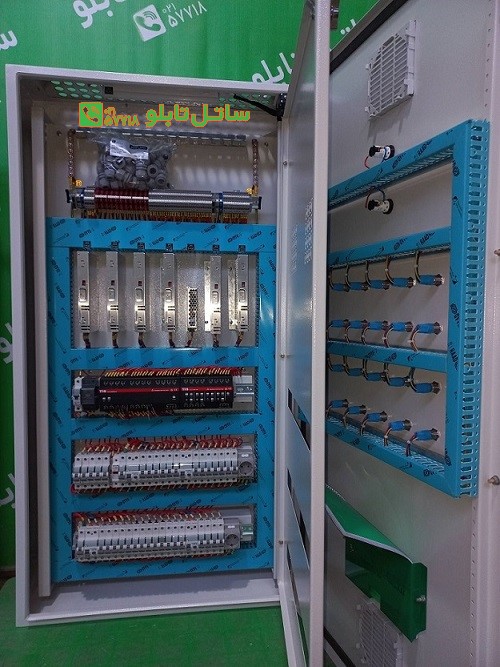

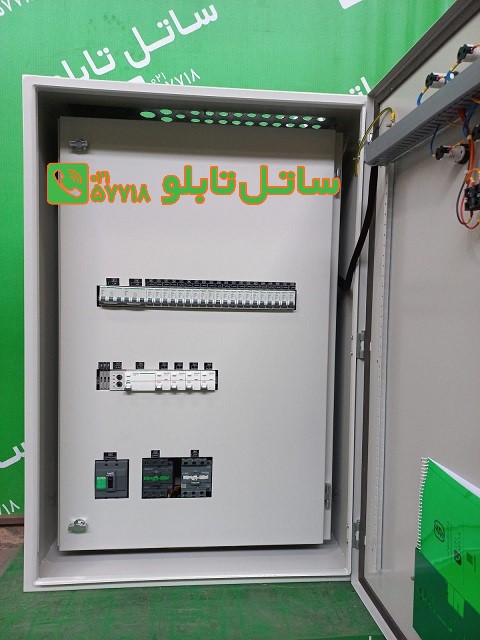

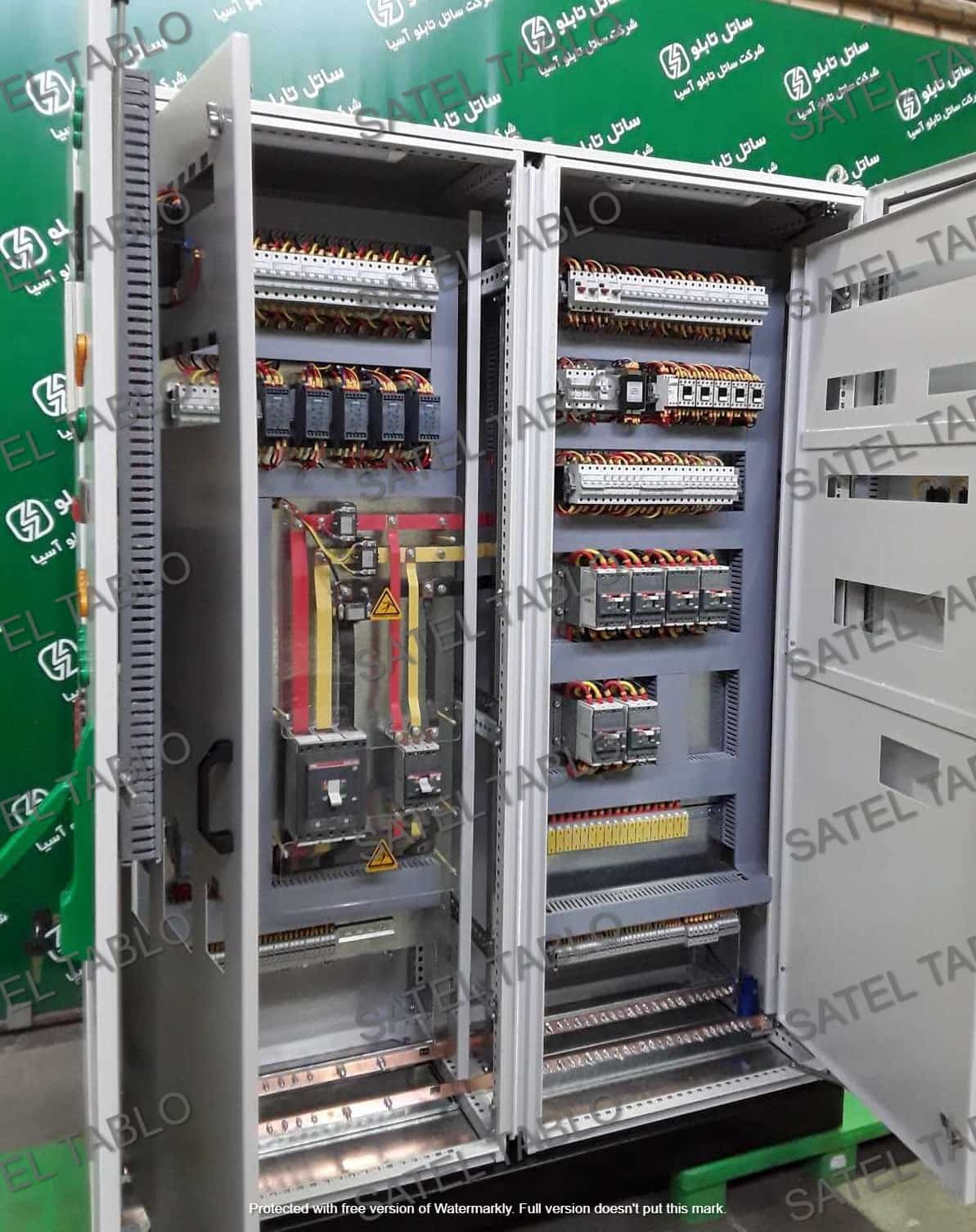

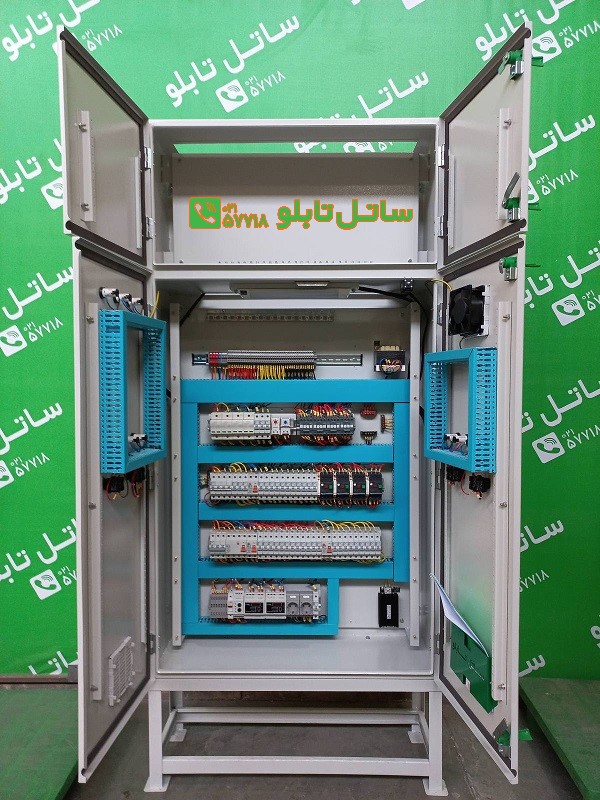

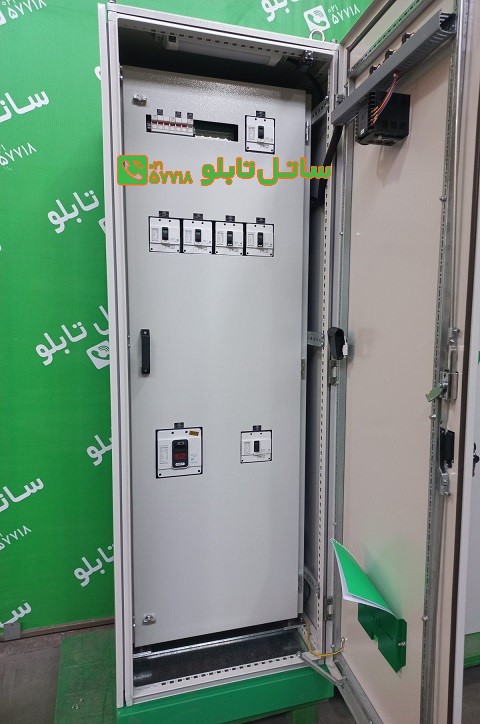

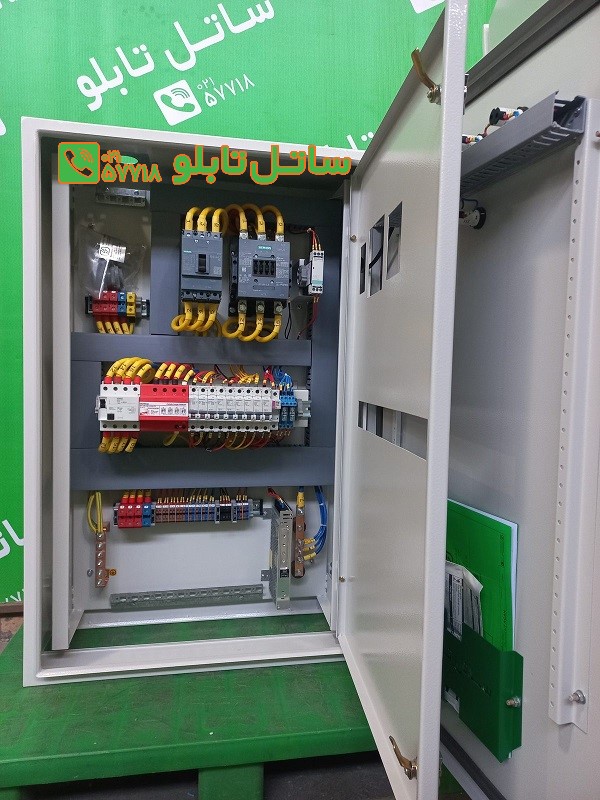

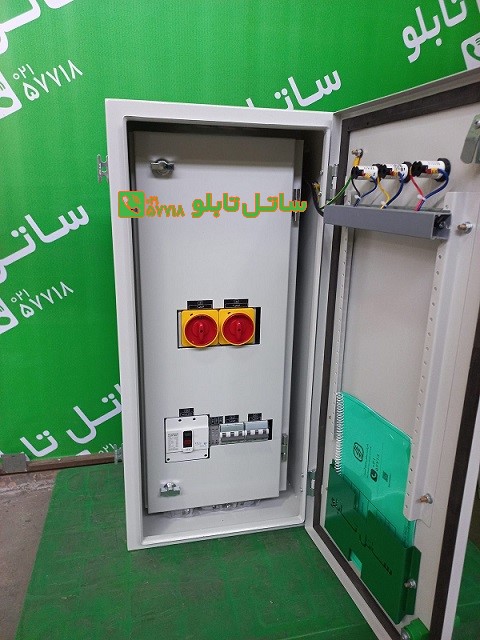

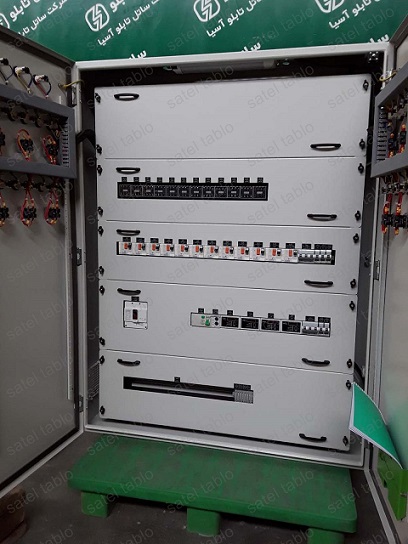

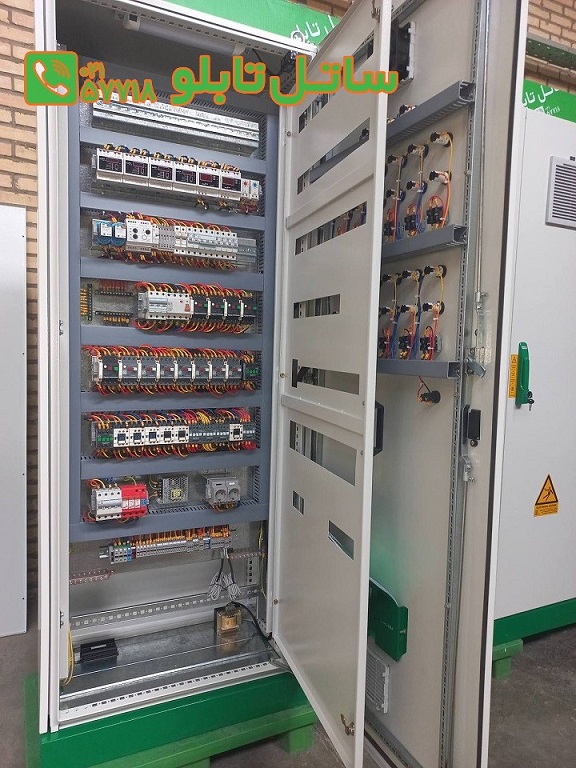

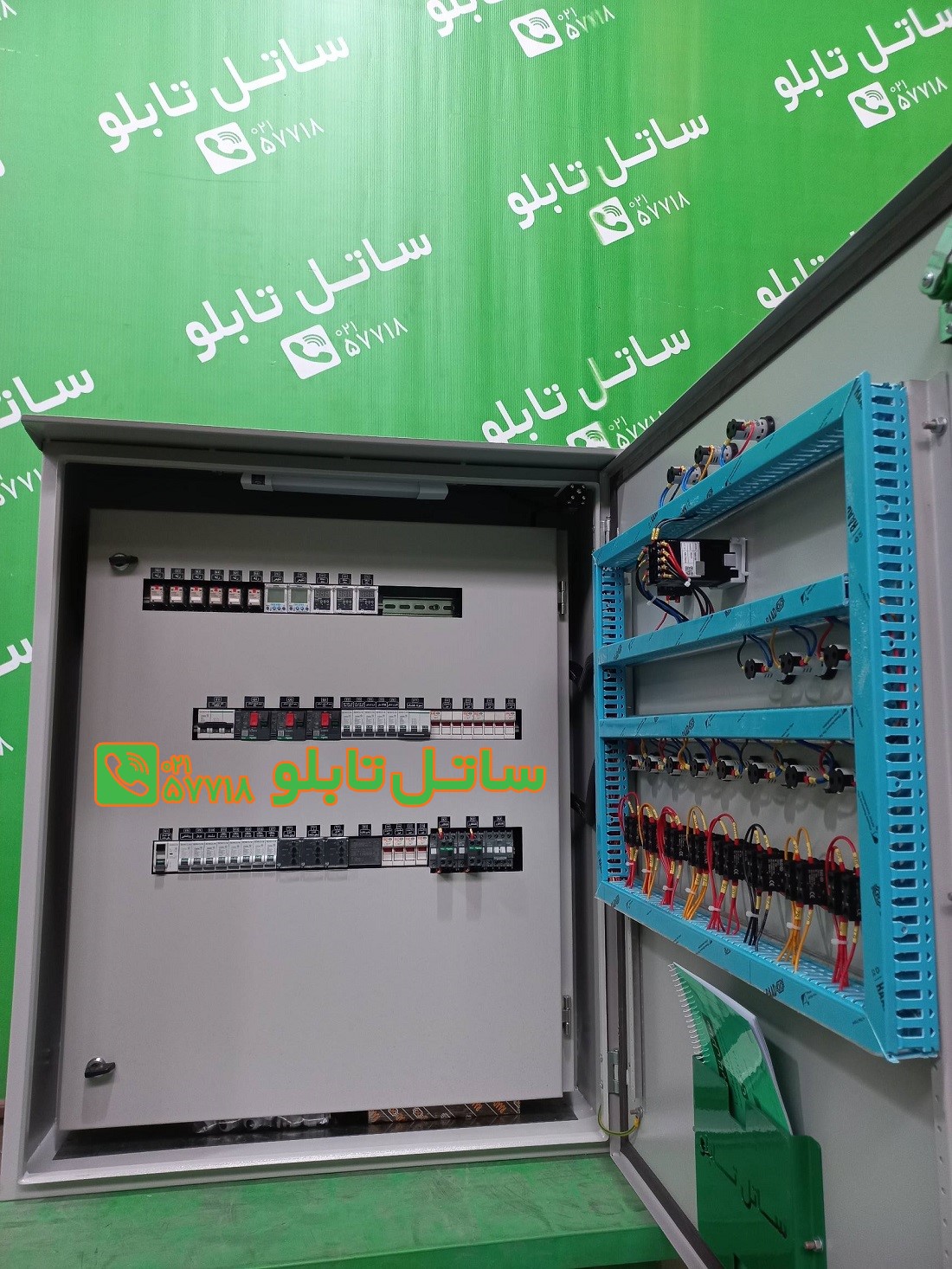

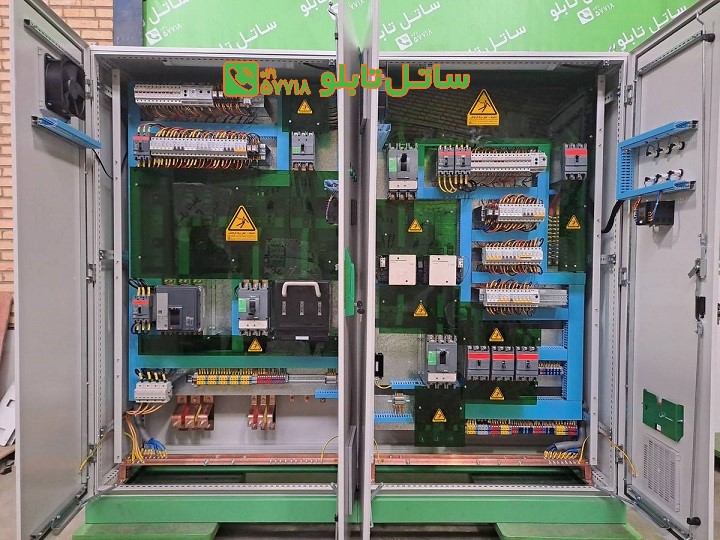

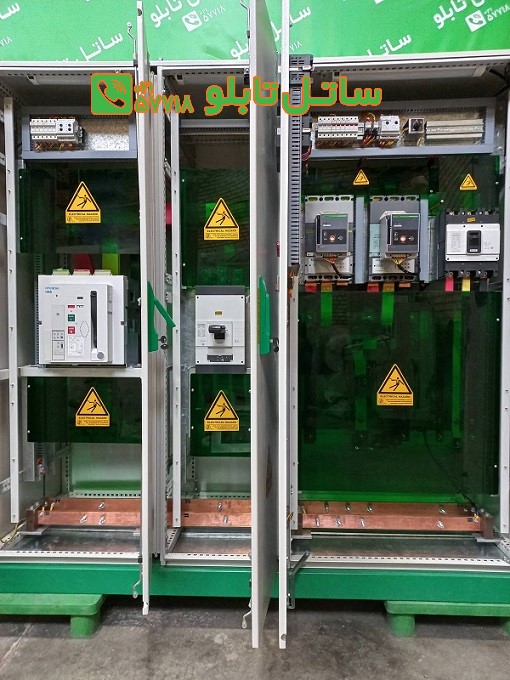

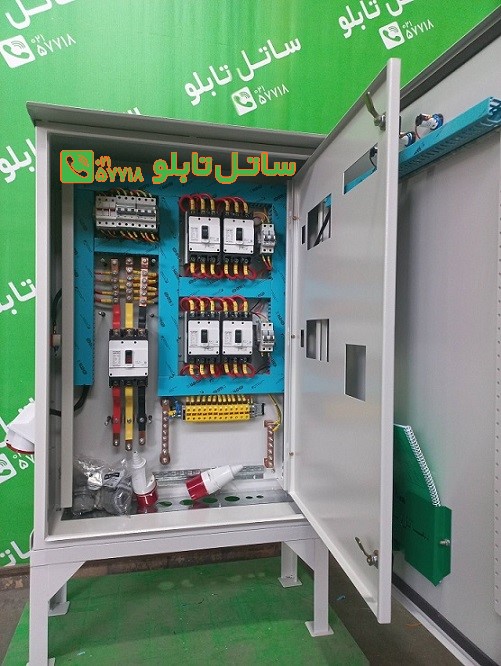

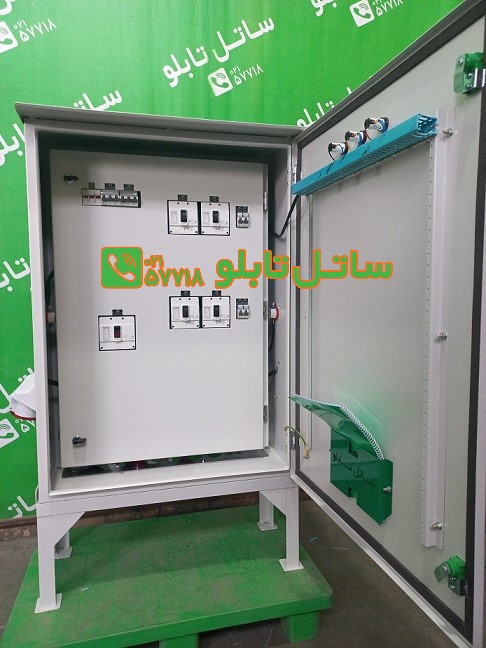

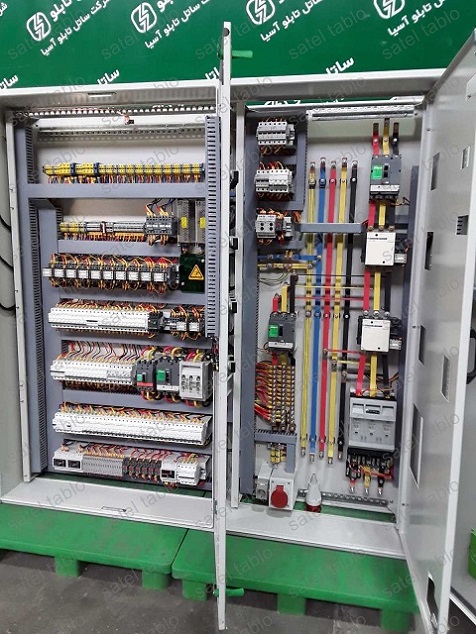

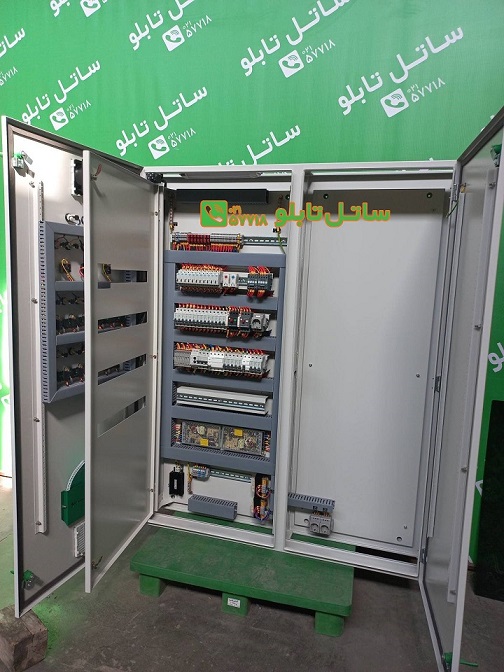

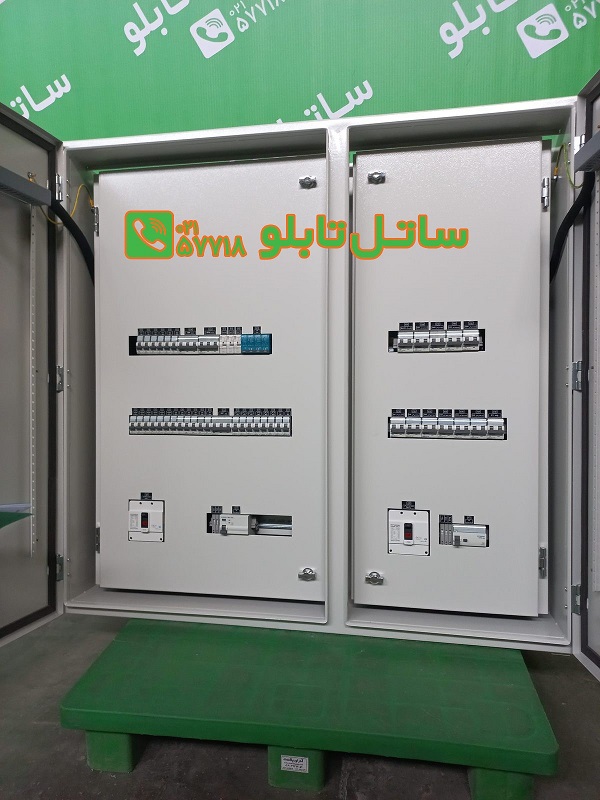

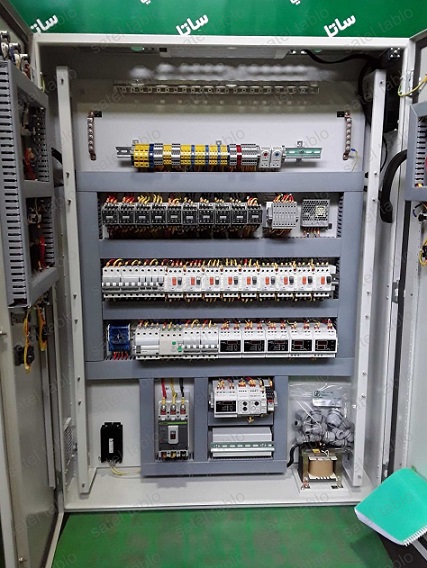

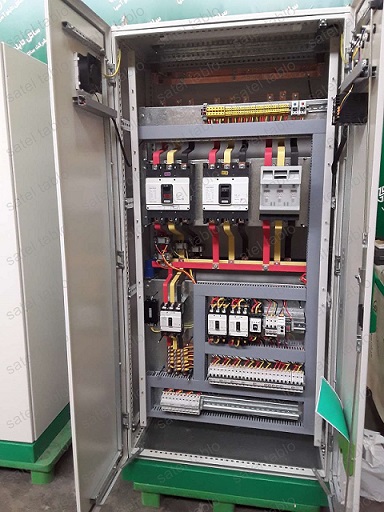

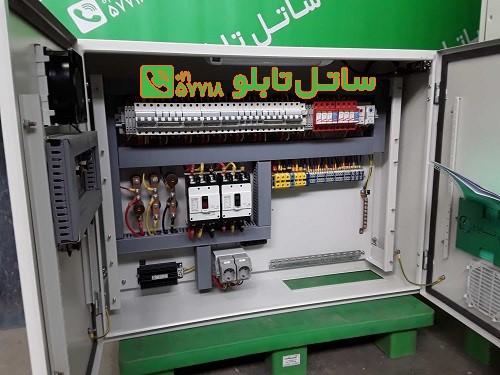

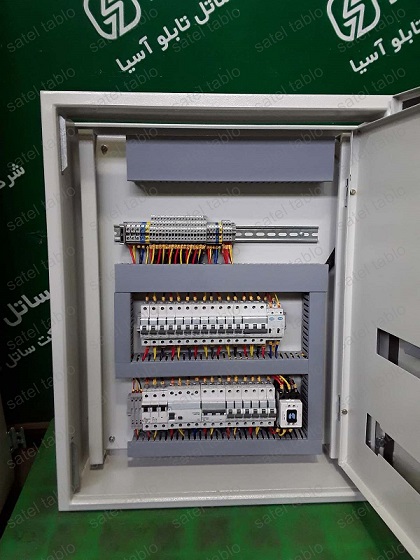

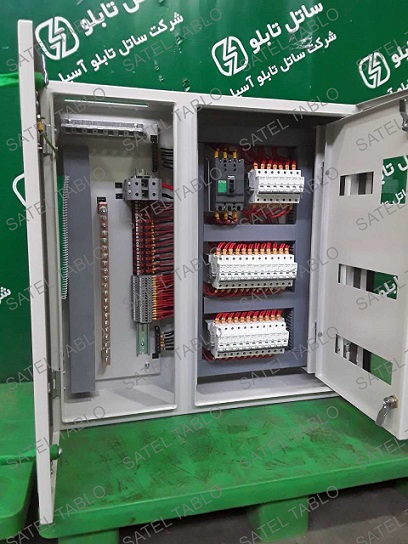

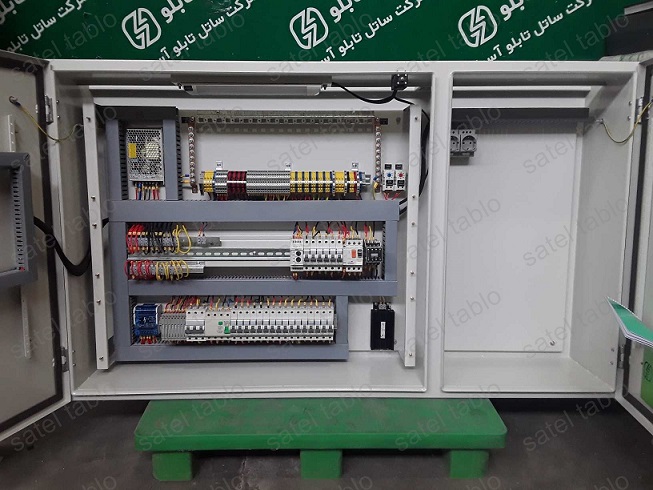

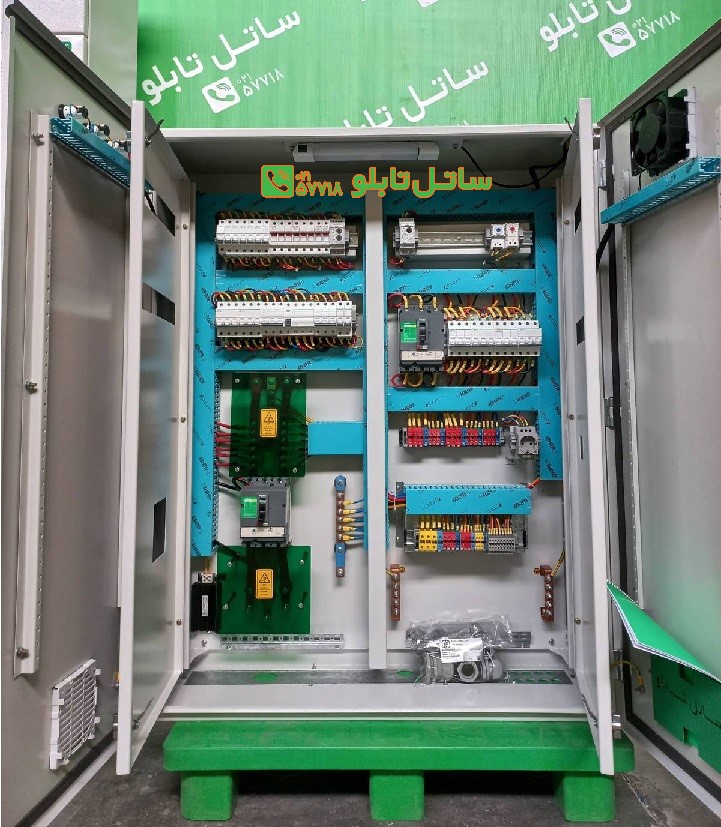

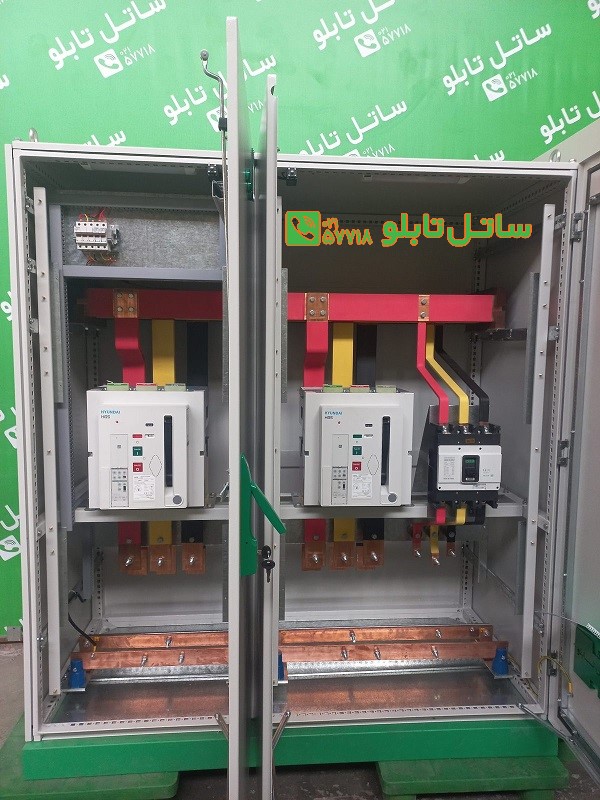

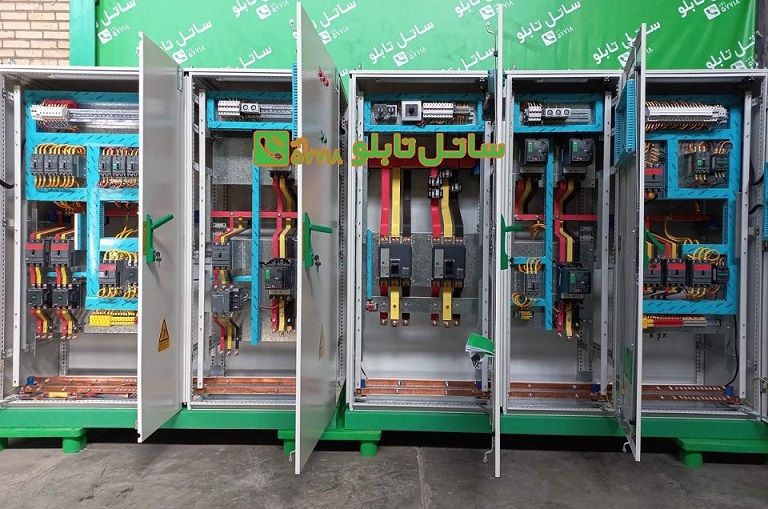

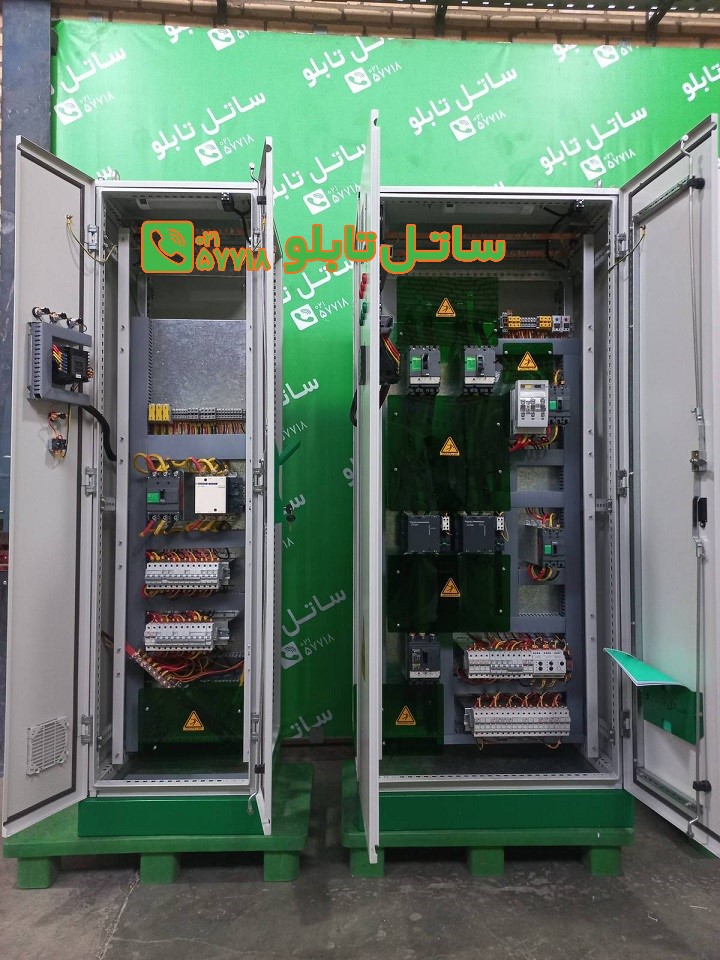

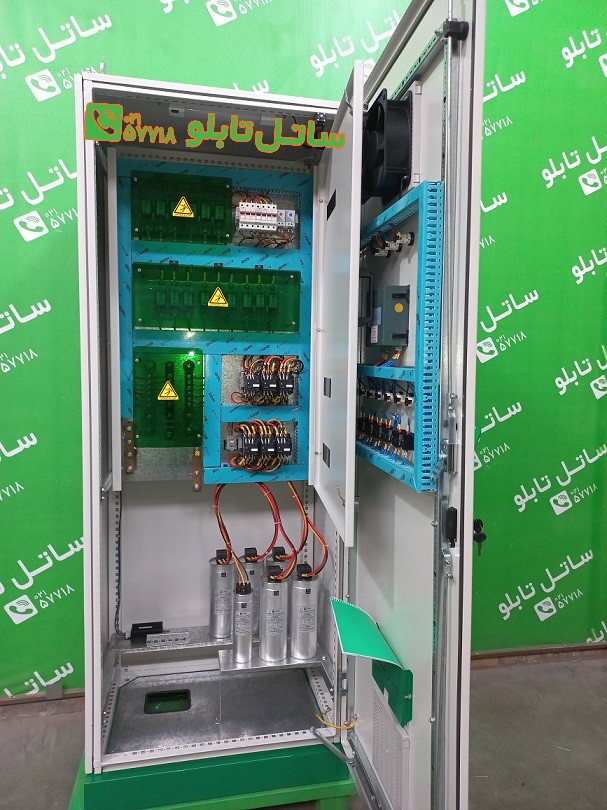

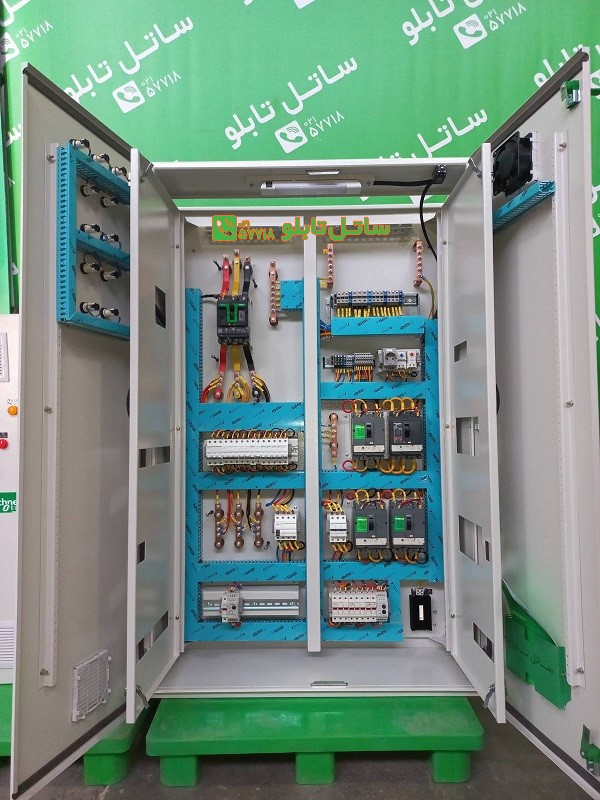

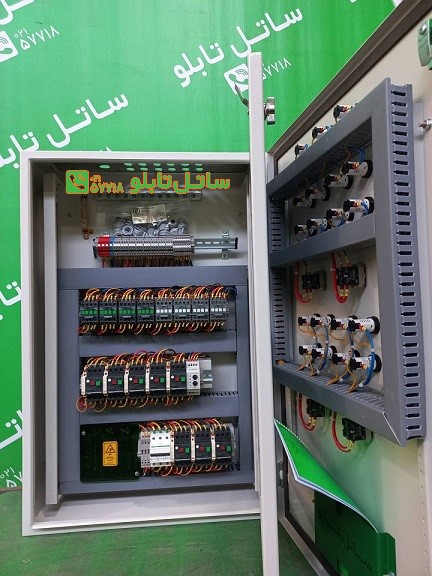

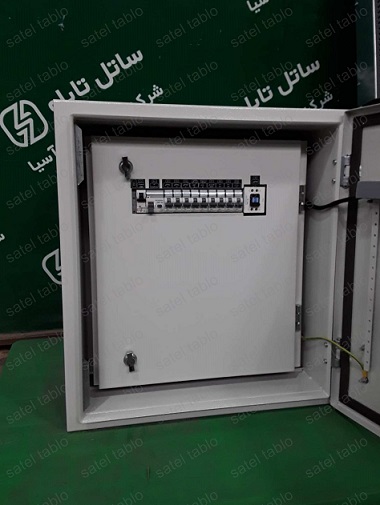

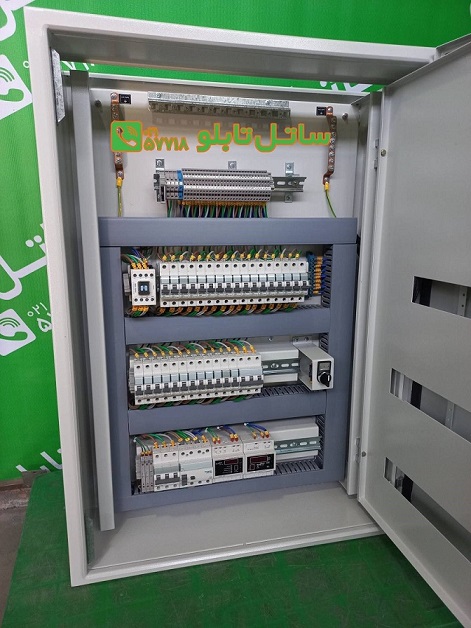

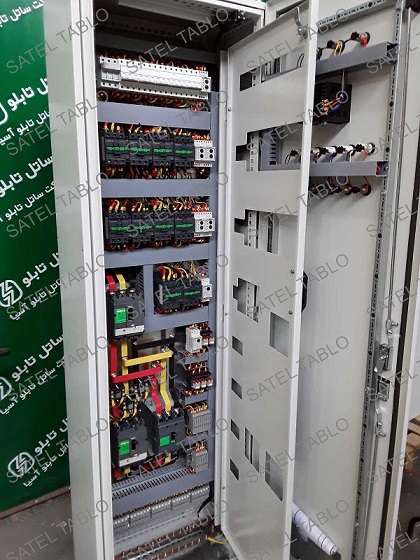

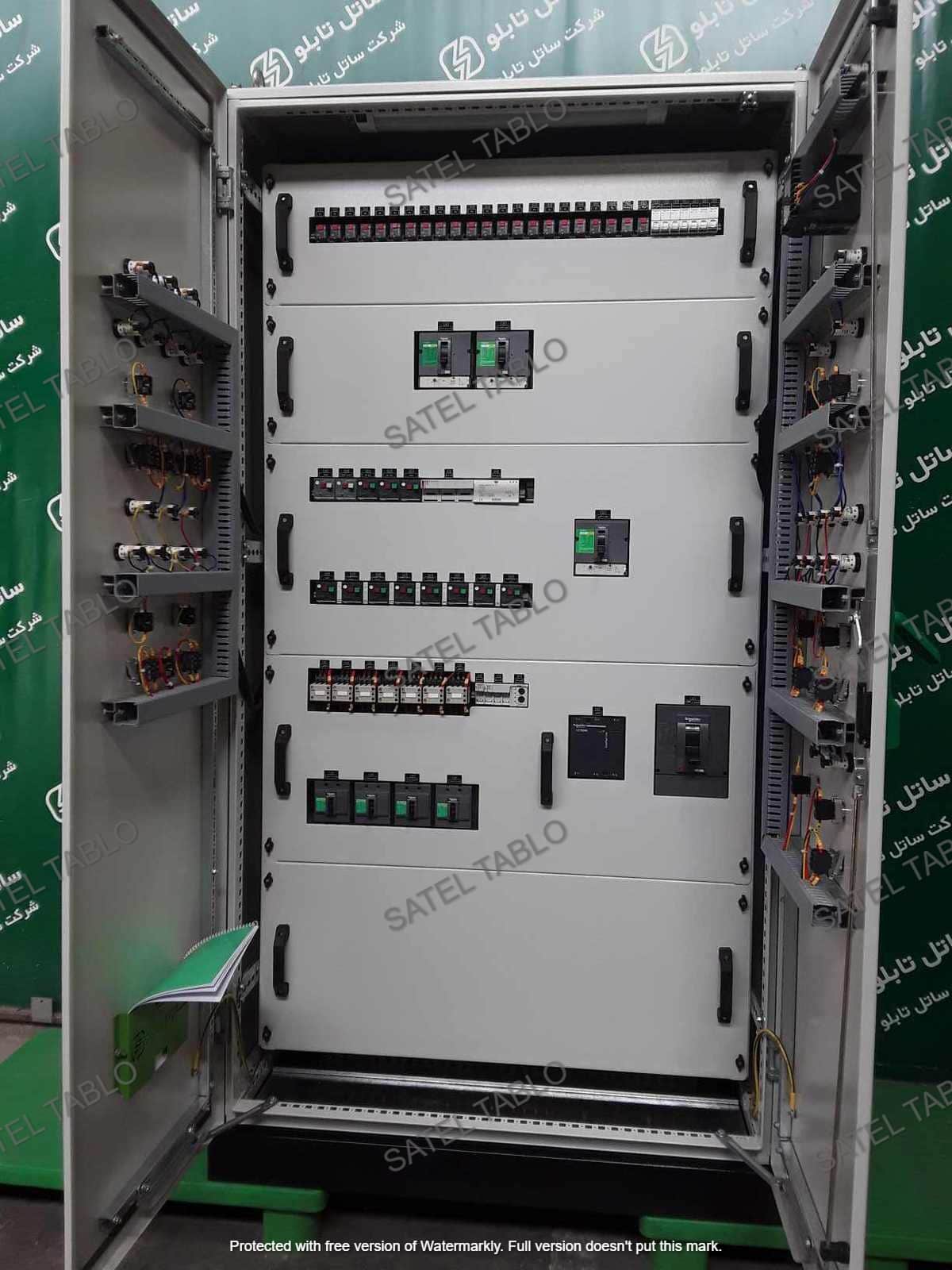

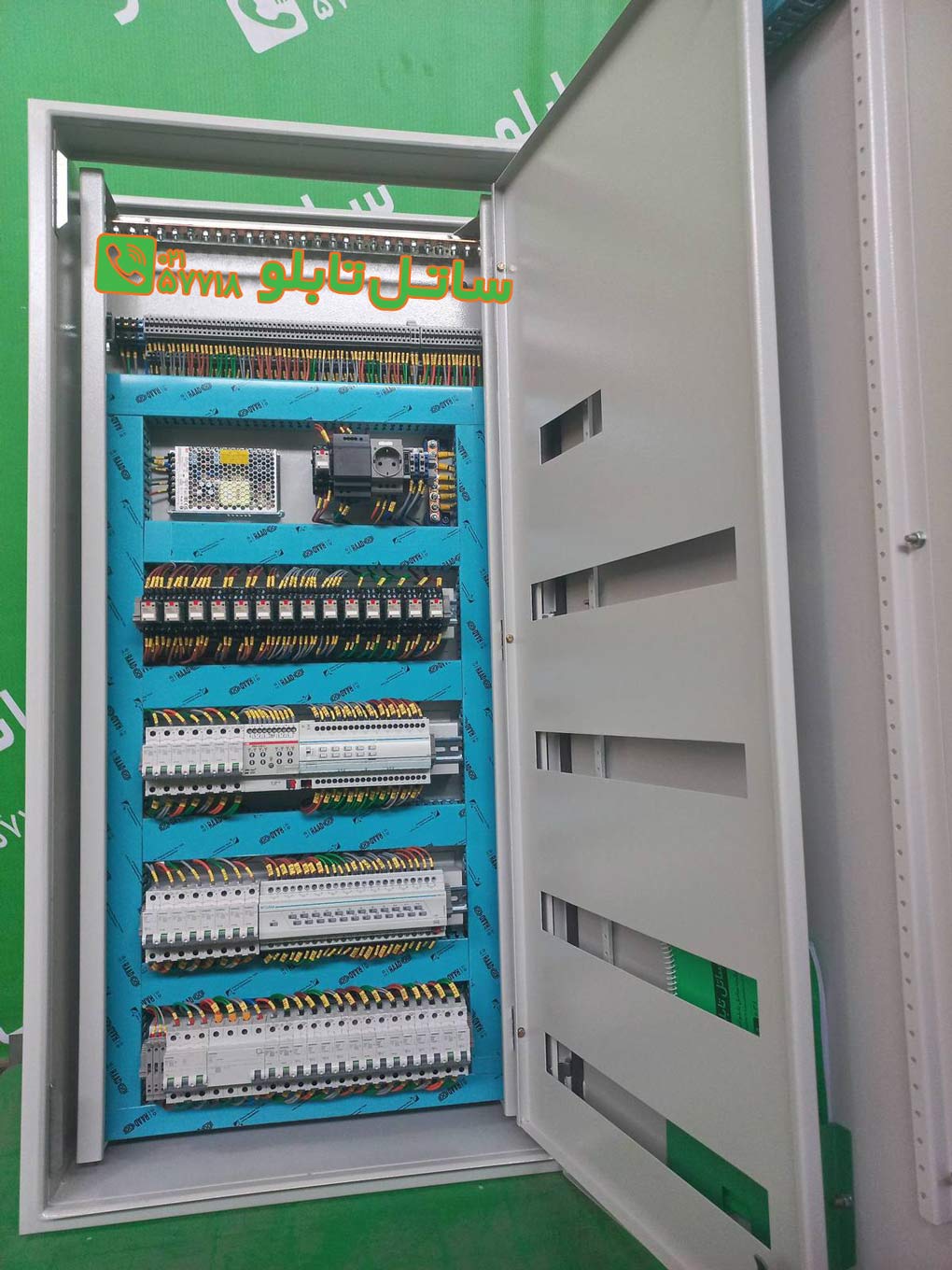

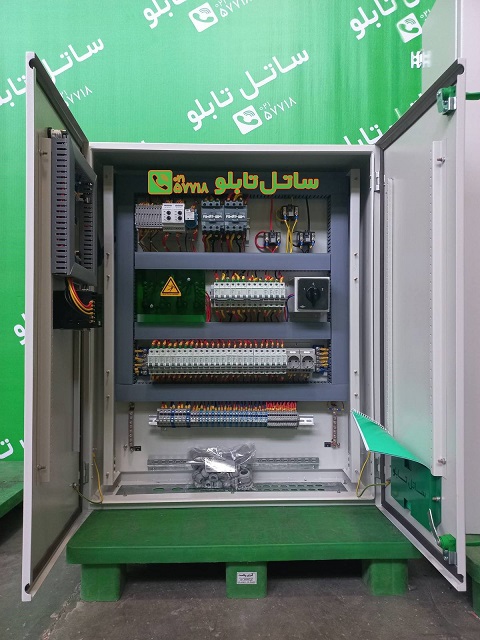

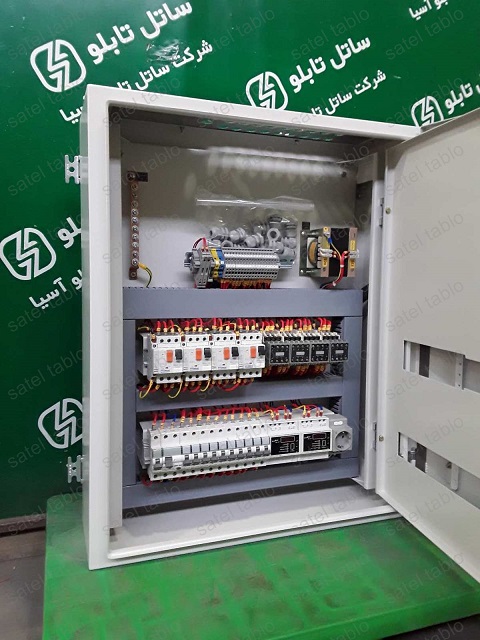

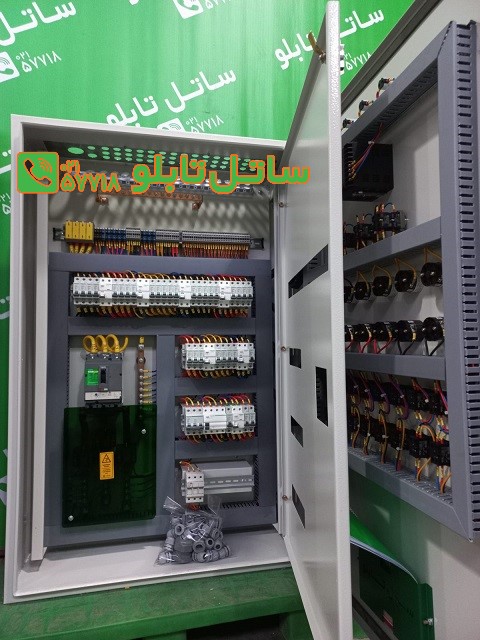

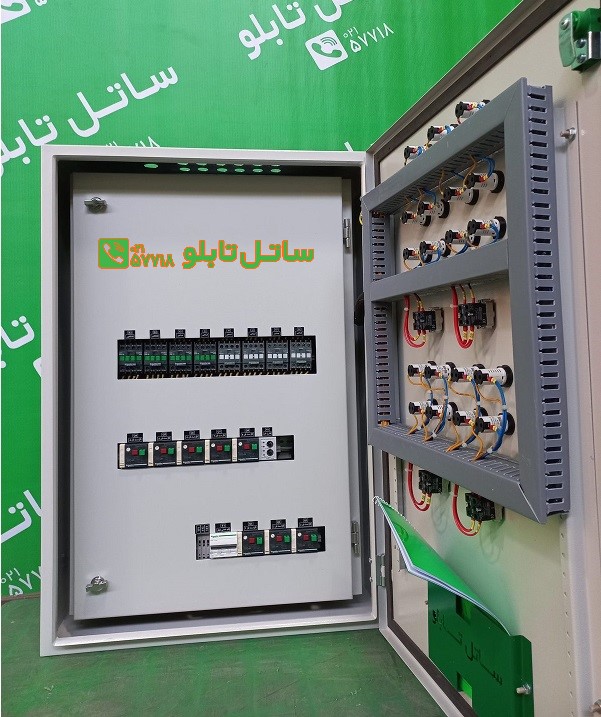

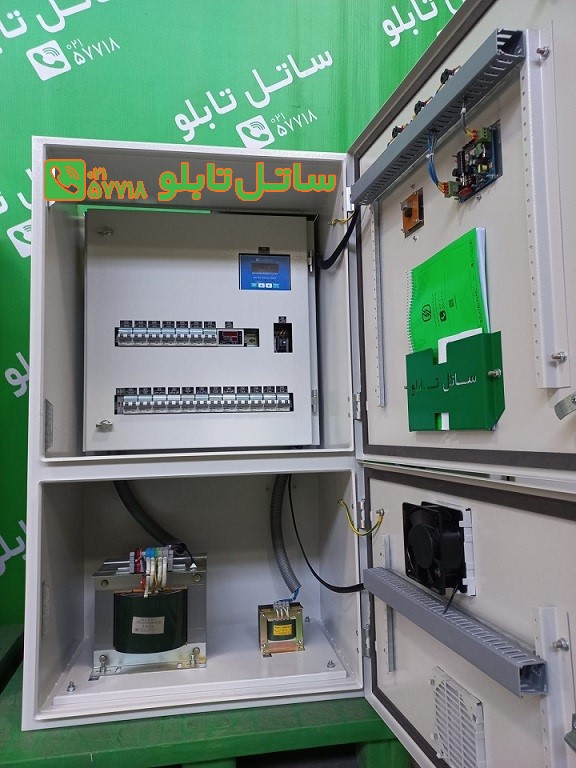

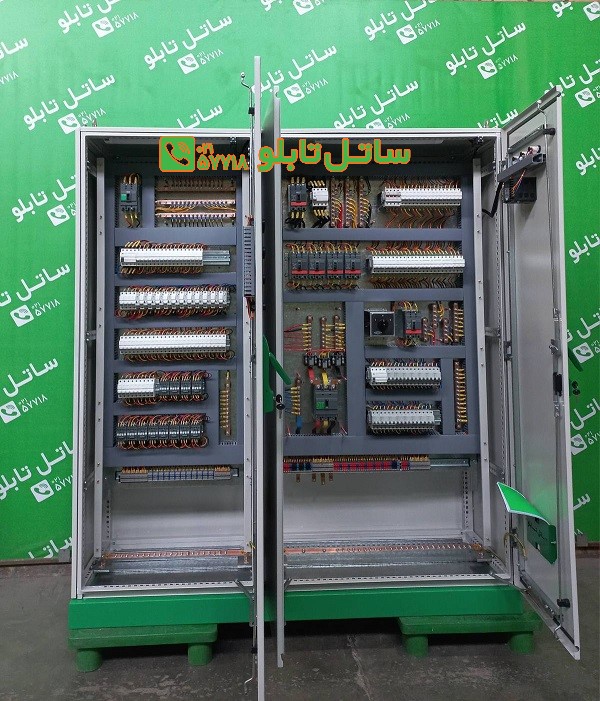

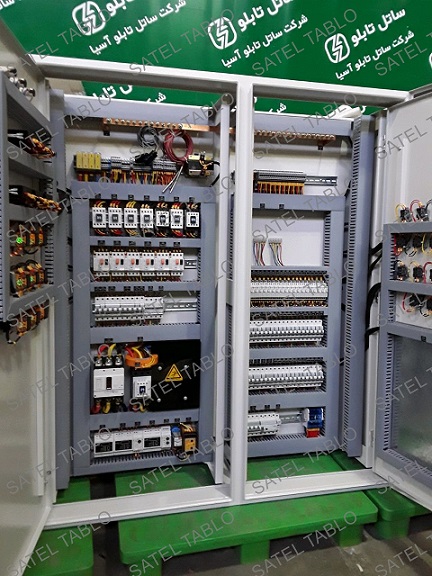

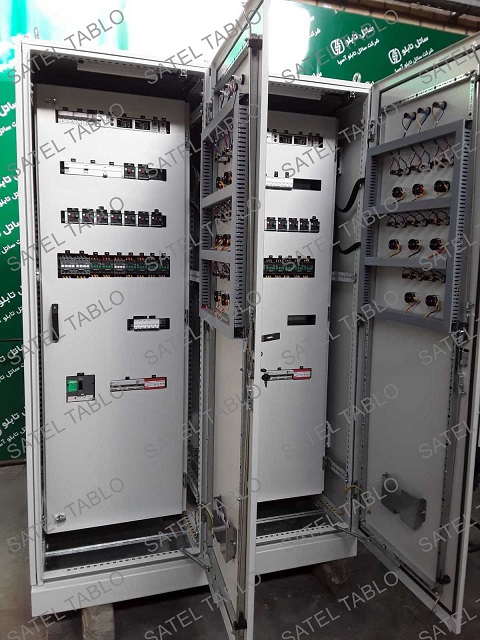

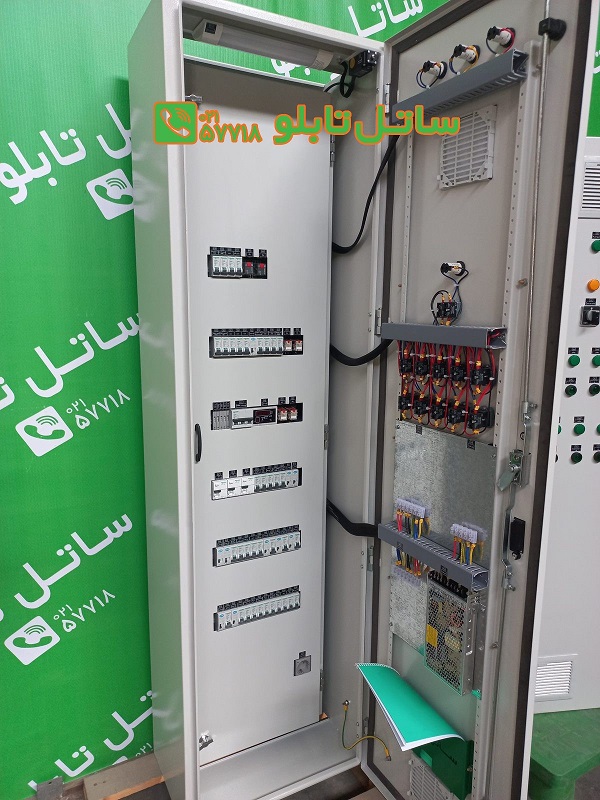

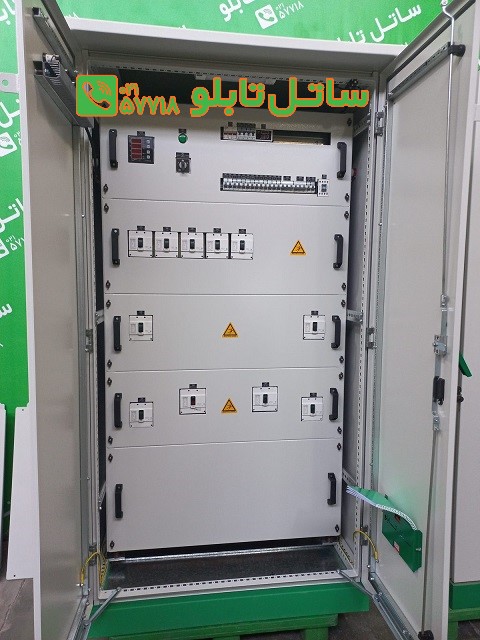

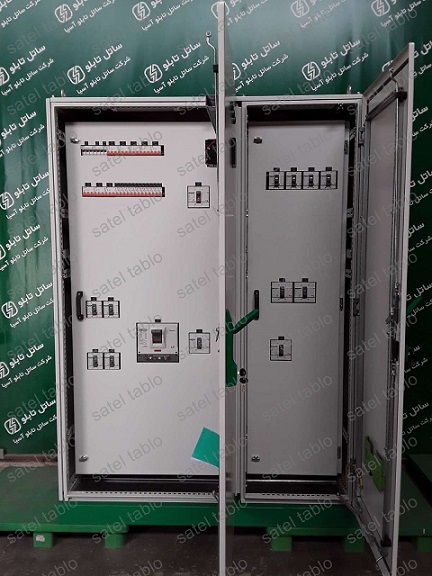

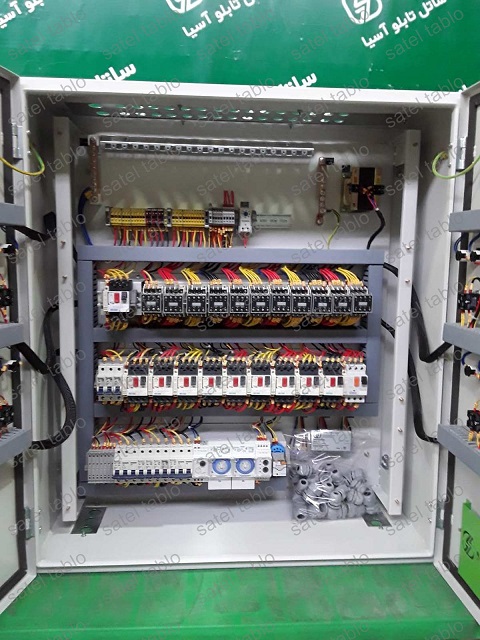

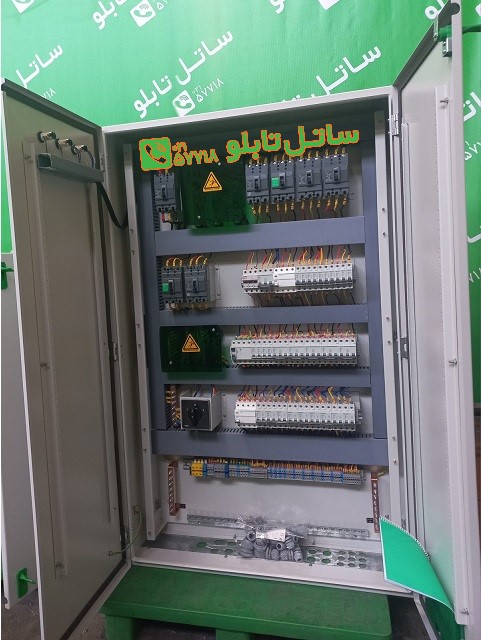

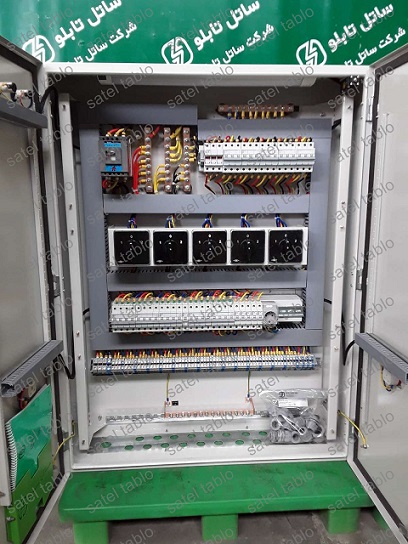

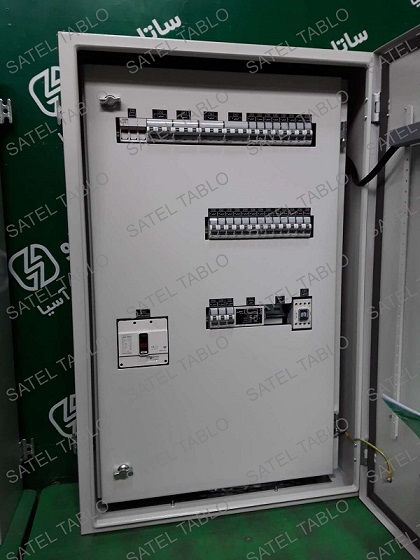

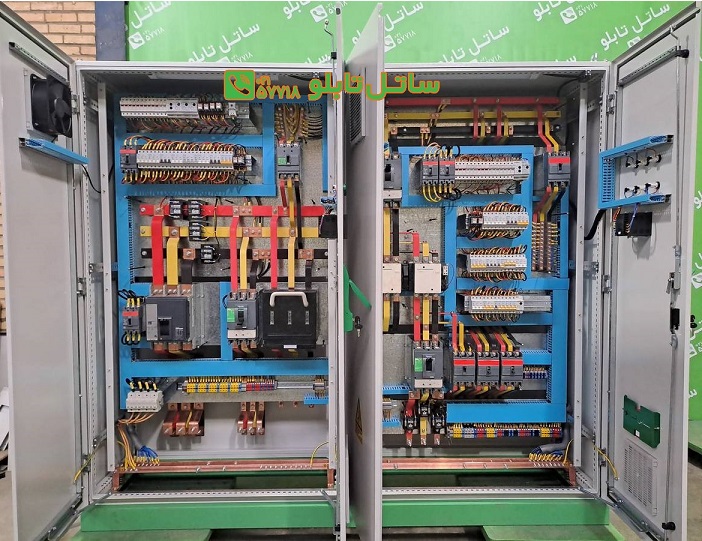

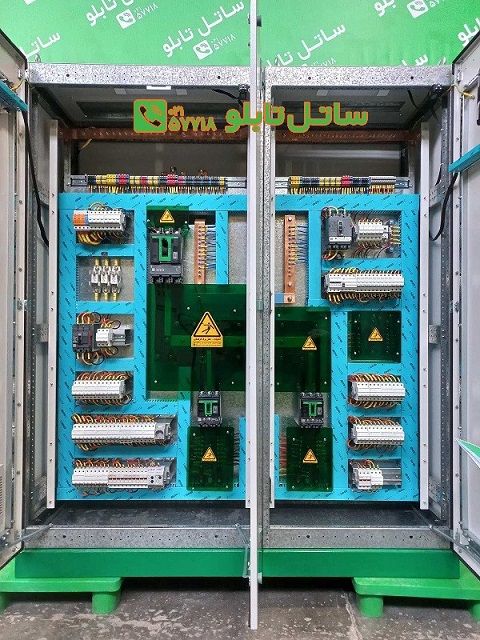

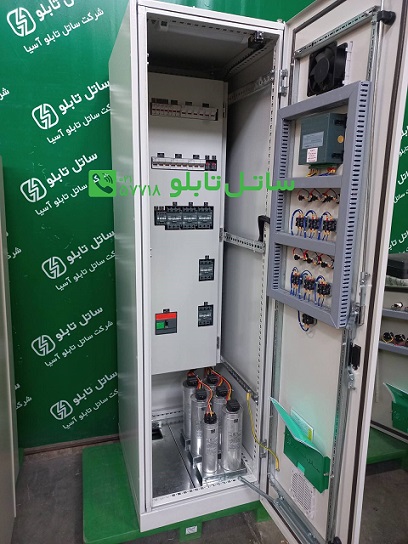

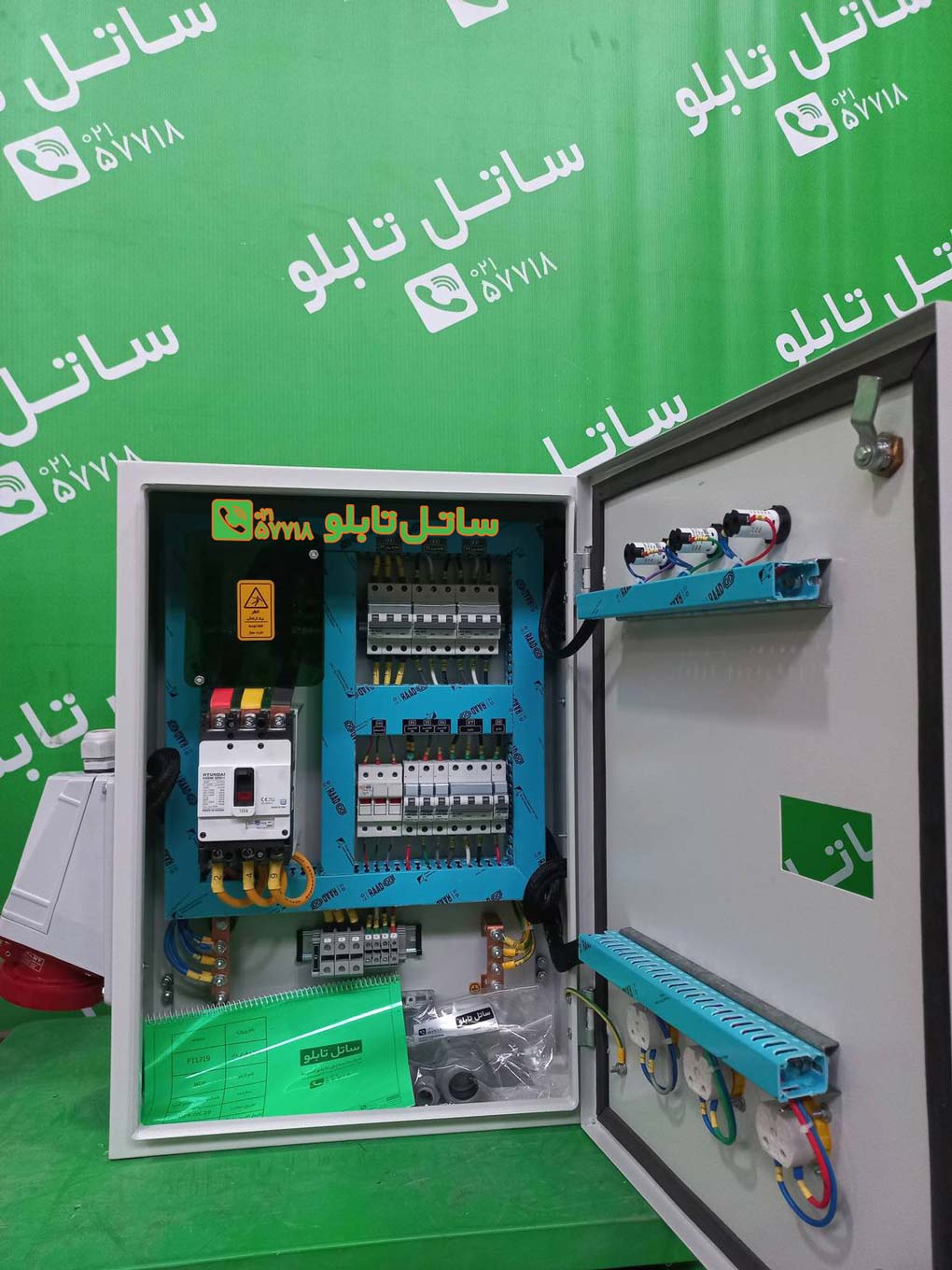

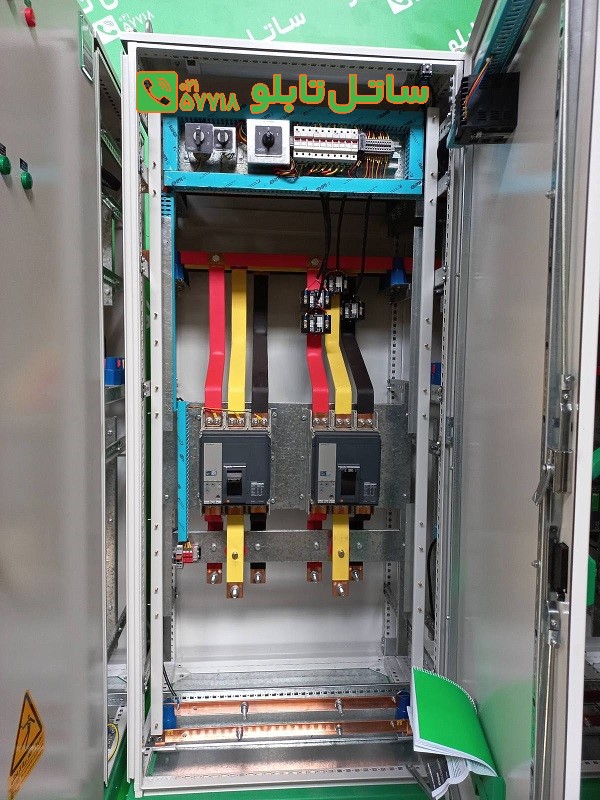

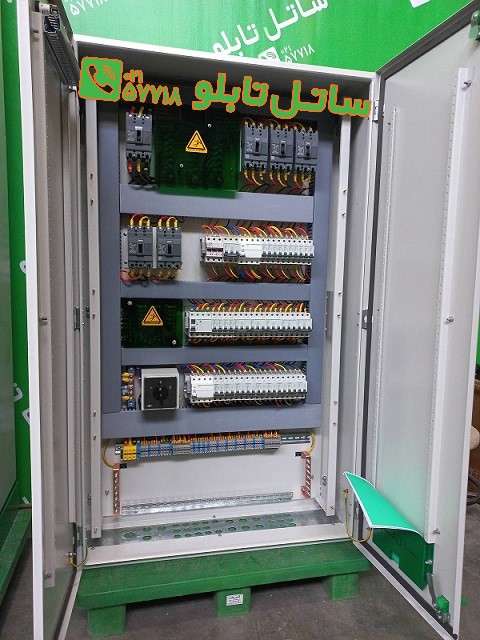

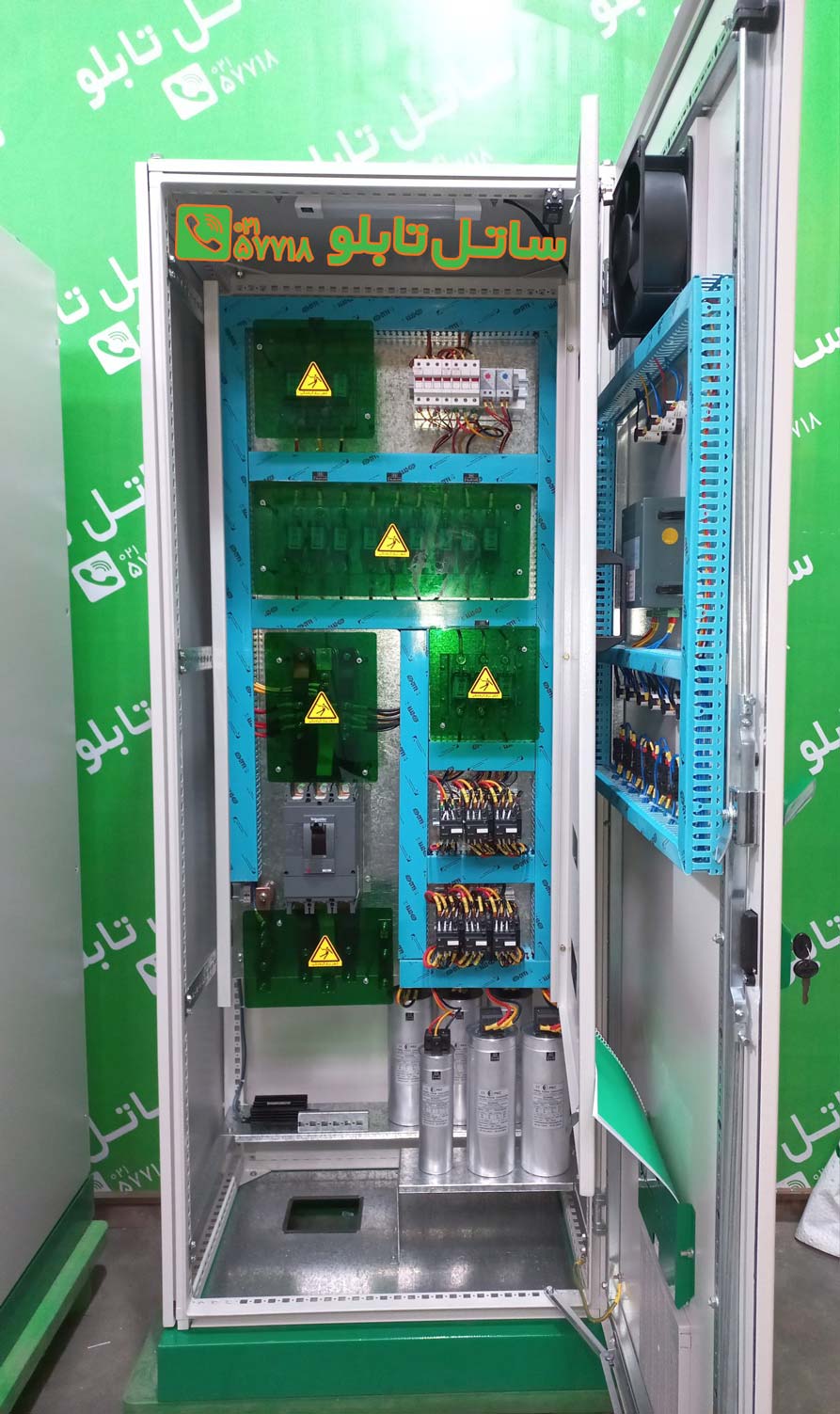

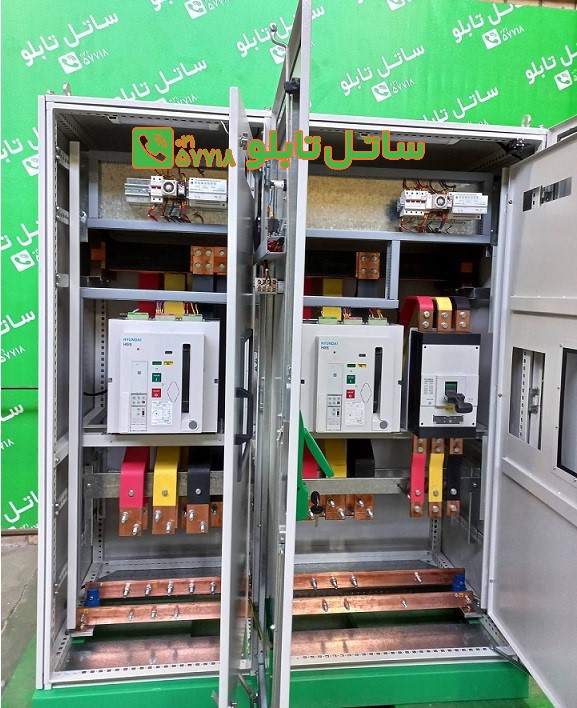

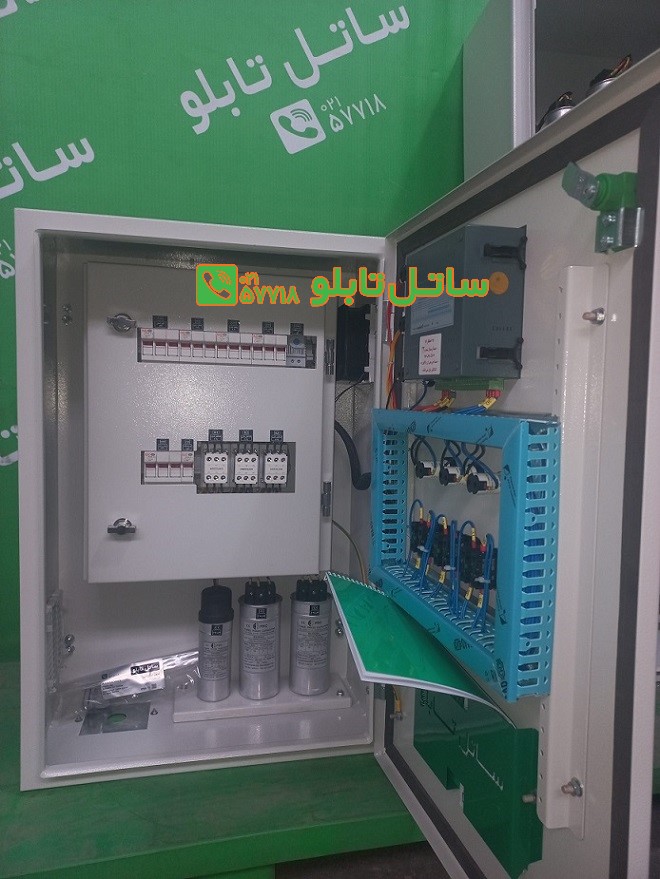

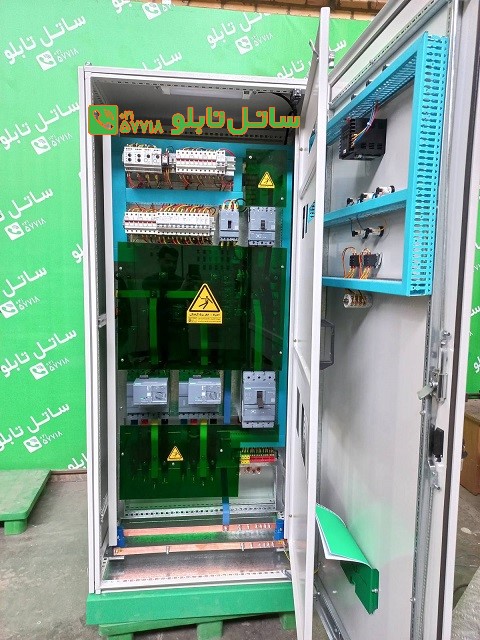

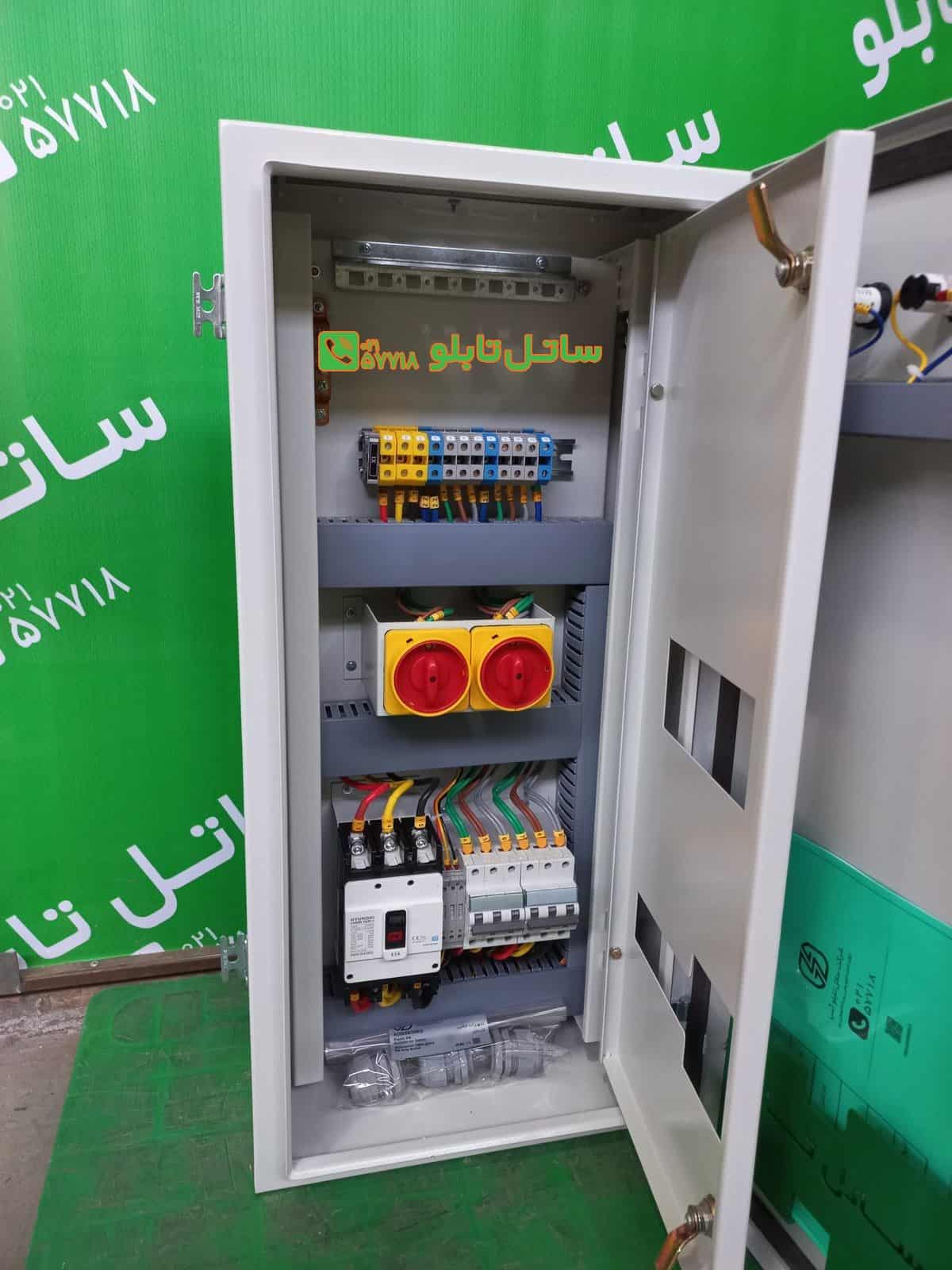

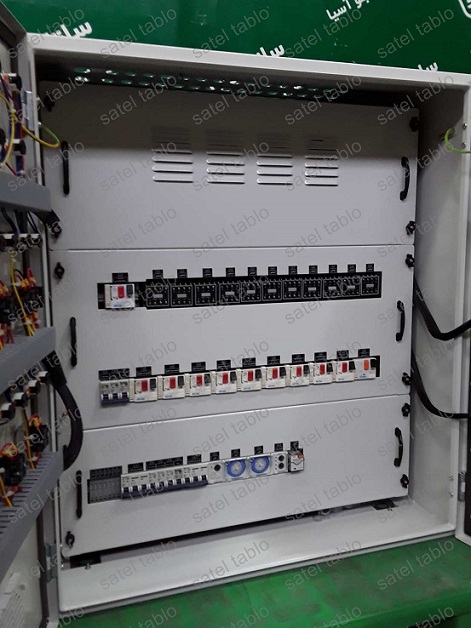

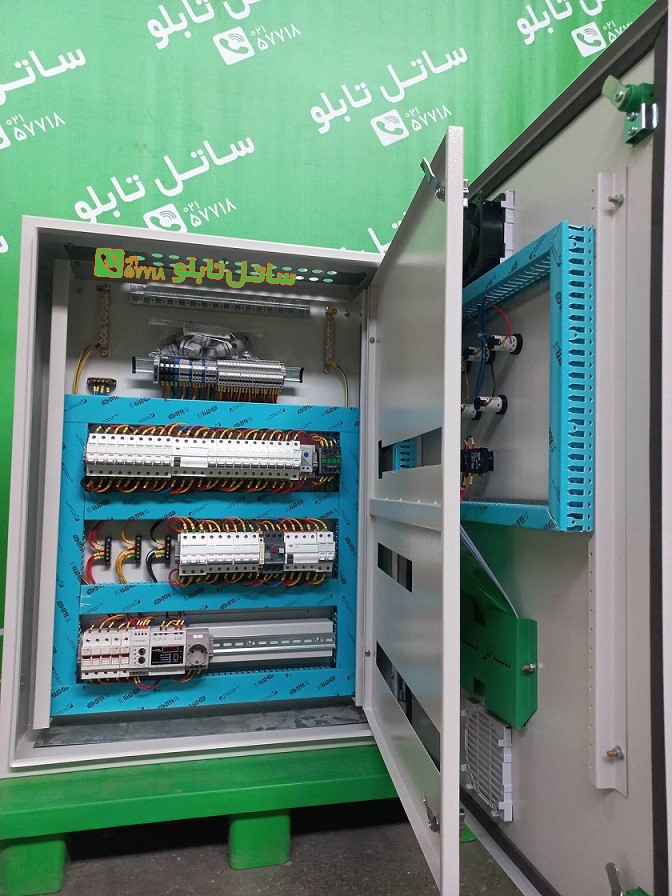

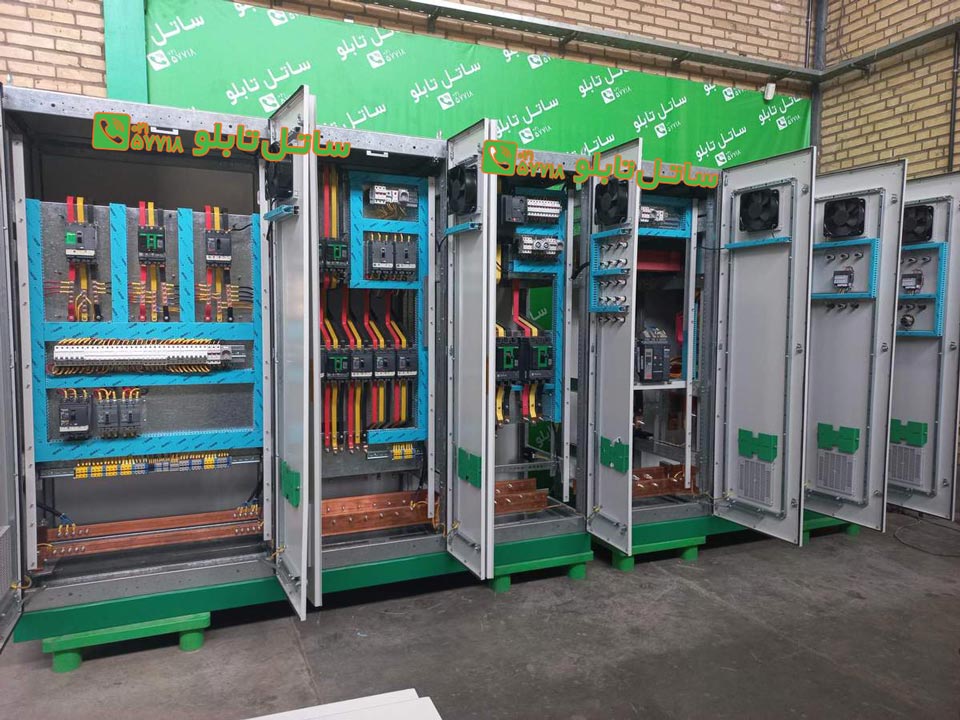

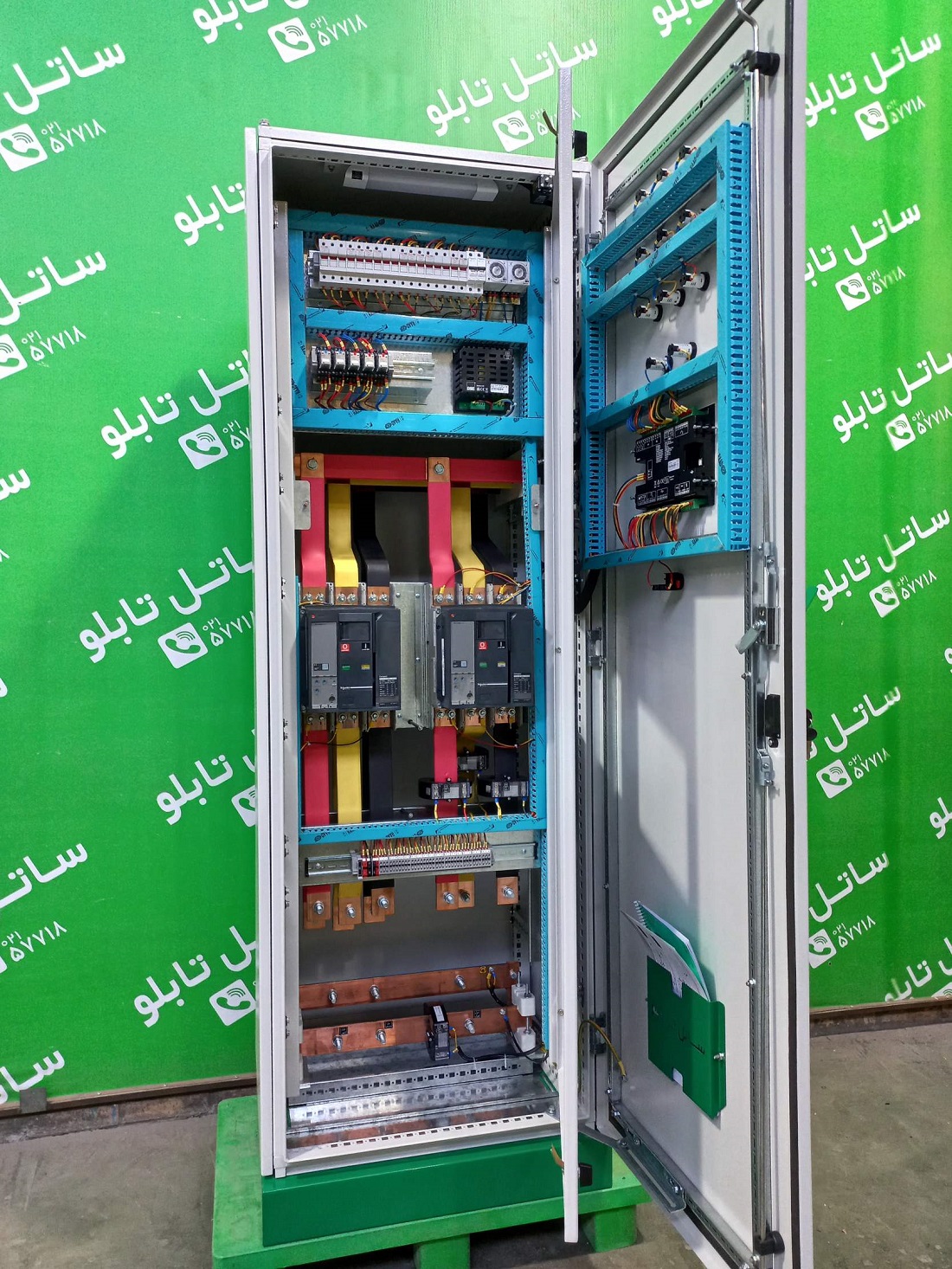

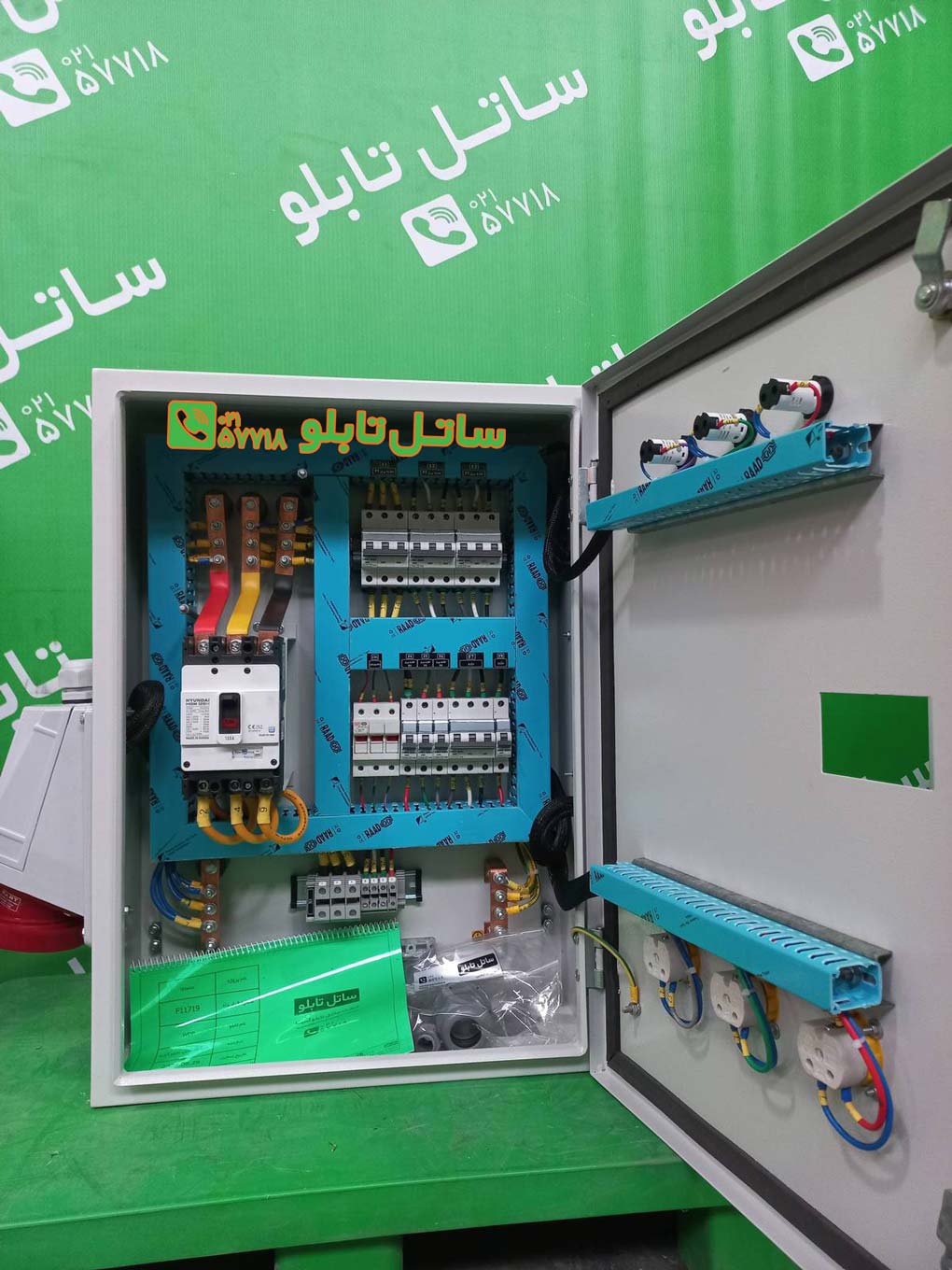

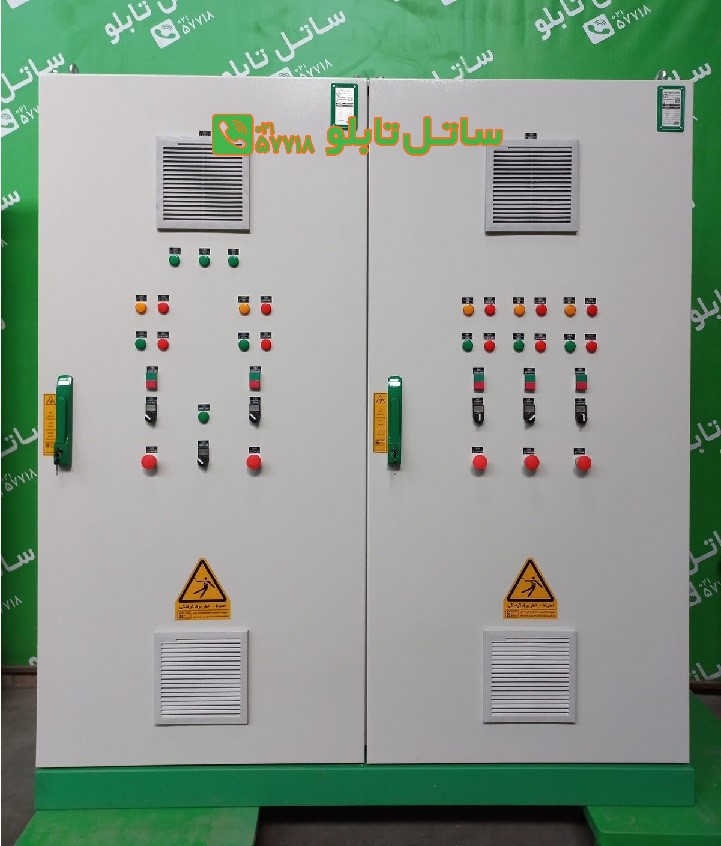

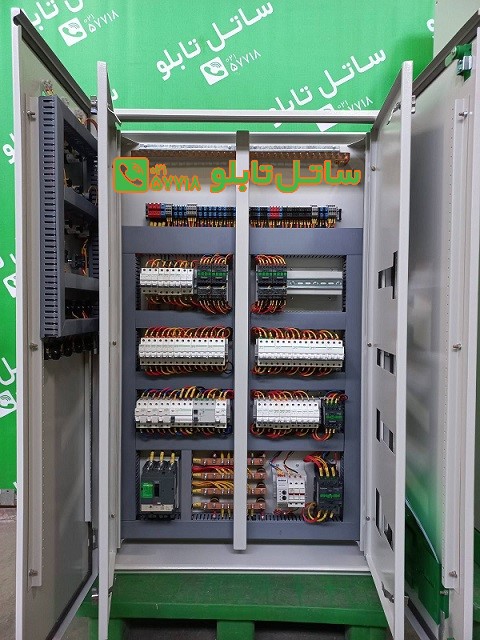

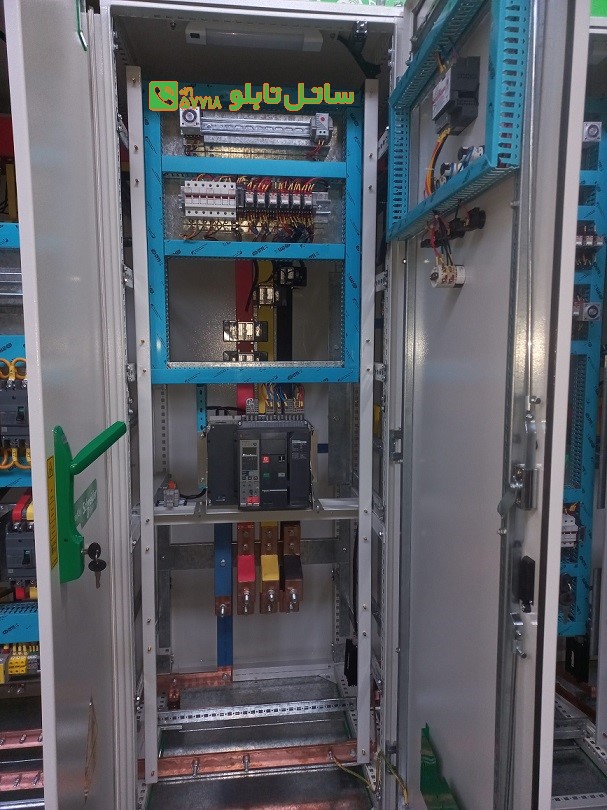

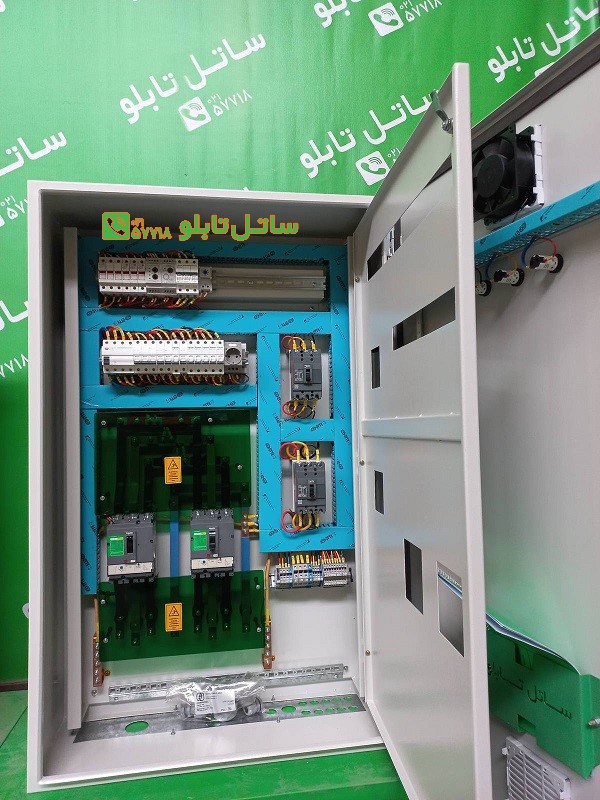

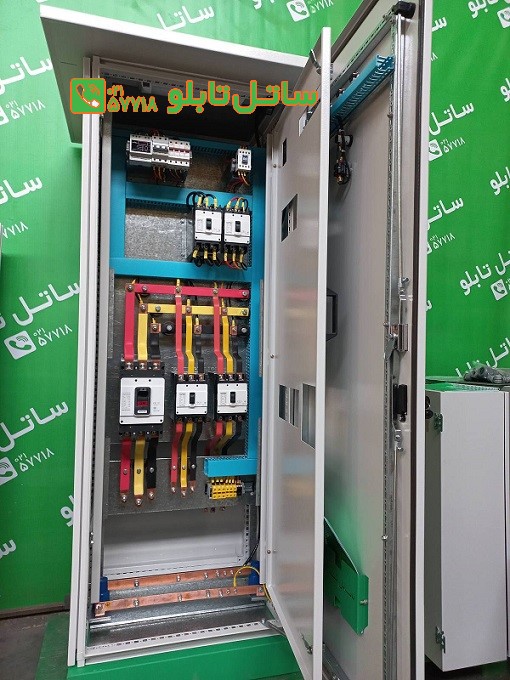

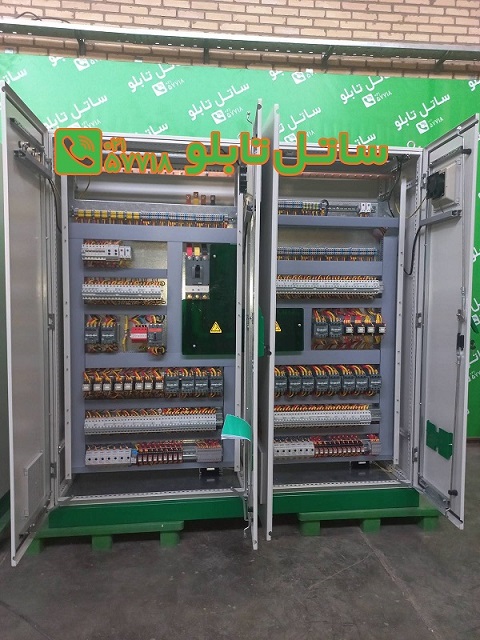

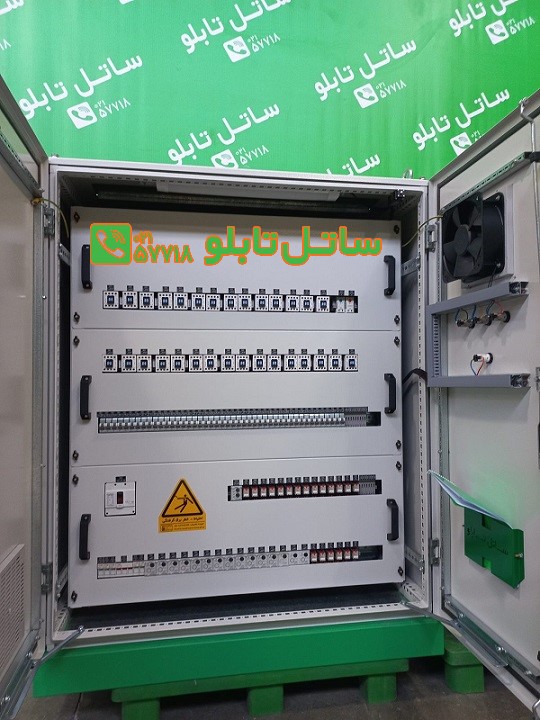

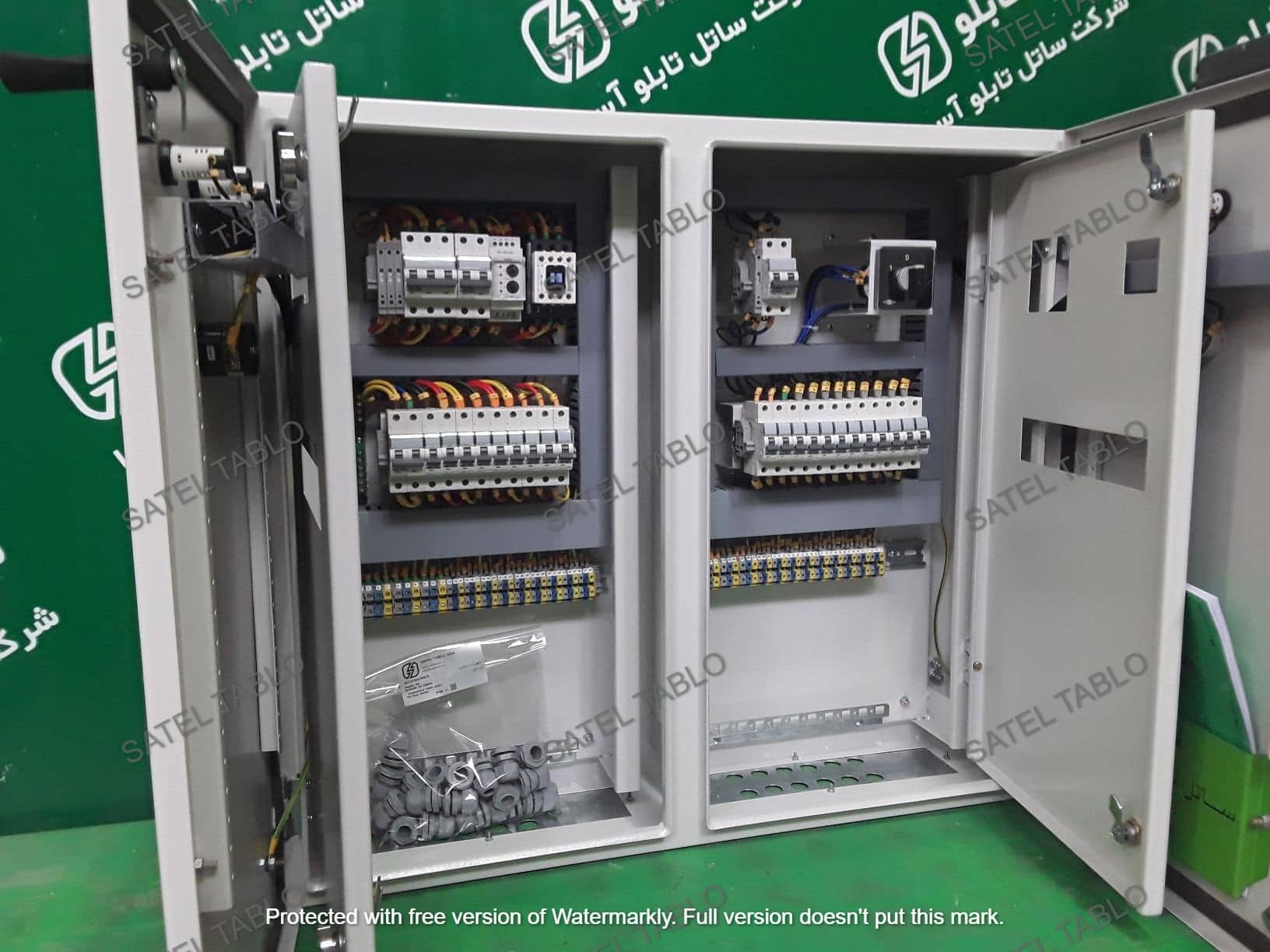

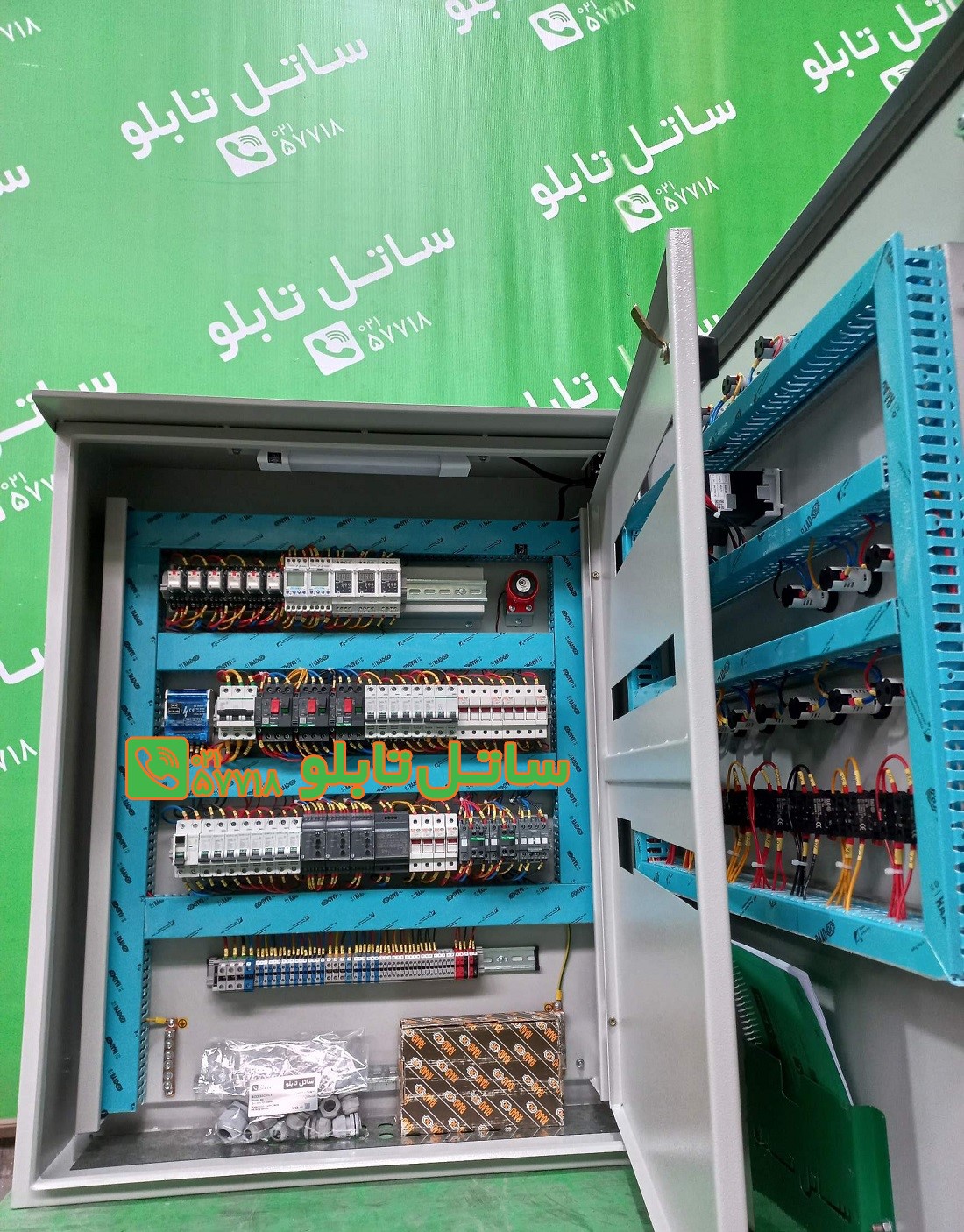

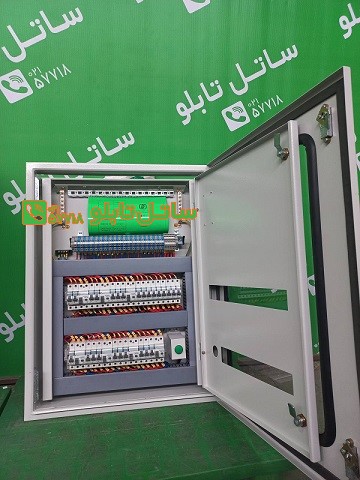

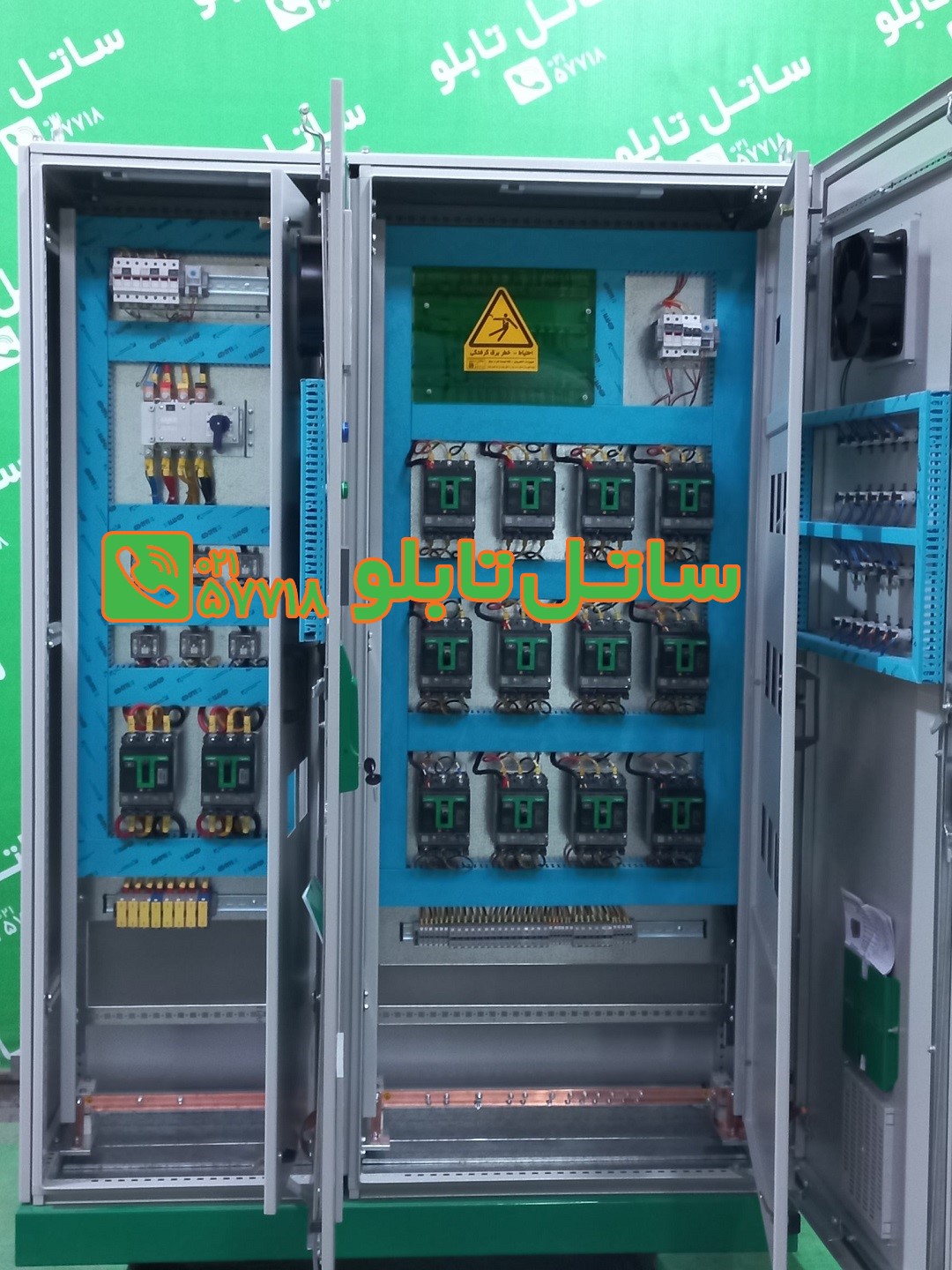

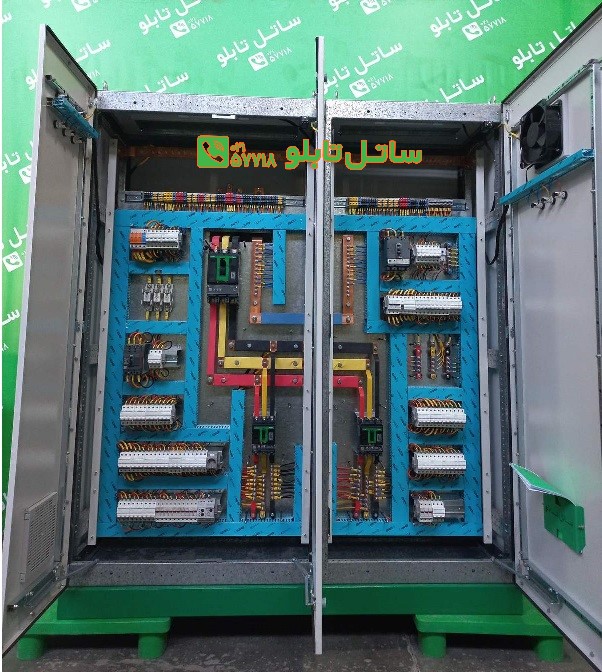

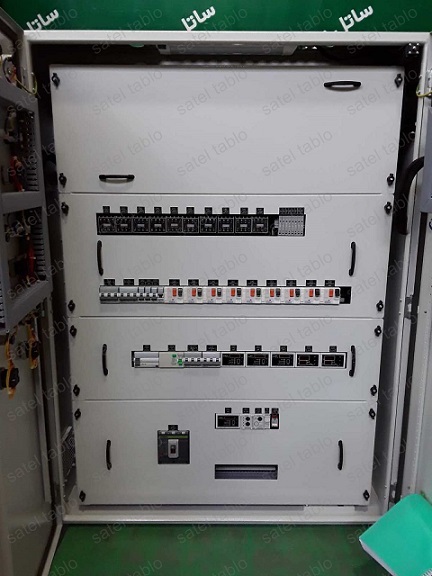

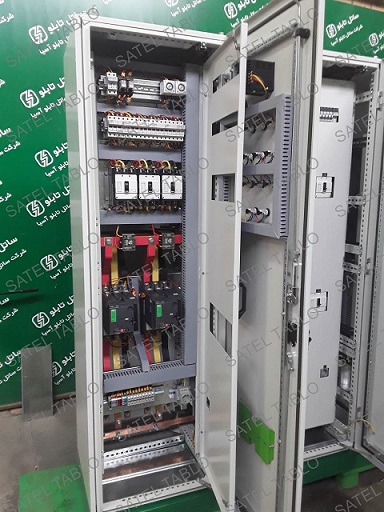

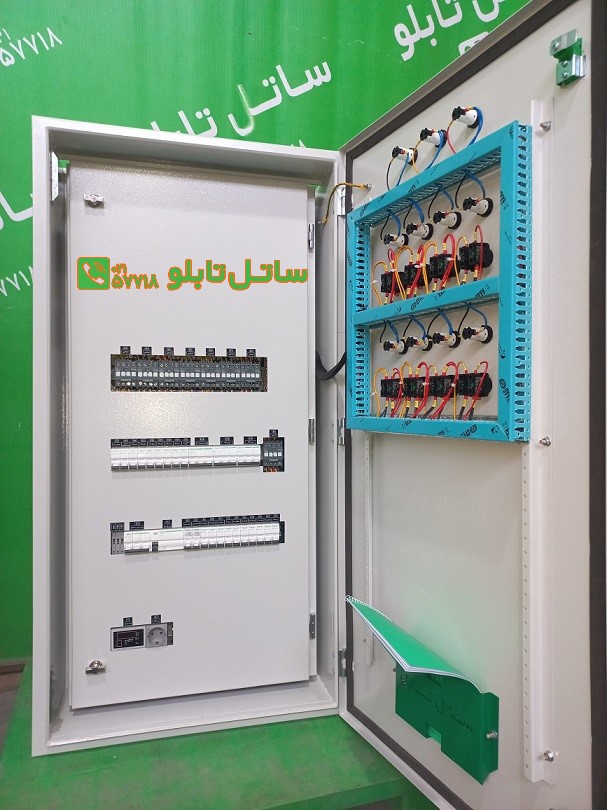

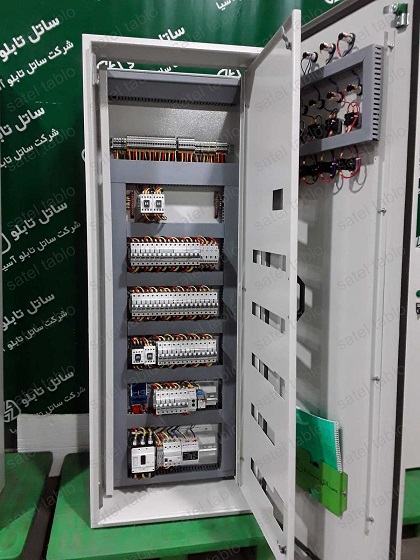

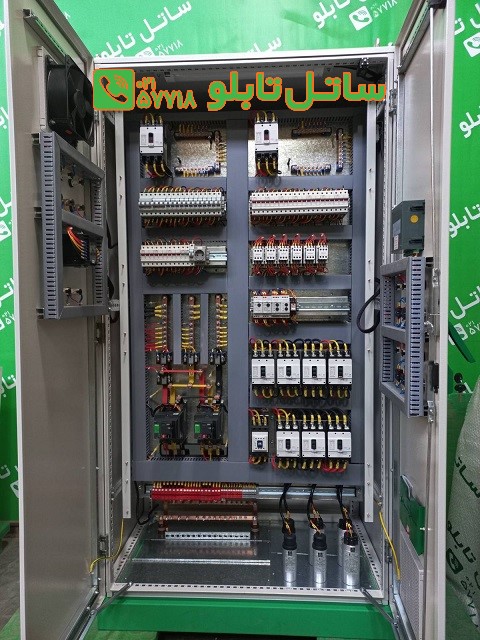

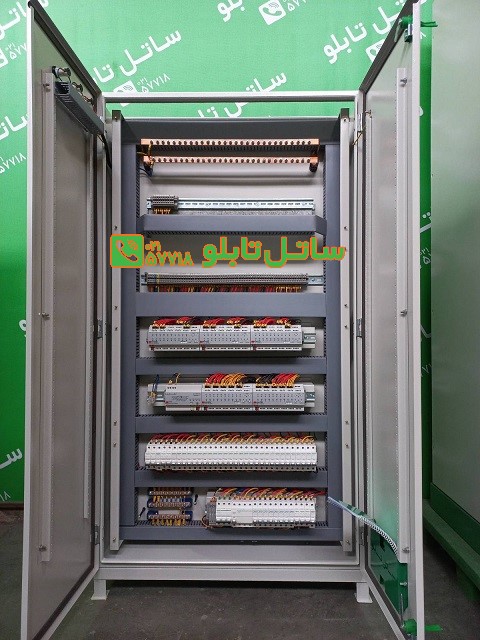

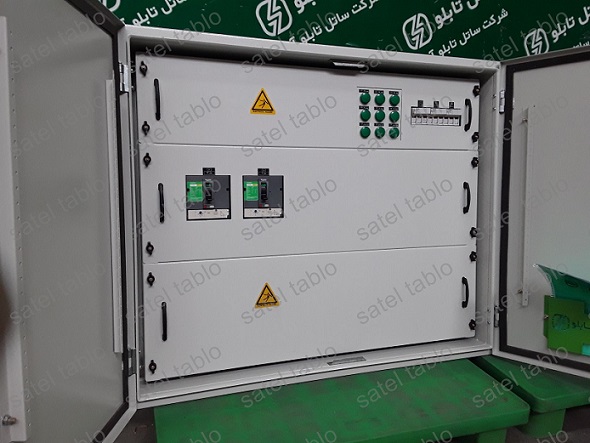

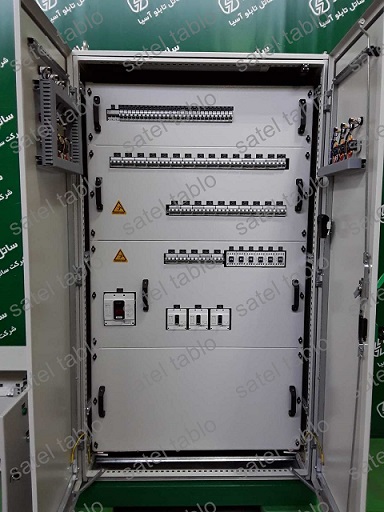

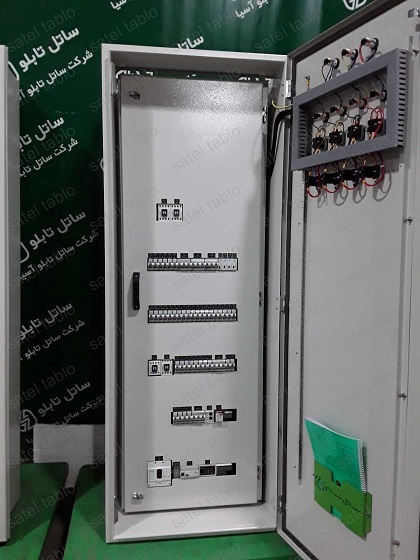

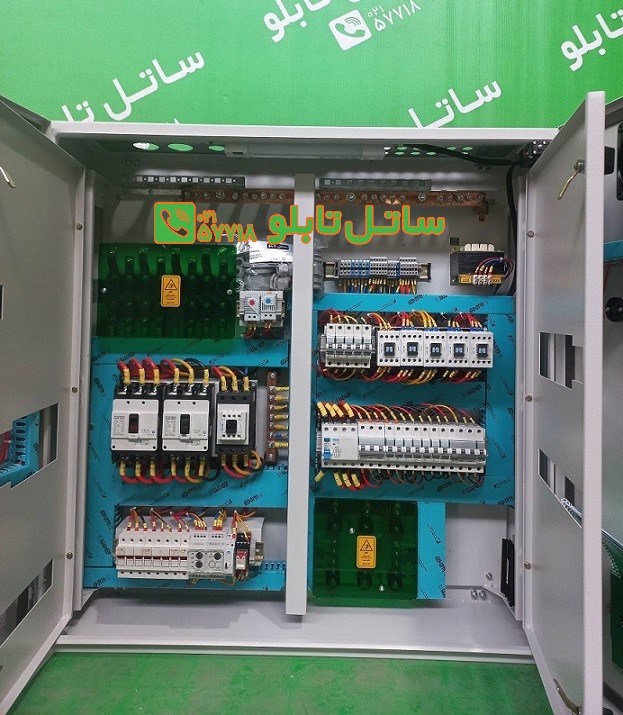

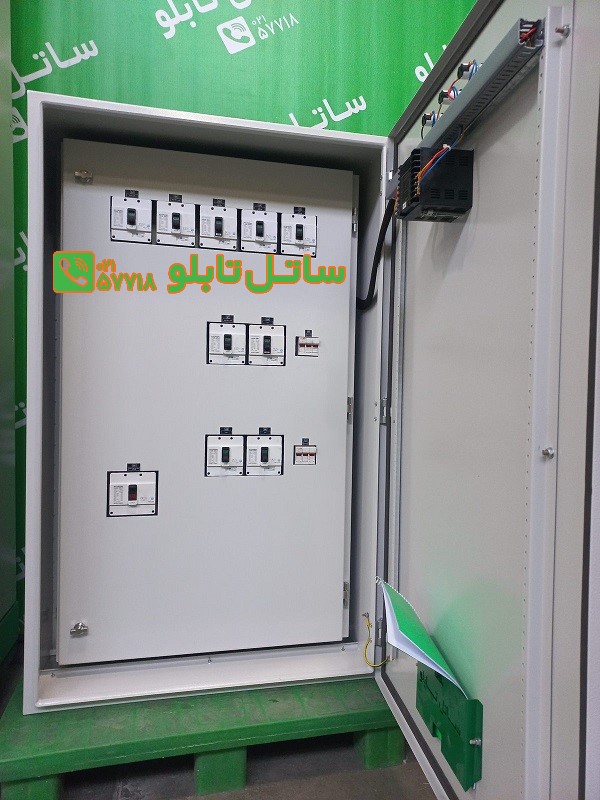

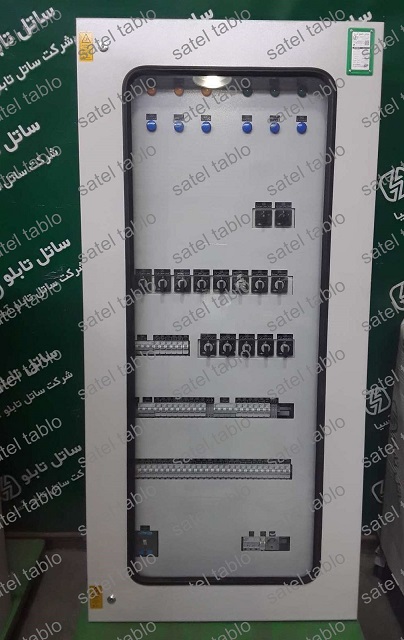

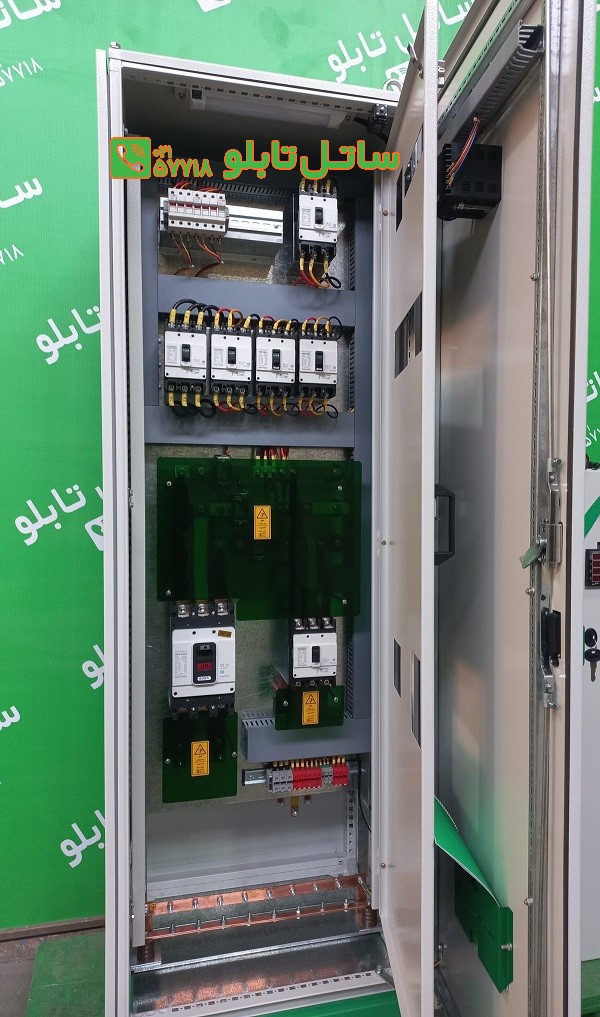

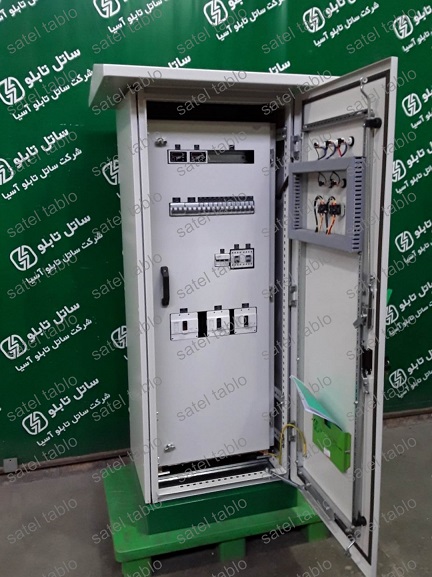

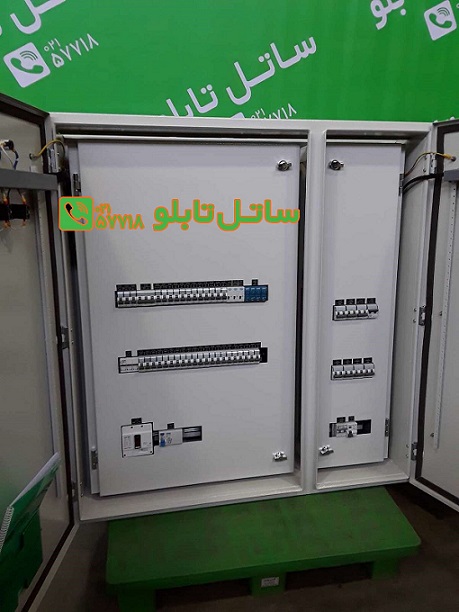

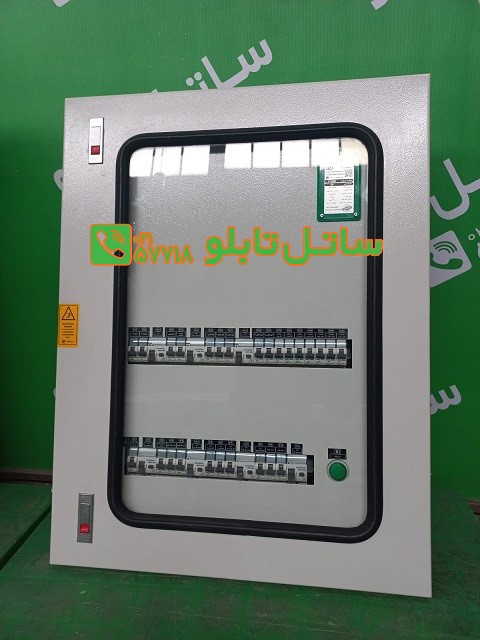

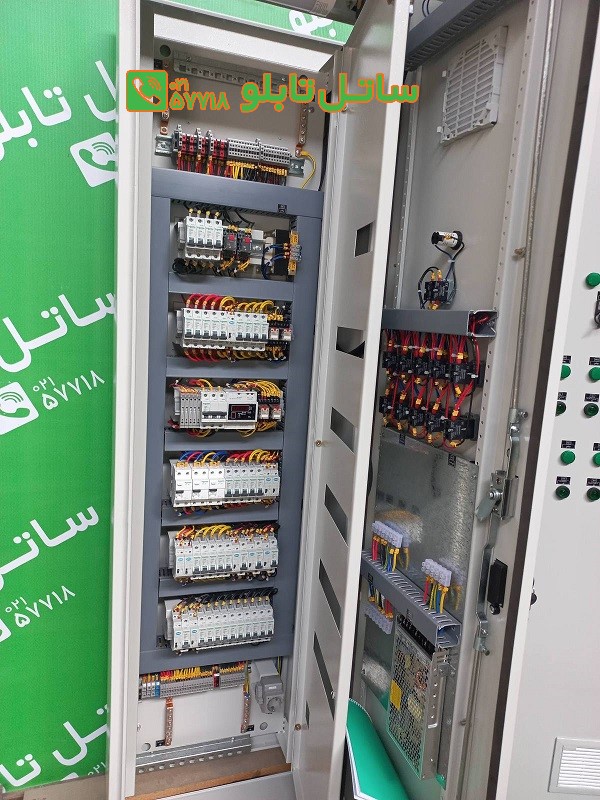

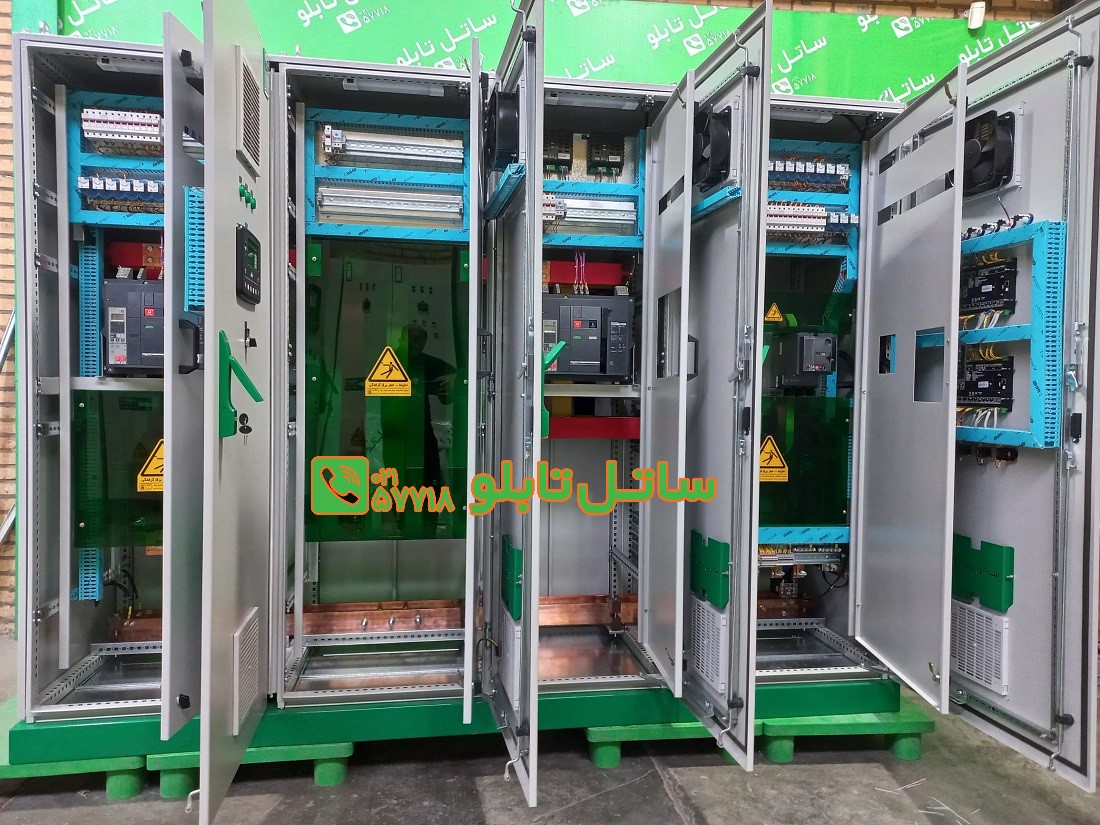

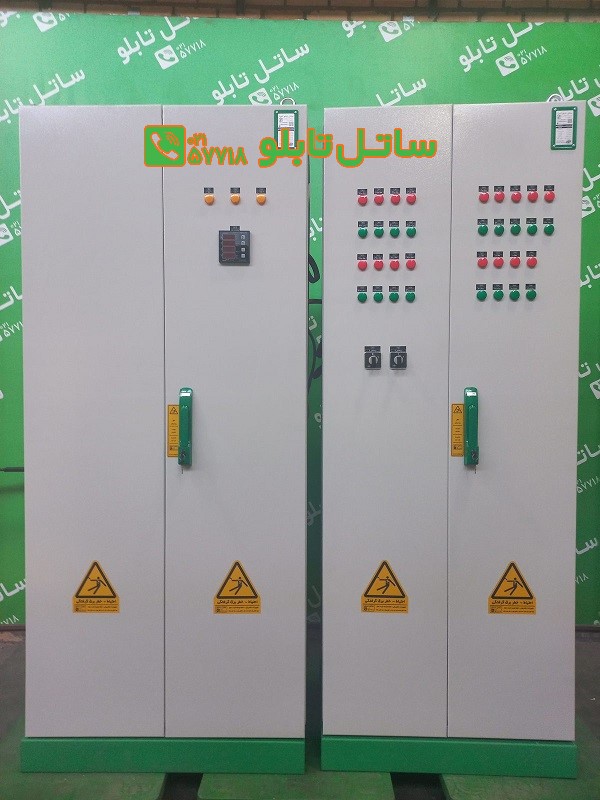

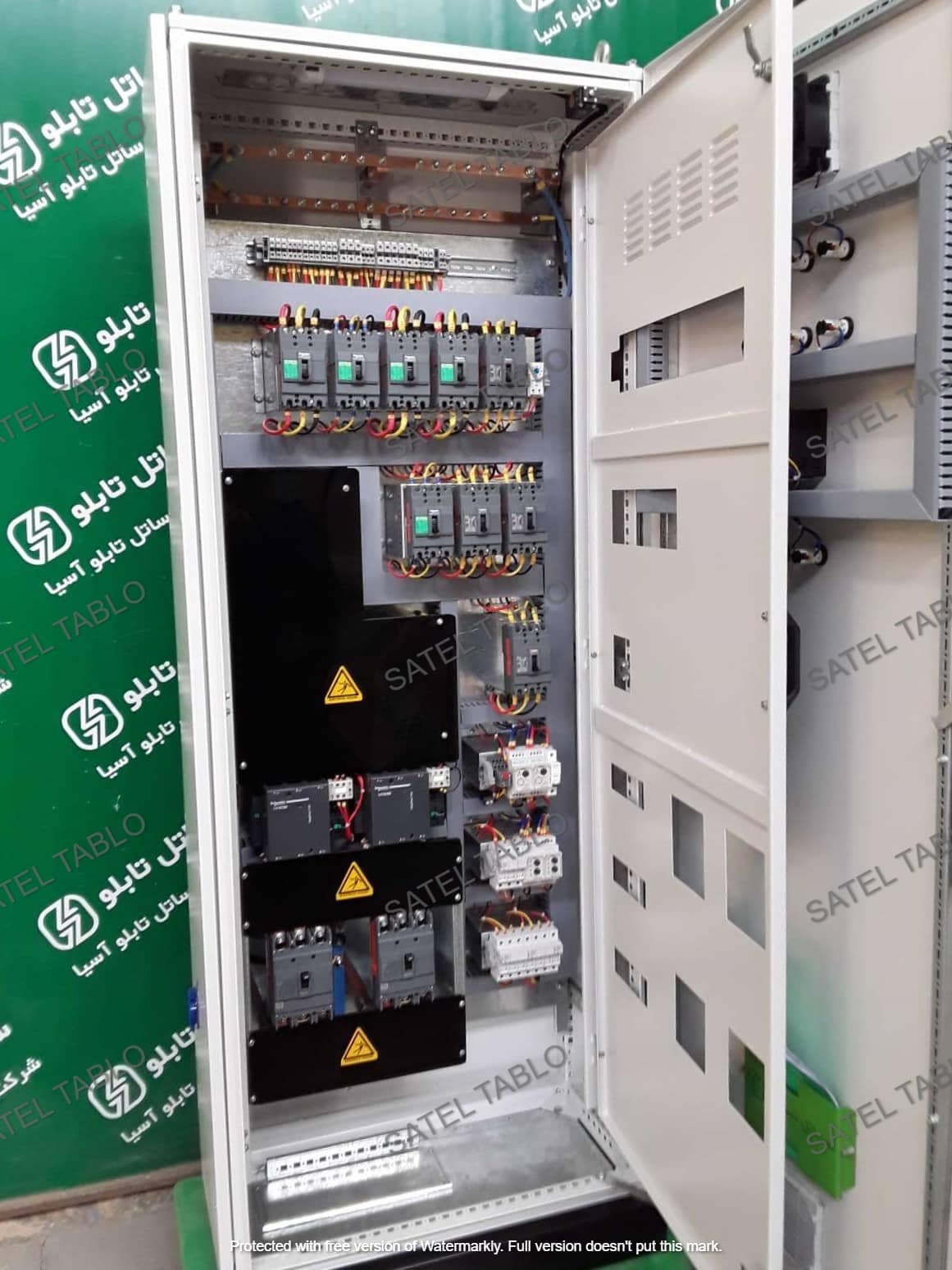

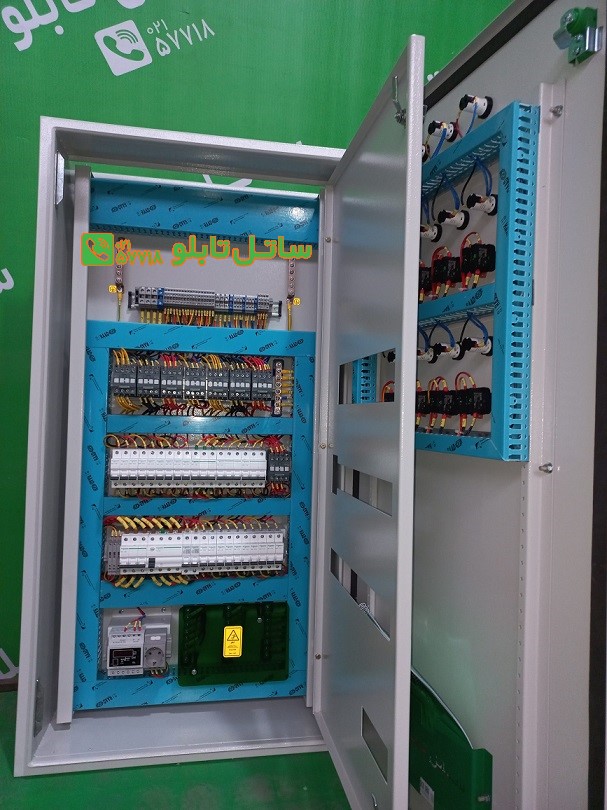

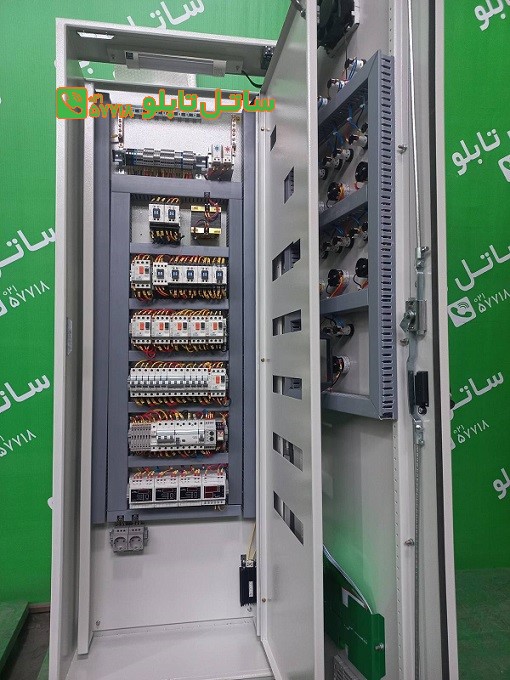

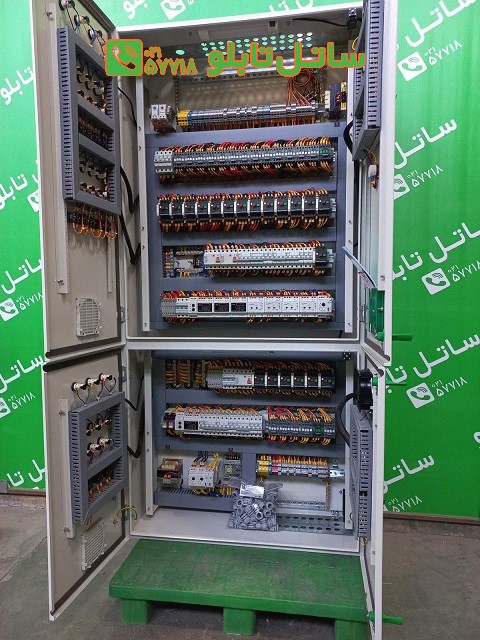

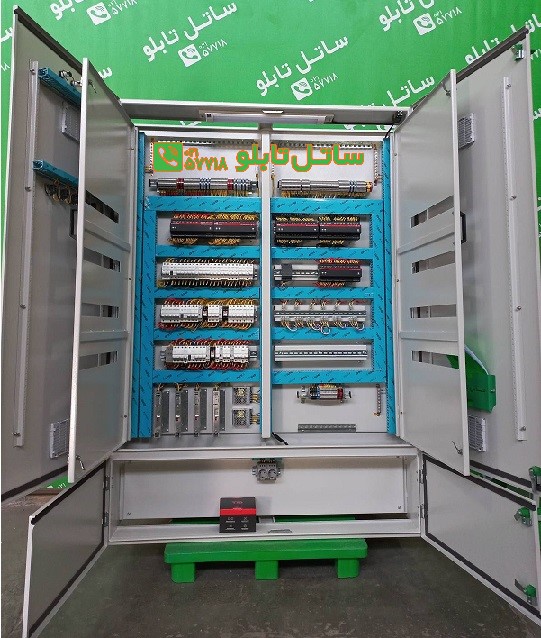

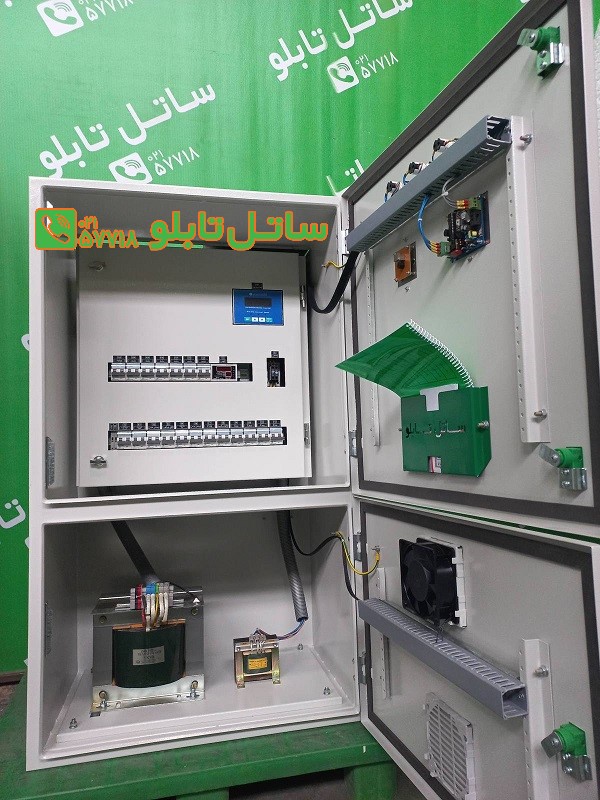

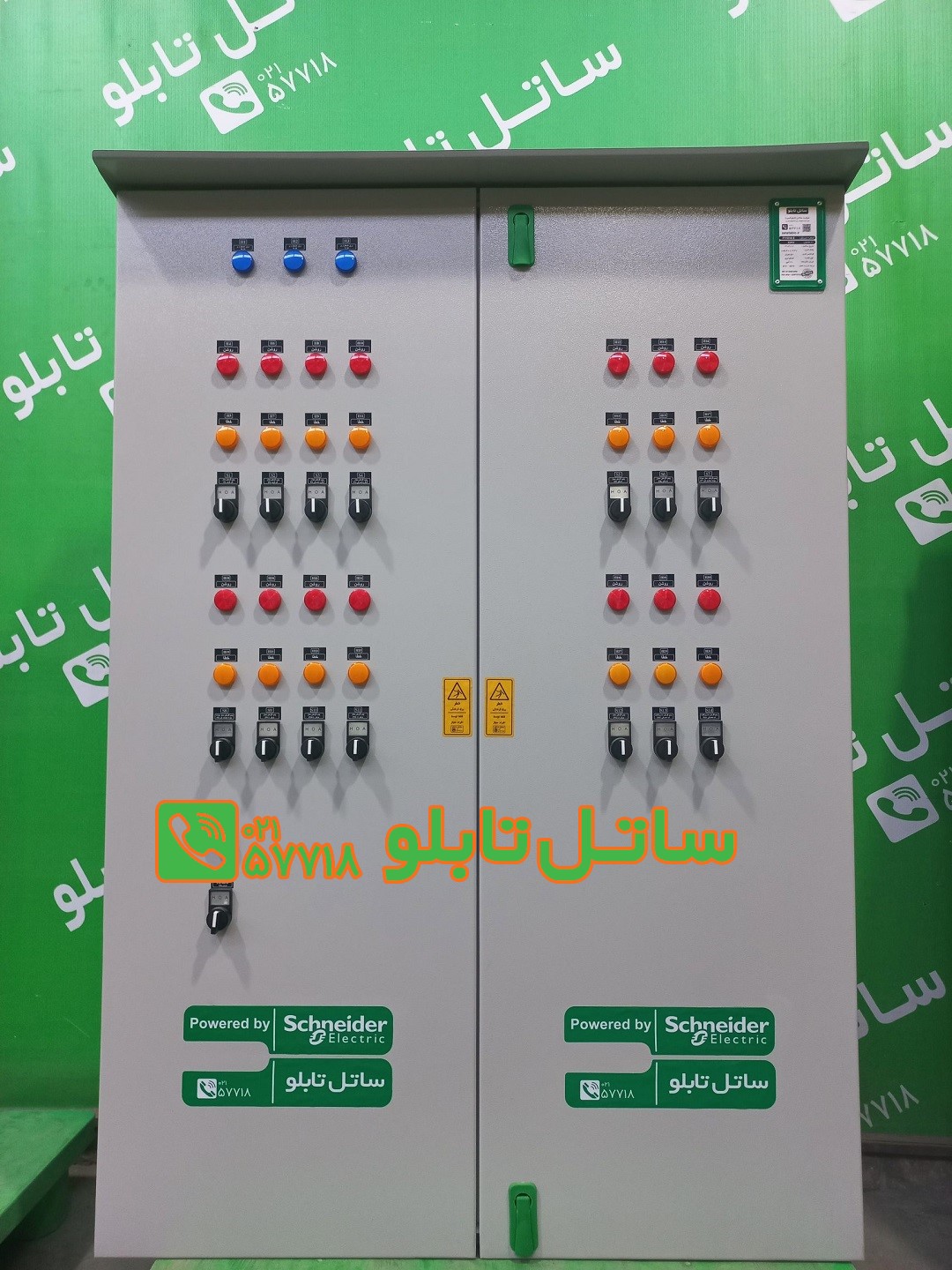

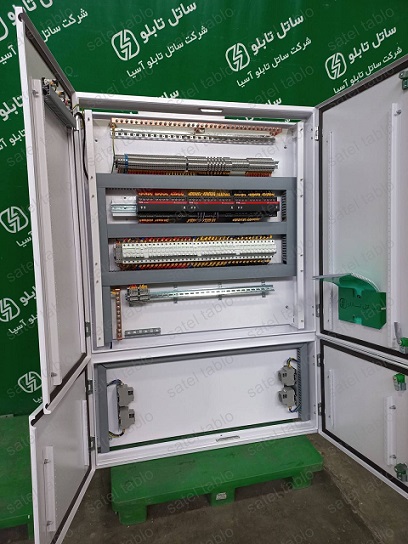

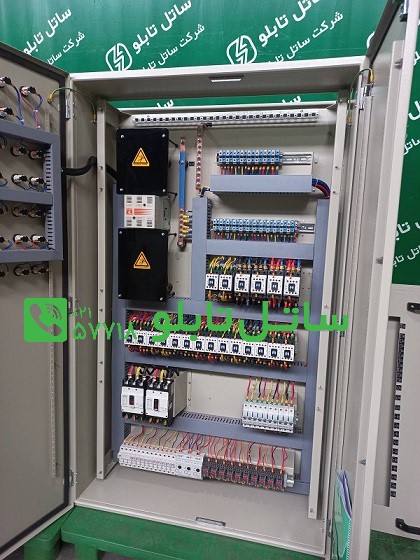

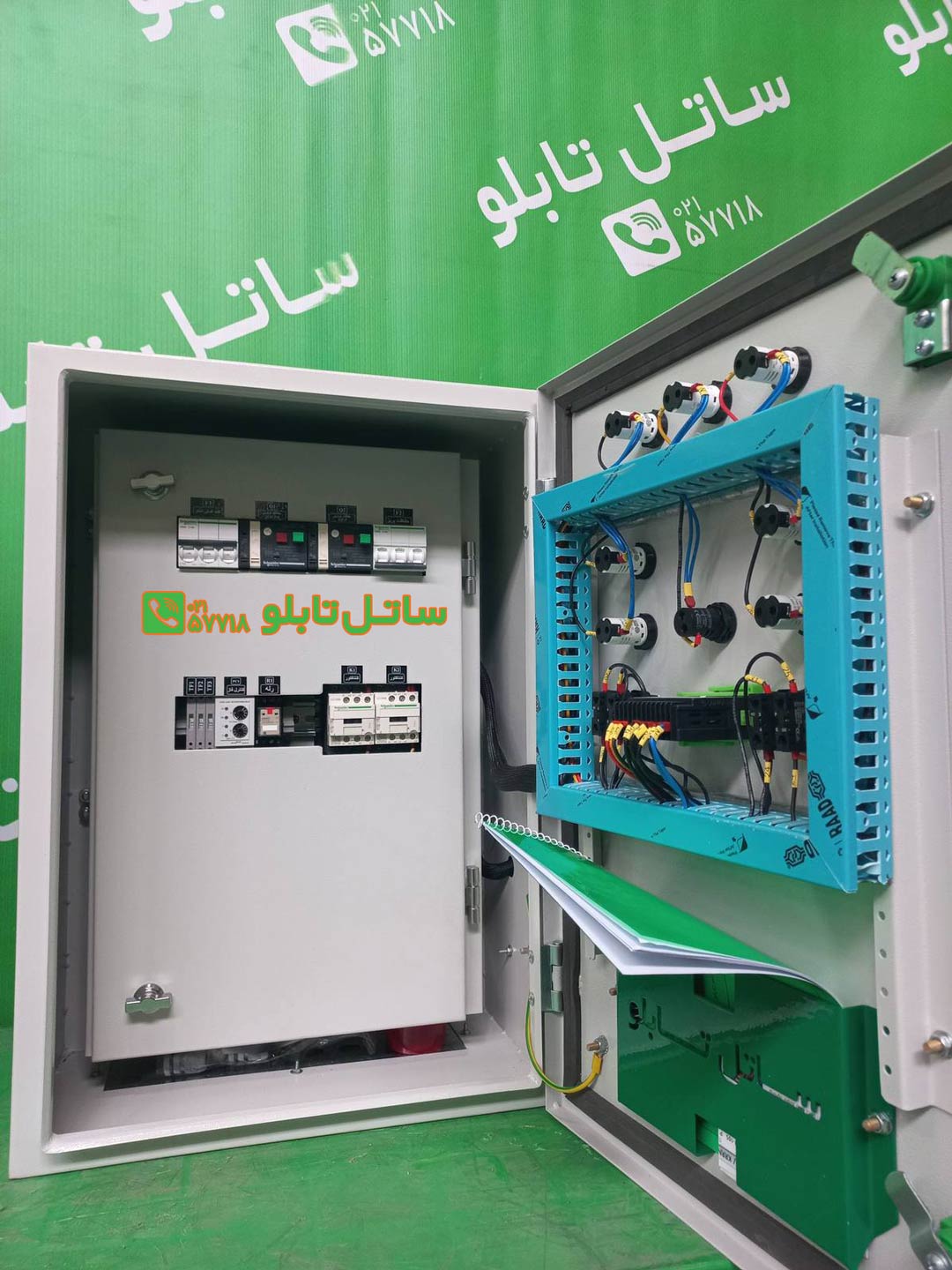

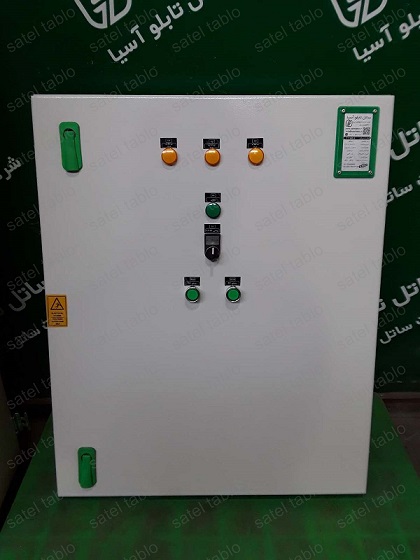

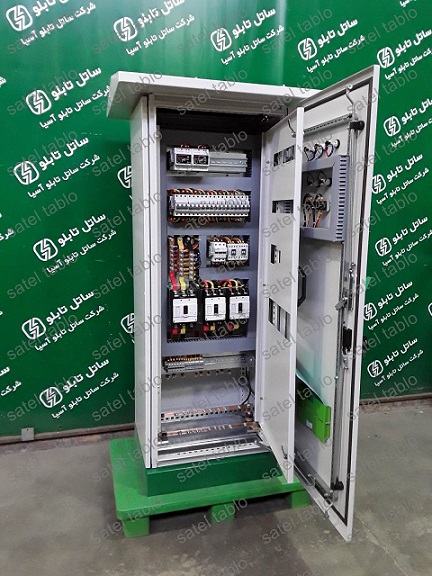

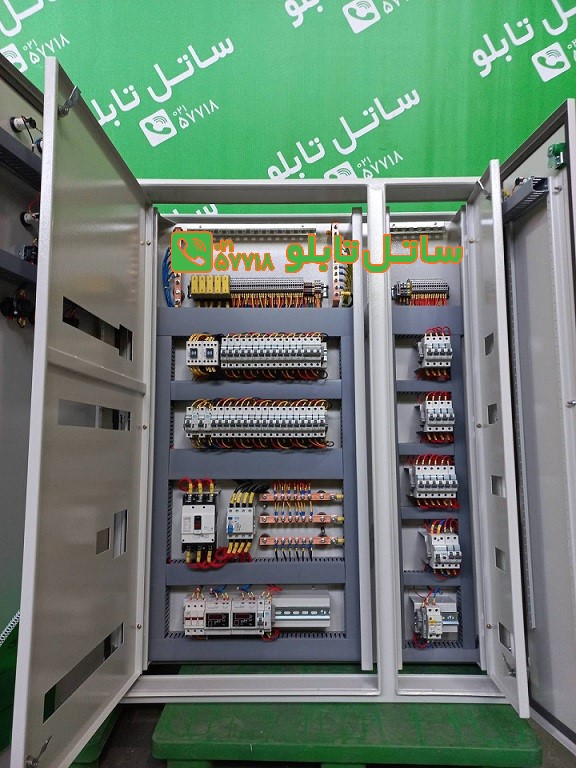

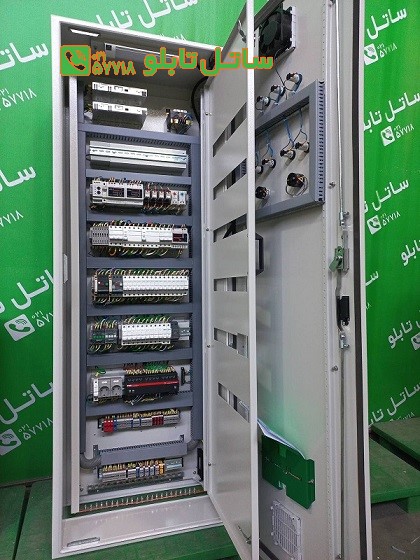

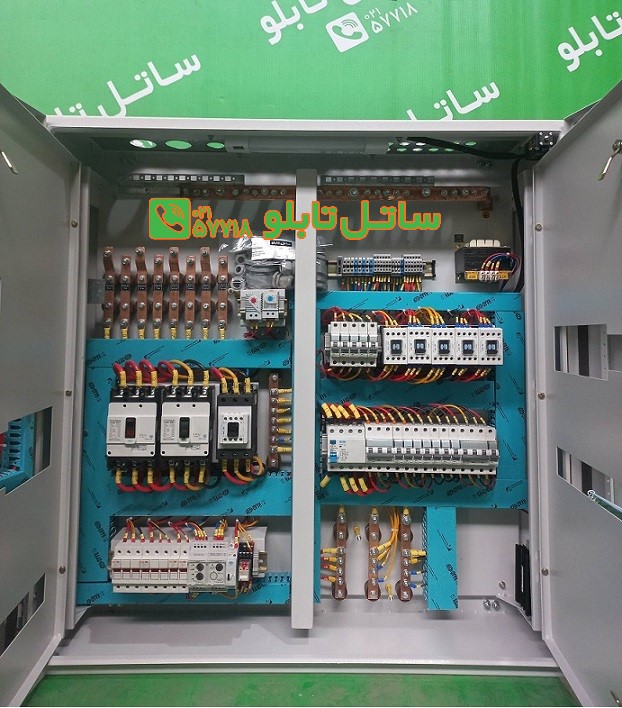

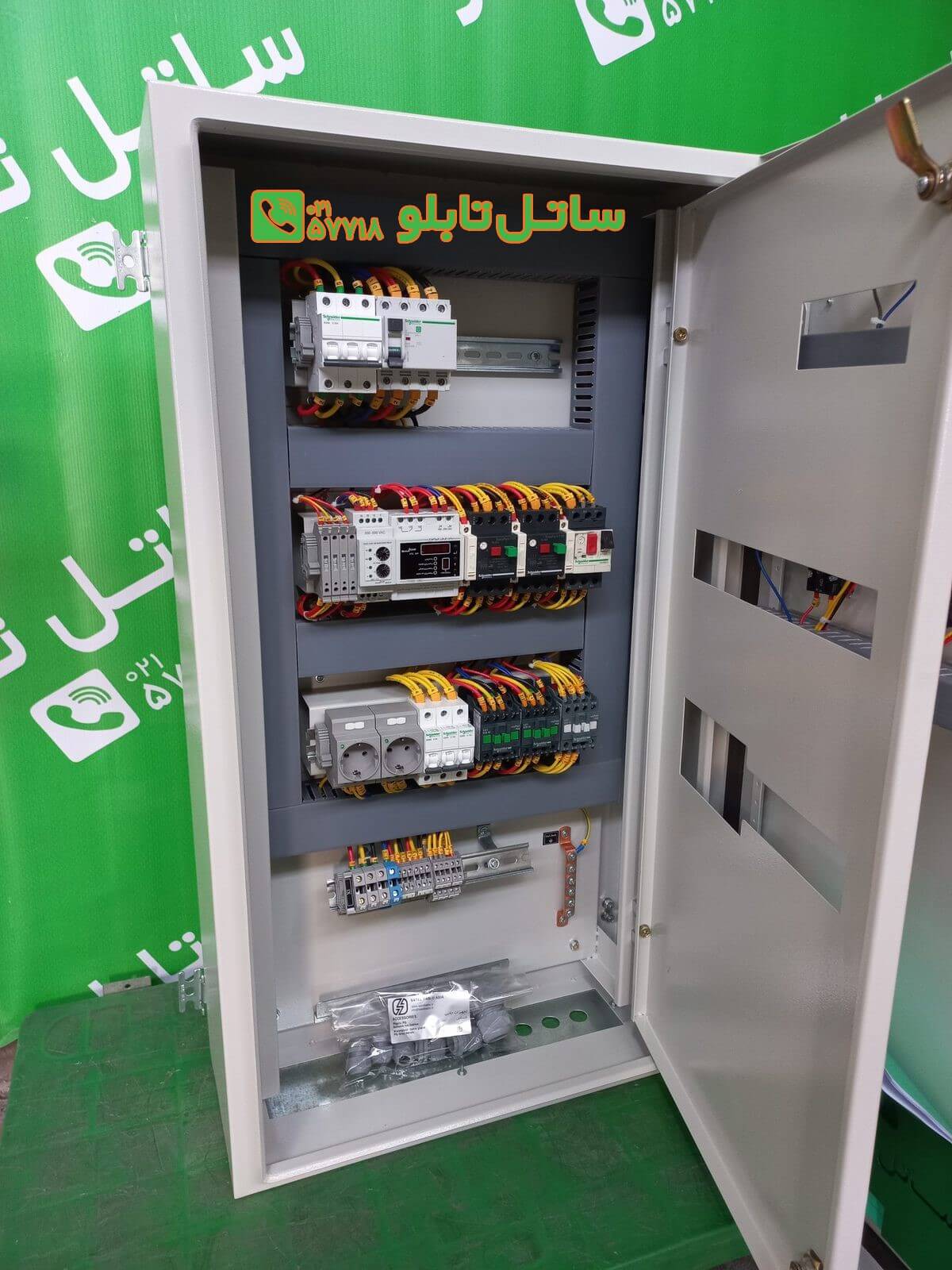

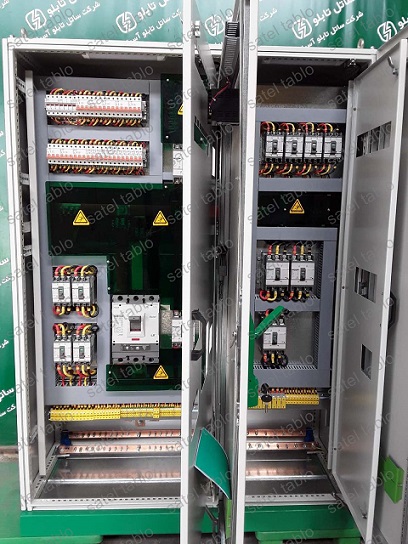

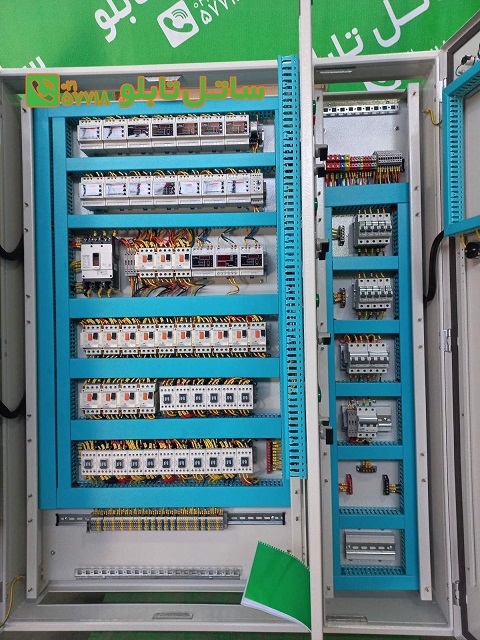

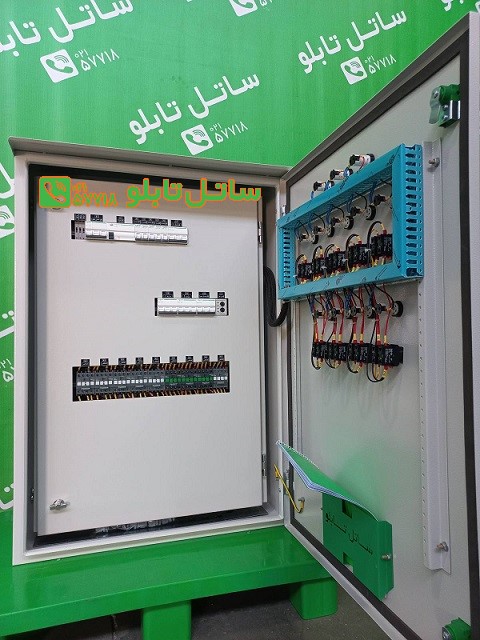

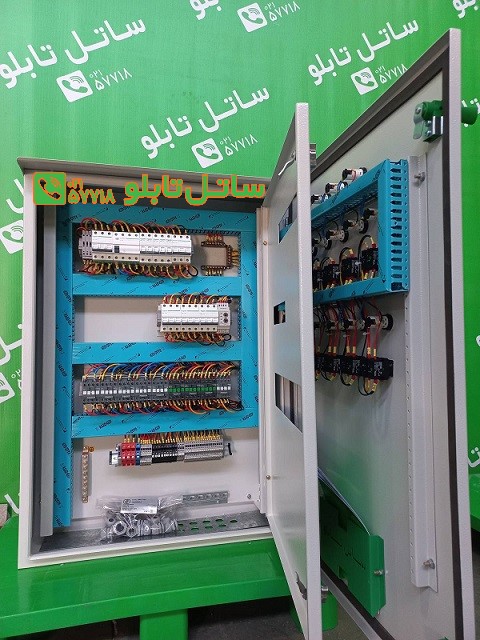

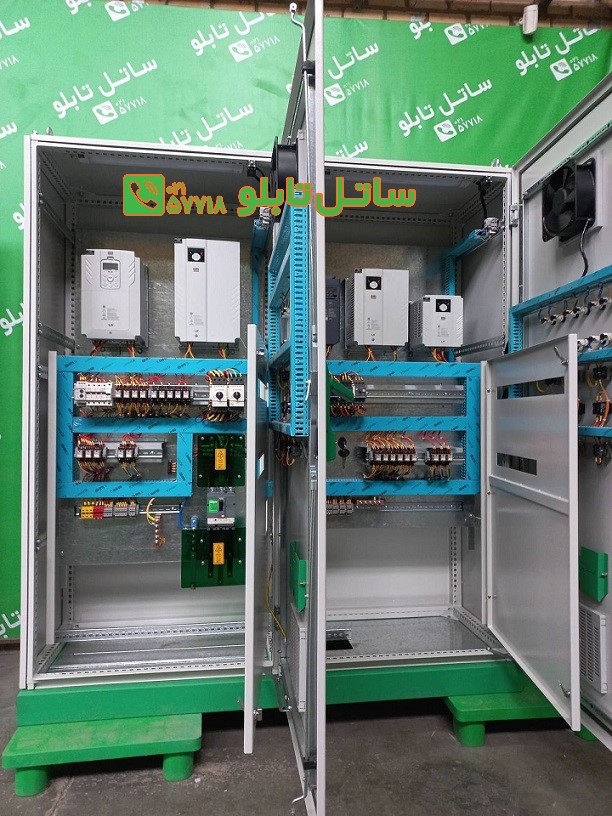

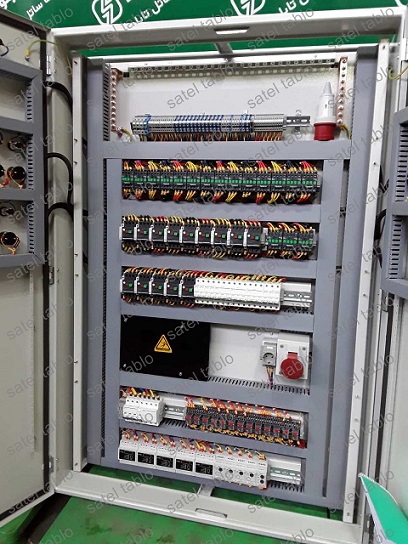

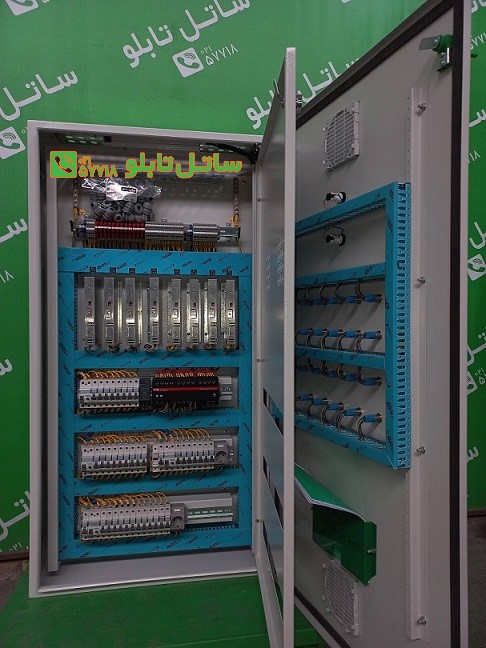

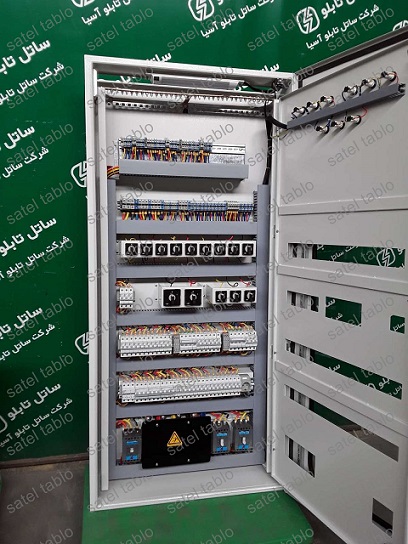

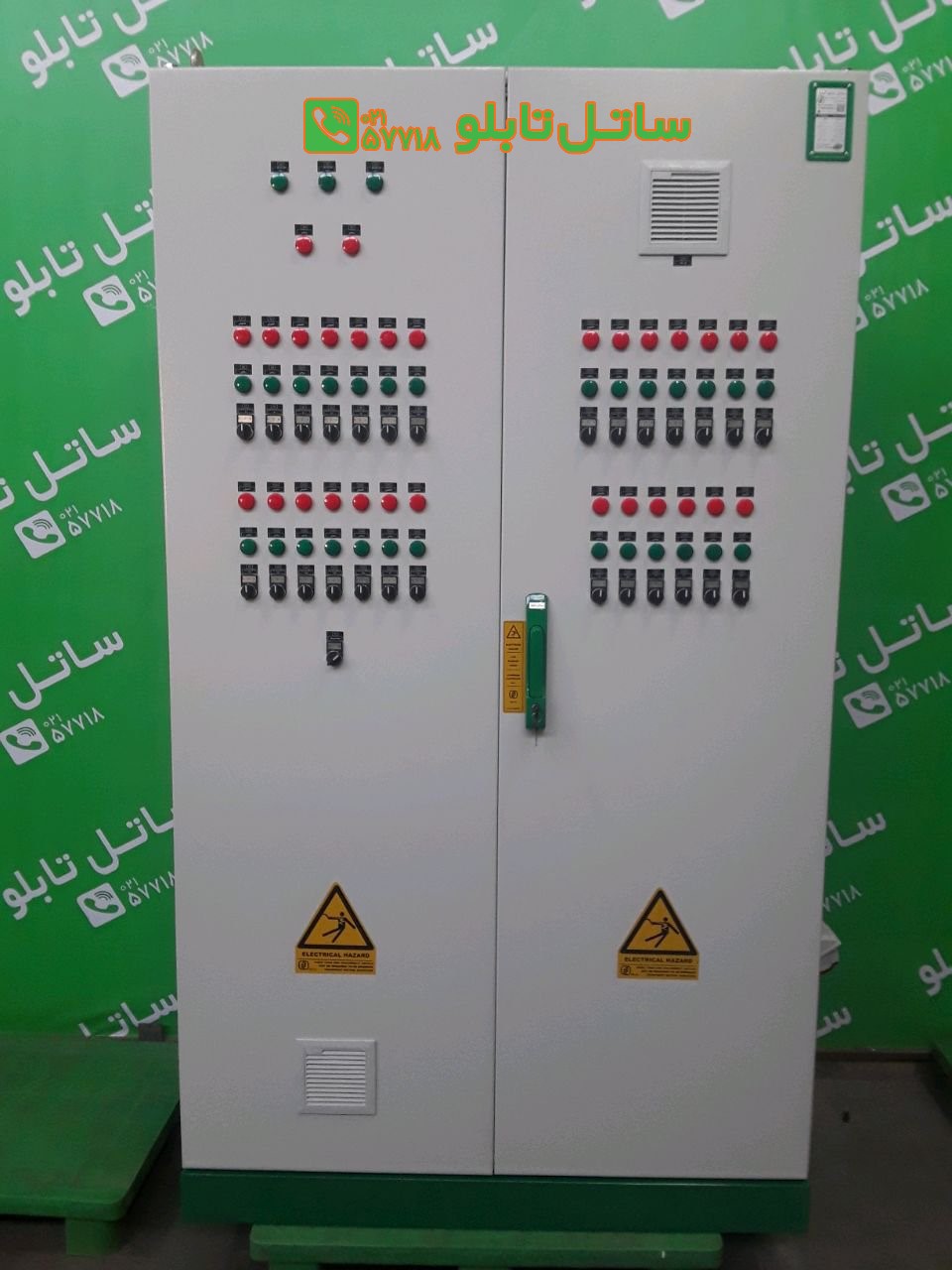

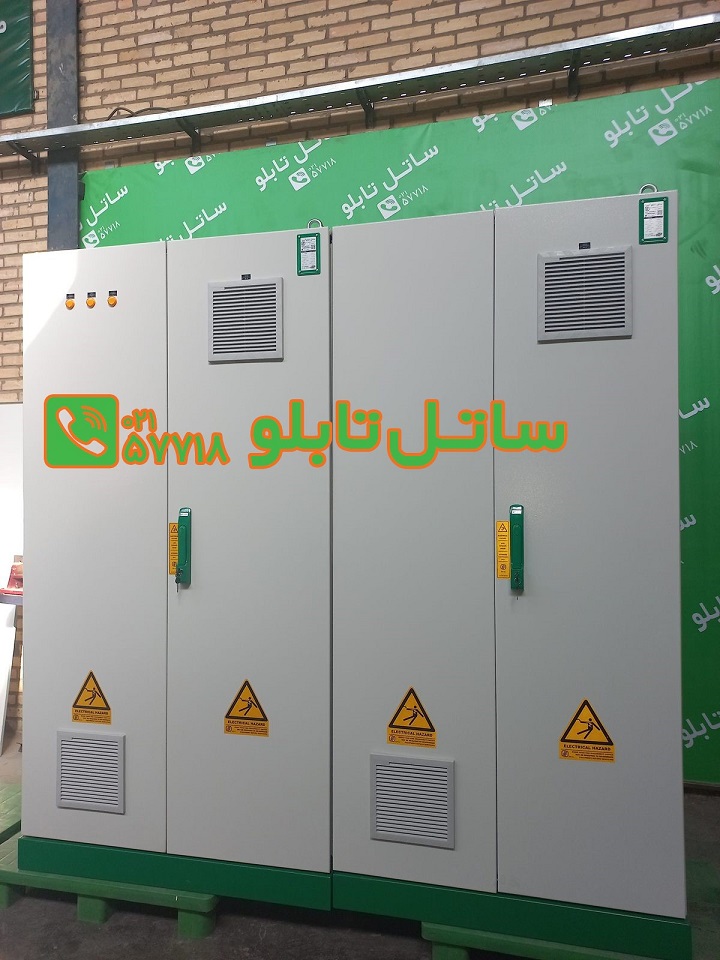

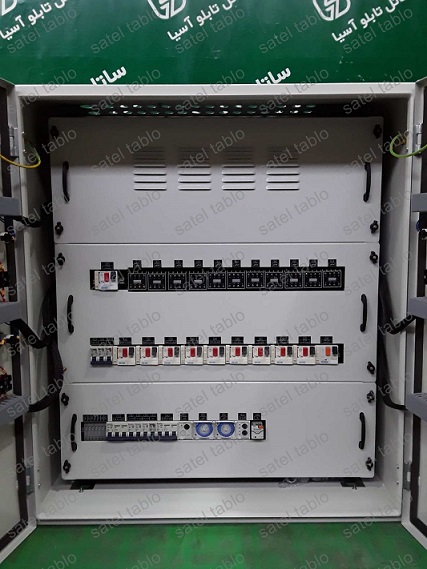

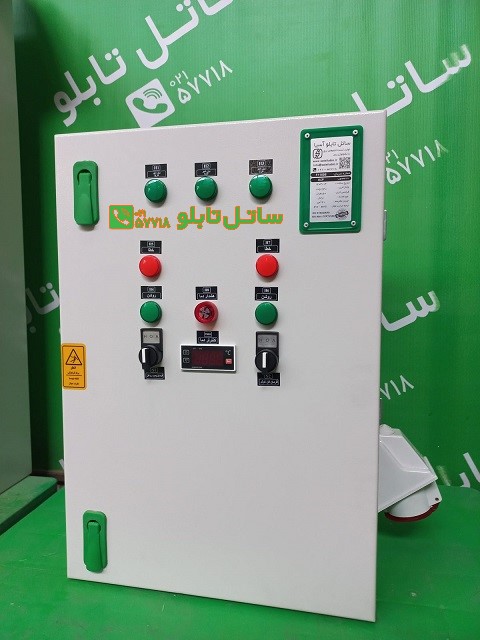

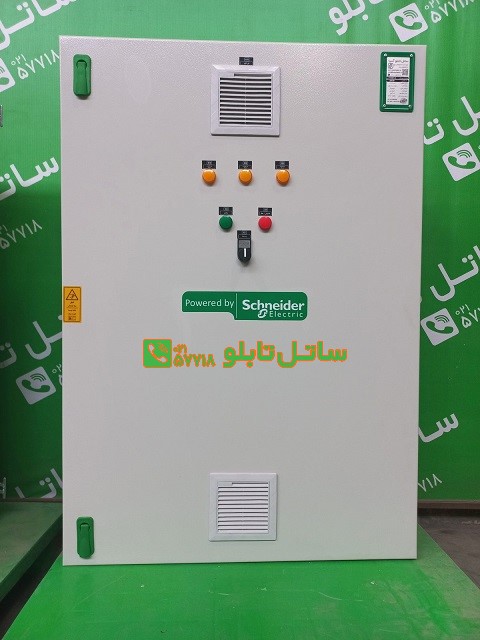

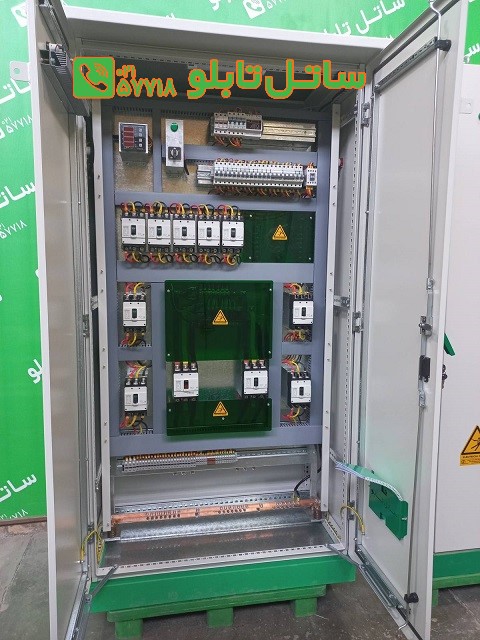

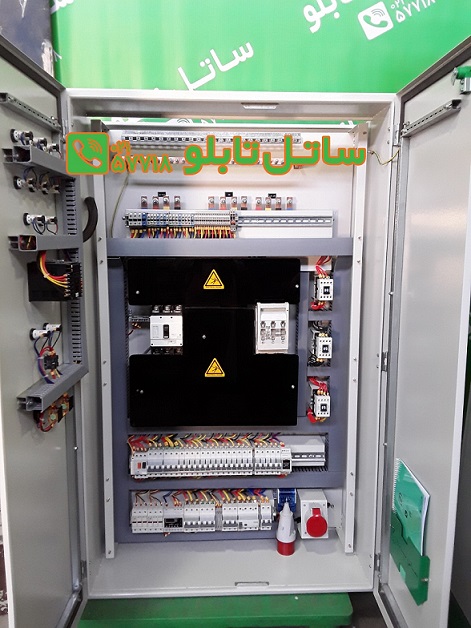

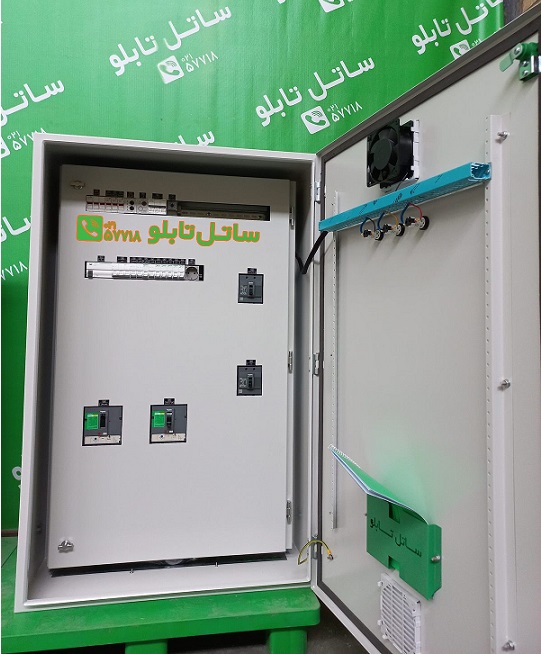

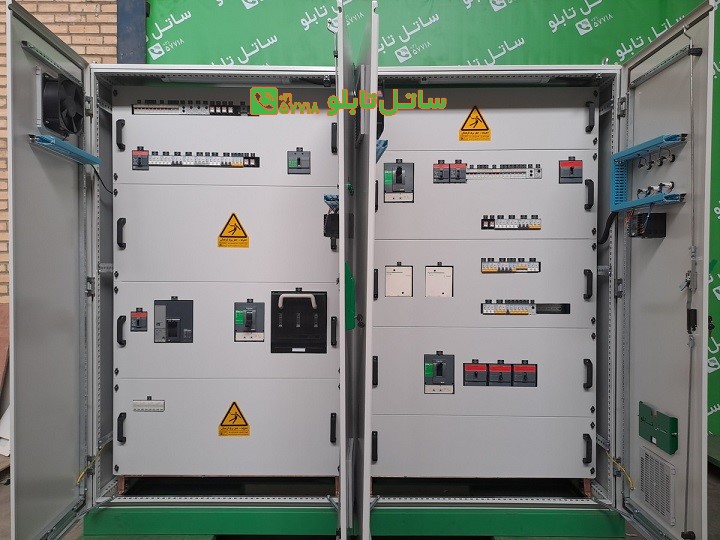

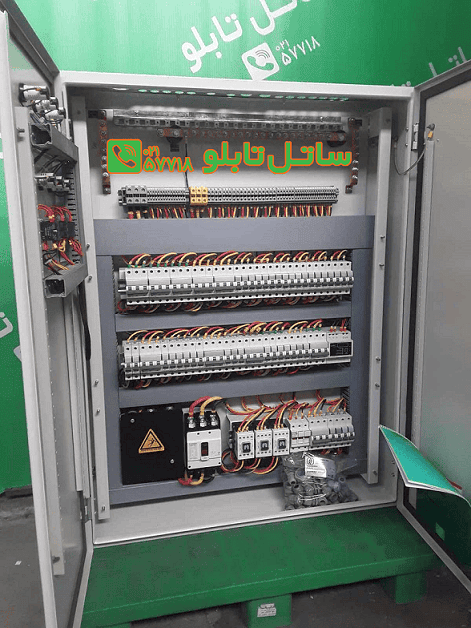

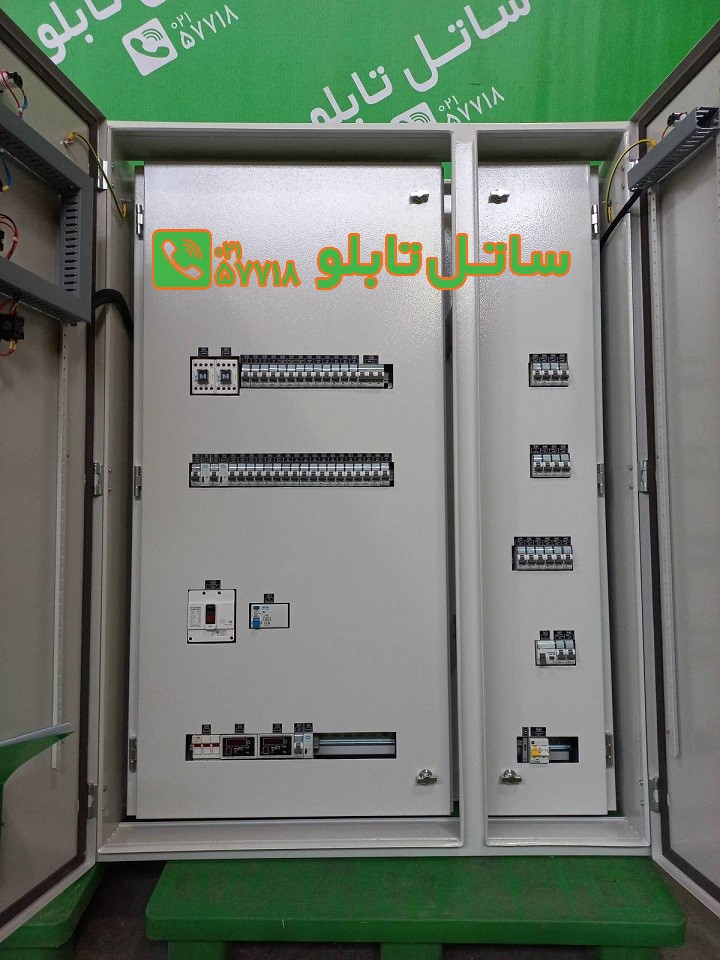

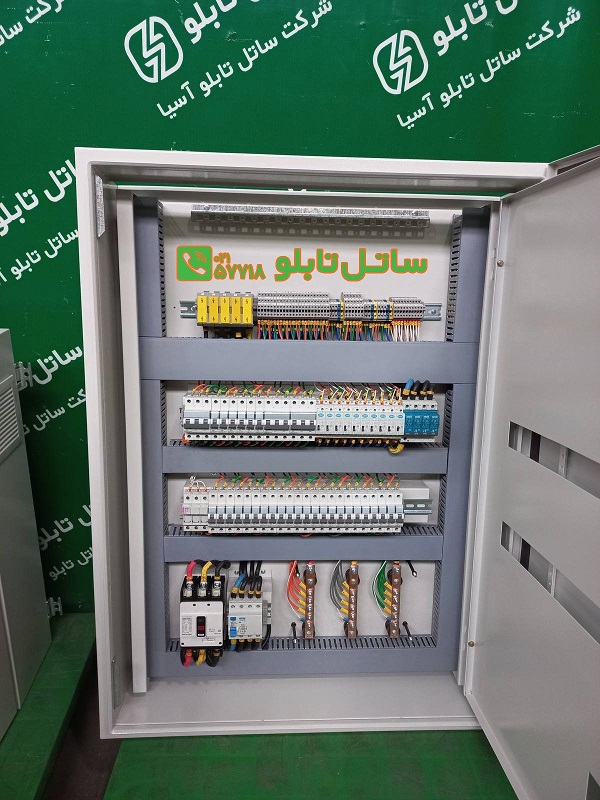

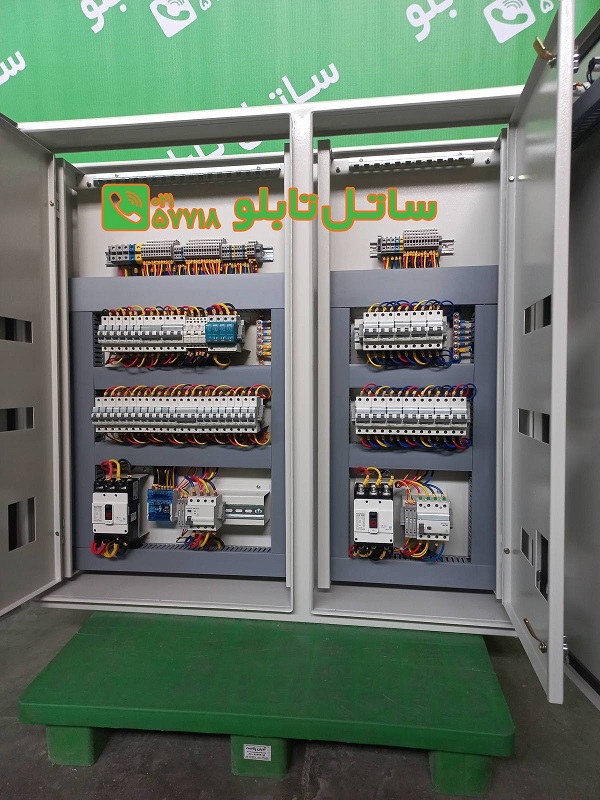

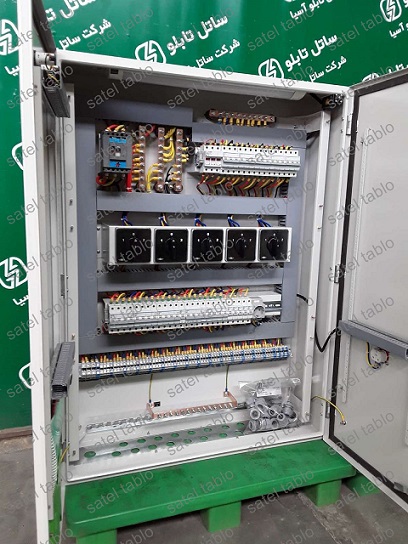

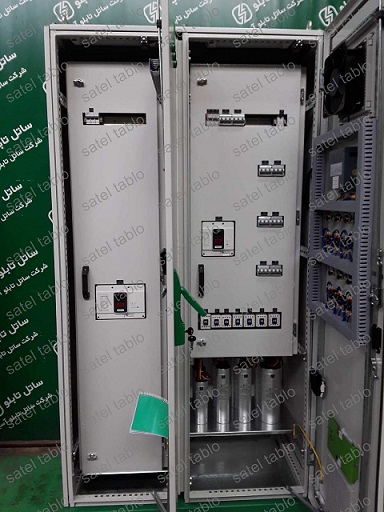

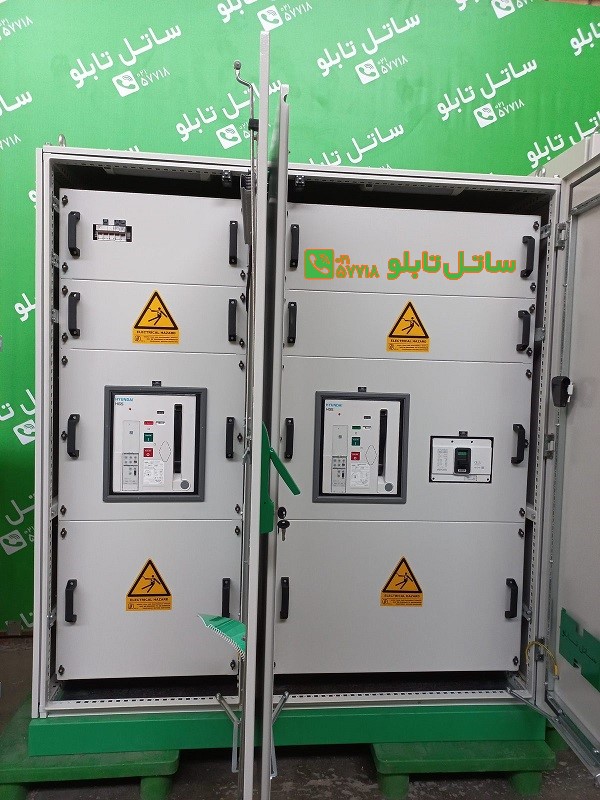

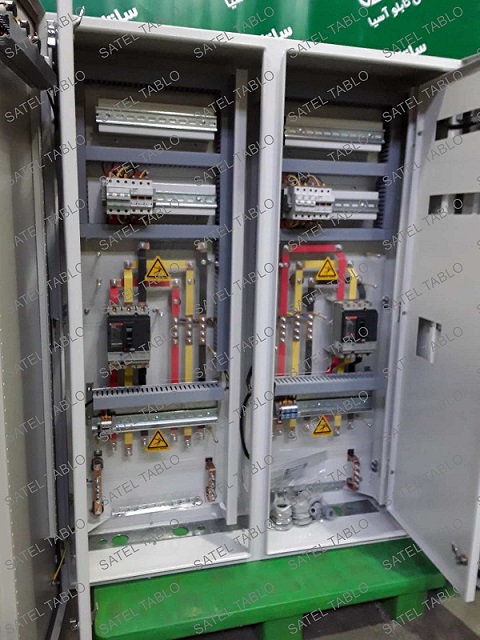

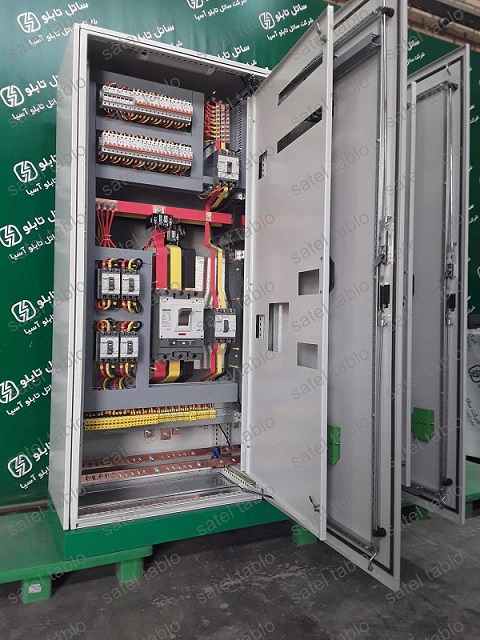

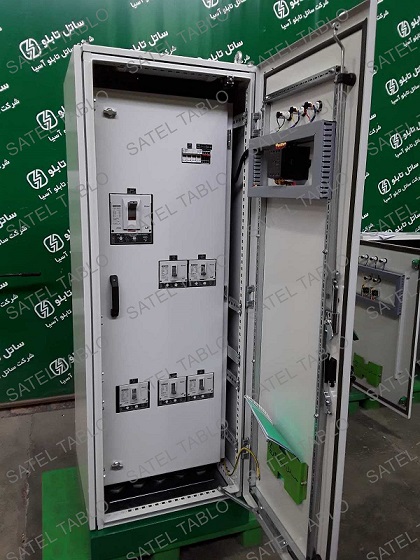

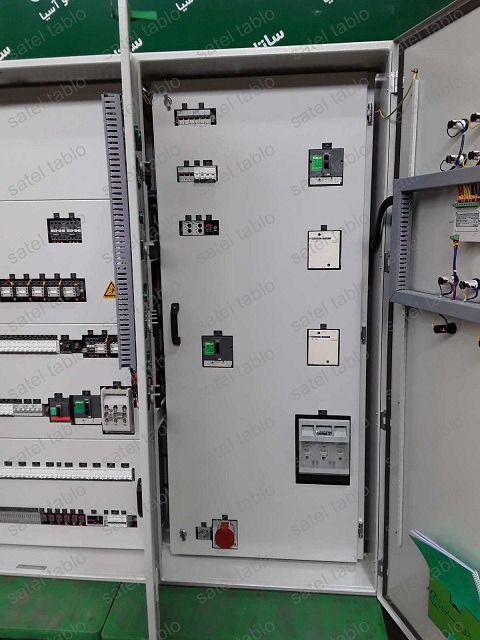

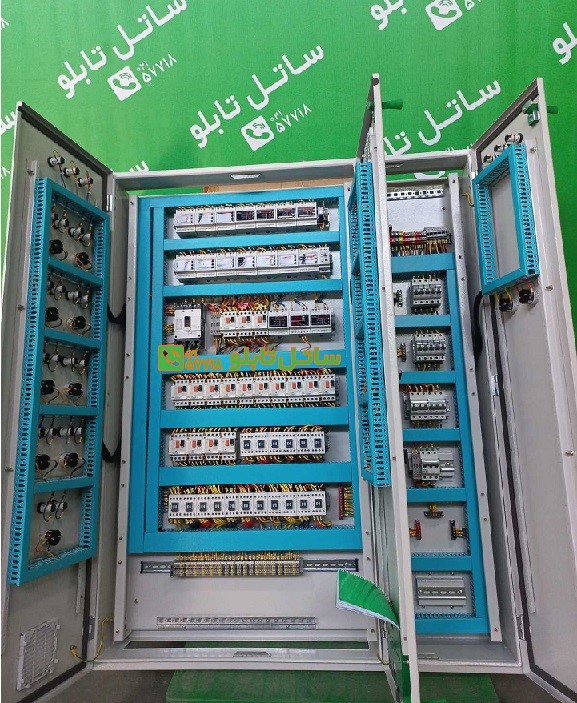

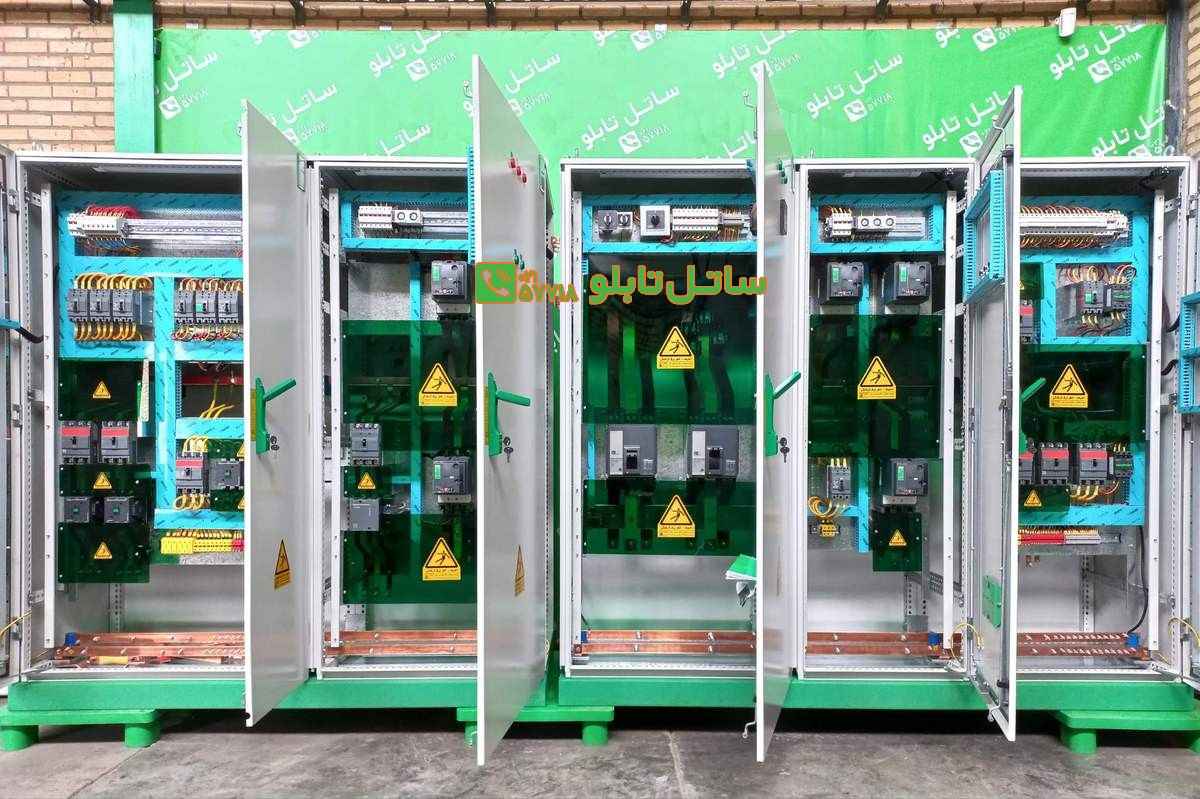

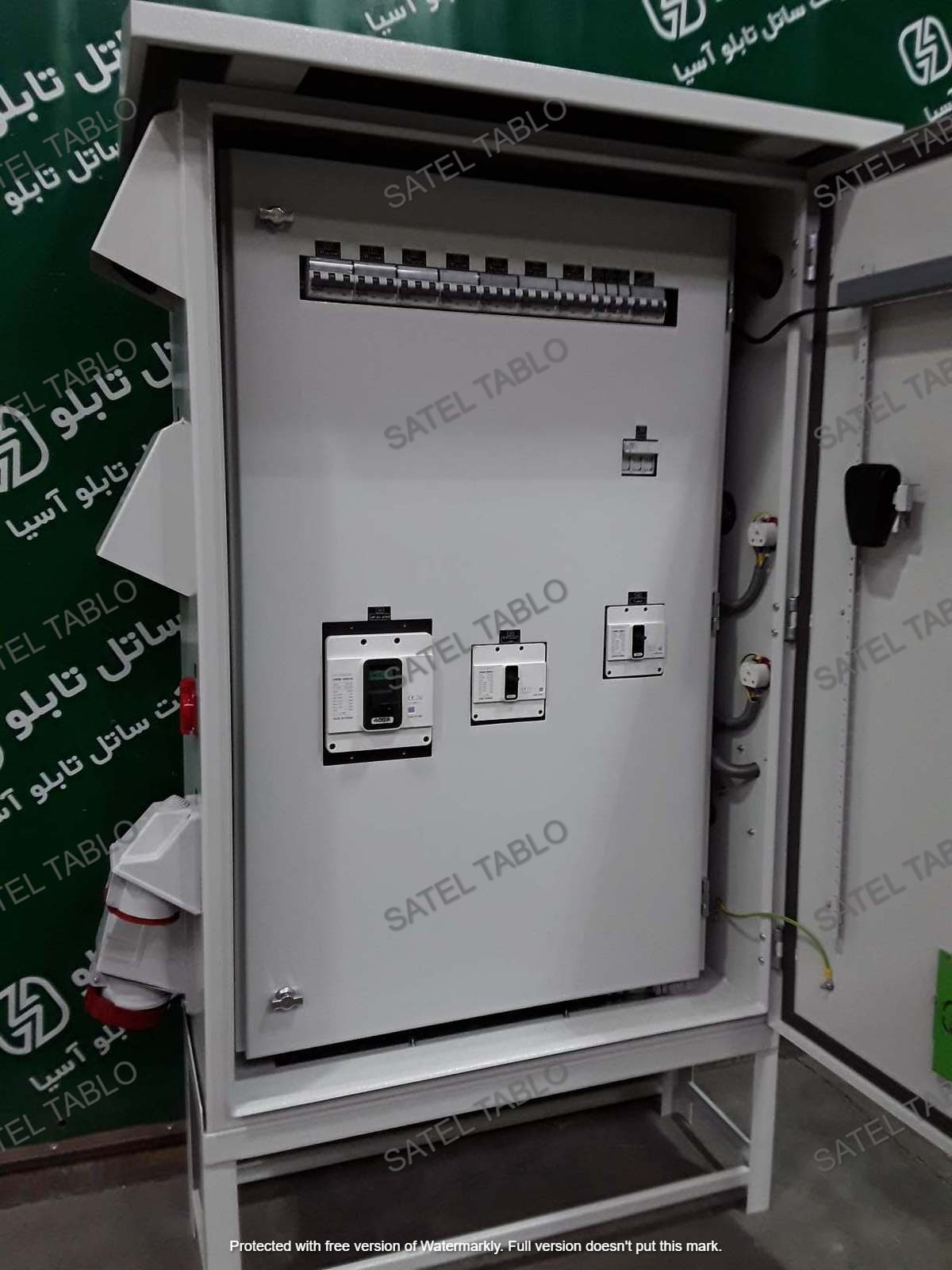

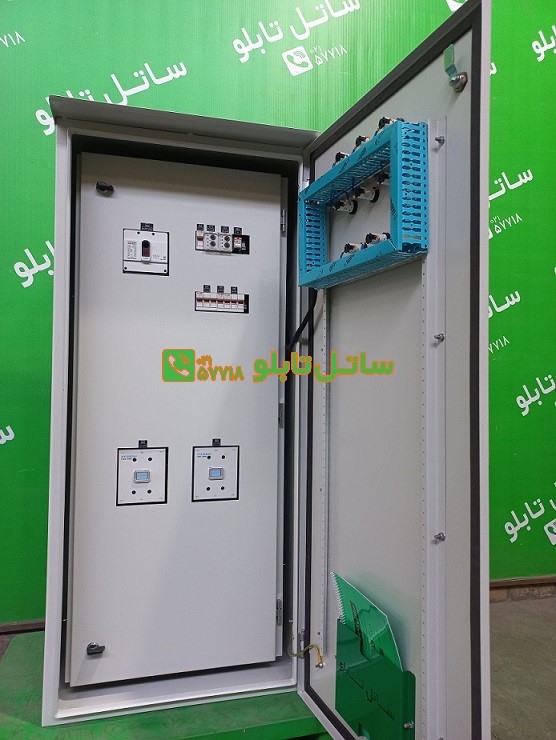

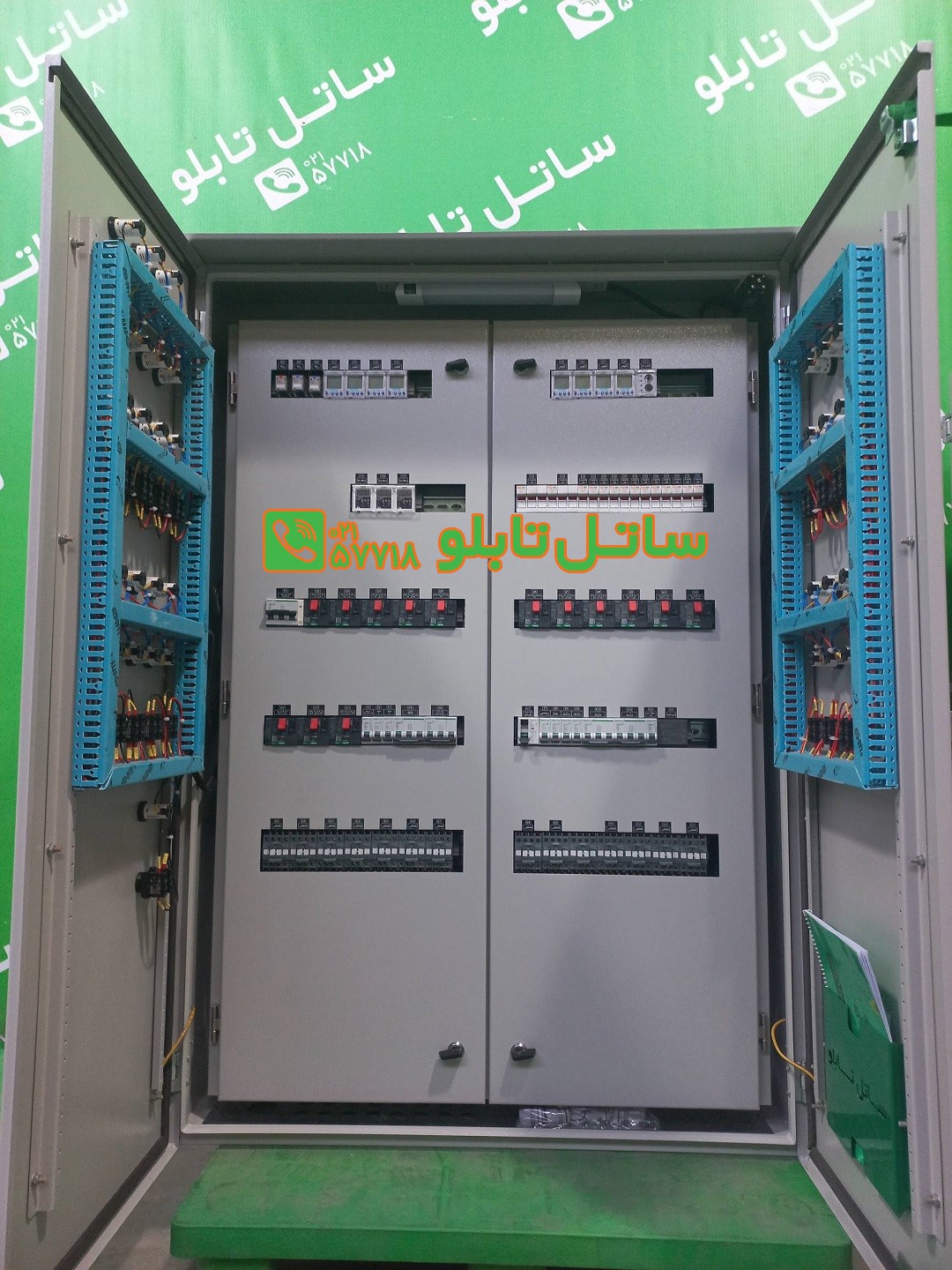

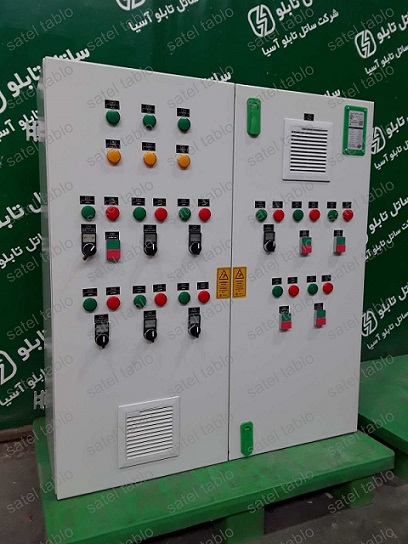

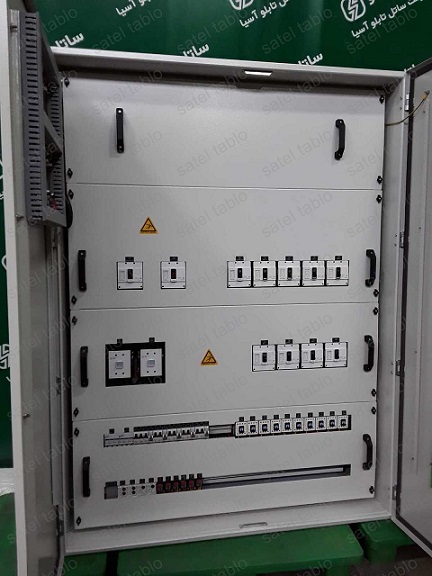

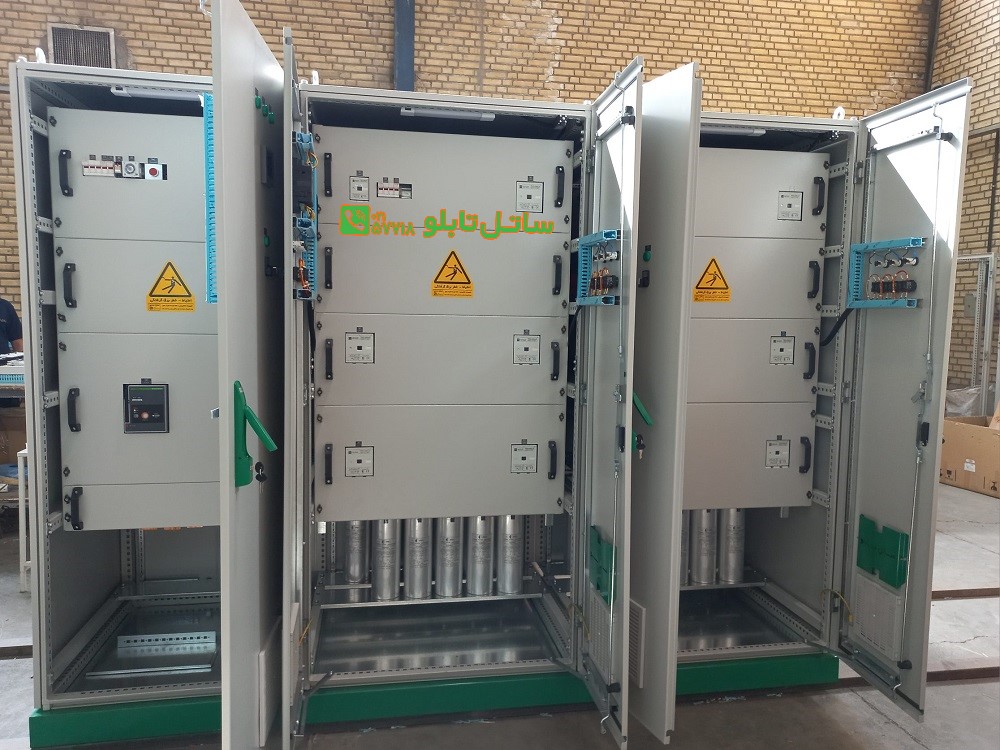

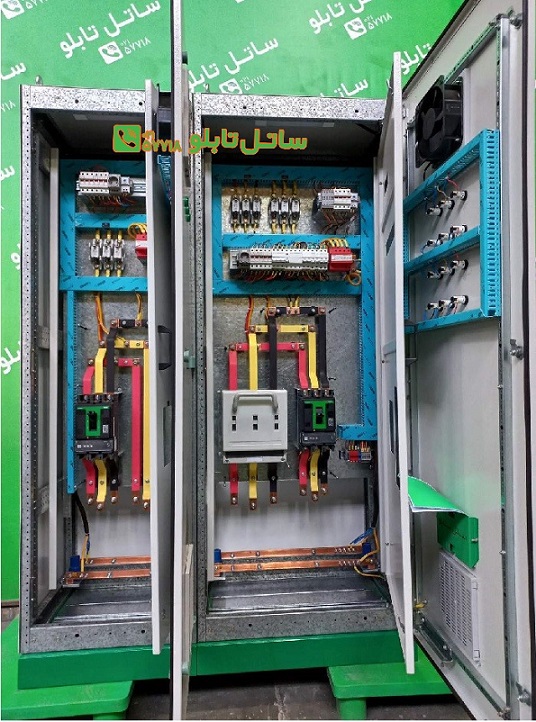

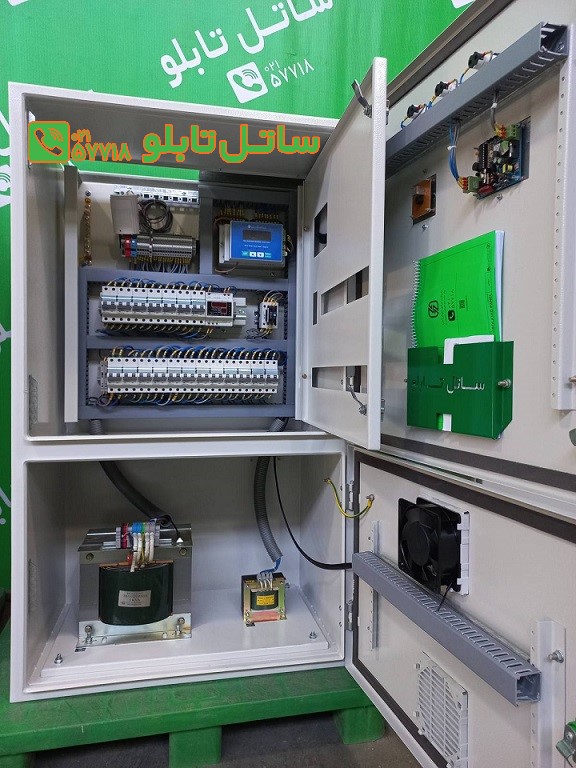

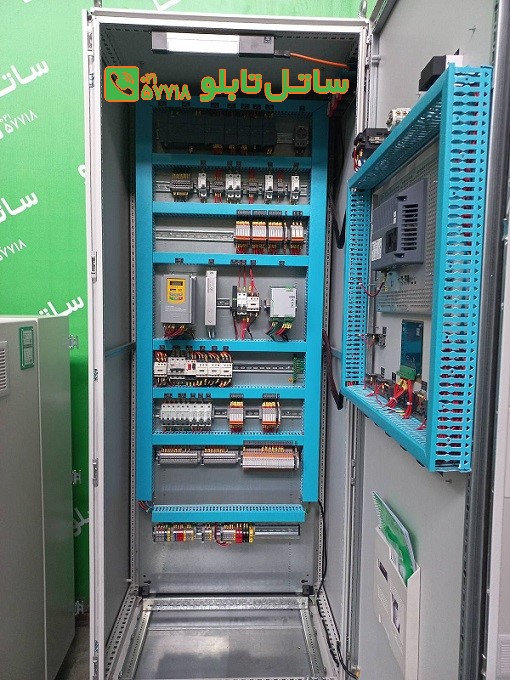

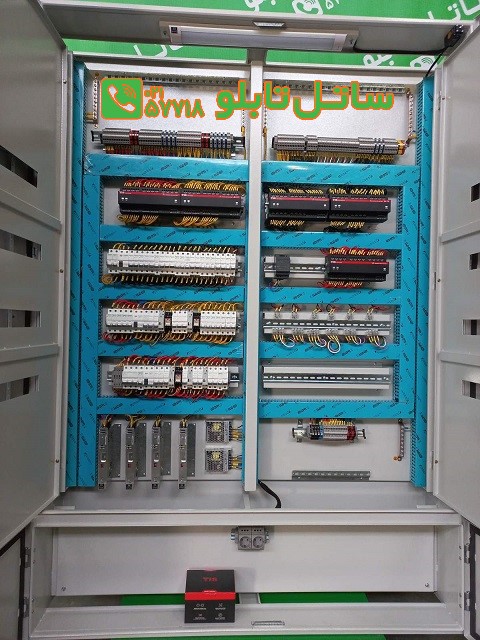

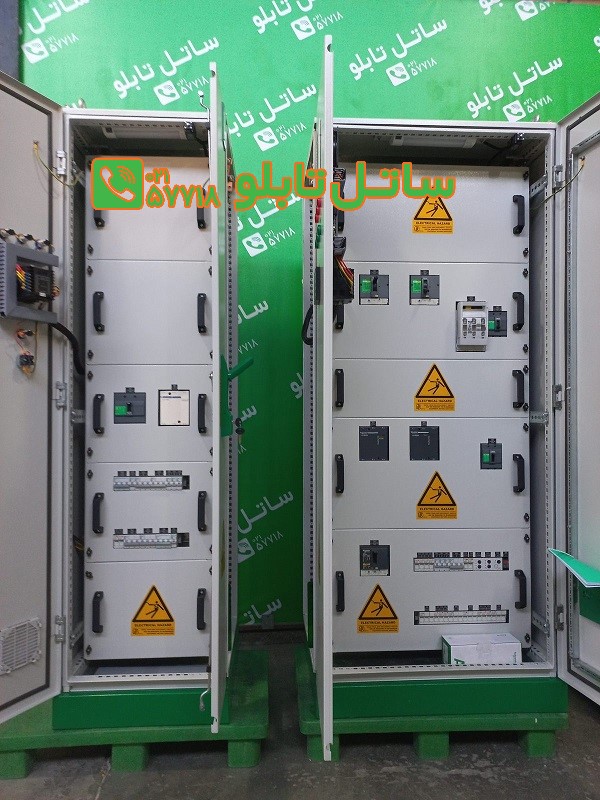

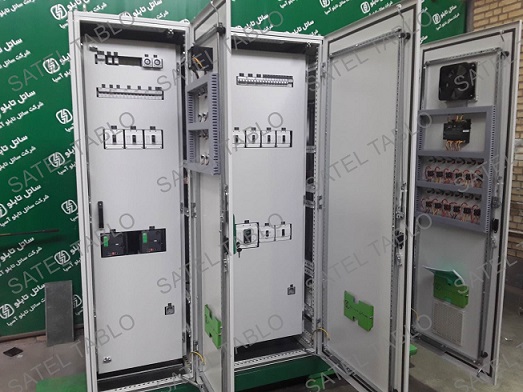

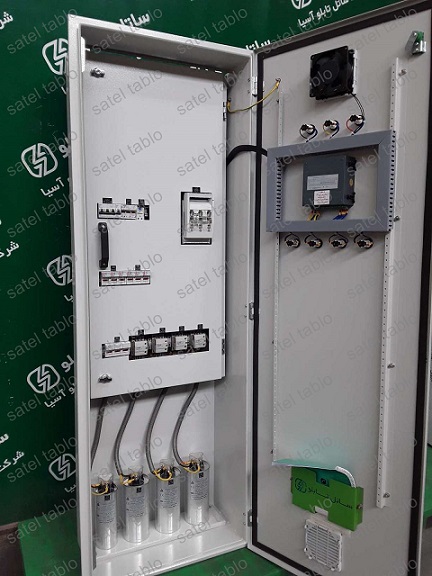

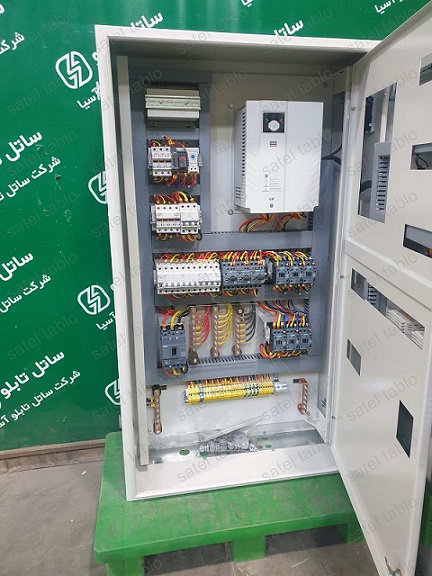

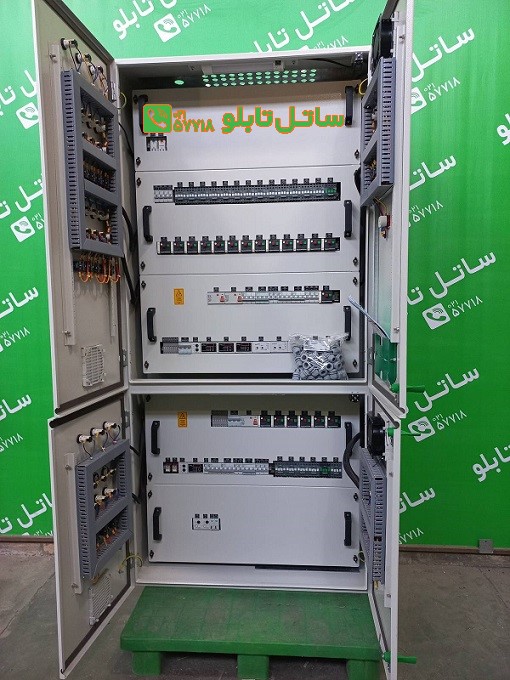

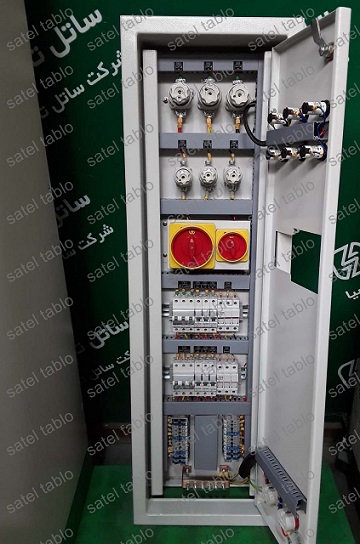

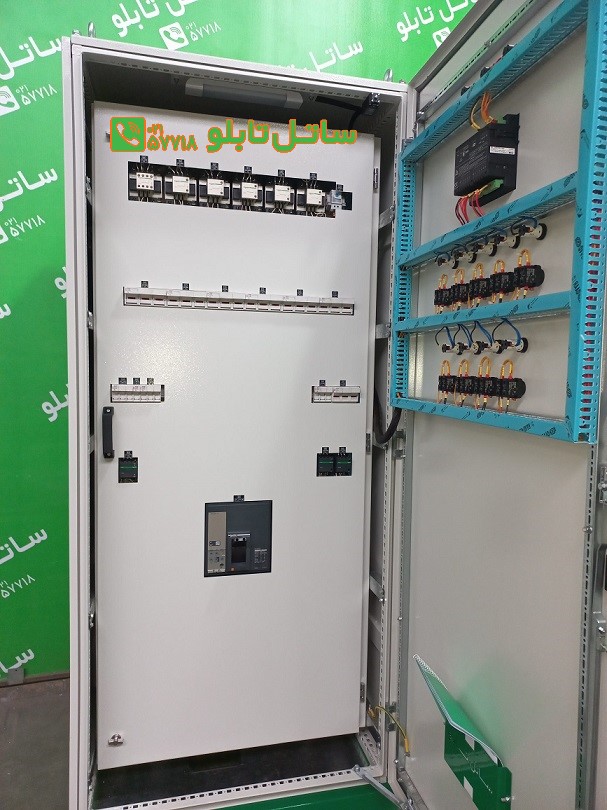

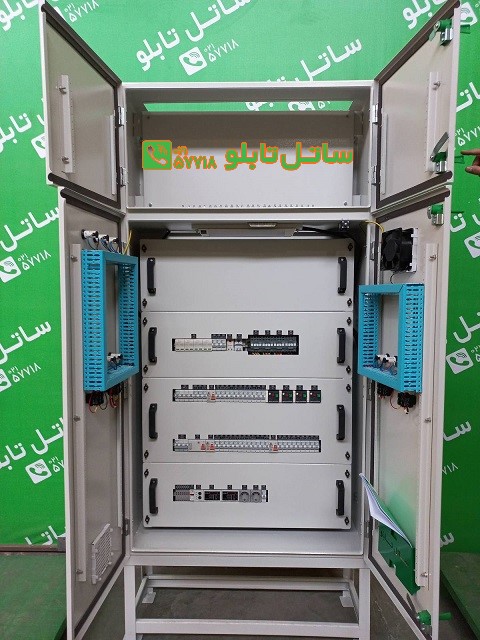

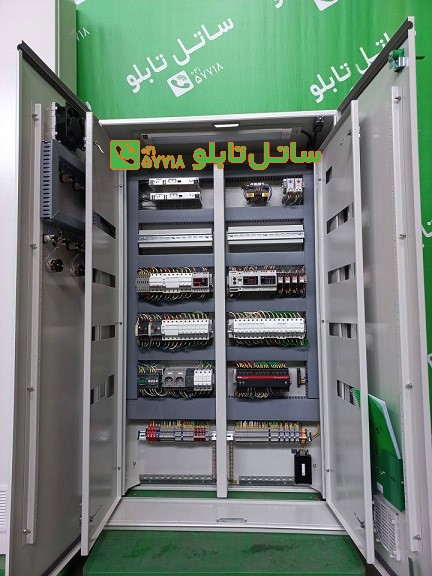

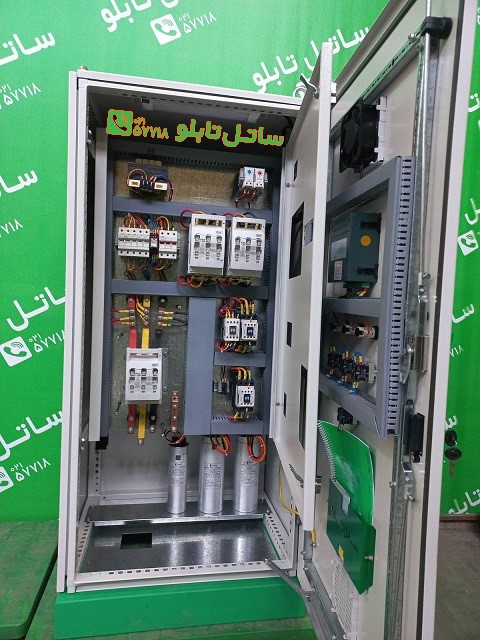

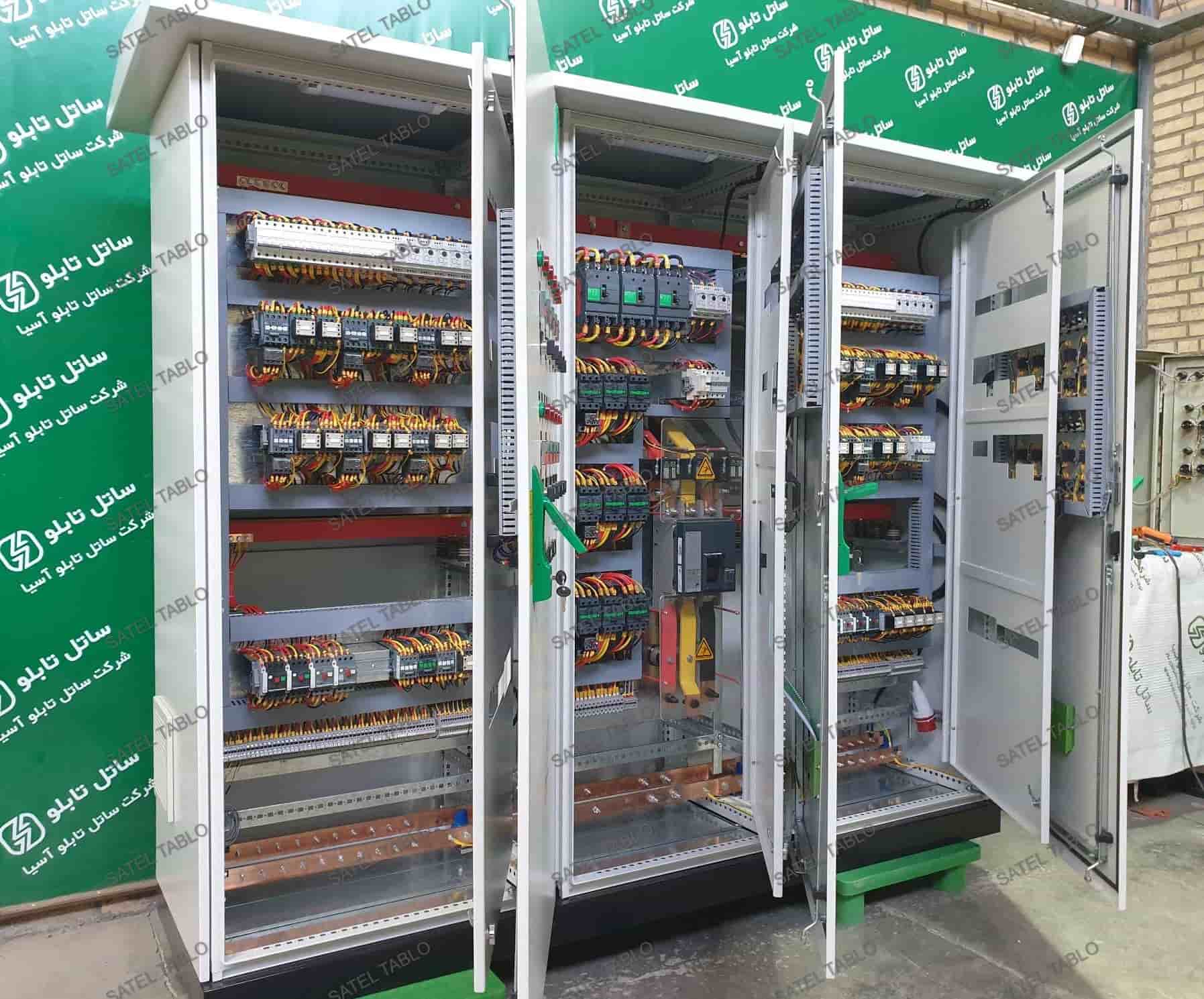

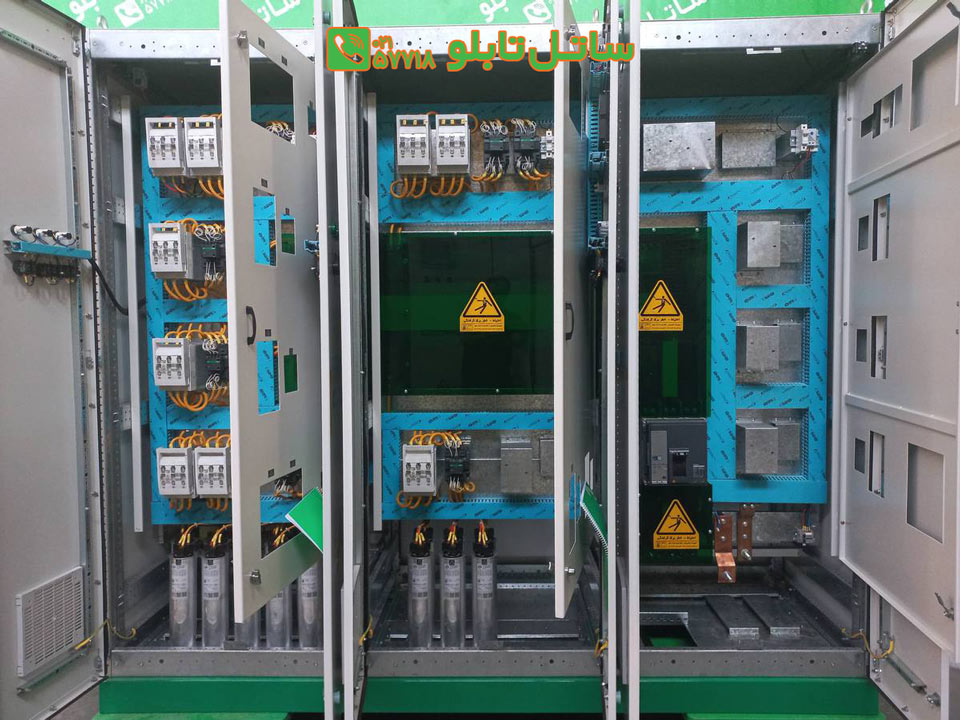

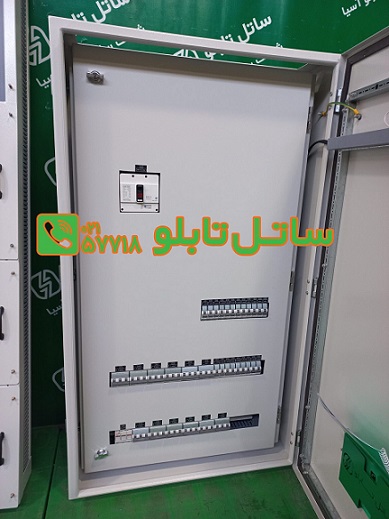

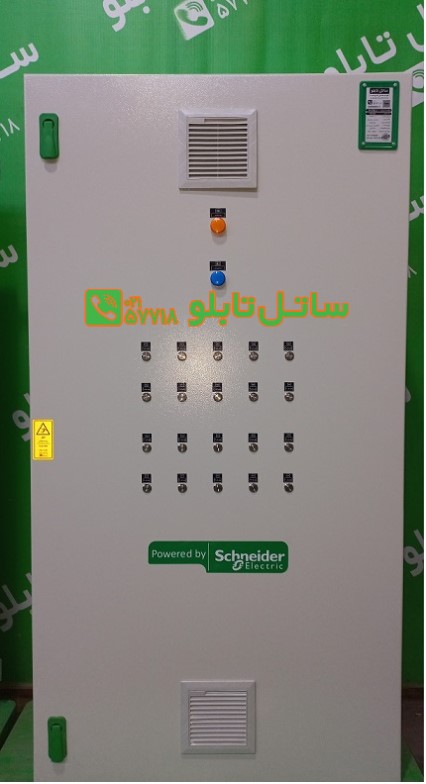

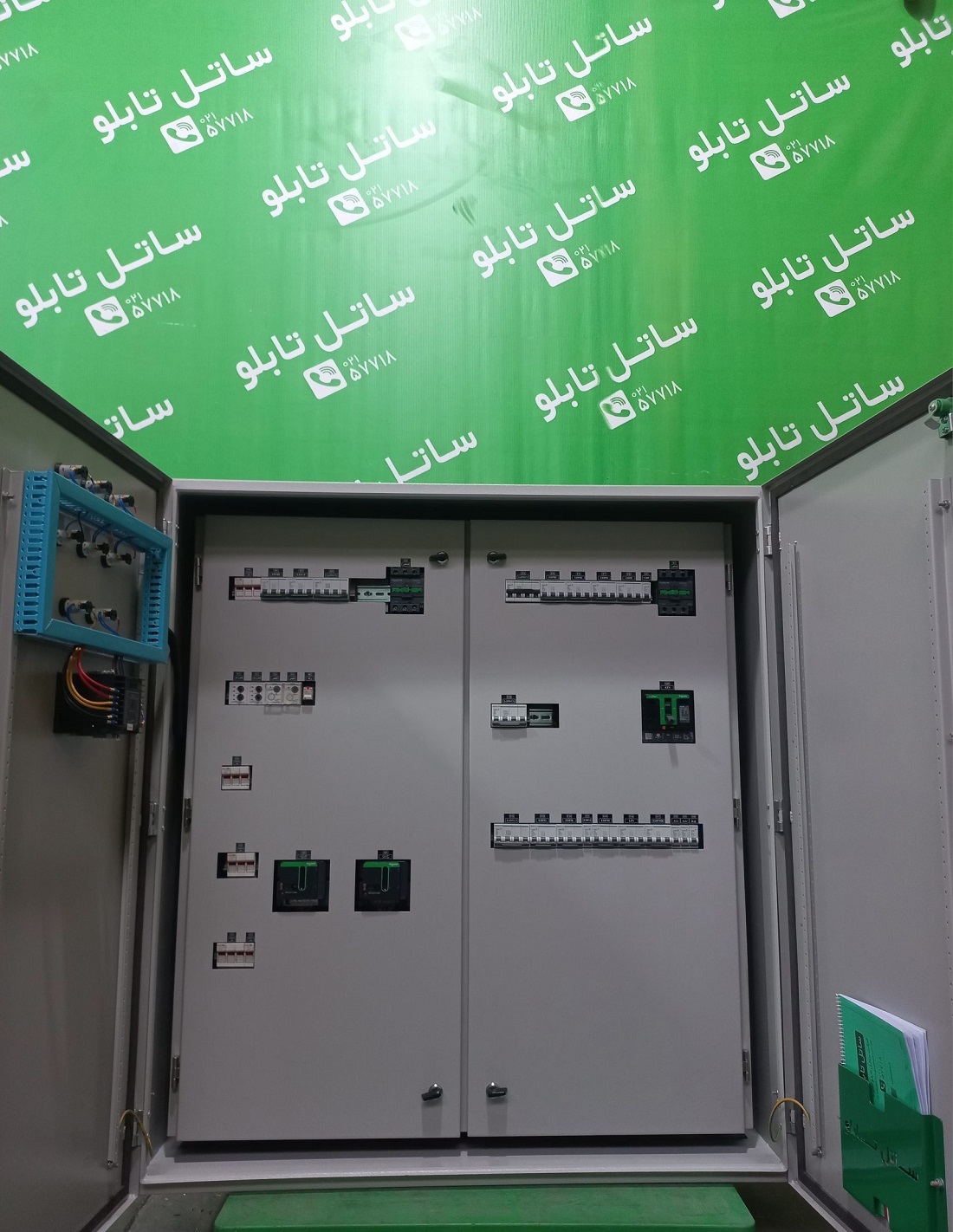

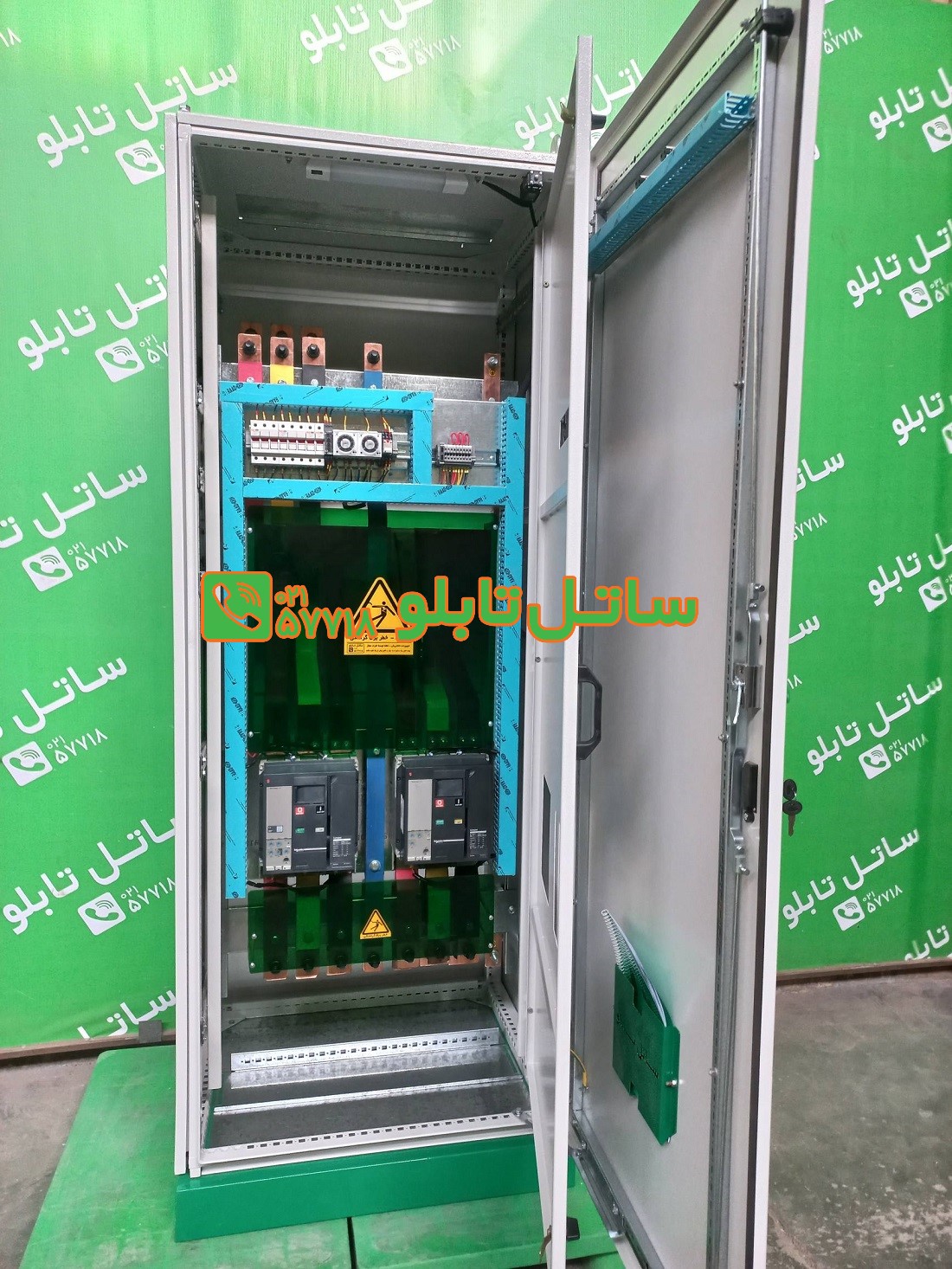

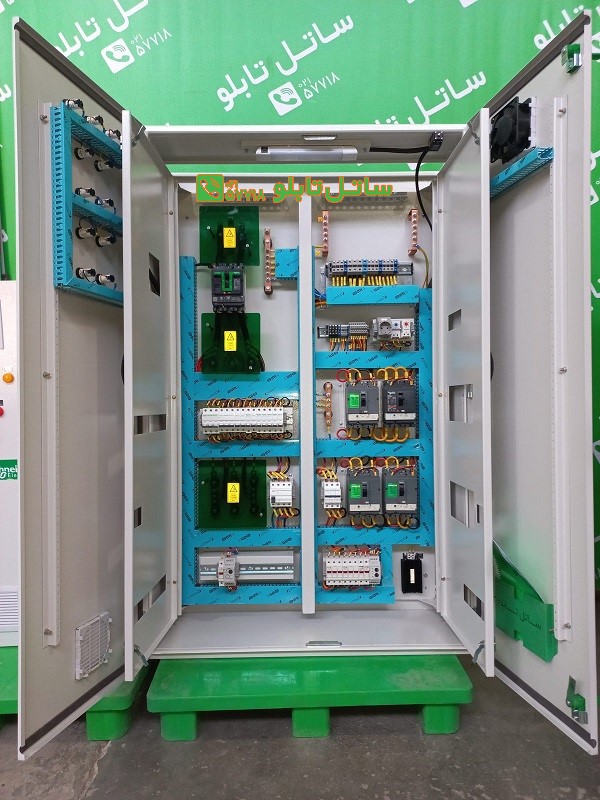

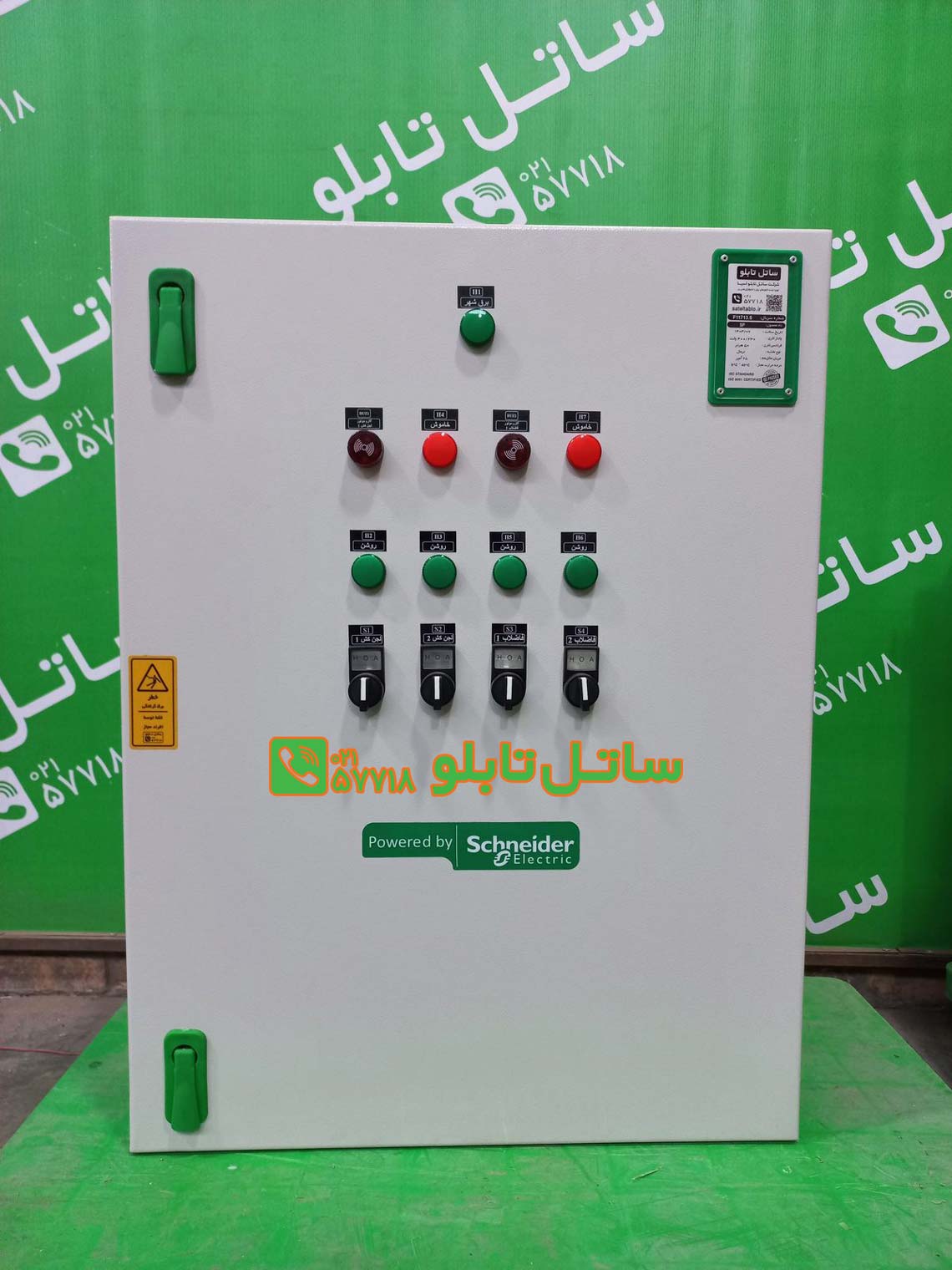

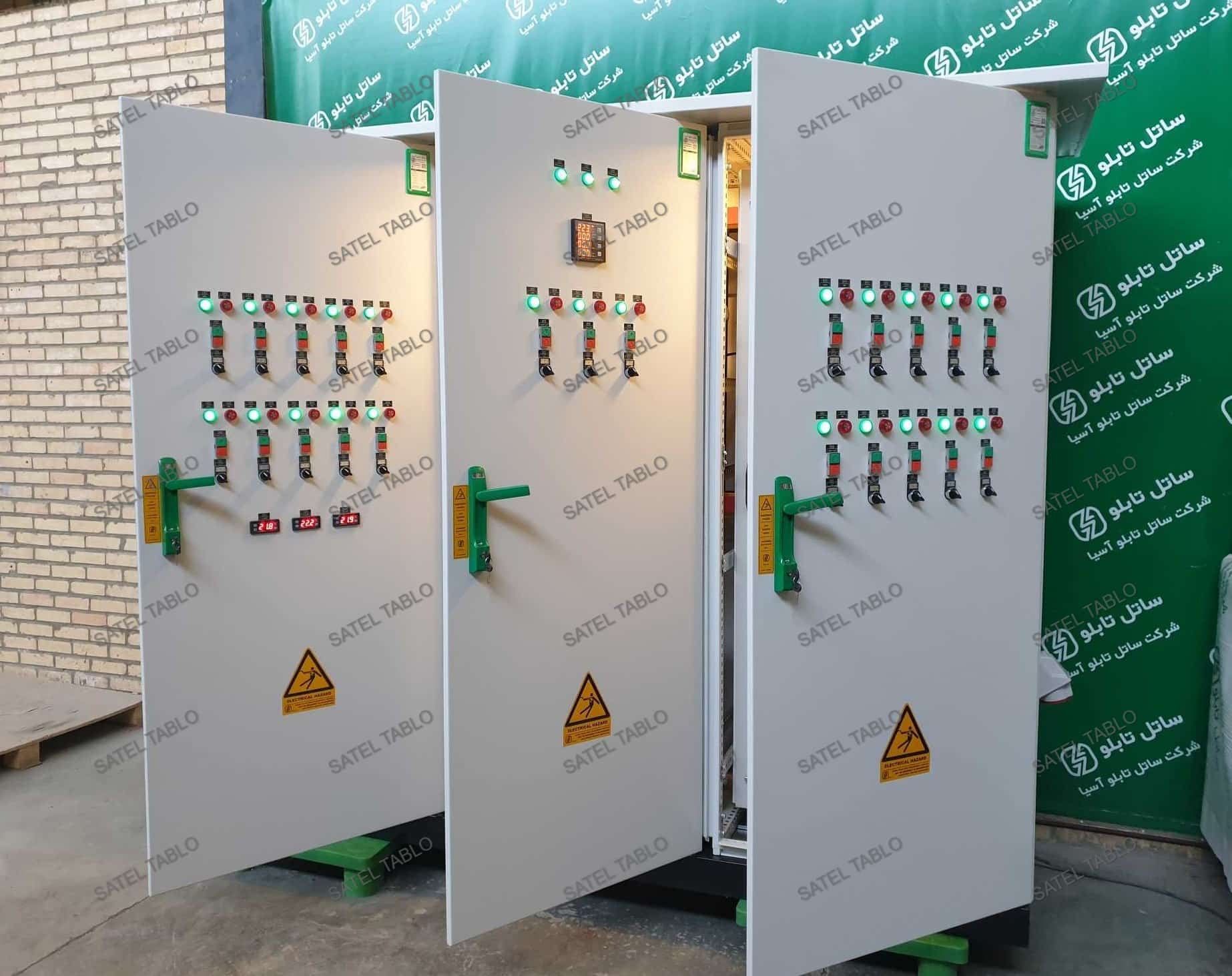

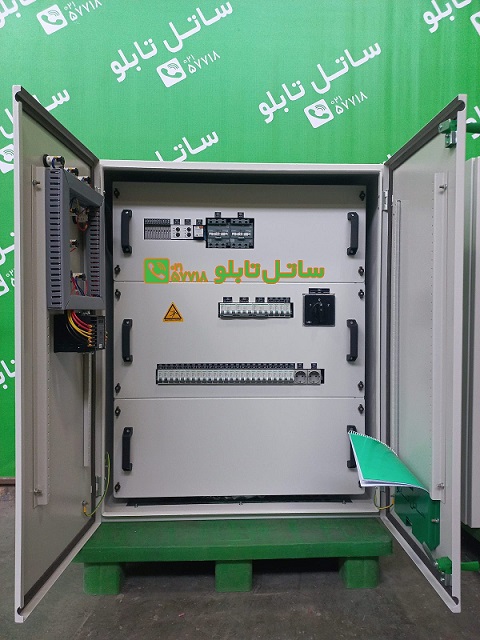

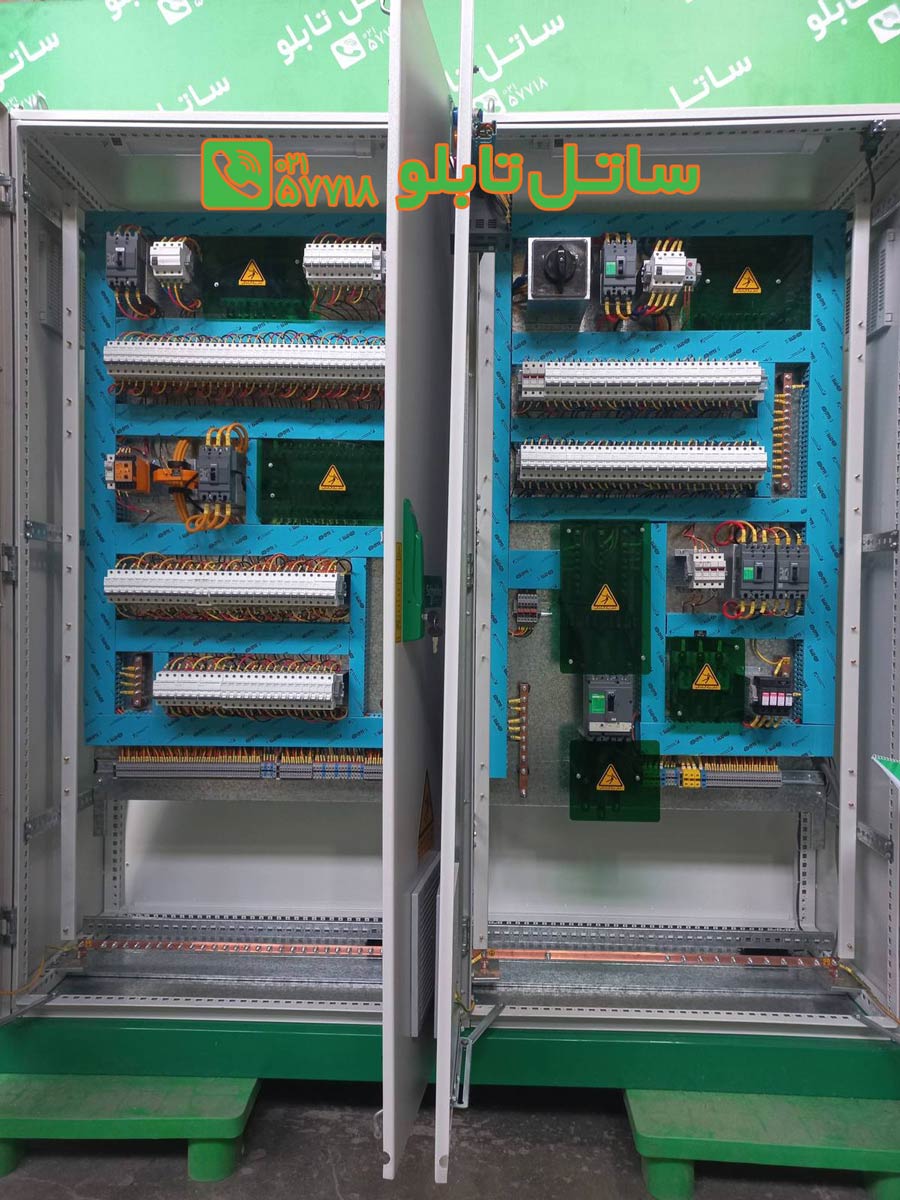

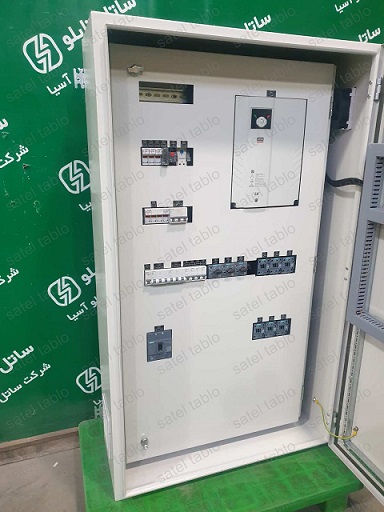

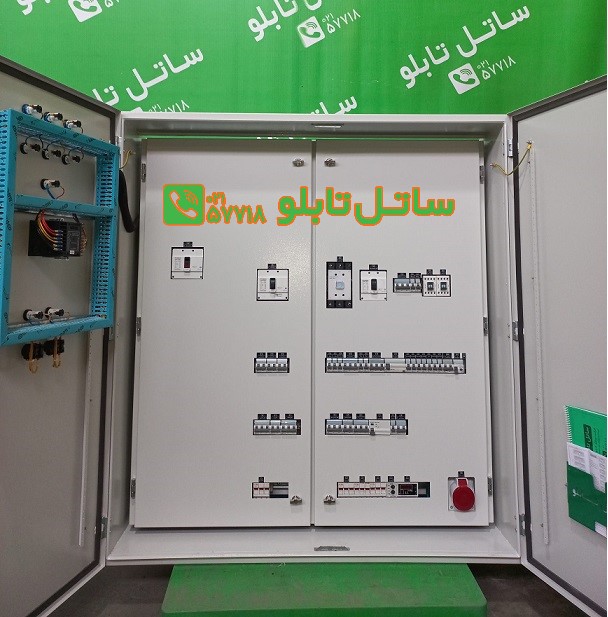

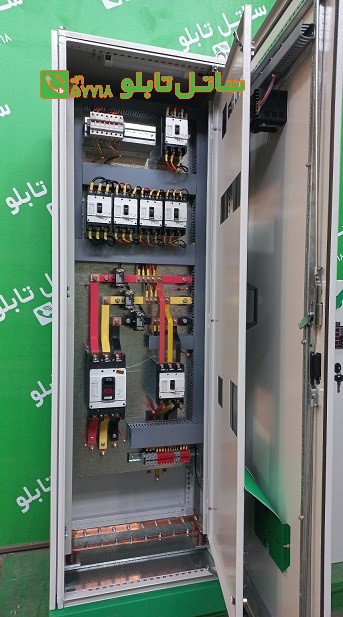

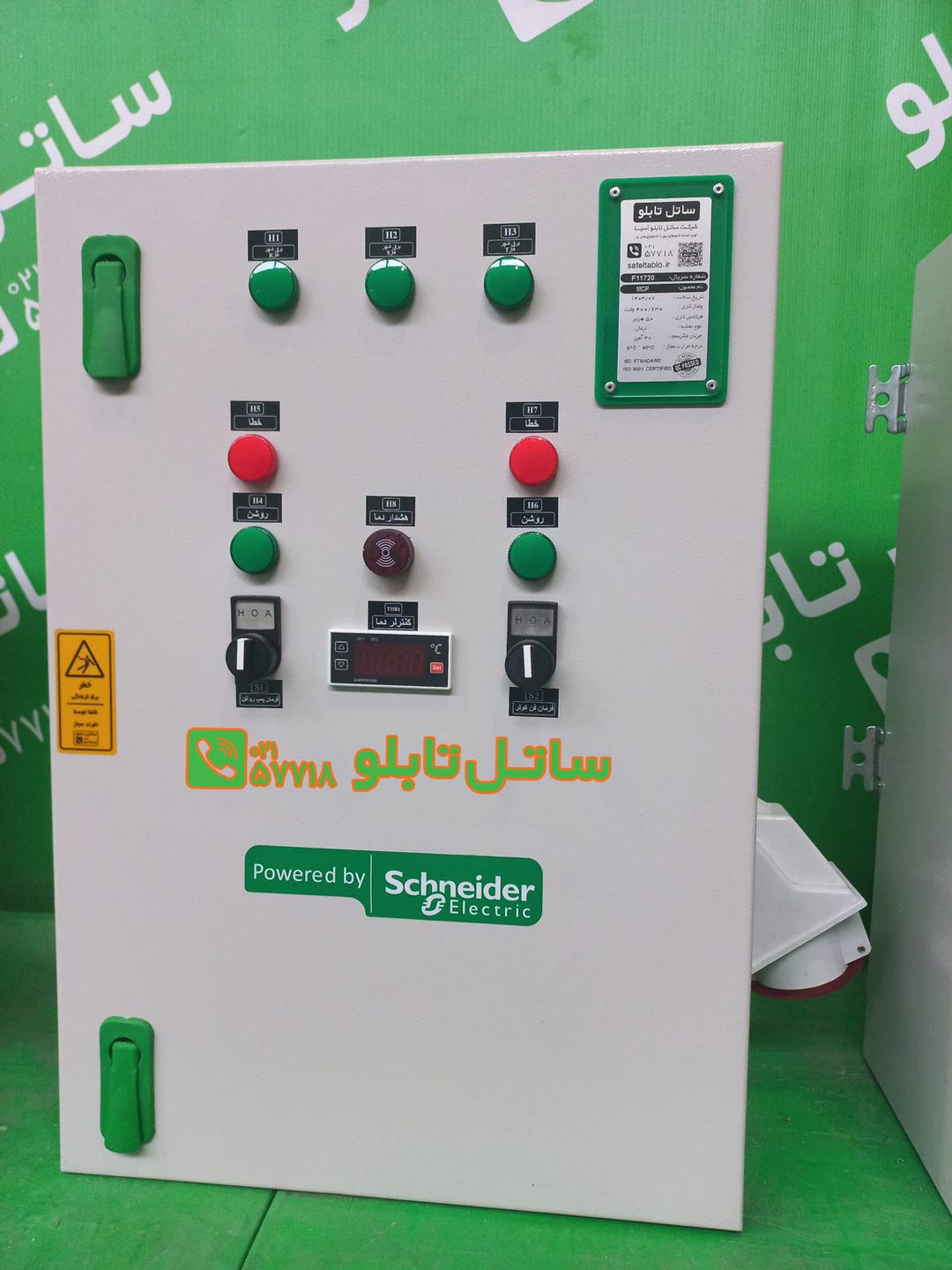

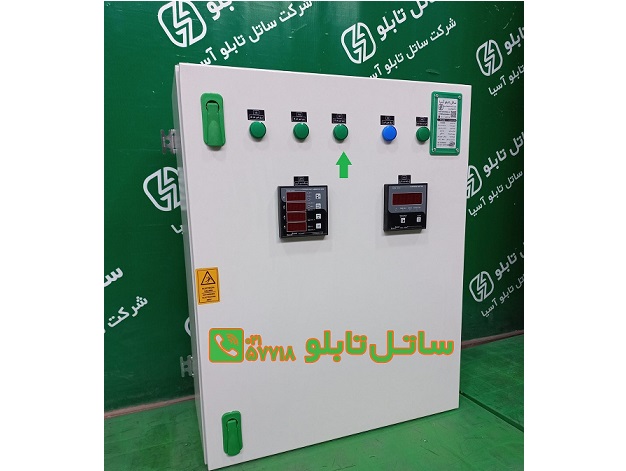

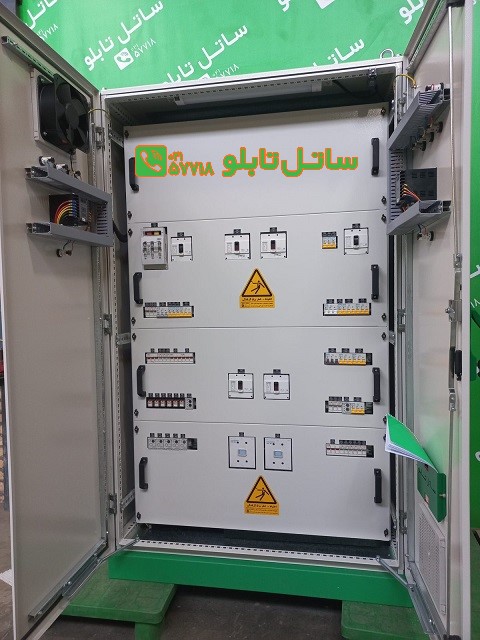

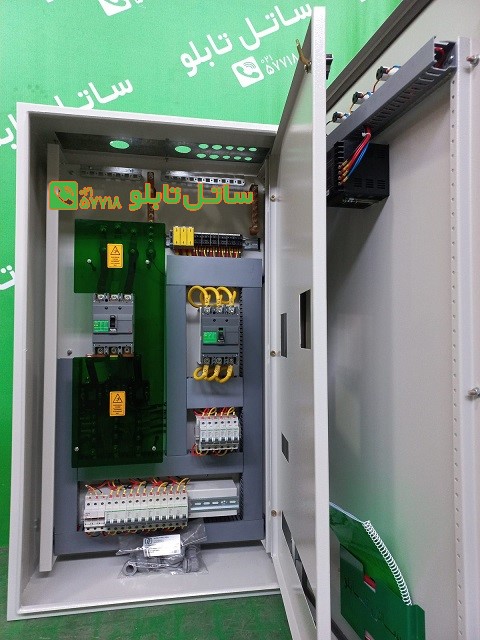

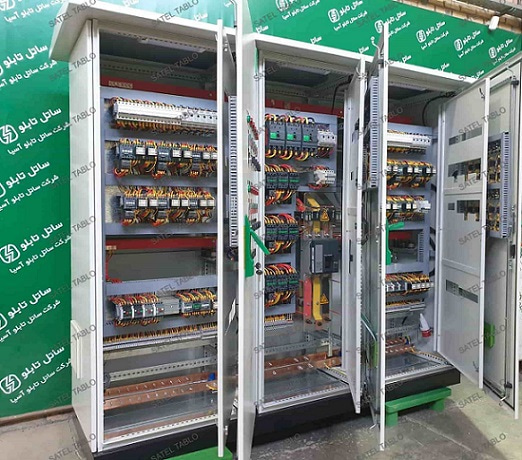

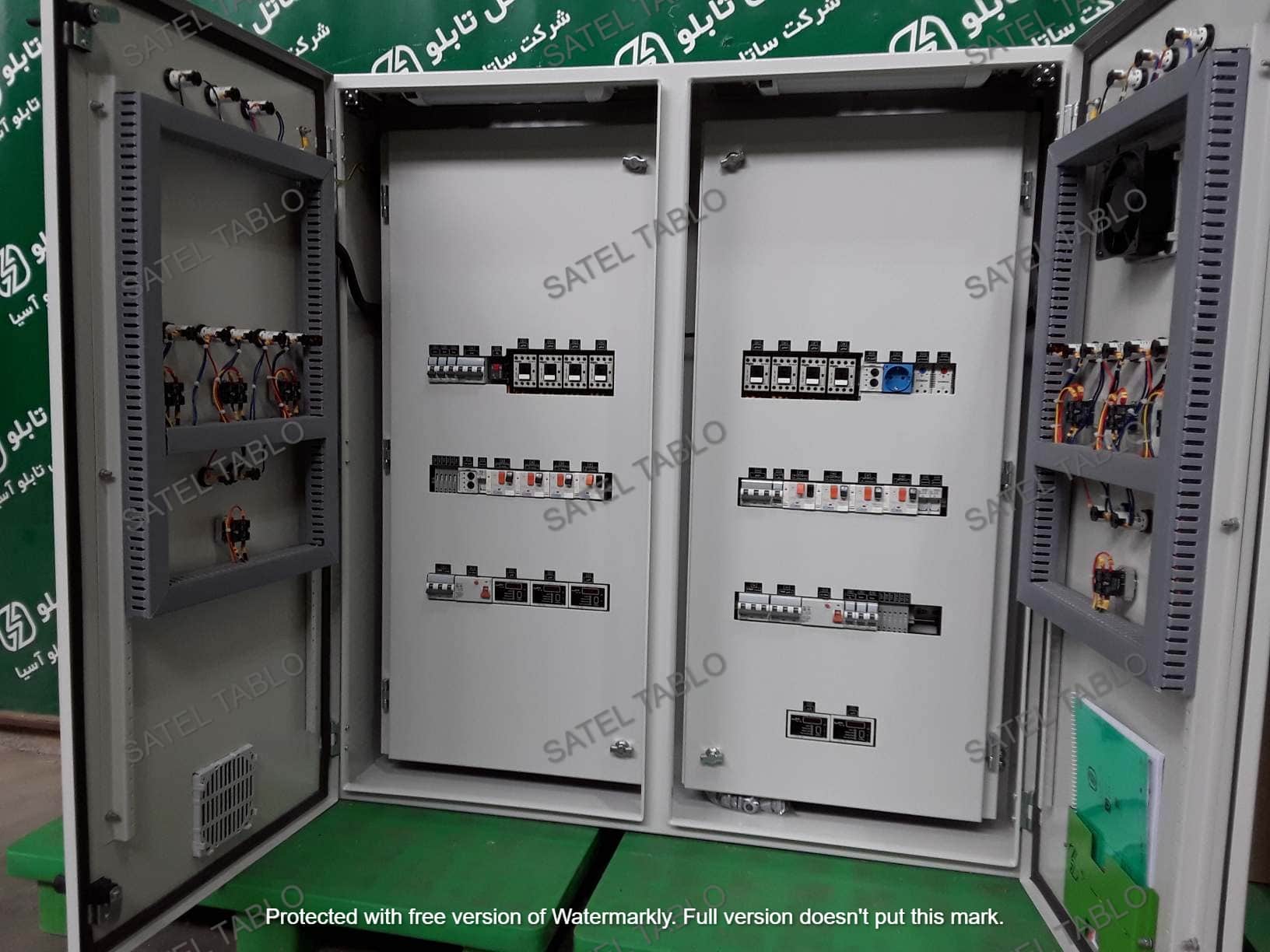

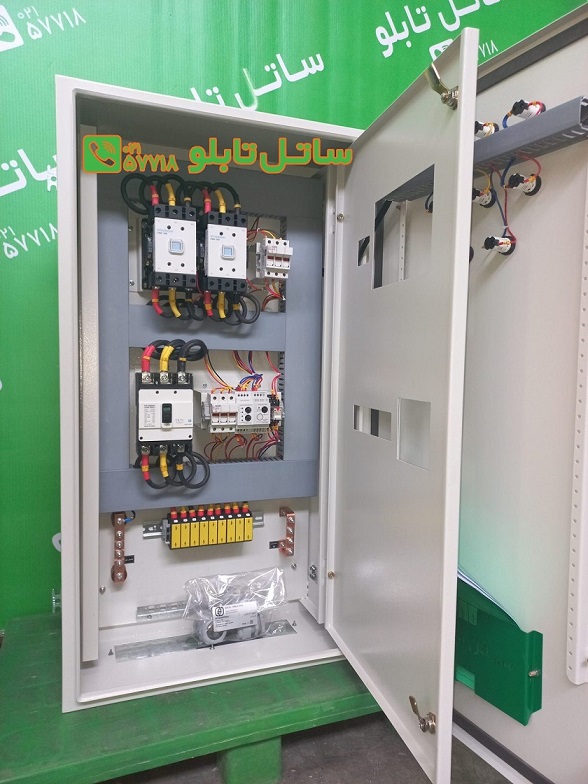

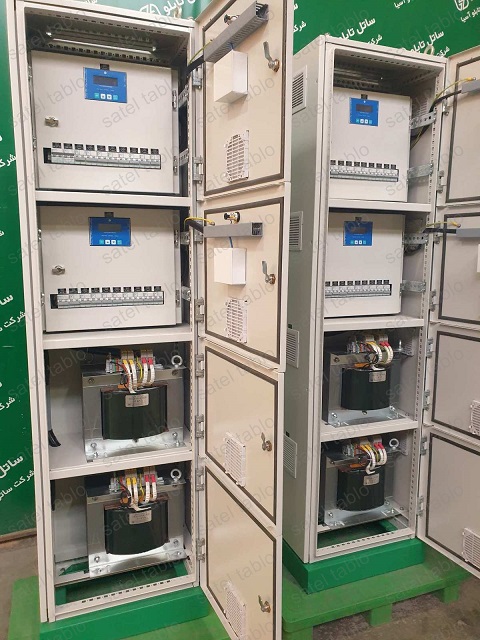

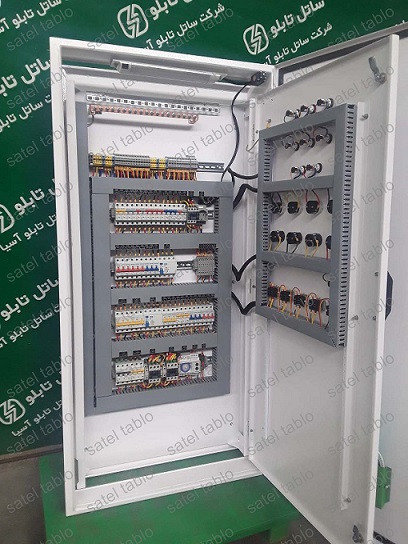

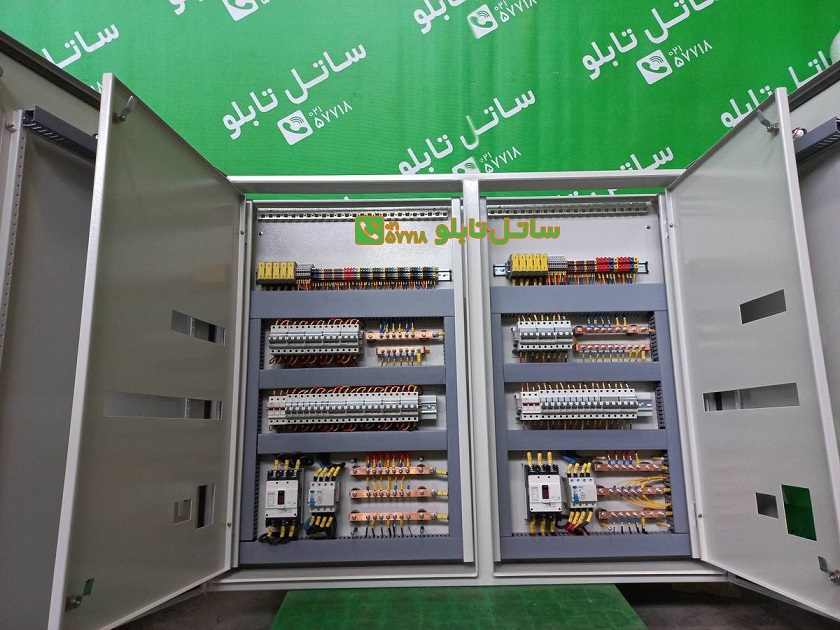

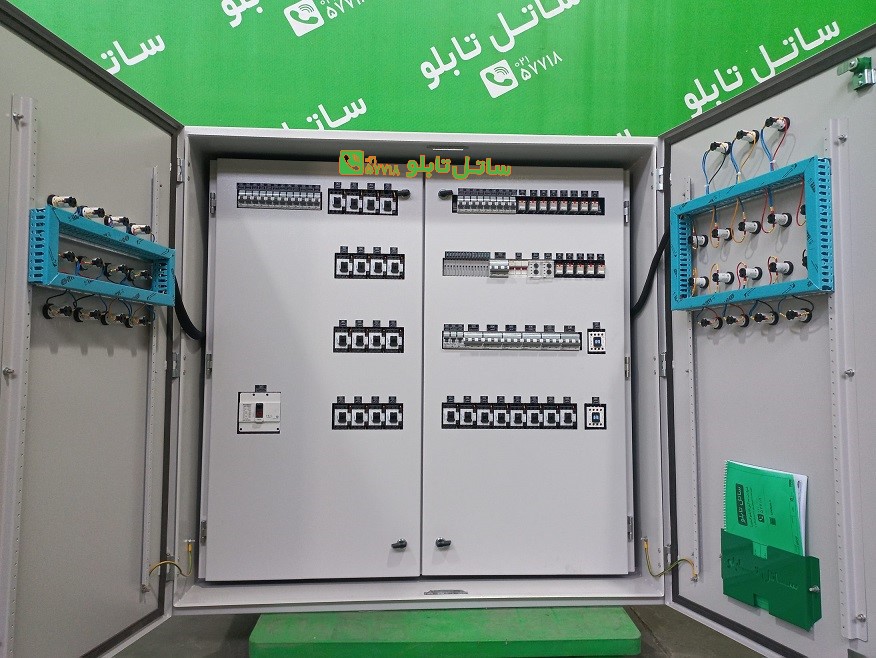

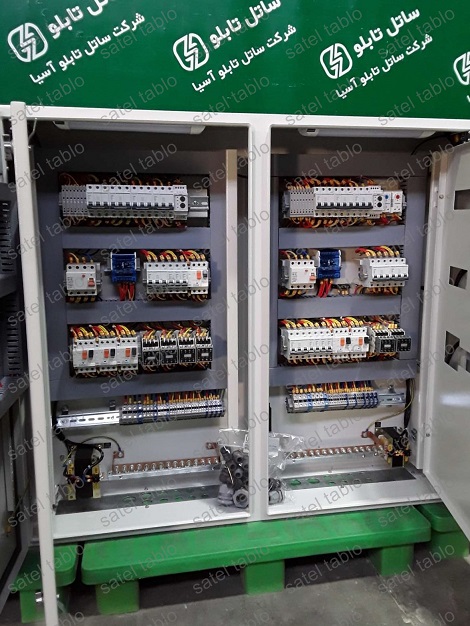

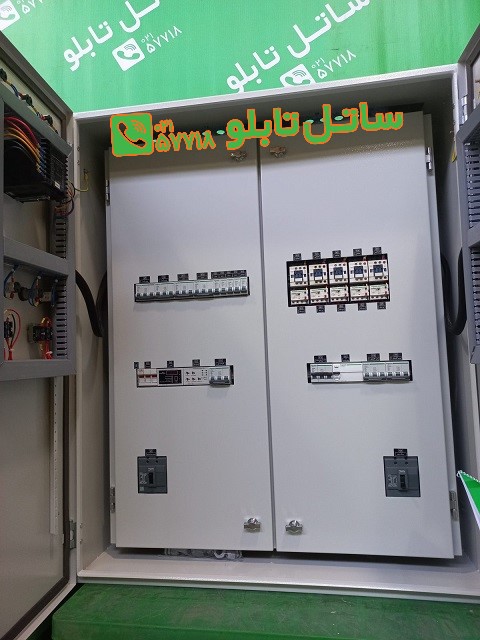

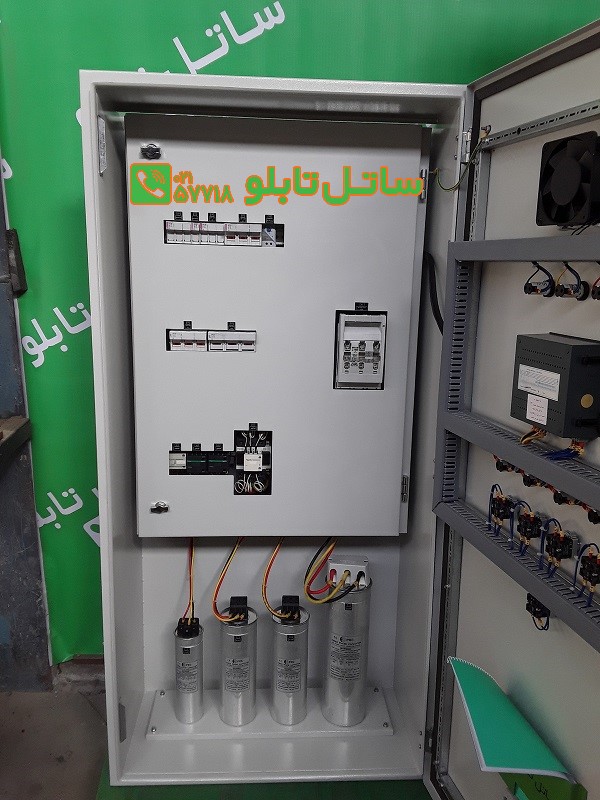

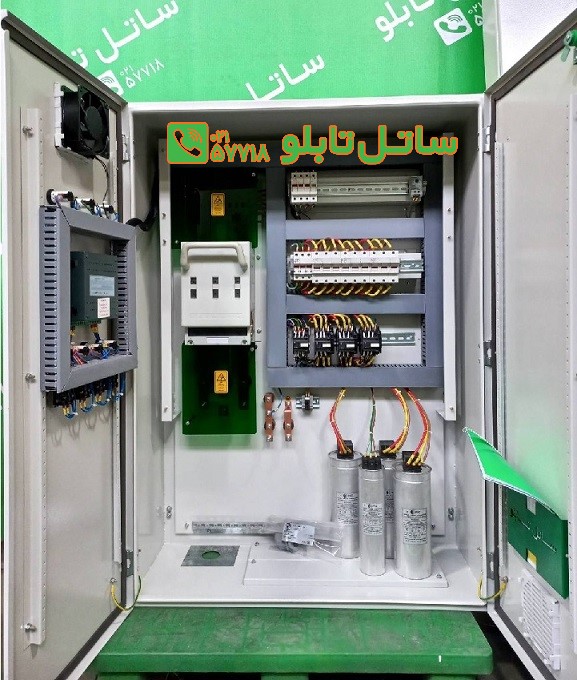

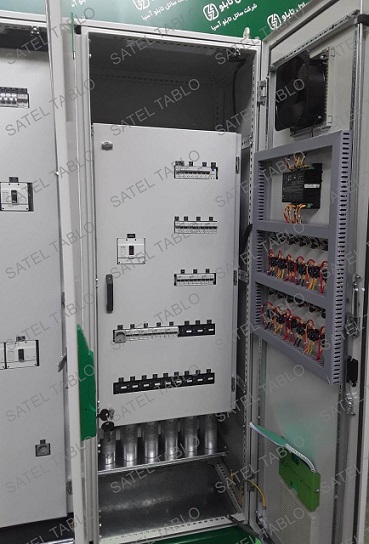

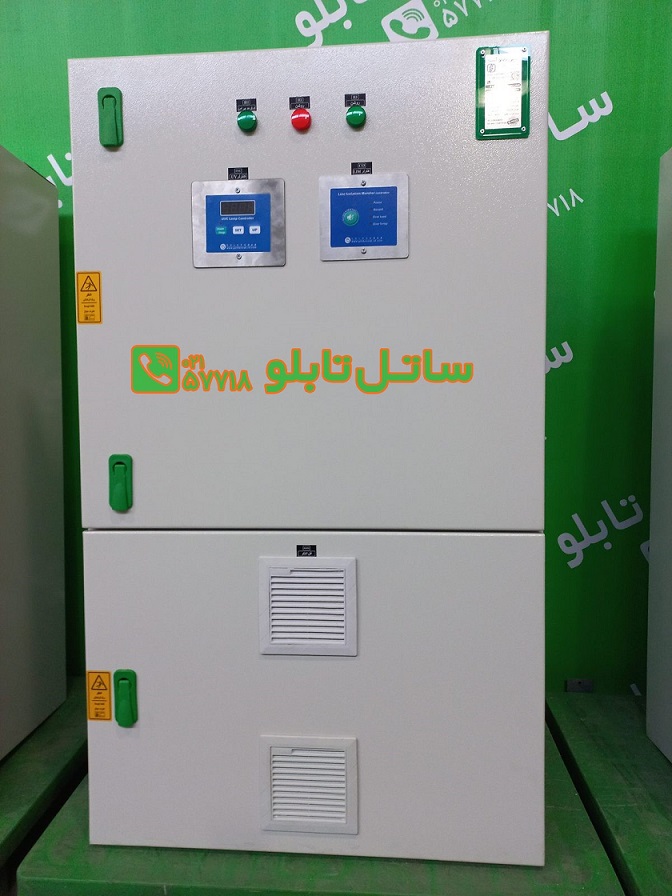

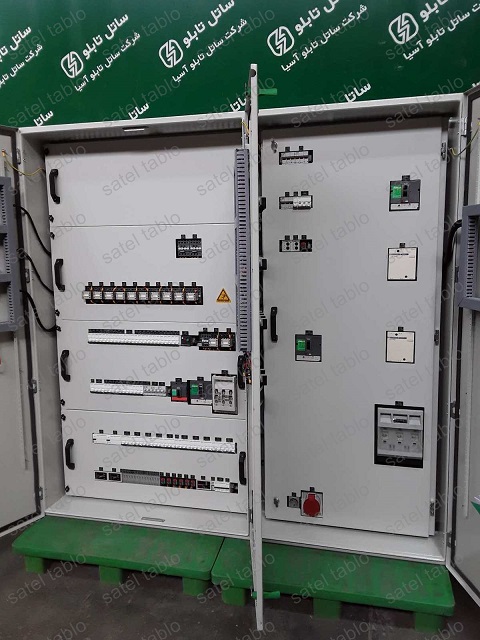

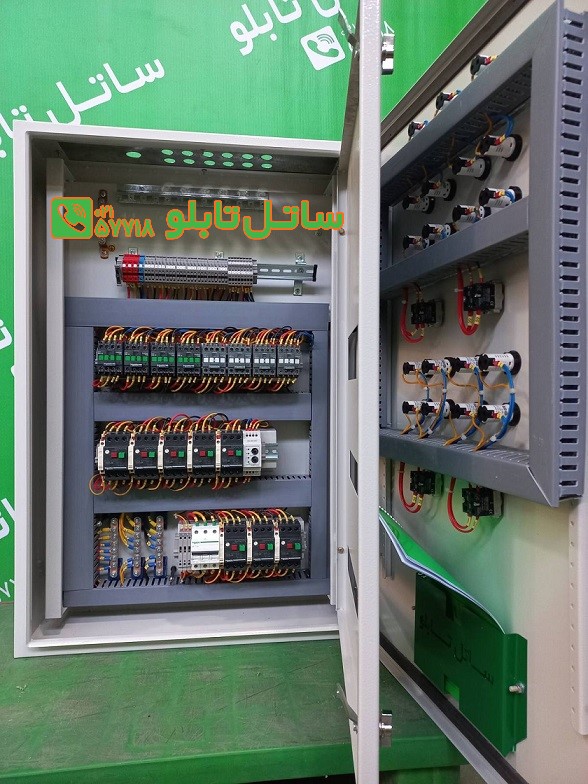

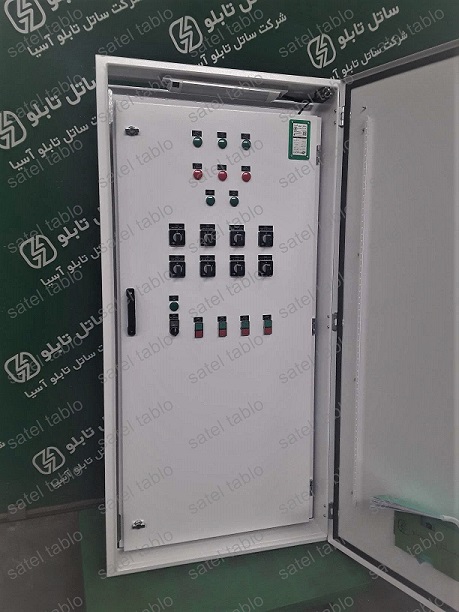

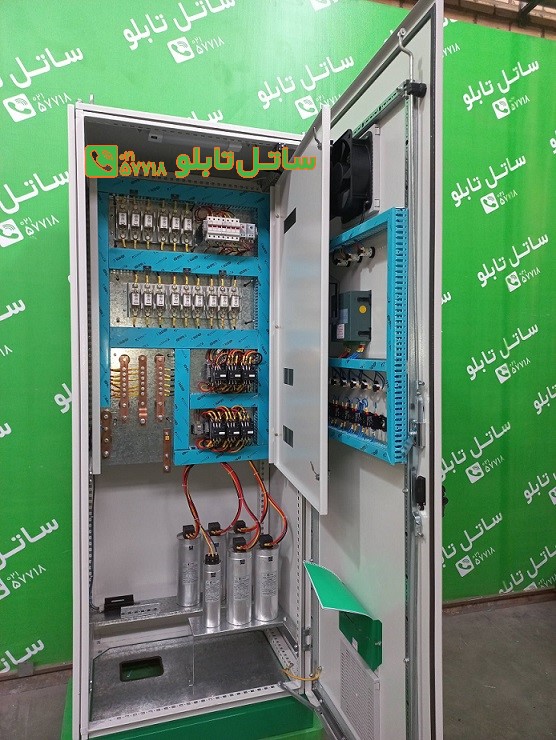

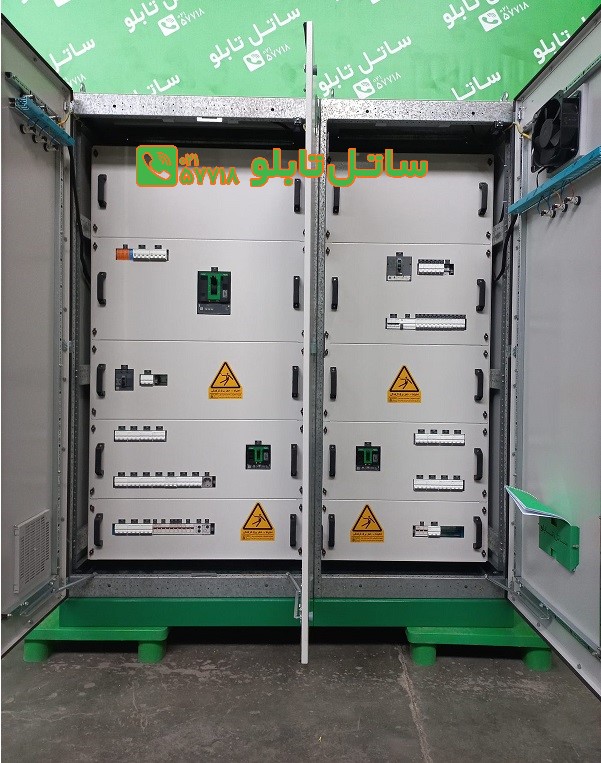

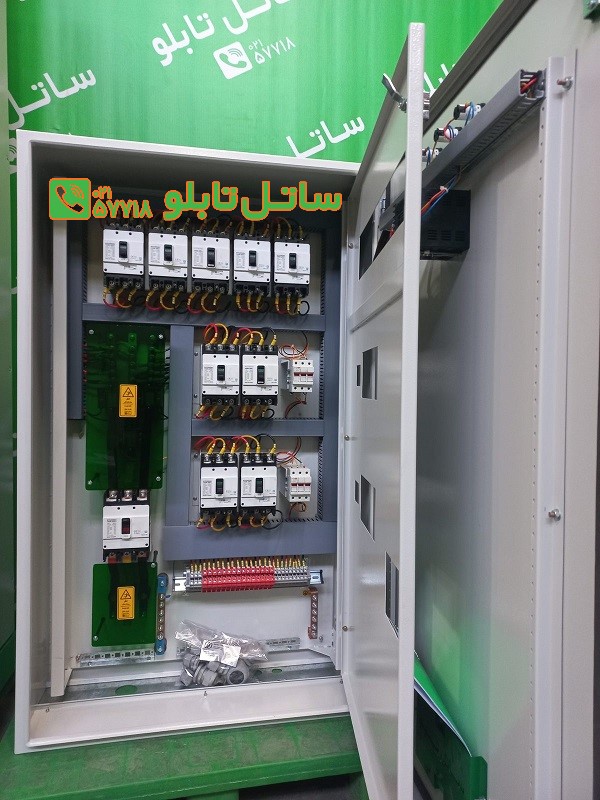

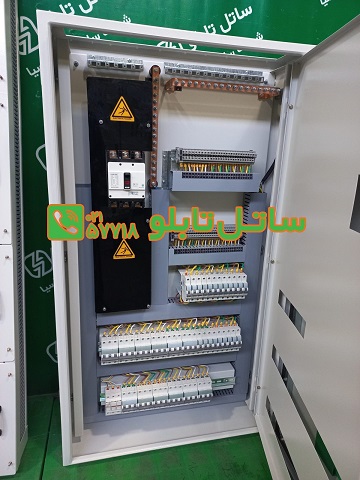

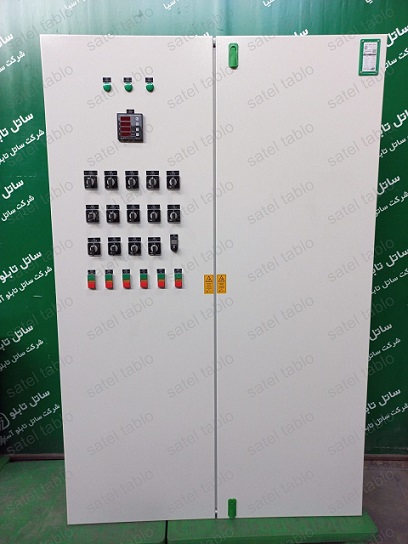

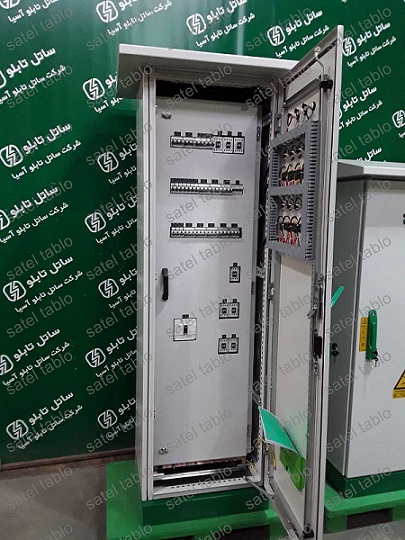

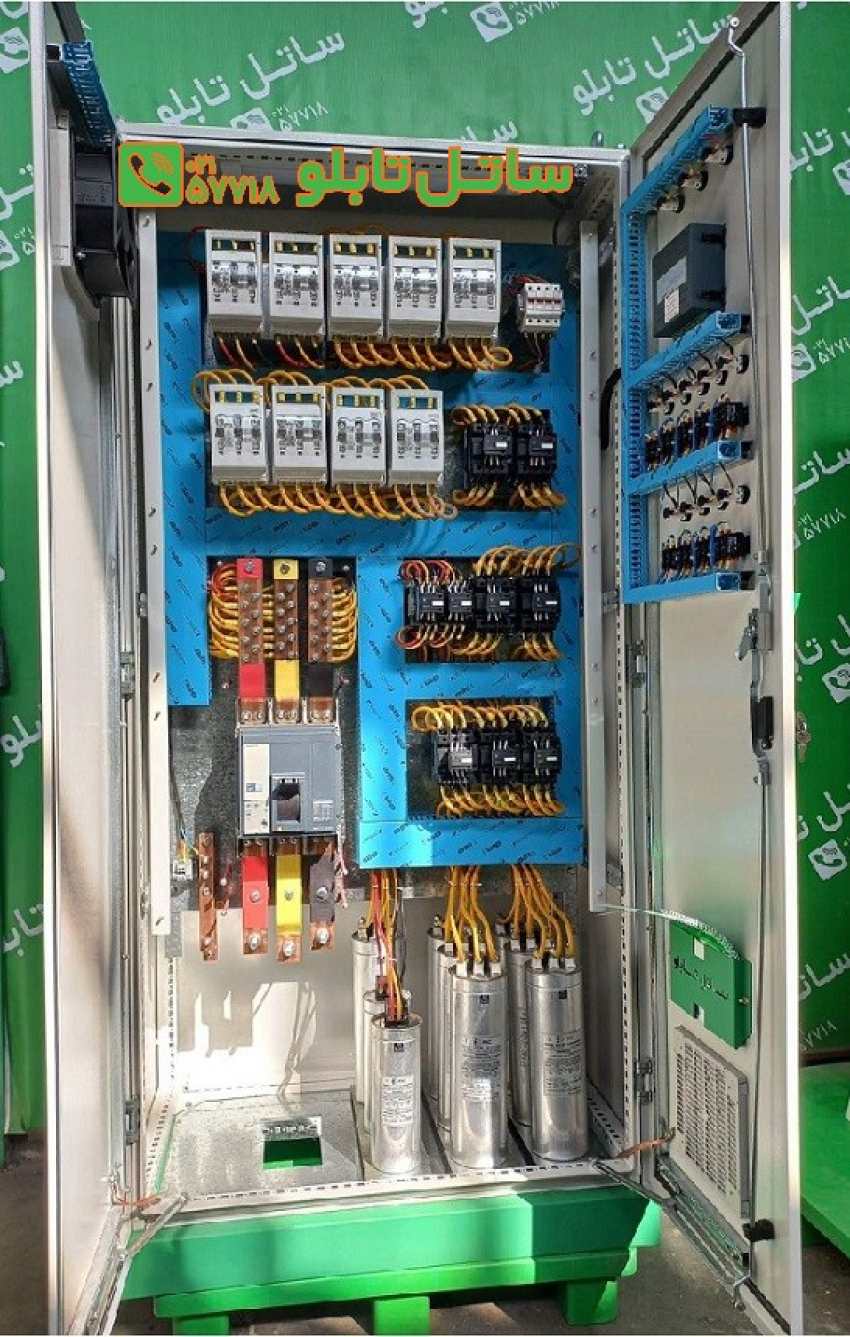

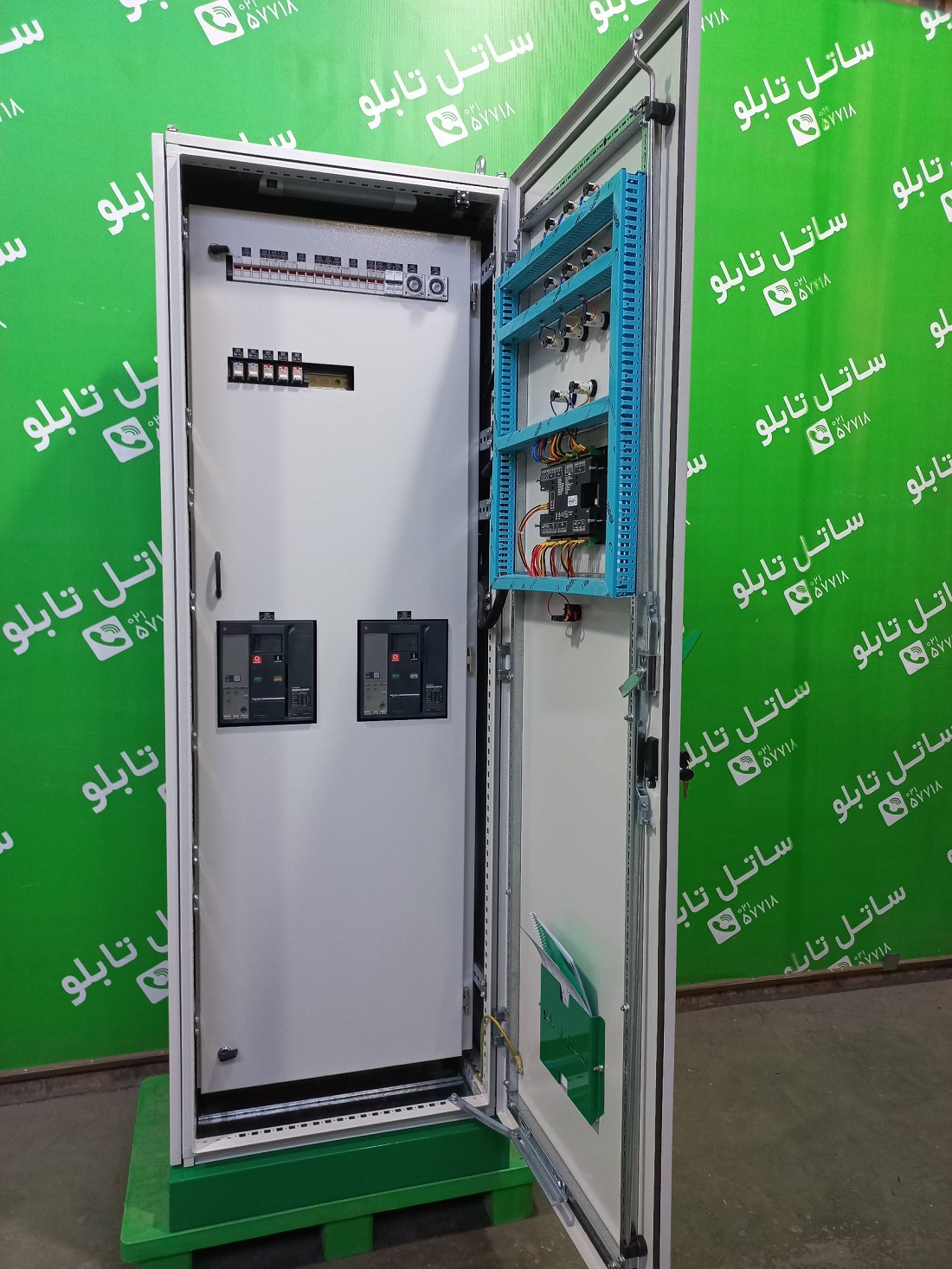

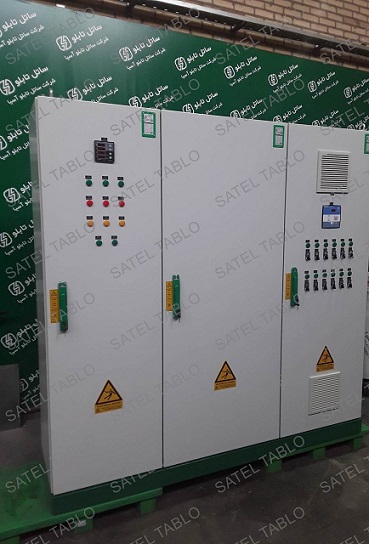

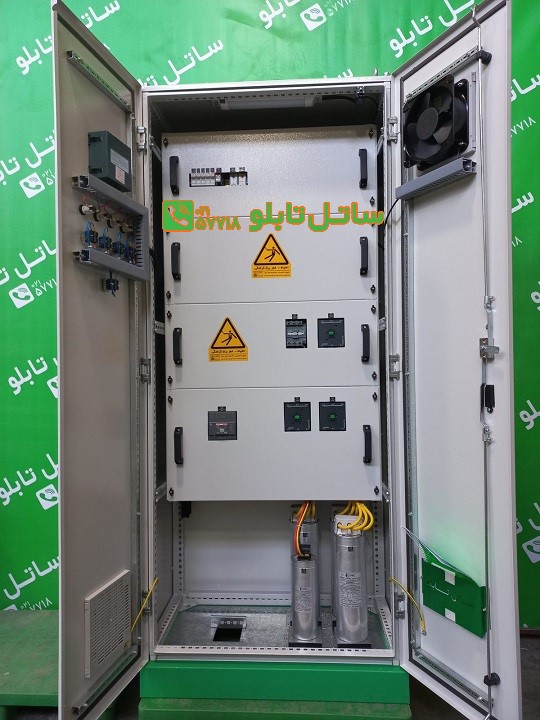

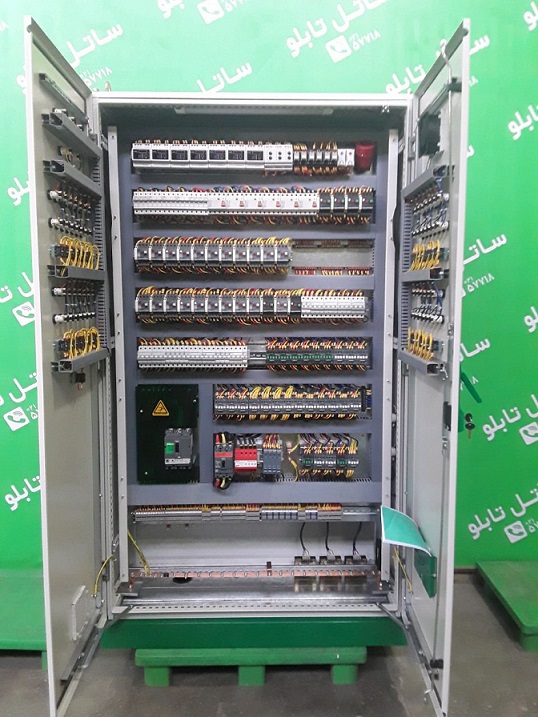

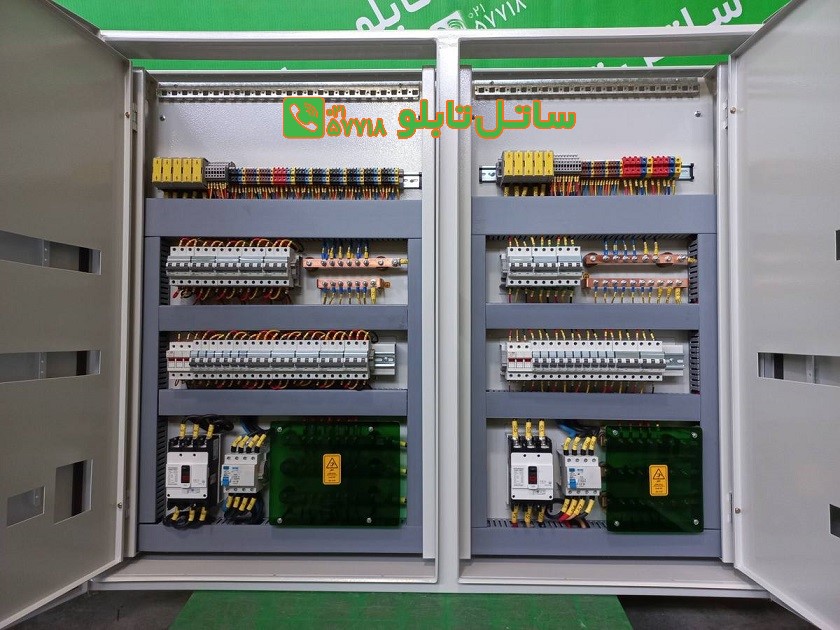

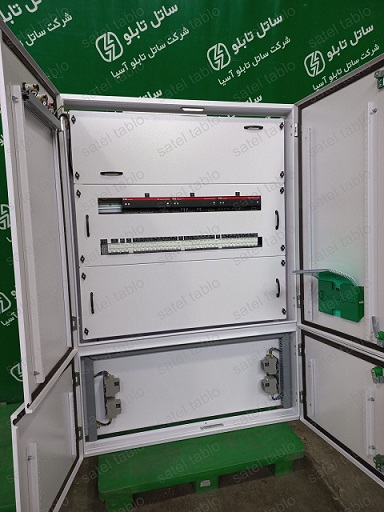

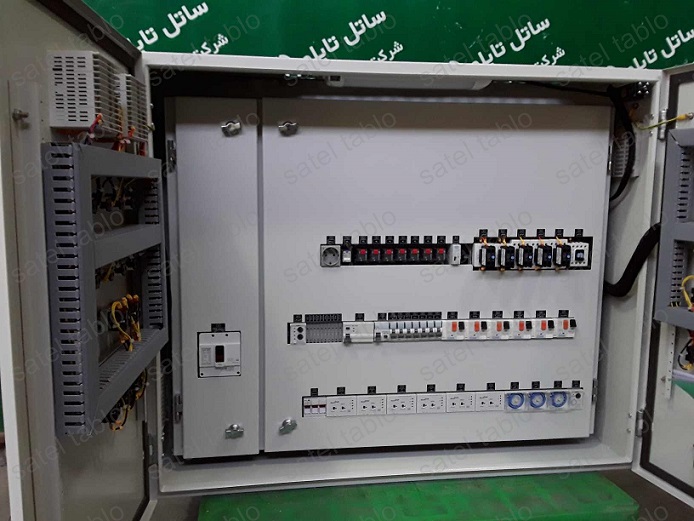

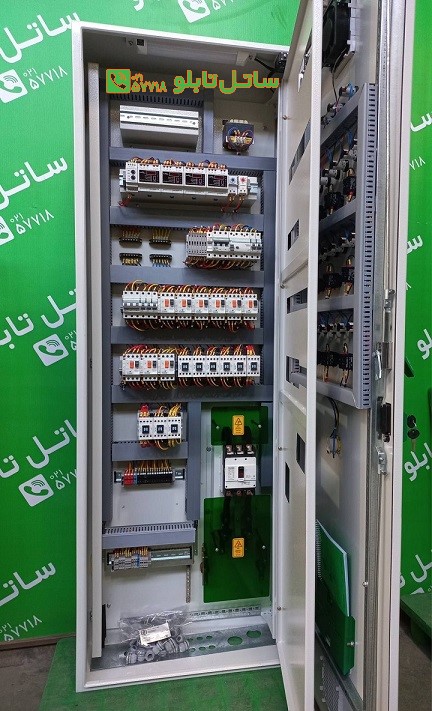

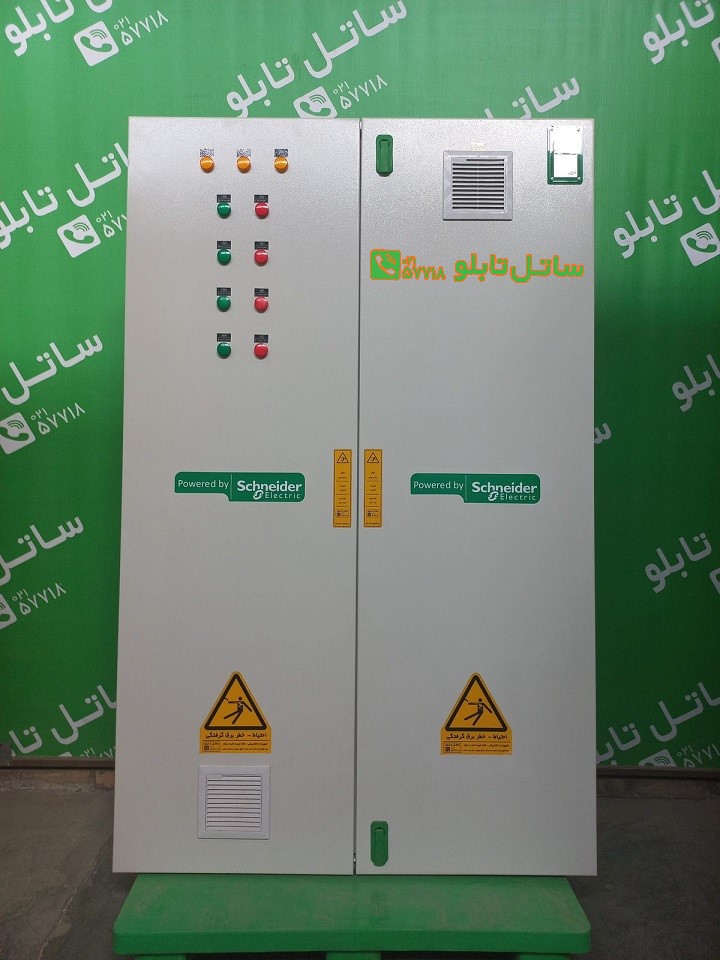

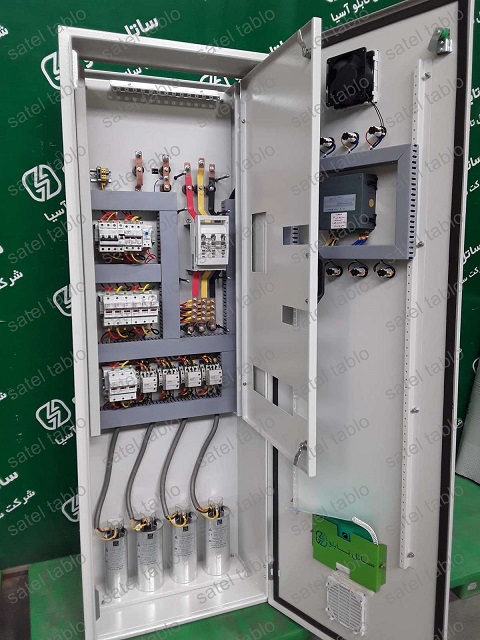

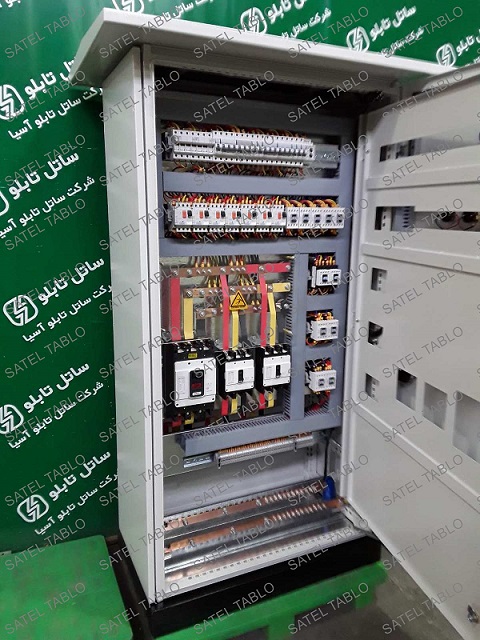

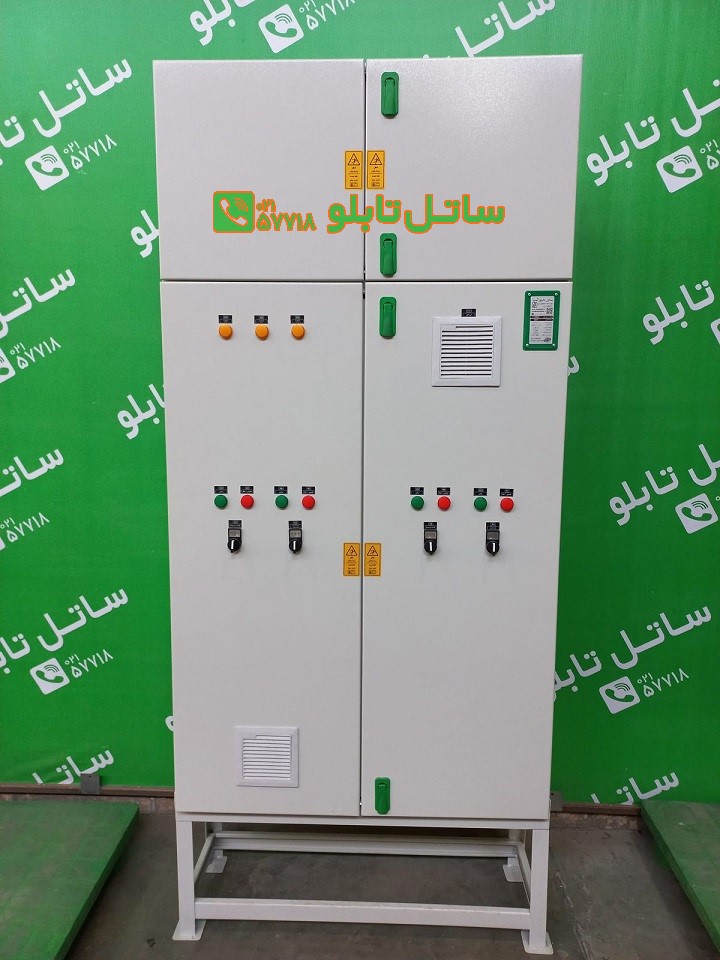

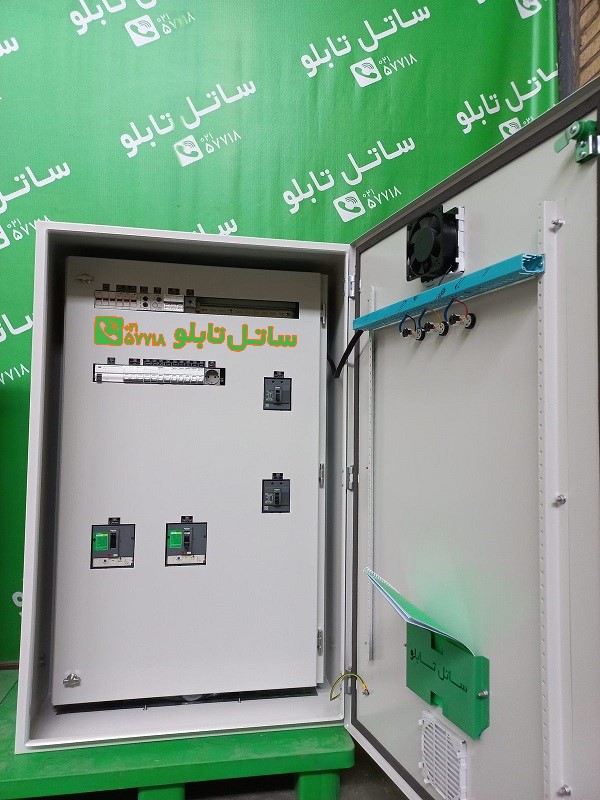

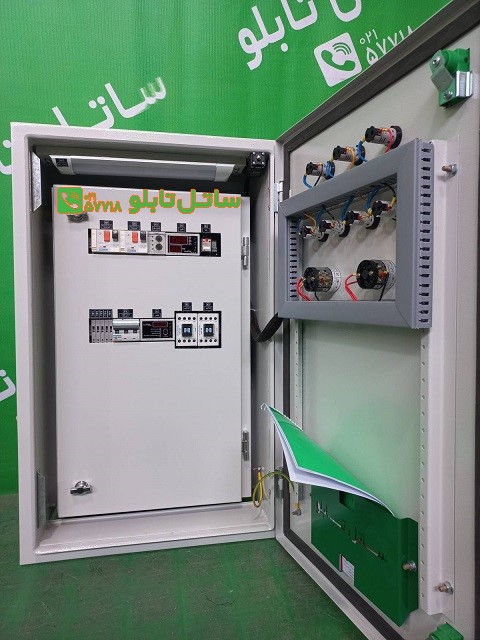

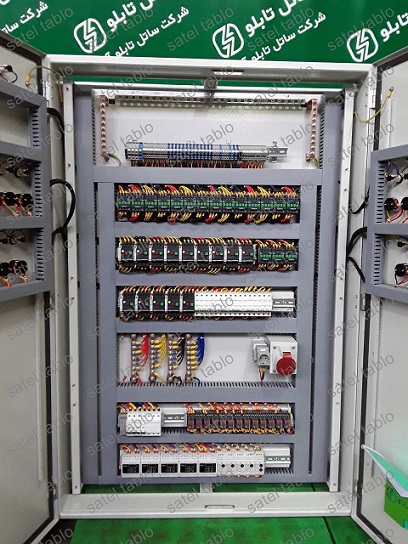

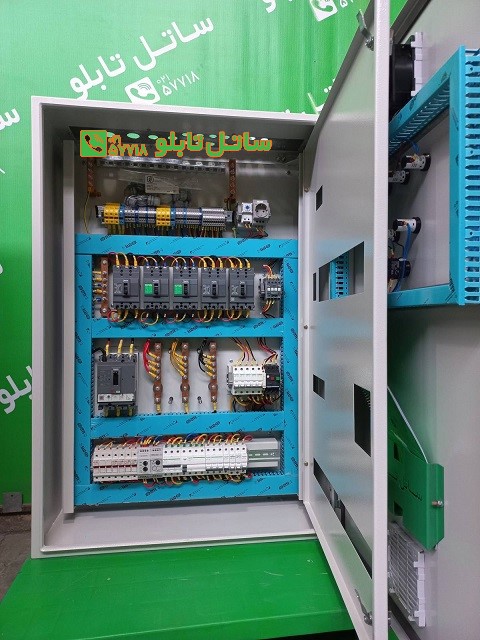

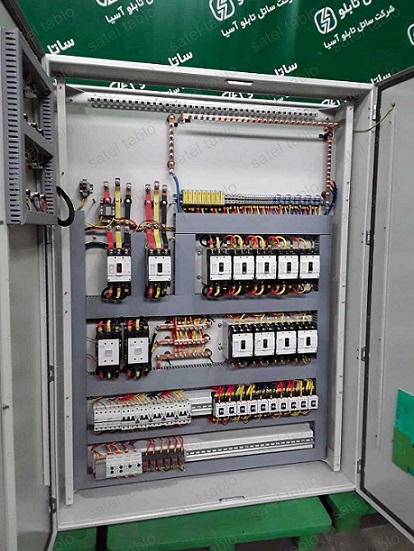

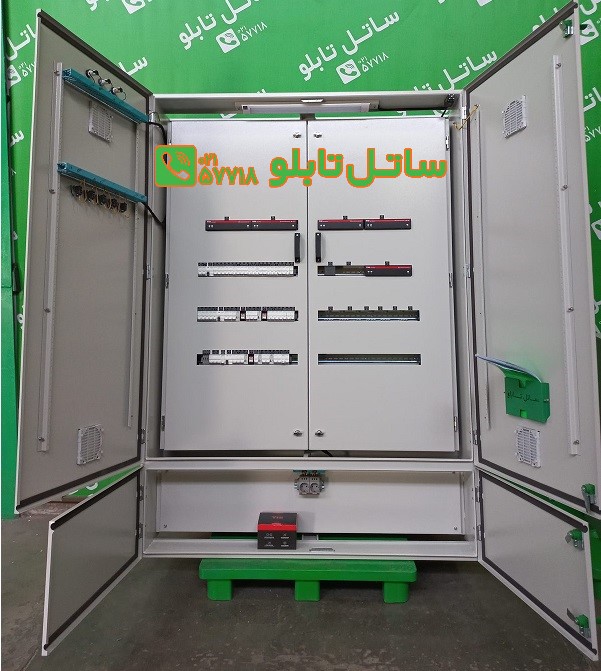

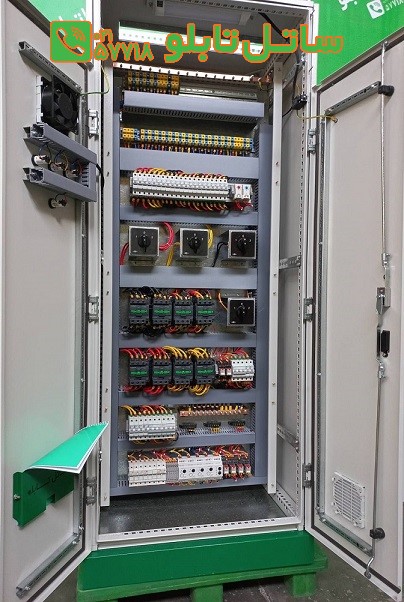

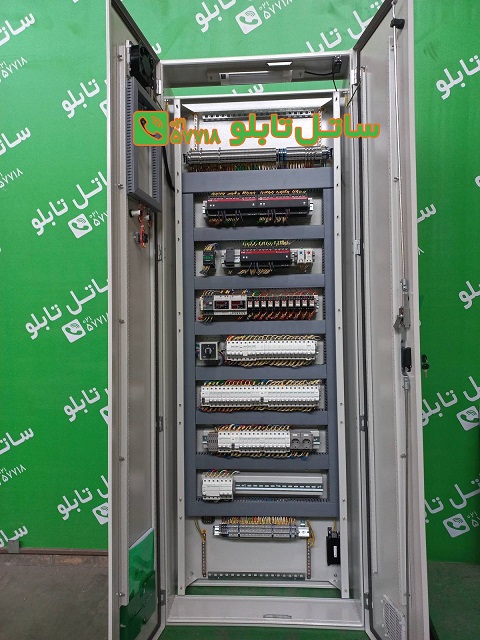

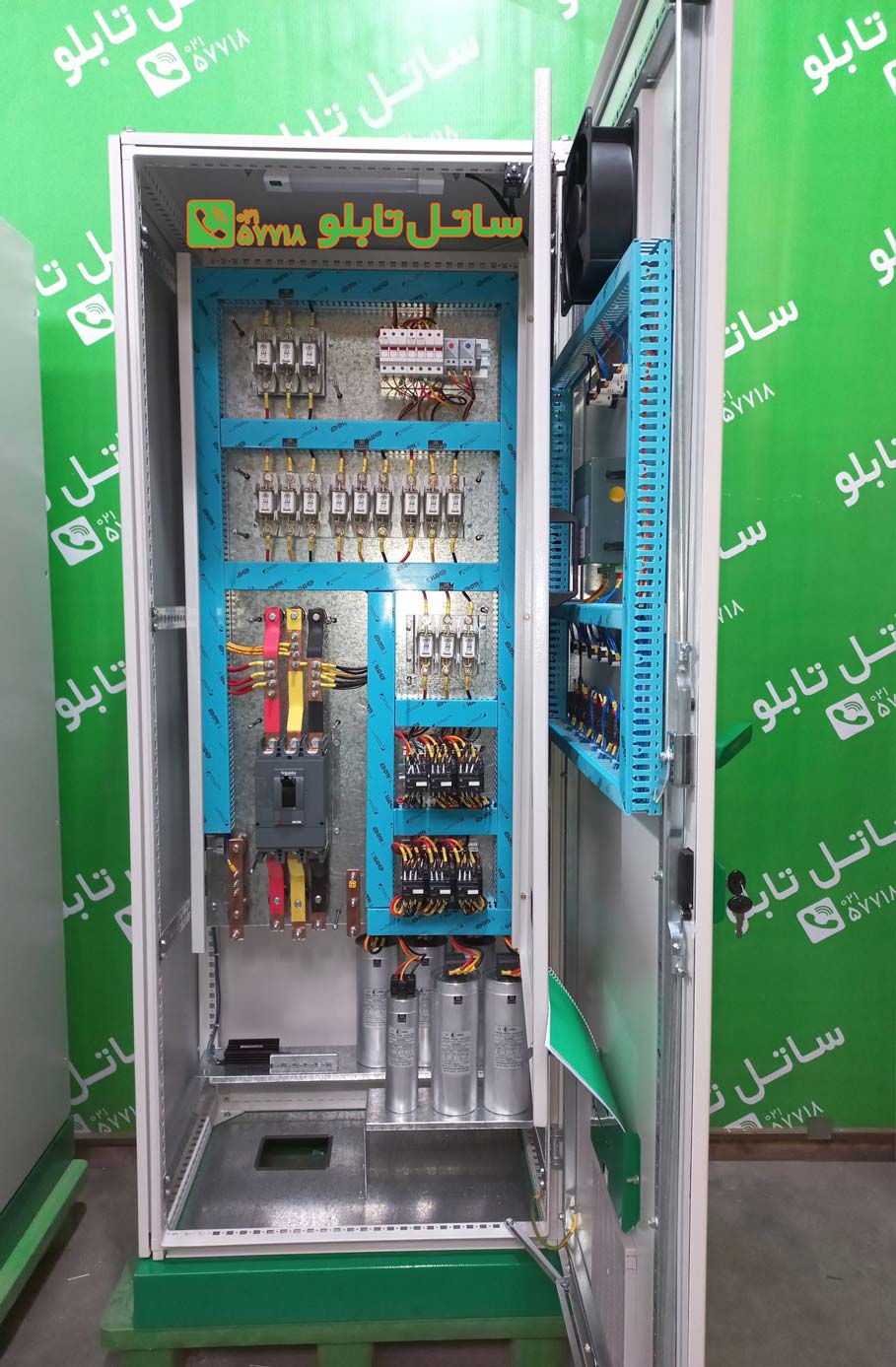

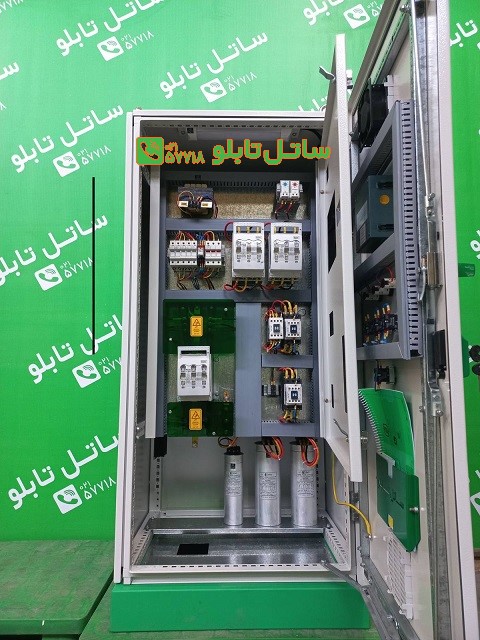

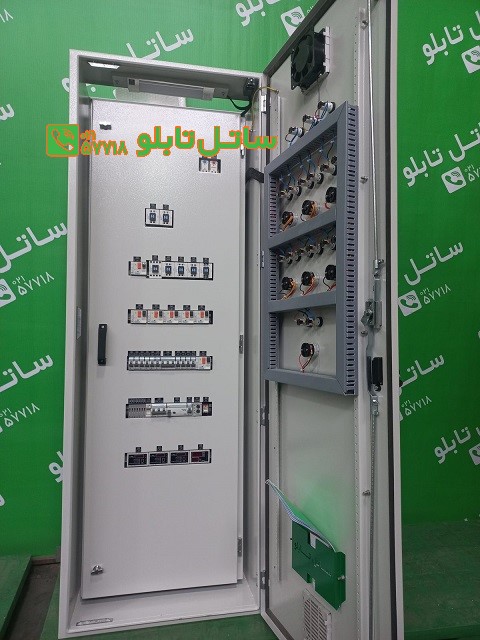

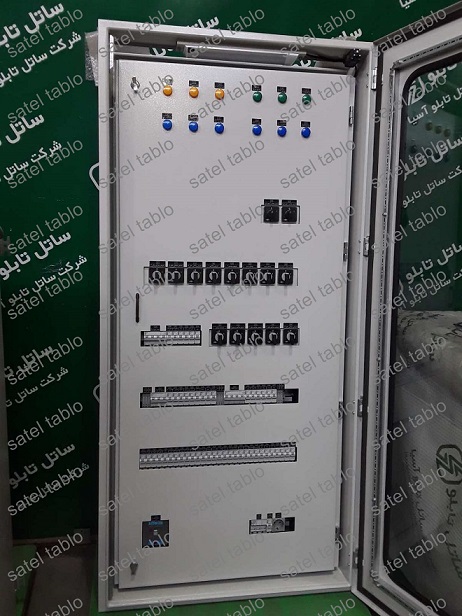

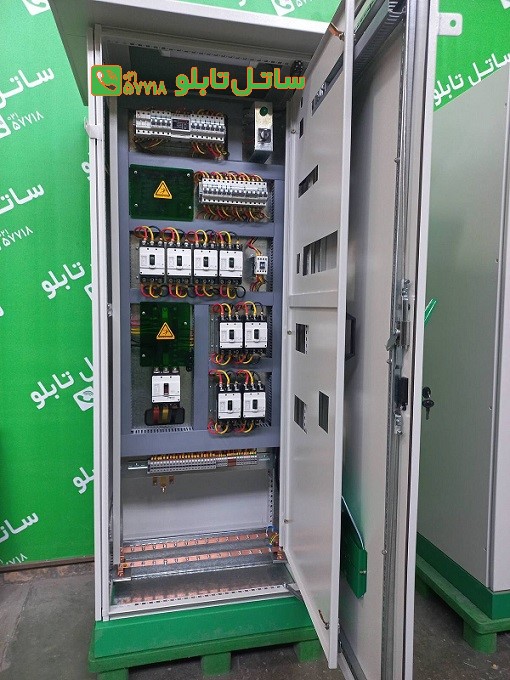

تجهیزات مورد استفاده در تابلو برق سه فاز

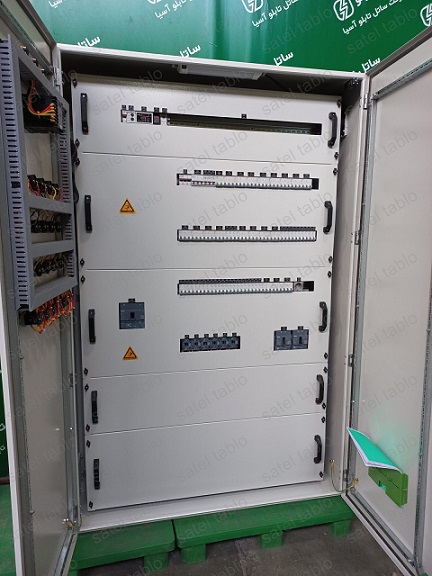

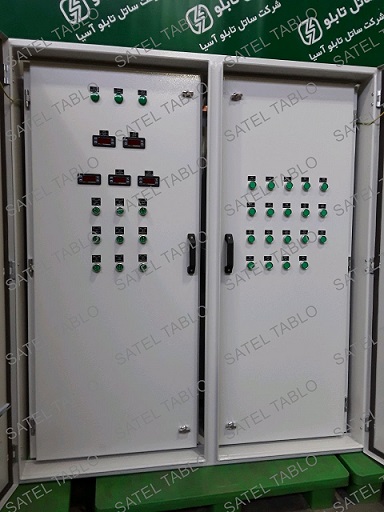

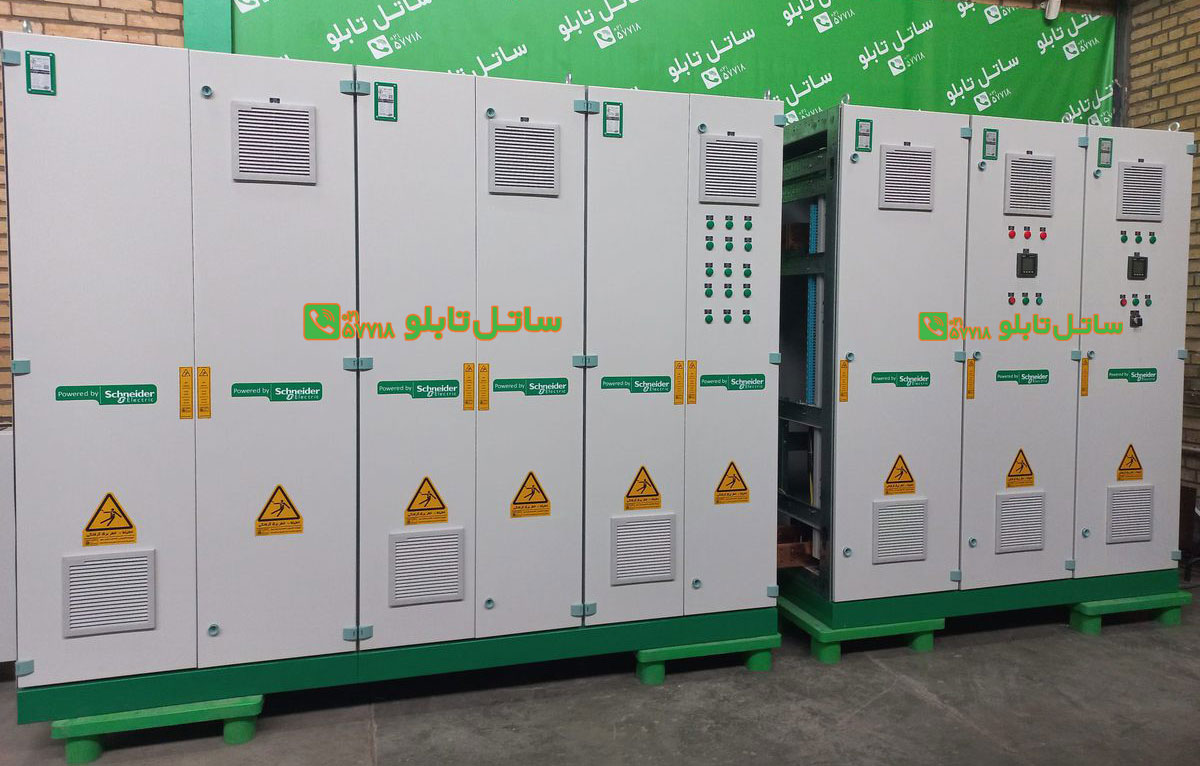

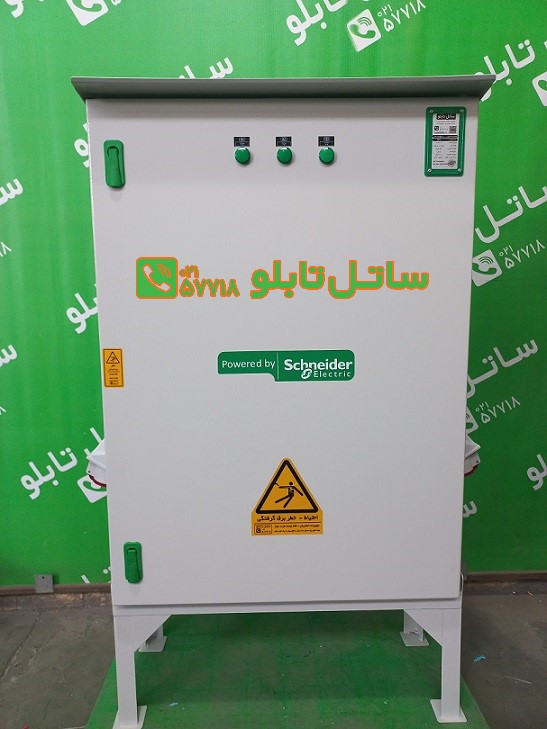

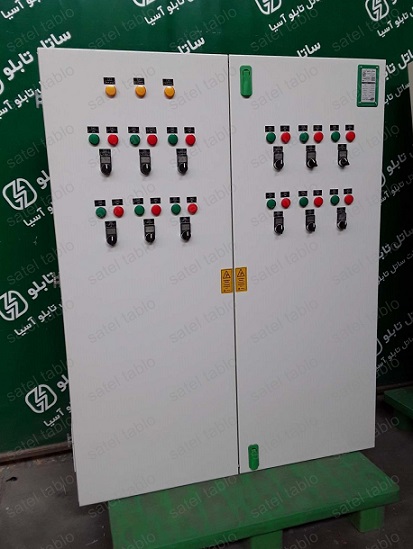

موارد مهم و استانداردهای لازم در طراحی و ساخت تابلو برق سه فاز

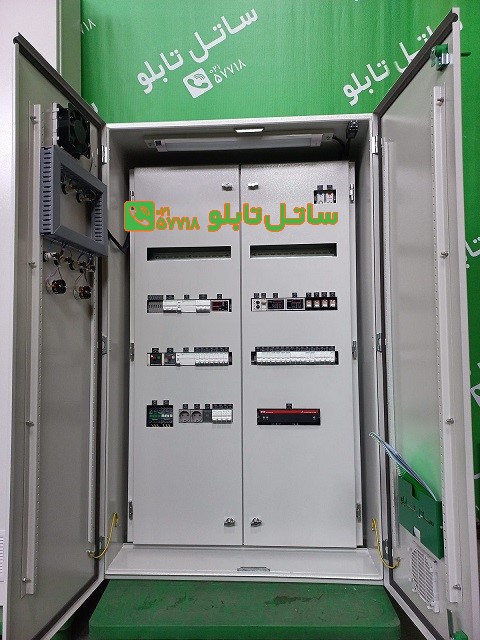

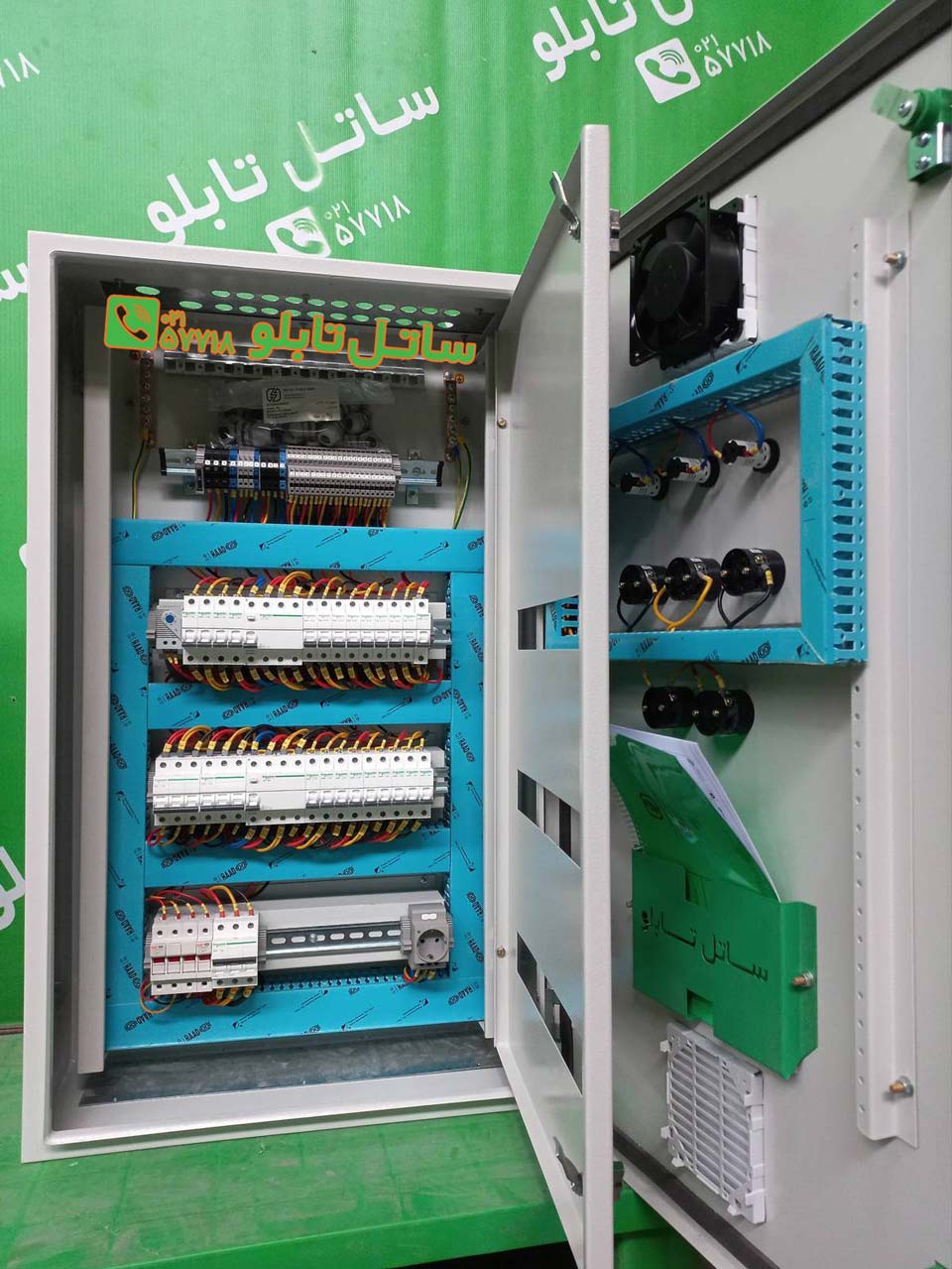

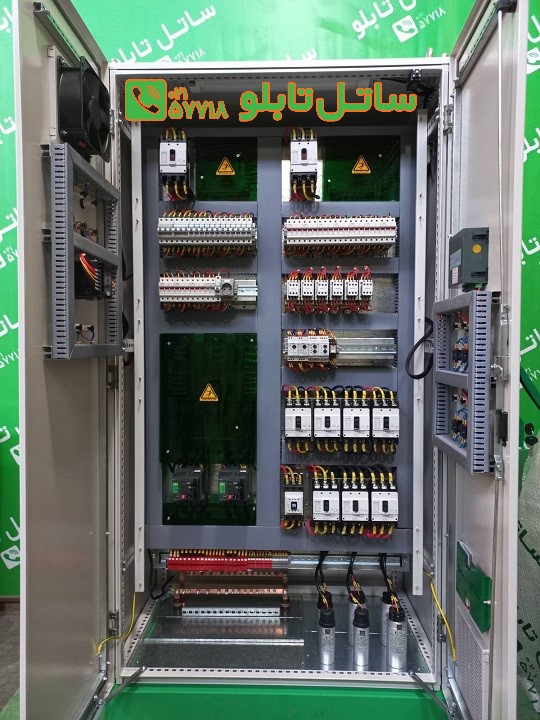

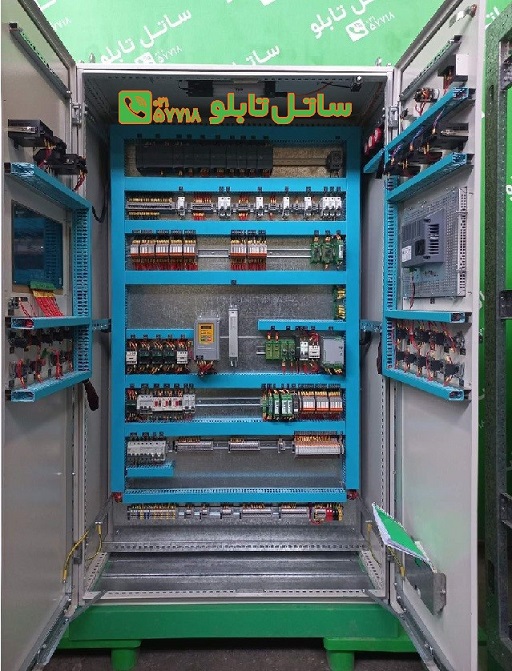

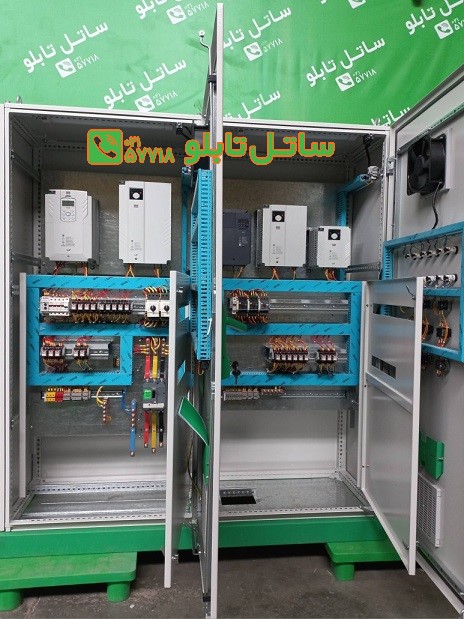

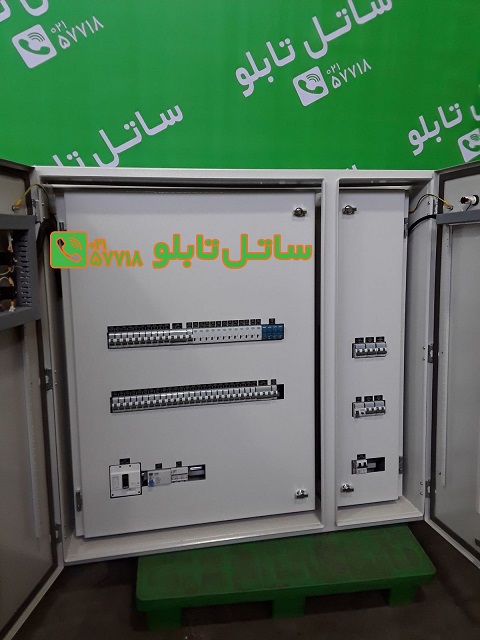

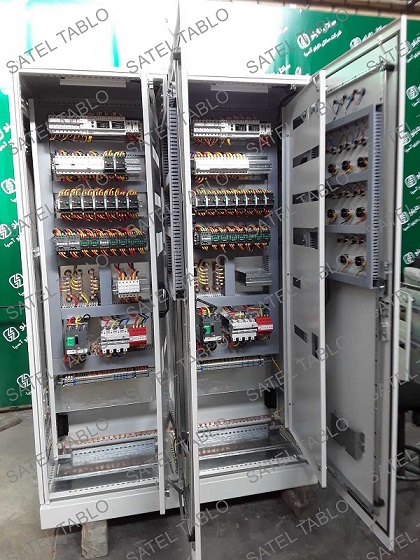

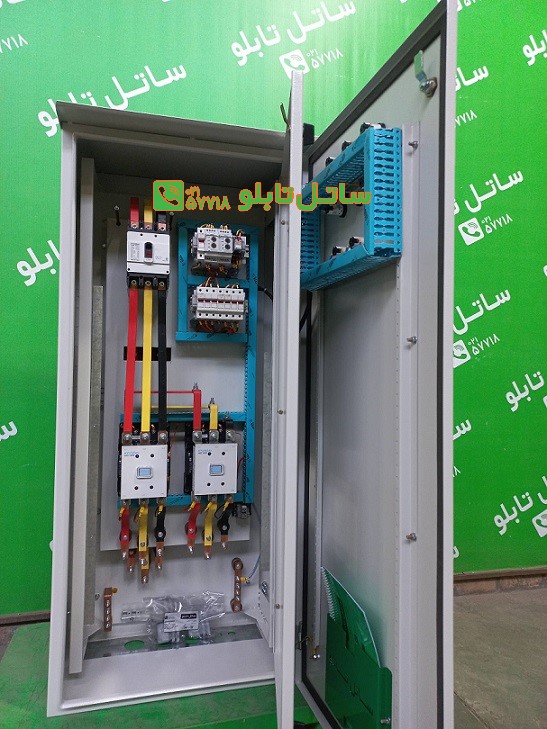

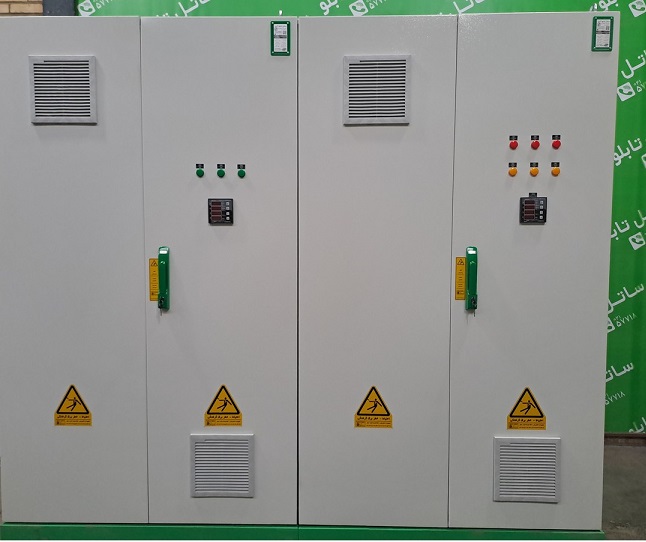

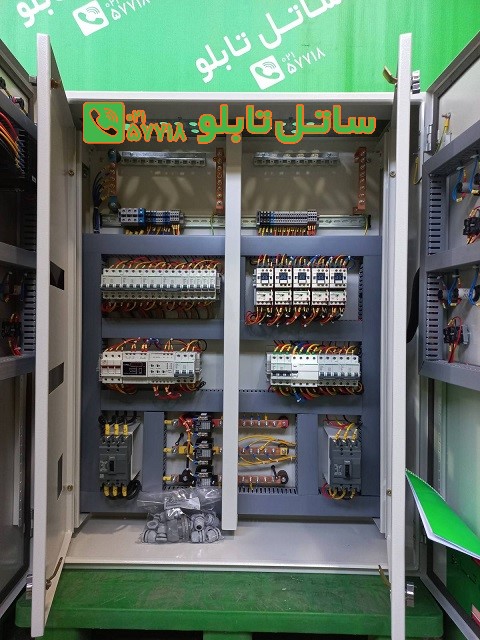

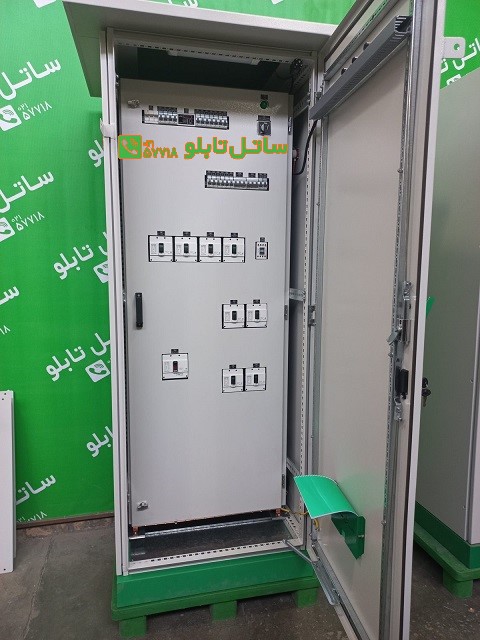

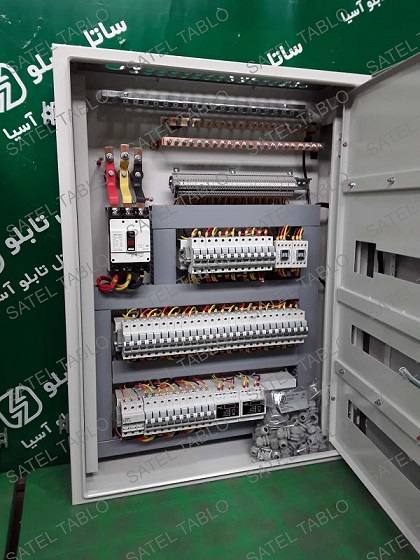

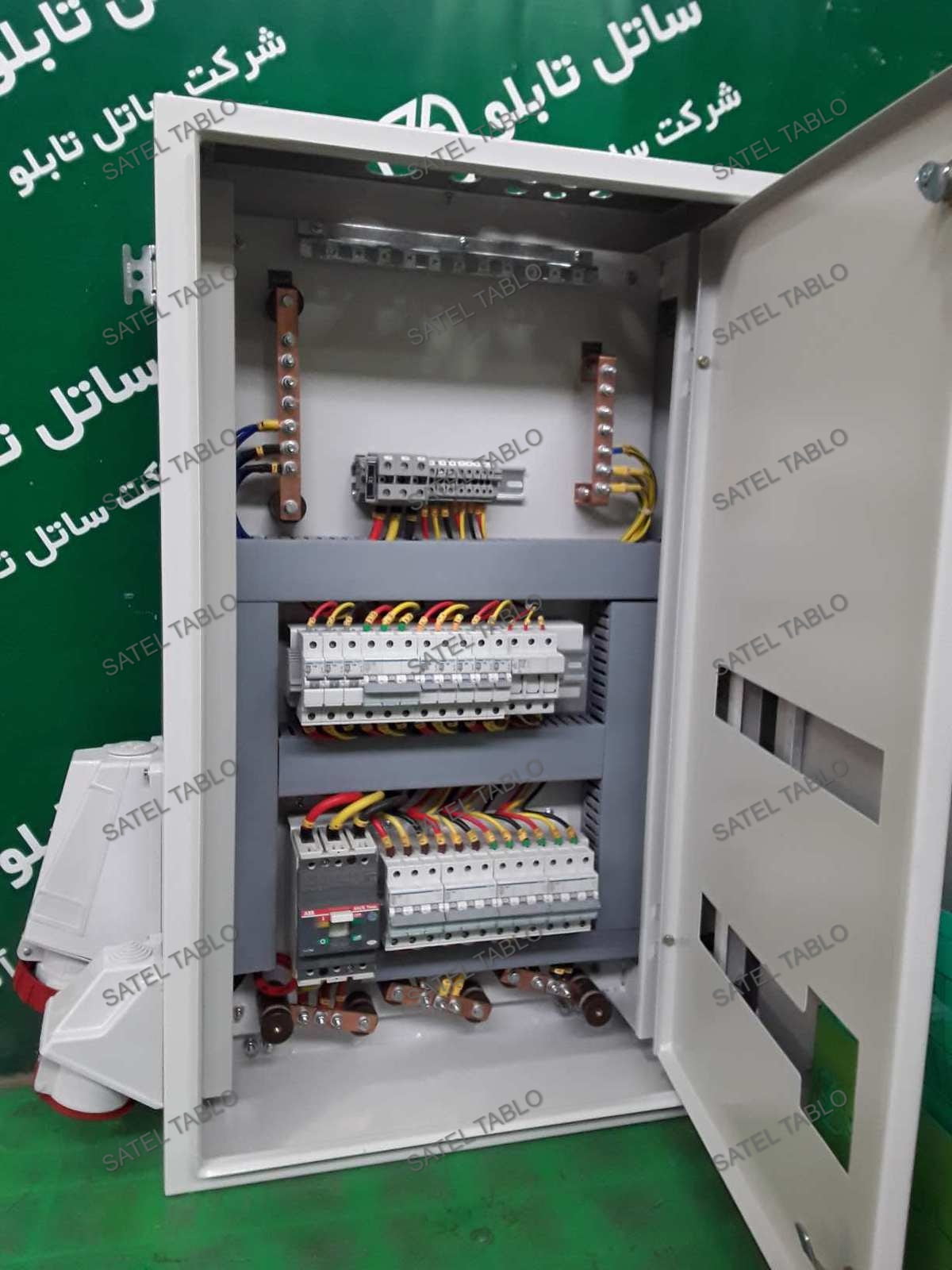

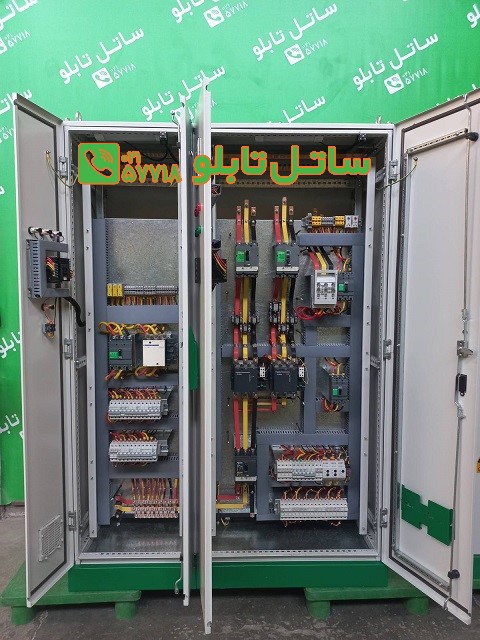

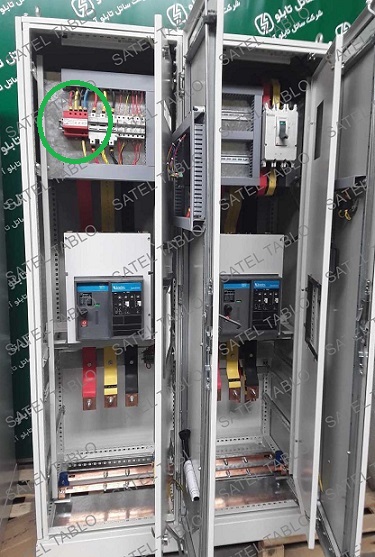

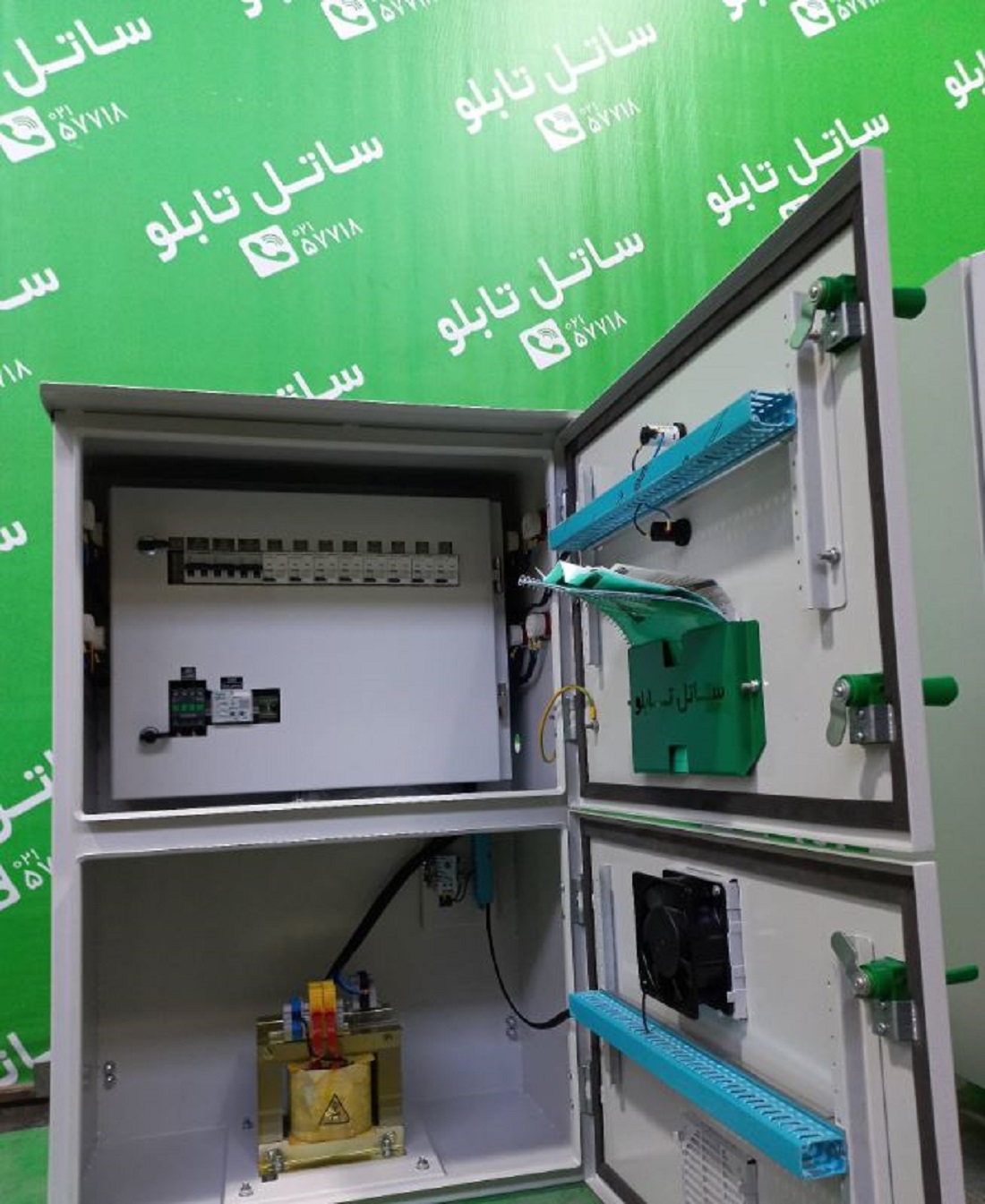

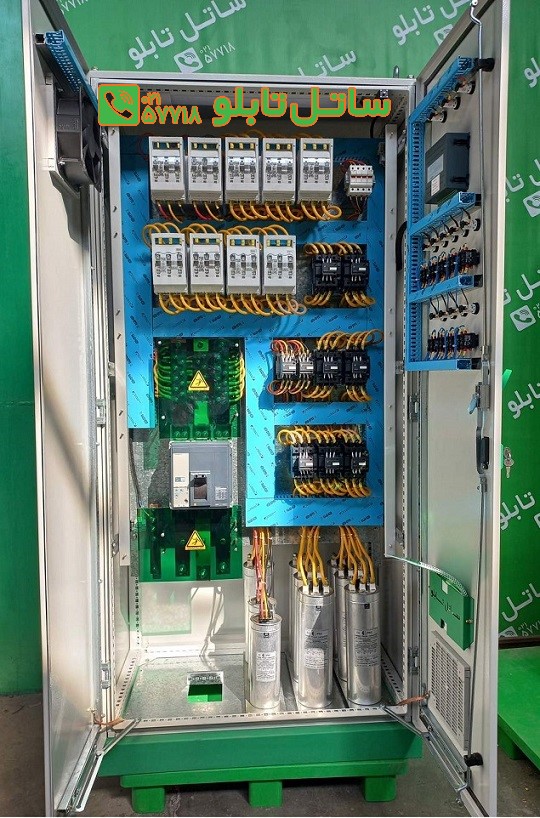

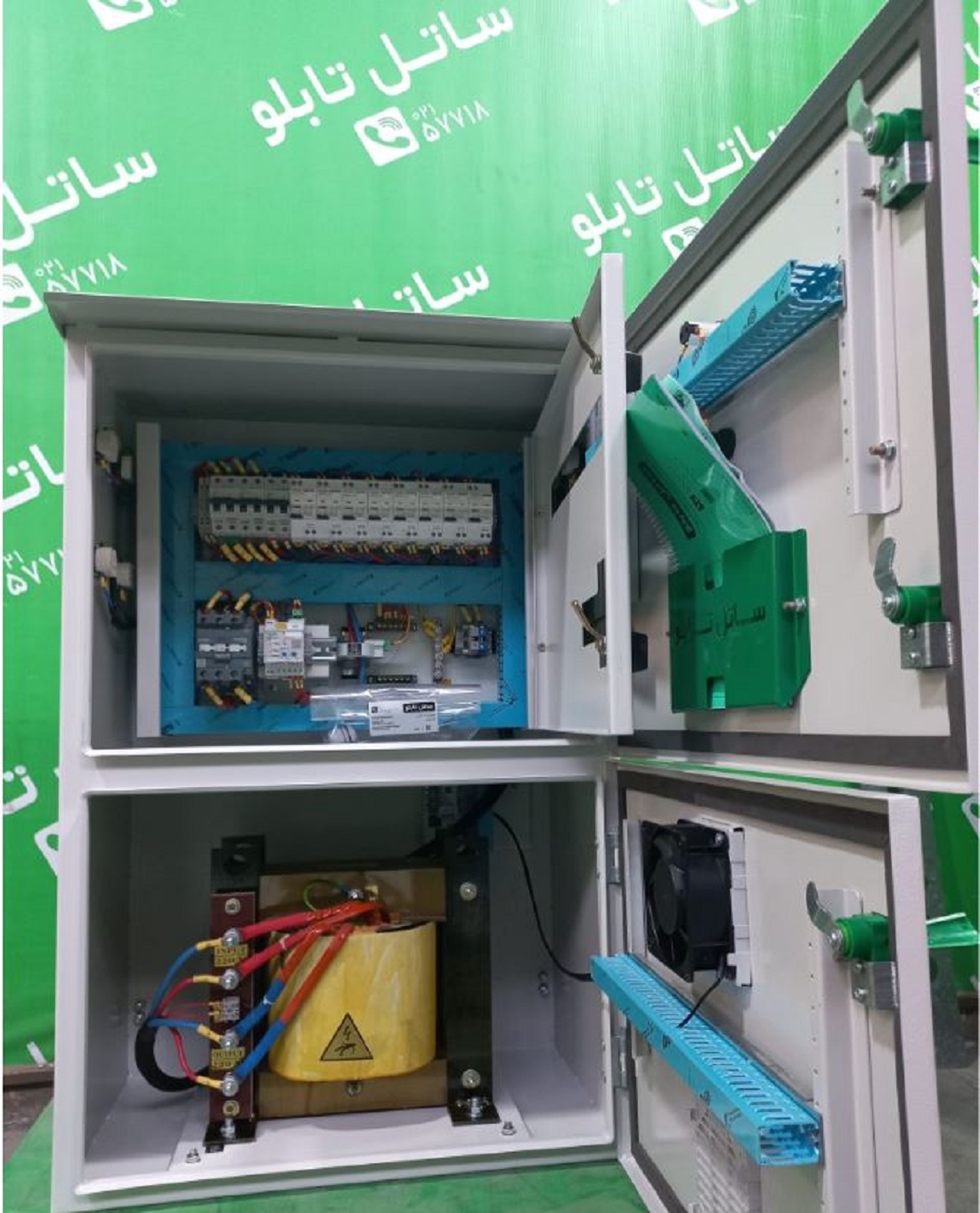

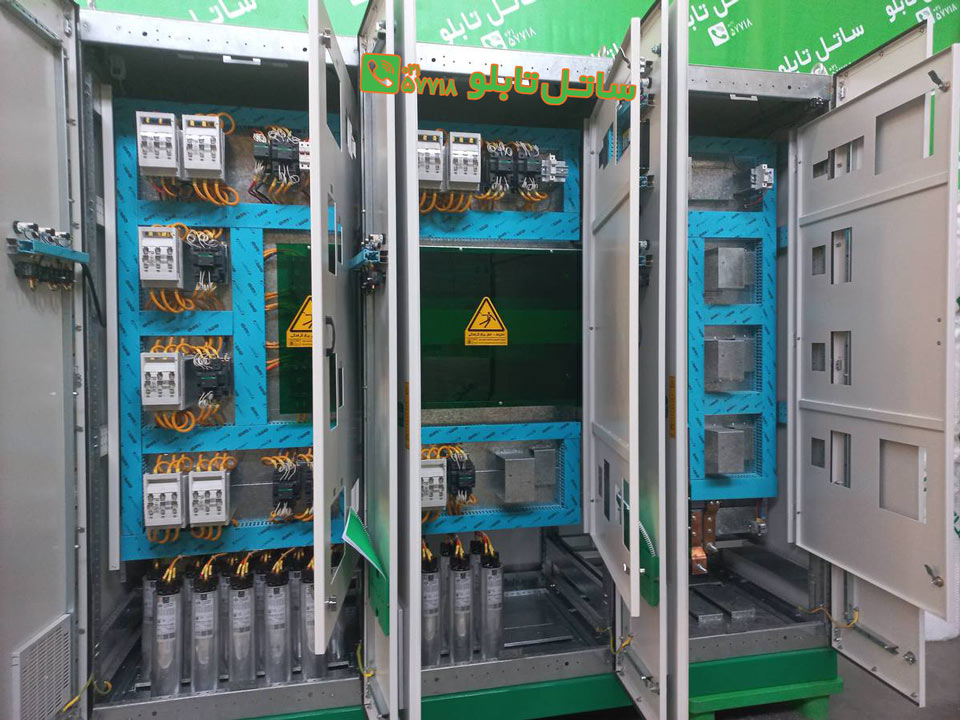

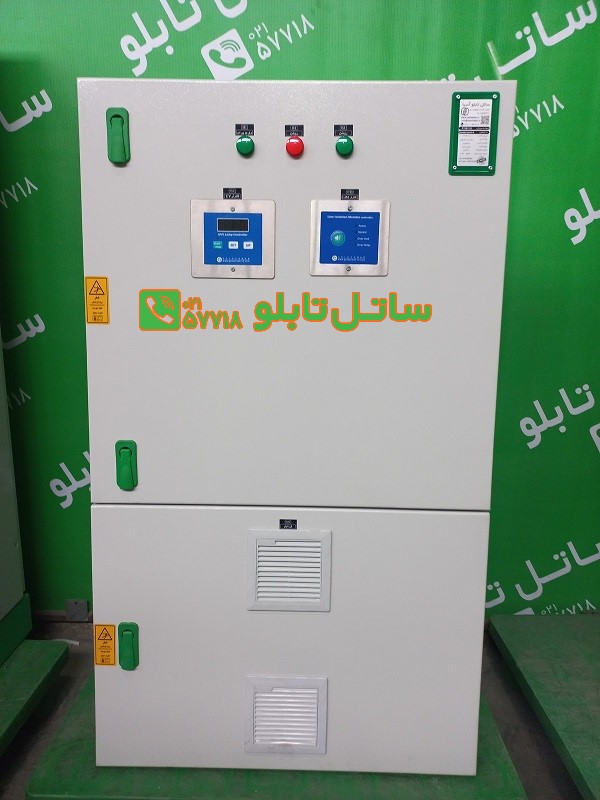

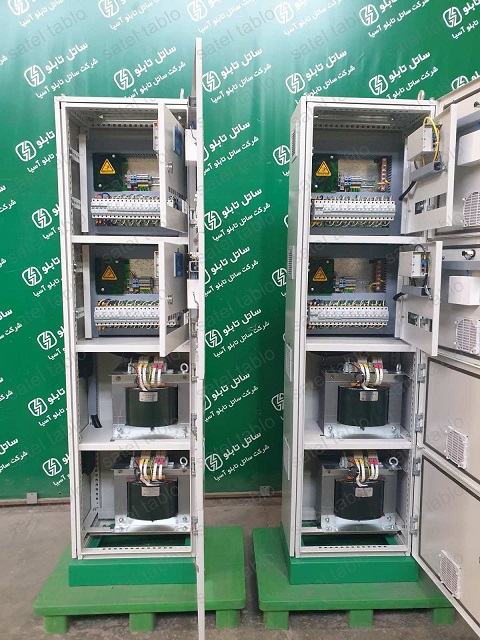

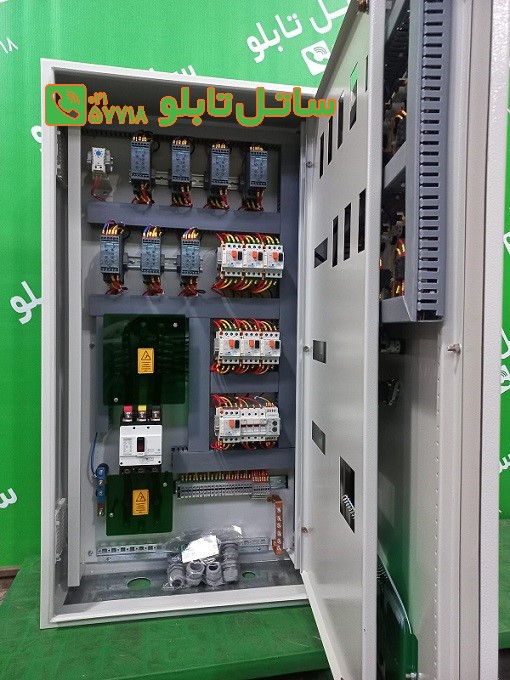

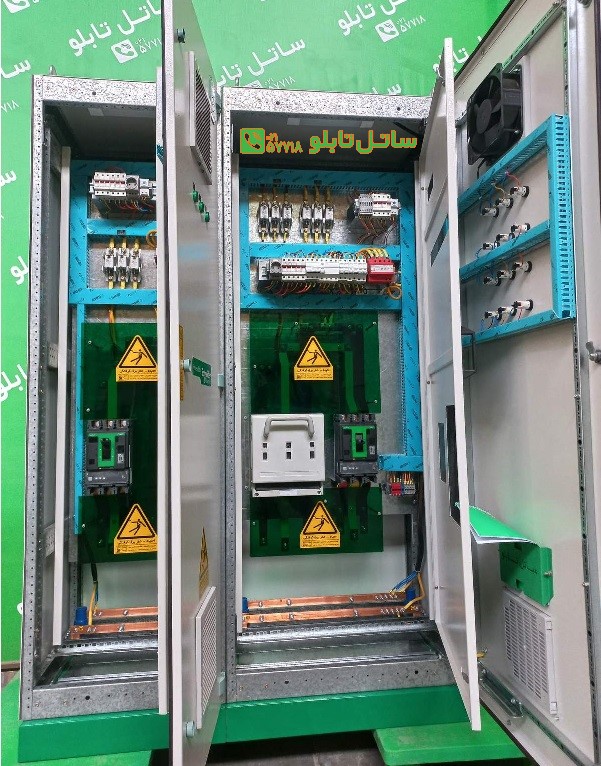

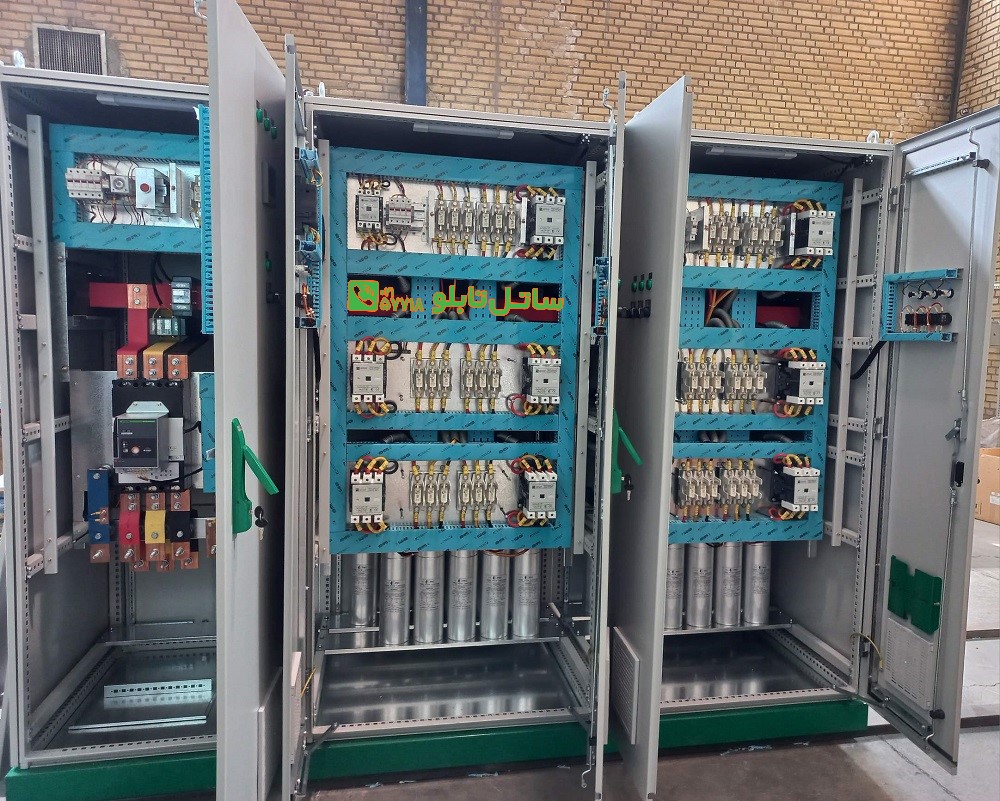

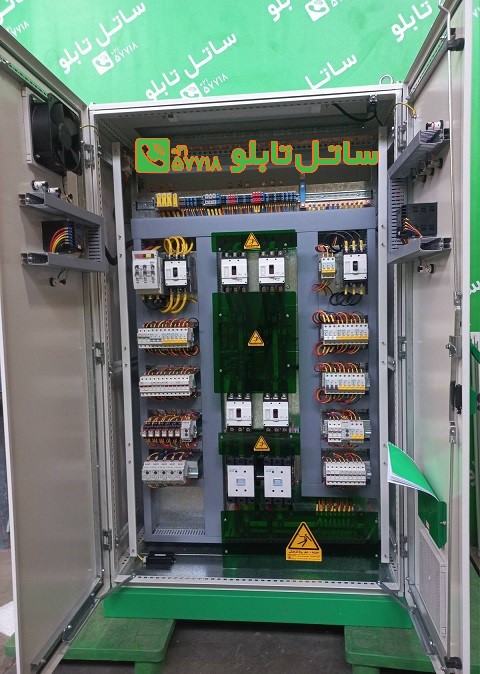

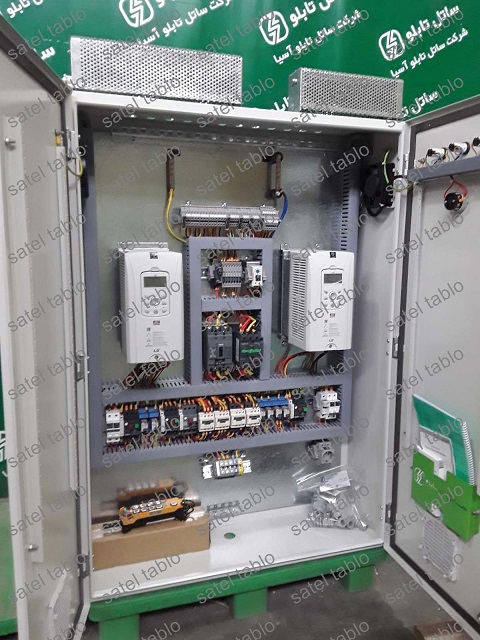

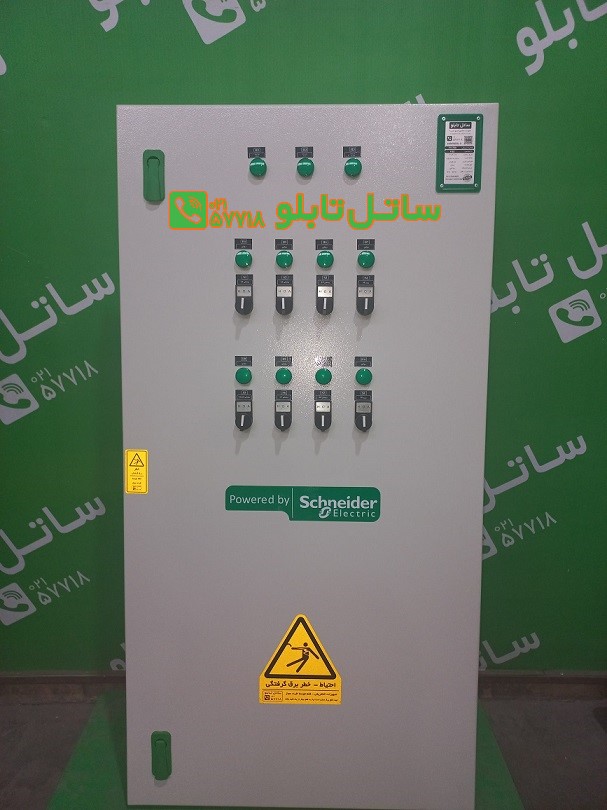

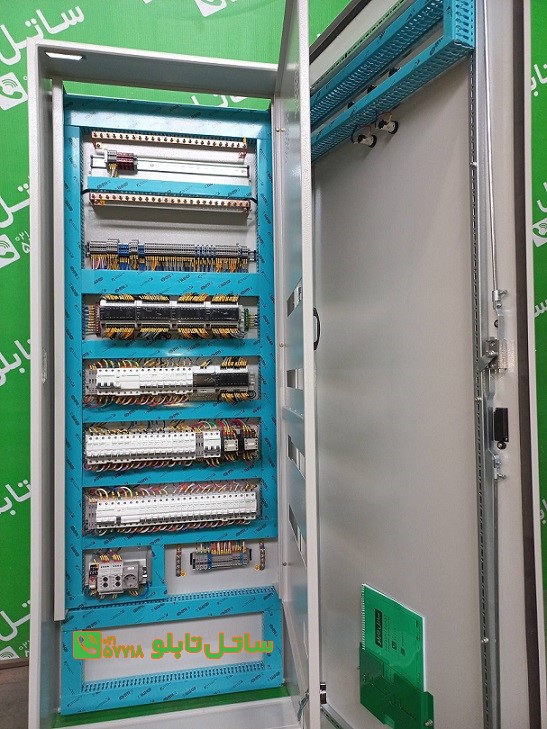

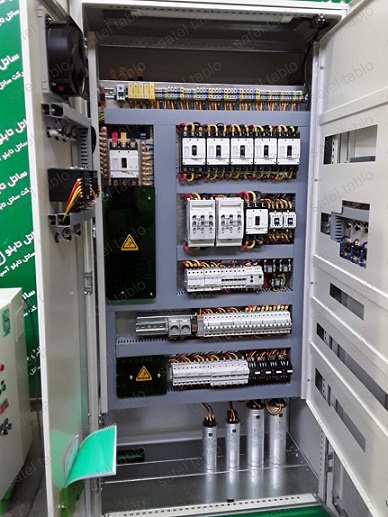

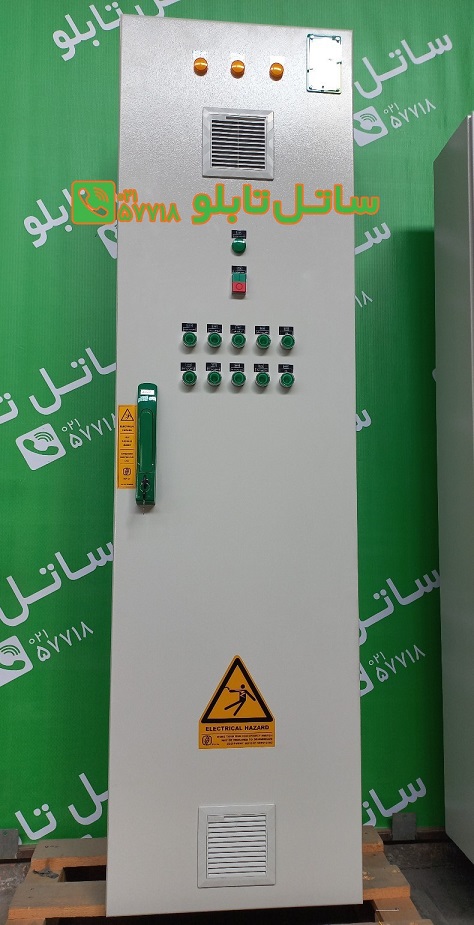

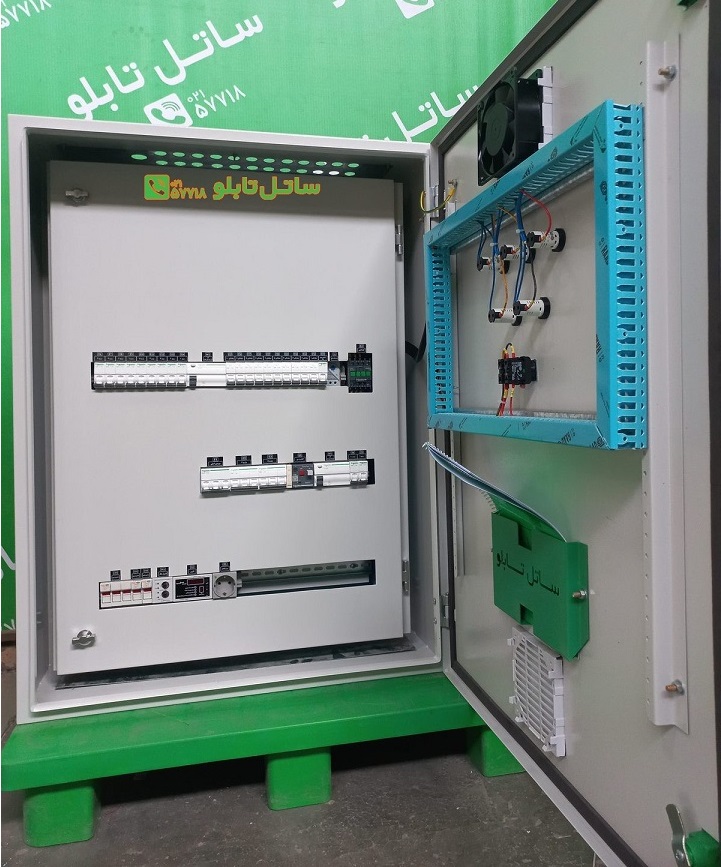

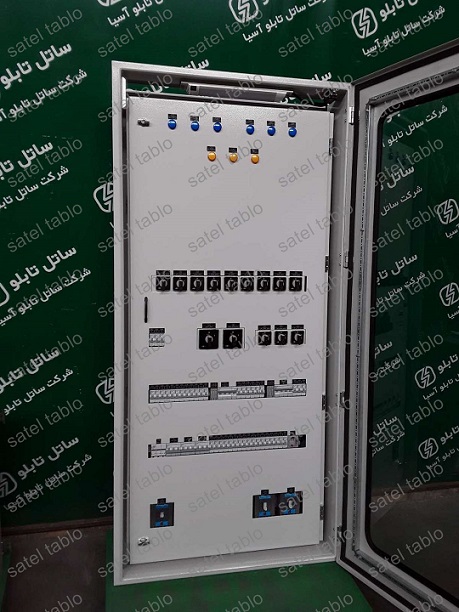

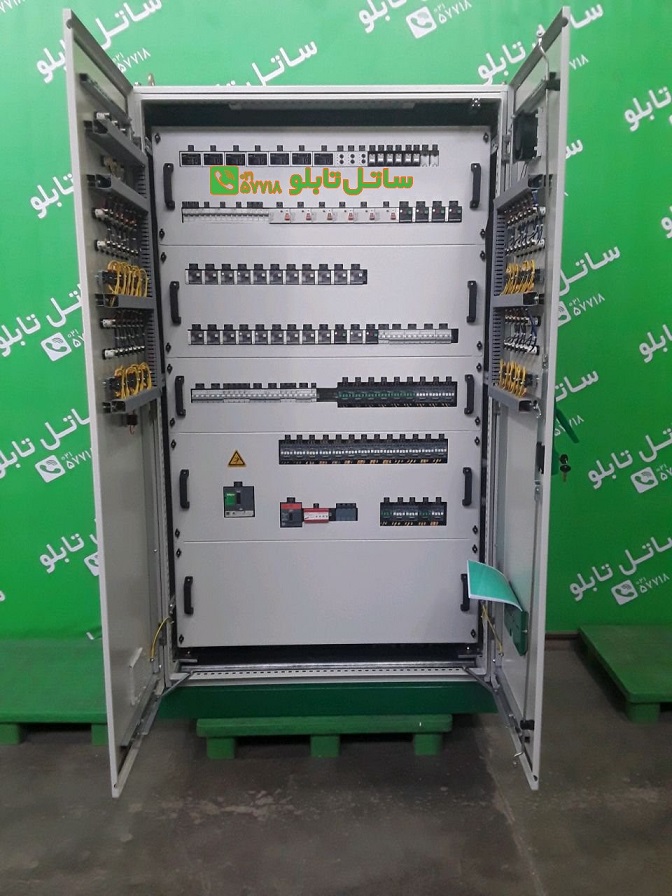

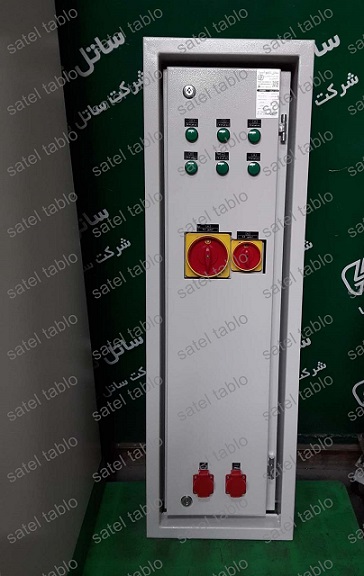

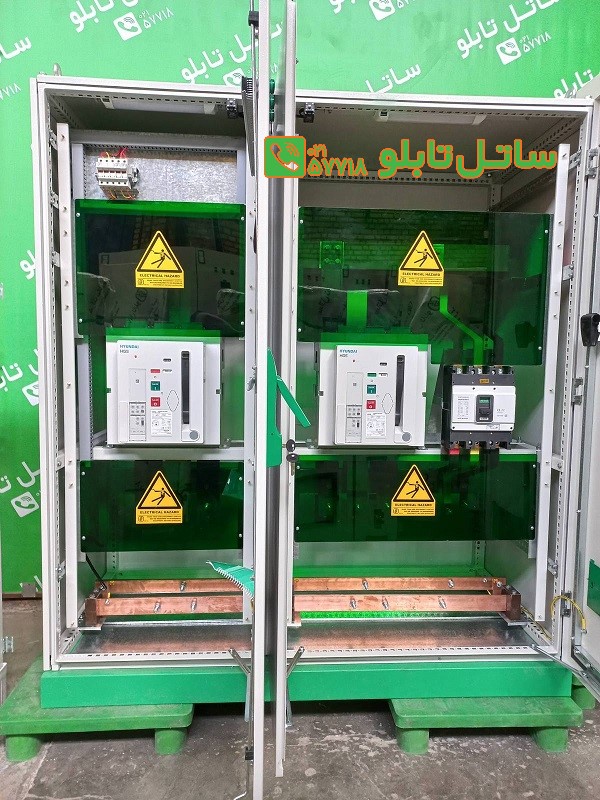

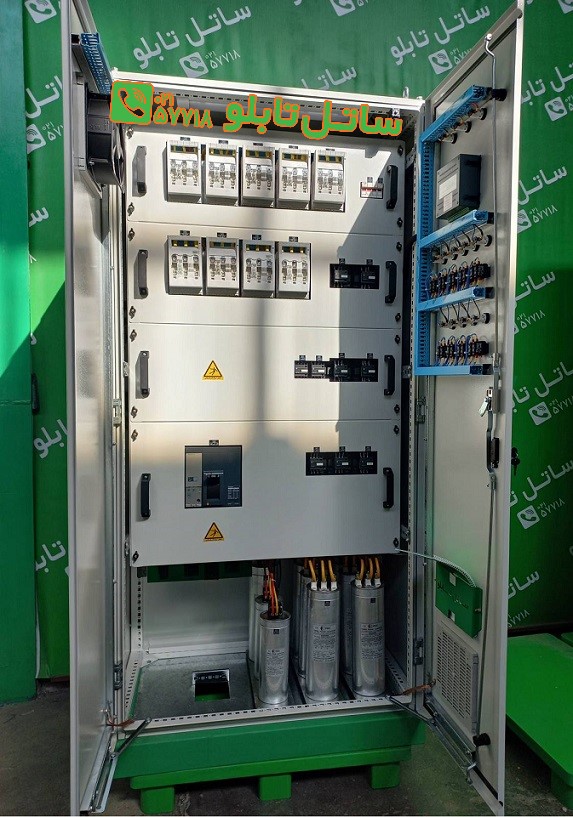

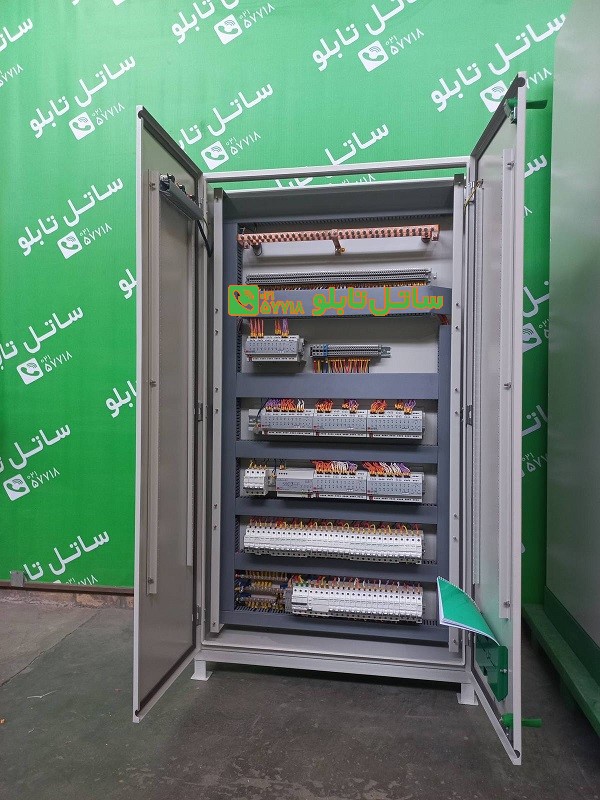

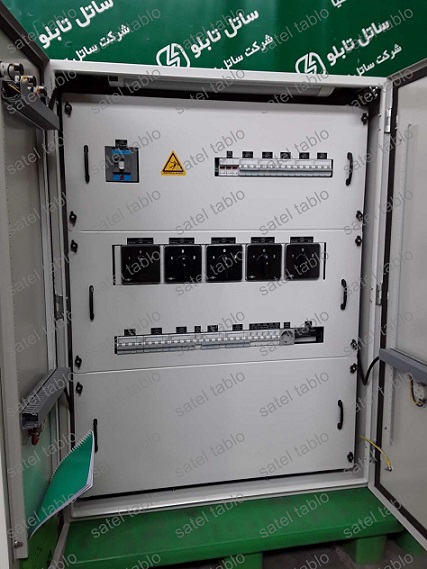

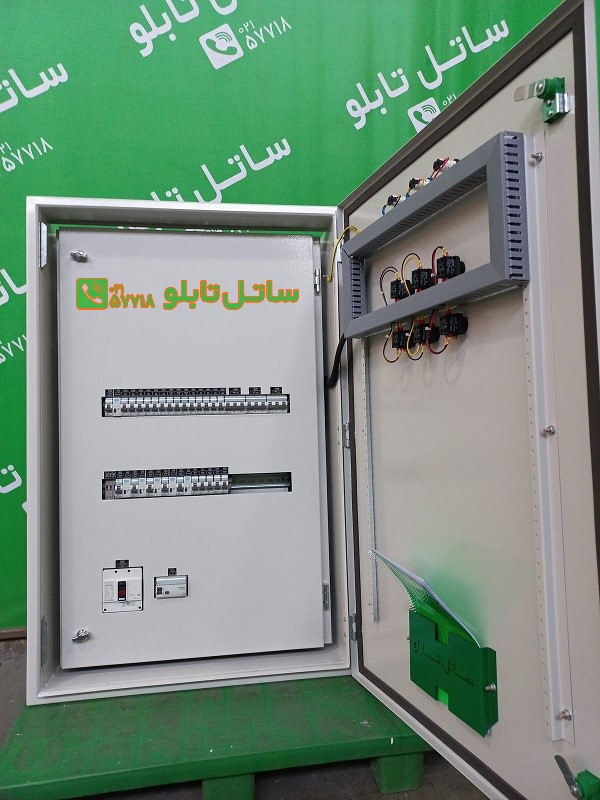

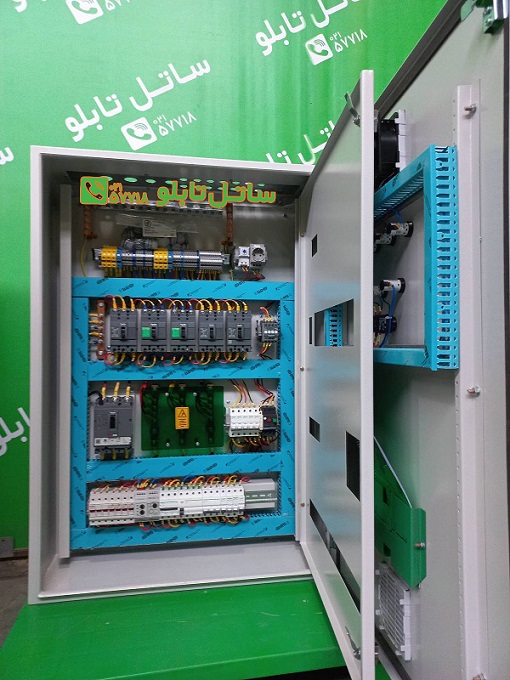

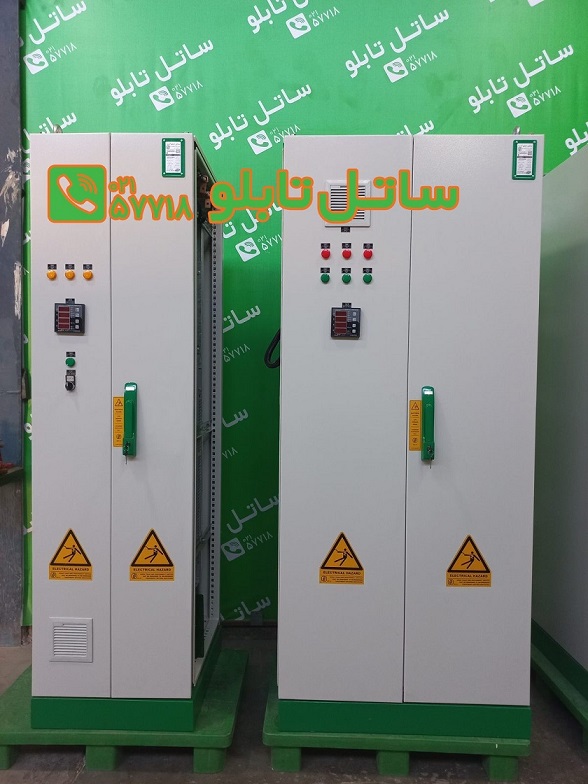

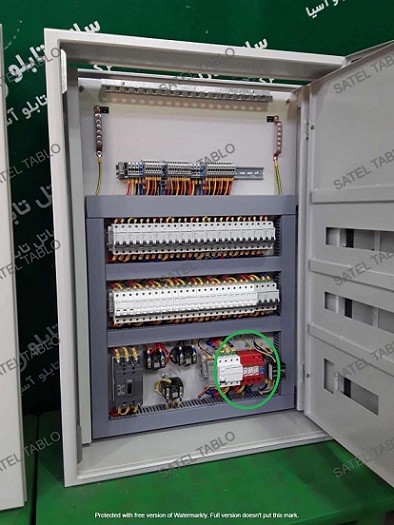

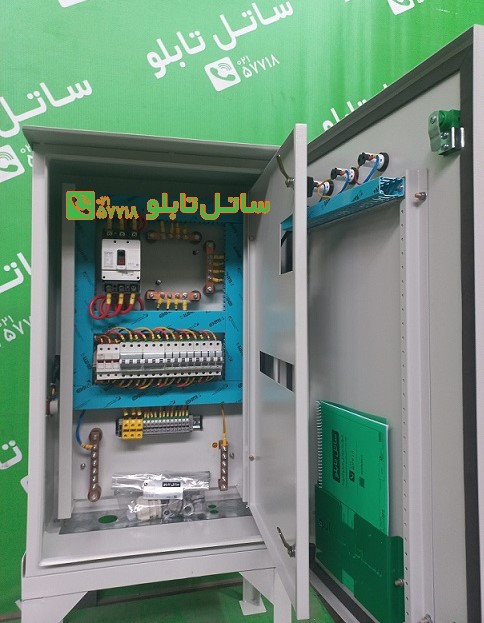

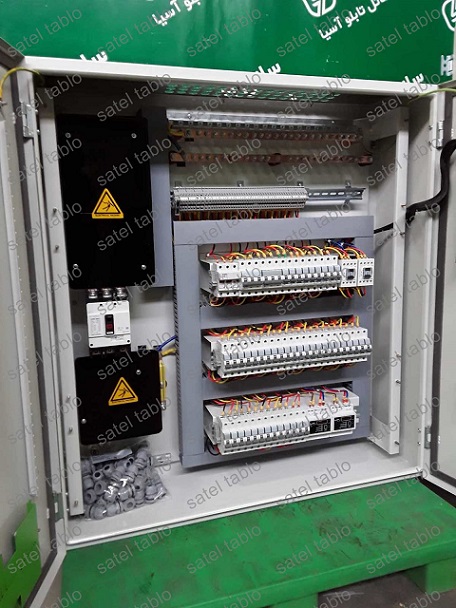

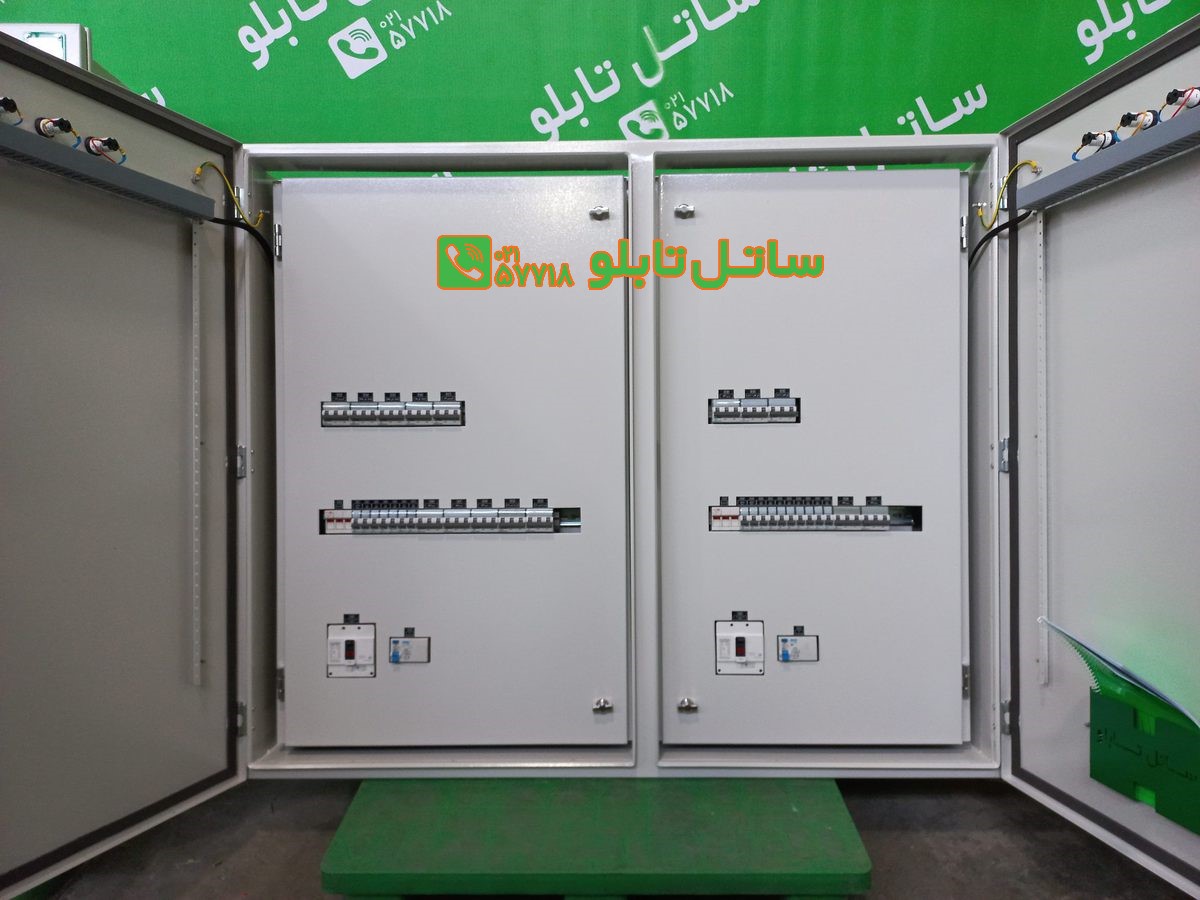

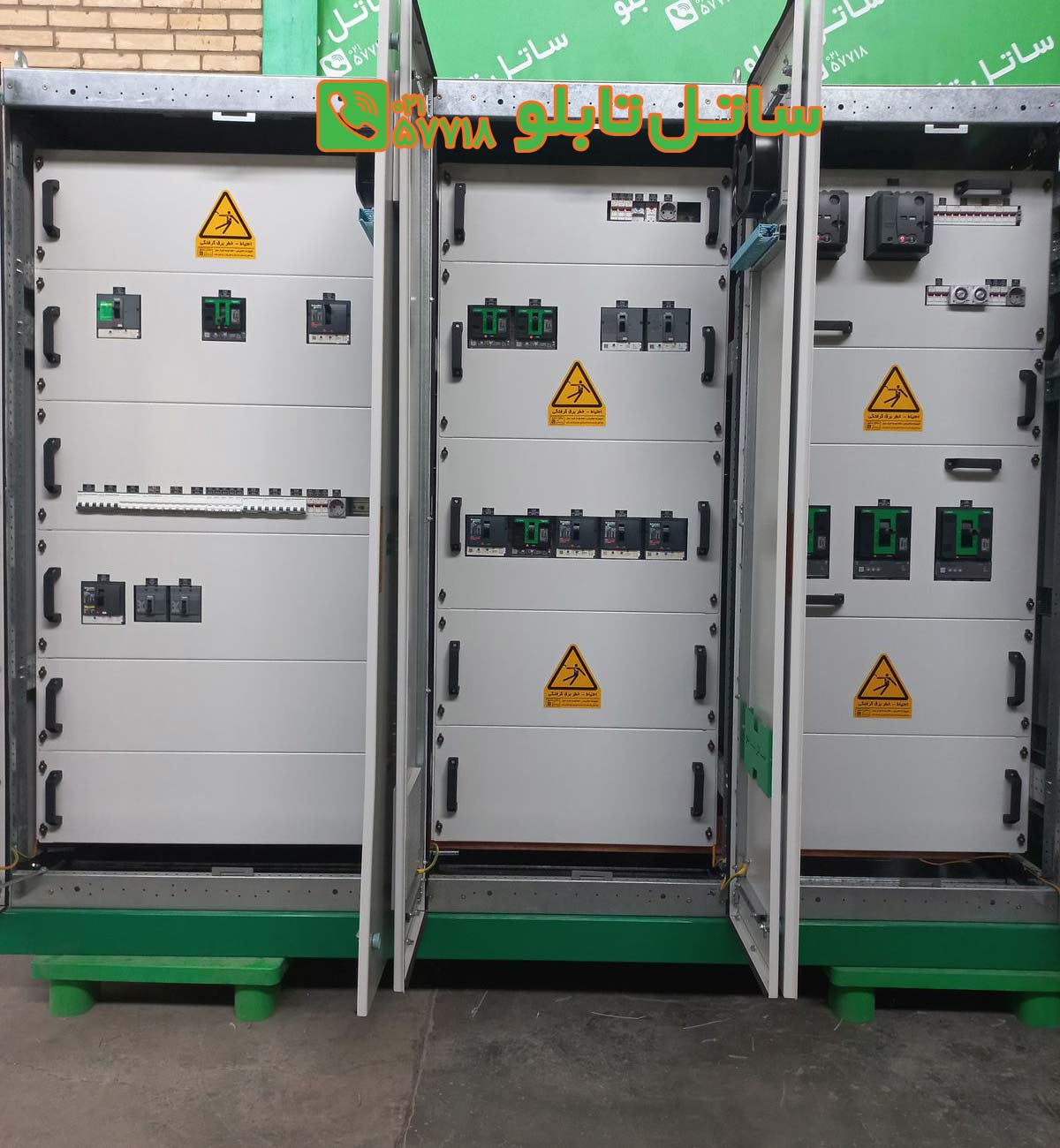

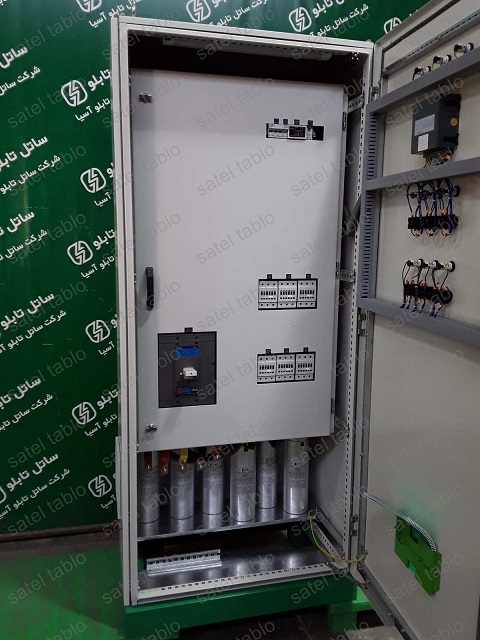

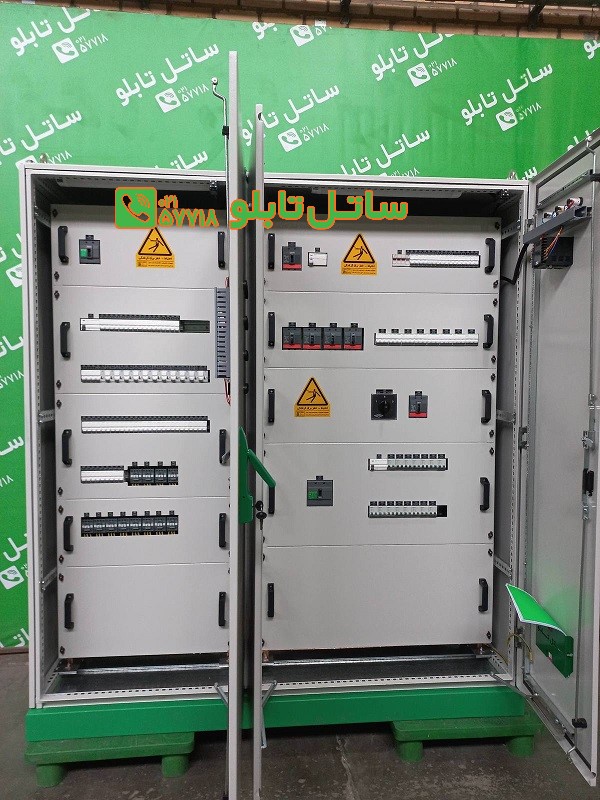

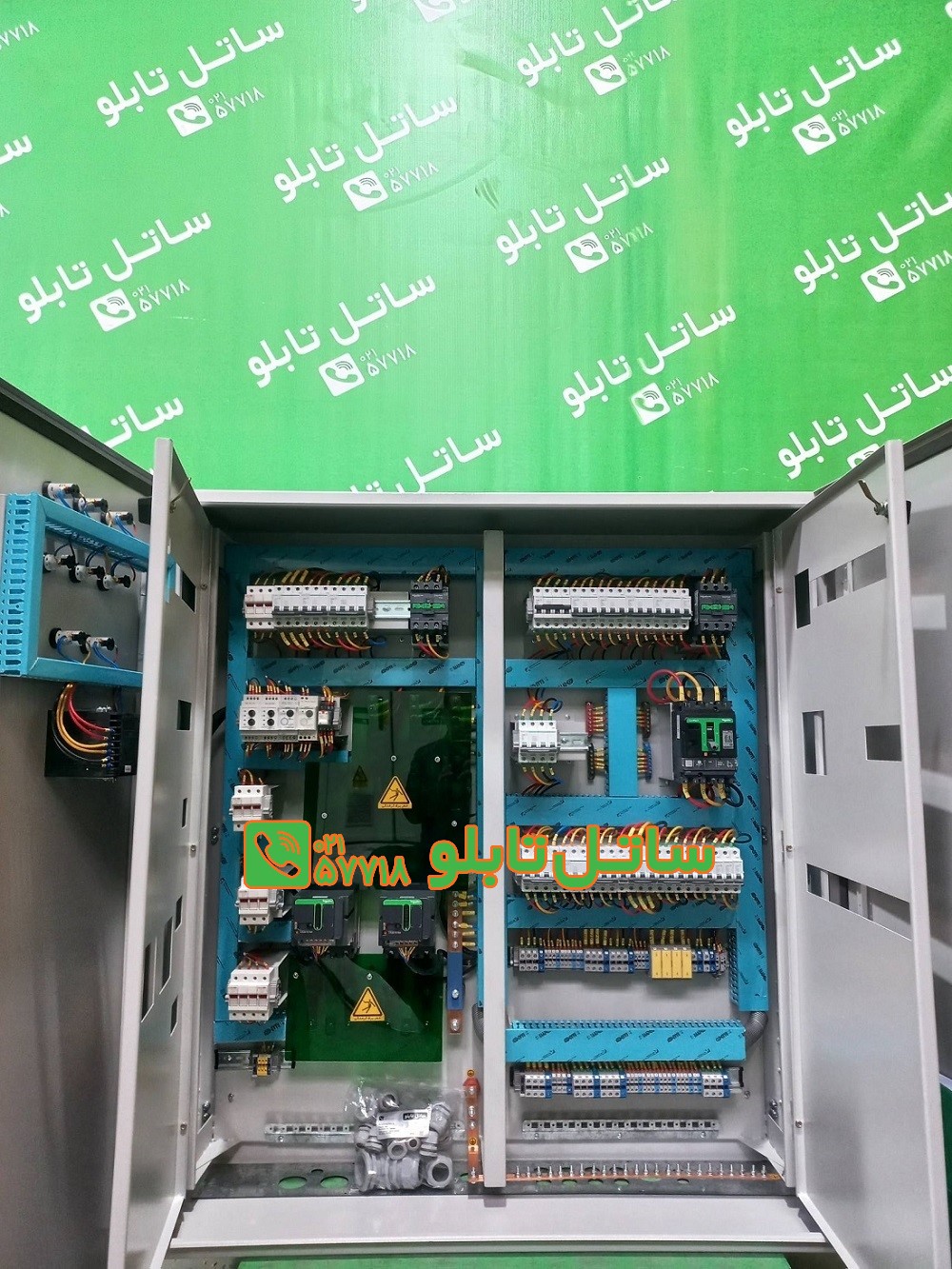

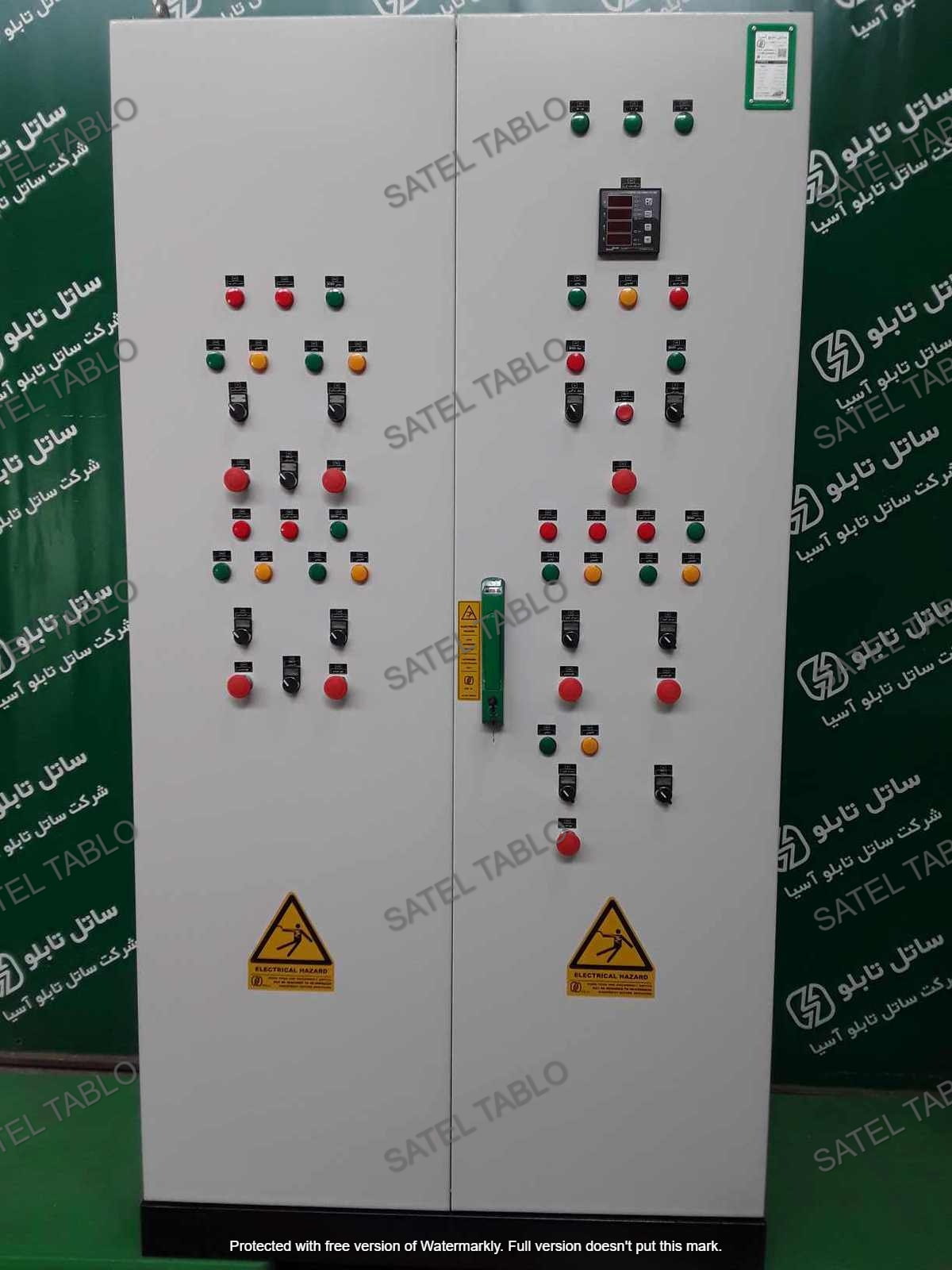

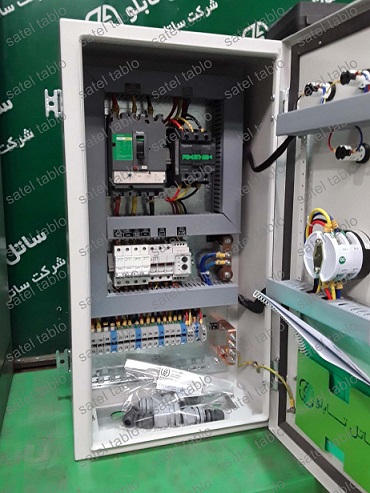

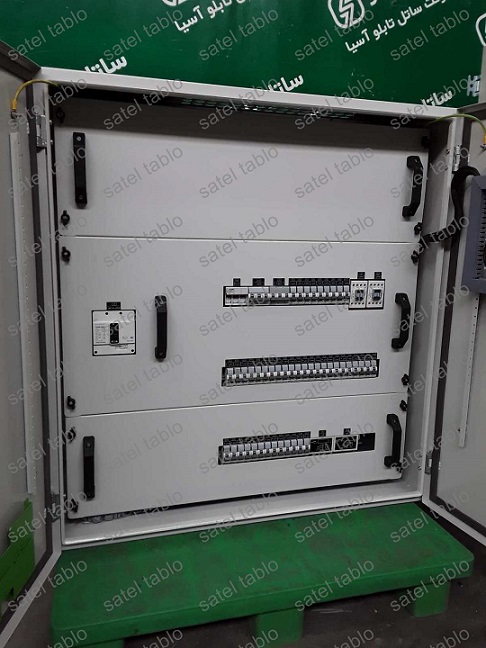

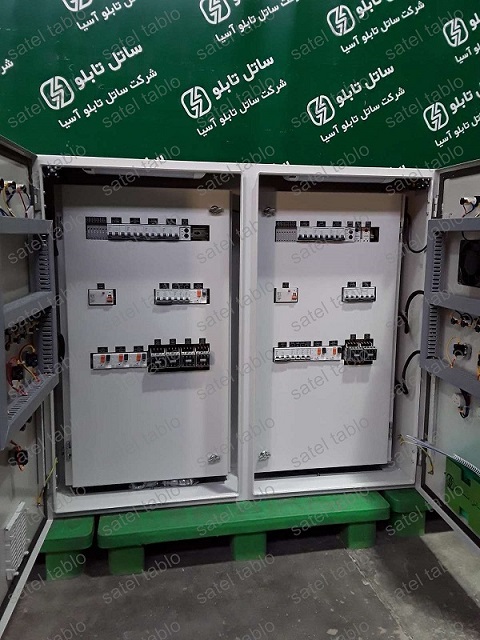

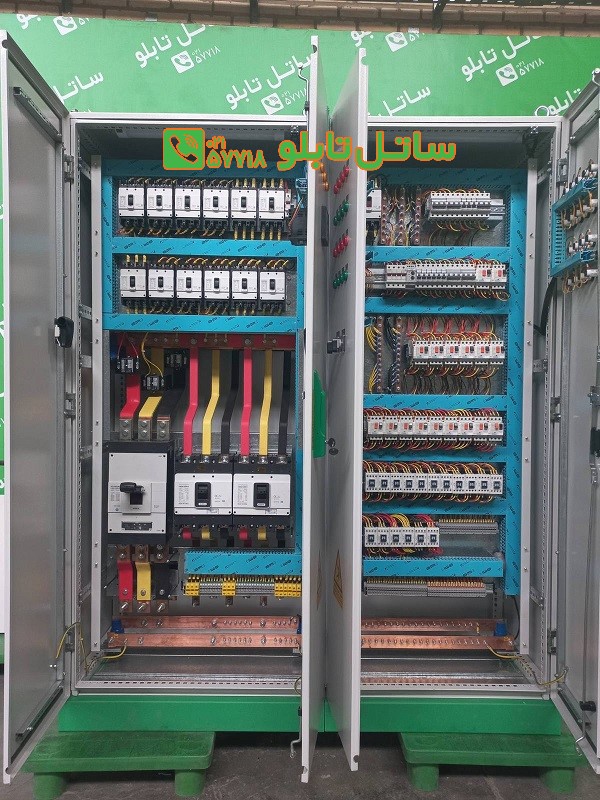

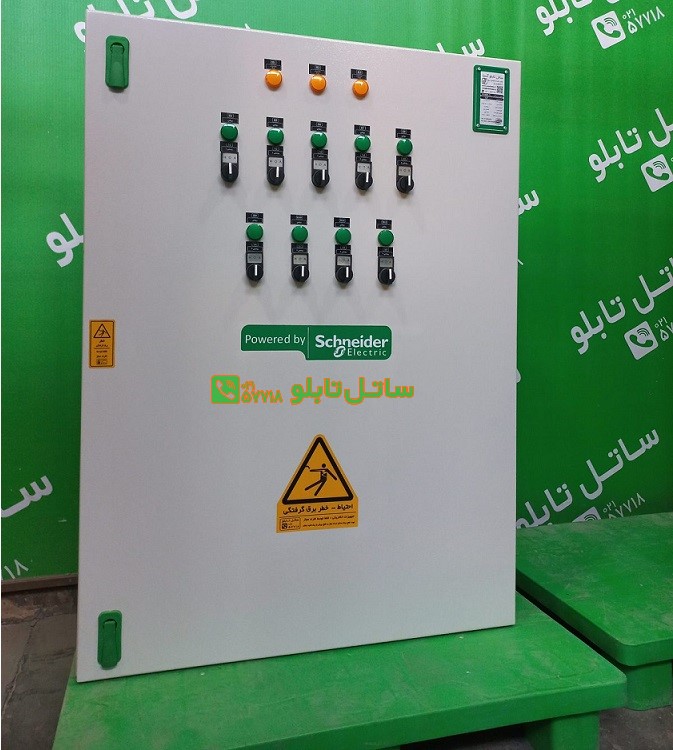

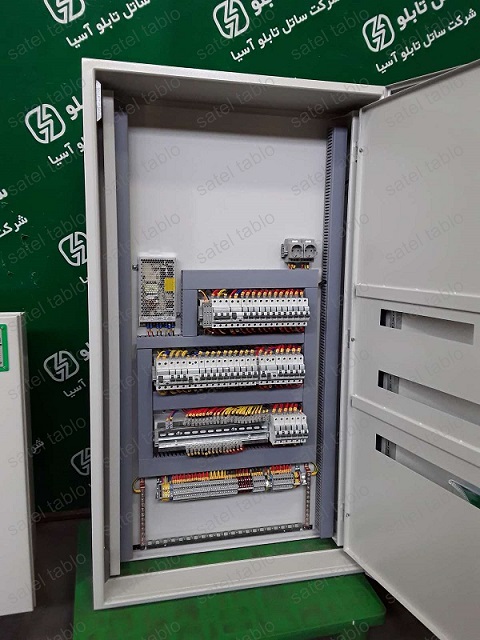

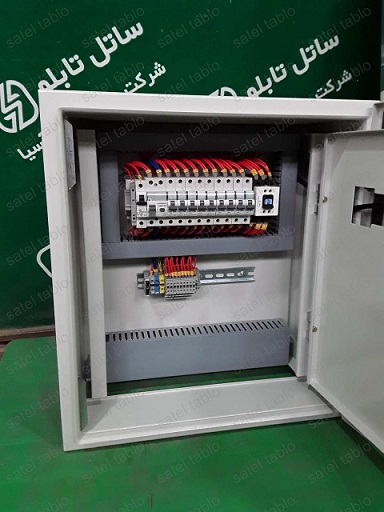

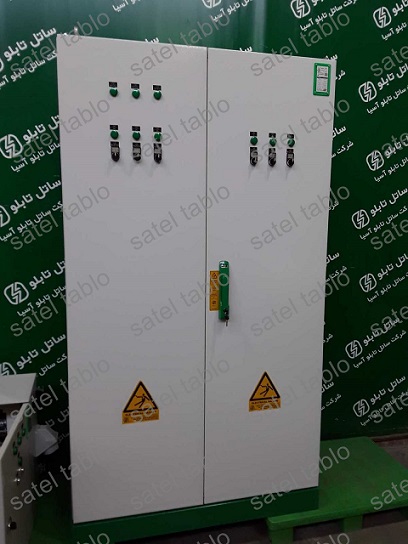

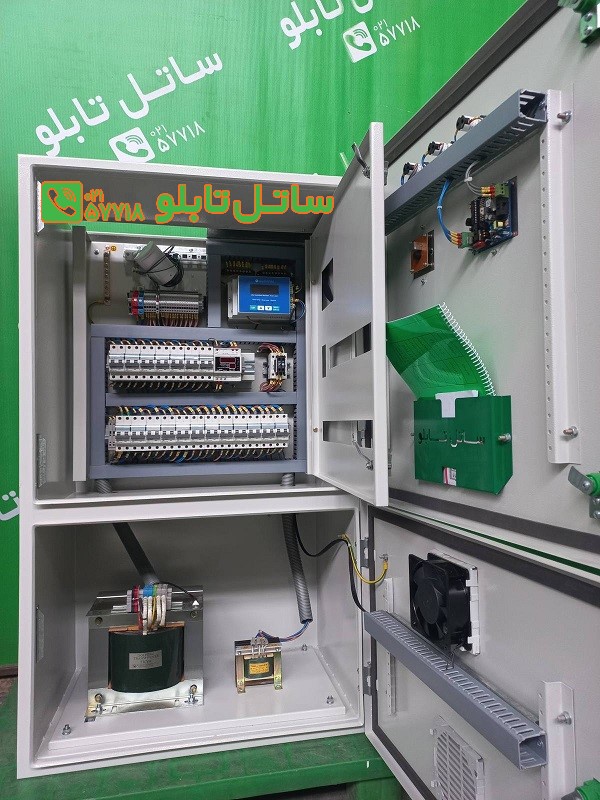

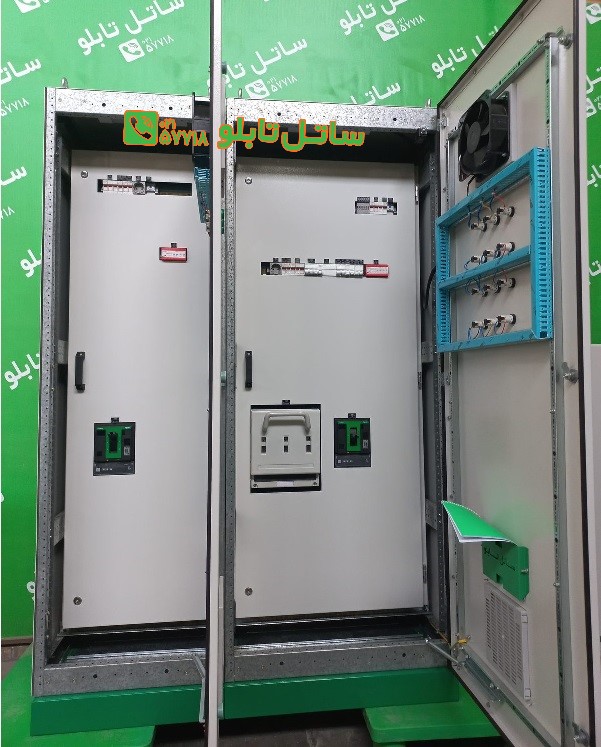

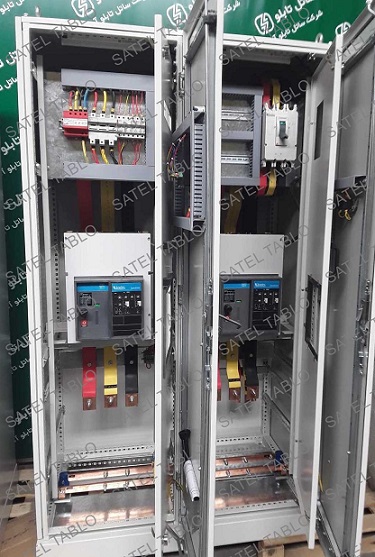

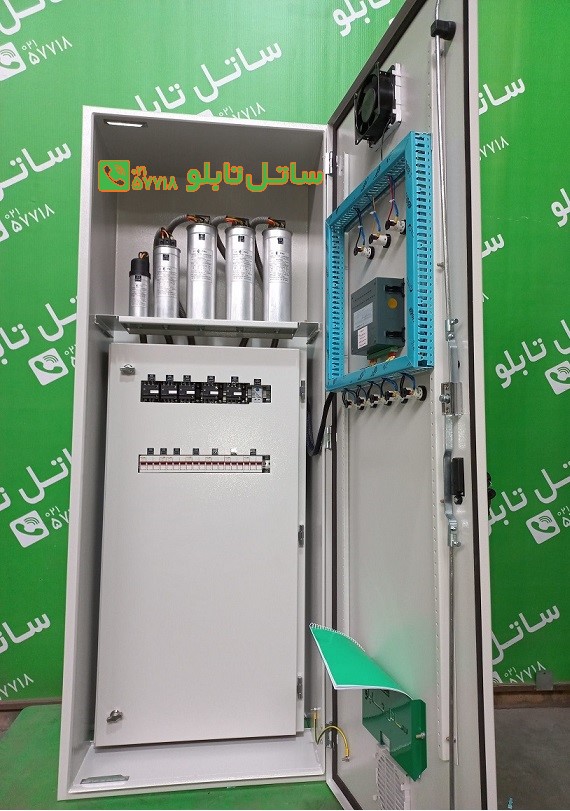

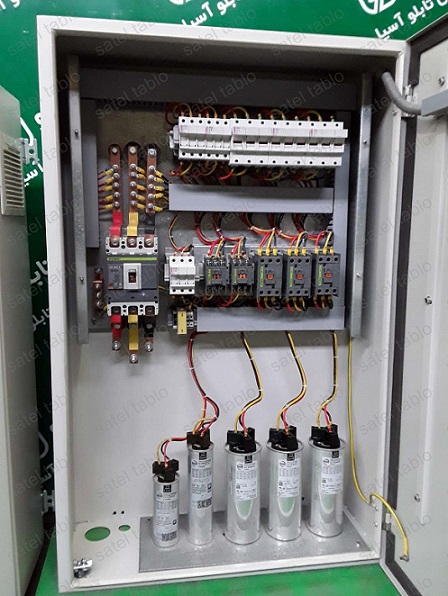

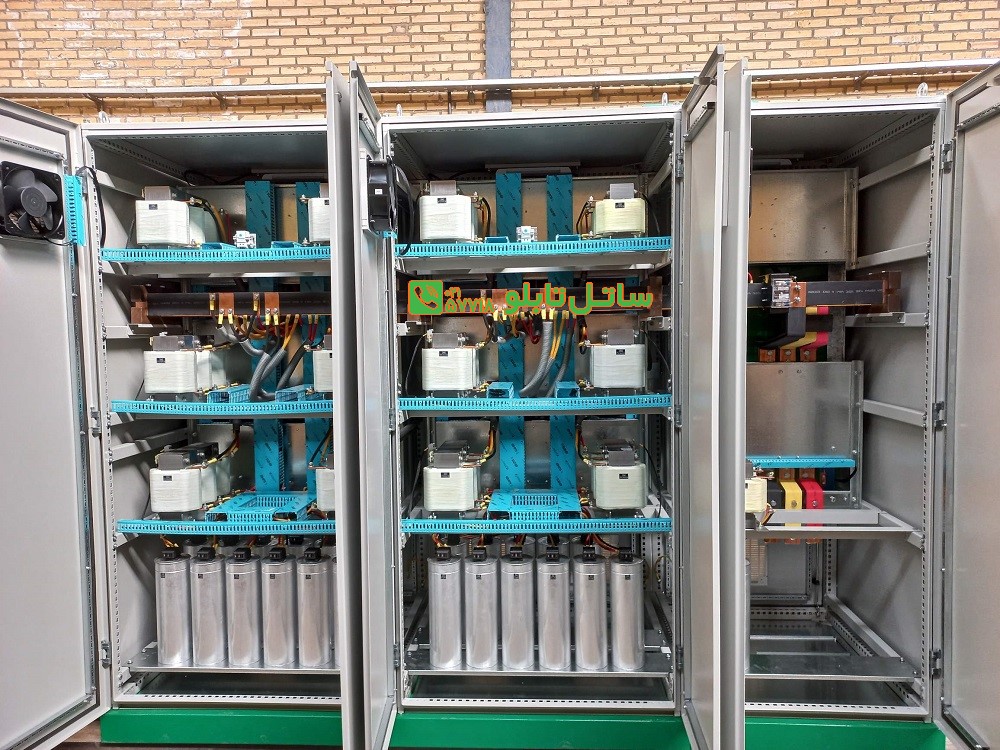

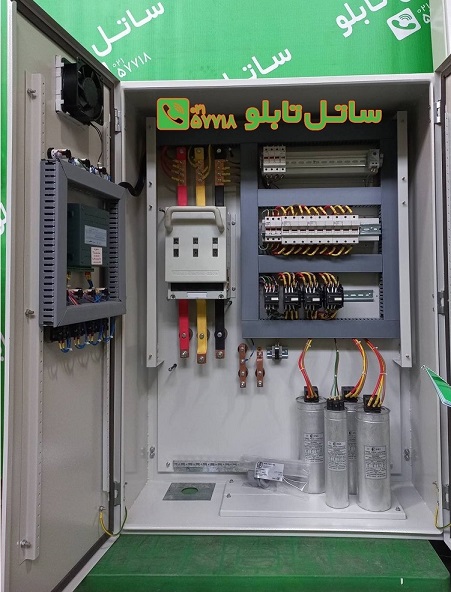

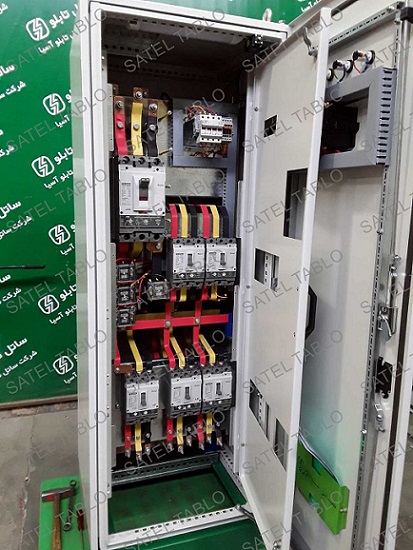

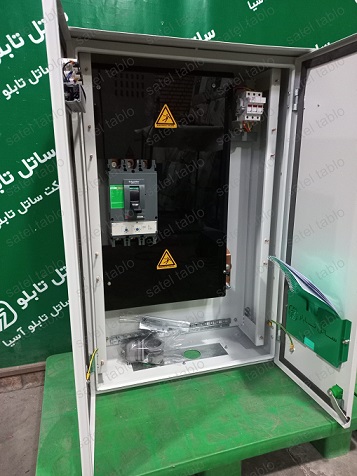

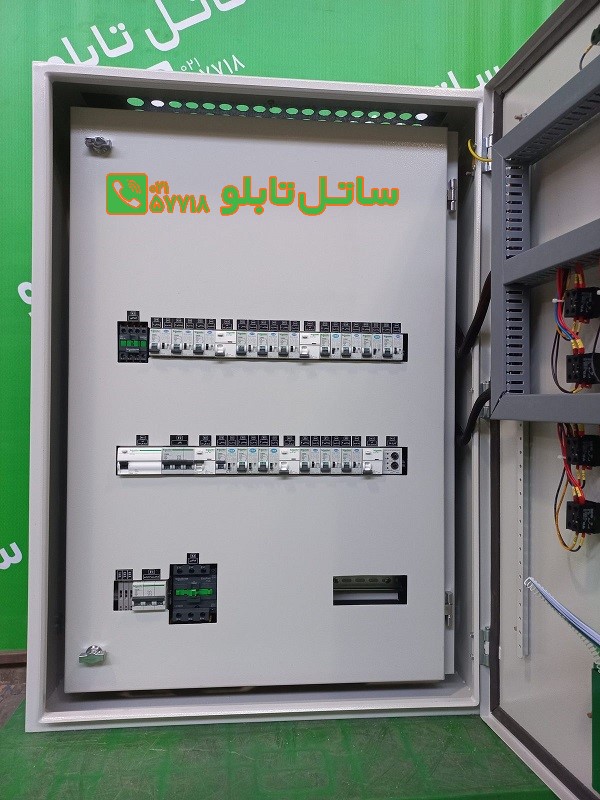

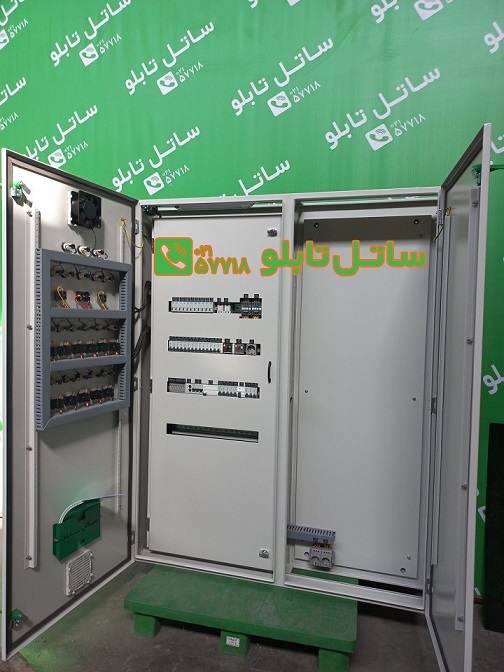

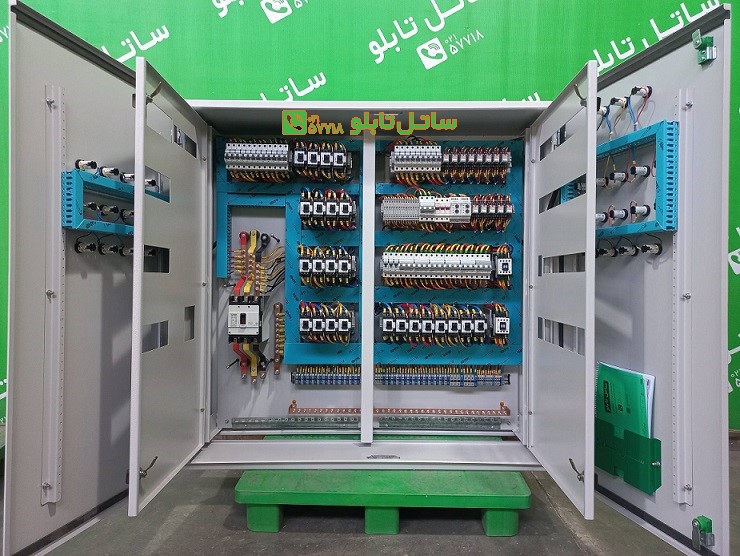

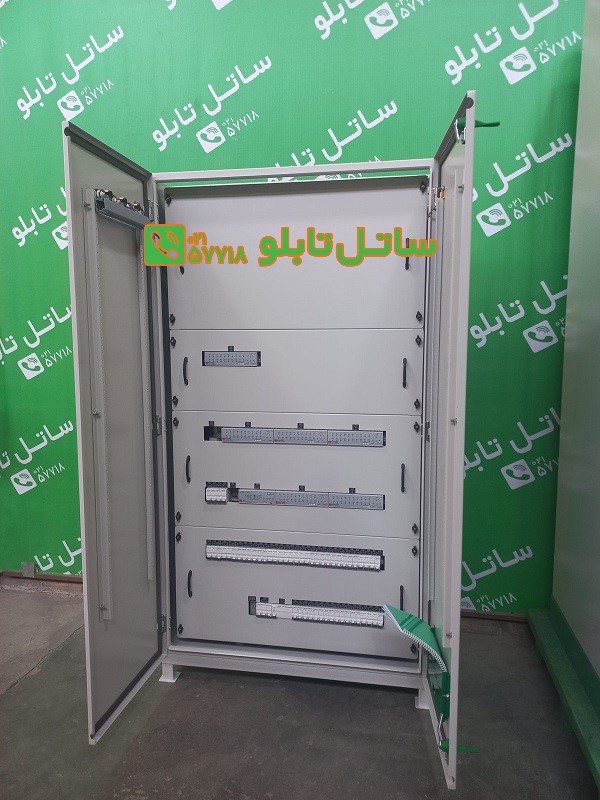

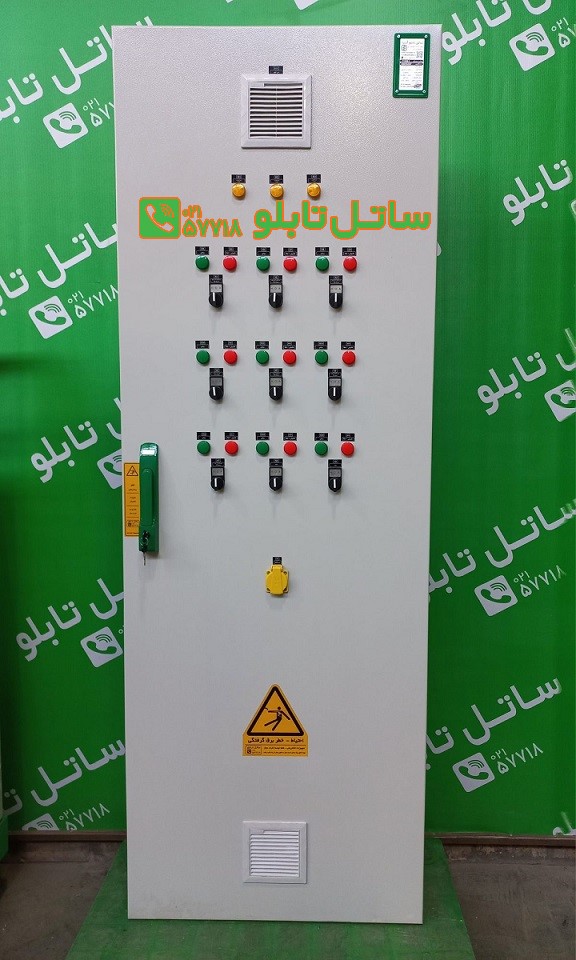

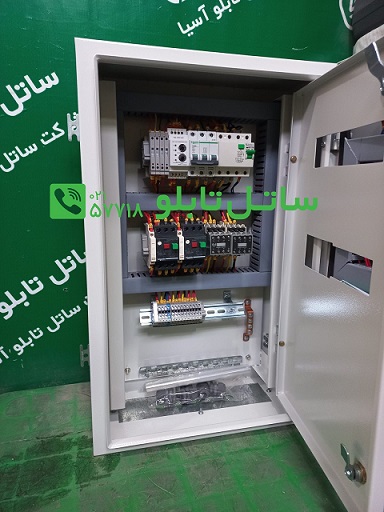

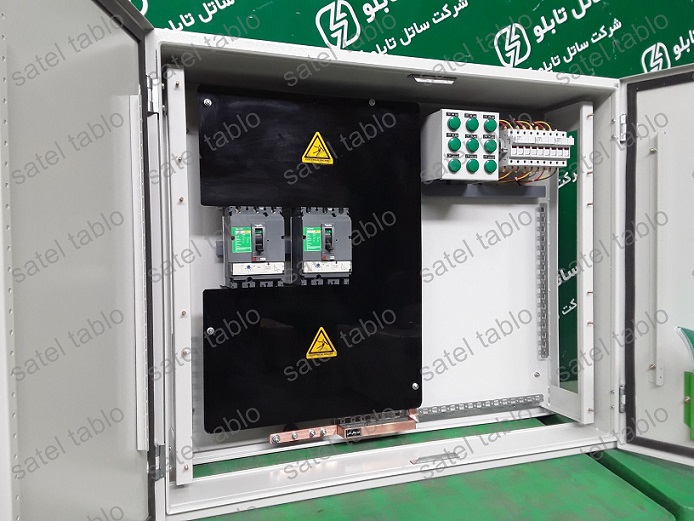

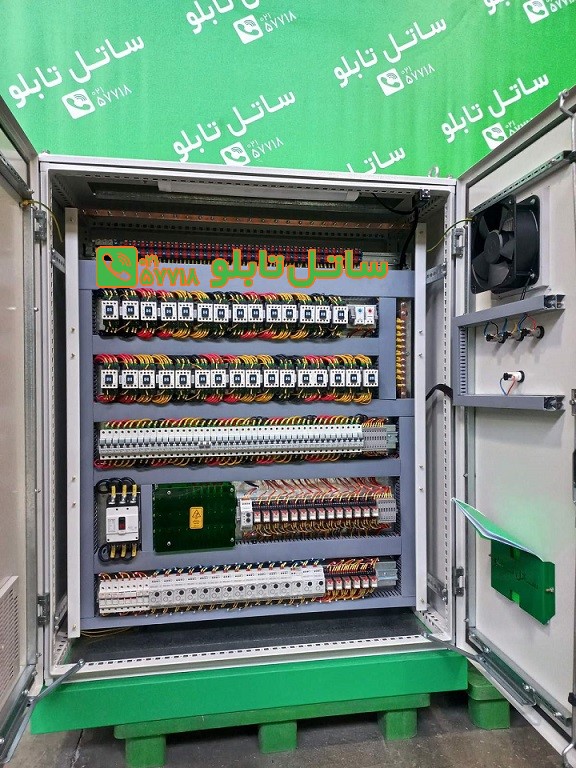

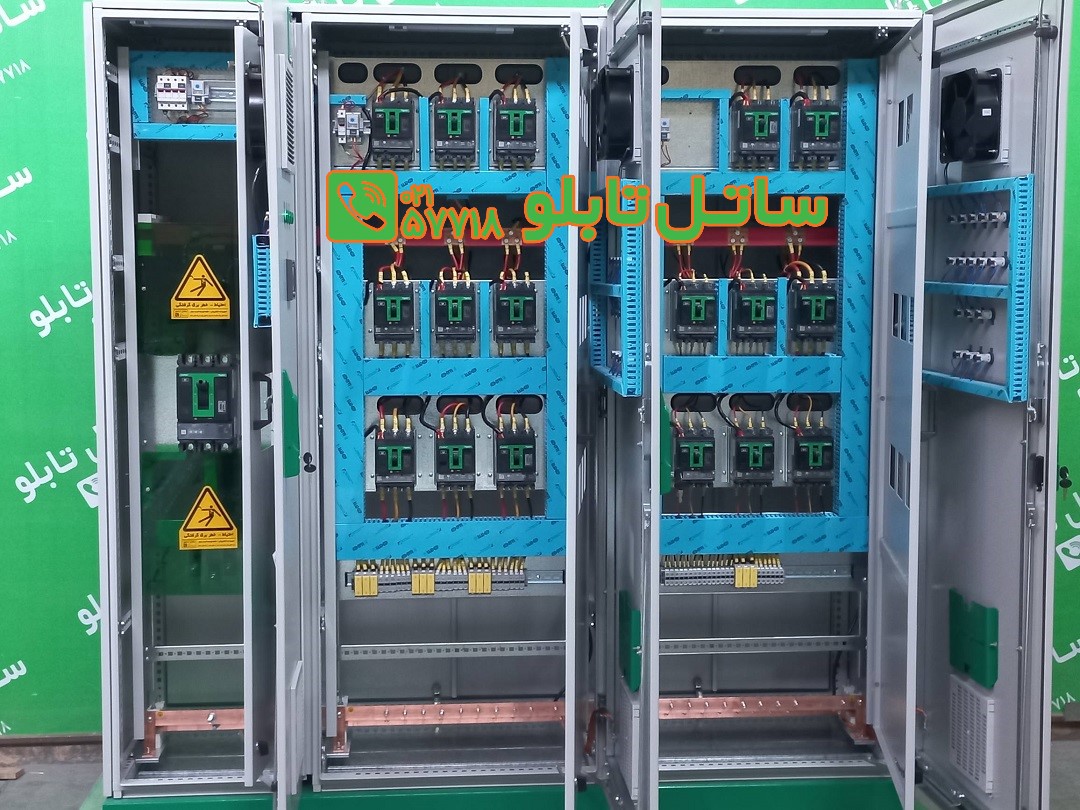

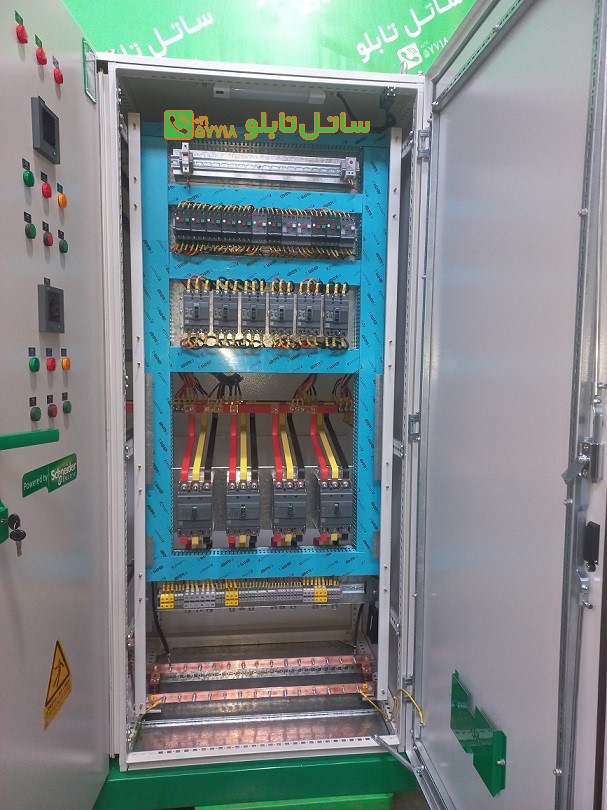

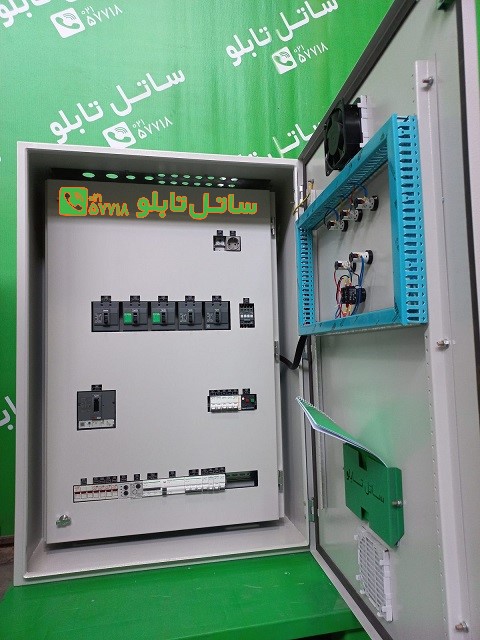

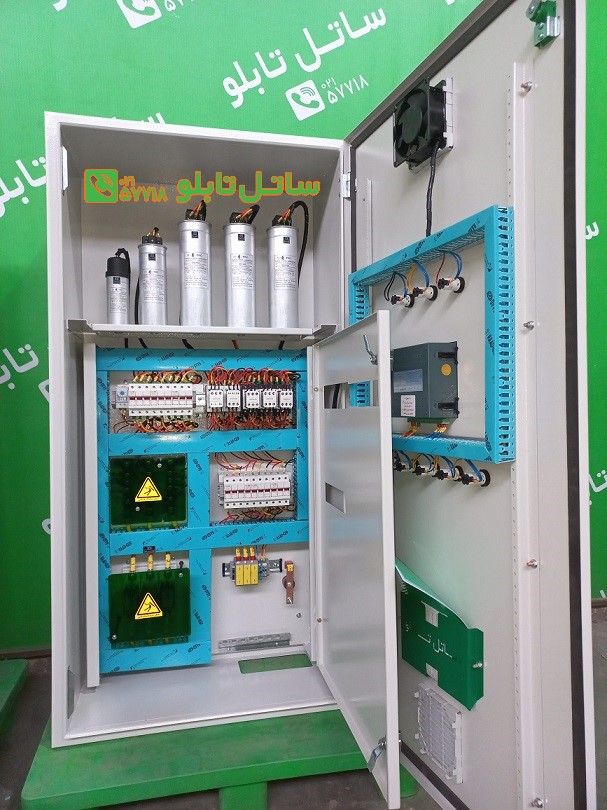

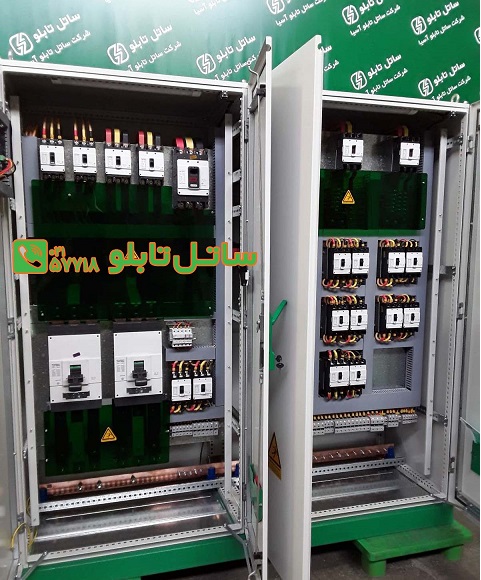

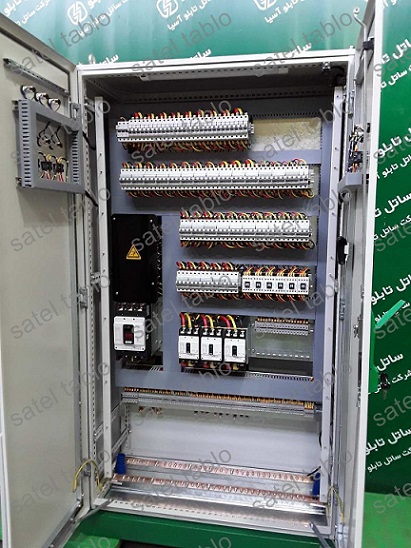

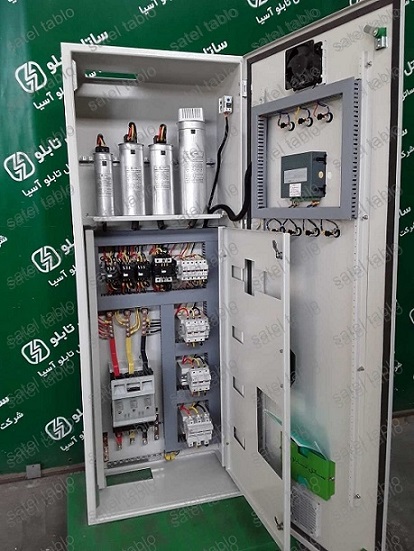

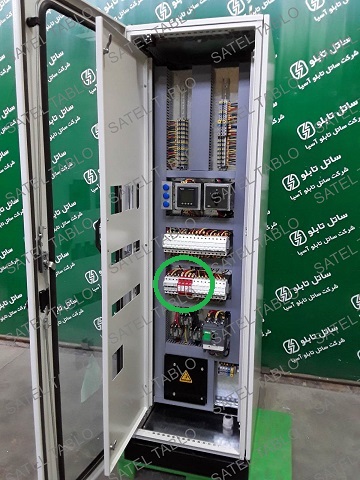

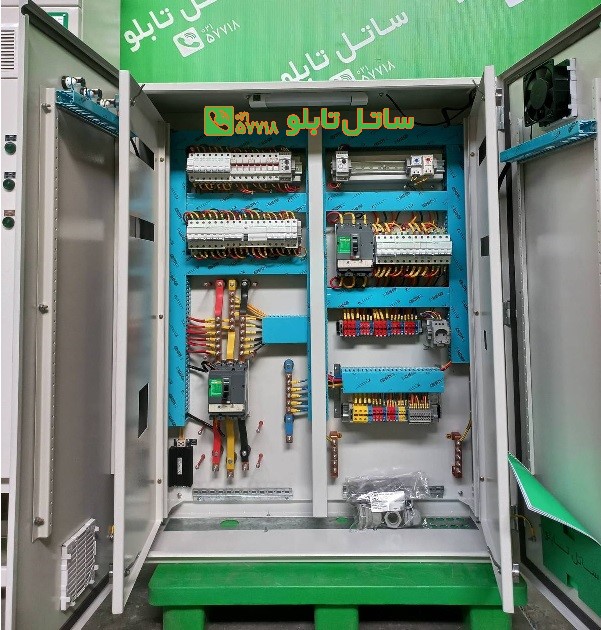

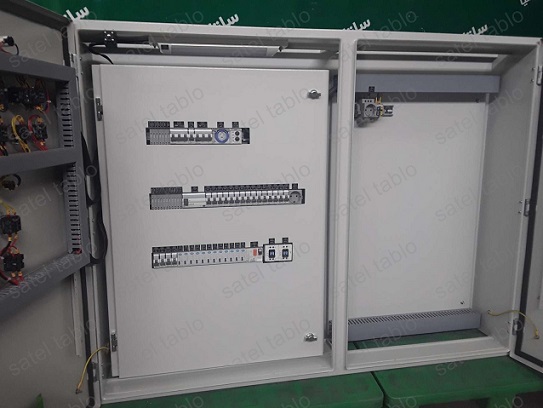

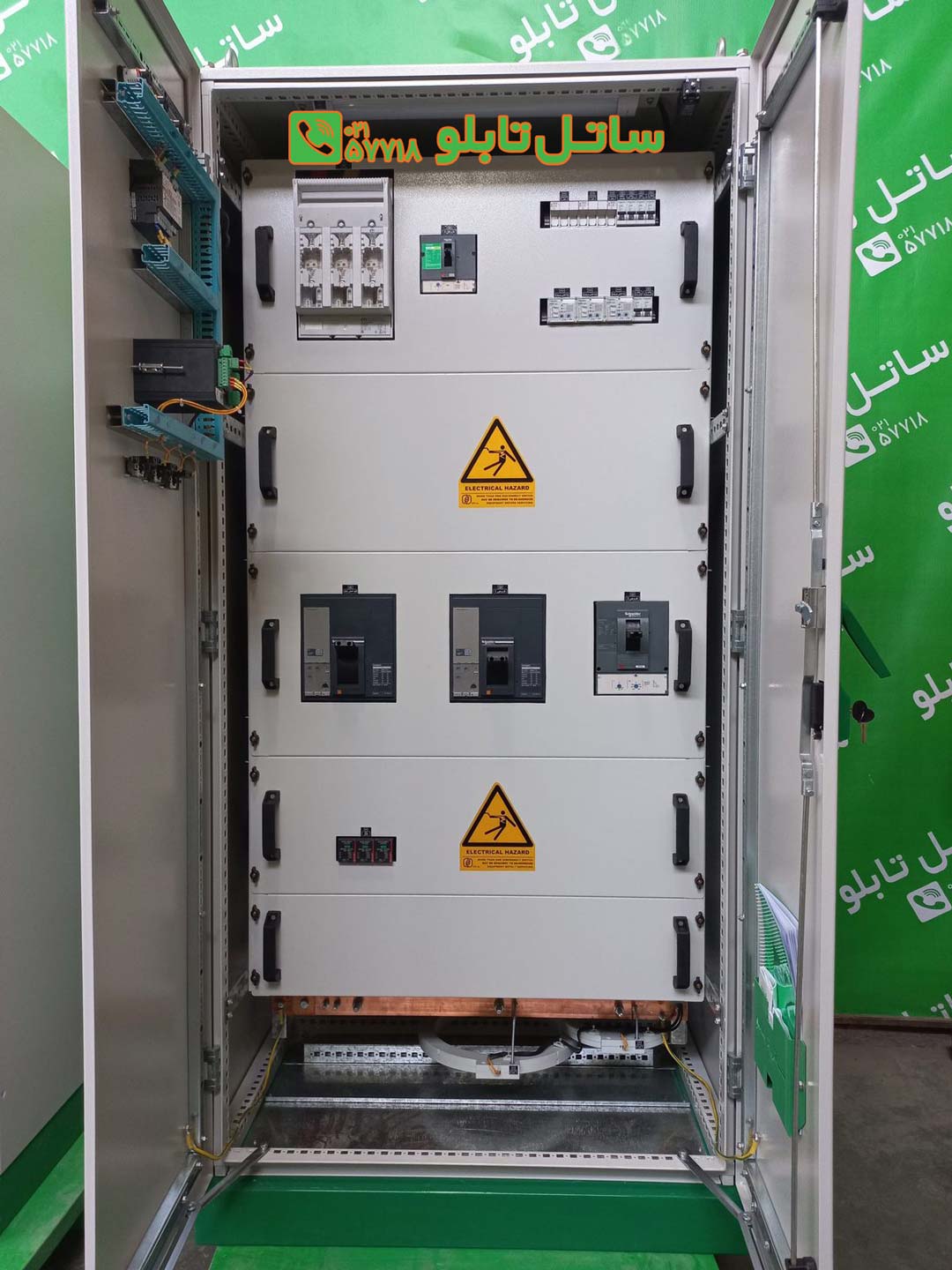

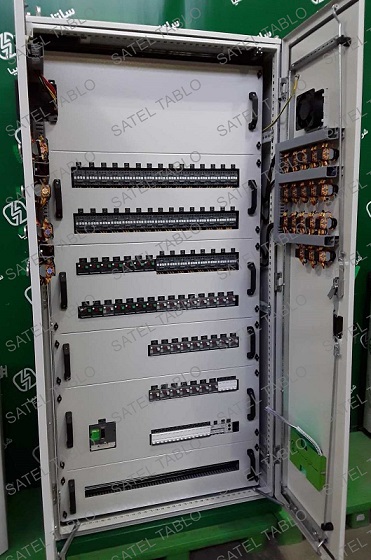

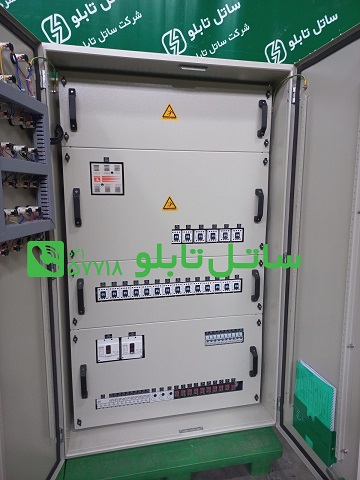

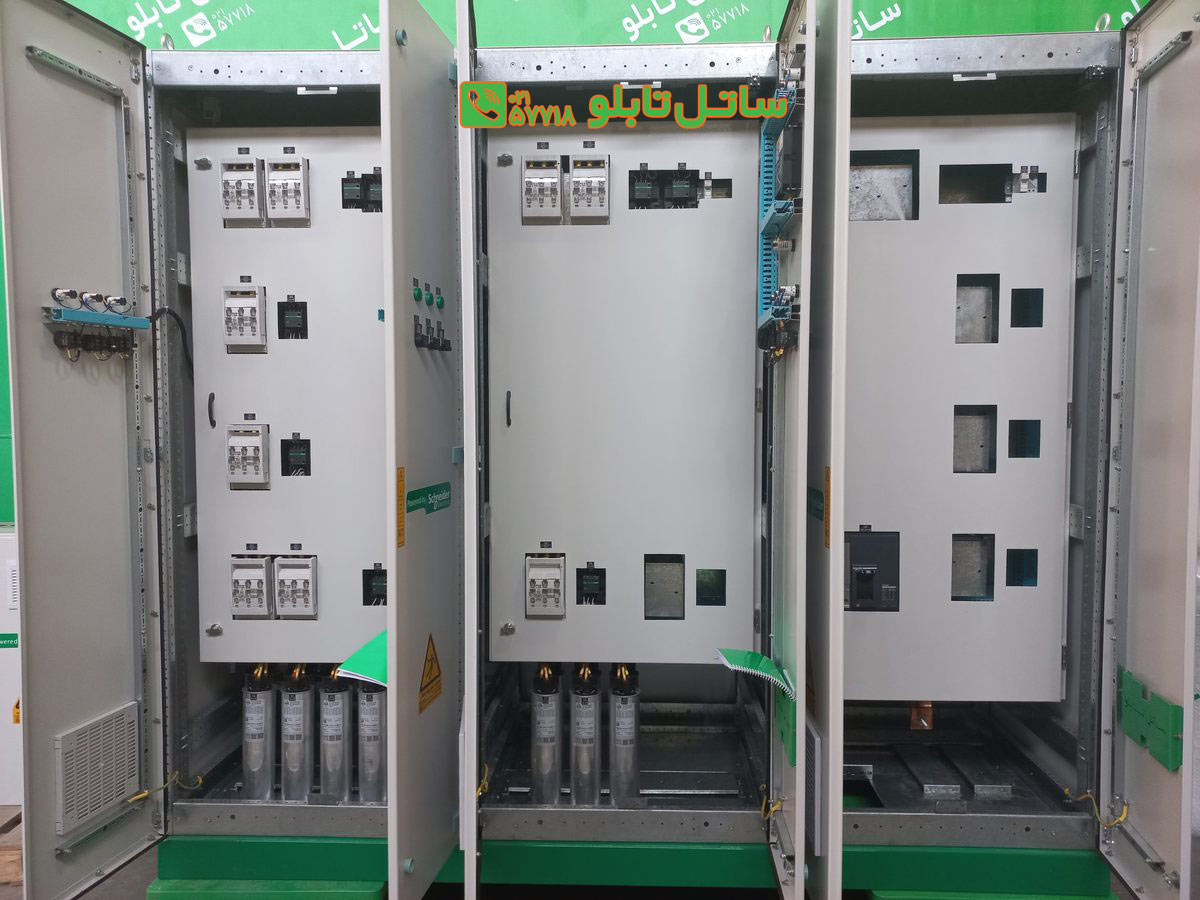

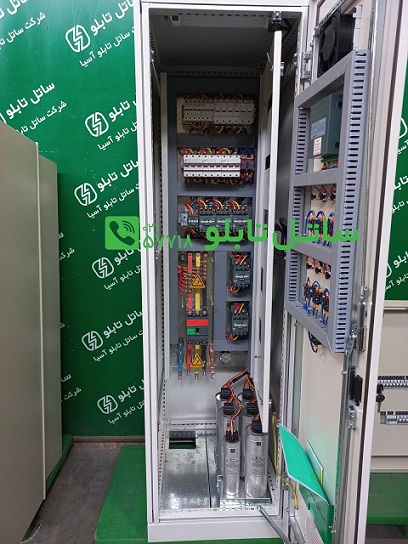

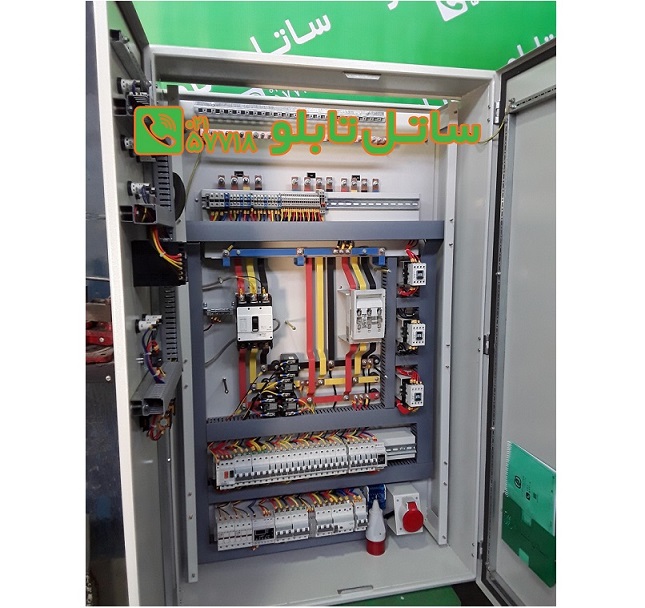

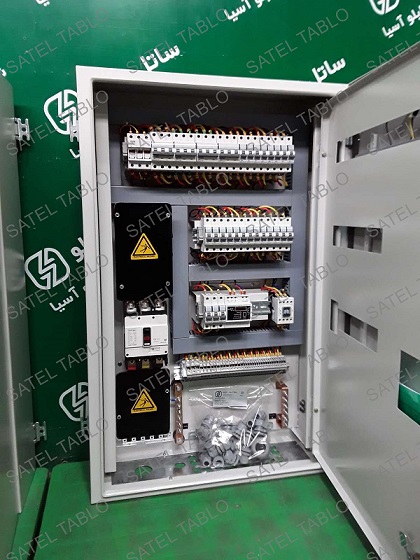

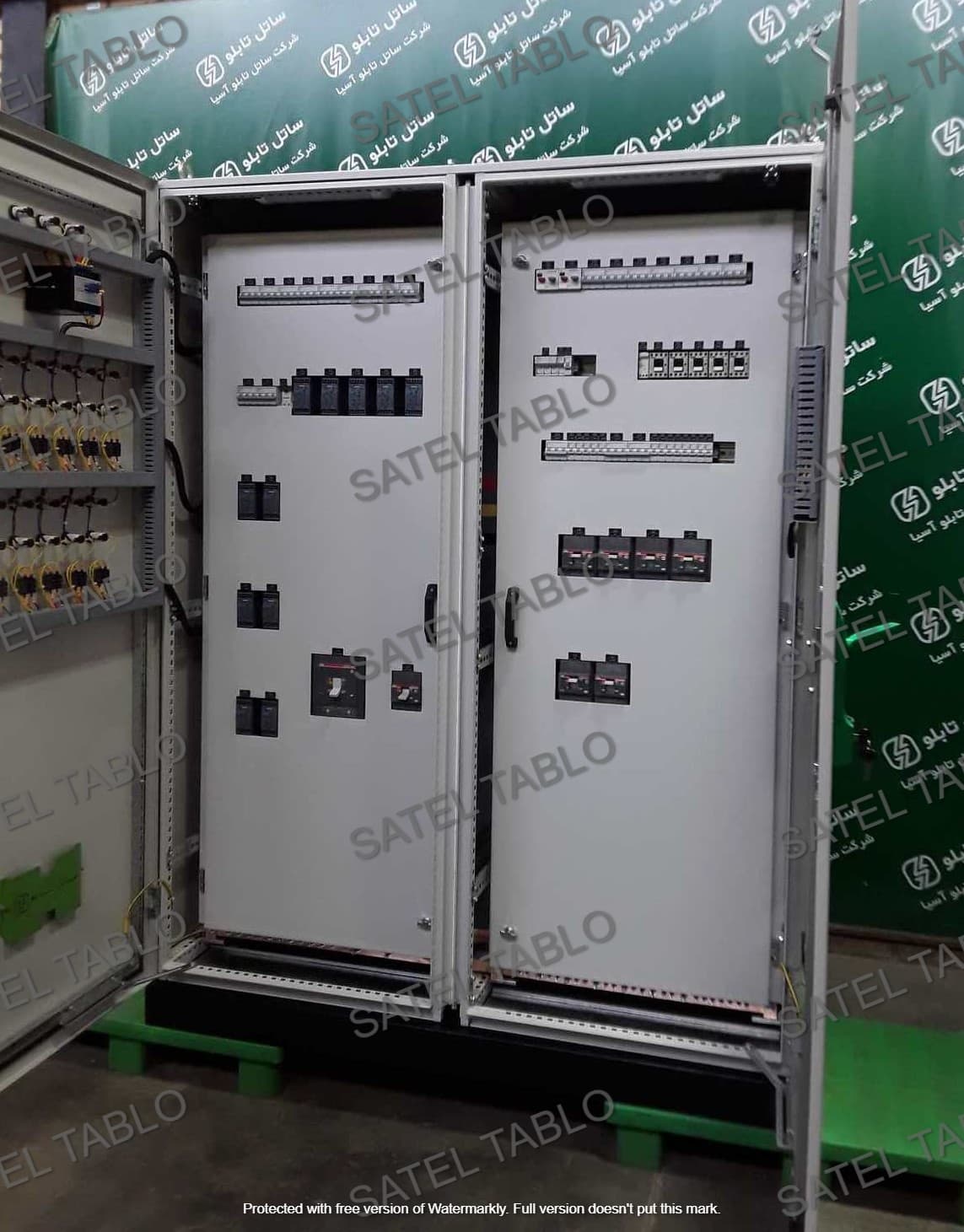

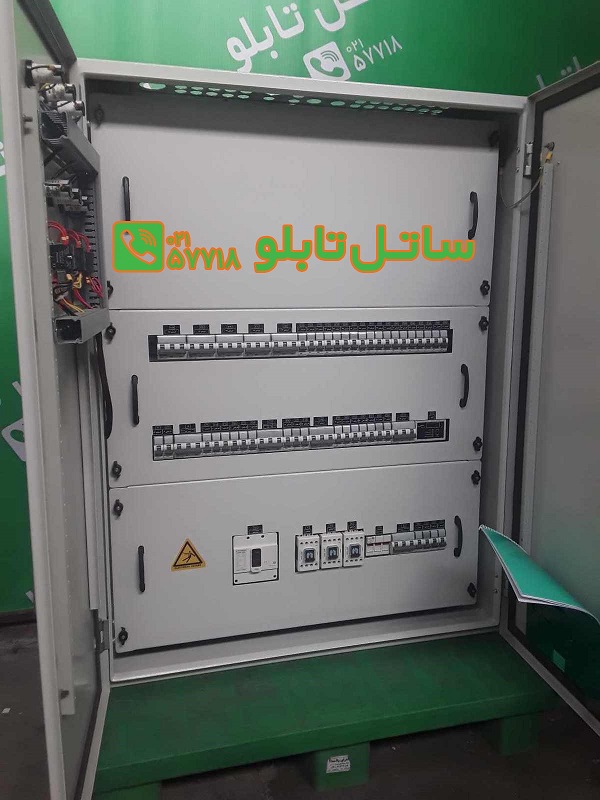

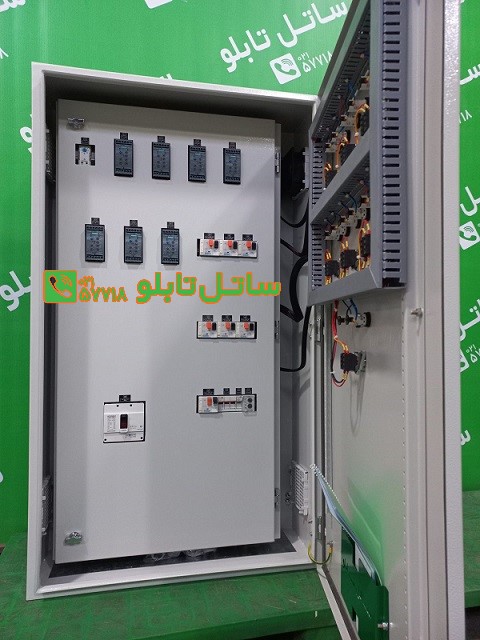

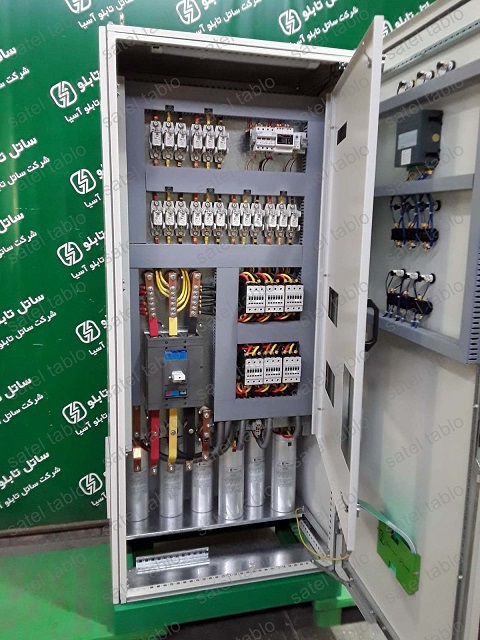

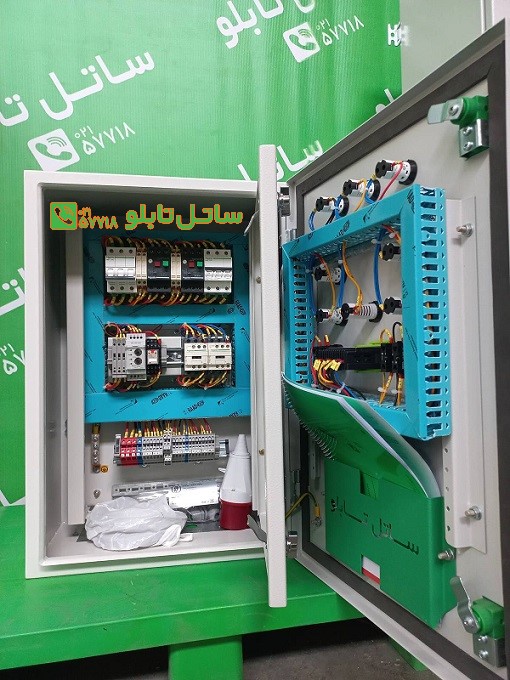

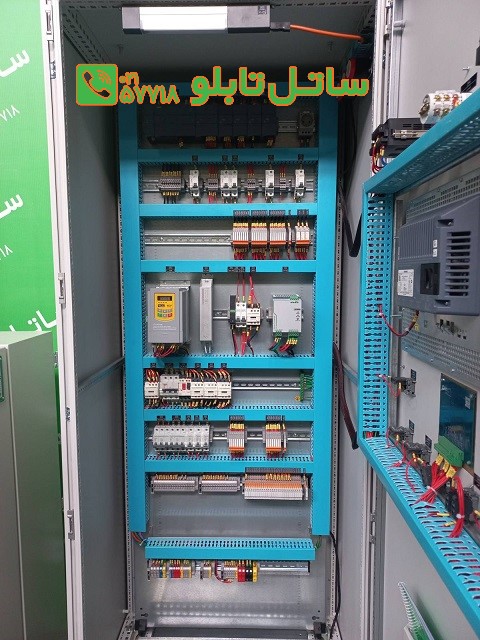

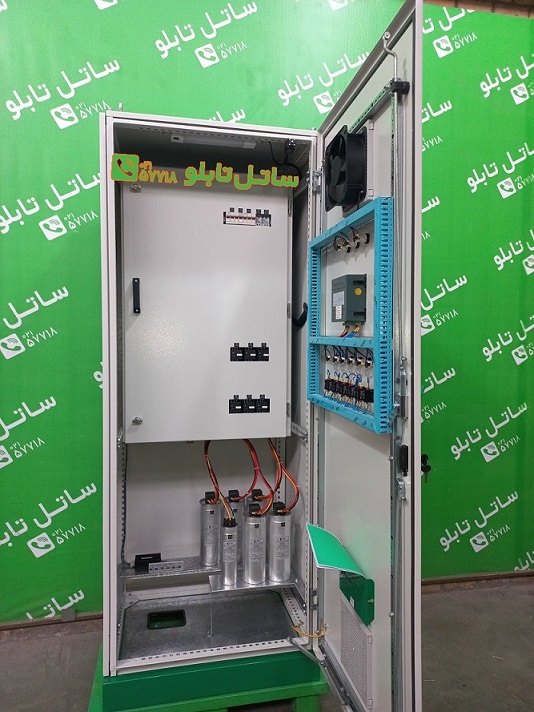

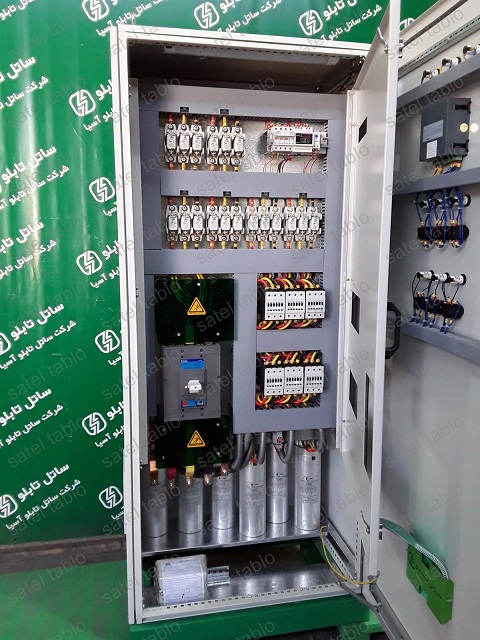

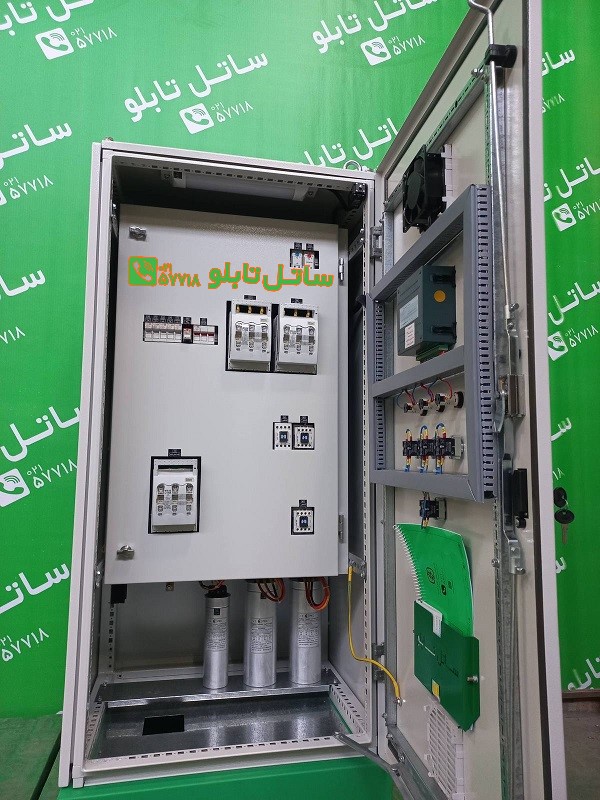

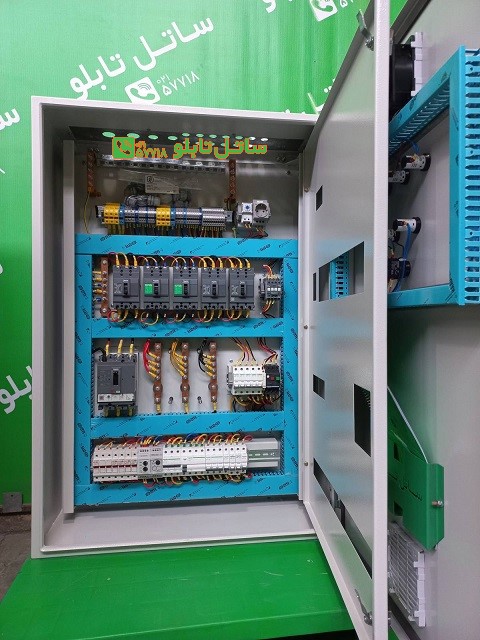

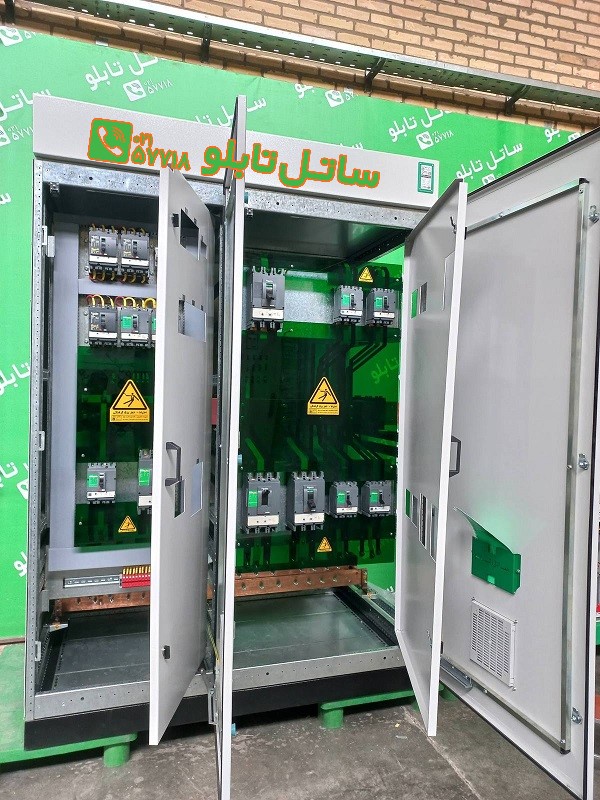

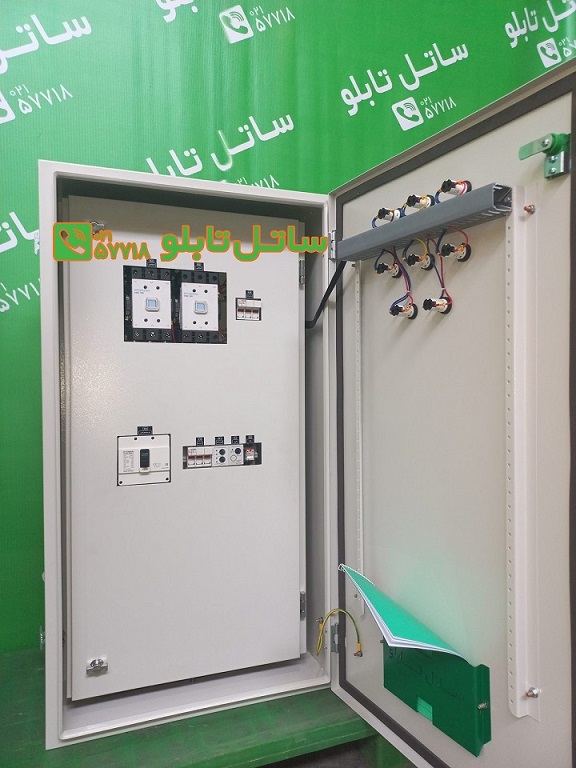

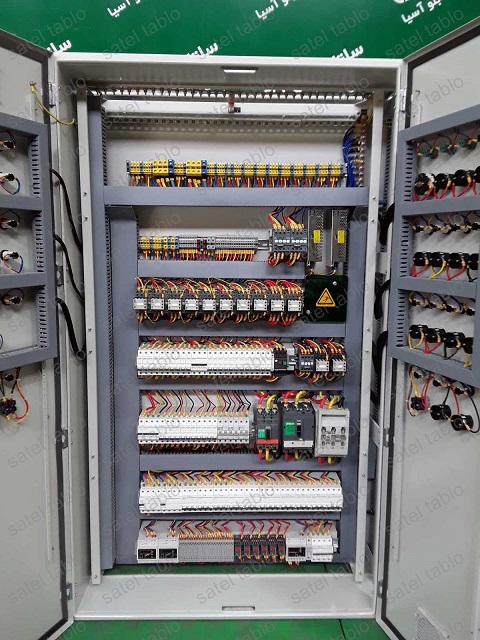

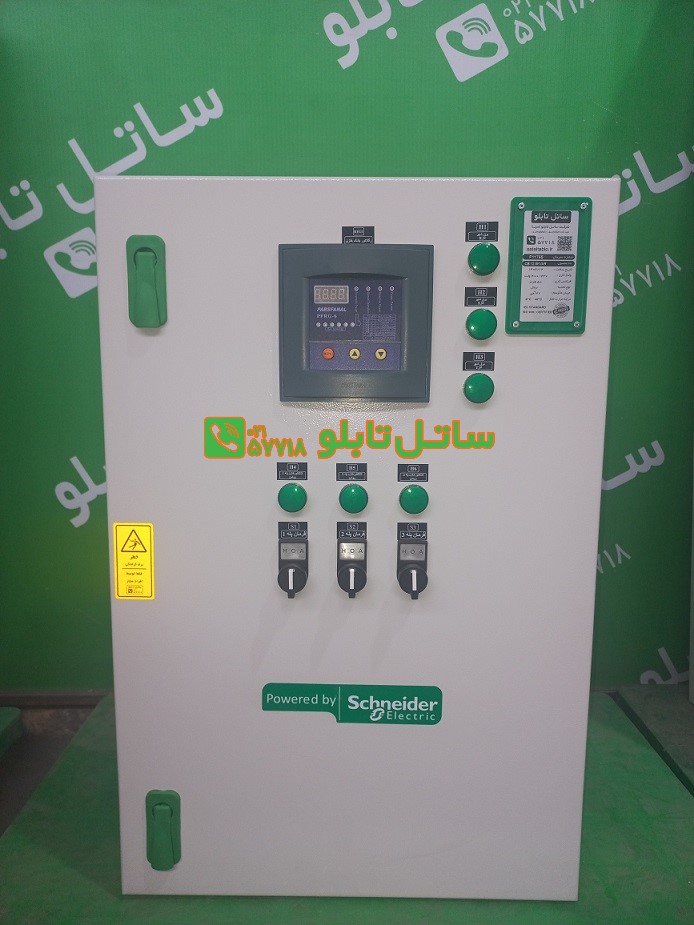

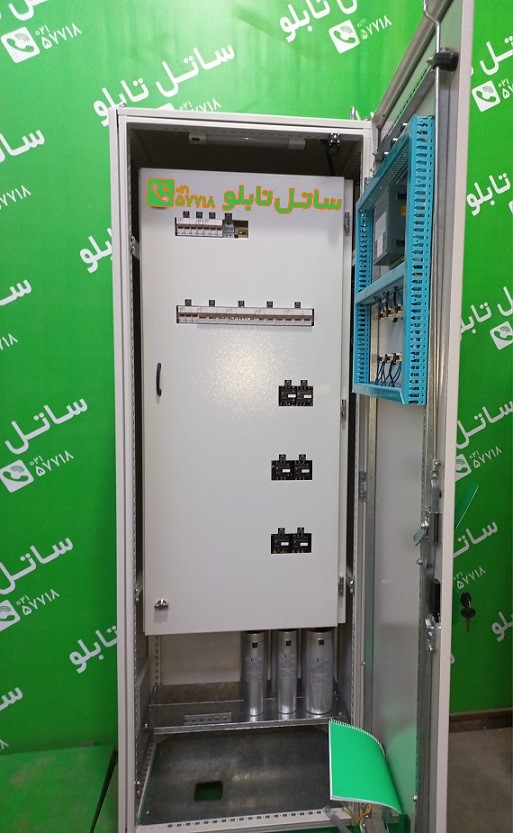

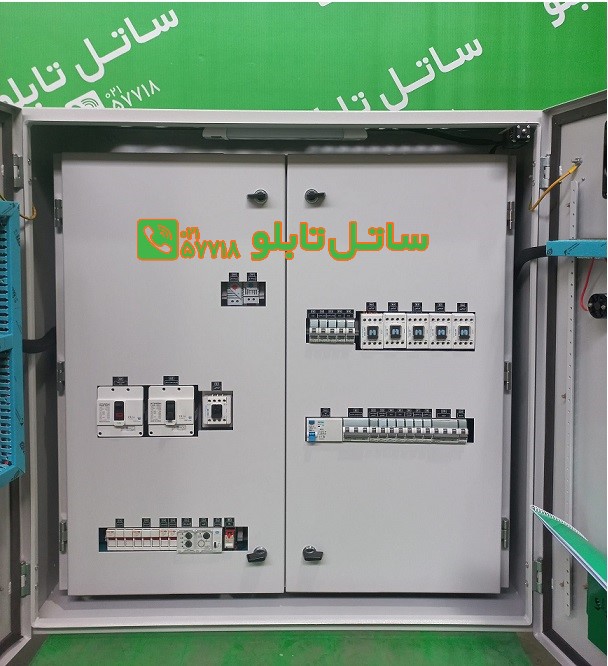

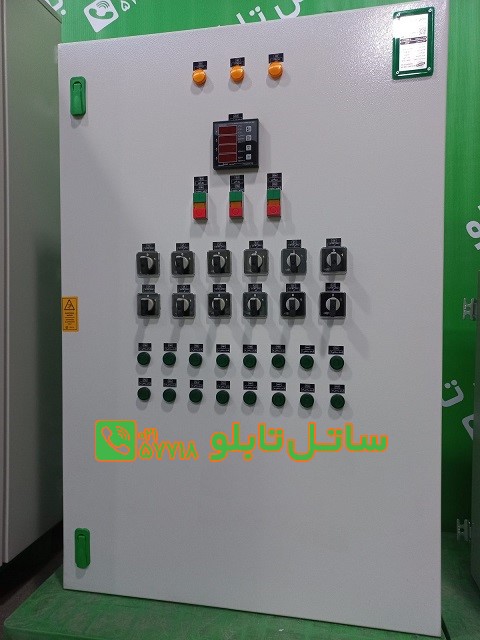

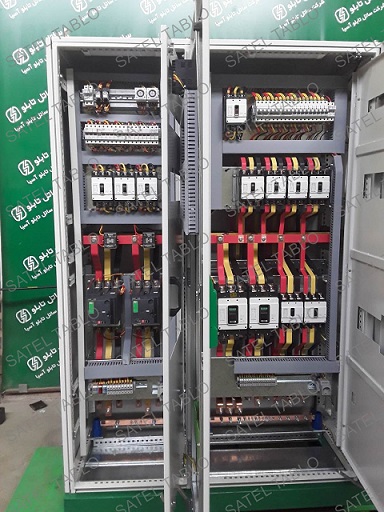

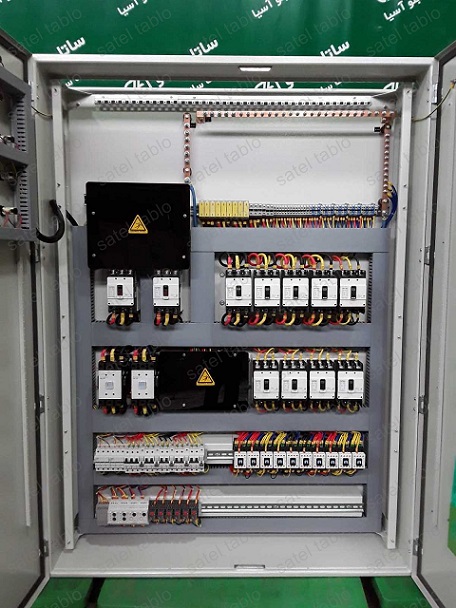

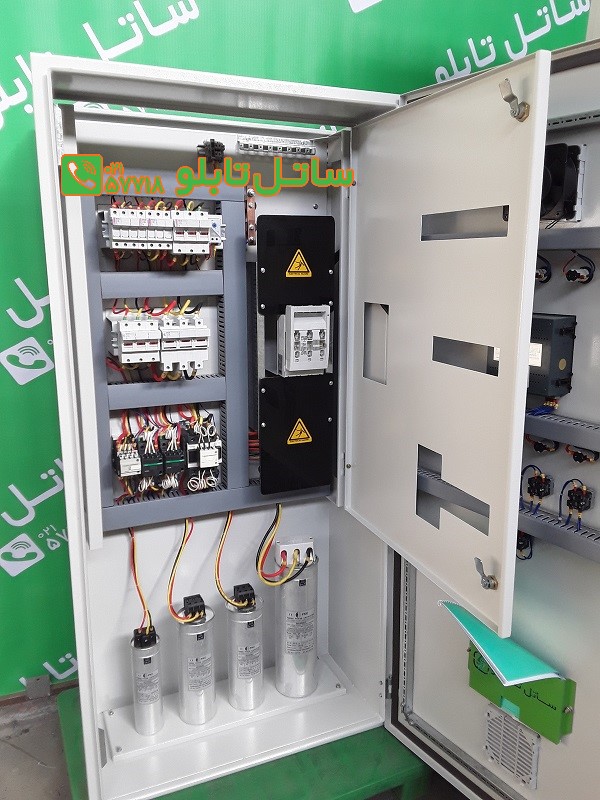

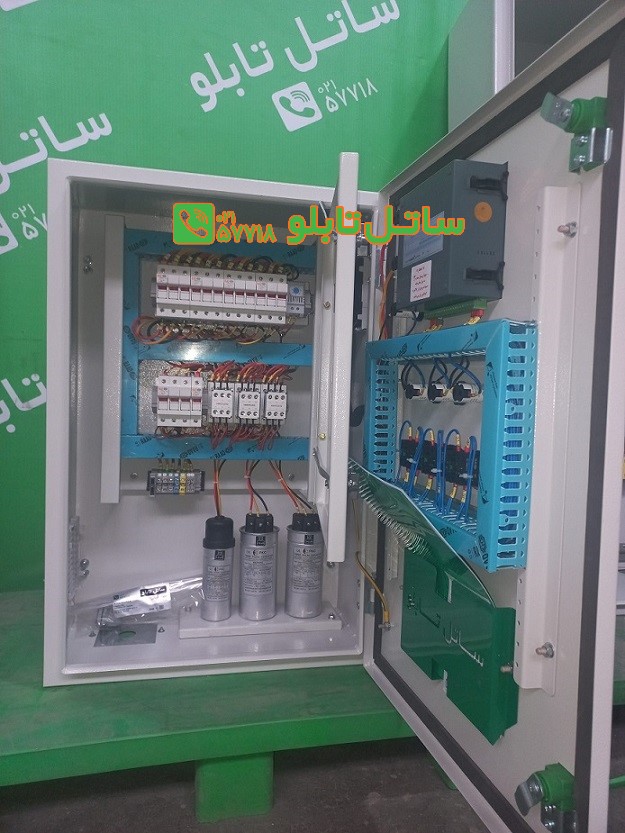

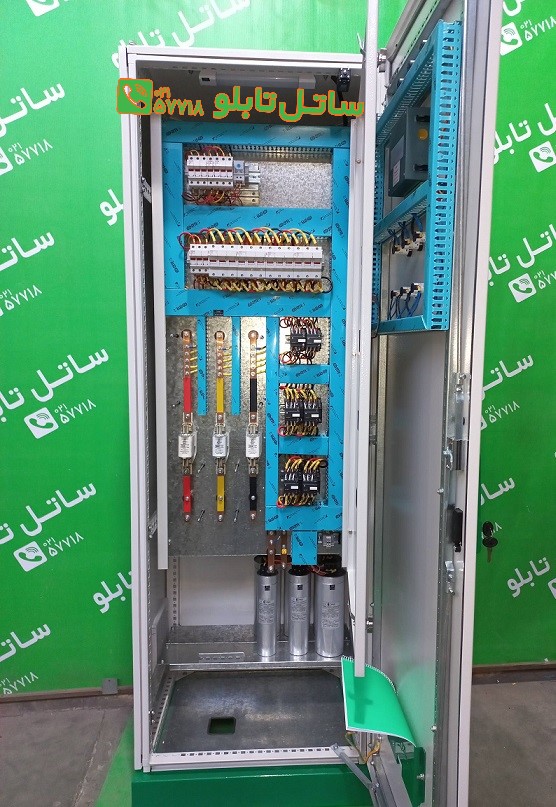

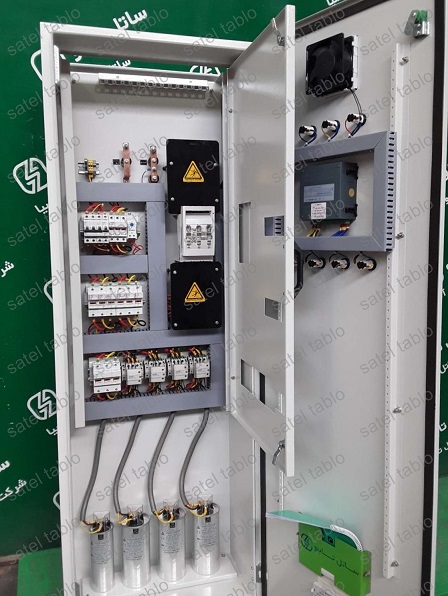

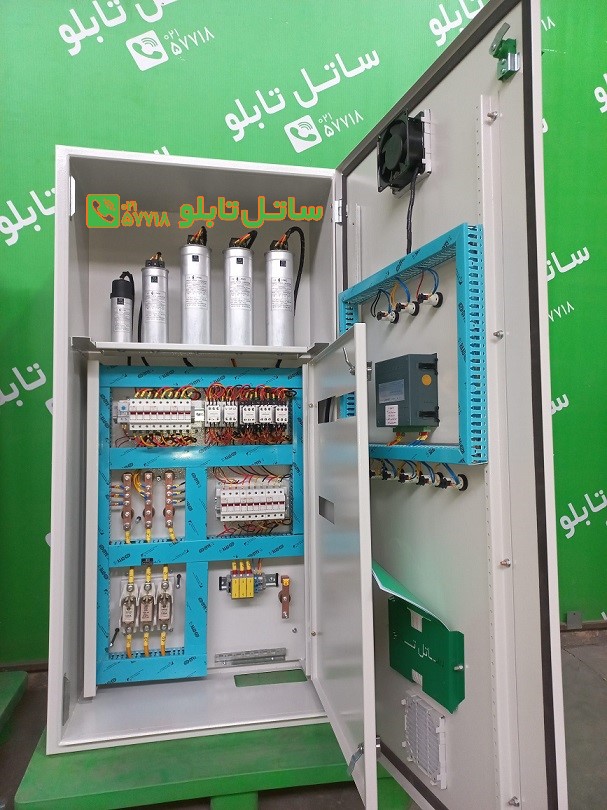

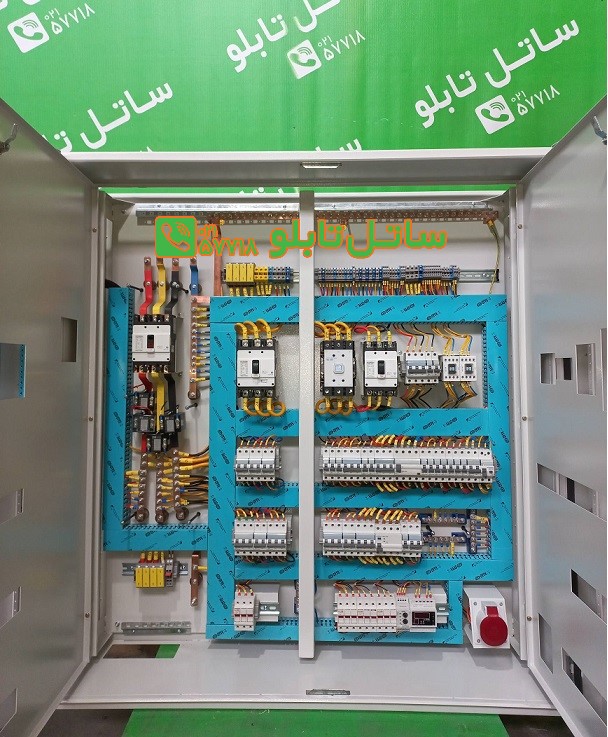

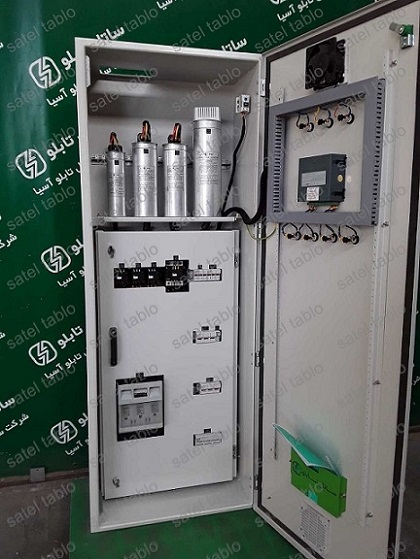

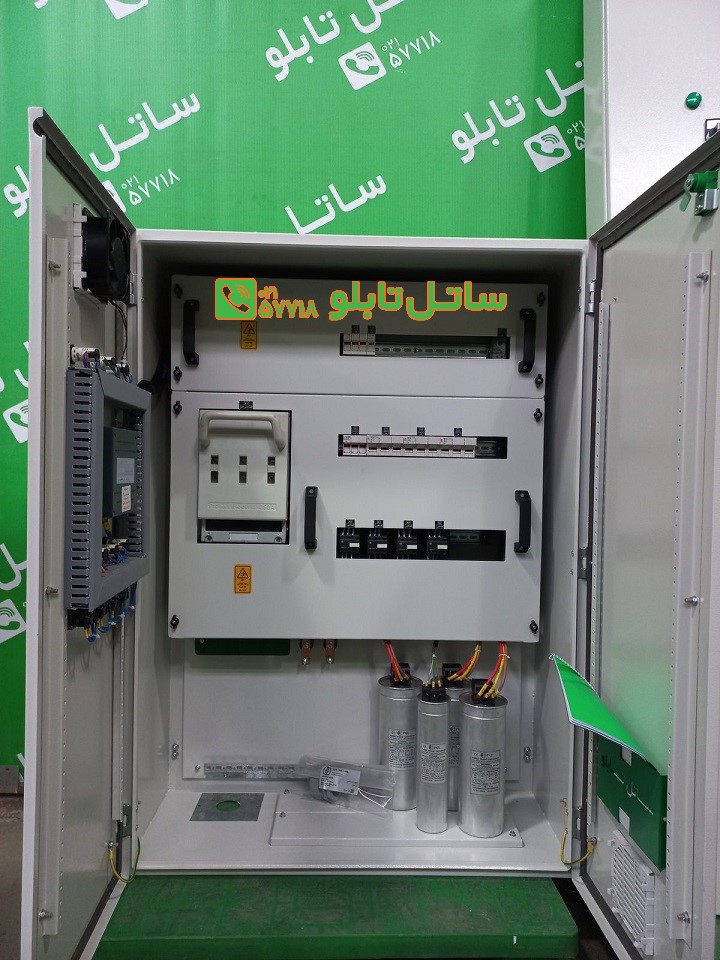

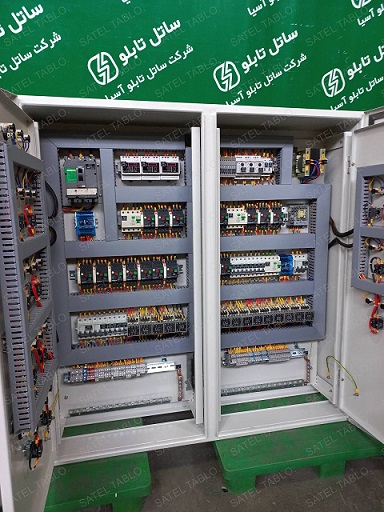

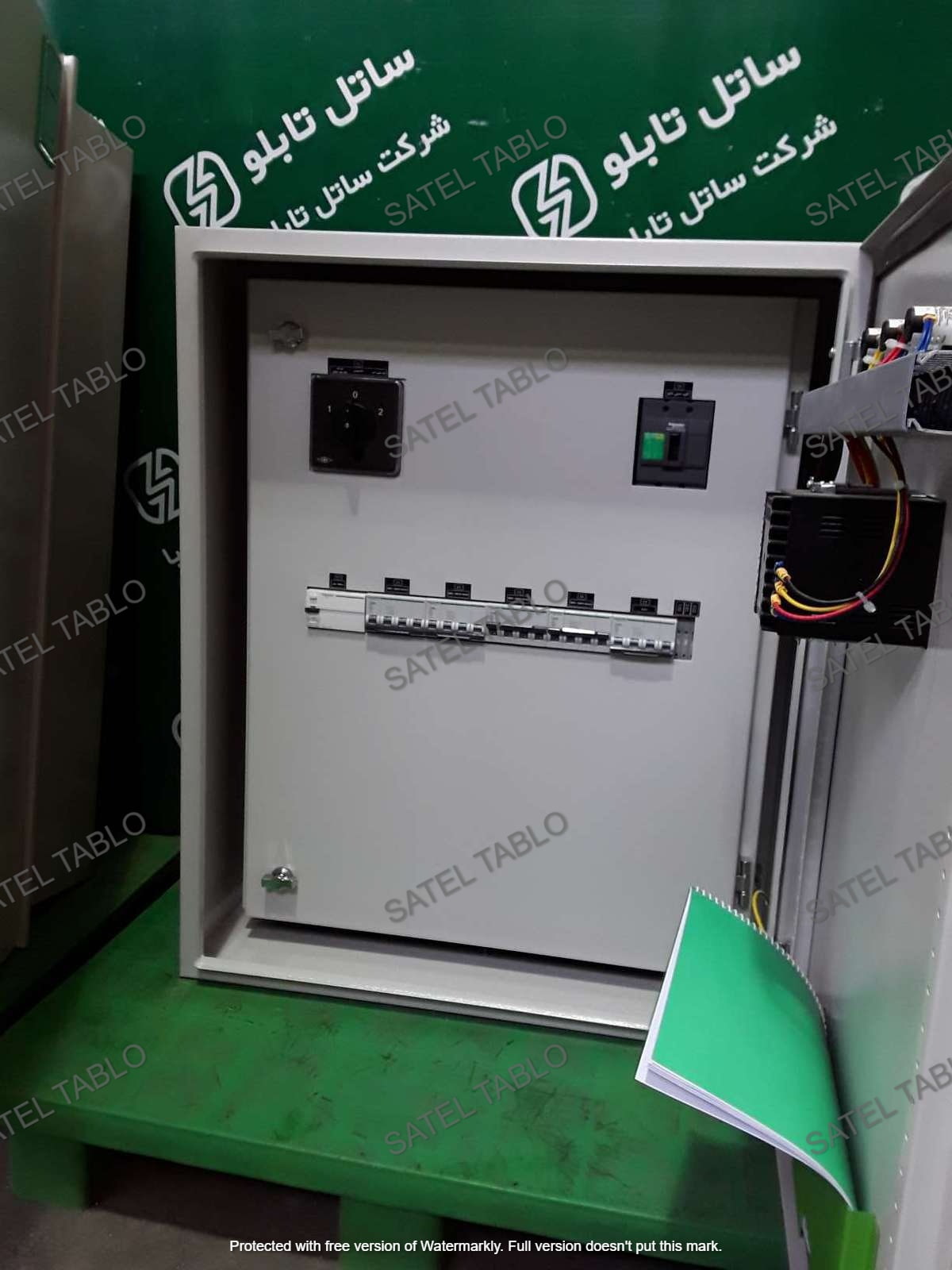

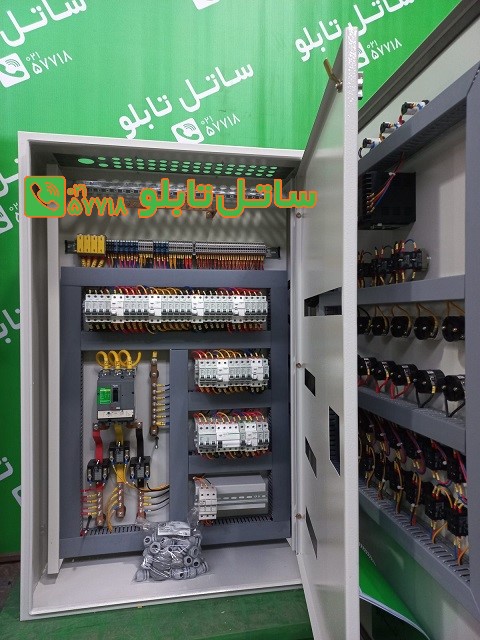

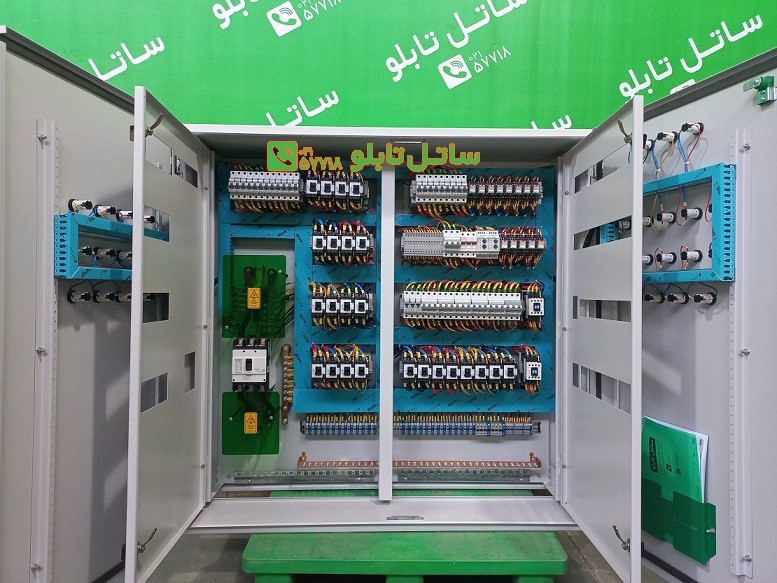

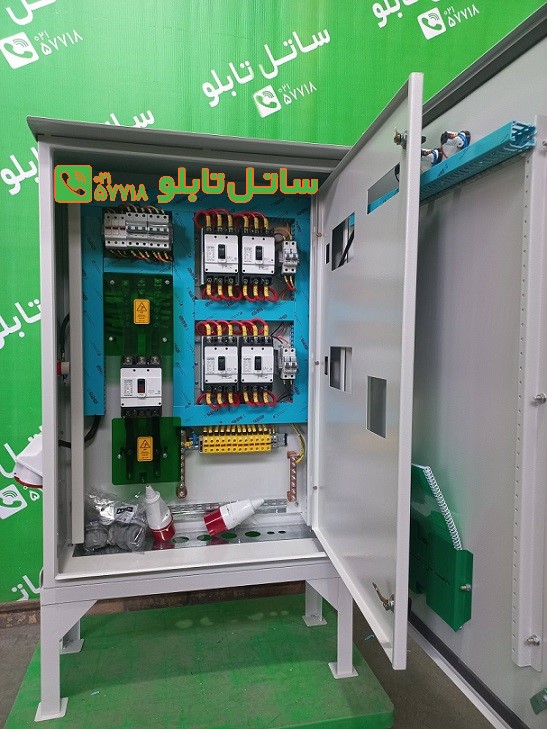

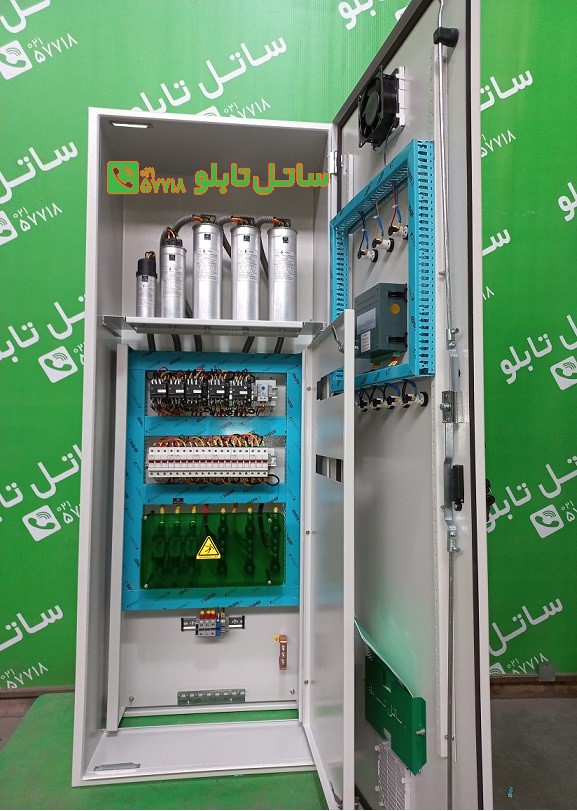

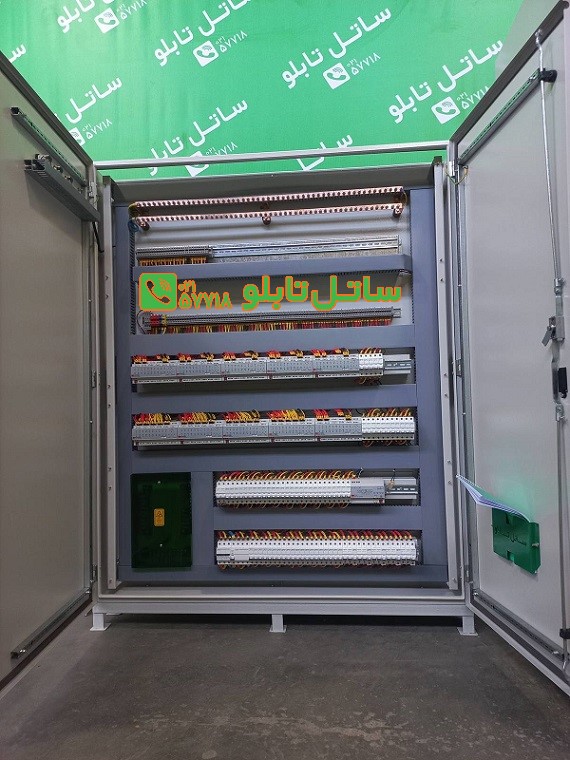

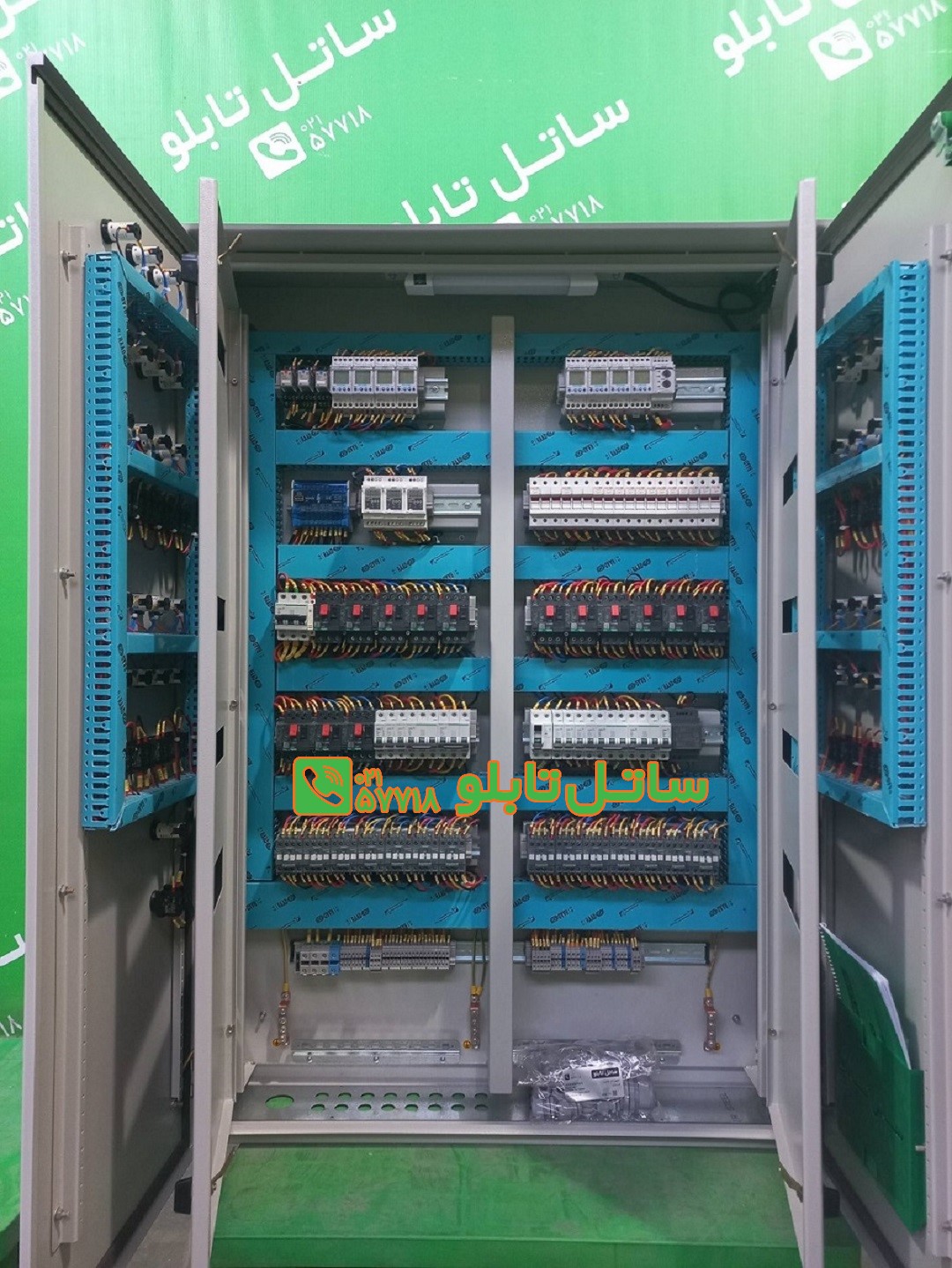

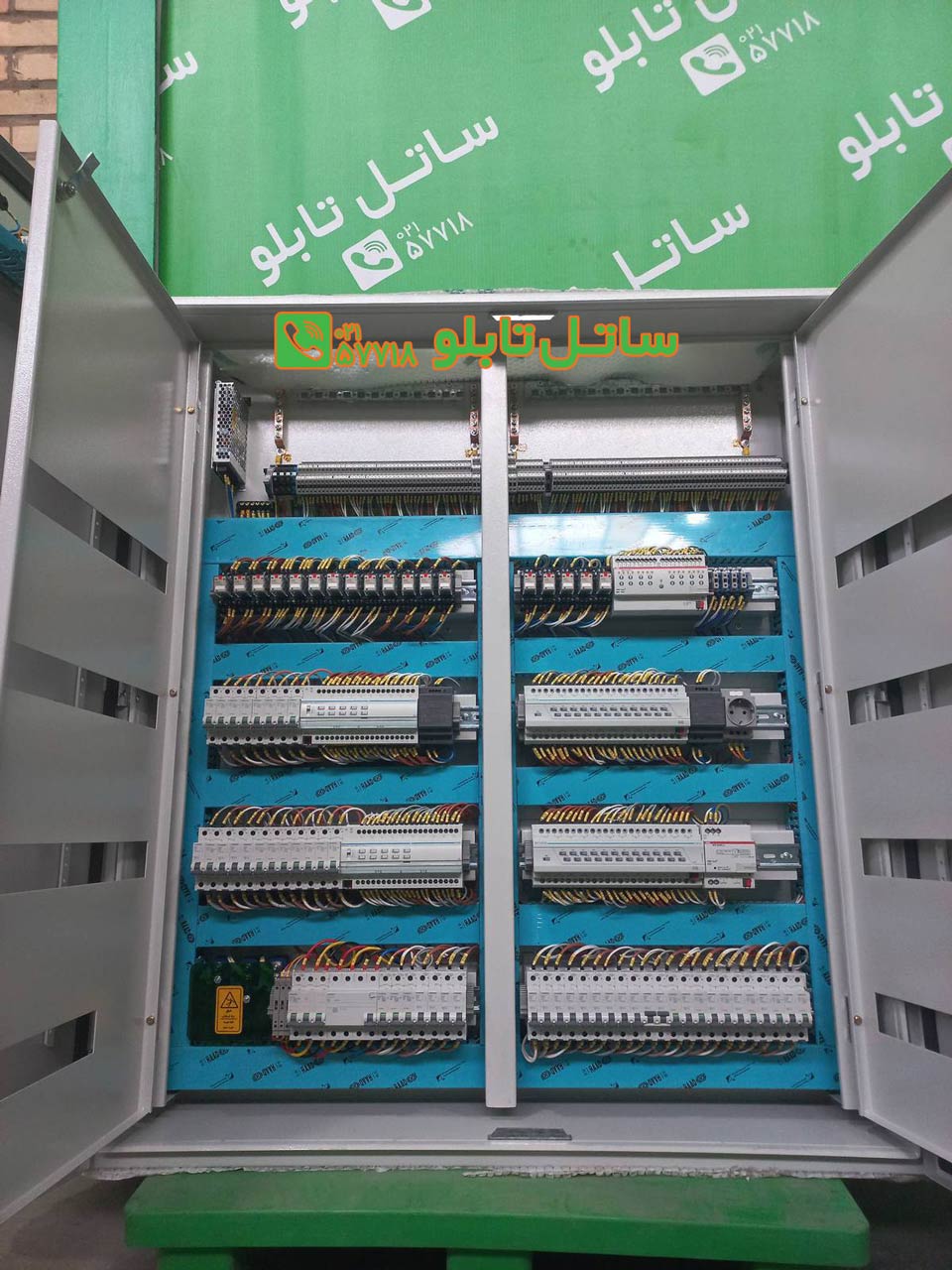

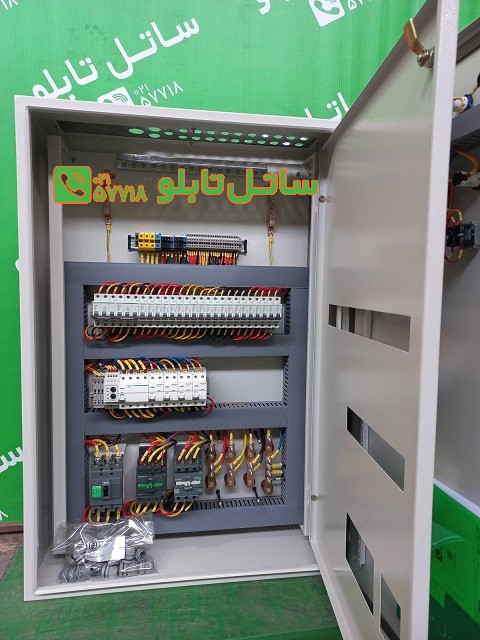

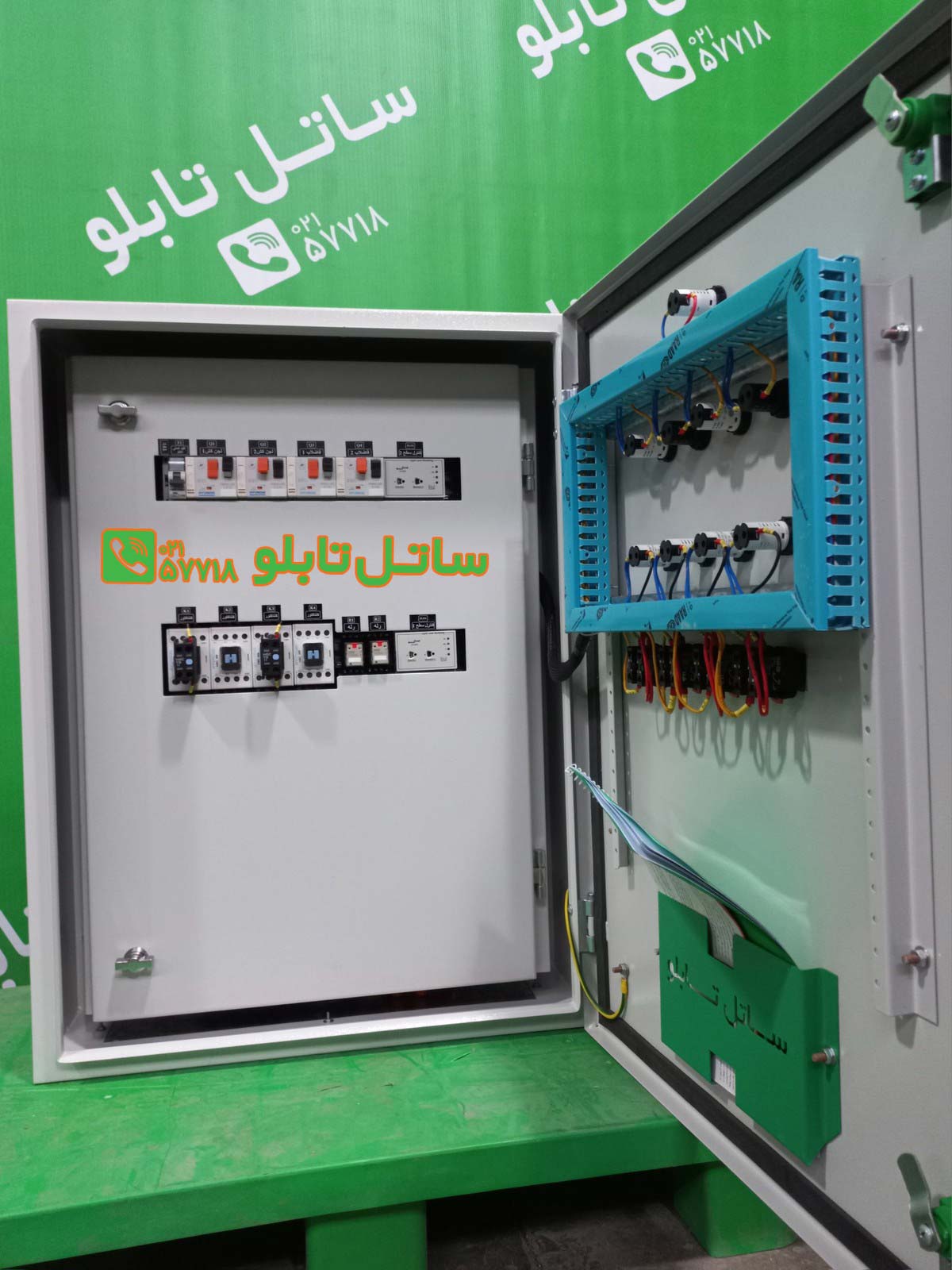

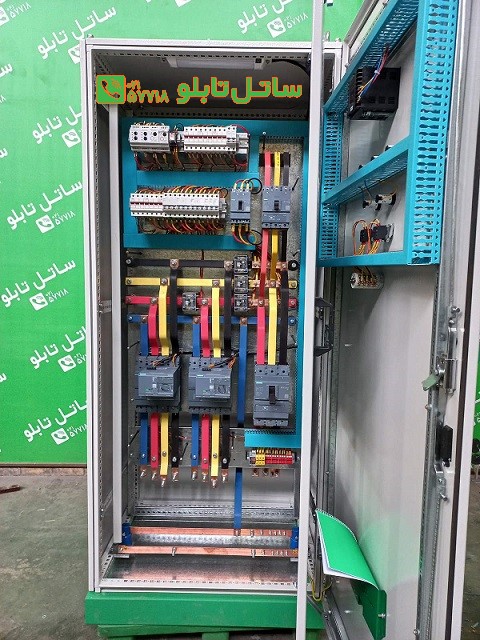

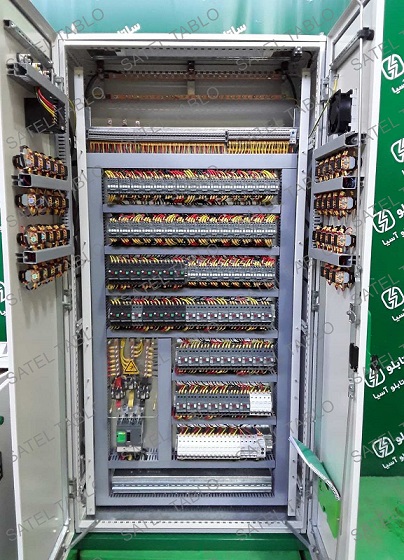

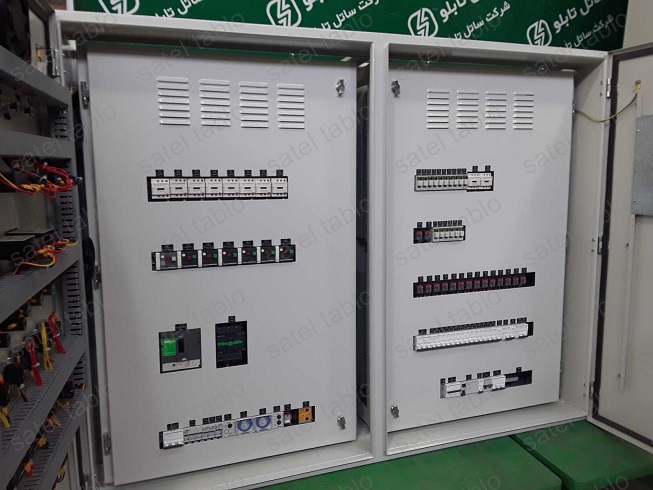

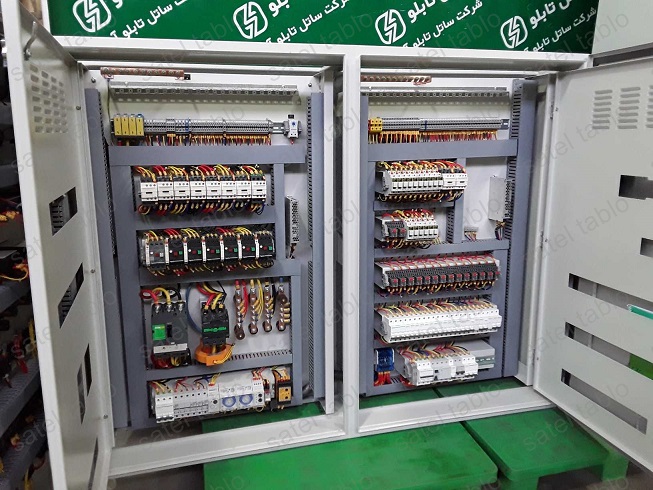

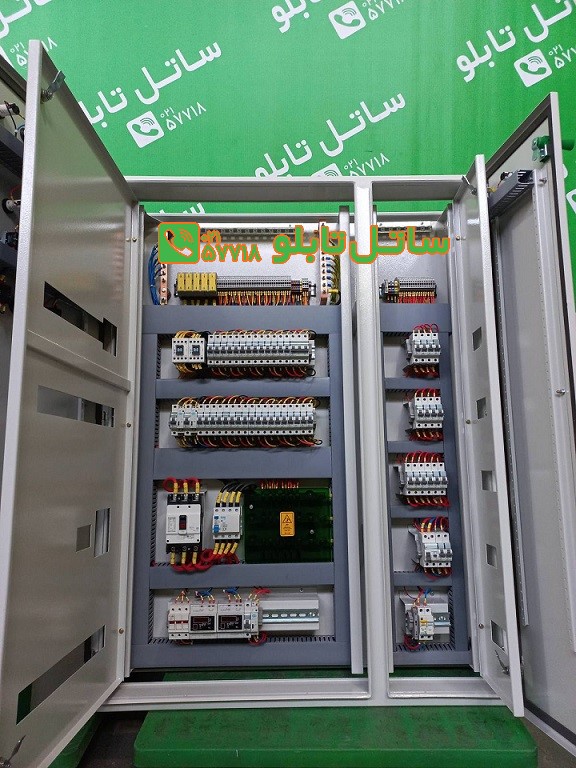

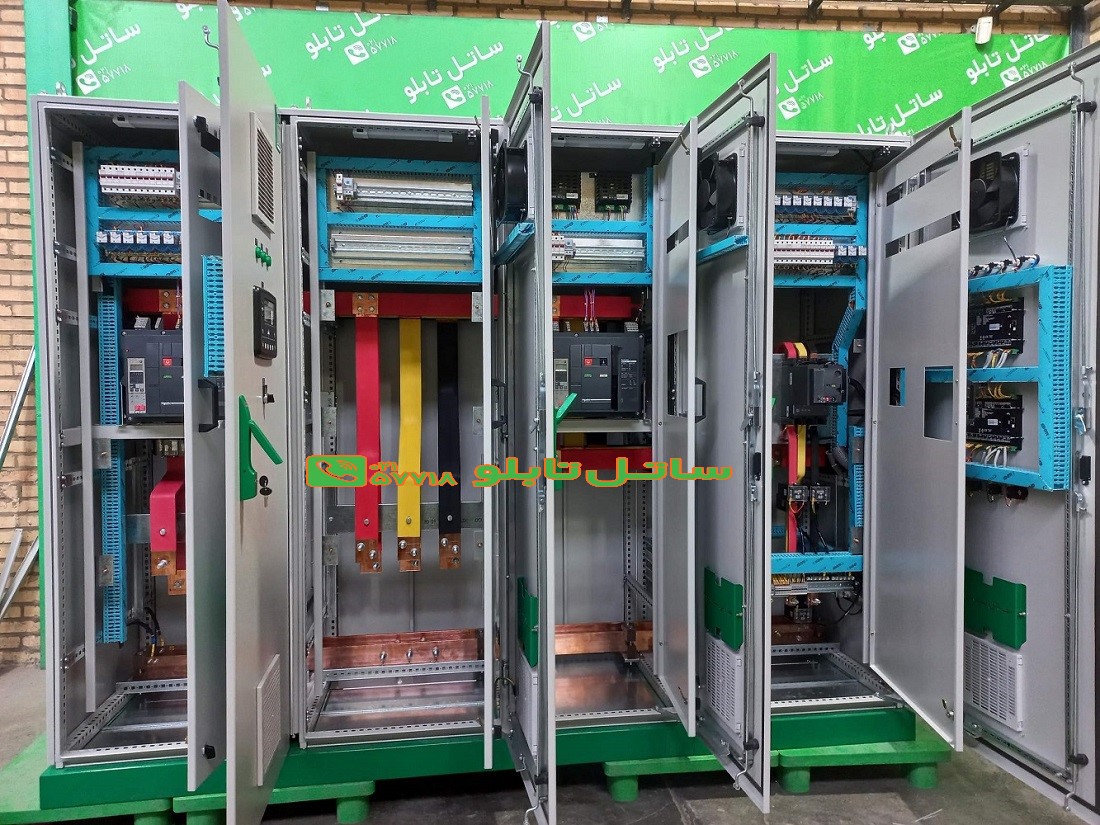

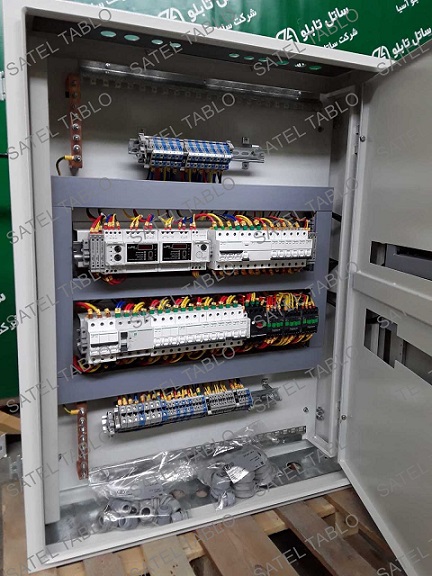

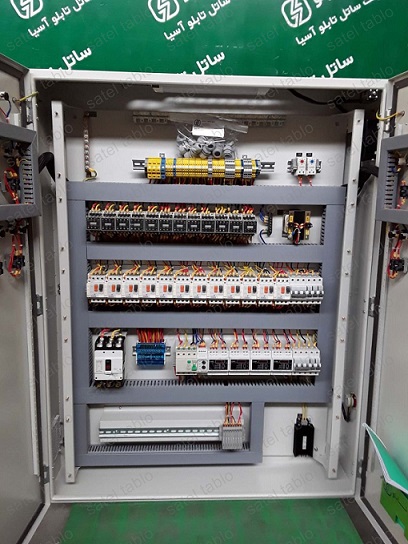

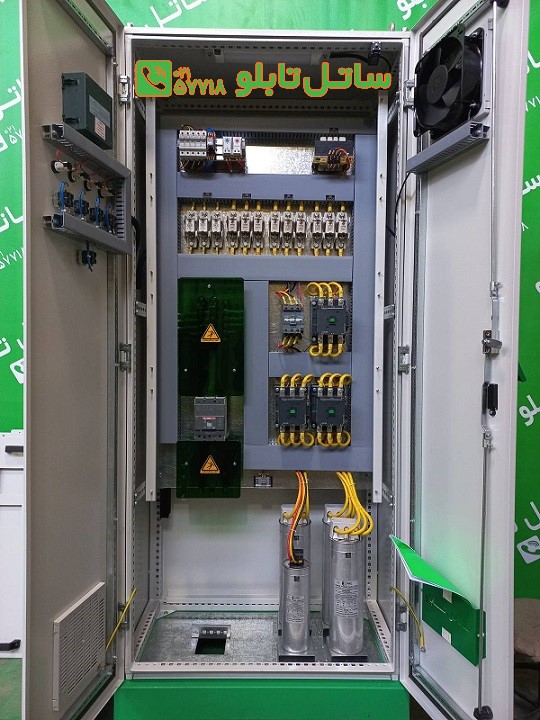

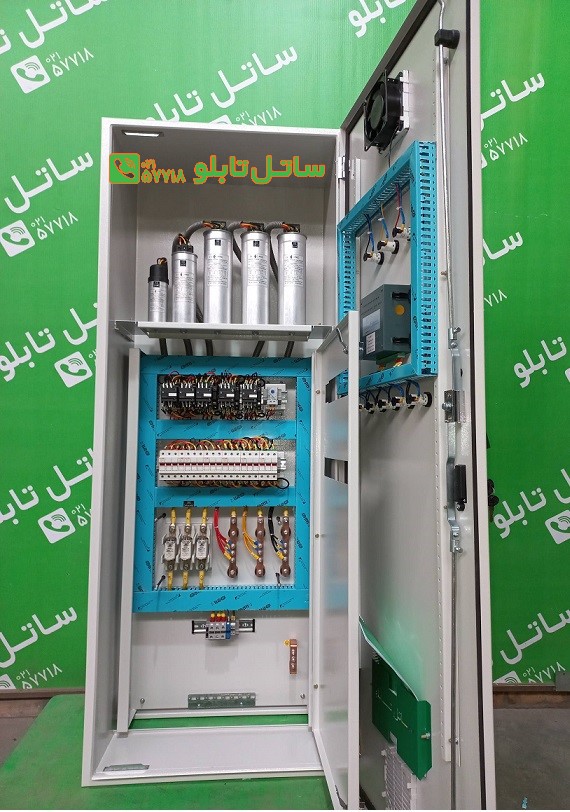

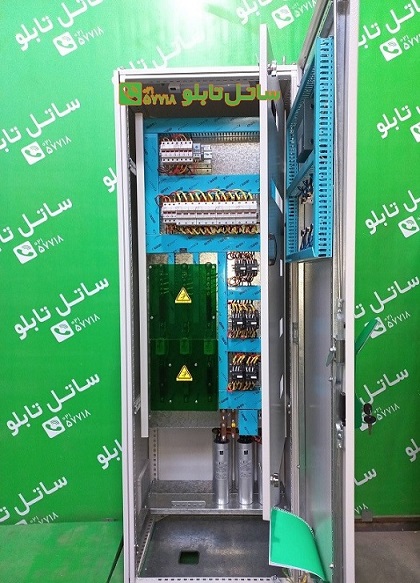

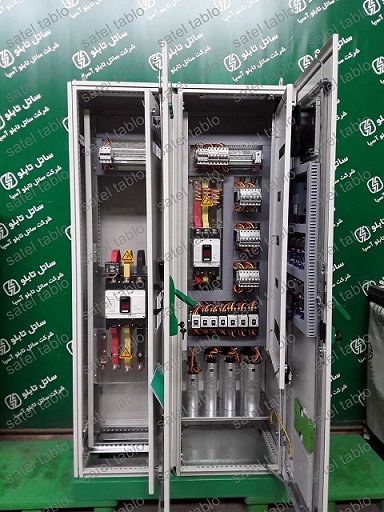

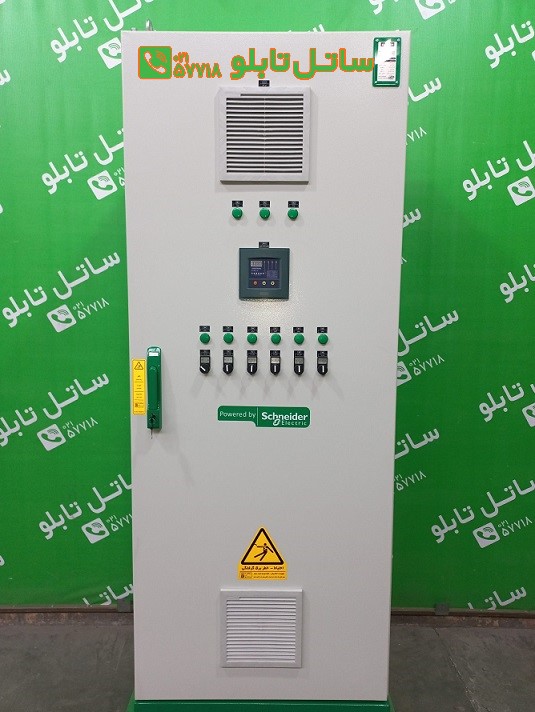

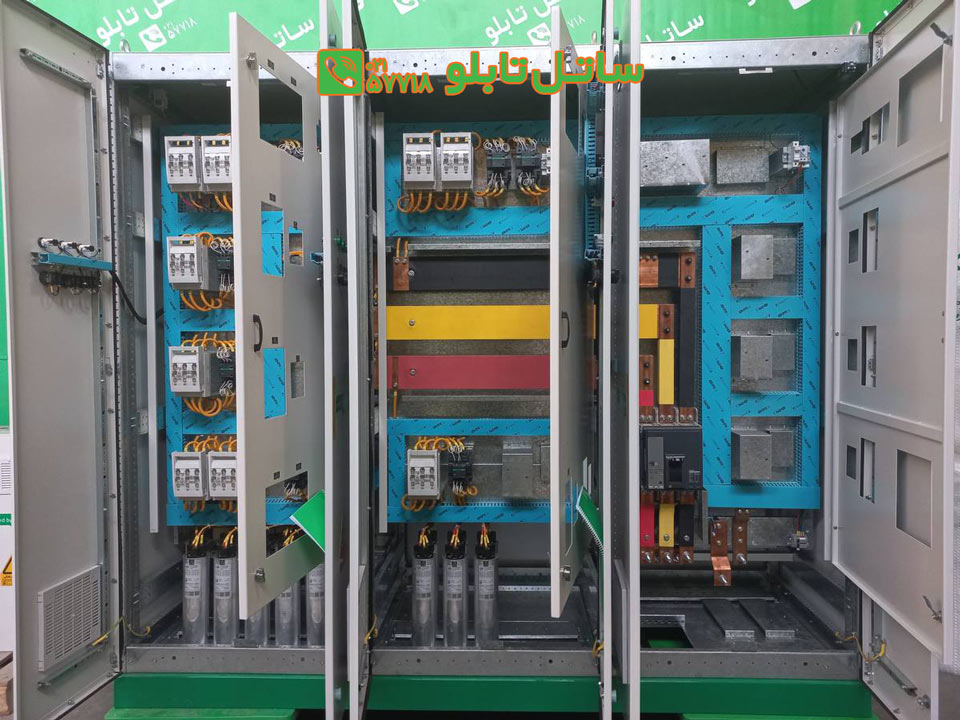

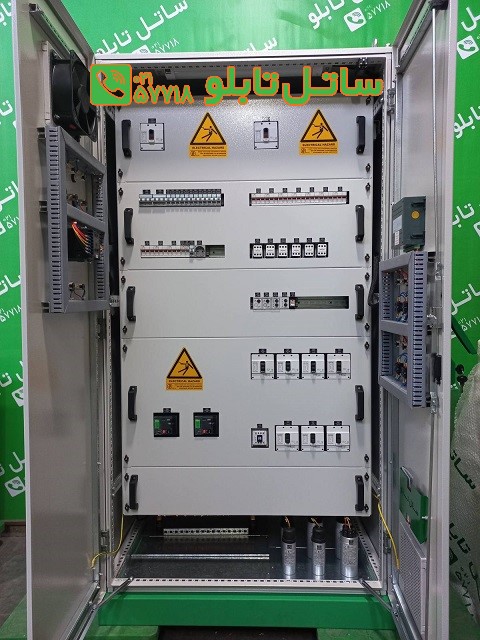

بخش ها و تجهیزات متنوعی در تابلو برق 3 فاز استفاده می شود از جمله کنتاکتور،کنتاکتور الکترونیکی SSR، ترانس CT، کلید اتوماتیک MCCB، کلید مینیاتوری MCB، کلیدهای نشتی جریان، کلیدهای MPCB، فیوز، کلید فیوز، بی متال، کلید ولت متر، کلیدهای گردان، شستی استاپ و استارت، کلید قطع اضطراری(SEM)، ترمینال، گلند، شینه (باس بار)، شینه ارت و نول، مقره، داکت، لامپ سیگنال، وایرشو و کابلشو، بست کمربندی و نوار فرم(ماکارونی)، تایمر، LOGO، PLC، کنتاکتورخازنی، خازن های اصلاح ضریب توان، رگلاتور خازنی

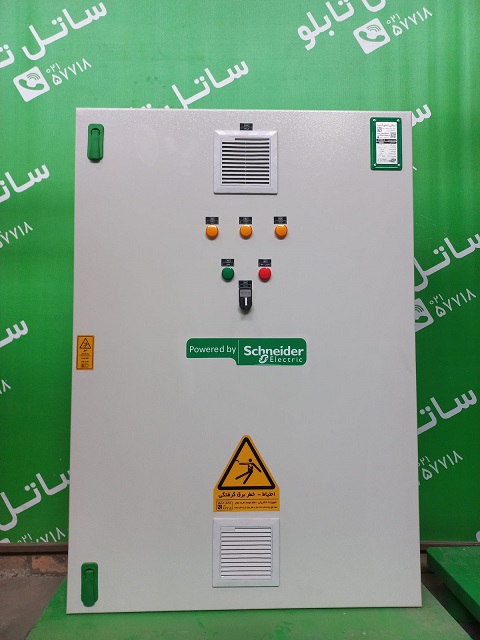

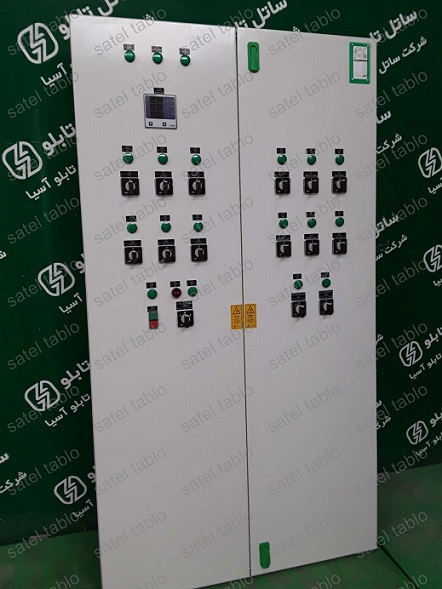

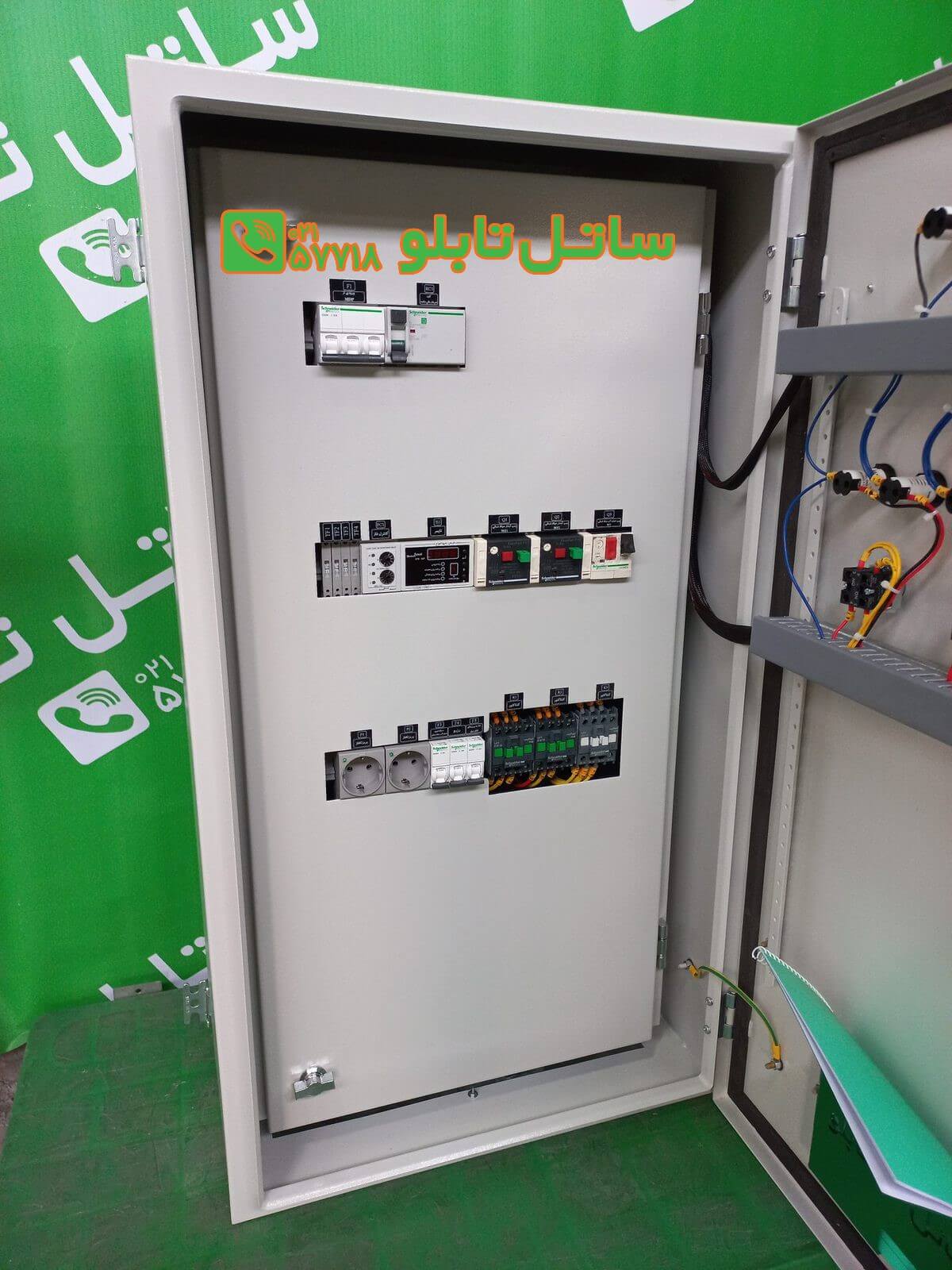

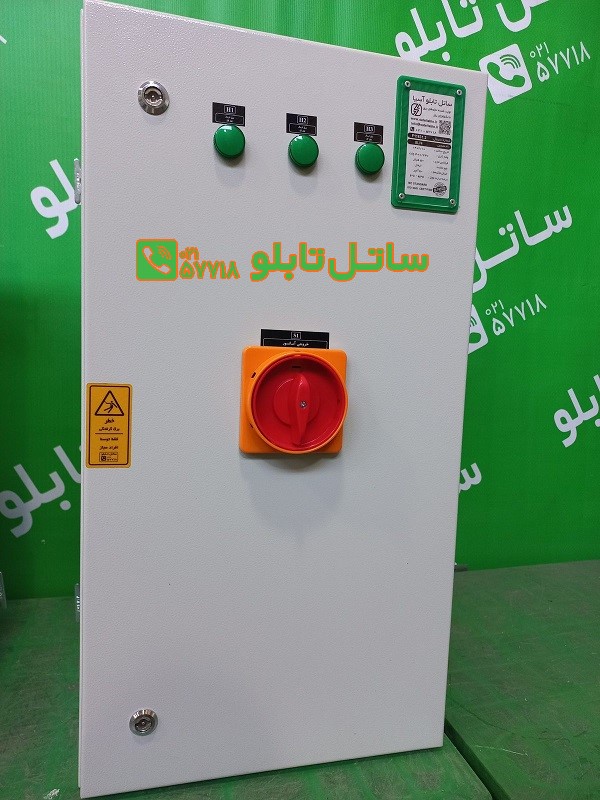

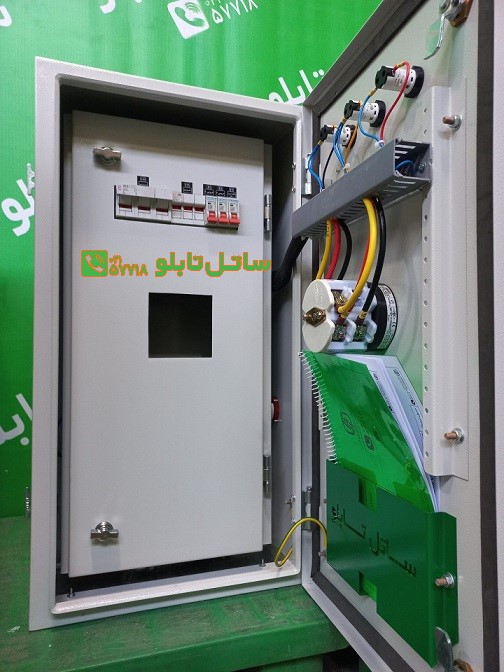

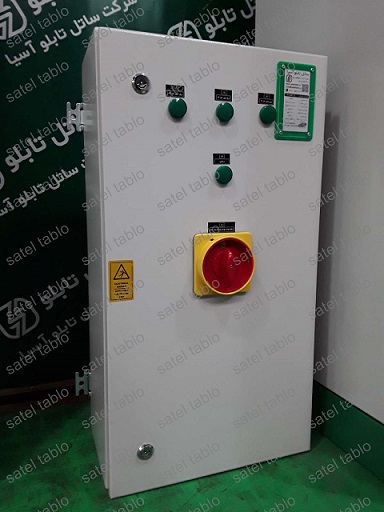

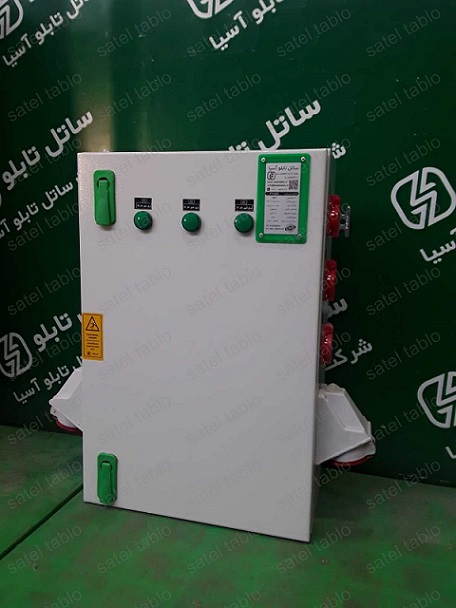

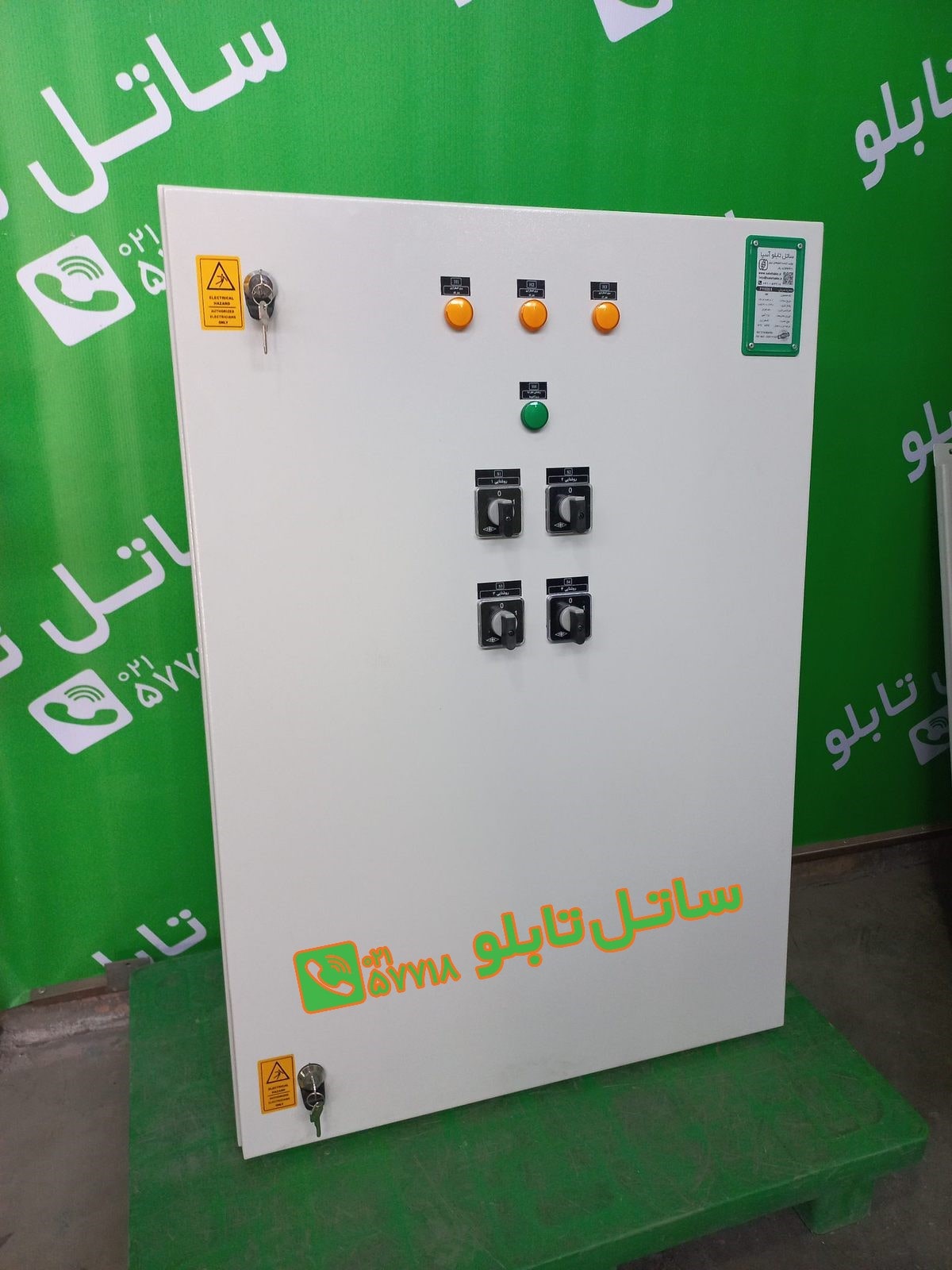

تابلو برق سه فاز آسانسور و مشخصات آن

• معمولاً در موتورخانه آسانسور از یک تابلو برق سه فاز استفاده می شود تا برق تک فاز و سه فاز را به تجهیزات آسانسور منتقل کند. این تابلو برق متشکل از بخش های زیر است:

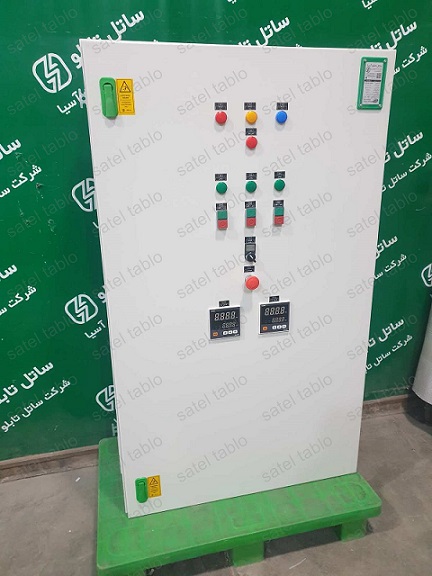

• نمای بیرونی تابلو برق
• فیوز سه فاز (برای آسانسورهای با ظرفیت4 و 6 نفره، سه عدد فیوز 25 آمپری، برای آسانسورهای با ظرفیت 8 و 13 نفره و باری، سه عدد فیوز 50 آمپری)

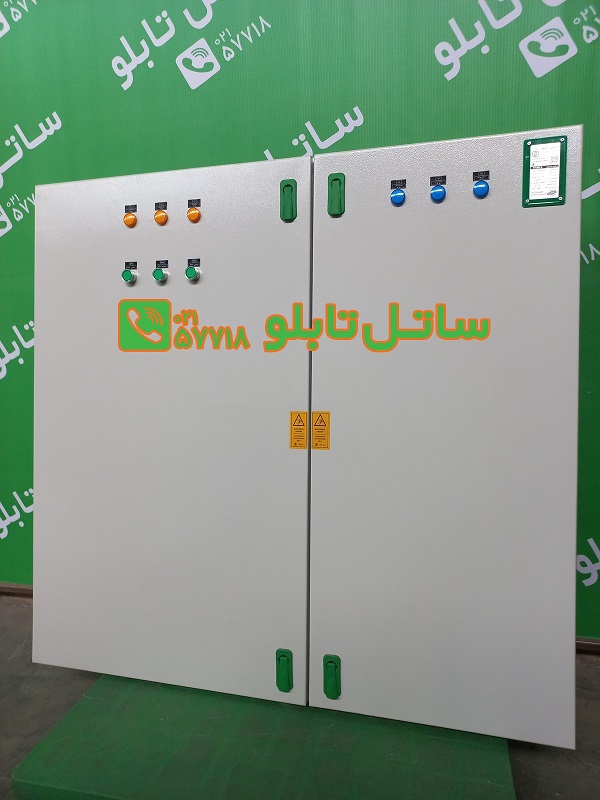

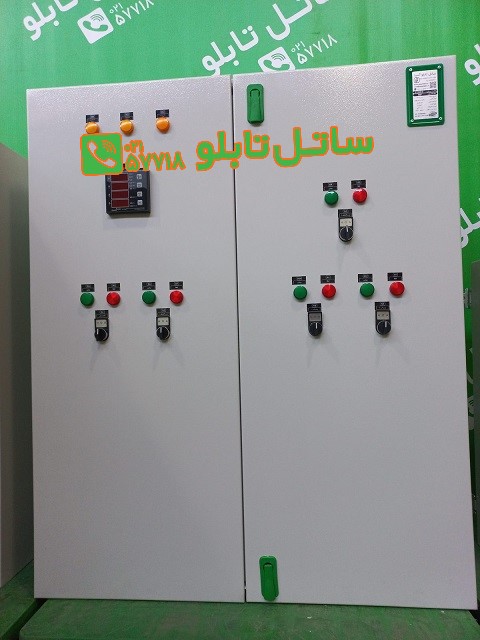

• سه عدد لامپ سیگنال
• فیوز تک فاز برای روشنایی چاهک آسانسور و کابین آسانسور و هواکش و روشنایی موتورخانه آسانسور
• پریز (یک ترموستات به منظور تنظیم دمای موتورخانه، چند ترمینال به منظور ورود و خروج برق در زیر تابلو برق)
• سیم و کانال
• فیوز 3 فاز
• کلید گردان
• پیچ ارث
• لیبل علامت برای روی تابلو و زیر هر کلید به زبان فارسی

نقشه تابلو برق سه فاز

برای اینکه اقدام به خرید تابلو برق سه فاز انجام شود، همان طور که پیش تر بیان شد، نیاز است تا بعد از صحبت با کارفرما درباره خواسته ای که از یک تابلو برق دارد، باید برای آن نقشه یا نقشه هایی را طراحی کرد.‌ عموما برای تابلو برق سه فاز می توان از انواع نقشه ها در تابلو برق صنعتی استفاده کرد. برای تابلو برق سه فاز خانگی یا تابلو برق سه فاز ساده عموما از نقشه هایی استفاده می شود که شمایی از تابلو برق و نحوه قرار گرفتن تجهیزات را در آن نشان دهد. مادامی‌ که سفارش کارفرما تابلو برق سه فاز صنعتی یا پیشرفته باشد، ممکن است از انواع دیگر نقشه ها برای آن استفاده شود. به عنوان مثال علاوه بر یک نقشه رایزر دیاگرام که مربوط به جایگاه تجهیزات اصلی و چگونگی اتصال آن ها به یکدیگر را نشان می دهد، می توان از نقشه تک خطی، حقیقی یا شماتیک، ترمینال، مونتاژ، کابل وایرینگ و لیوت نیز استفاده کرد.‌ در نقشه های تک خطی شمای فنی تجهیزات نیز نشان داده می شود تا تابلو ساز بداند دقیقا از کدام قطعات با چه مشخصاتی باید استفاده کند. نقشه شماتیک نیز نحوه اتصالات را به صورت کامل نشان داده است. در تابلو های‌ بزرگتر و پیشرفته تر مانند آنچه در کارخانجات استفاده می شود که نیاز است تابلوساز با دقت بیشتری اتصالات را انجام دهد. از این رو باید نقشه با دقت بالا کشیده شود تا در آخر تابلویی بی نقص را داشته باشیم. نقشه مونتاژ و ترمینال به صورت مکمل با هم طراحی می شوند. از نقشه مونتاژ و کابل وایرینگ نیز برای نمایش دقیق انواع کابل ها و اتصالات استفاده می شود که بنا‌بر احتیاج‌ کشیده شده و تابلوساز از آن استفاده می کند. اما ممکن است در خرید تابلو برق سه فاز از نقشه لیوت برای درب تابلو برق استفاده شود.

قیمت تابلو برق سه فاز چقدر است؟

یکی از عوامل مهمی که برای خرید تابلو برق سه‌ فاز در نظر گرفته می شود، قیمت آن است. قیمت تابلو برق سه فاز بر اساس عوامل مختلفی محاسبه می شود. به عنوان مثال همان طور که در پیش تر بیان کردیم، نیاز است تا برای سفارش تابلو برق نقشه کشیده شود. اگر تابلو برق پیچیده بوده و مربوط به یک مکان بزرگ است، نیاز است تا نقشه های بیشتری برای آن کشیده شود. پس نیاز به پرداخت حق الزحمه بیشتر است. پس می توان نتیجه گرفت قیمت تابلو برق صنعتی سه فاز معمولا بیشتر از قیمت تابلو برق های سه فاز ساده می شود. هم چنین تجهیزاتی که برای تابلو برق استفاده می شوند هم برای قیمت گذاری مهم هستند. هرچقدر نیاز به تجهیزات پیچیده و با کیفیت بالا و ساخته شده با برند های خارجی در تابلو برق بیشتر باشد، قیمت کلی آن نیز بیشتر محاسبه خواهد شد. هم چنین در تابلو برق های سه فاز پیشرفته مزد ساخت نیز بالاتر خواهد بود. زیرا زمان بیشتری برای آن گذاشته شده و مهندس برق صنعتی باید وقت و تمرکز بیشتری را برای آن در نظر بگیرد. با این حال شما نیاز دارید که از قیمت ها به صورت به روز با خبر باشید. از این رو می توانید به صفحه نخست سایت ساتل تابلو آسیا مراجعه کرده و با مشاوران حاذق این شرکت درباره قیمت خرید تابلو برق سه فاز تماس گرفته و مشورت کنید.

راهنمای خرید تابلو برق سه فاز

بعد از اینکه درباره قیمت تابلو برق سه فاز اطلاع‌ پیدا کردید و دانستید که از کجا‌ می توان آن را خریداری کرد، نیاز است تا درباره نحوه خرید آن هم مطلع باشید. اما ابتدا اجازه دهید تا درباره نکاتی که در هنگام خرید تابلو برق سه فاز‌‌ باید به آن ها توجه کرد صحبت کنیم. ابتدا باید نیاز های خود و نوع تابلو برق را‌ مشخص کنید. اینکه شما به یک جعبه برق سه فاز ساده یا یک‌ تابلو برق سه فاز صنعتی پیشرفته نیاز دارید یا خیر بسیار مهم است. سپس باید شرکتی مناسب که در این زمینه فعالیت می کند را پیدا کرد. این رو شما می توانید برای خرید تابلو برق سه فاز به شرکت ساتل تابلو آسیا مراجعه کرده و خرید بهترین تابلو برق سه فاز را به آن ها درخواست دهید.

سخن پایانی

تابلو برق جعبه ای است از جنس فلز یا غیر فلز که به منظور حفظ ایمنی و سازمان دهی به انشعاب های برق طراحی شده است. یک تابلو برق دارای محفظه های مختلفی است از جمله محل استقرار کلیدها، محفظه فشار ضعیف، شینه و محفظه ای که سایر تجهیزات در آن تعبیه می شوند.

تابلو برق ها بر اساس فاکتورهای مختلفی نظیر طراحی، سطح ولتاژ، ساختار و ایستایی تقسیم بندی می شوند. تابلو برق سه فاز معمولاً در صنایع پرمصرف، پرکاربرد است. به طور کلی می توان گفت وقتی جریان برق بیشتر از 7.5 کیلو وات باشد، تابلو برق 3 فاز به کار می رود.
