تابلو برق هوشمند ساختمان (bms) چیست؟ [قیمت + ابعاد + قطعات]

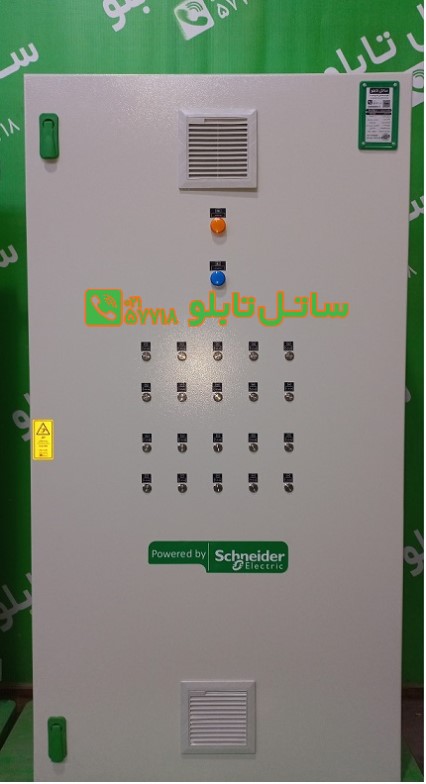

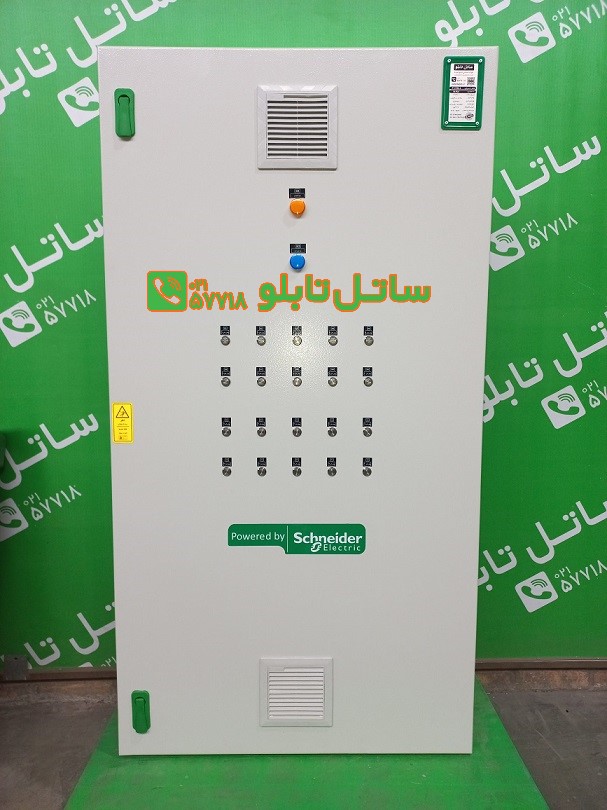

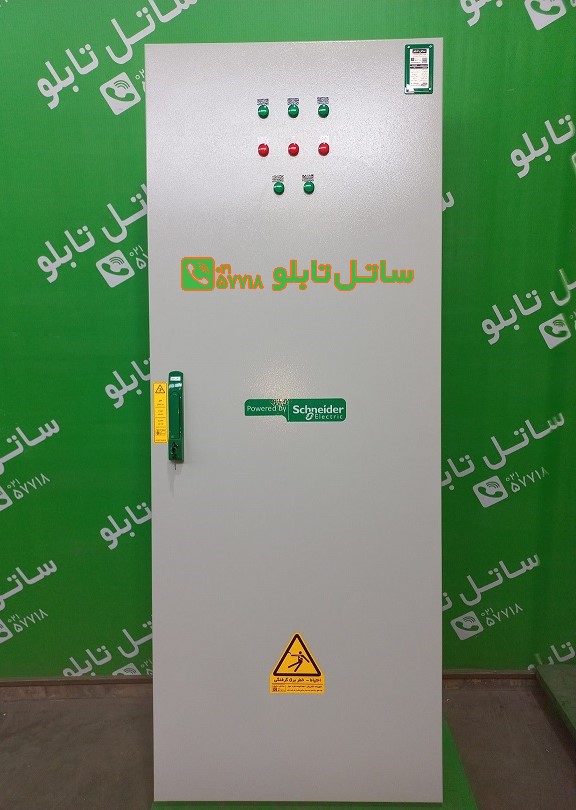

تابلو برق هوشمند چیست و چه کارایی دارد؟

تابلو برق هوشمند، راه حلی ساده و متصل به اترنت است که برای مدیریت آسان توزیع برق به کار می رود. از طریق این وسیله شما می توانید مستقیما از میزان مصرف انرژی تجهیزات الکترونیک خود مطلع شده و از طریق تلفن همراه یا رایانه شخصی وضعیت سیستم الکتریکی ساختمان خود را بررسی کنید.

شما می توانید با توجه به مقدار آمپر هر واحد در ساختمان، تابلو برق مناسب را تهیه کنید. معمولا برای ساختمان های کوچک برق تک فاز و برای ساختمان های بزرگ و تجاری از برق سه فاز تعلق می گیرد؛ بنابراین در ساختمان های مسکونی برق از تابلو مشاعات به وسیله سه رشته سیم به تابلو برق متصل می شود.

بعد از وارد کردن سیم به داخل تابلو برق، ابتدا آن را به کلید مینیاتوری و سپس به کلید محافظ جان و سایر کلیدها متصل کنید. کلیدهای مینیاتوری در تابلو برق هوشمند دو دسته هستند که شامل کلیدهای مورد نیاز برق کار و برق انبار و کلیدهای مینیاتوری هوشمند است.

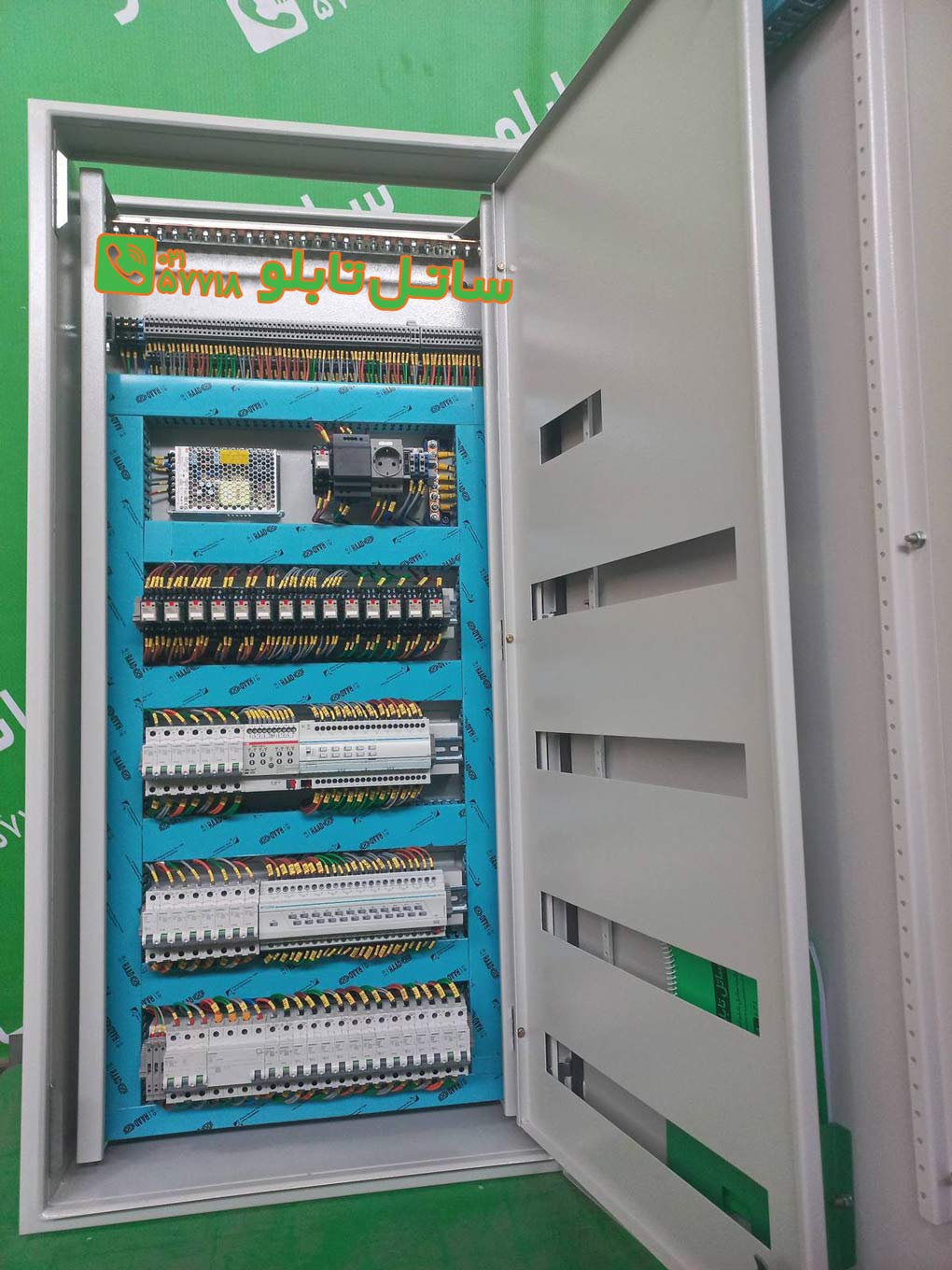

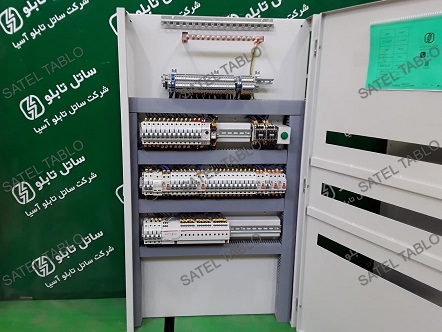

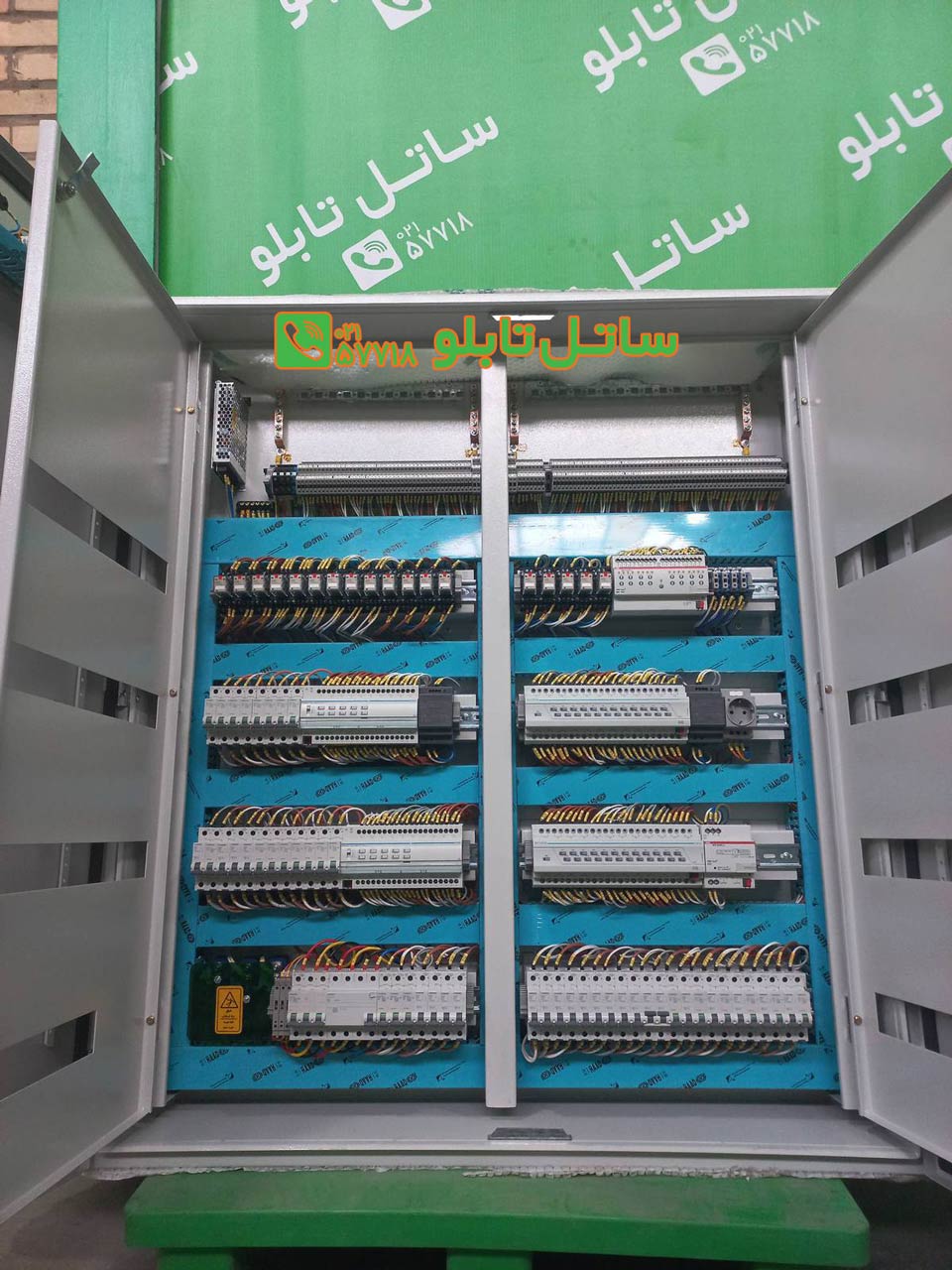

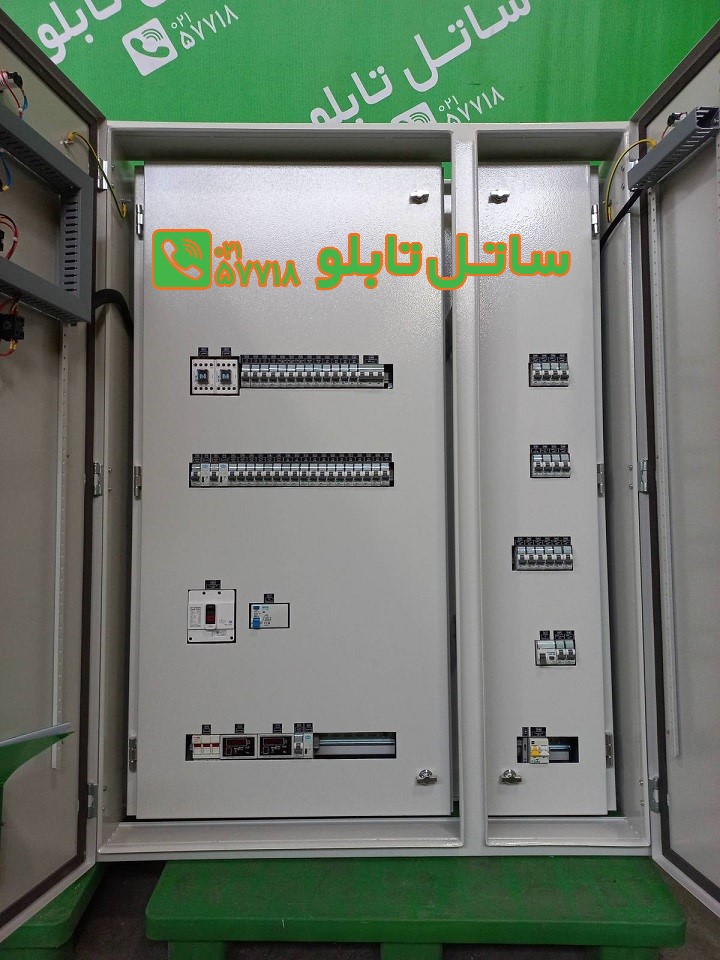

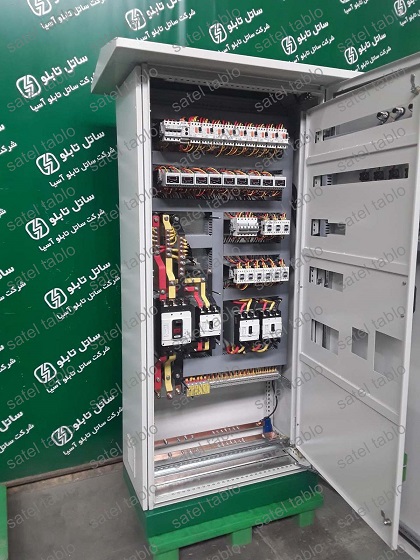

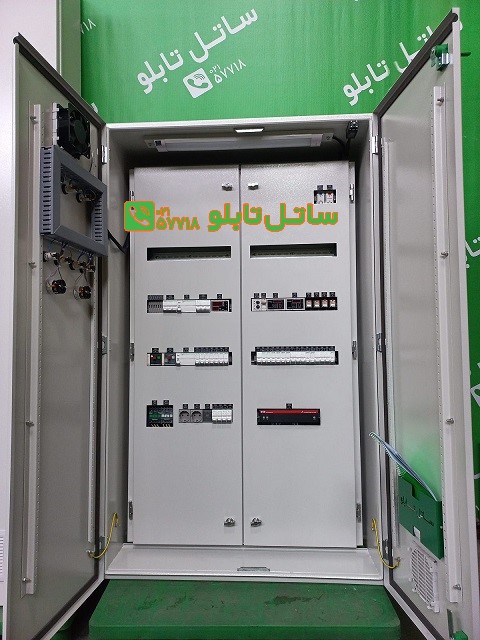

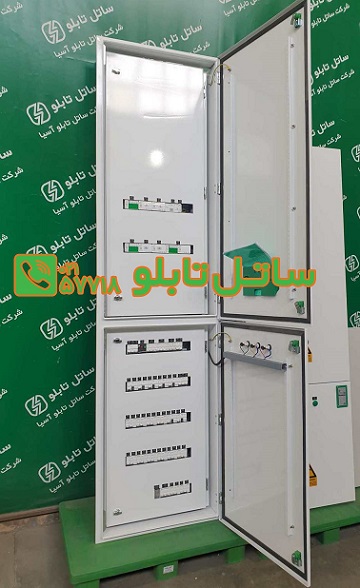

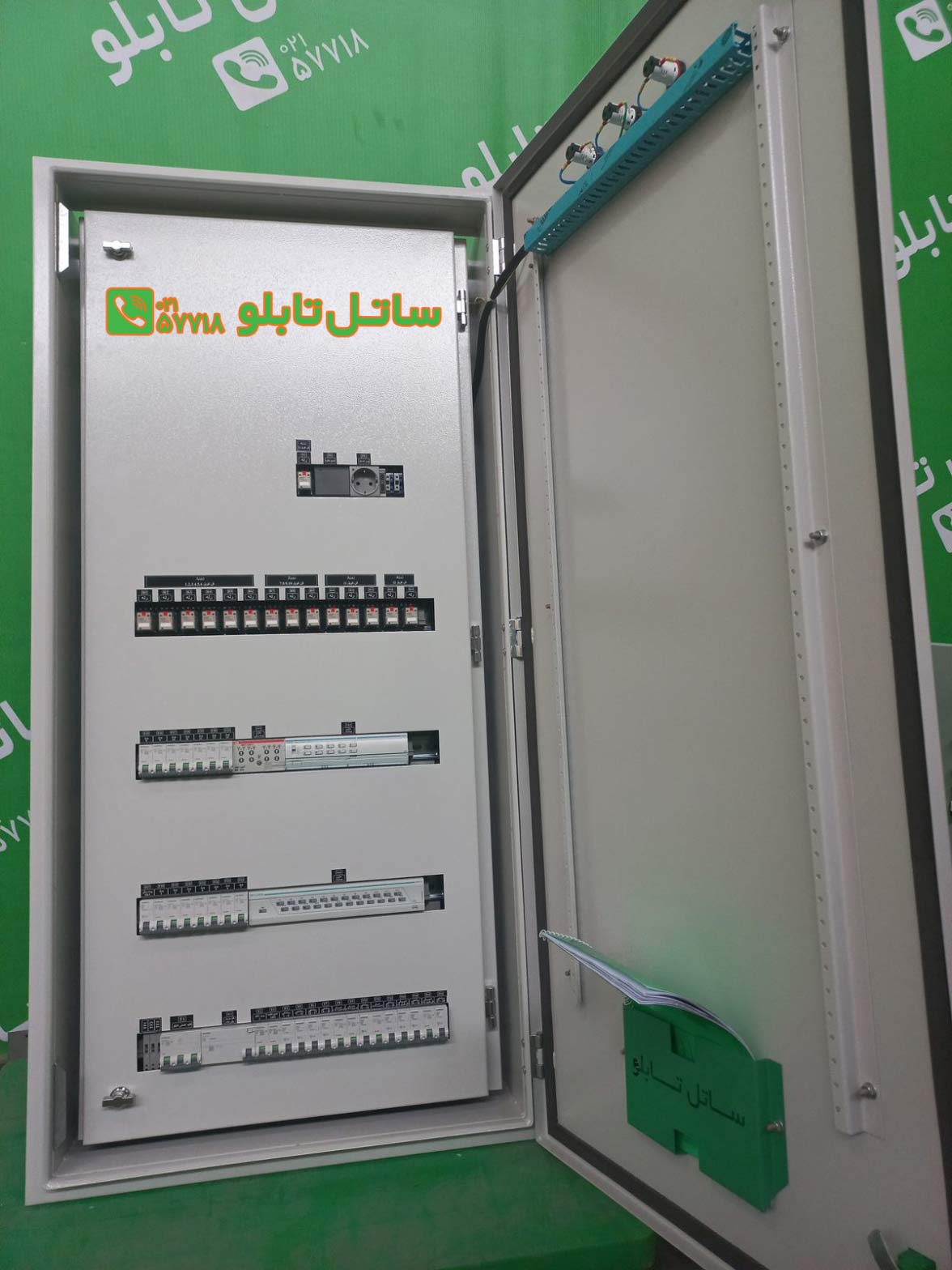

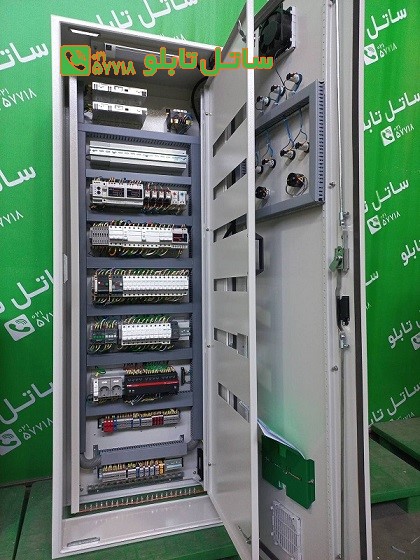

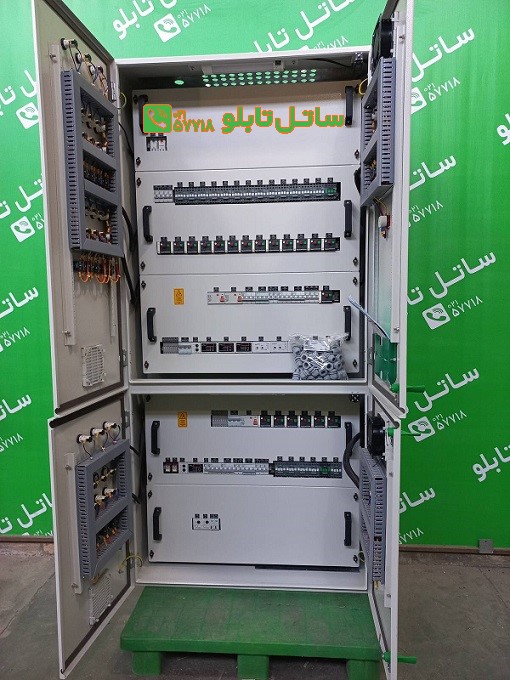

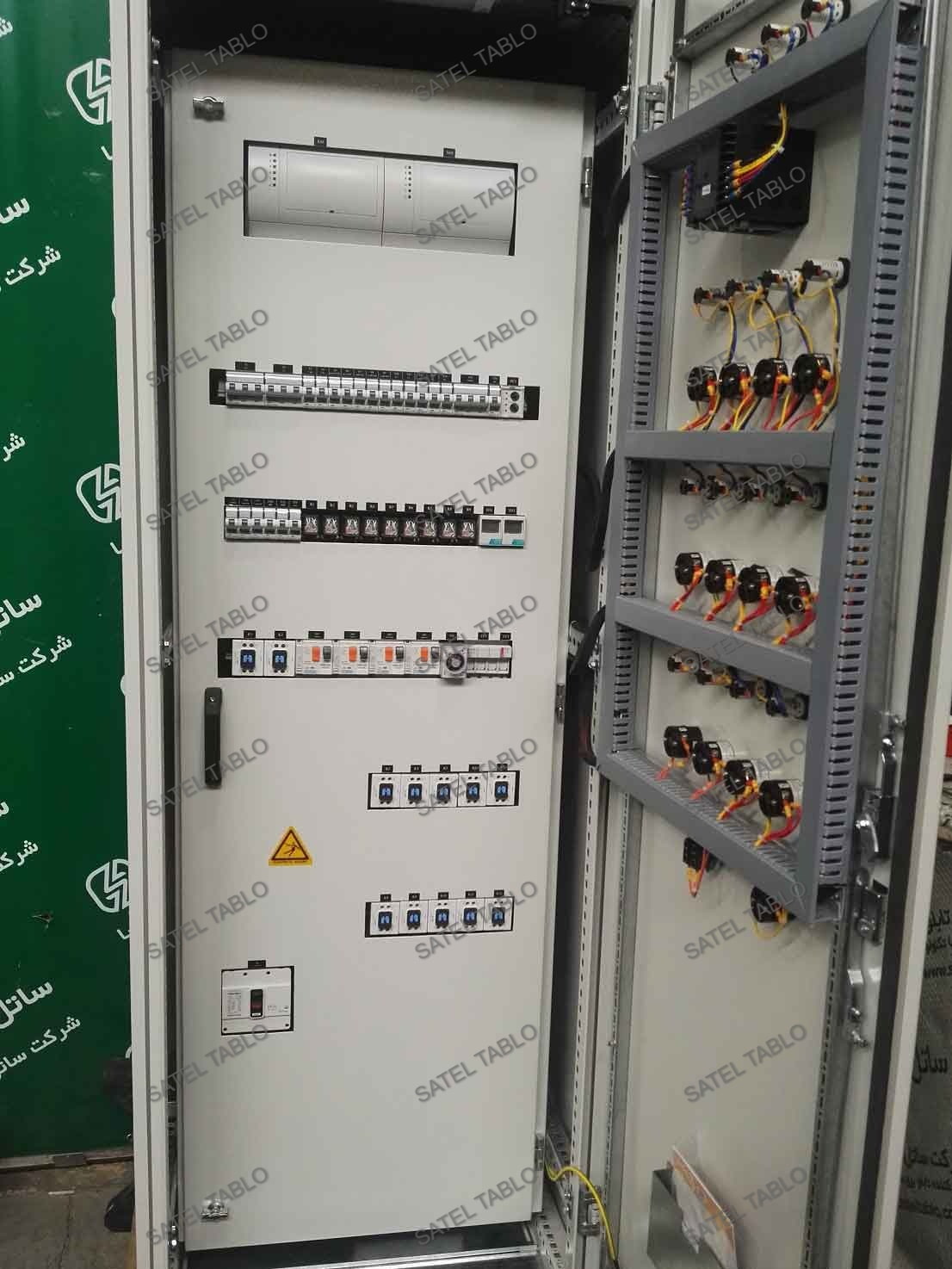

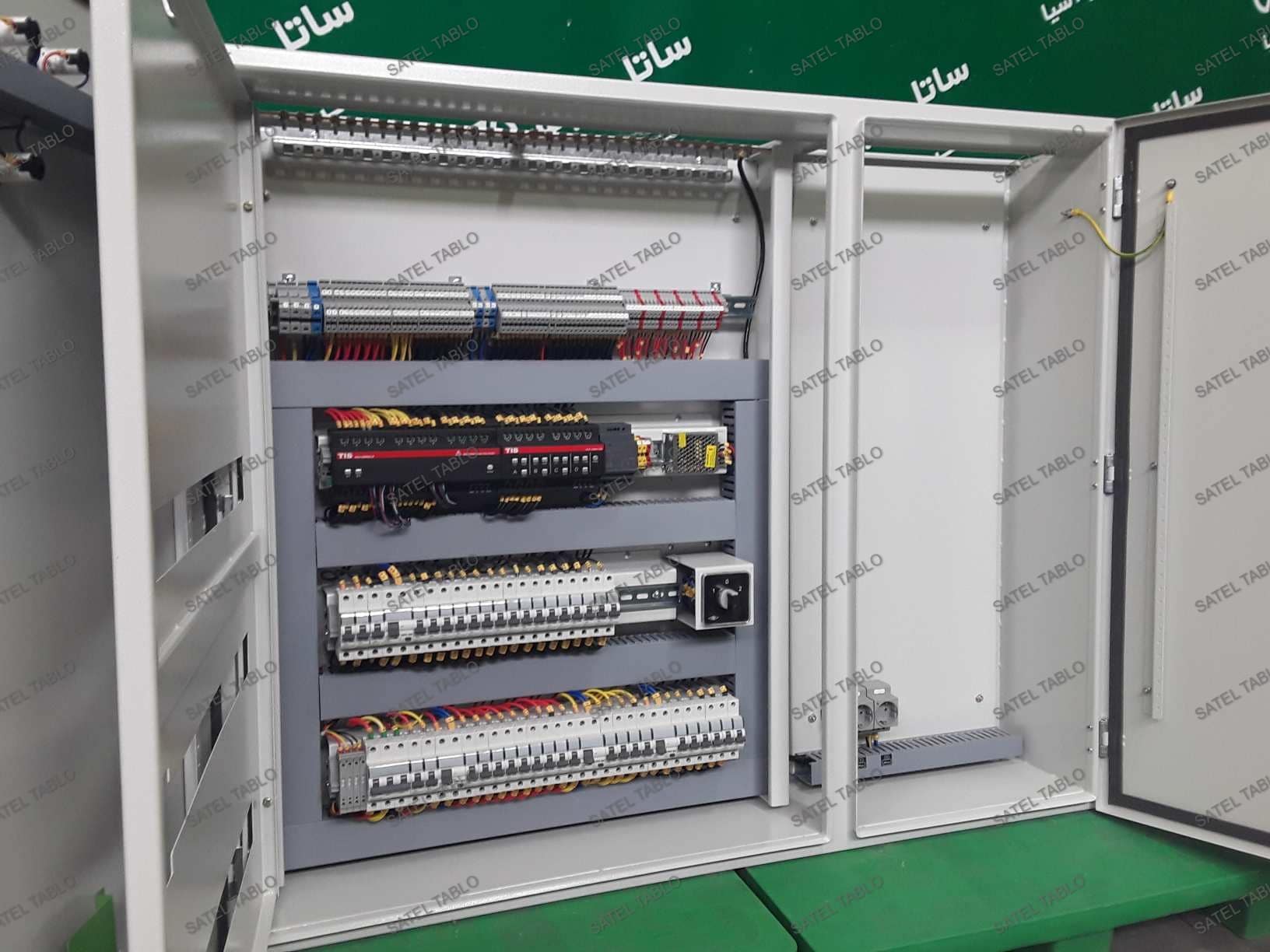

در تابلو برق هوشمند، مینیاتوری ها به رله متصل می شود؛ هر رله با شش کلید مینیاتوری فازبندی شده و قابلیت کنترل دستی دارد. عملکرد این تابلو به گونه ای است که برق از کلید مینیاتوری به رله و سپس به ترمینال ها کشیده می شود.

نقش تابلو برق در خانه هوشمند چیست؟

نصب تابلو برق هوشمند موجب می شود که کاربران نیازی به مراجعه و بررسی تابلو نداشته باشند و بتوانند از راه دور همه چیز را کنترل کنند. شما می توانید از طریق این دستگاه کنترل همه قسمت های هوشمند خانه را در دست داشته باشید.

در خانه های هوشمند کلیه تجهیزات برقی، کلیدها و پریزها از طریق کابل به تابلو برق متصل شده و در تابلو برق تقسیم بندی و میزان جریان برق لازم برای وسایل مشخص می شود. کاربران می توانند با استفاده از ریموت یا تلفن همراه خود، روی تابلو برق هوشمند کنترل داشته و مشکلات احتمالی را بررسی کنند. علاوه بر این در صورت بروز مشکل کاربران می توانند به صورت دستی و به وسیله رله ها، اجزا هوشمند را کنترل کنند.

برخی از دستگاه های هوسمند دارای ریموت کنترل هستند که کاربران می توانند علاوه بر کنترل دستی یا کنترل از طریق گوشی همراه، در فاصله 100 تا 1000 متری به وسیله ریموت تابلو برق را کنترل کنند.

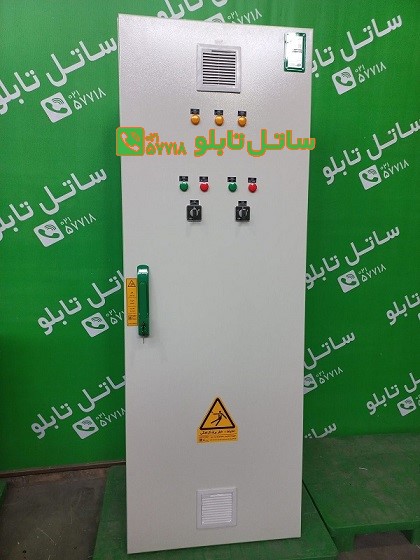

اهمیت تابلو برق BMS در محیط های صنعتی و تجاری

تابلو برق هوشمند چگونه و کجا نصب می شود؟

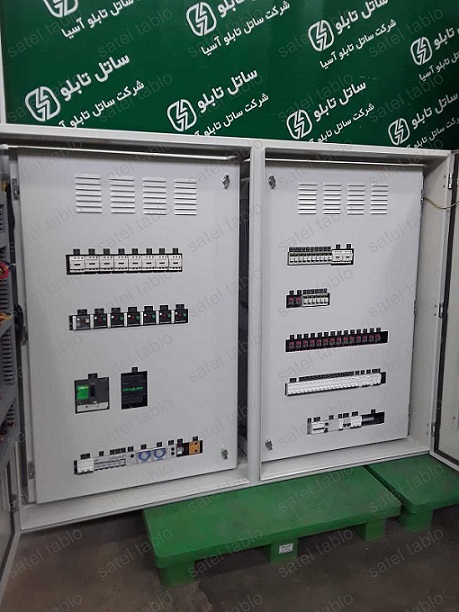

در زمان هوشمندسازی ساختمان باید حتما ابعاد مناسب و مکان مناسب برای تابلو برق در نظر گرفته شود. بهترین محل برای نصب تابلو برق جایی است که دسترسی آسان را برای کاربران فراهم کند؛ به علاوه در معرض دید نباشد. توجه داشته باشید که داخل کمد دیواری، آشپزخانه یا اتاق پذیرایی اصلا جای مناسبی برای نصب تابلو برق هوشمند نیست.

معمولا تابلو برق هوشمند را در راهرو اتاق خواب ها، راهرو ورودی آپارتمان و قاب جاکفشی نصب می کنند که دسترسی به آن آسان باشد و در معرض دید هم قرار نگیرد. البته در ساختمان های مختلف محل قرارگیری تابلو برق متفاوت است.

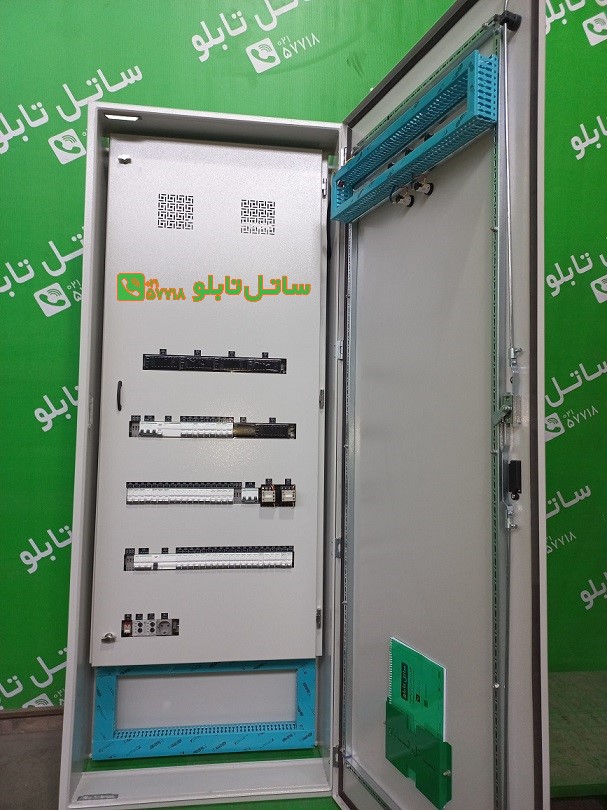

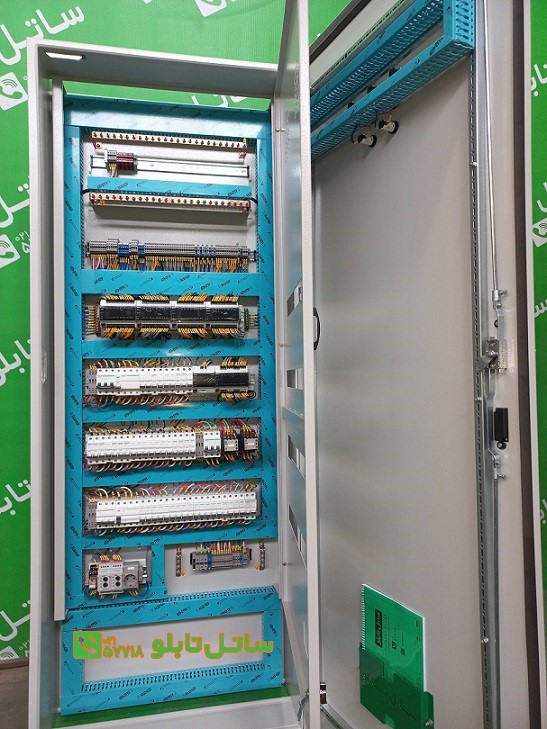

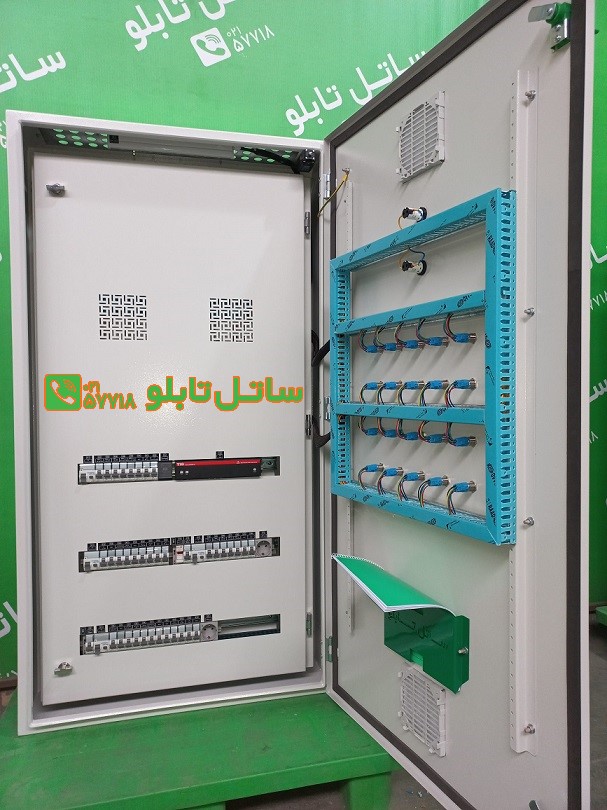

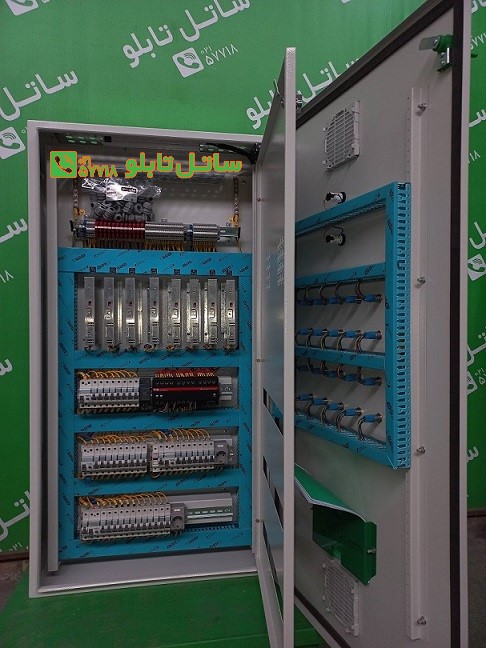

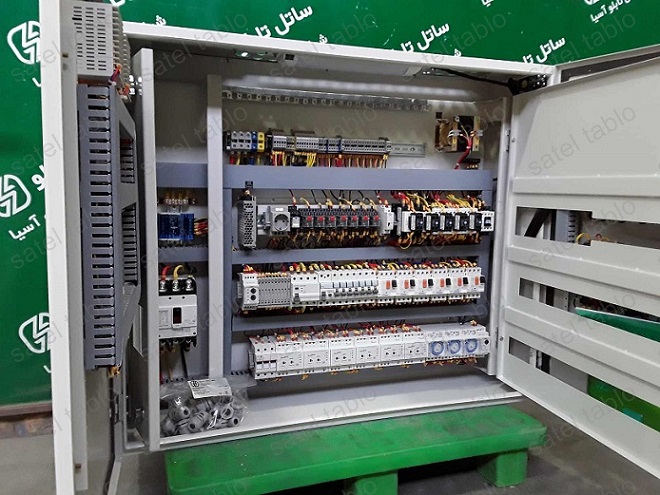

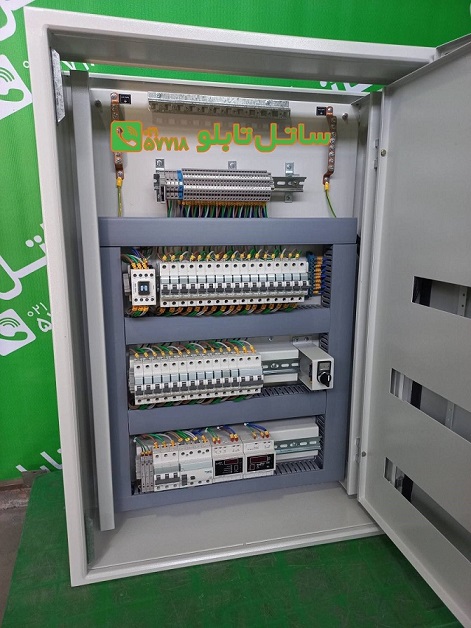

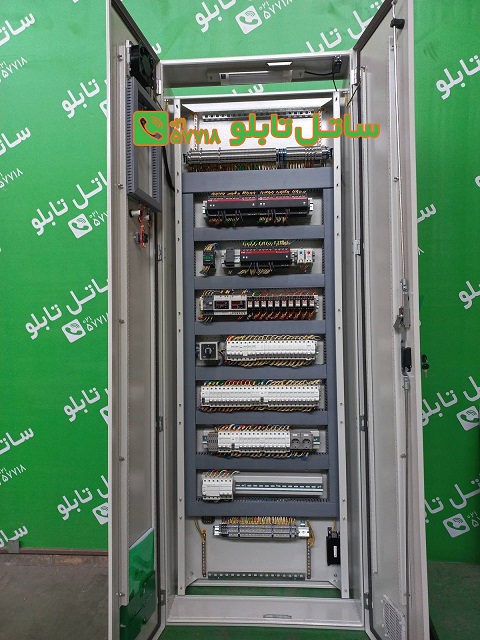

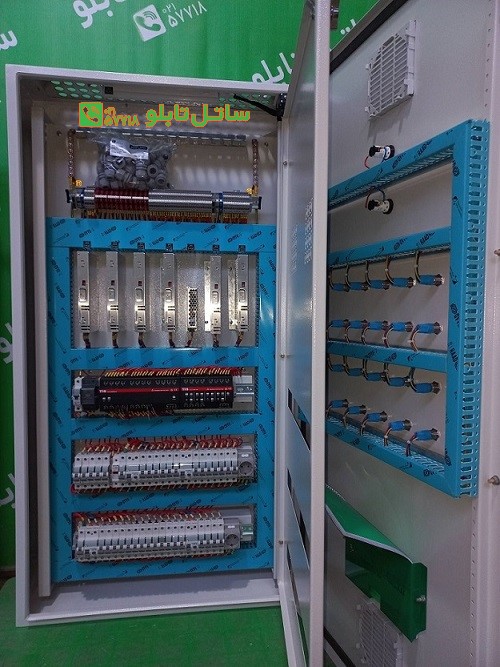

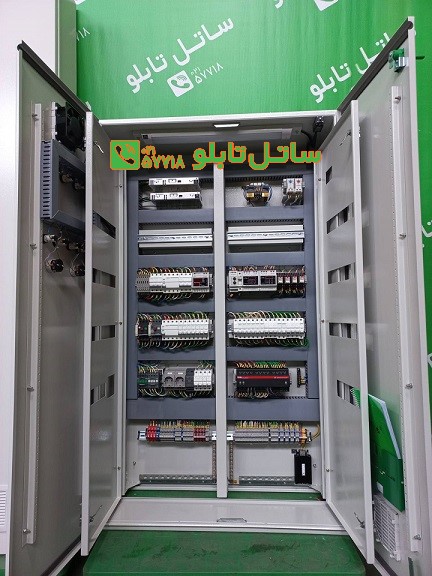

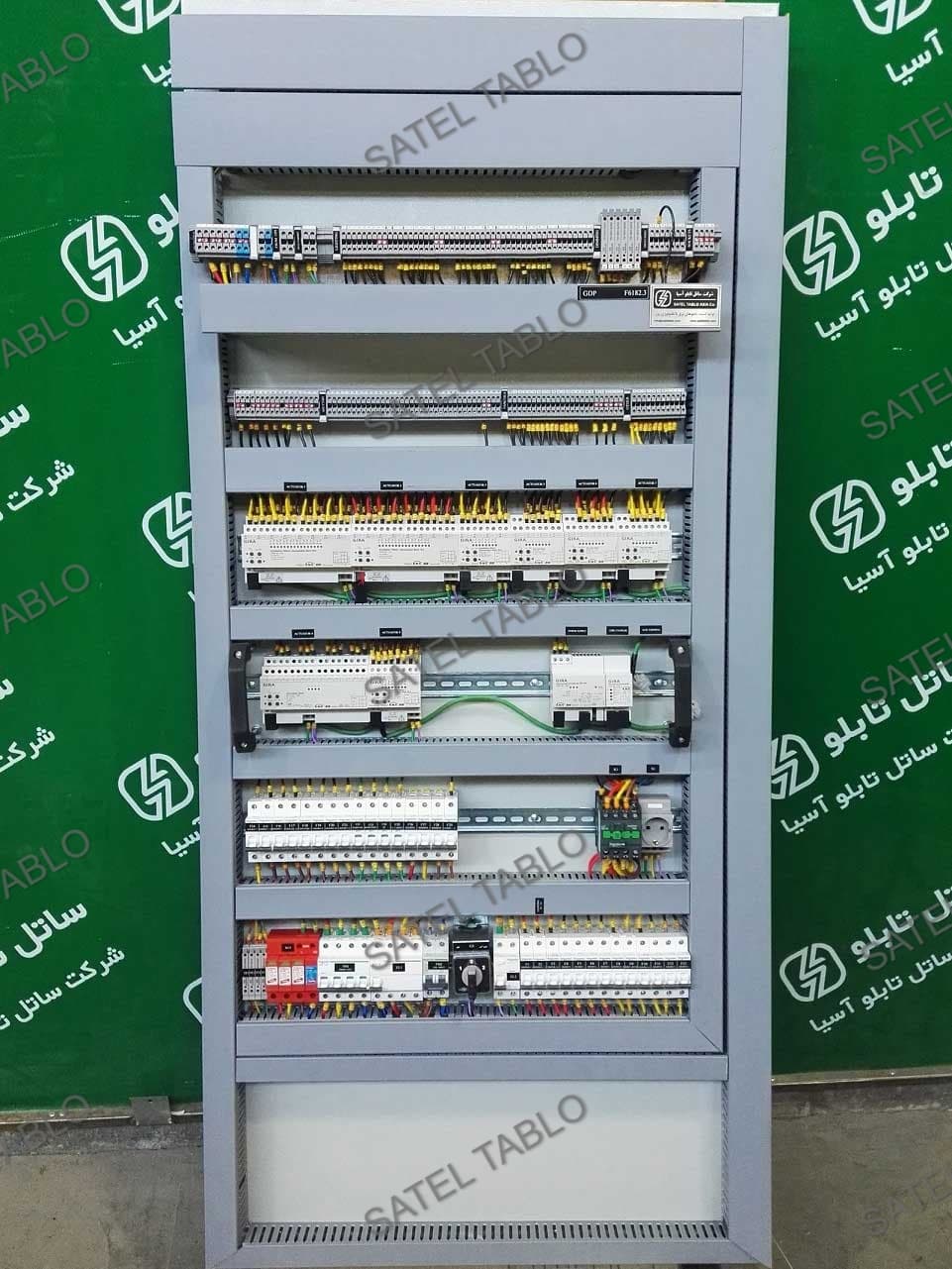

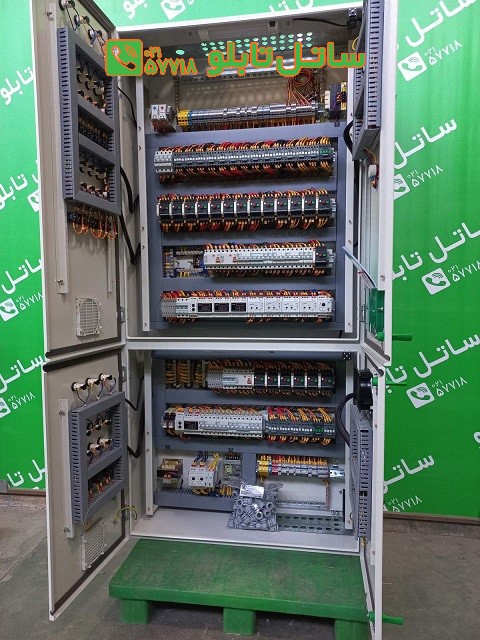

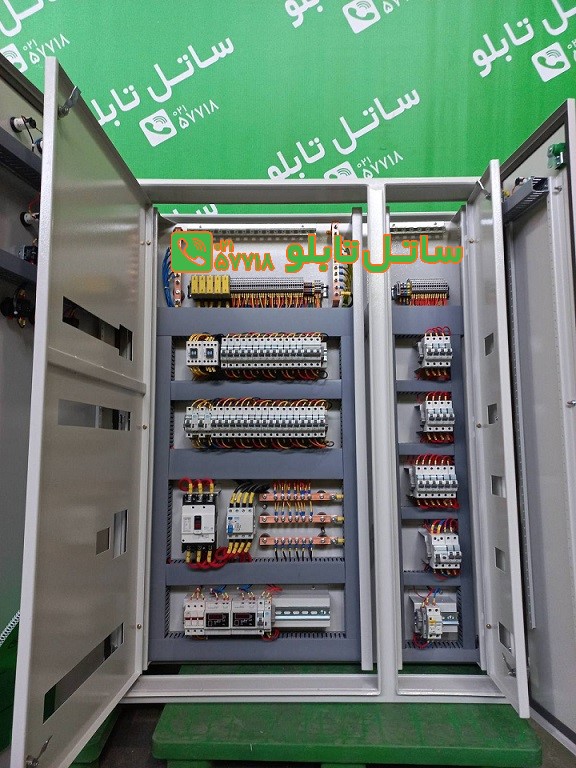

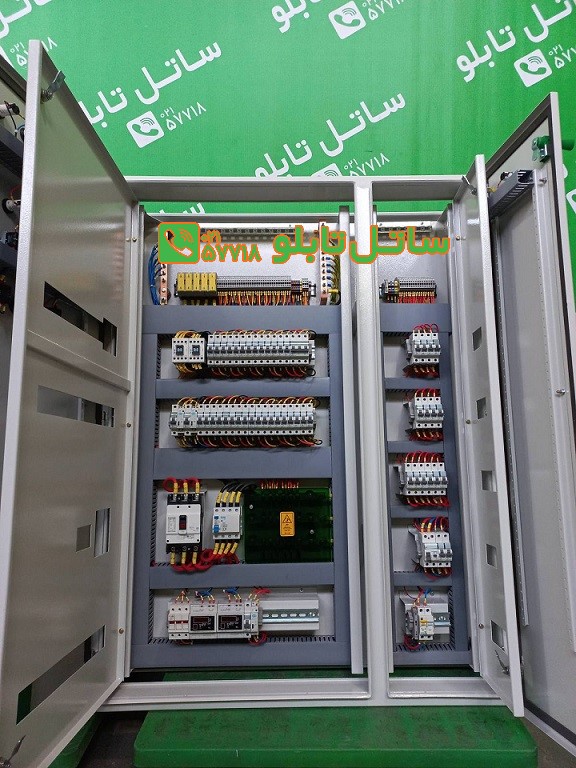

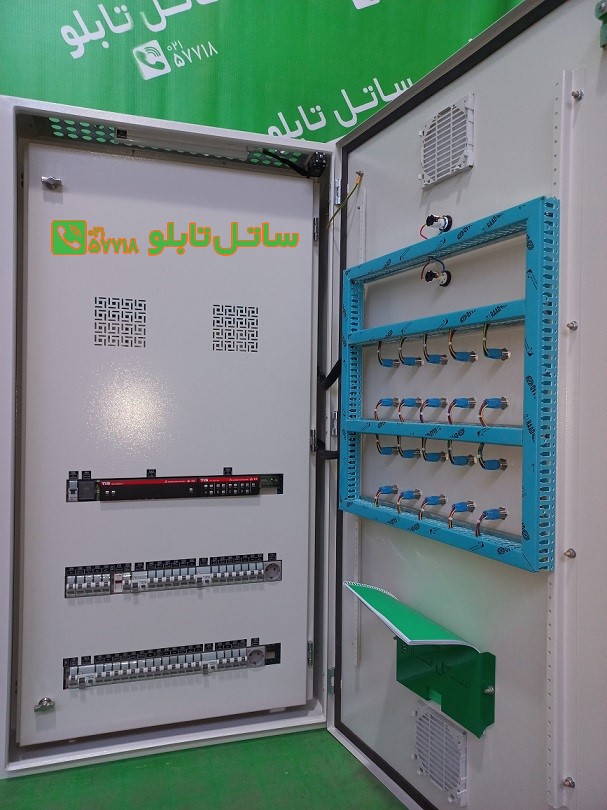

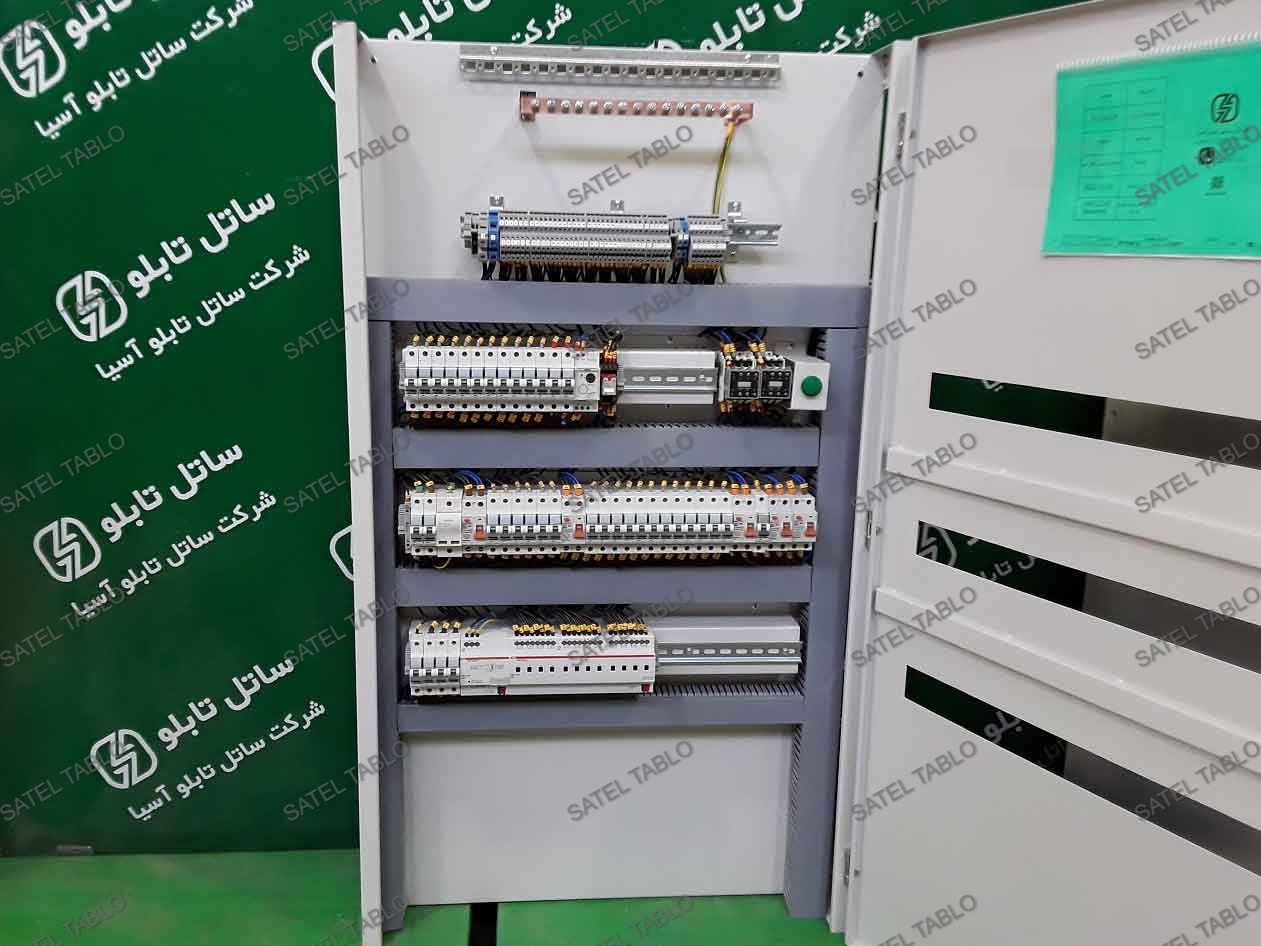

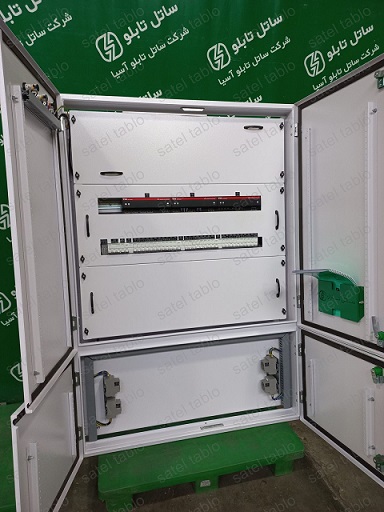

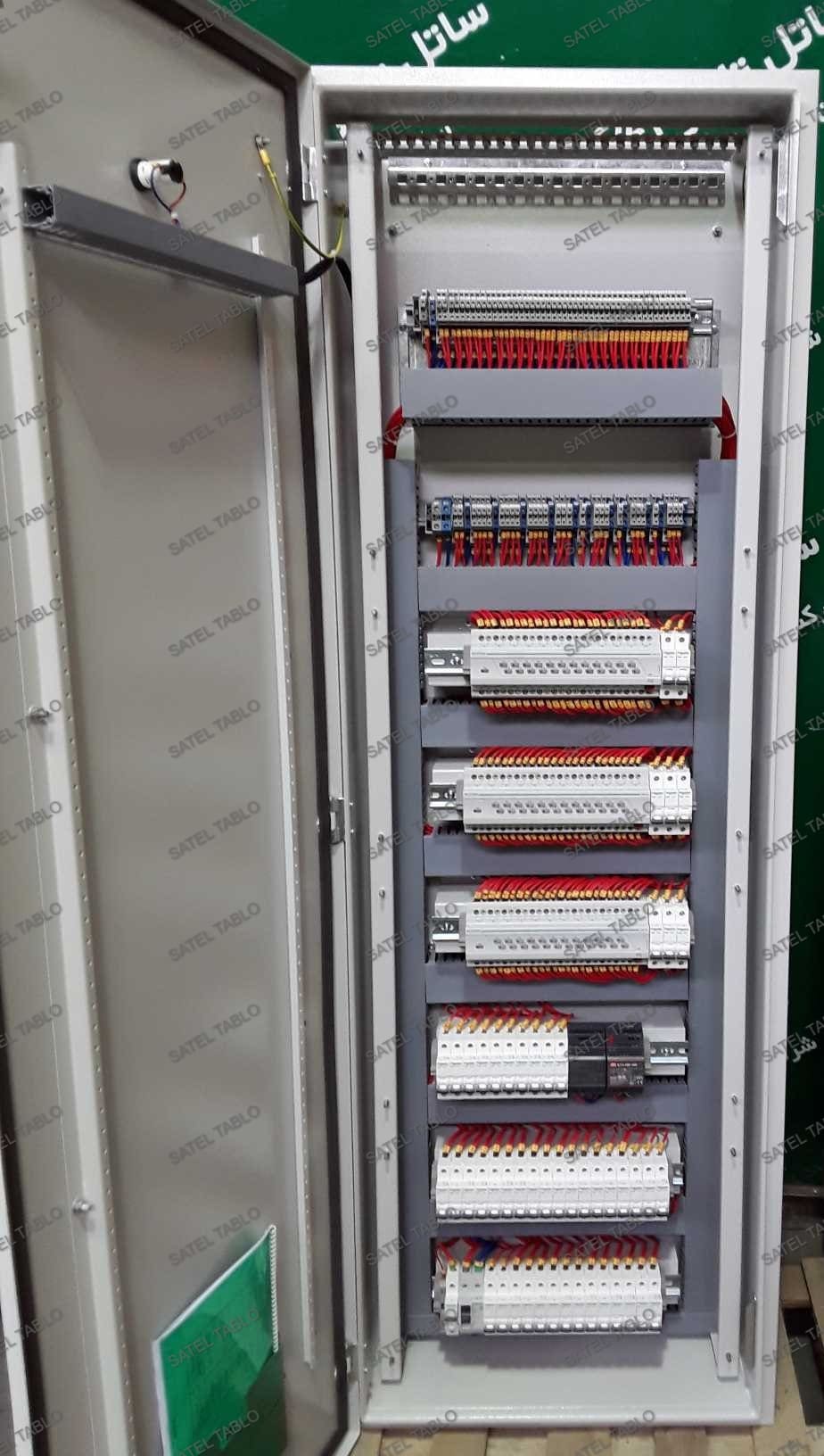

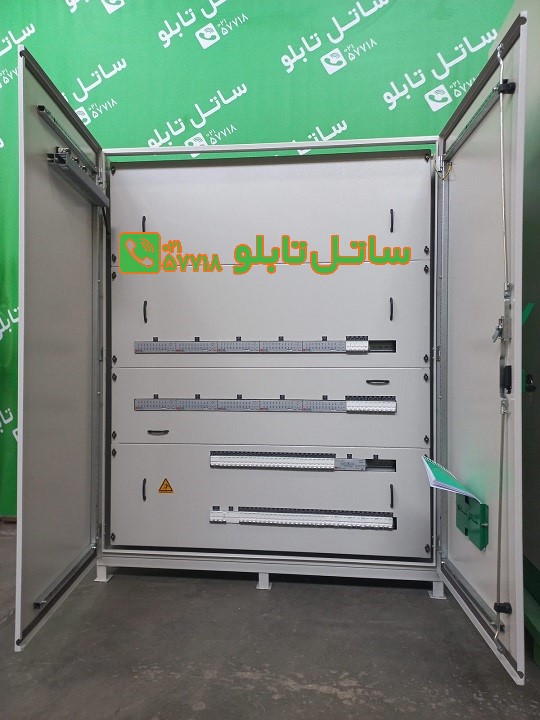

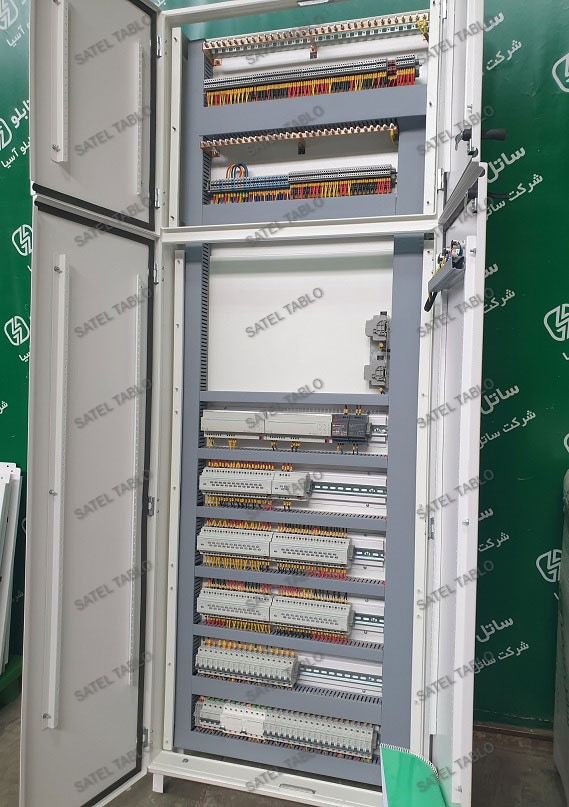

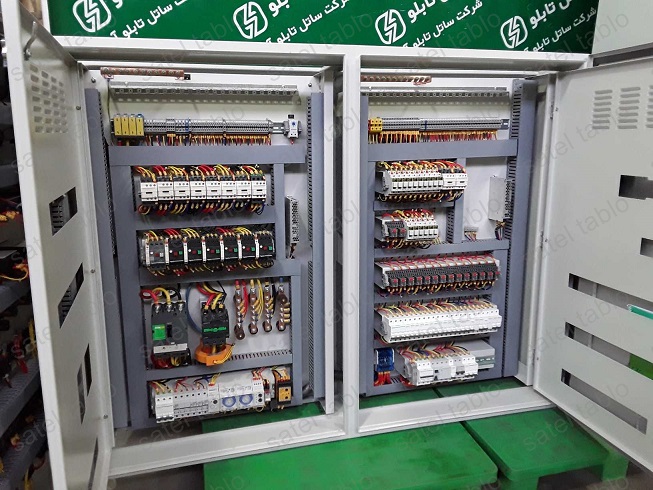

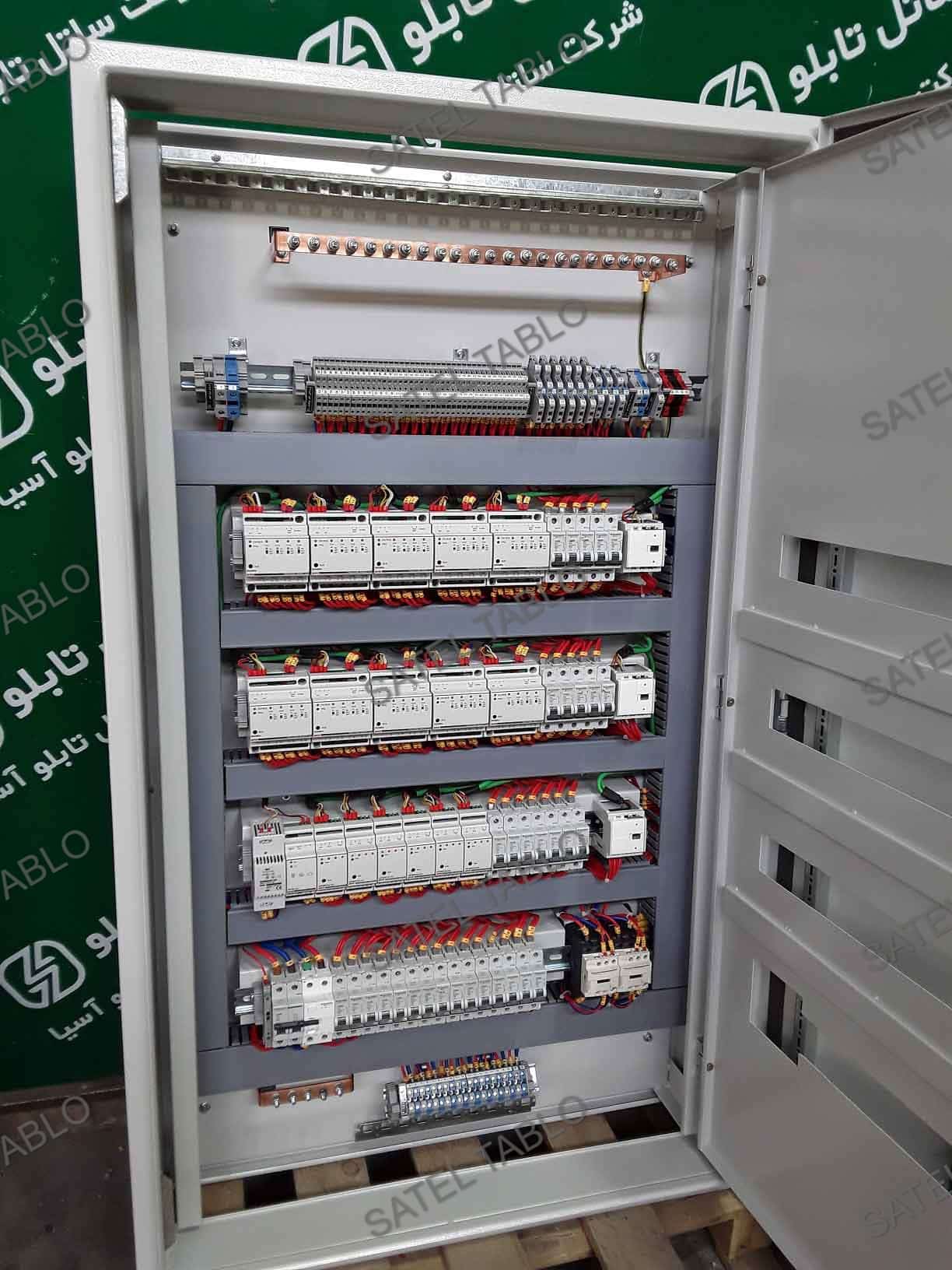

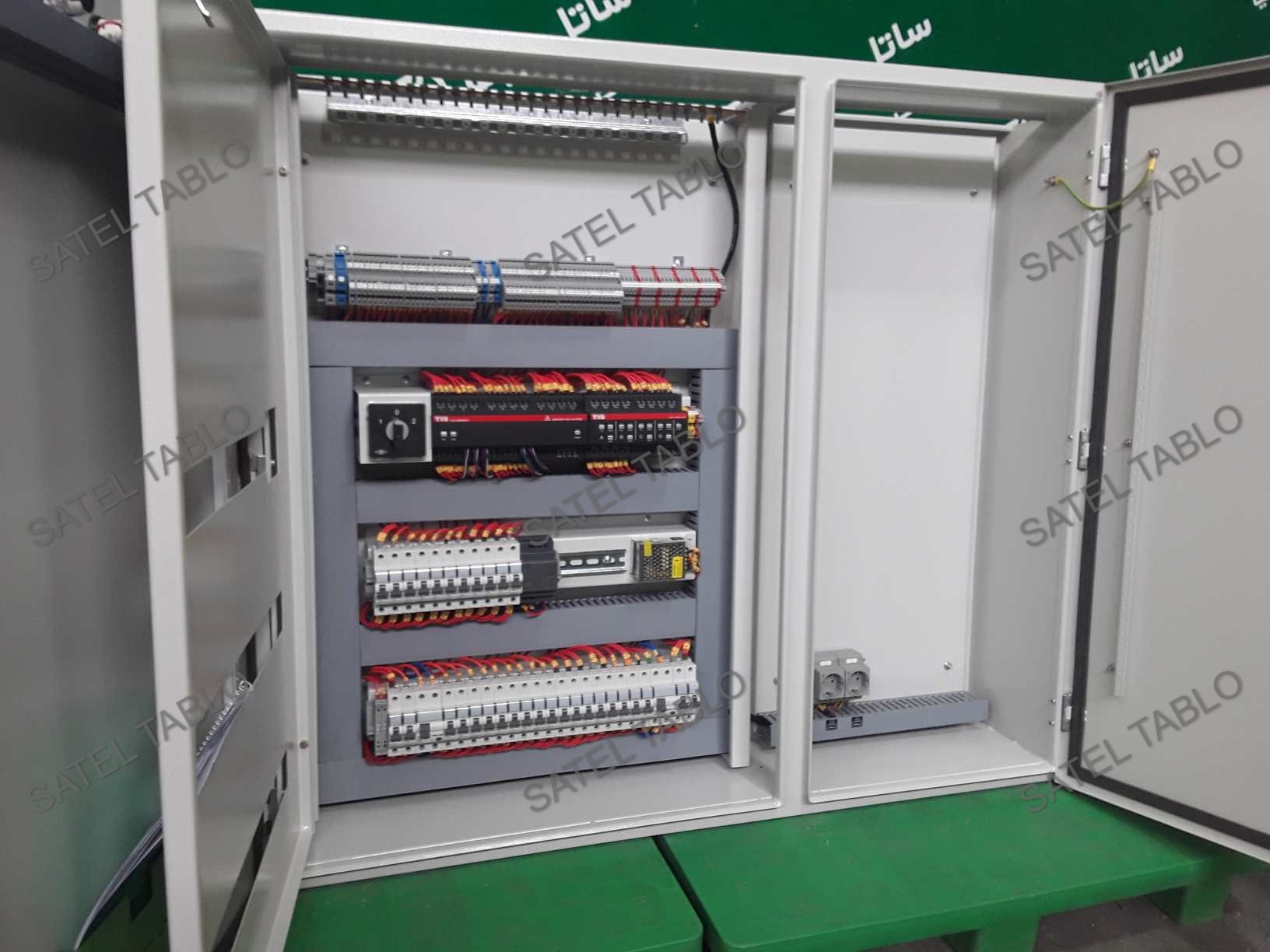

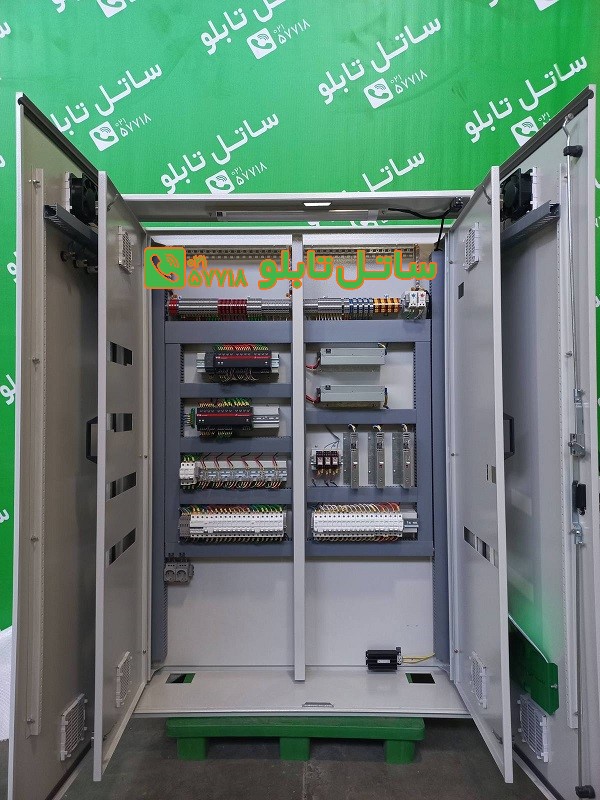

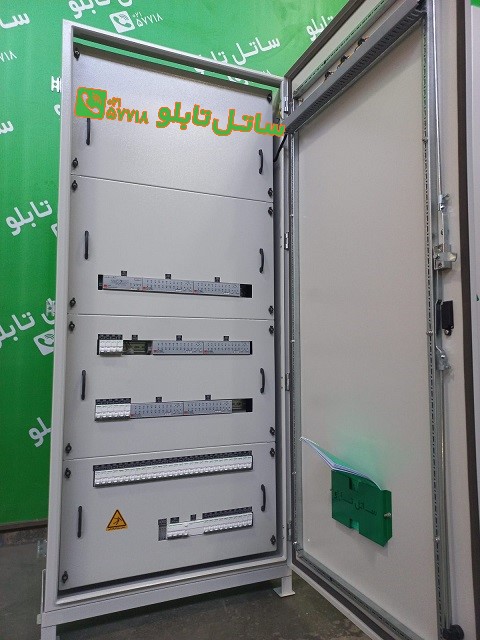

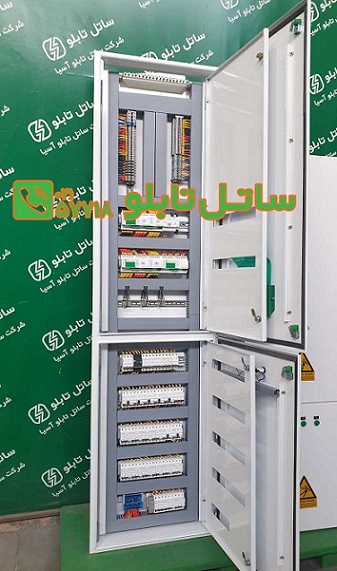

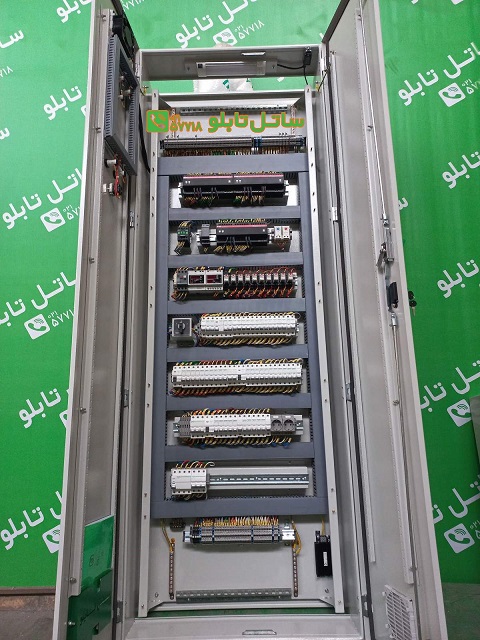

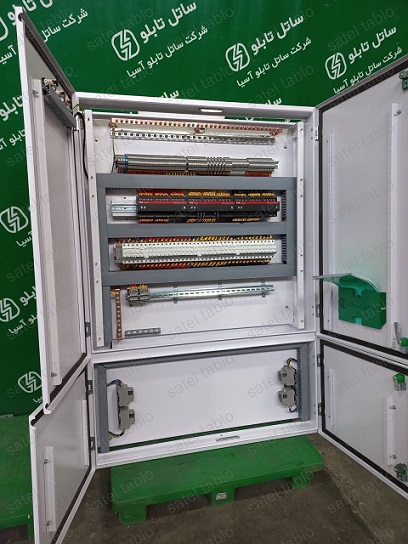

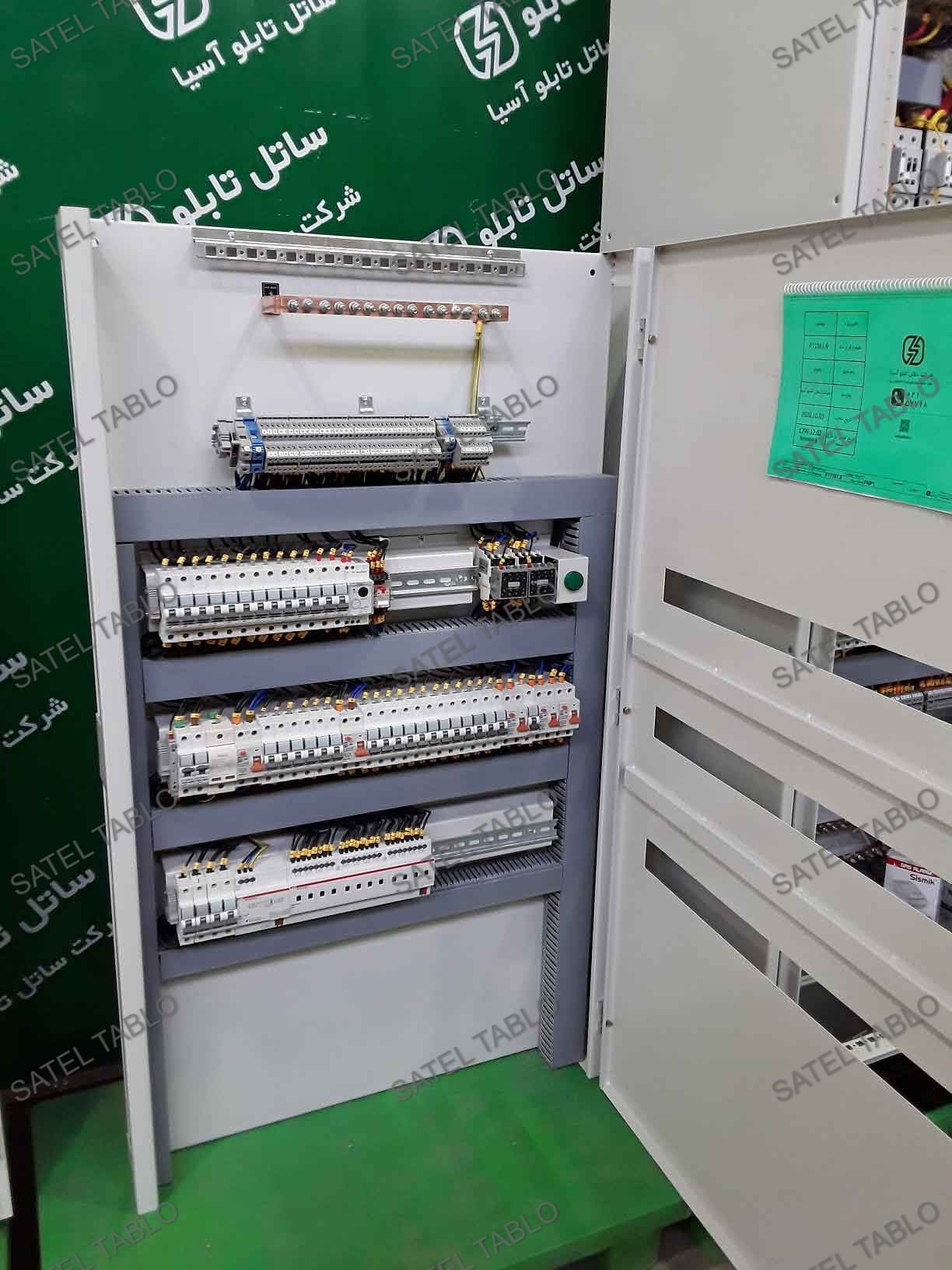

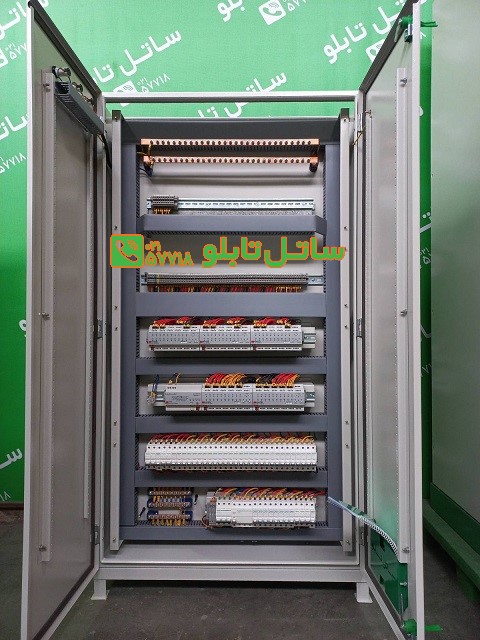

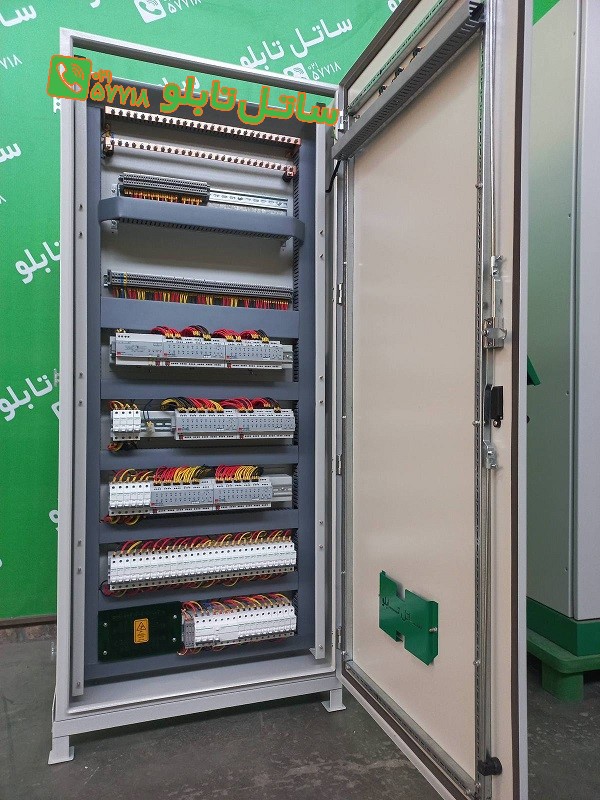

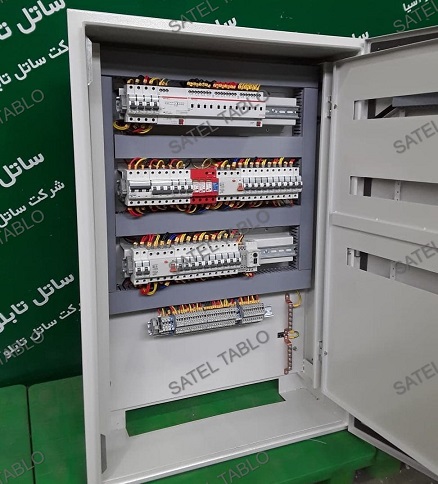

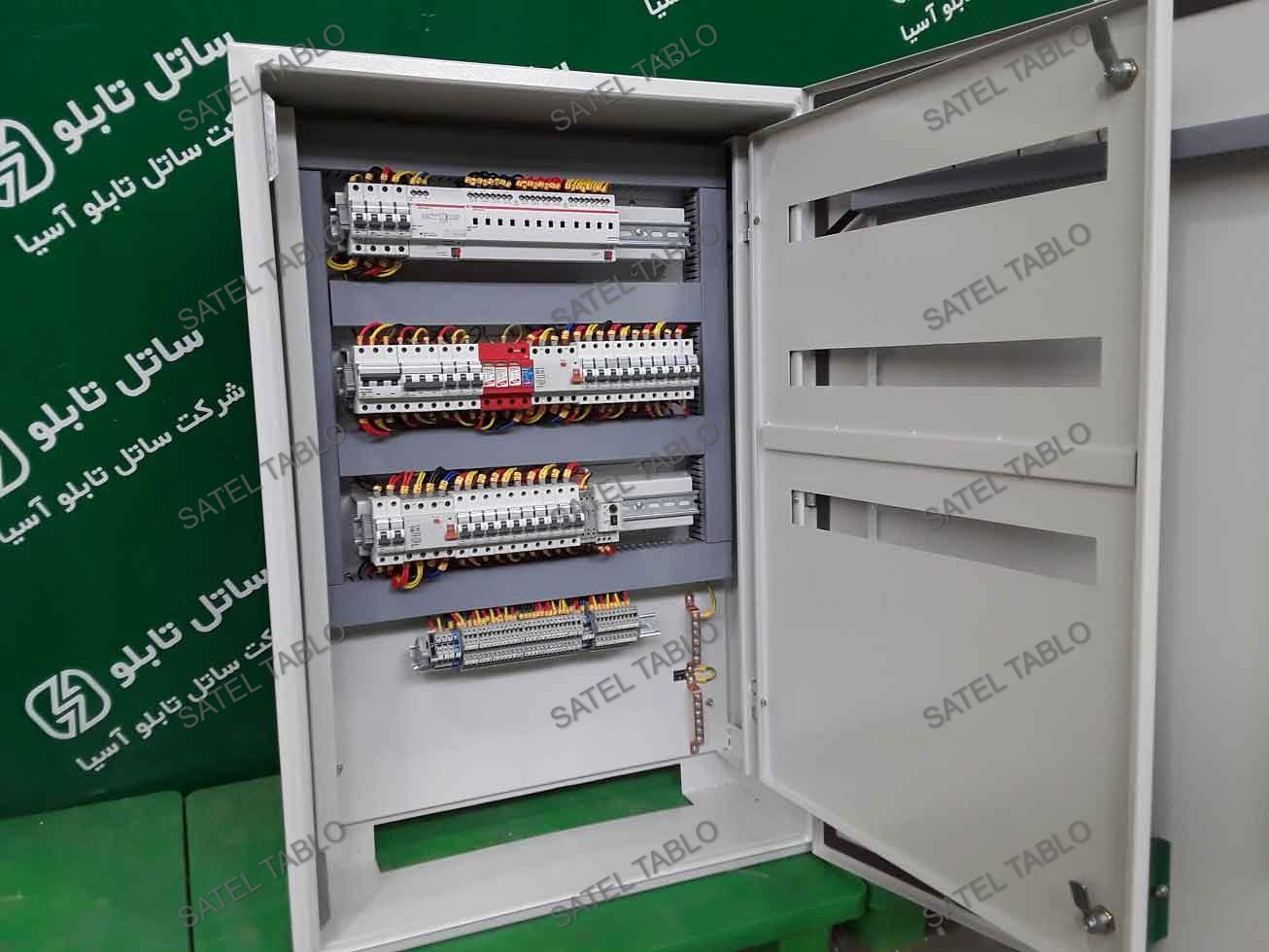

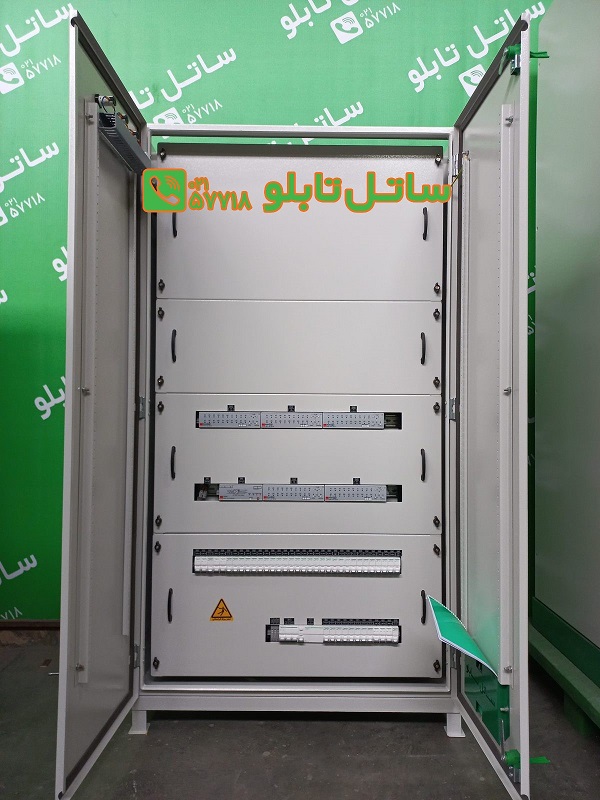

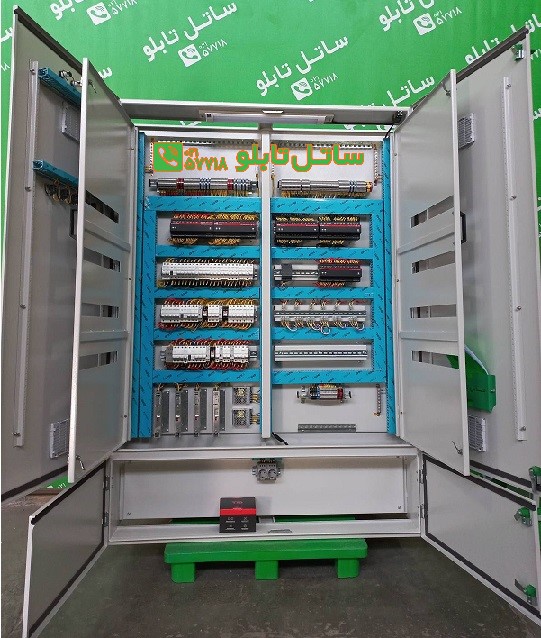

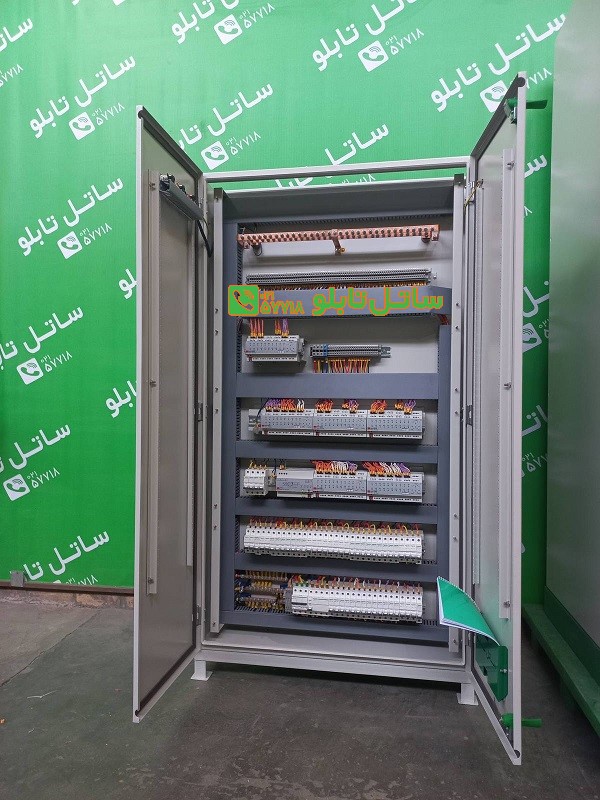

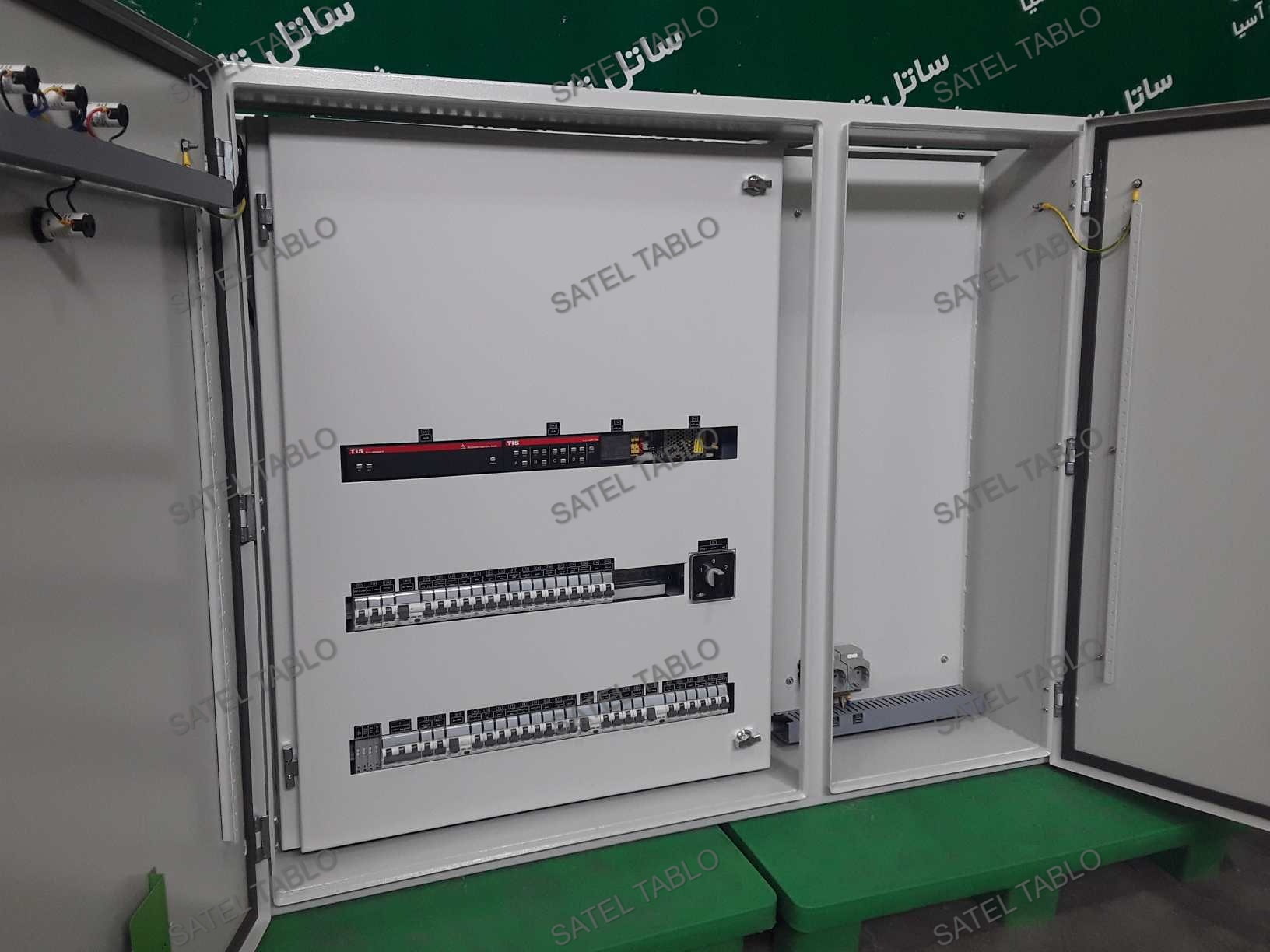

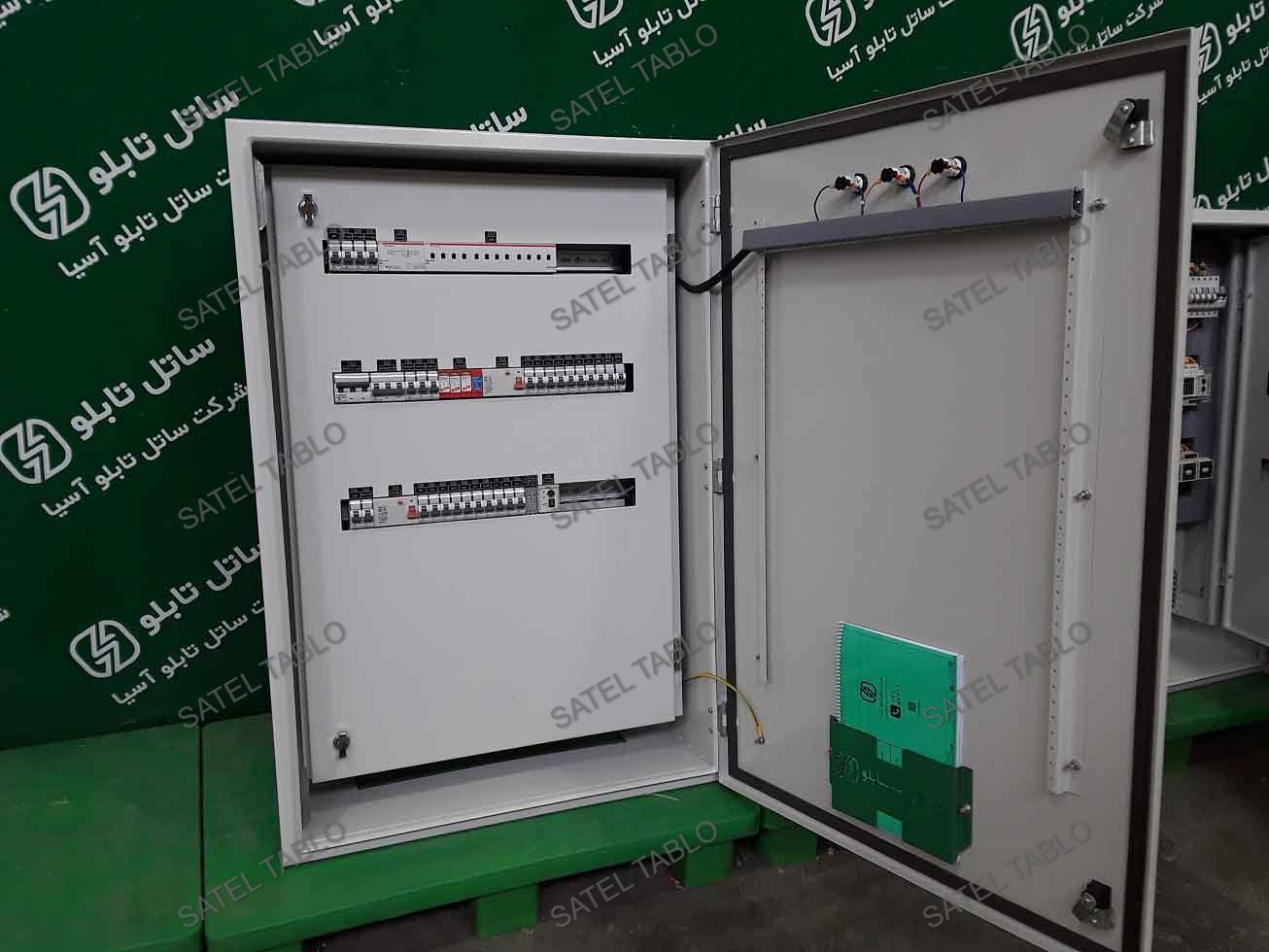

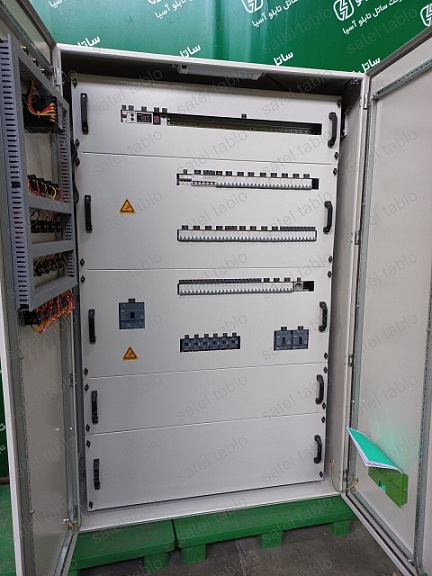

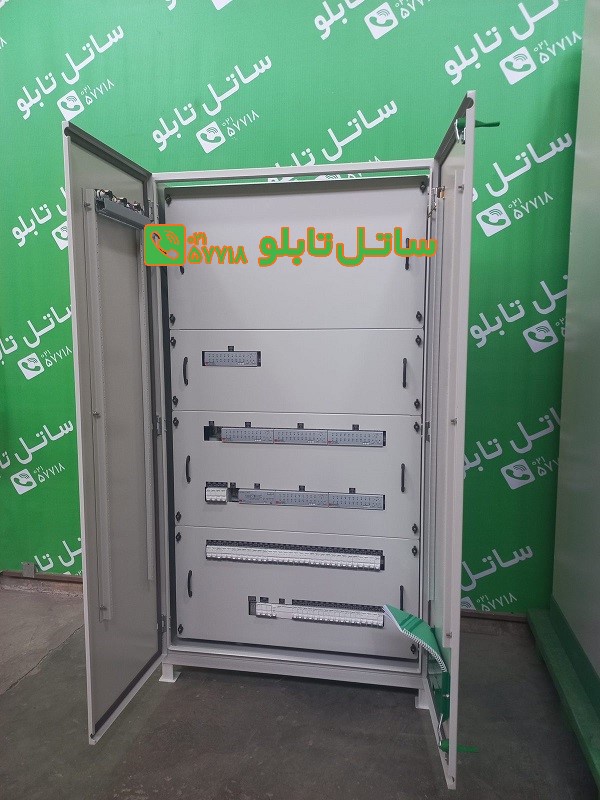

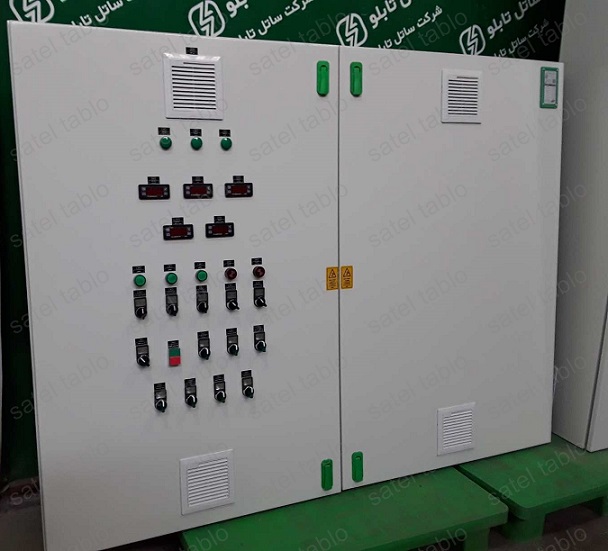

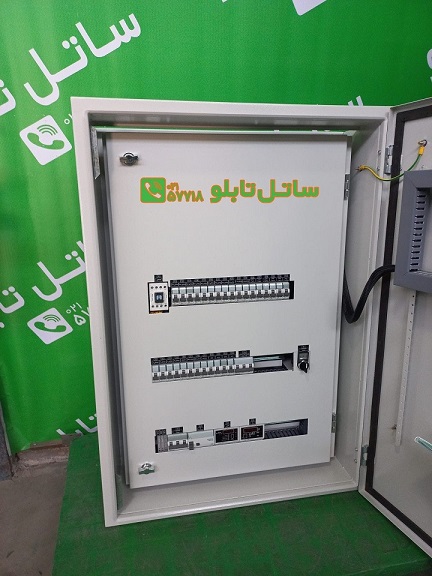

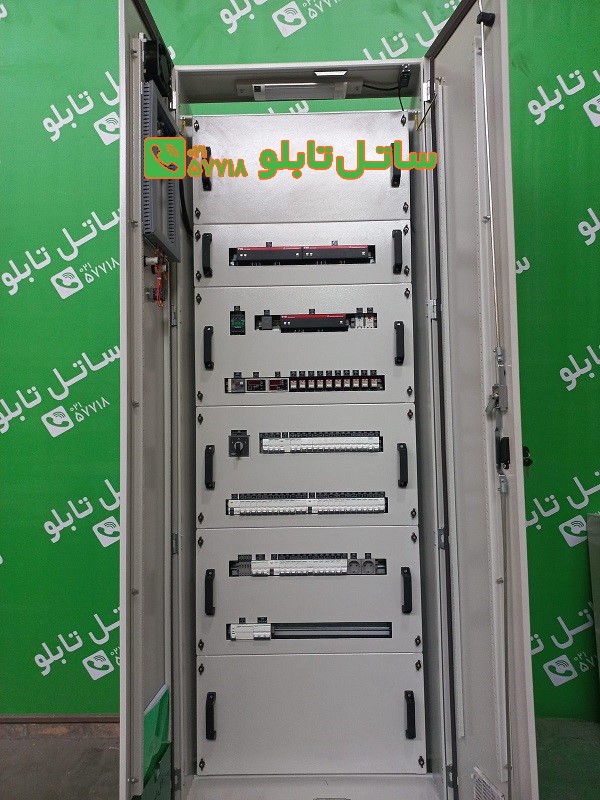

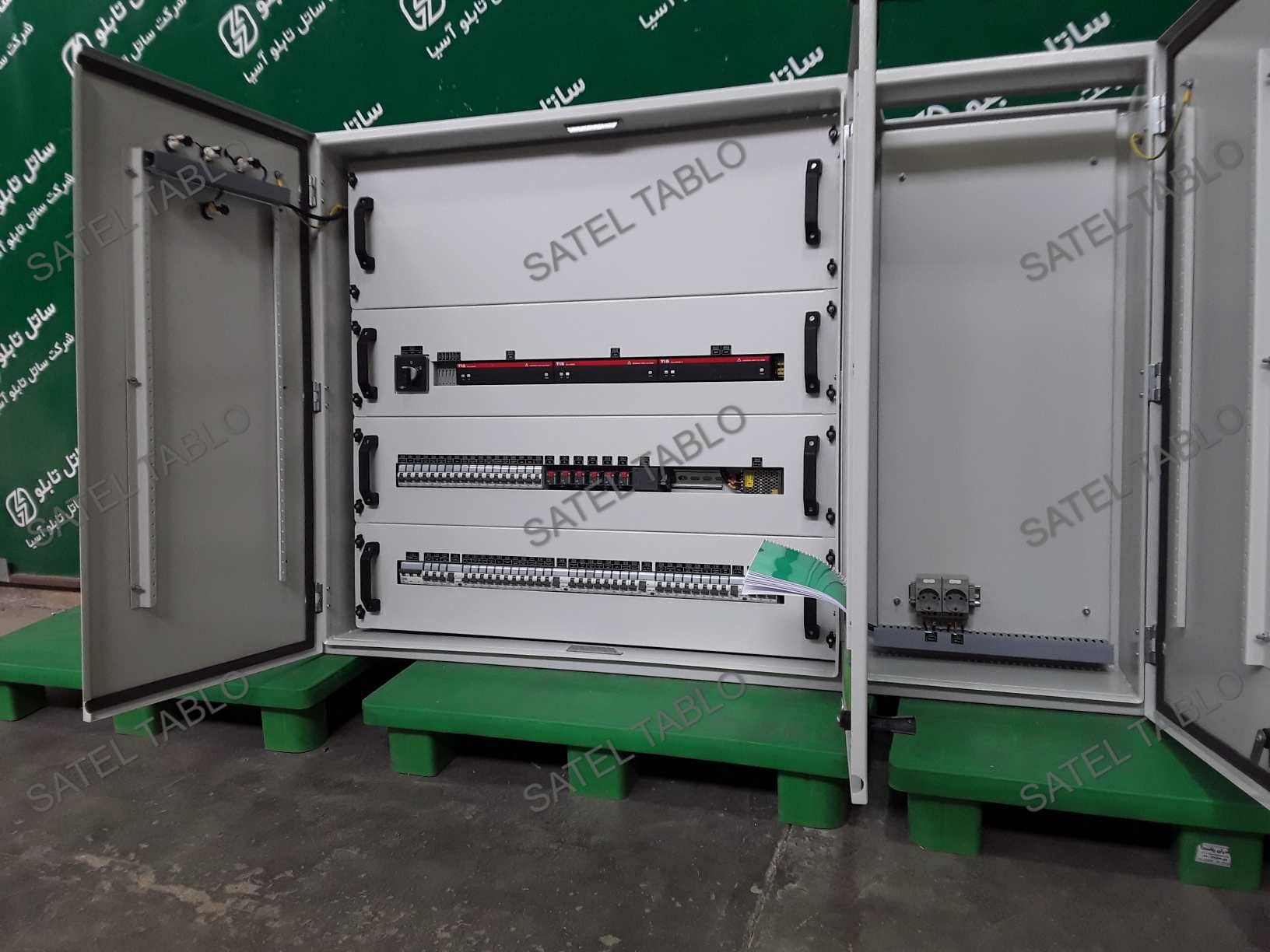

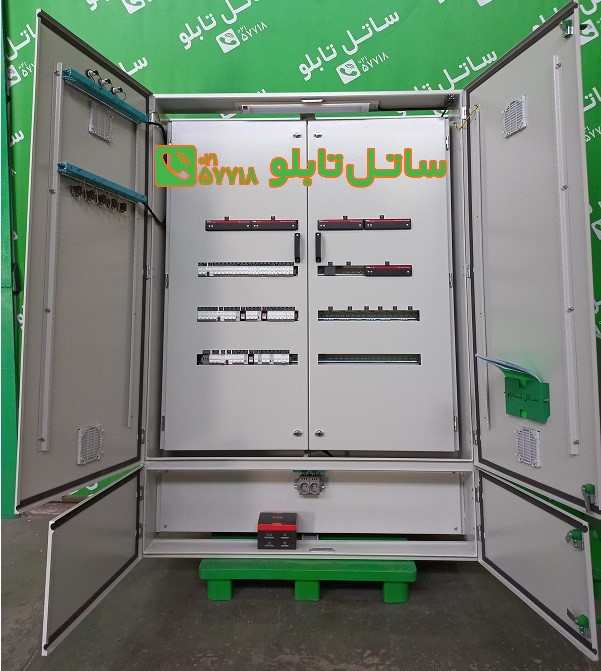

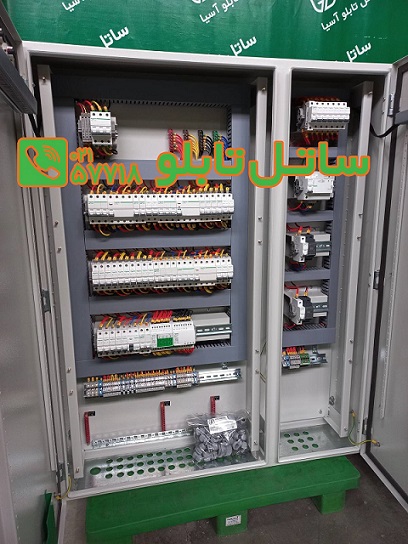

تابلو های هوشمند ابعاد بزرگ تری نسبت به تابلوهای سنتی دارند و برای نصب آن باید ابتدا یک فریم یا قاب روی دیوار نصب شود؛ سپس صفحه مونتاژ درون این قاب قرار بگیرد. روی این صفحه داکت ها و ریل ها قرار می گیرد و کلیدهای مینیاتوری، رله ها، منبع تغذیه و ترمینال ها روی ریل ها نصب می شود.

نحوه نصب و راه اندازی تابلو برق BMS

قطعات مورد نیاز برای تابلو چیست؟

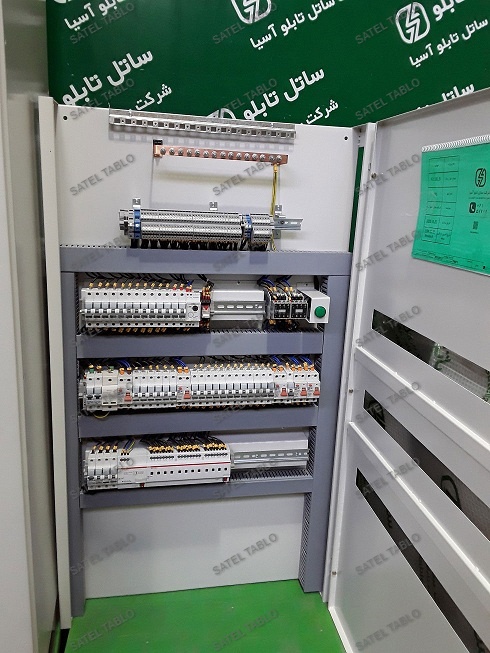

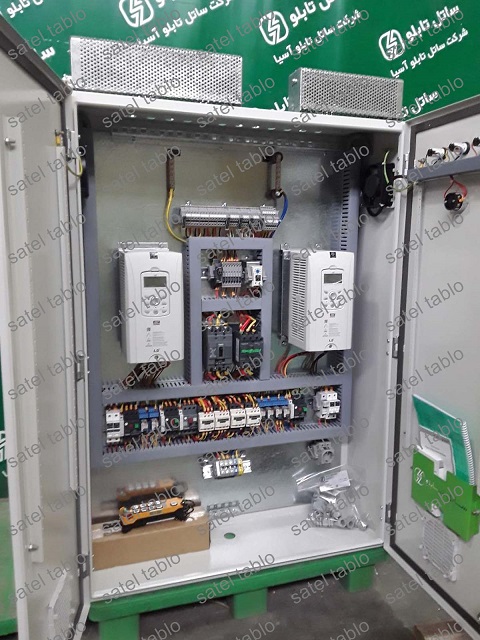

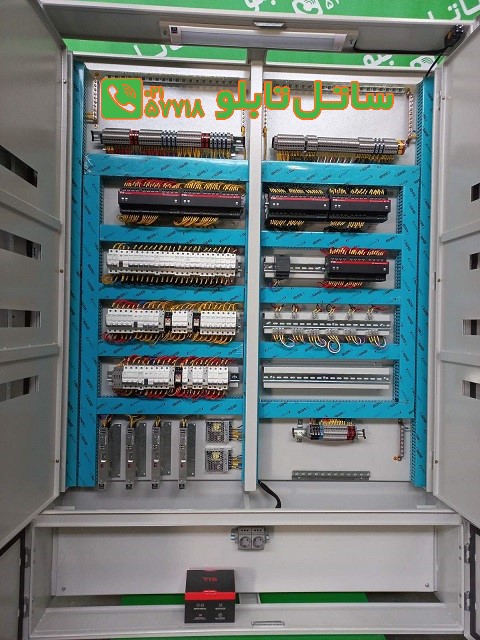

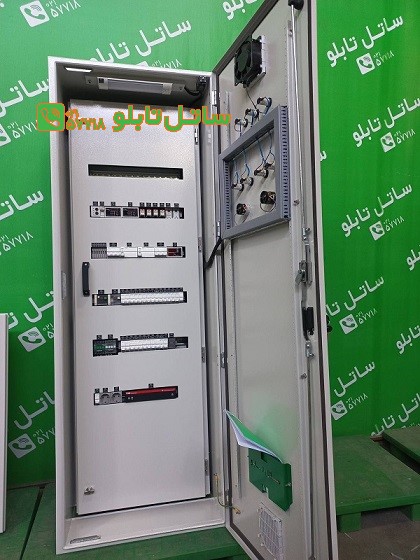

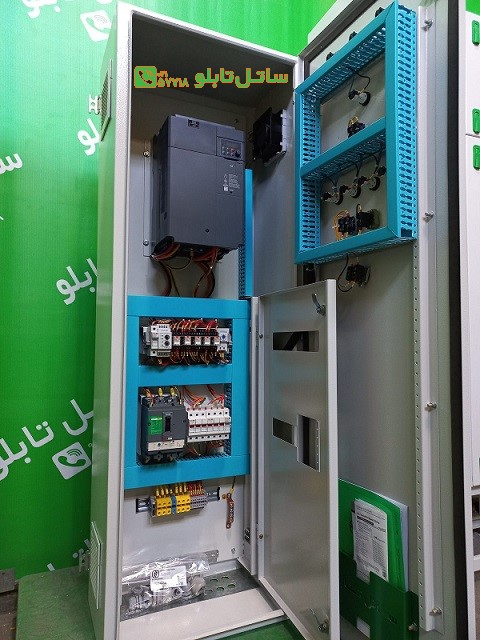

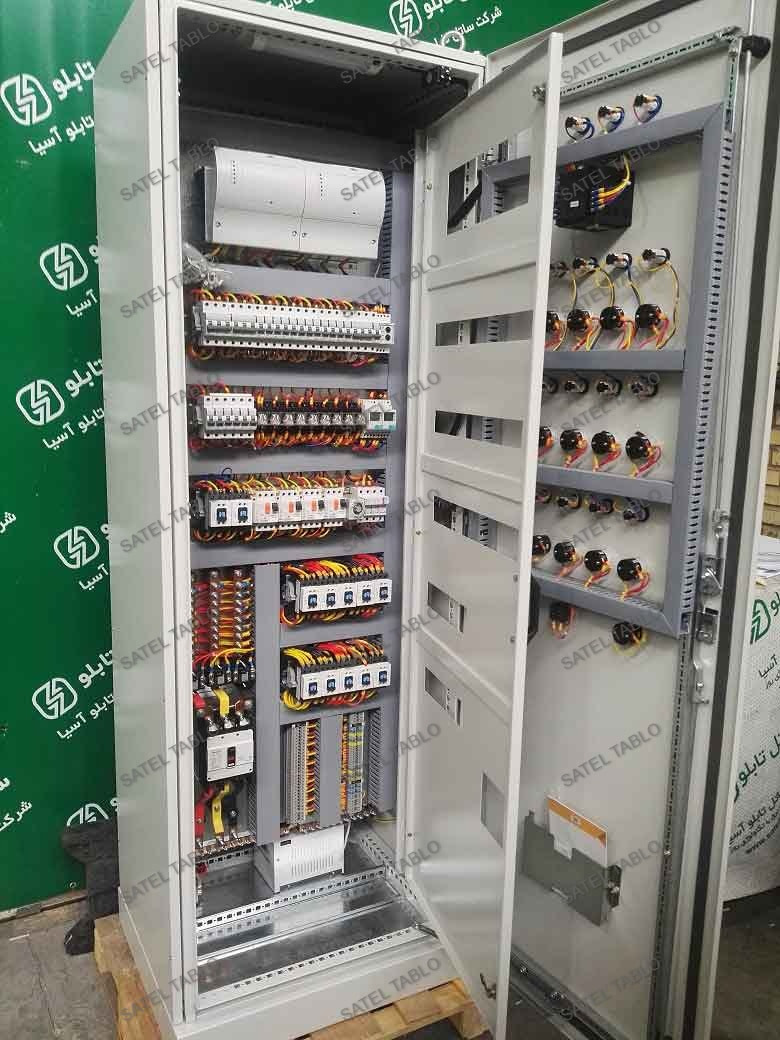

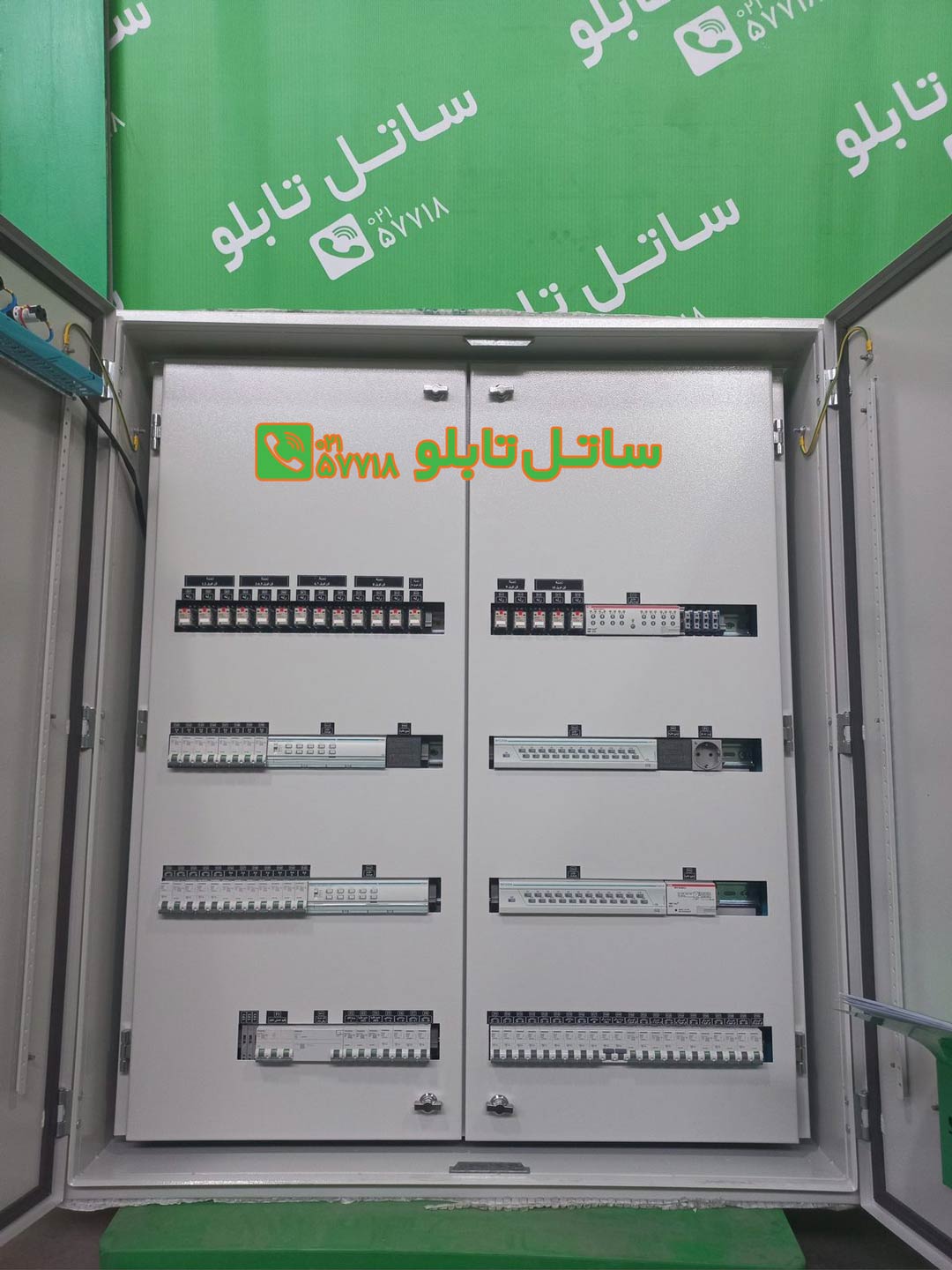

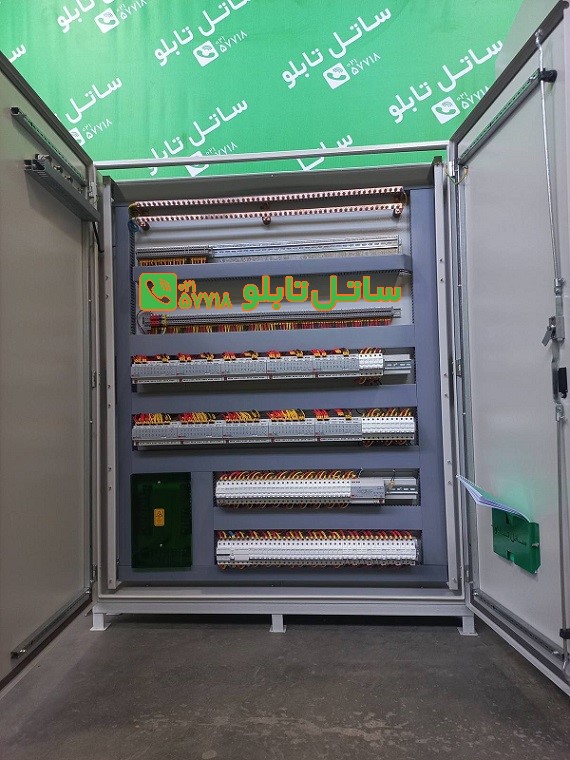

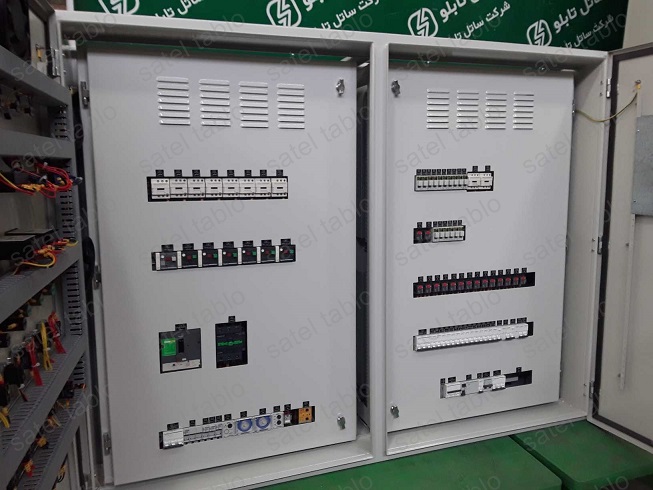

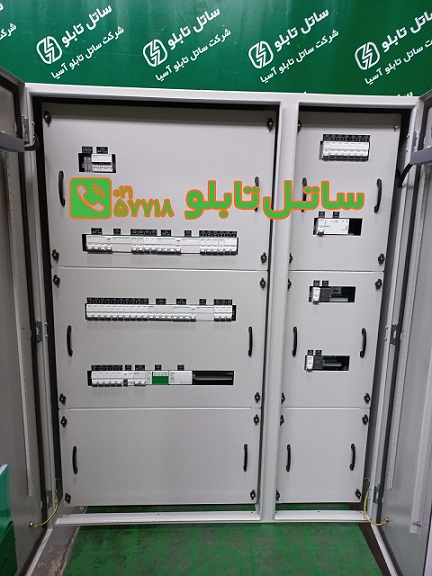

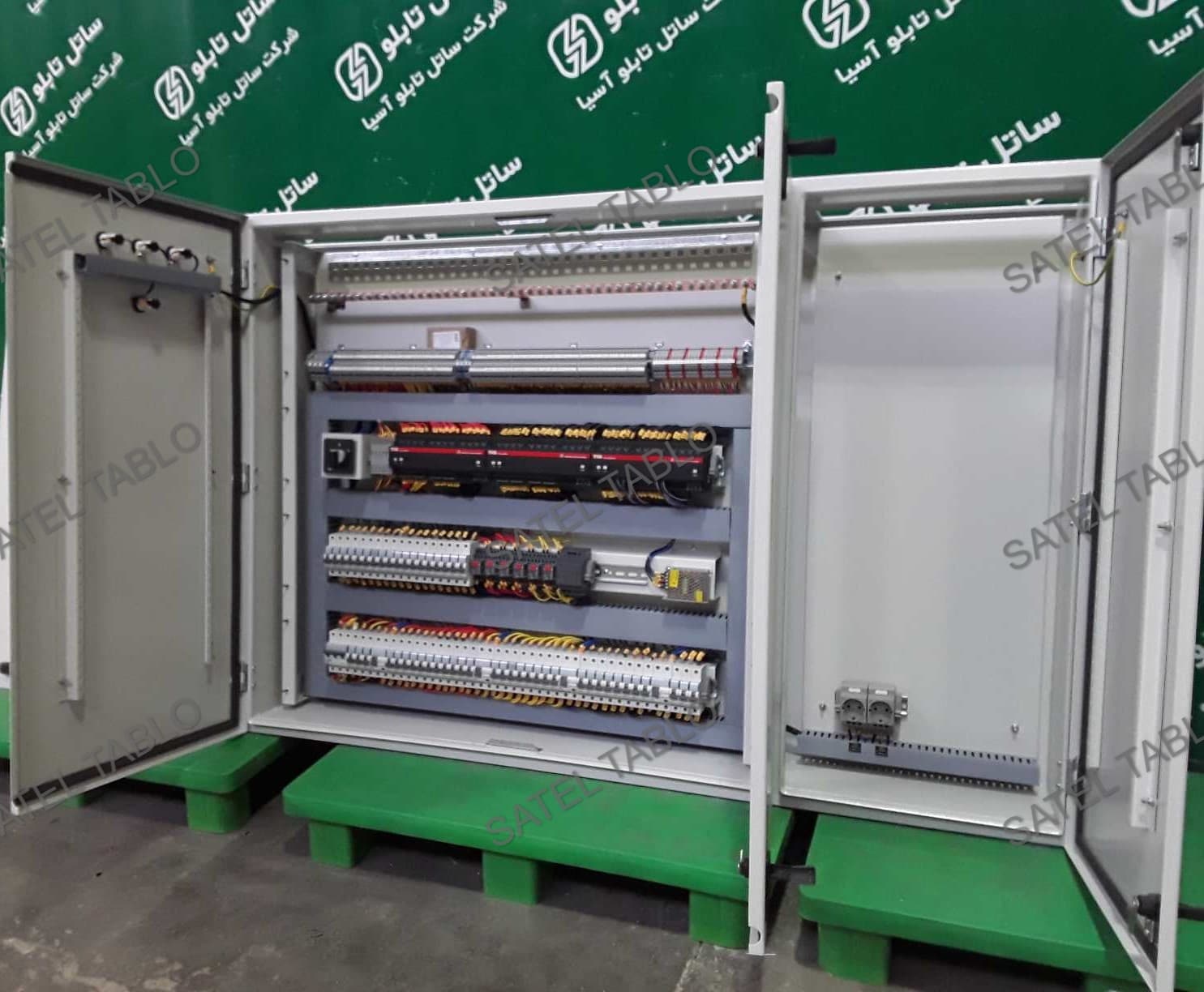

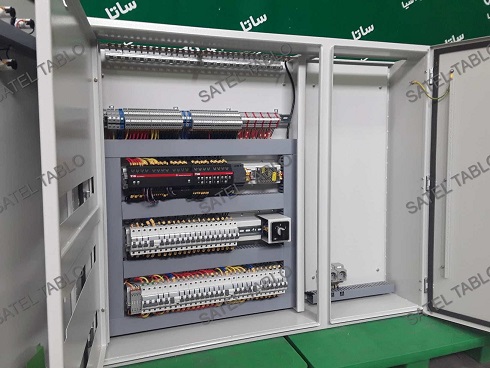

قطعات تابلو برق هوشمند عبارتند از کلیدهای مینیاتوری، منبع تغذیه، رله ها، محافظ جان، کابل ها، آمپلی فایر، شمش های مینیاتوری ارت و نول. البته توجه داشته باشید که تجهیزات هر تابلو برق بر اساس تعداد سرخط ها تعیین می شود.

قطعات مورد نیاز تابلو برق هوشمند:

• منبع تغذیه: برق مصرفی تابلو از طریق این منبع تأمین می شود. بر اساس پروتکل KNX، منبع تغذیه برق شهر را به برق 30 ولت و بر اساس SBUS به برق 24 ولت تبدیل می کند.
• رله: رله وظیفه کنترل سیستم روشنایی، سیستم سرمایشی و گرمایشی را به عهده دارد.
• محافظ جان: برق رسانی به کلید های مینیاتوری قطع جریان برق بیشتر از 30 میلی آمپر از طریق رله ها صورت می گیرد.
• کلید مینیاتوری: در صورت بروز اتصالی یا مشکل در جریان برق، کلید مینیاتوری وظیفه قطع کردن برق را دارد به علاوه تأمین برق چراغ ها و سایر تجهیزات به عهده این کلید است.
• کابل ها: کابل ها نقش برقراری ارتباط را در تابلو برق دارند. کابل های شماره چهار و شش برای استفاده در تابلو و کابل شبکه KNX برای اتصال به کلیدها مناسب هستند.
• ترمینال ها: ترمینال ها وظیفه برقراری ارتباط بین رله و سرخط ها، پرده برقی و سایر تجهیزات را به عهده دارند. به علاوه ترمینال ها رابط بین برق اصلی و مینیاتوری ها هستند.

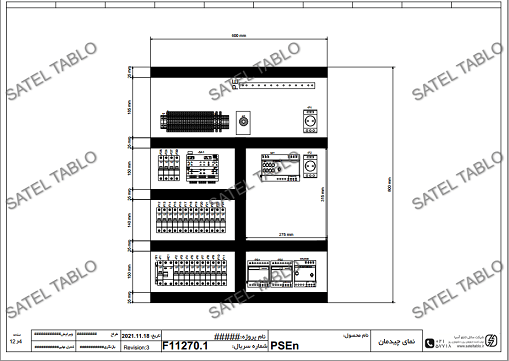

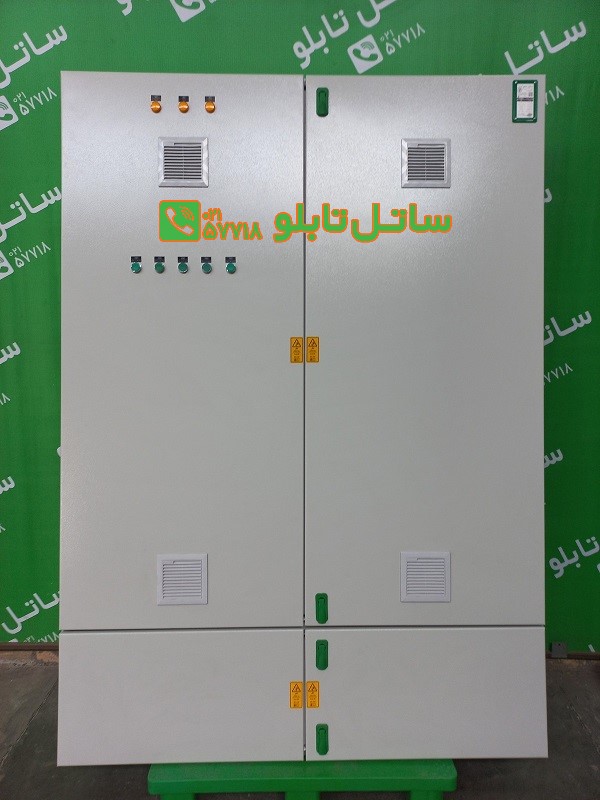

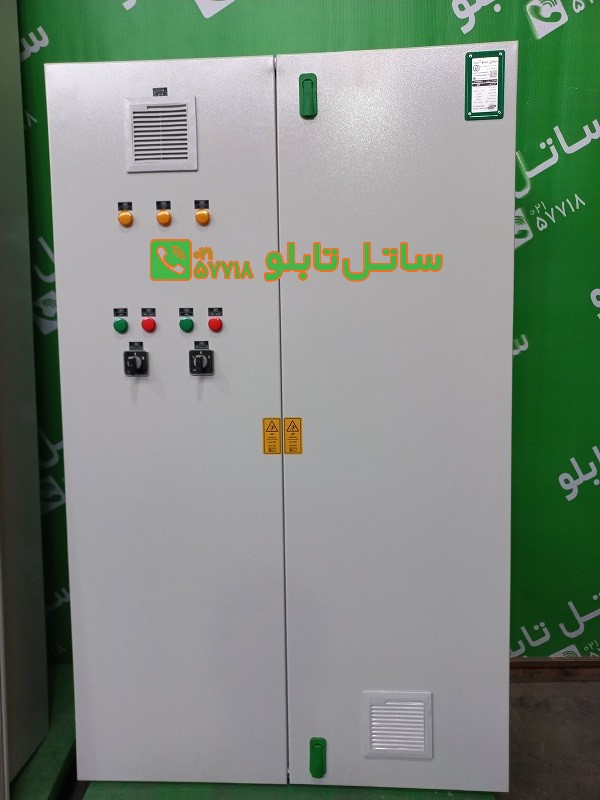

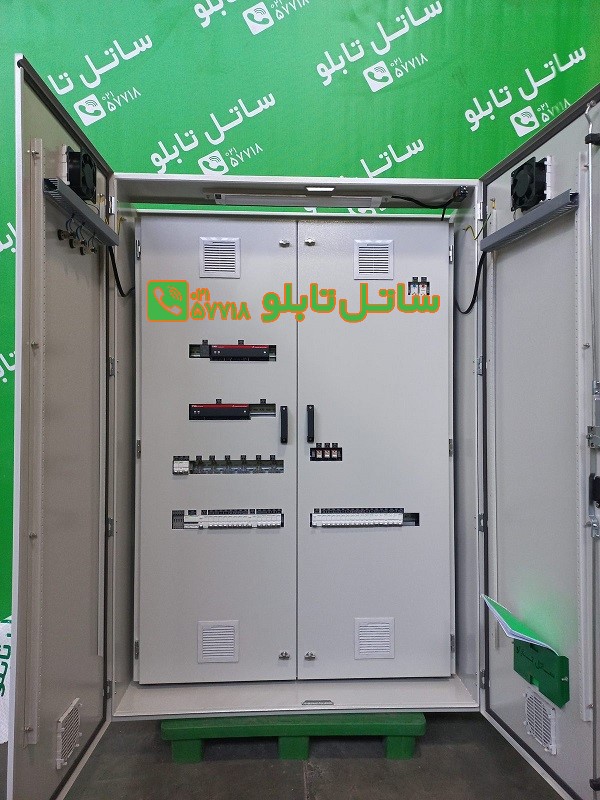

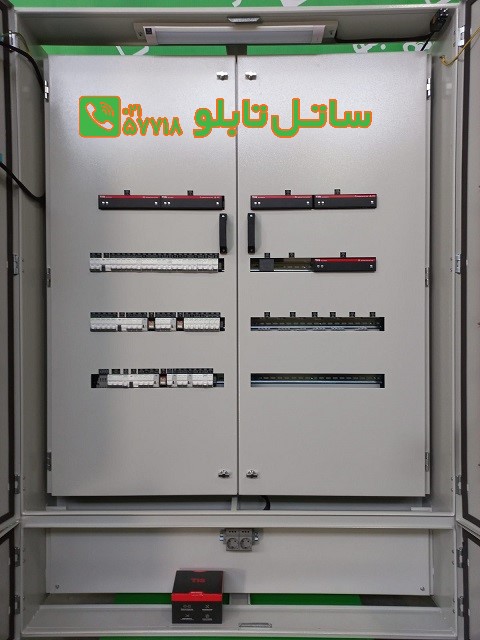

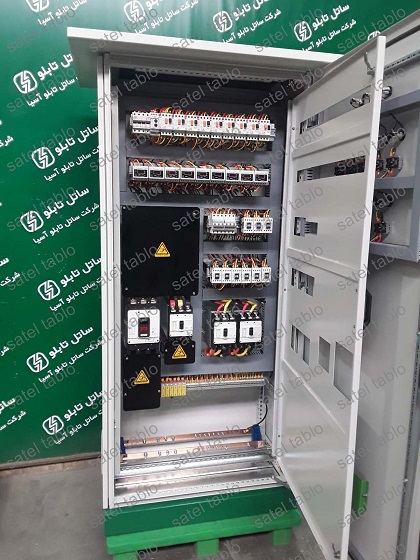

ابعاد تابلو برق هوشمند ساختمان چقدر می باشد؟

به طور کلی ابعاد تابلو برق هوشمند با توجه به نوع ساختمان و تجهیزات و ترکیبات مختلف به کار رفته در آن انتخاب می شود اما اینکه دقیقا چه مواردی روی این موضوع تاثیر گذار هستند باید بگوییم که اولین فاکتور تعیین کننده ابعاد تابلو برق هوشمند، توانایی دسترسی به تمام بخش های تابلوست. به زبان ساده تر ابعاد باید به گونه انتخاب شود که اوپراتور یا تعمیرکار بتواند به راحتی به تمام بخش ها موجود دسترسی داشته و در صورت نیاز از آن ها استفاده کند.

جالب است بدانید که در زمینه تعیین ابعاد تابلو برق هوشمند ساختمان موارد دیگری مانند ضخامت ورقه ها، ضخامت رنگ و.. نیز در نظر گرفته می شود که ممکن است در ابتدا توجه چندانی به آن نداشته باشید. در این زمینه ضخامت رنگ مناسب طبق استانداردها باید بین ۲۰ تا ۴۰ میکرون باشد. همچنین ورقه های به کار رفته در ساخت تابلو برقbms  معمولا ضخامتی معادل 2 میلی متر دارند.

به خاطر داشته باشید که تعیین ابعاد و اندازه تابلو هوشمند برق باید طوری باشد که علاوه بر قابلیت دسترسی، امکان وصل قطعات جانبی به مدار را نیز فراهم کند. از همین جهت ساختمان های صنعتی در مقایسه با انواع مسکونی باید از تابلو برق هایی با ابعاد بزرگ تر استفاده کنند چون تجهیزات بیشتری دارند. از آنجایی که برای نصب تابلو ابتدا باید یک قاب یا فریم خارجی روی دیوار تعبیه شود، لذا هنگام خرید تابلو برق bms توجه کنید که اندازه این قالب باید به طور دقیق و اصولی در اندازه گیری ها لحاظ شده باشد تا در ادامه مشکلی از نظر محدودیت های فضایی ایجاد نشود.

در زمان انتخاب ابعاد تابلو برق هوشمند باید فضای کافی برای اضافه کردن آپشن ها و توسعه سیستم هوشمند در آینده در نظر گرفته شود. ابعاد تابلو برق کاملا با آپشن های مورد استفاده در آن ارتباط مستقیم دارد اما معمولا ابعاد 60*80، 100*80 و 100*120 با عمق پانزده سانتیمتر ابعاد استاندارد تابلو برق ساختمان است. شما می توانید درب بیرونی تابلو برق را با توجه به دکوراسیون داخلی ساختمان از جنس چوب، فلز یا آیینه انتخاب کنید.

مزایا هوشمند سازی تابلو های برق چیست؟

تابلو برق هوشمند مزایای بسیاری دارد که در ادامه به برخی از آنها اشاره می شود.

• امکان کنترل تابلو برق هوشمند از راه دور
• کاهش مصرف انرژی
• صرفه جویی در مصرف برق
• کنترل آسان سیستم های روشنایی، گرمایشی، سرمایشی و وسایل الکتریکی
• افزایش امنیت ساختمان
• کاهش خطر آتش سوزی
• افزایش طول عمر وسایل الکتریکی
• امکان خاموش و روشن کردن کنتاکتورها
• اعلام قطعی تابلو برق از طریق تلفن

قطعات مورد نیاز دیمر و سرور

• دیمر: دیمر در حقیقت یک مدار الکتریکیست که ویژگی اصلی آن قابلیت تغییر روشنایی لامپ در بخش های مختلف می باشد. (بهتر است توجه داشته باشید که این تجهیزات برای لامپ های مهتابی کاربردی نیستند.)
• سرور: سرور بخشی جذاب و بسیار پرکاربرد جهت کنترل امکانات تابلو برق هوشمند است که به شما کمک می کند تا به کمک گوشی تلفن همراه و سیستم عامل های مختلف (اعم از اندروید و ios) امکانات تعبیه شده در محیط را به راحتی هر چه تمام تر از راه دور کنترل کنید.

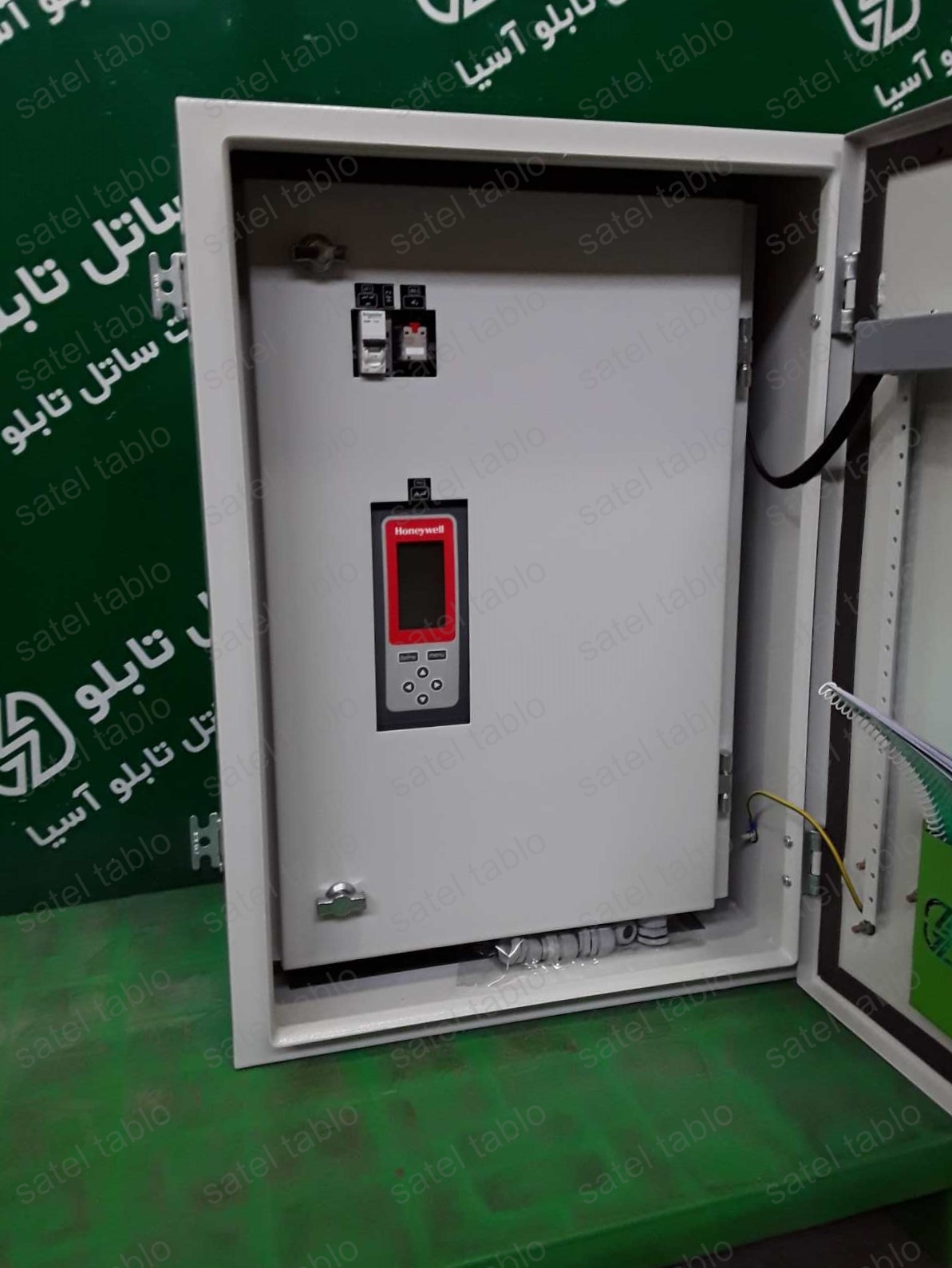

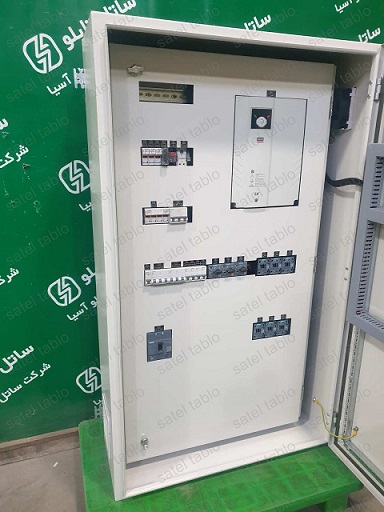

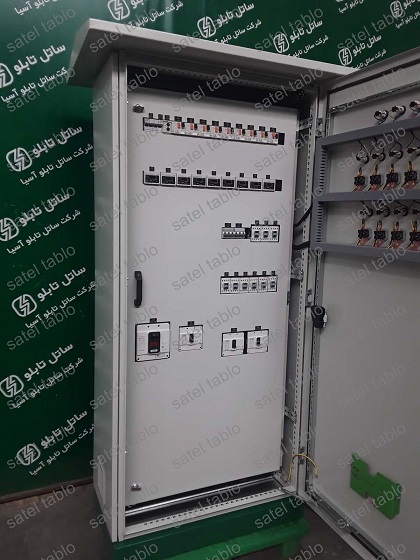

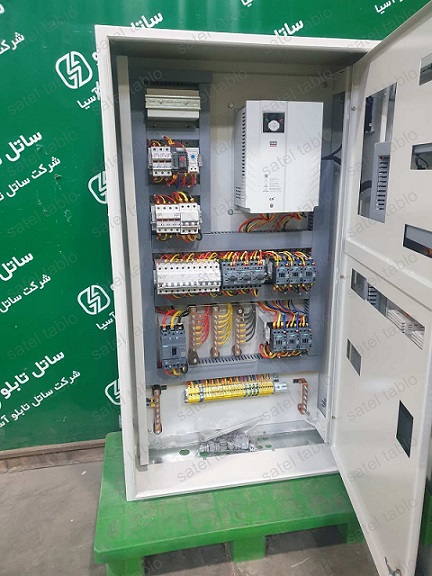

قابلیت تابلو برق هوشمند صنعتی و ساختمان

از مهم ترین قابلیت های تابلو برق هوشمند صنعتی و ساختمان می توان به موارد زیر اشاره کرد:

• قابلیت استفاده از اپلیکیشن های اندرویدی و پیامک جهت روشن و خاموش کردن تجهیزات
• اطلاع رسانی در زمینه روشن و خاموش شدن تجهیزات متصل به ورودی
• ارسال پیامک در صورت دو فاز شدن برق شبکه

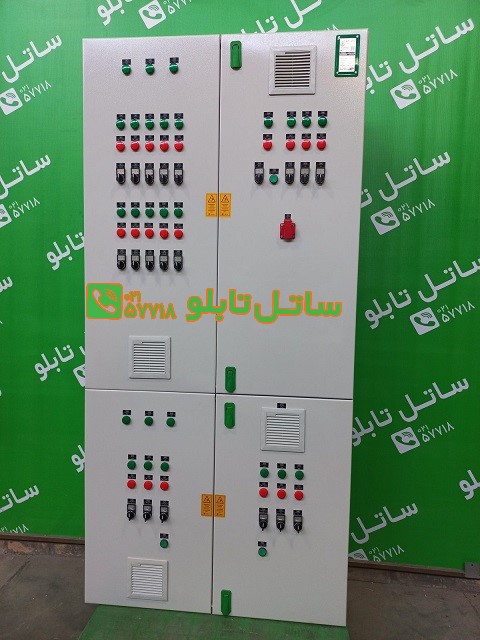

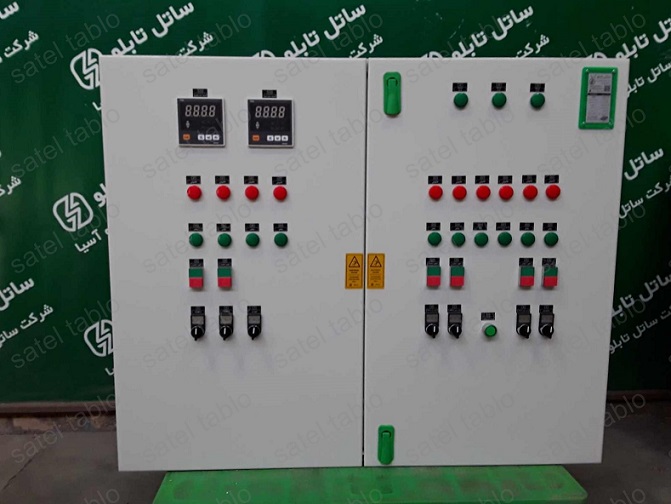

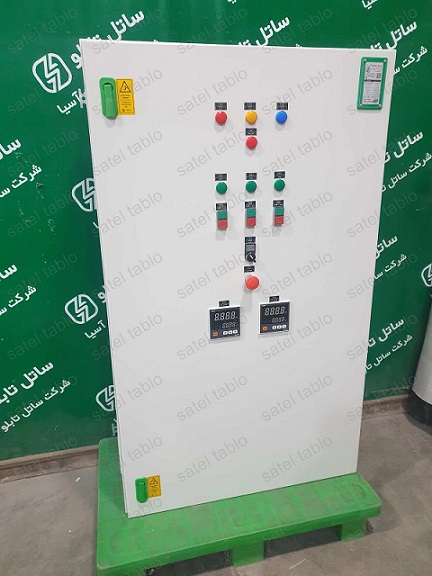

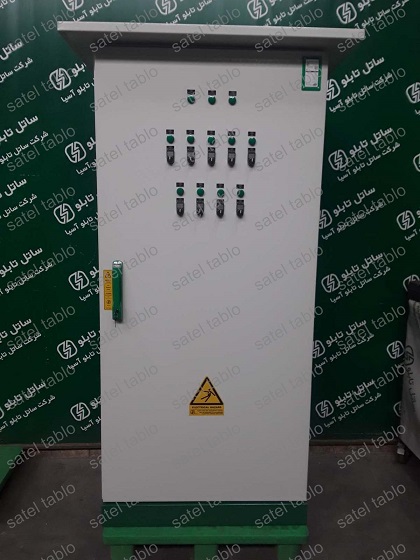

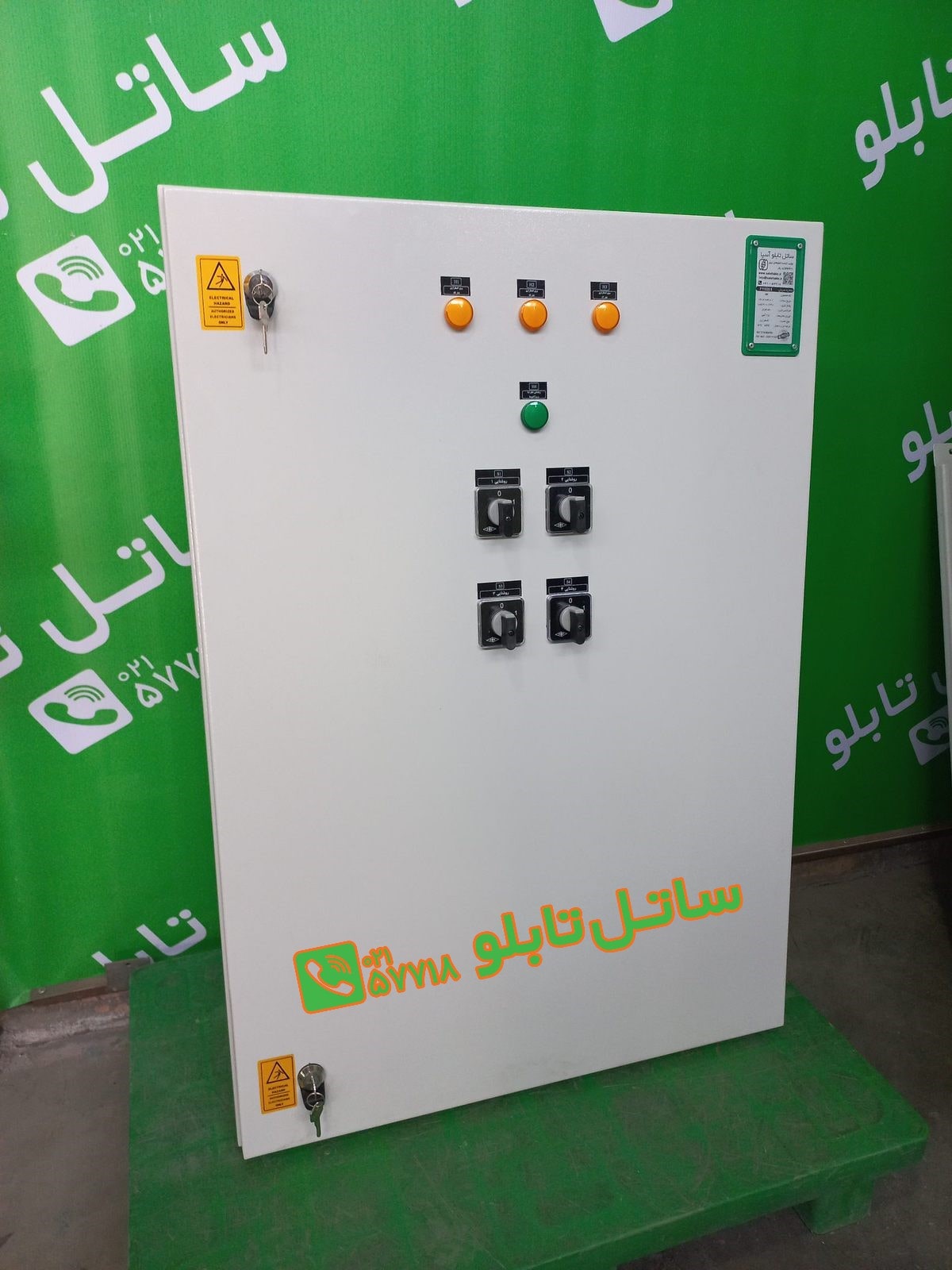

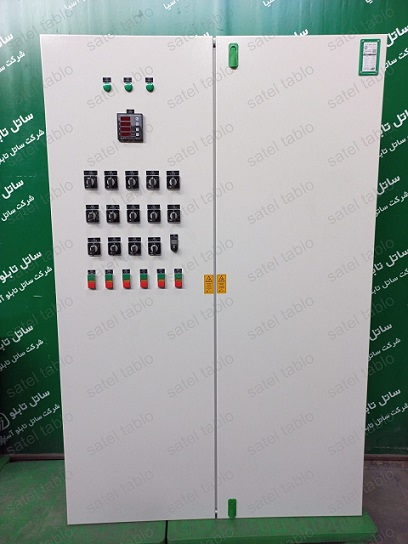

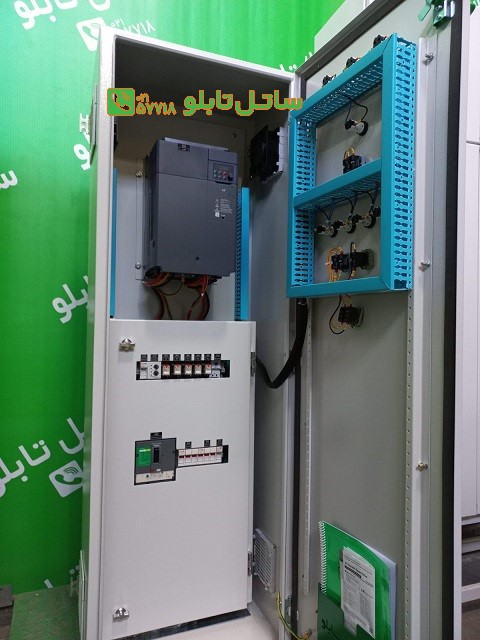

• وجود کلیدهای START و STOP جهت روشن و خاموش کردن تجهیزات به صورت دستی
• ارسال پیامک در صورت OVERLOAD شدن بار مصرفی
• مطلع شدن از قطع و وصلی های برق شبکه

قیمت تابلو برق هوشمند

تابلو برق هوشمند امروزه در تمامی صنایع مختلف به طور گسترده مورد استفاده قرار می گیرد، از همین جهت آگاهی از قیمت تابلو برق هوشمند می تواند علاوه بر بهره مندی از ویژگی های محصول، در انتخاب به صرفه ترین نوع آن نیز موثر باشد. پیش از هر چیز باید بگوییم که تنوع بالای این محصولات باعث شده تا تعیین هزینه نهایی دقیق آن ها دشوار بوده و فاکتورهای متتعددی در قیمت گذاری آن ها دخیل باشد.

از جمله مهم ترین این فاکتورهای می توانیم به مواردی اعم از تعداد سرشاخه ها، نوع آن ها، برند محصول، کیفیت و.. اشاره کنیم، بنابراین پیشنهاد می کنیم که ابتداموارد مختلف را به طور کامل بررسی کرده و بعد برای خرید تابلو برق هوشمند اقدام کنید. همچنین برای آگاهی از قیمت روز تابلو برق هوشمند می توانید با کارشناسان شرکت ساتل تابلو آسیا تماس بگیرید.

راهنمای خرید تابلو برق هوشمند

خرید و فروش تابلو برق هوشمند نیز همانند هر محصول دیگری باید با دقت کافی انجام شود. در این زمینه بهتر است که قبل از خرید حتما محل نصب تابلو برق هوشمند را تعیین کرده و همچنین به شرایط آب و هوایی، موقعیت فیزیکی، نحوه تابش آفتاب، بارندگی و.. نیز دقت کرده و با توجه به آن مطلوب ترین محصول ممکن را انتخاب کنید.

در مجموع مهم ترین مواردی که باید به هنگام خرید به آن ها توجه کنید شامل موارد زیر است:

• برند محصول
• درصد خلوص سیم
• ابعاد تابلو برق (طول، عرض و ارتفاع)
• استاندارد رنگ محصول
• جنس (استیل، آلومینیوم، پلاستیک، فولاد ضدزنگ و..)
• مقاومت محصول در برابر رطوبت، شرایط آب و هوایی مختلف، نفوذ گرد و خاک، تابش آفتاب و..
• مدل تابلو برق هوشمند
• دارا بودن انواع استانداردهای بین المللی
• تاییدیه شرکت توزیع برق استان های کشور
• کیفیت و کارایی
• و...

راهکارهایی برای افزایش عمر کاری تابلو برق BMS

افزایش عمر کاری تابلو برق BMS به دلیل اهمیت آن در سیستم های صنعتی و تجاری بسیار حائز اهمیت است. برای افزایش عمر کاری تابلو برق BMS، می توان از راهکارهای زیر استفاده کرد:

1. نگهداری و تعمیرات دوره ای: برای افزایش عمر کاری تابلو برق BMS، باید به صورت دوره ای تعمیرات و نگهداری آن انجام شود. این شامل بررسی سیستم، تعویض قطعات و تجهیزات، تعمیرات و تمیز کردن سیستم است.

2. استفاده از قطعات و تجهیزات با کیفیت: برای افزایش عمر کاری تابلو برق BMS، باید از قطعات و تجهیزات با کیفیت و استاندارد استفاده شود. این قطعات و تجهیزات شامل باتری، سنسورها، کابل ها، و ترمینال های الکتریکی است.

3. استفاده از سیستم های خنک کننده: برای افزایش عمر کاری تابلو برق BMS، باید از سیستم های خنک کننده استفاده شود تا دمای سیستم در حد مطلوبی کنترل شود و از افزایش دما جلوگیری شود.

4. آموزش کاربران: آموزش کاربران در مورد نحوه استفاده از سیستم، نگهداری و تعمیرات دوره ای آن به عنوان یکی از راهکارهای افزایش عمر کاری تابلو برق BMS است.

5. بررسی وضعیت باتری: باتری در تابلو برق BMS یکی از مهمترین قسمت های سیستم است. برای افزایش عمر کاری تابلو برق BMS، باید باتری ها به صورت دوره ای بررسی و از تعویض آنها در صورت نیاز پرهیز کرد.

چالش‌هایی که در طراحی و ساخت تابلو برق BMS وجود دارد

طراحی و ساخت تابلو برق BMS، مخصوصا در سیستم های صنعتی و تجاری، با چالش هایی روبرو است. برخی از این چالش ها عبارتند از:

1. تعامل با دستگاه های مختلف: تابلو برق BMS ممکن است برای کنترل و مانیتورینگ چندین دستگاه مختلف، مانند ژنراتورها، تجهیزات HVAC و سیستم های تهویه مطبوع و... طراحی شود. در نتیجه، برای طراحی و ساخت تابلو برق BMS، باید با دستگاه های مختلف تعامل داشته باشید و اطلاعات مربوط به آنها را جمع آوری و ادغام کنید.

2. امنیت سیستم: تابلو برق BMS، به عنوان یک سیستم حیاتی، باید برای جلوگیری از دسترسی غیرمجاز توسط افرادی که قصد دارند به سیستم حمله کنند، امنیتی قوی داشته باشد. برای رفع این چالش، می توان از راهکارهای امنیتی مانند رمزنگاری داده ها، فایروال های شبکه و محدود کردن دسترسی به سیستم استفاده کرد.

3. مدیریت انرژی: تابلو برق BMS باید به گونه ای طراحی شود که بتواند مصرف انرژی را به حداقل برساند و بهینه سازی کنترل انرژی در سیستم صنعتی و تجاری را فراهم کند.

4. نگهداری و تعمیرات: تابلو برق BMS، همچون هر سیستم دیگری، به نگهداری و تعمیرات دوره ای نیاز دارد. در نتیجه، برای طراحی و ساخت تابلو برق BMS، باید این نیازهای نگهداری و تعمیراتی را در نظر گرفت.

5. تحمل در برابر شرایط محیطی: تابلو برق BMS باید در شرایط محیطی مختلف، مانند دمای بالا و پایین، رطوبت و لرزش، عملکرد خوبی داشته باشد. برای رفع این چالش، باید از قطعات با کیفیت و مقاوم استفاده کرده و به طور دوره ای تعمیر و نگهداری کرد.

6.  هماهنگی با نرم افزار: تابلو برق BMS باید با نرم افزارهای مختلف هماهنگی داشته باشد تا بتواند اطلاعات را به صورت صحیح جمع آوری و پردازش کند. این هماهنگی باید با سایر سیستم های موجود در محیط صنعتی یا تجاری صورت گیرد.

7.  استفاده از تکنولوژی های جدید: برای افزایش کارایی تابلو برق BMS، باید از تکنولوژی های جدید استفاده کرد. به عنوان مثال، استفاده از سیستم های مبتنی بر ابر، اینترنت اشیاء، هوش مصنوعی و یادگیری عمیق می تواند به بهبود عملکرد و کاهش هزینه ها کمک کند.

8.  محدودیت های فضایی: تابلو برق BMS، باید در فضای محدودی که ممکن است مشکلاتی برای نصب و راه اندازی به وجود آید، طراحی شود. برای این منظور، از تکنولوژی های کوچک سازی و بهینه سازی استفاده می شود.

در مجموع، طراحی و ساخت تابلو برق BMS یک فرآیند پیچیده است که نیاز به توجه به جزئیات دارد. به همین دلیل، باید از مهندسان و کارشناسان مجرب در این زمینه کمک گرفت.

تفاوت تابلو برق BMS با تابلو برق معمولی

تابلو برق BMS با تابلو برق معمولی از نظر کاربرد و عملکرد تفاوت های زیادی دارد. در ادامه به برخی از تفاوت های این دو نوع تابلو برق می پردازیم:

1. کاربرد: تابلو برق BMS برای کنترل و مدیریت سیستم های هوشمند ساختمانی و صنعتی مورد استفاده قرار می گیرد. در حالی که تابلو برق معمولی برای کنترل و توزیع برق در سیستم های الکتریکی استفاده می شود.

2. مقیاس عملکرد: تابلو برق BMS برای مانیتورینگ و کنترل مصرف انرژی و عملکرد سیستم های هوشمند طراحی شده است. در حالی که تابلو برق معمولی برای تامین برق و توزیع آن به سایر اجزای سیستم الکتریکی مورد استفاده قرار می گیرد.

3. تعداد ورودی ها و خروجی ها: تابلو برق BMS معمولاً دارای ورودی های بیشتری است که از آنها می توان برای جمع آوری اطلاعات مورد نیاز برای کنترل سیستم های هوشمند استفاده کرد. همچنین، تابلو برق BMS دارای خروجی های بیشتری نیز هستند که از آنها برای کنترل اجزای مختلف سیستم هوشمند استفاده می شود. در حالی که تابلو برق معمولی دارای تعداد ورودی و خروجی کمتری است که برای توزیع برق استفاده می شود.

4. توان مصرفی: تابلو برق BMS با توجه به ویژگی های خود، معمولاً توان مصرفی بیشتری نسبت به تابلو برق معمولی دارند.
