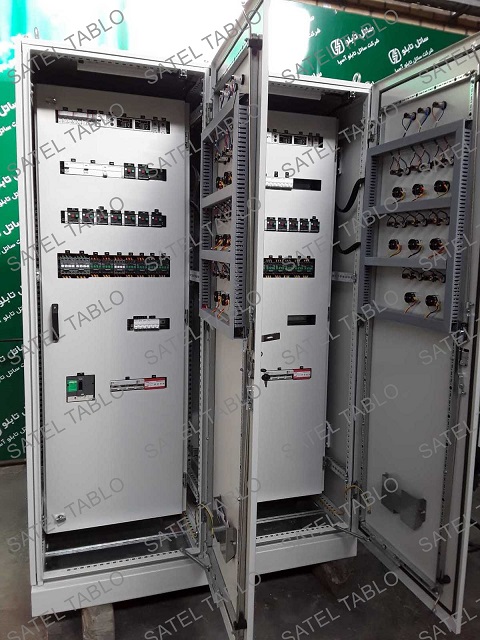

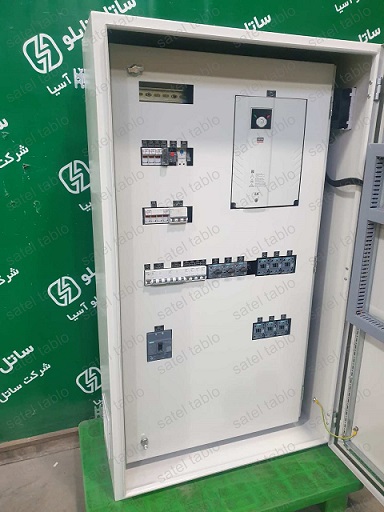

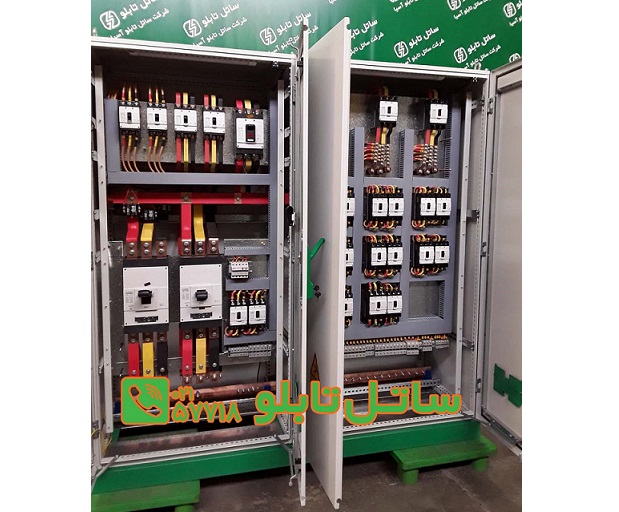

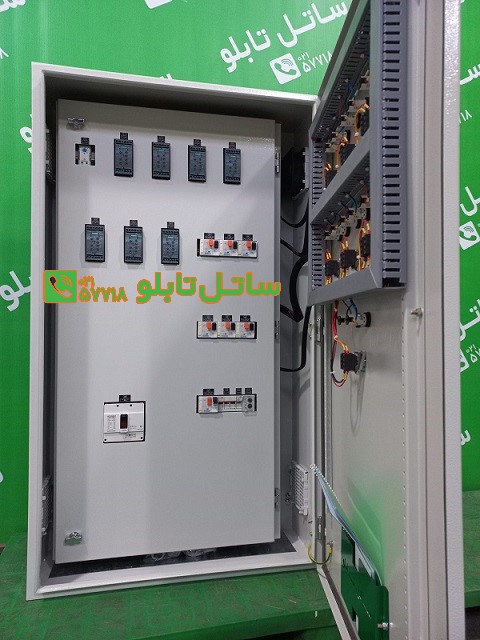

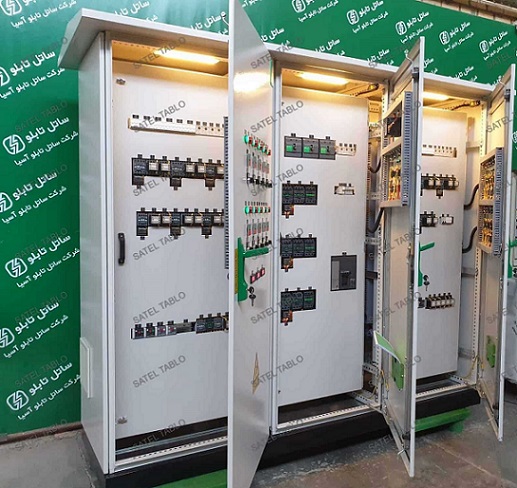

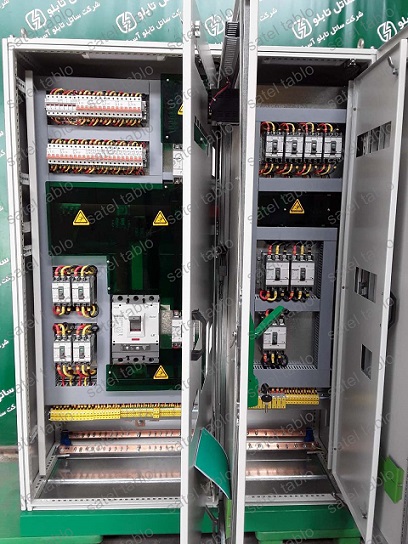

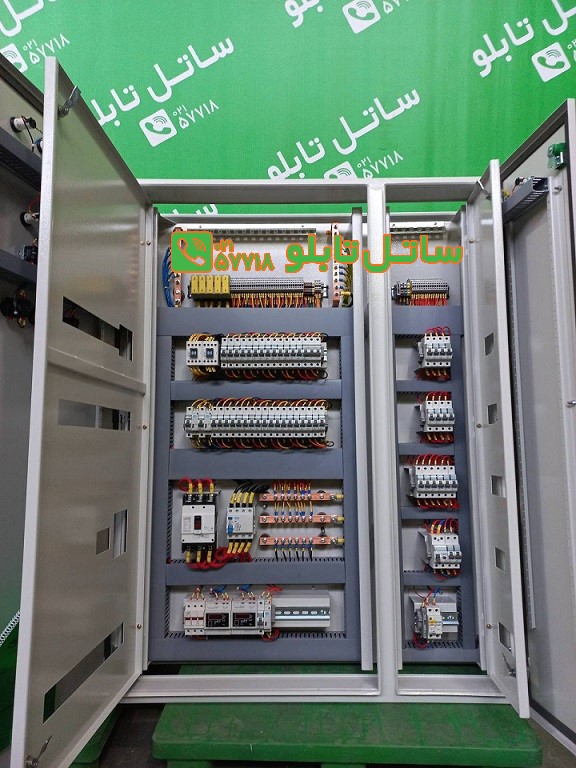

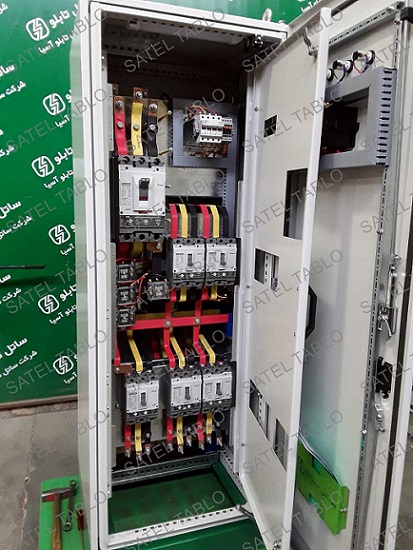

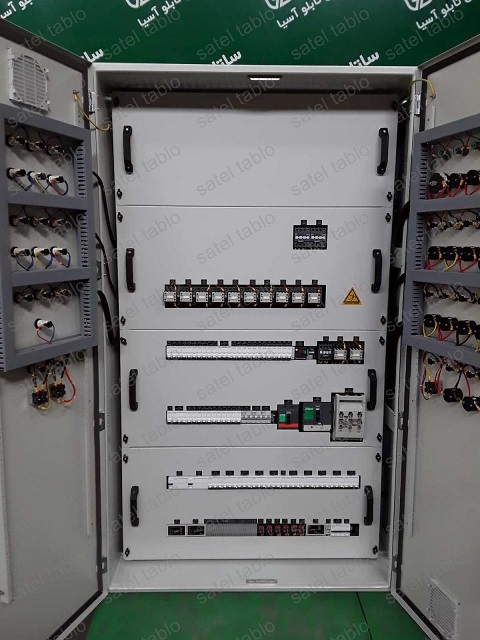

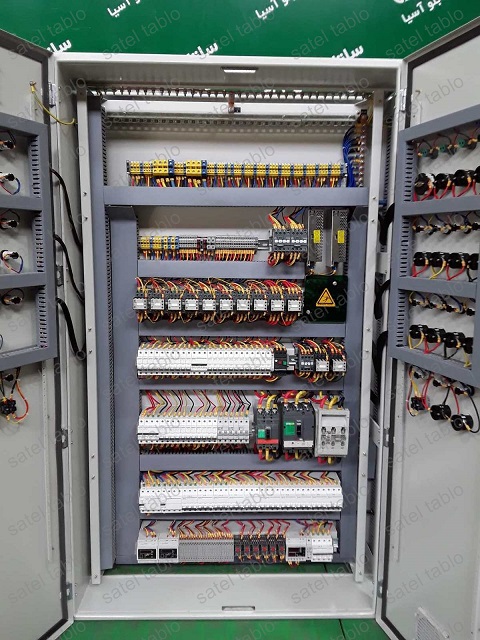

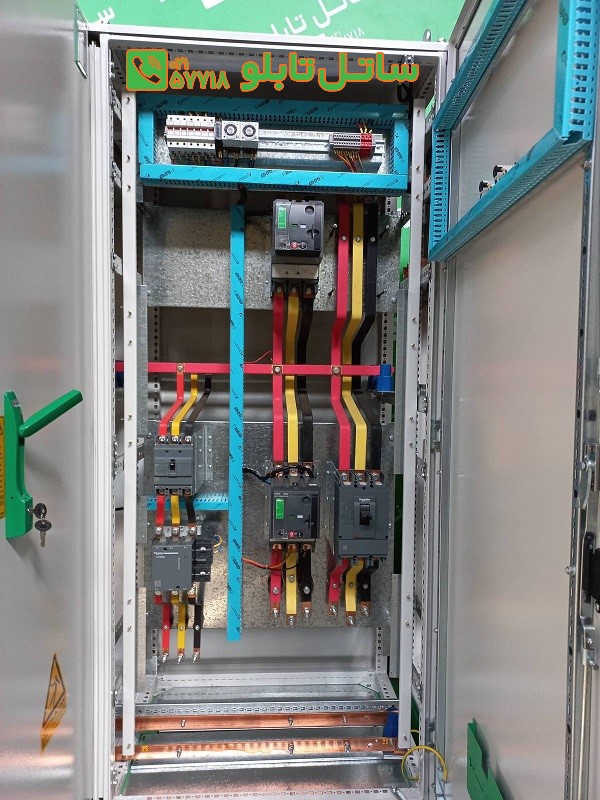

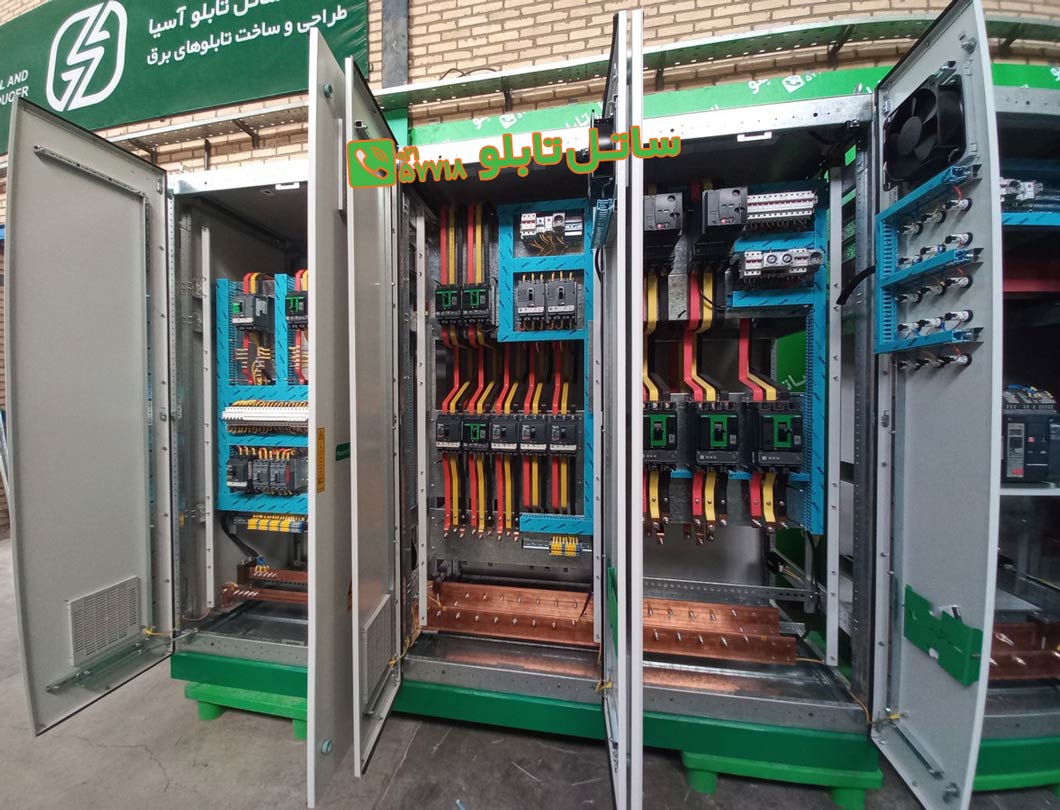

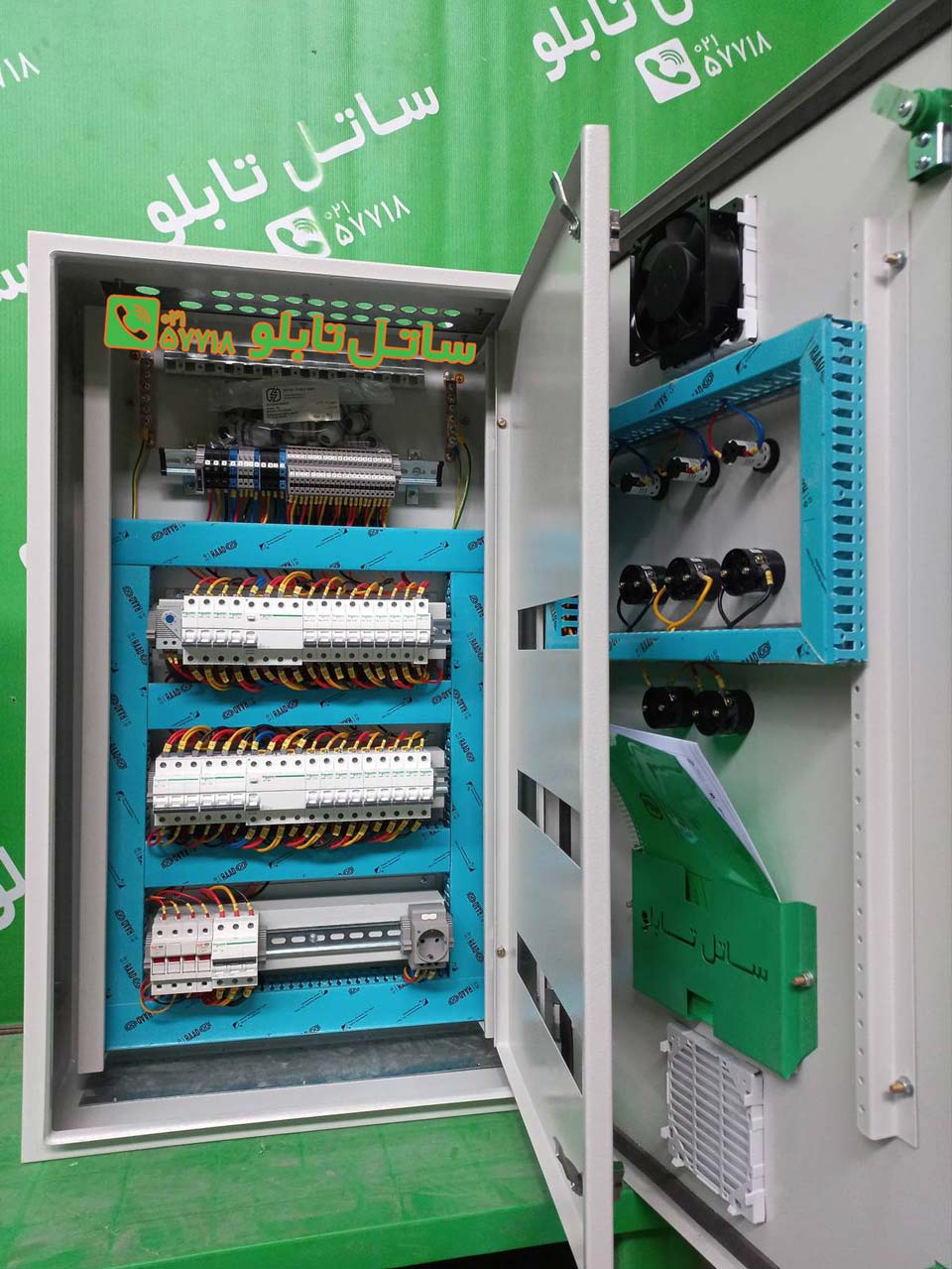

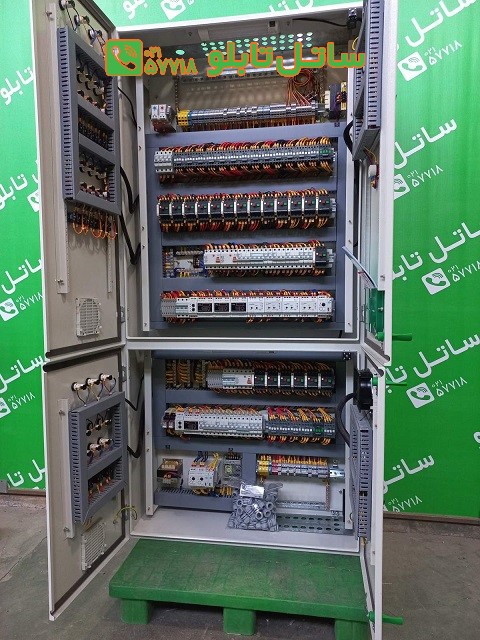

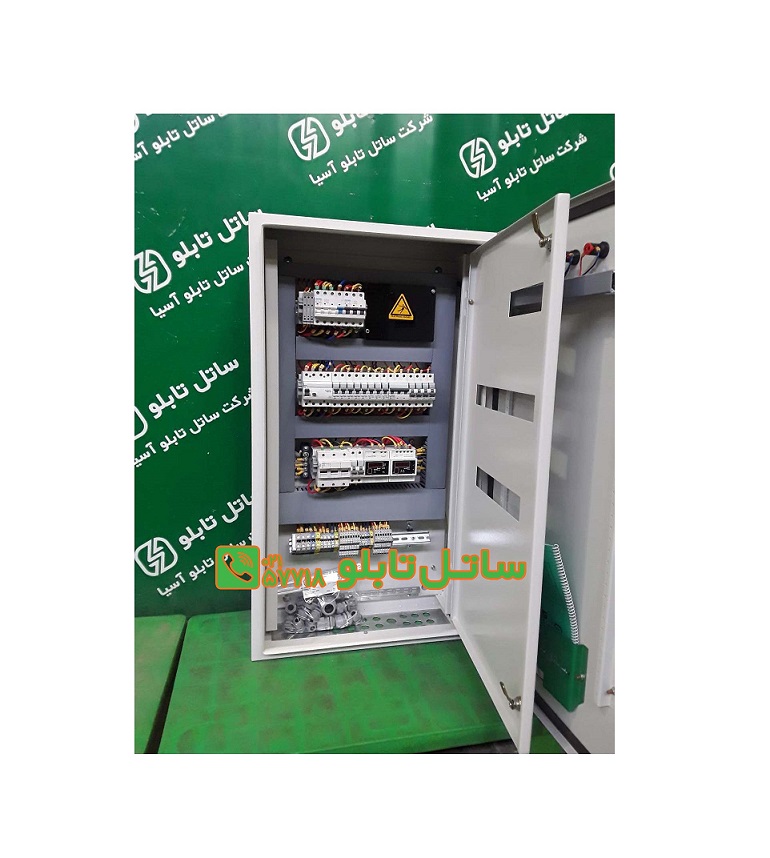

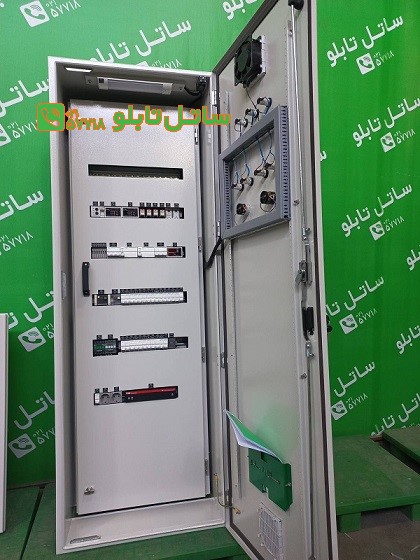

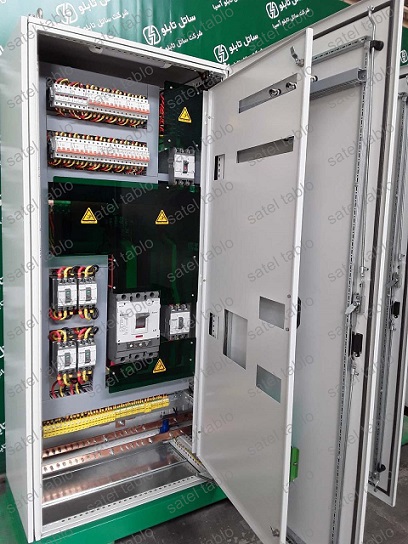

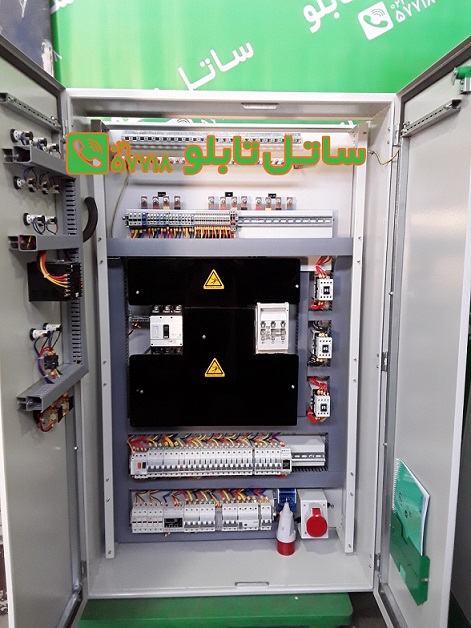

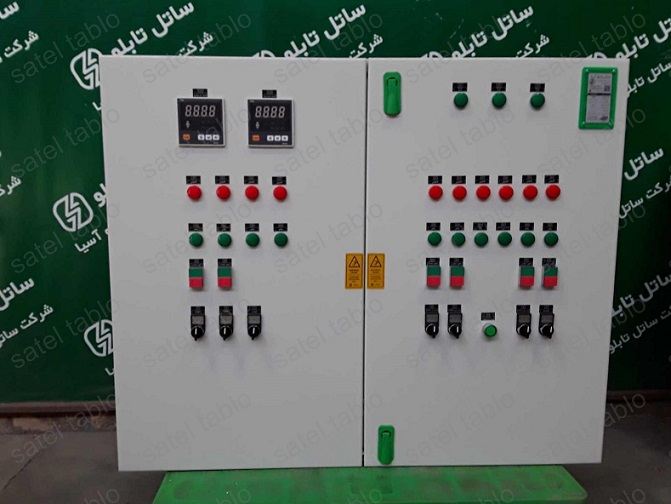

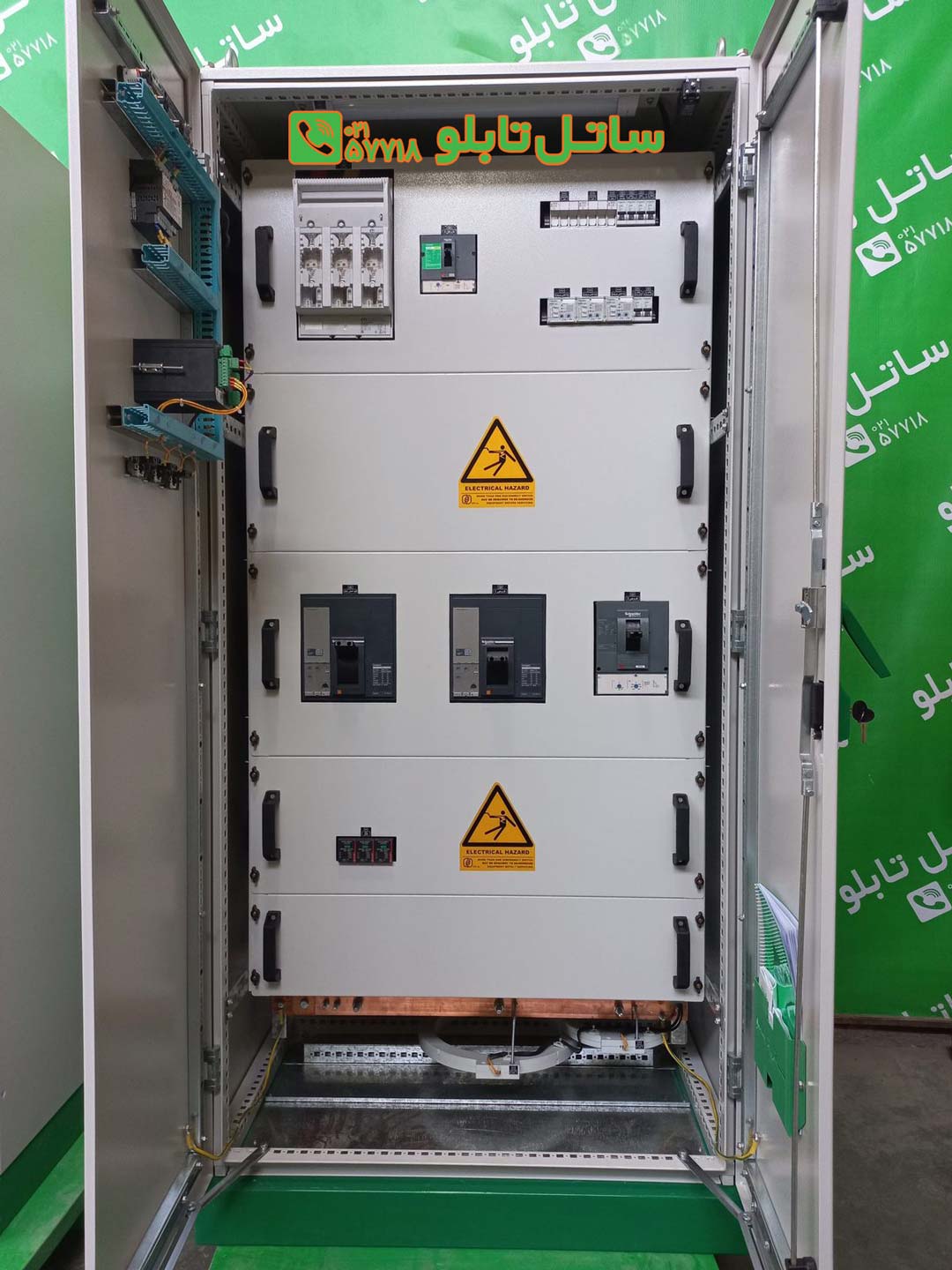

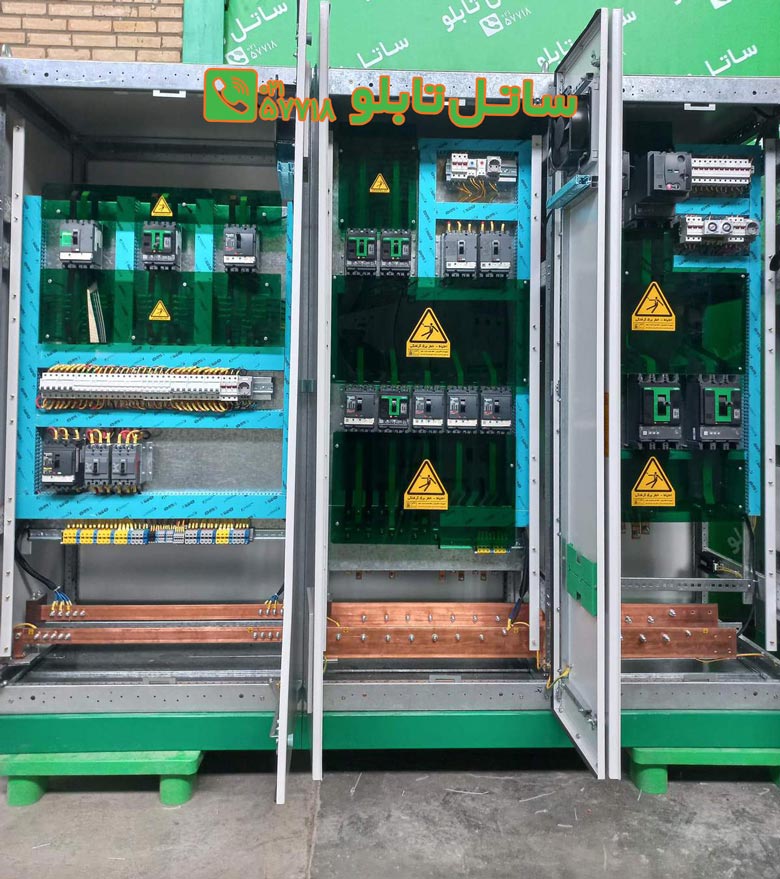

تابلو برق موتورخانه

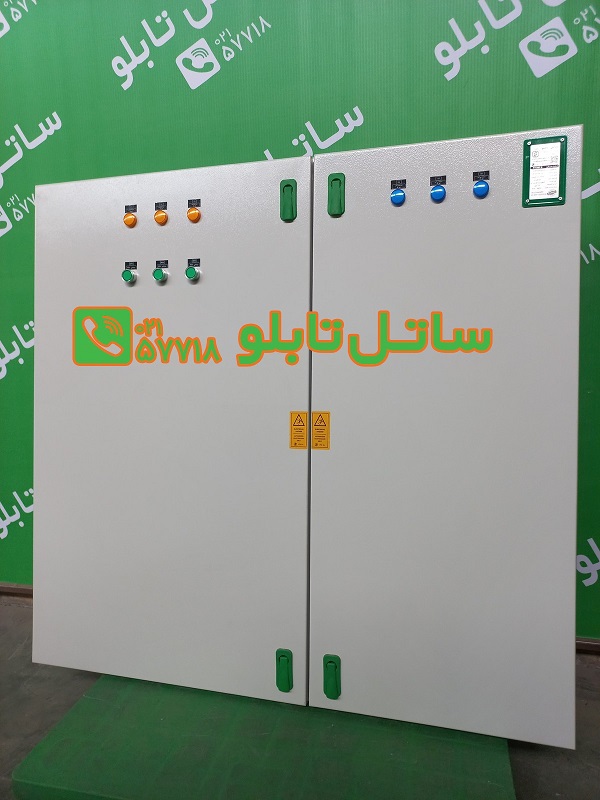

تابلو برق موتورخانه

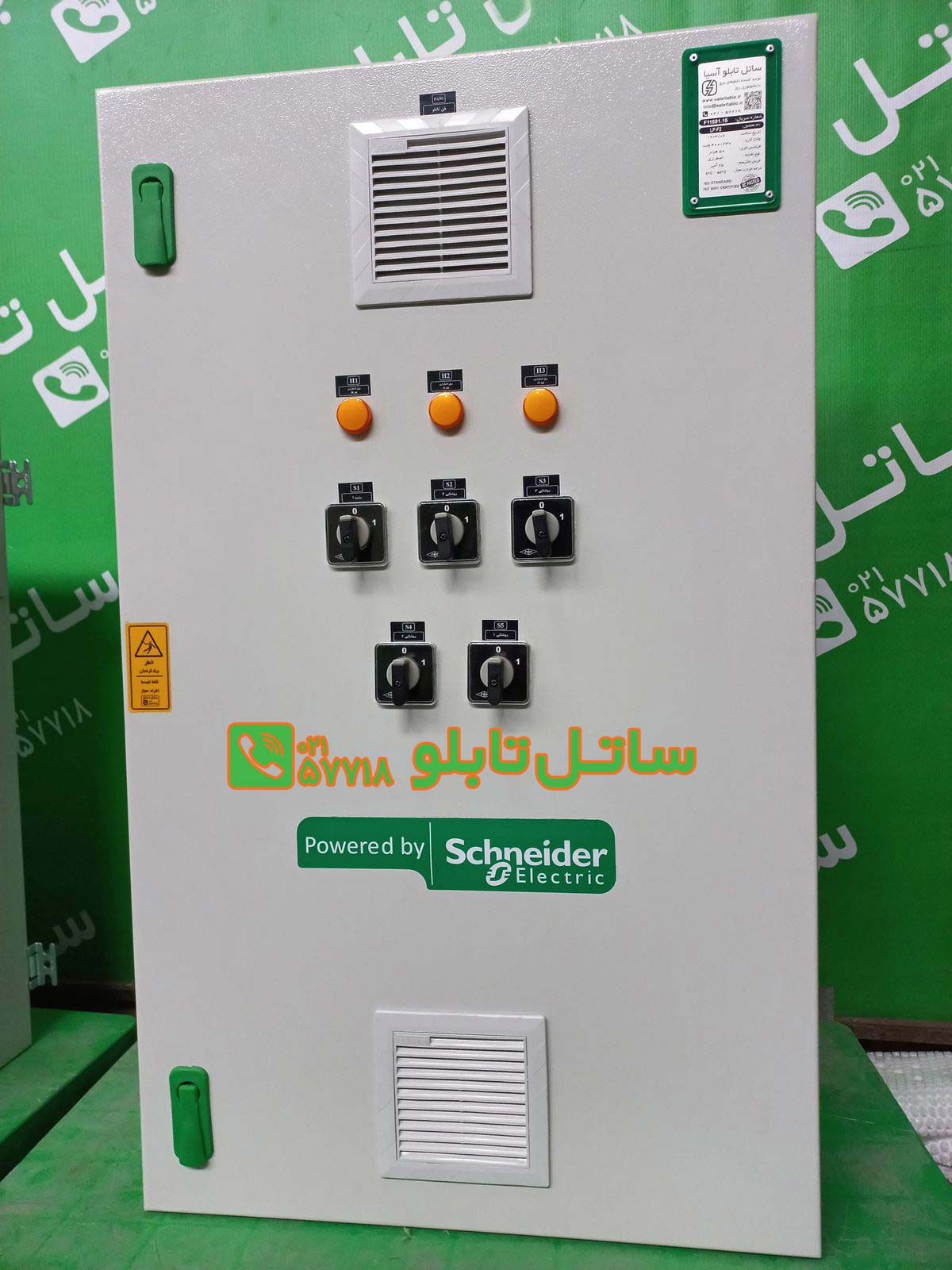

Mechanical Control Panel

Motor Room Panel

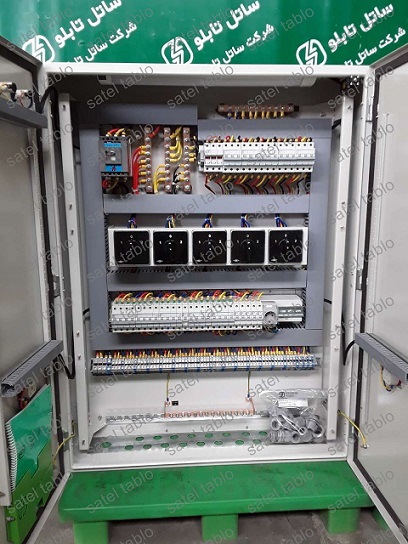

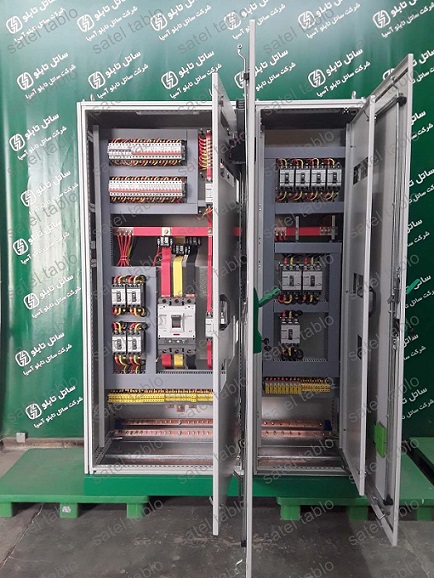

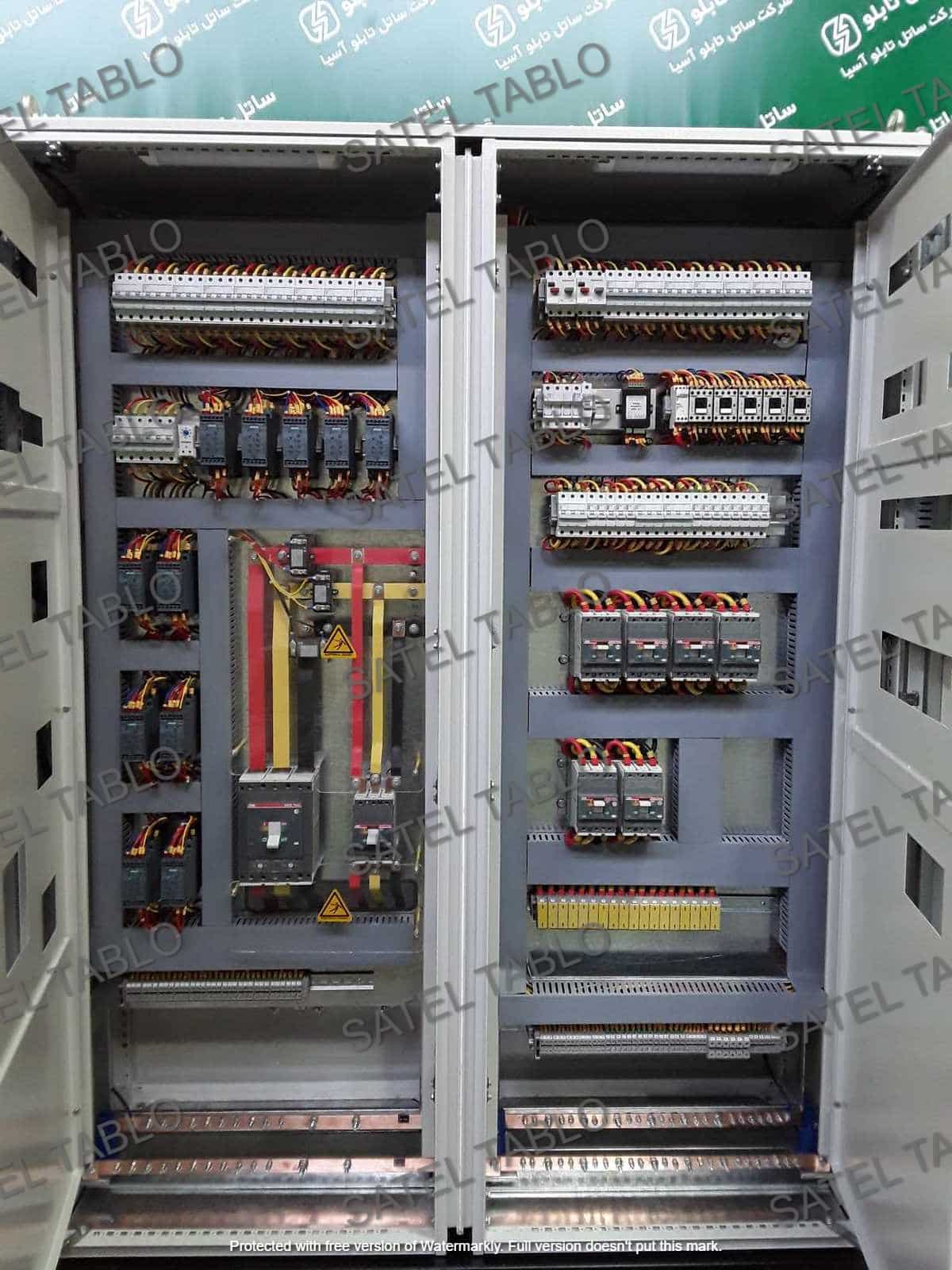

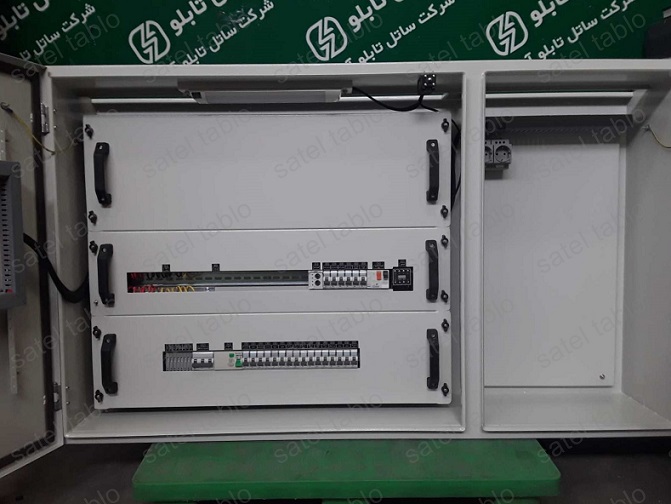

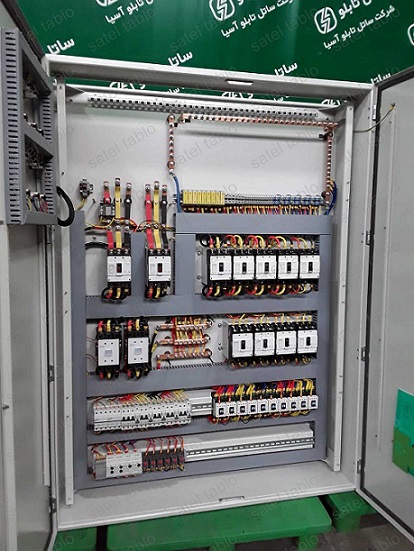

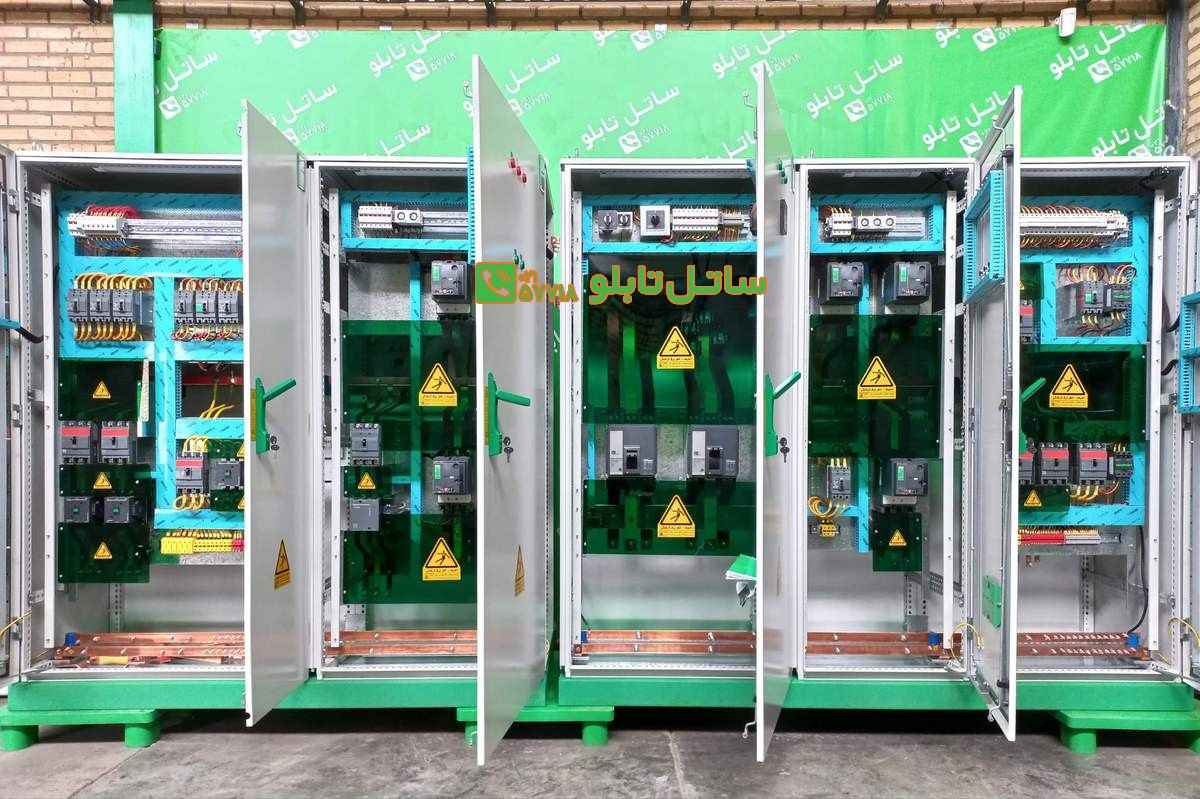

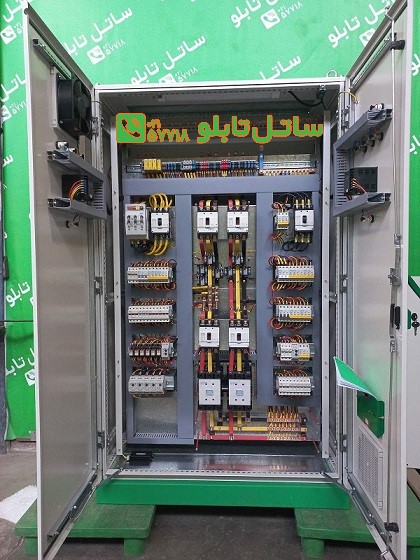

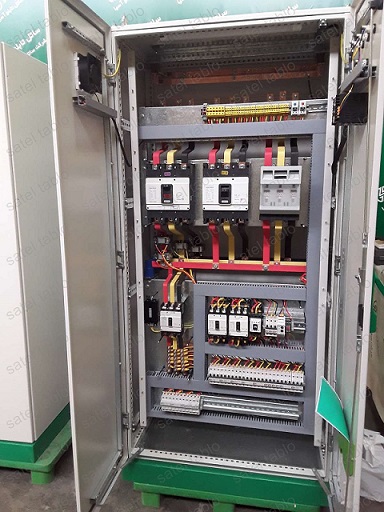

به منظور کنترل و حفاظت از موتورهای الکتریکی از تابلو برق موتورخانه استفاده می‌شود.
برق ورودی پس از عبور از کلید اصلی تابلو برق وارد مدارات حفاظتی جریان و ولتاژ شده و سپس به سمت موتورهای الکتریکی هدایت می‌شود.
شرکت ساتل تابلو آسیا پس از محاسبه جریان‌های موتورهای موجود در پروژه اقدام به طراحی نقشه‌های الکتریکی مورد احتیاج پروژه کرده و نقشه‌های پیش ساخت تابلو برق موتورخانه را متناسب با شرایط محیطی و نصب آماده کرده و اقدام به تولید می‌نماید.
جهت مشاوره با واحد فروش تماس حاصل فرمائید.

  • ولتاژ نامی
    380/400 VAC
  • جریان نامی
    Up to 2500 A
  • درجه حفاظت
    Up to IP56
  • نوع رنگ
    RAL 7032-7035
  • فرکانس
    50 Hz
  • دمای کارکرد
    -15 To 75 °C
  • استاندارد
    IEC 61439-1

تابلو برق موتورخانه با هدف راه اندازی کردن درست الکتروموتورها با تولید می‌شود. این نوع از تابلو برق‌ها استفاده‌های مختلفی دارند؛ بنابراین در ادامه می‌خواهیم درباره تابلو برق موتور خانه صحبت کنیم و با انواع و اجزای داخلی آن آشنا شویم.

تابلو برق موتورخانه چیست؟

از تابلو برق موتورخانه در مکان‌های متفاوتی برای راه اندازی دیگ بخار، انواع الکتروموتورها و مشعل‌ها استفاده می‌شوند تا مراحل راه‌اندازی به صورت کاملا اتوماتیک انجام شود. تابلو‌ برق‌ها بر اساس ویژگی‌ها و جنبه‌های مختلفی مانند ولتاژ و تجهیزات در دسته‌های گوناگونی قرار می‌گیرند. تابلو برق موتورخانه‌ای که ولتاژ آن حداکثر تا ۱ کیلو ولت باشد، در دسته تابلو برق‌هایی با فشار ضعیف قرار می‌گیرد و تابلو برق‌هایی که ولتاژ آن‌ها بیشتر از ۱ کیلو ولت است در دسته تابلو برق‌هایی با فشار متوسط قرار می‌گیرند. به طور معمول ابعاد مدل ایستاده تابلو برق موتورخانه ۸۰ در ۱۲۰ است و مدل تابلو دیواری آن ۵۰ در ۷۰ یا ۶۰ در ۸۰ است.





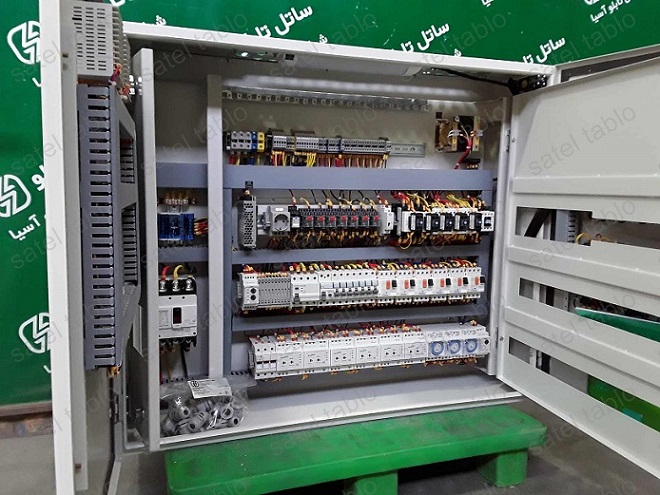

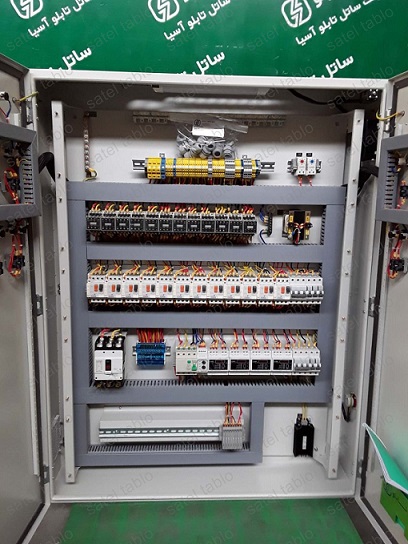

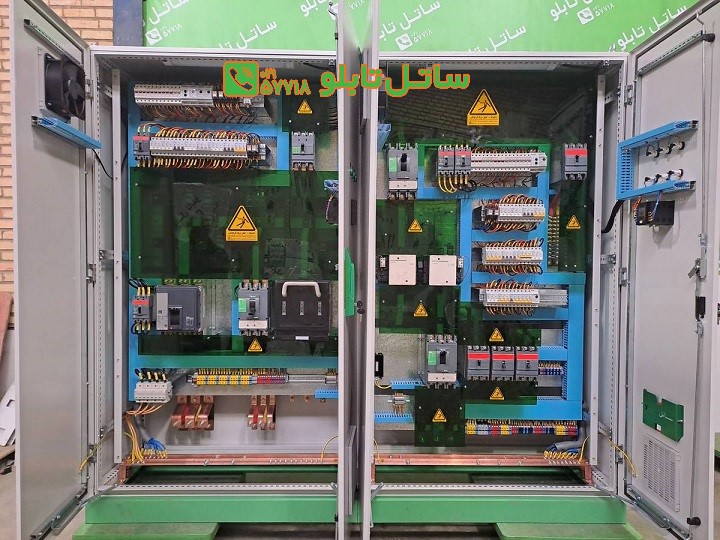

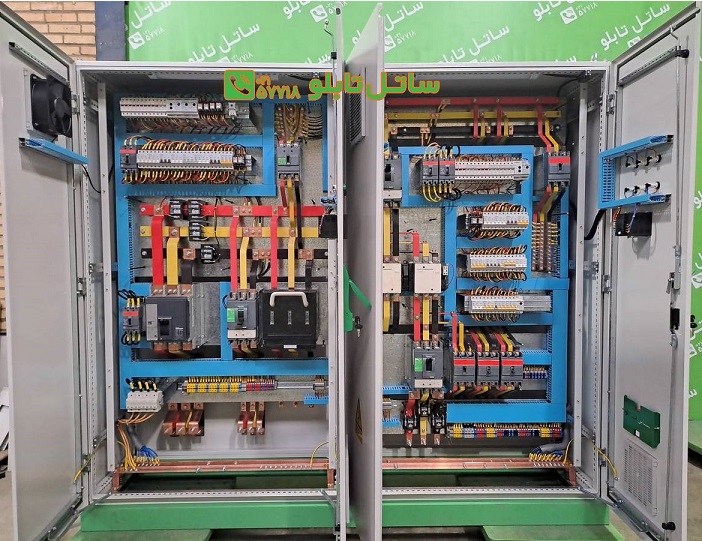

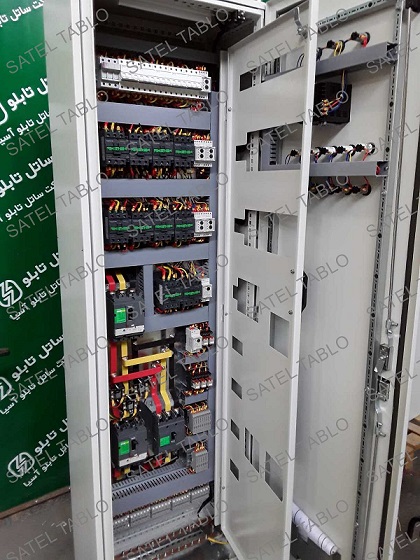

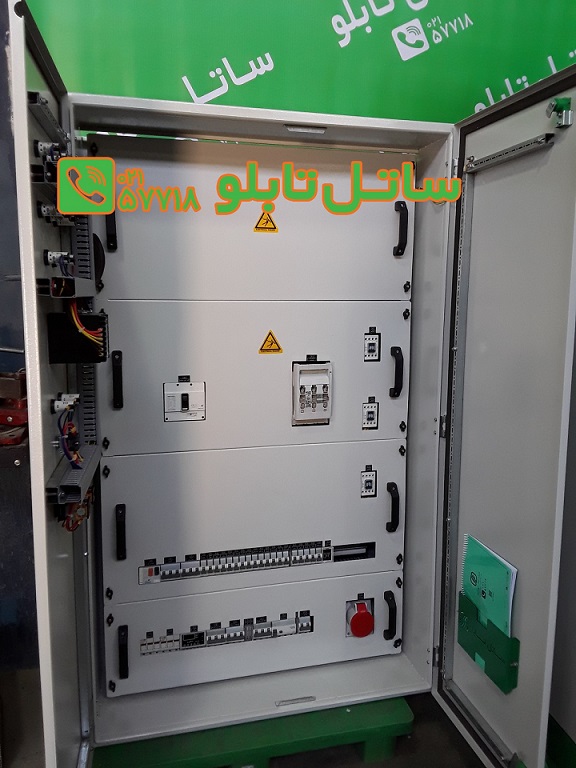

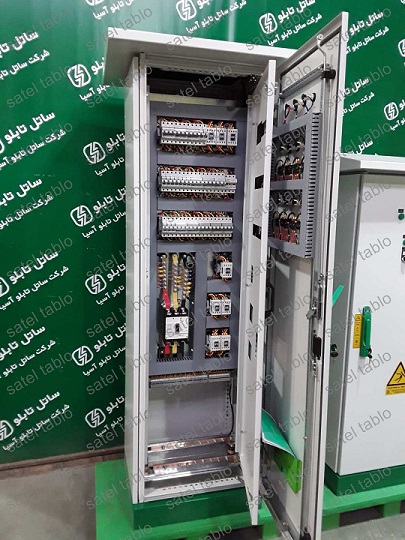

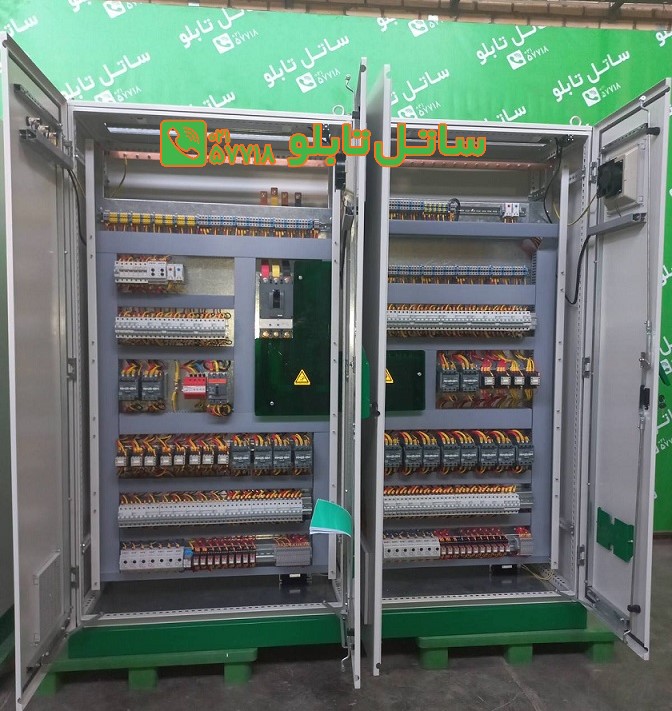

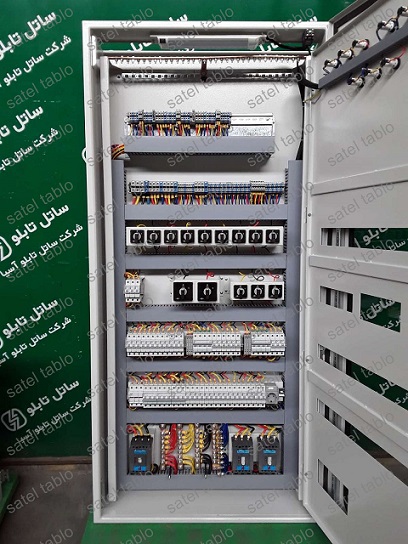

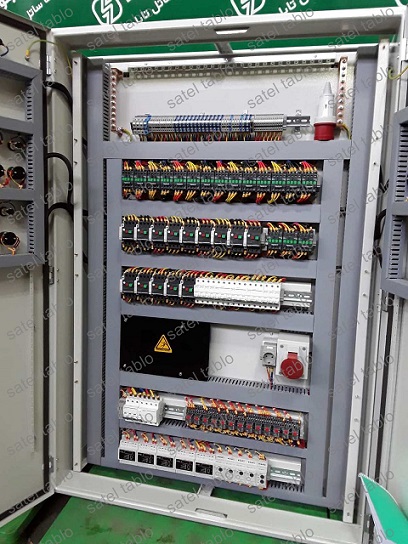

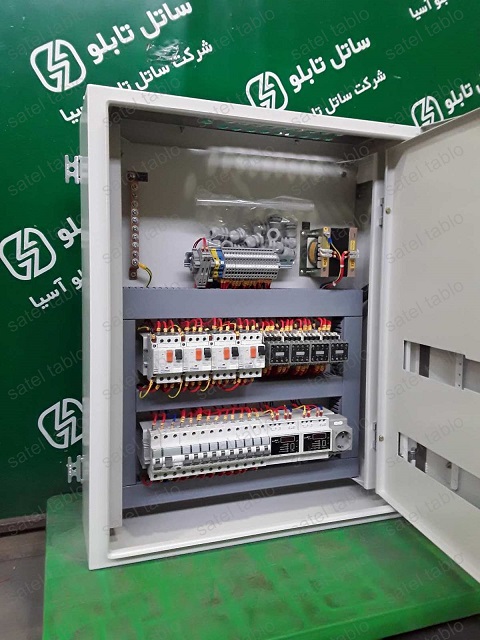

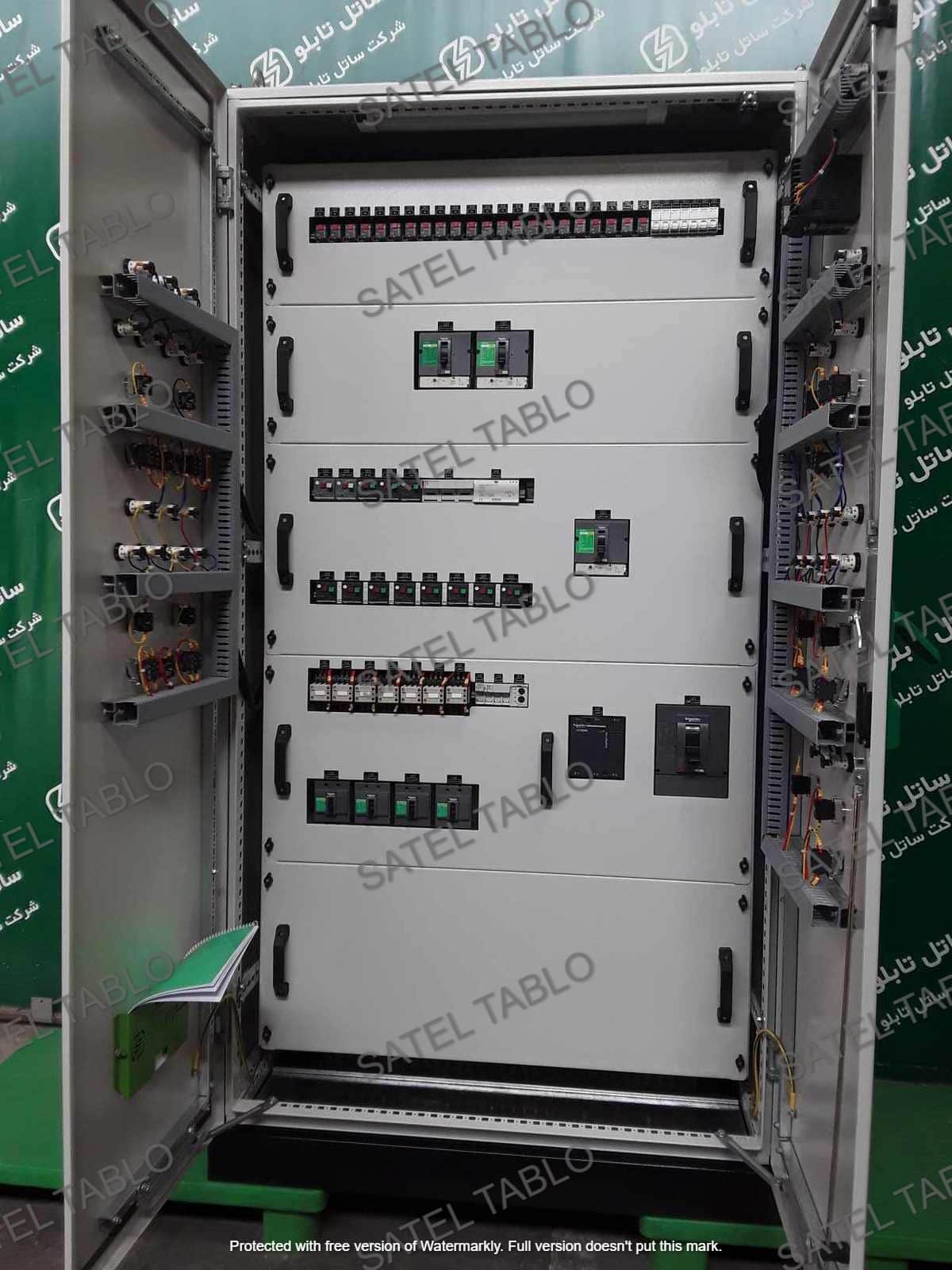

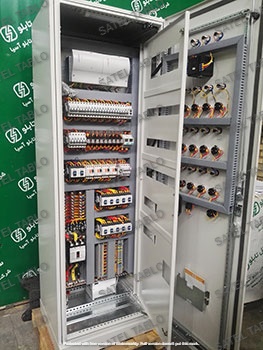

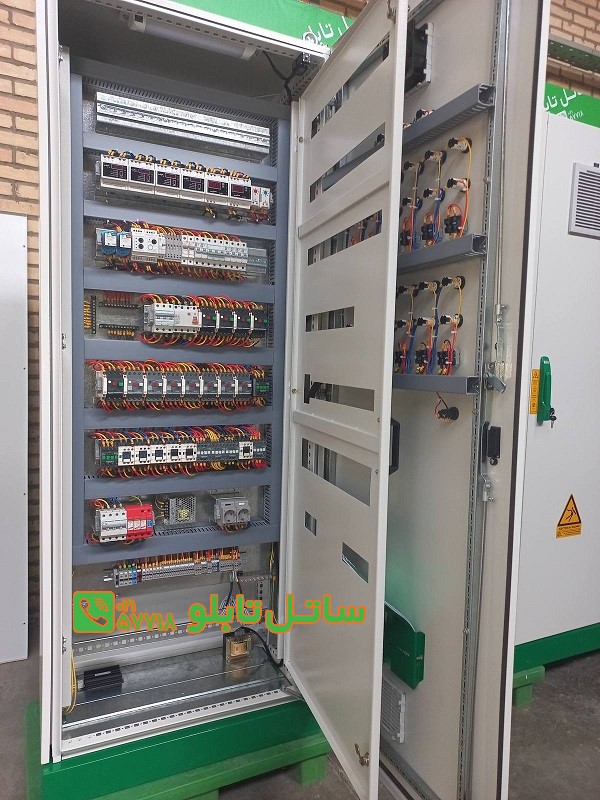

تجهیزات تابلو برق موتورخانه چیست؟

مهم‌ترین تجهیزات تابلو برق موتور خانه شامل موارد زیر است:

انواع رله‌ها: رله‌ها برای ارسال فرمان و قطع و وصل تایمر، رله کنترل بار و... استفاده می‌شوند.

انواع کلید‌ها: کلیدها برای قطع و وصل کردن مدار استفاده می‌شوند.

تجهیزات اندازه گیری: این تجهیزات برای محاسبه ولت متر، فرکانس متر، آمپر متر و... به کار می‌روند.

ترانس جریان و ترانس ولتاژ: برای افزایش و کاهش جریان و یا ولتاژ به کار می‌روند.

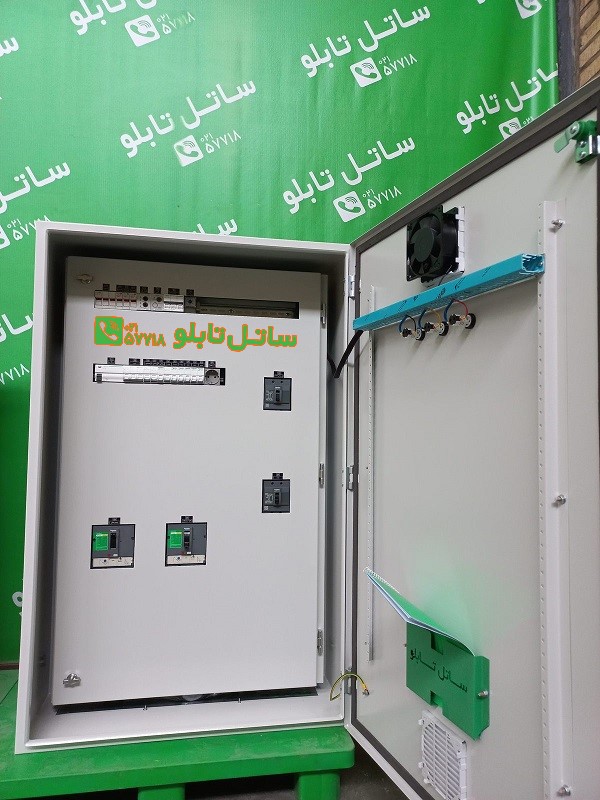

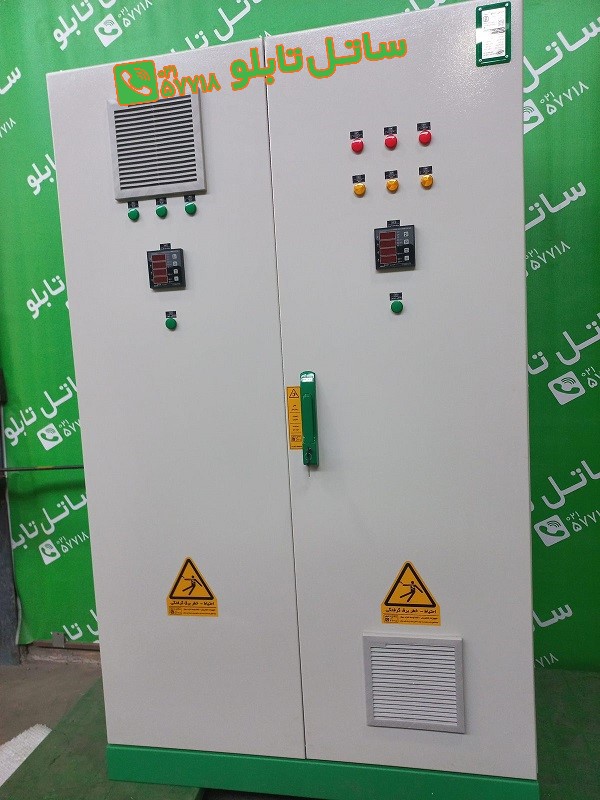

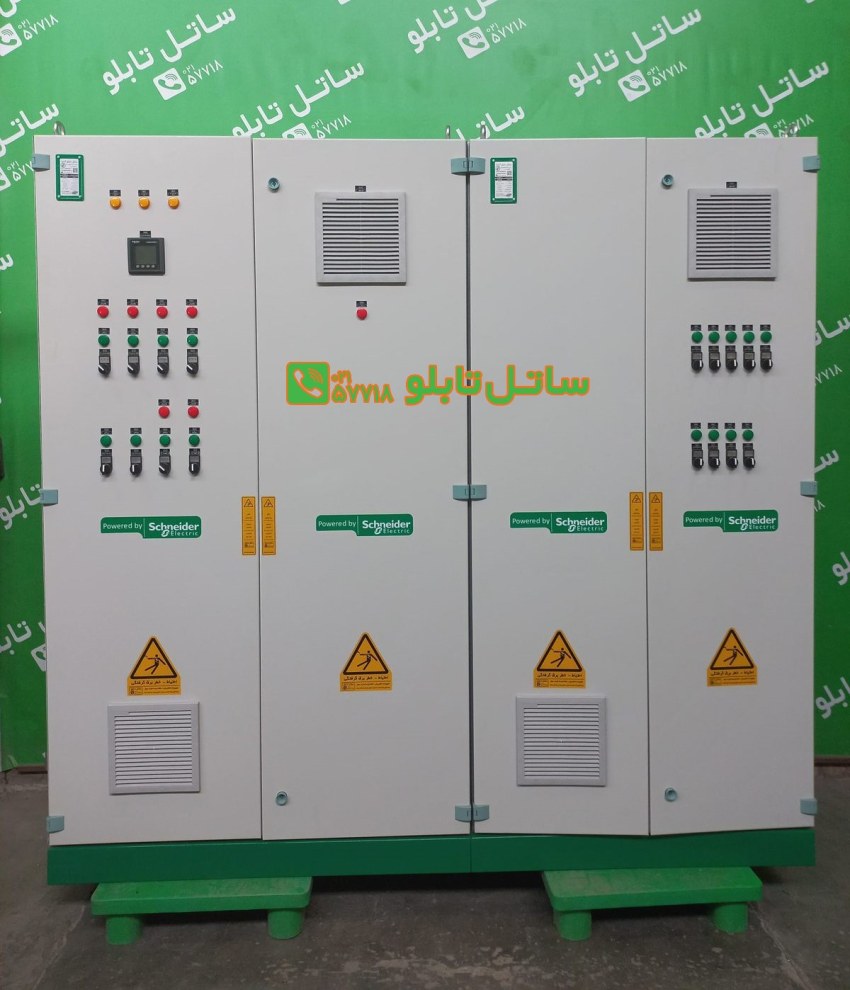

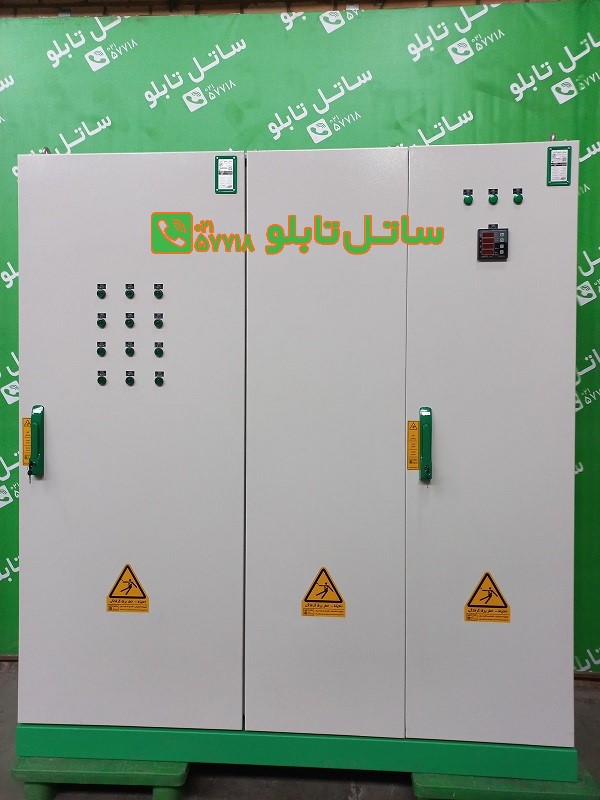

انواع تابلو برق موتورخانه


انواع تابلو برق موتورخانه

تابلو برق موتورخانه بر اساس ویژگی‌های مختلفی که دارد به مدل‌های زیر تقسیم بندی می‌شود:

  • تابلوی فرعی: این تابلوها برای توزیع و کنترل سیستم برق مانند موتور خانه و روشنایی مورد استفاده قرار می‌گیرد.
  • تابلو برق اصلی: این تابلوها به طور معمول در پست برق نصب می‌شوند و در قسمتی از ترانس که فشار کمتری دارد متصل می‌شود.
  • تابلو برق نیمه اصلی: این تابلو برق می‌تواند برق کل یک ساختمان بزرگ را تامین کند و از تابلو برق اصلی تغذیه می‌کند.
  • تابلو برق فرعی: این تابلو برق می‌تواند برق یک ساختمان یا یک محیط کوچک را تامین کند و جزئی از زیر مجموعه تابلو برق نیمه اصلی محسوب می‌شود.
  • تابلو برق کنترل: این تابلو برق‌ها با استفاده از قابلیت‌های مختلفی وضعیت کل سیستم را به طور کامل بررسی می‌کنند و اگر لازم باشد، تنظیمات صحیحی را که توسط بهره بردار فرمان داده شده است، به سیستم منتقل می‌کنند.

نکات مهم استانداردی برای نصب تابلو برق موتورخانه

قبل از نصب کردن تابلو برق موتورخانه لازم است به چند نکته مهم استانداردی توجه کنید، این نکات عبارتند از:

باید حتما مقداری فضای کافی در کنار قطعات برای عبور دادن آسان سیم‌ها در نظر بگیرید.

برای کابل‌های ورودی و خروجی ریل در نظر بگیرید.

به این نکته توجه داشته باشید که برای چراغ‌های سیگنال از یک فیوز مناسب استفاده کنید.

تمامی قطعات تابلو‌ برق موتورخانه چه ایستاده و چه خازنی باید حتما به صورت پیچ و مهره‌ای باشند.

توجه داشته باشید که کمترین مقدار فاصله‌ای که باید بین تابلو برق موتورخانه و دیوار باشد، حداقل ۷۰ سانتی متر است.

اتاق پست و اتاقک باید به گونه‌ای طراحی شوند که از وارد شدن آب‌ به تابلو برق جلوگیری کند و به آن ضرری وارد نکند.

فضای قرار گرفتن تابلو برق باید به گونه‌ای باشد که از ورود گرد و خاک و یا آب به دورن آن جلوگیری کند.

طول و عرض تابلو برق موتورخانه باید از نظر فنی با یکدیگر متناسب باشد.

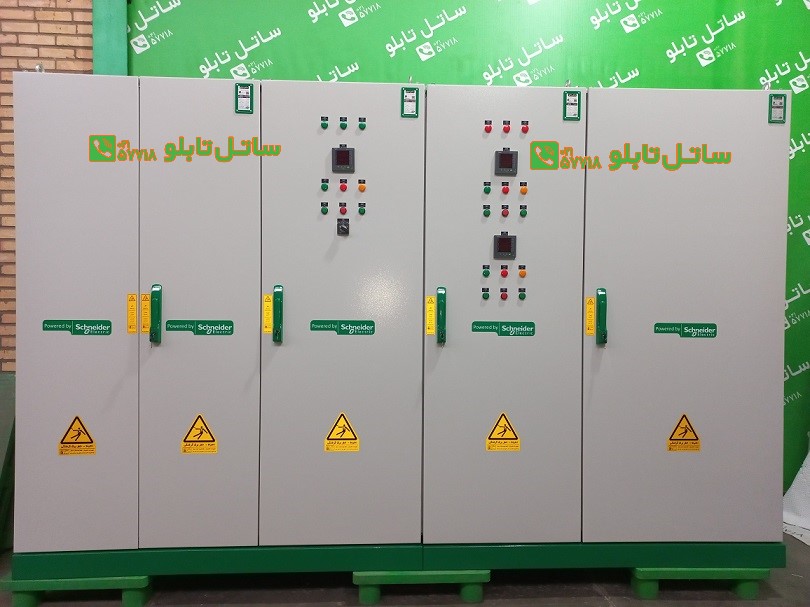

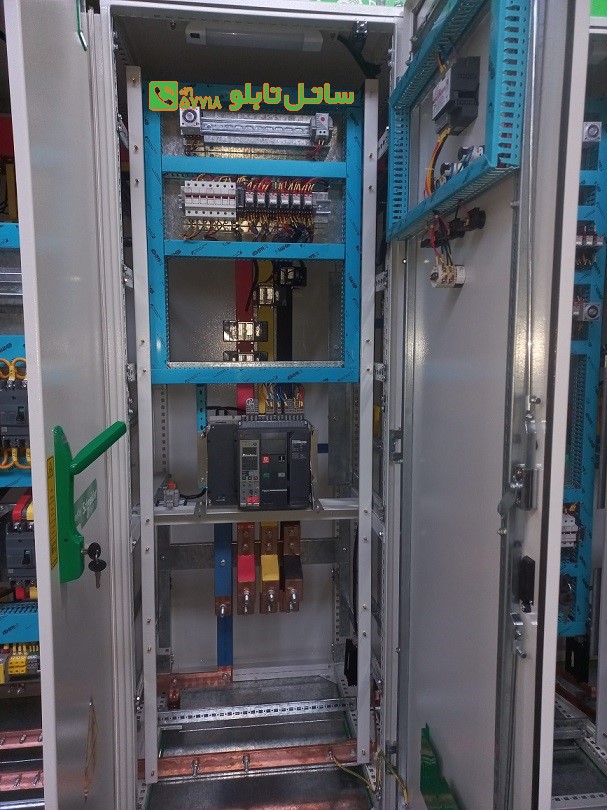

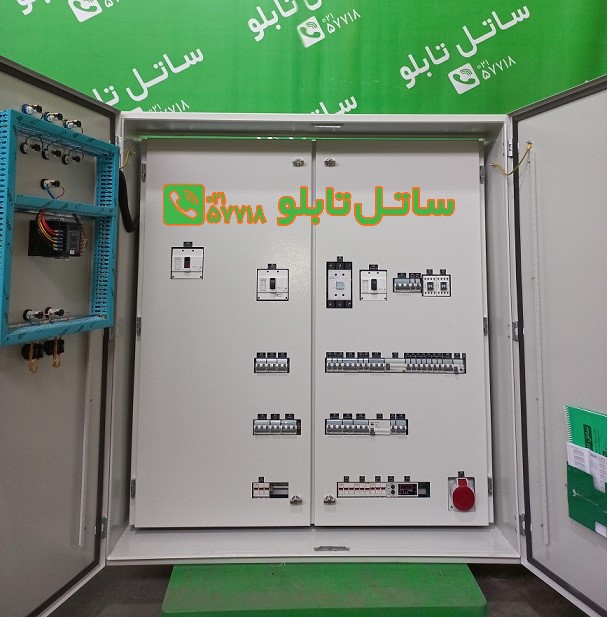

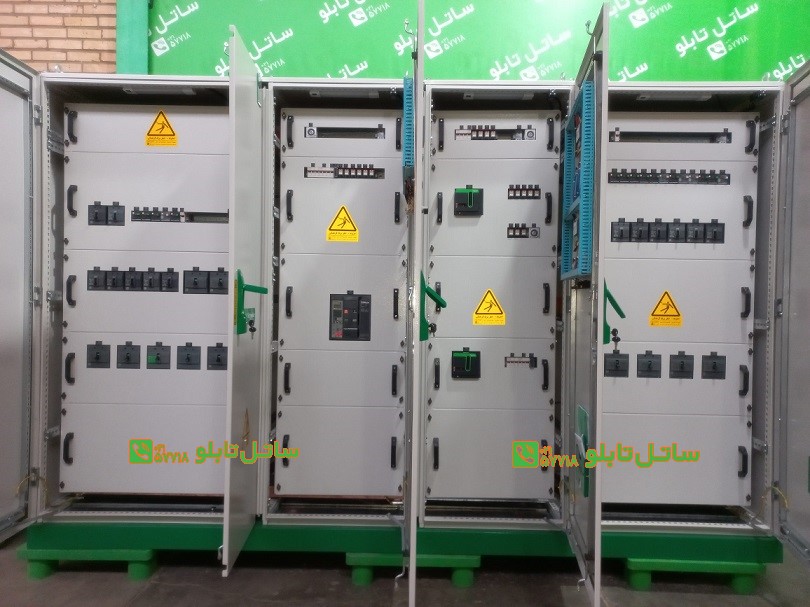

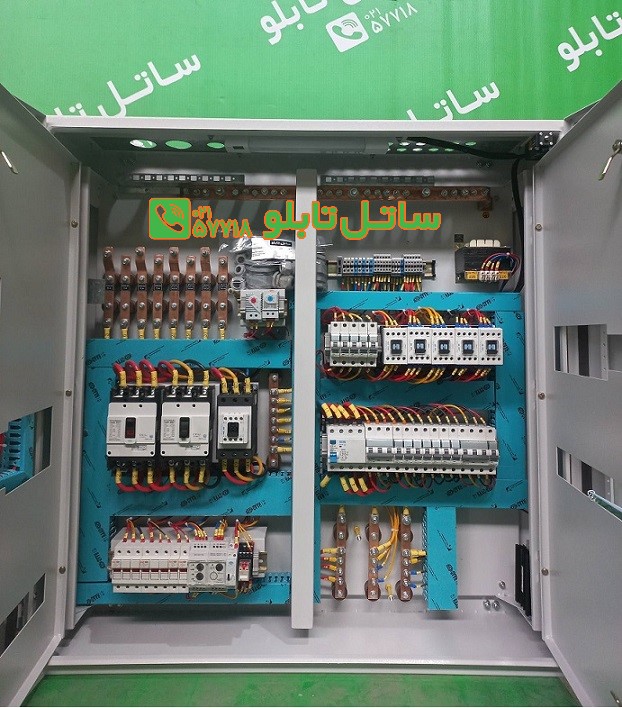

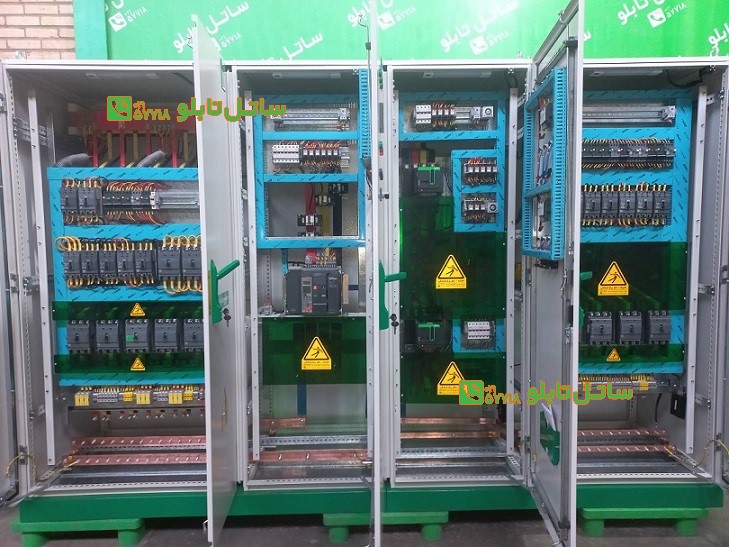

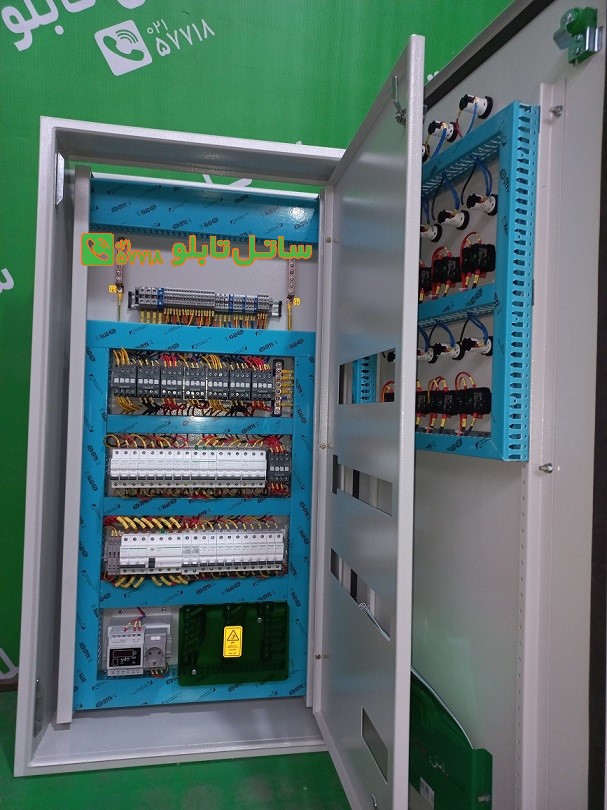

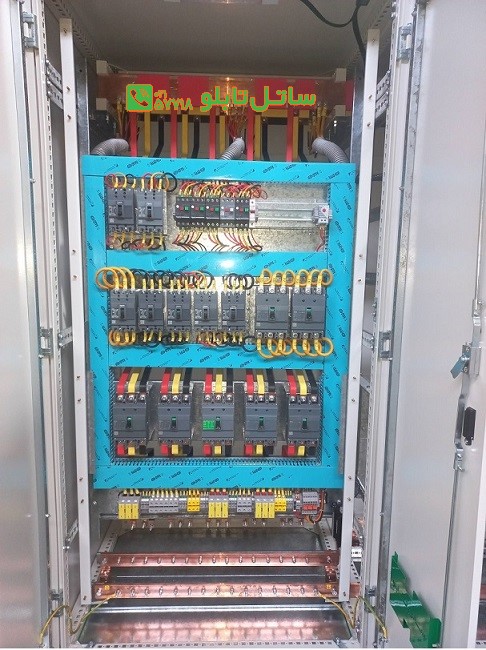

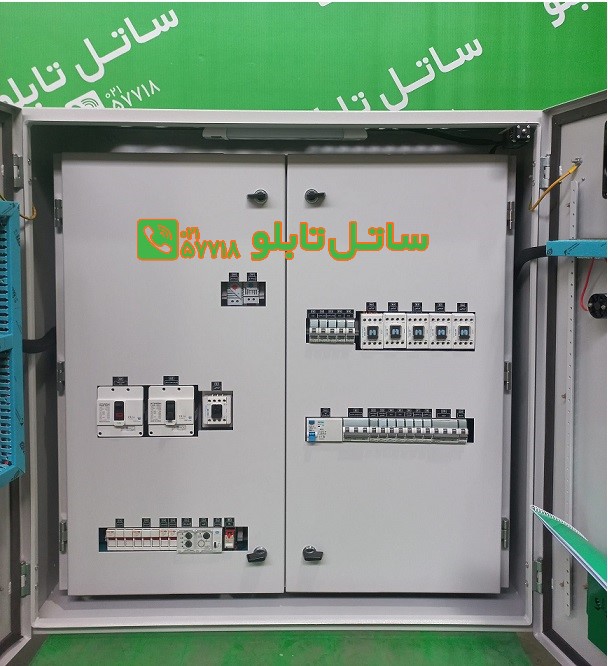

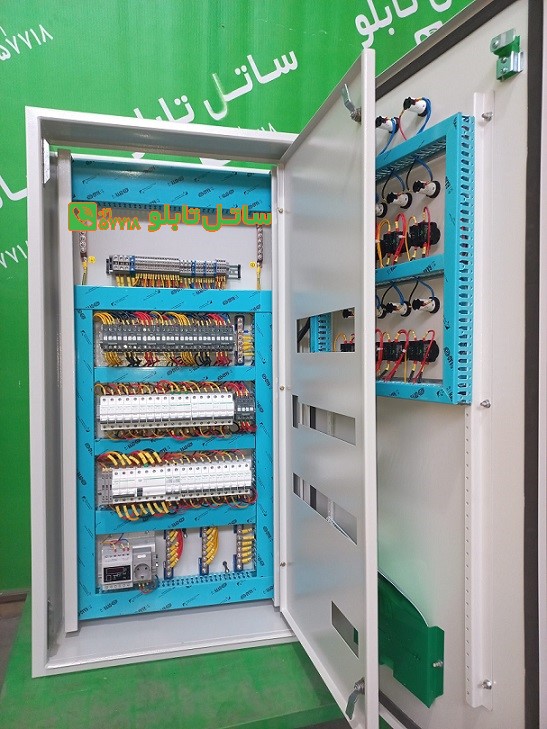

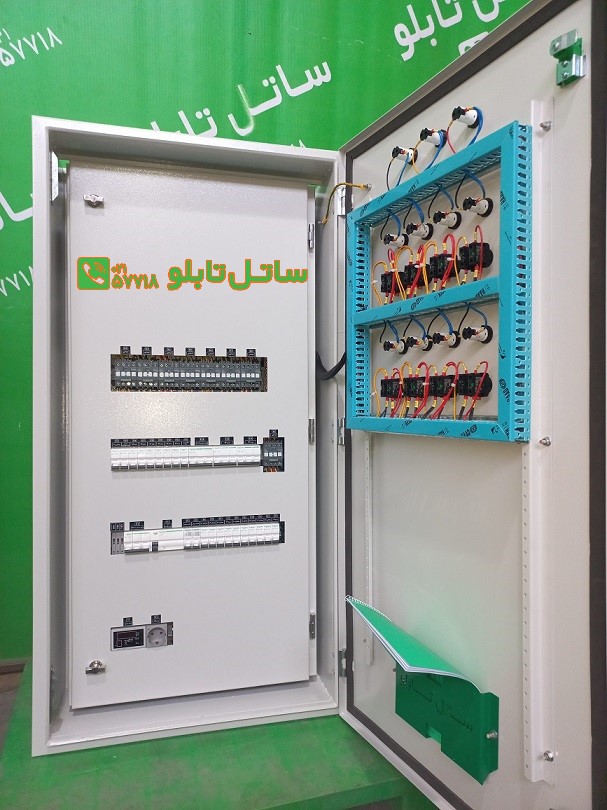

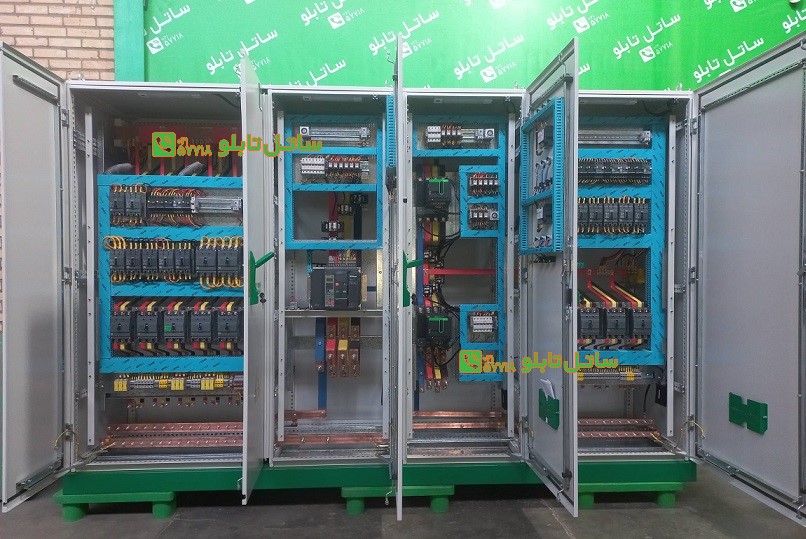

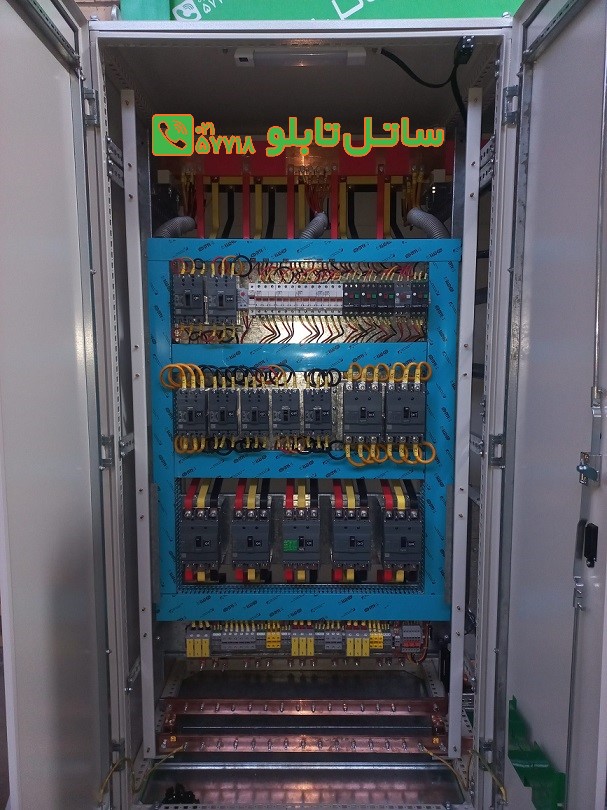

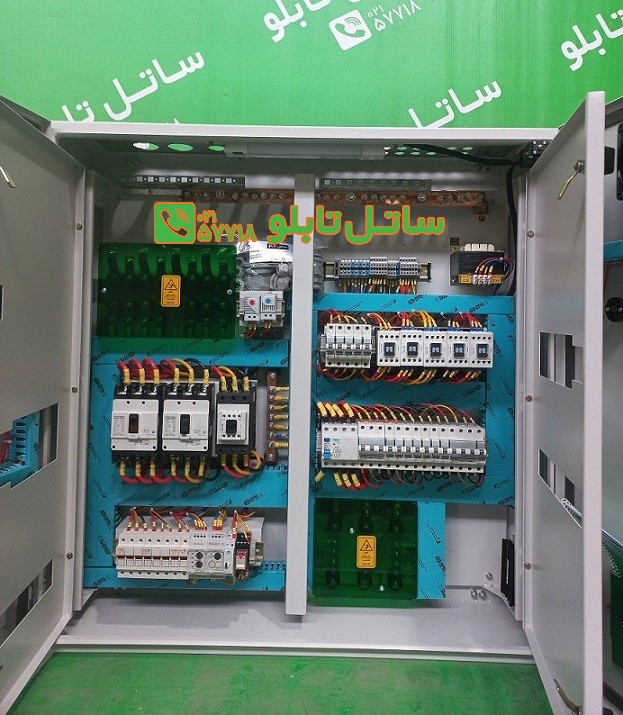

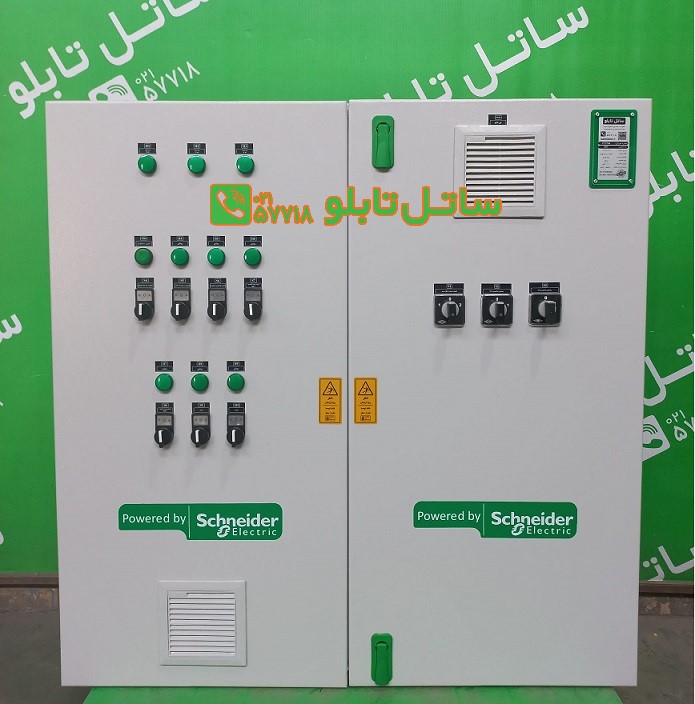

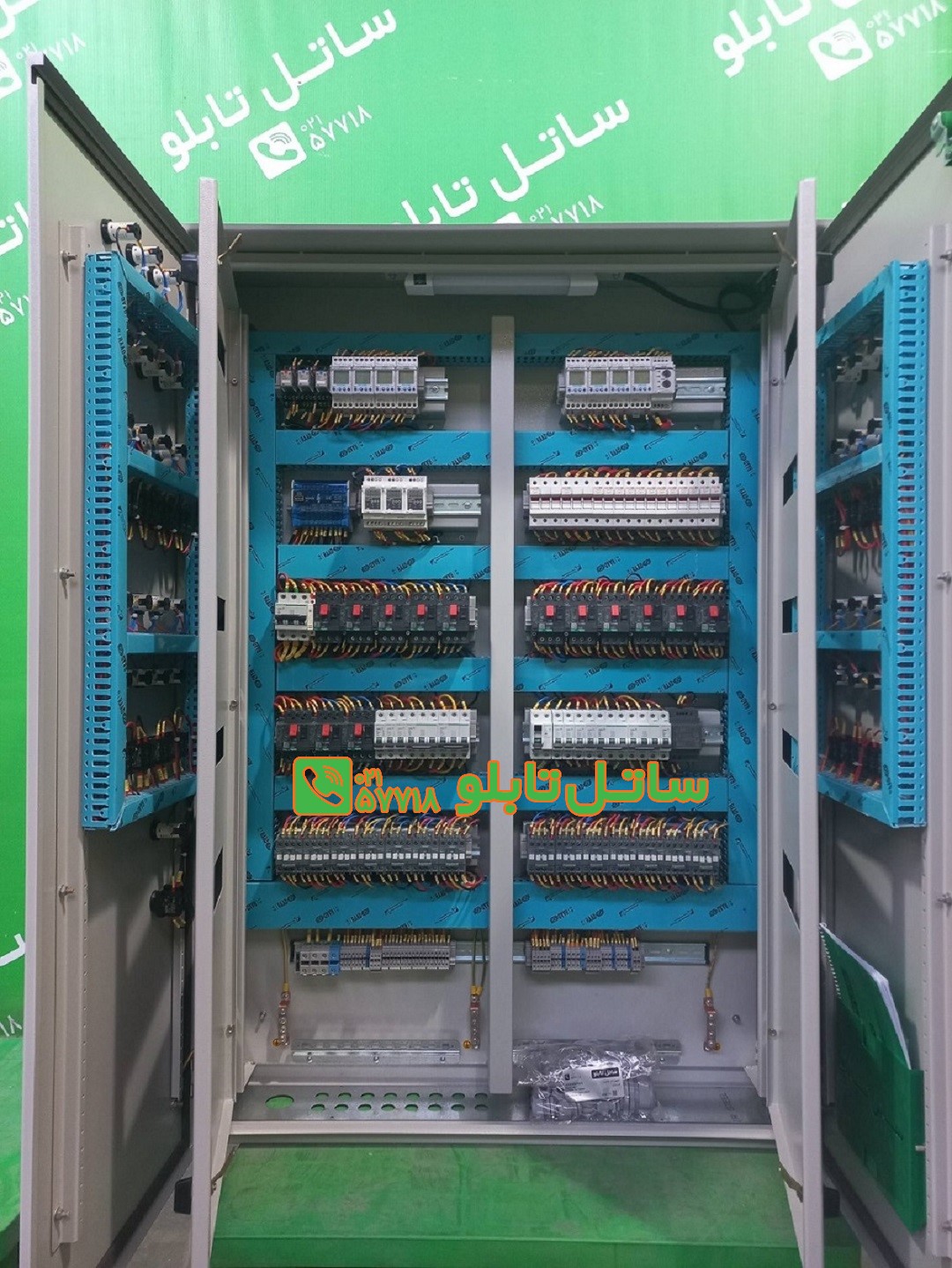

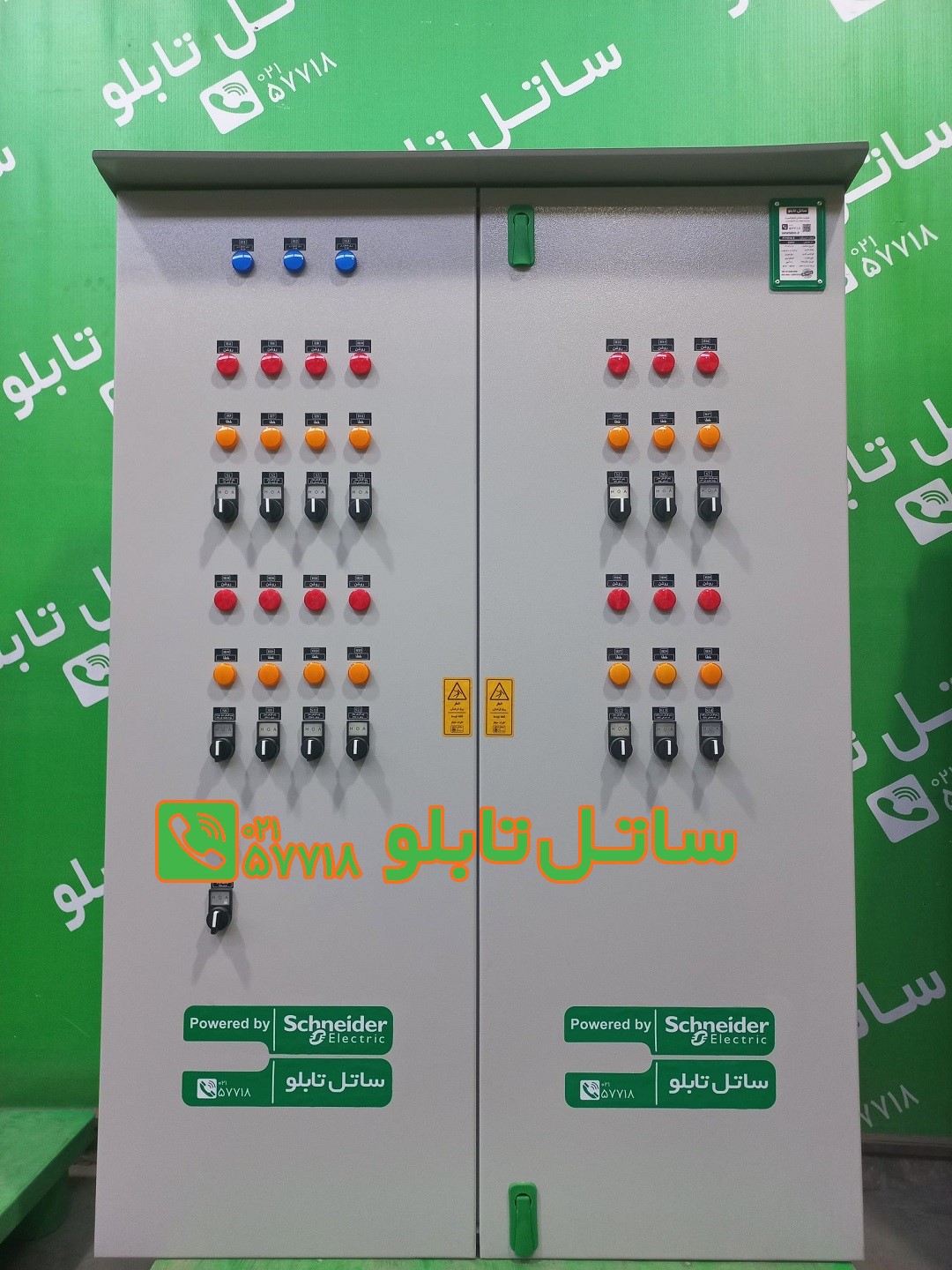

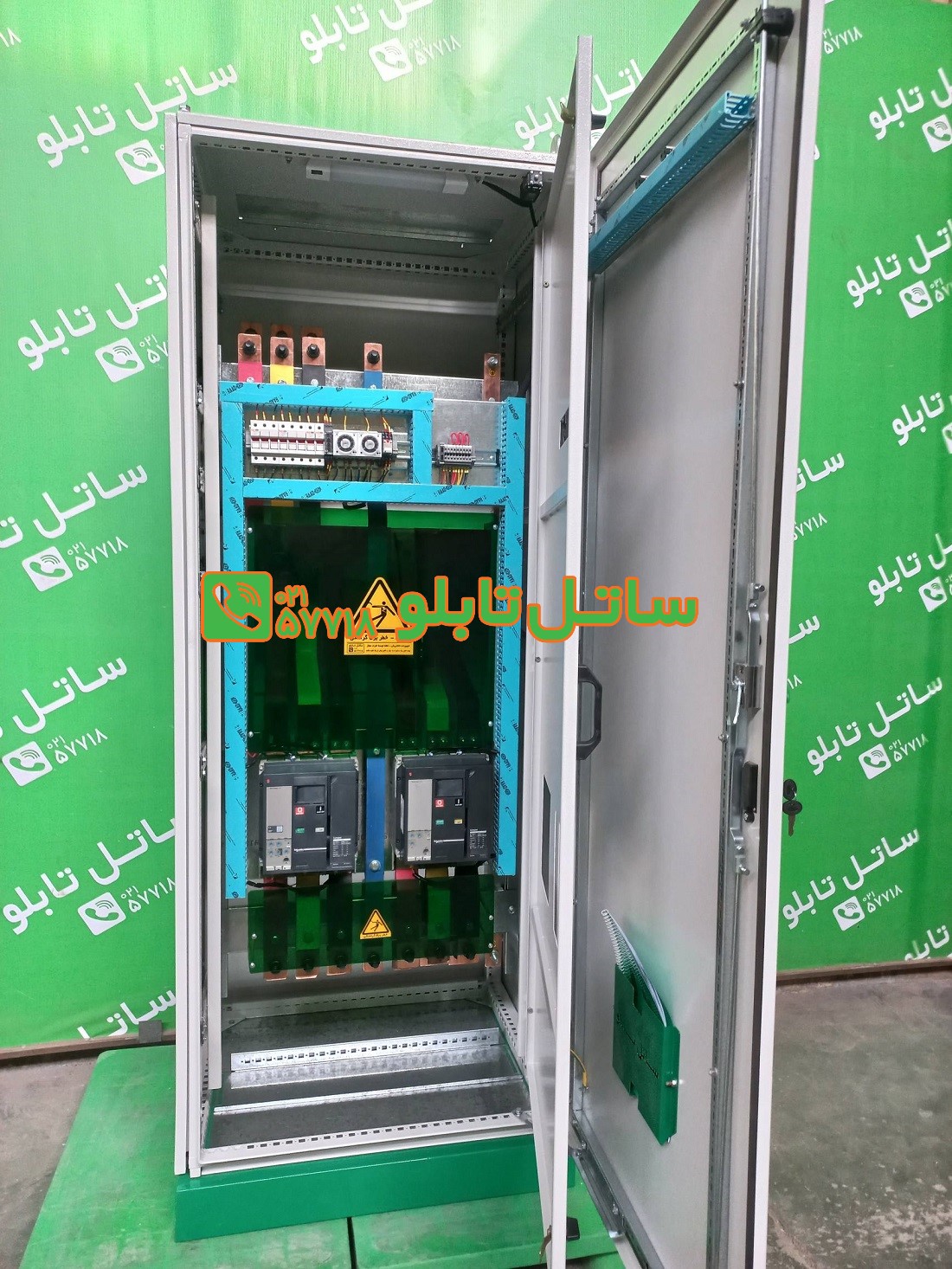

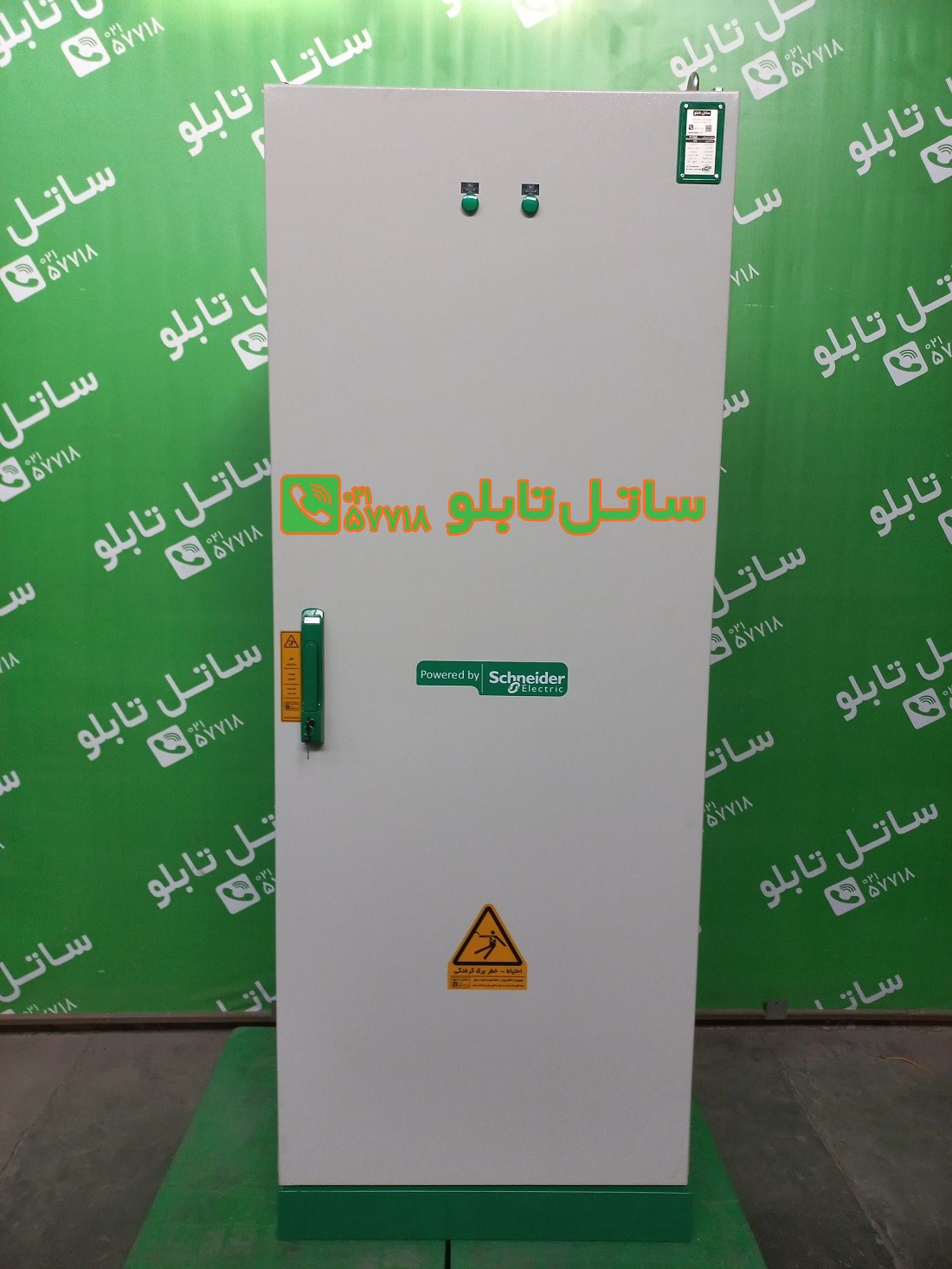

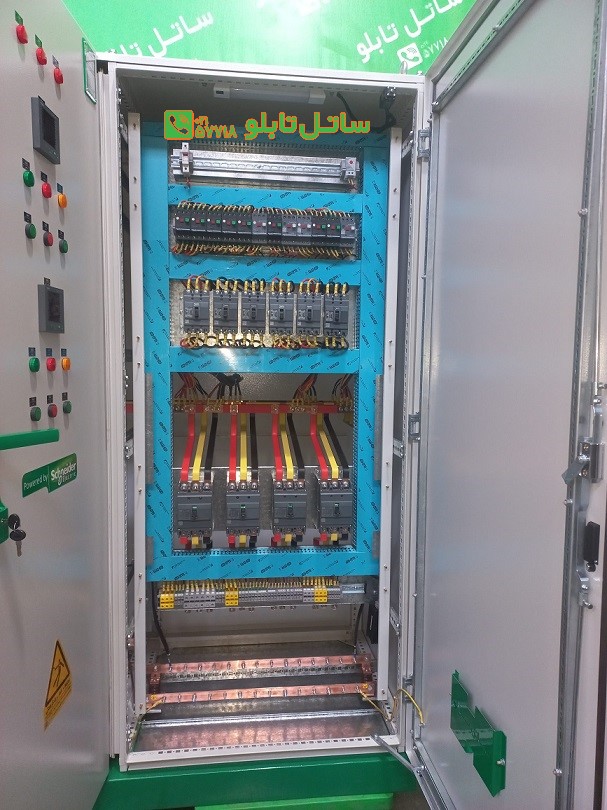

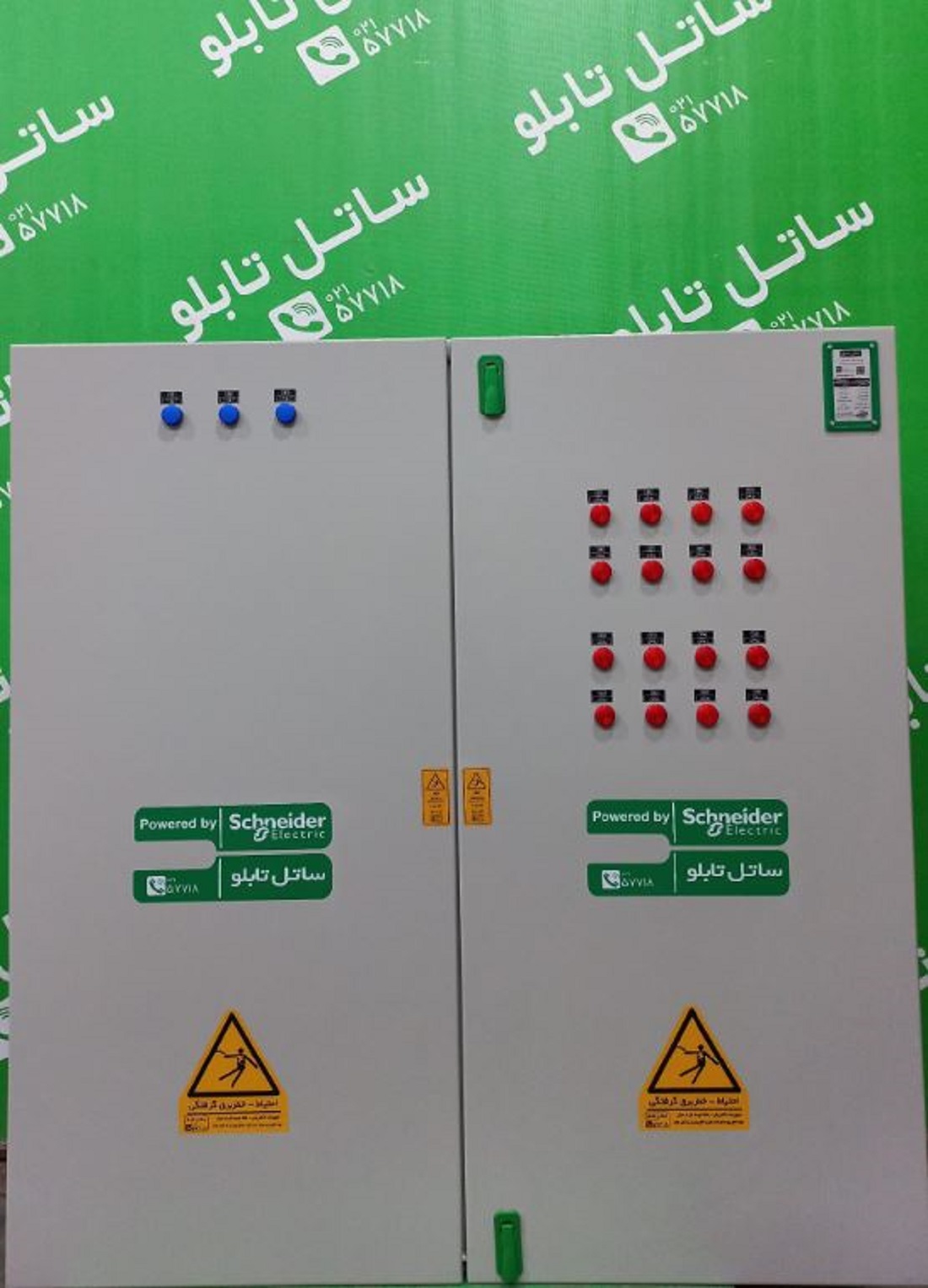

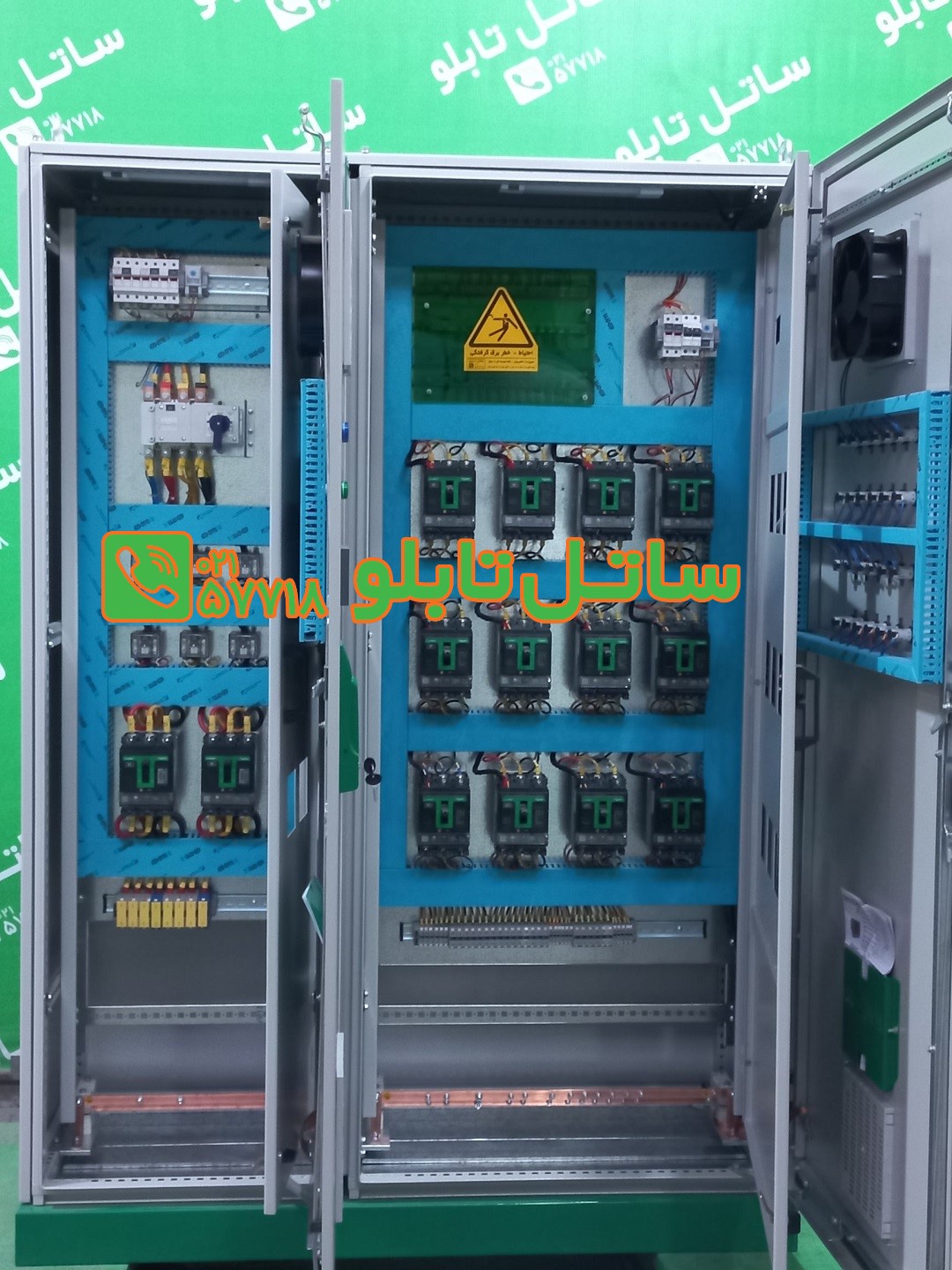

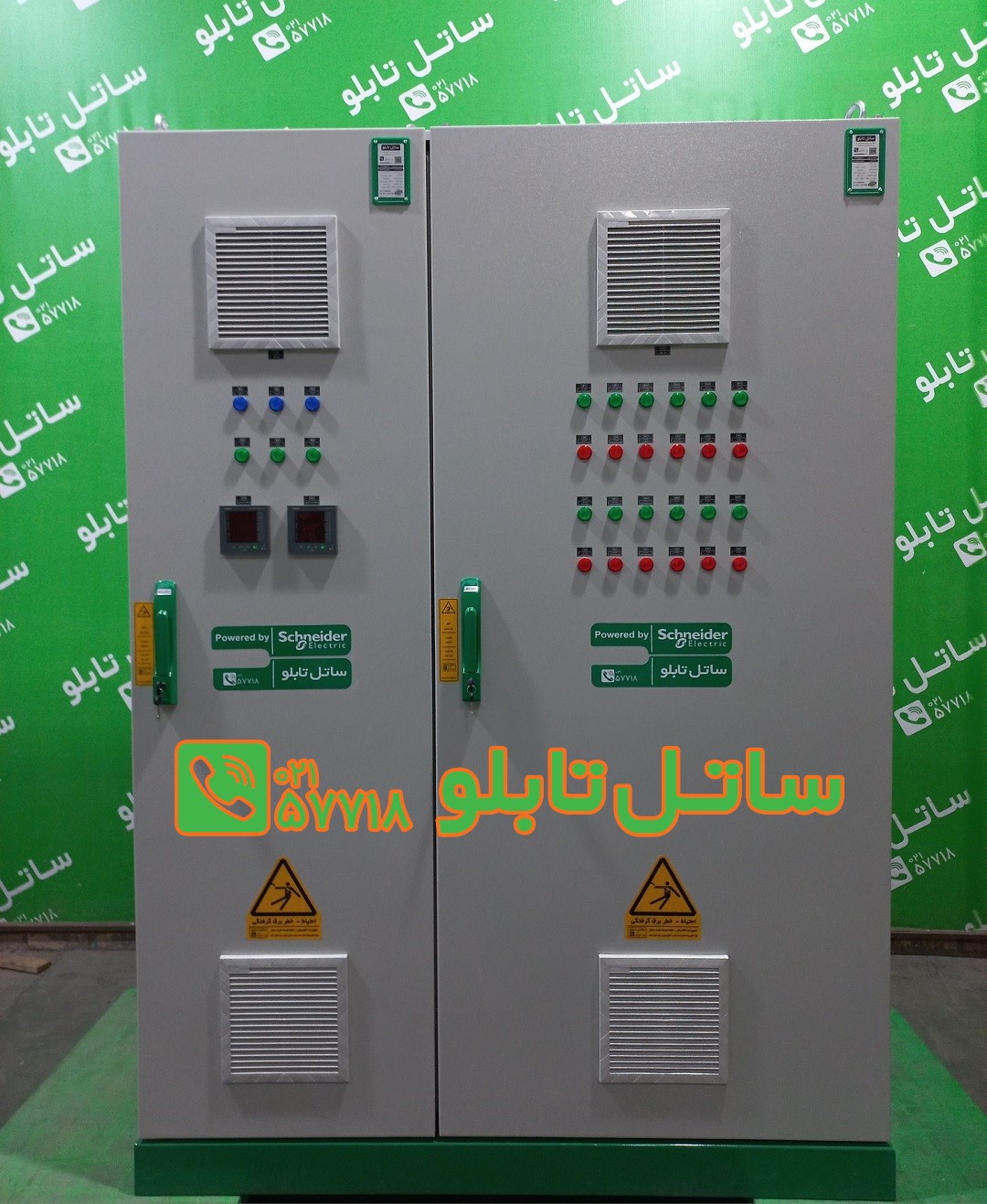

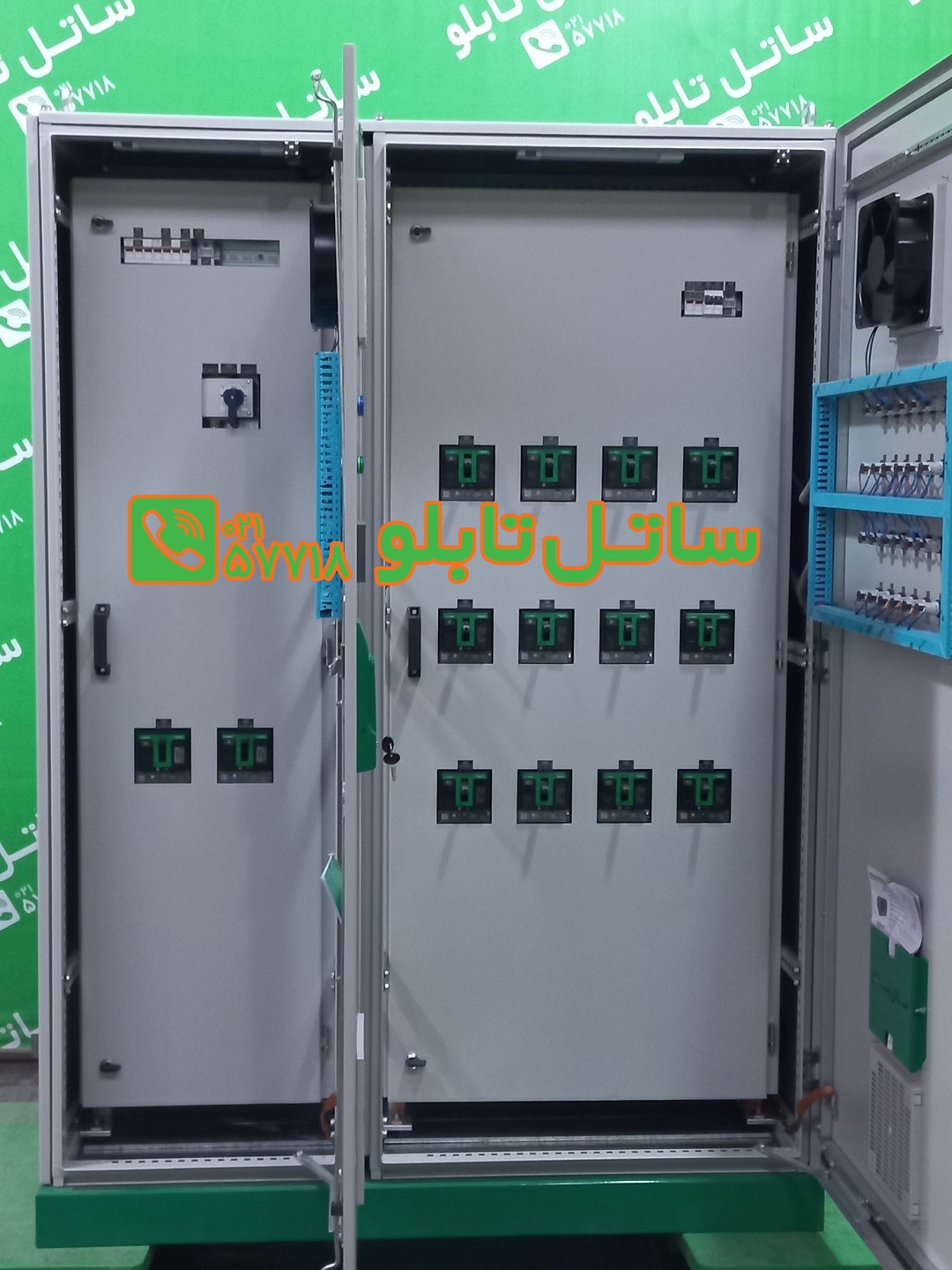

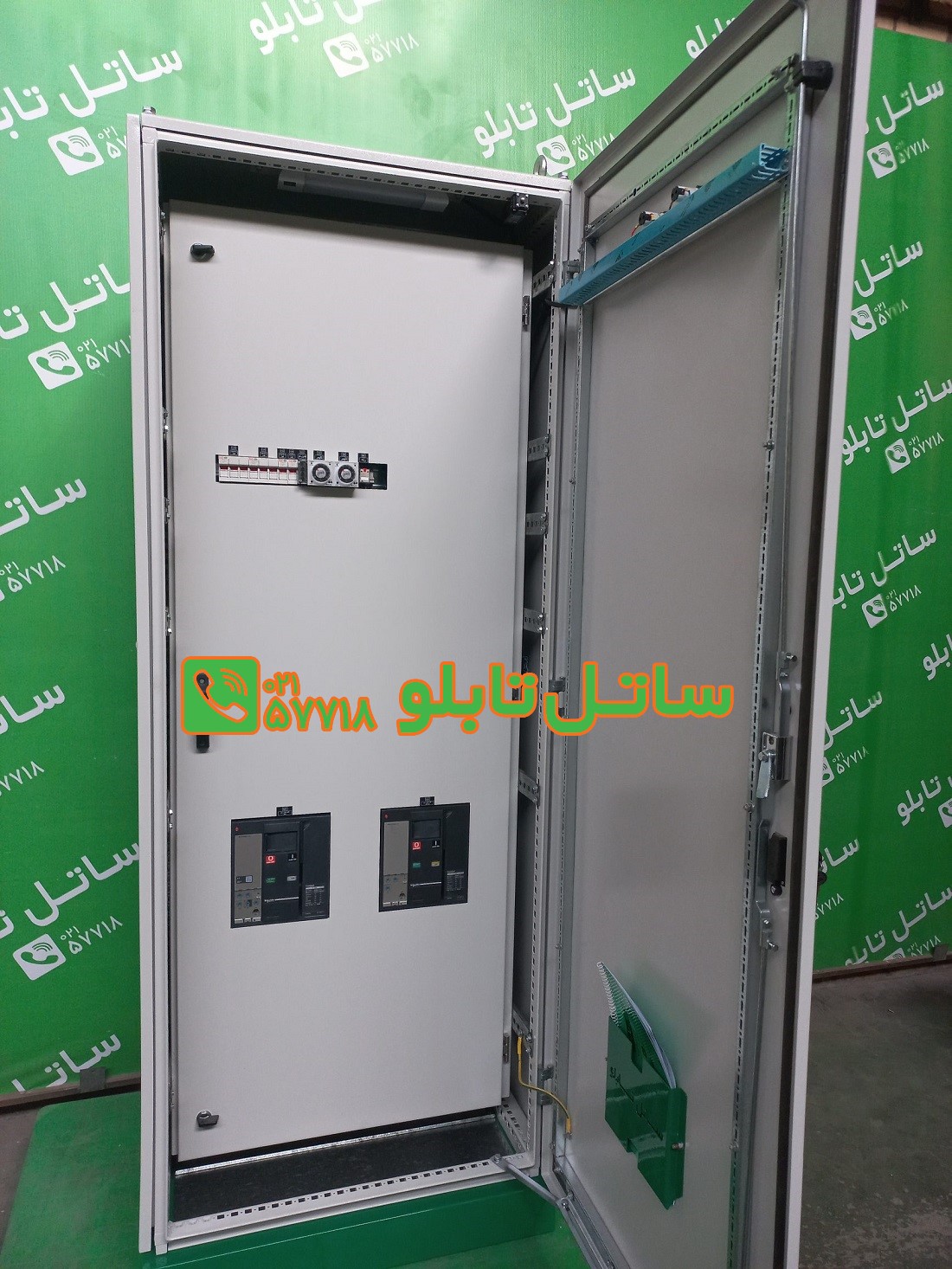

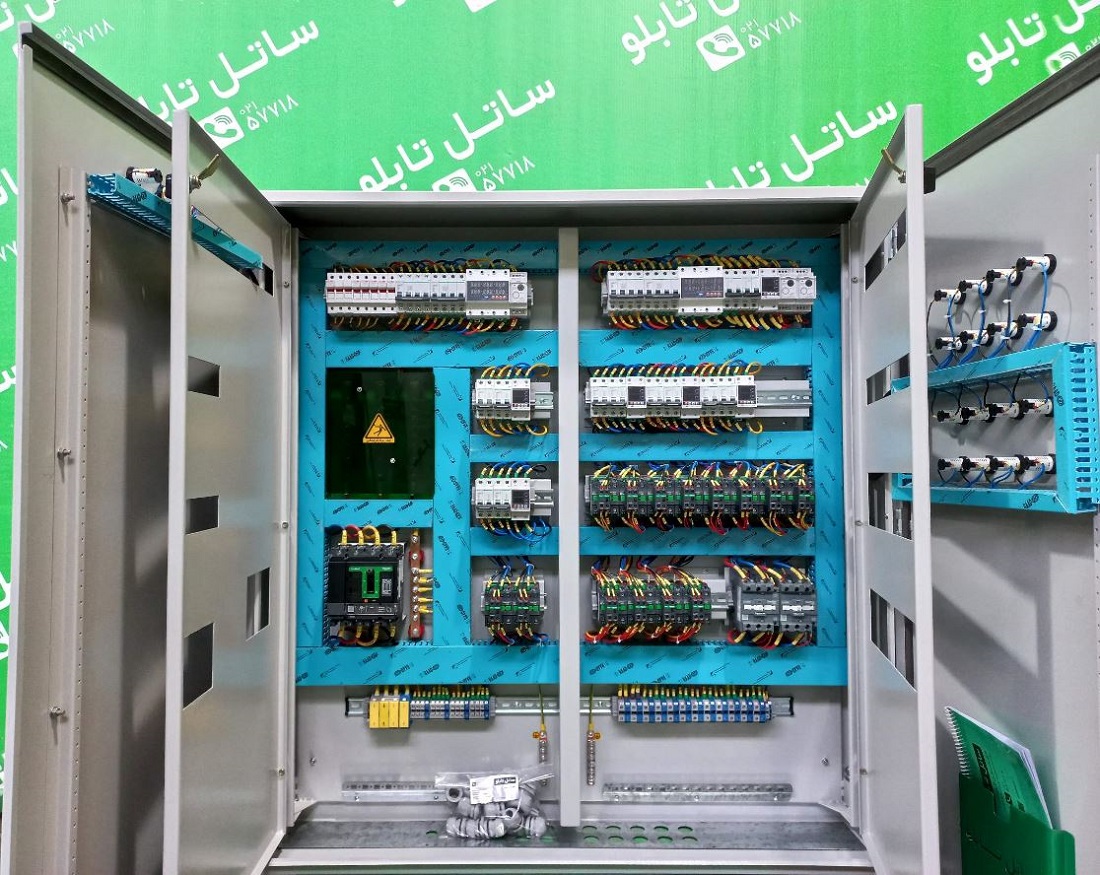

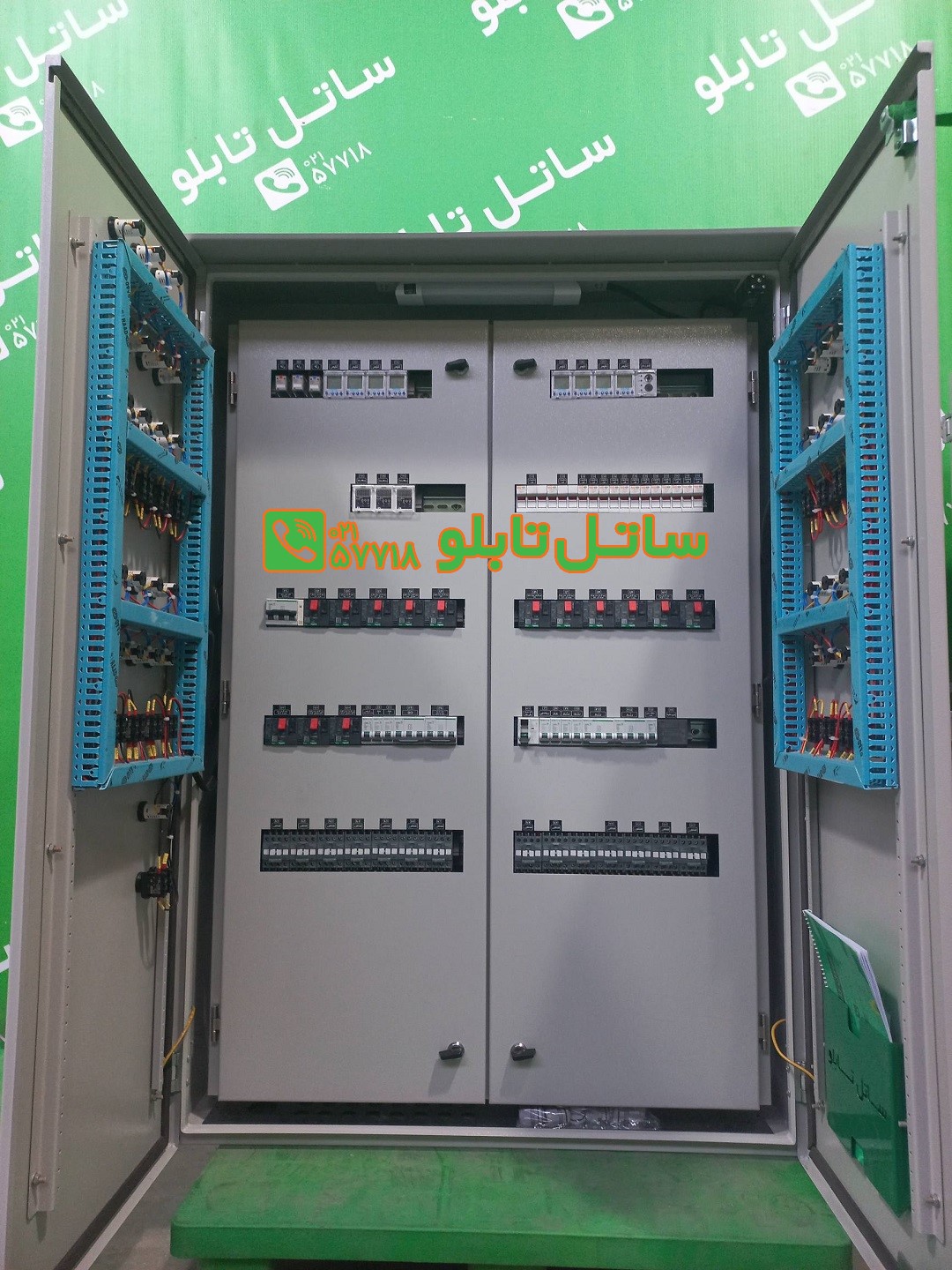

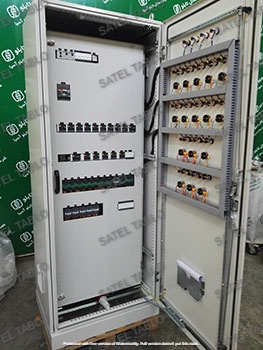

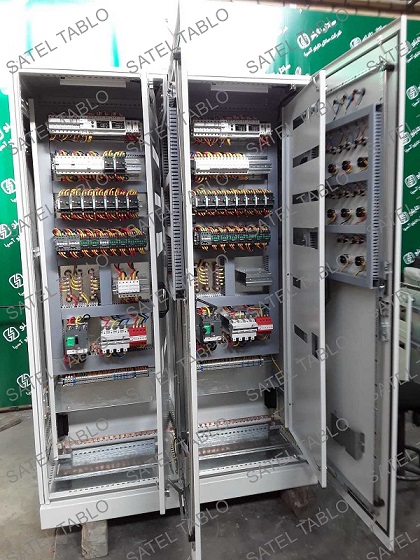

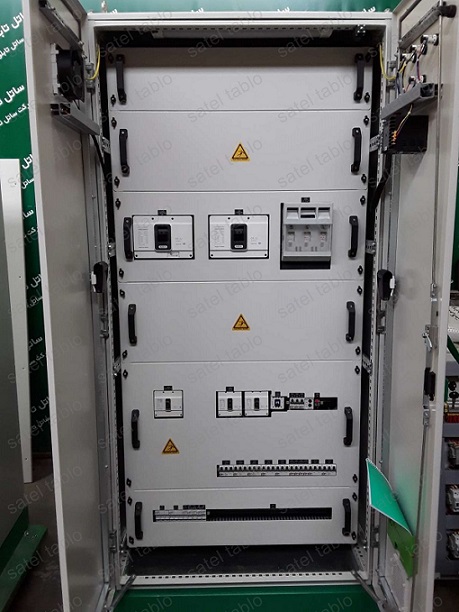

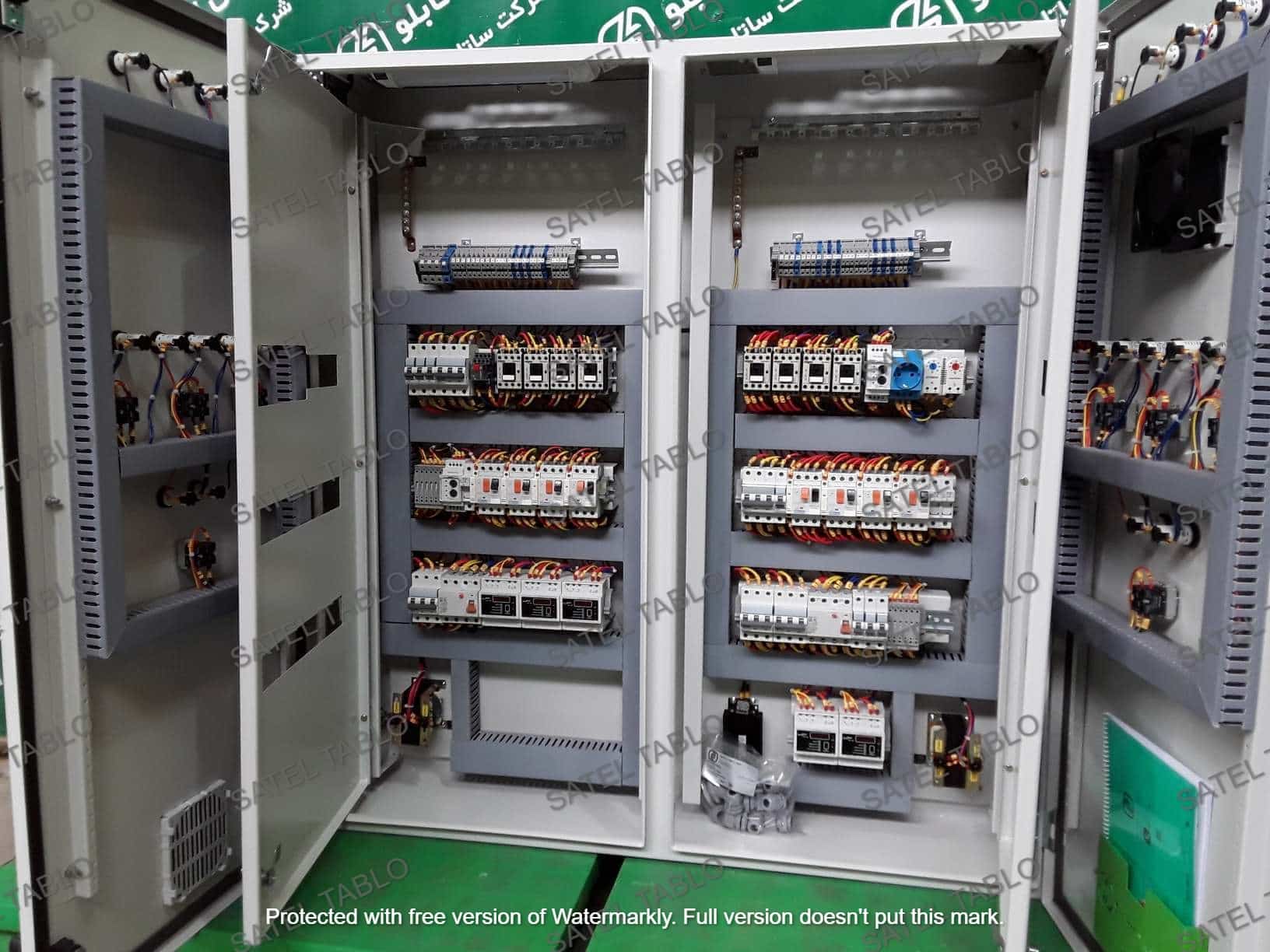

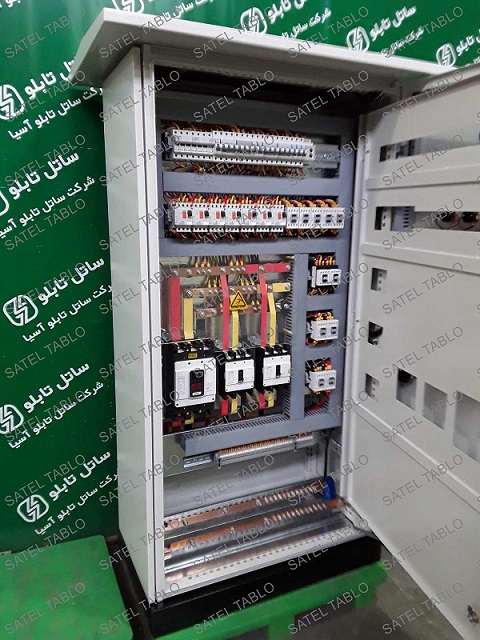

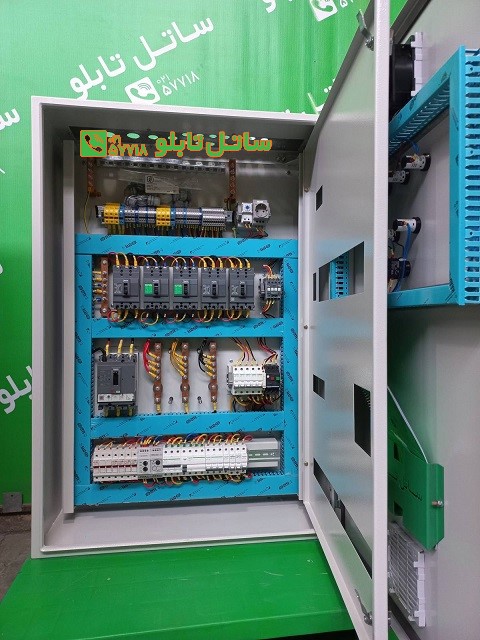

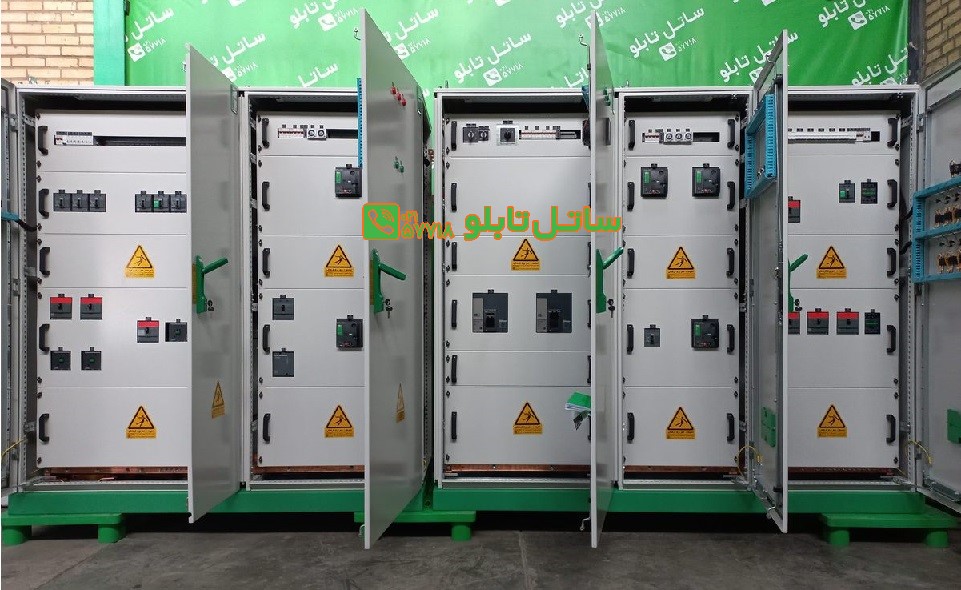

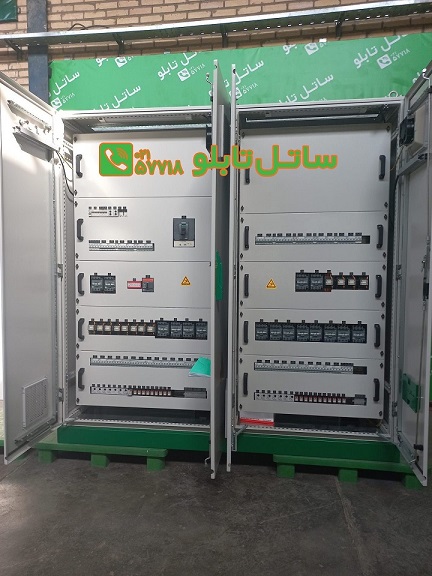

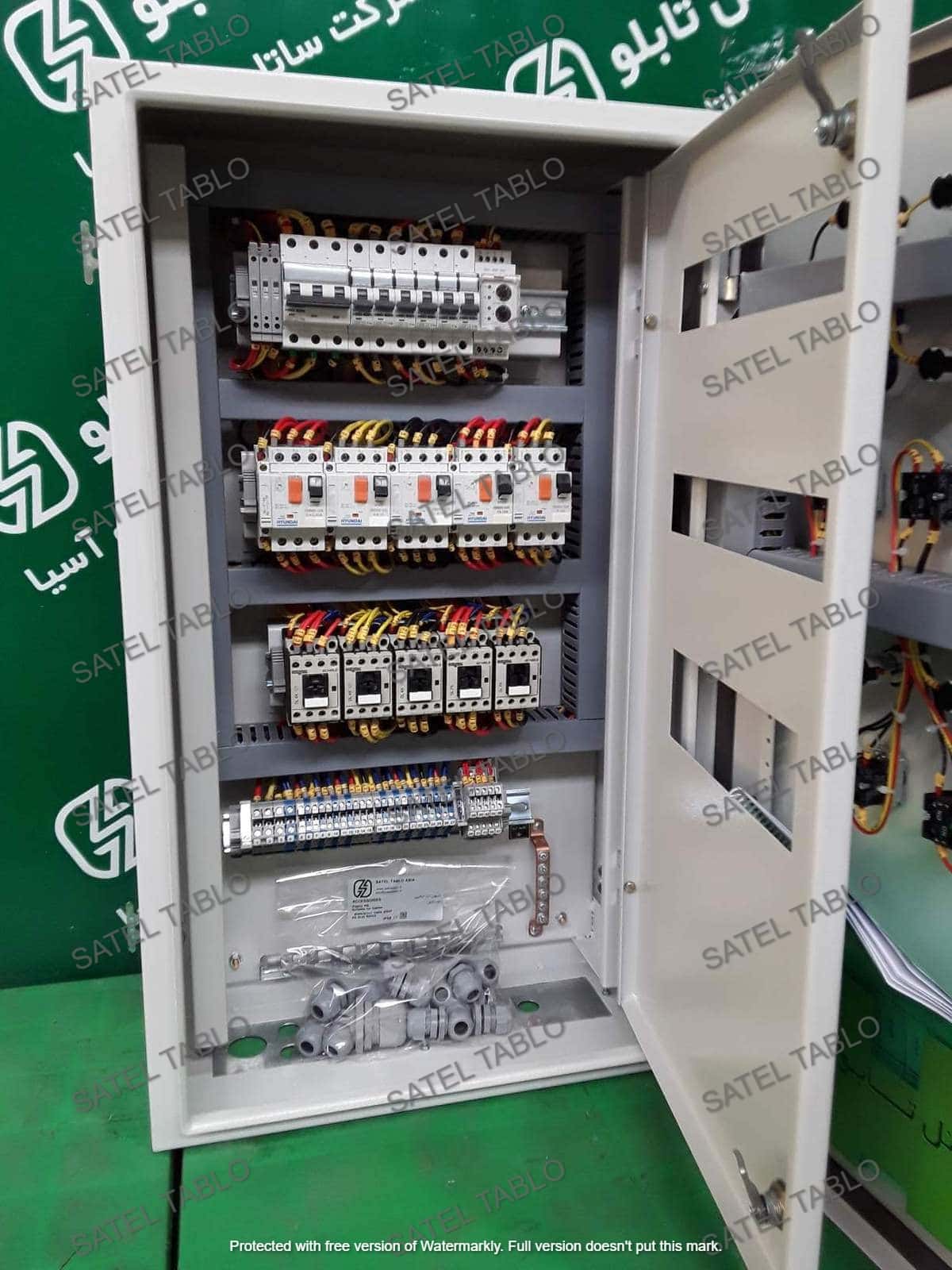

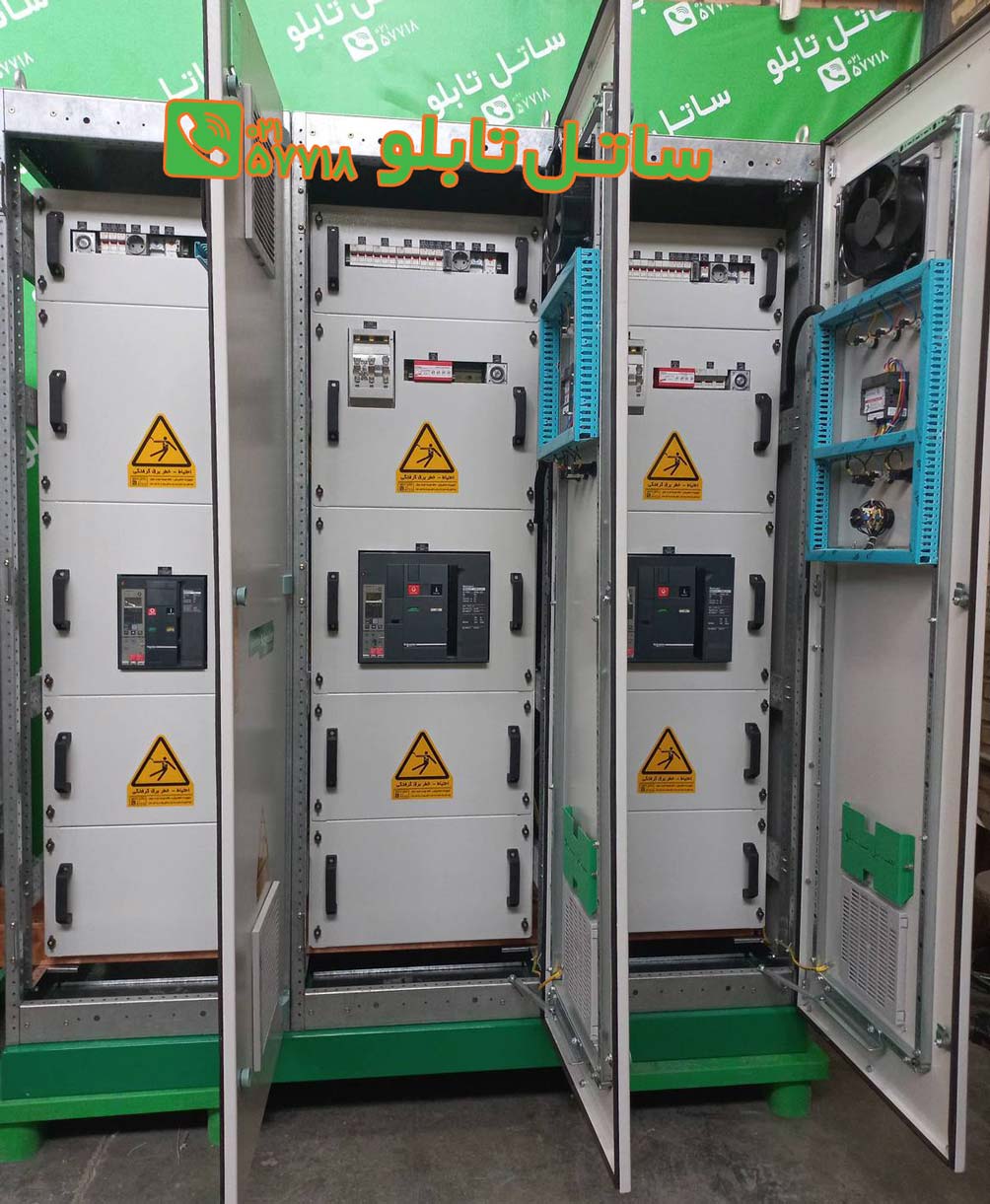

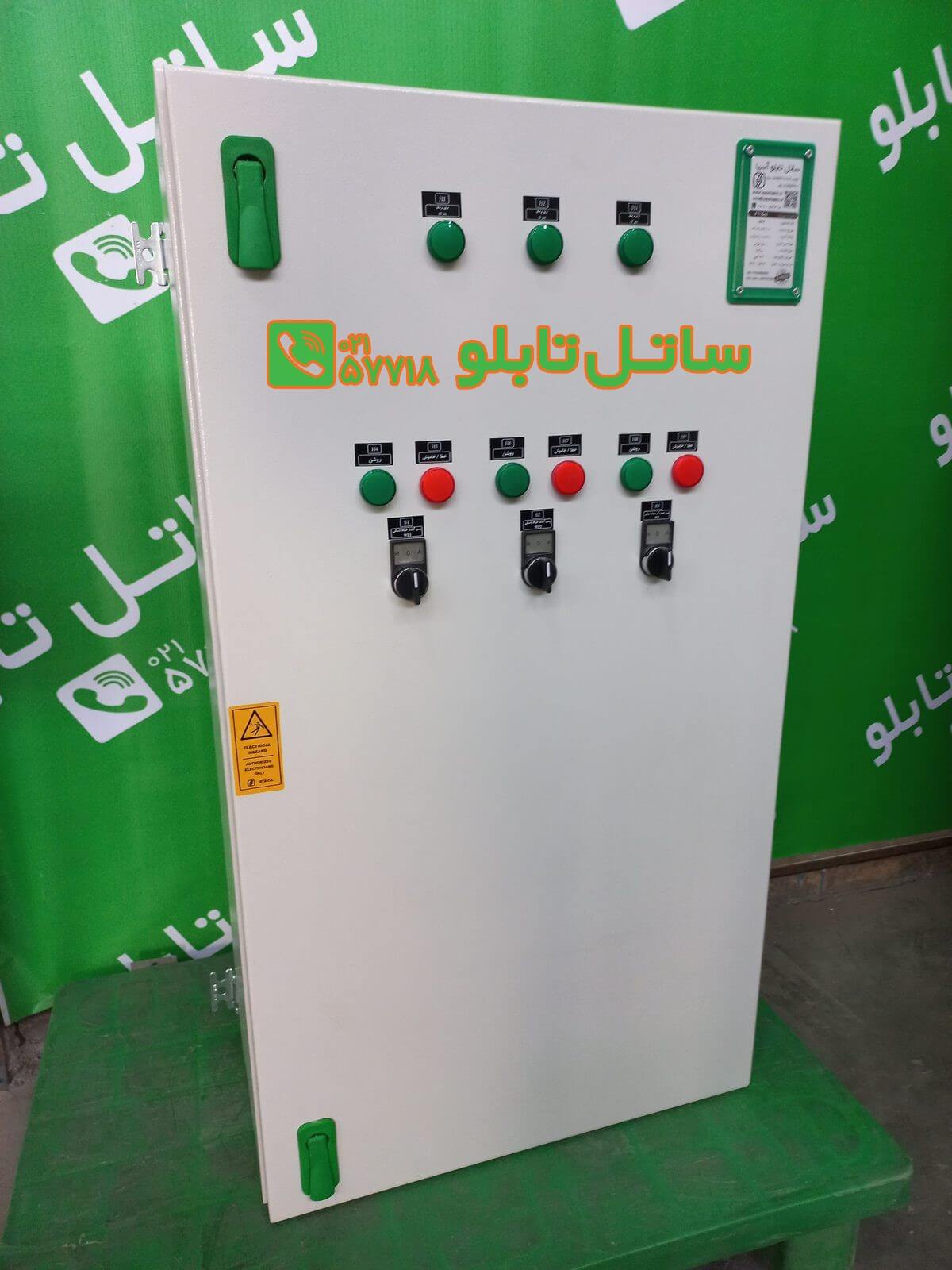

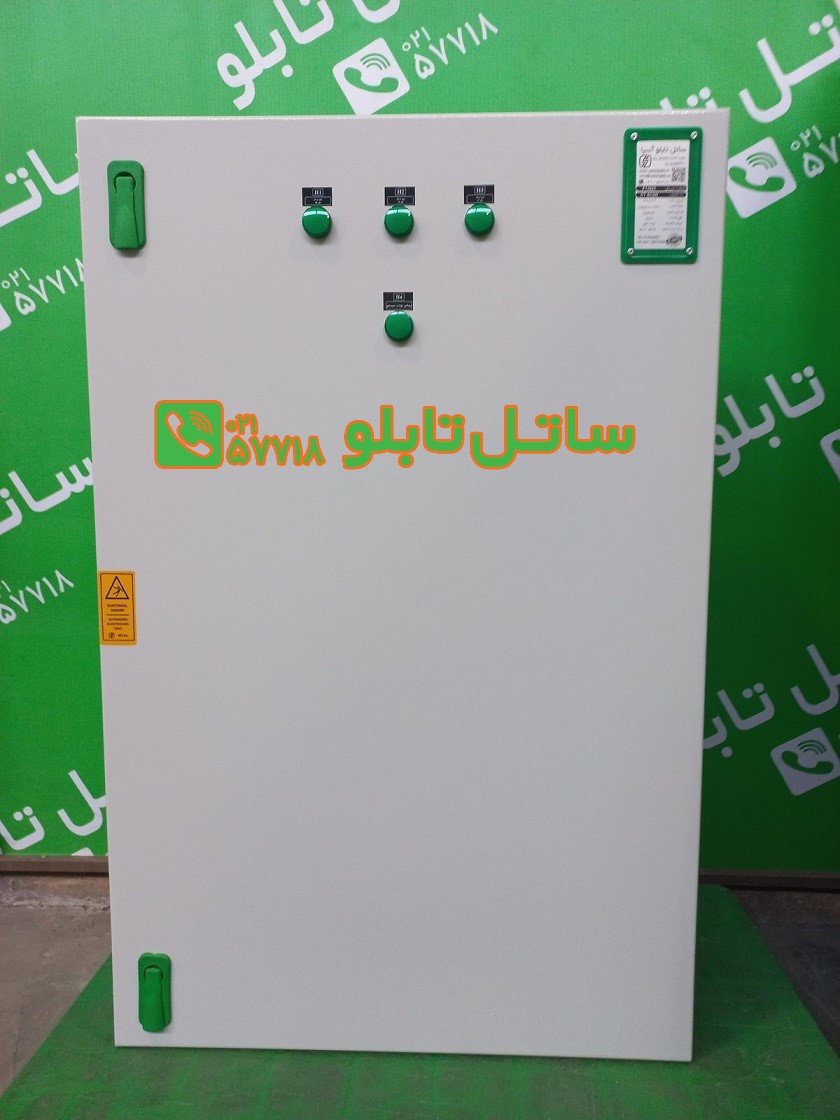

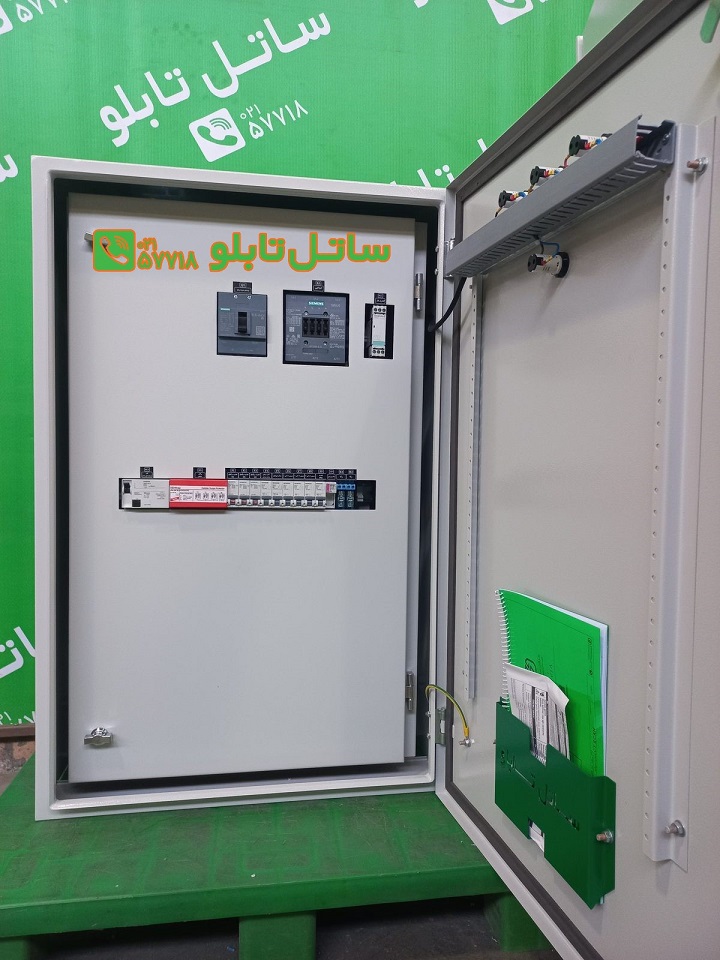

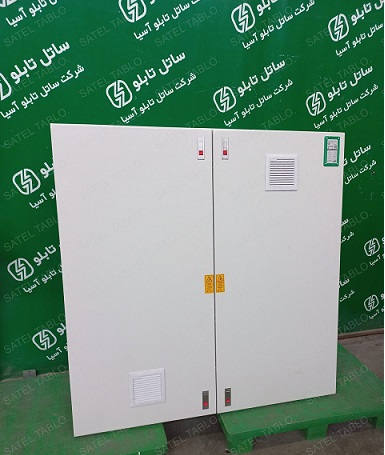

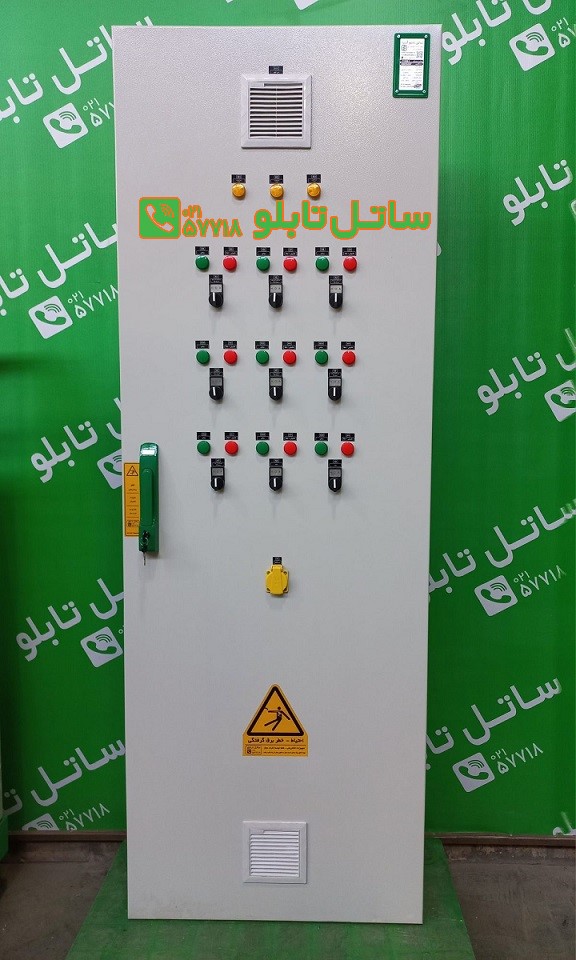

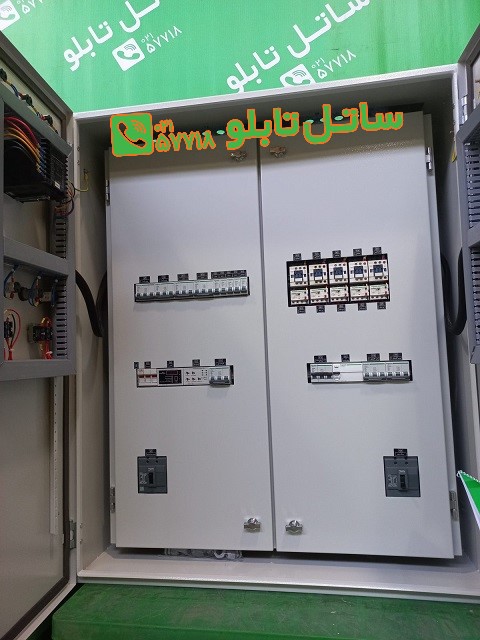

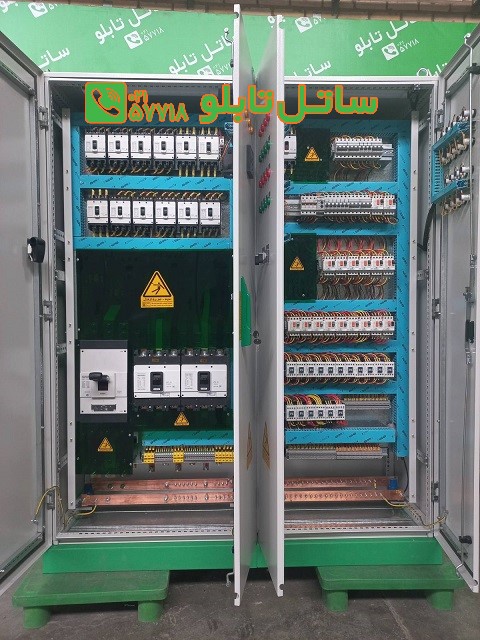

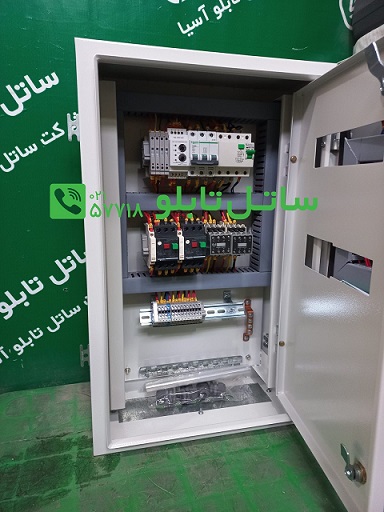

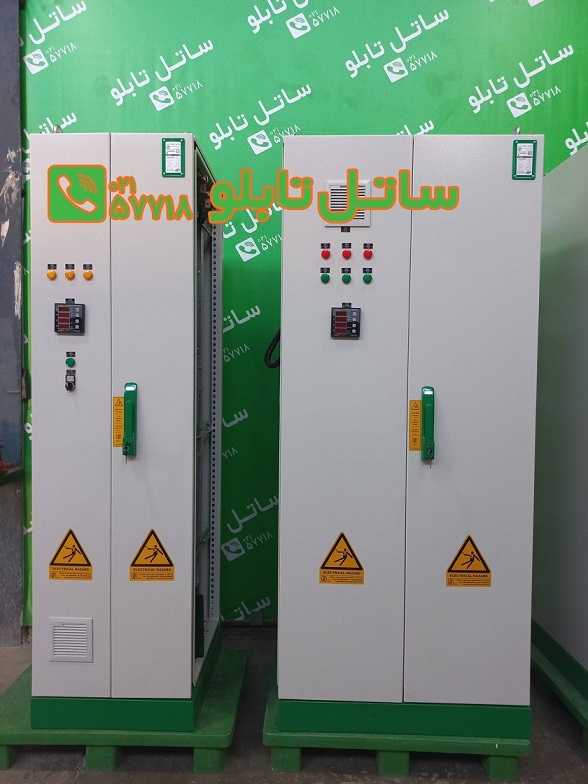

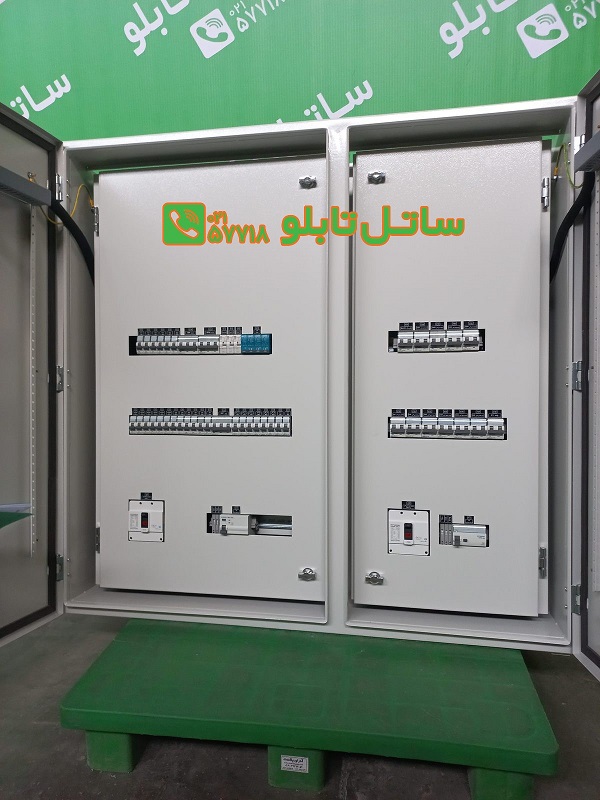

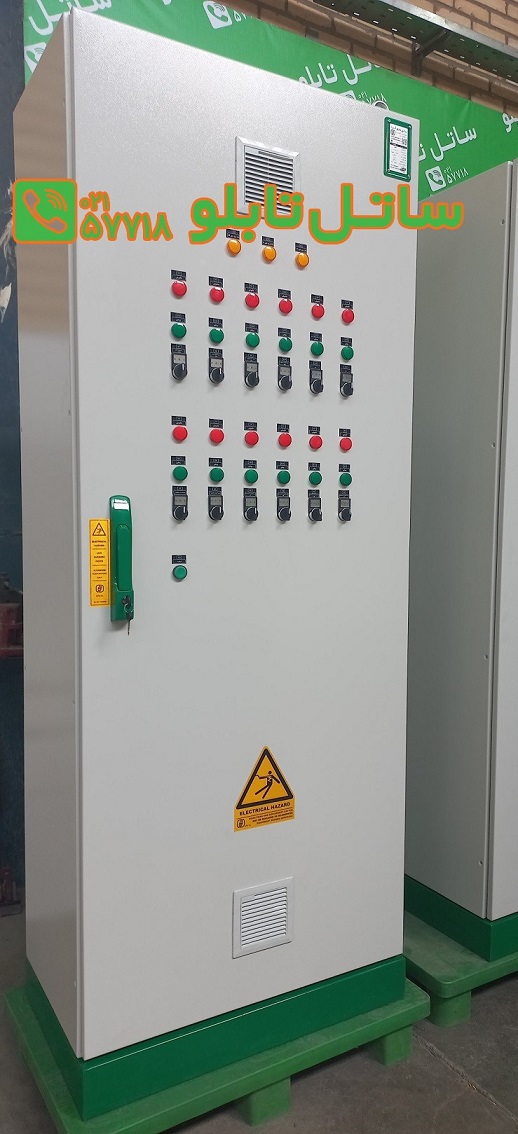

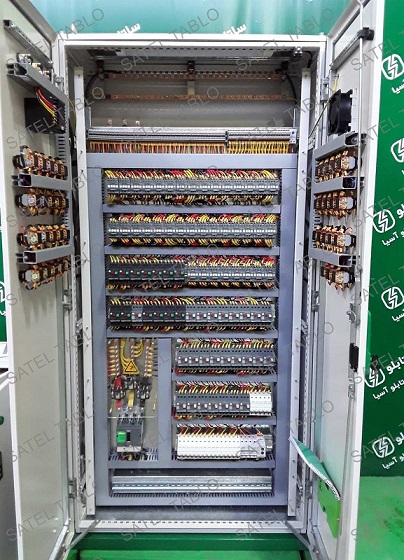

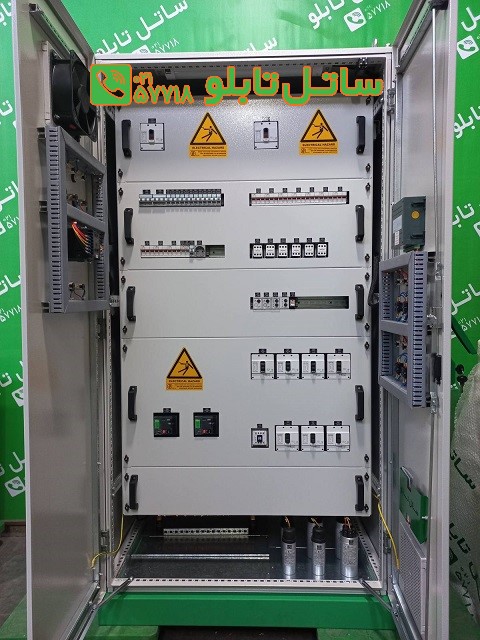

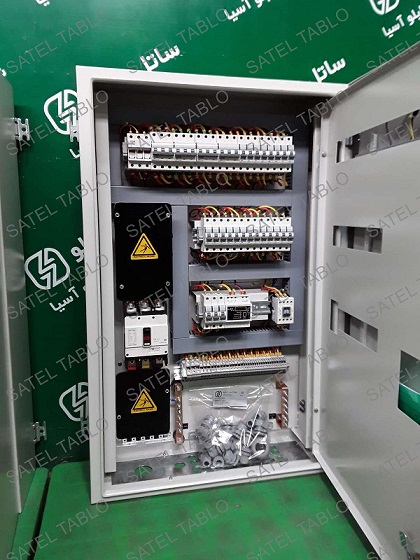

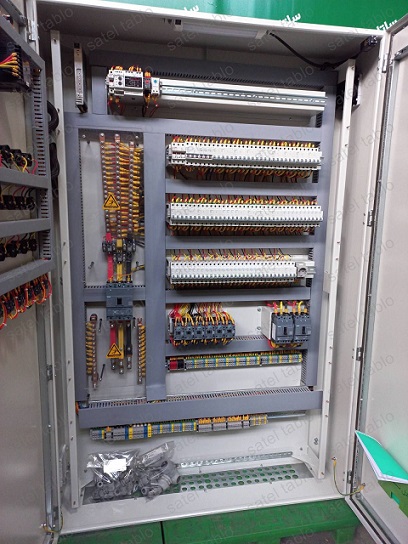

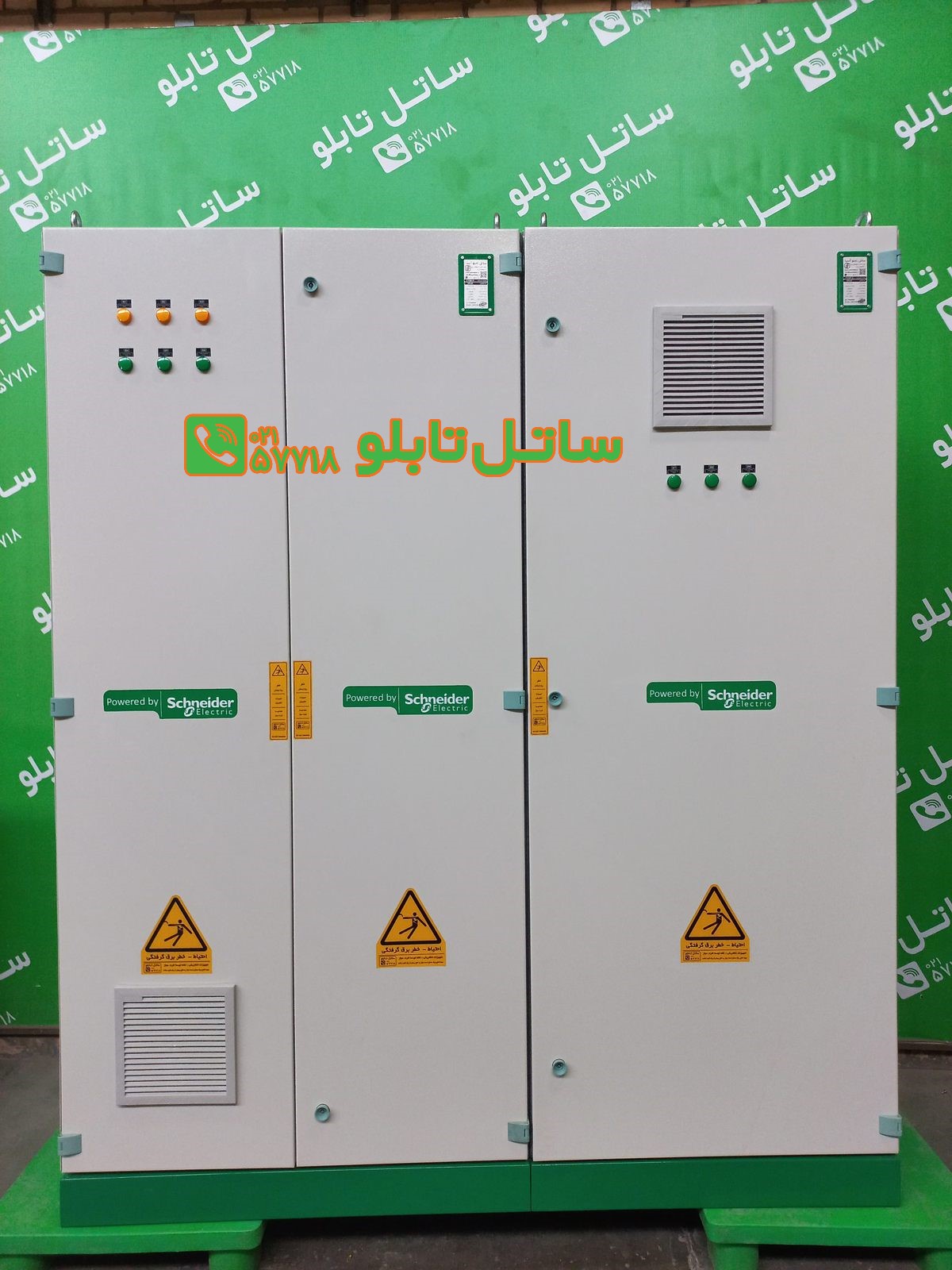

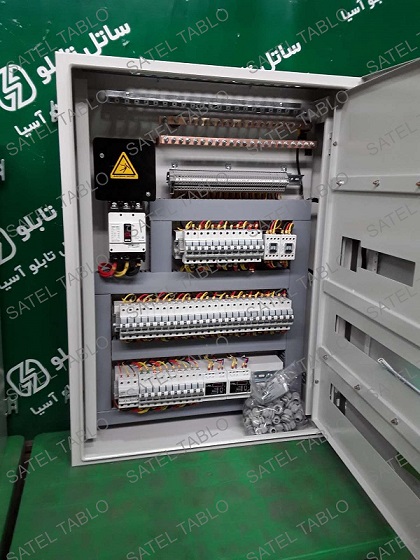

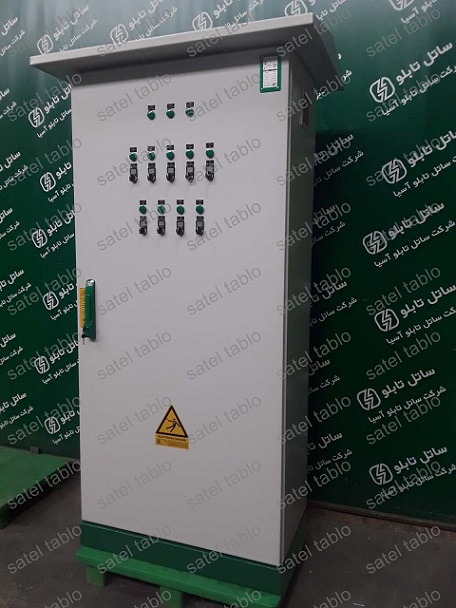

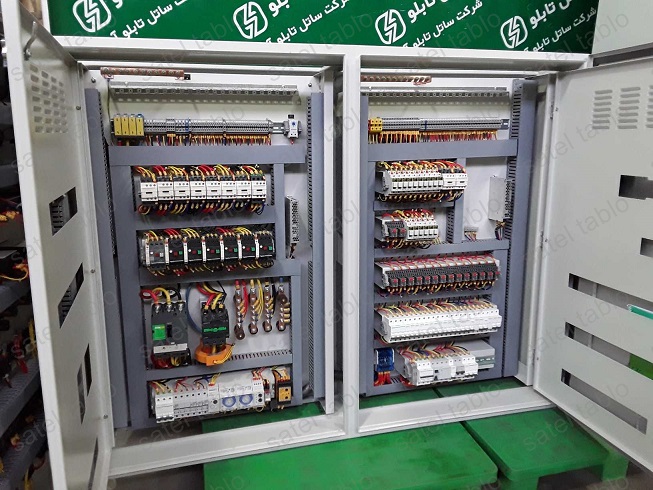

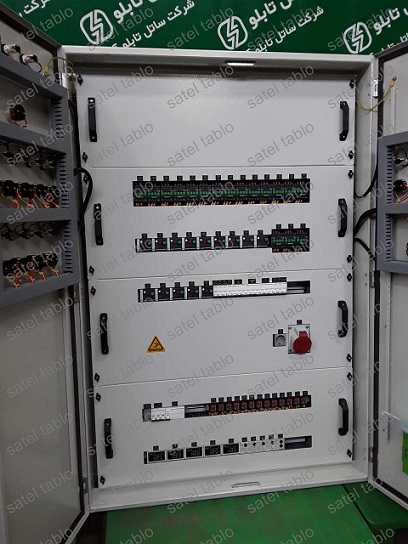

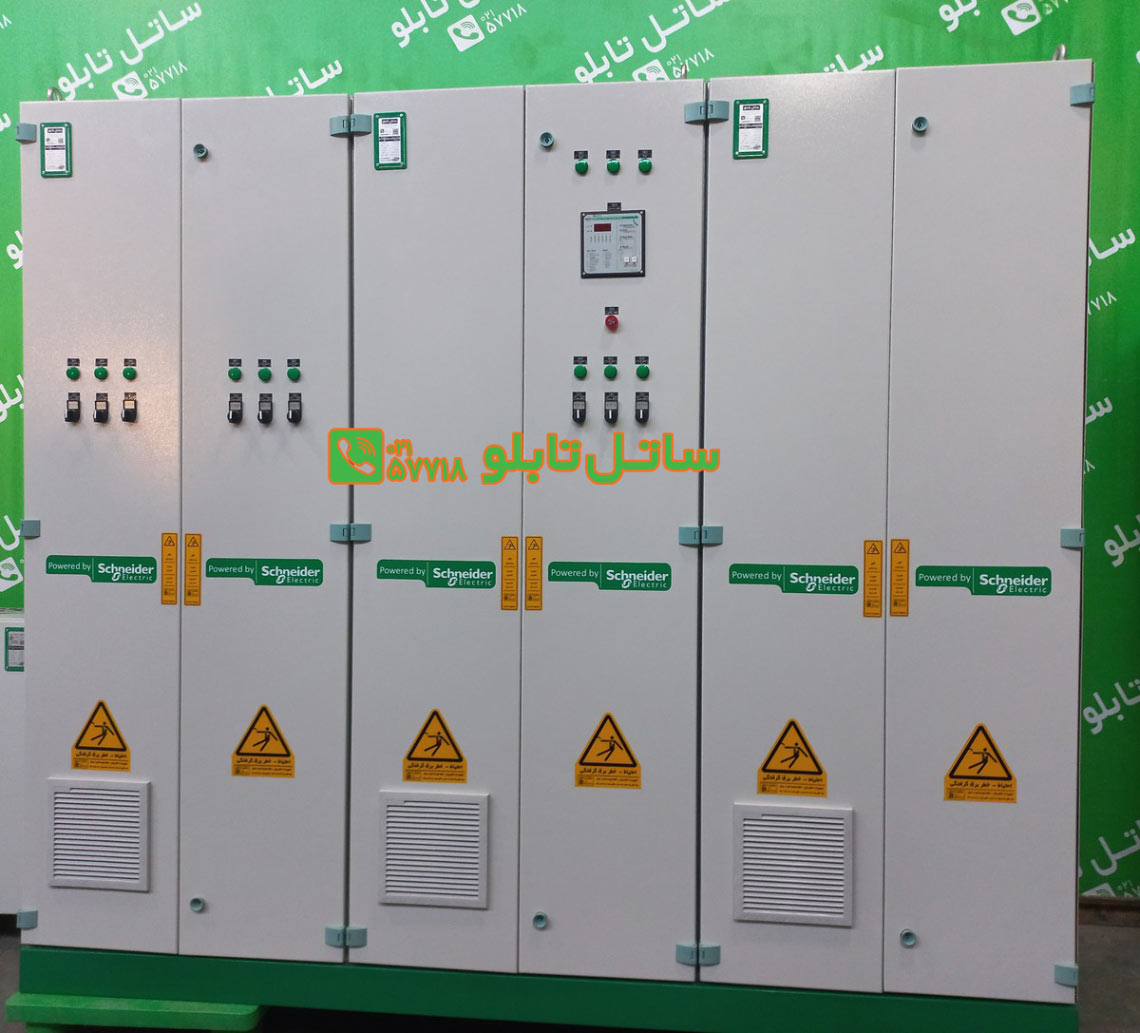

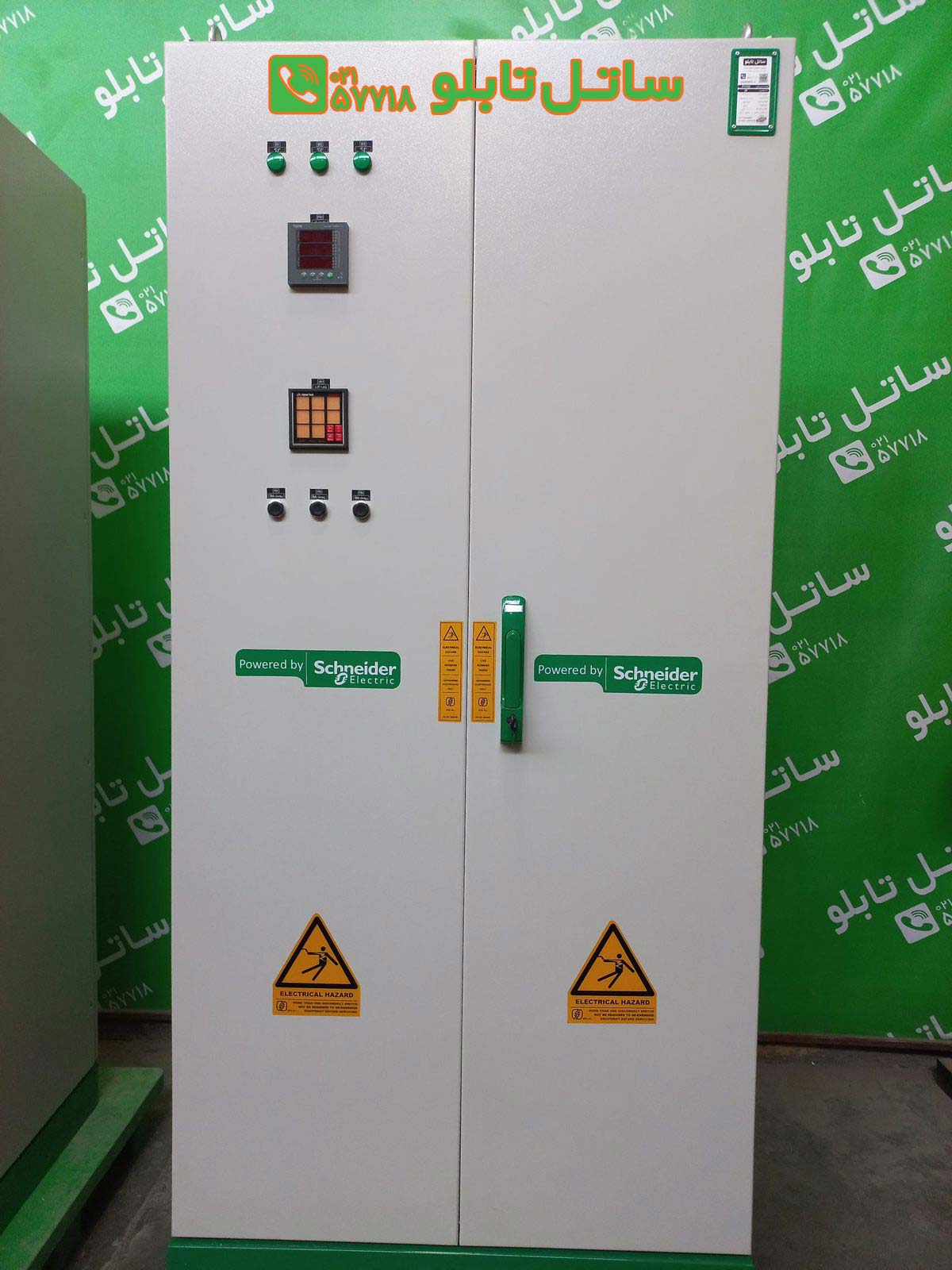

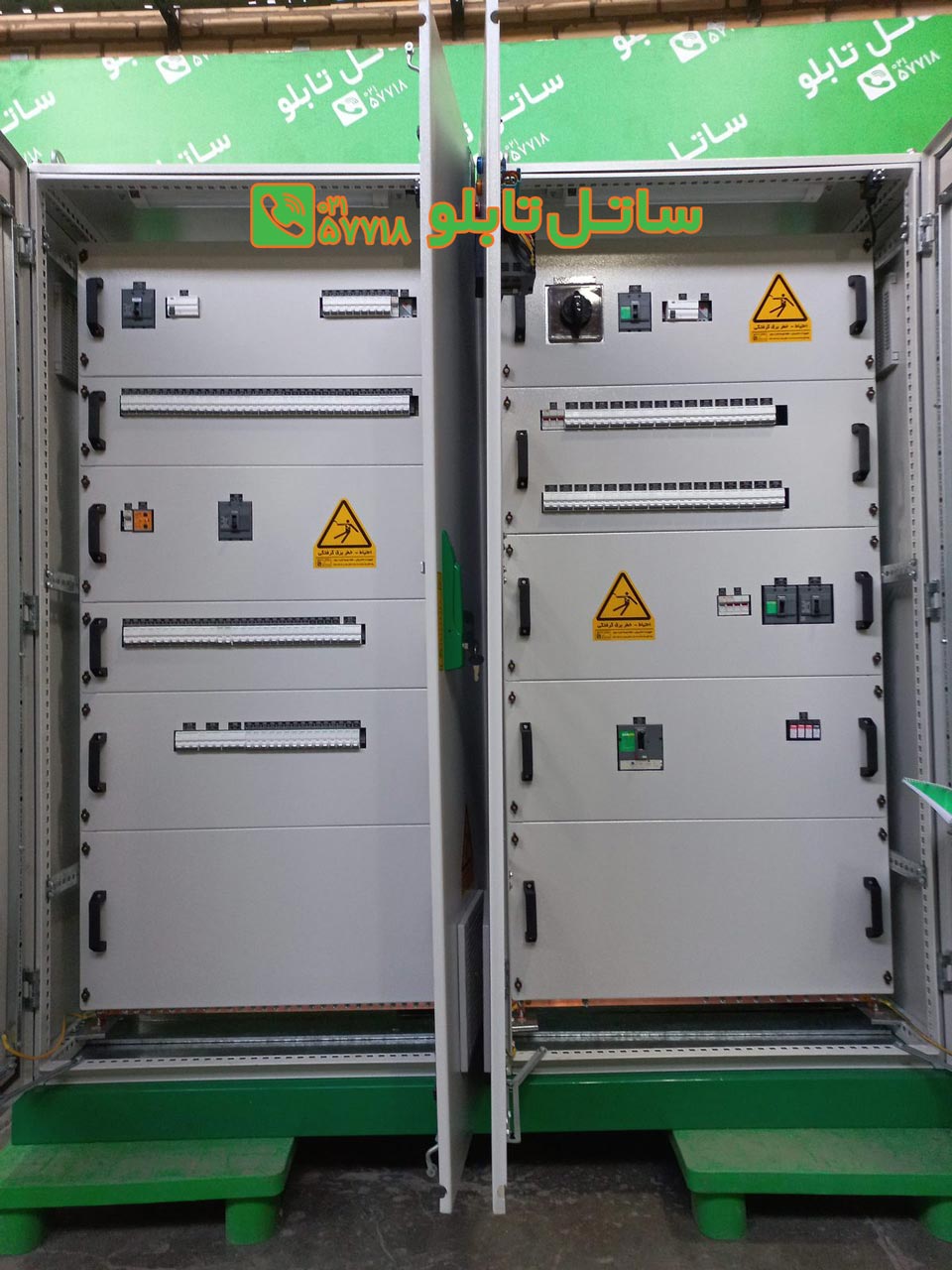

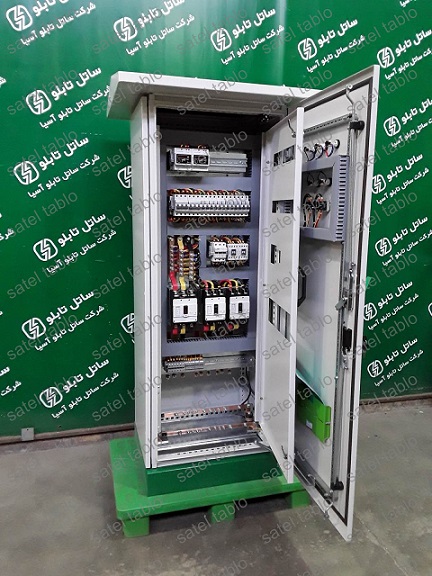

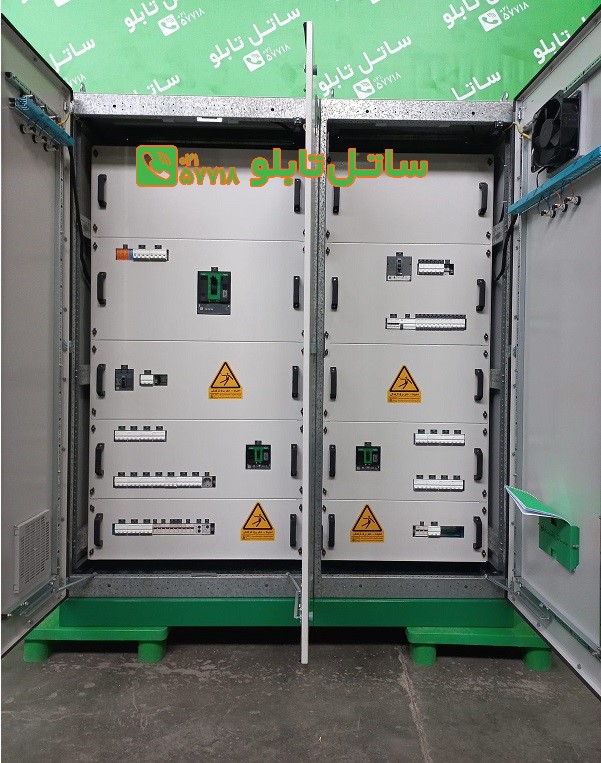

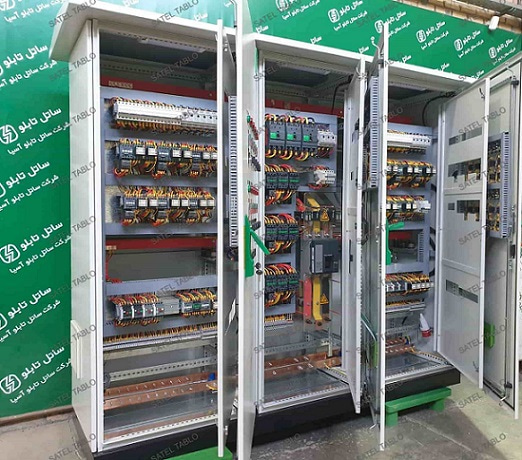

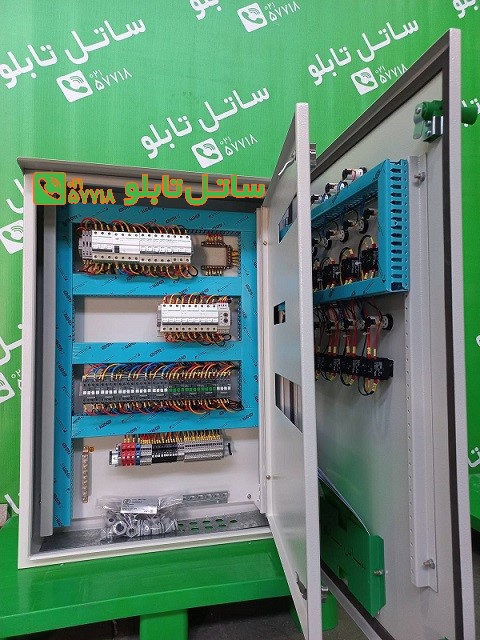

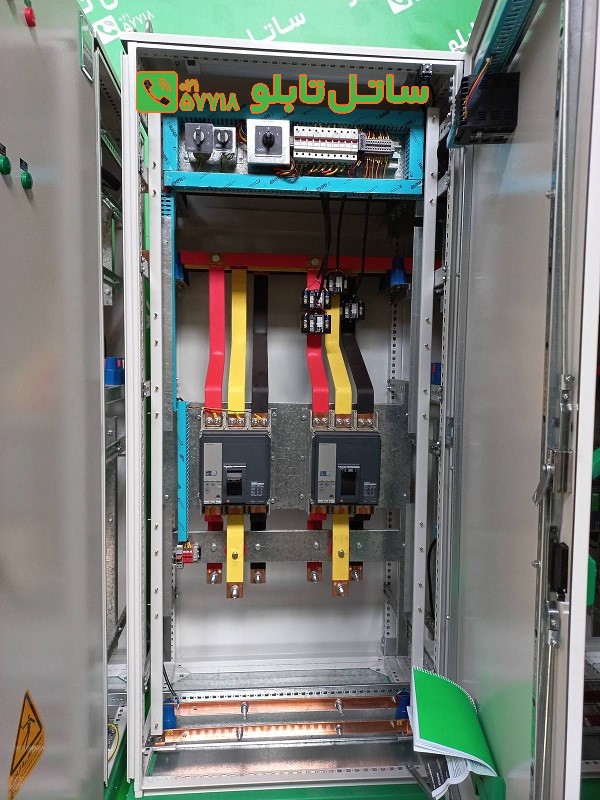

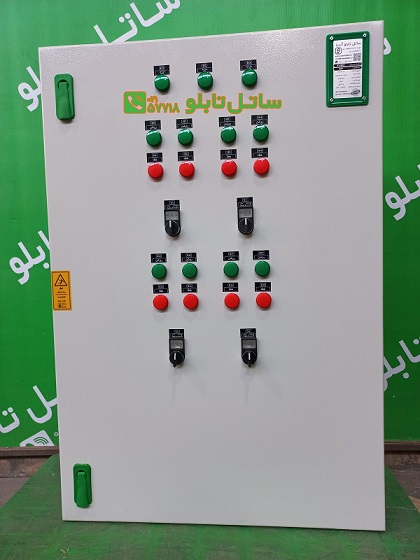

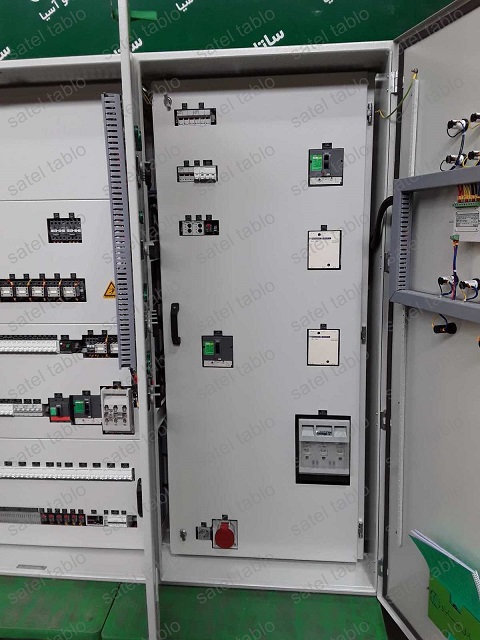

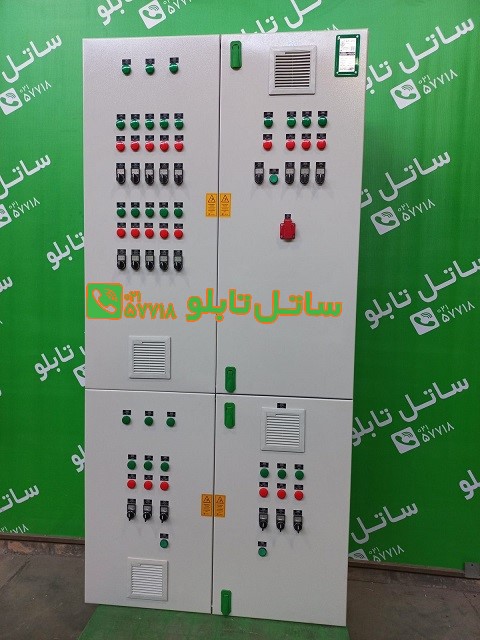

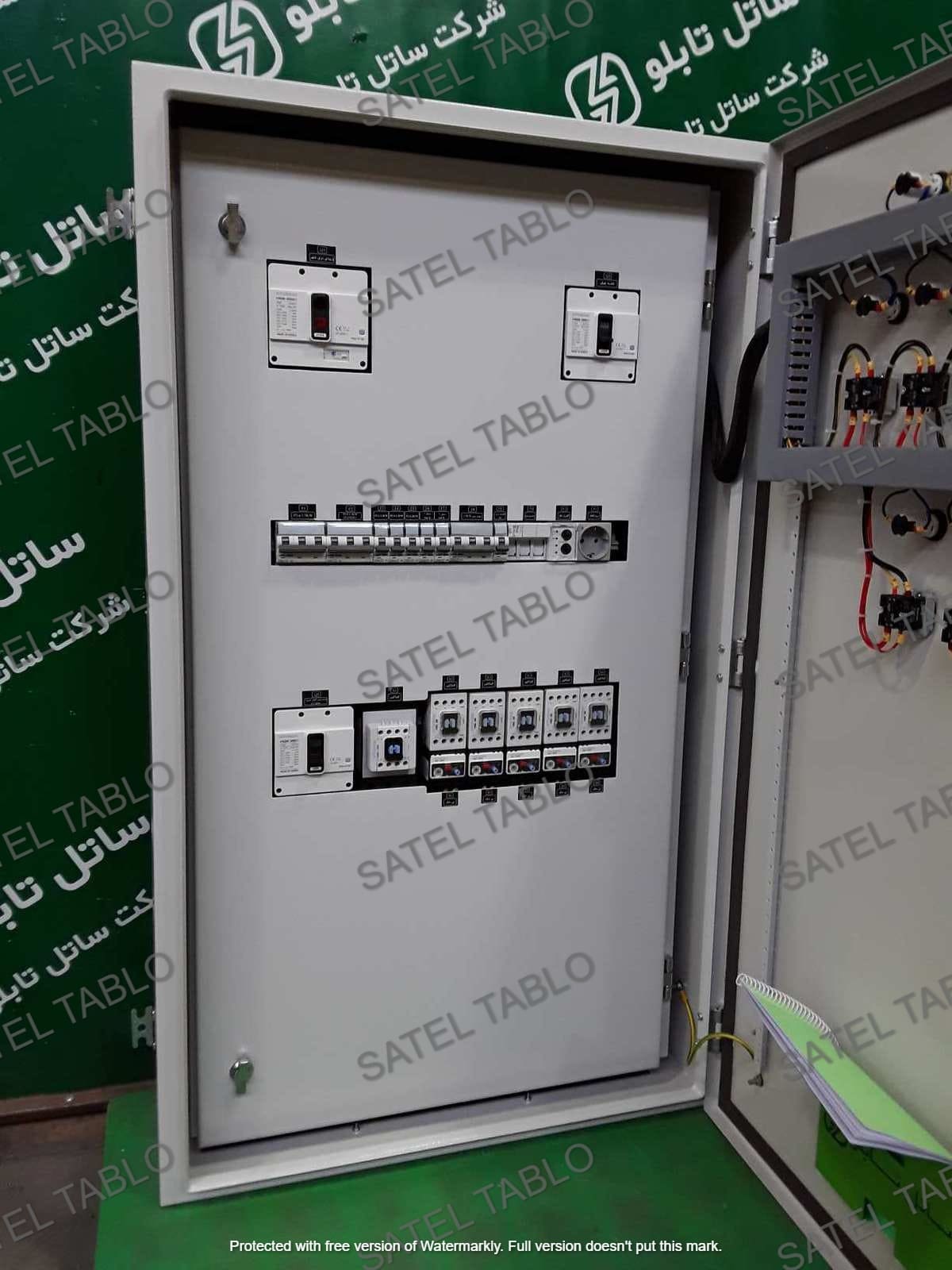

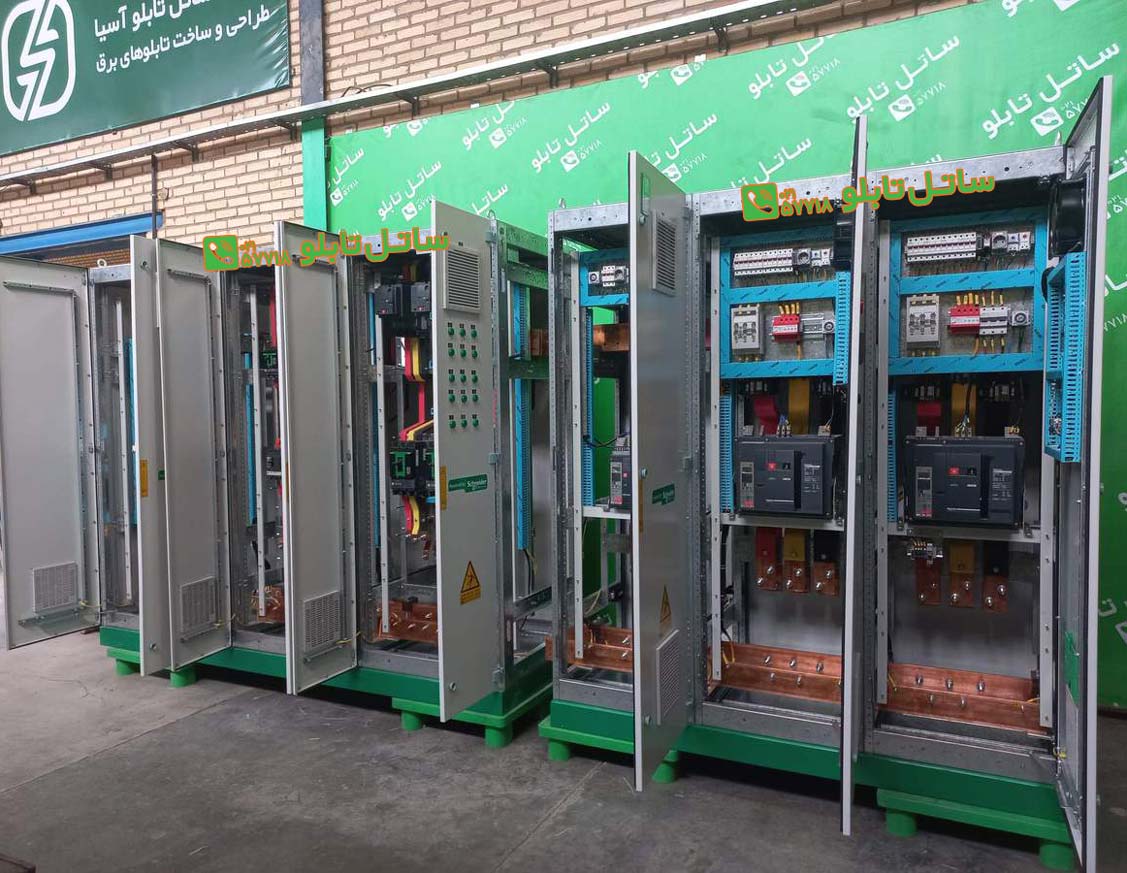

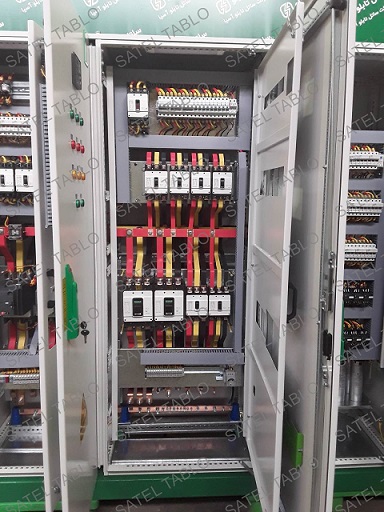

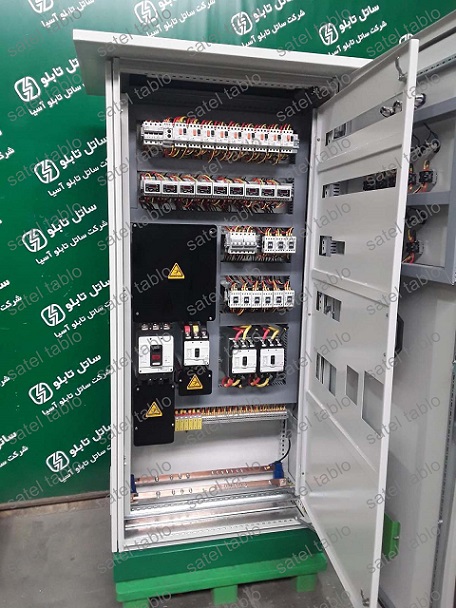

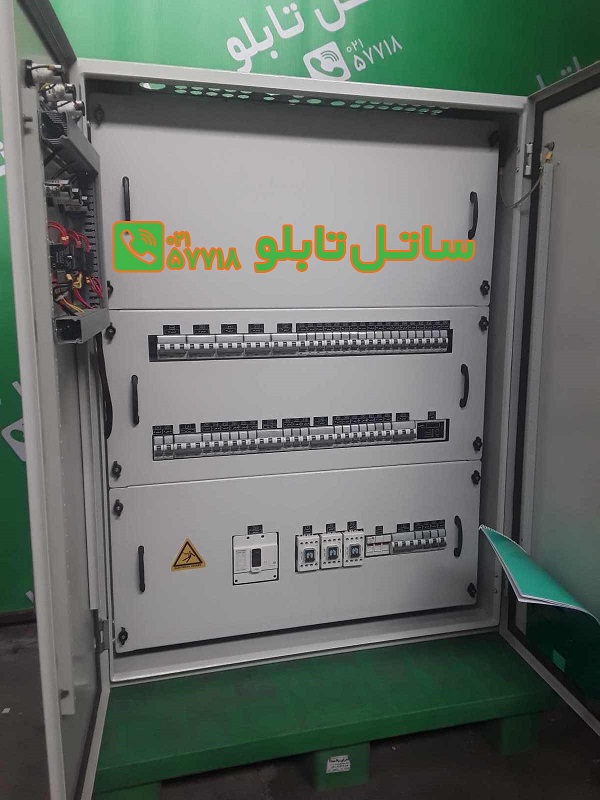

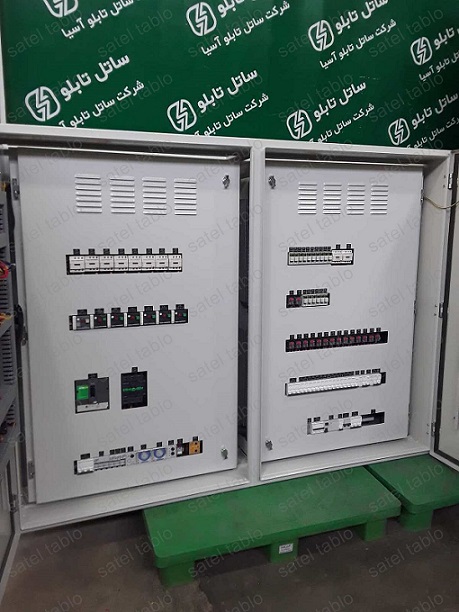

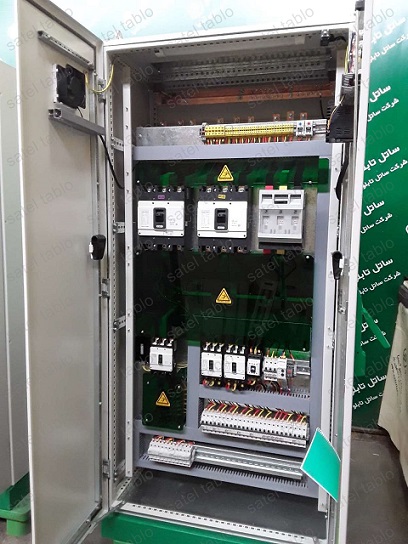

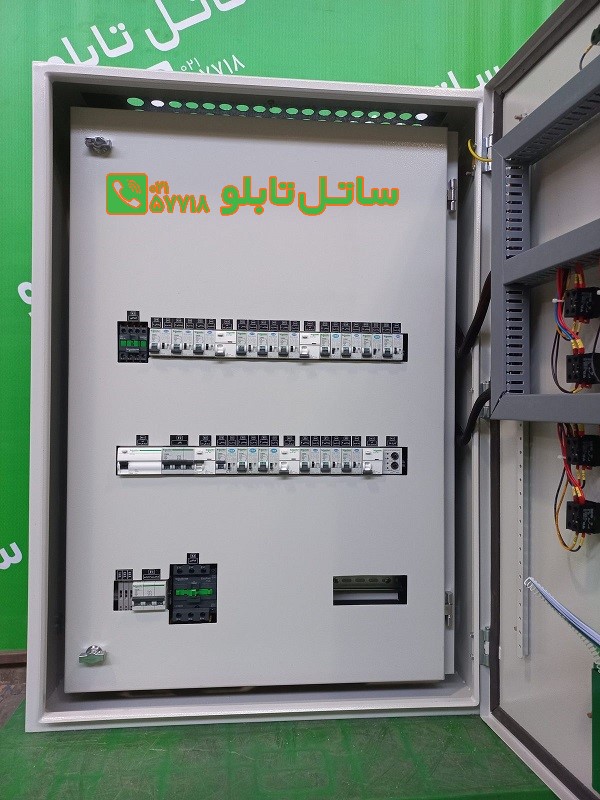

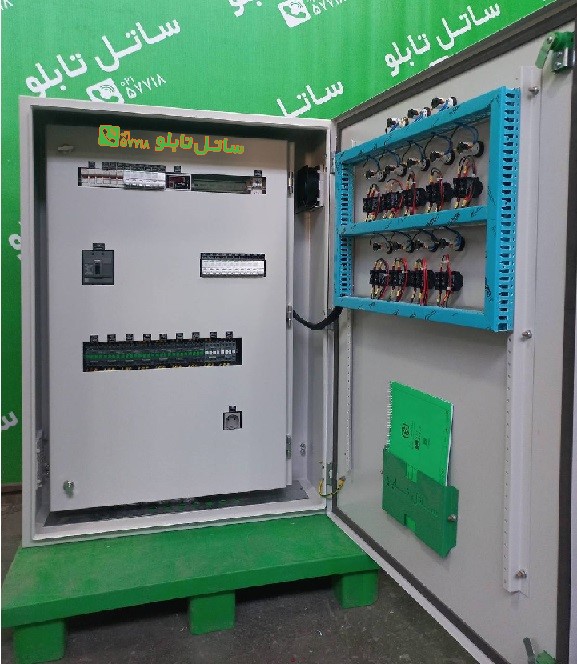

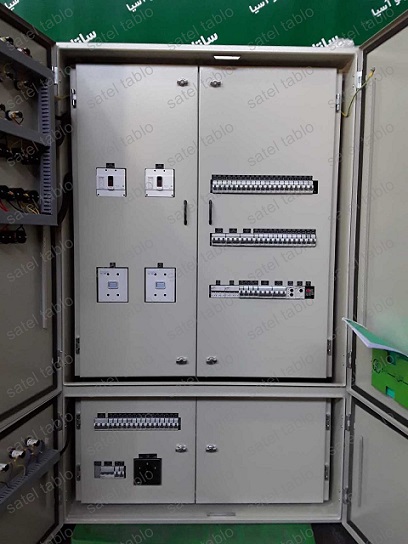

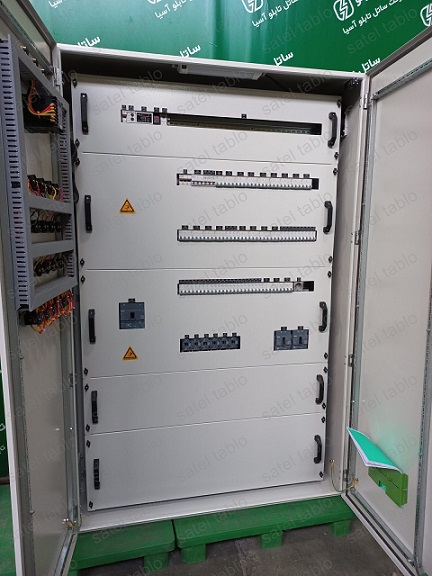

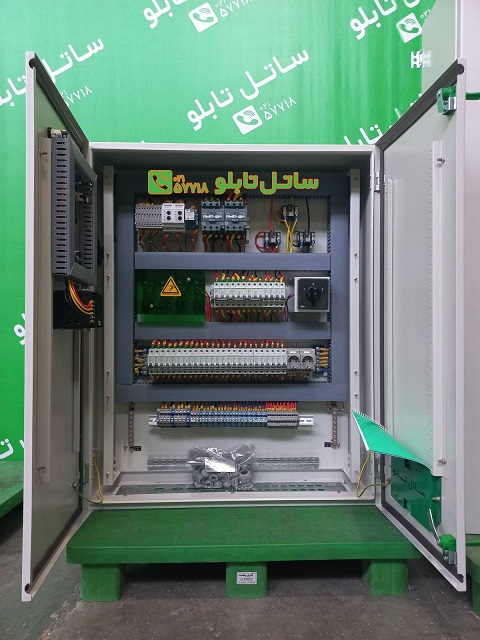

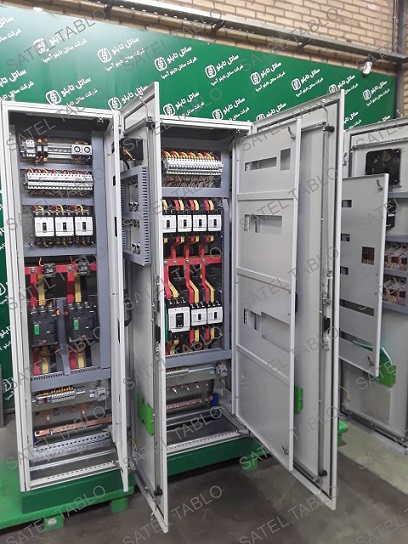

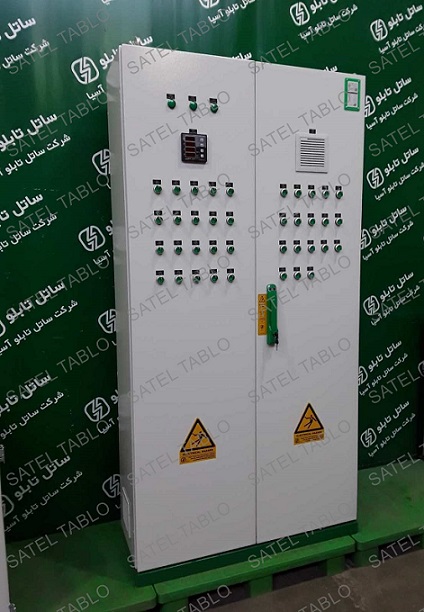

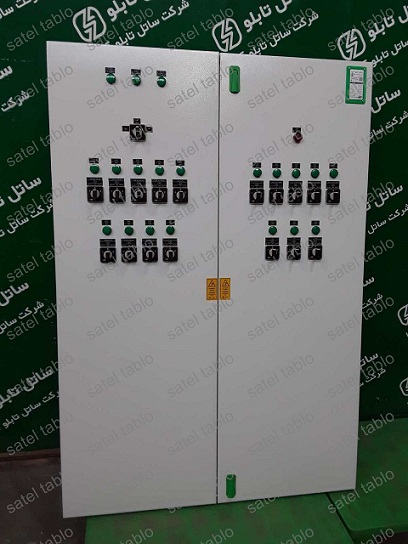

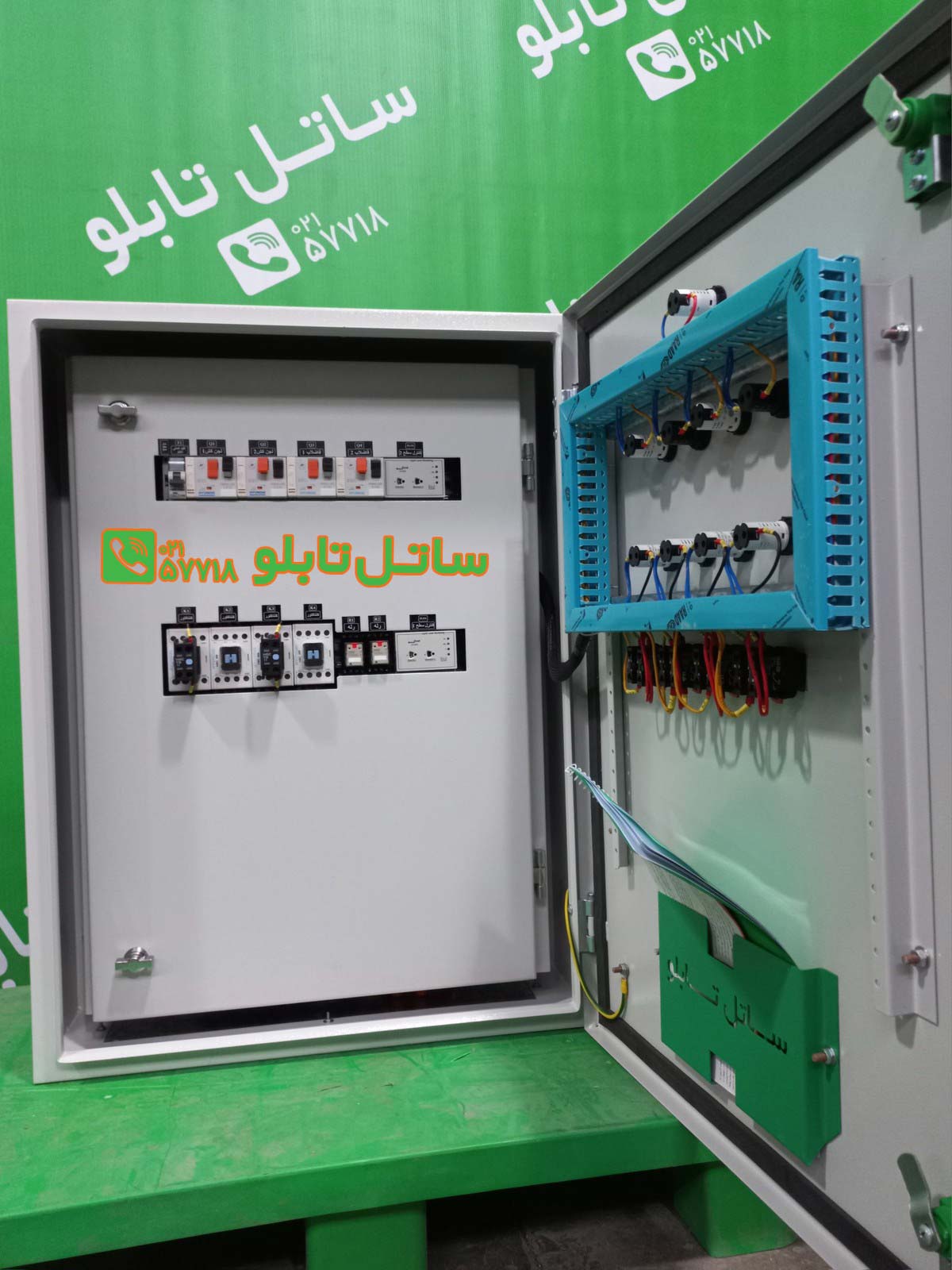

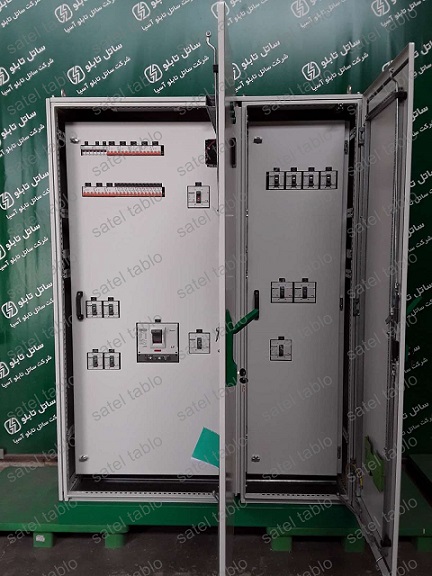

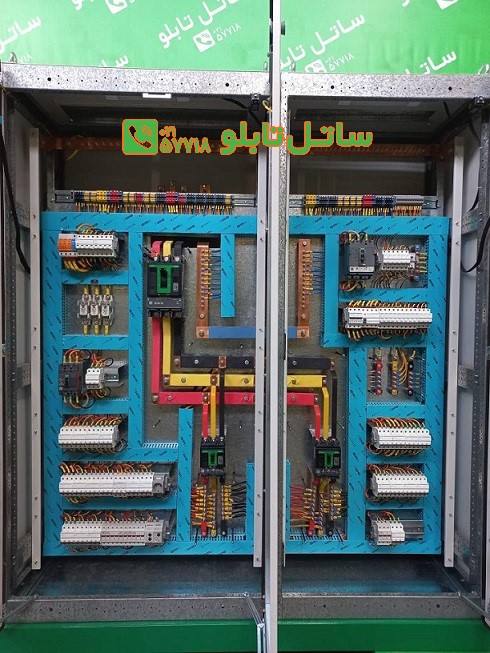

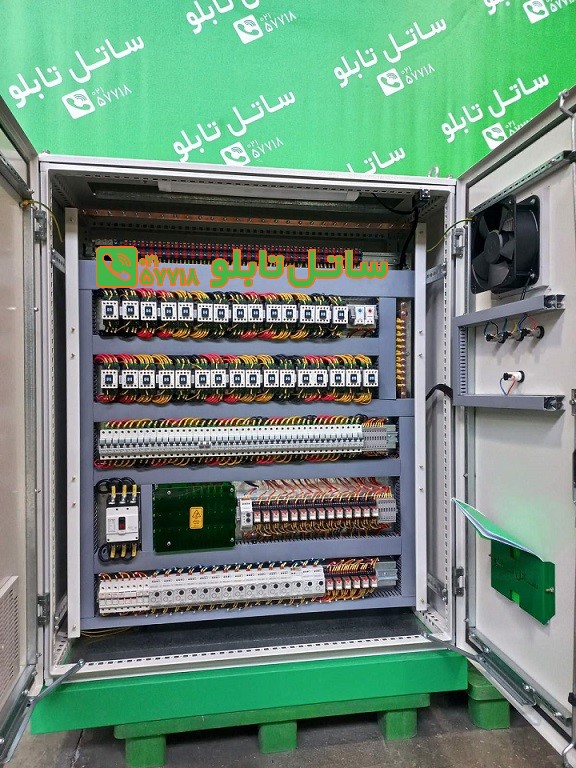

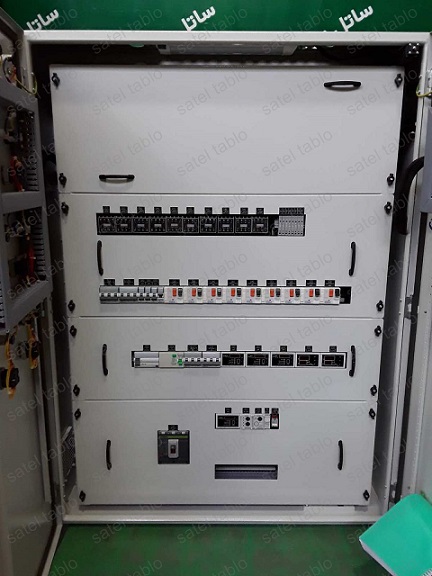

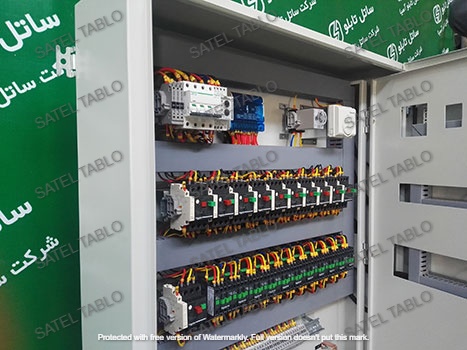

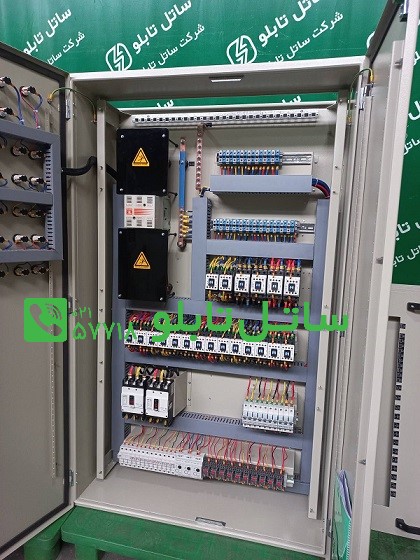

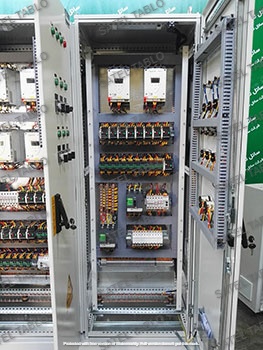

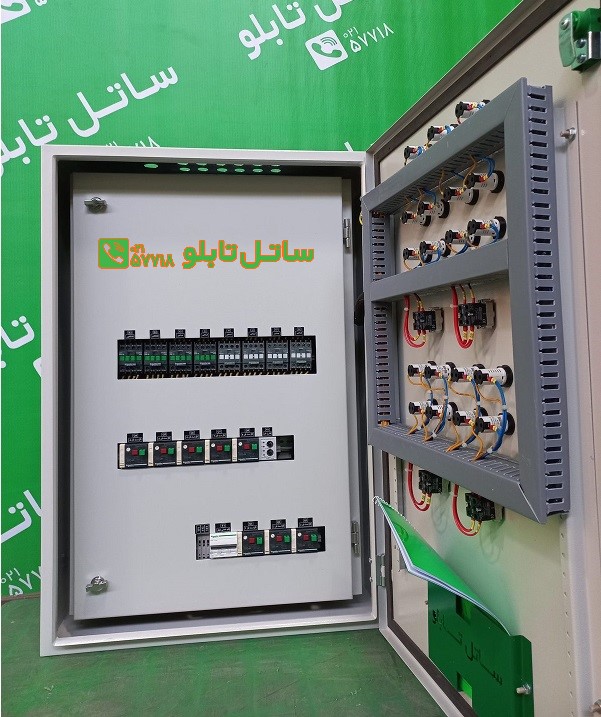

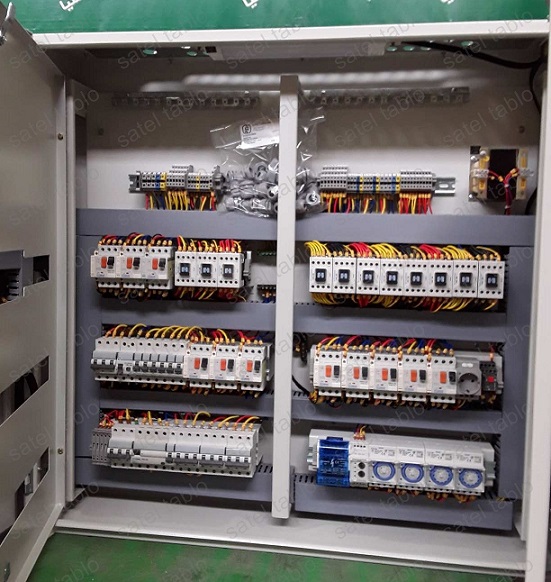

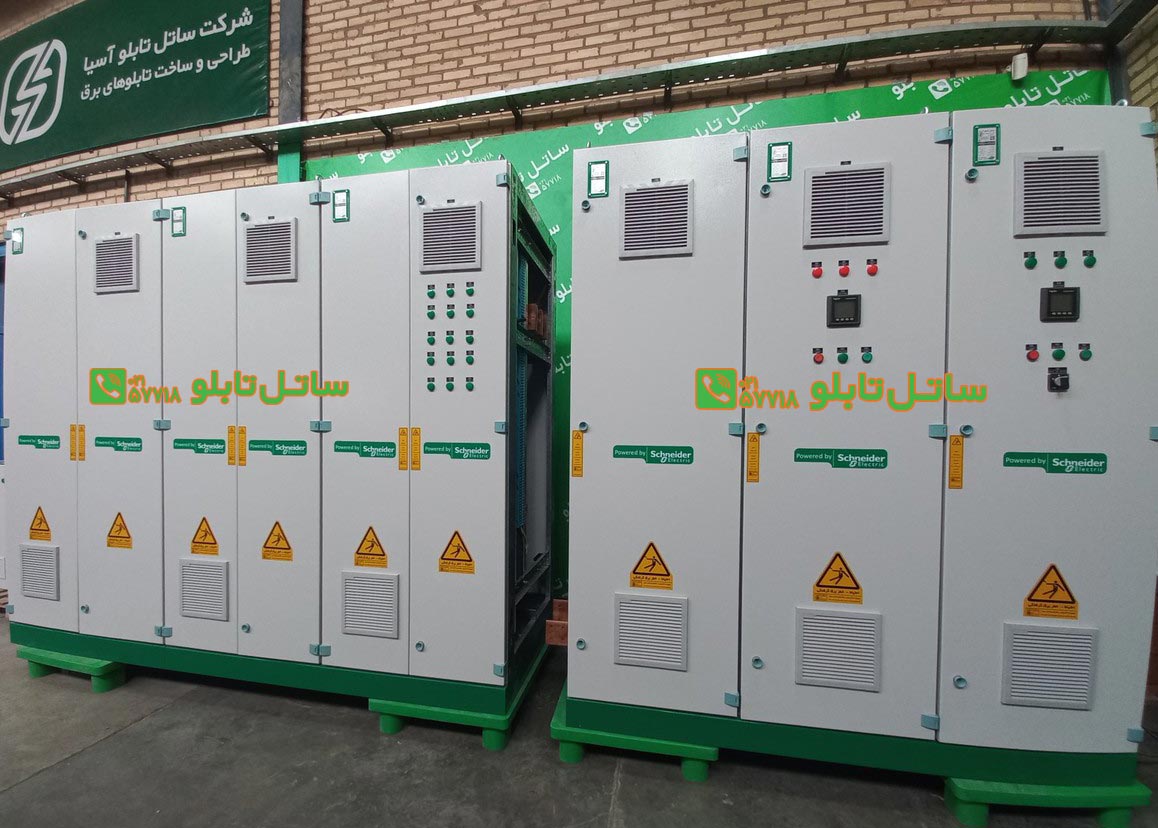

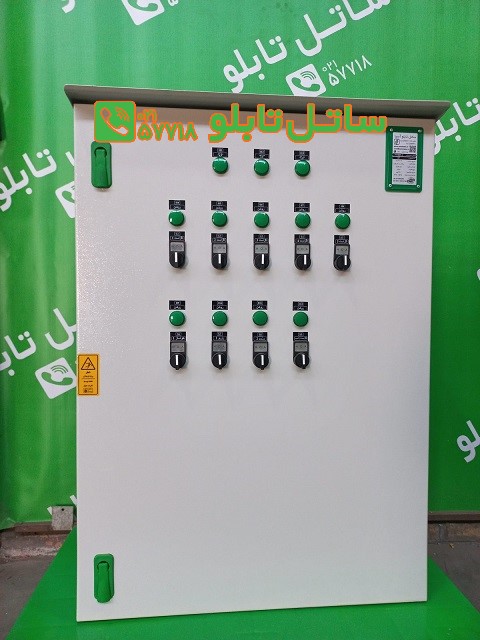

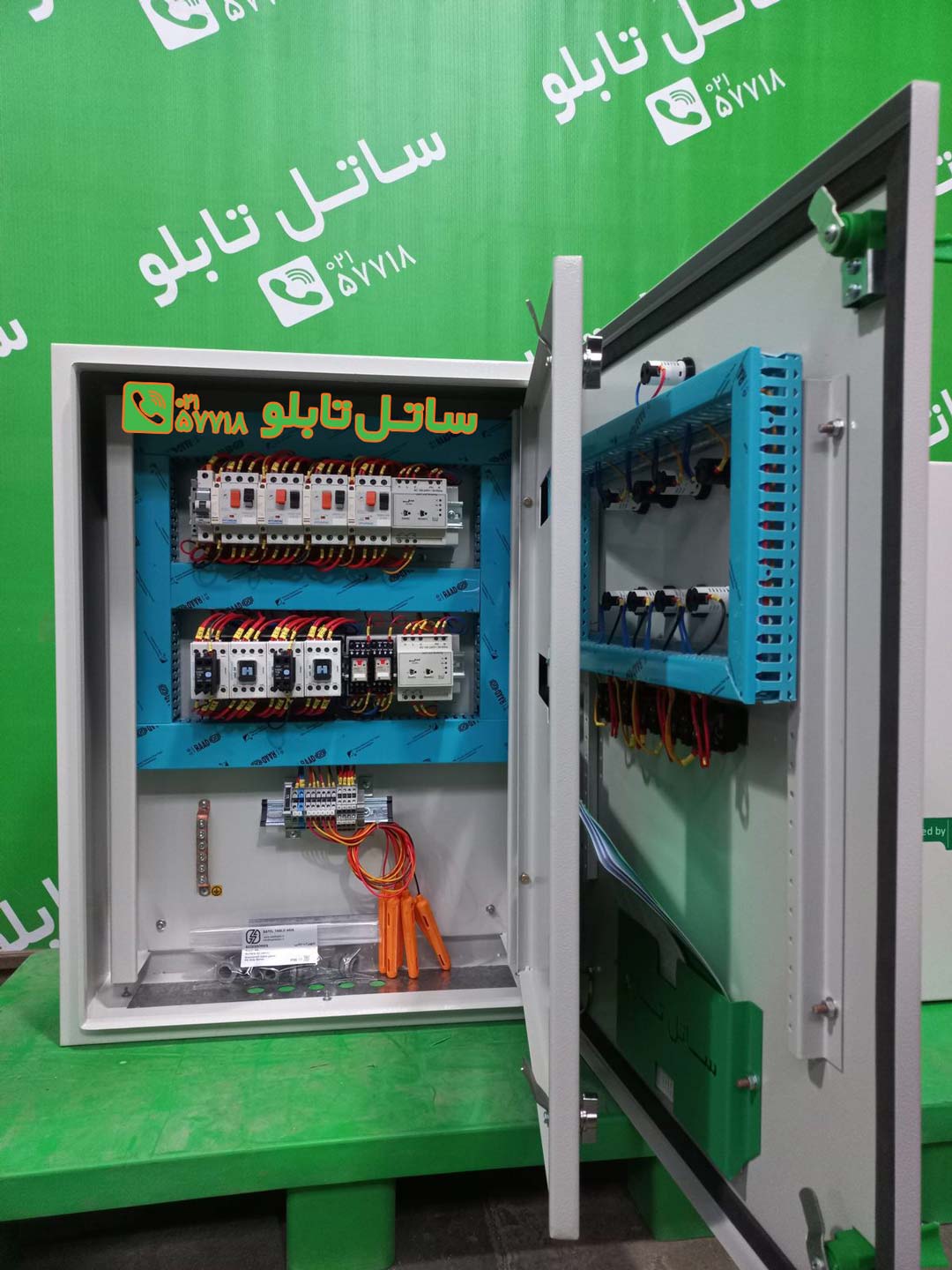

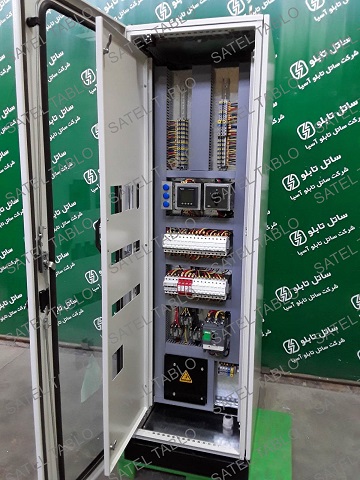

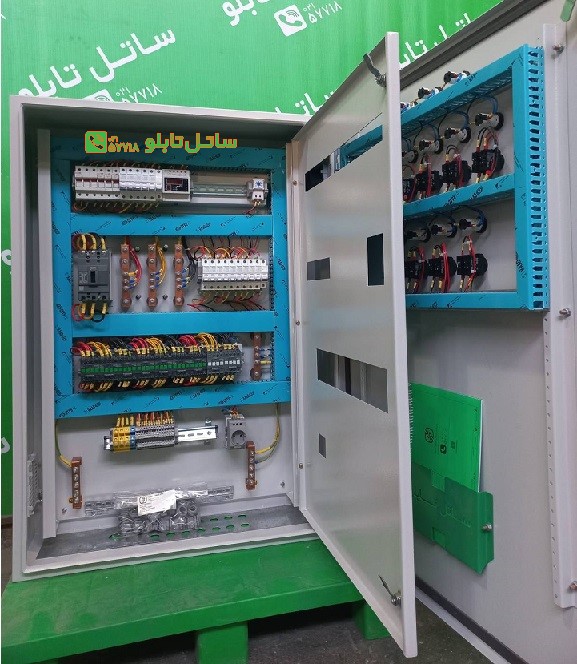

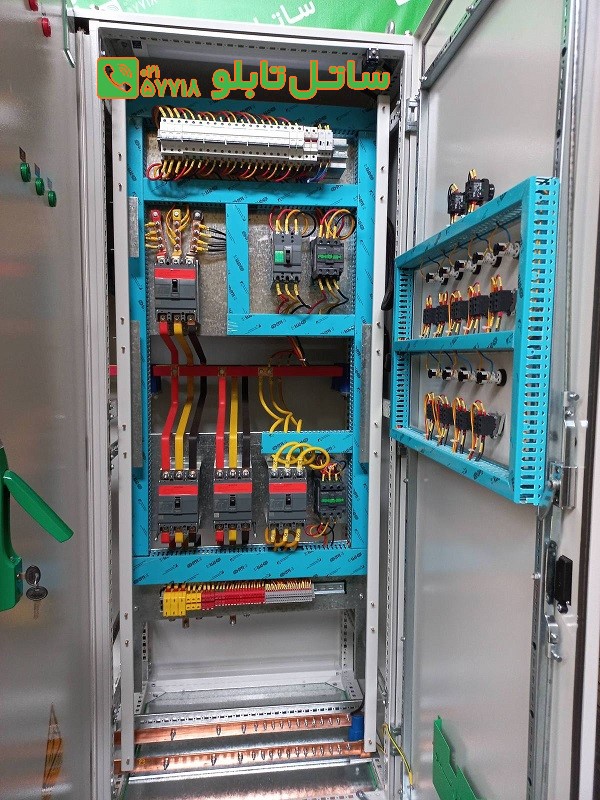

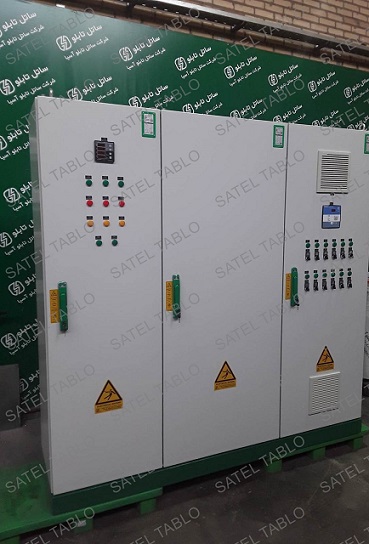

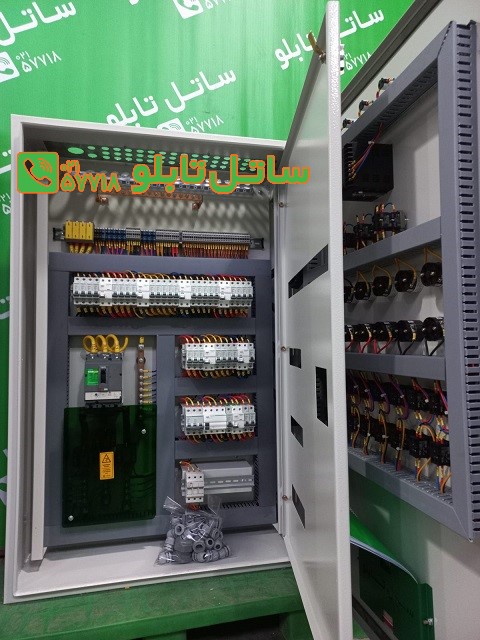

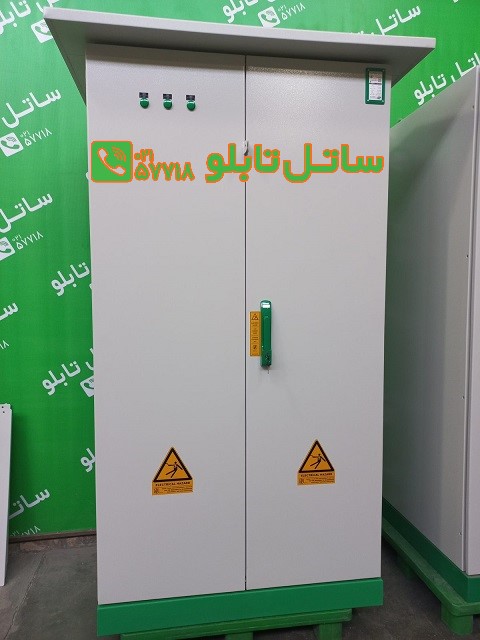

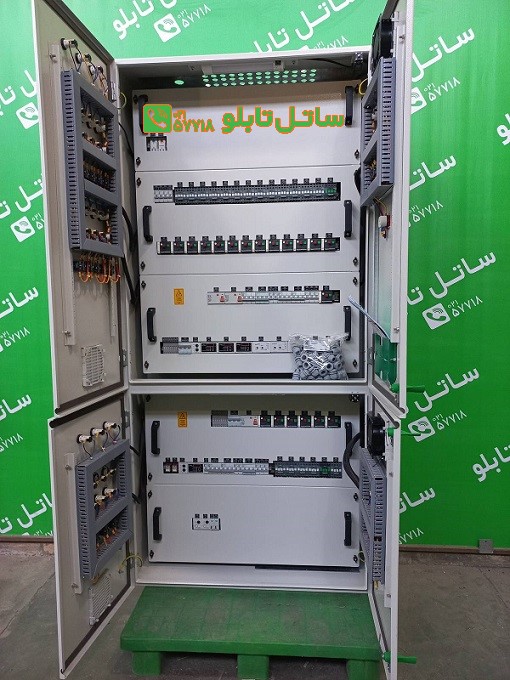

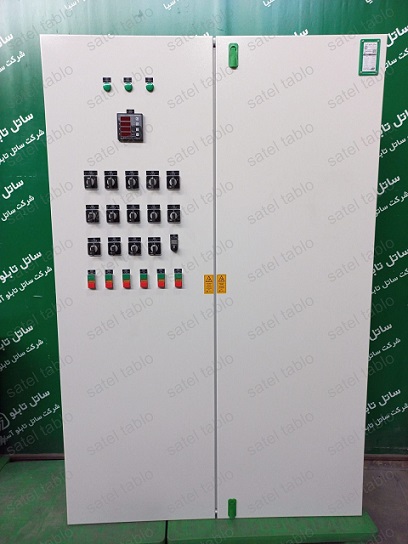

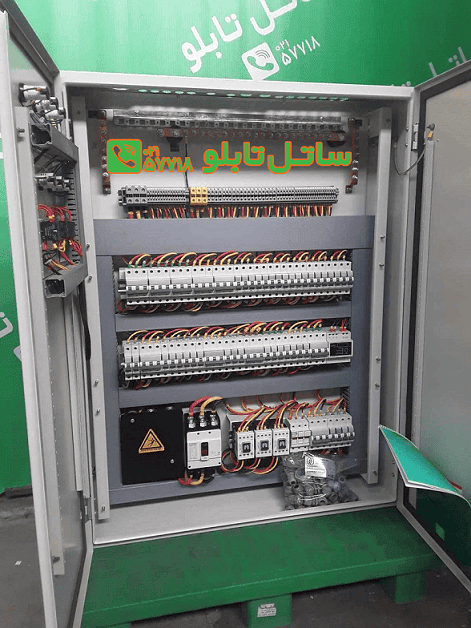

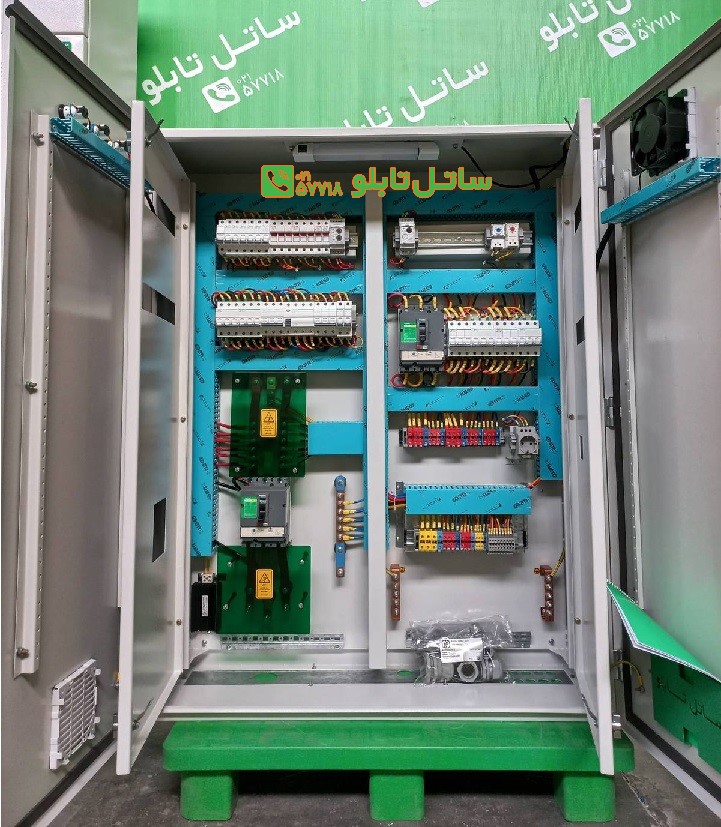

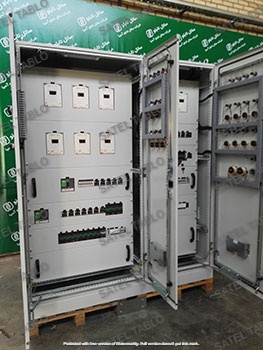

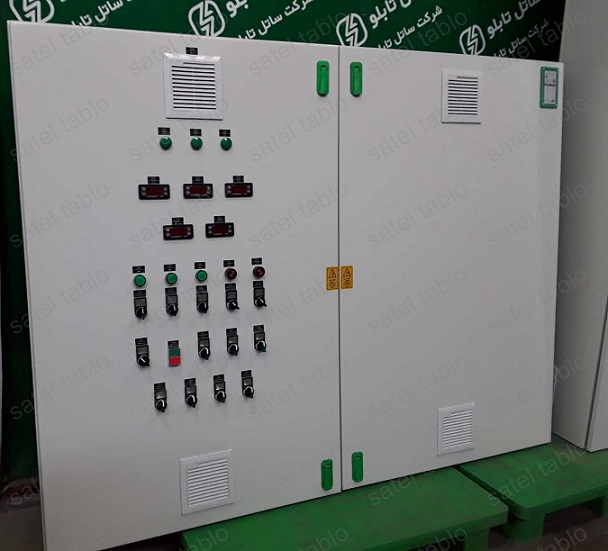

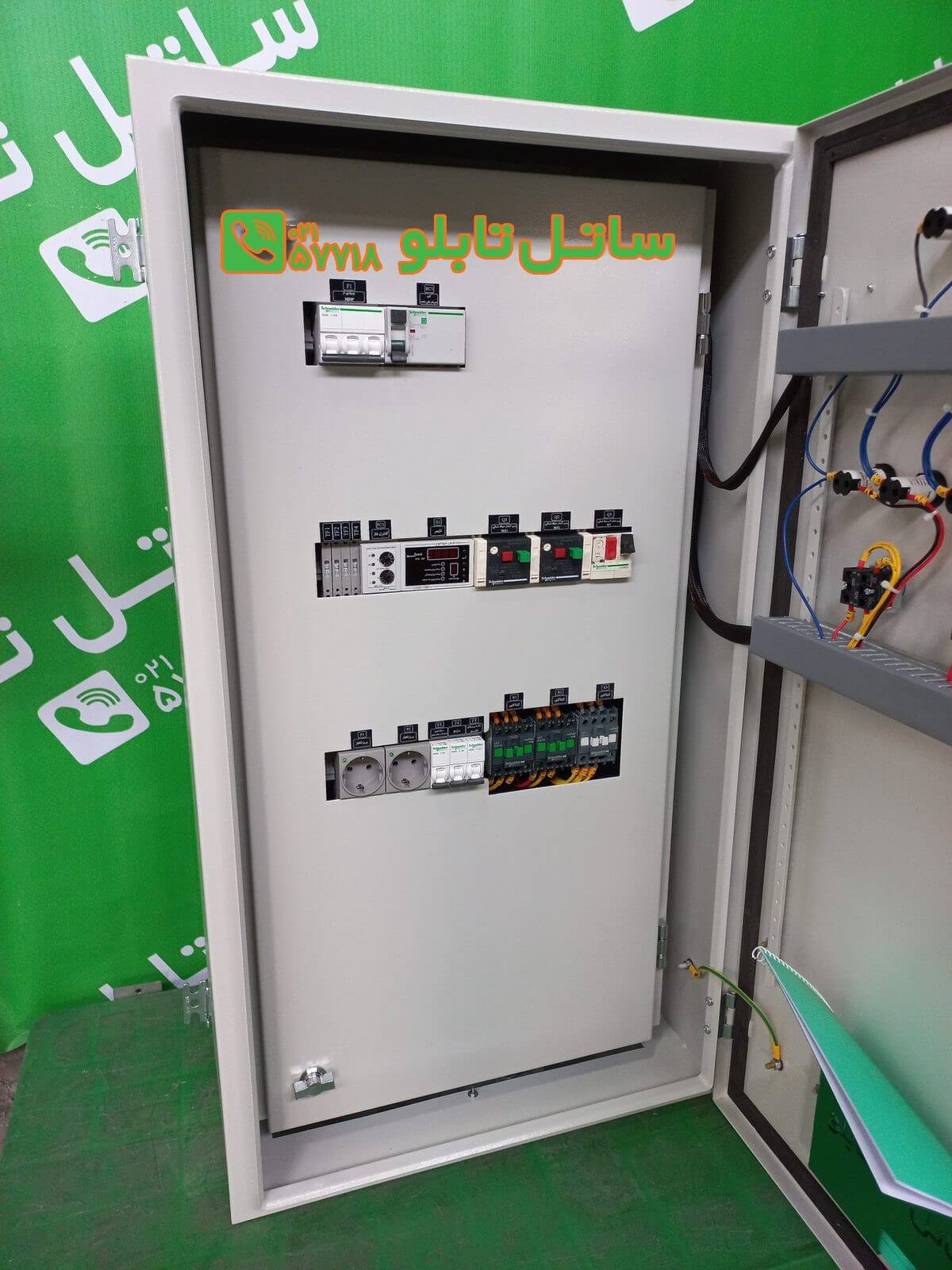

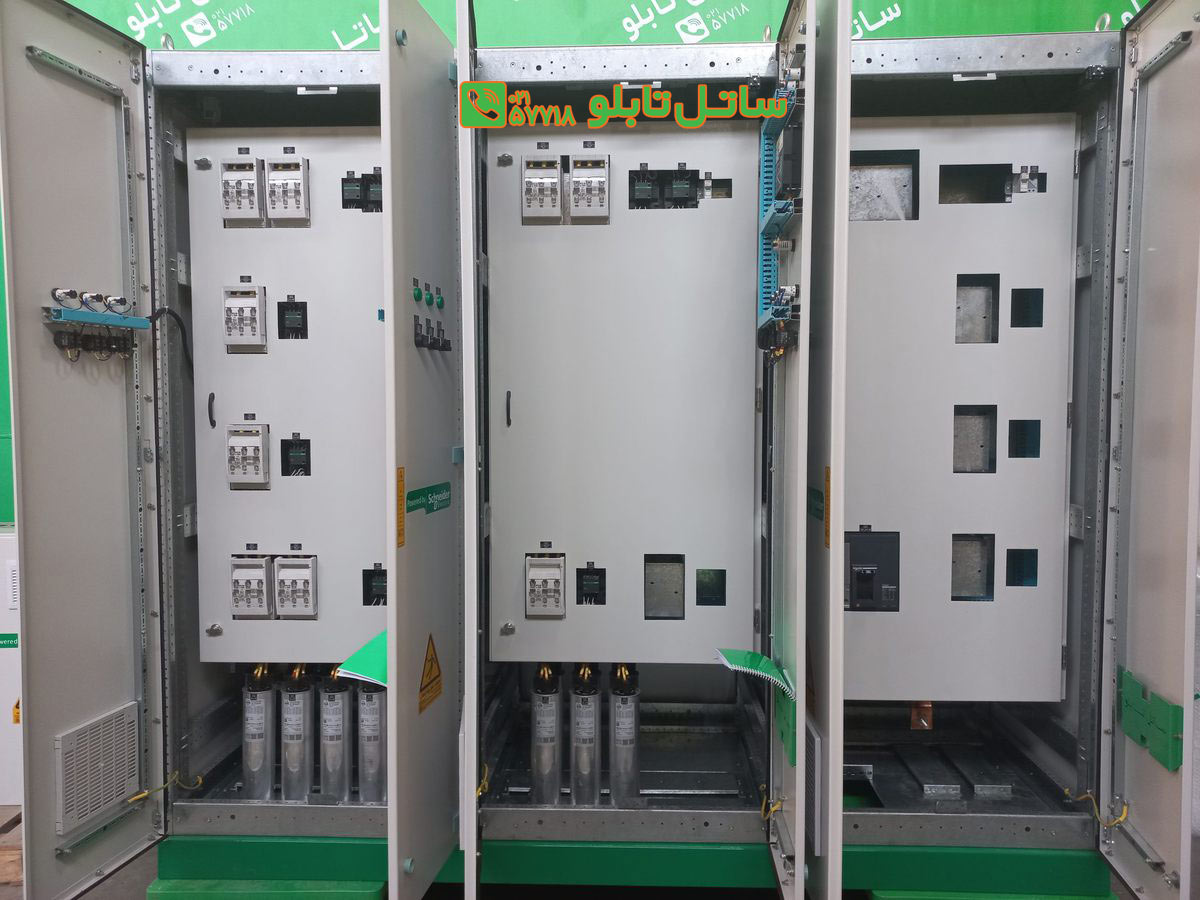

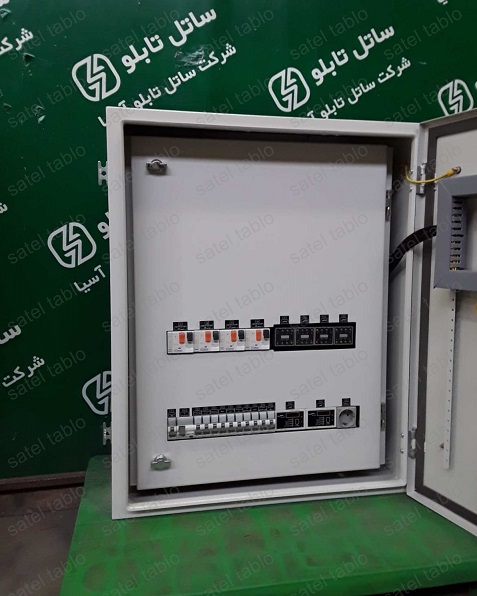

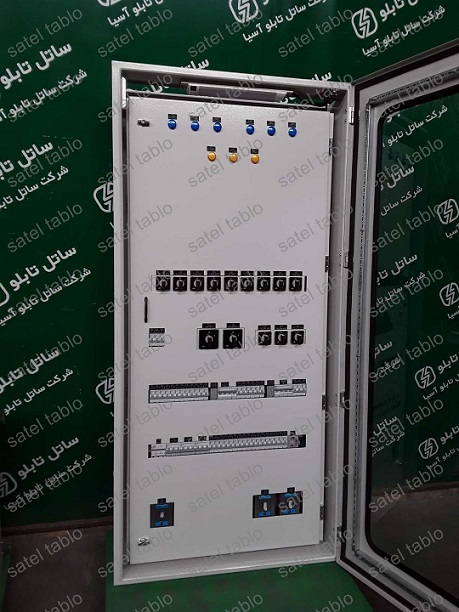

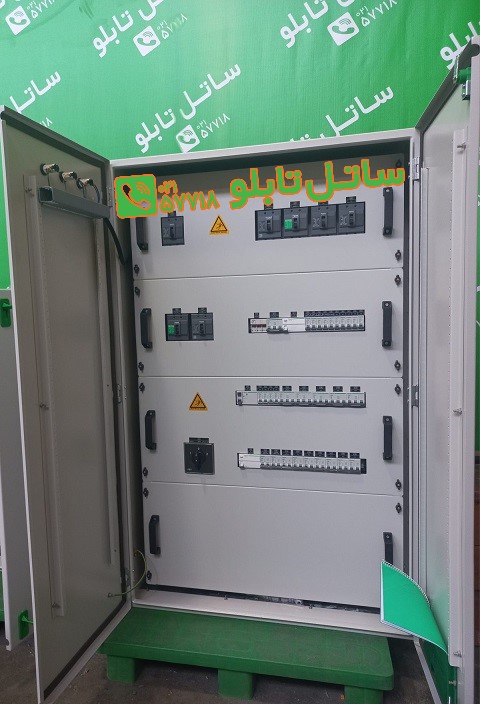

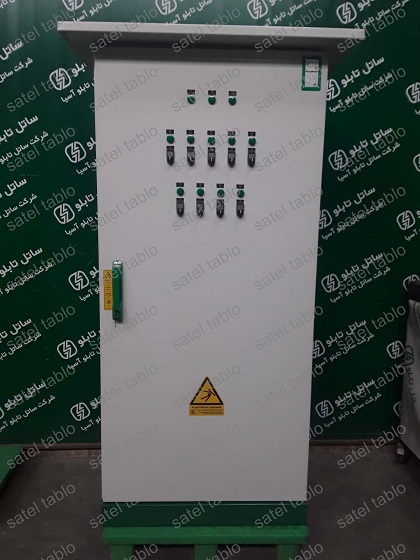

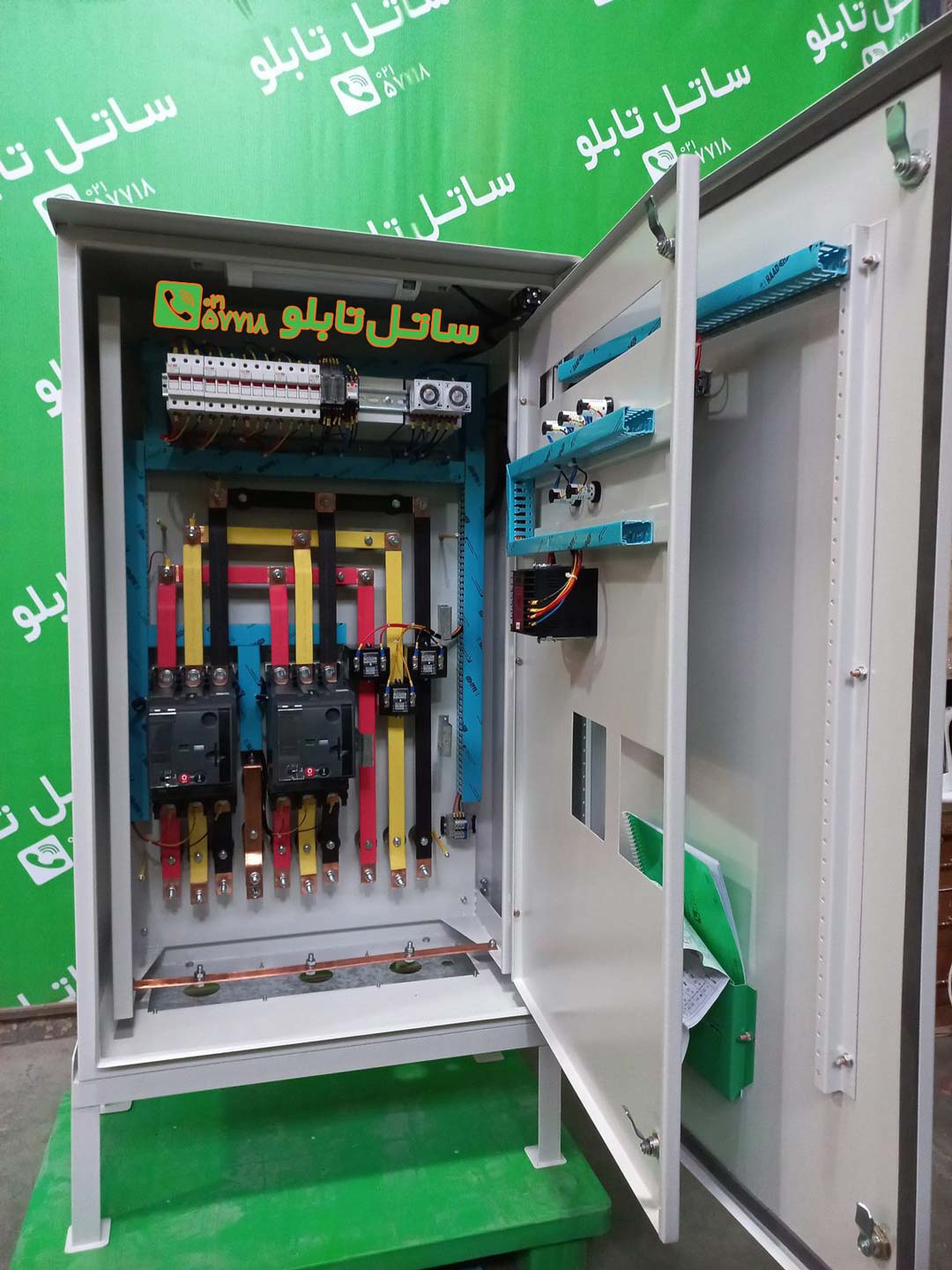

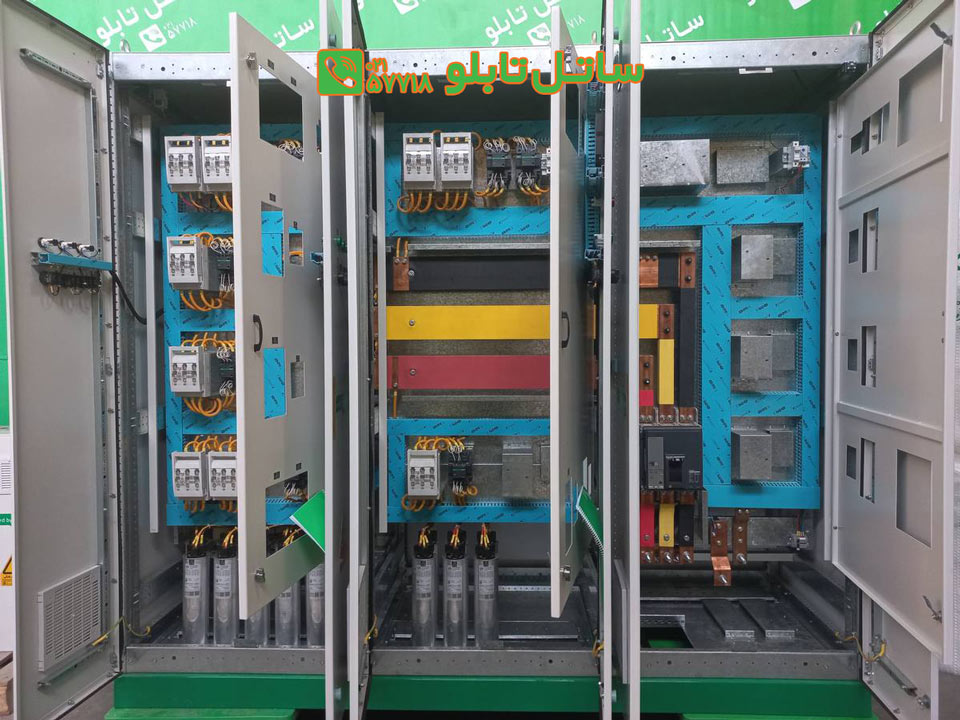

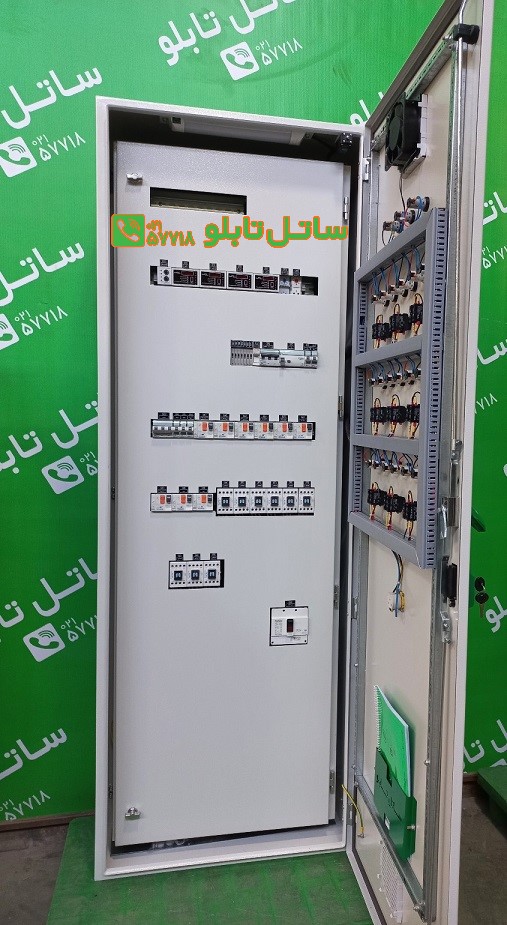

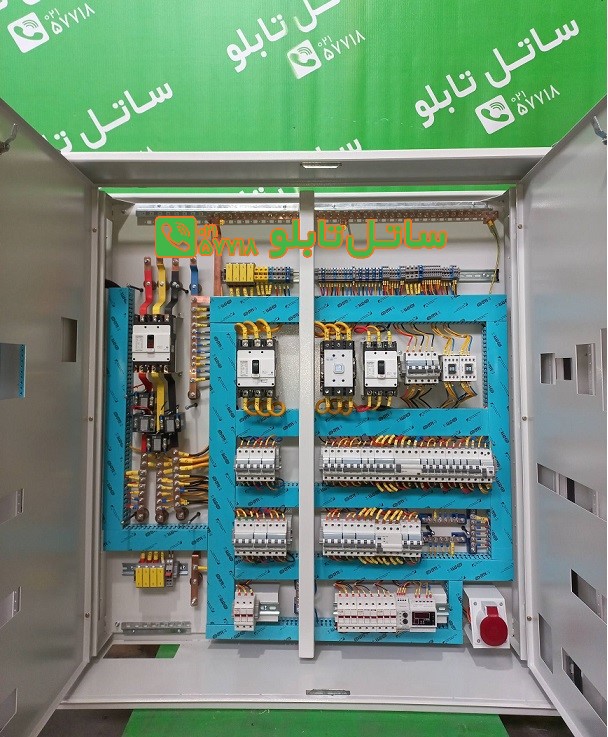

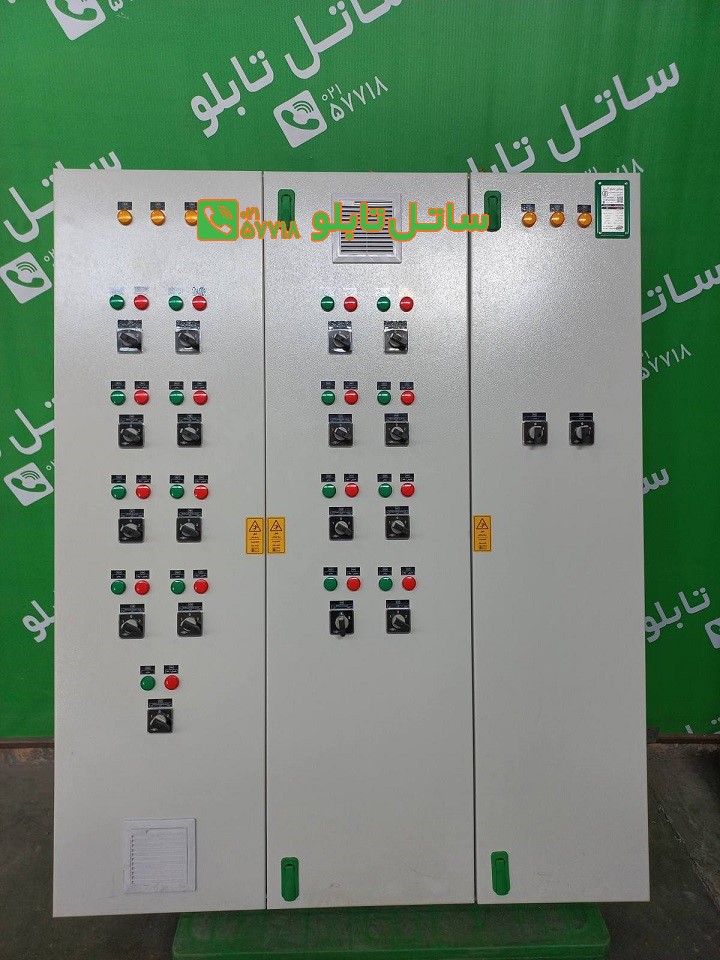

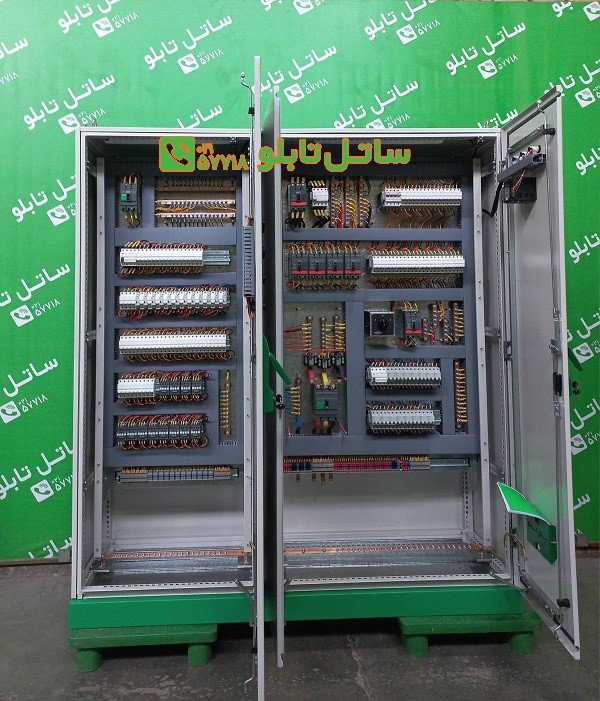

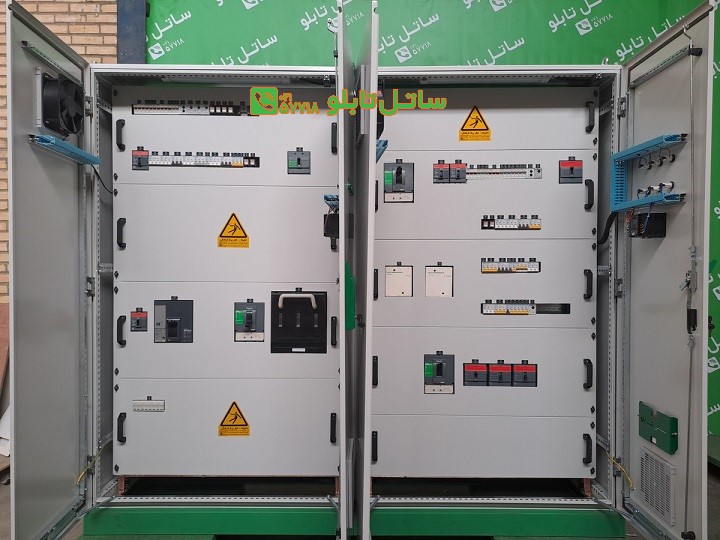

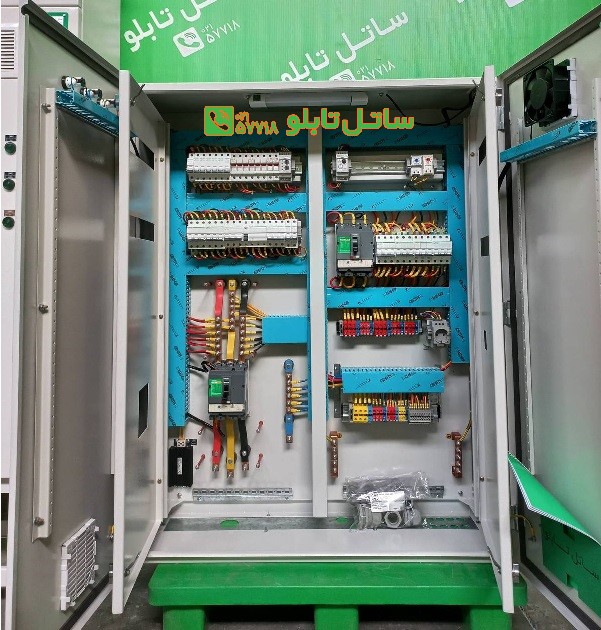

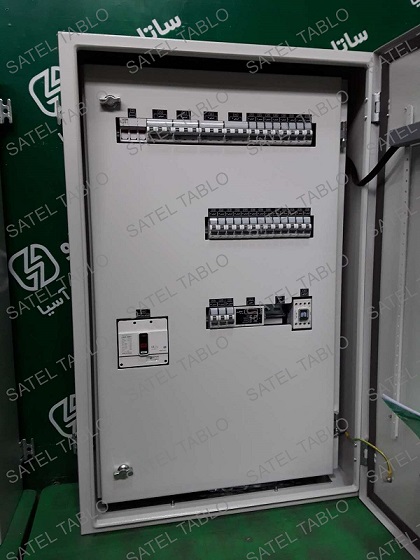

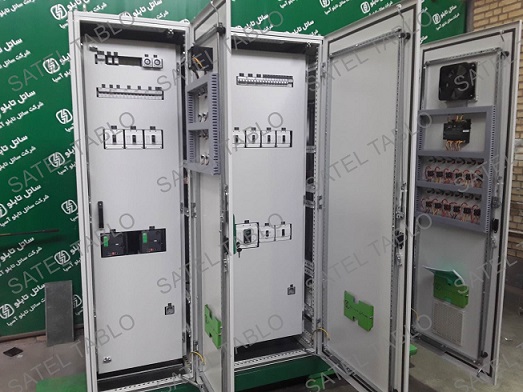

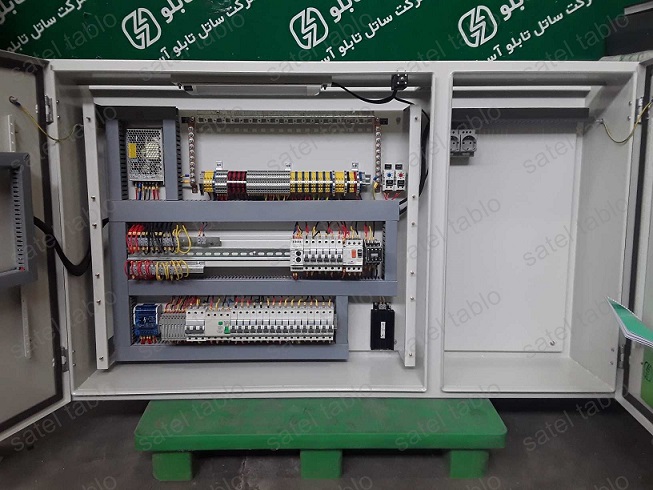

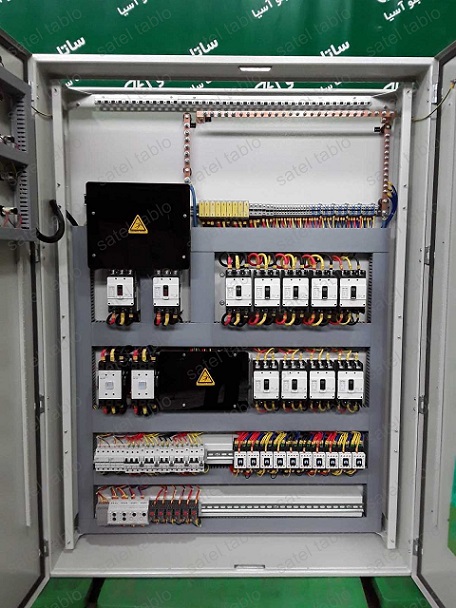

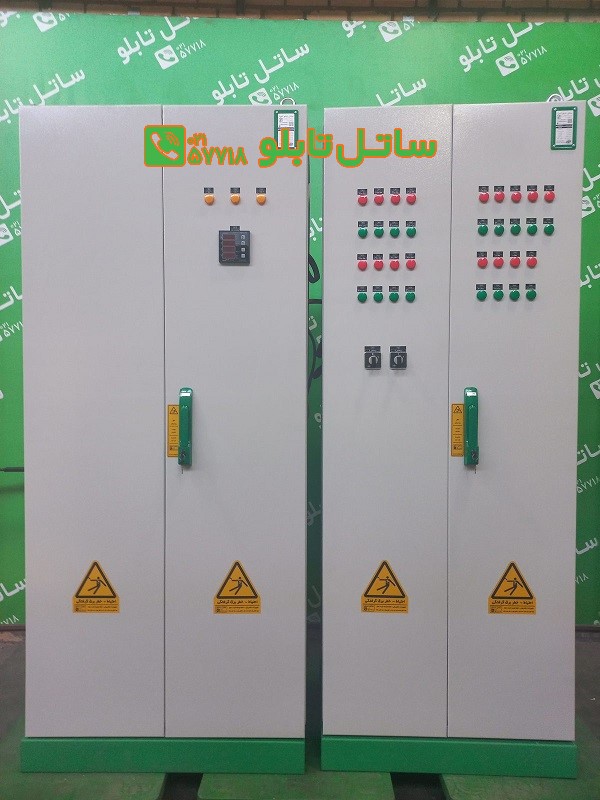

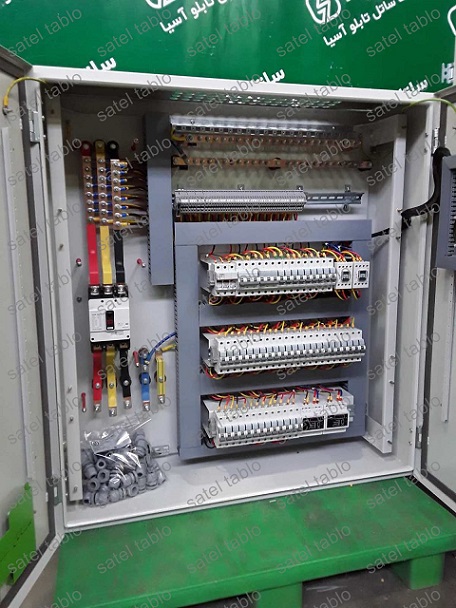

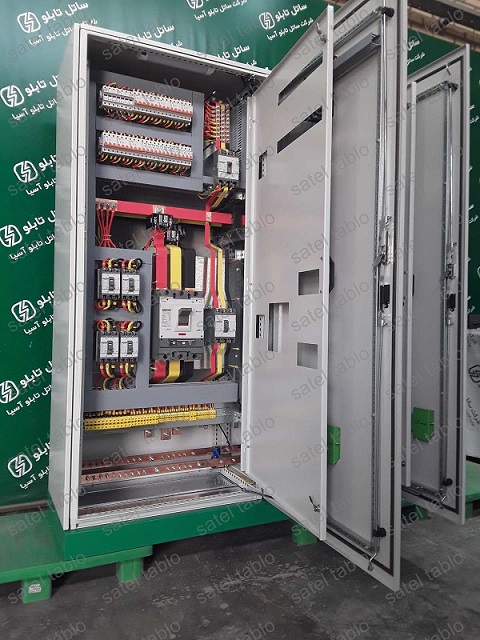

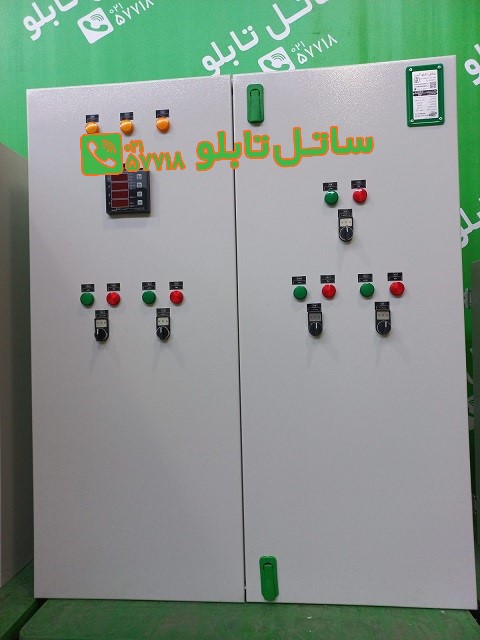

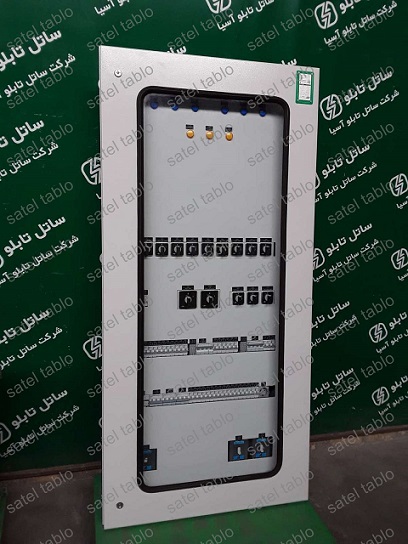

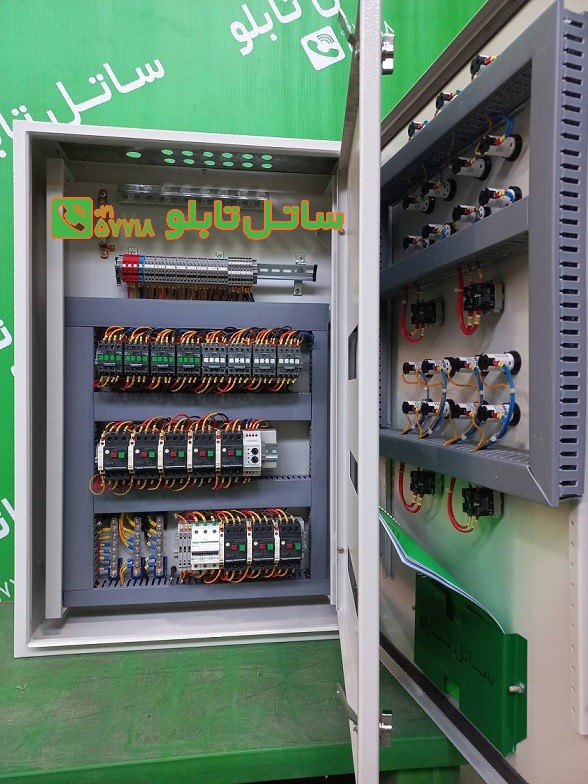

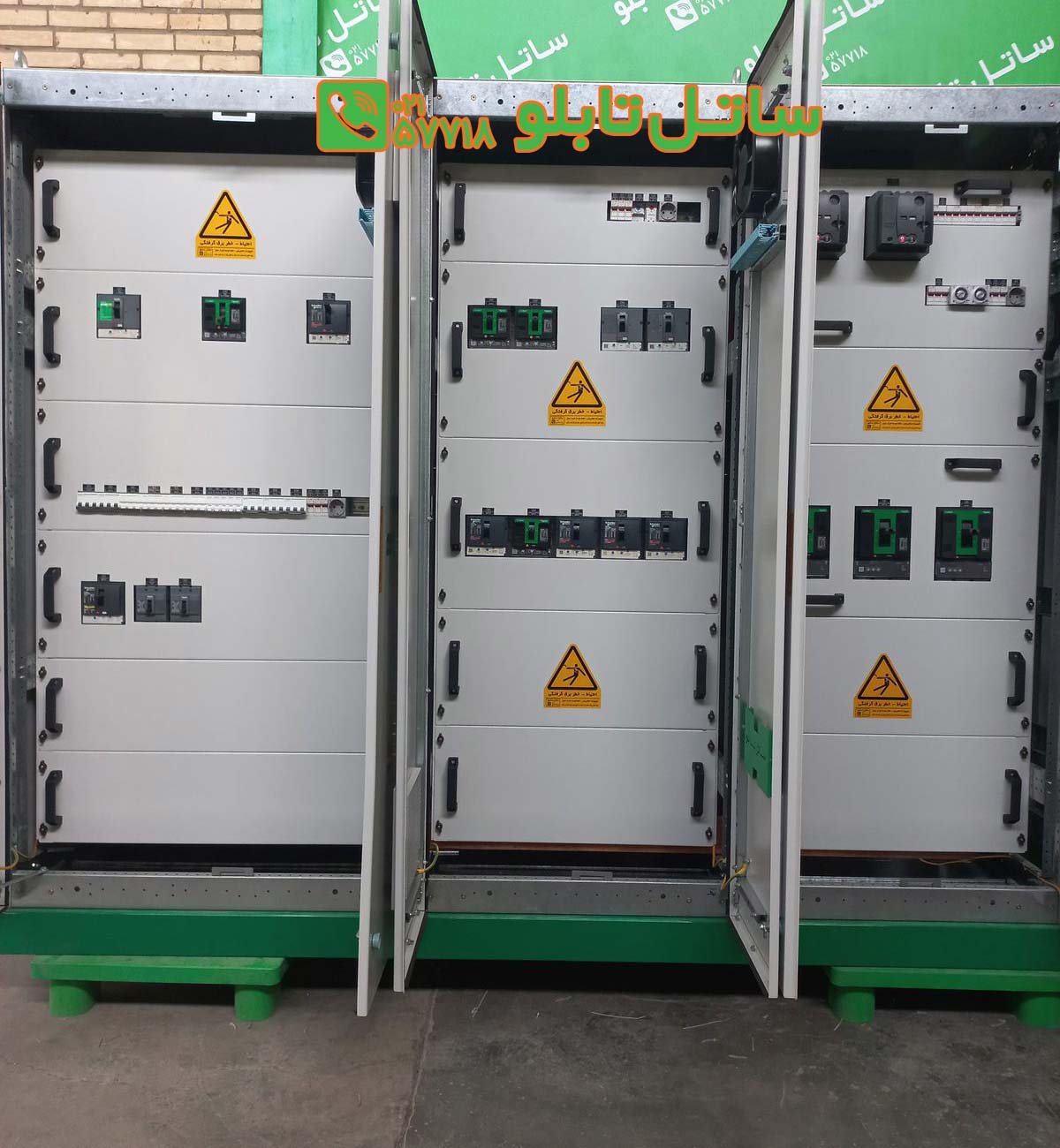

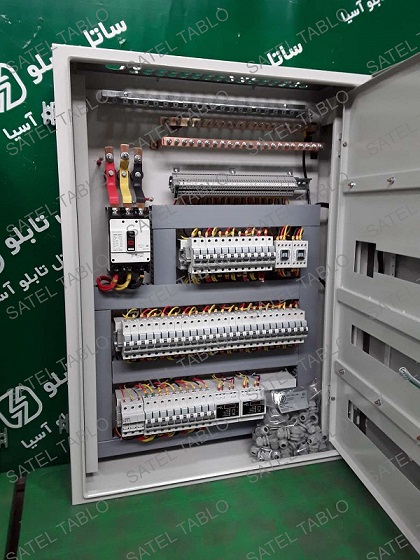

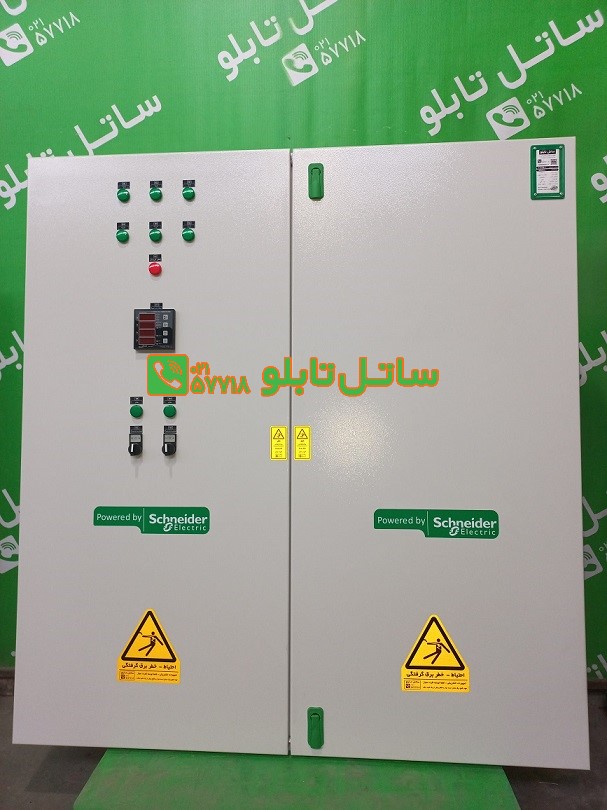

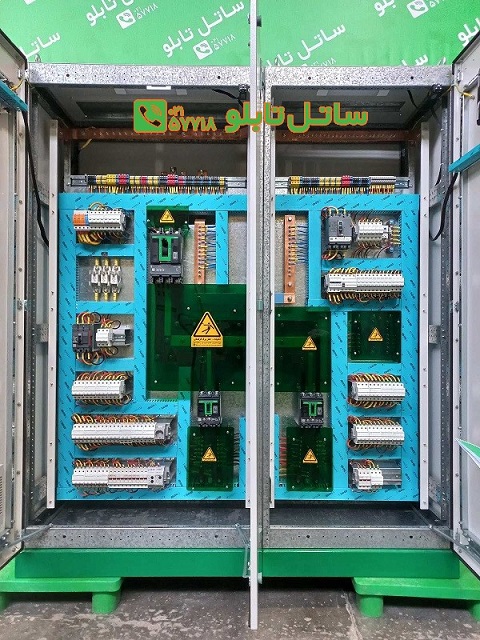

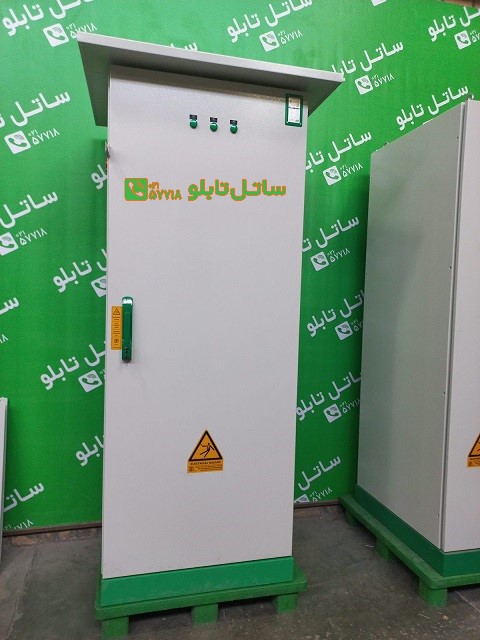

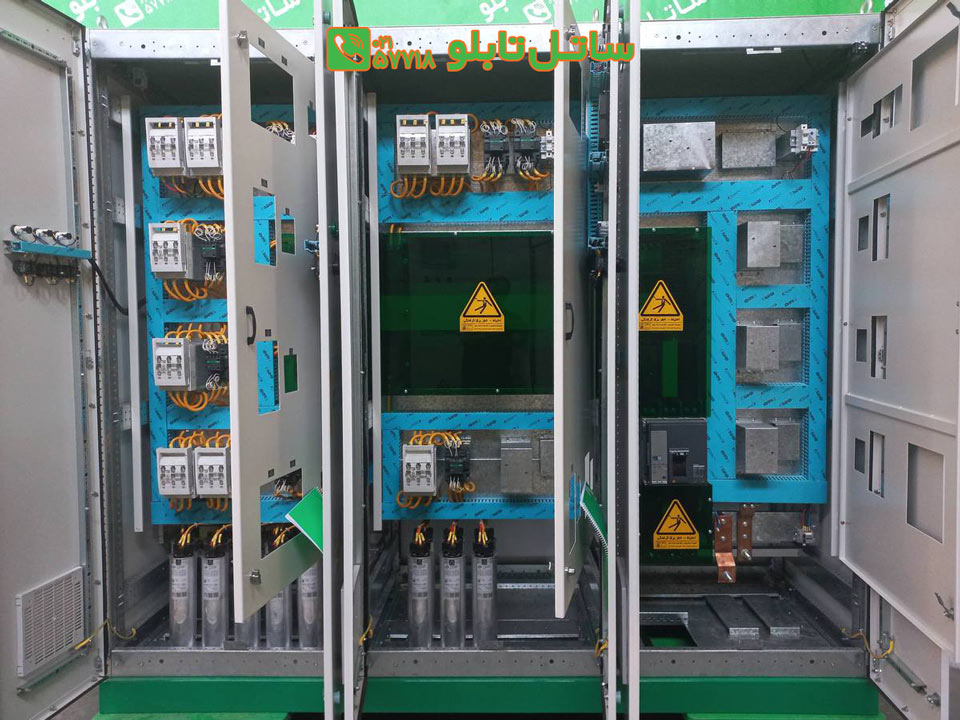

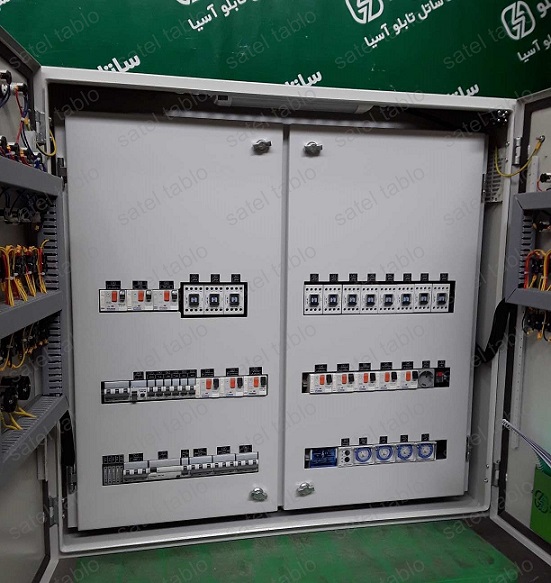

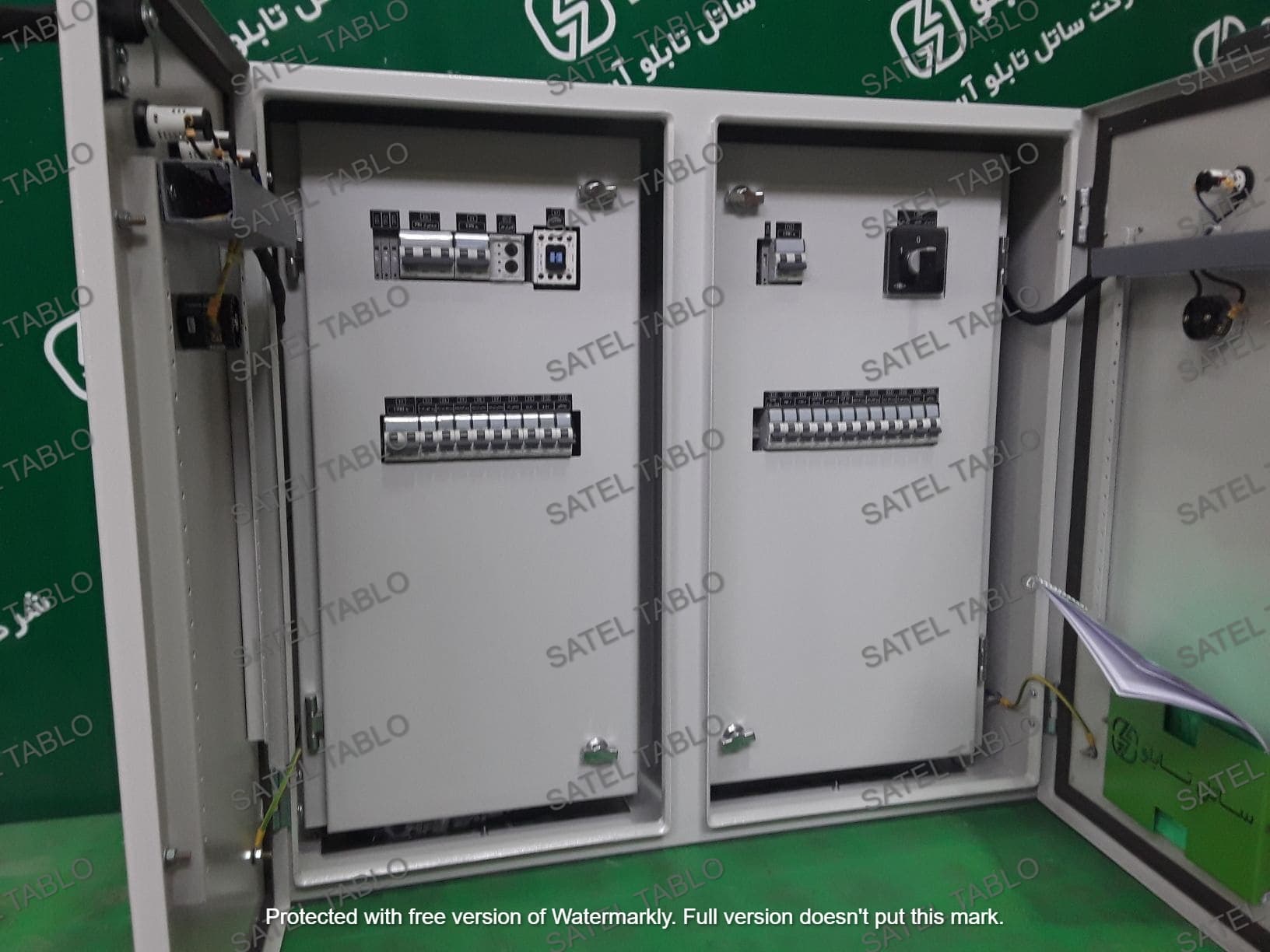

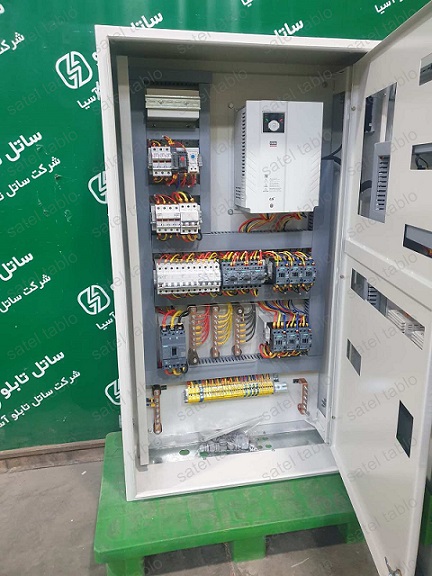

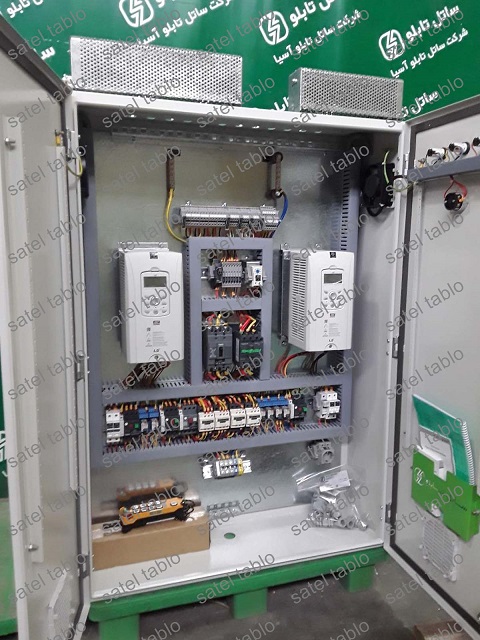

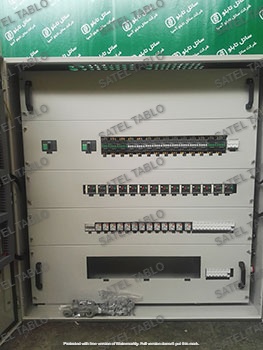

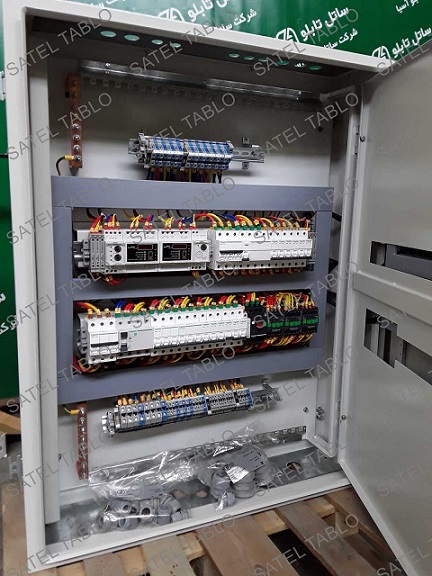

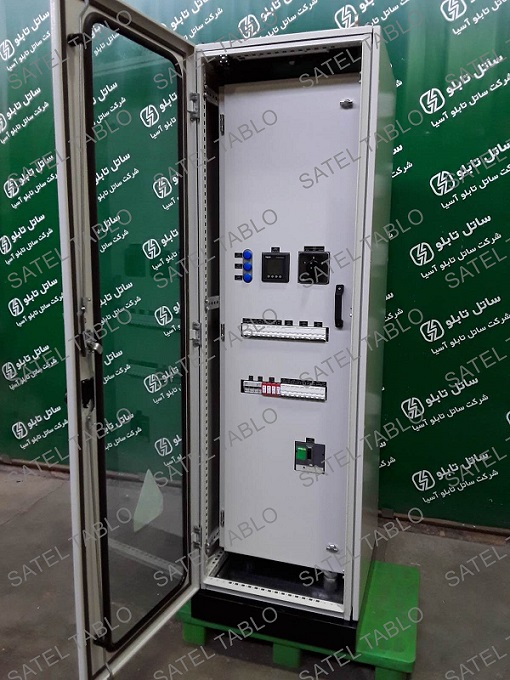

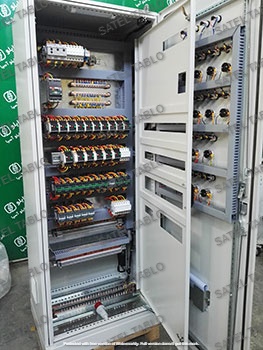

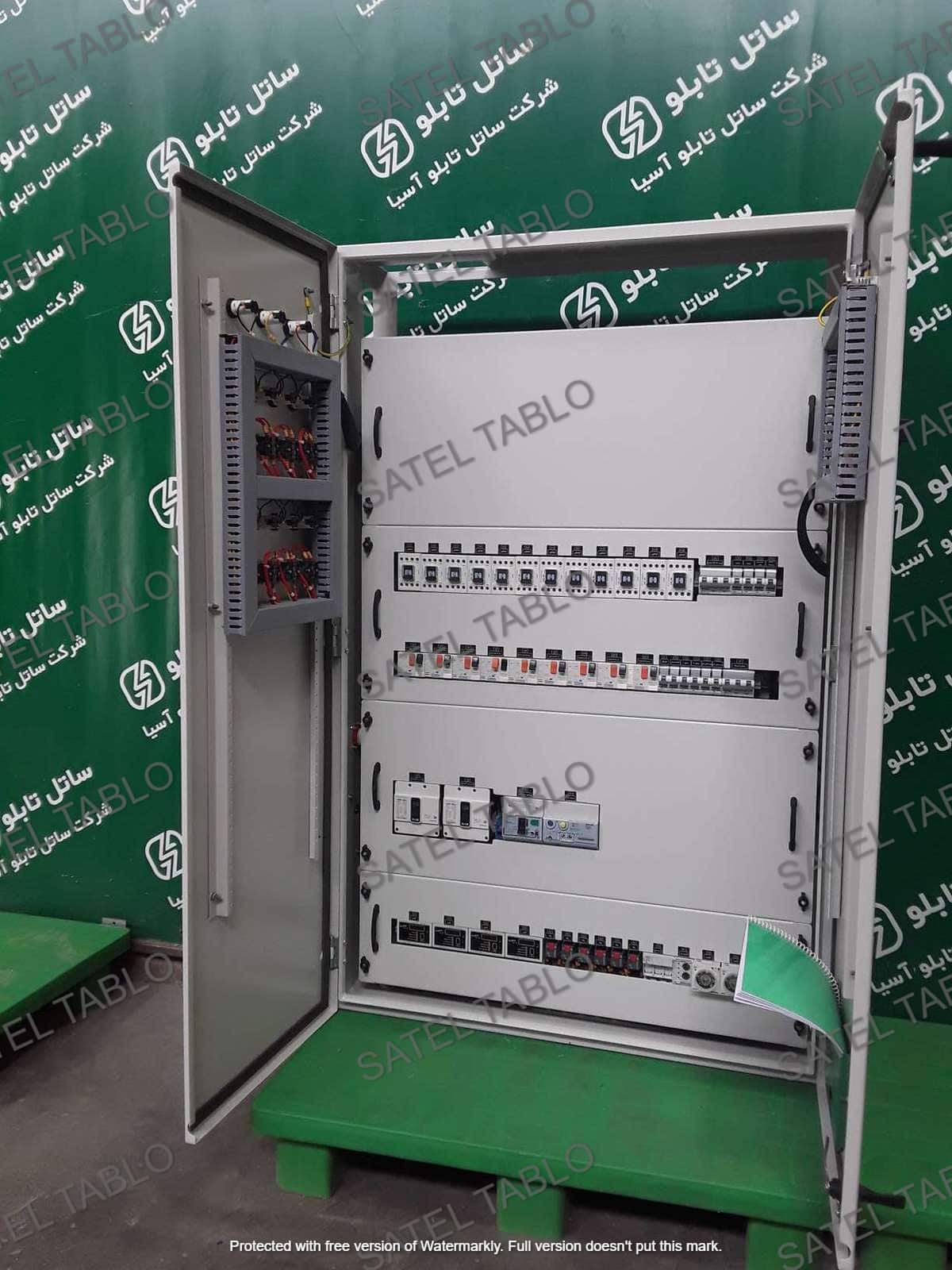

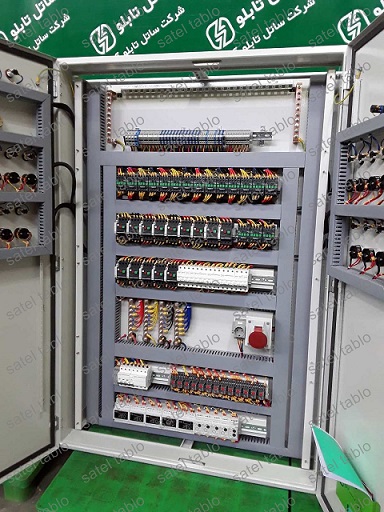

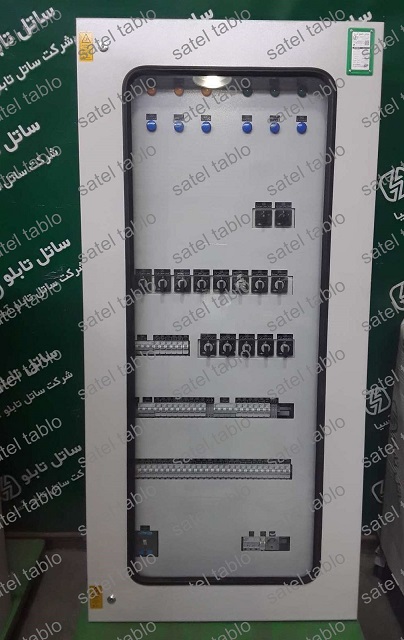

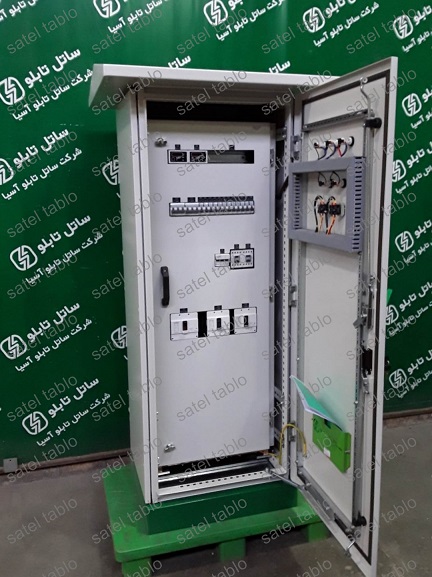

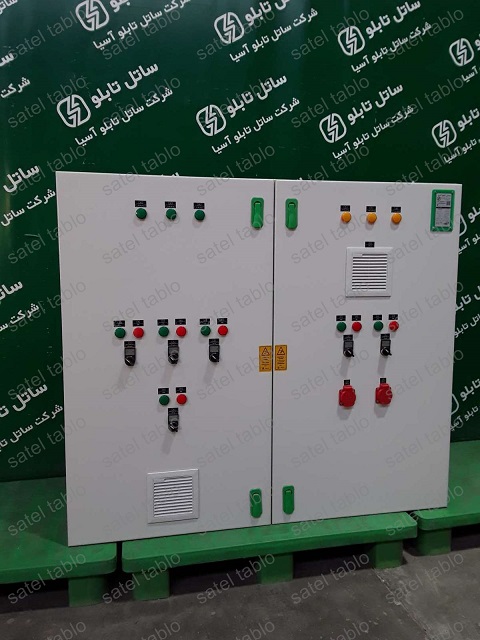

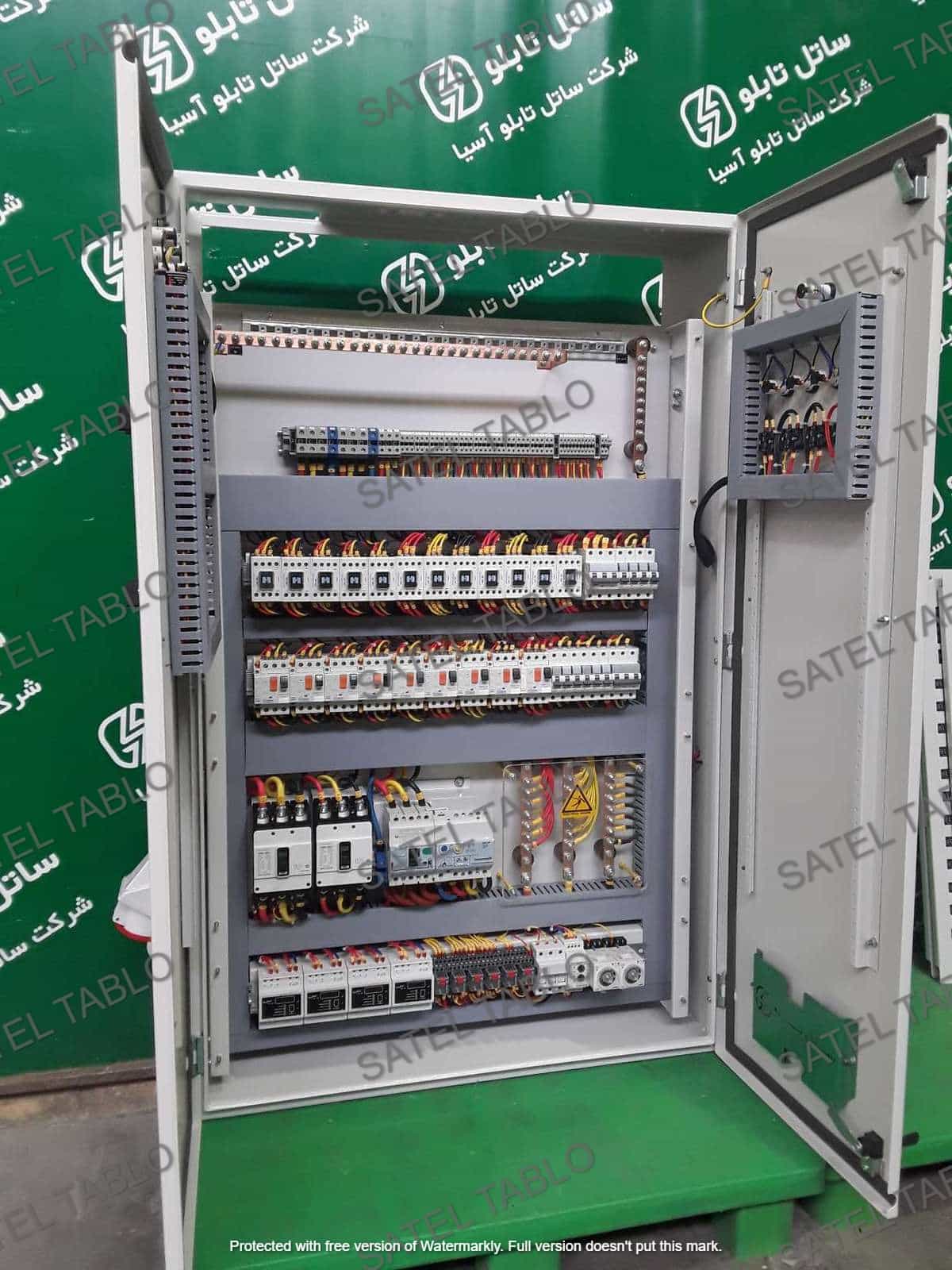

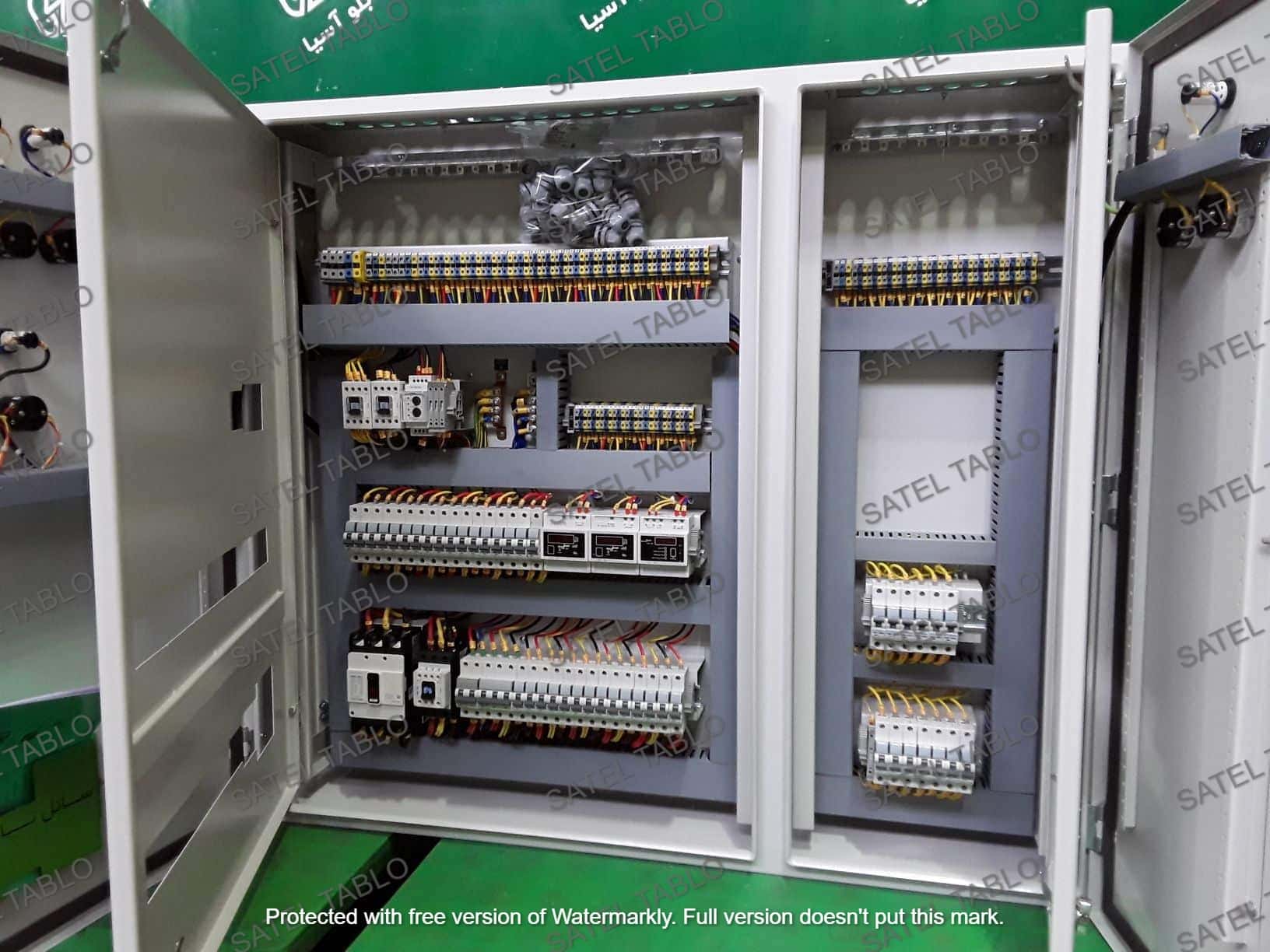

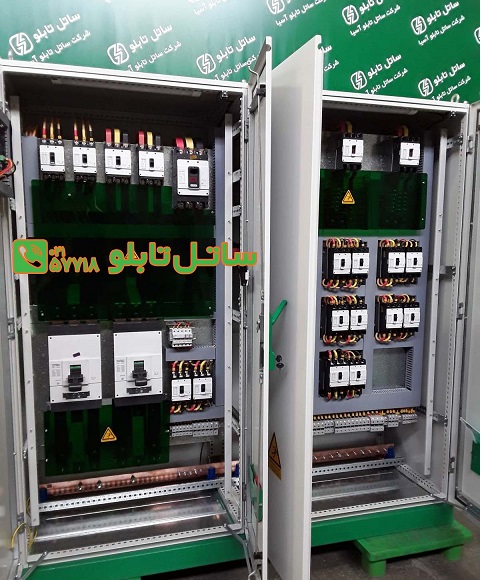

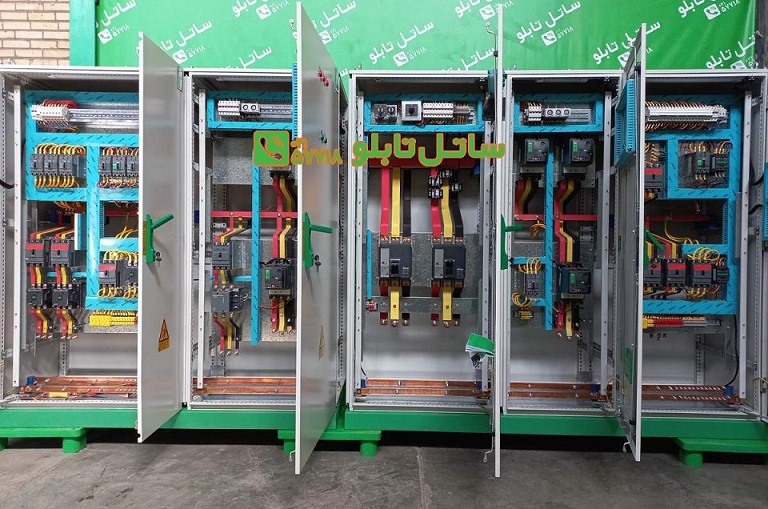

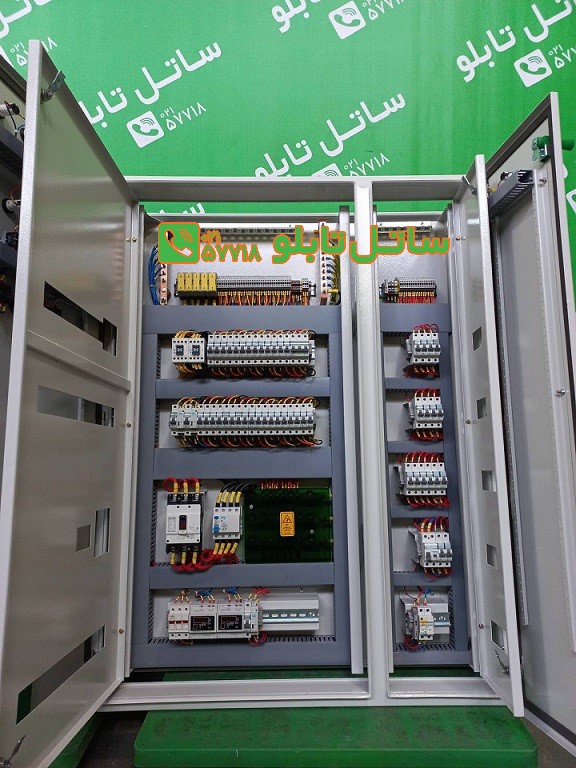

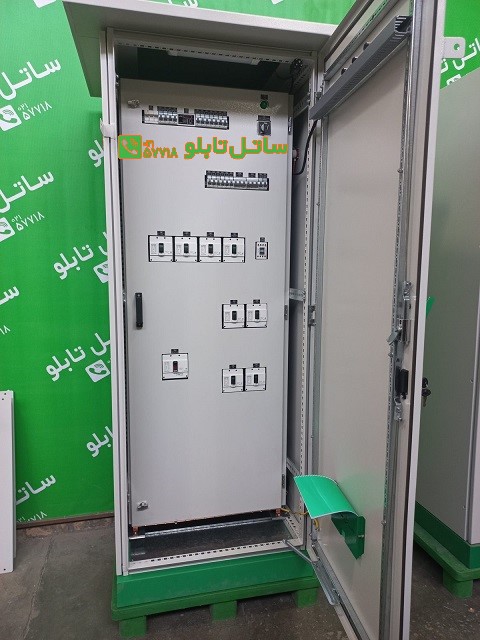

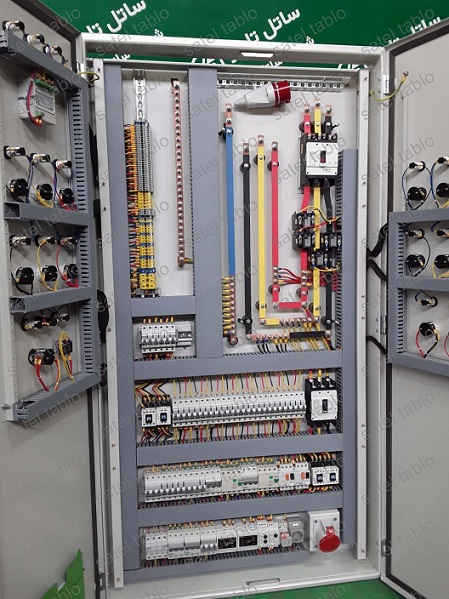

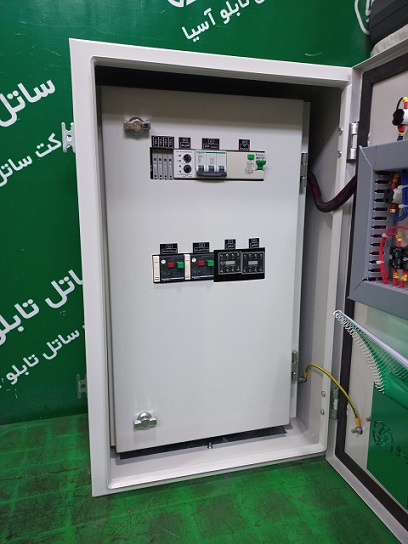

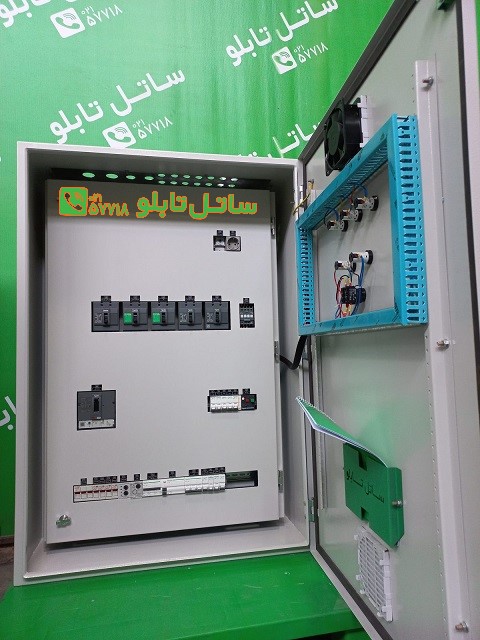

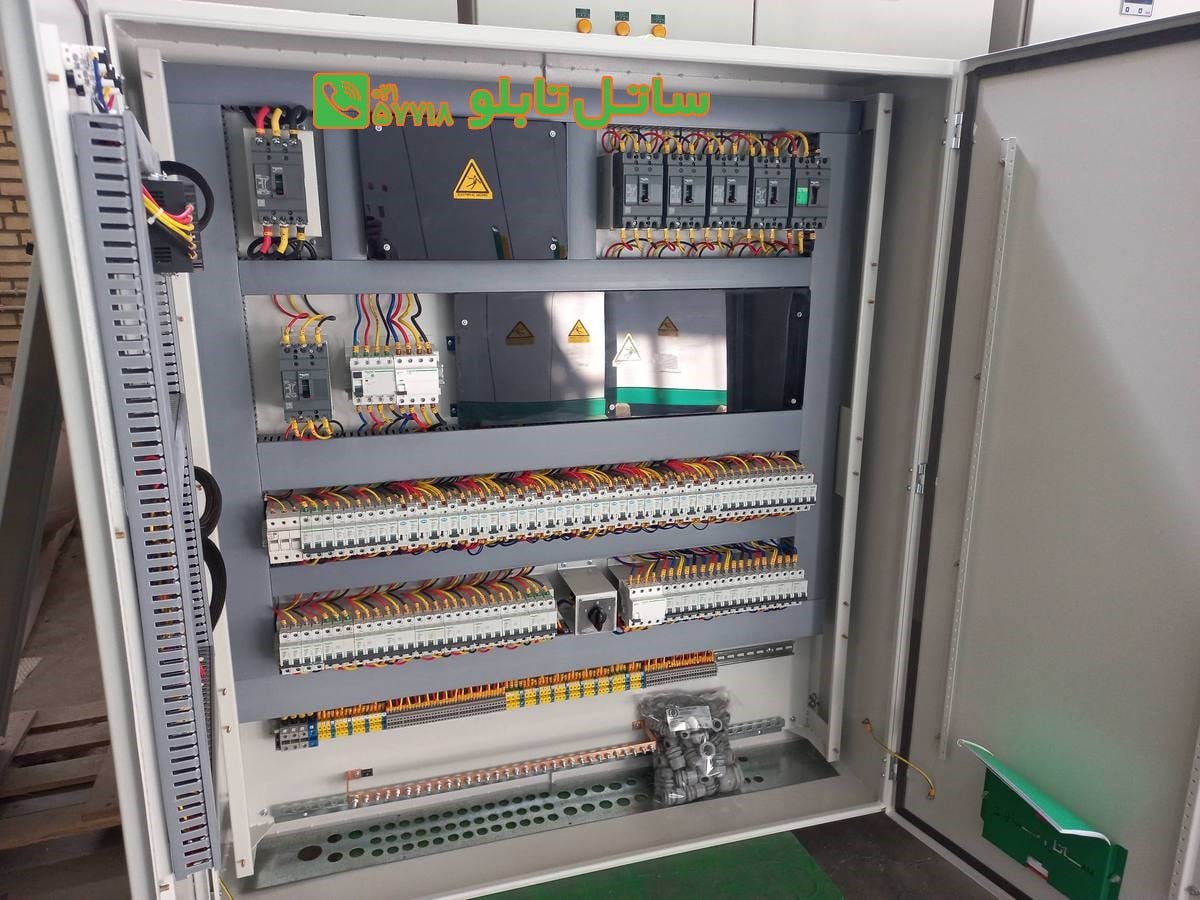

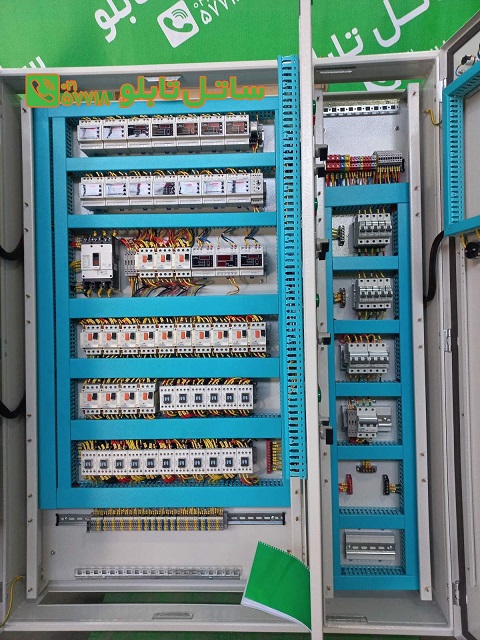

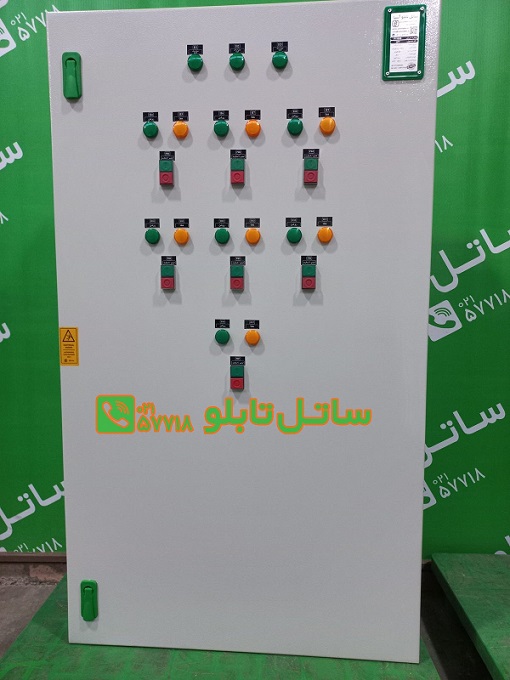

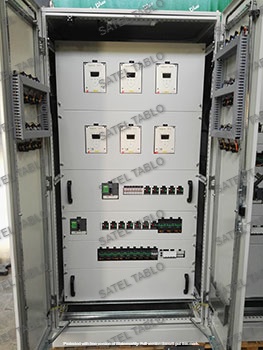

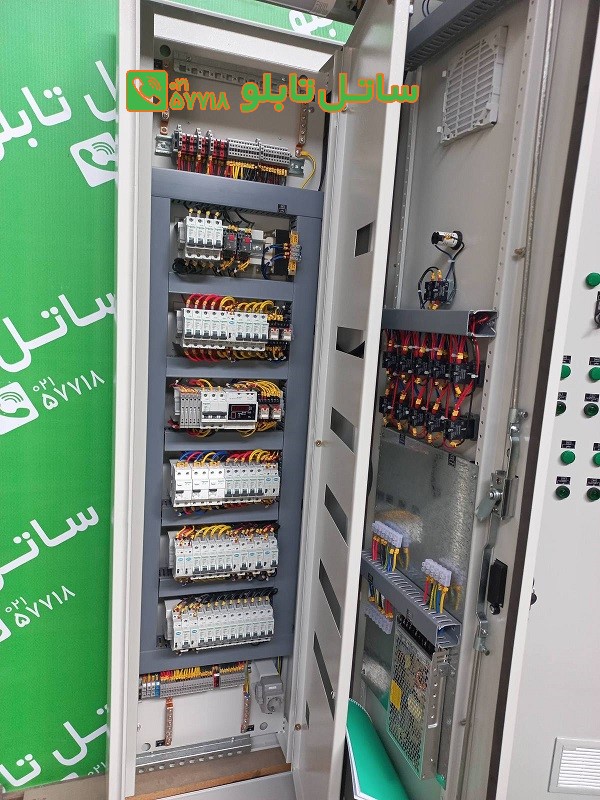

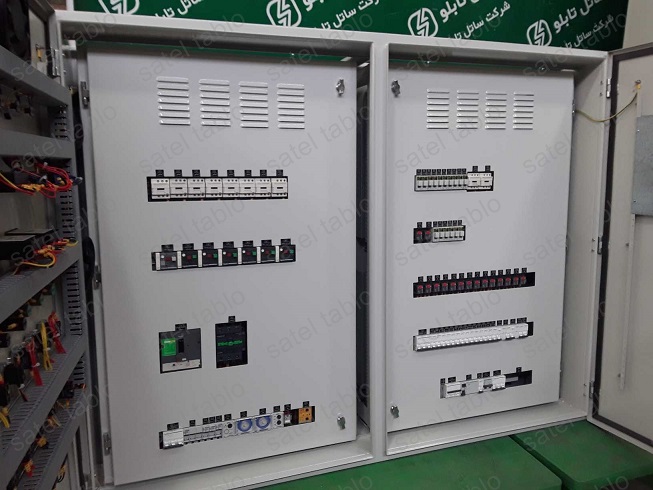

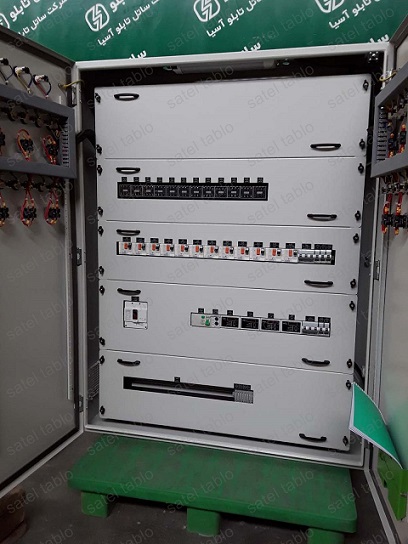

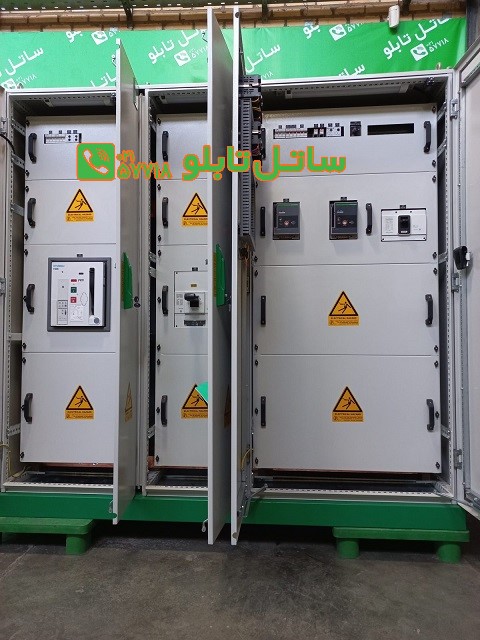

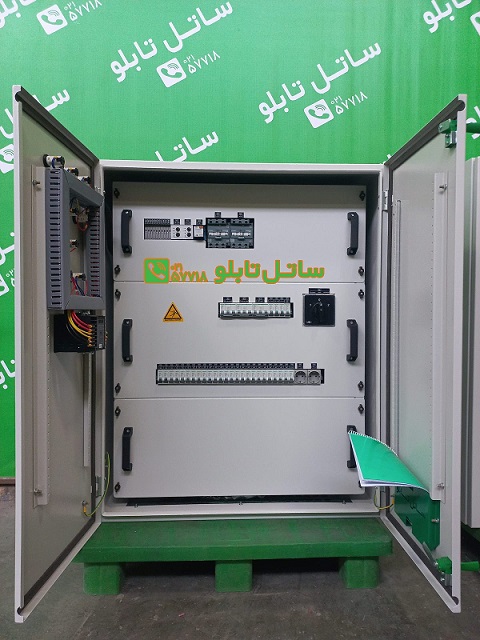

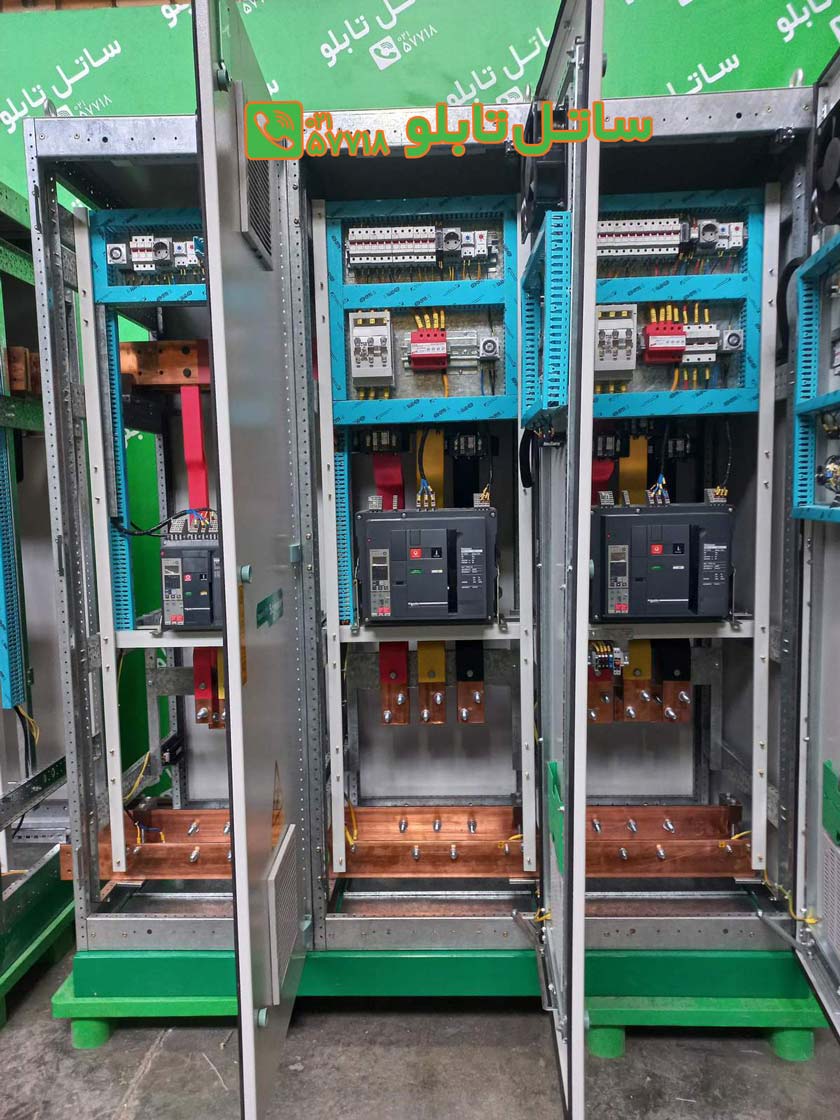

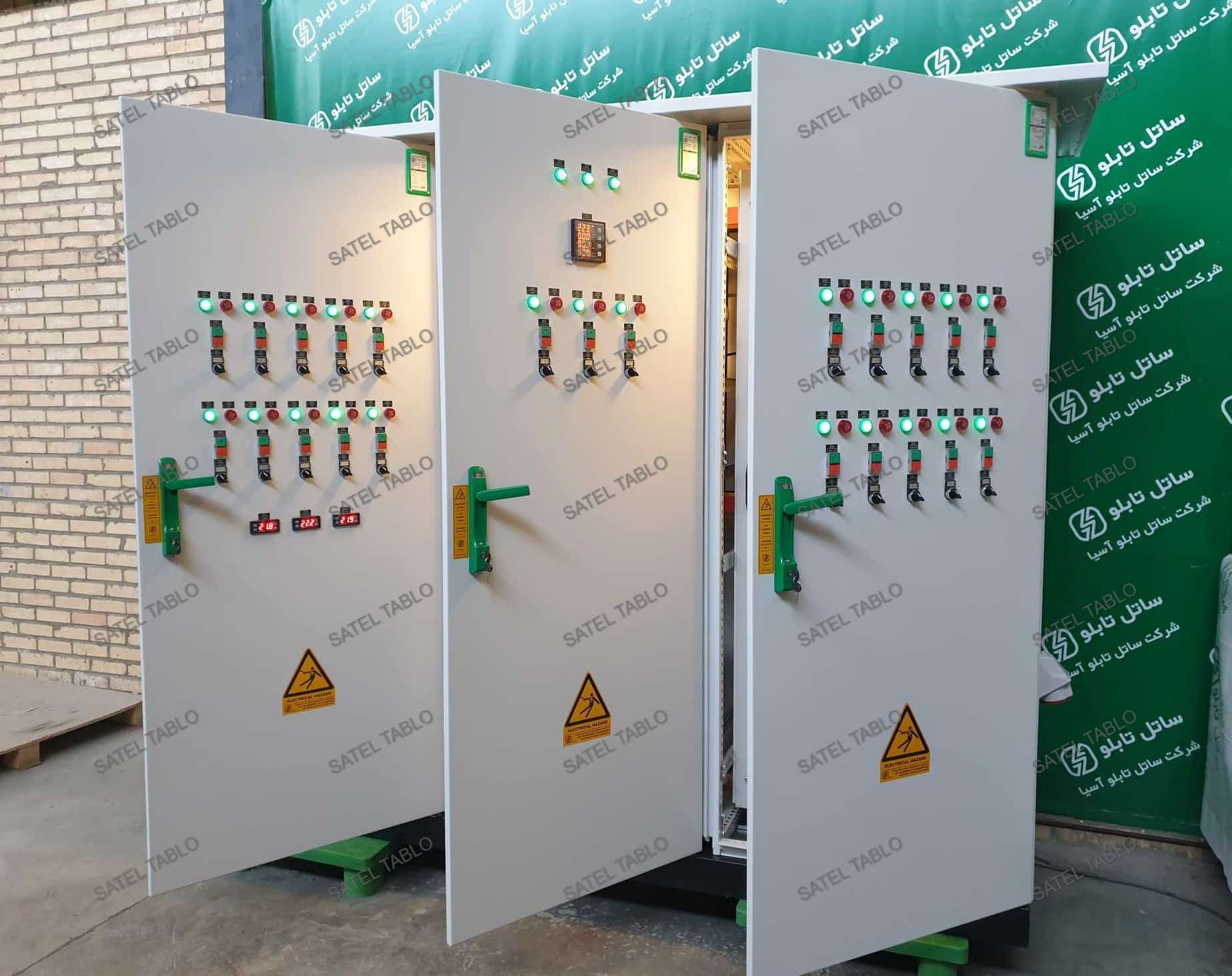

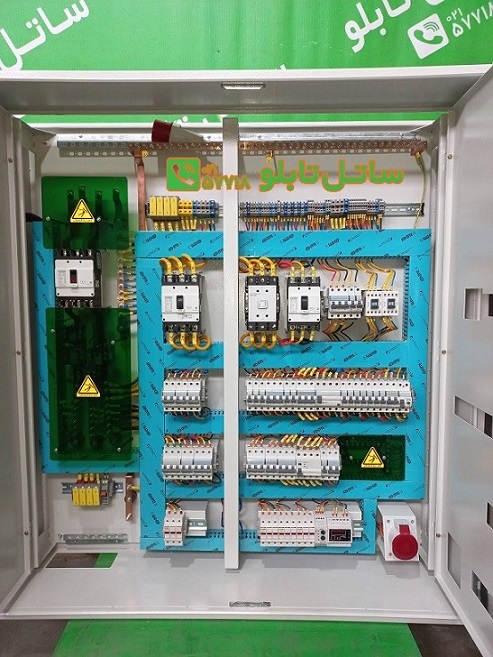

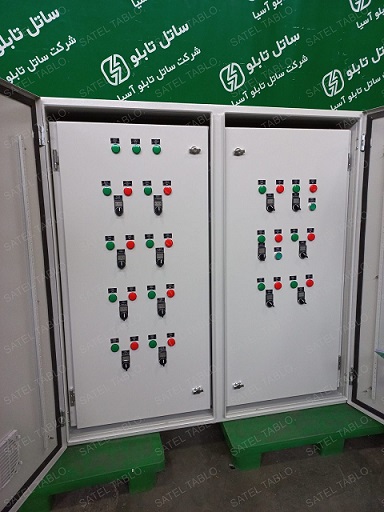

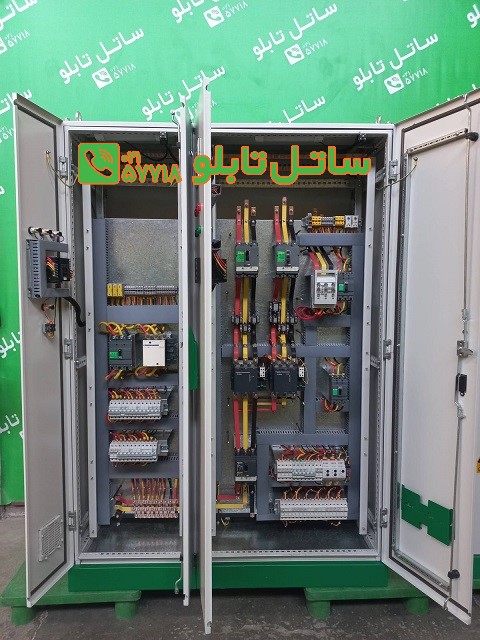

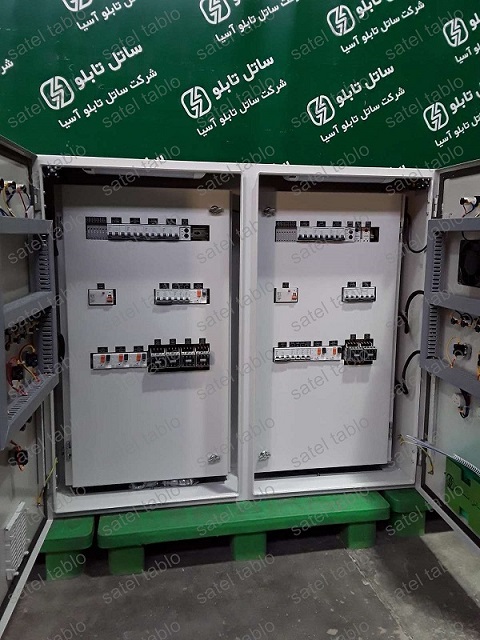

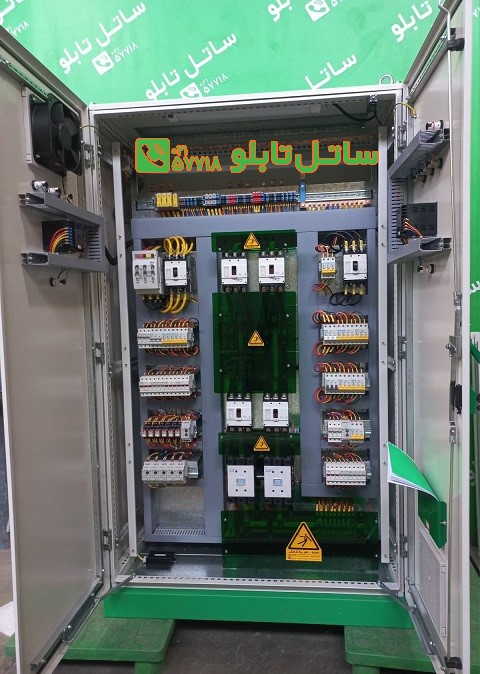

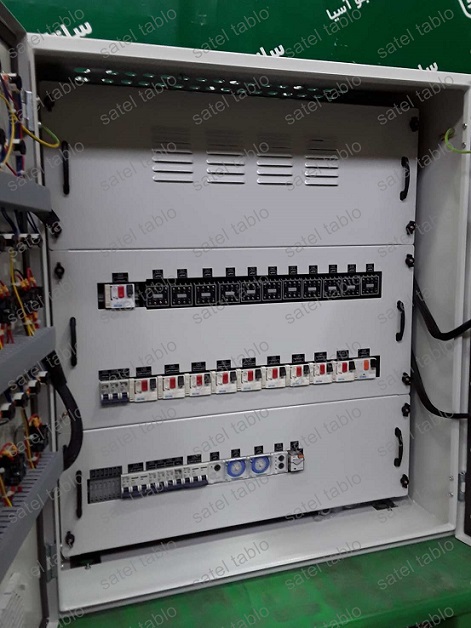

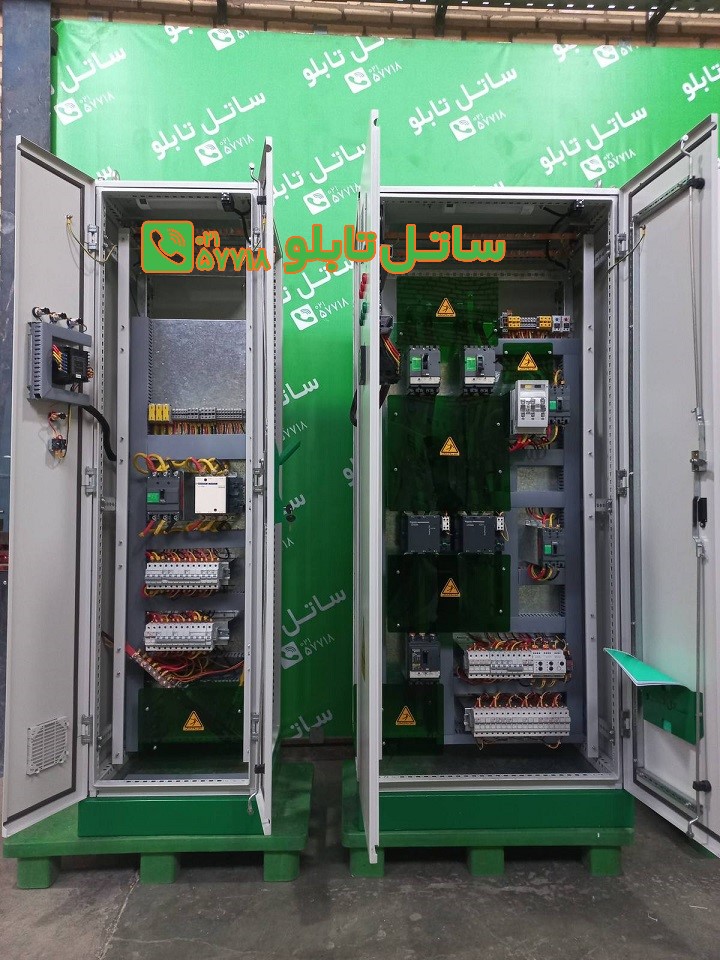

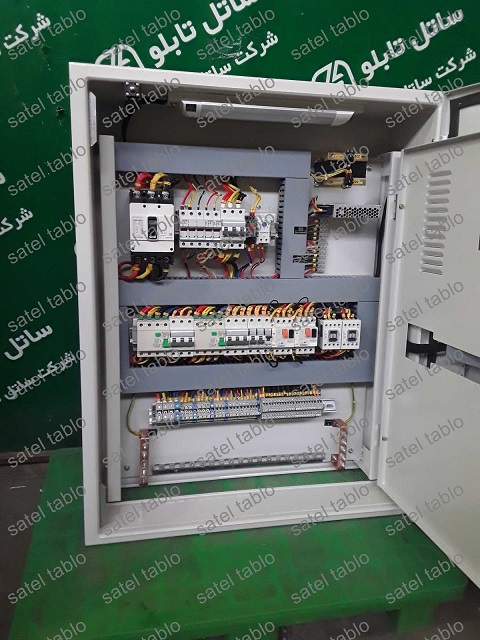

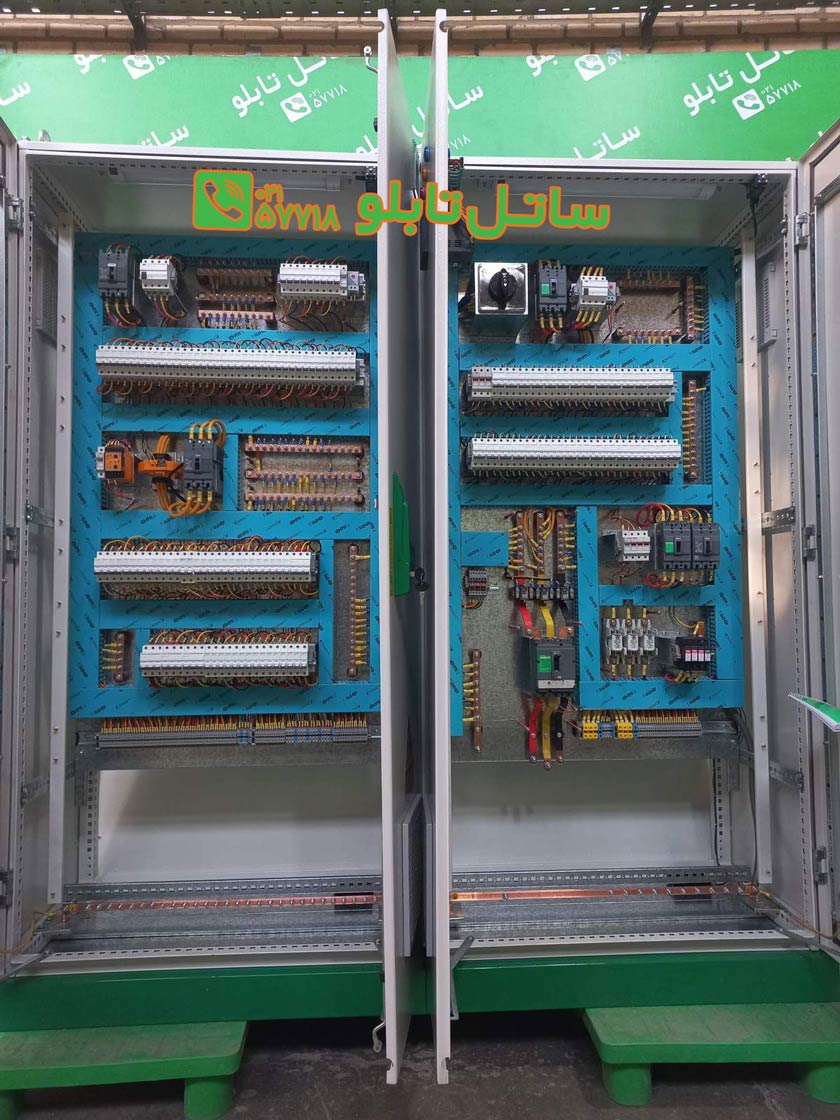

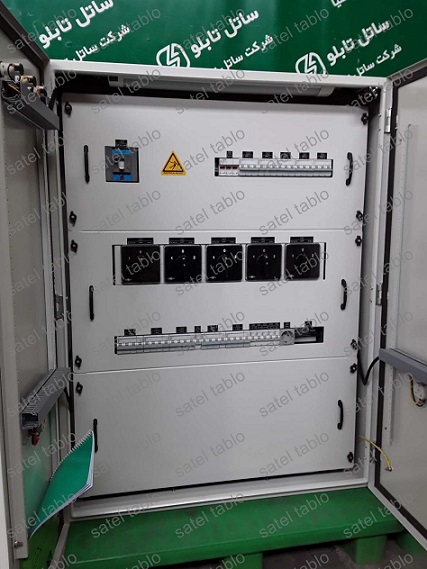

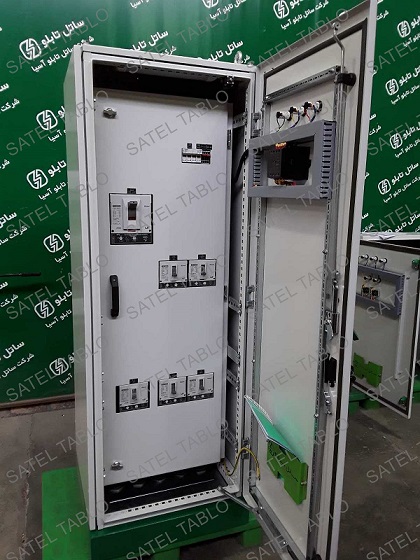

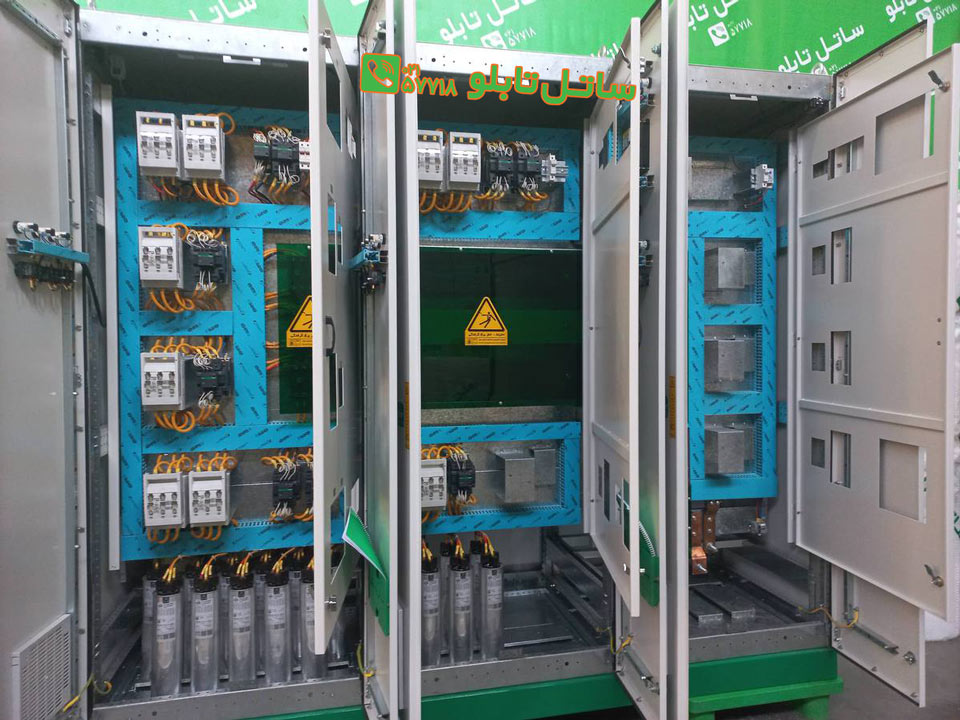

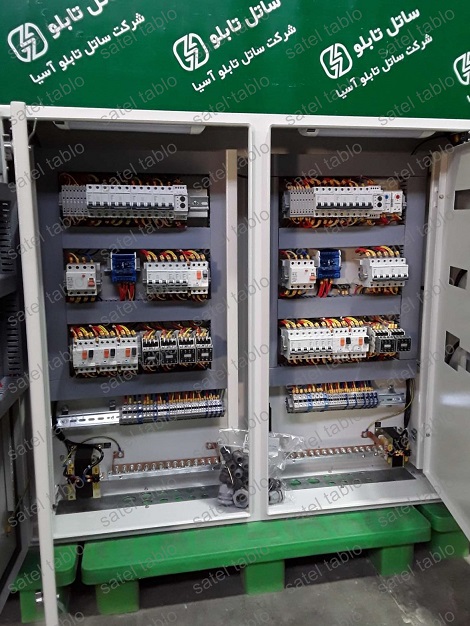

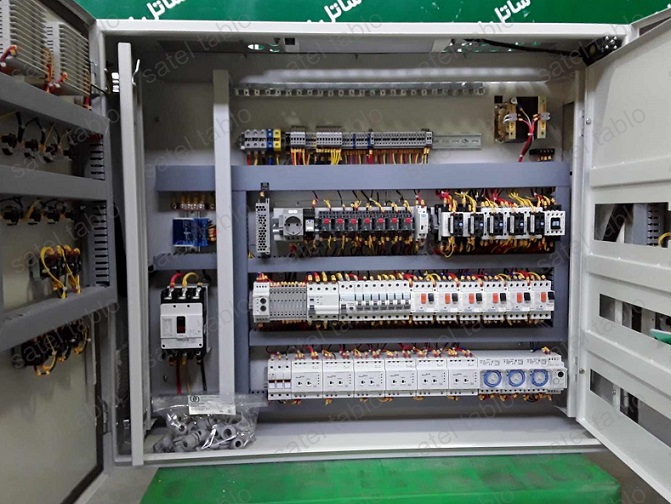

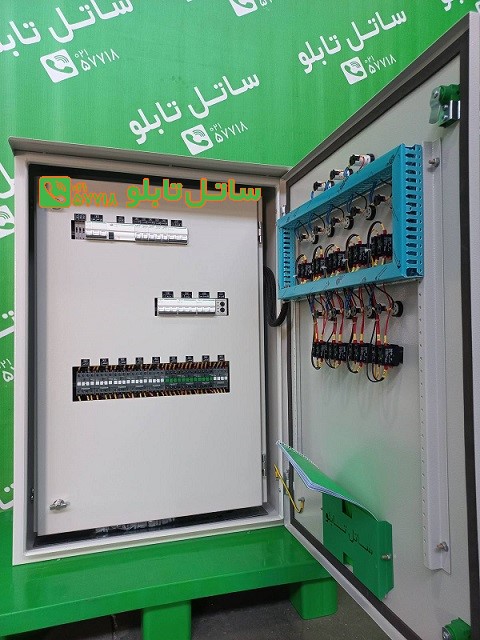

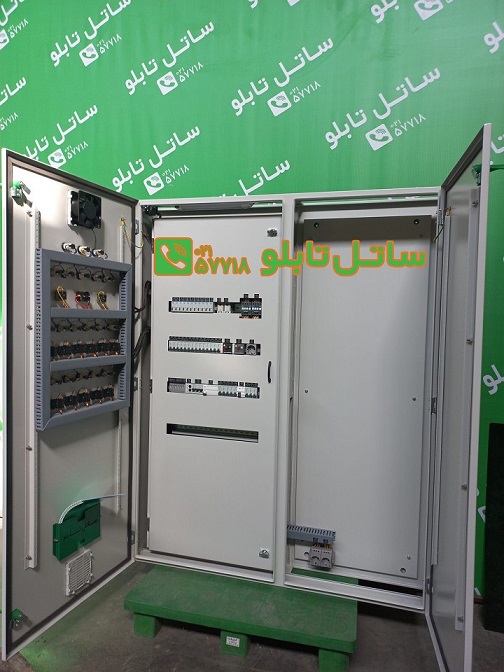

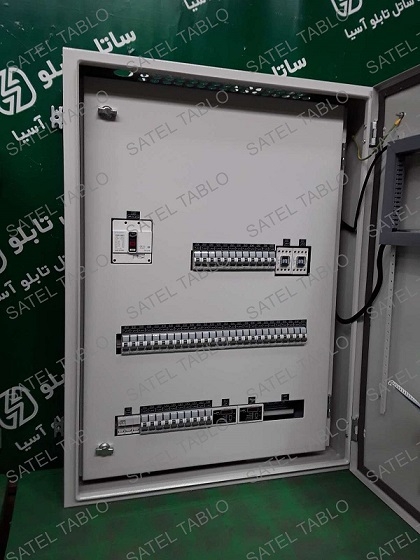

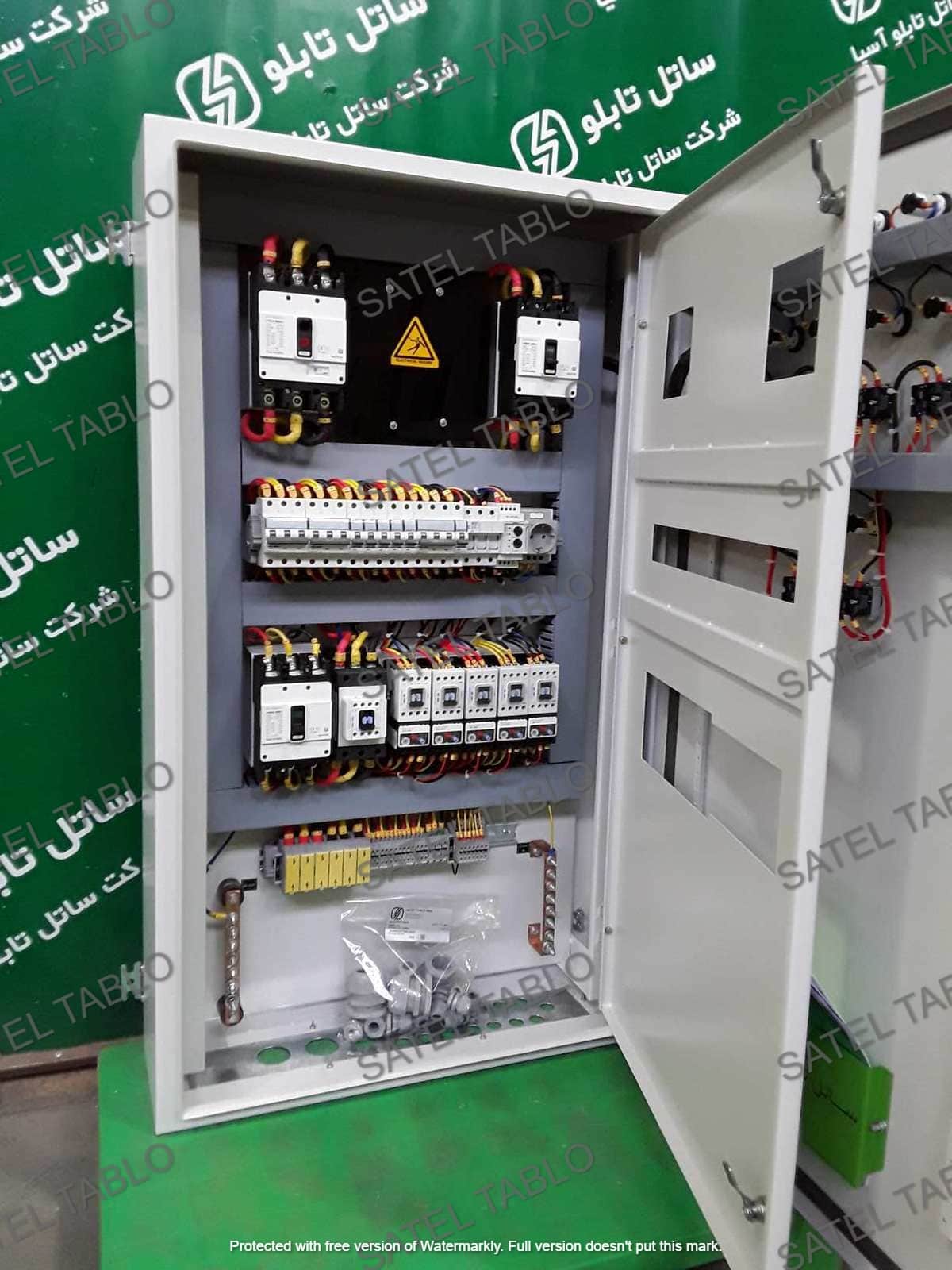

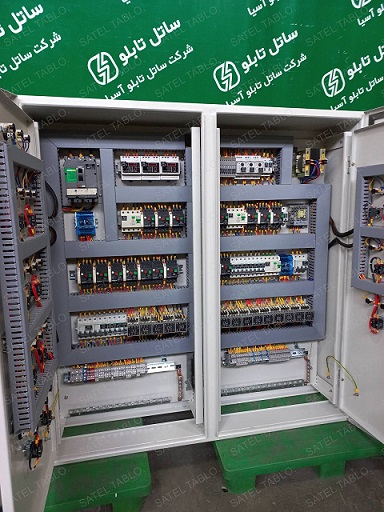

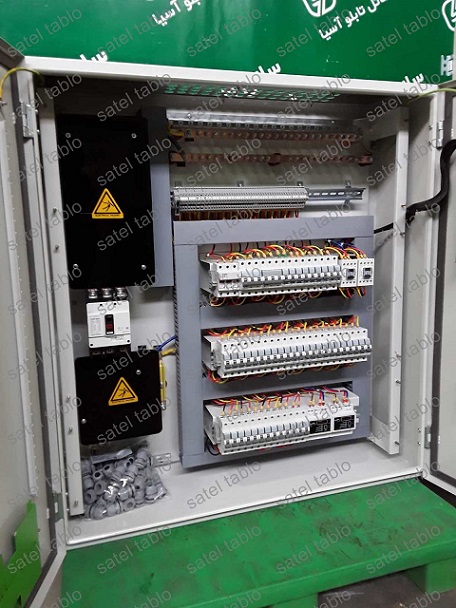

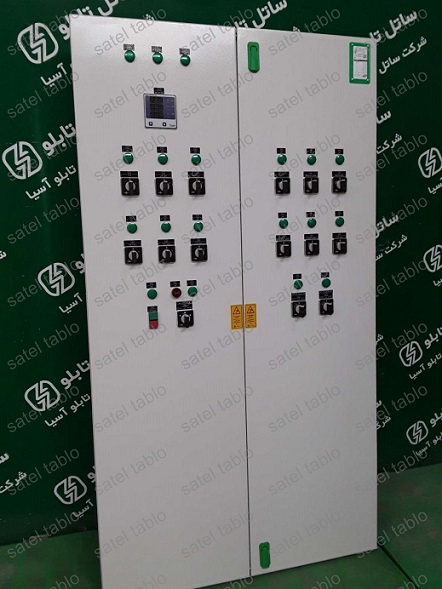

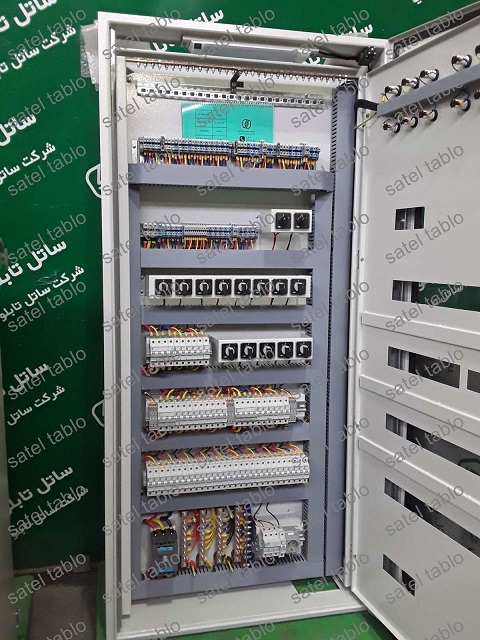

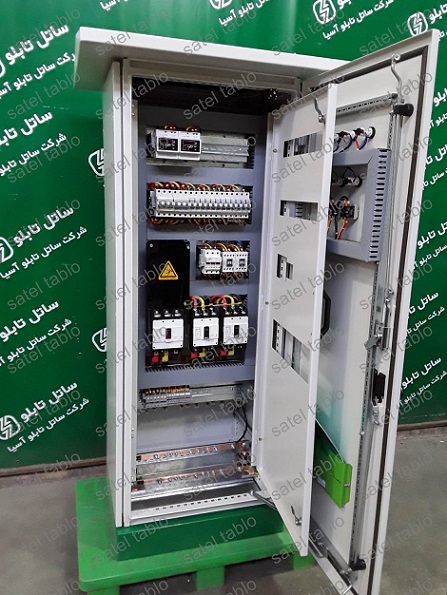

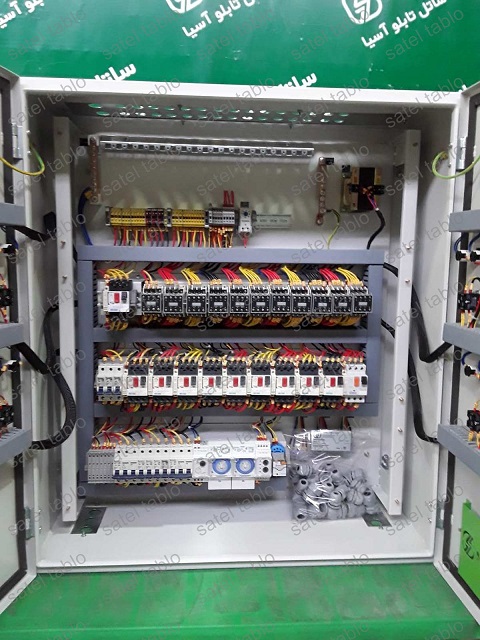

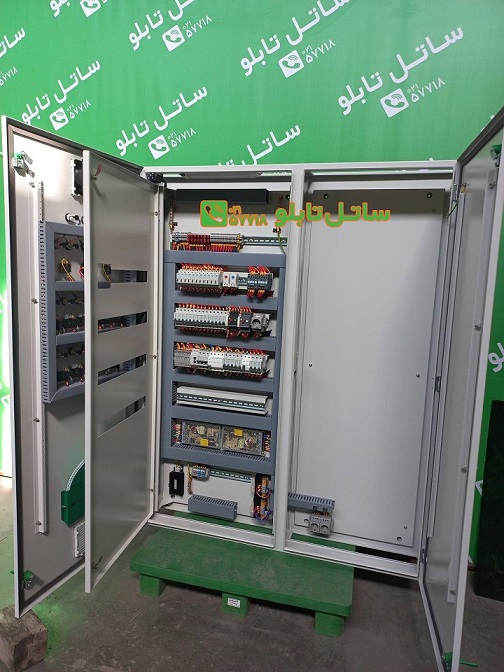

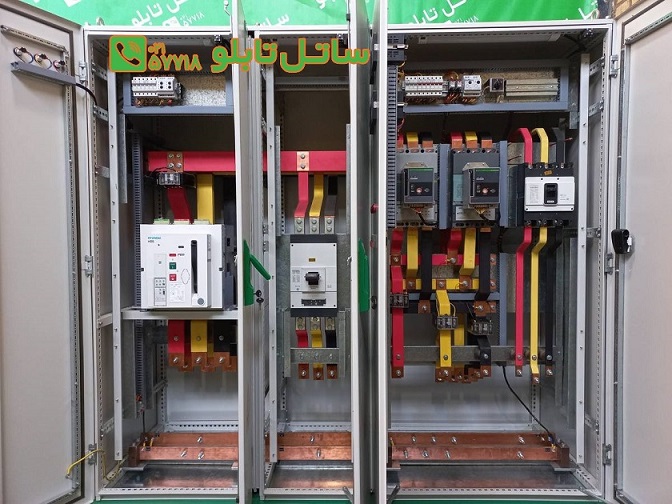

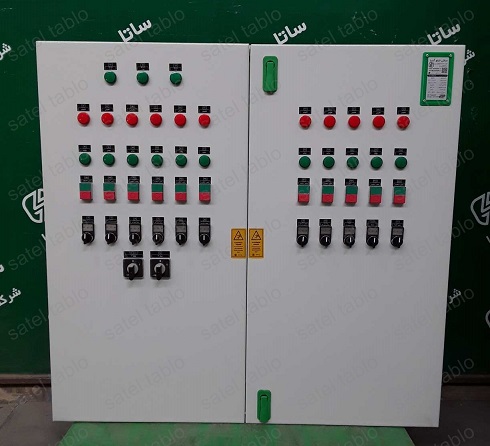

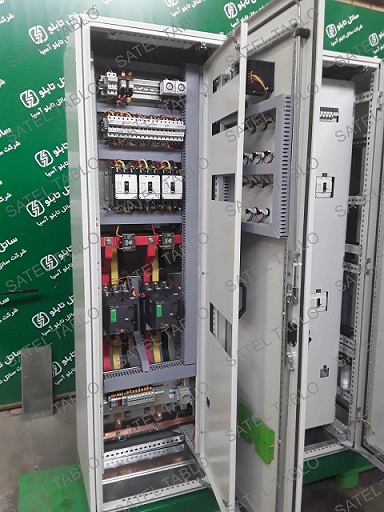

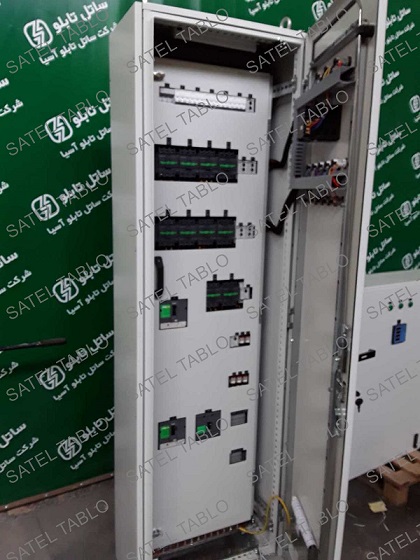

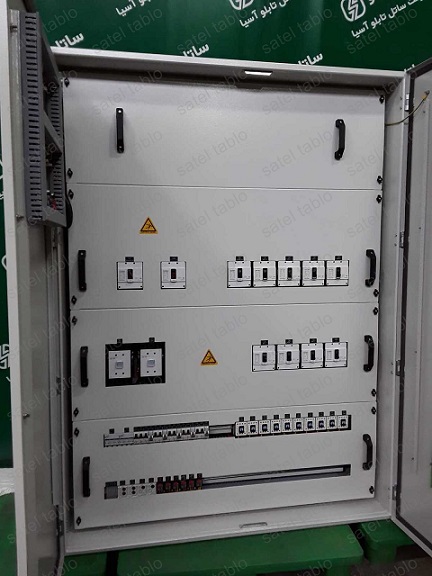

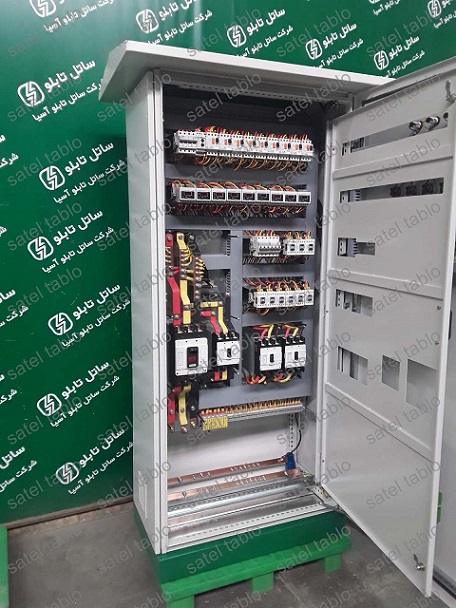

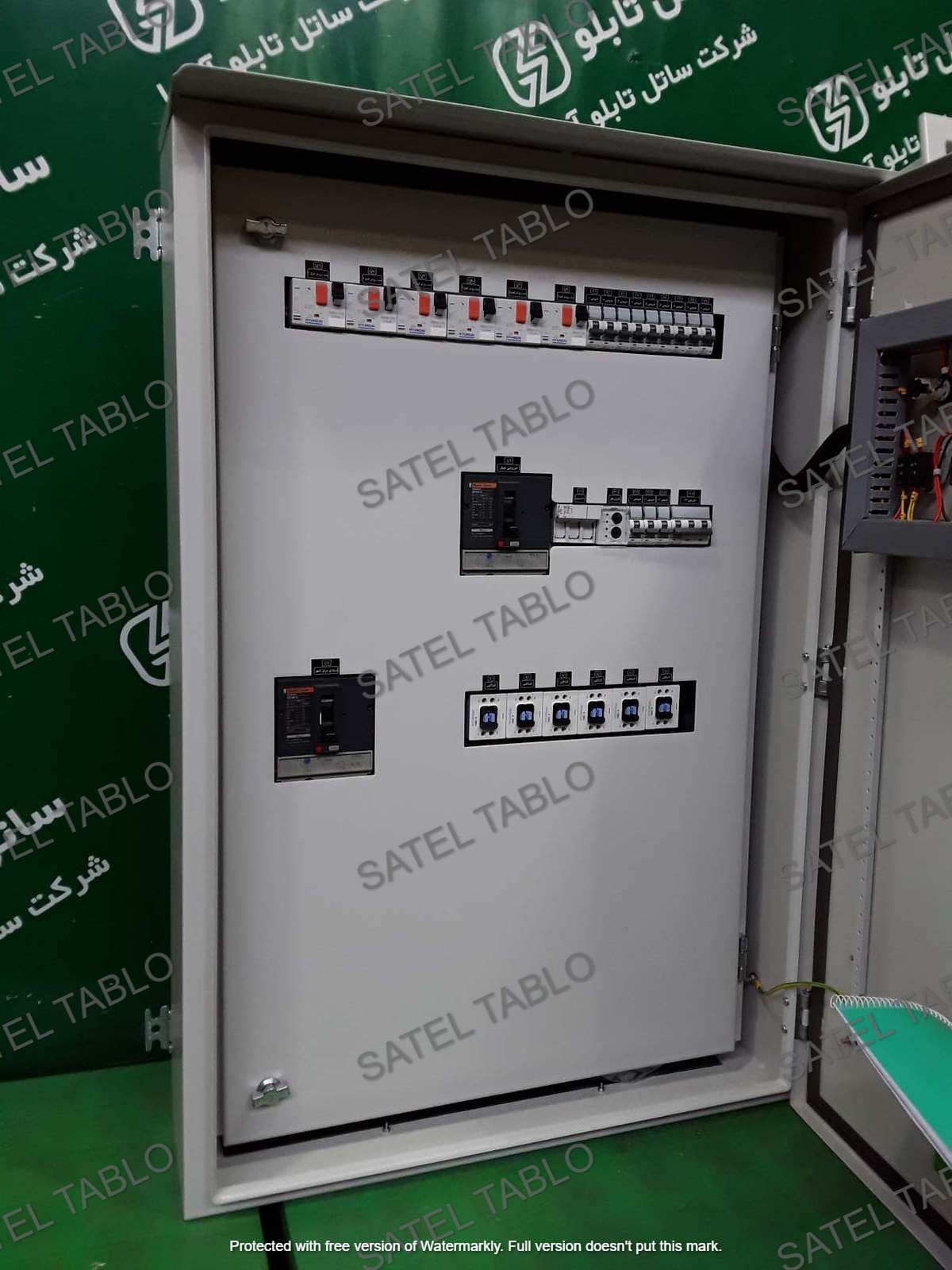

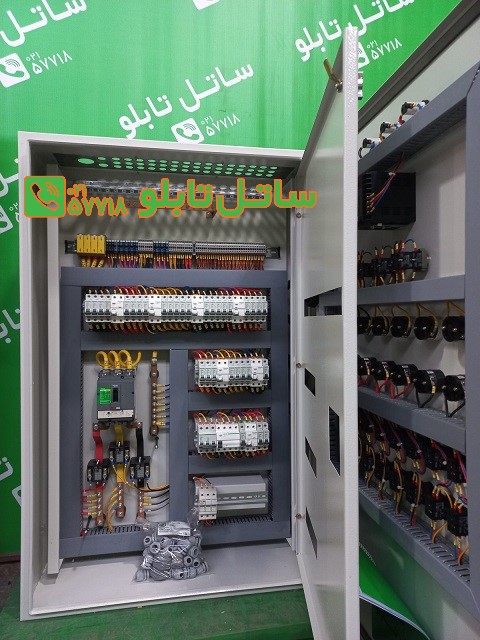

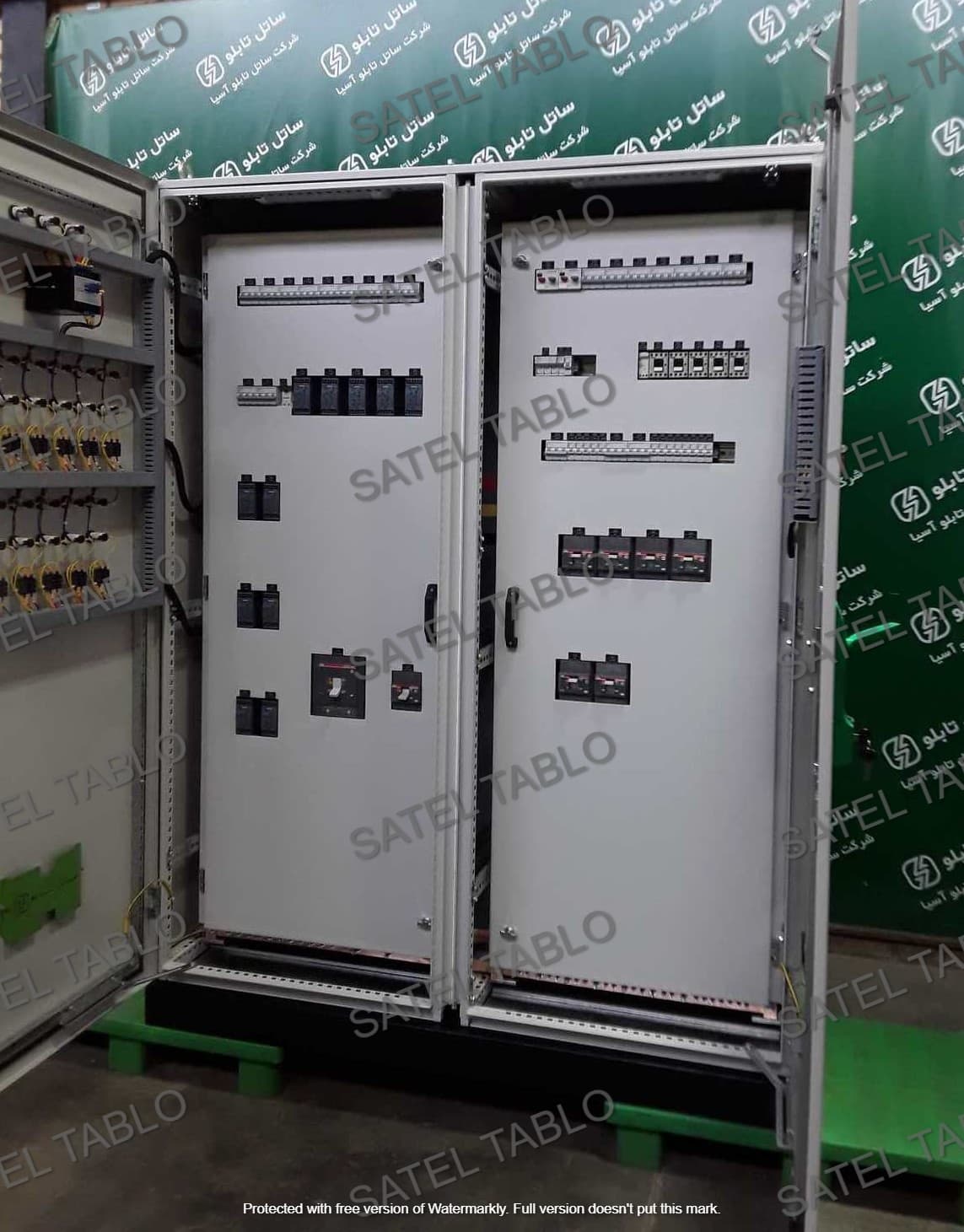

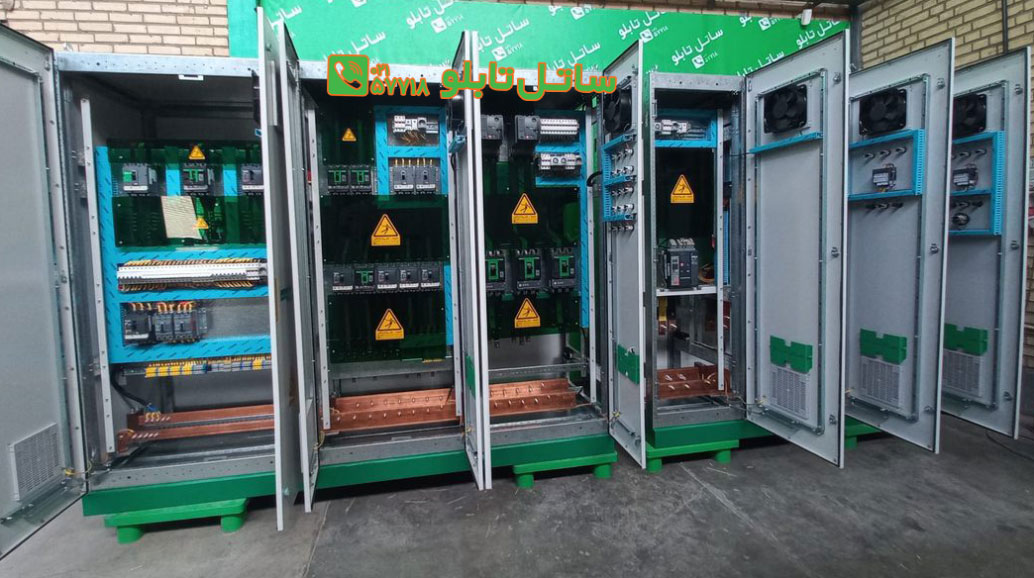

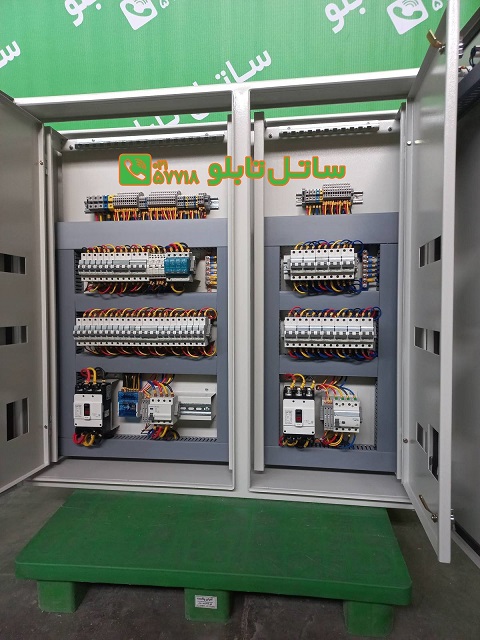

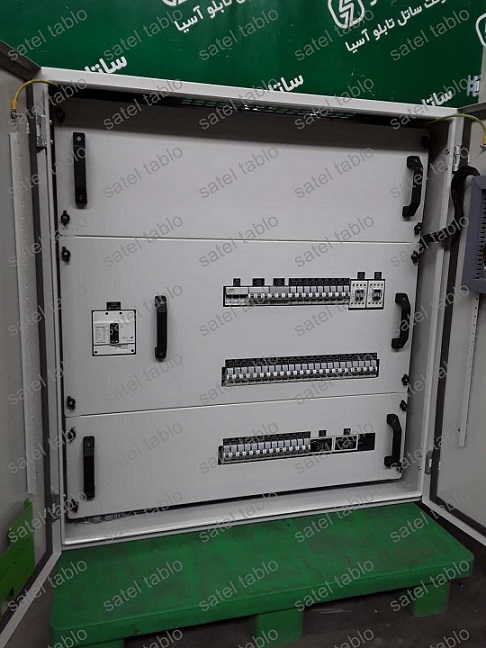

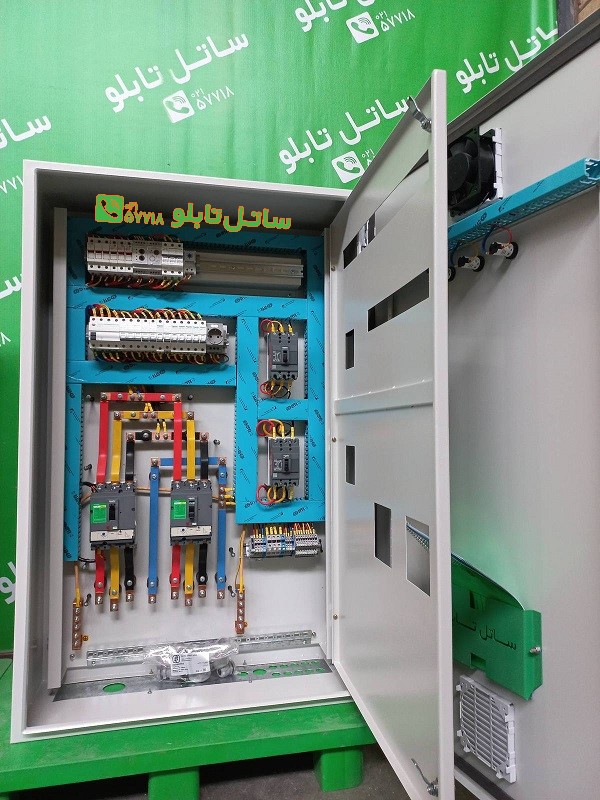

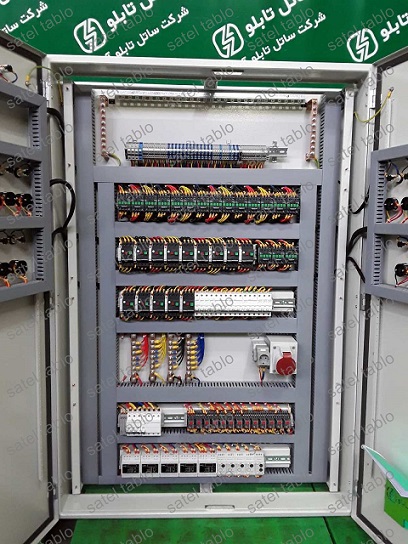

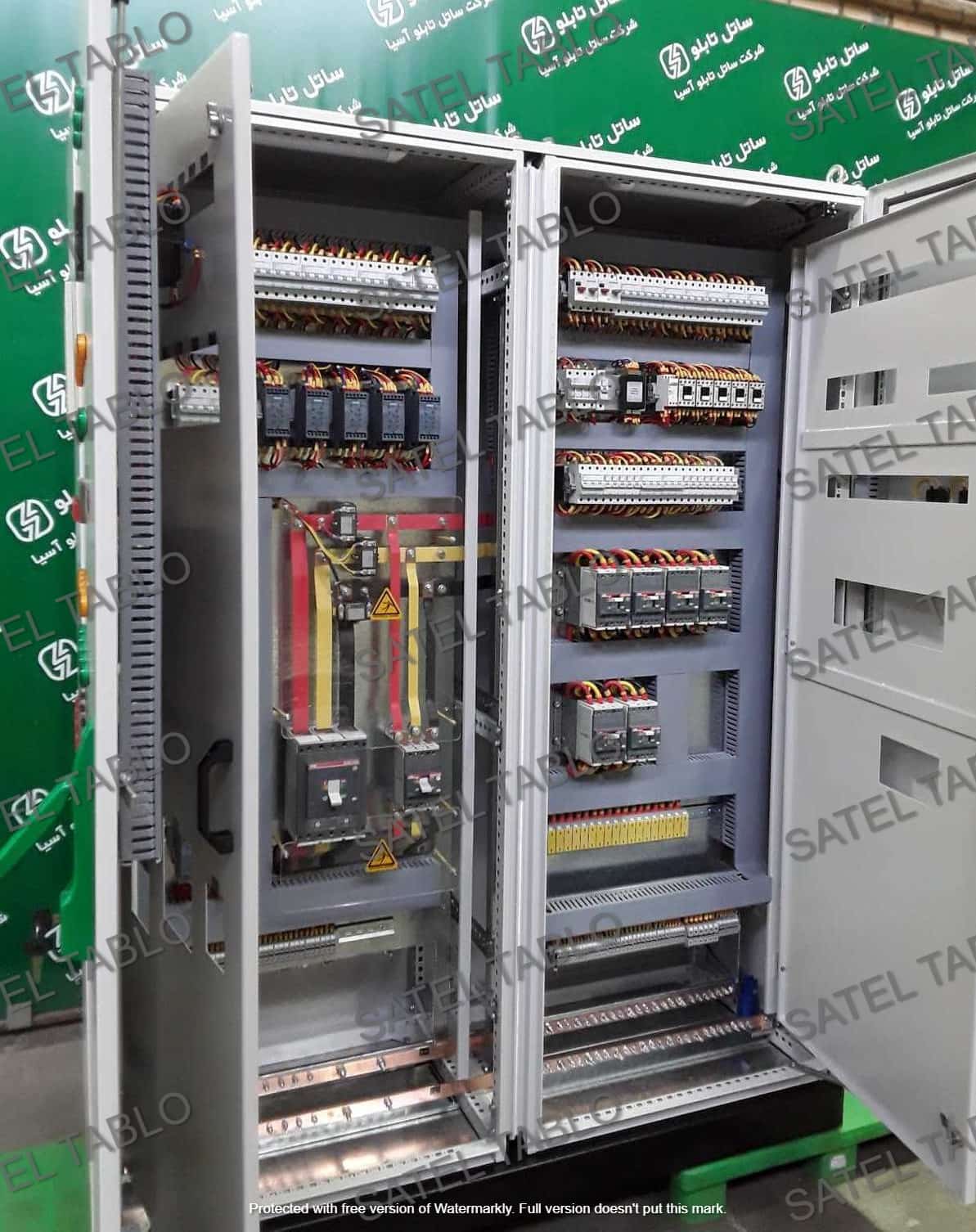

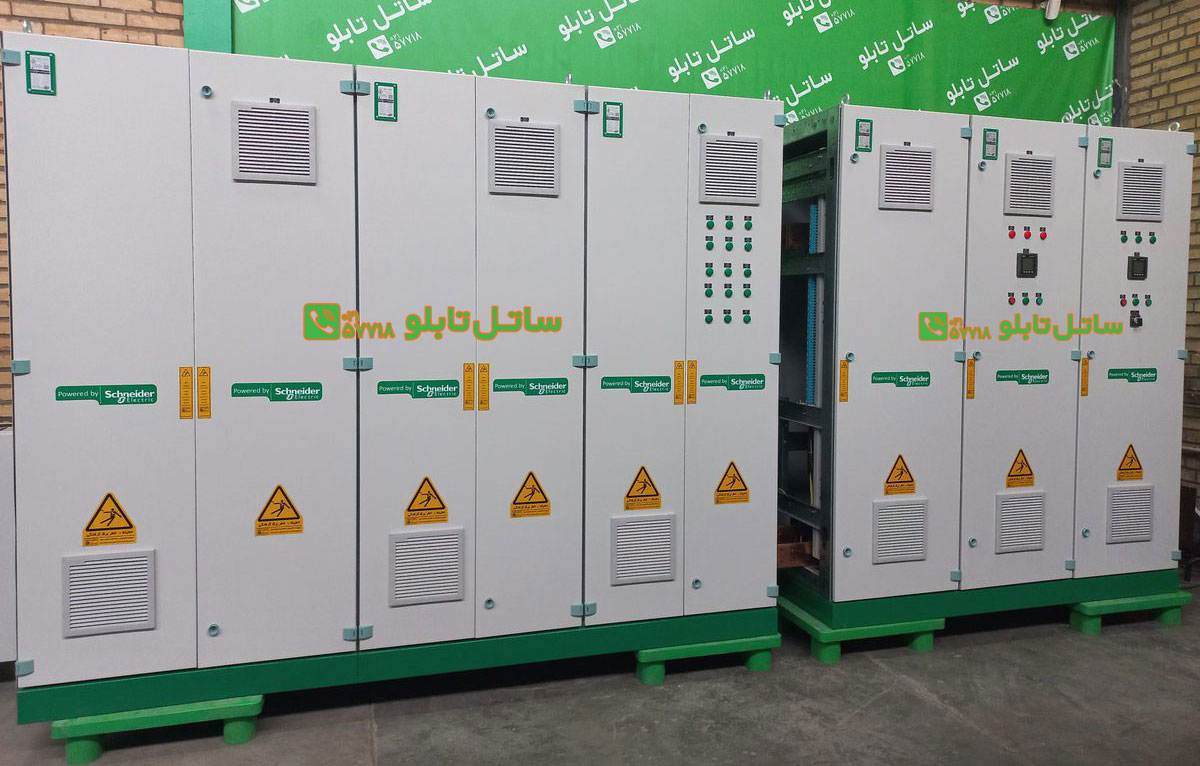

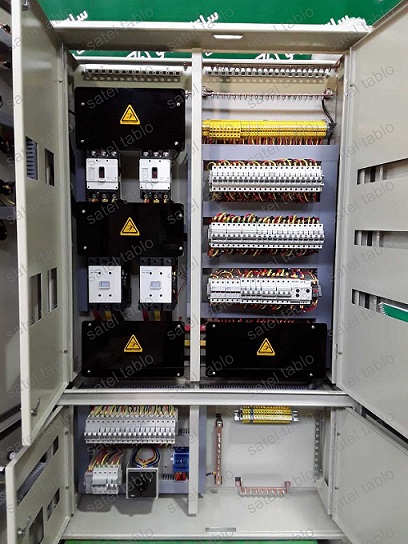

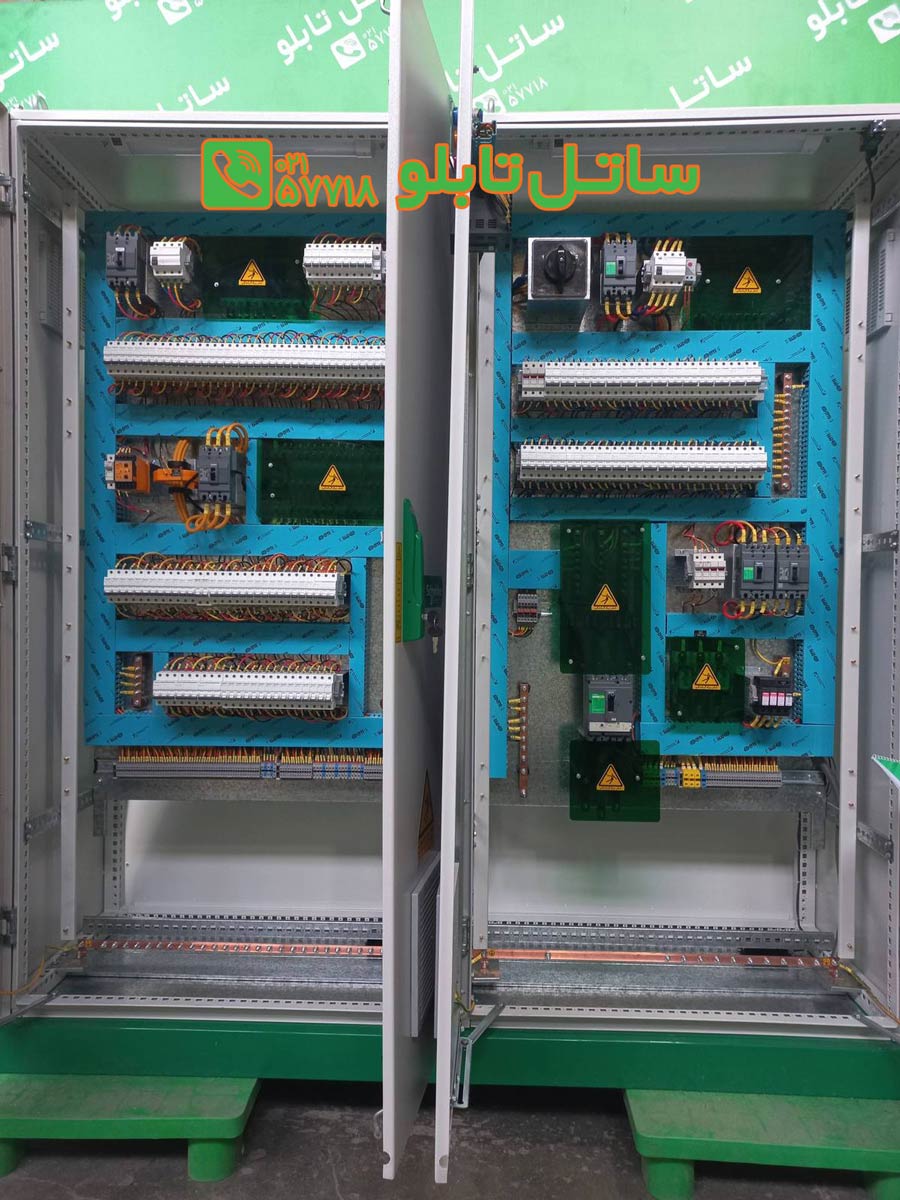

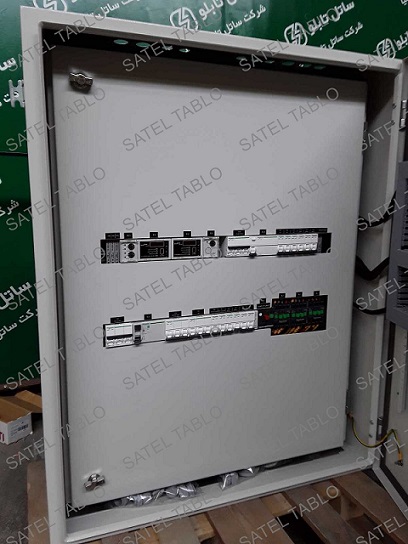

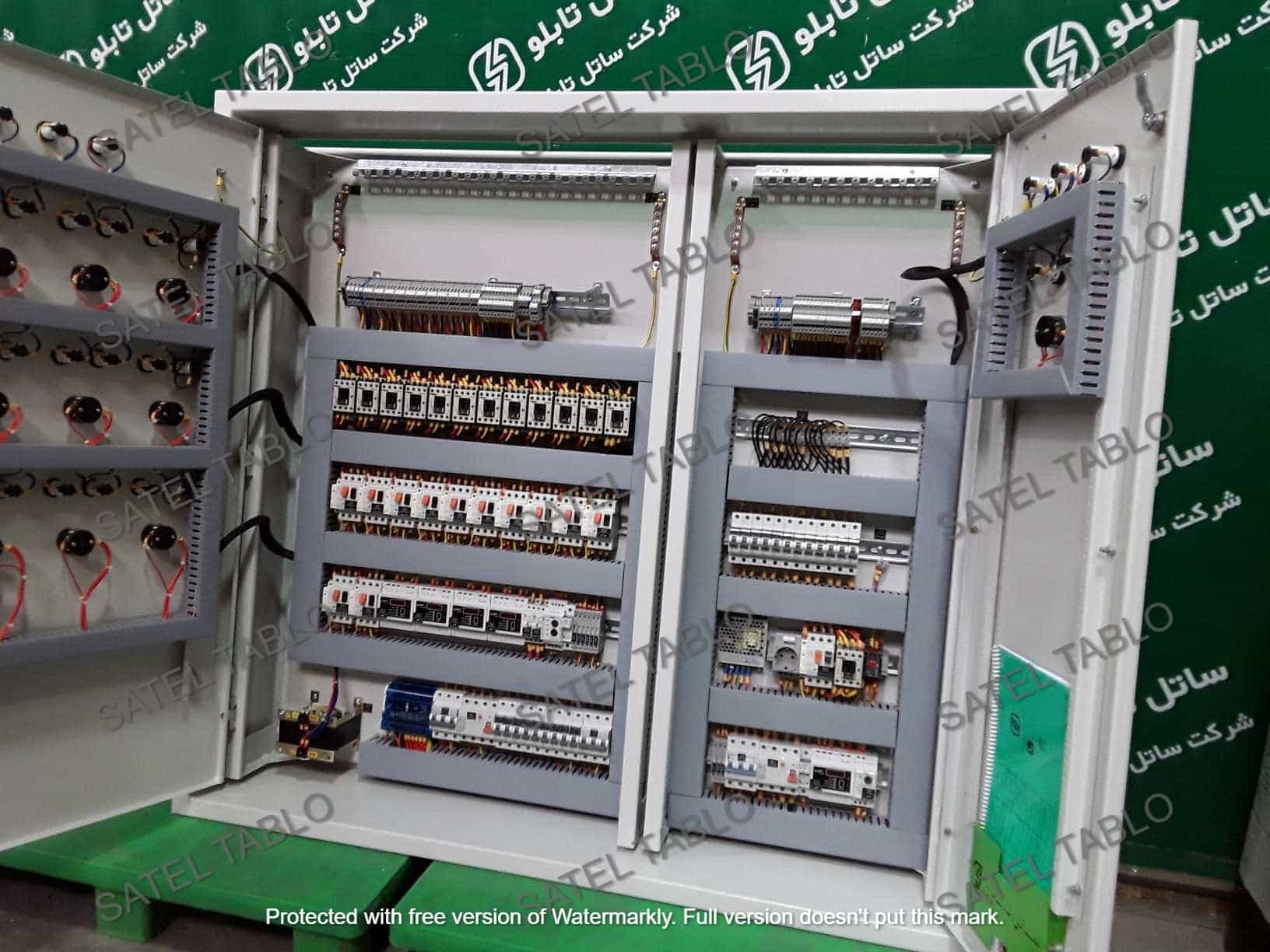

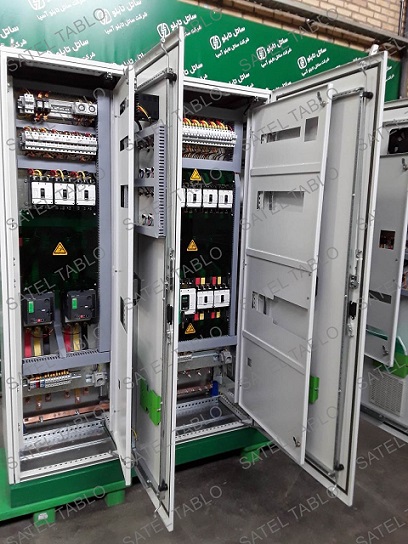

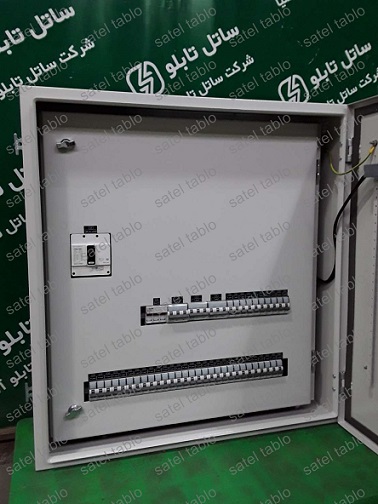

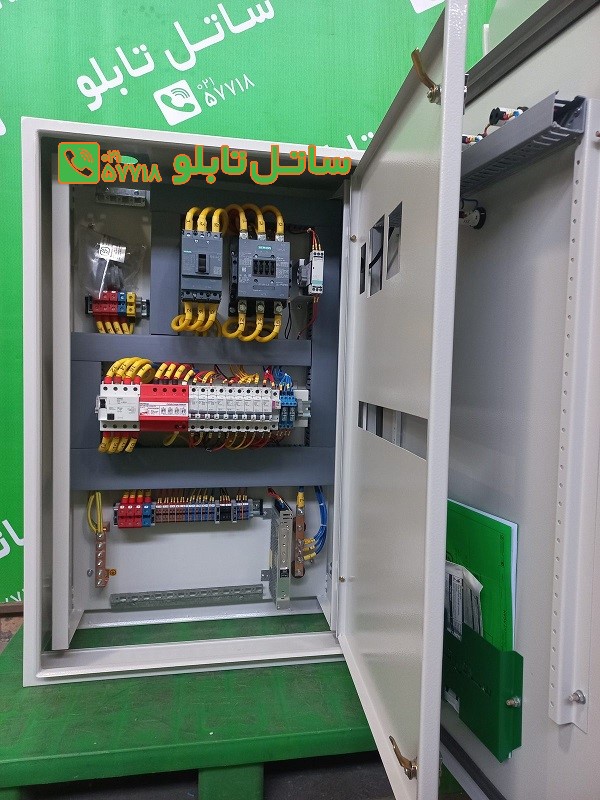

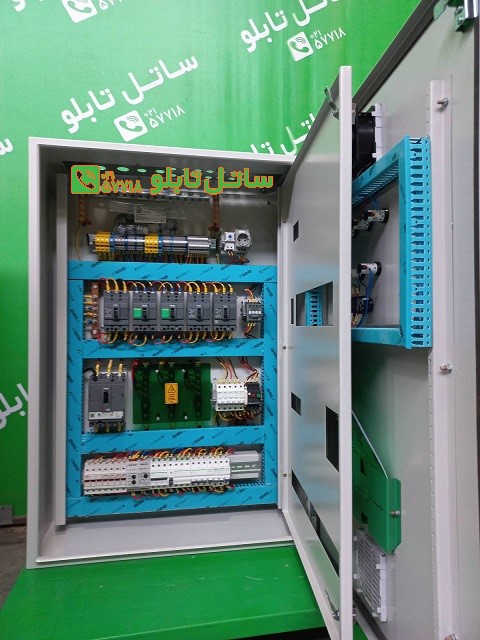

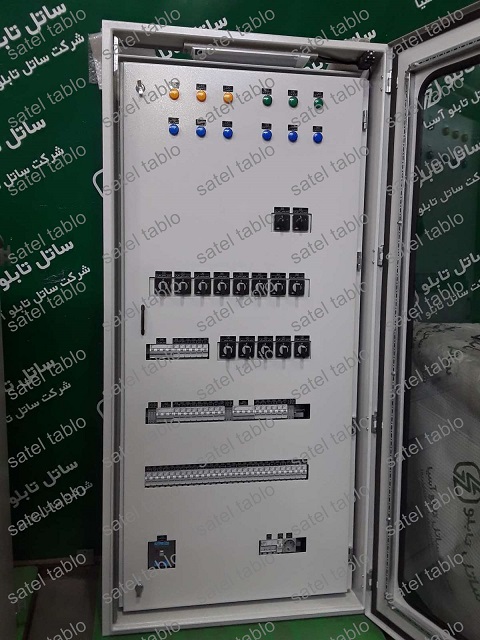

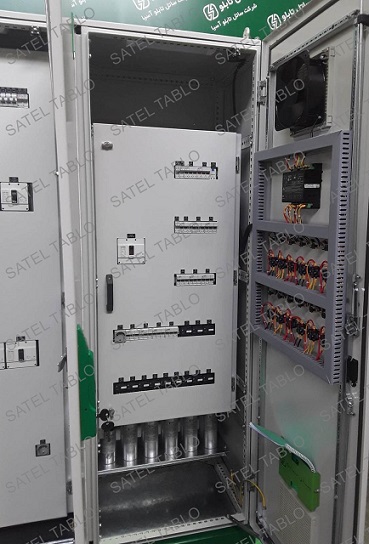

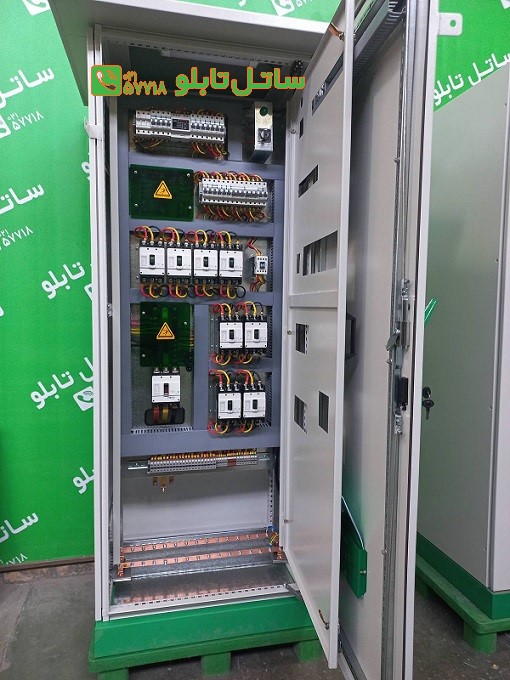

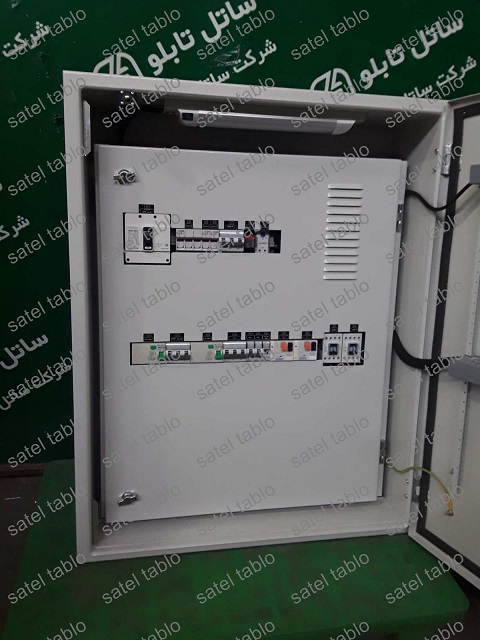

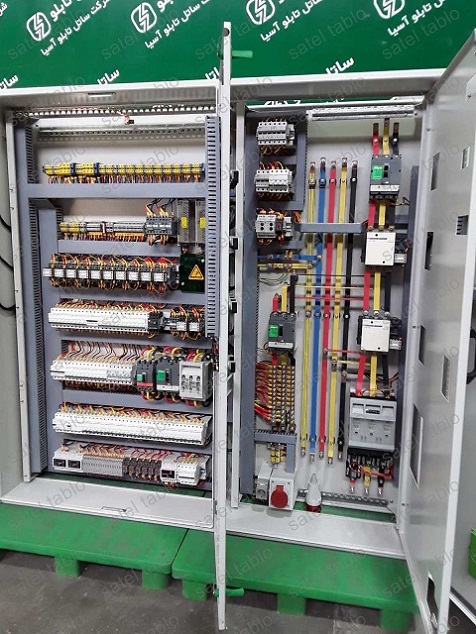

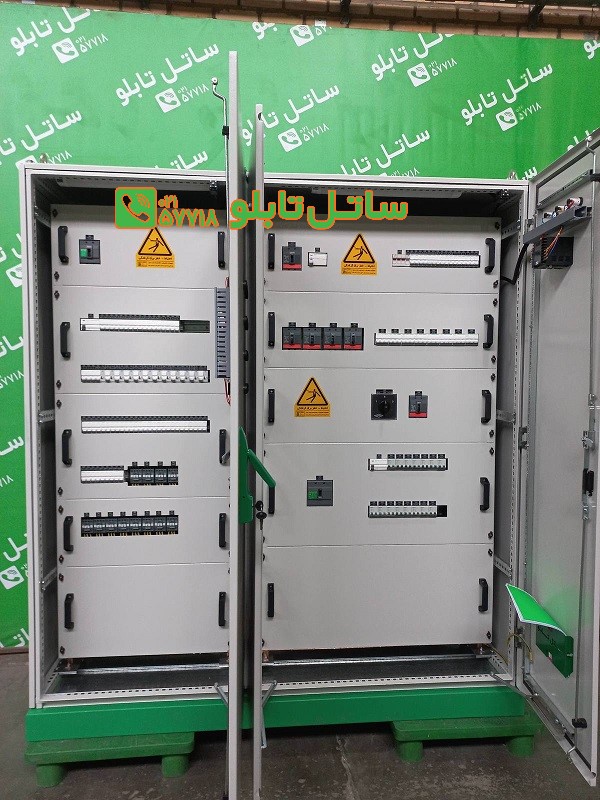

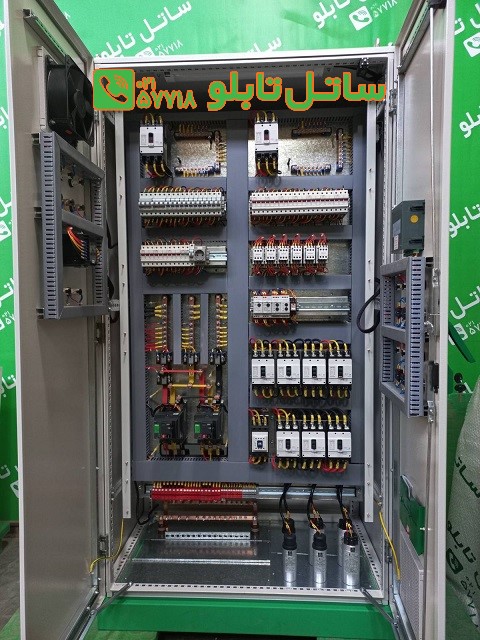

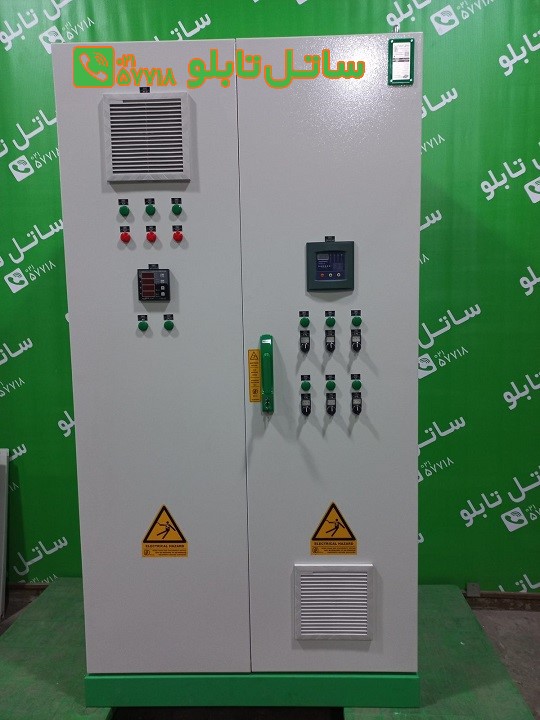

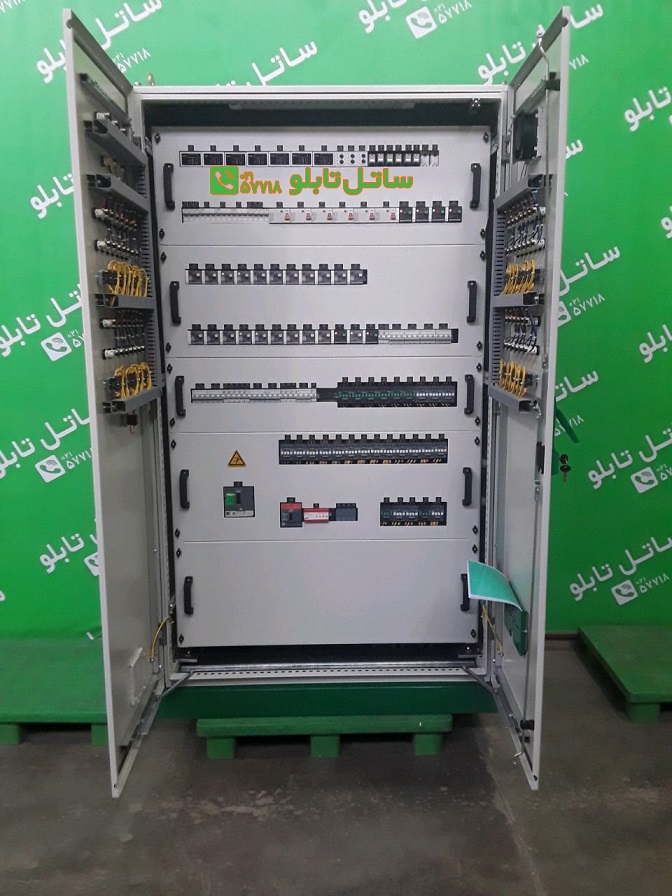

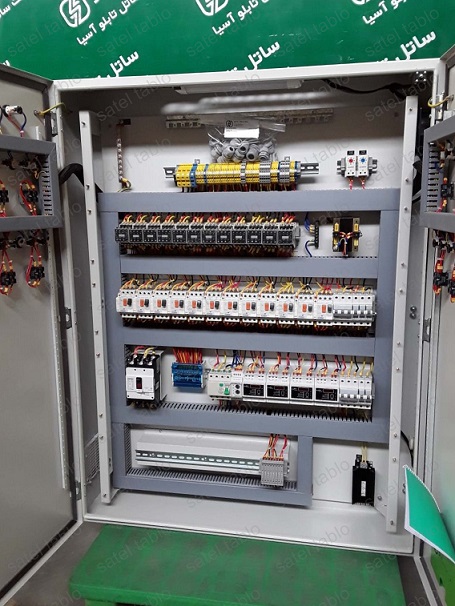

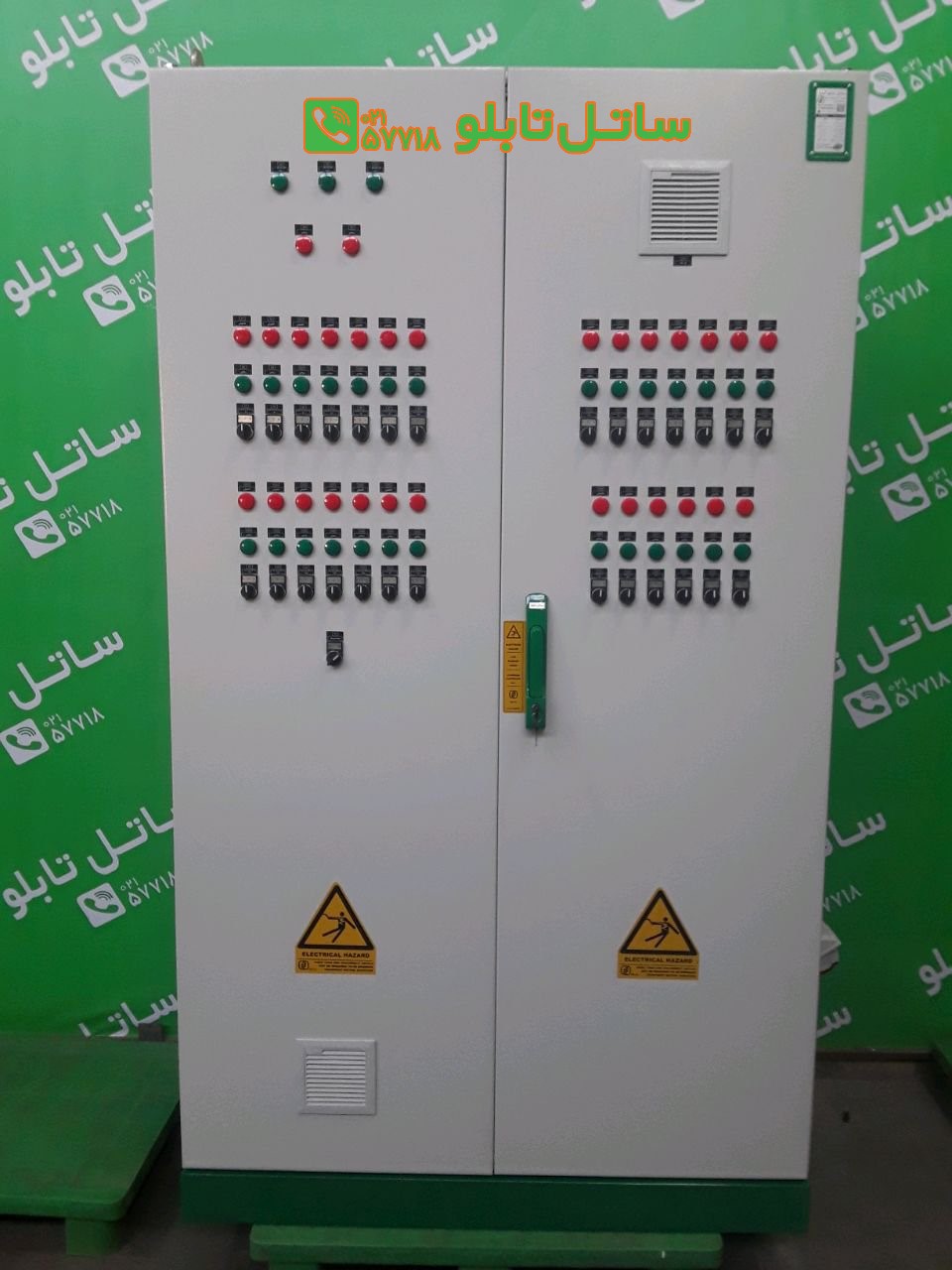

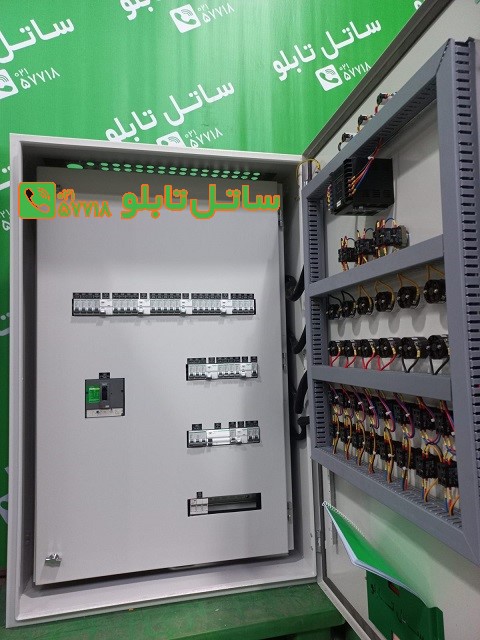

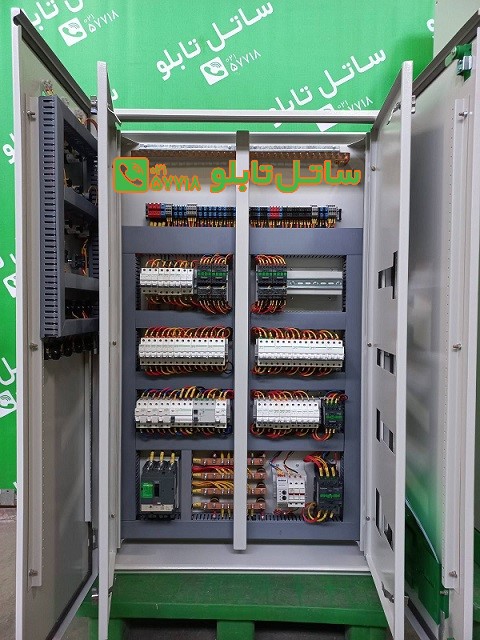

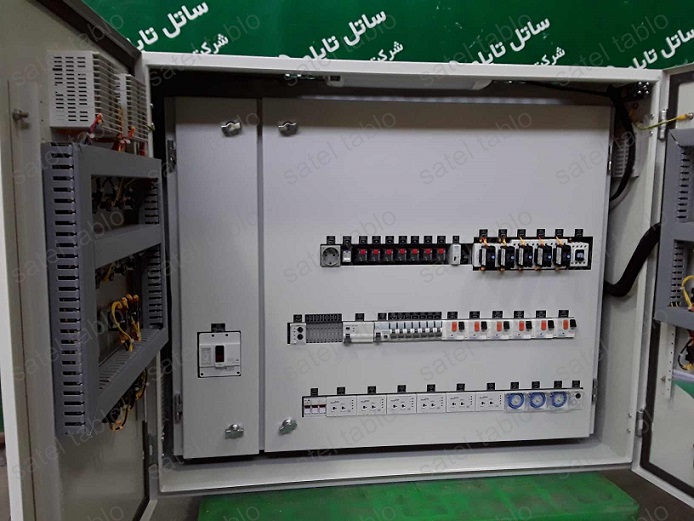

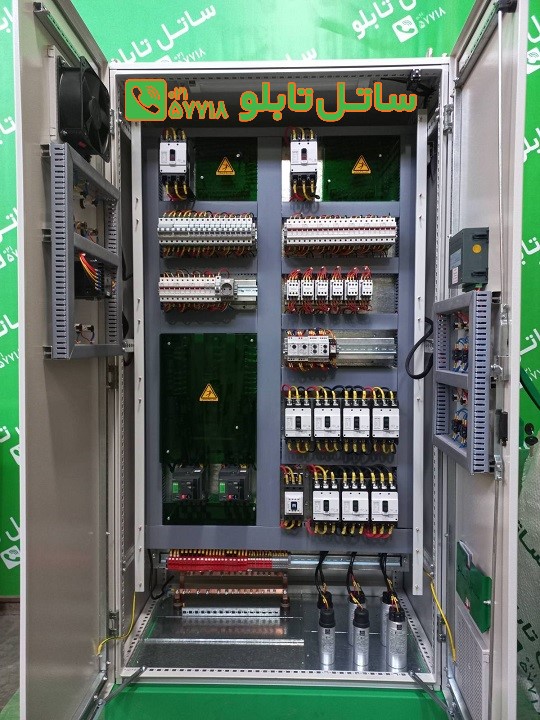

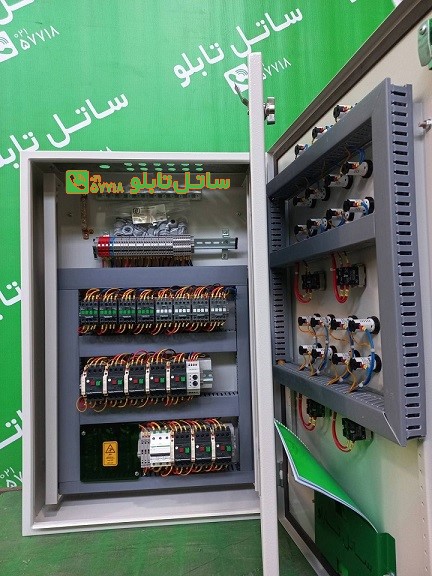

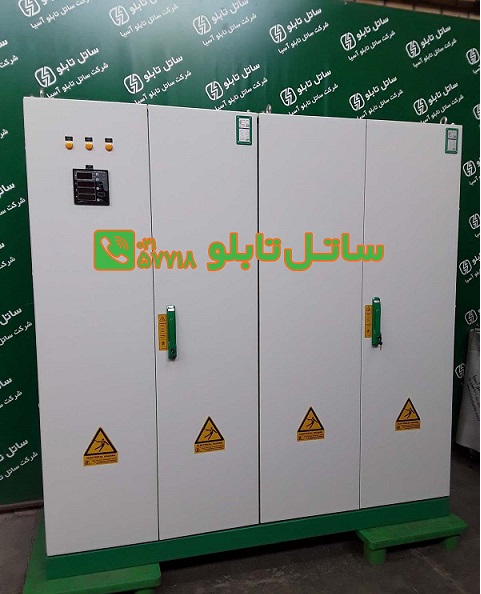

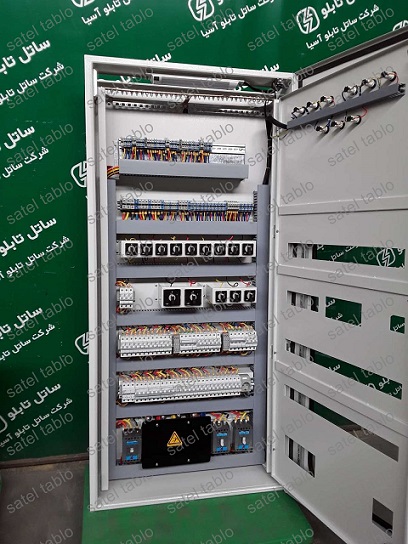

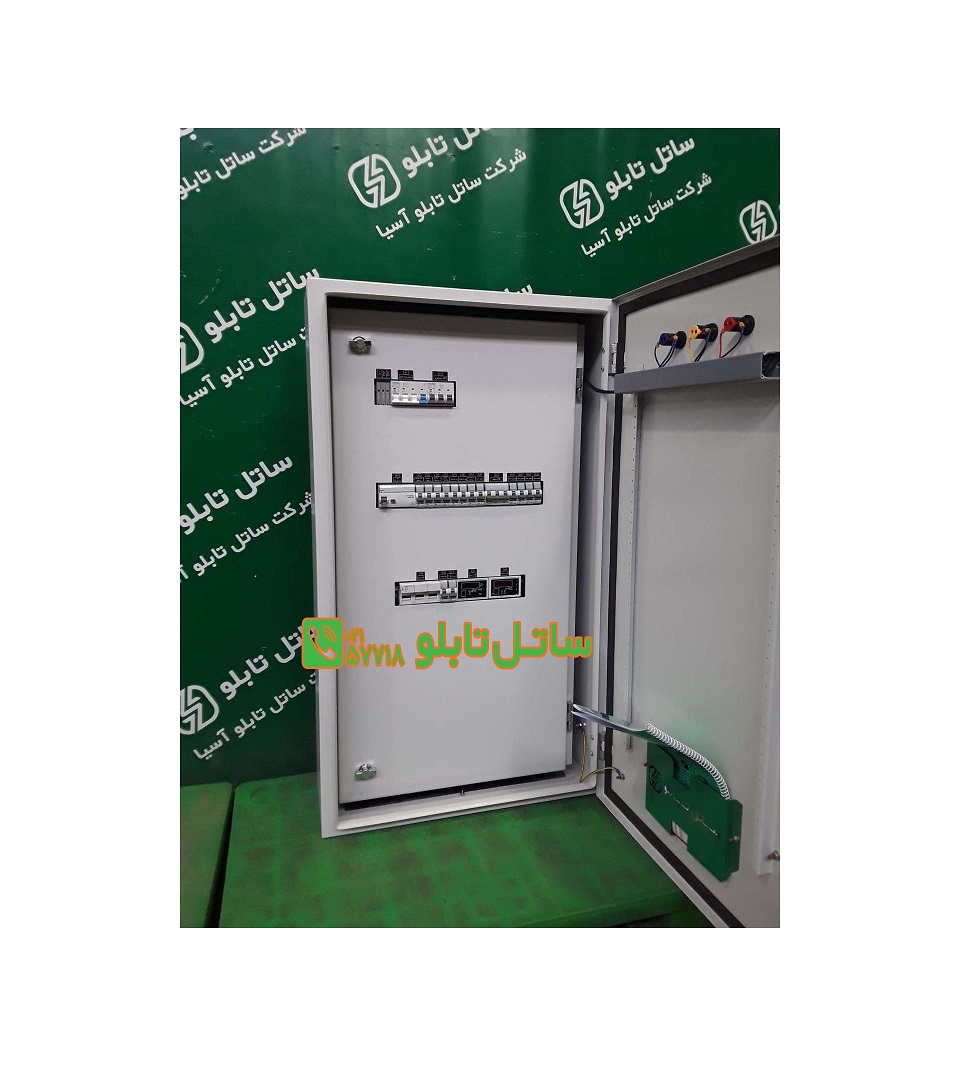

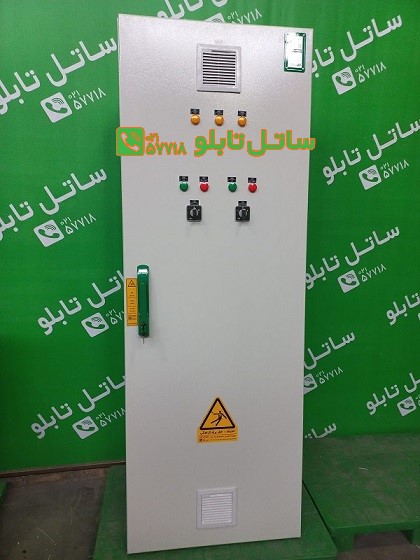

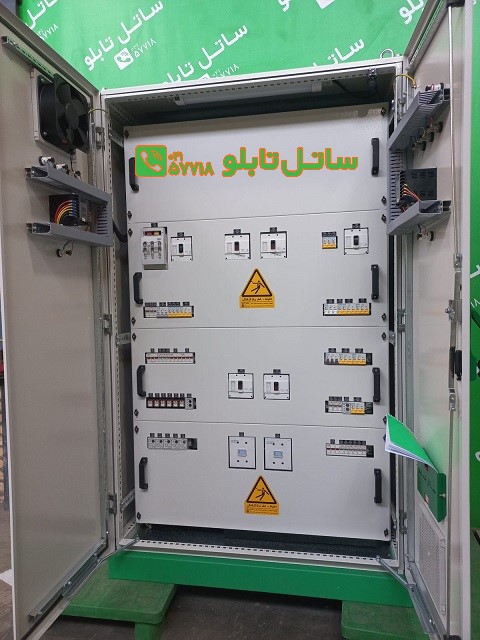

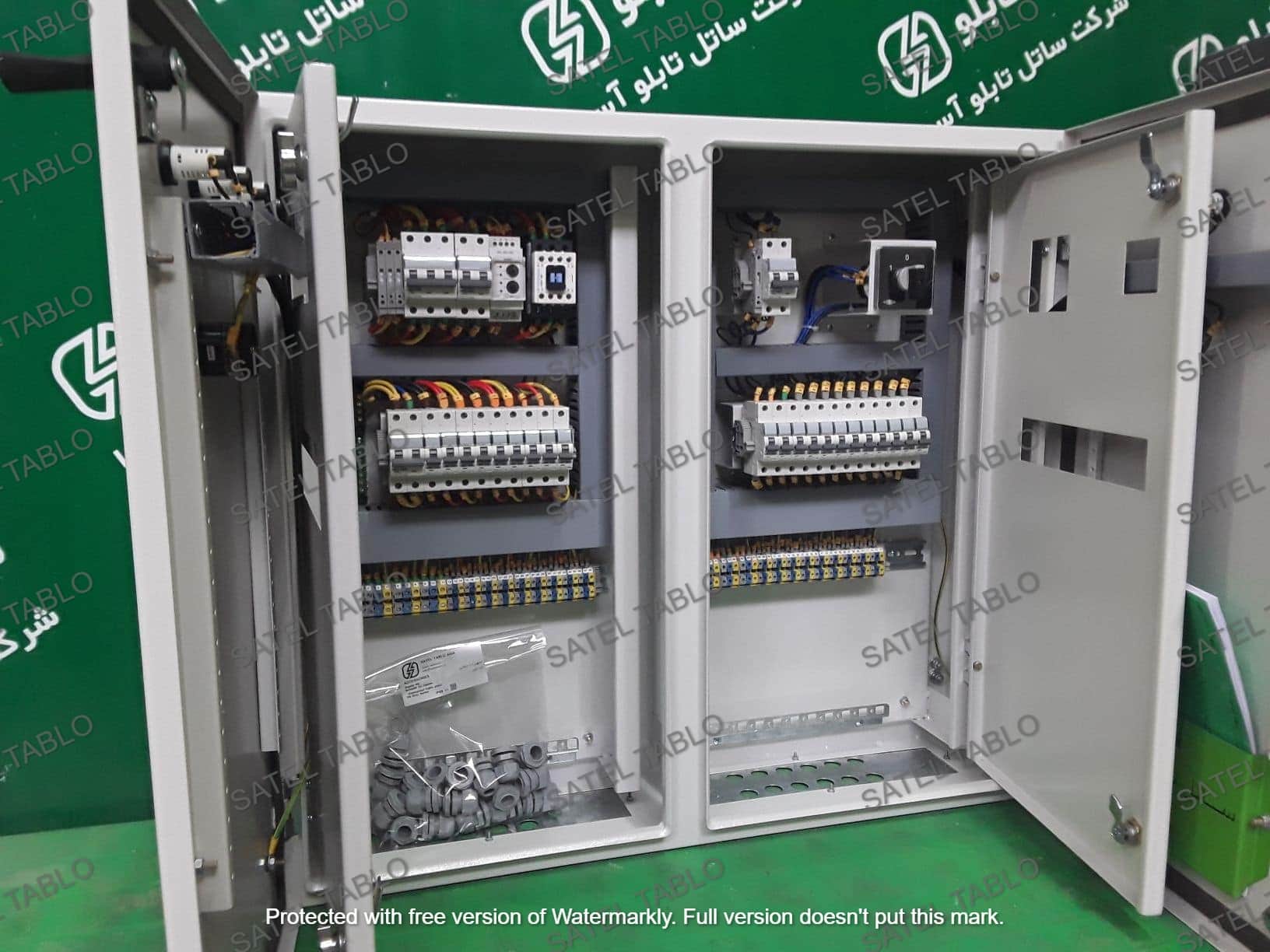

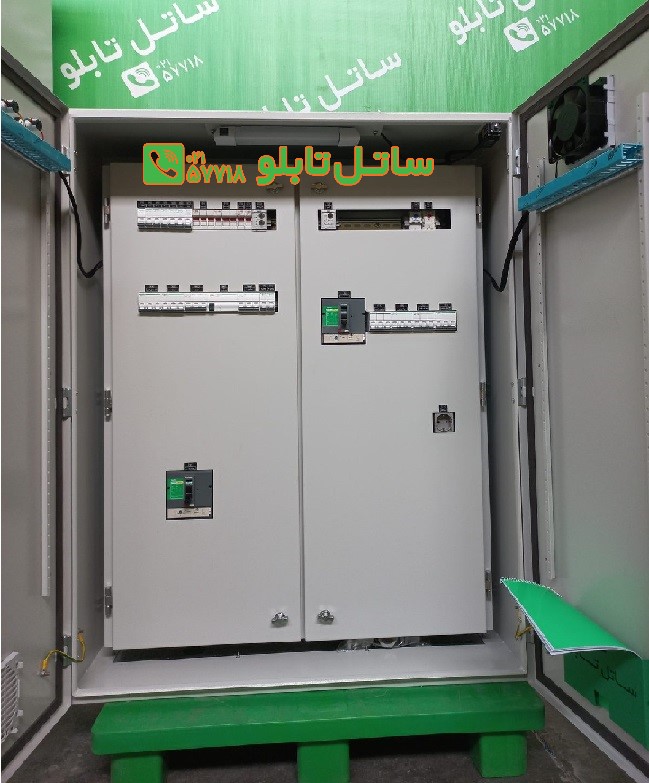

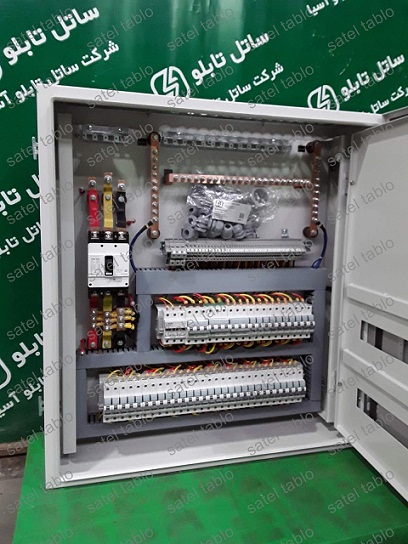

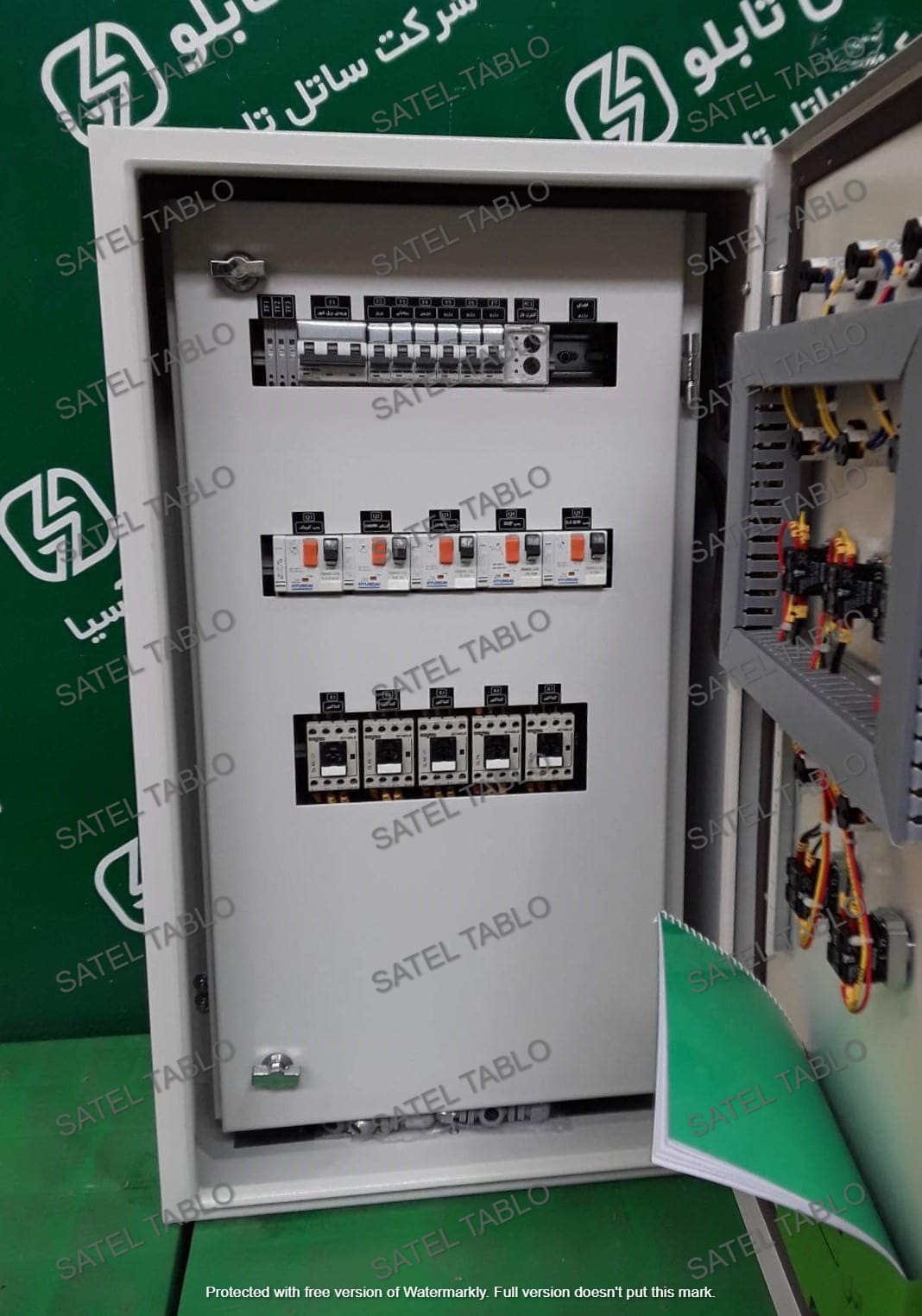

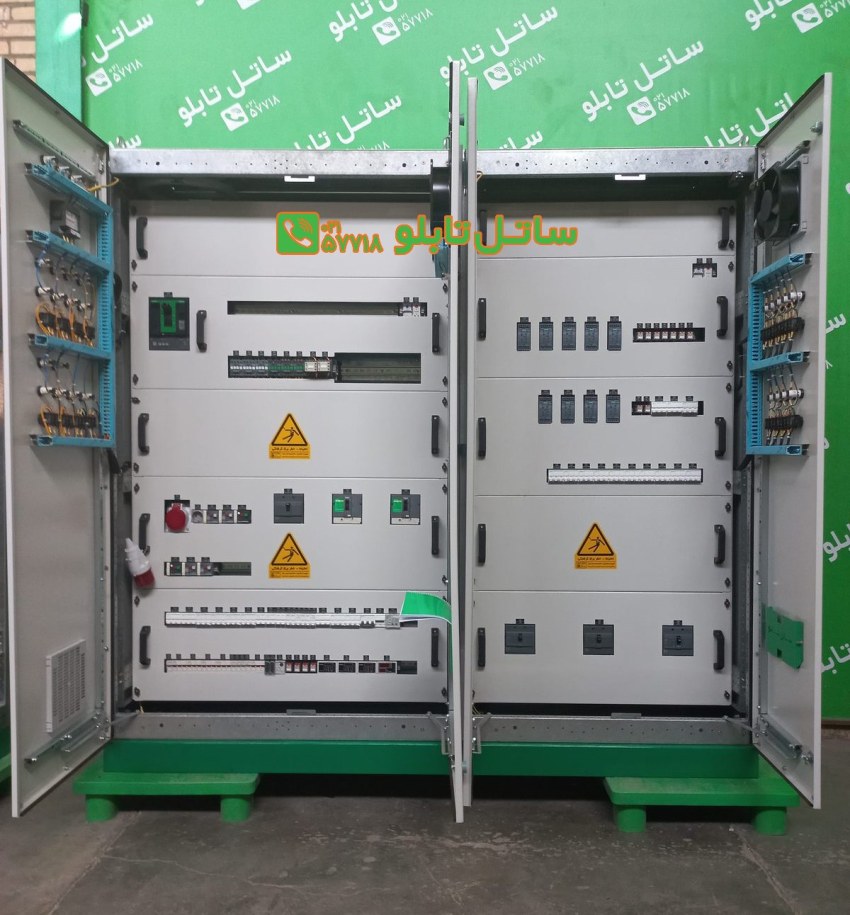

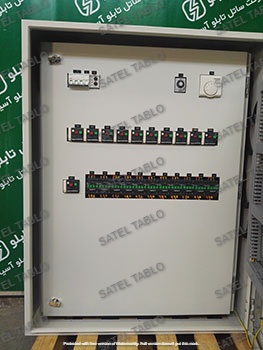

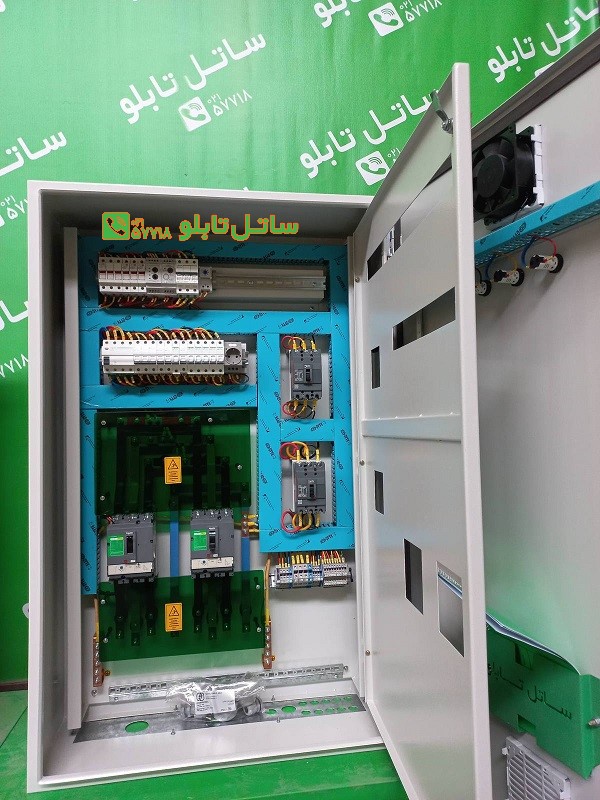

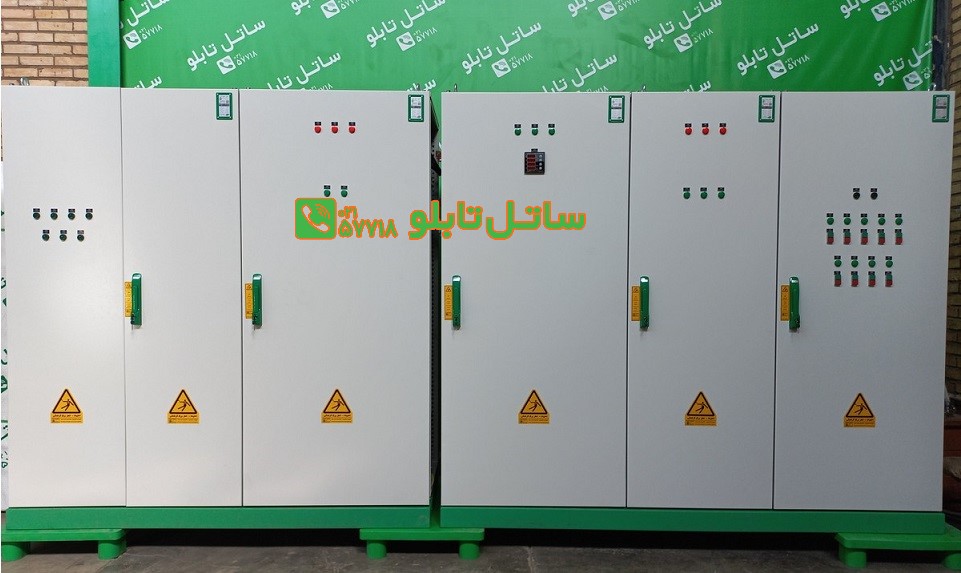

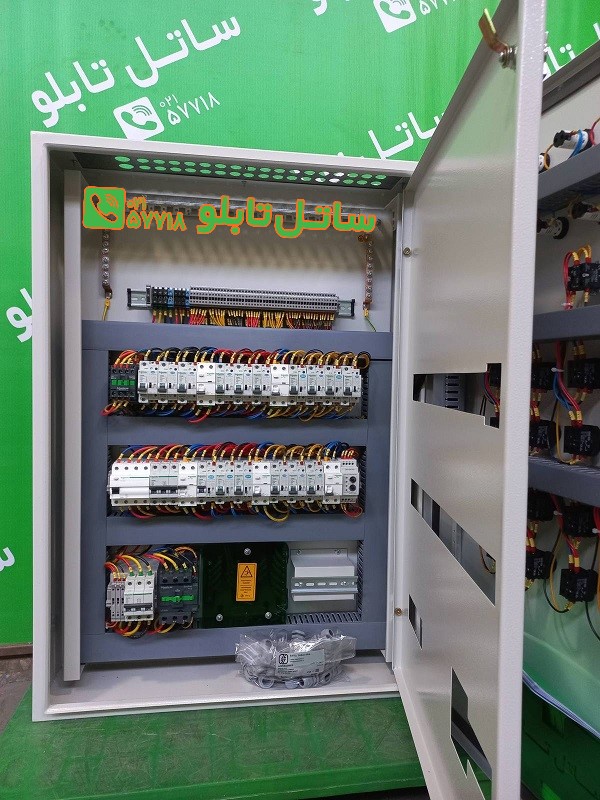

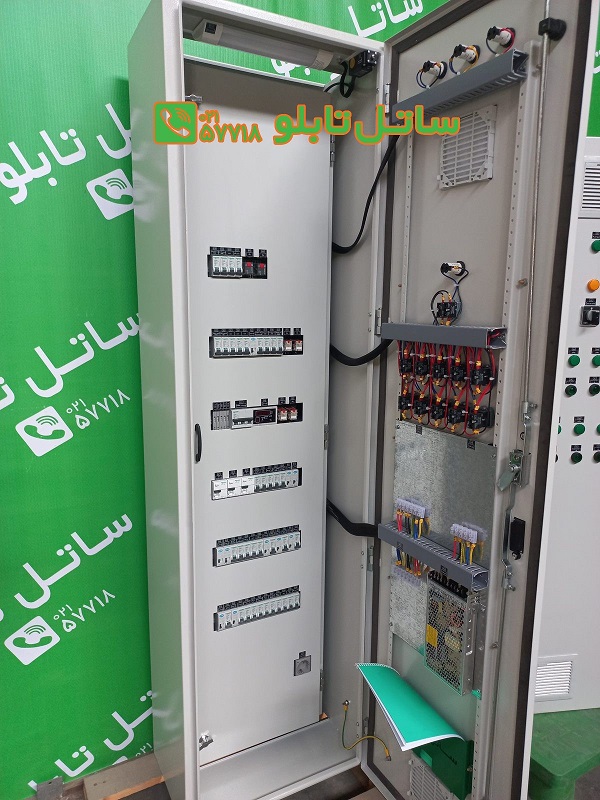

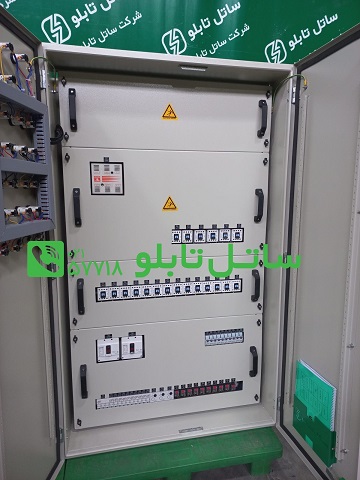

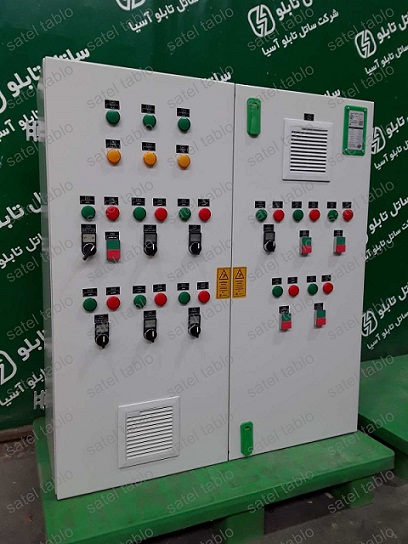

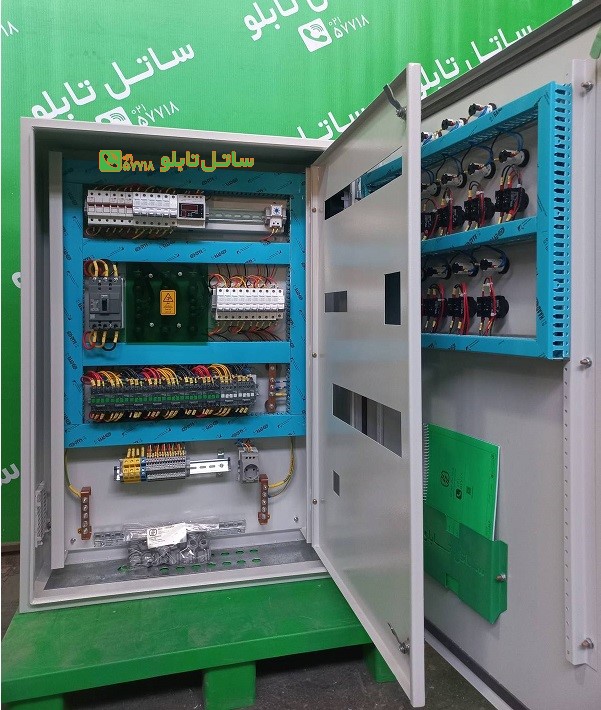

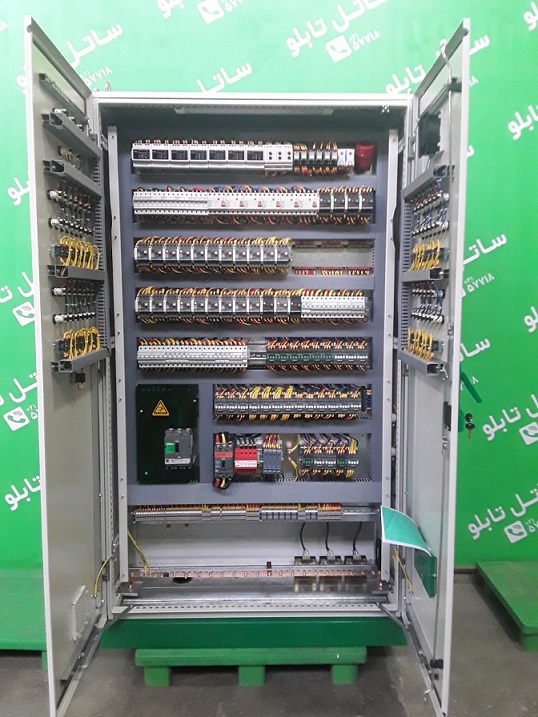

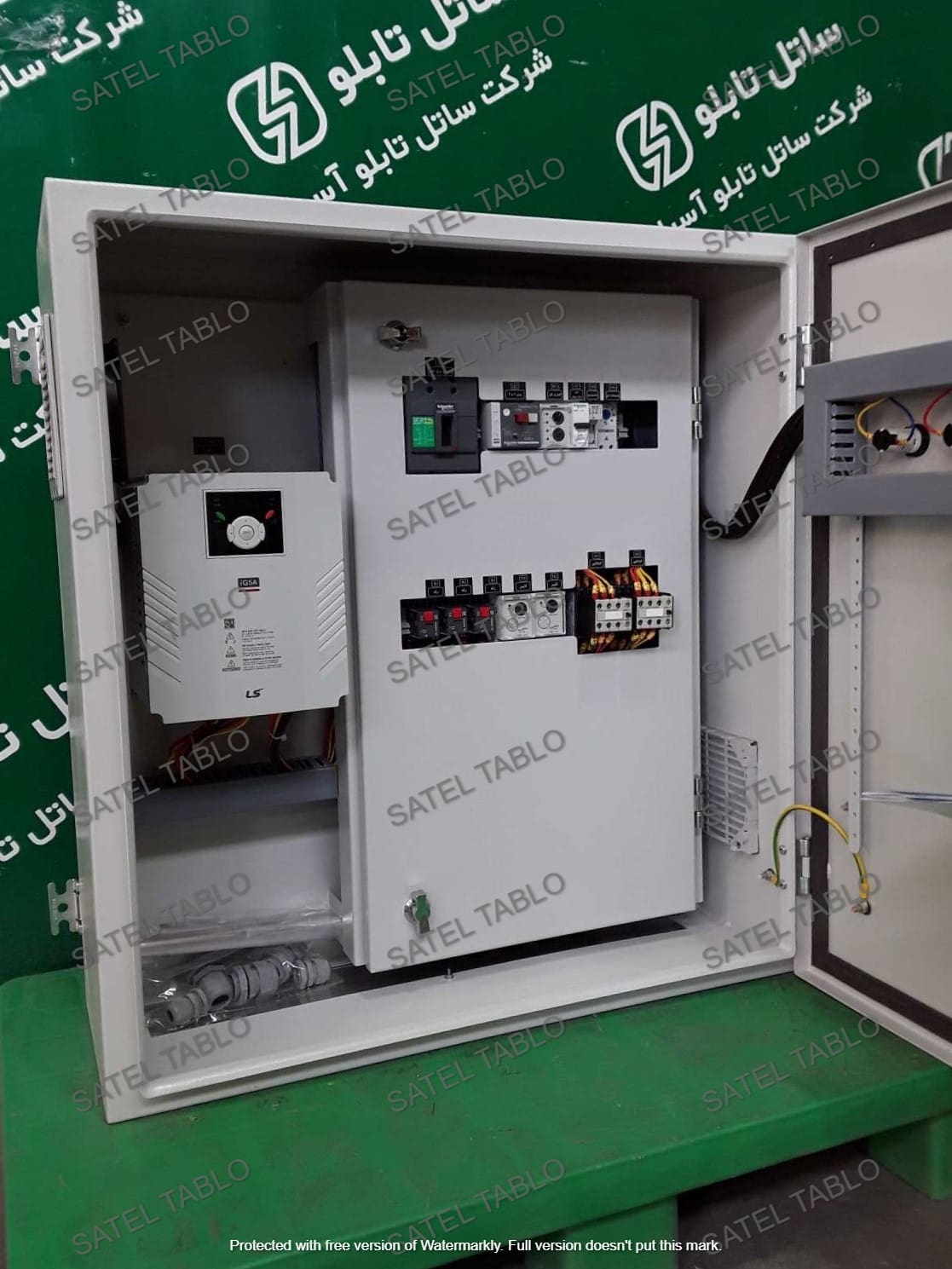

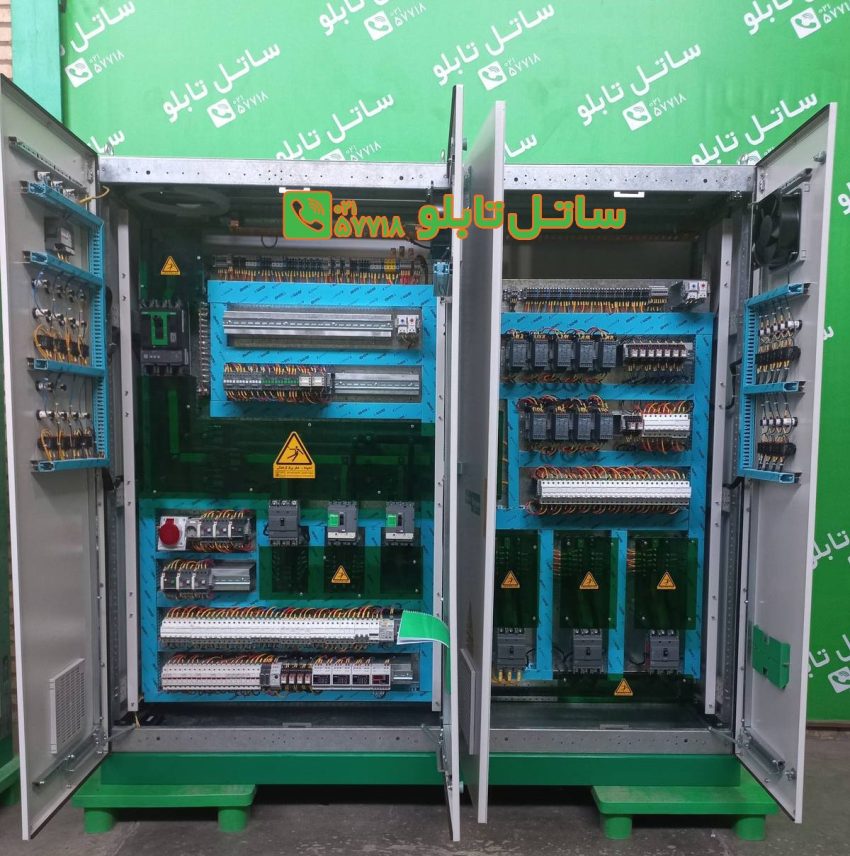

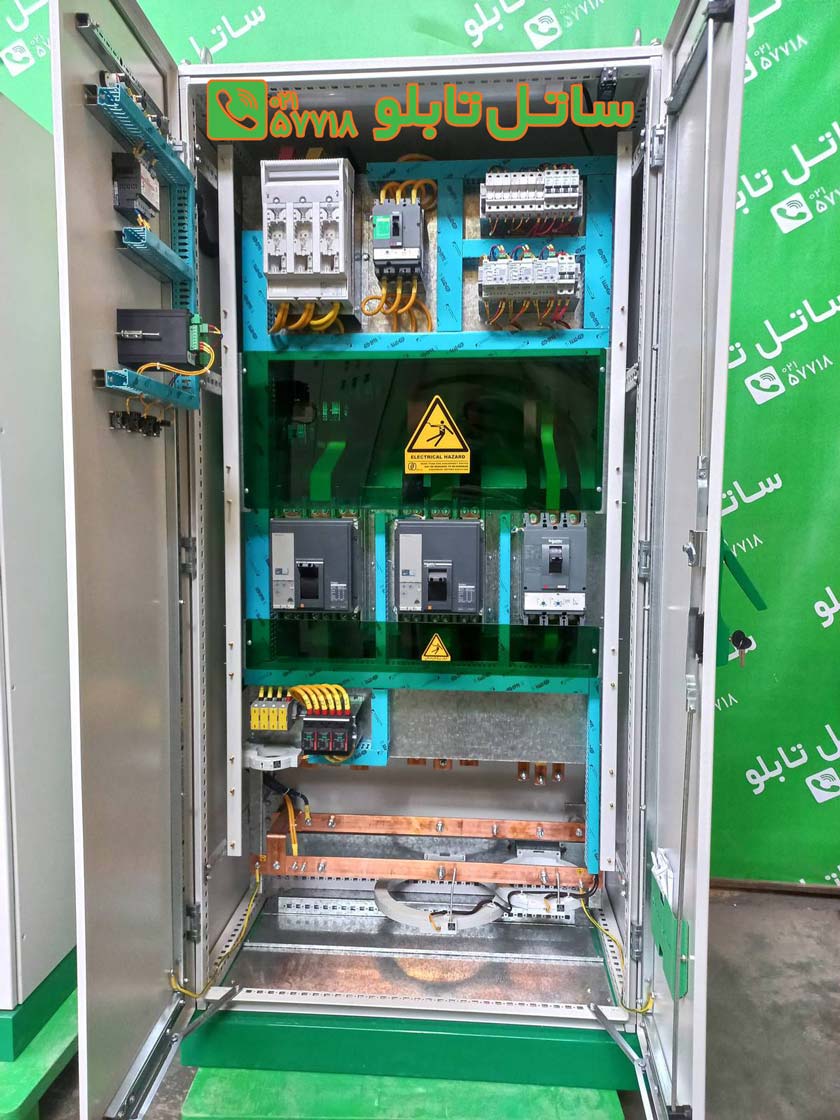

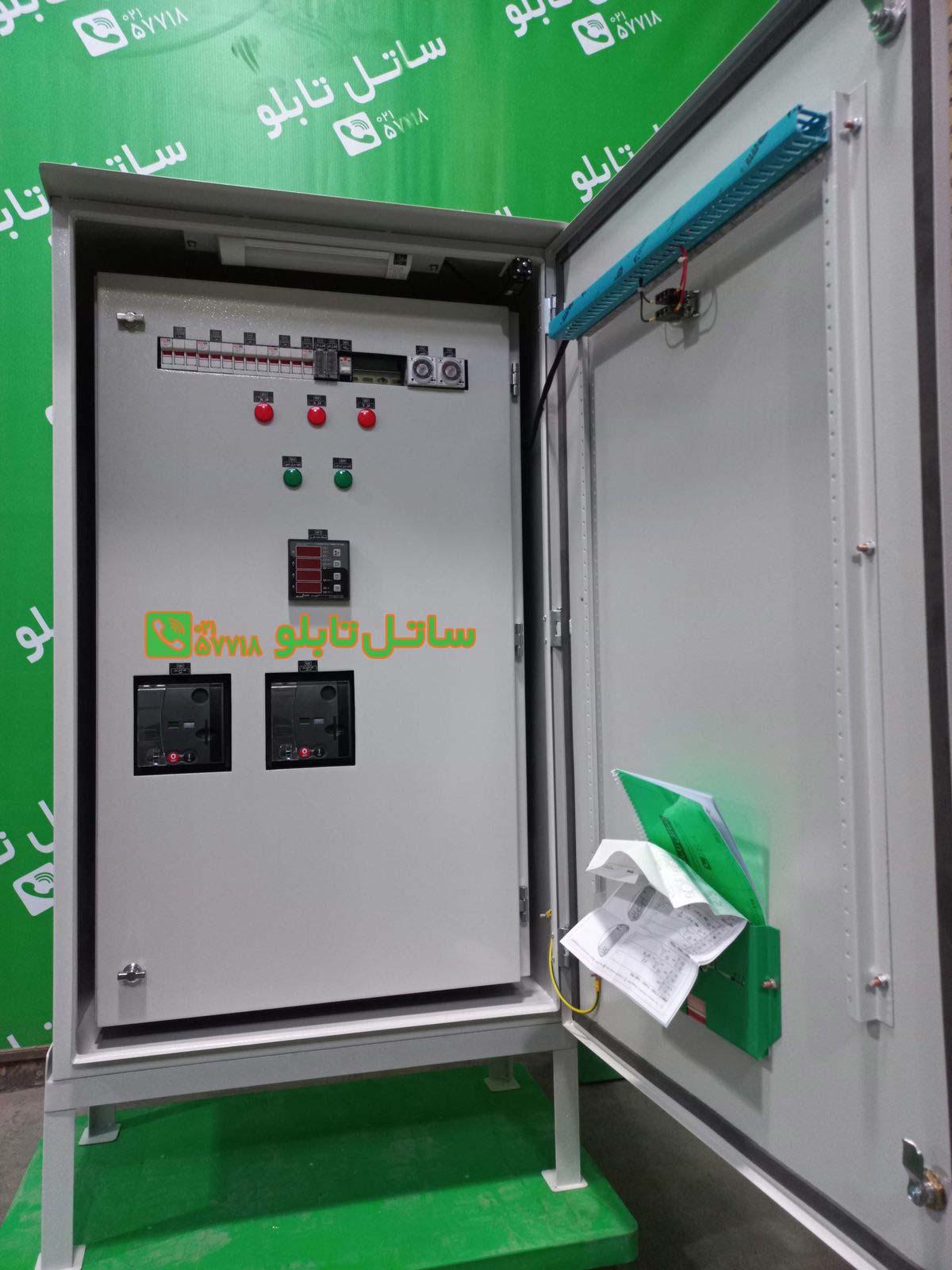

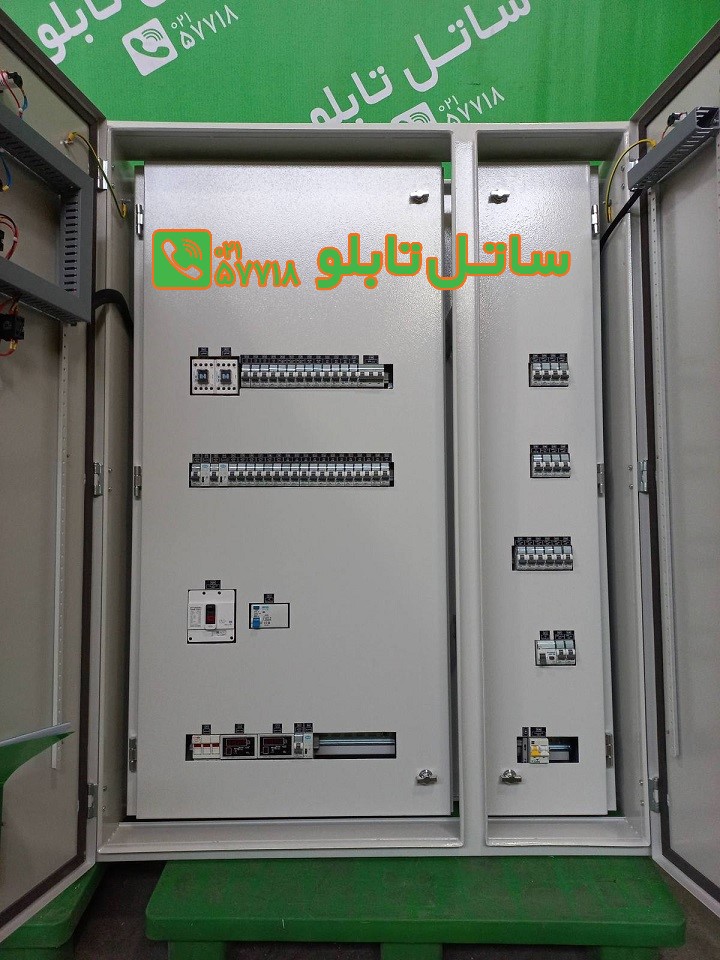

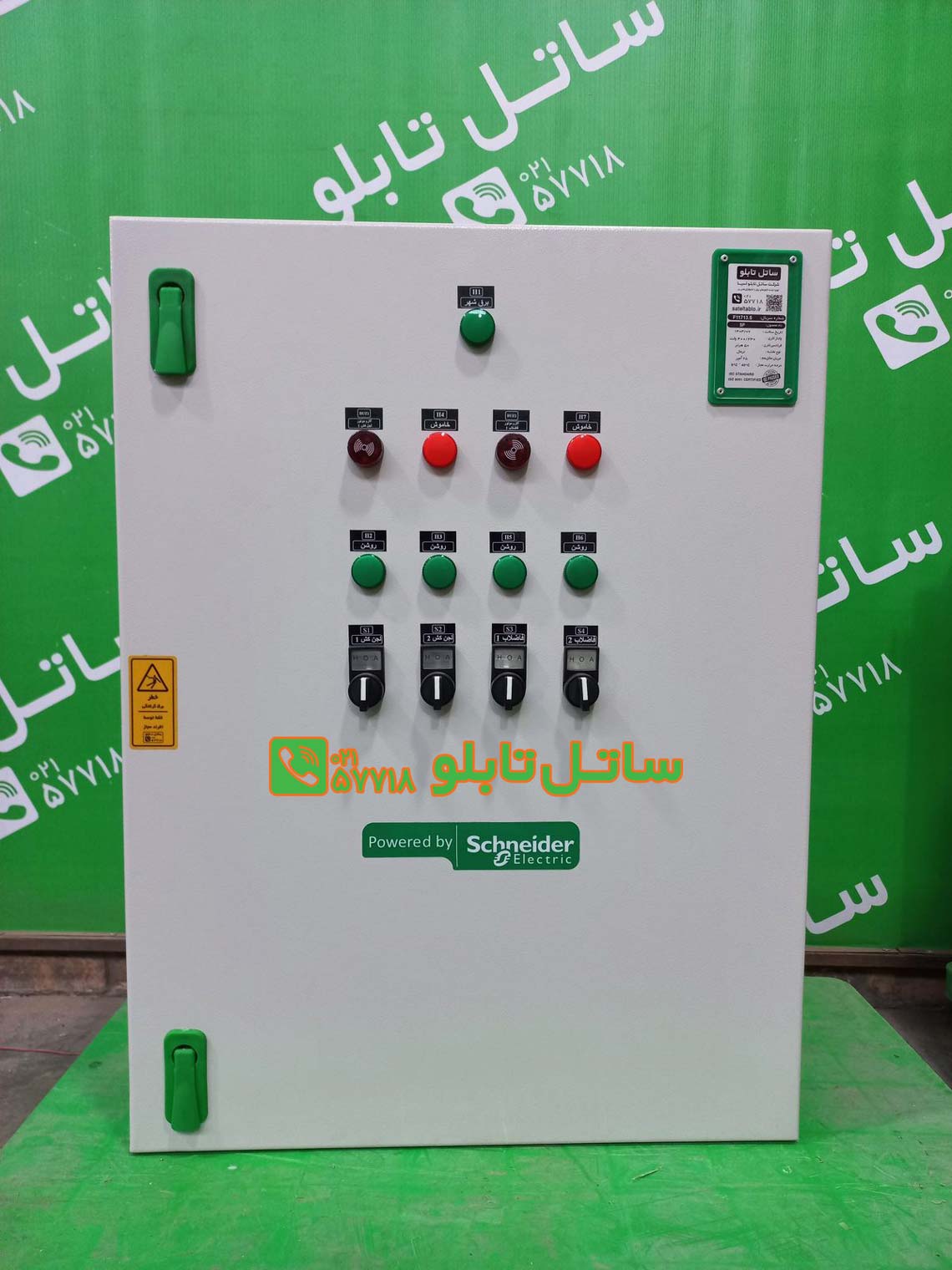

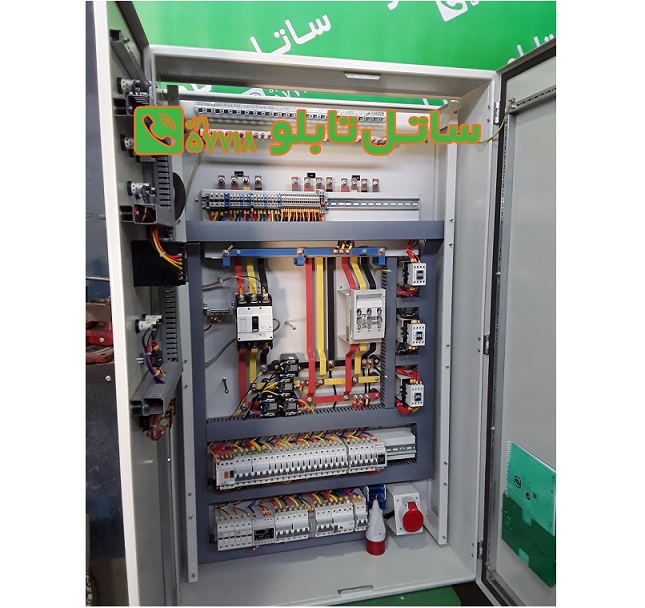

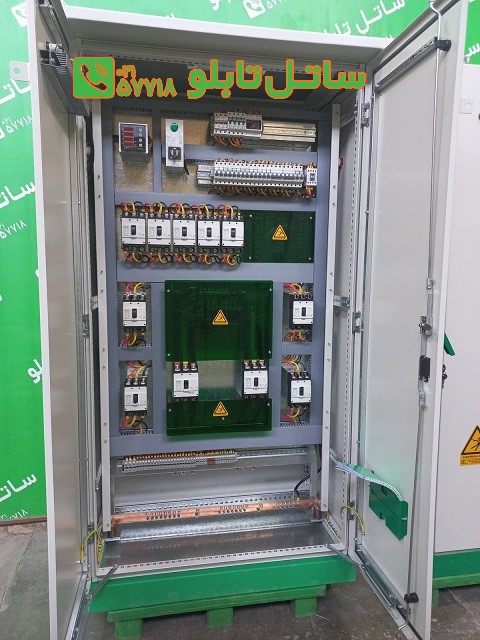

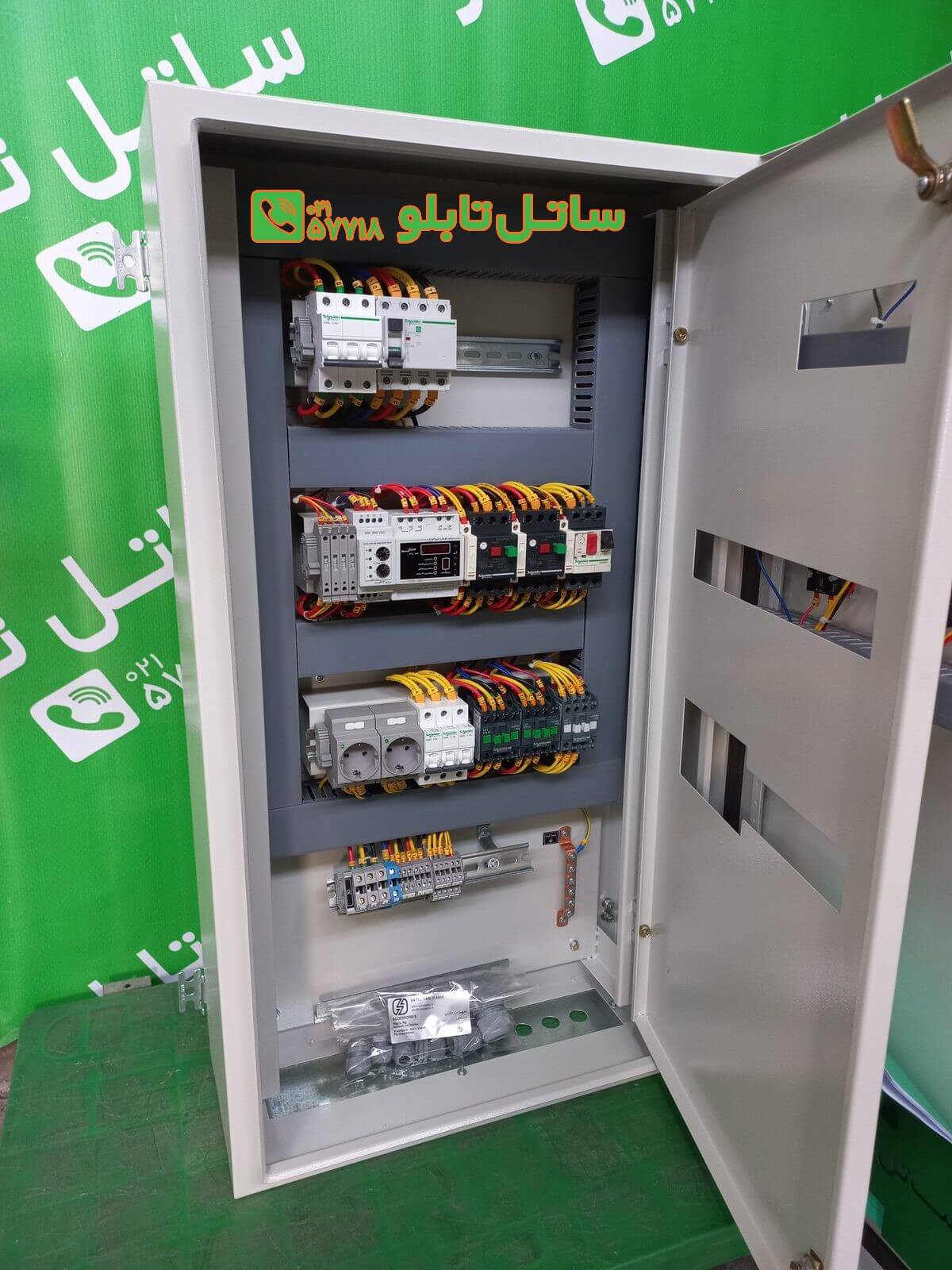

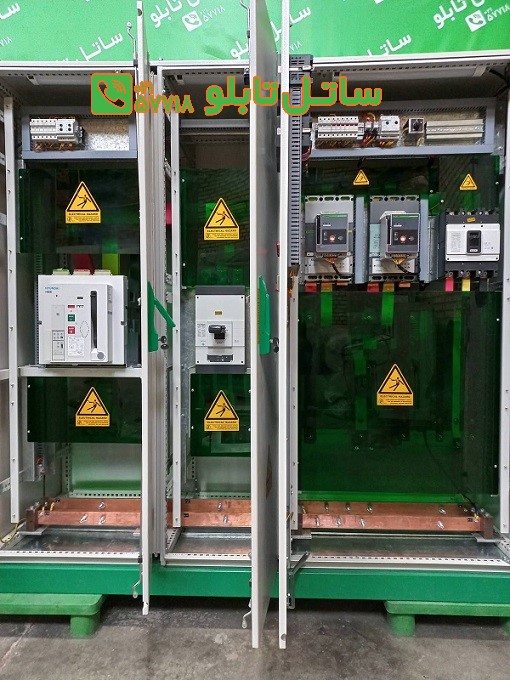

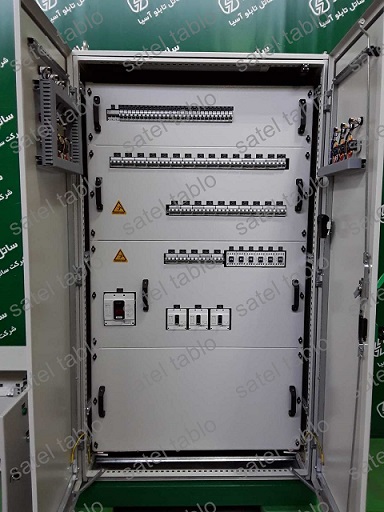

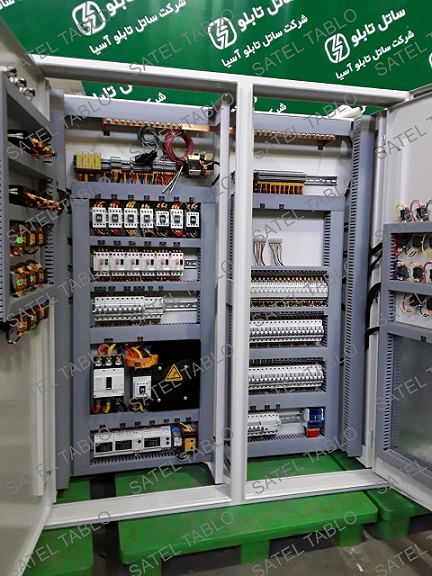

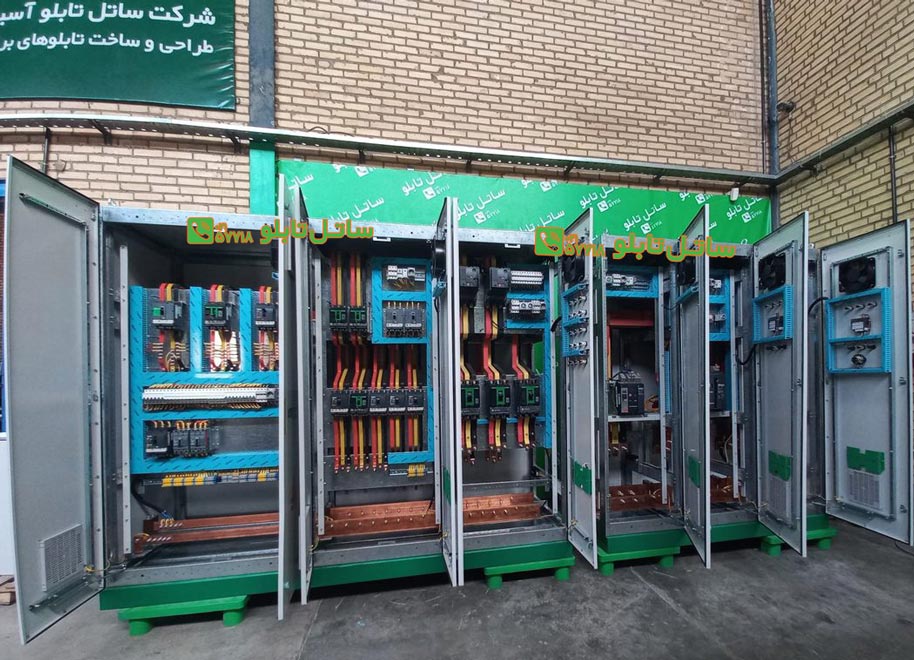

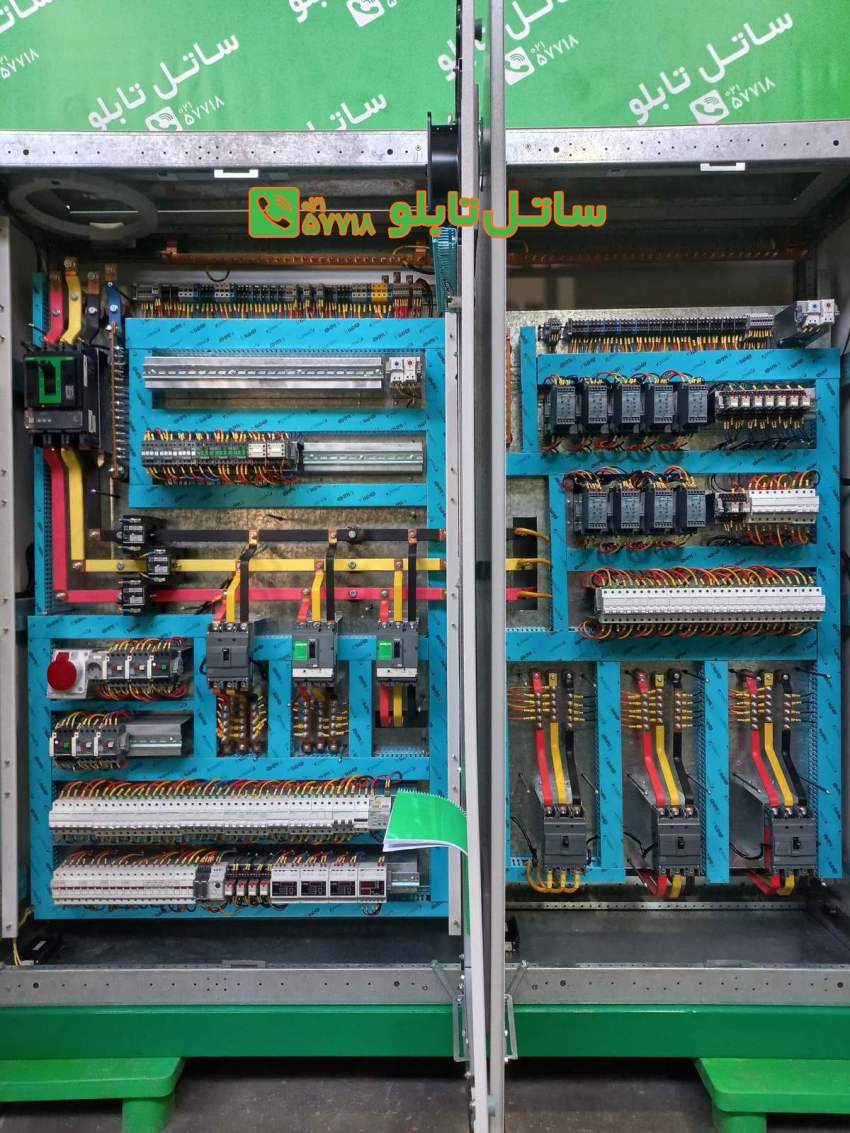

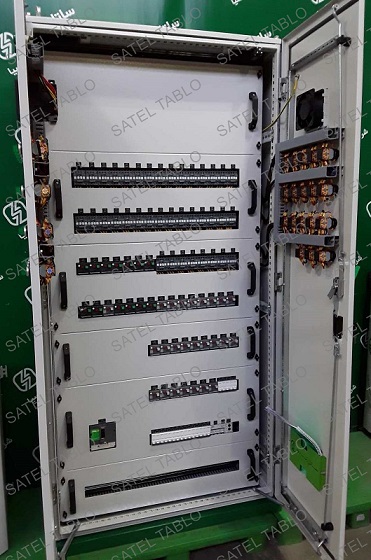

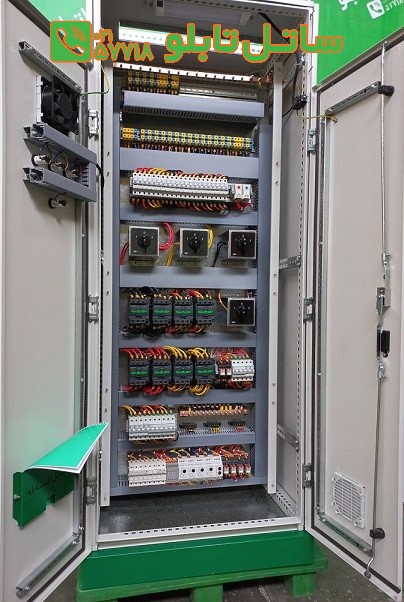

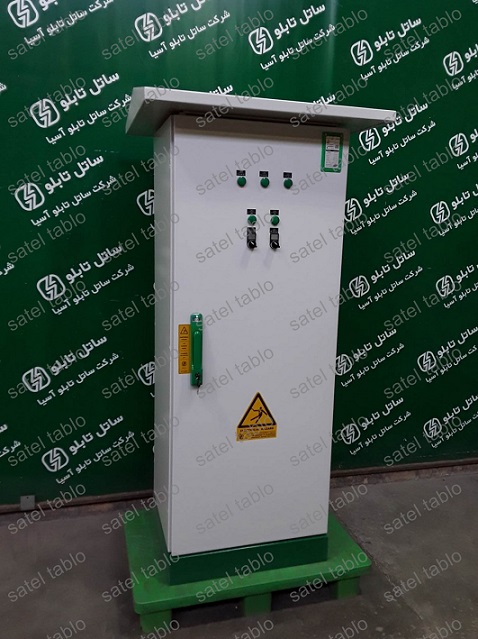

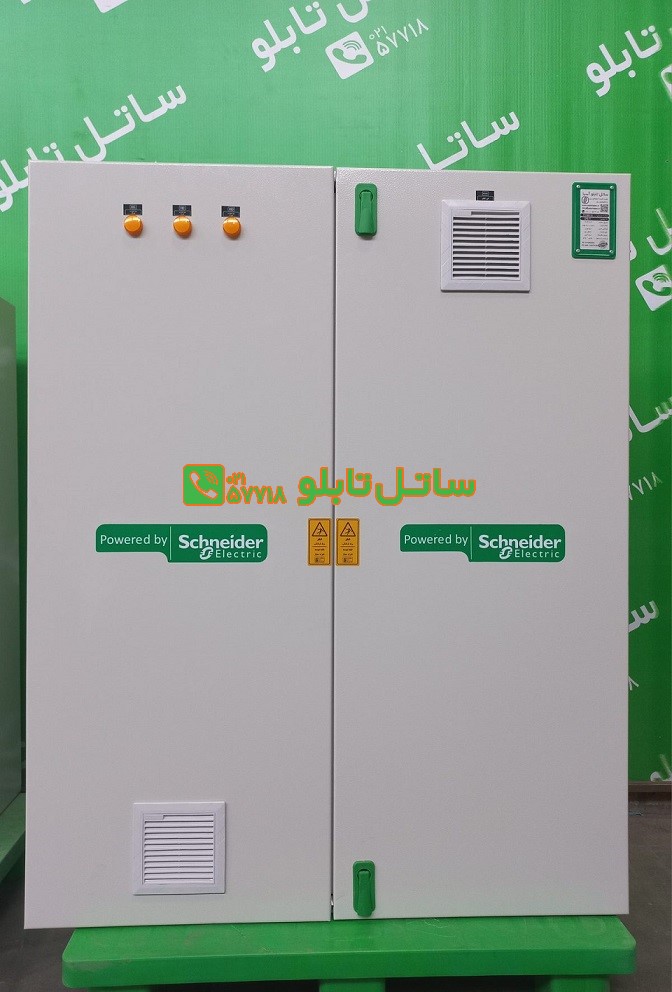

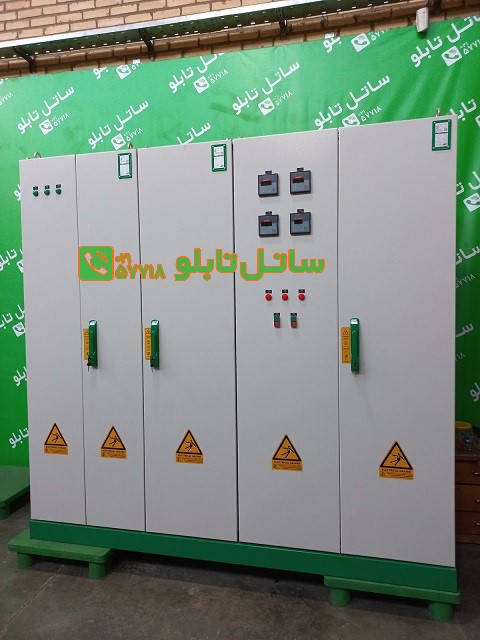

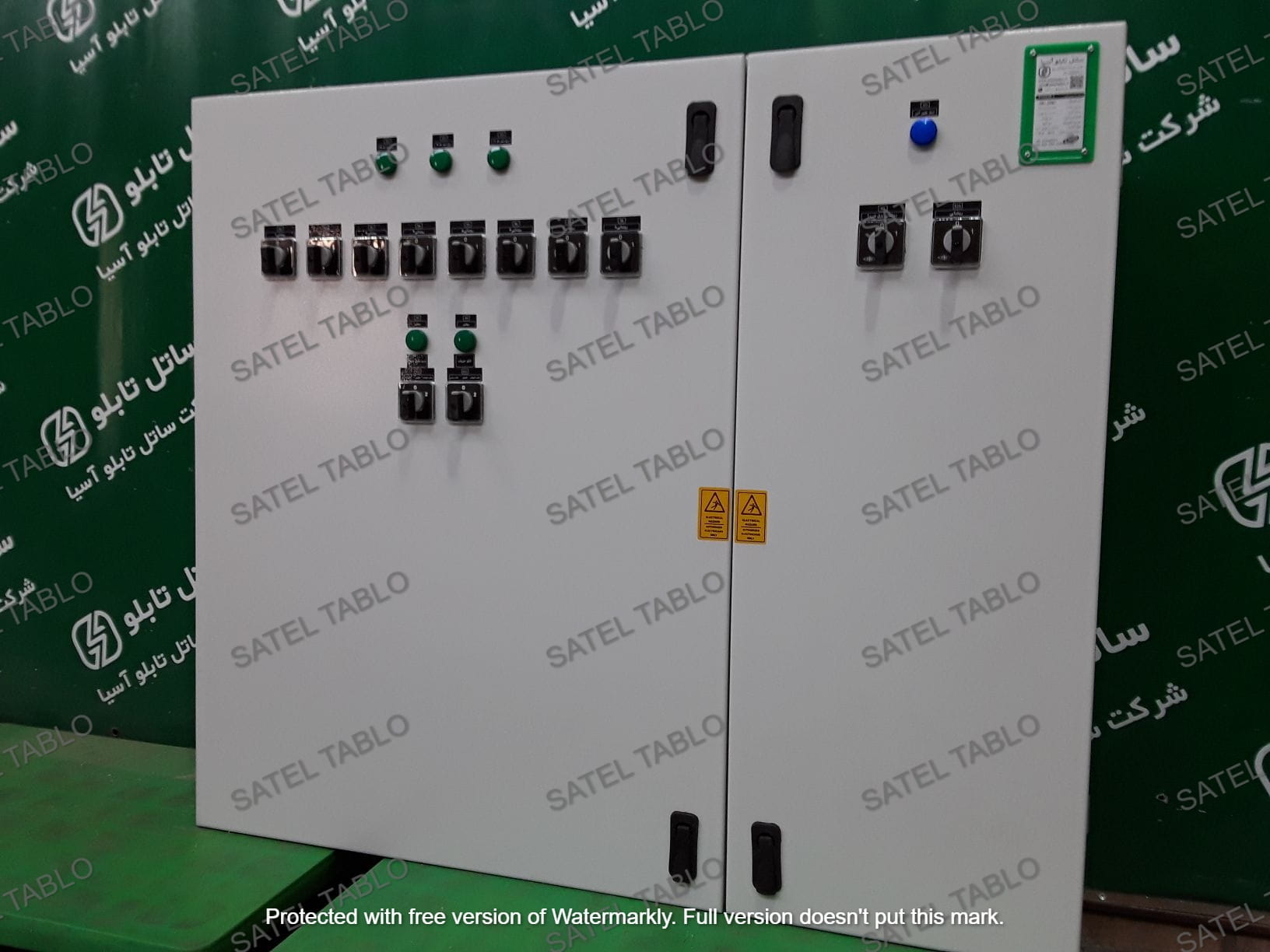

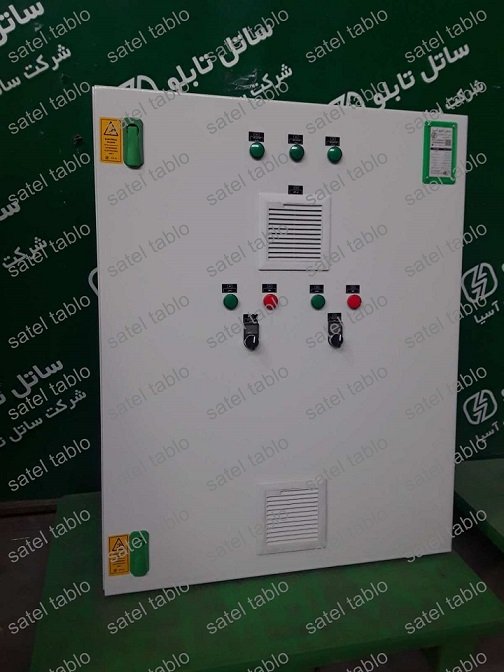

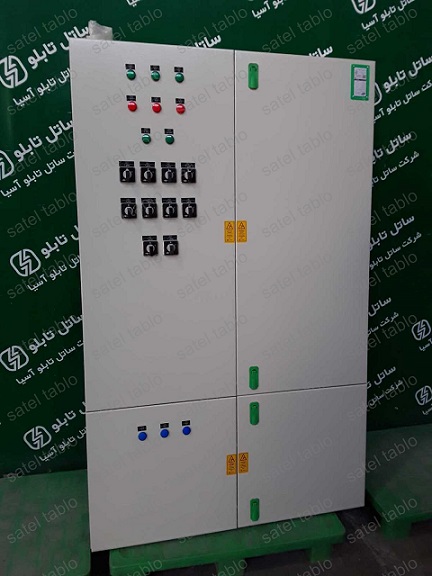

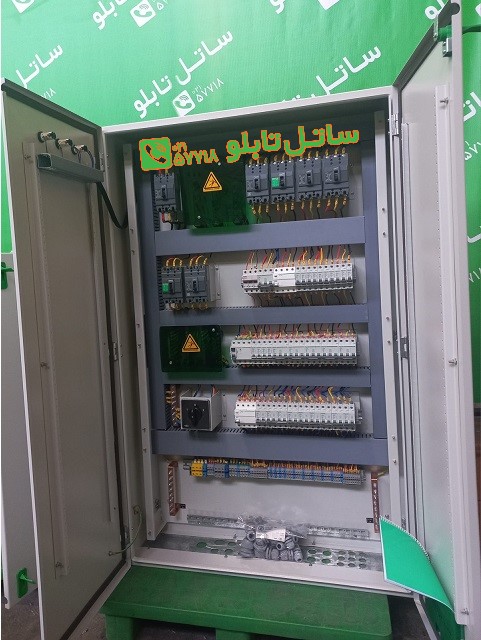

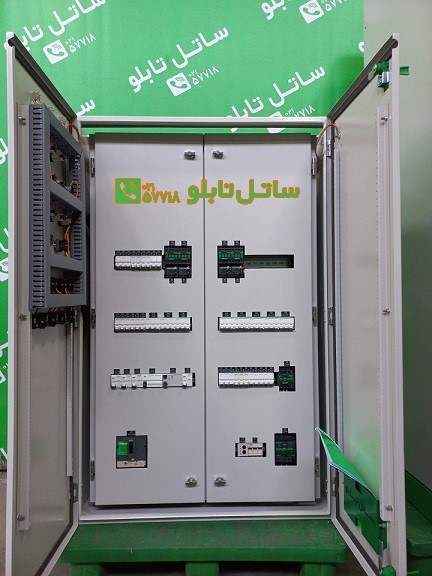

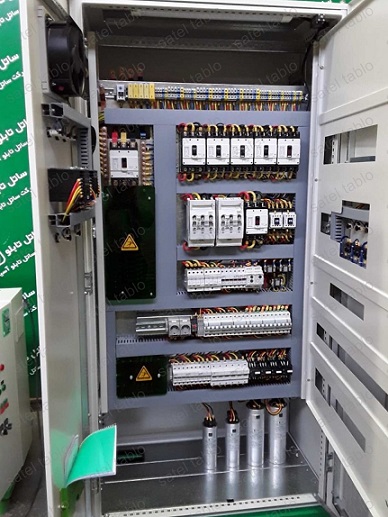

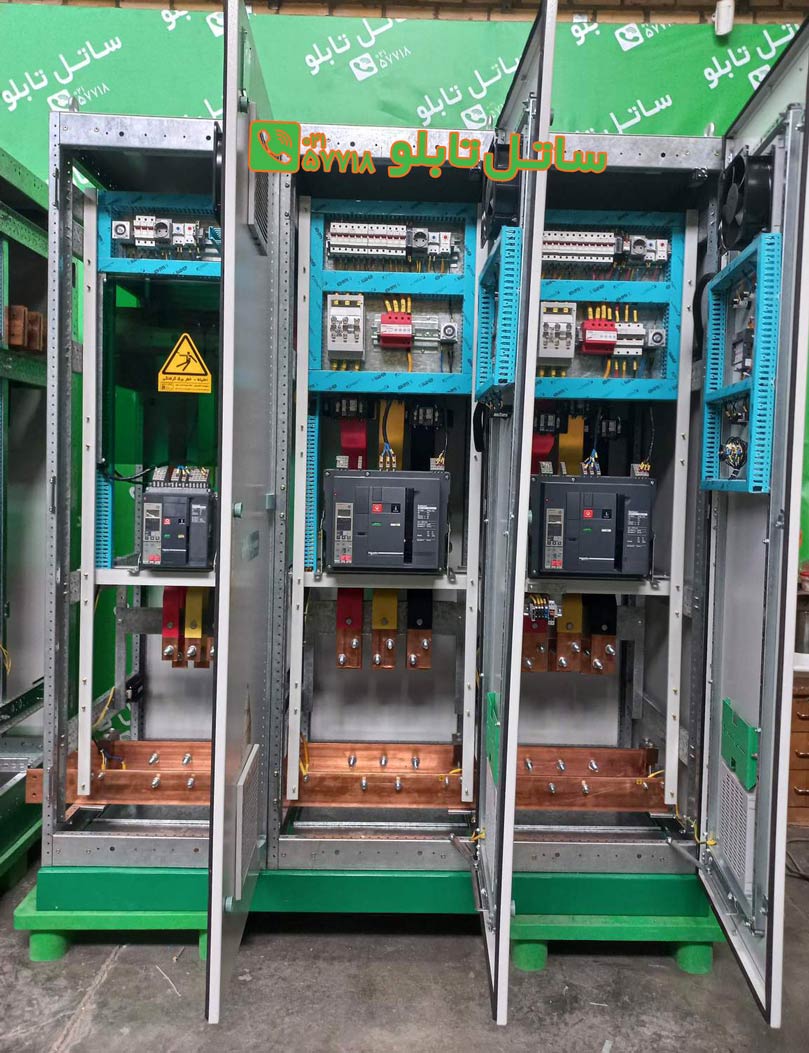

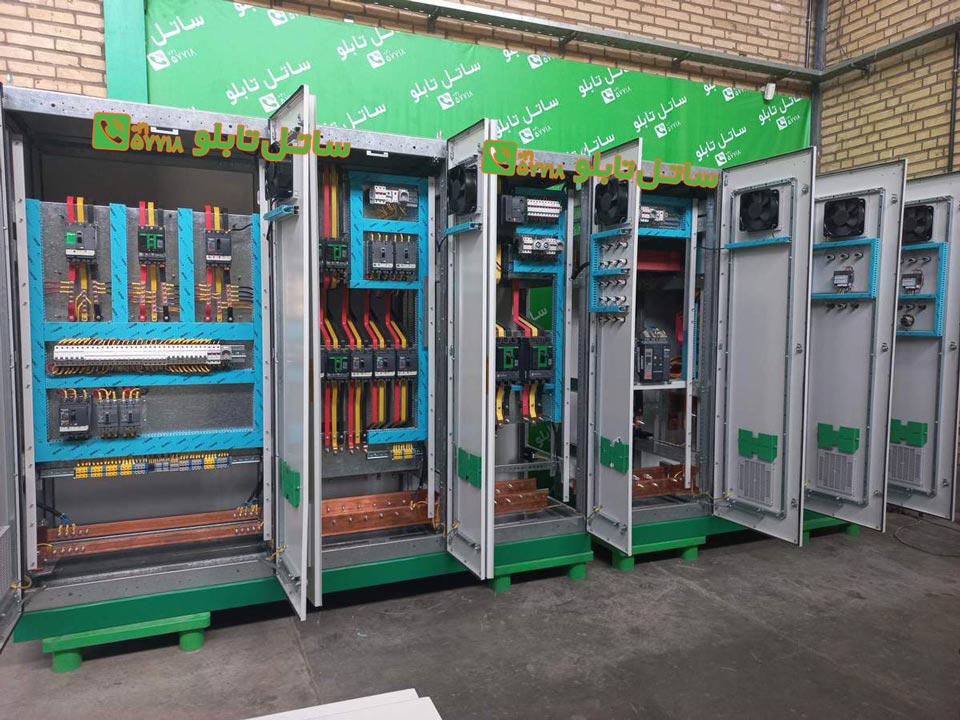

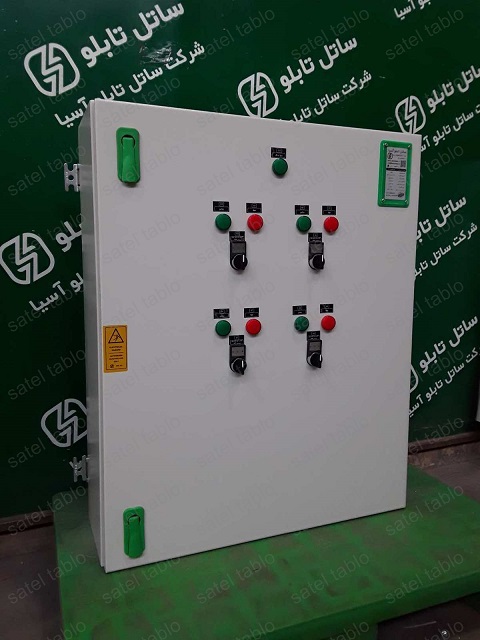

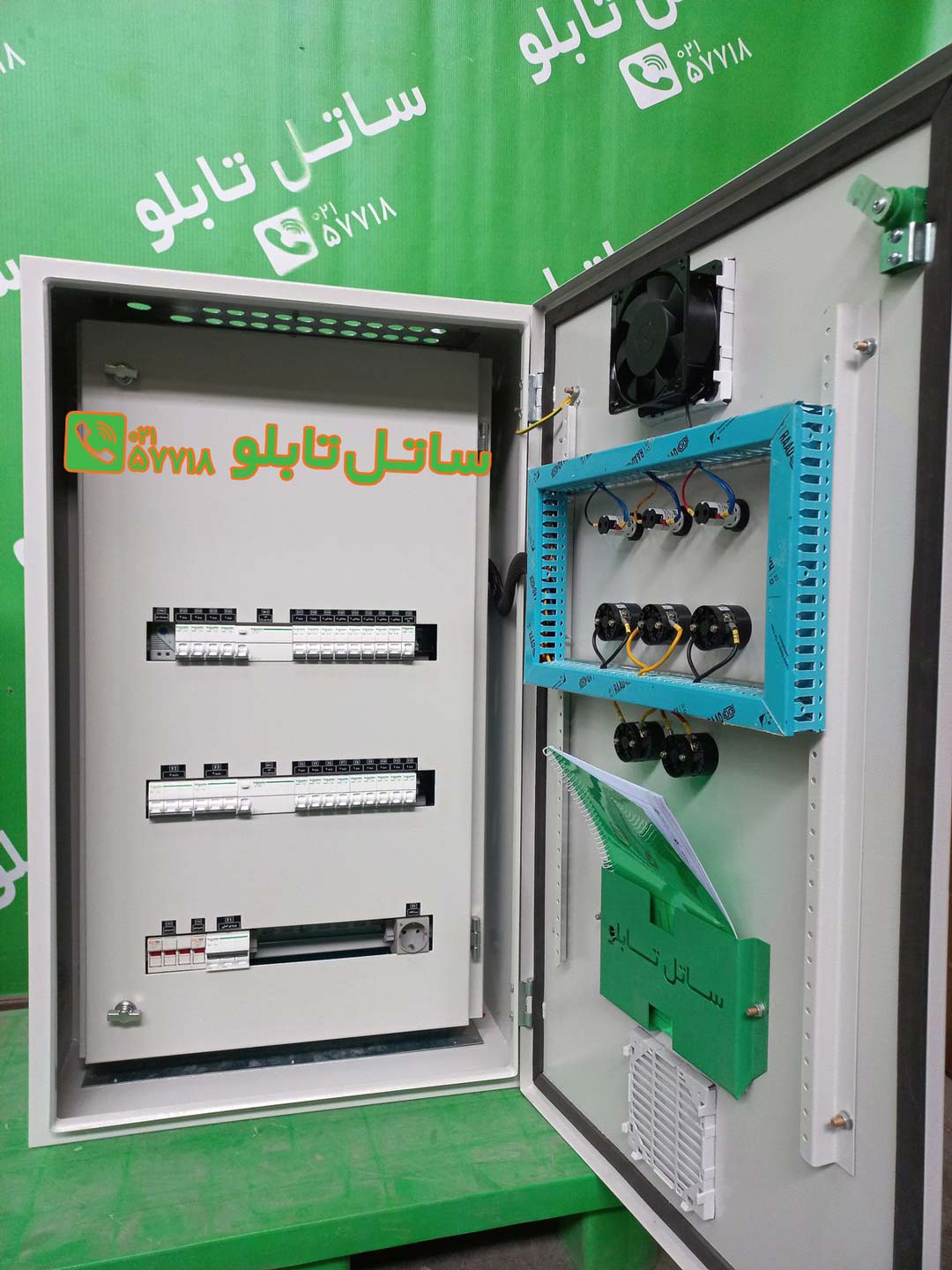

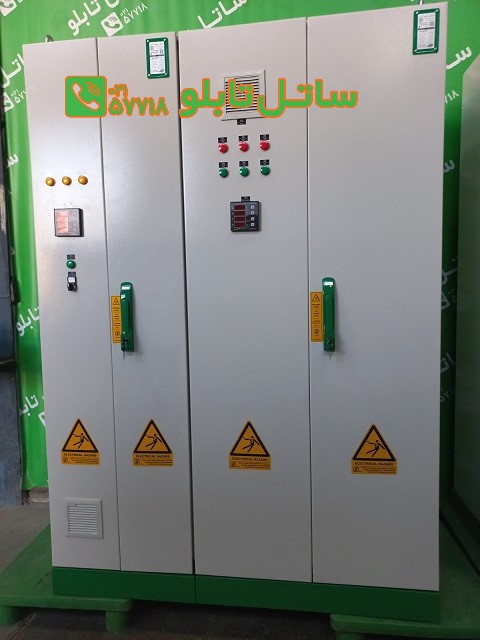

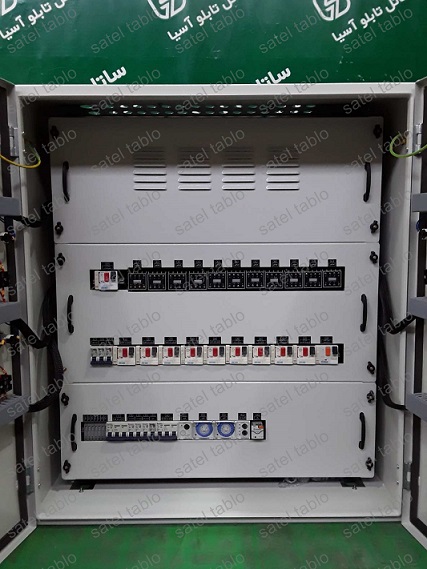

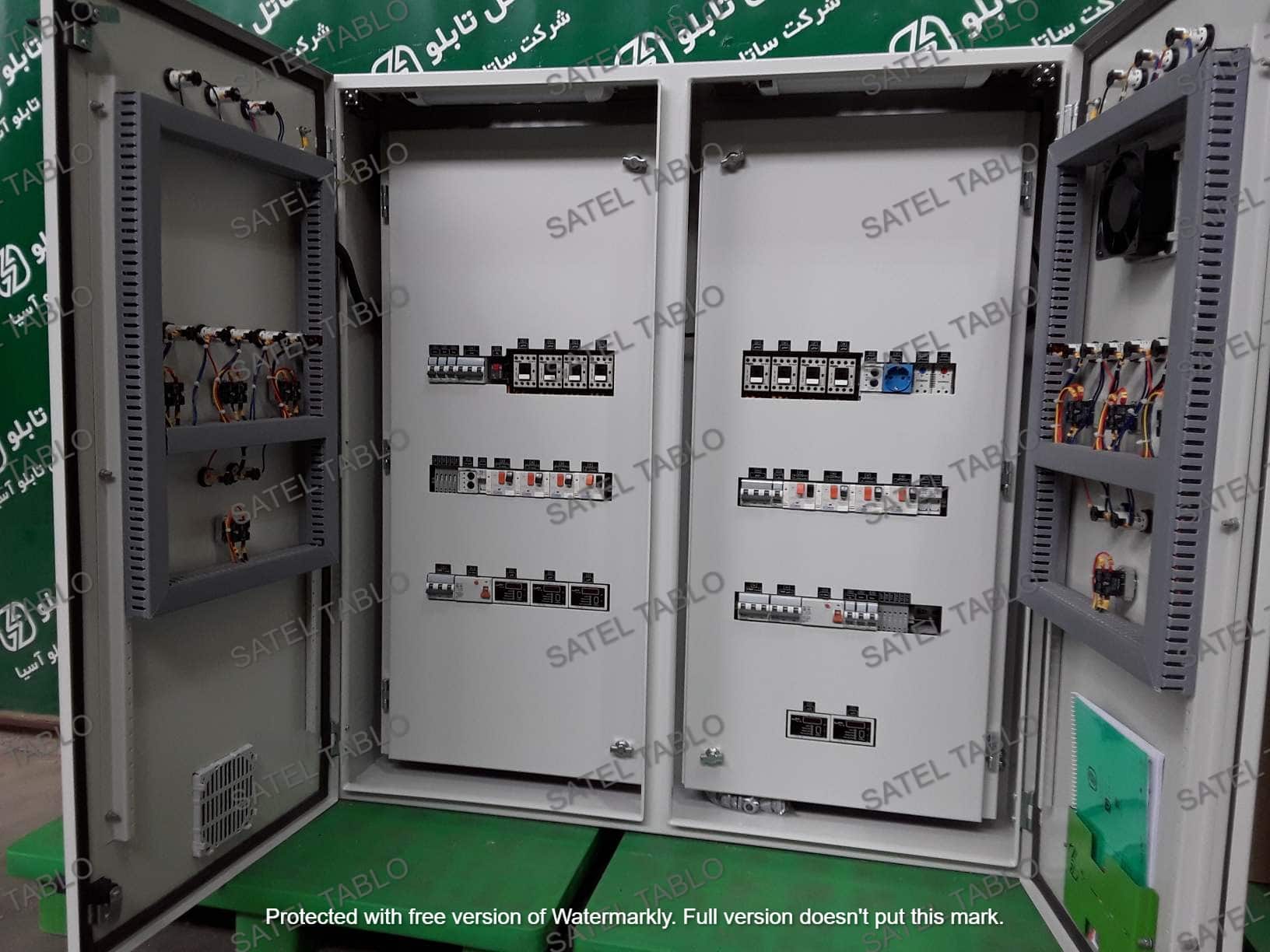

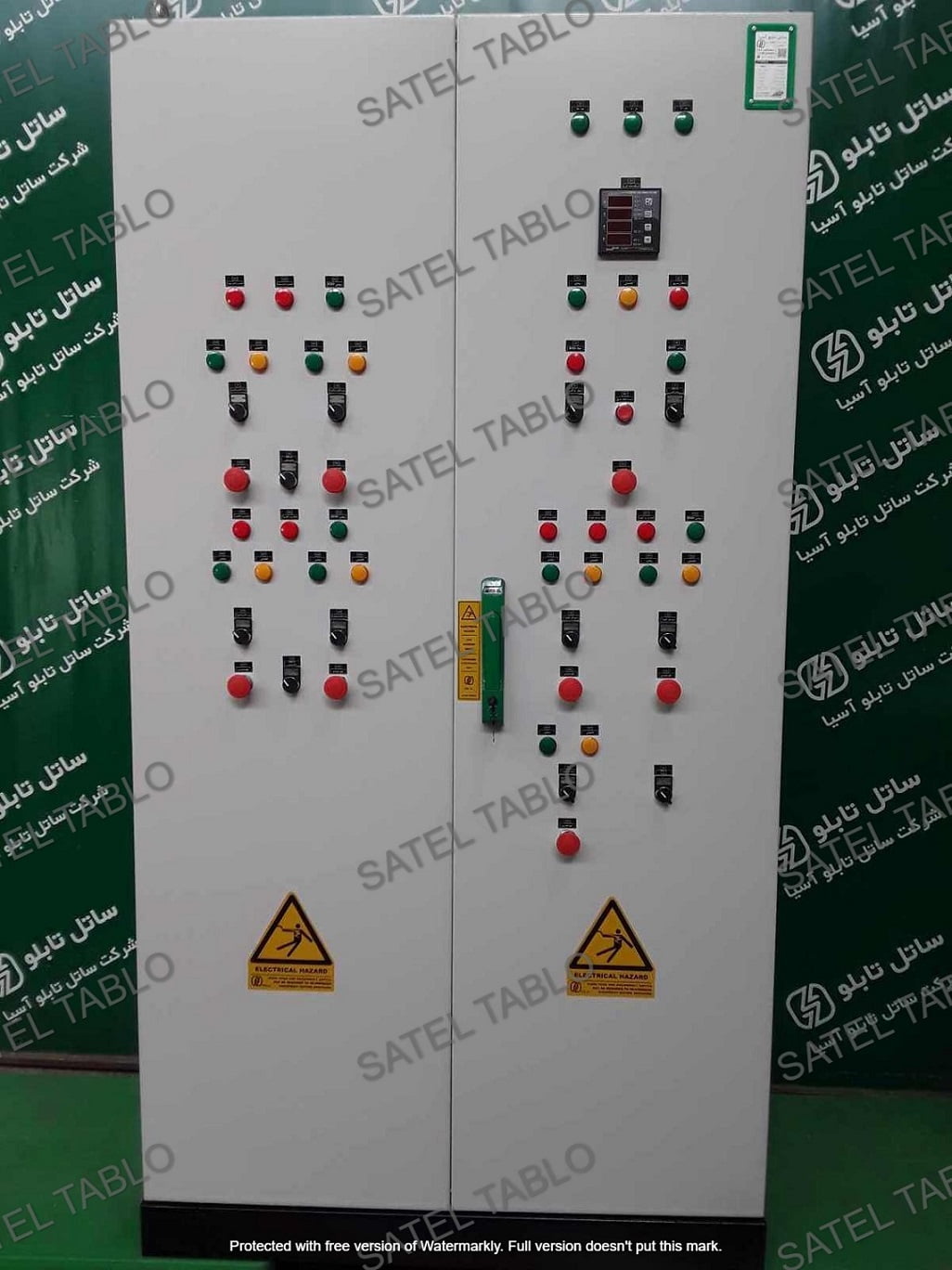

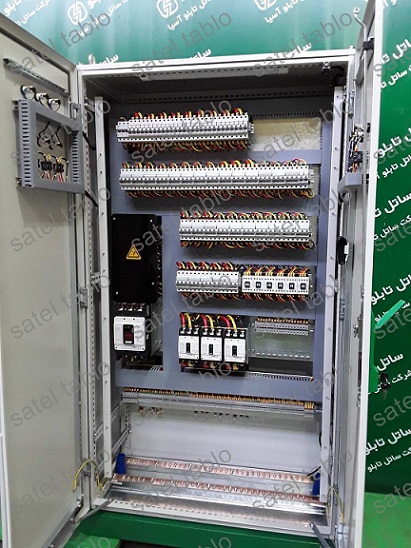

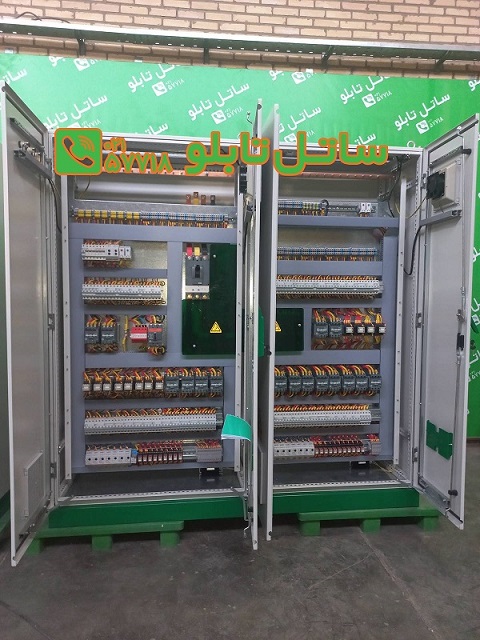

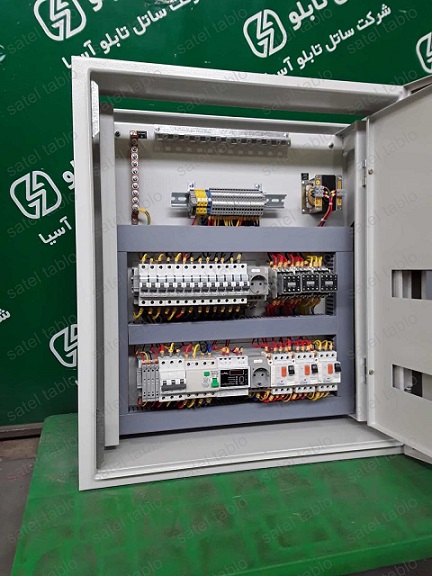

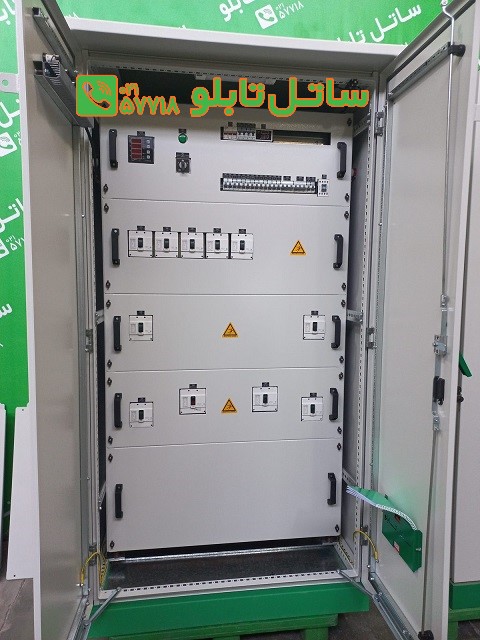

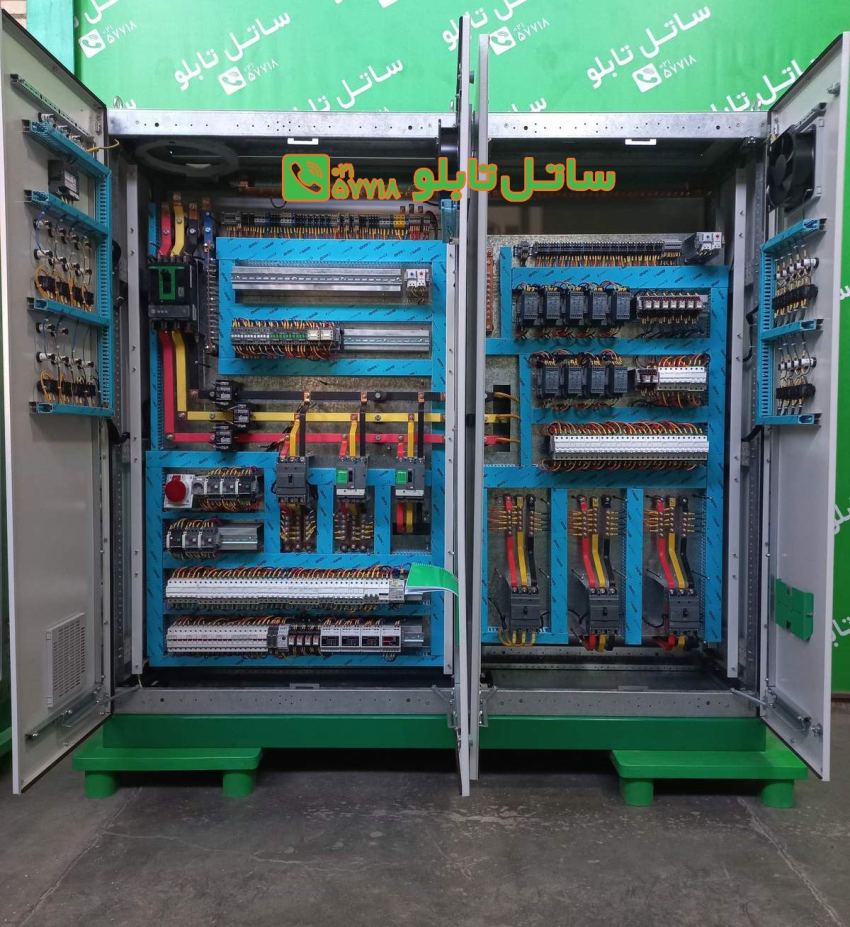

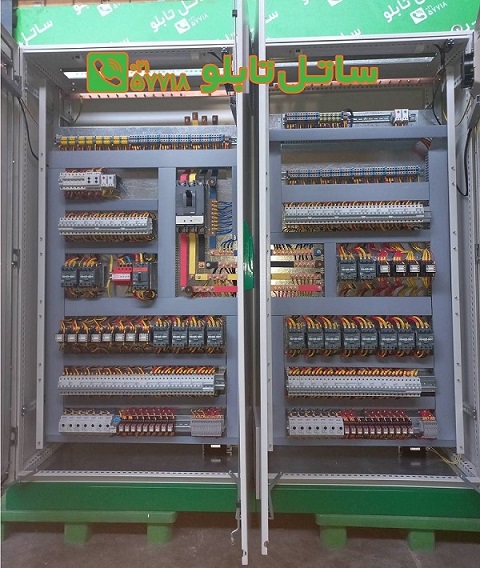

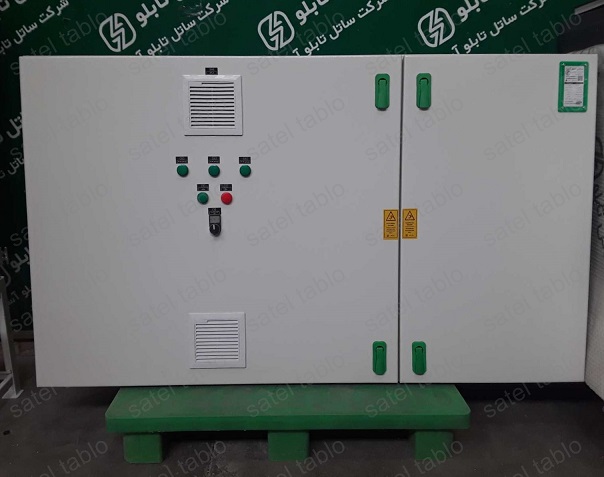

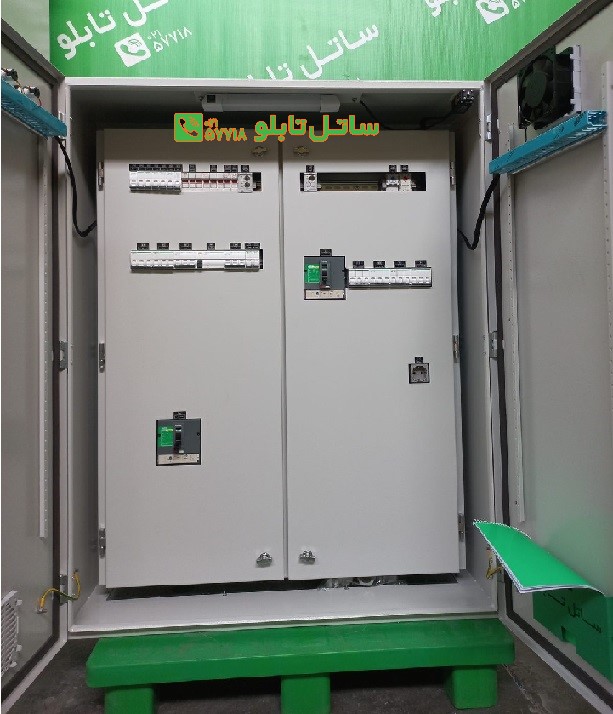

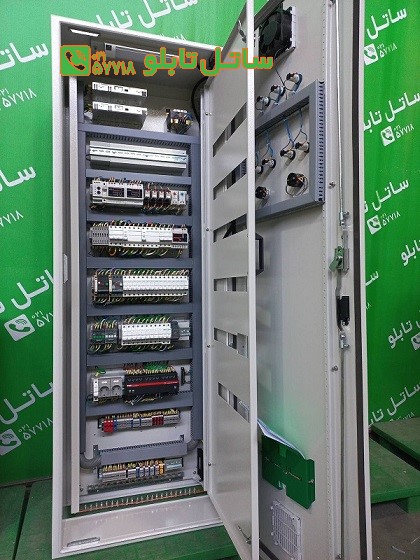

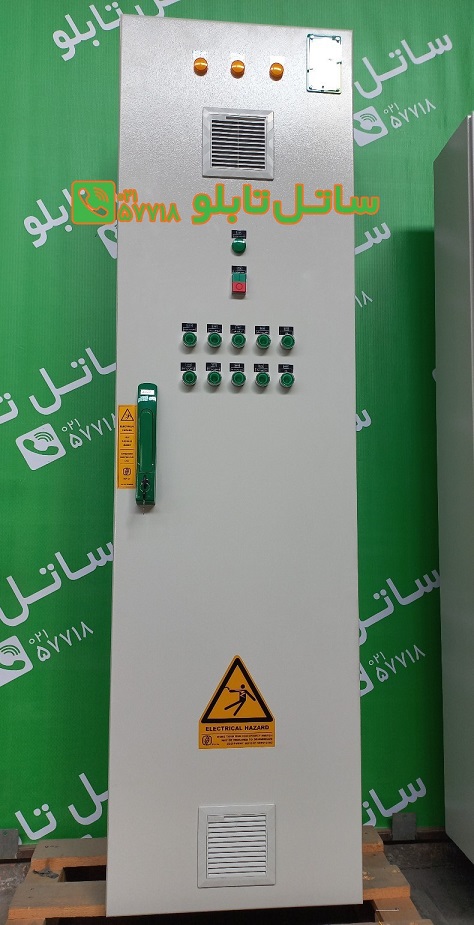

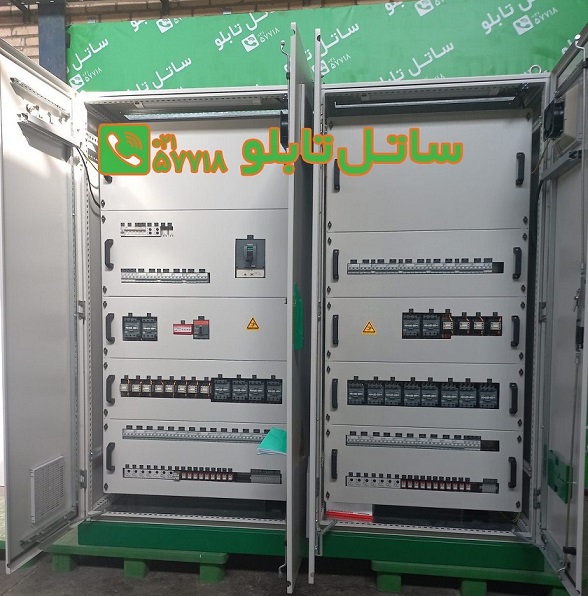

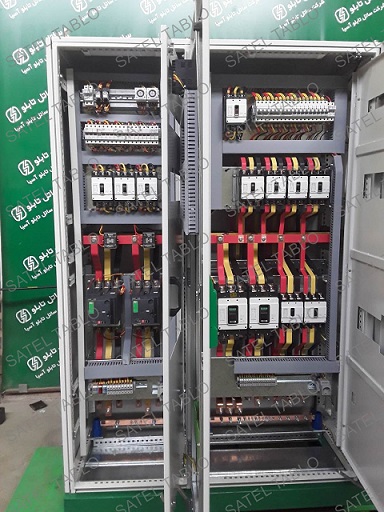

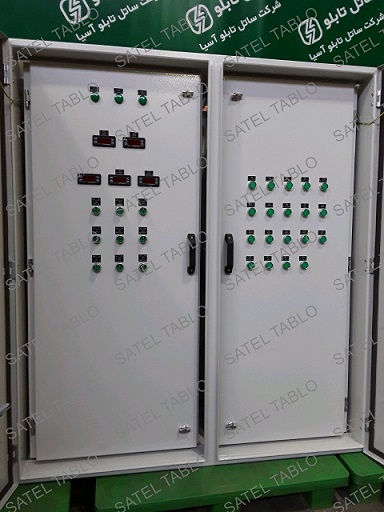

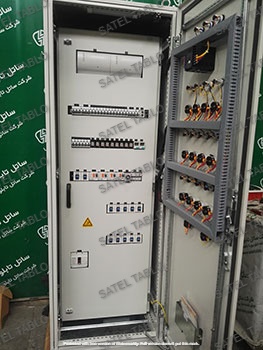

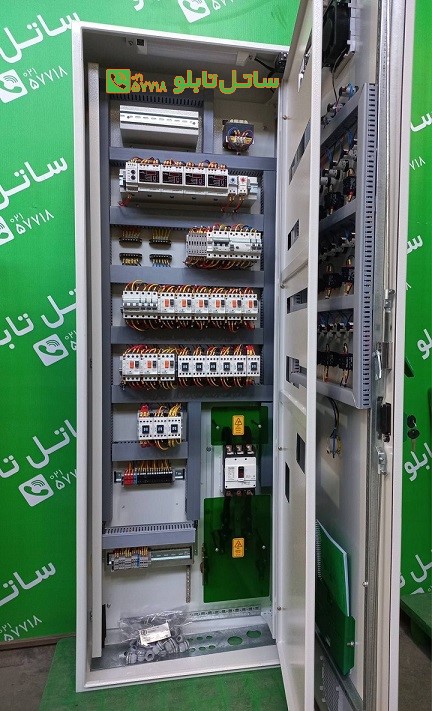

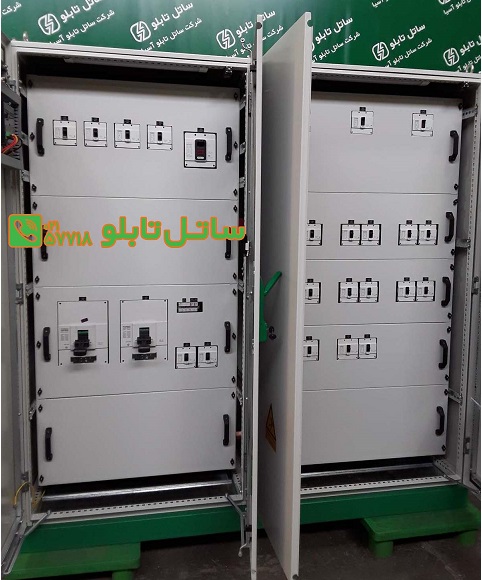

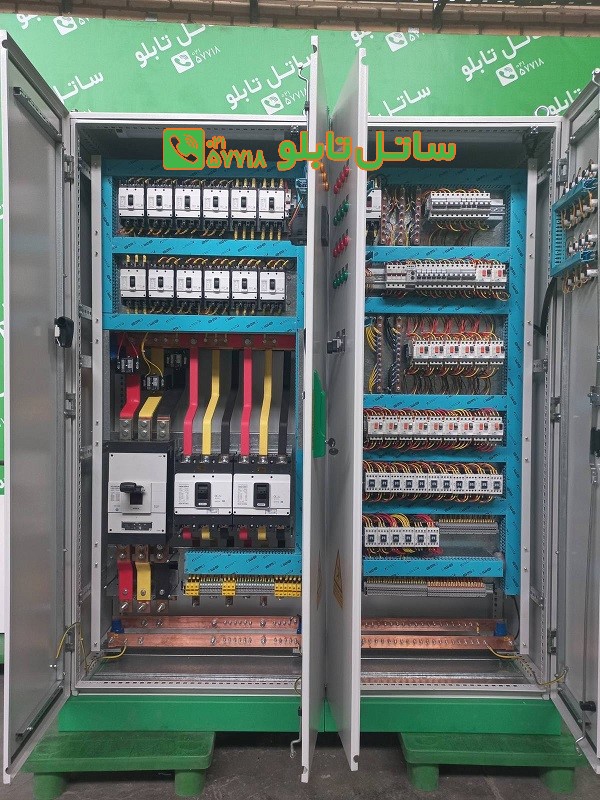

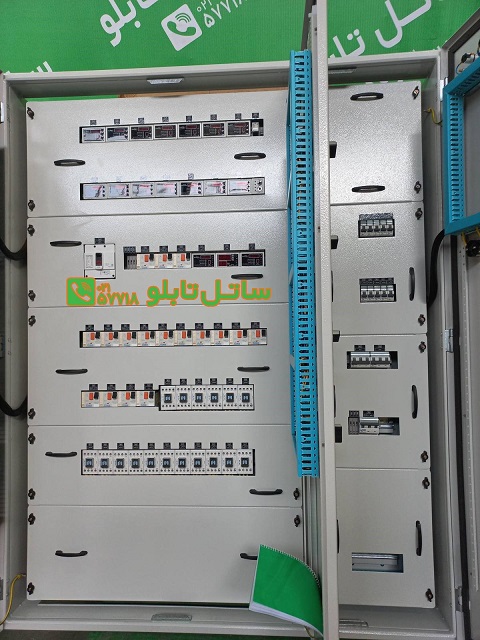

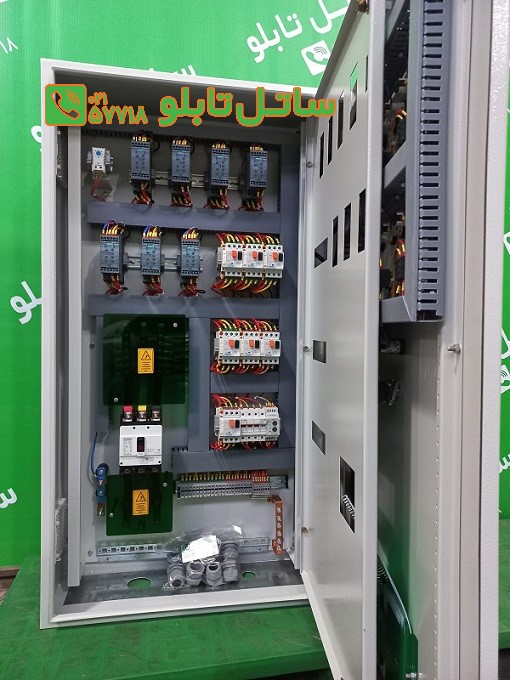

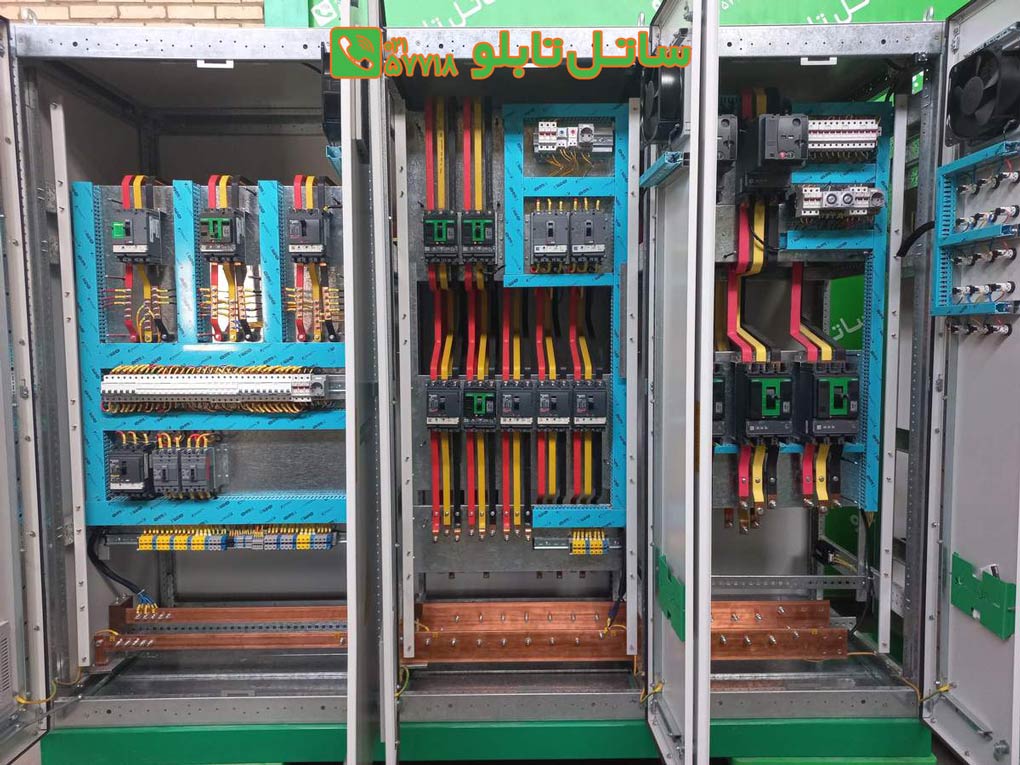

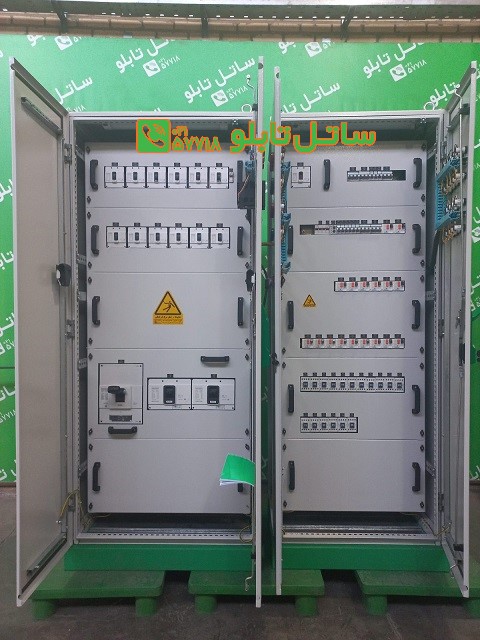

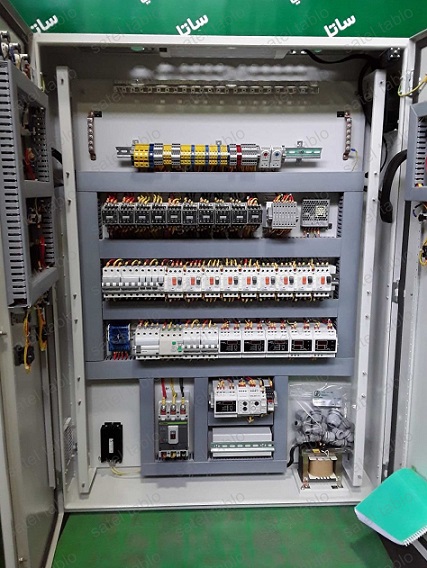

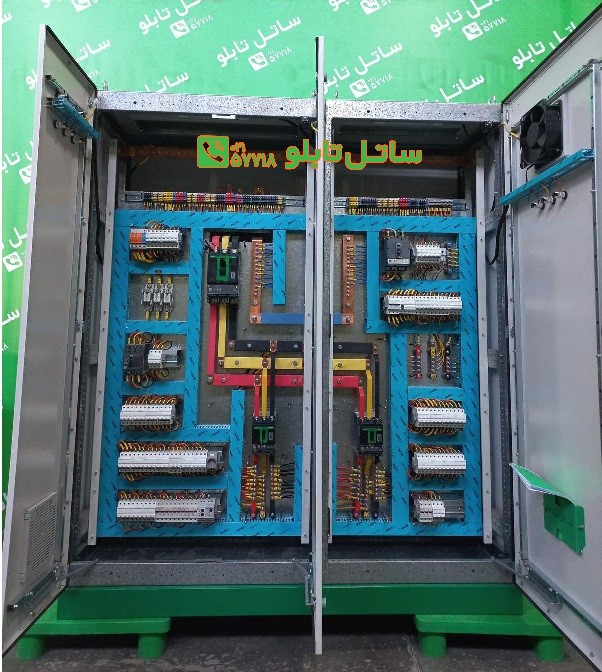

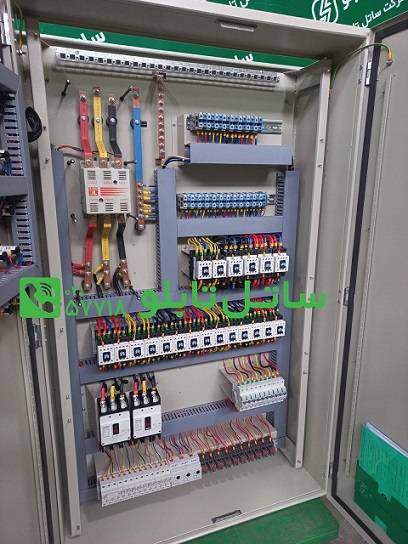

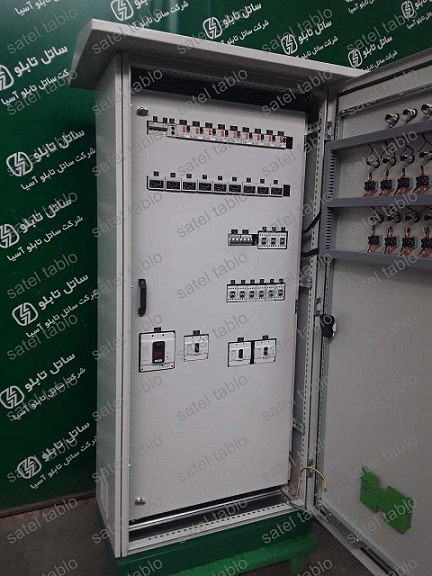

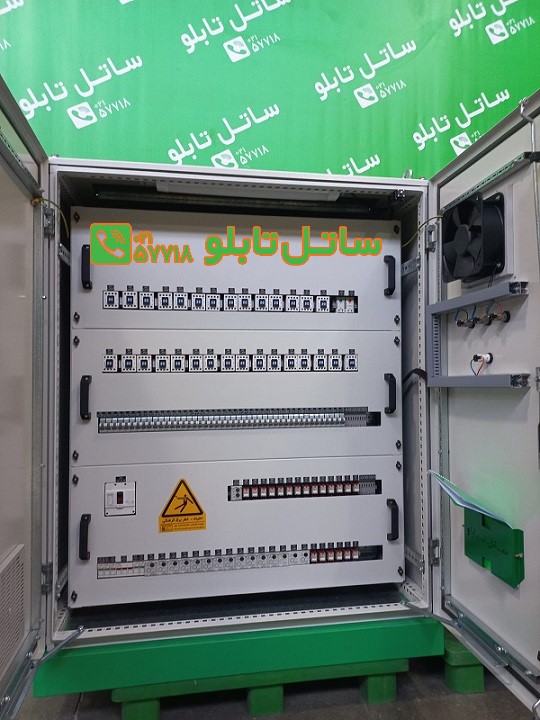

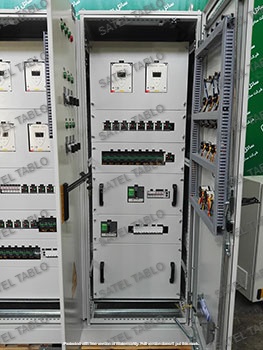

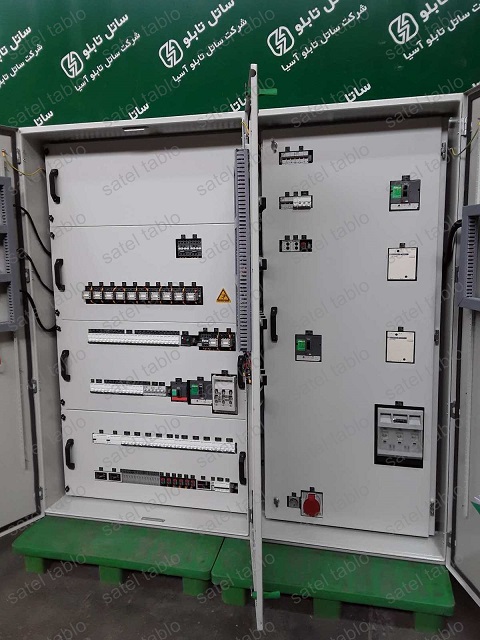

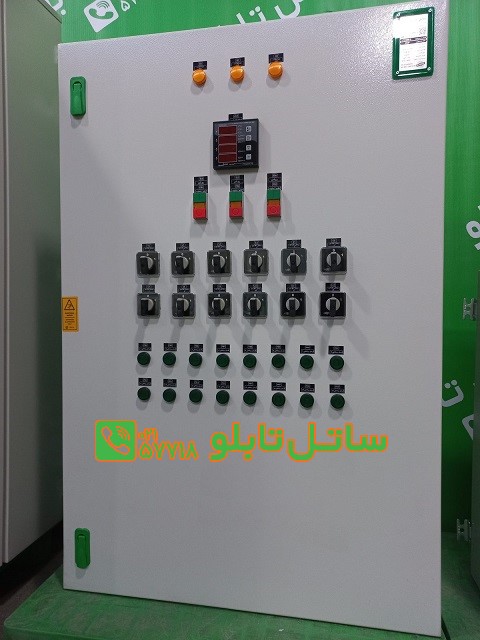

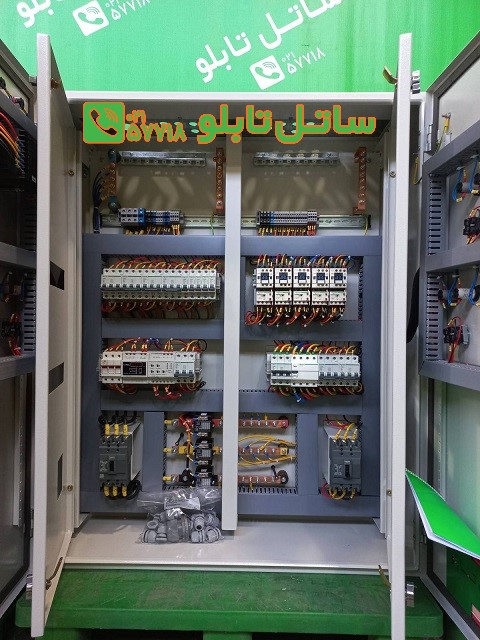

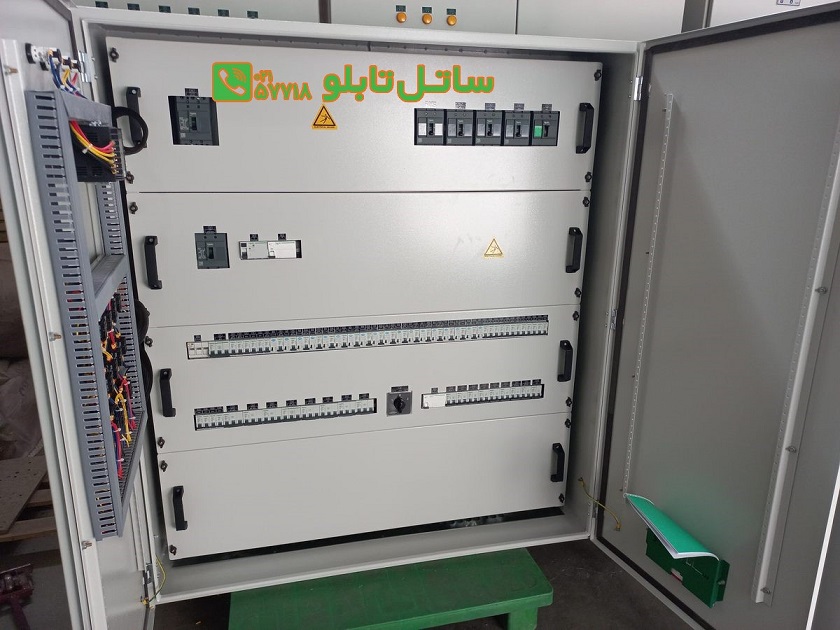

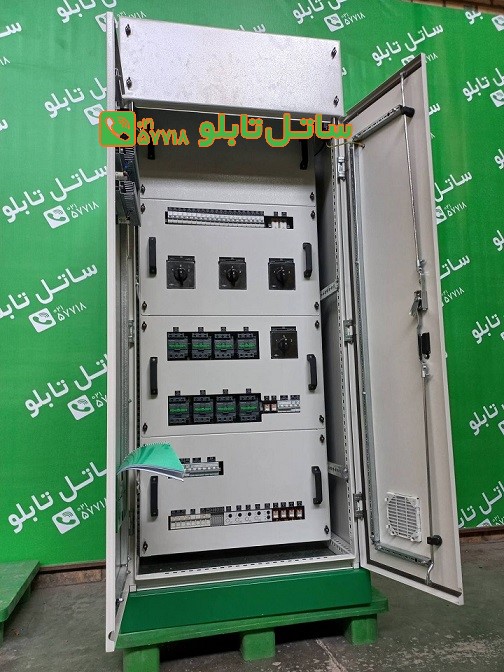

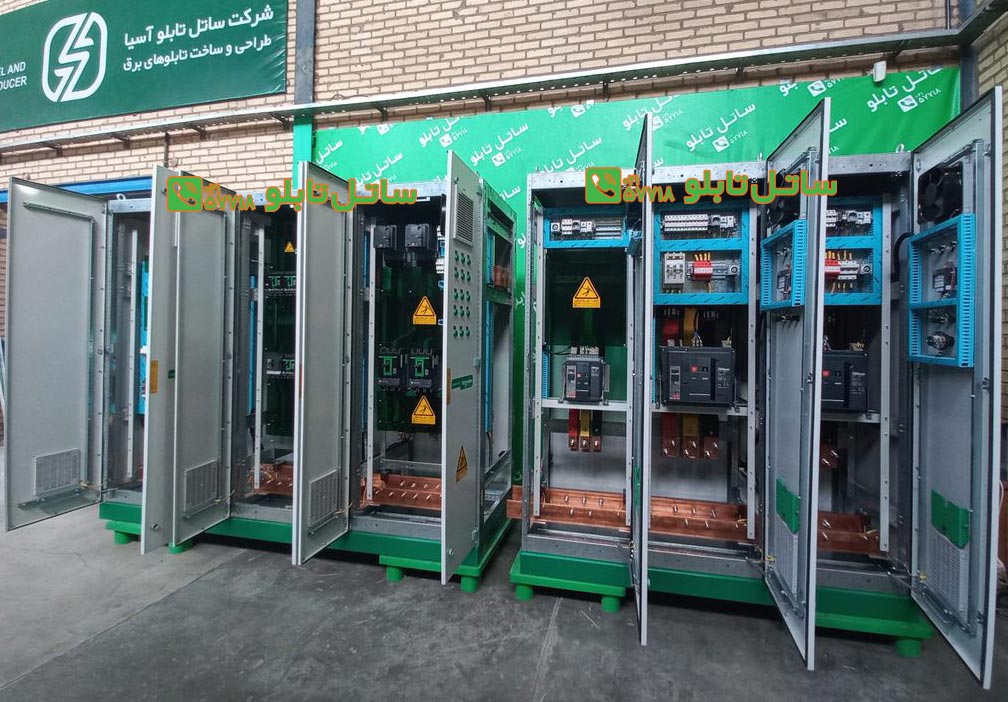

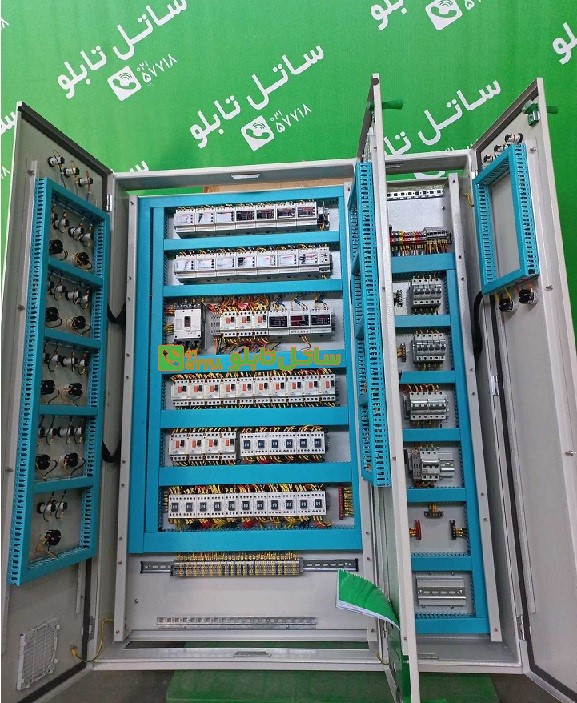

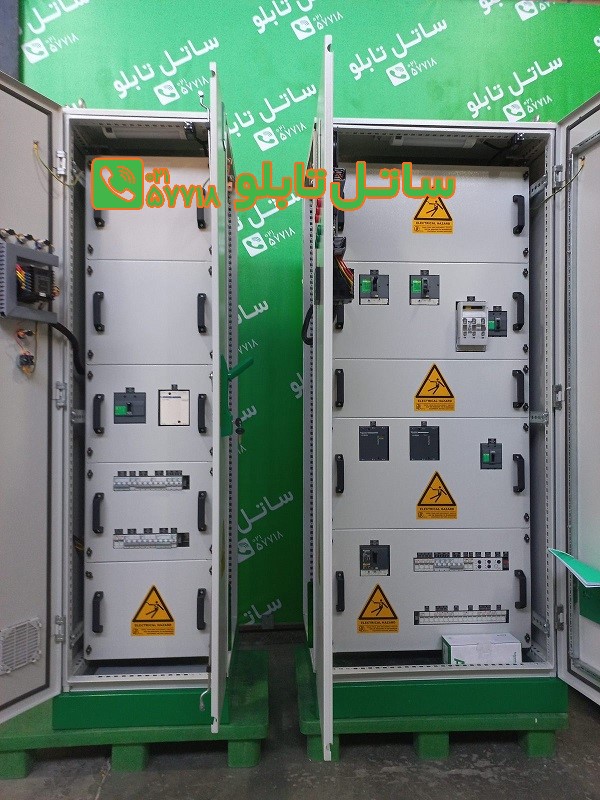

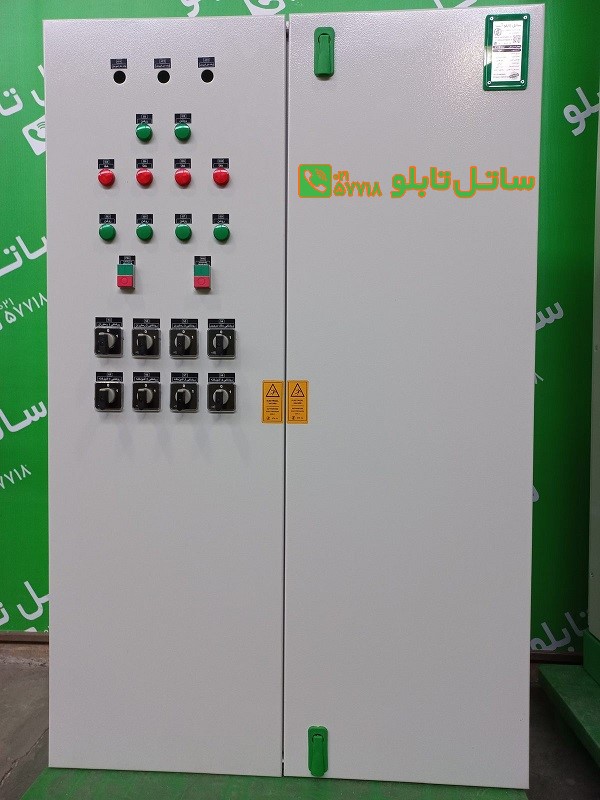

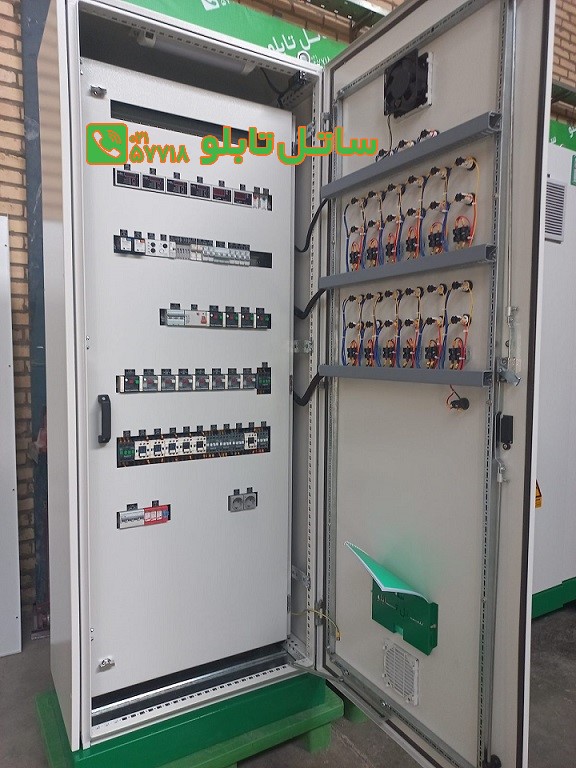

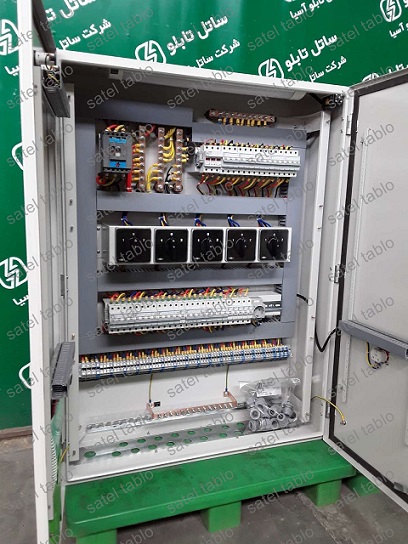

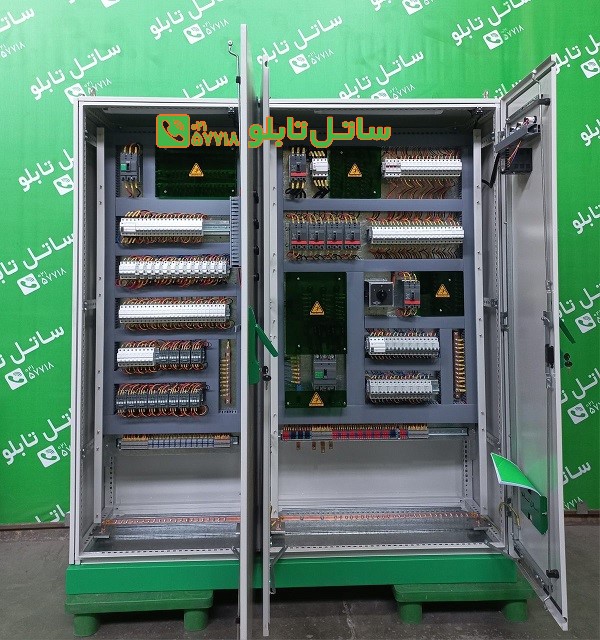

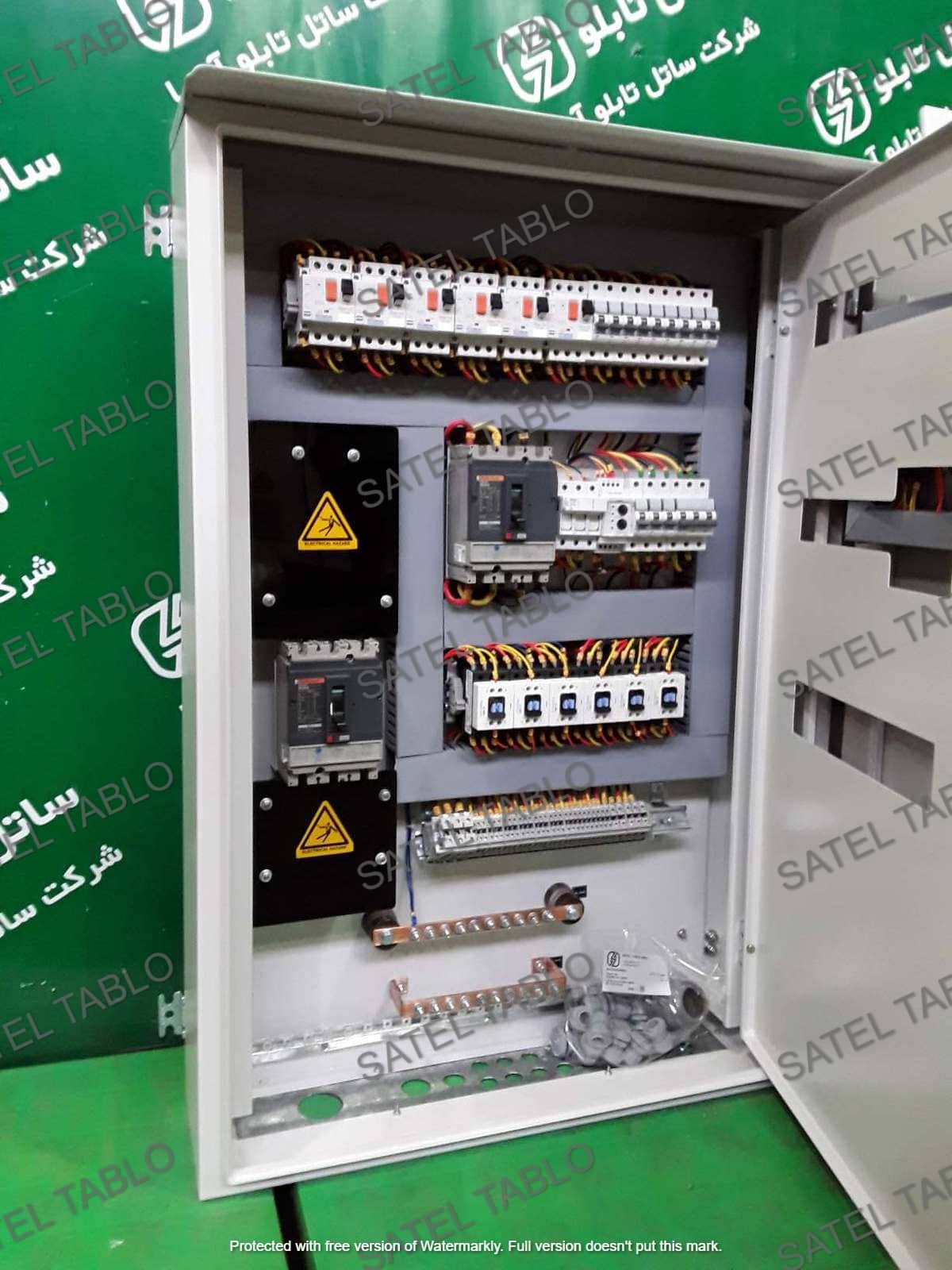

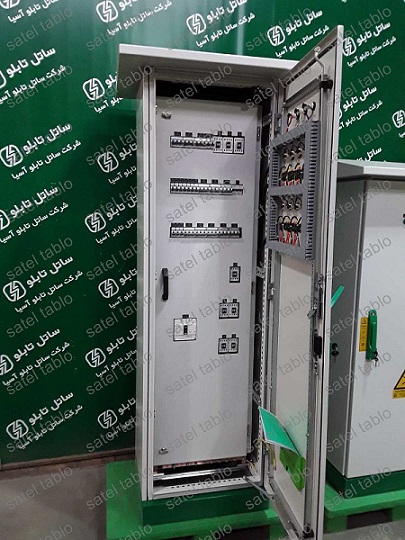

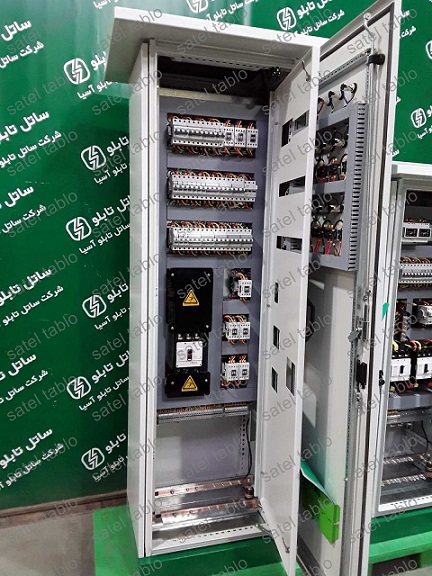

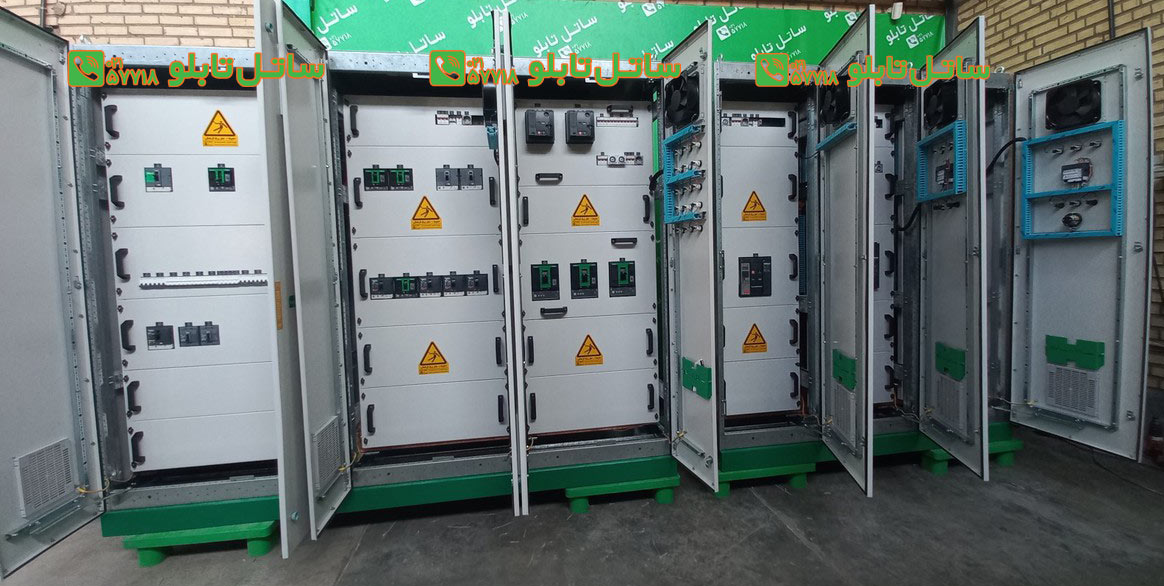

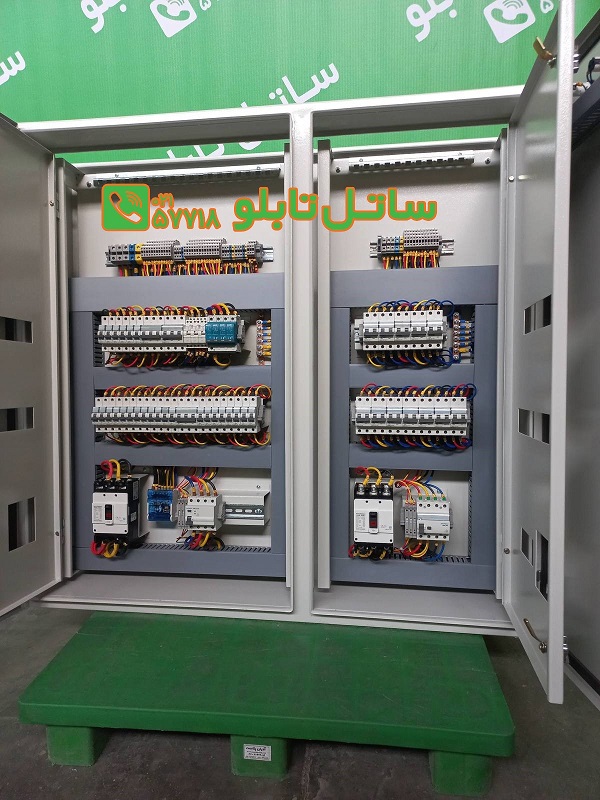

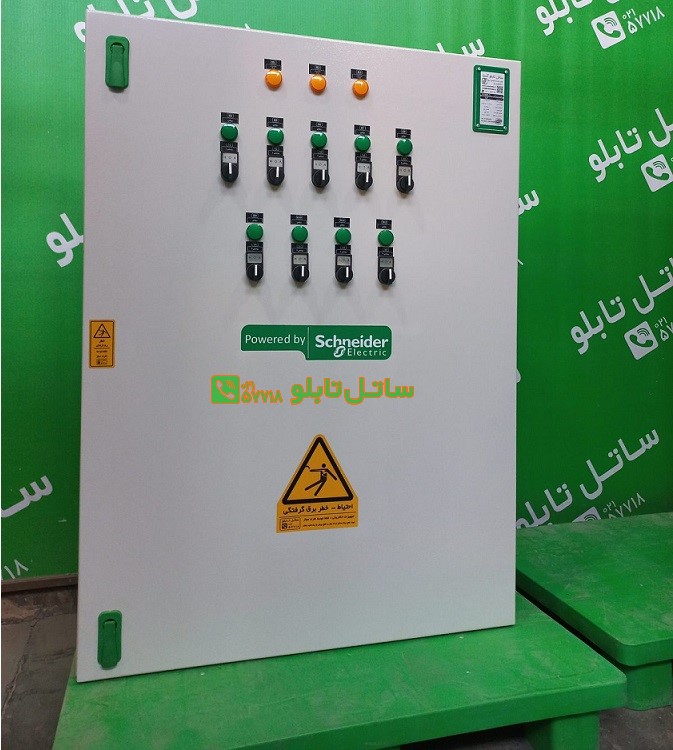

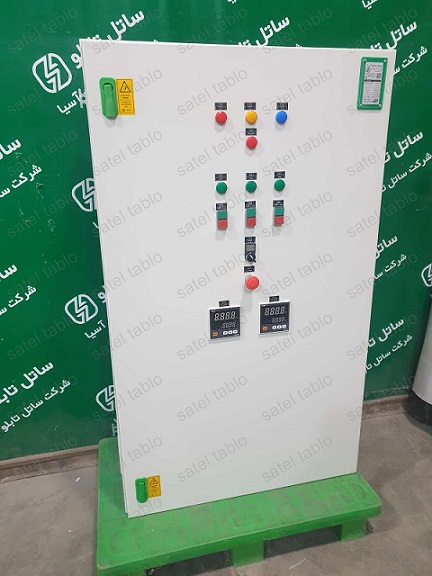

پروژه‌های تابلو برق موتورخانه
