لوازم اندازه گیری در تابلو برق کدامند؟ معرفی انواع و کارایی هرکدام
لوازم اندازه گیری در تابلو برق ها به منظور نمایش مقادیر پارامترهای الکتریکی شامل توان، جریان، ولتاژ، فرکانس و ضریب قدرت به اپراتور استفاده می شوند. به کارگیری این تجهیزات در مدارات برق صنعتی و قدرتی می تواند در کنترل و مدیریت یک سیستم بسیار اهمیت داشته باشد. برای انتخاب تجهیزات اندازه گیری باید نیاز سیستم و کارایی آن را در نظر گرفت و سپس لوازم اندازه گیری در تابلو برق را خریداری کرد. در ادامه برخی از تجهیزات اندازه گیری در تابلو برق و نحوه کار با آن ها را توضیح می دهیم.

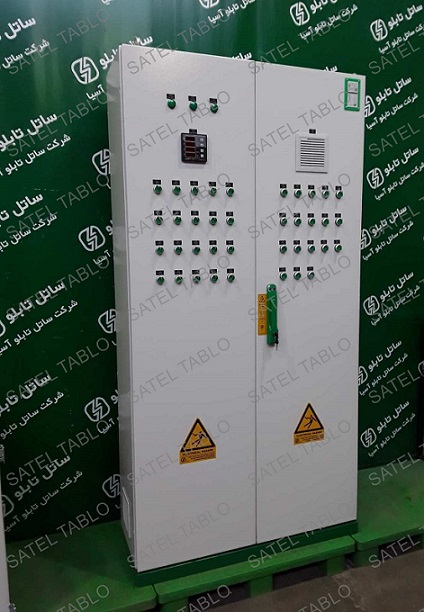

پرکاربردترین لوازم اندازه گیری در تابلو برق
با توجه به نوع تابلو برق و تاسیسات مورد نظر می توان تجهیزات اندازه گیری را مشخص کرد. برای مثال در تاسیسات و تابلو برق های معمولی برای اندازه گیری از ولت متر و آمپرمتر تابلویی استفاده می شود. اما دستگاه های دیگری چون وات متر، کسینوس فی متر، توالی سنج، دورسنج، وارمتر و سنکروسکوپ از دسته لوازم اندازه گیری در تابلوهای برق و تاسیسات بزرگ و خاص به کار می روند.
- ولت متر تابلویی : ولت متر تابلویی از اصلی ترین لوازم اندازه گیری در تابلو برق محسوب می شود و توانایی اندازه گیری چند ولت تا چند کیلو ولت را دارد. این ابزار به صورت دیجیتال و آنالوگ در بازار موجود است. از ولت متر به همراه کلید ولت جداگانه و یا یک ولت متر سوئیچ دار می توان استفاده کرد. دقت کنید که برای اندازه گیری ولتاژ در تاسیسات بزرگ و دارای فشار متوسط باید از ترانس ولتاژ استفاده نمود و در ولتاژهای فشار ضعیف می توان به صورت مستقیم هر سه فاز را به کلید ولت متر وصل کرد.
- آمپرمتر تابلویی : آمپرمتر تابلویی یا ثابت از مهم ترین لوازم اندازه گیری در تابلوهای برق هستند و در آمپرهای پایین به صورت مستقیم می توان از آن ها استفاده کرد. در حالت مستقیم سه آمپر متر به صورت سری با سیم های فاز قرار می گیرند. همچنین در آمپرهای بالا که امکان اتصال مستقیم وجود ندارد از ترانس جریان استفاده می شود که به صورت غیر مستقیم ترانس جریان می تواند میزان آمپراژ عبوری از سیم ها را اندازه گیری کند و آن را تبدیل به خروجی استاندارد 1 یا 2.5 یا 5 آمپر نماید. برای مشاهده جریان به صورت مستقل در تاسیسات و تابلوهای برق سه فاز از سه آمپرمترها استفاده می شود. همچنین در این حالت در مدار یک آمپرمتر سوئیچ دار یا یک آمپرمتر تابلویی و یک کلید آمپر برای کاهش تعداد دستگاه های اندازه گیری نصب می گردد.
- فرکانس متر تابلویی : فرکانس متر یکی از پرکاربردترین لوازم اندازه گیری در تابلو برق ها است که می تواند فرکانس شبکه را اندازه گیری کرده و به صورت دیجیتال یا آنالوگ نمایش دهد. نوع آنالوگ فرکانس متر تابلویی برای تاسیسات دارای ژنراتور کاربرد داشته و به صورت عقربه ای و ارتعاشی ساخته شده است.
- وات متر تابلویی : از وات مترهای آنالوگ و دیجیتال به عنوان لوازم اندازه گیری می توان برای اندازه گیری توان عبوری استفاده کرد که در مدل های متنوع وجود داشته و به ورودی ولتاژ و جریان نیاز دارند.
- مولتی متر تابلویی : برای اندازه گیری پارامترهای مختلف در یک تابلو برق به چندین دستگاه نیاز است که موجب افزایش حجم سیم کشی و ابعاد تابلو می شود. مولتی مترهای تابلویی از لوازم اندازه گیری در تابلو برق هستند که باعث ساده تر شدن و بالا رفتن کیفیت کار می شوند. مولتی متر تابلویی می تواند ولتاژ ، جریان فازهای مختلف و فرکانس شبکه را به طور ساده نمایش دهد در این حالت نیازی به دستگاه های مختلف و کلیدهای اندازه گیری نیست.
جمع بندی
لوازم اندازه گیری در تابلو برق به سه دسته پرتابل، آزمایشگاهی و تابلویی یا ثابت تقسیم می شوند. که هر یک از این گروه ها کاربردهای متفاوتی دارند. مثلا گروه اول توسط متخصصین برق و برای اندازه گیری های میدانی مورد استفاده قرار می گیرند. گروه دوم در محیط های آزمایشگاهی برای اتصال به مدارها کاربرد دارند و گروه سوم که به تجهیزات اندازه گیری تابلویی معروف اند در تابلوهای برق ، پست ها و ایستگاه های اندازه گیری نصب می شوند. در این مقاله به توضیح برخی از این تجهیزات و ظایف آن ها پرداختیم.
