تایمر تابلو برق قطعه ای است که می تواند مدار فرمان تابلو را برای مدت زمانی خاص کنترل کند. به عبارت ساده تر، تایمرها نوعی تنظیم کننده زمان هستند که در مدار فرمان تابلو برق مورد استفاده قرار می گیرند. تایمرها انواع مختلفی دارند و برای کاربردهای گوناگون از آن ها استفاده می شود. در ادامه شما را با رایج ترین انواع تایمر، یعنی تایمرهای آنالوگ و دیجیتال آشنا خواهیم کرد. همراه ما باشید!

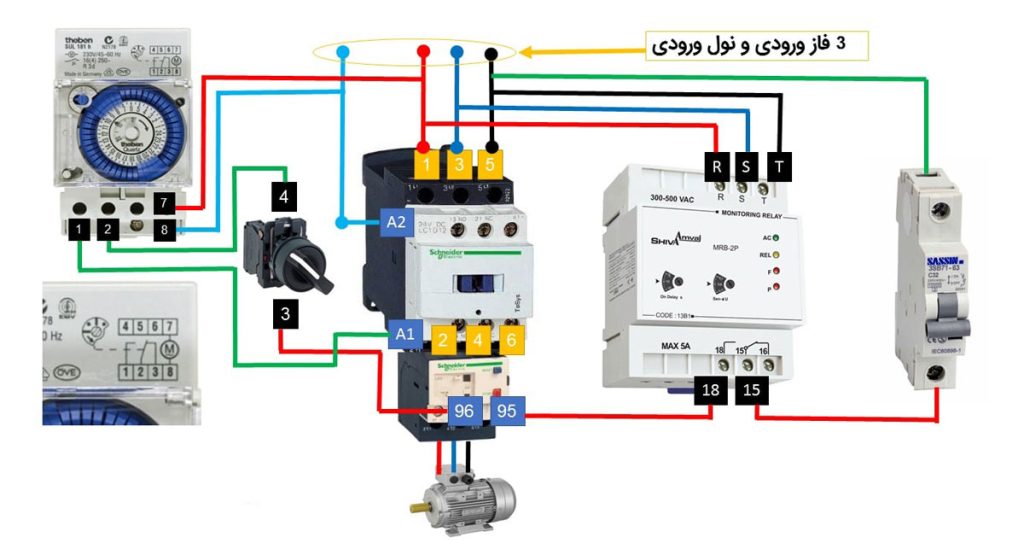

تایمر تابلو برق چیست؟
همانطور که در ابتدای مطلب هم اشاره شد، تایمرها ابزارهایی برای تنظیم زمان در مدار فرمان تابلو برق هستند. با تنظیم و زمان دادن به تایمر تابلو برق، سیگنال ها به محض فرا رسیدن زمان مورد نظر به سمت خروجی هدایت خواهند شد. در واقع به کمک تایمرها می توان شروع و راه اندازی یک عملکرد خاص به صورت خودکار را برنامه ریزی کرد.
کاربرد انواع تایمر تابلو برق
تایمرها در صنایع مختلف مورد استفاده قرار می گیرند و کاربردهای گسترده و متنوعی دارند. برای مثال در خط تولید کارخانه ها، برای مشخص کردن زمان انجام هر فرایند خاص باید از تایمر استفاده شود.
این تایمرها در تابلوهای برق و اتوماسیون صنعتی هم اهمیت زیادی دارند و برای راه اندازی موتورهای سه فاز، برای تغییر وضعیت ستاره به مثلث مورد استفاده قرار می گیرند. همچنین زمان سنجی عملکردهای خاص و یا راه اندازی خودکار دستگاه ها در فرایندهای صنعتی از دیگر کاربردهای انواع تایمر می باشد.
البته کاربرد تایمر تابلو برق فقط شامل مصارف صنعتی و پیچیده نیست و برای کاربردهای ساده تری مثل مصارف خانگی هم از این وسیله استفاده می شود. برای مثال برای قطع و وصل کردن خودکار تجهیزاتی مثل سیستم روشنایی منازل می توان از تایمرهای تابلو برق استفاده کرد همین موضوع یکی از آپشن های خرید تابلو برق که باید به آن توجه کرد.

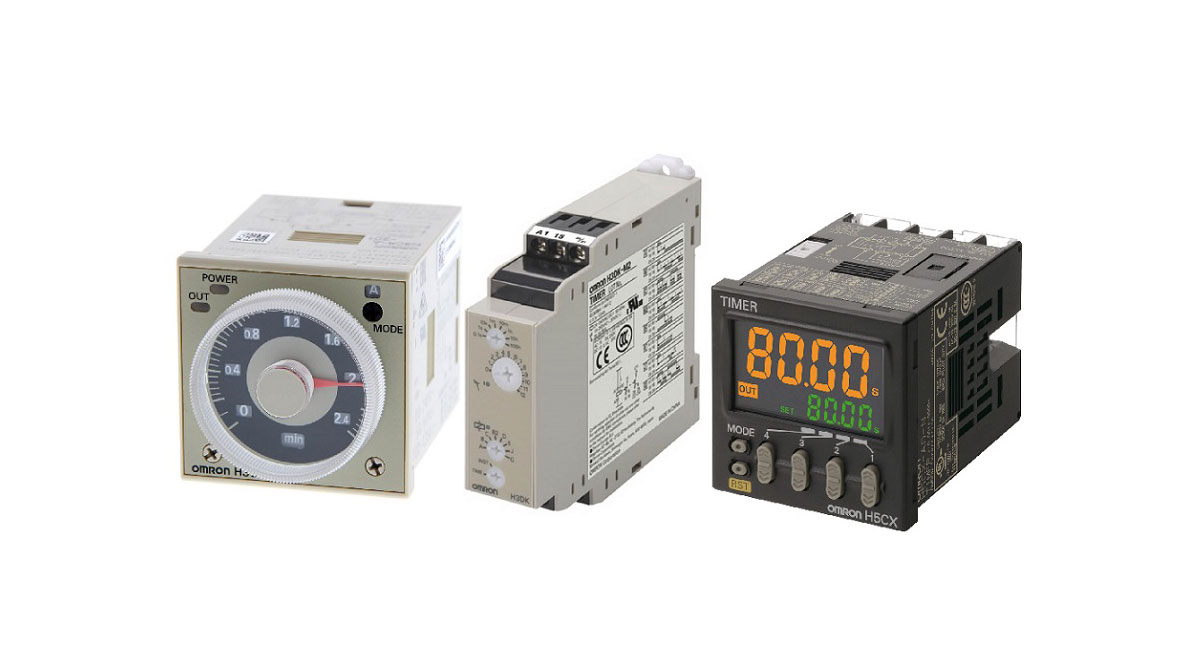

انواع تایمر
تایمرها انواع مختلفی دارند و از جهات مختلف دسته بندی می شوند. اما در یک دسته بندی کلی می توان آن ها را به دو نوع آنالوگ و دیجیتال تقسیم کرد.
- تایمر آنالوگ: تایمر آنالوگ به تایمری گفته می شود که از یک چراغ کوچک به عنوان نشانگر وضعیت تشکیل شده است. در واقع این نوع تایمر هیچ نمایشگری برای نشان دادن زمان سپری شده ندارد و فقط از طریق چراغ نشانگر می توان از وضعیت تایمر مطلع شد.
- تایمر دیجیتال: تایمرهای دیجیتال نسل جدیدی از تایمرها هستند که بعد از تایمر آنالوگ و برای رفع نواقص آن به وجود آمدند. این تایمرها بر مبنای مدارهای الکترونیکی و دیجیتالی طراحی شده اند و از دقت بالایی برخوردارند. ضمن اینکه این نوع تایمرها دارای حافظه هستند و می توان زمان بندی های مختلف را در آن ها ذخیره کرد.
تنظیم تایمر دیجیتال با استفاده از دو کلید Up و Down انجام می شود و به راحتی می توان زمان در حال سپری شدن را از طریق نمایشگر تایمر مشاهده کرد. از مهم ترین مزایای این نوع تایمر این است که مصرف انرژی و هزینه های جانبی به طرز قابل توجهی کاهش پیدا می کند. علاوه بر این، با استفاده از این نوع تایمر می توان از خطاهای انسانی در مدار جلوگیری کرد و به این ترتیب بهره وری از تجهیزات چند برابر خواهد شد.
خود تایمرهای دیجیتال هم به دو دسته تاخیر در وصل و تاخیر در قطع تقسیم بندی می شوند که هر کدام از ویژگی های زیر برخوردارند:
- تایمرهای تاخیر در وصل: ابتدا باید انرژی به یک تایمر وصل شود تا تایمر تاخیر در وصل عمل کرده و کنتاکتی را باز و بسته نماید.
- تایمرهای تاخیر در قطع: این نوع تایمر بعد از قطع انرژی عمل می کند و باعث باز و یا بسته شدن کنتاکتی خواهد شد.

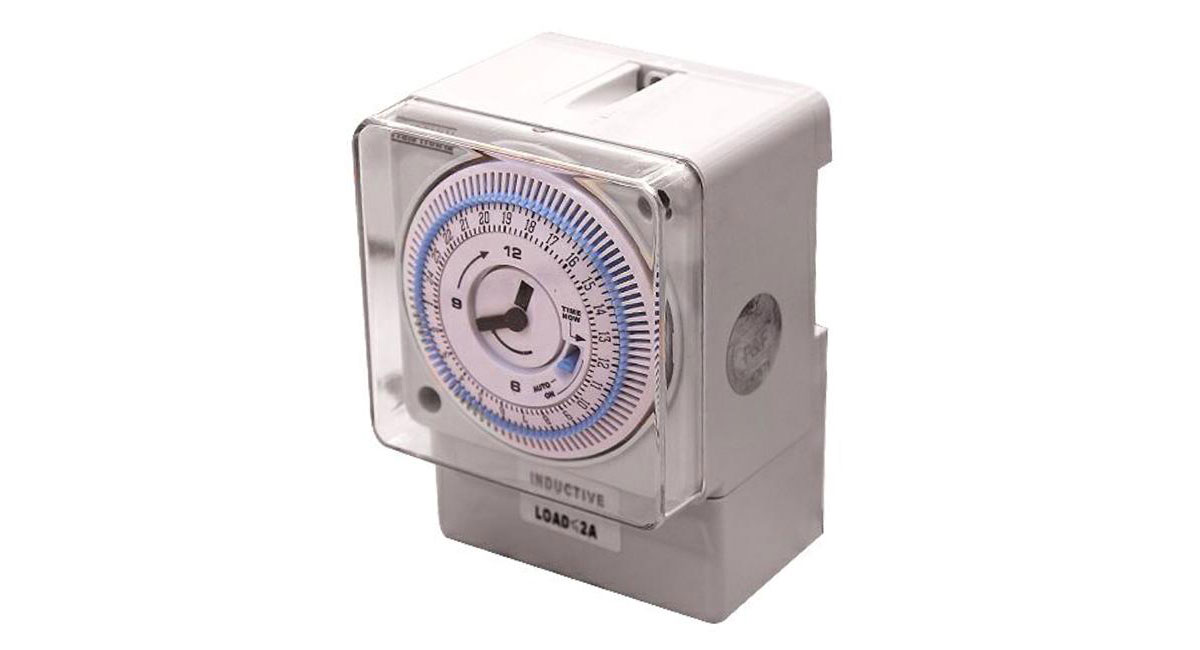

نکات مهم در خرید تایمر
در زمان خرید انواع تایمر تابلو برق حتما باید معیارهای زیر را مد نظر قرار دهید:
- ابعاد تایمر
- نحوه نصب و راه اندازی
- محل نصب
- توجه به رنج زمانی پشتیبانی شده در تایمر
- میزان ولتاژ تغذیه
- مقدار جریان مجاز کنتاکت خروجی
در کنار این موارد، خرید از یک مرکز فروش معتبر هم می تواند به شما کمک کند یک تایمر تابلو برق استاندارد و با کیفیت تهیه نمایید. فراموش نکنید که نصب تایمر حتما باید توسط افراد متخصص و تحت نظارت کامل آن ها انجام شود.
نتیجه گیری
در این مطلب سعی کردیم شما را با تایمر تابلو برق و انواع آن آشنا کنیم. همانطور که متوجه شدید، این وسیله کاربردهای فراوانی دارد و به دو نوع کلی آنالوگ و دیجیتال تقسیم بندی می شود. شما باید مطابق با نیاز خود و کاربرد مورد انتظار، بهترین تایمر را برای خود خریداری نمایید. بهتر است در زمان خرید حتما با افراد متخصص مشورت کرده و از مراکز قابل اعتماد و معتبر خرید کنید.
مطالب مرتبط :
- وظیفه کنتاکتور در تابلو برق
- تابلو سازی برق صنعتی
- چیدمان تابلو برق
- انواع قفل درب تابلو برق
- ابعاد استاندارد تابلو کنتور برق
- باسبار تابلو برق
- خرید تابلو برق
نصب تابلو برق mcc [مونتاژ انواع تابلو برق MCC + نکات مهم]
| مراحل نصب تابلو برق MCC | توضیحات |
|---|---|
| بررسی محل نصب و زیرساخت | قبل از استقرار تابلو، محل نصب از نظر فضای کافی، تهویه مناسب، استحکام کف، دسترسی تعمیراتی و شرایط محیطی بررسی میشود. تابلوهای MCC وزن بالایی دارند و نیاز به فونداسیون یا شاسی مقاوم دارند تا از لرزش و جابجایی جلوگیری شود. |
| استقرار و تراز کردن تابلو | پس از انتقال تابلو به محل، بدنه بهصورت دقیق تراز و مهار میشود. در تابلوهای چند سلولی، کوپل مکانیکی بین یونیتها انجام شده و یکپارچگی سازهای بررسی میشود تا از همراستایی صحیح باسبارها اطمینان حاصل گردد. |
| اتصال باسبار و کلید اصلی | در این مرحله باسبارهای قدرت بررسی و در صورت چندبخشی بودن، اتصال آنها تکمیل میشود. کلید اصلی یا کلید اتوماتیک ورودی نصب و سفتی پیچها طبق گشتاور استاندارد کنترل میشود تا توزیع توان بهصورت ایمن انجام گیرد. |
| اتصال کابلهای ورودی و خروجی | کابل ورودی اصلی شبکه به تابلو متصل شده و سپس کابلهای خروجی هر موتور به فیدر مربوطه وصل میشود. انتخاب سطح مقطع مناسب، استفاده از سرکابل استاندارد و رعایت ترتیب فازها اهمیت زیادی دارد. |
| اجرای سیستم ارت (اتصال زمین) | اتصال زمین تابلو و شینه ارت داخلی به سیستم ارت سایت انجام میشود. این مرحله برای ایمنی پرسنل و حفاظت تجهیزات حیاتی است و نباید بهصورت صوری اجرا شود. پیوستگی الکتریکی بدنه نیز تست میشود. |
| سیمکشی مدار فرمان | مدارهای کنترلی شامل کنتاکتورها، رله اضافهبار، شستیها، تایمرها یا درایوها سیمکشی میشوند. در صورت نیاز از ترانس کنترل برای کاهش ولتاژ مدار فرمان استفاده میشود. دقت در شمارهگذاری و نظم سیمکشی اهمیت بالایی دارد. |
| بررسی تطابق تجهیزات با مشخصات موتور | توان، جریان نامی، ولتاژ و نوع راهاندازی موتور با تجهیزات نصبشده در هر فیدر تطبیق داده میشود. انتخاب صحیح کنتاکتور، رله حرارتی و تجهیزات حفاظتی مانع آسیب به موتور خواهد شد. |
| تستهای الکتریکی اولیه | پس از تکمیل اتصالات، تست پیوستگی، تست عایقی (Megger)، بررسی سفتی اتصالات و عملکرد کلیدها انجام میشود. این مرحله قبل از برقدار کردن اصلی انجام میگیرد تا از نبود اتصال کوتاه یا خطای سیمکشی اطمینان حاصل شود. |
| راهاندازی آزمایشی و تست بیباری | در این مرحله تابلو بهصورت کنترلشده برقدار میشود و عملکرد هر فیدر بدون بار یا با بار سبک بررسی میگردد. جهت چرخش موتور، عملکرد حفاظتها و صحت فرمانها کنترل میشود. |
| تحویل نهایی و مستندسازی | پس از تأیید عملکرد صحیح، نقشهها، تنظیمات انجامشده و نتایج تستها مستندسازی میشود. آموزش اولیه بهرهبردار نیز ارائه میگردد تا استفاده ایمن و صحیح از تابلو MCC تضمین شود. |
تابلو برق MCC یا Motor Control Center به معنی مرکز کنترل موتور، یکی از مهمترین تابلوها در زیرساخت برق صنعتی است. هرجا تعداد زیادی الکتروموتور در یک مجموعه صنعتی فعال باشد — از خطوط تولید گرفته تا تاسیسات، پمپخانهها و صنایع سنگین — معمولاً یک یا چند تابلو MCC قلب سیستم کنترل و حفاظت موتورها را تشکیل میدهد.
به همین دلیل، نصب تابلو برق MCC و همچنین مونتاژ اصولی آن، فقط یک کار اجرایی ساده نیست، بلکه یک فرآیند کاملاً فنی و مهندسی است که اگر درست انجام نشود، میتواند باعث توقف خط، آسیب تجهیزات و خطرات ایمنی شود.
در این محتوا، مراحل، ساختار و نکات مهم در مونتاژ تابلو برق MCC و نصب صحیح آن را به زبان کاربردی مرور میکنیم.
تابلو برق MCC چیست و چه نقشی در صنعت دارد؟
تابلو MCC محلی متمرکز برای کنترل، راهاندازی، توقف و حفاظت از موتورهای الکتریکی است. داخل این تابلو معمولاً یک باسبار قدرت اصلی وجود دارد و برای هر موتور، یک فیدر یا سلول مجزا در نظر گرفته میشود که تجهیزات کنترلی و حفاظتی همان موتور داخل آن قرار میگیرد. این تجهیزات میتواند شامل کلید، فیوز، کنتاکتور، رله اضافهبار، سافتاستارتر یا درایو باشد.
فلسفه استفاده از MCC این است که بهجای پراکندگی تجهیزات کنترل موتور در نقاط مختلف، همه چیز در یک مرکز قابل دسترس، استاندارد و قابل مانیتورینگ قرار بگیرد. این تمرکز باعث میشود بهرهبرداری، عیبیابی و توسعه سیستم در آینده سادهتر و کمهزینهتر باشد.
انواع تابلو MCC از نظر ساختار و فناوری
در زمان طراحی و مونتاژ تابلو برق MCC، معمولاً نوع ساختار از ابتدا مشخص میشود. مدلهای رایج شامل نوع معمولی، مدولار و هوشمند هستند که هرکدام کاربرد خاص خود را دارند.
تابلو MCC معمولی بیشتر برای پروژههایی استفاده میشود که ساختار ثابتتری دارند و تعداد فیدرها از ابتدا مشخص است. در این مدل، سلولها و تجهیزات بهصورت ثابت نصب میشوند و تغییرات بعدی محدودتر است. در مقابل، تابلو MCC مدولار بهصورت ماژولی طراحی میشود و امکان اضافه یا جابجا کردن واحدهای کنترلی موتور در آینده سادهتر است. این مدل برای مجموعههایی که برنامه توسعه دارند، انتخاب بهتری است.
نوع پیشرفتهتر، MCC هوشمند است که علاوه بر تجهیزات قدرت، دارای ماژولهای اندازهگیری، ارتباطی و مانیتورینگ است و امکان کنترل و پایش از راه دور، ثبت خطا و تحلیل عملکرد موتور را فراهم میکند.
اجزای اصلی در مونتاژ تابلو برق MCC
در فرآیند مونتاژ تابلو برق MCC، شناخت اجزای اصلی اهمیت زیادی دارد، چون انتخاب درست همین قطعات کیفیت نهایی تابلو را مشخص میکند. هسته اصلی تابلو شامل باسبار قدرت برای توزیع انرژی بین سلولهاست. در ورودی معمولاً کلید اصلی یا کلید اتوماتیک قرار میگیرد تا کل تابلو را حفاظت کند.
در هر فیدر موتور معمولاً تجهیزاتی مثل کنتاکتور مغناطیسی، رله اضافهبار، مدارشکن، تجهیزات کنترلی و ترمینالها نصب میشود. در بسیاری از پروژهها از ترانسفورماتور کنترل برای کاهش ولتاژ مدار فرمان استفاده میشود. بسته به نوع کاربرد، ممکن است تایمر، رلههای کنترلی، لیمیتسوئیچ و تجهیزات اندازهگیری هم اضافه شود. کیفیت جانمایی و سیمکشی این اجزا در مونتاژ، مستقیماً روی ایمنی و قابلیت سرویس اثر میگذارد.
مراحل اصولی نصب تابلو برق MCC
نصب تابلو برق MCC فقط قرار دادن یک تابلو روی زمین نیست. قبل از نصب، باید محل استقرار از نظر فضا، تهویه، استحکام کف و دسترسی بررسی شود. تابلوهای MCC معمولاً وزن بالایی دارند و نیاز به فونداسیون یا شاسی مناسب دارند تا در طول زمان دچار جابجایی یا لرزش نشوند.
بعد از استقرار فیزیکی، مرحله اتصال باسبارها، کابلهای ورودی و خروجی و سیستم ارت انجام میشود. اتصال زمین در MCC بسیار حیاتی است و نباید بهصورت صوری اجرا شود. سپس کابلهای موتور به فیدرهای مربوط متصل میشوند و مدار فرمان سیمکشی میگردد. در پایان، تستهای پیوستگی، عایقی، عملکرد کلیدها و تست بیباری انجام میشود تا اطمینان حاصل شود هر فیدر درست عمل میکند.
تفاوت MCC با تابلوهای برق معمولی
گاهی MCC با تابلوهای توزیع یا تابلوهای عمومی اشتباه گرفته میشود، در حالی که تفاوت مهمی دارند. تابلوهای معمولی بیشتر برای توزیع انرژی استفاده میشوند و نقش کنترلی محدودی دارند. اما MCC بهصورت دائم درگیر پایش و کنترل موتور است و برای راهاندازی نرم، توقف ایمن، معکوس کردن جهت چرخش و حفاظت در برابر اضافهبار و خطا طراحی شده است.
از نظر ولتاژ کاری هم MCC معمولاً در محدوده ولتاژهای فشار ضعیف صنعتی (مثلاً 380 تا 660 ولت سه فاز) استفاده میشود و با استانداردهای مشخصی در حوزه تجهیزات کمولتاژ طراحی و ساخته میشود.
نکات مهم ایمنی و فنی در نصب تابلو برق MCC
در زمان نصب و راهاندازی MCC باید چند نکته کلیدی حتماً رعایت شود. اول اینکه نوع برق ورودی (تکفاز یا سهفاز، AC یا DC در مدار فرمان) دقیق بررسی شود. دوم، مشخصات موتور از نظر توان، جریان، سرعت و گشتاور با تجهیزات داخل تابلو تطابق داشته باشد.
تابلو بهتر است در محیط سربسته، با دمای کنترلشده و گردوغبار محدود نصب شود. اگر شرایط محیطی سخت است، باید درجه حفاظت مناسب برای بدنه انتخاب شود. تهویه تابلو نیز بسیار مهم است؛ تجمع حرارت داخل MCC میتواند عمر تجهیزات را کم کند. همچنین فضای دسترسی برای تعمیر و تعویض فیدرها باید از ابتدا در نظر گرفته شود.
نتیجهگیری
نصب تابلو برق MCC و اجرای صحیح مراحل مونتاژ تابلو برق MCC نقش مستقیم در پایداری و ایمنی سیستمهای موتوری دارد. انتخاب ساختار مناسب، استفاده از تجهیزات استاندارد، مونتاژ دقیق و نصب اصولی باعث میشود کنترل و حفاظت موتور بهشکل مطمئن انجام شود و هزینه توقف و خرابی به حداقل برسد. در پروژههای صنعتی، استفاده از تجربه سازندگان تخصصی تابلو اهمیت بالایی دارد. در این مسیر، مجموعههایی مانند ساتل تابلو با سابقه طولانی در طراحی و ساخت تابلوهای برق صنعتی میتوانند راهکار اجرایی مطمئن و مهندسیشده ارائه دهند.
سوالات متداول (FAQ)
۱. در مونتاژ تابلو برق MCC، تفاوت ساختار «کشویی» (Withdrawable) با ساختار «ثابت» (Fixed) چیست و کدام ارجحیت دارد؟
در تابلوهای MCC کشویی (Draw-out)، هر فیدر موتور (شامل بریکر، کنتاکتور و رله) روی یک کاست مجزا مونتاژ میشود که از طریق شاخکهای قدرت به باسبار اصلی متصل است. در صورت خرابی یک فیدر، تکنسین میتواند بدون قطع برق کل تابلو، کاست معیوب را بیرون کشیده و با کاست یدکی جایگزین کند. این نوع ساختار برای صنایع پیوسته (مثل پتروشیمیها و فولاد) که توقف خط تولید در آنها هزینه سنگینی دارد، کاملاً ارجح است.
۲. چرا در تابلوهای MCC از ترکیب «کلید محافظ جان (RCD)» برای الکتروموتورهای سهفاز استفاده نمیشود؟
کلیدهای محافظ جان (نشتی جریان) برای مصارف عمومی و روشنایی طراحی شدهاند. الکتروموتورهای صنعتی سهفاز، به دلیل ماهیت سلفی و وجود ظرفیتهای خازنی پارازیتیک در کابلهای طولانی، در حالت کارکرد عادی مقداری جریان نشتی طبیعی دارند. استفاده از RCD در فیدرهای MCC منجر به قطع کاذب (Nuisance Tripping) و توقف بیمورد موتورها میشود. حفاظت موتورها در MCC صرفاً بر عهده ترکیب کلید حرارتی-مغناطیسی (MPCB) یا بیمتال و بریکر است.
۳. مفهوم “Type 2 Coordination” (هماهنگی حفاظتی نوع ۲) در تابلوهای کنترل موتور به چه معناست؟
بر اساس استاندارد IEC 60947-4-1، اگر اتصال کوتاهی در مسیر الکتروموتور رخ دهد، هماهنگی نوع ۲ تضمین میکند که تجهیزات حفاظتی (مثل بریکر یا فیوز) جریان خطا را به سرعت قطع کنند تا به کنتاکتور و رله حرارتی آسیبی نرسد و پلاتینهای کنتاکتور به هم جوش نخورند. در این حالت، پس از رفع اتصالی، تابلو MCC بدون نیاز به تعویض قطعات فیدر، بلافاصله آماده بهرهبرداری مجدد خواهد بود.
۴. در طراحی باسبار (شینهبندی) تابلو MCC، چه پارامترهایی برای مقاومت در برابر اتصال کوتاه محاسبه میشود؟
طراحان در تابلوهای MCC دو پارامتر کلیدی را برای باسبار اصلی (Main Busbar) محاسبه میکنند: تحمل حرارتی در برابر اتصال کوتاه (Icw) بر حسب کیلوآمپر بر ثانیه، و تحمل دینامیکی (Ipk) بر حسب کیلوآمپر پیک. اگر جریان خطا بالا باشد، نیروی الکترومغناطیسی عظیمی بین شینهها ایجاد میشود که در صورت عدم استفاده از مقرههای اتکایی مناسب در فواصل دقیق، باسبارها خم شده و تابلو منفجر میشود.
۵. کاربرد ماژولهای هوشمند (Smart Relays) در تابلوهای MCC مدرن چیست؟
در تابلوهای iMCC (Intelligent MCC)، بهجای استفاده از بیمتالهای سنتی، از رلههای هوشمند موتور (مانند سری TeSys T یا SIMOCODE) استفاده میشود. این ماژولها نهتنها جریان و ولتاژ، بلکه عدم تقارن فاز، گیرپاژ شفت (Jamming) و افت بار (خشککار کردن پمپ) را پایش میکنند و اطلاعات را از طریق شبکههای صنعتی (مثل Profibus یا Modbus TCP) مستقیماً به سیستم DCS یا PLC مرکزی کارخانه ارسال میکنند.
