آموزش نصب و راه اندازی تابلو برق ساختمانی و صنعتی

آموزش نصب و راه اندازی تابلو برق ساختمانی و صنعتی

وظیفه تابلو برق توزیع برق از شبکه و انشعابات برق به داخل واحدهای مسکونی و دستگاه ها است. تابلو برق از اجزای گوناگونی تشکیل شده اند که به صورت یک محفظه فلزی قابل نصب در روی دیوار هستند. نصب و راه اندازی تابلو برق باید توسط افراد باتجربه و حرفه ای انجام شود و نکات ایمنی در هنگام نصب باید مورد توجه قرار گیرد. در این مقاله به طور مفصل به آموزش نصب و راه اندازی تابلو برق ساختمانی و صنعتی می پردازیم.

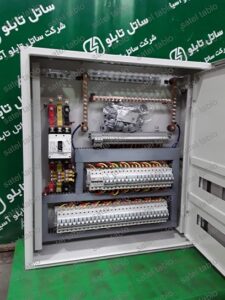

مراحل نصب و راه اندازی تابلو برق ساختمان

تابلو برق ها را به حالت های مختلف قابل نصب هستند در اینجا مراحل نصب تابلو برق را به صورت دیواری شرح می دهیم.

  • مرحله اول- بررسی محل نصب تابلو برق ساختمانی و صنعتی برای اینکه مشخص شود که باید از تابلوهای IP دار و یا فاقد IP استفاده کرد.
  • مرحله دوم-  با توجه به نوع دیوار و اندازه مجموعه می توان نوع تابلو توکار یا روکار  به کار برد. در صورت استفاده از تابلوی توکار باید قبل از نصب محل قرارگیری تابلو تعیین شود.
  • مرحله سوم- اگر تابلو برق فلزی باشد برای تهیه ابزارهای مورد نیاز نصب تابلو برق باید به وزن و ضخامت آن ها توجه کرد.
  • مرحله چهارم- باید هنگام نصب تابلو برق به جهت باز شدن درب تابلو توجه نمود.
  • مرحله پنجم- قبل از راه اندازی تابلو برق اجزایی که باید داخل آن قرارگیرند را مشخص کنید.

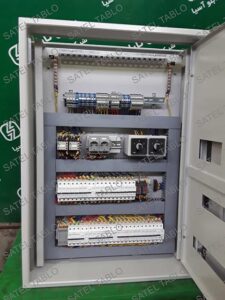

استانداردهای نصب و راه اندازی تابلو برق

دو استاندارد مهم VDE و DIN آلمان برای نصب تابلو برق اهمیت دارند که طبق اصول این استانداردها باید تابلو برق نصب شود.

  • لوازم و قطعات تابلو برق توسط کارفرما و متخصص نصب تابلو برق تایید شود.
  • نقشه تابلو برق بدون تغییر و دستکاری پیاده سازی شود.
  • متناسب با محل نصب باید تابلو برق مناسب خریداری شود؛ به طوری که تابلوهایی که برای محیط بیرون انتخاب می شوند باید از درجه حفاظت بالایی برخوردار باشند تا در برابر عوامل جوی مقاوم باشند.
  • از لحاظ فنی و زیبایی ظاهری باید ابعاد تابلو برق تناسب داشته باشند.
  • عرضه تابلوهای برق سلولی ایستاده به طور جداگانه انجام می شود که در محل نصب باید به هم پیچ شوند.
  • برای سیم هایی که در نزدیک لولای تابلو برق سیم کشی می شوند باید از لوله برق استفاده کرد.
  • دقت کنید که تابلوهای برق دارای پلاک شناسایی باشند.
  • برای اتصال کابل های ورودی و خروجی باید ریل گذاری صورت گیرد.
  • حتما گوشه تابلوهای برق گونیا باشند.
  • برای نصب قطعات داخلی تابلو برق مثل مدارهای فرمان و چراغ های سیگنال حتما باید از فیوز محافظ استفاده سود.
  • در تابلو برق باید تمام لولاها گالوانیزه و ضد آب باشند و از استفاده لولای یکسره باید خودداری کرد.
  • در هنگام نصب اتصالات بدنه تابلو باید واشر تخت گالوانیزه و فنری به کاربرده شود.
  • معمولا سیم کشی قطعات داخل تابلو برق توسط سیم های افشان انجام می شود که نباید بیشتر از 60 درصد تابلو با سیم پر شود.

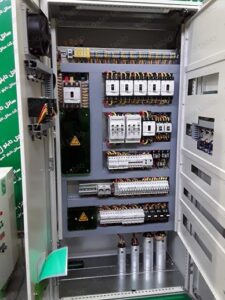

جهت نصب تابلو برق چه نکاتی باید رعایت شود؟

هنگام نصب و راه اندازی تابلو برق علاوه بر اینکه باید طبق استانداردهای جهانی مراحل نصب انجام شود بایستی نکات مهمی نیز مدنظر قرار گیرد.

  • وجود حداقل 70 سانتیمتر فاصله میان دو تابلو برق و میان تابلو برق و دیوار
  • لحاظ کردن حداقل فضای باز در برابر درب تابلو برق برای اینکه درب تابلو برق به راحتی و با زاویه باز شود.
  • نحوه طراحی اتاقک و اتاق پست به شکلی باشد که آب های سطحی مانند سیل و طوفان به تابلو برق آسیب نزنند.
  • فضای نگهداری و قرارگیری تابلو برق باید به شکلی باشد که مانع از زنگ زدگی و گرد و خاک گرفتگی تابلو شود.

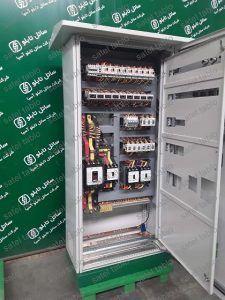

اهمیت نصب تابلو برق چیست ؟

تابلوهای برق از دسته تجهیزات برقی پرکاربرد در جهت محافظت از دستگاه ها و لوازم برقی بوده و دارای انرژی فراوانی برای تامین انرژی مورد نیاز مراکز تجاری و صنعتی هستند. این تابلو باید توسط متخصصان خبره شرکت های معتبر نصب و راه اندازی شوند. یکی از دلایل مهم نصب تابلو برق تامین ایمنی افراد برای مواقع استفاده از برق و تجهیزات برقی است. تابلو برق ها موارد مصرف مختلفی دارند که نصب آن ها در ساختمان های مسکونی به منظور محافظت از دستگاه های برقی از مهم ترین کاربردهای این تجهیزات است.

این تابلو برق ها در هنگام اتصال و نوسانات برق می توانند از بروز حوادث خطرناک جلوگیری کنند و جان افراد ساختمان را نجات دهند. تابلوهای برق می توانند انرژی الکتریکی را مهار کرده و از این طریق شدت و میزان جریان برق را کنترل کنند. همچنین این تابلوها در صورت افزایش یا کاهش ناگهانی فشار قادراند به صورت اتوماتیک برق ورودی به دستگاه و تجهیزات را قطع نمایند و از سوختن موتور آن جلوگیری کنند.

اهمیت رعایت نکات ایمنی در هنگام نصب تابلو برق

افرادی که اقدام به نصب تابلو برق می کنند باید تمام نکات ایمنی و اصول استاندارد را در هنگام راه اندازی این سیستم برقی مورد توجه قرار دهند. سپردن کار راه اندازی تابلو برق به افراد کم تجربه یا نیمه ماهر ممکن است خسارات جبران ناپذیری را به دنبال داشته باشد. چرا که تابلو برق ها از اجزا و تجهیزات بسیار پیچیده ای تشکیل شده که هر کدام دارای وظیفه و کارکرد خاصی است. که فرد باید به درستی و دقیق با این تجهیزات آشنا باشد تا از کوچکترین اشتباه جلوگیری شود؛ زیرا این قطعات قیمت بالایی داشته و اگر در حین نصب قطعه ای از کار بیفتد هزینه زیادی برای تهیه آن باید پرداخت شود.

مزیت به روز رسانی تابلوهای برق

در برخی موارد تابلو برق های ساختمان های قدیمی نیاز به رفع عیب و بازسازی دارند که این کار باید با توجه به وضعیت تابلو برق و توسط افراد حرفه ای انجام شود. زیرا مزیت تعویض تابلو برق قدیمی و کارکرده این مزیت را دارد که در طولانی مدت باعث صرفه جویی در هزینه خرید تابلو برق جدید می شود. به عنوان مثال تابلو برق های ساختمانی دارای کنتاکتور قدیمی هستند که اگر نیاز به قطعه پیدا کنند از لحاظ اقتصادی تعمیر آن مقرون به صرفه نخواهد بود زیرا قطعات آن کمیاب است. بنابراین باید کنتاکتور جدید استفاده کرد که این کار موجب در هزینه و زمان صرفه جویی می کند. در صورتی که به صورت مکرر کنتاکتورهای معیوب تعمیر شوند بهتر است به طور کلی تابلو برق را تعویض کرد. برای این کار تکنسین باید اطلاعات تجهیزات برقی و تابلو برق را یادداشت کند و سپس تابلوی جدید را نصب و راه اندازی نماید.

جمع بندی

تابلوهای برق در انواع مختلفی برای نصب در مکان های متفاوت مسکونی و صنعتی کاربرد دارند و وظیفه آن ها توزیع برق و حفظ امنیت افراد در برابر نوسانات برق است. از محبوب ترین تابلو برق ها می توان به تابلو برق تک فاز و سه فاز اشاره کرد که بیشترین کاربرد را در مصارف خانگی و صنایع سنگین دارند. در این مقاله به صورت مرحله به مرحله طریق نصب و راه اندازی تابلو برق را بیان کردیم و استانداردهای مورد نیاز هنگام نصب را یادآور شدیم.
