نقشه مدار فرمان بانک خازنی به همراه نکات مهم در نصب و راه اندازی

بانک خازنی از مجموعه ای خازن تشکیل می شود که برای اصلاح ضریب توان شبکه مورد استفاده قرار می گیرد تا بتواند توان راکتیو را کنترل کند. معمولا این بانک های خازنی در شبکه توزیع برق، پست های سوئیچینگ و مراکز صنعتی کاربرد دارند. وجود بارهایی در پمپ های آب، لامپ های گازی، کوره های القایی، آسانسورها، ترانس ها، الکتروموتورها و پروژکتورها به دلیل القای خاصی سلفی به مدار باعث افزایش مصرف برق می شوند. این افزایش راکتیو توان منجر به افزایش تلفات سیم ها، افزایش جریان و در نهایت باعث افزایش هزینه برق می شود. استفاده از توان راکتیو برای اصلاح ضریب قدرت و مقابله با خاصیت سلفی از طریق به کارگیری بانک خازنی در شبکه توزیع صورت می گیرد. در نتیجه در مراکز صنعتی و ساختمانی هزینه مصرف برق تا 50 درصد کاهش می یابد.

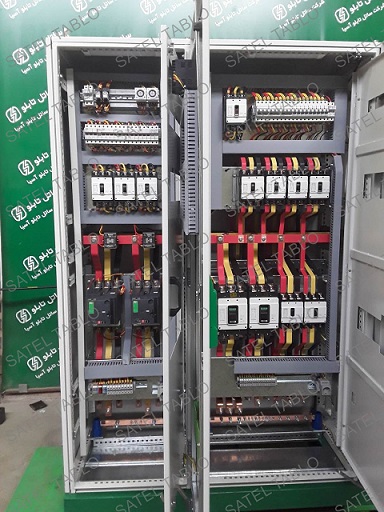

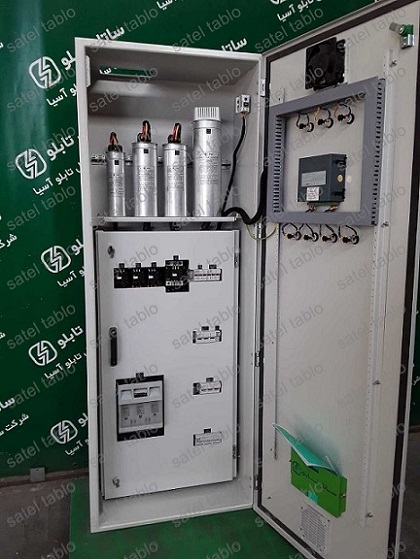

بانک خازنی چیست؟

نوعی بانک خازنی که مجهز به یک کنترل کننده ضریب قدرت یا رگولاتور است می تواند به صورت اتوماتیک جریان، مقادیر شکل موج ولتاژ و اختلاف زمانی آن ها را اندازه گیری کند. همچنین این رگولاتور به شکل اتوماتیک قادر است خازن موزد نیاز شبکه را تعیین کند و آن را به شبکه وارد نماید.کنتاکتورهایی که توسط رگولاتور کنترل می شوند می توانند عمل سوئیج کردن خازن ها را انجام دهند.

حتما بخوانید : تابلو برق توزیع اصلی چیست و چه کارایی دارد؟ بررسی قطعات

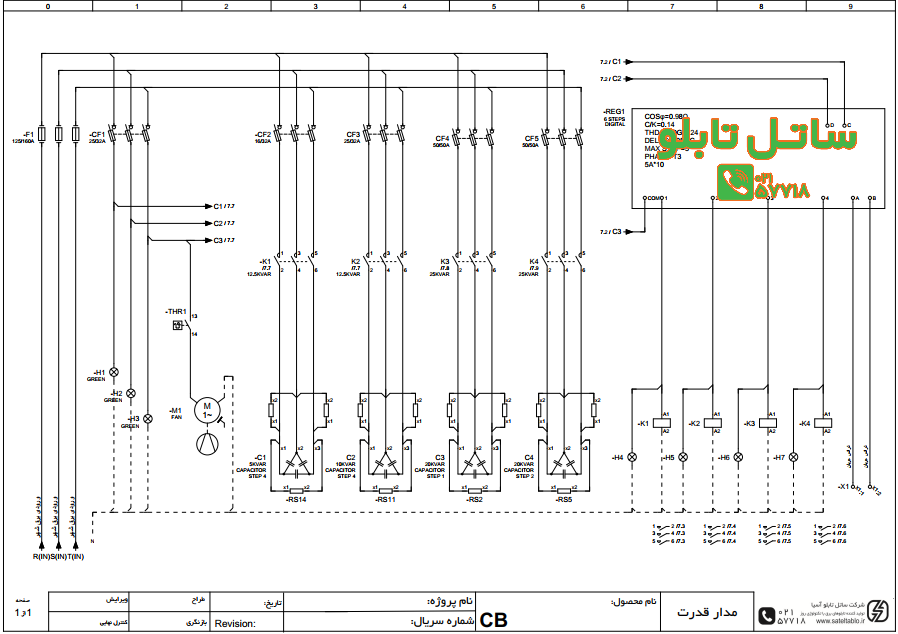

نقشه مدار فرمان تابلو بانک خازنی چیست؟

در نقشه مدار فرمان تابلو خازنی یک رگولاتور وجود دارد که دارای 6 عدد خروجی است که هر یک به 6 عدد کنتاکتور متصل می شوند. همچنین این کنتاکتورها به وسیله فیوزها به خط اصلی جریان وصل اتصال می یابند. رگولاتور دو پارامتر شامل یک نمونه جریان به کمک ترانس CT از شبکه و یک نمونه ولتاژ از خط اصلی را می گیرد. این قطعه این دو پارامتر را برای محاسبه ضریب توان شبکه مورد استفاده قرار می دهد. نحوه اصلاح ضریب توان توسط رگولاتور به این ترتیب است که این قطعه متناسب با ضریب توان موجود و ضریب توان مطلوب پیامی را برای قطع و وصل کنتاکتورها می فزستد. در نتیجه خازن ها را وارد مدار کرده و موجب ایجاد ضریب توان مطلوب می شود.

نحوه اتصال بانک خازنی به شبکه

در سیستم‌های برق صنعتی و تجاری، یکی از رایج‌ترین روش‌ها برای جبران توان راکتیو و بهبود ضریب توان، استفاده از بانک خازنی است. با رشد مصرف تجهیزات القایی مانند موتورها، چوک‌ها و ترانسفورماتورها، نیاز به اصلاح ضریب توان بیش از پیش احساس می‌شود. در این میان، آگاهی از نحوه اتصال بانک خازنی به شبکه اهمیت زیادی دارد؛ چرا که کوچک‌ترین خطا در فرآیند نصب می‌تواند منجر به آسیب تجهیزات یا ایجاد نوسانات شدید در ولتاژ شود.

1. بررسی شرایط شبکه پیش از نصب

قبل از هر چیز، باید مشخص شود که شبکه موردنظر چه ویژگی‌هایی دارد؛ زیرا میزان هارمونیک، نوع بار و سطح ولتاژ می‌تواند طراحی و نوع اتصال بانک خازنی را تعیین کند. در این مرحله پارامترهایی مانند ضریب توان (Power Factor)، جریان کل مصرفی، ولتاژ نامی و دمای محیط اندازه‌گیری می‌شوند. همچنین اگر شبکه حاوی بارهای غیرخطی باشد، باید از راکتورهای فیلترینگ برای جلوگیری از تشدید هارمونیک‌ها استفاده شود.

شناخت دقیق مشخصات فنی شبکه، اولین گام در نحوه اتصال بانک خازنی به شبکه است و پایه طراحی ایمن و پایدار سیستم محسوب می‌شود.

2. طراحی مدار و انتخاب تجهیزات

پس از تحلیل شرایط، نوبت به طراحی مدار و انتخاب تجهیزات می‌رسد. یک بانک خازنی معمولاً شامل خازن‌ها، کلید قدرت، کنتاکتور خازنی، فیوز، رله حفاظت، کنترلر توان راکتیو (PFC Controller) و در برخی موارد، چوک فیلتر است.

در طراحی مدار، باید ظرفیت بانک خازنی (بر حسب کیلووار) متناسب با بار راکتیو شبکه تنظیم شود. اگر شبکه در ساعات مختلف دچار نوسان بار است، استفاده از سیستم کنترل اتوماتیک پیشنهاد می‌شود تا مراحل قطع و وصل پله‌های خازنی به‌صورت خودکار انجام گیرد.

طراحی صحیح، تضمین می‌کند که نحوه اتصال بانک خازنی به شبکه مطابق استاندارد IEC 61439 و الزامات ایمنی برق صنعتی انجام شود.

3. سیم‌کشی و اتصالات الکتریکی

در این مرحله اجرای دقیق دستورالعمل‌های فنی اهمیت ویژه دارد. کابل‌کشی باید با مقاطع استاندارد انجام شود و مسیر جریان زمین به دقت تعریف گردد. خازن‌ها درون تابلو باید به‌صورت یکنواخت چیدمان شوند تا حرارت تولیدی در فضای داخل تابلو توزیع شود.

اتصال نول و ارت باید مجزا باشد و از هرگونه حلقه زمین (Earth Loop) پرهیز شود. در تابلوهای فشار ضعیف (Low Voltage)، معمولاً خازن‌ها از طریق کنتاکتورهای خازنی ویژه به شینه اصلی متصل می‌شوند. لازم است قبل از برقراری ولتاژ، مقاومت عایقی کابل‌ها با مِگر اندازه‌گیری شود تا مطمئن شویم هیچ نشتی وجود ندارد.

اجرای اصولی این مرحله، قلب اصلی نحوه اتصال بانک خازنی به شبکه را تشکیل می‌دهد.

4. تست عملکرد و راه‌اندازی

پس از اتمام نصب، لازم است بانک خازنی تحت آزمون‌های عملکردی قرار گیرد. ابتدا هر پله به‌صورت جداگانه روشن و خاموش می‌شود تا از عملکرد صحیح رله و کنتاکتور اطمینان حاصل گردد. سپس ضریب توان کل شبکه پس از فعال‌سازی بانک خازنی اندازه‌گیری می‌شود.

در این مرحله مقدار KVAR تأمین‌شده باید با مقدار طراحی شده برابر باشد. جریان هر فاز در شرایط بی‌باری و بارداری ثبت می‌شود تا هرگونه عدم تعادل مشخص گردد. همچنین در صورت نیاز، زمان تأخیر بین پله‌ها (Delay Time) باید در کنترلر اصلاح شود. این تنظیمات نهایی، نقش مهمی در پایداری درازمدت سیستم دارد و بخش مهمی از فرآیند نحوه اتصال بانک خازنی به شبکه محسوب می‌شود.

5. نکات ایمنی و نگهداری دوره‌ای

رعایت اصول ایمنی هنگام نصب و استفاده  از بانک خازنی حیاتی است. پیش از هرگونه تعمیر یا بازدید، حتماً باید تابلو از شبکه جدا و خازن‌ها دشارژ شوند تا ولتاژ باقیمانده خطرساز نباشد.

باید به فواصل زمانی معین (مثلاً هر سه ماه) وضعیت خازن‌ها، فیوزها و اتصالات بررسی شود. یکی از علائم خرابی خازن‌ها، تورم یا تغییر رنگ بدنه است. همچنین تمیز نگه داشتن داخل تابلو از گردوغبار و کنترل دمای داخلی موجب افزایش طول عمر تجهیزات خواهد شد. این بخش پایانی و حیاتی از نحوه اتصال بانک خازنی به شبکه است که اغلب در پروژه‌های صنعتی نادیده گرفته می‌شود، اما رعایت آن از بروز خطاهای پرهزینه جلوگیری می‌کند.

حتما بخوانید : تابلو برق استخر و هرآنچه که باید درباره آن بدانید

نکات مهم در نصب و راه‌اندازی بانک خازنی

در نصب فیزیکی و اتصالات کابل باید اصول مهمی رعایت شود:

• بانک های خازنی باید به صورت تراز و در امتداد شاقولی روی دیوار داخلی پست ها نصب شوند
• این قطعات توسط 4 عدد پیچ، رول پلاک و یا پیچ و رول بولت روی محل نصب محکم می شوند.
• قبل از نصب بانک خازنی بایستی فاصله سوراخ های روی تابلو خازنی را اندازه گیری کرده و جای 4 محل برای سوراخ کردن روی دیوار در نظر بگیرید.
• حداقل ارتفاع کف تابلو از سطح زمین باید  یک و نیم متر باشد.
• محل نصب باید به تابلو توزیع اصلی نزدیک باشد.

جمع بندی

نقشه مدار فرمان بانک خازنی از اجزای مهم تابلو برق است که به منظور اصلاح ضریب توان شبکه استفاده می شود. در نتیجه هزینه های تامین و مصرف برق را کاهش می یابد.
مطالب مرتبط :

• راکتور بانک خازنی
• کار تابلو برق
• عیب یابی بانک خازنی
• تابلو برق plc چیست
• نقشه تابلو برق موتورخانه
• ساخت تابلو تست برق
• فروش تابلو برق

مقاومت خازنی یکی از مفاهیم مهم در برق و الکترونیک است که شناخت آن برای بررسی رفتار خازن در مدارهای AC اهمیت زیادی دارد. وقتی از مقاومت خازنی چیست صحبت می کنیم، در واقع درباره میزان مخالفت خازن با عبور جریان متناوب حرف می زنیم.

---

این مفهوم با مقاومت اهمی تفاوت دارد و بیشتر در مدارهای جریان متناوب معنا پیدا می کند. در پروژه های صنعتی، تابلوهای برق و سیستم های اصلاح ضریب توان، درک درست از مقاومت خازنی چیست کمک می کند تا طراحی مدار دقیق تر و عملکرد تجهیزات بهتر شود. مجموعه هایی مثل ساتل تابلو نیز در طراحی و اجرای تابلوهای خازنی و تجهیزات مرتبط، به همین اصول فنی تکیه می کنند.

مقاومت خازنی چیست؟

مقاومت خازنی یا راکتانس خازنی با نماد Xc​ شناخته می شود و نشان می دهد خازن تا چه حد در برابر عبور جریان AC از خود مقاومت نشان می دهد. برخلاف مقاومت الکتریکی که در برابر جریان مستقیم و متناوب هر دو اثر دارد، مقاومت خازنی چیست فقط در مدارهای AC مطرح می شود. دلیل این موضوع آن است که خازن در مدار DC پس از شارژ شدن، عملا مسیر عبور جریان را قطع می کند، اما در AC به دلیل تغییر مداوم جهت ولتاژ، همواره در حال شارژ و دشارژ است.

واحد اندازه گیری مقاومت خازنی همان اهم است، اما ماهیت آن با مقاومت معمولی فرق می کند. هرچه فرکانس سیگنال بیشتر باشد، مقدار راکتانس خازنی کمتر می شود. به همین دلیل است که پاسخ به سوال مقاومت خازنی چیست بدون توجه به فرکانس، کامل نخواهد بود.

تفاوت مقاومت خازنی با مقاومت الکتریکی

برای درک بهتر مقاومت خازنی چیست باید آن را با مقاومت اهمی مقایسه کنیم. مقاومت الکتریکی انرژی الکتریکی را به گرما تبدیل می کند و مقدار آن معمولا ثابت است. اما مقاومت خازنی وابسته به فرکانس و ظرفیت خازن است و با تغییر این دو عامل تغییر می کند.

• مقاومت اهمی در مدار DC و AC وجود دارد
• مقاومت خازنی فقط در مدار AC معنا دارد
• مقاومت اهمی انرژی را تلف می کند
• مقاومت خازنی انرژی را ذخیره و آزاد می کند

این تفاوت باعث می شود که وقتی درباره مقاومت خازنی چیست صحبت می کنیم، در واقع وارد دنیای رفتار فرکانسی مدارها شویم، نه فقط یک مقاومت ساده.

فرمول مقاومت خازنی

فرمول اصلی مقاومت خازنی به شکل زیر است:

که در آن:

• Xc​: مقاومت خازنی بر حسب اهم
• f: فرکانس بر حسب هرتز
• C: ظرفیت خازن بر حسب فاراد

از این فرمول مشخص می شود که هرچه فرکانس بیشتر باشد، مقدار مقاومت خازنی چیست کمتر می شود. همچنین با افزایش ظرفیت خازن نیز راکتانس کاهش پیدا می کند. این نکته در طراحی مدارهای فیلتر، منابع تغذیه و تابلوهای اصلاح ضریب توان بسیار مهم است.

عملکرد مقاومت خازنی در مدار

برای فهم بهتر مقاومت خازنی چیست باید عملکرد خازن در مدار AC را بررسی کنیم. وقتی ولتاژ AC به خازن اعمال می شود، خازن در هر نیم سیکل شارژ و در نیم سیکل بعدی دشارژ می شود. این رفتار باعث می شود جریان از ولتاژ جلوتر باشد. به همین دلیل می گویند جریان در مدار خازنی از ولتاژ پیش فاز است.

این ویژگی در مدارهای مختلف کاربرد دارد. مثلا در فیلترها، خازن می تواند فرکانس های خاصی را عبور دهد یا تضعیف کند. در منابع تغذیه هم برای صاف کردن ولتاژ DC از خازن استفاده می شود. بنابراین درک اینکه مقاومت خازنی چیست فقط یک بحث تئوری نیست، بلکه مستقیما در طراحی صنعتی و الکترونیکی اثر دارد.

کاربرد مقاومت خازنی در مدار

وقتی می پرسیم مقاومت خازنی چیست، یکی از مهم ترین پاسخ ها به کاربرد آن مربوط می شود. این مفهوم در مدارهای مختلف نقش کلیدی دارد:

1. فیلترهای الکترونیکی

در فیلترهای پایین گذر و بالا گذر، خازن بر اساس فرکانس، سیگنال ها را عبور می دهد یا حذف می کند. این عملکرد بدون شناخت مقاومت خازنی قابل تحلیل نیست.

2. منابع تغذیه

در منابع تغذیه، خازن برای کاهش ریپل و تثبیت ولتاژ به کار می رود. در این حالت، مقاومت خازنی چیست به ما کمک می کند تا رفتار خازن در فرکانس های مختلف را بفهمیم.

3. اصلاح ضریب توان

در سیستم های قدرت و تابلوهای برق، خازن ها برای جبران توان راکتیو استفاده می شوند. ساتل تابلو نیز در حوزه طراحی و اجرای چنین سیستم هایی فعالیت دارد و انتخاب درست خازن و تجهیزات وابسته، به درک صحیح از راکتانس خازنی وابسته است.

4. مدارهای تایمینگ

در مدارهای زمانی، ترکیب خازن و مقاومت باعث ایجاد تاخیر در شارژ و دشارژ می شود. این موضوع در مدارهای کنترل و اتوماسیون کاربرد فراوان دارد.

5. مدارهای فرکانسی

در مدارهای تیونینگ و نوسان سازها، مقدار مقاومت خازنی چیست تعیین می کند که مدار در چه فرکانسی بهتر عمل کند.

عوامل موثر بر مقاومت خازنی

دو عامل اصلی بر مقدار مقاومت خازنی اثر می گذارند:

• فرکانس: با افزایش فرکانس، مقاومت خازنی کاهش می یابد
• ظرفیت خازن: با افزایش ظرفیت، مقاومت خازنی کمتر می شود

به همین دلیل است که در جواب به سوال مقاومت خازنی چیست باید همیشه شرایط کاری مدار را هم در نظر گرفت. یک خازن در مدار فرکانس پایین رفتاری کاملا متفاوت از همان خازن در فرکانس بالا دارد.

مثال ساده از مقاومت خازنی

فرض کنید یک خازن با ظرفیت $10\mu F$ در فرکانس 50 هرتز داریم. با قرار دادن این مقادیر در فرمول، می توان مقدار راکتانس را به دست آورد. اگر فرکانس را به 100 هرتز افزایش دهیم، مقدار مقاومت خازنی چیست تقریبا نصف می شود. این مثال ساده نشان می دهد که چرا در سیستم های برق صنعتی، تغییر فرکانس می تواند بر عملکرد خازن و کل مدار اثر بگذارد.

تفاوت مقاومت خازنی و مقاومت سلفی

برای تکمیل بحث مقاومت خازنی چیست باید به مقاومت سلفی هم اشاره کنیم. مقاومت سلفی یا راکتانس سلفی با نماد XlX_lXl​ شناخته می شود و رفتار برعکسی نسبت به خازن دارد. در سلف، جریان از ولتاژ عقب می افتد، اما در خازن جریان جلوتر است.

• در خازن: راکتانس با افزایش فرکانس کاهش می یابد
• در سلف: راکتانس با افزایش فرکانس افزایش می یابد
• خازن انرژی را در میدان الکتریکی ذخیره می کند
• سلف انرژی را در میدان مغناطیسی ذخیره می کند

این تفاوت ها در طراحی بانک های خازنی، تابلوهای برق و سیستم های جبران سازی توان راکتیو اهمیت زیادی دارند.

اهمیت مقاومت خازنی در سیستم های قدرت

در سیستم های قدرت، شناخت مقاومت خازنی چیست برای جلوگیری از اتلاف انرژی و بهبود کیفیت توان ضروری است. بانک های خازنی در تابلوهای برق صنعتی برای اصلاح ضریب توان استفاده می شوند. اگر مقدار راکتانس خازنی به درستی انتخاب نشود، ممکن است سیستم دچار نوسان، افت راندمان یا اضافه بار شود.

ساتل تابلو در زمینه طراحی و اجرای تابلو برق و سیستم های خازنی، می تواند راهکارهایی متناسب با نیاز هر پروژه ارائه دهد. در چنین پروژه هایی، توجه به رفتار خازن و راکتانس آن، نقش اساسی در عملکرد نهایی دارد.

نتیجه گیری

در پاسخ به این سوال که مقاومت خازنی چیست باید گفت این مفهوم همان مخالفت خازن با عبور جریان AC است که به فرکانس و ظرفیت خازن وابسته است. مقاومت خازنی در مدارهای الکترونیکی و صنعتی نقش مهمی دارد و در فیلترها، منابع تغذیه، مدارهای تایمینگ و سیستم های اصلاح ضریب توان به کار می رود. هرچه شناخت ما از مقاومت خازنی چیست بیشتر باشد، طراحی مدارها دقیق تر و عملکرد تجهیزات بهتر خواهد بود. در پروژه های صنعتی نیز استفاده از تجربه مجموعه هایی مانند ساتل تابلو می تواند به اجرای استانداردتر و مطمئن تر سیستم های خازنی و تابلوهای برق کمک کند.
