طریقه تست بانک خازنی؛ انوع روش ها + موارد مهم در تست

طریقه تست بانک خازنی؛ انوع روش ها + موارد مهم در تست

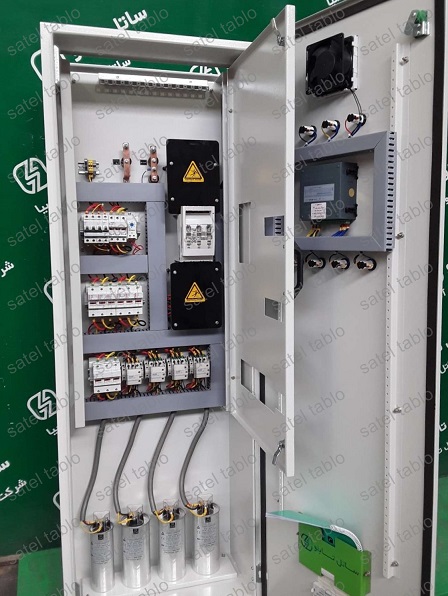

بانک خازنی یکی از انواع تابلو برق های ساختمان است که بعد از تابلو برق اصلی نصب می شود. این تابلو به ذخیره و هموار سازی انرژی الکتریکی پرداخته و باعث صرفه جویی در مصرف برق می شود. یکی از مهم ترین مراحل نگهداری بانک خازنی، تست و عیب یابی آن است. در این مطلب تصمیم داریم شما را با طریقه تست بانک خازنی آشنا کنیم. همراه ما باشید!

 ابزارهای مورد نیاز برای تست بانک خازنی

تست بانک های خازنی باید به کمک تجهیزات تست کالبیره دقیق انجام شود که از برچسب معتبر کالیبراسیون برخوردارند. همچنین برای انجام این کار به ابزارهای دیگری مانند مولتی متر، منبع ولتاژ سه فاز متقارن، منبع ولتاژ تک فاز، ثبت کننده های سریع اطلاعات، دستگاه تست عایق، پل خازنی (برای محاسبه خازن) و... نیاز است.

 روش های تست بانک خازنی:

1 . تست های روتین:

این تست ها به طور مرتب و در بازه های زمانی از پیش تعیین شده انجام می شوند:

  • آزمون دیداری
  • تست آب بندی در دمای 800C+50C به مدت 3 ساعت
  • تست خروجی و ظرفیت
  • تست مقاومت عایق
  • تست ولتاژ بین ترمینال ها
  • تست کارآمدی دستگا دشارژ شارژ
  • اندازه گیری تانژانت زاویه تلفات دی الکتریک

2 . تست های تایپ تست:

  • تست تحمل نوسان ولتاژ بالا
  • تست عایق بوشینگ ها
  • تست تحمل دمایی
  • تست ولتاژ اثر رادیویی
  • تست کاهش ولتاژ
  • تست تخلیه شارژ در حالت اتصال کوتاه

3 . تست های لازم قبل از نصب بانک خازنی:

معمولا تکنیسین های برق پیش از نصب بانک خازنی برخی از تست های ساده را روی آن اجرا می کنند تا از سالم بودن اجزای آن مطمئن شوند.

 طریقه انجام تست بانک خازنی



  • شناسایی خارن ها و ثبت جزییات آن ها: بانک خازنی مجموعه ای از خازن هاست. در این مرحله باید تمام خازن های به کار رفته در آن شناسایی شده و جزییات مربوط به آن ها مثل ظرفیت، شماره سریال، ولتاژ، جریان و... ثبت شود.
  • بررسی شرایط بانک خازن: مواردی مانند خشک بودن خازن ها و راکتورها، درست بودن اتصالات اصلی و ارت فریم های بانک خازنی باید به طور کامل بررسی شوند.
  • تست مقاومت عایقی: هر خازن باید حدود یک دقیقه از نظر مقاومت عایقی تست شود.
  • اندازه گیری ظرفیت: ظرفیت هر کدام از خازن ها باید با استفاده از یک پل خازنی بررسی شود.
  • تست ولتاژ بالا: انجام این تست بستگی به صلاح دید مهندس مسئول دارد، اما اگر انجام شود باید مجددا تست مقاومت عایقی هم انجام بگیرد.
  • بررسی نامتعادلی بانک خازنی: توازن بانک خازنی باید به طور دقیق مورد بررسی قرار گرفته و در صورت نیاز، خازن ها جابجا شوند تا تعادل لازم در بانک به وجود بیاید.

تزریق اولیه:

هر کدام از موارد زیر باید بعد از اعمال ولتاژ 3 فاز به بانک خازنی اندازه گیری شوند:

  • ولتاژ اعمل شده به هر فاز
  • جریان خطی هر فاز
  • ولتاژ نقطه خنثی نسبت به نول
  • جریان CT

هر کدام از ولتاژ و جریان های متوازن، باید در زمان اندازه گیری ولتاژ تست اولیه با ولتاژ واقعی پایین تر از حد استانه باشند. در این صورت خطای عدم توازن به وجود نخواهد آمد.

اگر ولتاژ یا جریان نامتعادلی وجود داشته باشد، نیاز به متعادل سازی مجدد بانک خواهد بود.

 موارد مهم در تست بانک خازنی

 قبل از تست بانک خازنی تمام ریسک ها و خطرات احتمالی را شناسایی کرده و اقدامات کنترلی لازم برای جلوگیری از آن ها را انجام دهید. همچنین انرژی بانک خازنی باید قبل از انجام تست به طور کامل تخلیه شود تا هیچ مشکلی در حین انجام کار به وجود نیاید.

اگر احساس می کنید که خطرات و ریسک های غیرقابل کنترلی وجود دارد، ادامه فعالیت را متوقف کرده و درخواست کمک کنید.
