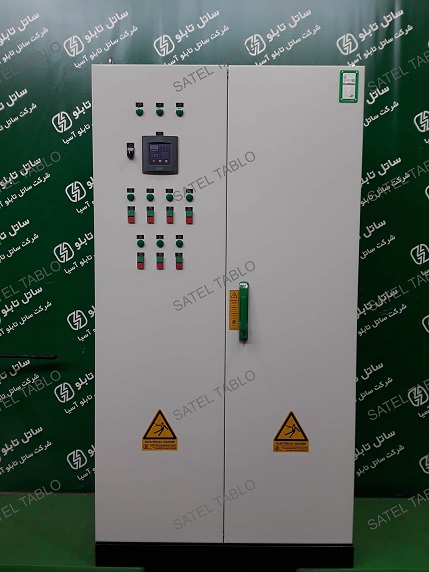

تجهیزات بانک خازنی [معرفی اجزای بانک خازنی + کاربرد هر کدام]
| تجهیزات بانک خازنی | کاربرد |
|---|---|
| خازنهای قدرت (Power Capacitors) | ذخیره و جبران توان راکتیو برای بهبود ضریب توان و کاهش مصرف برق. |
| رگولاتور بانک خازنی (Capacitor Bank Regulator) | کنترل هوشمند وصل و قطع پلههای خازنی با توجه به ضریب توان (PF). |
| فیوز و کلید حفاظتی | محافظت در برابر اتصال کوتاه، افزایش جریان و نوسان ولتاژ. |
| کنتاکتور خازنی (Capacitor Contactor) | اتصال و قطع ایمن خازنها به مدار و کاهش جریان هجومی در لحظه وصل. |
| رآکتور یا سلف (Reactor) | فیلتر کردن هارمونیکها و محافظت از خازنها در برابر نوسانات فرکانسی. |
| نمایشگر و ابزار مانیتورینگ | نمایش آنلاین ولتاژ، جریان، توان و وضعیت کارکرد کل مجموعه. |
| سیستم تهویه و بدنه تابلو | جلوگیری از گرمایش بیش از حد و حفظ استحکام و ایمنی محیط کاری. |
در عصر صنعتی امروز، کارایی انرژی به یکی از چالشهای اساسی صنایع تبدیل شده است. یکی از سادهترین و درعینحال مؤثرترین راهکارها برای کاهش تلفات انرژی در سیستمهای الکتریکی، استفاده از تجهیزات بانک خازنی است.
بانکهای خازنی نقشی حیاتی در اصلاح ضریب توان و کاهش هزینههای برق دارند و هر یک از اجزای آن، وظیفهای خاص در پایداری شبکه برق ایفا میکند. در ادامه به معرفی دقیق اجزای بانک خازنی و کاربرد هر کدام خواهیم پرداخت.
مفهوم کلی بانک خازنی
قبل از ورود به جزئیات فنی، باید بدانیم که بانک خازنی در واقع مجموعهای از خازنها و تجهیزات کنترلی است که برای جبران توان راکتیو در شبکههای برق فشار ضعیف و متوسط استفاده میشود. هدف از طراحی این مجموعه، بهبود کیفیت توان، جلوگیری از افت ولتاژ و افزایش راندمان مصرف انرژی است. به کمک این تجهیزات، جریان اضافی کاهش یافته و بار شبکه به تعادل میرسد.
1. خازنهای قدرت (Power Capacitors)
مهمترین عضو در فهرست تجهیزات بانک خازنی بدون شک خود خازنها هستند. خازنهای قدرت وظیفه ذخیره انرژی الکتریکی بهصورت میدان الکترواستاتیکی را دارند و برای جبران توان راکتیو شبکه به کار میروند.
این خازنها معمولاً از نوع پلیپروپیلن فلزدار یا روغنی بوده و باید تحمل ولتاژهای بالا و دمای محیط صنعتی را داشته باشند. استفاده درست از خازن باعث کاهش جریان مازاد از شبکه اصلی میشود و در نتیجه مصرف برق و استهلاک تجهیزات کاهش مییابد.
2. رگولاتور بانک خازنی (Capacitor Bank Regulator)
برای آنکه عملکرد کل سیستم بهینه باقی بماند، وجود رگولاتور بانک خازنی یا کنترلکننده ضروری است.
این تجهیز با اندازهگیری مداوم ضریب توان (PF)، بر اساس میزان نیاز شبکه، دستور وصل یا قطع پلههای خازنی را صادر میکند. رگولاتور در واقع مغز متفکر مجموعه بوده و به صورت هوشمند از ایجاد اضافهخازن جلوگیری میکند. در تابلوهای مدرن تجهیزات بانک خازنی، رگولاتورها معمولاً دیجیتال و دارای رابط کاربری گرافیکی هستند.
3. فیوز و کلید حفاظتی
قبل از آنکه به معرفی سایر اجزای بانک خازنی بپردازیم، باید به اهمیت ایمنی اشاره کرد. فیوزها و کلیدهای حفاظتی وظیفه جلوگیری از آسیب تجهیزات در زمان اتصال کوتاه، افزایش جریان یا نوسان ولتاژ را دارند. نوع فیوز بهکاررفته بسته به ظرفیت خازن و سطح ولتاژ سیستم تعیین میشود. استفاده از فیوزهای NH یا مینیاتوری صنعتی در تابلوهای فشار ضعیف متداول است.
4. کنتاکتور خازنی (Capacitor Contactor)
اتصال و قطع خازنها به مدار با کنتاکتور خازنی انجام میشود. این تجهیز تفاوت زیادی با کنتاکتورهای معمولی دارد، زیرا باید قادر باشد جریان هجومی اولیه (inrush current) را کنترل کند. کنتاکتورهای مخصوص بانک خازنی دارای مقاومت داخلی یا شبکه RC برای محدودسازی جریان لحظه وصل هستند. عملکرد مطمئن آنها باعث افزایش طول عمر خازنها خواهد شد.
5. رآکتور یا سلف (Reactor)
رآکتورها یکی دیگر از اجزای حیاتی در تجهیزات بانک خازنی محسوب میشوند. حضور هارمونیکها در شبکه میتواند به خازنها آسیب بزند؛ به همین دلیل استفاده از رآکتور سری با خازن، برای حذف یا فیلتر کردن هارمونیکها ضروری است.
رآکتور ضمن کاهش تداخلات فرکانسی، سبب افزایش طول عمر خازنها و پایداری عملکرد سیستم میشود.
6. نمایشگرها و ابزارهای مانیتورینگ
در تابلوهای مدرن، تجهیزات مانیتورینگ شامل ولتمتر، آمپرمتر، پاورآنالایزر و چراغهای سیگنال بهکار میرود تا اپراتور بتواند وضعیت عملکردی کل مجموعه را بهصورت لحظهای مشاهده کند. این ابزارها در کنار رگولاتور، دید کاملی از وضعیت ضریب توان، مقدار توان راکتیو و خطاهای احتمالی ارائه میدهند.
7. سیستم تهویه و بدنه تابلو
گرمایش بیش ازحد یکی از عوامل اصلی خرابی خازنهاست؛ بنابراین در طراحی تجهیزات بانک خازنی استفاده از فن، ترموستات و تهویه اجباری الزامی است. بدنه تابلو باید استحکام مکانیکی بالا و قابلیت ضد رطوبت و گردوغبار (IP مناسب) داشته باشد. در شرکتهای سازنده معتبر مانند ساتل تابلو آسیا، بدنهها از ورق فولادی با پوشش الکتروستاتیکی تولید میشوند که عمر مفید مجموعه را چندین برابر میکند.
نکات مهم در انتخاب تجهیزات بانک خازنی
پیش از خرید یا طراحی، باید توان راکتیو موردنیاز، ولتاژ کاری، شرایط محیطی و وجود هارمونیک در شبکه بهدقت اندازهگیری شود. انتخاب نادرست اجزاء میتواند منجر به ناپایداری شبکه و حتی خسارت مالی شود. رعایت تناسب بین ظرفیت خازنها، مشخصات رآکتور و حساسیت رگولاتور، کلید موفقیت در طراحی حرفهای است.
نتیجهگیری
استفاده از تجهیزات بانک خازنی نهتنها سبب کاهش تلفات و هزینه انرژی میشود، بلکه راندمان و طول عمر تجهیزات صنعتی را افزایش میدهد. هر جزء از این مجموعه از خازن گرفته تا رگولاتور و سیستم تهویه، نقشی مکمل و همجهت در پایداری شبکه دارد. شرکتهایی مانند ساتل تابلو آسیا با بیش از سه دهه تجربه در طراحی و ساخت تابلوهای صنعتی، نمونهای از تولیدکنندگانی هستند که با استفاده از تکنولوژی روز، سیستمهای اصلاح ضریب توان ایمن و کارآمد ارائه میدهند.
بررسی اصولی اجزای بانک خازنی و شناخت کاربرد هر کدام، نخستین گام برای دستیابی به کارایی واقعی انرژی در صنایع کشور است.
