ساخت تابلو برق؛ 0 تا 100 مراحل تولید و نصب با چک لیست + سفارش خدمات طراحی با بهترین قیمت

ساخت تابلو برق؛ 0 تا 100 مراحل تولید و نصب با چک لیست + سفارش خدمات طراحی با بهترین قیمت

با پیشرفت تکنولوژی در زمینه صنعت برق، ابزار و تجهیزات بسیار کارآمدی در این حوزه طراحی شده است که انجام امور مربوط به برق سیستم ها و ساختمان ها را بسیار راحت و ایمن کرده است. ساخت تابلو برق یکی از مهم ترین این تجهیزات است که توانسته در صنعت برق جایگاه ویژه ای پیدا کند. در ایران شرکت های متعددی در حوزه طراحی و ساخت انواع تابلو برق فعالیت می کنند که از آن جمله شرکت ساتل تابلو آسیا را می توان نام برد که خدمات و محصولات با کیفیتی را به مشتریان خود ارائه می دهد.

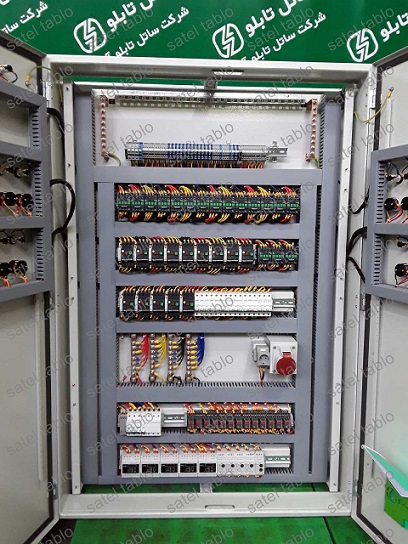

0 تا 100 مراحل تولید و نصب تابلو برق



برای اینکه درکارگاه های ساخت تابلو برق یک تابلو برق صنعتی از ایده اولیه به محصول نهایی برسد باید 9مرحله را طی کند.

  1. طراحی نقشه ایزومتریک (cubicle) و جانمایی (layout)اجزاء
  2. جوشکاری
  3. برش کاری
  4. خم و سوراخ کاری بدنه
  5. رنگ کاری بدنه
  6. مونتاژ اسکلت و بدنه تابلو برق
  7. مونتاژ قطعات و تجهیزات الکتریکی
  8. سیم کشی
  9. تست و کنترل کیفیت

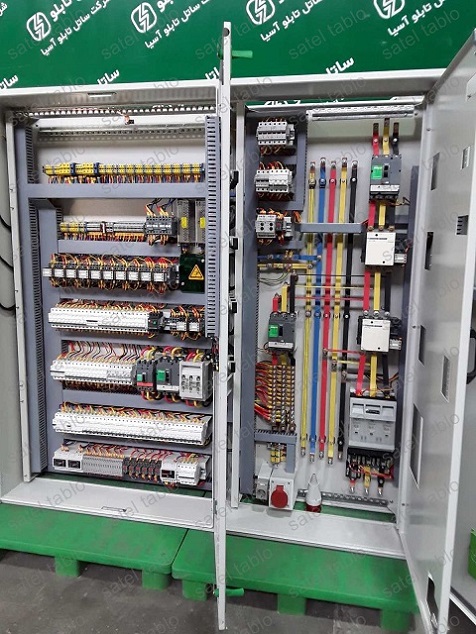

ساخت تابلو برق برای کاربرد های مختلف

تولید و ساخت تابلو برق بسته به محل استفاده و شرایط پروژه متفاوت است؛ به عنوان مثال برای یک مجمتع مسکونی تنها یک تابلو برق دیواری کفایت می کند ولی برای ی میدان نفتی بزرگ تعداد زیادی تابلو برق فشار ضعیف و فشار متوسط مورد نیاز خواهد بود. به طور کلی ساخت تابلو برق استاندارد شامل کاربردهای زیر است:

  • ساخت تابلوهای برق فشار ضعیف تا 1000 ولت
  • تابلوهای برق فشار متوسط تا 36 کیلو ولت به صورت فیکس یا کشویی
  • طراحی تابلو حفاظت و کنترل
  • سیستم پاور کنترل سنتر PCC
  • سیستم موتور کنترل سنتر MCC
  • بانک خازنی
  • تابلو برق خانگی
  • تابلو برق آسانسور

برای ساخت تابلو برق چه دانش و مهارتی نیاز است؟


افرادی که در زمینه تولید و ساخت تابلو برق فعالیت می کنند باید دارای دانش و مهارت های خاصی در این حوزه باشند.

  • شناخت کامل در مورد تجهیزات الکتریکی و چگونگی عملکرد آن ها
  • اطلاع از جدیدترین روش های طراحی الکتریکی و ساخت بدنه تابلوهای برق
  • تسلط کافی به تست های آزمایشگاهی و روش های کنترل کیفیت
  • آشنایی کامل و درست از اصطلاحات برق مانند جریان، ولتاژ
  • توانایی کار با نرم افزارهای نقشه کشی و طراحی مهندسی برق
  • توانایی و تسلط کار با دستگاه های مختلف مانند خم، سوراخ کاری و پرس
  • آشنایی کامل از استانداردهای بین المللی و کشوری ساخت تابلوهای برق
  • آشنایی با مدیریت زمان و روش های برنامه ریزی تولید

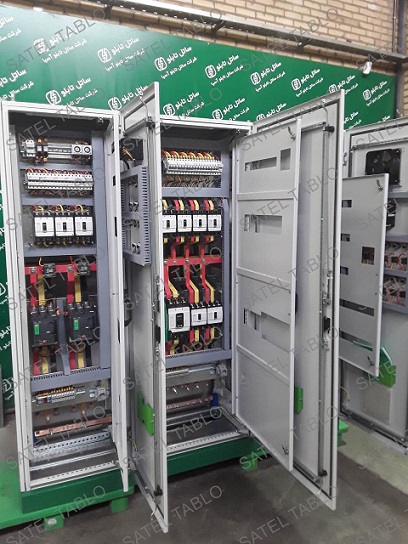

استانداردهای ساخت تابلو برق


تولید و ساخت تابلو برق باید طبق استانداردهای مهمی مانند VDE و DIN آلمان انجام شود؛ بنابراین در زمان ساخت و نصب تابلو برق باید اصول استانداردی به شرح زیر مد نظر قرار گیرد.

  1. متریال و قطعات استفاده شده در ساخت تابلو برق باید به تایید متخصص برسد.
  2. از ایجاد تغییر در نقشه تابلو برق باید خودداری شود.
  3. متناسب با محل نصب باید تابلو برق خریداری شود؛ به طوری که تابلوهایی که باید در محیط بیرونی نصب شوند بایستی از درجه حفاظتی بالایی برخوردار باشند.
  4. ابعاد تابلو شامل عرض، عمق و طول آن باید از نظر ظاهری و فنی تناسب داشته باشند.
  5. تجهیزات داخلی تابلو برق مانند چراغ های نصب و مدارهای فرمان باید مجهز به فیوز محافظ باشند.
  6. استفاده از لوله برق در سیم کشی سیم های نزدیک لولای درب تابلو برق اهمیت دارد.
  7. اطمینان حاصل کنید که تابلوهای برق دارای پلاک شناسایی باشند.
  8. اگر از سیم های افشان برای سیم کشی داخلی تابلو استفاده می شود نباید بیش از 60 درصد فضای تابلو برق از سیم پر شود.
  9. حتما دقت کنید گوشه های تابلوهای برق به صورت گونیا باشند.
  10. استفاده از واشر تخت و فنری در اتصالات بدنه ایمنی تابلو برق را افزایش می دهد.
  11. استفاده از لولاهای گالوانیزه و ضد آب به جای لولای یکسره
  12. لحاظ کردن ریل به منظور اتصال کابل های ورودی و خروجی
  13. استفاده از گلند مخصوص در ورودی و خروجی کابل ها
  14. تابلوهای سلولی ایستاده در هنگام نصب به هم پیچ می شوند و عرضه آن ها به شکل جداگانه صورت می گیرد.

نکاتی پیرامون مراحل نصب تابلو های برق

نکاتی پیرامون مراحل نصب تابلو های برق

تکنسین های برق و افرادی که می خواهند تابلو برق نصب کنند باید به خوبی با مراحل نصب تابلو برق روی دیوار آشنا باشند در ادامه به اختصار نکاتی را در مورد نصب تابلوهای برق بیان می کنیم.

  1. ارزیابی محل نصب تابلو برق ساختمان برای انتخاب نوع تابلو IP دار و یا فاقد IP
  2. با توجه به نوع دیوار و اندازه مجموعه می توان از تابلوهای توکار یا روکار استفاده کرد.
  3. در صورت استفاده از تابلو توکار باید از قبل محل نصب آن را تعیین کنید.
  4. نصب تابلو برق باید در ارتفاع مناسبی باشد تا حتی افراد کوتاه قد نیز بتوانند به کلید اصلی آن در شرایط خطر دسترسی داشته باشند.
  5. در صورتی که تابلو برق انتخابی شما فلزی است باید با توجه به وزن و ضخامت آن ابزارهای لازم برای نصب آن را تهیه نمایید.
  6. نکته مهم دیگر در مورد جهت باز شد درب تابلو برق در هنگام نصب است که باید به شدت به آن توجه شود.
  7. قطعات و اجزایی که باید در داخل تابلو نصب شوند باید قبل از نصب مورد بازبینی قرار گیرند.
جمع بندی

تولید و ساخت تابلو برق یک کار تخصصی است که باید توسط افراد دارای مهارت و دانش کافی در مورد استانداردهای آن انجام شود. قبل از اینکه تابلو برق ساخته شود باید جانمایی و نقشه کشی آن توسط مهندسان صورت گیرد. به طور کلی می توان گفت یک تابلو برق طی مراحلی نظیر ساخت بدنه، رنگ کاری، مونتاژ بدنه و مونتاژ قطعات ساخته می شود. و در نهایت برای اطمینان از سالم بودن تمام قطعات باید تمام اجزاء آزمایش شوند. شرکت ساتل تابلو آسیا به لحاظ داشتن متخصصین با تجربه و ماهر می تواند شما را در جهت نصب تابلو برق یاری رساند.
