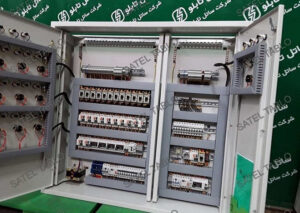

نصب و تنظیم تابلوهای برق فشار ضعیف [مراحل گام به گام + نکات مهم]
| مراحل نصب و تنظیم | توضیحات |
|---|---|
| بررسی اهمیت نصب و تنظیم اصولی | نصب و تنظیم صحیح تابلو برق، تضمینکننده عملکرد ایمن، پایدار و بدون تریپ ناخواسته است. بسیاری از مشکلات بهرهبرداری ناشی از نصب غیراصولی هستند، نه کیفیت تجهیزات. |
| بررسی محل نصب تابلو | محل نصب باید از نظر تهویه، رطوبت، گردوغبار، دسترسی اپراتور، فاصله از منابع حرارتی و استحکام دیوار یا فونداسیون بهدقت بررسی شود. |
| انتخاب ارتفاع و موقعیت استاندارد | تابلو باید در ارتفاع استاندارد نصب شود تا دسترسی ایمن به کلیدها فراهم و خوانایی تجهیزات حفظ شود. این موضوع نقش مهمی در ایمنی و بهرهبرداری صحیح دارد. |
| استقرار و فیکسکردن تابلو | تابلو باید کاملاً تراز، بدون تنش مکانیکی و با استفاده از پیچ و رولبولت مناسب روی دیوار یا شاسی نصب شود. رعایت فاصله از کف و دیوارهای کناری الزامی است. |
| کنترل تراز و پایداری مکانیکی | تراز نبودن تابلو میتواند موجب فشار به درب و تجهیزات داخلی شده و در بلندمدت باعث لرزش، خرابی و کاهش عمر مفید تابلو شود. |
| کابلکشی و اتصال ورودیها و خروجیها | کابلکشی باید با انتخاب مسیر مناسب، رعایت شعاع خمش، استفاده از گلند استاندارد و لیبلگذاری دقیق انجام شود. اتصالات با گشتاور استاندارد بسته شوند. |
| رعایت نظم و آرایش داخلی تابلو | نظم داخلی تابلو علاوه بر زیبایی، عیبیابی، سرویس و تعمیرات آینده را سادهتر کرده و نشانه اجرای حرفهای تابلو برق است. |
| تنظیم تجهیزات حفاظتی و کنترلی | تنظیم رلهها، کلیدهای حفاظتی، تایمرها و تجهیزات کنترلی باید دقیقاً مطابق با محاسبات بار و شرایط واقعی بهرهبرداری انجام شود. |
| تطبیق تنظیمات با شرایط پروژه | نوع مصرفکننده، شرایط محیطی و الگوی بار بر تنظیم تجهیزات اثرگذار هستند؛ بنابراین تنظیمات نیازمند تجربه و تحلیل مهندسی است. |
| تست، راهاندازی و تحویل نهایی | انجام تست عایقی، تست عملکرد کلیدها، بررسی توالی فاز و شبیهسازی شرایط خطا، پیشنیاز تحویل تابلو و شروع بهرهبرداری ایمن است. |
| مستندسازی و آموزش بهرهبردار | تحویل نقشه بهروزشده، لیست تنظیمات و آموزش اولیه اپراتور، تکمیلکننده فرآیند حرفهای نصب و تنظیم تابلو برق فشار ضعیف است. |
در هر پروژه صنعتی، ساختمانی یا تأسیساتی، تابلو برق نقطهای است که تمام تصمیمهای فنی در آن به هم میرسند. حتی بهترین طراحی و باکیفیتترین تجهیزات، اگر بهدرستی نصب و تنظیم نشوند، در عمل کارایی لازم را نخواهند داشت.
به همین دلیل، نصب و تنظیم تابلوهای برق فشار ضعیف یکی از حساسترین و تعیینکنندهترین مراحل اجرای پروژههای برقی محسوب میشود.
شرکت ساتل تابلو آسیا با آغاز فعالیت خود از سال ۱۳۷۲ در حوزه طراحی و ساخت تابلوهای برق فشار ضعیف و متوسط، همواره این اصل را مدنظر داشته که کیفیت واقعی، تنها در کارخانه رقم نمیخورد؛ بلکه در زمان نصب، تنظیم و راهاندازی نهایی معنا پیدا میکند. در این محتوا تلاش کردهایم مراحل نصب و نکات مهم تنظیم تابلو را بهصورت عملی و قابلدرک بررسی کنیم.
چرا نصب اصولی تابلو برق اهمیت دارد؟
قبل از ورود به مراحل اجرایی، باید بدانیم چرا این موضوع تا این حد مهم است. بسیاری از مشکلاتی که در بهرهبرداری پیش میآیند، ریشه در نصب غیراصولی دارند؛ نه در کیفیت تجهیزات.
نصب صحیح باعث میشود تابلو در شرایط واقعی پروژه، بدون داغشدن، تریپ ناخواسته یا افت عملکرد کار کند. این موضوع هم ایمنی پرسنل را بالا میبرد و هم عمر تجهیزات الکتریکی را افزایش میدهد.
نقش تنظیمات دقیق در عملکرد تابلو
تنظیم درست رلهها، کلیدها و تجهیزات حفاظتی، باعث تطابق کامل تابلو با بار واقعی میشود. بدون تنظیم اصولی، حتی یک تابلو استاندارد هم میتواند منبع خطر باشد. به همین دلیل، نصب و تنظیم تابلوهای برق فشار ضعیف باید همزمان و با نگاه مهندسی انجام شود.
مرحله اول: بررسی محل نصب تابلو
قبل از هر اقدامی، بررسی محل نصب ضروری است. این مرحله اغلب نادیده گرفته میشود، اما پایه موفقیت کل کار محسوب میشود.
محل نصب باید از نظر تهویه، رطوبت، گردوغبار، دسترسی اپراتور و فاصله از منابع حرارتی بررسی شود. همچنین استقامت دیوار یا فونداسیونی که تابلو روی آن قرار میگیرد اهمیت زیادی دارد.
انتخاب ارتفاع و موقعیت استاندارد
تابلو نباید بیش از حد پایین یا بالاتر از حد مجاز نصب شود. دسترسی راحت به کلیدها، خوانایی تجهیزات و رعایت الزامات ایمنی از دلایل تعیین ارتفاع استاندارد هستند. بسیاری از دستورالعملهای ایمنی، این مرحله را بخش مهمی از گام به گام نصب و تنظیم تابلوهای برق فشار ضعیف میدانند.
مرحله دوم: استقرار و فیکسکردن تابلو
پس از آمادهسازی محل، نوبت به نصب فیزیکی تابلو میرسد. در این مرحله، دقت مکانیکی بهاندازه دانش الکتریکی اهمیت دارد. تابلو باید کاملاً تراز باشد و بدون تنش مکانیکی روی دیوار یا شاسی قرار بگیرد. استفاده از پیچ و رولبولت مناسب و رعایت فاصله از کف و دیوارهای جانبی، از الزامات این مرحله است.
اهمیت تراز بودن تابلو
تراز نبودن تابلو، در آینده باعث فشار به درب، لولاها و حتی تجهیزات داخلی میشود. در پروژههای صنعتی، این مورد میتواند به لرزش و آسیب تدریجی منجر شود؛ موضوعی که در نصب و تنظیم تابلو برق فشار ضعیف حرفهای هرگز نادیده گرفته نمیشود.
مرحله سوم: کابلکشی و اتصال ورودیها و خروجیها
پس از نصب بدنه، کابلکشی آغاز میشود. این مرحله، ارتباط مستقیم بین تابلو و تجهیزات مصرفکننده را ایجاد میکند.
انتخاب مسیر مناسب کابل، رعایت شعاع خمش، استفاده از گلند و لیبلگذاری، همگی در نظم و ایمنی تابلو نقش دارند. اتصال شینهها و کابلها باید با گشتاور استاندارد انجام شود تا از داغشدن و شلشدن اتصالات جلوگیری شود.
رعایت نظم داخلی تابلو
کابلکشی منظم، علاوه بر زیبایی، عیبیابی و تعمیرات آینده را بسیار سادهتر میکند. در ساتل تابلو، این مرحله بهعنوان یک اصل کیفی در گام به گام نصب و تنظیم تابلوهای برق فشار ضعیف در نظر گرفته میشود.
مرحله چهارم: تنظیم تجهیزات حفاظتی و کنترلی
بعد از پایان کابلکشی، وارد حساسترین بخش کار میشویم؛ جایی که عملکرد واقعی تابلو شکل میگیرد.
تنظیم رلههای حرارتی، کلیدهای حفاظتی، تایمرها و تجهیزات کنترلی باید دقیقاً مطابق با محاسبات بار و شرایط بهرهبرداری انجام شود. تنظیم اشتباه میتواند باعث قطع بیمورد یا عدم حفاظت کافی شود.
تطبیق تنظیمات با شرایط واقعی پروژه
شرایط محیطی، نوع مصرفکننده و الگوی بار، همگی بر تنظیم تجهیزات اثر دارند. به همین دلیل، نصب و تنظیم تابلو برق فشار ضعیف صرفاً یک کار تکراری نیست و نیاز به تجربه و تحلیل دارد.
مرحله پنجم: تست، راهاندازی و تحویل نهایی
آخرین مرحله، تست کامل تابلو قبل از بهرهبرداری است. این مرحله تضمین میکند که همه چیز همانطور که طراحی شده، عمل میکند.
در این مرحله، تست عایقی، تست عملکرد کلیدها، بررسی توالی فاز و شبیهسازی شرایط خطا انجام میشود. تابلو فقط زمانی آماده تحویل است که تمامی تستها با موفقیت انجام شده باشند.
اهمیت مستندسازی و آموزش بهرهبردار
ارائه نقشه بهروزشده، لیست تنظیمات و آموزش اولیه به اپراتور، بخشی از یک تحویل حرفهای محسوب میشود. این موارد تکمیلکننده فرآیند نصب و تنظیم تابلوهای برق فشار ضعیف هستند.
جمعبندی؛ چرا تجربه در نصب مهم است؟
در نگاه اول، نصب تابلو برق شاید یک فرآیند فنی ساده بهنظر برسد، اما در عمل جزئیاتی دارد که فقط با تجربه قابلدرک است. از انتخاب محل نصب تا آخرین تنظیم رلهها، هر تصمیم روی ایمنی و پایداری سیستم اثر میگذارد.
شرکت ساتل تابلو آسیا با تکیه بر تجربه چند دهه فعالیت در صنعت برق کشور، این مراحل را نهتنها بهصورت اجرایی، بلکه با نگاه مهندسی و آیندهنگر انجام میدهد. اگر پروژه شما نیازمند اجرای اصولی و مطمئن است، استفاده از دانش تخصصی در نصب و تنظیم تابلوهای برق فشار ضعیف میتواند تفاوت بین یک سیستم معمولی و یک سیستم پایدار و ایمن را رقم بزند.
