تابلو برق سه فاز آسانسور

تابلو برق سه فاز آسانسور [قیمت و خرید] + آشنایی با تجهیزات و کارایی

از پر کاربردترین قطعات در آسانسور تابلو برق سه فاز است. آسانسور از قطعات مختلفی ساخته می شود، که با هم در ارتباط می باشند و در مراحل متفاوت نصب و راه اندازی می شوند. تابلو برق سه فاز آسانسور در قسمت الکتریکال و موتورخانه مورد نصب و راه اندازی قرار می گیرد. برای اطلاعات بیشتر در ارتباط با تابلو برق سه فاز آسانسور و اجزای آن با ما همراه باشید.

آشنایی با تابلو برق سه فاز آسانسور

برخی از قطعات همانند موتور آسانسور، تابلو فرمان، گاورنر، نجات اضطراری و سایر  قطعات مهم دیگر در موتور خانه نصب و راه اندازی می شوند. تابلو برق سه فاز بر خلاف ساختار ساده ای که دارد دارای وظایف مهی است. از وظایف تابلو برق سه فاز می توان به انتقال برق سه فاز و تک فاز به دیگر تجهیزات آسانسور اشاره کرد. در ادامه مفصل تر در مورد وظایف تابلو برق سه فاز آسانسور صحبت خواهیم کرد.

 تامین برق آسانسور

تامین برق آسانسور
تامین برق آسانسور

از وظایف مهم این تابلو برق سه فاز این است که برق چراغ های چاله آسانسور، اتاقک آسنسور، اتاقک موتورخانه، برق موتور، تابلو کنترل، برق پریز های چاله آسانسور و ... را تامین می کند. در بیشتر آسانسور ها از دو مدل تابلو برق سه فاز به نام های تابلو سه فاز سکسیونری و تابلو سه فاز فیوز باکس استفاده می شود، زیرا این دو مدل از استاندارد های لازم و بالایی در هنگام نصب برخوردار هستند.

 تجهیزات ضروری برای تابلو برق سه فاز آسانسور

  • 3 عدد فیوز A 25  برای آسانسور با ظرفیت 4 و 6 نفره
  • 3 عدد فیوز A 35  برای آسانسور با ظرفیت 8 نفره
  • 3 عدد فیوز A 50  برای آسانسور با ظرفیت 15 و بیشتر
  • کلید گردان A 63  برای انواع آسانسور
  • 3 عدد چراغ سیگنال برای انواع ظرفیت آسانسور
  • قرار دادن پریز و فیوز مینیاتوری برای روشنایی موتورخانه، روشنایی داخل چاهک و فن موتورخانه
  • قرار دادن ترموستات برای تنظیم دمای موتورخانه به طور خودکار توسط فن
  • کلید مینیاتور جهت روشنایی داخل چاهک آسانسور و روشنایی موتورخانه
  • کلید مینیاتوری جهت روشنایی کابین آسانسور

برق تغذیه کلیدهای مینیاتوری باید بصورت مستقل و قبل از فیوزها و کلید گردان ها قرار گیرد، و همچنین ترمینال ها برای ورود و خروج برق باید در زیر تابلو نصب شوند.

 تابلو برق ها از نظر ابعاد و ولتاژ به انواع زیر تقسیم می شوند:

  • تابلو برق ولتاژ پایین، فشار ضعیف: ولتاژ کمتر از 1000 ولت
  • تابلو برق با ولتاژ متوسط: ولتاژ از 1000 تا 36000 ولت
  • تابلو برق فشار قوی: ولتاژ بالاتر از 36000 ولت

 تابلو برق سه فاز آسانسور معمولی

تابلو برق سه فاز آسانسور معمولیتابلو برق سه فاز آسانسور معمولی

  • از فیوزهای سکسیونر به جای فیوز فشنگی استفاده می شود جهت افزایش ایمنی و سهولت در تعویض
  • بر اساس نیازمندی های خاص آسانسور سیم کشی می کنند
  • برای روشنایی چاه فیوز و ترمینال جداگانه تعبیه می کنند
  • طراحی شیک در ابعاد کوچک و نصب آسان
  • و ...

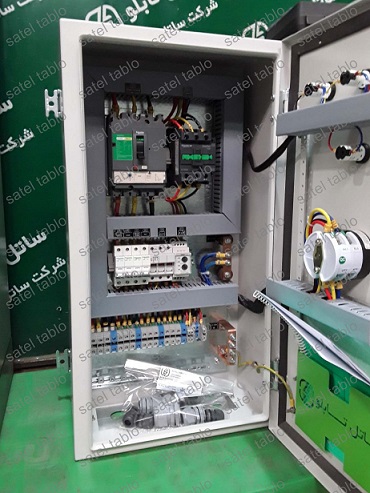

 تابلو برق سه فاز آسانسور اتوماتیک

  • دارای کلید گردان دو وضعیتی قفل شونده
  • دارای سیستم الکترونیکی هوشمند
  • بر اساس آخرین ویرایش استاندارد های ملی

 خرید تابلو برق سه فاز آسانسور

برای خرید وسایل برقی و الکترونیکی و همچنین تابلو سه فاز حتما باید به مراکز معتبر و قابل اعتماد مراجعه کنید تا از سالم بودن و کیفیت محصول مطمئن باشید.

سخن آخر

در این مقاله سعی کردیم که اطلاعات جامع و کاملی را در مورد تابلو برق سه فاز آسانسور در اختیار شما بگذاریم. علاوه بر این دانستیم که برای هر کدام از آسانسورها با ظرفیت های مختلف چه تجهیزاتی باید به تابلو برق اضافه کنیم. طبق اطلاعات بالا و مهم بودن وسایل الکترونیکی و برقی در حفظ جان و مال انسان ها باید حتما آن ها را از شرکت های معتبر تهیه کنیم.
