طراحی تابلو برق با سالیدورک

طراحی تابلو برق با سالیدورک؛ معرفی نرم افزار طراحی تابلو برق

یکی از بهترین نرم افزارها برای طراحی تابلو برق، نرم افزار سالیدورک می باشد. این نرم افزار با امکانات بی نظیری که دارد مورد استقبال بیش از 1.3 میلیون مهندس در جهان قرار گرفته و به صورت گسترده ای برای عملیات های مختلف مثل طراحی تابلو برق استفاده می شود. در این مطلب تصمیم داریم اطلاعاتی درخصوص طراحی تابلو برق با سلیدورک به شما عزیزان ارائه داده و شما را با این نرم افزار آشنا سازیم. همراه ما باشید!

معرفی نرم افزار سالیدورک

نرم افزار طراحی تابلو برق سالیدورک یک نرم افزار مهندسی است که روی ویندوز اجرا می شود. مالکیت این این نرم افزار در اختیار شرکت فرانسوی «داسو سیستمز» (Dassault Systèmes) یا 3ds قرار دارد که توسعه دهنده نرم افزار معروف کتیا هم به شمار می رود.

طراحی تابلو برق با سالیدورک بسیار راحت بوده و با دقت و سرعت بالایی انجام می شود. یعنی با استفاده از این نرم افزار می توان تمام تجهیزات تابلو برق را با رعایت جزییات آن ها در رایانه طراحی کرد.

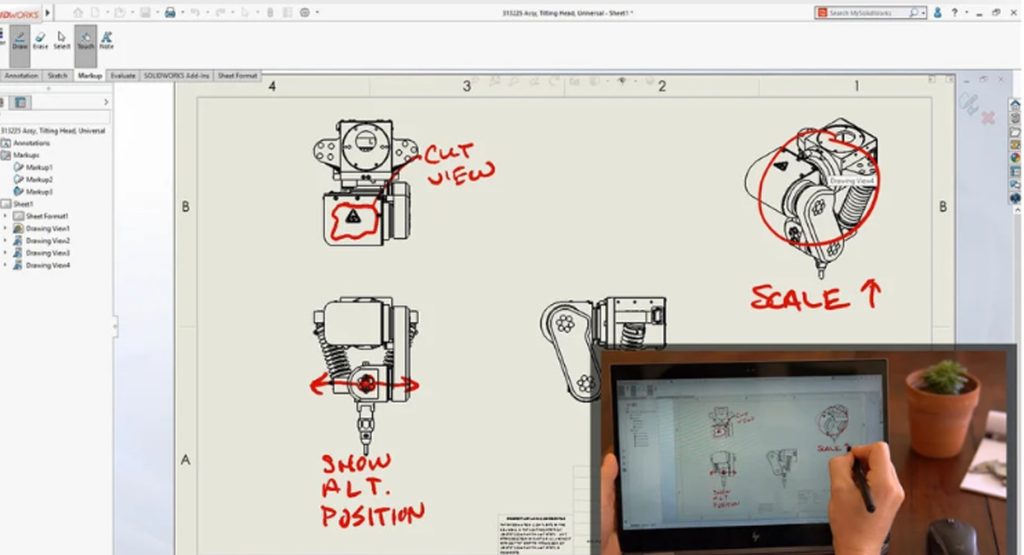

 قابلیت های نرم افزار سالیدورک

قابلیت های نرم افزار سالیدورک
قابلیت های نرم افزار سالیدورک

طراحی تابلو برق با سالیدورک به دلیل امکانات و قابلیت های بی شمار این برنامه به یکی از بهترین روش ها برای طراحی تابلو برق تبدیل شده است. با استفاده از سالیدورک می توان نقشه های دو بعدی مختلفی از قطعات تابلو برق رسم کرده و مدلسازی آن ها را انجام داد. این نرم افزار از امکانات و قابلیت های مختلفی برخوردار است که به شما امکان می دهد طراحی تابلو برق مورد نظر را با جزییات کامل و به صورت کاملا دقیق انجام دهید.

برخی از مهم ترین امکانات این نرم افزار طراحی تابلو برق عبارتند از:

  • مدلسازی قطعات و سرهم کردن آن ها
  • ترسیم دوبعدی
  • اتوماسیون طراحی و امکان استفاده مجدد از المان ها
  • تصویرسازی
  • بررسی تداخل بین قطعات
  • امکان به اشتراک گذاشتن داده ها و همکاری گروهی
  • ابزارهای ابتدایی تحلیل
  • ابزارهای بهره وری
  • طراحی برای تولید
  • و...

این نرم افزار می تواند با سایر نرم افزارهای دیگر هم به راحتی ارتباط برقرار کند و شما مشکلی در این خصوص نخواهید داشت.

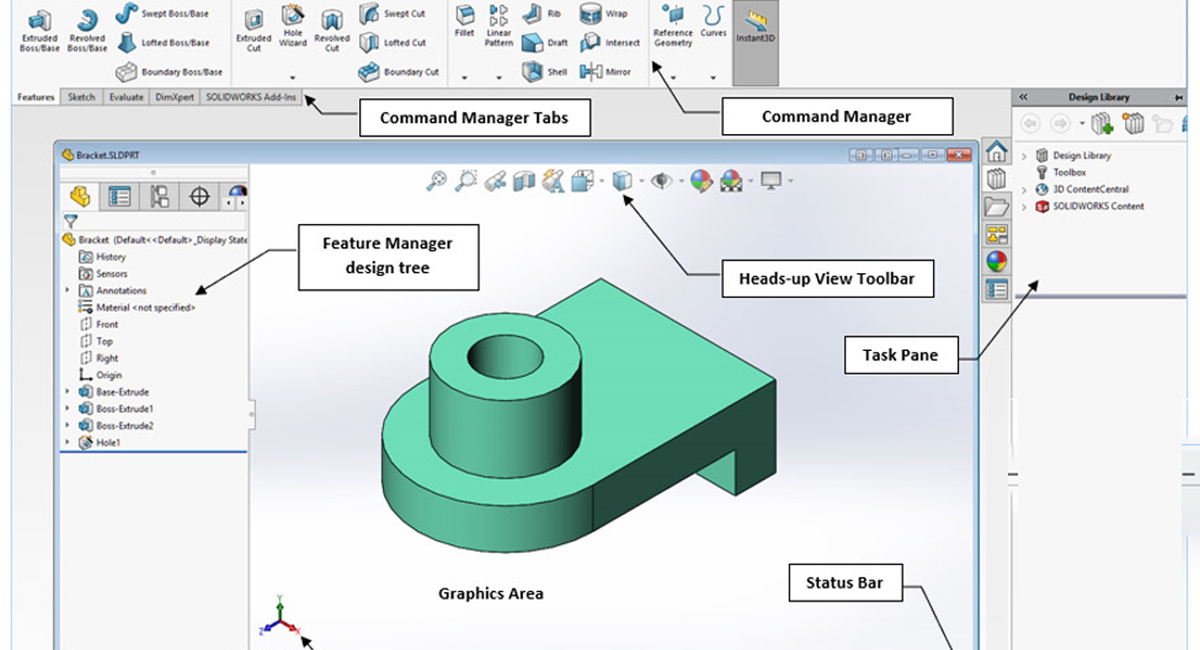

 آشنایی با محیط نرم افزار سالیدورک

آشنایی با محیط نرم افزار سالیدورک
آشنایی با محیط نرم افزار سالیدورک

نرم افزار طراحی تابلو برق سالیدورک از سه محیط پارت (part) ، اسمبلی(assembly) و دراوینگ(drawing) تشکیل شده است.

در محیط part می توان به طراحی تجهیزات و قطعات مختلف تابلو برق پرداخت. سپس می توان این قطعات را در محیط assembly کنار هم مونتاژ کرد. همچنین امکان بررسی نحوه کار تابلو برق و قطعات آن در این محیط وجود دارد و حتی می توان از عملکرد آن ها انیمیشن ساخت. در محیط drawing هم همانطور که از نامش پیداست، امکات ترسیم نقشه قطعات و مدار طراحی شده و سپس چاپ آن وجود دارد.

هر کدام از محیط های مختلف این نرم افزار، ابزارهای خاصی را در اختیار شما قرار می دهند. در حقیقت طراحی تابلو برق با سالیدورک به کمک همین ابزارها امکان پذیر می شود.

برای مثال برخی از نوار ابزارهای کاربردی این نرم افزار عبارتند از:

  • Feature برای ایجاد جسم
  • Surface برای ایجاد صفحات مختلف
  • sheet metal برای ورق کاری
  • weldment برای جوش کاری و طراحی سازه
  • mold tools برای طراحی قالب

مهم ترین قابلیت نرم افزار طراحی تابلو برق سالیدورک، طراحی دو بعدی می باشد که با استفاده از نوارابزار Sketch انجام خواهد شد. این بخش شاید در ظاهر بسیار ساده به نظر برسد، اما اهمیت بسیار بالایی دارد. چرا که طراحی دو بعدی پایه و اساس طراحی سه بعدی را تشکیل می دهد و اگر طراحی بعدی به خوبی انجام نشده باشد، امکان ندارد طراحی سه بعدی بدون خطا انجام شود.

 آموزش کار با سولیدورک

نرم افزار طراحی تابلو برق سالیدورک از یک محیط کاربری جذاب برخوردار است و به کمک امکانات فراوان آن به راحتی می توانید به طراحی تابلو برق در این محیط بپردازید.

برای آموزش طراحی تابلو برق با سالیدورک و آموزش کار با این نرم افزار از لینک زیر کمک بگیرید:

 جمع بندی

در این مطلب سعی کردیم شما را با طراحی تابلو برق با سالیدورک اشنا کرده و اطلاعاتی درخصوص این نرم افزار به شما ارائه دهیم. همانطور که متوجه شدید، سالیدورک یکی از بهترین نرم افزارها برای طراحی تابلو برق به شمار می رود و امکان انجام این کار با دقت و سرعت بالا را برای شما فراهم می کند. کار با سالیدورک به هیچ عنوان سخت نیست، فقط باید با تمام نوارابزارهای این برنامه به خوبی آشنا باشید.
