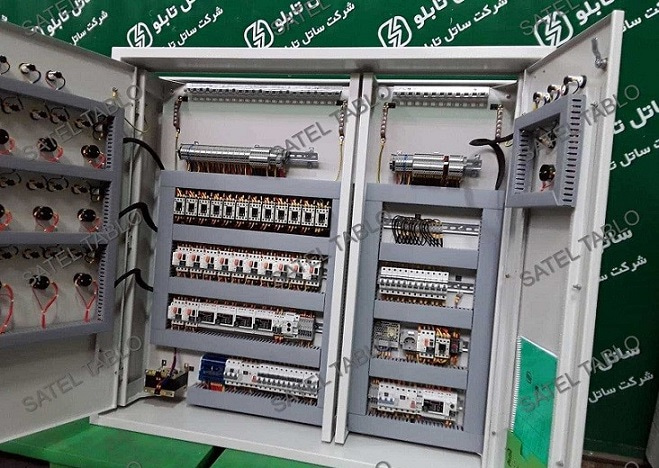

تابلو برق ایزوله چیست [بررسی کاربرد و ویژگی ها + مزایا و معایب]
وقتی برق در محیطهای حساس استفاده میشود مثل اتاق عمل، ICU یا بخشهای ویژه، موضوع فقط روشن ماندن تجهیزات نیست؛ ایمنی جان انسان در اولویت قرار میگیرد. اینجاست که تابلو برق ایزوله (یا سیستم برق ایزوله) معنا پیدا میکند.
ساده بگوییم: تابلو برق ایزوله کاری میکند که در صورت تماس اتفاقی فرد با یکی از هادیهای برق، احتمال برقگرفتگی شدید به شکل چشمگیری کاهش پیدا کند؛ چون خروجی برق را از زمین جدا میکند و اجازه نمیدهد مدار خطا مثل سیستم معمولی سریعاً از بدن انسان عبور کند.
برق ایزوله یعنی چه؟
در برقکشی معمولی (غیر ایزوله)، یکی از هادیها (نول) عملاً نسبت به زمین مرجع دارد و اگر شخص به فاز و زمین همزمان نزدیک شود یا مسیر برگشت فراهم شود، جریان خطرناک از بدن عبور میکند.
اما در سیستم ایزوله، خروجی منبع تغذیه طوری طراحی میشود که هیچکدام از دو هادی خروجی نسبت به زمین مرجع مستقیم ندارند. یعنی در سمت ثانویه دیگر «فاز و نول» به مفهوم رایج نداریم؛ دو سر خروجی فقط نسبت به هم اختلاف ولتاژ دارند (مثلاً A و B). نتیجه عملی این است که اگر فرد به یکی از این دو هادی تماس پیدا کند، چون مسیر برگشت مطمئنی به منبع وجود ندارد، جریان عبوری بسیار ناچیز خواهد بود.
تابلو برق ایزوله چیست و کجا استفاده میشود؟
تابلو برق ایزوله یک تابلو تخصصی است که معمولاً برای تغذیه برق در فضاهای حساس (بهخصوص مراکز درمانی) استفاده میشود و اجزای اصلی آن بهگونهای انتخاب میشوند که:
- برق خروجی ایزوله از زمین باشد
- وضعیت ایزولاسیون (نشتی و خطای عایقی) بهصورت دائم پایش شود
- در صورت بروز «اولین خطا»، سیستم قطع نشود و فقط هشدار بدهد تا فرصت رفع عیب فراهم شود
بیشترین کاربرد این سیستم در اتاقهای عمل، بخشهای ویژه، ریکاوری و فضاهایی است که بدن بیمار یا تجهیزات حیاتی در تماس مستقیم با انسان هستند.
اجزای اصلی تابلو برق ایزوله
تابلو ایزوله معمولاً چند قطعه کلیدی دارد که بدون آنها عملاً سیستم معنای واقعی خود را از دست میدهد:
1. ترانس ایزوله (Isolation Transformer)
قلب سیستم ایزوله، ترانس یکبهیک است؛ یعنی تعداد دور اولیه و ثانویه برابر است و هدف اصلی آن تغییر ولتاژ نیست، بلکه جدا کردن الکتریکی ثانویه از اولیه است. انرژی از طریق القای مغناطیسی منتقل میشود، نه اتصال مستقیم هادیها. همین جداسازی باعث میشود سمت ثانویه نسبت به زمین «شناور» باشد.
2. LIM یا مانیتور ایزولاسیون خط (Line Isolation Monitor)
چون سیستم ایزوله در «اولین خطا» قطع نمیشود، باید یک ناظر دائمی داشته باشد که بفهمد ایزولاسیون دارد ضعیف میشود یا نه. LIM دقیقاً همین کار را میکند: ایزولاسیون را پیوسته بررسی میکند و اگر نشتی یا کاهش مقاومت عایقی به حد خطر نزدیک شود، آلارم صوتی/نوری میدهد تا قبل از وقوع خطای دوم، مشکل رفع شود.
3. شینه ارت و همبندی بدنه
بدنه تابلو و بدنه تجهیزات باید ارت شوند؛ نکته مهم این است که در سمت ایزوله، خروجیها نسبت به زمین مرجع مستقیم ندارند اما بدنهها همچنان باید ارت استاندارد داشته باشند تا ایمنی مکانیکی/الکتریکی حفظ شود.
4. حفاظتها و فیوزها/کلیدها
برای حفاظت اضافهبار و اتصال کوتاه در مدارهای خروجی، از تجهیزات حفاظتی مناسب استفاده میشود. این بخش باید هماهنگ با توان ترانس، نوع بار و حساسیت فضا طراحی شود.
اولین خطا و دومین خطا چرا مهم است؟
این قسمت کلیدیترین منطق سیستم ایزوله است:
1. خطای اول (First Fault)
اگر یکی از هادیهای خروجی (A یا B) به بدنه زمینشده دستگاه یا به زمین اتصال پیدا کند، معمولاً جریان خطا بسیار کم است و سیستم قطع نمیشود. اما از همین لحظه، سیستم دیگر آن ایمنی کامل اولیه را ندارد. LIM هشدار میدهد که «ایزولاسیون کاهش پیدا کرده».
2. خطای دوم (Second Fault)
اگر بعد از خطای اول، یک خطای دوم در هادی دیگر رخ دهد، مسیر جریان کامل میشود و خطر افزایش مییابد. به همین دلیل هشدار LIM نباید نادیده گرفته شود. اشتباه رایج این است که افراد فقط آلارم را Silent میکنند تا صدا قطع شود؛ درحالیکه اصل ماجرا رفع عیب است، نه خاموش کردن هشدار.
ویژگیهای تابلو برق ایزوله
به شرح زیر هستند:
- ایمنی بالاتر در برابر برقگرفتگی (بهخصوص در تماس با یک هادی)
- پایش دائمی نشتی و افت ایزولاسیون با LIM
- تداوم برقرسانی در خطای اول (قطع نشدن برق در شرایط حساس)
- کاهش اثر برخی نویزها و مولفههای ناخواسته در مسیر تغذیه (در برخی طراحیها)
- مناسب برای بارهای حساس و تجهیزات گرانقیمت پزشکی
مزایای تابلو برق ایزوله
تابلو برق ایزوله وقتی درست طراحی و نگهداری شود، چند امتیاز جدی دارد:
- کاهش ریسک شوک الکتریکی برای بیمار و کادر درمان
- قطع نشدن برق در خطای اول (برای اتاق عمل یعنی زمان طلایی برای رفع عیب بدون توقف کار)
- کاهش جریانهای نشتی به سطح غیر بحرانی در سناریوهای مشخص
- امکان تشخیص سریعتر خطا به کمک آلارمهای LIM
- حفاظت بهتر از تجهیزات حساس که خاموشی ناگهانی برایشان خطرناک یا پرهزینه است
معایب و محدودیتها
تابلو ایزوله با اینکه بسیار مفید است، اما «بینیاز از مراقبت» نیست:
- هزینه اولیه بالاتر (ترانس ایزوله + LIM + تجهیزات خاص)
- نیاز به نگهداری و تست دورهای (بهخصوص بررسی آلارمها و وضعیت نشتی)
- حساسیت به بیتوجهی اپراتور: اگر هشدارها جدی گرفته نشود، فلسفه ایمنی سیستم آسیب میبیند.
- طراحی و اجرا باید دقیق باشد؛ اجرای غیراصولی میتواند باعث هشدارهای کاذب یا کاهش کارایی شود.
نتیجهگیری
اگر بخواهیم خلاصه و کاربردی بگوییم: تابلو برق ایزوله یعنی برقرسانی ایمنتر در محیطهایی که جان انسان و تداوم کار تجهیزات حیاتی مهمتر از هر چیز است. این تابلو با کمک ترانس ایزوله، خروجی را از زمین جدا میکند تا در «خطای اول» برق قطع نشود و احتمال برقگرفتگی شدید به حداقل برسد؛ و با LIM هم دائماً هشدار میدهد که قبل از رسیدن به شرایط خطرناک، عیب برطرف شود.
در پروژههایی مثل بیمارستانها و فضاهای حساس، کیفیت طراحی و مونتاژ تابلو ایزوله بسیار تعیینکننده است. ساتل تابلو میتواند در انتخاب ظرفیت ترانس، طراحی صحیح بخش مانیتورینگ نشتی، جانمایی تجهیزات و اجرای استاندارد تابلو برق ایزوله، راهکار دقیقتری متناسب با نیاز پروژه ارائه دهد.
