تفاوت برق تک فاز و سه فاز [تفاوت هزینه برق سه فاز و تک فاز + کاربرد ها]
| ویژگیها | برق تک فاز | برق سه فاز |
|---|---|---|
| تعداد فاز | یک فاز | سه فاز با اختلاف زاویه 120 درجه |
| تعداد سیمها | یک فاز و یک نول | سه فاز، یک نول و معمولاً یک ارت |
| ولتاژ معمول در ایران | حدود 220 ولت | 220 ولت بین فاز و نول / 380 ولت بین دو فاز |
| توان قابل انتقال | محدود و مناسب بارهای سبک | توان بالا و مناسب بارهای سنگین |
| پایداری ولتاژ | احتمال افت ولتاژ در بارهای بالا | پایداری بیشتر به دلیل تقسیم بار بین فازها |
| کاربرد رایج | خانهها، فروشگاهها، دفاتر کوچک | کارخانهها، کارگاهها، آسانسور، پمپهای صنعتی |
| نوع تجهیزات | لوازم خانگی و تجهیزات سبک | موتورها و ماشینآلات صنعتی |
| هزینه انشعاب | کمتر | بیشتر به دلیل ظرفیت بالاتر |
| پیچیدگی تابلو برق | سادهتر | پیچیدهتر و نیازمند طراحی تخصصی |
برق تک فاز و سه فاز دو شیوه اصلی توزیع برق متناوب در شبکههای فشار ضعیف هستند که تقریباً تمام مصرفکنندگان خانگی و صنعتی با یکی از این دو سیستم سروکار دارند. خیلی از افراد هنگام انتخاب نوع انشعاب، طراحی تابلو برق یا راهاندازی تجهیزات، با این پرسش روبهرو میشوند که برق سه فاز و تک فاز دقیقاً چه تفاوتی دارند و از نظر هزینه، کدام گزینه بهصرفهتر است.
شناخت درست این تفاوتها کمک میکند انتخاب فنی و اقتصادی دقیقتری انجام شود و از بروز مشکلات در بهرهبرداری جلوگیری گردد.
در شبکه برق شهری، انرژی الکتریکی به صورت جریان متناوب یا AC توزیع میشود. در این ساختار، بسته به میزان بار و نوع مصرف، انشعاب میتواند تک فاز یا سه فاز باشد. تفاوت این دو فقط در تعداد سیمها نیست، بلکه در توان قابل انتقال، پایداری ولتاژ، نوع تجهیزات قابل استفاده و حتی ساختار تابلوهای برق اثر مستقیم دارد.
برق تک فاز چیست و در چه جاهایی استفاده میشود؟
در سیستم برق تک فاز، انرژی از طریق یک سیم فاز و یک سیم نول به مصرفکننده میرسد. ولتاژ نامی این نوع برق در ایران معمولاً ۲۲۰ ولت است. بیشتر واحدهای مسکونی، دفاتر اداری کوچک و فروشگاههای معمولی از برق تک فاز استفاده میکنند، چون عمده لوازم مصرفی آنها برای همین سطح ولتاژ و توان طراحی شده است.
سادگی اجرا یکی از مهمترین مزیتهای برق تک فاز است. سیمکشی، تجهیزات حفاظتی و تابلو برق در این حالت ساختار سادهتری دارند و هزینه نصب اولیه پایینتر است. برای روشنایی، لوازم خانگی، کولرهای معمولی و تجهیزات سبک، تک فاز کاملاً پاسخگو است.
با این حال محدودیت توان در تک فاز یک نکته مهم است. وقتی بار مصرفی بالا میرود، کل جریان از یک فاز عبور میکند. این موضوع میتواند باعث افت ولتاژ، افزایش تلفات و داغ شدن کابلها شود. به همین دلیل برای دستگاههای پرقدرت یا بارهای تجمعی بالا، تک فاز گزینه مناسبی محسوب نمیشود.
برق سه فاز چیست و چه برتری فنی دارد؟
در سیستم برق سه فاز، سه خط فاز مجزا وجود دارد که اختلاف زاویه الکتریکی آنها ۱۲۰ درجه است. معمولاً یک سیم نول و یک سیم ارت نیز در کنار این سه فاز قرار دارد. ولتاژ بین هر فاز و نول حدود ۲۲۰ ولت و بین دو فاز حدود ۳۸۰ ولت است.
مهمترین مزیت برق سه فاز، انتقال توان بالاتر با پایداری بیشتر است. در این سیستم، بار بین سه فاز تقسیم میشود و همین موضوع باعث میشود جریان هر خط کاهش یابد و راندمان انتقال انرژی بالا برود. نتیجه این ساختار، افت ولتاژ کمتر و عملکرد یکنواختتر تجهیزات است.
موتورهای سه فاز در مقایسه با موتورهای تک فاز، راهاندازی نرمتر، لرزش کمتر و بازده بالاتری دارند. به همین دلیل در کارگاهها، کارخانهها، پمپهای قوی، آسانسورها و ماشینآلات صنعتی تقریباً همیشه از برق سه فاز استفاده میشود. البته اجرای این سیستم نیازمند طراحی دقیقتر و استفاده از تابلو برق استاندارد و حرفهای است.
مقایسه عملی برق سه فاز و تک فاز در پروژهها
در عمل، انتخاب بین برق تک فاز و سه فاز به نوع مصرف بستگی دارد. اگر مصرف پراکنده و سبک باشد، تک فاز انتخاب منطقی است. اما اگر یک یا چند مصرفکننده پرقدرت وجود داشته باشد، سه فاز انتخاب فنیتری خواهد بود.
در ساختمانهای مجهز به آسانسور، سیستم تهویه مرکزی، چیلر یا پمپهای سنگین، معمولاً انشعاب سه فاز در نظر گرفته میشود. همچنین در پروژههای صنعتی و کارگاهی، استفاده از سه فاز تقریباً اجتنابناپذیر است، چون بسیاری از تجهیزات اصلاً در نسخه تک فاز تولید نمیشوند.
تفاوت هزینه برق سه فاز و تک فاز از چه بخشهایی تشکیل میشود؟
تفاوت هزینه برق سه فاز و تک فاز را باید در سه بخش بررسی کرد: هزینه انشعاب، هزینه تجهیزات و هزینه مصرف انرژی.
- در بخش انشعاب، کنتور و حق اشتراک سه فاز معمولاً گرانتر از تک فاز است، چون ظرفیت تحویلی بالاتر است. آمپراژهای سه فاز هزینه اولیه بیشتری دارند و شرکت توزیع نیز شرایط فنی خاصتری را بررسی میکند.
- در بخش تجهیزات، هزینه تابلو برق سه فاز، کلیدهای حفاظتی، کابل ورودی و تجهیزات قطع و وصل بالاتر است. طراحی و مونتاژ این تابلوها تخصصیتر بوده و باید با رعایت کامل استاندارد انجام شود.
- در بخش مصرف انرژی، تعرفه به نوع کاربری بستگی دارد. در برخی موارد، اگر مصرف بالا باشد، استفاده از انشعاب سه فاز با تعرفه صنعتی میتواند از نظر هزینه هر کیلووات ساعت بهصرفهتر از مصرف سنگین روی تک فاز باشد. بنابراین همیشه سه فاز گرانتر از تک فاز نیست؛ نوع مصرف تعیینکننده است.
استفاده از اینورتر برای تبدیل تک فاز به سه فاز
در شرایطی که دسترسی به برق سه فاز وجود ندارد اما تجهیزات سه فاز لازم است، از اینورتر تک فاز به سه فاز استفاده میشود. این دستگاه برق تک فاز را دریافت کرده و خروجی سه فاز قابل کنترل تولید میکند. علاوه بر تبدیل فاز، امکان کنترل سرعت و راهاندازی نرم موتور را هم فراهم میکند.
البته این راهکار بیشتر برای توانهای محدود مناسب است و در پروژههای صنعتی بزرگ، جایگزین واقعی انشعاب سه فاز محسوب نمیشود.
تفاوت یوپیاس تک فاز و سه فاز
در سیستمهای برق اضطراری نیز همین تفاوت وجود دارد. یوپیاس تک فاز برای بارهای محدود و تجهیزات سبک کاربرد دارد، اما یوپیاس سه فاز برای بارهای گسترده و حساس صنعتی استفاده میشود. انتخاب نادرست در این بخش میتواند باعث ناپایداری کل شبکه داخلی شود.
جمعبندی
برق تک فاز و سه فاز هر کدام برای سطح مشخصی از مصرف طراحی شدهاند. تک فاز انتخابی ساده و اقتصادی برای مصارف خانگی و سبک است، در حالی که سه فاز برای بارهای سنگین و تجهیزات صنعتی ضروری محسوب میشود. تفاوت هزینه برق سه فاز و تک فاز فقط به مبلغ قبض محدود نیست و باید هزینه انشعاب، تجهیزات، تابلو برق و الزامات فنی نیز در نظر گرفته شود.

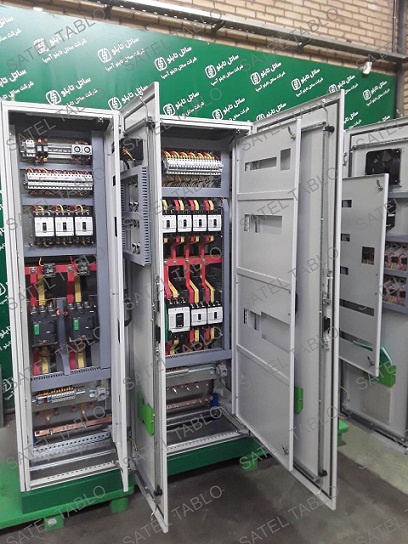

در طراحی و اجرای سیستمهای توزیع و تابلوهای برق، انتخاب درست نوع فاز نقش مهمی در ایمنی، راندمان و دوام تجهیزات دارد. تجربه مجموعههای تخصصی تولید تابلو برق مانند ساتل تابلو نشان میدهد که تصمیمگیری صحیح در مرحله طراحی، از بسیاری هزینهها و مشکلات بهرهبرداری در آینده جلوگیری میکند.
سوالات متداول (FAQ)
۱. از نظر فیزیک الکتریکی، چرا توان تحویلی در شبکههای سه فاز پایدارتر از تک فاز است؟
در یک سیستم تک فاز، توان لحظهای به صورت متناوب نوسان کرده و در هر ثانیه (در فرکانس ۵۰ هرتز) ۱۰۰ بار به صفر میرسد. اما در سیستم سه فاز، به دلیل اختلاف زاویه ۱۲۰ درجهای فازها، مجموع توان تحویلی همواره مقداری ثابت است ($P = \sqrt{3} V I \cos\phi$). این پایداری باعث میشود الکتروموتورهای سه فاز گشتاور کاملاً یکنواختی تولید کرده و لرزش هارمونیک نداشته باشند.
۲. آیا همیشه هزینه مصرف انرژی (قبض برق) در انشعاب سه فاز بیشتر از تک فاز است؟
خیر. تفاوت هزینه برق سه فاز و تک فاز در بخش بهرهبرداری کاملاً به نوع مصرف بستگی دارد. اگرچه هزینه خرید انشعاب (CapEx) و تجهیزات تابلویی در سه فاز بیشتر است، اما انتقال بار سنگین روی سه فاز باعث کاهش شدید جریان خط، افت تلفات اهمی ($I^2R$) در کابلها و افزایش راندمان میشود. همچنین، تخصیص تعرفههای صنعتی برای انشعابات سه فاز در کارگاهها، هزینه هر کیلوواتساعت را به شدت کاهش میدهد.
۳. اینورترهای تبدیلکننده برق تک فاز به سه فاز (VFD) چه محدودیتهای فنی دارند؟
این اینورترها برق ۲۲۰ ولت متناوب را به جریان مستقیم (DC) تبدیل کرده و سپس توسط سوئیچهای IGBT، یک خروجی سه فاز میسازند. اما دو محدودیت بزرگ دارند: اولاً، ولتاژ خروجی آنها سه فاز ۲۲۰ ولت است (نه ۳۸۰ ولت)، بنابراین سربندی موتور حتماً باید در حالت مثلث ($\Delta$) قرار گیرد. دوماً، به دلیل کشش جریان بسیار بالا از شبکه تک فاز ورودی، استفاده از آنها معمولاً به توانهای زیر ۴ کیلووات (اسب بخار پایین) محدود میشود.
۴. پدیده «عدم تقارن بار» (Unbalanced Load) در تابلوهای برق سه فاز چه خطراتی به همراه دارد؟
اگر توزیع بارهای تک فاز روی فازهای سیستم سه فاز (R, S, T) یکسان نباشد، عدم تقارن رخ میدهد. این پدیده باعث ایجاد جریانهای مؤلفه صفر شده که تماماً از سیم نول عبور میکنند (سیم نول داغ میشود). علاوه بر این، تقارن ولتاژ شبکه به هم خورده و باعث کاهش گشتاور، افزایش تلفات حرارتی و سوختن زودرس الکتروموتورهای سه فاز متصل به شبکه میشود.
۵. چرا در بسیاری از بارهای سه فاز (مانند موتورهای صنعتی) سیم نول متصل نمیشود، اما در تابلو اصلی وجود آن الزامی است؟
در بارهای کاملاً متقارن (مانند سیمپیچهای الکتروموتور سه فاز)، جمع برداری جریانها در نقطه ستاره دقیقاً صفر است، بنابراین نیازی به مسیر برگشت جریان (نول) نیست. اما در تابلو برق توزیع، به دلیل وجود مدارهای فرمان، سیستمهای روشنایی و پریزهای تک فاز (که به ولتاژ ۲۲۰ ولت فاز-نول نیاز دارند)، اتصال سیم نول با سطح مقطع استاندارد کاملاً حیاتی است.
