نحوه قرار گرفتن خازن در مدار [بررسی چگونگی نصب خازن + نکات]
وقتی میگوییم خازن انرژی را ذخیره میکند و در زمان لازم تخلیه میکند، حرف درست است؛ اما کافی نیست. چیزی که در عمل به درد طراحی و تعمیر میخورد این است که بدانیم خازن دقیقاً کجا در مدار قرار بگیرد، چه زمانی شارژ/دشارژ شود و چرا این کار باعث بهتر شدن عملکرد مدار میشود.
انتخاب جای خازن (سری یا موازی)، نوع خازن (قطبدار یا غیرقطبی)، و حتی فاصله آن تا مصرفکننده، روی نتیجه نهایی اثر مستقیم دارد.
در این محتوا، هم دلیل استفاده از خازن در مدار را روشن میکنیم و هم چند سناریوی رایج از نحوه نصب را دقیق و کاربردی توضیح میدهیم.
دلیل استفاده از خازن در مدار چیست؟
دلیل استفاده از خازن همیشه «ذخیره انرژی» نیست؛ خازن بسته به محل قرارگیریاش چند کار مهم انجام میدهد:
- صافکردن ولتاژ DC بعد از یکسوسازی (صافی منبع تغذیه): وقتی خروجی دیودها موجدار است، خازن با ذخیره انرژی در قلهها و تخلیه در درهها، ریپل را کم میکند و ولتاژ را یکنواختتر میسازد.
- کاهش نویز و نوسانهای لحظهای: در بخشهایی از مدار که تغییرات سریع جریان رخ میدهد (مثل لحظه روشن شدن رله، سوئیچکردن، یا تقویتکنندهها)، خازن مثل یک منبع انرژی کوچک عمل میکند و افت ولتاژ لحظهای را میگیرد.
- فیلتر فرکانسی (عبور/عدم عبور AC): خازن برای AC مثل یک مسیر وابسته به فرکانس عمل میکند؛ فرکانسهای بالاتر راحتتر عبور میکنند و این ویژگی پایه فیلترهای بالاگذر و پایینگذر است.
- تأخیر زمانی و شکلدهی پالس: با مقاومت ترکیب میشود و ثابت زمانی میسازد (τ = RC) تا روشن/خاموش شدن یا تغییرات ولتاژ کنترلشده انجام شود.
خازن در مدار DC چگونه رفتار میکند؟
در لحظه اول اتصال منبع، ولتاژ دو سر خازن تقریباً صفر است و جریان عبوری بیشینه. سپس با گذشت زمان، خازن شارژ میشود، ولتاژ دو سرش بالا میرود و جریان کاهش پیدا میکند. بعد از حدود ۵τ (پنج تاو) میگوییم تقریباً شارژ کامل شده است. نتیجه عملی این رفتار:
- خازن در DC بعد از شارژ شدن، تقریباً مثل کلید باز عمل میکند (جریان پیوسته عبور نمیدهد).
- پس جای قرارگیری خازن در مدار DC باید با هدف ذخیره/تخلیه لحظهای یا صافسازی انتخاب شود، نه عبور جریان دائم.
نحوه قرار گرفتن خازن در مدار: سری یا موازی؟
این مهمترین بخش است. چون جای خازن تعیین میکند مدار چه رفتاری داشته باشد.
1. قرار دادن خازن به صورت موازی (Parallel)
وقتی خازن را موازی با مصرفکننده یا موازی با خروجی منبع میگذارید، دو اتفاق میافتد:
- خازن همان ولتاژی را میبیند که مصرفکننده میبیند (V خازن = V مدار).
- هنگام افت ناگهانی ولتاژ یا نویز، خازن سریع انرژی ذخیرهشده را تخلیه میکند و ولتاژ را پایدارتر نگه میدارد.
این دقیقاً همان چیزی است که در صافی منبع تغذیه رخ میدهد: خازن را موازی خروجی DC میگذارند تا ریپل کم شود. برای ممتد کردن جریان نیمموج، باید خازن را با ورودی/خروجی موازی کرد.
کاربردهای رایج موازی:
- صافی بعد از دیود (منبع تغذیه)
- حذف نویز و نوسان در ورودی تغذیه بردها
- کمک به پایداری ولتاژ در لحظههای بارگذاری سریع
2. قرار دادن خازن به صورت سری (Series)
وقتی خازن را سری با مسیر سیگنال یا مسیر تغذیه خاص میگذارید، نقش اصلی آن عبور دادن AC و جلوگیری از عبور DC یا ایجاد فیلتر فرکانسی است. چون خازن DC را بعد از شارژ شدن عبور نمیدهد، سری کردن خازن در مسیر DC معمولاً برای عبور جریان دائمی مناسب نیست، مگر برای کاربردهایی مثل کوپلاژ سیگنال یا فیلتر.
کاربردهای رایج سری:
- کوپلاژ در مدارهای صوتی (قطع DC و عبور سیگنال)
- ساخت فیلتر بالاگذر (سری خازن + مقاومت)
خازن قطبدار را چطور نصب کنیم؟
در خازنهای الکترولیتی (قطبدار)، اتصال اشتباه میتواند خرابی جدی ایجاد کند:
- پایه مثبت باید به ولتاژ بالاتر (سمت ورودی/مثبت تغذیه) وصل شود.
- پایه منفی به ولتاژ پایینتر/زمین وصل میشود.
- روی بدنه معمولاً پایه منفی با علامت «-» مشخص است و اغلب پایه منفی کوتاهتر هم هست (در مدلهای پایهدار).
نکته خیلی مهم: خازن الکترولیتی برای صافی منبع تغذیه عالی است، اما باید ولتاژ نامی آن از ولتاژ کاری مدار بالاتر انتخاب شود و قطبیت درست رعایت شود.
سری و موازی کردن چند خازن؛ چه اثری دارد؟
بستن چند خازن مثل مقاومتها قواعد خودش را دارد:
موازی کردن خازنها
در موازی:
- ظرفیت کل جمع میشود: C = C1 + C2 + …
- ولتاژ دو سر همه برابر است.
- به دلیل افزایش ظرفیت، معمولاً صافی بهتر میشود اما زمان شارژ بیشتر میشود.
این روش در حذف نویز و افزایش ظرفیت صافی خیلی رایج است.
سری کردن خازنها
در سری:
- ظرفیت معادل کاهش پیدا میکند (وارونها جمع میشوند).
- تقسیم ولتاژ بین خازنها رخ میدهد.
- تا حد امکان از سری کردن خازنها بپرهیزید مگر دلیل طراحی داشته باشید.
نکات ایمنی مهم: اتصال کوتاه، شارژ و دشارژ
خازن میتواند انرژی زیادی ذخیره کند و اگر دو سرش اتصال کوتاه شود، تخلیه ناگهانی میتواند جرقه، آسیب به قطعه و حتی خطر ایجاد کند:
- هنگام نصب/جداسازی، حتماً قبلش برق را قطع کنید (مثلاً قطع سیم منفی باتری یا جدا کردن فیوز).
- برای شارژ اولیه یا تخلیه، بهتر است از مقاومت یا لامپ به عنوان محدودکننده جریان استفاده شود تا شارژ ناگهانی به خازن آسیب نزند.
- خازن شارژشده را بدون تخلیه رها نکنید؛ ممکن است مدتها شارژ بماند.
این نکته در مدارهای صنعتی و تابلوها هم مصداق دارد: قبل از سرویس بانک خازنی یا کار روی تابلو، باید تخلیه ایمن و رعایت دستورالعمل انجام شود.
یک نکته کاربردی درباره «جای فیزیکی» خازن
علاوه بر سری/موازی بودن، فاصله فیزیکی هم مهم است. خازن باید در کمترین فاصله با آمپلیفایر قرار بگیرد (مثلاً زیر 40–50 سانتیمتر)، چون هرچه مسیر سیمکشی بلندتر شود، افت و نویز و ریسک بیشتر میشود. همین منطق در مدارهای الکترونیکی هم هست: خازنهای حذف نویز (Decoupling) باید تا حد ممکن نزدیک پایههای تغذیه قطعه قرار بگیرند.
جمعبندی
نحوه قرار گرفتن خازن در مدار به هدف شما بستگی دارد: اگر هدف صافی و پایداری ولتاژ است، خازن را معمولاً موازی خروجی منبع یا مصرفکننده میگذارند. اگر هدف عبور AC و قطع DC یا ساخت فیلتر است، خازن را سری در مسیر سیگنال قرار میدهند. در خازنهای قطبدار، جهت نصب (مثبت/منفی) حیاتی است و بیتوجهی به شارژ و دشارژ میتواند خطرناک باشد.

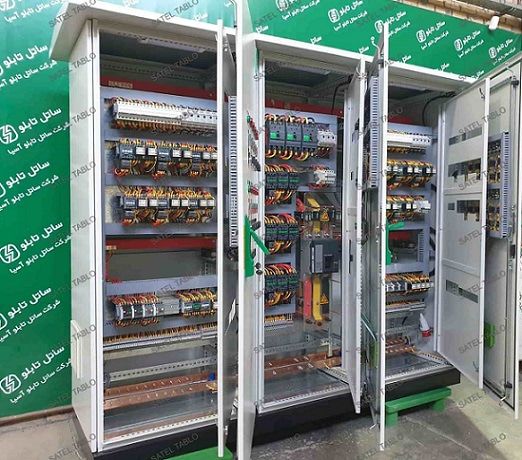

در پروژههای صنعتی، همین اصول وقتی کنار طراحی درست تابلو قرار میگیرد نتیجه میدهد. برای همین در اجرای حرفهای تابلوها و بانکهای خازنی، مجموعههایی مثل ساتل تابلو معمولاً روی استاندارد نصب، جانمایی درست، ایمنی تخلیه و انتخاب قطعات مناسب حساسیت ویژه دارند تا سیستم هم پایدار کار کند و هم سرویس و نگهداریاش بیخطر باشد.
