انواع خازن الکترولیتی [بررسی کاربرد و ویژگی ها + مزایا و معایب]
در هر منبع تغذیه، درایو صنعتی یا برد الکترونیکی که باز کنید، تقریباً همیشه ردپایی از خازنهای الکترولیتی میبینید. این خازنها با ظرفیت بالا، نقش اصلی را در صافکردن ولتاژ، حذف نویز و پایداری مدار بازی میکنند.
شناخت انواع خازن الکترولیتی و تفاوتهای آنها، برای مهندسان برق قدرت، الکترونیک و همچنین طراحان تابلوهای برق صنعتی مثل ساتل تابلو، یک ضرورت حرفهای است؛ چون انتخاب نادرست خازن میتواند عمر منبع تغذیه و تابلو را بهطور جدی کاهش دهد.
در این محتوا، به زبان ساده و کاربردی، سراغ معرفی انواع خازن الکترولیتی، بررسی ویژگیها، مزایا و معایب و همچنین نگاهی به کاربرد خازن الکترولیتی در صنعت و تجهیزات الکترونیکی میرویم.
خازن الکترولیتی چیست و چه جایگاهی در میان انواع خازن الکترونیکی دارد؟
قبل از دستهبندی و بررسی جزئیات، لازم است جایگاه خازن الکترولیتی را میان انواع خازن های الکترونیکی بشناسیم. در مدارهای امروزی، از خازن سرامیکی، فیلم، میکا، پلیمر و الکترولیتی استفاده میشود و هر کدام نقش خاص خود را دارند.
تعریف و ساختار کلی خازن الکترولیتی
خازن الکترولیتی یک خازن قطبی (پولاریزه) است که در آن، یک لایه اکسید بسیار نازک بهعنوان دیالکتریک و یک الکترولیت مایع یا جامد بهعنوان کاتد استفاده میشود. این ساختار باعث میشود نسبت به سایر انواع خازن الکترونیکی، ظرفیت بسیار بالاتری در حجم کوچک ارائه دهد؛ اما در مقابل، محدودیتهایی مانند حساسیت به پلاریته و دما نیز دارد.
انواع خازن الکترولیتی از نظر جنس و تکنولوژی ساخت
وقتی از انواع خازن الکترولیتی صحبت میکنیم، معمولاً منظور ما خانوادههایی مثل آلومینیومی، تانتالیوم و پلیمر است. هر کدام مشخصات و حوزه کاربرد متفاوتی دارند و در طراحی حرفهای، انتخاب بین آنها تصادفی نیست.
خازن الکترولیتی آلومینیومی، تانتالیوم و پلیمر
خازنهای آلومینیومی رایجترین و اقتصادیترین نوع در منابع تغذیه و تابلوهای برق هستند. تانتالیومها ابعاد کوچکتر، پایداری بهتر و قیمت بالاتری دارند و بیشتر در بردهای الکترونیکی ظریف استفاده میشوند. خازنهای پلیمر (مانند پلیمر آلومینیوم) با ESR پایین و پایداری حرارتی بهتر، برای مدارات سوئیچینگ با فرکانس بالا بسیار مناسباند. در عمل، در میان انواع خازن های الکترونیکی، این سه خانواده، هسته اصلی خازنهای الکترولیتی را تشکیل میدهند.
انواع خازن الکترولیتی از نظر فرم فیزیکی و نصب روی برد
پس از انتخاب نوع تکنولوژی، فرم فیزیکی خازن اهمیت پیدا میکند؛ زیرا روی نحوه نصب، تهویه حرارتی و سهولت تعمیر و تعویض در تابلو برق و بردهای صنعتی تأثیر مستقیم دارد.
1. خازن الکترولیتی رادیال (Radial)
خازنهای رادیال دارای دو پایه در یک سمت هستند و رایجترین نوع خازن الکترولیتی در منابع تغذیه و مدارهای صنعتی محسوب میشوند. این مدل تعادل خوبی بین ظرفیت، قیمت و سهولت مونتاژ ایجاد میکند.
ویژگیها:
- نصب آسان روی بردهای سوراخدار (Through Hole)
- تنوع بالا در ظرفیت و ولتاژ کاری
- مناسب برای منابع تغذیه، درایوها و تابلوهای صنعتی
2. خازن الکترولیتی اکسیال (Axial)
در خازنهای اکسیال، پایهها در دو سر خازن قرار دارند و معمولاً در مدارهایی با محدودیت خاص در چیدمان استفاده میشوند. این مدل بیشتر در تعمیر تجهیزات قدیمی یا کاربردهای خاص دیده میشود.
ویژگیها:
- مناسب برای مسیرهای سیمکشی خطی
- کاربرد محدود در طراحیهای جدید
- رایج در جایگزینی قطعات تجهیزات قدیمی
3. خازن الکترولیتی SMD
خازنهای SMD برای نصب سطحی طراحی شدهاند و در بردهای الکترونیکی فشرده و مدرن استفاده میشوند. این نوع خازن در صنایع الکترونیک دقیق و تجهیزات با تراکم بالا کاربرد فراوانی دارد.
ویژگیها:
- اشغال فضای بسیار کم روی برد
- مناسب برای تولید انبوه و مونتاژ ماشینی
- عملکرد پایدار در مدارهای الکترونیکی مدرن

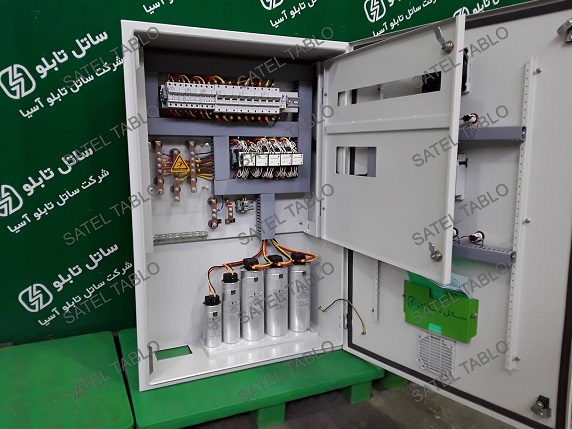

4. خازن الکترولیتی ترمینالدار (پیچی)
خازنهای ترمینالدار یا پیچی، برای توانها و ظرفیتهای بالا طراحی شدهاند و معمولاً روی شاسی تابلو یا داخل رک نصب میشوند. این مدل در تابلوهای صنعتی و منابع تغذیه قدرت بسیار رایج است.
ویژگیها:
- تحمل جریان ریپل بالا
- مناسب برای تابلوهای برق و سیستمهای صنعتی سنگین
- نصب ایمن با پیچ و اتصالات مکانیکی قوی
مزایای انواع خازن الکترولیتی در طراحی صنعتی و الکترونیکی
با وجود برخی محدودیتها، خازنهای الکترولیتی همچنان در بسیاری از طراحیهای صنعتی و الکترونیکی انتخاب اول هستند. این موضوع به مجموعهای از مزایای فنی و اقتصادی برمیگردد که در ادامه بهصورت تفکیکشده بررسی میشود.
1. ظرفیت بالا در حجم نسبتاً کوچک
یکی از مهمترین مزایای خازنهای الکترولیتی، ارائه ظرفیتهای بالا در مقایسه با بسیاری از انواع خازنهای الکترونیکی است. این خازنها معمولاً در بازه چندصد میکروفاراد تا چند هزار میکروفاراد ساخته میشوند و برای مدارهای تغذیه و قدرت گزینهای کارآمد محسوب میشوند.
ویژگیها:
- مناسب برای ذخیره انرژی در مدارهای DC
- کاربرد گسترده در منابع تغذیه و درایوهای صنعتی
- کاهش نیاز به استفاده از چند خازن موازی
2. قیمت مناسب و صرفه اقتصادی در پروژههای صنعتی
در مقایسه با خازنهای فیلم، تانتالیوم یا سرامیکی با ظرفیت مشابه، خازنهای الکترولیتی هزینه پایینتری دارند. همین موضوع آنها را به گزینهای اقتصادی برای تولید انبوه و پروژههای صنعتی تبدیل کرده است.
ویژگیها:
- کاهش هزینه نهایی تابلو برق و تجهیزات
- دسترسپذیری بالا در بازار
- انتخاب مناسب برای پروژههای با مقیاس بزرگ
3. تنوع بالا در ولتاژ کاری، ابعاد و تکنولوژی ساخت
خازنهای الکترولیتی در بازه گستردهای از ولتاژها، فرمهای فیزیکی و تکنولوژیهای ساخت (آلومینیومی، تانتالیوم، پلیمر) تولید میشوند. این تنوع، آزادی عمل بالایی به طراح برد و تابلو برق میدهد.
ویژگیها:
- امکان انتخاب دقیق متناسب با شرایط کاری
- سازگاری با طراحیهای فشرده یا توان بالا
- مناسب برای کاربردهای صنعتی، الکترونیکی و کنترلی
معایب و محدودیتهای انواع خازن الکترولیتی
هیچ قطعهای بدون ضعف نیست و خازنهای الکترولیتی نیز از این قاعده مستثنا نیستند. نادیدهگرفتن این محدودیتها میتواند حتی در یک طراحی اصولی، باعث کاهش عمر سیستم یا بروز خرابیهای پرهزینه شود.
1. عمر مفید محدود و وابستگی شدید به شرایط کاری
عمر خازنهای الکترولیتی به عوامل مختلفی مانند دمای محیط، جریان ریپل و کیفیت ساخت وابسته است. با افزایش دمای کاری، فرایند خشکشدن الکترولیت تسریع میشود و این موضوع یکی از دلایل اصلی کاهش ظرفیت و خرابی زودهنگام خازن در مدارهای صنعتی و تابلوهای برق است.
2. حساسیت بالا به دما و تنشهای حرارتی
این نوع خازنها در برابر دماهای بالا و تغییرات حرارتی مداوم حساس هستند. کارکرد طولانیمدت نزدیک به حداکثر دمای مجاز میتواند باعث افت عملکرد، افزایش نشتی جریان و کاهش پایداری مدار شود؛ به همین دلیل تهویه مناسب و انتخاب صحیح کلاس دمایی اهمیت بالایی دارد.
3. پلاریزه بودن و ریسک خرابی در صورت اتصال نادرست
اکثر خازنهای الکترولیتی قطعاتی پلاریزه هستند و تنها در یک جهت خاص قابل استفادهاند. هرگونه اشتباه در اتصال قطب مثبت و منفی میتواند باعث آسیب جدی، افزایش فشار داخلی یا حتی ترکیدن خازن شود. از اینرو رعایت دقیق دیتاشیت سازنده و استانداردهای نصب، نقش مهمی در افزایش ایمنی و کاهش هزینههای نگهداری دارد.

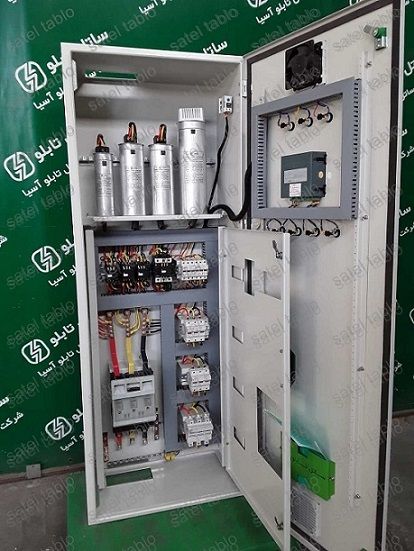

جمعبندی: انتخاب هوشمندانه انواع خازن الکترولیتی در پروژههای صنعتی
در این مطلب تلاش شد تصویری روشن از انواع خازن الکترولیتی، جایگاه آنها در بین انواع خازن های الکترونیکی و همچنین کاربرد خازن الکترولیتی در منابع تغذیه و تابلوهای برق ارائه شود. در عمل، انتخاب صحیح بین آلومینیومی، تانتالیوم و پلیمر، توجه به فرم فیزیکی، ولتاژ نامی، جریان ریپل و دمای کاری، مجموعهای از تصمیمهای فنی است که روی عملکرد نهایی سیستم اثر میگذارد.
شرکتهایی مانند ساتل تابلو که از سال ۱۳۷۲ در حوزه طراحی و ساخت تابلوهای فشار ضعیف و متوسط و اجرای پروژههای نیرورسانی فعال هستند، این انتخابها را نهفقط بر اساس تئوری، بلکه با تکیه بر تجربه میدانی انجام میدهند. ترکیب شناخت دقیق انواع خازن الکترولیتی با طراحی اصولی تابلو برق، نتیجهای جز افزایش پایداری، کاهش خرابی و بهرهوری بالاتر در شبکه برق صنعتی نخواهد داشت.
