تست خازن با لامپ [بررسی مراحل تست گام به گام + نکات]
| مراحل تست خازن با مولتی متر | توضیحات |
|---|---|
| قطع کامل برق و ایمنسازی | پیش از هر اقدامی، برق مدار باید بهطور کامل قطع شود تا از بروز خطر برقگرفتگی و آسیب به مولتیمتر جلوگیری گردد. |
| دشارژ کردن خازن | خازن ممکن است حتی پس از قطع برق دارای ولتاژ ذخیرهشده باشد؛ بنابراین با روش ایمن (مقاومت یا ابزار مناسب) باید کاملاً دشارژ شود. |
| تنظیم مولتی متر روی حالت مناسب | مولتی متر باید روی حالت اندازهگیری ظرفیت (نماد خازن یا فاراد) یا در صورت نبود، روی حالت اهممتر تنظیم شود. |
| جدا کردن خازن از مدار | برای جلوگیری از خطای اندازهگیری، خازن باید حداقل از یک سر کاملاً از مدار جدا شود و تست در خارج از مدار انجام گیرد. |
| اتصال پرابهای مولتی متر | پرابها به پایههای خازن متصل میشوند؛ در خازنهای الکترولیتی، رعایت قطب مثبت و منفی اهمیت دارد. |
| بررسی مقدار ظرفیت نمایشدادهشده | عدد نمایش دادهشده باید نزدیک به مقدار نامی درجشده روی خازن باشد؛ اختلاف قابلتوجه میتواند نشانه خرابی یا کاهش ظرفیت باشد. |
| تست خازن در حالت اهممتر (در صورت نیاز) | در این حالت، افزایش تدریجی مقاومت نشاندهنده شارژ شدن خازن و سلامت نسبی آن است؛ مقاومت ثابت یا صفر نشانه خرابی است. |
| تست خازن سه فاز بهصورت جداگانه | در خازنهای سه فاز، هر فاز بهطور مستقل تست شده و مقادیر با یکدیگر مقایسه میشوند؛ اختلاف زیاد بیانگر معیوب بودن است. |
| تحلیل نتایج و تصمیم نهایی | بر اساس نتایج تست، میتوان درباره استفاده مجدد، تعویض خازن یا انجام بررسیهای تکمیلی تصمیمگیری کرد. |

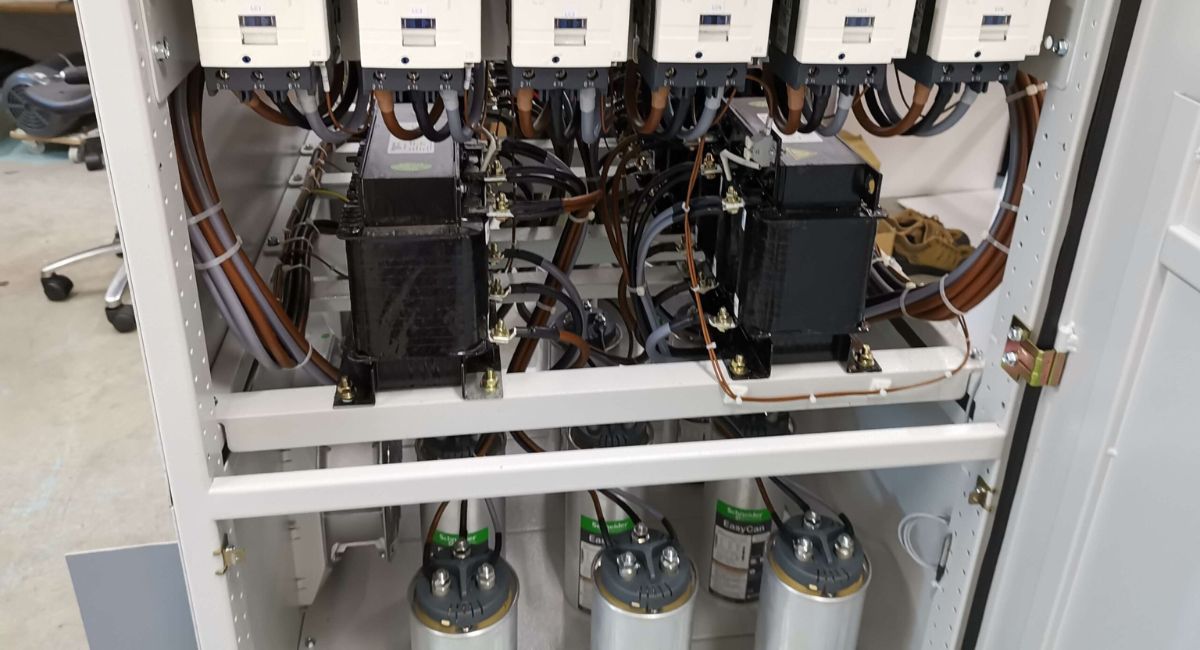

در بسیاری از پروژههای برق صنعتی و تابلوهای فشار ضعیف، خازنها نقش حیاتی در اصلاح ضریب توان و پایداری شبکه ایفا میکنند. خرابی یا افت عملکرد یک خازن میتواند باعث افزایش جریان، داغ شدن تجهیزات و حتی آسیب به سایر اجزای تابلو برق شود.
به همین دلیل، آشنایی با روشهای ساده و فوری بررسی سلامت خازن، برای تکنسینها و برقکاران اهمیت زیادی دارد. یکی از این روشهای کاربردی و درعینحال ساده، تست خازن با لامپ است که بدون نیاز به تجهیزات پیشرفته، اطلاعات اولیه و ارزشمندی در اختیار شما قرار میدهد.
چرا تست سلامت خازن اهمیت دارد؟
قبل از ورود به مراحل تست، باید بدانیم اصلاً چرا بررسی خازن تا این اندازه مهم است. خازن معیوب ممکن است ظاهراً سالم به نظر برسد، اما در عمل عملکرد درستی نداشته باشد.
تأثیر خازن معیوب بر تابلو برق
خازنی که ظرفیت واقعی خود را از دست داده باشد، قادر به جبران توان راکتیو نخواهد بود. این موضوع باعث افزایش مصرف انرژی، جریمههای برق و کاهش راندمان کل سیستم میشود؛ مخصوصاً در تابلو بانک خازنی که طراحی دقیق آنها ضروری است.
تست خازن با لامپ چیست و چگونه کار میکند؟
این روش بیشتر بهعنوان یک تست تجربی و سریع شناخته میشود و برای تشخیص سالم یا سوخته بودن خازن کاربرد دارد. قبل از اجرای مراحل، لازم است منطق عملکرد این روش را بشناسیم.
اساس عملکرد این روش تست
در تست خازن با لامپ، از خاصیت ذخیره و تخلیه انرژی الکتریکی خازن استفاده میشود. اگر خازن سالم باشد، پس از اتصال موقت به منبع برق و سپس لامپ، انرژی ذخیرهشده باعث روشن شدن لحظهای لامپ میشود.
تجهیزات موردنیاز برای تست خازن
پیش از شروع کار، آمادهسازی ابزار مناسب هم از نظر ایمنی و هم از نظر دقت تست اهمیت دارد. این وسایل بهراحتی در هر کارگاه برق پیدا میشوند.
لیست ابزار ساده و در دسترس
- یک لامپ رشتهای 220 ولت
- سرپیچ و سیم رابط
- فازمتر یا مولتیمتر برای اطمینان از قطع برق
- دستکش عایق و رعایت اصول ایمنی
مراحل انجام تست خازن با لامپ
در این بخش، مراحل تست خازن با لامپ بهصورت گامبهگام و دقیق توضیح داده میشود. اجرای صحیح و منظم هر مرحله، نقش مهمی در جلوگیری از خطای تست و افزایش ایمنی فرد دارد.
1. قطع کامل برق و تخلیه ایمن خازن
در اولین و مهمترین مرحله، باید برق ورودی تابلو یا مدار کاملاً قطع شود. اطمینان حاصل کنید که هیچ ولتاژی روی ترمینالهای خازن وجود ندارد و از فازمتر یا مولتیمتر برای تأیید این موضوع استفاده کنید. توجه داشته باشید که حتی پس از قطع برق، خازنها ممکن است همچنان بار الکتریکی ذخیرهشده داشته باشند.
برای تخلیه ایمن خازن:
- از مقاومت تخلیه یا پیچگوشتی کاملاً عایق استفاده کنید
- دو سر خازن را چند ثانیه به هم متصل کنید تا انرژی باقیمانده تخلیه شود
- در خازنهای صنعتی بزرگ، این کار را با احتیاط بیشتری انجام دهید
این مرحله برای جلوگیری از برقگرفتگی، جرقه و آسیب به تجهیزات کاملاً ضروری است و نباید نادیده گرفته شود.
2. شارژ کنترلشده خازن قبل از تست
پس از تخلیه کامل، خازن باید برای انجام تست، بهصورت کوتاهمدت شارژ شود. در این مرحله:
- دو سر خازن را برای ۲ تا ۵ ثانیه به برق متناوب (معمولاً 220 ولت) متصل کنید
- از تماس مستقیم دست با ترمینالها جداً خودداری نمایید
- بهتر است این کار از طریق سیم رابط کنترلشده انجام شود
هدف از این مرحله، ذخیره مقدار کمی انرژی در خازن است تا در مرحله بعد، واکنش آن در زمان تخلیه مشخص شود. شارژ بیش از حد یا زمان طولانی اتصال به برق میتواند باعث آسیب به خازن یا خطر ایمنی شود.
3. قطع برق و جداسازی خازن از منبع تغذیه
پس از شارژ اولیه، باید منبع برق کاملاً قطع شود و خازن از مدار جدا گردد. این کار اهمیت زیادی دارد زیرا:
- تست باید فقط با انرژی ذخیرهشده در خازن انجام شود
- اتصال همزمان خازن و لامپ به برق میتواند باعث نتایج اشتباه یا خطرناک شود
در این مرحله مطمئن شوید که خازن کاملاً ایزوله است و هیچ اتصال ناخواستهای به شبکه ندارد.
4. اتصال لامپ به دو سر خازن
اکنون لامپ رشتهای را به دو ترمینال خازن متصل کنید. نوع لامپ بهتر است:
- لامپ رشتهای 220 ولت
- با توان 40 تا 100 وات برای تستهای معمولی
پس از اتصال:
- اگر خازن سالم باشد، لامپ بهصورت لحظهای روشن شده و سریع خاموش میشود
- این روشن شدن لحظهای ناشی از تخلیه انرژی ذخیرهشده خازن است
- خاموش شدن سریع نشاندهنده نبود اتصال کوتاه داخلی است
این مرحله اصلیترین بخش تست خازن با لامپ بوده و نتیجه نهایی در همینجا مشخص میشود.
5. تکرار تست برای اطمینان بیشتر
برای افزایش دقت تست، توصیه میشود:
- مراحل شارژ و اتصال لامپ را حداقل ۲ تا ۳ بار تکرار کنید
- در هر تکرار، رفتار لامپ را با دقت مشاهده نمایید
در خازن سالم، الگوی روشن و خاموش شدن لامپ باید همسان و قابل پیشبینی باشد. تغییر رفتار در دفعات مختلف میتواند نشانه افت ظرفیت یا خرابی تدریجی خازن باشد.
6. بررسی ظاهری همزمان با تست
در کنار تست با لامپ، یک بررسی ظاهری نیز انجام دهید:
- وجود بادکردگی، نشتی روغن یا بوی سوختگی
- تغییر رنگ بدنه یا ترمینالها
- شل بودن اتصالات
این موارد در کنار نتیجه تست، کمک میکند تصمیم دقیقتری درباره تعویض یا ادامه استفاده از خازن گرفته شود.
تفسیر نتایج تست بهصورت صحیح
دیدن روشن یا خاموش شدن لامپ کافی نیست؛ مهمتر از آن، تفسیر صحیح نتیجه تست است. هر رفتار لامپ معنای مشخصی دارد.
حالتهای مختلف روشن شدن لامپ
اگر لامپ اصلاً روشن نشود، احتمال قطع داخلی یا کاهش شدید ظرفیت وجود دارد. روشن ماندن طولانی لامپ نیز میتواند نشانه اتصال کوتاه داخلی باشد. تنها روشن و خاموش شدن سریع، نتیجه مطلوب محسوب میشود.
نکات ایمنی مهم هنگام تست خازن
هرچند این روش ساده به نظر میرسد، اما بیدقتی میتواند خطرناک باشد. رعایت چند نکته ساده، ایمنی شما را تضمین میکند.
مواردی که نباید نادیده گرفته شوند
همیشه از دستکش عایق استفاده کنید، تست را روی سطح خشک انجام دهید و هرگز خازنهای ولتاژ بالا را بدون تجربه کافی بررسی نکنید. این نکات مکمل ایمنی در تست خازن با لامپ هستند.
محدودیتهای تست خازن با لامپ
این روش برای بررسی اولیه بسیار مفید است، اما جایگزین تستهای دقیق آزمایشگاهی نمیشود. آگاهی از محدودیتها باعث تصمیمگیری بهتر میشود.
چرا تست دقیقتری گاهی لازم است؟
با این روش نمیتوان مقدار دقیق ظرفیت یا افت تدریجی خازن را اندازهگیری کرد. برای پروژههای حساس صنعتی، استفاده از LCR متر توصیه میشود.
نتیجهگیری
بررسی سلامت خازنها، بخش جداییناپذیر نگهداری تابلوهای برق صنعتی است. تست خازن با لامپ یک روش ساده، سریع و کمهزینه برای تشخیص اولیه سالم یا معیوب بودن خازن بهشمار میرود و میتواند از بسیاری از مشکلات بزرگتر در سیستم جلوگیری کند. بااینحال، استفاده صحیح، تفسیر درست نتایج و رعایت نکات ایمنی، شرط اصلی موفقیت این تست است. در پروژههای حرفهای و تابلوهای برق طراحیشده توسط شرکتهایی مانند ساتل تابلو آسیا، این تست میتواند بهعنوان بخشی از فرآیند عیبیابی اولیه مورد استفاده قرار گیرد و در صورت نیاز، با تستهای دقیقتر تکمیل شود.
