تست خازن با مولتی متر [نحوه تست خازن به روش آسان + علامت ها]
| مراحل تست خازن با مولتی متر | توضیحات |
|---|---|
| قطع کامل برق و ایمنسازی | پیش از هر اقدامی، برق مدار باید بهطور کامل قطع شود تا از بروز خطر برقگرفتگی و آسیب به مولتیمتر جلوگیری گردد. |
| دشارژ کردن خازن | خازن ممکن است حتی پس از قطع برق دارای ولتاژ ذخیرهشده باشد؛ بنابراین با روش ایمن (مقاومت یا ابزار مناسب) باید کاملاً دشارژ شود. |
| تنظیم مولتی متر روی حالت مناسب | مولتی متر باید روی حالت اندازهگیری ظرفیت (نماد خازن یا فاراد) یا در صورت نبود، روی حالت اهممتر تنظیم شود. |
| جدا کردن خازن از مدار | برای جلوگیری از خطای اندازهگیری، خازن باید حداقل از یک سر کاملاً از مدار جدا شود و تست در خارج از مدار انجام گیرد. |
| اتصال پرابهای مولتی متر | پرابها به پایههای خازن متصل میشوند؛ در خازنهای الکترولیتی، رعایت قطب مثبت و منفی اهمیت دارد. |
| بررسی مقدار ظرفیت نمایشدادهشده | عدد نمایش دادهشده باید نزدیک به مقدار نامی درجشده روی خازن باشد؛ اختلاف قابلتوجه میتواند نشانه خرابی یا کاهش ظرفیت باشد. |
| تست خازن در حالت اهممتر (در صورت نیاز) | در این حالت، افزایش تدریجی مقاومت نشاندهنده شارژ شدن خازن و سلامت نسبی آن است؛ مقاومت ثابت یا صفر نشانه خرابی است. |
| تست خازن سه فاز بهصورت جداگانه | در خازنهای سه فاز، هر فاز بهطور مستقل تست شده و مقادیر با یکدیگر مقایسه میشوند؛ اختلاف زیاد بیانگر معیوب بودن است. |
| تحلیل نتایج و تصمیم نهایی | بر اساس نتایج تست، میتوان درباره استفاده مجدد، تعویض خازن یا انجام بررسیهای تکمیلی تصمیمگیری کرد. |
در سیستمهای برق صنعتی، خازنها نقشی حیاتی در بهبود عملکرد شبکه، کاهش تلفات و اصلاح ضریب توان ایفا میکنند. خرابی خازن میتواند باعث افت راندمان، افزایش جریان و حتی آسیب به تجهیزات شود.
به همین دلیل، آشنایی با روشهای ساده و کاربردی بررسی سلامت خازن، برای تکنسینها و فعالان صنعت برق اهمیت زیادی دارد. یکی از رایجترین و در دسترسترین روشها، تست خازن با مولتی متر است؛ روشی که بدون نیاز به تجهیزات پیچیده، اطلاعات ارزشمندی از وضعیت خازن در اختیار ما قرار میدهد.
چرا تست خازن اهمیت دارد؟
قبل از آنکه وارد مراحل عملی شویم، لازم است بدانیم چرا اصلاً تست خازن انجام میشود. بسیاری از مشکلات تابلوهای برق، ریشه در عملکرد نادرست خازن دارند و تشخیص بهموقع این موضوع میتواند از هزینههای سنگین جلوگیری کند.
خرابی خازن ممکن است بهصورت کاهش ظرفیت، نشتی جریان یا اتصال کوتاه بروز کند. در ظاهر، خازن شاید سالم به نظر برسد، اما در عمل کارایی خود را از دست داده باشد. انجام تست خازن با مولتی متر کمک میکند این مشکلات پیش از ایجاد اختلال جدی در سیستم شناسایی شوند و تصمیم درست برای تعویض یا استفاده مجدد گرفته شود.
آشنایی با علامت تست خازن روی مولتی متر
پیش از شروع تست، باید مولتی متر را بهدرستی تنظیم کرد. بسیاری از خطاها بهدلیل ناآشنایی با تنظیمات دستگاه رخ میدهند و نتیجه تست را غیرقابلاعتماد میکنند.
بررسی علامت تست خازن روی مولتی متر
در مولتی مترهای دیجیتال، بخشی با واحد فاراد یا نماد خازن مشخص شده است. این بخش همان علامت تست خازن روی مولتی متر است که برای اندازهگیری ظرفیت استفاده میشود. در برخی مدلها، این گزینه بهصورت ترکیبی با تست دیود یا مقاومت فعال میشود. شناخت دقیق علامت تست خازن روی مولتی متر کمک میکند از تنظیم صحیح دستگاه اطمینان داشته باشید.
نحوه تست خازن با مولتی متر دیجیتال
پس از تنظیم مولتی متر، نوبت به انجام تست عملی میرسد. این مرحله نیازمند دقت و رعایت نکات ایمنی است تا هم نتیجه دقیق به دست آید و هم آسیبی به فرد یا دستگاه وارد نشود.
مراحل انجام تست به روش ساده
ابتدا خازن را کاملاً از مدار جدا کرده و در صورت امکان، آن را دشارژ کنید. سپس پرابهای مولتی متر را به پایههای خازن متصل نمایید. اگر مولتی متر روی حالت ظرفیت قرار داشته باشد، عدد نمایش دادهشده باید نزدیک به مقدار نامی خازن باشد. این روش یکی از رایجترین حالتهای تست خازن با مولتی متر در کارگاههای برق صنعتی است و برای عیبیابی سریع بسیار کاربردی است.
تست خازن با مولتی متر در حالت اهممتر
در شرایطی که مولتی متر قابلیت اندازهگیری ظرفیت نداشته باشد، میتوان از حالت اندازهگیری مقاومت استفاده کرد. این روش سادهتر است و بیشتر برای تشخیص سالم یا معیوب بودن خازن به کار میرود.
در این حالت، با اتصال پرابها و مشاهده تغییر عدد مقاومت، میتوان فهمید که خازن شارژ میشود یا خیر. اگر مقدار مقاومت بهآرامی افزایش یابد، خازن احتمالاً سالم است. این شیوه نیز نوعی تست خازن با مولتی متر محسوب میشود که همچنان در پروژههای صنعتی رایج است.

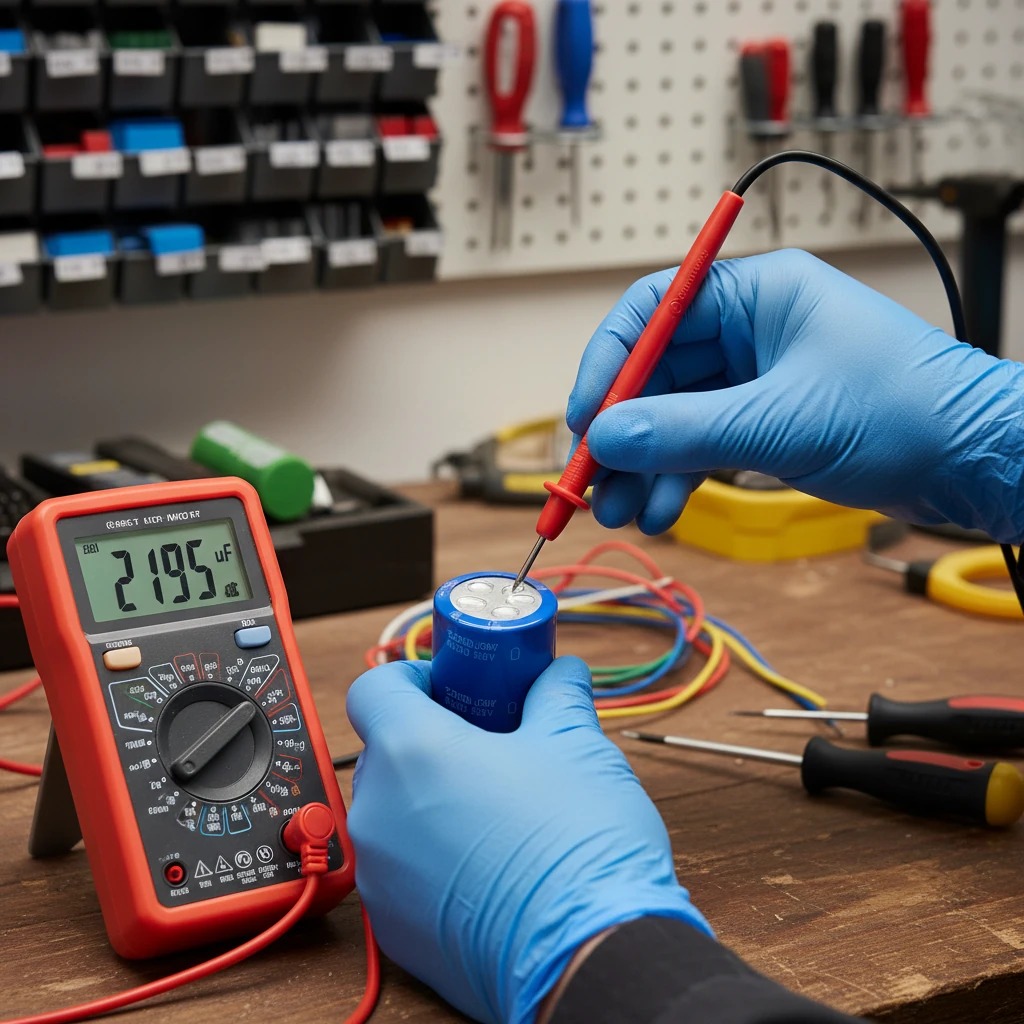

تست خازن سه فاز با مولتی متر
در تابلوهای صنعتی، خازنهای سه فاز کاربرد گستردهای دارند و بررسی آنها نیازمند دقت بیشتری است. تفاوت ساختاری این خازنها باعث میشود روش تست کمی متفاوت باشد.
برای تست خازن سه فاز با مولتی متر، هر فاز بهصورت جداگانه بررسی میشود و مقادیر بهدستآمده با هم مقایسه میگردند. اختلاف قابلتوجه بین فازها میتواند نشانه خرابی باشد. رعایت ایمنی در این نوع تست اهمیت بالایی دارد، زیرا خازنهای سه فاز معمولاً ظرفیت و ولتاژ بالاتری دارند.
خطاهای رایج هنگام تست خازن
بسیاری از نتایج نادرست بهدلیل اشتباهات ساده رخ میدهند. شناخت این خطاها باعث افزایش دقت و اعتماد به نتایج تست میشود.
عدم دشارژ کامل خازن، انتخاب اشتباه رنج مولتی متر و اتصال نادرست پرابها از رایجترین خطاها هستند. همچنین، تست خازن داخل مدار میتواند باعث نمایش اعداد گمراهکننده شود. توجه به این نکات، کیفیت تست خازن با مولتی متر را بهطور قابلتوجهی افزایش میدهد.
ارتباط تست خازن با نگهداری تابلوهای برق
در مجموعههایی که بهصورت حرفهای در حوزه طراحی و ساخت تابلو برق فعالیت میکنند، تست دورهای خازنها بخشی از برنامه نگهداری محسوب میشود. این کار باعث افزایش طول عمر تجهیزات و کاهش توقفهای ناگهانی میشود.
در شرکت ساتل تابلو آسیا، شناخت عملکرد قطعات و تست صحیح آنها، نتیجه سالها تجربه در پروژههای فشار ضعیف و متوسط است. توجه به جزئیات فنی، کیفیت نهایی تابلو برق را تضمین میکند.
جمعبندی نهایی
خازنها از اجزای حیاتی سیستمهای برق صنعتی هستند و سلامت آنها تأثیر مستقیمی بر عملکرد کل شبکه دارد. استفاده از روشهای ساده و کاربردی، مانند تست خازن با مولتی متر، امکان تشخیص سریع خرابی را فراهم میکند. با شناخت علامتها، رعایت اصول ایمنی و انتخاب روش صحیح، میتوان از بروز بسیاری از مشکلات جلوگیری کرد. این دانش، ابزاری ارزشمند برای فعالان صنعت برق و سازندگان تابلوهای حرفهای است.
