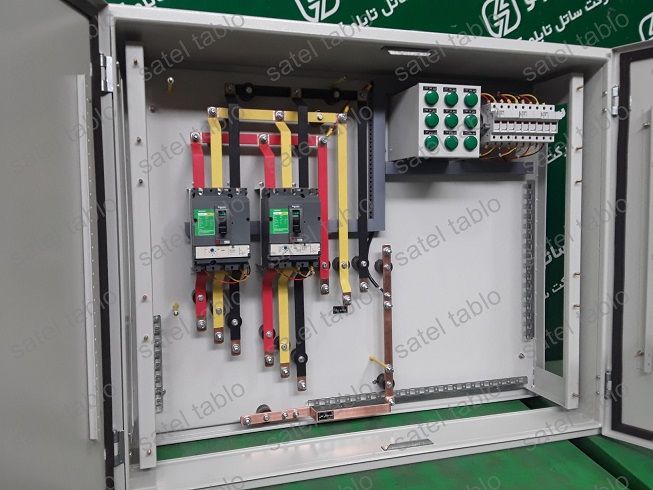

گرفتن نول از سه فاز [راهکار و مراحل + خطرات احتمالی]
در دنیای تابلوها و سیستمهای سهفاز که توسط شرکت شرکت ساتل تابلو آسیا طراحی و ساخته میشود، یکی از مسائلی که همواره مورد توجه است این است: گرفتن نول از سهفاز. بسیاری از مهندسان، نصبکنندگان و کاربران ممکن است سوال کنند که دقیقاً چه زمانی و چگونه باید نول را از سیستم سهفاز بگیرند؟ این محتوا قصد دارد با بیانی ساده و کاربردی، راهکارها و مراحل گرفتن نول از سهفاز را بررسی کند و همینطور خطرات احتمالی آن را با شما مرور نماید.
| مراحل گرفتن نول از سهفاز | توضیح مختصر |
|---|---|
| بررسی اتصال سیستم سهفاز | اطمینان از وجود نقطه نول در اتصال ستاره (Y) و بررسی اتصال آن به ارت. |
| انتخاب نقطه نول | گرفتن نول از مرکز ستاره و مشخصکردن مسیر سیم به تابلو. |
| سیمکشی نول | عبور سیم نول با مقطع مناسب و جدا از مسیر فازها، همراه با برچسبگذاری. |
| تعادل بار | توزیع یکنواخت بار بین فازها برای کاهش جریان نول و جلوگیری از نامتعادلی. |
| اتصال نول به ارت | اتصال ایمن نول به زمین برای جلوگیری از شوک الکتریکی و افزایش ایمنی. |
| تست عملکرد | اندازهگیری ولتاژ فاز به نول، جریان نول و بررسی عملکرد حفاظتها. |
چرا گرفتن نول از سهفاز اهمیت دارد؟
قبل از وارد شدن به مراحل فنی، خوب است بدانیم چرا بحث گرفتن نول از سهفاز مطرح میشود. در سیستمهای سهفاز، معمولاً سه فاز (L1، L2، L3) وجود دارد. اگر بخواهیم در بخشی از شبکه یک تجهیز تکفاز یا تابلو داشته باشیم، ممکن است نیاز باشد «نول» یا سیم بازگشت را از نقطه مشترک ستاره (Y) بگیریم تا تجهیز تکفاز بتواند با یکی از فازها و نول کار کند.
این همان گرفتن نول از سهفاز است. اما این کار بدون رعایت نکات فنی میتواند منجر به مشکلاتی شود. بهعبارت دیگر، وقتی صحبت از گرفتن نول از سهفاز میشود، باید بدانیم که این کار راهکارها و محدودیتهایی دارد.
راهکارها و مراحل گرفتن نول از سهفاز
در این بخش، مراحل فنی و توصیههای عملی برای گرفتن نول از سهفاز را مرور میکنیم.
1. بررسی اتصال سیستم سهفاز و وجود نقطه نول
ابتدا باید وضعیت سیستم سهفاز را بررسی کنید:
- آیا سیستم به صورت ستاره (Y) وصل شده است؟ چون فقط در اتصال ستاره معمولاً نقطه مرکزی (نول) وجود دارد.
- آیا نقطه نول به زمین (ارت) متصل است؟ این ارتباط برای ایمنی بسیار مهم است.
- سپس باید مشخص شود که آیا قصد دارید تجهیز تکفازی از یکی از فازها داشته باشید یا کل تابلو سهفازی است.
2. انتخاب دقیق نقطه نول و مسیر سیمکشی
وقتی قصد گرفتن نول از سهفاز را دارید، مرحله بعدی انتخاب صحیح مسیر سیمکشی است:
- نول را از نقطه مرکزی ستاره (اگر وجود دارد) بگیرید؛ این نقطه معمولاً سیم مشترکی دارد که همه سه فاز را به هم متصل میکند.
- سیم نول باید همانند فازها به تابلو بیاید و در تابلو به نول اصلی متصل شود، همراه با علامتگذاری و برچسبگذاری مناسب.
- در تابلو یا محل نصب، مطمئن شوید که مسیر نول از مسیر فازها جدا باشد تا اختلال ایجاد نشود و نویز یا نوسان کمتر شود.
3. رعایت نکات ایمنی و تعادل بار
در حین اجرای گرفتن نول از سهفاز، توجه به نکات ایمنی ضروری است:
- اگر بار تکفاز زیاد باشد و نول از سهفاز گرفته شود، ممکن است سیستم نامتعادل شود؛ یعنی جریانهای فازها یکسان نشوند و نول جاری پیدا کند.
- نول باید به صورت ایمن به ارت متصل باشد تا در صورت خطا یا اتصال کوتاه، جریان به زمین هدایت شود و خطر کاهش یابد.
- تابلوهای طراحیشده توسط شرکت ساتل تابلو آسیا باید جانمایی و نوع چهارلایه سیمکشی را در نظر بگیرند تا گرفتن نول از سهفاز باعث کاهش ایمنی نشود.
4. تست و تحویل پس از نصب
پس از انجام سیمکشی و اتصال نول، مرحله تست عملکرد ضروری است:
- بررسی کنید که ولتاژ فاز به نول در هر فاز طبیعی است و افت یا افزایش غیرمعمول ندارد.
- بررسی کنید که جریان نول در حالت بار متعادل بسیار کم یا نزدیک به صفر باشد؛ این موضوع نشاندهنده تعادل مناسب سیستم است.
- اطمینان حاصل کنید که تابلو و مسیر نول دارای محافظ، فیوز و کلید قطع مناسب هستند و در صورت ایجاد خطا، قطع کننده عمل میکند.
خطرات احتمالی گرفتن نول از سهفاز
اگر مراحل بهدرستی رعایت نشوند، گرفتن نول از سهفاز ممکن است مشکلات زیر را ایجاد کند:
- نامتعادل شدن سیستم سهفاز: وقتی بار تکفازی زیاد باشد یا نول بهدرستی انتخاب نشده باشد، جریانها بین فازها نامتقارن میشوند که میتواند منجر به گرم شدن سیمها، افت ولتاژ یا کاهش عمر تجهیزات شود.
- اتصال نول به زمین یا عدم اتصال مناسب: اگر نول به ارت متصل نشده باشد یا اتصال ضعیف باشد، ممکن است ولتاژ نول نسبت به زمین افزایش یابد و خطر شوک الکتریکی بالا رود.
- عدم توانایی تغذیه بارهای بزرگ تکفاز: اگر بارهایی که قصد وصل کردن دارید بزرگ باشند، استفاده از یکی از فازها و نول ممکن است مناسب نباشد و بهتر است از تغذیه سهفاز کامل استفاده شود.
- هارمونیکها و جریانات امواج بالا: در سیستمهای سهفاز، اگر بارهای غیر خطی زیاد باشند، جریان نول افزایش مییابد و این باعث گرم شدن نول یا افت کیفیت میشود.
نتیجهگیری
اجرای صحیح گرفتن نول از سهفاز از اهمیت ویژهای برخوردار است، خصوصاً در پروژههای صنعتی و تابلوسازی که توسط شرکت ساتل تابلو آسیا انجام میشود. با رعایت مراحل زیر میتوانید این کار را با اطمینان بیشتری انجام دهید:
- بررسی دقیق سیستم سهفاز و وجود نقطه نول مناسب.
- سیمکشی حرفهای و انتخاب مسیر و برچسبگذاری نول.
- رعایت تعادل بار، اتصال ایمن به ارت و تست نهایی قبل از استفاده.
- آگاه بودن نسبت به خطرات احتمالی؛ مانند نامتعادلی، افزایش ولتاژ نول، هارمونیکها و افت کیفیت.
با آگاهی از این موارد و توجه به نکات فوق، فرآیند گرفتن نول از سهفاز نه فقط یک کار ساده بلکه یک عملیات فنی و حساس محسوب میشود که برای ایمنی، پایداری و طول عمر تجهیزات اهمیت دارد. شرکت ساتل تابلو آسیا با تکیه بر دانش فنی، تجربه و تکنولوژی روز آماده است تا در طراحی و اجرای تابلوها و سیستمهای سهفاز، این مراحل را به بهترین شکل پیادهسازی نماید.
