انواع تابلو برق از نظر ولتاژ [بررسی سطح ولتاژ تابلو برق + نکات]

در مسیر طراحی، ساخت و نصب تابلو برق، یکی از موارد کلیدی برای تیم فنی و مهندسی در شرکت ساتل تابلو آسیا بررسی دقیق انواع تابلو برق از نظر ولتاژ است. این شناخت، تعیین می‌کند تابلو برای کدام سطح ولتاژ طراحی شود، چه نوع تجهیزات داخلی دارد، استانداردهای ایمنی چه خواهند بود و هزینه‌های پروژه چگونه مدیریت می‌گردد.

درادامه می‌خواهیم با زبانی ساده و کاربردی به مفهوم انواع تابلو برق از نظر ولتاژ بپردازیم، رده‌های مختلف ولتاژ را بررسی کنیم، کاربردها را مطرح نماییم و نکات مهم در طراحی و تولید تابلوهای مناسب برای هر ولتاژ را بررسی کنیم.

بررسی رده‌های ولتاژ: انواع تابلو برق از نظر ولتاژ

قبل از آن‌که وارد جزئیات شویم، باید روشن کنیم که منظور از انواع تابلو برق از نظر ولتاژ چیست؟ منظور، طبقه‌بندی تابلوها بر اساس سطح ولتاژی است که تابلو باید برای آن طراحی، تولید و نصب شود — به عبارت دیگر، ولتاژ نامی تابلو تعیین‌کننده نوع تجهیزات، استانداردها، اندازه و کاربرد آن است.

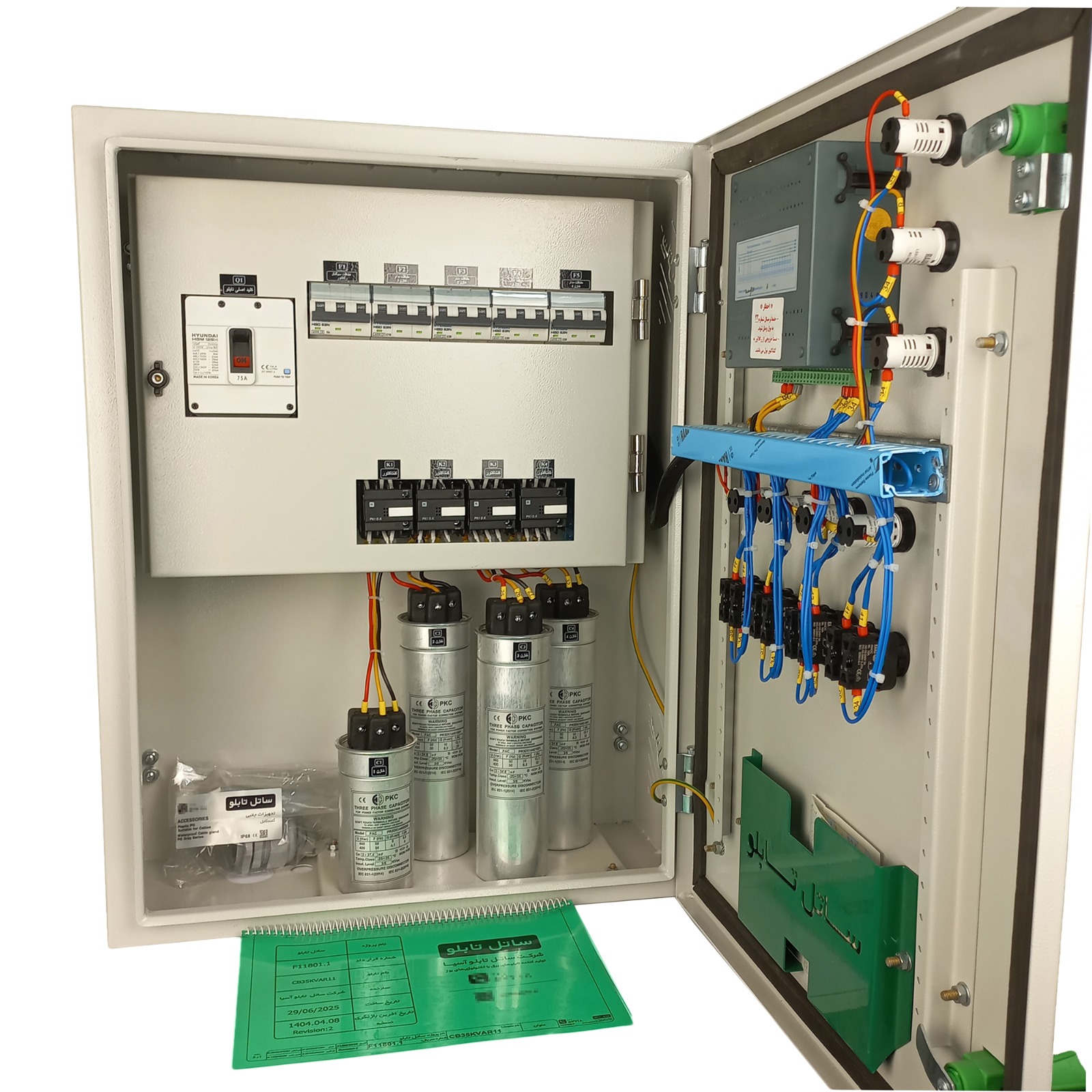

1. تابلوهای فشار ضعیف (Low Voltage)

در اولین رده از انواع تابلو برق از نظر ولتاژ، تابلوهای فشار ضعیف یا LV قرار می‌گیرند. این تابلوها برای ولتاژ نسبتا کم طراحی شده‌اند (مثلاً تا حدود ۱ ۰۰۰ ولت یا ۱ کیلوولت).

کاربردهای این تابلوها در ساختمان‌ها، مراکز تجاری، صنعتی‌های سبک و سیستم‌های توزیع نهایی است. وقتی طراحی می‌شود که سطح ولتاژ نیاز به تجهیزات بزرگ یا بسیار پیچیده نداشته باشد، انتخاب تابلو LV منطقی است.

کاربرد:

مدیریت، کنترل و حفاظت برق در ساختمان‌ها، مراکز تجاری کوچک، صنایع سبک و سیستم‌های توزیع نهایی تا حدود ۱ کیلوولت.

ویژگی‌ها:

• طراحی ساده و اقتصادی با ابعاد کوچک‌تر.
• استفاده از کلیدهای مینیاتوری، فیوز و بریکرهای کم‌ظرفیت.
• مناسب سیستم‌های تک‌فاز و سه‌فاز با بار کم تا متوسط.
• نصب و نگهداری سریع با نیاز به فضای محدود.

2. تابلوهای فشار متوسط (Medium Voltage)

دومین رده از انواع تابلو برق از نظر ولتاژ مربوط به تابلوهایی است که برای ولتاژهای بزرگ‌تر طراحی می‌شوند؛ یعنی تابلوهای MV. بر اساس استانداردها، مدارها یا تجهیزاتی با ولتاژ از حدود ۱ کیلوولت تا حدود ۳۵ کیلوولت (یا بسته به منطقه، تا ~۴۵ کیلوولت) جزء این دسته‌اند.

تابلوهای MV معمولاً در صنایع بزرگ، مراکز توزیع نیرو، پروژه‌هایی با بار بالا و به‌عنوان واسطه بین سیستم‌های ولتاژ بالا و مصرف نهایی به‌کار می‌روند.

کاربرد:

توزیع و کنترل جریان در صنایع بزرگ، مراکز توزیع نیرو و پروژه‌های با ولتاژ بین ۱ کیلوولت تا حدود ۳۵–۴۵ کیلوولت.

ویژگی‌ها:

• محفظه مقاوم با عایق‌بندی قوی و حفاظ مکانیکی.
• استفاده از بریکرهای فشار متوسط و سیستم‌های حفاظت پیشرفته.
• قابلیت نصب حسگرهای قوس الکتریکی و تجهیزات مانیتورینگ.
• مناسب محیط‌های صنعتی سه‌فاز با بار سنگین.

3. تابلوهای فشار بالا (High Voltage)

اگرچه معمولاً تولید تابلوهای خانگی و صنعتی توسط شرکت‌هایی مانند ما تا سطح MV است، اما در طبقه‌بندی انواع تابلو برق از نظر ولتاژ لازم است اشاره شود تابلوهایی که برای ولتاژهای بالاتر — مثلاً بالای ~۳۶ کیلوولت — طراحی می‌شوند، تحت عنوان HV شناخته می‌شوند.

این تابلوها و تجهیزات معمولاً در ایستگاه‌های برق، خطوط انتقال و سیستم‌هایی بسیار بزرگ استفاده می‌شوند و برای تولید معمول صنعتی کمتر مورد نیاز هستند.

کاربرد:

کنترل و توزیع برق در ایستگاه‌های برق، خطوط انتقال و پروژه‌های با ولتاژ بالای ۳۶ کیلوولت.

ویژگی‌ها:

• تجهیزات خاص و مقاوم در برابر ولتاژ بسیار بالا.
• طراحی مطابق استانداردهای انتقال نیرو و شبکه‌های ملی.
• نیاز به فضای بزرگ، تهویه مناسب و ایمنی ویژه.
• نصب، تعمیر و سرویس توسط تیم‌های تخصصی دارای مجوز.

نکات کلیدی در طراحی و تولید تابلوهای برق بر اساس ولتاژ

با آگاهی از انواع تابلو برق از نظر ولتاژ، حالا نکاتی هستند که تیم مهندسی باید در نظر گیرد:

• انتخاب صحیح ولتاژ نامی تابلو: وقتی تعیین می‌شود تابلو برای کدام ولتاژ طراحی شود، باید بازه ولتاژ عملیاتی، وضعیت فاز-نول، شرایط محیطی و استاندارد منطقه بررسی شود.
• تجهیزات داخلی با مناسبت ولتاژ: تابلو LV با تابلو MV از نظر اندازه، ضخامت سیم، عایق، سیستم تهویه و ایمنی متفاوت هستند. بنابراین از دسته انواع تابلو برق از نظر ولتاژ وقتی صحبت می‌شود، این یعنی باید طراحی تجهیزات متناسب با ولتاژ صورت گیرد.
• استانداردهای ایمنی و آزمون‌ها: هر رده ولتاژ استانداردها و ضوابط خاص خود را دارد؛ مثلاً تابلو MV ممکن است نیازمند قطع کننده‌های فشار بالا، حسگرهای قوس الکتریکی، ساختار محفظه ویژه باشد.
• شرایط محیطی و نگهداری: تابلوهای ولتاژ بالاتر نیازمند فضای بیشتر، تهویه بهتر، دسترسی فنی مناسب و سرویس دهی دوره‌ای دقیق‌تر هستند.
• تطابق با سیستم سه‌فاز یا تک‌فاز: هنگام طراحی تابلو، خصوصاً در صنایع، باید مشخص شود سیستم تغذیه سه-فاز است یا تک‌فاز؛ این نیز بخشی از انواع تابلو برق از نظر ولتاژ و طراحی آن است.

نتیجه‌گیری

شناخت انواع تابلو برق از نظر ولتاژ یکی از پایه‌های اصلی طراحی و تولید تابلوهای برق با کیفیت، ایمن و مناسب است. به‌صورت خلاصه:

• تابلوهای فشار ضعیف (LV) برای ولتاژهایی تا حدود ۱ کیلوولت کاربرد دارند و مناسب ساختمان‌ها و مصارف کم‌تر هستند.
• تابلوهای فشار متوسط (MV) برای ولتاژهای بین تقریبی ۱ کیلوولت تا ~~۳۵-۴۵ کیلوولت استفاده می‌شوند و مناسب صنایع و مراکز توزیع بزرگ هستند.
• تابلوهای فشار بالا (HV) را مرتبط بدانید با ولتاژهای بسیار بالا که معمولاً خارج حوزه طراحی تابلوهای معمول صنعتی هستند.

برای شرکت ساتل تابلو آسیا، تطبیق دقیق طراحی، مواد و تولید با رده ولتاژ مدنظر، تضمینی است برای کیفیت جسمی تابلو، ایمنی کاربران، عملکرد مطمئن و طول عمر بالا. به‌همین خاطر، شناخت دقیق انواع تابلو برق از نظر ولتاژ و رعایت نکات مرتبط با آن، می‌تواند نقطه تمایز ما در بازار باشد. در پروژه‌های آینده‌تان حتما این موضوع را مد نظر داشته باشید تا نتیجه‌ای مطمئن‌تر و اقتصادی‌تر حاصل شود.
