در صنعت برق، دانستن تفاوتها و کاربردهای سیستمهای تغذیه یکی از الزامات اساسی برای هر مهندس، نصبکننده یا کارفرما است. وقتی میپرسیم برق سه فاز چیست؟ در حقیقت دنبال پاسخی هستیم که ما را از سطح ساده و ابتدایی برق خانگی به درک عمیقتر سیستمهای صنعتی و پیچیدهتر برساند. درادامه، قصد داریم با زبانی ساده اما دقیق به سؤال برق سه فاز چیست؟ پاسخ دهیم، تفاوت آن با سیستم تکفاز را شرح دهیم، کاربردها و مزایایش را بررسی نماییم و نتیجهگیری کنیم که چرا فهم درست منظور از برق سه فاز چیست برای شما مهم است.
برق سه فاز چیست؟
پیش از آنکه وارد جزئیات شویم، خوب است بدانیم چرا اصلاً سراغ برق سه فاز میرویم. در سیستمهای توزیع برق، وقتی بار (یعنی تجهیزات مصرفکننده) افزایش مییابد، استفاده از سیستمهای ساده ممکن است به ناکارآمدی یا هزینه بالا منجر شود. اینجاست که سوال برق سه فاز چیست؟ مطرح میشود.
سیستم سه فاز (Three-Phase) سیستمی است که سه رسانا (یا سه فاز) جریان متناوب AC با زاویهٔ فازی متفاوت و معمولاً ۱۲۰ درجه از یکدیگر را شامل میشود.این یعنی بار الکتریکی یکنواختتر تأمین میشود، ارتعاشات کمتر است و انتقال انرژی با راندمان بالاتر انجام میپذیرد. به زبان دیگر، اگر بخواهیم بگوییم برق سه فاز چیه؟ باید گفت حالتی از تغذیه است که دفعات اوج و عبور از صفر برای هر فاز با تأخیر نسبت به فاز دیگر رخ میدهد و این تأخیر سبب میشود که توان تحویلی تقریباً ثابت باشد.

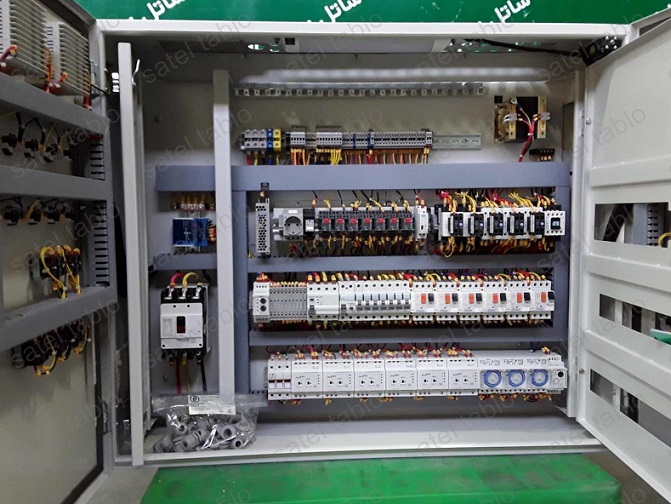

برق ۳ فاز چیست و تفاوت با تکفاز
وقتی میپرسیم برق ۳ فاز چیست؟ منظور همان سیستم بالا است. در مقابل، سیستم تکفاز (Single-Phase) فقط یک فاز جریان دارد و اغلب برای مصارف خانگی یا تجهیزاتی که بار کمی دارند استفاده میشود.
بنابراین بخشی از پاسخ به سؤال برق تکفاز و سه فاز چیست؟ این است که سیستم سهفاز قابلیت تأمین بارهای بیشتر و استفادهٔ صنعتیتر را دارد، در حالی که سیستم تکفاز برای بارهای سبکتر مناسبتر است.
چطور کار میکند؟ برق سه فاز به زبان ساده
برای آنکه برق سه فاز به زبان ساده برایتان ملموستر شود، تصور کنید سه چراغ موج سینوسی داریم که هر کدام با فاصله زمانی مشخصی از هم تولید میشوند (مثلاً ۱۲۰ درجه اختلاف فاز). این سه موج وقتی با هم ترکیب شوند، جریان و ولتاژهایی را ایجاد میکنند که تقریباً یکنواختتر از سیستم تکفاز خواهد بود.
در سیستم سهفاز، اگر بار متوازن باشد، جریان خنثی تقریباً صفر میشود و سیمهای کمتری نسبت به سیستم تکفاز با همان توان نیاز خواهد بود. به عبارت دیگر، وقتی از خود میپرسیم منظور از برق سه فاز چیست؟، باید بدانیم که این سیستم، توان بالا را با افت و نوسان کمتر با سیمکشی بهینهتر و برای مصارف صنعتی فوقالعاده مناسب میکند.
اتصالات معمول برای سیستم سهفاز
در سیستمهای سهفاز دو روش اتصال رایج وجود دارد: ستاره (Y) و مثلث (Δ).
- در اتصال ستاره (Y): هر فاز به یک نقطهٔ مشترک (نِوتر) متصل است.
- در اتصال مثلث (Δ): هر فاز بین دو خط دیگر قرار میگیرد.
این اتصالات به انتخاب ولتاژ و شرایط بار بستگی دارد.
کاربردهای سیستم سهفاز
وقتی میپرسیم برق سه فاز یعنی چی؟، منظور کاربردهایی مثل: موتورها، کمپرسورها، ماشینآلات صنعتی، سیستمهای بزرگ تهویه مطبوع و حتی تابلوهای برق صنعتی است که تولید توان بالا نیاز دارند. سیستم سهفاز این امکان را میدهد که بار به صورت متوازن بین فازها پخش شود، که باعث افزایش عمر تجهیزات و کاهش هزینهها میشود.
مزایا و محدودیتها
حال که دانستیم برق سه فاز چیه، بیایید با هم مزایا و محدودیتهای آن را مرور کنیم.
مزایا
- توان تحویلی بالا: سیستم سهفاز میتواند با همان سطح ولتاژ، توان بیشتری منتقل کند نسبت به تکفاز.
- یکنواختی در انتقال: چون جریانها با تأخیر و هماهنگ با هم عمل میکنند، نیروی وارد شده به بار کمتر دچار نوسان میشود.
- سیمکشی اقتصادیتر: برای انتقال توان بالا، سیستم سهفاز نسبت به تکفاز نیاز به سیم کمتر دارد (نسبت به سطح توان) و این یعنی هزینه کمتر.
محدودیتها
- پیچیدگی بیشتر: طراحی، نصب و نگهداری سیستمهای سهفاز به نسبت تکفاز پیچیدهتر است و نیاز به تخصص دارد.
- بارهای نامتعادل: اگر بارها بین فازها به درستی تقسیم نشود، مشکلاتی مثل گرم شدن سیمها، کاهش کارایی یا آسیب به تجهیزات رخ میدهد.
- مصارف خانگی: در بسیاری از منازل، نیاز به توان زیاد وجود ندارد، بنابراین سیستم تکفاز مناسبتر است.
نتیجهگیری
اگر بخواهیم به سؤال اصلی برق سه فاز چیست؟ پاسخ دهیم، میتوان گفت: برق سه فاز یعنی سیستمی که سه فاز جریان متناوب با اختلاف فازی ۱۲۰ درجه دارد و برای انتقال توان بیشتر، یکنواختتر و با هزینه کمتر نسبت به سیستم تکفاز طراحی شده است. هنگامی که در متن ذکر شد برق سه فاز یعنی چی؟ یا برق سه فاز چیه؟ همان منظور را داریم تفاوتی عمده در نوع تغذیه، کاربرد و ساختار نسبت به برق تکفاز.
شرکت شرکت ساتل تابلو آسیا با سالها تجربه در صنعت برق میتواند در زمینه تابلو برق مربوط به سیستمهای سهفاز و تکفاز با فناوری روز، خدمات و محصولات مناسب را ارائه دهد. در نهایت، فهم درست این مفهوم برای مهندسین، طراحان و کاربران نهایی اهمیت فوقالعادهای دارد تا از انتخاب مناسب، نصب بهینه و استفاده مطمئن برخوردار شوند.
مطالب مرتبط:
- قیمت تابلو برق سه فاز
- خرید تابلو برق کارگاهی
- قیمت مونتاژ تابلو برق
- تابلو برق تک فاز
- تابلو بارانی
- تابلو برق بارانی کوچک
—————————————–
نحوه قرار گرفتن خازن در مدار [بررسی چگونگی نصب خازن + نکات]
وقتی میگوییم خازن انرژی را ذخیره میکند و در زمان لازم تخلیه میکند، حرف درست است؛ اما کافی نیست. چیزی که در عمل به درد طراحی و تعمیر میخورد این است که بدانیم خازن دقیقاً کجا در مدار قرار بگیرد، چه زمانی شارژ/دشارژ شود و چرا این کار باعث بهتر شدن عملکرد مدار میشود.
انتخاب جای خازن (سری یا موازی)، نوع خازن (قطبدار یا غیرقطبی)، و حتی فاصله آن تا مصرفکننده، روی نتیجه نهایی اثر مستقیم دارد.
در این محتوا، هم دلیل استفاده از خازن در مدار را روشن میکنیم و هم چند سناریوی رایج از نحوه نصب را دقیق و کاربردی توضیح میدهیم.
دلیل استفاده از خازن در مدار چیست؟
دلیل استفاده از خازن همیشه «ذخیره انرژی» نیست؛ خازن بسته به محل قرارگیریاش چند کار مهم انجام میدهد:
- صافکردن ولتاژ DC بعد از یکسوسازی (صافی منبع تغذیه): وقتی خروجی دیودها موجدار است، خازن با ذخیره انرژی در قلهها و تخلیه در درهها، ریپل را کم میکند و ولتاژ را یکنواختتر میسازد.
- کاهش نویز و نوسانهای لحظهای: در بخشهایی از مدار که تغییرات سریع جریان رخ میدهد (مثل لحظه روشن شدن رله، سوئیچکردن، یا تقویتکنندهها)، خازن مثل یک منبع انرژی کوچک عمل میکند و افت ولتاژ لحظهای را میگیرد.
- فیلتر فرکانسی (عبور/عدم عبور AC): خازن برای AC مثل یک مسیر وابسته به فرکانس عمل میکند؛ فرکانسهای بالاتر راحتتر عبور میکنند و این ویژگی پایه فیلترهای بالاگذر و پایینگذر است.
- تأخیر زمانی و شکلدهی پالس: با مقاومت ترکیب میشود و ثابت زمانی میسازد (τ = RC) تا روشن/خاموش شدن یا تغییرات ولتاژ کنترلشده انجام شود.
خازن در مدار DC چگونه رفتار میکند؟
در لحظه اول اتصال منبع، ولتاژ دو سر خازن تقریباً صفر است و جریان عبوری بیشینه. سپس با گذشت زمان، خازن شارژ میشود، ولتاژ دو سرش بالا میرود و جریان کاهش پیدا میکند. بعد از حدود ۵τ (پنج تاو) میگوییم تقریباً شارژ کامل شده است. نتیجه عملی این رفتار:
- خازن در DC بعد از شارژ شدن، تقریباً مثل کلید باز عمل میکند (جریان پیوسته عبور نمیدهد).
- پس جای قرارگیری خازن در مدار DC باید با هدف ذخیره/تخلیه لحظهای یا صافسازی انتخاب شود، نه عبور جریان دائم.
نحوه قرار گرفتن خازن در مدار: سری یا موازی؟
این مهمترین بخش است. چون جای خازن تعیین میکند مدار چه رفتاری داشته باشد.
1. قرار دادن خازن به صورت موازی (Parallel)
وقتی خازن را موازی با مصرفکننده یا موازی با خروجی منبع میگذارید، دو اتفاق میافتد:
- خازن همان ولتاژی را میبیند که مصرفکننده میبیند (V خازن = V مدار).
- هنگام افت ناگهانی ولتاژ یا نویز، خازن سریع انرژی ذخیرهشده را تخلیه میکند و ولتاژ را پایدارتر نگه میدارد.
این دقیقاً همان چیزی است که در صافی منبع تغذیه رخ میدهد: خازن را موازی خروجی DC میگذارند تا ریپل کم شود. برای ممتد کردن جریان نیمموج، باید خازن را با ورودی/خروجی موازی کرد.
کاربردهای رایج موازی:
- صافی بعد از دیود (منبع تغذیه)
- حذف نویز و نوسان در ورودی تغذیه بردها
- کمک به پایداری ولتاژ در لحظههای بارگذاری سریع
2. قرار دادن خازن به صورت سری (Series)
وقتی خازن را سری با مسیر سیگنال یا مسیر تغذیه خاص میگذارید، نقش اصلی آن عبور دادن AC و جلوگیری از عبور DC یا ایجاد فیلتر فرکانسی است. چون خازن DC را بعد از شارژ شدن عبور نمیدهد، سری کردن خازن در مسیر DC معمولاً برای عبور جریان دائمی مناسب نیست، مگر برای کاربردهایی مثل کوپلاژ سیگنال یا فیلتر.
کاربردهای رایج سری:
- کوپلاژ در مدارهای صوتی (قطع DC و عبور سیگنال)
- ساخت فیلتر بالاگذر (سری خازن + مقاومت)
خازن قطبدار را چطور نصب کنیم؟
در خازنهای الکترولیتی (قطبدار)، اتصال اشتباه میتواند خرابی جدی ایجاد کند:
- پایه مثبت باید به ولتاژ بالاتر (سمت ورودی/مثبت تغذیه) وصل شود.
- پایه منفی به ولتاژ پایینتر/زمین وصل میشود.
- روی بدنه معمولاً پایه منفی با علامت «-» مشخص است و اغلب پایه منفی کوتاهتر هم هست (در مدلهای پایهدار).
نکته خیلی مهم: خازن الکترولیتی برای صافی منبع تغذیه عالی است، اما باید ولتاژ نامی آن از ولتاژ کاری مدار بالاتر انتخاب شود و قطبیت درست رعایت شود.
سری و موازی کردن چند خازن؛ چه اثری دارد؟
بستن چند خازن مثل مقاومتها قواعد خودش را دارد:
موازی کردن خازنها
در موازی:
- ظرفیت کل جمع میشود: C = C1 + C2 + …
- ولتاژ دو سر همه برابر است.
- به دلیل افزایش ظرفیت، معمولاً صافی بهتر میشود اما زمان شارژ بیشتر میشود.
این روش در حذف نویز و افزایش ظرفیت صافی خیلی رایج است.
سری کردن خازنها
در سری:
- ظرفیت معادل کاهش پیدا میکند (وارونها جمع میشوند).
- تقسیم ولتاژ بین خازنها رخ میدهد.
- تا حد امکان از سری کردن خازنها بپرهیزید مگر دلیل طراحی داشته باشید.
نکات ایمنی مهم: اتصال کوتاه، شارژ و دشارژ
خازن میتواند انرژی زیادی ذخیره کند و اگر دو سرش اتصال کوتاه شود، تخلیه ناگهانی میتواند جرقه، آسیب به قطعه و حتی خطر ایجاد کند:
- هنگام نصب/جداسازی، حتماً قبلش برق را قطع کنید (مثلاً قطع سیم منفی باتری یا جدا کردن فیوز).
- برای شارژ اولیه یا تخلیه، بهتر است از مقاومت یا لامپ به عنوان محدودکننده جریان استفاده شود تا شارژ ناگهانی به خازن آسیب نزند.
- خازن شارژشده را بدون تخلیه رها نکنید؛ ممکن است مدتها شارژ بماند.
این نکته در مدارهای صنعتی و تابلوها هم مصداق دارد: قبل از سرویس بانک خازنی یا کار روی تابلو، باید تخلیه ایمن و رعایت دستورالعمل انجام شود.
یک نکته کاربردی درباره «جای فیزیکی» خازن
علاوه بر سری/موازی بودن، فاصله فیزیکی هم مهم است. خازن باید در کمترین فاصله با آمپلیفایر قرار بگیرد (مثلاً زیر 40–50 سانتیمتر)، چون هرچه مسیر سیمکشی بلندتر شود، افت و نویز و ریسک بیشتر میشود. همین منطق در مدارهای الکترونیکی هم هست: خازنهای حذف نویز (Decoupling) باید تا حد ممکن نزدیک پایههای تغذیه قطعه قرار بگیرند.
جمعبندی
نحوه قرار گرفتن خازن در مدار به هدف شما بستگی دارد: اگر هدف صافی و پایداری ولتاژ است، خازن را معمولاً موازی خروجی منبع یا مصرفکننده میگذارند. اگر هدف عبور AC و قطع DC یا ساخت فیلتر است، خازن را سری در مسیر سیگنال قرار میدهند. در خازنهای قطبدار، جهت نصب (مثبت/منفی) حیاتی است و بیتوجهی به شارژ و دشارژ میتواند خطرناک باشد.
در پروژههای صنعتی، همین اصول وقتی کنار طراحی درست تابلو قرار میگیرد نتیجه میدهد. برای همین در اجرای حرفهای تابلوها و بانکهای خازنی، مجموعههایی مثل ساتل تابلو معمولاً روی استاندارد نصب، جانمایی درست، ایمنی تخلیه و انتخاب قطعات مناسب حساسیت ویژه دارند تا سیستم هم پایدار کار کند و هم سرویس و نگهداریاش بیخطر باشد.
سوالات متداول (FAQ)
۱. رفتار خازن در مدار جریان مستقیم (DC) پس از شارژ کامل چگونه است؟
در مدارهای DC، خازن پس از گذشت زمان معادل ۵ ثابت زمانی ($5tau$) به شارژ کامل میرسد. در این حالت، مقاومت داخلی دیالکتریک آن به سمت بینهایت میل کرده و قطعه دقیقاً مانند یک کلید باز (Open Circuit) عمل میکند که مانع از عبور جریان مستقیم میشود.
۲. تفاوت کاربردی خازن سری و موازی در پردازش سیگنال (Signal Processing) چیست؟
در قرارگیری موازی (Decoupling/Bypass)، خازن نویزهای فرکانس بالا و ریپلهای ولتاژ منبع تغذیه را به زمین (GND) کلمپ کرده و ولتاژ را صاف میکند. اما در قرارگیری سری (Coupling)، خازن به عنوان یک مسدودکننده (DC Blocker) عمل کرده و با فیلتر کردن مؤلفه DC، تنها اجازه عبور سیگنالهای متناوب (AC) را به طبقات بعدی تقویتکننده میدهد.
۳. چرا رعایت دقیق قطبیت در اتصال خازنهای الکترولیتی الزامی است؟
خازنهای قطبدار (الکترولیتی) دارای لایه نازک دیالکتریک از جنس اکسید آلومینیوم هستند که تنها در بایاس موافق (Forward Bias) ساختار خود را حفظ میکند. اعمال ولتاژ معکوس باعث شکست بهمنی لایه اکسید، ایجاد جریان نشتی شدید، واکنش شیمیایی، تولید گاز هیدروژن و در نهایت انفجار فیزیکی و تخریب مدار میشود.
۴. در مدارهای فرکانس بالا، چرا فاصله فیزیکی خازن حذف نویز تا قطعه مصرفکننده باید در حداقل ممکن باشد؟
افزایش طول ترکهای مدار چاپی (PCB) یا سیمکشیها باعث ایجاد اندوکتانس پارازیتیک (مقاومت سلفی ناخواسته) میشود. در فرکانسهای سوئیچینگ بالا، این اندوکتانس با خاصیت خازنی مقابله کرده و مانع از عملکرد سریع خازن در جذب نویز و تأمین جریان لحظهای (Transient Current) برای قطعات حساسی مانند میکروکنترلرها میگردد.
۵. فرمول محاسبه ظرفیت معادل در آرایشهای سری و موازی خازنها چگونه است؟
رفتار ریاضی خازنها در شبکهبندی دقیقاً عکس مقاومتها است. در حالت موازی، ظرفیتها جمع جبری میشوند ($C_{eq} = C_1 + C_2 + …$) که باعث افزایش ظرفیت کل میشود. اما در آرایش سری، وارون ظرفیت معادل برابر با مجموع وارون ظرفیتها است ($C_{eq} = frac{1}{frac{1}{C_1} + frac{1}{C_2} + …}$) که در نتیجه آن، ظرفیت کل از کوچکترین خازن مجموعه نیز کمتر خواهد شد.
مطالب مرتبط:
- مشخصات خازن دائم کار
- تفاوت خازن دائم کار و راه انداز
- انواع خازن خشک
- قیمت خازن بزرگ
- خازن با ظرفیت بالا
- خازن سه فاز فشار قوی
——————————–
علت استفاده نکردن بانک خازن در کنار ژنراتور [بررسی مشکلات و موارد مهم
وقتی منبع تغذیه یک مجموعه از شبکه سراسری به دیزل ژنراتور تغییر میکند، بسیاری از قواعد طراحی تابلو برق و جبران توان راکتیو هم عوض میشود. در شبکه برق شهری، استفاده از بانک خازنی یک راهکار رایج برای اصلاح ضریب توان و کاهش جریمه توان راکتیو است؛ اما در سیستمهایی که با ژنراتور کار میکنند، اضافه کردن بانک خازنی بدون بررسی مهندسی میتواند دردسرساز شود.
به همین دلیل در بسیاری از پروژهها توصیه میشود بانک خازنی در حالت کار با ژنراتور از مدار خارج شود یا اصلاً برای خط ژنراتور در نظر گرفته نشود. در ادامه، این موضوع را کامل و کاربردی بررسی میکنیم.
تفاوت رفتار شبکه برق و ژنراتور در برابر توان راکتیو
در شبکه سراسری، منبع تغذیه بسیار بزرگ و پایدار است. اگر بار القایی زیادی در مدار باشد، شبکه بدون مشکل توان راکتیو را تأمین میکند و اضافه کردن بانک خازنی باعث بهبود ضریب توان و کاهش جریان میشود.
اما در حالت ژنراتور، منبع تغذیه محدود و وابسته به ظرفیت ماشین سنکرون است. ژنراتور خودش تولیدکننده و تنظیمکننده توان راکتیو است و این کار را از طریق سیستم تحریک و رگولاتور ولتاژ انجام میدهد. بنابراین وقتی بانک خازنی ثابت کنار آن قرار میگیرد، عملاً یک منبع دوم توان راکتیو وارد مدار شده و تعادل کنترلی ژنراتور را بههم میزند. همین تفاوت پایهای، ریشه بسیاری از مشکلات بعدی است.
ناپایداری ولتاژ؛ اولین مشکل رایج
یکی از مهمترین دلایل پرهیز از بانک خازنی در کنار ژنراتور، ناپایداری ولتاژ است. خازنها توان راکتیو خازنی تزریق میکنند. اگر مقدار آن از نیاز واقعی بار بیشتر باشد، ولتاژ خروجی تمایل به افزایش دارد.
در این وضعیت، رگولاتور ولتاژ ژنراتور (AVR) سعی میکند با کاهش تحریک، ولتاژ را پایین بیاورد. این کشمکش بین بانک خازنی و AVR باعث نوسان ولتاژ، پرش عددی ولتاژ و در برخی موارد آلارم و قطع ژنراتور میشود. این نوسان برای مصرفکنندههای حساس، درایوها و تجهیزات الکترونیکی بسیار خطرناک است.
مشکل بیشجبران (Over Compensation)
در سیستم شبکه، اگر کمی بیشجبران رخ دهد معمولاً مشکل جدی ایجاد نمیکند، اما در ژنراتور داستان فرق دارد. اگر ضریب توان به ناحیه خازنی برود:
- ژنراتور وارد ناحیه کاری نامطلوب میشود
- جریانهای داخلی غیرعادی ایجاد میشود
- گرم شدن سیمپیچ و استهلاک افزایش مییابد
به زبان ساده، ژنراتور برای کار در ضریب توان خیلی خازنی طراحی نشده و این وضعیت میتواند عمر آن را کم کند.
پدیده تشدید (رزونانس) بین بانک خازنی و ژنراتور
ژنراتور و کابلها و ترانسها ذاتاً خاصیت سلفی دارند. وقتی یک بانک خازنی به این مجموعه اضافه میشود، یک مدار LC شکل میگیرد. در برخی شرایط، این مدار وارد ناحیه تشدید میشود.
نتیجه تشدید میتواند شامل این موارد باشد:
- افزایش شدید ولتاژ در یک فرکانس خاص
- تقویت هارمونیکها
- فشار زیاد به خازن و سیمپیچ ژنراتور
- تریپهای بیدلیل حفاظتی
این مشکل مخصوصاً در بارهای دارای هارمونیک مثل درایوها و UPSها شدیدتر است.
تداخل با عملکرد دینامیکی AVR
سیستم تحریک ژنراتور دائماً در حال تنظیم ولتاژ بر اساس بار است. این تنظیم بهصورت دینامیکی انجام میشود. وقتی بانک خازنی پلهای یا ثابت وارد مدار است، AVR سیگنالهای متناقض دریافت میکند:
- یک لحظه کمبود راکتیو
- لحظه بعد تزریق ناگهانی خازن
- دوباره افت بار
این نوسان باعث سوئیچینگ زیاد، رفتار ناپایدار و خطاهای کنترلی میشود. در عمل دیده میشود که ژنراتور با وجود سلامت کامل، بهخاطر همین تداخلها ناپایدار کار میکند.
نبود مزیت اقتصادی در حالت ژنراتور مستقل
یکی از دلایل اصلی نصب بانک خازنی در شبکه، جلوگیری از جریمه توان راکتیو است. اما وقتی سیستم روی ژنراتور کار میکند:
- قبض برق شبکه وجود ندارد
- جریمه ضریب توان وجود ندارد
- هزینه سوخت ژنراتور تابع توان اکتیو است، نه راکتیو به شکل تعرفهای
بنابراین مزیت اقتصادی اصلی بانک خازنی عملاً حذف میشود و ریسک فنی آن میماند.
چه زمانی بانک خازنی کنار ژنراتور قابل استفاده است؟
با وجود همه این هشدارها، در برخی پروژههای خاص میتوان از بانک خازنی استفاده کرد، اما فقط با طراحی دقیق:
- بار القایی بزرگ و تقریباً ثابت وجود داشته باشد
- بانک خازنی اتوماتیک و سریعالعمل باشد
- بین حالت شبکه و ژنراتور اینترلاک کنترلی وجود داشته باشد
- در زمان کار ژنراتور، پلههای خازنی محدود یا غیرفعال شوند
- هماهنگی کامل با توان راکتیو مجاز ژنراتور انجام شود
این کار حتماً باید با محاسبه و تنظیم تخصصی انجام شود، نه بهصورت تجربی.
راهکارهای بهتر به جای بانک خازنی ثابت
در پروژههای حساس، بهجای بانک خازنی ساده میتوان از راهکارهای پیشرفتهتر استفاده کرد:
- جبرانسازهای دینامیک VAR
- فیلتر اکتیو هارمونیک
- SVC یا سیستمهای جبران سریع
- مدیریت بار و توزیع هوشمند بار القایی
این روشها با ژنراتور سازگارترند و رفتار ناپایدار ایجاد نمیکنند.
جمعبندی
در بررسی علت استفاده نکردن بانک خازن در کنار ژنراتور میتوان به چند دلیل کلیدی رسید:
- ژنراتور خودش توان راکتیو را تنظیم میکند
- بانک خازنی میتواند ولتاژ را ناپایدار کند
- خطر بیشجبران و ضریب توان خازنی وجود دارد
- احتمال تشدید و تقویت هارمونیکها بالا میرود
- با AVR تداخل کنترلی ایجاد میشود
- مزیت اقتصادی اصلاح ضریب توان در حالت ژنراتور کمرنگ است
در طراحی تابلو برق صنعتی، اگر سیستم هم شبکه و هم ژنراتور دارد، بهترین راهکار این است که بانک خازنی فقط در حالت شبکه فعال باشد و در حالت ژنراتور از مدار خارج شود. برای پروژههای تخصصی، طراحی این منطق کنترلی بهتر است توسط تیمهای حرفهای تابلو برق مانند ساتل تابلو انجام شود تا هم ایمنی و هم پایداری سیستم تضمین گردد.
سوالات متداول (FAQ)
۱. پدیده خودتحریکی (Self-Excitation) در ژنراتور هنگام اتصال بانک خازنی چیست؟
ژنراتورهای سنکرون دارای خاصیت سلفی هستند. اگر جریان پیشفاز (خازنی) وارد استاتور ژنراتور شود، این جریان یک میدان مغناطیسی تولید میکند که همراستا با میدان روتور است. این پدیده باعث تقویت شدید و غیرقابلکنترل میدان مغناطیسی کل شده و ولتاژ خروجی ژنراتور را به سرعت افزایش میدهد؛ تا جایی که مدارات حفاظتی AVR قادر به کنترل آن نبوده و ژنراتور به دلیل اضافه ولتاژ (Overvoltage) قطع میشود.
۲. چگونه از ورود بانک خازنی به مدار در هنگام کارکرد ژنراتور جلوگیری کنیم؟
در تابلوهای چنجاور (ATS) استاندارد، یک کنتاکت کمکی (Auxiliary Contact) از کلید اصلی ژنراتور گرفته شده و با مدار فرمان رگولاتور بانک خازنی سری میشود. به این ترتیب، به محض اینکه کلید ژنراتور بسته (Close) میشود، تغذیه فرمان رگولاتور خازنی قطع شده و تمام کنتاکتورهای خازنی بهطور خودکار باز میشوند تا بانک خازن در زمان برق اضطراری کاملاً از مدار خارج بماند.
۳. منظور از «منحنی قابلیت ژنراتور» (Capability Curve) در ارتباط با بار خازنی چیست؟
منحنی قابلیت نشاندهنده محدوده مجاز کارکرد ژنراتور در توانهای اکتیو و راکتیو مختلف است. ژنراتورها معمولاً برای کار در ضریب توان ۰.۸ پسفاز (سلفی) طراحی میشوند. در سمت چپ این منحنی (ناحیه پیشفاز یا خازنی)، ظرفیت جذب توان راکتیوِ ژنراتور بسیار محدود است (معمولاً کمتر از ۱۰ تا ۲۰ درصد توان نامی). عبور از این حد باعث گرمایش شدید در هسته استاتور (End-region Heating) و ناپایداری روتور میشود.
۴. در چه شرایط خاصی مجاز هستیم از بانک خازنی روی ژنراتور استفاده کنیم؟
تنها در صورتی استفاده از بانک خازنی مجاز است که در شبکه دیزلژنراتور، موتورهای القایی بسیار بزرگ (Large Induction Motors) وجود داشته باشند و توان راکتیو آنها از ظرفیت نامی ژنراتور فراتر برود. در این حالت، از خازنها صرفاً برای تأمین بخشی از توان راکتیو موتور در لحظه استارت استفاده میشود، اما سیستم باید به صورت دینامیک طراحی شود تا به محض سبک شدن بار، خازنها فوراً از مدار خارج شوند.
۵. آیا استفاده از فیلترهای اکتیو هارمونیک (AHF) در کنار ژنراتور نیز ممنوع است؟
خیر، برعکس بانکهای خازنی پلهای، فیلترهای اکتیو (AHF) انتخابی عالی برای شبکههای ژنراتوری هستند. این تجهیزات از طریق قطعات الکترونیک قدرت (IGBT)، توان راکتیو و جریانهای هارمونیک را به صورت کاملاً بیدرنگ و پیوسته (Stepless) تزریق میکنند و هیچگونه رزونانس یا پدیده خودتحریکی ایجاد نمیکنند؛ لذا برای تثبیت ولتاژ ژنراتورهایی که بارهای غیرخطی (مانند UPSها) را تغذیه میکنند، به شدت توصیه میشوند.
