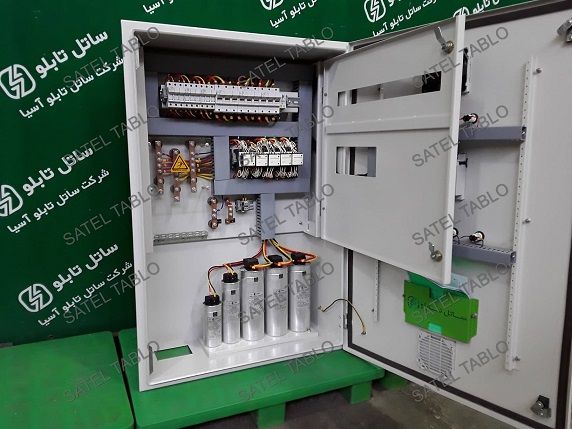

استفاده از خازن با ظرفیت کمتر [معایب و عواقب + بررسی کامل]

در مسیر طراحی و تولید تابلوهای برق با کیفیت، هر جزء کوچک می‌تواند تفاوت بزرگی ایجاد کند. یکی از این اجزا، خازن است که انتخاب آن نه تنها به ظرفیت و ولتاژ وابسته هست، بلکه انتخابی هوشمندانه می‌تواند عمر مفید تابلو، ایمنی و عملکرد کل سیستم را تضمین کند. اما آیا همیشه ظرفیت بیشتر بهتر است؟ درادامه  قصد داریم به بررسی استفاده از خازن با ظرفیت کمتر بپردازیم؛

به این معنا که چرا گاهی انتخاب ظرفیتی کمتر از نیاز واقعی ممکن است صورت بگیرد و چه ‌معایب و عواقبی دارد. با تأکید بر این موضوع، ما در شرکت ساتل تابلو آسیا آماده‌ایم تا با تجربه خود شما را در مسیر انتخاب صحیح همراهی کنیم.

چرا استفاده از خازن با ظرفیت کمتر ممکن است به نظر گزینه‌ای کم‌هزینه باشد؟

در این بخش توضیح می‌دهیم که چرا برخی مواقع پروژه‌ها به سمت انتخاب ظرفیت کمتر خازن می‌روند و چرا باید با احتیاط این تصمیم اتخاذ شود.

1. جذابیت هزینه اولیه کمتر

وقتی ظرفیت خازن کمتر از میزان توصیه‌شده انتخاب می‌شود، هزینه اولیه خرید کاهش می‌یابد و ممکن است به‌عنوان راهکاری سریع برای صرفه‌جویی در نظر گرفته شود.

2. انتخاب اشتباه و ضرورت دقیق محاسبه

اما موضوع اینجاست که استفاده از خازن با ظرفیت کمتر بدون محاسبه صحیح، ممکن است در کوتاه‌مدت مقرون‌به‌صرفه به نظر برسد ولی در بلندمدت مشکلاتی جدی ایجاد کند.

مهم‌ترین معایب استفاده از خازن با ظرفیت کمتر

در این بخش به‌صورت دقیق و با نگاهی فنی، معایب و پیامدهای استفاده از خازن با ظرفیت کمتر را بررسی می‌کنیم.

1. افت عملکرد و راه‌اندازی نامناسب

خازنی که ظرفیت آن کمتر از نیاز سیستم باشد، ممکن است نتواند به‌روشی که طراحی شده فعال شود و باعث شود فاز کمکی نتواند جریان لازم را تأمین کند. به عبارت دیگر، استفاده از خازن با ظرفیت کمتر ممکن است باعث استارت ضعیف، افزایش جریان راه‌اندازی یا افت گشتاور شود.

2. افزایش جریان و فشار بر موتور یا مدار

با آنکه خازن کوچکتر هزینه کمتر دارد، اما فشار بیشتری بر موتور، تابلو یا کلیدها وارد می‌شود. یکی از عواقب جانبی استفاده از خازن با ظرفیت کمتر دقیقاً همین است.

3. کاهش کارایی ، احتمال خرابی‌های بیشتر و هزینه نگهداری

وقتی خازن ظرفیت واقعی را تأمین نکند، سیستم مجبور است کارکرد خود را جبران کند، که منجر به افزایش تلفات، گرمای اضافی، کاهش عمر مفید قطعات و در نهایت افزایش هزینه‌های نگهداری می‌شود. بنابراین استفاده از خازن با ظرفیت کمتر تنها در نگاه اول صرفه‌جویی است ولی در عمل ممکن است هزینه‌ساز شود.

نکات کلیدی برای اجتناب از مشکلات استفاده از خازن با ظرفیت کمتر

در این بخش توصیه‌هایی عملی ارائه می‌شود تا هنگام انتخاب خازن از مشکلات ناشی از استفاده از خازن با ظرفیت کمتر جلوگیری شود.

1. تعیین دقیق نیاز سیستم

اولین گام این است که ظرفیت، ولتاژ کاری، شرایط محیطی و نوع بار (موتور، اینورتر، تابلو برق) به‌دقت محاسبه گردد. بدون این تحلیل، استفاده از خازن با ظرفیت کمتر به معنای گرفتن ریسک است.

2. انتخاب برند معتبر و مطابقت با مشخصات فنی

حتماً از برندهایی استفاده کنید که مشخصات فنی را کامل ارائه می‌دهند و آزمون شده‌اند. خازنی که ظرفیت آن کمتر از نیاز باشد، حتی اگر ارزان باشد، ممکن است در بلندمدت موجب خرابی شود.

3. نصب مناسب و سرویس دوره‌ای

فضای نصب، تهویه، اتصالات مناسب و سرویس دوره‌ای از دیگر الزامات هستند. اگر استفاده از خازن با ظرفیت کمتر انتخاب شده باشد، شرایط نصب باید به‌شدت بهینه شود تا اثرات منفی کاهش ظرفیت کاهش یابد.

نتیجه‌گیری

استفاده از خازن با ظرفیت کمتر ممکن است در نگاه اول راهکاری برای کاهش هزینه باشد، اما این انتخاب می‌تواند در بلندمدت منجر به عملکرد ضعیف، افزایش جریان، فشار بر تجهیزات، کاهش عمر مفید و بالا رفتن هزینه نگهداری شود. در شرکت ساتل تابلو آسیا با تجربه در طراحی و تولید تابلوهای فشار ضعیف و متوسط، ما آماده‌ایم تا شما را در انتخاب دقیق خازن مناسب همراهی کنیم و از انتخابی که ممکن است پیامدهای استفاده از خازن با ظرفیت کمتر را به‌دنبال داشته باشد، جلوگیری کنیم.

اگر در حال طراحی یا بازبینی تابلو هستید، پیشنهاد می‌کنیم قبل از تصمیم نهایی با کارشناسان ما مشاوره بگیرید تا بهترین راهکار را داشته باشید.

مطالب مرتبط:

1. قیمت خازن صنعتی سه فاز روغنی
2. قیمت خازن صنعتی
3. بانک خازنی خانگی
4. مونتاژ تابلو برق خازنی
5. رگولاتور خازنی
6. رگولاتور بانک خازنی 12 پله

————————
انواع رگولاتور [معرفی انواع رگولاتور ولتاژ + بررسی مشخصات]

در هر مدار الکترونیکی از یک برد ساده تا یک تابلو کنترل صنعتی اگر ولتاژ تغذیه پایدار نباشد، نمی‌توان انتظار عملکرد دقیق و قابل اعتماد داشت.

نوسان ولتاژ می‌تواند باعث خطای عملکرد، ریست شدن میکروکنترلرها، نویز در مدارهای حساس و حتی سوختن قطعات شود. اینجاست که رگولاتور ولتاژ وارد مدار می‌شود. شناخت درست انواع رگولاتور و تفاوت ساختار و کاربرد آن‌ها کمک می‌کند برای هر پروژه، انتخاب فنی درست‌تری انجام شود.

در این محتوا، رگولاتور را به زبان ساده تعریف می‌کنیم، انواع رگولاتور ولتاژ را دسته‌بندی می‌کنیم، مشخصات مهم هر گروه را توضیح می‌دهیم و نکات انتخاب عملی را مرور می‌کنیم.

رگولاتور چیست و چه کاری انجام می‌دهد؟

رگولاتور (Regulator) به معنی تنظیم‌کننده است. در الکترونیک، رگولاتور قطعه یا ماژولی است که وظیفه تثبیت و تنظیم ولتاژ خروجی را بر عهده دارد. ورودی منبع تغذیه — چه از آداپتور، چه از باتری، چه از یک منبع AC یکسوشده — معمولاً دارای نوسان و نویز است. رگولاتور این ورودی را به یک ولتاژ DC پایدار و کنترل‌شده تبدیل می‌کند.

علاوه بر تثبیت ولتاژ، بسیاری از رگولاتورها دارای حفاظت‌های داخلی هم هستند؛ مثل محدودکننده جریان، قطع در دمای بالا و حفاظت اتصال کوتاه. به همین دلیل حضور رگولاتور در مدار فقط برای دقت نیست، بلکه برای ایمنی و طول عمر مدار هم ضروری است.

انواع رگولاتور ولتاژ از نظر ساختار

وقتی درباره انواع رگولاتور ولتاژ صحبت می‌کنیم، مهم‌ترین دسته‌بندی از نظر ساختار داخلی و روش عملکرد است. دو خانواده اصلی وجود دارد: رگولاتور خطی و رگولاتور سوئیچینگ. هرکدام مزایا، محدودیت‌ها و کاربرد خاص خود را دارند.

1. رگولاتور خطی (Linear Regulator)

رگولاتور خطی ساده‌ترین نوع رگولاتور است. در این ساختار، ولتاژ اضافی ورودی به‌صورت گرما تلف می‌شود تا خروجی روی مقدار ثابتی نگه داشته شود. ساختار این رگولاتورها معمولاً سه پایه دارد: ورودی، خروجی و زمین.

مزیت مهم رگولاتور خطی، نویز بسیار کم و خروجی تمیز است. به همین دلیل در مدارهای آنالوگ، صوتی، سنسورهای دقیق و بخش‌های حساس تغذیه استفاده زیادی دارد. همچنین طراحی با آن ساده است و به قطعات جانبی کمی نیاز دارد.

در مقابل، نقطه ضعف آن بازده پایین‌تر در اختلاف ولتاژ زیاد است. اگر اختلاف بین ورودی و خروجی بالا باشد و جریان قابل توجهی بکشید، توان زیادی به گرما تبدیل می‌شود و نیاز به هیت‌سینک به‌وجود می‌آید.

نمونه‌های شناخته‌شده این خانواده شامل 7805، 7812، LM317 و AMS1117 هستند که در بردهای آموزشی و صنعتی بسیار دیده می‌شوند.

2. رگولاتور سوئیچینگ (Switching Regulator)

رگولاتور سوئیچینگ با روش کاملاً متفاوتی کار می‌کند. به‌جای سوزاندن انرژی اضافی، با سوئیچ‌کردن سریع و استفاده از سلف و خازن، ولتاژ را تنظیم می‌کند. نتیجه این روش، بازده بالا — معمولاً بالاتر از ۸۵٪ — است.

رگولاتور سوئیچینگ برای مدارهای قدرت، سیستم‌های باتری، منابع تغذیه صنعتی و جاهایی که راندمان مهم است بسیار مناسب است. برخلاف نوع خطی، این رگولاتورها می‌توانند هم ولتاژ را کاهش دهند، هم افزایش دهند و هم معکوس کنند.

نقطه ضعف آن‌ها نویز سوئیچینگ و پیچیدگی بیشتر طراحی است. چیدمان PCB، فیلترها و انتخاب قطعات جانبی در عملکرد نهایی بسیار اثرگذار است. نمونه‌های رایج این گروه شامل MP1584 ، XL4015 و MC34063 هستند.

انواع رگولاتور از نظر خروجی: ثابت و قابل تنظیم

در یک دسته‌بندی دیگر، انواع رگولاتور بر اساس نوع خروجی تقسیم می‌شوند. برخی رگولاتورها خروجی ثابت دارند؛ یعنی مثلاً همیشه ۵ ولت یا ۱۲ ولت می‌دهند. این مدل‌ها برای کاربردهای مشخص و تکرارشونده عالی هستند، چون طراحی را ساده می‌کنند.

در مقابل، رگولاتورهای قابل تنظیم وجود دارند که با یک یا دو مقاومت خارجی می‌توان ولتاژ خروجی را تنظیم کرد. این نوع برای آزمایشگاه، نمونه‌سازی و پروژه‌هایی که ولتاژ دقیق سفارشی نیاز دارند بسیار کاربردی است. LM317 از معروف‌ترین رگولاتورهای قابل تنظیم خطی است.

1. رگولاتورهای LDO (افت ولتاژ کم)

یکی از زیرگروه‌های مهم در رگولاتورهای خطی، رگولاتورهای LDO هستند. این مدل‌ها می‌توانند با اختلاف کم بین ورودی و خروجی هم درست کار کنند. مثلاً اگر ورودی ۵ ولت باشد، می‌توانند خروجی ۳.۳ ولت پایدار بدهند بدون اینکه اختلاف زیادی لازم باشد.

این ویژگی در مدارهای باتری‌خور و سیستم‌های کم‌ولتاژ بسیار مهم است. بسیاری از رگولاتورهای SMD مدرن که روی بردهای مخابراتی و دیجیتال استفاده می‌شوند، از نوع LDO هستند.

2. رگولاتورهای الکترومکانیکی

در کنار رگولاتورهای الکترونیکی، نوعی رگولاتور الکترومکانیکی هم وجود دارد که بیشتر در سیستم‌های قدیمی‌تر ژنراتور و خودرو دیده می‌شود. این رگولاتورها با ترکیب رله و المان‌های مکانیکی، ولتاژ را در یک بازه نگه می‌دارند. امروزه در طراحی‌های جدید کمتر استفاده می‌شوند، اما از نظر تاریخی و در برخی کاربردهای خاص هنوز مطرح‌اند.

کاربرد رگولاتورها در عمل

رگولاتورها تقریباً در همه جا حضور دارند. در آداپتورها و شارژرها برای تثبیت ولتاژ خروجی استفاده می‌شوند. در بردهای میکروکنترلر برای تأمین ۳.۳ یا ۵ ولت پایدار حیاتی هستند. در مدارهای صنعتی و کنترلی از آسیب ناشی از نوسان جلوگیری می‌کنند. در تجهیزات پزشکی، مخابراتی و اندازه‌گیری نیز وجود رگولاتور دقیق، شرط صحت عملکرد است.

حتی در تابلوهای برق کنترلی، ماژول‌های تغذیه و درایورها بدون رگولاتور داخلی قابل تصور نیستند.

نکات مهم در انتخاب از بین انواع رگولاتور

برای انتخاب درست از بین انواع رگولاتور، باید چند پارامتر را هم‌زمان ببینید. اول، ولتاژ و جریان خروجی مورد نیاز مدار است. دوم، اختلاف ولتاژ ورودی و خروجی؛ اگر زیاد است و جریان بالاست، سوئیچینگ معمولاً گزینه بهتری است.

موضوع بعدی توان تلفاتی و گرما است. در رگولاتور خطی باید محاسبه کنید چه مقدار توان به گرما تبدیل می‌شود و آیا هیت‌سینک لازم است یا نه. همچنین فضای برد مهم است؛ رگولاتور سوئیچینگ قطعات جانبی بیشتری می‌خواهد.

وجود حفاظت‌های داخلی مثل اضافه‌جریان، اتصال کوتاه و قطع حرارتی نیز یک امتیاز مهم در انتخاب است.

تست و بررسی عملکرد رگولاتور

بعد از نصب، بهتر است رگولاتور تست شود. ابتدا ولتاژ ورودی با مولتی‌متر اندازه‌گیری می‌شود و با محدوده مجاز مقایسه می‌گردد. سپس ولتاژ خروجی در حالت بی‌بار و زیر بار کنترل می‌شود. در صورت امکان، با یک بار مقاومتی جریان‌کشی انجام می‌شود و دمای قطعه نیز بررسی می‌گردد. داغی غیرعادی معمولاً نشانه انتخاب نامناسب یا نیاز به خنک‌سازی بهتر است.

جمع‌بندی

انواع رگولاتور شامل رگولاتورهای خطی، سوئیچینگ، ثابت، قابل تنظیم، LDO و حتی الکترومکانیکی هستند که هرکدام برای شرایط خاصی طراحی شده‌اند. رگولاتور خطی ساده و کم‌نویز است، اما بازده پایین‌تری دارد. رگولاتور سوئیچینگ راندمان بالا و انعطاف بیشتری ارائه می‌دهد، اما طراحی آن حساس‌تر است.

انتخاب درست از میان انواع رگولاتور ولتاژ نقش مستقیم در پایداری و عمر مدار دارد. در پروژه‌های صنعتی و تابلوهای کنترلی، همان‌قدر که انتخاب رگولاتور مهم است، طراحی صحیح مجموعه نیز اهمیت دارد — موضوعی که در اجرای حرفه‌ای تابلو برق توسط مجموعه‌هایی مثل ساتل تابلو به‌خوبی دیده می‌شود؛ جایی که تغذیه پایدار، پایه عملکرد مطمئن کل سیستم است.

سوالات متداول (FAQ)

۱. چگونه توان تلفاتی و نیاز به هیت‌سینک را در رگولاتورهای خطی محاسبه کنیم؟

در رگولاتورهای خطی، توان تلفاتی ($P_D$) مستقیماً از رابطه $P_D = (V_{in} – V_{out}) times I_{load}$ به دست می‌آید. برای تشخیص نیاز به هیت‌سینک، باید مقاومت حرارتی قطعه تا محیط ($theta_{JA}$) مندرج در دیتاشیت بررسی شود. اگر دمای پیوند ($T_J = T_A + (P_D times theta_{JA})$) از حد مجاز (معمولاً ۱۲۵ درجه سانتی‌گراد) فراتر رود، استفاده از هیت‌سینک با محاسبه مقاومت حرارتی مناسب الزامی است.

۲. پارامتر ضریب پس‌زنی منبع تغذیه (PSRR) در رگولاتورهای LDO چه اهمیتی دارد؟

پارامتر PSRR (Power Supply Rejection Ratio) نشان‌دهنده توانایی رگولاتور در دفع نوسانات و ریپل‌های فرکانس بالای ورودی است. در مدارهای حساس آنالوگ (مانند ADCها، سنسورهای ابزار دقیق و ماژول‌های RF)، استفاده از یک LDO با PSRR بالا (مثلاً بیشتر از 70dB در 1kHz) در خروجی یک رگولاتور سوئیچینگ، نویزهای سوئیچینگ را فیلتر کرده و ولتاژی کاملاً رگوله‌شده و تمیز (Clean Power) فراهم می‌کند.

۳. چرا با وجود راندمان بالا، از رگولاتورهای سوئیچینگ در مدارهای صوتی حساس استفاده نمی‌شود؟

رگولاتورهای سوئیچینگ (Buck/Boost) دارای نویز فرکانس بالا (Switching Ripple) ناشی از شارژ و دشارژ مداوم سلف و خازن هستند. این هارمونیک‌های فرکانس بالا می‌توانند با سیگنال‌های صوتی تداخل ایجاد کرده و نویز پایه (Noise Floor) را افزایش دهند. در تجهیزات صوتی حرفه‌ای، برای تغذیه آپ‌امپ‌ها (Op-Amps) همواره از رگولاتورهای خطی بسیار کم‌نویز (Ultra-Low Noise) استفاده می‌شود.

۴. جریان خاموشی (Quiescent Current) در رگولاتورهای پرتابل چه نقشی ایفا می‌کند؟

در دیوایس‌های باتری‌خور و اینترنت اشیا (IoT)، جریان خاموشی ($I_Q$) پارامتر حیاتی رگولاتور است. $I_Q$ جریانی است که خود رگولاتور برای روشن نگه‌داشتن مدارات کنترل داخلی‌اش در حالت بی‌باری مصرف می‌کند. رگولاتورهای LDO مدرن دارای $I_Q$ در حد چند نانوآمپر هستند که از تخلیه زودهنگام باتری در حالت آماده‌به‌کار (Standby) به‌طور مؤثری جلوگیری می‌کنند.

۵. در رگولاتورهای سوئیچینگ، افزایش فرکانس سوئیچینگ چه تاثیری بر طراحی مدار دارد؟

افزایش فرکانس کاری (مثلاً از 100kHz به 2MHz) اجازه می‌دهد مقادیر سلف ($L$) و خازن ($C$) فیلتر خروجی کاهش یابد که منجر به کوچک‌تر شدن چشمگیر ابعاد فیزیکی مدار (PCB) می‌شود. اما از سوی دیگر، فرکانس‌های بالا چالش‌های تداخل الکترومغناطیسی (EMI) و تلفات سوئیچینگ سوئیچ‌های داخلی را افزایش داده و نیازمند رعایت دقیق اصول چیدمان مدار چاپی است.

مطالب مرتبط:

1. تابلو برقی دیواری
2. قیمت تابلو برق ایستاده
3. تابلو برق صنعتی کوچک
4. تابلو برق تک فاز
5. هزینه مونتاژ تابلو برق
6. نصب تابلو برق سه فاز

——————————
تنظیم رگولاتور بانک خازنی pkc [راهنمایی تنظیمات رگولاتور خازنی pkc + نکات]

تنظیم رگولاتور بانک خازنی PKC یکی از مهم‌ترین مراحل راه‌اندازی تابلو بانک خازنی است. اگر رگولاتور—even از بهترین مدل‌های PKC—به‌درستی برنامه‌ریزی نشود، اصلاح ضریب توان به شکل دقیق انجام نمی‌گیرد و حتی ممکن است باعث استهلاک سریع خازن‌ها، سوییچینگ بیش از حد یا خازنی شدن شبکه شود.

رگولاتورهای سری PRA شرکت PKC در مدل‌های ۴، ۶، ۸ و ۱۲ پله عرضه می‌شوند و به‌صورت دیجیتال و هوشمند پله‌های خازنی را کنترل می‌کنند. در این راهنما، مراحل نصب و تنظیمات اصلی به‌صورت کاربردی توضیح داده می‌شود.

معرفی رگولاتور خازنی PKC و نحوه عملکرد

رگولاتور خازنی PKC یک کنترلر دیجیتال ضریب توان است که با اندازه‌گیری جریان و ولتاژ شبکه، مقدار توان راکتیو موردنیاز را محاسبه می‌کند و پله‌های خازنی را به‌صورت هوشمند وارد یا خارج می‌کند. برخلاف رگولاتورهای قدیمی که پله‌ها را به ترتیب ثابت وارد مدار می‌کردند، مدل‌های جدید PKC انتخاب پله را بر اساس نیاز واقعی شبکه انجام می‌دهند. این ویژگی باعث می‌شود استهلاک پله‌ها یکنواخت‌تر و عمر خازن‌ها بیشتر شود.

این رگولاتورها قابلیت کار در حالت دستی و اتوماتیک را دارند و پارامترهای مهمی مانند CT، ظرفیت پله‌ها، زمان دشارژ و ضریب توان هدف در آن‌ها قابل تنظیم است.

نکات مهم قبل از شروع تنظیم رگولاتور بانک خازنی PKC

قبل از ورود به منوی تنظیمات، چند نکته اجرایی بسیار مهم است. ترانس جریان (CT) باید روی فازی نصب شود که تغذیه ولتاژ رگولاتور از آن گرفته نشده است و باید مجموع جریان بار و خازن را ببیند. جهت CT نیز مهم است و نصب برعکس باعث خطای تشخیص خازن زیاد یا کم می‌شود.

خروجی CT حتماً باید 5 آمپر باشد و سیم‌کشی آن با سطح مقطع مناسب انجام شود. همچنین ورودی تغذیه رگولاتور بهتر است از طریق فیوز مینیاتوری ۲ آمپر تندکار حفاظت شود. برق‌دار شدن اشتباه ترمینال‌های S1 و S2 می‌تواند به رگولاتور آسیب بزند.

ورود به حالت برنامه‌ریزی (SET)

برای انجام تنظیمات رگولاتور خازنی PKC ابتدا باید دستگاه در حالت دستی قرار گیرد. با فشردن کلید MAN/AUT حالت MAN را فعال کنید تا چراغ آن روشن شود. سپس کلید MODE را حدود ۵ ثانیه نگه دارید تا عبارت SET روی نمایشگر ظاهر شود. در این حالت رگولاتور آماده برنامه‌ریزی پارامترهاست.

اگر در اولین راه‌اندازی عدد 000 نمایش داده شود، یعنی هنوز هیچ برنامه‌ای در حافظه ثبت نشده است.

تنظیم پارامتر 01P — نسبت ترانس جریان

در مرحله اول وارد پارامتر 01P می‌شوید. این پارامتر مربوط به مقدار اولیه CT است. باید عدد سمت اولیه ترانس جریان را وارد کنید. مثلاً اگر CT برابر 600/5 است، مقدار 600 را ثبت می‌کنید. اگر CT برابر 2000/5 باشد، مقدار به صورت 2.00 نمایش داده می‌شود. تنظیم صحیح این بخش پایه تمام محاسبات رگولاتور است.

تنظیم پارامتر 02P — کوچک‌ترین پله خازنی

در پارامتر 02P مقدار کوچک‌ترین پله خازنی نصب‌شده در تابلو بر حسب کیلووار وارد می‌شود. مثلاً اگر کوچک‌ترین پله 5 کیلووار است، عدد 5 ثبت می‌شود. این عدد مبنای تشخیص ظرفیت پله‌ها توسط رگولاتور است و اشتباه در آن باعث انتخاب نادرست پله‌ها می‌شود.

تنظیم پارامتر 03P — ولتاژ نامی خازن‌ها

در این بخش باید ولتاژ نامی خازن‌ها که روی پلاک آن‌ها درج شده وارد شود؛ معمولاً 400 یا 440 ولت. این مقدار در محاسبات توان راکتیو مؤثر است. همیشه عدد واقعی پلاک خازن ثبت شود، نه ولتاژ شبکه.

تنظیم پارامتر 04P — زمان دشارژ خازن

پارامتر 04P یکی از حیاتی‌ترین تنظیمات است. این عدد زمان لازم برای دشارژ خازن تا سطح ایمن را مشخص می‌کند. برای اغلب خازن‌های فشار ضعیف مقدار 60 ثانیه مناسب است مگر اینکه روی خازن عدد دیگری درج شده باشد. اگر این زمان کمتر از مقدار واقعی تنظیم شود، وصل مجدد سریع باعث آسیب خازن خواهد شد.

تنظیم پارامتر 05P — ظرفیت هر پله

در این مرحله ظرفیت هر پله خازنی به‌ترتیب خروجی‌ها وارد می‌شود. مثلاً اگر پله‌ها 5، 7.5، 10 و 15 کیلووار هستند، همین مقادیر ثبت می‌شود. اگر خروجی‌ای استفاده نشده، مقدار آن صفر قرار می‌گیرد. برخی خروجی‌ها می‌توانند برای فن یا آلارم نیز تعریف شوند.

تنظیم ضریب توان هدف (SET COSφ)

پس از خروج از منوی برنامه‌ریزی، در حالت نمایش پارامترها گزینه SET COSφ را پیدا می‌کنید. در این بخش ضریب توان هدف تنظیم می‌شود. مقدار پیشنهادی معمولاً بین 0.92 تا 0.95 سلفی است. تنظیم روی حالت خازنی توصیه نمی‌شود چون ممکن است شبکه بیش‌جبران شود.

تنظیم حساسیت (SENSITIVITY)

پارامتر SENSITIVITY تعیین می‌کند رگولاتور با چه سرعتی به تغییرات بار واکنش نشان دهد. اگر عدد خیلی پایین باشد، سوییچینگ زیاد می‌شود و استهلاک بالا می‌رود. اگر خیلی بالا باشد، اصلاح ضریب توان کند می‌شود. در بیشتر پروژه‌ها عدد 40 تا 60 مناسب است.

خطاهای رایج در تنظیم رگولاتور PKC

اگر پیام خازن زیاد نمایش داده شود، معمولاً جهت CT برعکس است یا تنظیمات پله‌ها اشتباه وارد شده. پیام خازن کم می‌تواند نشانه خرابی خازن یا کم بودن ظرفیت بانک باشد. خطای دما بالا نیازمند بهبود تهویه تابلو است و خطای THD بالا نشان‌دهنده مشکل هارمونیک و نیاز به راکتور است.

جمع‌بندی

تنظیم رگولاتور بانک خازنی PKC یک کار کاملاً فنی است و باید بر اساس مشخصات واقعی CT، ظرفیت پله‌ها و ولتاژ خازن انجام شود. دقت در پارامترهای 01P تا 05P، تنظیم زمان دشارژ و ضریب توان هدف، نقش مستقیم در عملکرد صحیح بانک خازنی دارد. در پروژه‌های صنعتی، تیم فنی ساتل تابلو در طراحی، تنظیم و راه‌اندازی بانک خازنی و رگولاتورهای PKC به‌صورت عملیاتی و مهندسی پشتیبانی ارائه می‌دهد تا سیستم اصلاح ضریب توان با حداکثر دقت و طول عمر کار کند.

سوالات متداول (FAQ)

۱. چرا نصب ترانس جریان (CT) روی همان فازی که تغذیه ولتاژ رگولاتور از آن گرفته شده، باعث خطای محاسباتی می‌شود؟

رگولاتورهای ضریب توان، میزان توان راکتیو را بر اساس «اختلاف زاویه فاز» بین موج ولتاژ و موج جریان محاسبه می‌کنند. در شبکه‌های سه‌فاز، معمولاً ولتاژ مبنا از فازهای دیگر (مثلاً L2 و L3) گرفته می‌شود تا رگولاتور بتواند زاویه ۹۰ درجه شیفت‌یافته را تشخیص دهد. اگر CT روی همان فازِ تغذیه نصب شود، محاسبات زاویه‌ای رگولاتور کاملاً به هم ریخته و دستگاه به اشتباه فرمان ورود یا خروج پله‌ها (خطای Over Compensate یا Under Compensate) را صادر می‌کند.

۲. مفهوم پارامتر C/k چیست و چرا در رگولاتورهای جدید PKC نیازی به تنظیم دستی آن نیست؟

پارامتر C/k نشان‌دهنده نسبت «ظرفیت کوچک‌ترین پله خازنی» به «نسبت تبدیل ترانس جریان» است و آستانه حساسیت رگولاتور را تعیین می‌کند. در رگولاتورهای میکروپروسسوری مدرن مانند PKC، با وارد کردن مقدار اولیه CT (پارامتر 01P) و ظرفیت کوچک‌ترین پله (پارامتر 02P)، پردازنده دستگاه منحنی C/k را به‌طور خودکار و با دقت بالا محاسبه می‌کند و خطای انسانی در تنظیم این پارامتر پیچیده حذف می‌شود.

۳. پدیده سوئیچینگ مکرر (Hunting) چیست و کدام پارامتر رگولاتور PKC آن را برطرف می‌کند؟

پدیده Hunting زمانی رخ می‌دهد که رگولاتور یک پله را وارد مدار می‌کند، شبکه خازنی می‌شود و رگولاتور بلافاصله پله را خارج می‌کند؛ این چرخه مدام تکرار شده و کنتاکتورها را از بین می‌برد. این مشکل معمولاً به دلیل بزرگ بودن بیش از حد کوچک‌ترین پله (عدم تناسب با تغییرات بار) یا حساسیت بسیار بالای دستگاه رخ می‌دهد. برای رفع آن، باید پارامتر SENSITIVITY را کاهش داد (مثلاً روی عدد ۶۰ یا بالاتر تنظیم کرد) تا رگولاتور با تاخیر و پایداری بیشتری تصمیم‌گیری کند.

۴. چرا تنظیم زمان دشارژ (پارامتر 04P) روی مقادیر کمتر از ۶۰ ثانیه به شدت خطرناک است؟

هنگامی که یک پله خازنی از مدار خارج می‌شود، ولتاژ DC بسیار بالایی (نزدیک به پیک ولتاژ شبکه) در آن ذخیره می‌ماند. مقاومت‌های دشارژ نصب‌شده روی ترمینال‌های خازن، حدود ۶۰ ثانیه زمان نیاز دارند تا این ولتاژ را به زیر ۵۰ ولت (سطح ایمن) برسانند. اگر رگولاتور پیش از این زمان فرمان وصل مجدد بدهد، ولتاژ باقیمانده با ولتاژ شبکه جمع شده و جریان هجومی (Inrush Current) وحشتناکی ایجاد می‌کند که باعث ذوب شدن پلاتین کنتاکتورها و انفجار خازن می‌شود.

۵. در صورت چشمک زدن خطای THD در نمایشگر رگولاتور PKC چه اقدامی باید انجام داد؟

این آلارم نشان می‌دهد که سطح هارمونیک‌های جریان یا ولتاژ در شبکه (معمولاً به دلیل وجود درایوها، کوره القایی یا UPS) از حد مجاز فراتر رفته است. از آنجا که خازن‌ها در برابر فرکانس‌های هارمونیکی مقاومت بسیار پایینی دارند، رگولاتور برای جلوگیری از ترکیدن خازن‌ها، آن‌ها را از مدار خارج می‌کند. در این شرایط، تنظیمات نرم‌افزاری کارساز نیست و حتماً باید تابلو برق اصلاح شده و به فیلترهای هارمونیک (راکتورهای دی‌تیون – Detuned Reactors) مجهز گردد.
