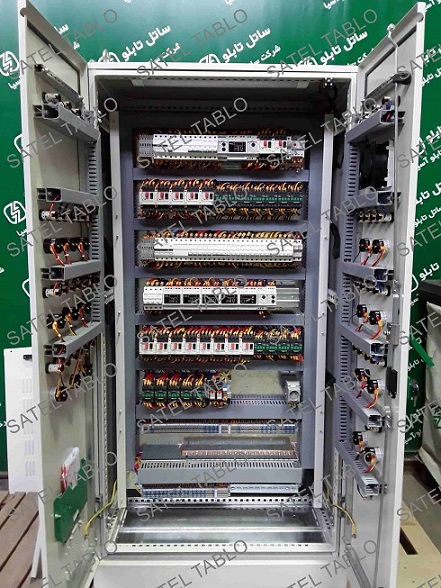

طراحی تابلو برق plc [مراحل مونتاژ تابلو برق plc + نکات مهم]

به سبب نوسانات پیاپی بازار، کلیه قیمت‌ها بر اساس دلار محاسبه و اعلام می‌گردد.

 در دنیای امروز که اتوماسیون صنعتی و کنترل هوشمند، قلب تپنده‌ی هر کارخانه و تأسیسات تولیدی است، تابلو برق‌های مجهز به PLC نقش حیاتی در افزایش بازدهی و دقت عملکرد سیستم‌ها دارند.

اما آنچه اهمیت بیشتری پیدا می‌کند، نصب تابلو برق PLC به‌شکل صحیح و اصولی است. نصب درست، نه‌تنها عمر تجهیزات را افزایش می‌دهد بلکه از بروز خطاهای کنترلی و خسارات جبران‌ناپذیر جلوگیری می‌کند. در ادامه از ساتل تابلو آسیا به بررسی مراحل مونتاژ تابلو برق plc، نحوه نصب آن و نکات کلیدی خواهیم پرداخت تا تصویری جامع از فرآیند فنی و دقیق این کار ارائه دهیم.

معرفی تابلو برق PLC و کاربردهای آن

قبل از ورود به مرحله نصب، باید شناخت درستی از ماهیت و ساختار تابلوهای PLC داشته باشیم. این تابلوها در حقیقت بخشی از سامانه کنترل خودکار هستند که با کمک کنترلر منطقی قابل برنامه‌ریزی (Programmable Logic Controller) ورودی‌ها و خروجی‌های صنعتی را مدیریت و هماهنگ می‌کنند.

از خطوط تولید گرفته تا سیستم‌های تصفیه آب، پله‌برقی‌ها و آسانسورها، همه به نوعی از این تابلوها بهره می‌برند. اما شرط کارایی بالا، طراحی و نصب تابلو برق PLC مطابق با نیاز پروژه است. رعایت استاندارد IEC 61439 در طراحی این تابلوها از اهمیت بالایی برخوردار است، چراکه تضمین‌کننده‌ی ایمنی و هماهنگی کامل بین اجزای الکتریکی می‌باشد.

طراحی تابلو برق PLC؛ معرفی اجزا، نحوه چیدمان و سیم‌بندی استاندارد

طراحی تابلو برق PLC نیازمند دقت فنی، شناخت استانداردهای بین‌المللی و رعایت اصول ایمنی است. در ادامه به‌صورت مرحله‌ای و شمارش‌شده، اجزای اصلی، نحوه چیدمان و سیم‌بندی استاندارد این تابلو از دید مهندسین ساتل تابلو آسیا بررسی می‌شود.

1. معرفی اجزا

تابلو برق PLC معمولاً شامل کنترلر منطقی قابل برنامه‌ریزی (PLC)، منبع تغذیه (Power Supply)، ماژول‌های ورودی و خروجی (I/O)، تجهیزات حفاظتی مانند فیوزها و کلیدهای مینیاتوری، رله‌ها، ترمینال‌ها و واحد نمایشگر یا HMI است. هر کدام از این اجزا نقشی حیاتی در عملکرد ایمن و دقیق تابلو دارند. انتخاب برندهای معتبر مانند Siemens، Delta یا Omron تضمین‌کننده عملکرد پایدار و طول عمر سیستم کنترلی است. مهندسان ساتل تابلو آسیا بر اساس نیاز پروژه و نوع فرآیند صنعتی، مدل و ظرفیت مناسب هر جزء را انتخاب می‌کنند.

2. نحوه چیدمان تجهیزات در تابلو برق PLC

چیدمان داخلی تابلو برق PLC باید بر اساس جریان کاری، مسیر سیم‌کشی و تهویه مناسب صورت گیرد. معمولاً PLC در مرکز تابلو نصب می‌شود تا دسترسی به ورودی و خروجی‌ها ساده‌تر باشد و نویز الکترومغناطیسی کاهش یابد. تجهیزات قدرتی مانند کنتاکتورها و بیمتال‌ها در قسمت پایین و ترمینال‌ها در بخش پایینی ردیف می‌شوند. رعایت فاصله مناسب بین ماژول‌ها، تهویه طبیعی و مسیر کابل‌کشی منظم از مهم‌ترین شاخص‌های طراحی مهندسی تابلو برق PLC است.

3. سیم‌بندی استاندارد تابلو برق PLC

سیم‌بندی در تابلو PLC باید طبق نقشه‌های CAD و بر مبنای رنگ‌بندی استاندارد انجام شود. سیم‌های فرمان از مسیر جداگانه‌ای نسبت به سیم‌های قدرت عبور می‌کنند تا نویز کاهش یابد. استفاده از شماره‌گذاری روی سیم‌ها و ترمینال‌ها باعث سهولت در عیب‌یابی و نگهداری در آینده می‌شود. کابل‌های سیگنال ورودی و خروجی به‌صورت شیلددار انتخاب می‌شوند تا اختلال نویز به حداقل برسد. تمام این موارد طبق دستورالعمل IEC 61439، توسط متخصصان ساتل تابلو آسیا رعایت می‌شود.

4. نکات طراحی و ایمنی

در مرحله طراحی تابلو برق PLC، ظرفیت جریان، ولتاژ، نوع فرمان (24VDC یا 220VAC)، و نیاز به ماژول‌های افزونه باید از ابتدای کار بررسی شود. نصب ارت استاندارد، رعایت فاصله الکترومغناطیسی بین تابلو کنترل و تجهیزات قدرت، و پیش‌بینی تهویه مناسب برای جلوگیری از گرم‌شدن بیش از حد اجزا، از اصول حیاتی طراحی است. ساتل تابلو آسیا همواره پیش از ساخت نهایی، نقشه طراحی را به‌صورت سه‌بعدی شبیه‌سازی می‌کند تا از تطابق کامل با نیاز عملیاتی اطمینان حاصل شود.

مراحل مونتاژ تابلو برق PLC

عملیات مونتاژ تابلو برق plc شامل چند گام کلیدی است که هرکدام بر عملکرد نهایی پنل تأثیر مستقیم دارد. پیش از نصب، انتخاب و آماده‌سازی اجزا باید با دقت مهندسی انجام گیرد.

• طراحی و نقشه‌کشی: مهندسین ابتدا با نرم‌افزارهای CAD نقشه سیم‌کشی و چیدمان تجهیزات (PLC، رله‌ها، فیوزها، ترمینال‌ها و…) را ترسیم می‌کنند.
• آماده‌سازی محفظه تابلو: انتخاب ابعاد و ضریب حفاظتی (IP) متناسب با شرایط محیطی، مانند رطوبت یا گردوغبار.
• نصب ریل‌ها و تجهیزات: المان‌ها روی ریل DIN نصب و سپس کابل‌کشی دقیق مطابق نقشه انجام می‌شود.
• برچسب‌گذاری و تست اولیه: هر سیم و ترمینال علامت‌گذاری شده و صحت اتصالات در تست اولیه بررسی می‌گردد.
• برنامه‌ریزی PLC و تست نهایی: در این مرحله کدها بارگذاری و عملکرد ورودی و خروجی‌ها در حالت شبیه‌سازی تست می‌شود.

رعایت نظافت، مسیر بندی منظم سیم‌ها و حذف خمیدگی‌های اضافی جزو اصول زیبایی و استاندارد در نصب تابلو برق PLC است.

نکات مهم هنگام نصب تابلو برق PLC

بعد از تکمیل مونتاژ، مرحله مهم و حساس نصب در محل پروژه آغاز می‌شود. انتخاب محل نصب باید با در نظر گرفتن تهویه، دمای محیط و امکان دسترسی به تجهیزات انجام گیرد. چند نکته فنی حیاتی در این بخش عبارتند از:

• زمین کردن اصولی (ارتینگ): یکی از اصلی‌ترین الزامات جلوگیری از شوک الکتریکی و اختلال سیگنال در سیستم‌های کنترل PLC است.
• رعایت فاصله الکترومغناطیسی: تجهیزات با جریان بالا مانند سافت استارتر یا موتور باید حداقل ۲۰ سانتی‌متر از PLC فاصله داشته باشند تا نویز ایجاد نشود.
• تست فازبندی و تغذیه: قبل از راه‌اندازی سیستم، فازها و نول با مولتی‌متر کنترل شده تا از تطابق ولتاژ و جهت گردش فاز اطمینان حاصل شود.
• تهویه و خنک‌سازی تابلو: نصب فن یا یونیت سرمایشی (Cooling Unit) برای تابلوهای محیط صنعتی، مخصوصاً در مناطق گرمسیر ایران، الزامی است.

این نکات هرچند ساده به‌نظر می‌رسند اما طبق تجربه مهندسین ساتل تابلو آسیا، نادیده گرفتن حتی یکی از آن‌ها ممکن است باعث خرابی ماژول PLC یا خطای عملکرد کل سیستم شود.

آزمایش و تحویل نهایی تابلو

پس از اتمام فرآیند نصب، تست عملکرد کامل صورت می‌گیرد. در این بخش ارتباط دقیق میان سنسورها، محرک‌ها (Actuators) و PLC کنترل می‌شود. اگر پروژه صنعتی گسترده‌تر باشد، سیستم‌های HMI (Human Machine Interface) برای مانیتورینگ لحظه‌ای به تابلو متصل می‌شوند.

اتوماسیون در این مرحله نشان می‌دهد تا چه اندازه کیفیت نصب تابلو برق PLC بر بهینه‌سازی کل فرایند تأثیر دارد. در صورت تأیید نهایی، تابلو به کارفرما تحویل و نقشه‌های As-Built برای مستندسازی ارائه می‌گردد.

اهمیت استانداردسازی و نگهداری

حتی پس از نصب موفق، نگهداری منظم از تابلو اهمیت زیادی دارد. گردوغبار، نوسان برق یا تغییرات دما، عملکرد PLC را تحت تأثیر قرار می‌دهد. بازدیدهای دوره‌ای، کنترل اتصالات، تمیزکردن ترمینال‌ها و بررسی سلامت خنک‌کننده‌ها باید در برنامه دوره‌ای کارگاه‌ها قرار گیرد.

ساتل تابلو آسیا همواره در پروژه‌های صنعتی، پس از نصب تابلو برق PLC، خدمات پشتیبانی و نگهداری دوره‌ای را ارائه می‌دهد تا سیستم همواره در بهترین حالت عملیاتی خود باقی بماند.

نتیجه‌گیری

تابلو برق PLC به‌عنوان مغز فرماندهی سیستم‌های اتوماسیون، نیازمند دقت بالا در طراحی، مونتاژ تابلو برق plc و نصب اصولی است. اجرای صحیح این مراحل موجب افزایش عمر تجهیزات، کاهش خرابی‌ها و تضمین عملکرد ایمن سیستم می‌شود. شرکت ساتل تابلو آسیا با سه دهه تجربه در تولید، طراحی و نصب تابلو برق PLC با استفاده  از تکنولوژی روز دنیا و تیم مهندسی متخصص، آماده اجرای پروژه‌های صنعتی در بالاترین سطح کیفی و مطابق با استانداردهای بین‌المللی است.
