طریقه نصب برق کارواش تک فاز [آموزش کامل گام به گام + نکات]
| مراحل نصب | توضیحات |
|---|---|
| بررسی اولیه پیش از اجرای برقکشی | بررسی پریز یا انشعاب با آمپر کافی، انتخاب پریز ضد رطوبت و محاسبه ضخامت سیم برای جلوگیری از افت ولتاژ؛ وجود سیم ارت الزامی است. |
| انتخاب تجهیزات مناسب برای تابلو برق | استفاده از تابلو IP65 با کلید اصلی، محافظ جان، فیوز و رله کنترل جریان برای ایمنی در محیط مرطوب کارواش. |
| سیمکشی و کابلگذاری مرحلهای | عبور کابلها از داکت ضد آب، استفاده از کابل افشان ۲٫۵ تا ۴ میلیمتر، اتصال به ترمینال L / N / PE و تست چرخش درست موتور. |
| آزمون و راهاندازی سیستم | تست اتصالات با مولتیمتر، بررسی ولتاژ ۲۲۰ ولت بین فاز و نول، اطمینان از درست بودن جهت دور موتور و عملکرد ایمن سیستم. |
در کارواشهای کوچک خانگی یا نیمهصنعتی که از برق شهری استفاده میکنند، پمپها و تجهیزات معمولاً با برق تکفاز تغذیه میشوند. نصب درست سیستم برق چنین کارواشهایی نقش کلیدی در ایمنی و عملکرد پایدار دستگاهها دارد.
بسیاری از خرابیهای پمپ کارواش یا نوسان در فشار آب به اجرای غیر اصولی برقکشی برمیگردد. در این مطلب از ساتل تابلو آسیا قصد داریم طریقه نصب برق کارواش تک فاز را بهصورت کاملاً آموزشی و گامبهگام بررسی کنیم تا با رعایت چند نکته ساده، هم خطرات برقگرفتگی کاهش یابد و هم راندمان عملکرد سیستم بیشتر شود.
مراحل نصب برق کارواش تک فاز
1. بررسی اولیه پیش از اجرای برقکشی
پیش از هر اقدامی باید شرایط محیطی و توان برق در دسترس بررسی گردد. در طریقه نصب برق کارواش تک فاز اولین گام، اطمینان از وجود پریز یا انشعاب دارای آمپر کافی است. برای پمپهای معمول تکفاز، پریزهای ۱۶ یا ۲۵ آمپر کفایت میکنند؛ اما بهتر است از مدلهایی با بدنه مقاوم و درپوش ضد رطوبت استفاده شود.
اگر مسیر کابل طولانی است، ضخامت سیم باید طبق قانون افت ولتاژ محاسبه گردد. کابلهای نازک در مسیرهای طولانی، موجب ضعف ولتاژ و کاهش توان پمپ خواهند شد. علاوه بر این، وجود سیم اتصال زمین (ارت) اجباری است و هرگونه بیتوجهی به این مورد خطرناک و پرریسک خواهد بود.
2. انتخاب تجهیزات مناسب برای تابلو برق

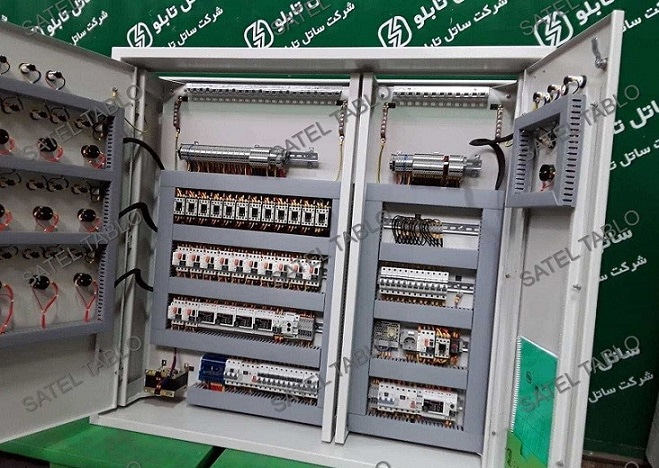

در مرحله دوم، تجهیزات و تابلو برق نقش مهمی در حفاظت از سیستم ایفا میکنند. تابلو برق سه فاز کارواش باید متناسب با توان الکتروموتور طراحی شده و شامل کلید اصلی، محافظ جان و فیوز مناسب باشد.
شرکت ساتل تابلو آسیا با تکیه بر تجربه بیش از سه دهه در تولید تابلوهای برق، برای محیطهای مرطوب کارواش از تابلوی با درجه حفاظت IP65 استفاده میکند که عملاً نفوذ آب در آن وجود ندارد و دوام بالایی دارد. در چنین تابلوهایی رله کنترل جریان نیز توصیه میشود تا از سوختن پمپ در اثر اضافهبار جلوگیری کند. در نتیجه برق ورودی، پیش از رسیدن به پمپ از چند مرحله حفاظتی عبور میکند و عملکرد ایمن تضمین خواهد شد.
3. سیمکشی و کابلگذاری مرحلهای
حال نوبت به اجرای کابلکشی میرسد. در طریقه نصب برق کارواش تک فاز لازم است تمام سیمها در مسیرهای کوتاه، مستقیم و داخل لوله یا داکت ضد آب عبور داده شوند. استفاده از کابل افشان با سطح مقطع بین ۲.۵ تا ۴ میلیمترمربع برای توانهای متداول توصیه میگردد.
ورودی کابل به تابلو باید از گلند مخصوص عبور کند تا هم مانع رطوبت شود و هم سیم در برابر کشش مکانیکی حفاظت گردد. بر روی بدنه موتور پمپ، حتماً ترمینالها طبق علامتهای L، N و PE متصل شوند. در این بخش بهتر است جهت گردش موتور با روشنکردن لحظهای آن بررسی شود تا در صورت نیاز جهت فاز اصلاح گردد.
4. آزمون و راهاندازی سیستم
پس از اتمام سیمکشی و نصب تجهیزات، باید سیستم توسط فازمتر و مولتیمتر تست شود. مقدار ولتاژ بین فاز و نول باید حدود ۲۲۰ ولت باشد. در زمان راهاندازی، ابتدا پمپ را به صورت لحظهای روشن کنید تا از جهت دوران درست موتور اطمینان حاصل گردد.
سپس جریان مصرفی پمپ را اندازهگیری کنید. در صورتی که بیش از مقدار درجشده روی پلاک موتور باشد، احتمال دارد سطح مقطع کابل یا ظرفیت فیوز مناسب نباشد. بررسی نهایی شامل عملکرد صحیح فیوز، سالم بودن ترمینالها و چککردن وضعیت عایق سیمهاست.
هزینه نصب برق کارواش تک فاز با ساتل تابلو آسیا
محاسبه هزینه نصب برق کارواش تک فاز با ساتل تابلو آسیا بر اساس توان پمپ، طول مسیر کابل و نوع تابلو برق انجام میشود. این شرکت با استفاده از تابلوهای ضد رطوبت IP65 و اجرای استاندارد ارت، ایمنی سیستم را تضمین میکند. هزینه نهایی شامل اجرت نصب، تجهیزات حفاظتی و لوازم جانبی برقکشی است. برای مقایسه دقیقتر، به جدول زیر توجه کنید:
به سبب نوسانات پیاپی بازار، کلیه قیمتها بر اساس دلار محاسبه و اعلام میگردد.
| نام محصول | شروع قیمت (دلار) |
|---|---|
| طریقه نصب برق کارواش تک فاز | $50 |
| طریقه نصب برق کارواش سه فاز | $50 |
| تابلو برق کارواش سه فاز | $50 |
| قیمت تابلو برق کارگاهی | $150 |
| قیمت تابلو برق | $100 |
نکات ایمنی و اصول حفاظتی
ایمنی در محیط کارواش اهمیت بالایی دارد زیرا محیط دائماً در معرض پاشش آب است. به همین دلیل در اجرای طریقه نصب برق کارواش تک فاز باید از پریز، کلید و جعبه تقسیمهای مخصوص محیط مرطوب استفاده شود.
فیوزها و کلیدهای مینیاتوری باید متناسب با توان مصرفی انتخاب شده باشند. استفاده از محافظ جان (RCD) یک اقدام ضروری است که در صورت نشتی برق، جریان را در کمتر از چند میلیثانیه قطع میکند.
هرگز تجهیزات برقی را در محلهای پاییندست جریان آب یا نزدیک کف زمین نصب نکنید. ارتفاع مناسب برای تابلو و پریزها حدود ۱.۵ متر از سطح زمین است تا احتمال تماس آب با برق به حداقل برسد.
نتیجهگیری
راهاندازی ایمن و اصولی سیستم برق در کارواشهای تک فاز، نیازمند دقت در جزئیات است. همانطور که در مراحل بالا دیدیم، طریقه نصب برق کارواش تک فاز تنها به اتصال چند سیم محدود نمیشود، بلکه مجموعهای از محاسبات، انتخاب صحیح تجهیزات و رعایت نکات ایمنی است.
شرکت ساتل تابلو آسیا با بیش از سه دهه تجربه در طراحی و ساخت تابلوهای فشار ضعیف، آماده اجرای پروژههای تخصصی کارواشهای خانگی و صنعتی است. استفاده از تابلوهای استاندارد این مجموعه، نهتنها باعث افزایش ایمنی تجهیزات میشود، بلکه هزینههای تعمیر و نگهداری را نیز به حداقل میرساند. در نهایت، هر کارواش مدرن به یک سیستم برق منظم، تابلو ایمن و نصب دقیق نیاز دارد تا کاربران بتوانند با آرامش کامل از عملکرد بیوقفه تجهیزات بهرهمند شوند.
