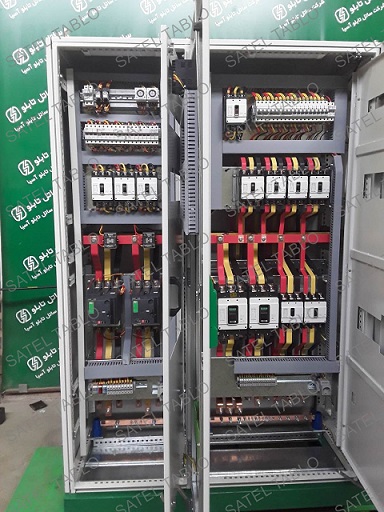

بانک خازنی در پست برق [بررسی کامل مزایا و معایب + کاربرد]
در سیستمهای نیرورسانی مدرن، کیفیت انرژی یکی از عوامل تعیینکننده در کارایی و دوام تجهیزات است. زمانی که بارهای القایی مانند موتورها و ترانسفورماتورها در شبکه فعالیت دارند، جریان زیادی از توان راکتیو ایجاد میشود که ولتاژ و راندمان را کاهش میدهد.
اینجاست که بانک خازنی در پست برق وارد عمل میشود.
این تجهیز هوشمند با تامین توان راکتیو مورد نیاز، فشار وارد بر شبکه را کاهش داده و پایداری را ارتقاء میدهد. با وجود تمامی مزایا، انتخاب دقیق ظرفیت و محل نصب، نیازمند محاسبه بانک خازنی اصولی و مبتنی بر فرمولهای مهندسی است.
مفهوم و عملکرد بانک خازنی در پست برق
قبل از بررسی جنبههای فنی، باید بدانیم بانک خازنی چگونه عمل میکند. بانک خازنی مجموعهای از خازنهاست که بهوسیلۀ تابلو یا سلول مخصوص در پست برق نصب میشوند تا انرژی راکتیو را جبران کرده و ضریب توان را بهبود دهند.
این خازنها توان راکتیوی که بارهای القایی از شبکه گرفتهاند را بازگردانده و در نتیجه جریان مصرفی کاهش مییابد. برای طراحی دقیق، متخصصان از فرمول محاسبه بانک خازنی و جدول محاسبه خازن اصلاح ضریب قدرت استفاده میکنند تا ظرفیت خازنها بهینه انتخاب شود.
اهمیت محاسبه دقیق ظرفیت بانک خازنی
خطای کوچک در طراحی ممکن است موجب افزایش هارمونیکها یا حتی آسیب فیزیکی به خازنها شود. بنابراین، مهندسان باید با دقت، بارهای فعال و راکتیو را تحلیل و بر اساس آن عمل محاسبه ظرفیت بانک خازنی را انجام دهند.
در پروژههای صنعتی، معمولاً از جدول محاسبه بانک خازنی به همراه جدول ضریب k در محاسبه بانک خازنی استفاده میشود تا نسبت توان راکتیو به ظرفیت خازن به درستی تعیین گردد. این محاسبات گاه در قالب فایلهای آموزشی مانند محاسبه بانک خازنی PDF ارائه میشوند.
روش و فرمول محاسبه بانک خازنی
برای تعیین ظرفیت دقیق، باید اختلاف ضریب توان موجود و مطلوب مشخص گردد. در این مرحله، فرمول محاسبه خازن اصلاح ضریب قدرت و روش محاسبه بانک خازنی کمک میکند تا مقدار توان راکتیو مورد نیاز Q محاسبه شود:
که در آن P توان اکتیو و φ زاویه فاز بار است.
Qc=P×(tan(φ1)−tan(φ2))
به کمک بانك خازنی جدول محاسبه خازن، میتوان بر اساس توان و ولتاژ شبکه، مقدار کل خازنها را تعیین کرد. دقت در انتخاب مقادیر، کارایی انرژی را افزایش داده و از بازگشت توان اضافی به شبکه جلوگیری میکند.
مزایا و کاربردهای بانک خازنی در پست برق
کاربرد بانک خازنی محدود به کارخانهها یا پستهای فوق توزیع نیست، بلکه در تمامی شبکههای صنعتی و تجاری دارای بار القایی اهمیت دارد. از مهمترین مزایا میتوان به موارد زیر اشاره کرد:
- افزایش ضریب توان و کاهش جریان مصرفی شبکه
- کاهش جریمههای توان راکتیو در قبوض برق
- بهبود ولتاژ در باسبار پست برق
- افزایش ظرفیت مفید ترانسفورماتورها و خطوط
- کاهش حرارت کابلها و تلفات سیستم
به همین دلیل، بانک خازنی یکی از تجهیزات اصلی تابلوهای فشار ضعیف و متوسط تولیدی توسط شرکت ساتل تابلو آسیا محسوب میشود.
معایب و چالشهای بانک خازنی
در کنار مزایا، اگر محاسبات و طراحی بهدرستی انجام نشود، چالشهایی نیز ممکن است رخ دهد. افزایش هارمونیکها، ایجاد نوسان ولتاژ یا خرابی خازنها از جمله این موارد است.
برای جلوگیری از این مشکلات، انجام محاسبات بانک خازنی دقیق و استفاده از جدول ضریب k بانک خازنی الزامی است. کنترل اتوماتیک مراحل تزریق خازن، نصب رلههای حفاظتی و تهویه مناسب، راهکارهایی برای افزایش ایمنی و طول عمر تجهیز هستند.
جدول نمونه ضریب (تبدیل ضریب توان فعلی به ضریب توان هدف)
| ضریب توان فعلی (→ هدف) | ضریب توان هدف ( PF Target ) | ضریب اصلاح (جدول) |
|---|---|---|
| 0.75 → 0.90 | 0.90 | ≈ 0.398 |
| 0.80 → 0.95 | 0.95 | ≈ 0.417 |
| 0.85 → 0.98 | 0.98 | ≈ 0.417 |
جدول جریان خازن و انتخاب تجهیزاتِ پلهای (نمونه فرضی)
این جدول، نمونهای فرضی است تا نشان دهد وقتی بانک خازنی شش پله طراحی میکنی، چگونه میتوان جریان هر پله و تجهیزات مناسب را تعیین کرد:
| پله | ظرفیت خازنی پله (kVAR) | جریان هر فاز (A) | کلید یا کنتاکتور پیشنهادی | فیوز مینیاتوری پله |
|---|---|---|---|---|
| ۱ | 5 | — | 10 A | 12 A |
| ۲ | 10 | محاسبه شده | 20 A | 22 A |
| ۳ | 15 | محاسبه شده | 25 A | 30 A |
| ۴ | 20 | محاسبه شده | 32 A | 35 A |
| ۵ | 25 | محاسبه شده | 40 A | 45 A |
| ۶ | 30 | محاسبه شده | 50 A | 55 A |
توجه: اعداد فوق صرفاً نمونهاند؛ برای هر پروژه واقعی، باید جریان دقیق محاسبه شود بر اساس ولتاژ شبکه، ضریب توان و ضریب ایمنی.
جدول ترکیب مراحل و پلهها در بانک خازنی بزرگ
برای پستهای بزرگ، ممکن است بانک خازنی را به مراحل (Stages) و پلهها (Steps) تقسیم کنیم تا سوئیچ کردن نرمتر و انعطافپذیری بیشتری داشته باشیم. در سند NEPSI چنین جدولی آمده است:
| پیکربندی | تعداد پلهها (Steps) | تعداد مراحل (Stages) | اندازه پله (kVAR) | ترکیب پلهها |
|---|---|---|---|---|
| پیکربندی 1 | 3 | 2 | 600 | 1 : 2 |
| پیکربندی 2 | 4 | 3 | 450 | 1 : 1 : 2 |
| پیکربندی 3 | 12 | 4 | 150 | 1 : 2 : 3 : 6 |
این نوع طراحی به ما امکان میدهد که کنترل بهتری روی تغییرات بار داشته باشیم و از تغییر ناگهانی بزرگ جلوگیری شود.
نتیجهگیری
در نهایت، طراحی صحیح و اجرای اصولی بانک خازنی در پست برق نهتنها کارایی انرژی را افزایش میدهد، بلکه با کاهش جریانهای غیرضروری، عمر تجهیزات را نیز بالا میبرد.
استفاده از نحوه محاسبه بانک خازنی بر اساس فرمول محاسبه بانک خازنی و استفاده از جداول استانداردی همچون جدول محاسبه خازن اصلاح ضریب قدرت و جدول ضریب k در محاسبه بانک خازنی، مسیر را برای انتخاب دقیق ظرفیت خازنها هموار میکند. شرکت ساتل تابلو آسیا با تجربهای بیش از سه دهه در طراحی و ساخت تابلوهای صنعتی و بانکهای خازنی پیشرفته، آماده ارائه مشاوره و طراحی سیستمهای بهینه جبران توان راکتیو در پستهای برق سراسر کشور است.
