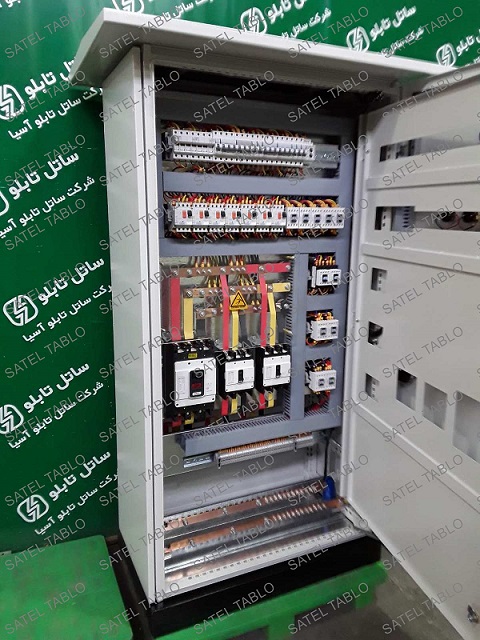

تابلو برق توزیع اصلی

تابلو برق توزیع اصلی از جمله تجهیزات مهم و کاربردی در زمینه برق صنعتی است که در ساختار آن از اجزایی مانند کلیدهای کمپکت و فیوزها به منظور توزیع و انشعاب برق از تابلو اصلی به سایر بخش ها استفاده می شود. در این مقاله به بررسی دقیق تابلو برق اصلی توزیع و کاربرد آن می پردازیم.

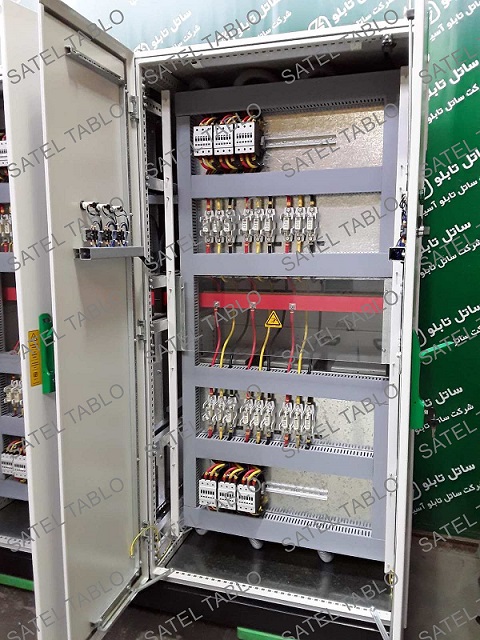

تابلو توزیع برق اصلی چیست و چه کارایی دارد؟

محل نصب تابلو برق توزیع اصلی یا MDP در پست برق است و بلافاصله به قسمت فشار ضعیف ترانسفورماتور قدرت وصل شده و دارای کلید اصلی کل مجموعه هست و وظیفه توزیع و کنترل برق کل سیستم را بر عهده دارد. همچنین این قطعه می تواند منبع تغذیه را به مدارهای فرعی برساند. واحدهای عملیات مختلفی مثل قسمت های الکتریکی و مکانیکی در هر تابلو برق توزیع قرار دارد که هر بخش وظیفه خاصی را انجام می دهد.

این تابلو برق ها در سیستم های گرمایشی، شرکت های تولیدی- صنعتی و بالابرها بیشترین کاربرد را دارند. همچنین در پروژه های ویژه از تابلو یونیورسال و تابلو توزیع عملکردی که دو نوع مهم تابلو برق توزیع هستند به صورت مدولار استفاده می شود.

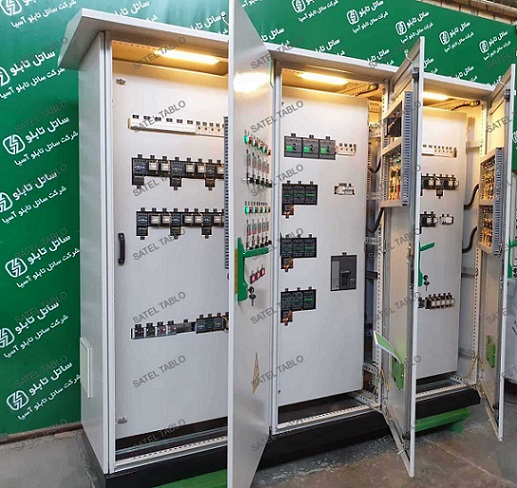

چگونه یک تابلو برق توزیع طراحی کنیم؟

دو نقشه در ساخت تابلو برق توزیع اصلی طراحی می شود که شامل رایزر دیاگرام و نقشه داخل تابلو است. در نقشه اول مکان تابلو مشخص شده و در دومی خطوط- فیوز و کلیدها تعیین می شود.

برای طراحی تابلو برق توزیع باید جنبه های ایمنی را در مراحل طراحی، تولید و جانمایی نصب و بهره برداری مورد توجه قرار داد. مسائل ایمنی باید طبق نشریه سازمان برنامه و بودجه رعایت شود و رنگ آمیزی شین ها توسط رنگ نسوز یا عایق مخصوص حرارتی
انجام گیرد. همچنین باید کلید ورودی از نوع اتوماتیک باشد و در مواقعی که کلید و فیوز جداگانه به کار می رود بایستی کلید را قبل از فیوز نصب کرد تا با خاموش شدن کلید به طور همزمان فیوز نیز قطع گردد.

برای سیم کشی داخل تابلو باید از سیم مسی تک لا با عایق حداقل ۱۰۰۰ ولت با مقطع مناسب استفاده کرد. در طراحی تابلو برق اصلی حداکثر ارتفاع دسته کلید تابلو نباید بیشتر از 175 سانتیمتر لحاظ گردد و بخش میانی باید 160 سانتیمتر از سطح زمین فاصله داشته باشد. برای ایجاد روشنایی از سیم ۱٫۵  با کلید مینیاتوری ۱۰ آمپر به کار می رود و برای پریز از سیم ۲٫۵  با کلید مینیاتوری ۱۶ آمپر استفاده می شود. در نهایت محاسبه کابل باید از طریق سطح مقطع انجام شود.

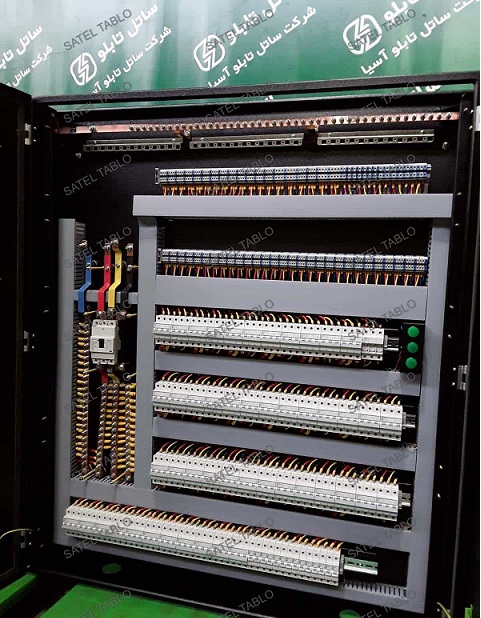

نقشه تابلو برق توزیع

برای راحتی کار باید نقشه تابلو برق توزیع را در شمای فنی رسم کرد و برای تکمیل شدن اطلاعات نقشه بایستی در کنار هر عنصر مدار علائم و ارقام مورد نیاز درج گردد. در طراحی نقشه تابلو برق یک یا چند خط به عنوان رزرو برای مواقعی که یکی از خطوط دچار خرابی می شود یا به مصرف کننده جدیدی نیاز است، در نظر گرفته می شود. برای محافظت از تابلو برق باید بین قسمت های متحرک و ثابت تابلو برق سیم بافته شده نرم به عنوان سیم اتصال به زمین با مقطع زیاد استفاده شود.

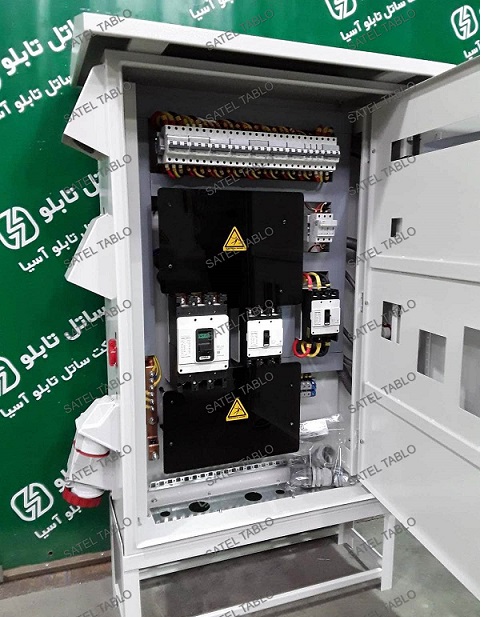

تفاوت تابلو برق توزیع اصلی با فرعی در چیست؟

تابلو برق توزیع فرعی از تابلو برق توزیع اصلی و نیمه اصلی تغذیه می کند و در مواردی چون روشنایی و موتور خانه به منظور توزیع و کنترل سیستم برق کاربرد دارد. این تابلو برق به دو نوع تابلوی فرعی تجهیزات و تاسیسات و تابلوی فرعی روشنایی دسته بندی می شود. اما تابلو برق توزیع کنترل به صورت محفظه ای است که تابلو برق اصلی مجموعه بوده و کنترل برق ورودی و توزیع اصولی برق از وظایف آن است.

قیمت و خرید تابلو برق توزیع اصلی

هنگام خرید تابلو برق توزیع اصلی باید فاکتورهایی مانند قابلیت اطمینان تابلو برق، تشخیص قطعی توسط تابلو برق و کنترل دستی تابلو برق را مورد توجه داشت تا بتوان تابلو برق با کیفیتی خریداری کرد. قیمت تابلو برق به عوامل مختلفی مثل اندازه و جنس بدنه بستگی دارد که برای استعلام دقیق قیمت تابلو باید با سازنده تابلو برق توزیع تماس بگیرید.
