نحوه محاسبه بانک خازنی از روی قبض برق

برای اینکه بتوانیم یک بانک خازنی که از آن برای اصلاح ضریب توان شبکه استفاده می شود ‌را طراحی کنیم، نیاز است که درباره آن اطلاعات دقیقی داشته باشیم. این اطلاعات را می توان از روی قبض برق به دست آورد که در ادامه این مطلب محاسبه بانک خازنی را آموزش خواهیم داد.

نحوه محاسبه بانک خازنی از روی قبض برق به چه صورت است (روش محاسباتی)؟

در نحوه محاسبه بانک خازنی از روی قبض برق، با توجه به قبض برق مصرف کننده ضریب توان را به دست می آوریم که از طریق اطلاعات روی آن مشخص می شود. قبل از اینکه محاسبه بانک خازنی را آغاز کنیم نیاز است تا جدول فاکتور F را از طریق اینترنت دانلود کنید تا محاسبه آن را به راحتی و بدون نیاز به محاسبات تانژانت به دست آورید.‌ در این جا جدول را برای راحتی کار شما قرار داده ایم. مراحل محاسبه را با ذکر یک مثال در زیر به صورت مرحله به مرحله مشخص می کنیم:

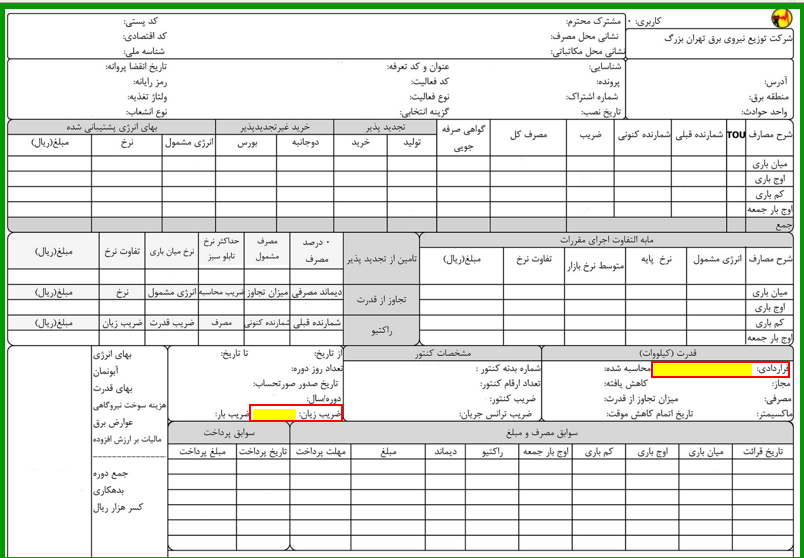

این روش بسیار ساده است و فقط نیاز به دو عدد قدرت قراردادی و ضریب زیان میباشد که بر روی قبض برق مطابق با تصویر زیر درج شده است

1. حالا فرض کنید یک قبض برق با قدرت قراردادی ۸۰ کیلو وات (P=80KW) و ضریب زیان بدی 0.125 داریم. برای به دست آوردن ضریب توان بر این اساس عمل می کنیم که:

که در اینجا برابر با 0.8 می شود.

cos φ = 0.8

2. با توجه به جدول فاکتور F و قدرت قراردادی در قبض برق، بهترین مقدار برای ضریب توان مورد نیاز 0.98 است، یعنی کسینوس فی برابر با 0.98 روی جدول کسینوس فی 0.8 را پیدا می کنیم‌. سپس عدد متقاطع کسینوس فی برابر را 0.98 را مشخص می کنیم که همان فاکتور F خواهد شد و در اینجا برابر 0.541 است.
3. در این مرحله با استفاده از فرمول زیر مقدار بانک خازنی مورد نیاز به دست خواهد آمد که برابر با 43.28 کیلو وار است.

P=80 KW  F=0.0.541

Q_C=P×F => Q_C=80Kw×0.541= 43.28(KVAR)

حالا به دنبال محصول تابلو برق بانک حازنی با ظرفیت 43 کیلوواری یا مقداری بالاتر میگردیم
